鞋用拉拔辅助鞋钉结构设计

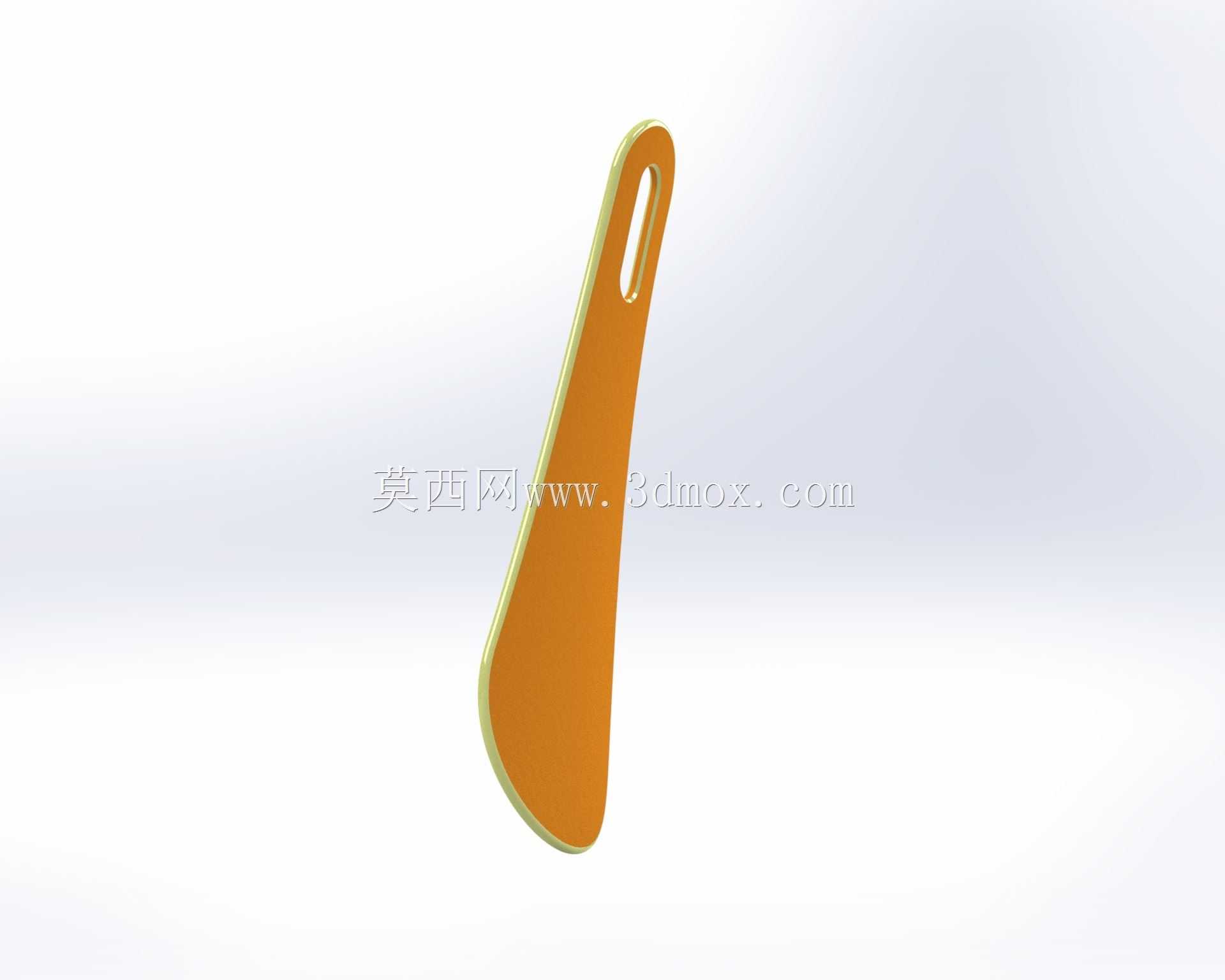

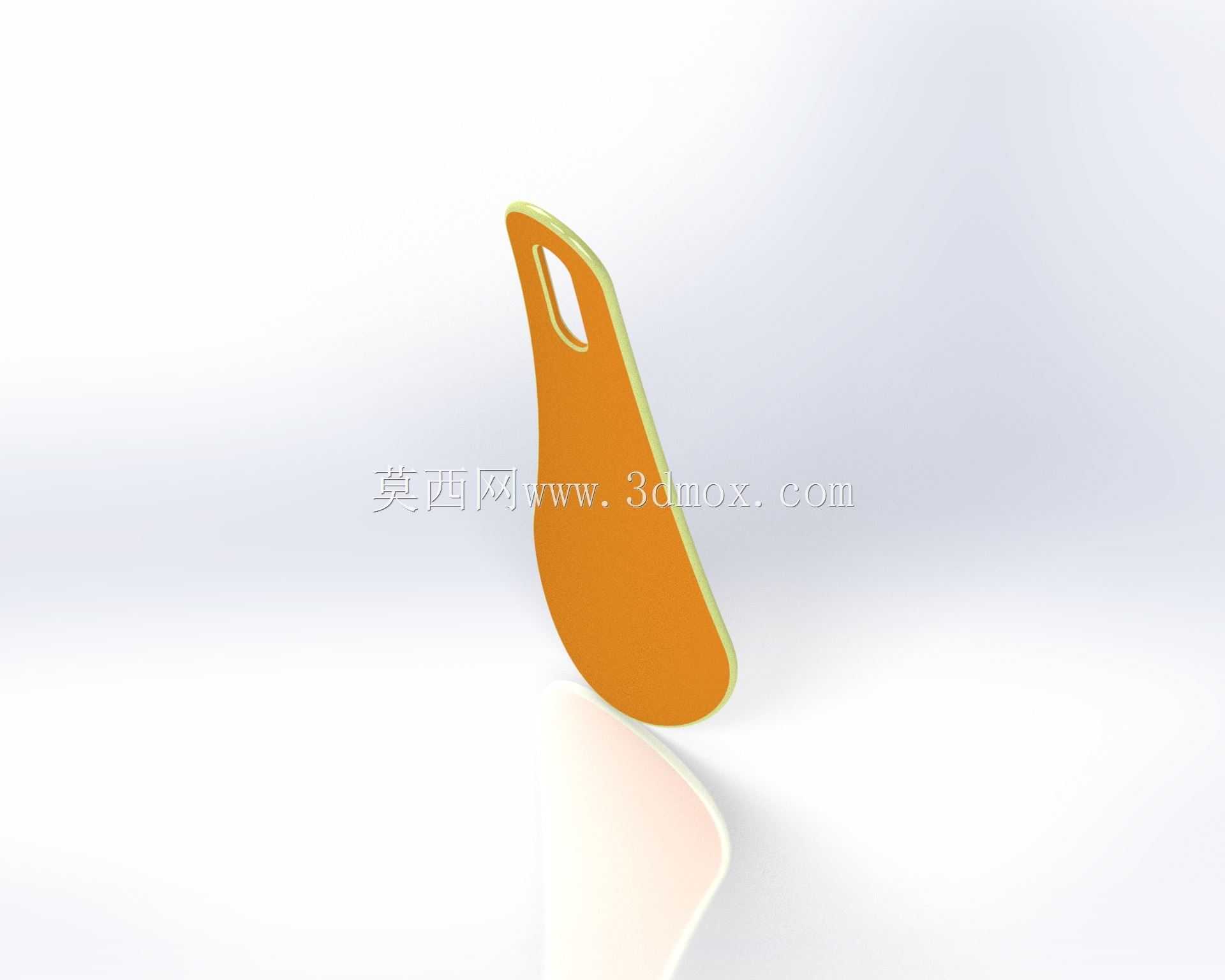

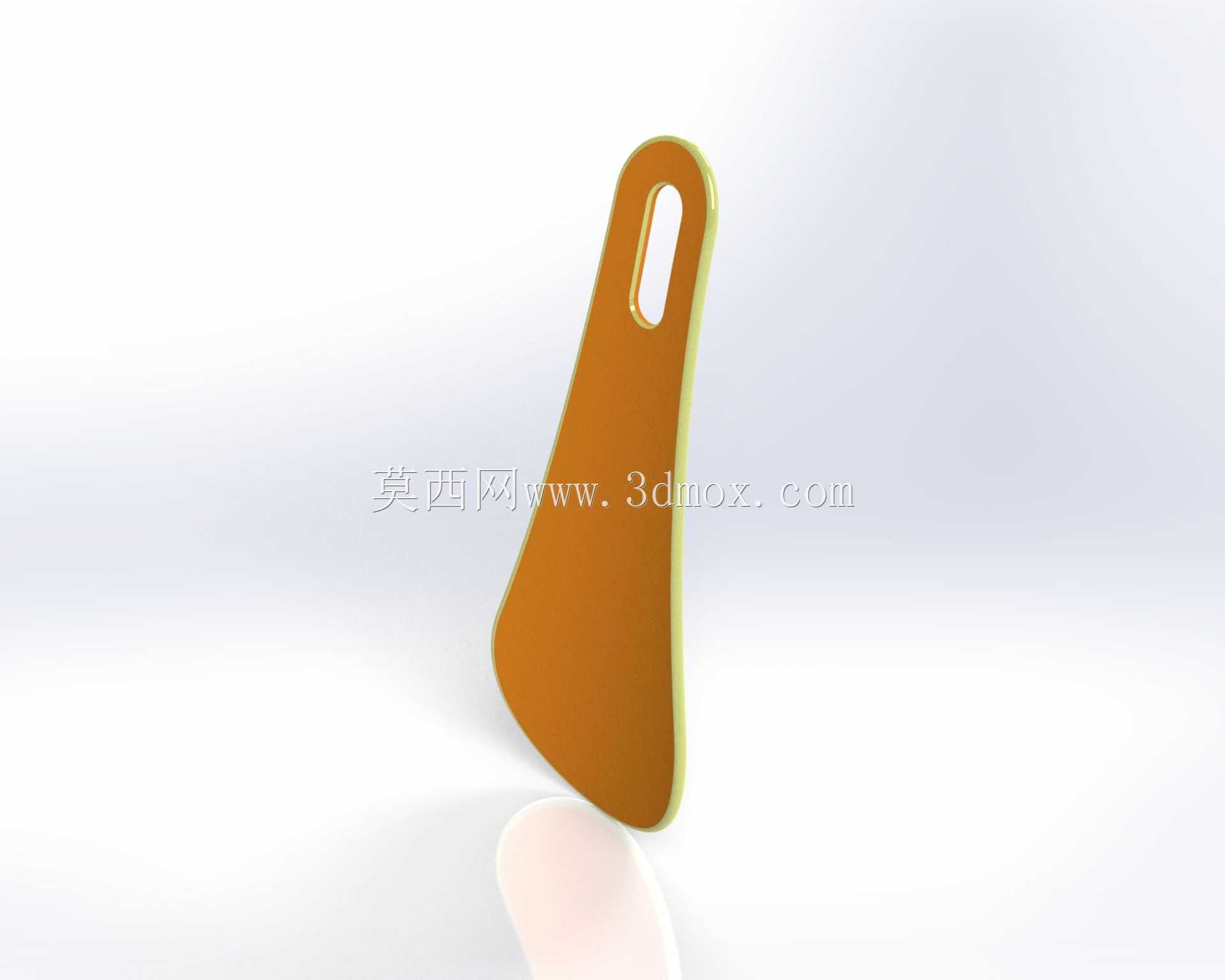

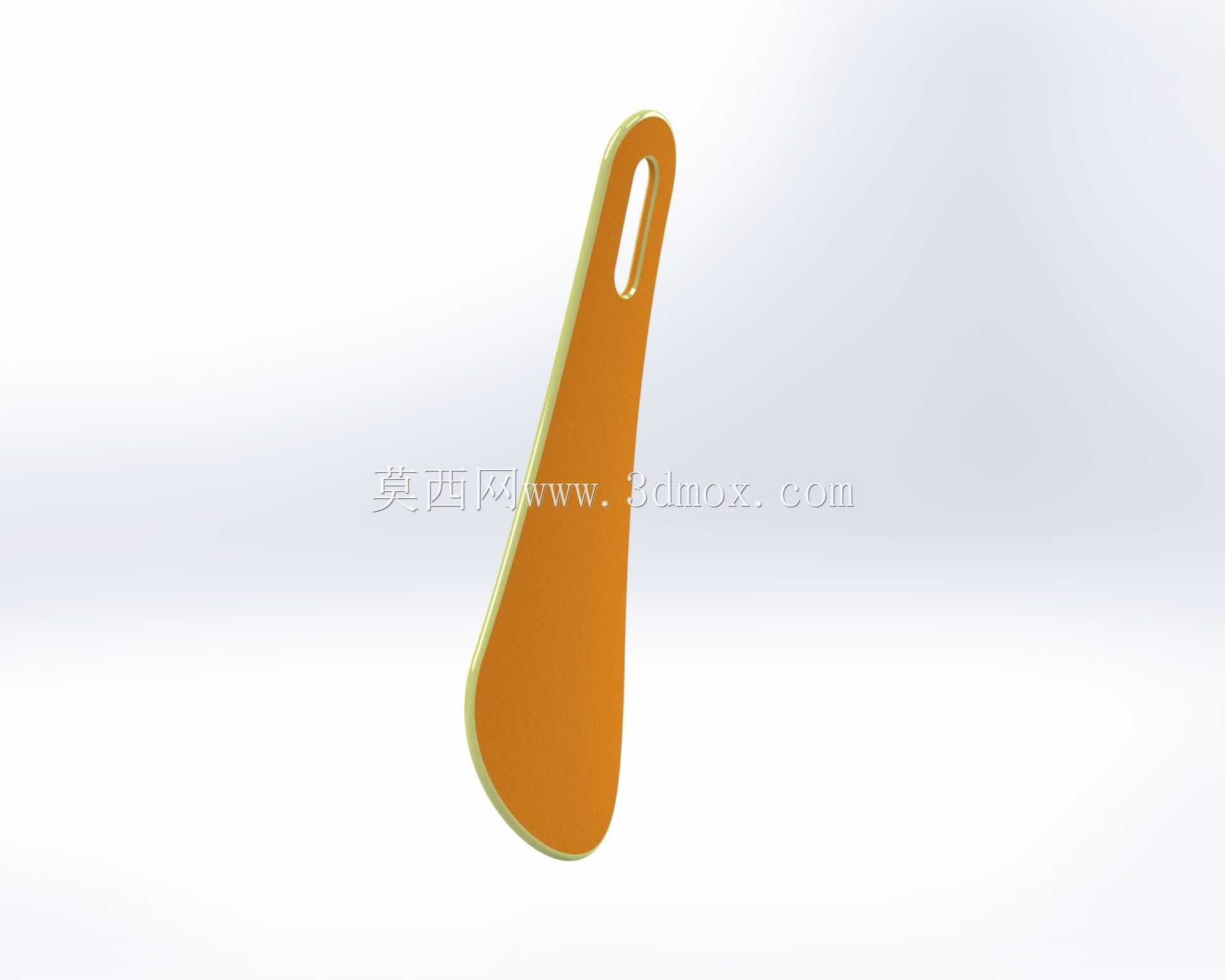

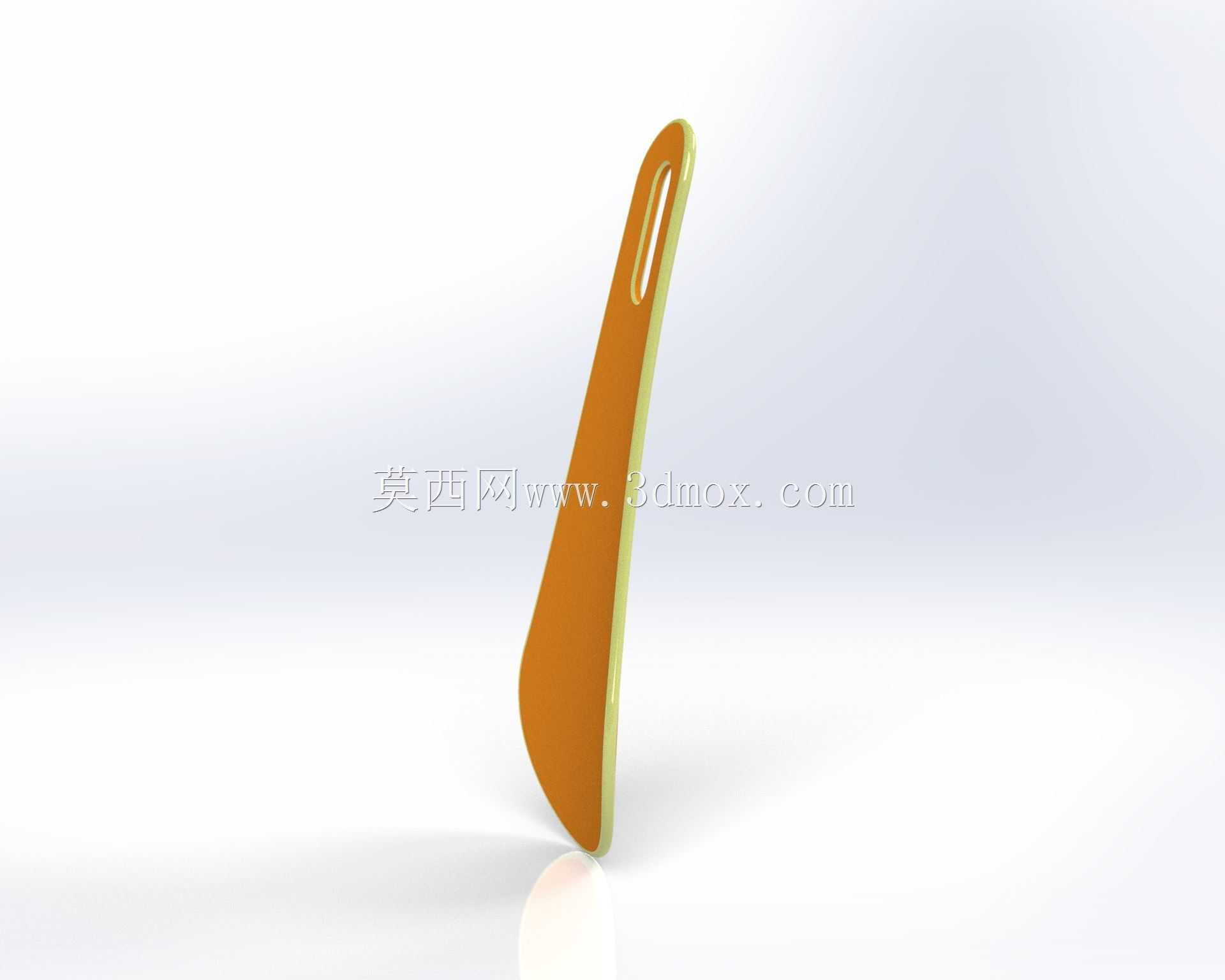

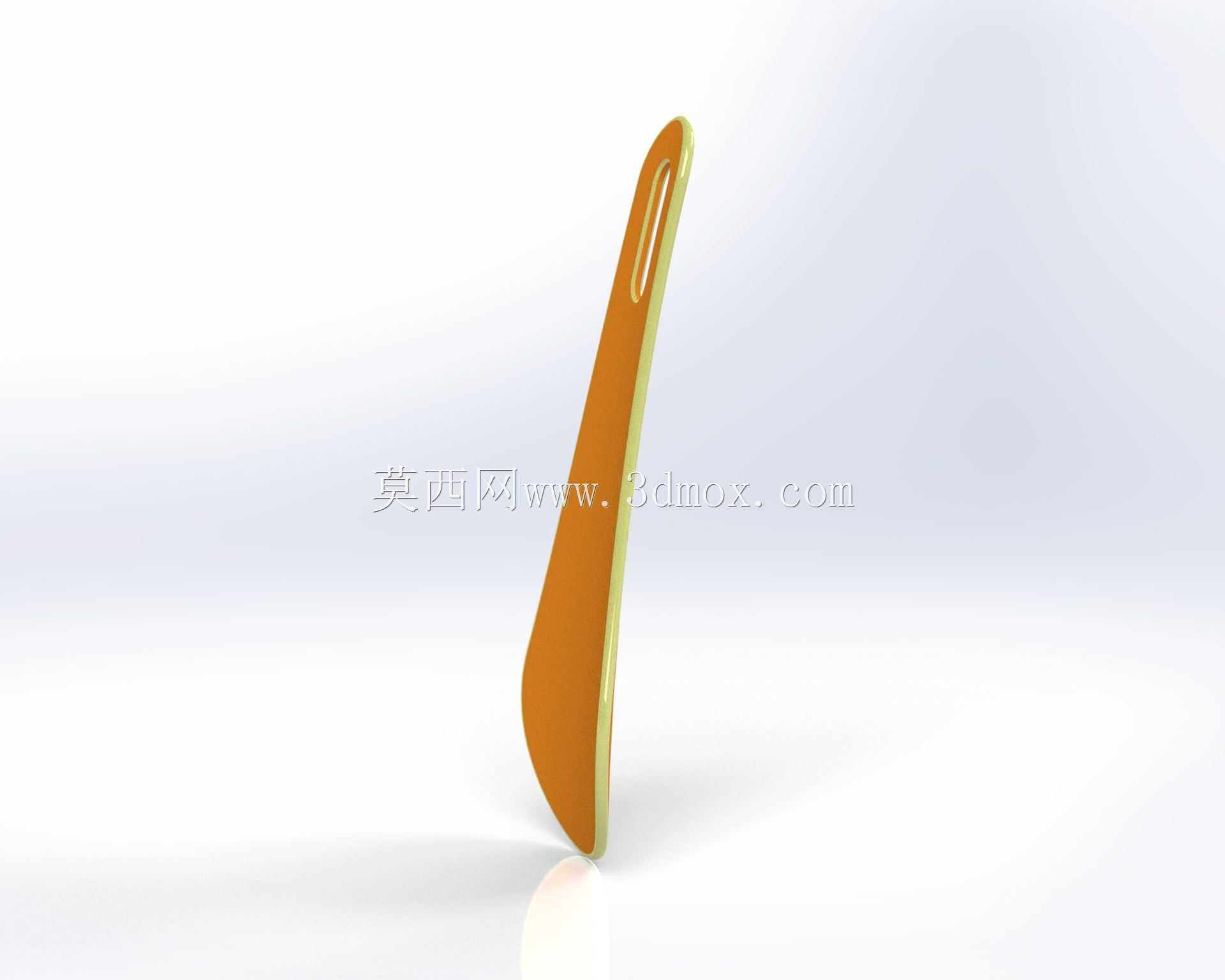

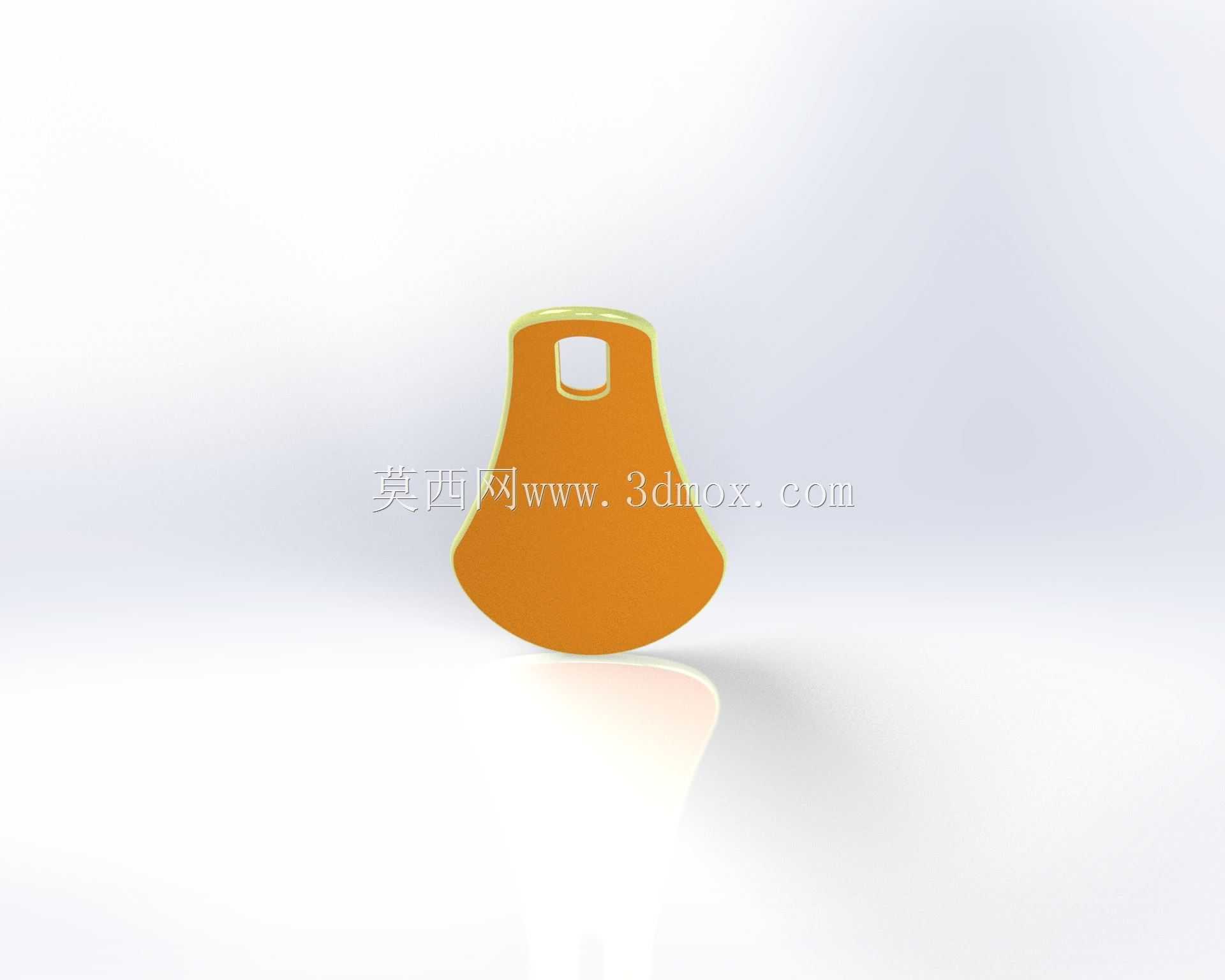

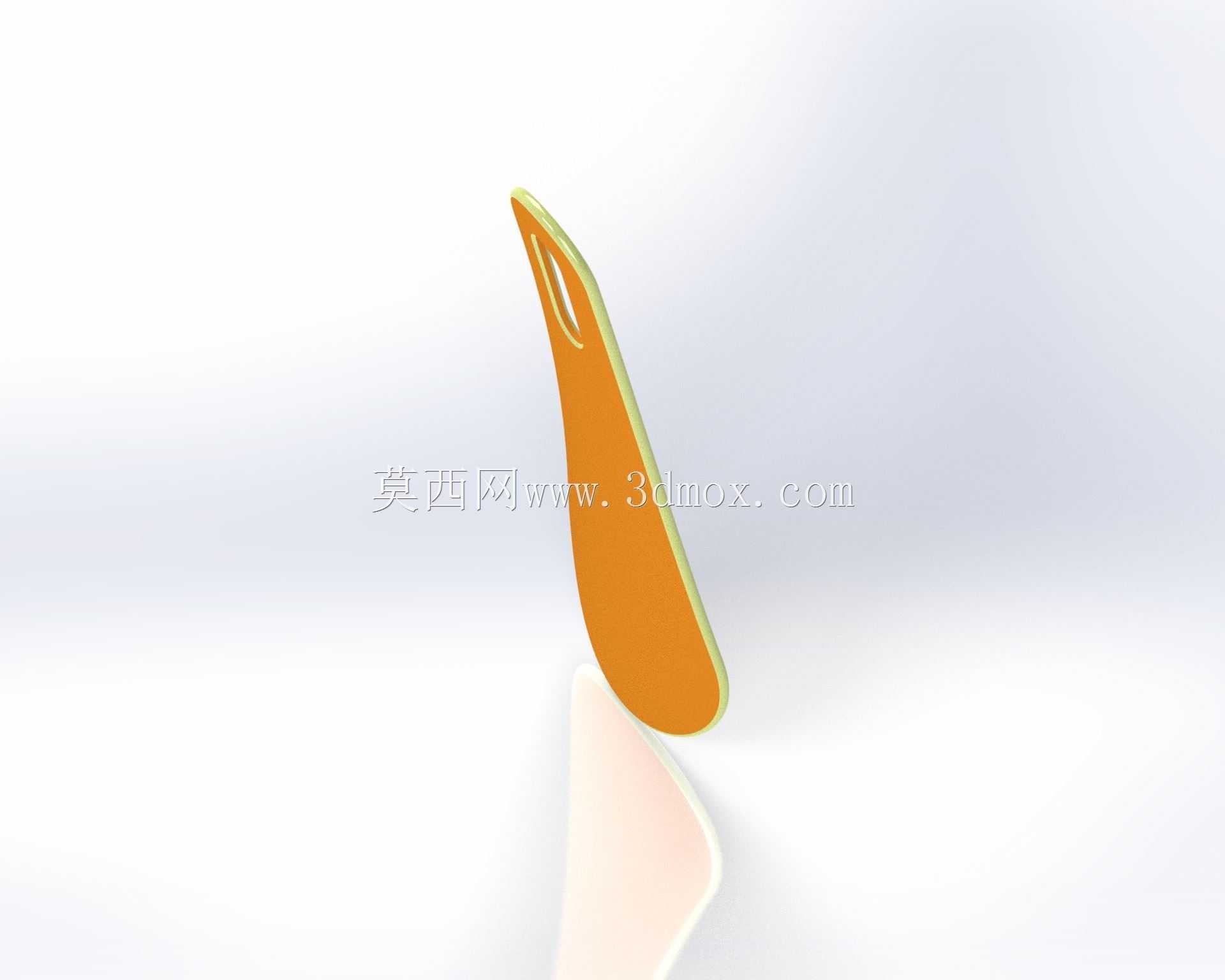

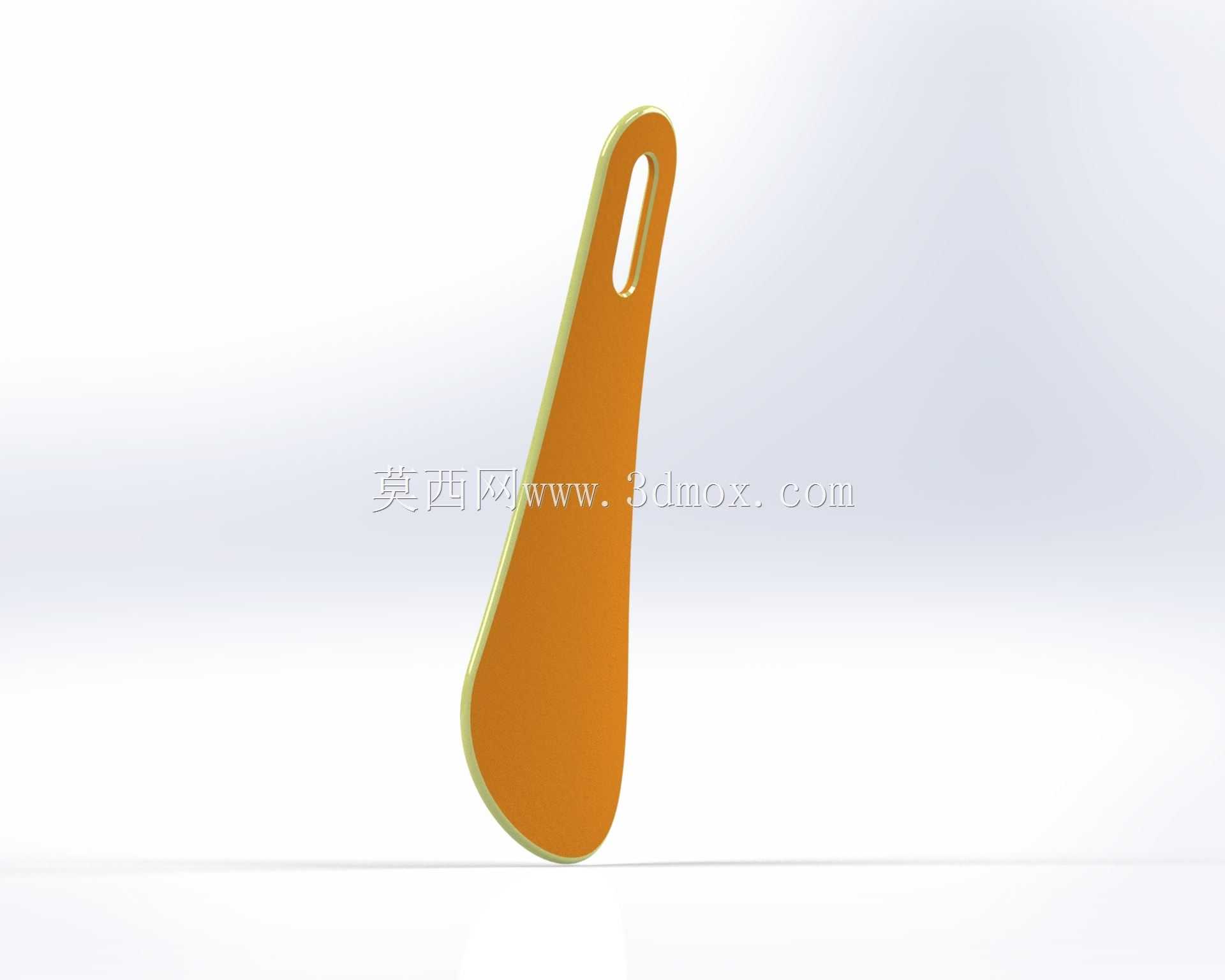

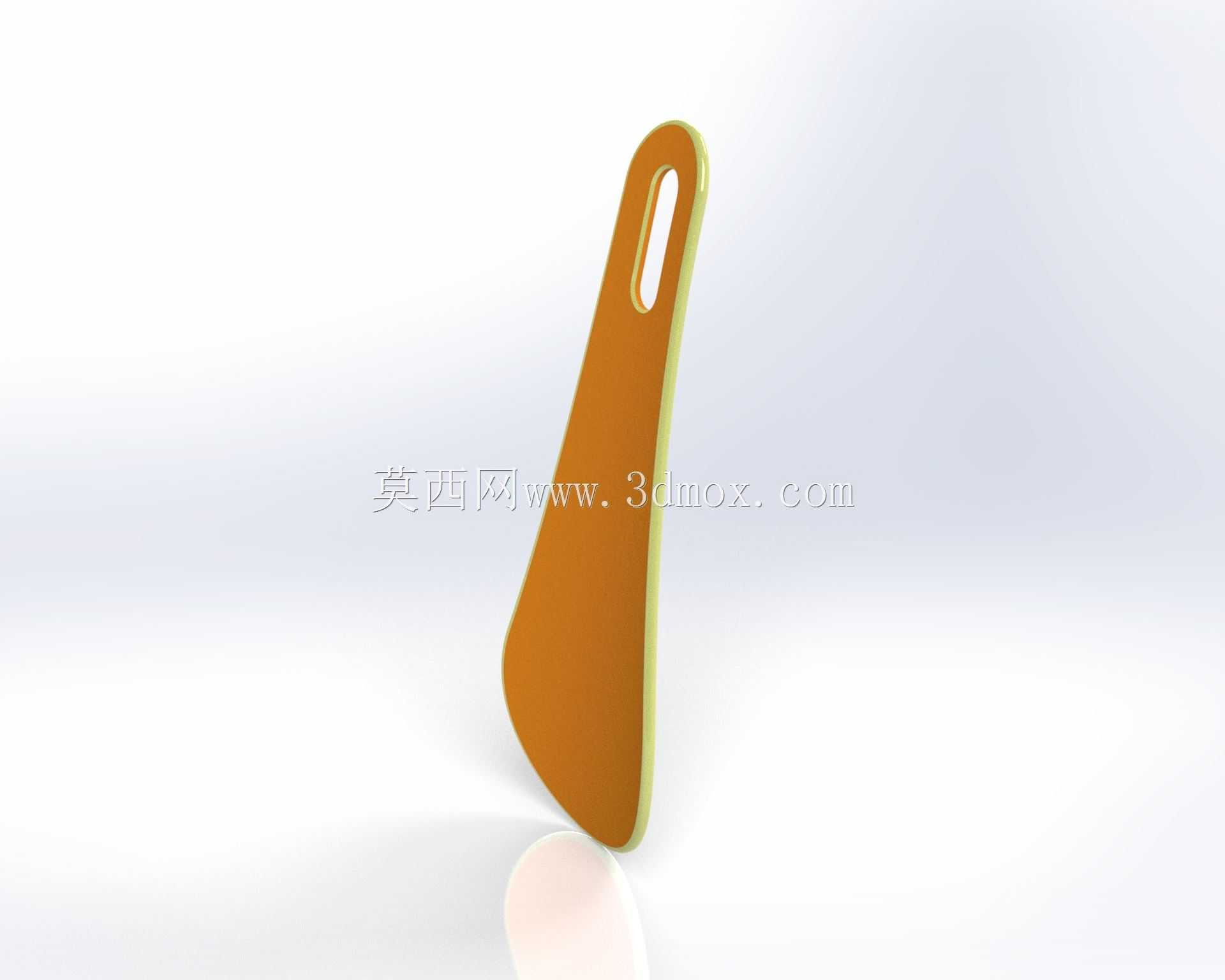

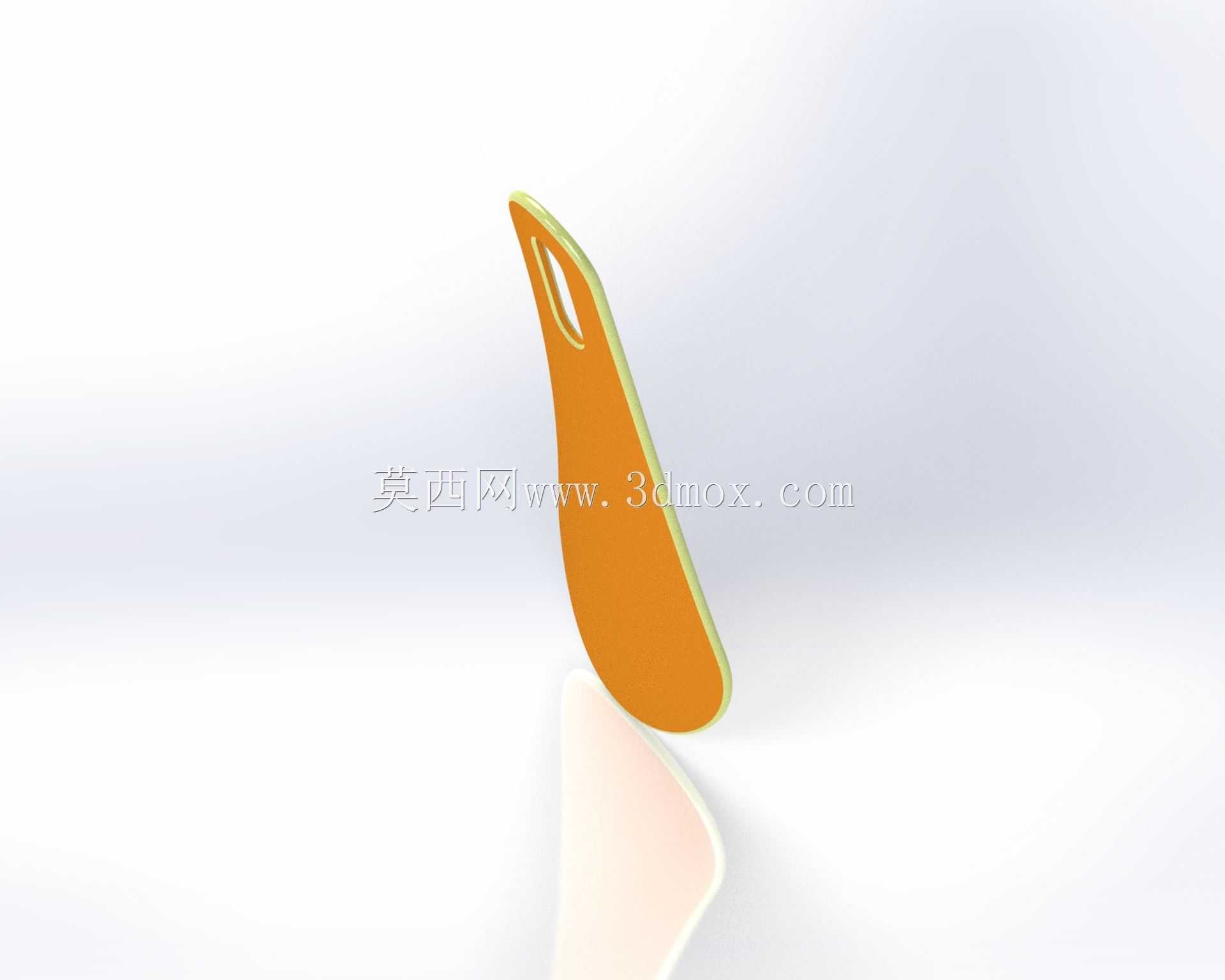

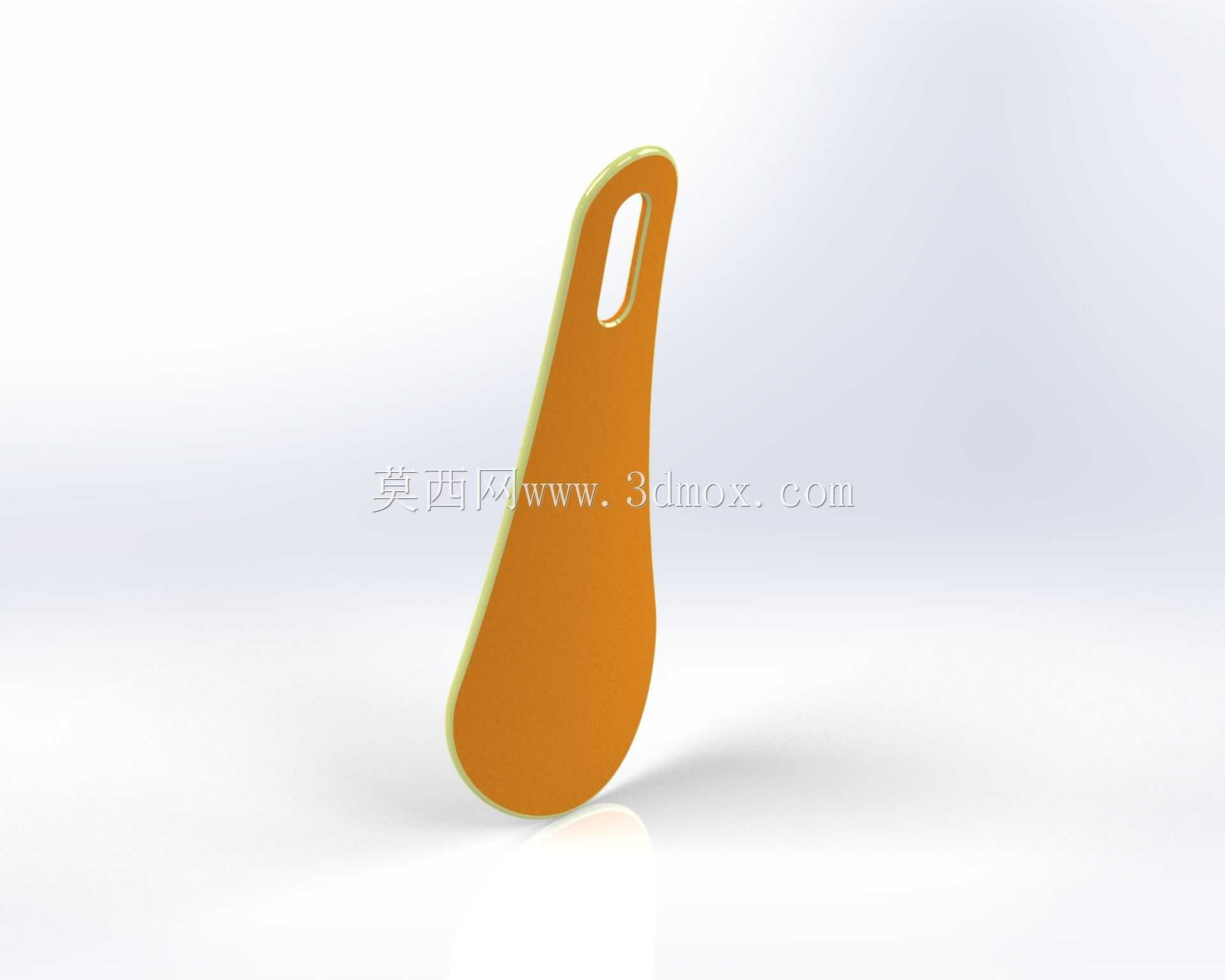

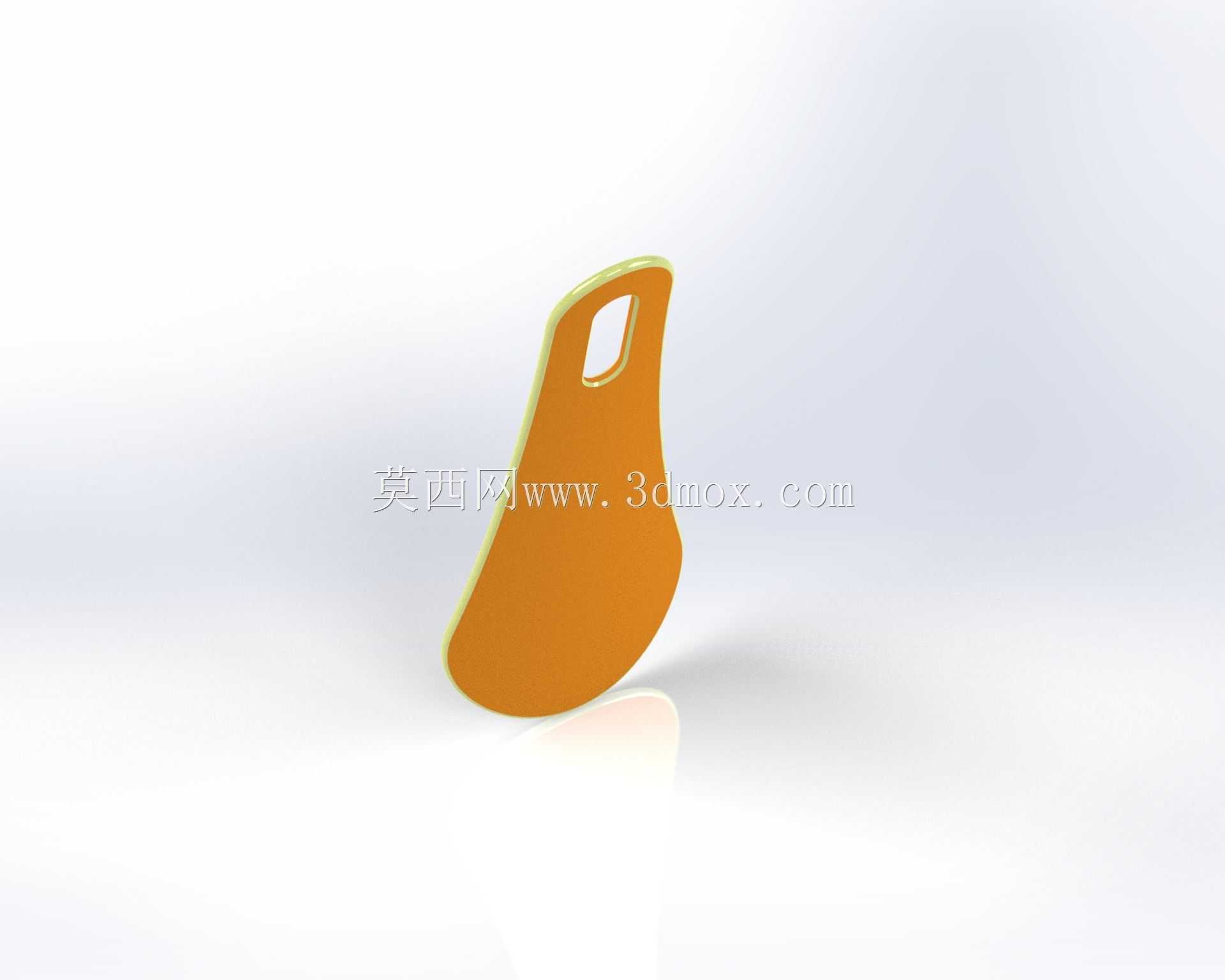

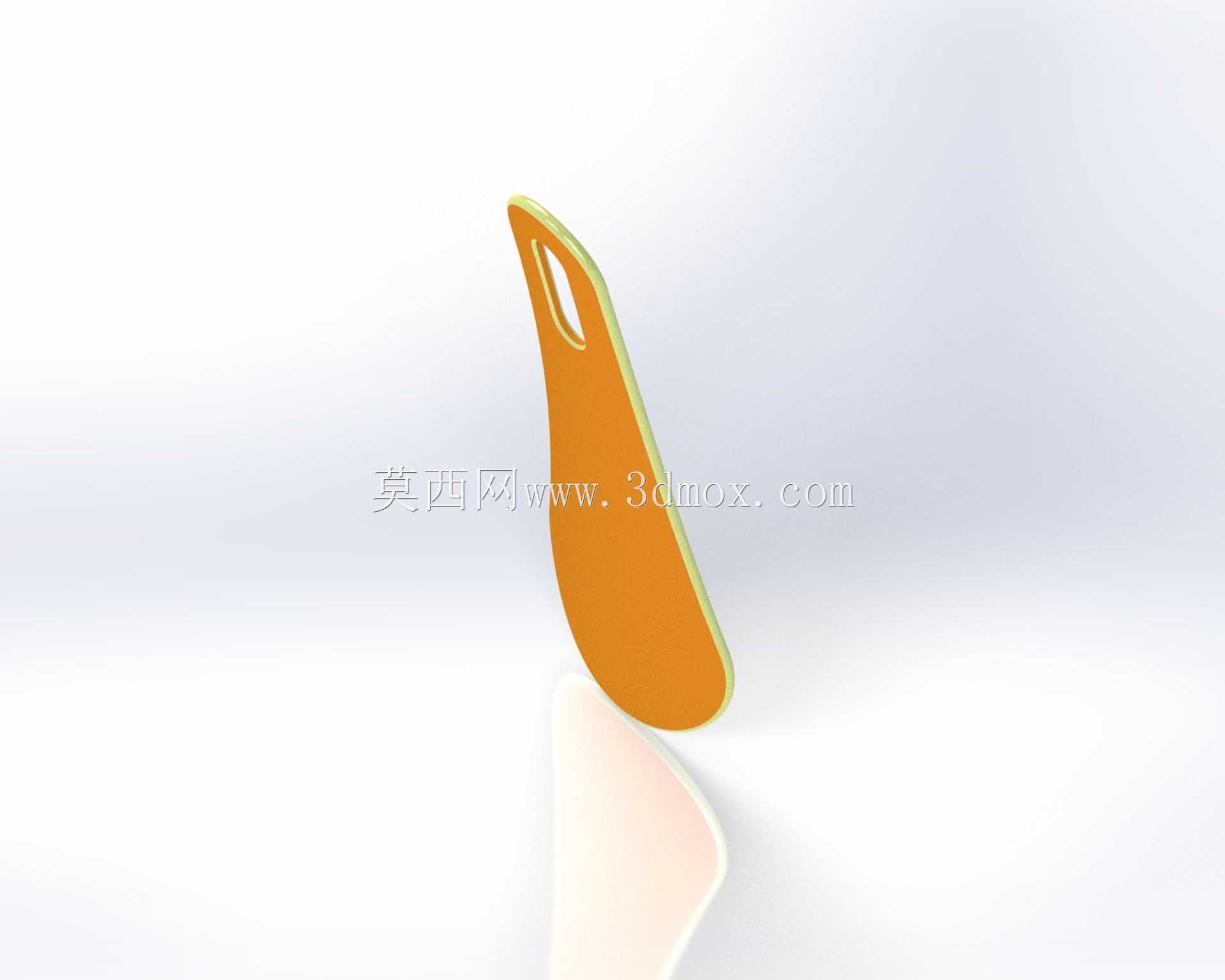

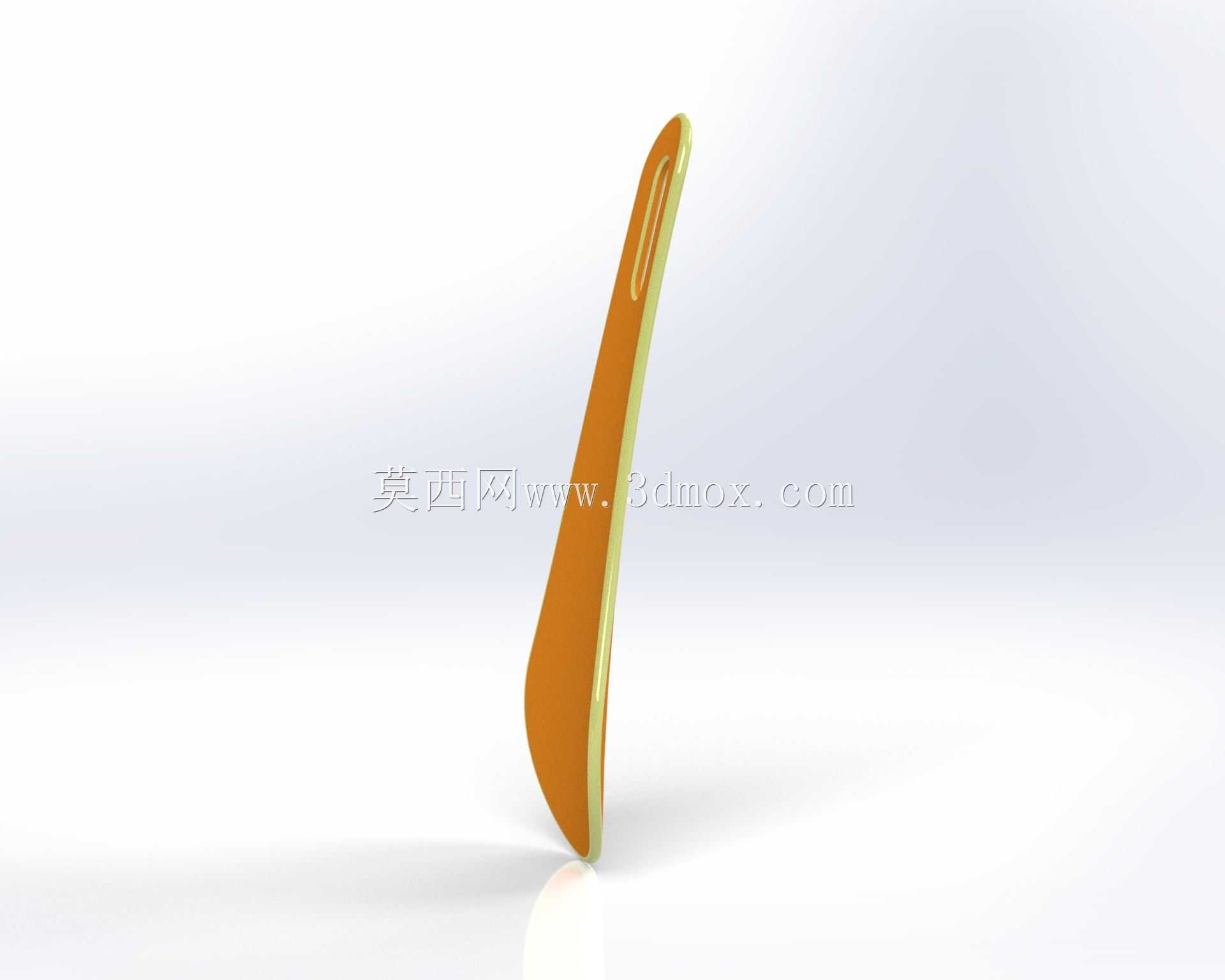

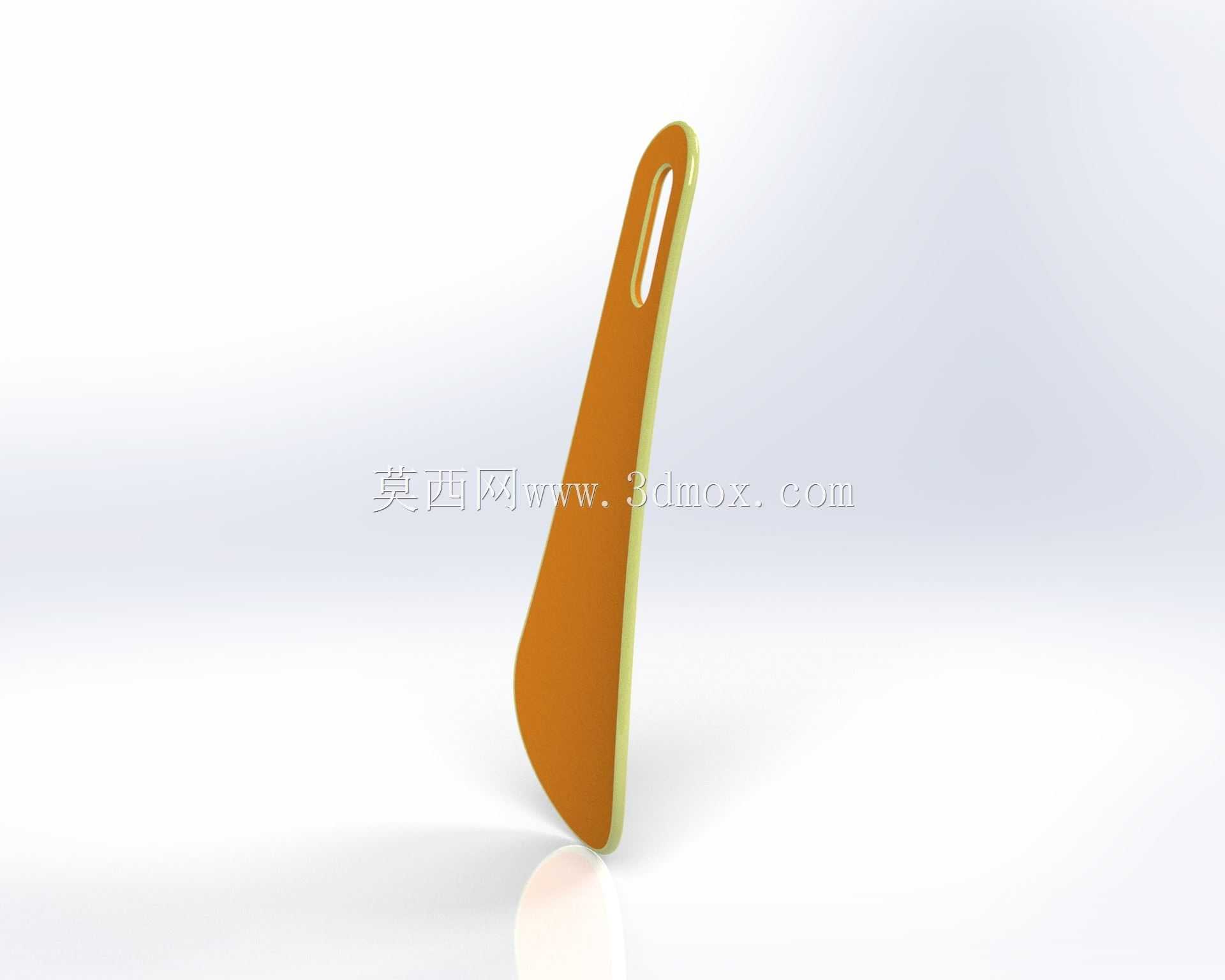

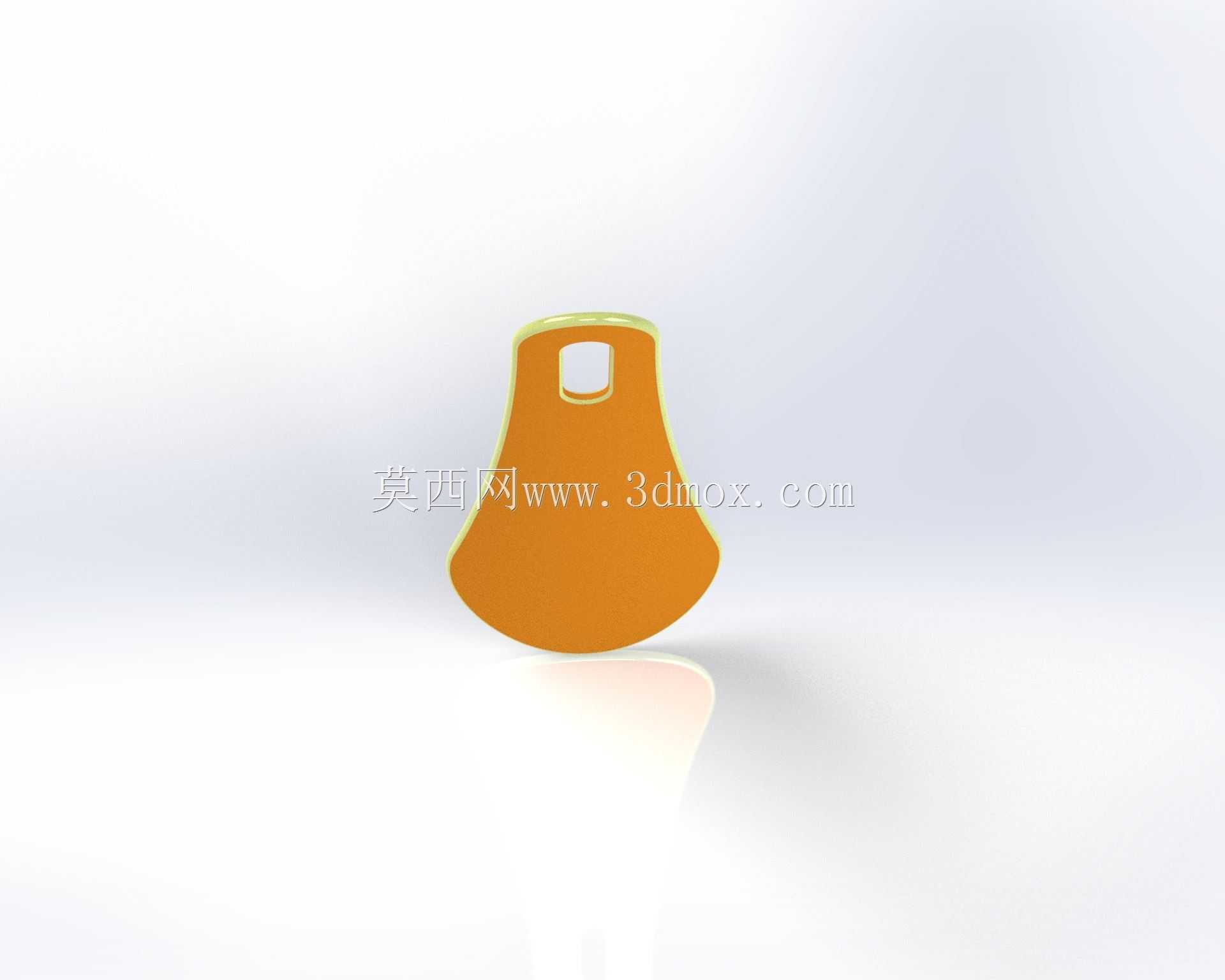

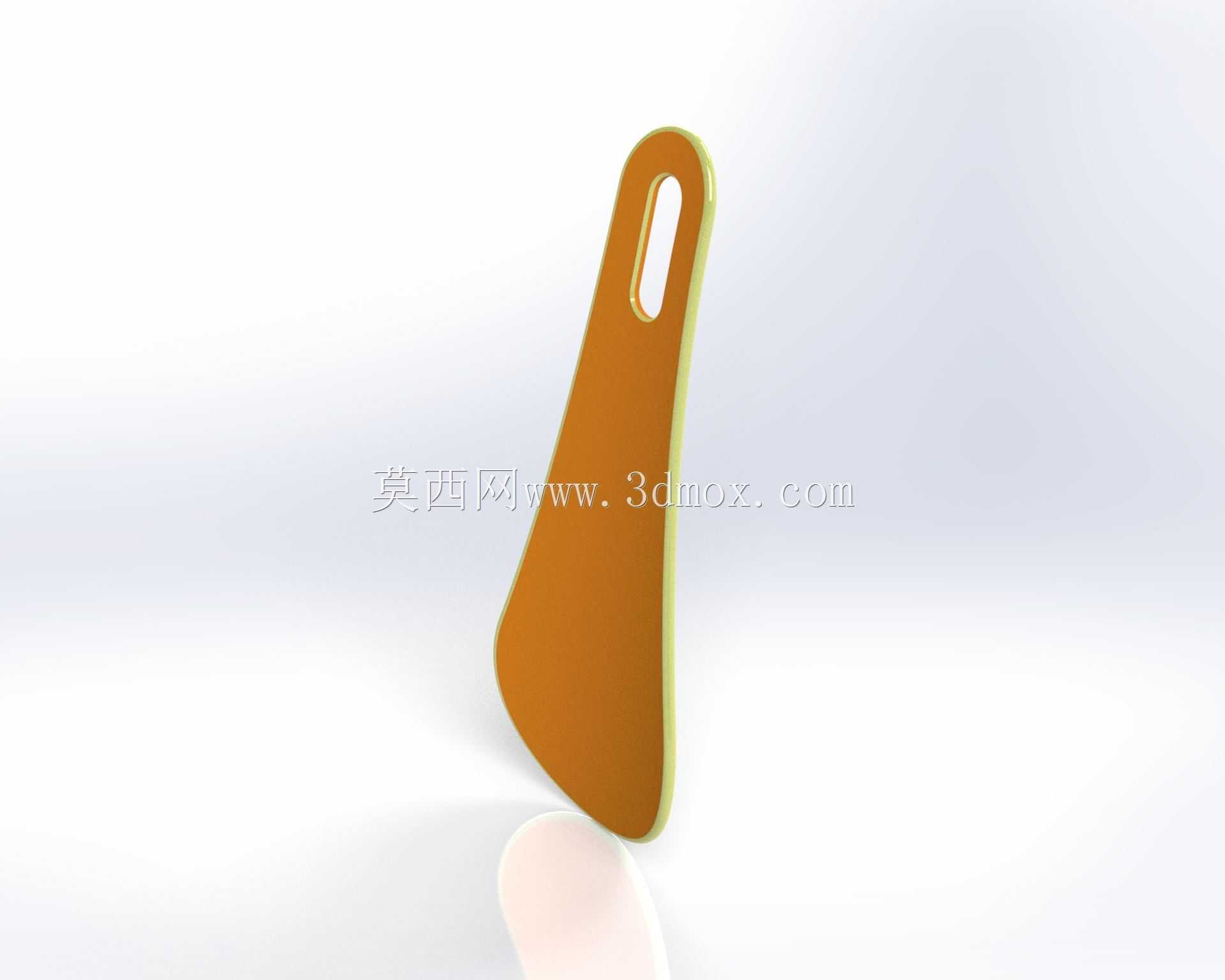

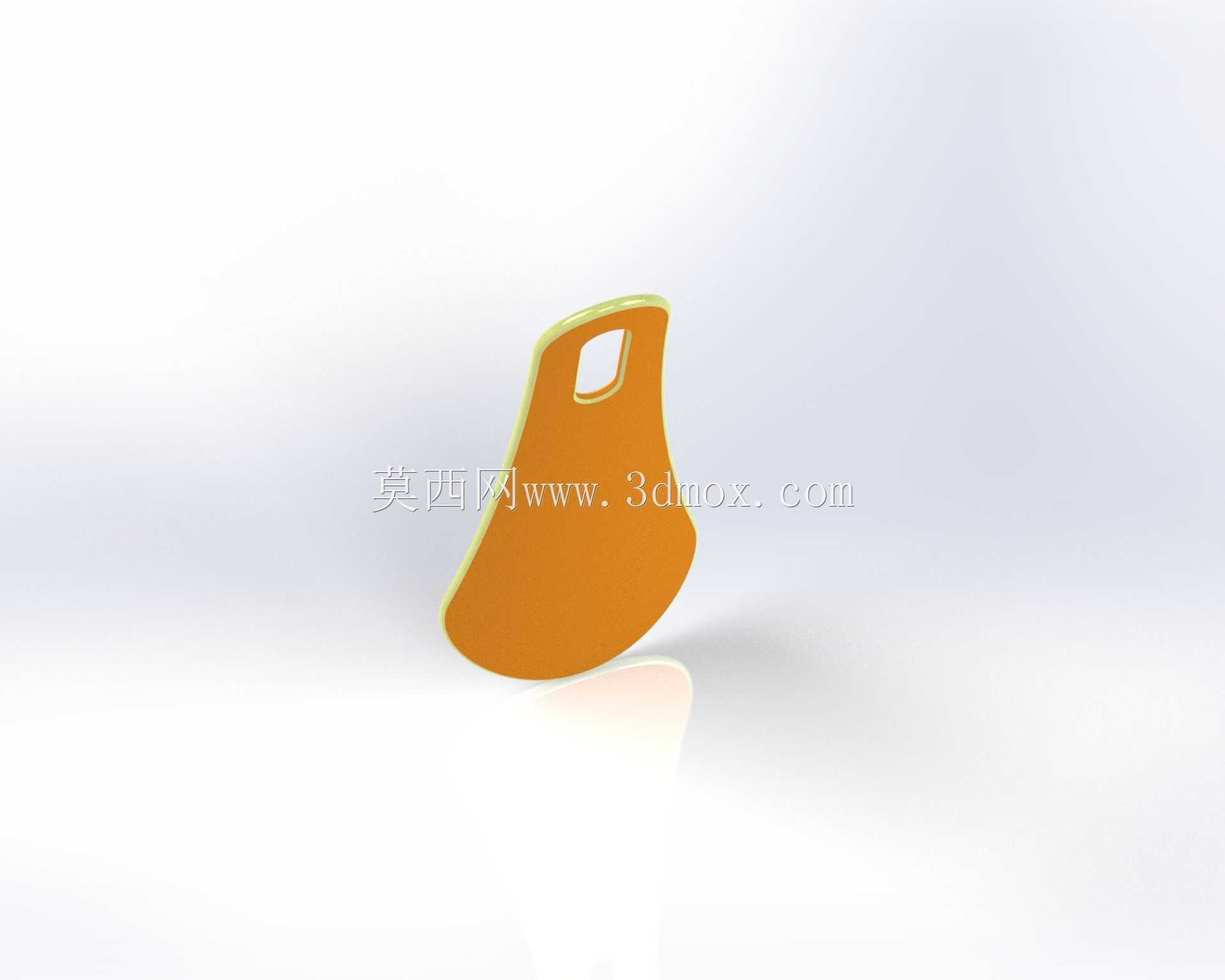

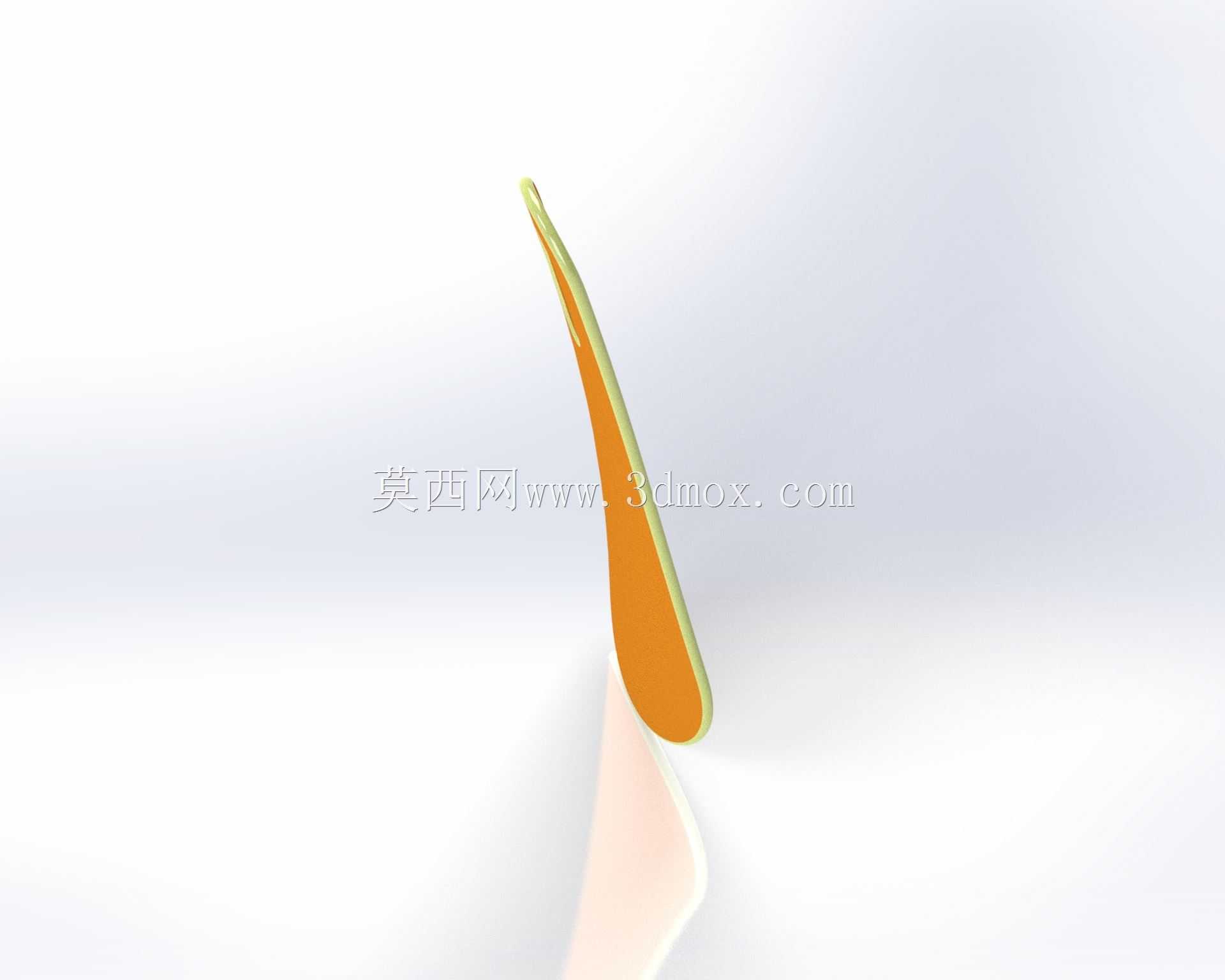

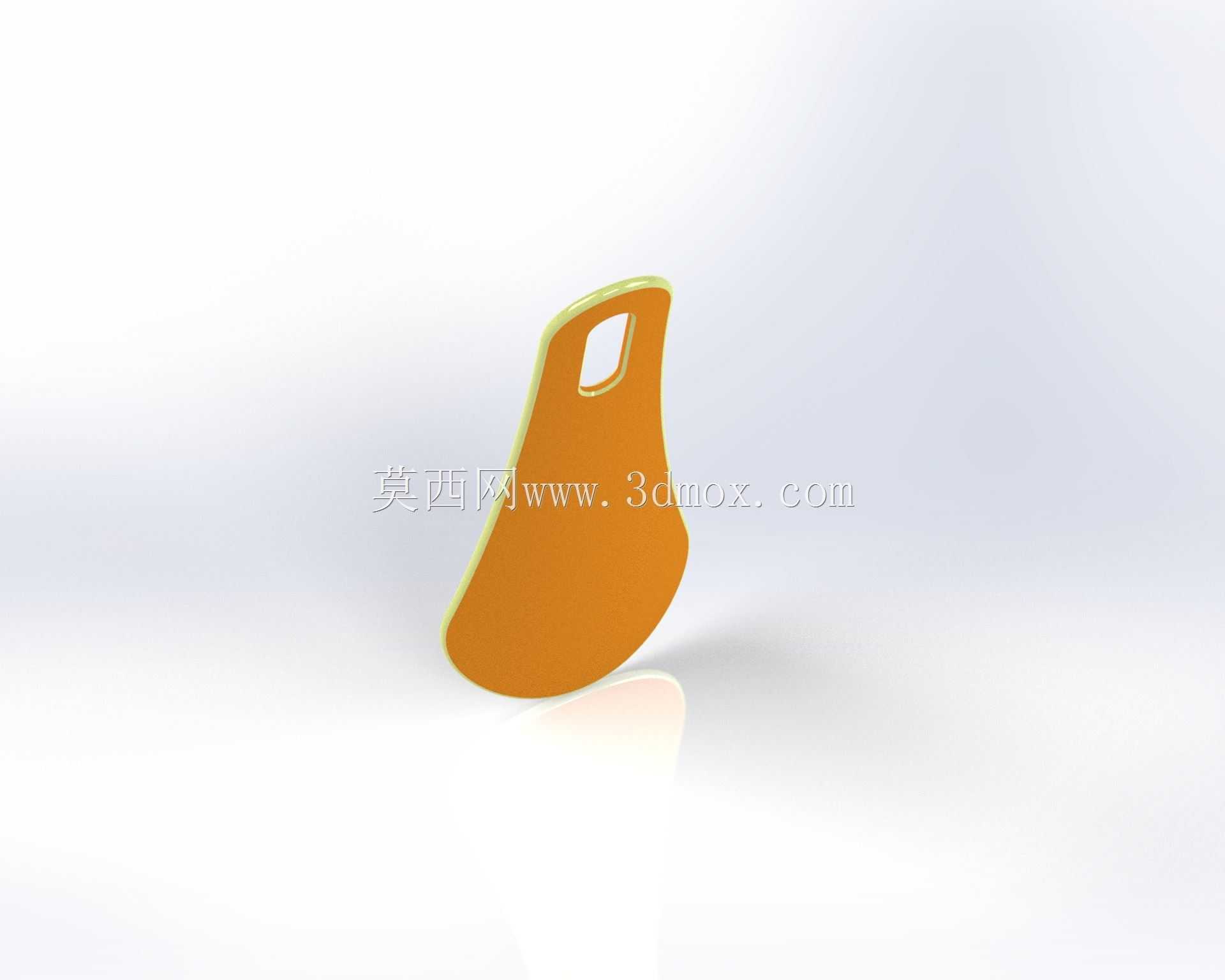

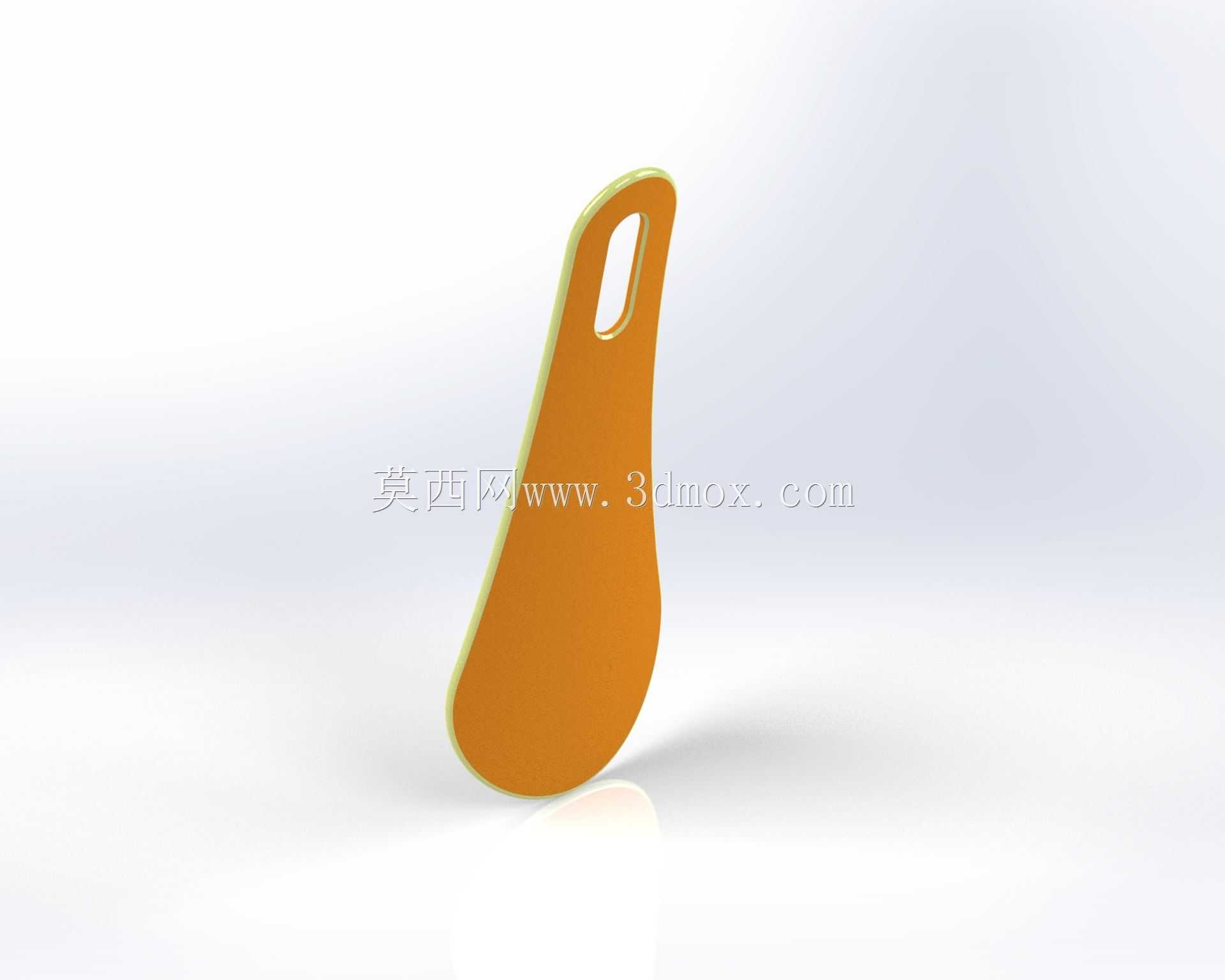

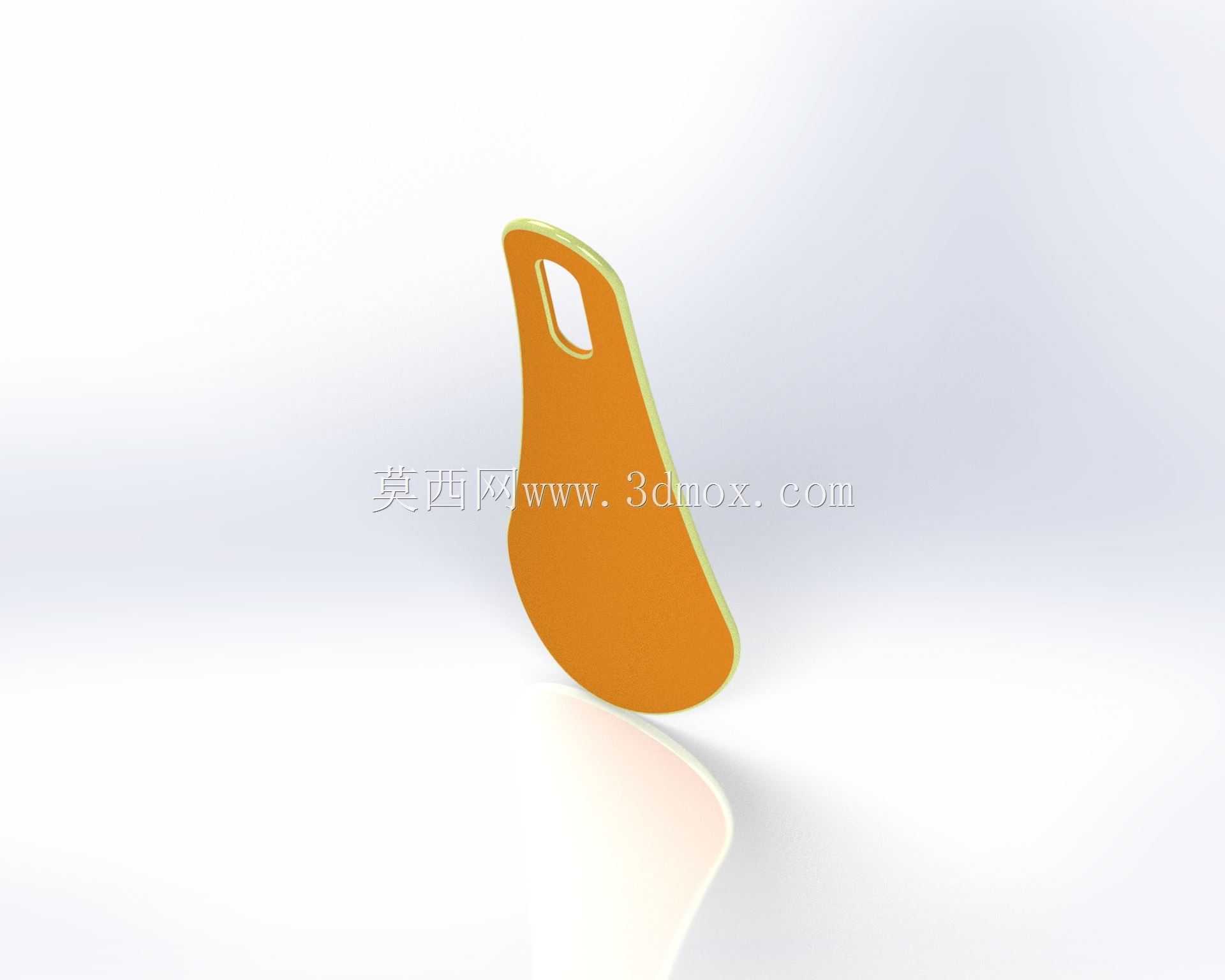

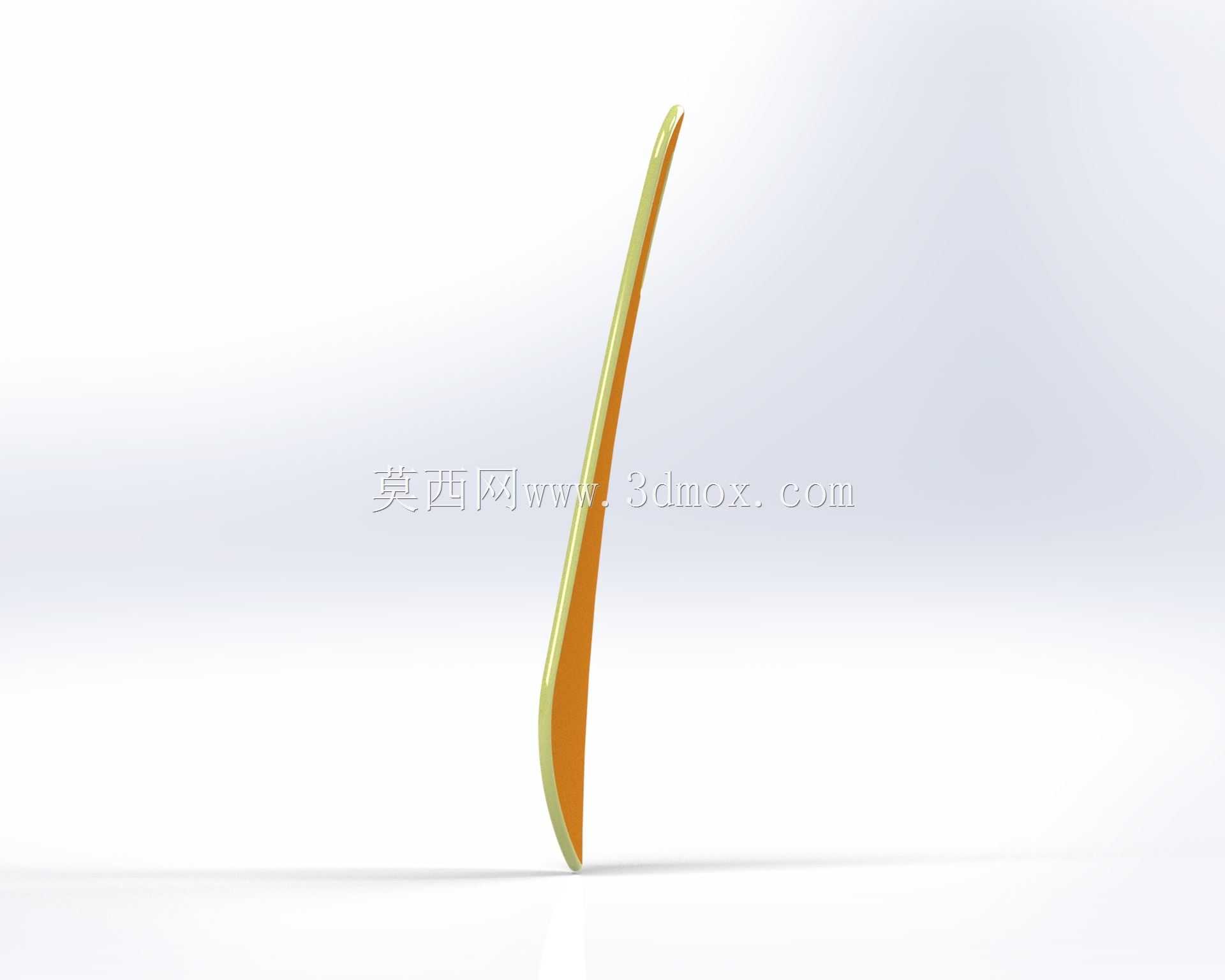

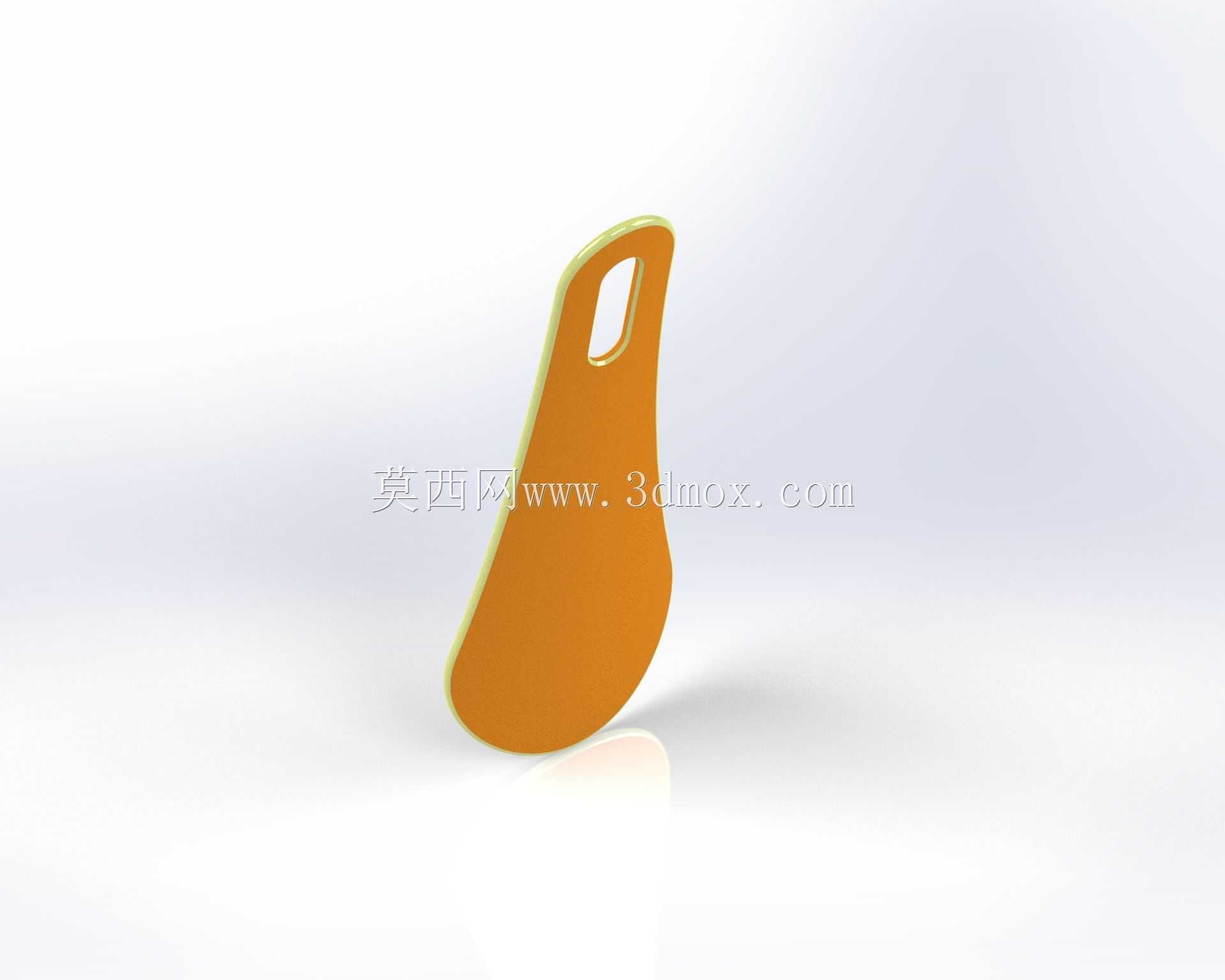

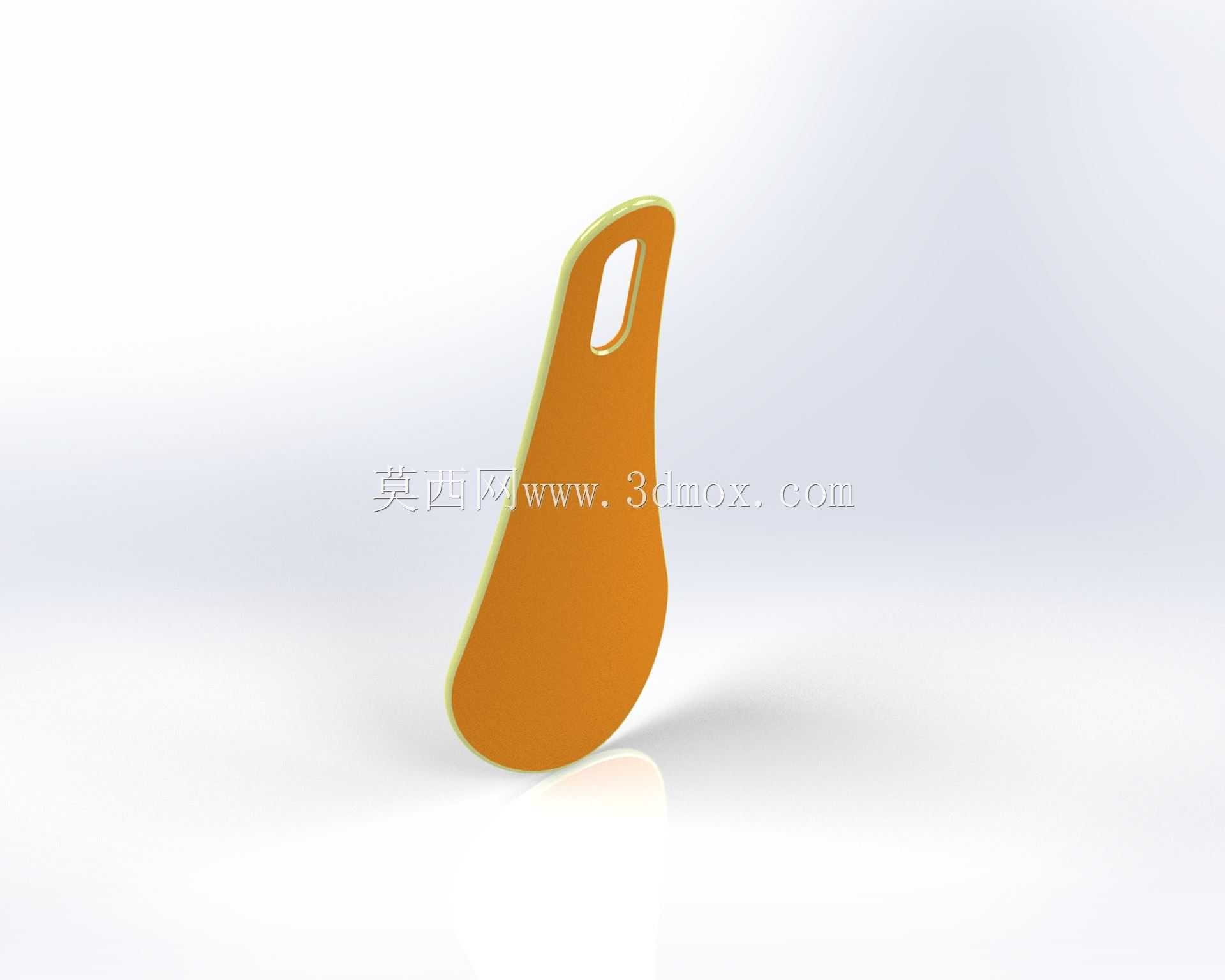

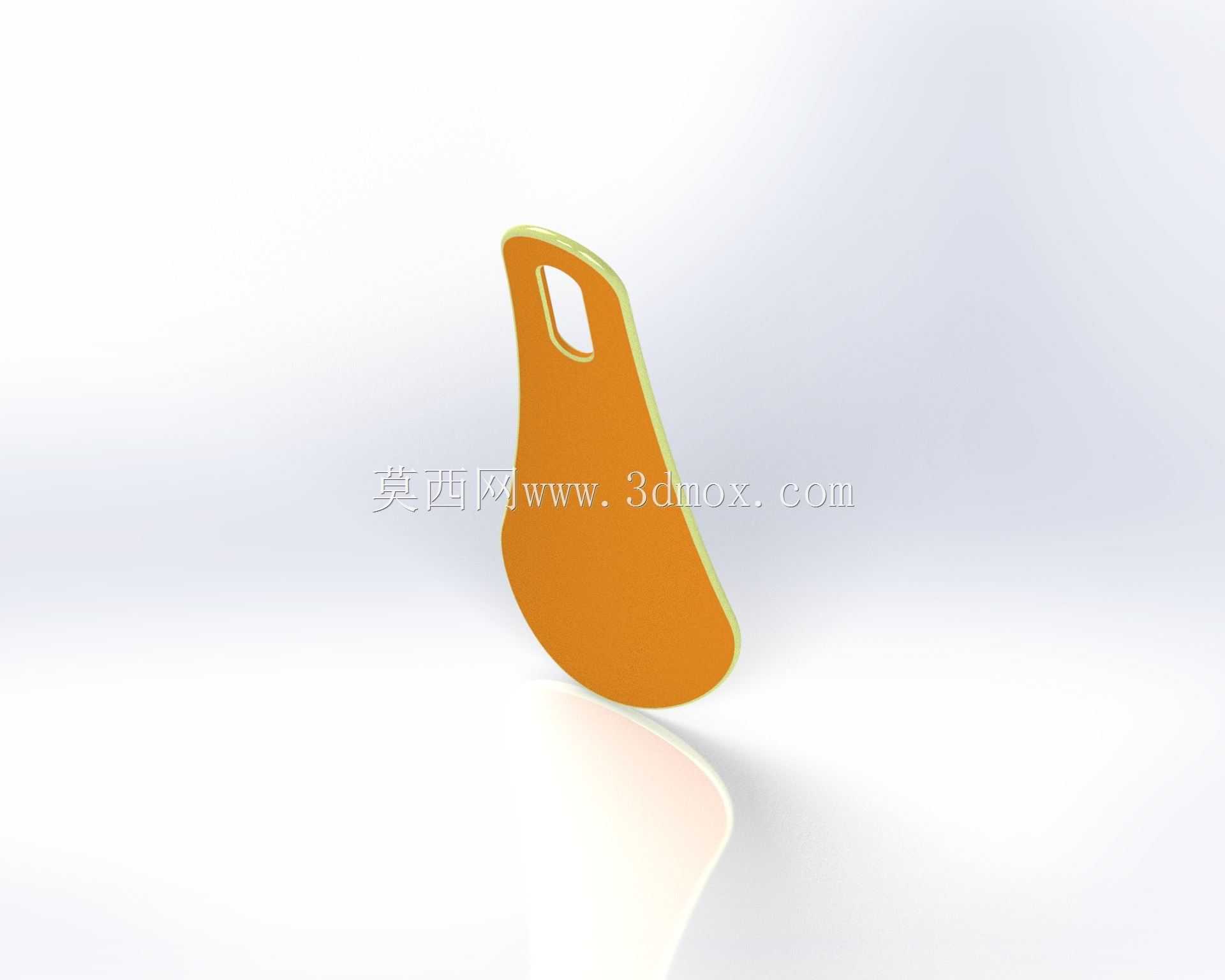

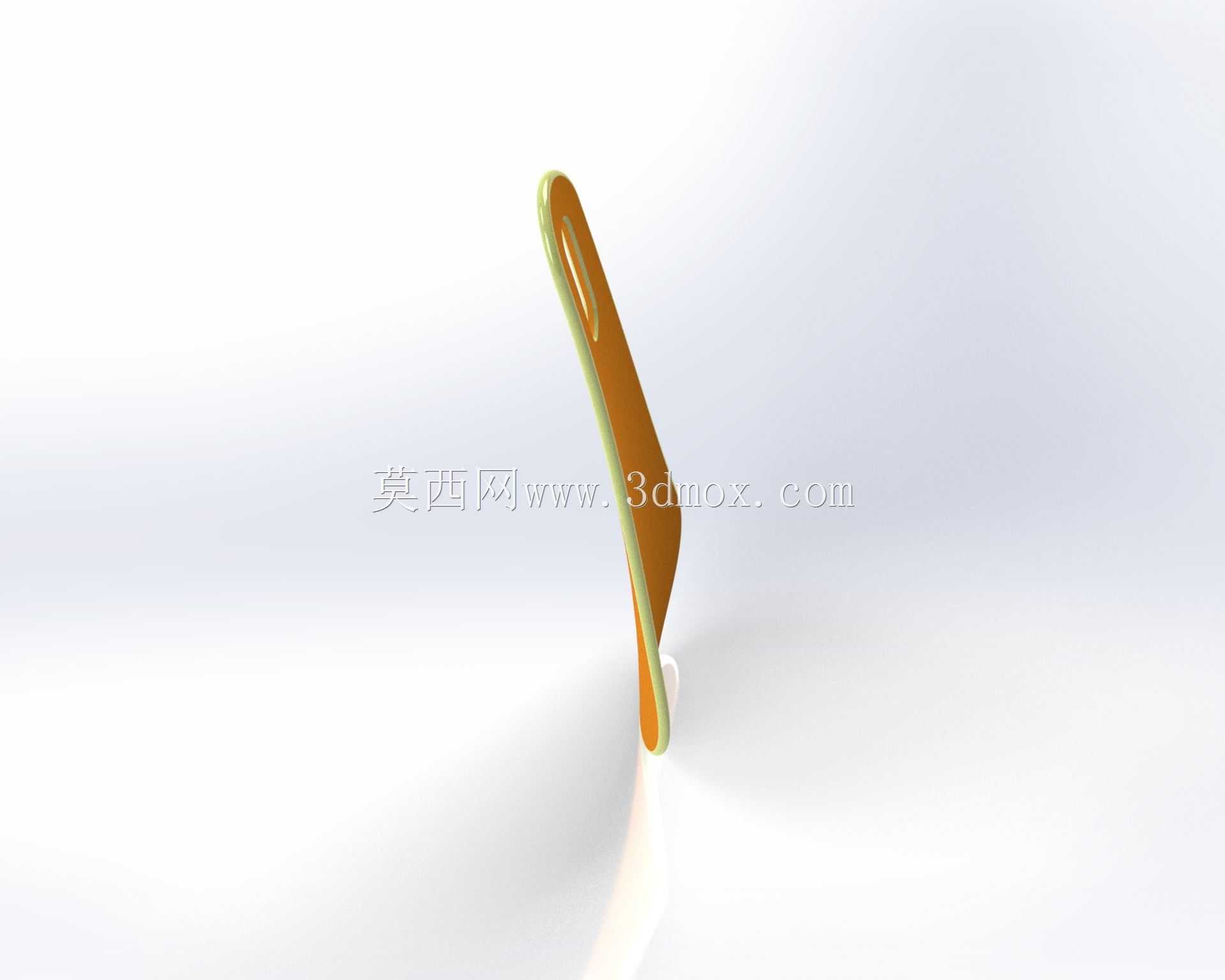

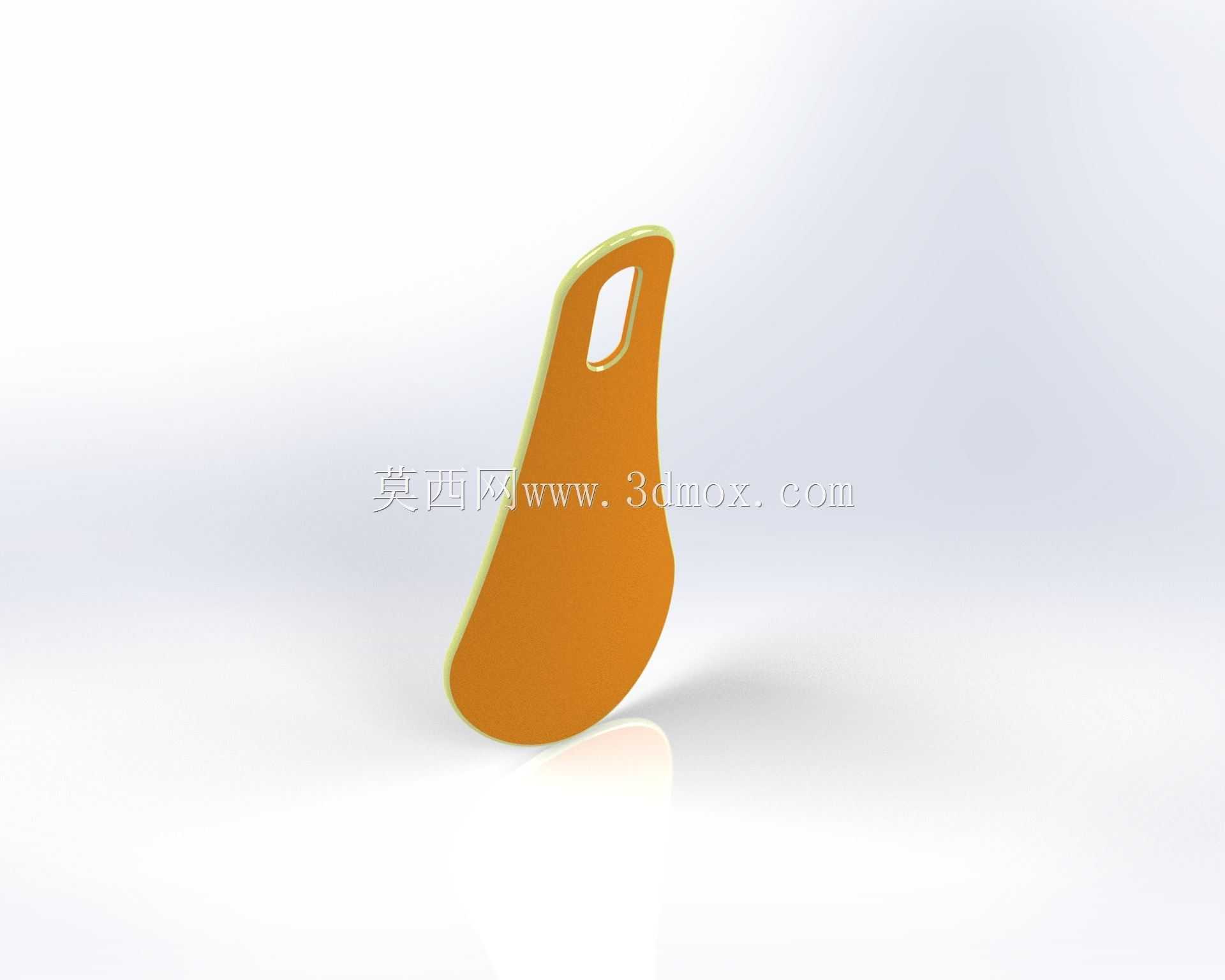

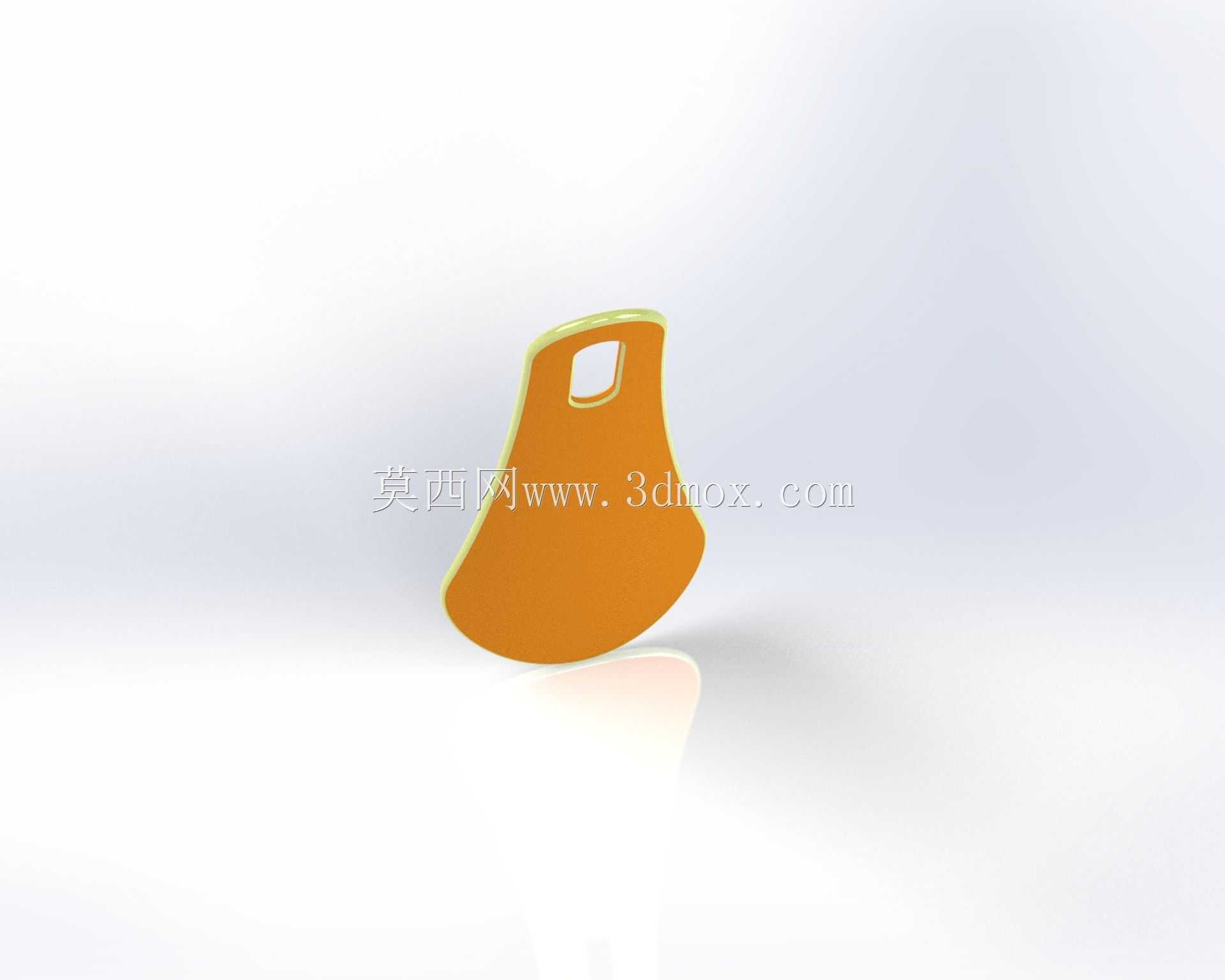

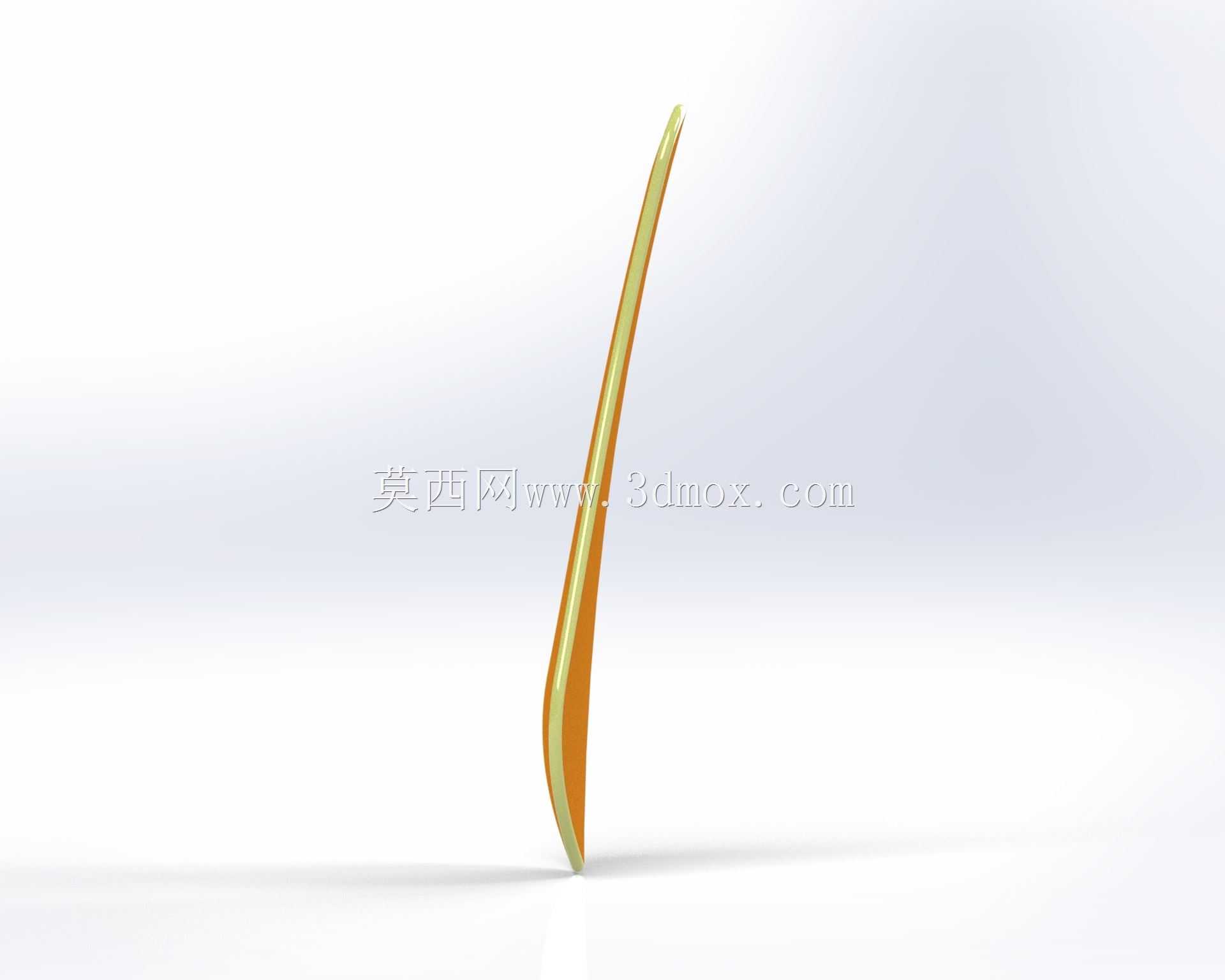

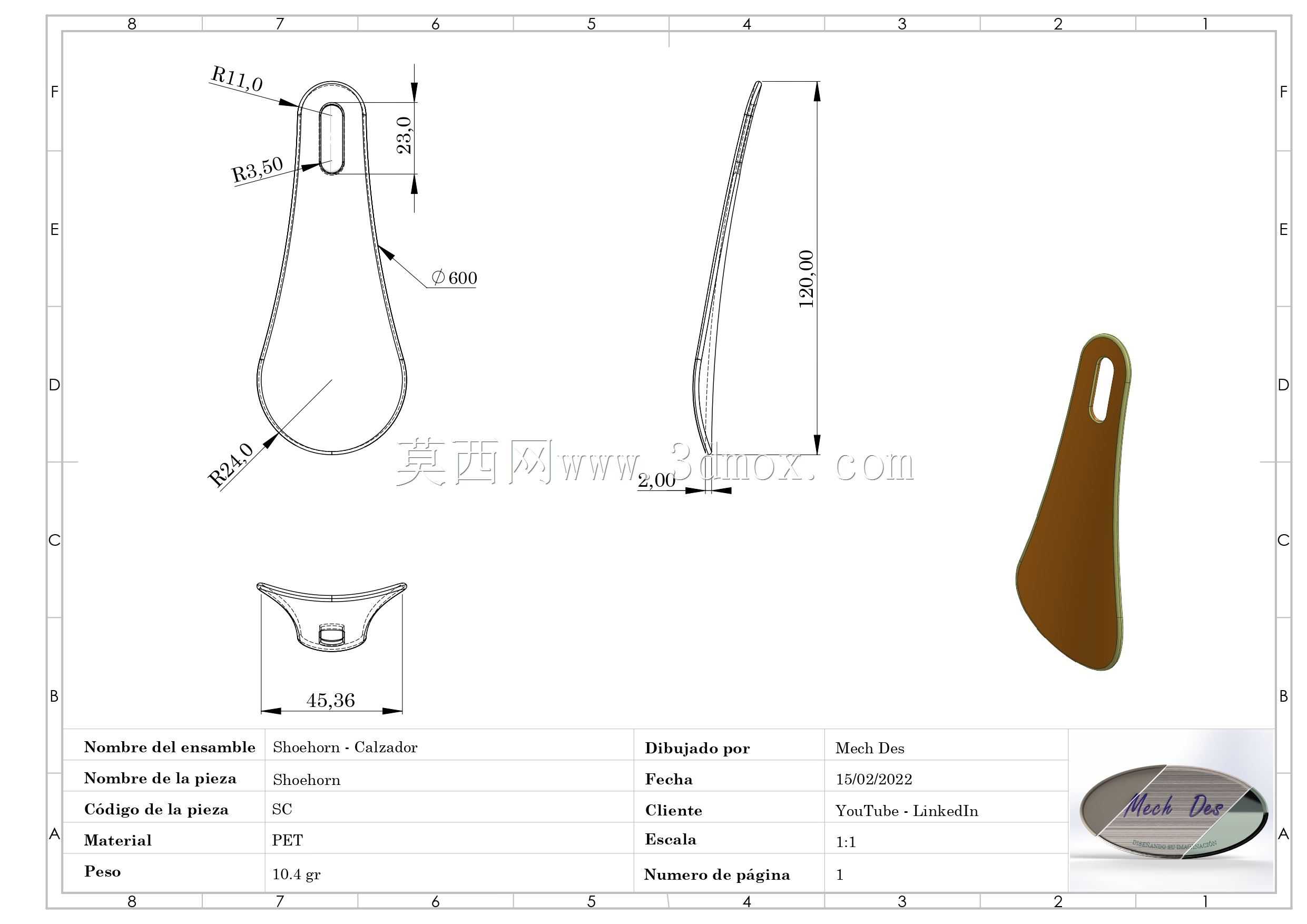

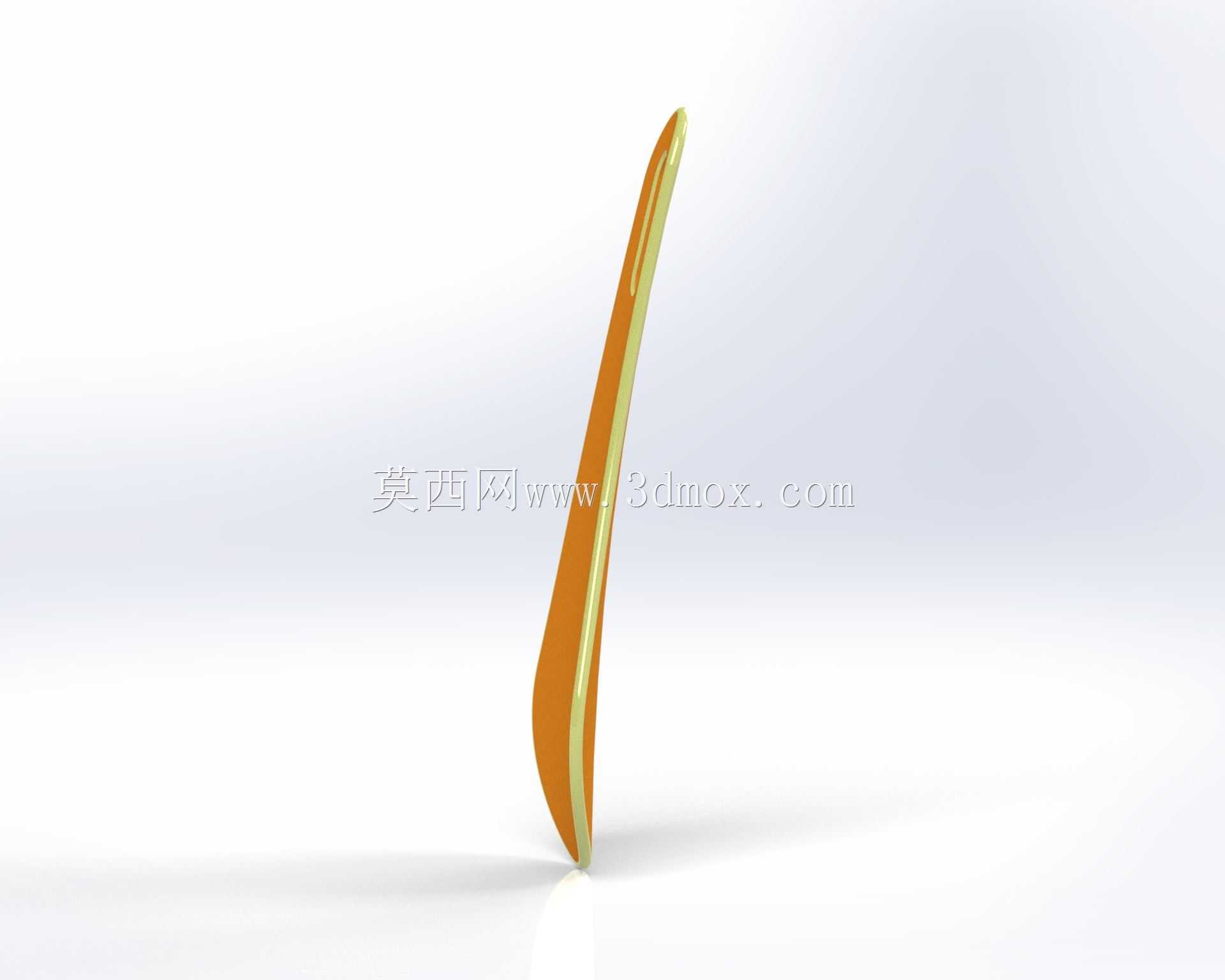

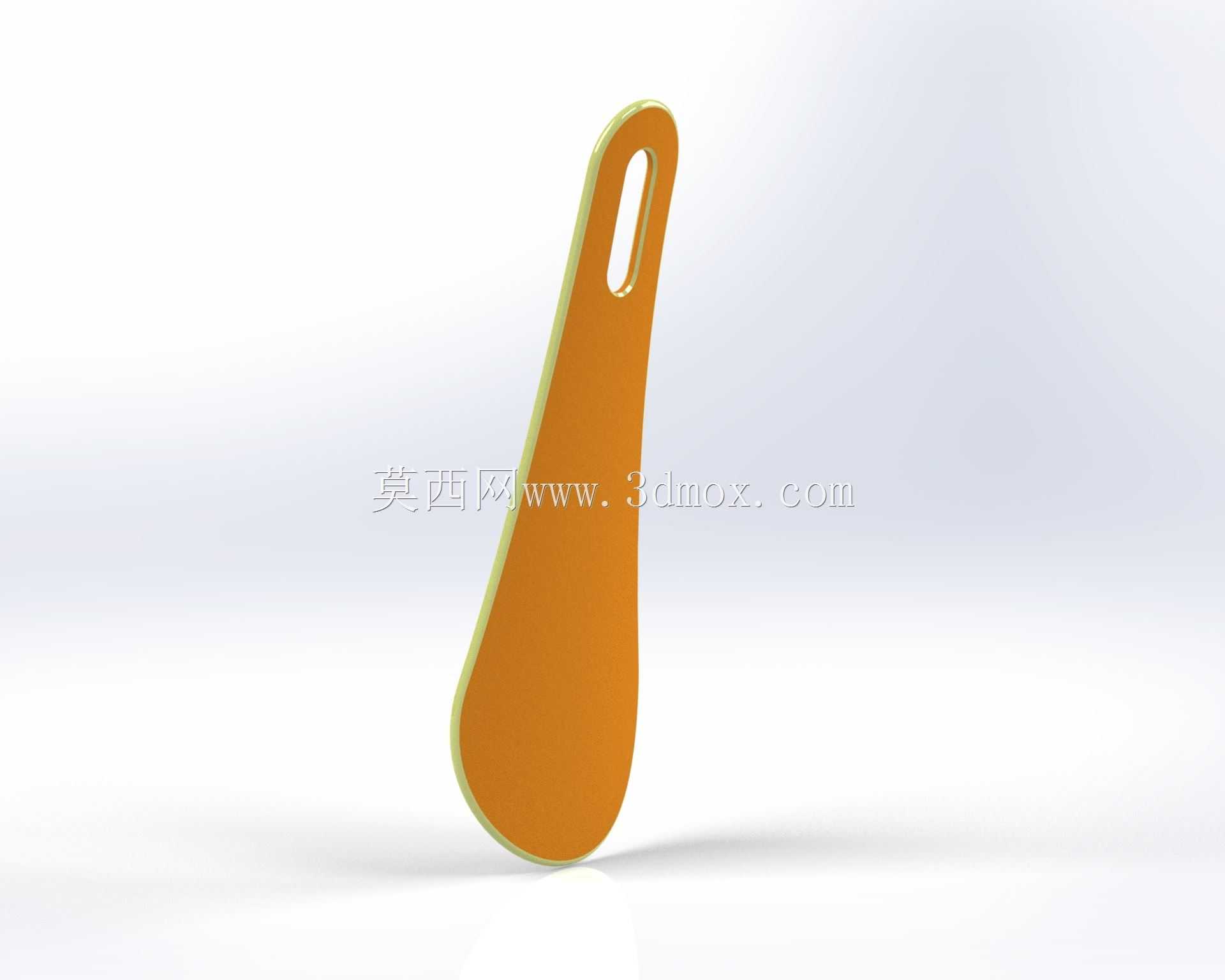

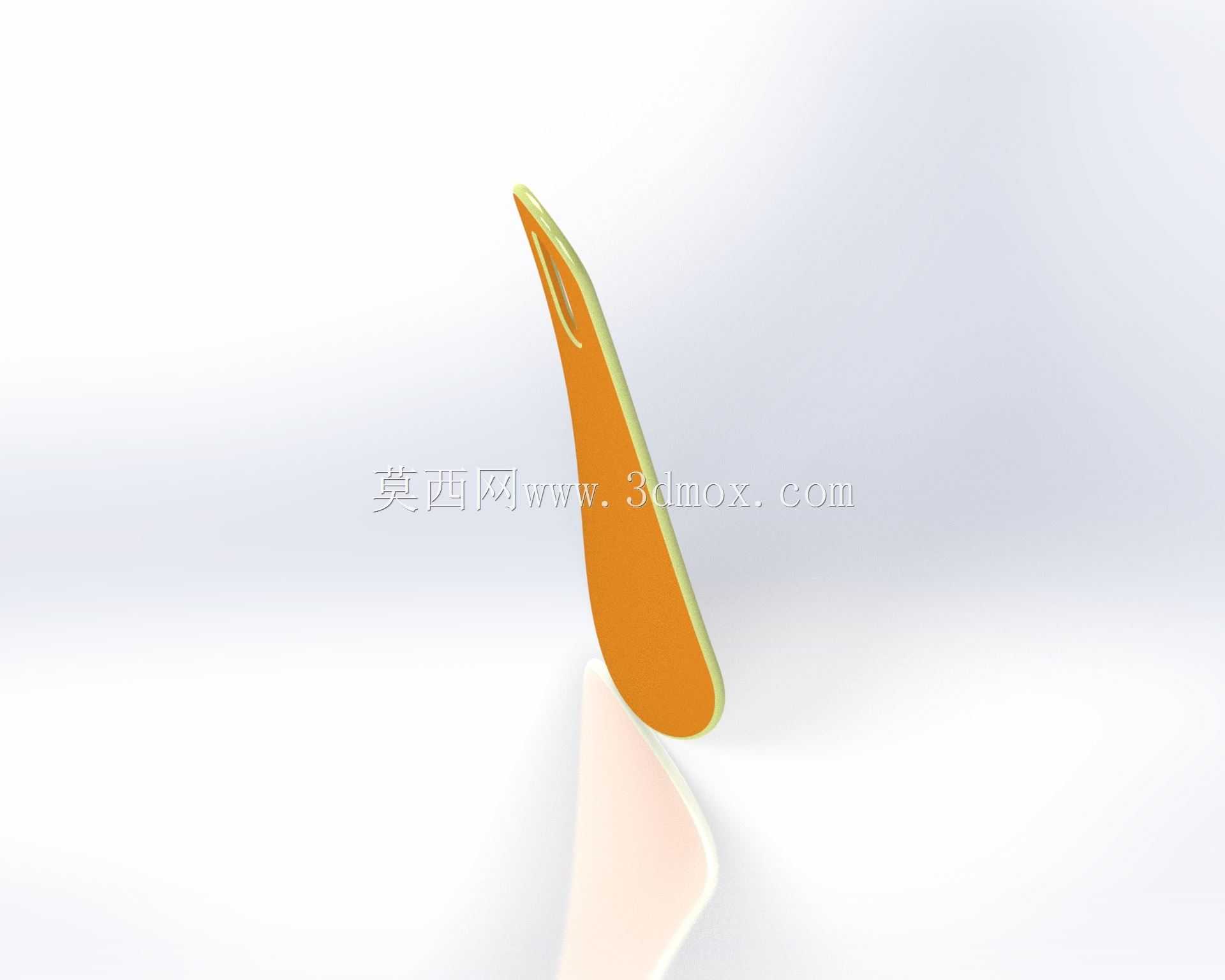

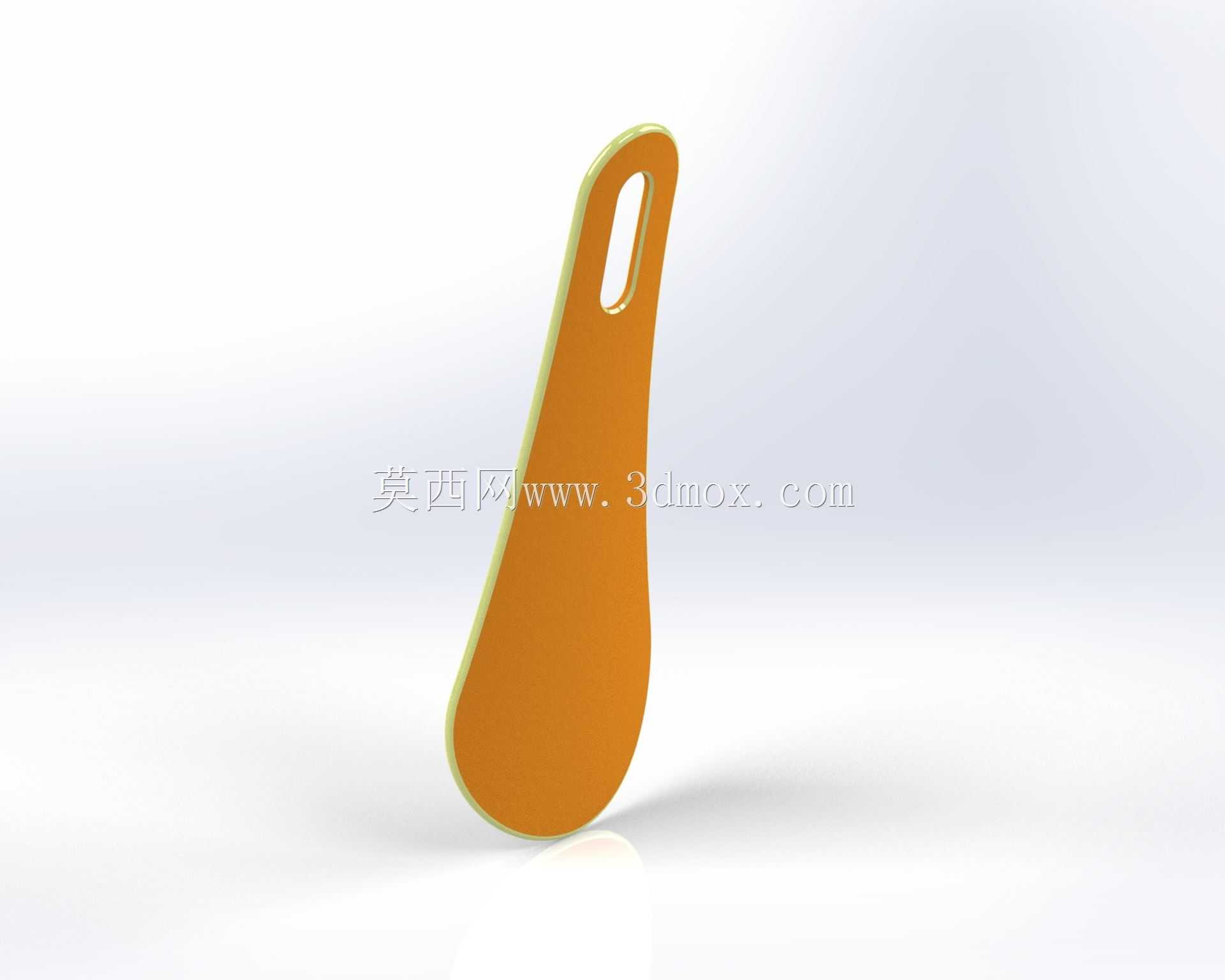

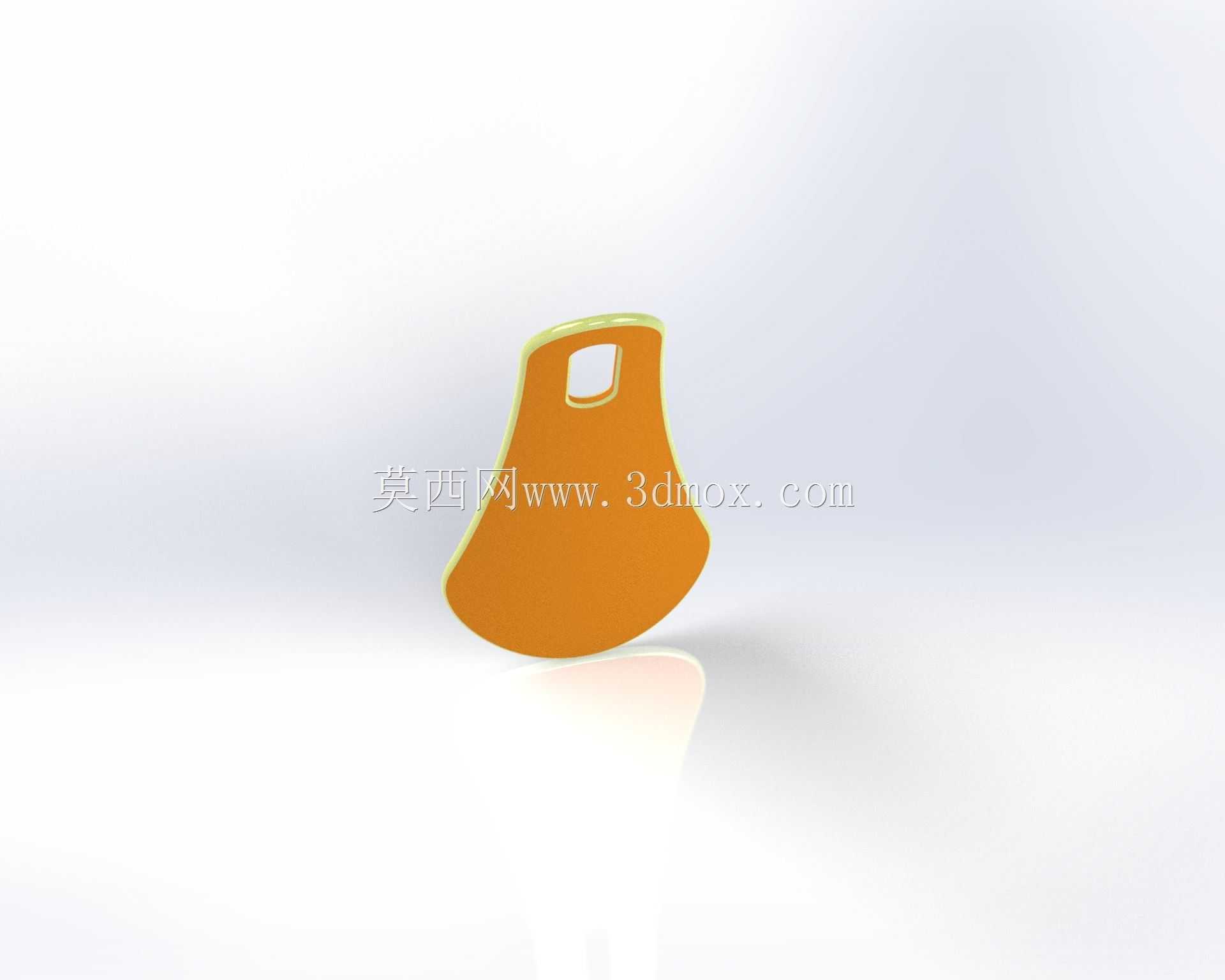

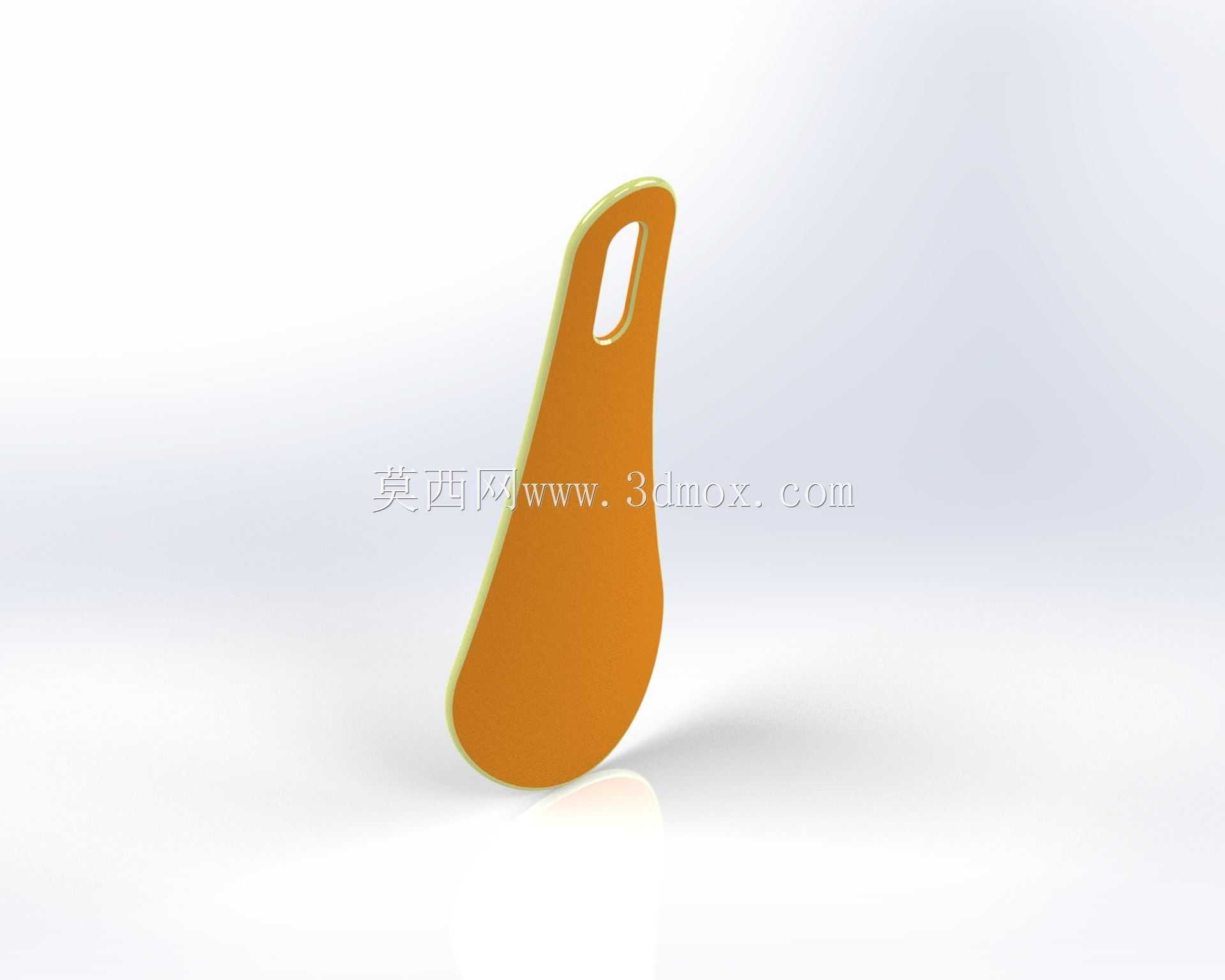

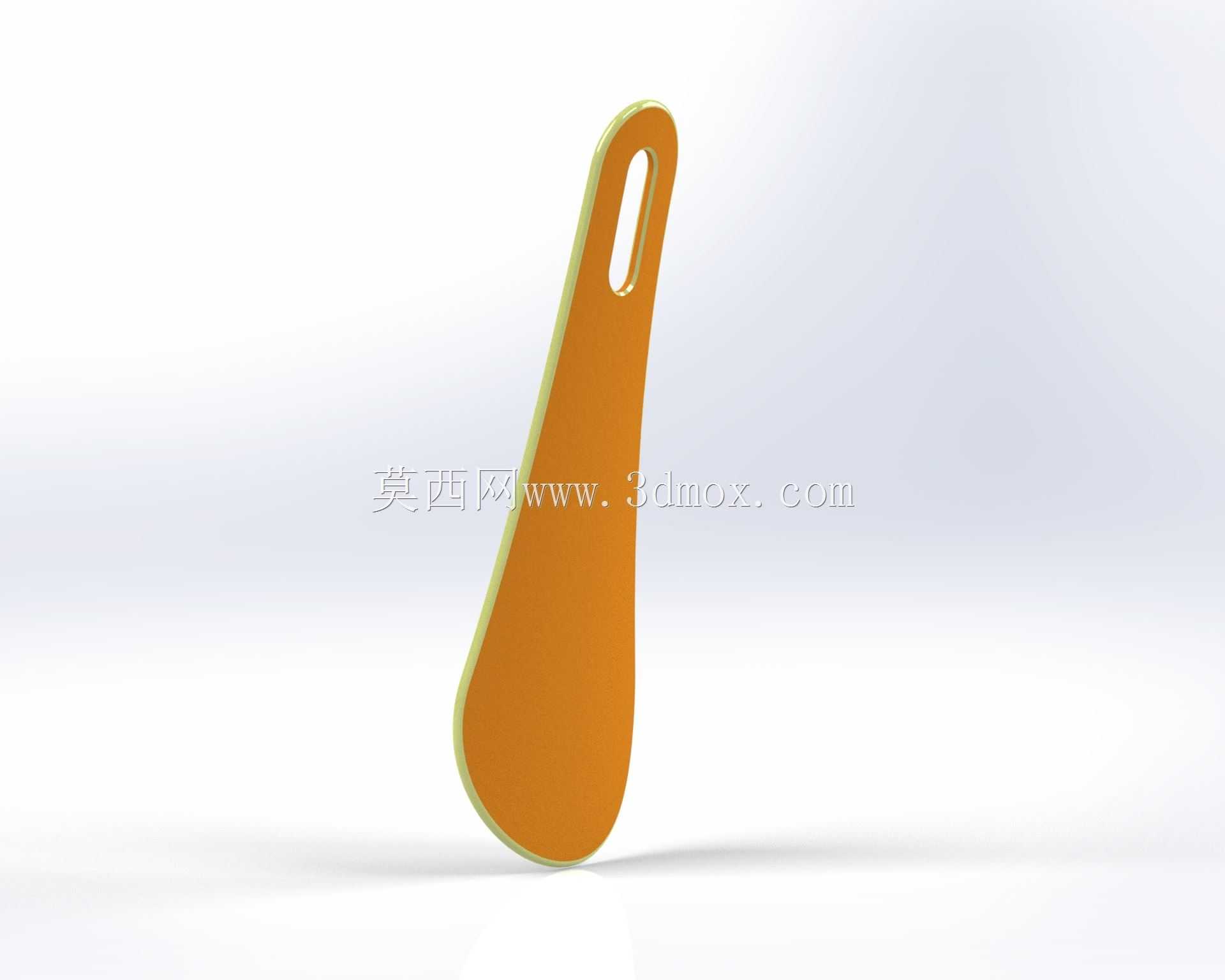

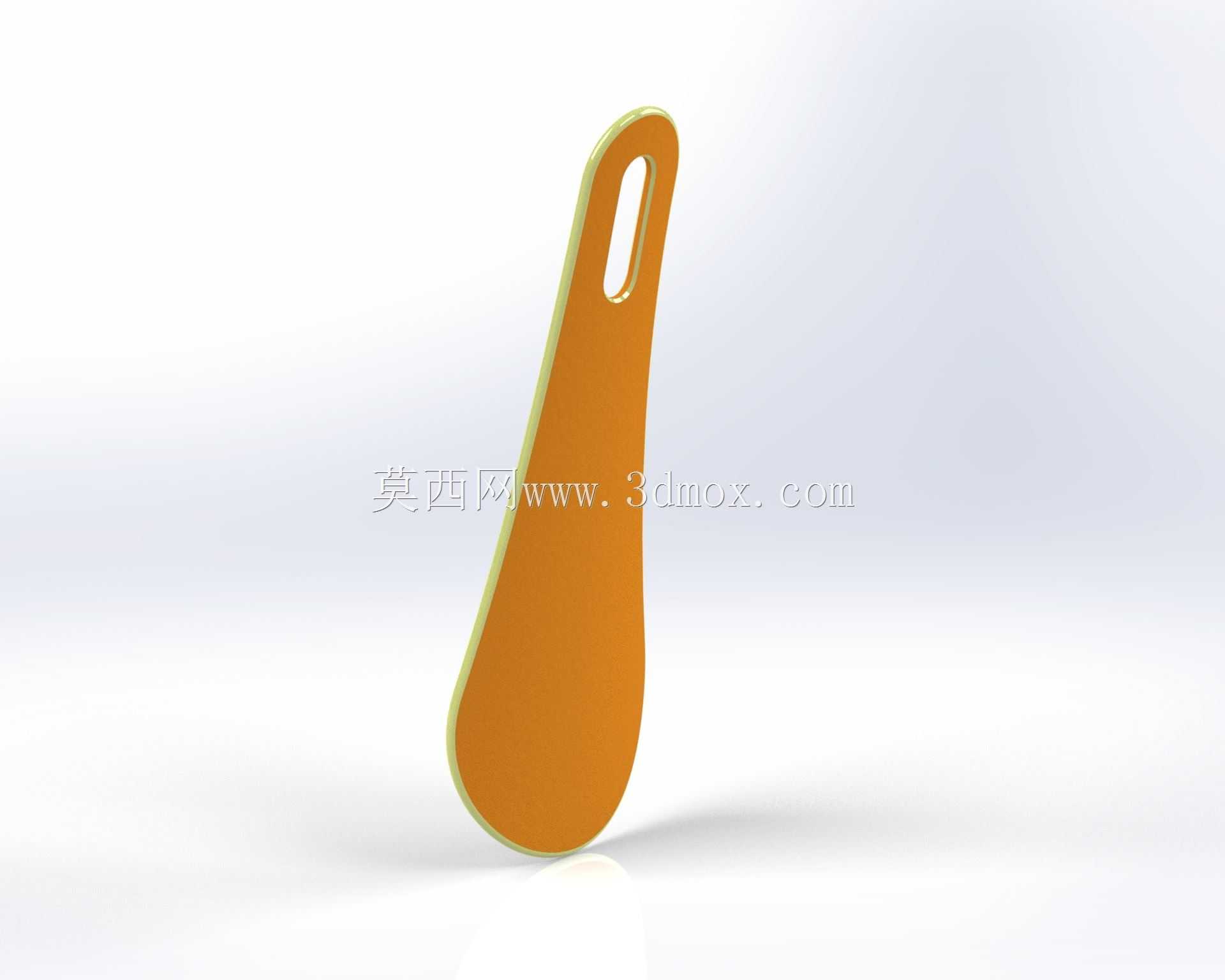

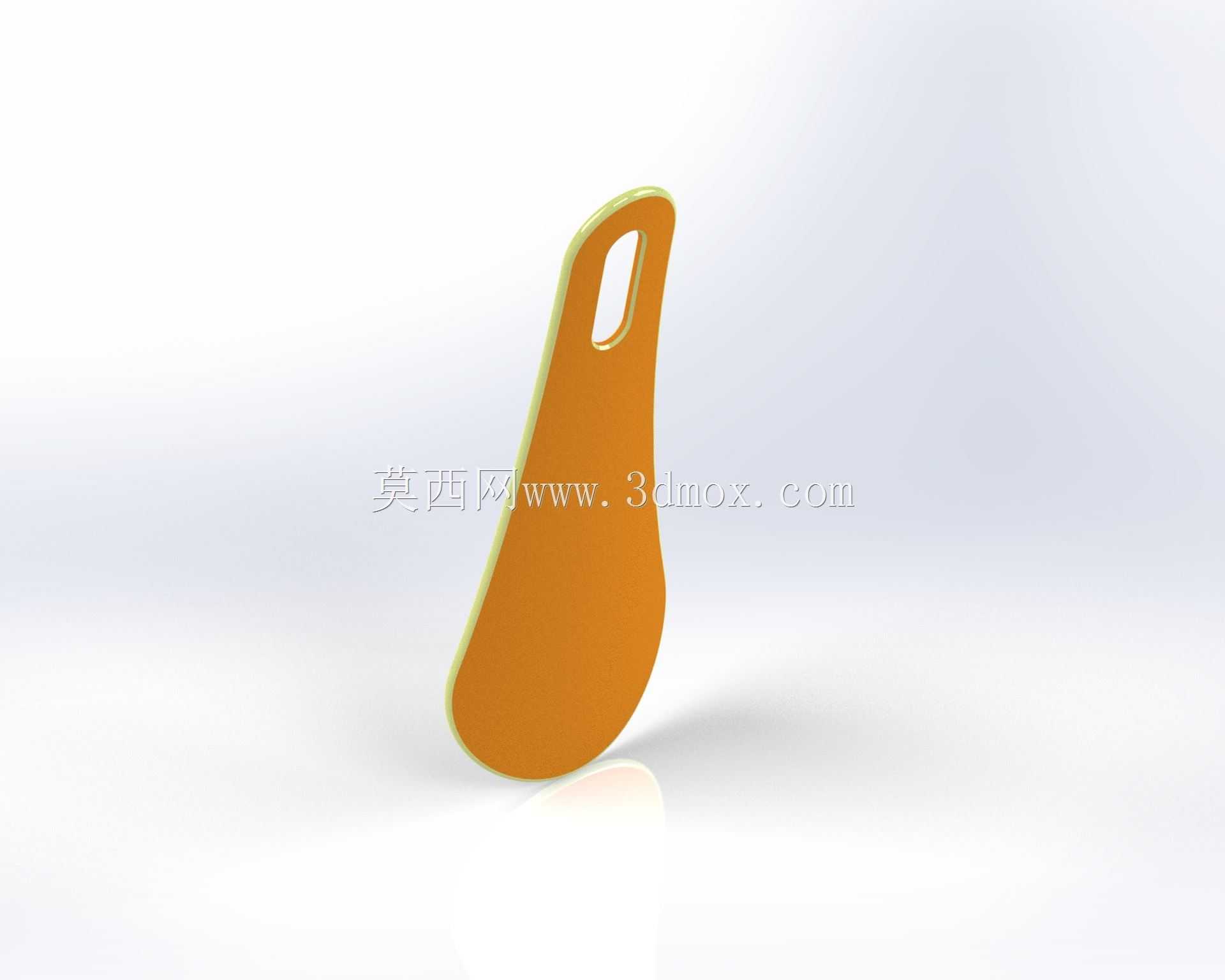

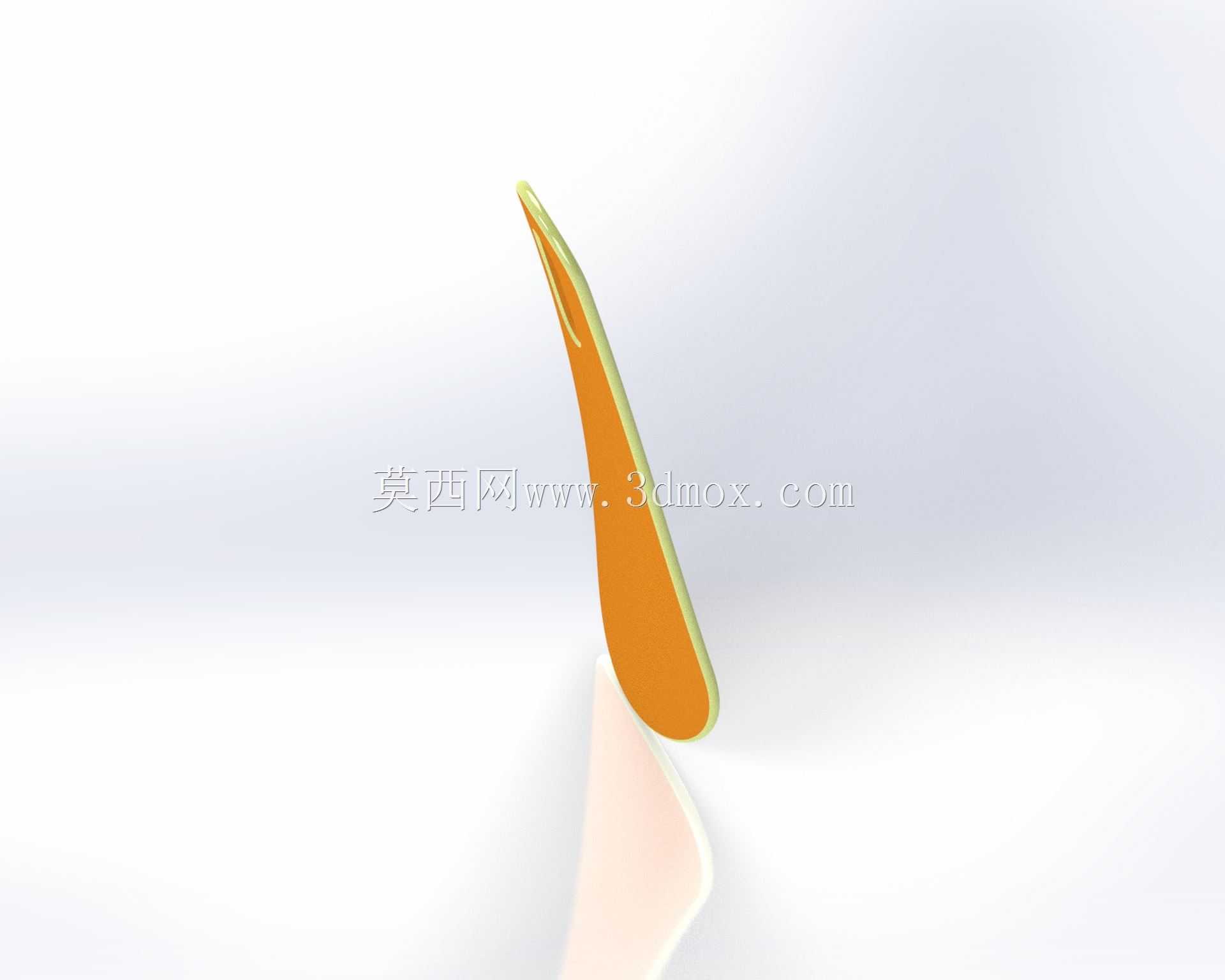

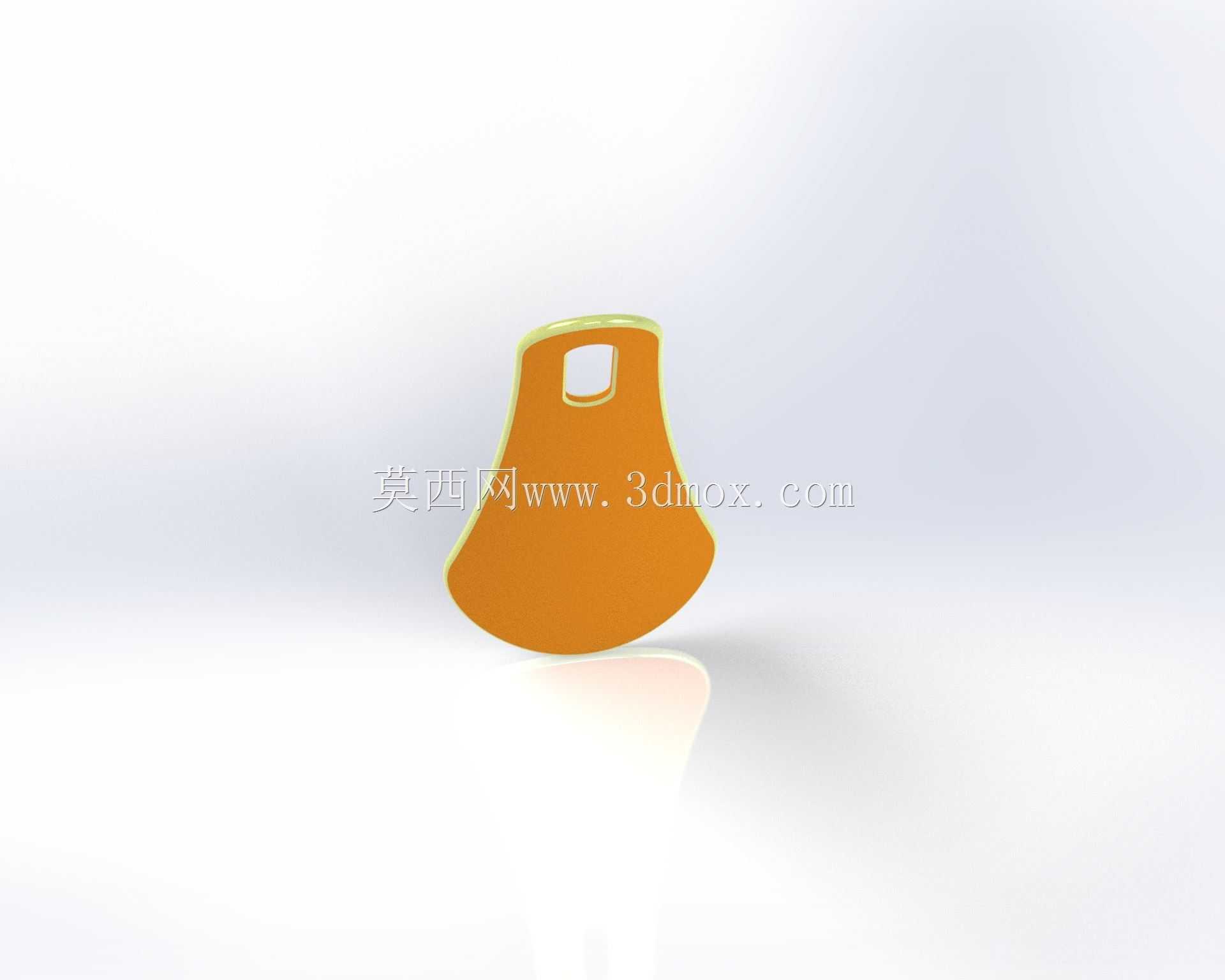

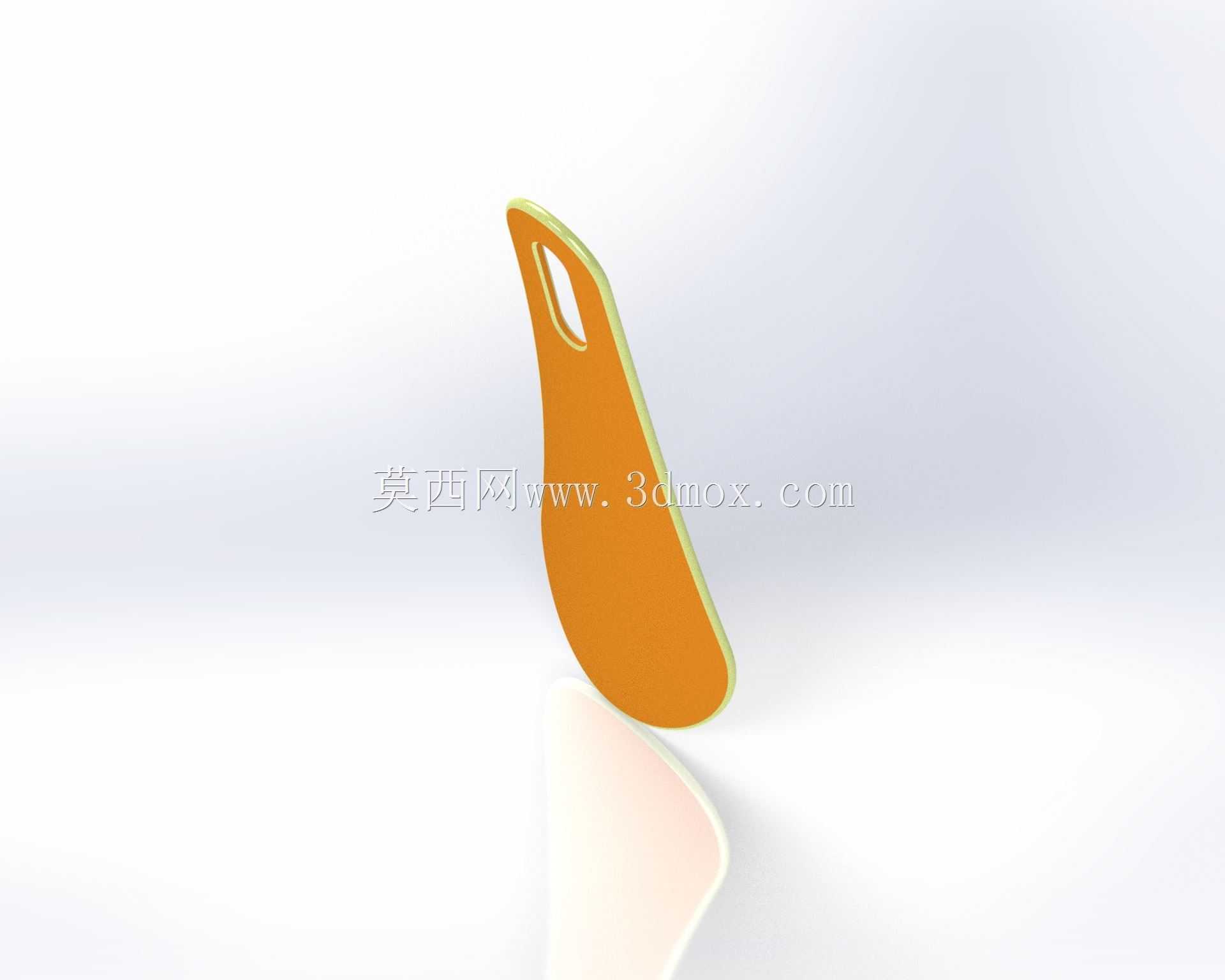

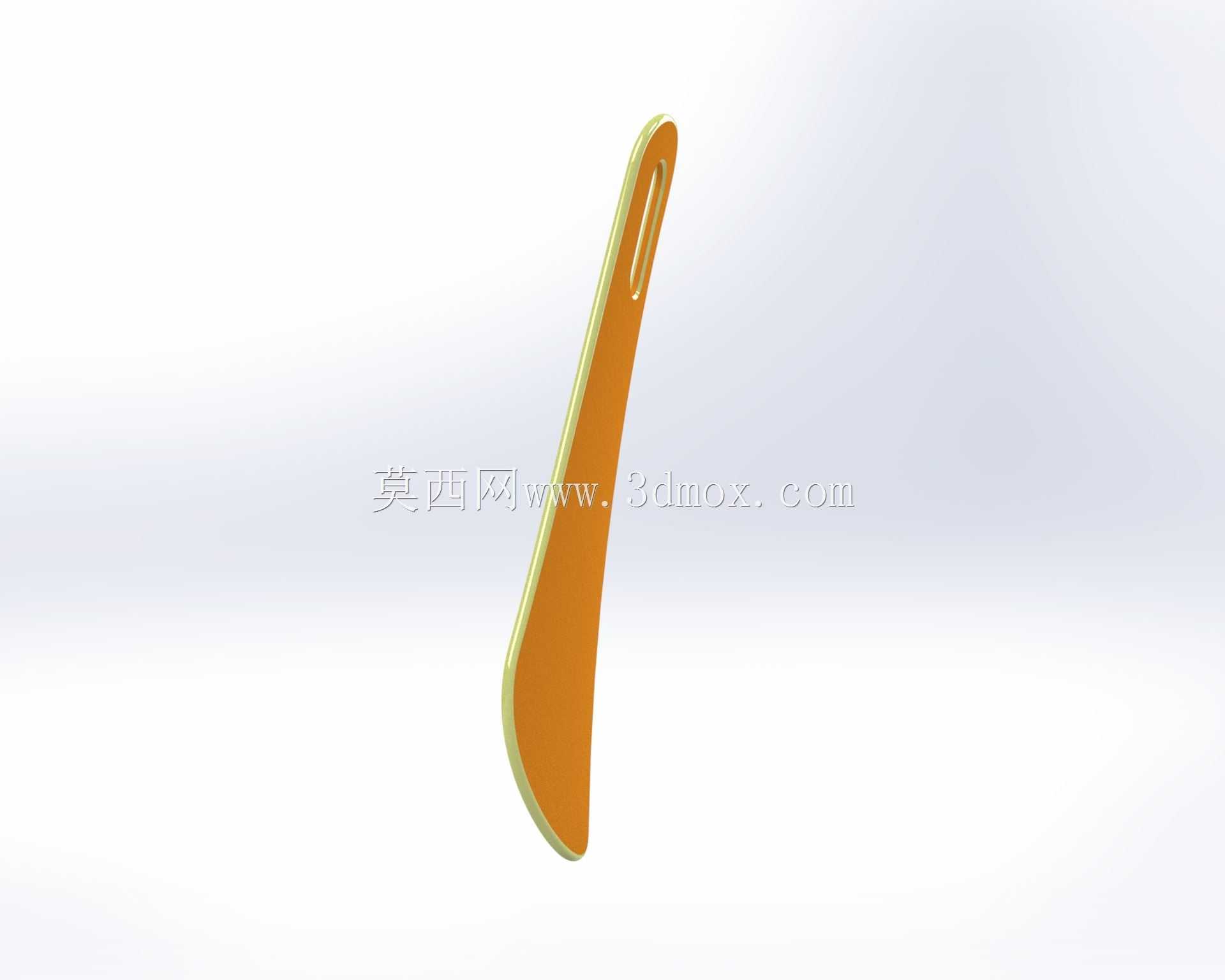

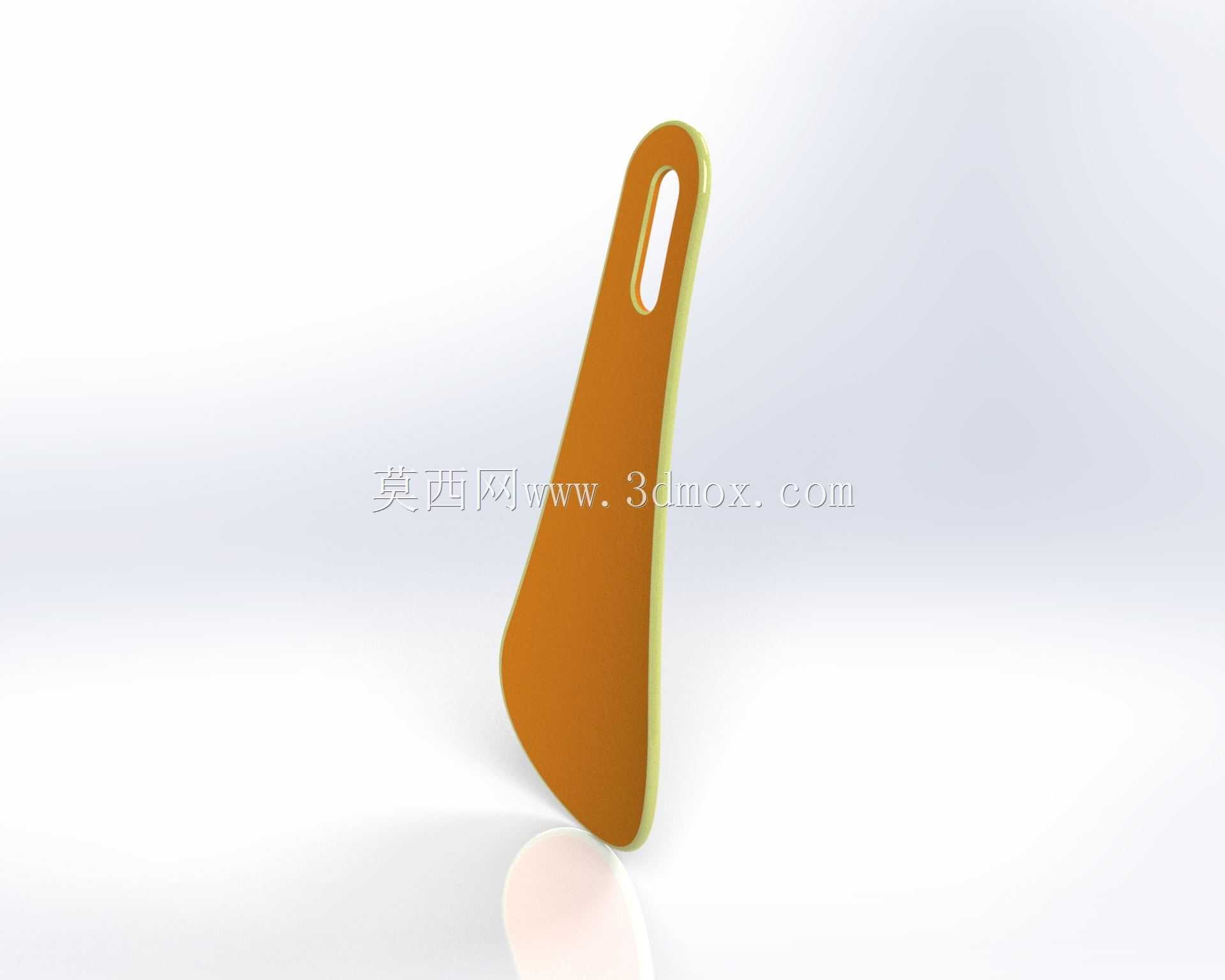

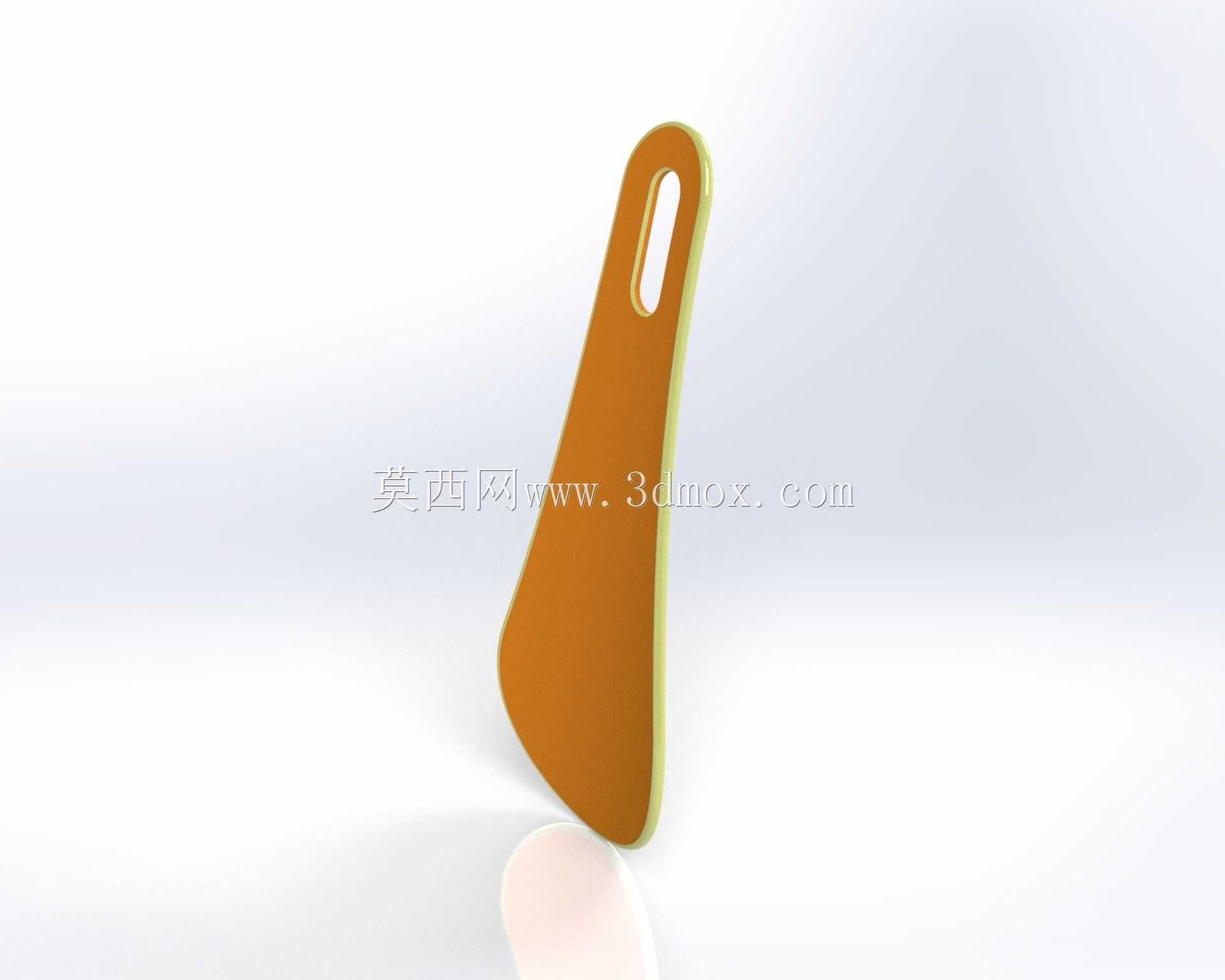

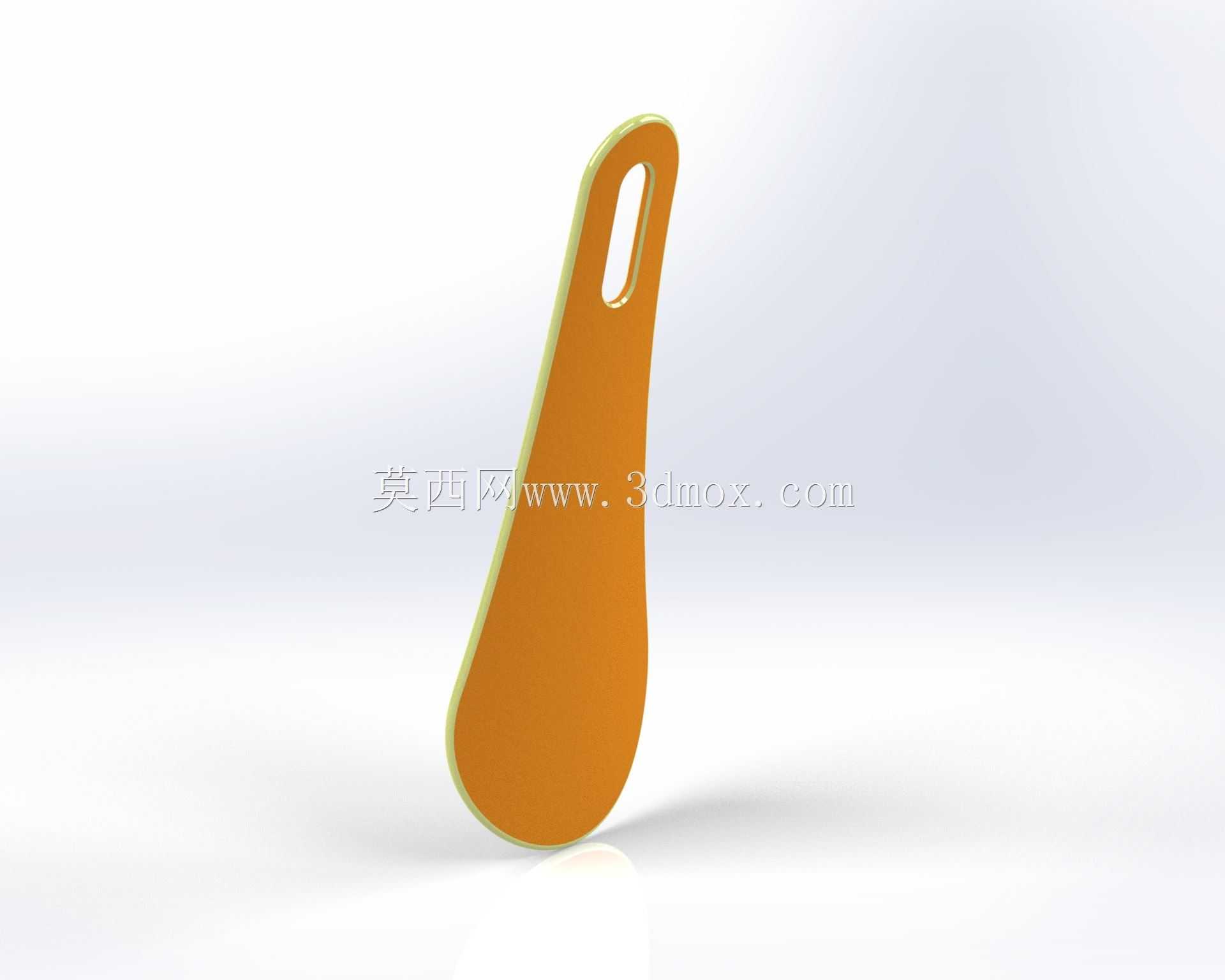

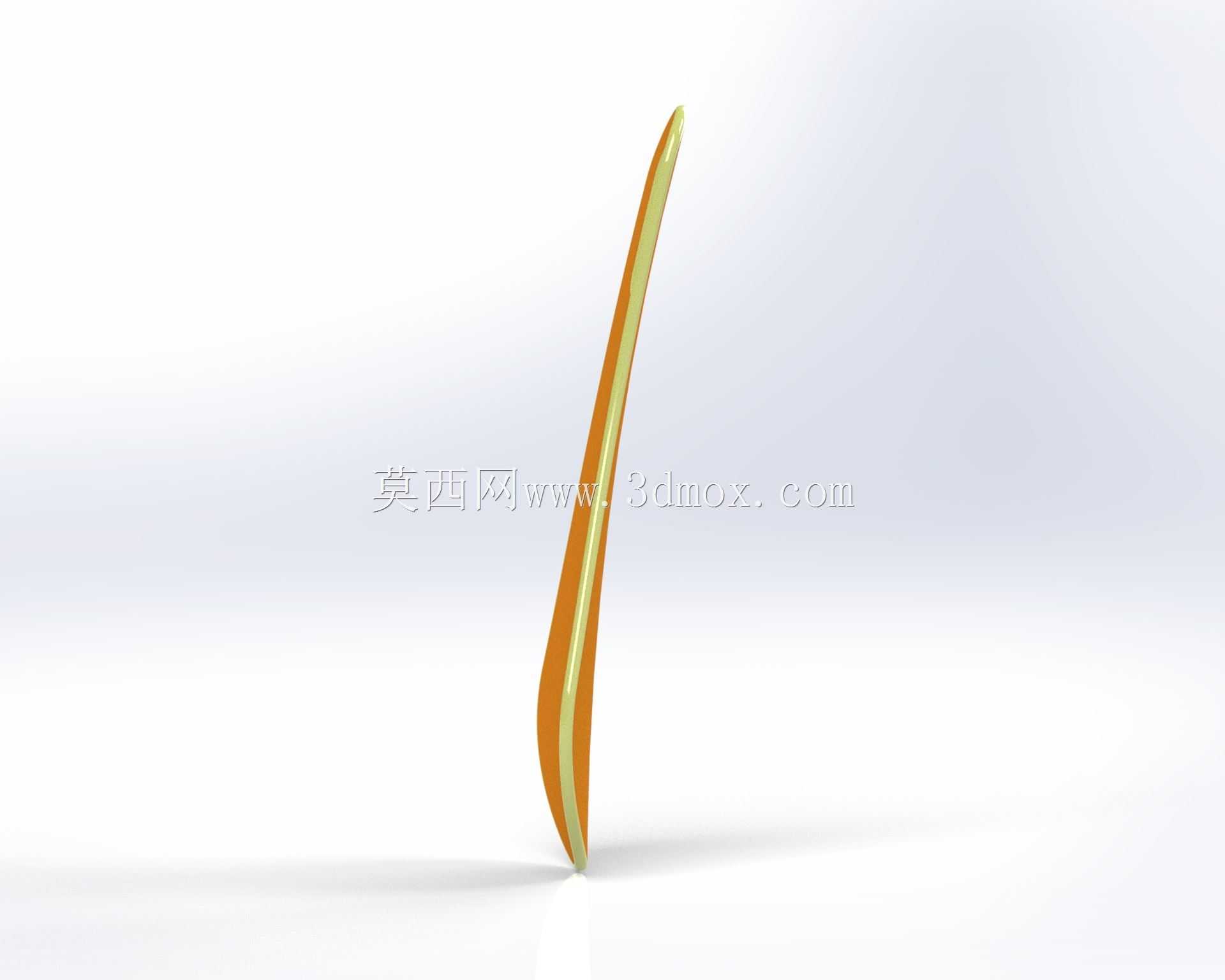

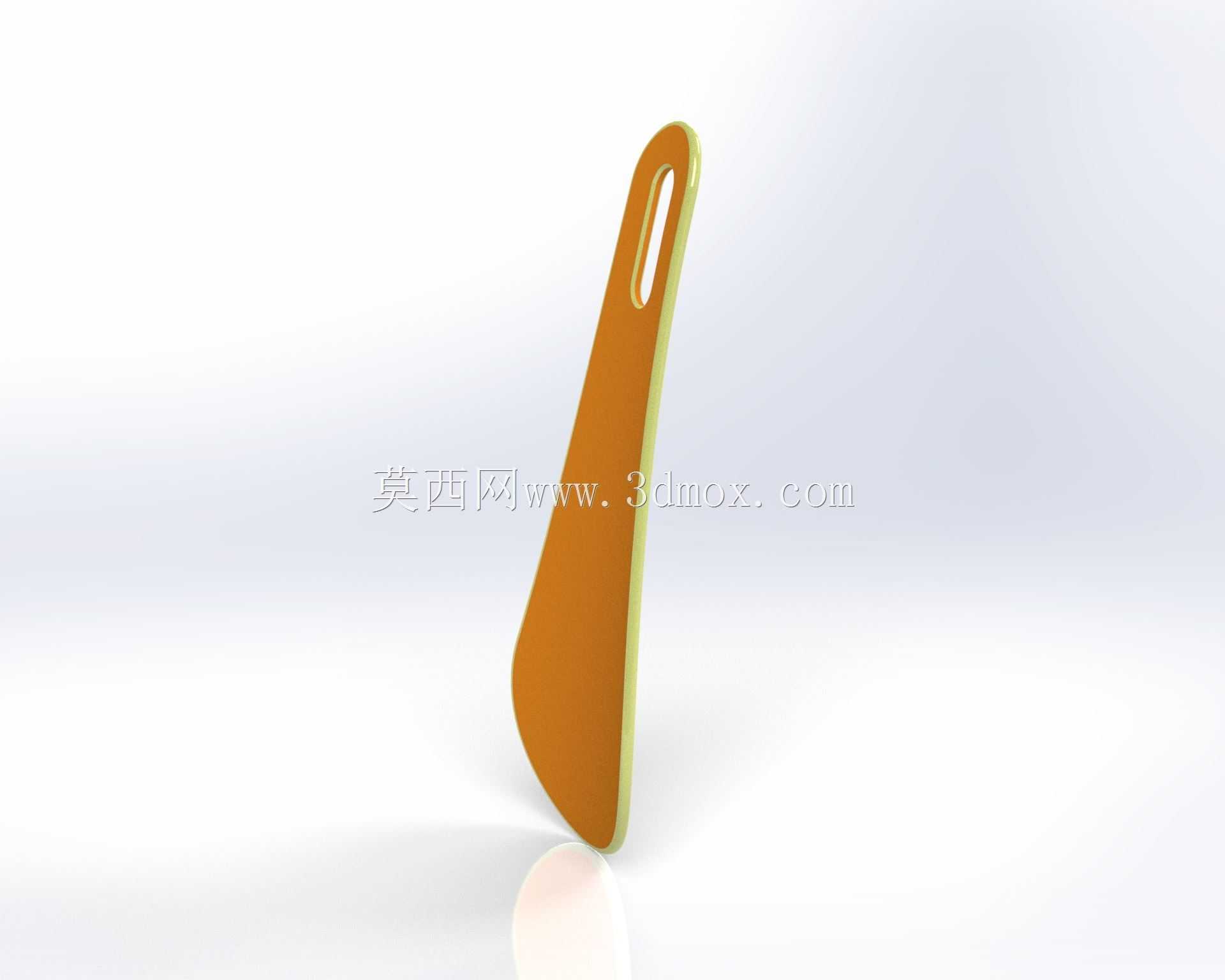

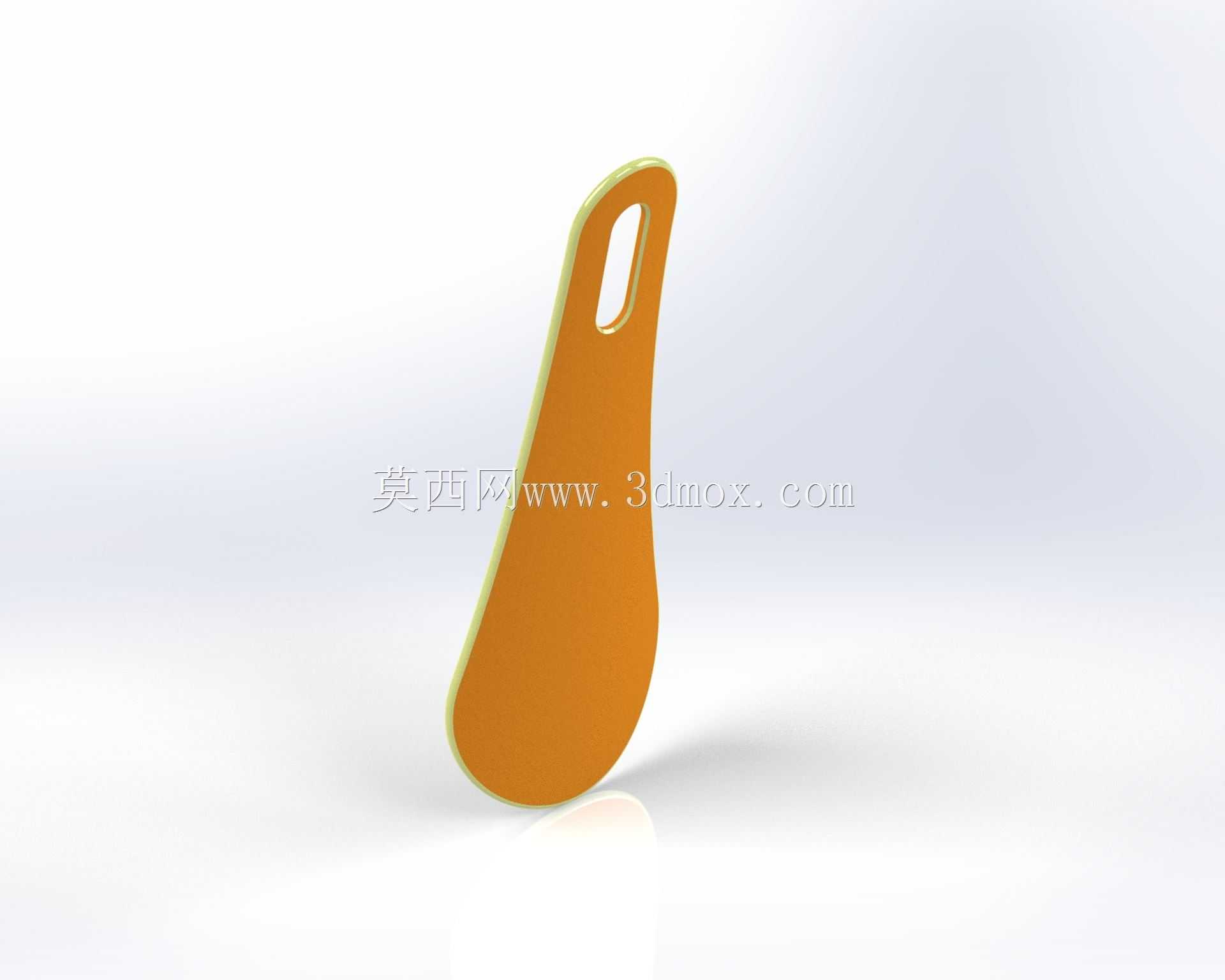

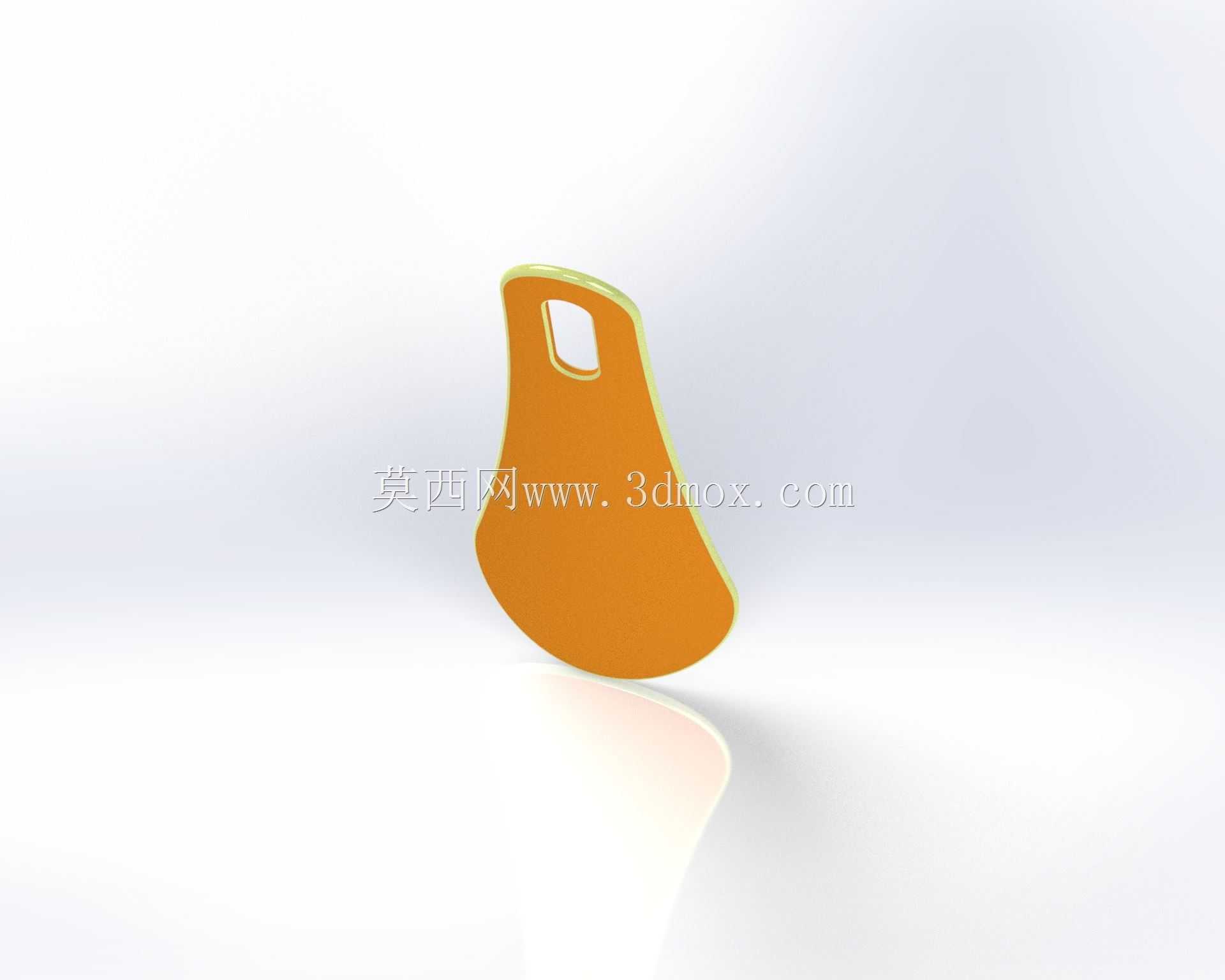

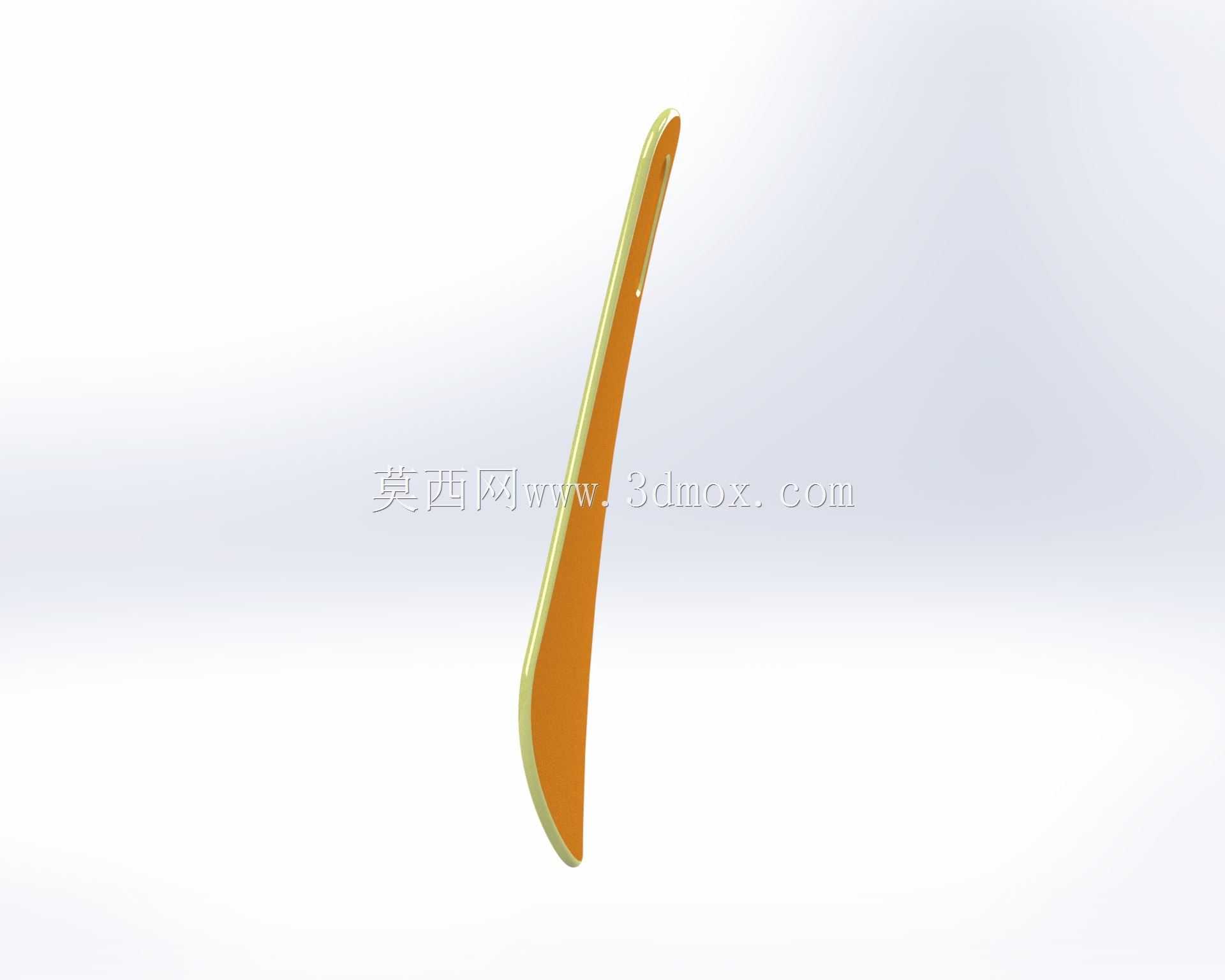

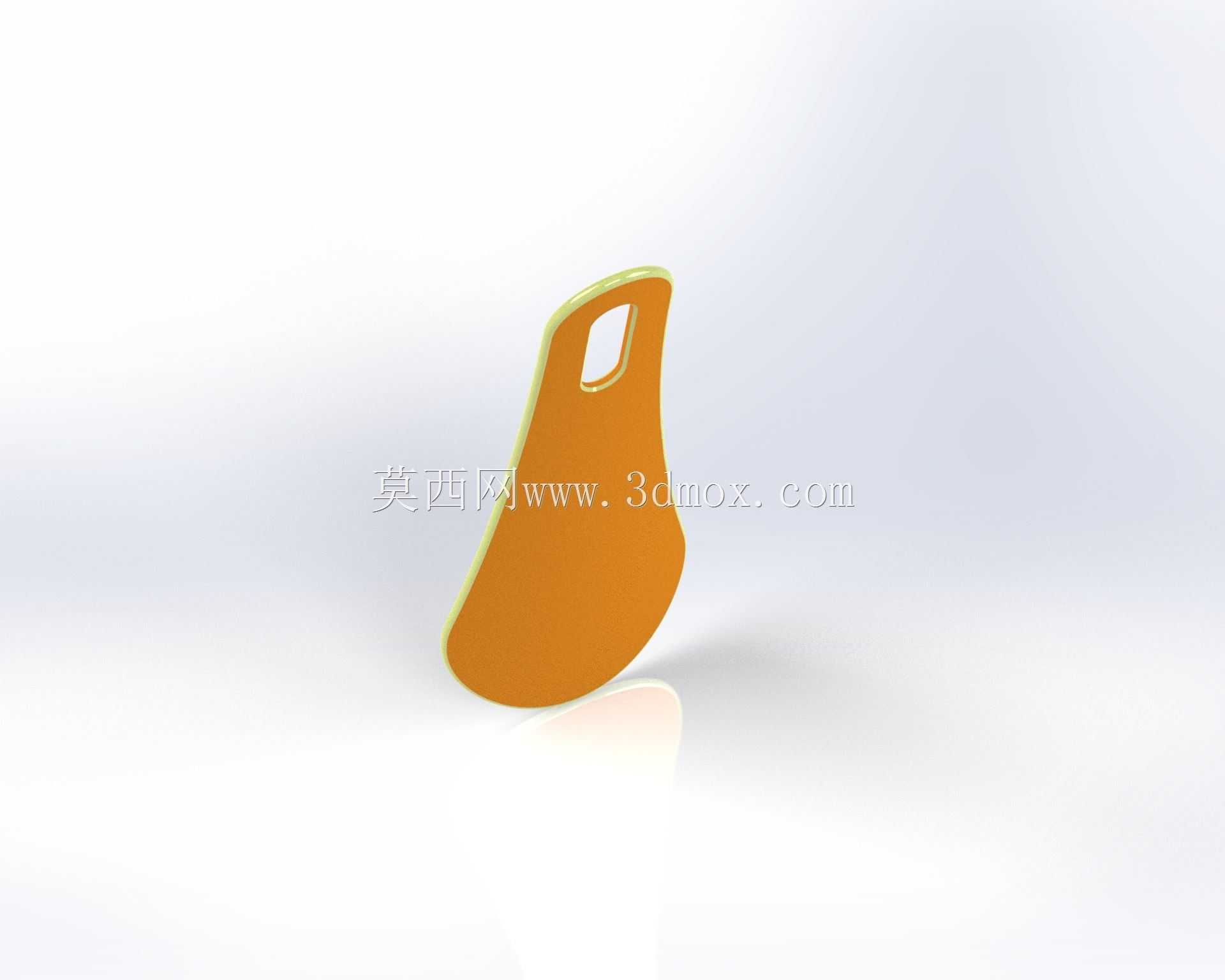

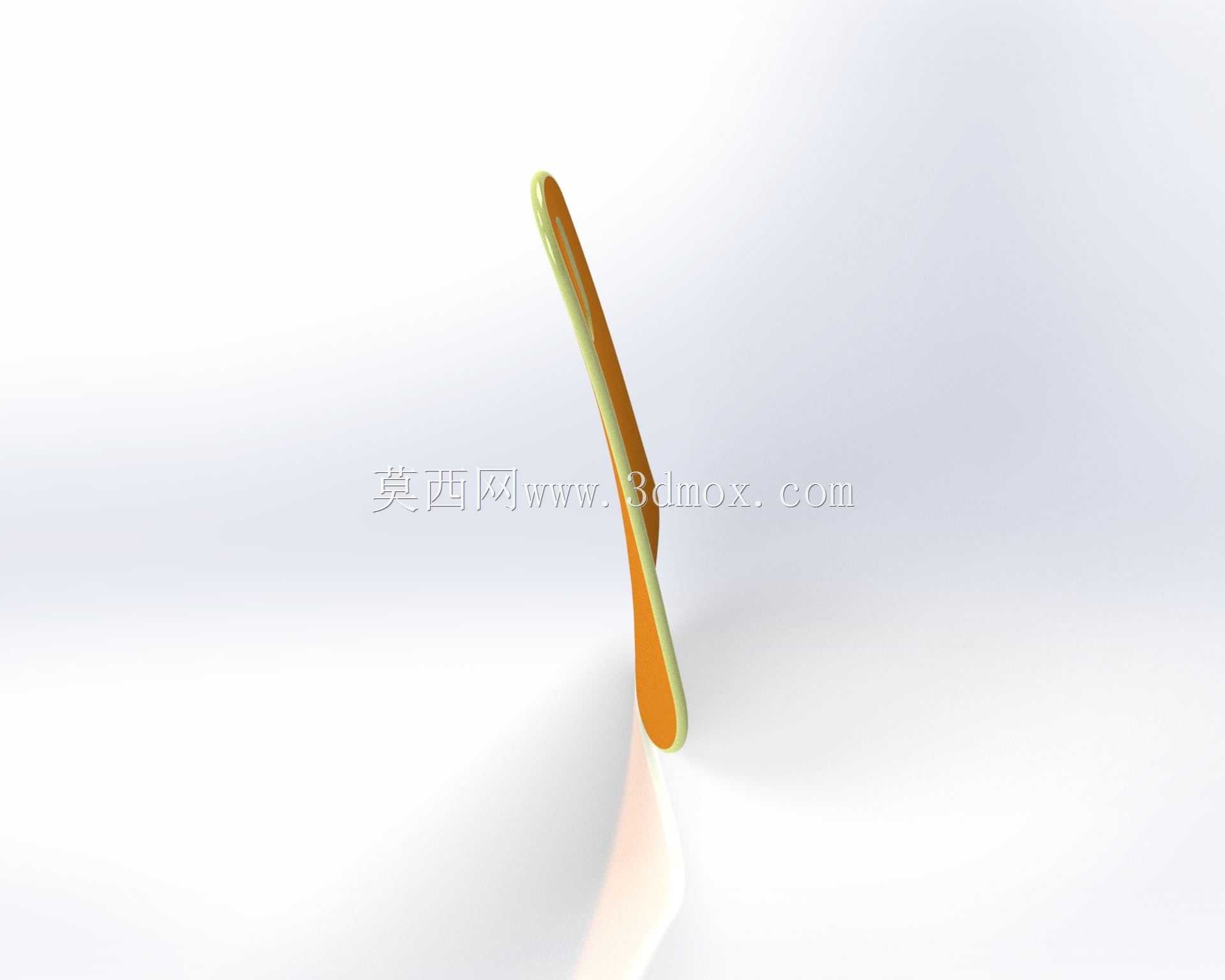

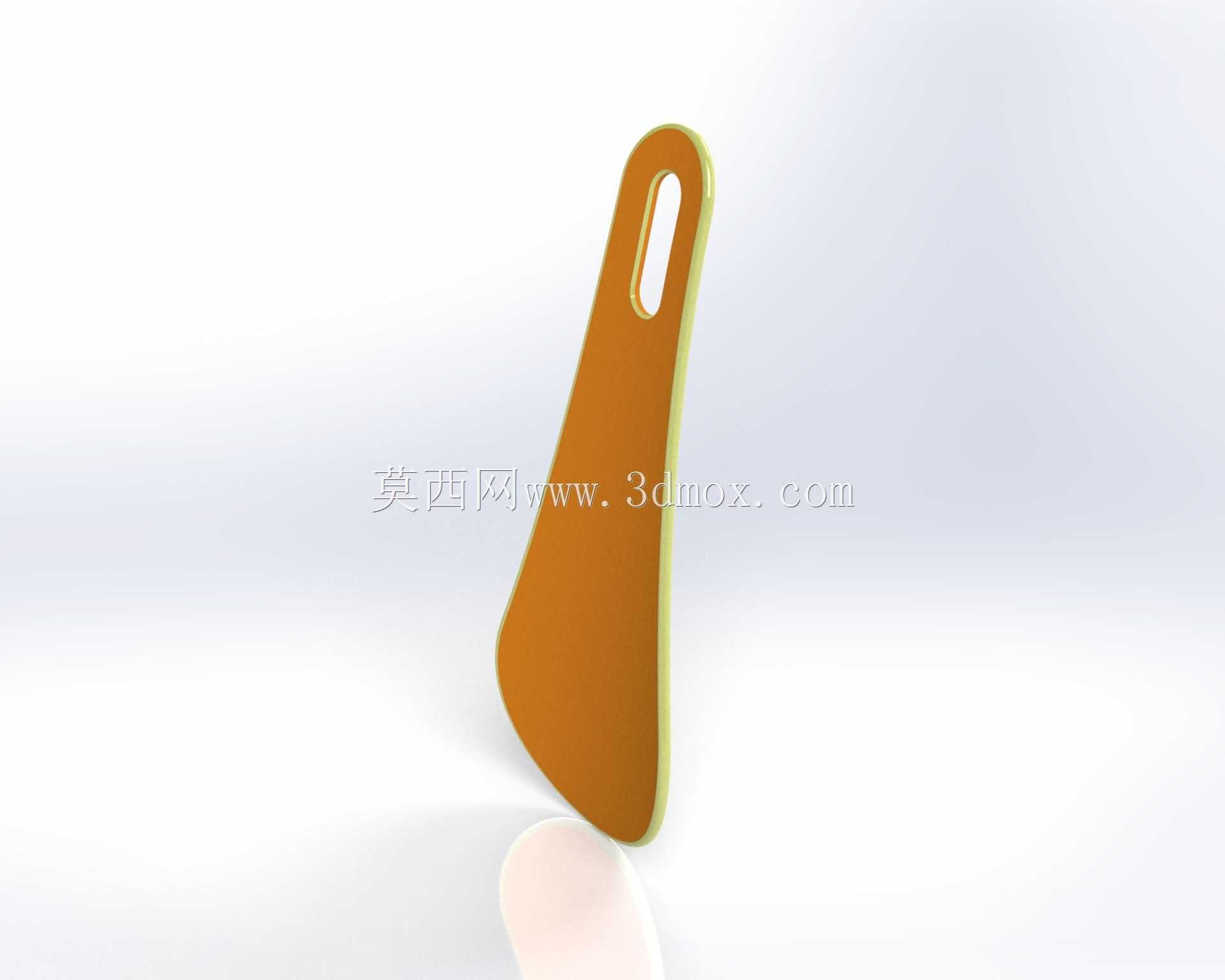

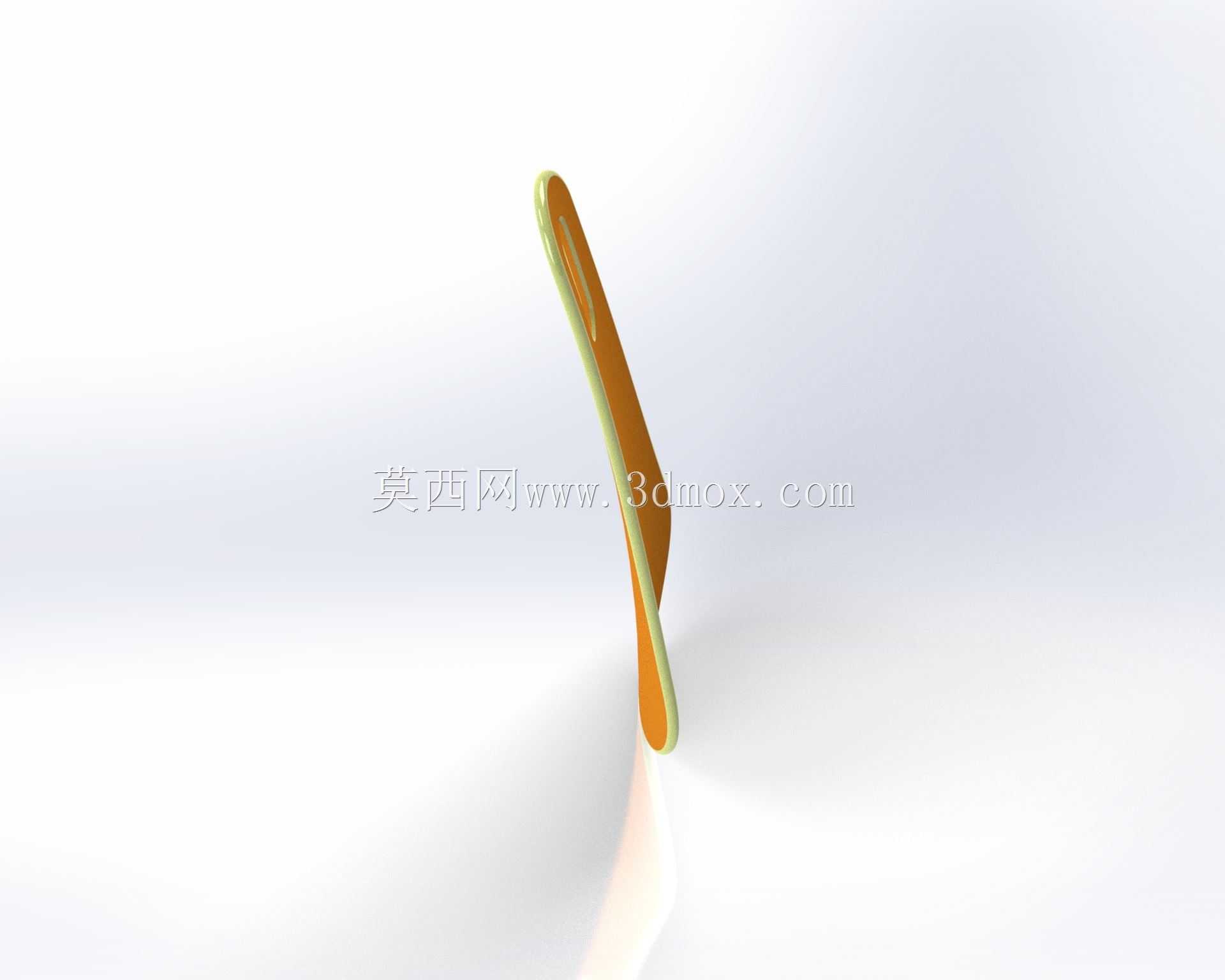

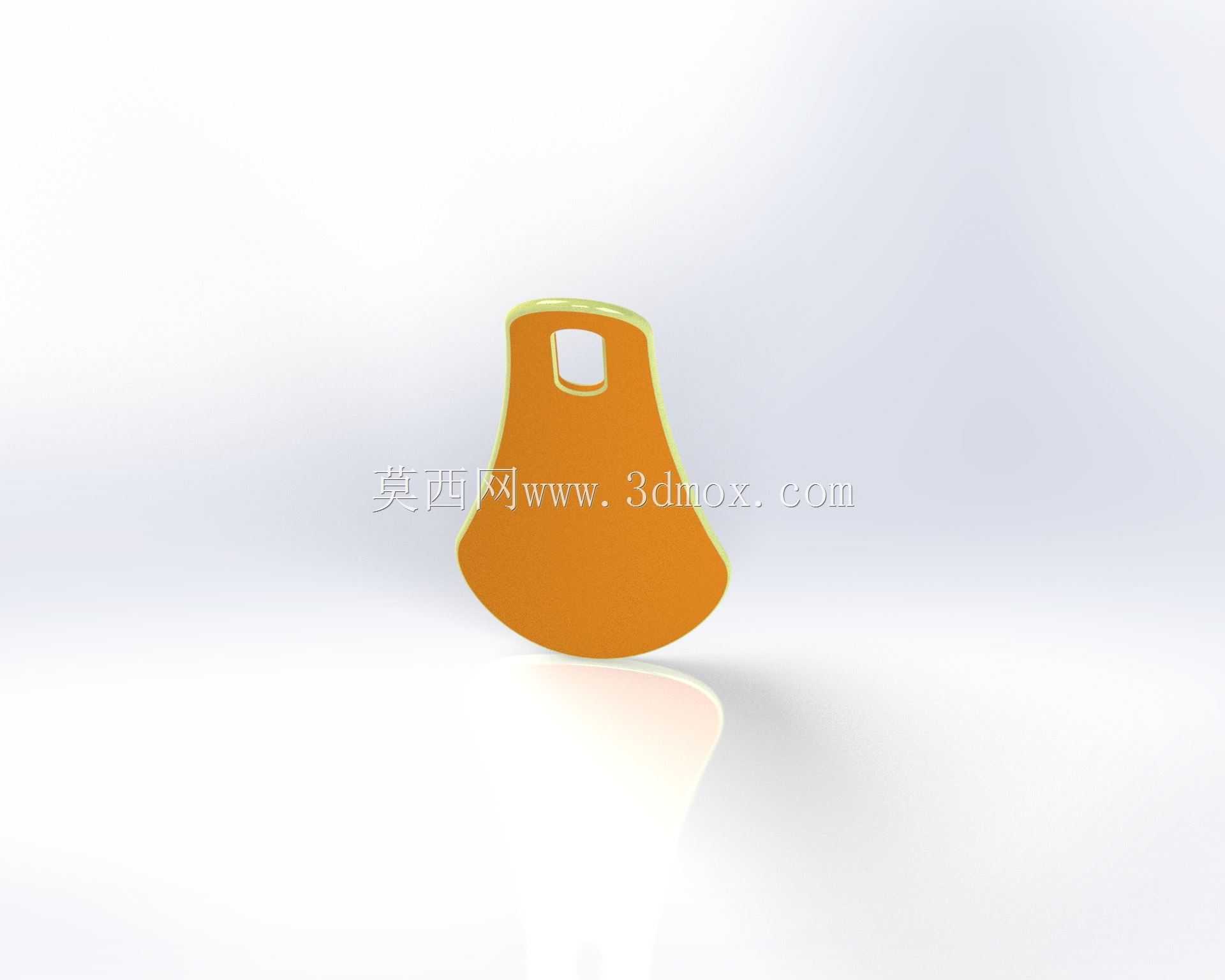

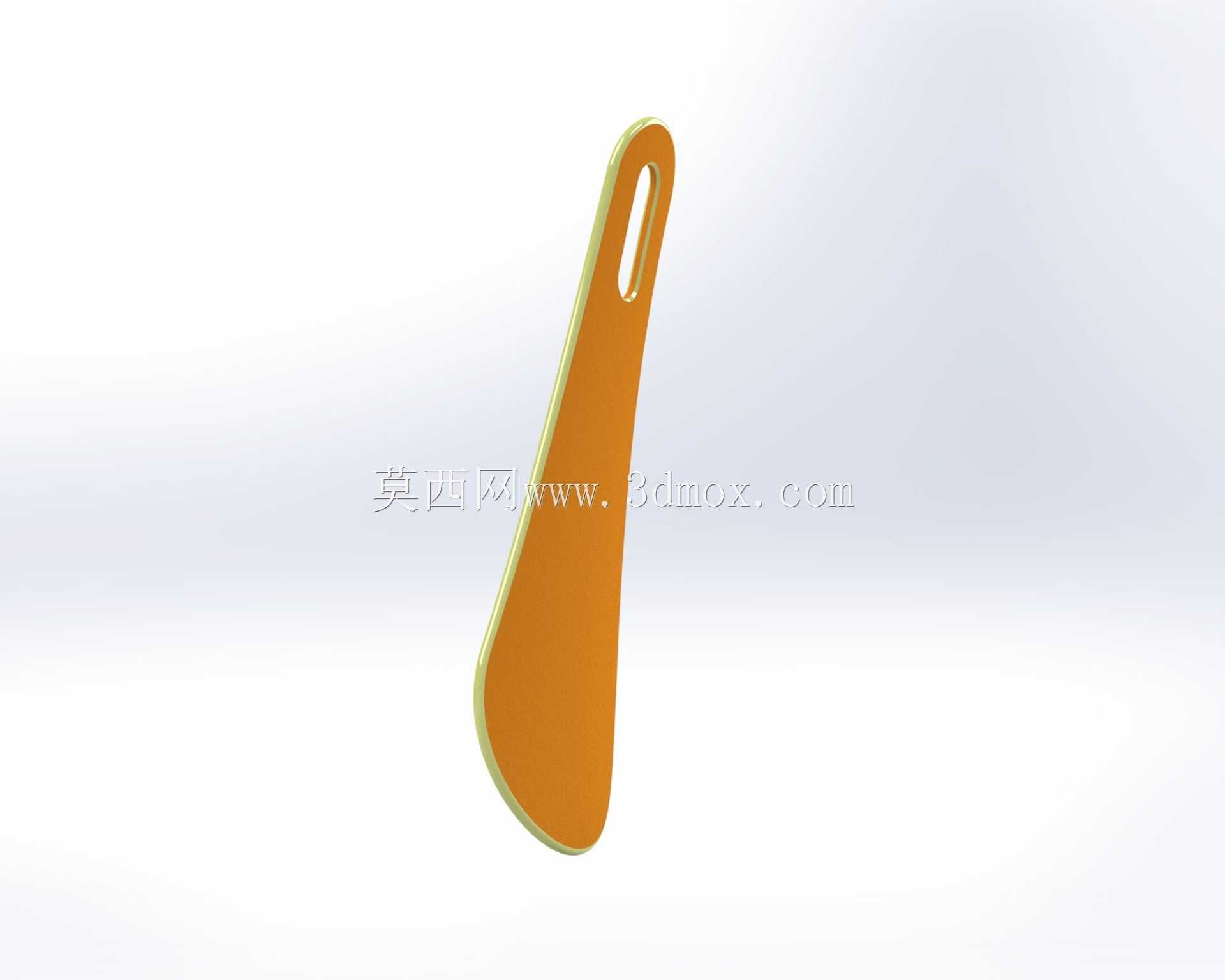

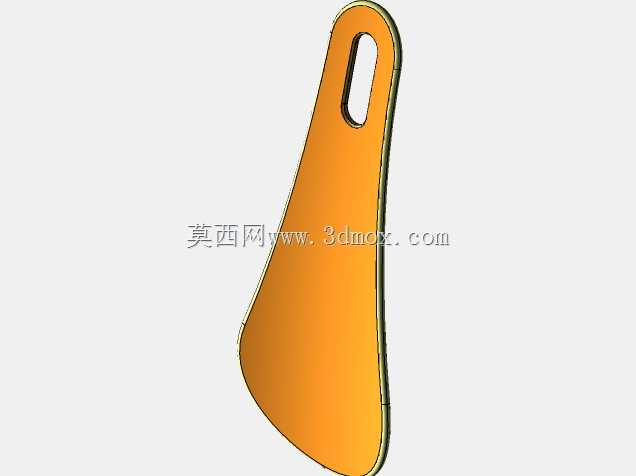

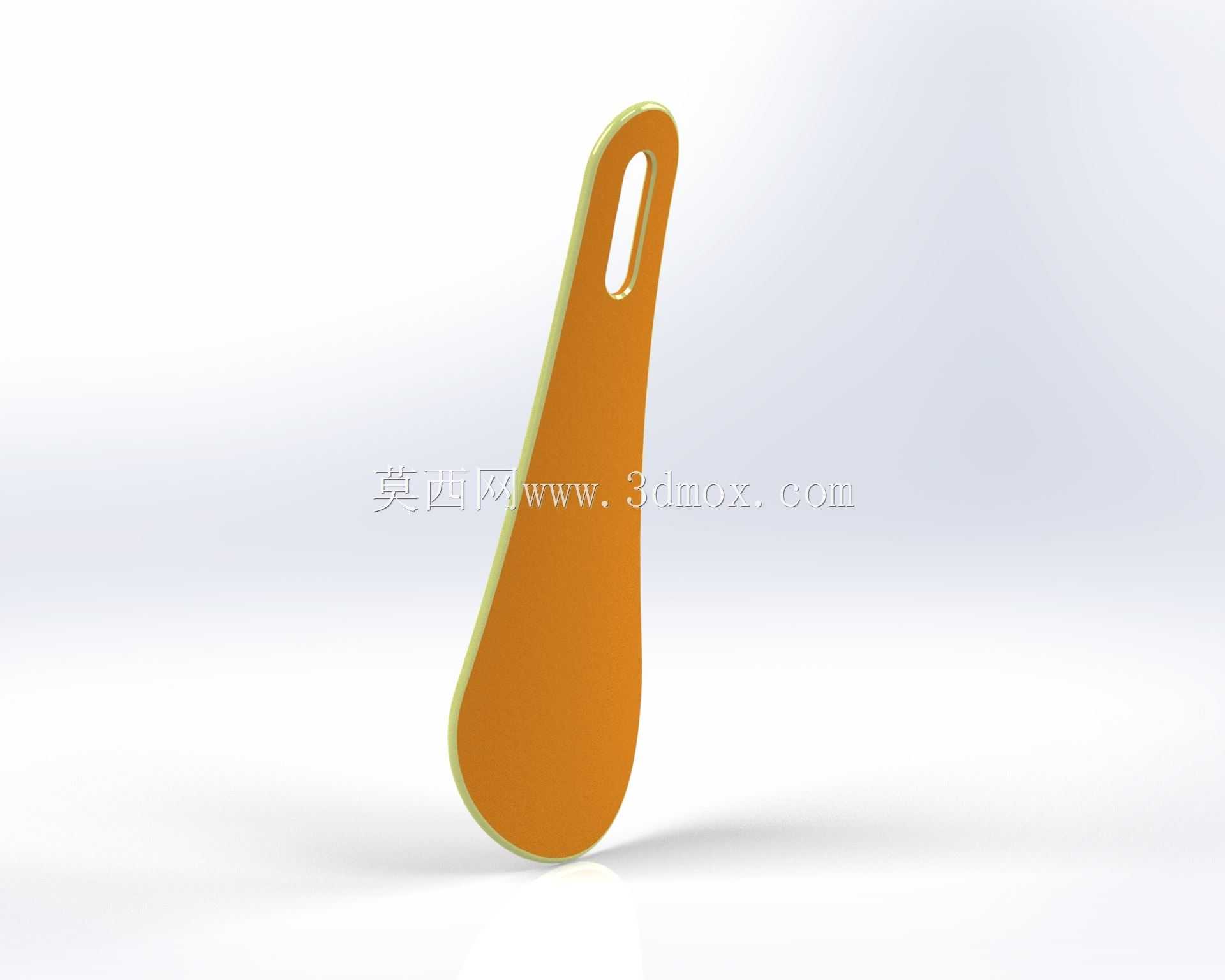

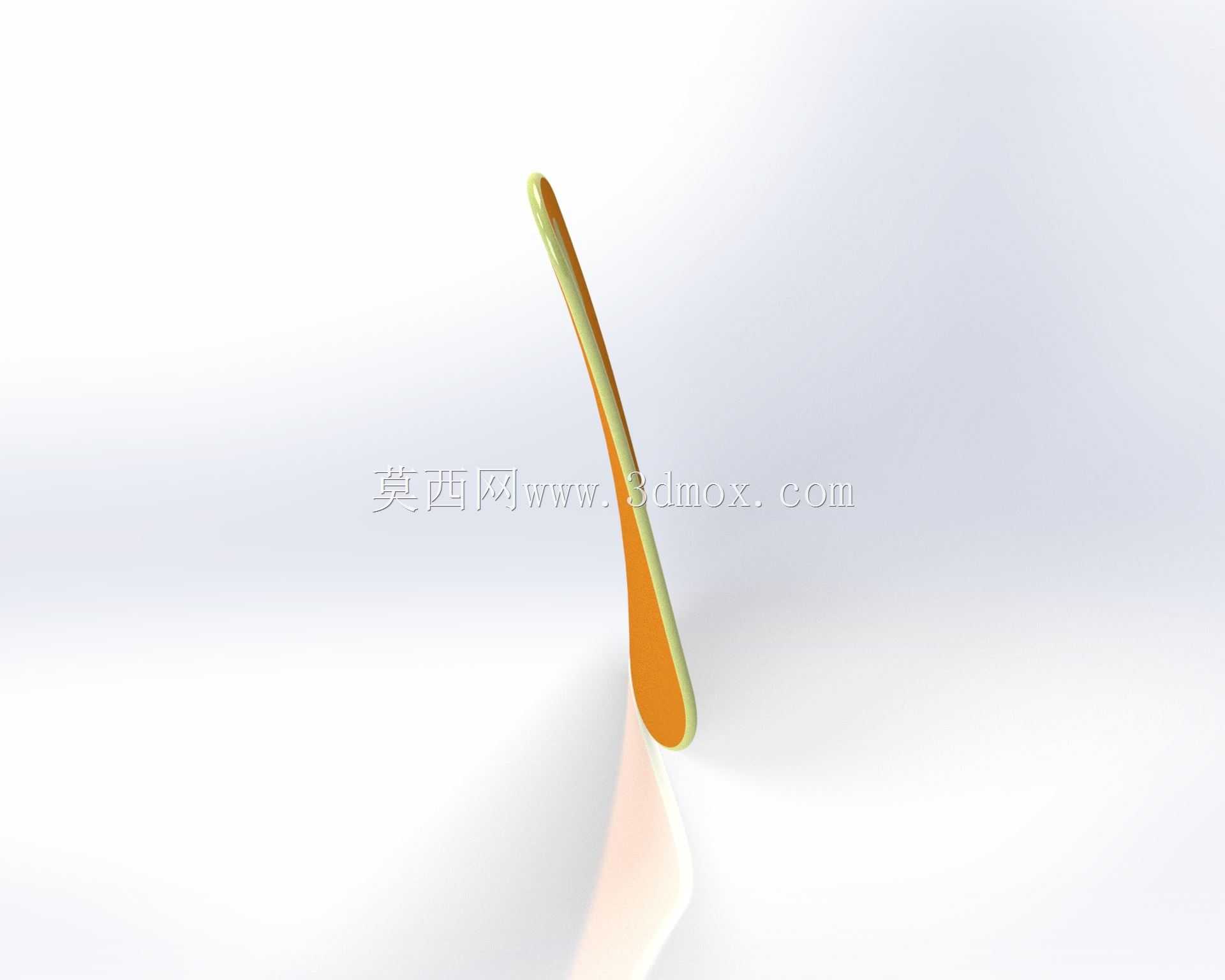

　　在制鞋生产的鞋楦脱取、鞋面定型拉拔工序中，这类长条形带腰型孔的鞋钉是高频使用的工装辅件，日常作业里需要配合拉拔钳、定型夹具完成鞋帮与鞋楦的对位固定，以及脱楦环节的受力传导，避免直接拉扯鞋面造成面料变形、缝线崩开的问题。从结构设计逻辑来看，整体采用水滴状流线型轮廓，顶端做R11.0的圆弧过渡，靠近顶端位置开设长23.0的腰型安装孔，孔边做R3.50的圆角处理，既可以适配不同规格的挂扣、拉销实现快速装夹，也能避免应力集中在孔位边缘造成长期受力后的开裂问题。主体轮廓侧边做R24.0的大圆弧收底，整体厚度方向做2.00的渐变弧面处理，总长度控制在120.00，底部宽度45.36，厚度方向的曲面完全贴合鞋楦侧部的弧度，

　　安装后不会硌伤鞋面的皮革、织物面料，同时能保证受力时接触面压强均匀，不会在鞋面上留下压痕。侧边标注的Ø6.00定位凸点，是用于和夹具上的定位孔配合，保证每次装夹的位置一致性，在批量制鞋作业中可以减少对位调整的时间，提升工位作业效率。材质选用PET材质，整体重量控制在10.4g，自重较轻不会在拉拔过程中因为自重下坠造成鞋帮移位，同时PET的韧性足够承受反复拉拔的冲击力，不会像硬质金属件那样容易刮伤鞋面，也不会出现生锈污染浅色面料的问题。从安装边界来看，腰型孔的长度方向预留了足够的调节余量，可以适配不同高度鞋楦的挂装位置，不需要额外加工调整孔位，整体轮廓的最宽处控制在45.36，不会超出常规鞋楦侧部的安装空间，即使是小码女鞋、

　　童鞋的鞋楦也能正常安装使用。在实际使用场景中，这类鞋钉不仅用于制鞋生产线的脱楦工位，在手工制鞋的帮面定型、鞋底粘合压合工序中，也可以作为临时固定的受力点，配合橡皮筋、夹具完成帮面的张紧固定，避免粘合过程中帮面移位造成的开胶、错位问题。设计时特意将整体边缘都做了圆弧倒角处理，没有尖锐棱角，一方面是避免操作时划伤工人的手部，另一方面也防止尖锐边缘刮坏鞋面的面料、涂层，尤其是处理漆皮、网面这类易损伤的面料时，圆弧过渡的结构能大幅降低次品率。厚度方向的渐变设计，是从顶端的较薄尺寸到底部的稍厚尺寸过渡，既保证了顶端腰型孔位置的结构强度，承受拉拔力时不会出现变形断裂，也能让底部更好地贴合鞋楦的曲面，不会出现翘边硌伤鞋面的情况。从受力角度分析，

　　拉拔时的受力点主要集中在腰型孔位置，R3.50的孔边圆角可以分散拉拔应力，避免长期反复受力后孔位出现裂纹，整体水滴状的轮廓让受力传导更加顺畅，从孔位到接触鞋面的底部位置，应力逐步分散，不会出现局部应力过大造成的部件断裂或者鞋面压伤。在日常维护中，PET材质的鞋钉可以直接用清洁剂擦拭，不会被制鞋过程中使用的胶水、处理剂腐蚀，使用寿命远高于传统的金属鞋钉或者木质固定件，同时自重较轻，工人长时间操作也不会增加额外的负重感。针对不同的制鞋工位需求，这个结构的尺寸可以等比例缩放，适配童鞋、男鞋、靴类等不同高度、不同尺寸的鞋楦安装需求，腰型孔的通用设计不需要改变安装夹具的结构，就可以直接替换使用，降低了生产线的配件更换成本。
