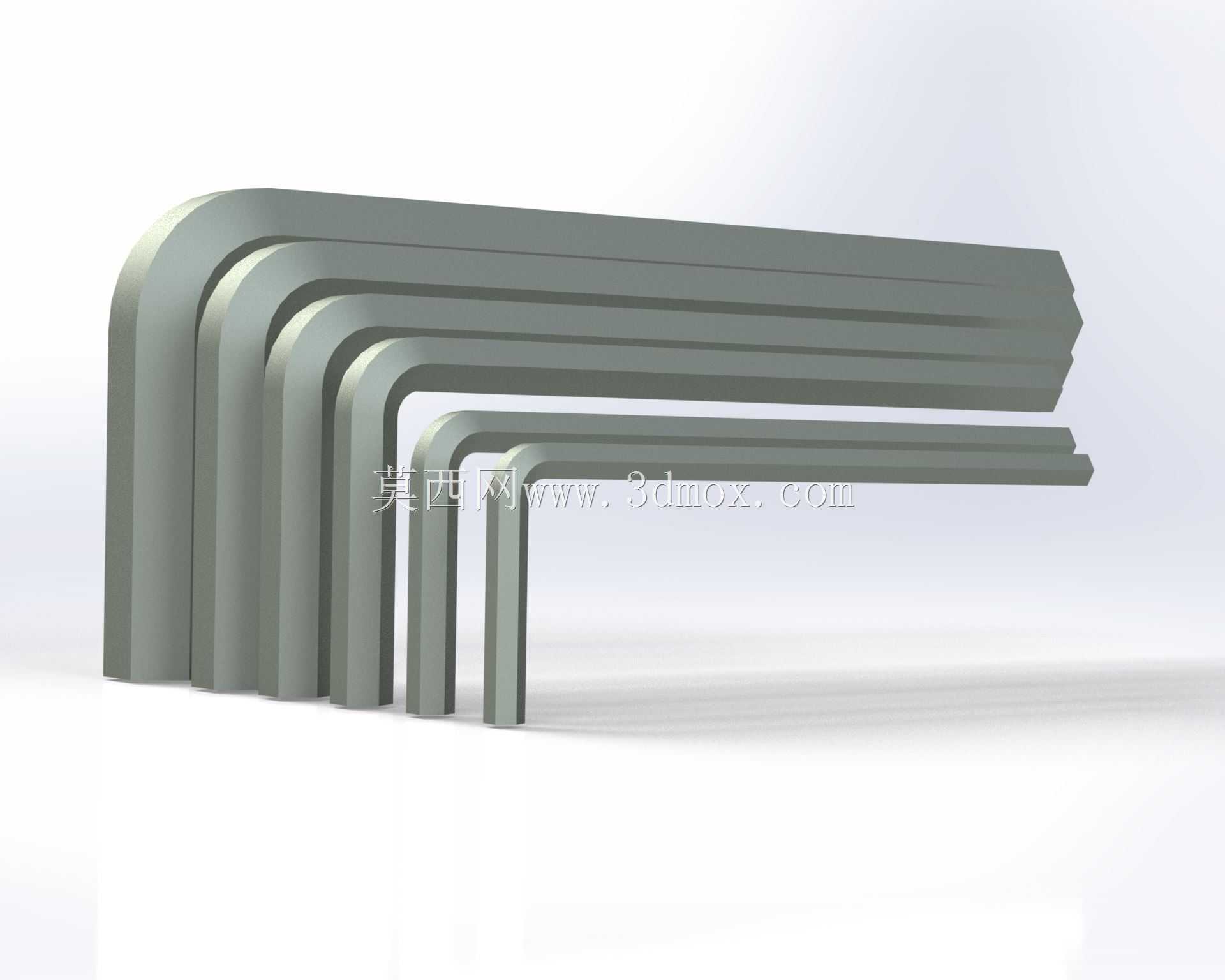

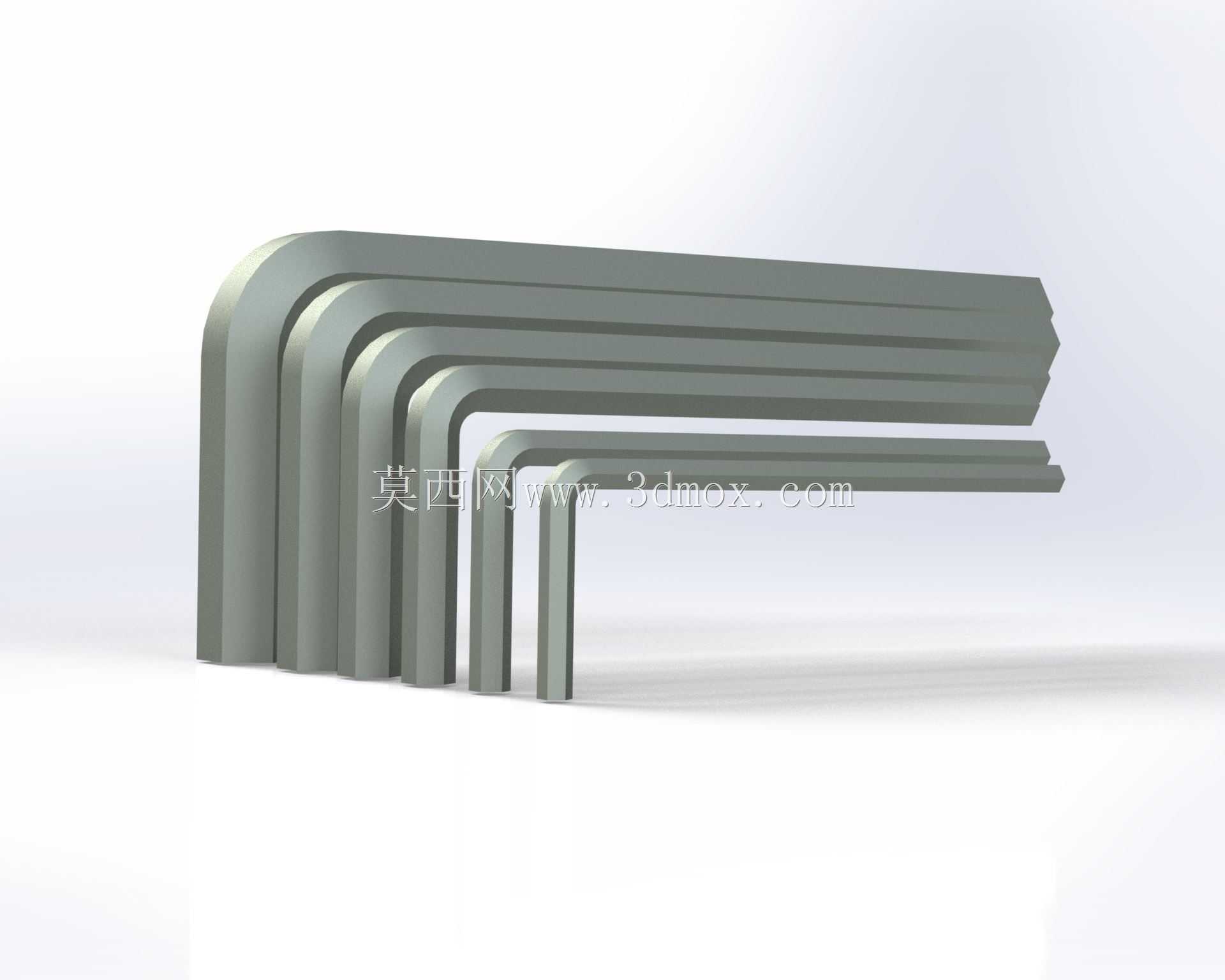

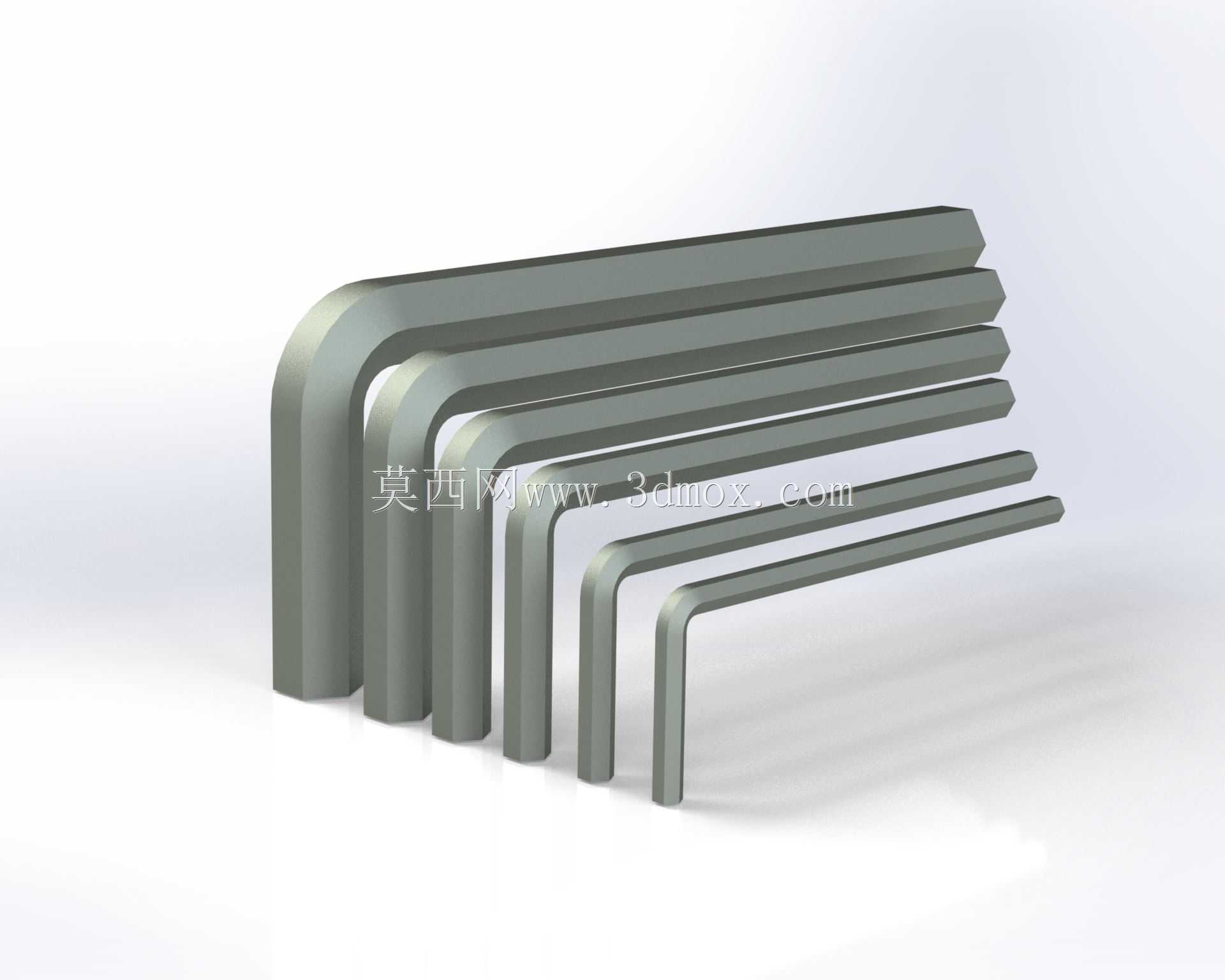

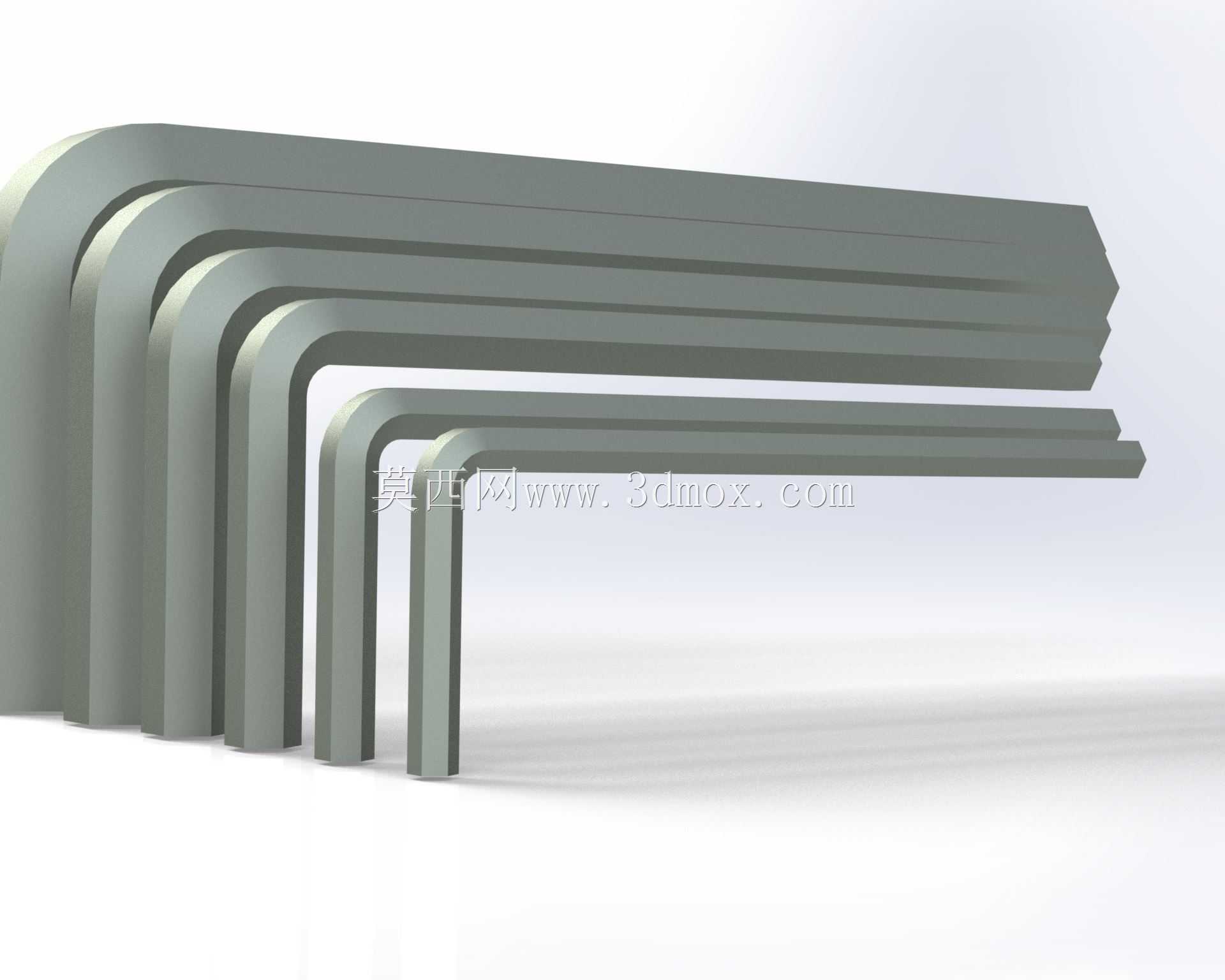

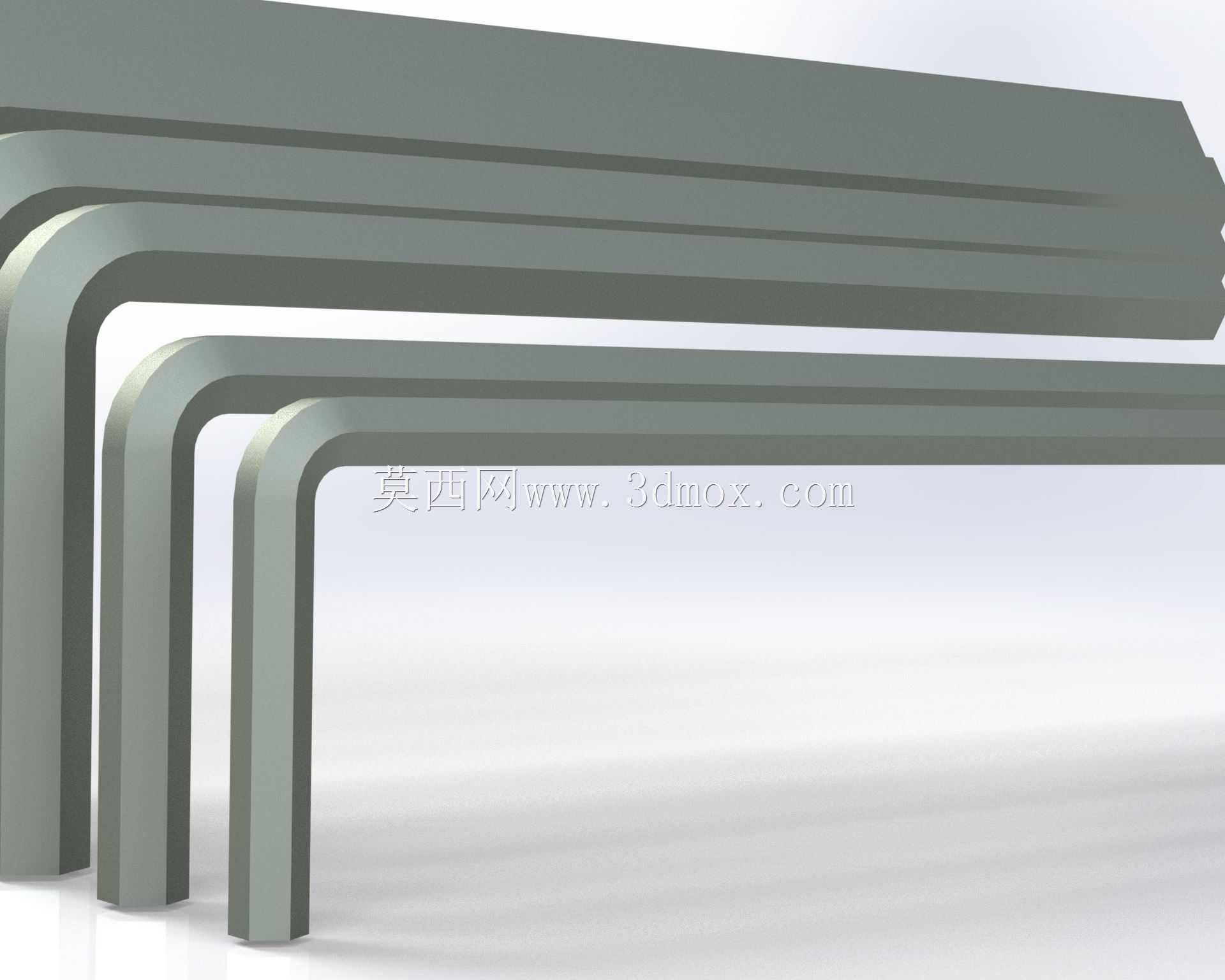

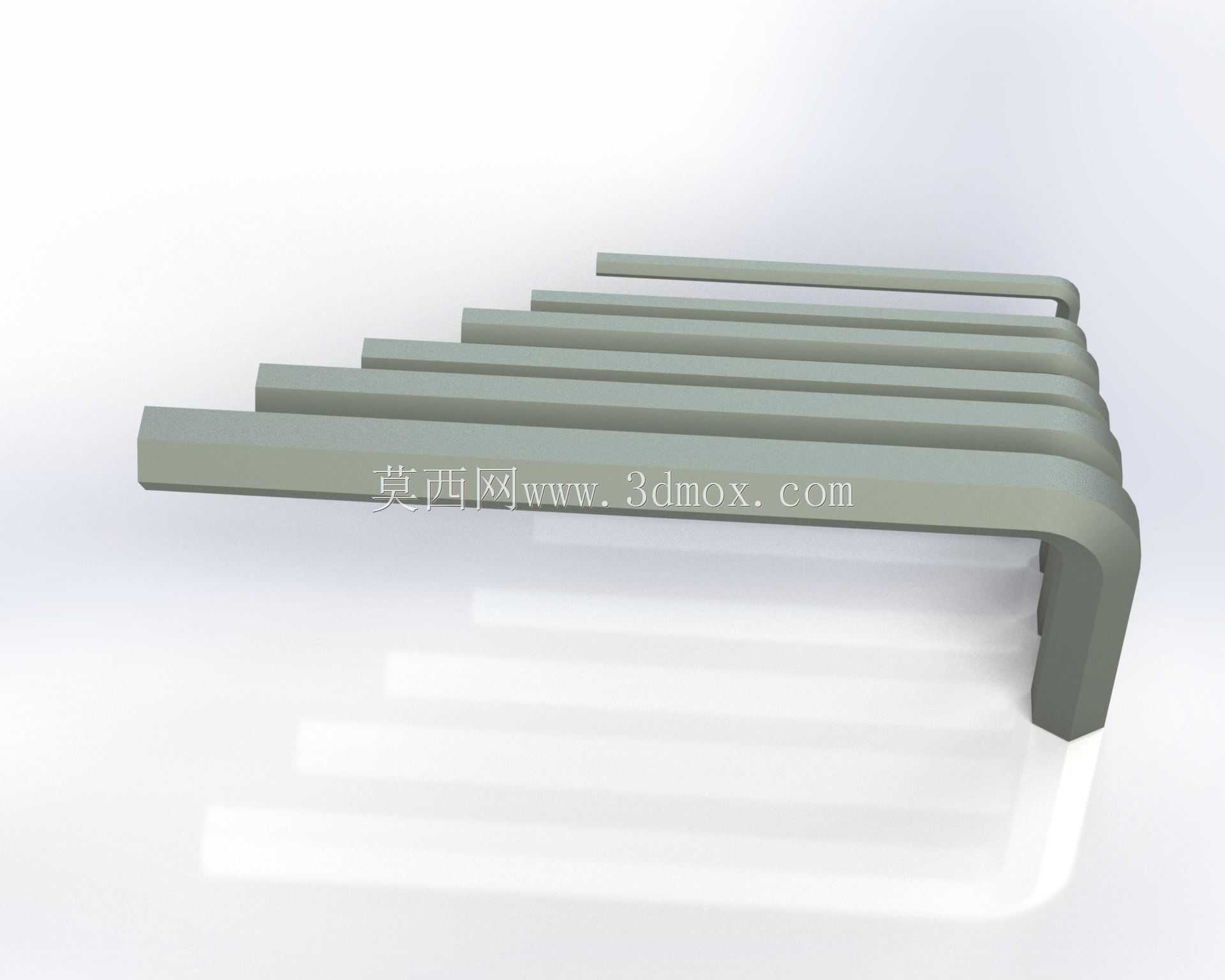

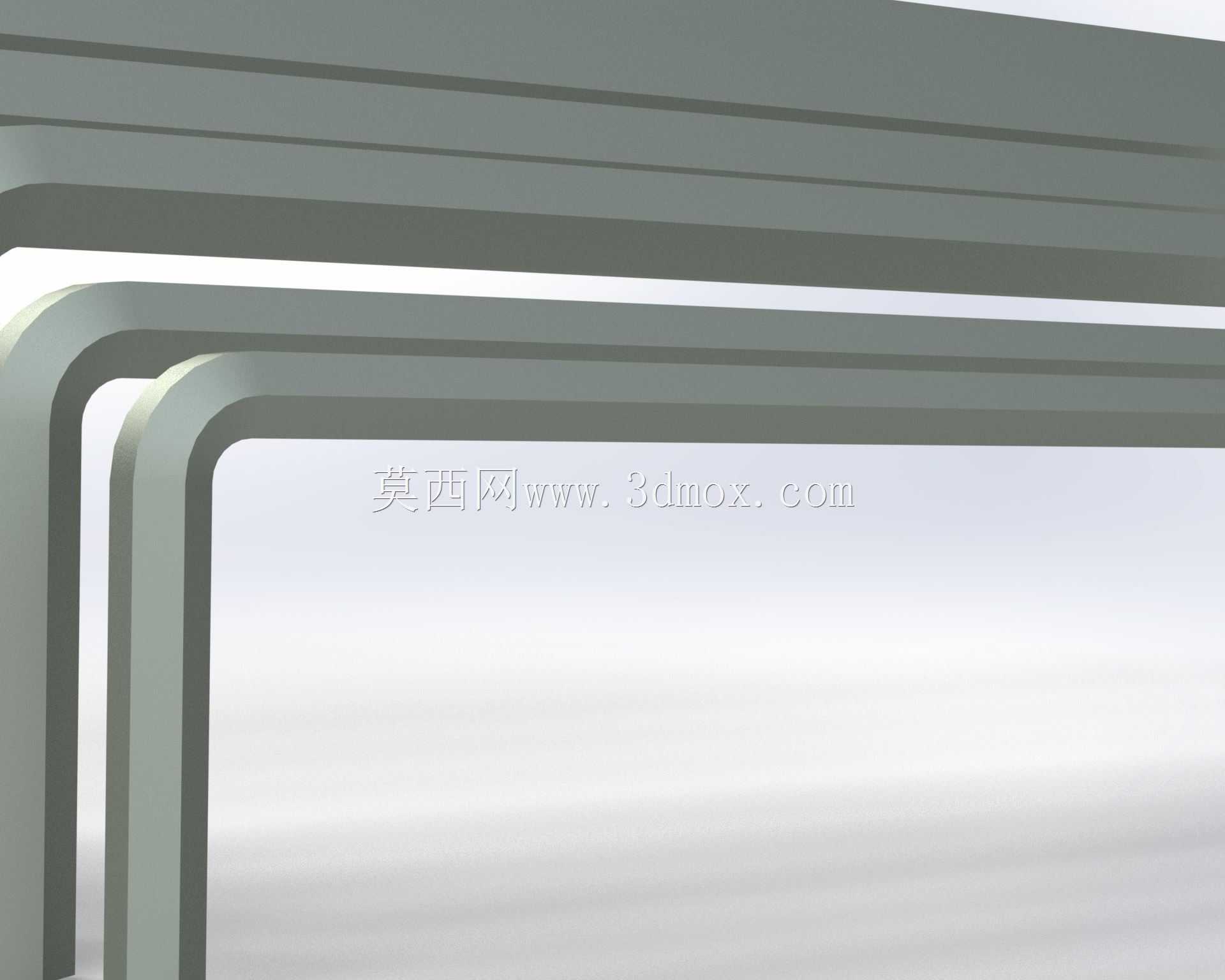

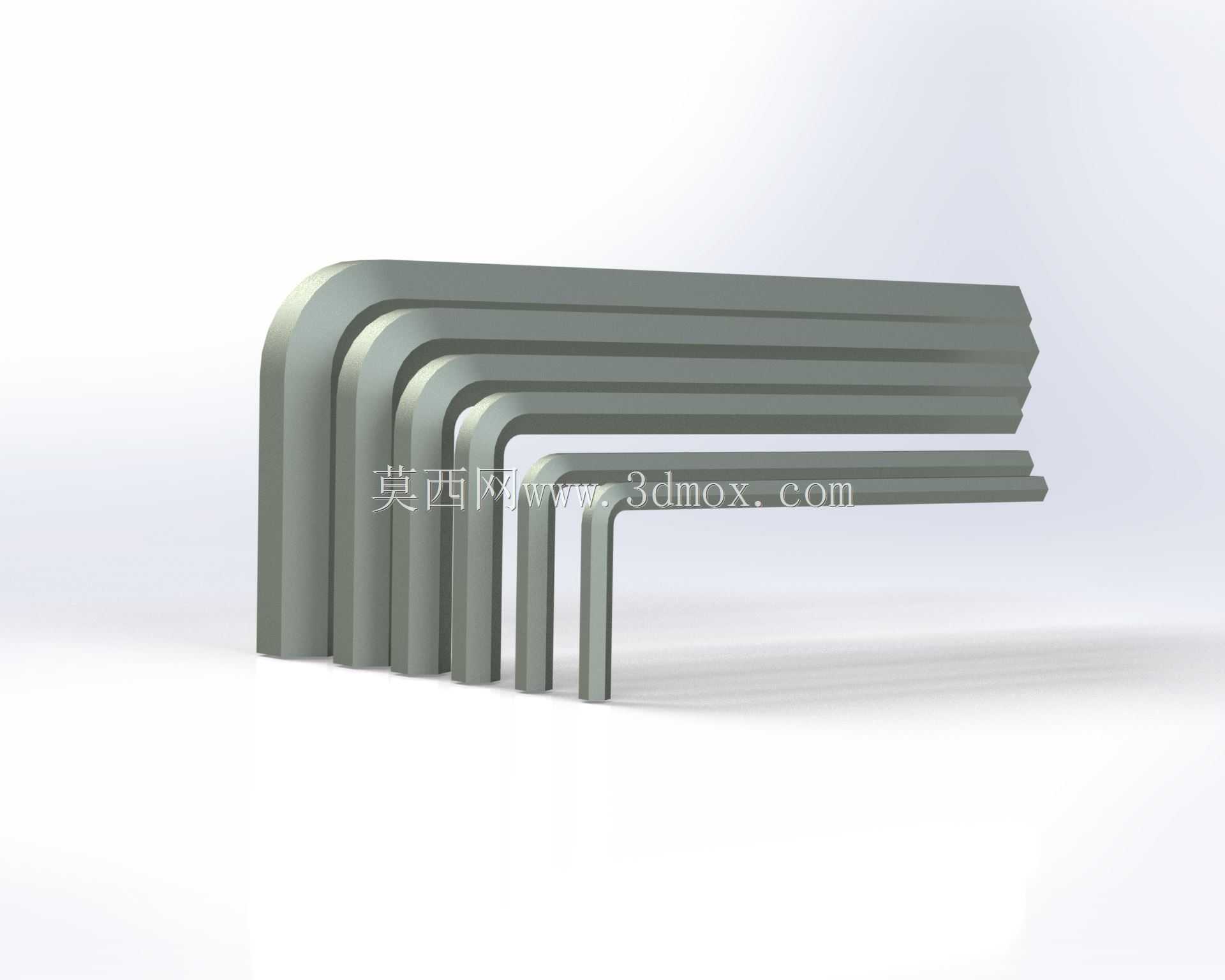

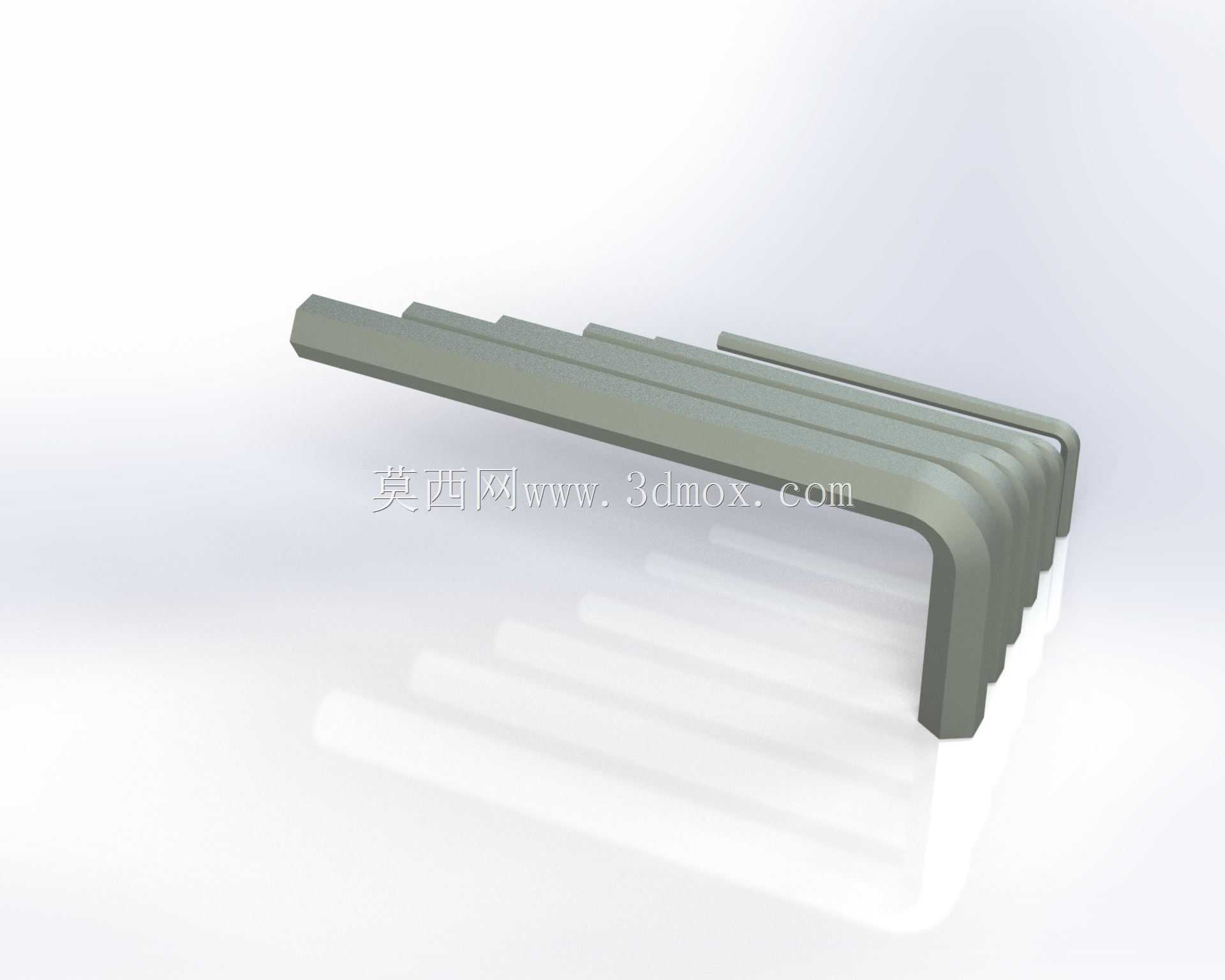

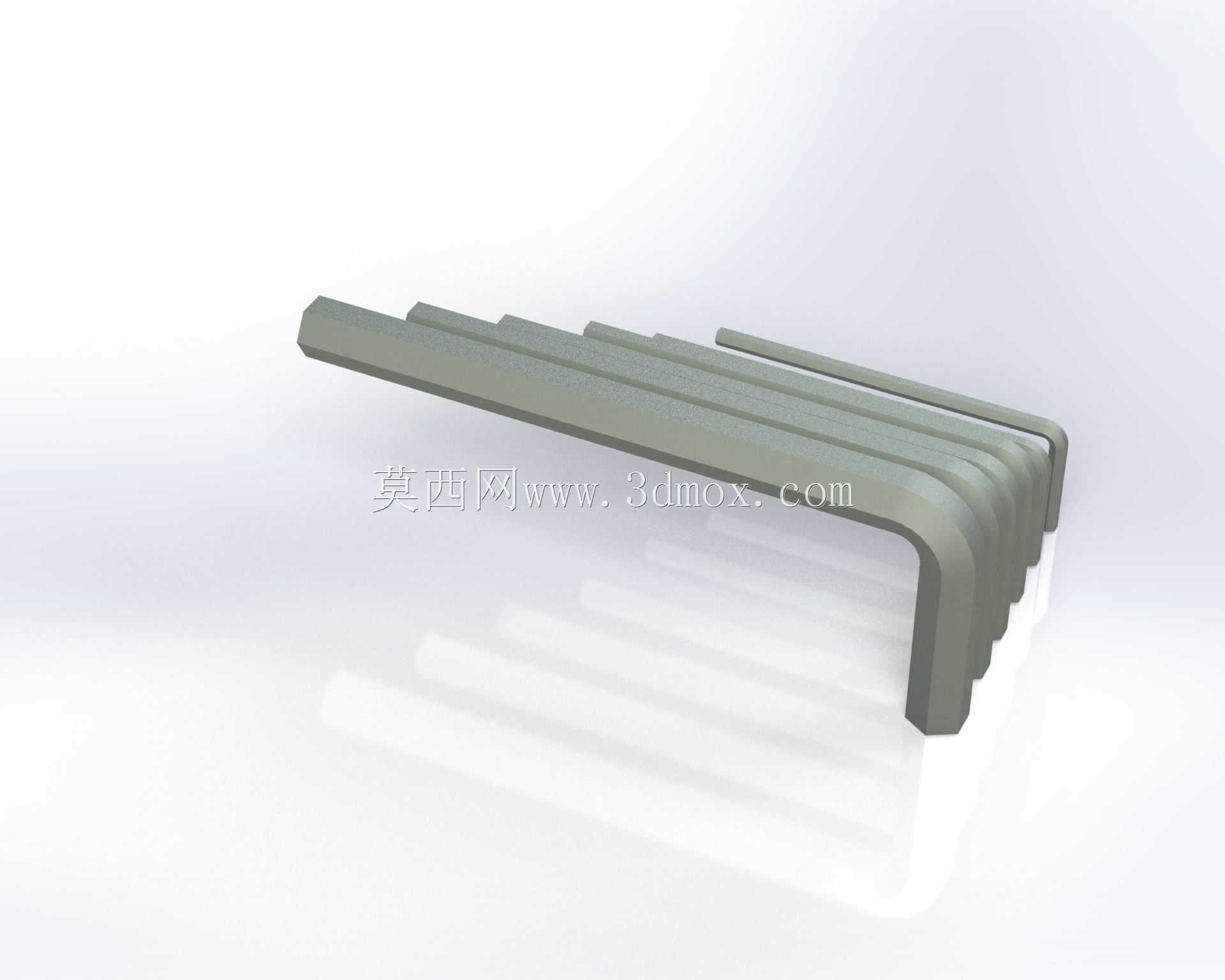

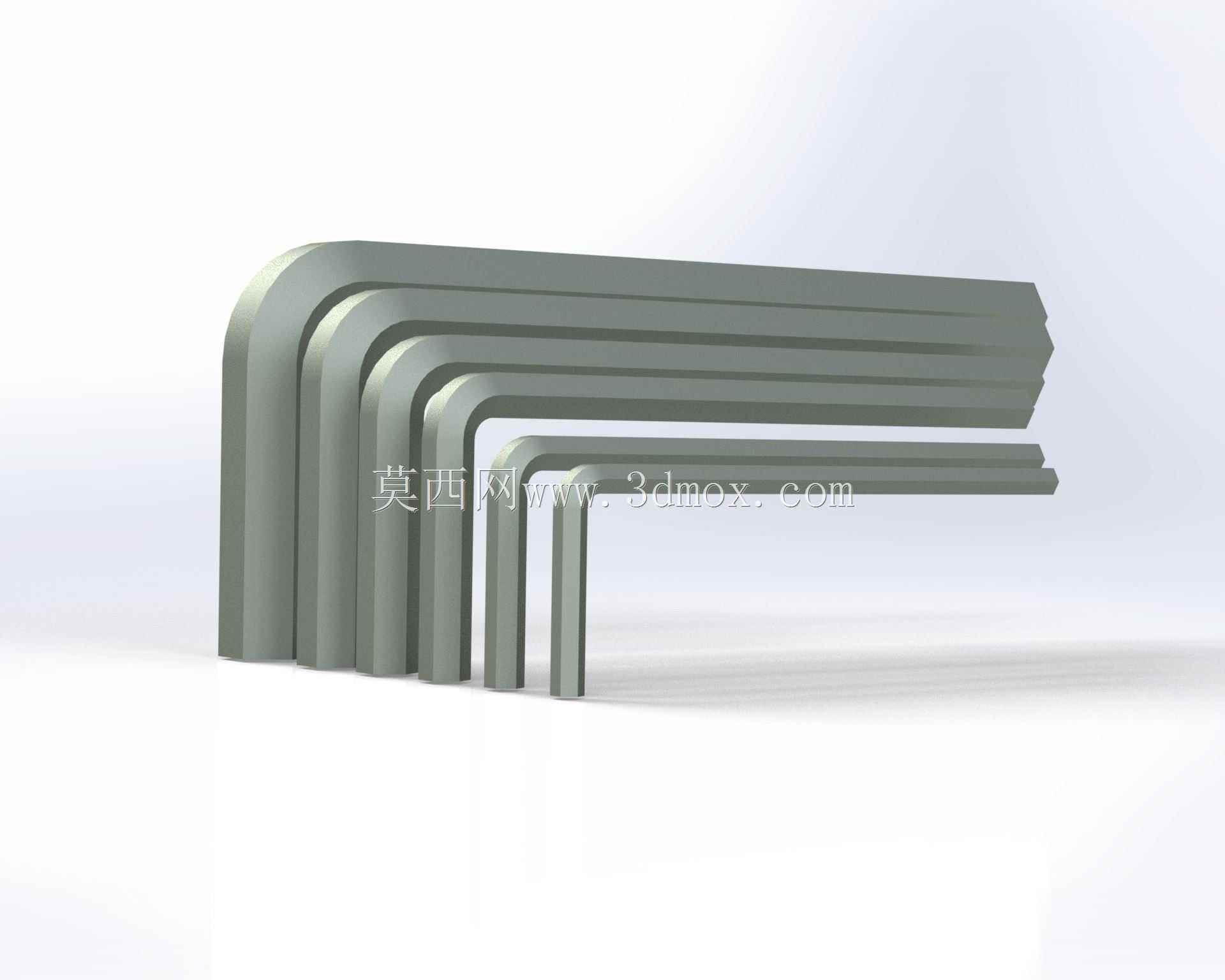

L型M4规格内六角扳手结构设计

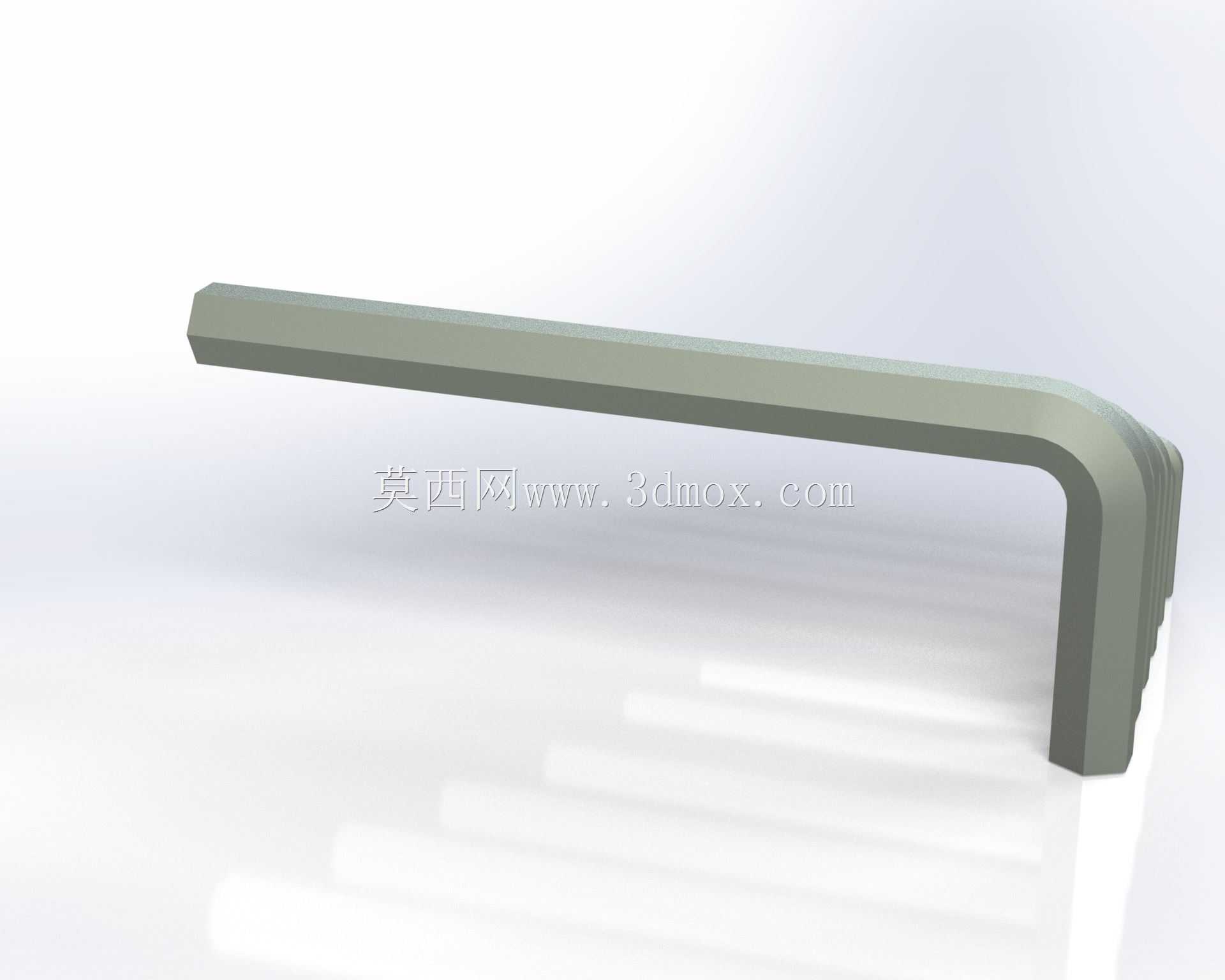

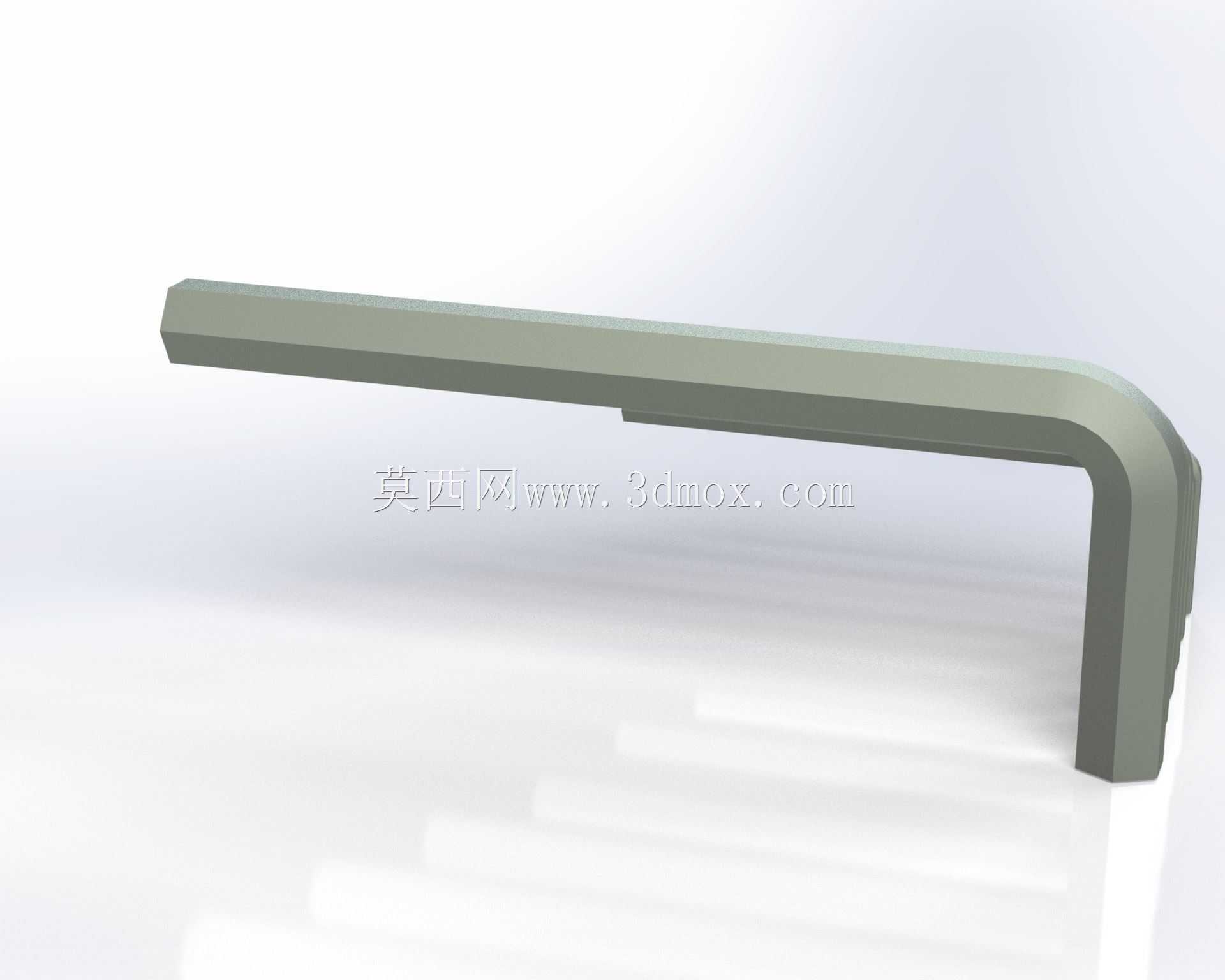

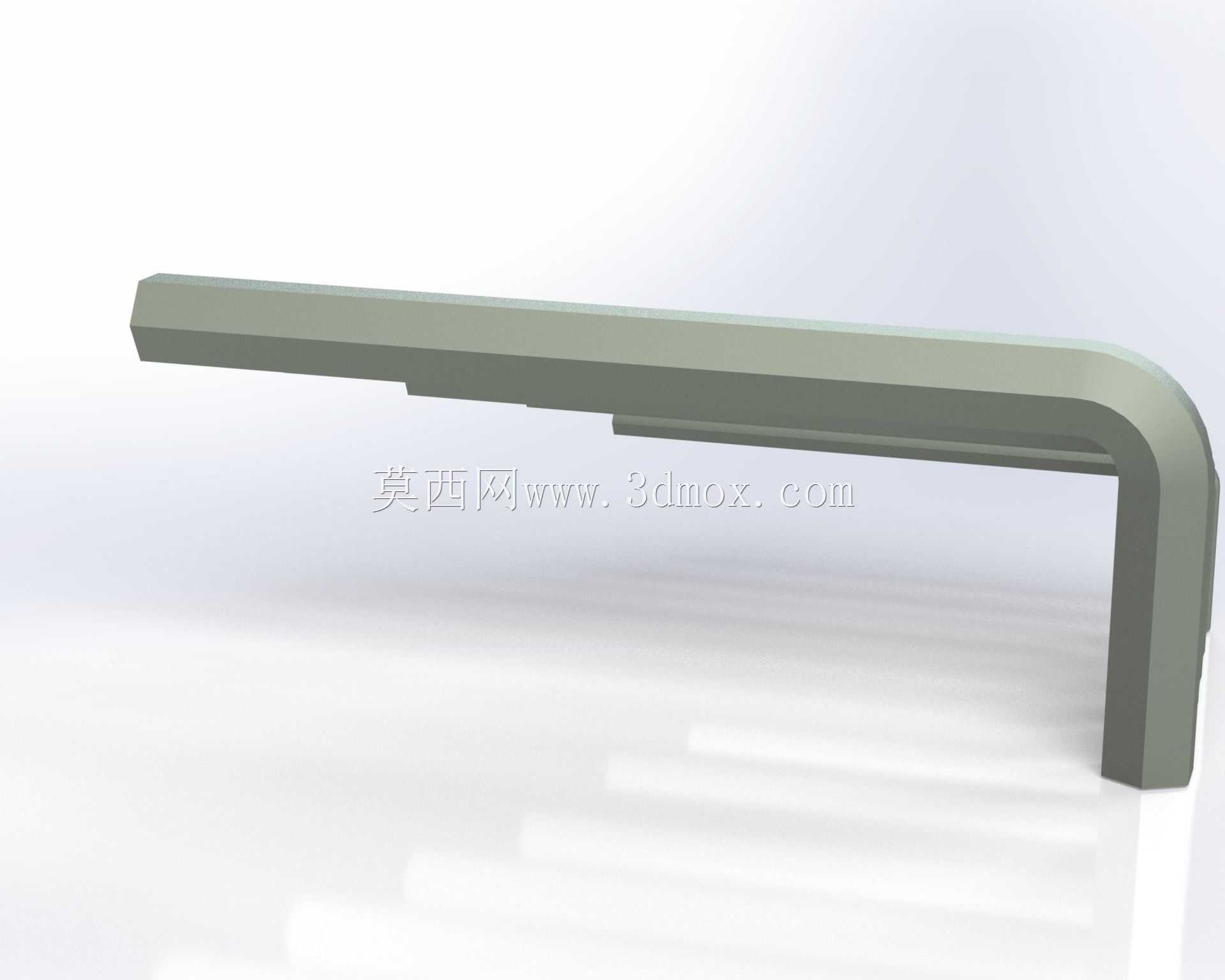

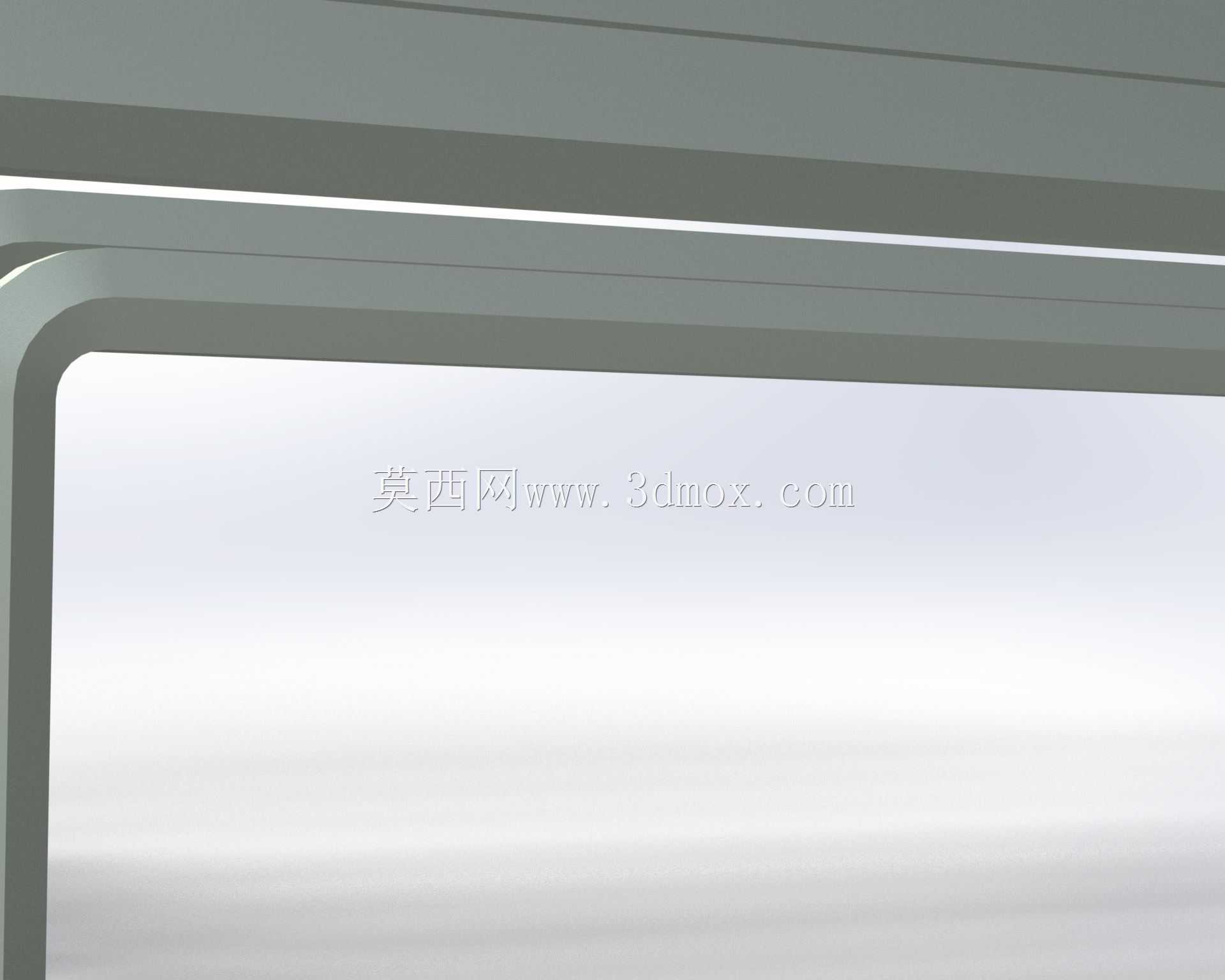

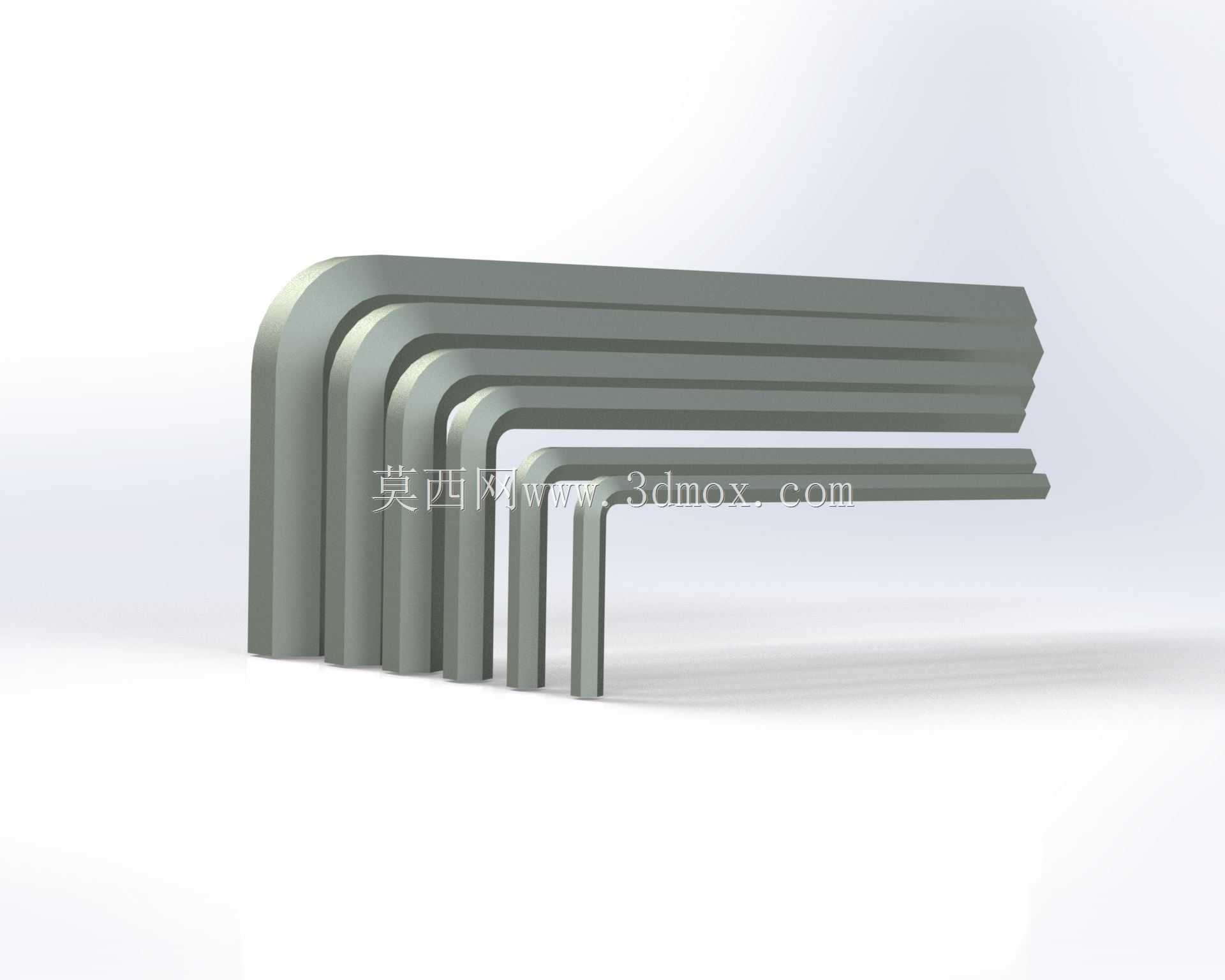

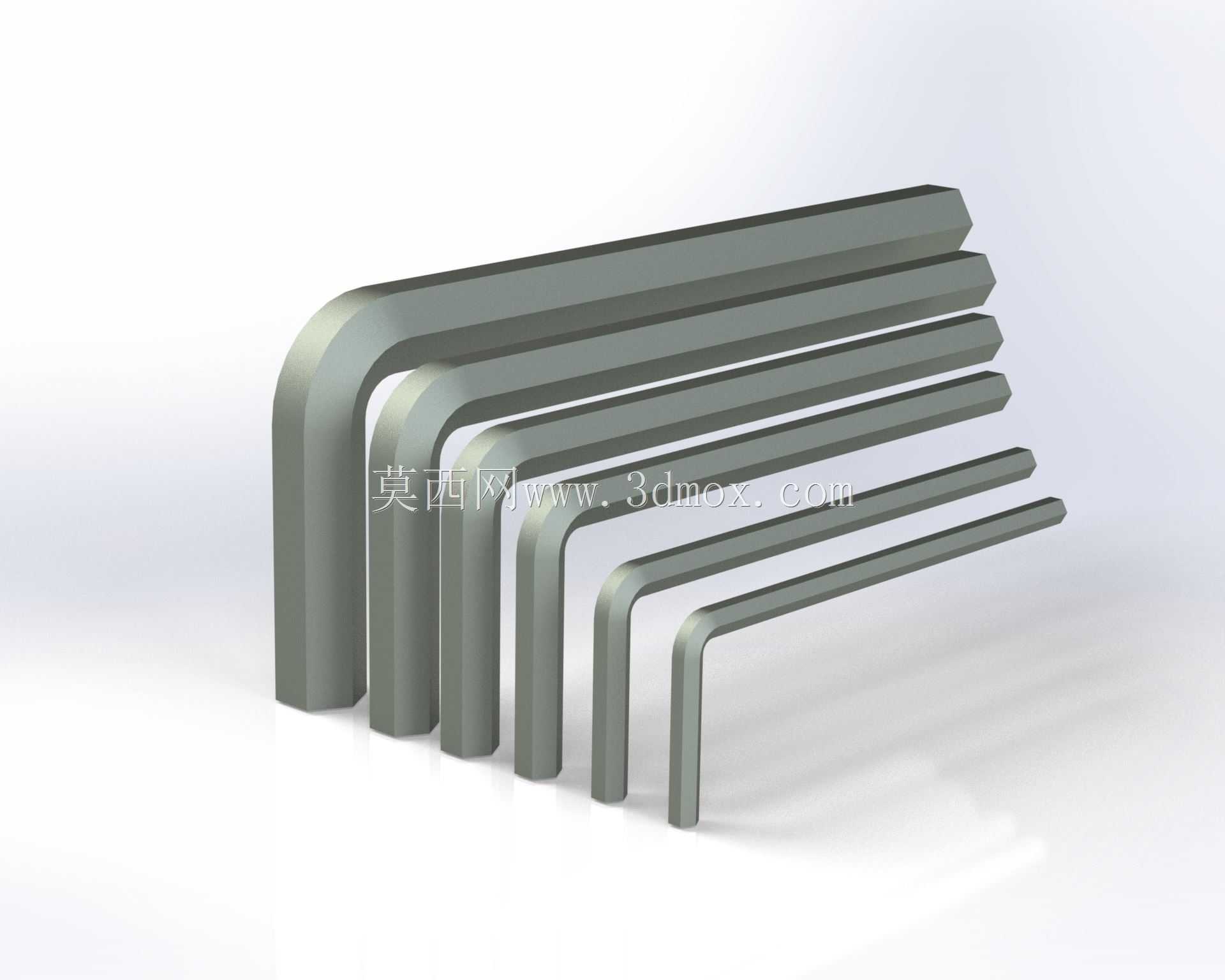

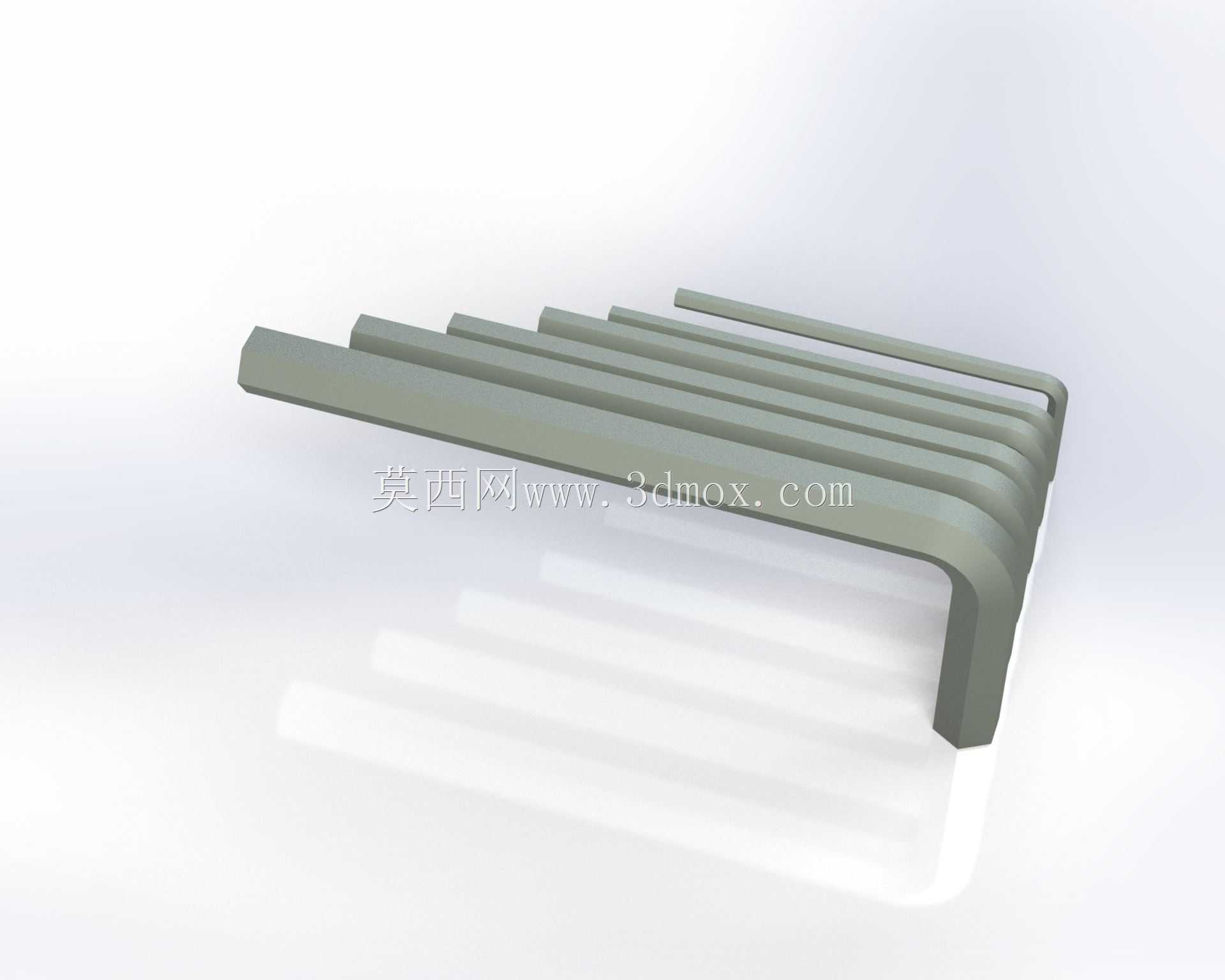

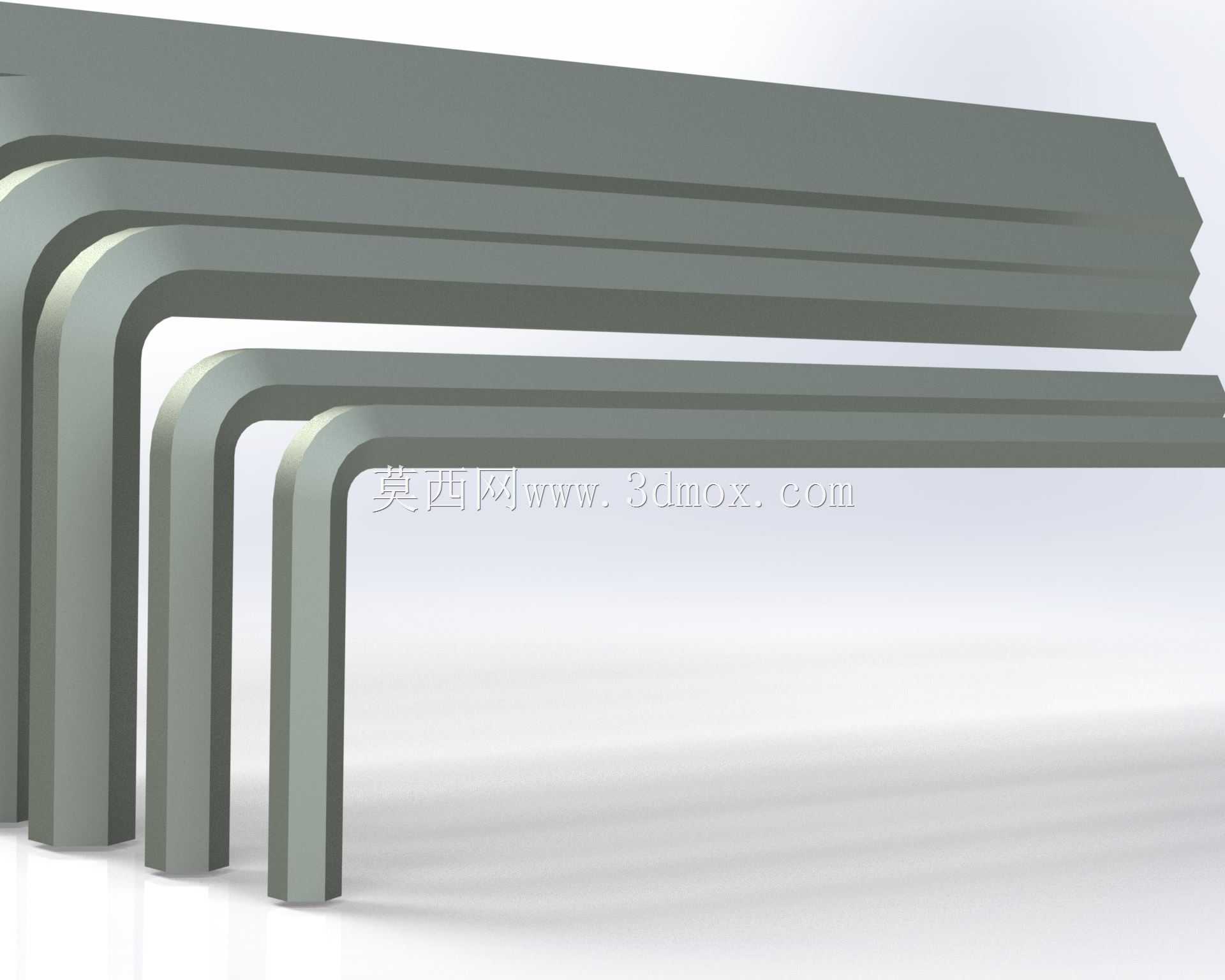

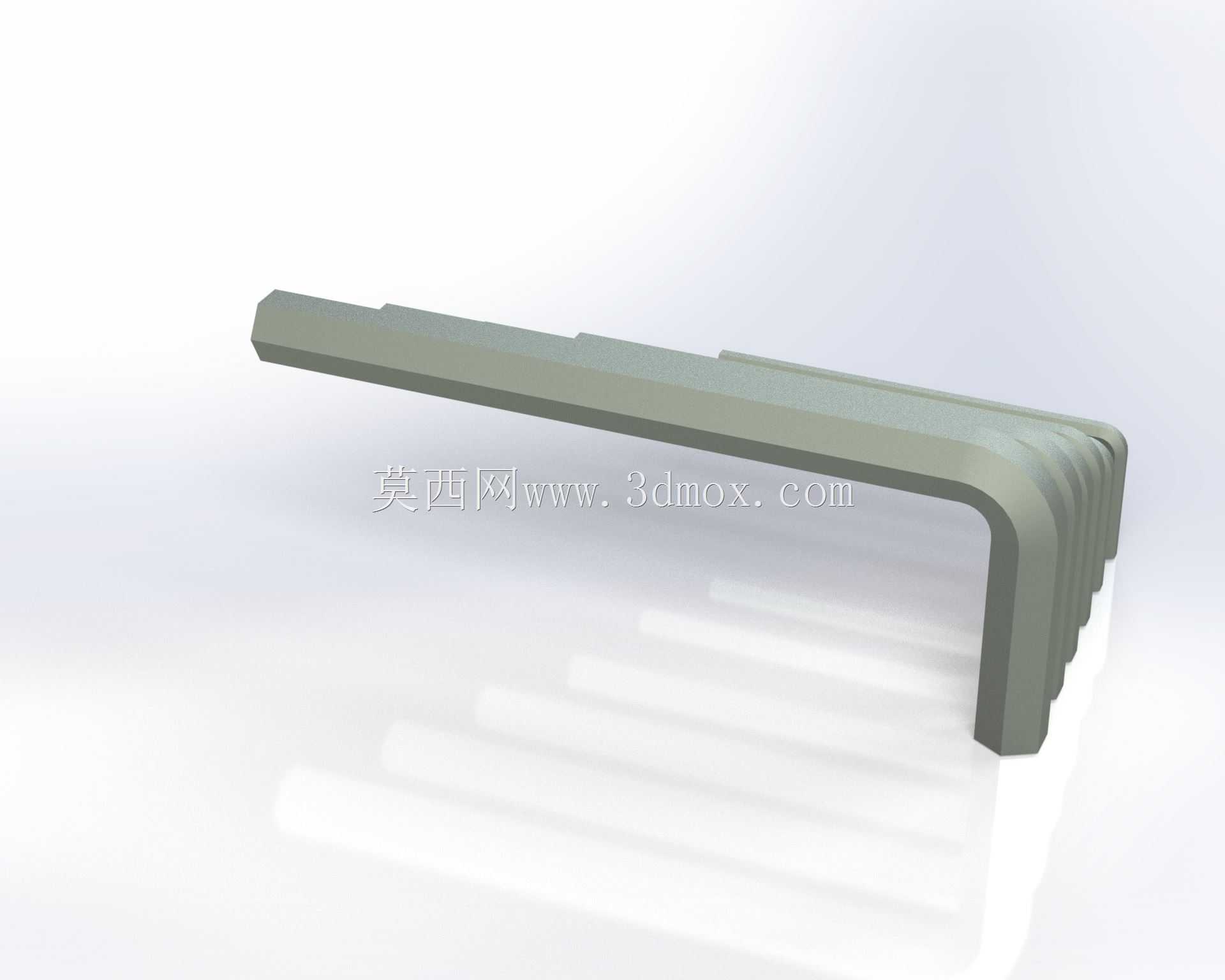

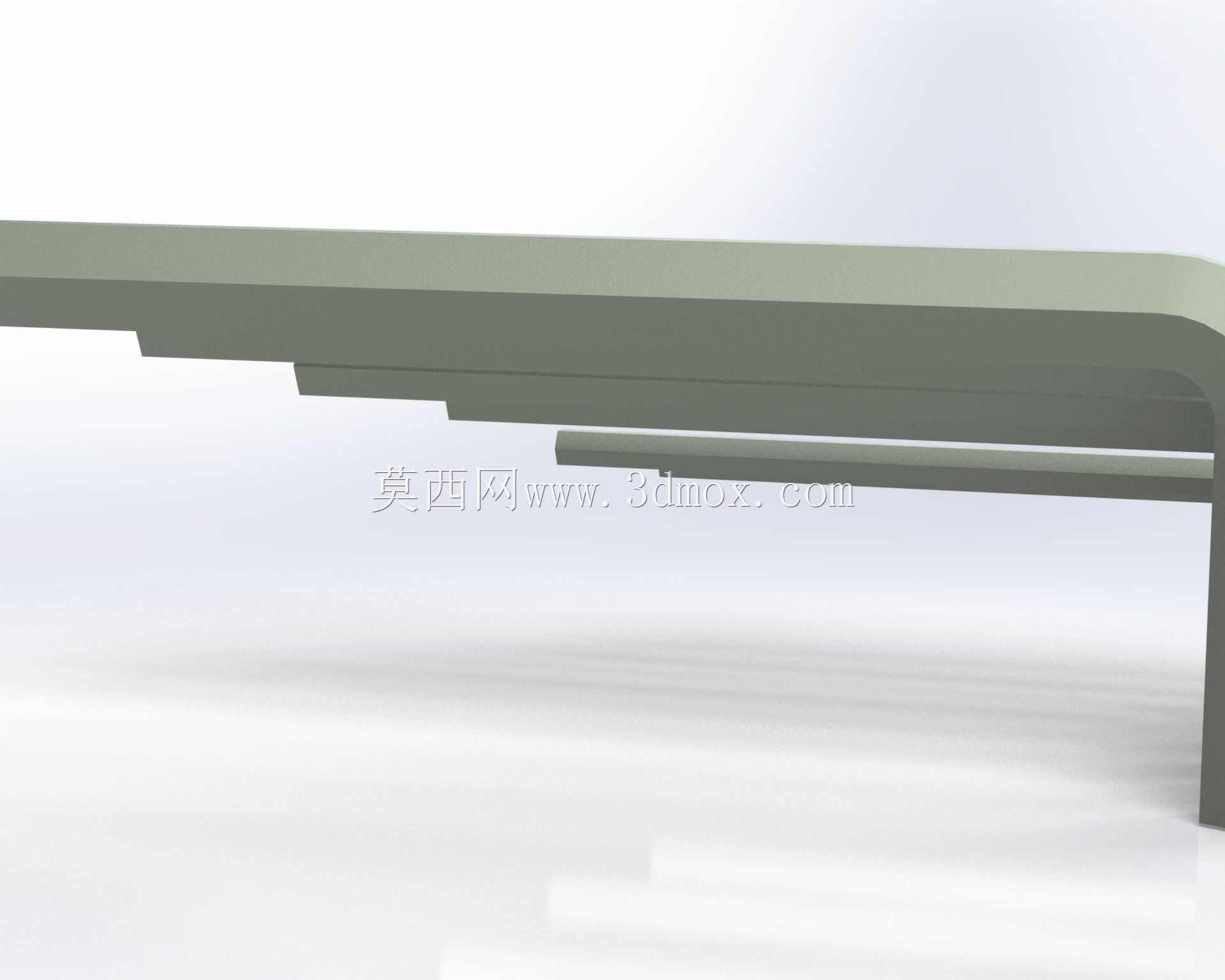

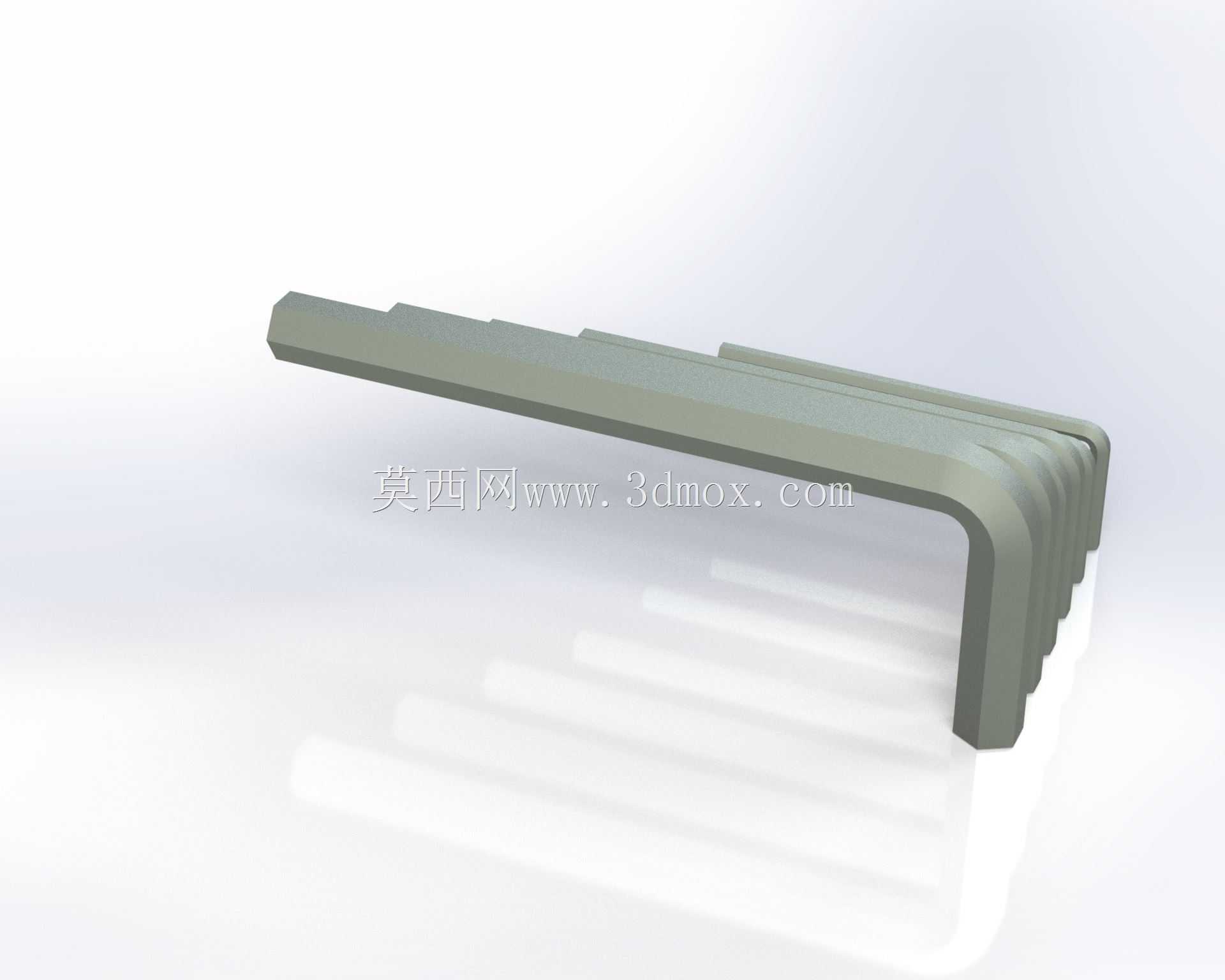

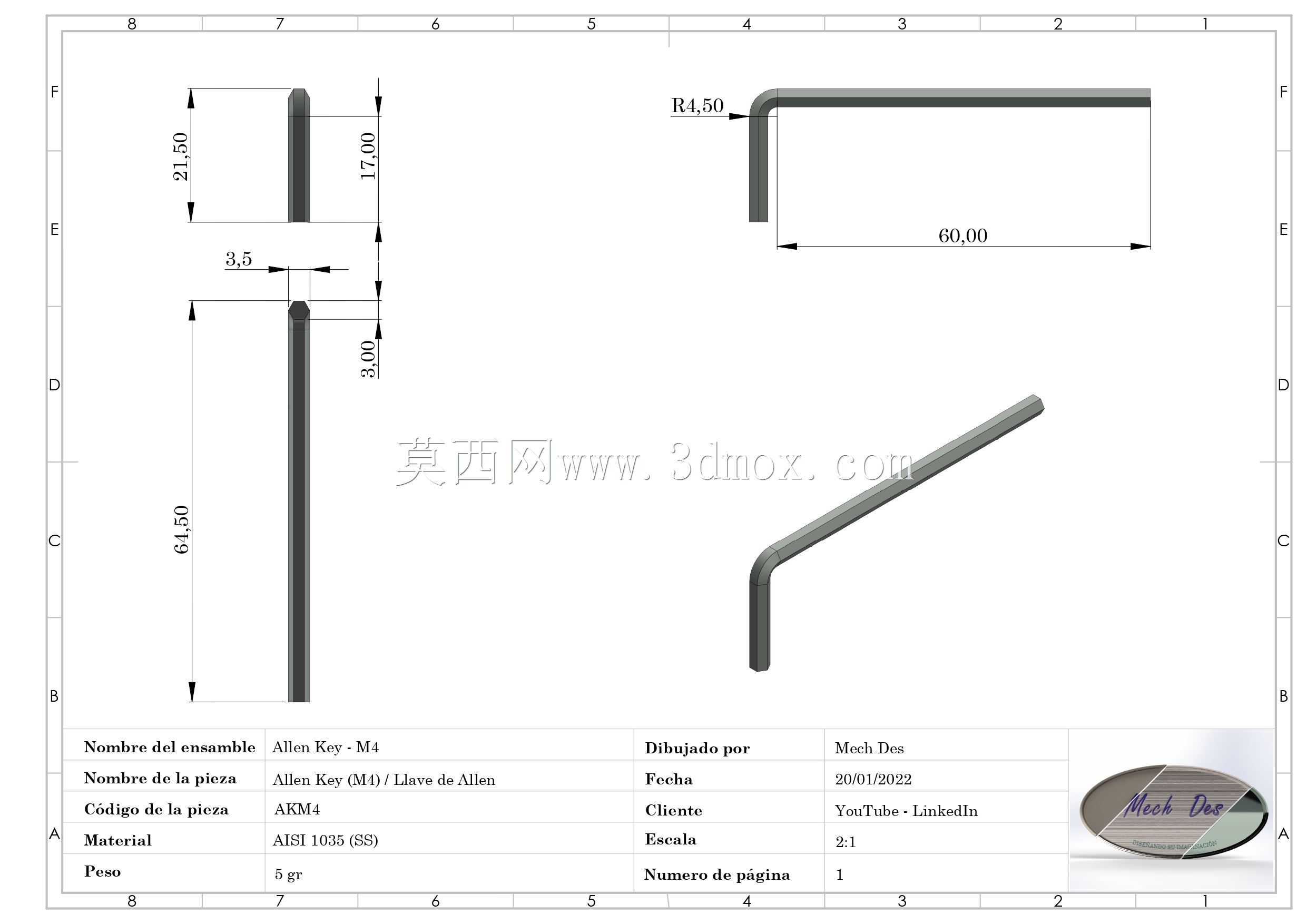

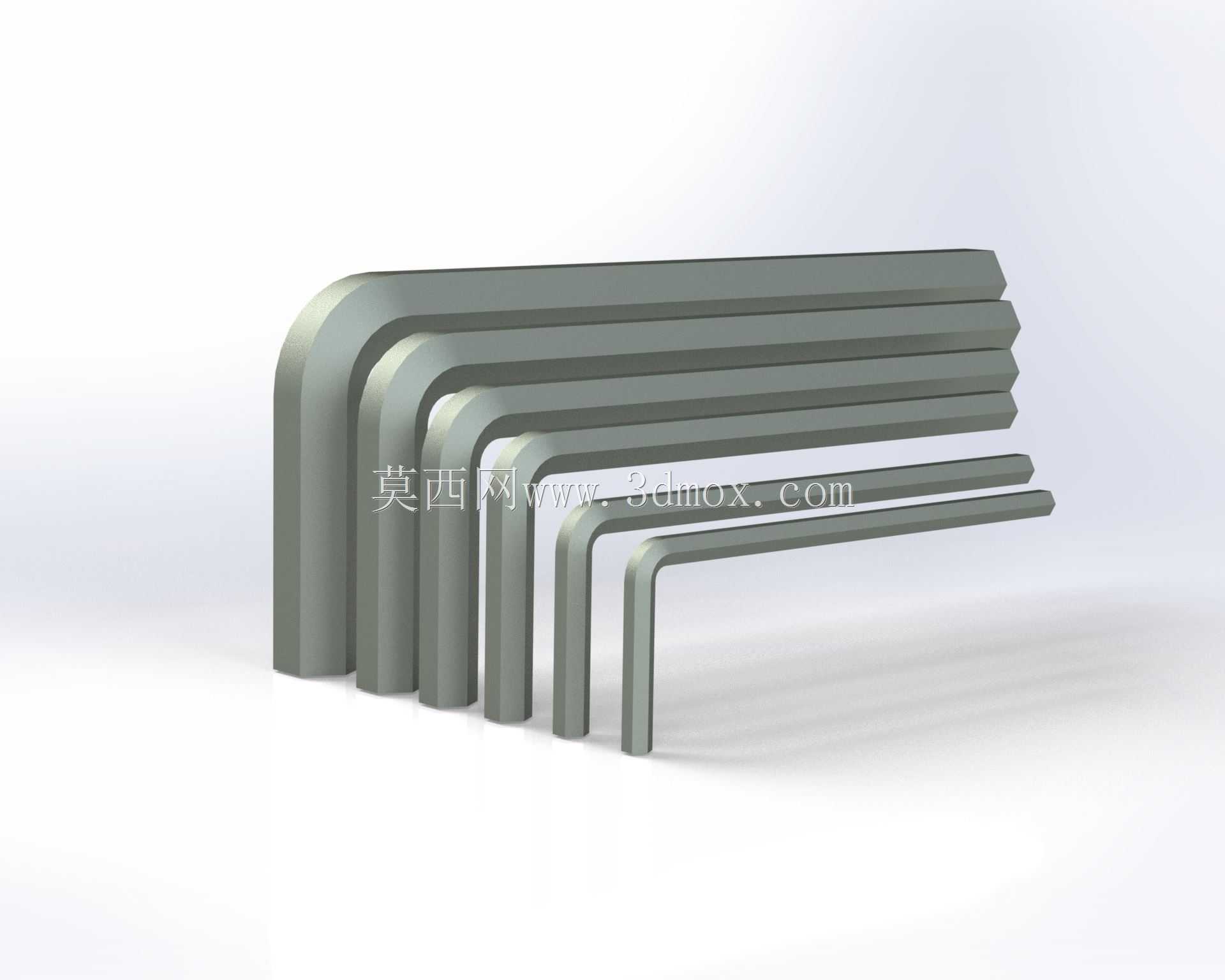

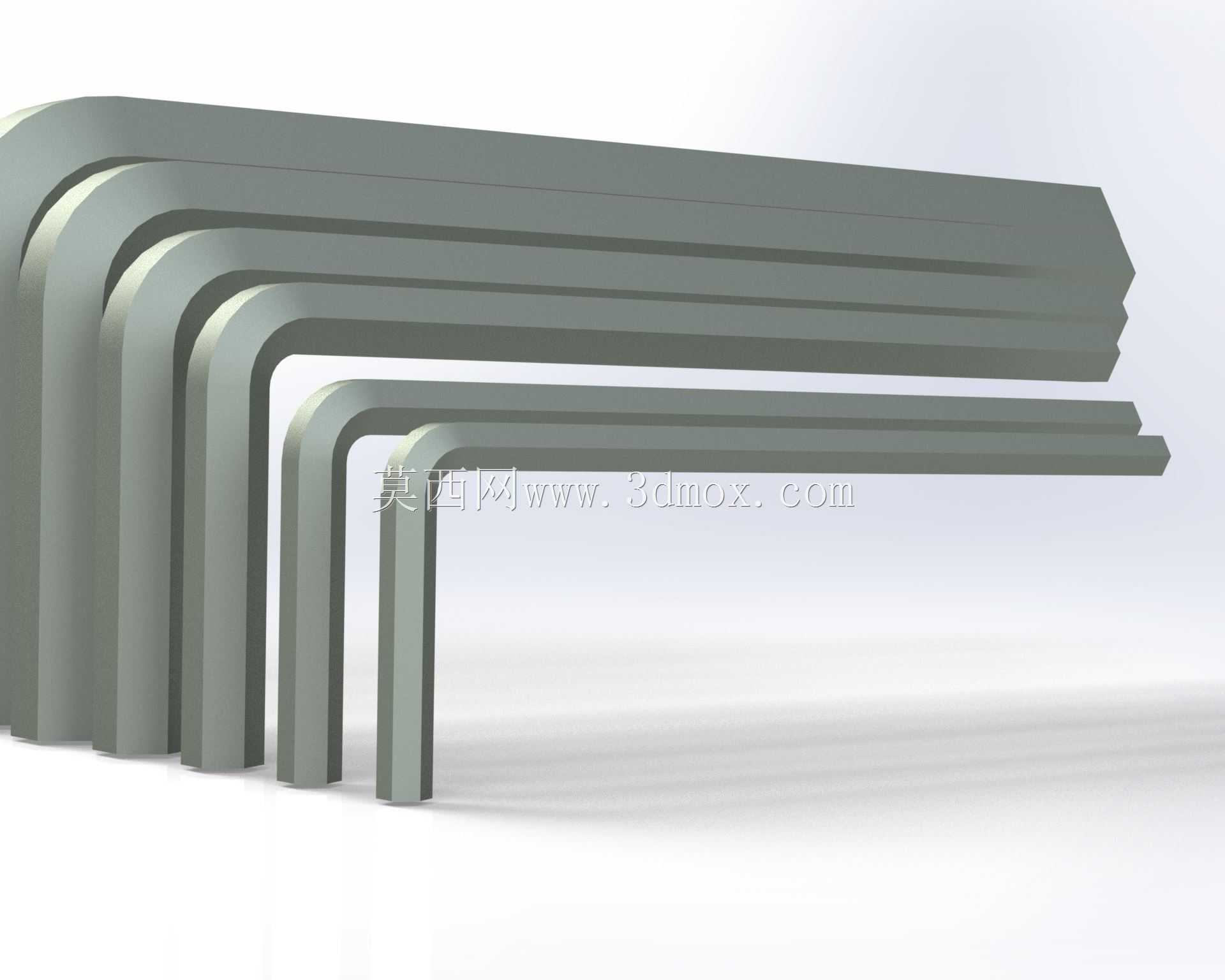

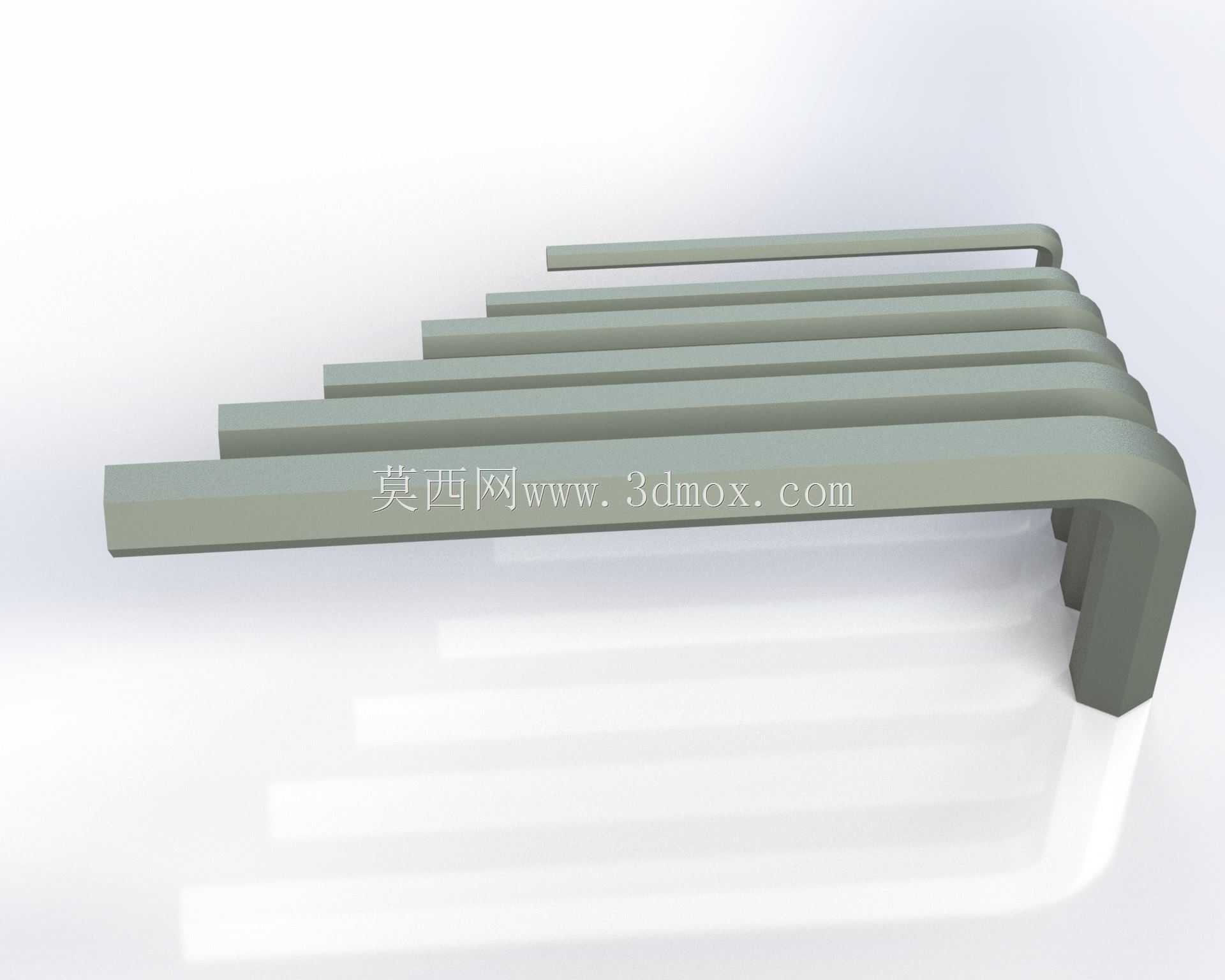

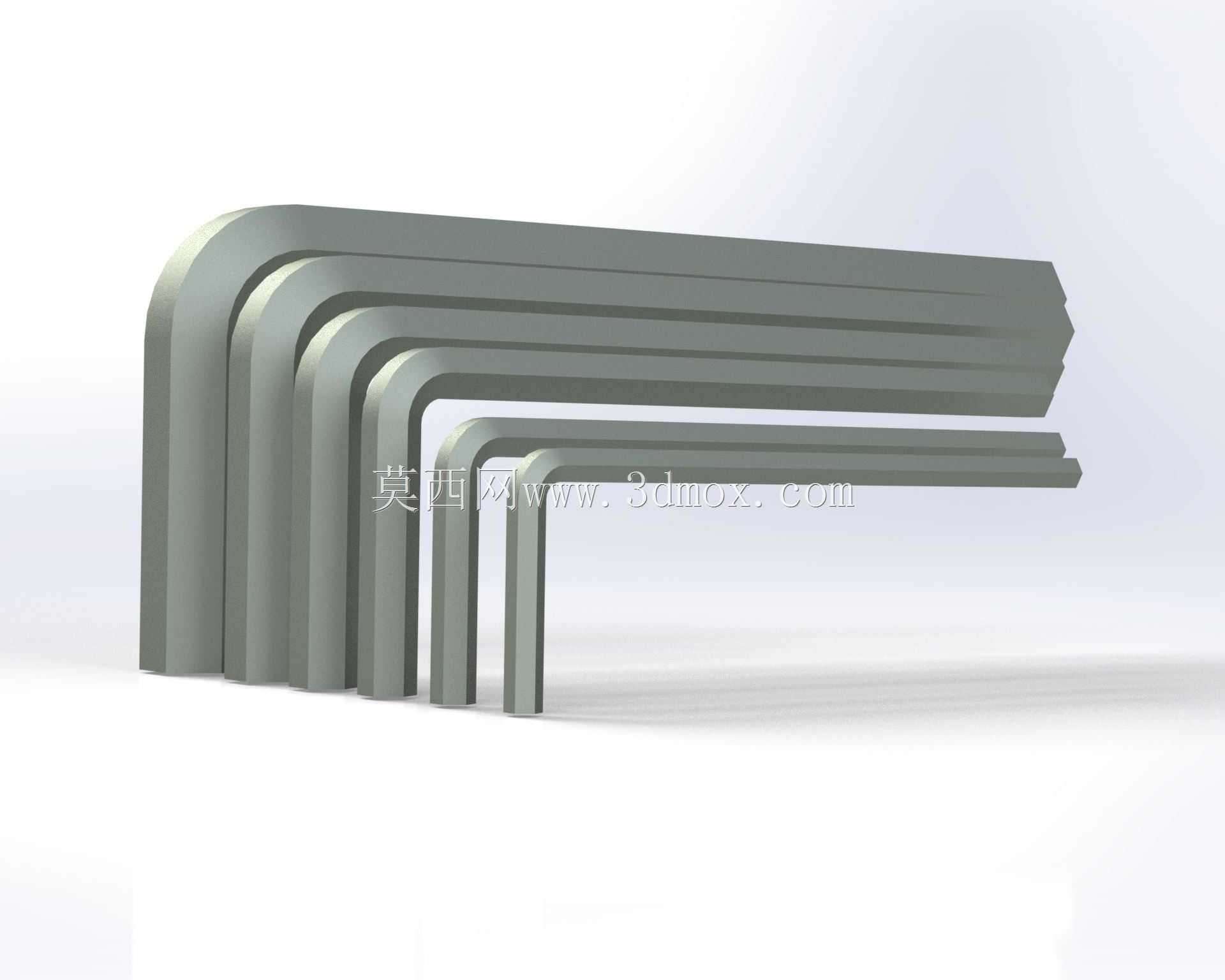

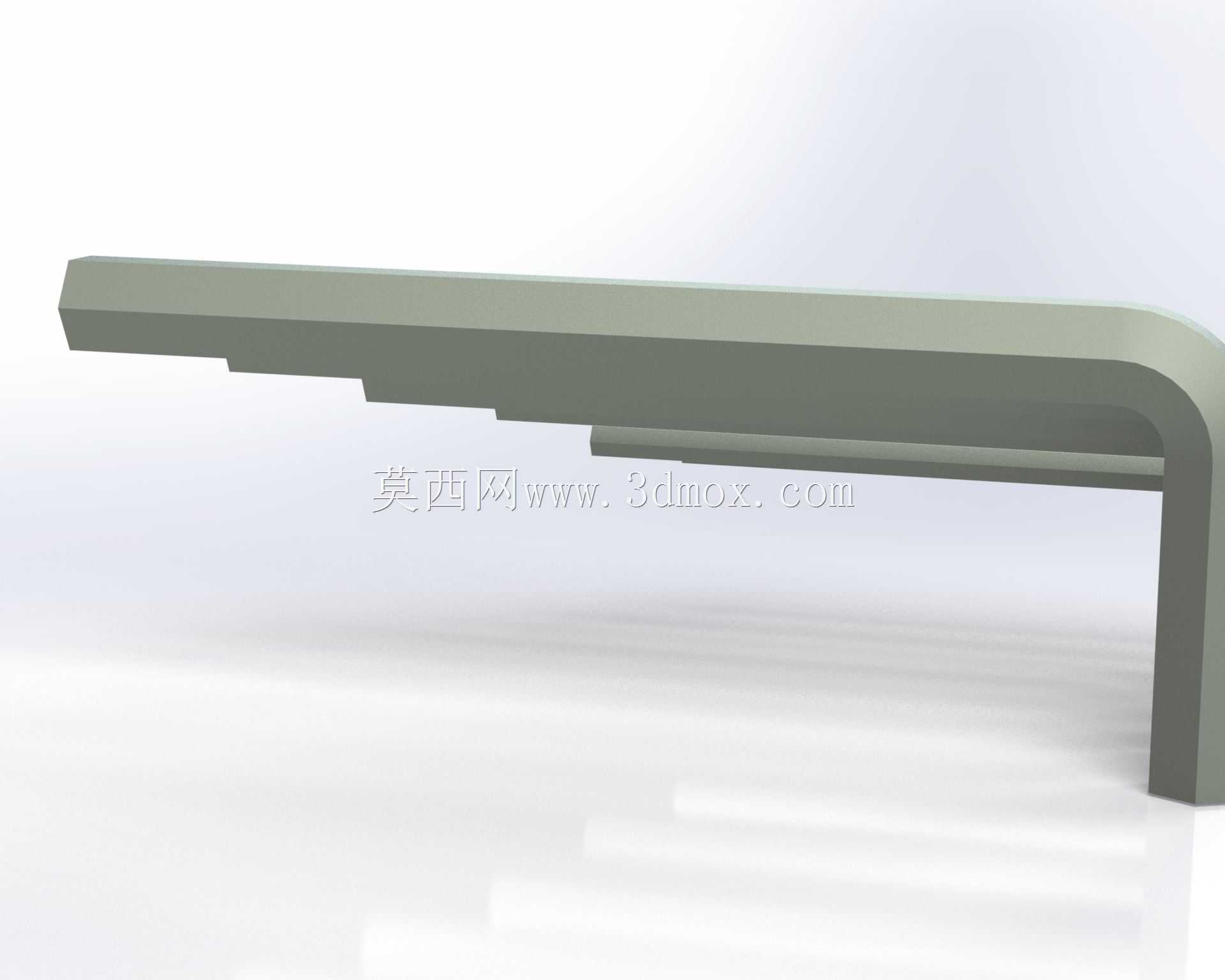

　　在机械装配、设备维保、精密仪器调试的各类作业场景里，内六角扳手是出镜率极高的手动紧固工具，这款L型结构的M4规格内六角扳手，针对小规格内六角螺钉的拆装需求做了针对性的结构优化，能适配电子设备装配、小型仪器调试、模具精密组件拆装等多种对操作空间有严格限制的作业场景。从实际使用的角度出发，L型的弯折结构并非随意设定，短边工作端的长度控制在17mm，配合R4.5的弯折圆角，既保证了短边插入螺钉头后有足够的抗扭强度，不会因为应力集中在弯折处出现断裂，也能让操作者在拧动螺钉的最后阶段，用手指捏住短边附近的杆身做小幅度的精细微调，避免拧力过大损伤螺纹或者螺钉头。长边的有效工作长度达到60mm，除了常规的拧动作业外，

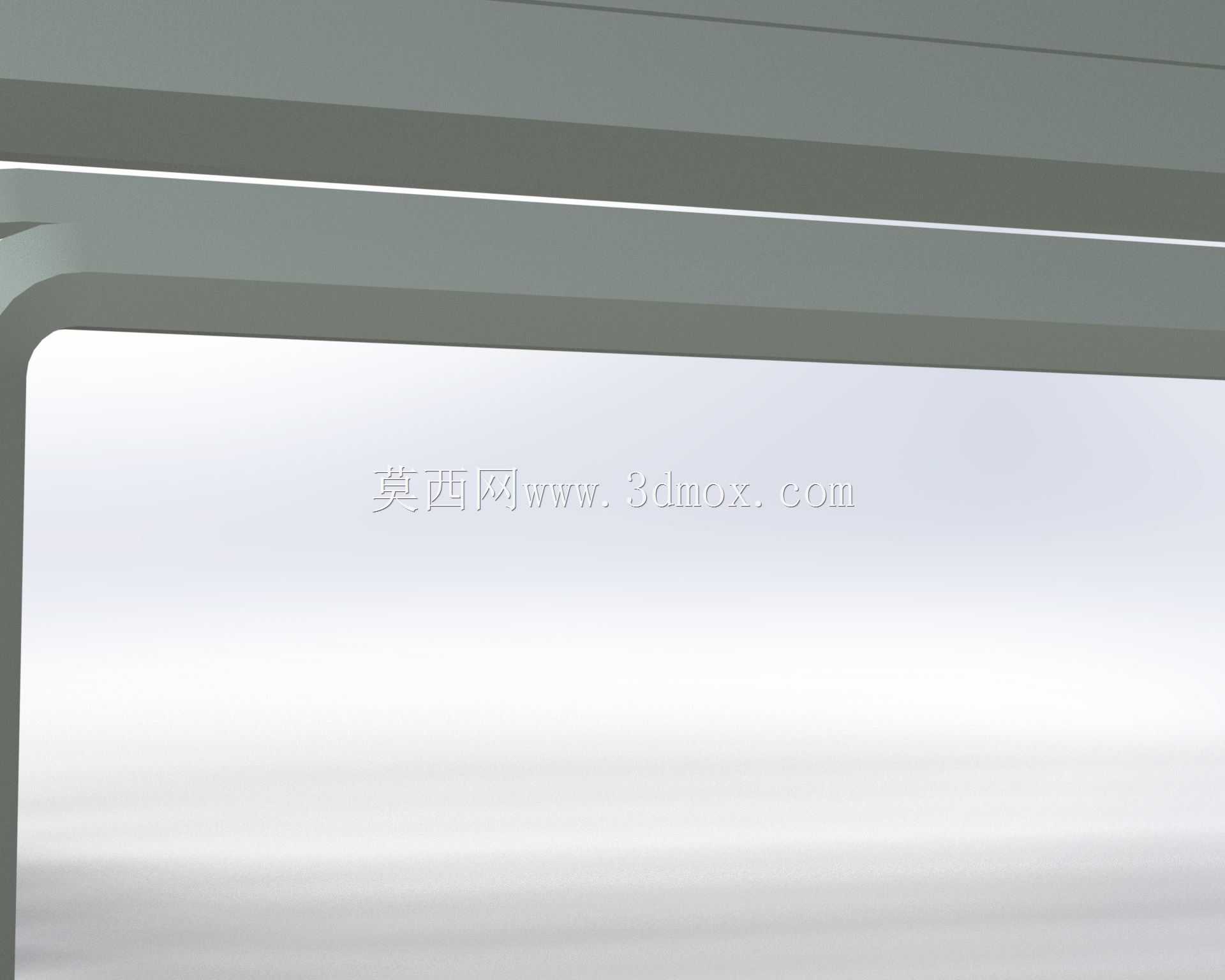

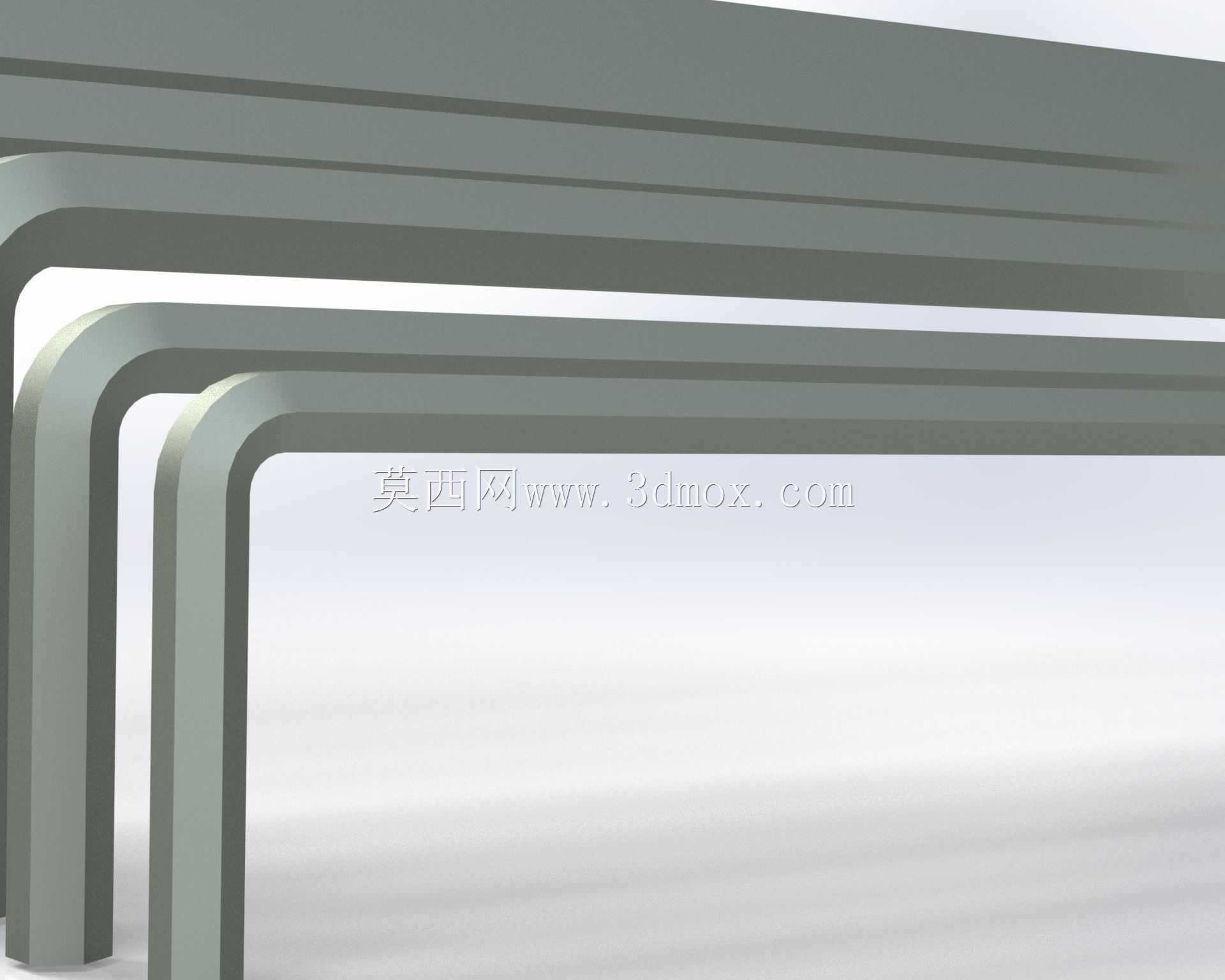

　　在深孔位置的内六角螺钉拆装场景下，长边可以深入孔位完成螺钉的对位与初步拧入，解决了直柄扳手无法触及深腔螺钉的痛点。扳手的工作端对边尺寸严格匹配M4内六角螺钉的标准槽型，3.5mm的杆径在保证足够抗扭截面的同时，不会因为杆身过粗遮挡装配视线，在密集排布螺钉的安装面上，杆身和相邻螺钉的安全间隙能控制在1mm以上，操作时不会剐蹭周边已经装配完成的组件。从结构强度设计的角度，扳手整体采用合金结构钢的等强度设计思路，弯折处的圆角过渡避免了直角弯折带来的应力集中问题，经过实际的扭矩测试，在施加额定拧紧紧矩的情况下，弯折处的最大应力远低于材料的屈服强度，不会出现塑性变形或者断裂失效。杆身的直线度控制在0.1mm以内，

　　工作端的六角头和杆身的同轴度公差控制在0.05mm，插入螺钉槽的时候不会出现卡滞、晃量过大的问题，能有效减少拧动过程中对螺钉内六角槽的磨损，延长螺钉的重复使用次数。在实际的设备维保场景中，这类小规格内六角扳手经常需要在狭小的设备腔体内作业，比如传感器安装位的紧固、小型气动元件的固定、电子设备外壳的拆装，这些场景下操作空间往往只有几厘米，直柄扳手无法获得足够的拧动角度，而L型结构可以利用90度的弯折角度，在有限空间内通过反复调换长短边的工作位置，完成螺钉的完整拧入或者拆卸流程。短边末端到弯折点的21.5mm长度设计，刚好能让操作者在使用短边加力的时候，手指有足够的捏持位置，不会因为捏持位置过近导致施力打滑，而长边末端3mm的倒角设计，

　　能让工作端快速对准螺钉的内六角槽，即使在视线无法直接观察的盲操作场景下，也能通过倒角的导向顺利插入槽位，减少对位的时间成本。从安装边界的维度考量，这款扳手在作业时所需的最小操作空间，是以弯折点为圆心、长边长度为半径的四分之一圆柱空间，在做设备结构设计的时候，如果预留出这个尺寸的操作空间，就能保证后续维保过程中扳手可以顺利完成操作，不会因为周边结构干涉导致无法拧动螺钉。很多精密设备的结构设计阶段，往往会忽略工具的操作空间，导致后期装配或者维保的时候需要额外加工避让位，而参考这款扳手的外形尺寸预留操作间隙，就能完全覆盖M4内六角螺钉的拆装需求。扳手的整体重量控制在5g左右，长时间手持作业也不会产生明显的手部疲劳，杆身的表面做了发黑处理，既有一定的防锈能力，也不会因为表面过于光滑导致捏持打滑，在有少量油污的作业环境下，依然能保持足够的摩擦力，保证施力的稳定性。在精密仪器的装配场景中，这类小规格扳手的拧力控制尤为重要，杆身的直径设计能让有经验的操作者通过杆身的微小形变感知拧力的大小，避免因为拧力过大导致铜质或者铝质的螺纹孔滑牙，这也是很多电动螺丝刀无法替代手动扳手的场景——对于小规格螺纹连接，手动的力反馈能更精准地控制拧紧程度，保证连接可靠性的同时不损伤被连接件。
