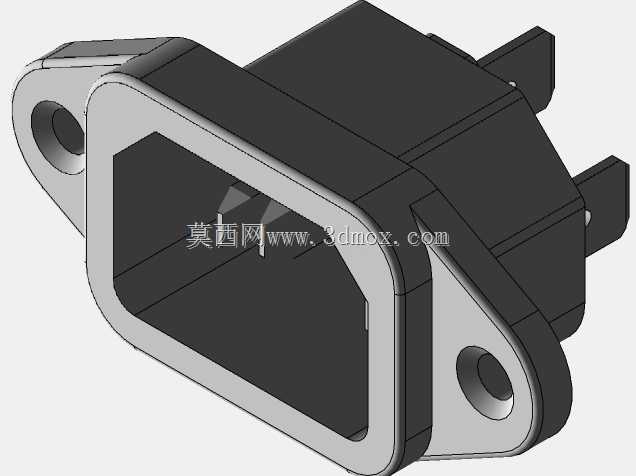

日常做设备电气布局的时候,这类AC输入插座的选型和安装位预留是绕不开的环节,很多刚入行的结构工程师容易在这个小零件上踩坑,要么安装孔位留错,要么插座本体和内部走线空间干涉,要么插脚位置和内部电源板的接插件对不上,最后打样回来装不上,耽误整机组装进度。这个C14规格的电源输入座,是目前工业设备、商用电器、IT外设里应用最广的AC市电输入接口之一,和常见的品字尾电源线完全匹配,不管是台式电脑、小型工控机、实验仪器、桌面型3D打印设备,还是商用的显示终端、小型医疗辅助设备,基本都用这类接口做市电输入,通用性极强,不用额外定制特殊规格的电源线,后期运维换线也非常方便。从结构设计上看,这款插座采用了带两侧安装耳的法兰式固定结构,
安装耳上开有圆形通孔,适合用M3或者M3.5的螺丝直接固定在设备壳体的面板内侧或者外侧,安装耳和插座本体之间做了圆角过渡,没有尖锐的应力集中角,长期使用不会因为设备运输振动出现安装位开裂的问题。插座的接口端做了凸起的围边,刚好可以嵌入设备面板上预先开好的方型安装孔里,围边的高度和常见1mm到2mm厚度的钣金壳体、塑料壳体匹配,装上去之后接口面和设备外表面基本齐平,不会突出太多影响外观,也不会凹进去导致电源线插头插不到位。接触件部分采用了标准的三芯布局,中间靠上的位置是接地插脚,下方两个平行的插脚分别对应火线和零线,插脚的间距、伸出长度完全符合IEC320-C14的规范要求,和标准品字插头对接的时候插拔力适中,
不会太松导致接触不良发热,也不会太紧导致用户插拔的时候需要用太大的力气。插座本体的绝缘部分采用耐温阻燃的工程塑料材质,能够承受日常通电时的温升,即使出现短时过载的情况也不会出现熔融起火的风险,满足电气安规的基本要求。做三维布局的时候,要特别注意插座的安装边界:首先是面板开孔尺寸,不能直接按插座外轮廓开,要留0.2到0.3mm的安装间隙,方便装配的时候调整位置;其次是插座后侧的插脚伸出长度,要预留足够的内部空间,不能让插脚直接顶到内部的结构件或者电源板上,插脚接线端要么直接焊在电源板的对应焊盘上,要么用带绝缘护套的接插件连接,要注意火线、零线、地线的接线顺序不能接反,接地插脚的连接要保证可靠导通,满足安规里的接地电阻要求。
另外两侧的安装孔中心距要准确测量,在壳体建模的时候就要把对应的螺丝柱位置留好,螺丝柱的高度要和插座安装耳的高度匹配,锁螺丝的时候不能锁太紧,不然容易把塑料安装耳压裂,最好在螺丝和安装耳之间加一个薄的平垫圈分散压力。很多工程师在建模的时候容易忽略插座插入插头之后的空间占用,要知道插头插上去之后会在插座外侧伸出一段长度,做设备整体外形尺寸校验的时候,要把这部分长度算进去,不能让设备贴墙放置的时候插头被顶住,导致接触不良。还有插座的防呆设计,接口内部的三个插槽形状不一样,反方向的插头是插不进去的,建模的时候要把内部的插槽轮廓做准确,不要做对称结构,不然做干涉检查的时候会发现错误的装配方向也能装进去,误导后续的结构评审。这类插座的额定电流一般是10A,额定电压250VAC,足够覆盖绝大多数单相市电供电的小型设备,选型的时候只要确认安装尺寸和电流参数匹配,基本不会出问题,三维建模的时候把安装孔位、本体轮廓、插脚位置、后侧接线空间这几个核心要素做准确,就能给后续的结构设计、电气布线提供可靠的参考,避免后期开模或者打样的时候出现装配问题。
