侧置铜铝管路底盘安装风冷冷凝器

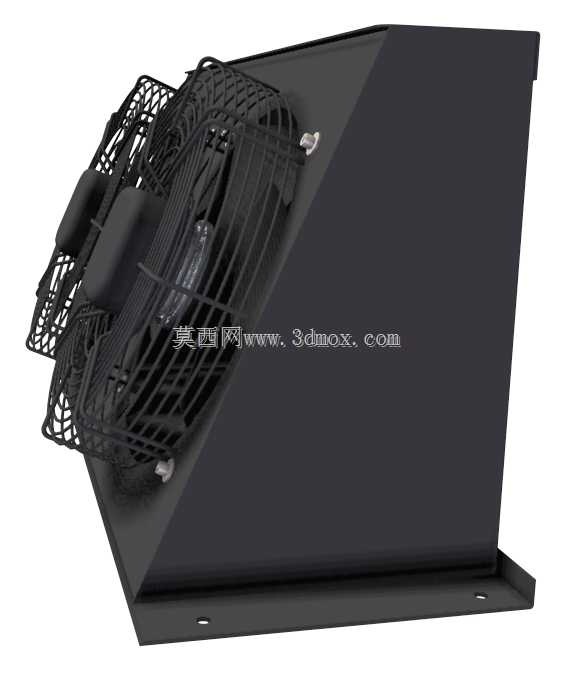

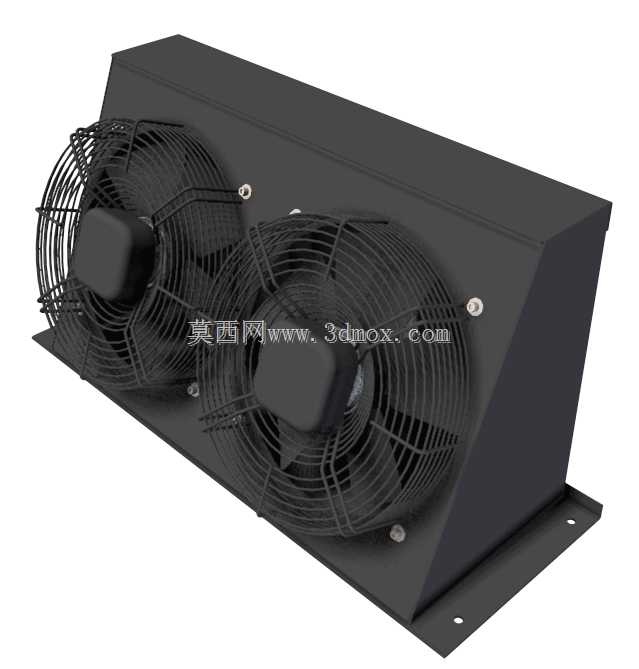

　　这款侧置安装的风冷冷凝器，主要面向车载移动制冷、小型商用制冷机组的配套需求，常见于轻卡底盘改装冷藏机组、户外移动式冷站、工程车独立空调系统这类需要在有限底盘空间内布置换热单元的场景。不同于常规立式顶装或者卧式平放的冷凝器结构，这款产品采用斜切式壳体设计，将轴流风机组布置在倾斜立面，换热芯体集成在壳体内部，整体安装依托底部的折弯安装支架固定在底盘纵梁侧面，不会占用货厢底部的核心离地间隙，也不会和底盘上的燃油管路、制动线束、排气系统产生空间干涉。从实际使用场景来看，这类安装位置的冷凝器需要应对行车过程中的碎石冲击、泥水飞溅，还有车辆颠簸带来的持续振动，所以壳体采用整体折弯的冷轧钢板成型，边缘做了卷边处理避免应力集中，

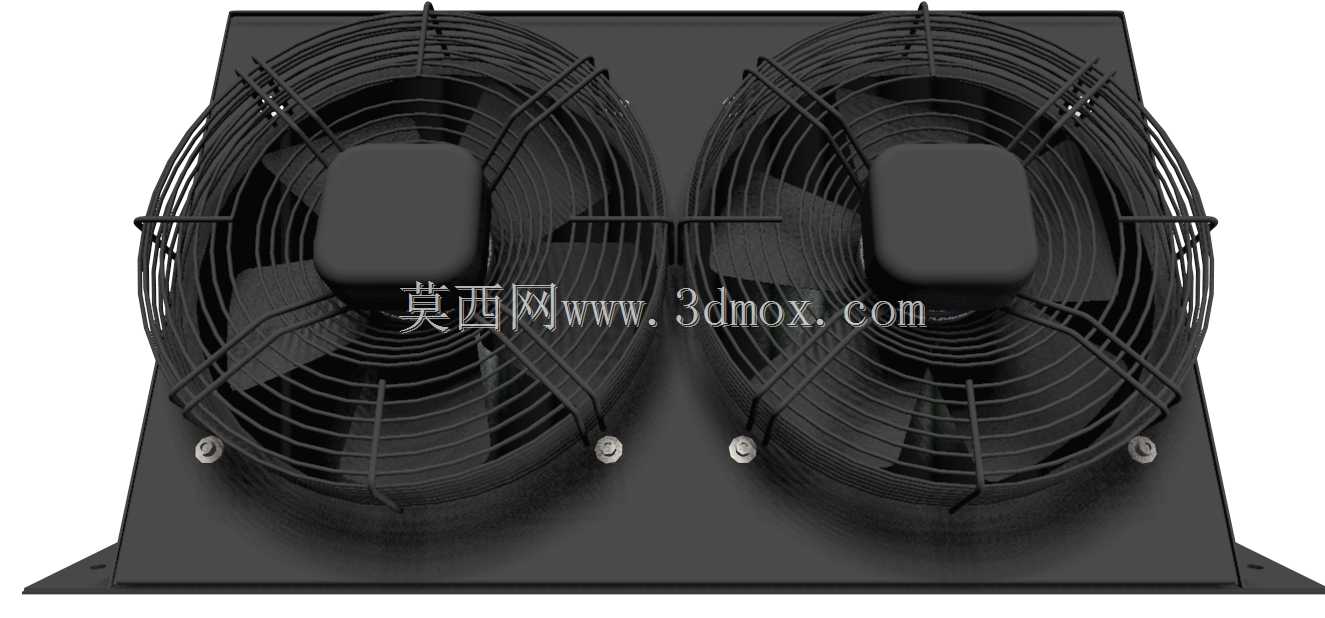

　　安装支架和壳体之间采用满焊连接，四个安装孔位预留了足够的螺栓穿装空间，适配M10规格的固定螺栓，安装时可以在支架和底盘梁之间加装橡胶减震垫，抵消行车振动对换热管路的疲劳影响。风机部分采用外转子轴流风机，配套的金属防护网采用密筋结构，既可以阻挡大体积杂物卷入风机扇叶，也不会过度阻挡进风面积，风机的接线端子布置在壳体侧面的防水接线仓内，避免行车过程中雨水、泥水渗入造成电路故障。换热芯体采用铜管路搭配铝翅片的结构，铜管路的壁厚满足车载工况的耐压要求，铝翅片采用开窗式冲片结构，相比平片结构换热效率提升明显，同时管路采用多流程并联布置，制冷剂从侧下方的进液口进入后，分多路流经芯体完成换热冷凝，最终从另一侧的出液口流向节流部件，

　　这种管路布置可以充分利用斜置芯体的换热面积，避免单路流程过长导致的制冷剂压降过大问题。设计过程中需要重点考虑安装边界的适配性，整体壳体的斜角角度经过反复校核，既保证风机的进风方向不会正对底盘部件造成回风短路，也让冷凝水、雨水可以顺着斜置的壳体表面自然流下，不会在壳体底部积水造成锈蚀。风机的出线位置做了向下的折弯防水结构，避免积水顺着线缆渗入风机电机。从安装尺寸来看，底部安装支架的两个固定孔间距适配多数轻卡底盘的纵梁安装孔位，不需要在底盘上额外打孔改装，降低现场安装的工作量。实际选型匹配时，这款冷凝器额定制冷量覆盖60000BTU/h区间，适配排量在200-300cc的制冷压缩机，匹配对应规格的膨胀阀和蒸发器后，可以满足4.

　　2米以内冷藏货厢的制冷需求，或者工程车驾驶室的独立空调制冷需求。不同于民用空调的冷凝器，这款产品的结构设计完全围绕车载移动工况做了强化，壳体表面做了黑色喷塑处理，耐盐雾性能满足户外长期使用要求，风机的轴承采用免维护结构，可适应-30℃到80℃的工作环境温度区间，在颠簸路面长期运行也不会出现扇叶松动、轴承异响的问题。建模过程中需要重点还原换热管路的排布逻辑，翅片的间距、管路的折弯半径都要符合实际加工工艺要求，不能出现管路干涉、翅片和壳体间隙过大的问题，安装支架的折弯角度、孔位公差要控制在合理范围内，保证实际生产时可以直接对应安装。另外，风机和壳体的连接采用减震胶柱固定，建模时需要预留胶柱的安装空间，避免硬连接导致的振动传递。壳体的斜角和风机的安装面要保证垂直，否则风机运行时会出现气流不均、噪音增大的问题。在实际配套测试中，这种侧置斜装的结构相比传统平放结构，在车辆行驶时可以借助行车气流辅助散热，低速爬坡时风机的高转速运行也能保证足够的换热风量，不会因为发动机舱的热辐射导致冷凝压力过高。同时侧置的位置远离发动机排气侧，避免高温排气直接吹拂冷凝器造成换热效率下降。
