空调用翅片式铜管路热交换结构

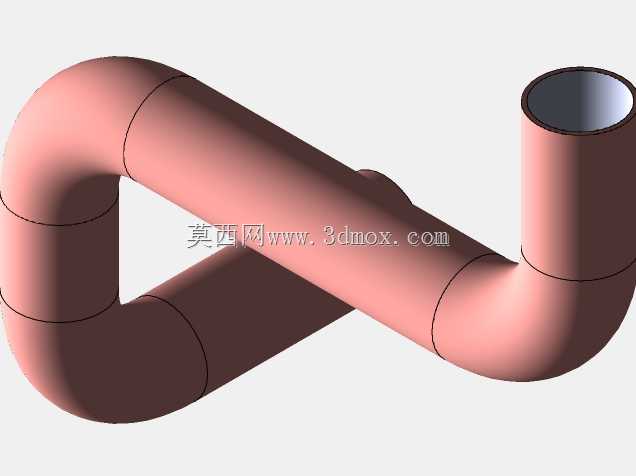

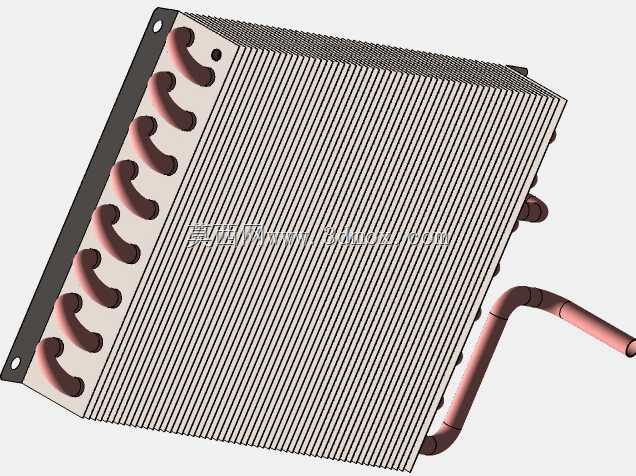

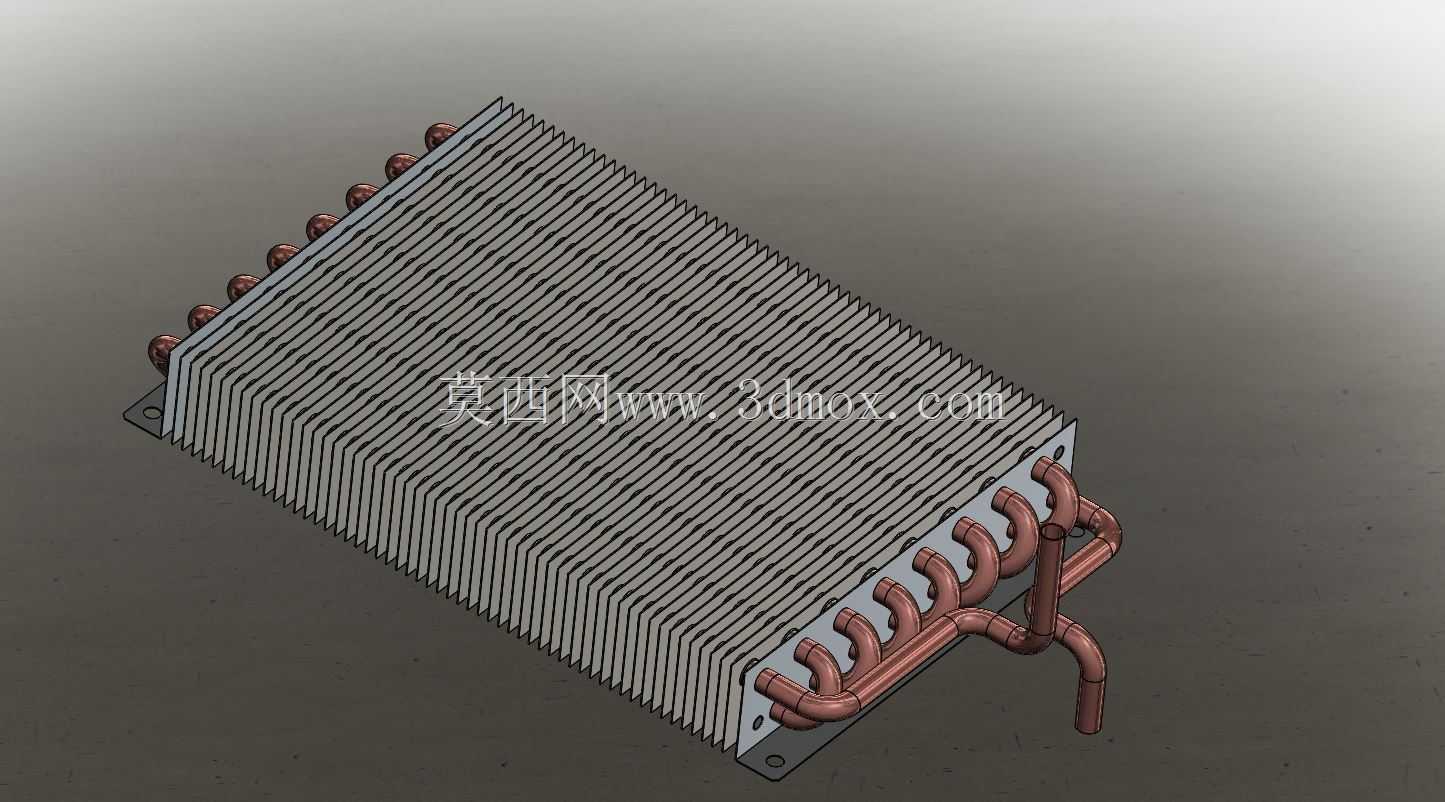

　　这款换热结构主要面向家用分体式空调、小型商用中央空调的室内外机换热单元设计，也可适配小型机柜温控、新能源车载温控回路的散热需求，核心作用是实现制冷回路内冷媒与流经翅片的空气之间的热量传递，在制冷工况下将回路内冷媒携带的室内热量传递到室外空气侧，制热工况下则反向完成室外热量向室内侧的搬运，是蒸气压缩式制冷循环里不可或缺的核心换热部件。从结构设计逻辑来看，整体采用错排翅片搭配U型弯铜管的成熟架构，平直铝制翅片等间距堆叠，每片翅片都通过冲压翻边与穿入的铜管紧密胀接，消除接触热阻，保证铜管内冷媒的热量能快速传导到整片翅片表面，扩大与空气的接触换热面积。铜管采用紫铜材质，弯折处采用小半径U型弯设计，在有限的安装空间内尽可能延长冷媒的流路长度，

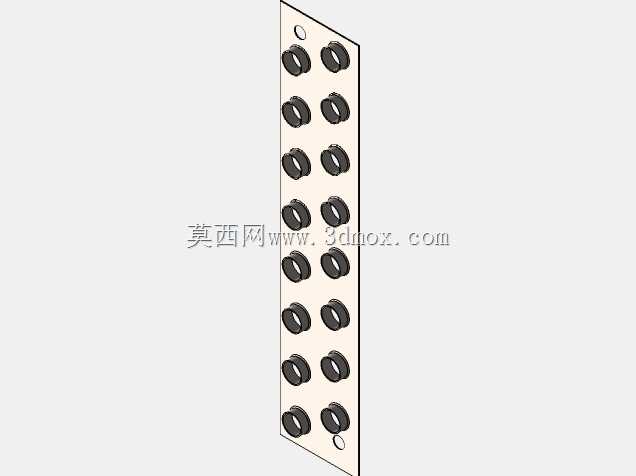

　　进出口端设置汇流管结构，将多根并行的换热管流路整合为统一的进出接口，方便与制冷回路的毛细管、四通阀等部件对接，进出口管路预留了足够的直管段，方便现场安装时的焊接或法兰对接操作，避免弯折应力集中在换热管根部造成长期使用后的冷媒泄漏风险。翅片组两侧设置了薄钢板折弯成型的安装端板，端板上预留了对应的穿管孔位与固定安装孔，既可以固定整组翅片的堆叠间距，避免翅片在运输、安装过程中出现倒伏变形，也能通过端板上的安装孔将整个换热组件固定在空调的风道框架内，安装孔位采用长圆孔设计，可适配一定范围内的安装公差，降低现场装配的对位难度。从安装边界来看，整体为长方体规整结构，厚度方向尺寸紧凑，适配空调外机或内机的薄型化设计趋势，进出管路从端板单侧引出，

　　不会额外占用风道侧的通风空间，翅片表面没有额外的亲水涂层或防腐涂层结构，可作为基础款换热组件，根据实际使用场景的需求，在生产环节追加表面处理工序即可适配高湿、沿海高盐雾等特殊使用环境。设计过程中需要重点考量翅片间距的匹配：如果应用在室内蒸发器侧，翅片间距会适当加大，避免制冷工况下凝露积水堵塞风阻；如果应用在室外冷凝器侧，翅片间距可适当缩小，提升单位体积的换热面积。同时铜管的流路设计采用了分程排布，根据冷媒在回路内的相态变化调整每一段流程的管数，避免出现冷媒分配不均导致的局部换热效率不足，进出口汇流管处设置了流量分配的节流结构，保证每一根换热管内的冷媒流量均匀，充分利用所有翅片的换热面积。在实际选型适配时，

　　需要匹配对应风机的风量和风压参数，这款结构的风阻特性经过测算，适配常规轴流风机或贯流风机的风压区间，不需要额外加大风机功率就能保证足够的空气流经翅片间隙，带走或带入热量。结构上所有铜管弯折处都做了圆角过渡，避免弯折处出现铜管壁厚减薄、开裂的问题，胀接工序的参数经过匹配，保证铜管与翅片翻边的贴合率达到98%以上，不会因为长期冷热交替出现接触间隙变大、换热效率衰减的问题。端板与翅片组之间设置了限位折边，避免翅片组在长期振动工况下出现移位，适配空调外机长期运行的振动环境，减少管路疲劳泄漏的风险。
