十格方形带耳食品级塑料冰格结构设计

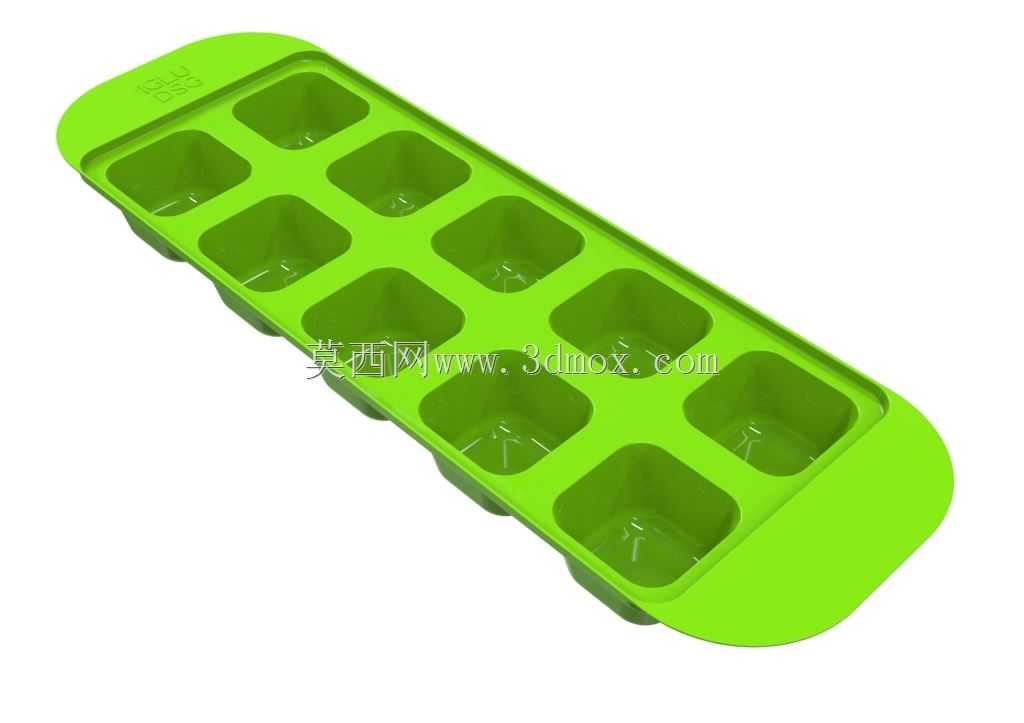

　　这款十格方形塑料冰格的设计，首先要锚定日常家用冷冻制冰的核心使用场景，同时兼顾小型饮品店吧台的高频使用需求，不能只停留在外观造型的表层设计。从实际使用的痛点出发，传统冰格普遍存在取冰费力、冻好的冰块容易粘连、拿取时易洒漏、边缘易被冰箱冷冻层冰霜卡滞的问题，因此在结构设计阶段，首先对冰格的整体轮廓做了优化：两端延伸出的弧形持握耳，宽度设计为35mm，刚好适配成年人手指的持握宽度，表面做了细微的磨砂防滑纹理，即使手上沾有水渍或者薄霜，也能稳定拿取，不会出现滑脱的情况，持握耳的厚度比格槽主体厚1.2mm，避免频繁拿取、扭转取冰时出现耳位断裂的问题。

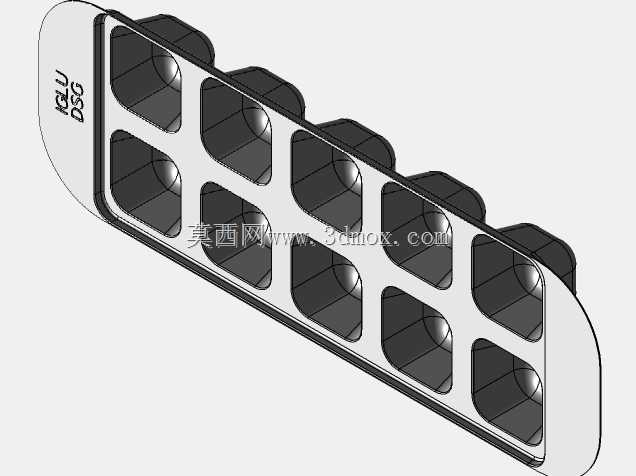

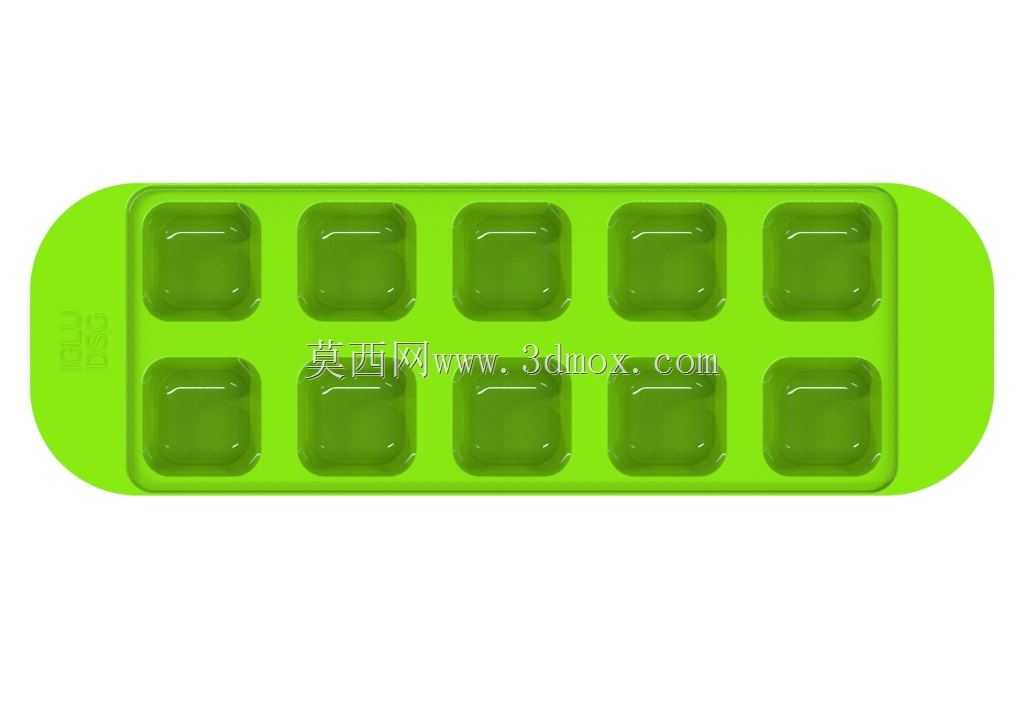

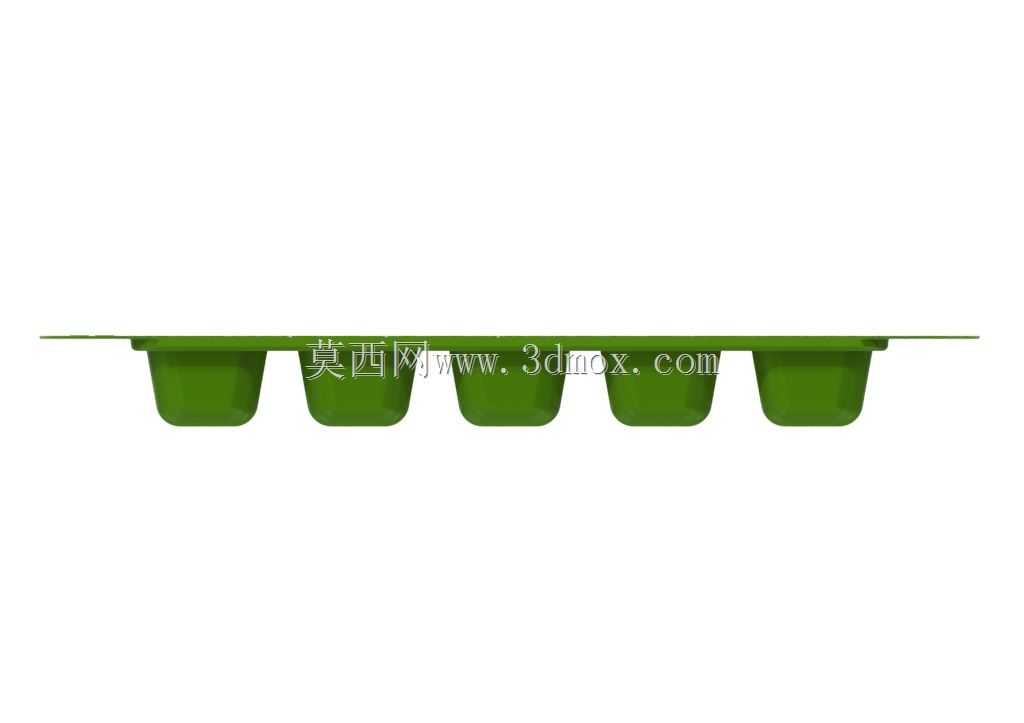

　　格槽部分采用十格2×5的排布方式，单格内部为28mm×28mm×25mm的方腔，边角做了R3mm的圆弧过渡，这个圆角尺寸是经过反复验证的：圆角过小会导致冰块与槽壁的贴合面应力集中，取冰时需要大幅度扭转才能脱出，还容易在边角处残留积水形成冰垢，长期使用后难以清理；圆角过大则会让成型的冰块失去规整的方形轮廓，无法满足威士忌、特调饮品对冰块方正度的要求。每个格槽的侧壁设计了0.8°的脱模斜度，这个斜度既不会让格槽上口与下底的尺寸差过大影响冰块规整度，又能保证注塑生产时塑件顺利脱模，同时在冷冻后冰块收缩时，能自然与槽壁形成微小间隙，不用反复扭转就能轻松倒出冰块。

　　冰格的主体壁厚设计为1.8mm，这个厚度是兼顾PP塑料韧性与冷冻环境下抗冲击性的最优值：壁厚过薄会导致冰格在-18℃的冷冻环境下脆化，稍微受力就会开裂，而且拿取时整体偏软，装满水移动的过程中容易晃洒；壁厚过厚则会增加材料成本，同时冷冻时热量传递速度变慢，制冰时间会延长30%以上，不符合日常使用的效率需求。格槽与格槽之间的连接筋厚度为1.5mm，既保证了整体的结构强度，扭转取冰时连接筋不会出现白痕甚至断裂，又能让扭转的力矩顺利传递到每个格槽，让冰块快速脱离槽壁。

　　冰格的底部设计了1mm高度的环形支撑脚，整个冰格放置在冰箱冷冻层搁板上时，只有支撑脚与搁板接触，减少了冰格底部与搁板的接触面积，避免冷冻过程中冰格底部与搁板之间结冰冻住，拿取时需要硬撬的问题。同时支撑脚的存在让冰格底部与搁板之间留出了空气流通的间隙，冷冻时冷空气可以在冰格底部循环，加快制冰的速度。冰格的上口边缘做了2mm宽度的外翻边，这个翻边一方面可以增加冰格整体的结构刚性，装满水移动时边缘不会出现软塌变形的情况，另一方面如果搭配同尺寸的防尘盖使用，翻边可以作为盖体的定位支撑，保证盖体与冰格的配合紧密，避免冷冻过程中冰箱内的异味串入冰块，也防止其他食物的碎屑掉入冰格内。

　　从材料适配的角度，整个结构完全适配食品级PP塑料的注塑工艺，所有转角都做了圆弧过渡，没有尖锐的直角结构，避免注塑时出现应力集中导致的塑件变形、开裂问题，也避免使用过程中尖锐边角划伤用户。流道与浇口的位置设计在持握耳的背面，成型后浇口痕迹隐藏在持握耳的非接触面，不会影响冰格的外观，也不会在接触冰块的区域留下凸起的浇口残留，保证接触食品的区域光滑无毛刺。在实际使用场景中，这款冰格除了制作纯水冰块，也可以用来冷冻辅食、果泥、调酒用的风味冰砖，格槽的尺寸刚好适配常规水杯的口径，冻好的冰块可以直接滑入杯中，不需要额外敲碎。设计时也考虑了叠放收纳的需求，多个同型号冰格叠放时，上方冰格的支撑脚可以卡入下方冰格的格槽上口间隙，叠放稳定不会滑落，减少冰箱内的收纳空间占用。针对冷冻环境下的材料形变问题，整个冰格的长宽尺寸预留了0.5%的冷缩余量，保证在-18℃环境下放置24小时后，整体的平面度误差不超过1mm，不会出现因为冷缩导致的翘曲变形，放置时出现倾斜洒漏的问题。格槽内部的表面做了哑光抛光处理，表面粗糙度控制在Ra0.8，既不会因为过于光滑导致冰块吸附过紧难以脱出，也不会因为表面过于粗糙容易残留污渍，清洗时用流动水冲洗就能干净，不会在纹理缝隙中残留水垢或者食物残渣。
