通用电气系统防护塑料壳体结构

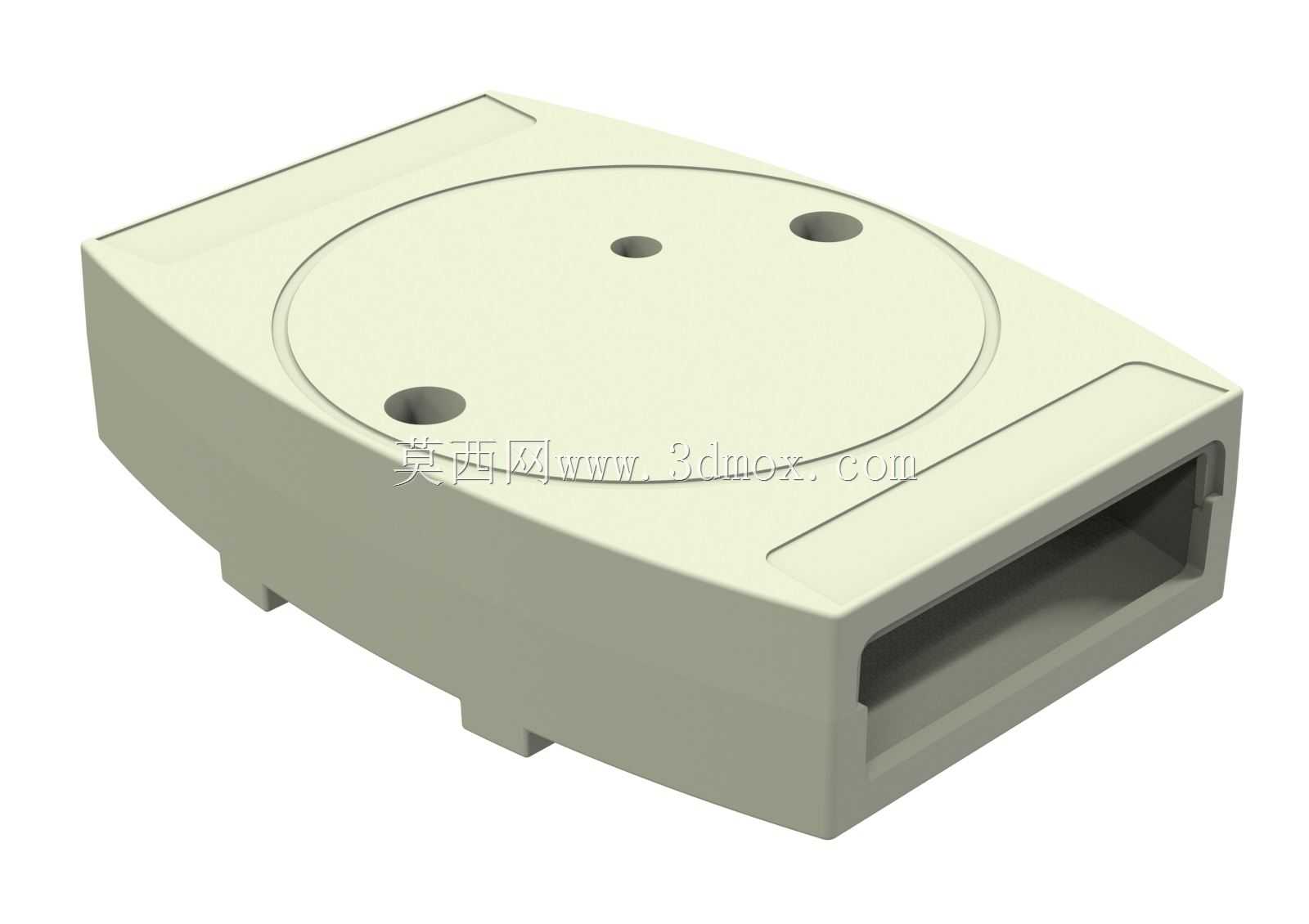

　　这类壳体在小型电控单元、传感模块、接口转接装置和台式工业附件里使用频率很高，核心任务不是承载大载荷，而是把内部电路板、接线端子、小型继电器或接插件约束在封闭空间内，同时隔绝粉尘、手指触碰和轻度飞溅。建模时先从安装边界反推外形：底部预留卡扣或螺钉柱位置，侧壁厚度按常见热塑性塑料成型能力取均匀值，避免局部厚壁引起缩痕；顶面三个孔位对应指示灯、按钮或紧固件，位置集中在圆形加强区域，周边浅凹槽既可以作为面板识别区，也能提高薄板状顶面的抗弯刚度。前端大开口是线缆插接或模块抽拉方向，开口边缘做了加厚唇边，内部可见分层挡边，用于承托PCB或分隔高低压走线；壳体四角和侧壁过渡均采用圆角，既符合注塑脱模要求，也减少搬运、装机过程中的应力集中。

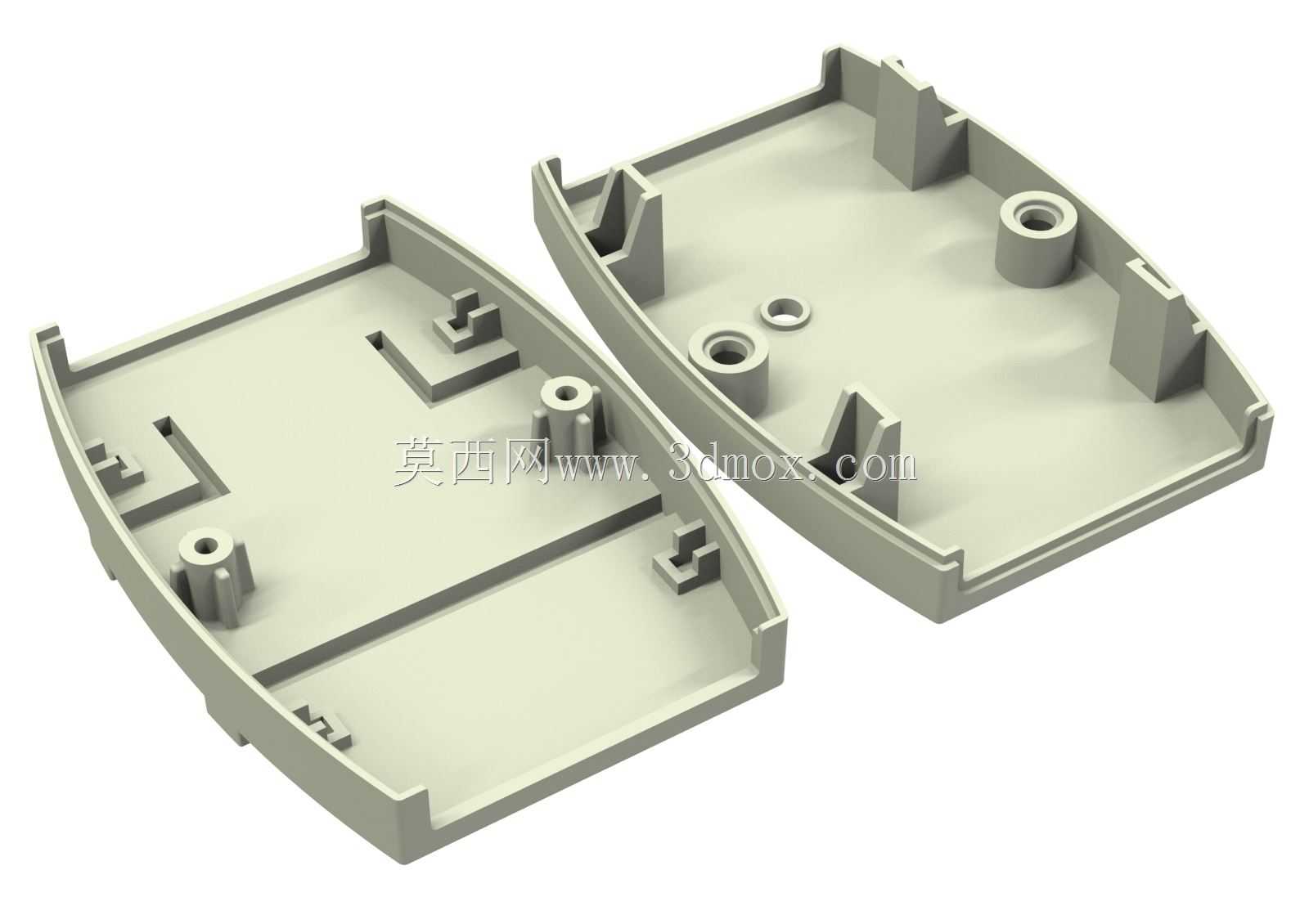

　　底面伸出的小支脚把壳体抬离安装面，形成散热和走线间隙，同时让螺钉固定或导轨卡扣有操作空间。实际布置时，需要先核对内部元件最高高度与壳体内腔净高，确认接插件插拔行程不会顶到顶面；再核对开孔直径与密封件、按钮螺母的匹配关系，若用于多尘或潮湿场景，可在孔位增加密封圈槽，在开口侧配合软质端盖。壳体侧面没有复杂侧孔，模具结构相对简单，分型线沿外轮廓周向布置，拔模斜度集中在侧壁和内腔筋位；顶部圆形区域并非装饰，而是通过局部环形凸台增加平面刚度，避免按压时产生明显变形。对于结构工程师而言，这类件的重点在于把电气安全间隙、爬电距离、塑料壁厚、紧固件柱位和外部安装空间同时压进一个紧凑外形里：内部筋位不能过高以免熔接痕集中，支撑柱根部要加角撑，开口处要预留端子插拔的手部或工具空间。整机装配时，壳体可通过底部支脚落在设备面板、支架或小型台面上，侧向留出线缆弯曲半径，顶面孔位朝向操作面，便于观察状态或进行调节。
