带斜向导向槽的木质旋转切口定位构件

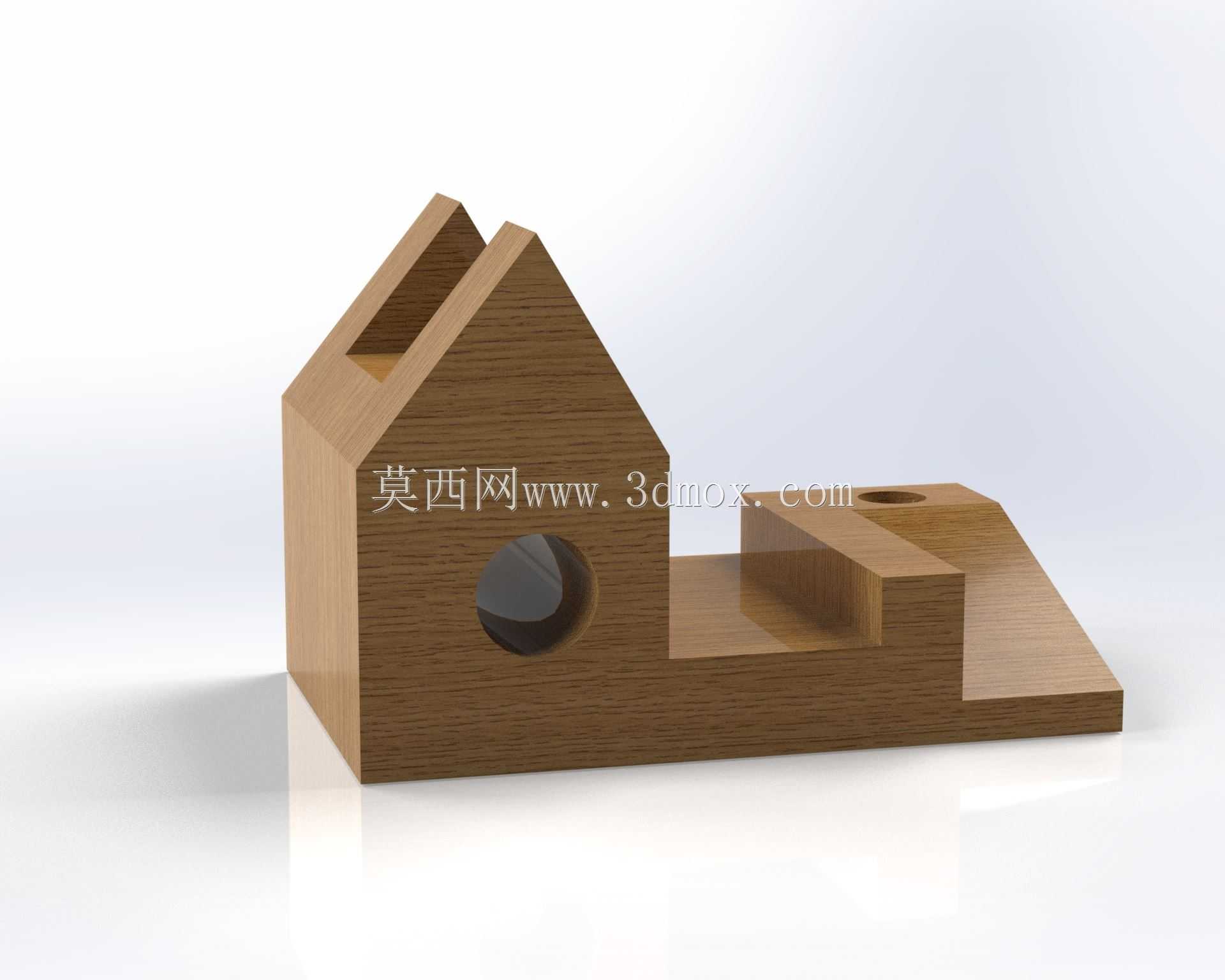

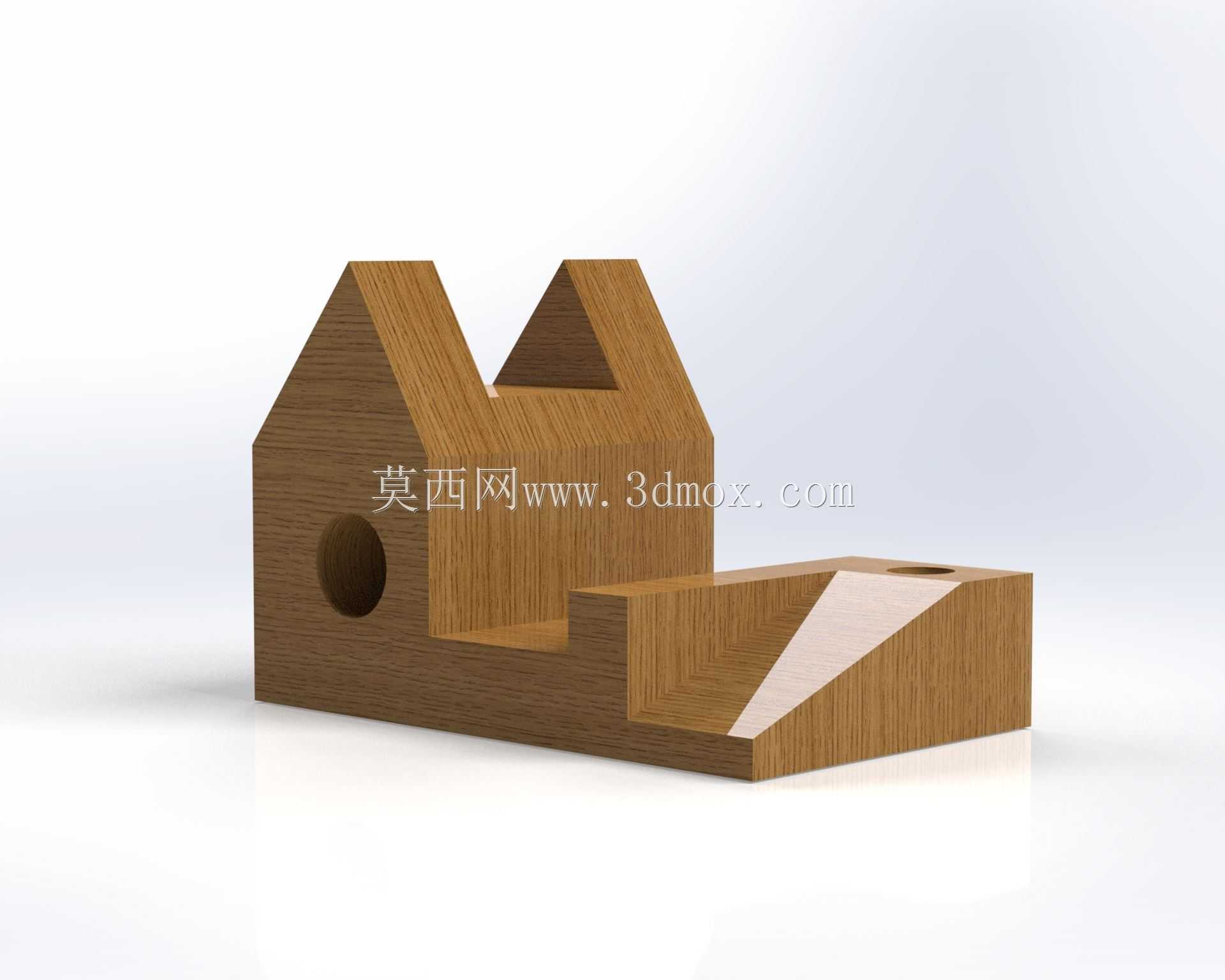

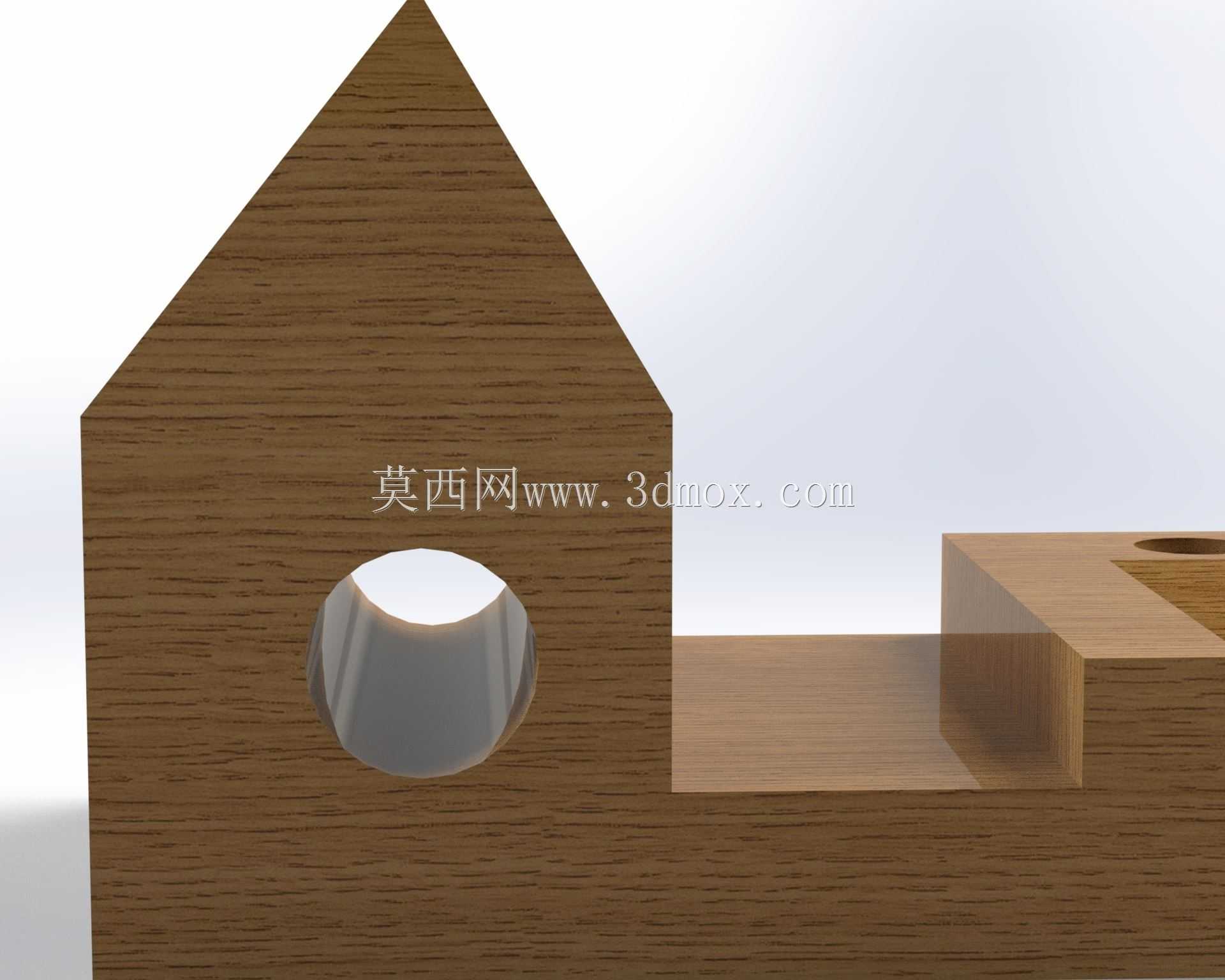

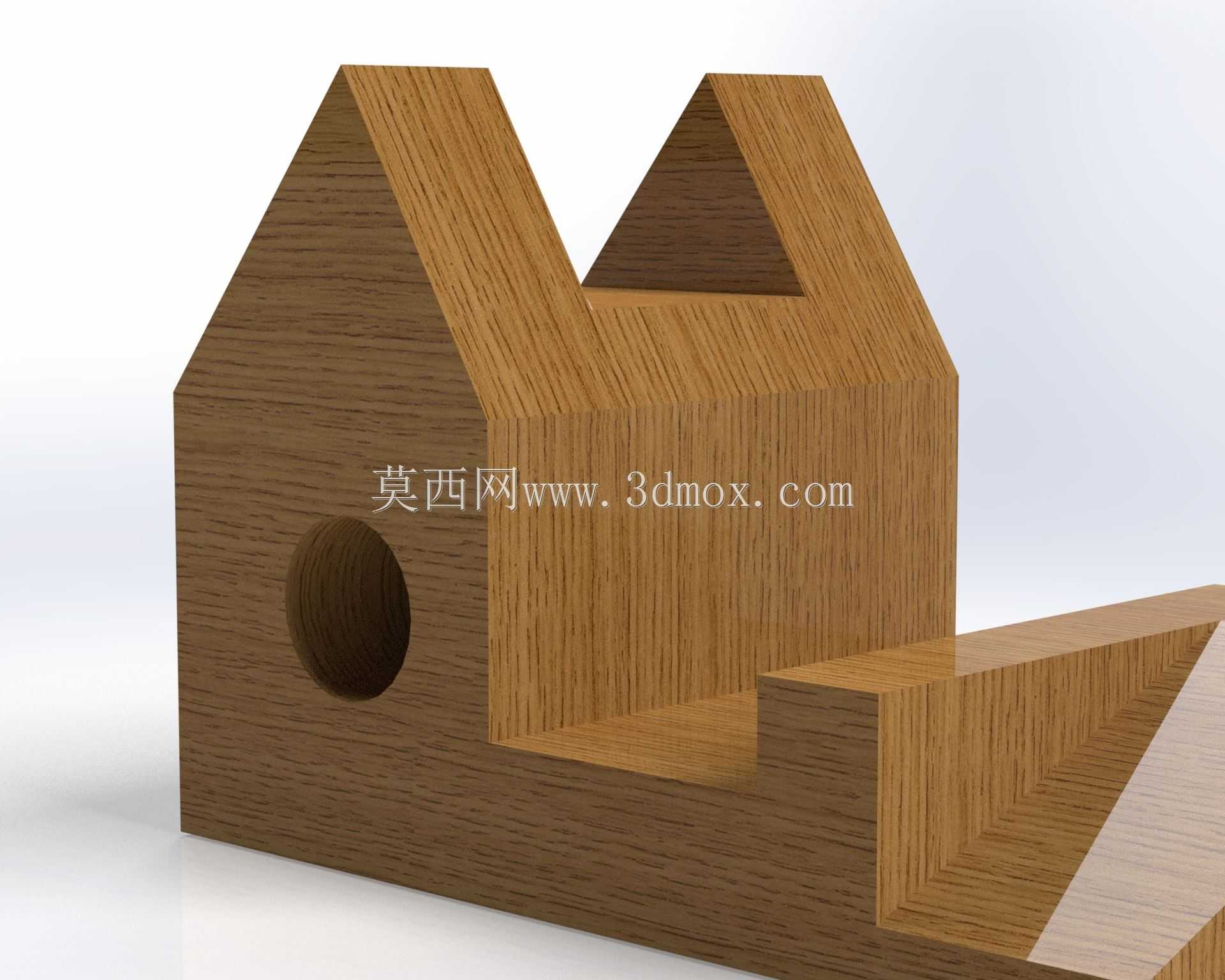

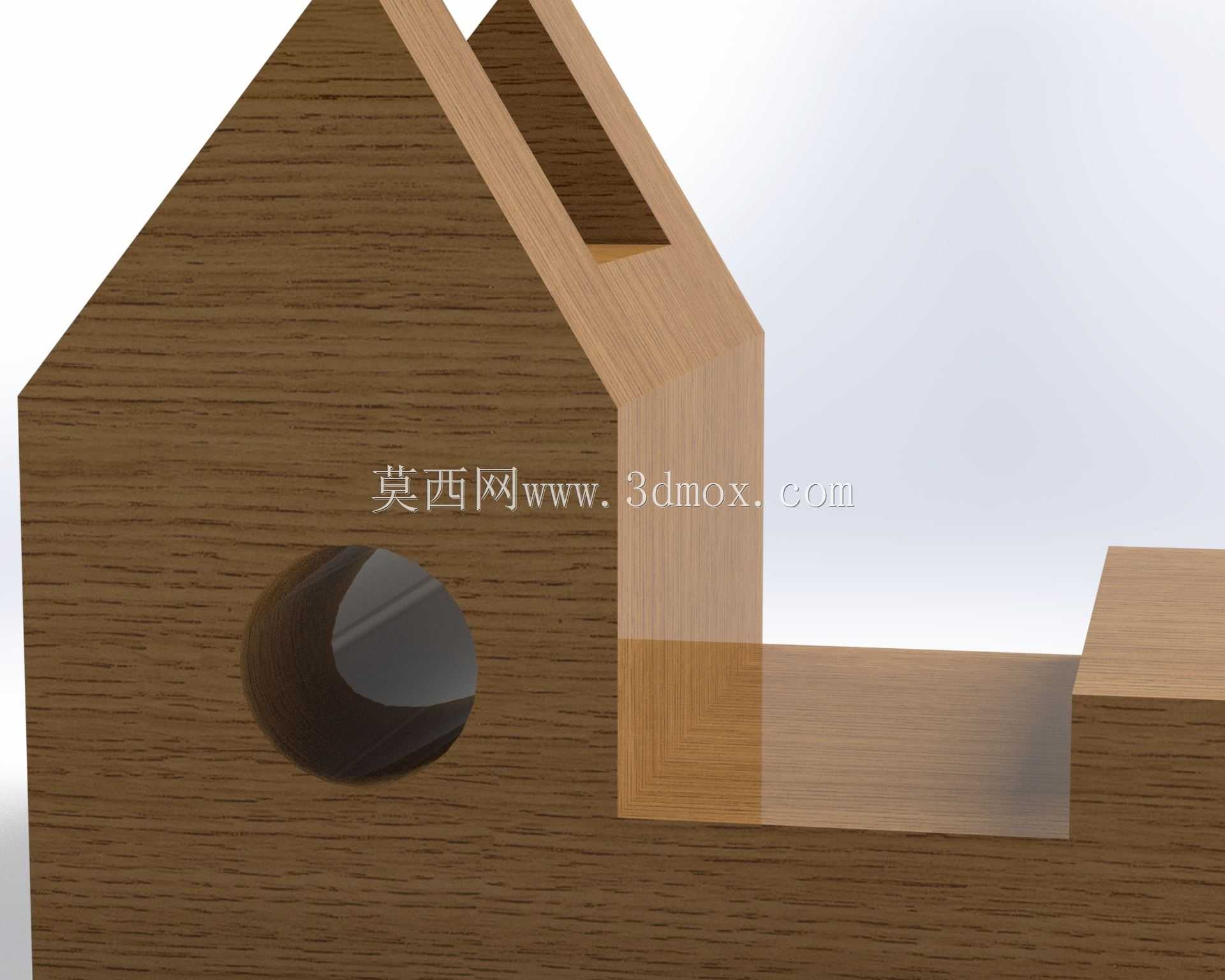

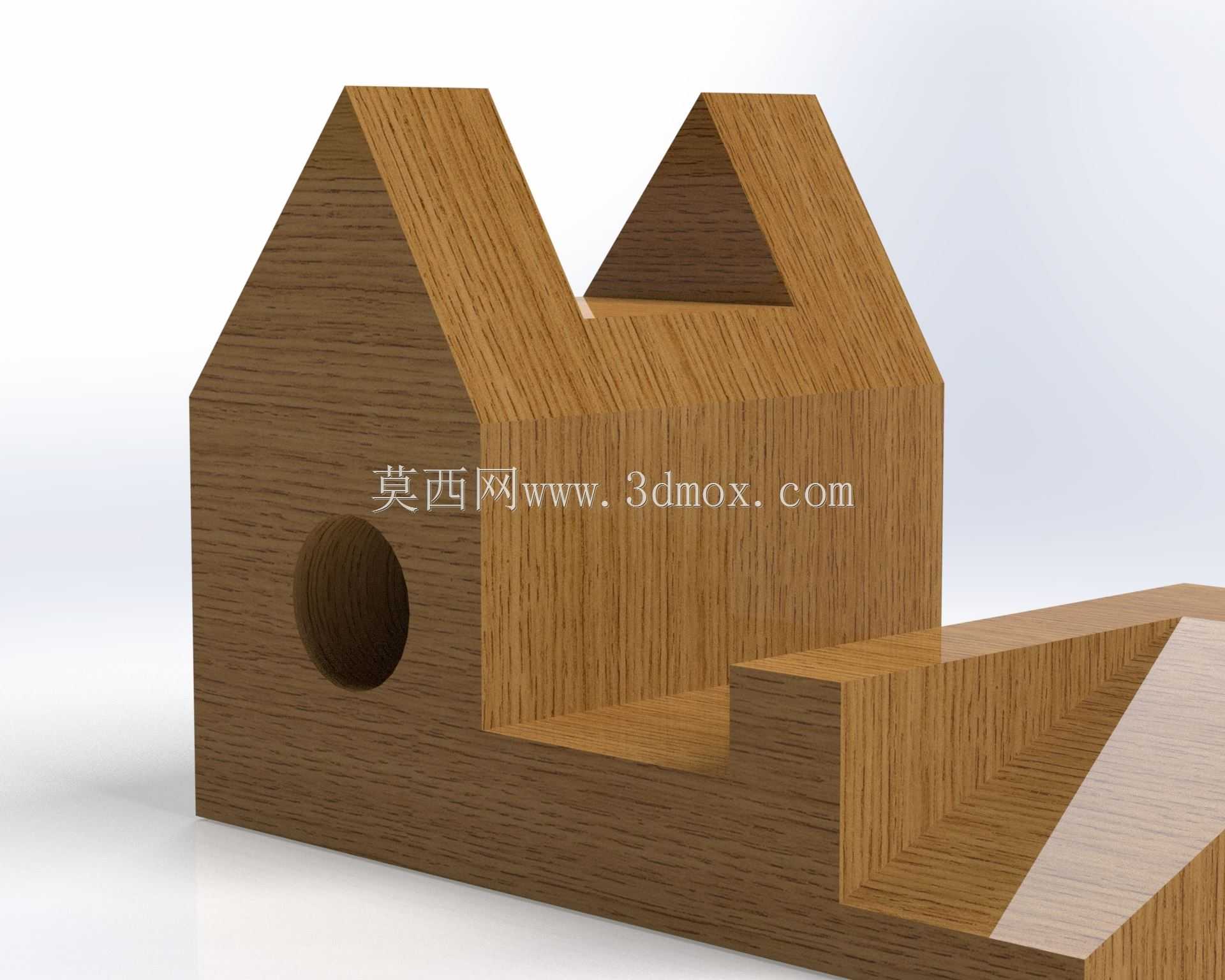

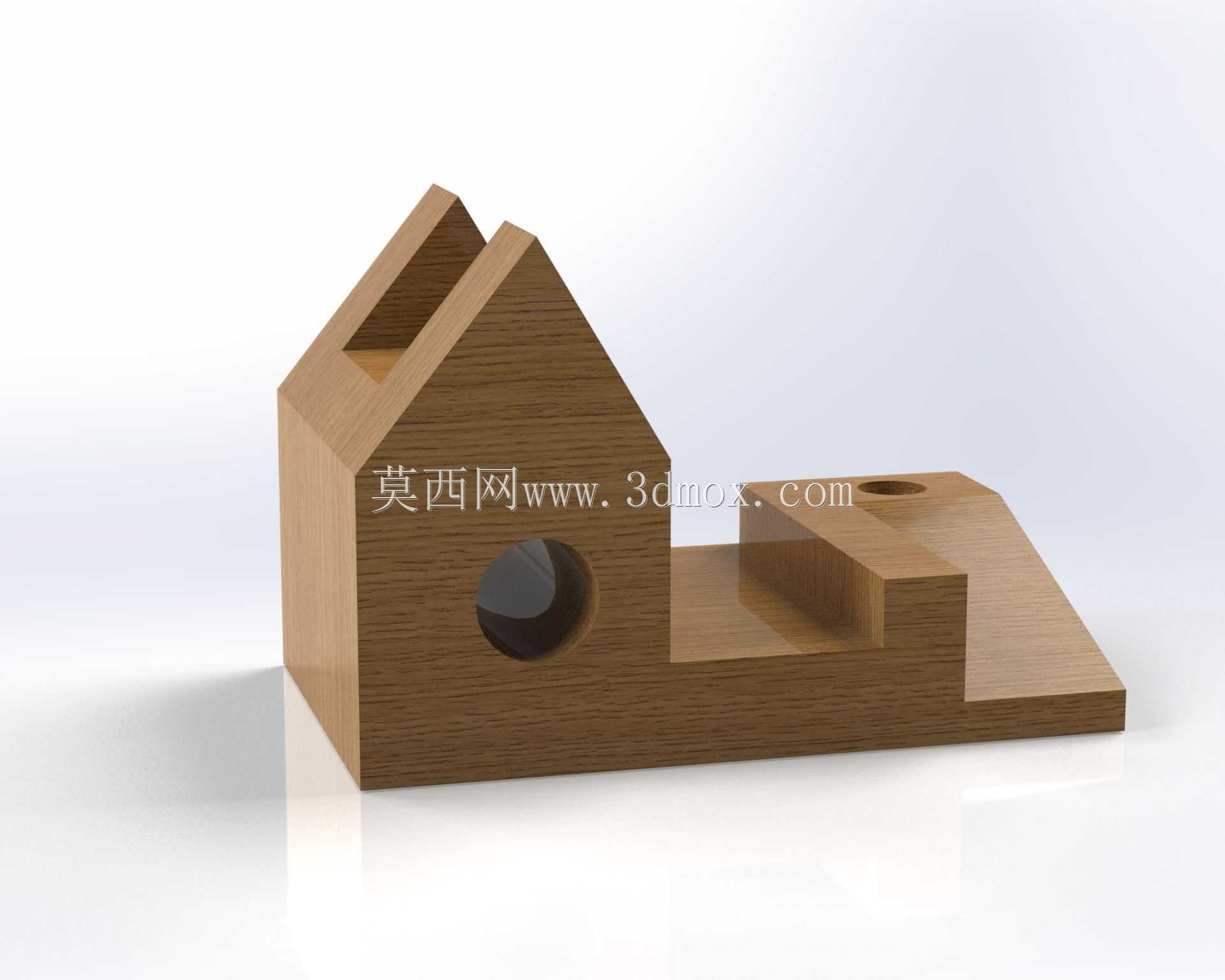

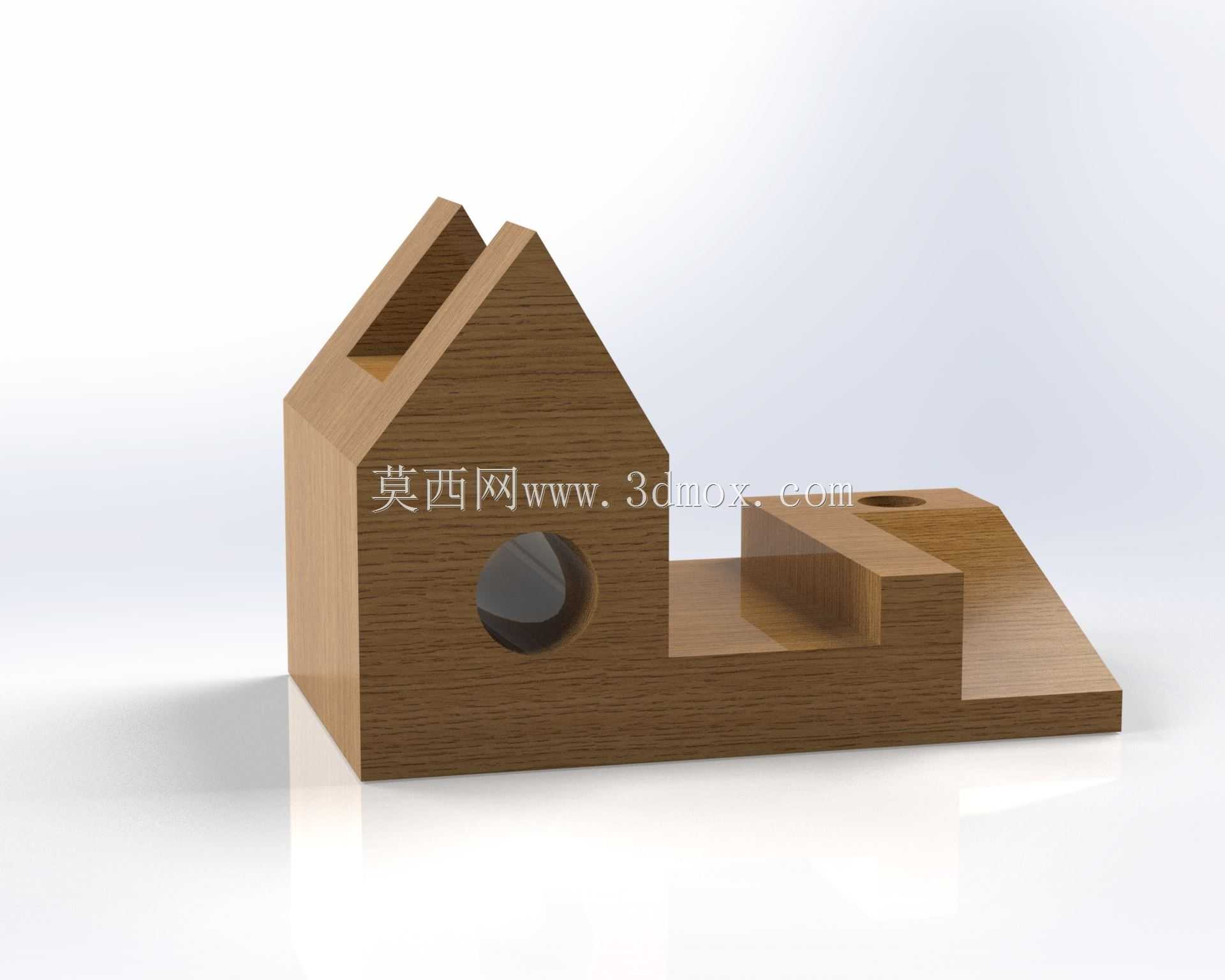

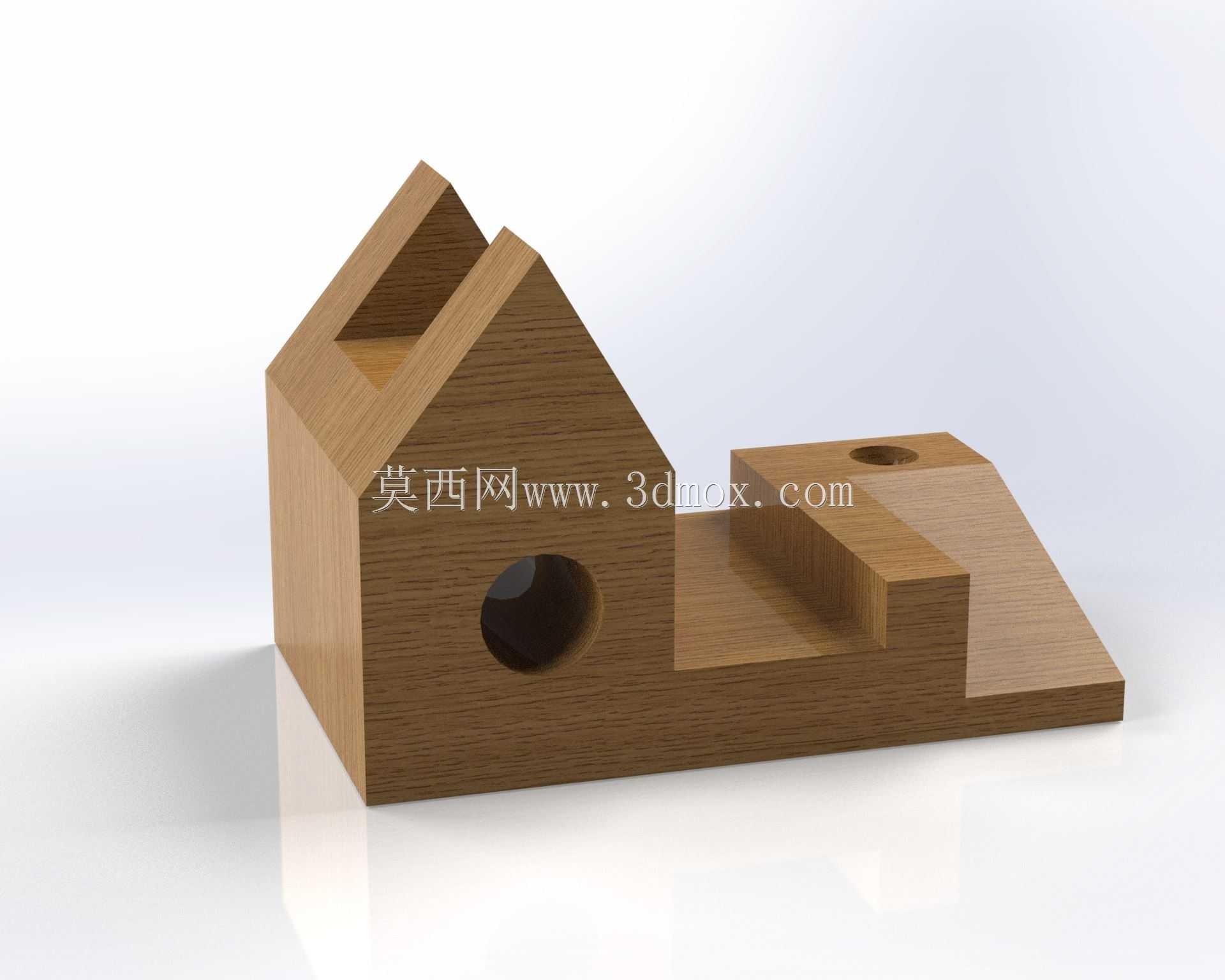

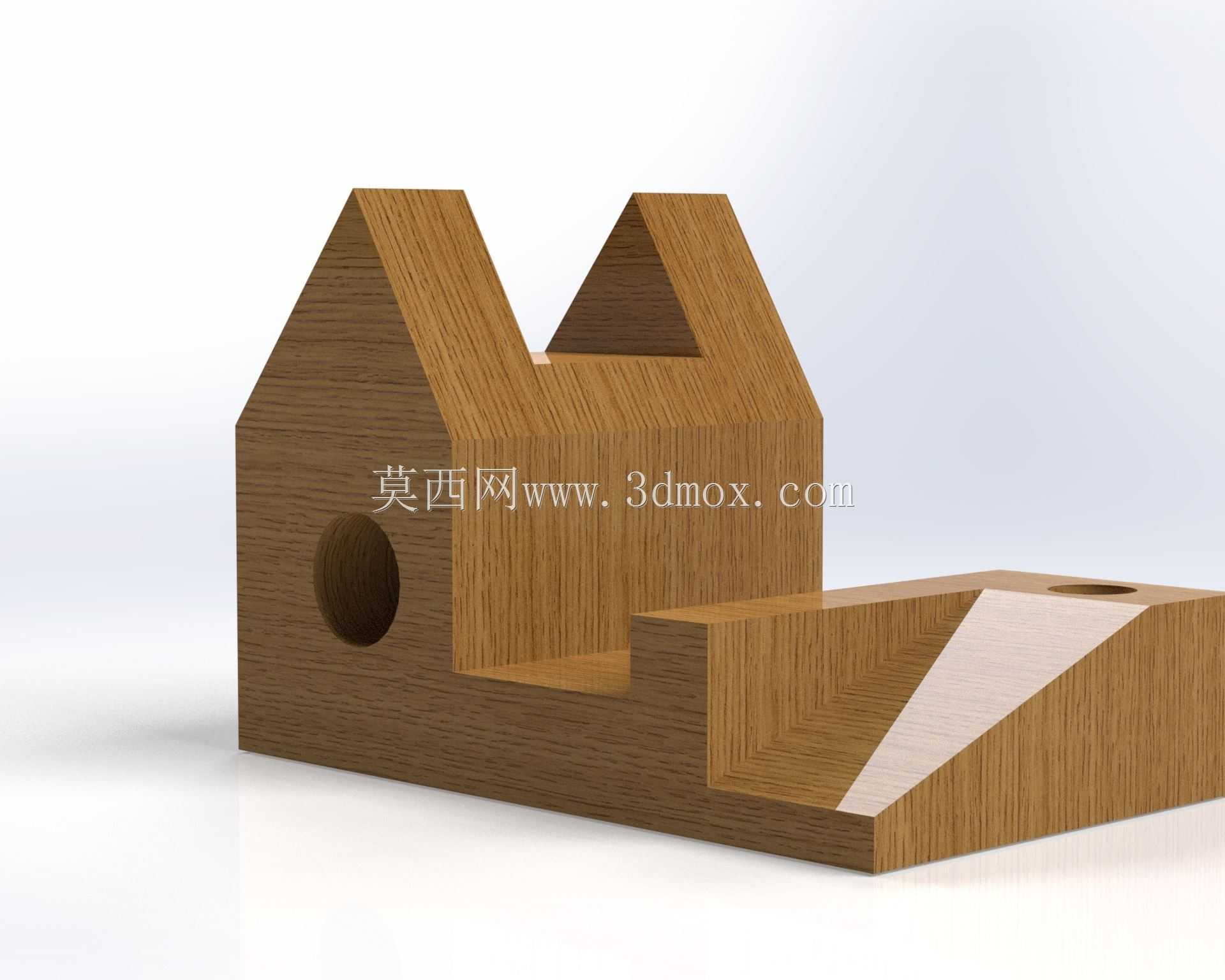

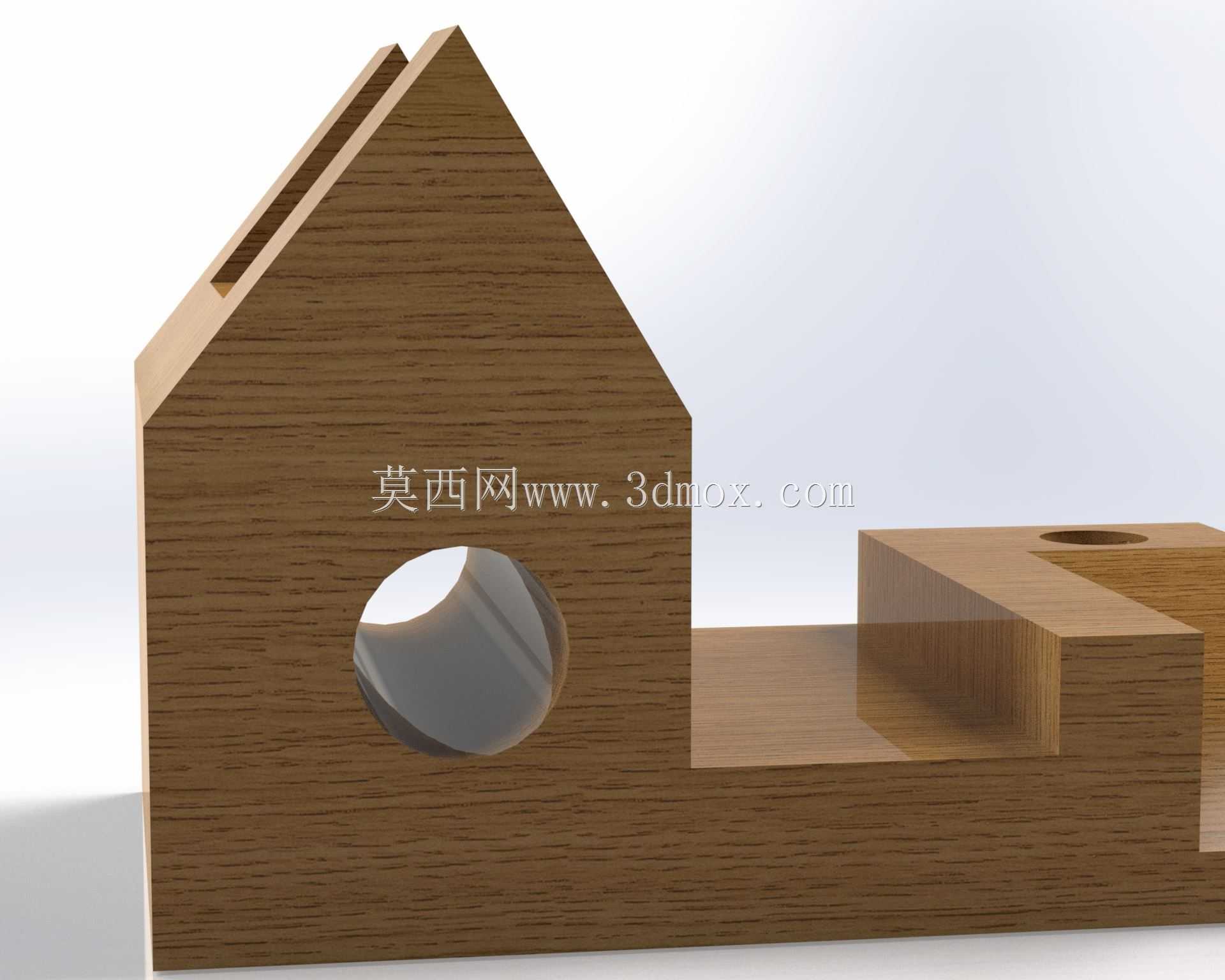

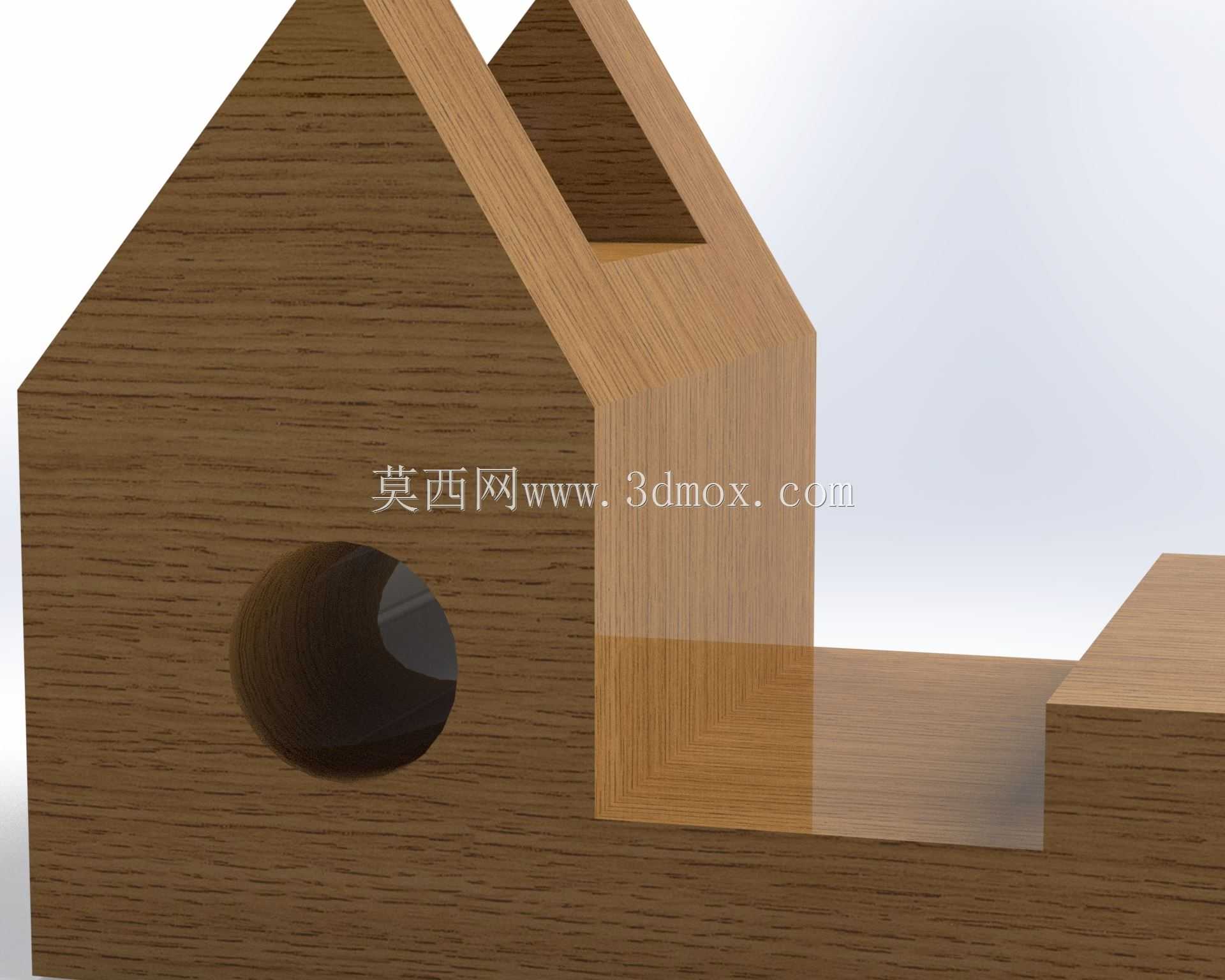

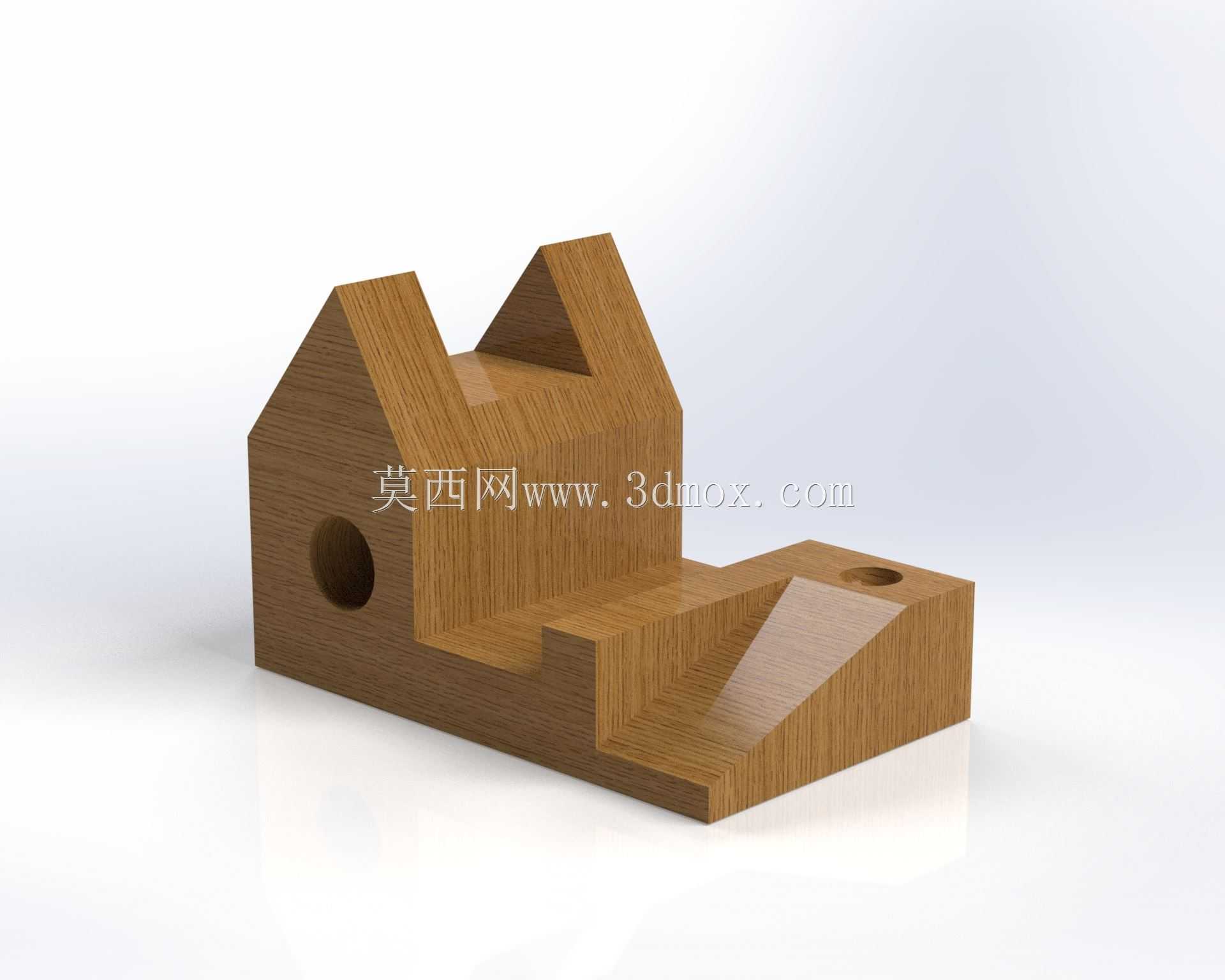

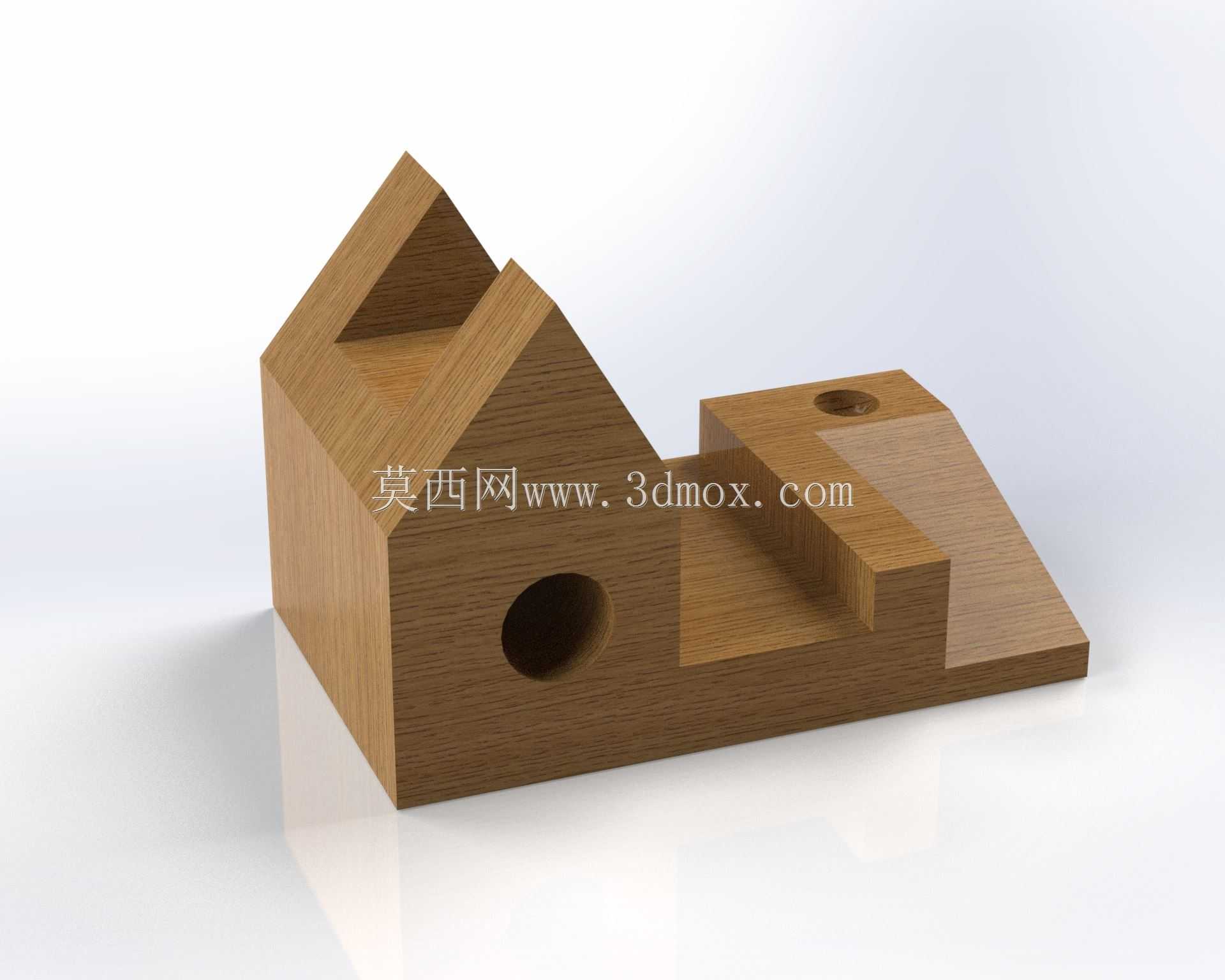

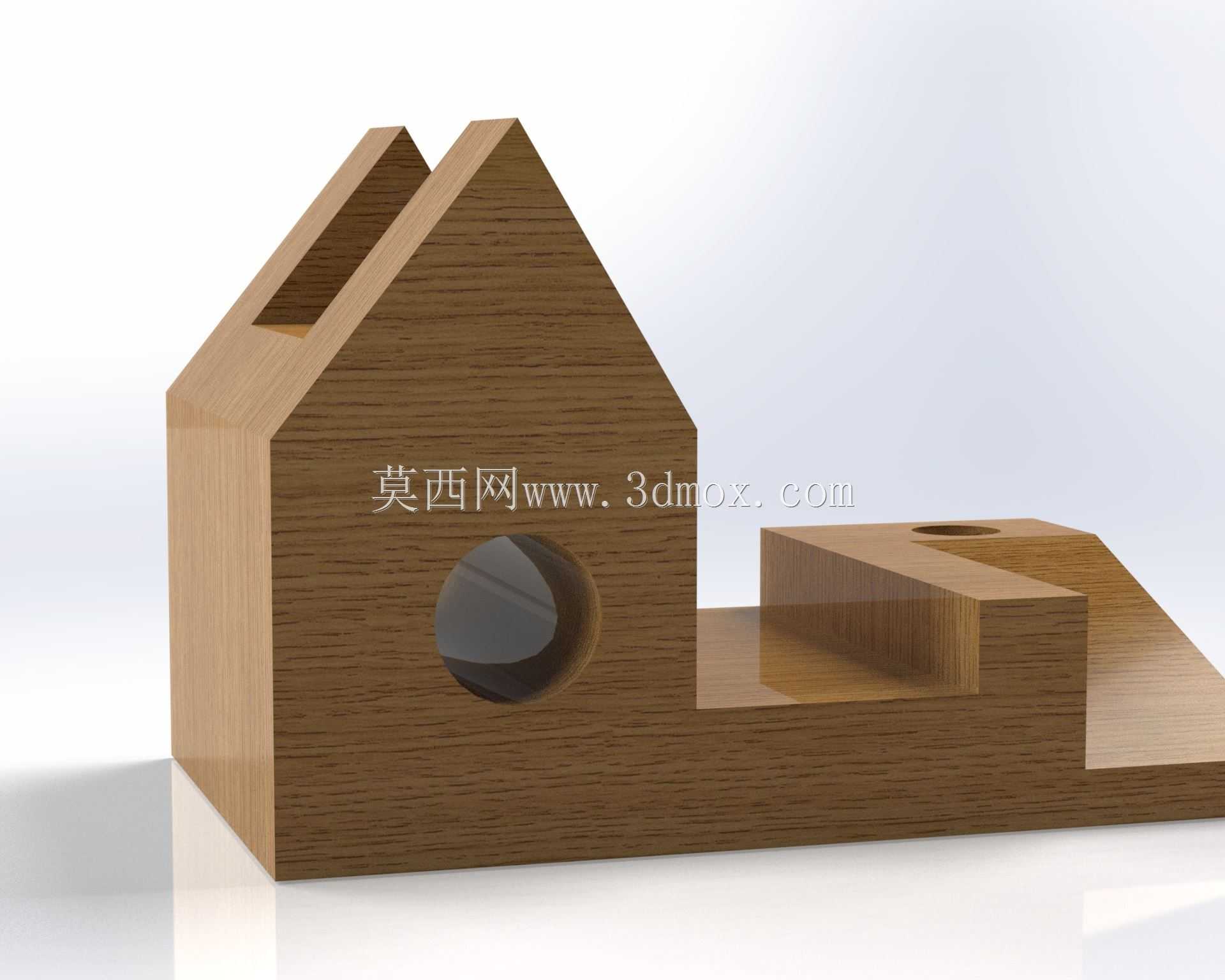

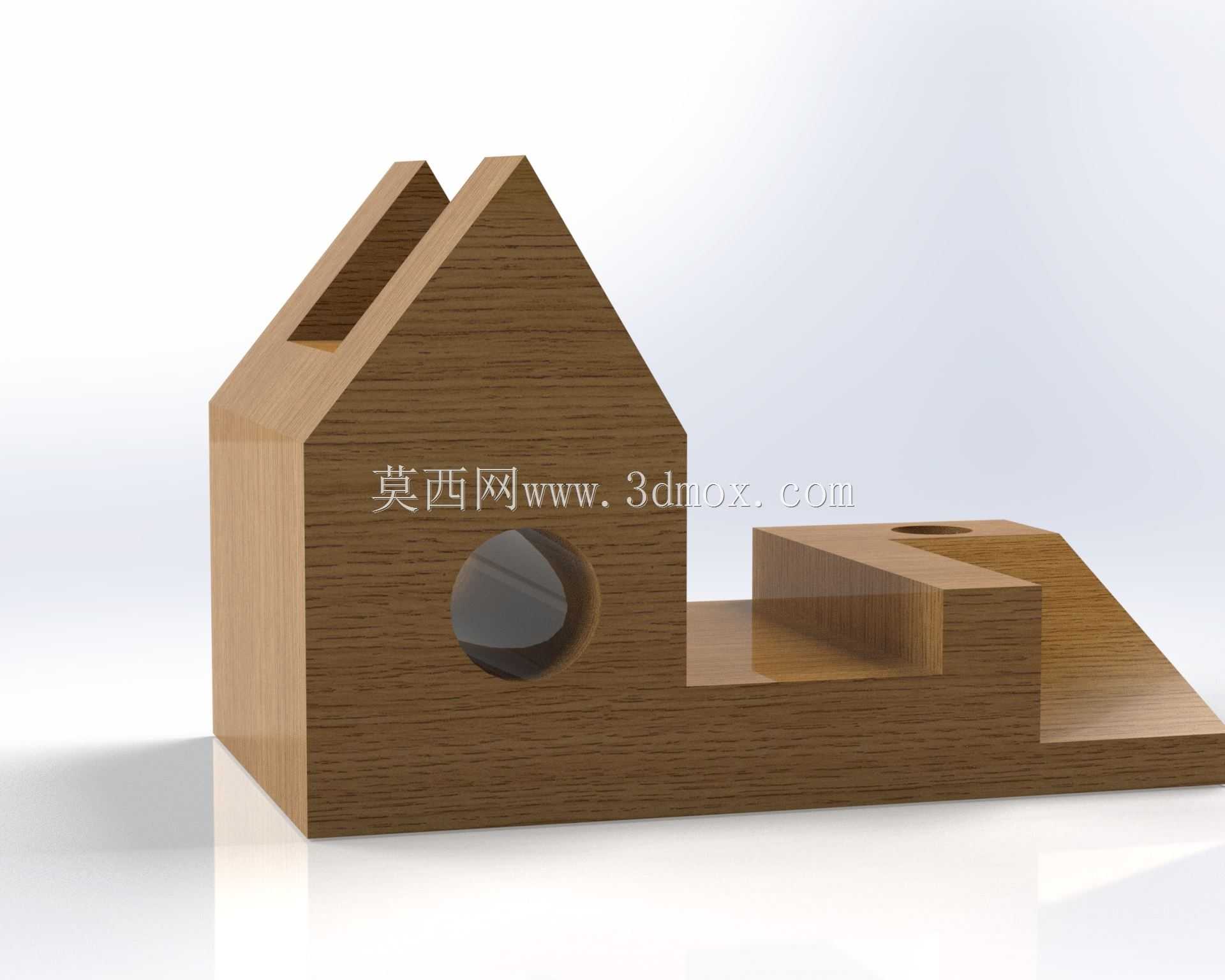

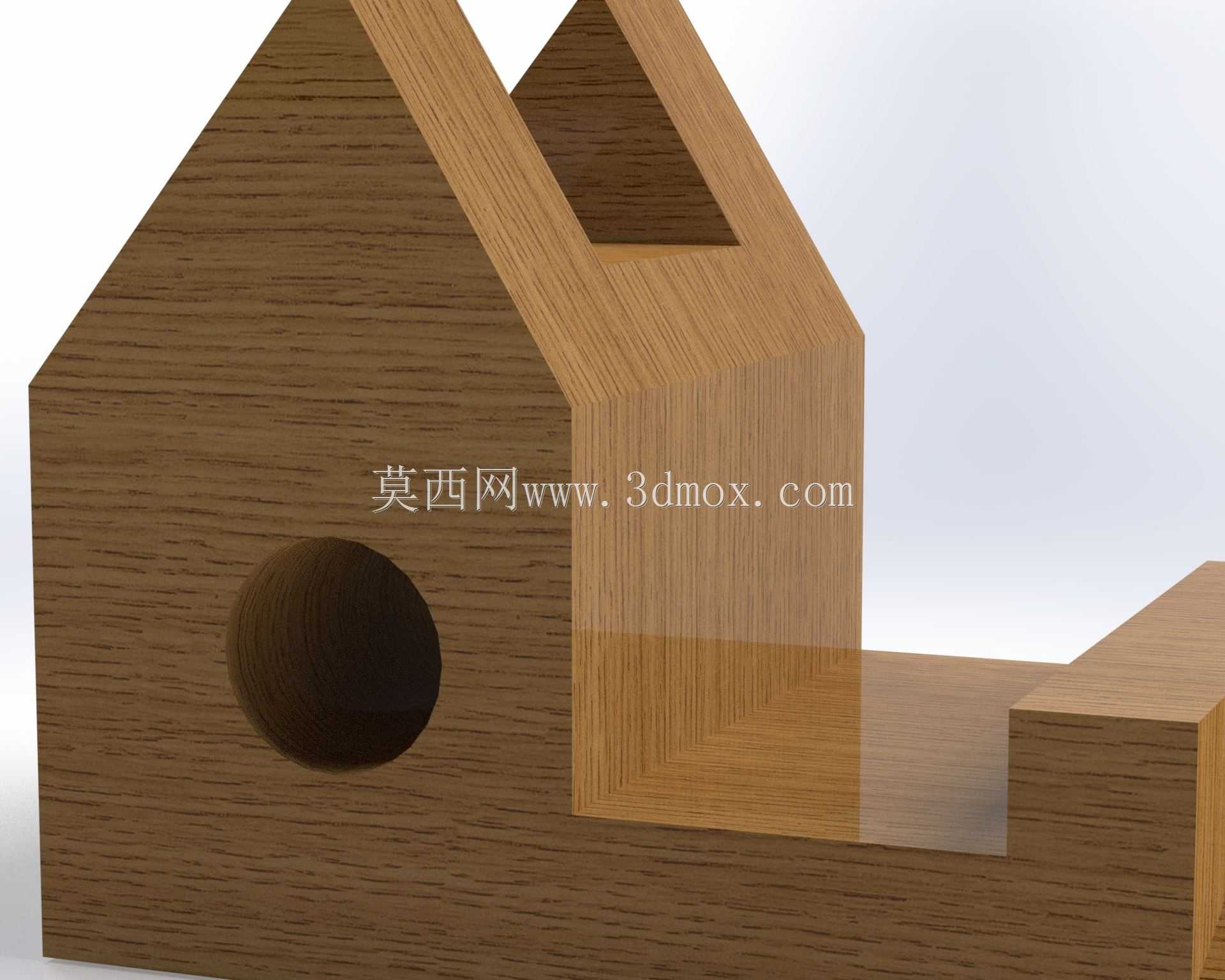

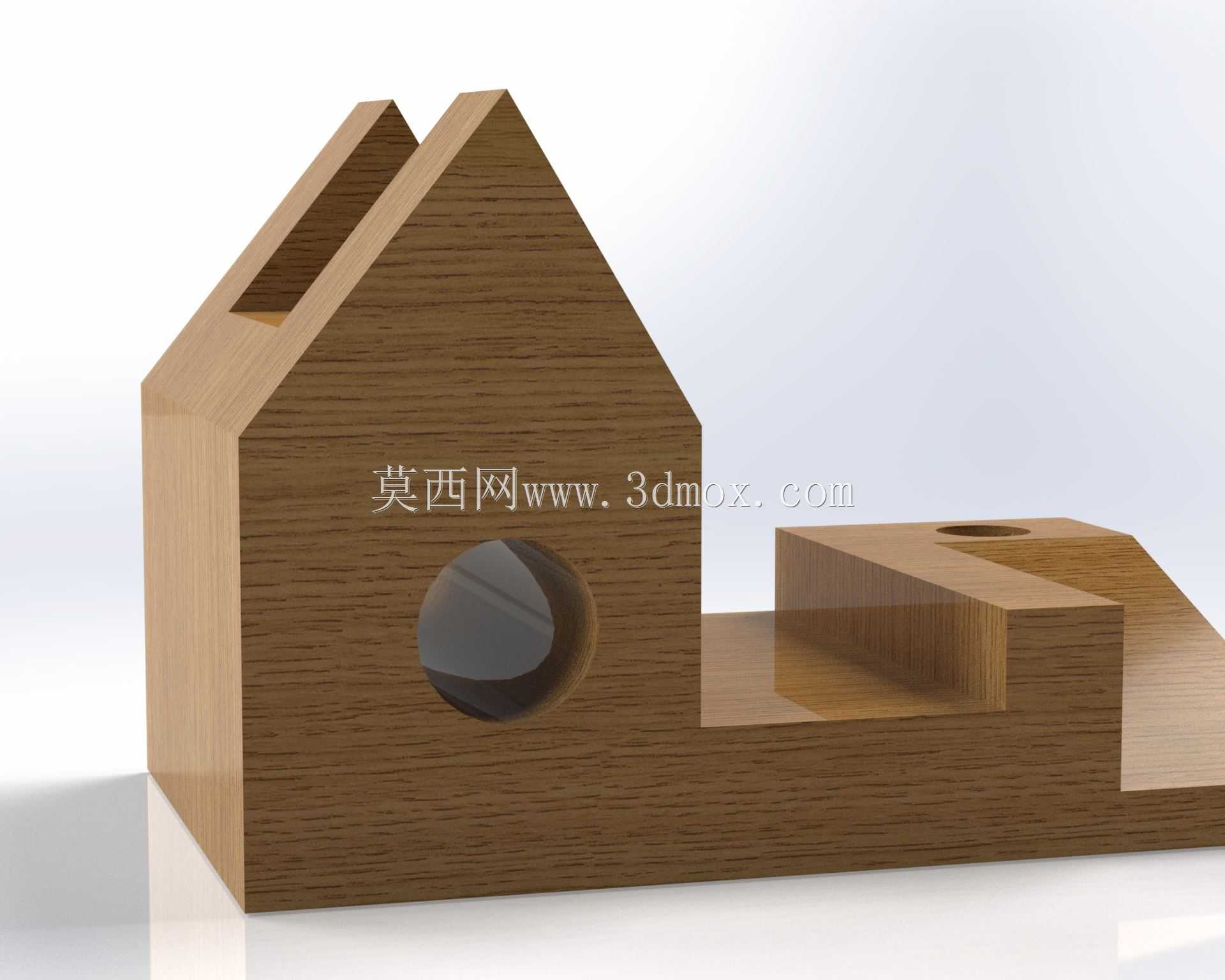

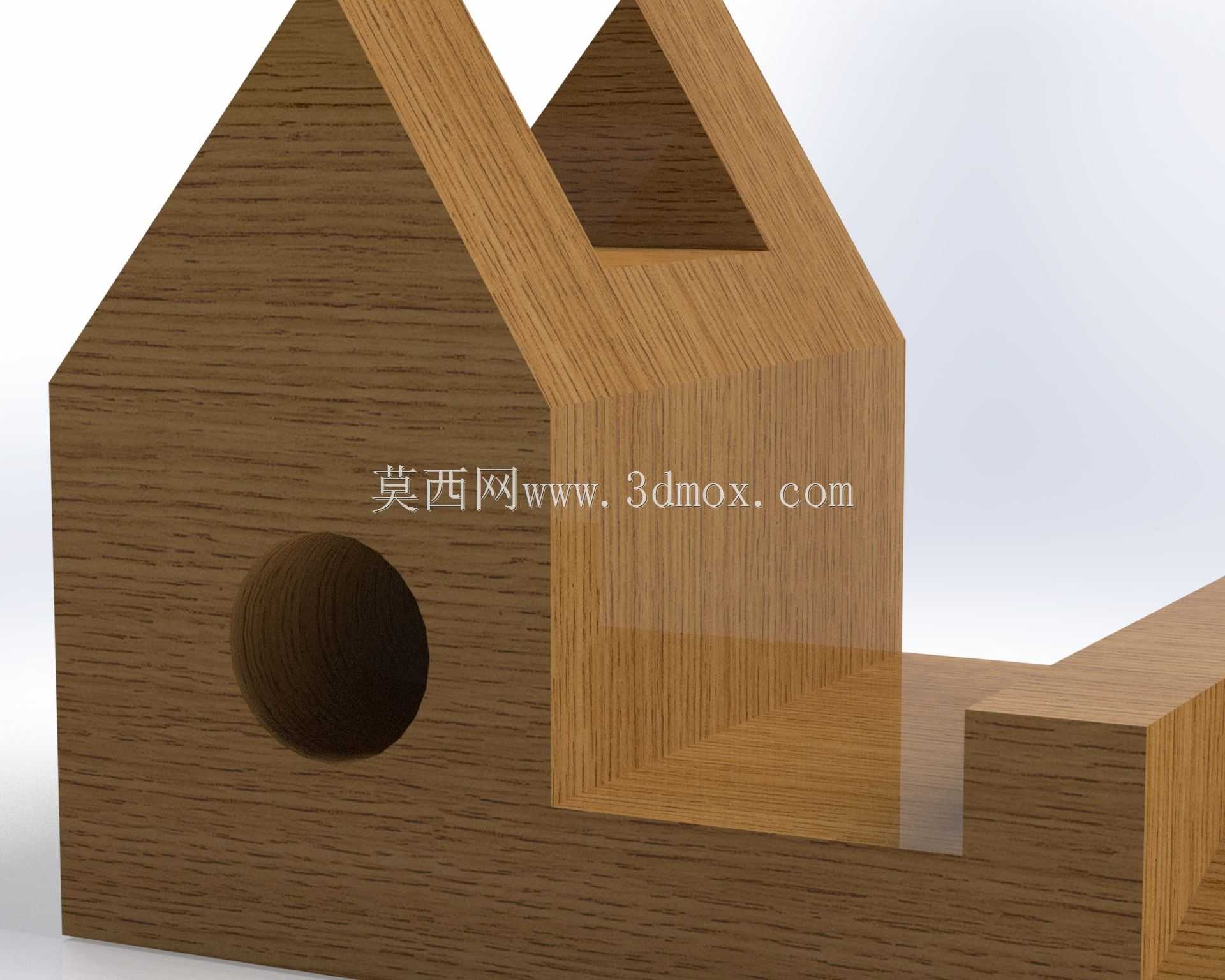

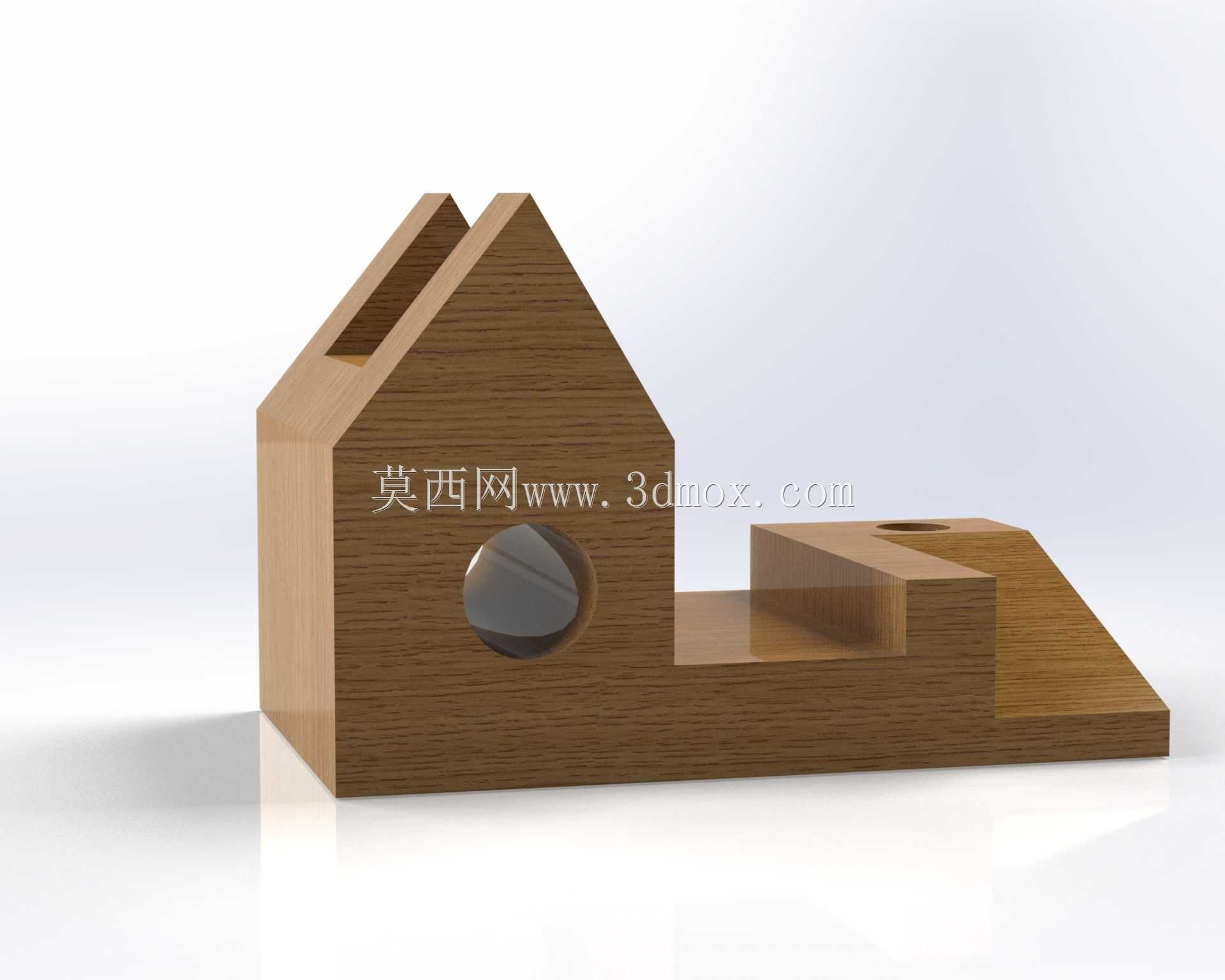

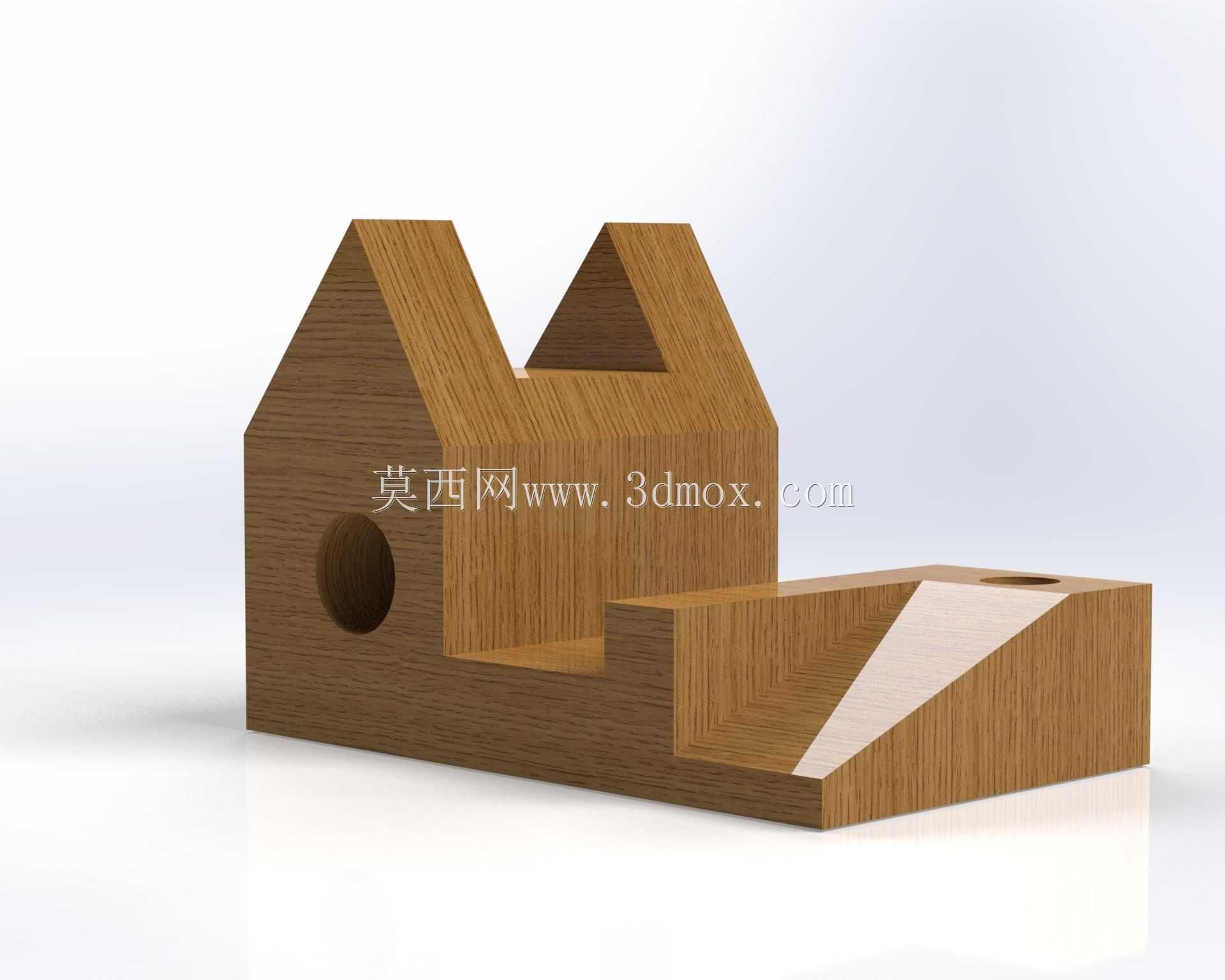

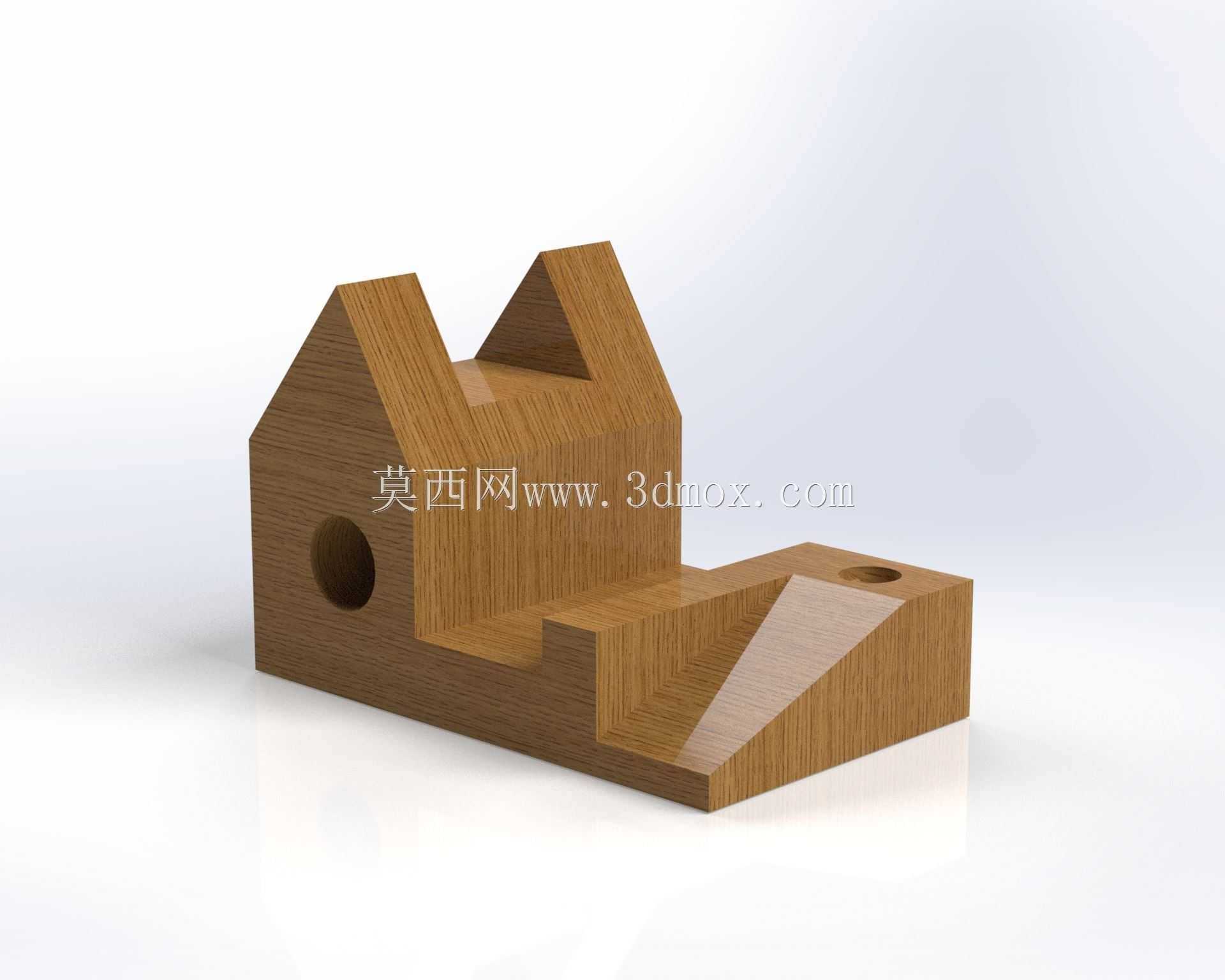

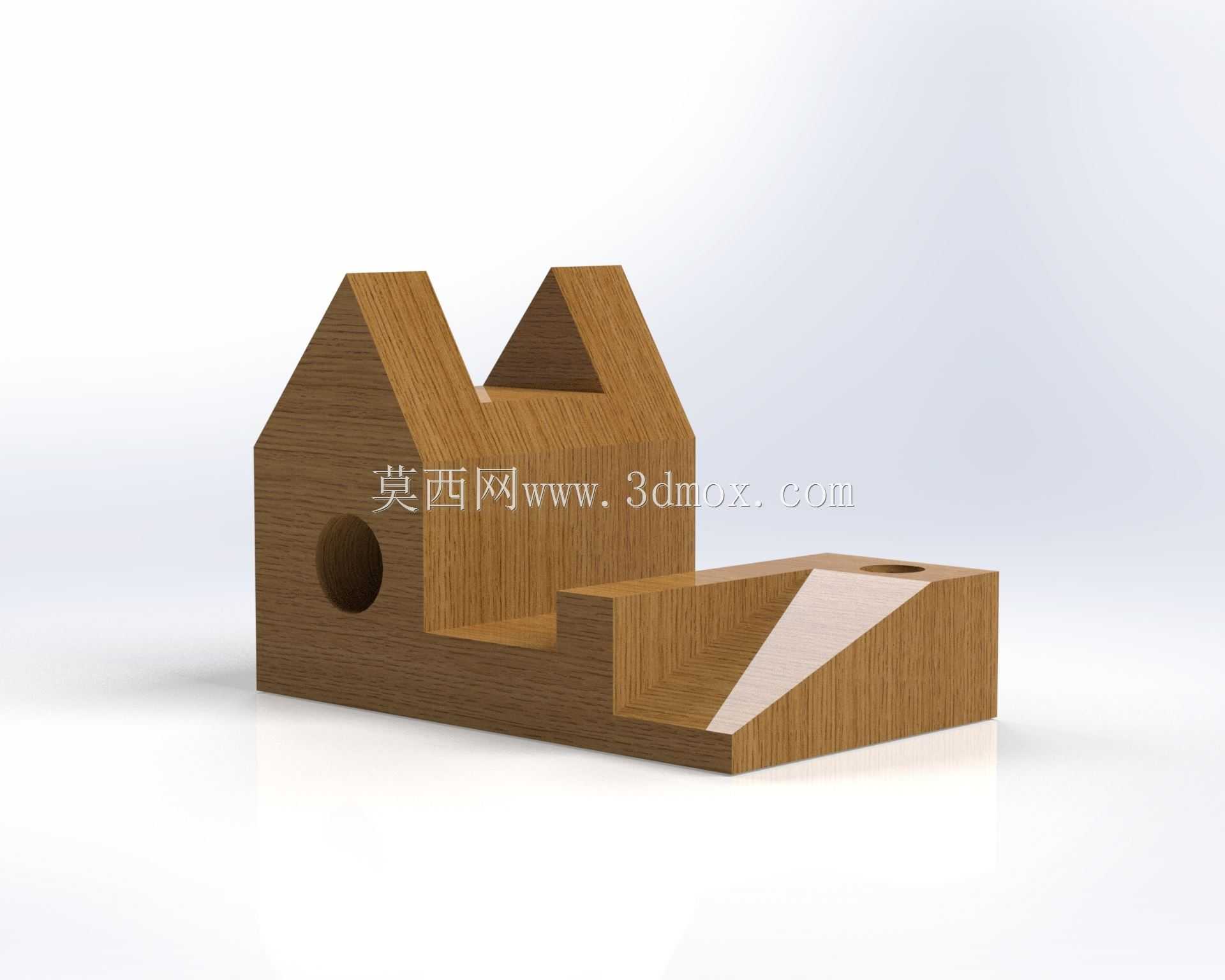

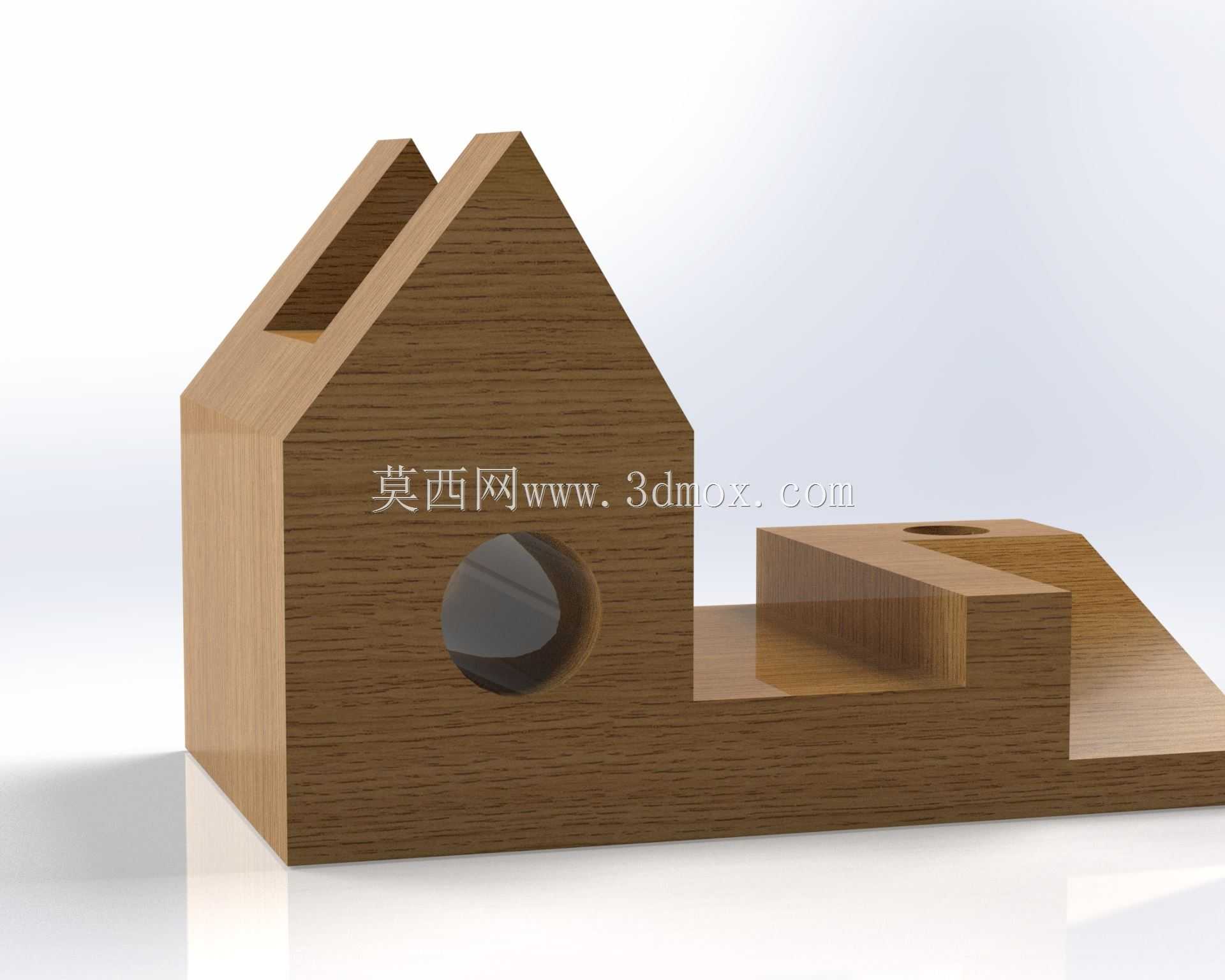

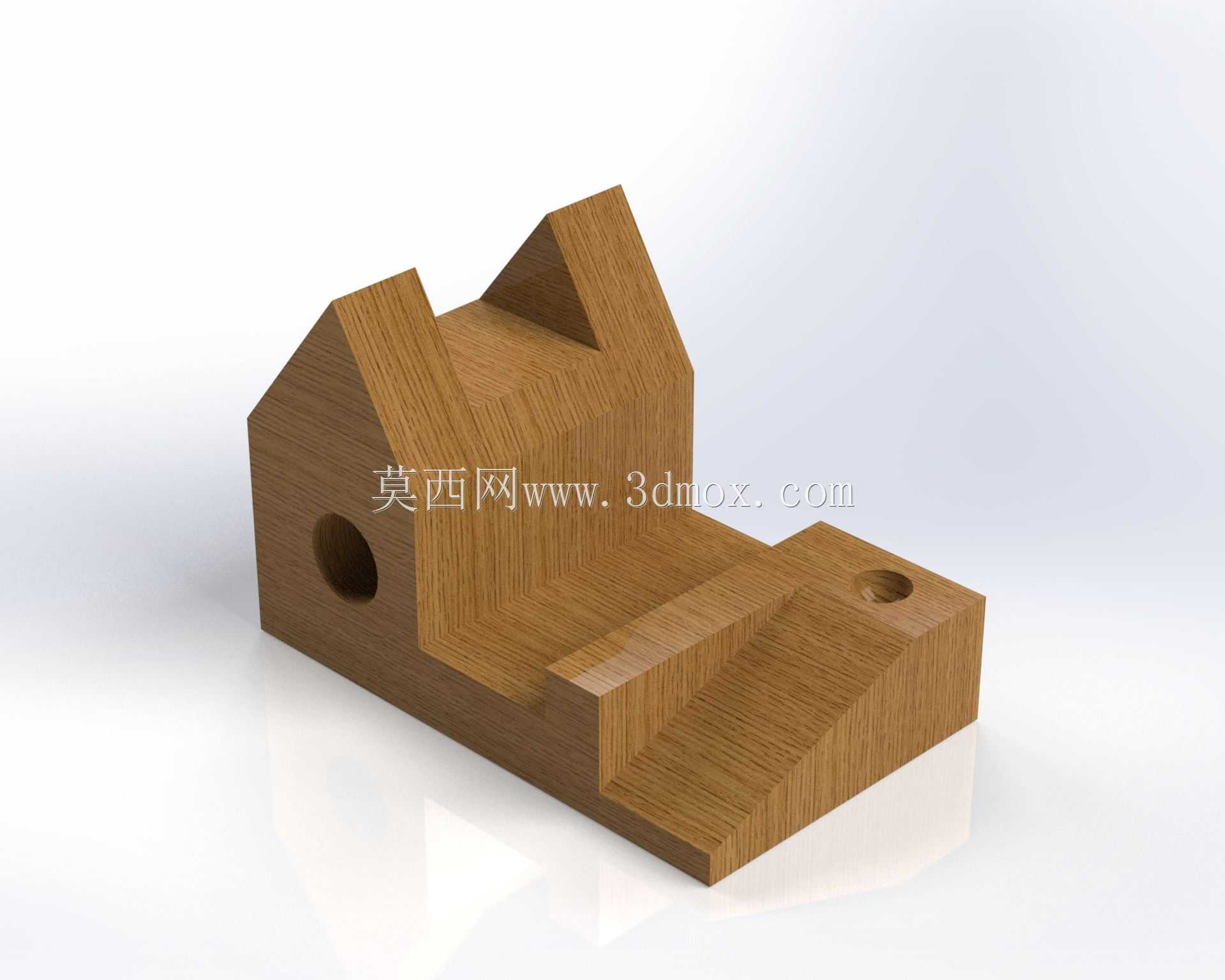

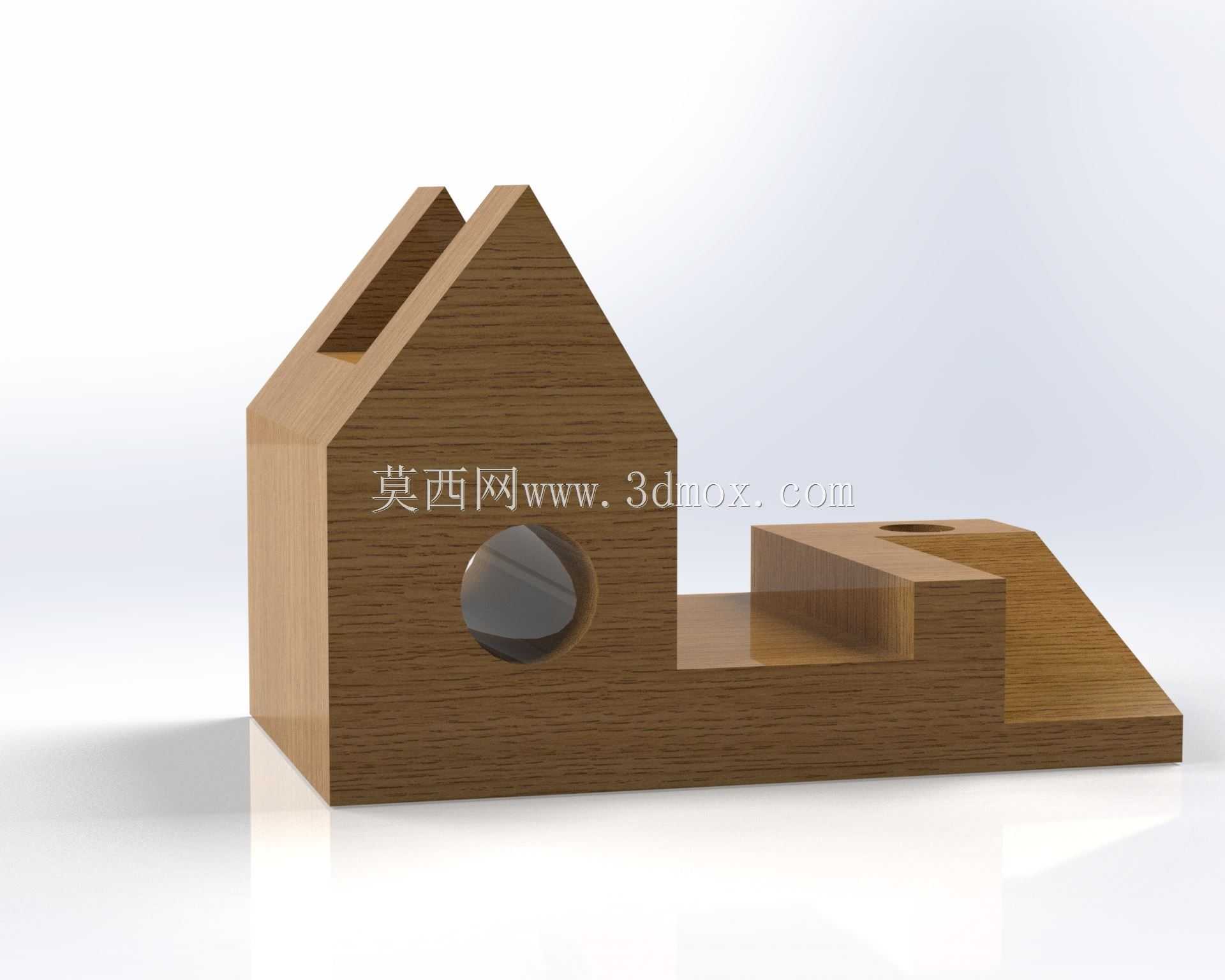

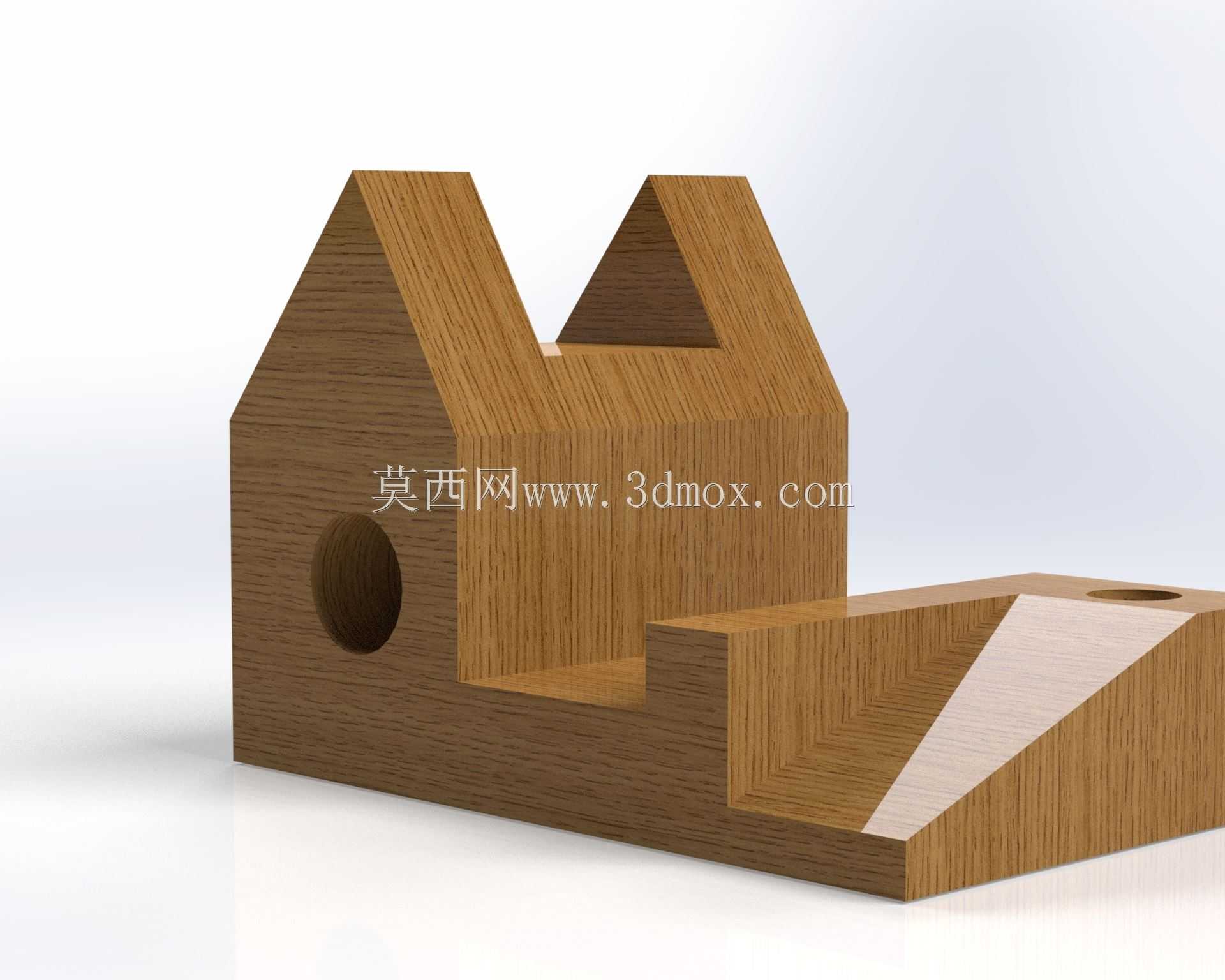

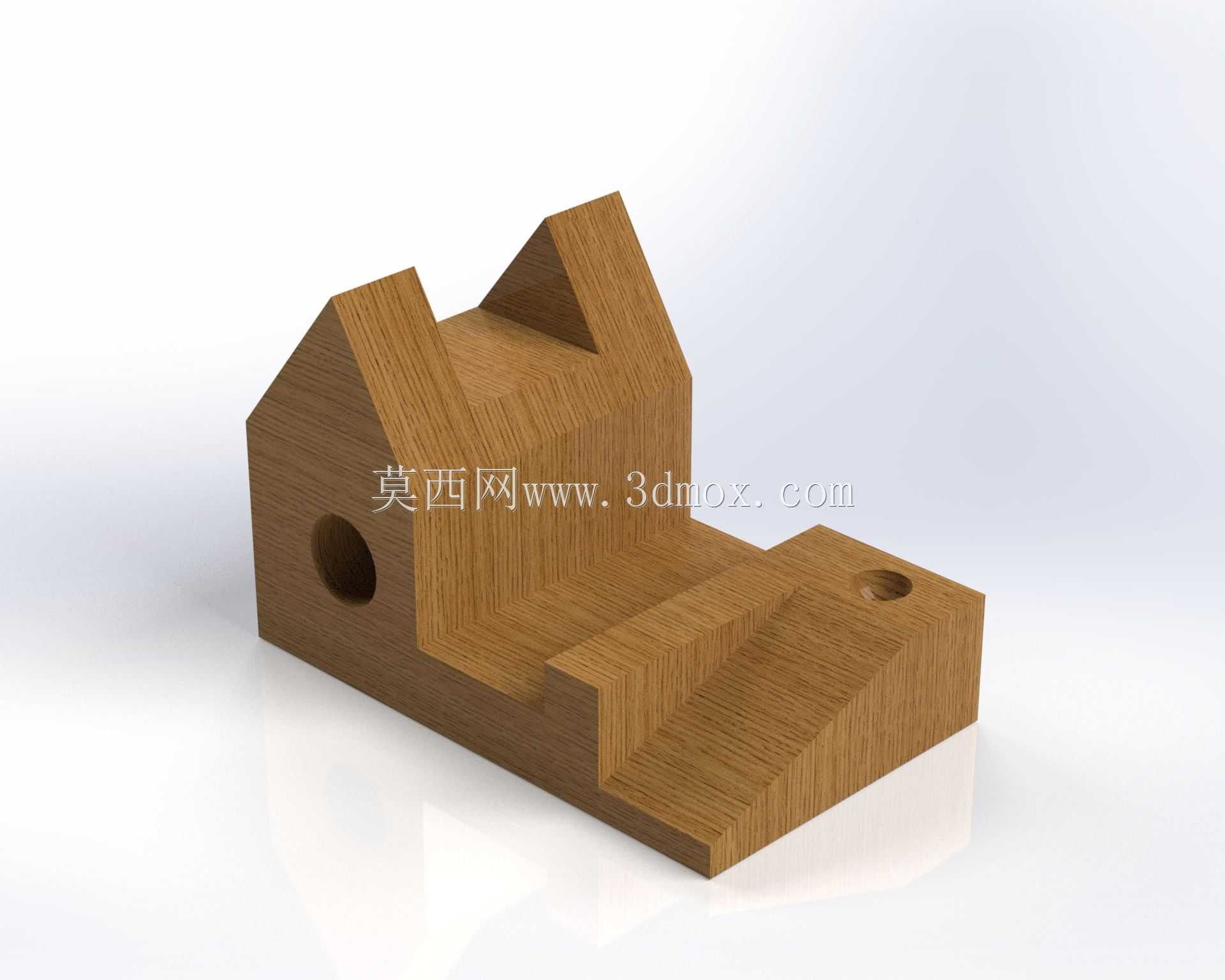

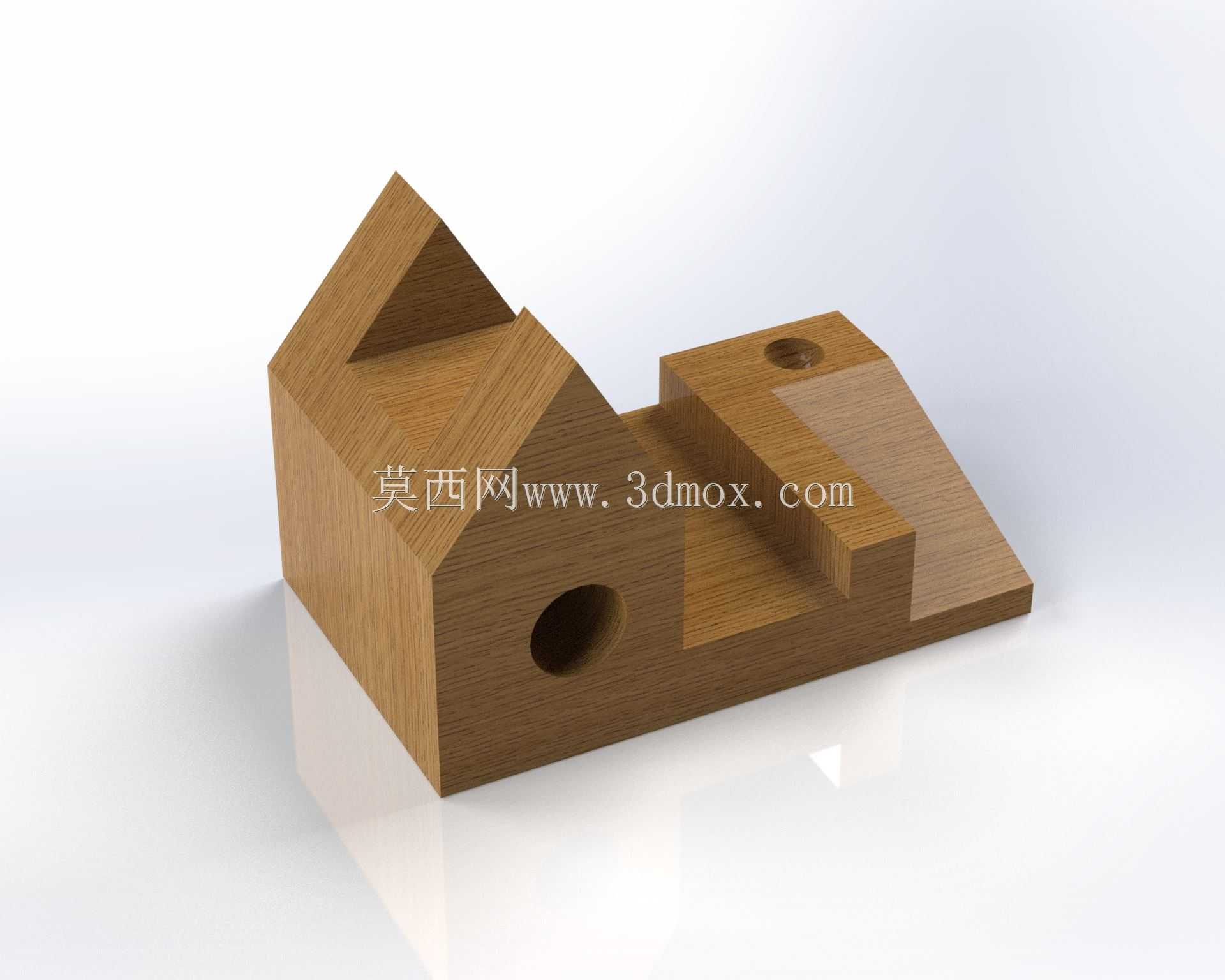

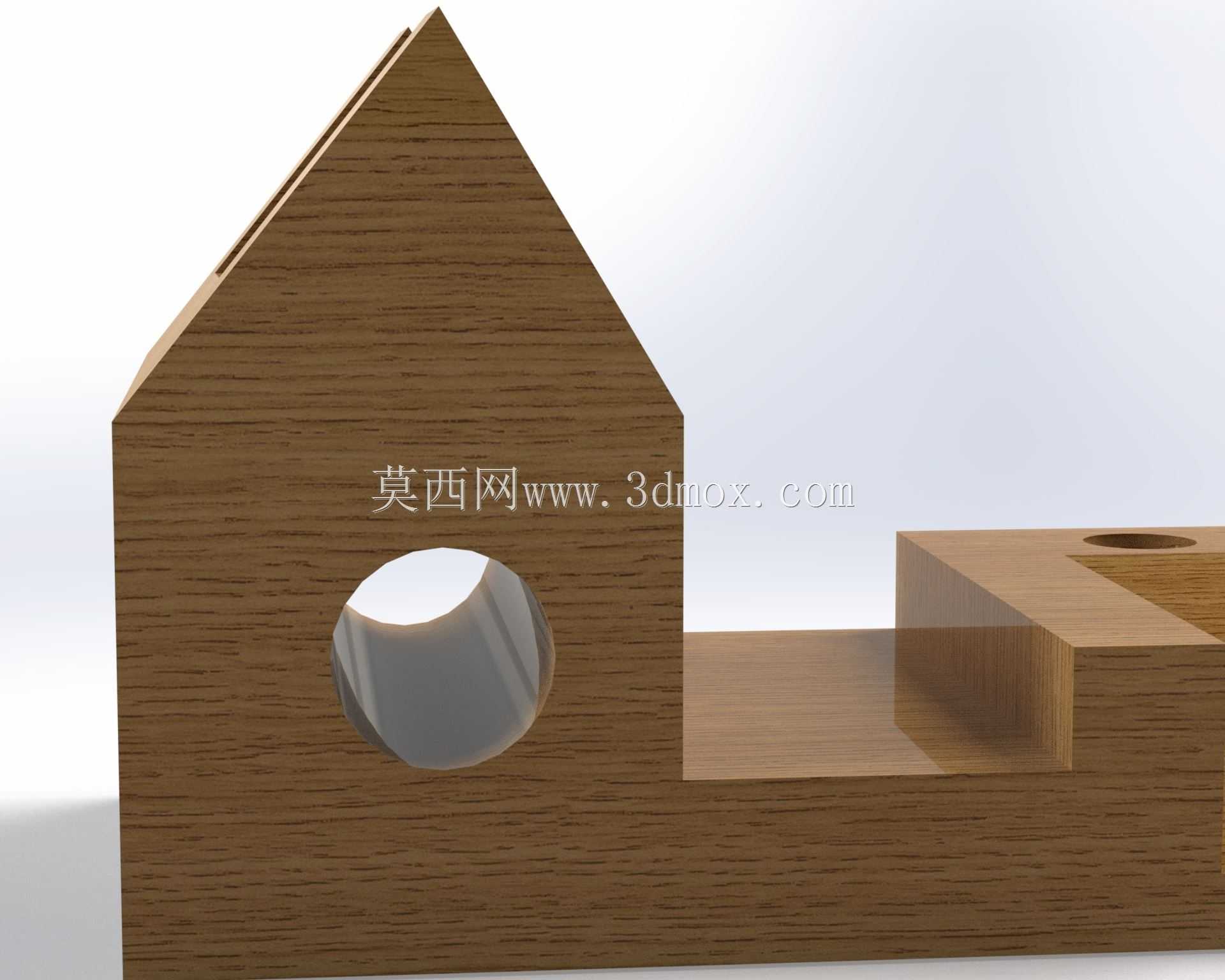

　　在轻工装配、小型工件定位工装以及教学演示类机械结构的搭建场景里，这类带斜向导向槽的木质结构件常被用作工位上的临时定位支撑，或是小型传动机构里的滑动导向载体，相比金属材质的同功能构件，木质件加工周期短、自重轻，在低载荷、无强腐蚀的教学演示、手板验证场景里能快速完成结构功能验证，不需要复杂的表面处理工序就能直接投入使用。从结构功能上看，构件主体的L型基座部分承担整体承重与安装固定作用，基座上开设的两个同轴通孔为安装孔，可通过螺栓、销钉将整个构件固定在工装基板或者设备台面上，安装孔的位置避开了上部的导向槽区域，避免紧固件干涉滑动件的运动路径。上部的V型定位槽与斜向延伸的导向切口是核心功能区域，V型槽可对圆柱类、

　　带棱边的小型工件进行径向定位，限制工件的横向窜动，斜向导向槽则为滑动件提供45度左右的斜向运动路径，槽体的侧壁经过平整加工，表面粗糙度能满足低载荷滑动的摩擦要求，滑动件在槽内运动时不会出现卡滞、偏斜的问题。设计这类构件时，首先要明确安装边界：基座的底面为全平面，保证安装后与安装面完全贴合，不会出现翘曲晃动，整体的外形轮廓没有超出安装孔所在的矩形基座范围，不会和周边相邻的其他工装构件产生空间干涉。在结构强度校核上，木质材料的横纹抗剪强度虽然低于金属，但在低载荷的手板、教学场景里，槽体的壁厚预留了足够的余量，导向槽的侧壁厚度大于10mm，即使受到滑动件的侧向挤压力也不会出现开裂变形。构件上的两个安装孔采用沉孔设计，

　　螺栓拧紧后头部不会高出基座表面，避免突出的螺栓头刮蹭滑动工件或者操作人员。斜向导向槽的末端做了小圆弧过渡，一方面是避免加工时应力集中导致木质件端部崩裂，另一方面也能对滑动件的行程终点起到软限位作用，防止滑动件直接撞击槽体端部造成结构损坏。在实际装配使用时，需要先将基座底面与安装面清理干净，避免木屑、杂物垫在结合面导致构件安装倾斜，穿入安装螺栓时要对角逐步拧紧，不要单侧一次性锁紧，防止木质基座受挤压产生变形，影响上部导向槽的直线度。导向槽在投入使用前可以涂抹少量固态润滑脂，降低滑动件与槽壁的摩擦阻力，减少木质槽壁的磨损，延长构件的使用寿命。这类构件虽然结构简单，但在小型工装的快速搭建、机械原理教学演示中能发挥很实用的作用，

　　不需要复杂的加工设备，通过普通的铣削、钻孔设备就能完成加工，加工过程中只需要保证导向槽的角度精度、安装孔的位置度以及各配合面的平面度，就能满足使用要求。在一些非标自动化的前期方案验证阶段，也会先用这类木质构件做功能验证，确认导向路径、定位尺寸没有问题后，再更换为金属材质做长期使用的量产版本，能大幅缩短方案验证的周期，降低前期打样的成本。构件上部的凸起挡边部分，除了构成V型定位槽的侧壁外，还能对放置在V型槽内的工件起到轴向限位作用，防止工件沿轴线方向滑出定位区域，挡边的高度经过合理设计，既不会过高妨碍工件的取放，也不会过低失去限位作用。斜向导向槽的深度从基座端到末端逐步变浅，适配滑动件的运动轨迹，让滑动件在运动过程中始终保持稳定的支撑，不会出现悬空倾斜的情况。
