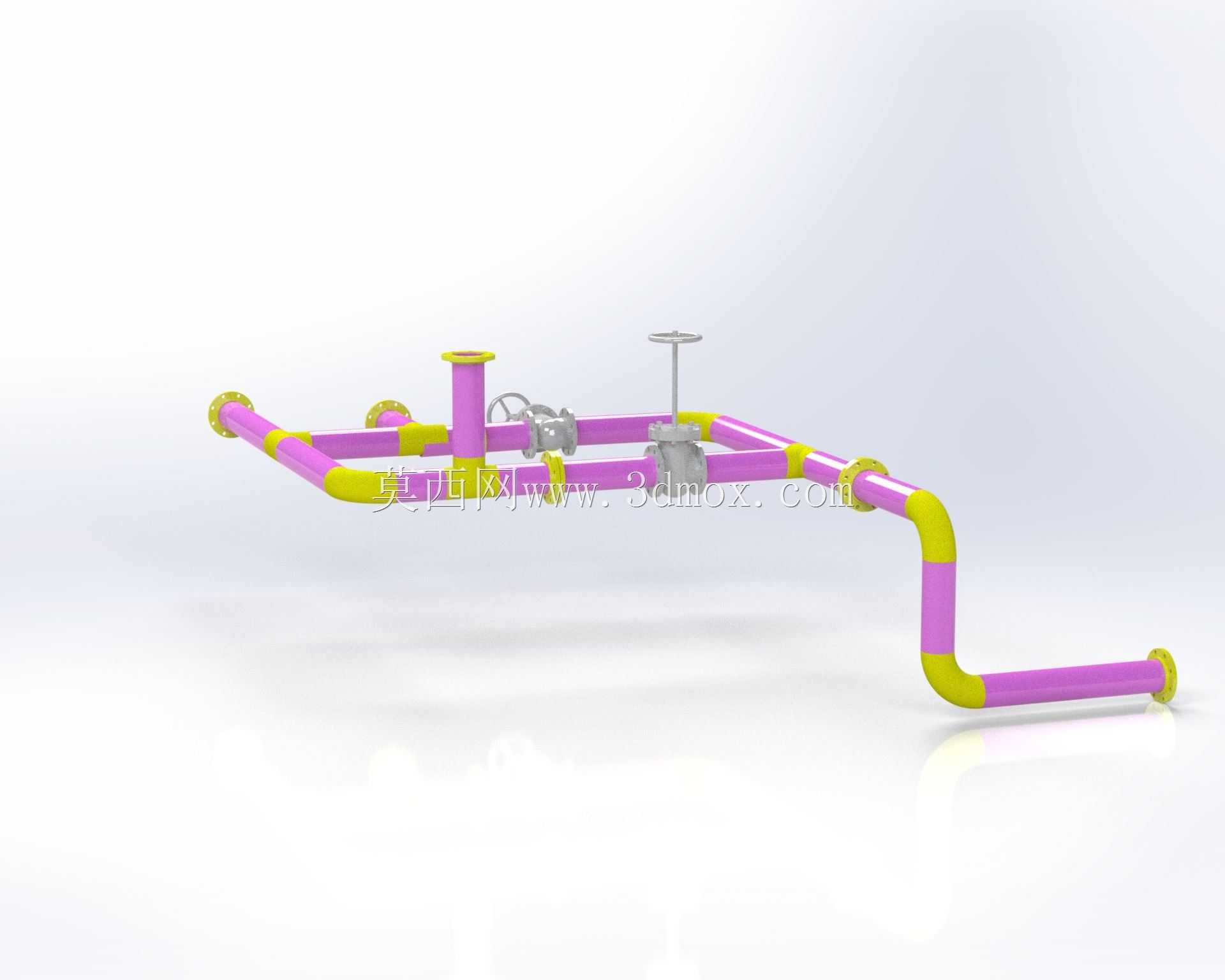

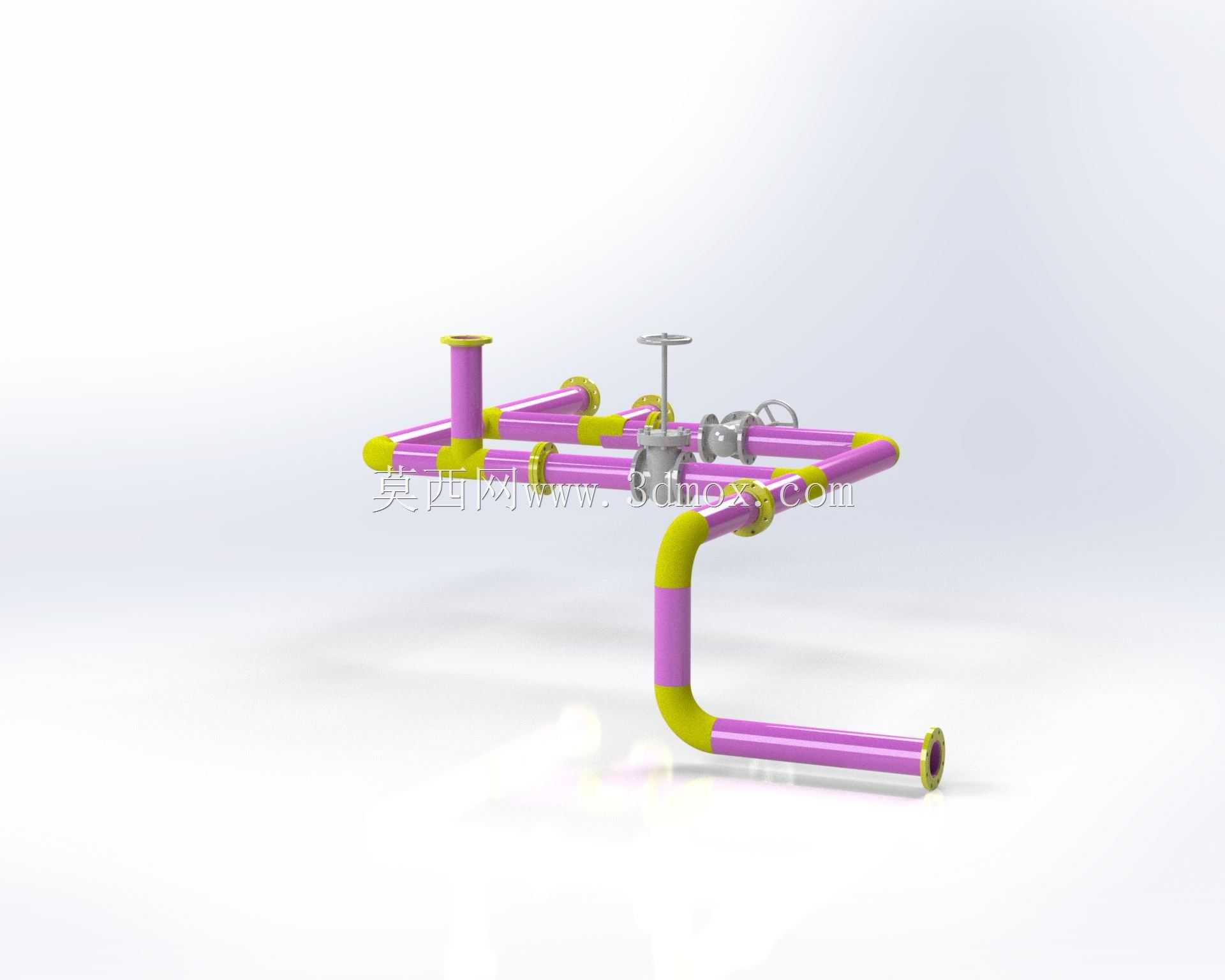

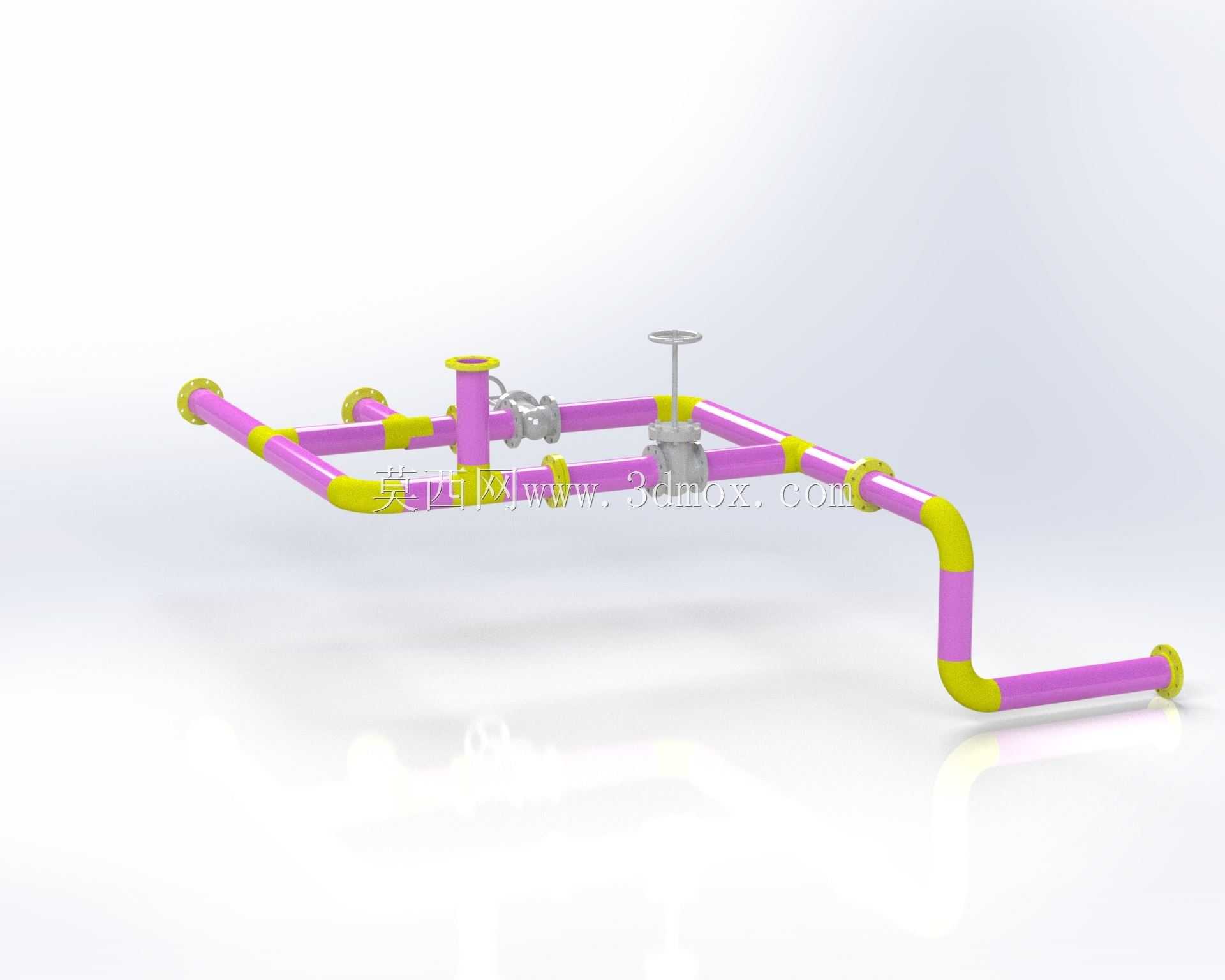

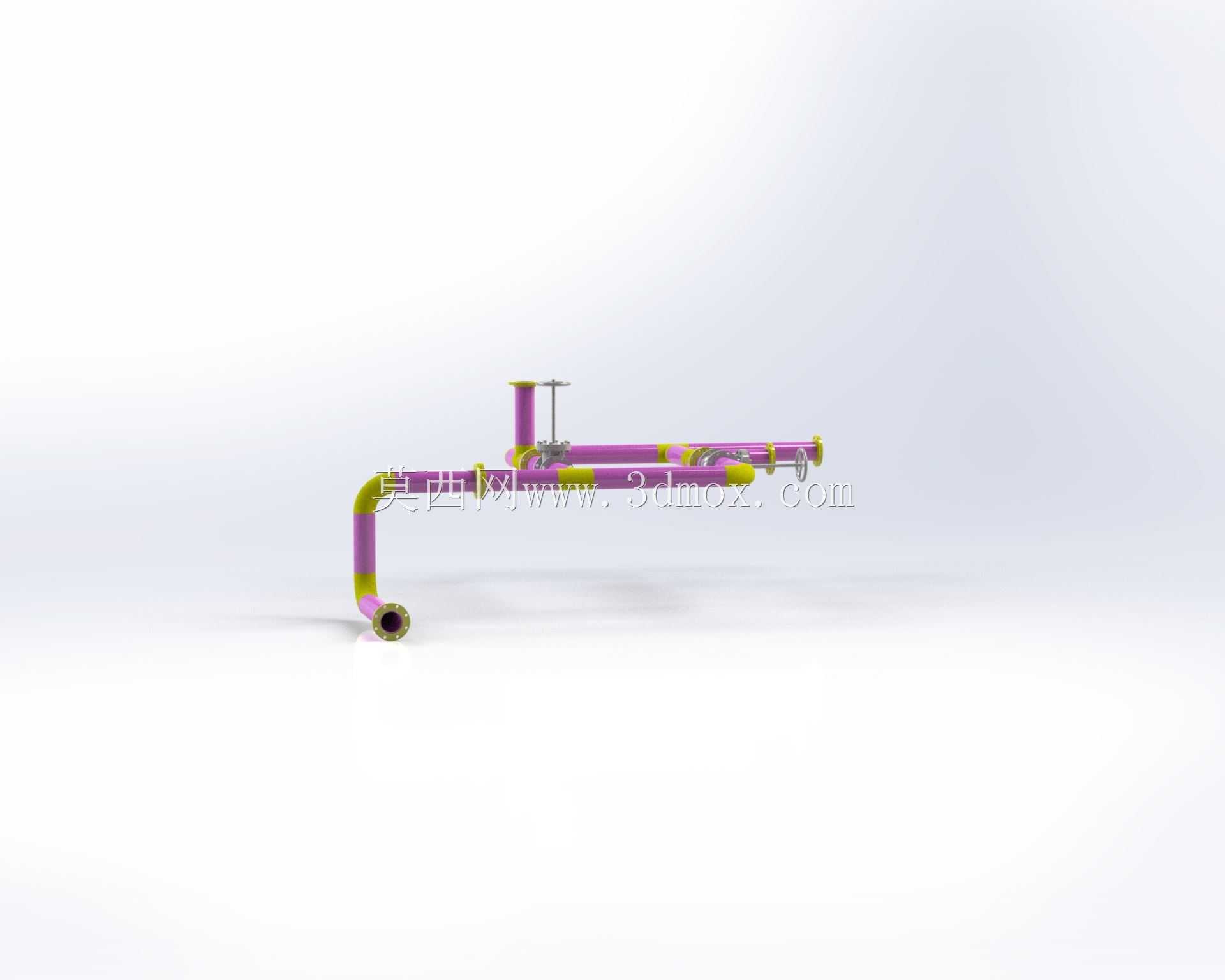

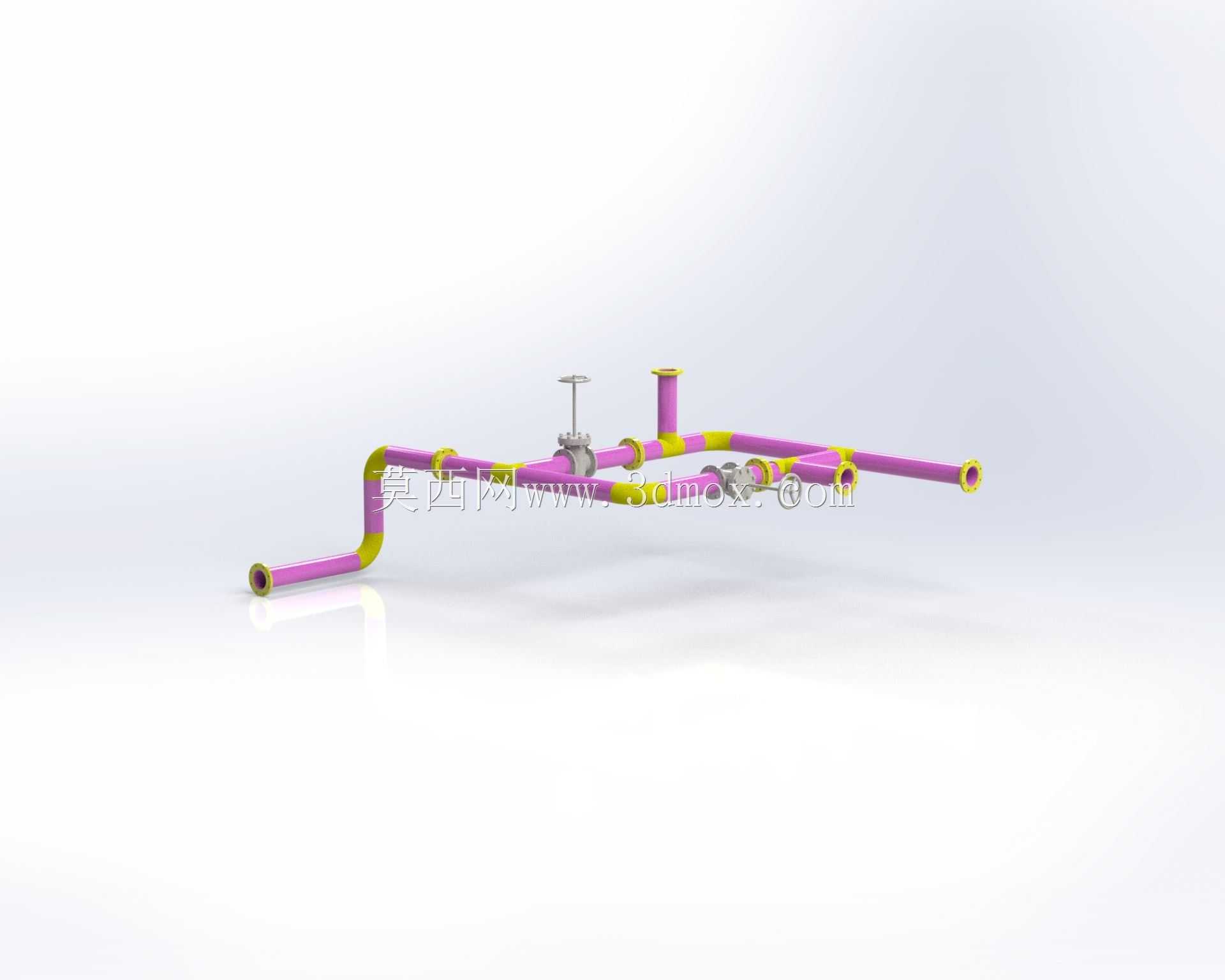

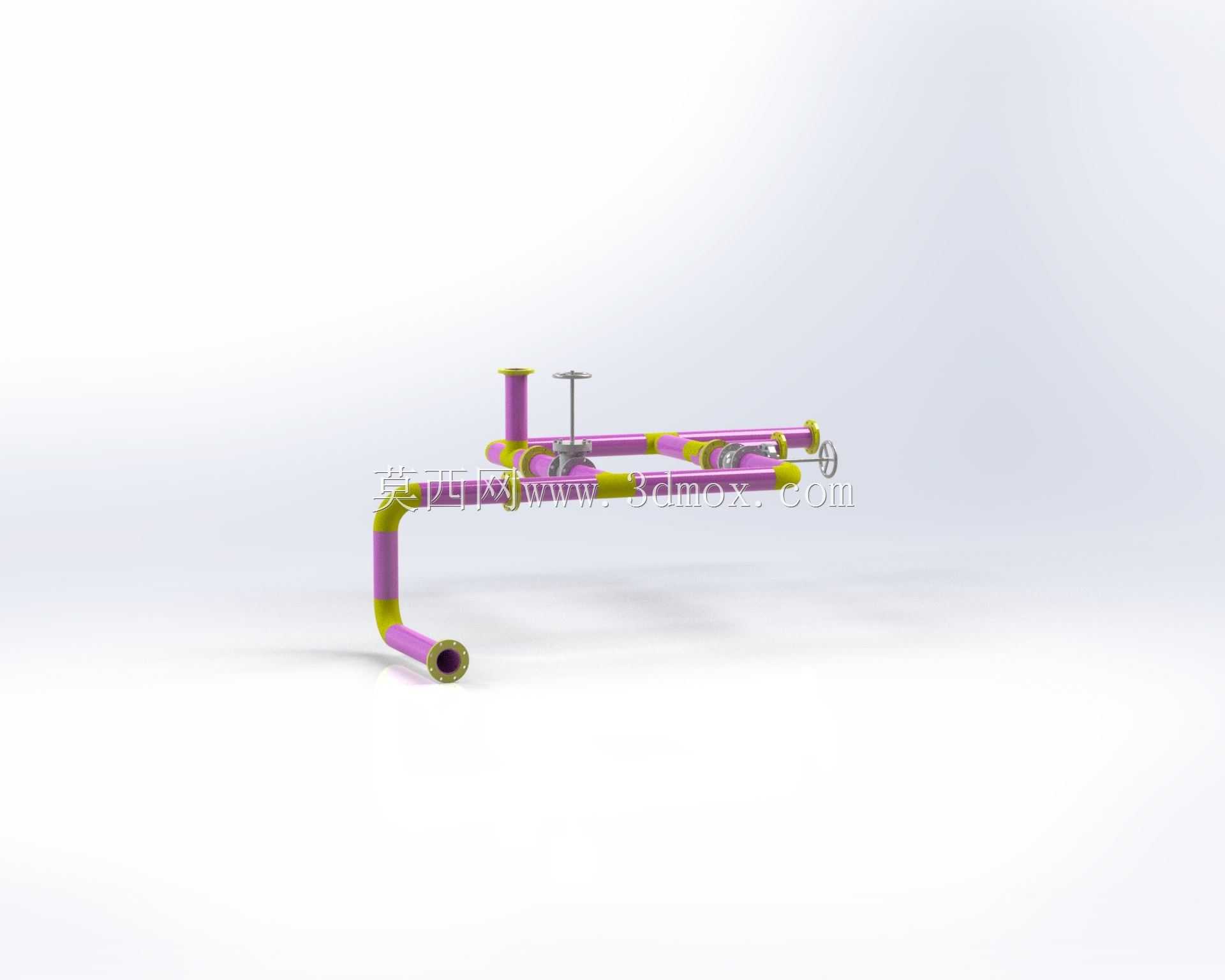

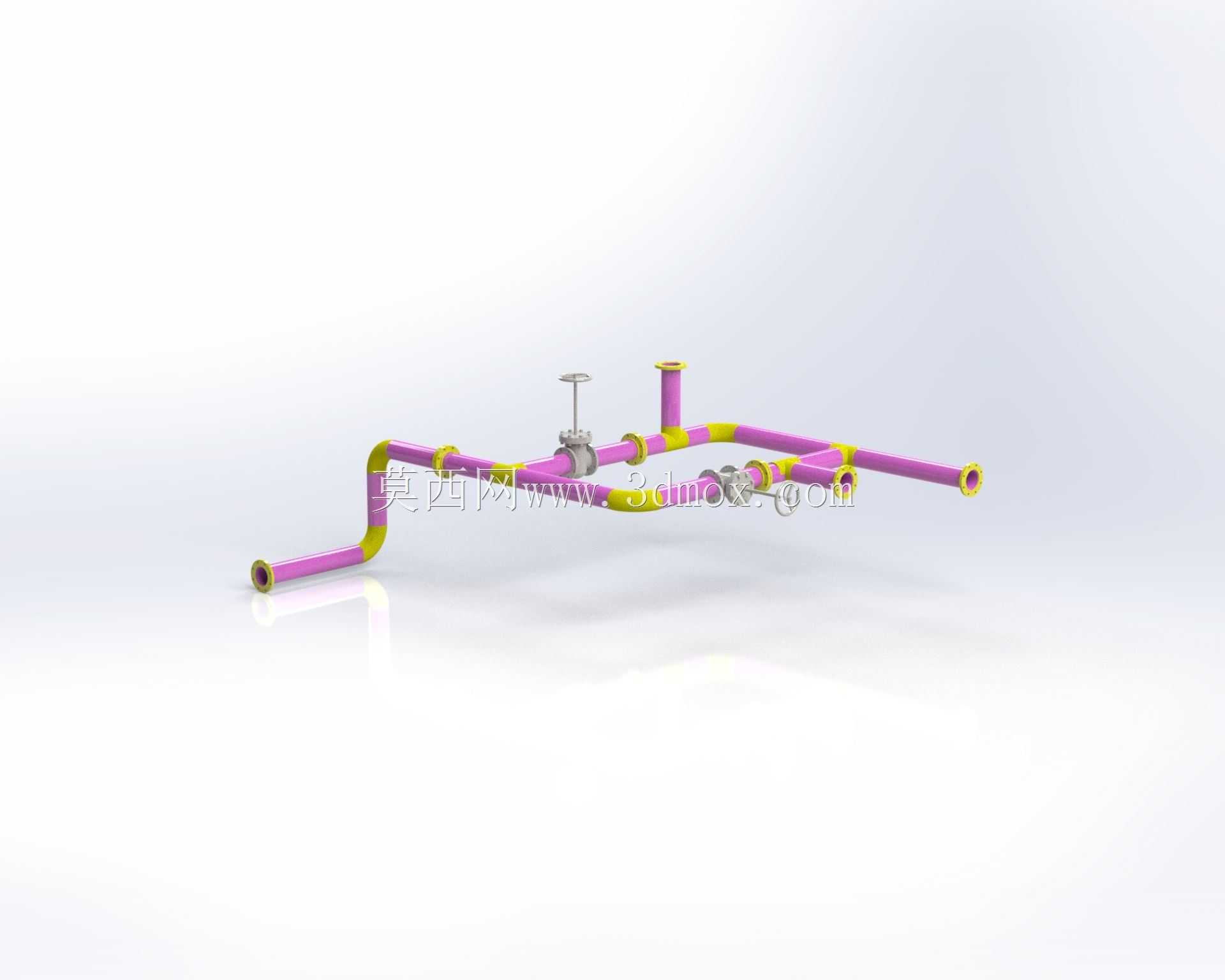

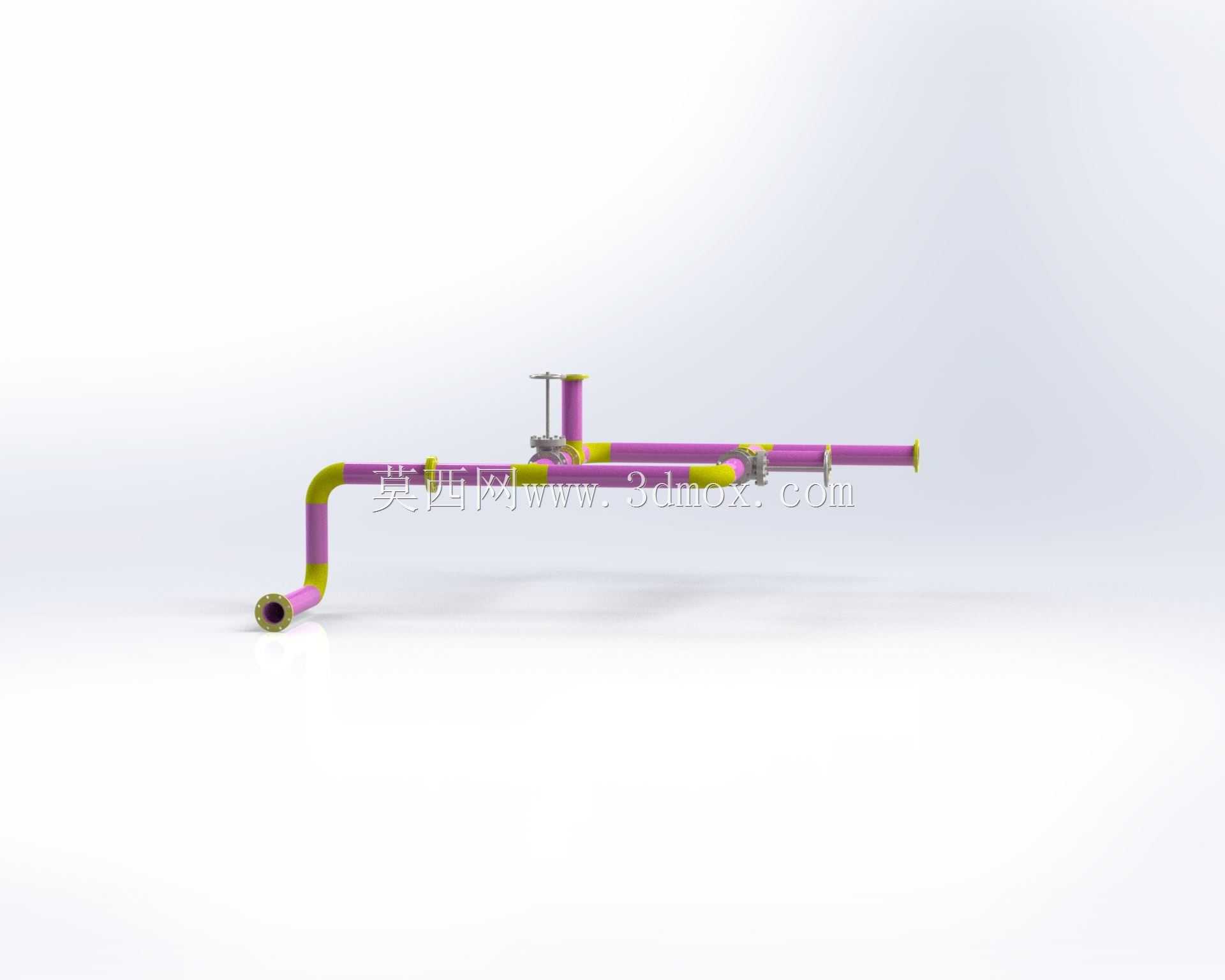

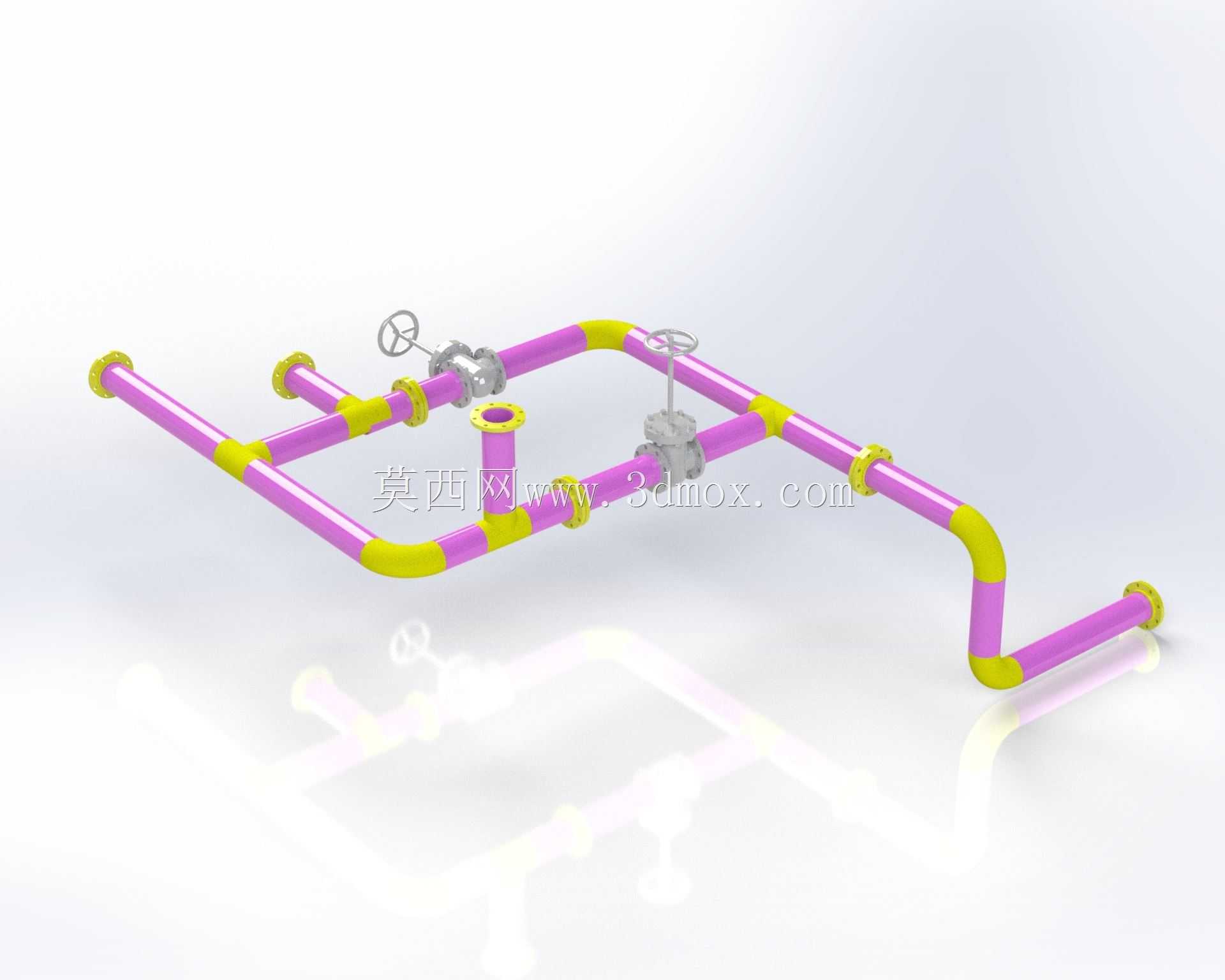

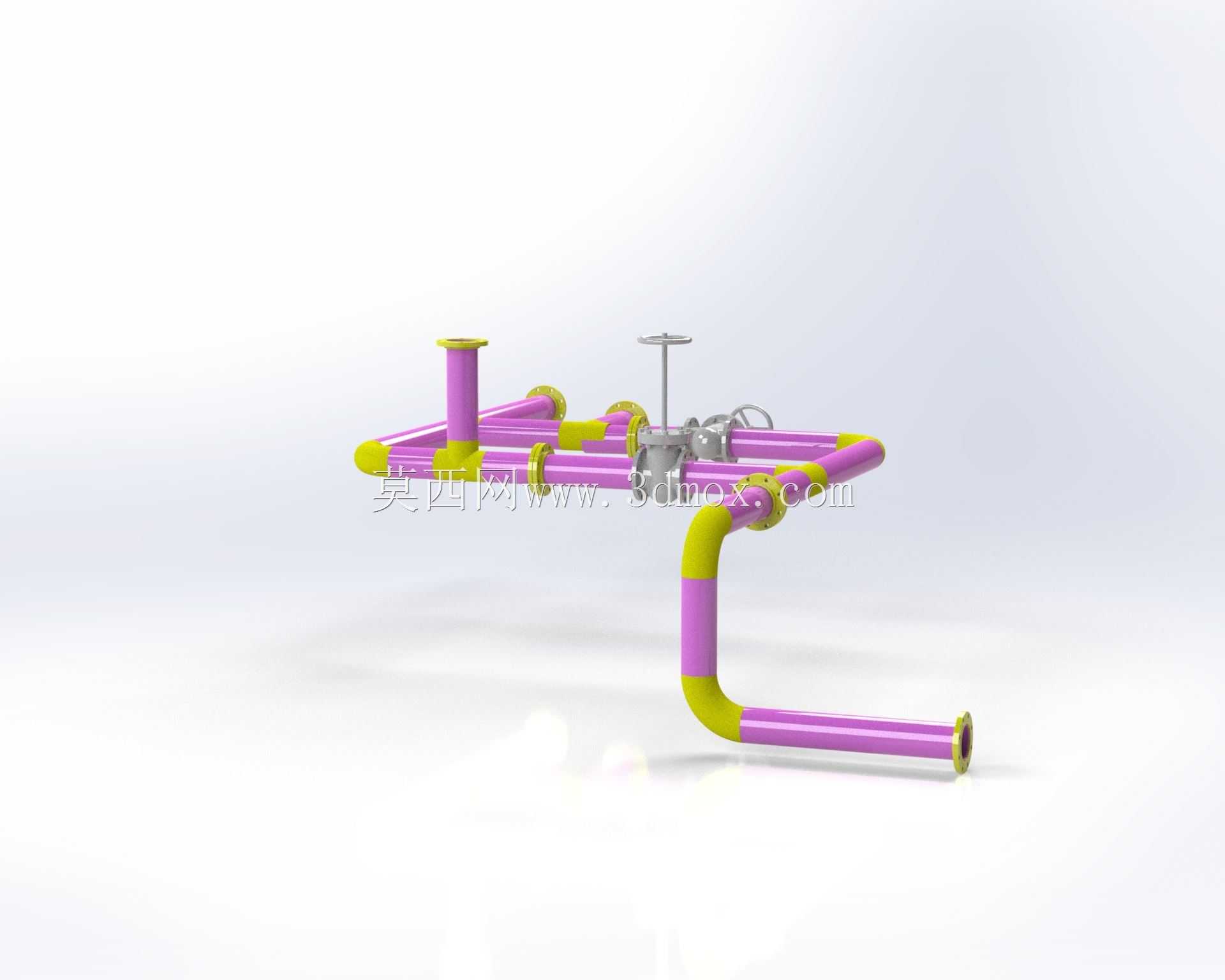

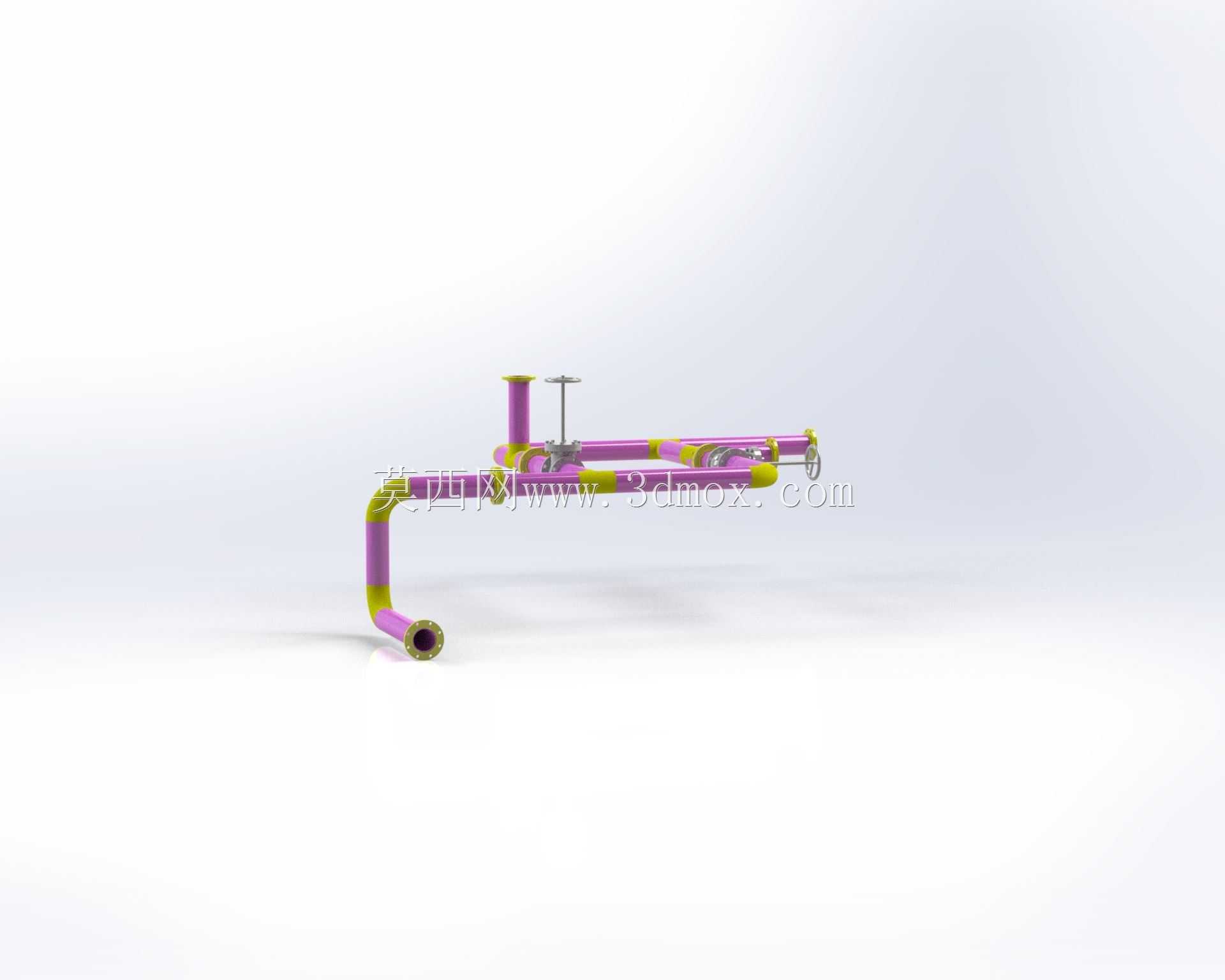

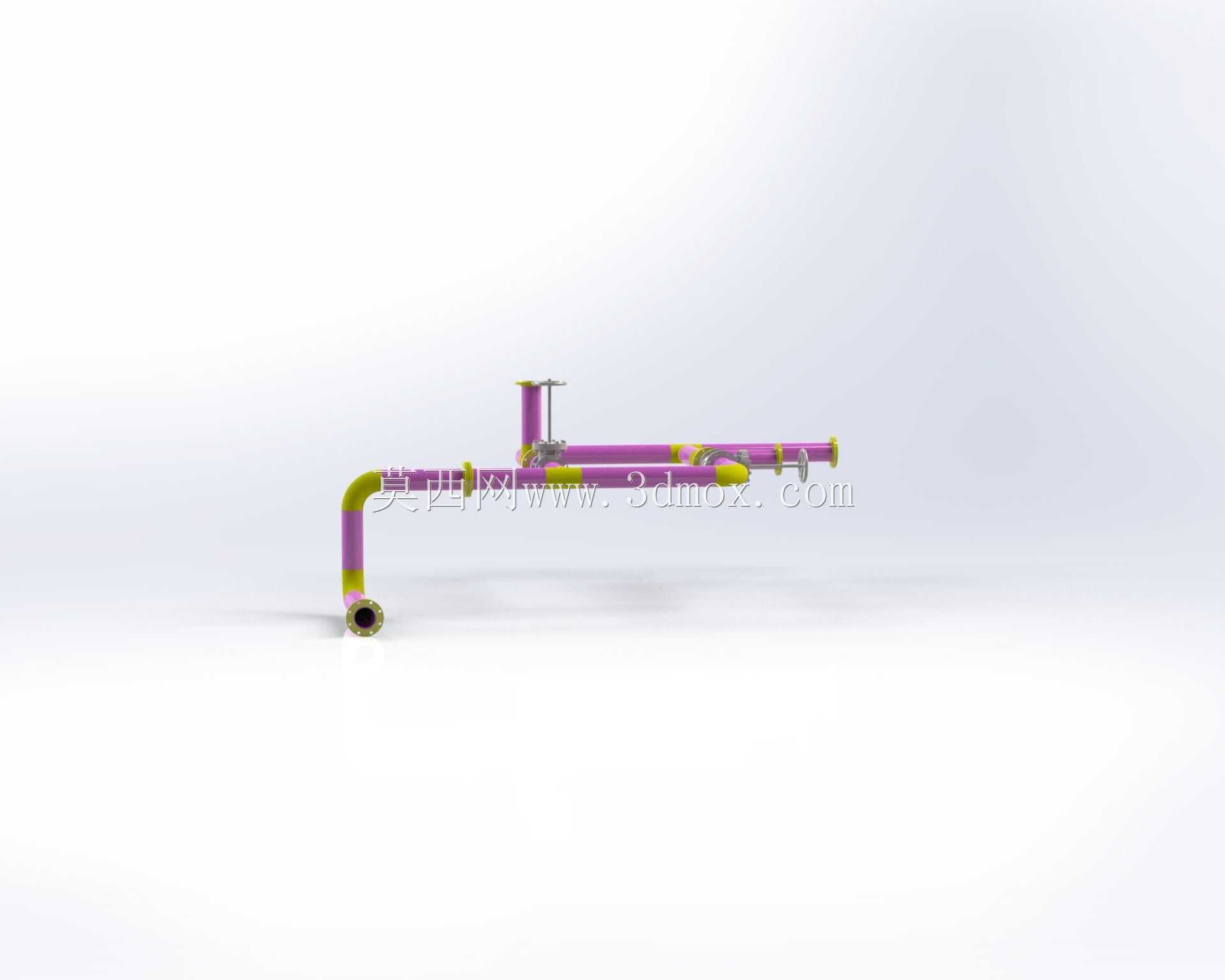

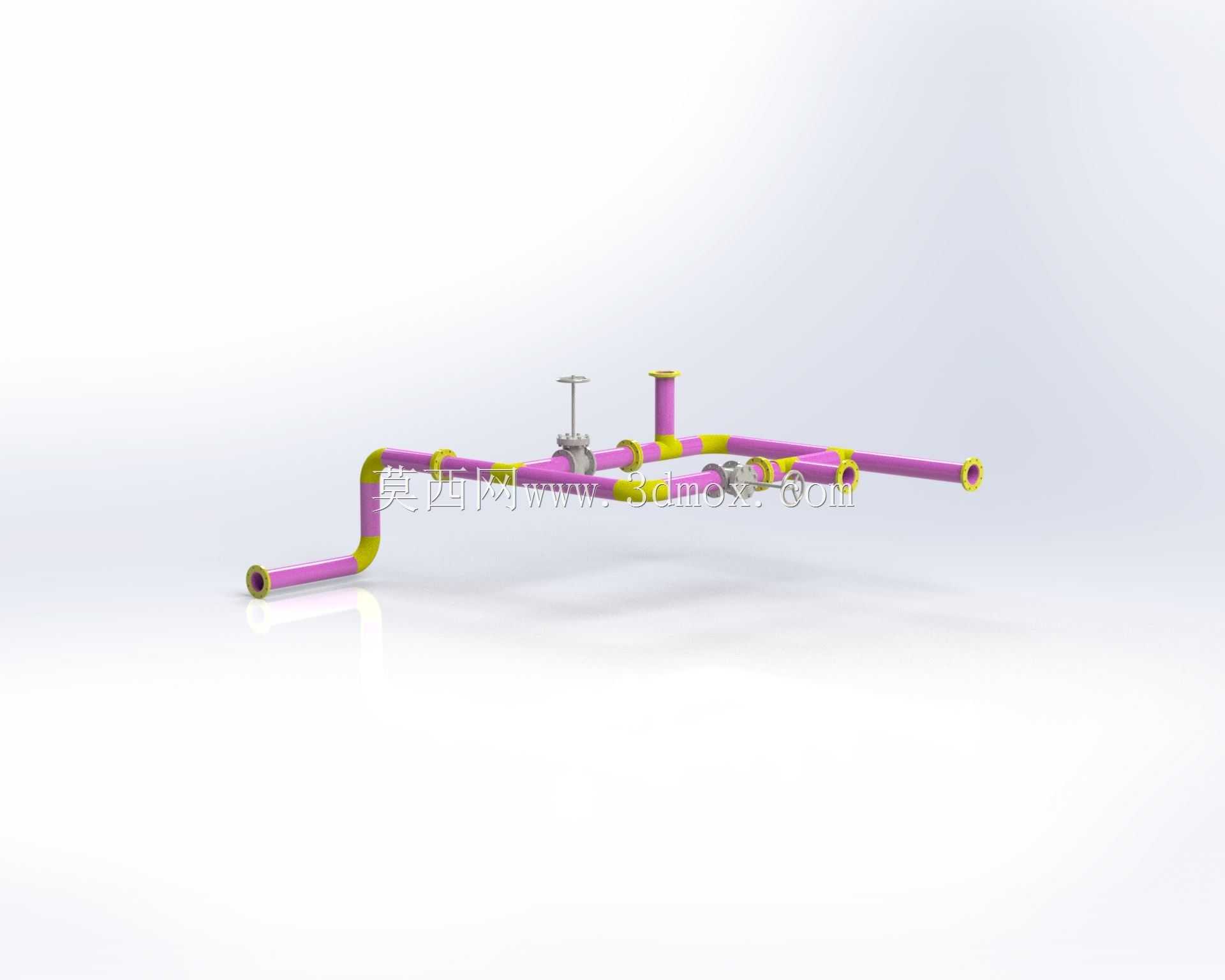

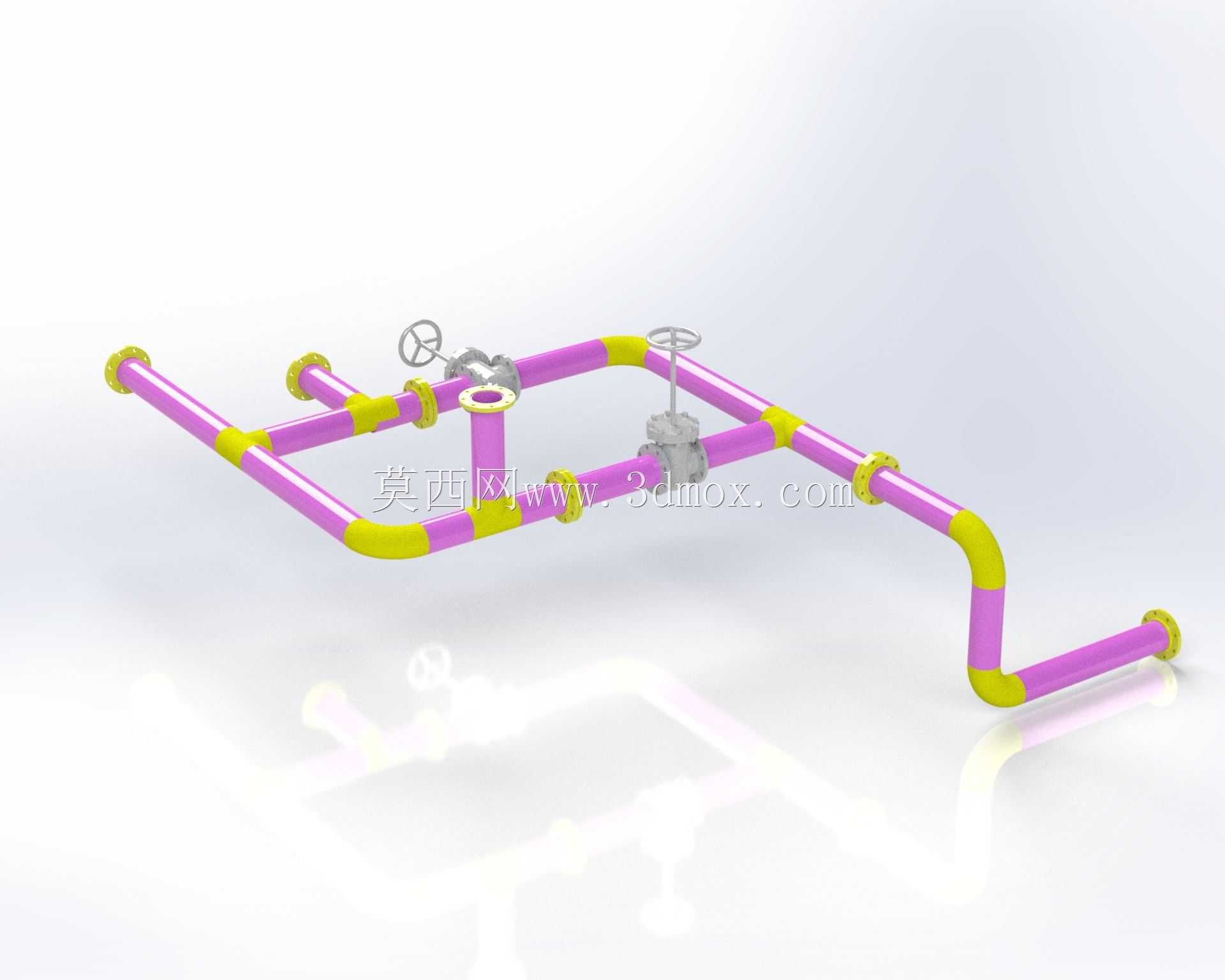

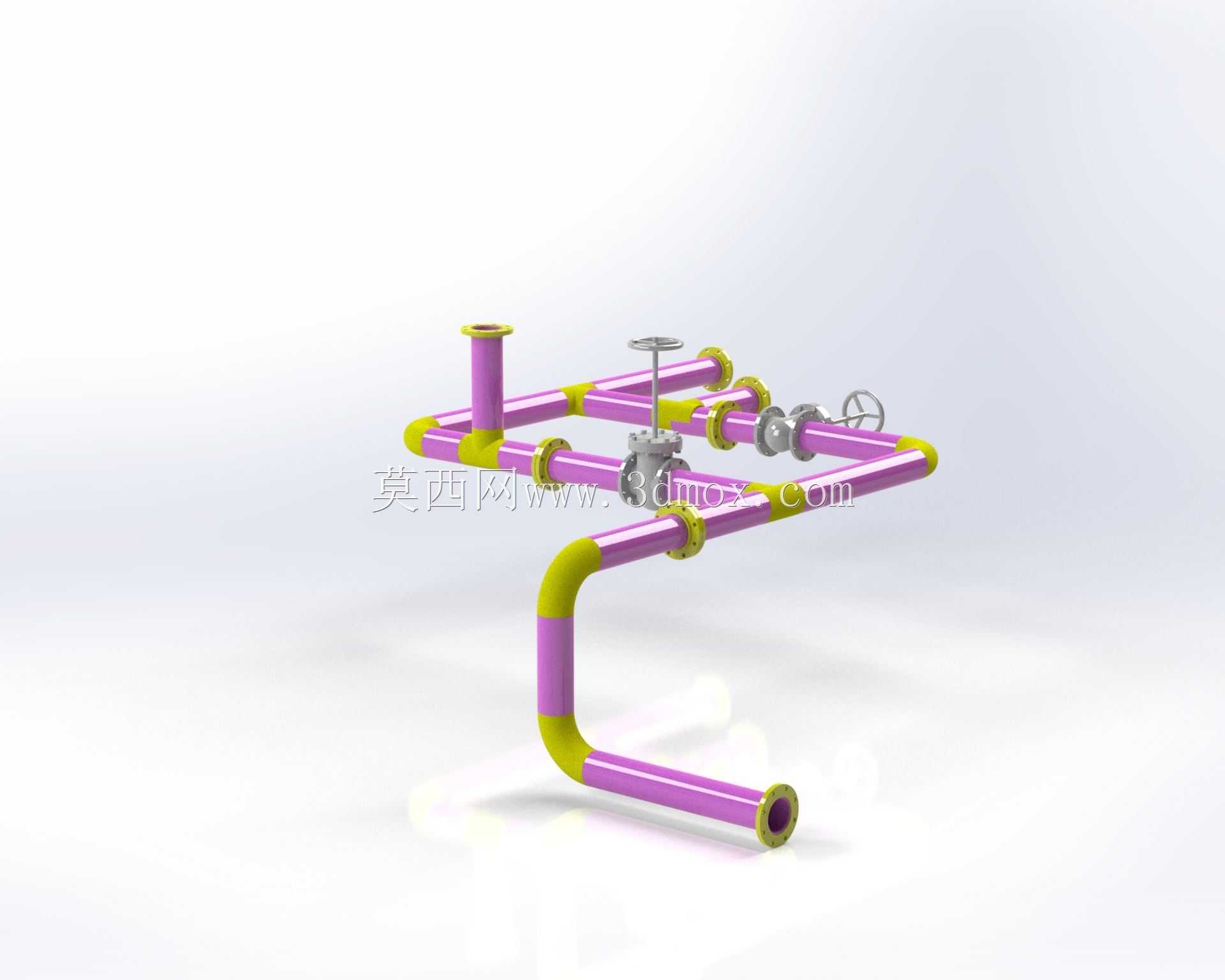

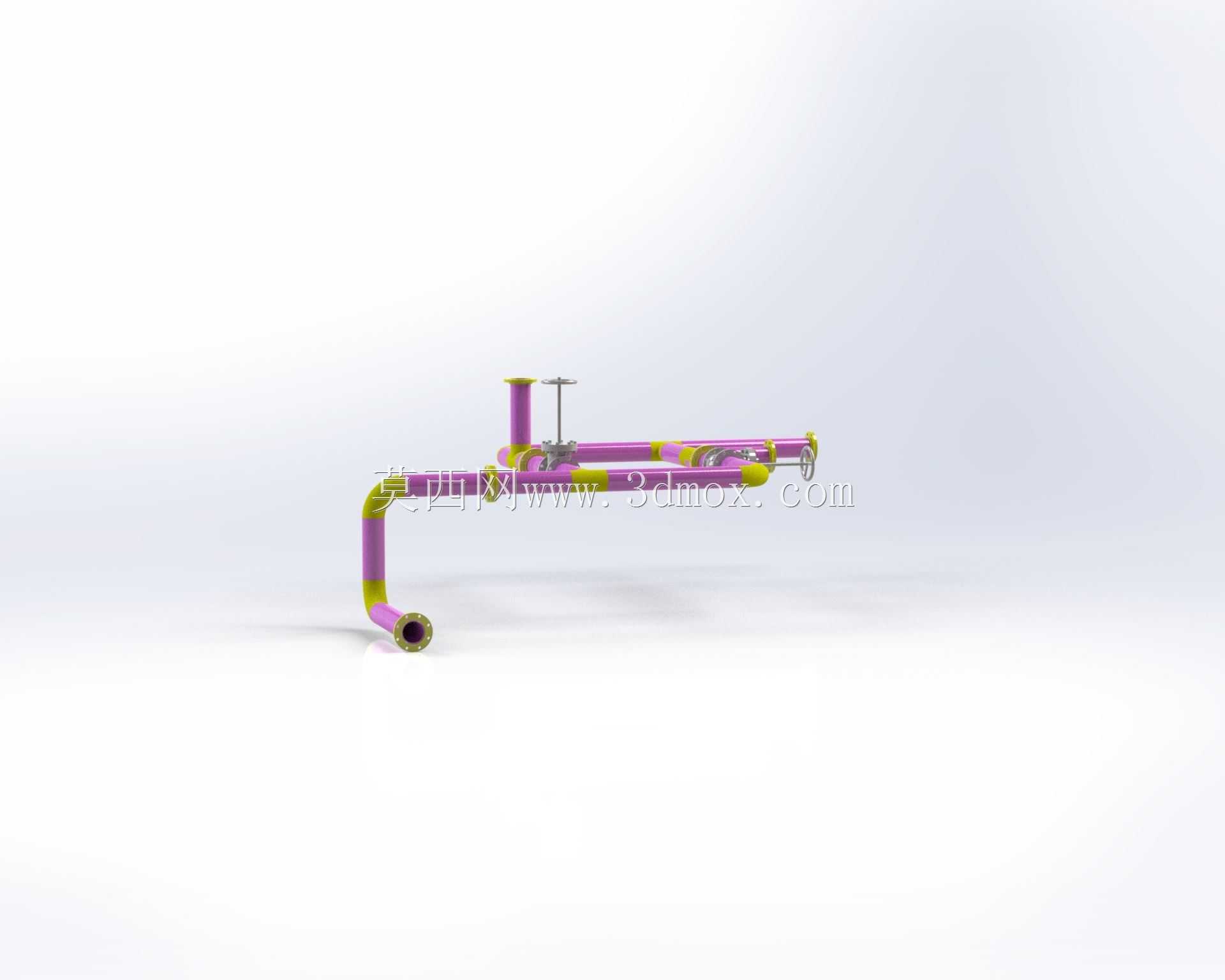

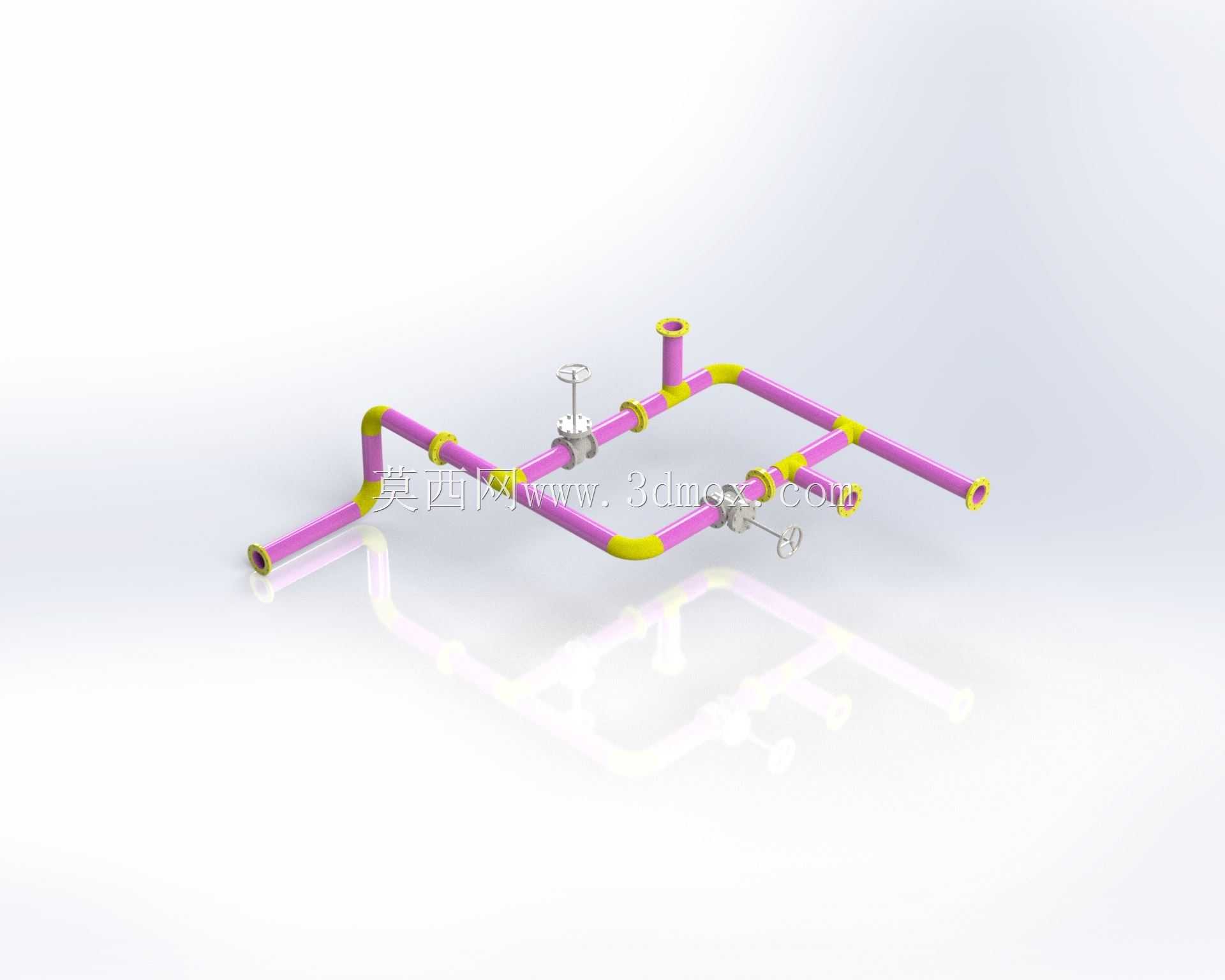

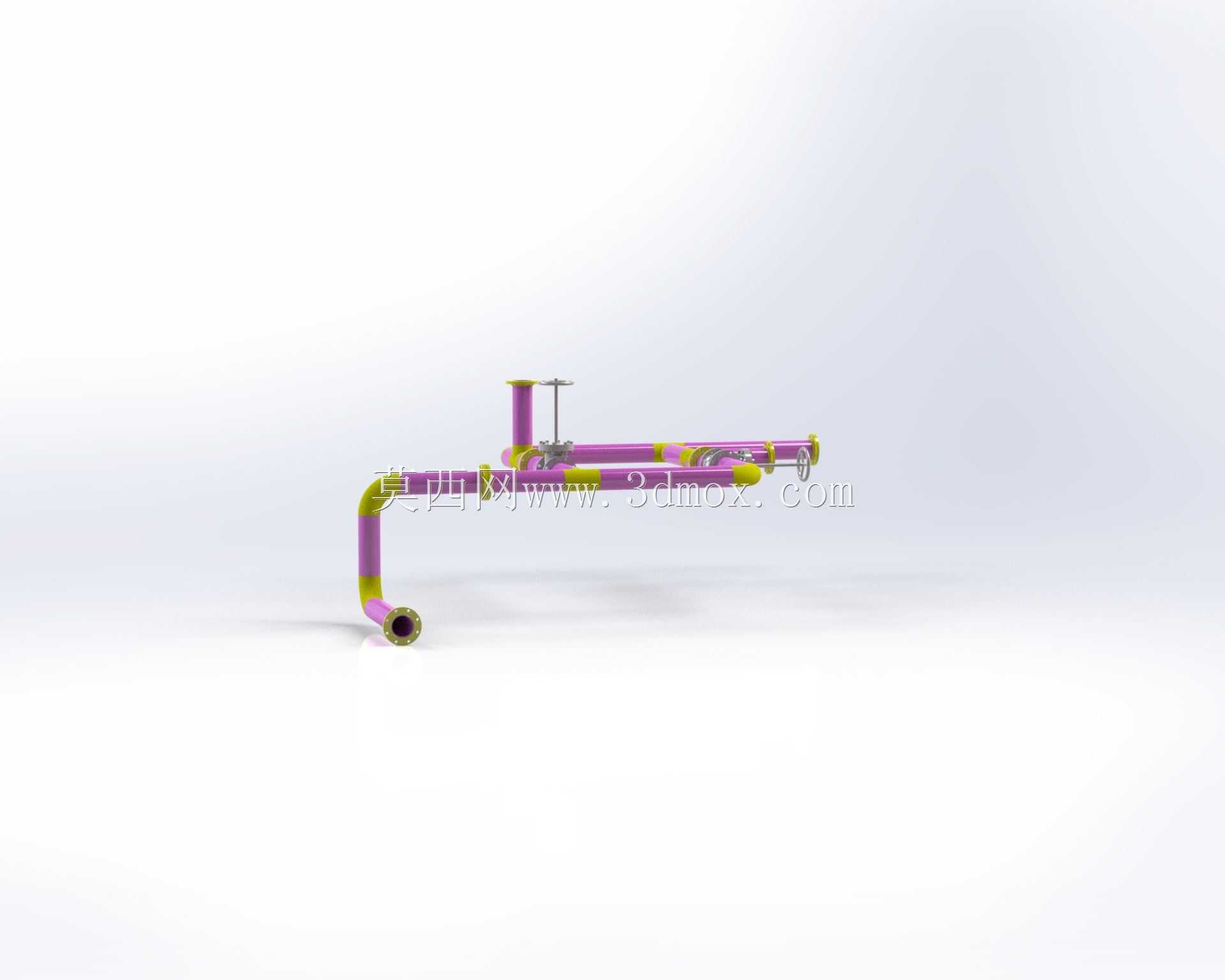

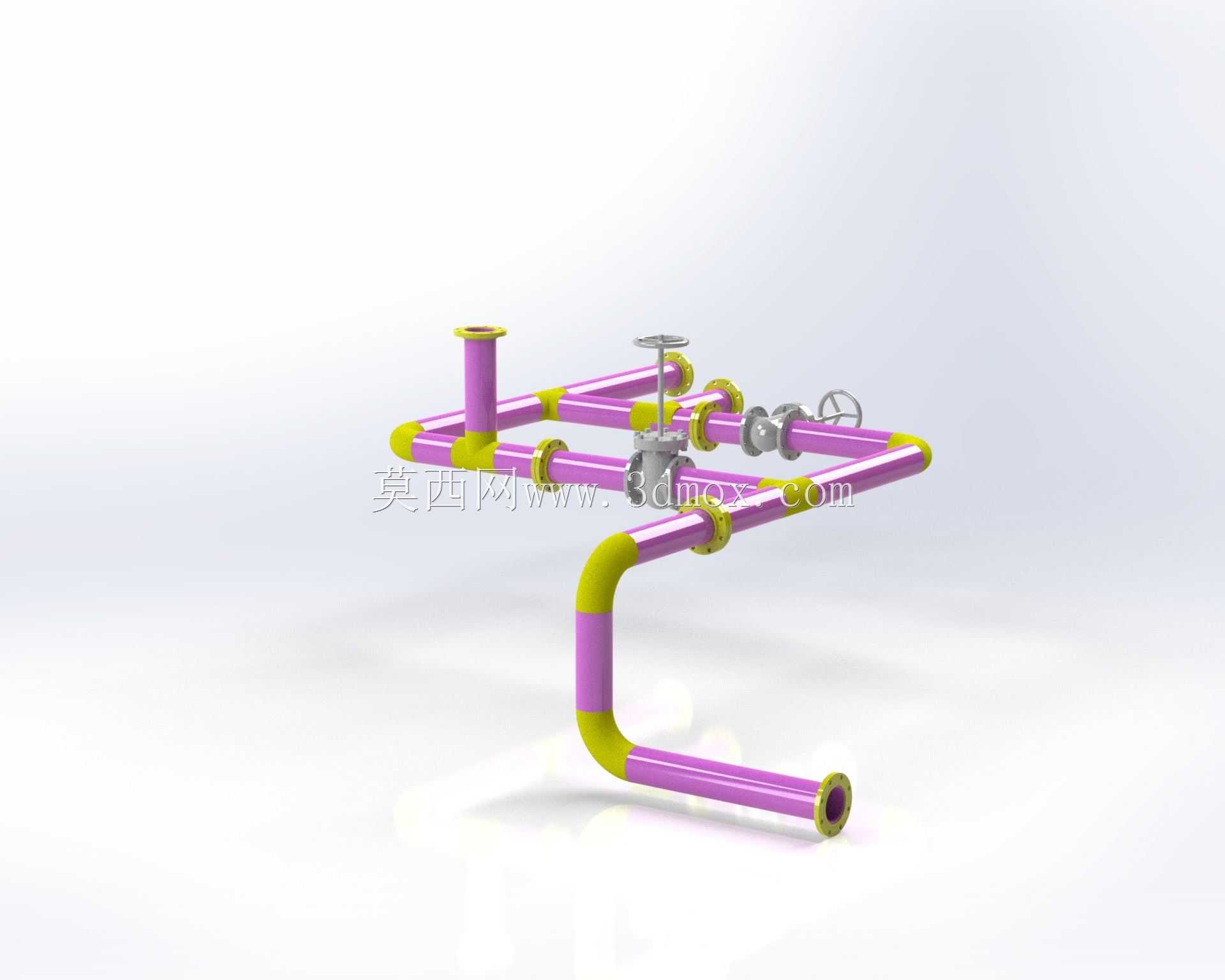

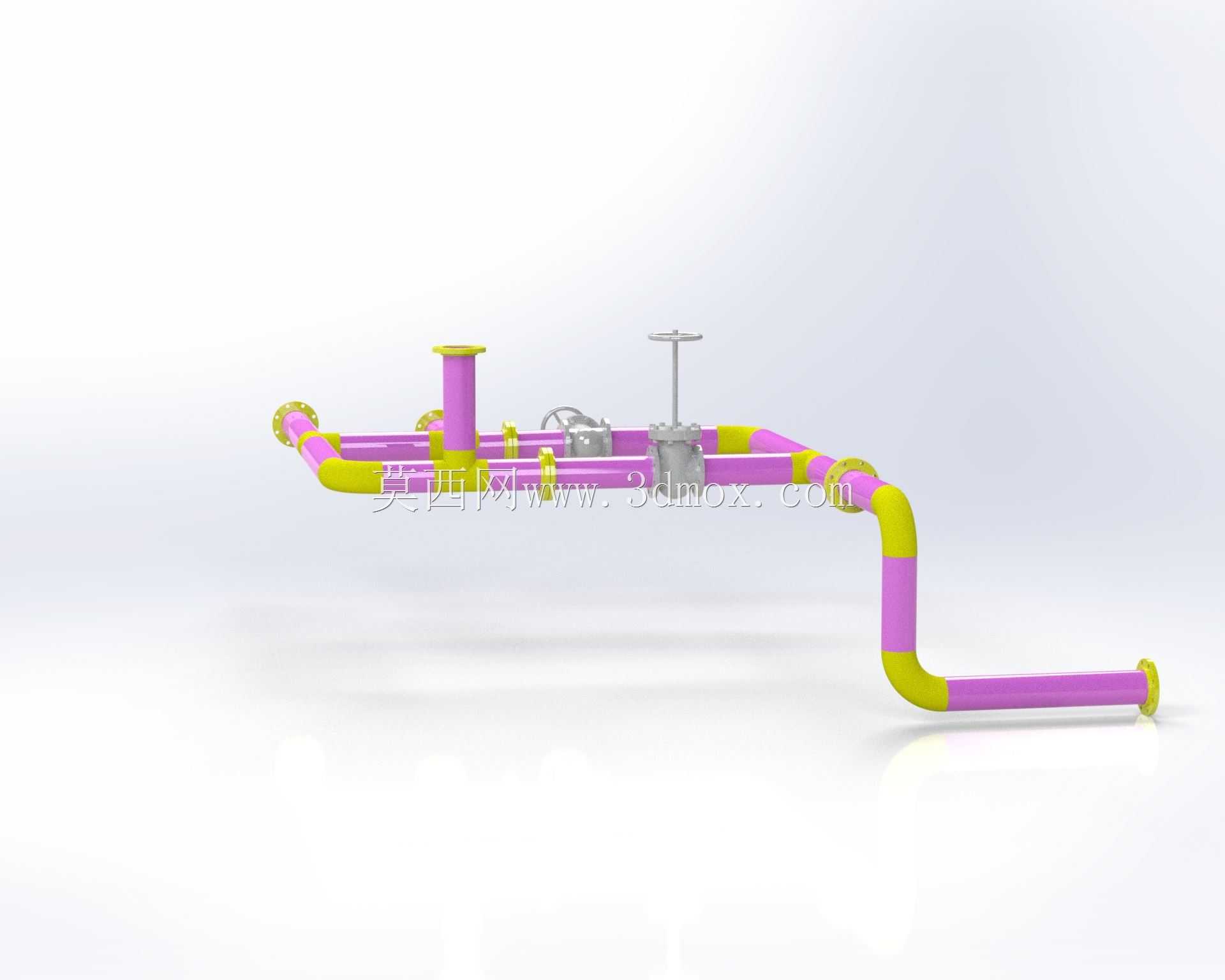

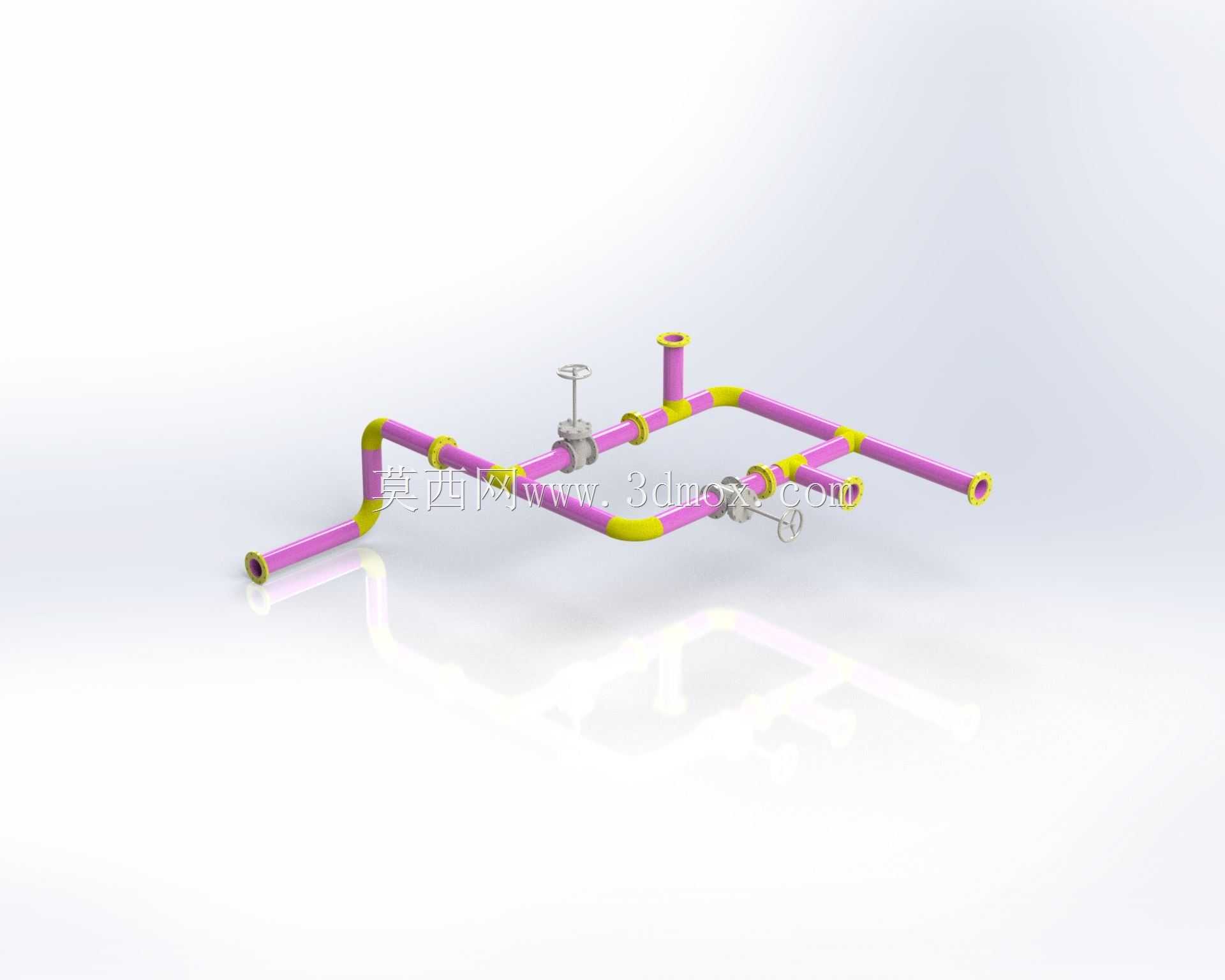

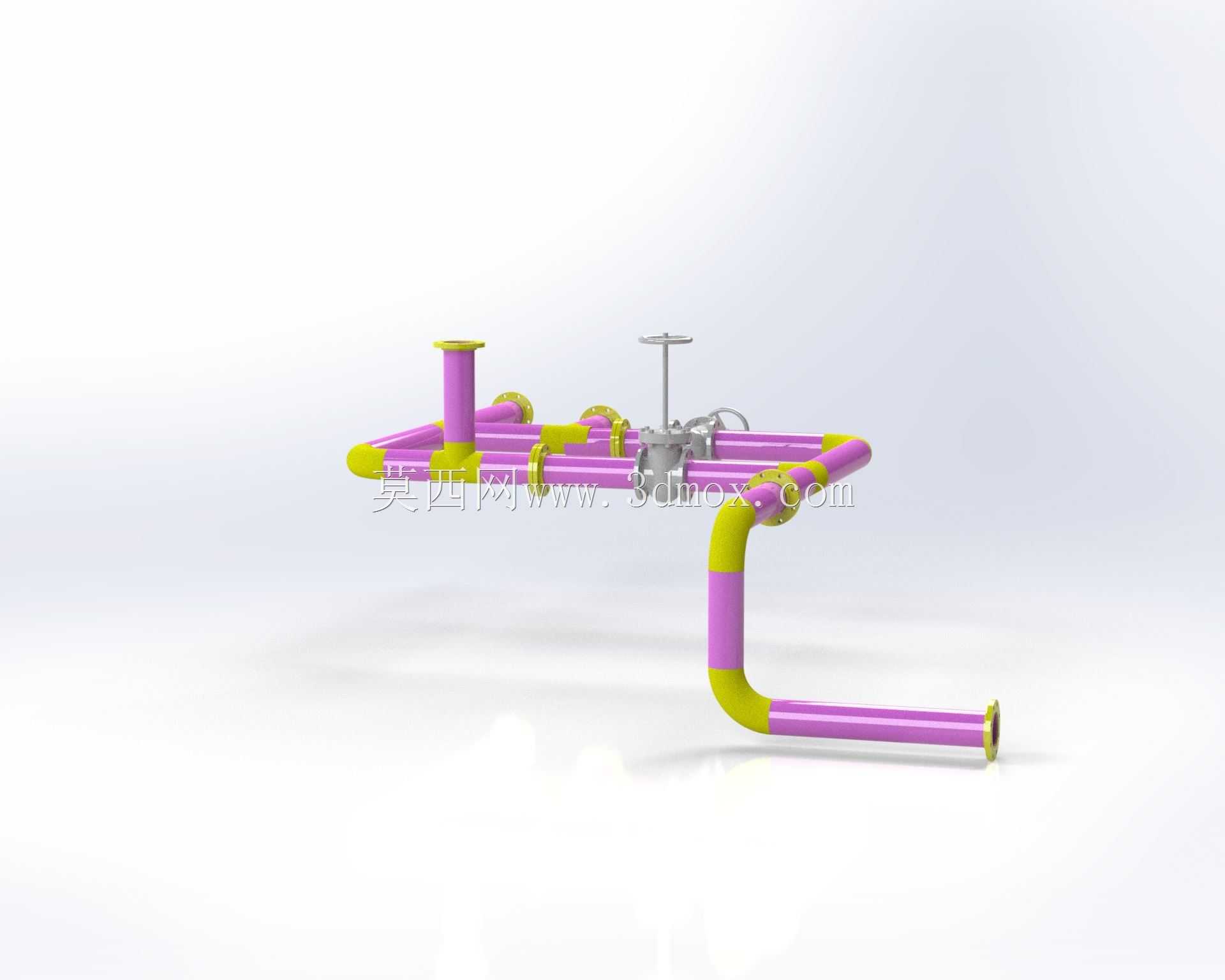

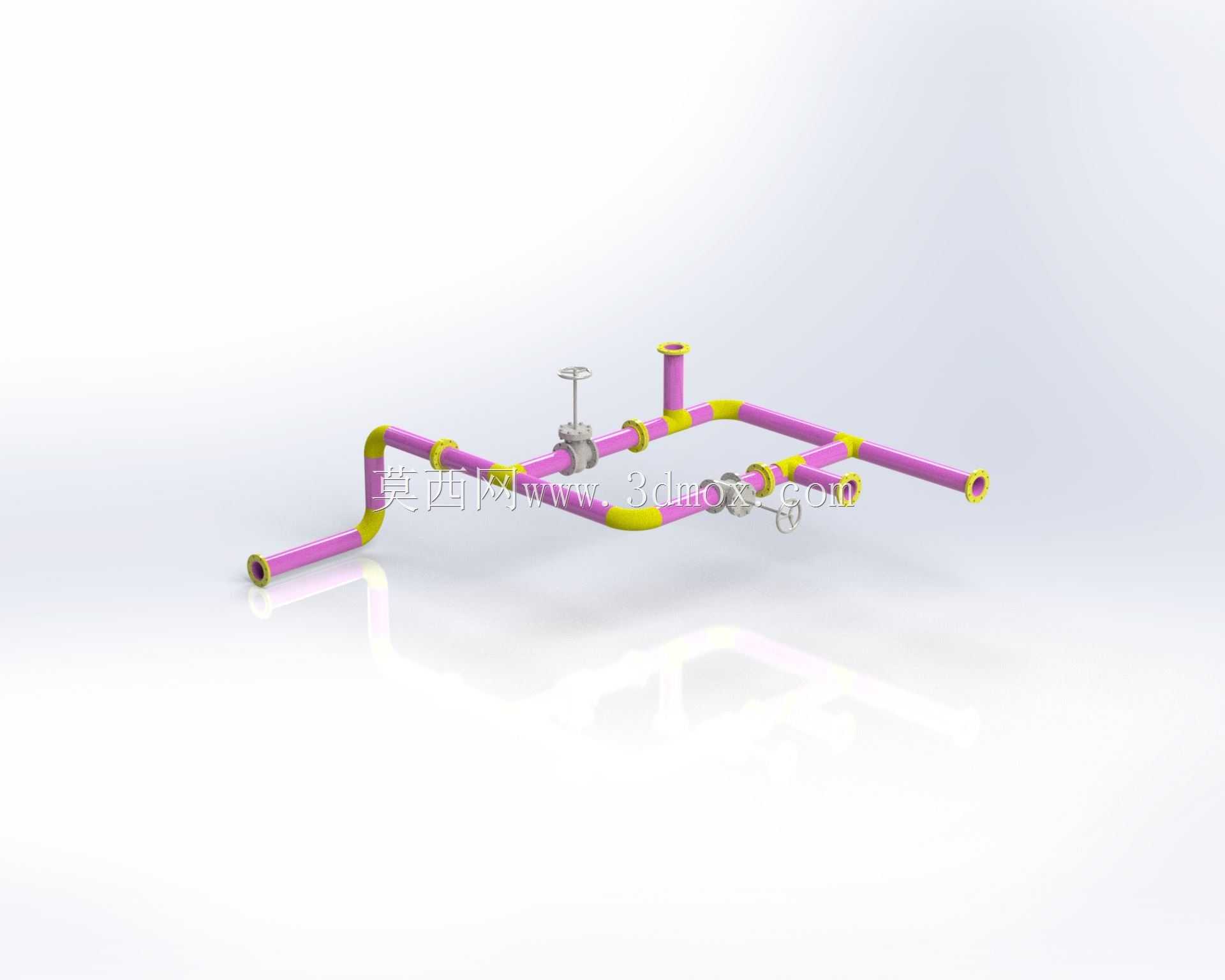

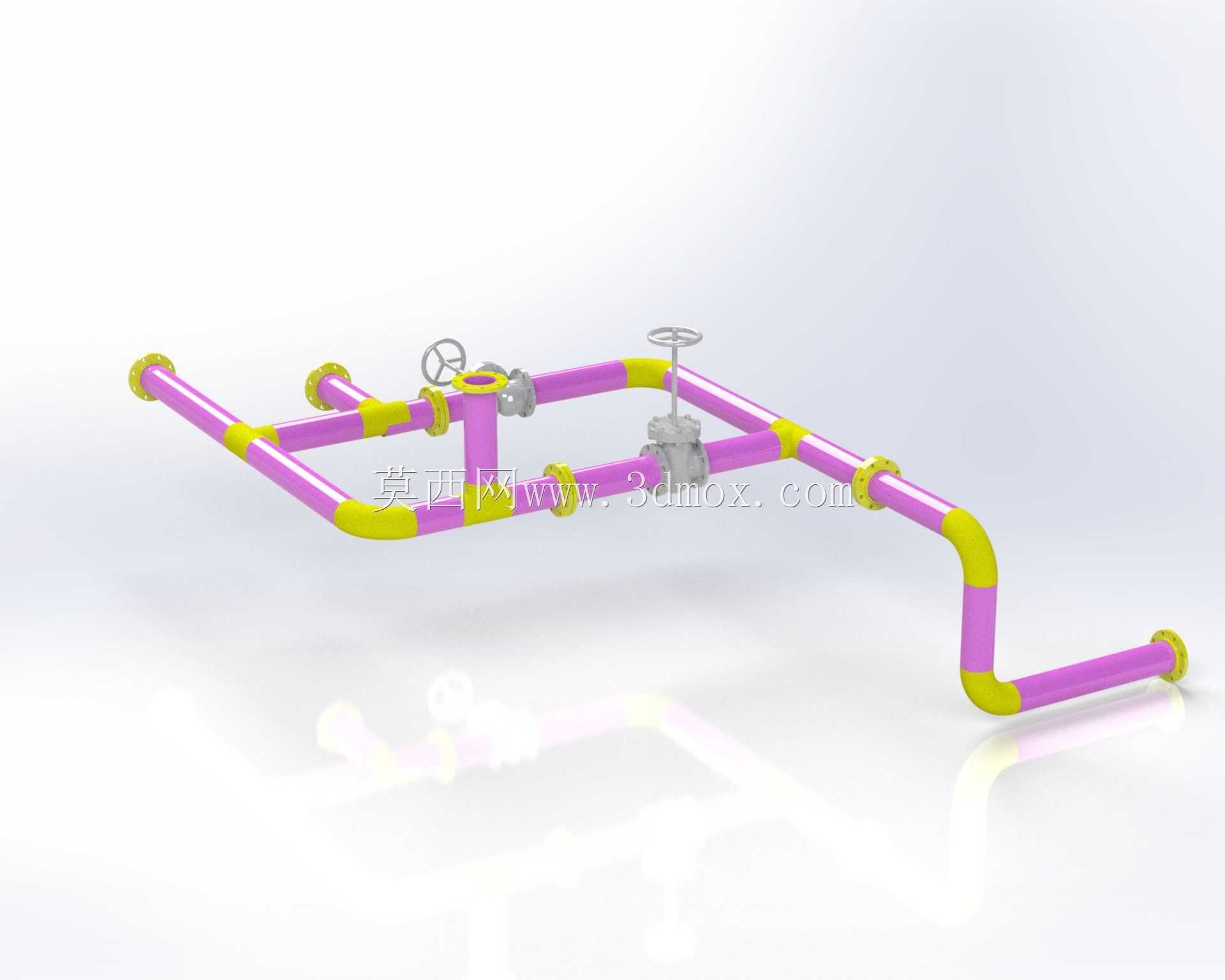

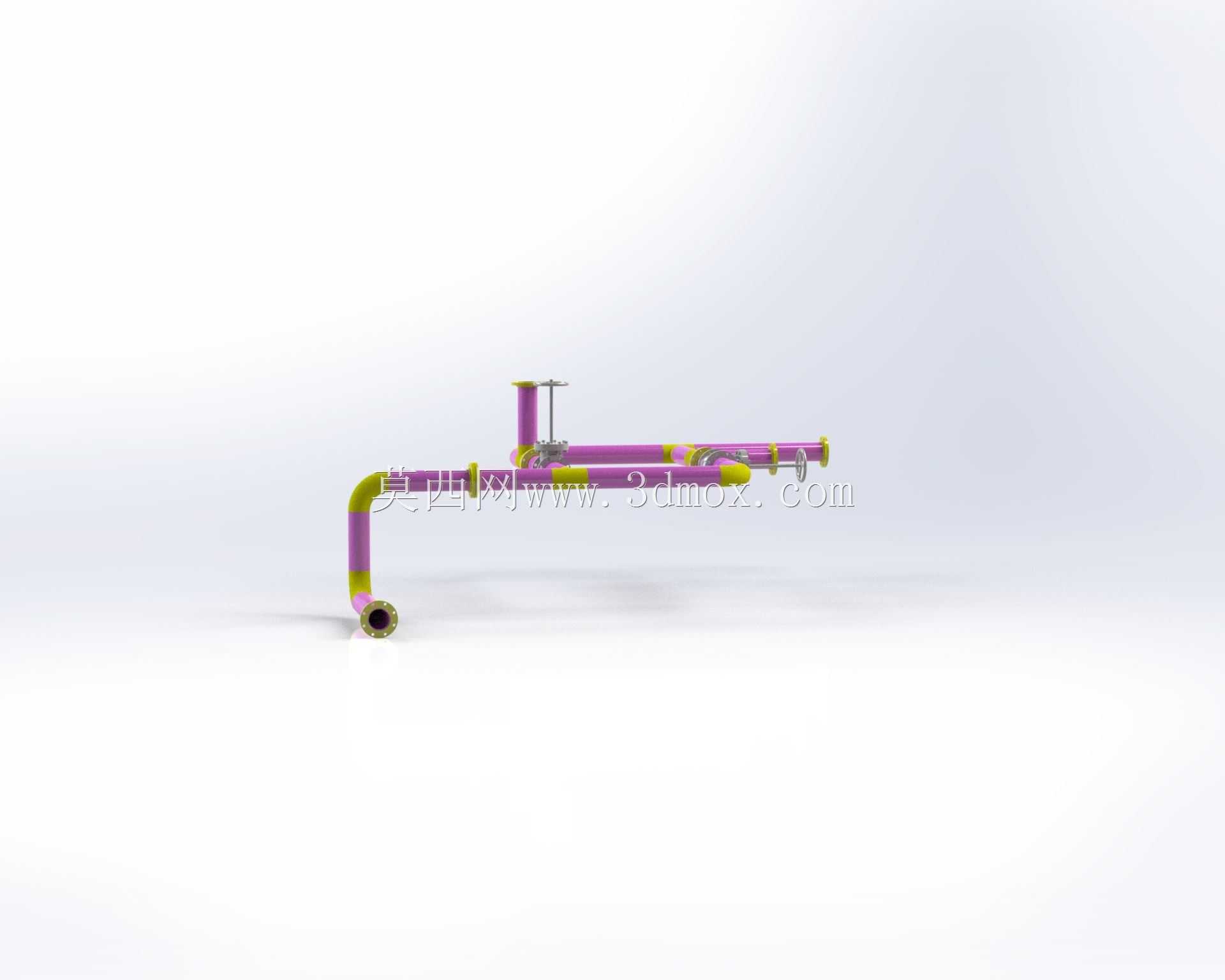

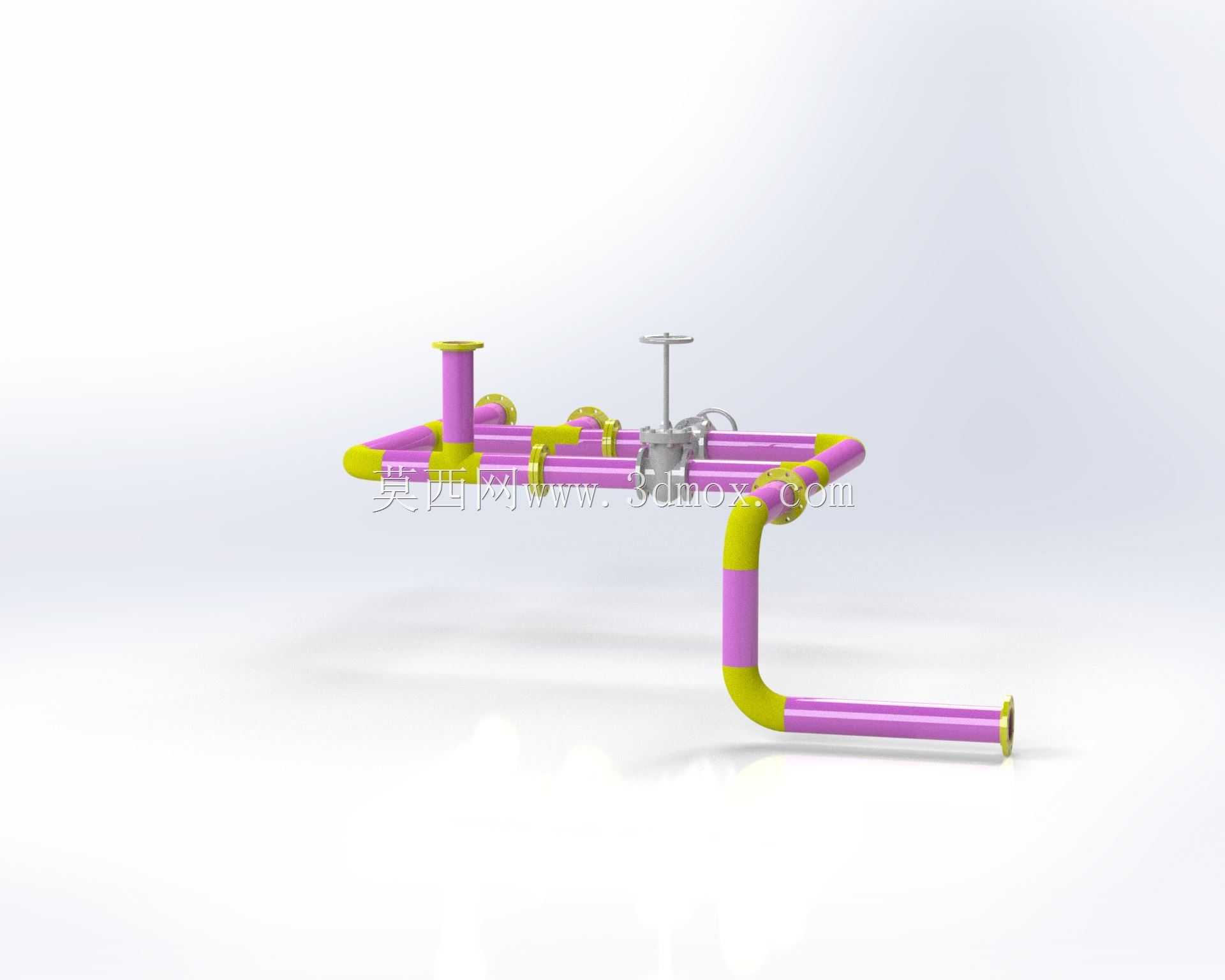

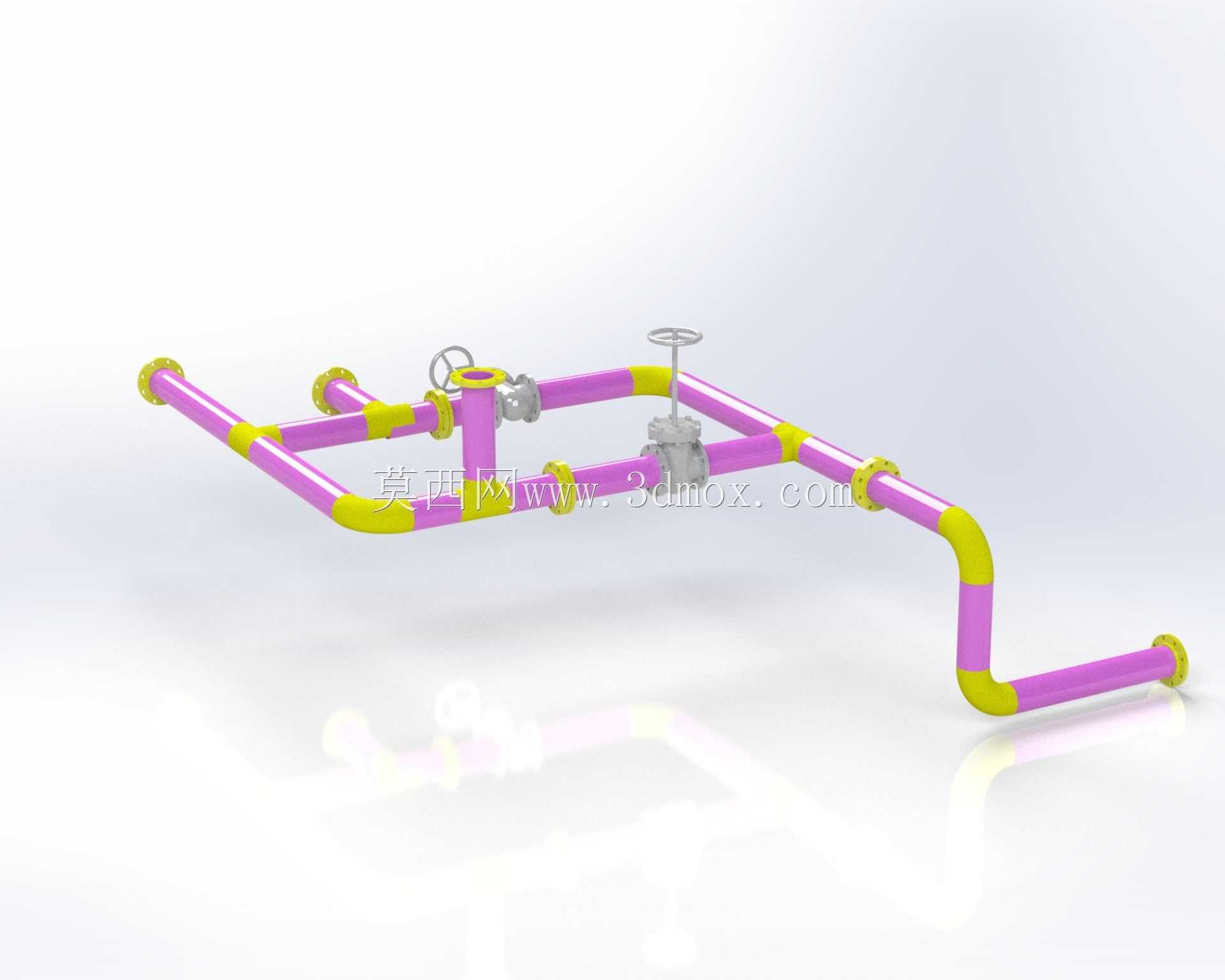

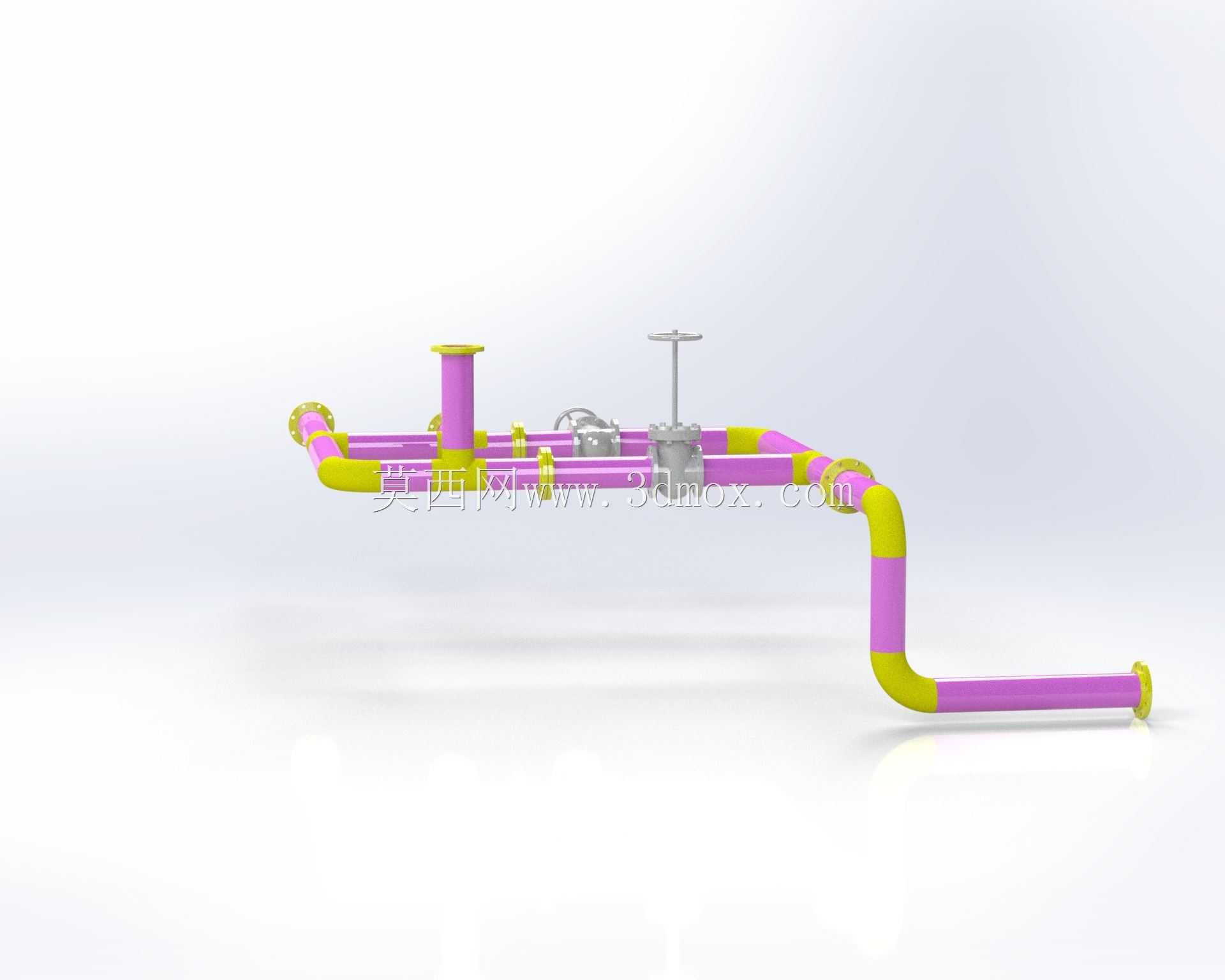

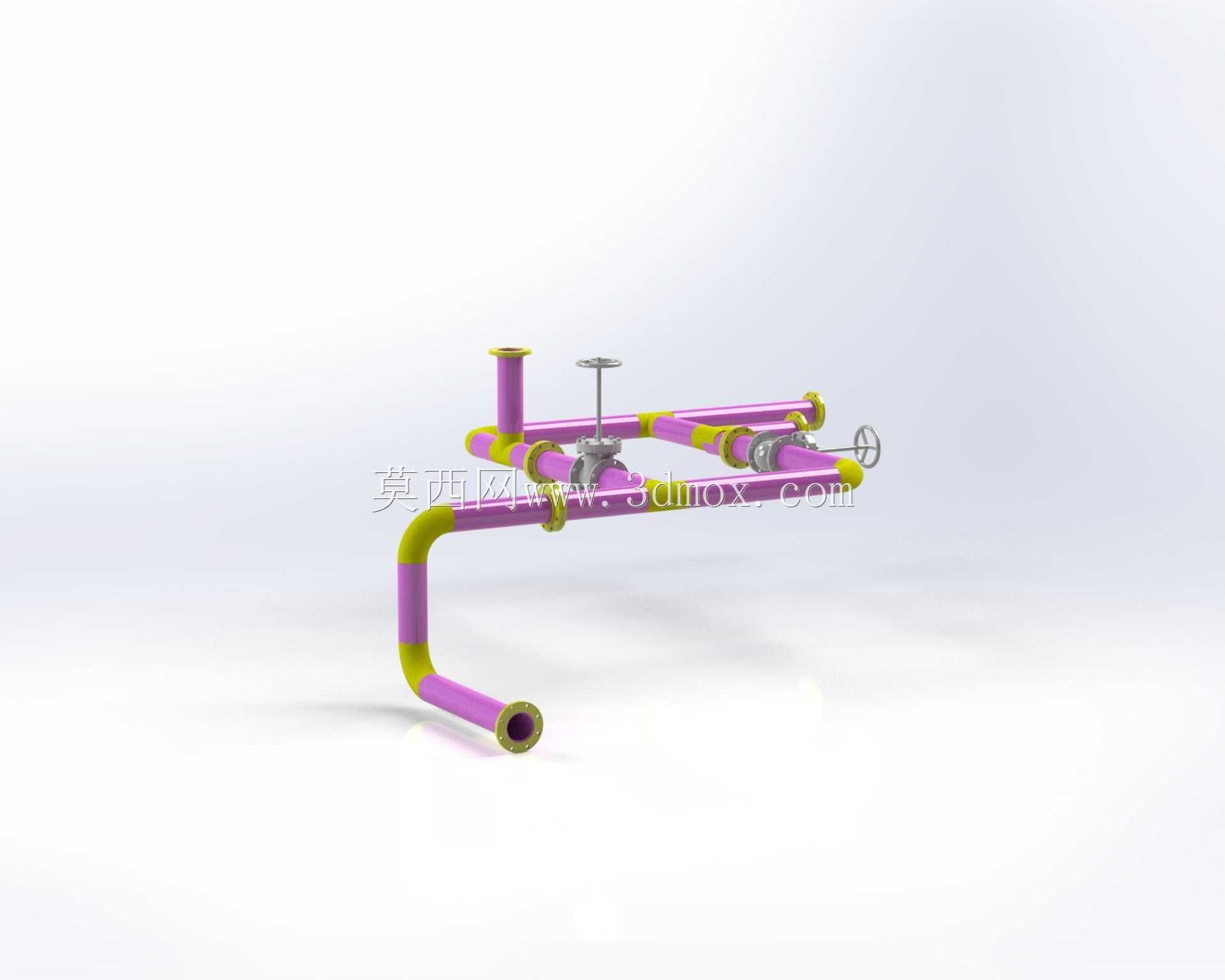

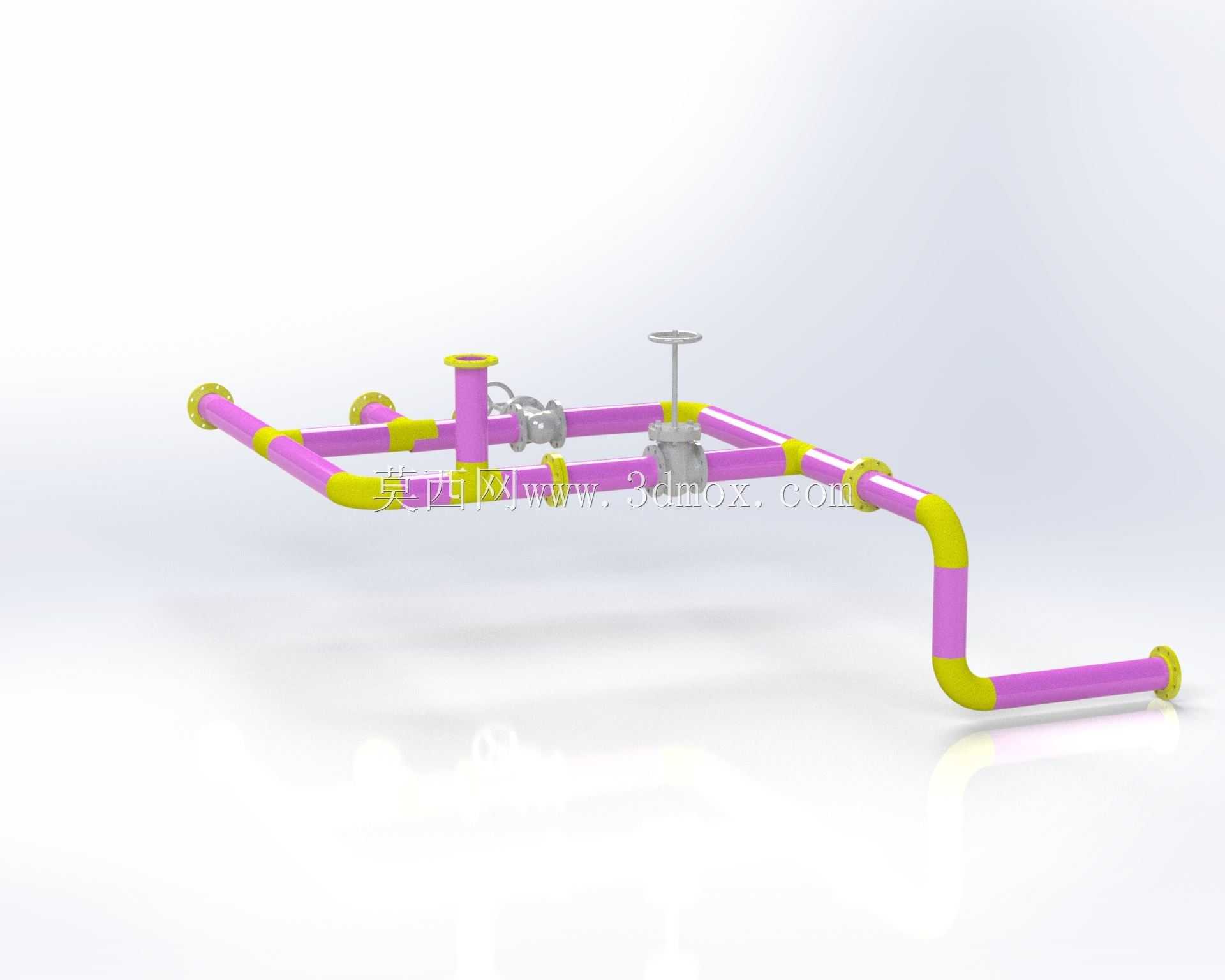

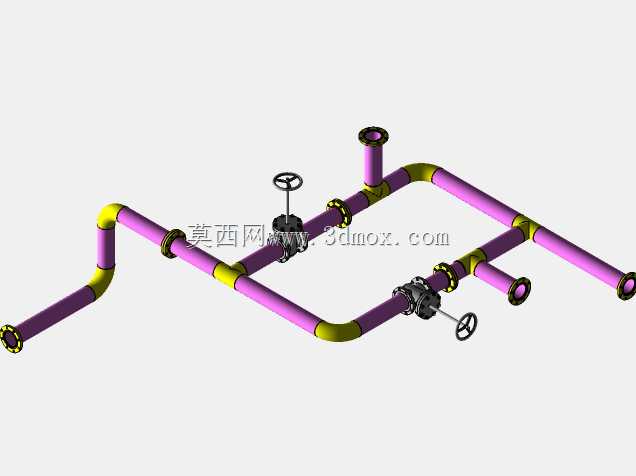

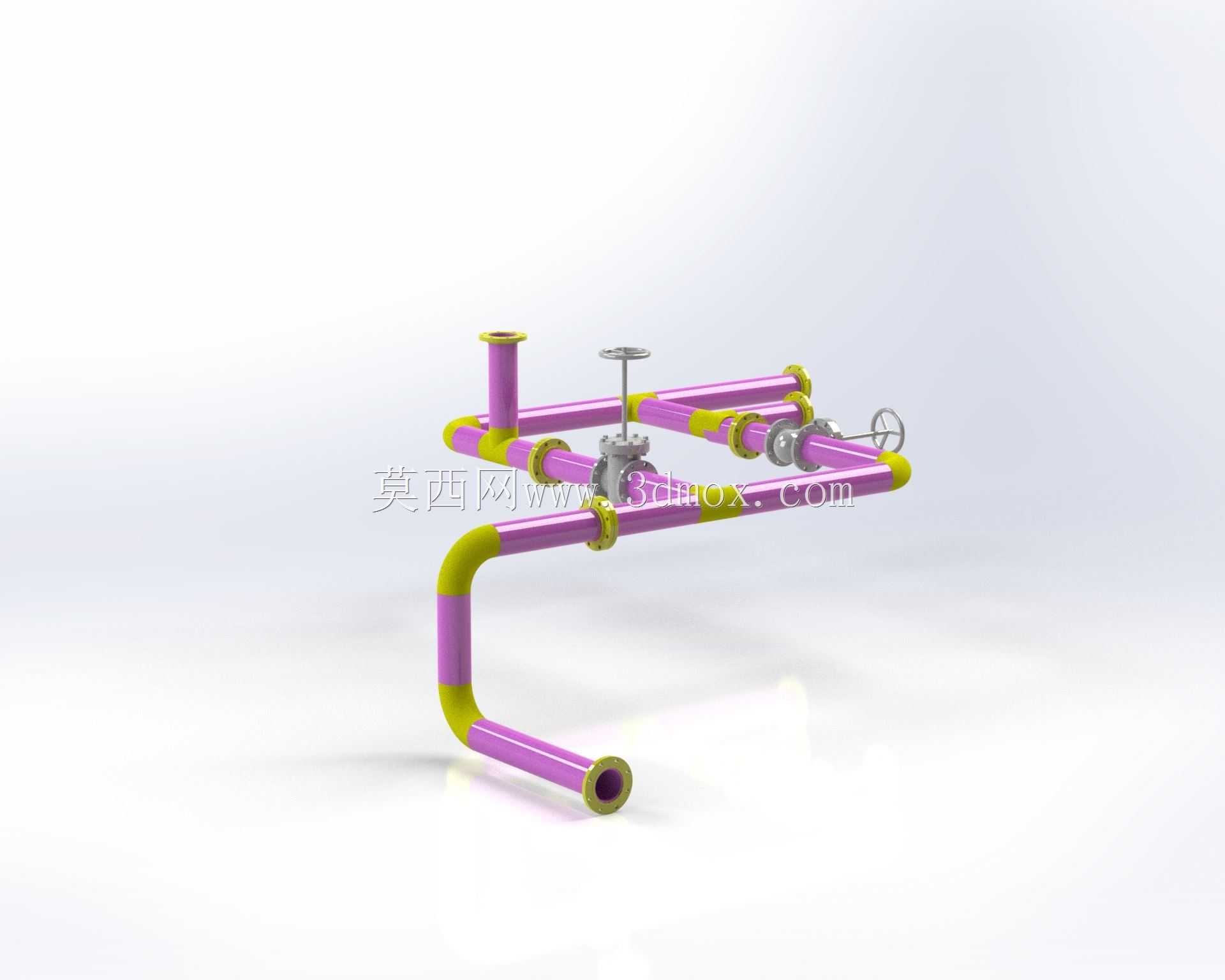

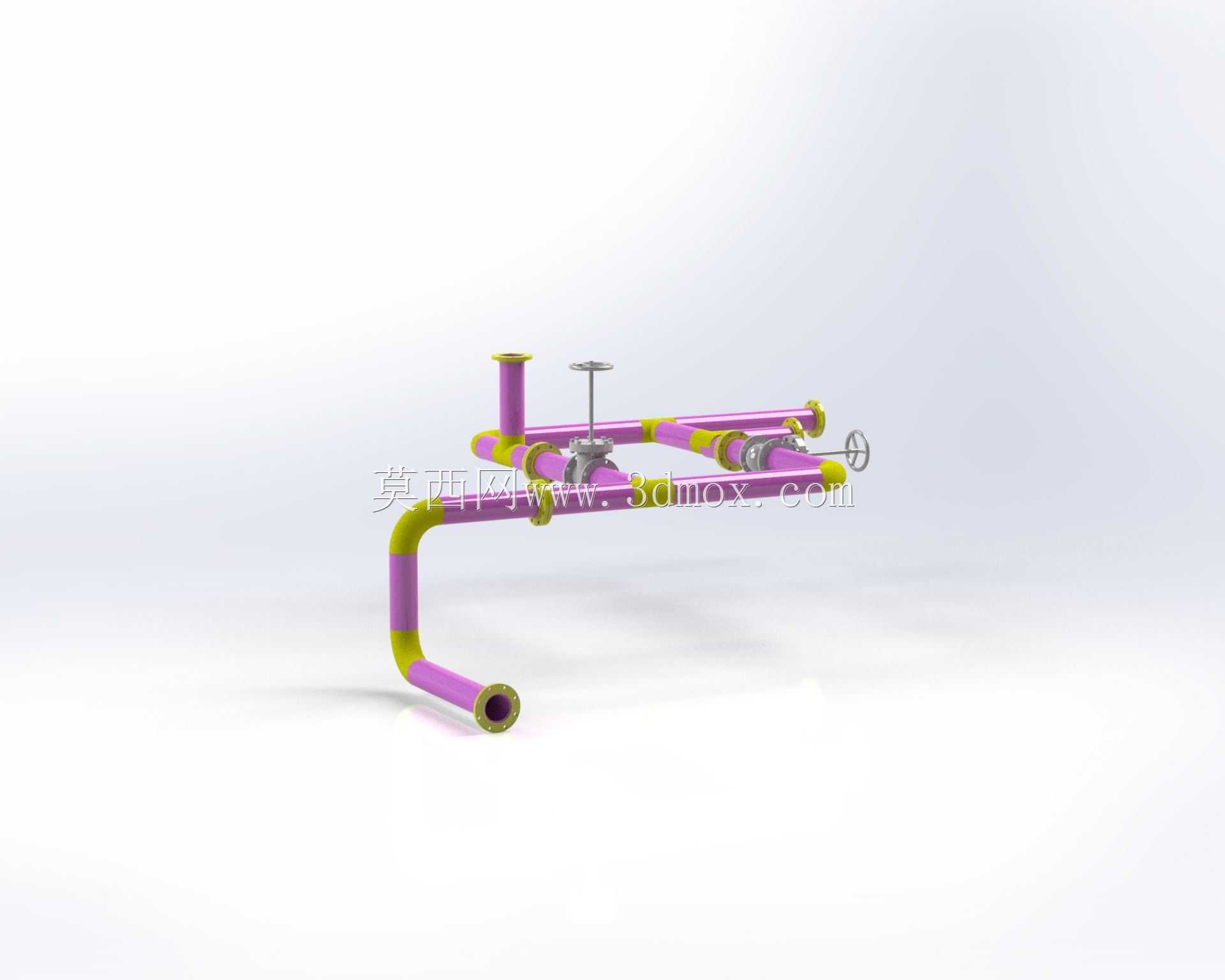

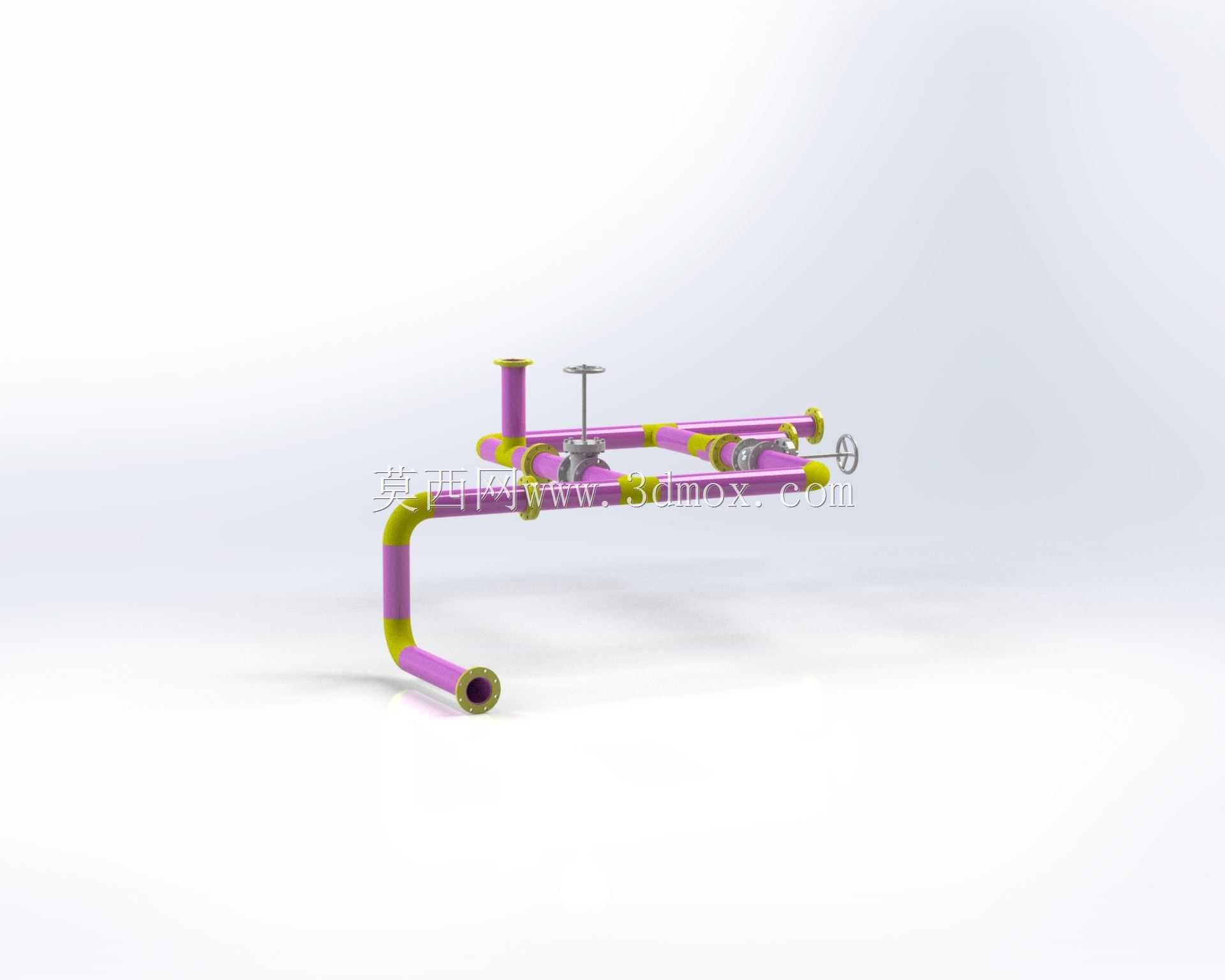

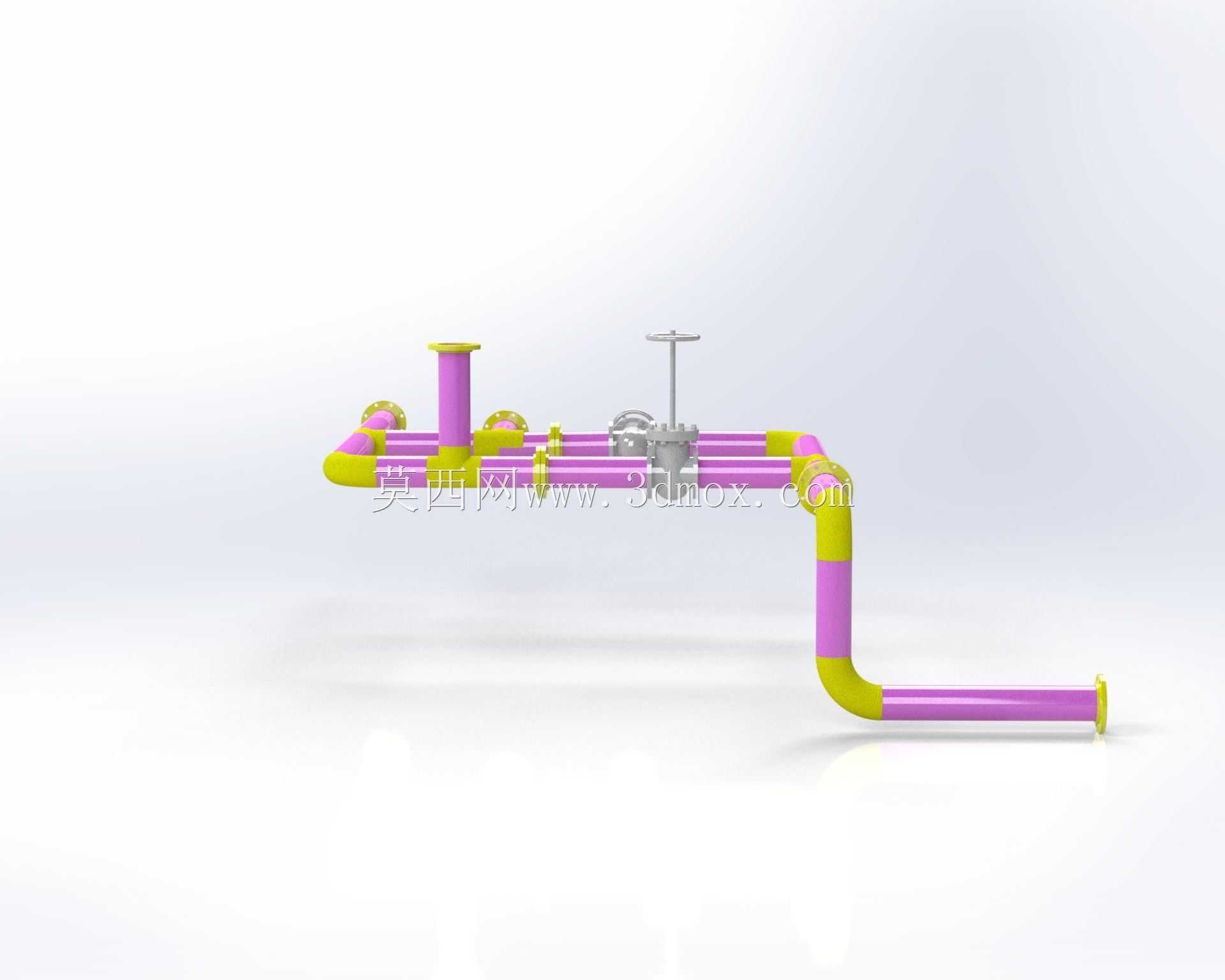

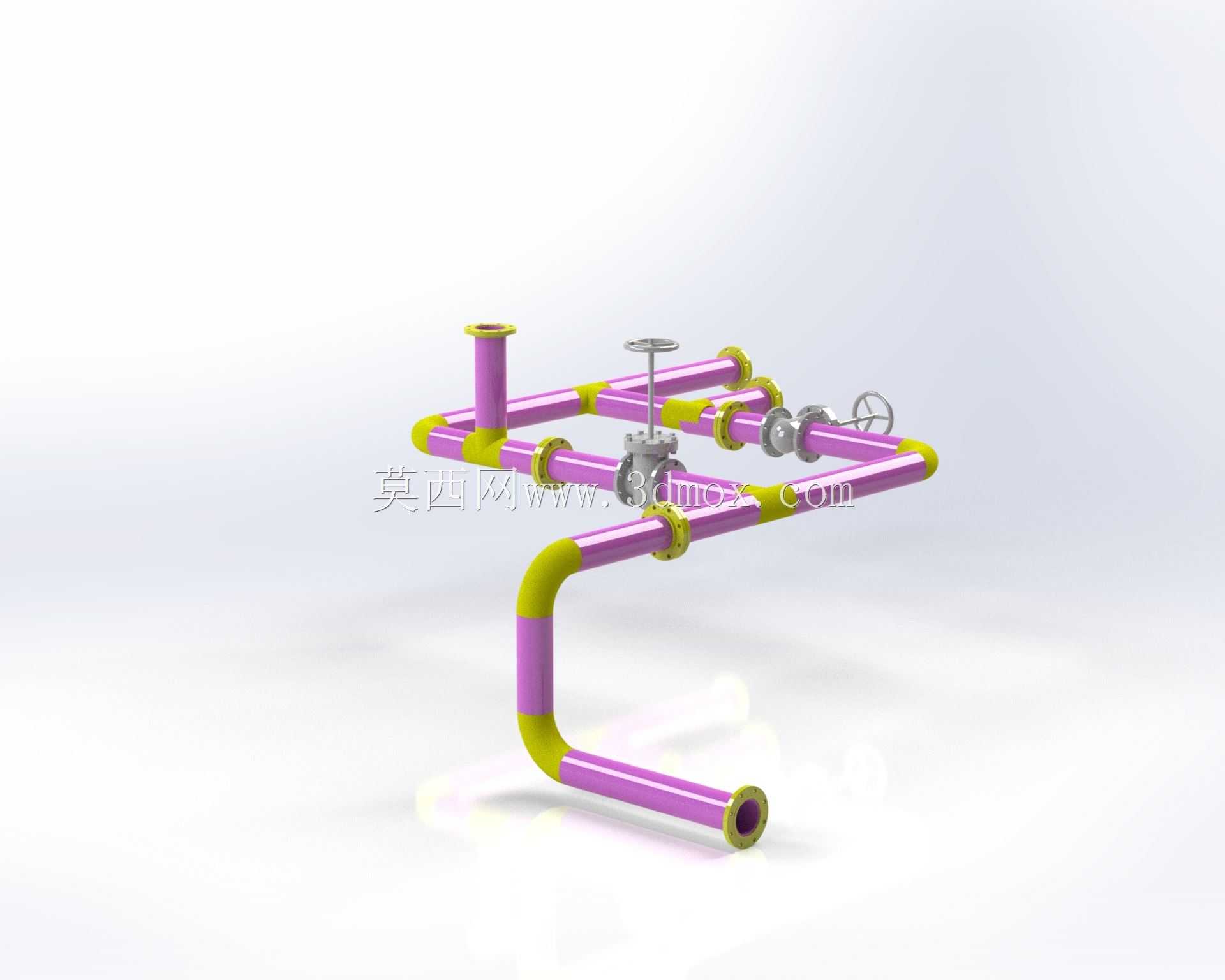

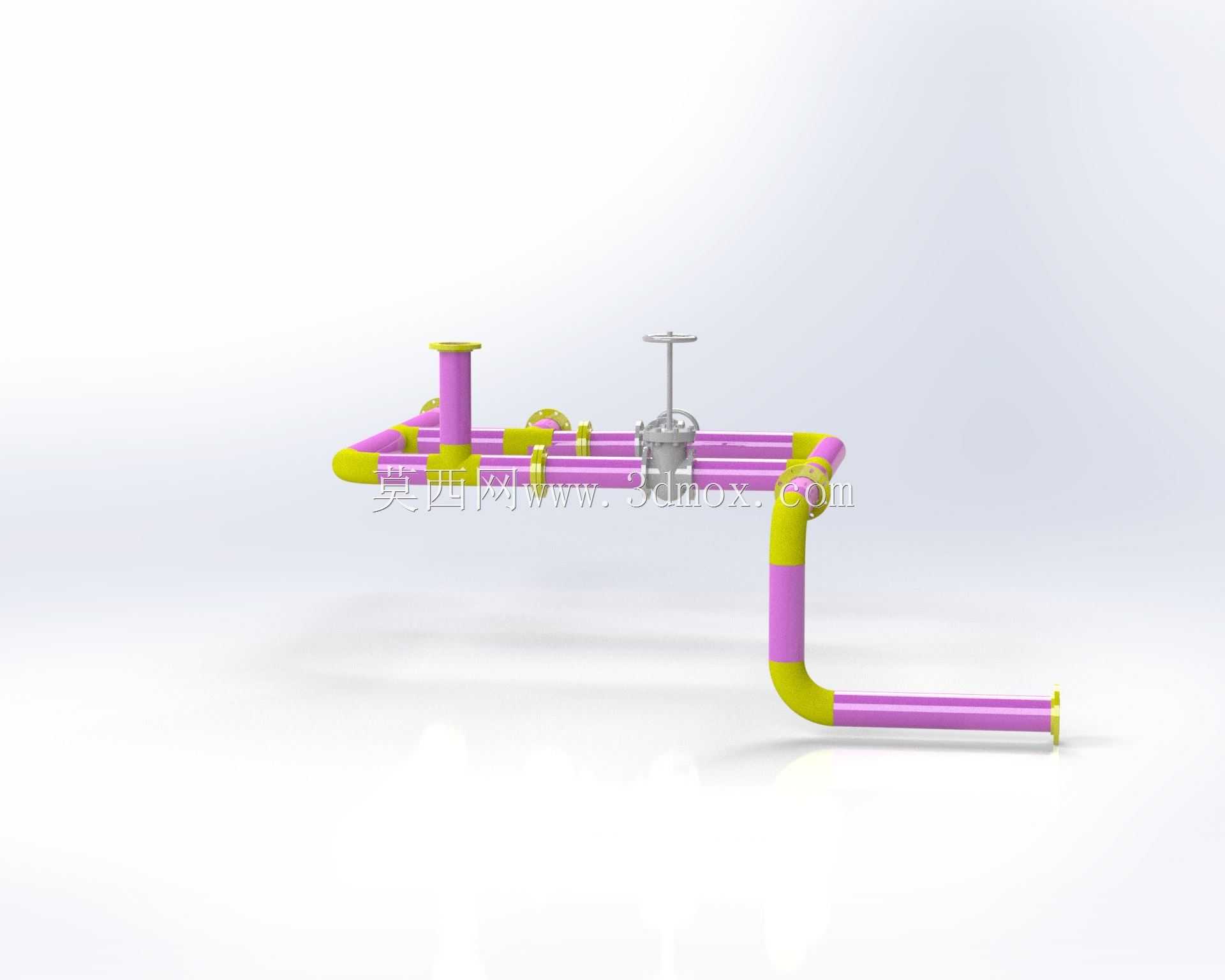

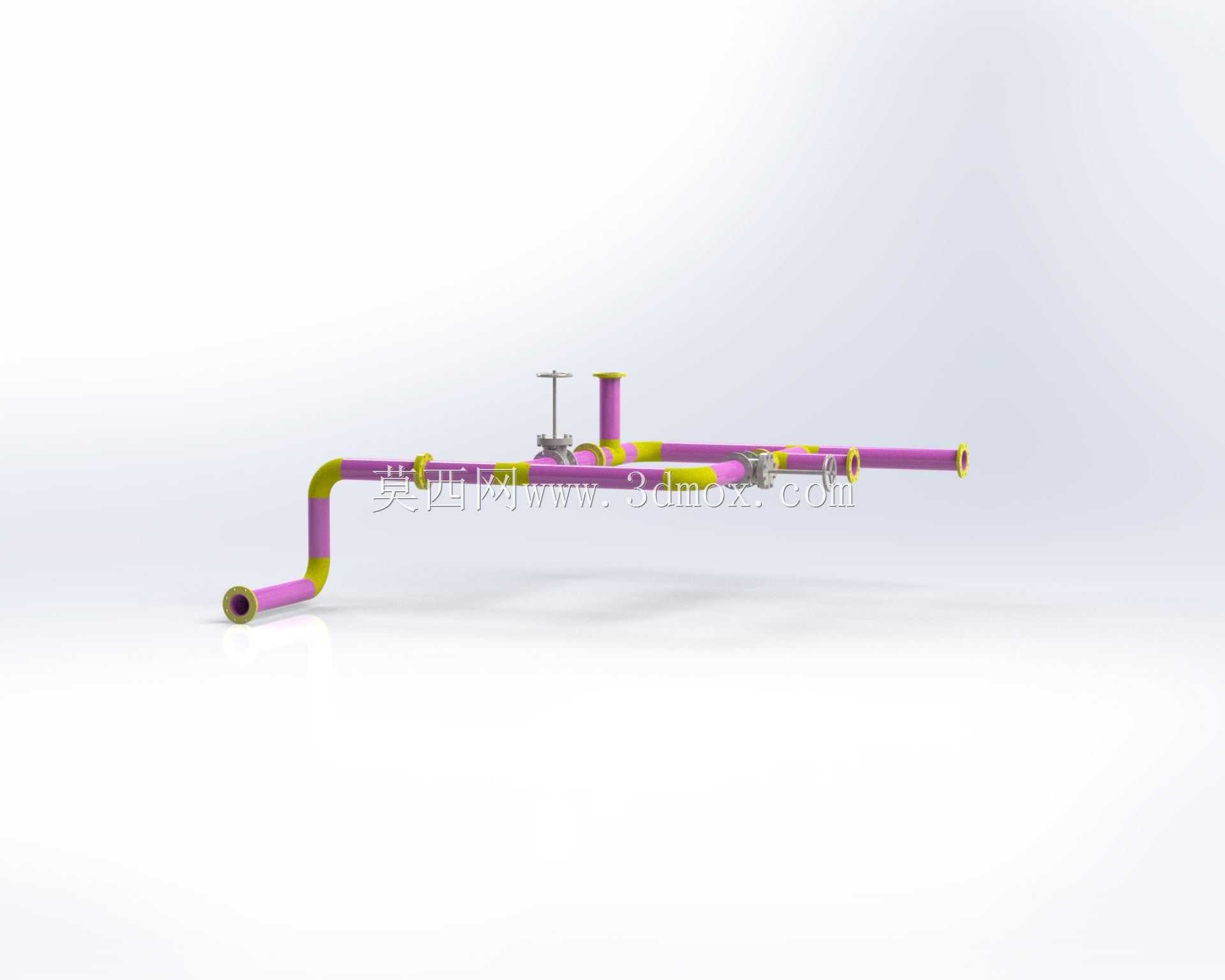

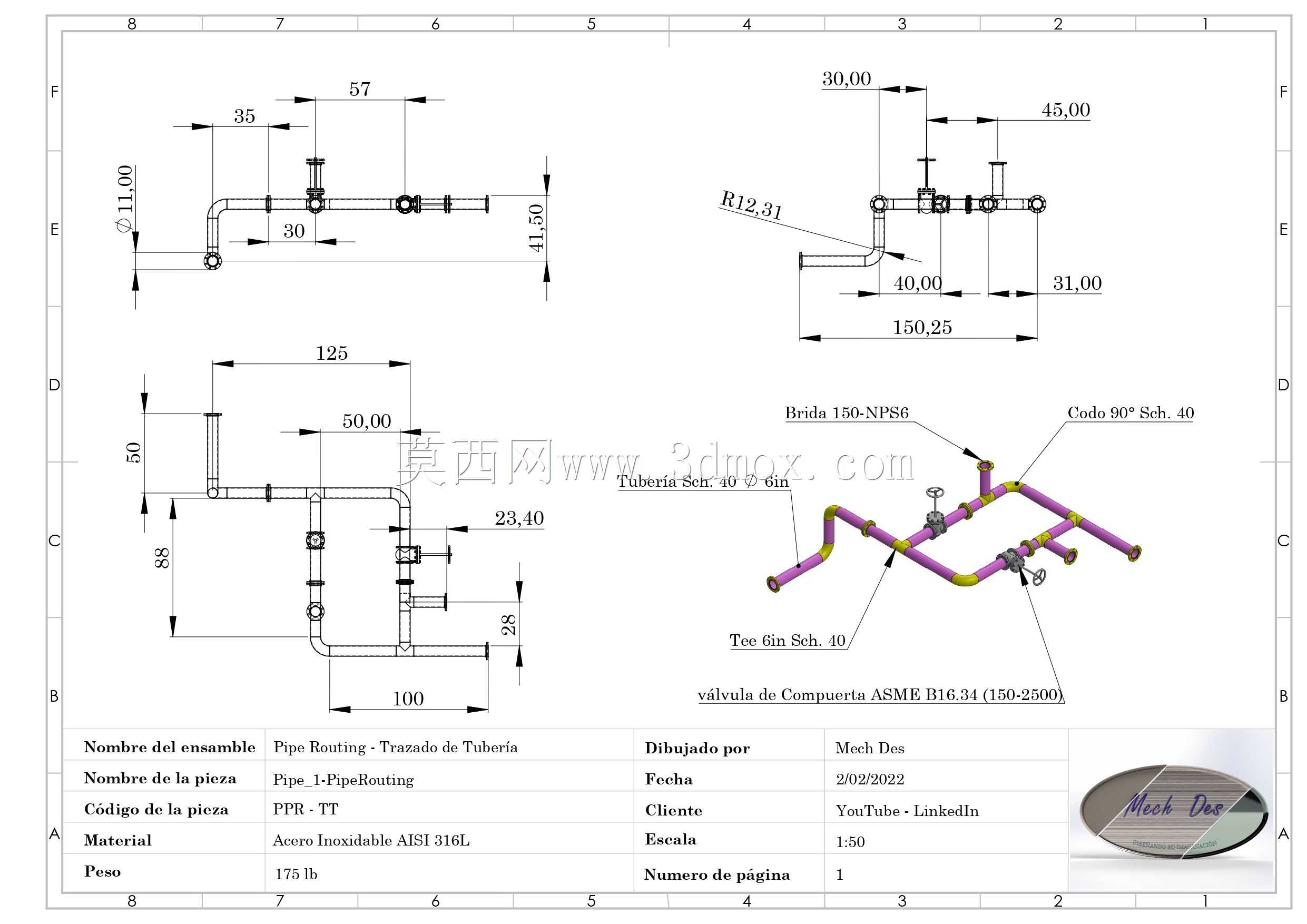

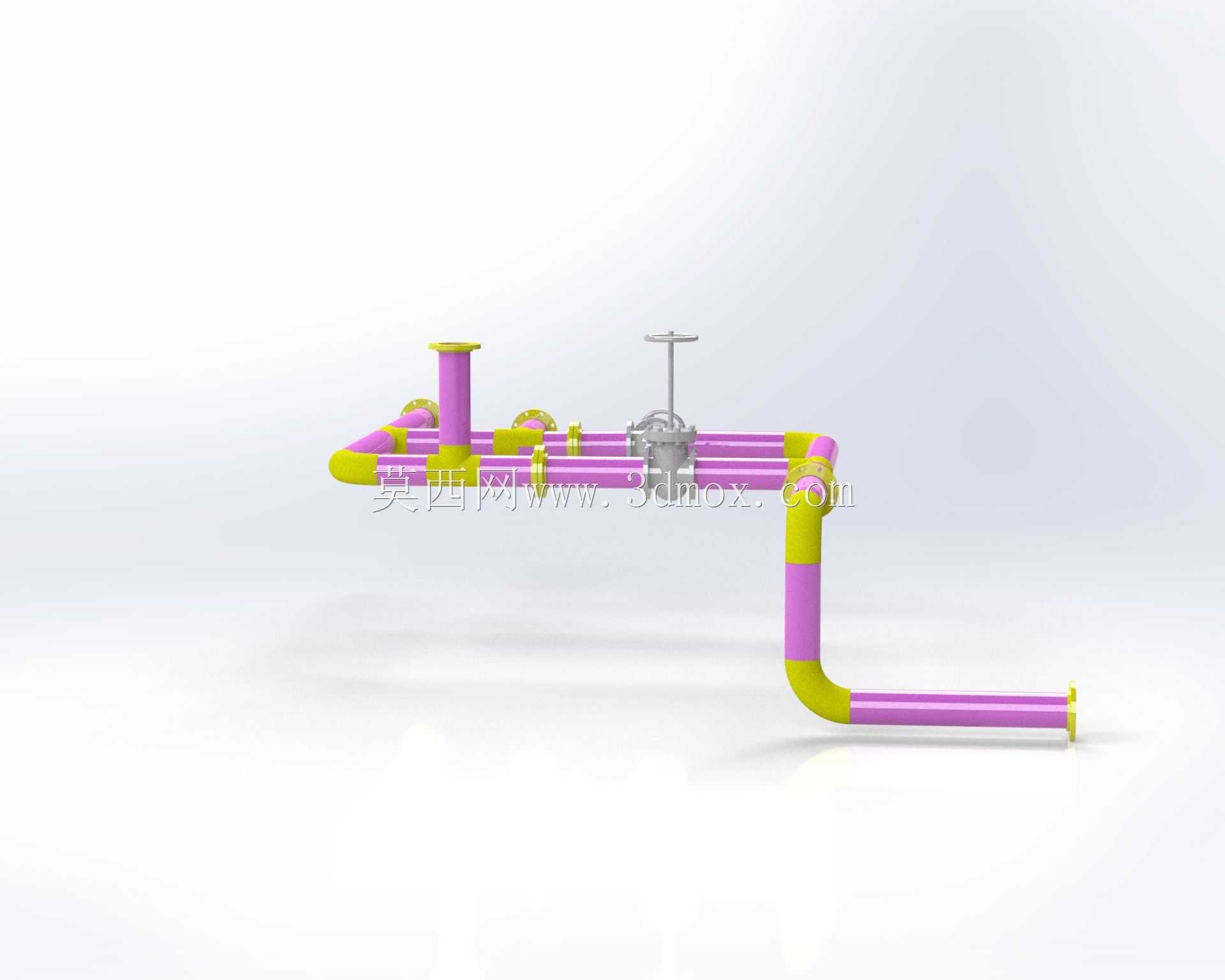

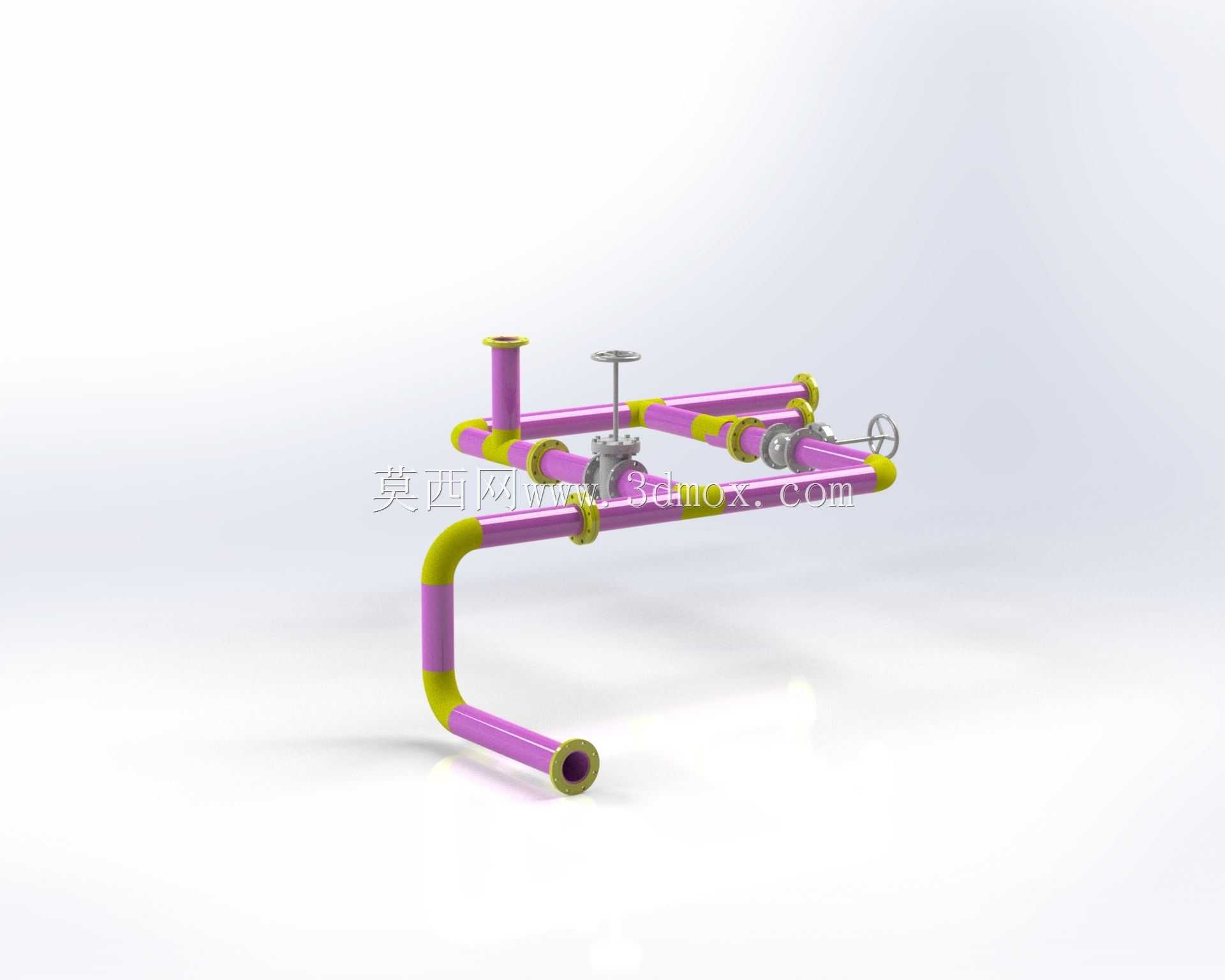

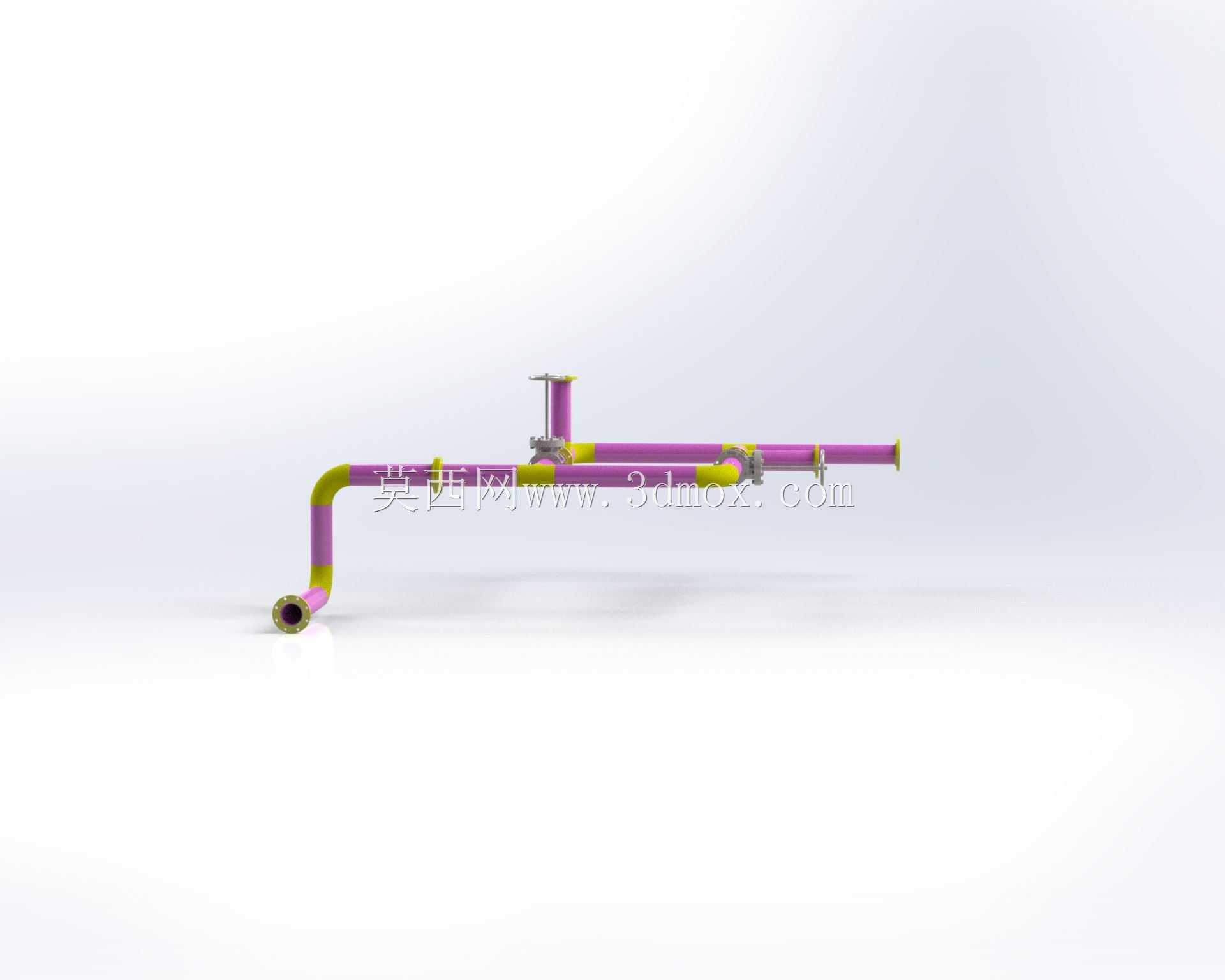

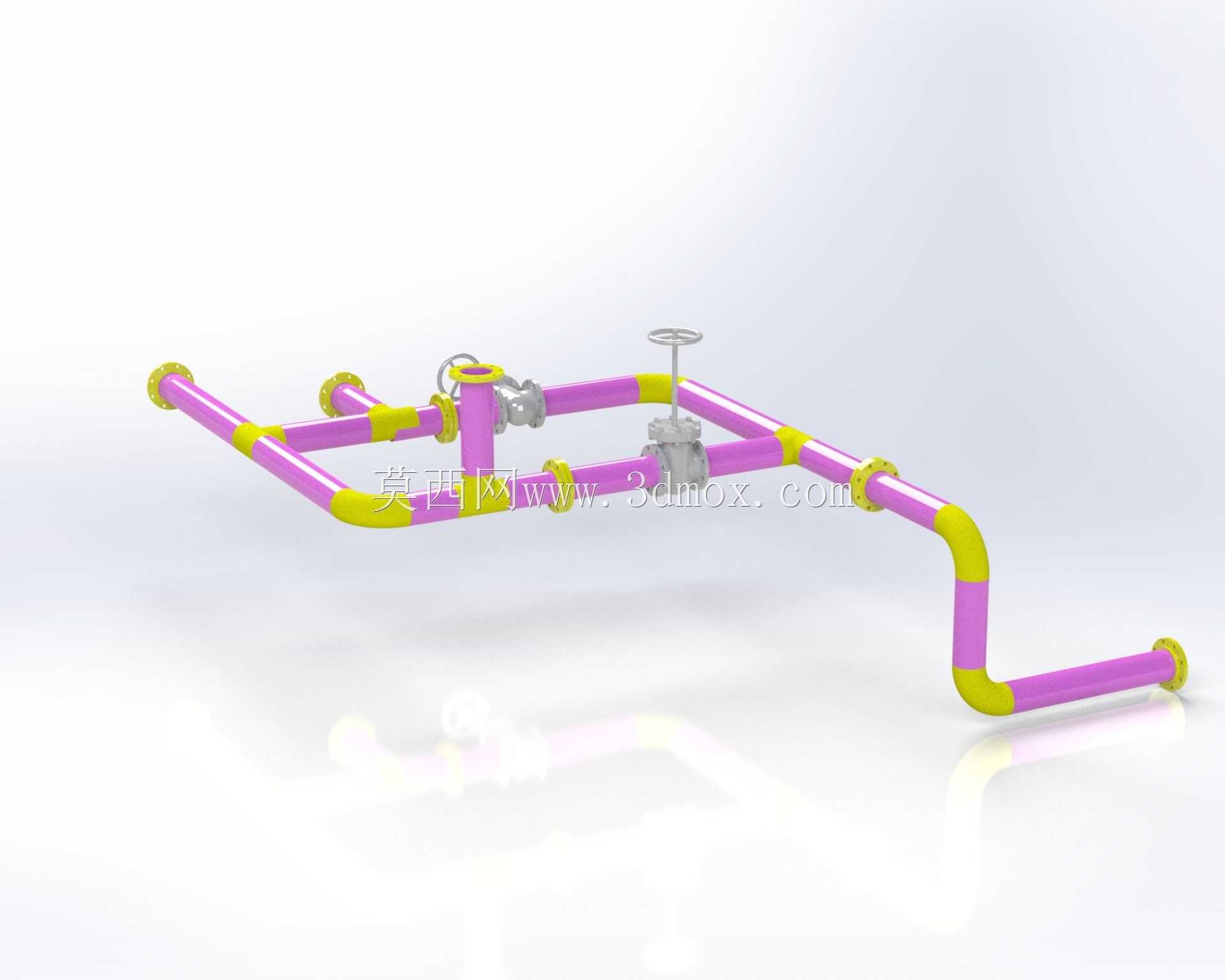

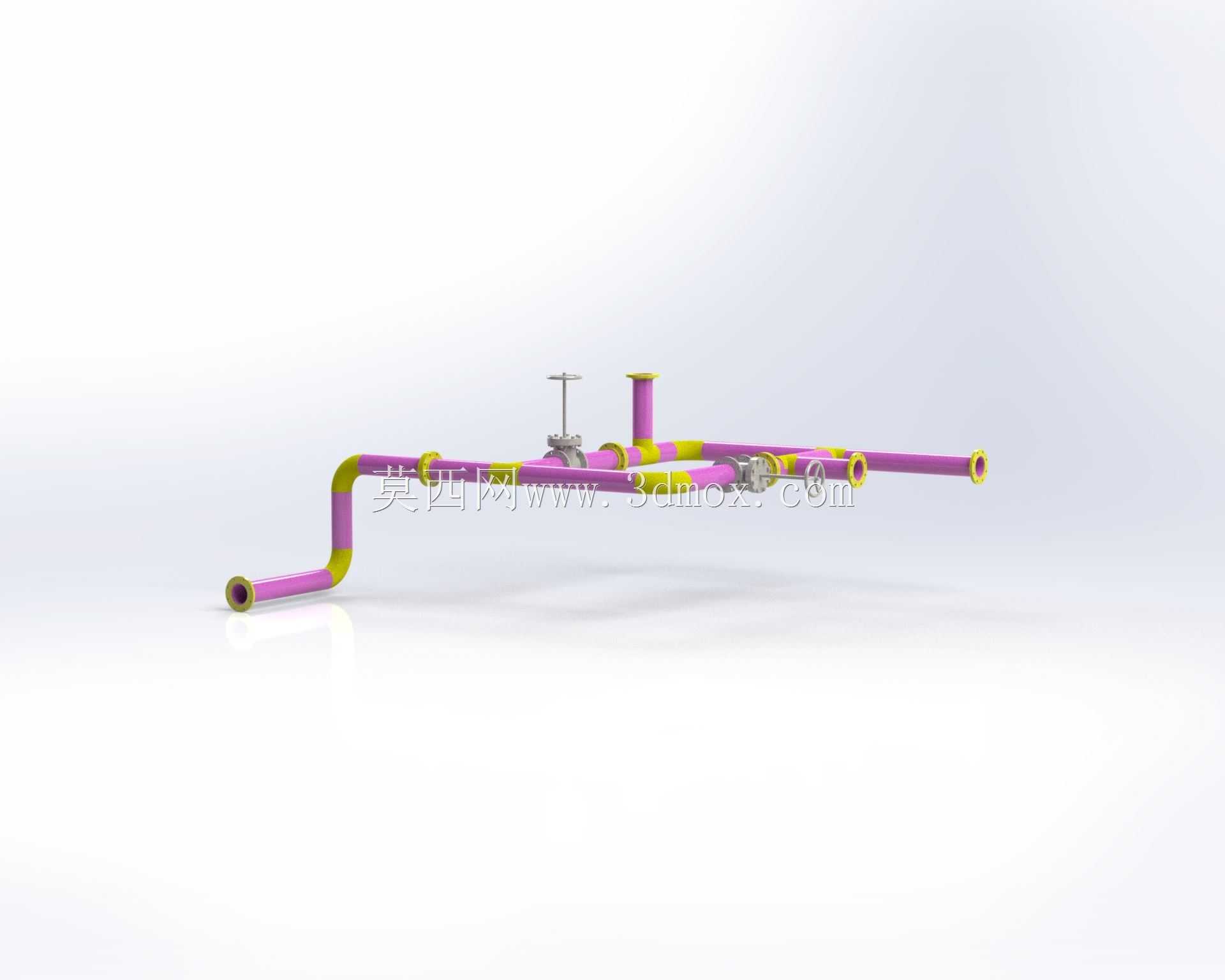

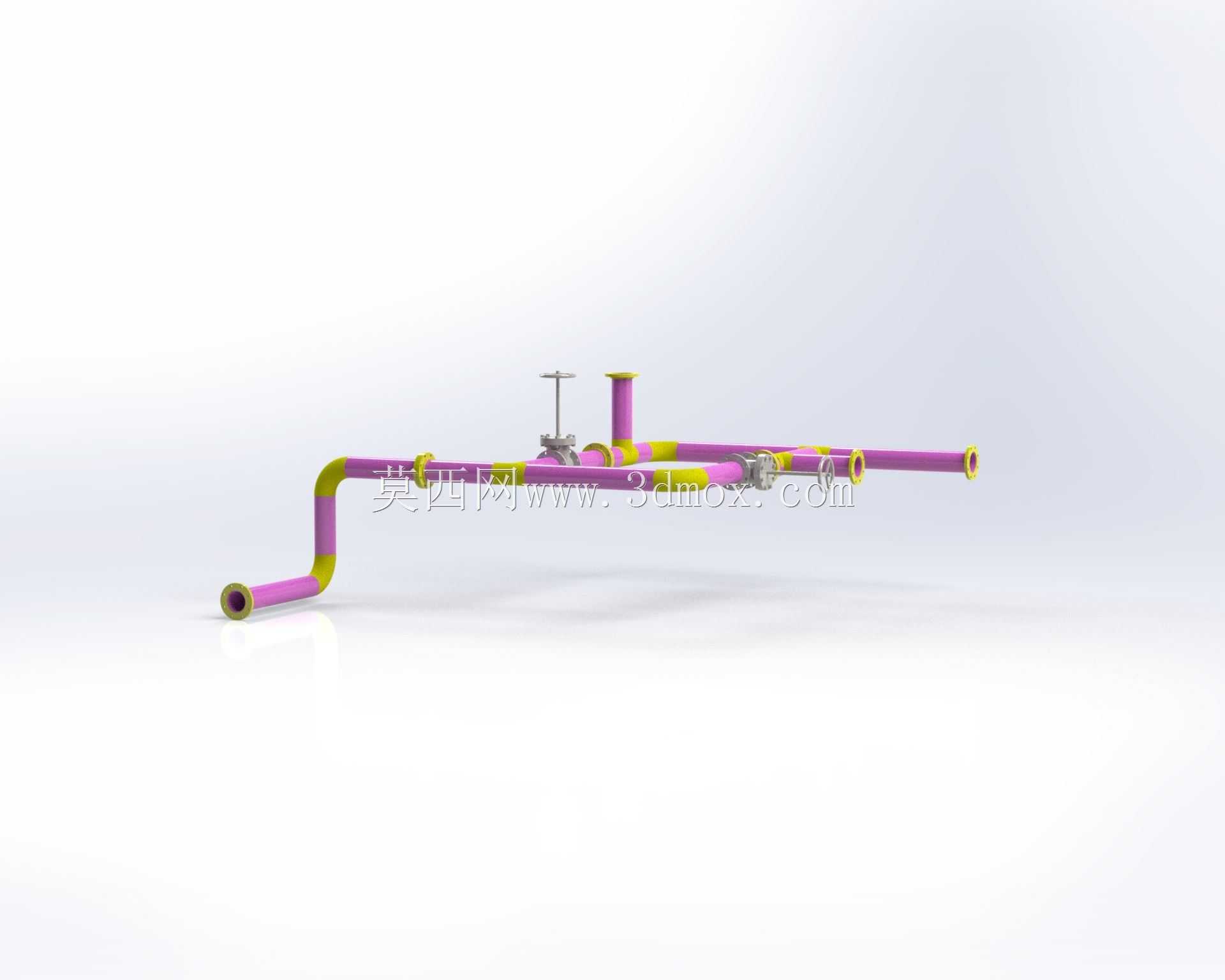

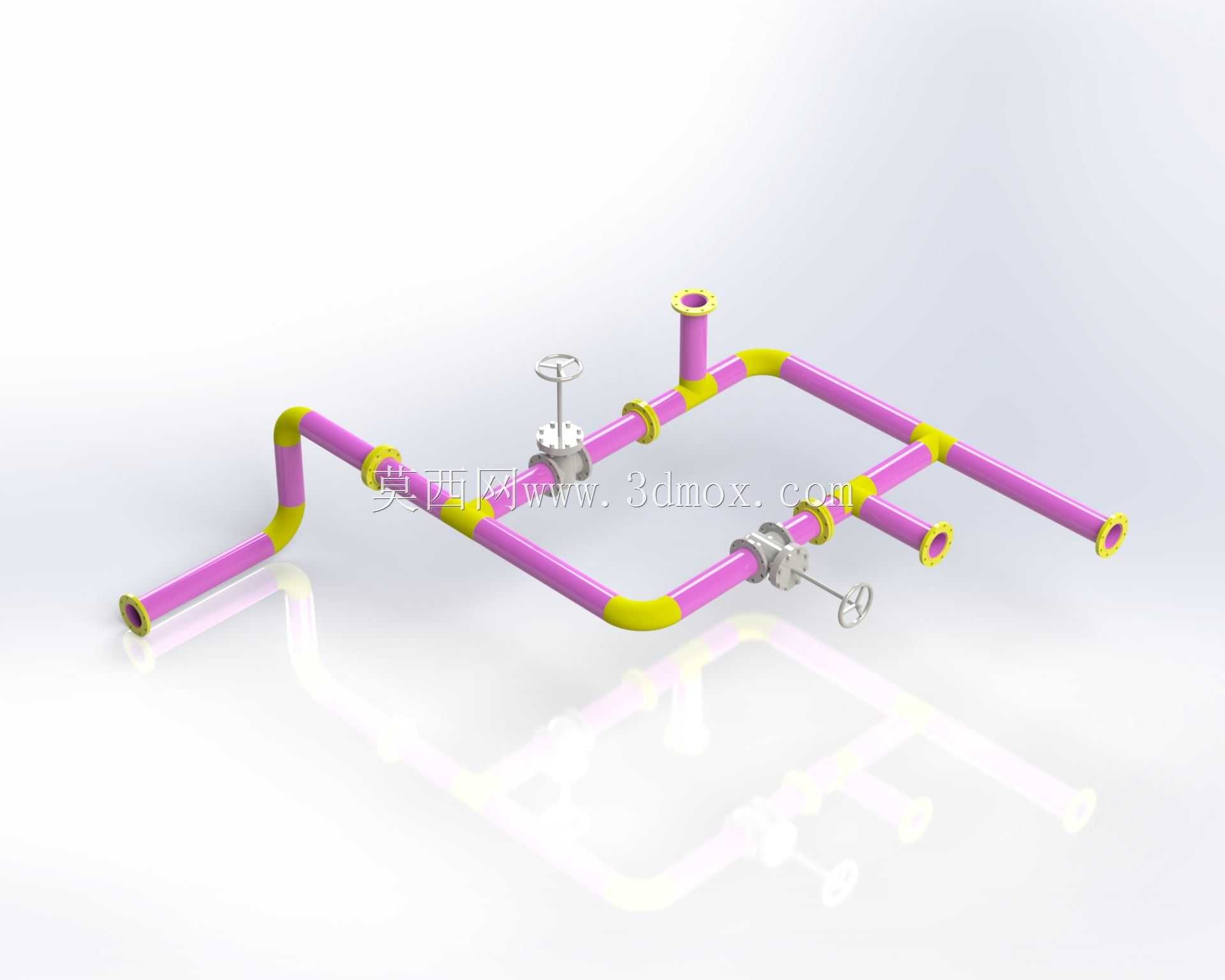

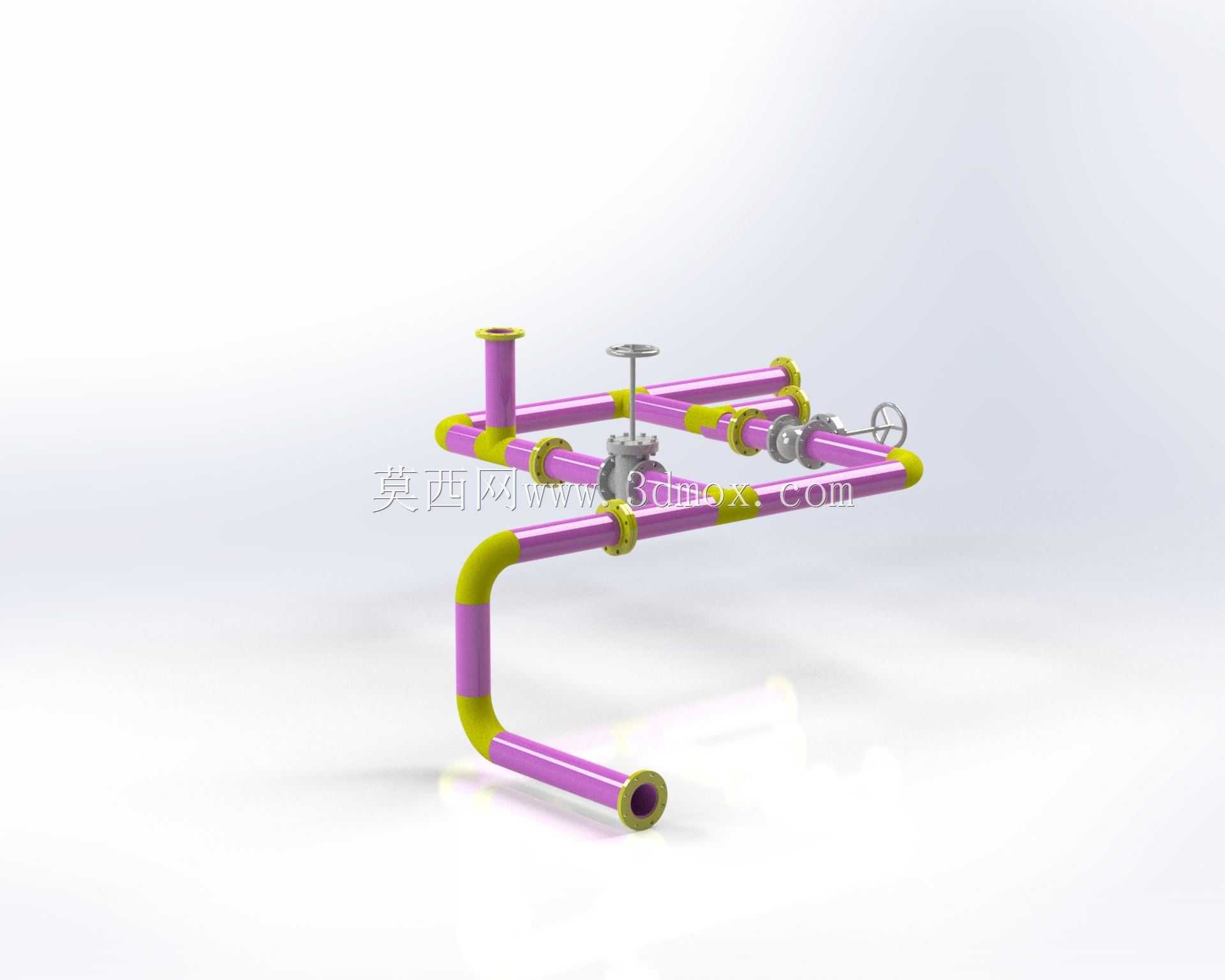

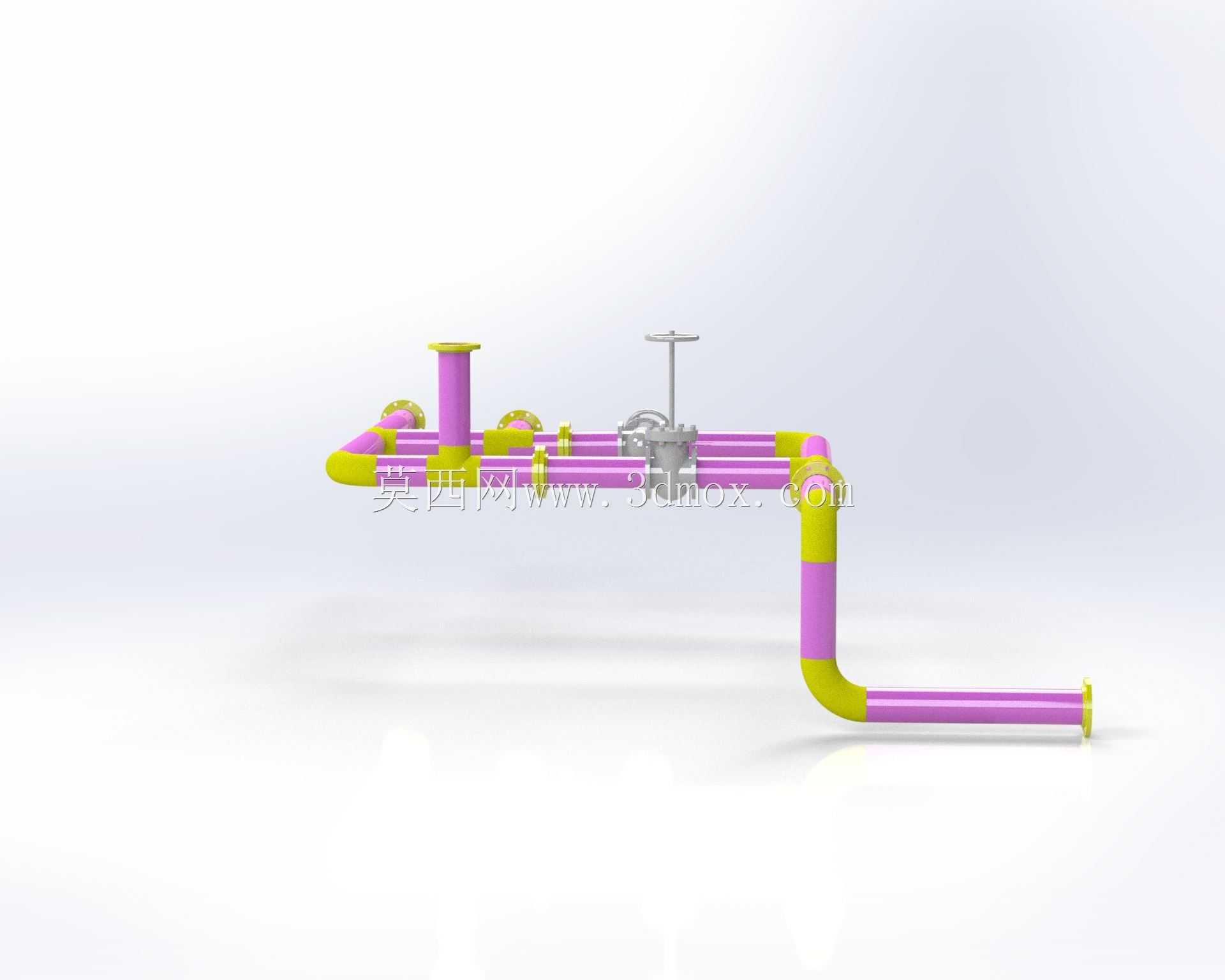

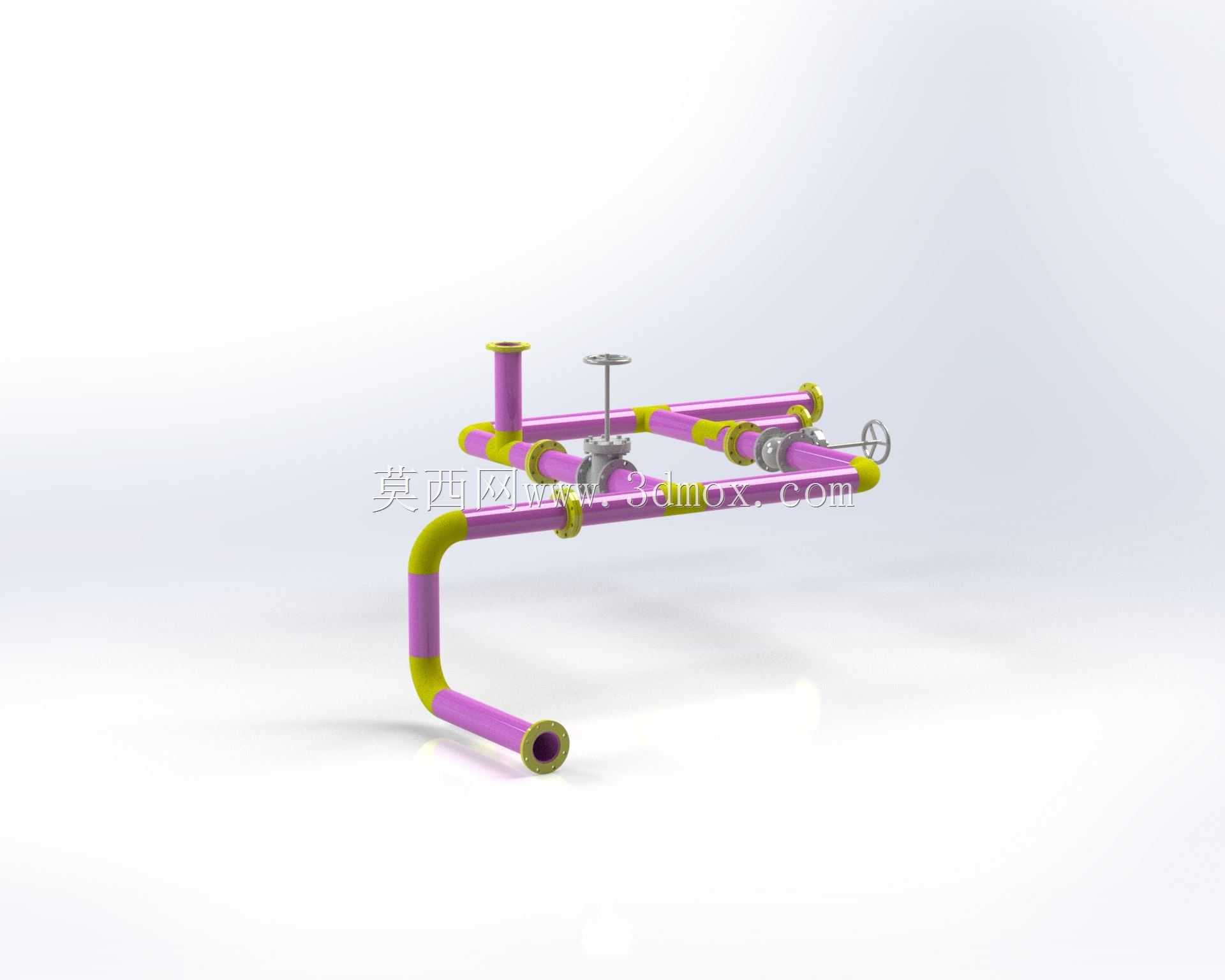

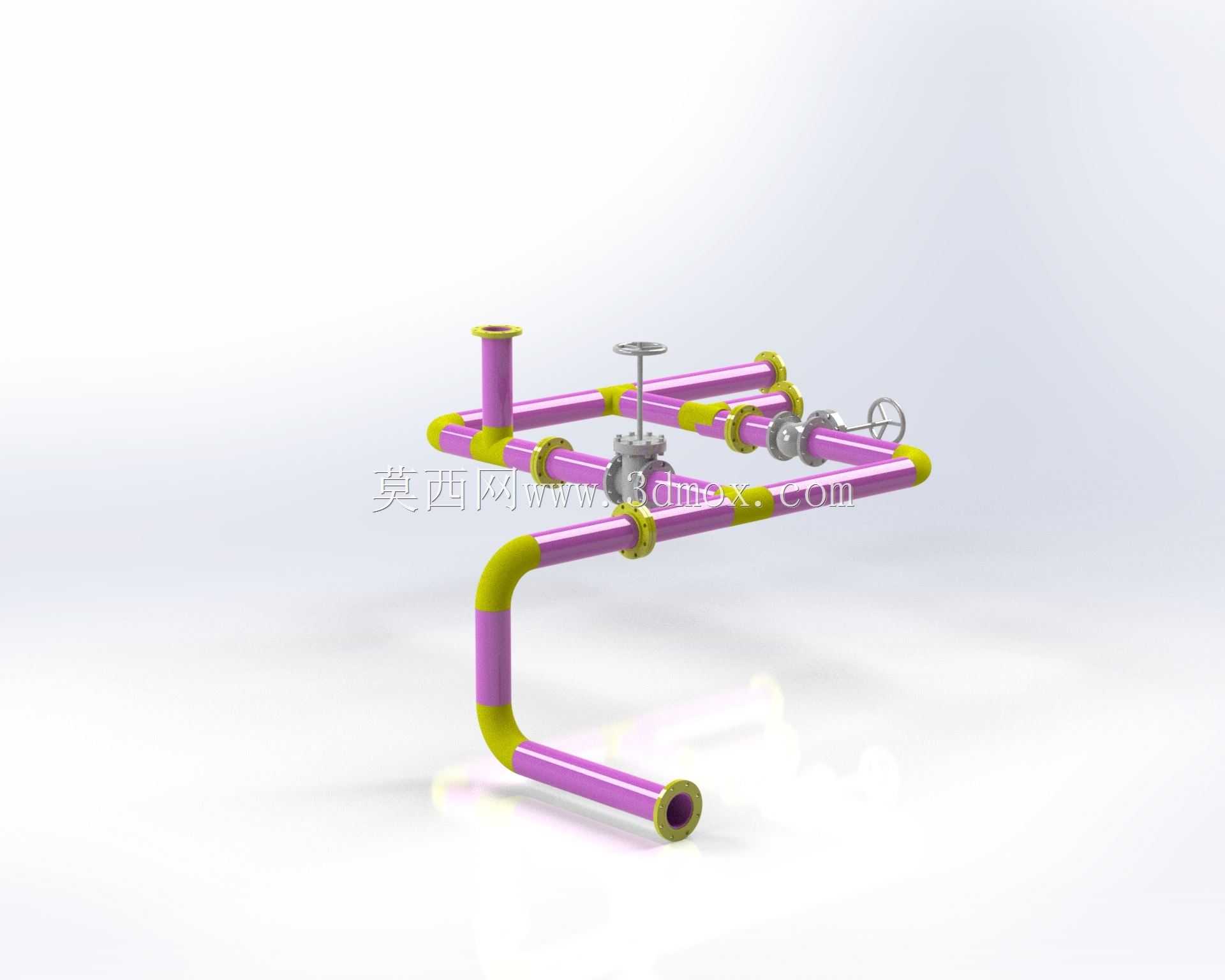

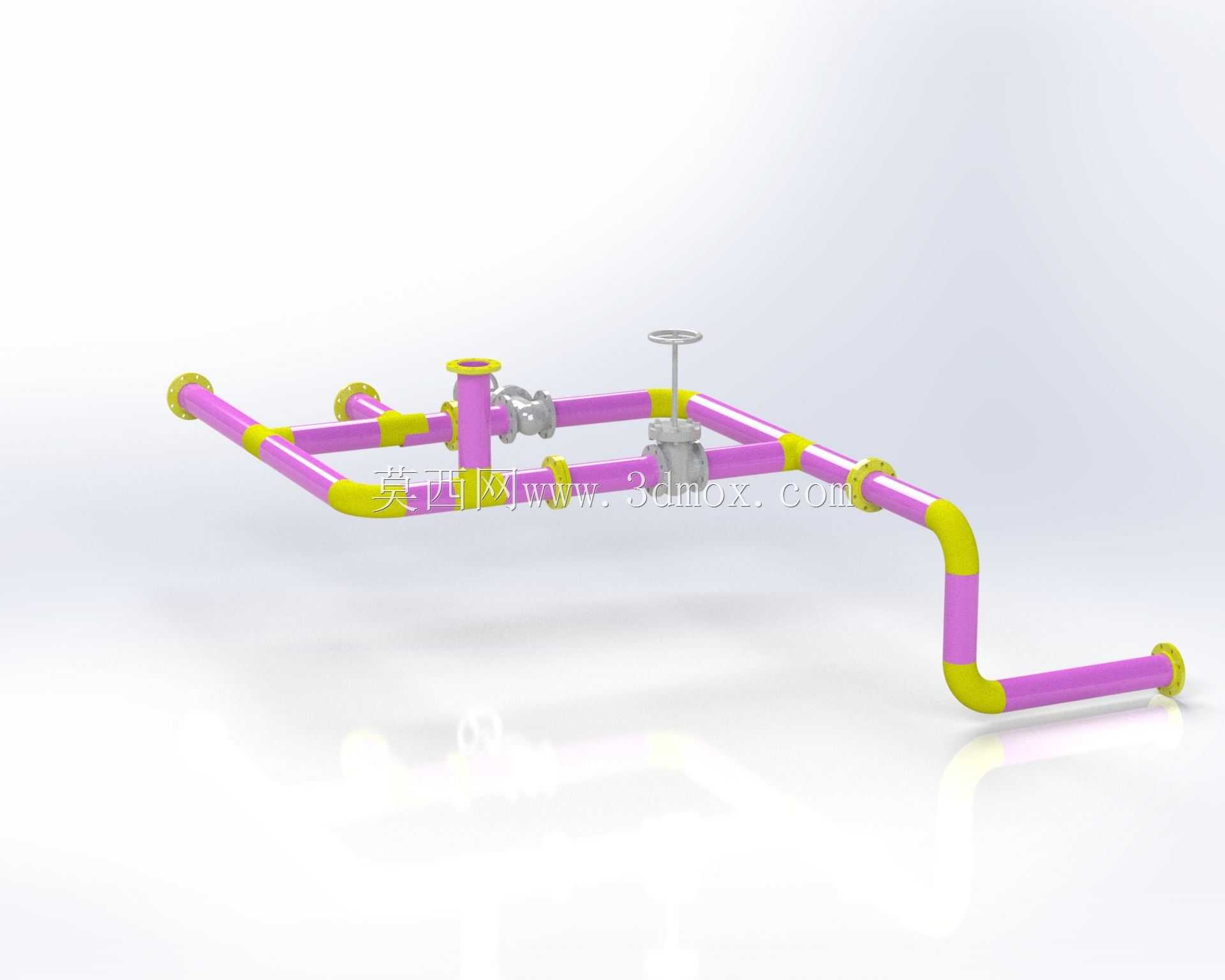

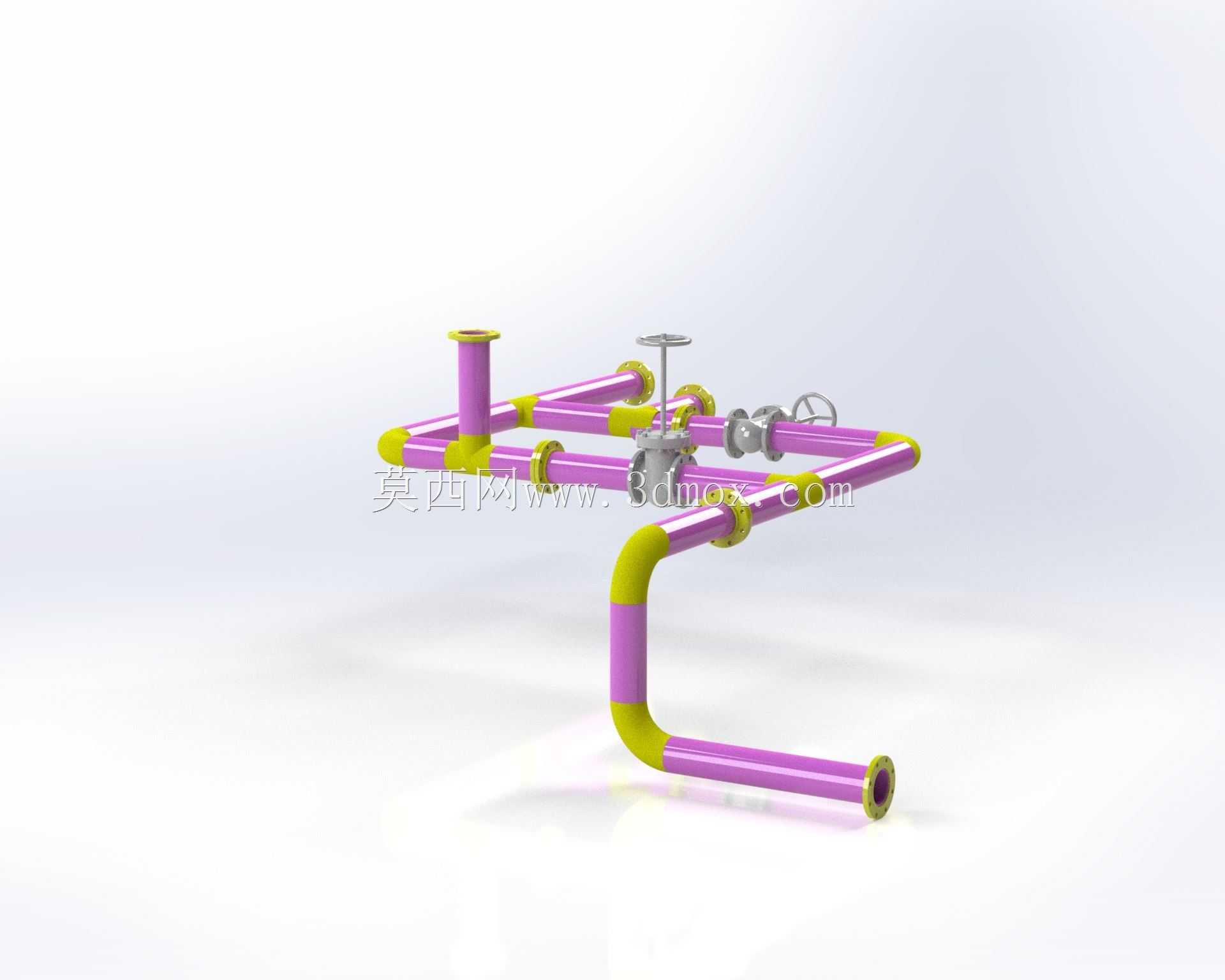

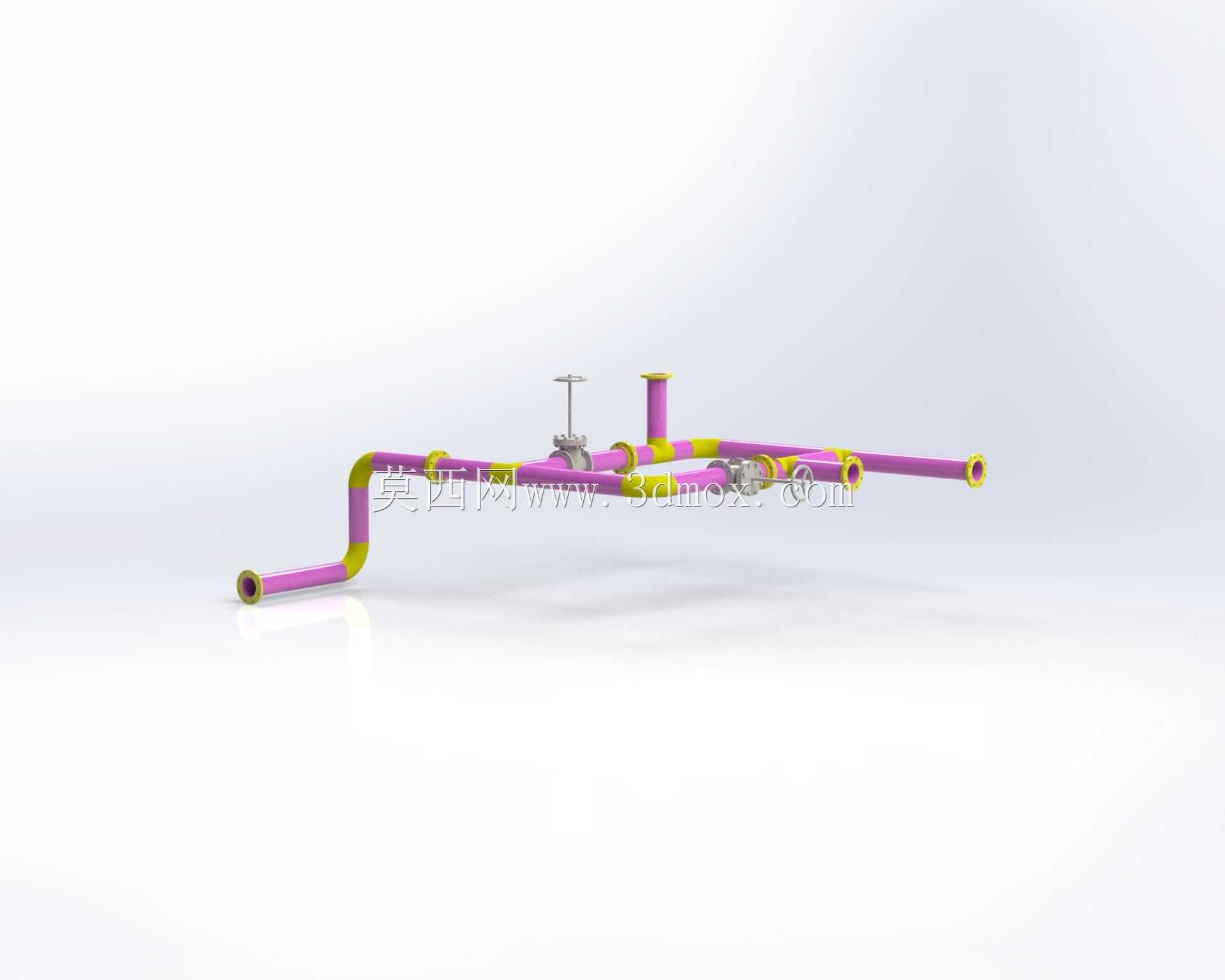

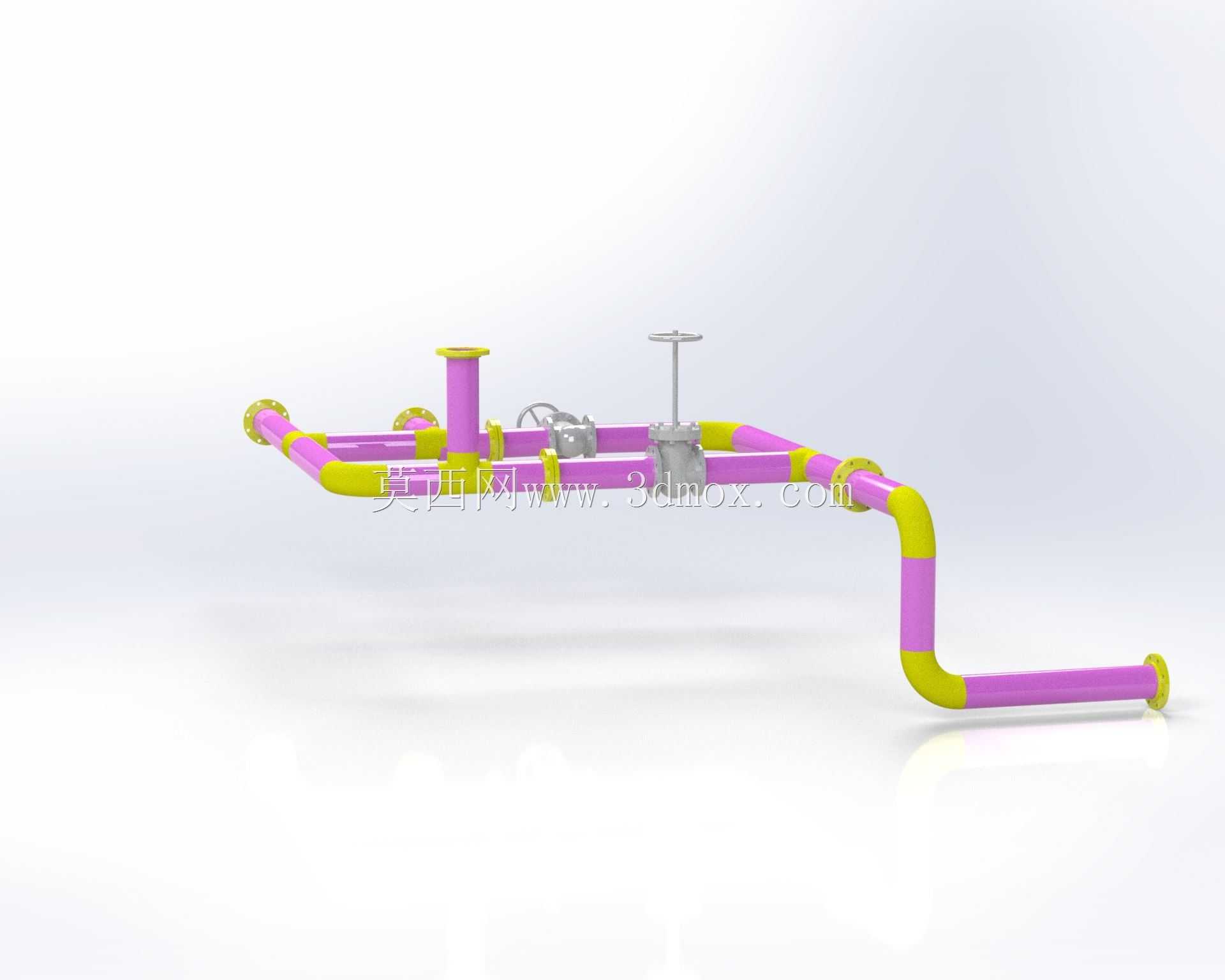

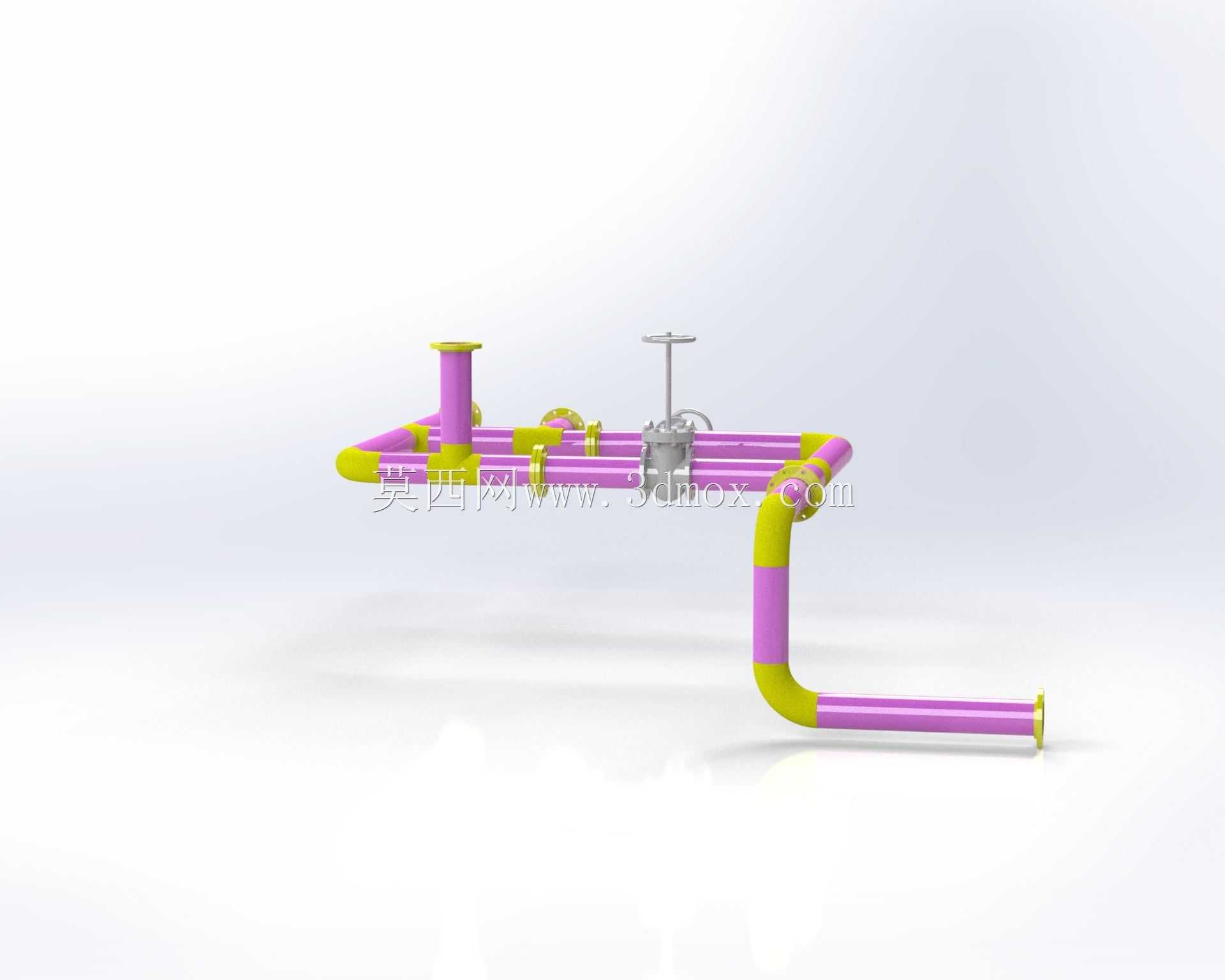

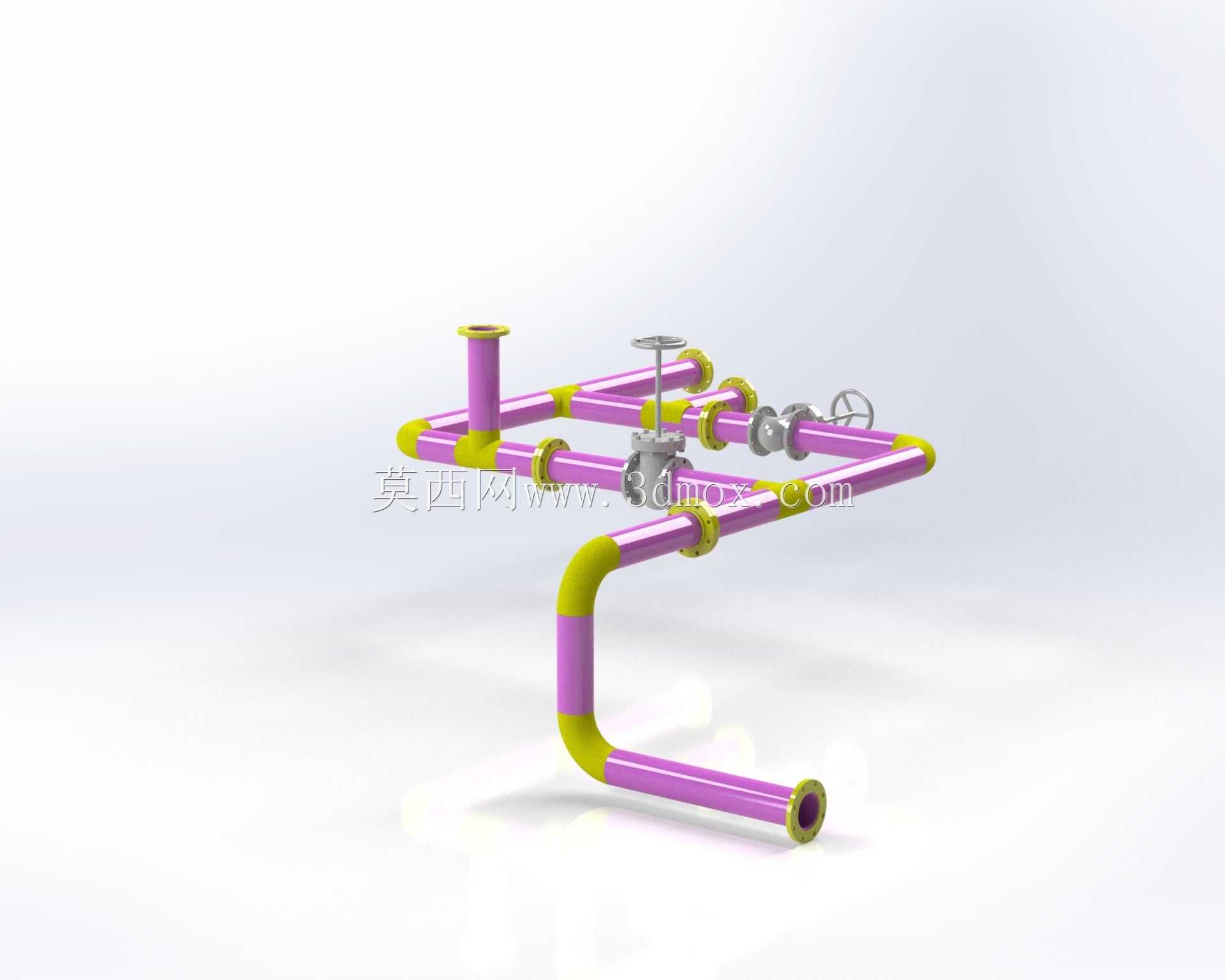

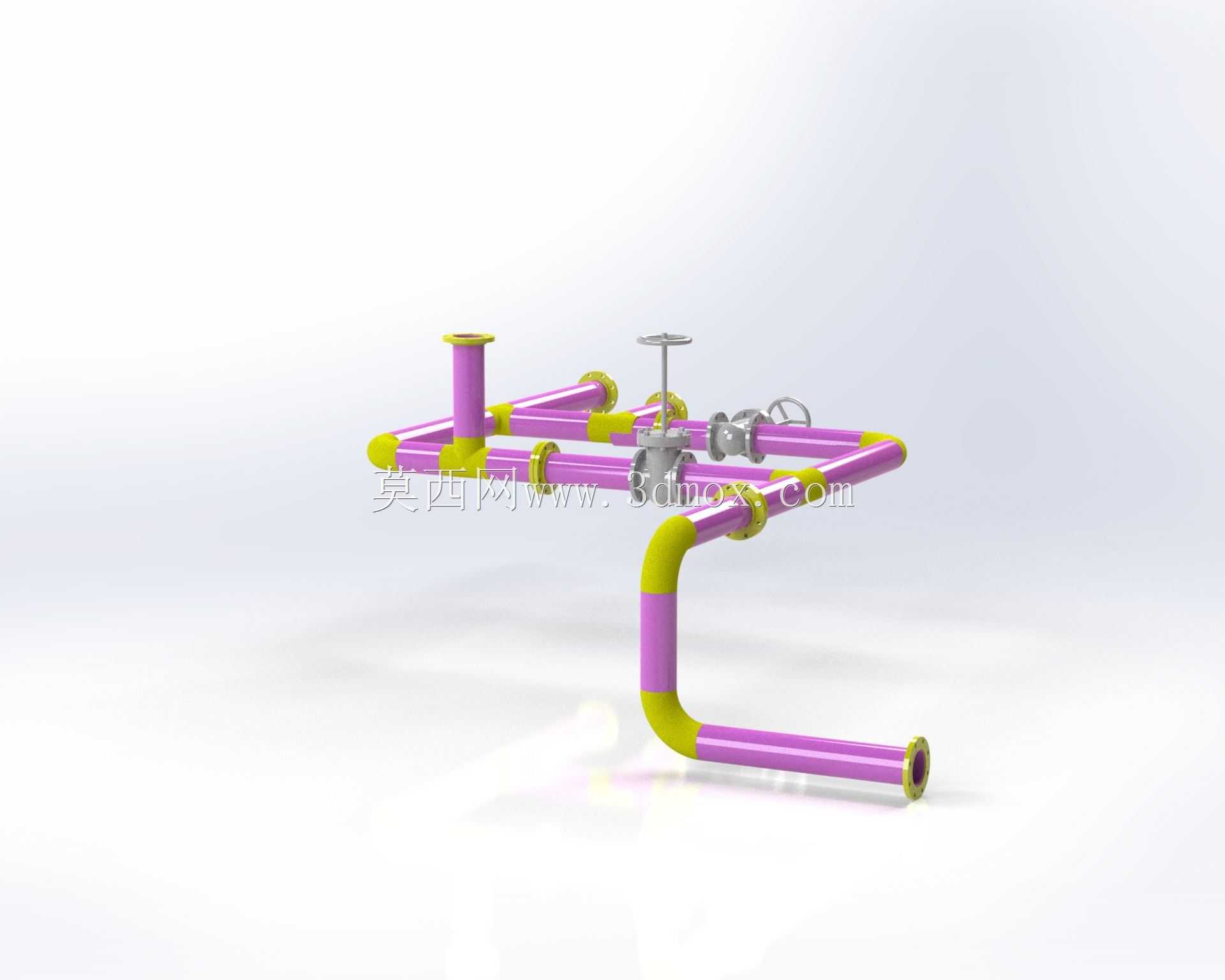

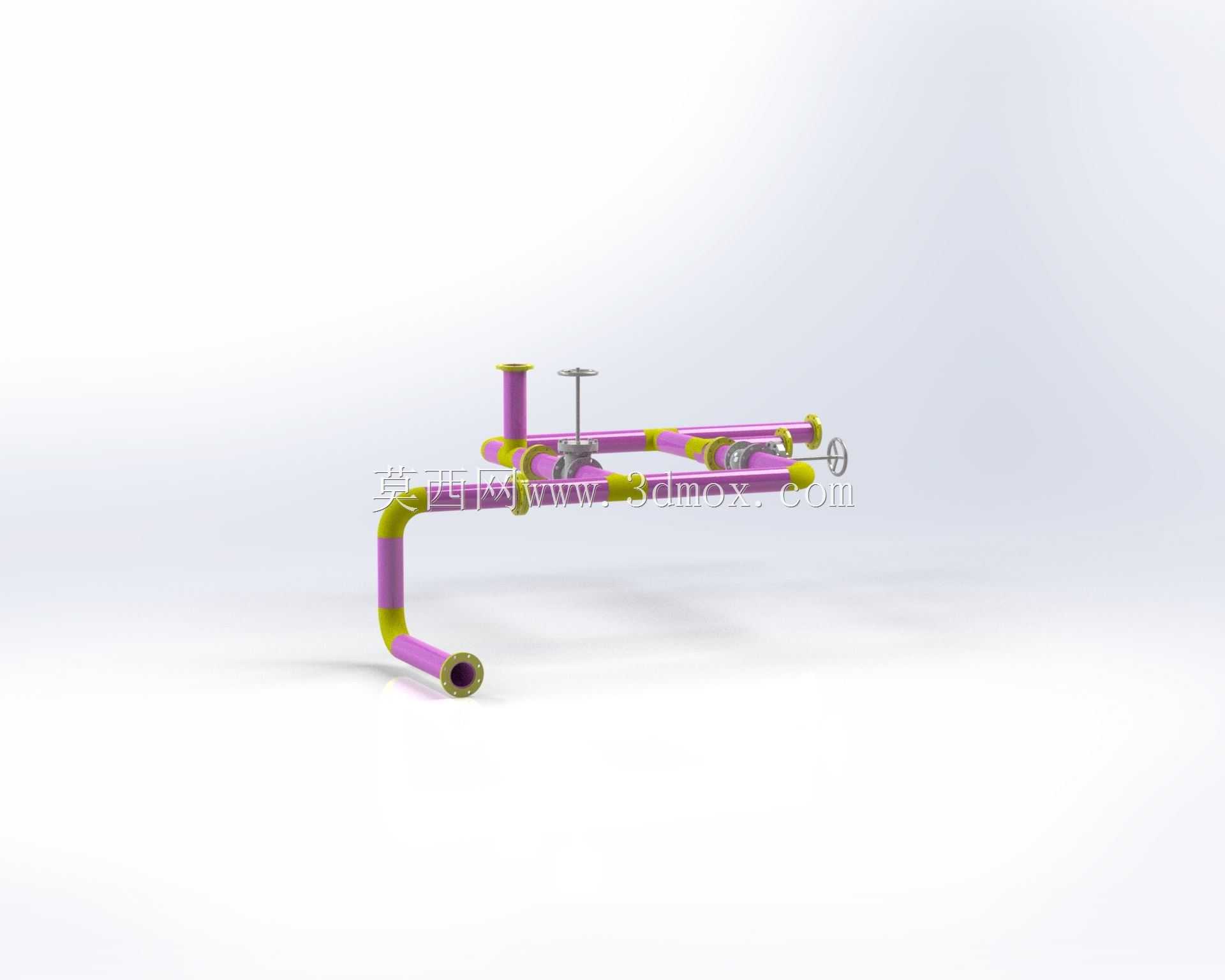

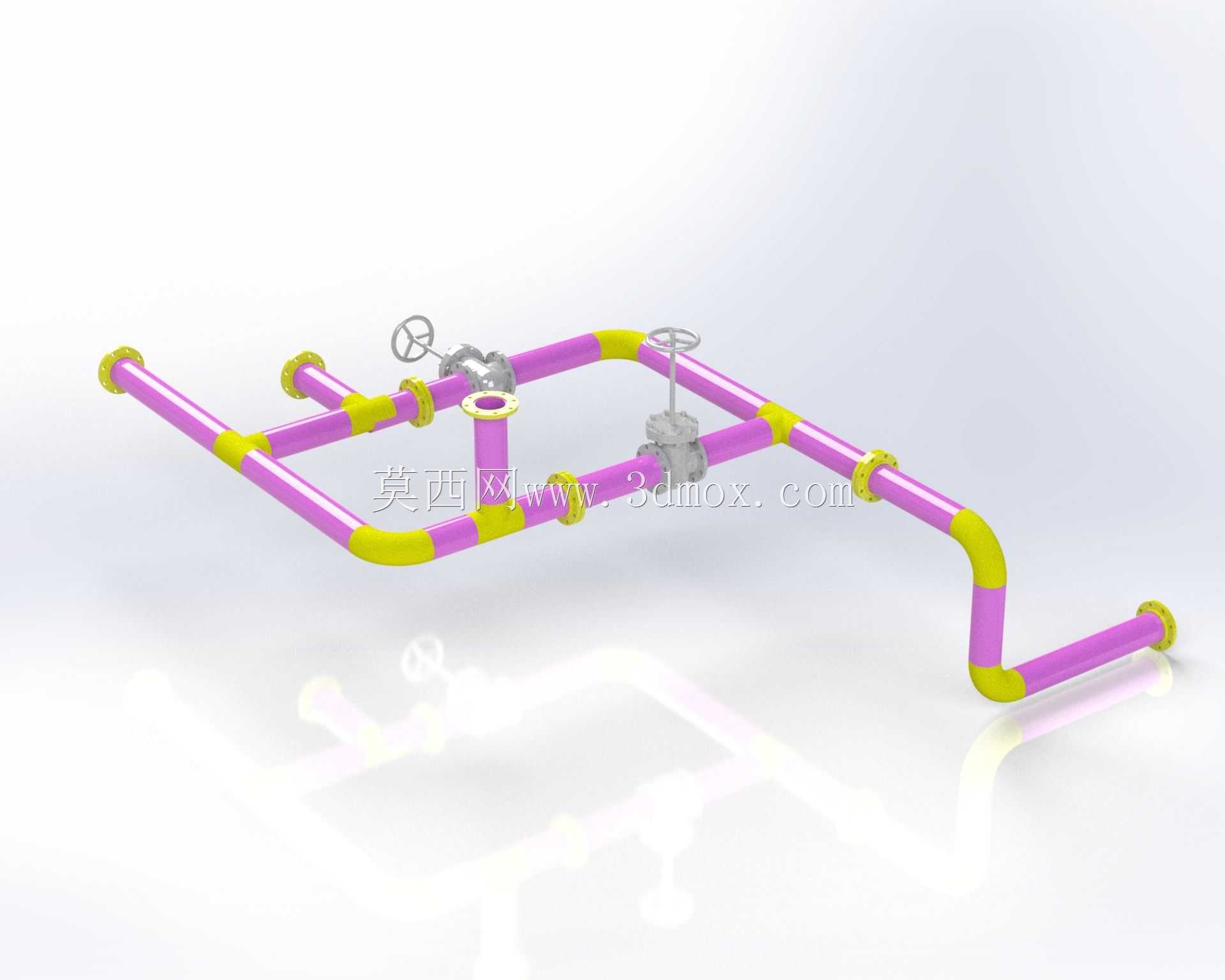

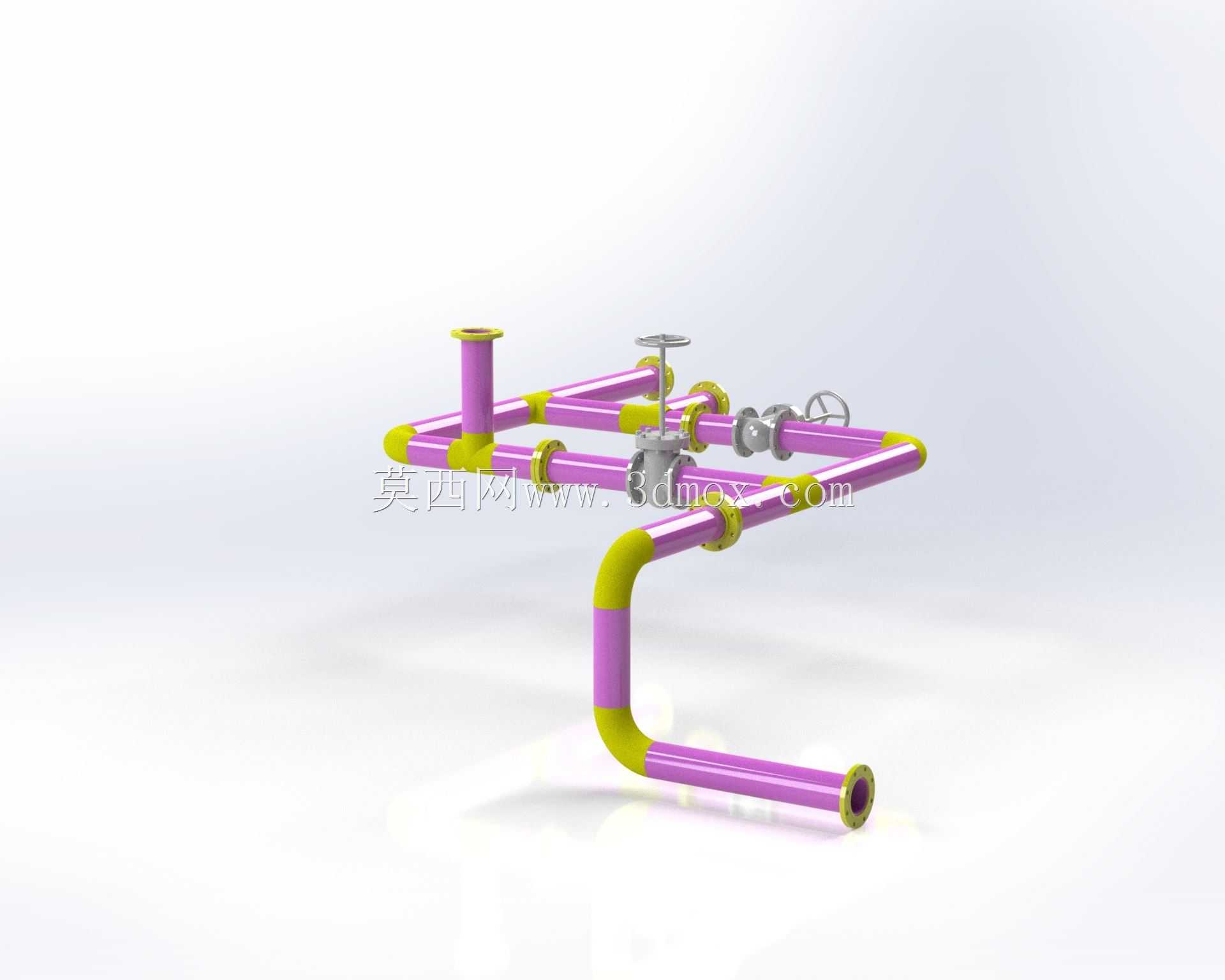

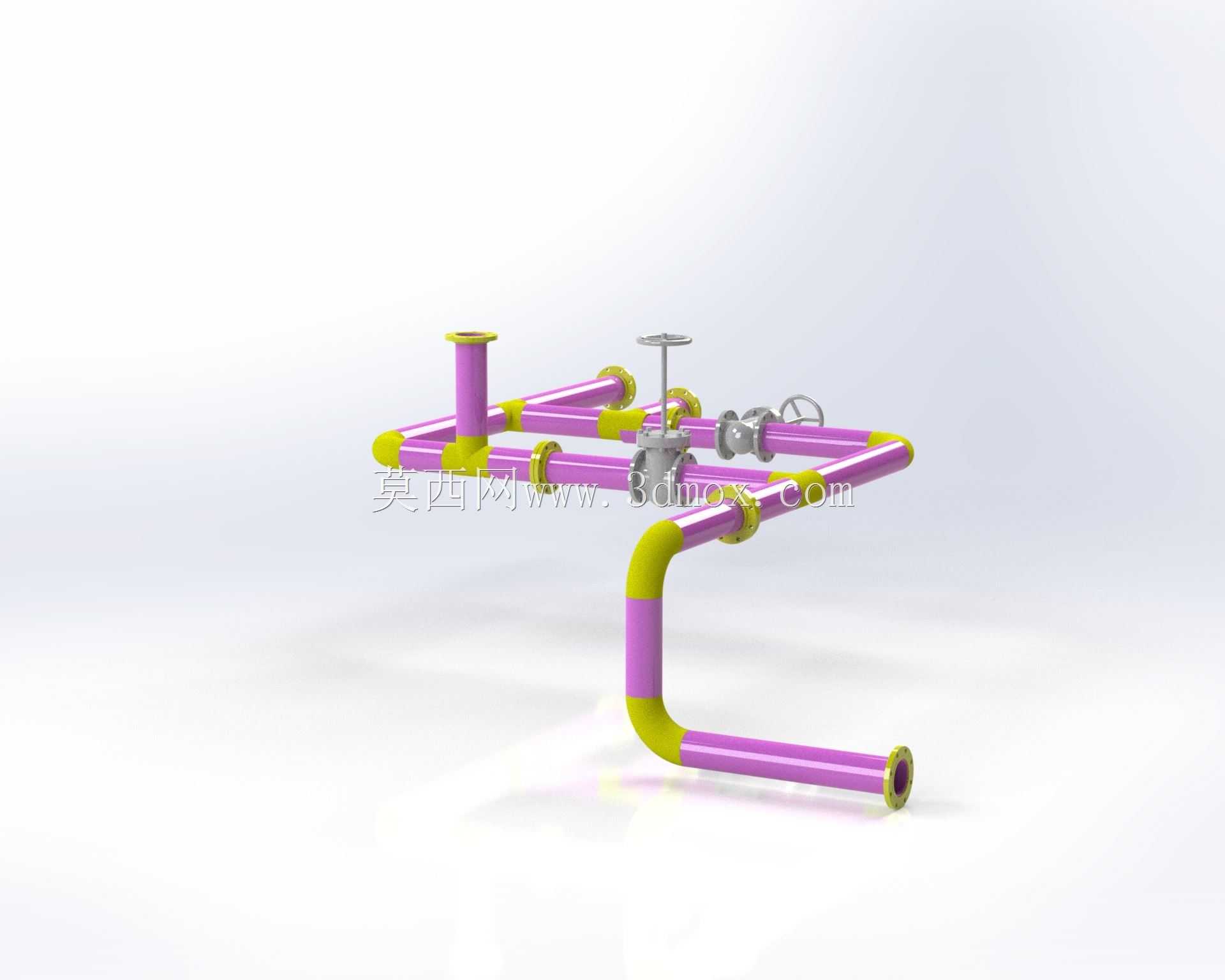

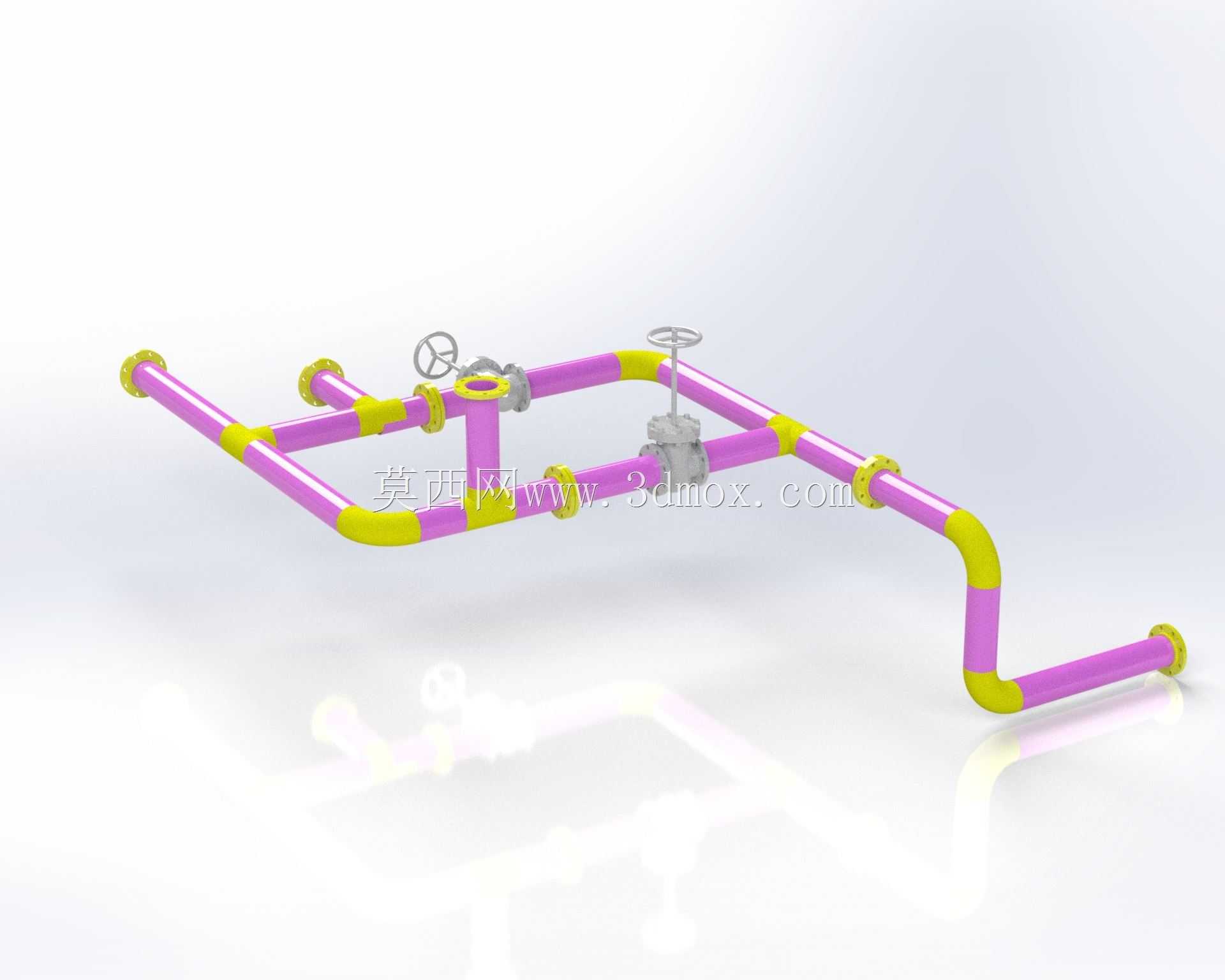

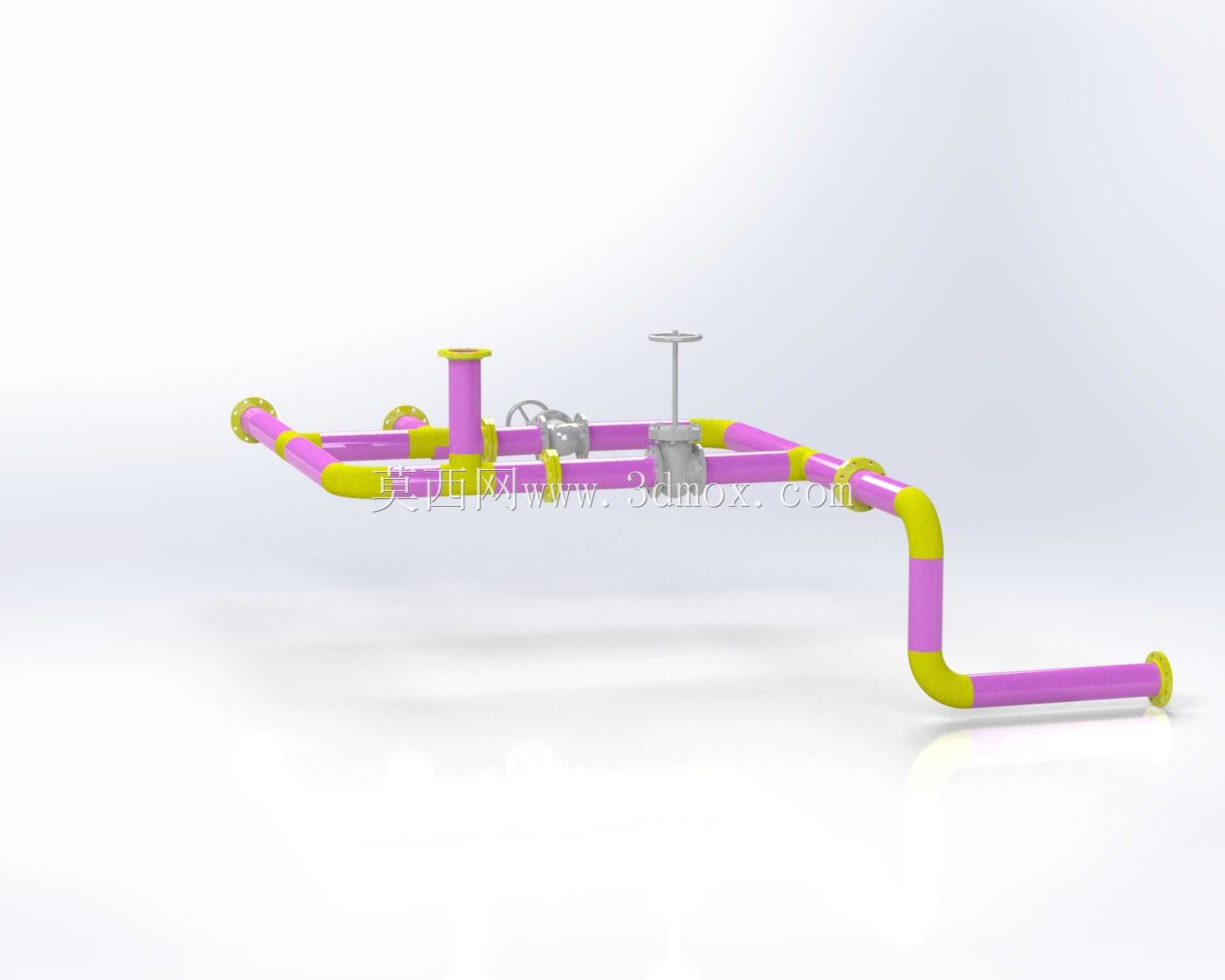

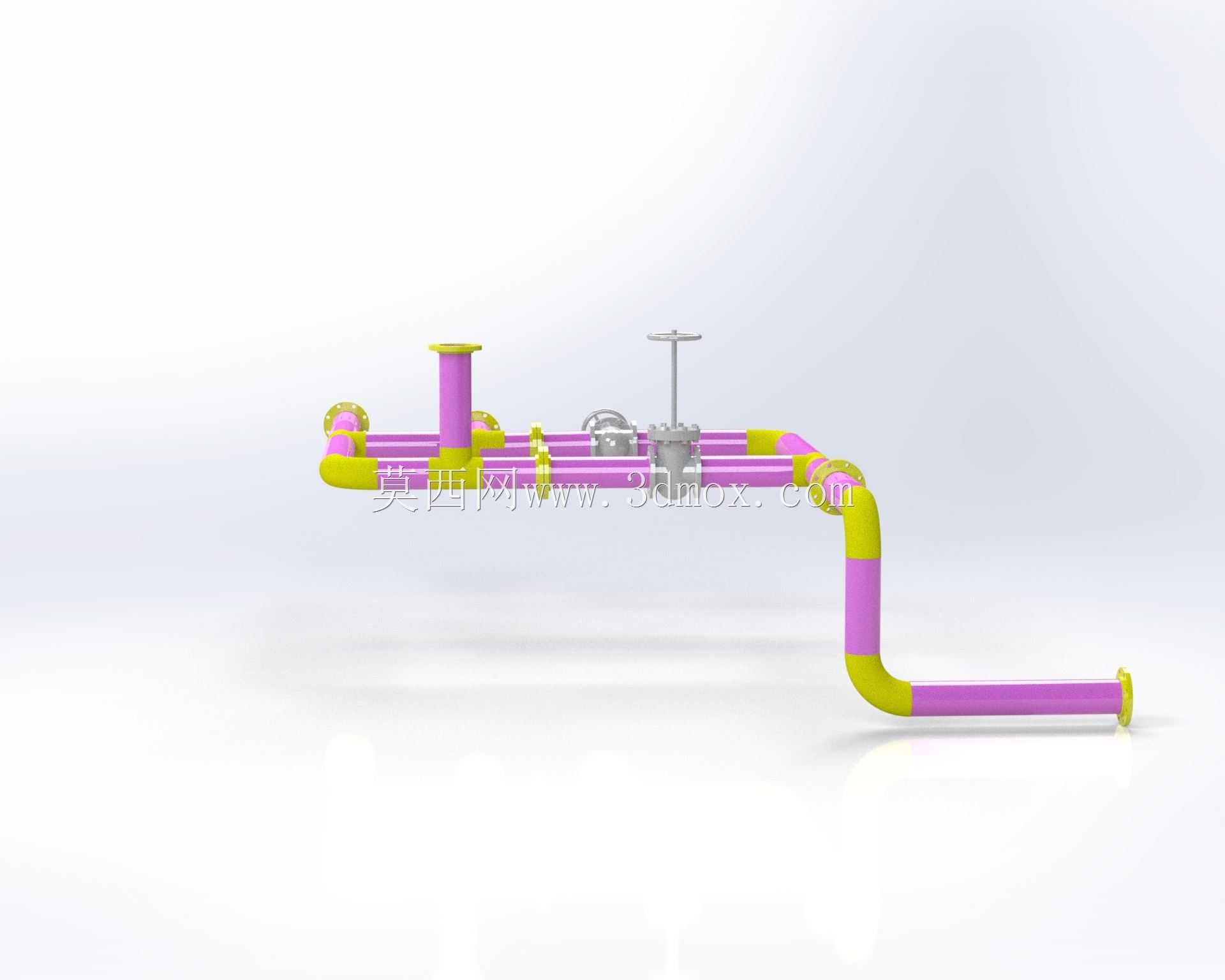

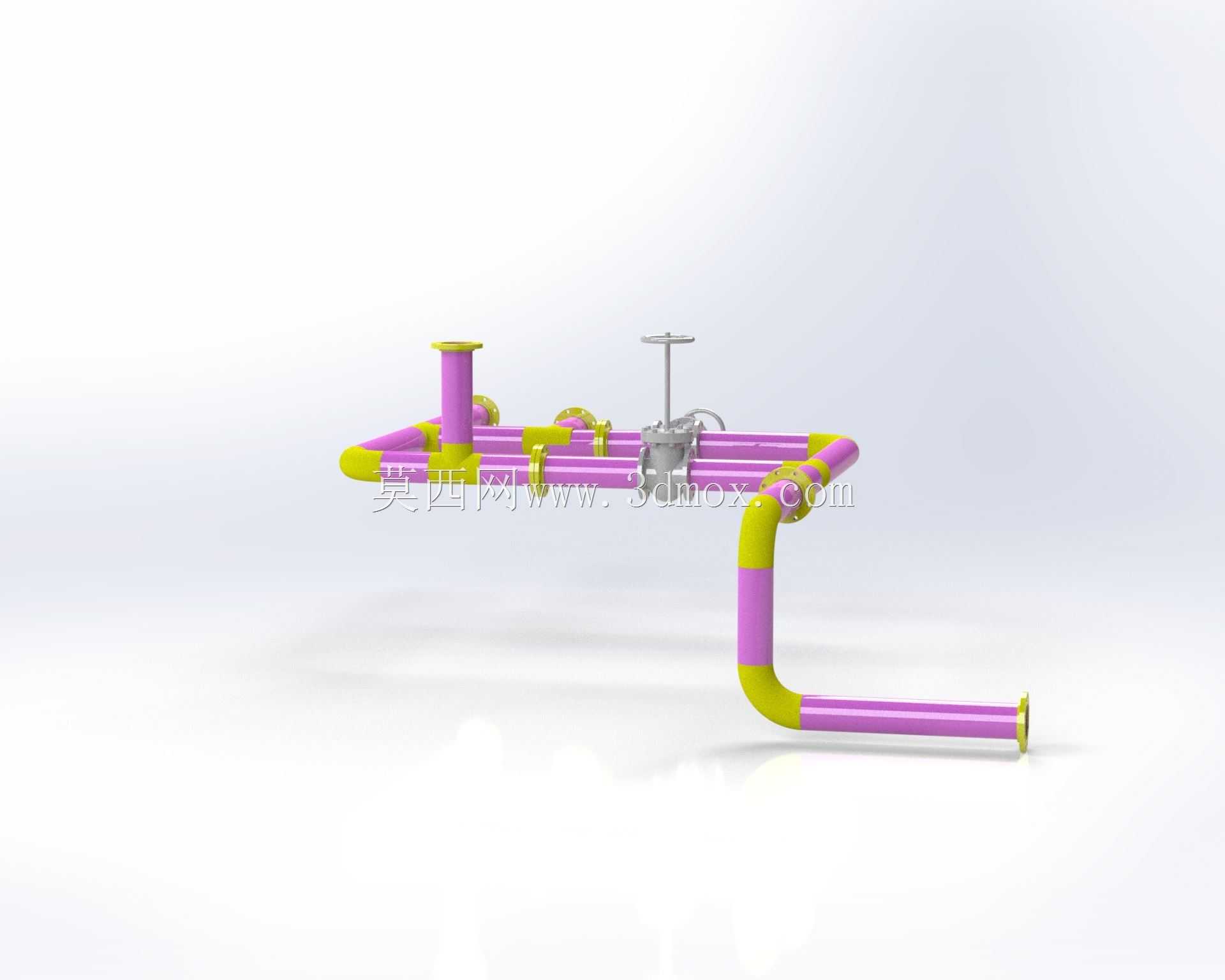

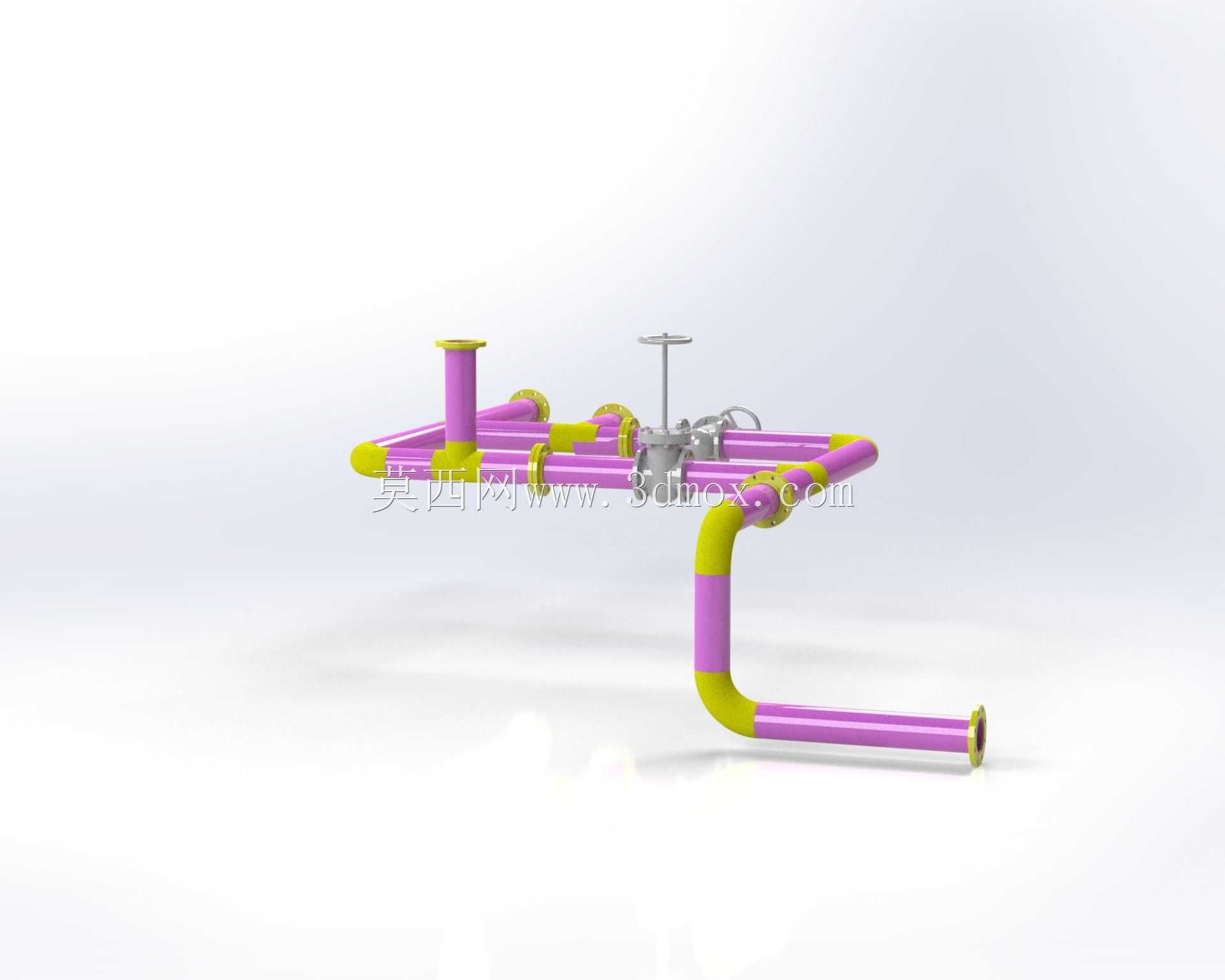

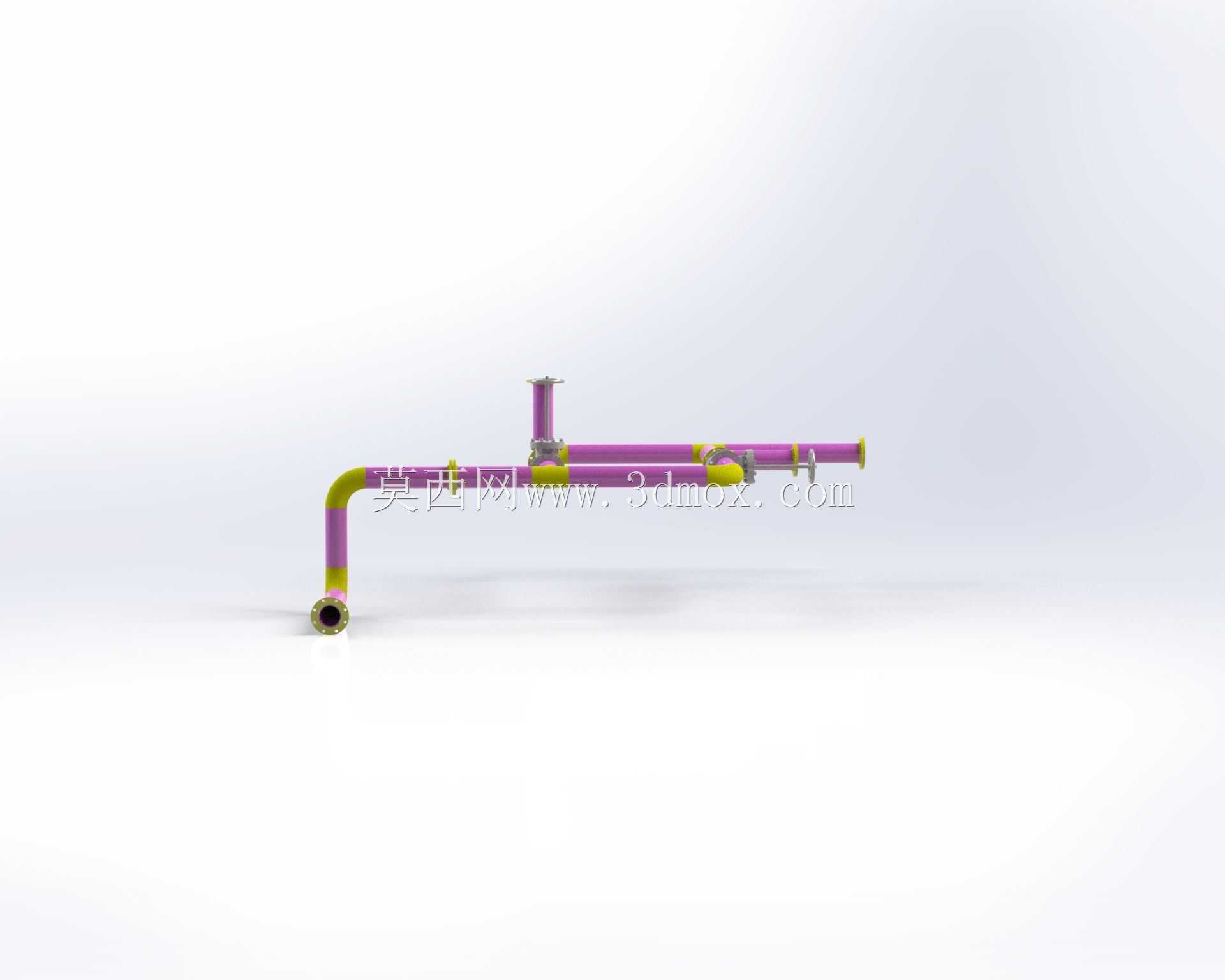

工业输送管路带阀组集成布线结构

　　这套管路布线结构主要面向化工、食品加工、市政给排水、暖通空调等需要流体介质输送的场景，在生产车间的工艺管线排布、设备外接流体管路、实验台介质输送回路中都能适配，可承担液态、气态介质的定向输送与通断控制功能，避免管线排布杂乱带来的检修困难、干涉磕碰问题。设计之初优先考虑了现场安装的空间适配性，所有弯折段采用标准曲率的弯头过渡，减少介质流动时的局部阻力损失，避免直角弯折带来的介质滞流、压降过大问题，管路接口全部采用标准法兰对接形式，可直接与同规格的泵出口、设备接口、储罐接口匹配，不需要额外加工转接件。管路上集成的两个手动阀分别布置在支路与主路的交汇节点位置，手轮操作方向全部朝向巡检通道一侧，

　　安装后预留的操作空间满足单人手动开关的操作余量，不会出现手轮贴墙、被其他管线遮挡无法操作的问题。管线的支撑点位在建模时已经做了预留，每段直管段的支撑间距符合工业管线安装规范，避免长距离无支撑导致的管路下垂、接口受力渗漏问题，所有管路的外表面做了统一的色标区分，主输送管路与支路管路通过不同颜色标识，方便现场运维人员快速识别介质流向与管路功能。在安装边界上，这套管路的整体排布避开了常见的设备检修口、吊装通道位置，所有管线的最低排布高度满足人员通行、小件物料转运的净空要求，最高点位不超过车间常规管线排布的层高限制，接口的伸出长度预留了法兰螺栓紧固的操作空间，安装时不需要额外切割调整管段长度。设计过程中对管路的转弯半径、阀门安装位置、

　　接口同轴度都做了参数化约束，修改管径、管路走向时可以直接调整参数快速生成新的排布方案，适配不同车间的空间布局需求，管路上的密封点位全部采用标准密封结构，可适配常规的耐温、耐压密封垫片，满足不同压力等级的输送需求。这套布线结构还考虑了后期运维的便利性，阀门位置预留了拆装空间，后期更换阀门密封件、检修阀芯时不需要大范围拆卸相邻管段，管路的排布走向顺着介质流向做了微小的倾斜角度，可在停机时排空管内残留介质，避免残留介质长期积存腐蚀管壁，也方便检修时的介质清空作业。
