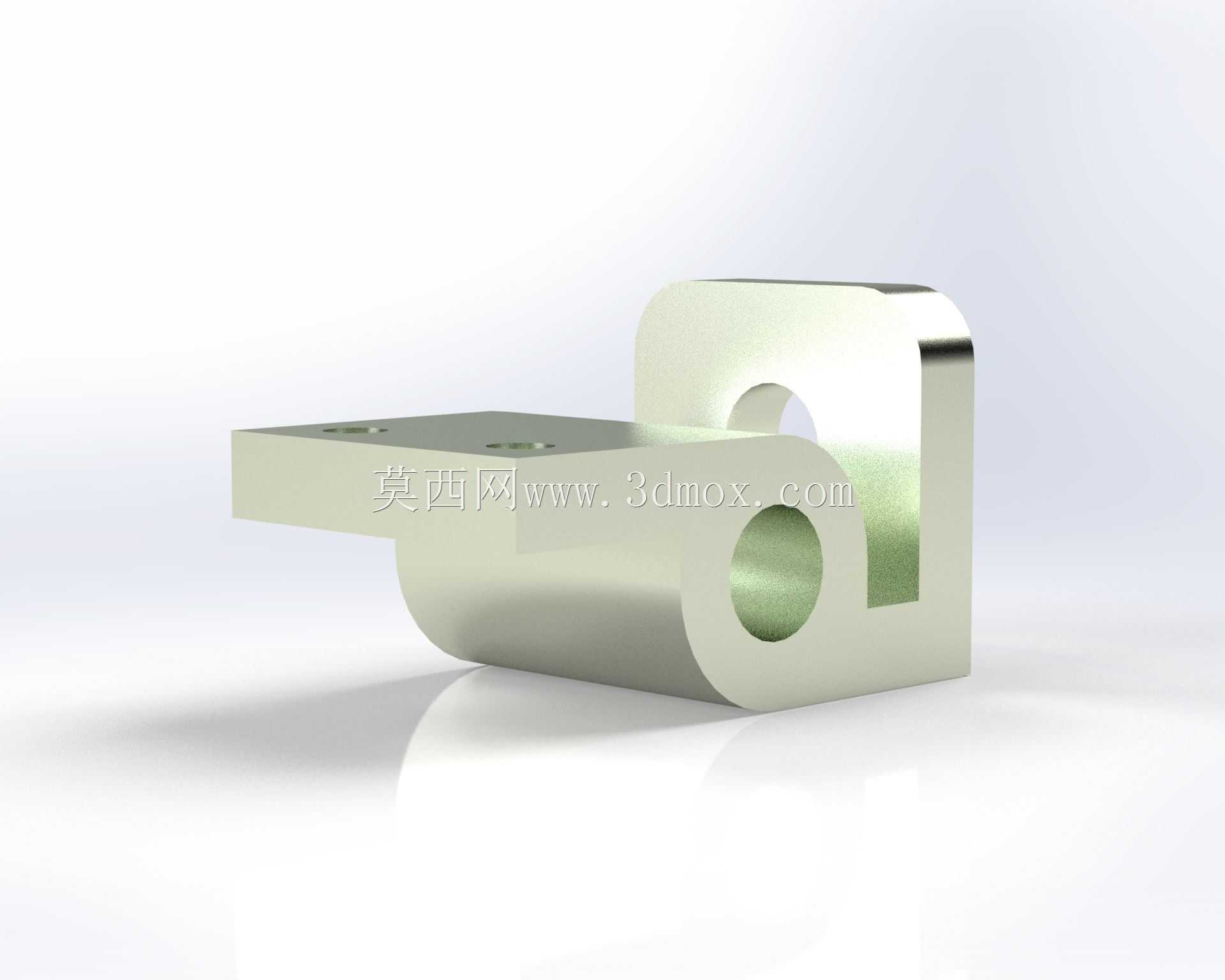

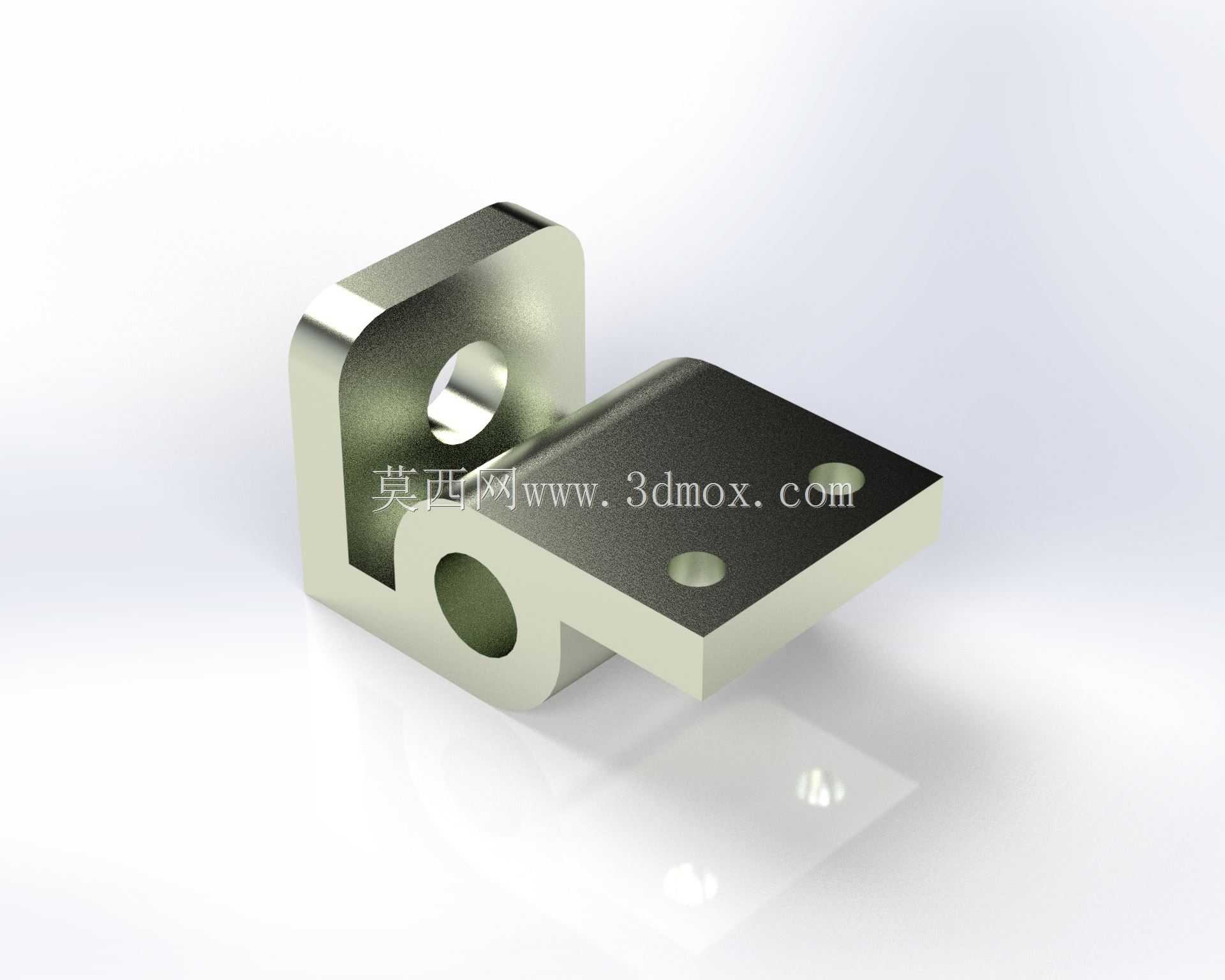

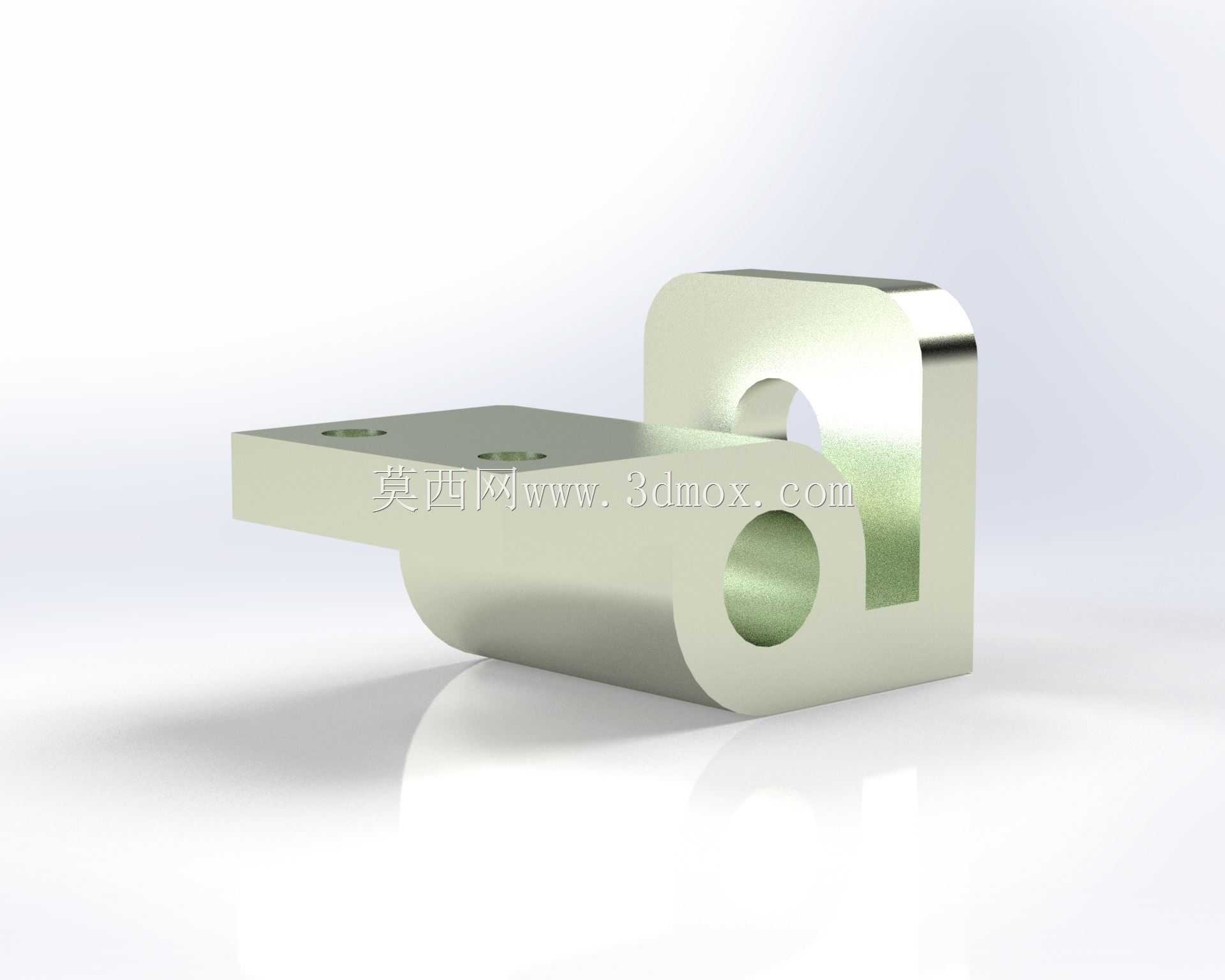

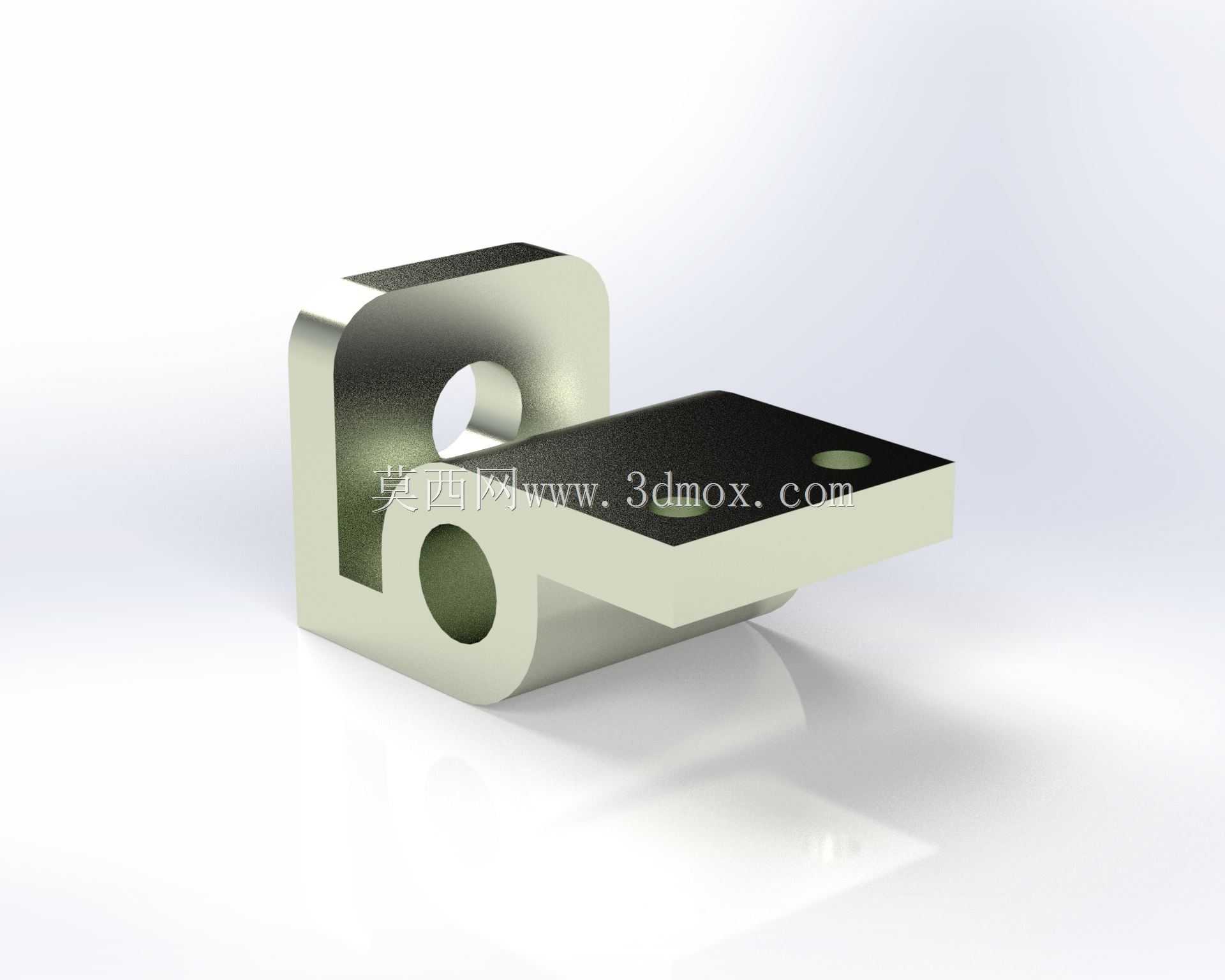

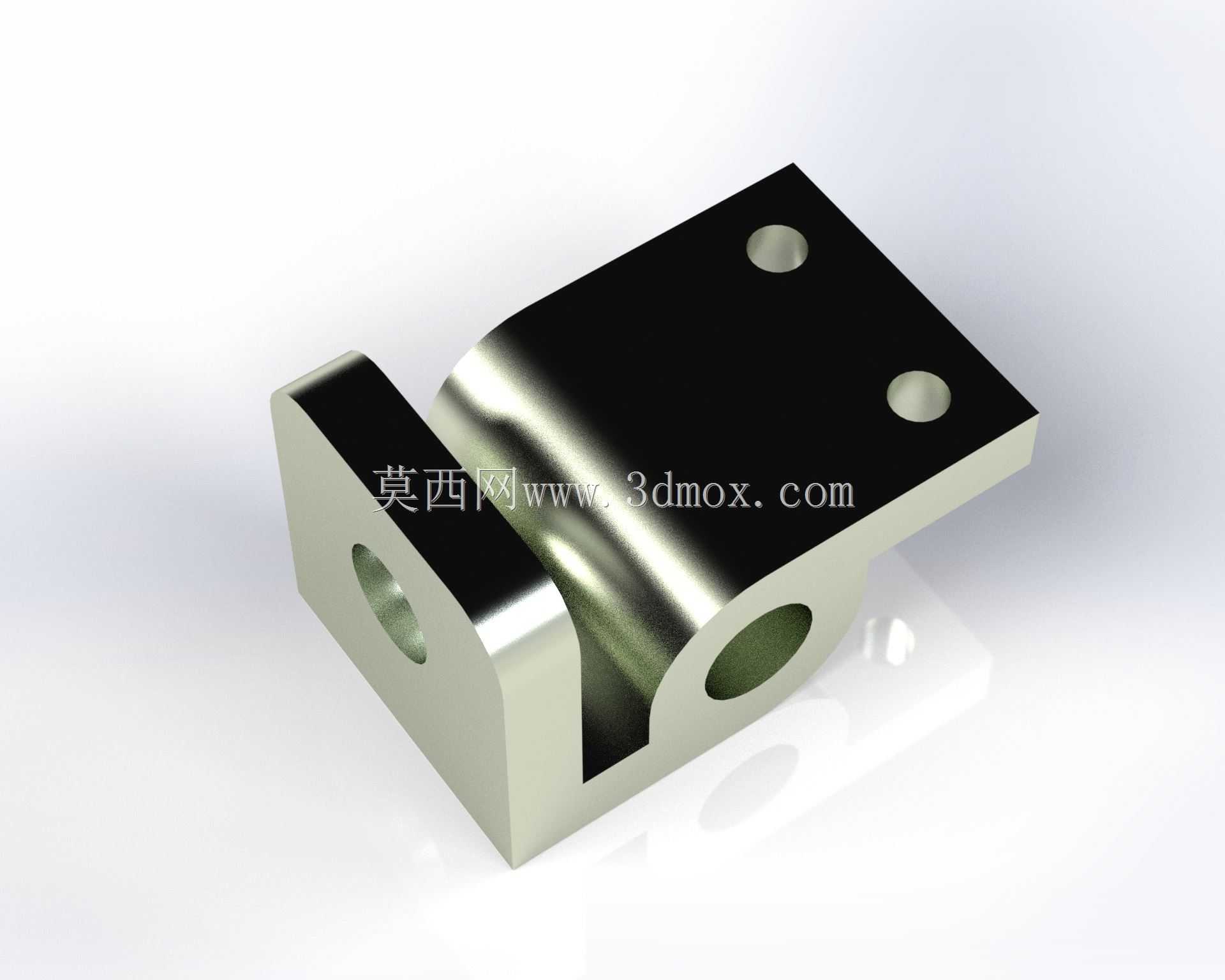

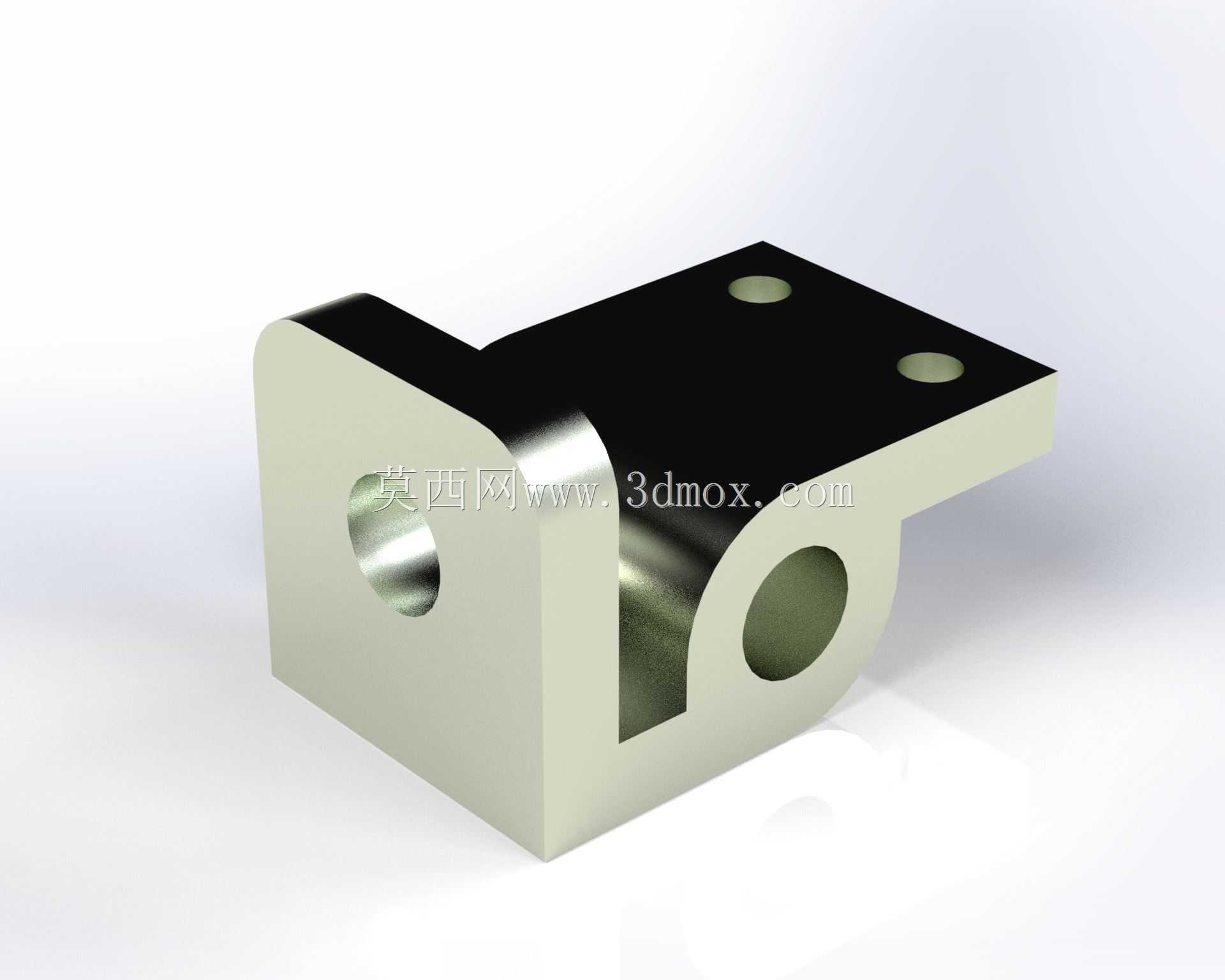

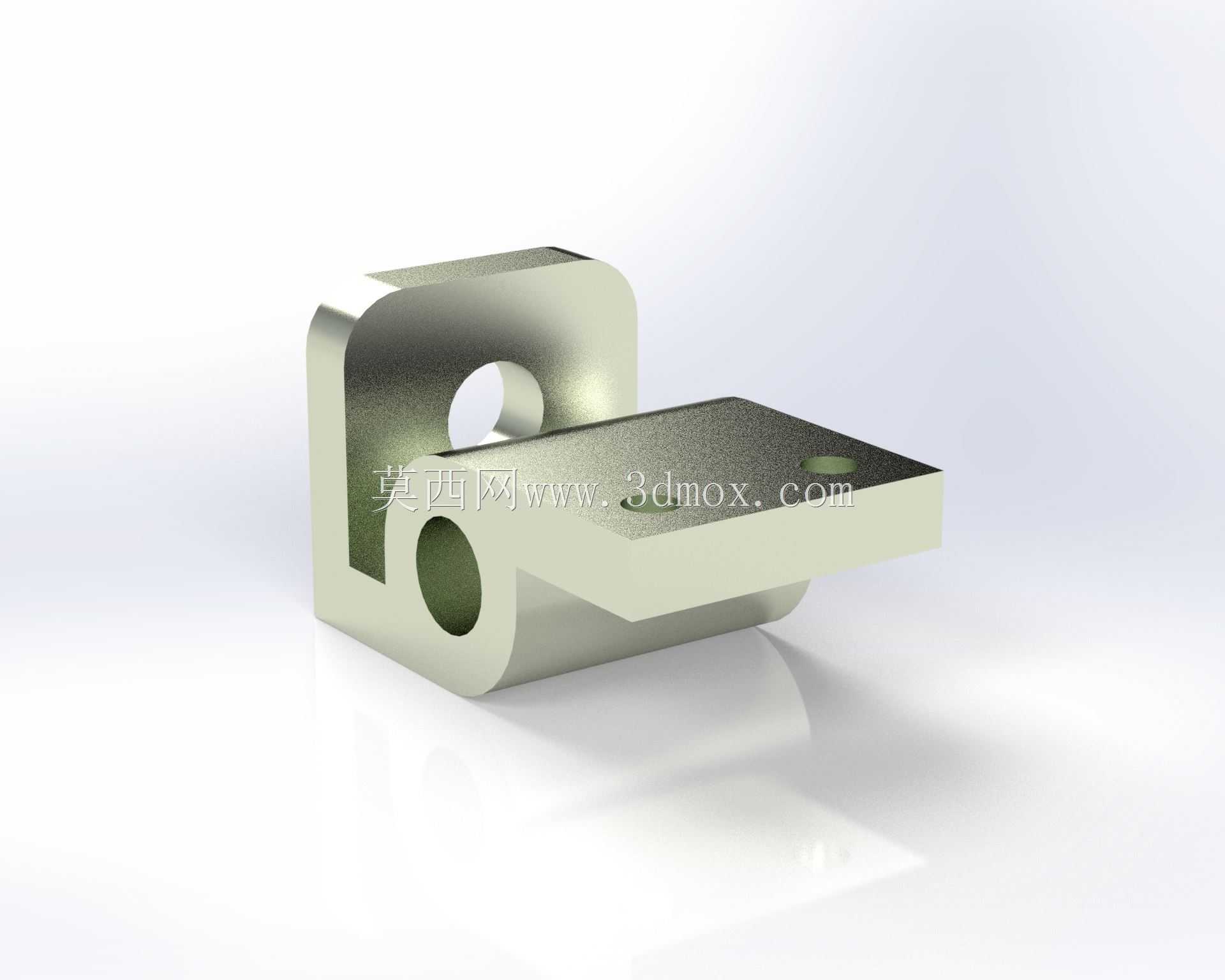

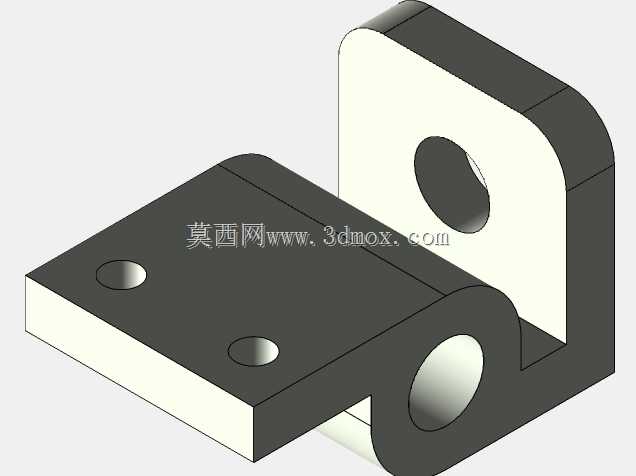

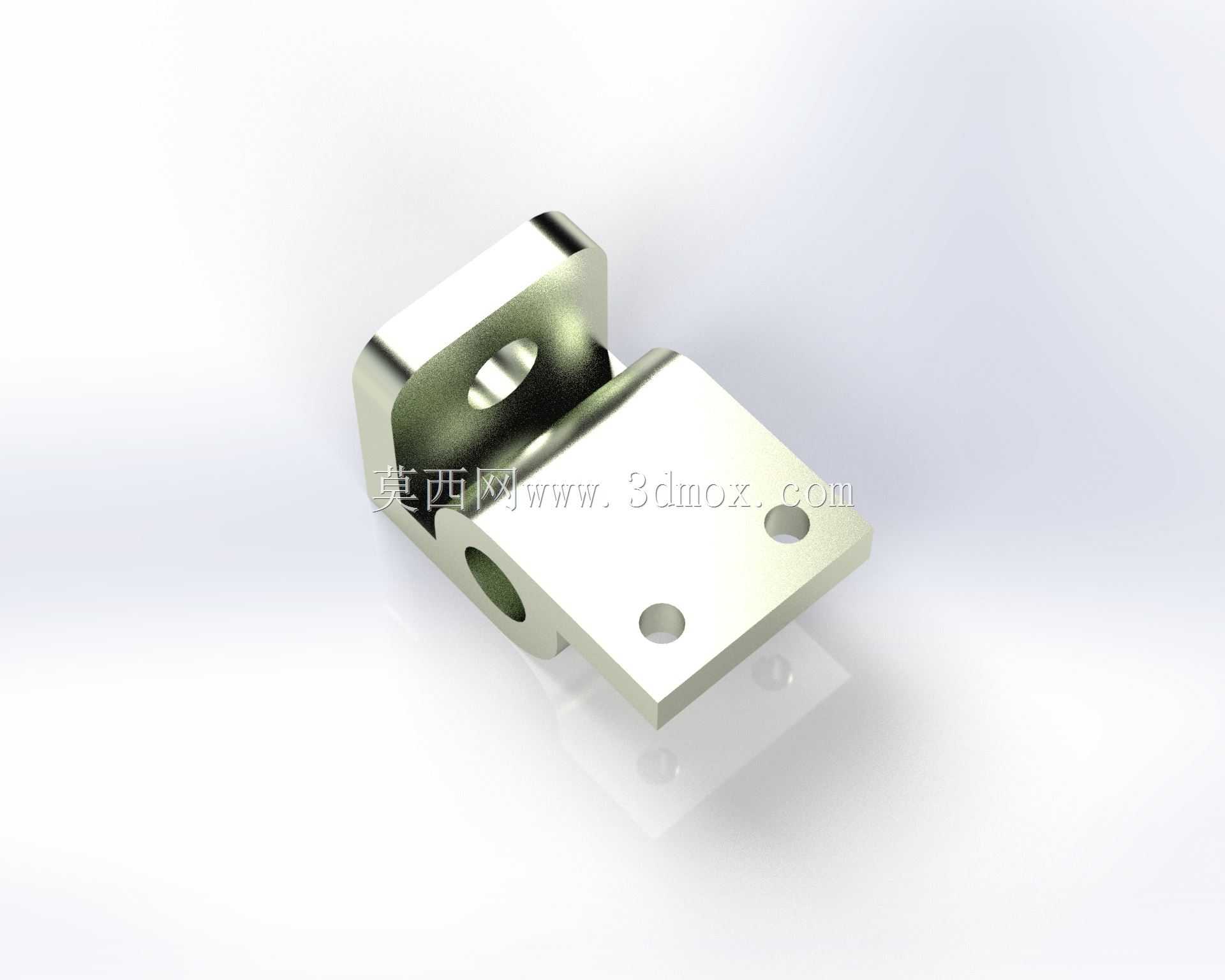

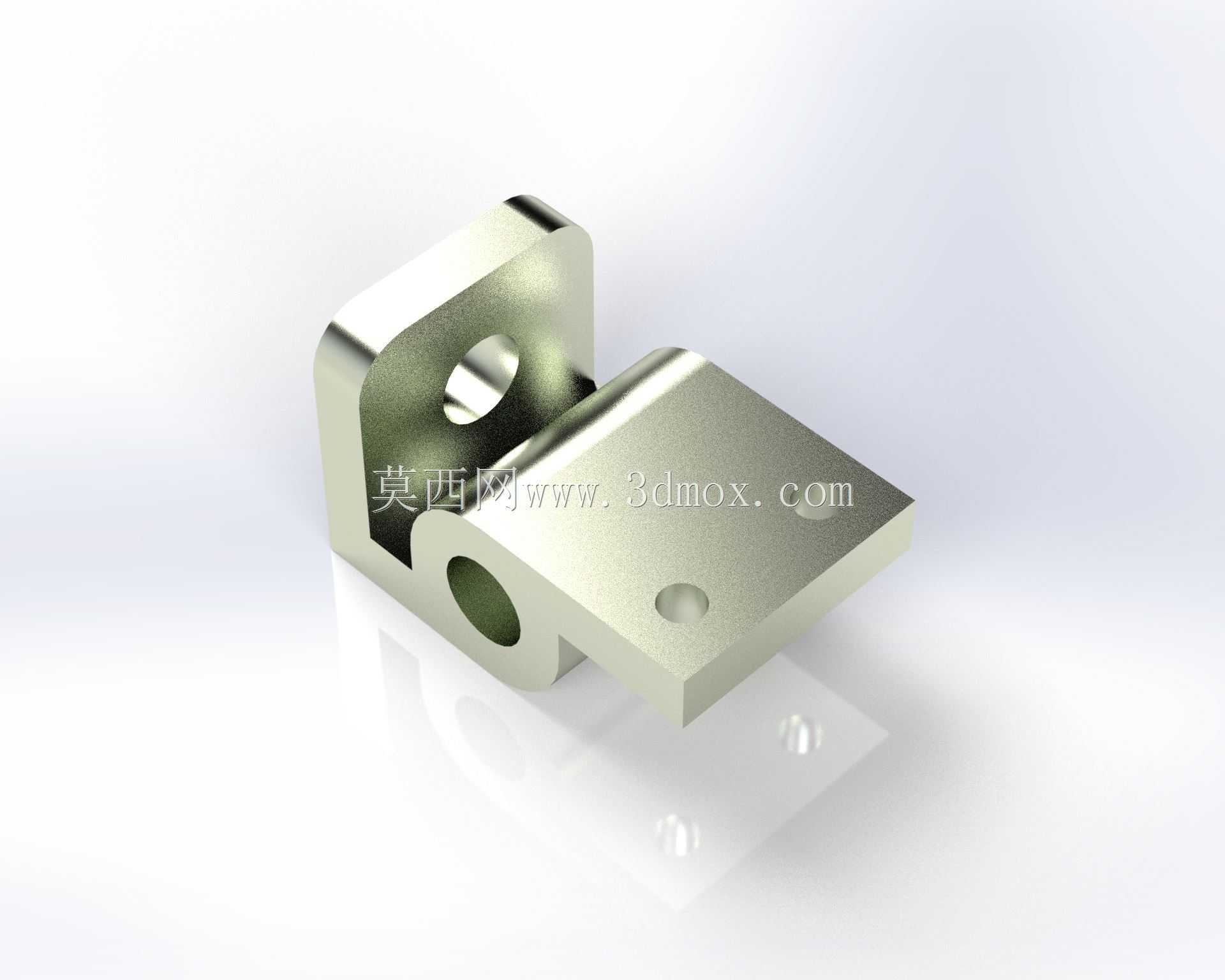

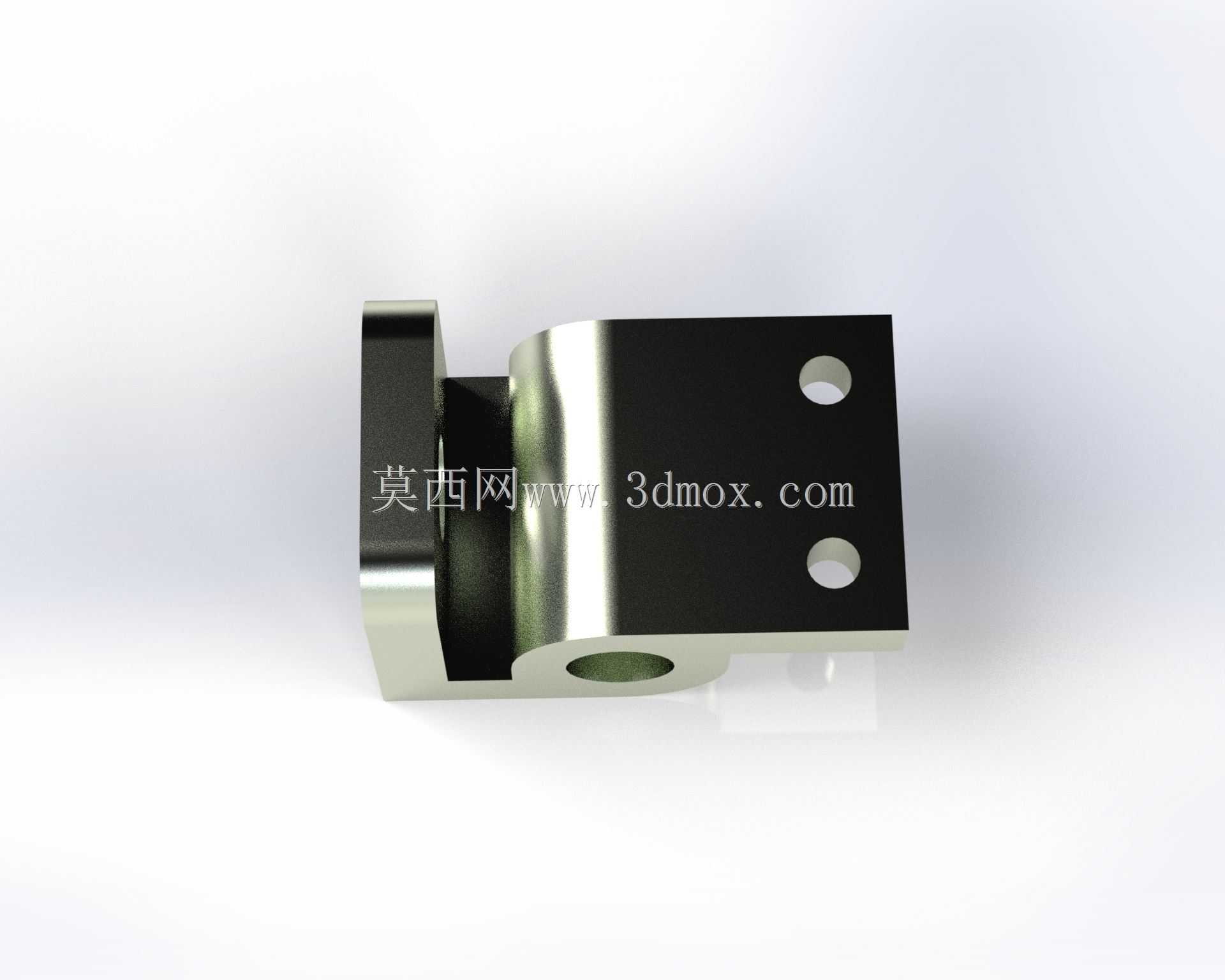

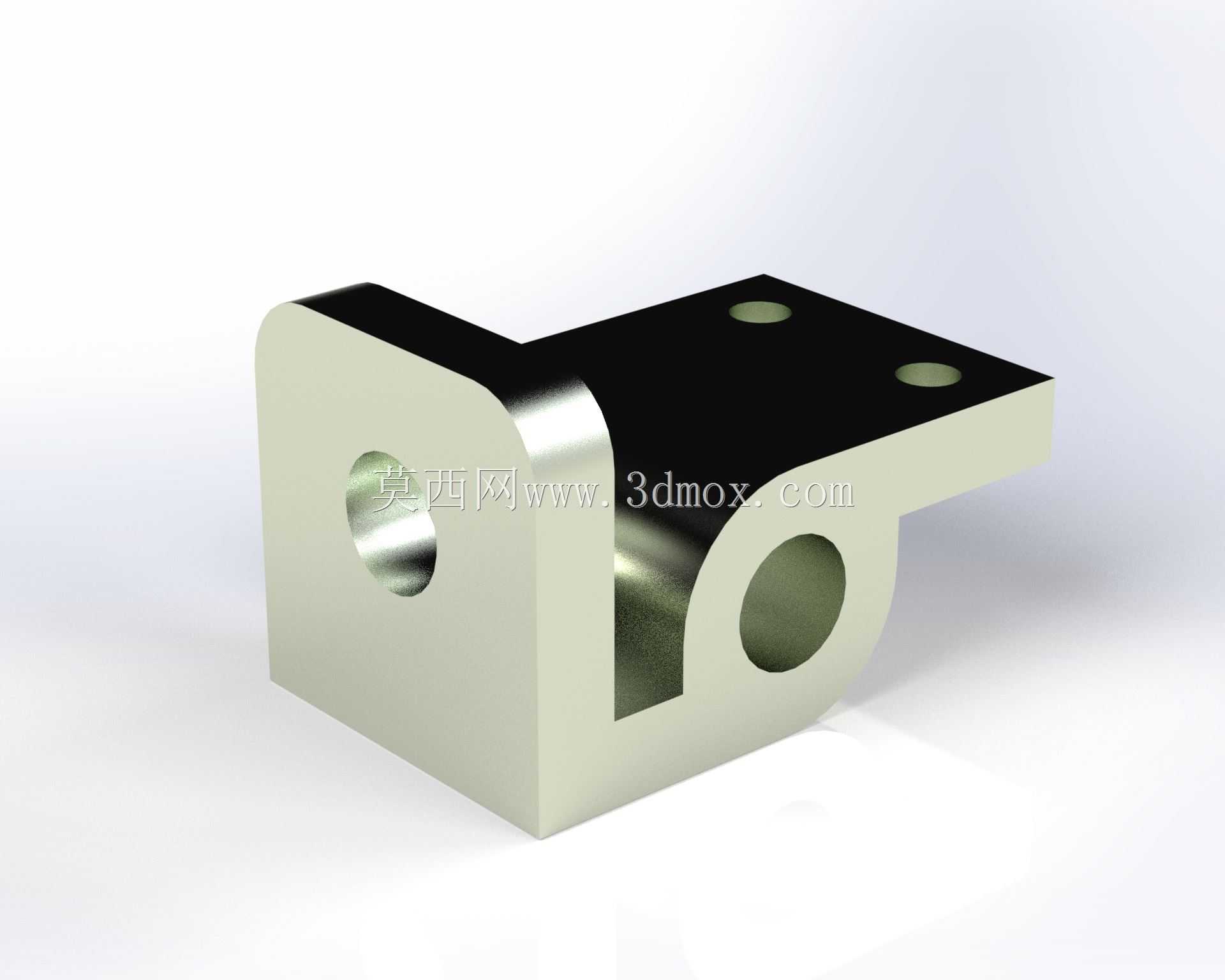

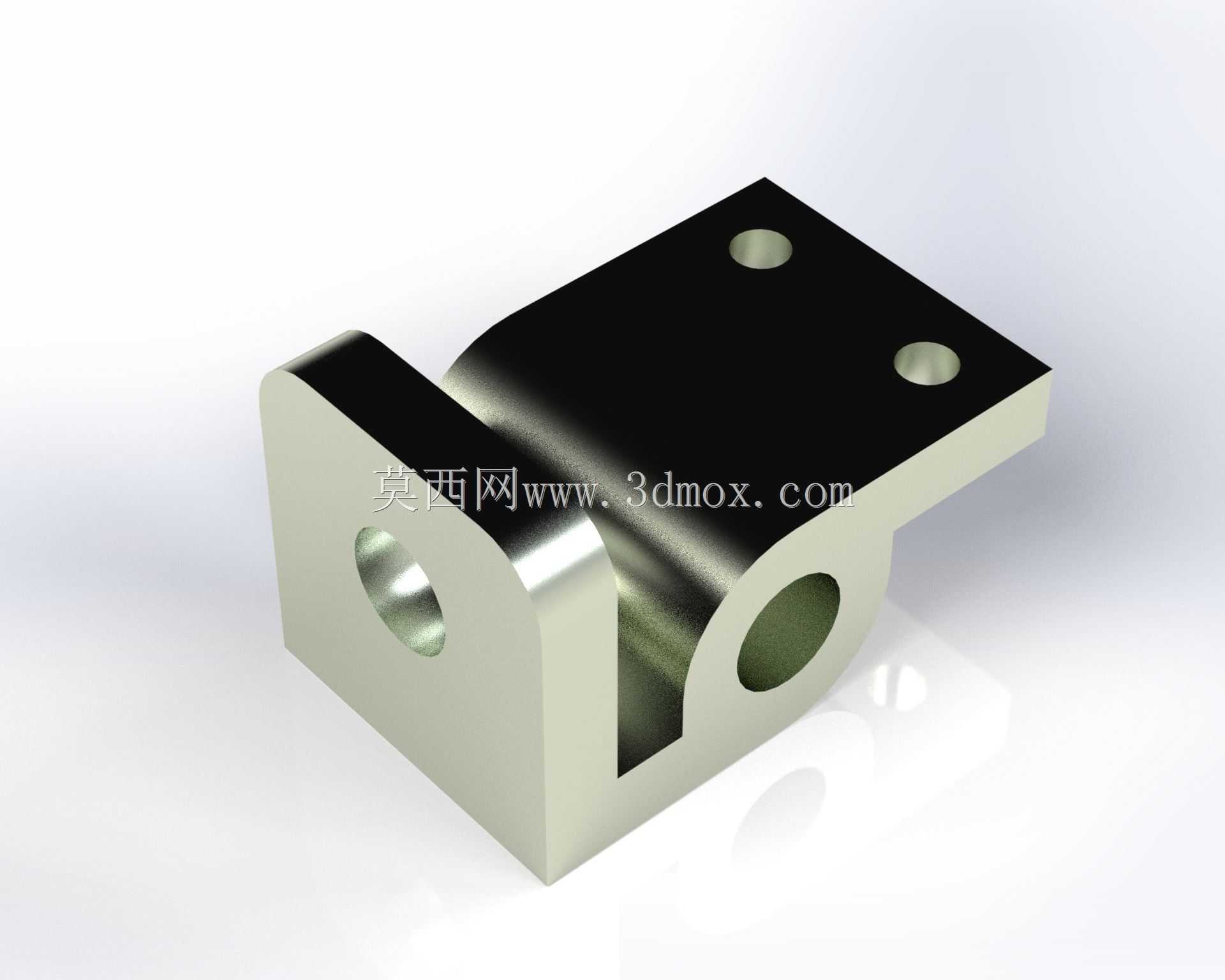

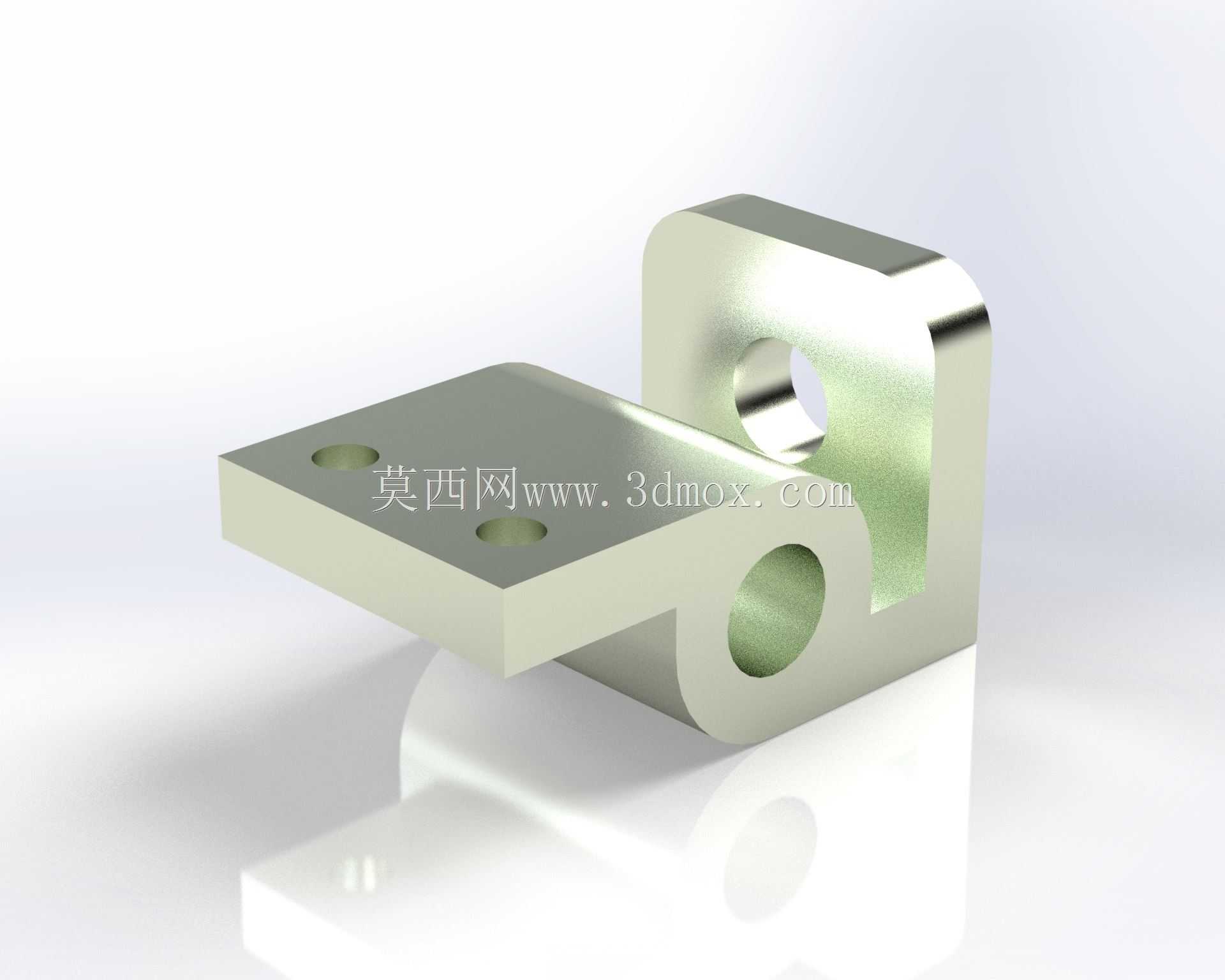

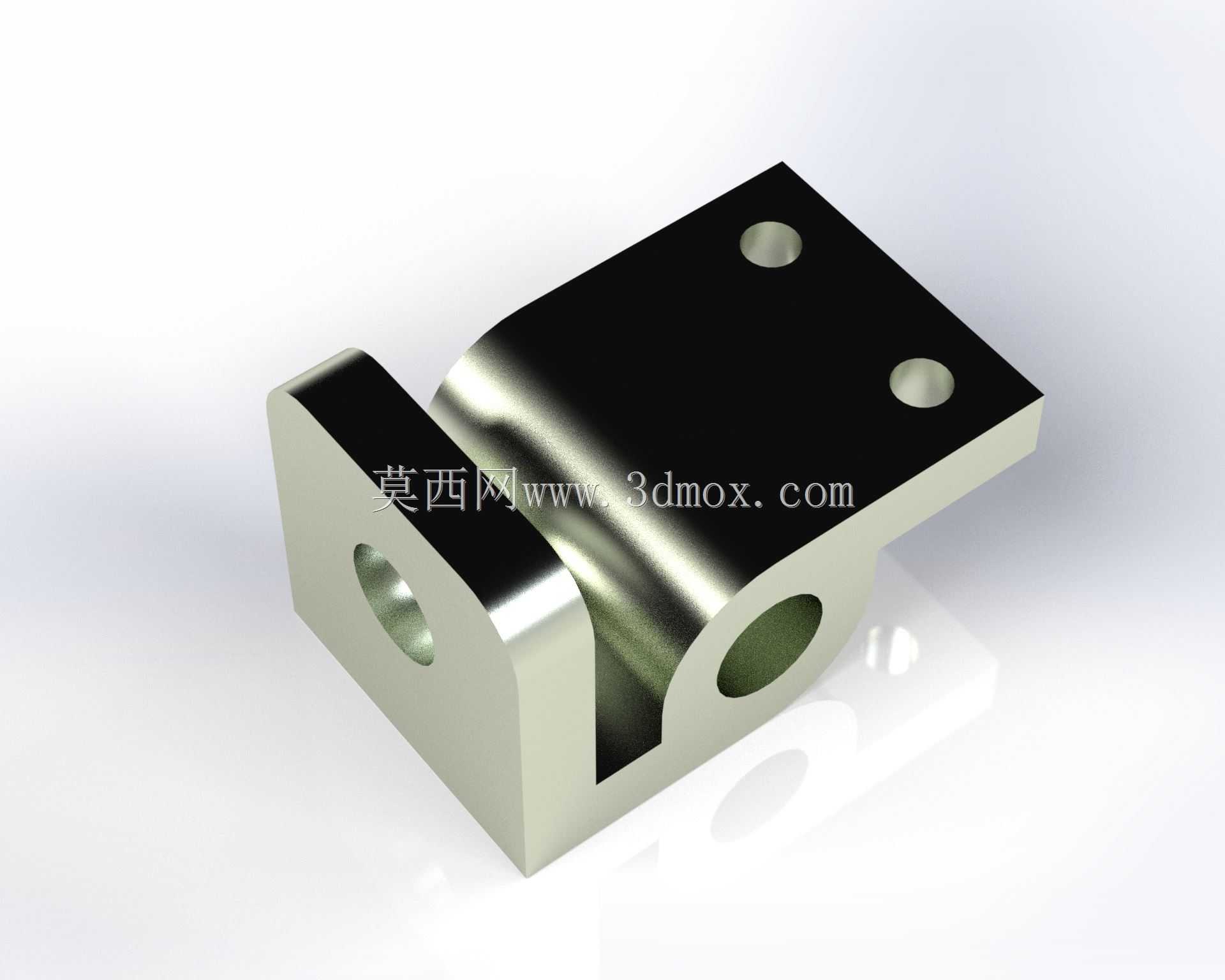

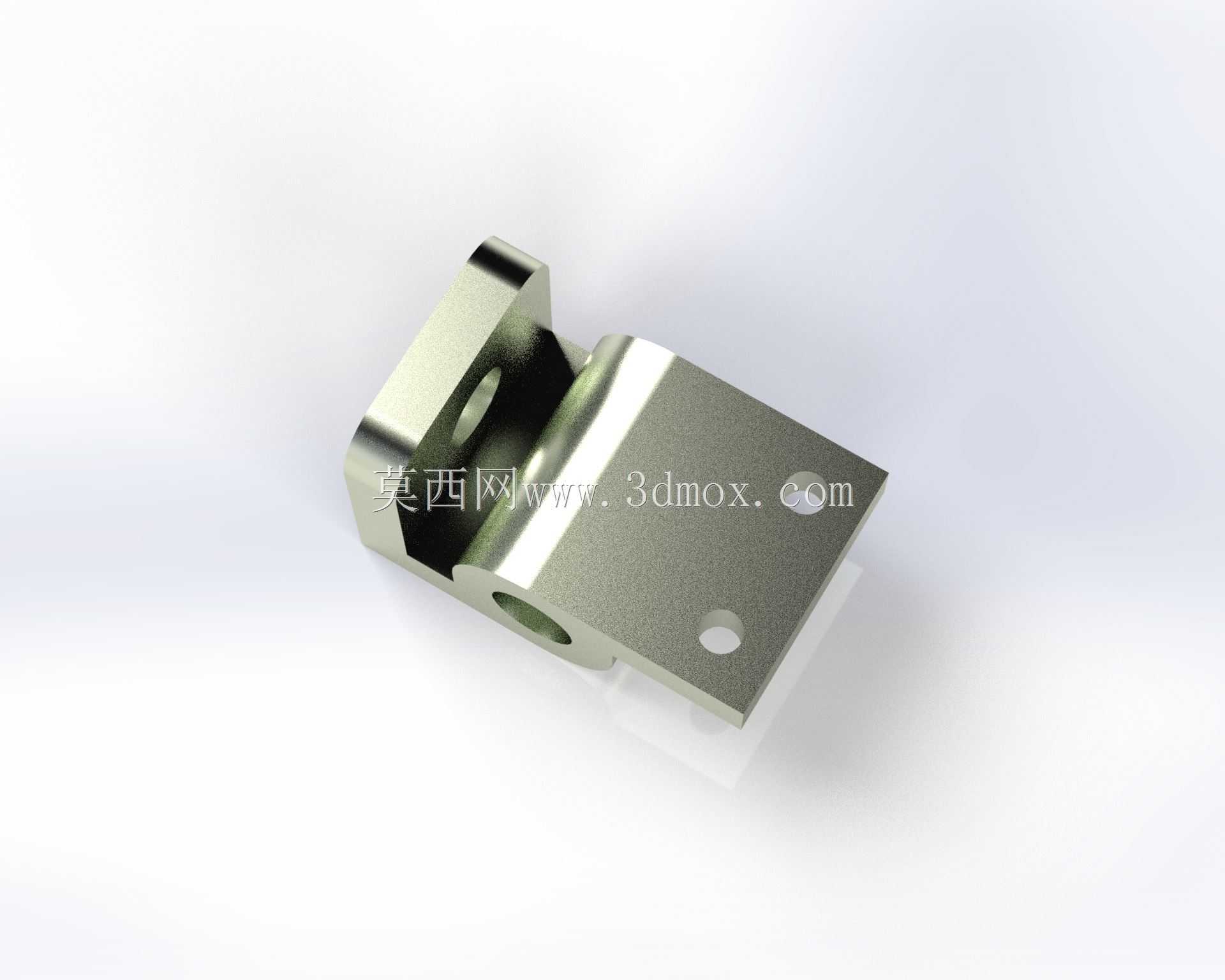

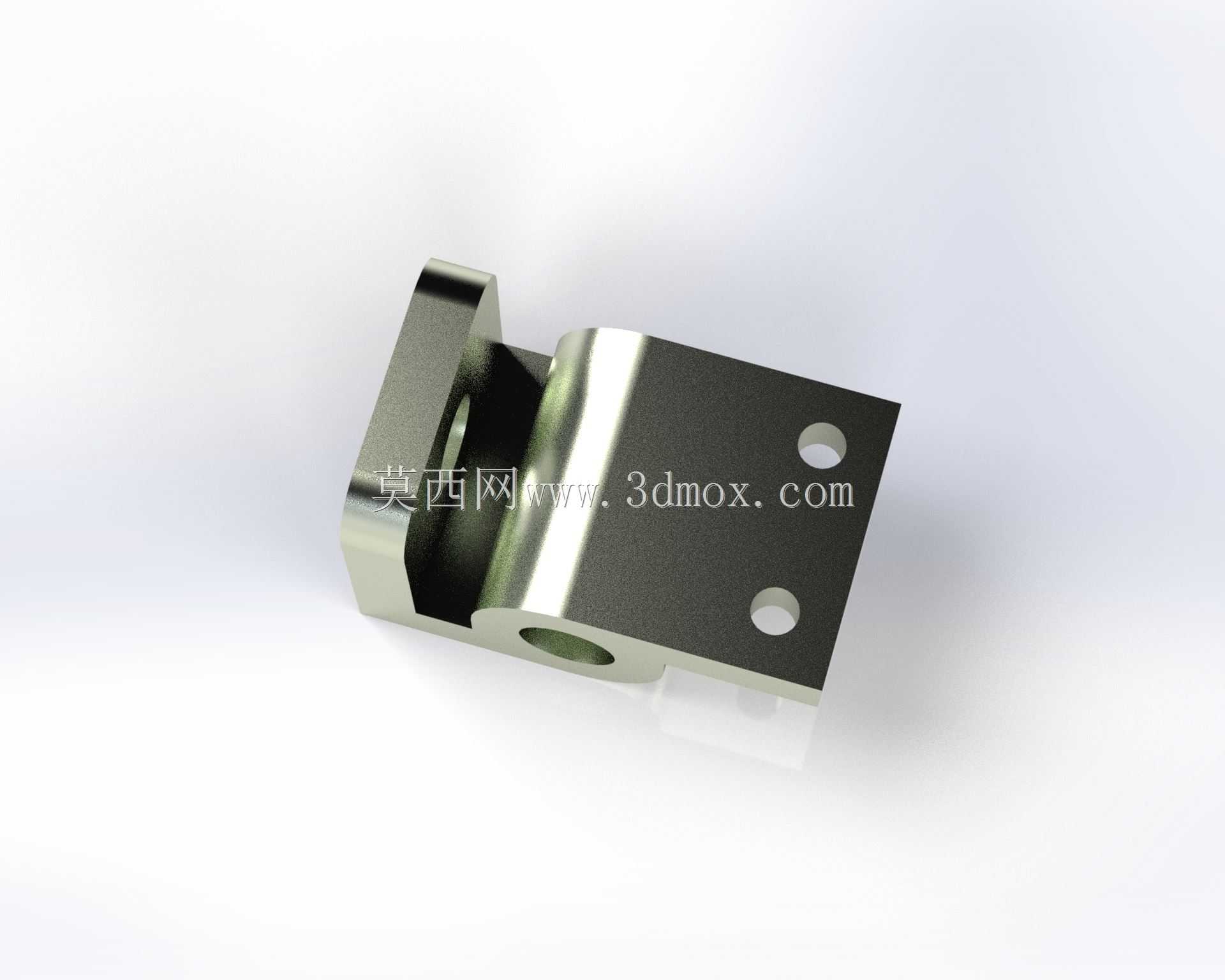

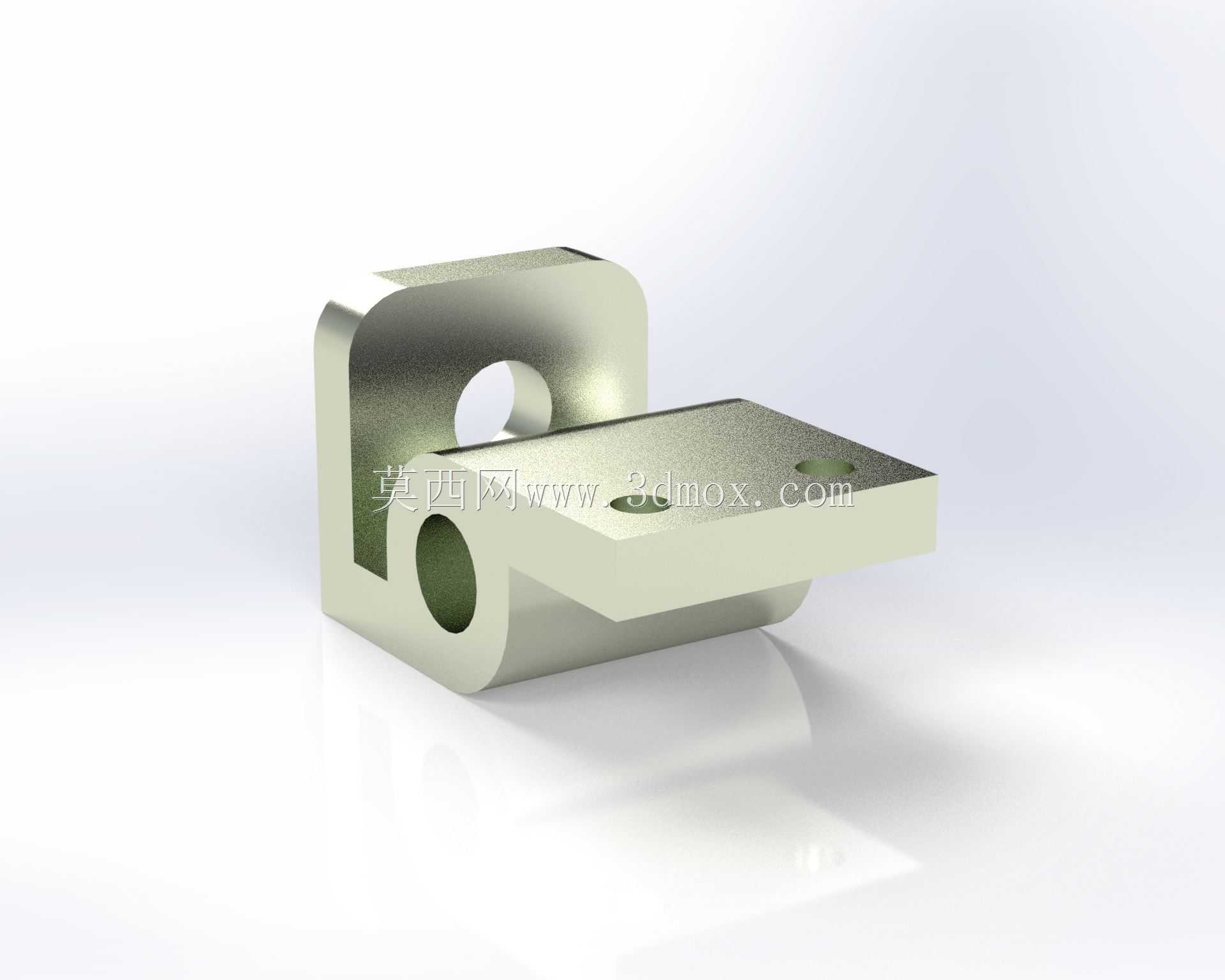

带安装孔位的L型圆角连接固定件

　　在自动化生产线的工位定位模组、小型检测设备的传感器安装支架、工装夹具的辅助定位块等场景中，这类带圆角过渡的L型连接构件是十分常见的结构件，很多刚接触结构设计的工程师容易忽略这类小零件的细节处理，往往在实际装配时出现干涉、应力集中断裂或者安装对位不准的问题。从实际使用场景来看，这类构件主要承担两个垂直安装面之间的连接承载，同时要避免直角棱边对装配人员、相邻管线或者线束造成刮擦损伤，这也是所有棱边做圆角处理的核心原因，并非单纯为了外观好看。

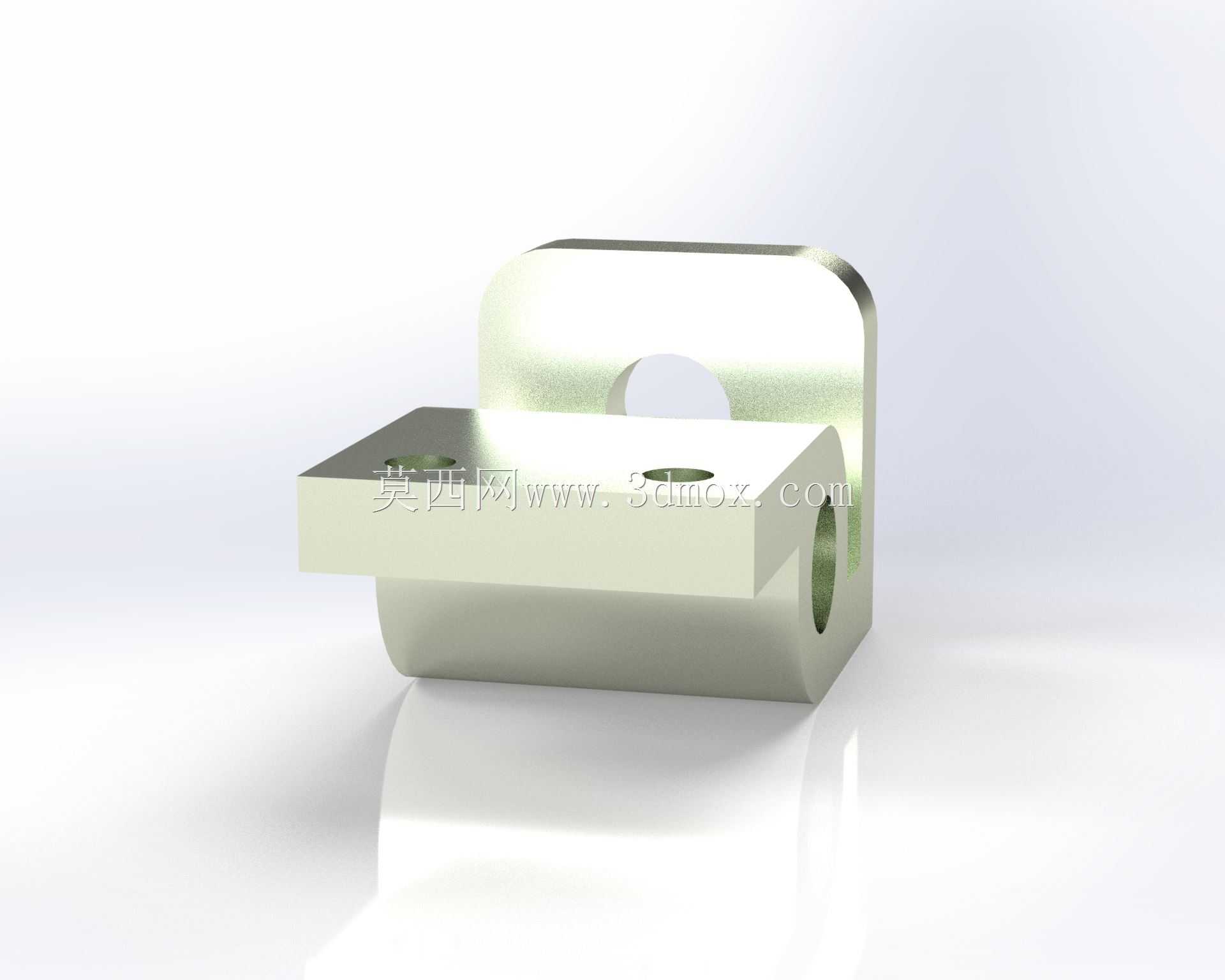

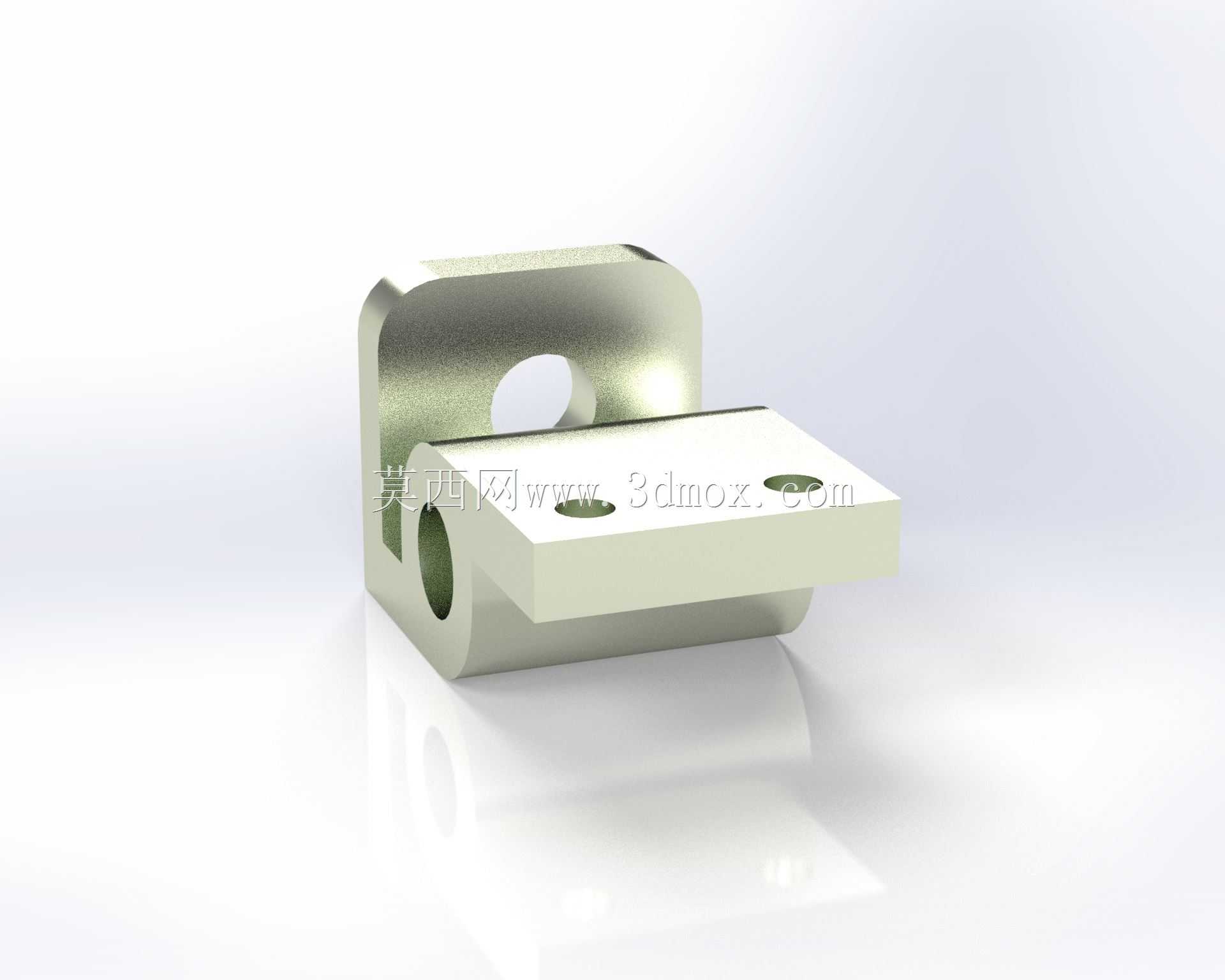

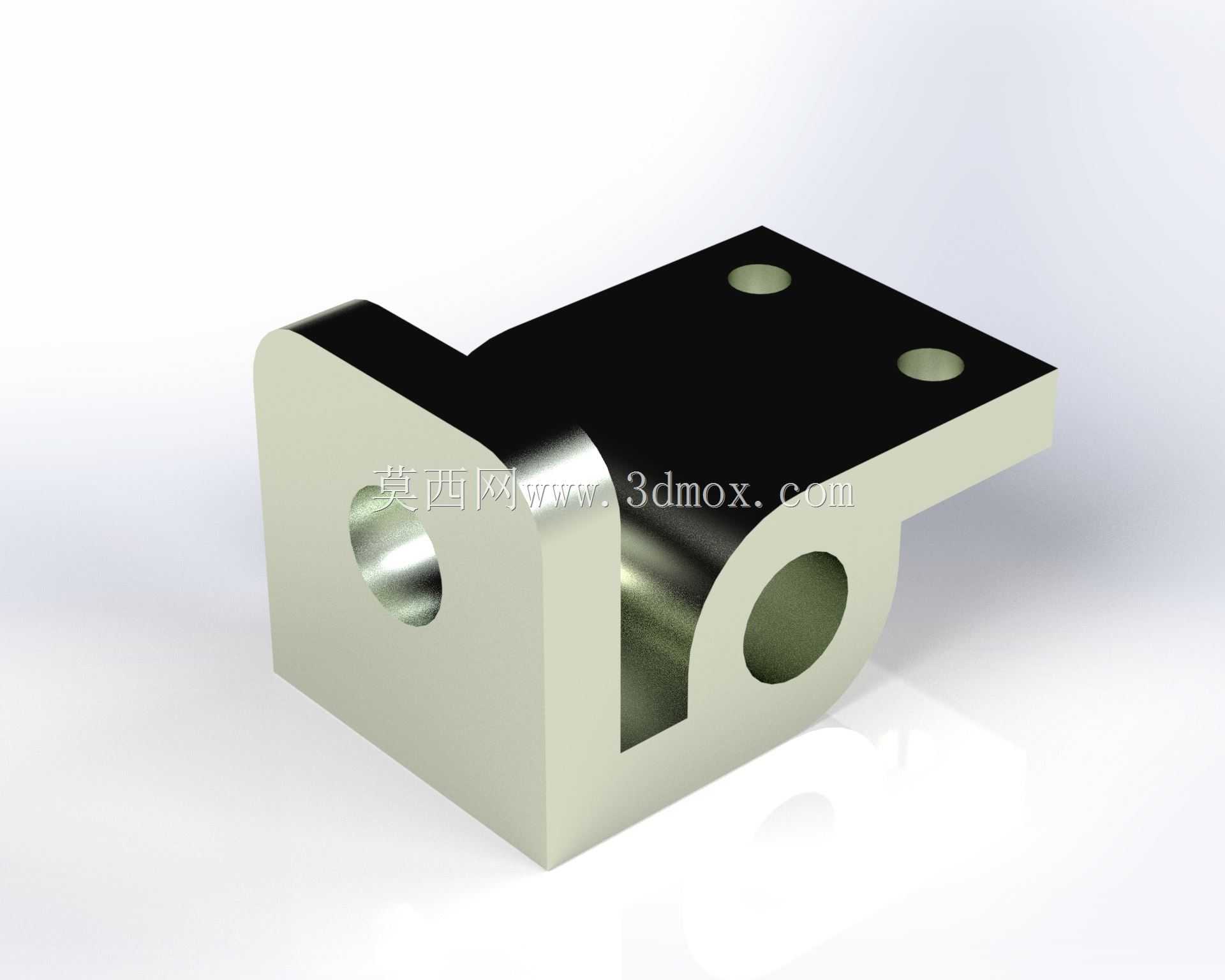

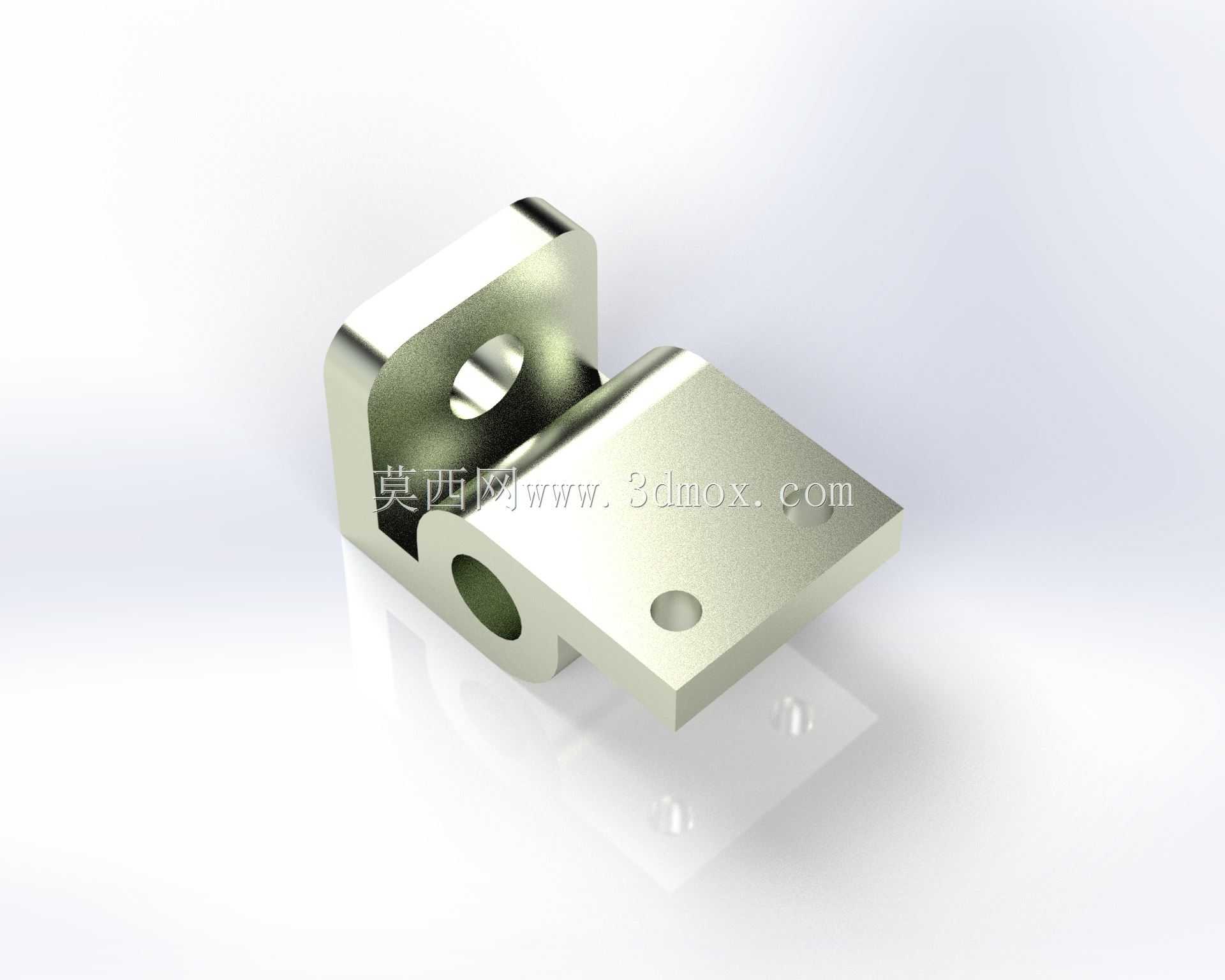

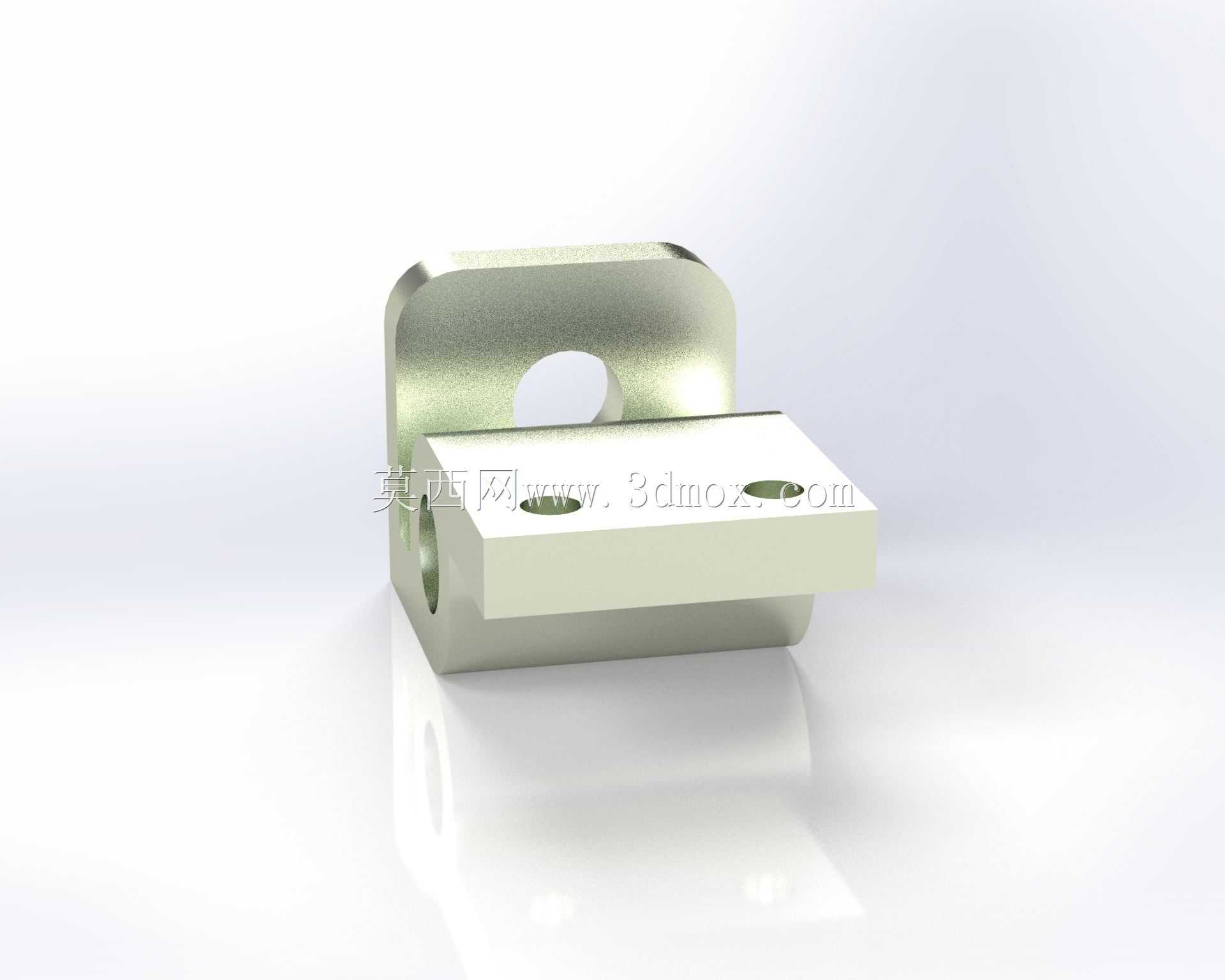

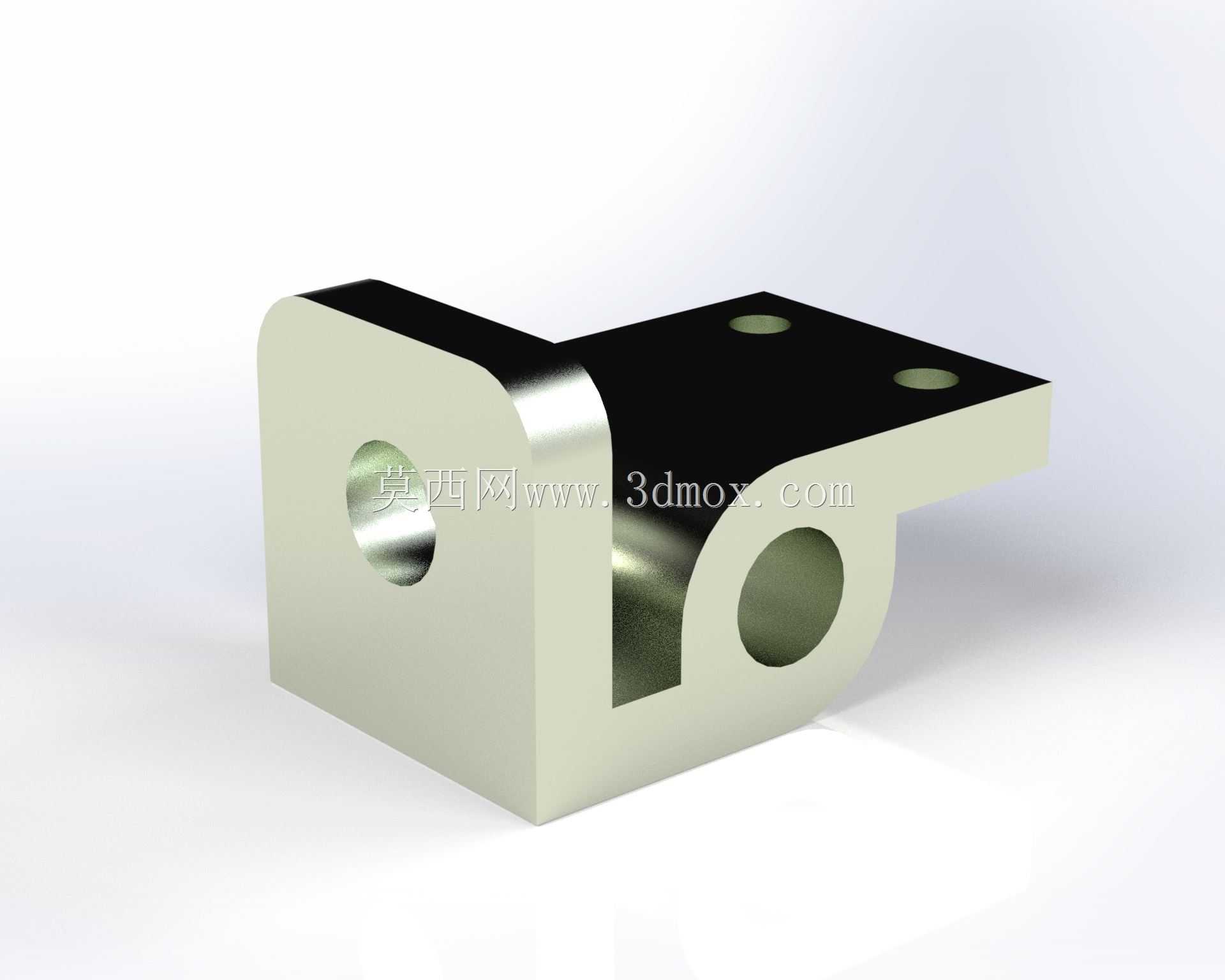

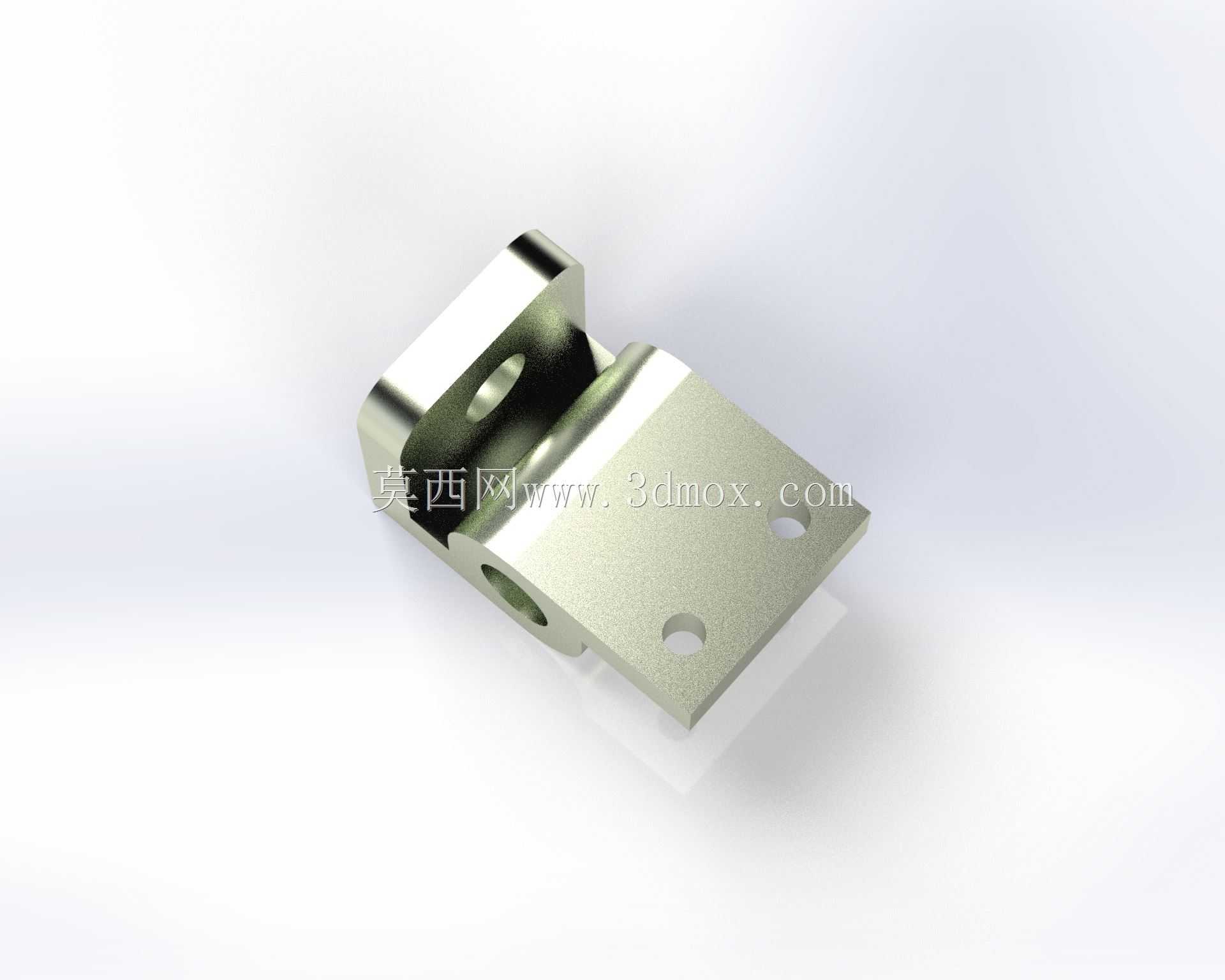

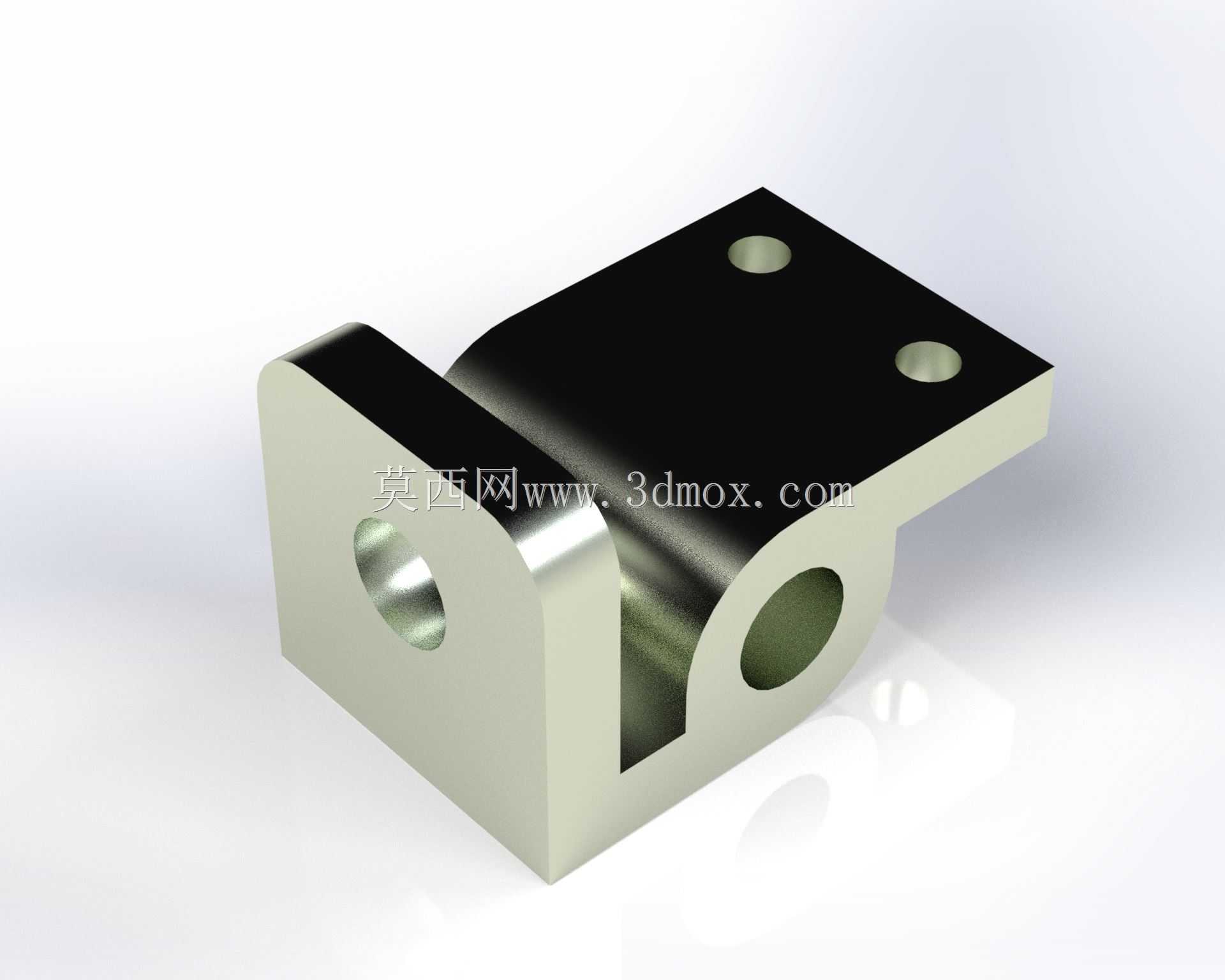

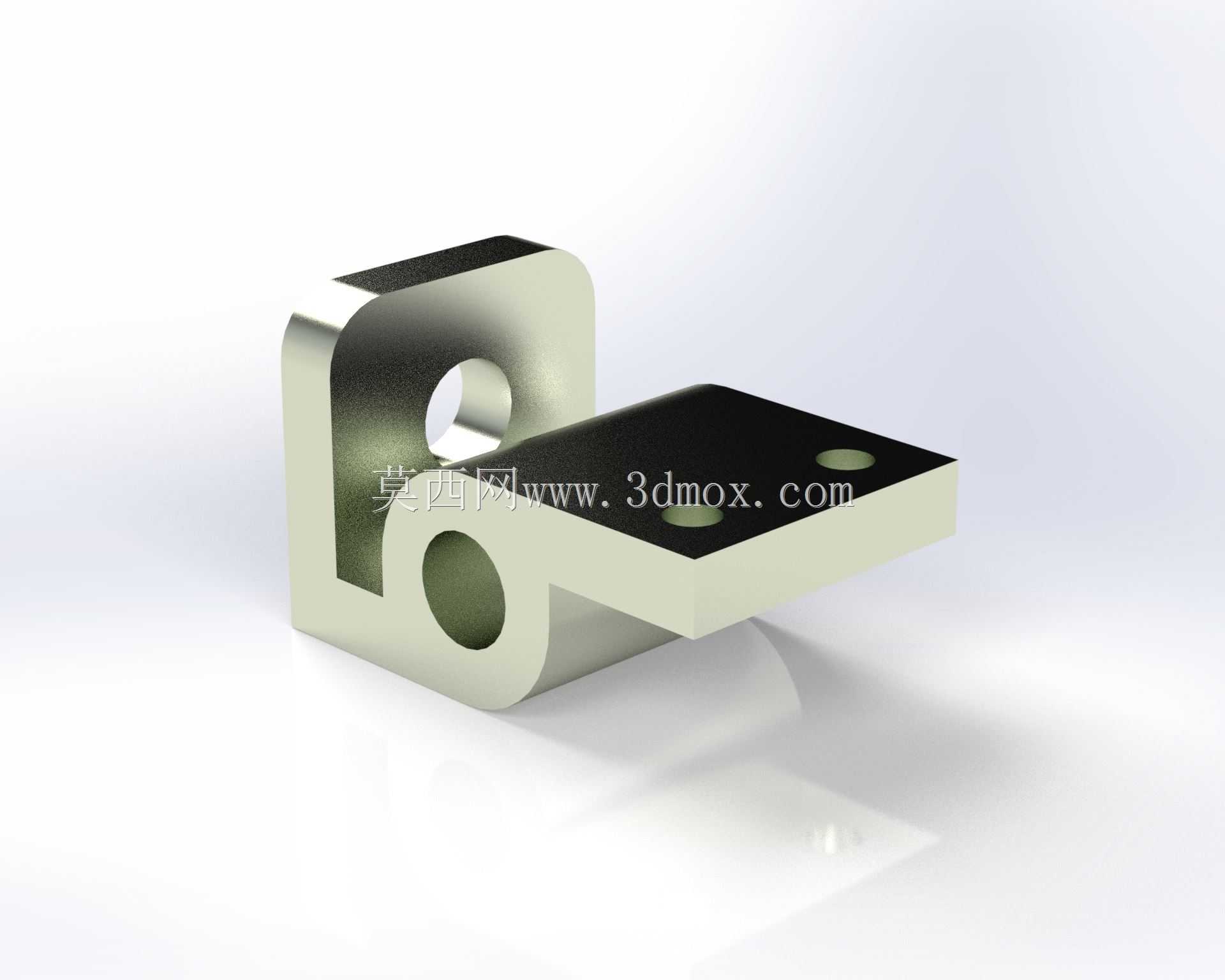

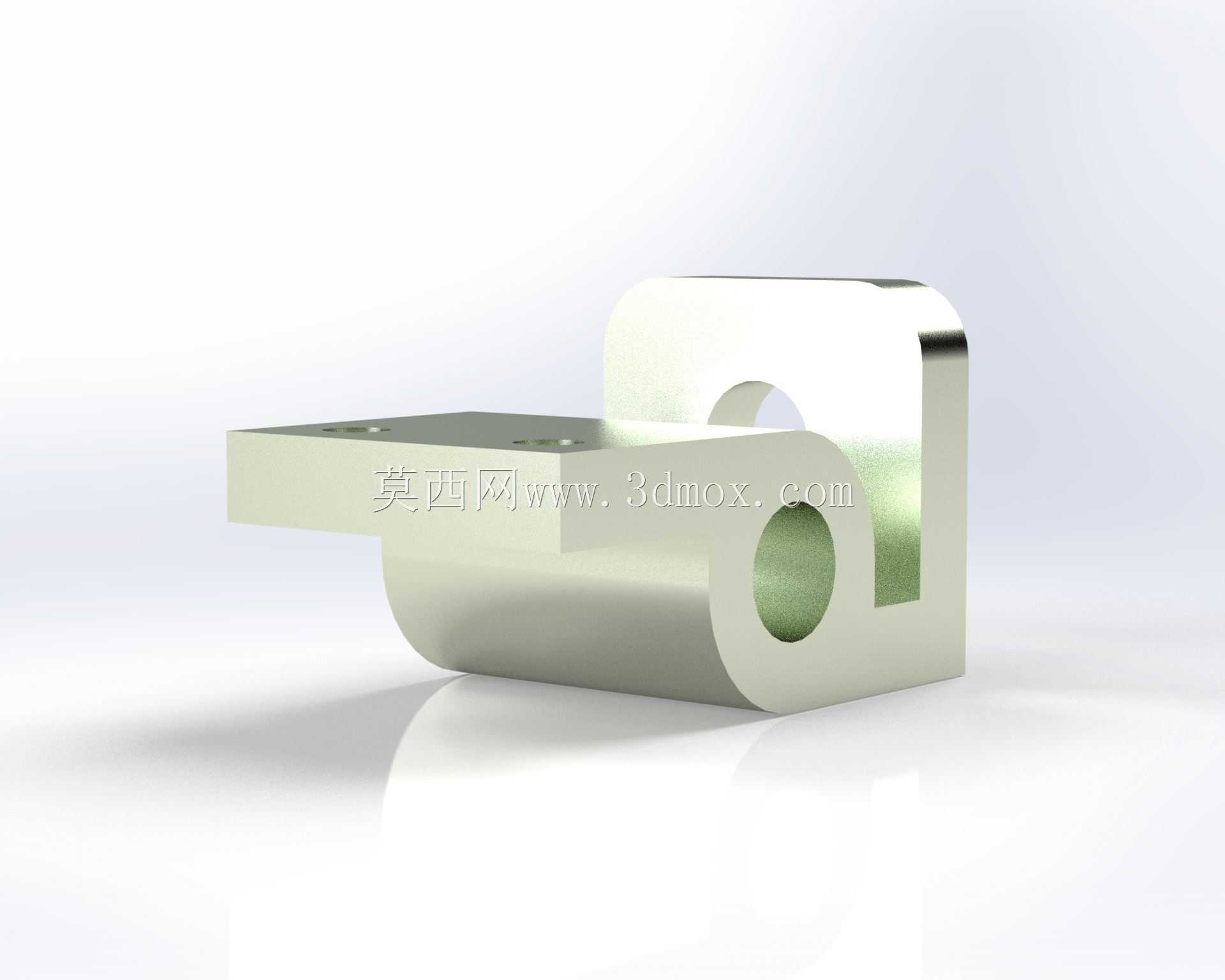

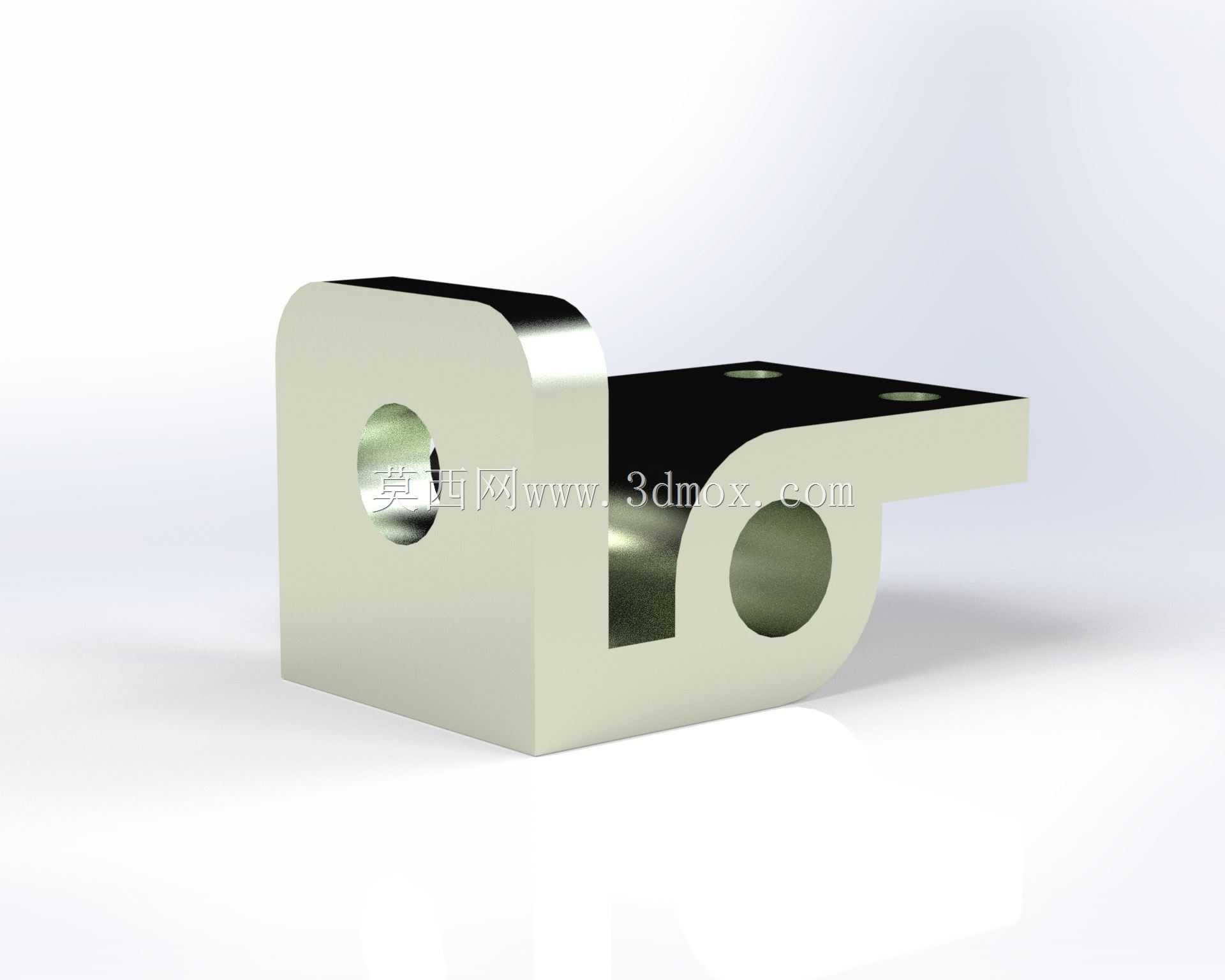

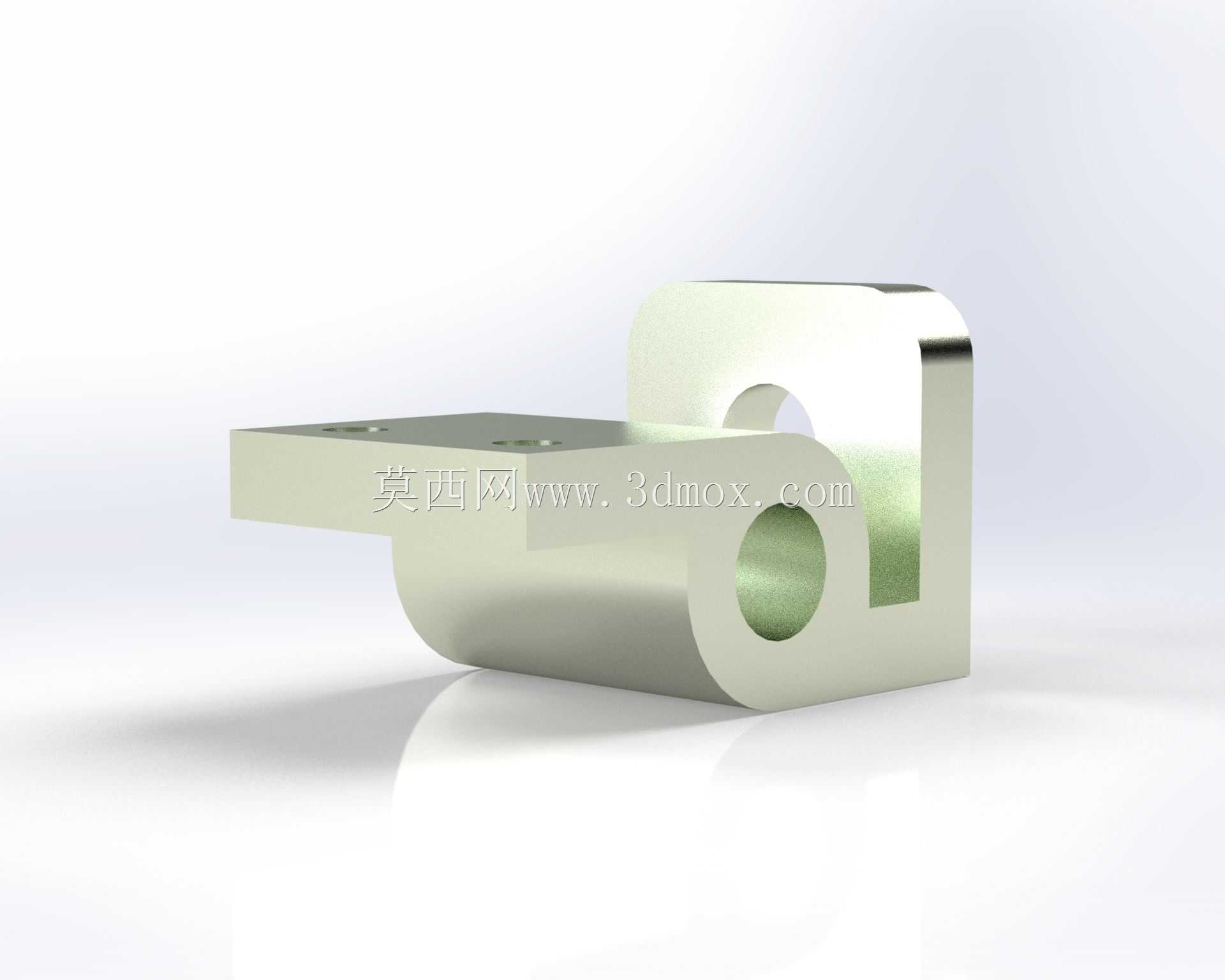

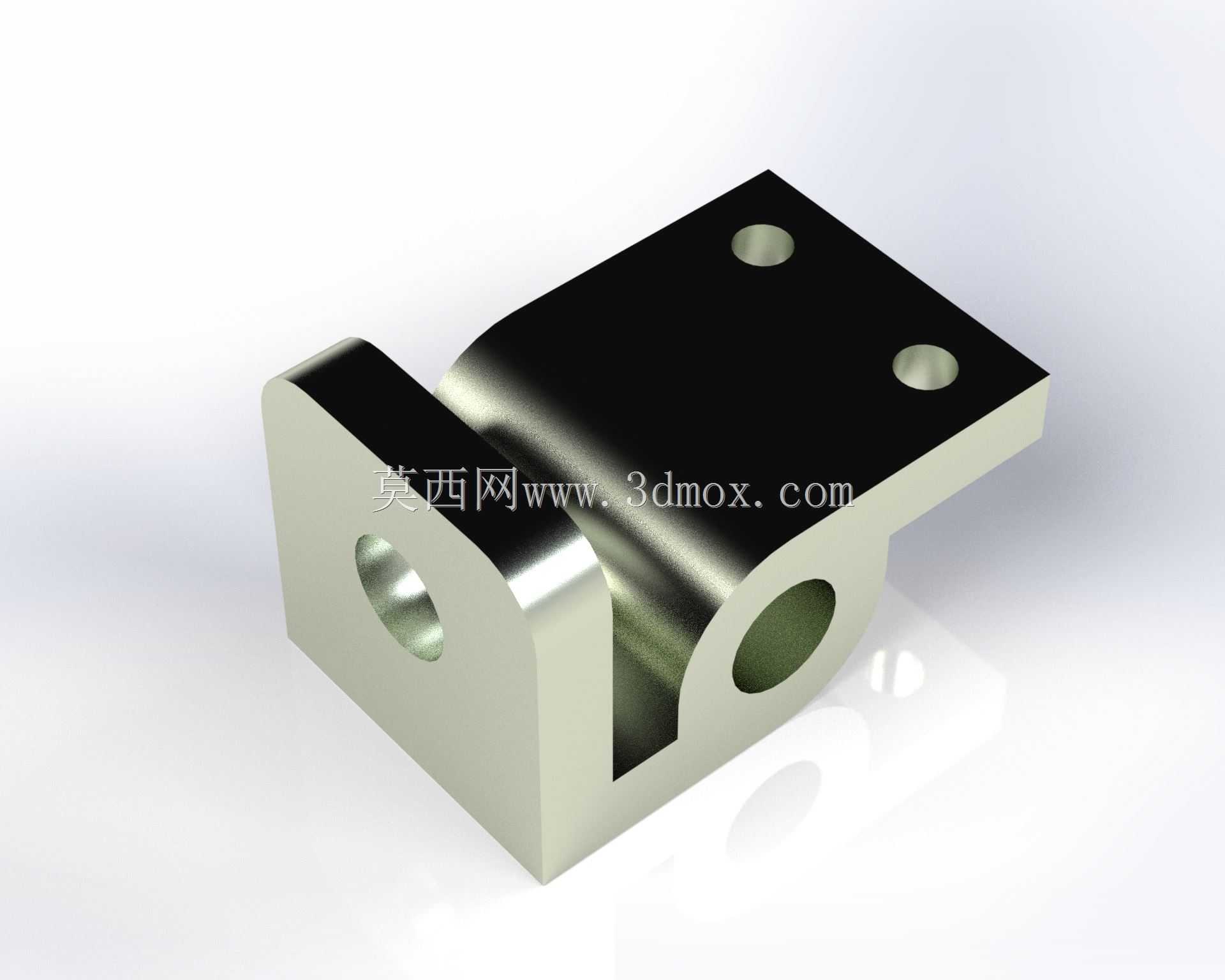

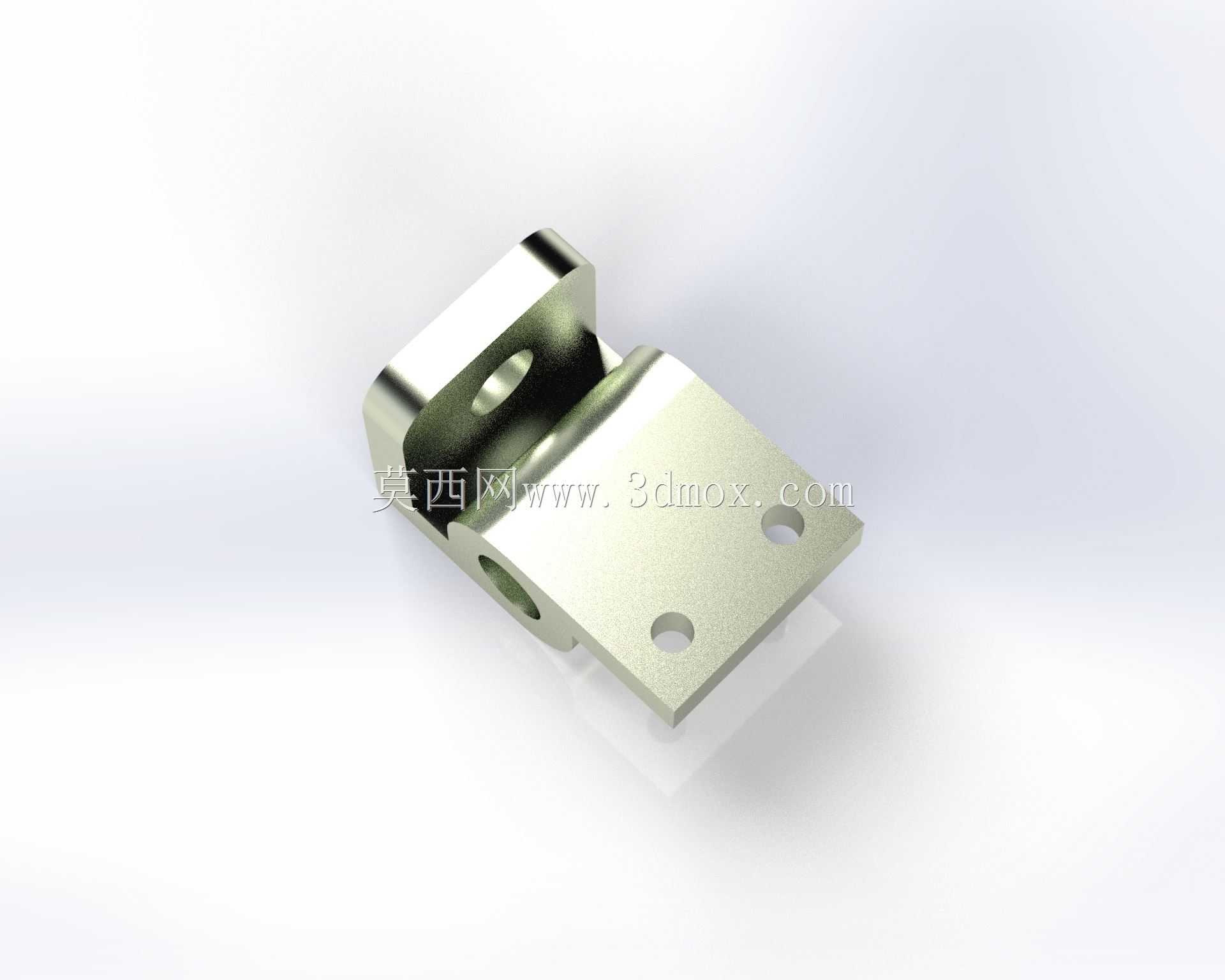

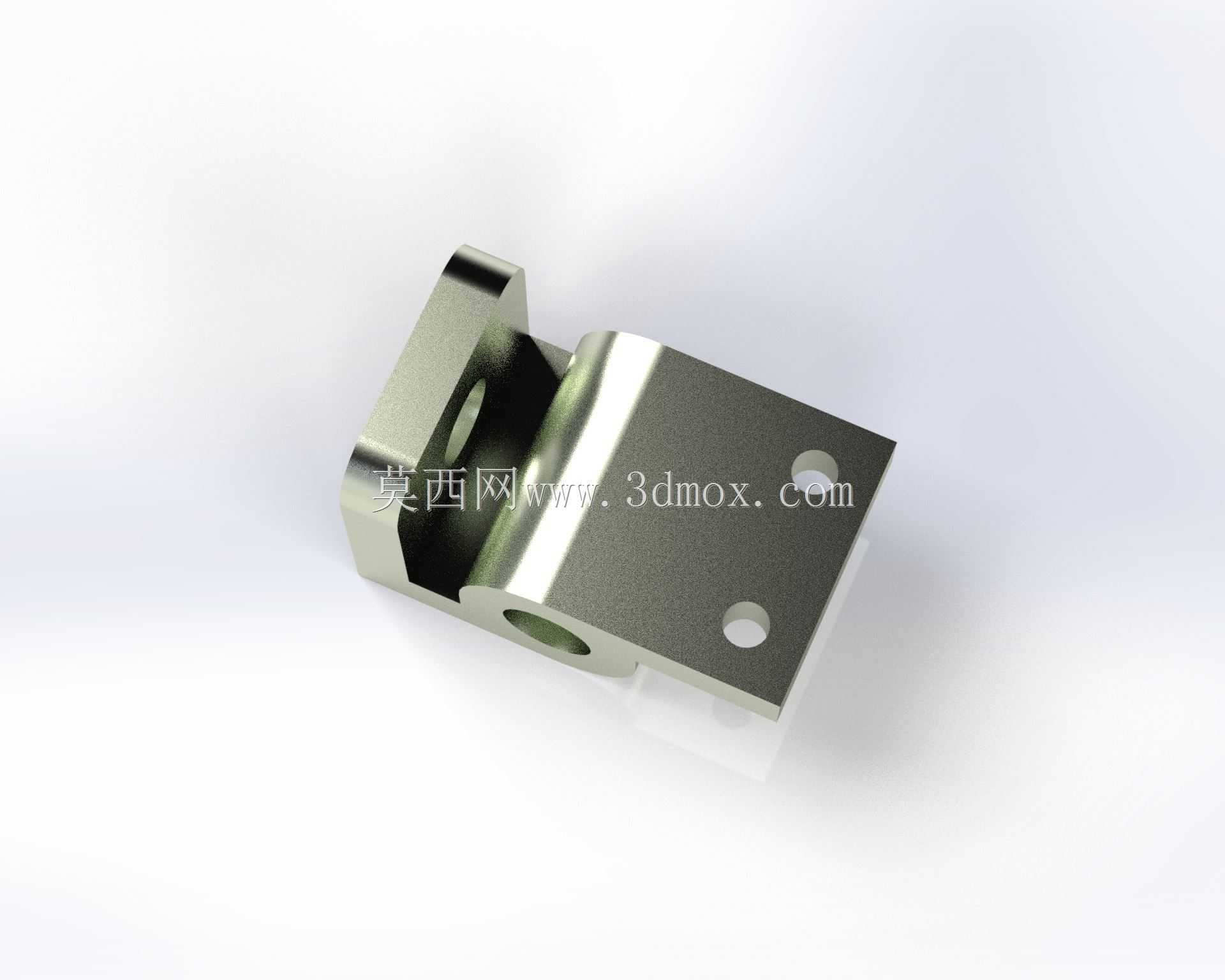

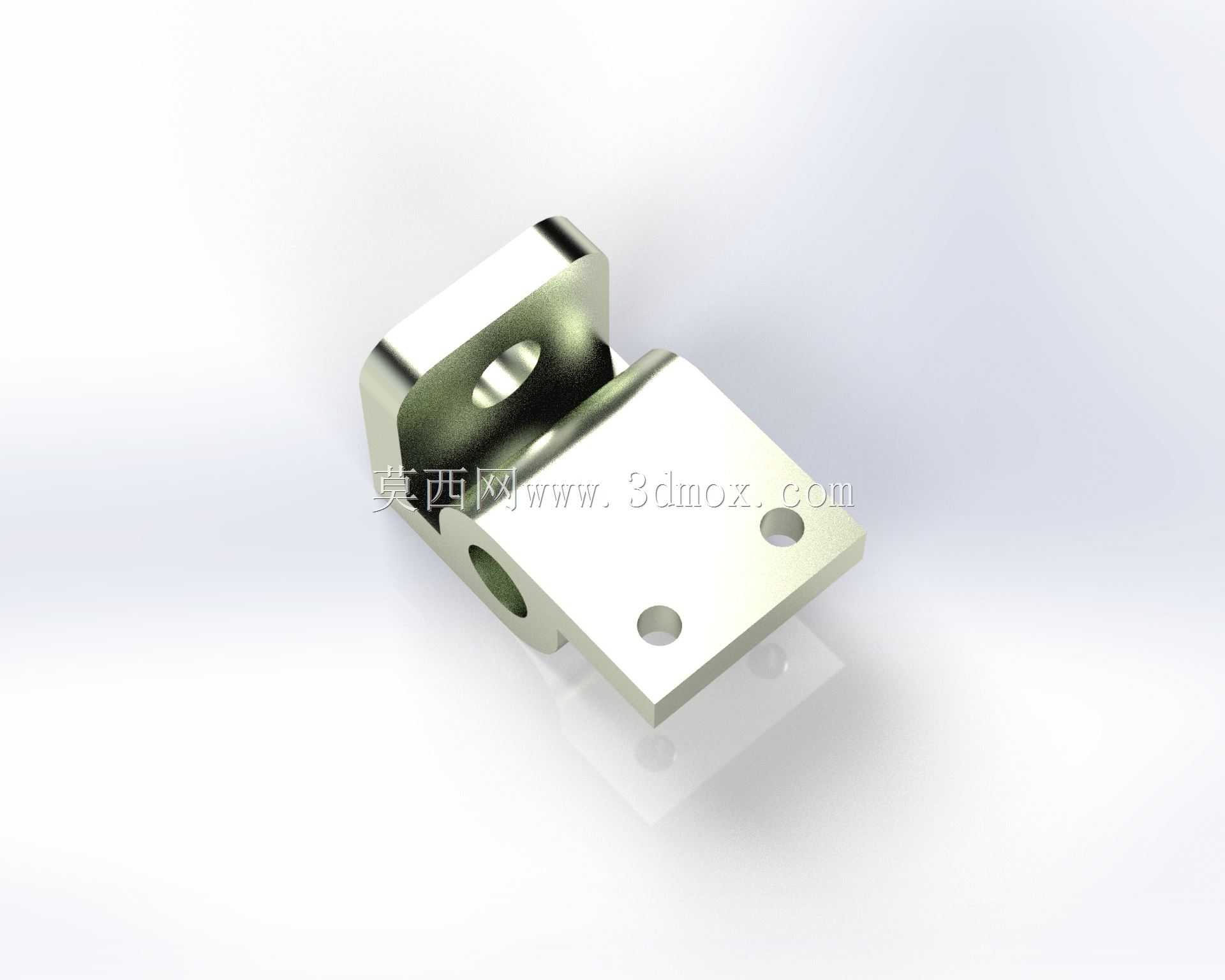

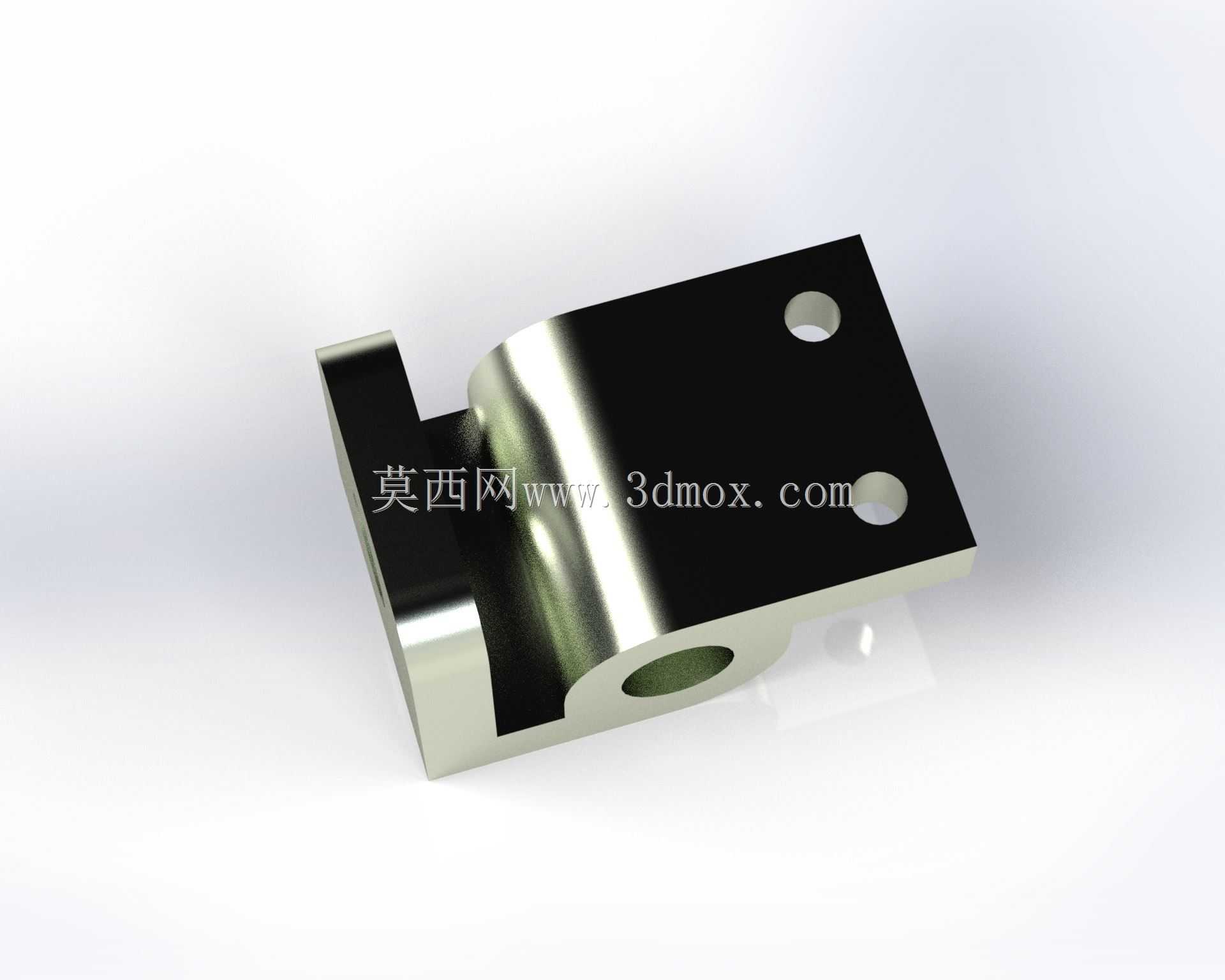

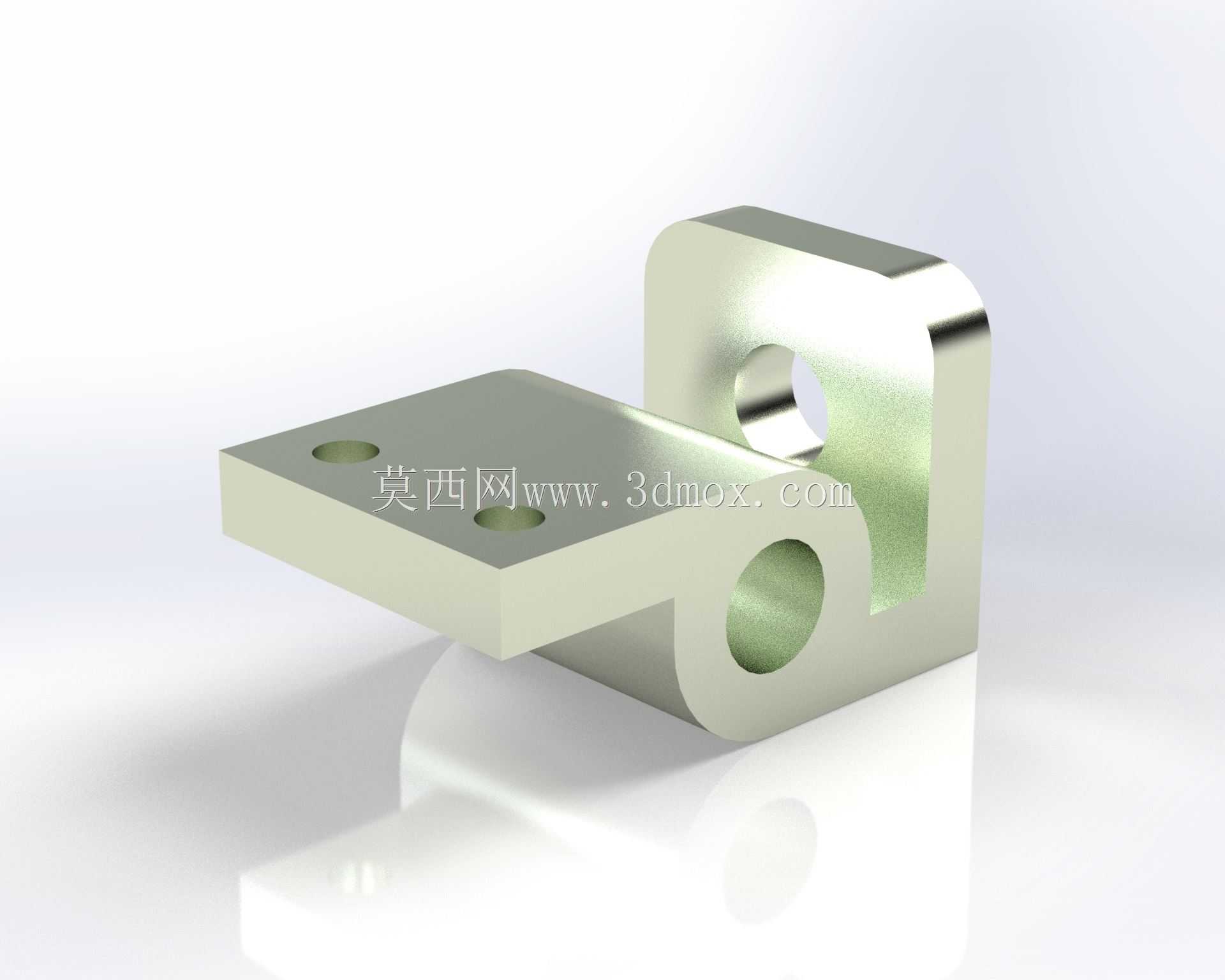

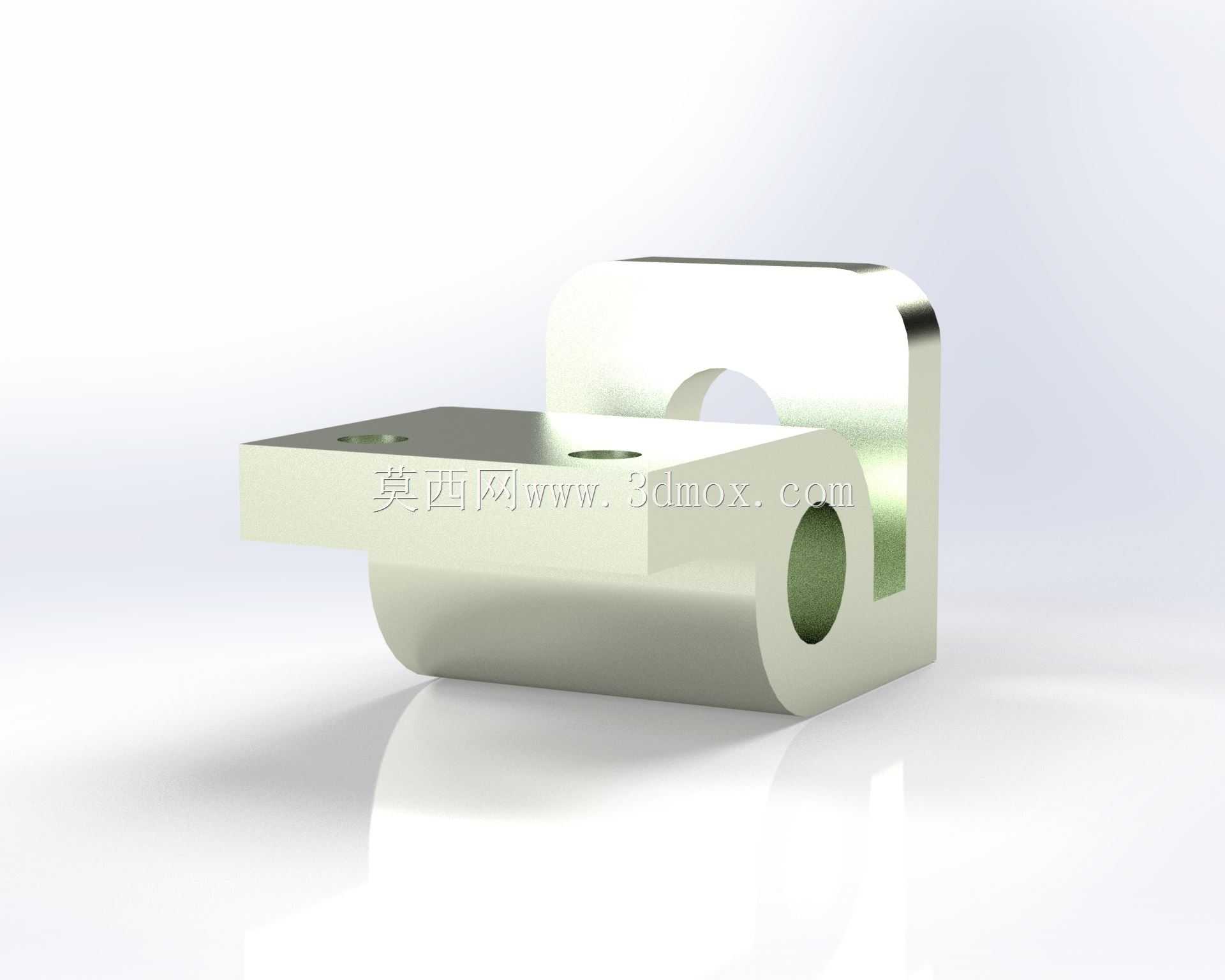

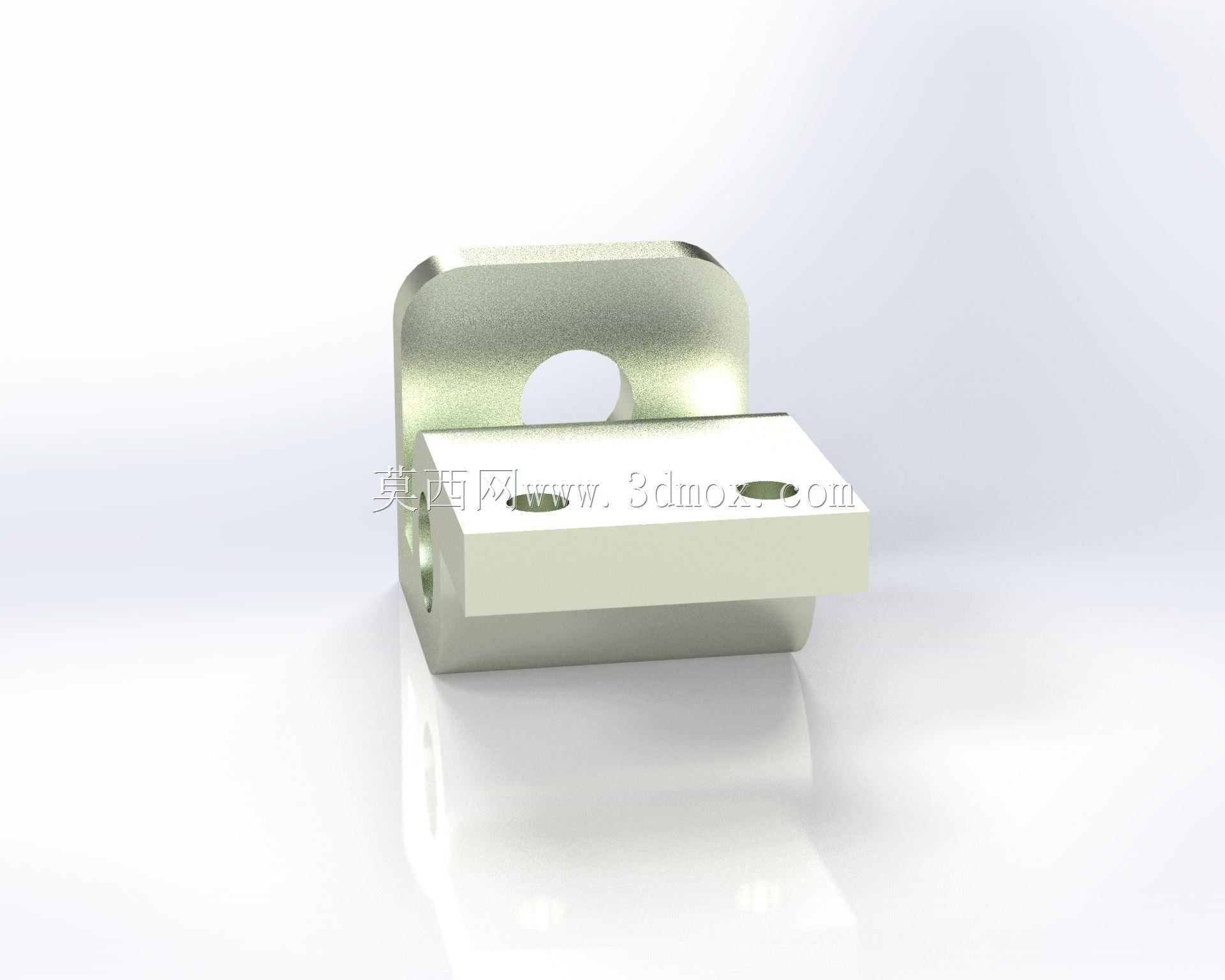

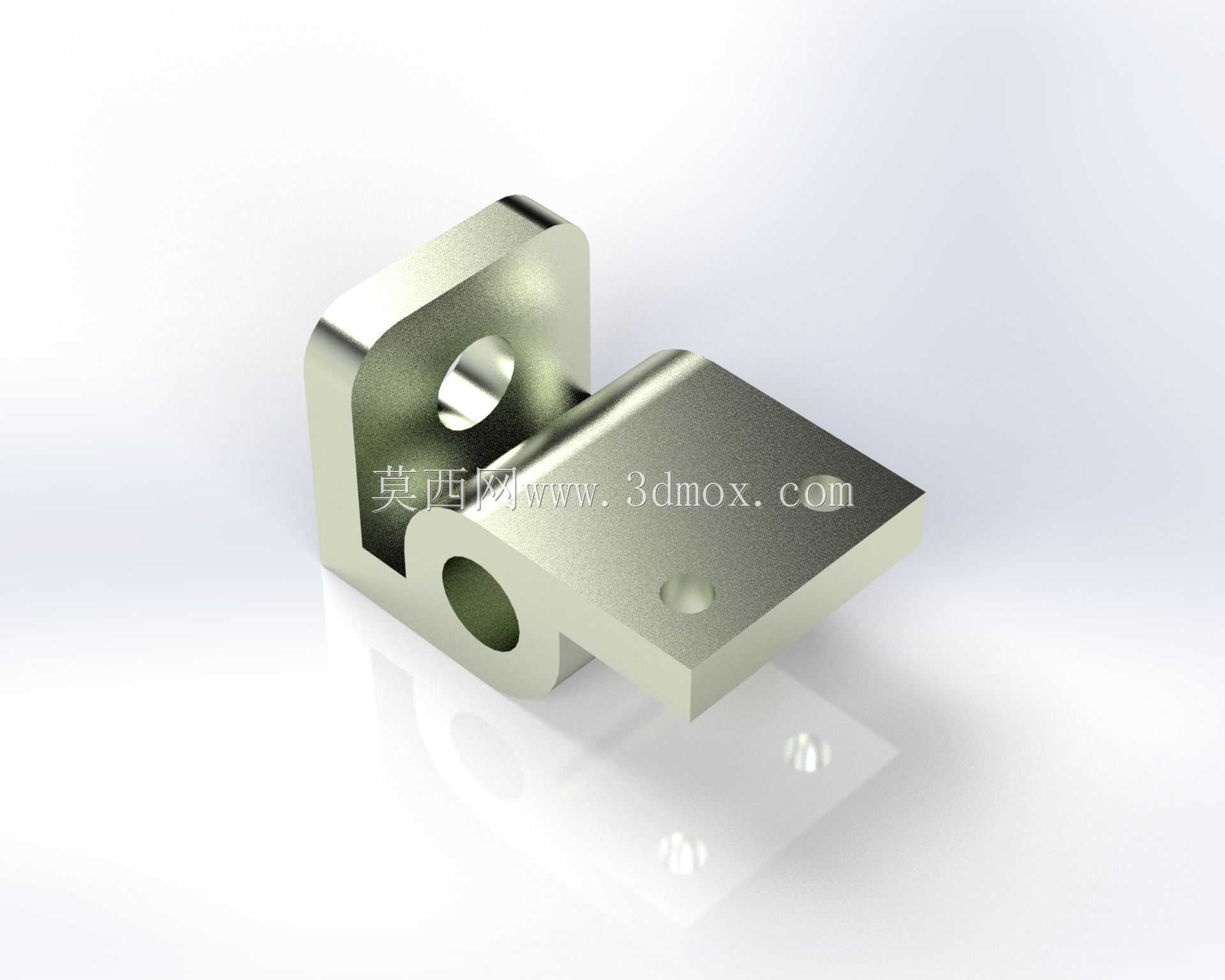

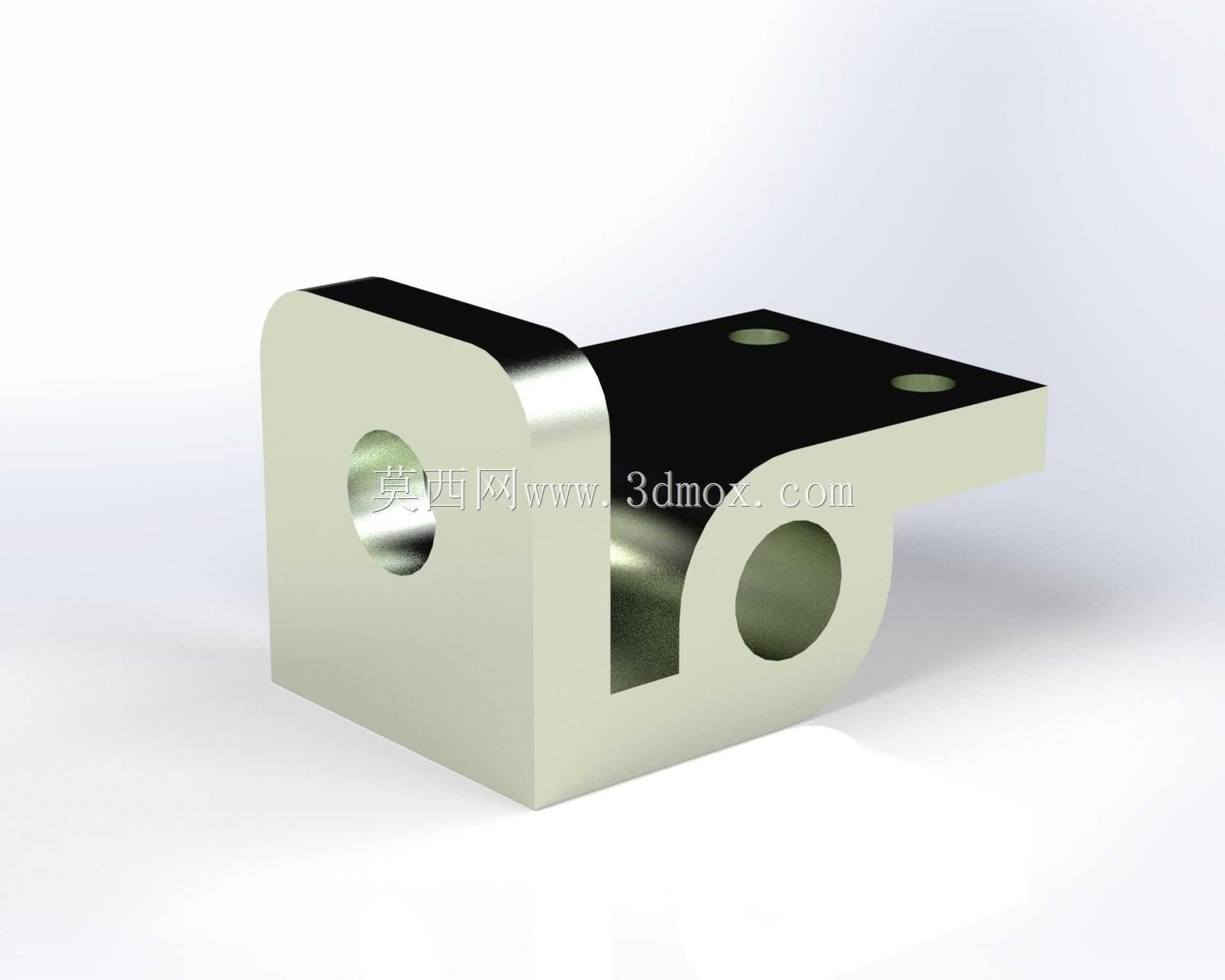

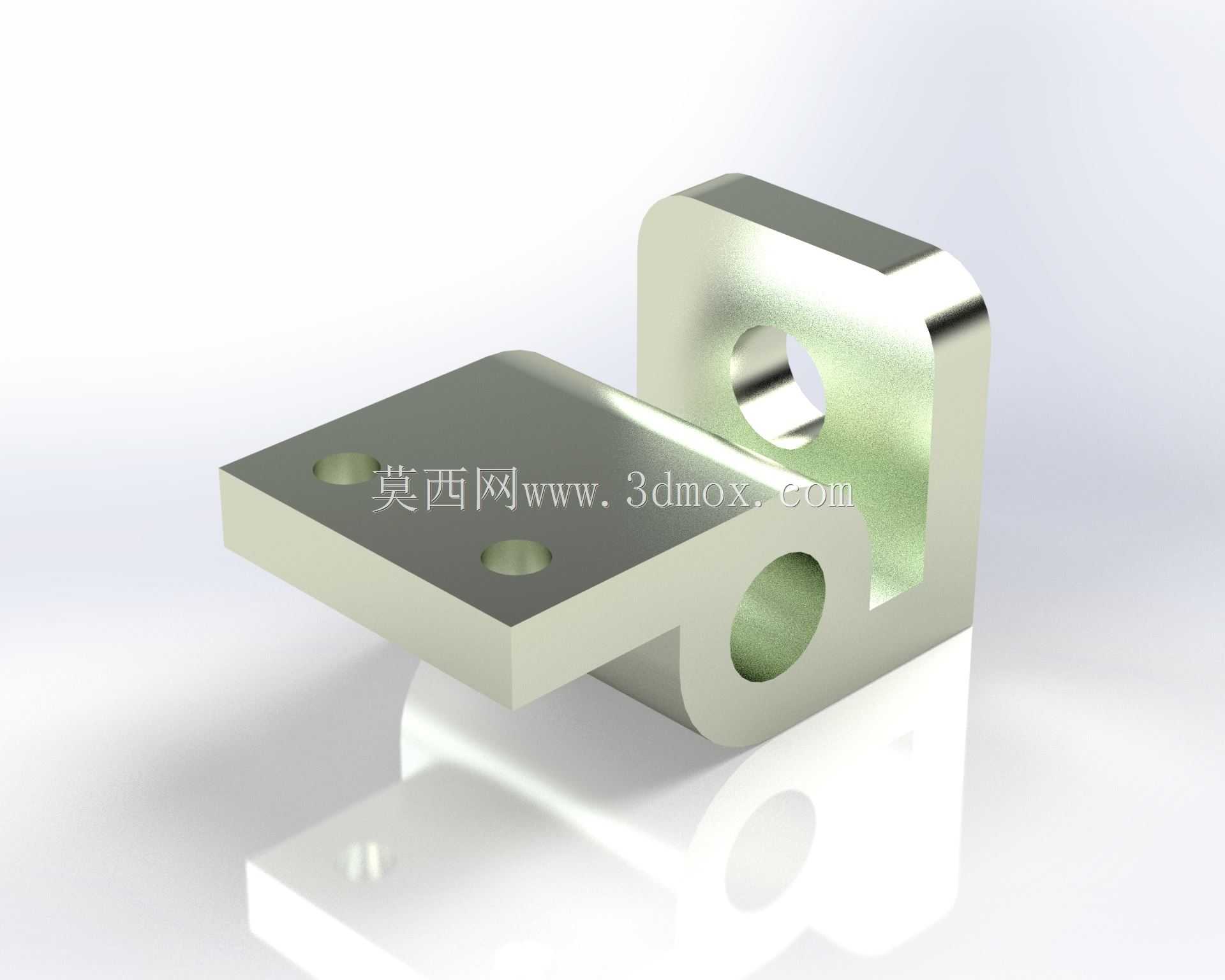

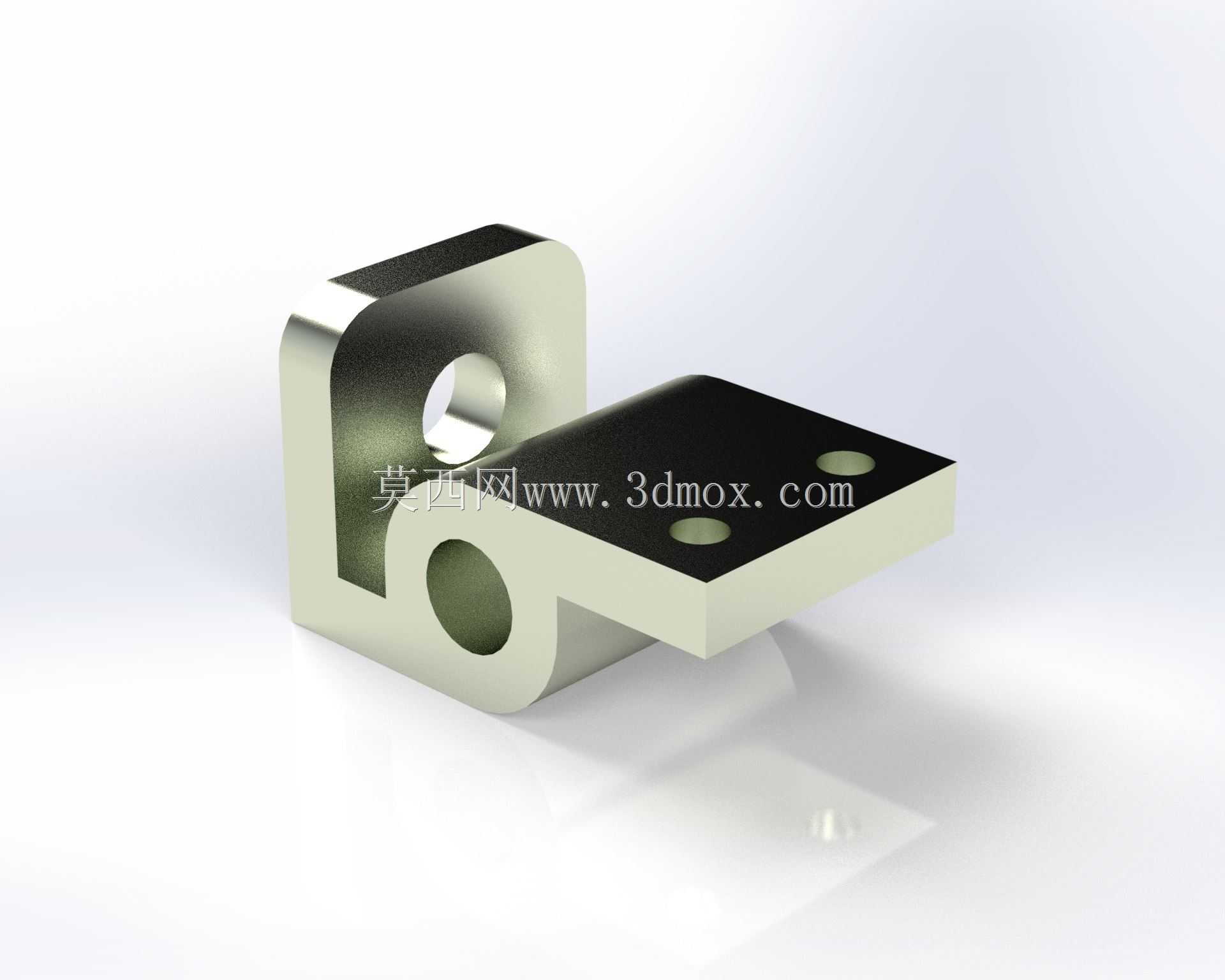

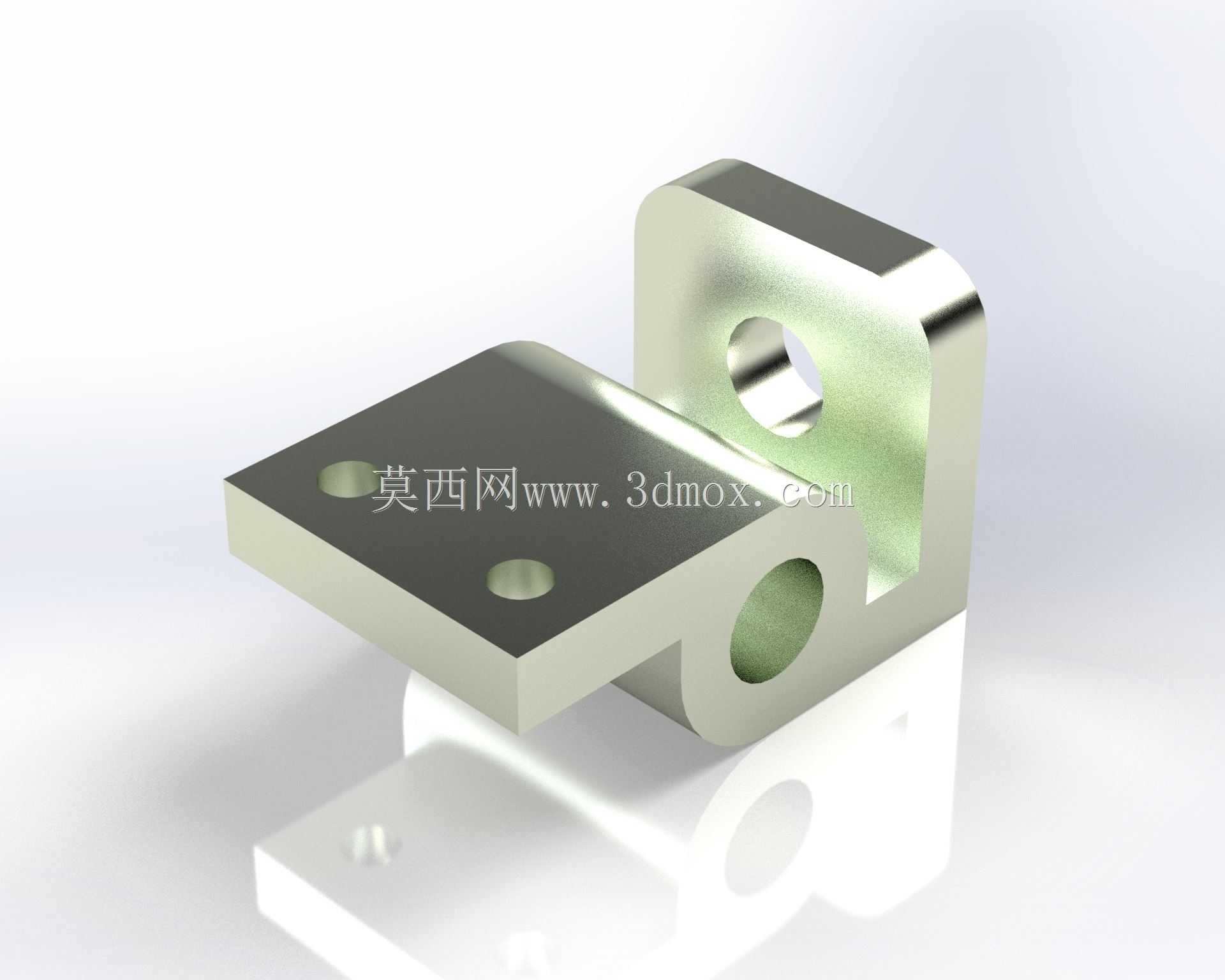

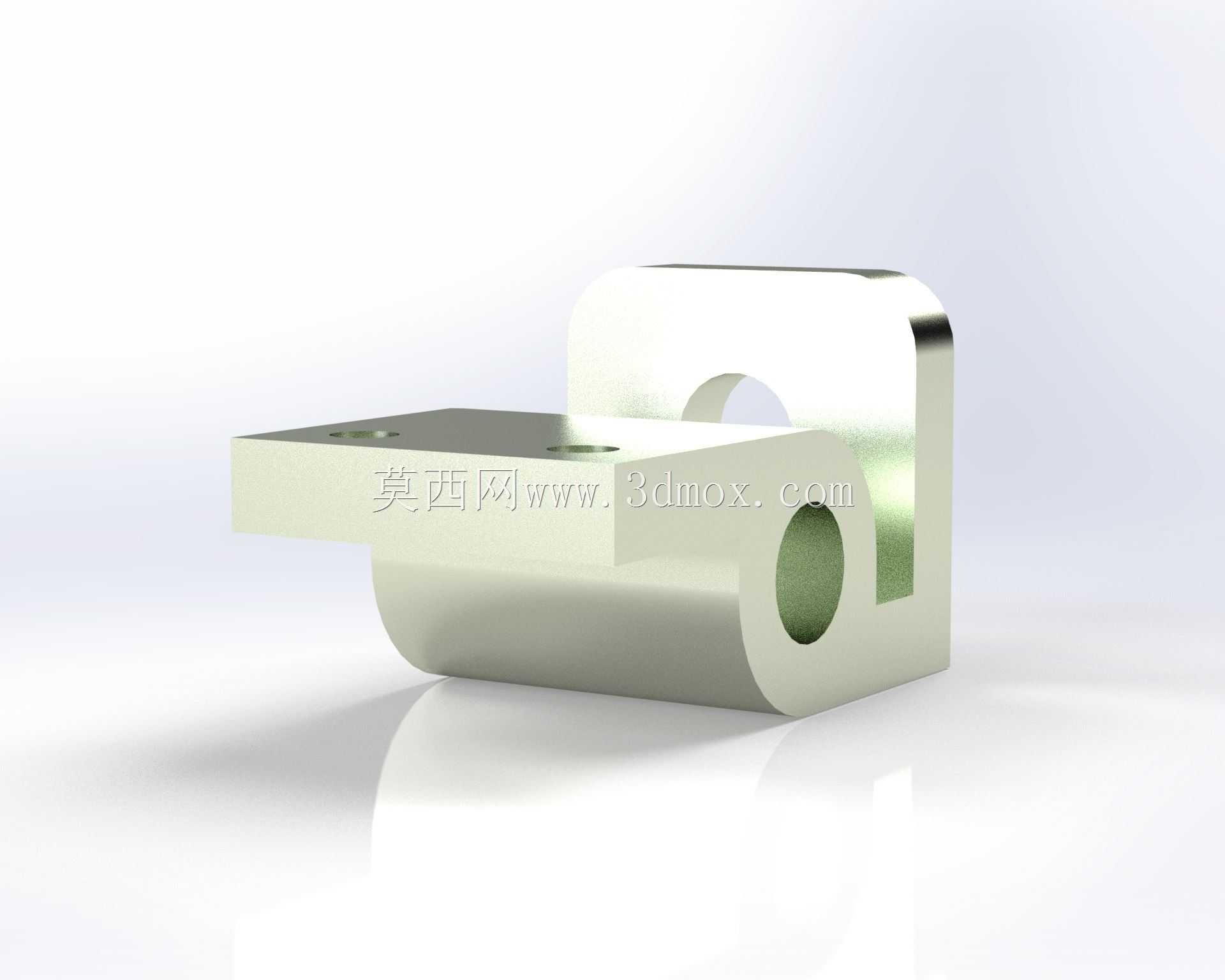

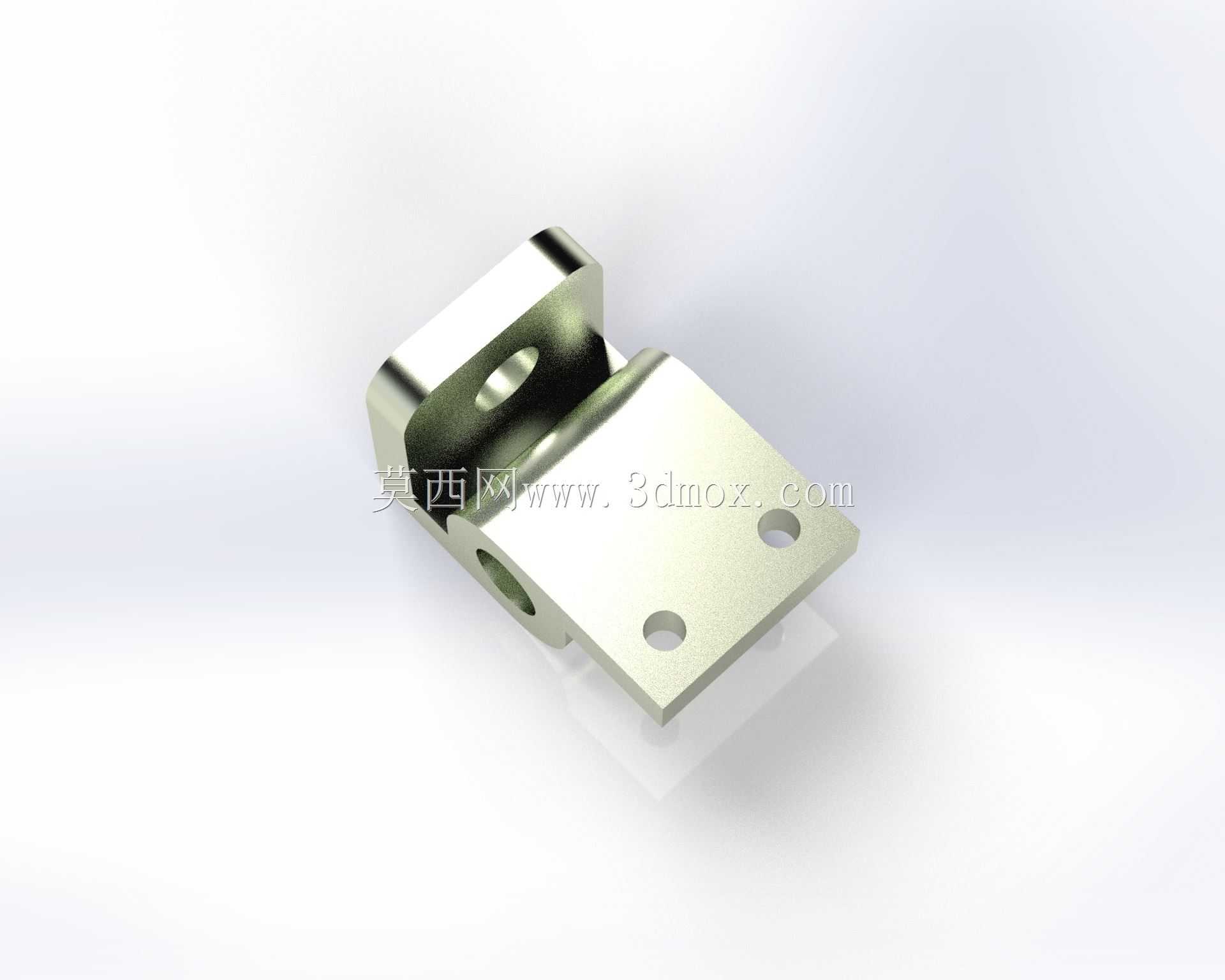

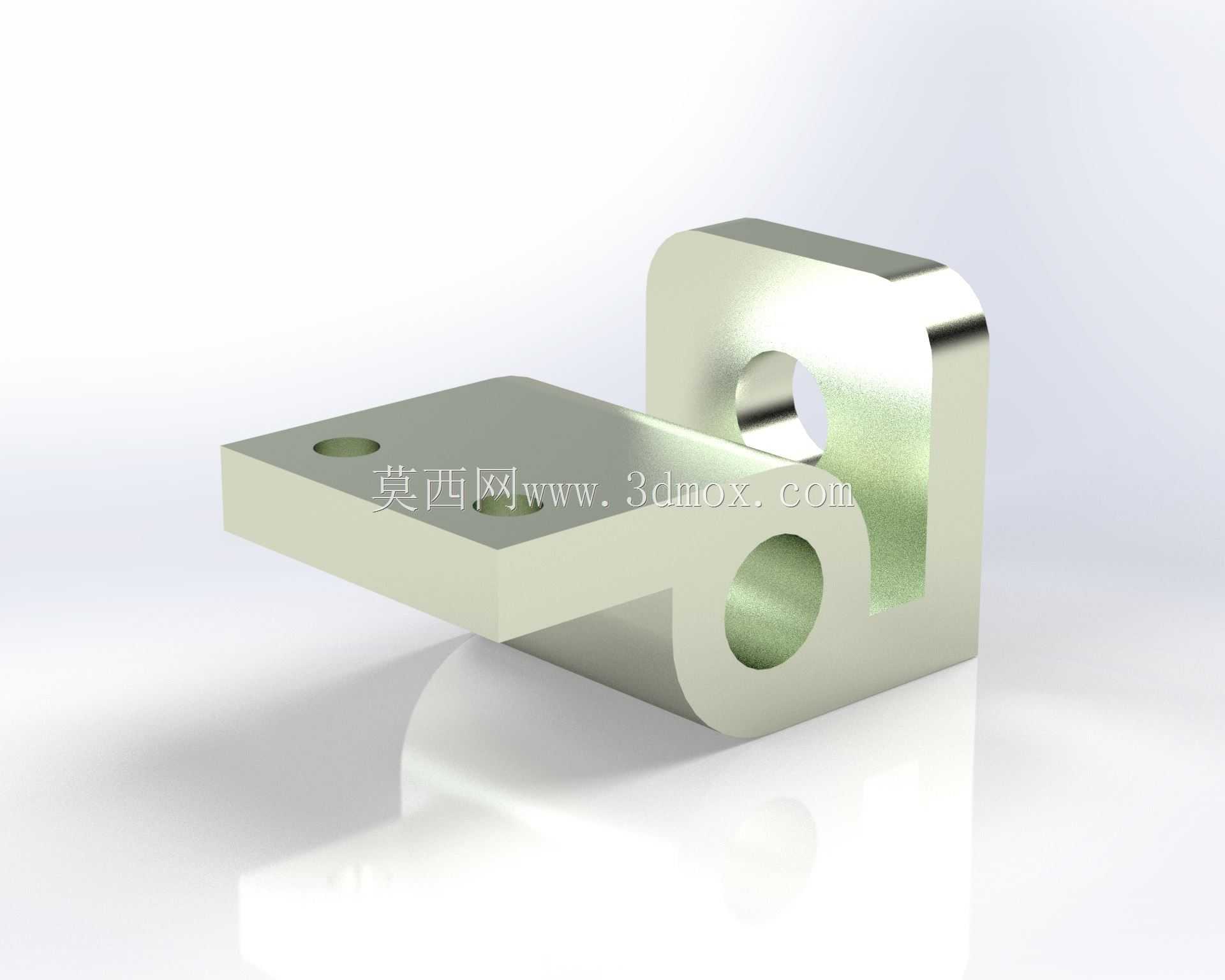

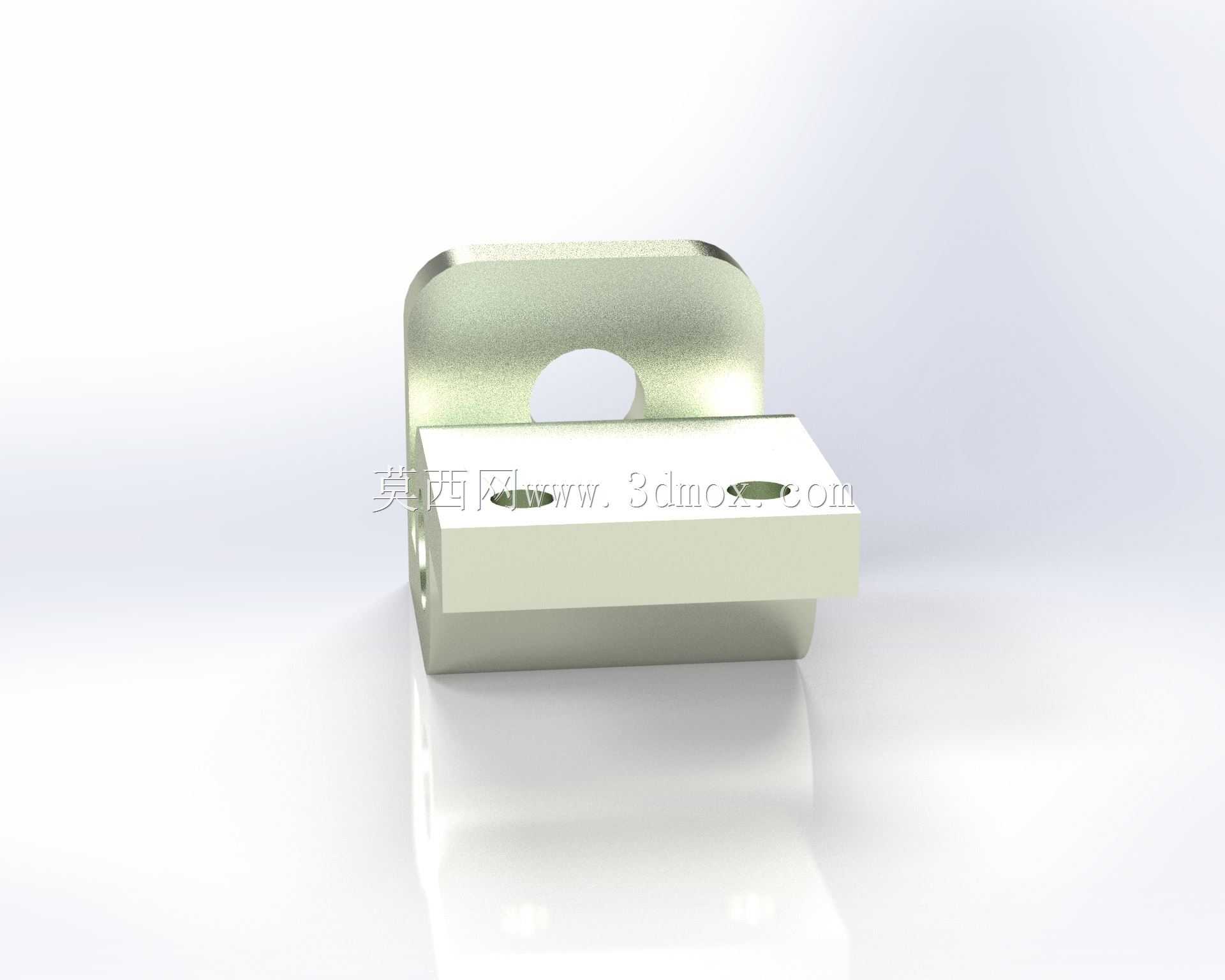

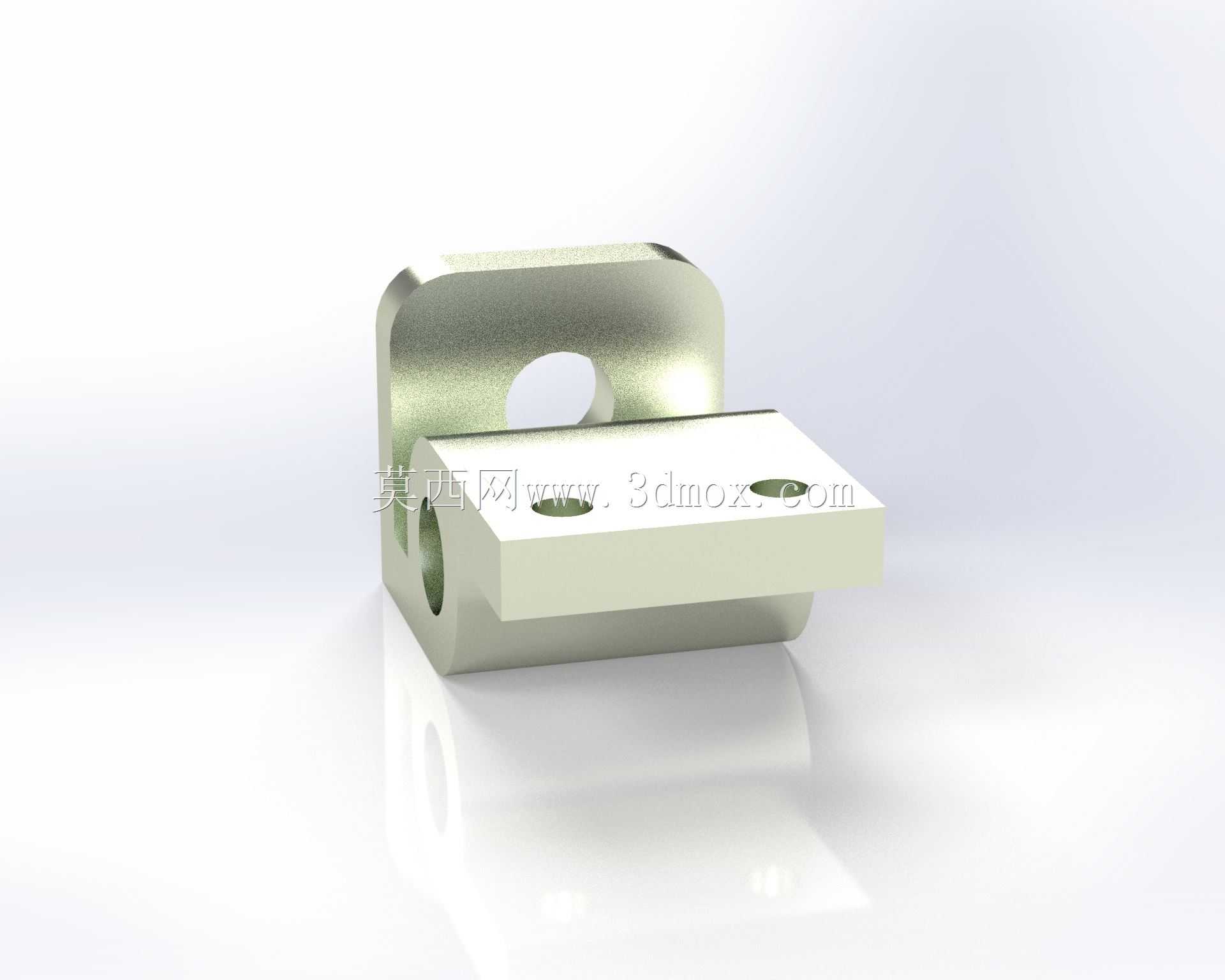

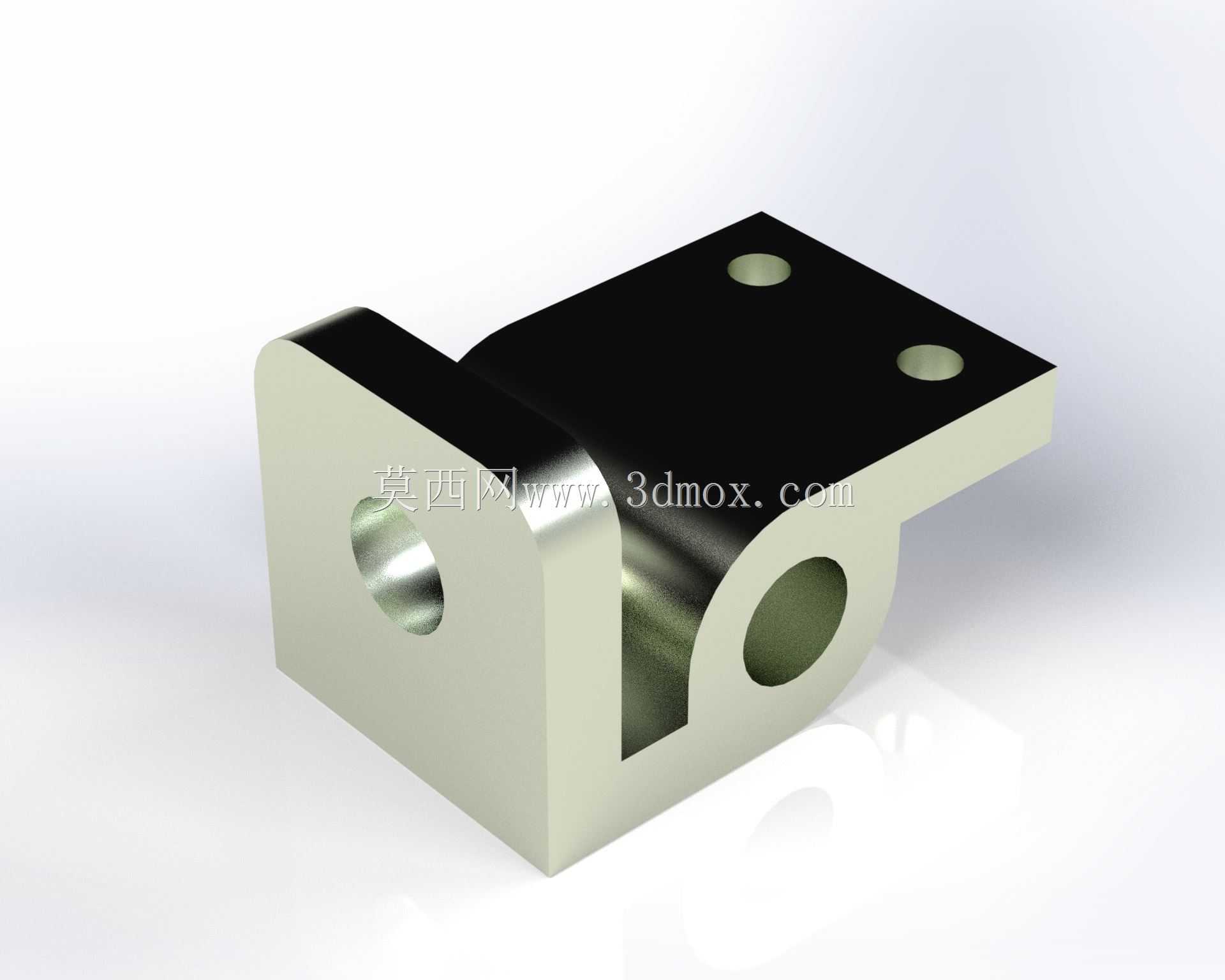

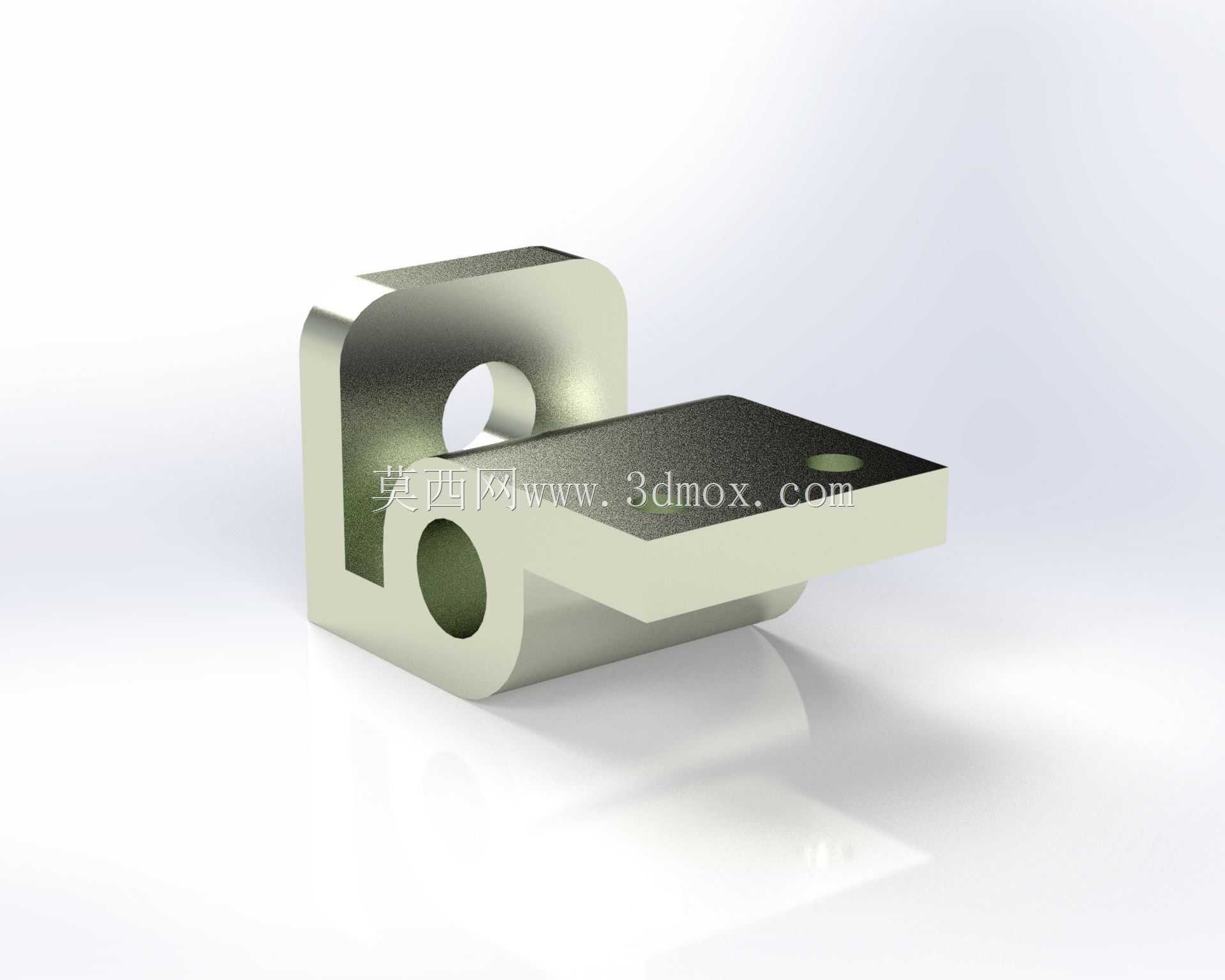

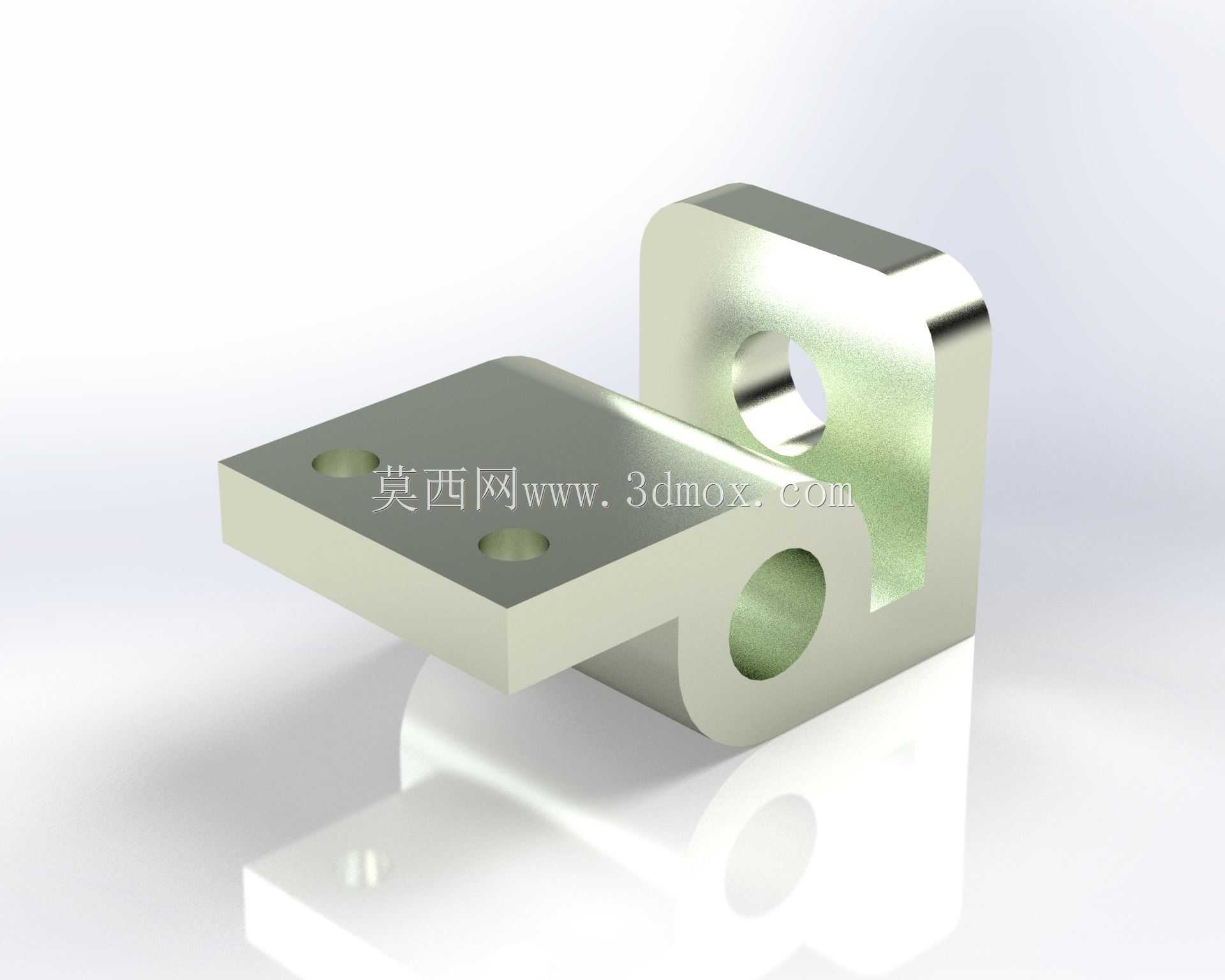

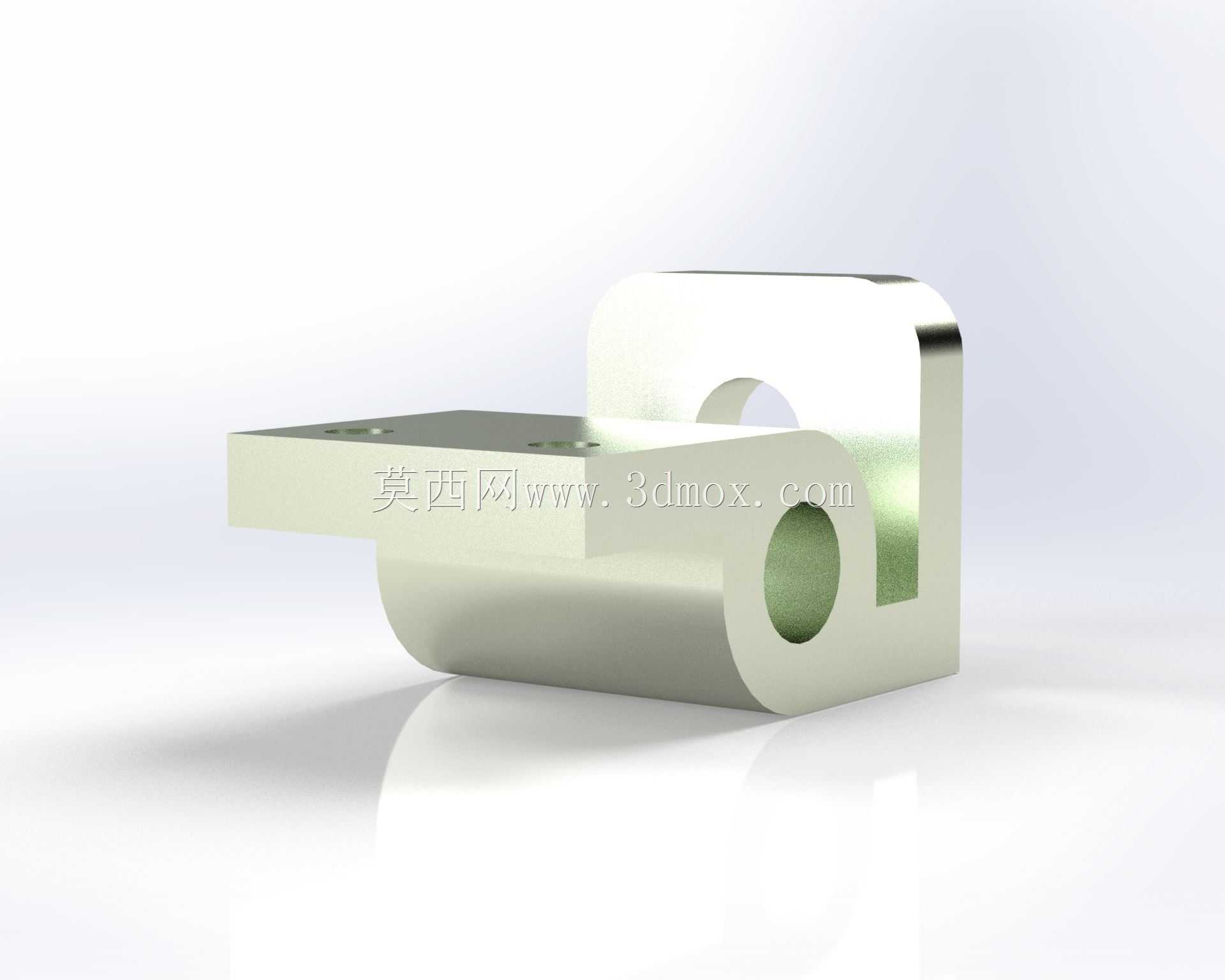

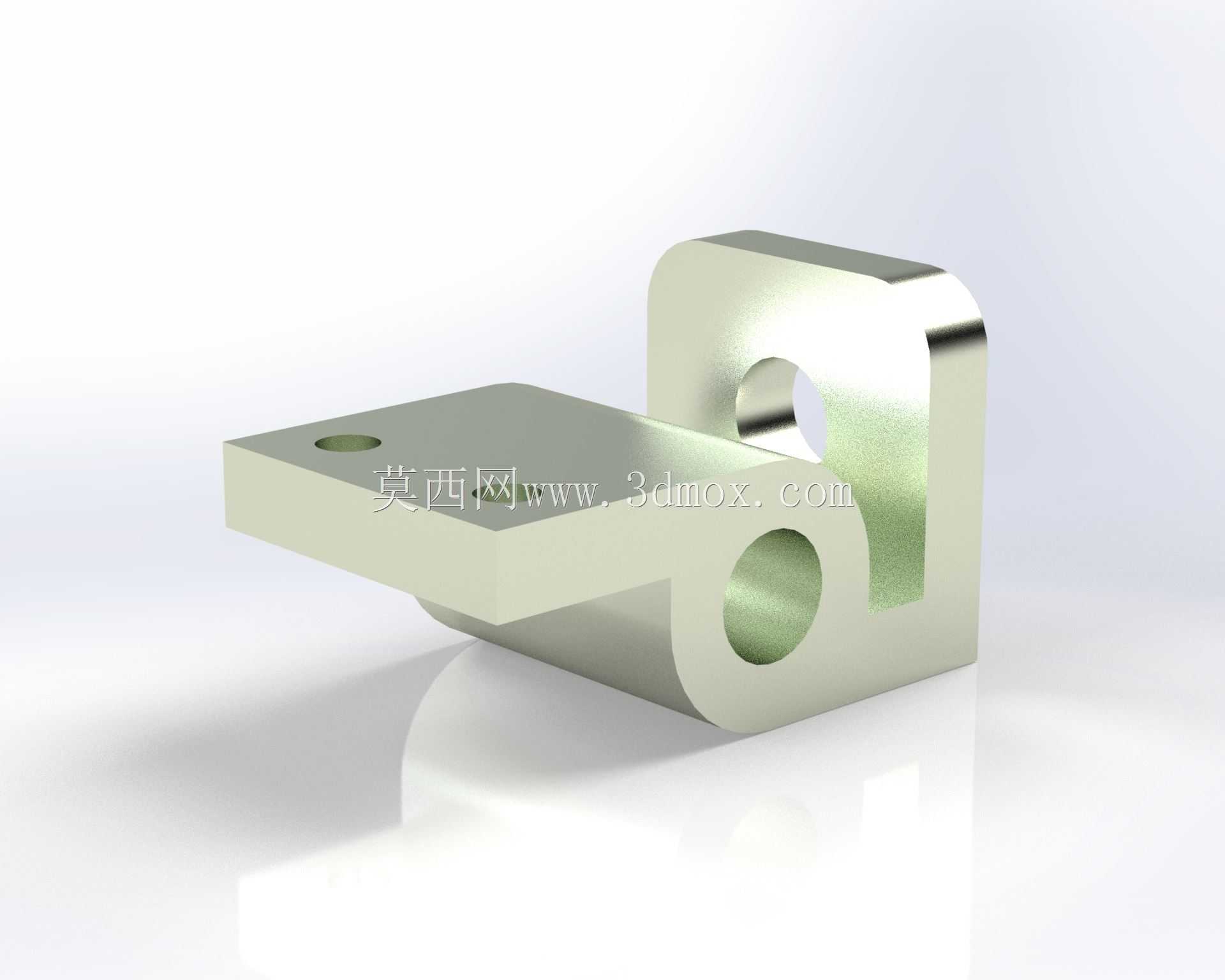

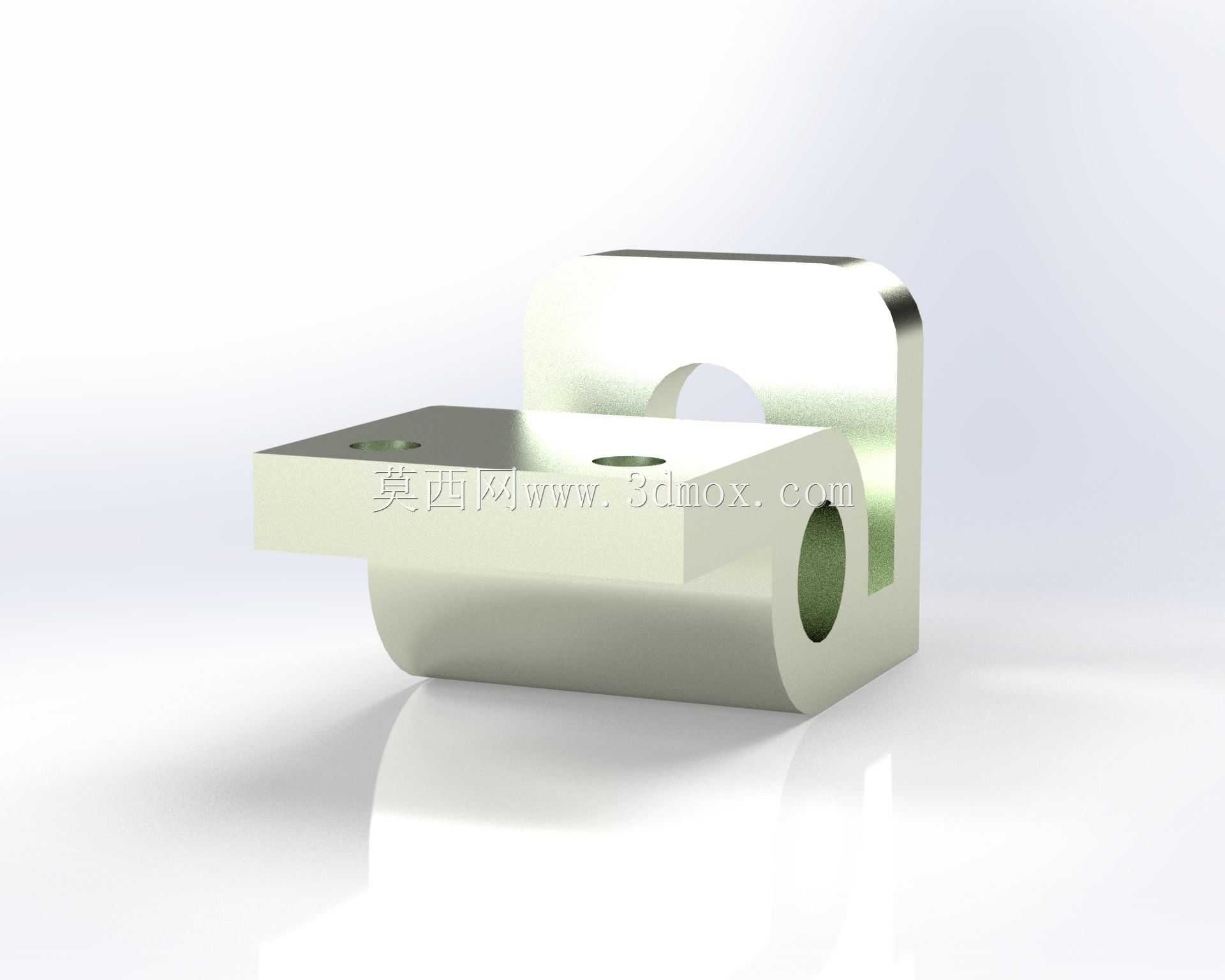

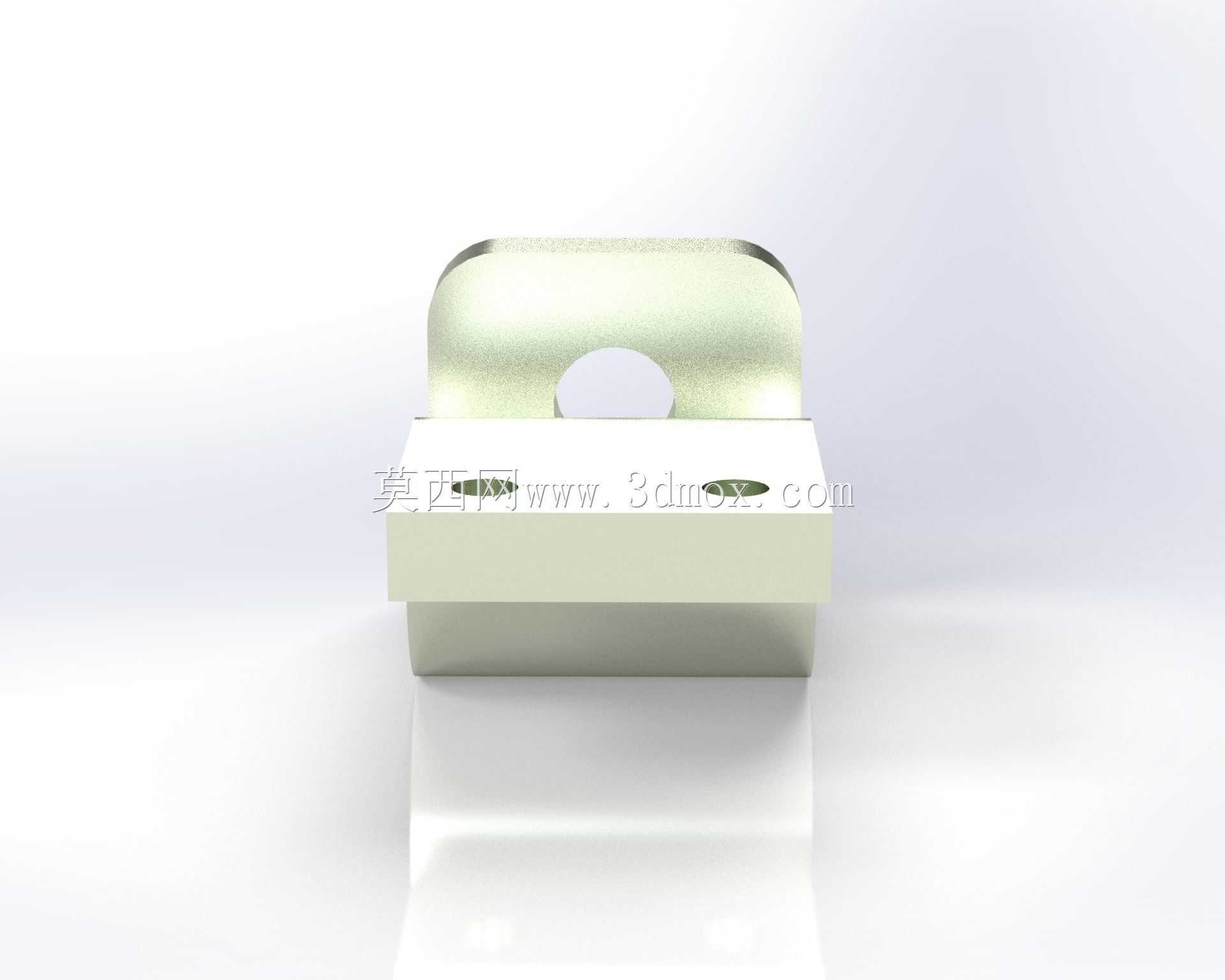

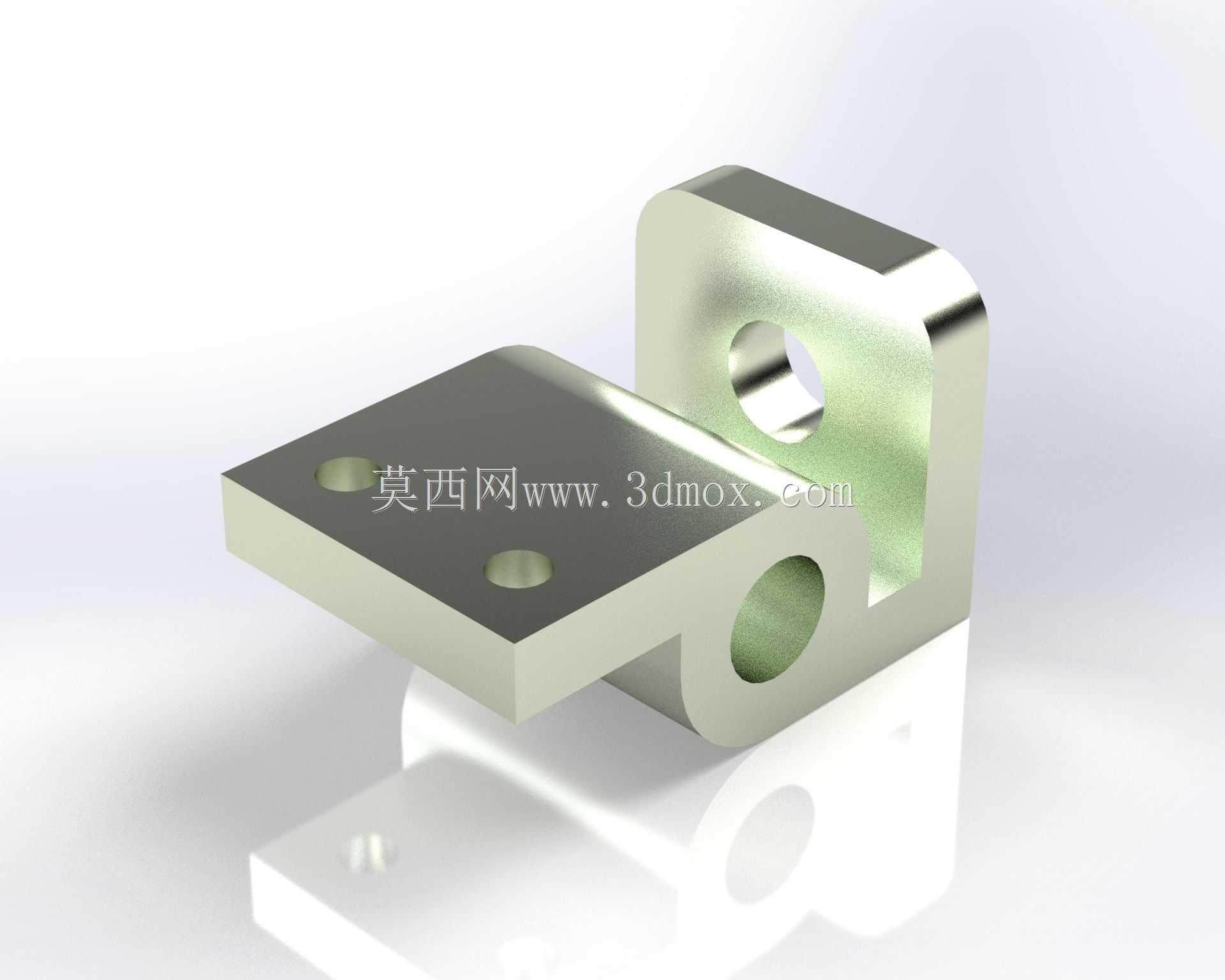

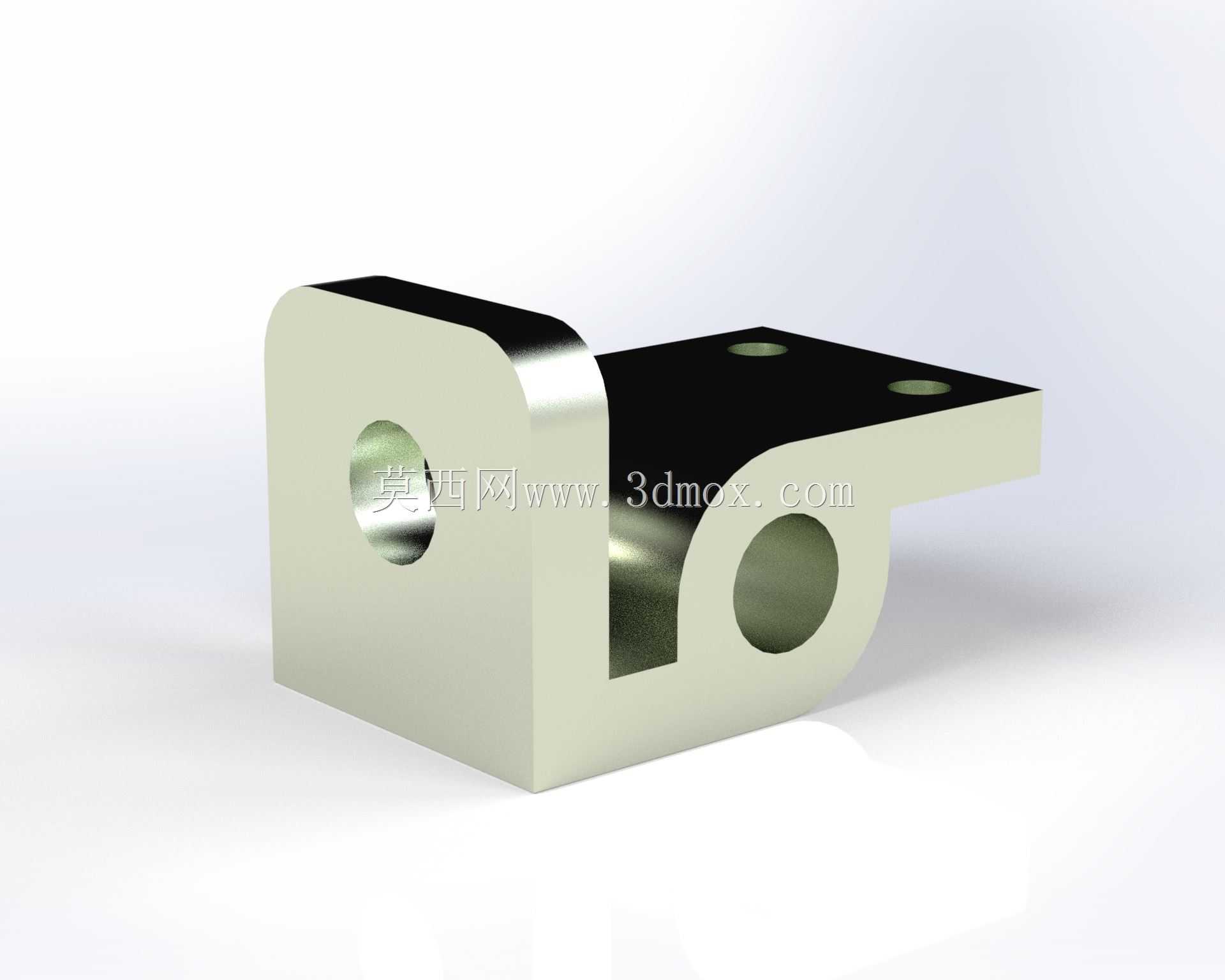

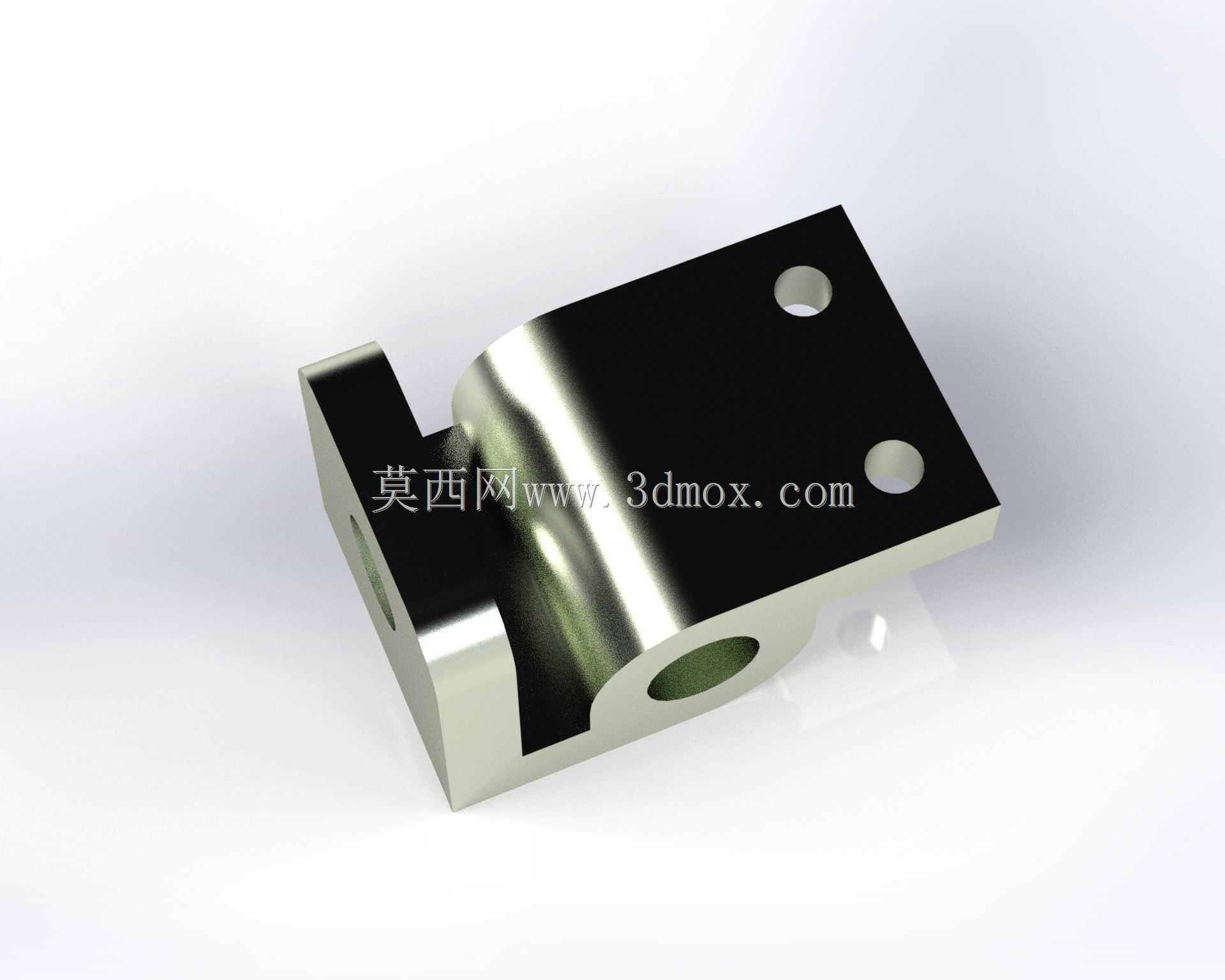

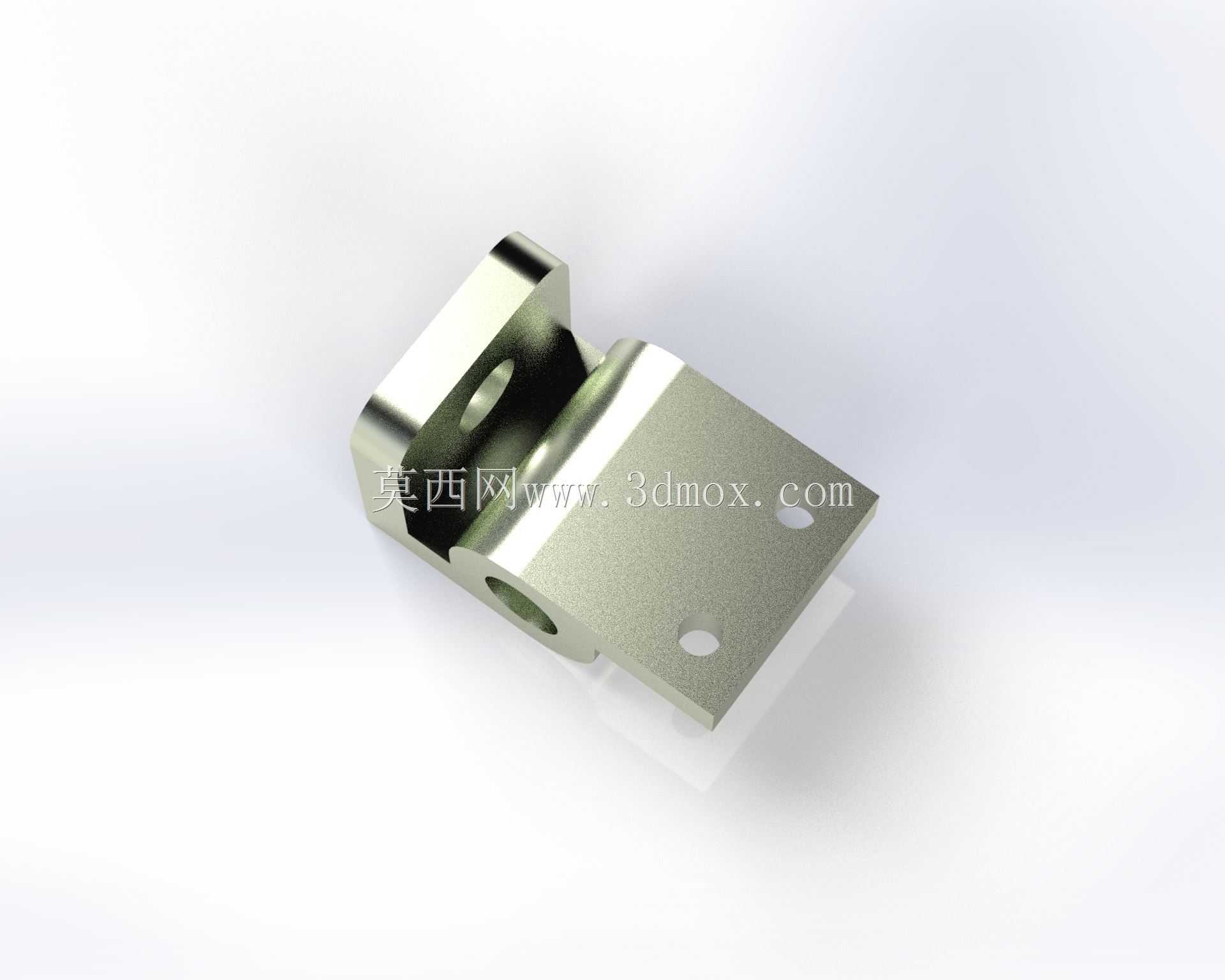

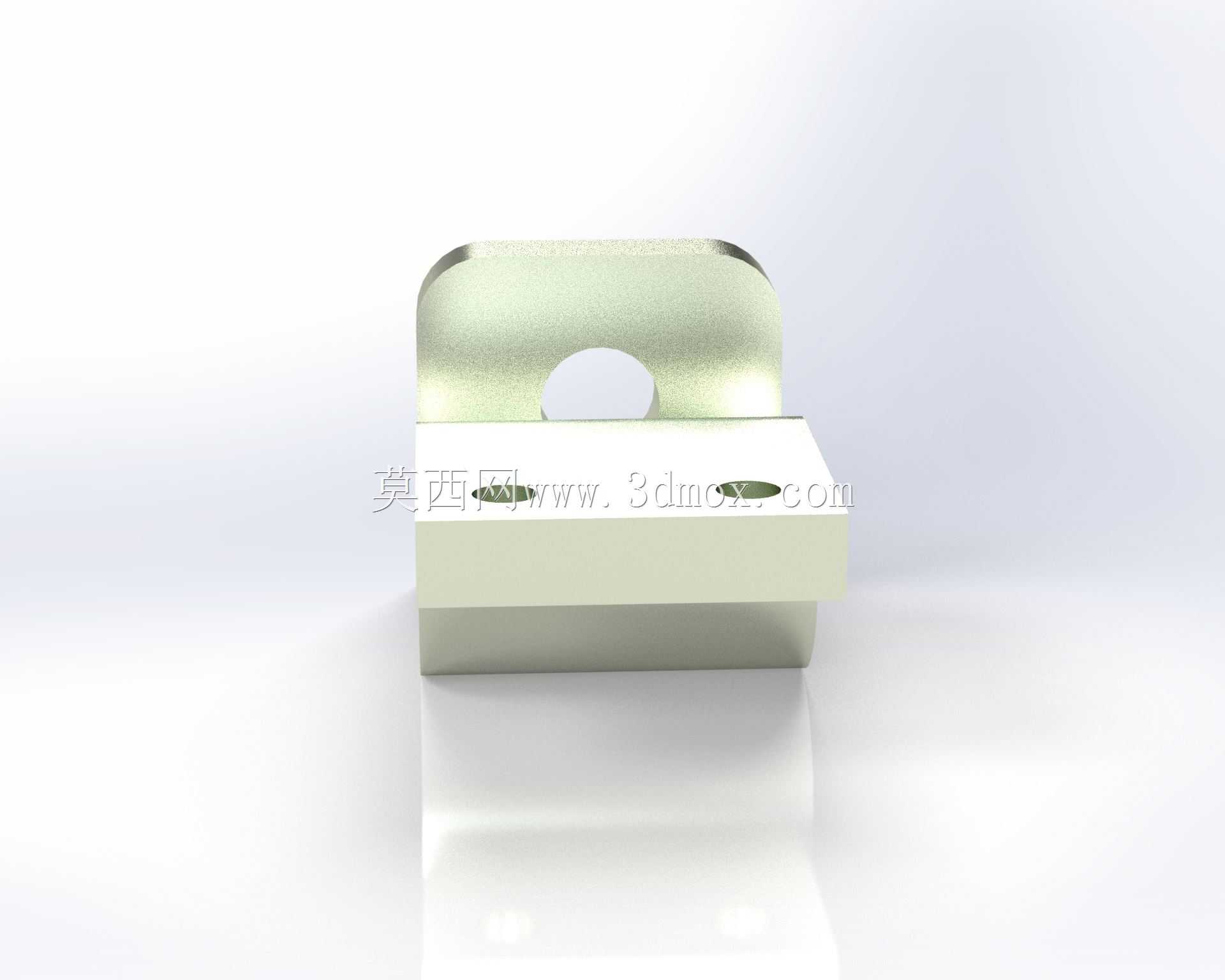

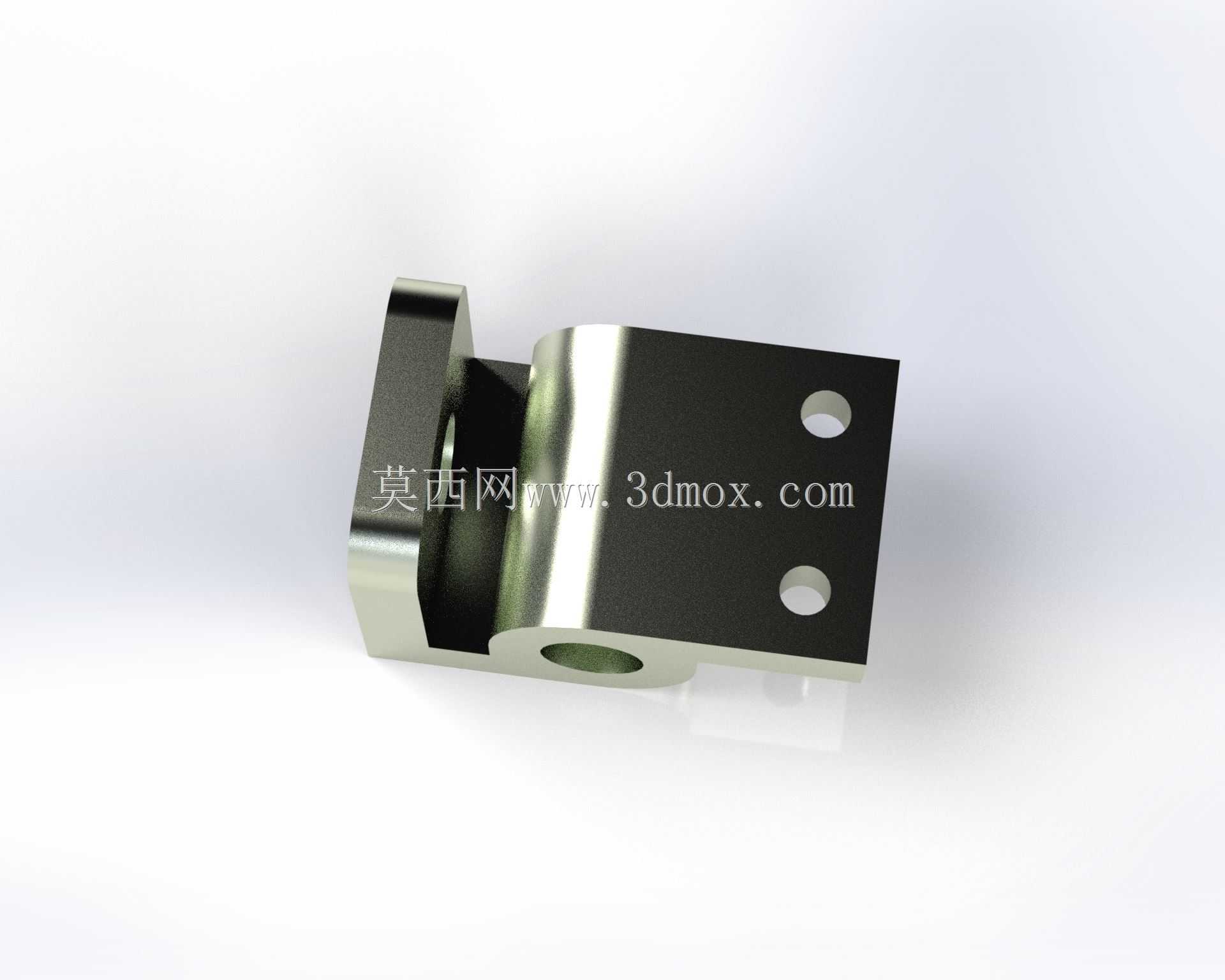

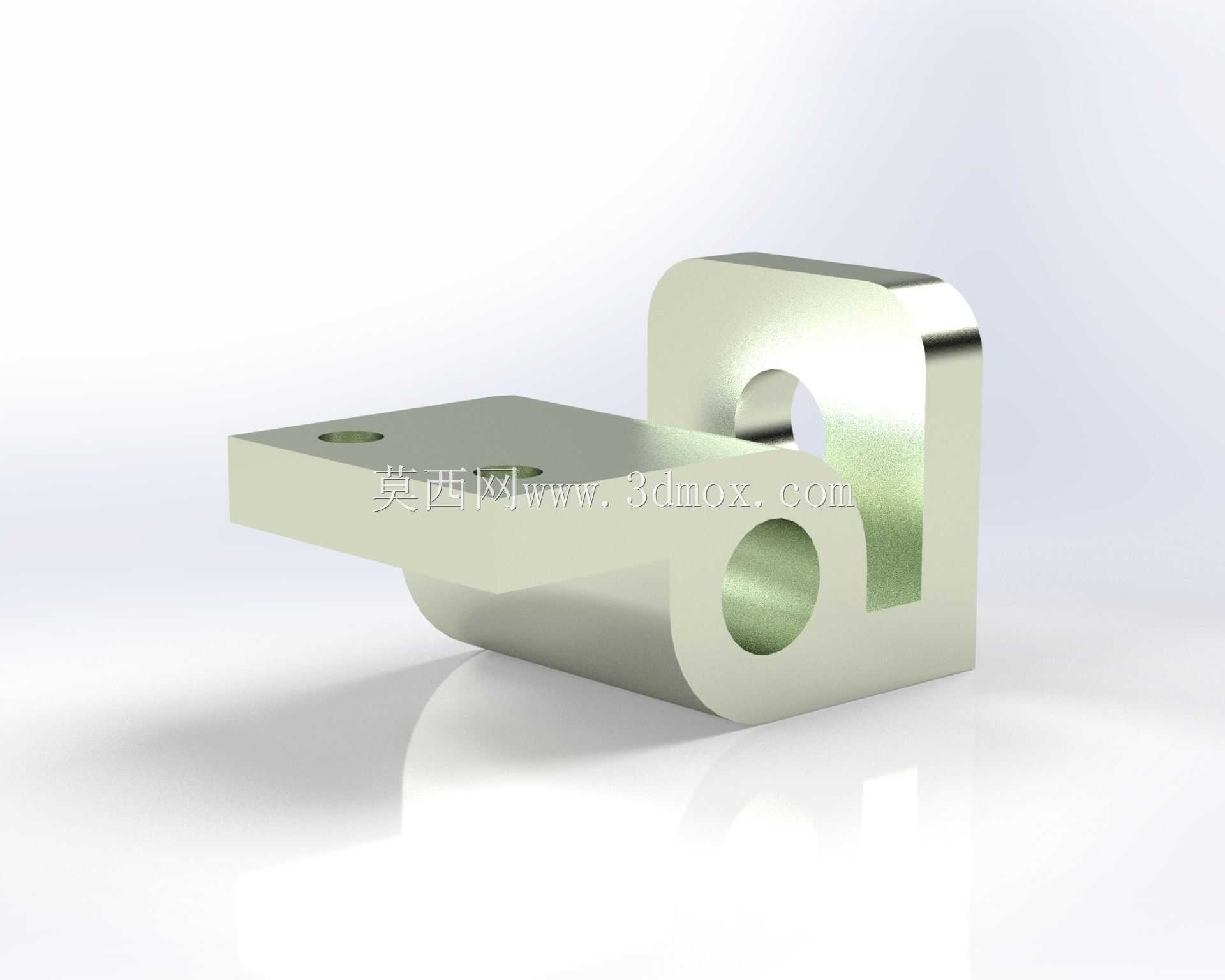

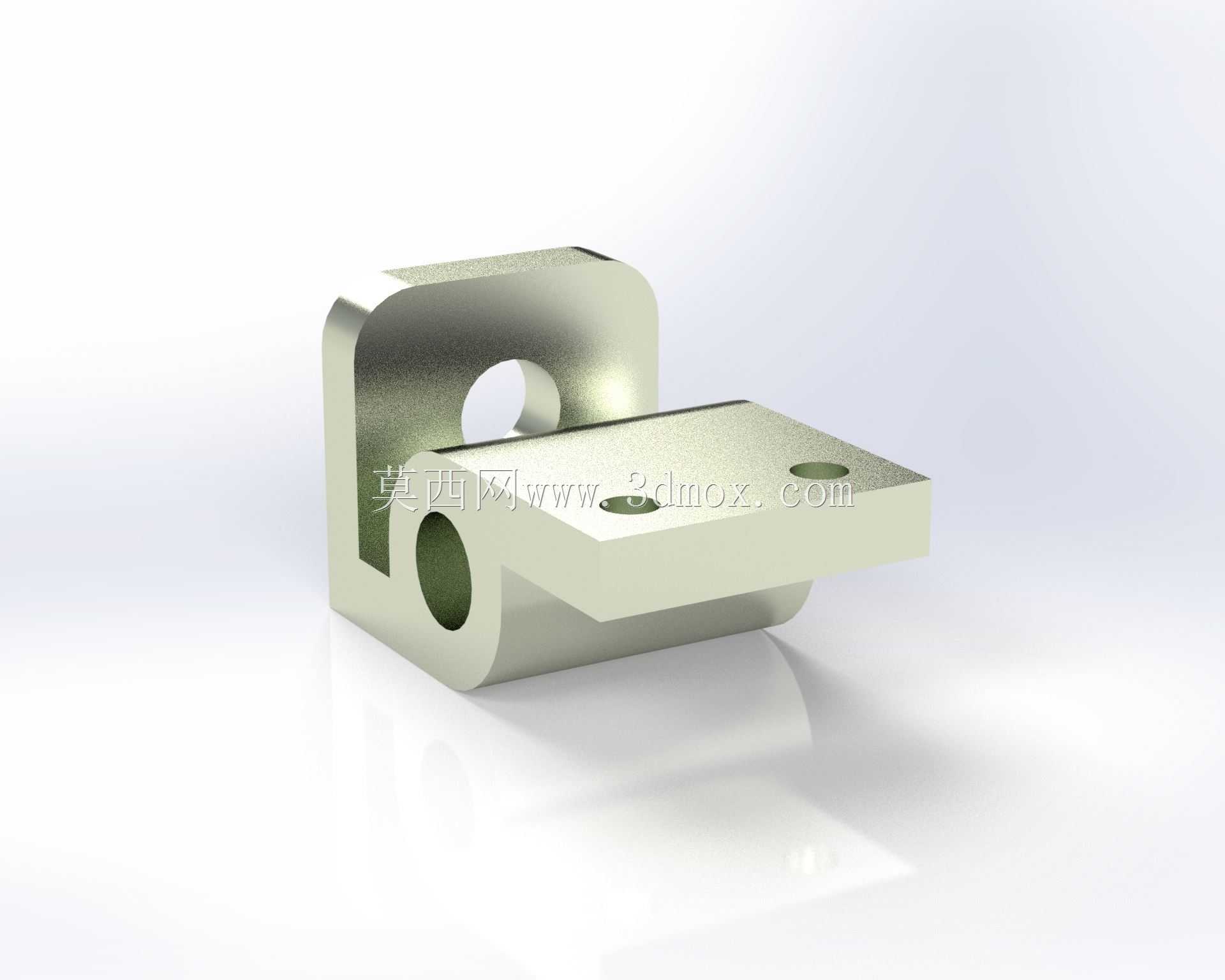

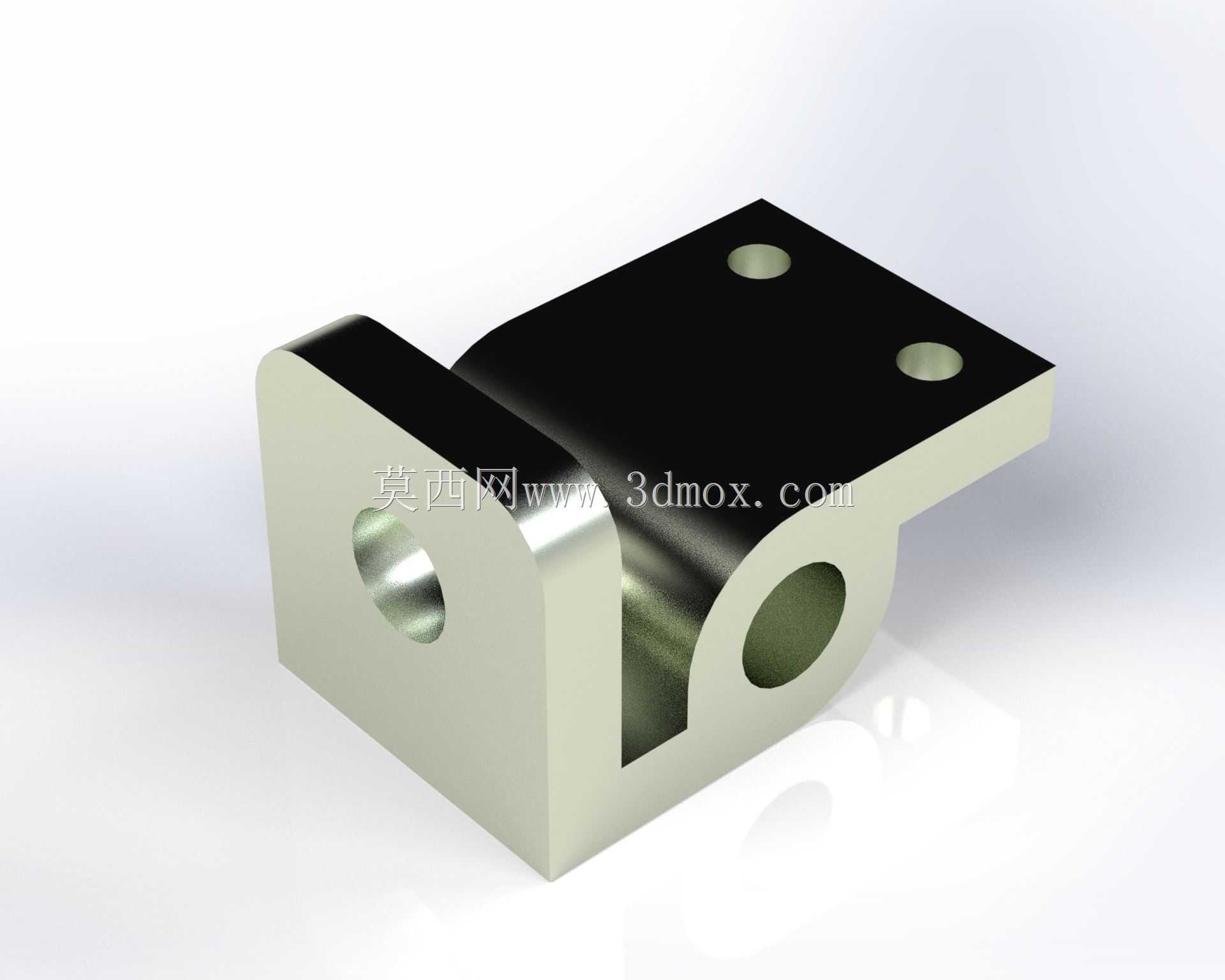

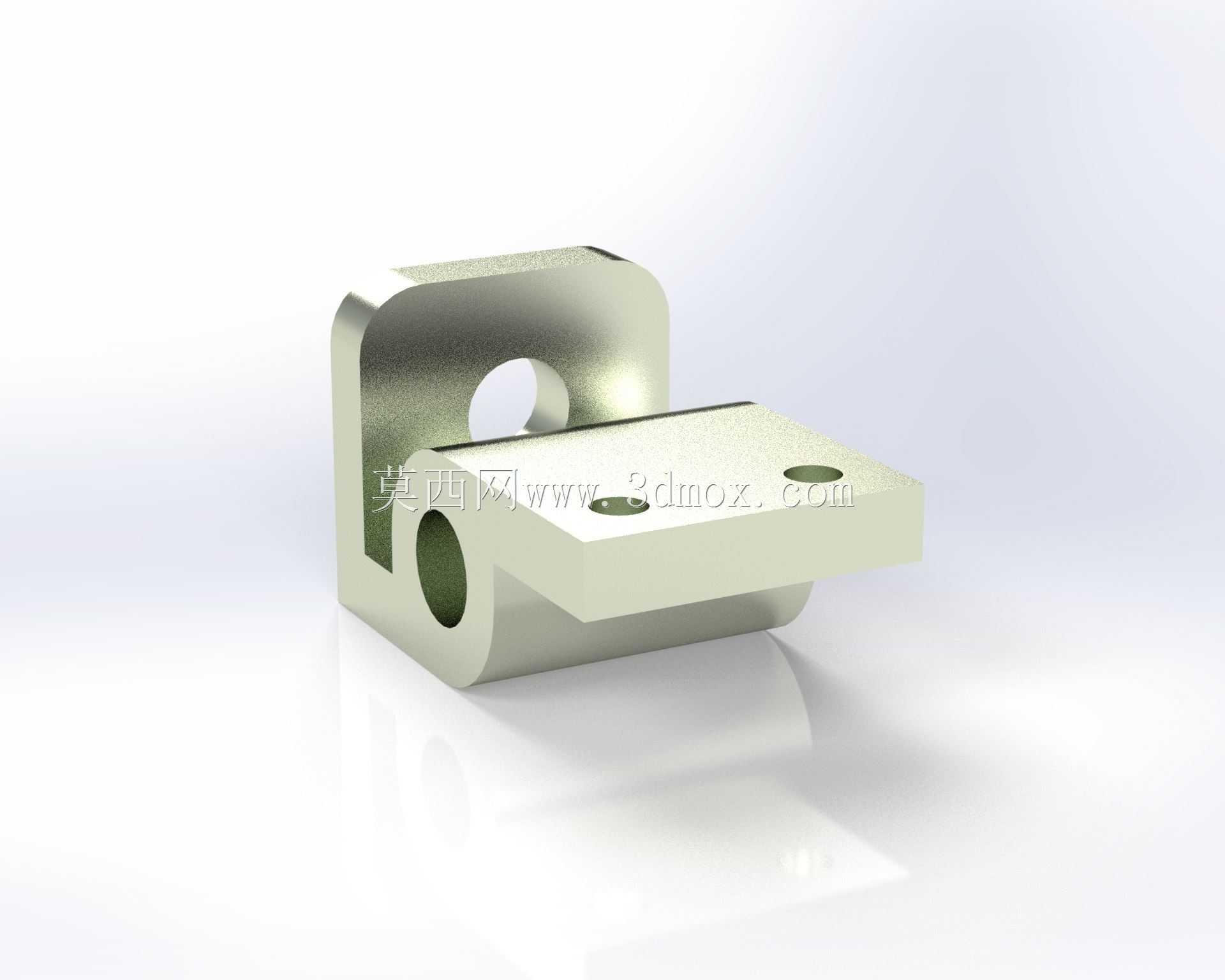

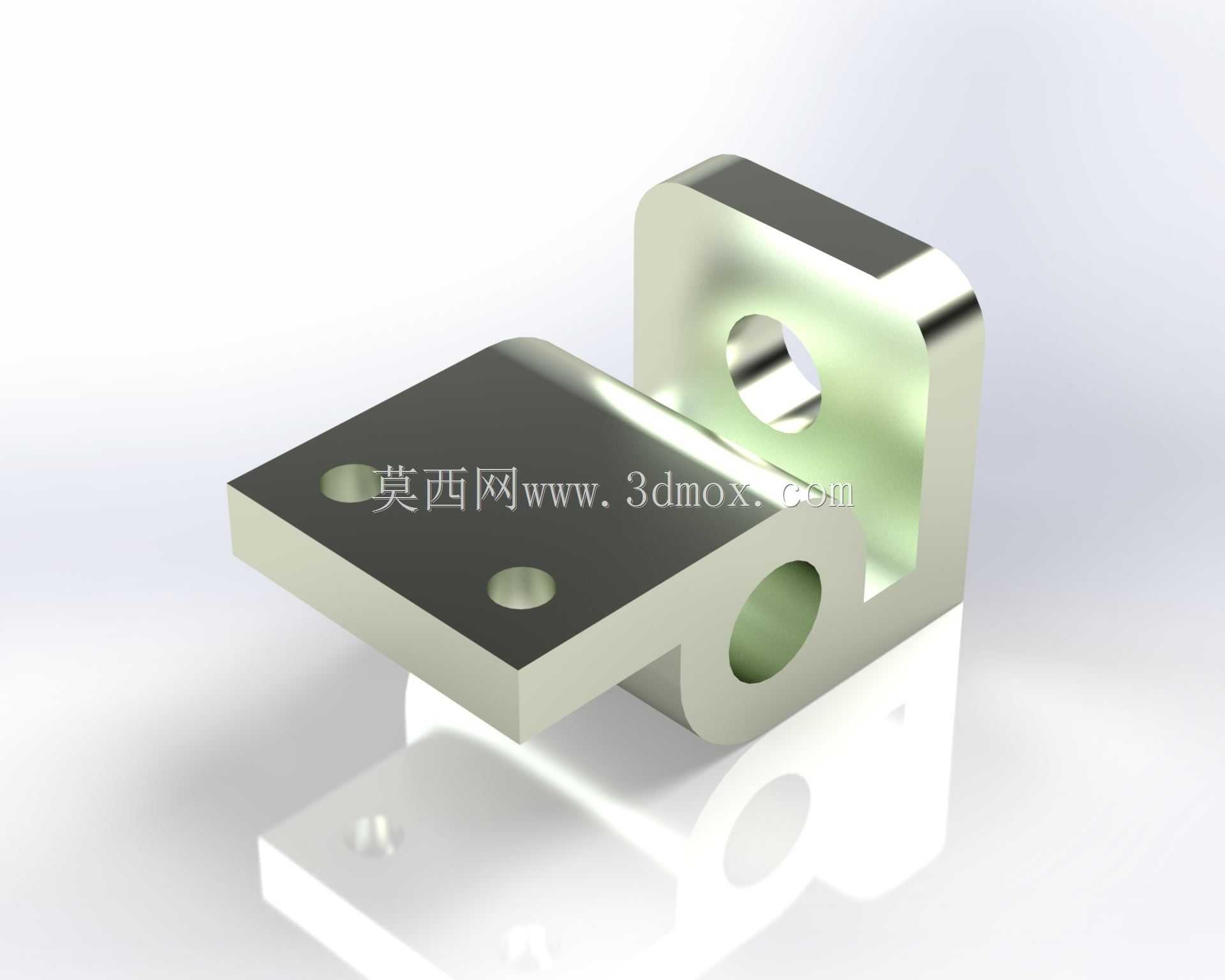

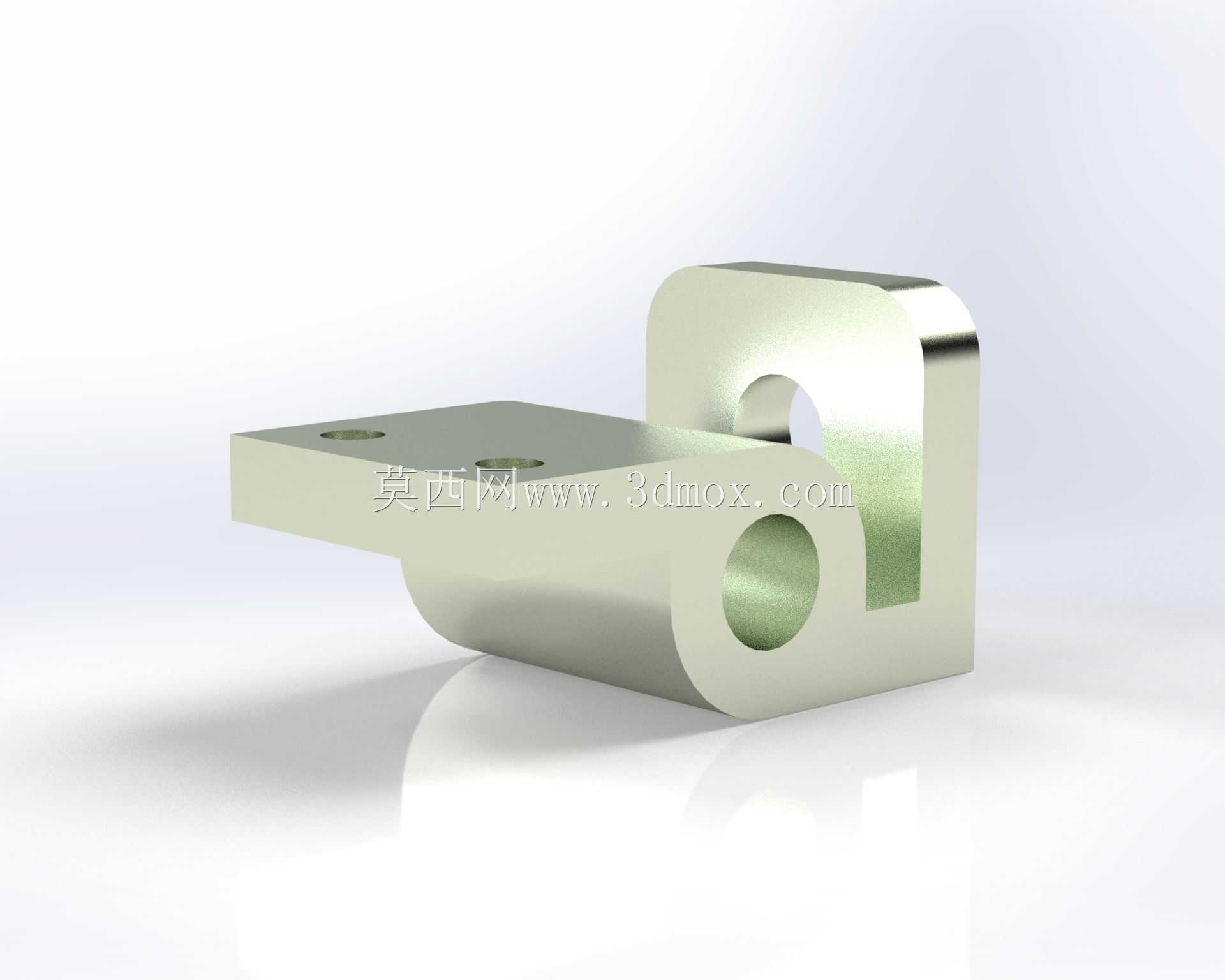

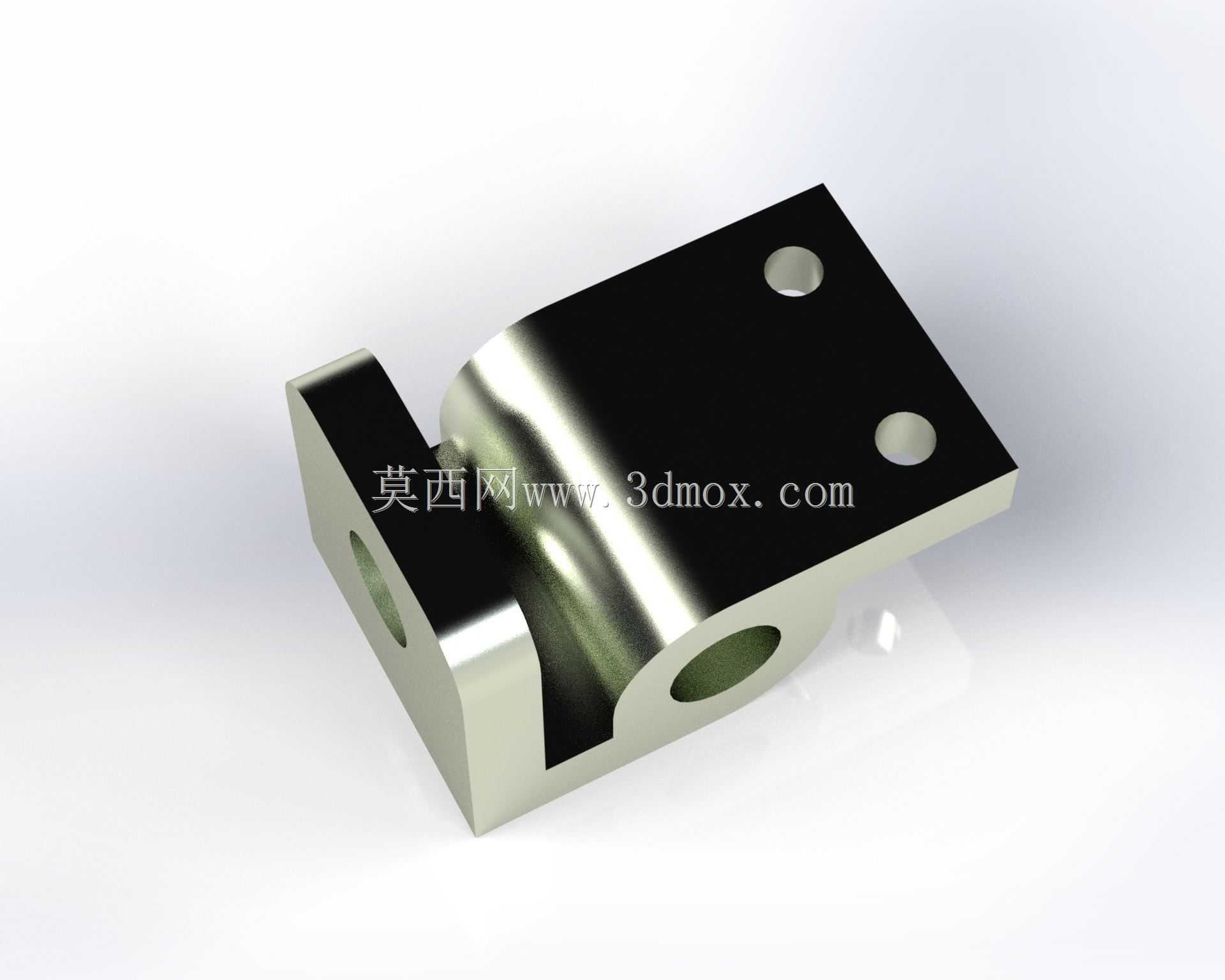

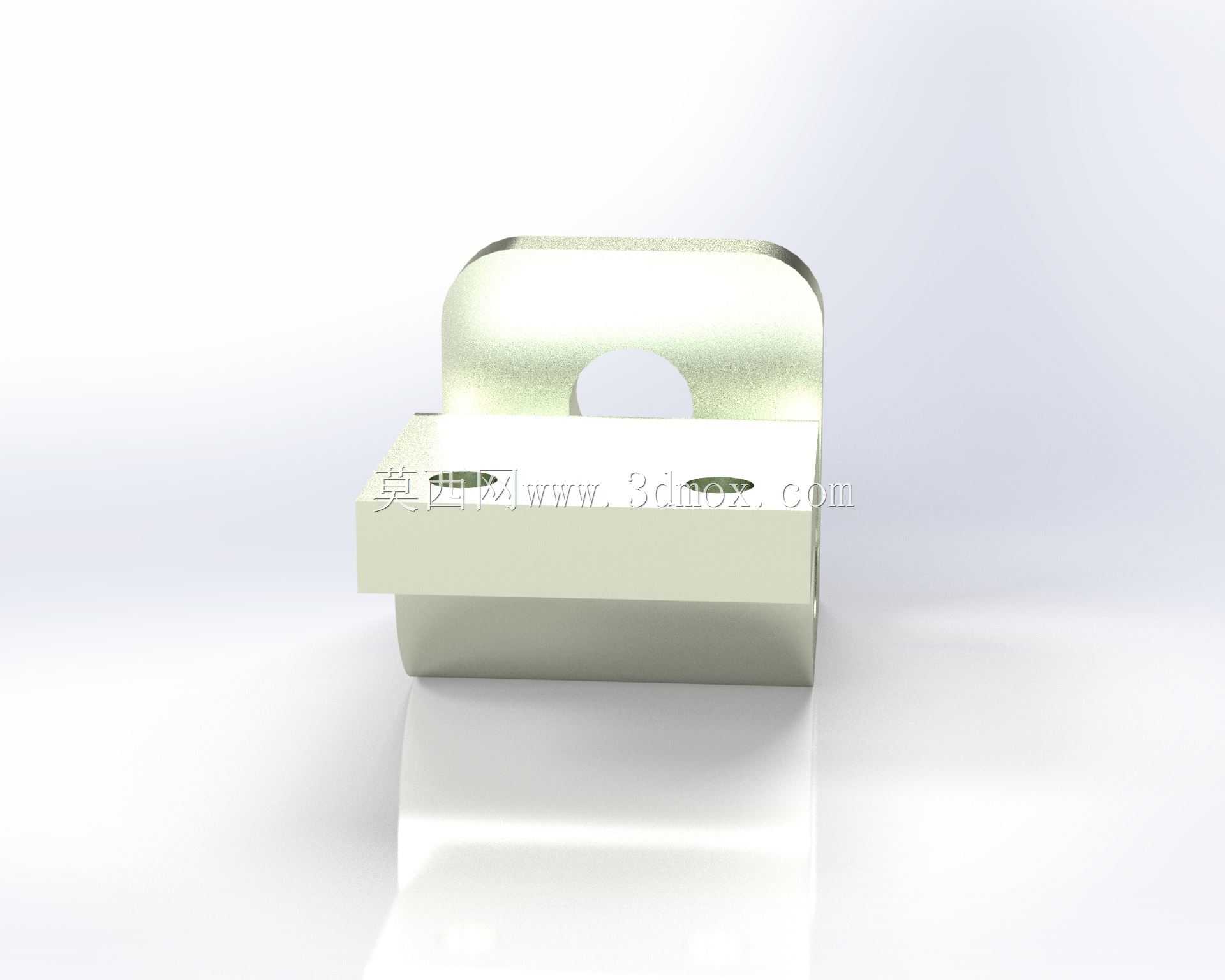

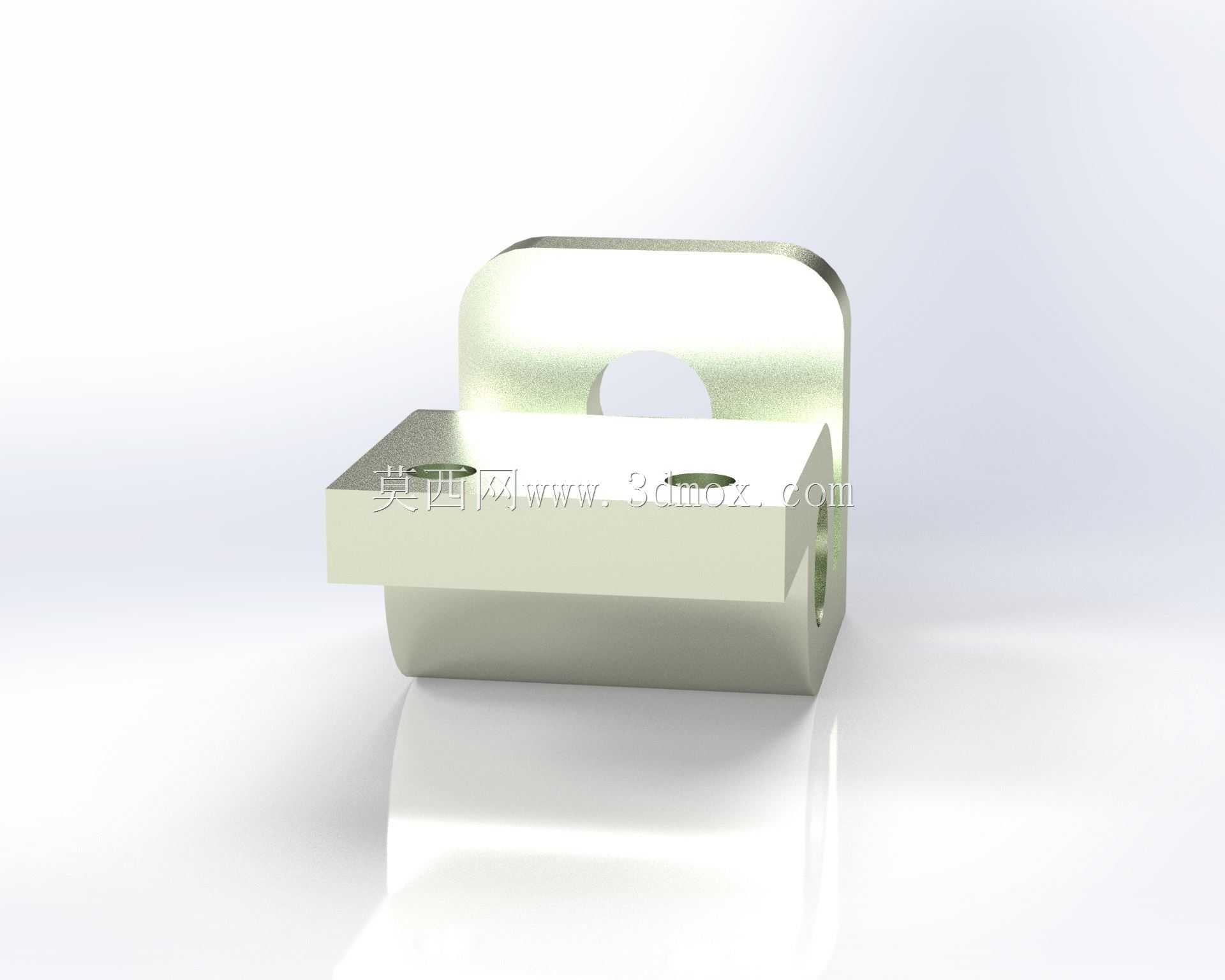

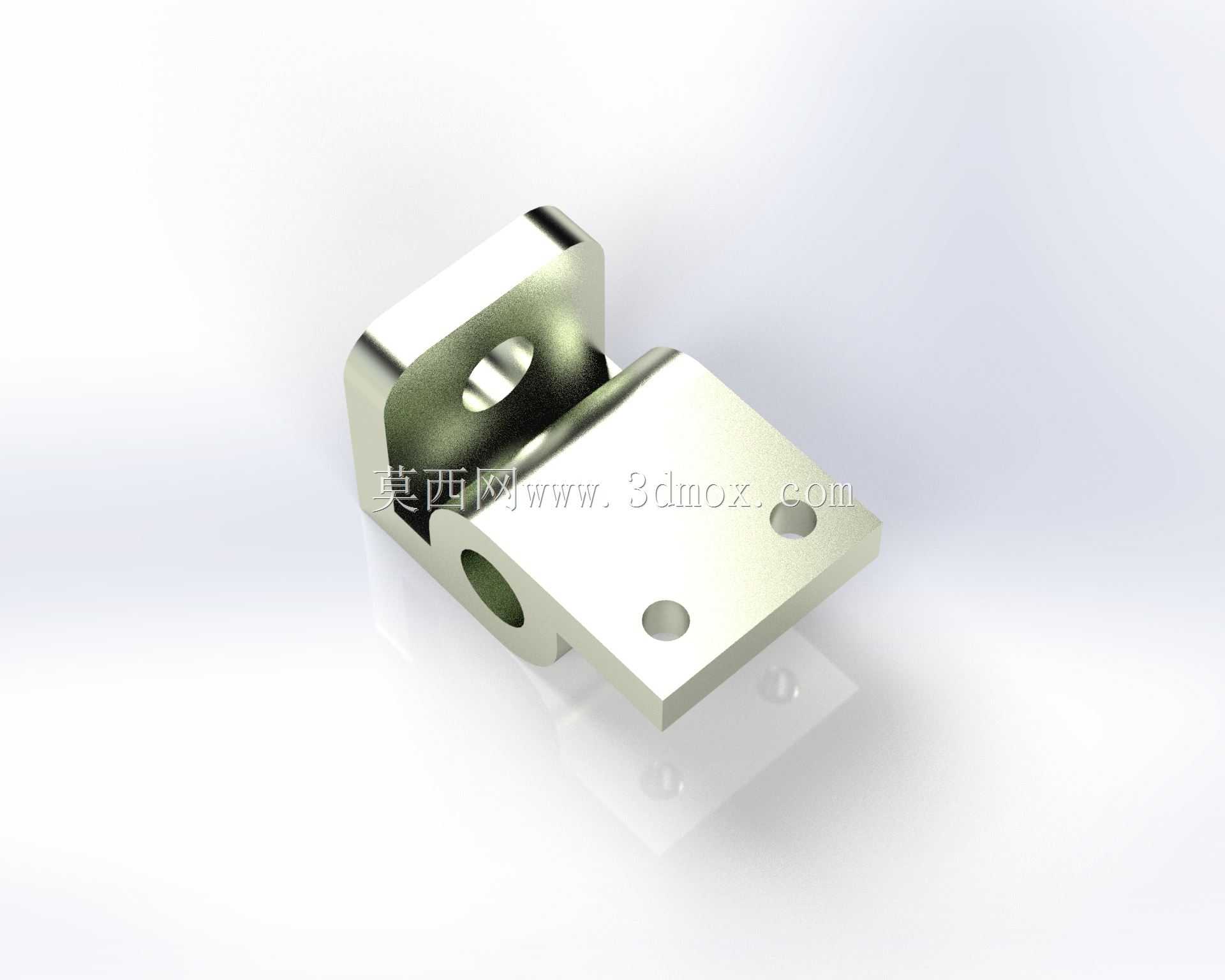

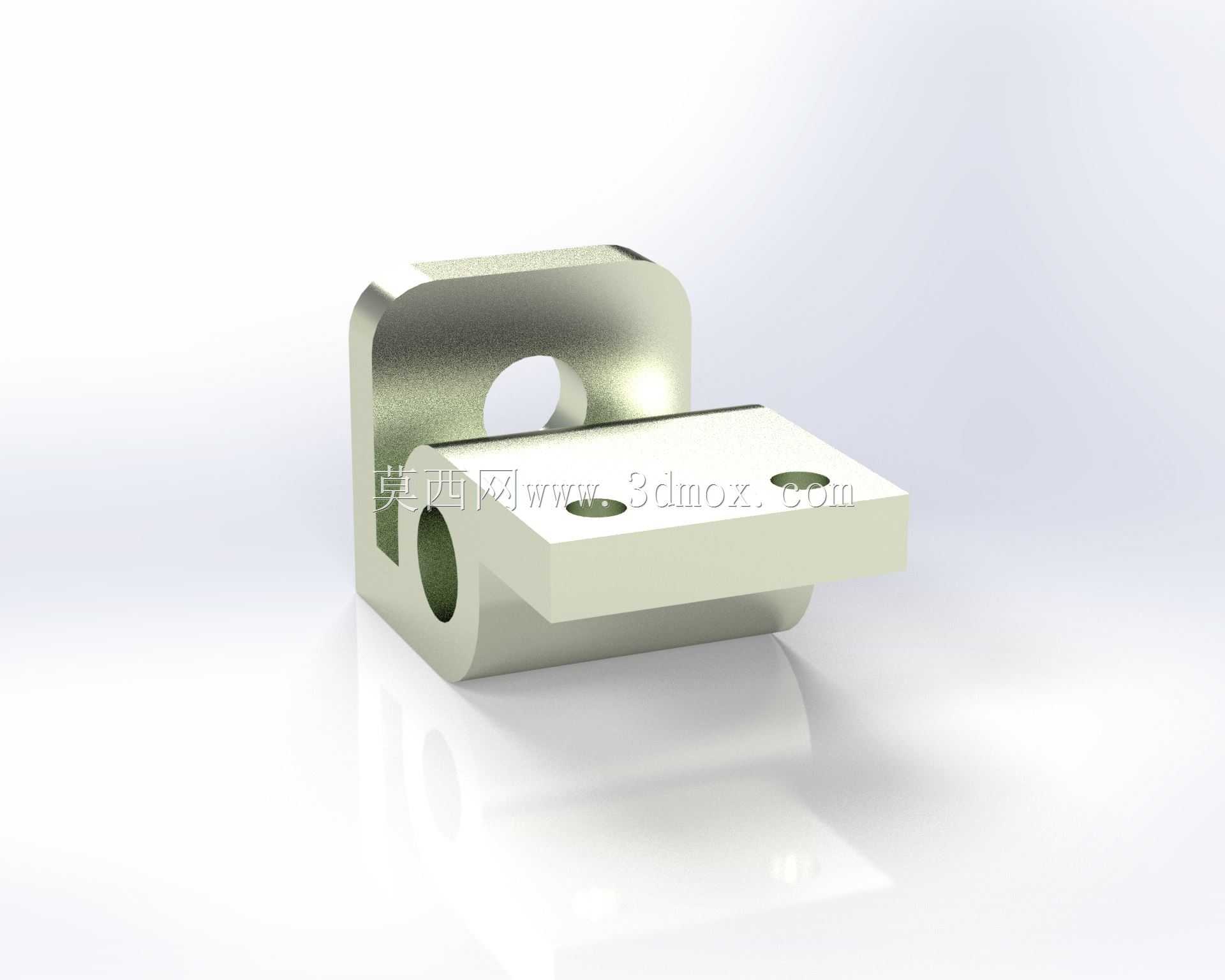

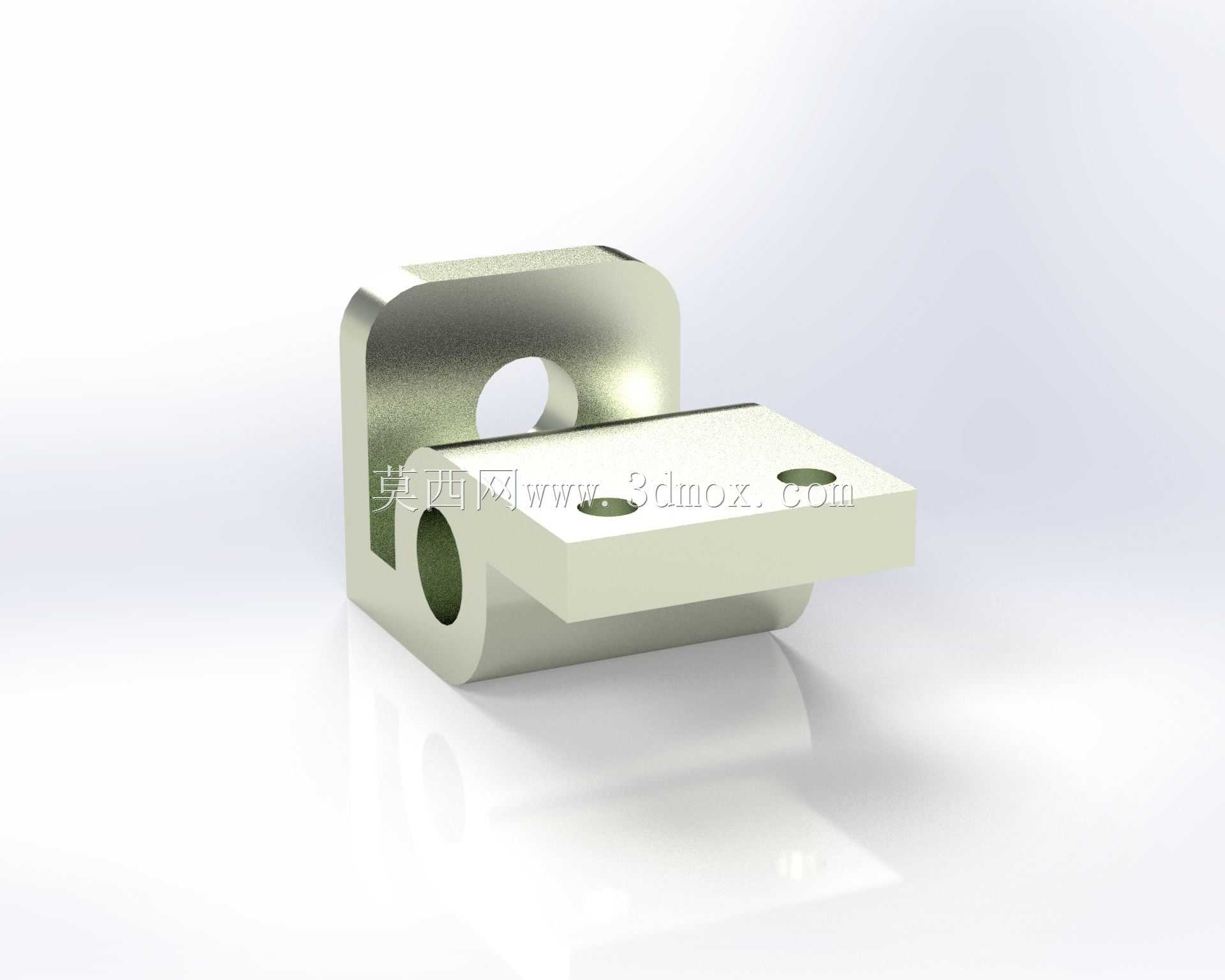

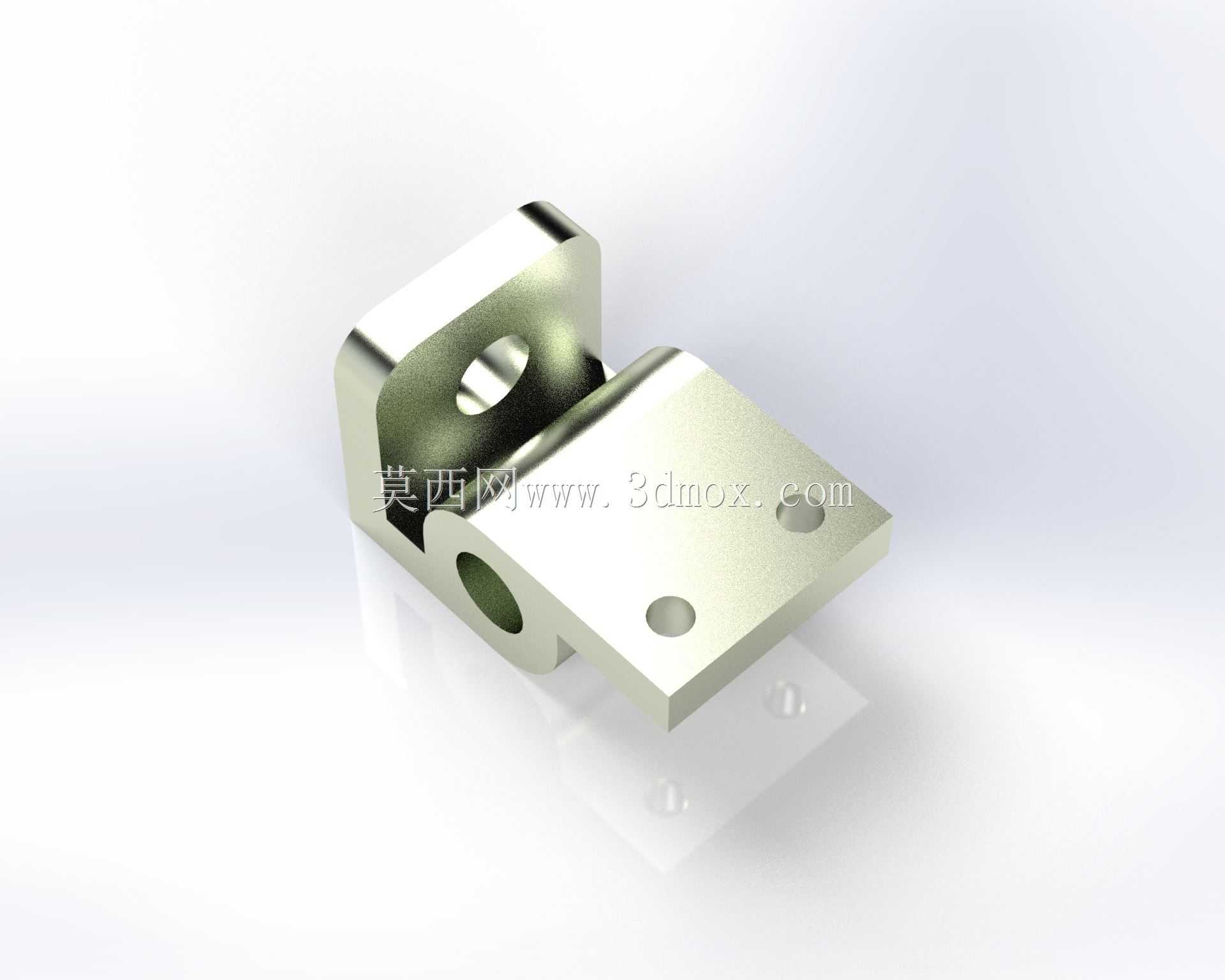

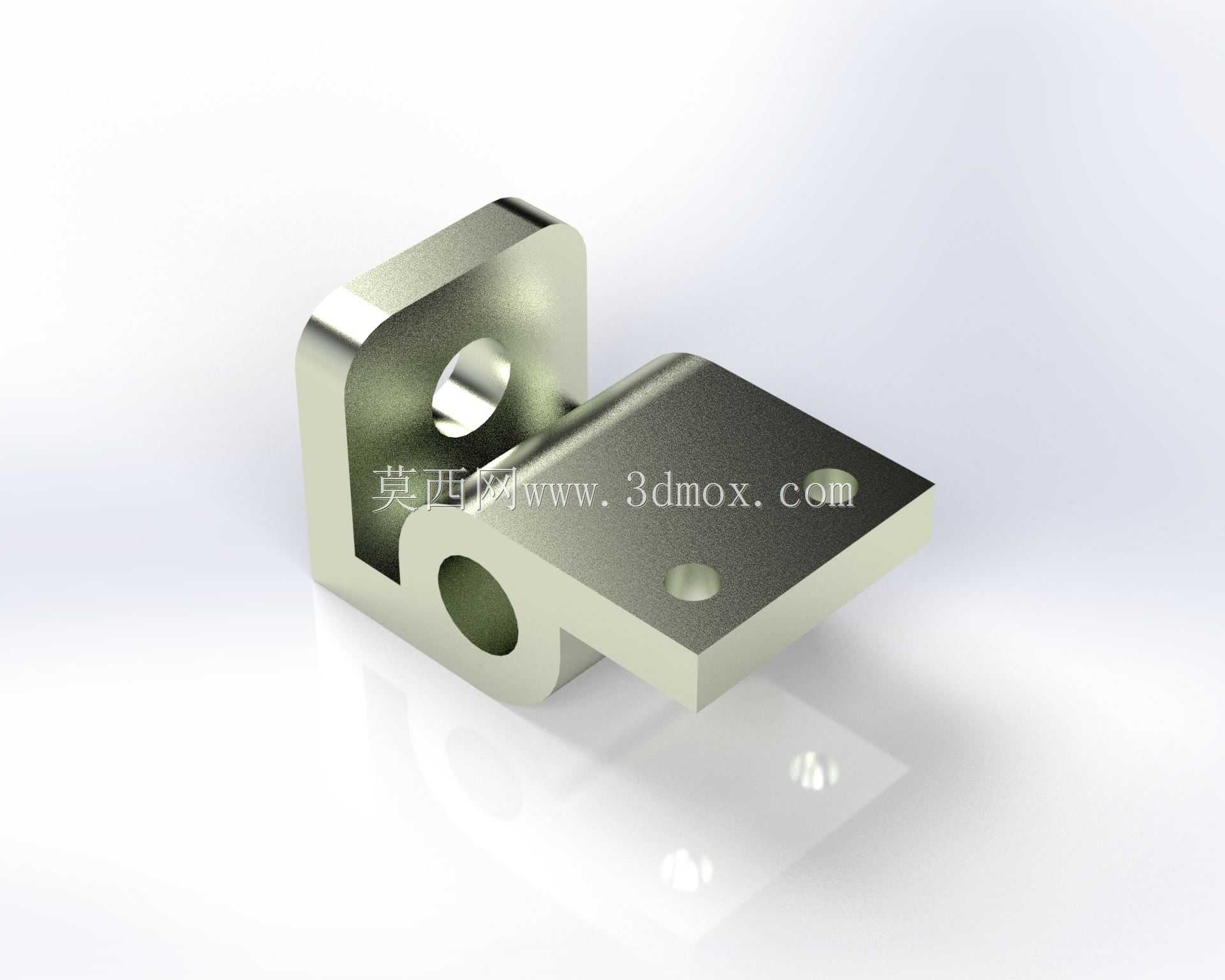

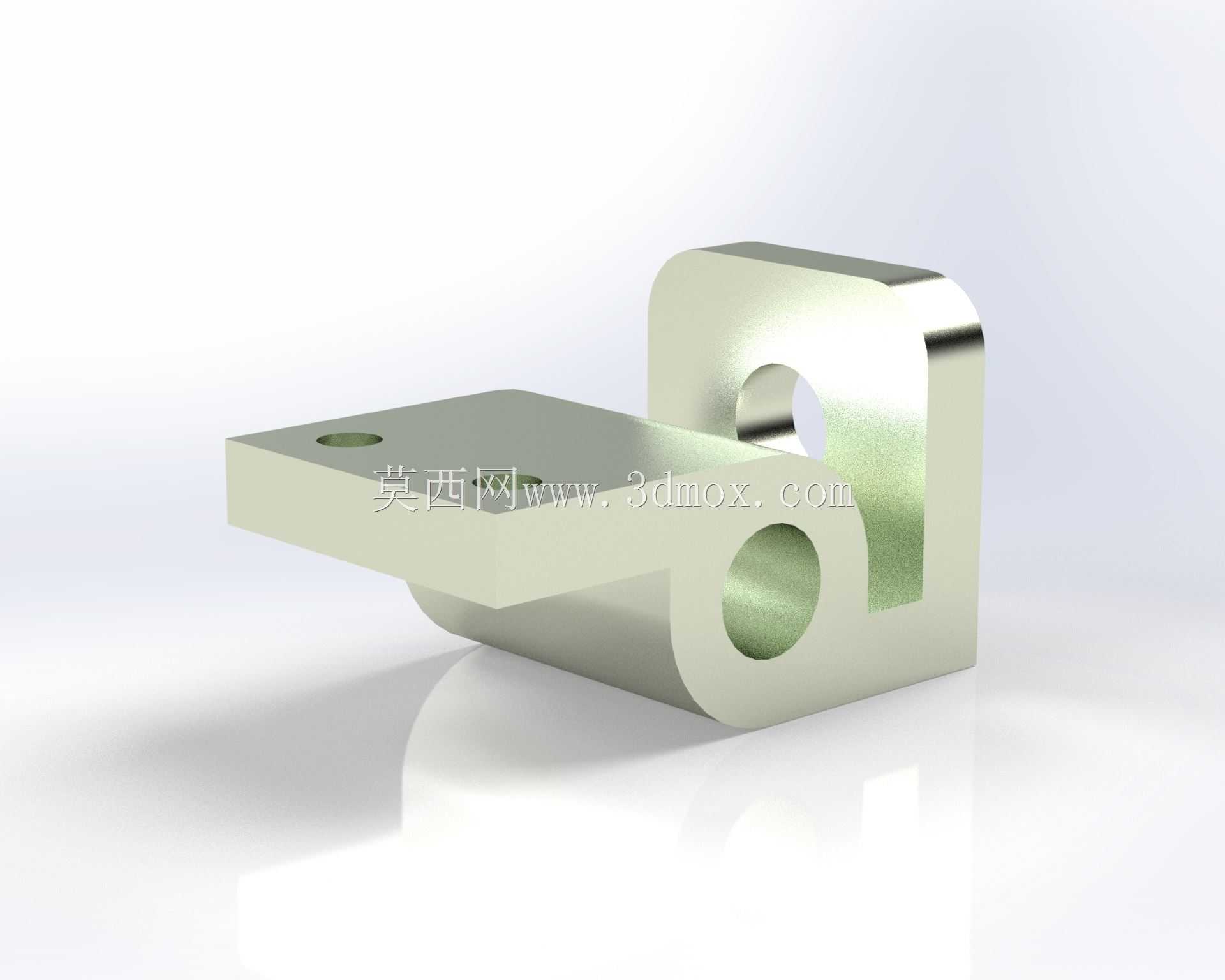

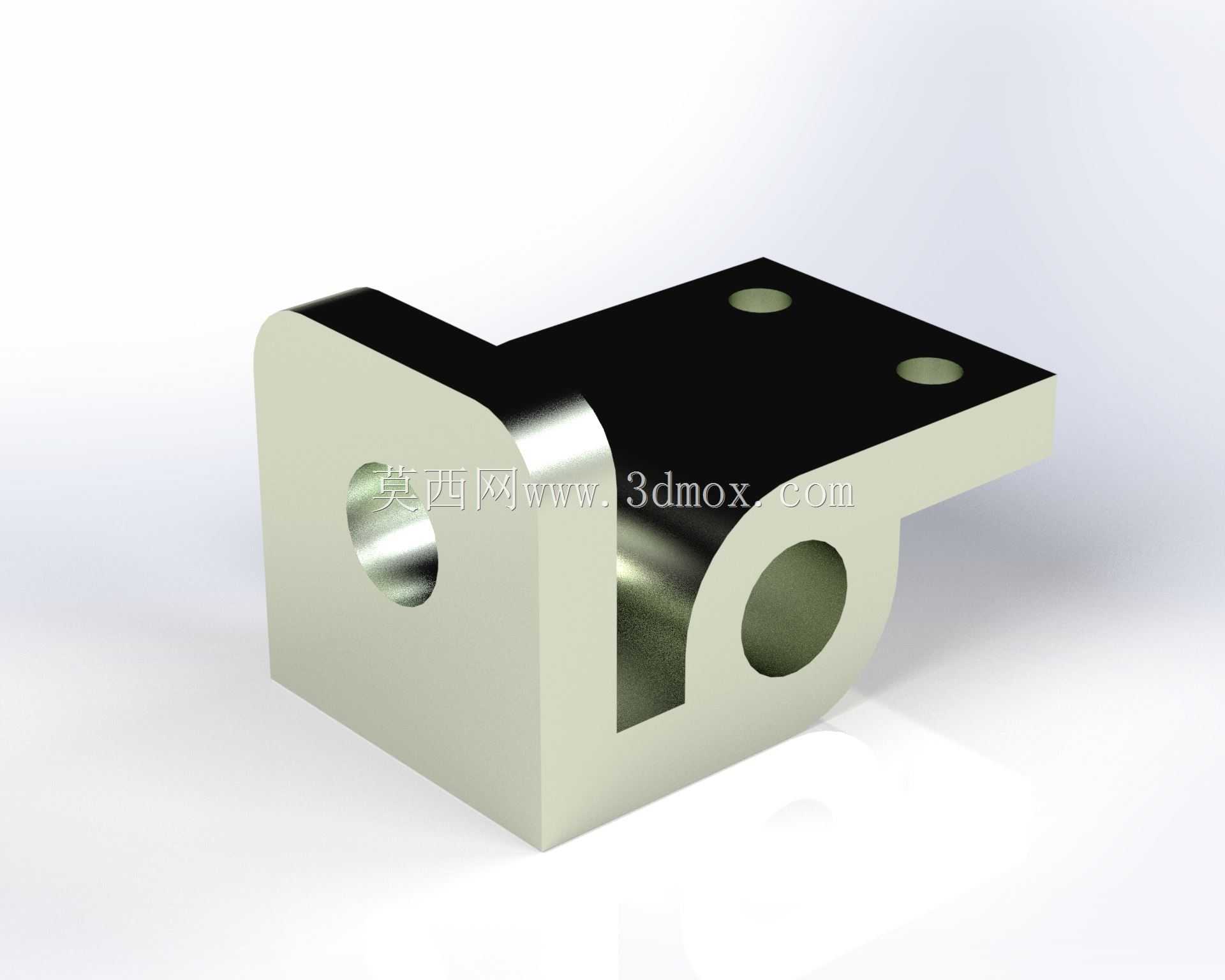

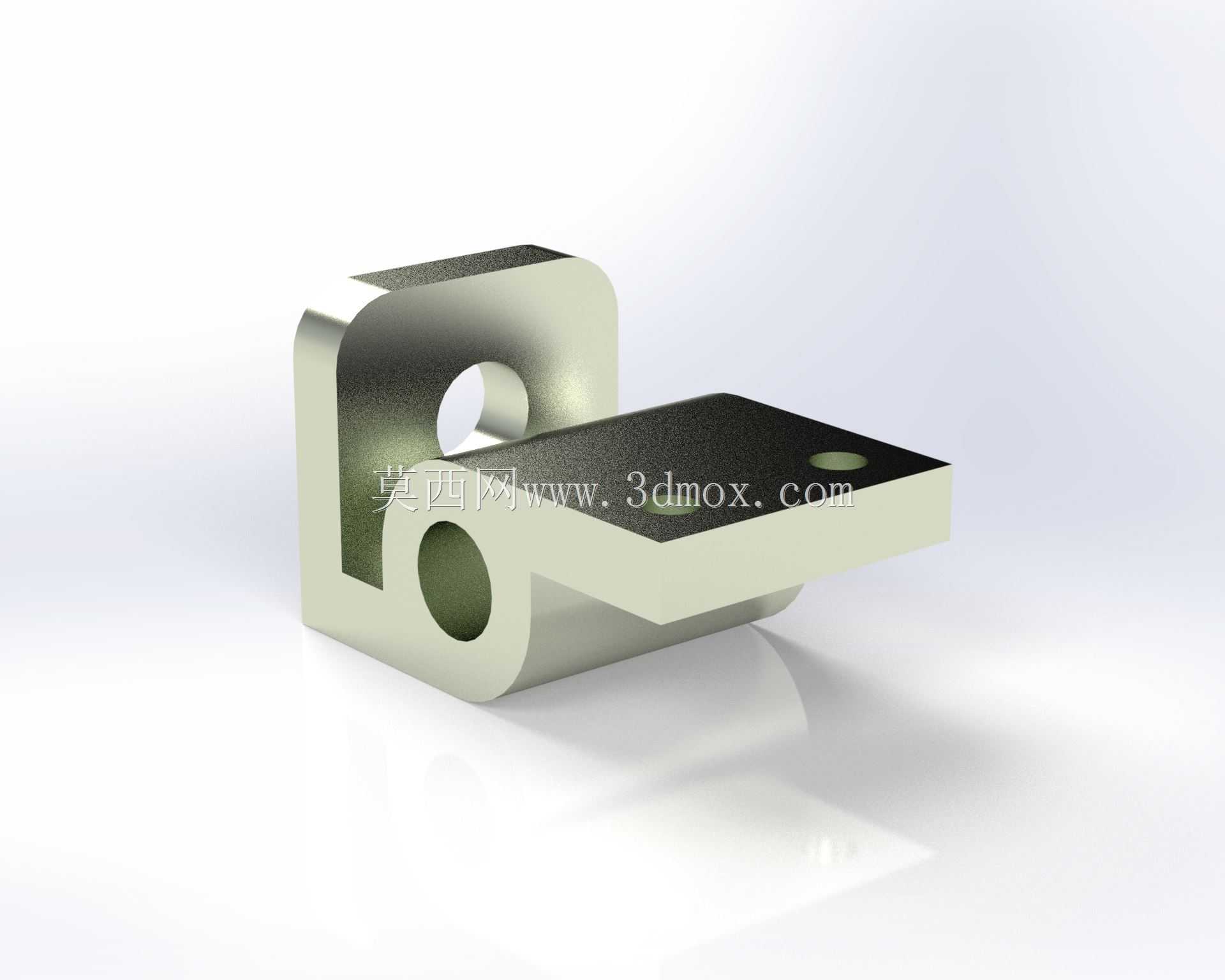

　　从功能特性上看，这个构件的两个垂直板面分别承担不同的安装功能：水平板面上设置的两个沉头安装孔，用于将整个构件固定在基准安装面上，沉孔设计可以让紧固螺丝的头部完全埋入板面以下，不会突出平面影响上方搭载部件的安装平整度；垂直立板上设置的两个同轴通孔，一个用于穿装销轴或者紧固螺栓实现和外接部件的铰接或者刚性连接，另一个孔位可用于穿装定位销，保证外接部件的安装位置精度，避免长期受载后出现连接移位。所有孔位的位置度公差在建模时需要严格控制，水平板的两个安装孔中心距要匹配常用工业铝型材的槽距或者标准安装板的孔位规格，垂直板的两个孔同轴度要控制在0.02mm以内，防止穿装销轴时出现卡滞。

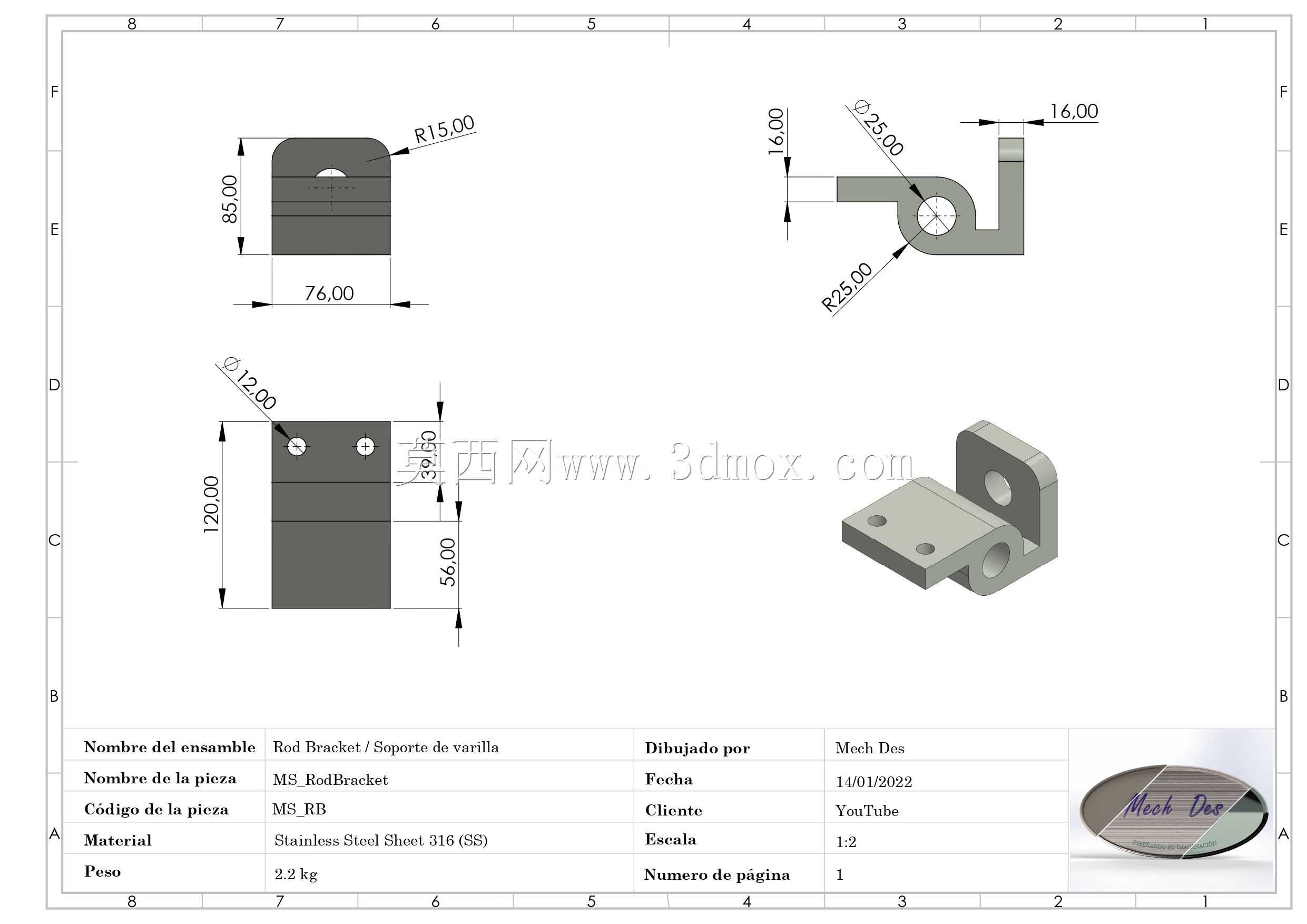

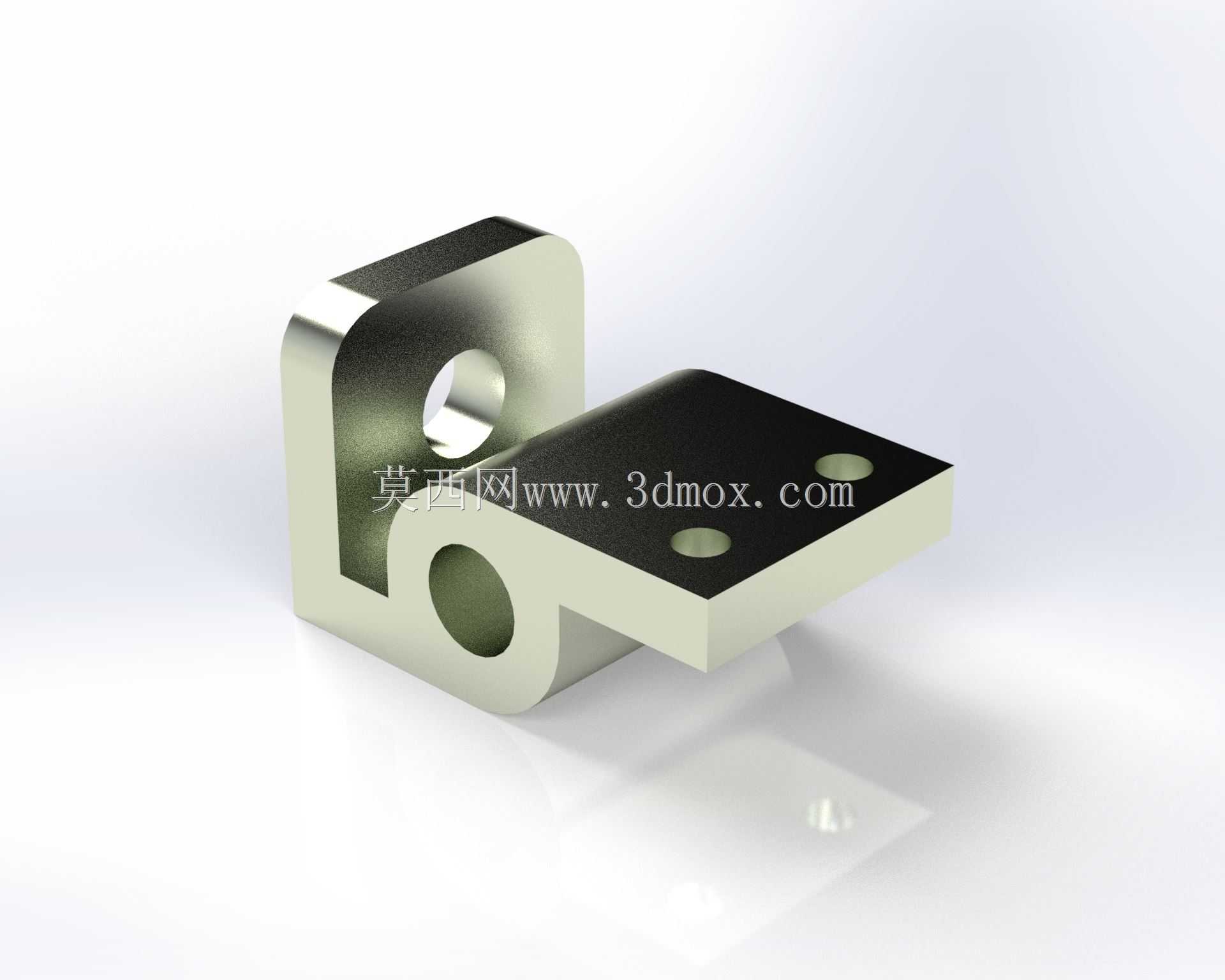

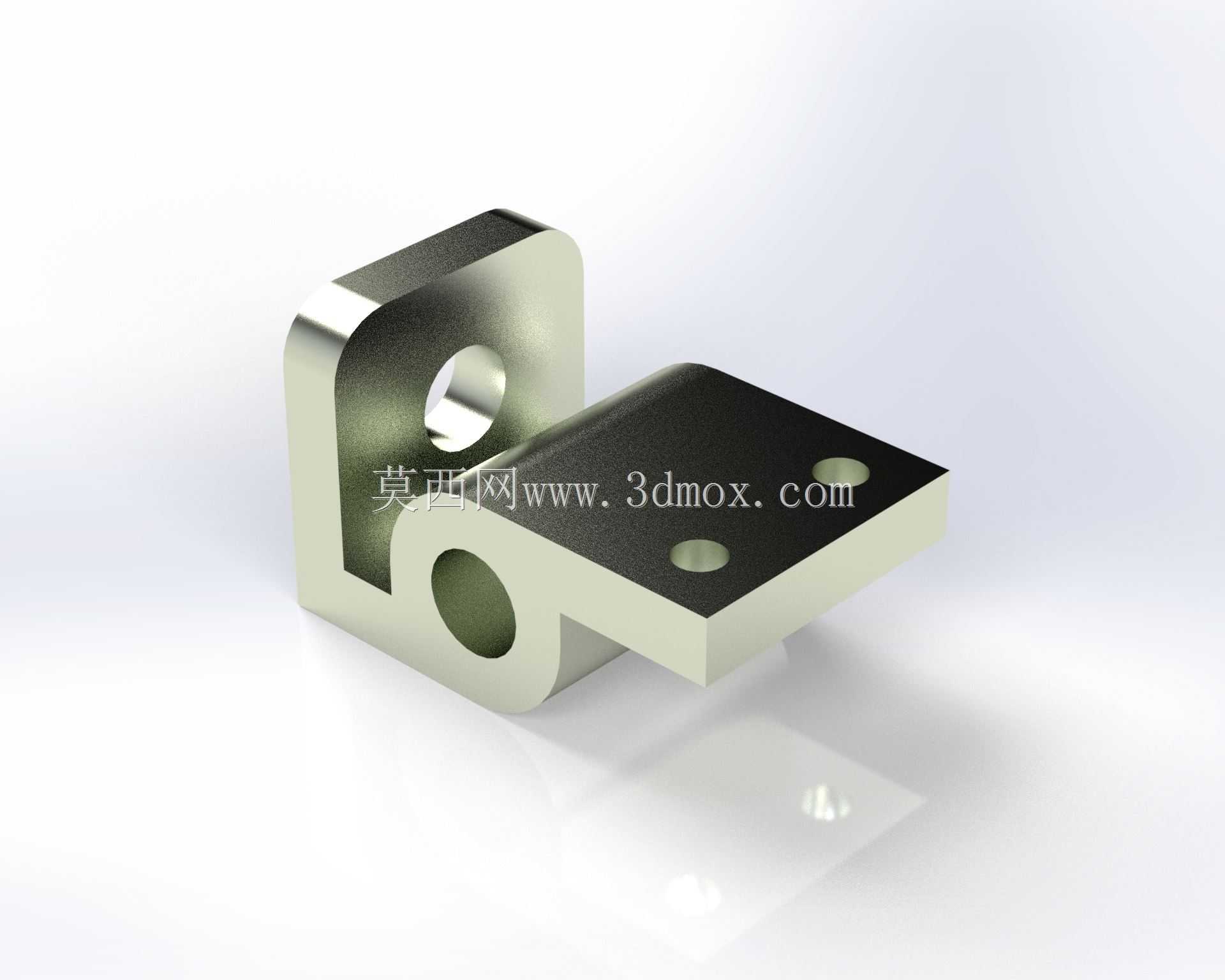

　　设计思路上，首先要确定两个垂直板面的壁厚，根据实际承载需求选择对应厚度的板材加工或者直接采用机加工成型，这里的圆角过渡不是简单的倒圆角处理，而是在折弯或者铣削成型时就保留足够的过渡圆角半径，避免直角处的应力集中——如果是采用钣金折弯工艺，内圆角半径要和板材厚度匹配，防止折弯处出现裂纹；如果是采用整块铝块或者不锈钢块铣削成型，外圆角半径要大于内圆角半径，保证棱边的圆滑过渡，不会产生锋利的飞边。建模时需要注意两个安装面的平面度要求，和基准面接触的水平安装面平面度要控制在0.01mm以内，保证安装后不会出现翘曲，垂直安装面和水平安装面的垂直度公差要控制在0.015mm以内，避免外接部件安装后出现角度偏差。

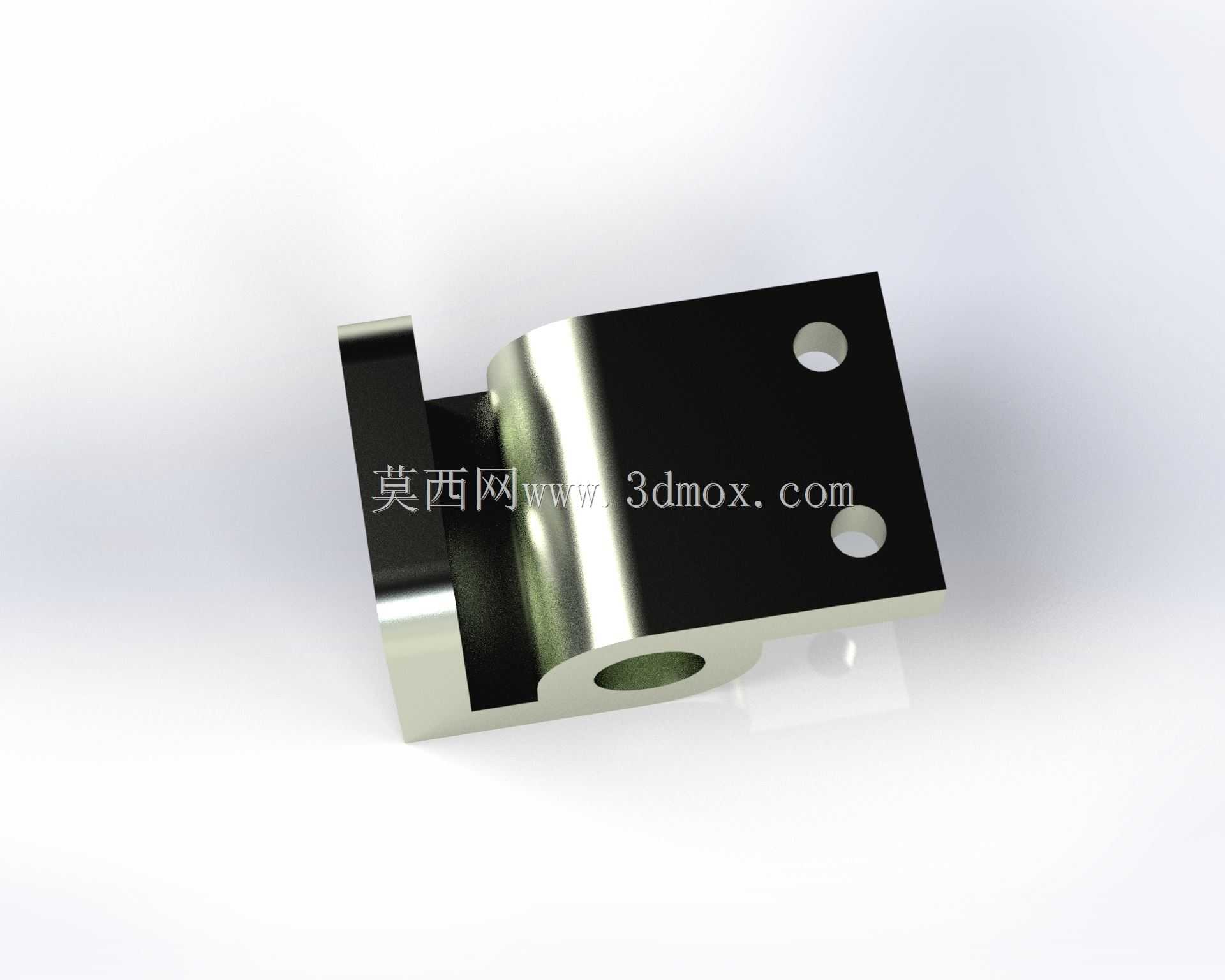

　　从安装边界来看，这个构件的整体外轮廓尺寸紧凑，水平板的伸出长度要保证安装后不会和相邻的其他构件产生运动干涉，垂直立板的高度要匹配外接部件的安装高度需求，所有孔位的中心到板边的距离要满足螺丝或者销轴安装时的扳手空间要求，比如水平板的沉头孔中心到板边的距离要大于螺丝直径的1.5倍，保证紧固时有足够的支撑面不会出现开裂。在实际选型使用时，还要根据承载的载荷大小选择对应的材质，轻载场景可以选用6061铝合金做阳极氧化处理，兼顾轻量化和防锈能力，中载或者有腐蚀的场景可以选用304不锈钢材质，重载场景则需要选用45号钢做调质处理后表面发黑防锈。另外在建模装配时，要提前预留出0.1-0.2mm的安装间隙，避免加工误差导致两个配合件无法装配，圆角处要和相邻零件的倒角做匹配，保证装配时两个面可以完全贴合，不会因为圆角干涉导致安装不到位。很多新手在设计这类零件时，容易把直角处做成完全的尖角，不仅加工时容易产生毛刺，在装配时也容易和相邻零件的倒角产生干涉，导致两个安装面无法贴紧，长期受载后连接螺丝容易松动，甚至出现构件从直角处断裂的情况，合理的圆角过渡设计可以大幅提升零件的抗疲劳强度，延长使用寿命。
