多接口连通式机械连接件结构设计

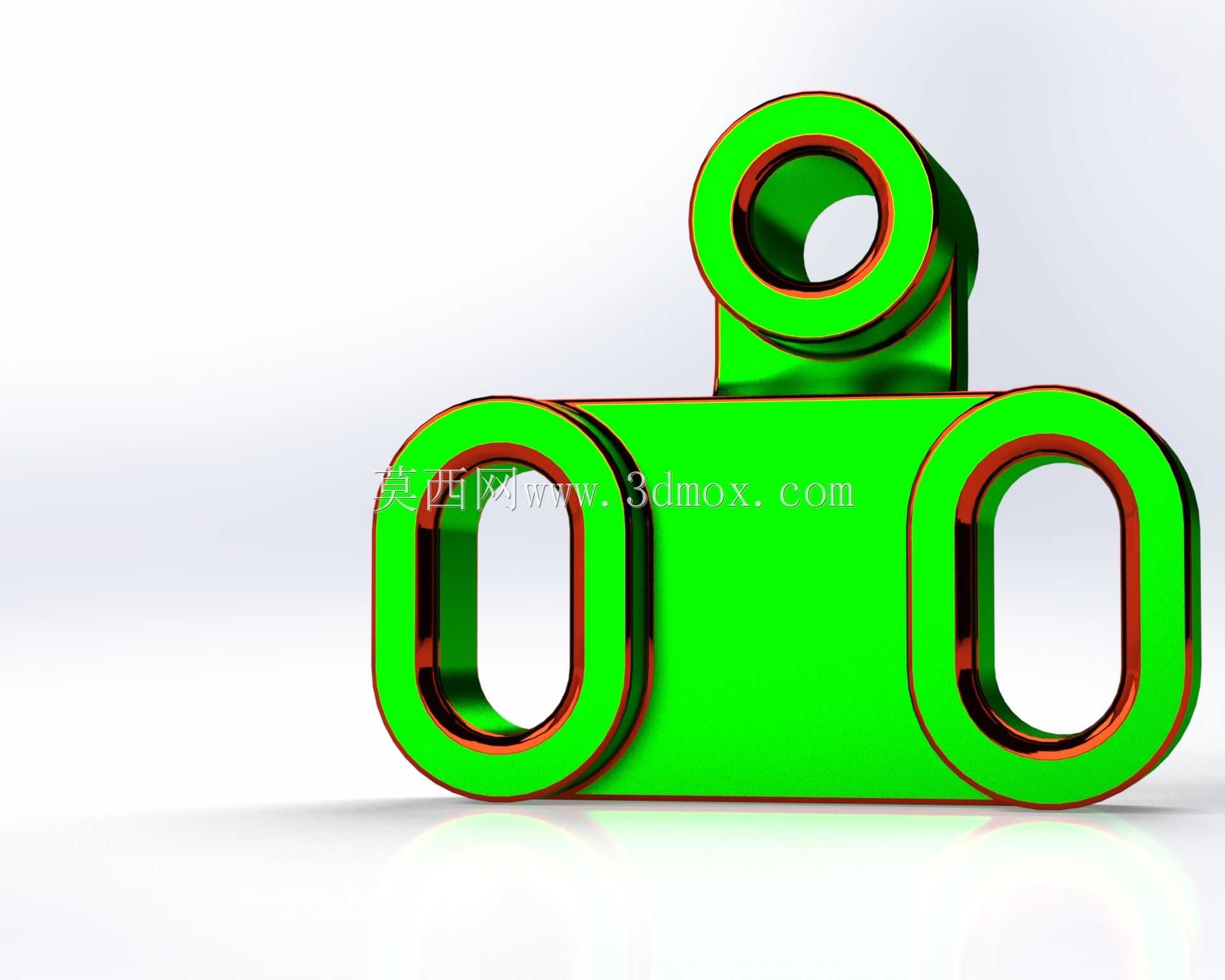

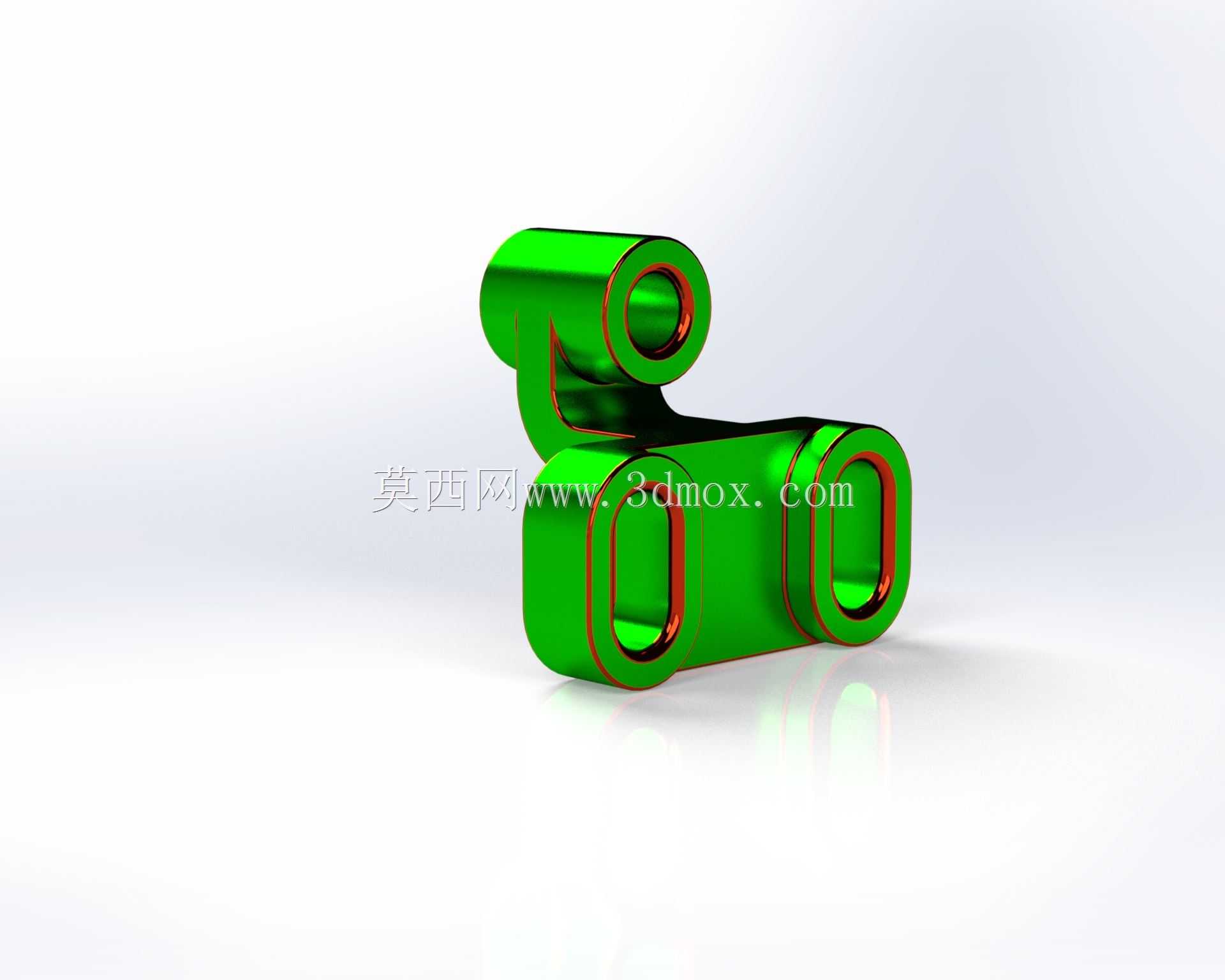

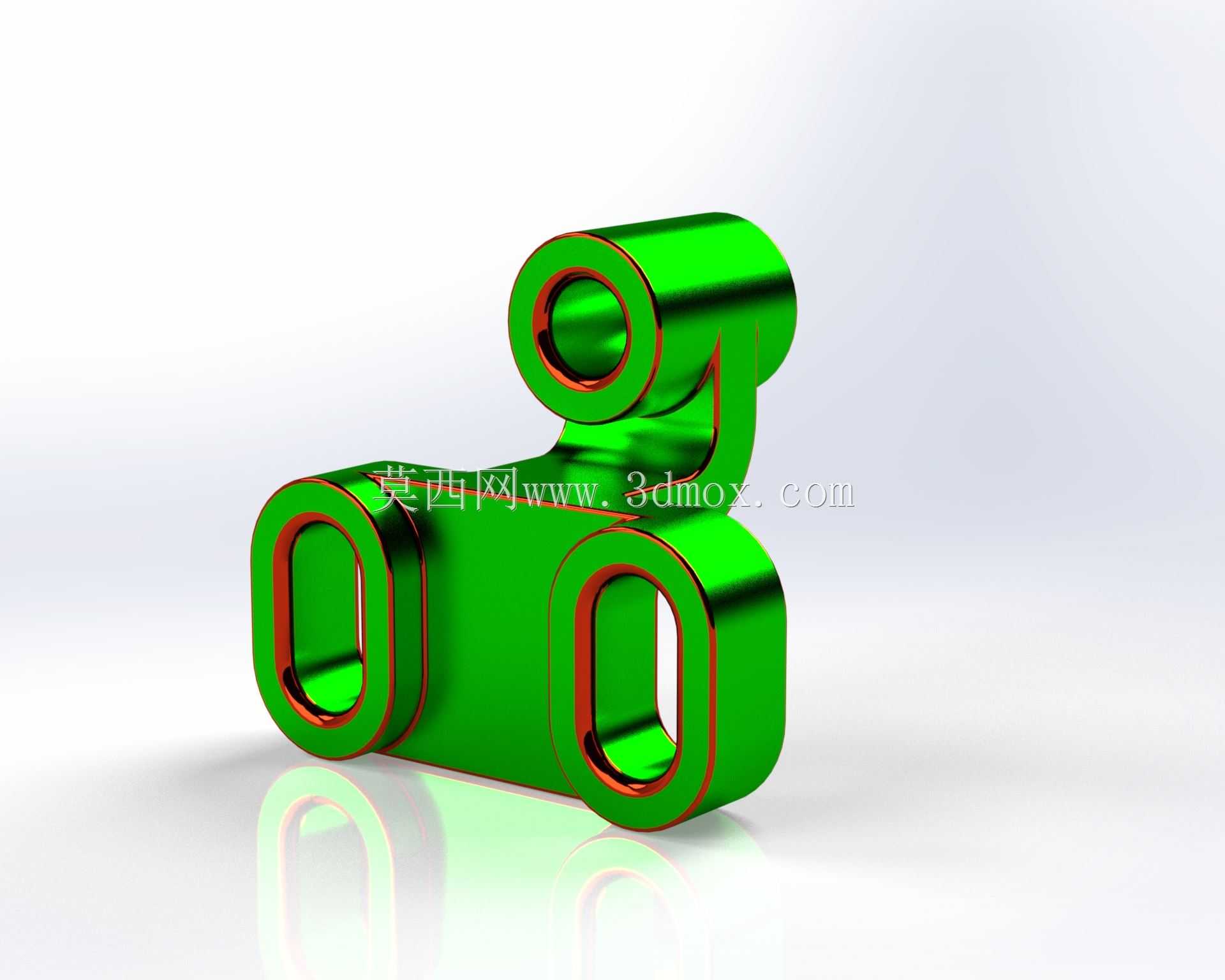

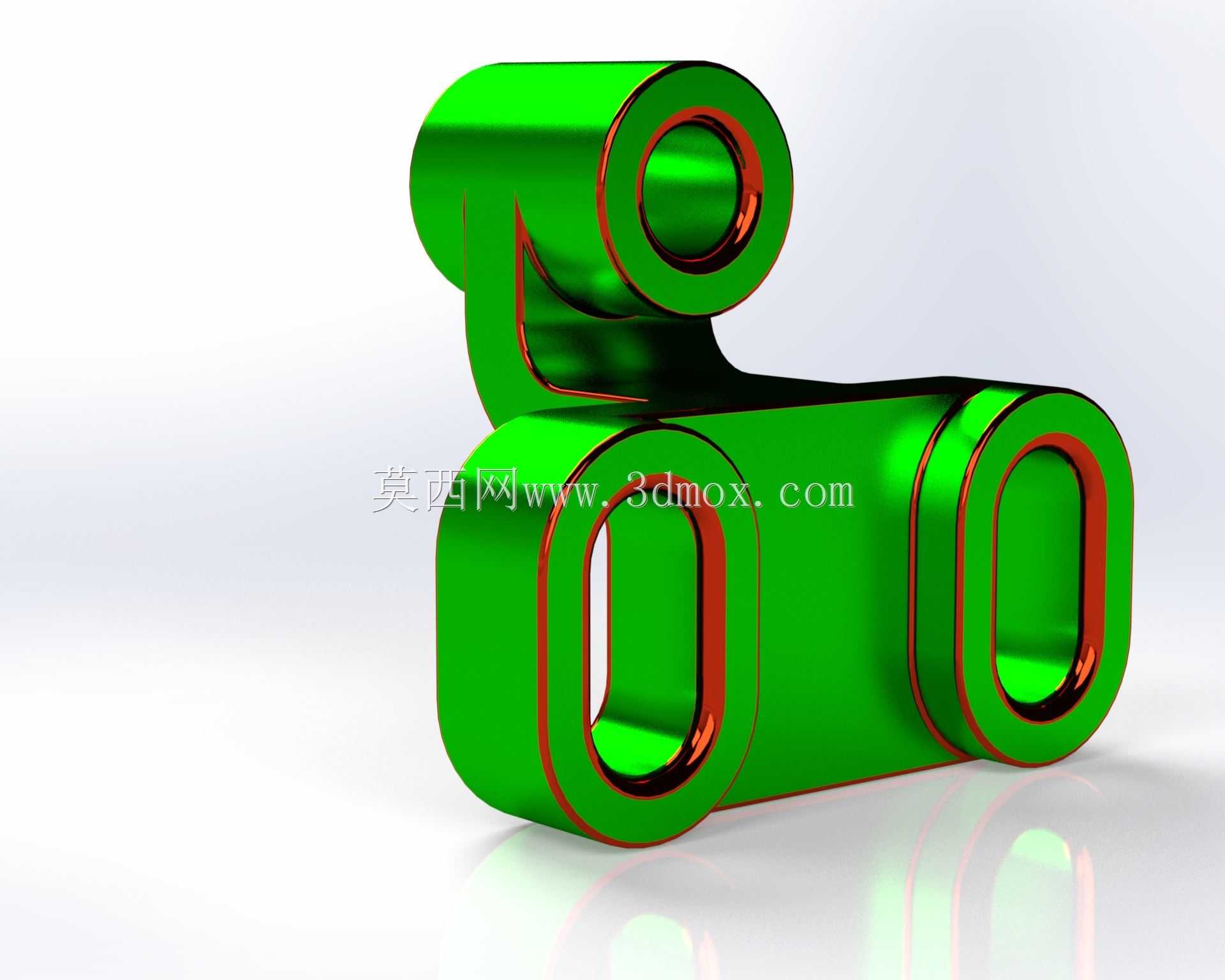

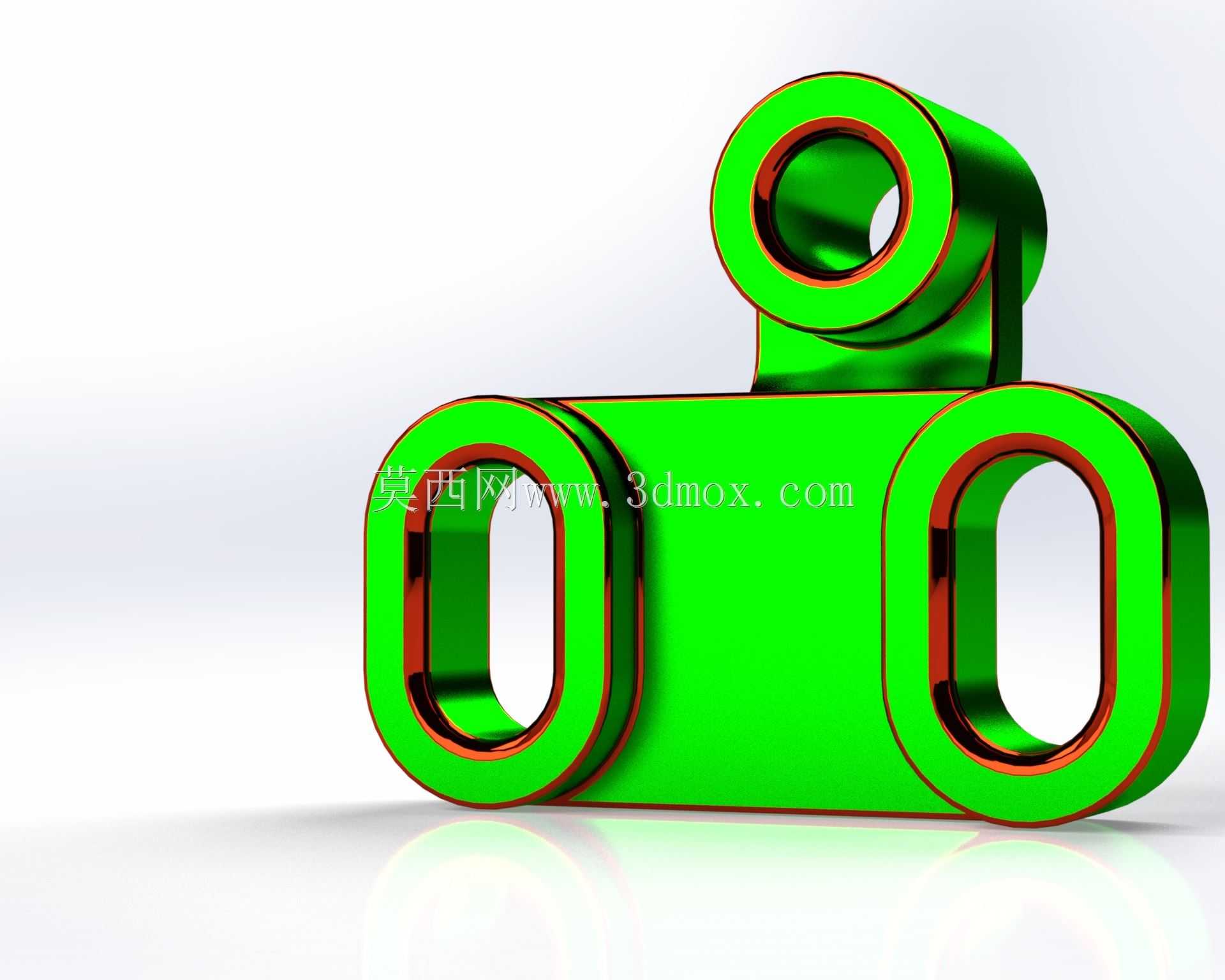

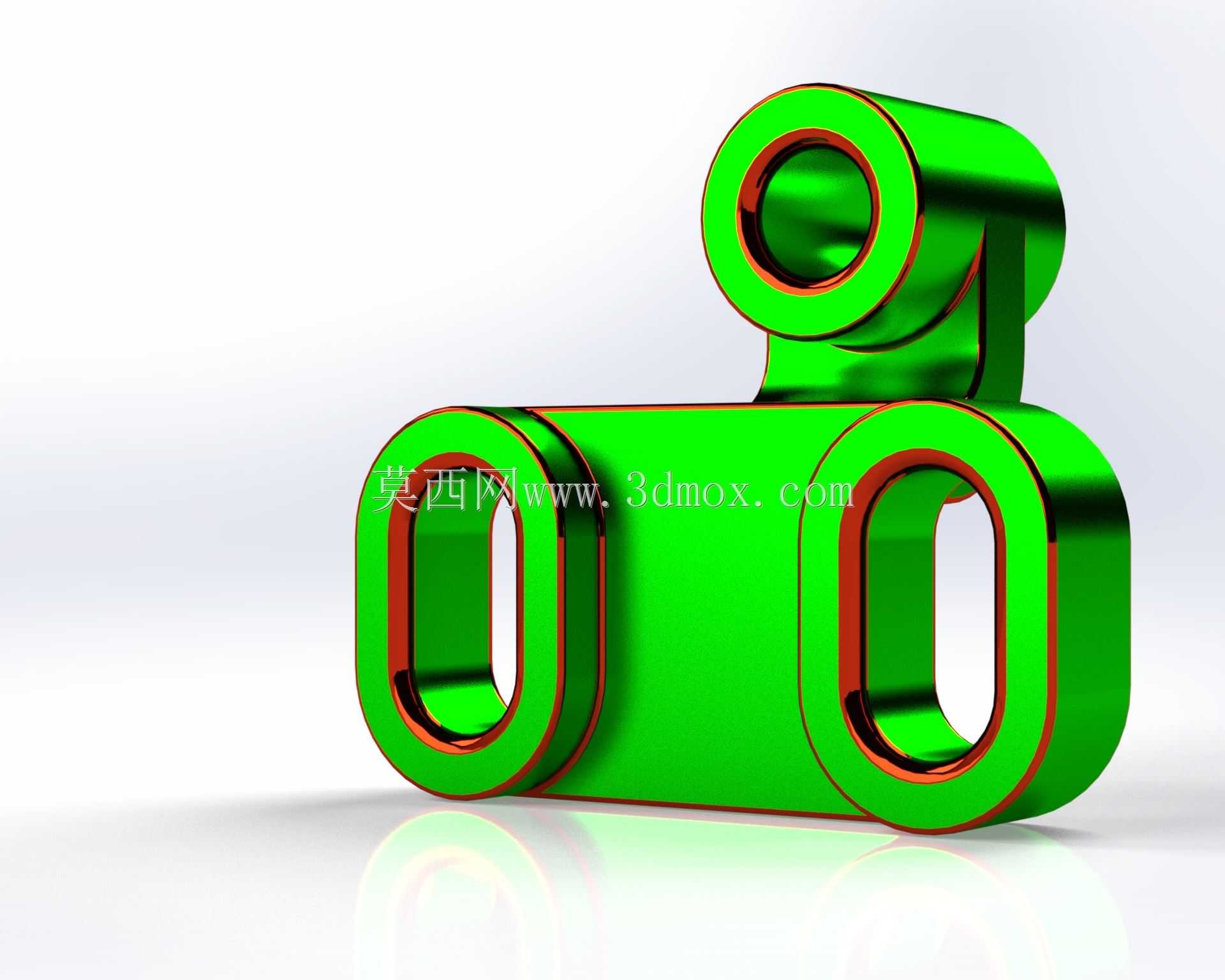

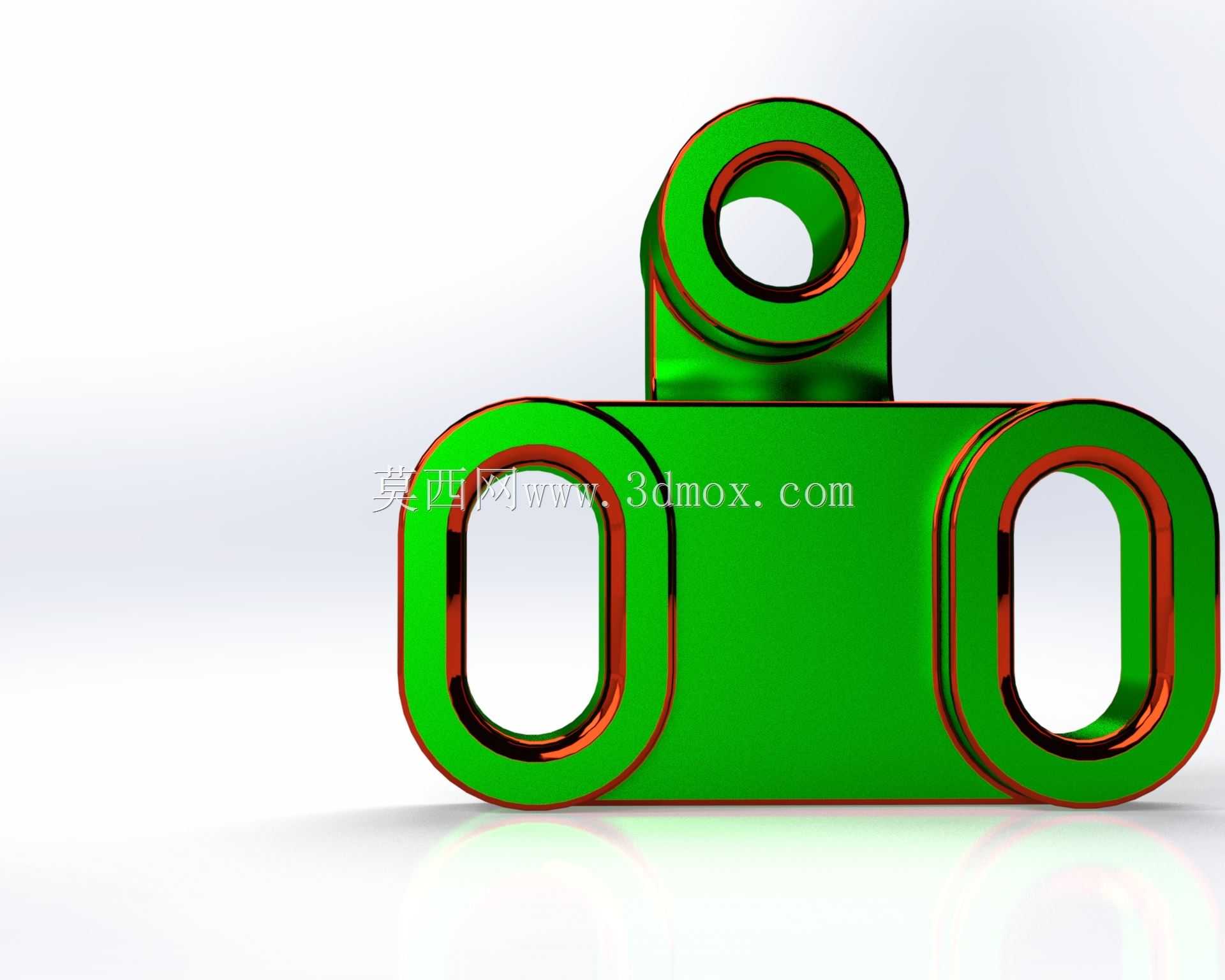

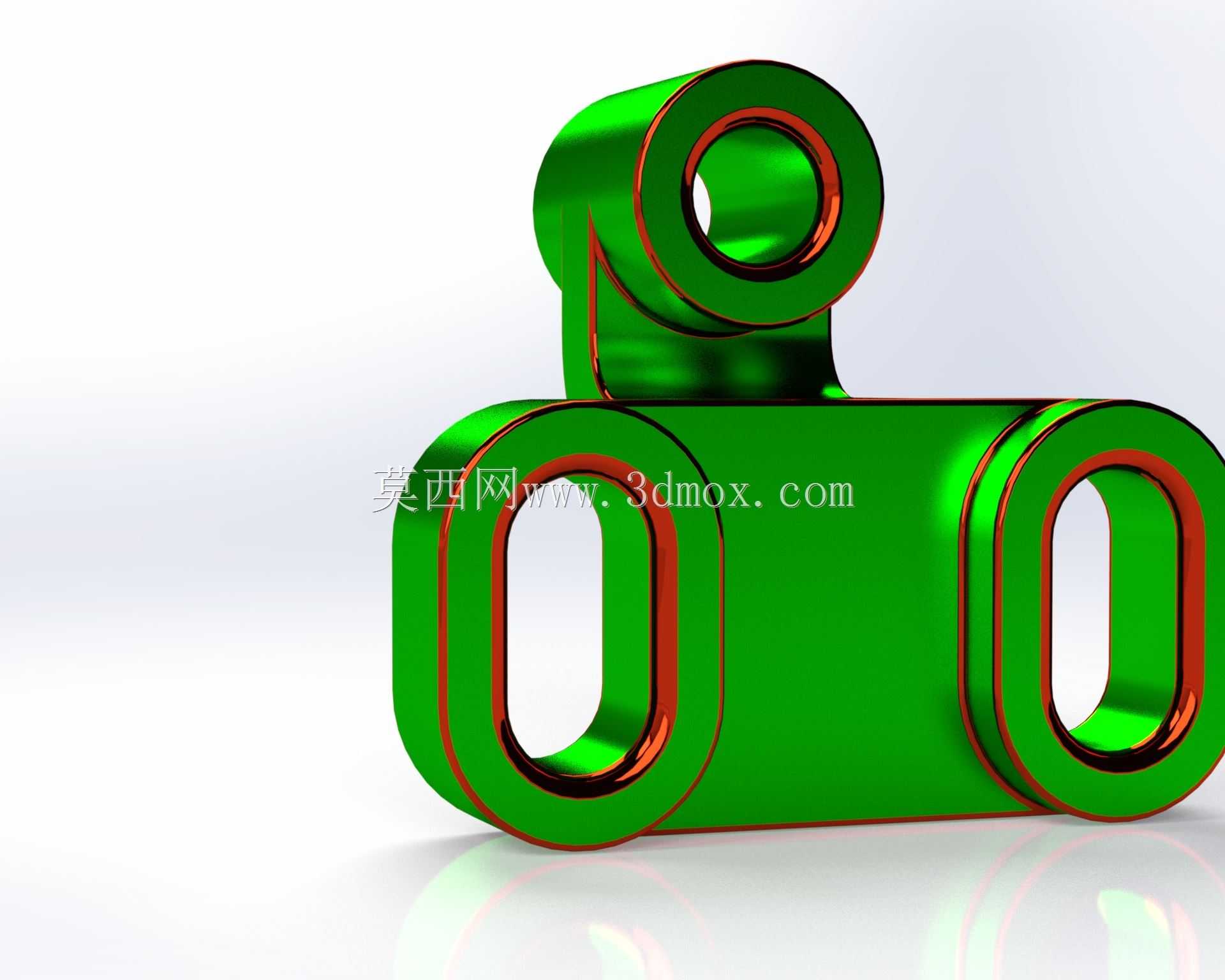

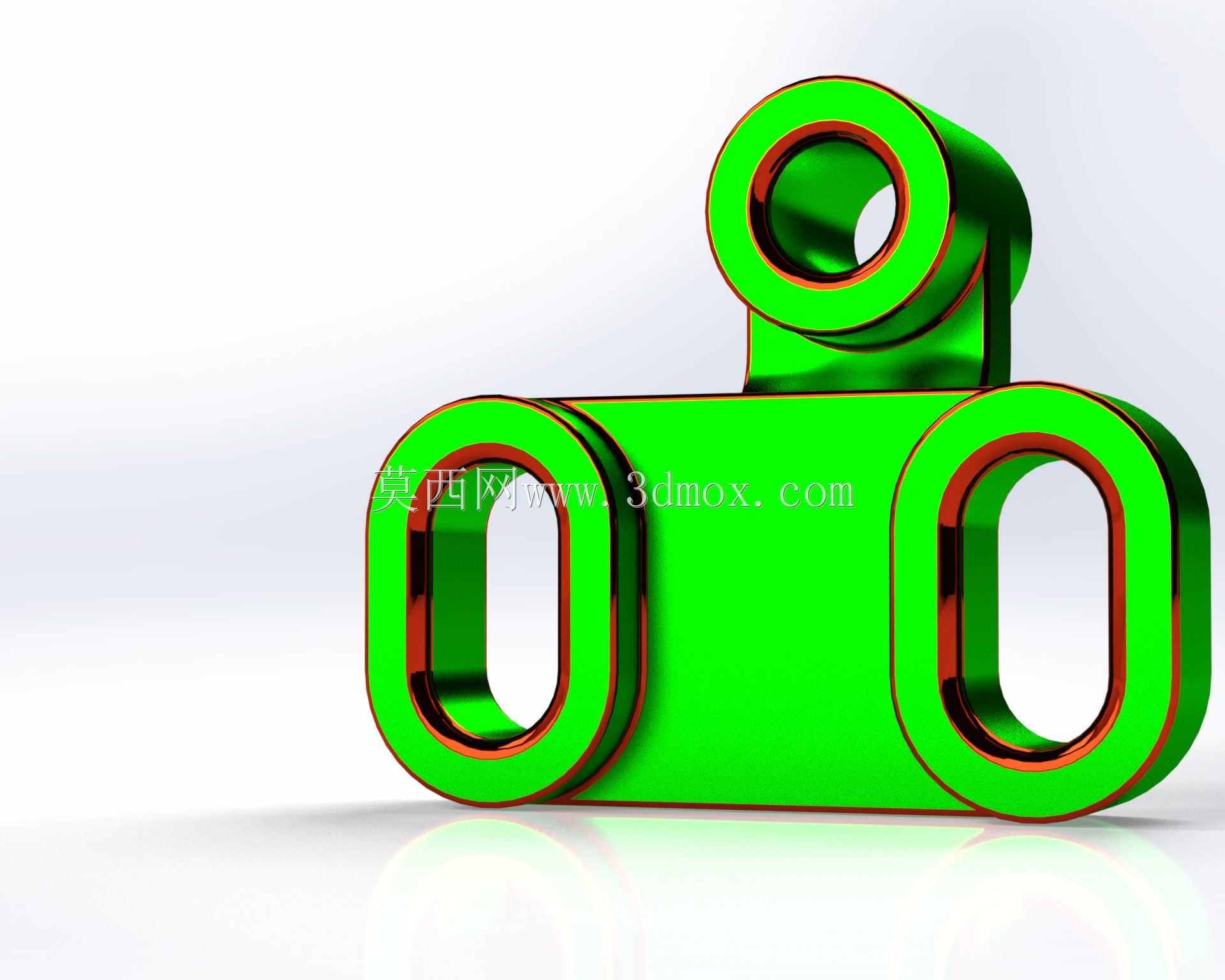

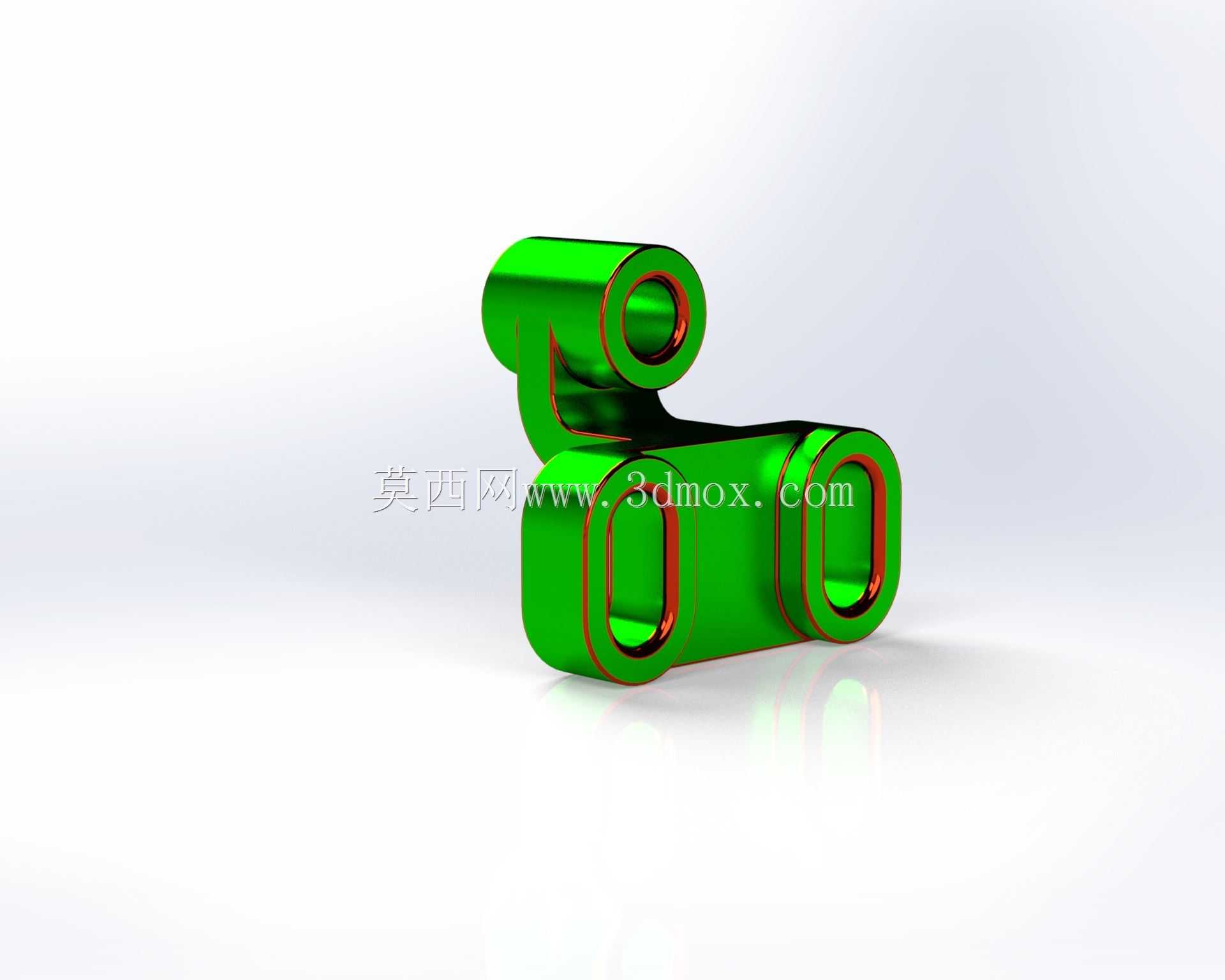

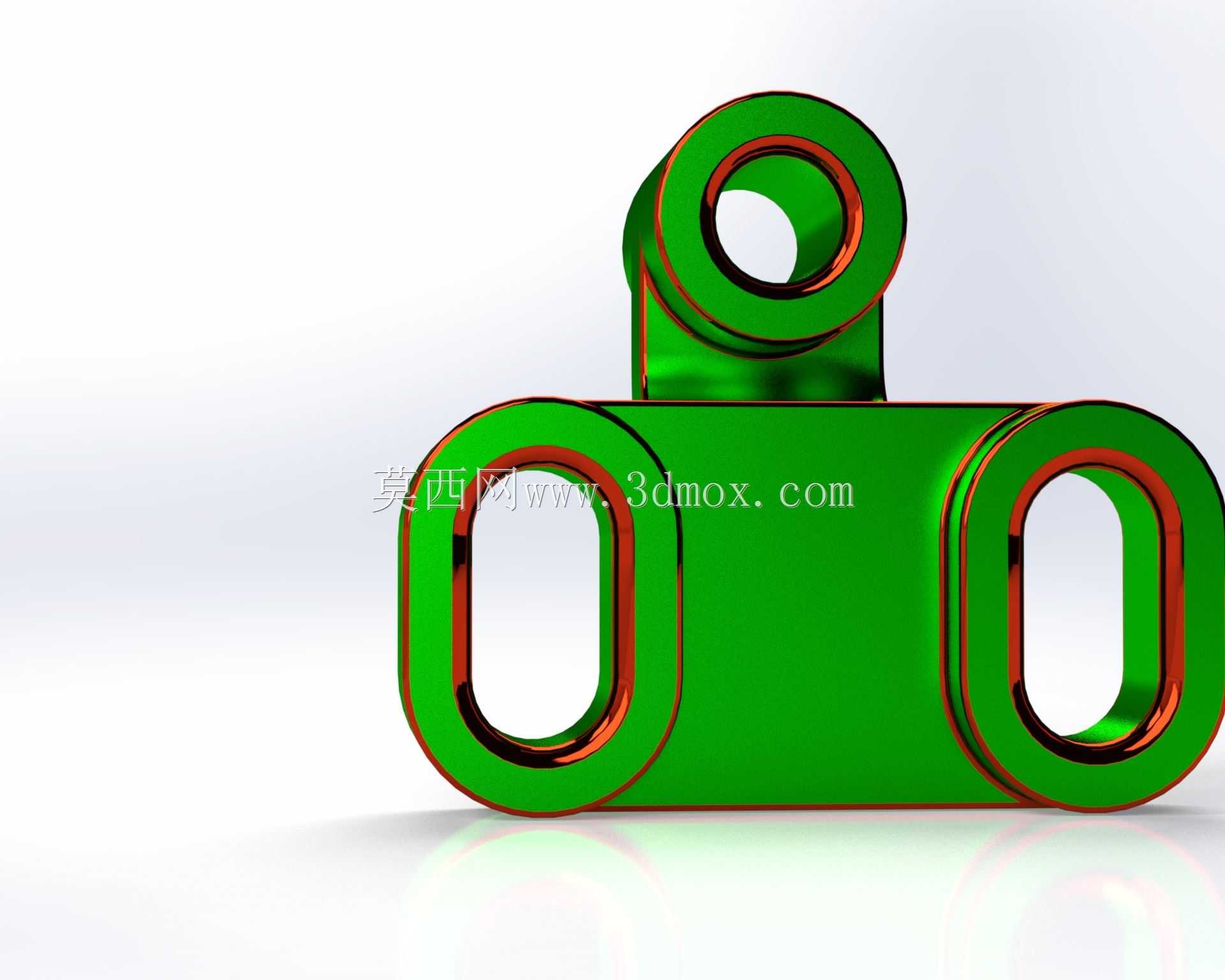

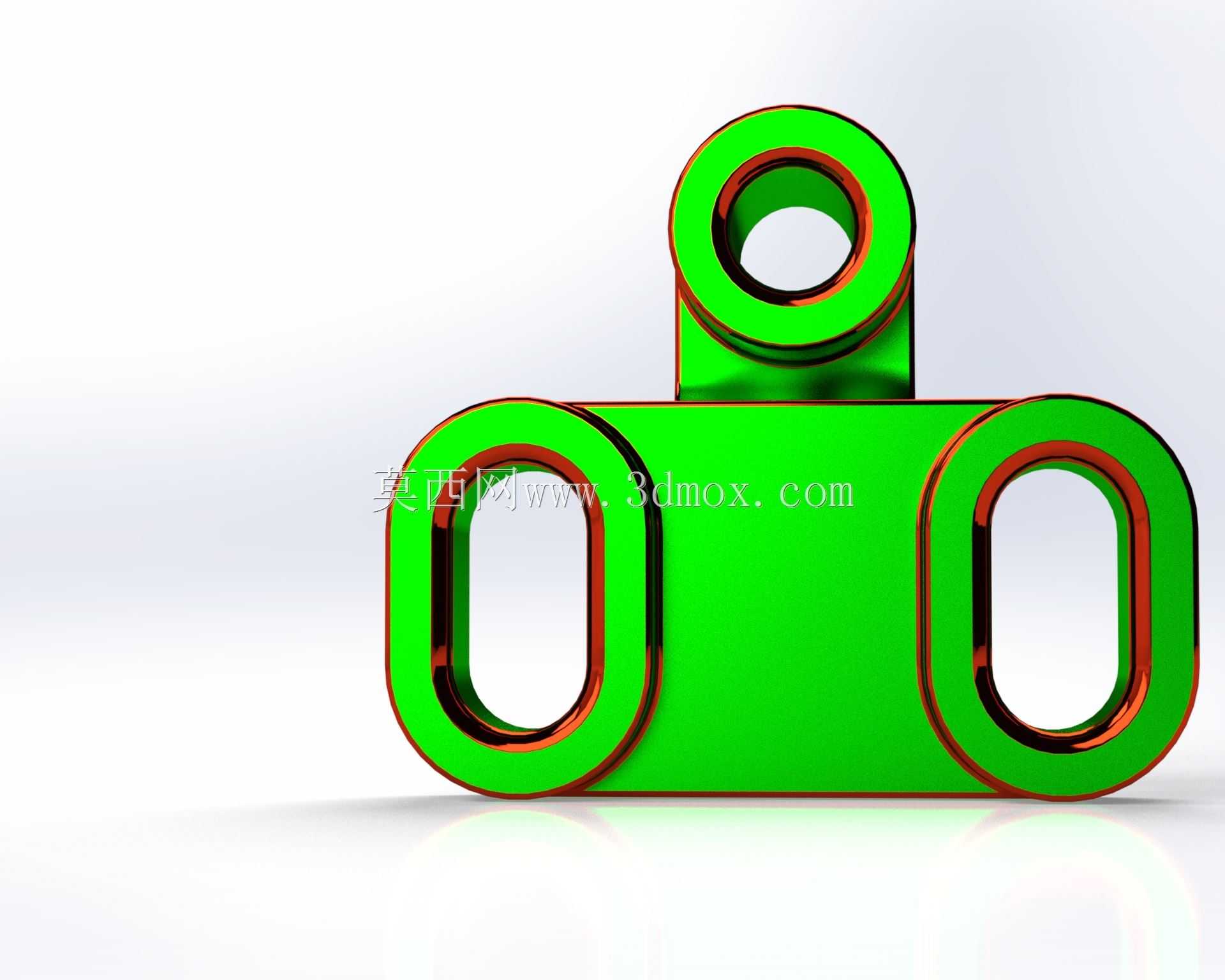

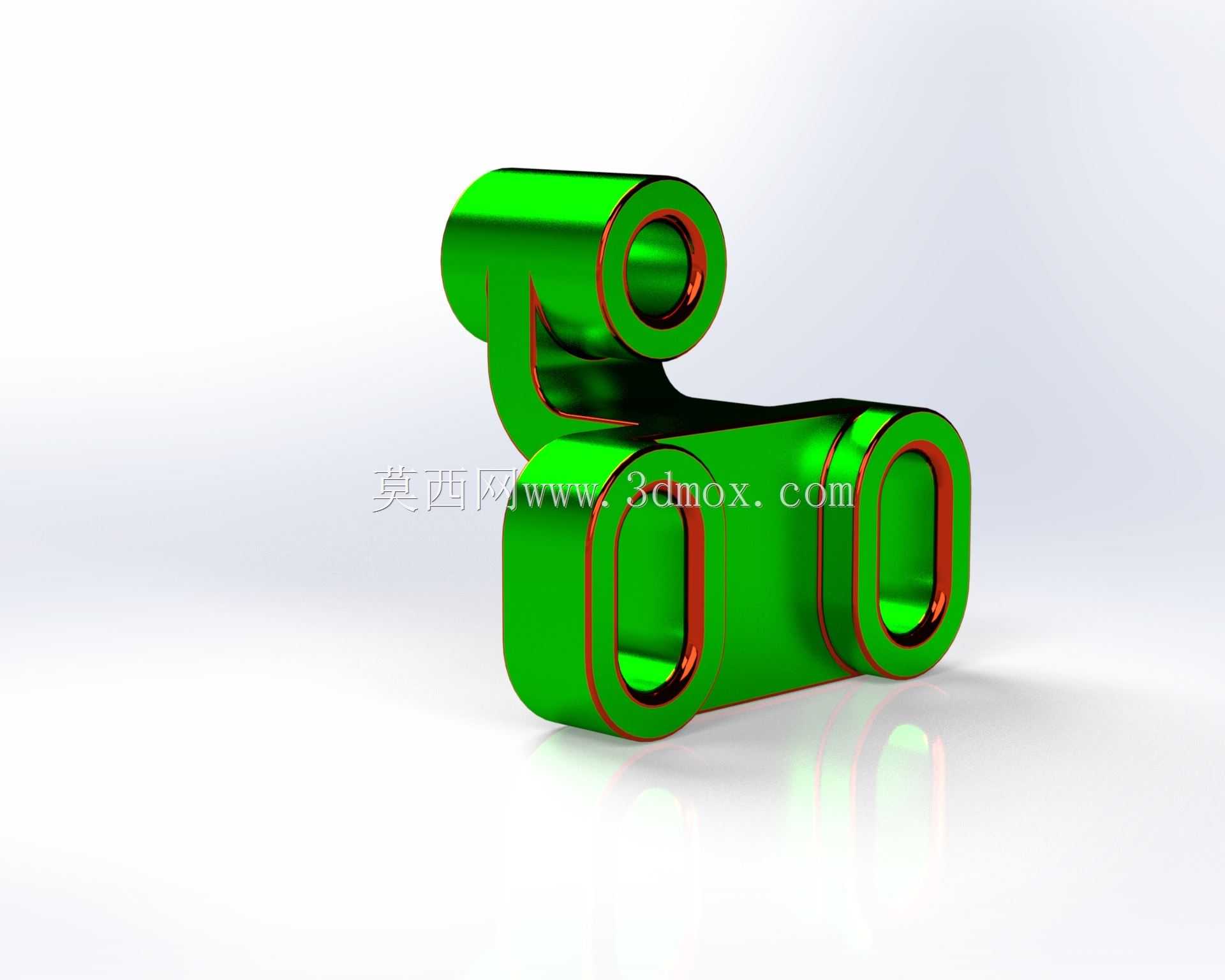

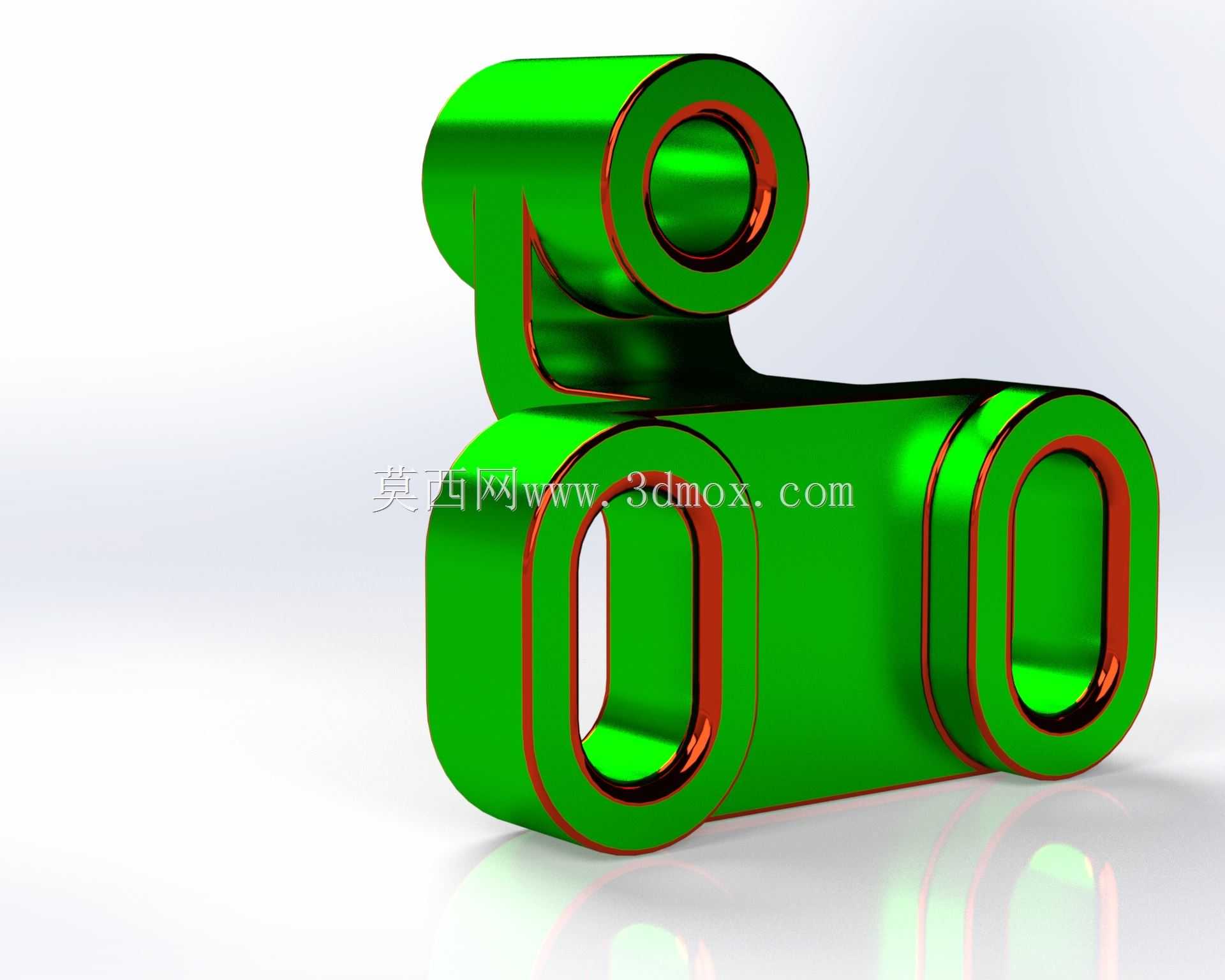

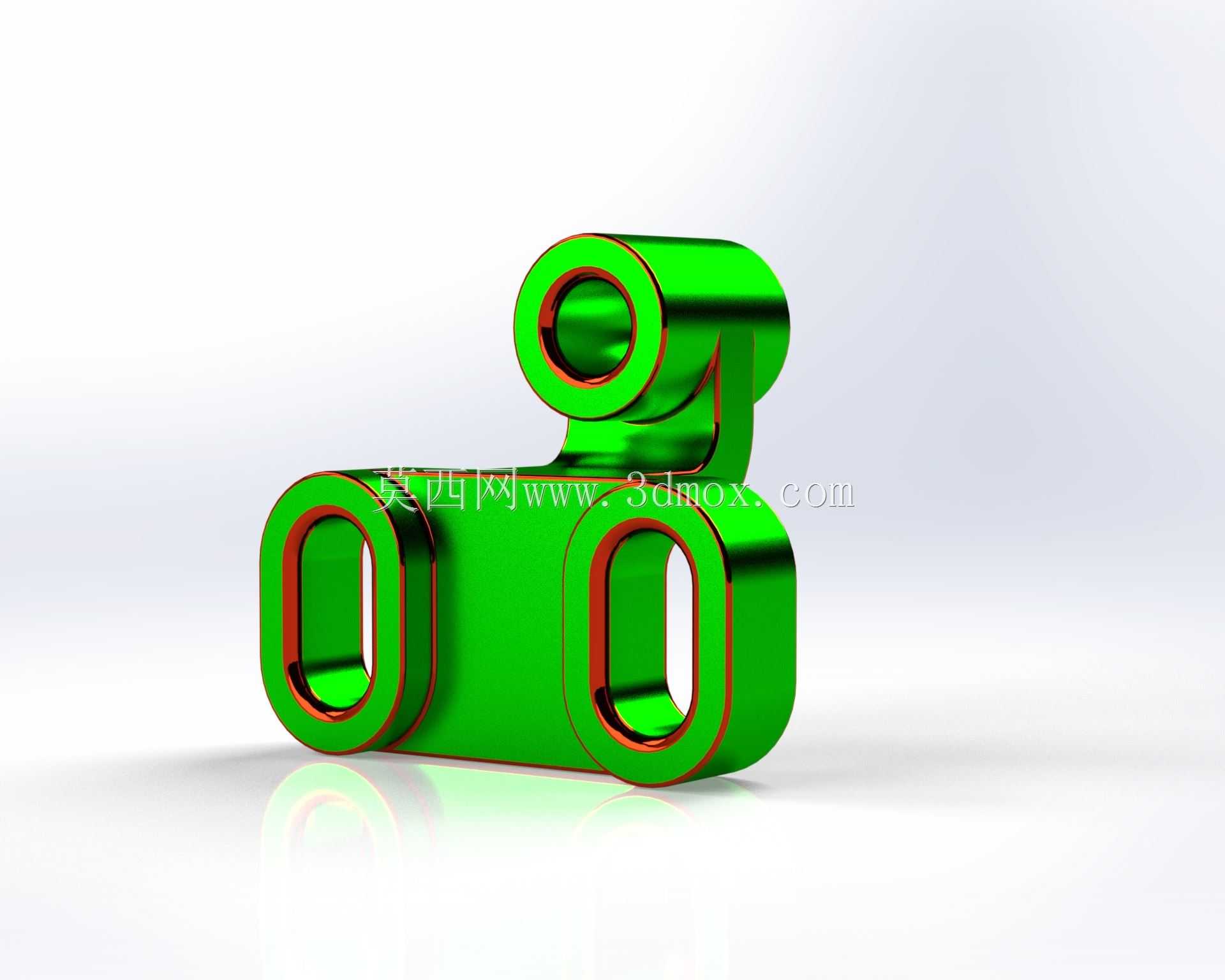

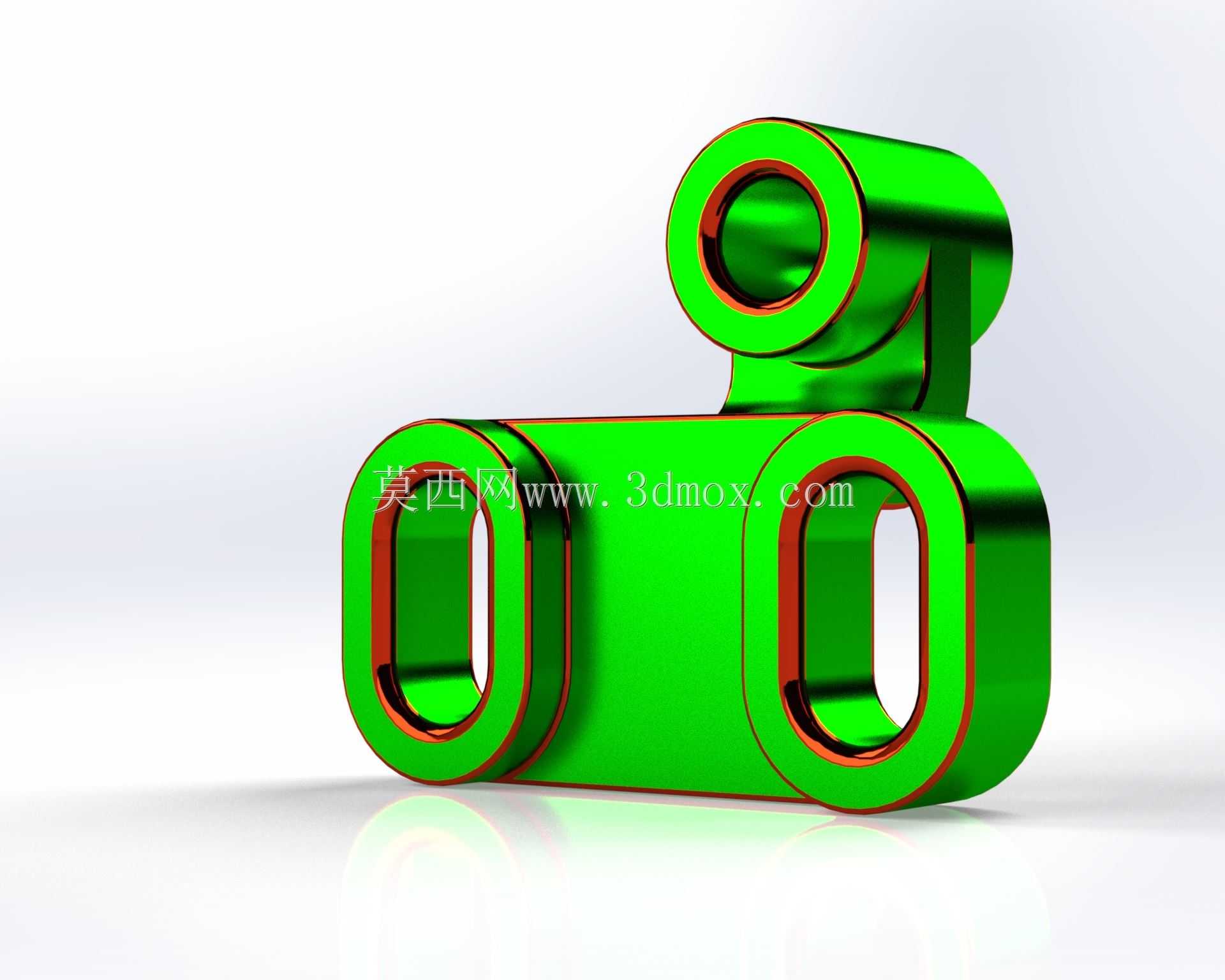

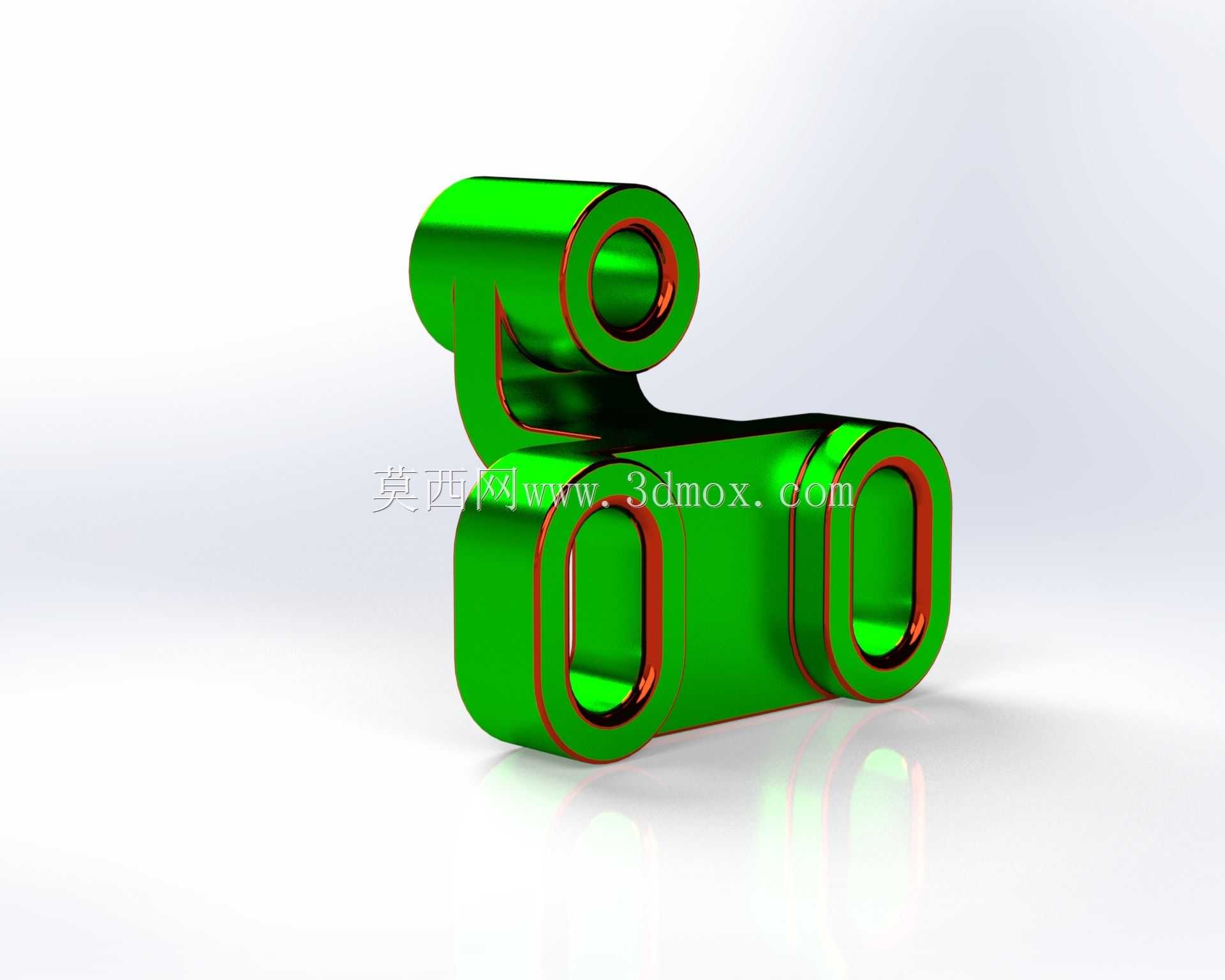

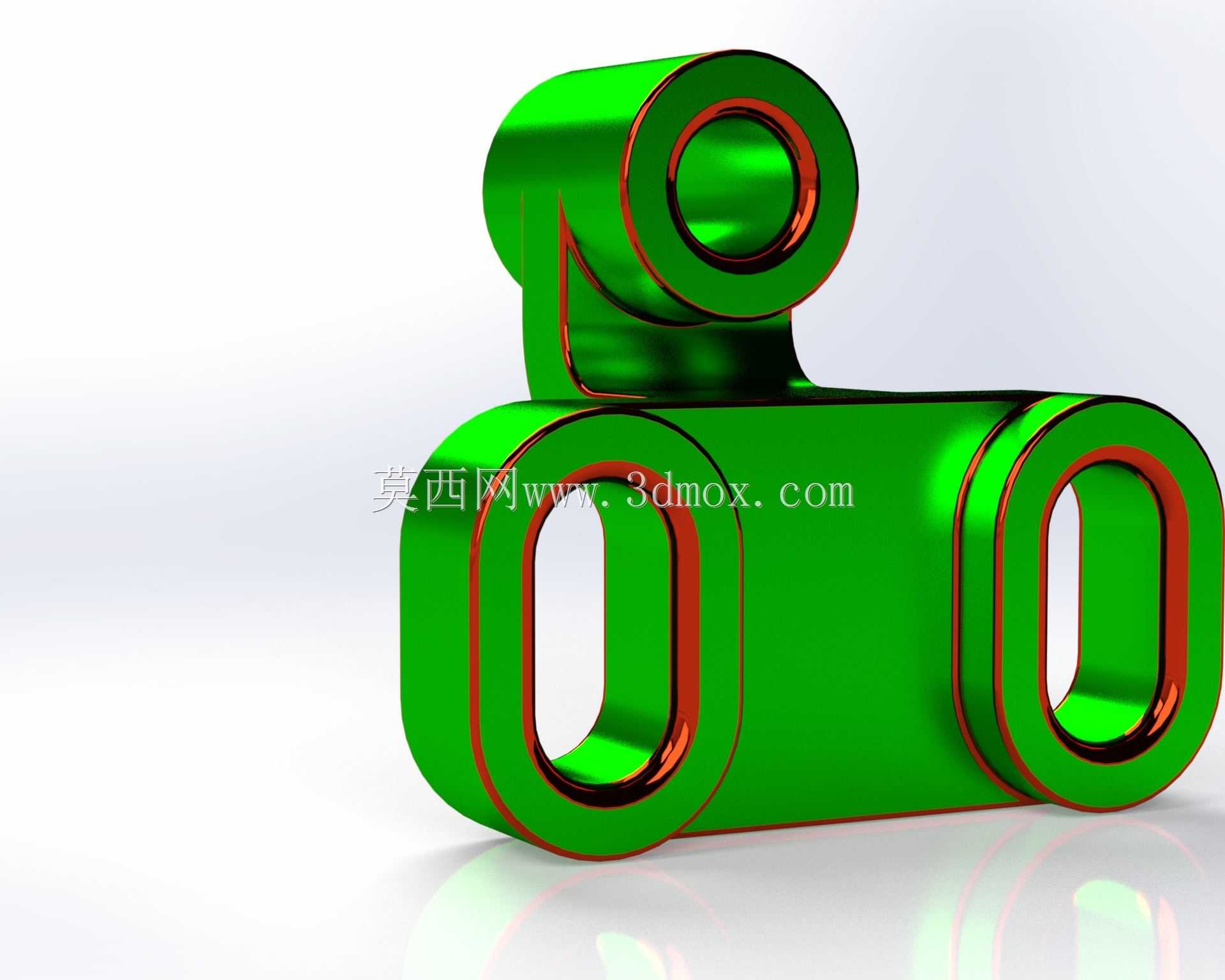

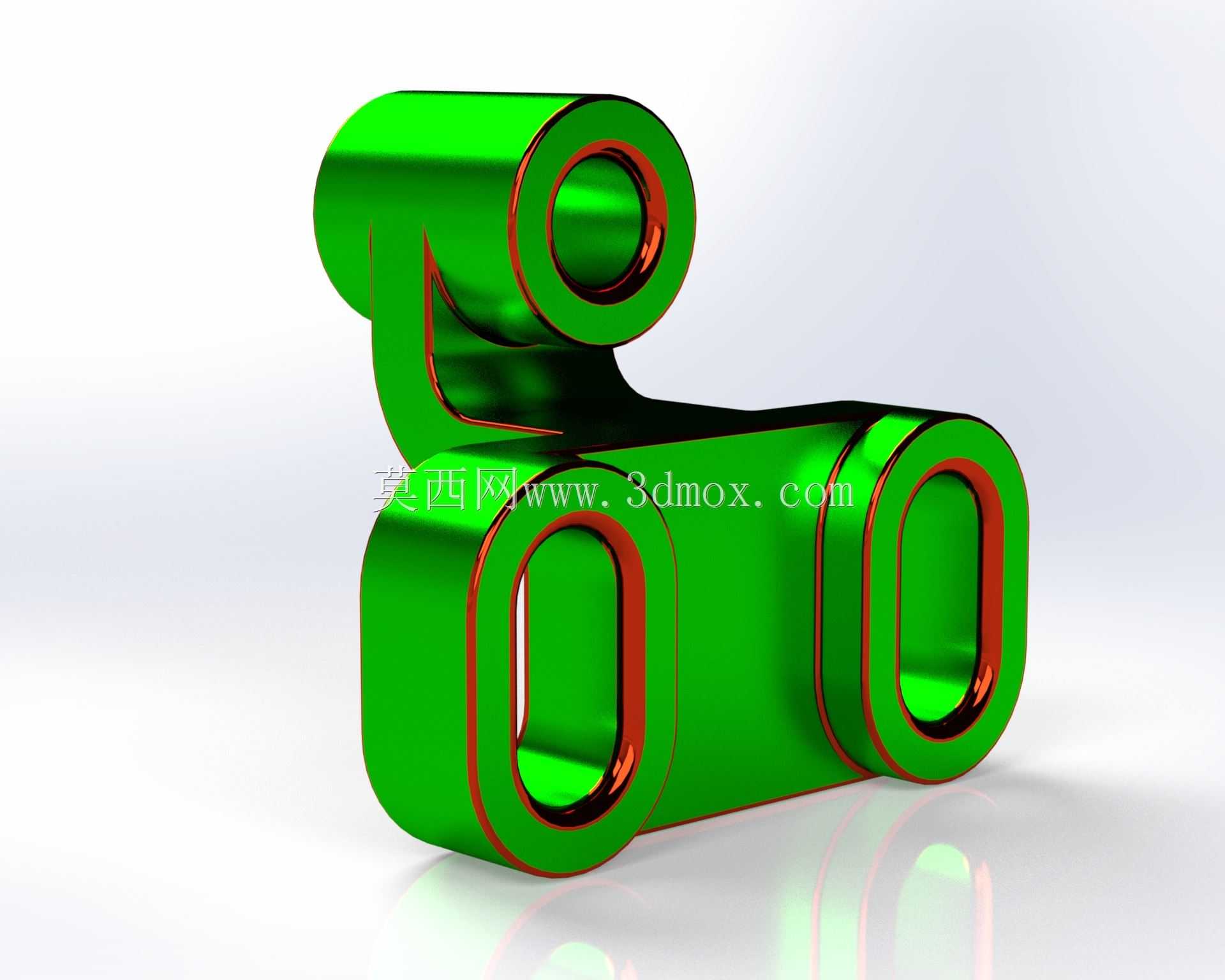

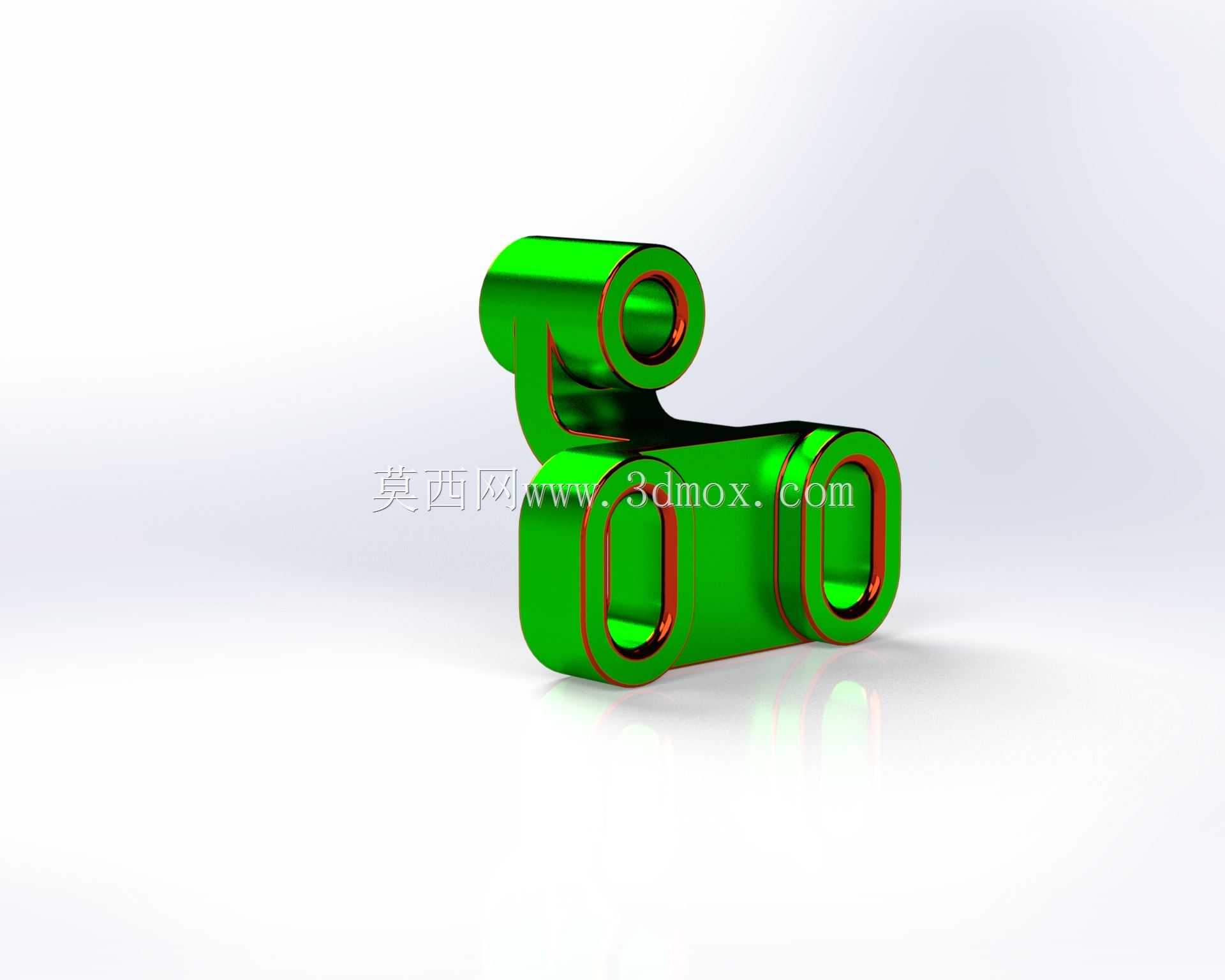

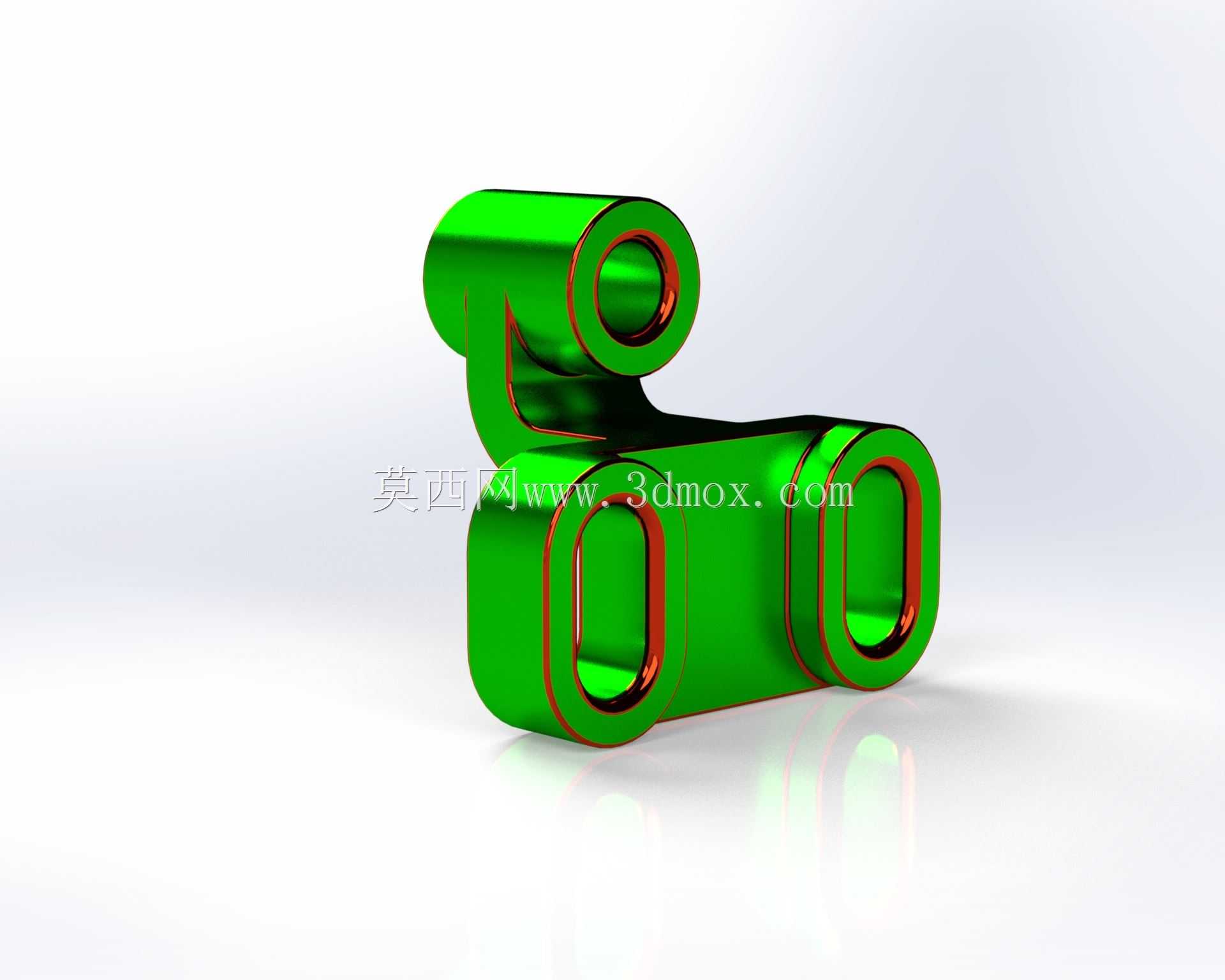

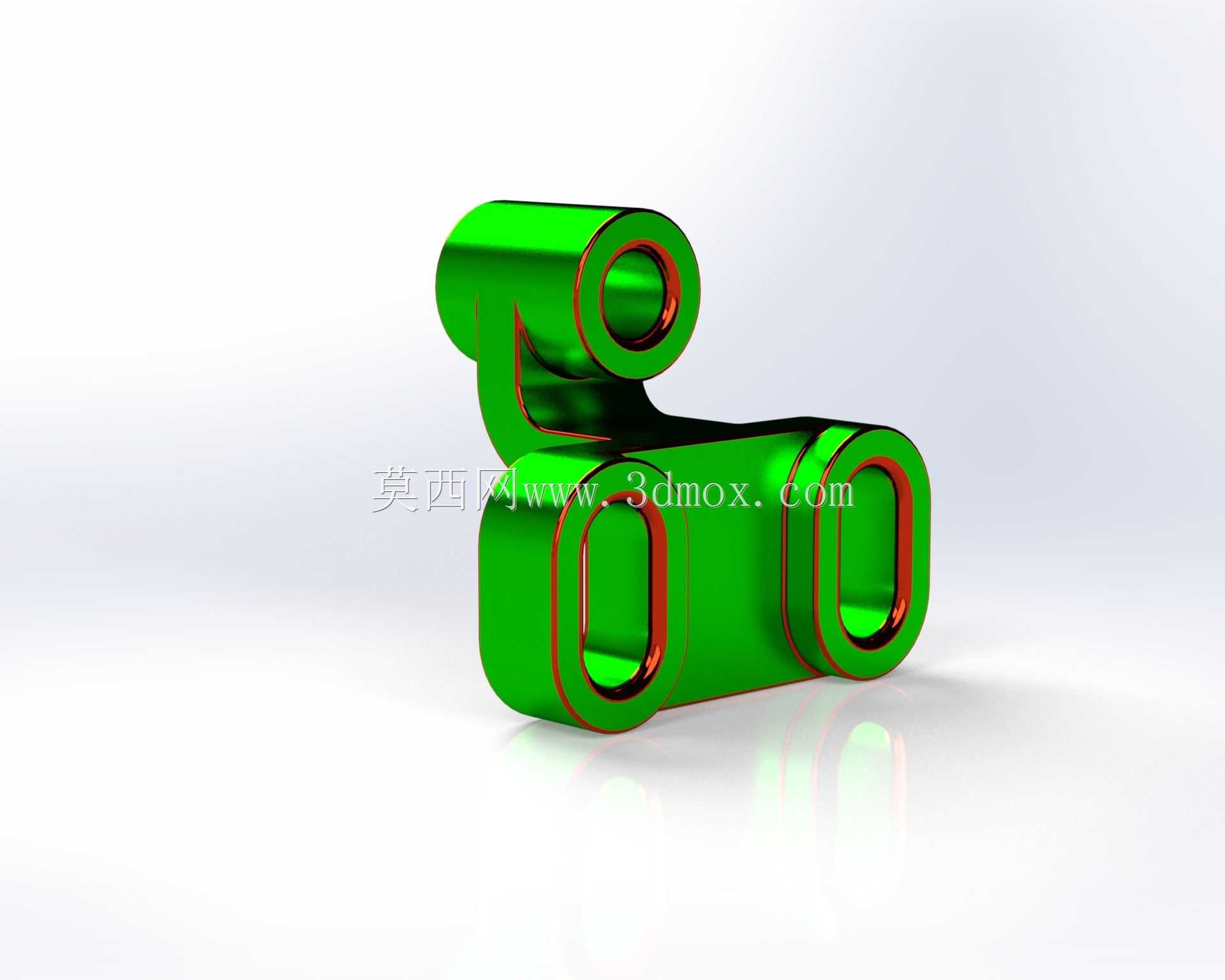

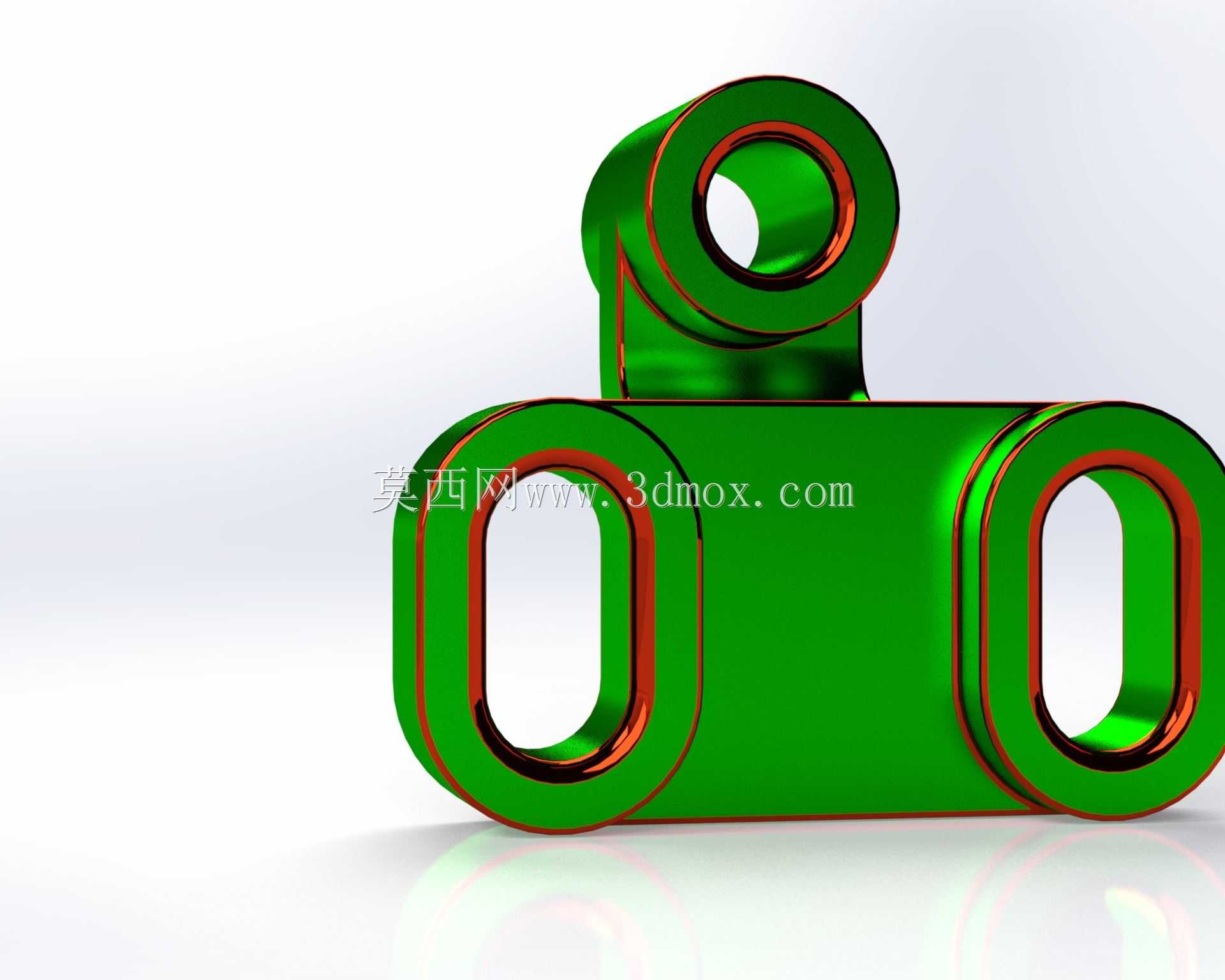

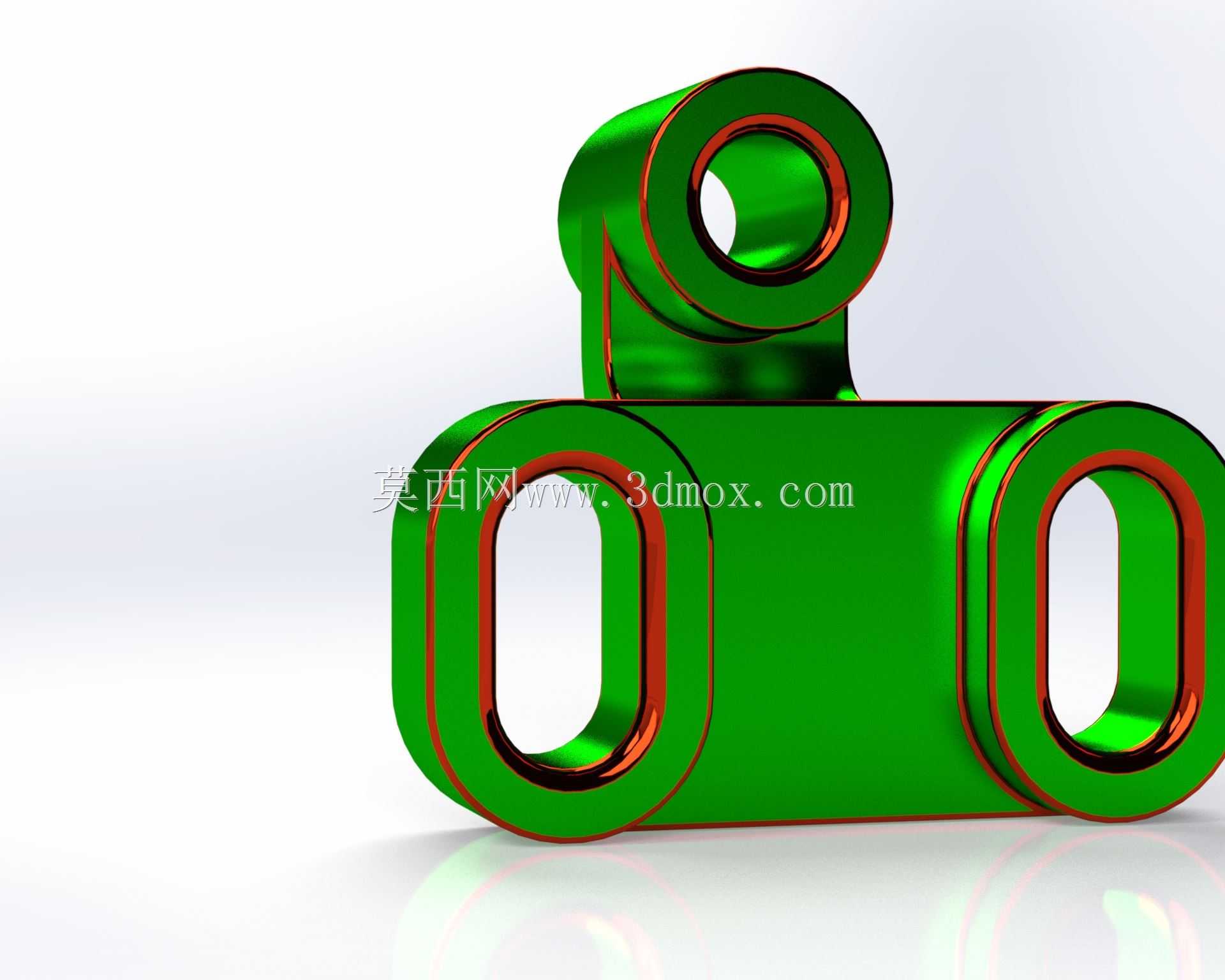

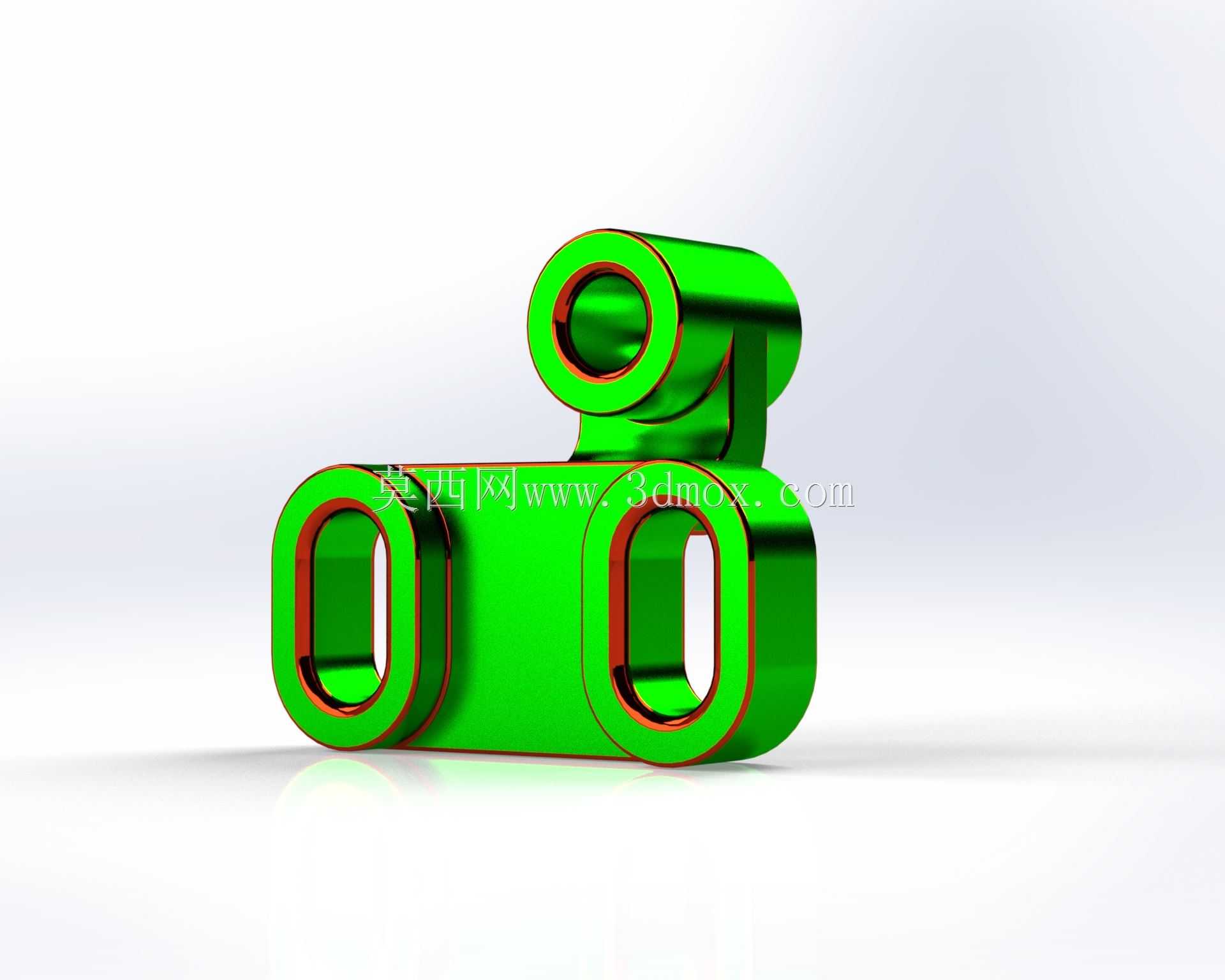

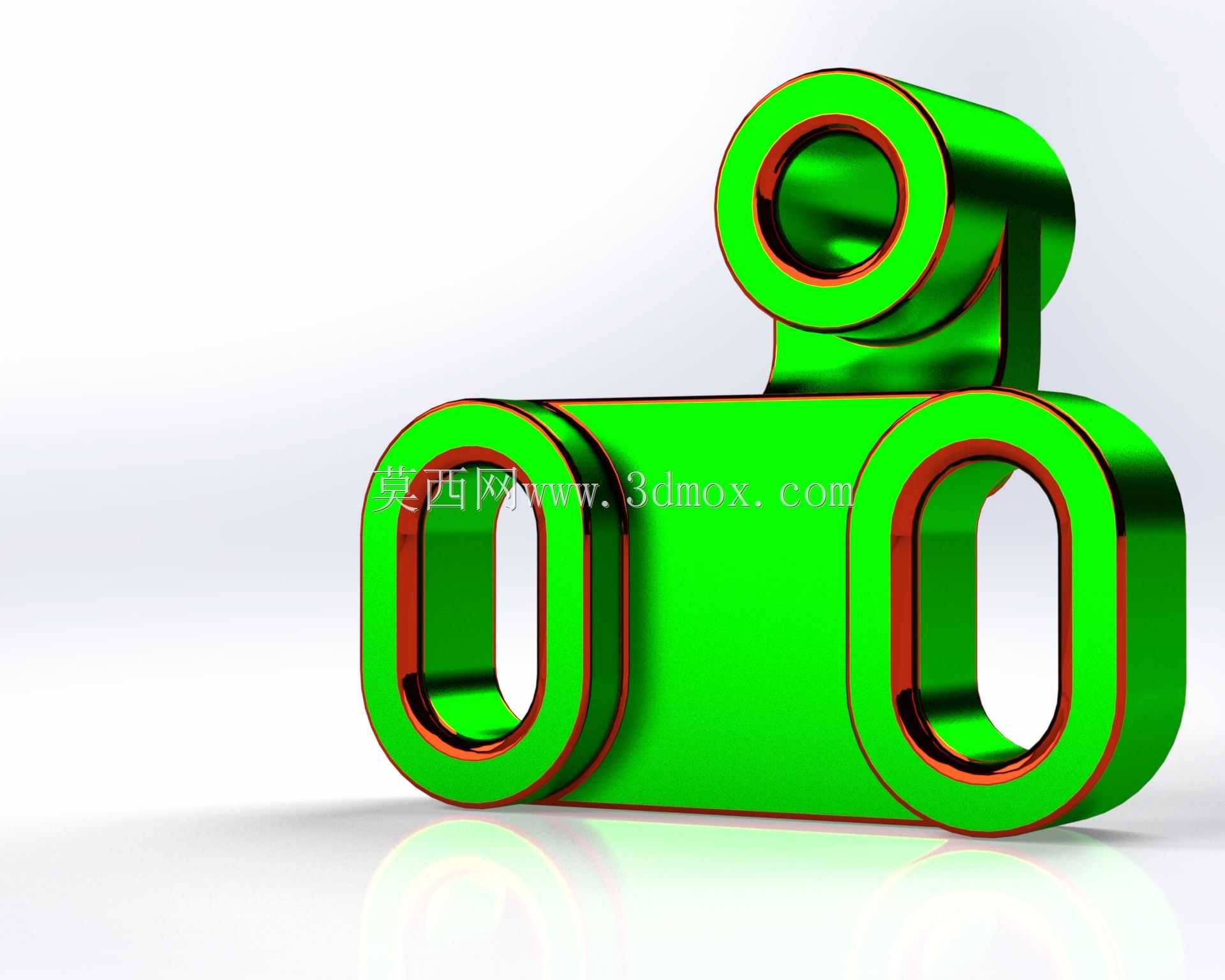

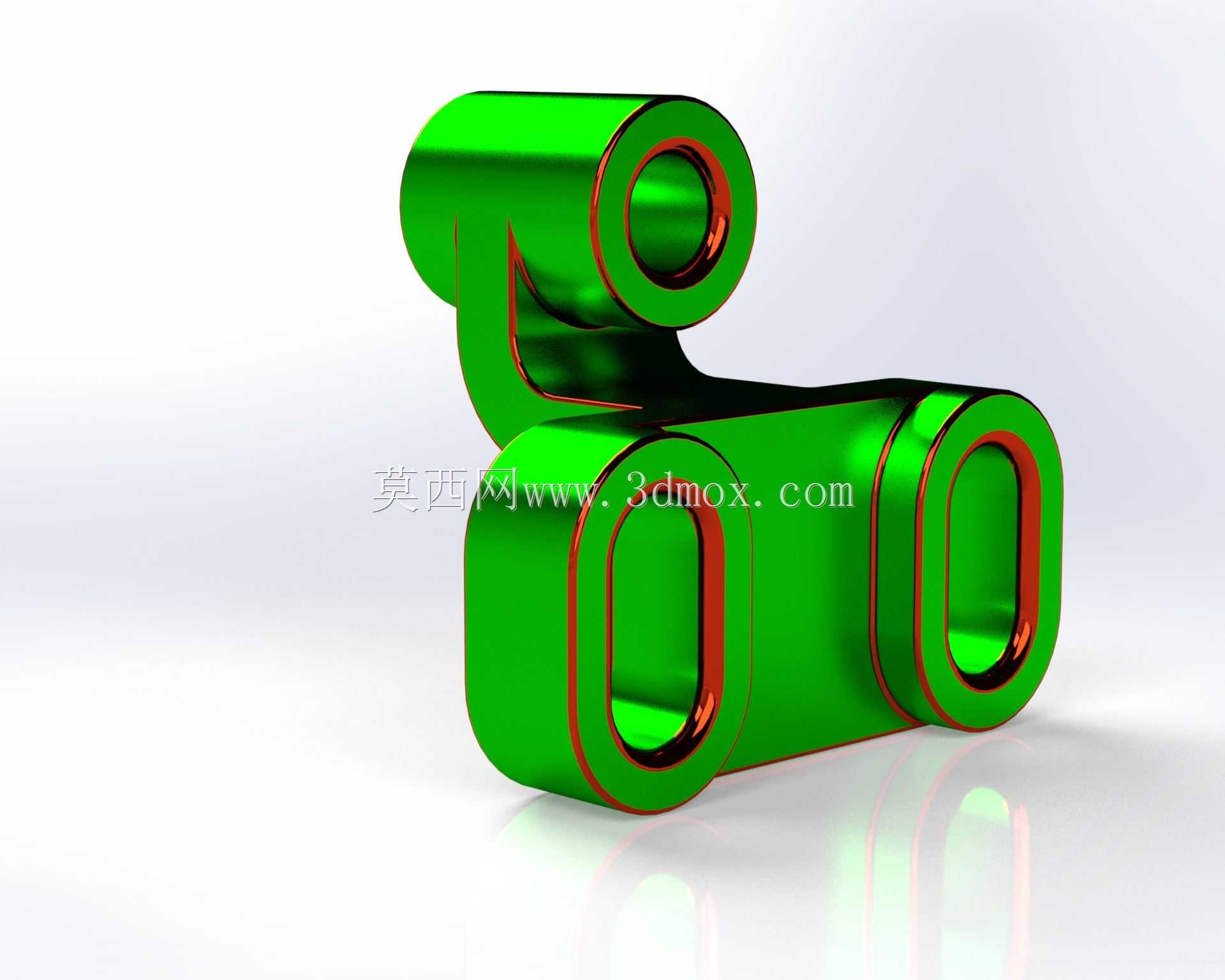

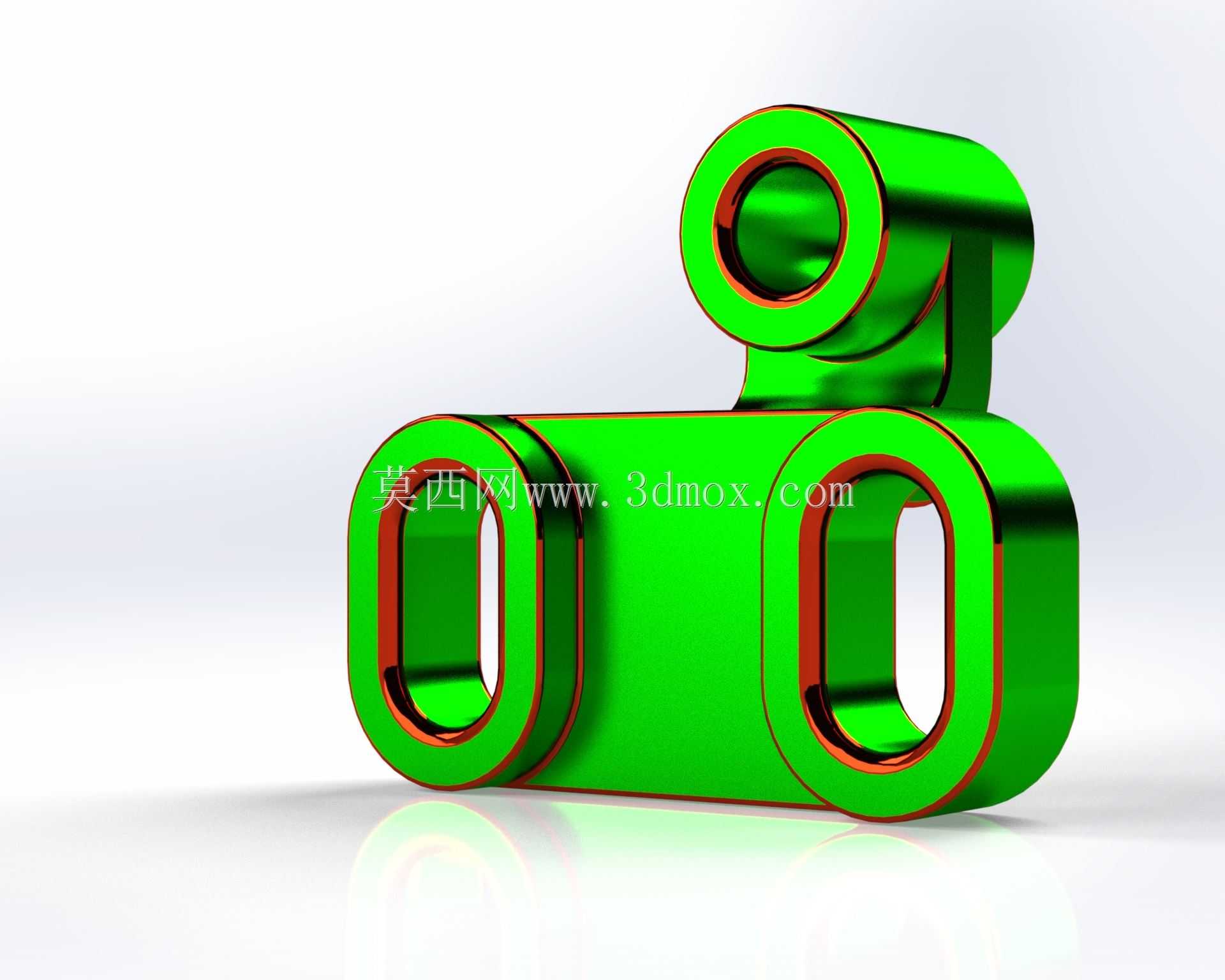

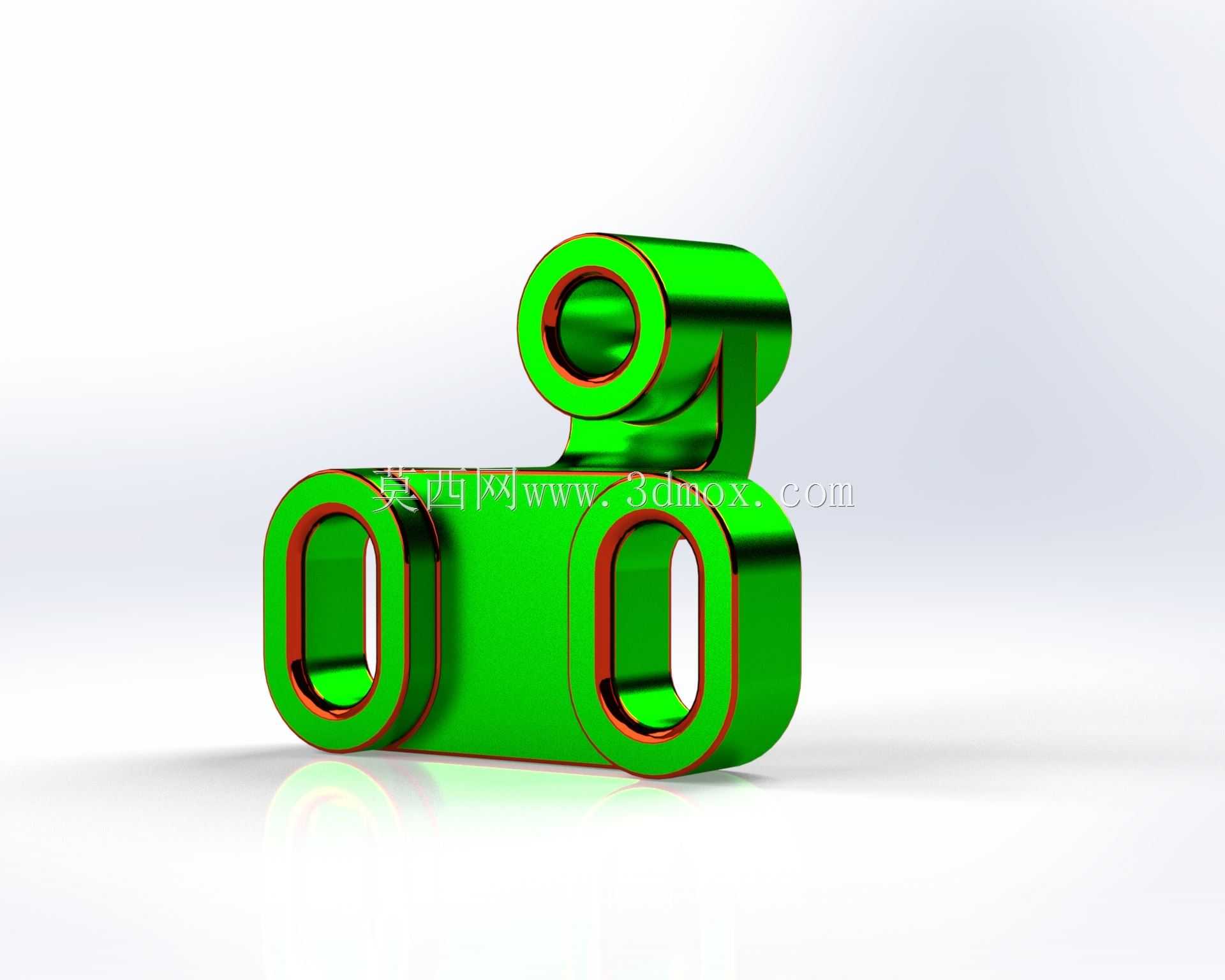

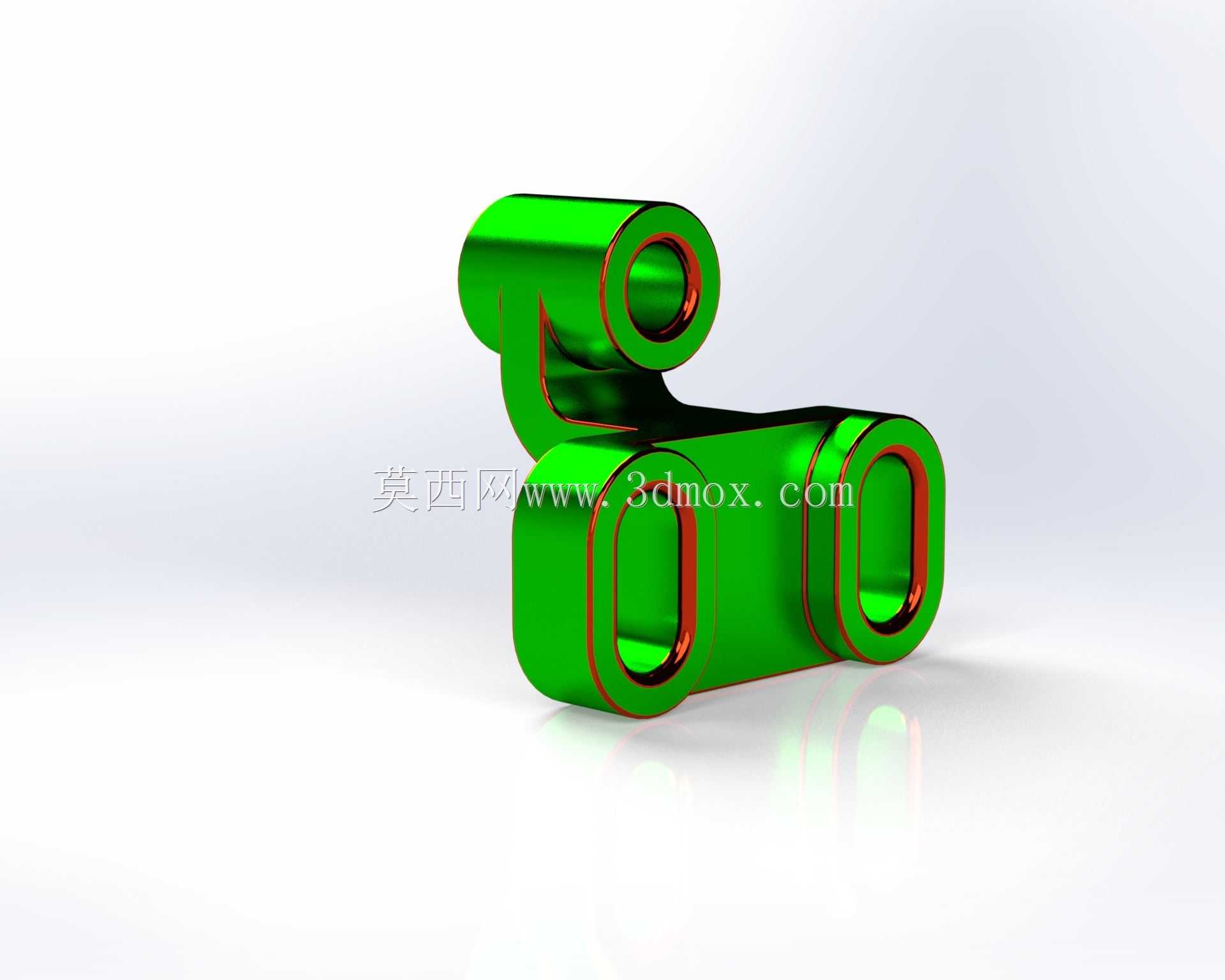

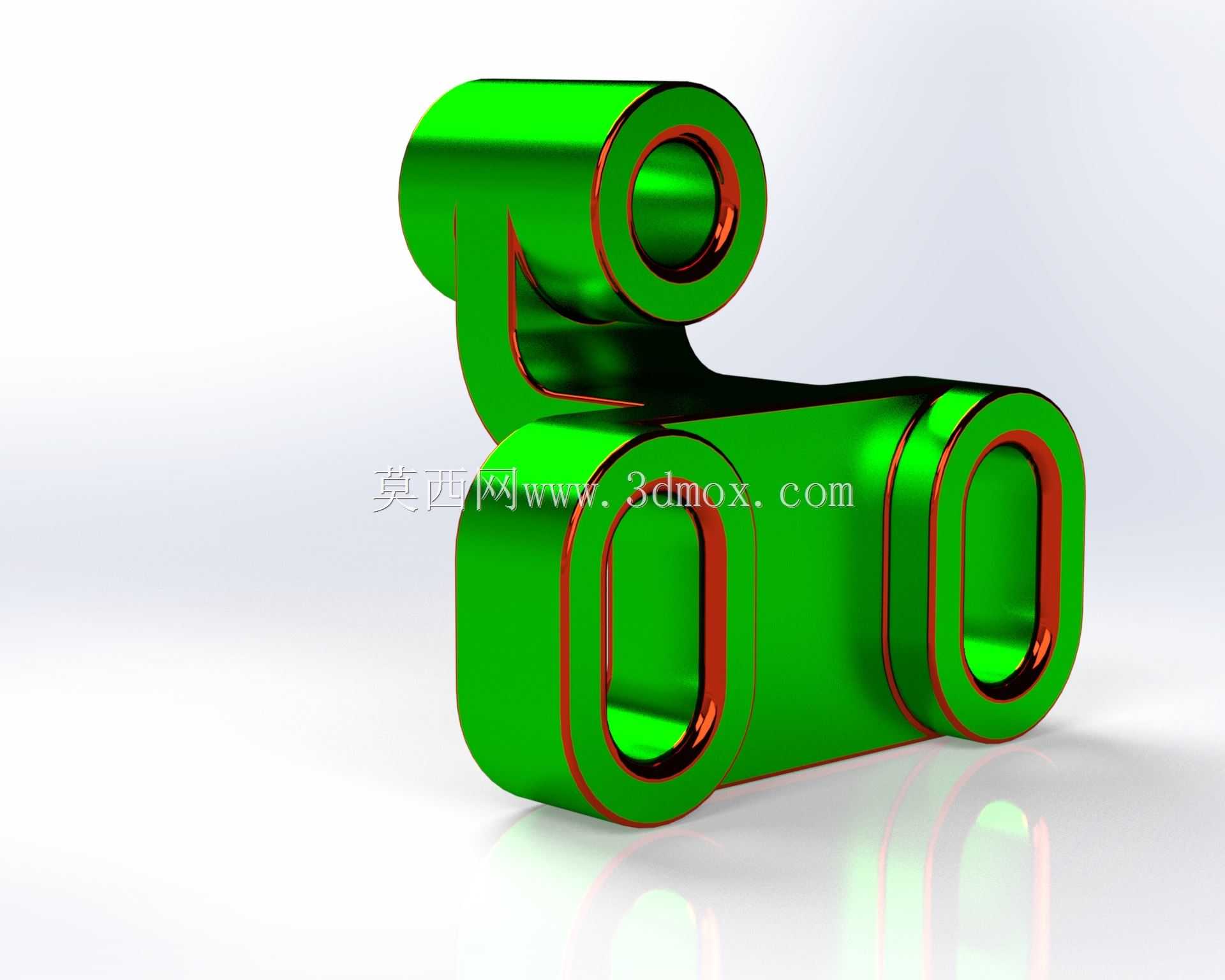

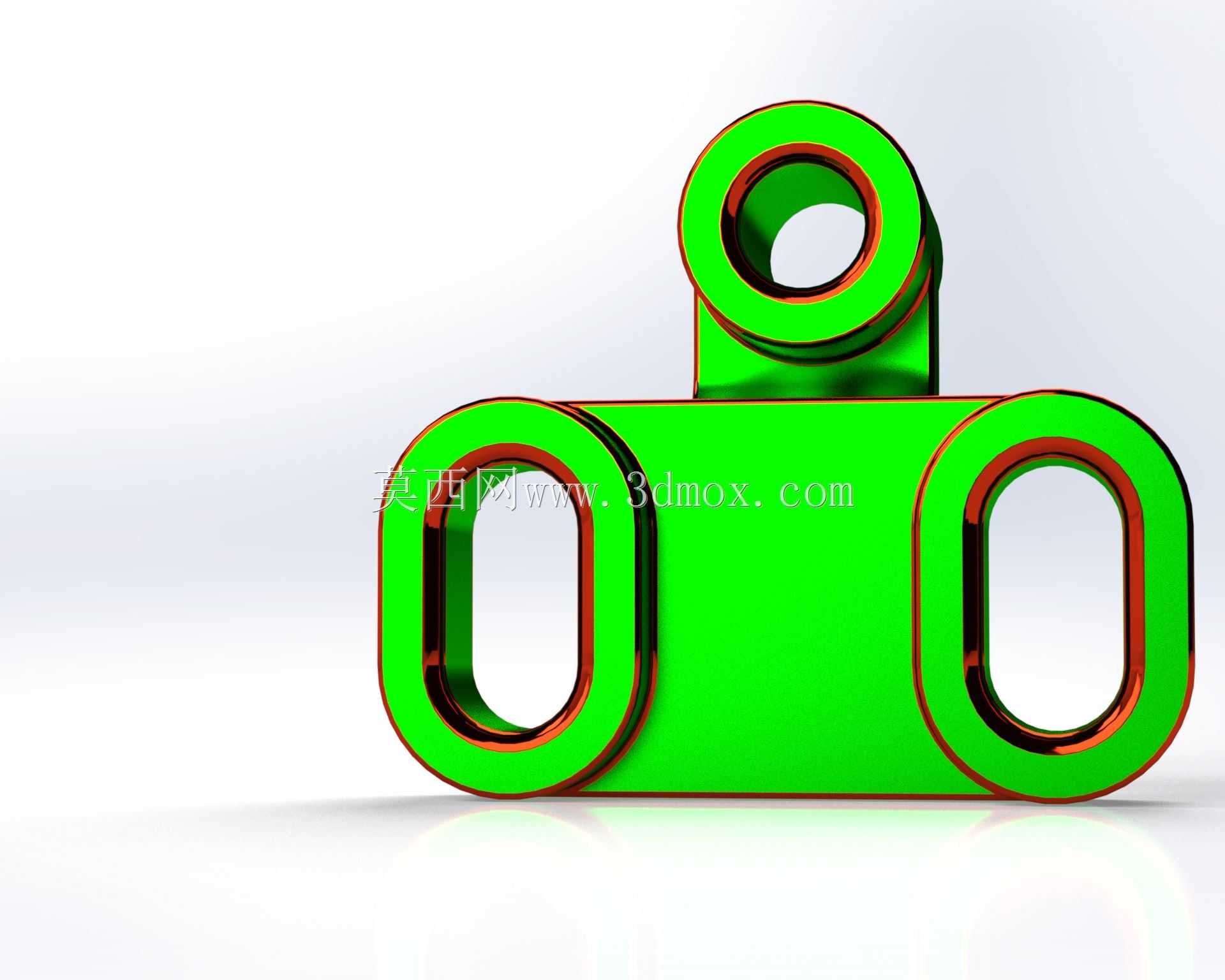

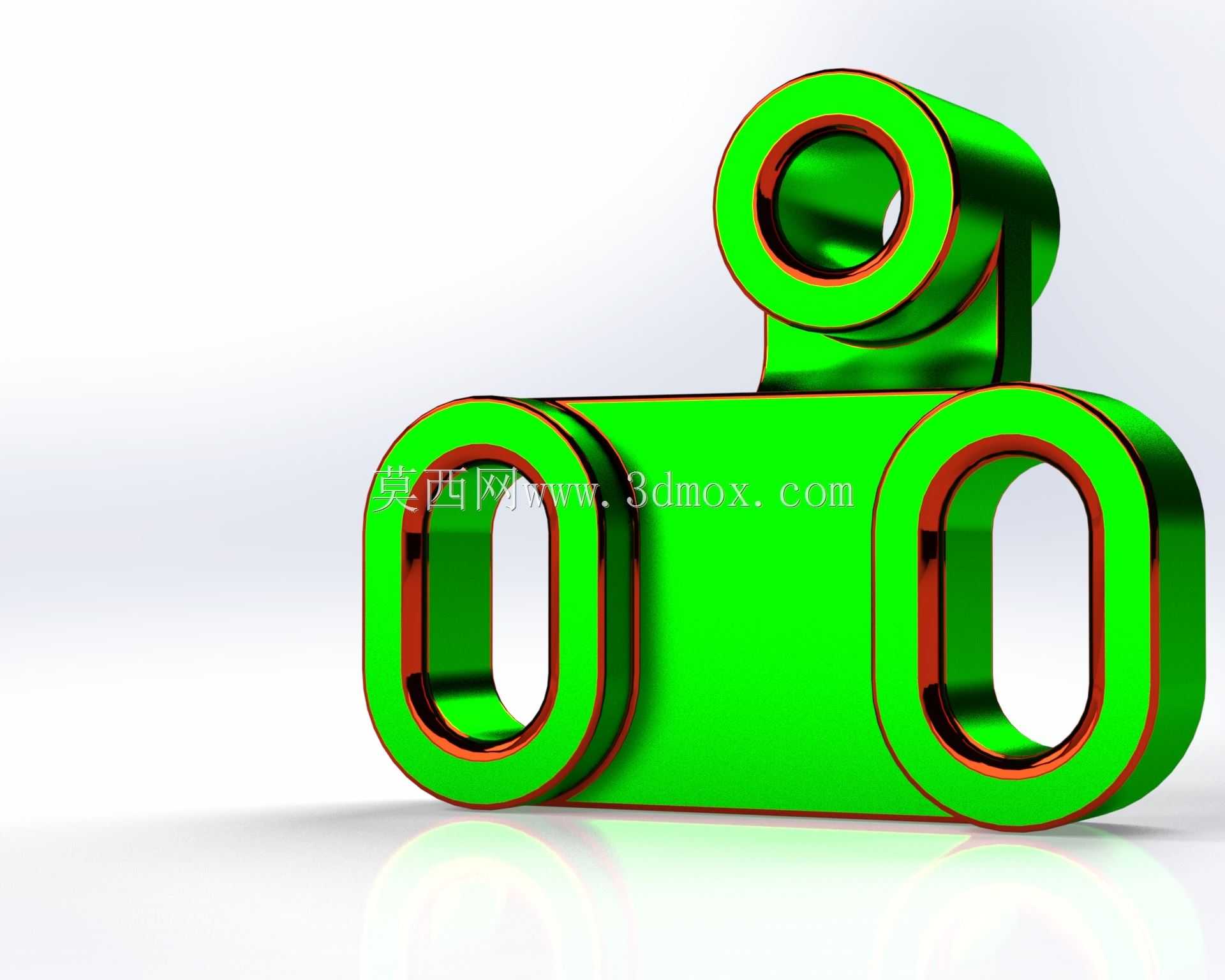

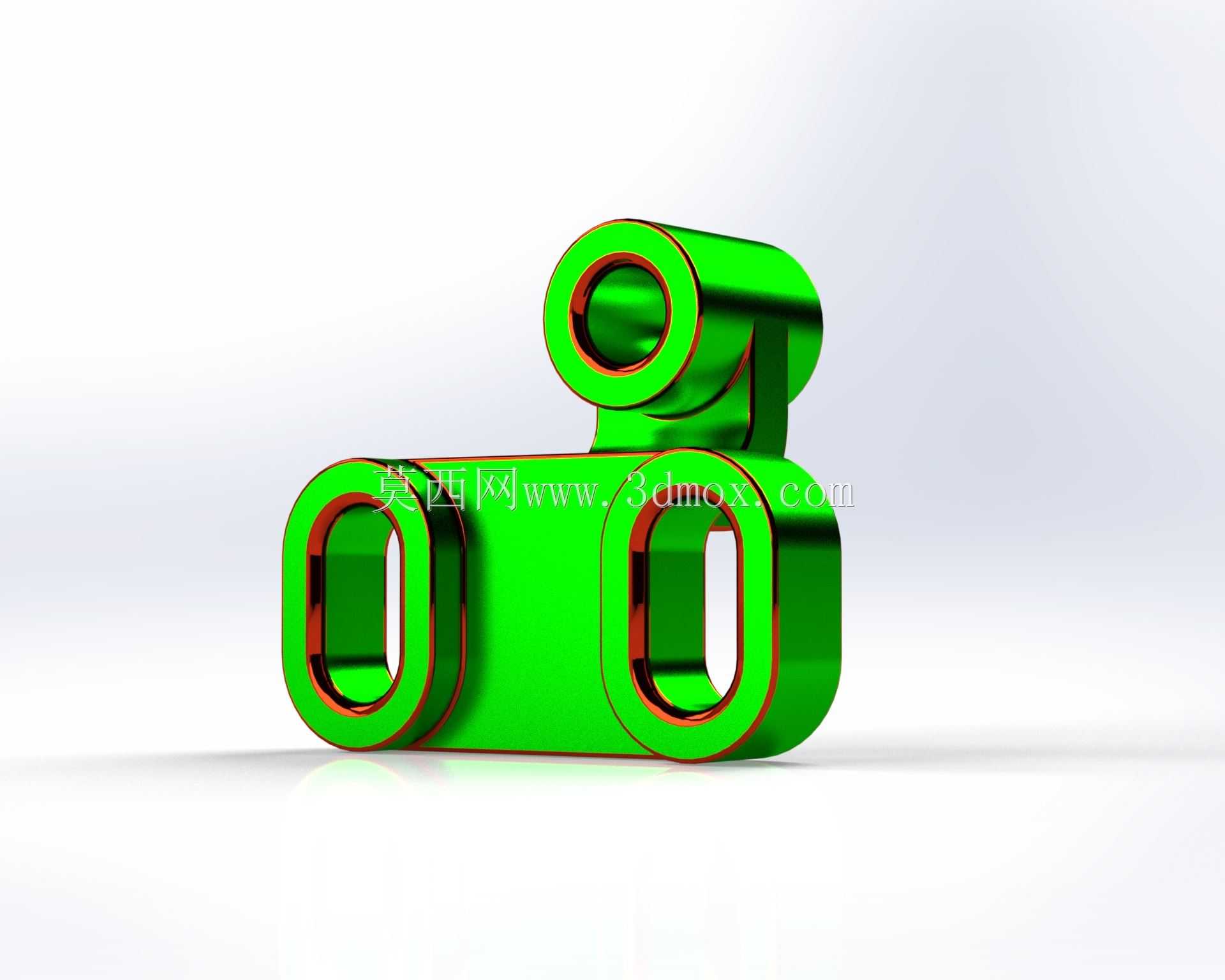

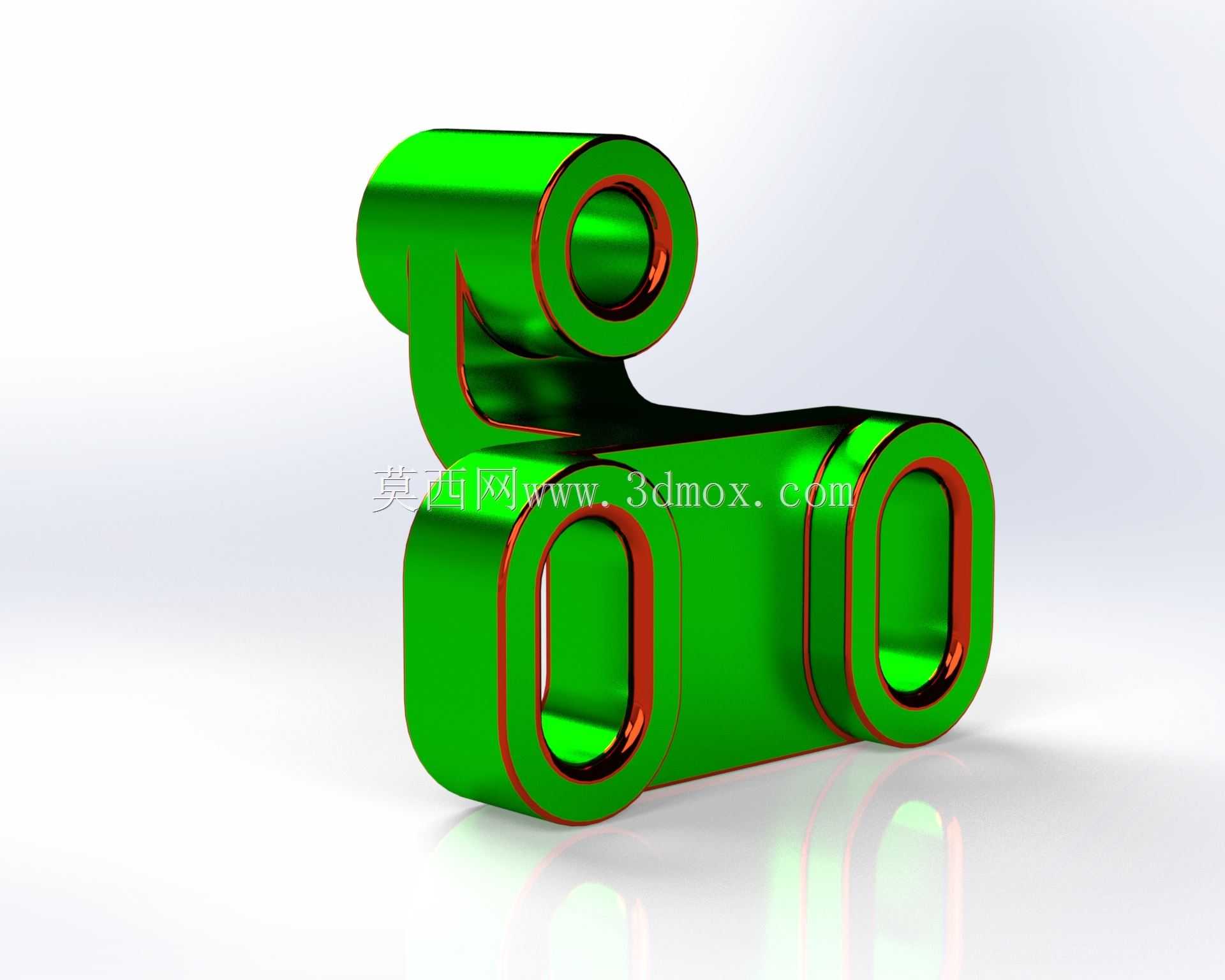

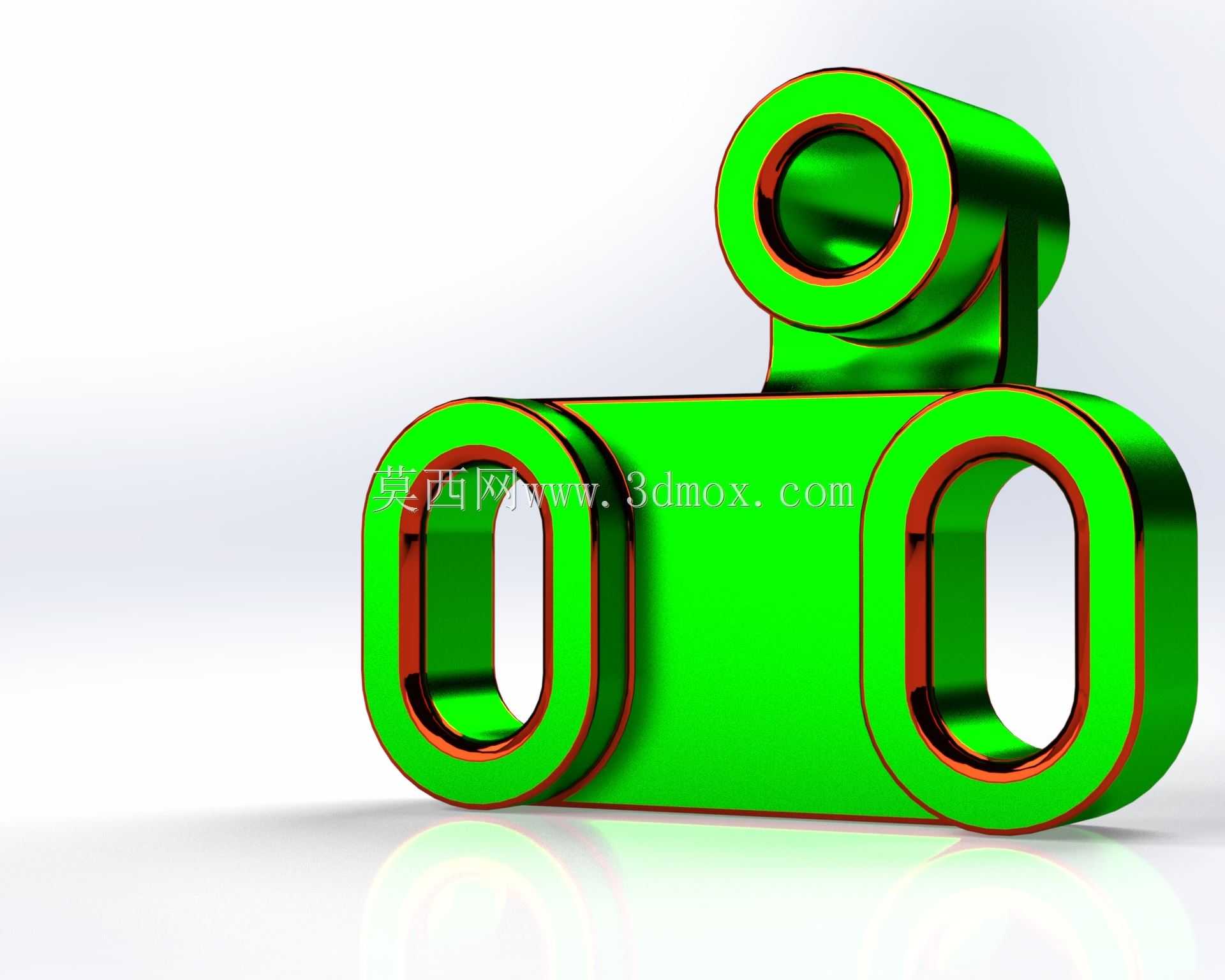

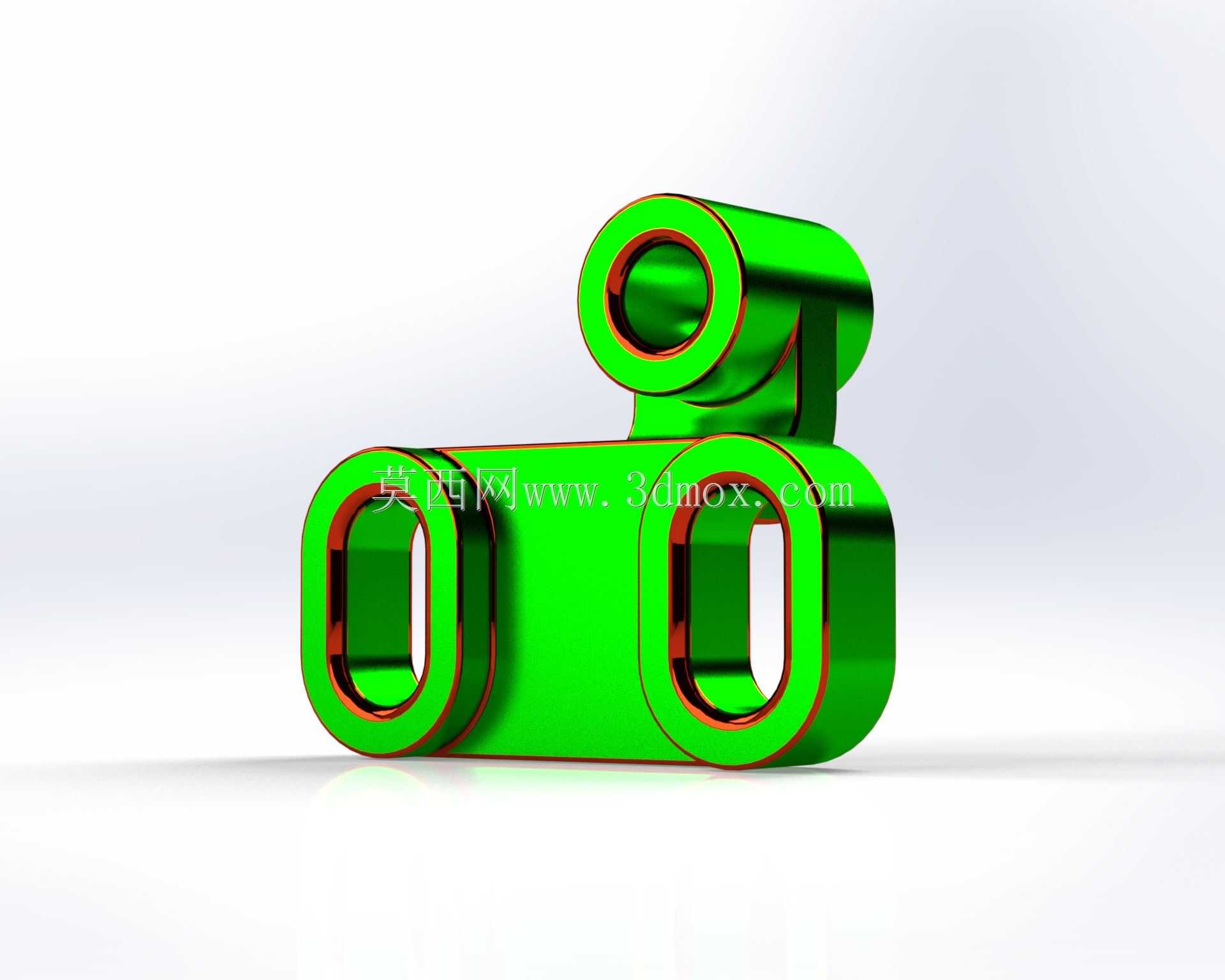

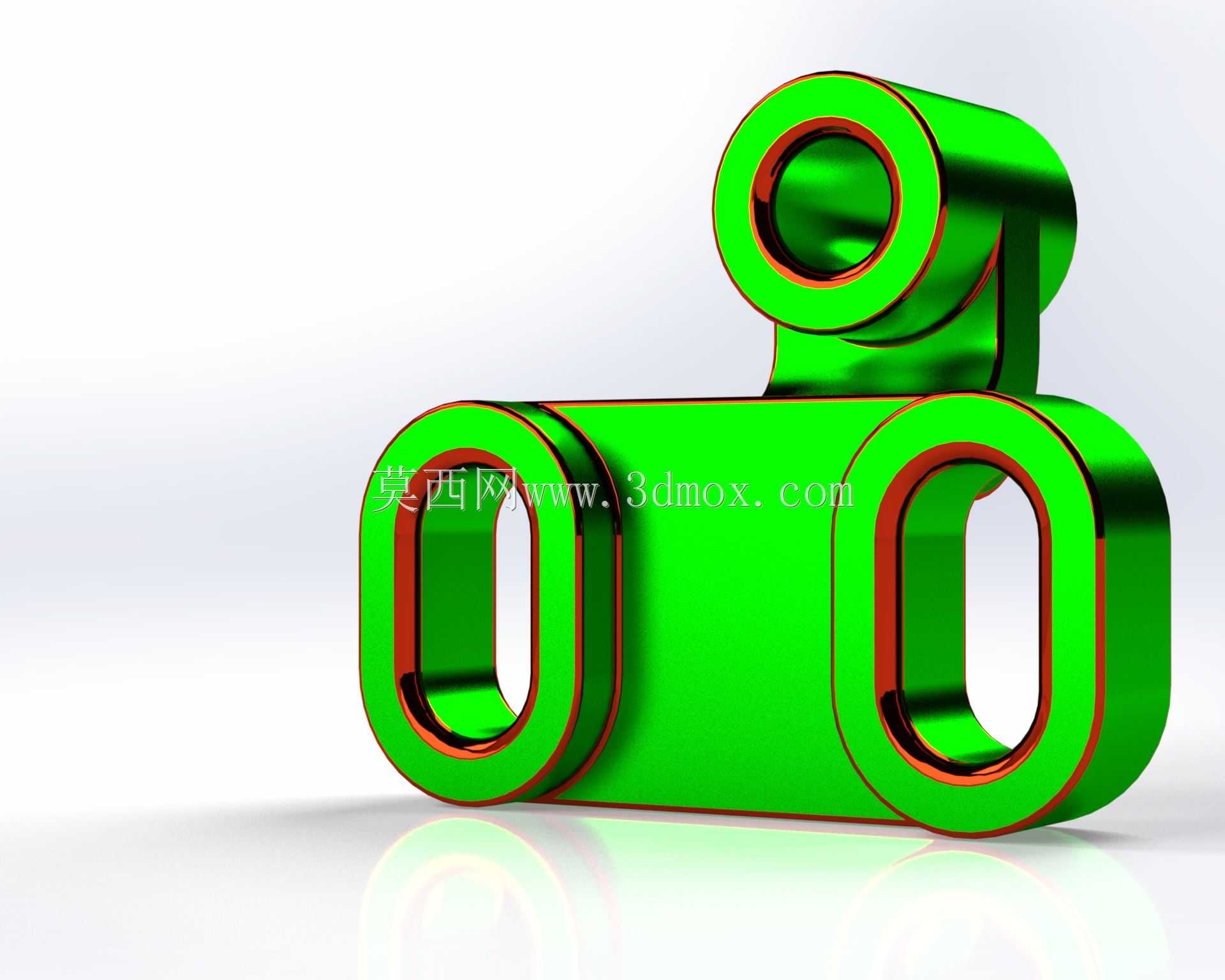

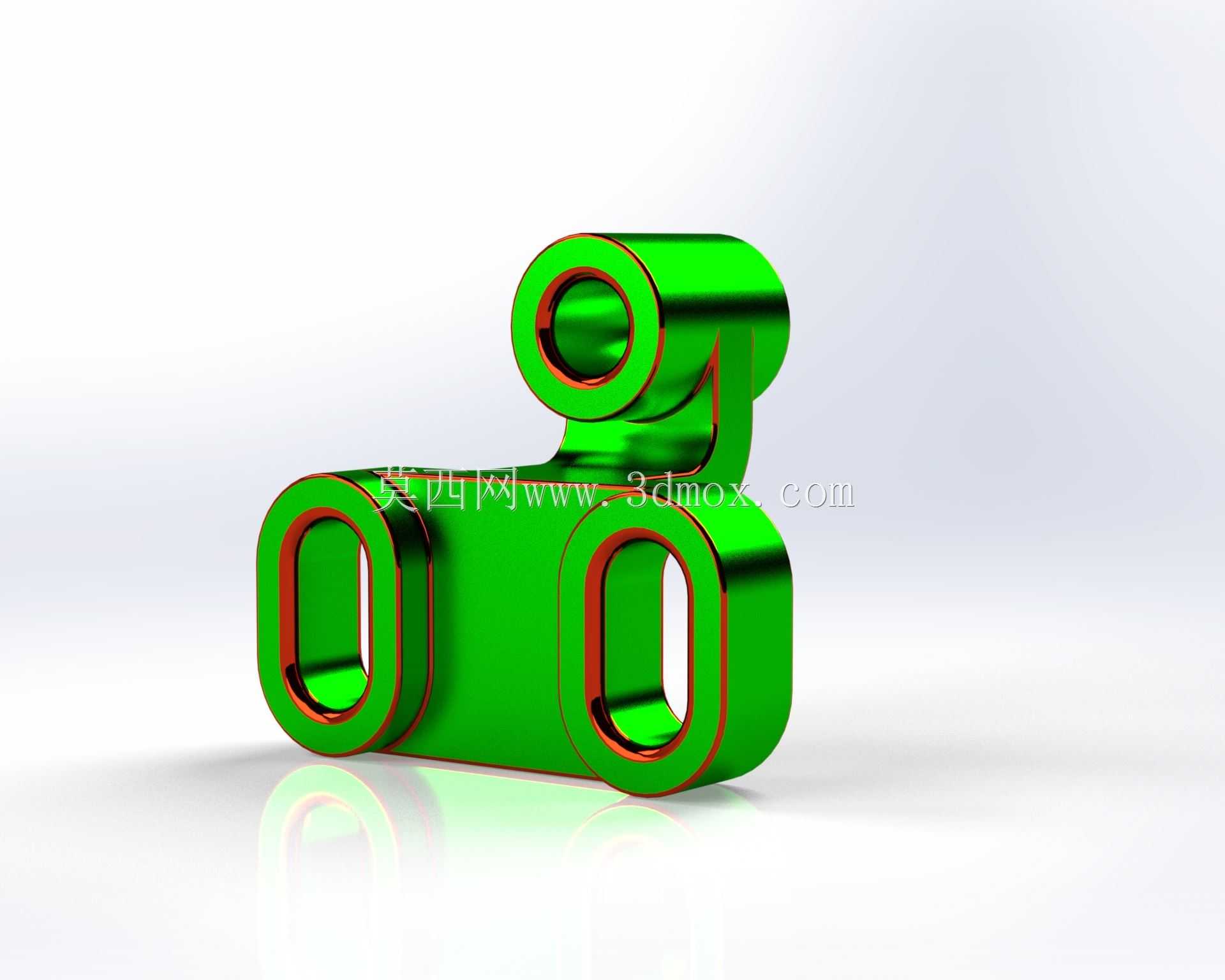

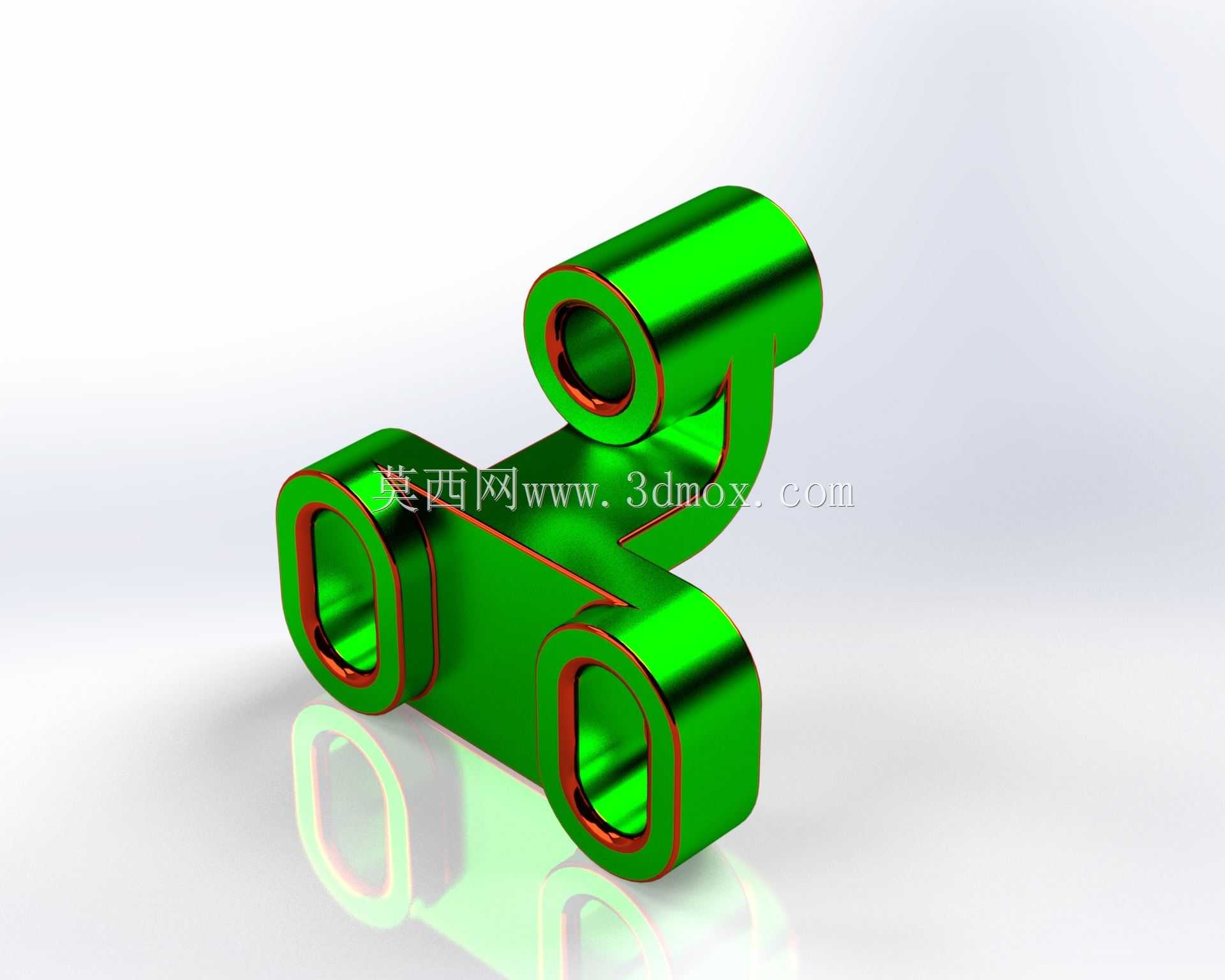

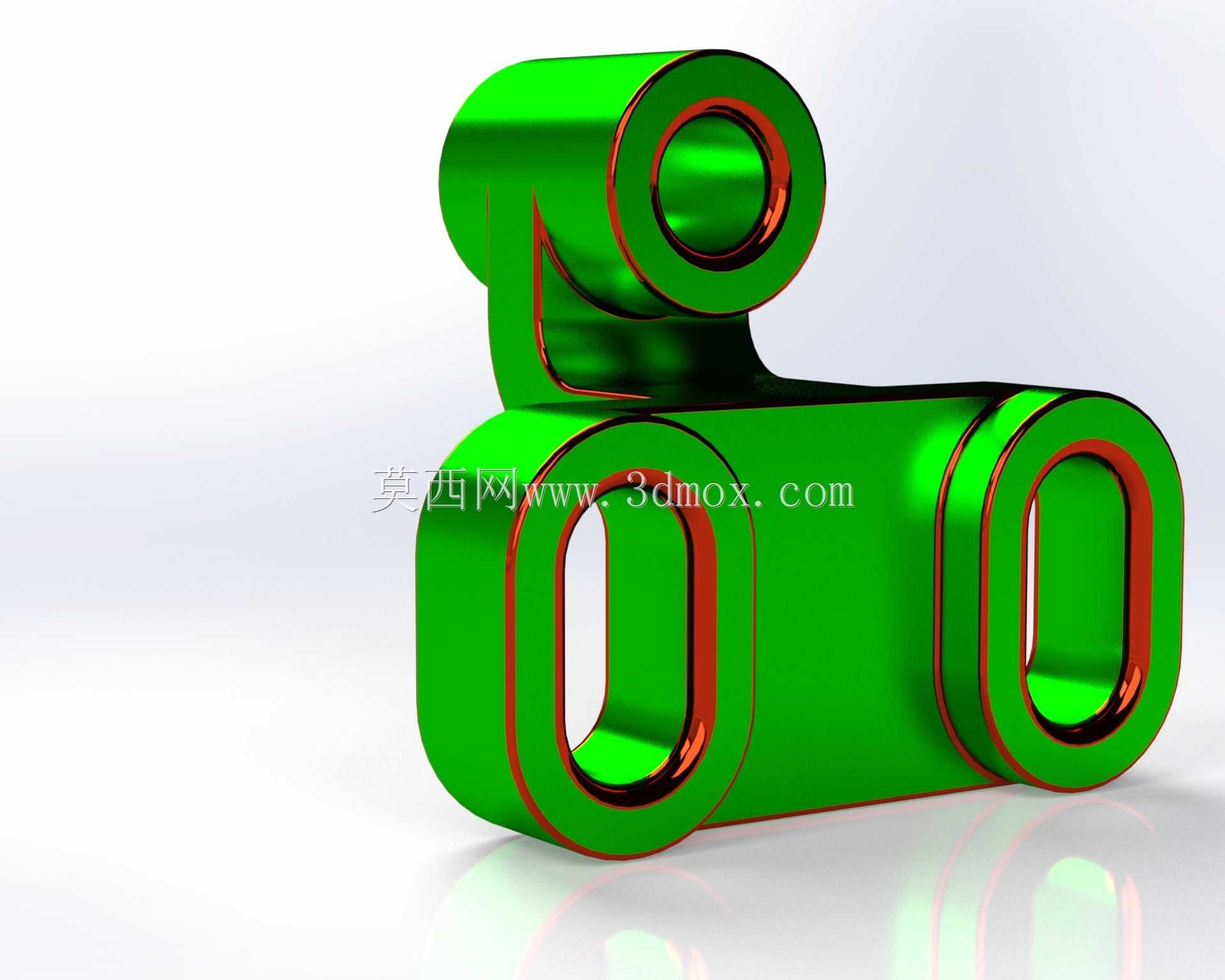

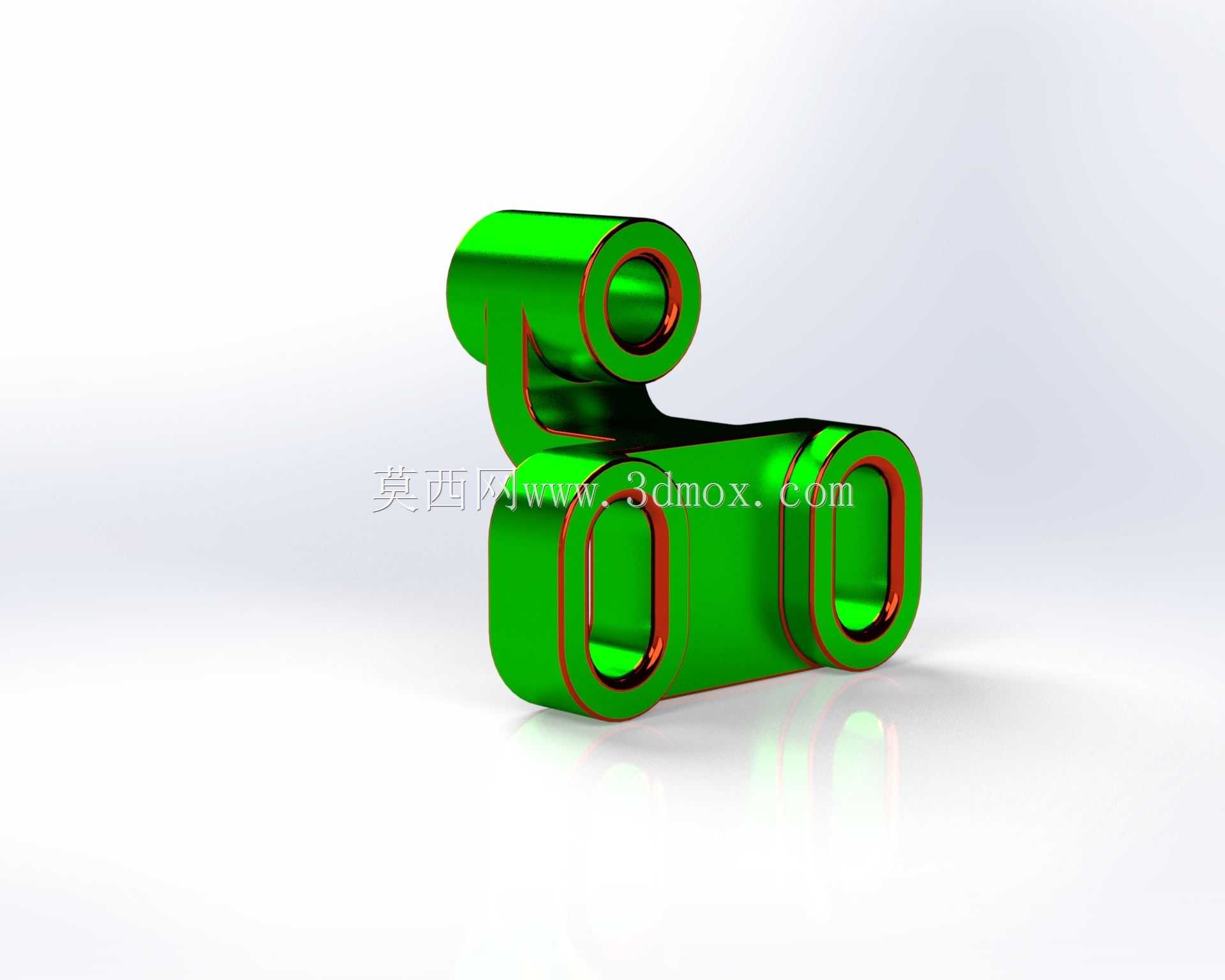

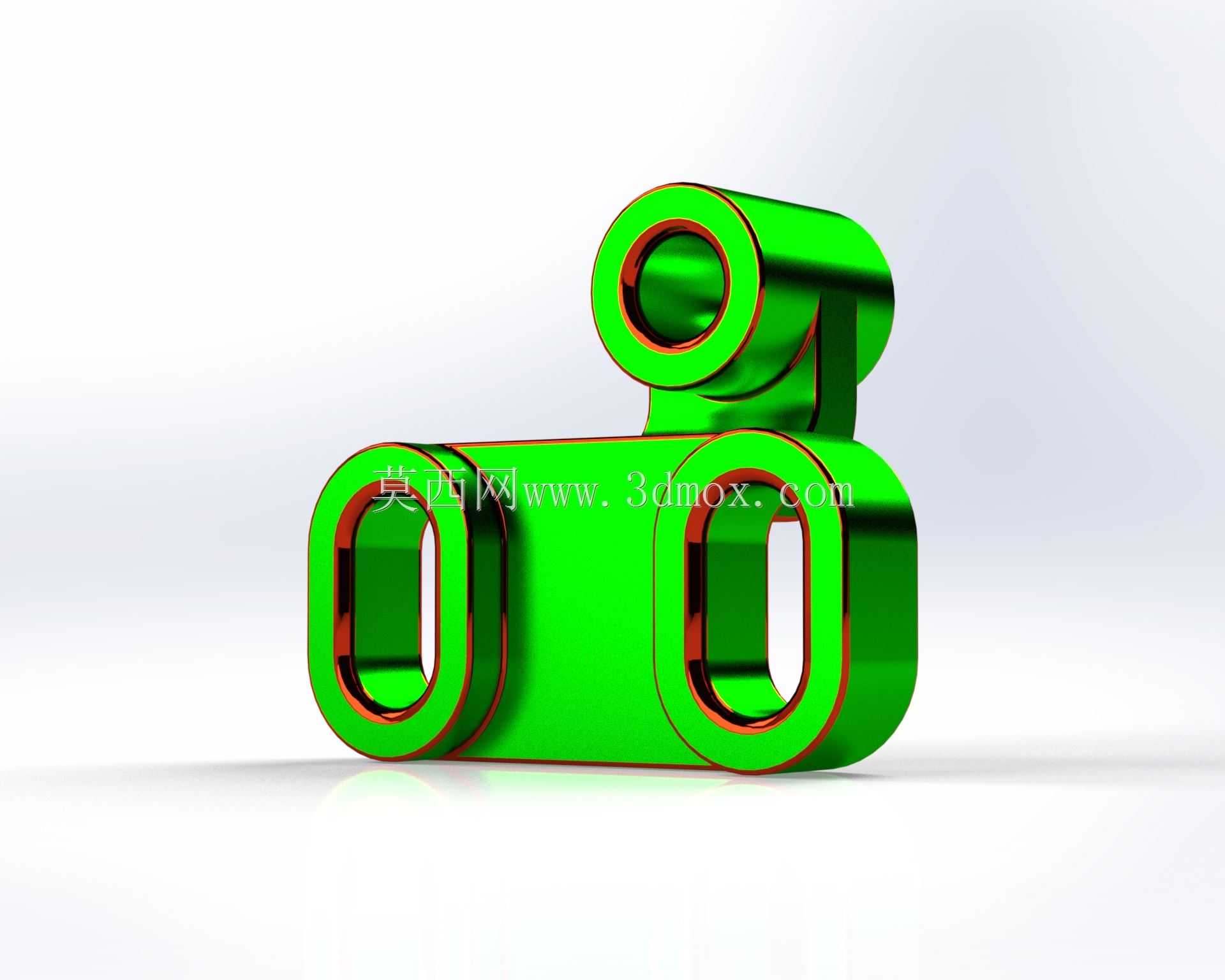

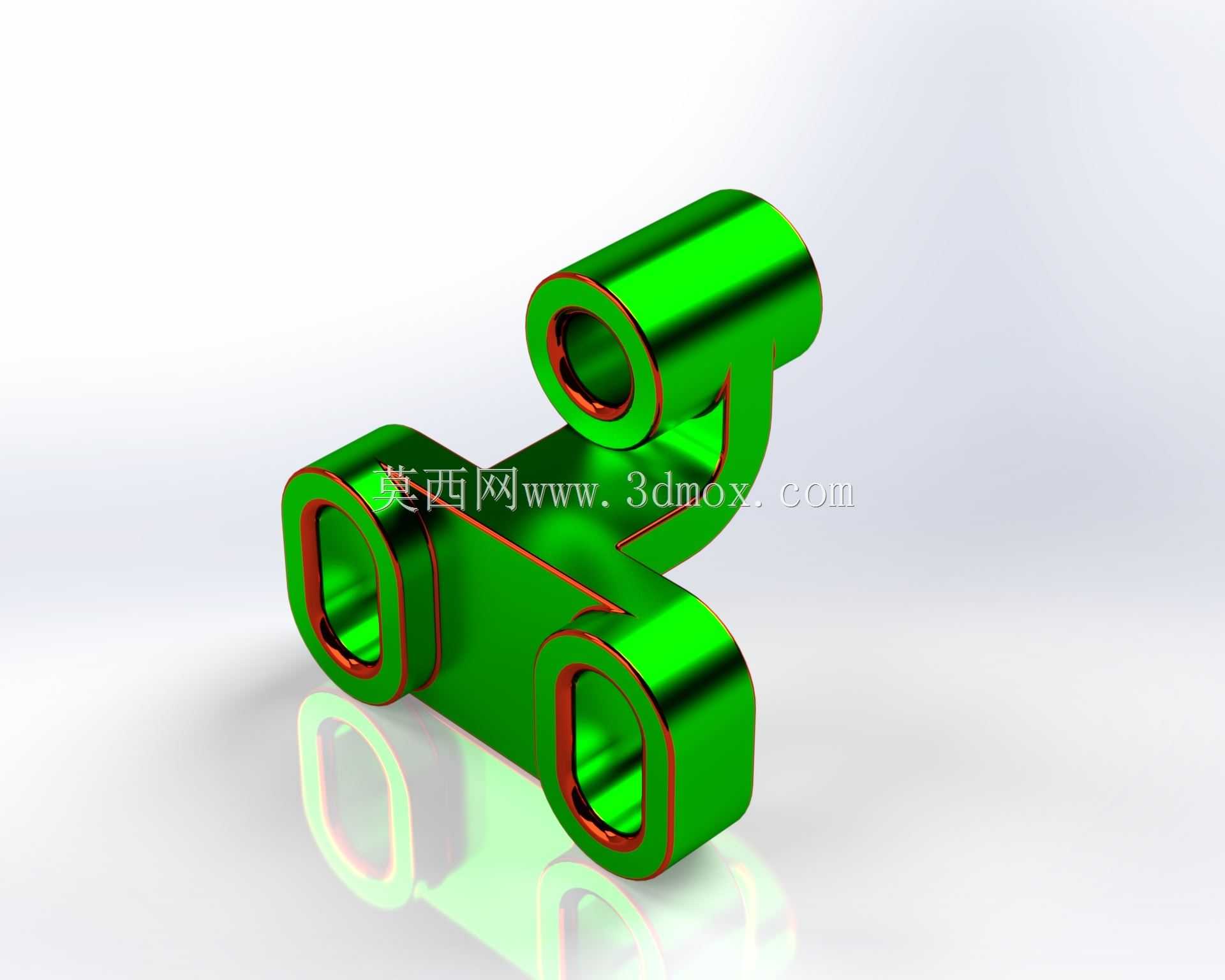

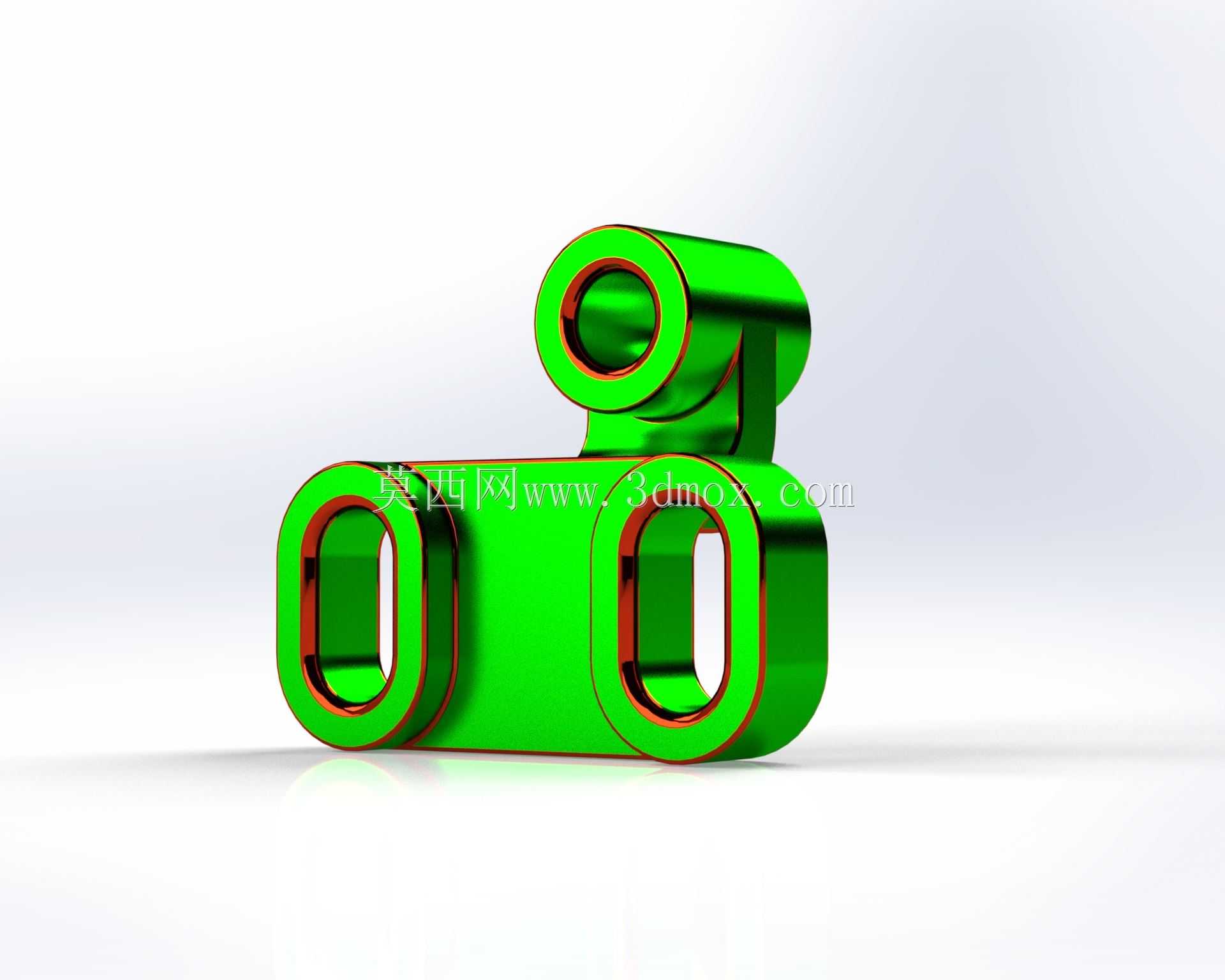

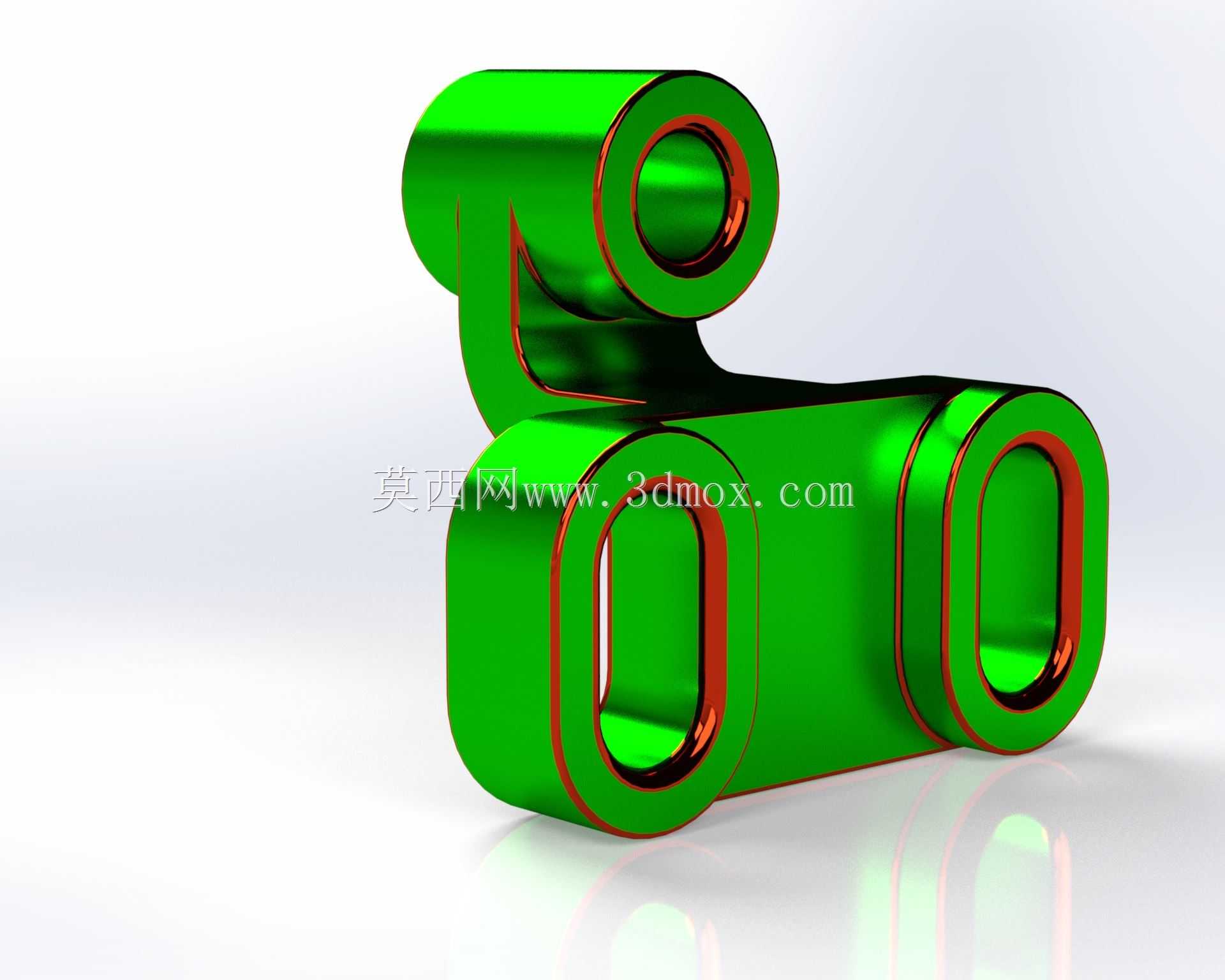

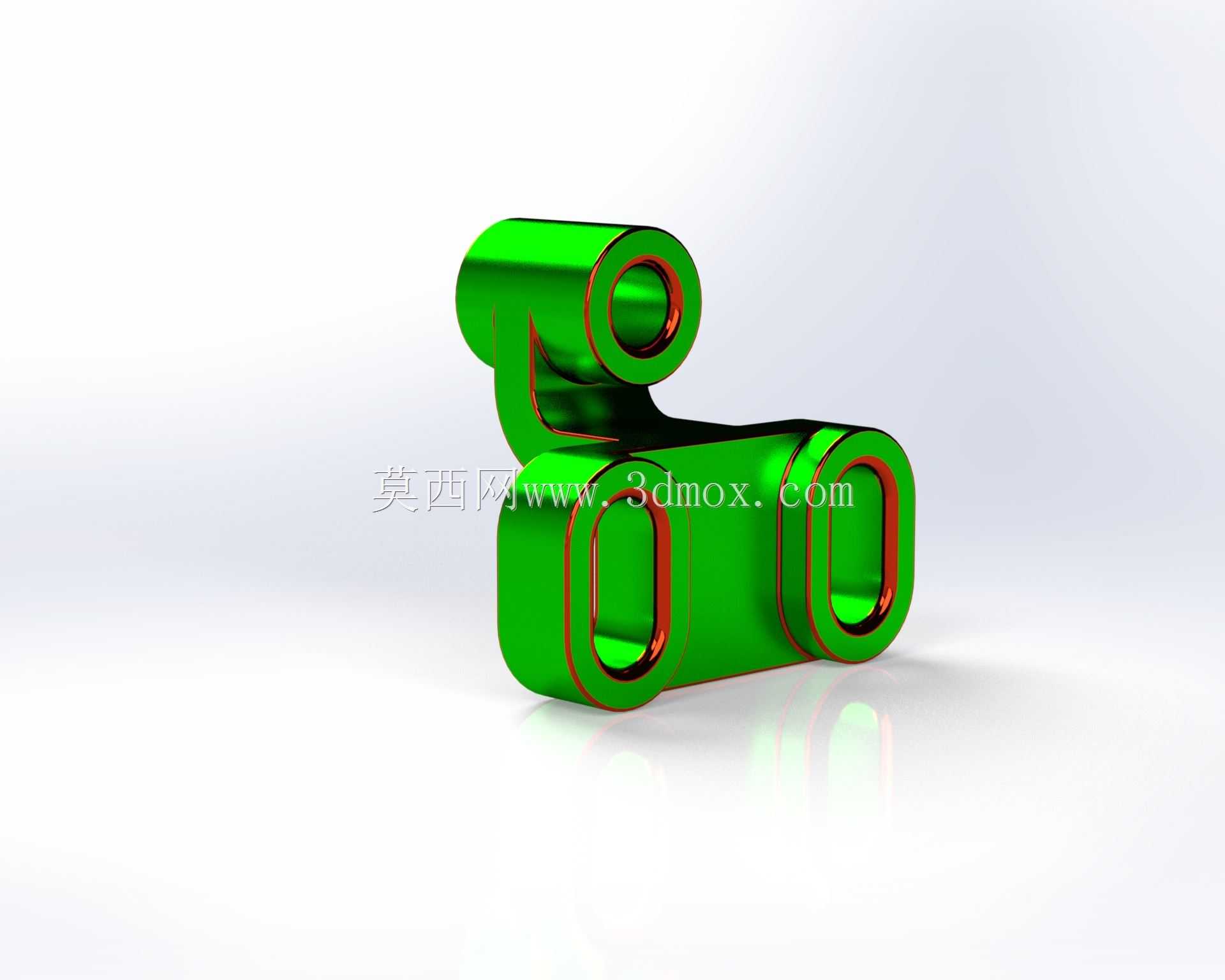

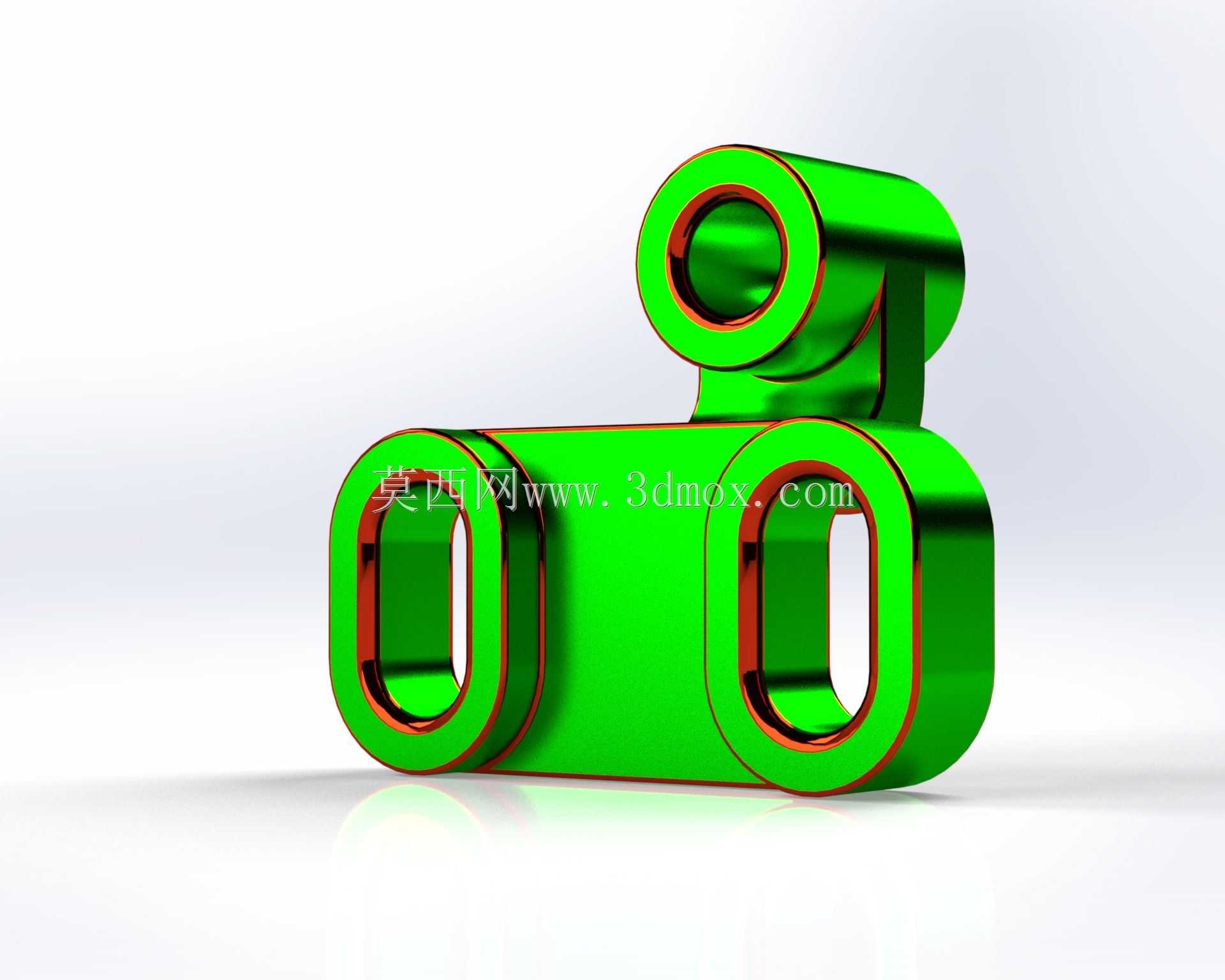

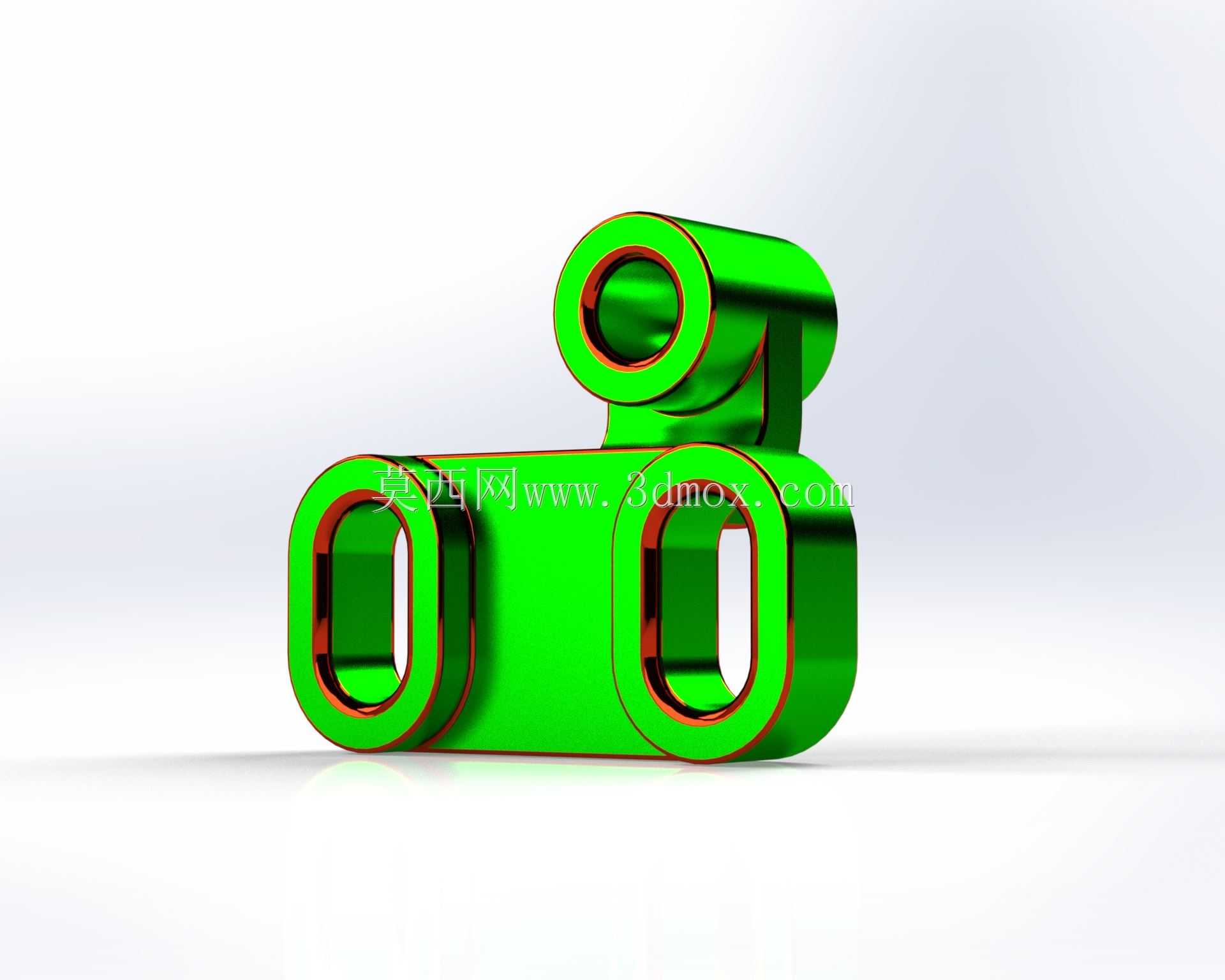

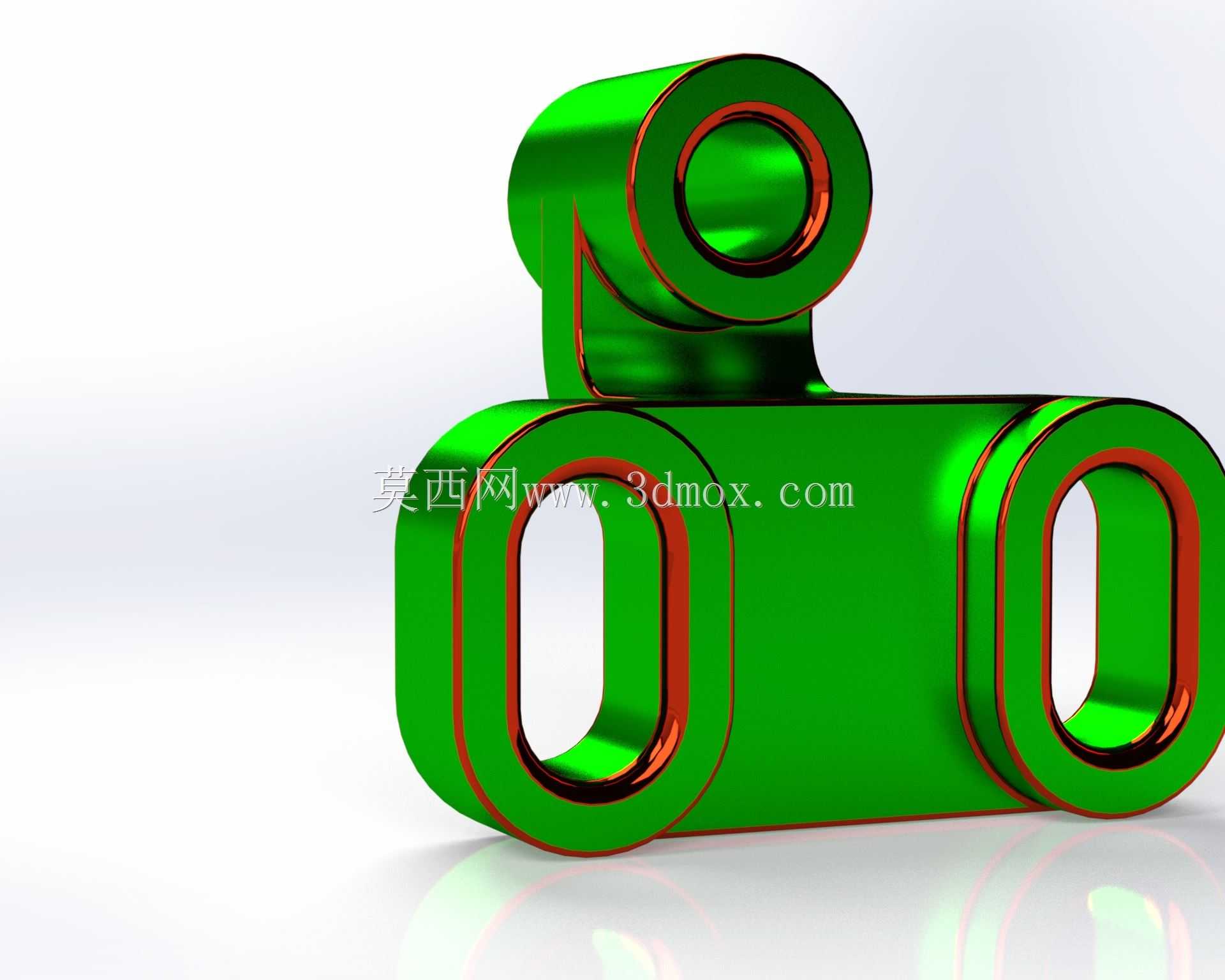

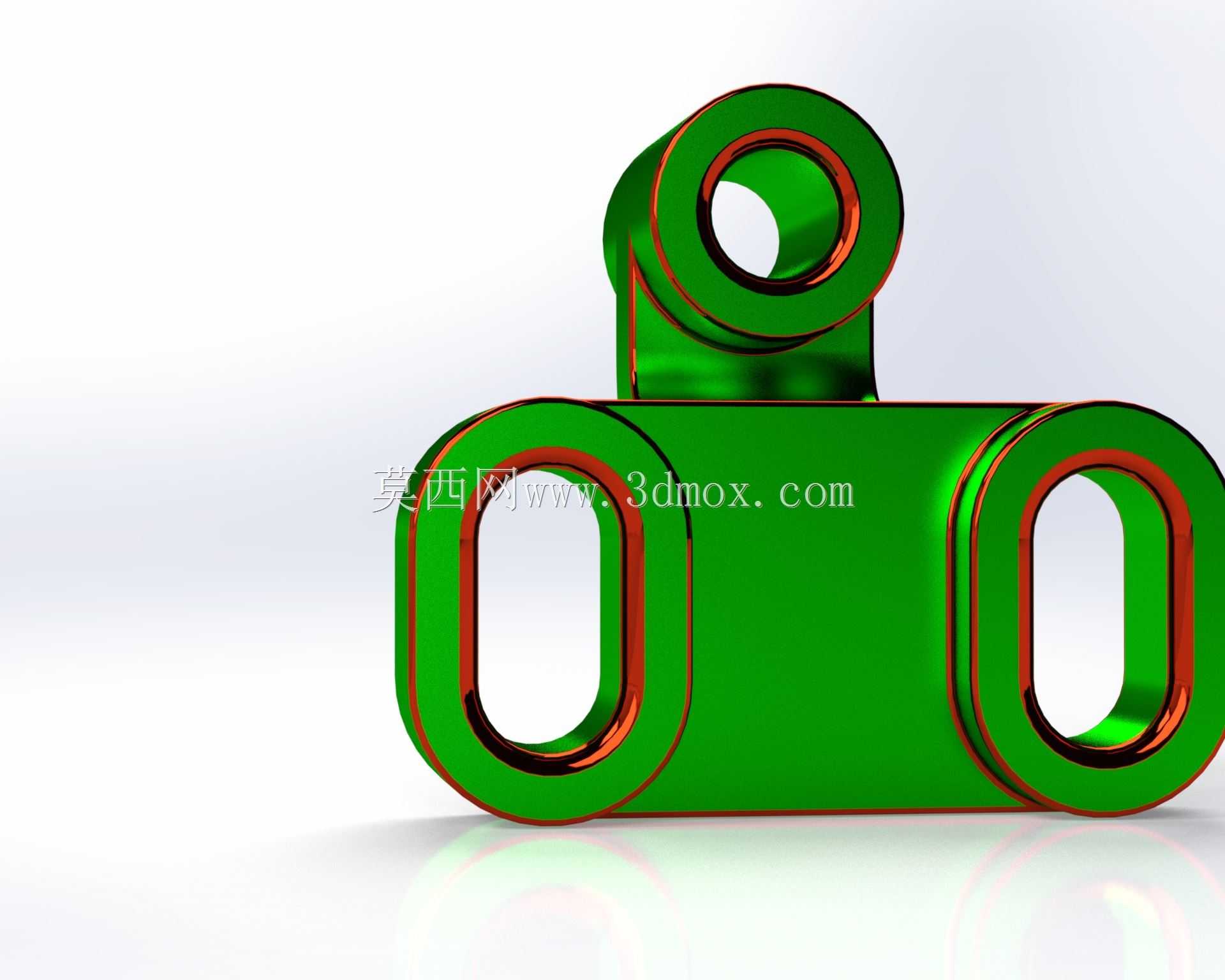

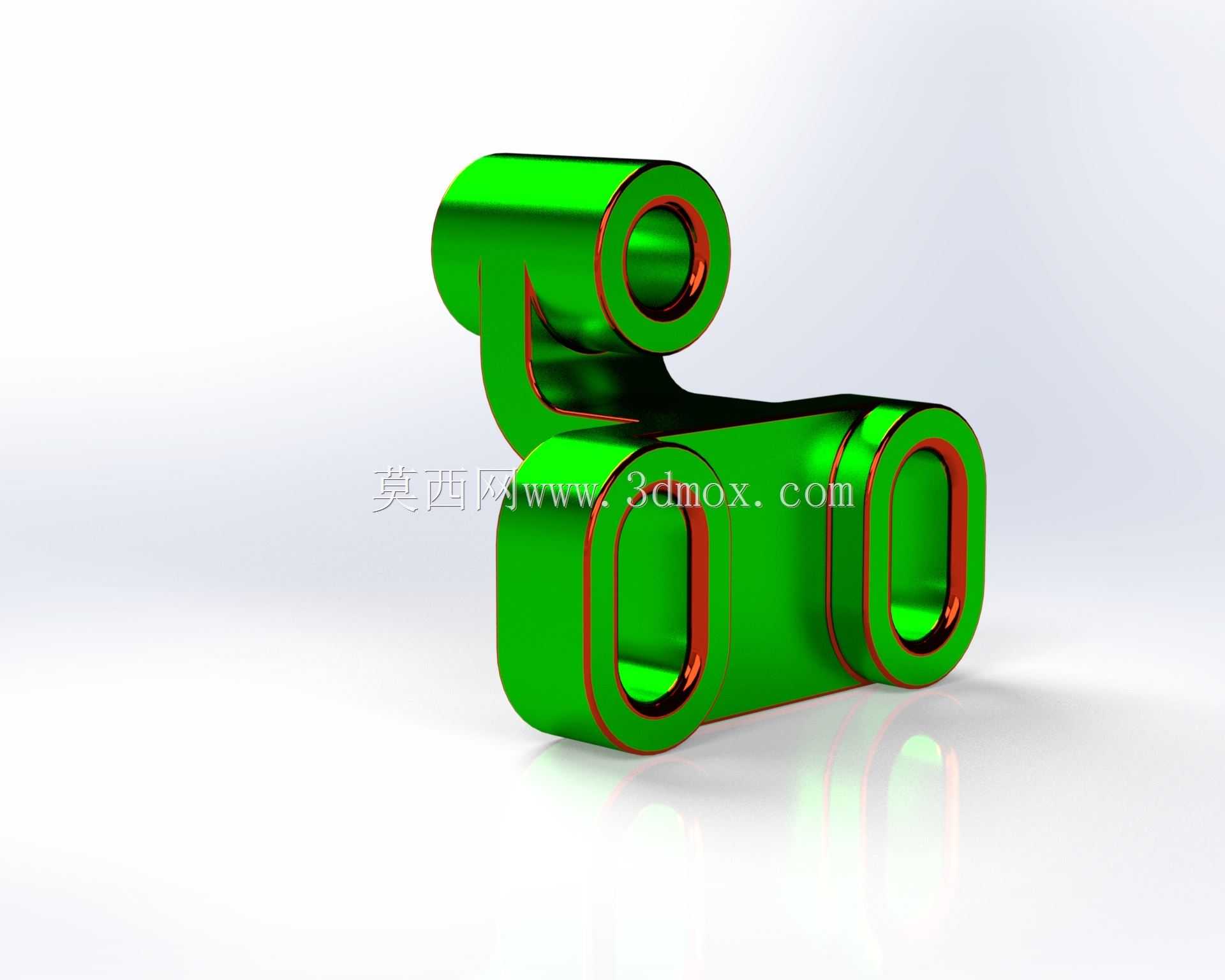

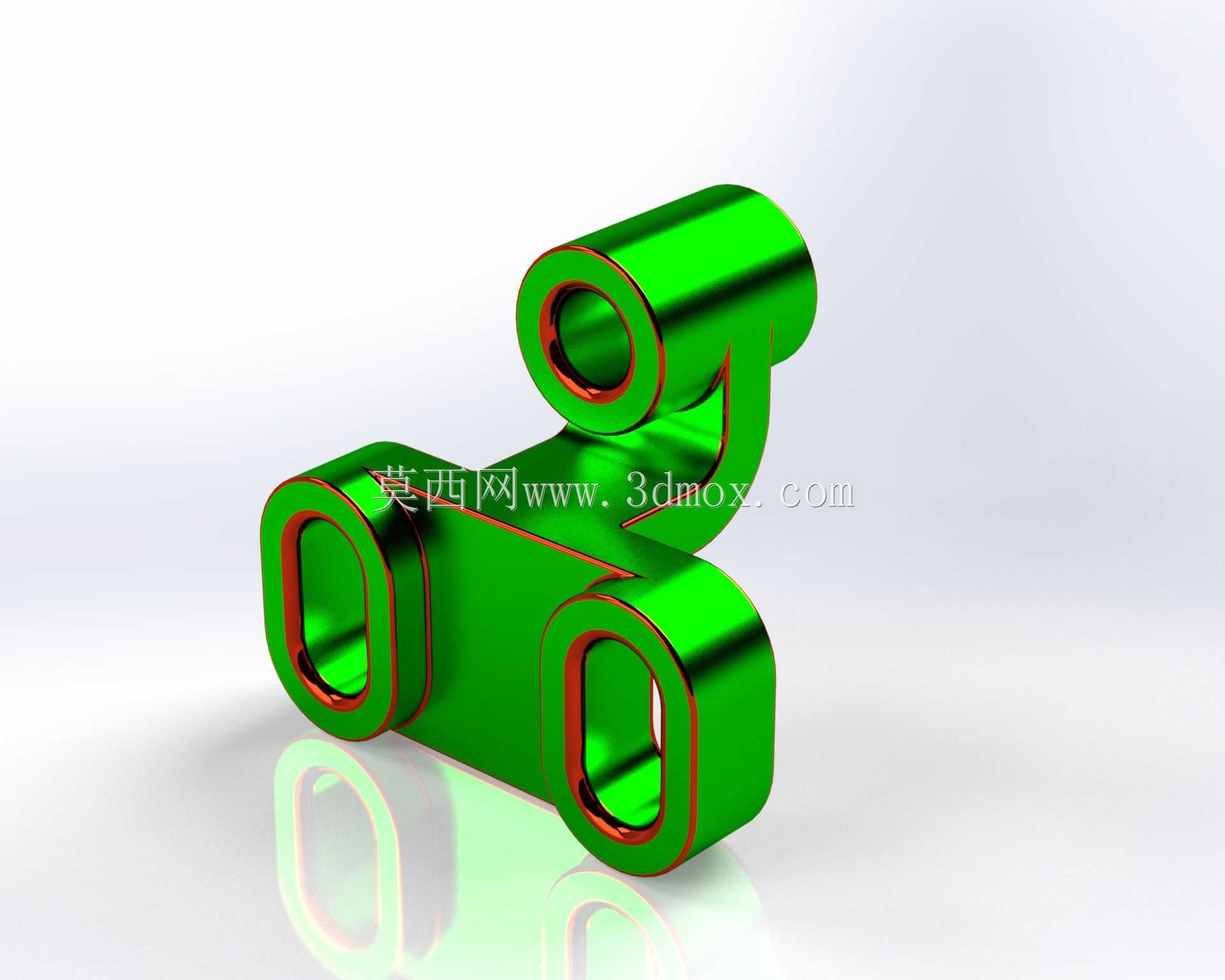

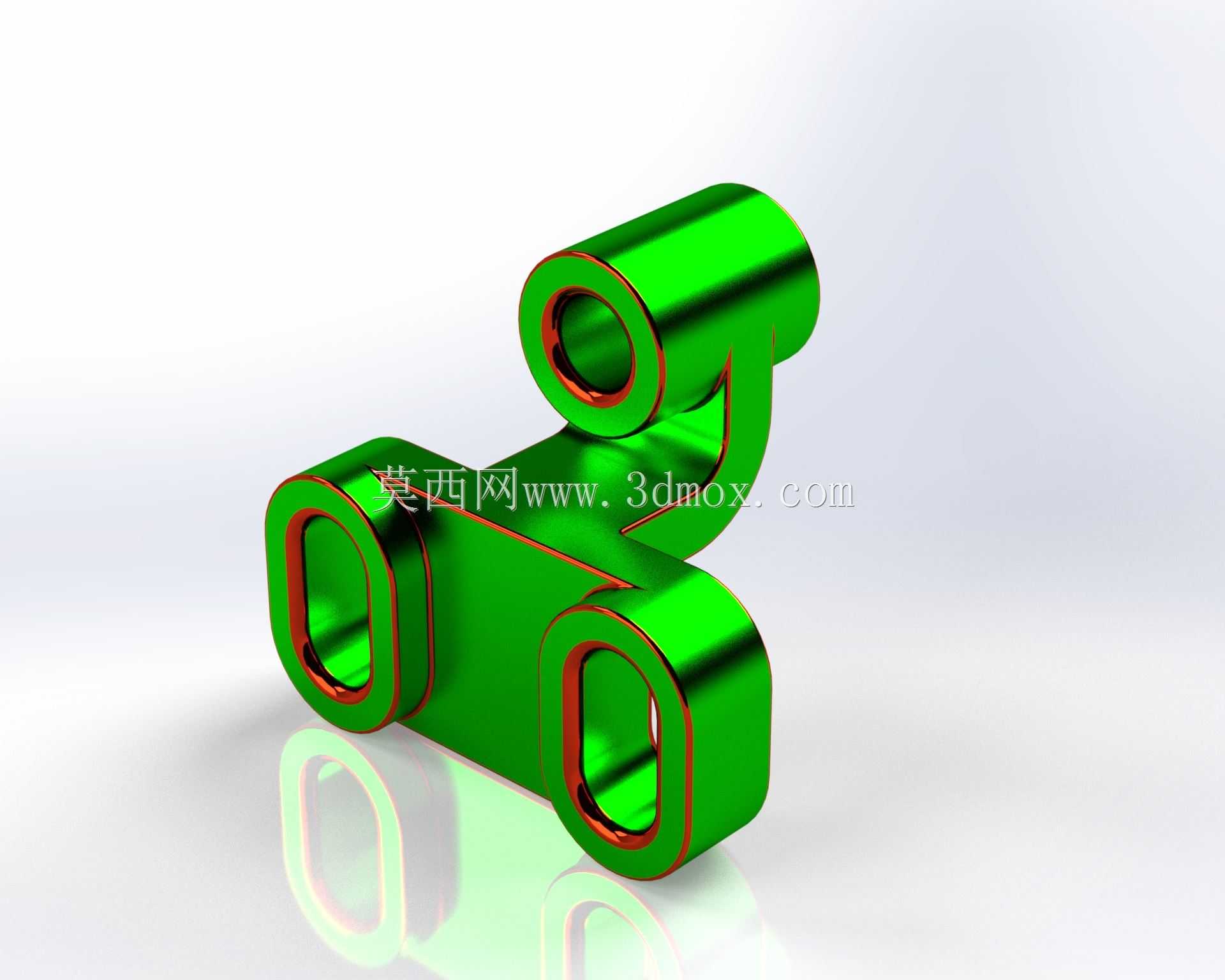

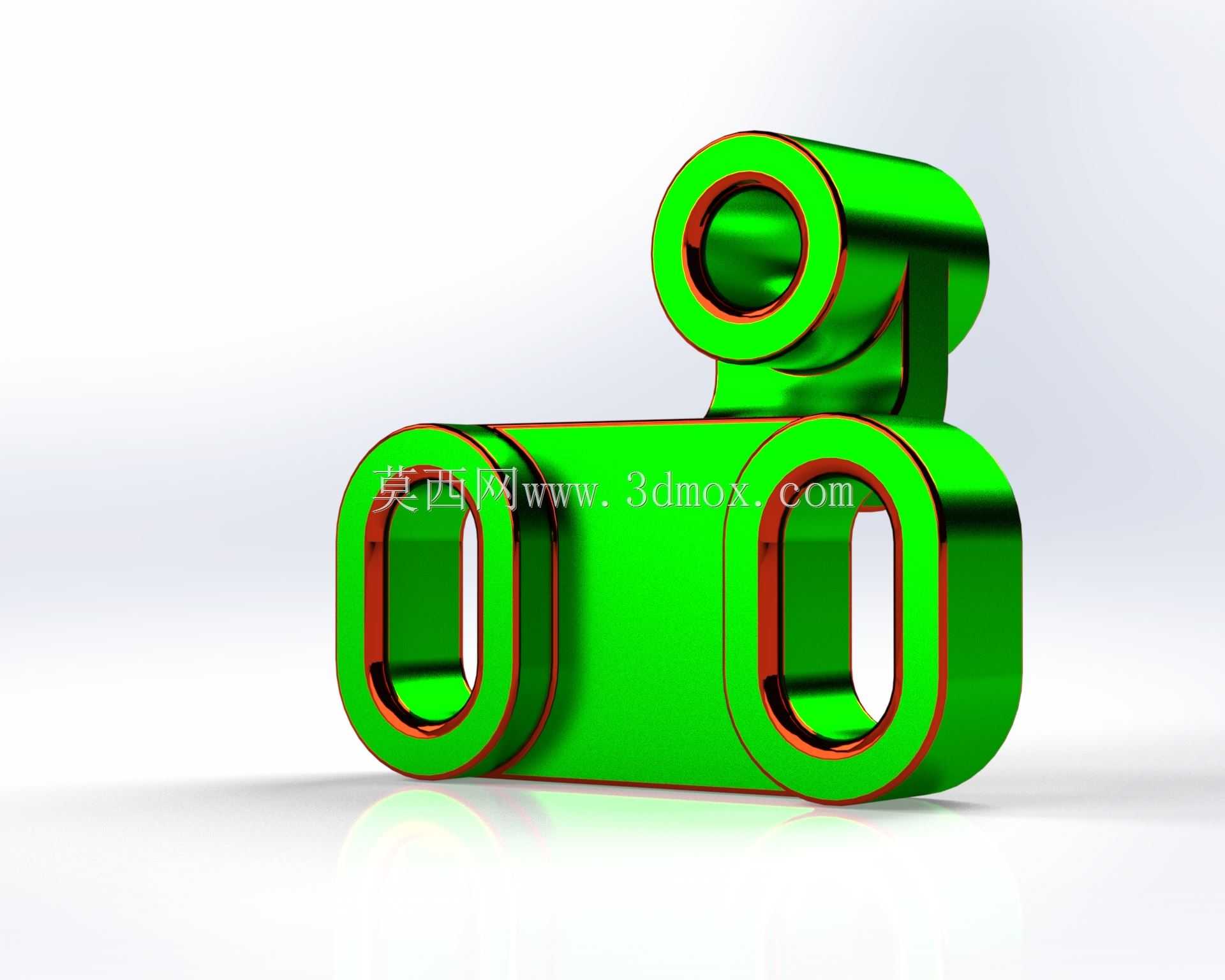

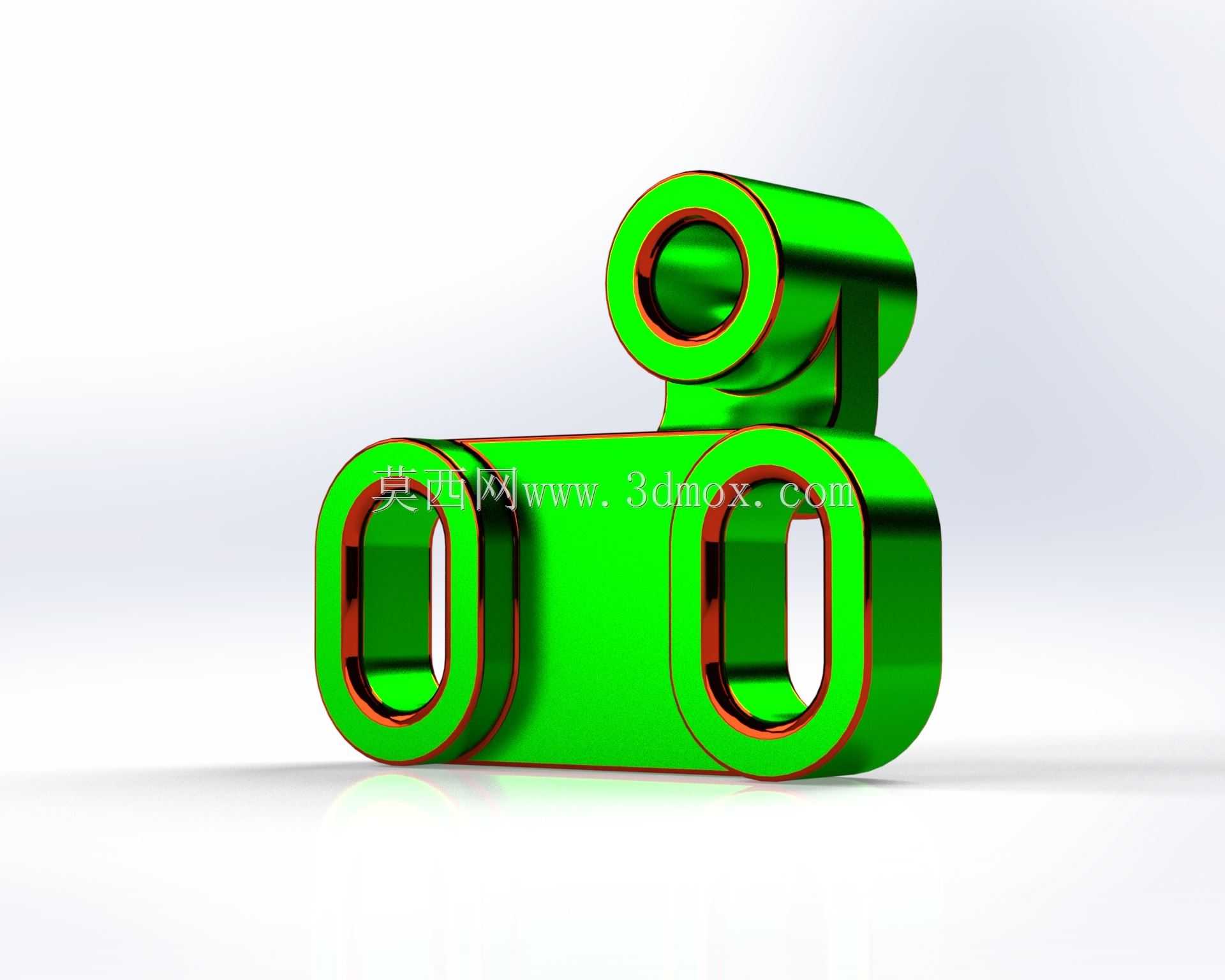

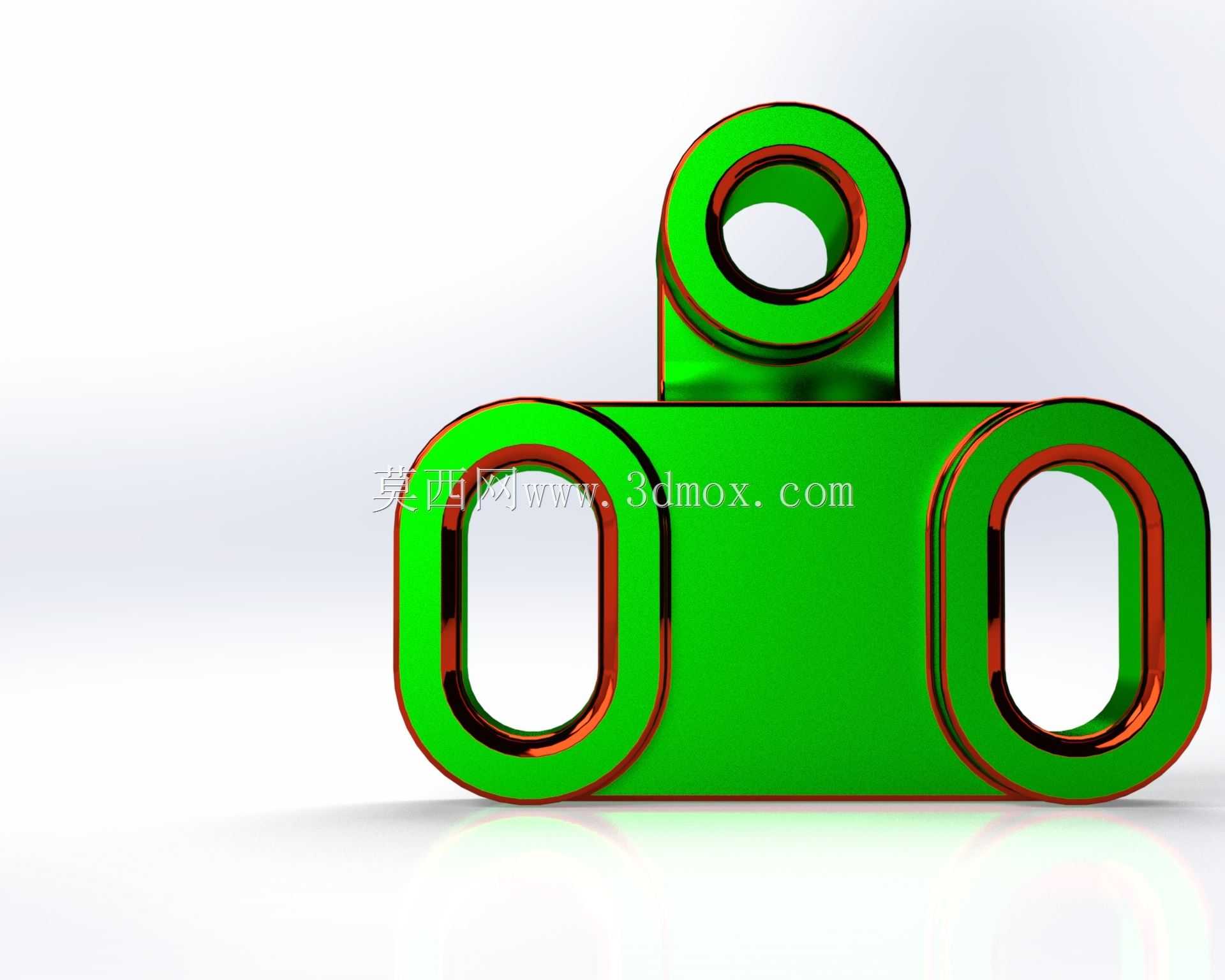

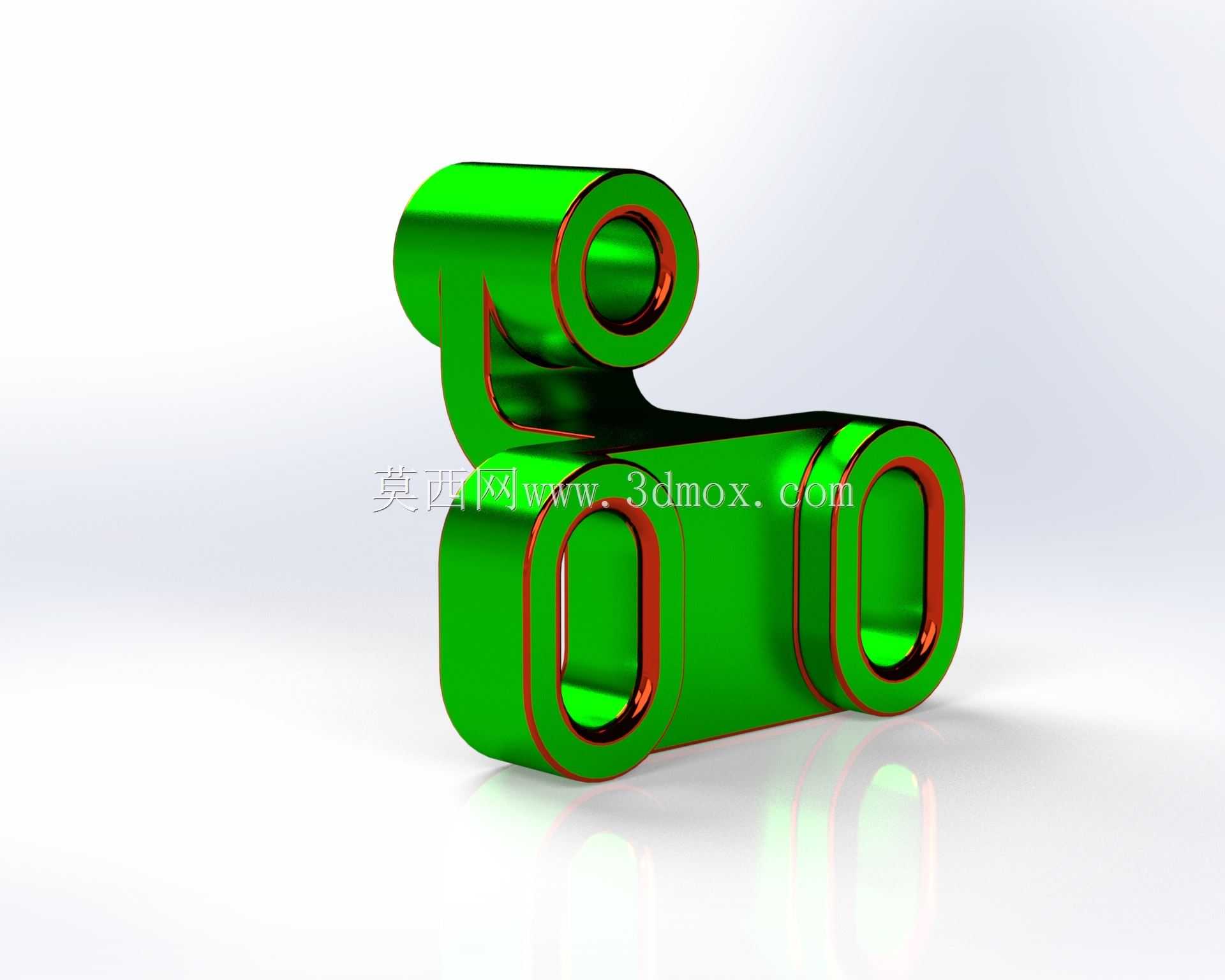

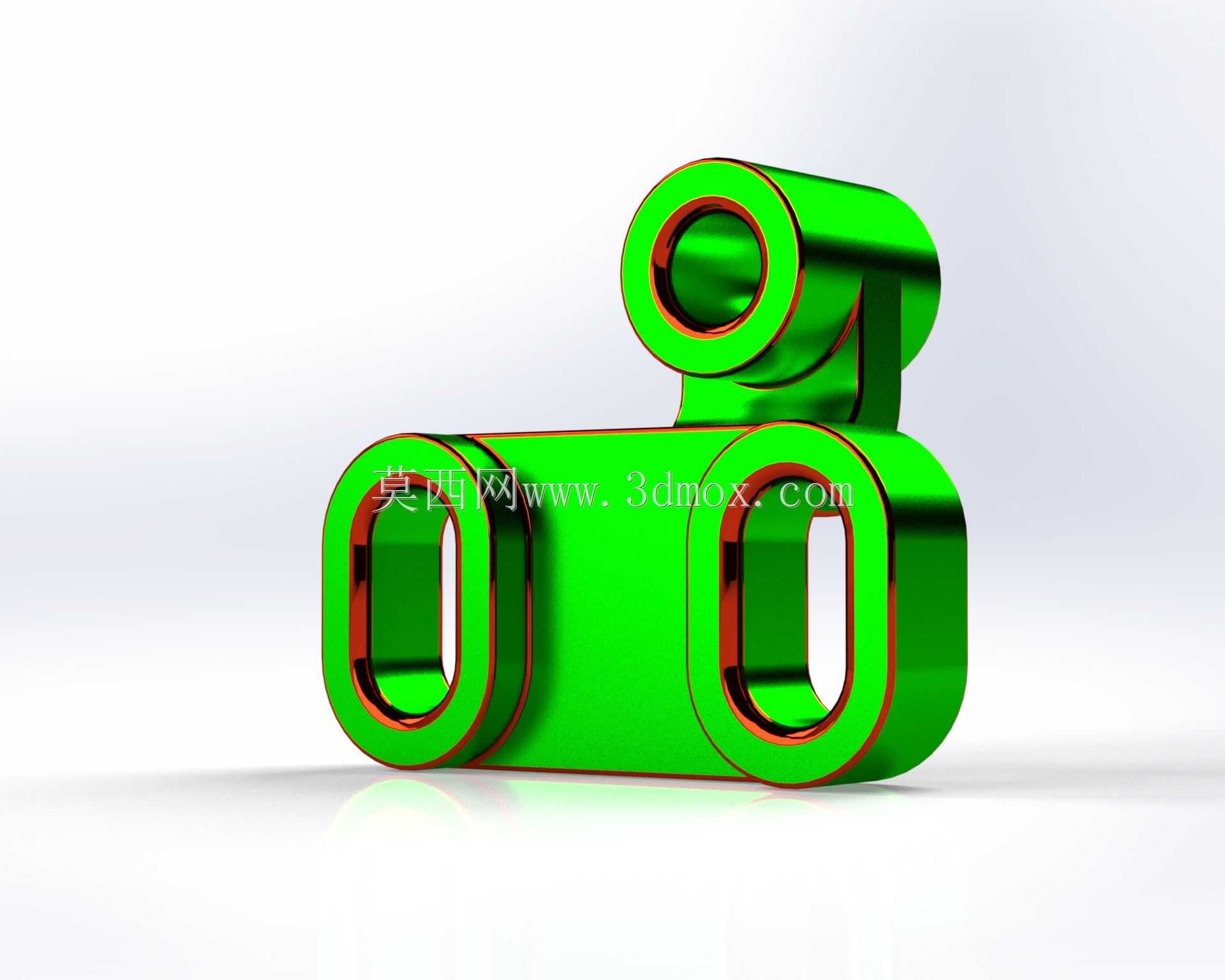

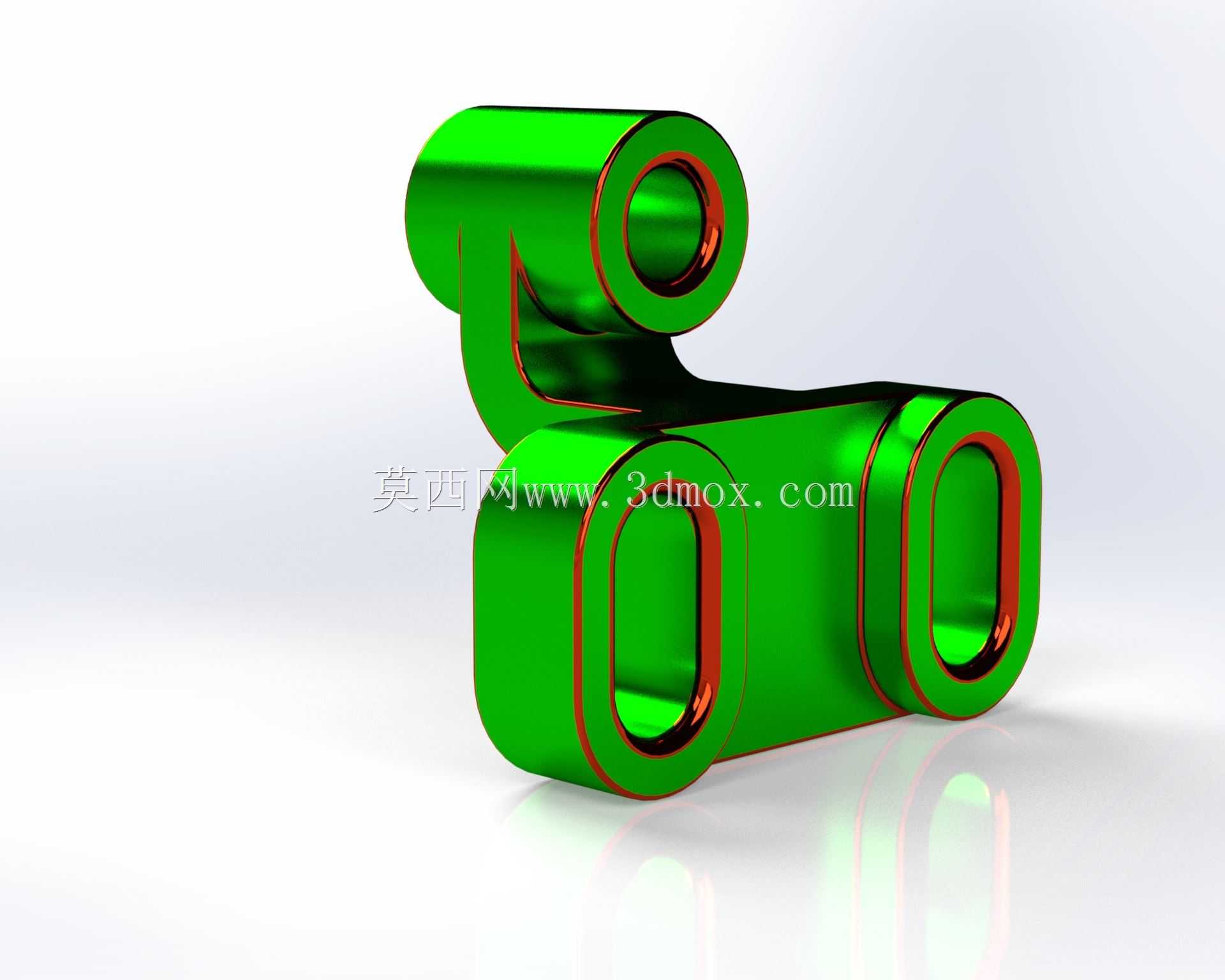

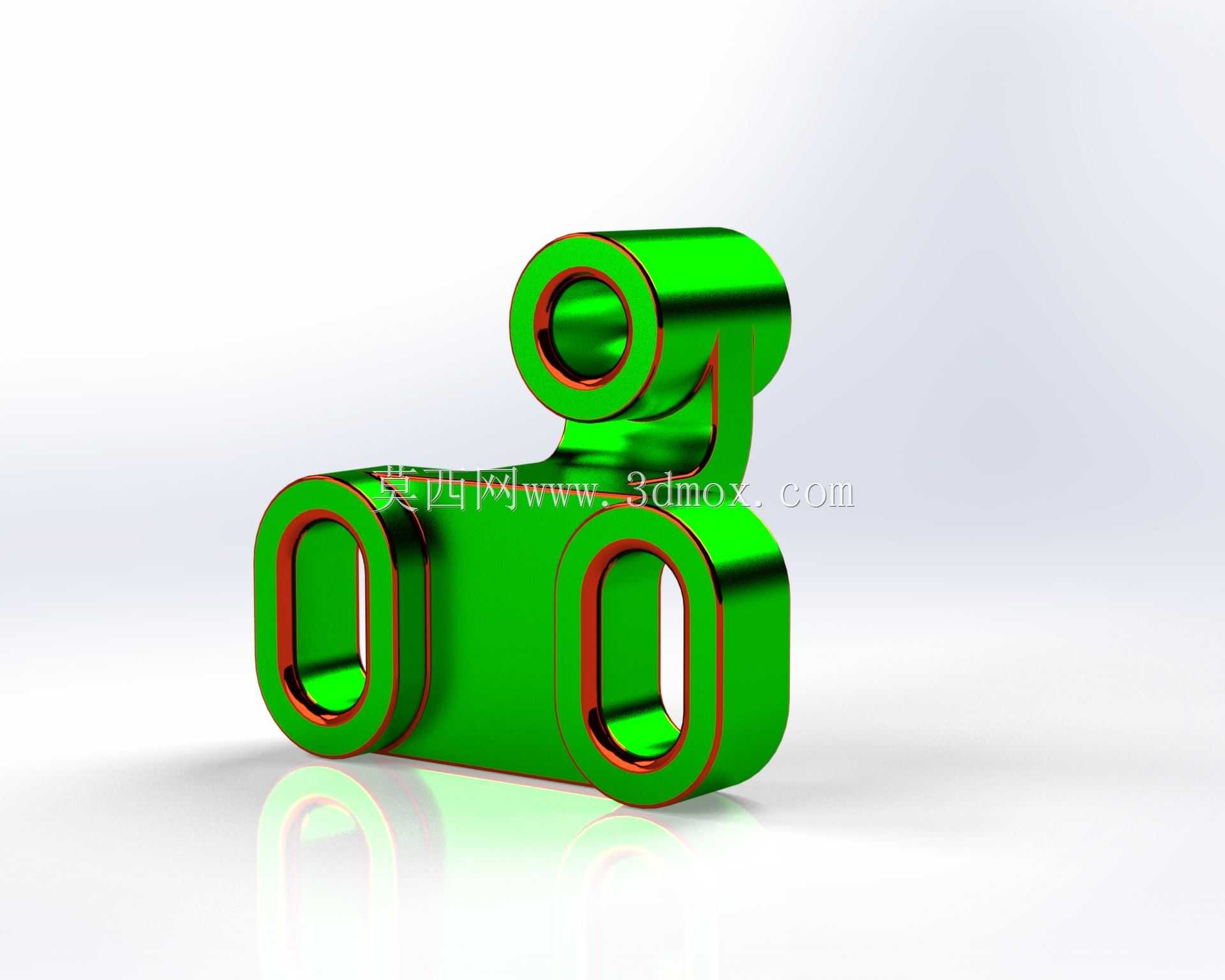

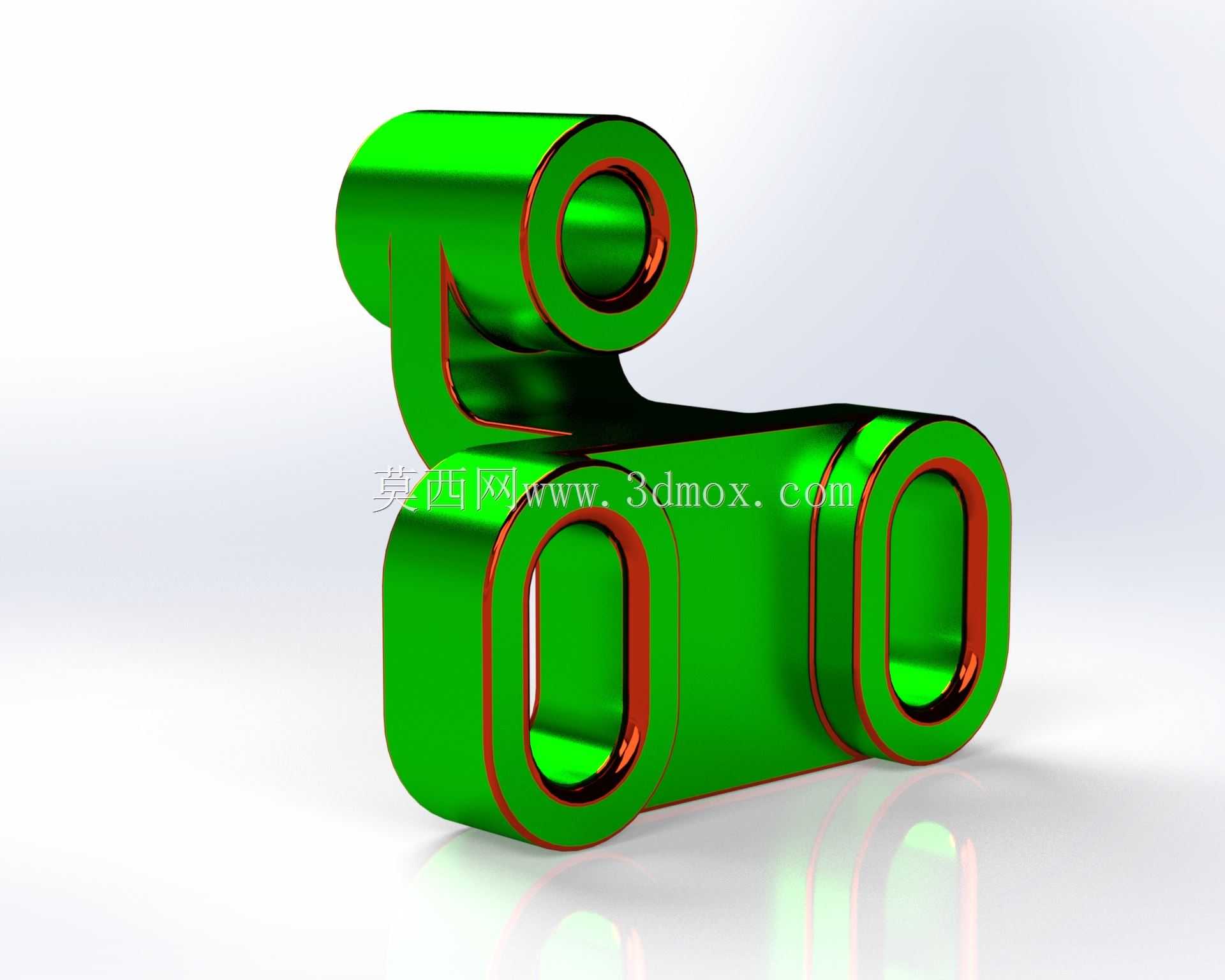

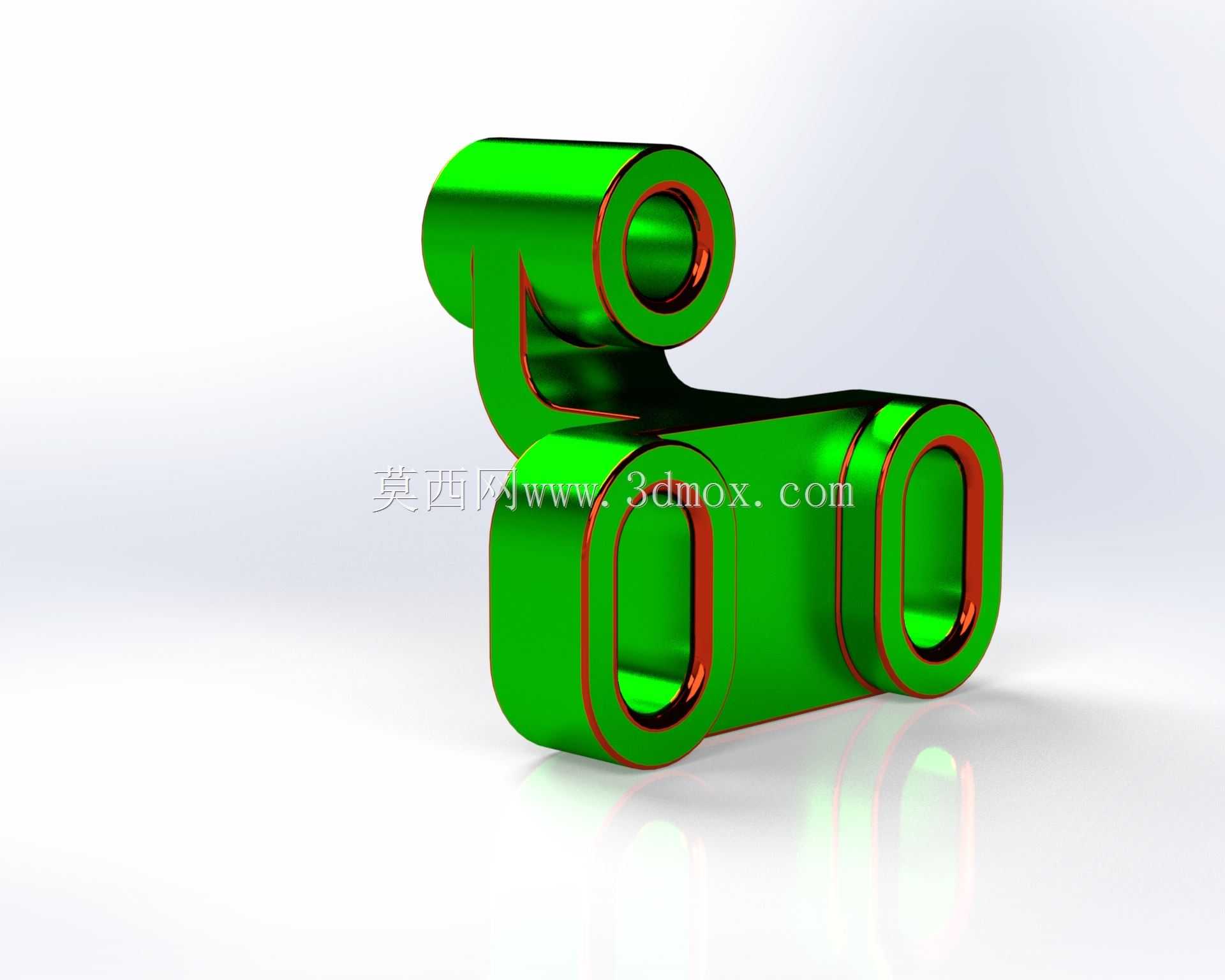

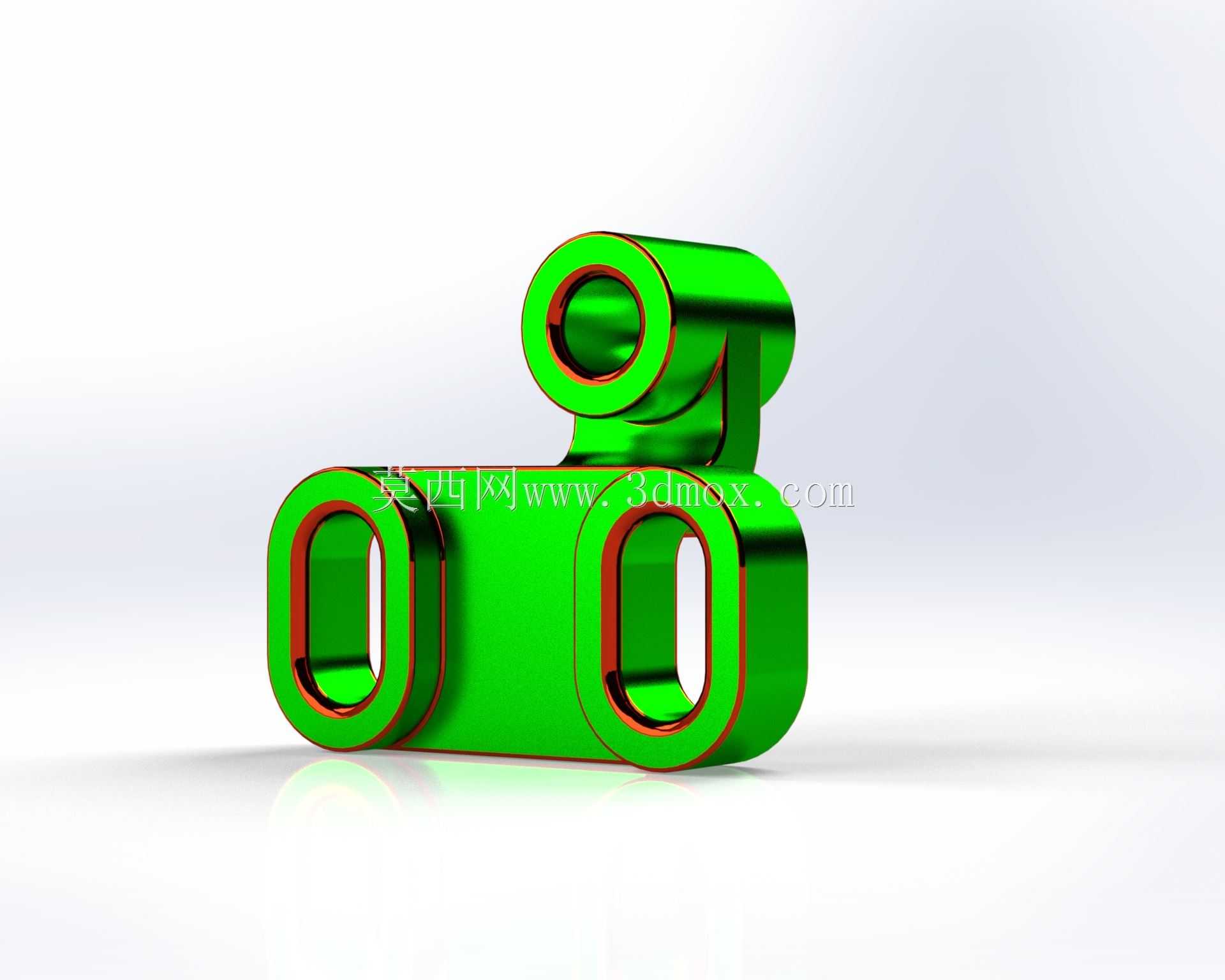

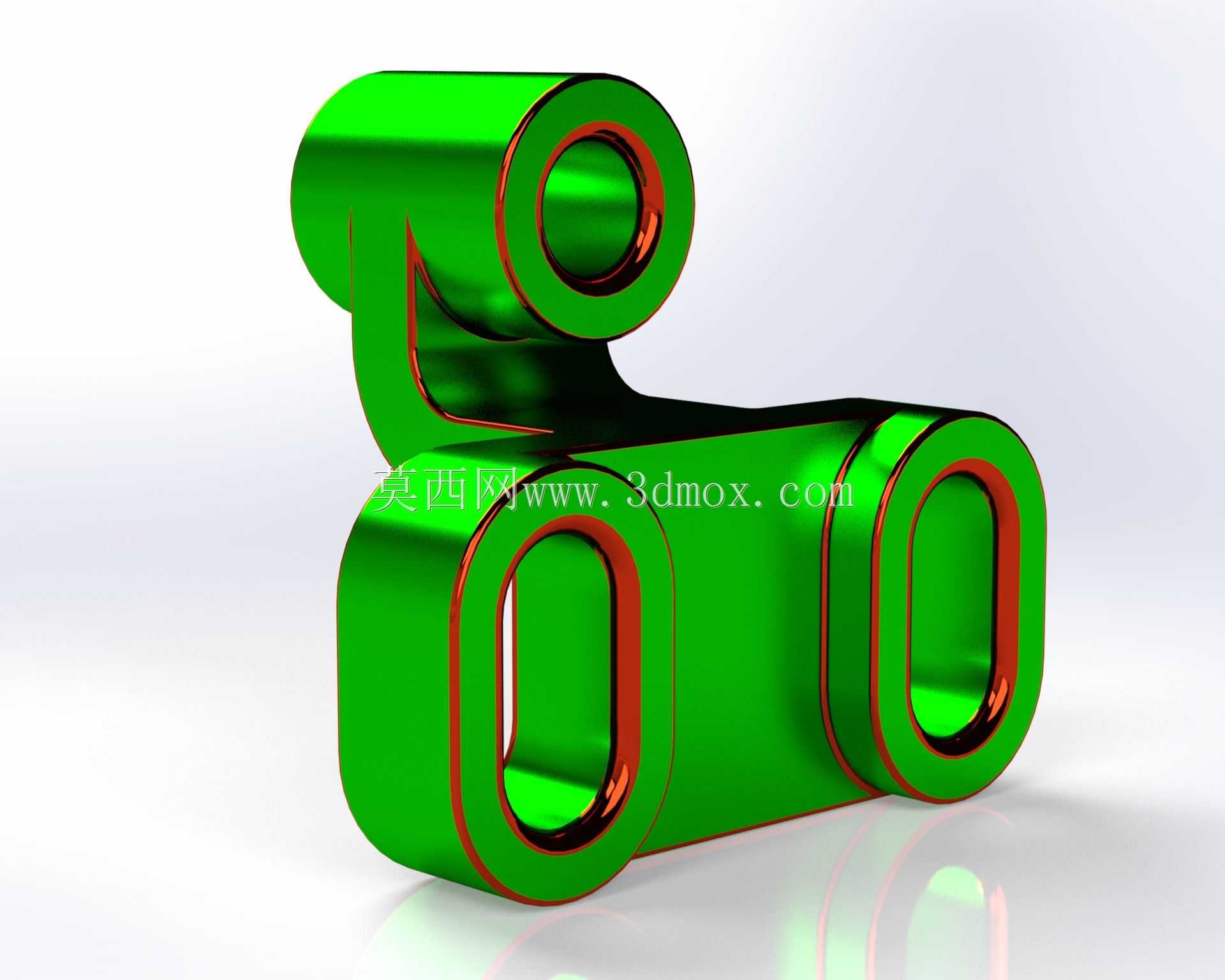

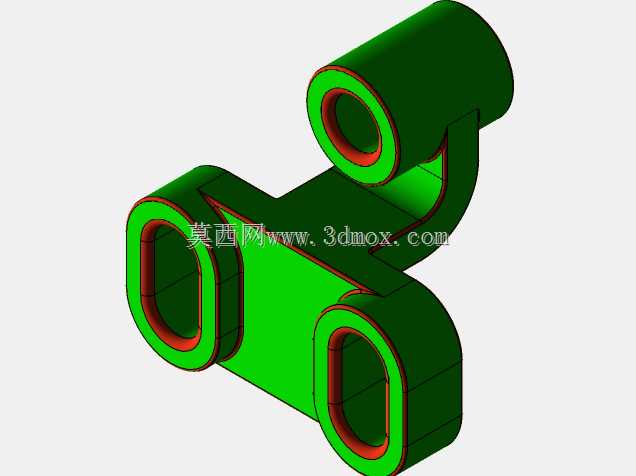

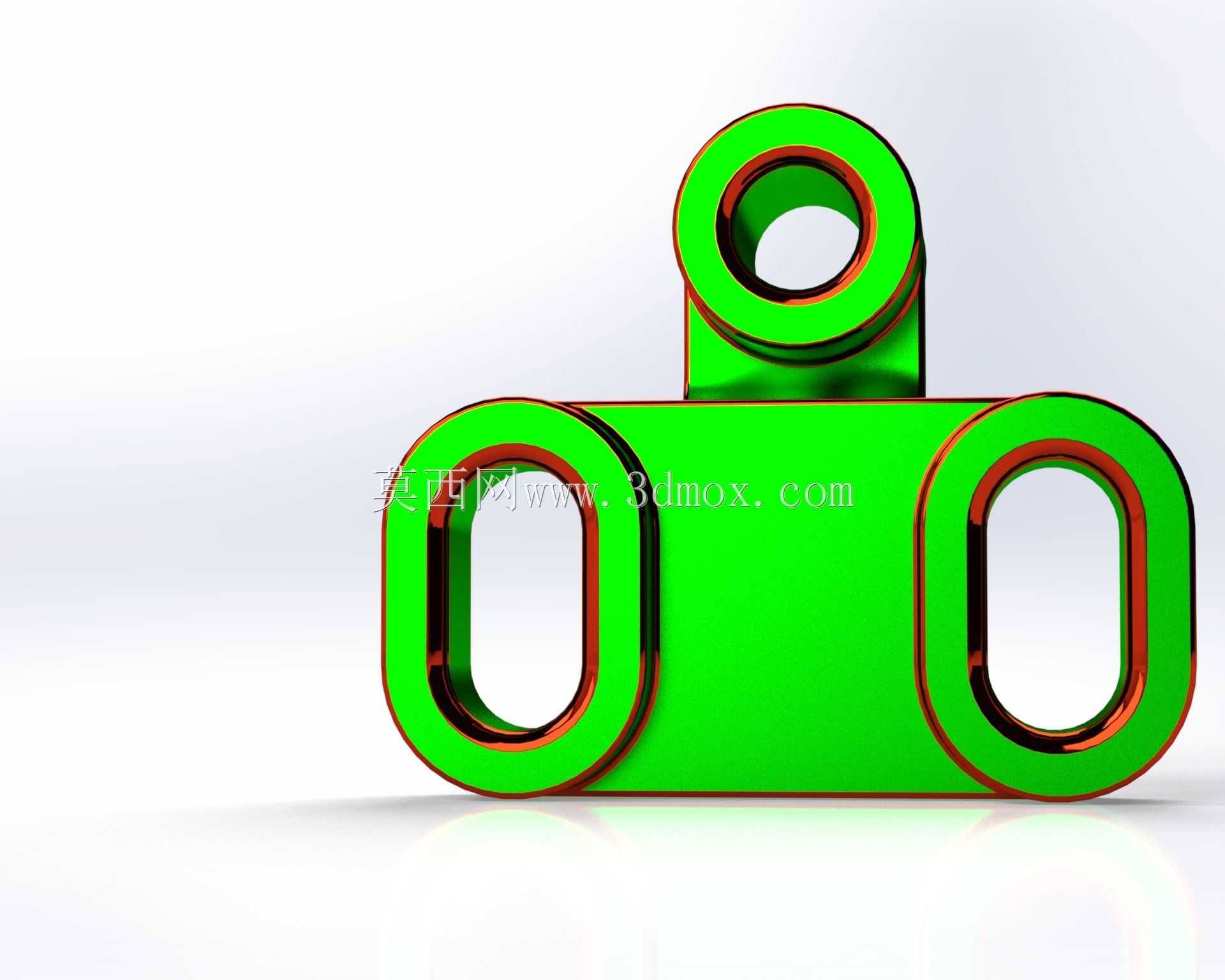

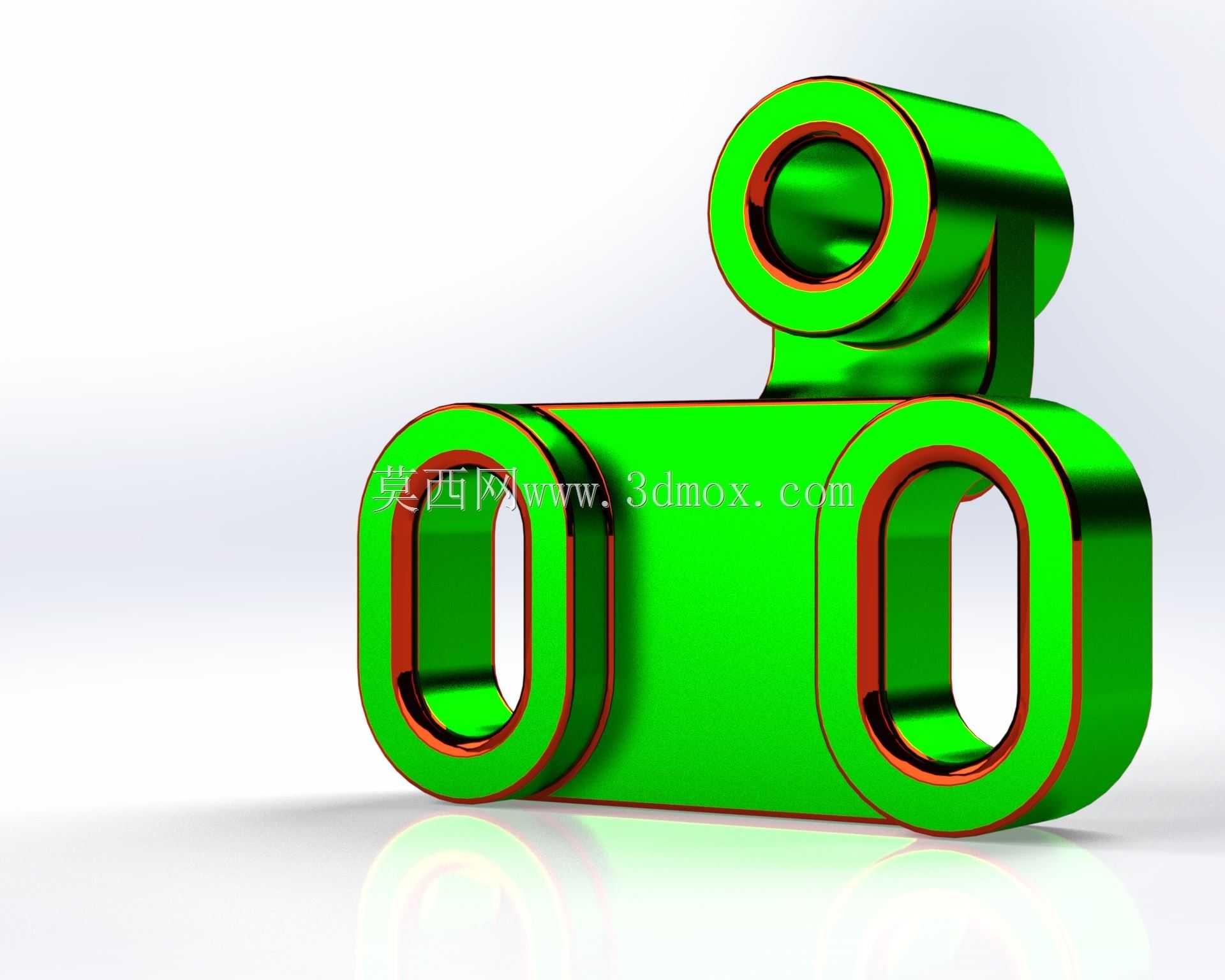

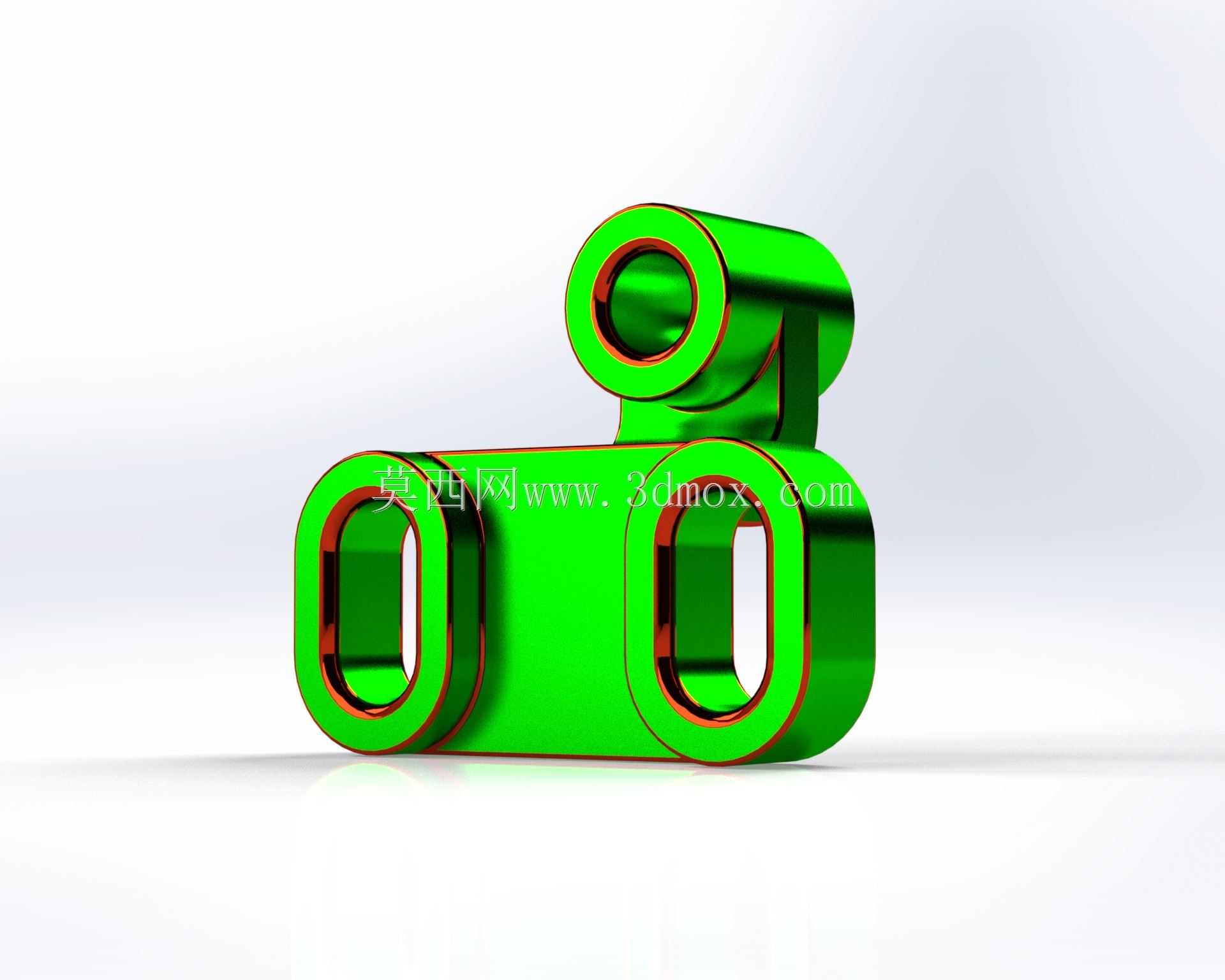

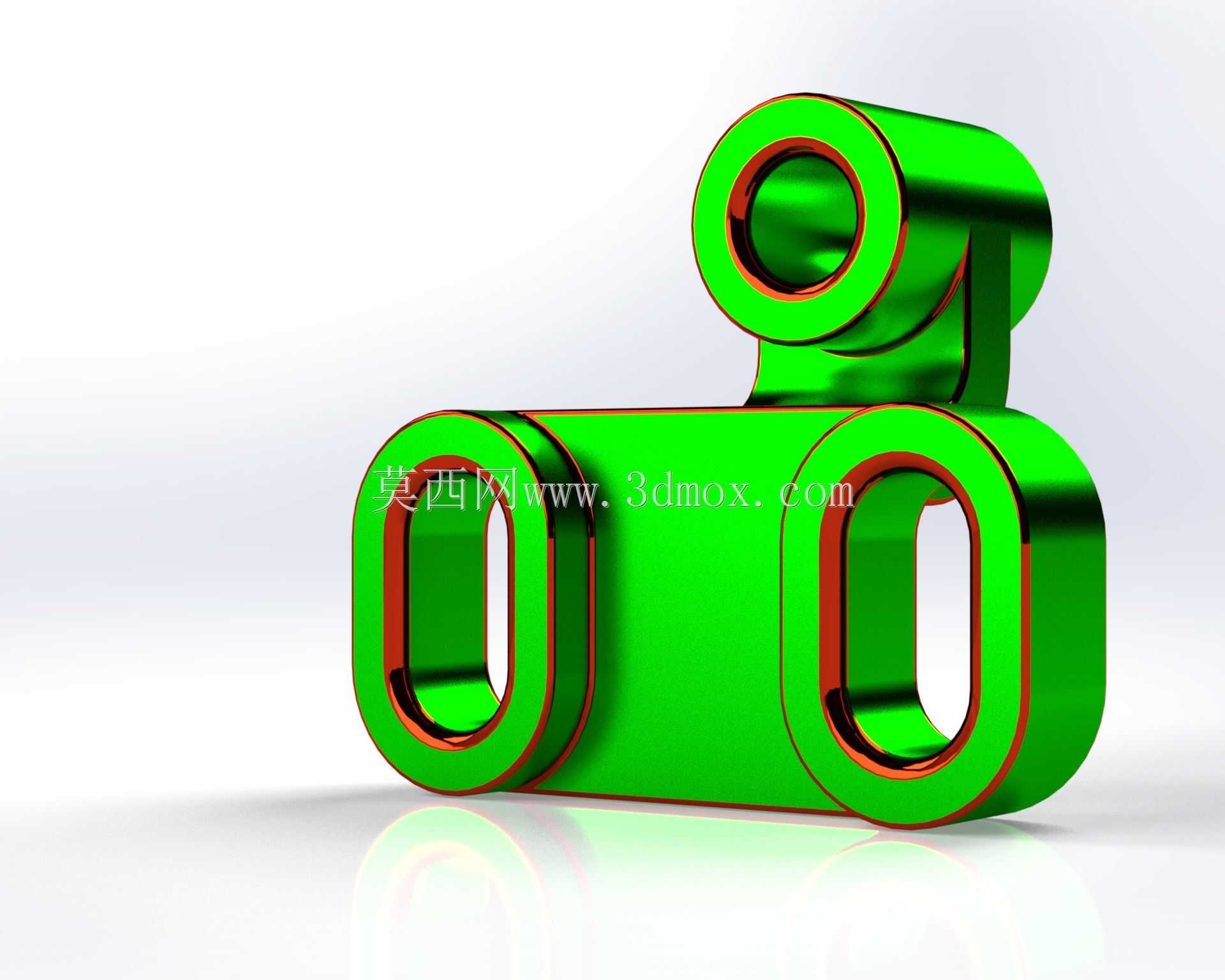

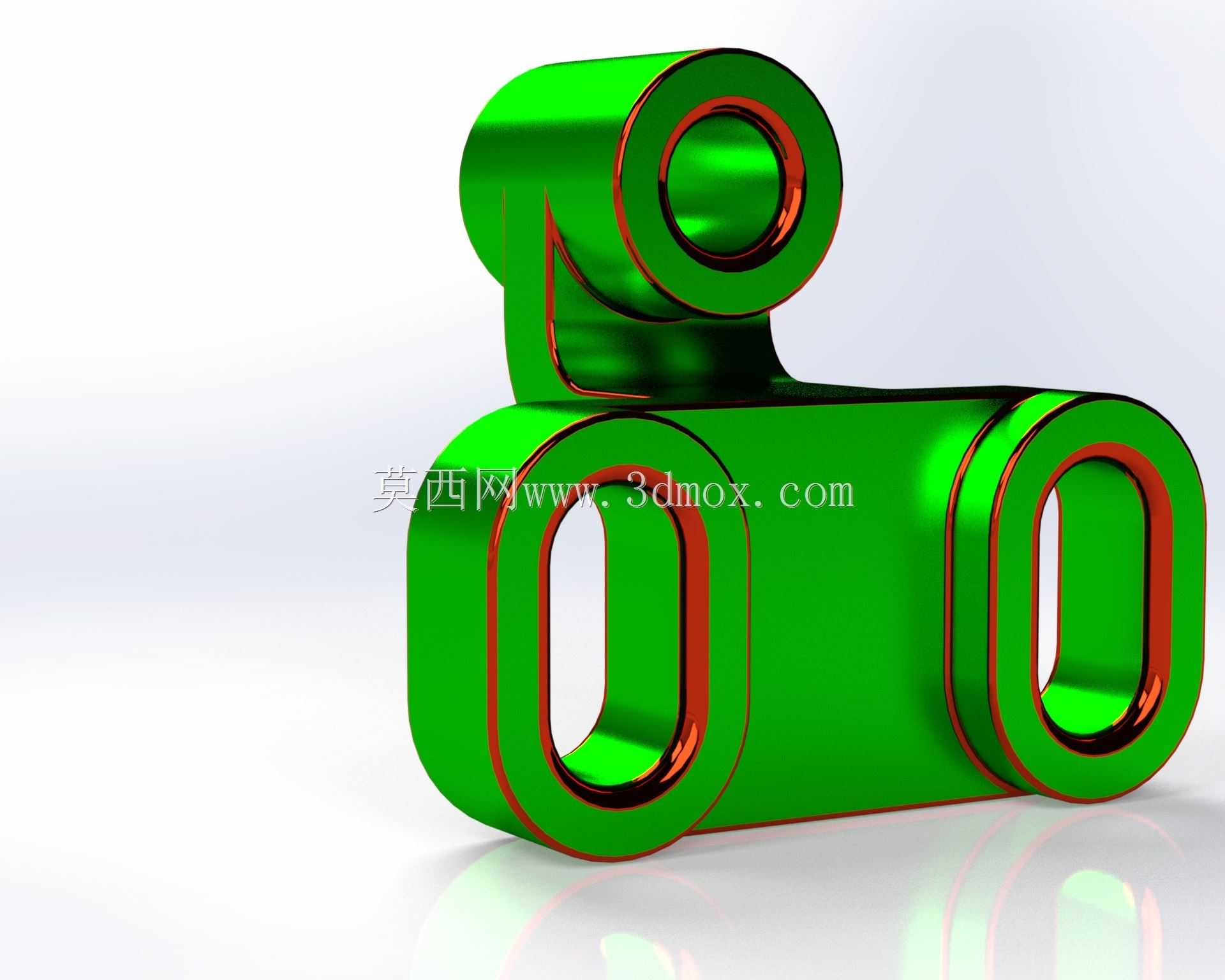

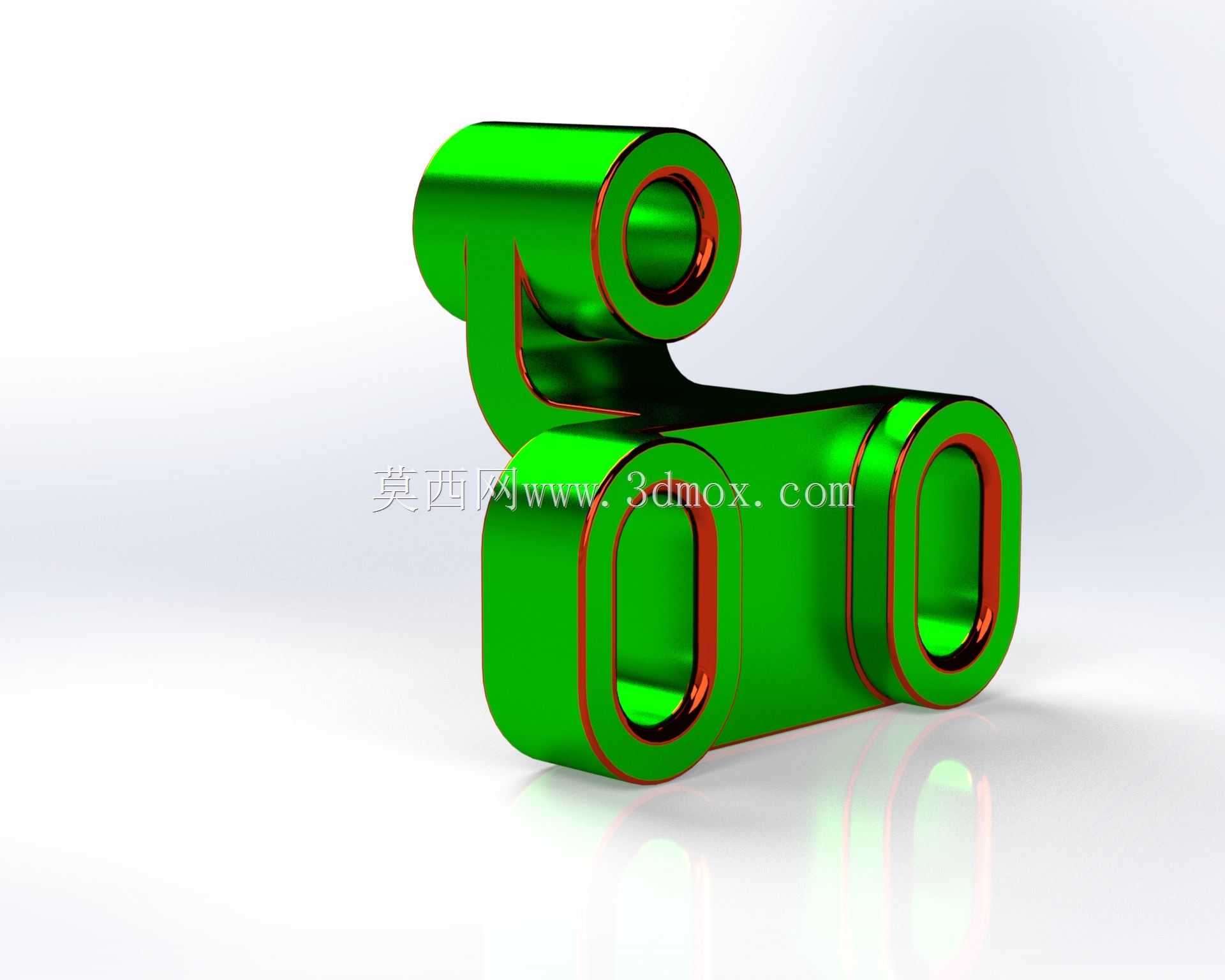

　　在工业装配、自动化生产线搭建以及小型机械模组集成的场景里，这类多接口连通式构件往往承担着力传导、管路对接或是多组件定位衔接的核心作用，不同于常规单孔位的铰接件，它的三个同轴筒状接口呈非对称排布，能在有限的安装空间内同时完成三个方向的部件对接，省去了额外拼接转接件带来的装配累积误差。从实际使用场景来看，这类构件常出现在轻工机械的连杆传动组、印刷设备的走纸机构联动端，或是小型工装夹具的多工位定位节点上，因为三个接口的轴线分别处于不同的空间平面，安装时不需要额外调整相邻部件的偏转角度，就能实现预设的联动轨迹，相比采用多个单耳铰接件拼接的方案，整体结构的刚性提升至少三成，也避免了多螺栓拼接带来的松动隐患。

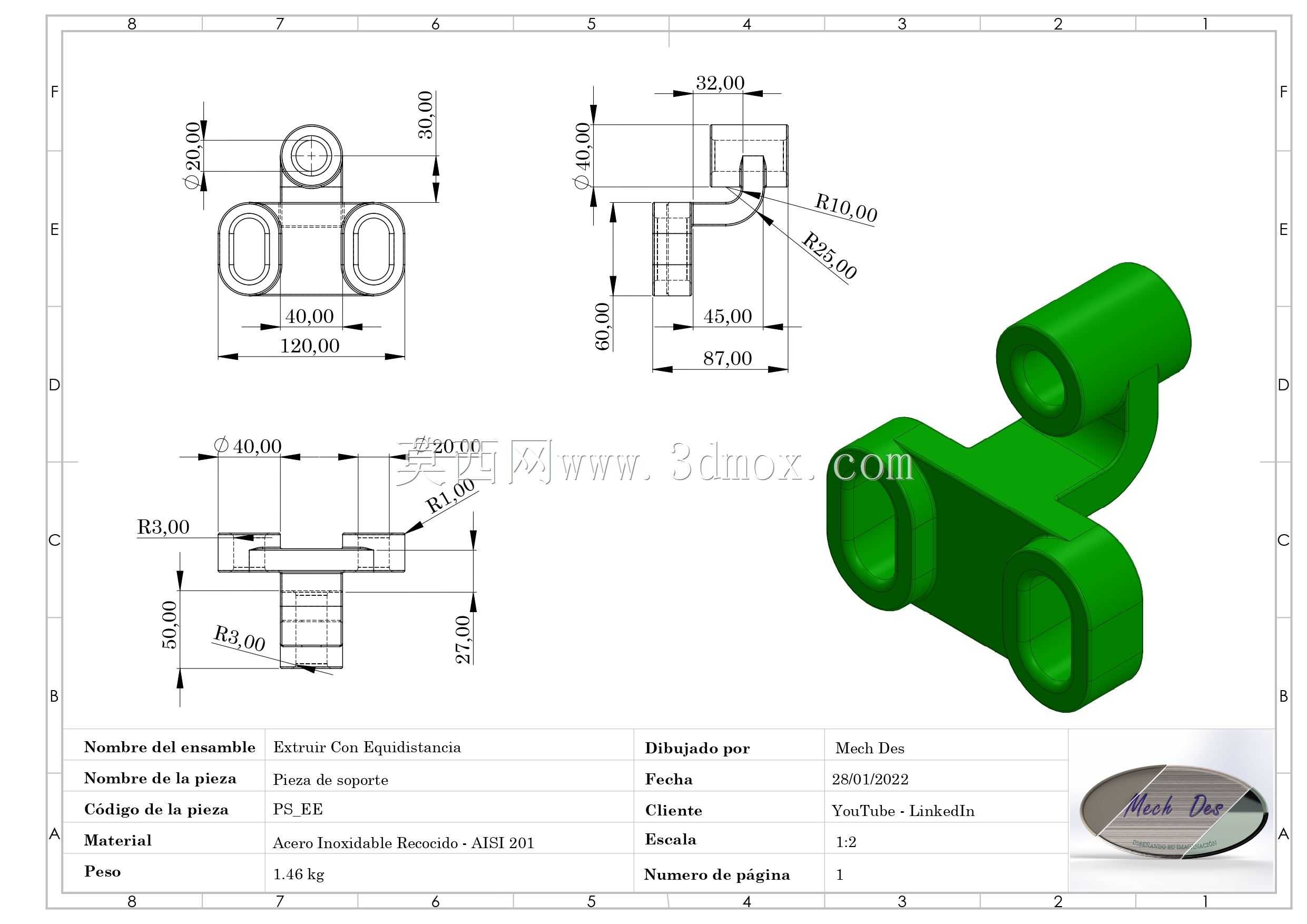

　　设计这类构件的时候，首先要敲定的是三个筒状接口的中心距参数，这部分尺寸直接决定了相邻部件的活动行程边界——如果中心距偏差超过0.1mm，联动过程中就会出现卡滞甚至部件干涉的问题。筒壁的厚度设计需要兼顾强度与轻量化要求，过厚会增加整个传动组的惯量，导致驱动端负载变大，过薄则会在长期交变载荷下出现筒口变形，使得铰接轴出现旷量。三个接口的内孔都做了等径设计，能够适配同规格的铰接销轴，减少备件的种类，方便现场运维更换；接口边缘做了圆弧过渡处理，既可以消除机加工后的应力集中点，也能避免安装时划伤操作人员或是相邻部件的表面涂层。

　　主体连接臂的截面采用了等强度设计，在靠近三个接口的位置做了局部加厚，中间区域则适当缩减壁厚，在保证整体抗扭、抗弯强度满足载荷要求的前提下，尽可能降低构件自身重量。从安装边界来看，构件的最大外轮廓没有超出三个接口外圆的包络范围，安装时不需要在周边预留额外的操作避让空间，哪怕是在排布密集的机构组里，也能顺利完成装拆，不需要拆解周边相邻的部件。构件表面的处理工艺优先选择镀铬或是阳极氧化，既能提升表面硬度，减少铰接转动过程中的磨损，也能在一定程度上抵御车间里的切削液、润滑油侵蚀，延长构件的使用寿命。

　　在实际选型匹配的时候，需要先确认三个接口的轴线夹角是否适配自身机构的运动轨迹，再核对内孔直径与所用销轴的配合公差——如果是需要频繁转动的铰接场景，内孔与销轴建议采用间隙配合，保证转动顺畅；如果是用于固定定位的场景，则可以选择过渡配合，减少连接旷量。另外要注意，这类构件不适合承受大冲击载荷的场景，因为三个接口的交汇位置是整体结构的应力集中点，长期承受冲击载荷容易出现开裂，更适合用在载荷平稳、动作频率中等的轻工机械、仪器仪表内部的联动机构中。建模过程中，三个筒状接口的同轴度、连接臂与接口的过渡圆角是需要重点管控的形位公差，这些参数直接影响后续零件加工的合格率以及实际装配后的使用效果，要是同轴度偏差过大，销轴穿入后会出现别劲的情况，不仅转动阻力变大，还会加速销轴和内孔的磨损，大幅缩短构件的更换周期。
