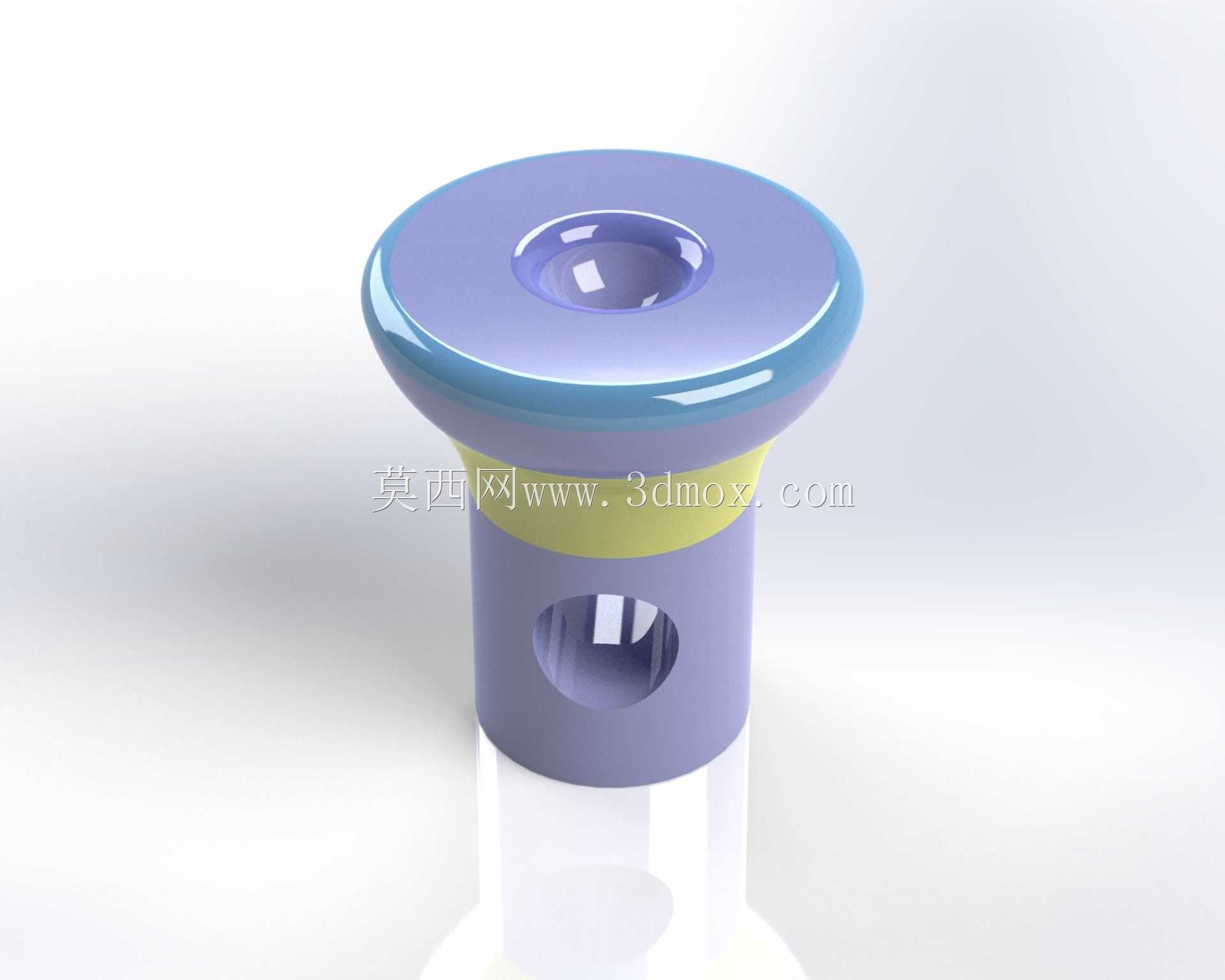

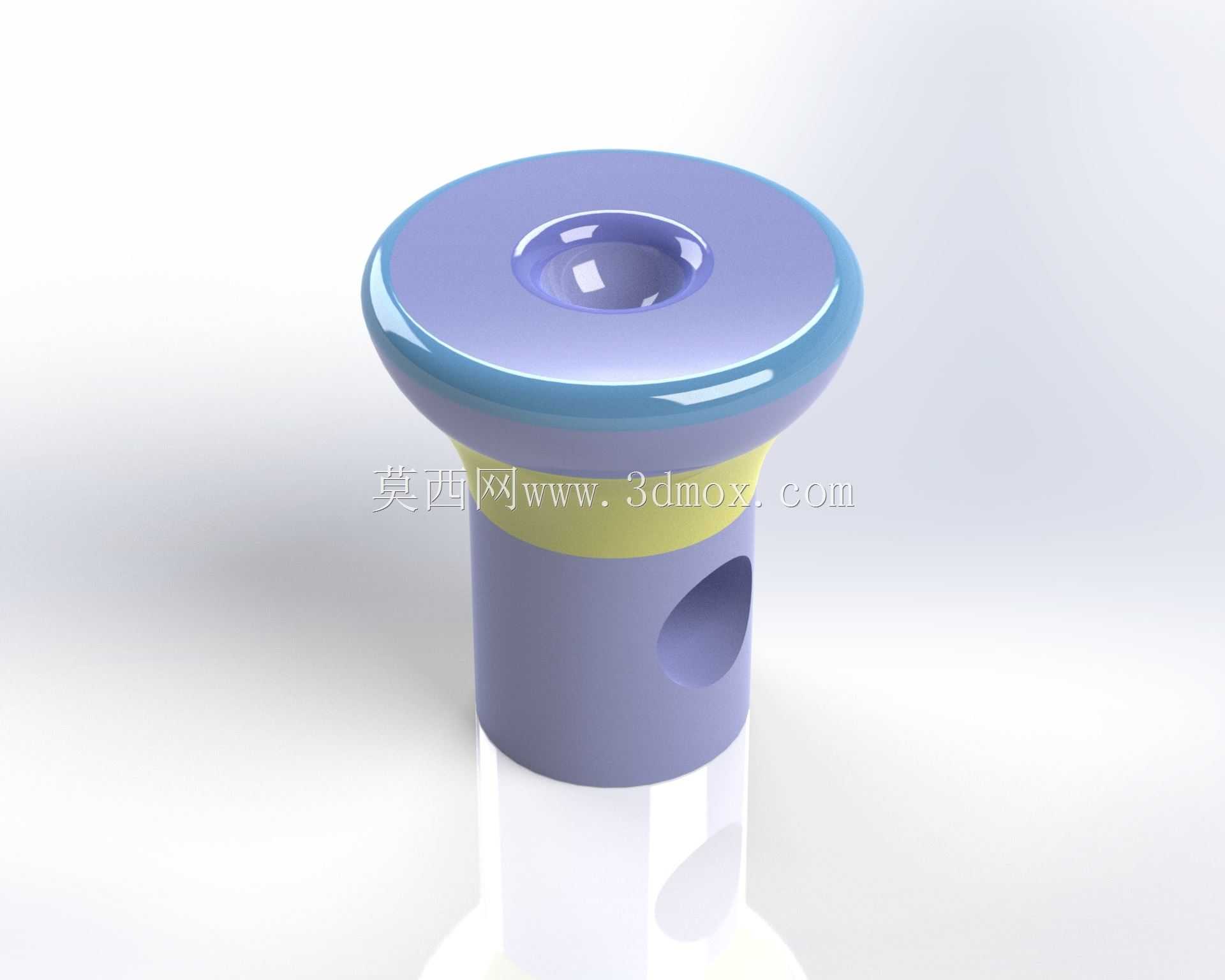

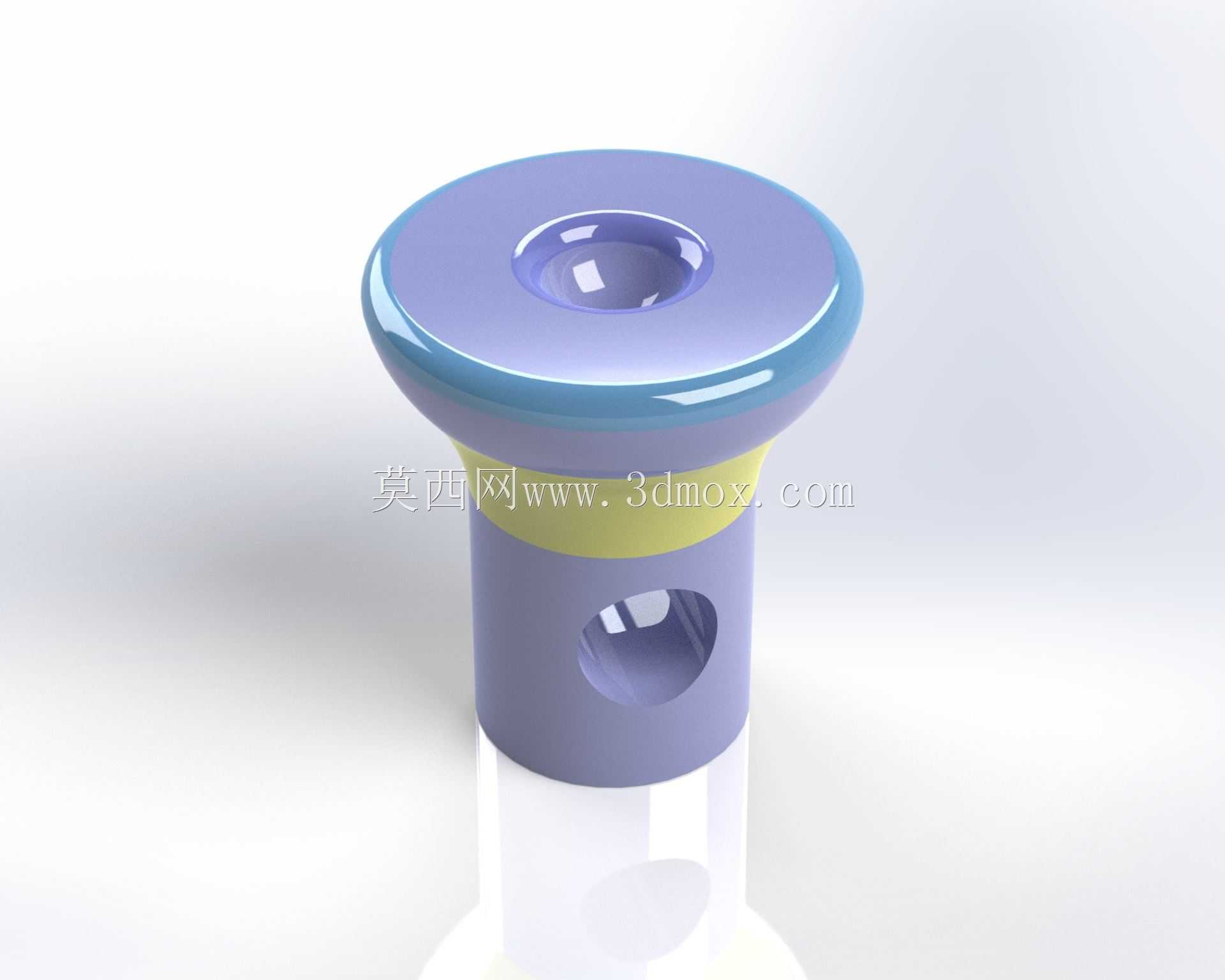

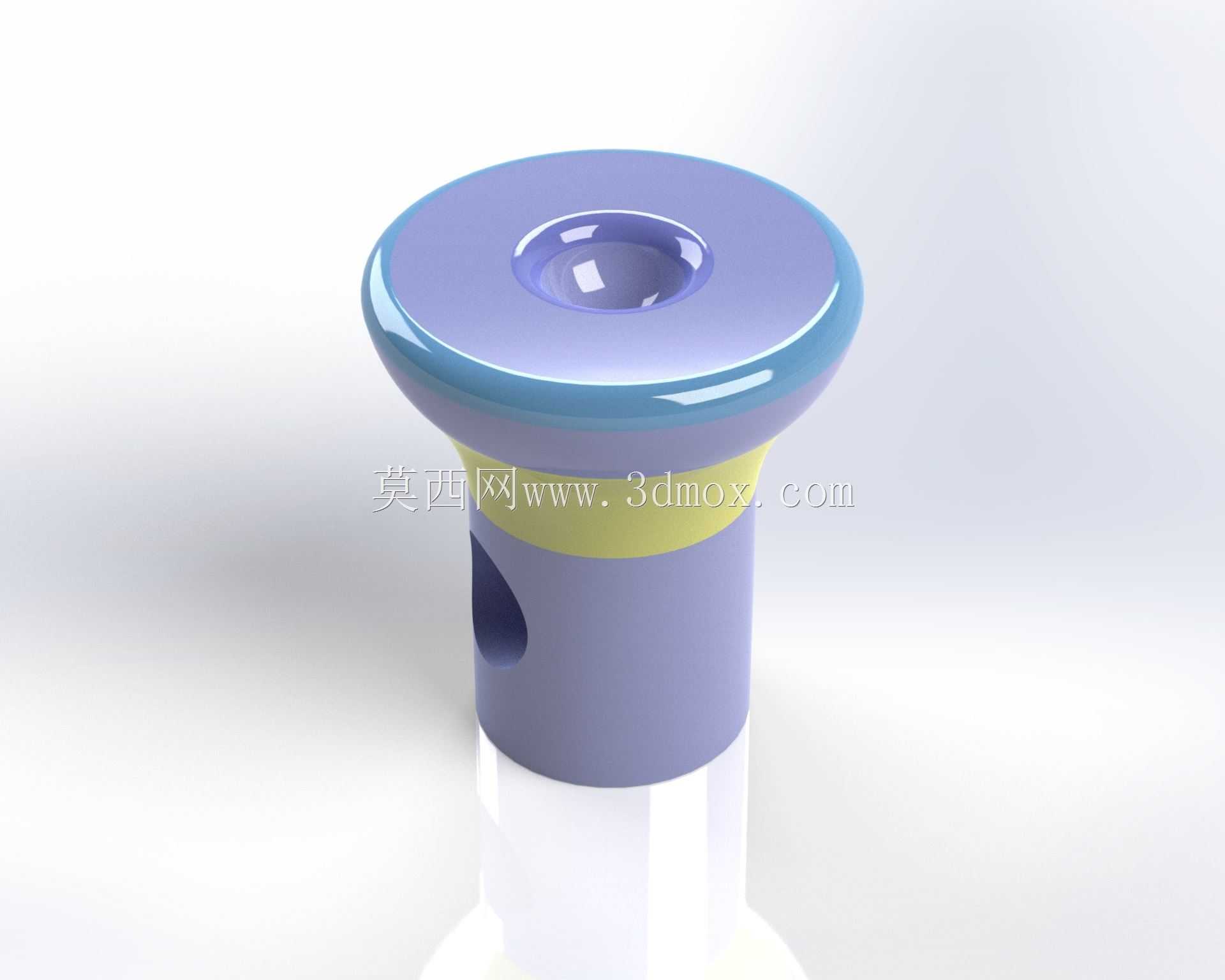

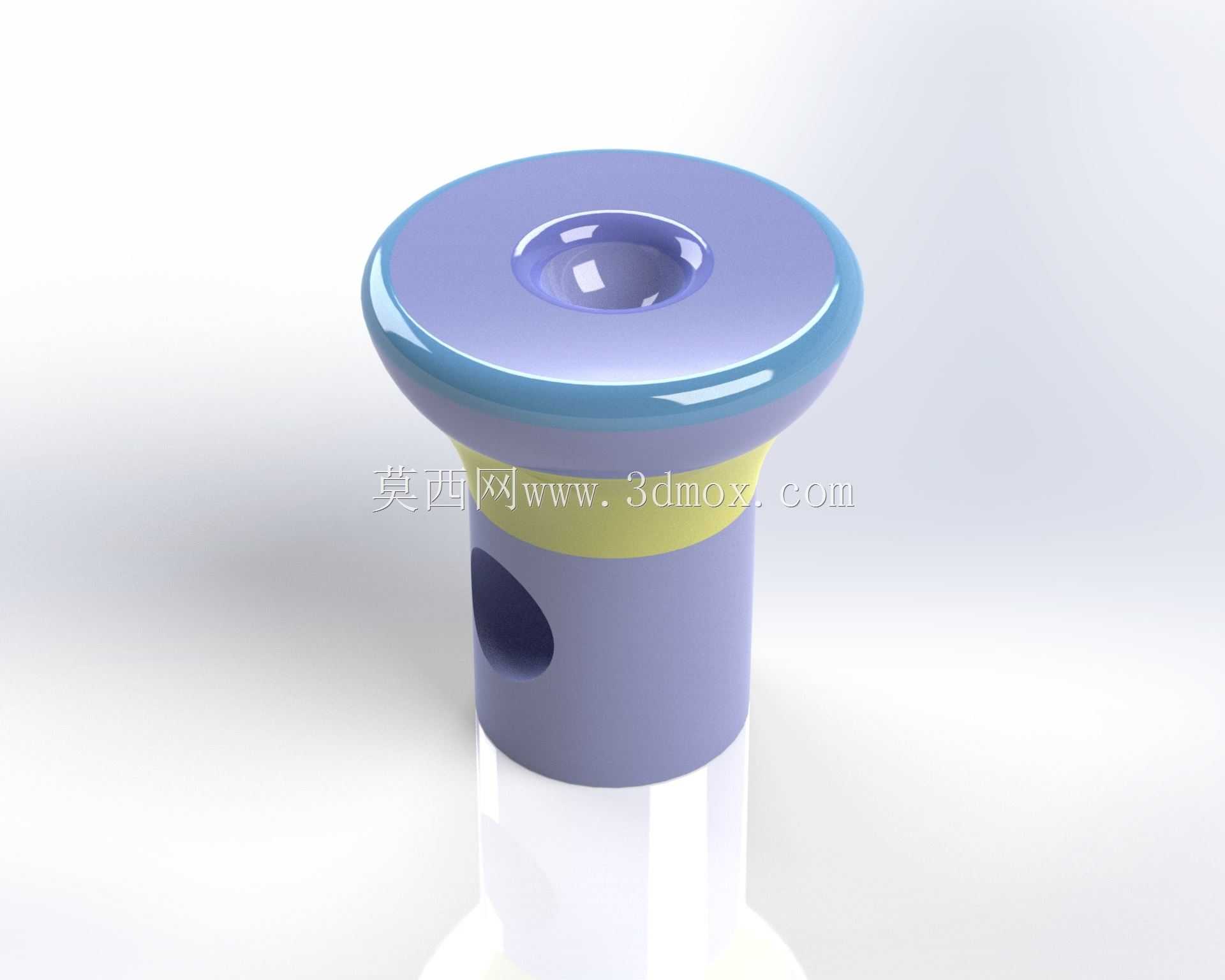

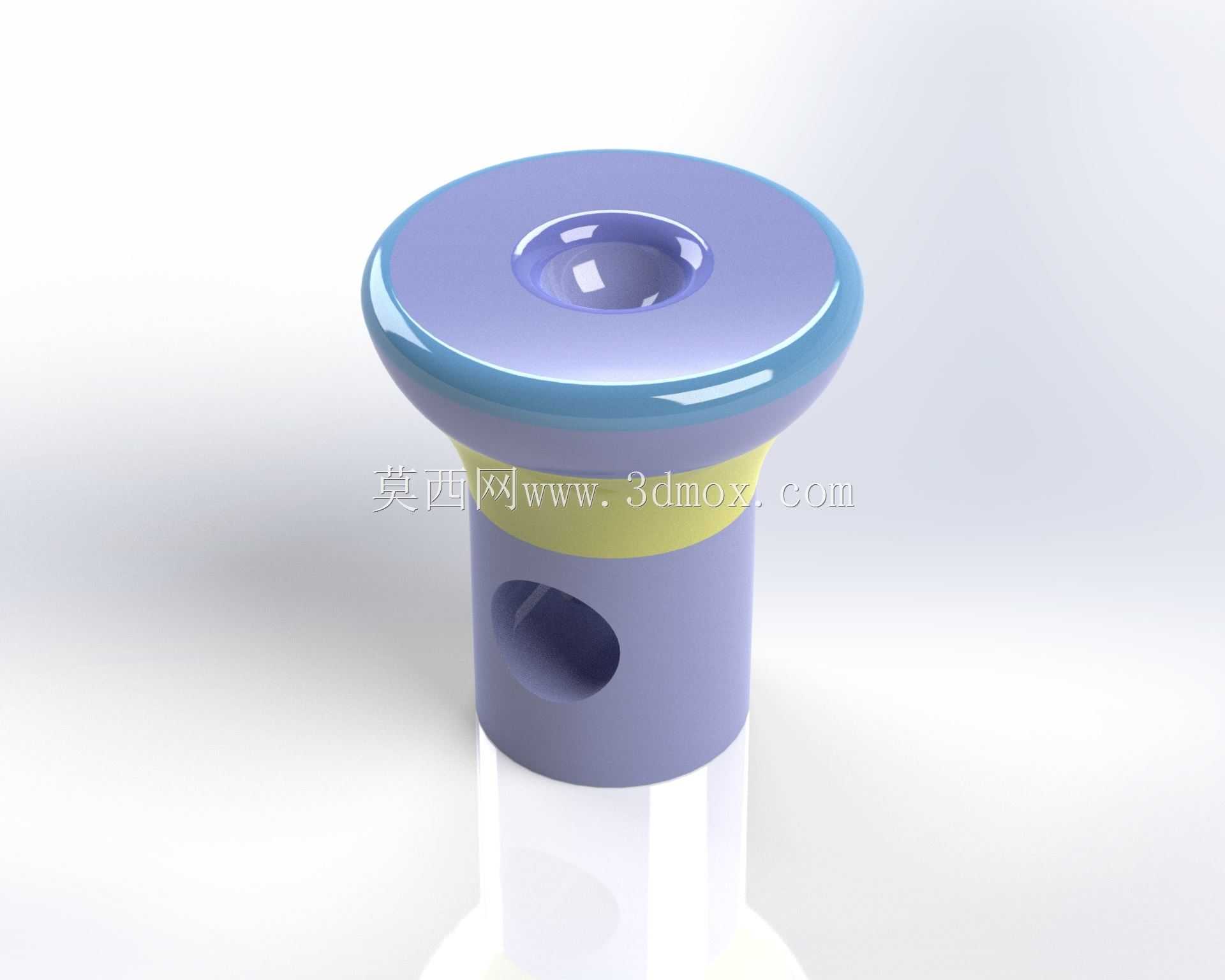

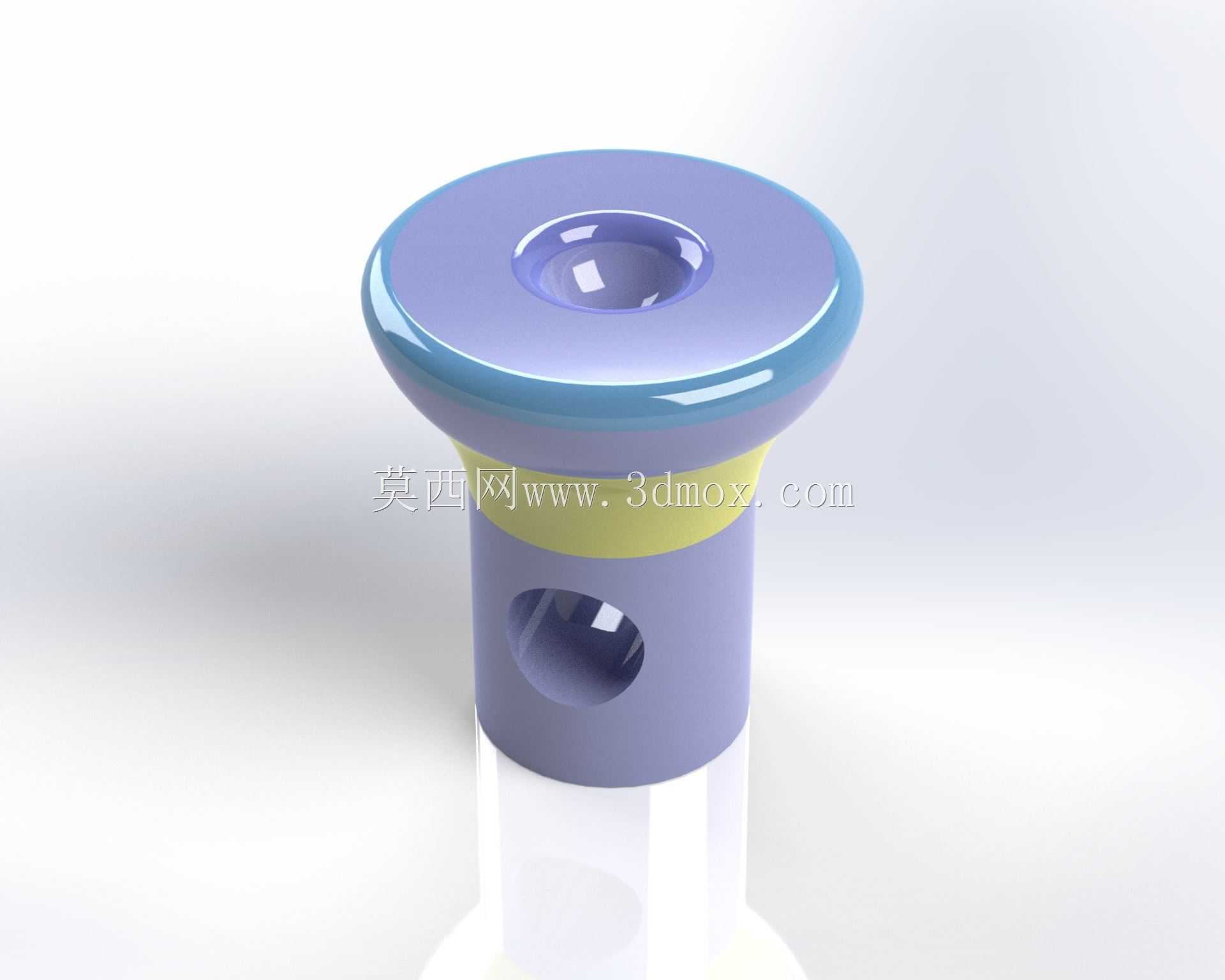

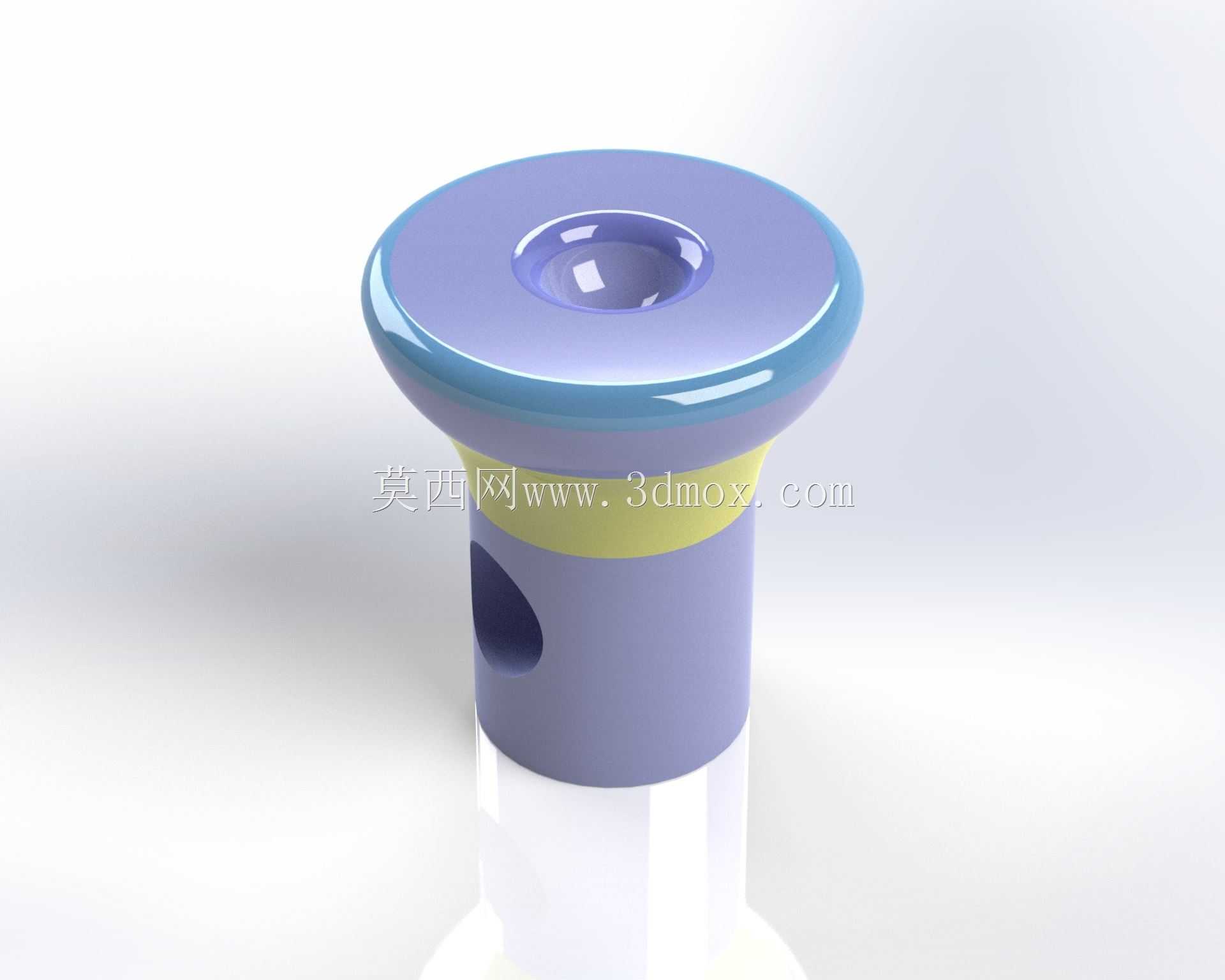

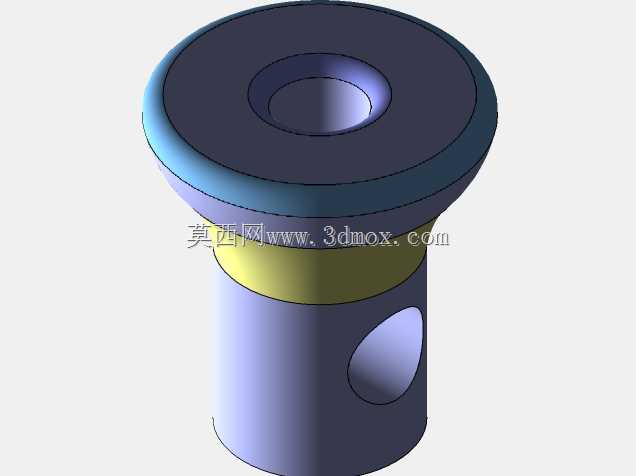

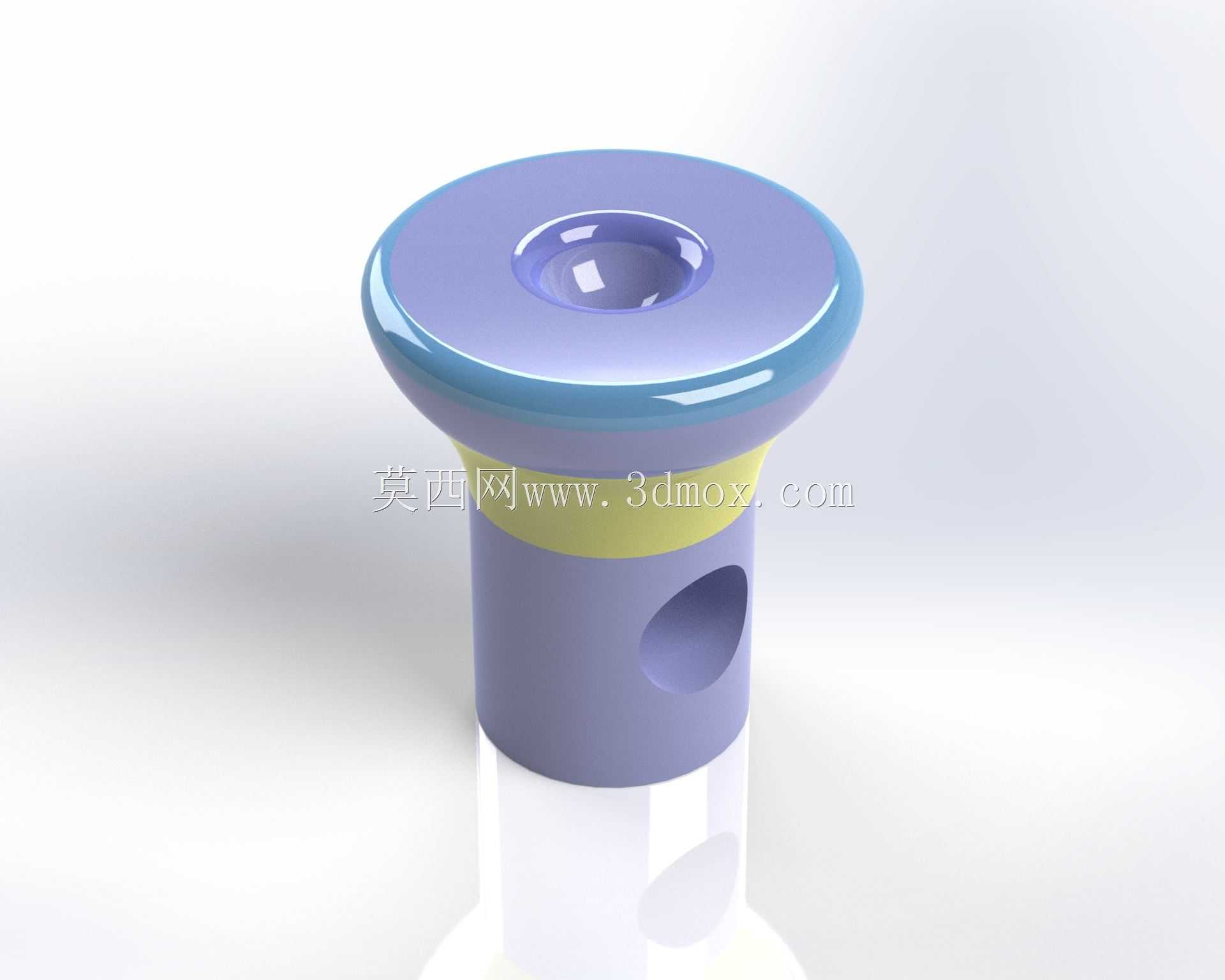

在工业传感检测、精密工装定位的配套结构设计中,这类带侧孔的法兰式衬套是非常常见的安装适配零件,日常接触的视觉检测工位、位移传感安装座、气动回路定位点位里,都能见到这类结构的身影。它的核心作用是给传感检测元件提供稳定的安装基准,同时通过自身的结构特征完成安装后的轴向限位,避免检测元件在设备运行振动中出现窜动,影响检测精度。
从结构设计逻辑来看,这类零件的法兰盘做了大圆角过渡处理,不是生硬的直角台阶,一方面是为了降低安装时的应力集中,毕竟很多设备运行时会有持续的微幅振动,直角台阶处很容易在长期交变应力下出现裂纹,圆角过渡能把安装压紧时的应力均匀分散开;另一方面,法兰顶面的内凹沉孔是用来容纳传感元件的定位凸台,保证元件装入后端面和衬套顶面齐平,不会出现突出剐蹭或者凹陷导致检测距离偏差的问题。柱身部分的侧孔是整个结构的功能核心,这个孔不是随意开设的,它的作用有两个:一是给传感元件的引线或者触发拨杆留出避让空间,避免柱身封闭结构挤压线路,或者干涉触发部件的运动行程;二是可以穿入紧定螺钉,在传感元件装入衬套内孔后,从侧孔位置拧入紧定螺钉完成径向锁紧,防止元件在衬套内转动,保证检测方向始终对准被测点位。

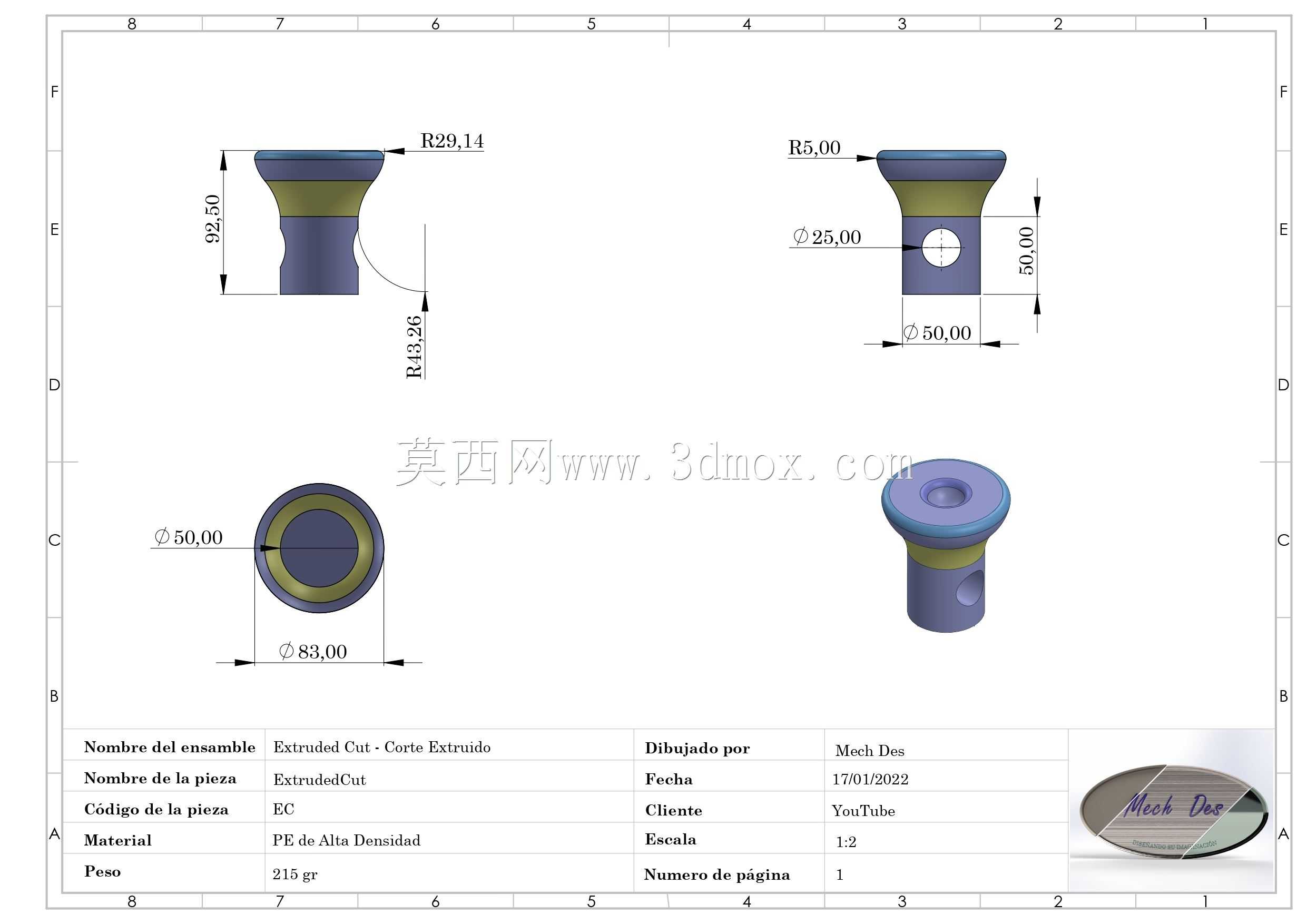

实际选型和建模的时候,首先要明确安装边界:法兰盘的外径要比安装面板的开孔大2-4mm,保证压紧时能完全贴合面板表面,不会出现衬套从开孔处滑脱的问题;柱身的外径要和安装面板的开孔做间隙配合,公差一般选H7/h6,既保证安装时能顺利插入开孔,又不会因为间隙过大导致衬套晃动;柱身的长度要比安装面板的厚度大3-5mm,保证插入后柱身末端能露出面板,方便后续安装锁紧螺母或者卡簧完成轴向固定。侧孔的位置也有讲究,不能太靠近法兰根部,不然会削弱法兰和柱身连接位置的结构强度,一般要距离法兰下端面至少5mm以上,同时侧孔的轴线要和柱身内孔的轴线垂直相交,保证穿入的紧定螺钉能垂直顶在装入的元件外壁上,锁紧力不会出现分力导致元件偏斜。
这类零件的材质选择一般根据使用场景确定,如果是普通工业环境、没有腐蚀要求的工位,选普通6061铝合金做阳极氧化处理就足够,重量轻、加工成本低,而且表面氧化层有一定的耐磨能力;如果是在有切削液、油污的机加工工位使用,就要选304不锈钢材质,避免长期接触腐蚀介质出现生锈,导致内孔卡滞、零件拆卸困难;如果是用于高频振动的冲压设备配套,还可以选POM或者尼龙材质,能吸收一部分振动,避免传感元件因为长期受冲击出现损坏。
建模过程中要注意几个容易出错的细节:法兰顶面的沉孔深度要和配套传感元件的凸台高度匹配,公差控制在±0.1mm以内,太深会导致元件装入后端面凹陷,检测距离变大,太浅会导致元件突出,安装时被面板压坏;侧孔的边缘要做0.2mm的倒角处理,一方面是去除加工毛刺,避免穿线的时候刮破线缆外皮,另一方面拧入紧定螺钉的时候能顺利导向,不会出现螺纹错牙的问题;柱身的末端也要做小角度倒角,方便插入安装面板的开孔,提升装配效率。另外,法兰和柱身连接的圆角半径不能小于1mm,不然加工的时候刀具容易在拐角处出现振纹,而且应力集中的问题也没法彻底解决。
在实际装配场景里,这类衬套的安装流程一般是先把柱身穿过安装面板的开孔,法兰面贴紧面板正面,然后在面板背面柱身露出的位置套上防滑垫片,再拧上锁紧螺母,拧紧力矩控制在合理范围,不要过大导致法兰变形压坏面板,也不要过小导致衬套松动。之后把传感元件从法兰顶面的沉孔插入柱身内孔,调整好检测方向之后,从侧孔拧入紧定螺钉,顶紧元件外壁,最后把线缆从侧孔位置引出,接好后续的信号线路就完成了整个安装流程。这种结构相比直接把传感元件拧在面板上的安装方式,后期维护更换元件的时候不需要重新调整安装位置,只要松开侧孔的紧定螺钉就能抽出旧元件,新元件插入后只要顶紧就能保证和原来的位置一致,大幅降低了设备维护的校准时间,在批量生产的自动化产线上,这种结构优势非常明显。
