传感器配套椭圆安装固定垫片结构

　　在工业传感检测场景里，这类椭圆结构的安装垫片常被用于光电、接近类小型传感器的安装工位，尤其是设备钣金护板、型材机架的开孔位置，能有效填补安装孔与传感器本体之间的间隙，避免传感器安装后出现晃动、偏移，保障检测精度的稳定性。很多现场调试的工程师都遇到过，设备机架上预留的传感器安装孔如果开得略大，或者传感器自带的安装法兰和安装面贴合度不足，设备运行时的振动会慢慢让传感器位置偏移，原本校准好的检测距离就会出现偏差，轻则触发误信号，重则导致整条产线停机排查，这类配套垫片就是为了解决这类现场安装的适配问题。

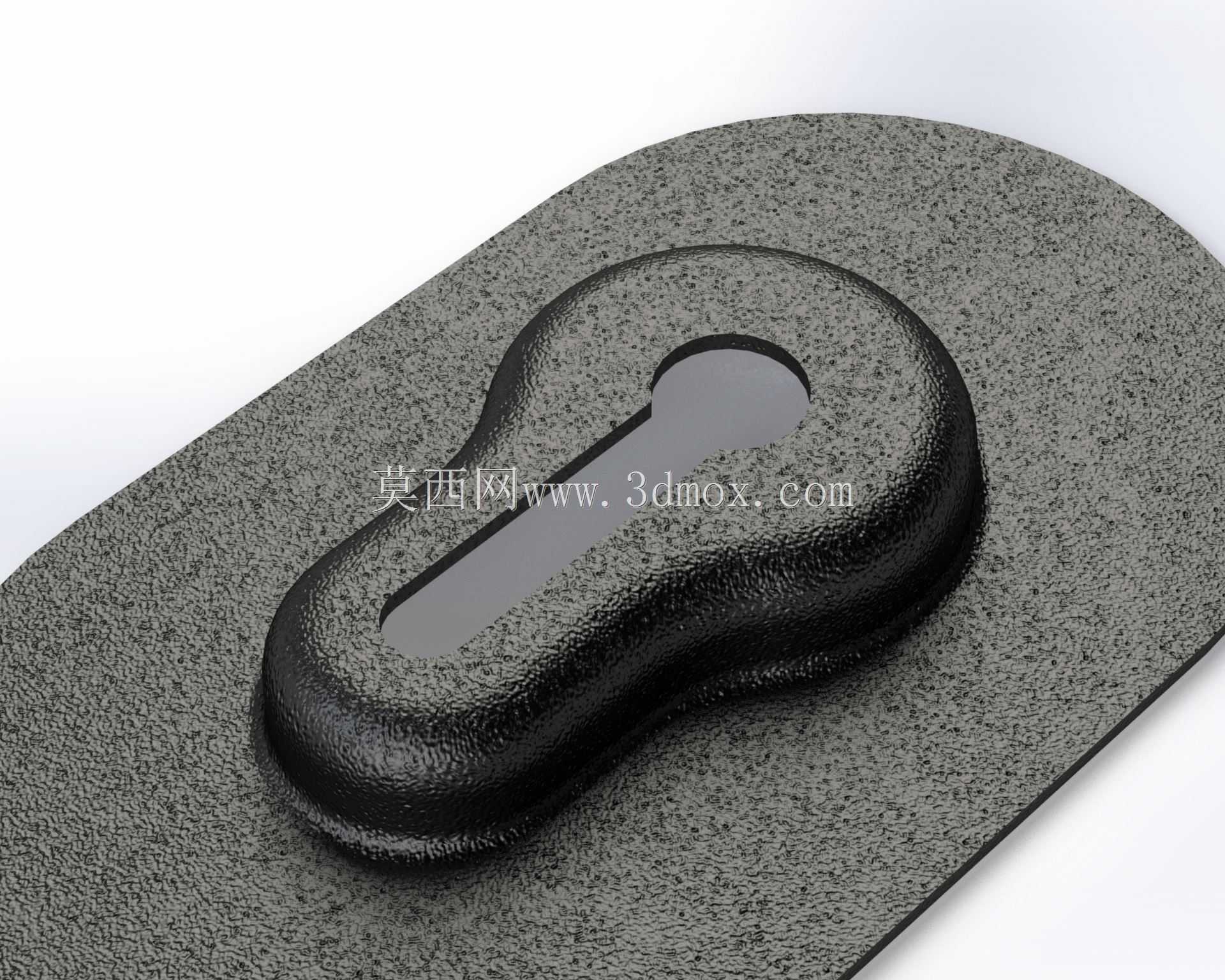

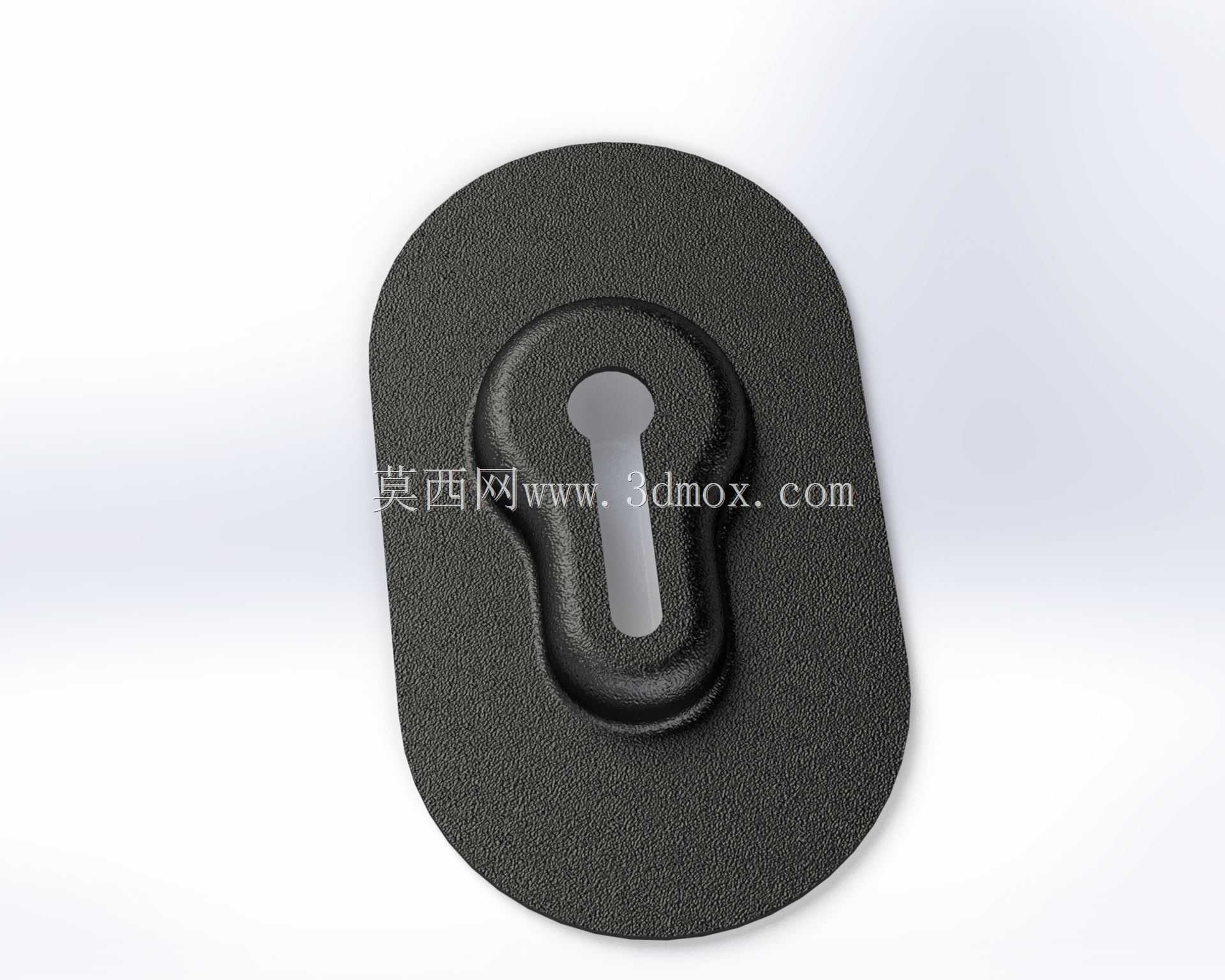

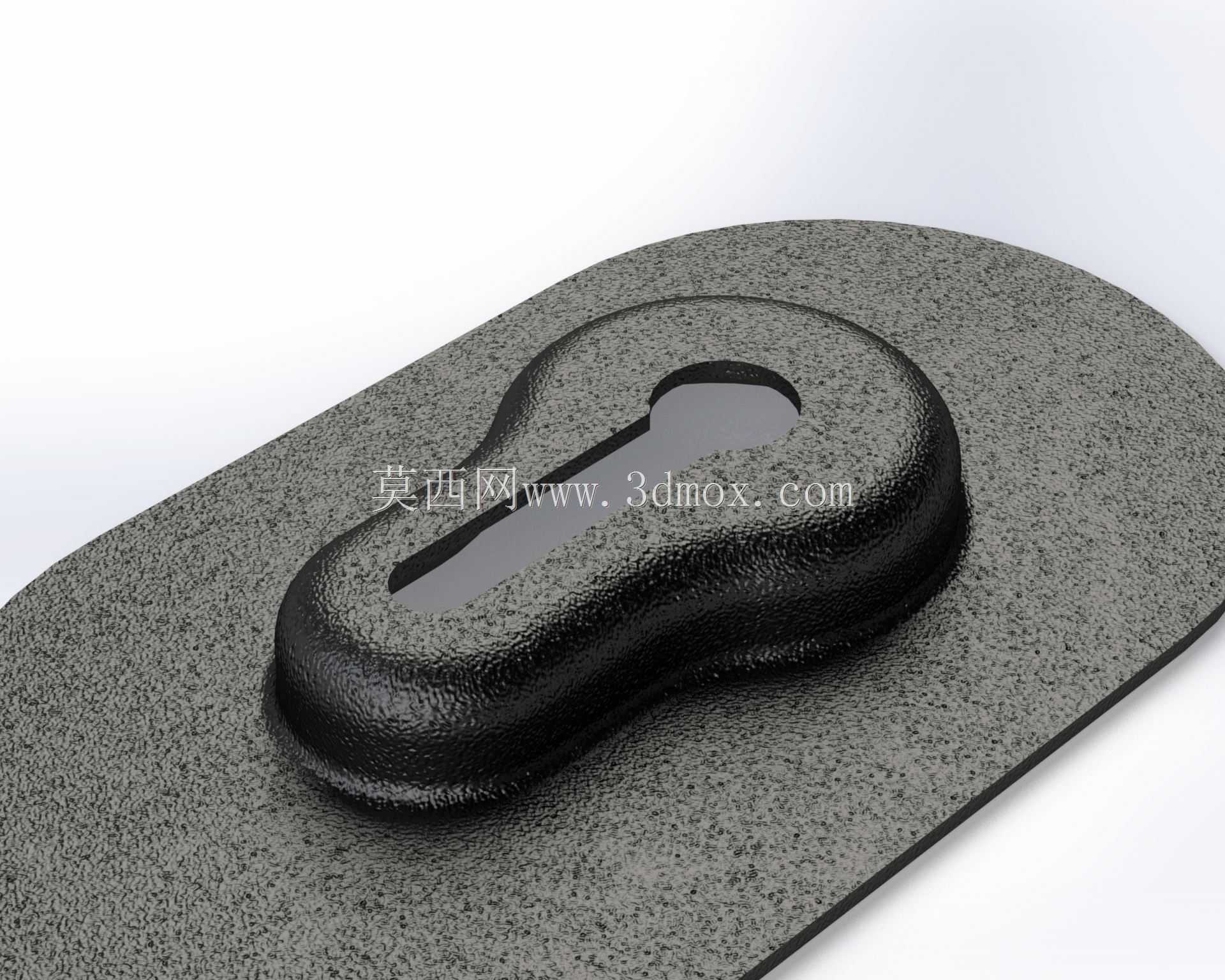

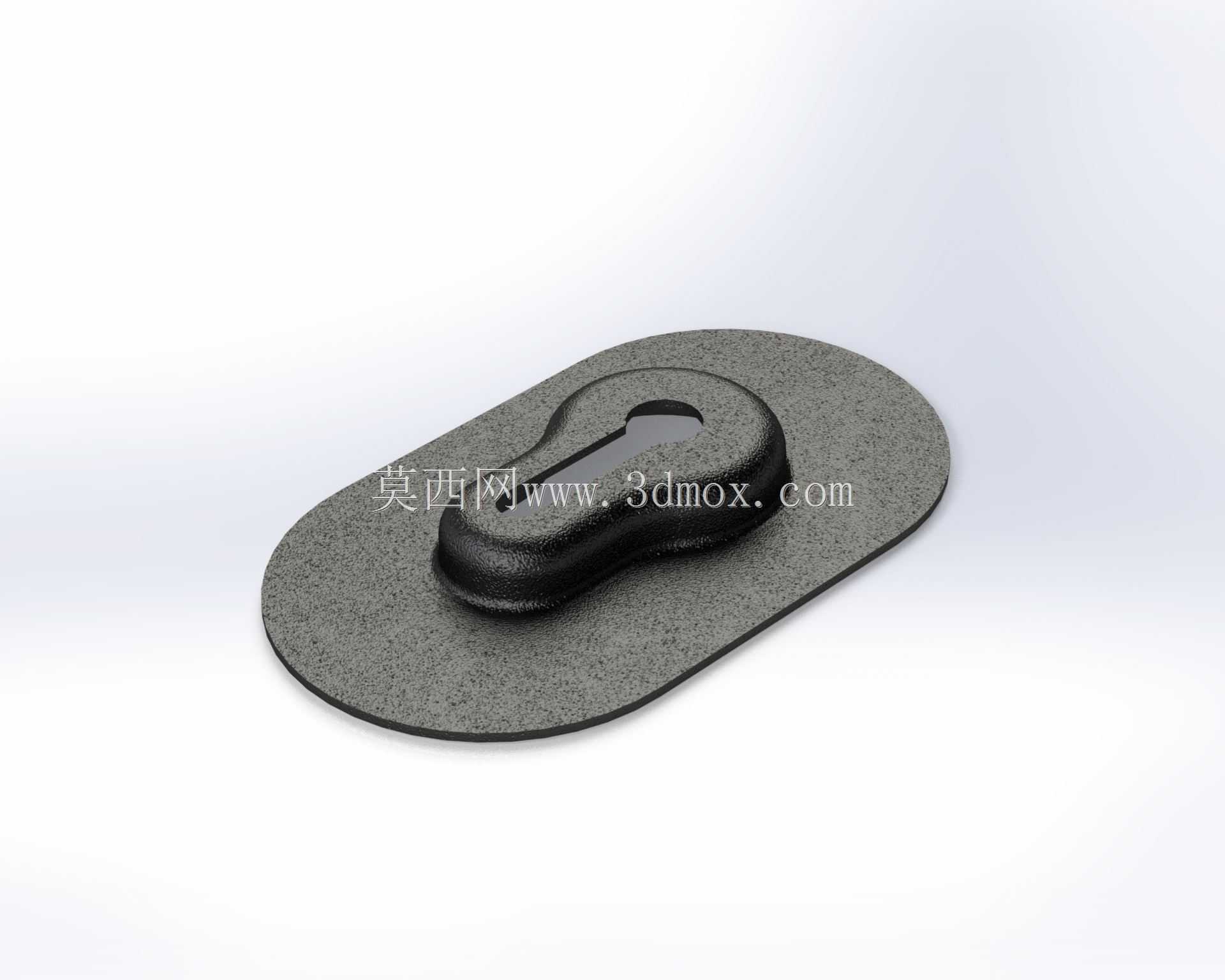

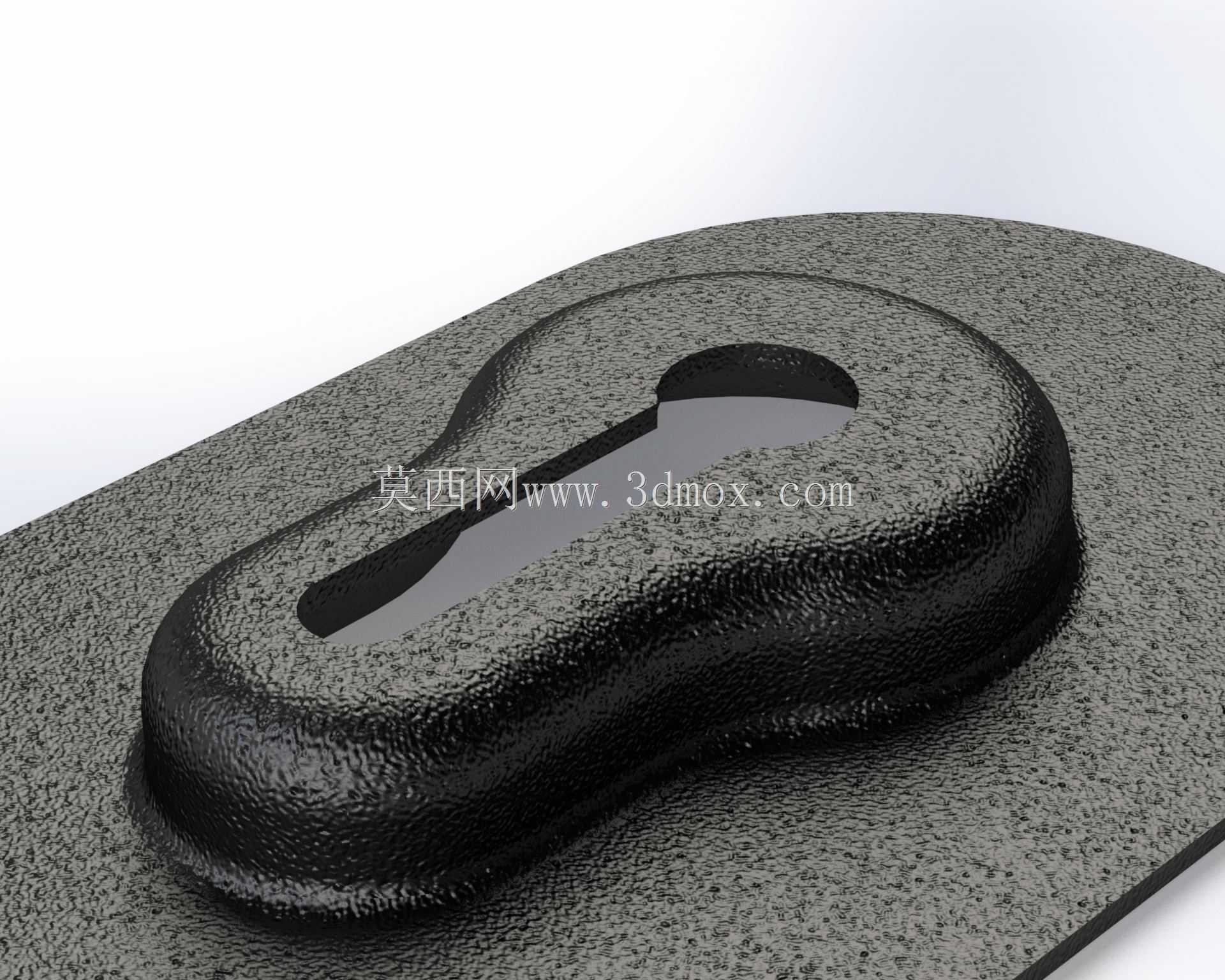

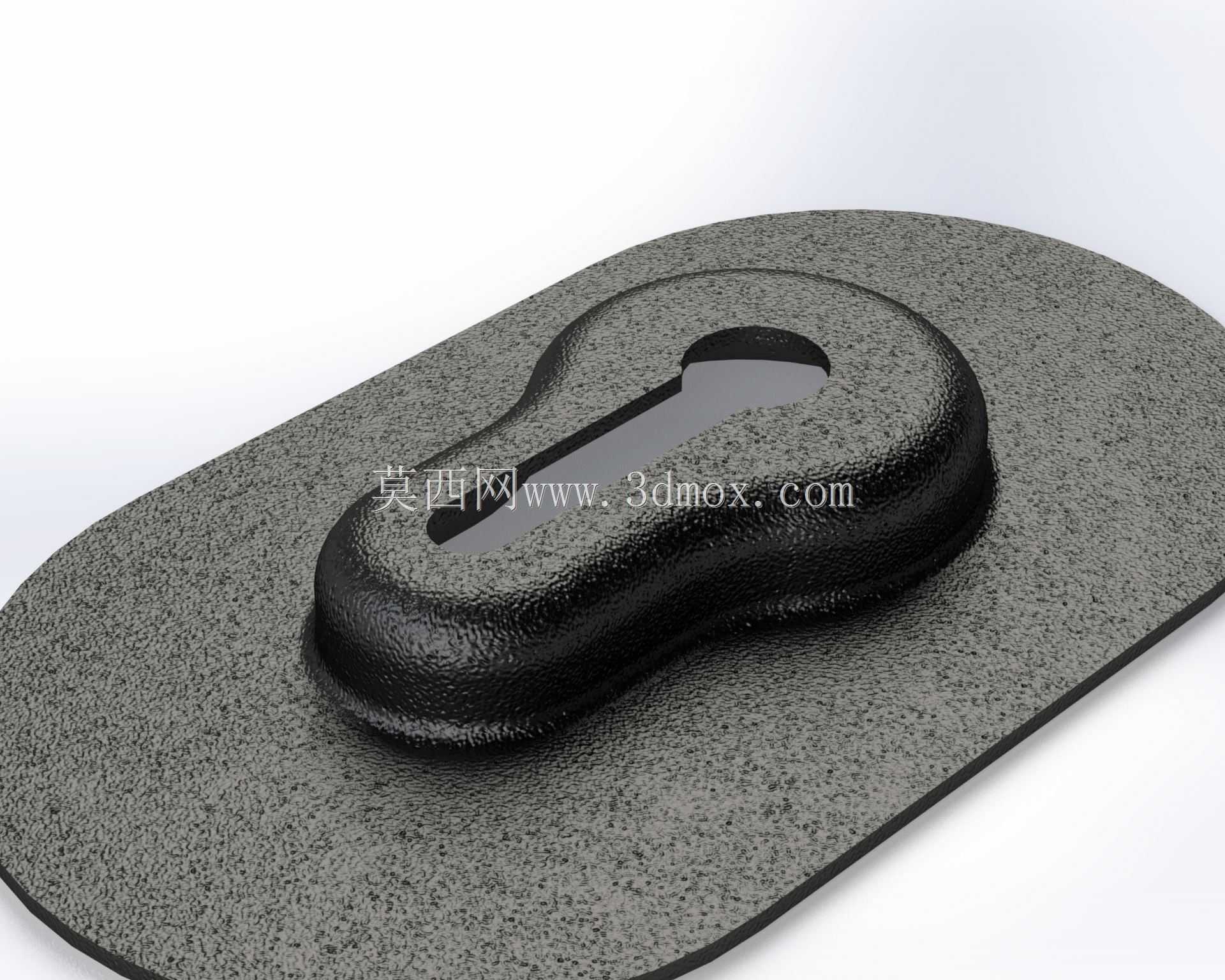

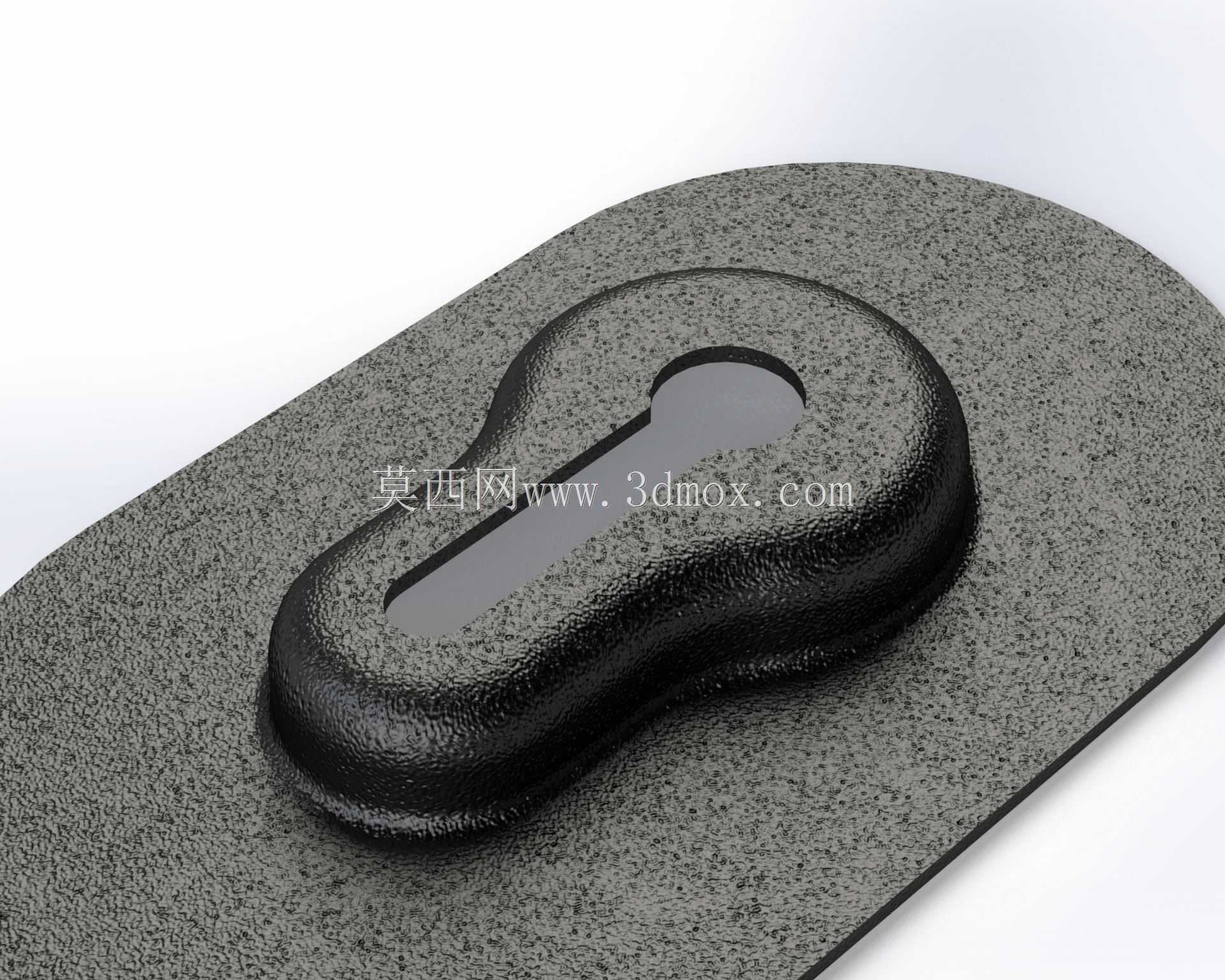

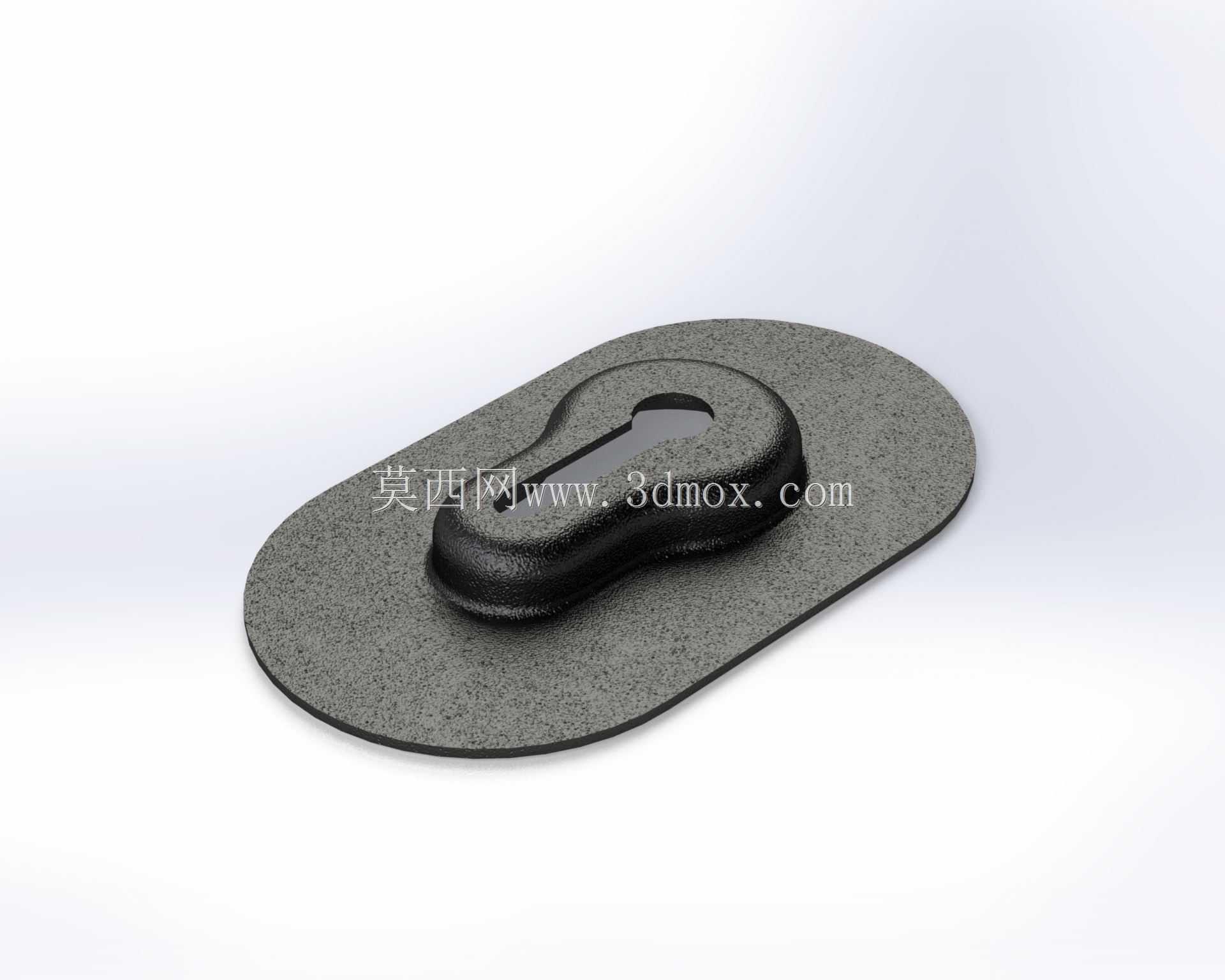

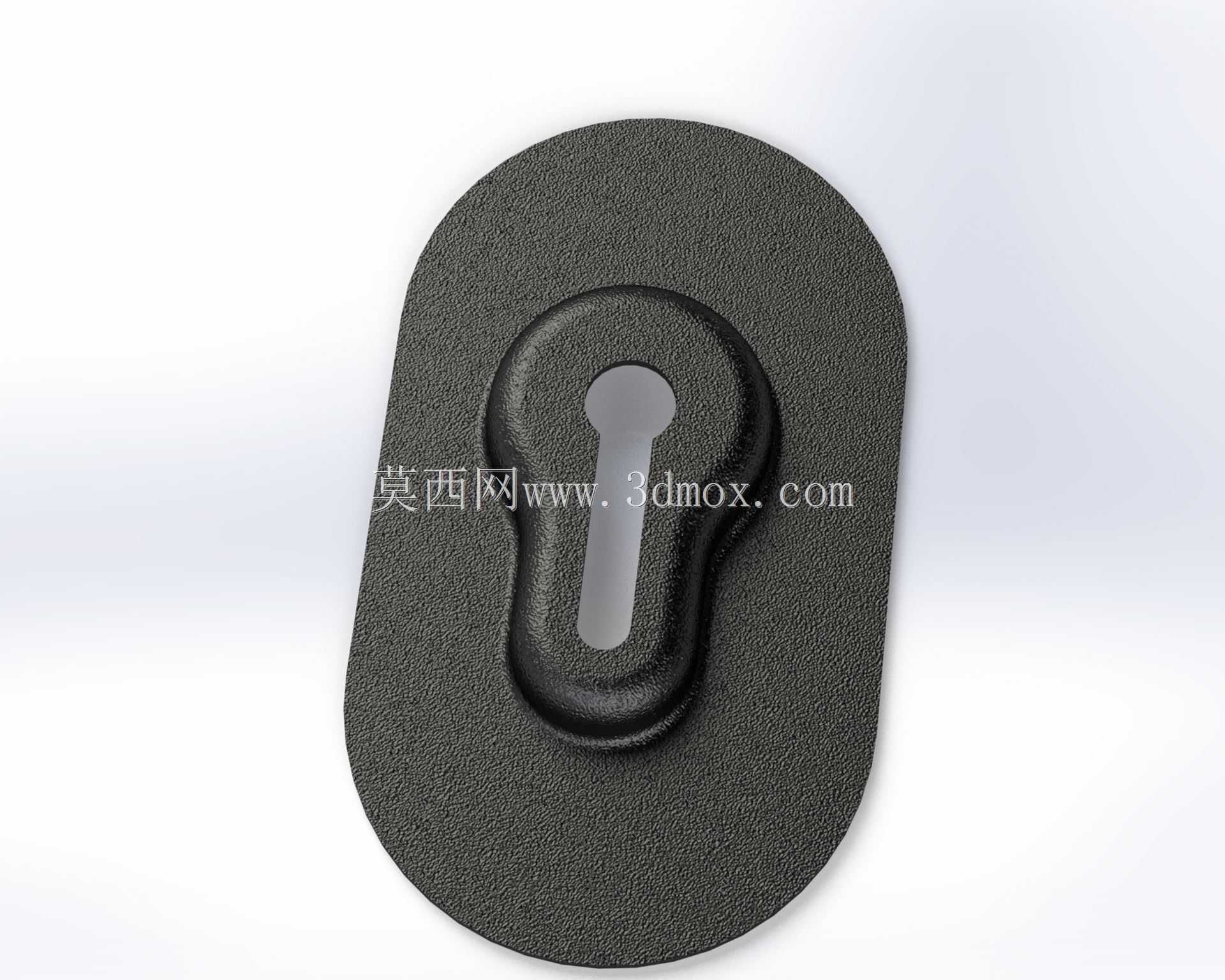

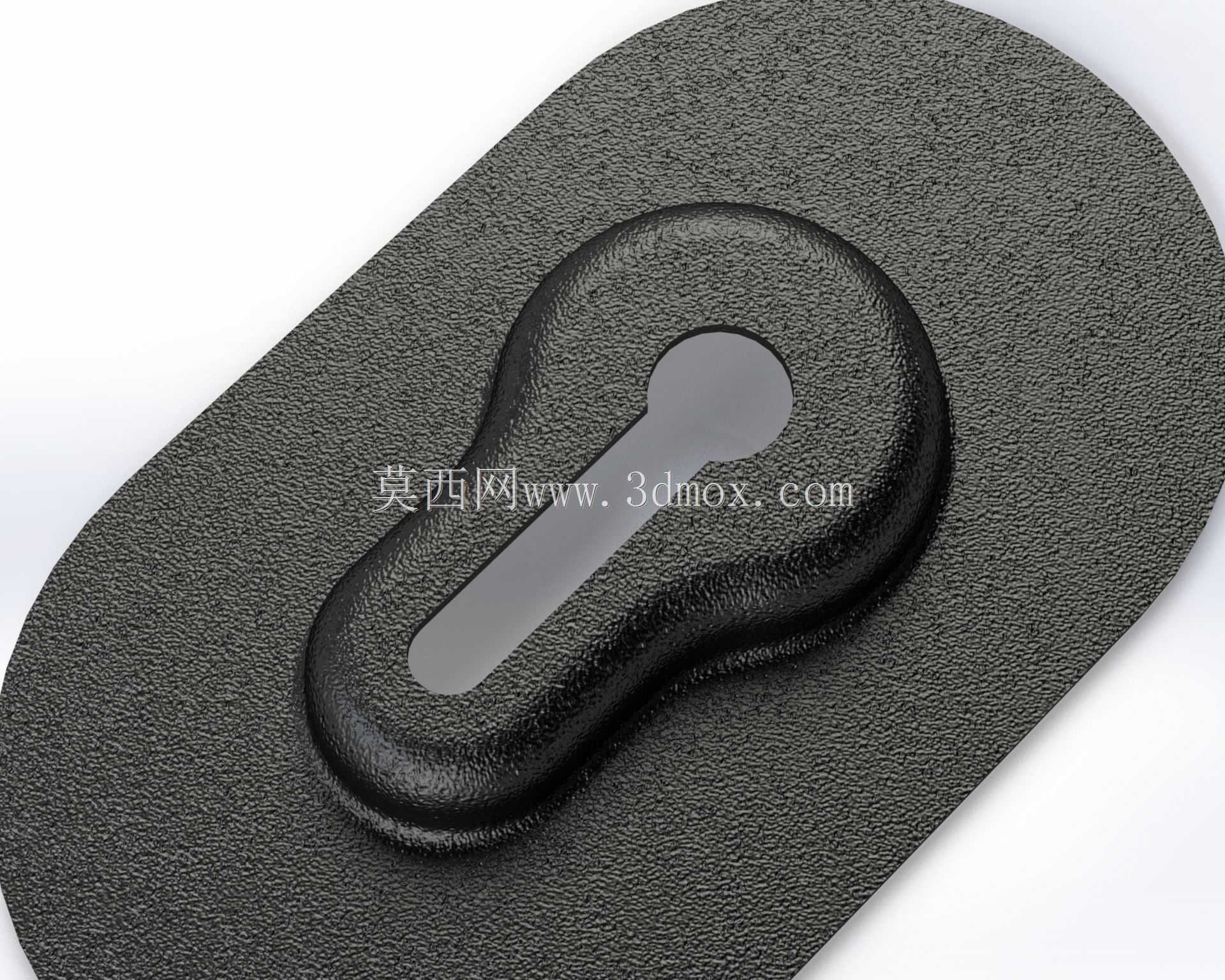

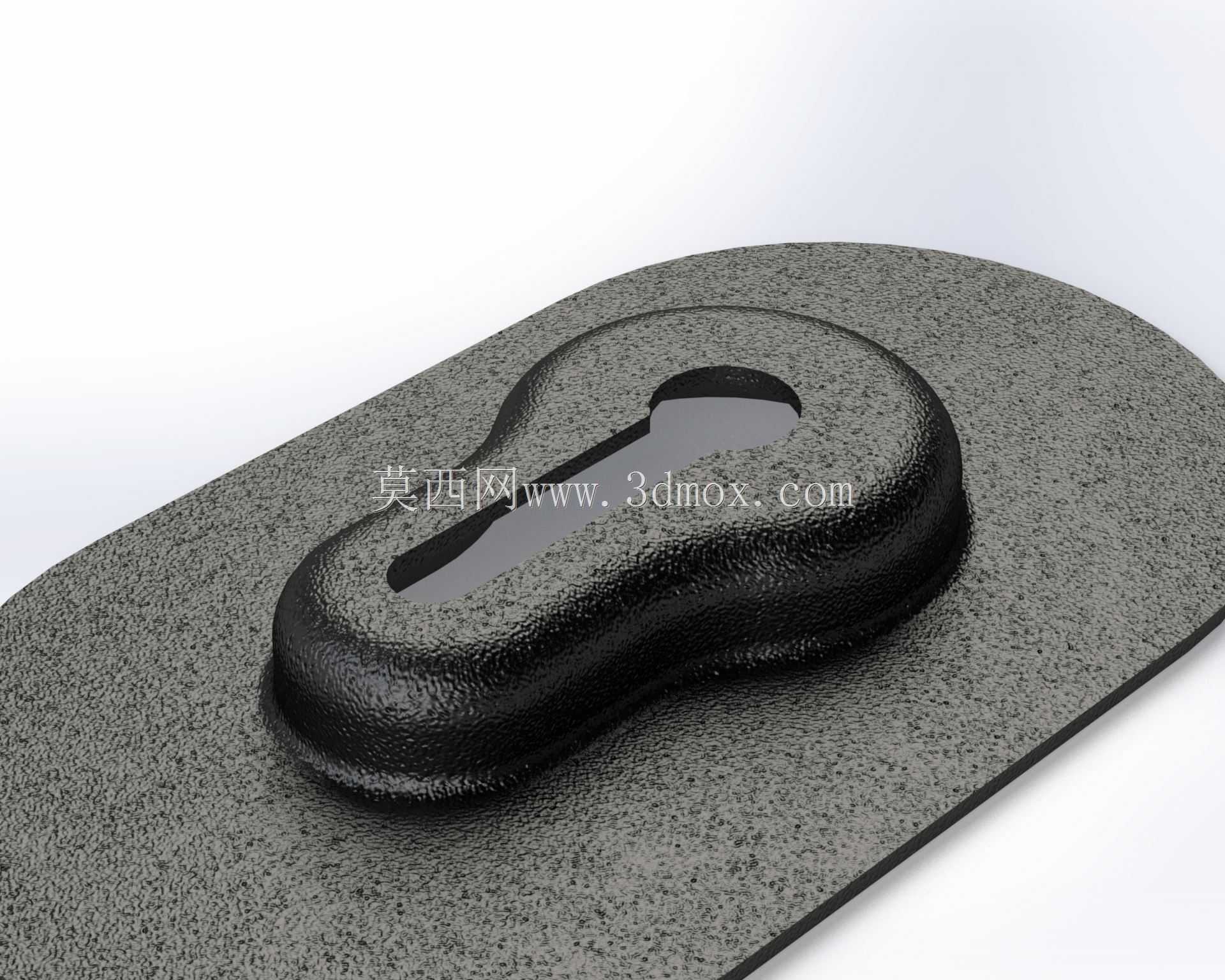

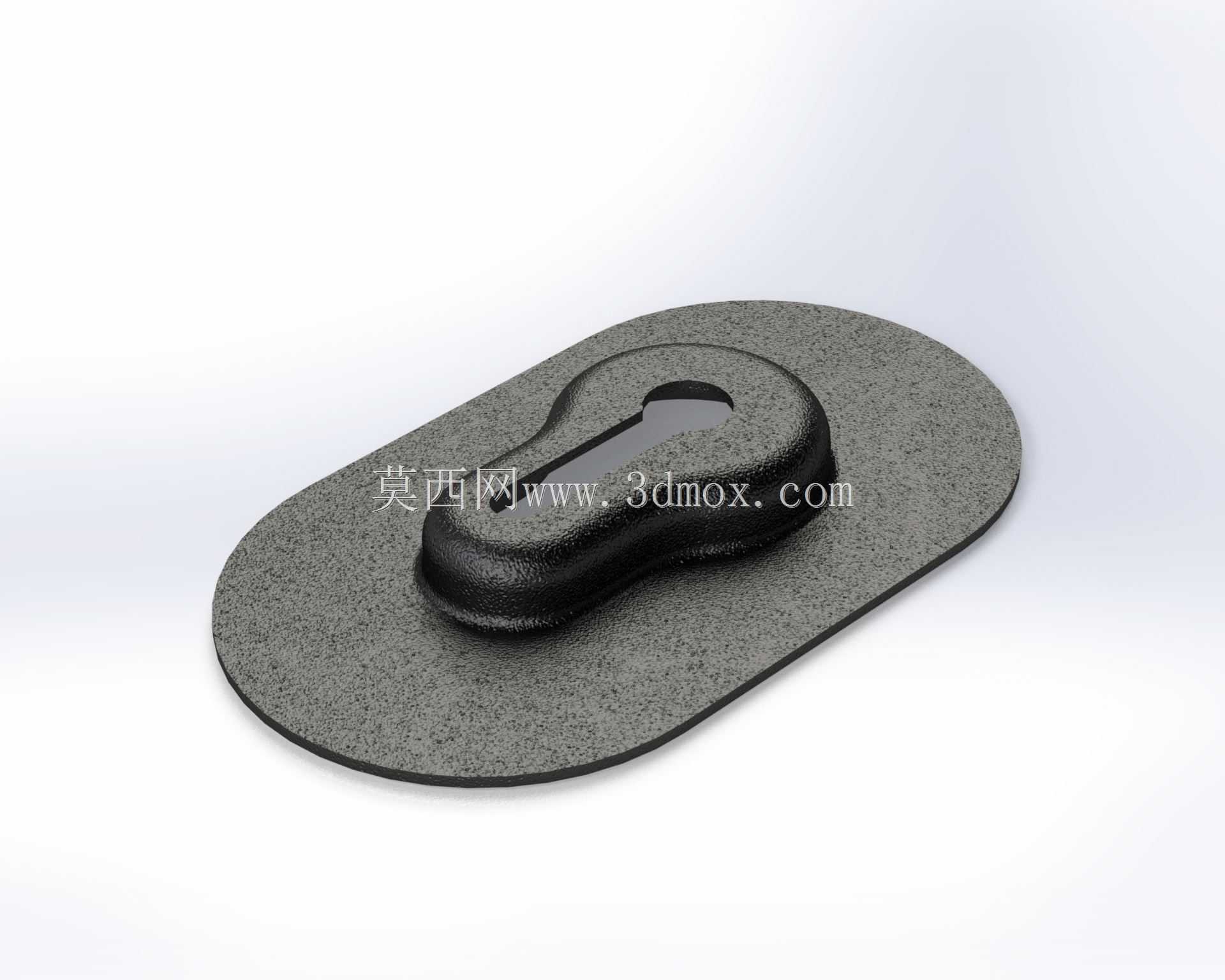

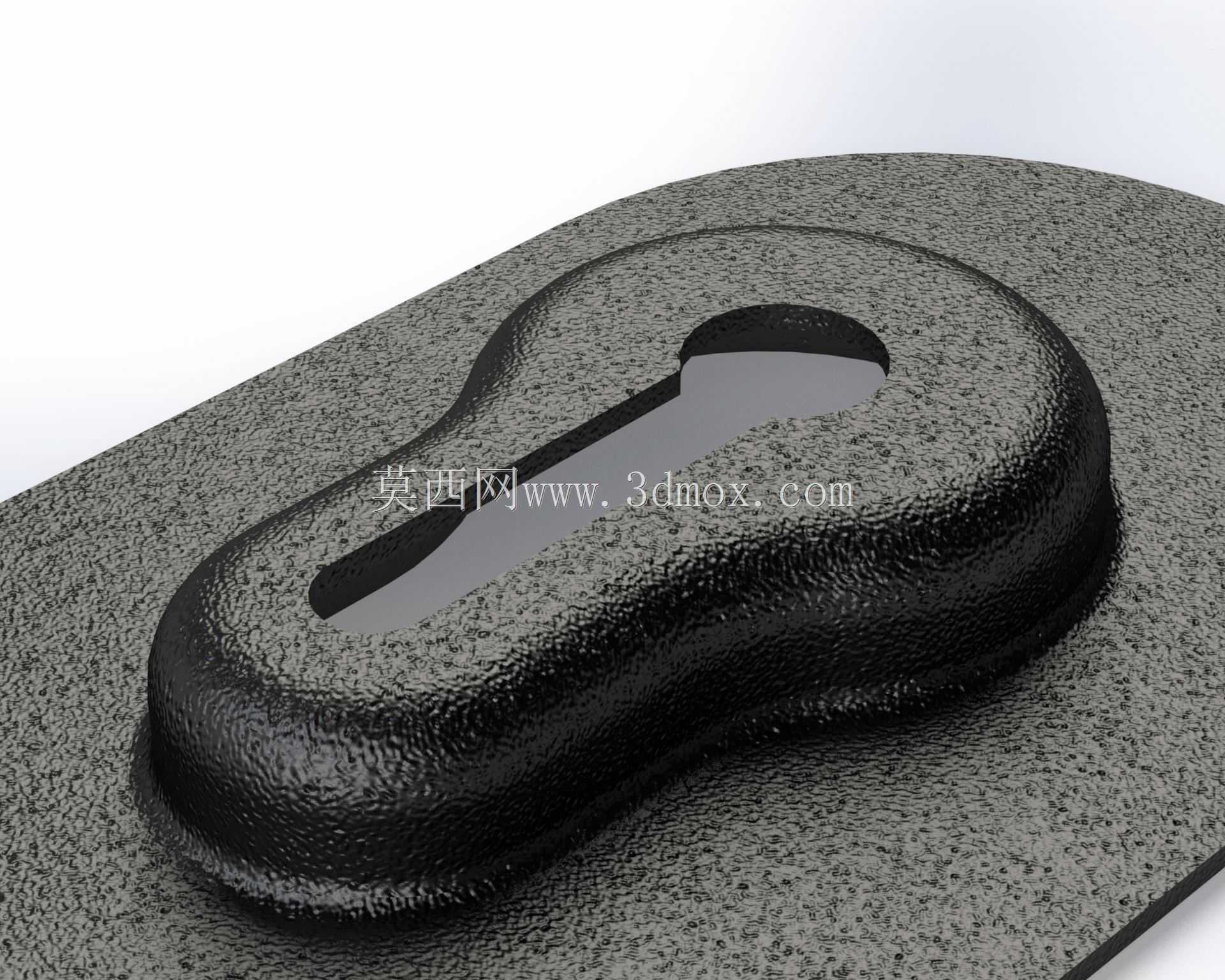

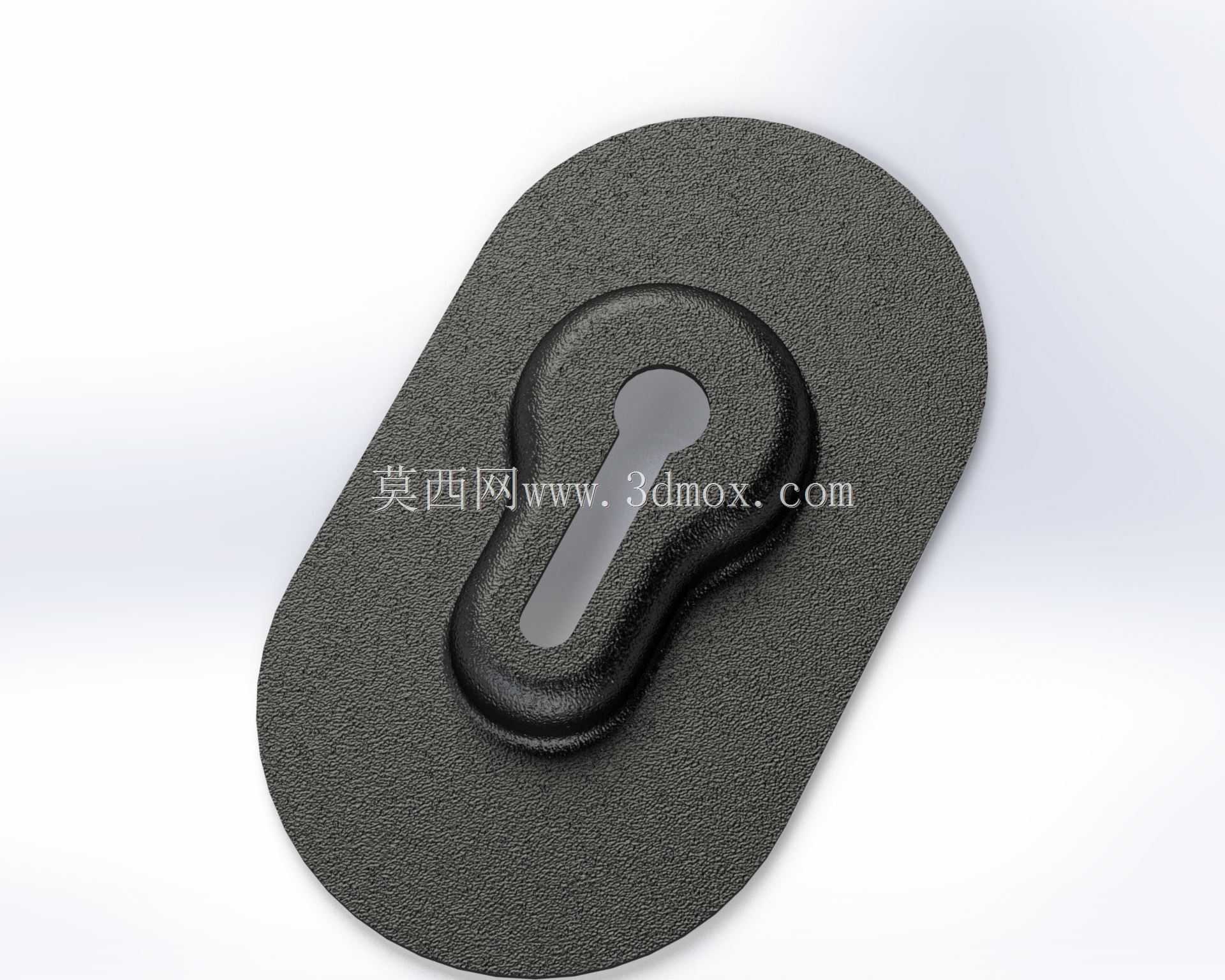

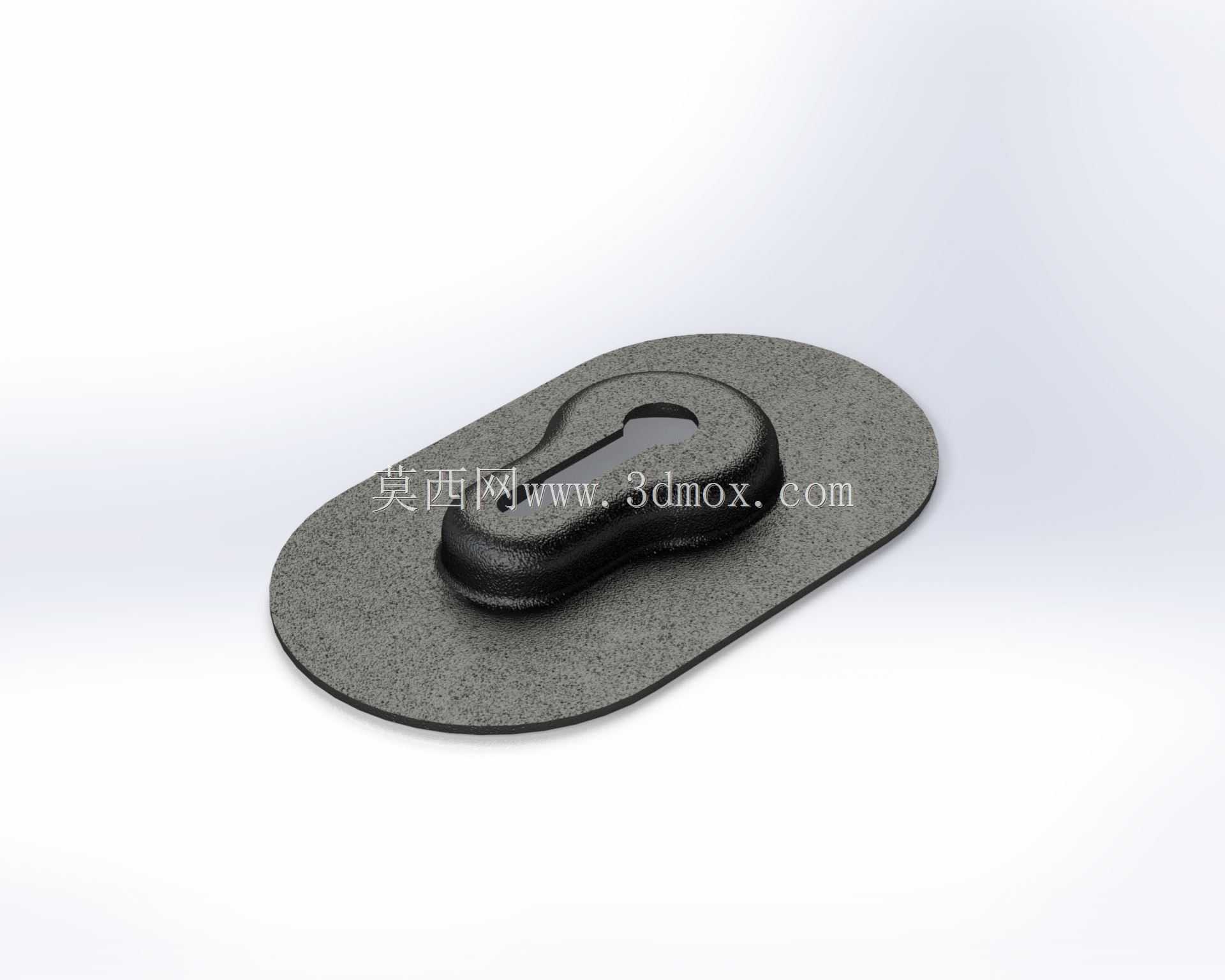

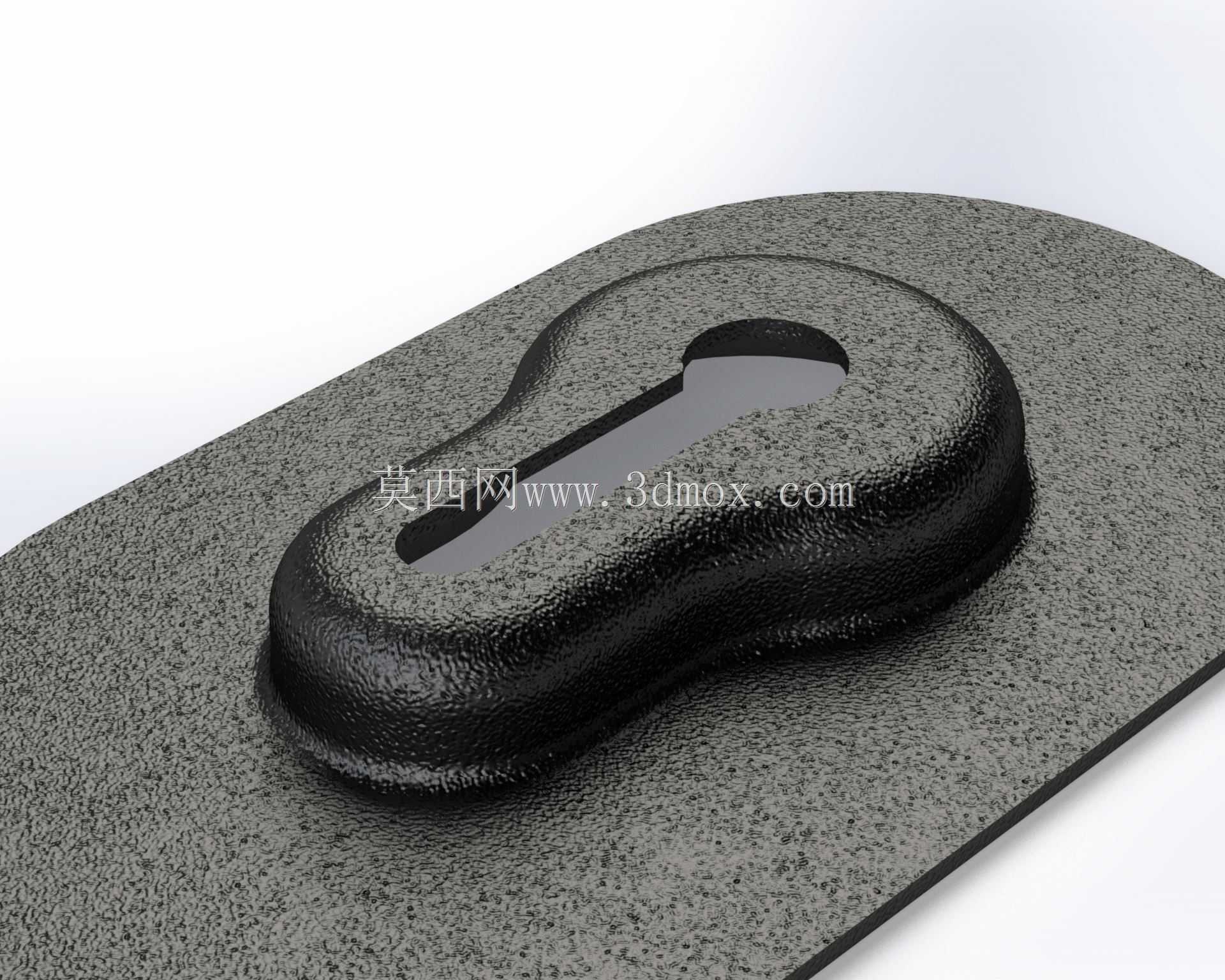

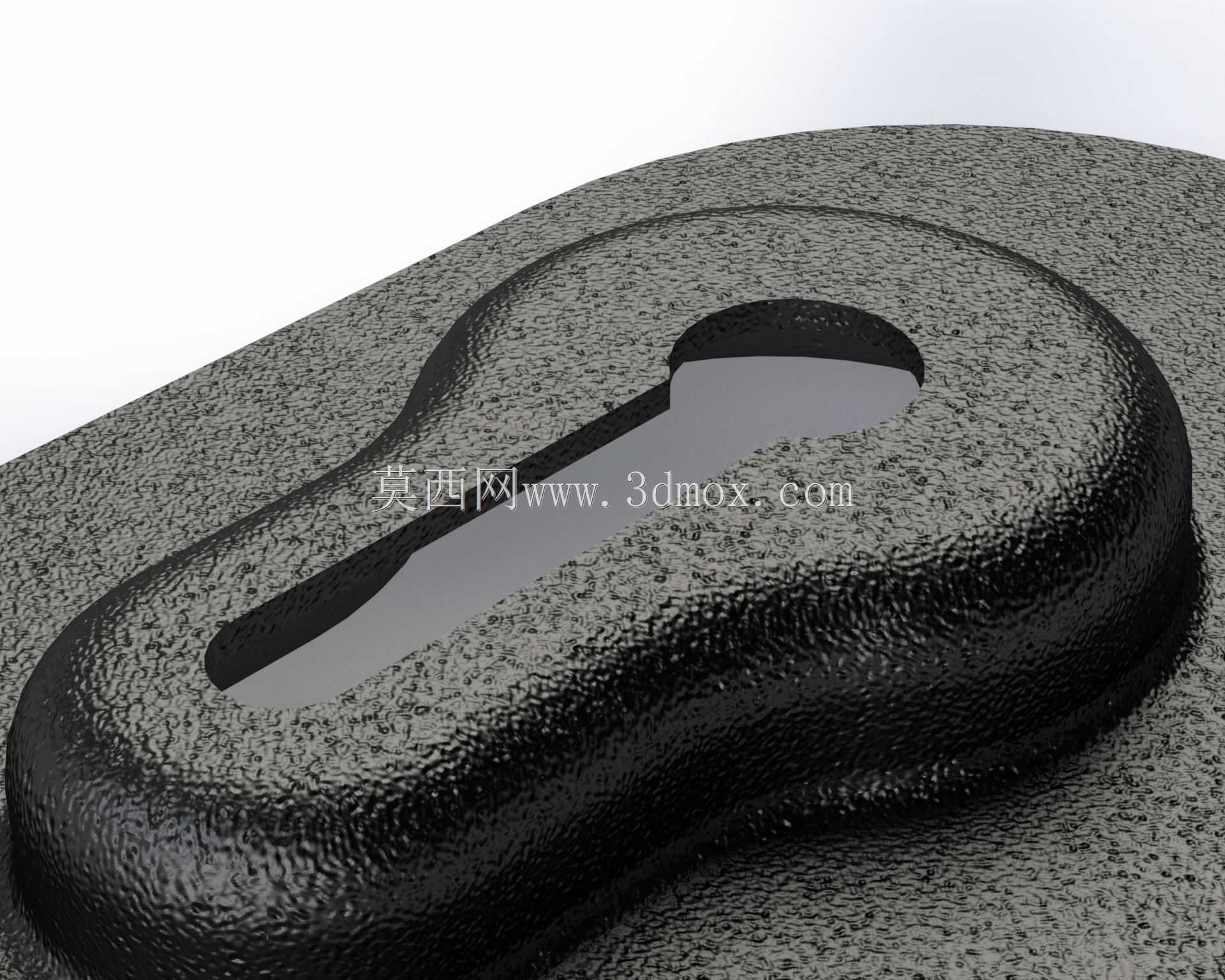

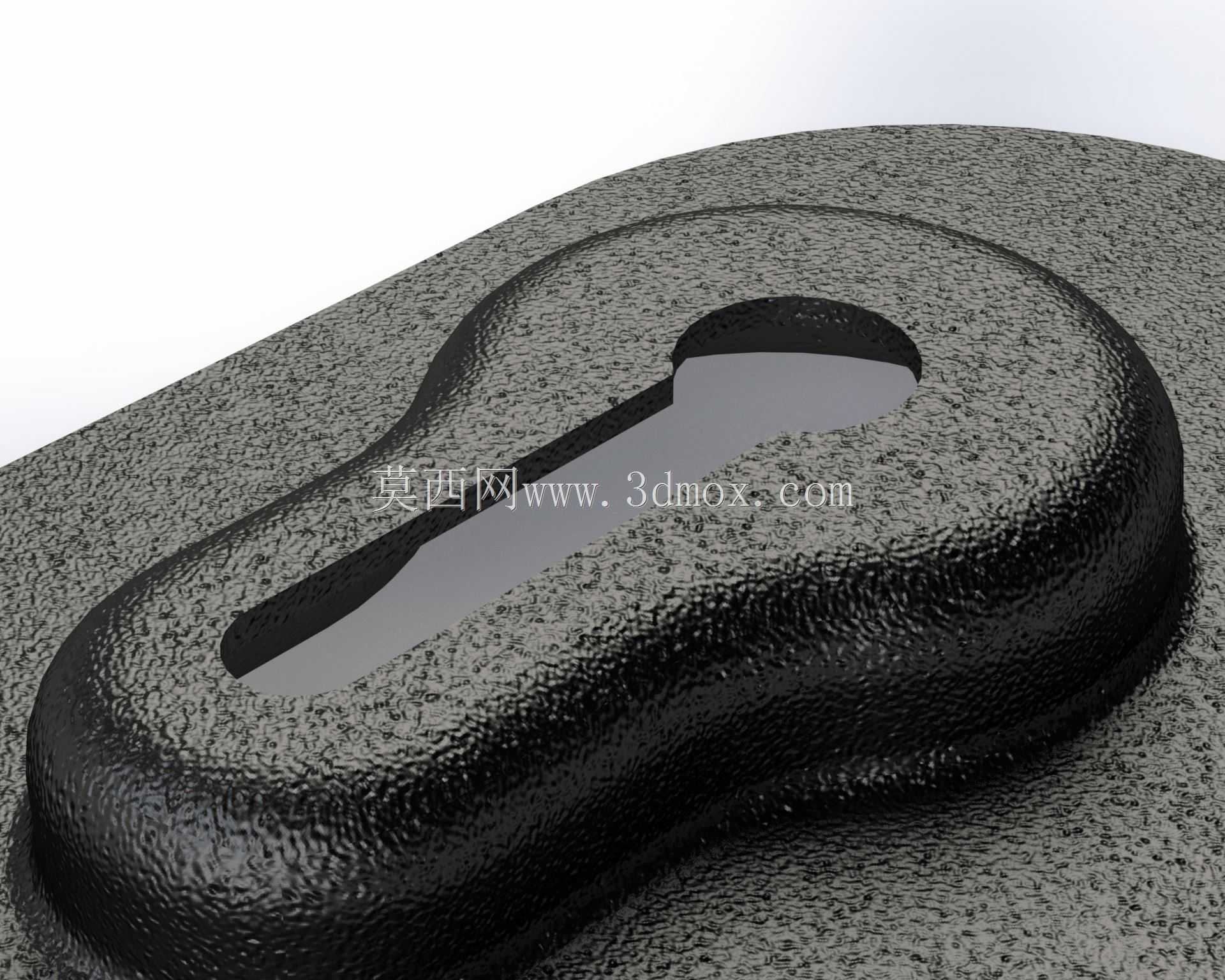

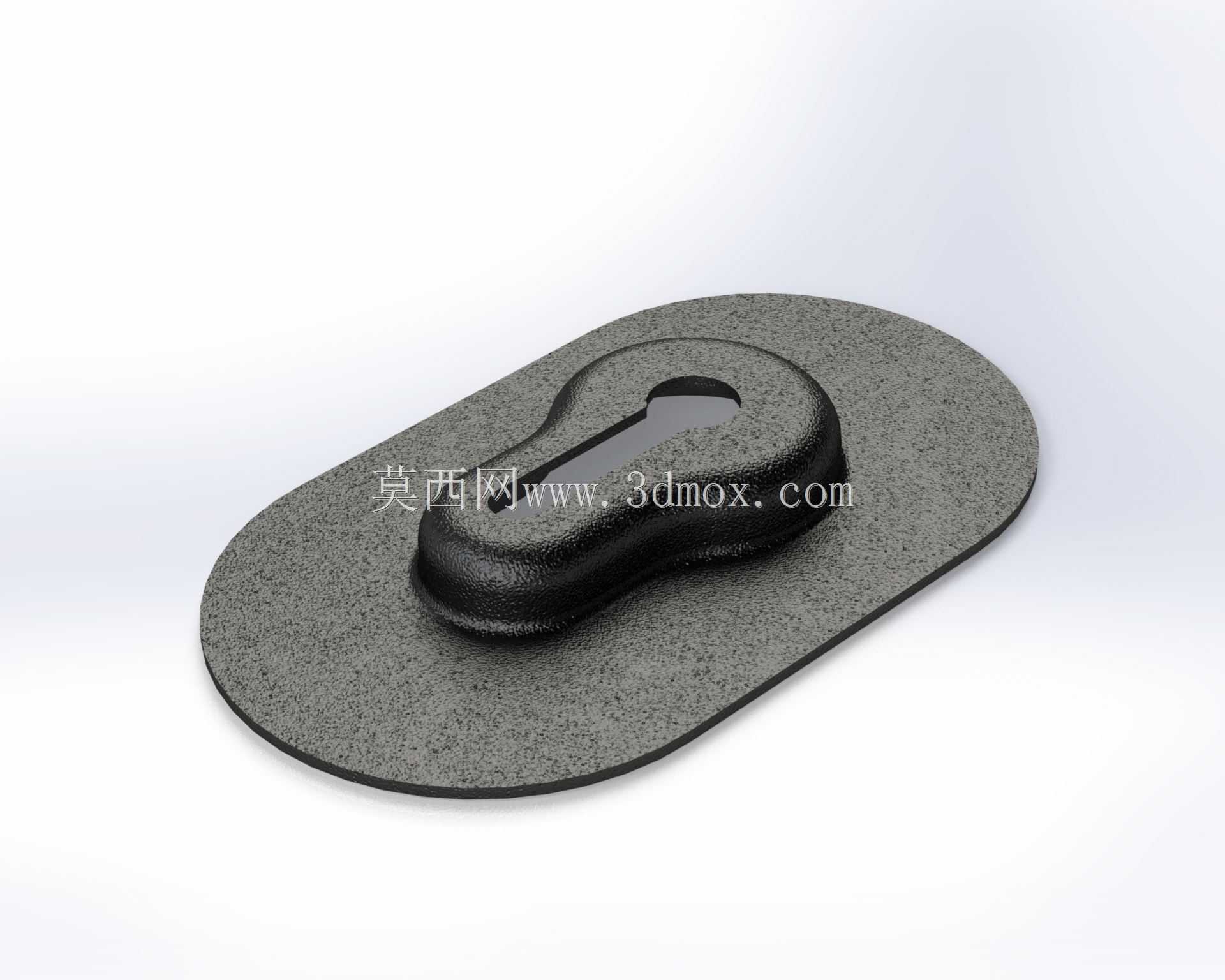

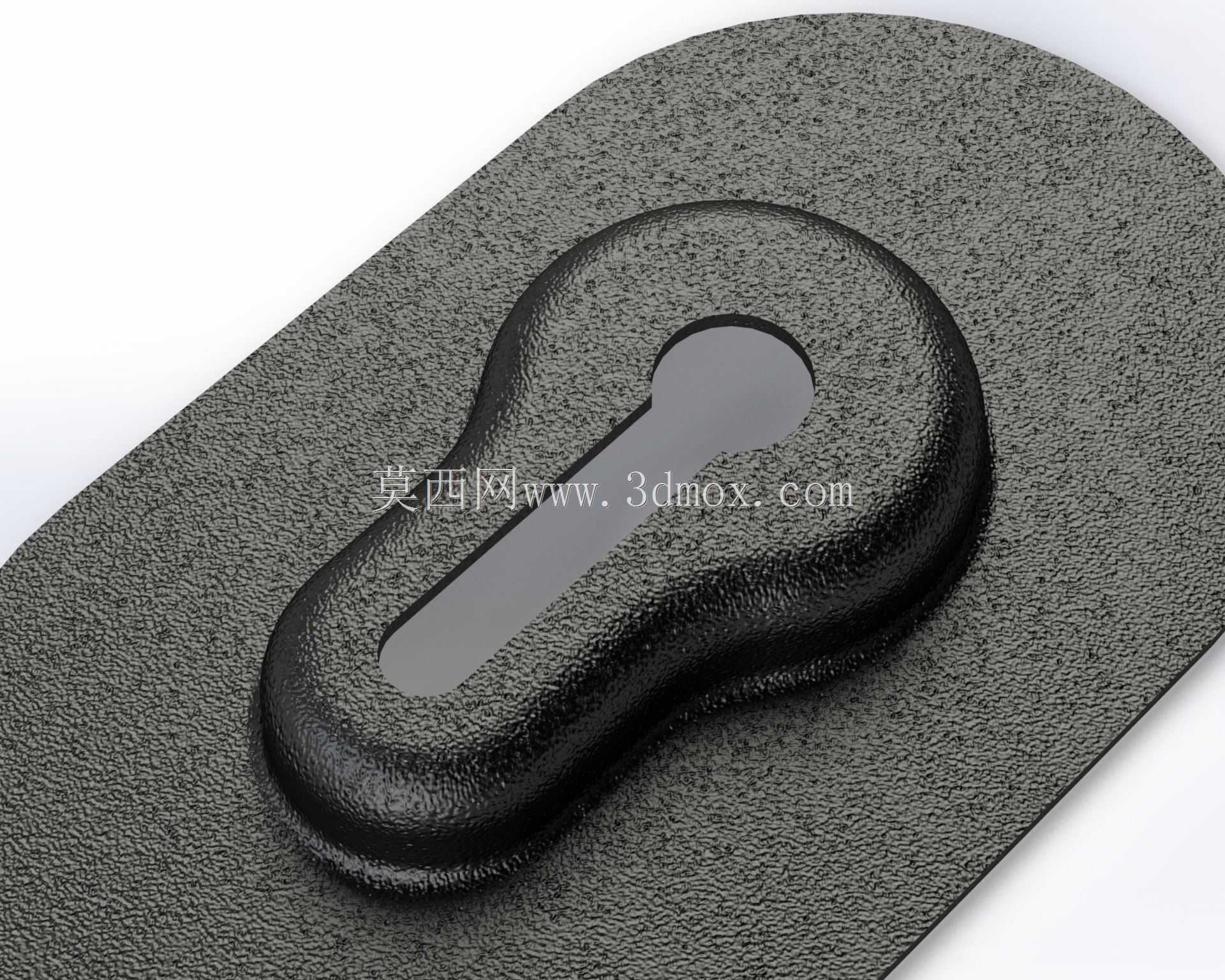

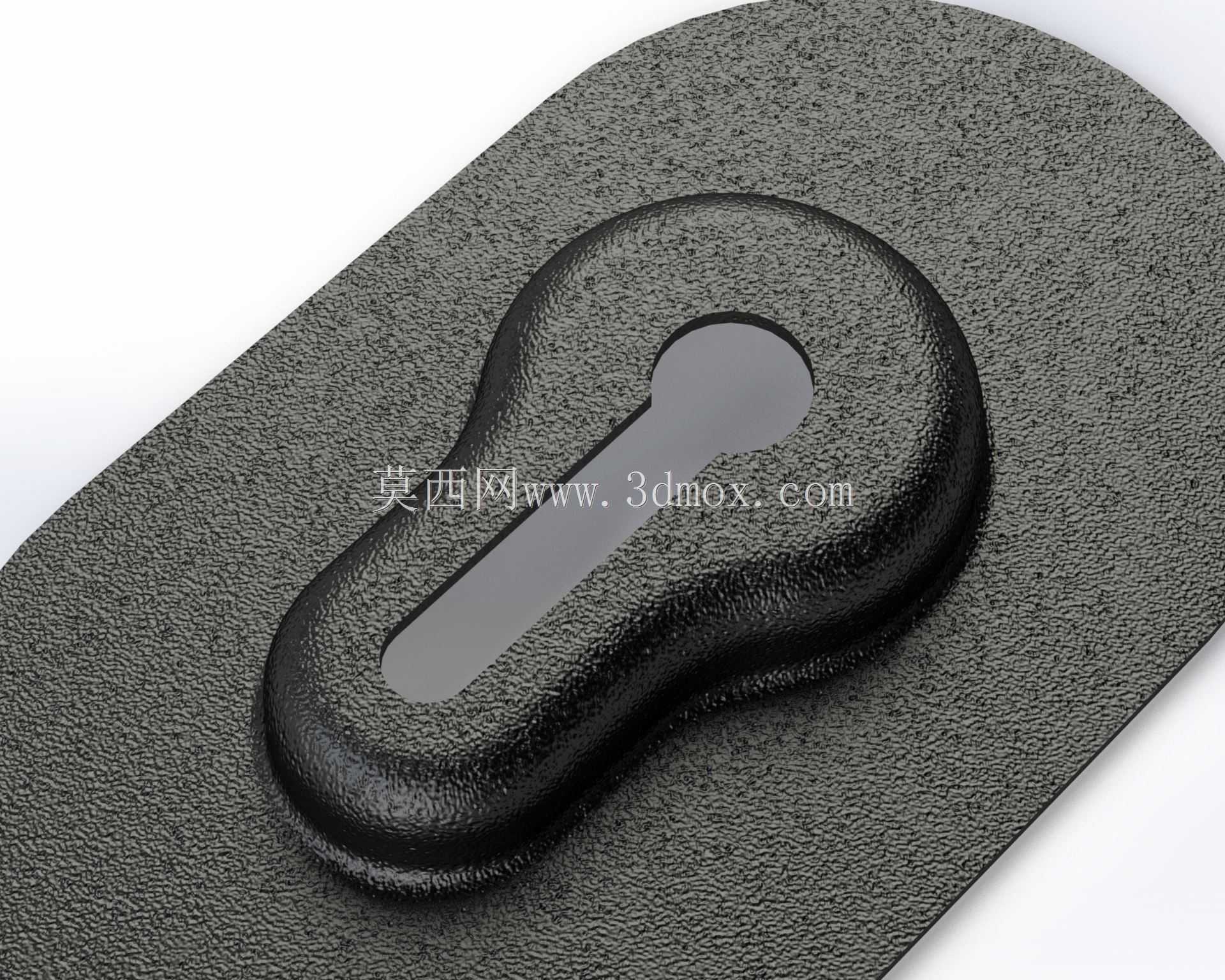

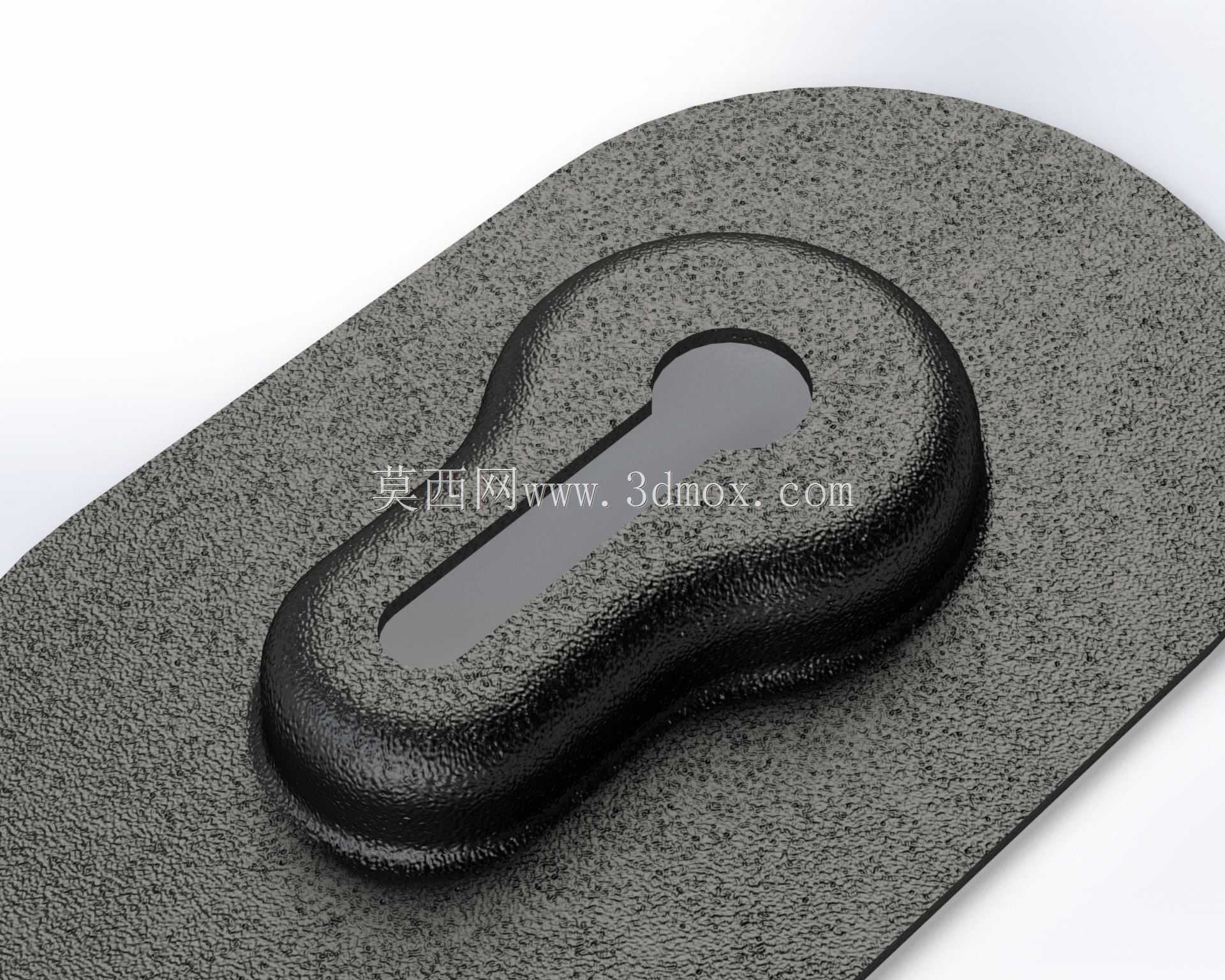

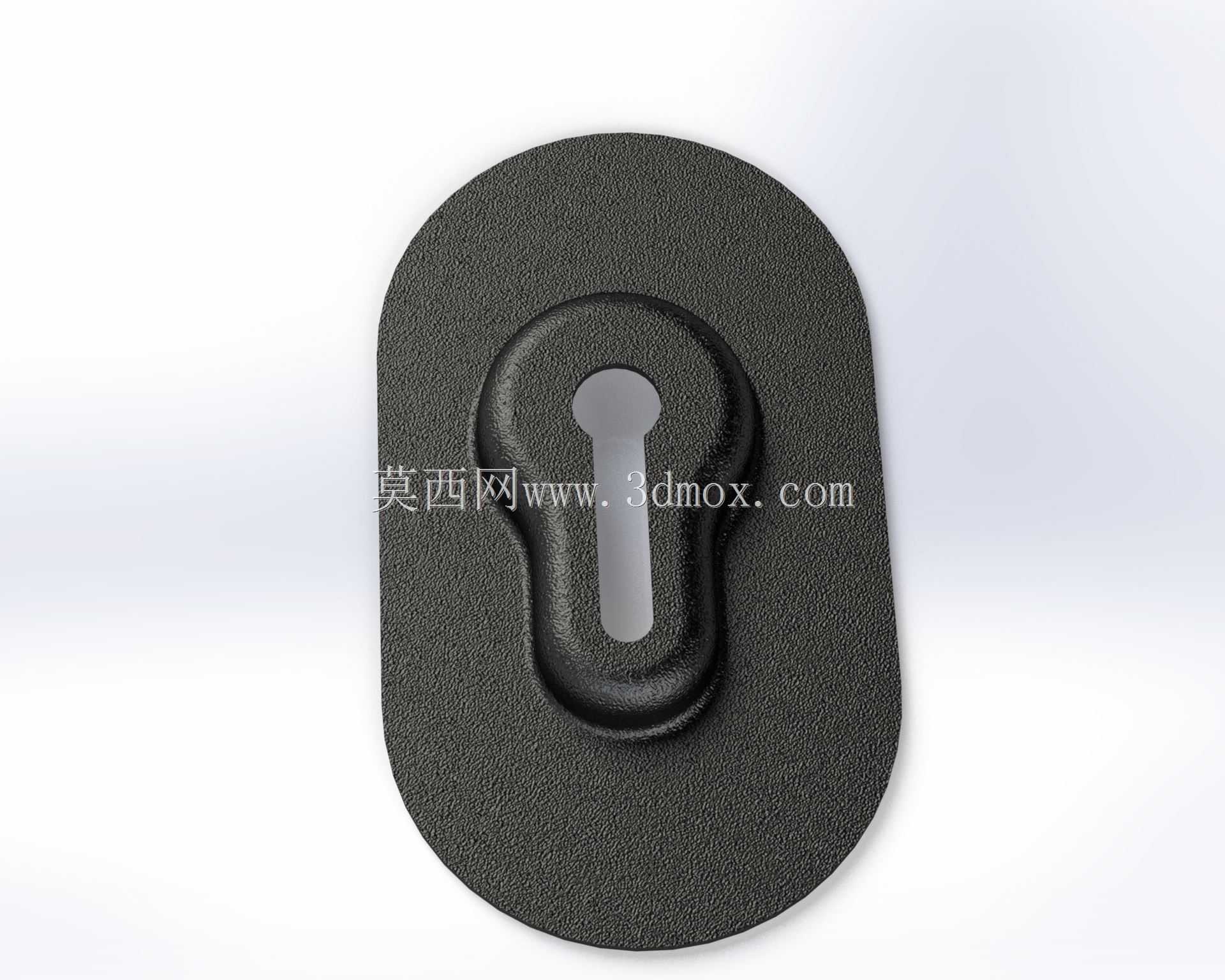

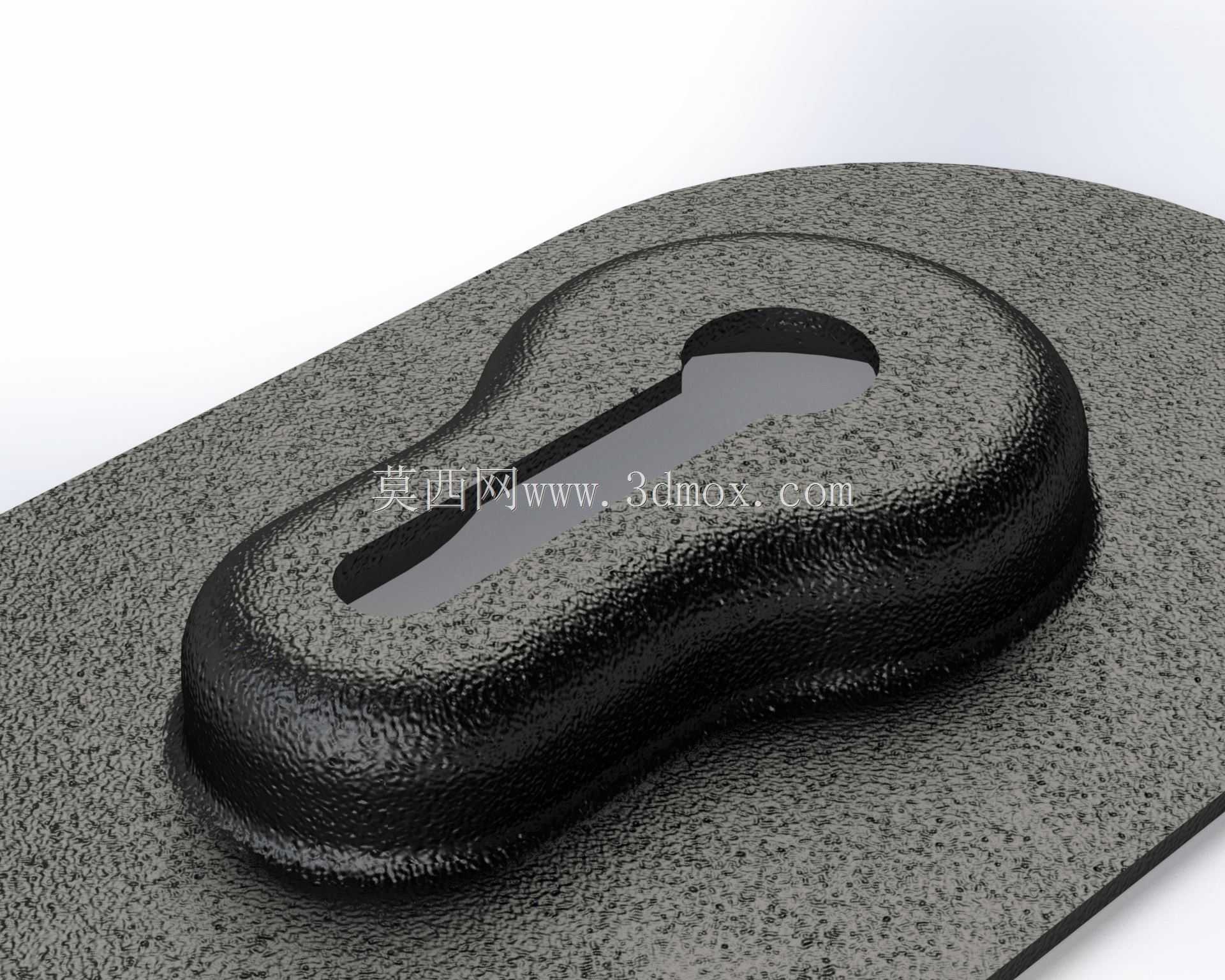

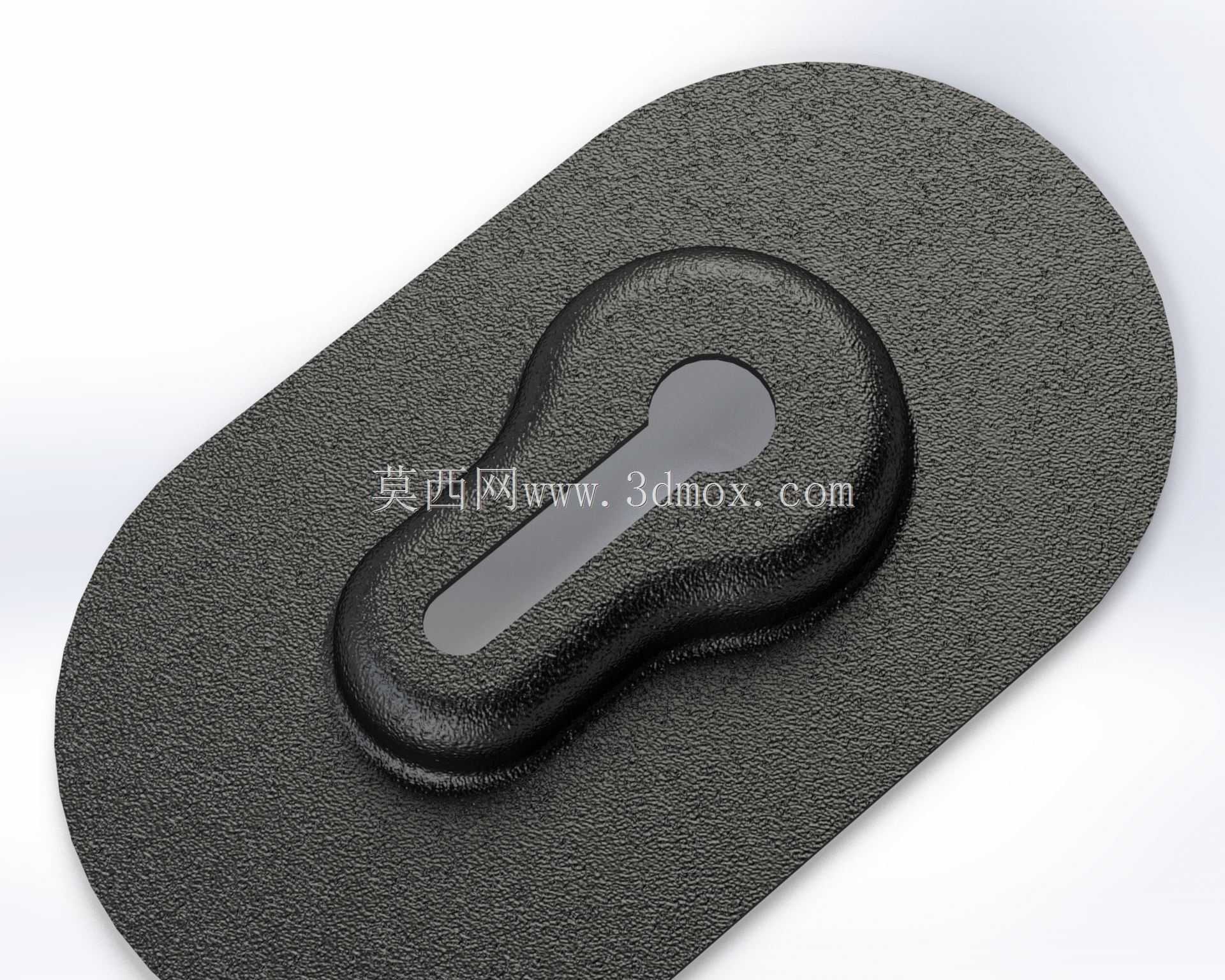

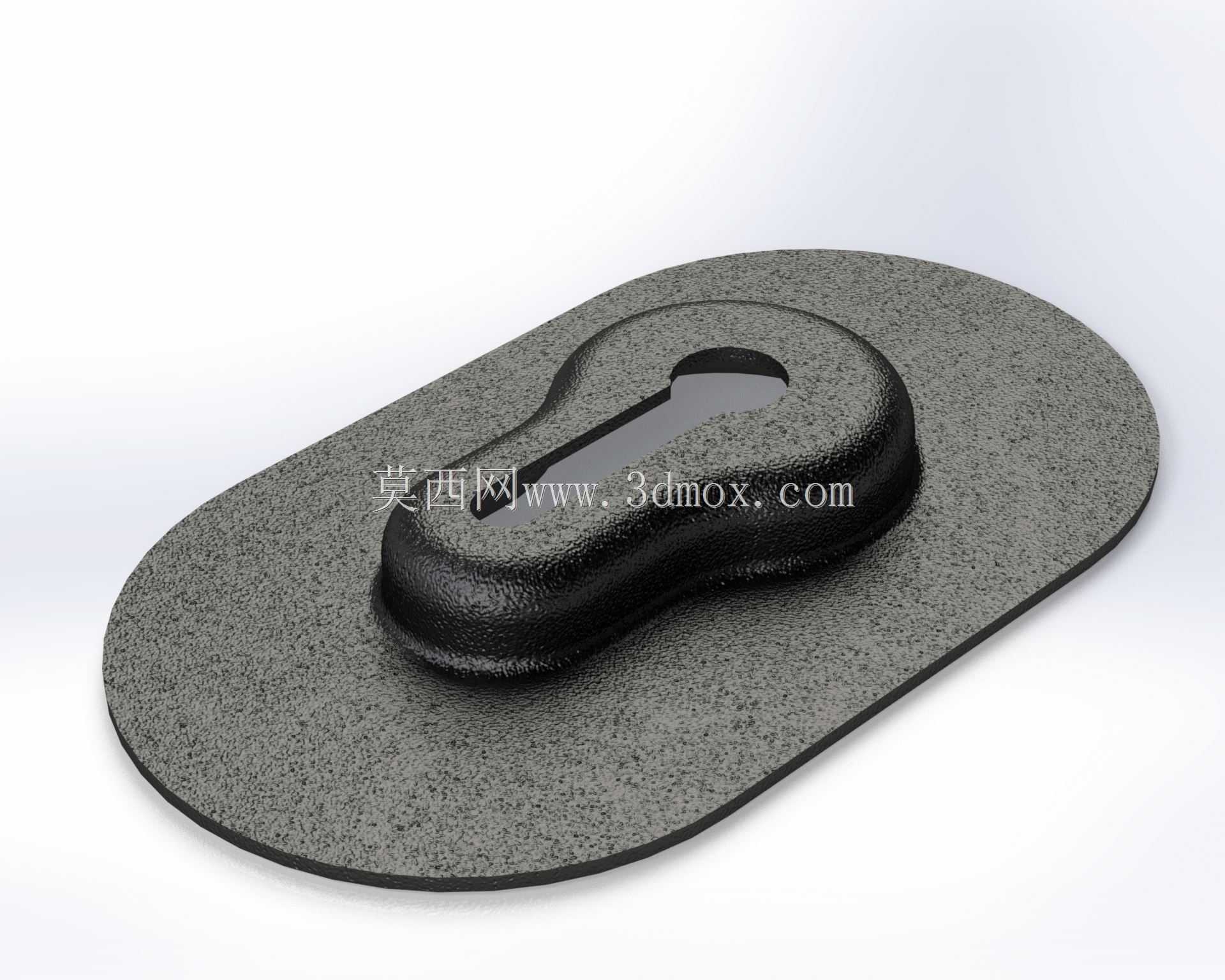

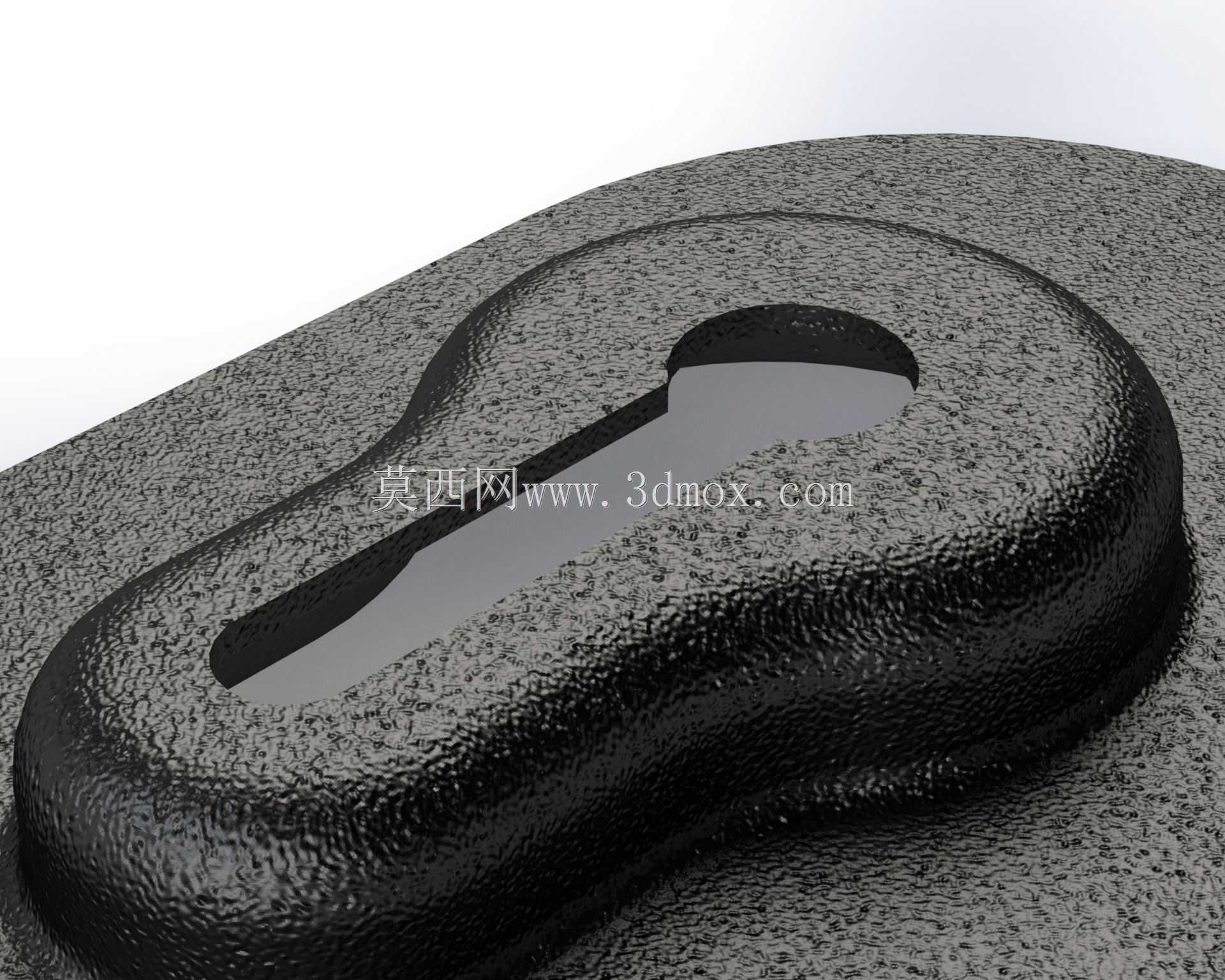

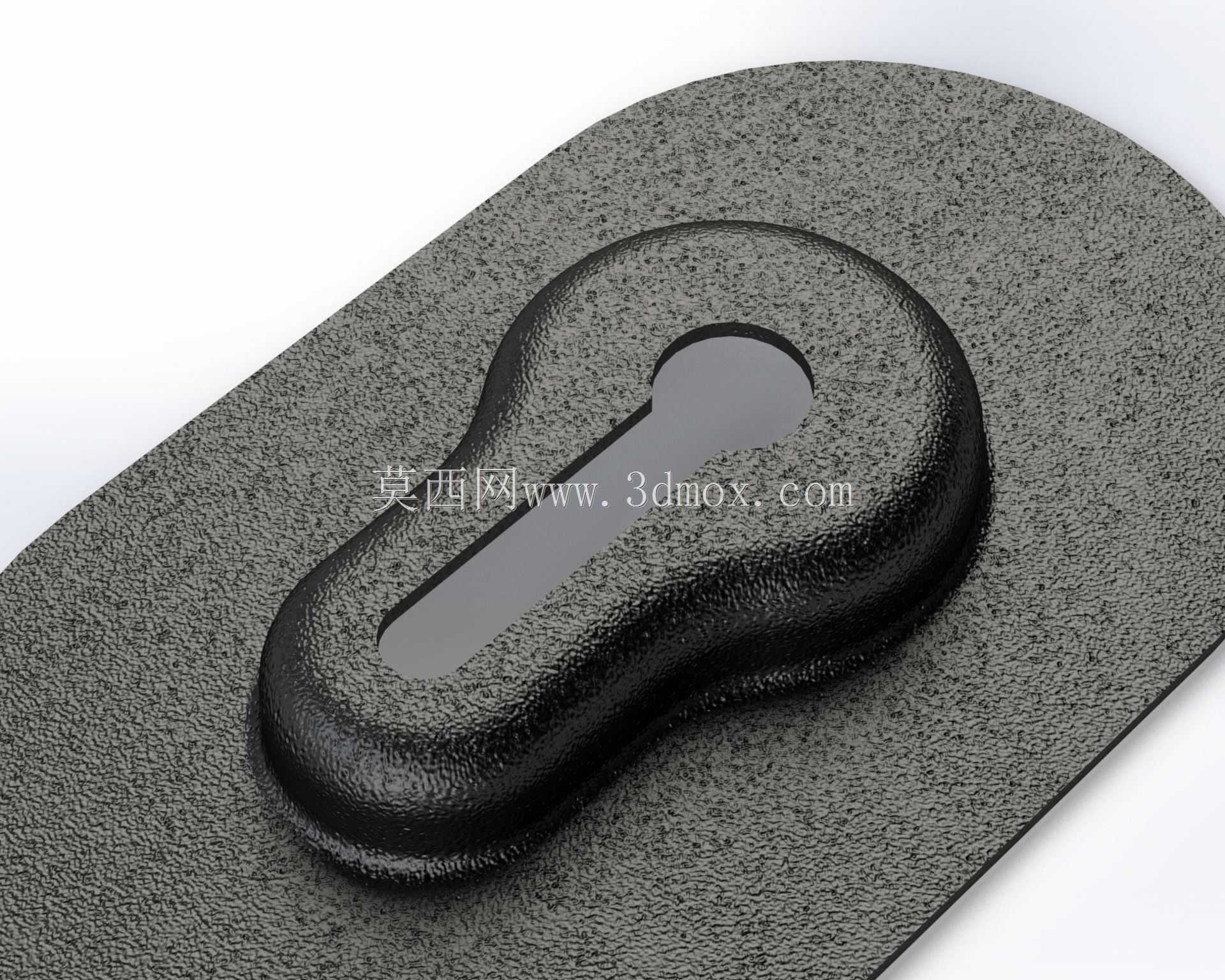

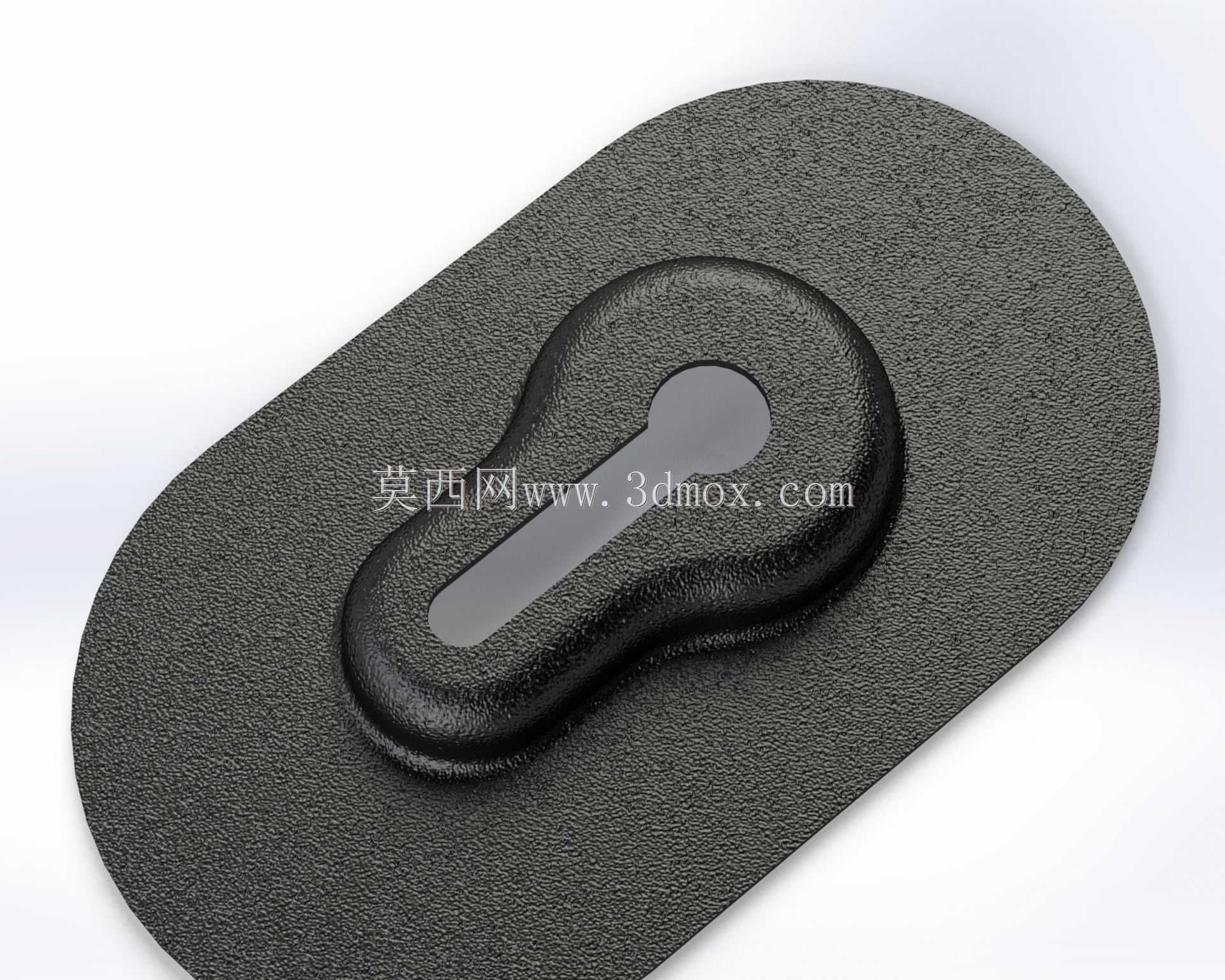

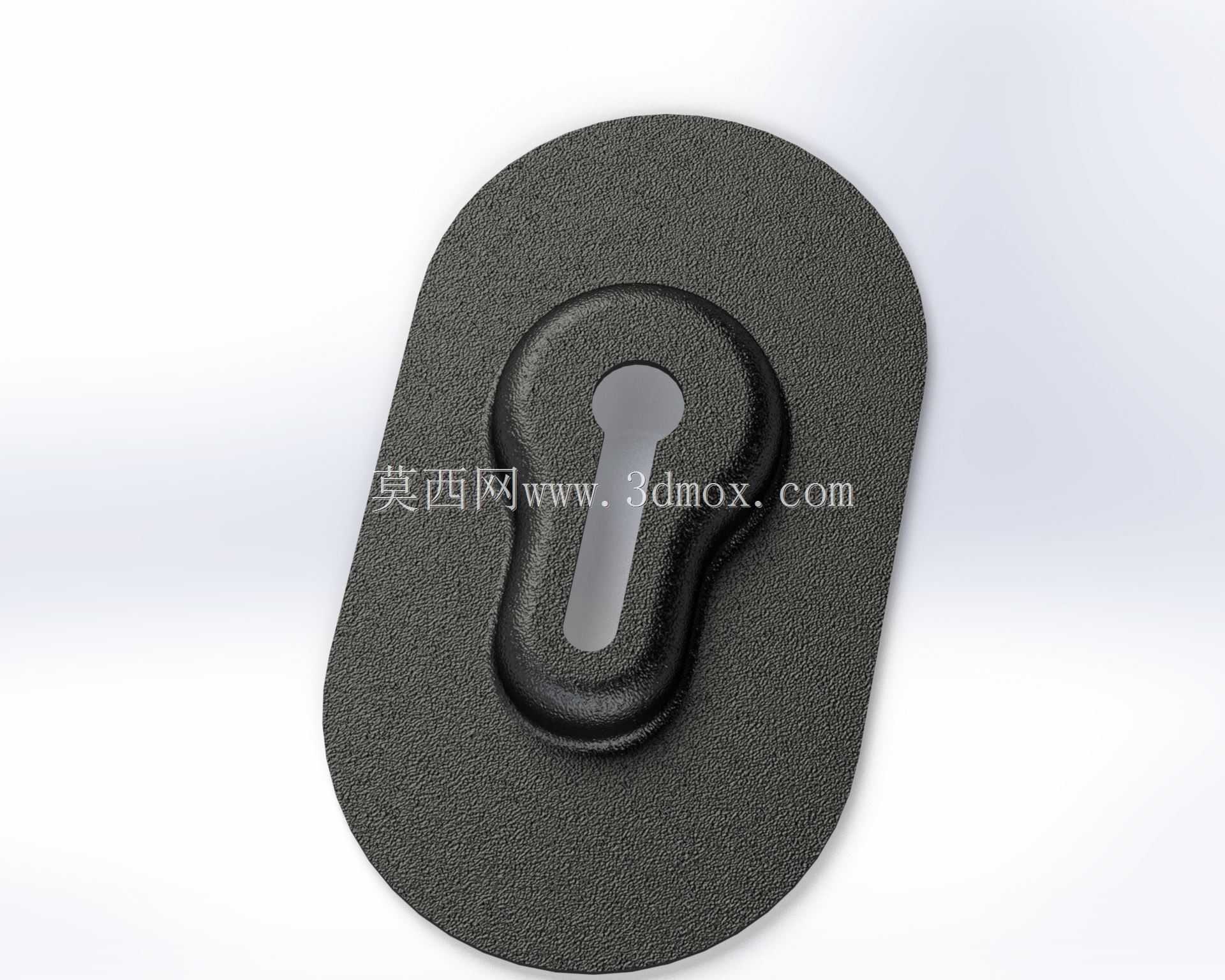

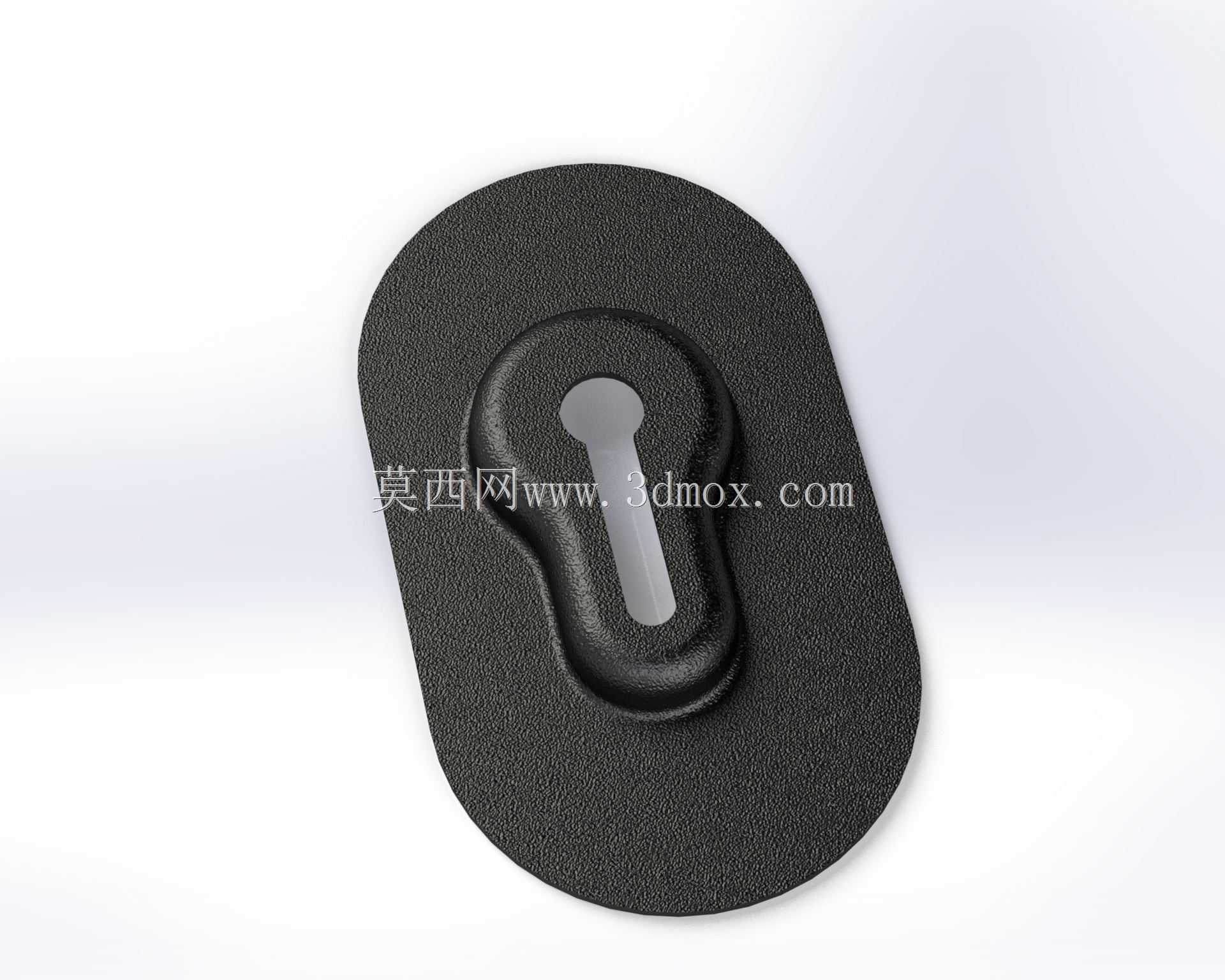

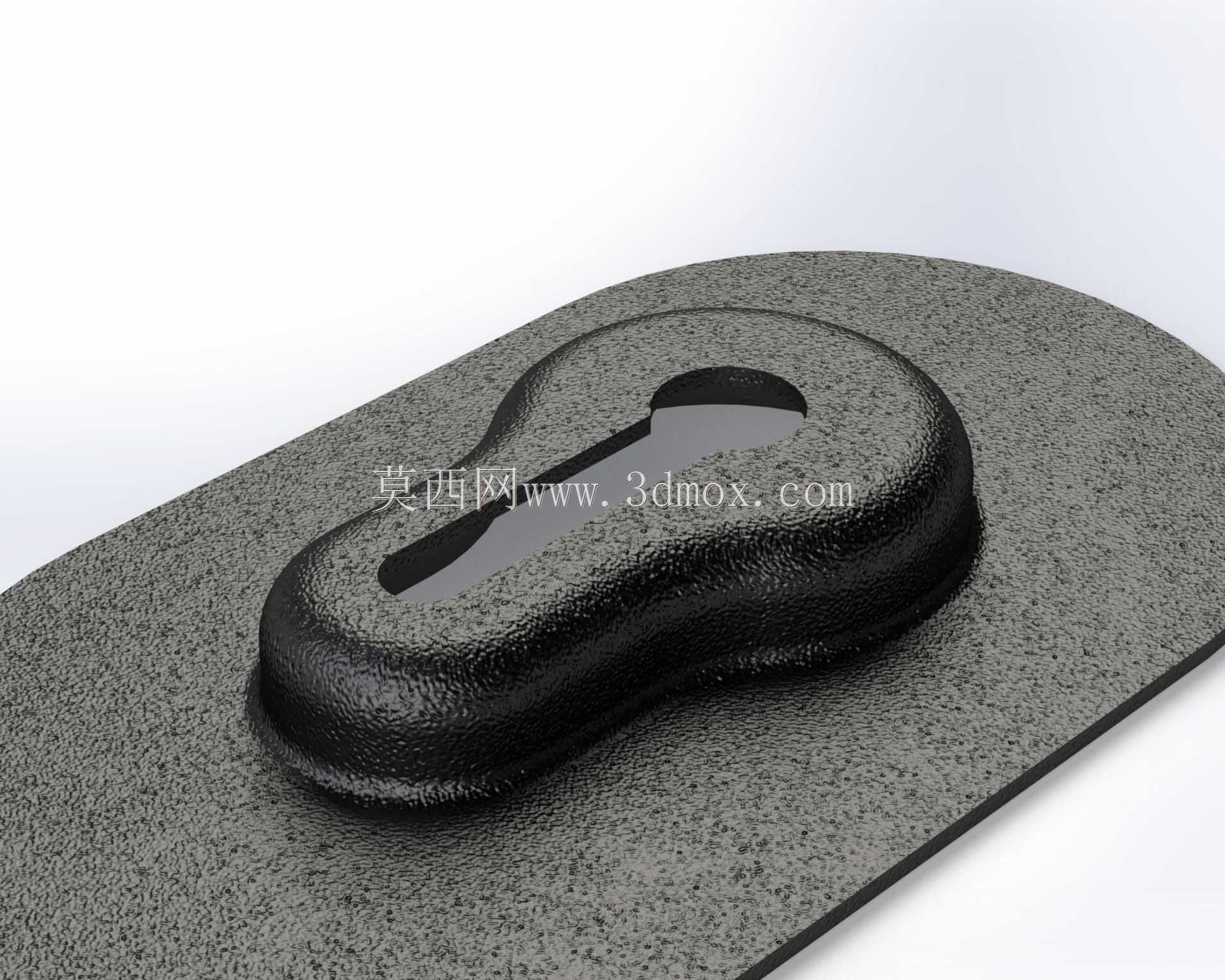

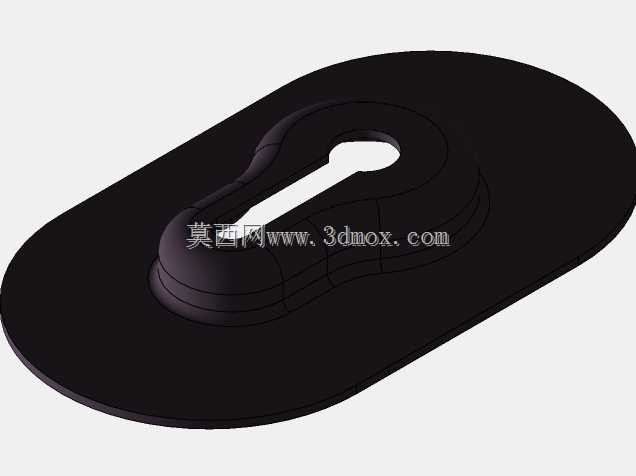

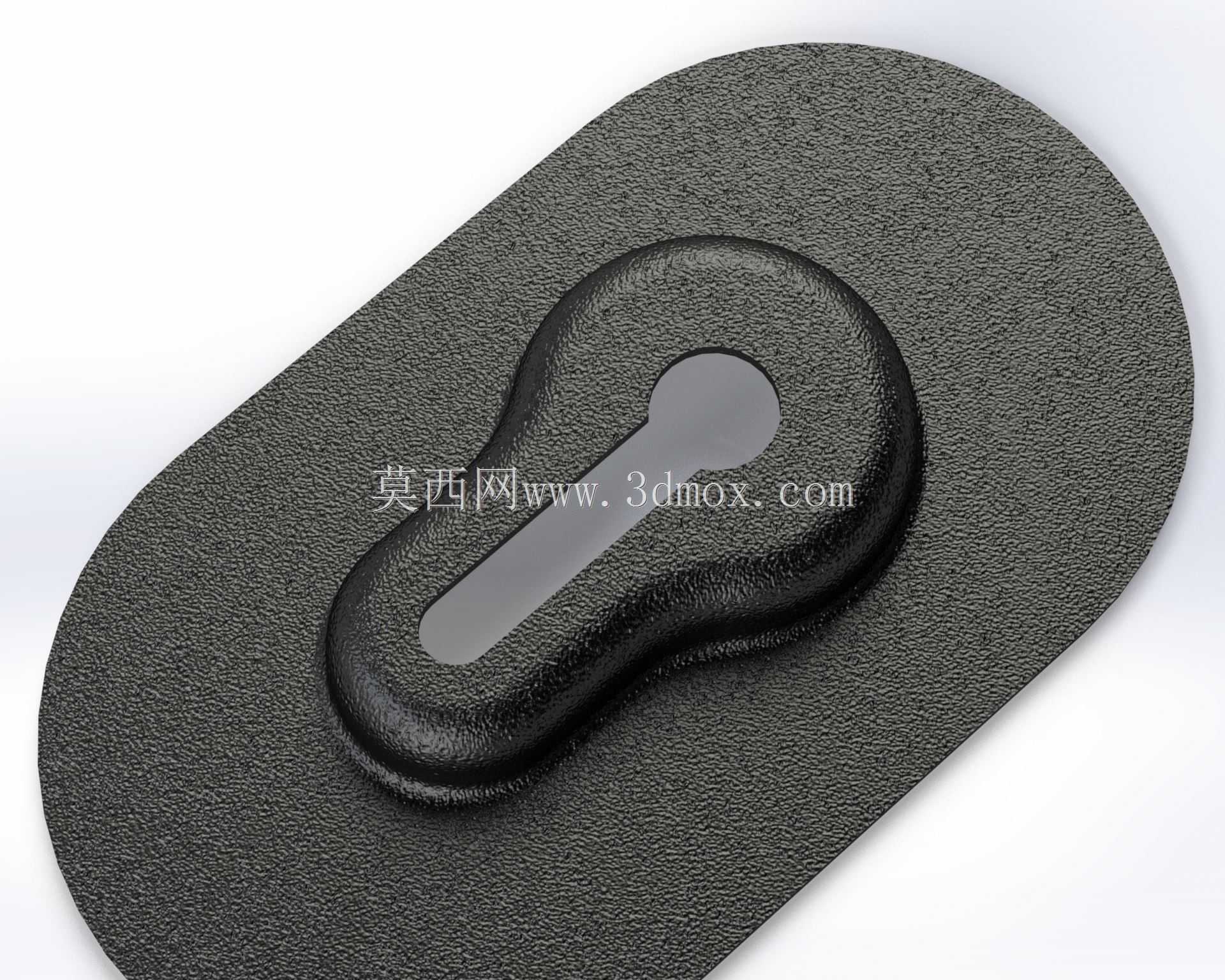

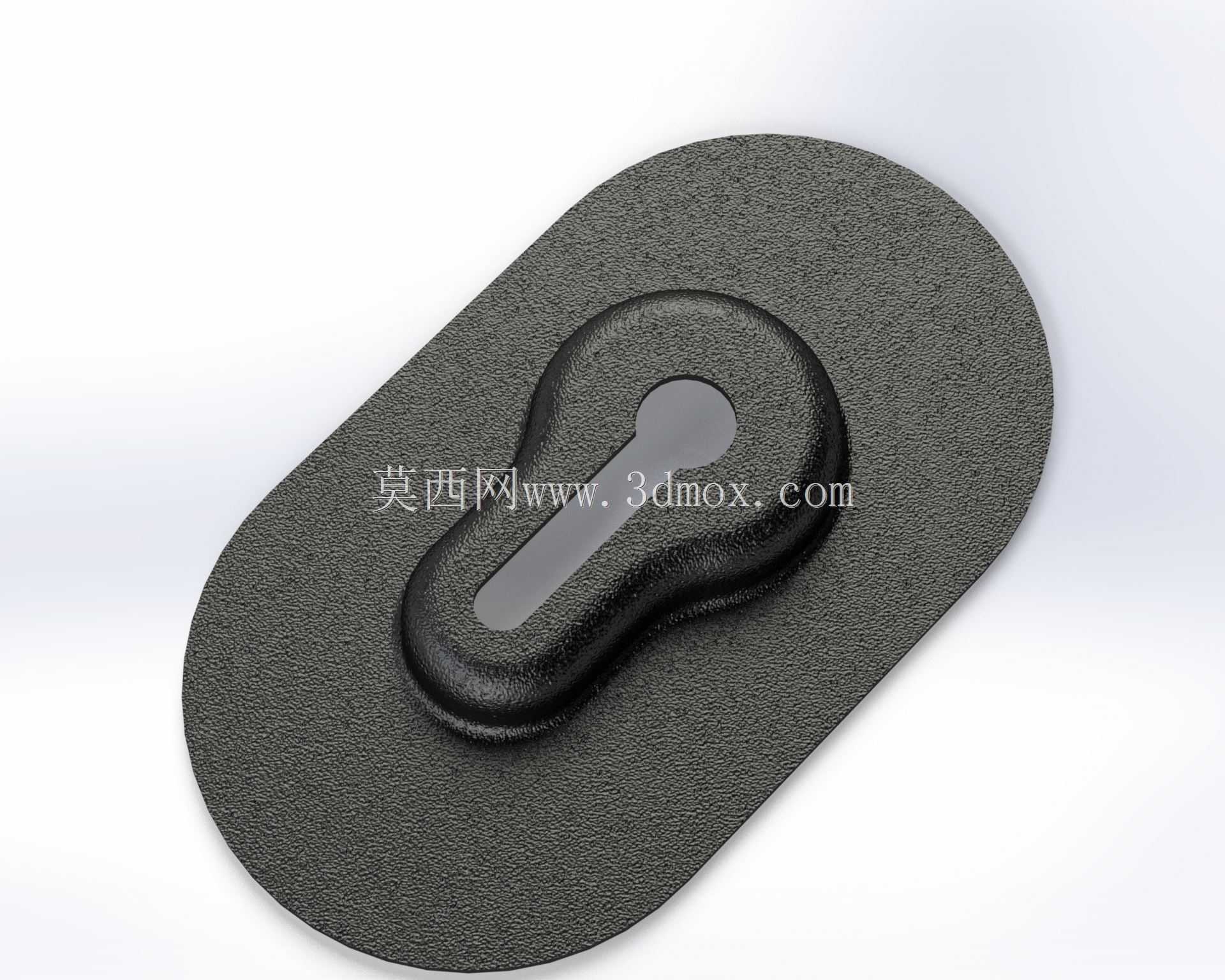

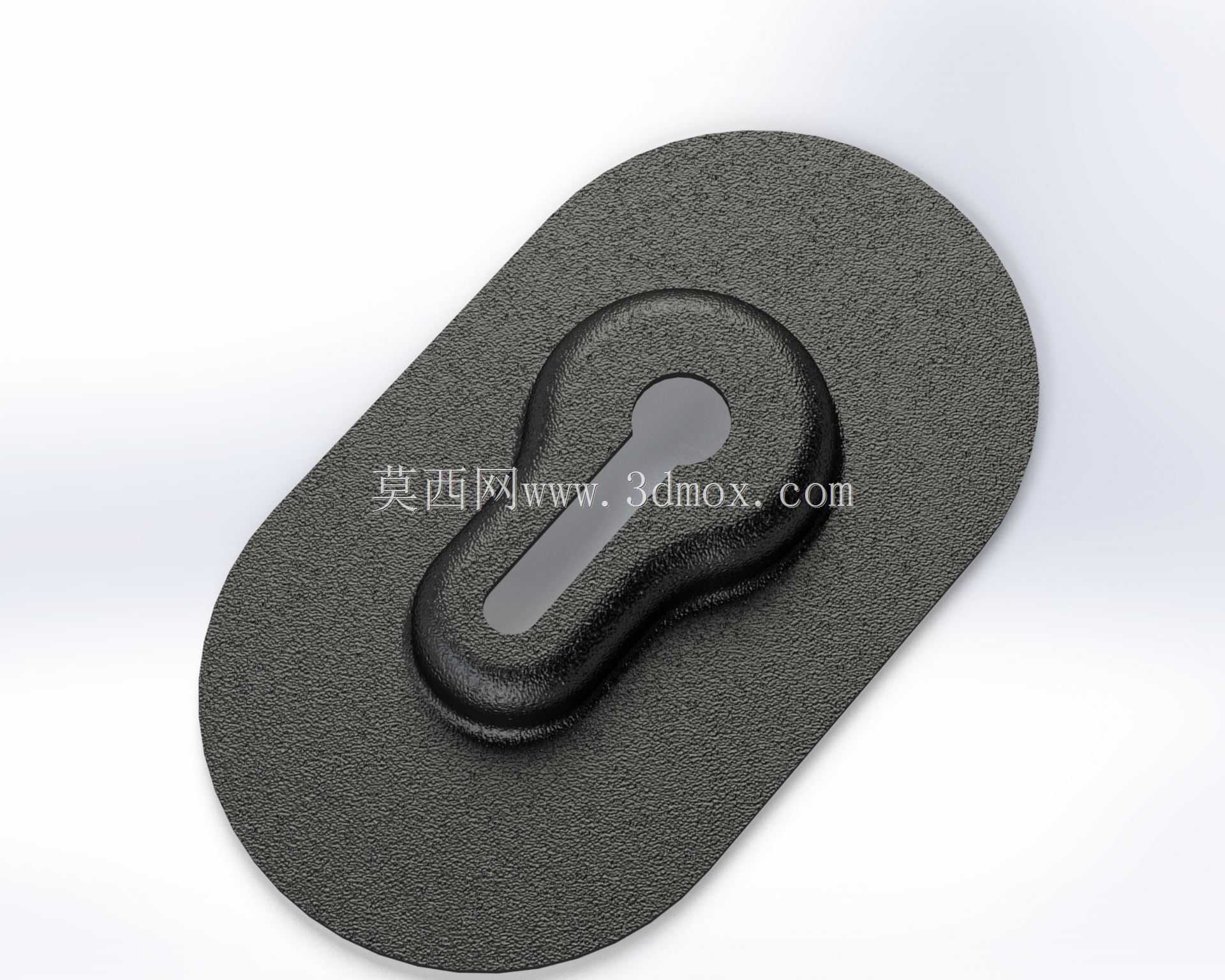

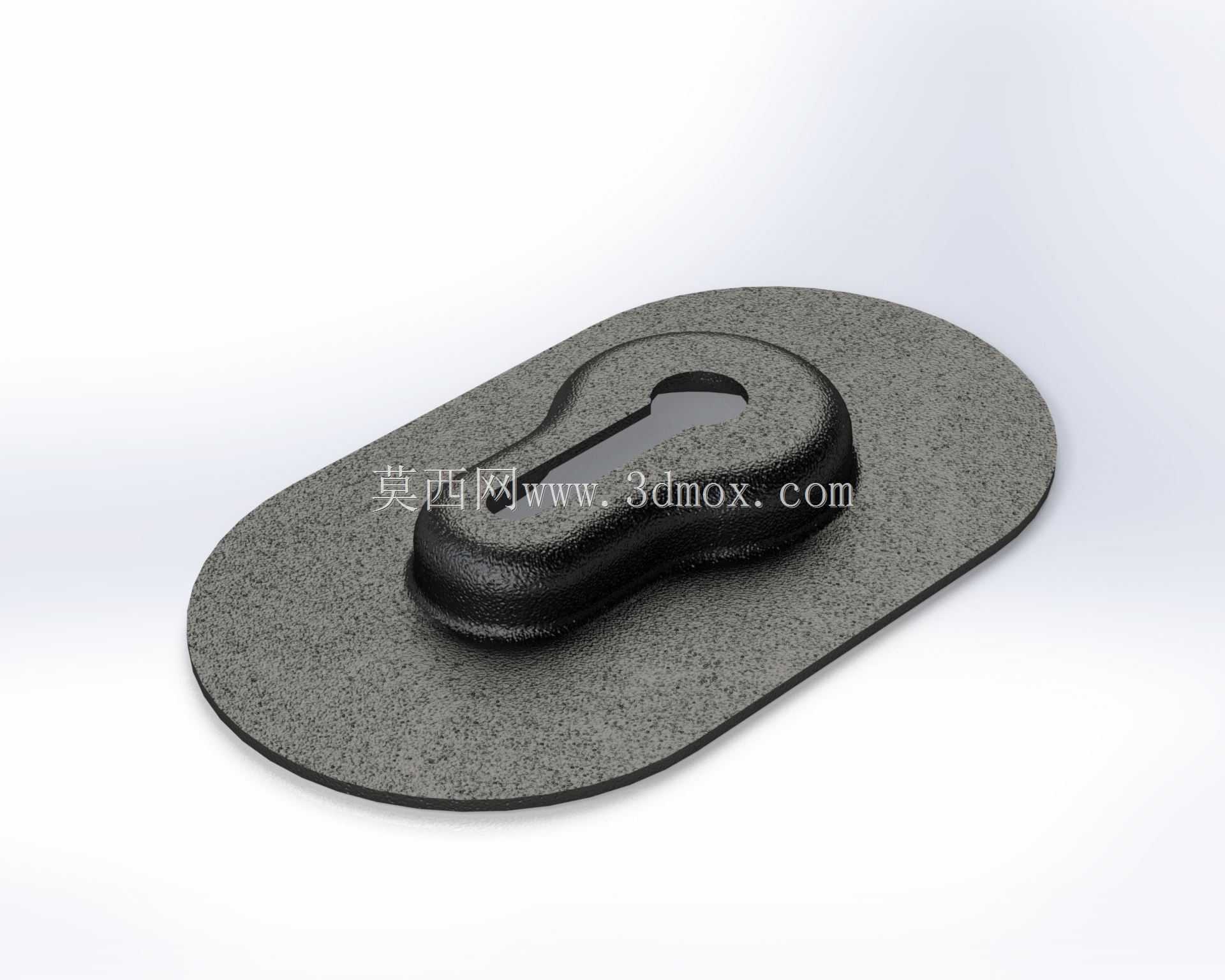

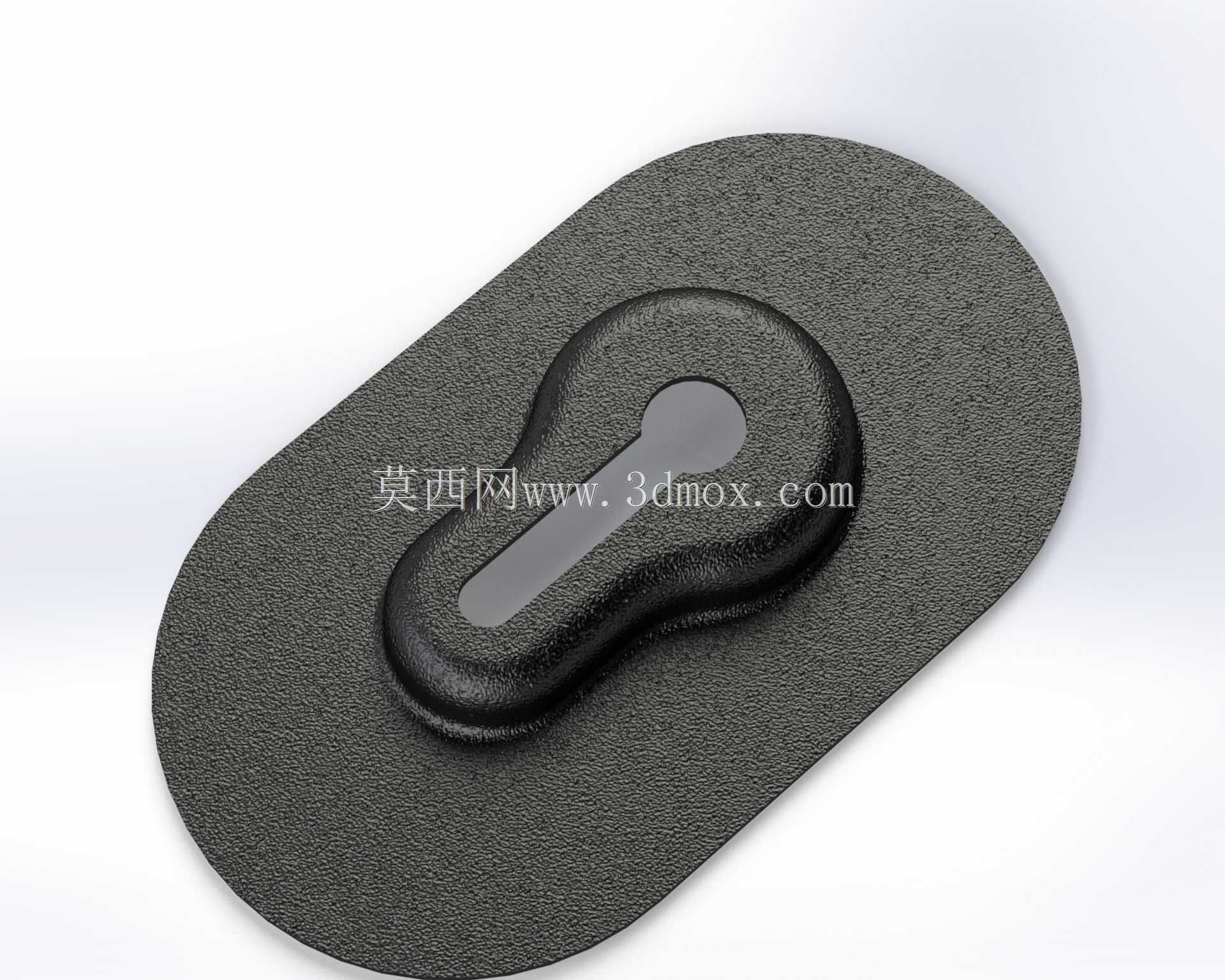

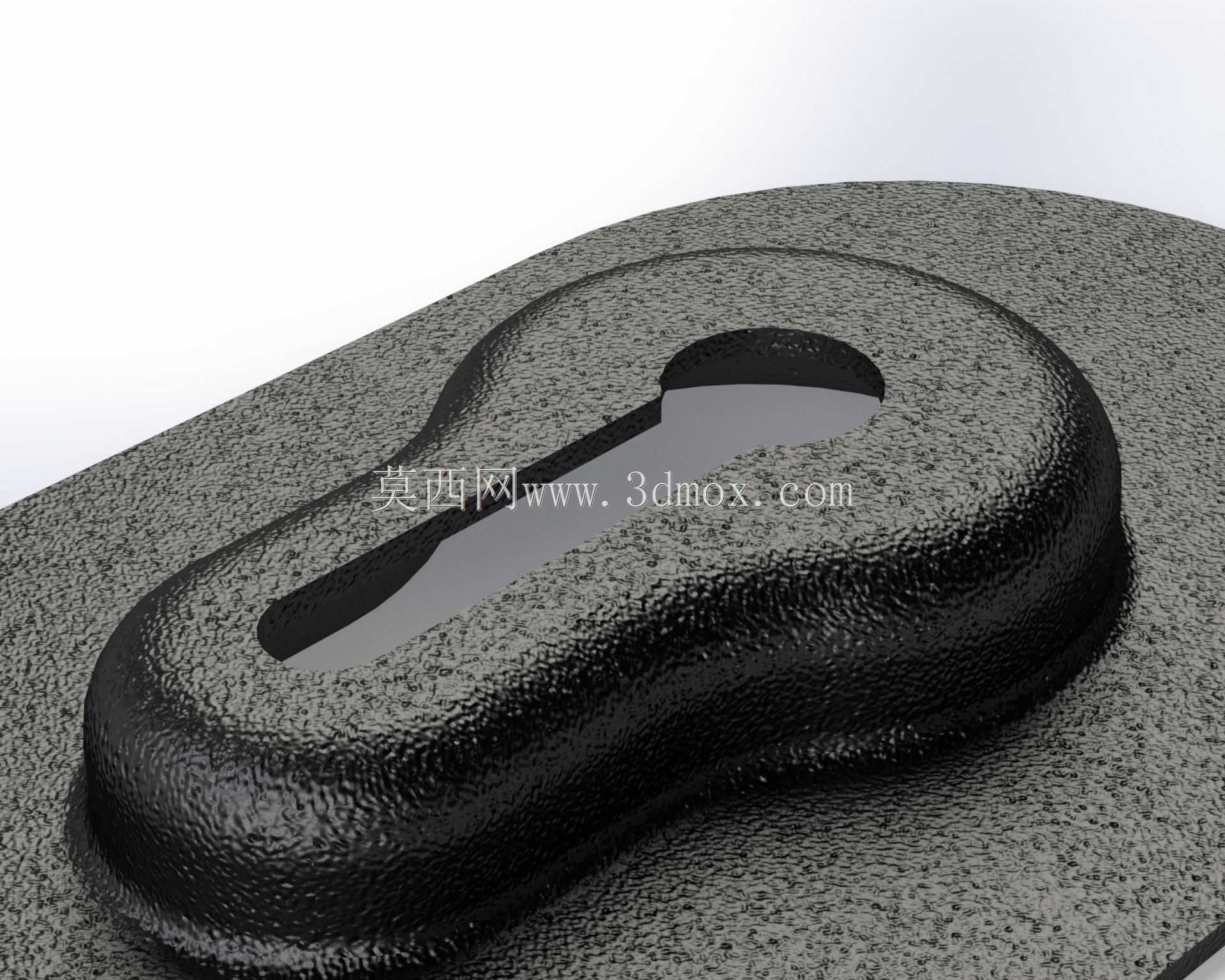

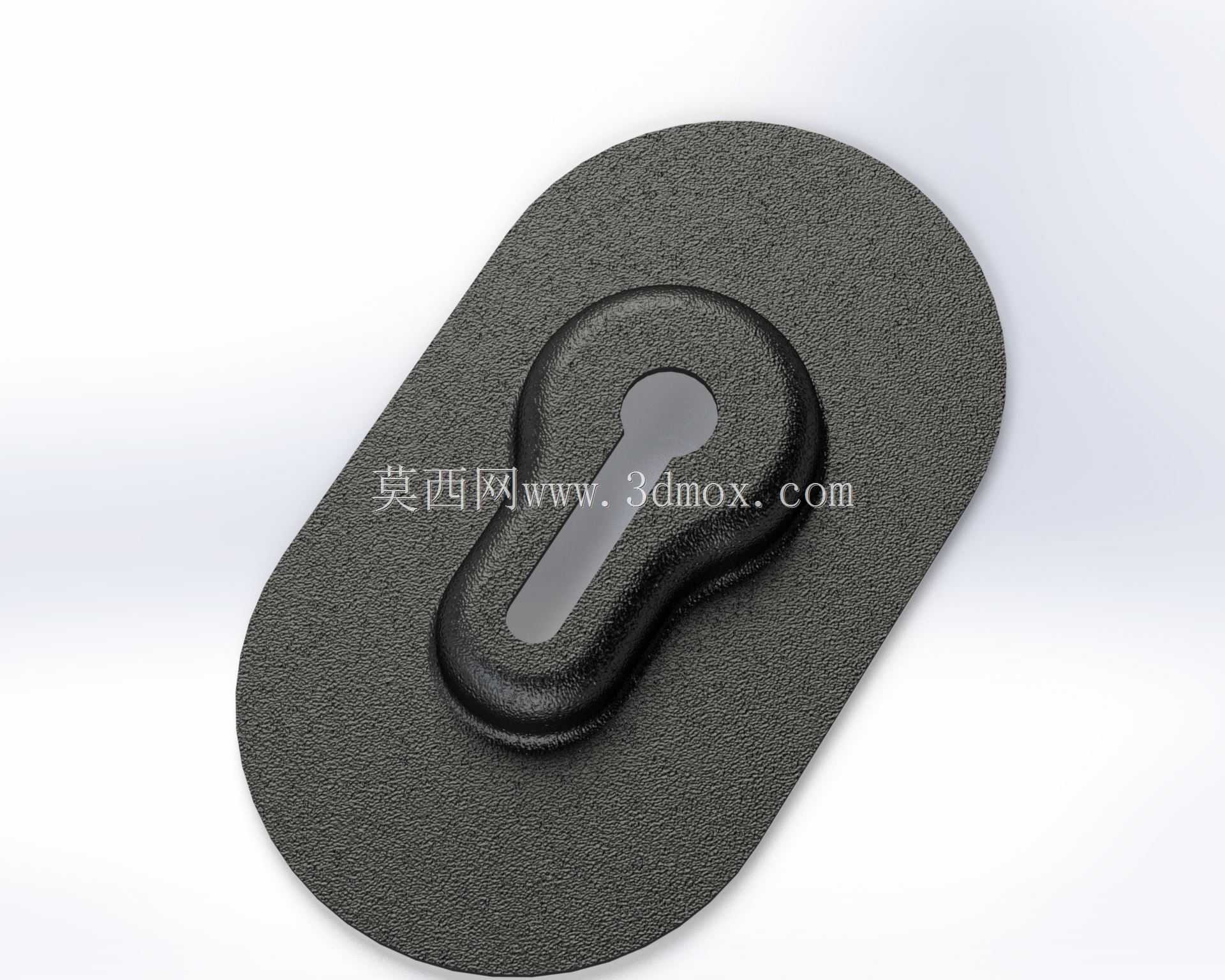

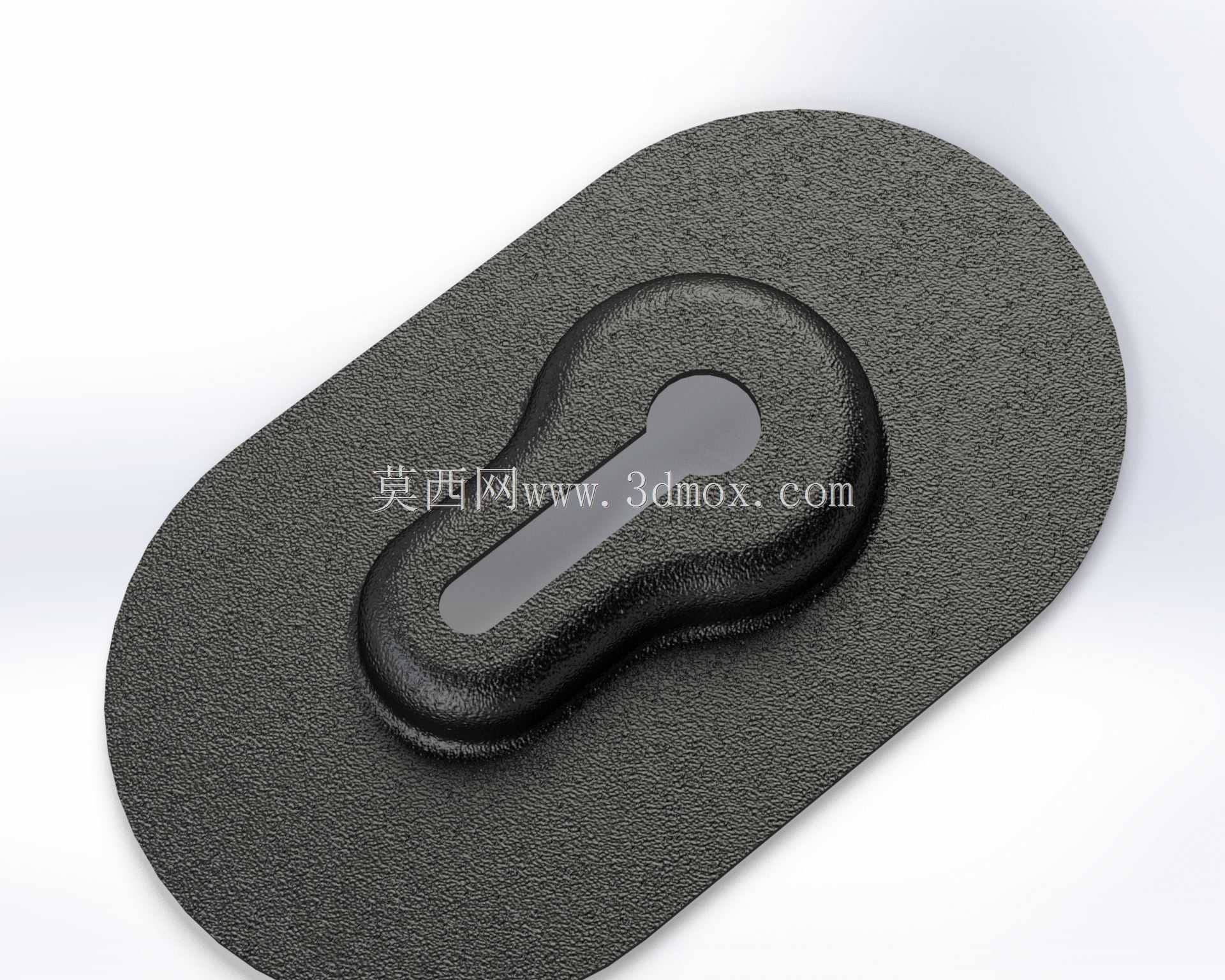

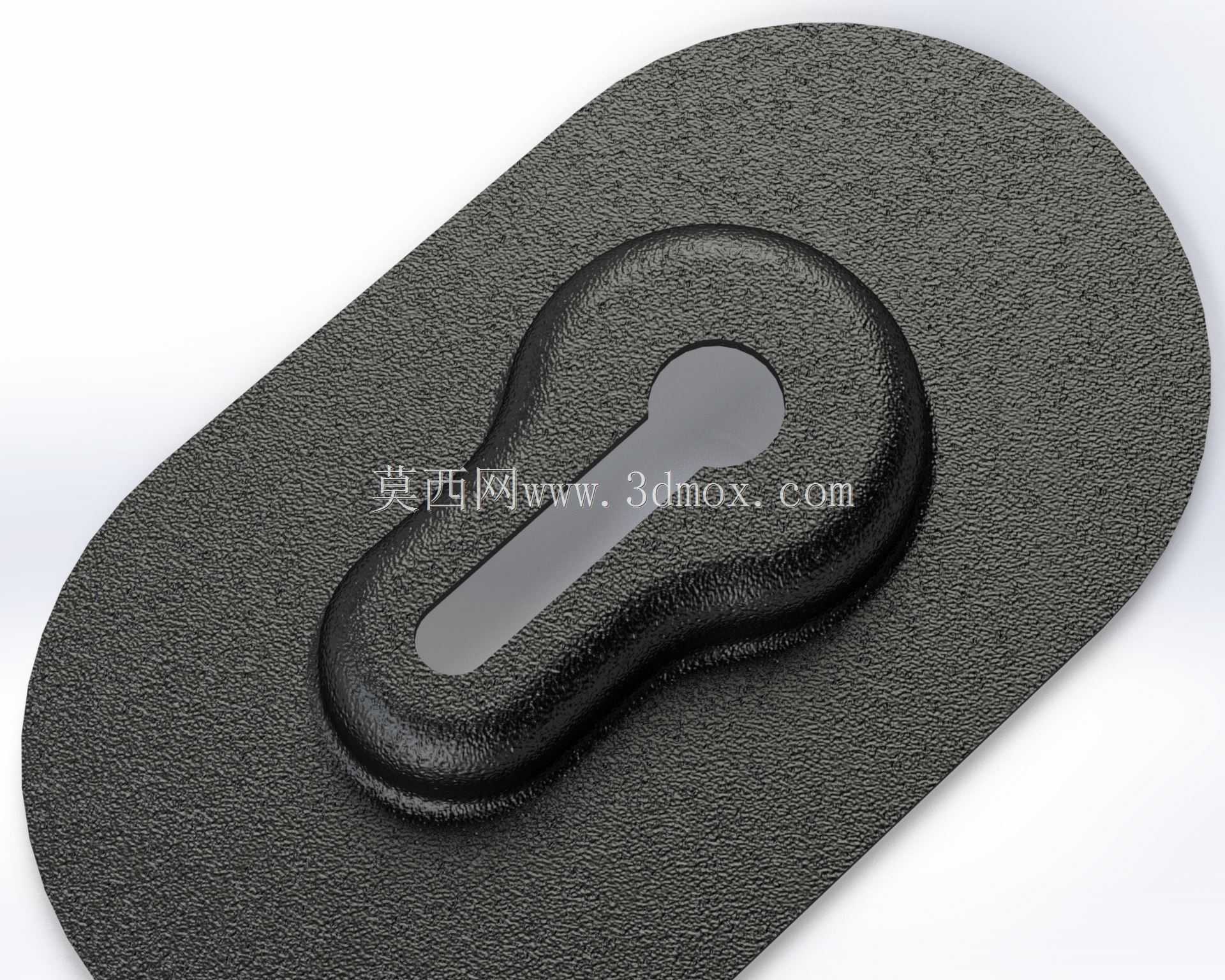

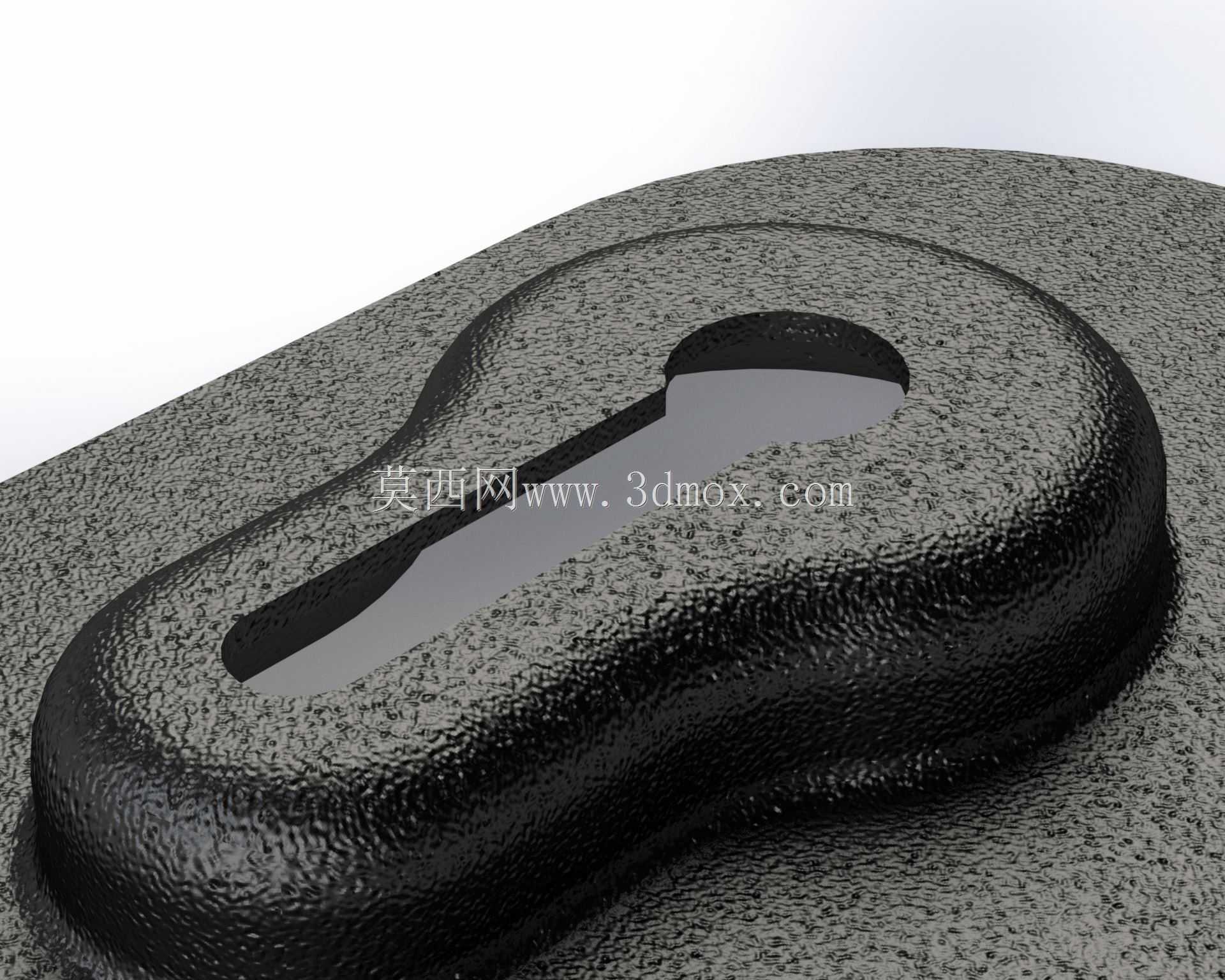

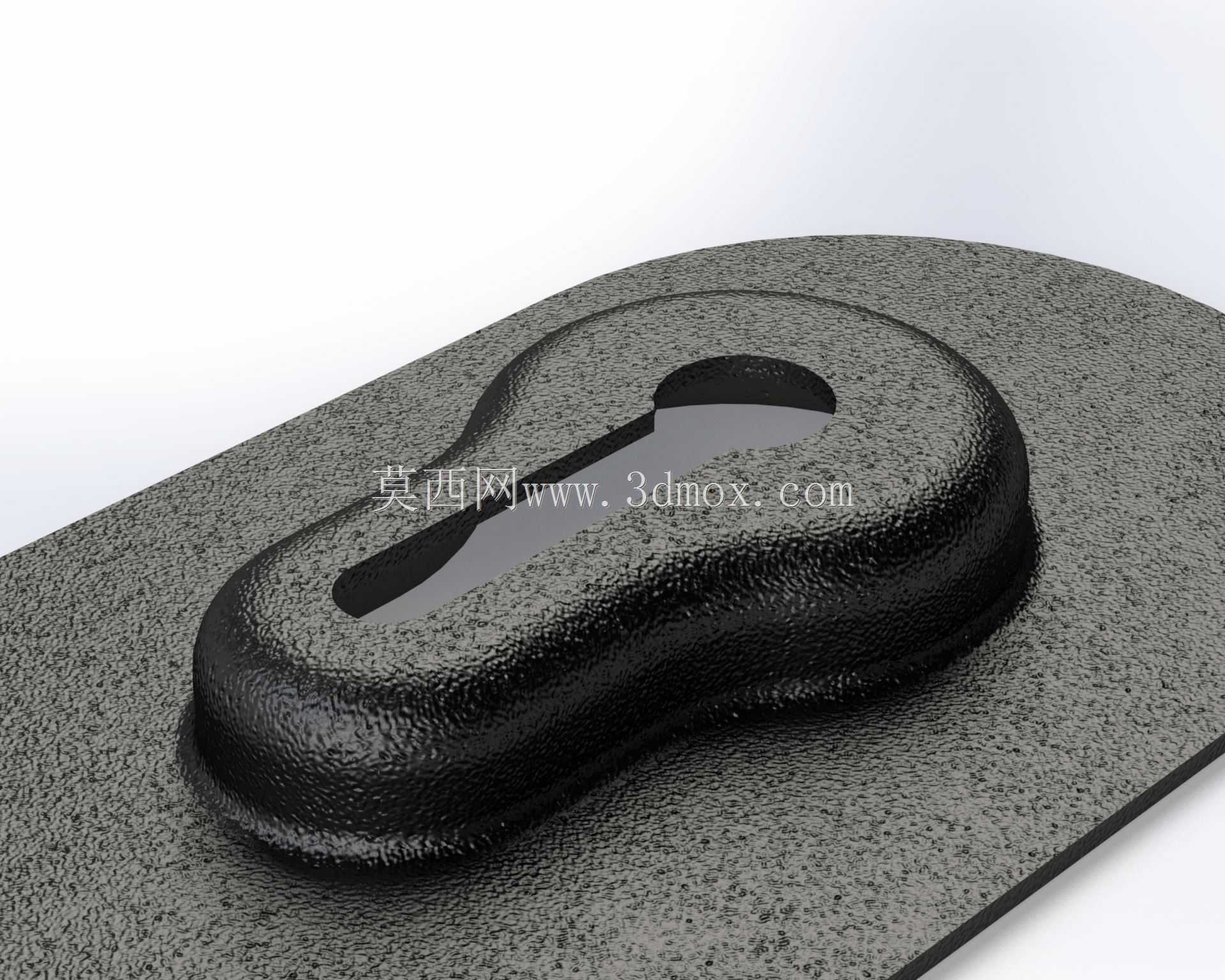

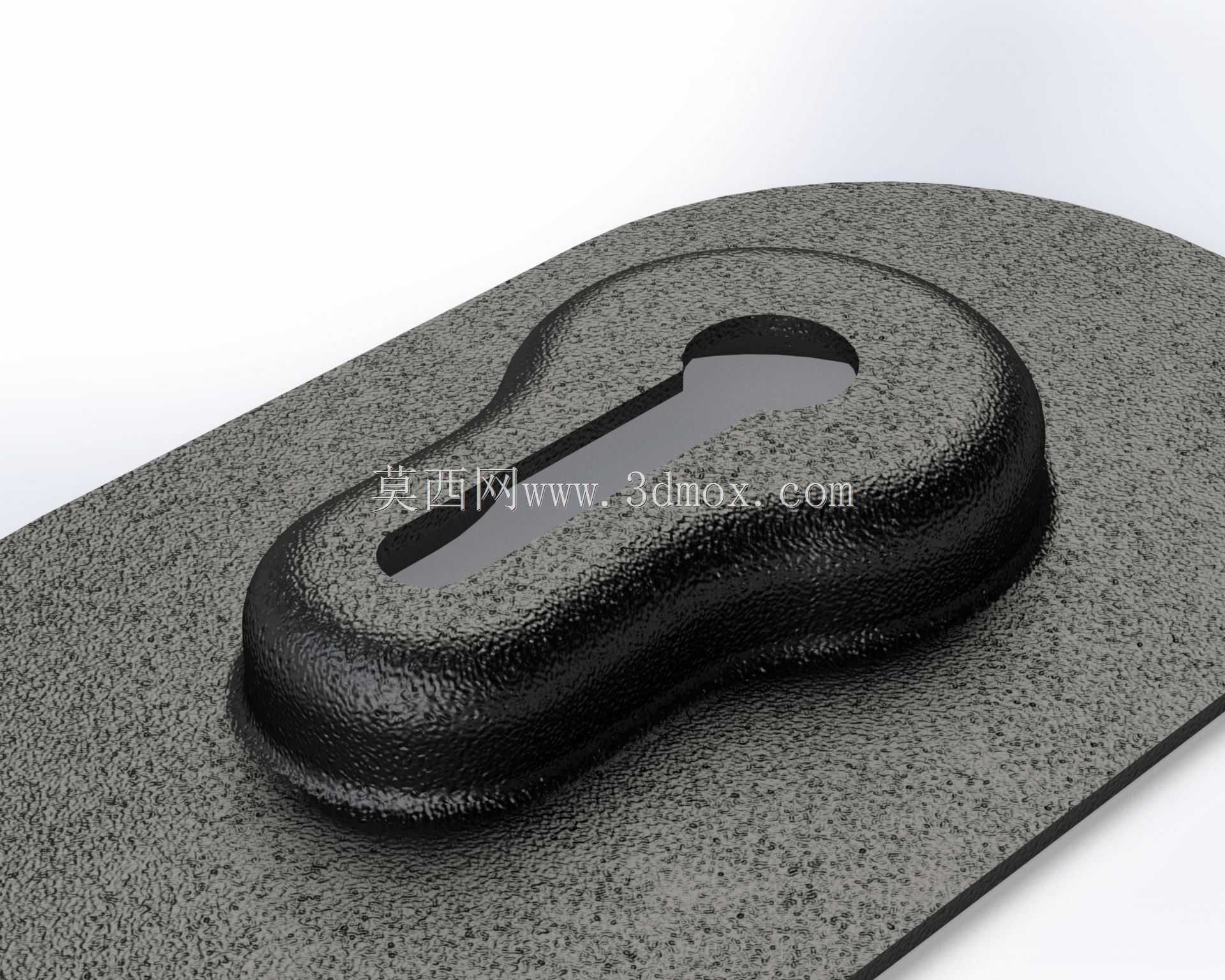

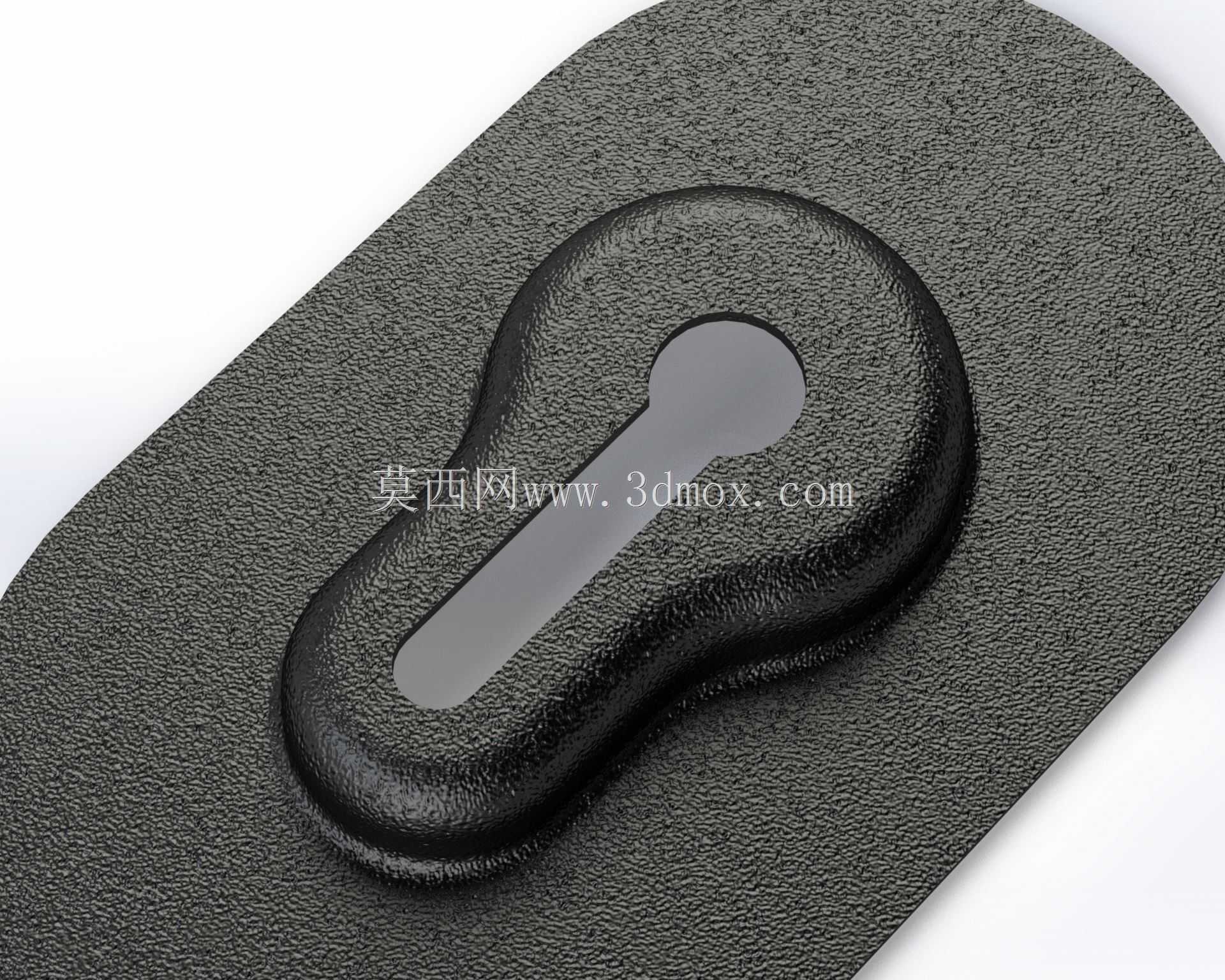

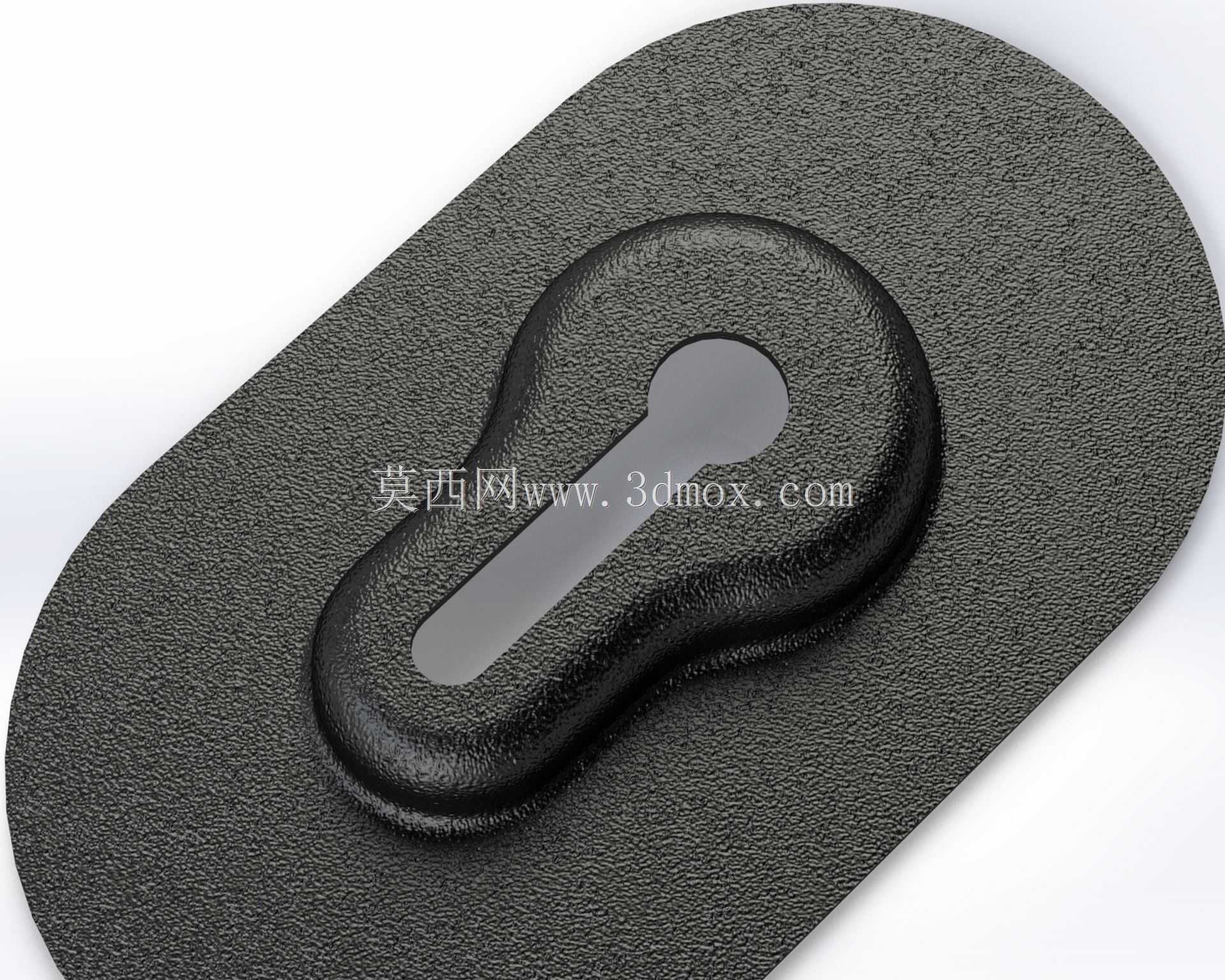

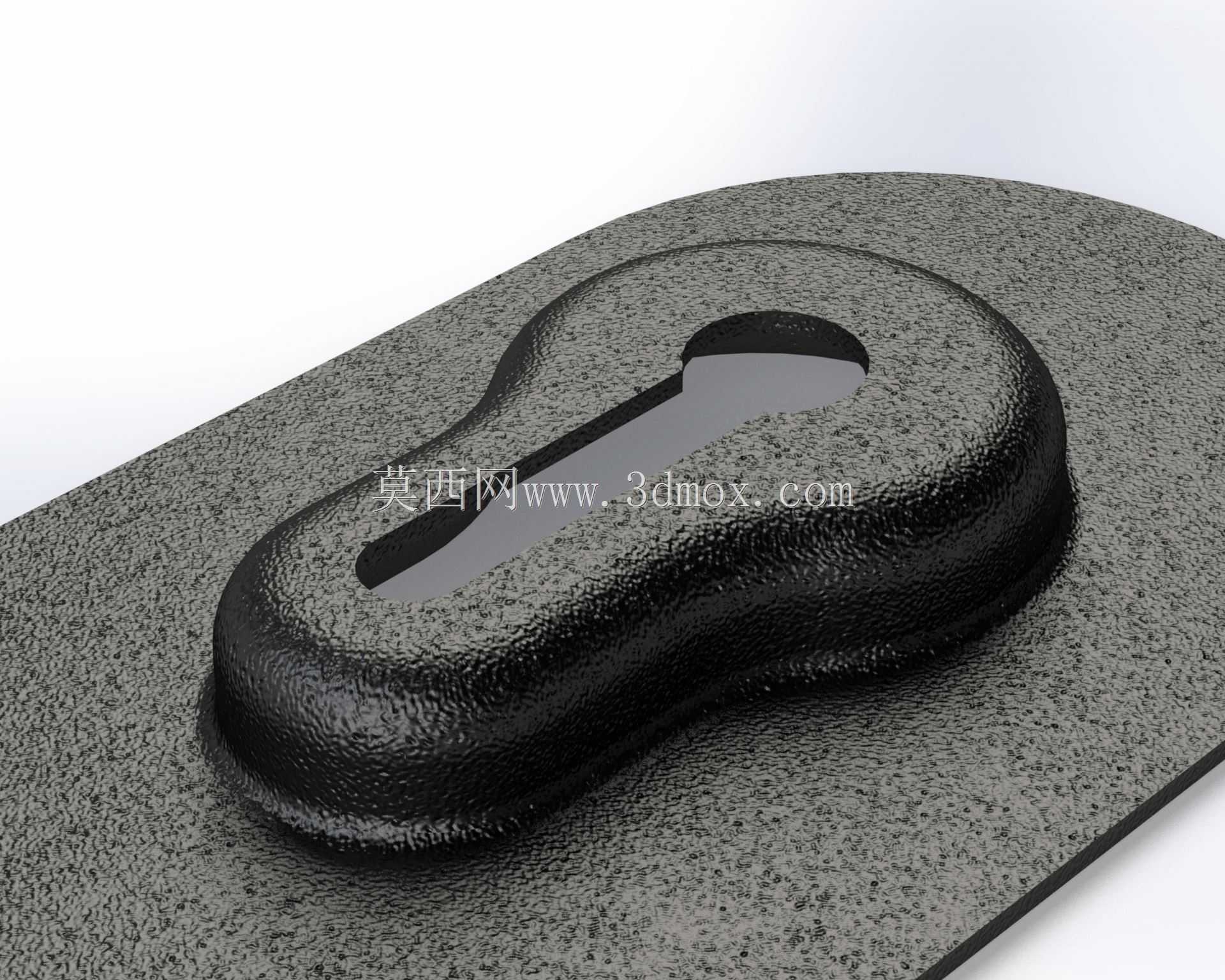

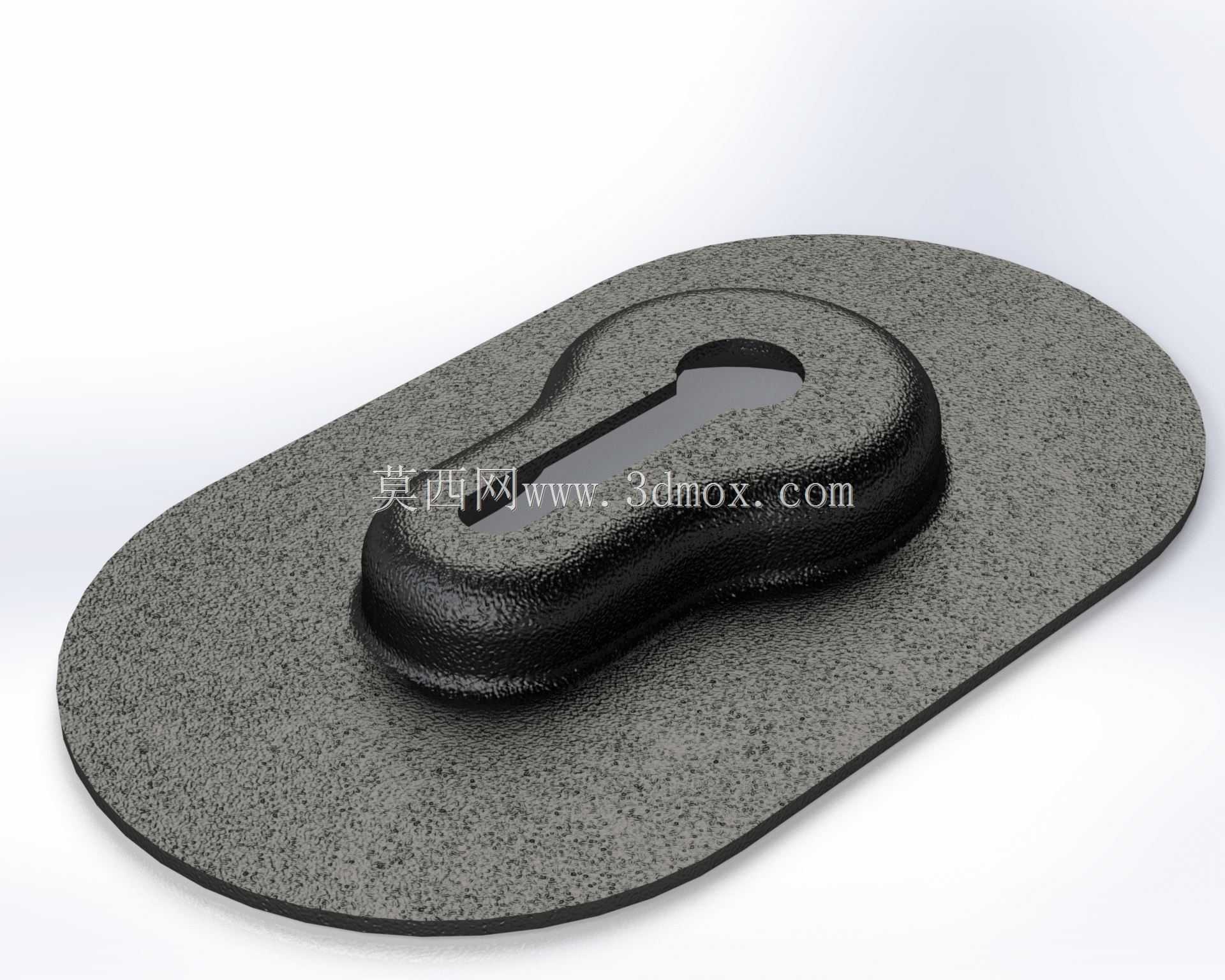

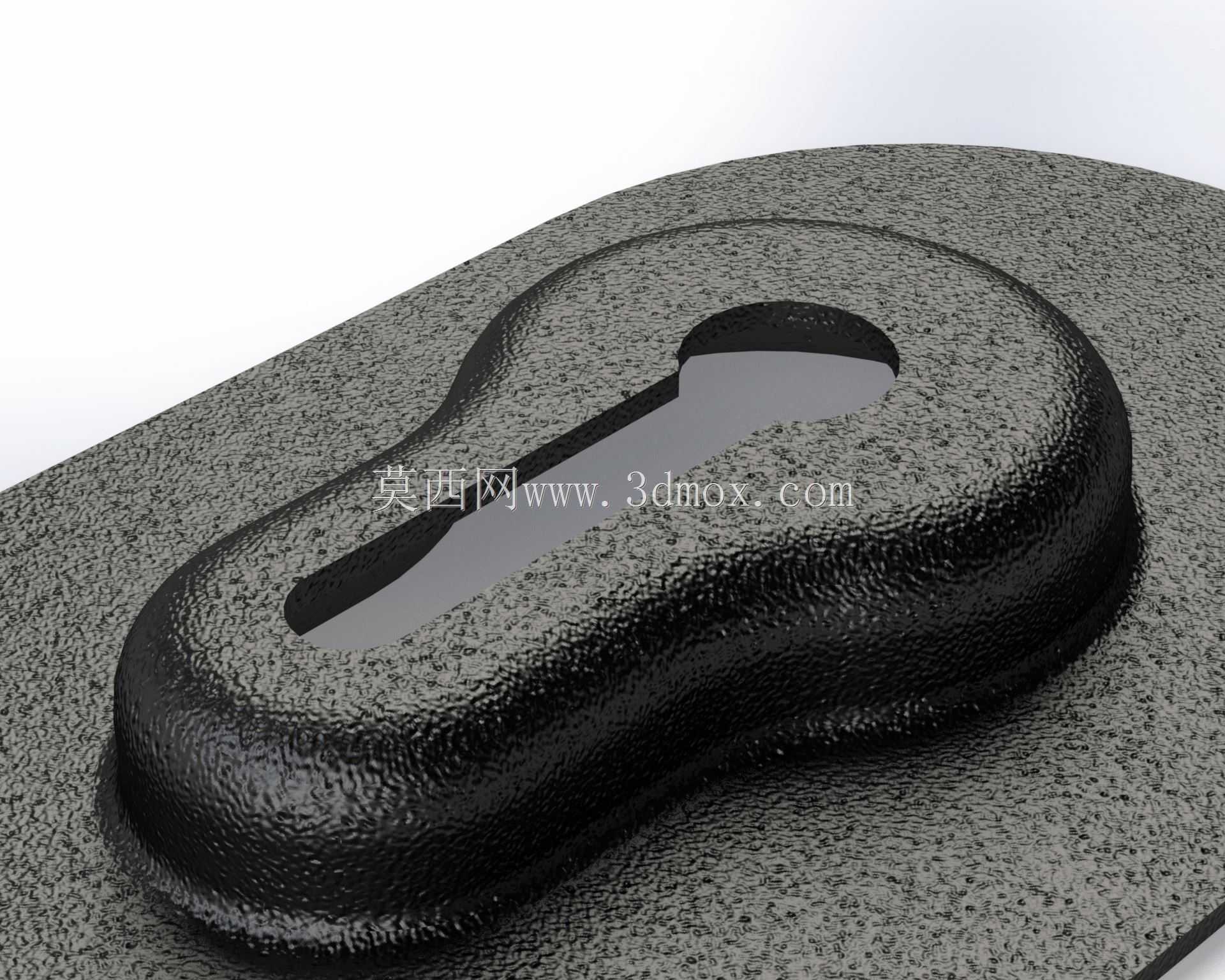

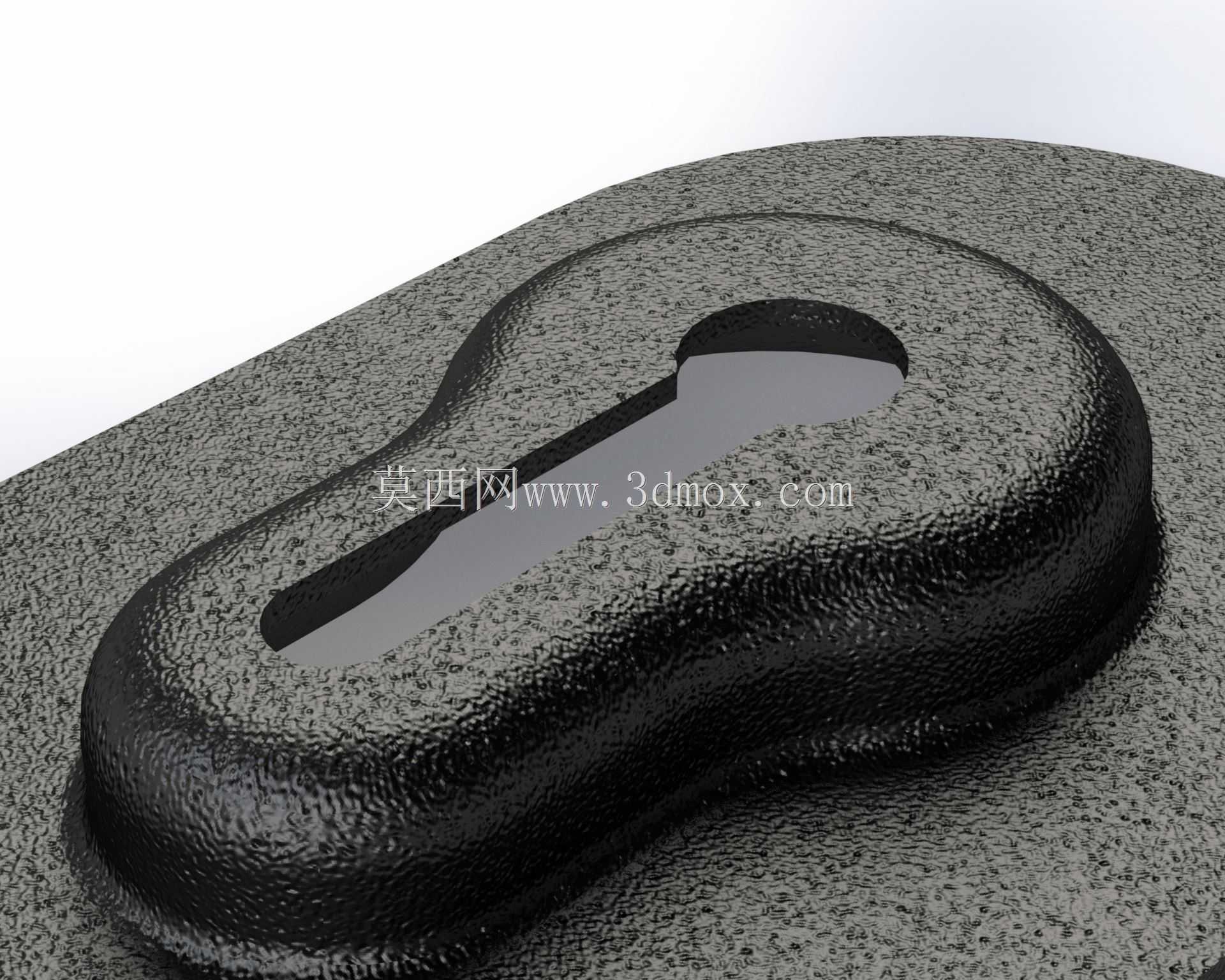

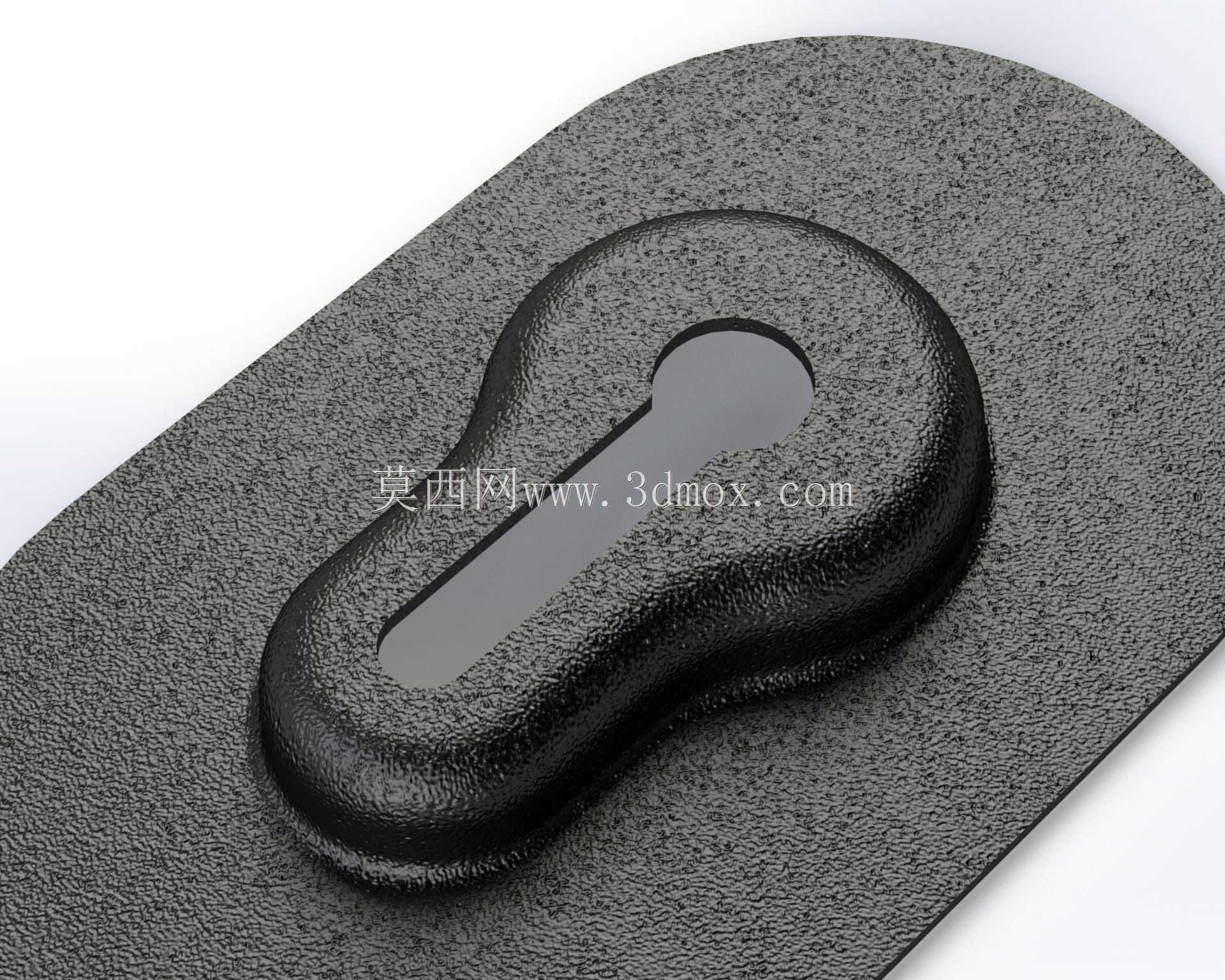

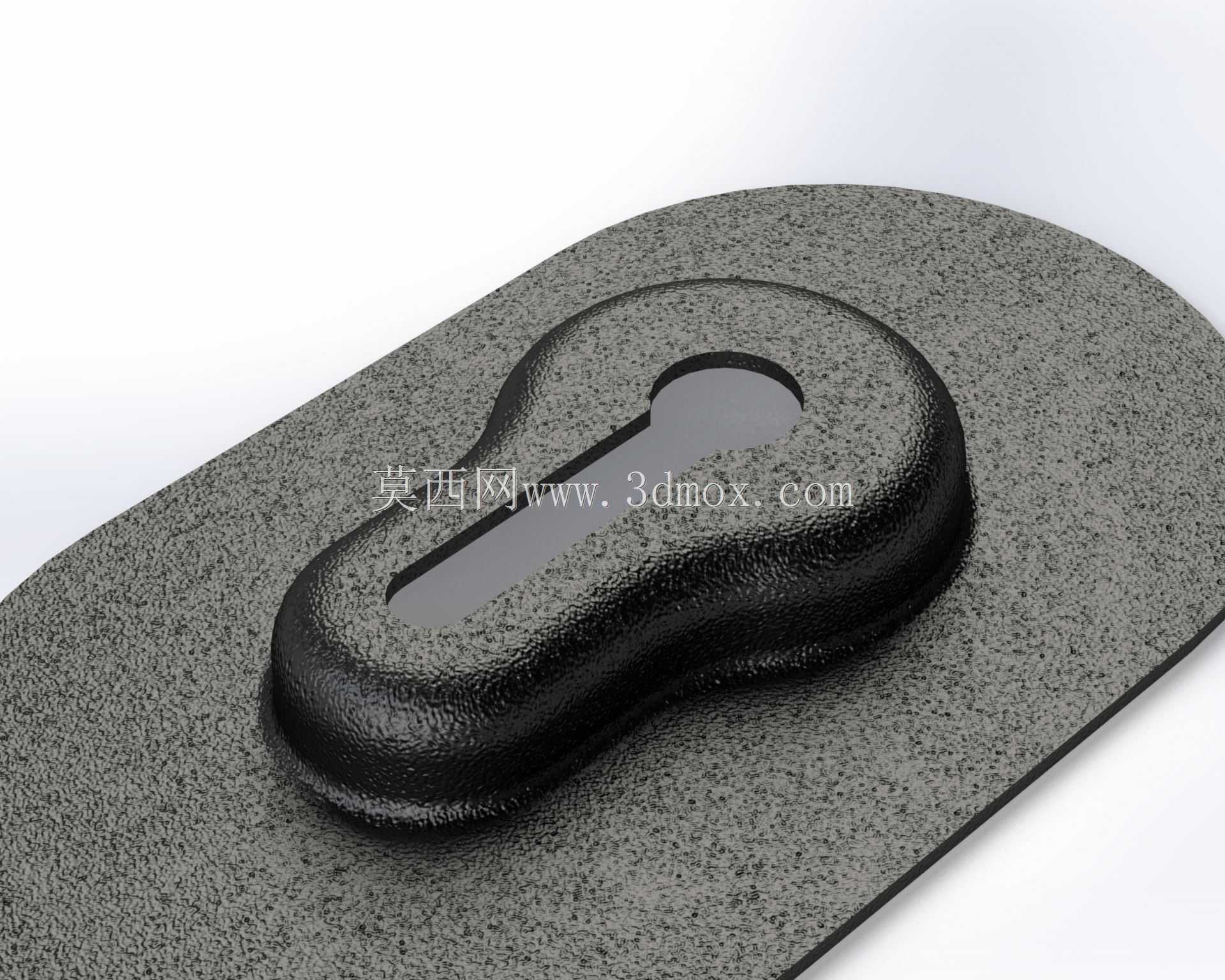

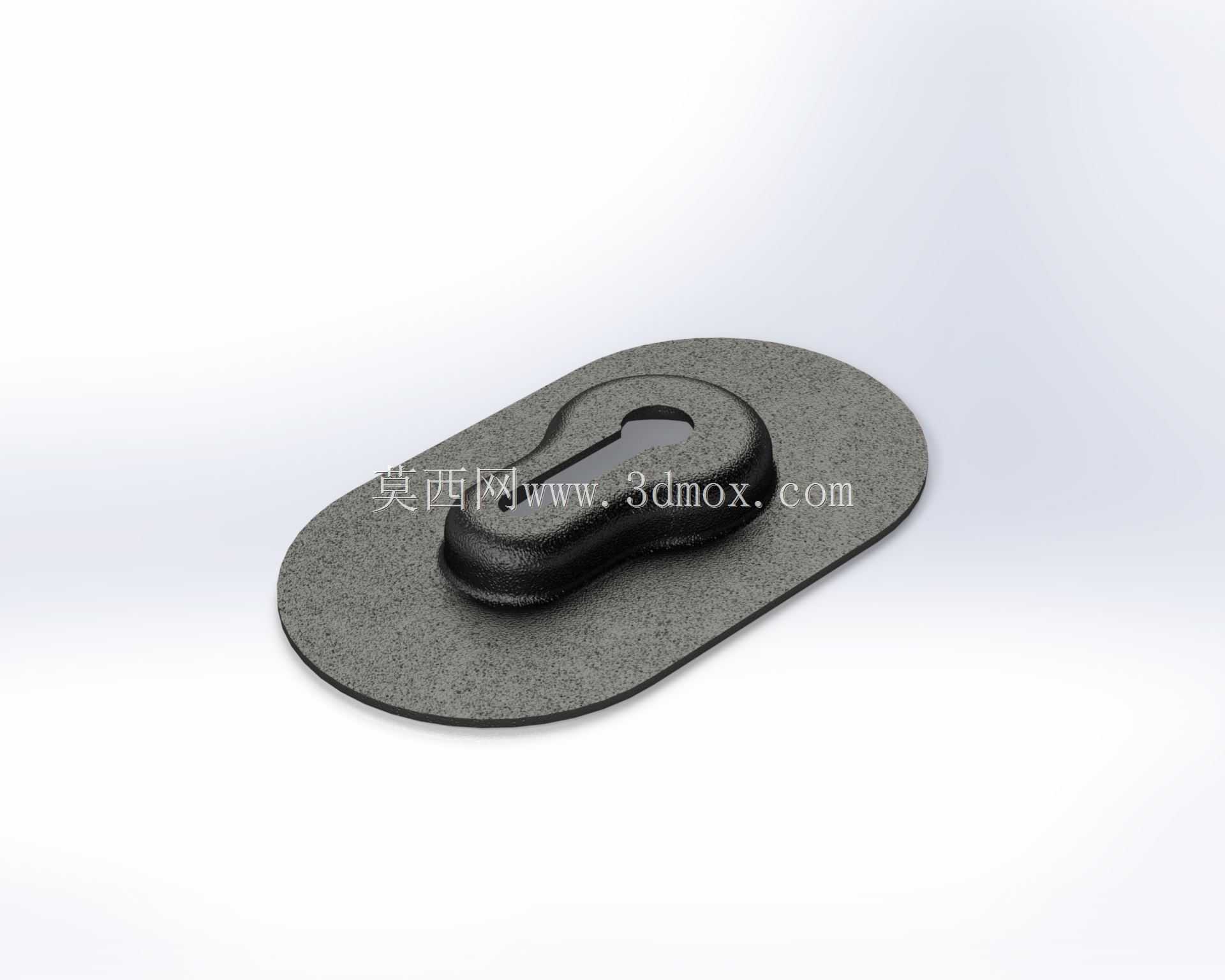

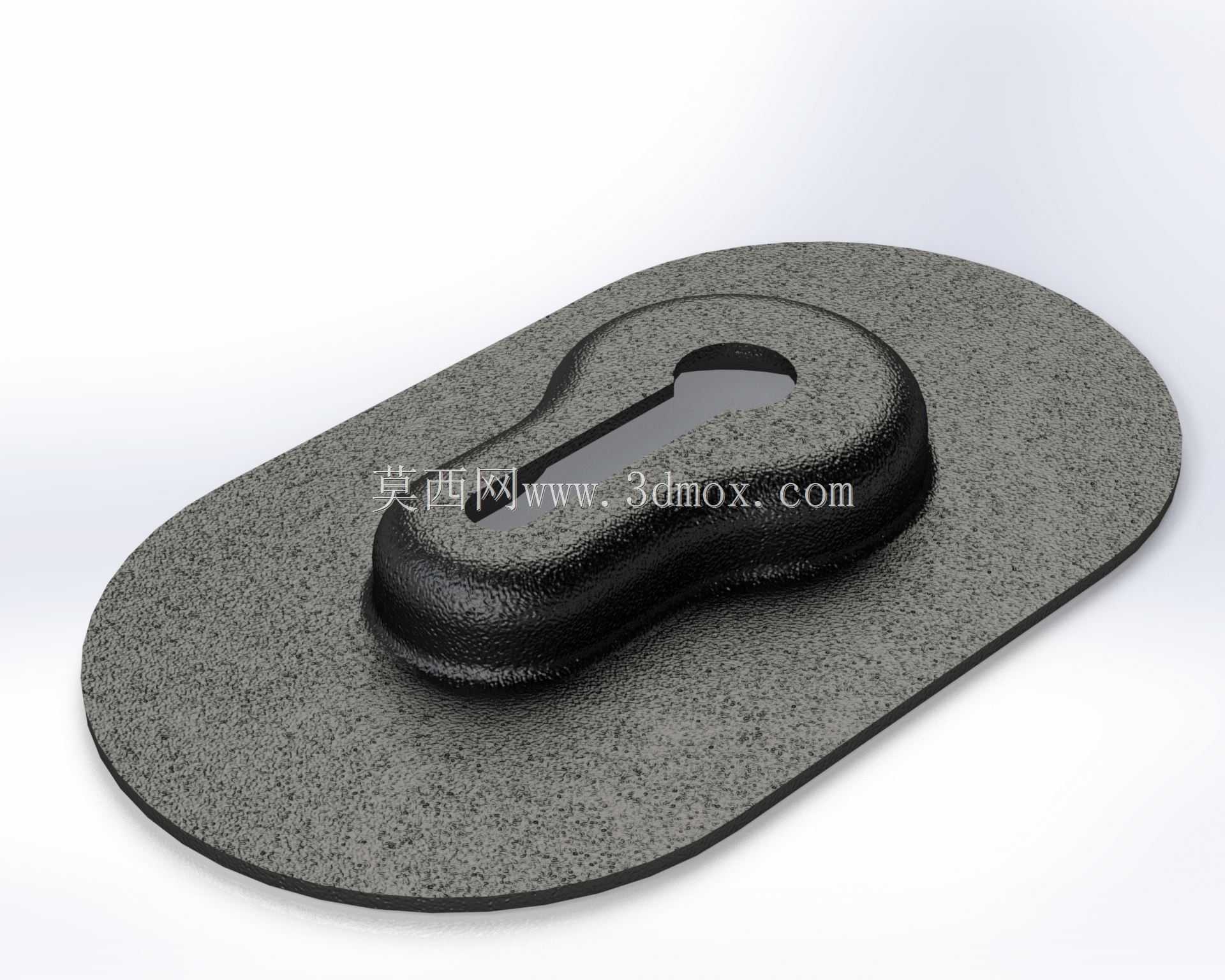

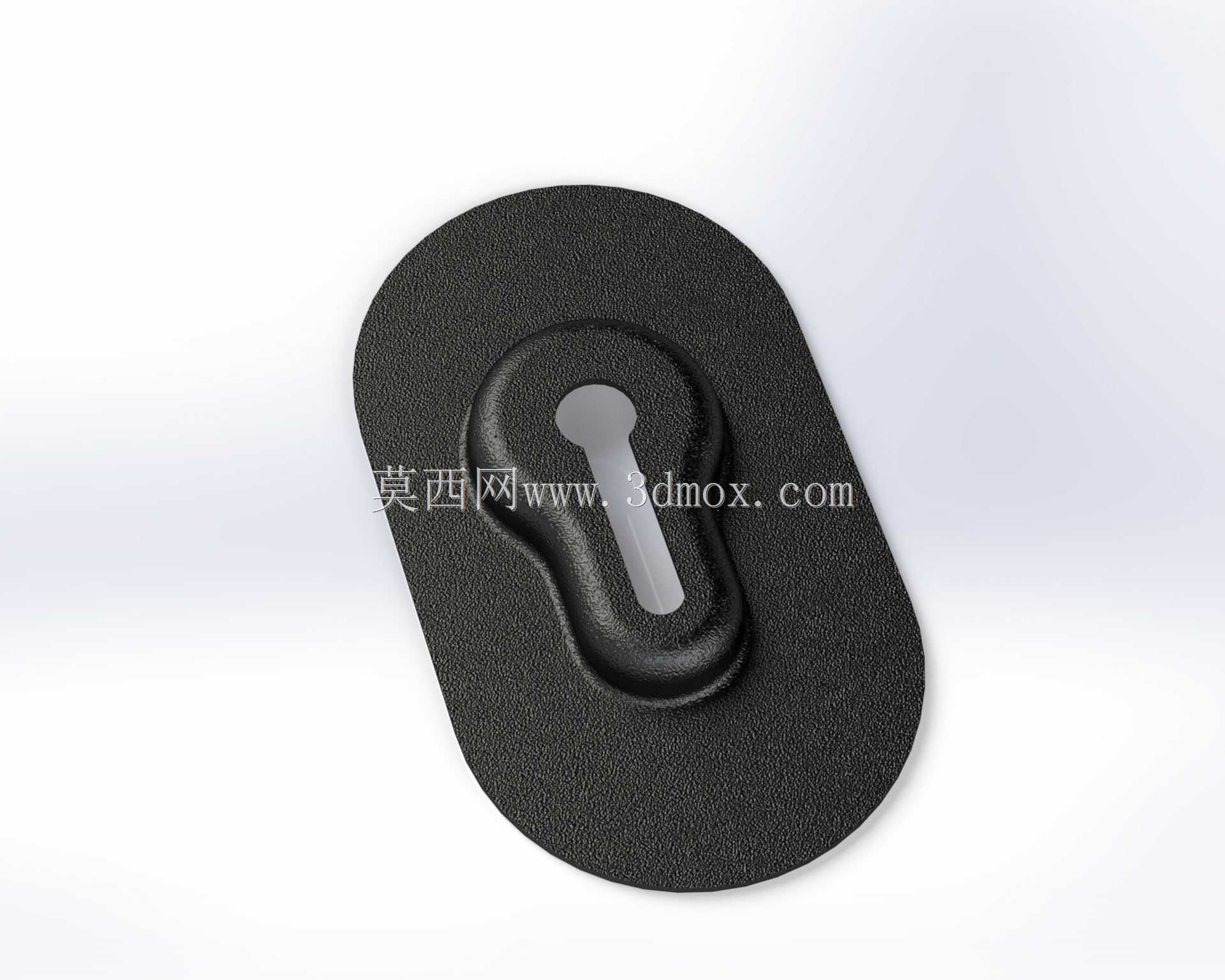

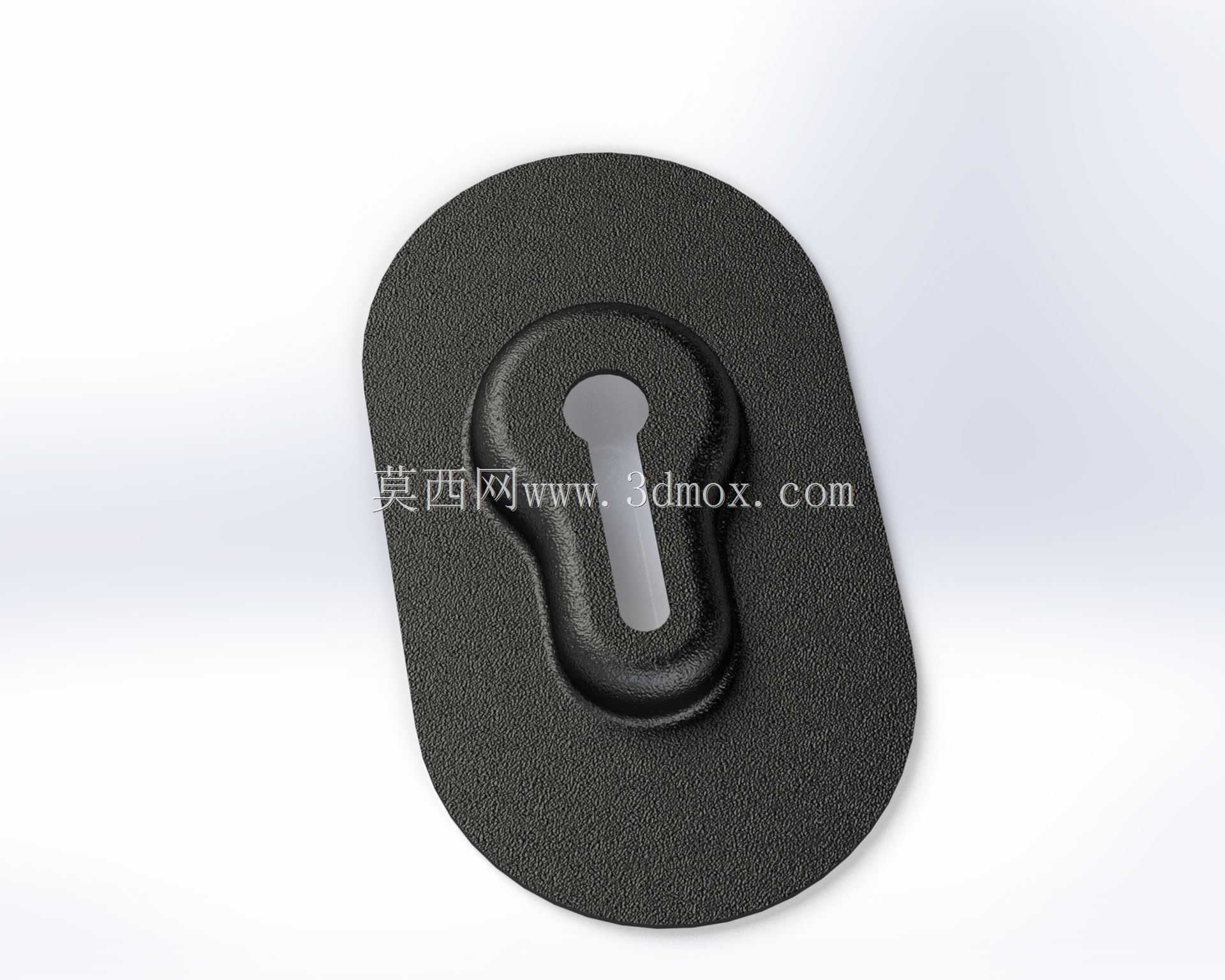

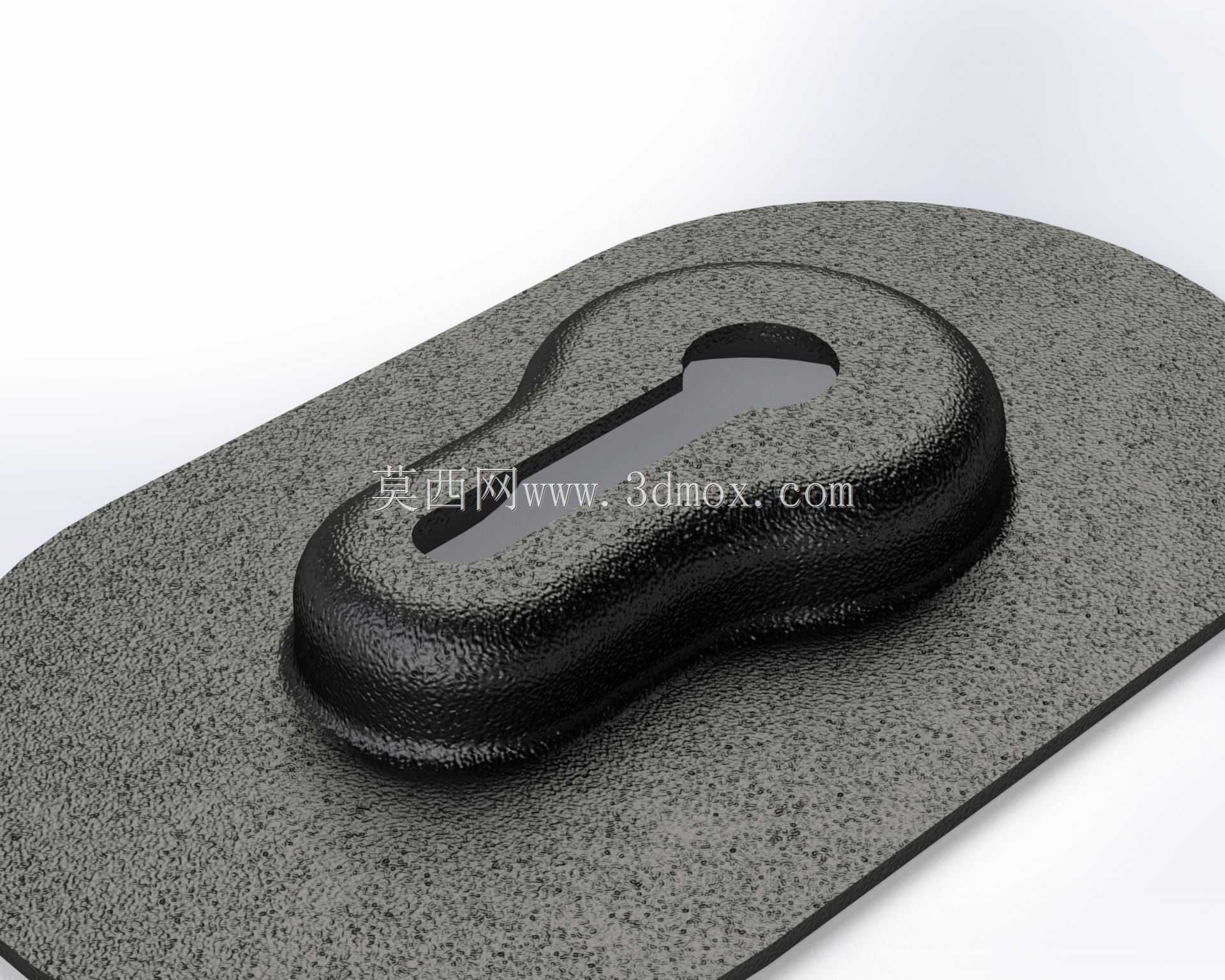

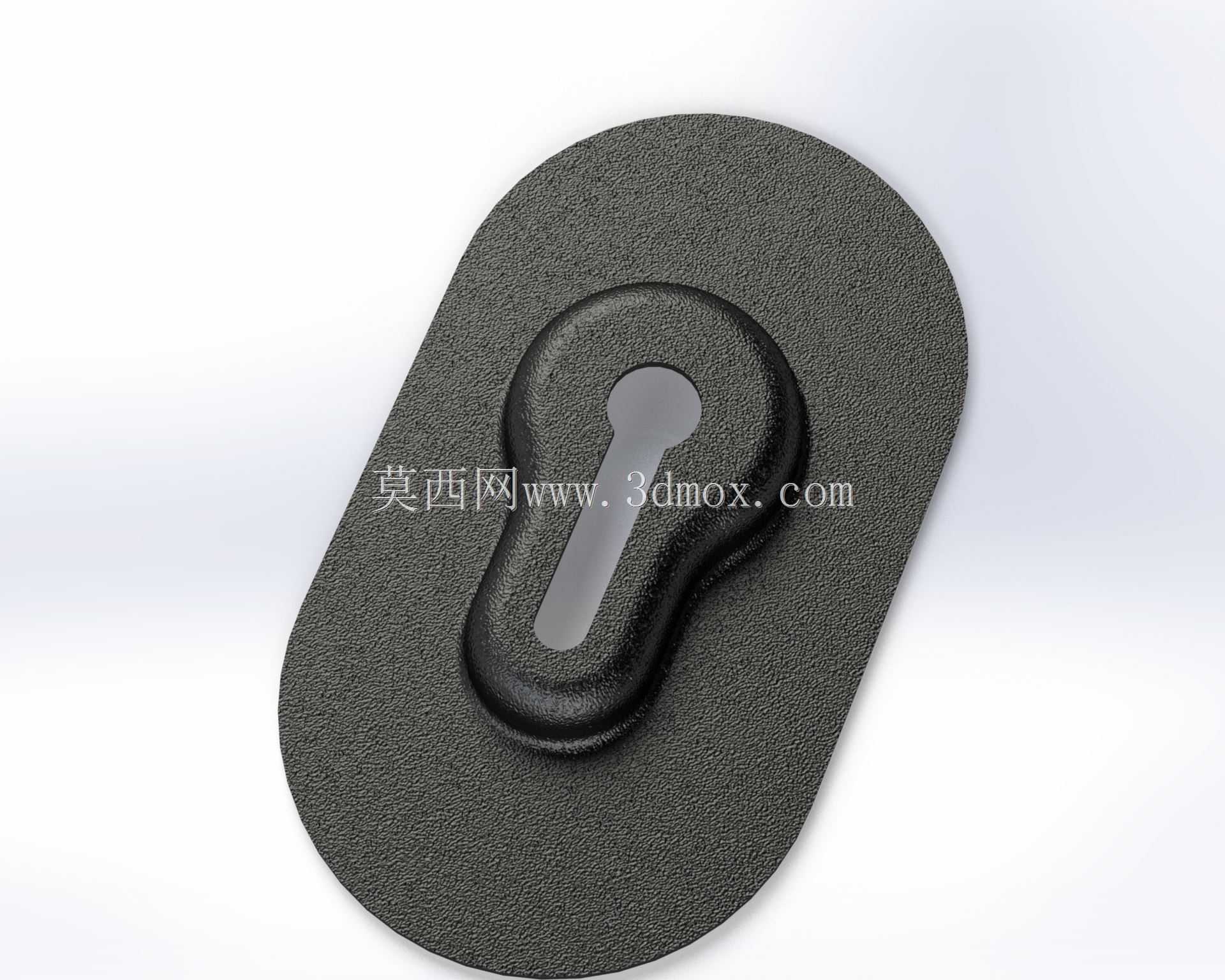

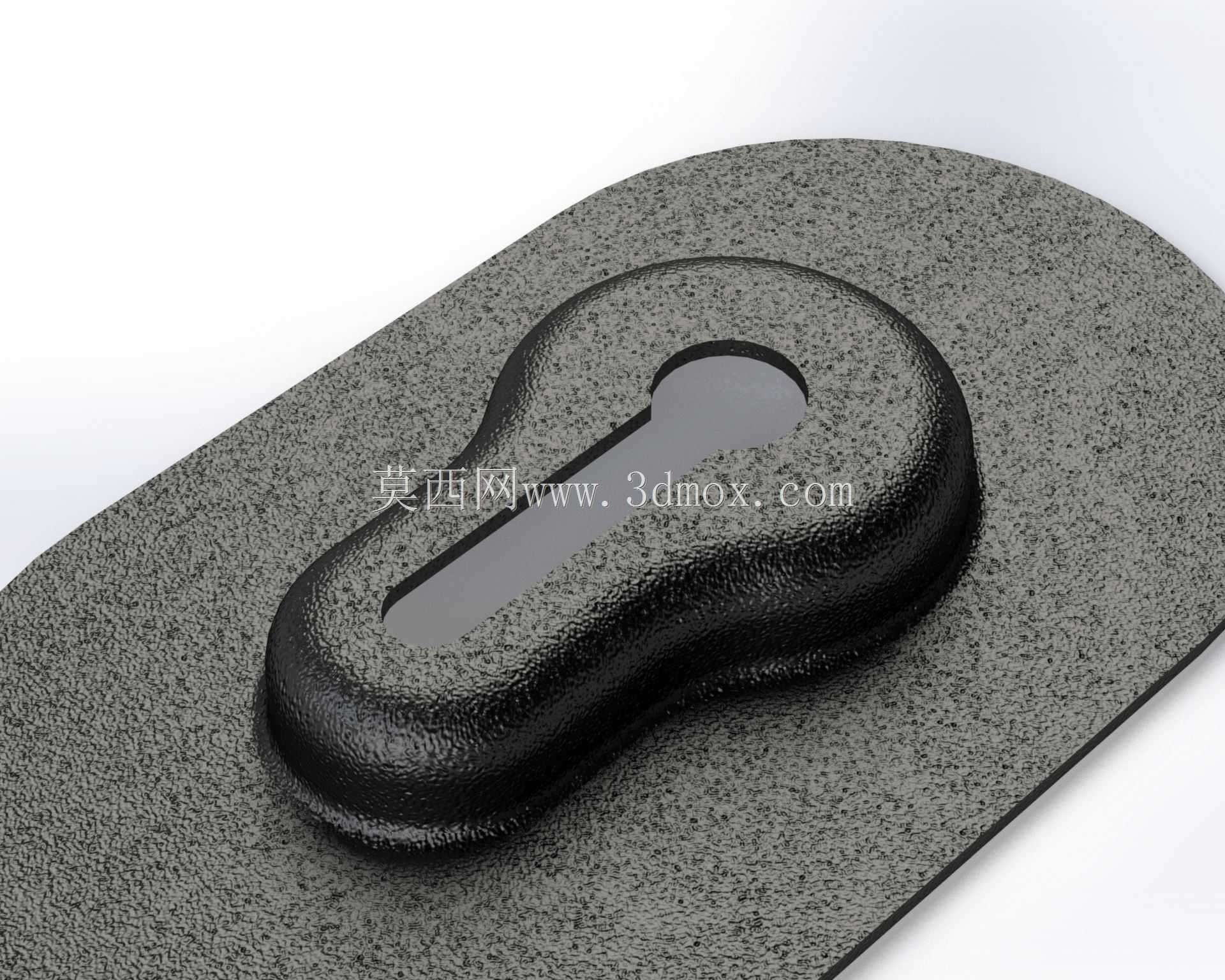

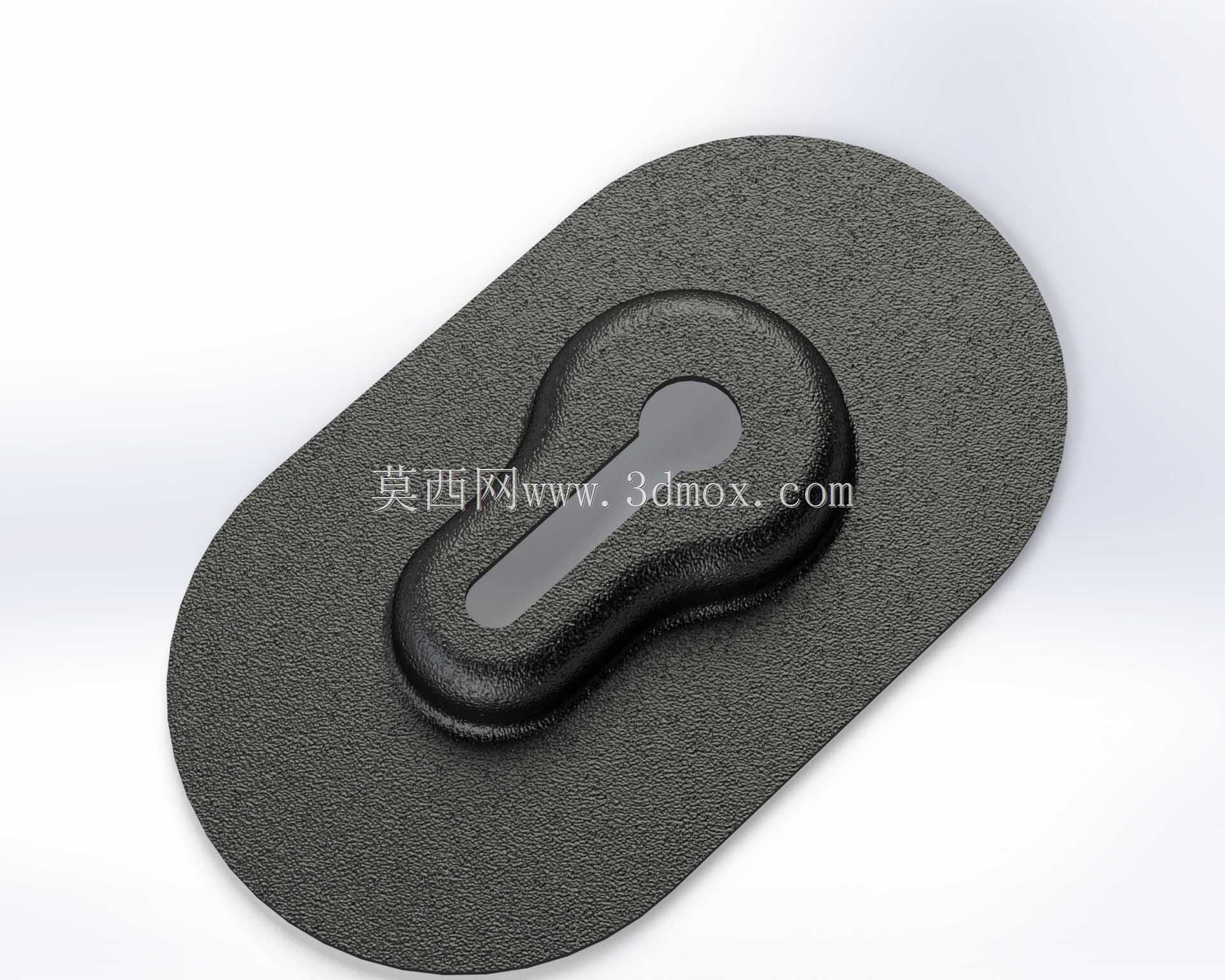

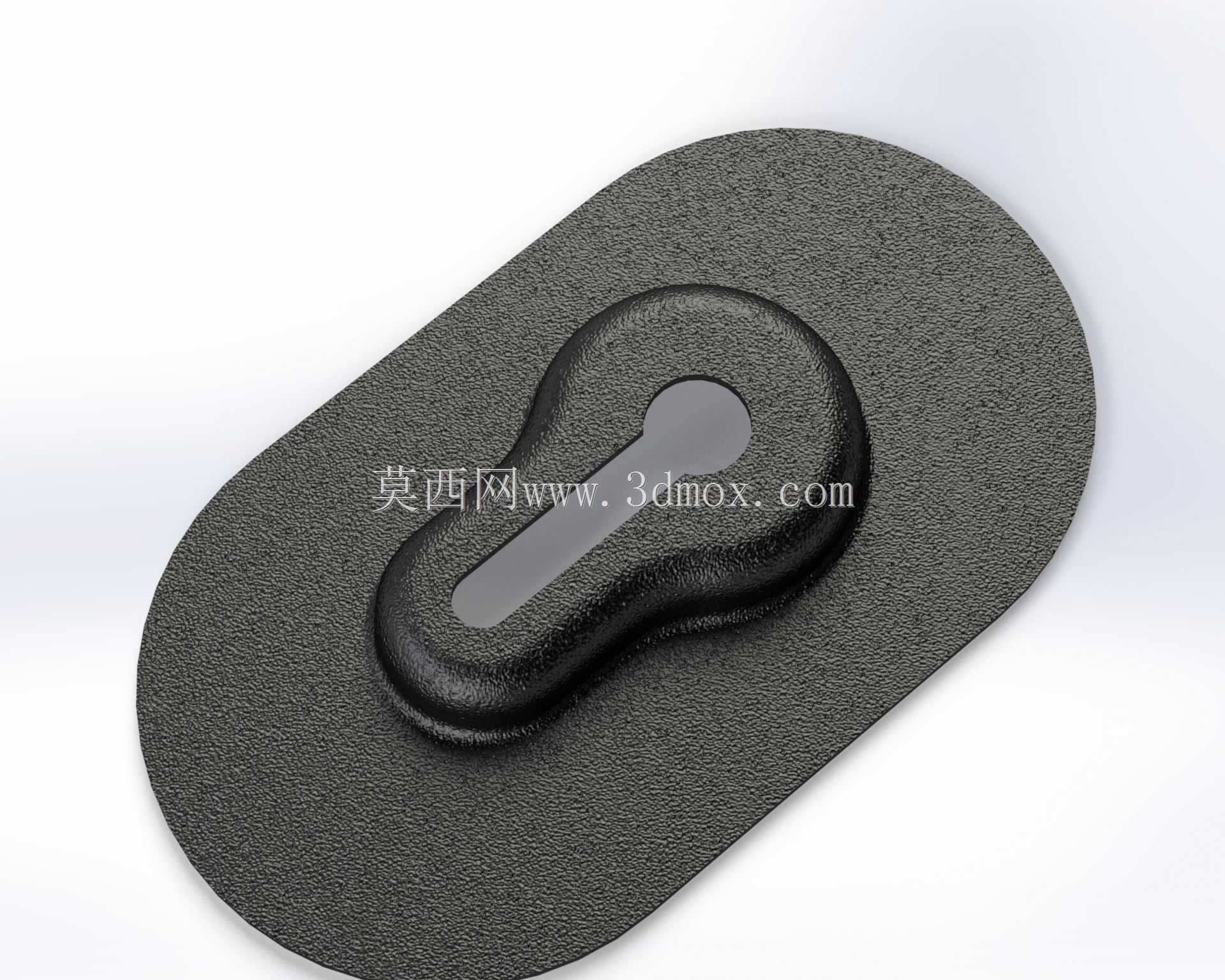

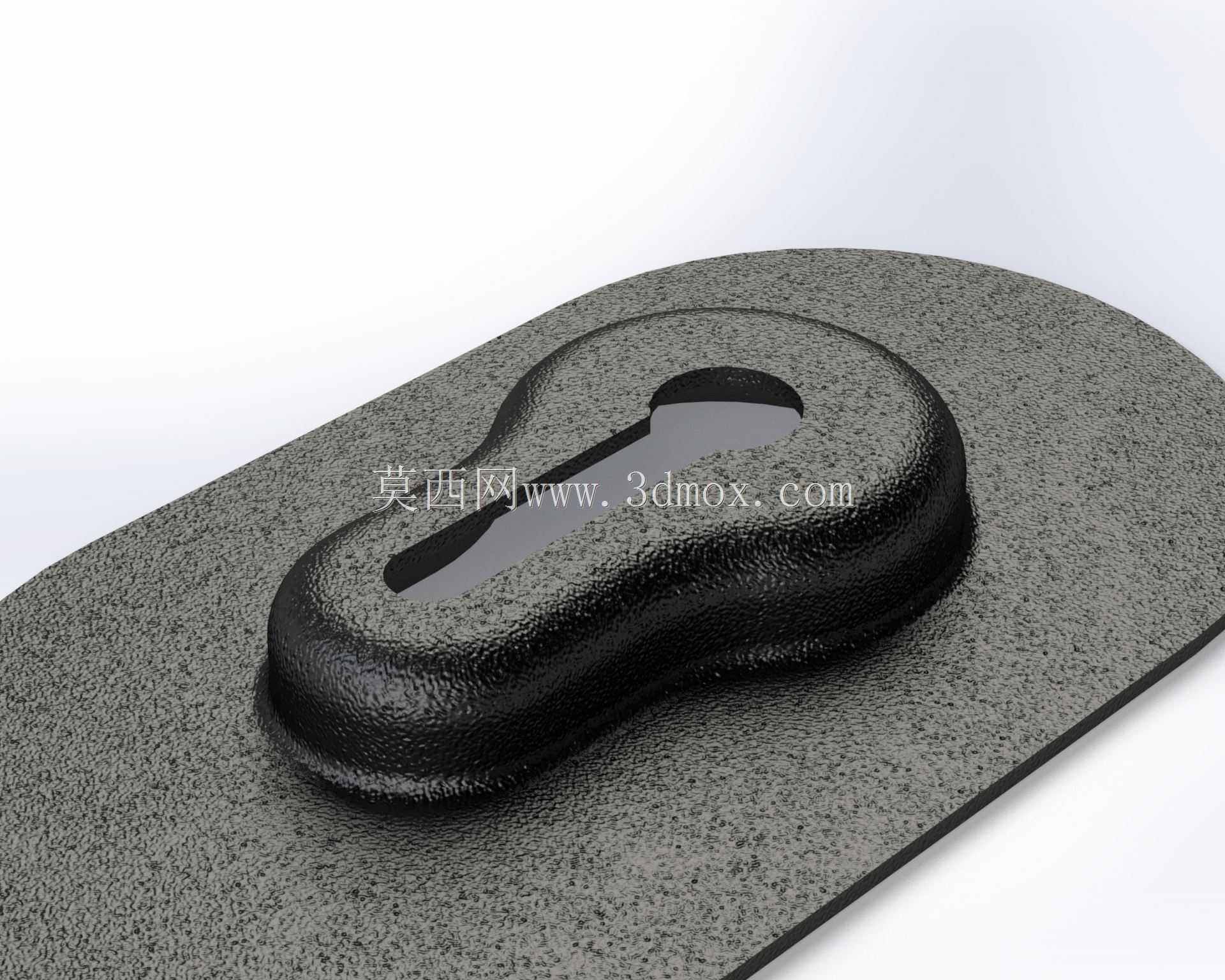

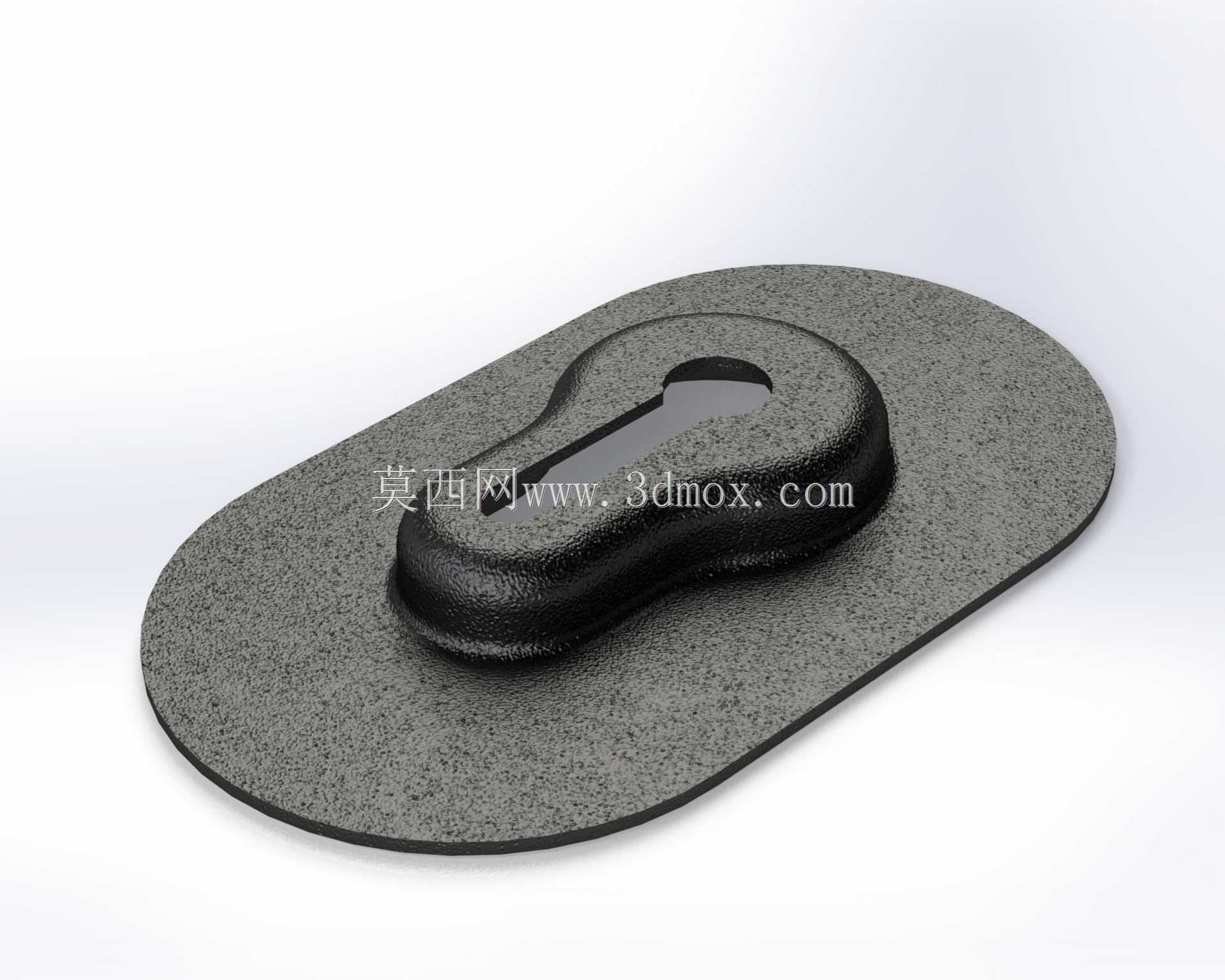

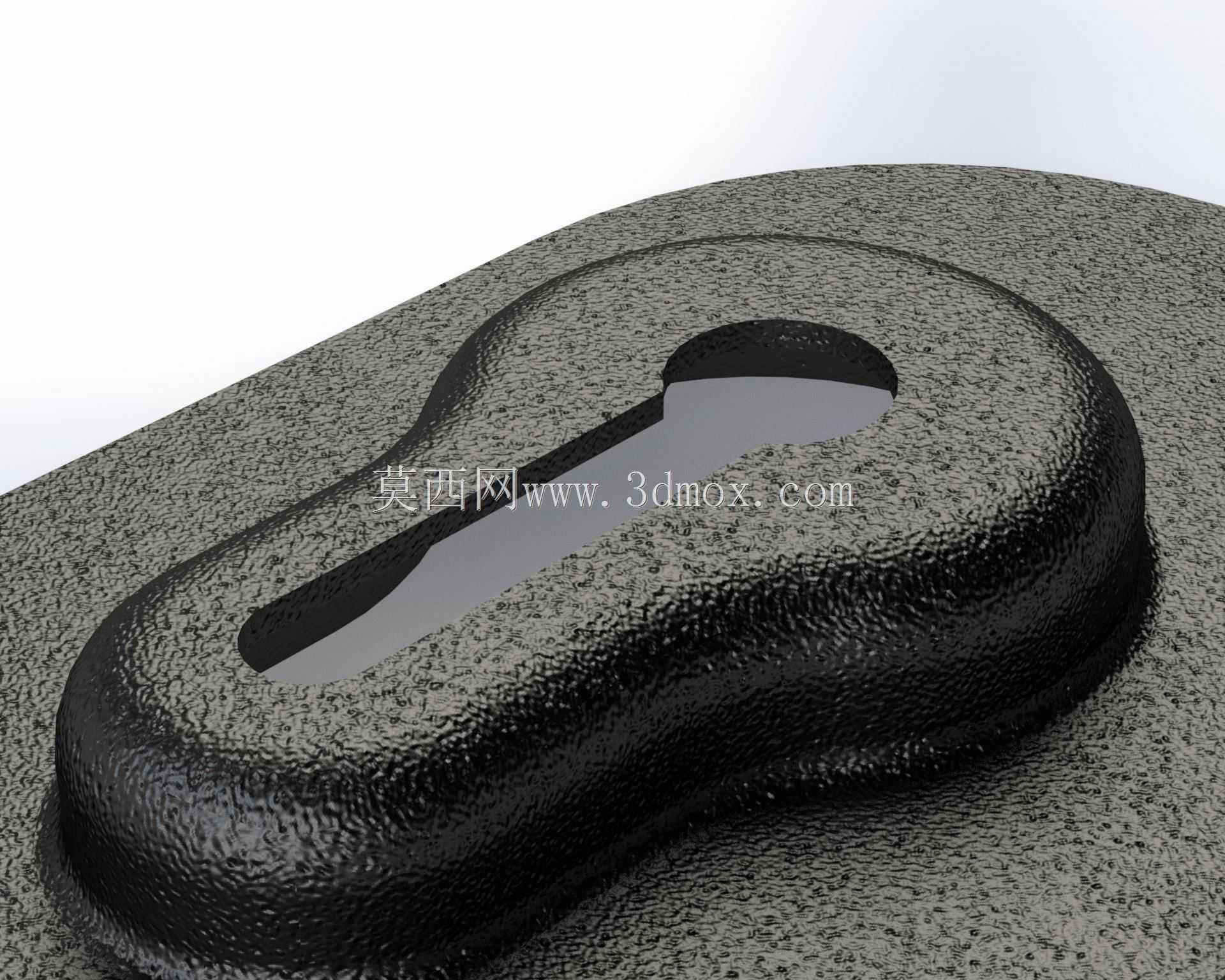

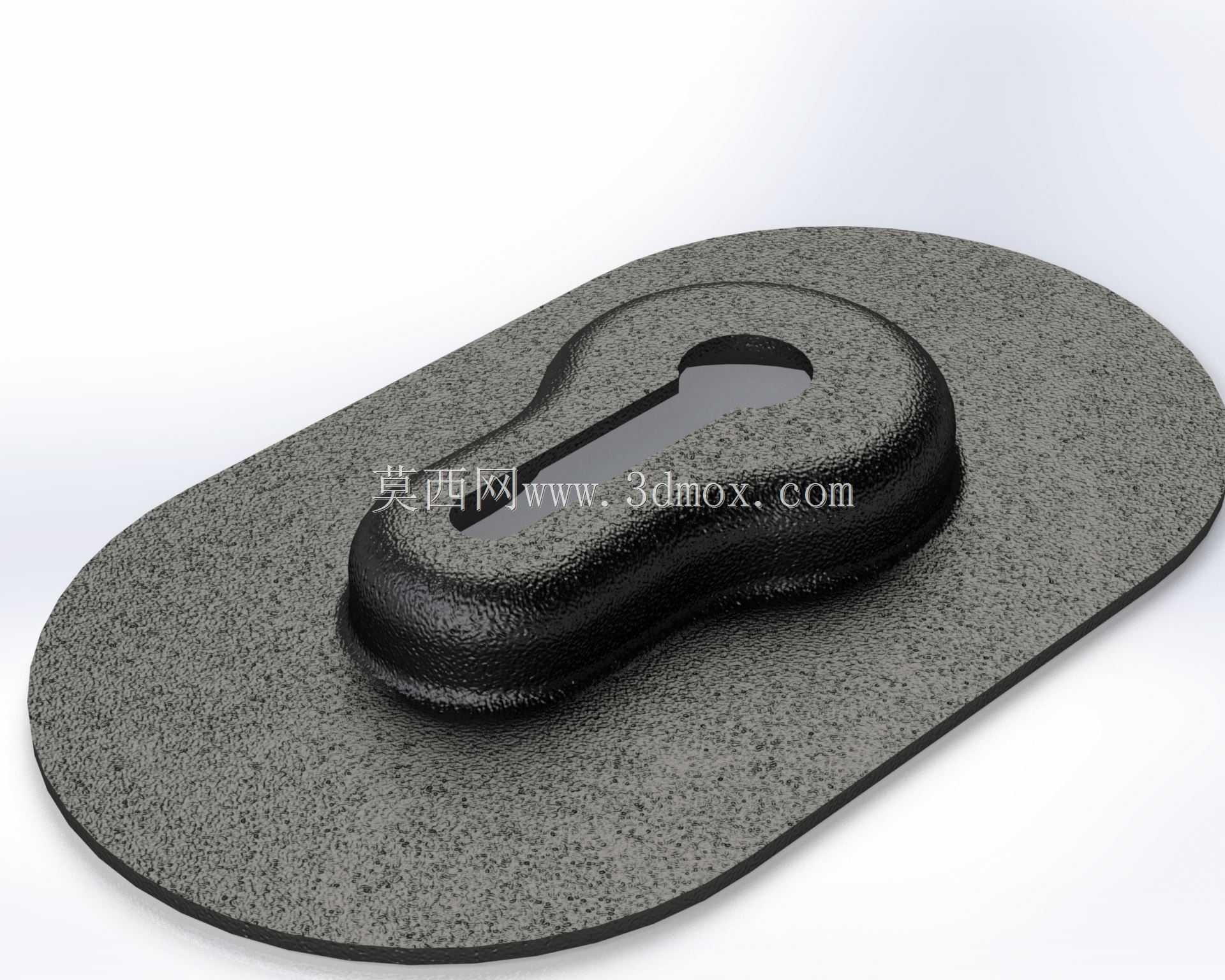

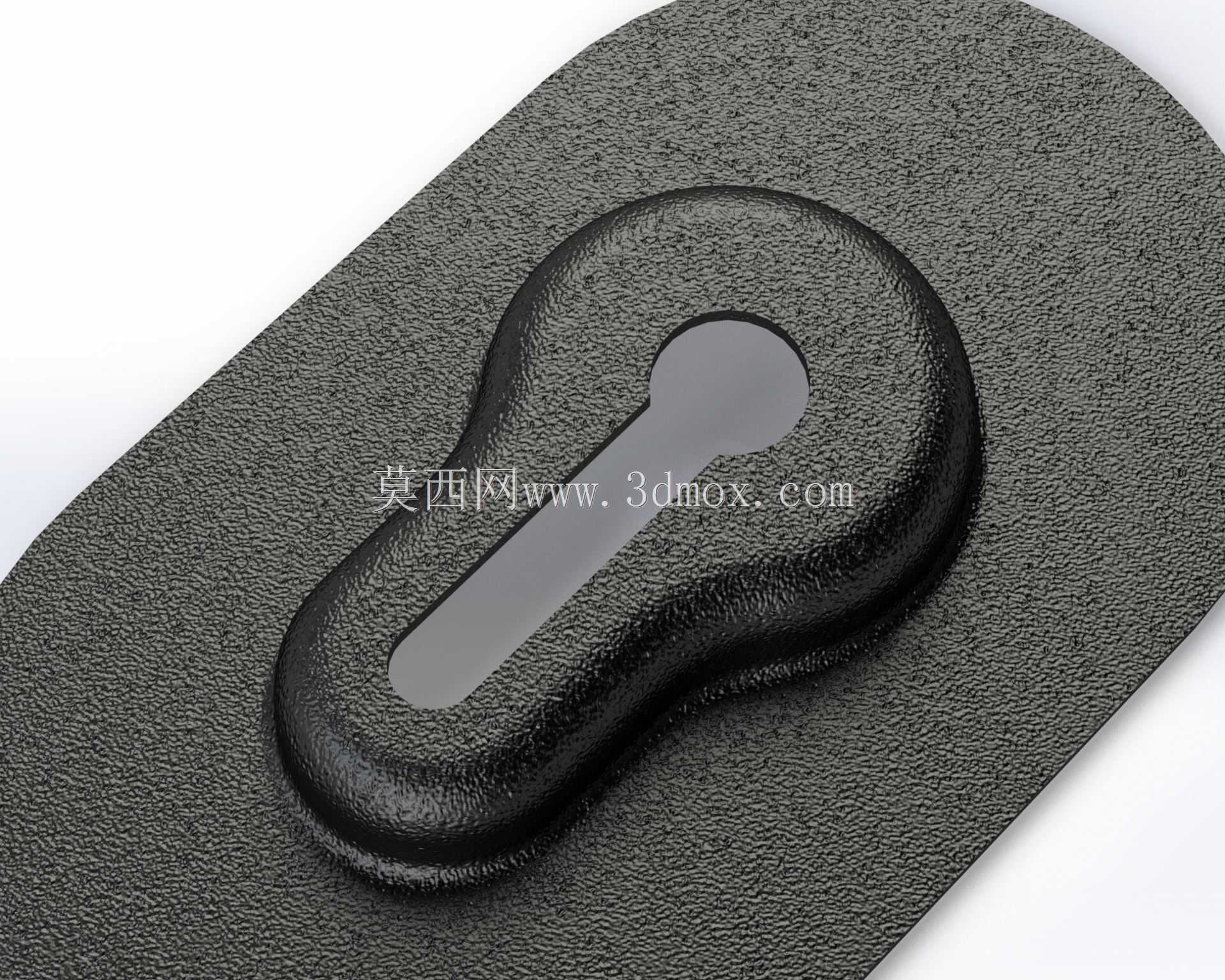

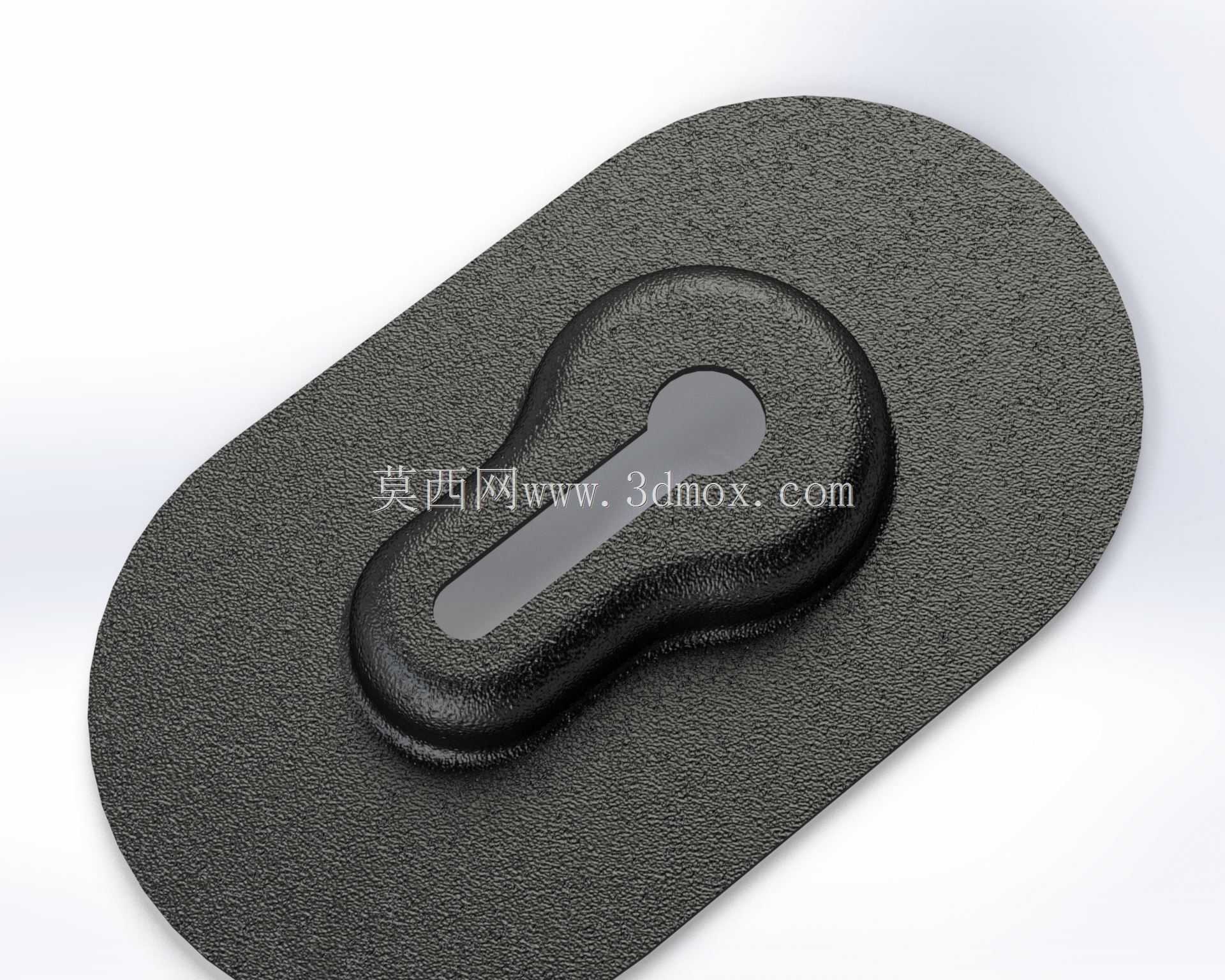

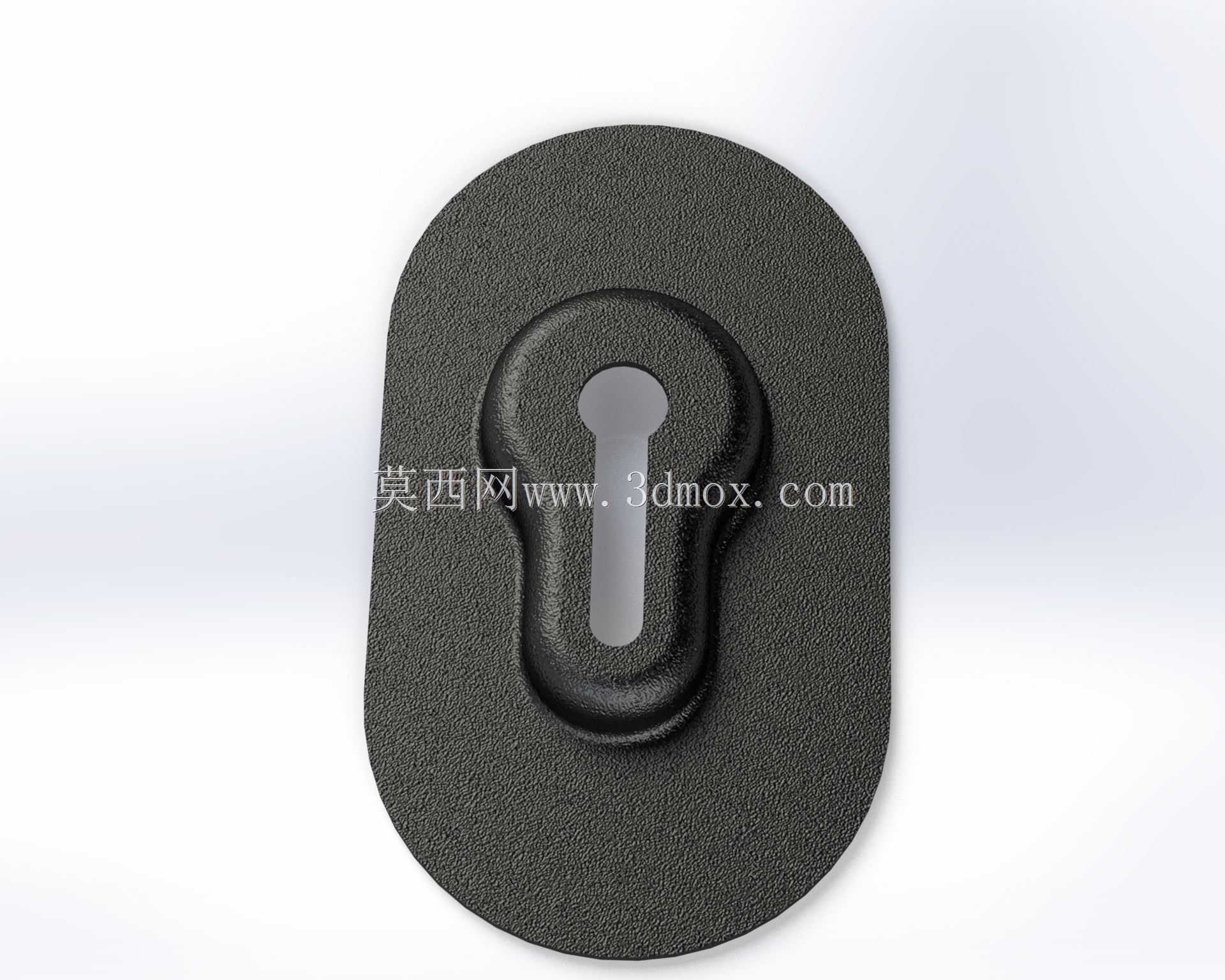

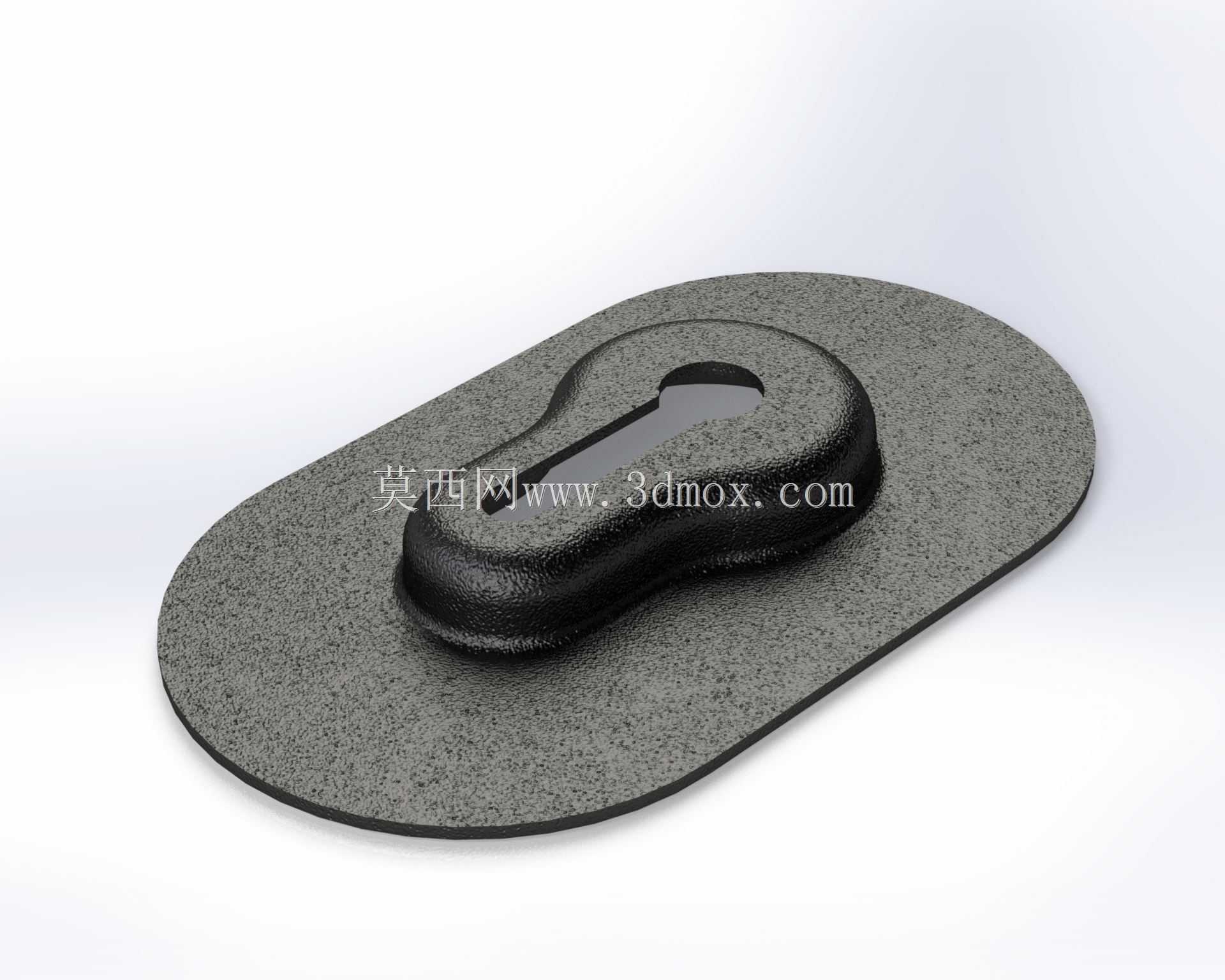

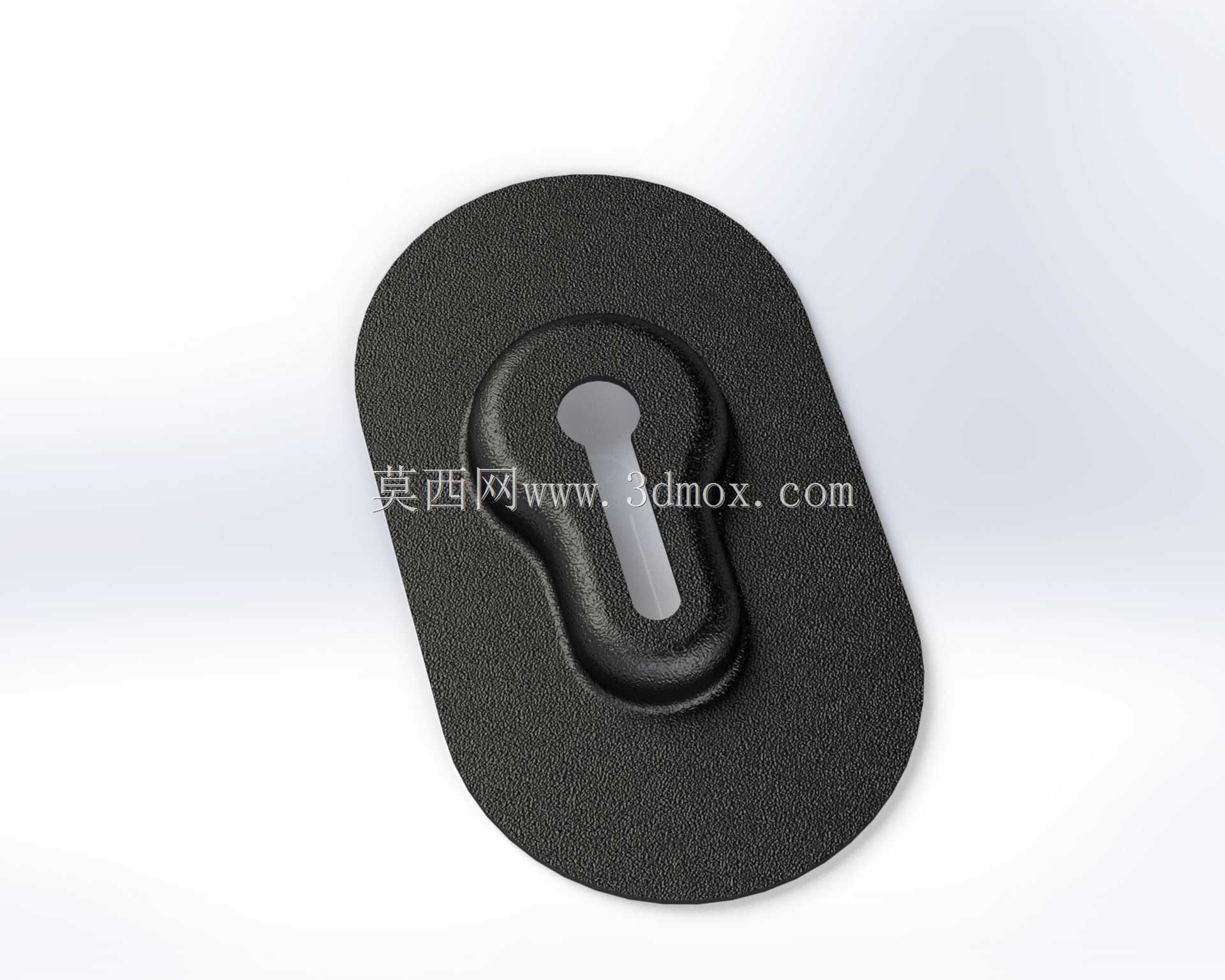

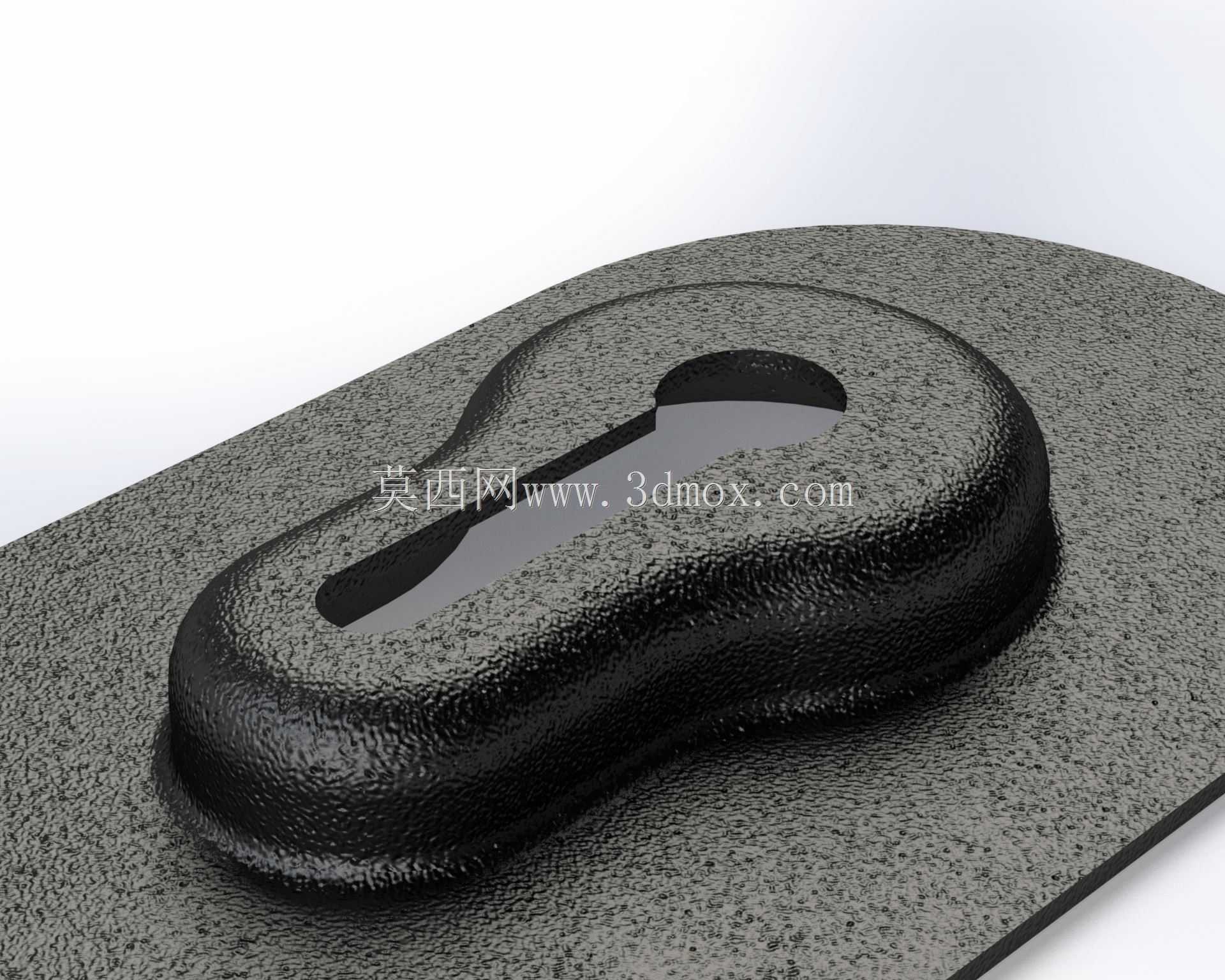

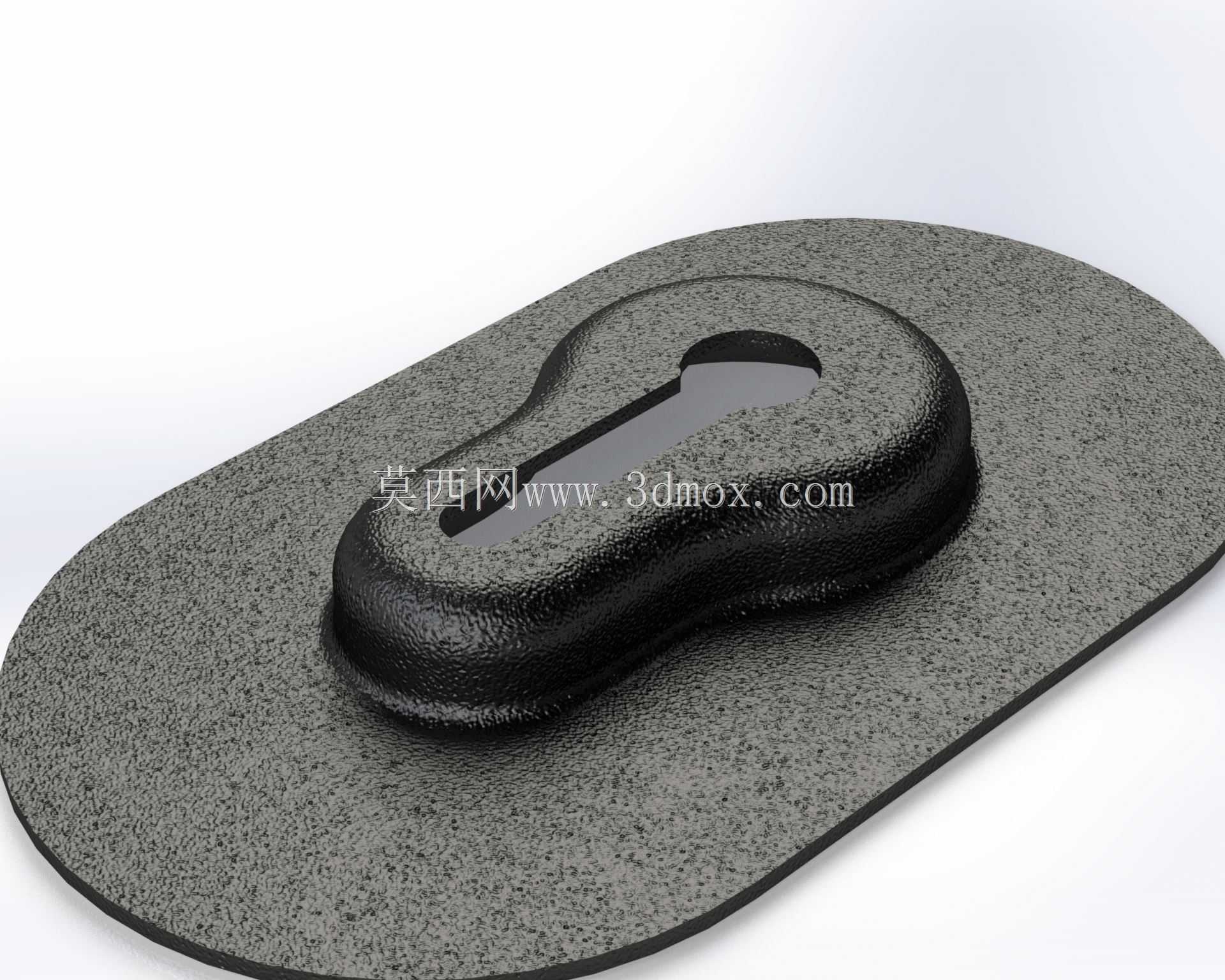

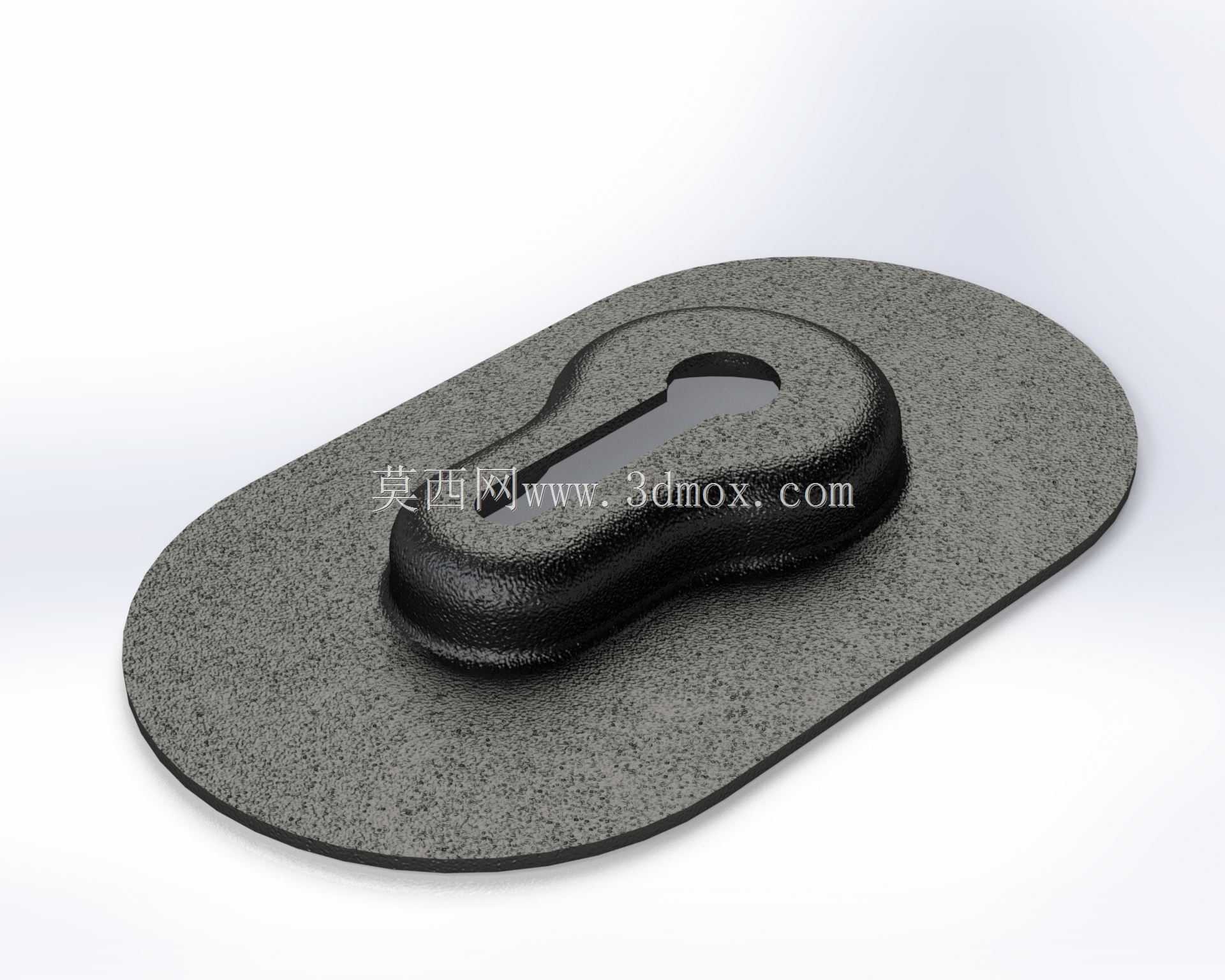

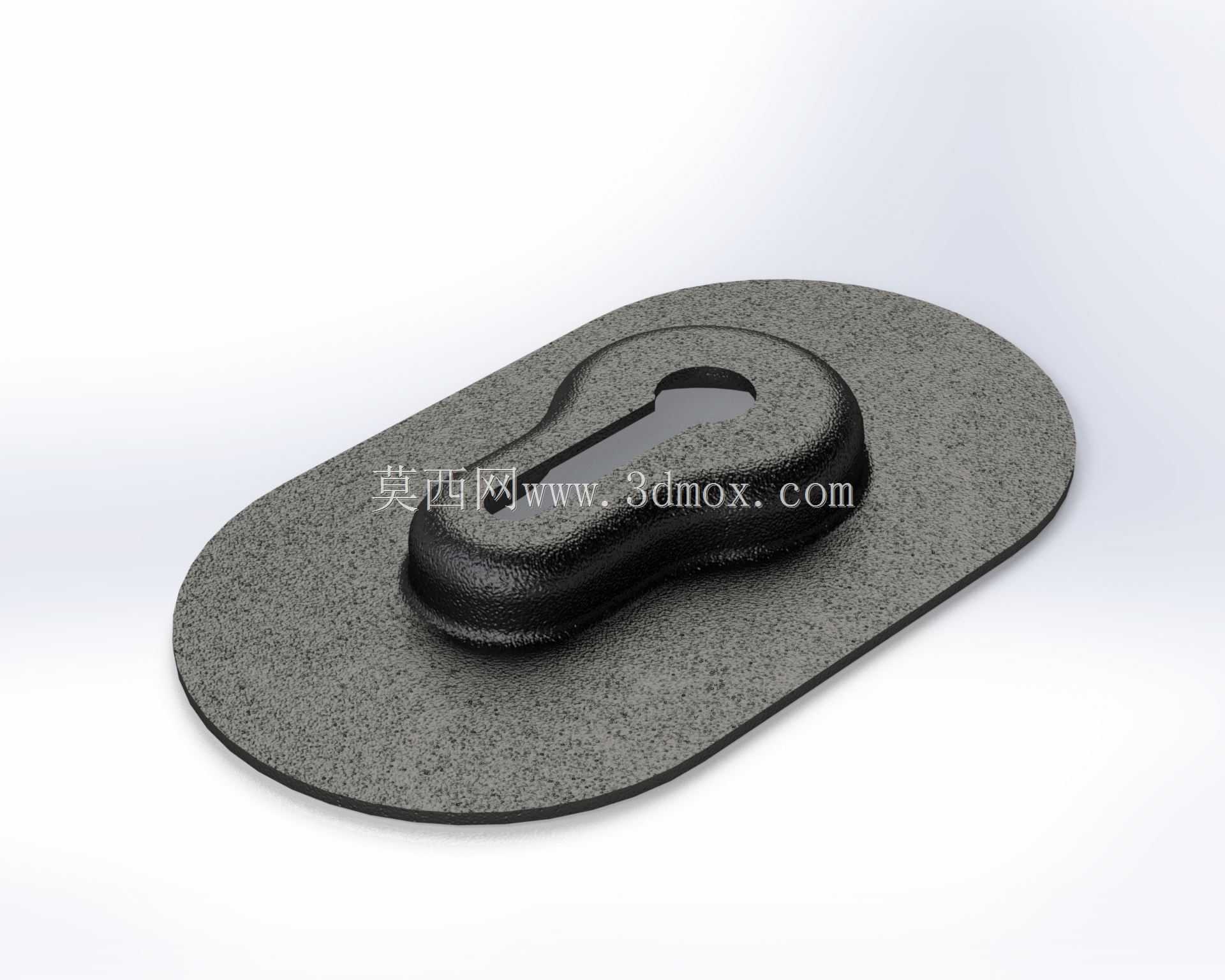

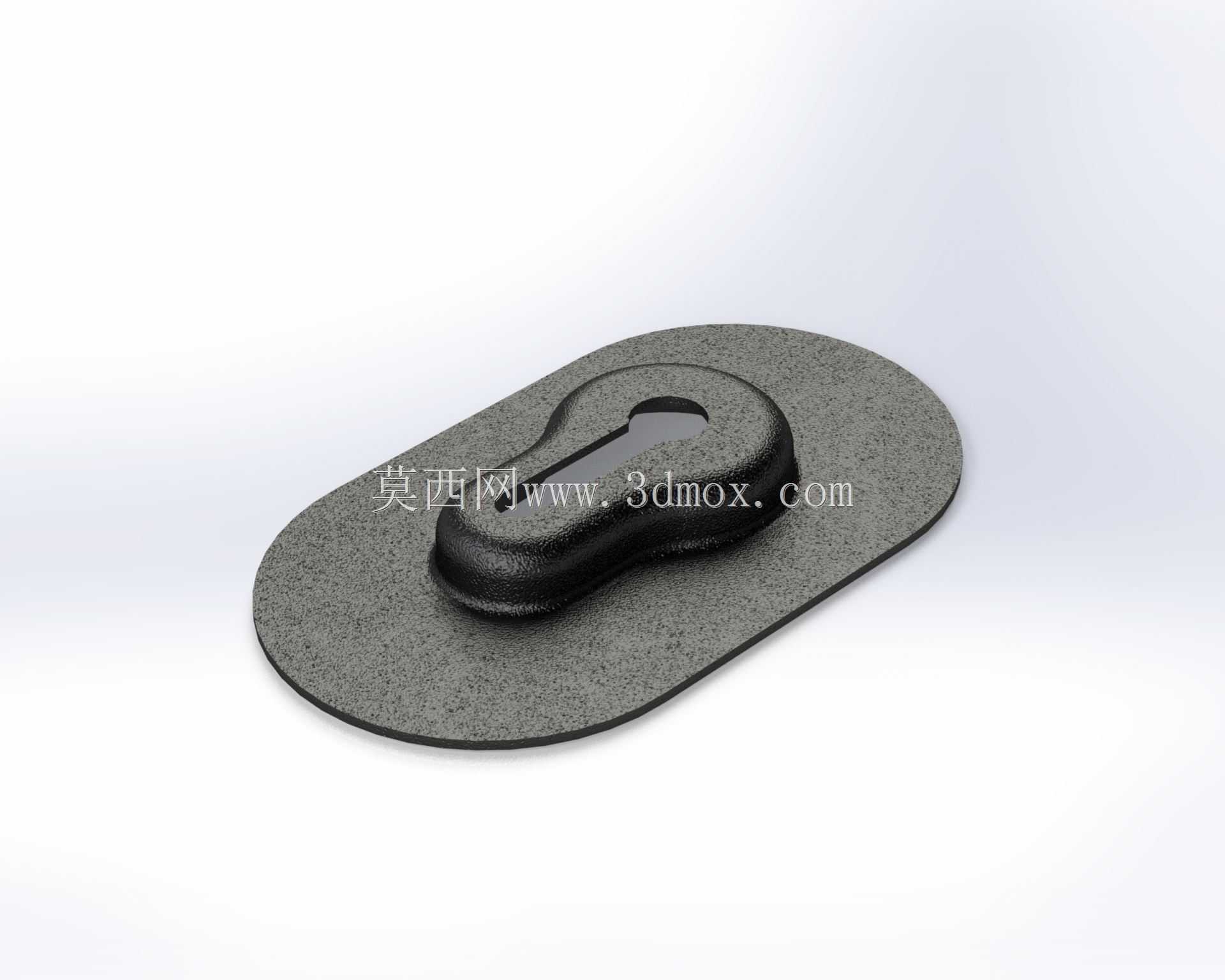

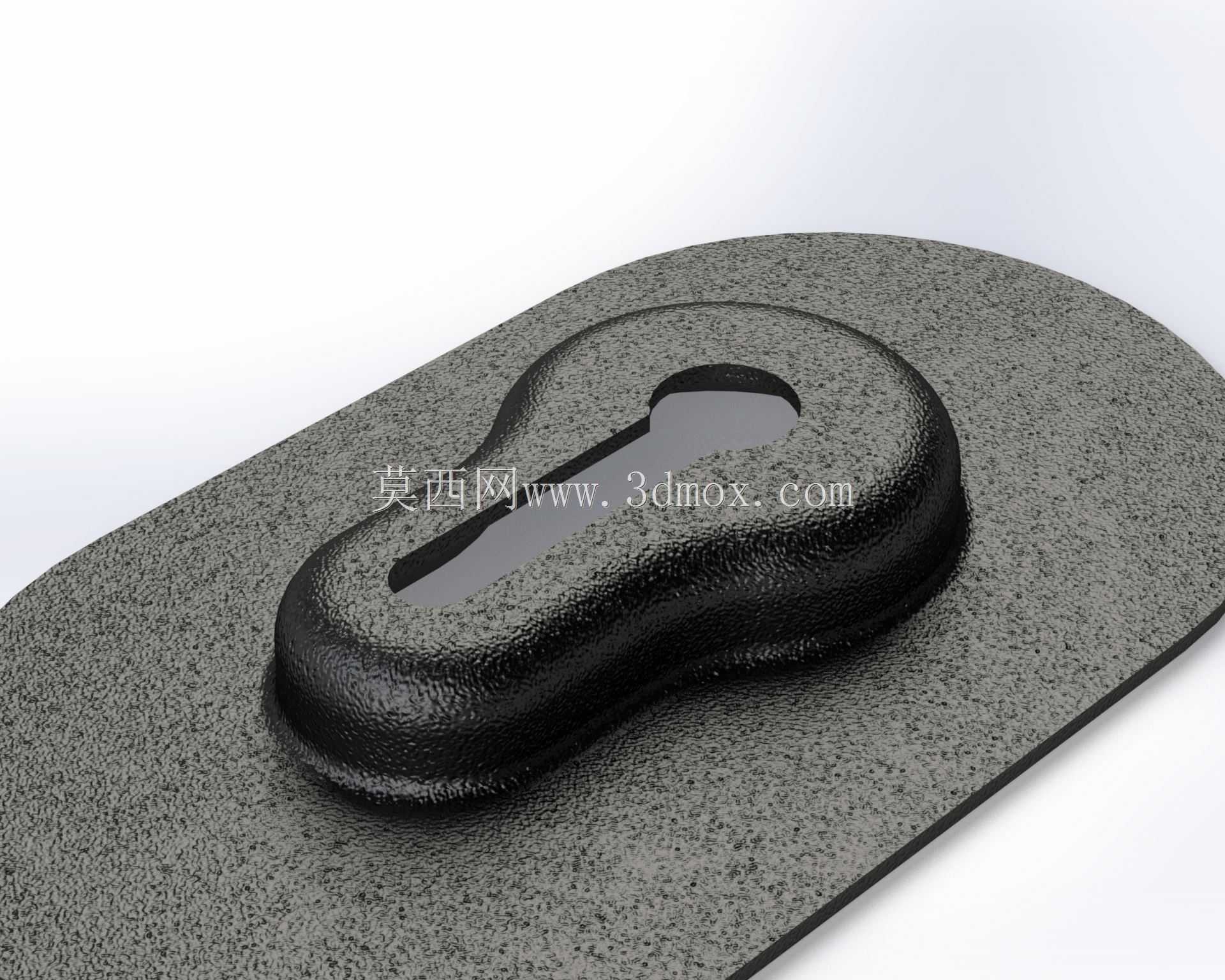

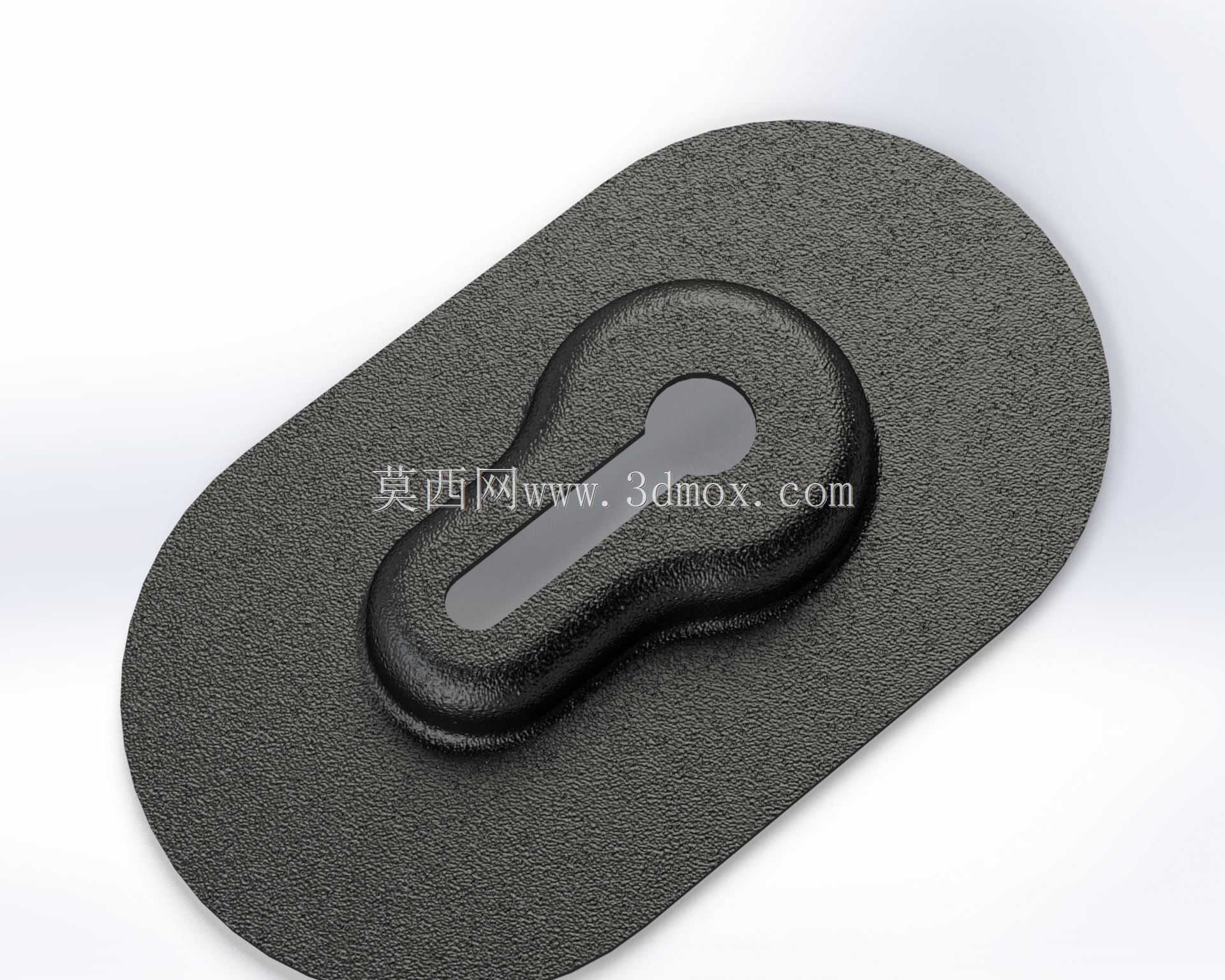

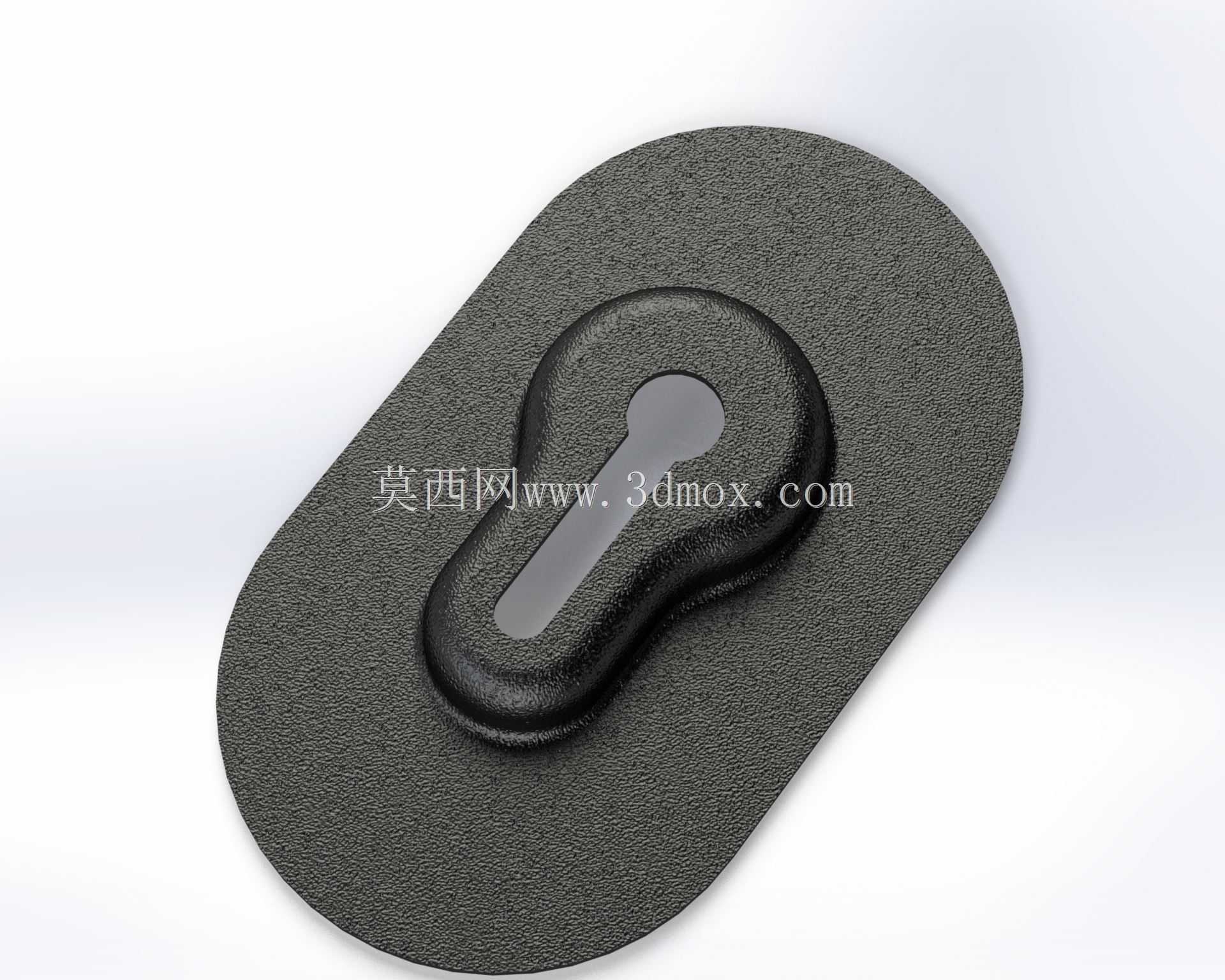

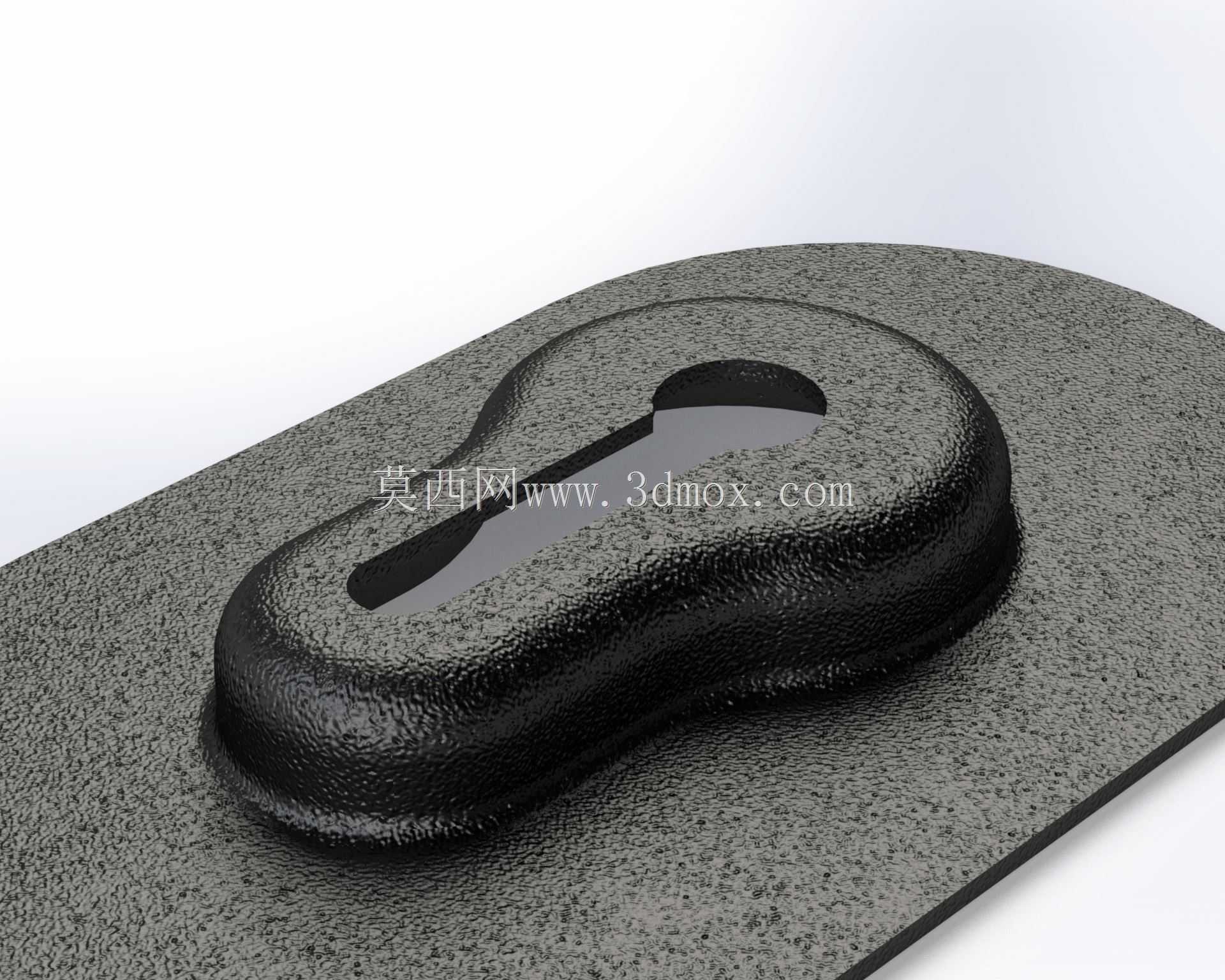

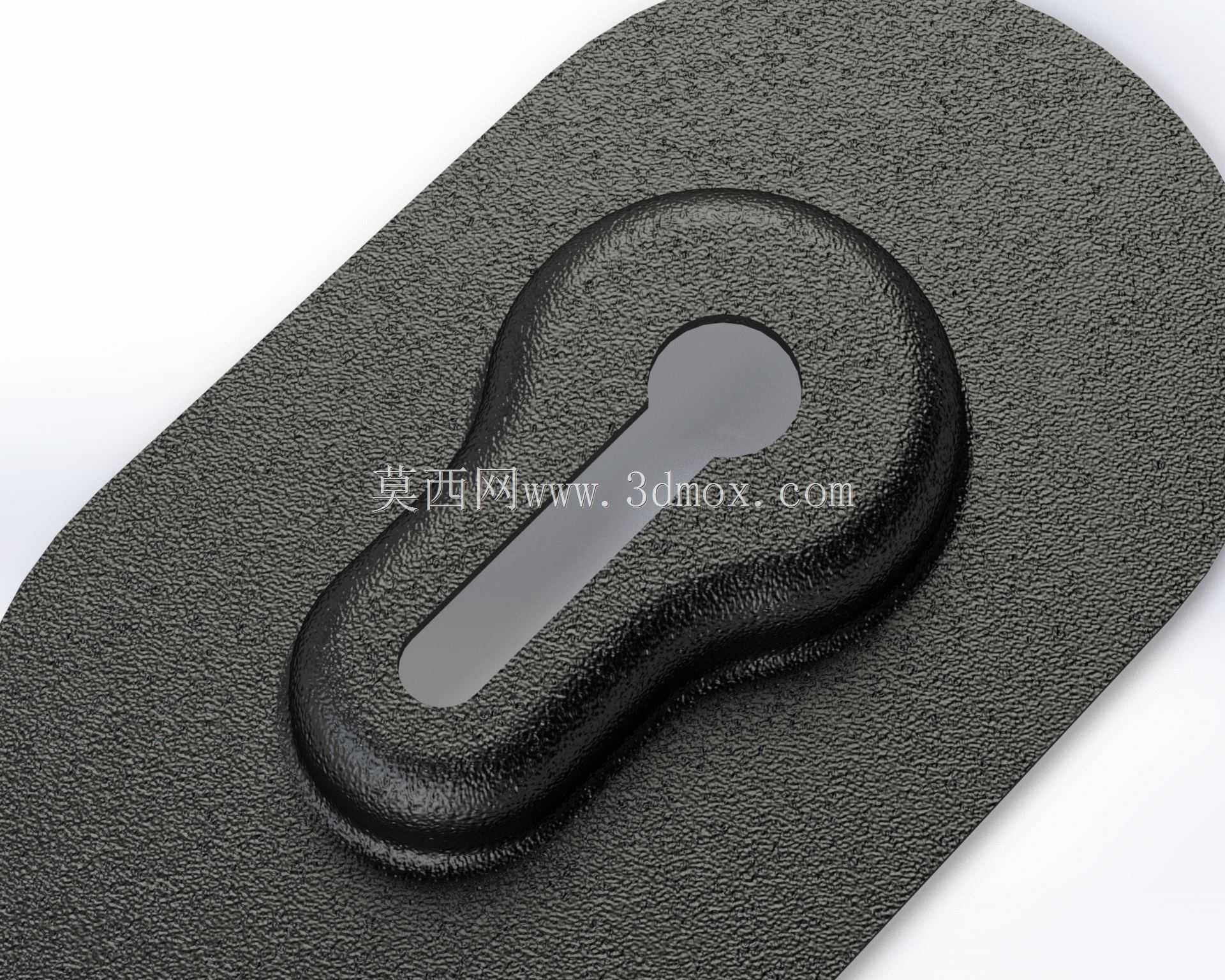

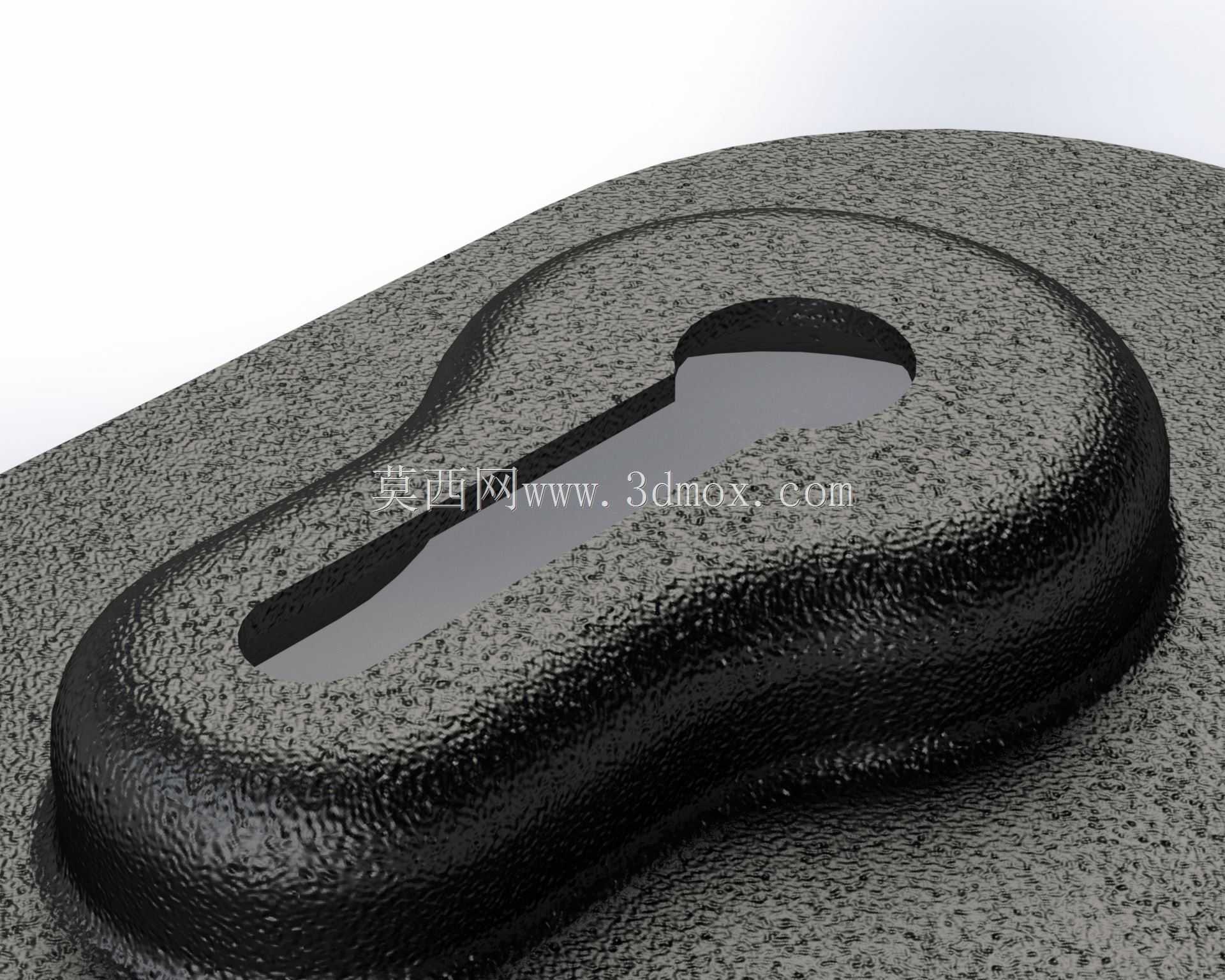

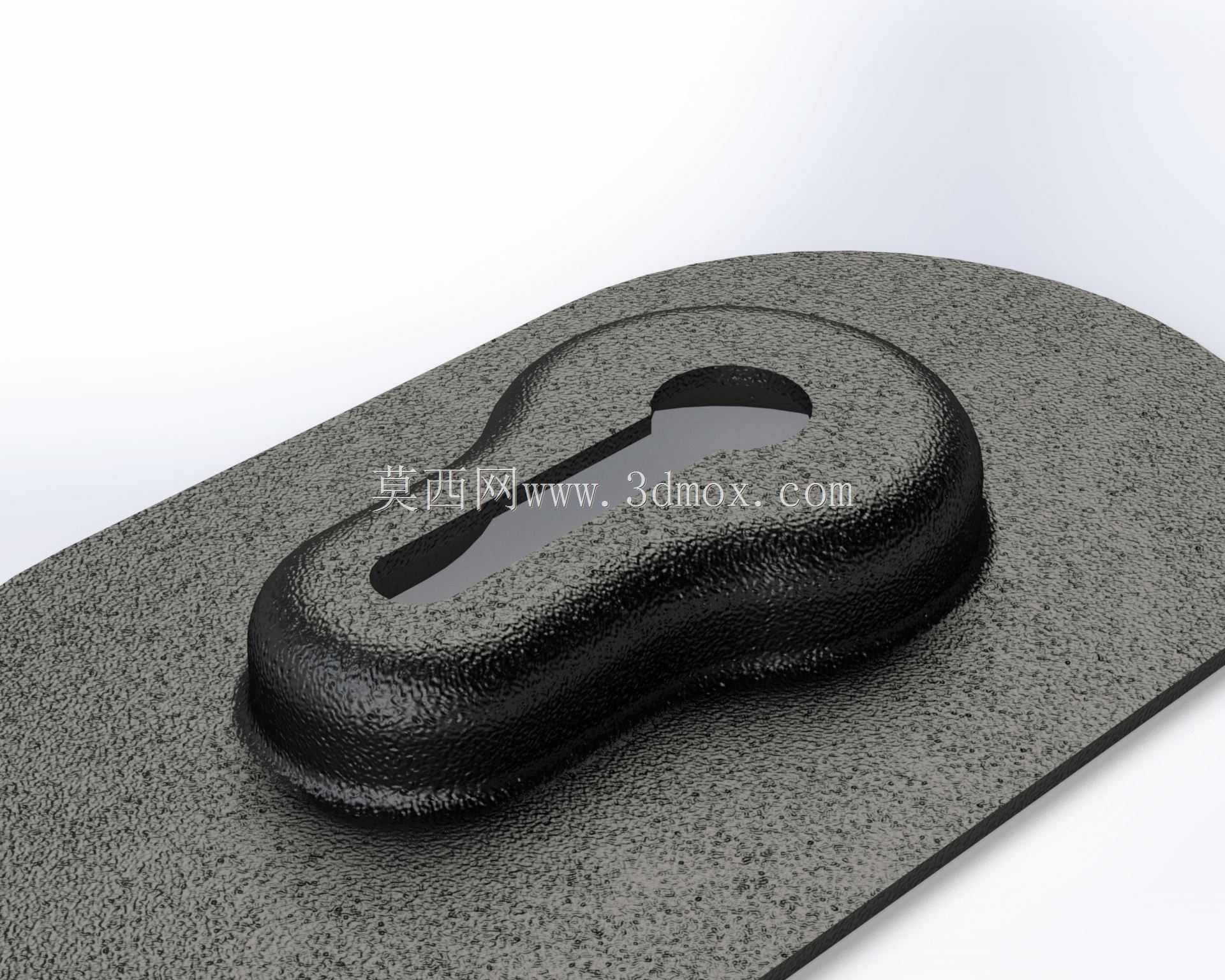

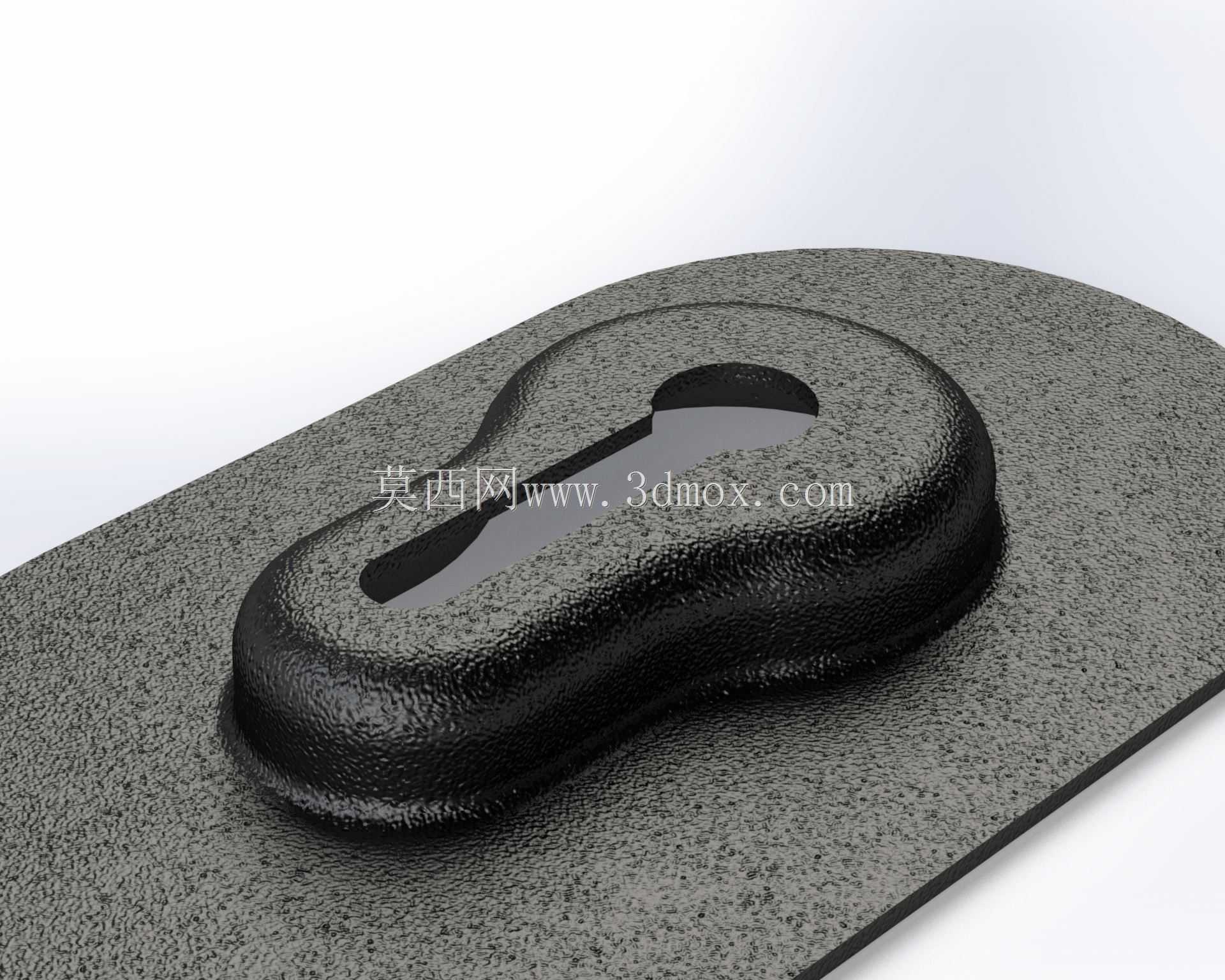

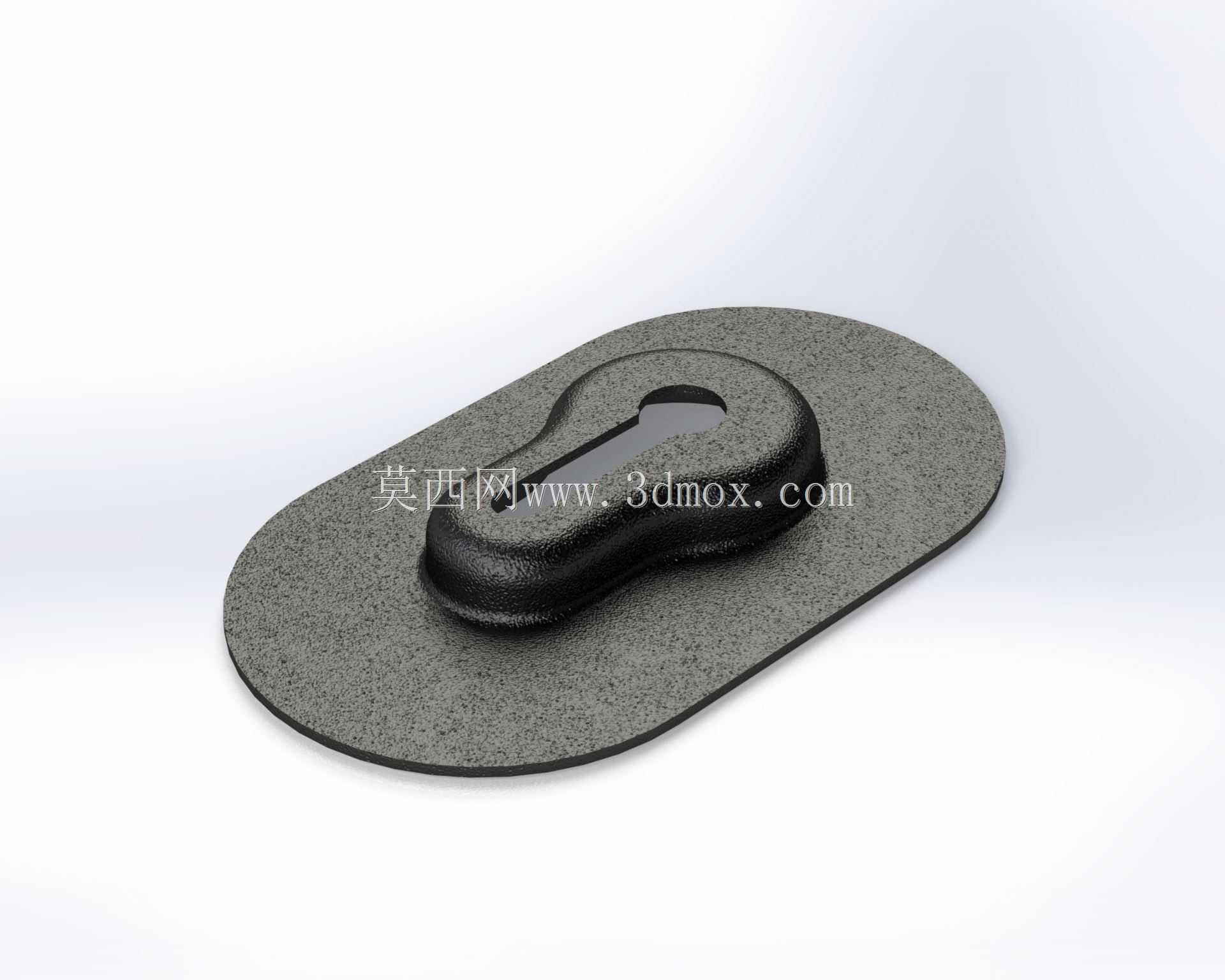

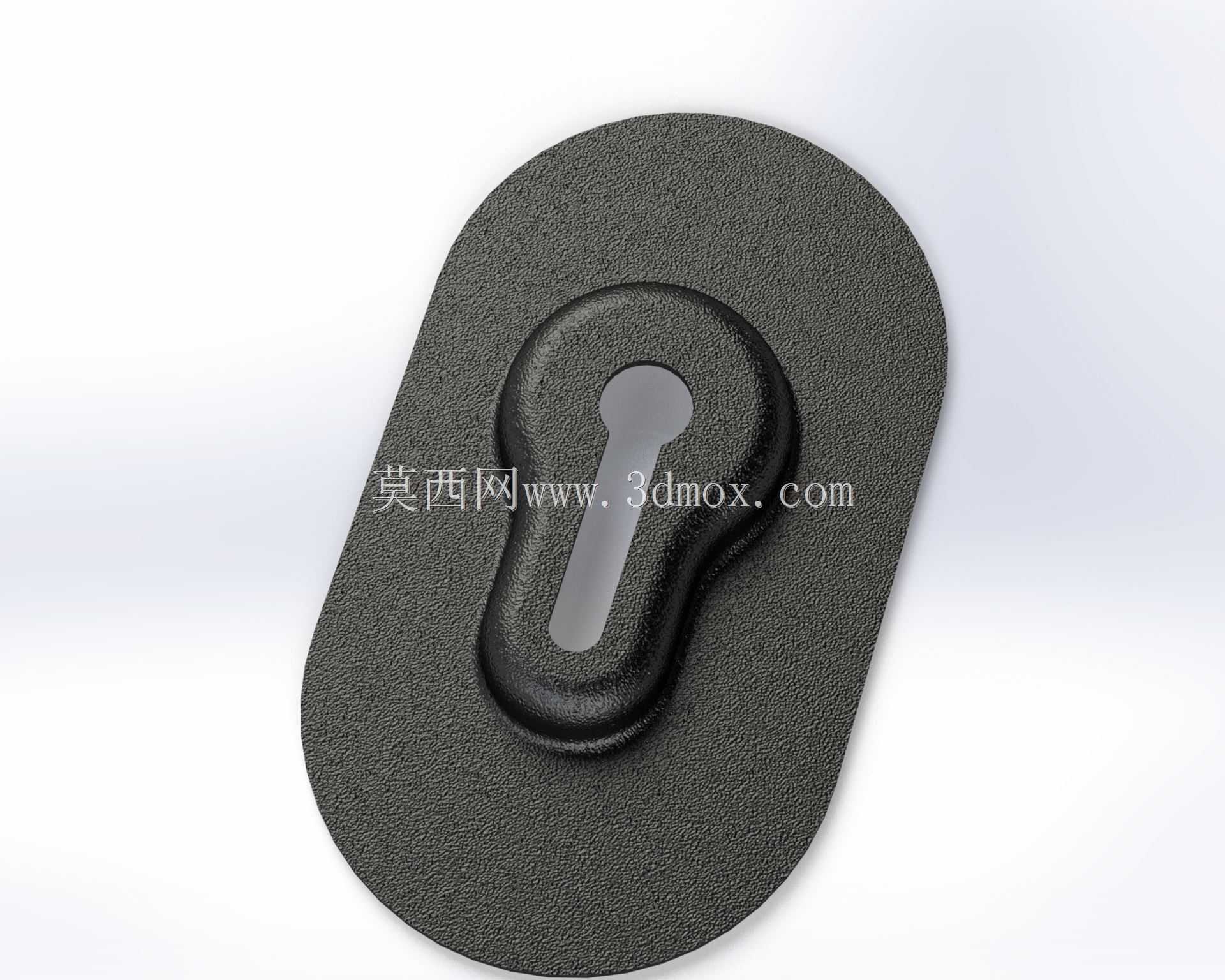

　　从结构设计来看，这款垫片采用长椭圆的底板造型，中间的凸起限位槽做了和传感器安装端匹配的仿形轮廓，不是规则的圆形开孔，而是顺着传感器尾部出线或者安装定位的轮廓做了适配的腰型凸起，凸起部分的高度刚好能嵌入安装面板的开孔内，形成径向的定位约束，底板部分则完全贴平安装面板的表面，分散锁紧时的压紧力，避免薄钣金面板被锁紧螺丝压变形。设计时没有采用常规的圆形垫片结构，是因为很多传感器的安装场景里，安装孔周边的空间有限，长椭圆的造型可以在有限的宽度范围内，提供更长的安装贴合面，两个安装孔位分布在椭圆长轴的两端，锁紧后受力更均匀，不会像小圆垫片那样因为受力点集中出现单侧翘起的问题。

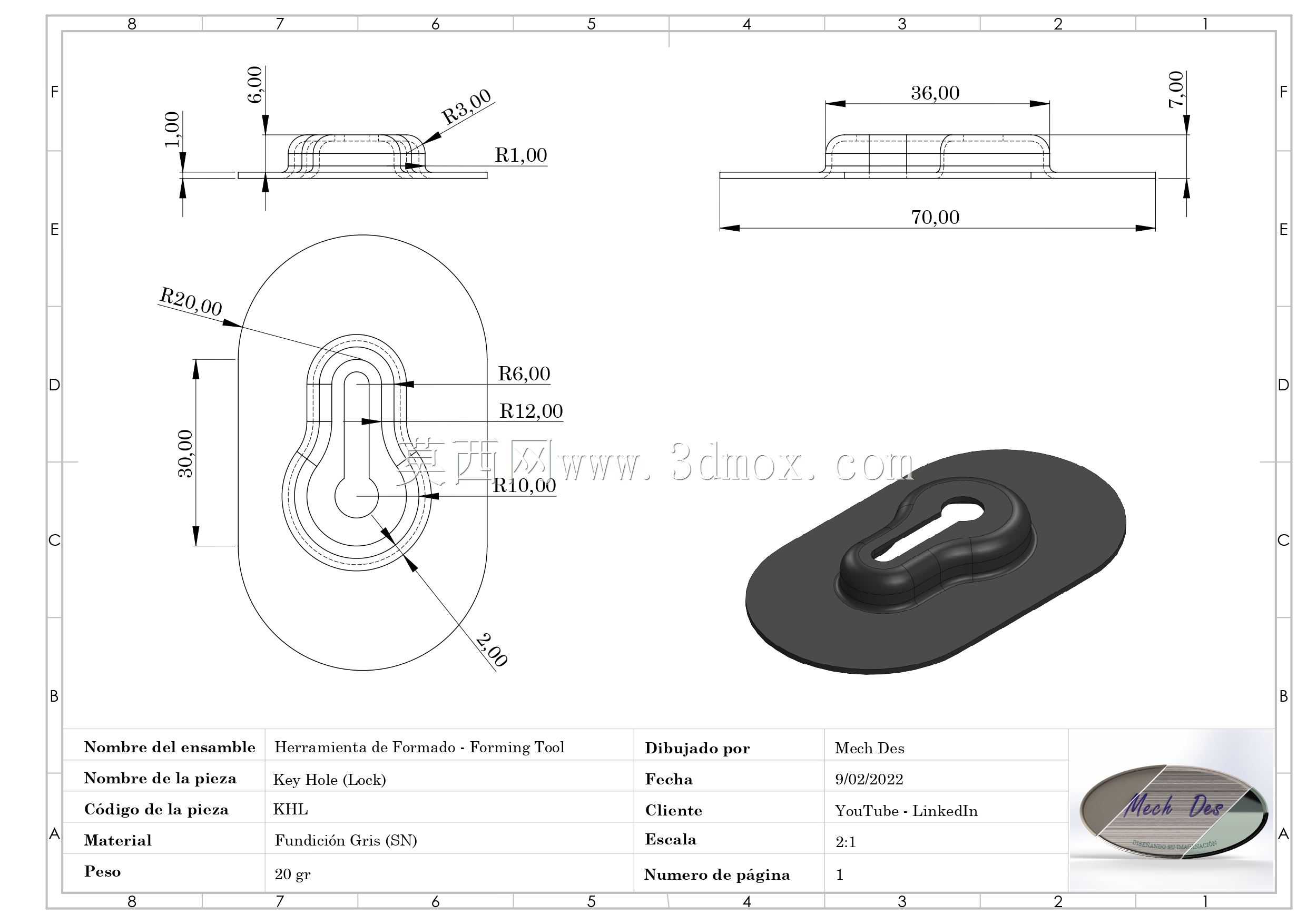

　　实际选型使用时，需要先确认安装面板的开孔尺寸和垫片中间凸起部分的外径匹配，凸起部分的外径比安装孔小0.1到0.2毫米即可，间隙过大会失去径向定位的作用，间隙过小则安装时难以嵌入，甚至会因为加工公差导致无法装配。底板的长轴尺寸需要覆盖安装孔周边的平整区域，不能出现底板边缘压在面板的折弯边或者焊缝上的情况，否则垫片无法完全贴平，锁紧后会存在内应力，长时间受振动影响可能出现松动。垫片的整体厚度不高，底板部分采用薄板材冲压成型，中间的凸起部分采用一体冲压或者铆接的方式和底板结合，表面做了磨砂质感的处理，一方面是提升和安装面板之间的摩擦力，另一方面也能在车间环境里起到一定的防锈耐刮作用，避免日常拆装维护时表面过早出现锈蚀。

　　这类垫片的安装边界也比较明确，适合安装在厚度1到3毫米的金属面板上，如果面板过薄，凸起部分的高度需要对应调整，避免凸起部分穿过面板后突出过多，顶到传感器本体导致传感器无法安装到位；如果面板过厚，凸起部分嵌入深度不足，径向定位的效果会打折扣，这时候就需要更换凸起高度更高的垫片型号。在自动化输送线的工件到位检测工位、机床设备的门盖开合检测工位、非标设备的限位检测工位，这类垫片都能适配，不需要对原有设备的安装孔做二次加工，直接套在传感器的安装端，从面板背面用螺母锁紧即可，能大幅减少现场安装调试的时间，也能降低后期设备维护时传感器位置偏移的概率。很多工程师在做三维建模时，容易忽略这类小配件的结构细节，往往只画一个简单的圆形薄片代替，实际装配时就会出现干涉、定位不准的问题，把这类配件的细节结构还原到装配模型里，能提前发现安装空间的冲突问题，比如垫片长轴方向是否和周边的线槽、其他元器件发生干涉，锁紧螺母的空间是否足够，这些细节在虚拟装配阶段验证到位，就能避免现场装配时的返工。
