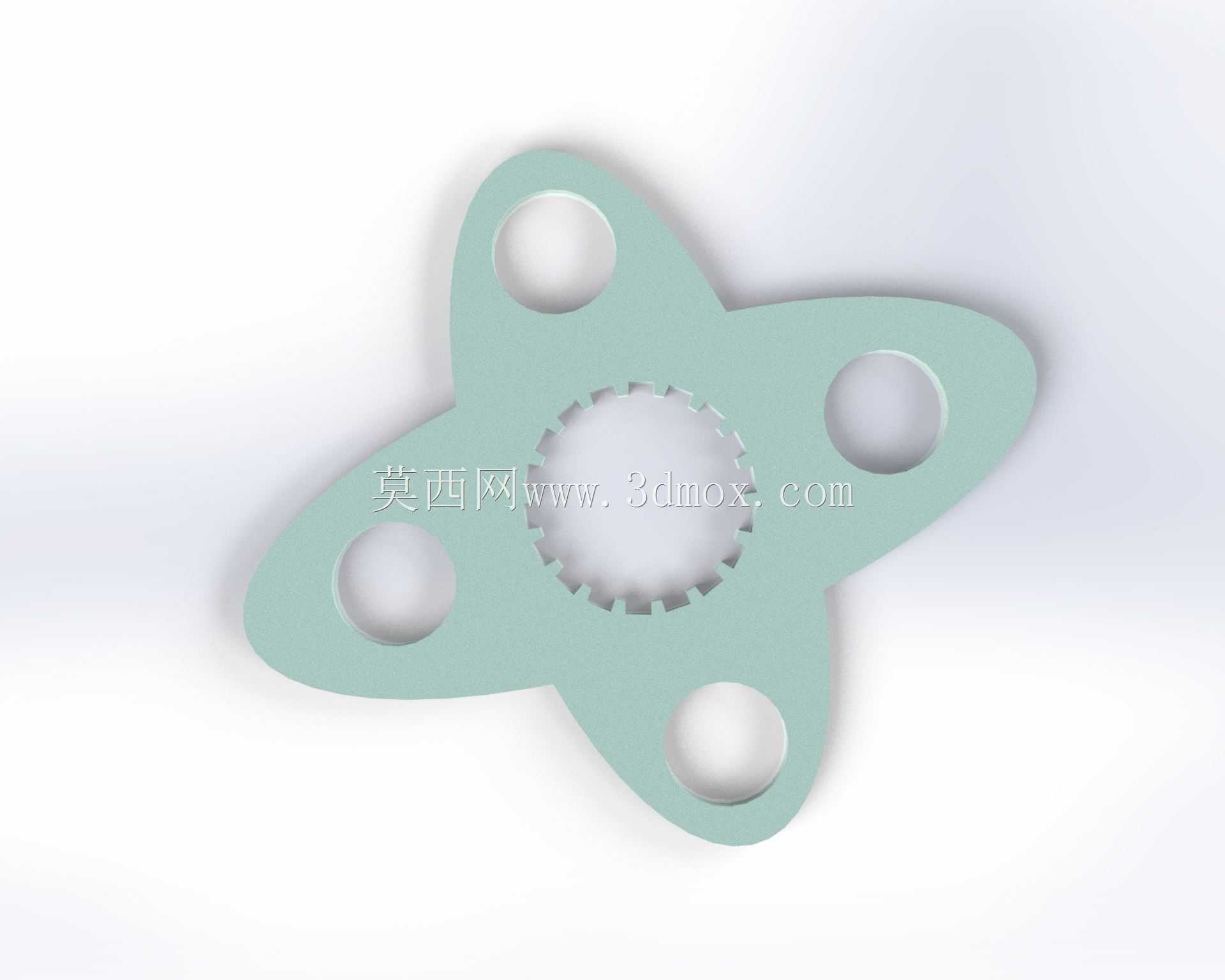

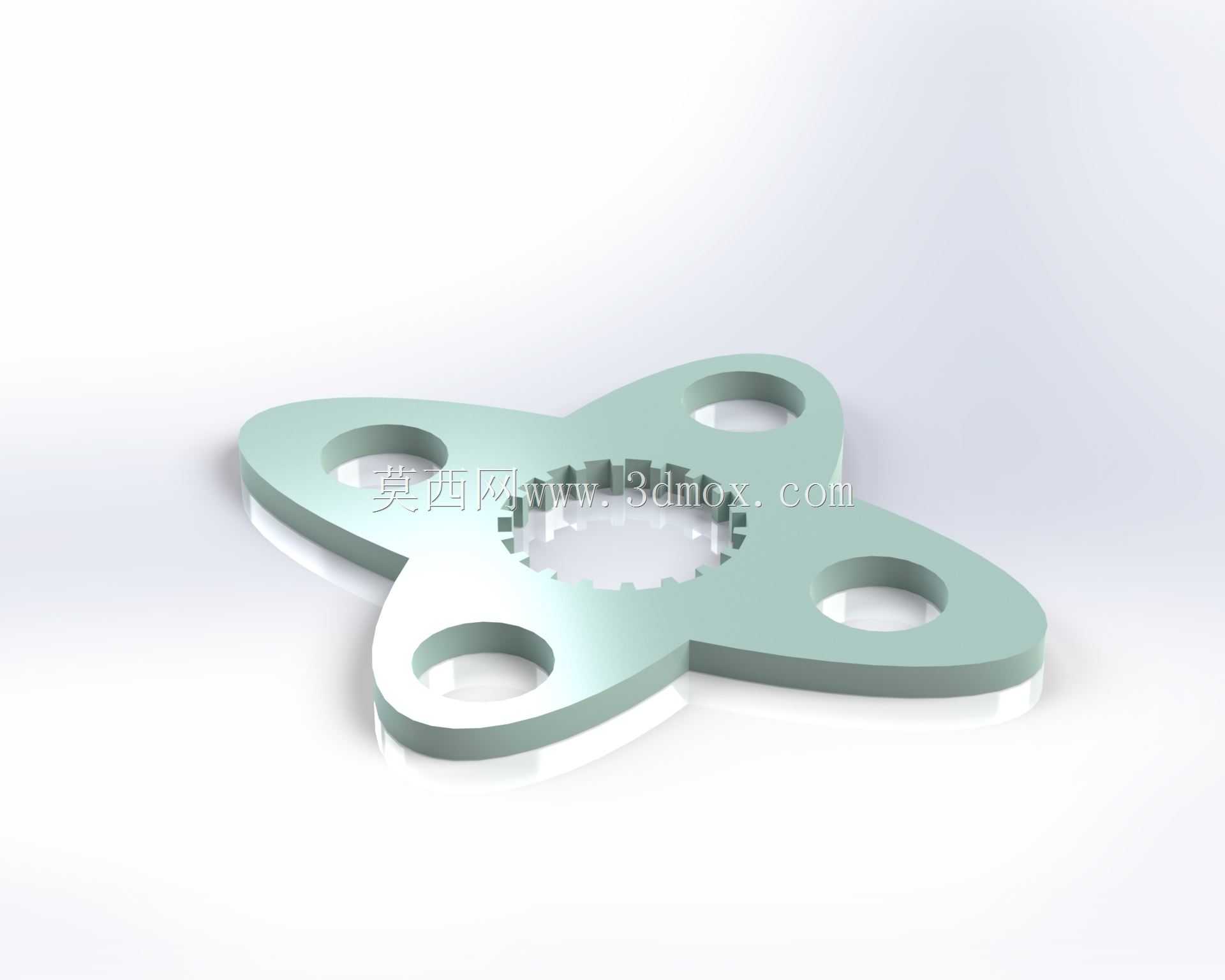

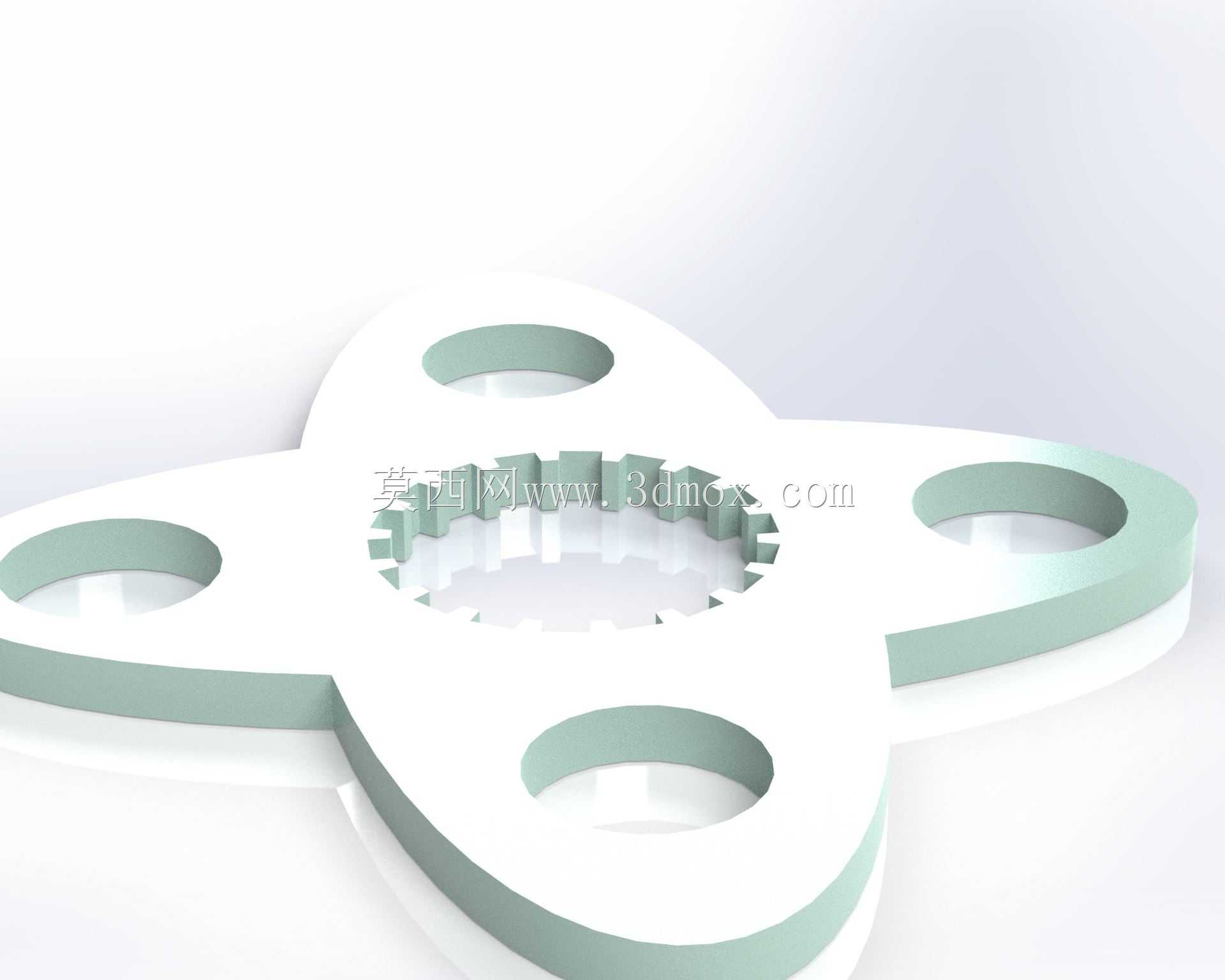

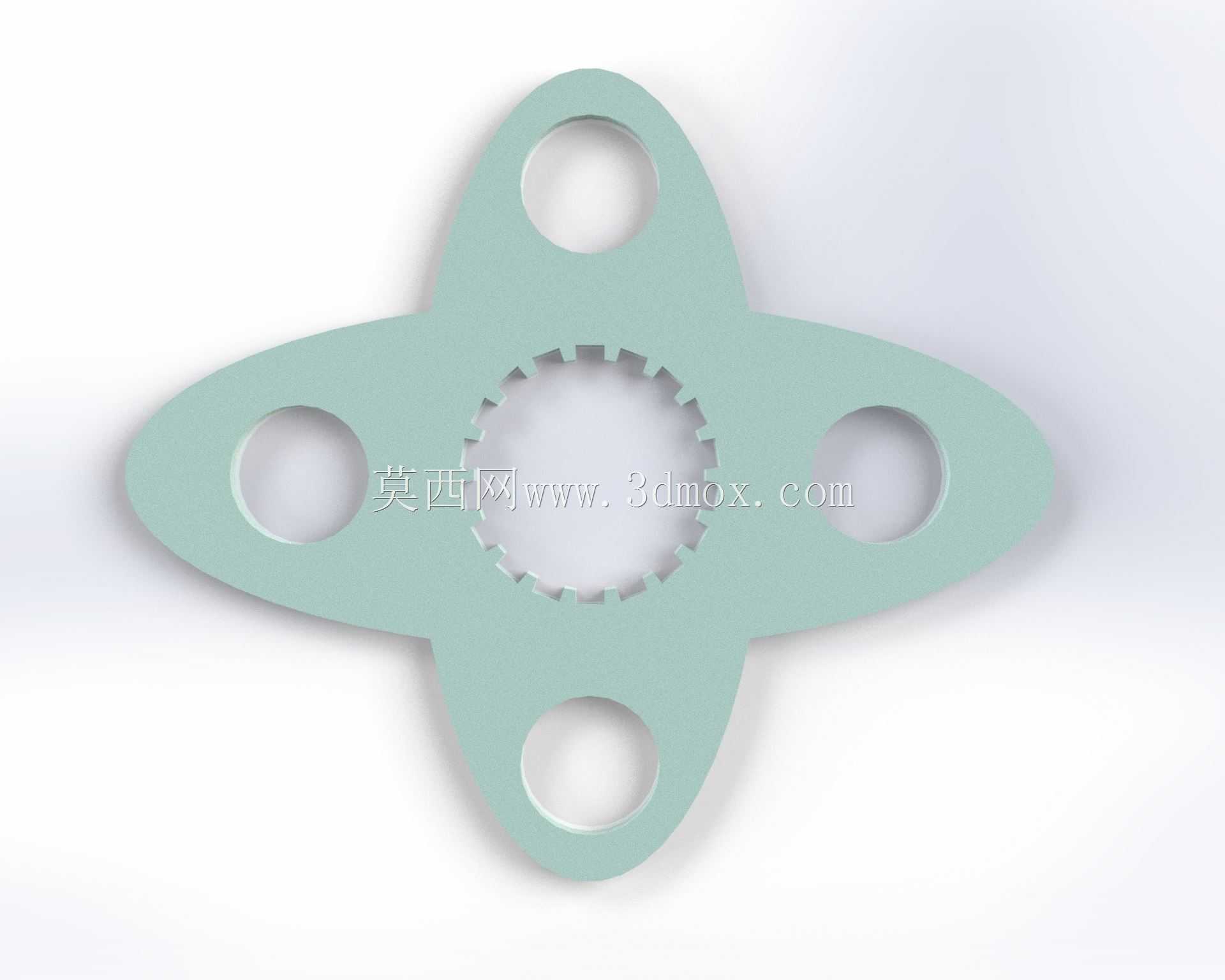

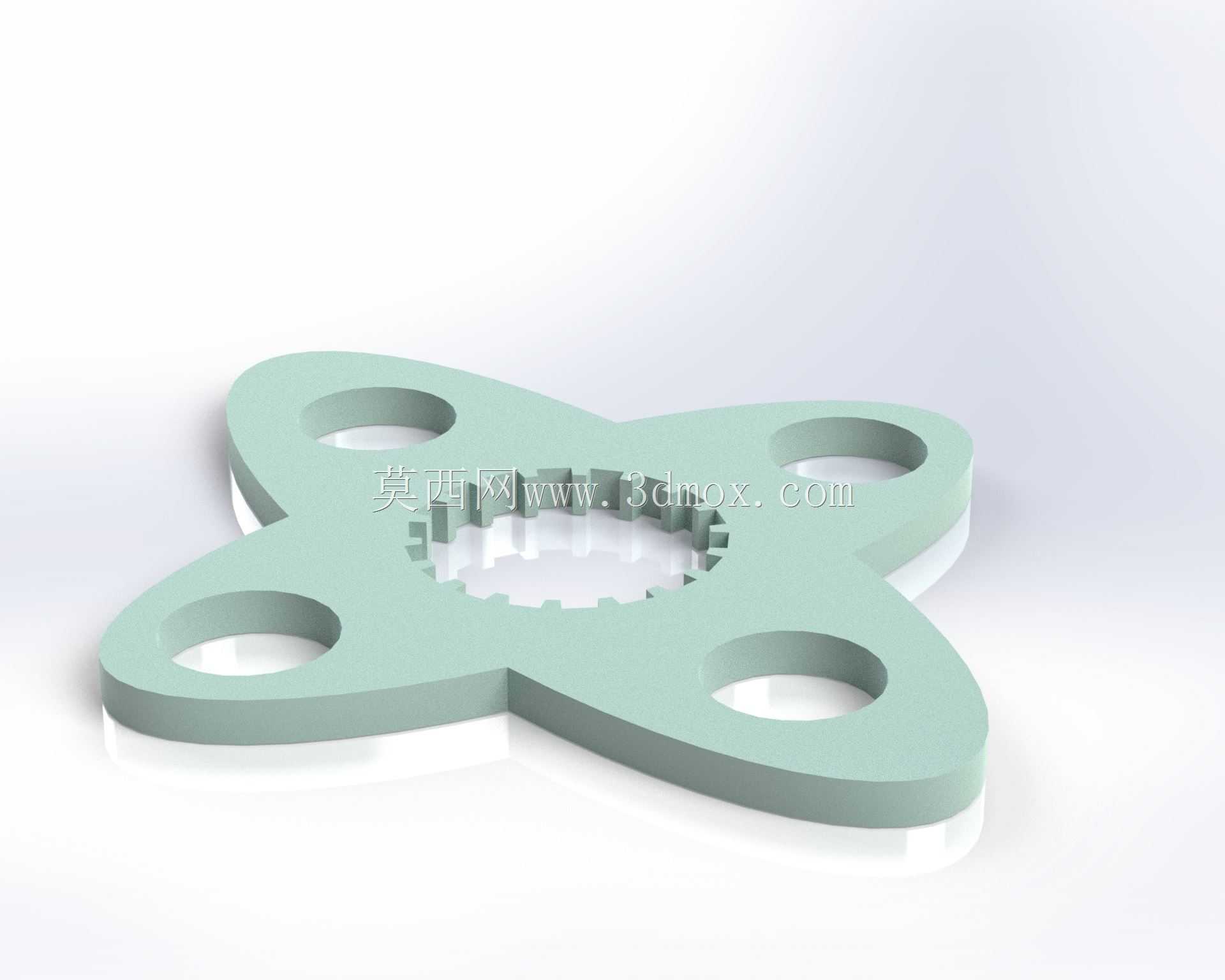

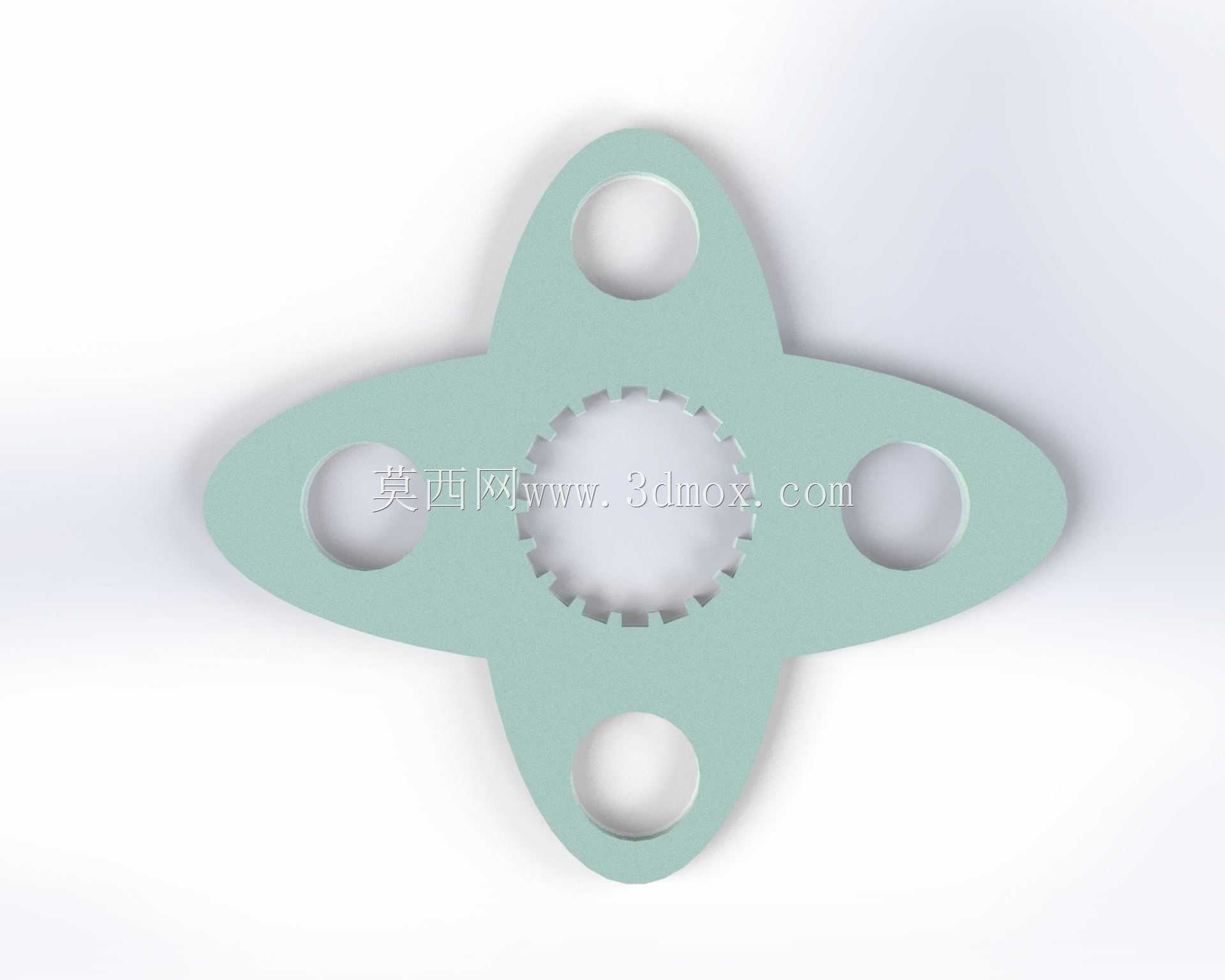

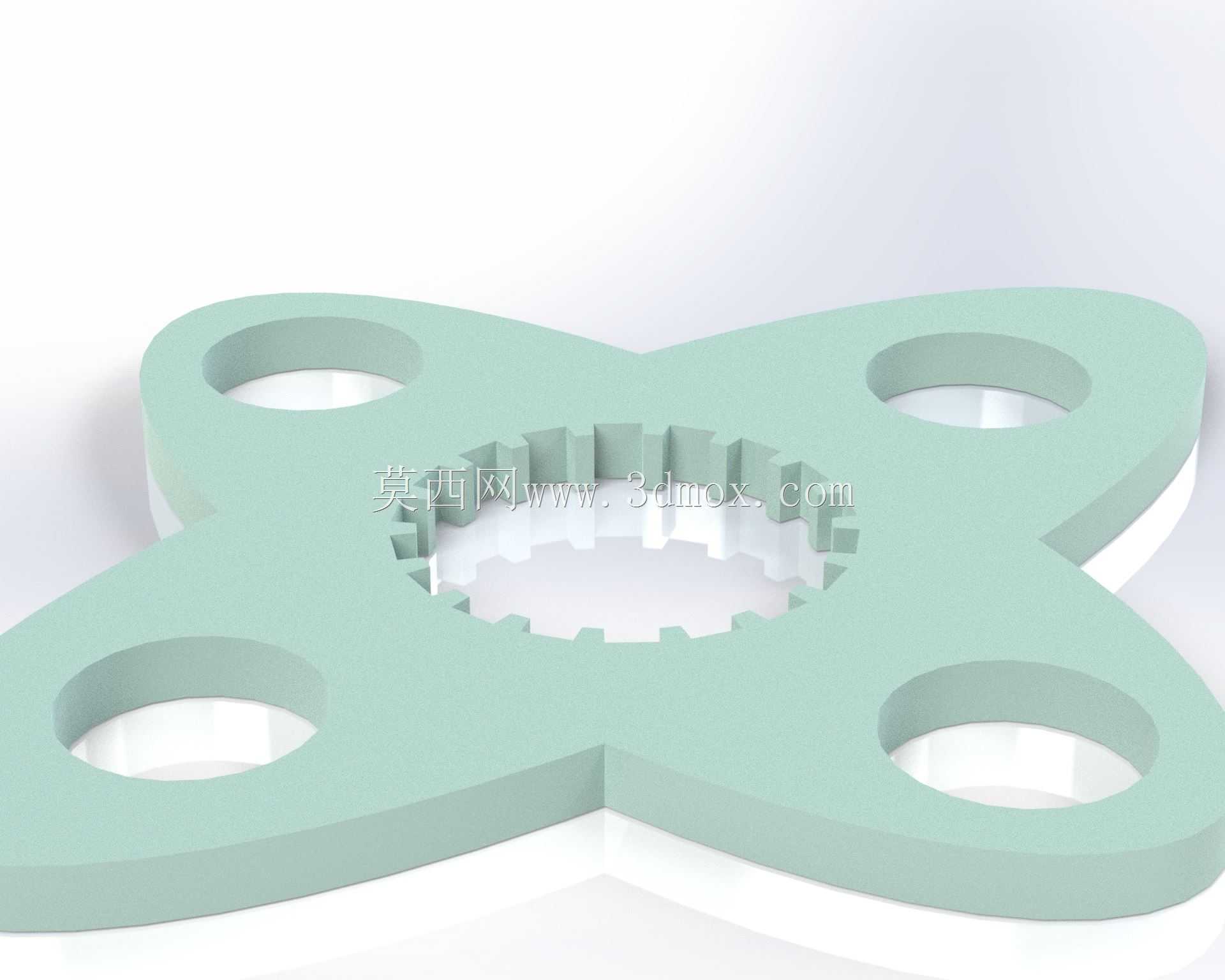

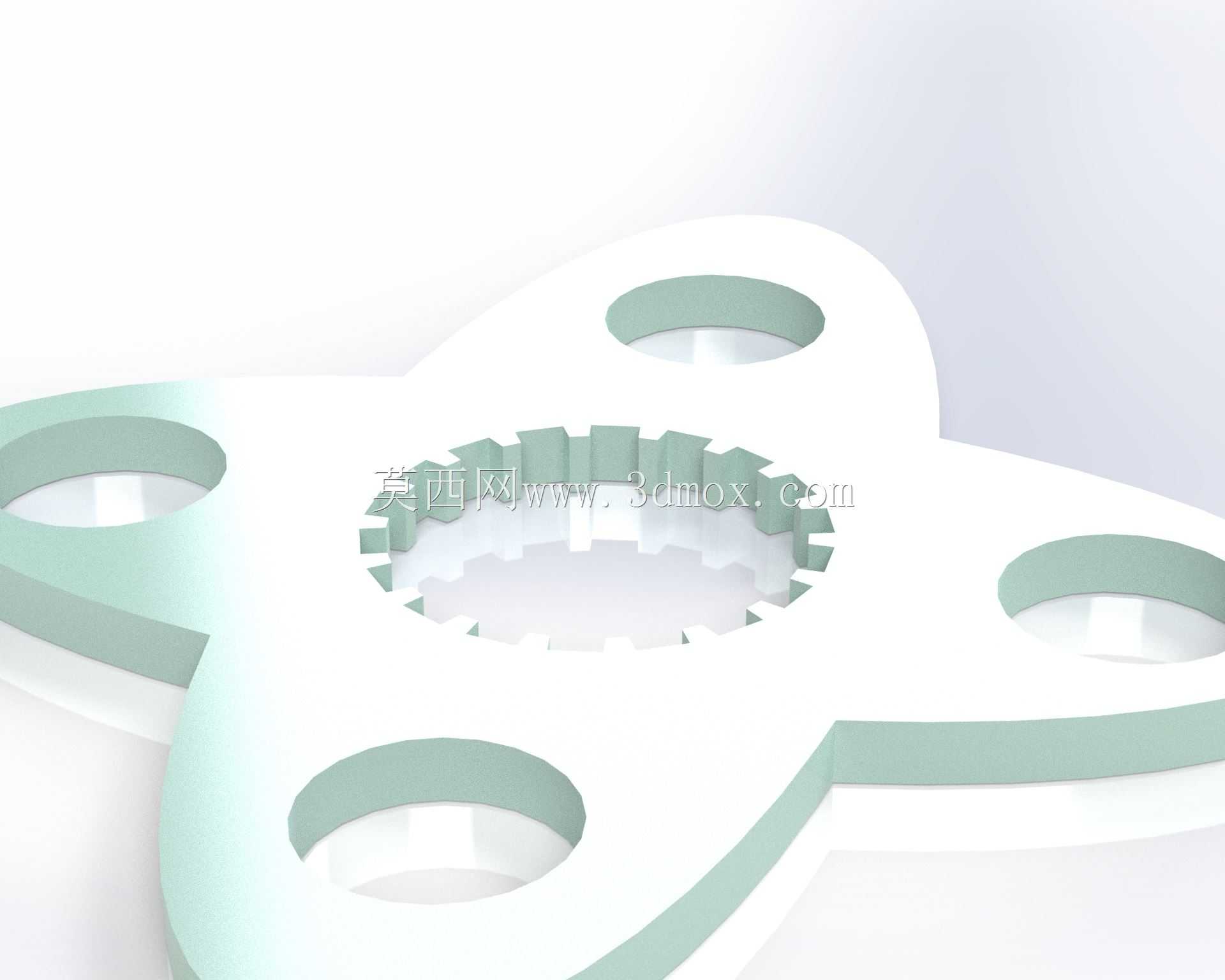

四孔内齿星形棘轮传动结构件

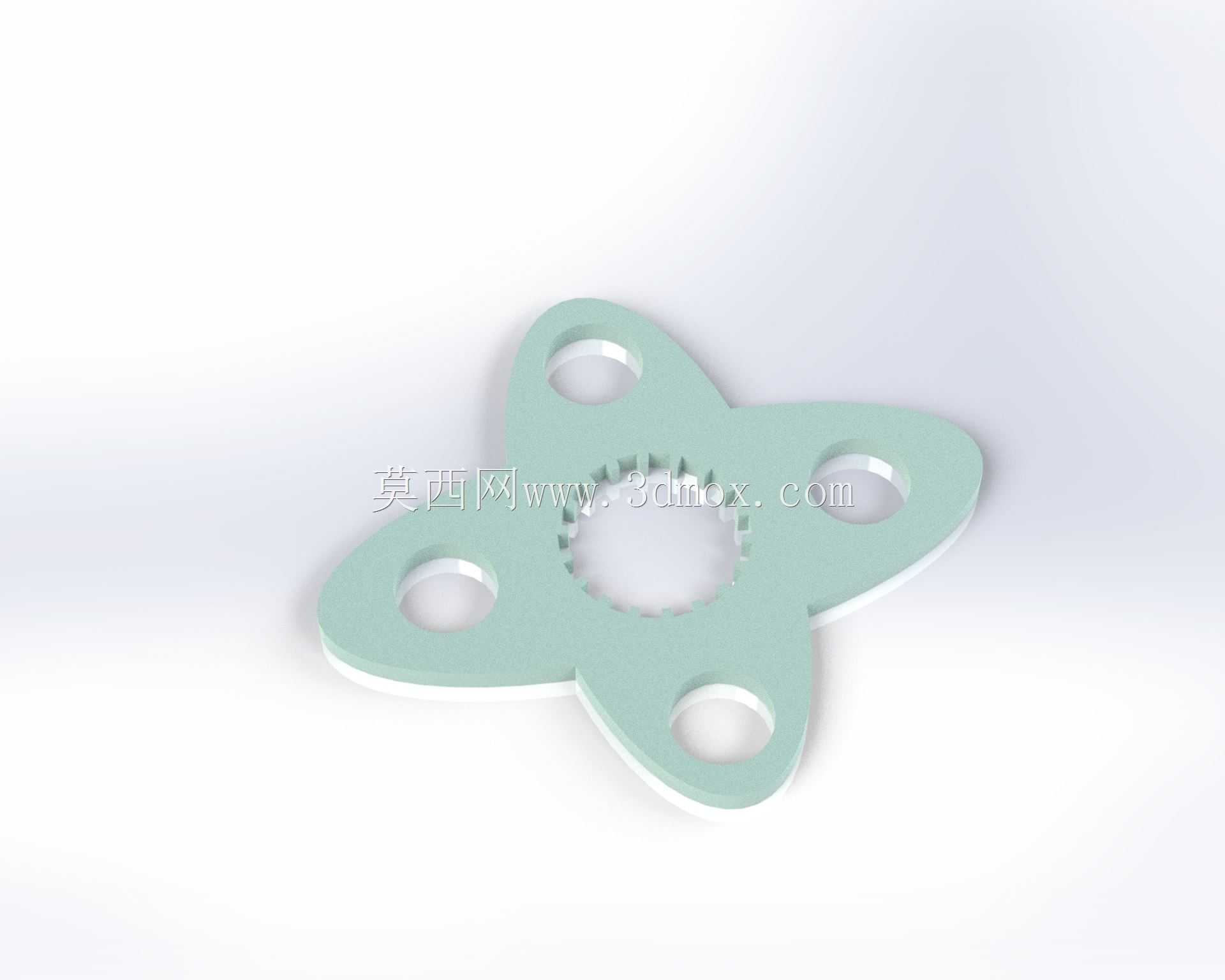

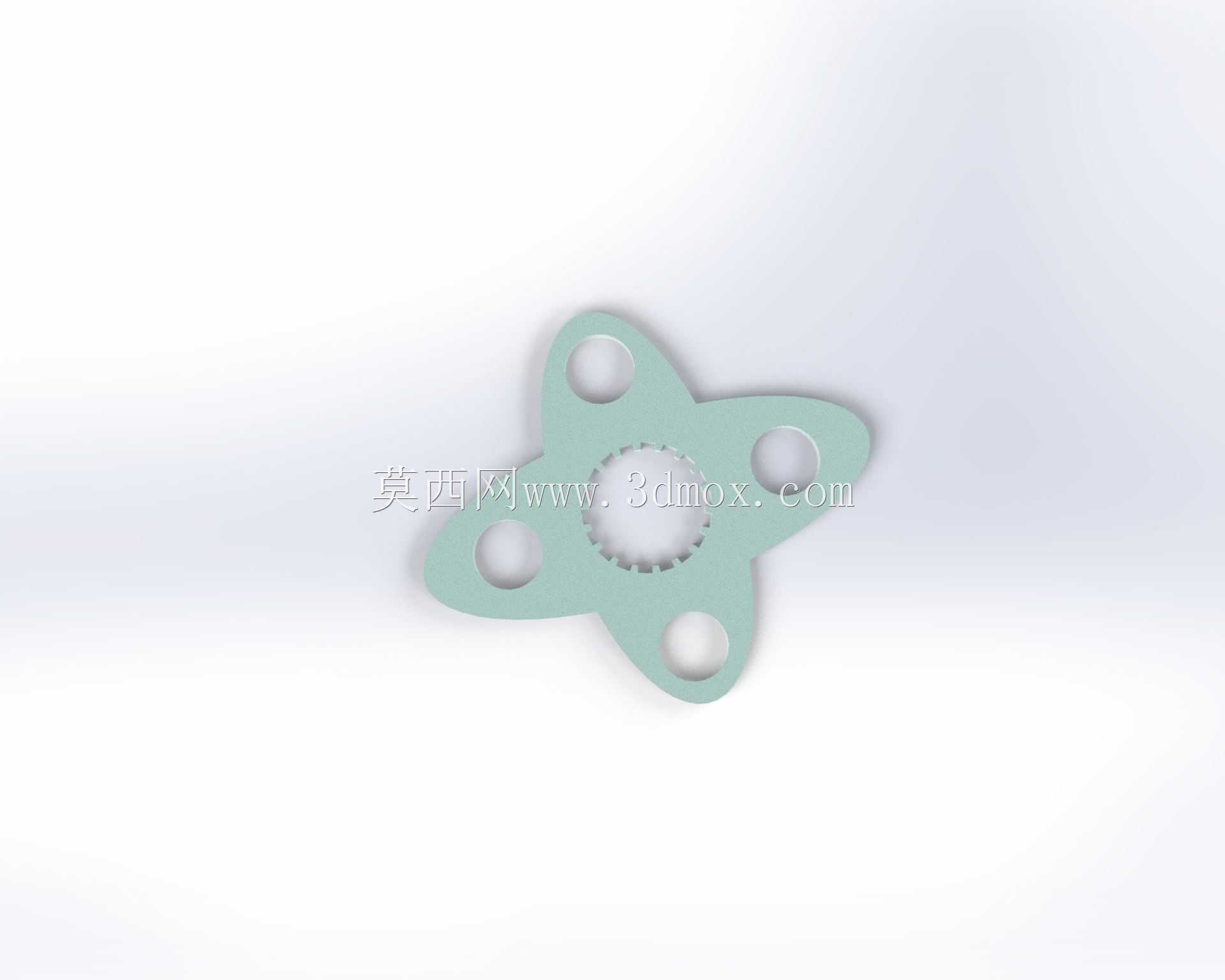

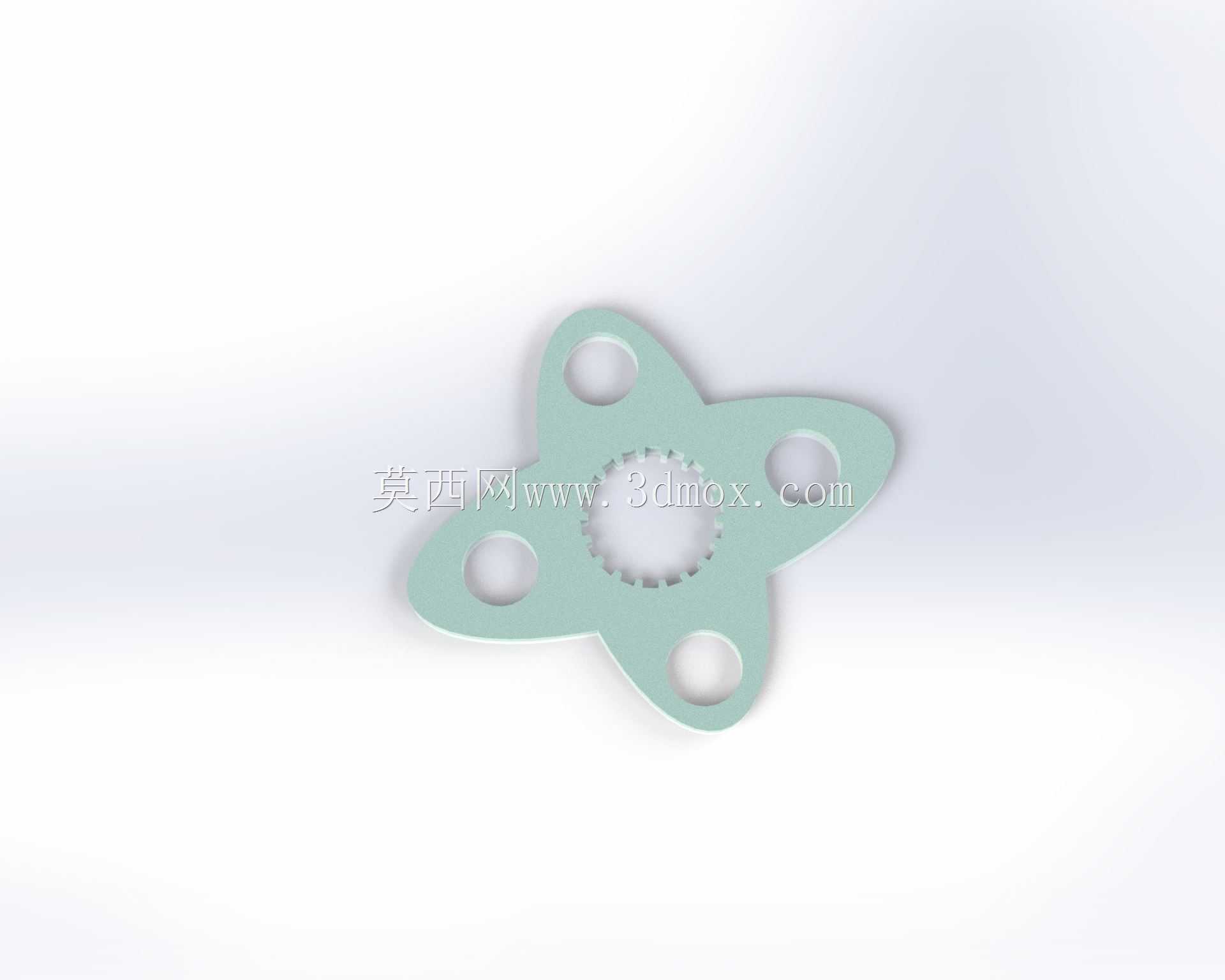

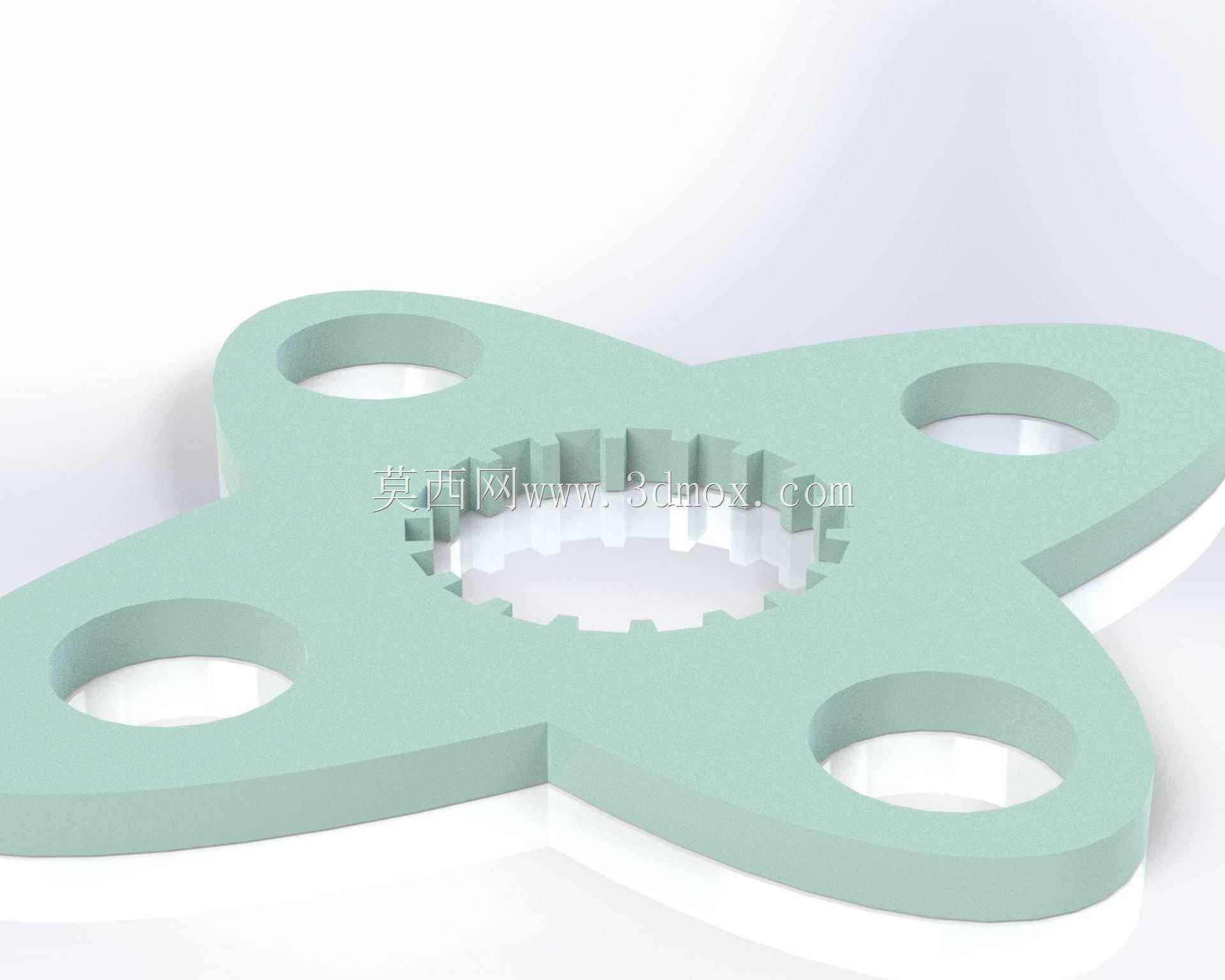

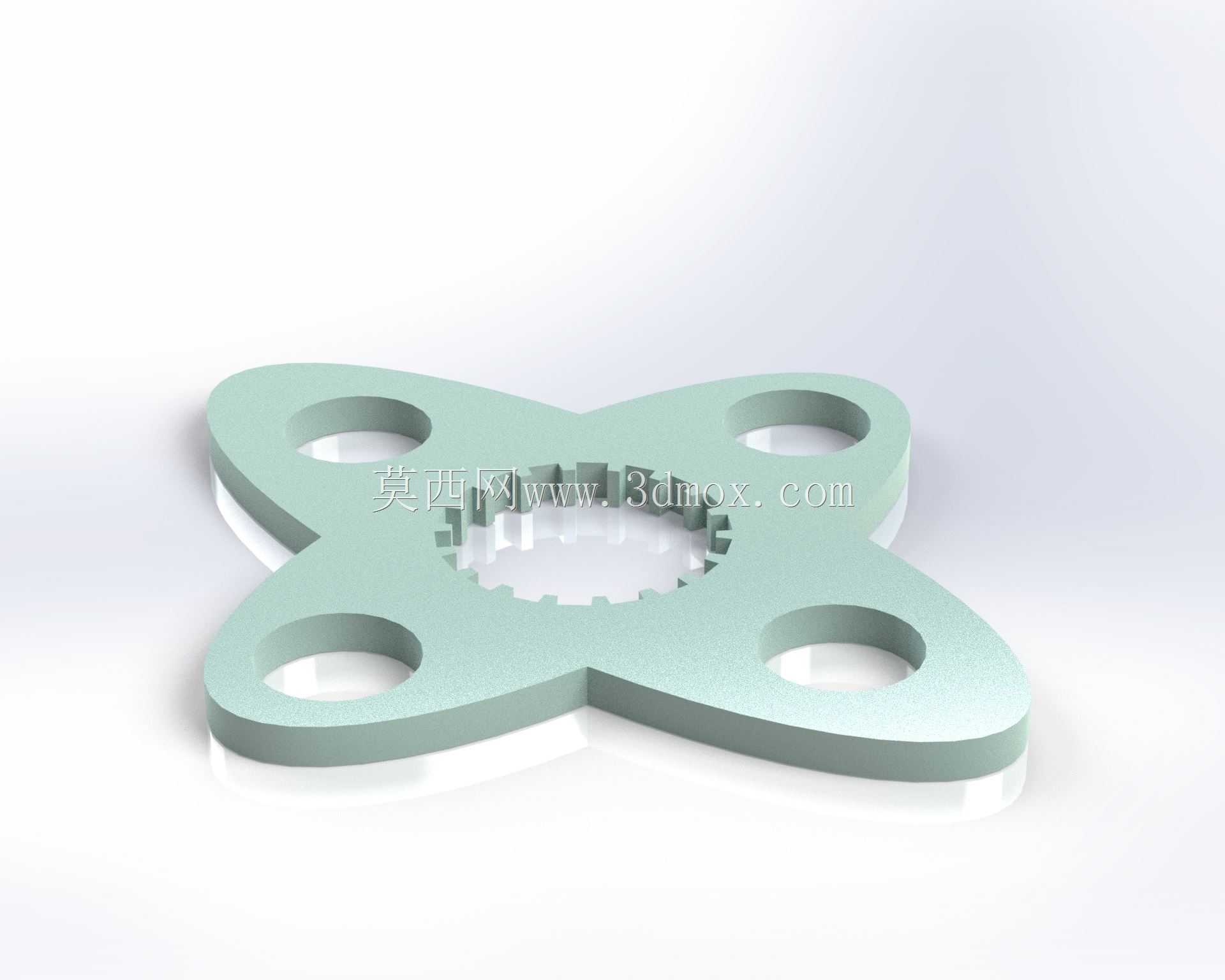

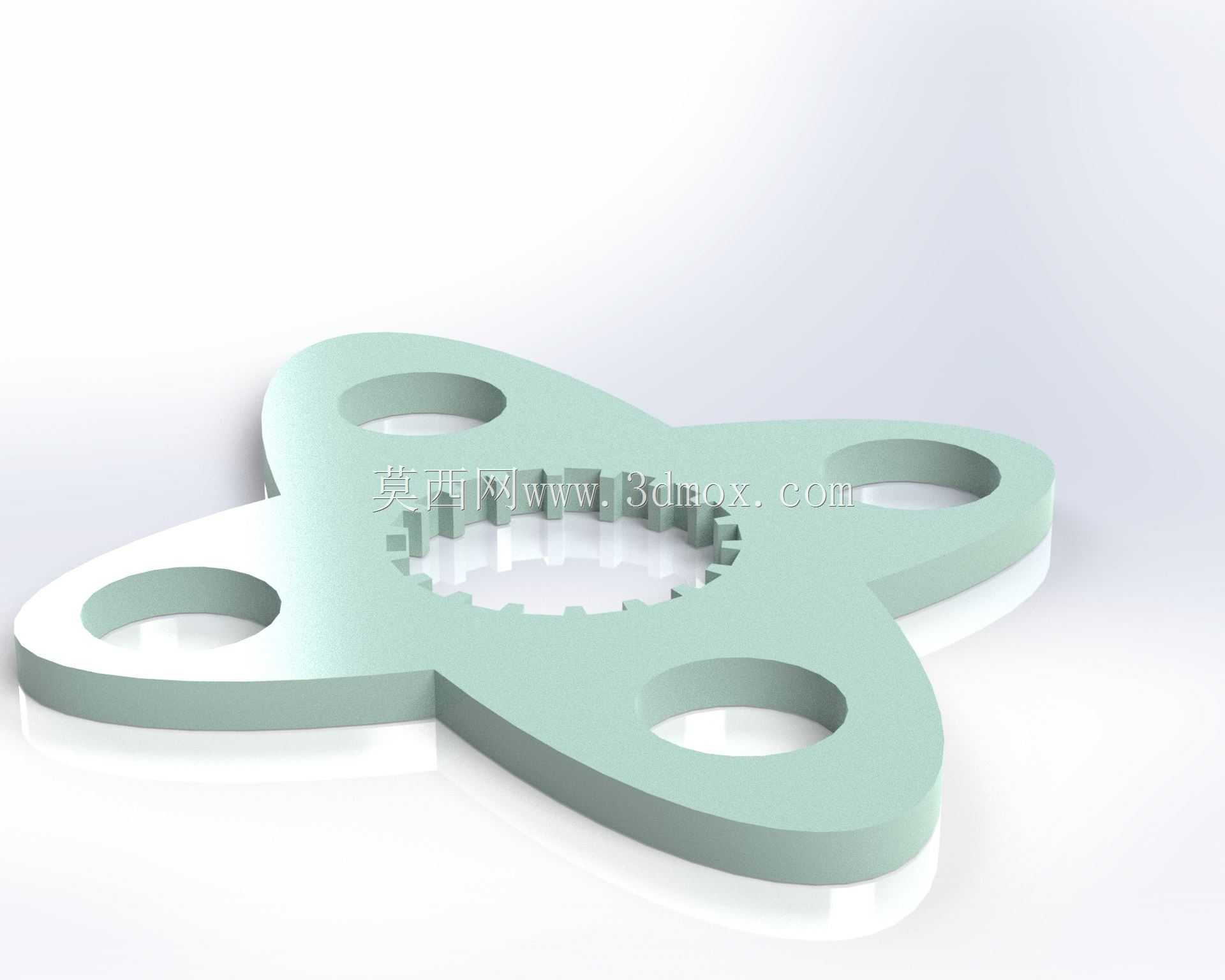

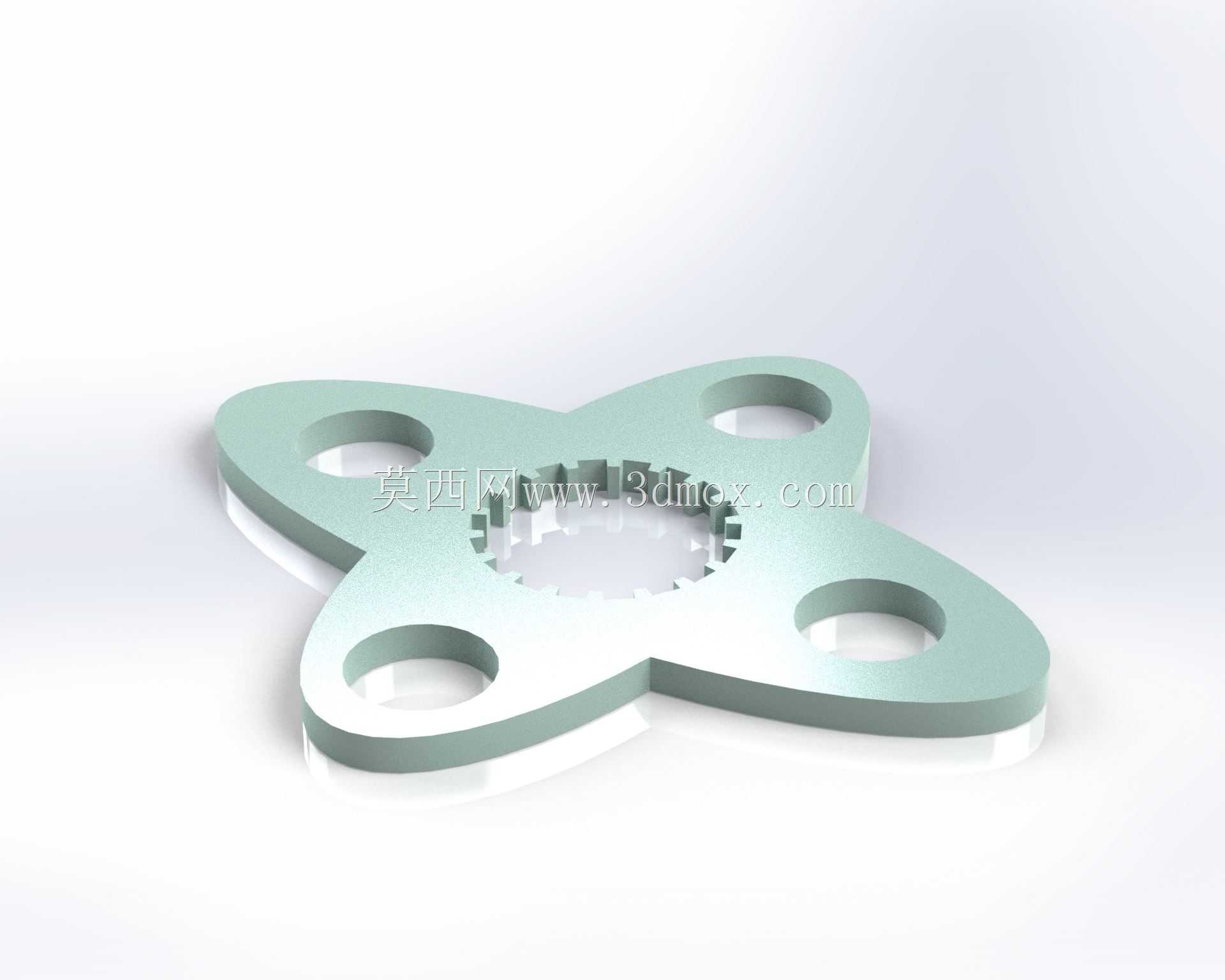

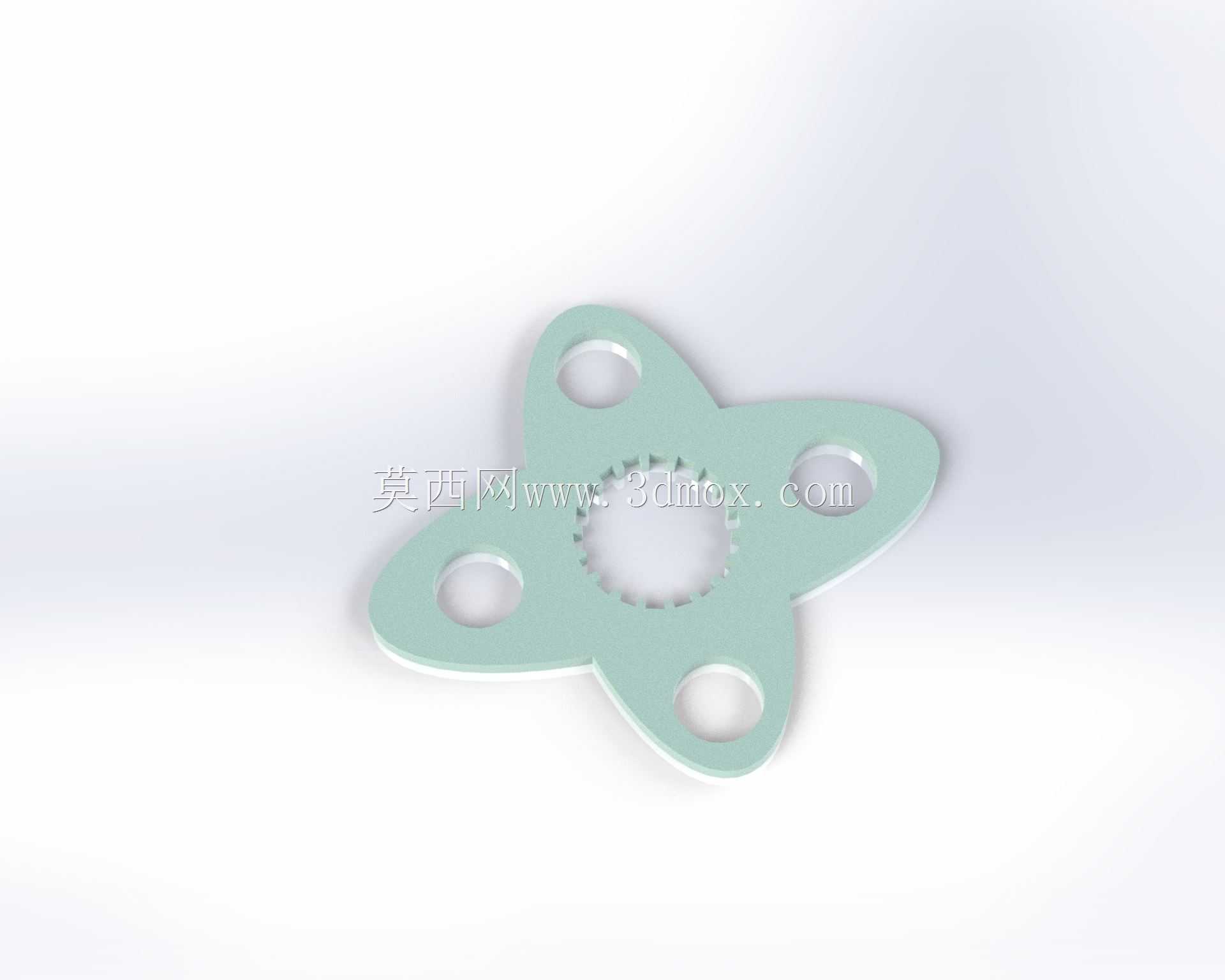

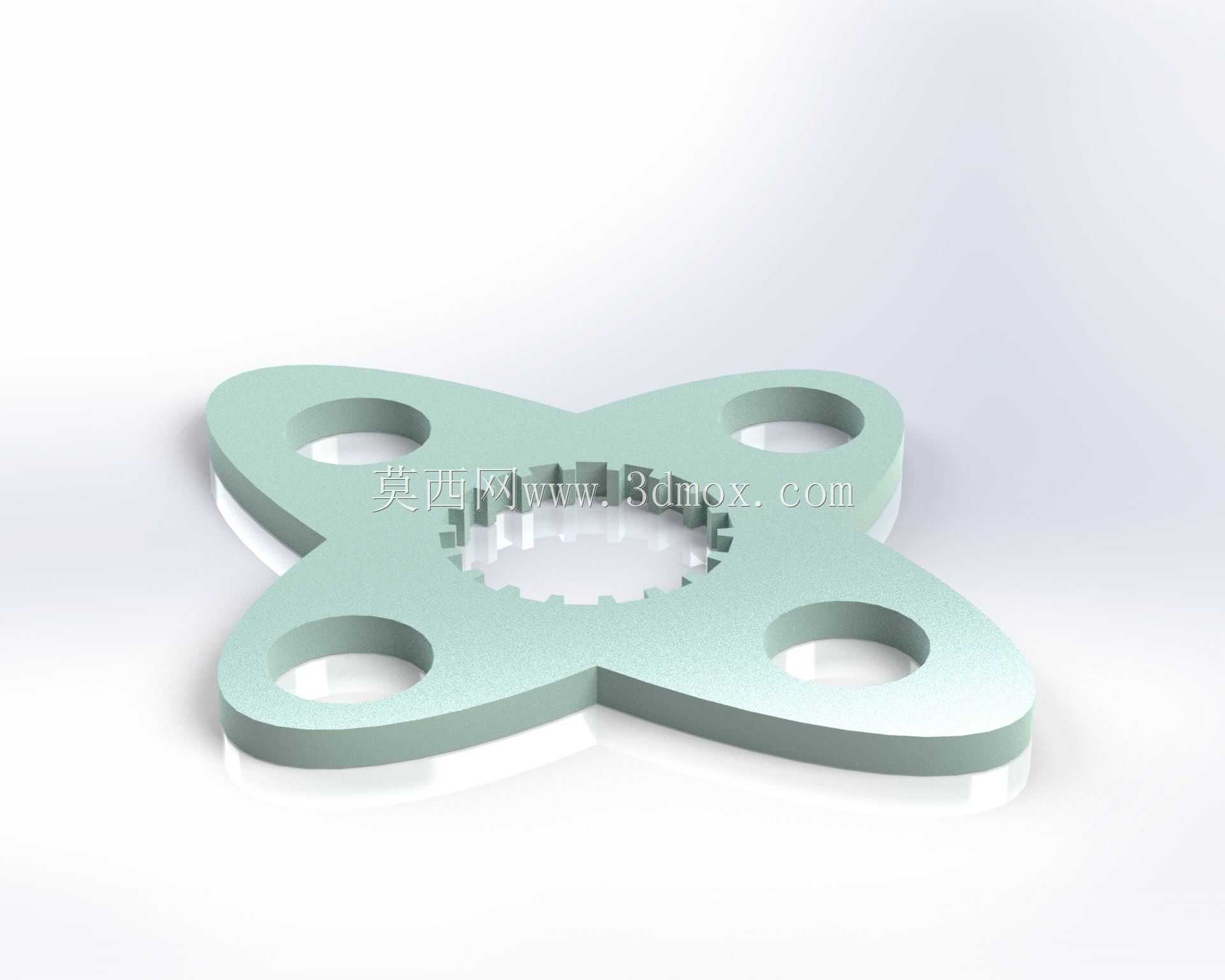

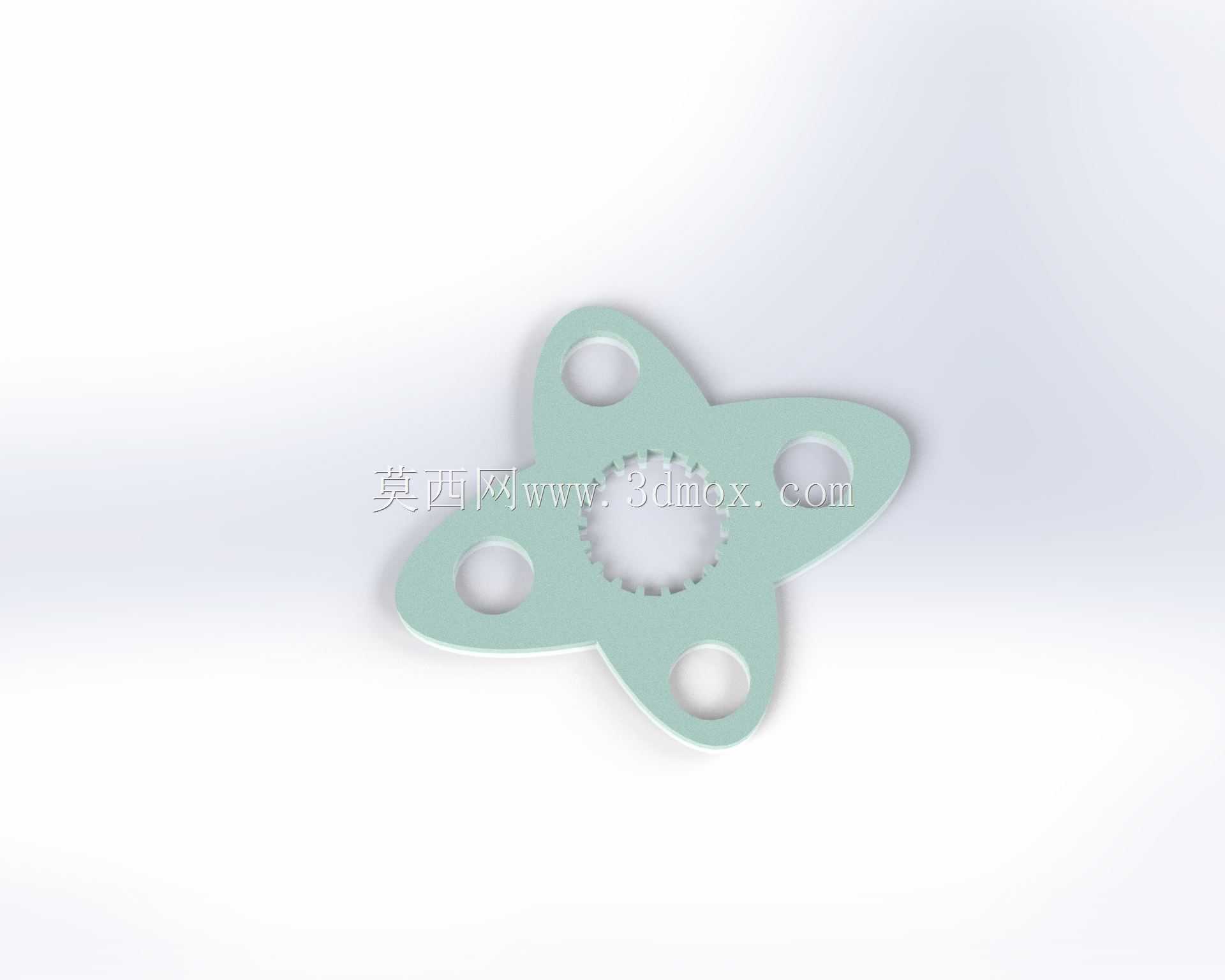

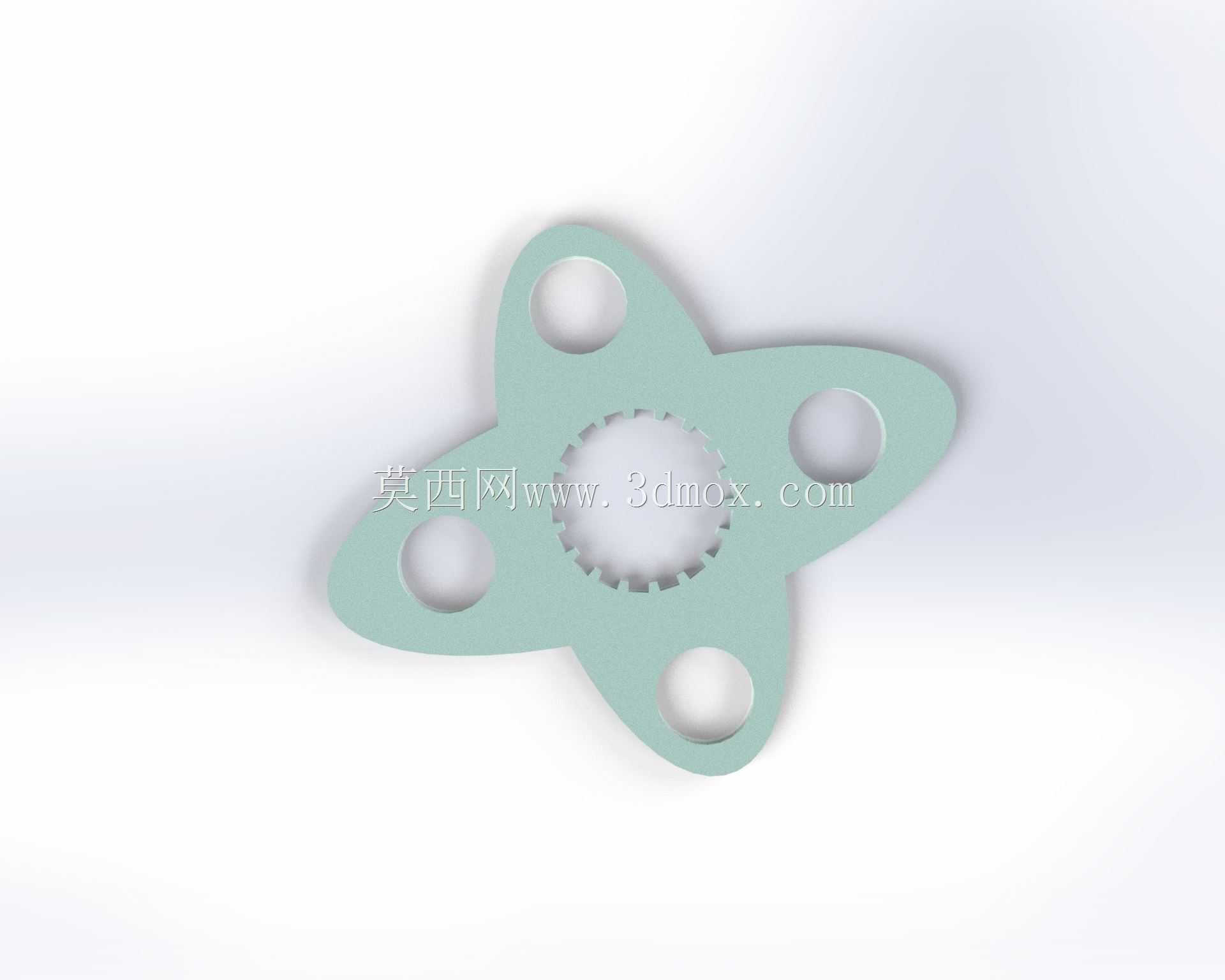

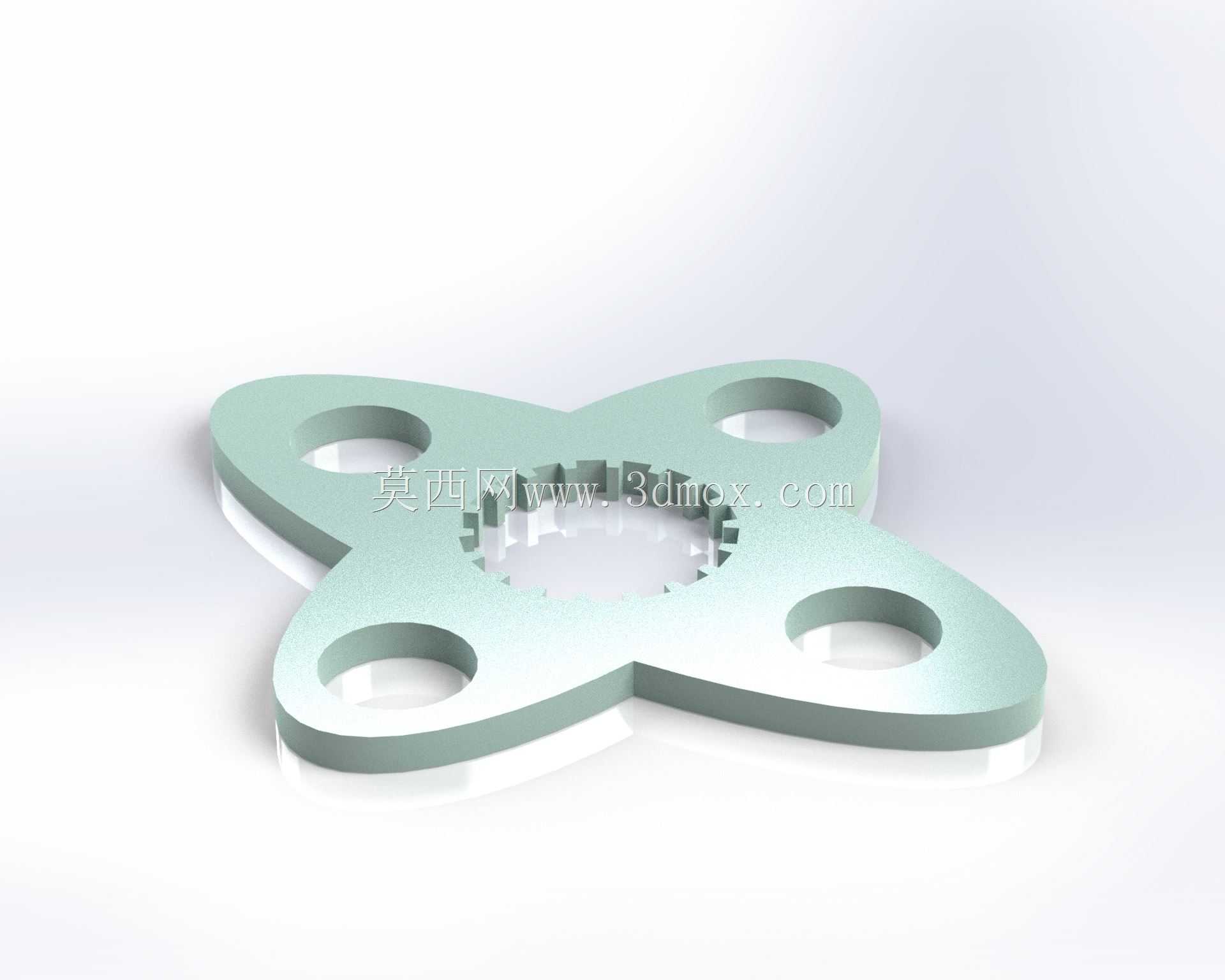

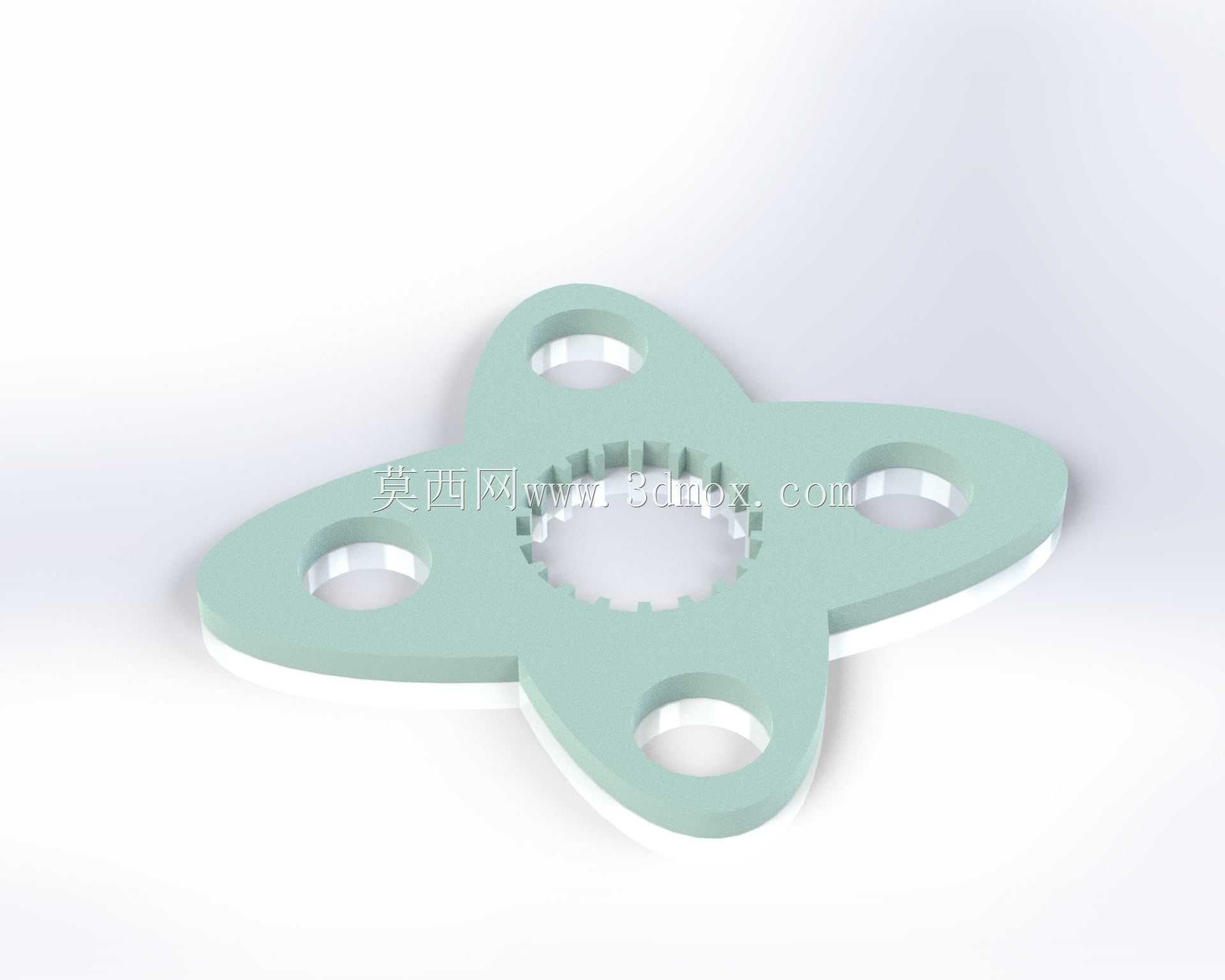

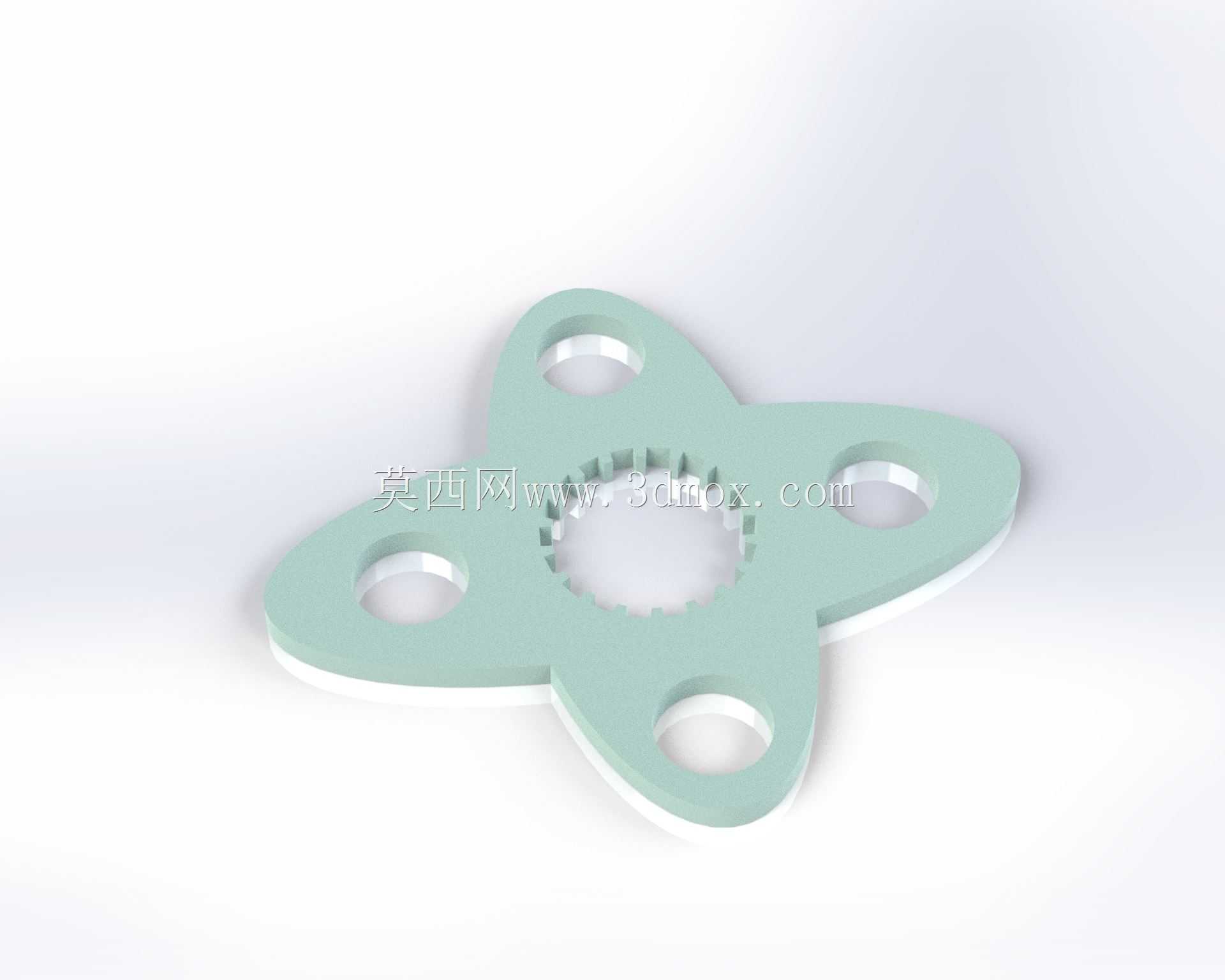

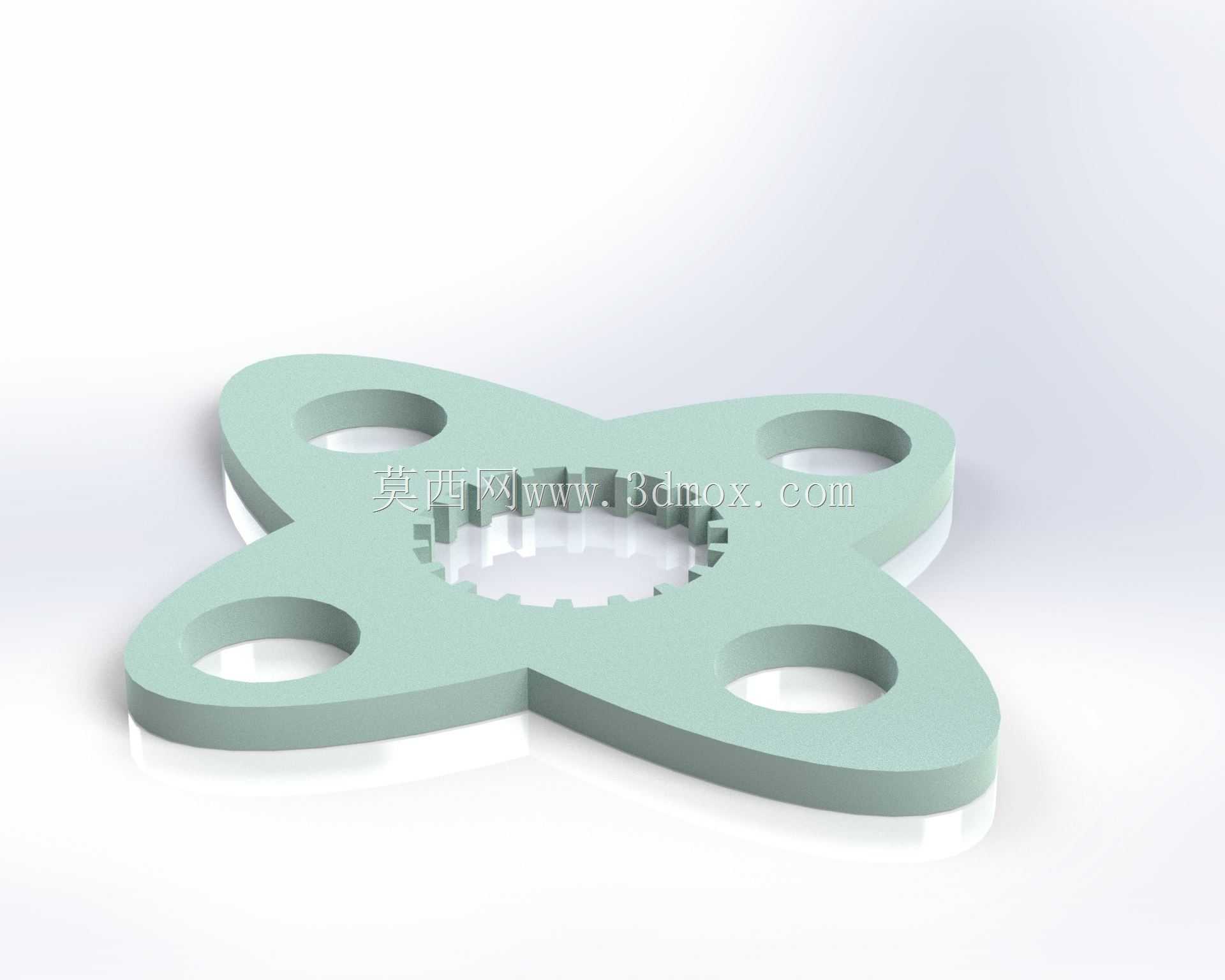

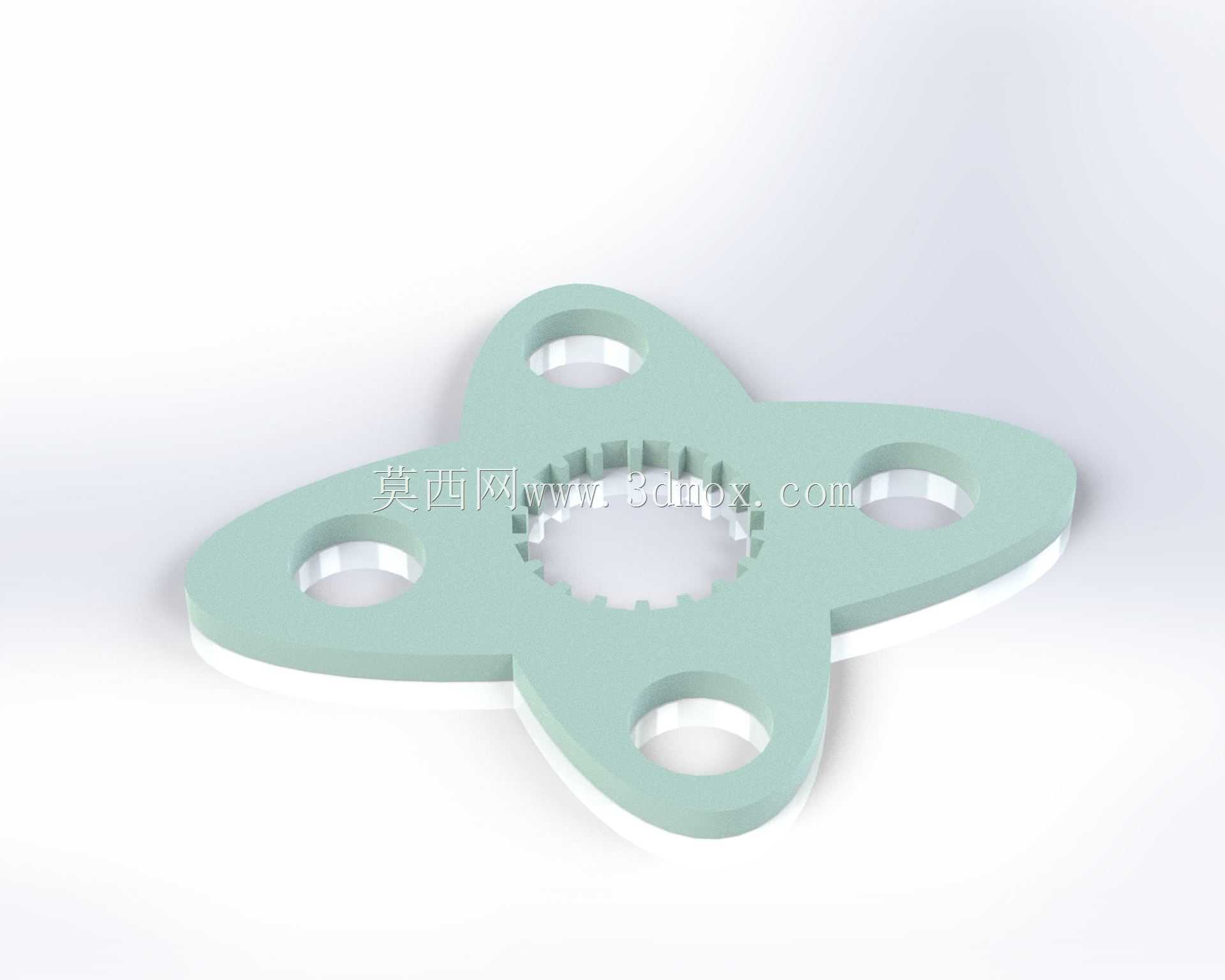

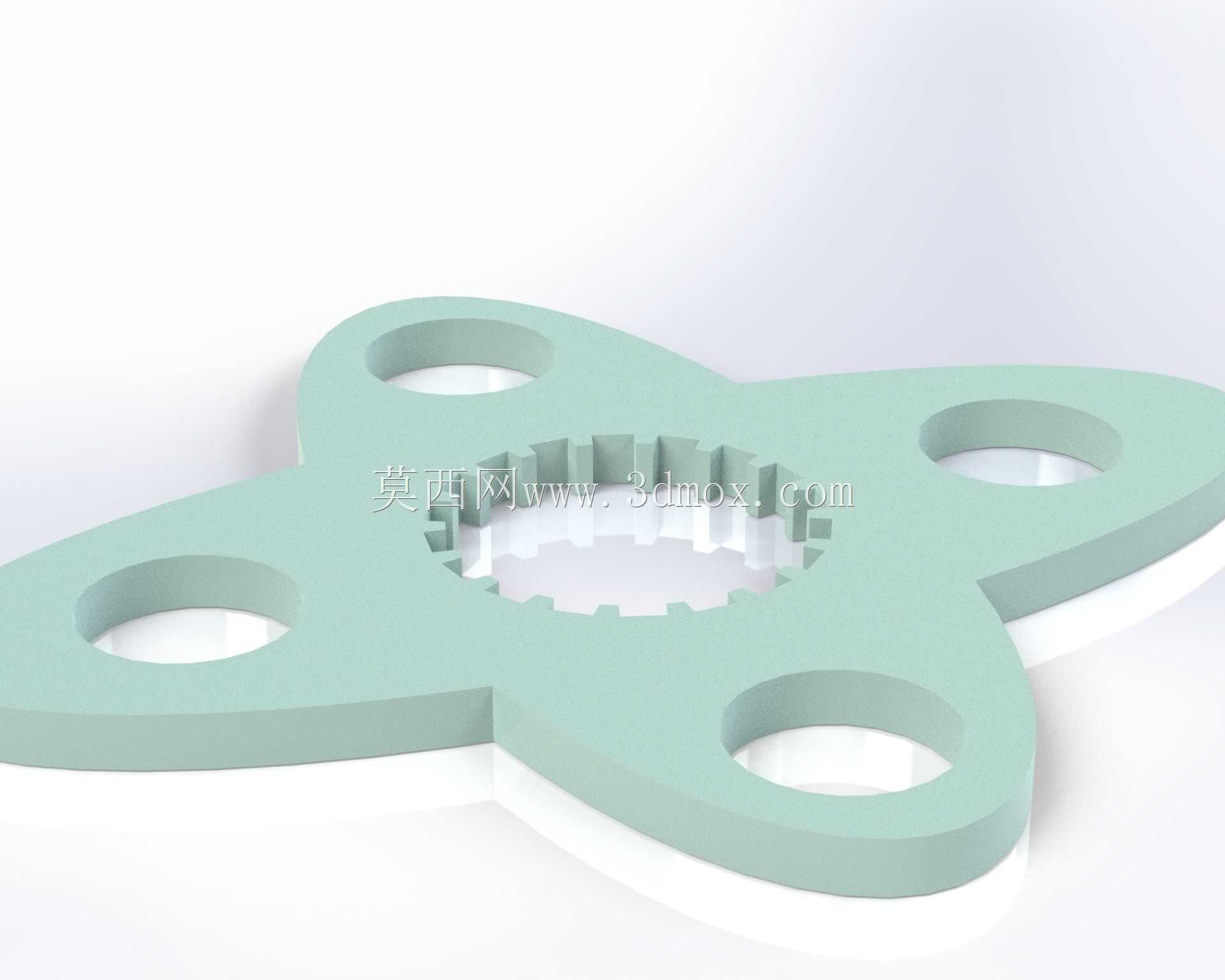

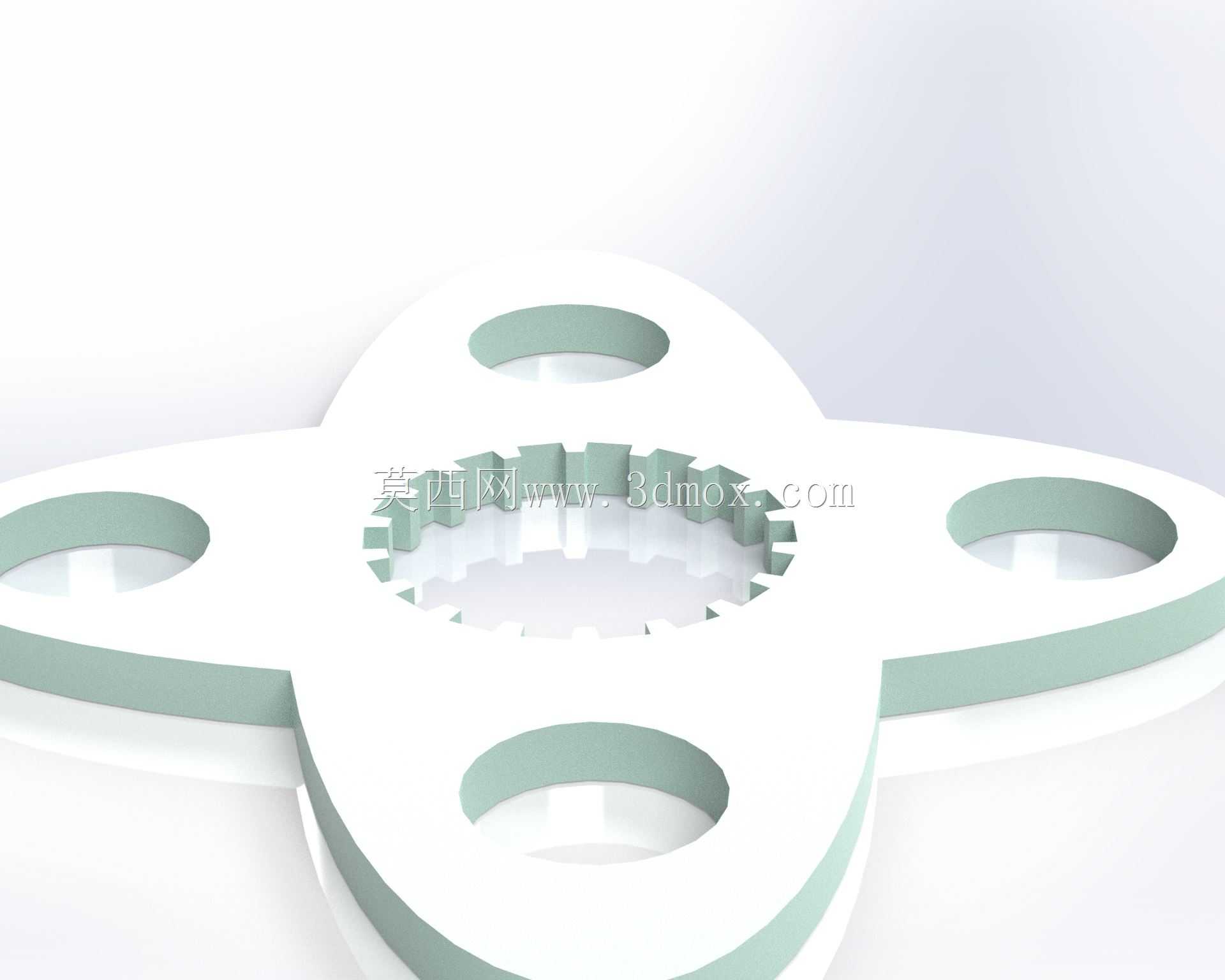

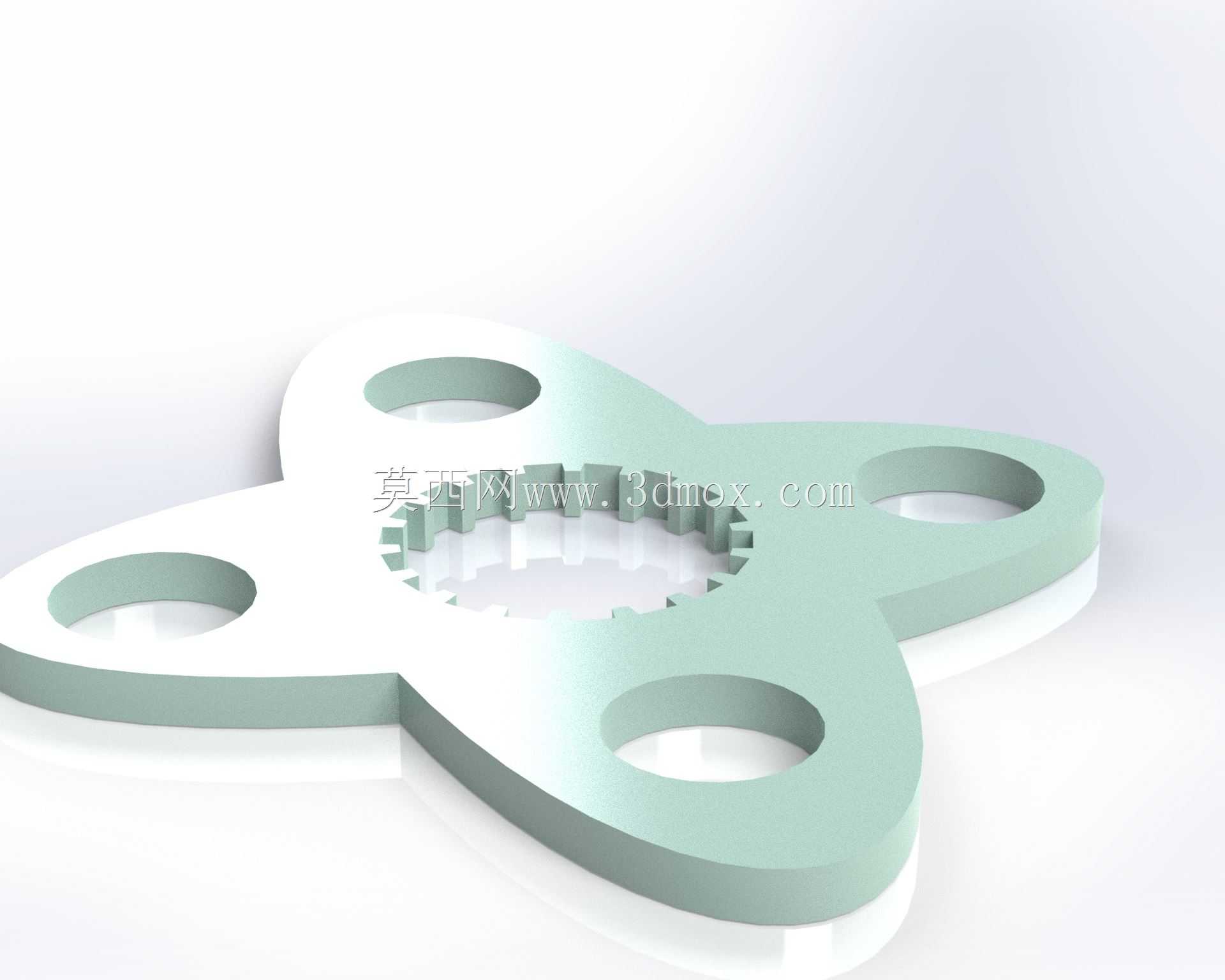

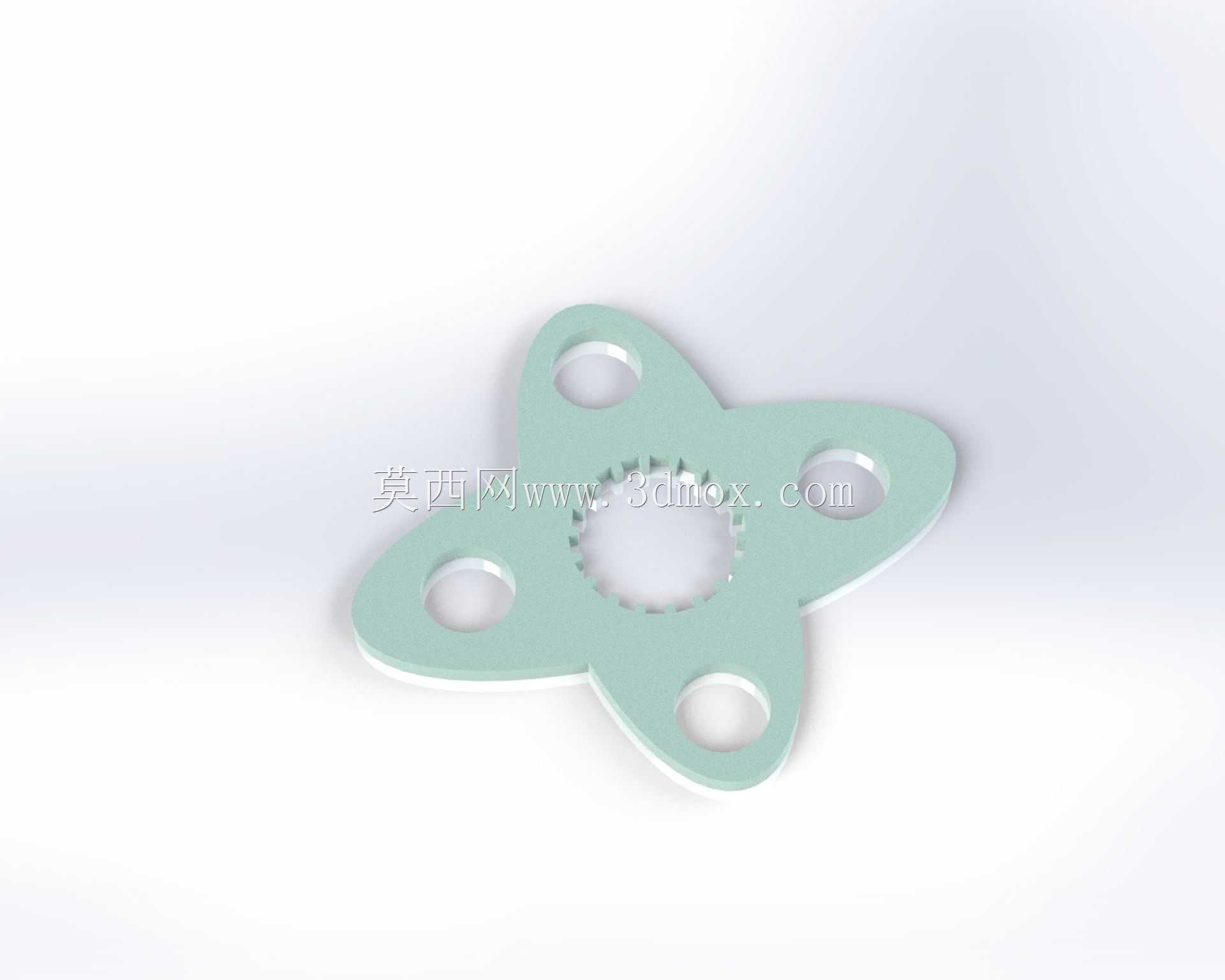

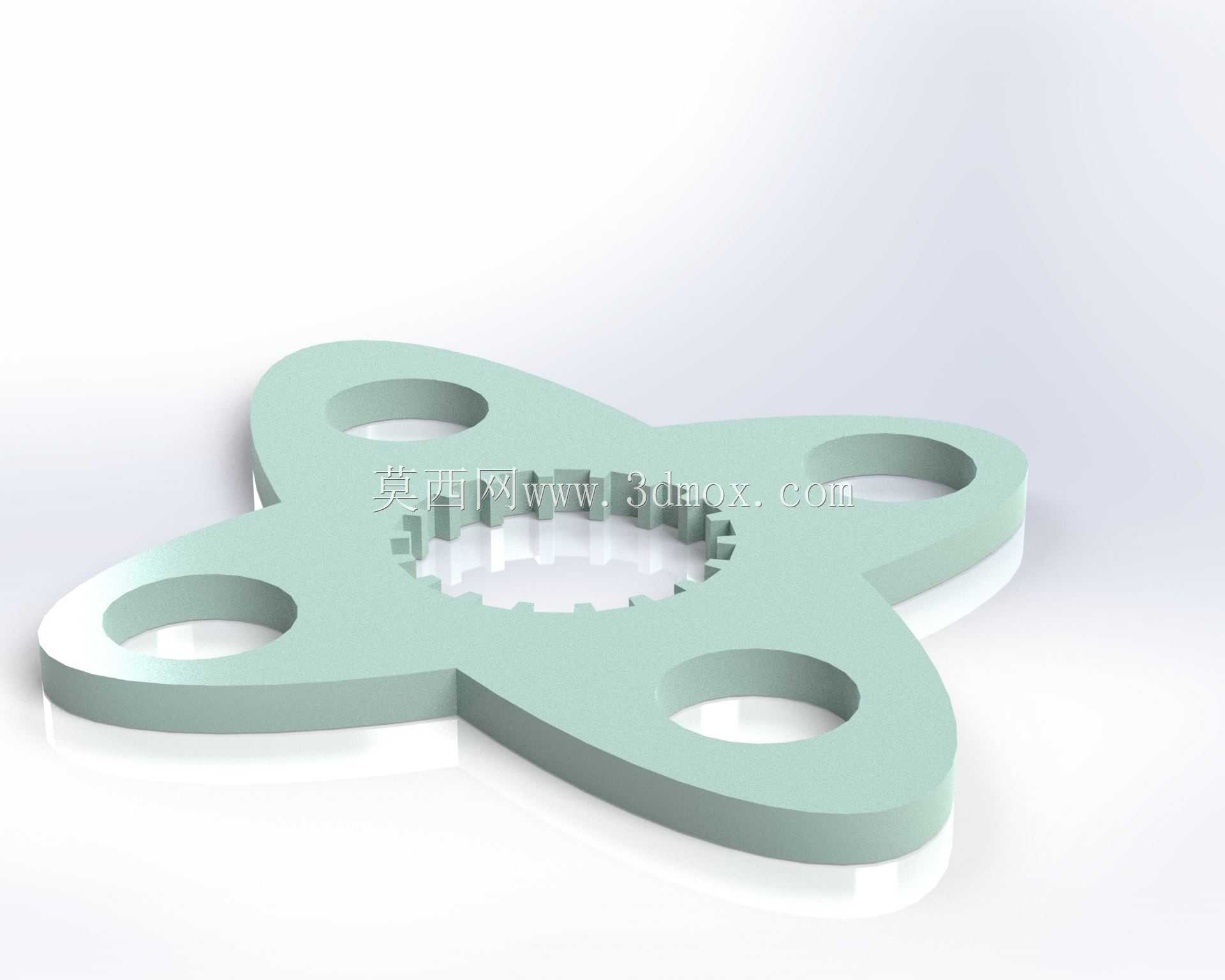

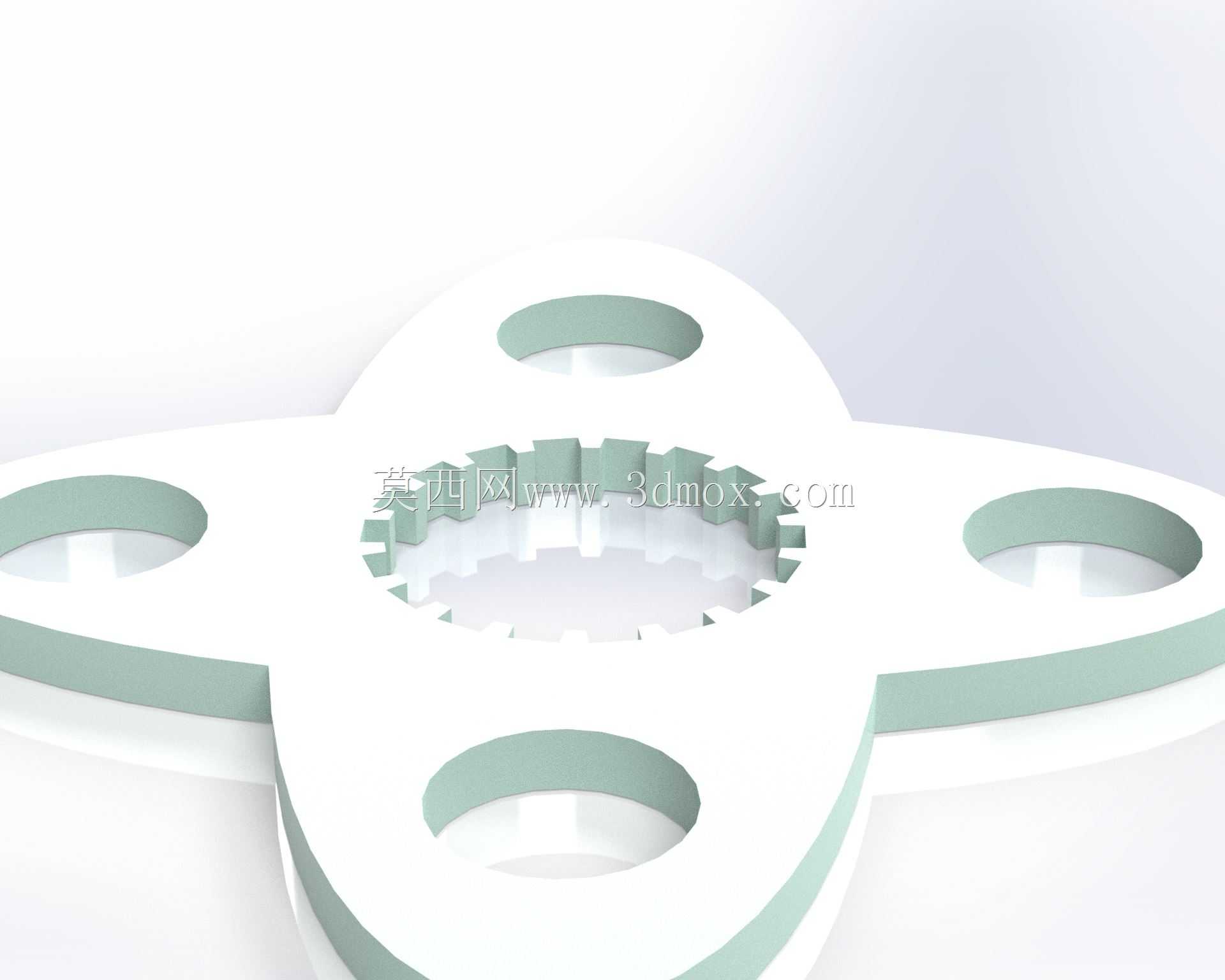

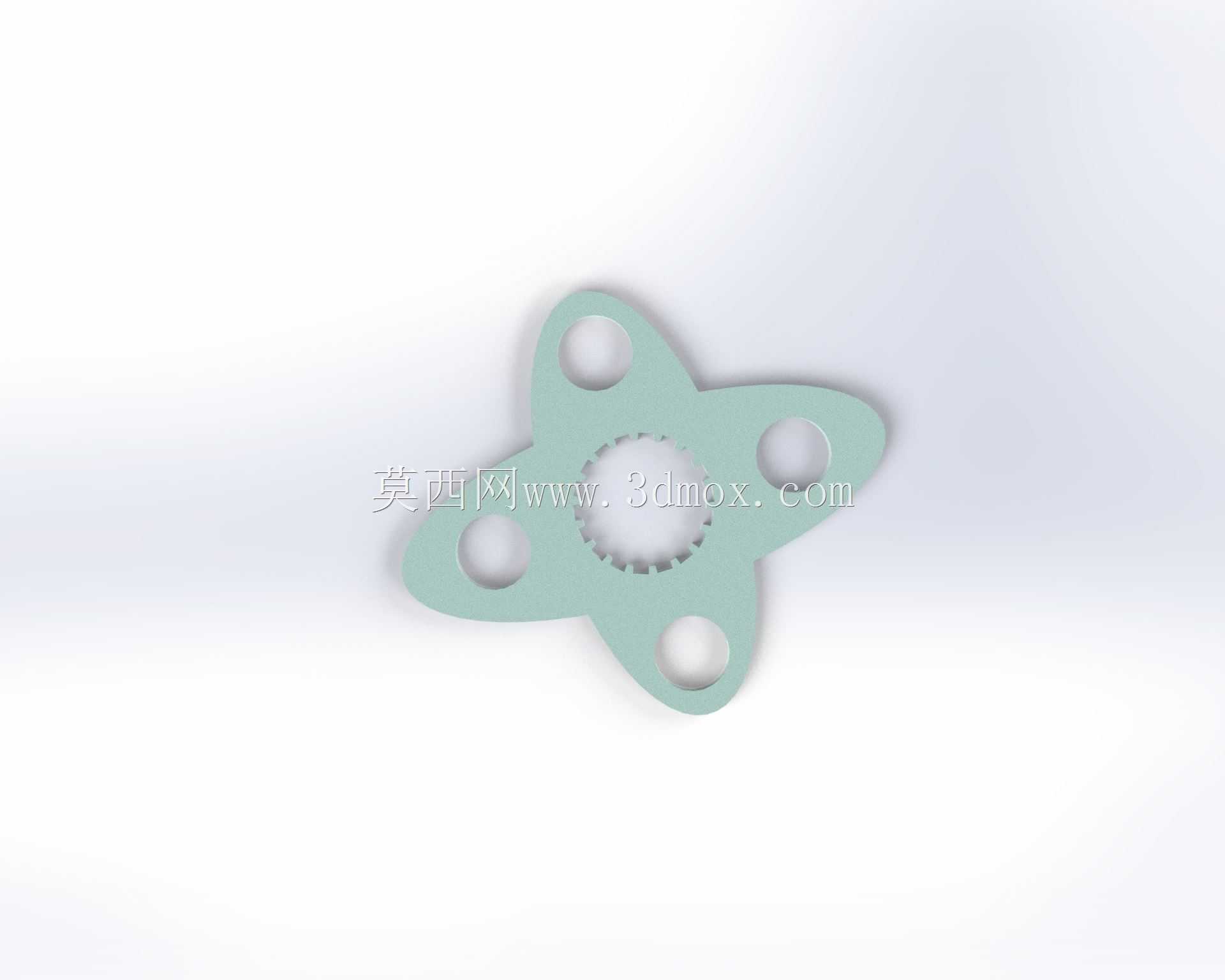

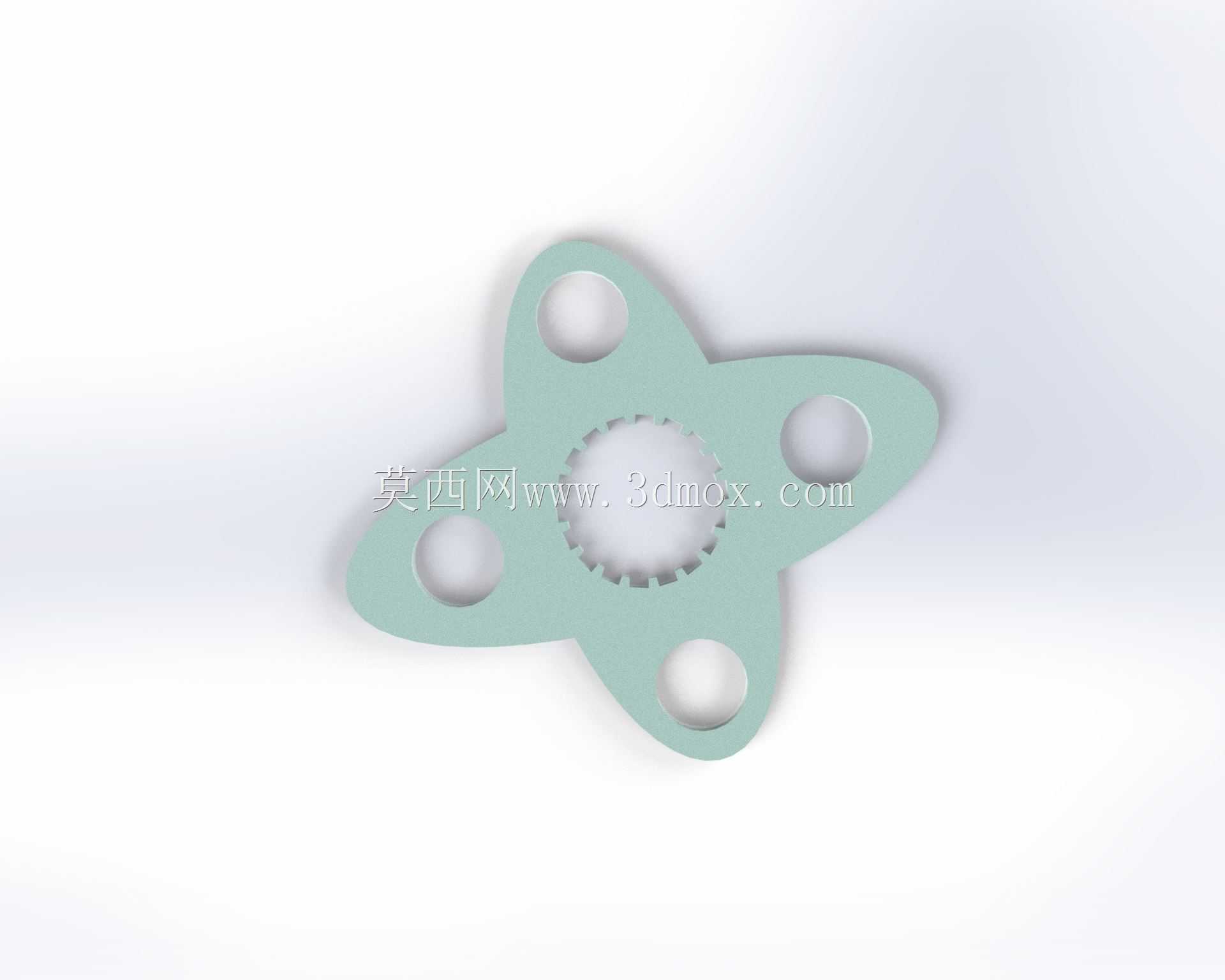

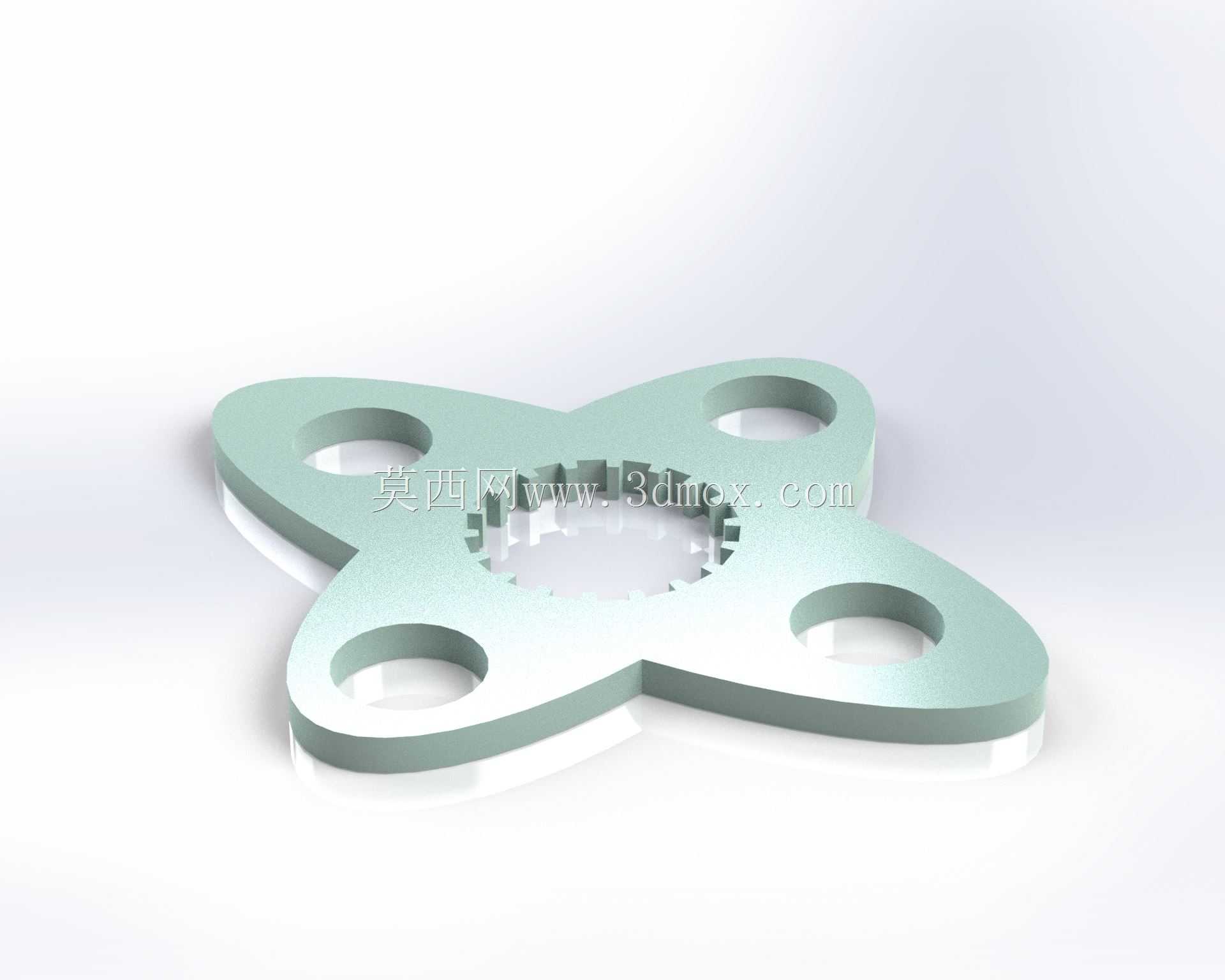

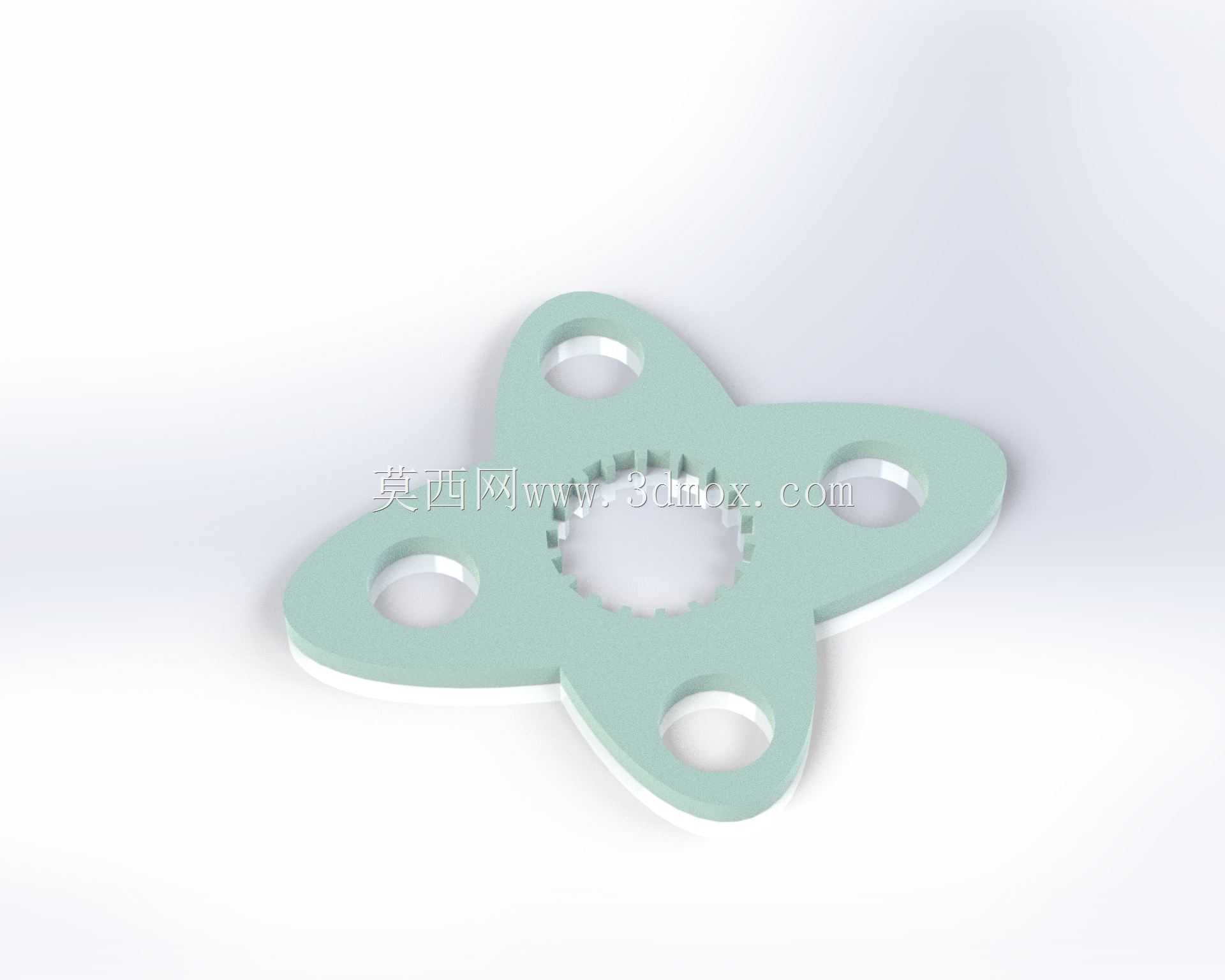

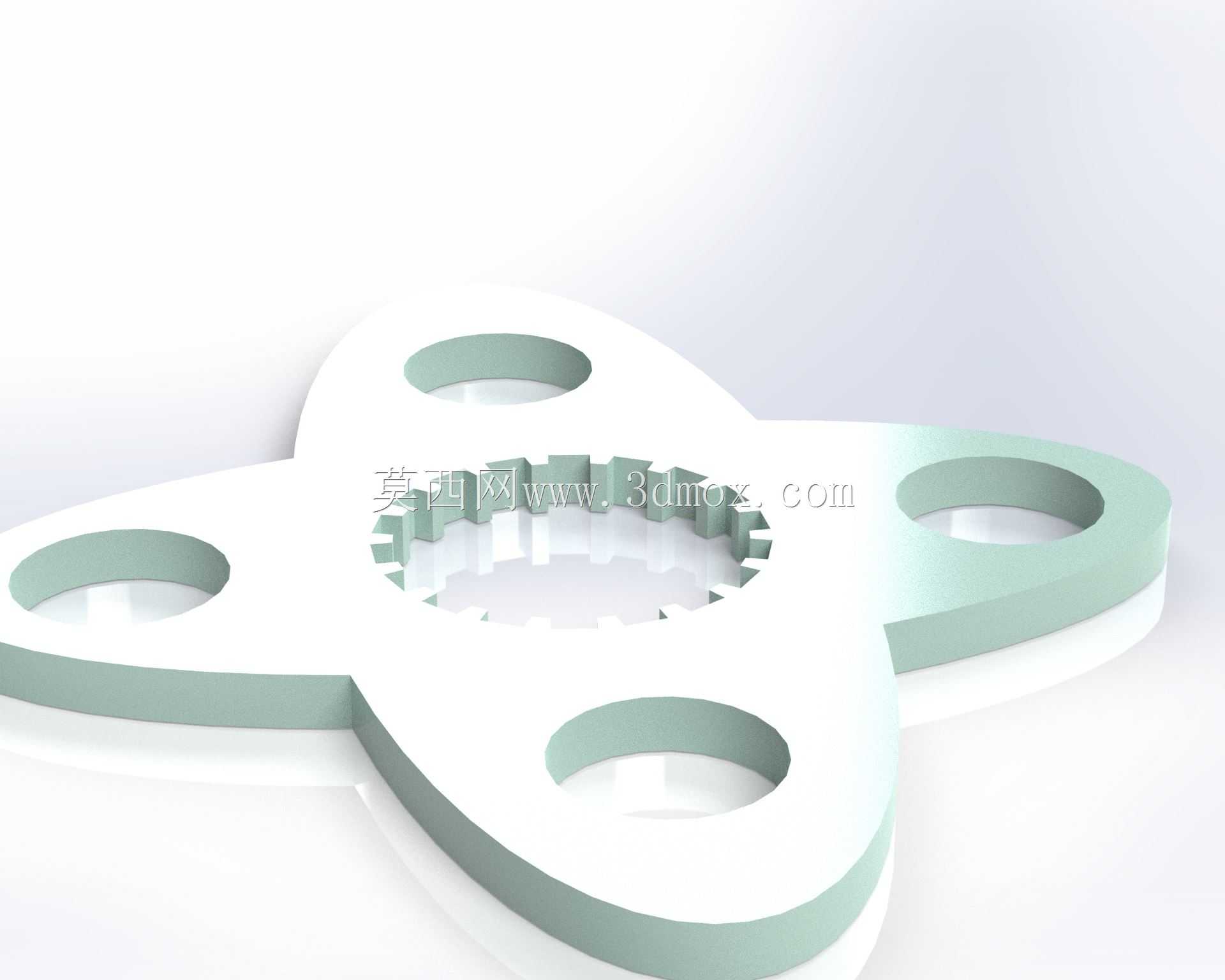

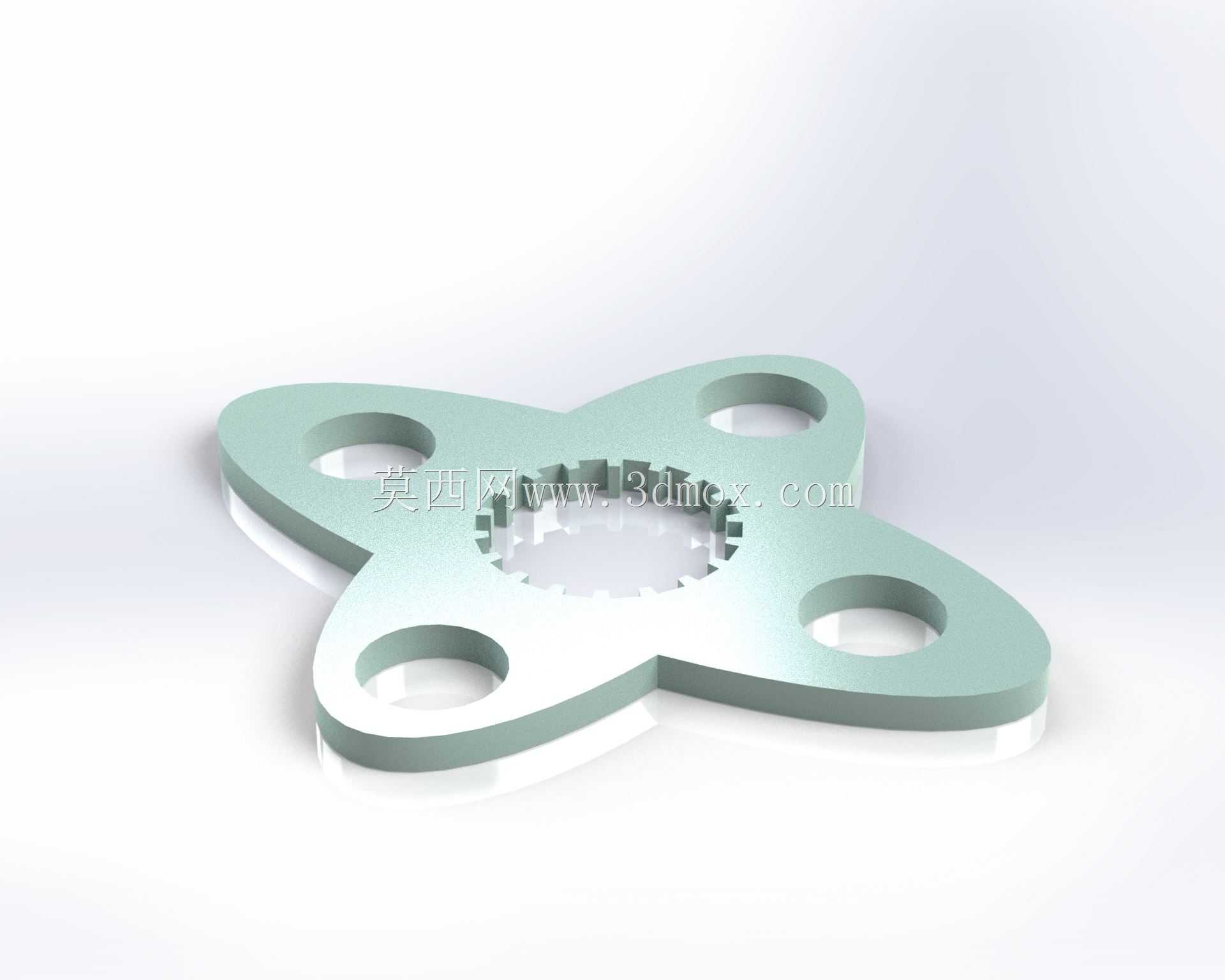

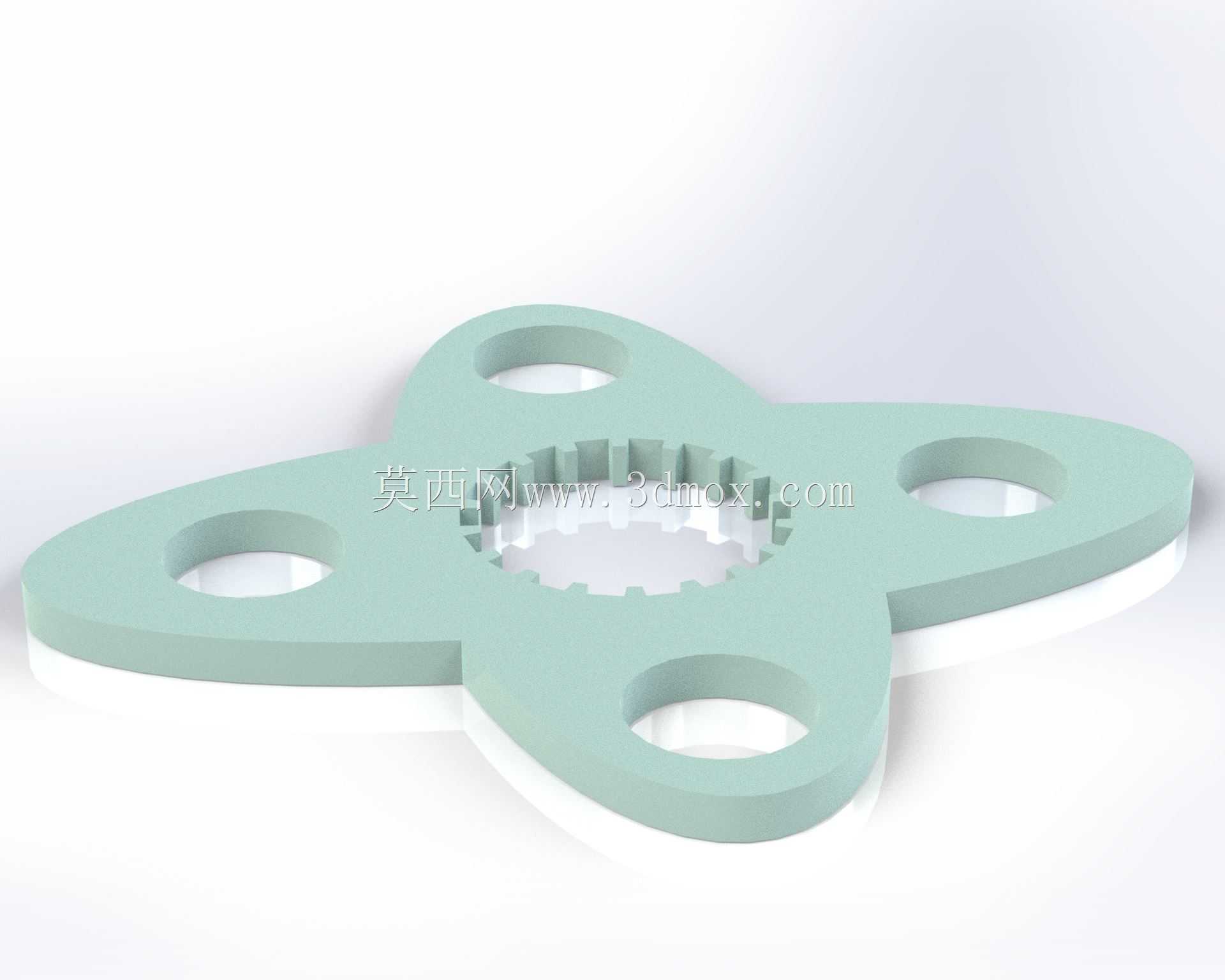

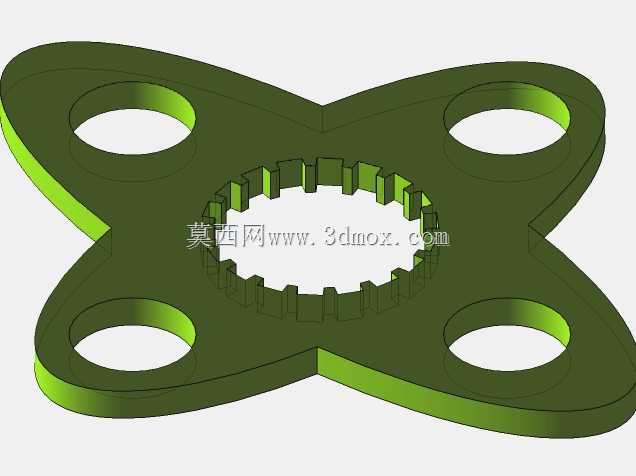

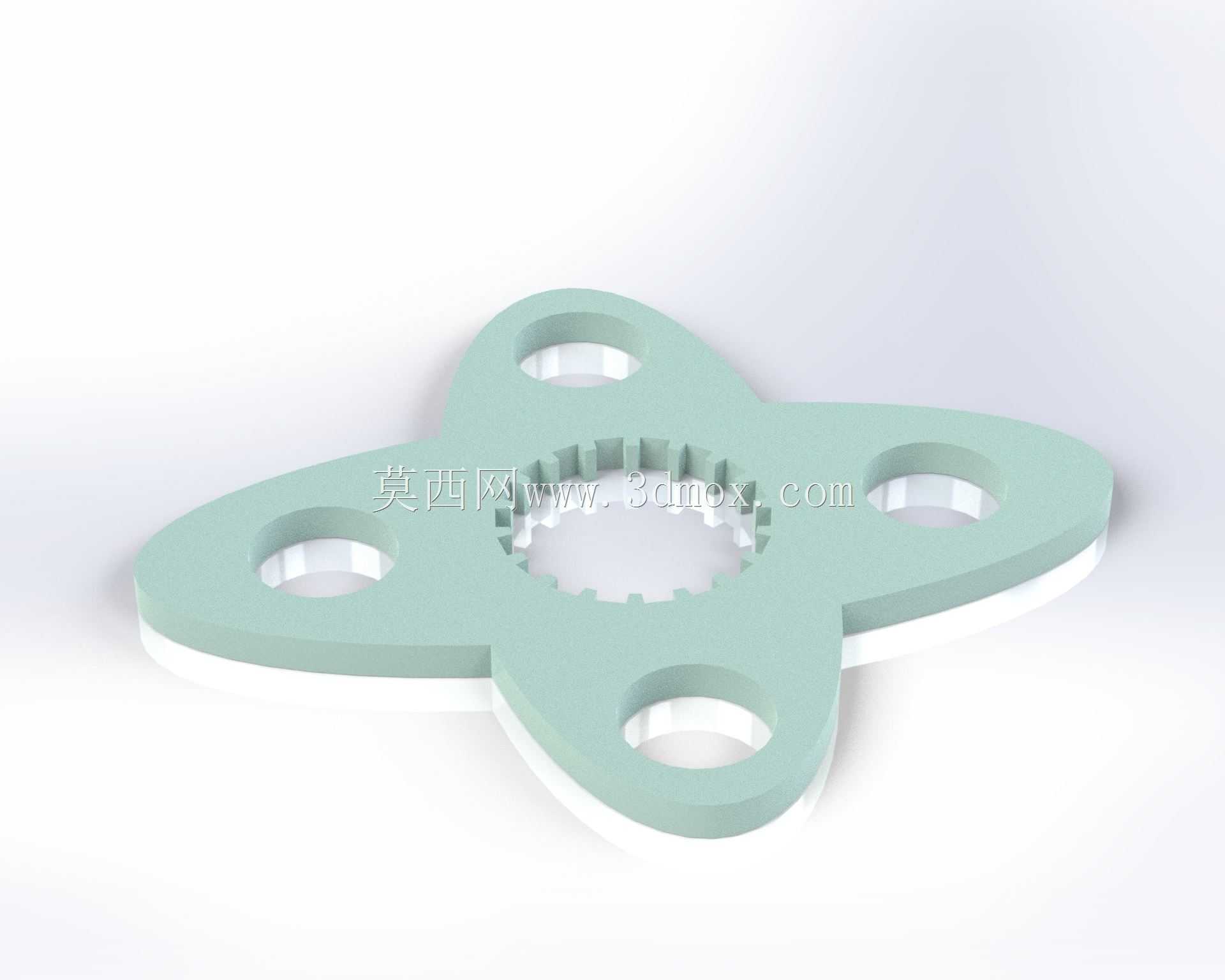

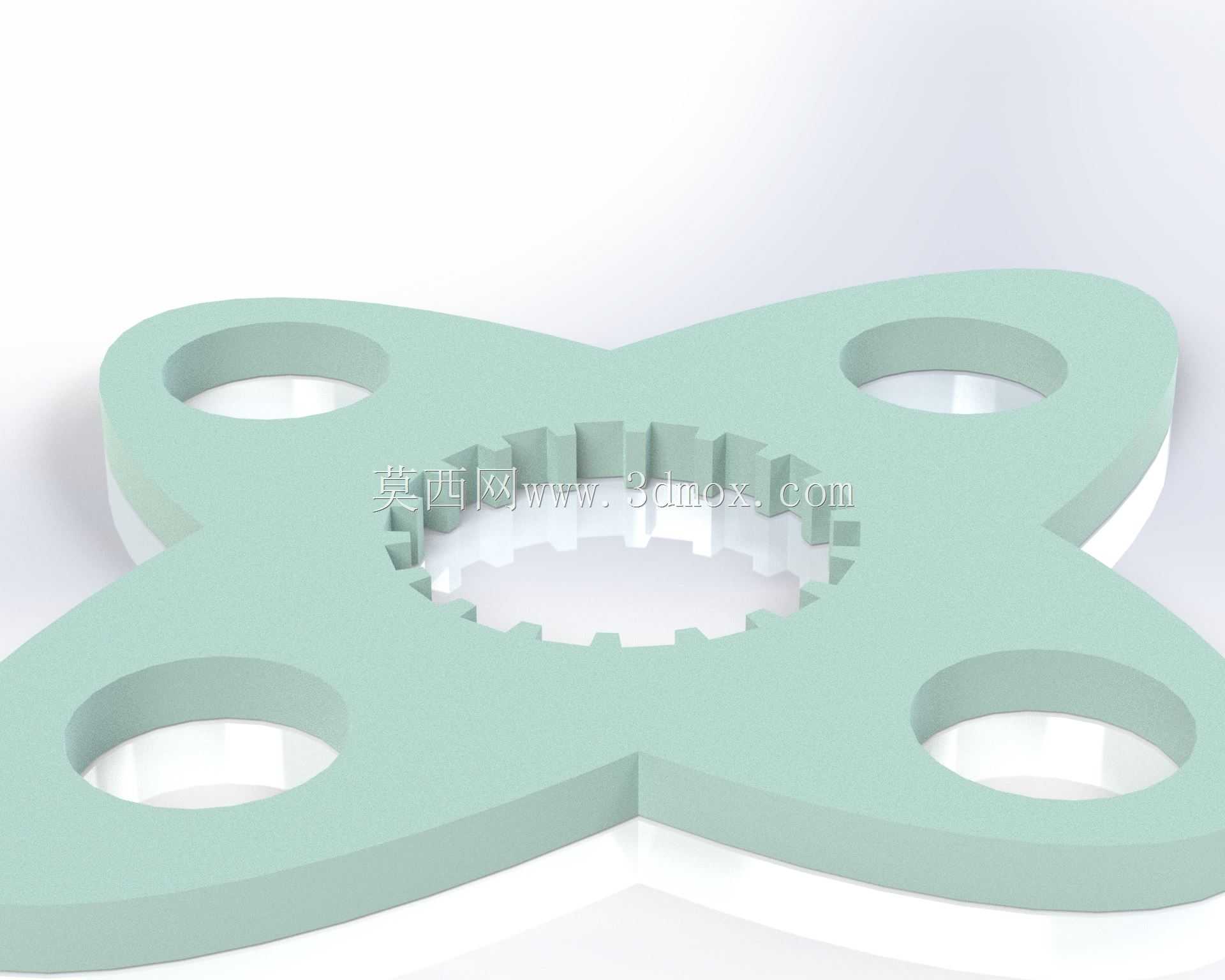

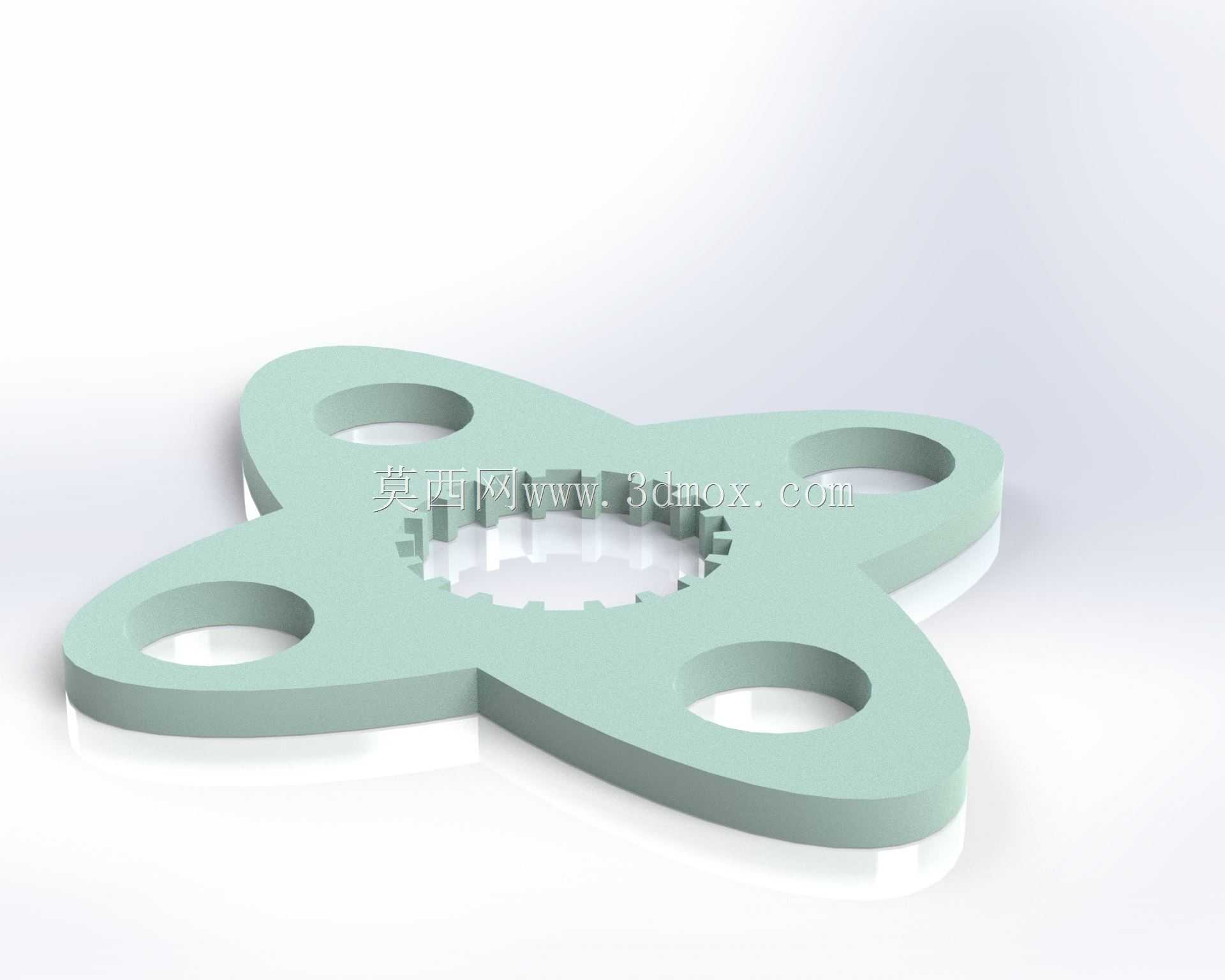

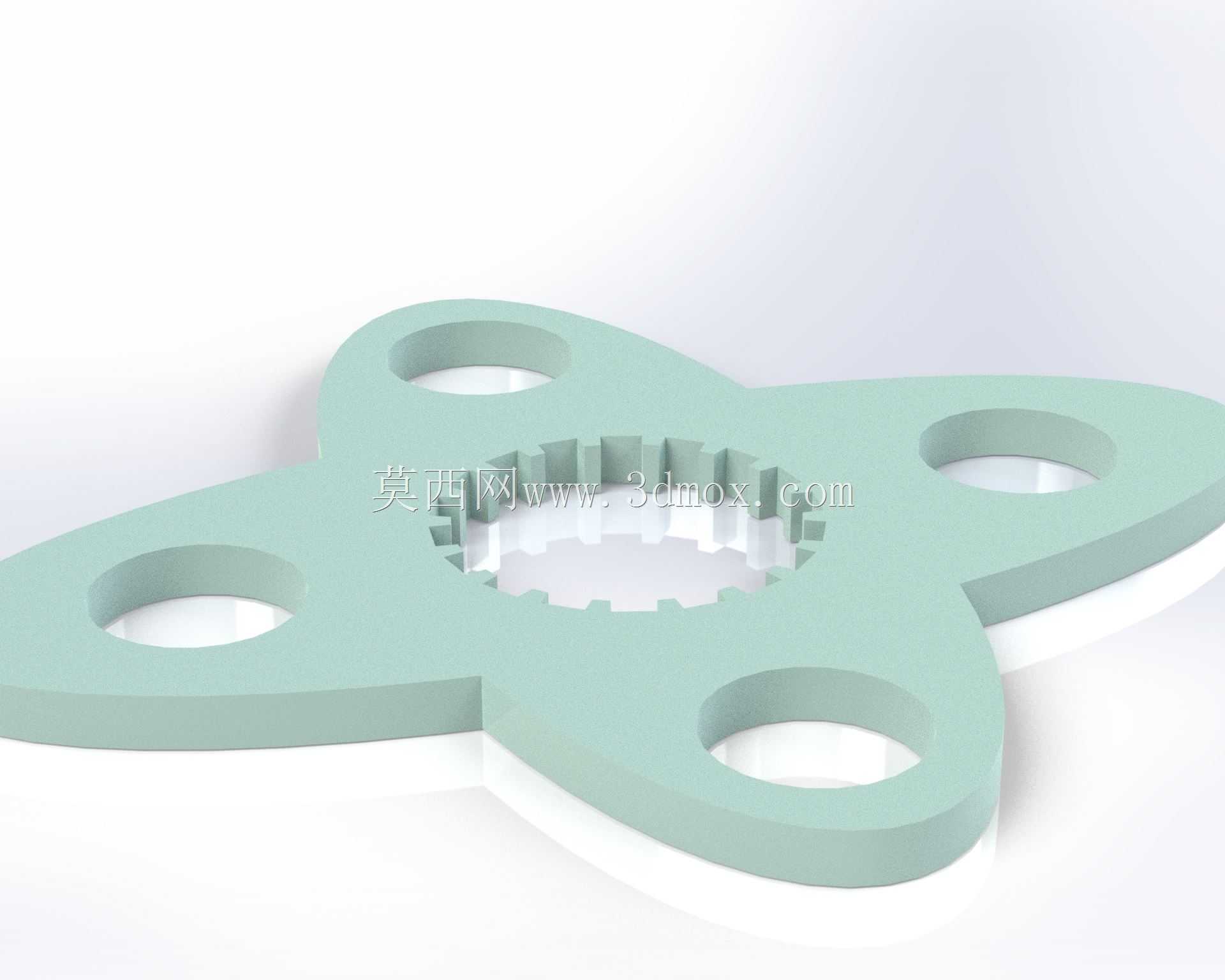

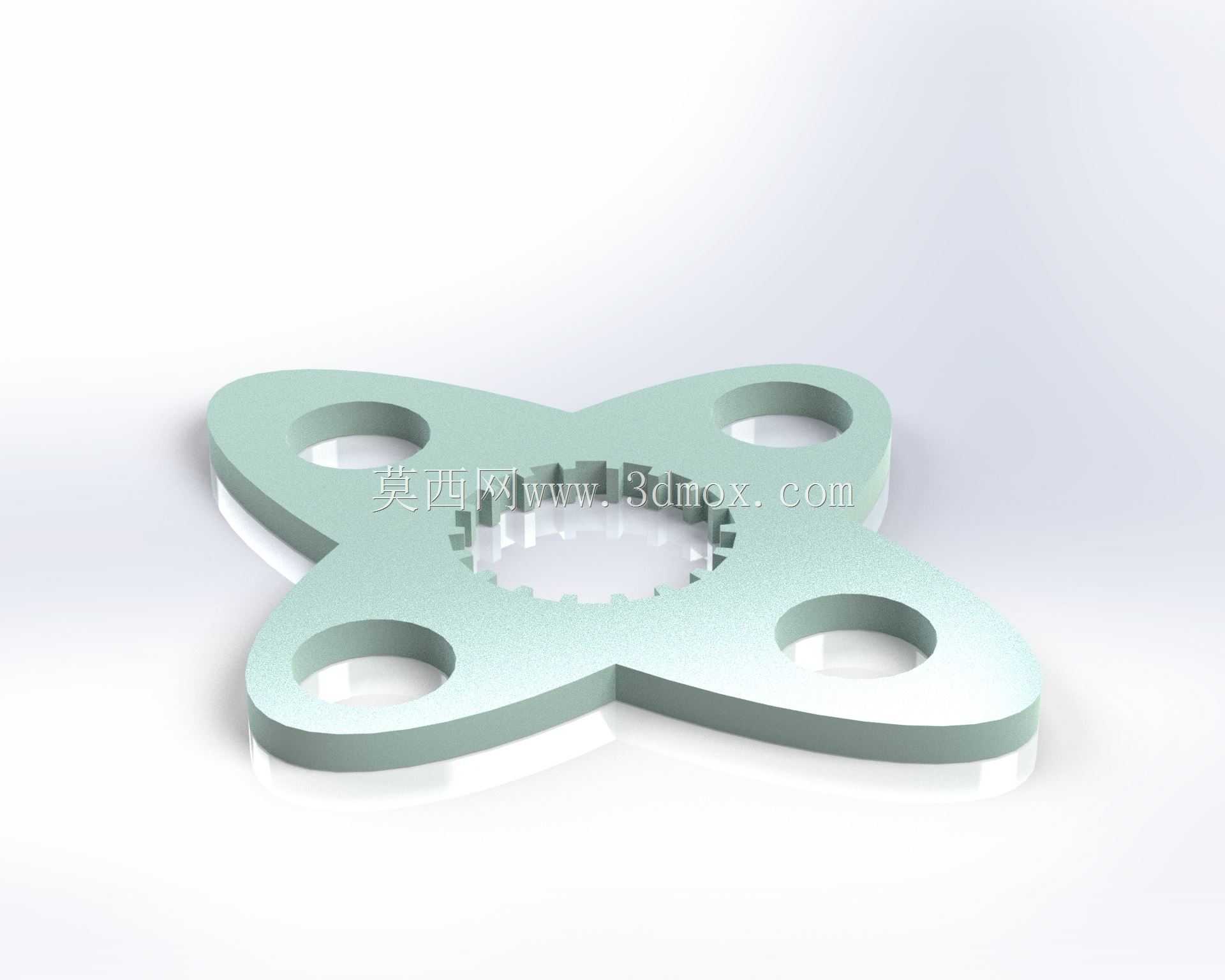

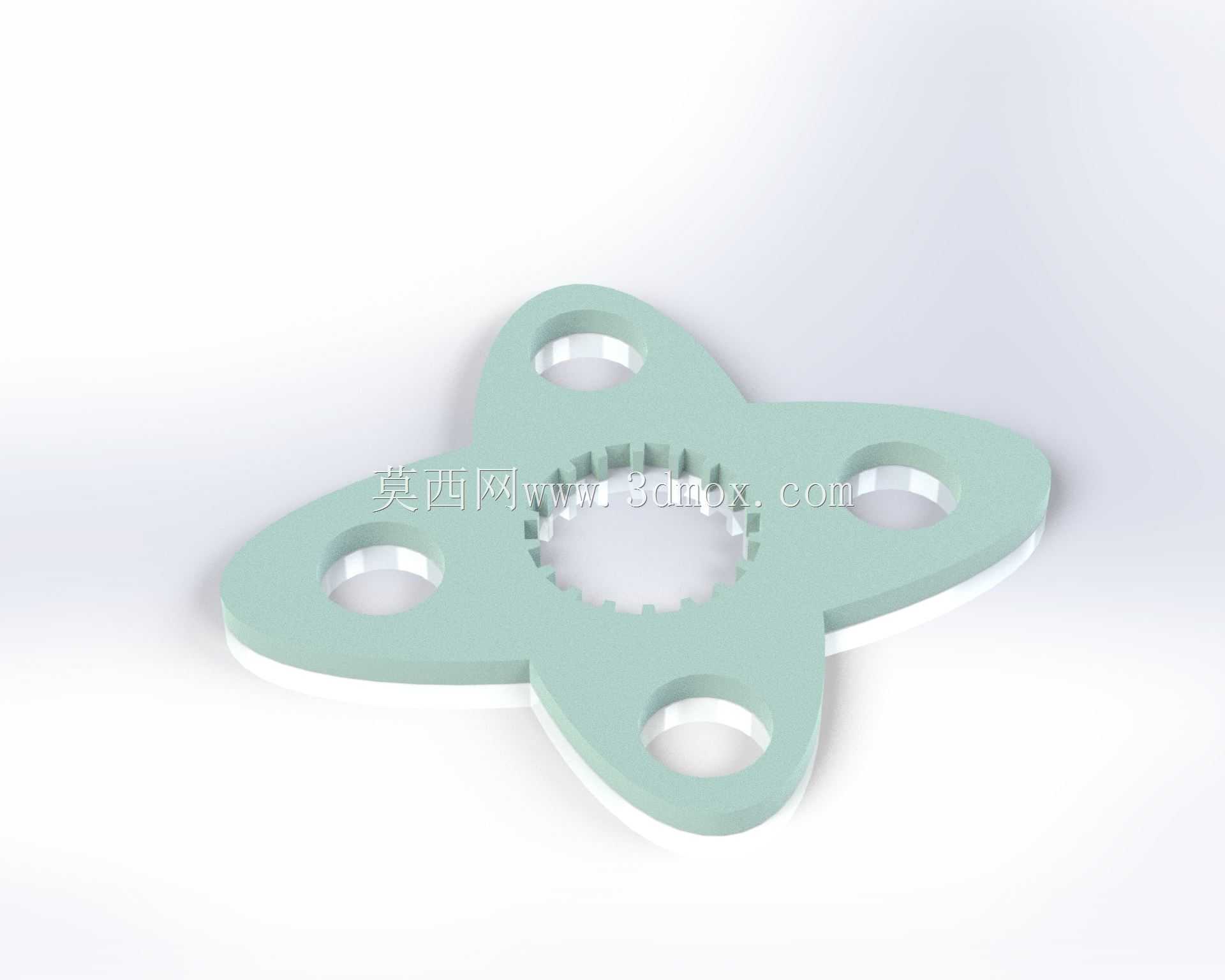

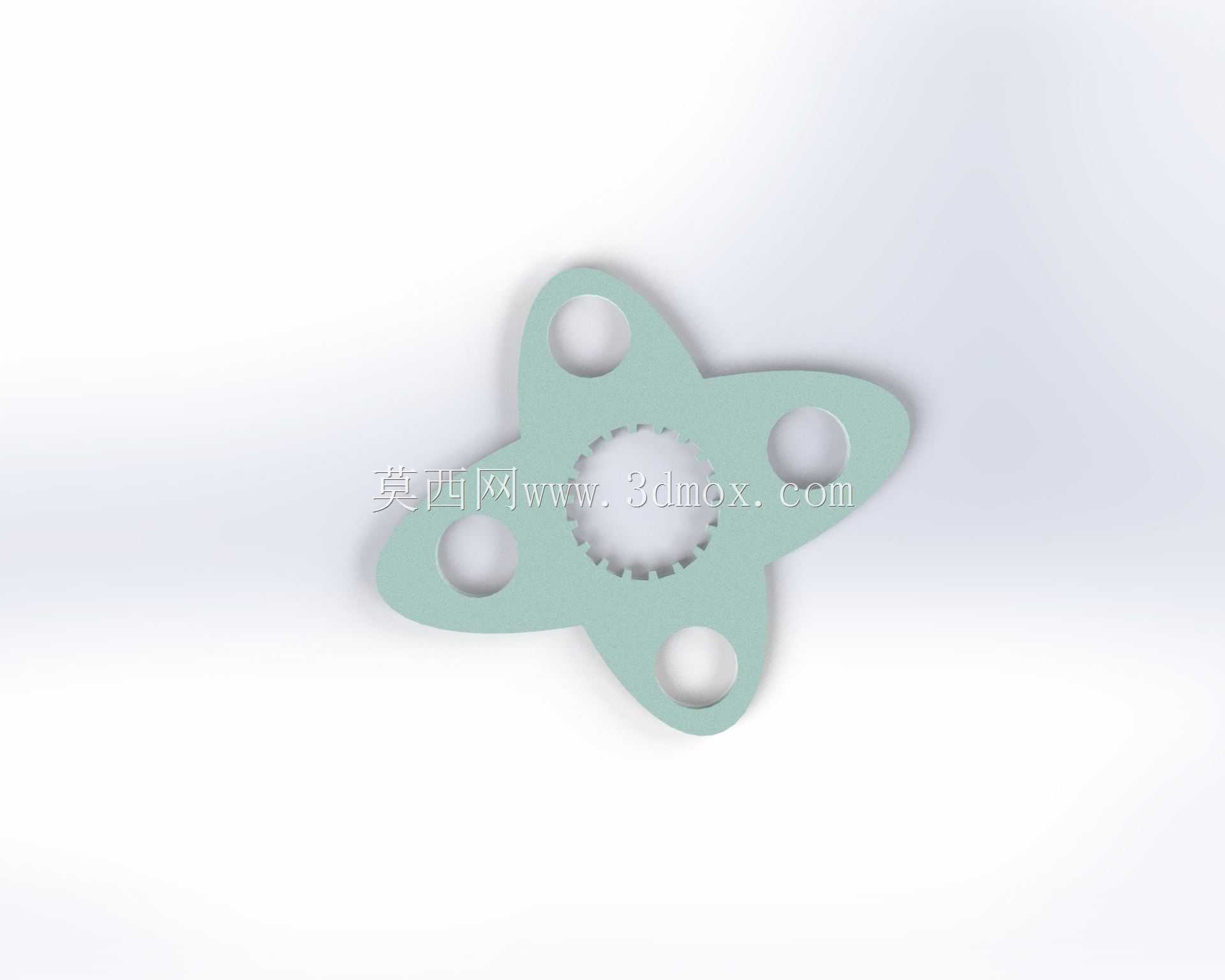

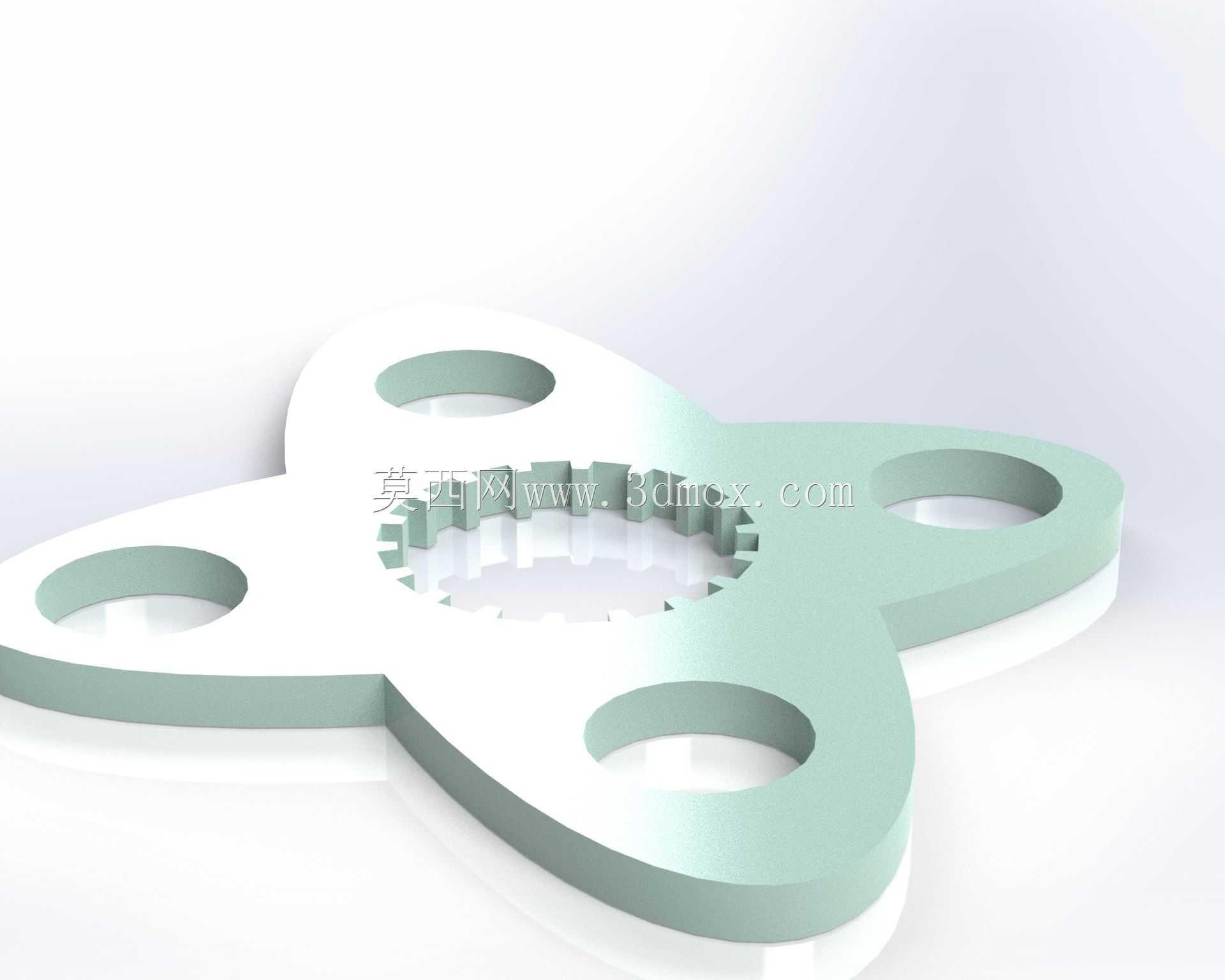

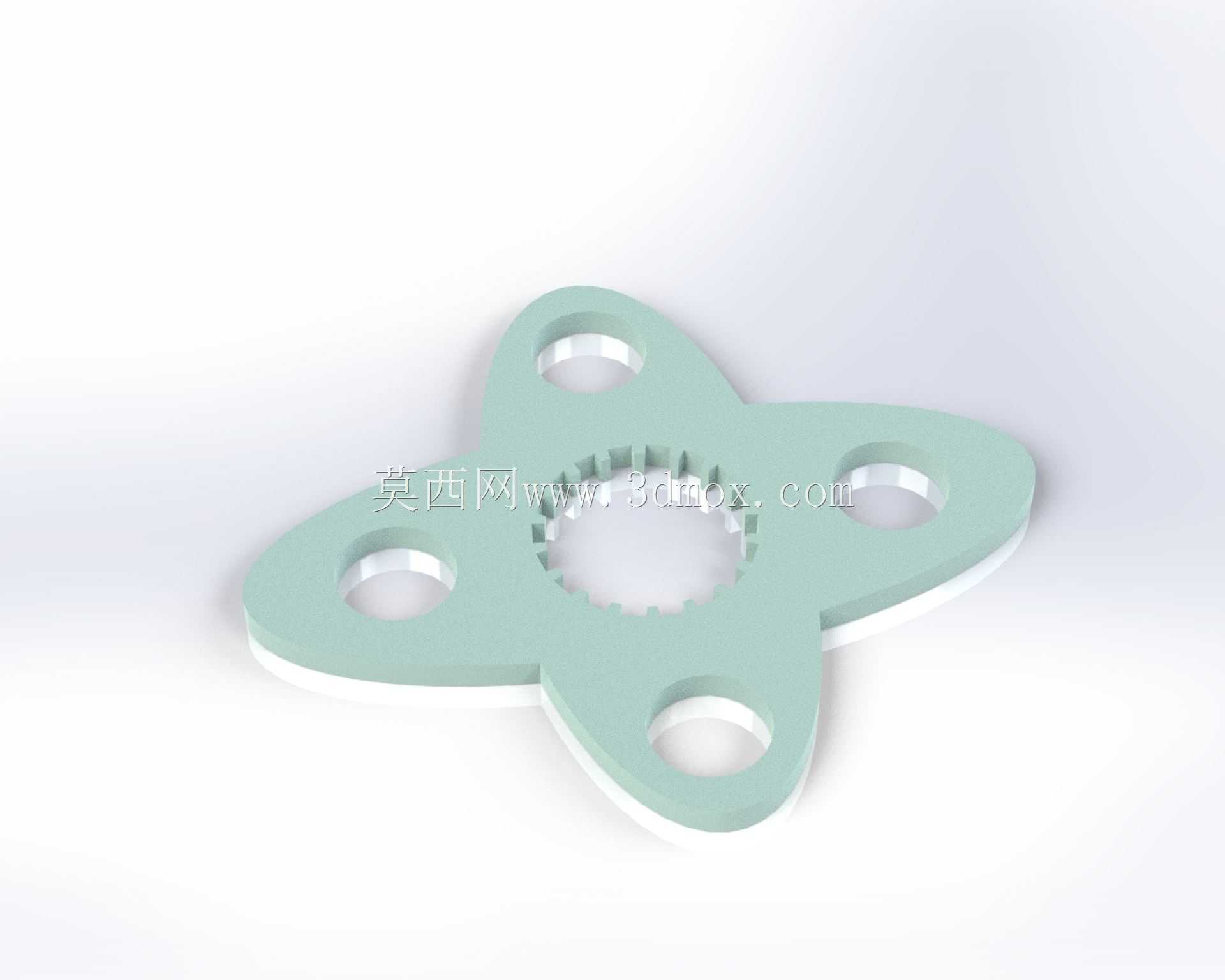

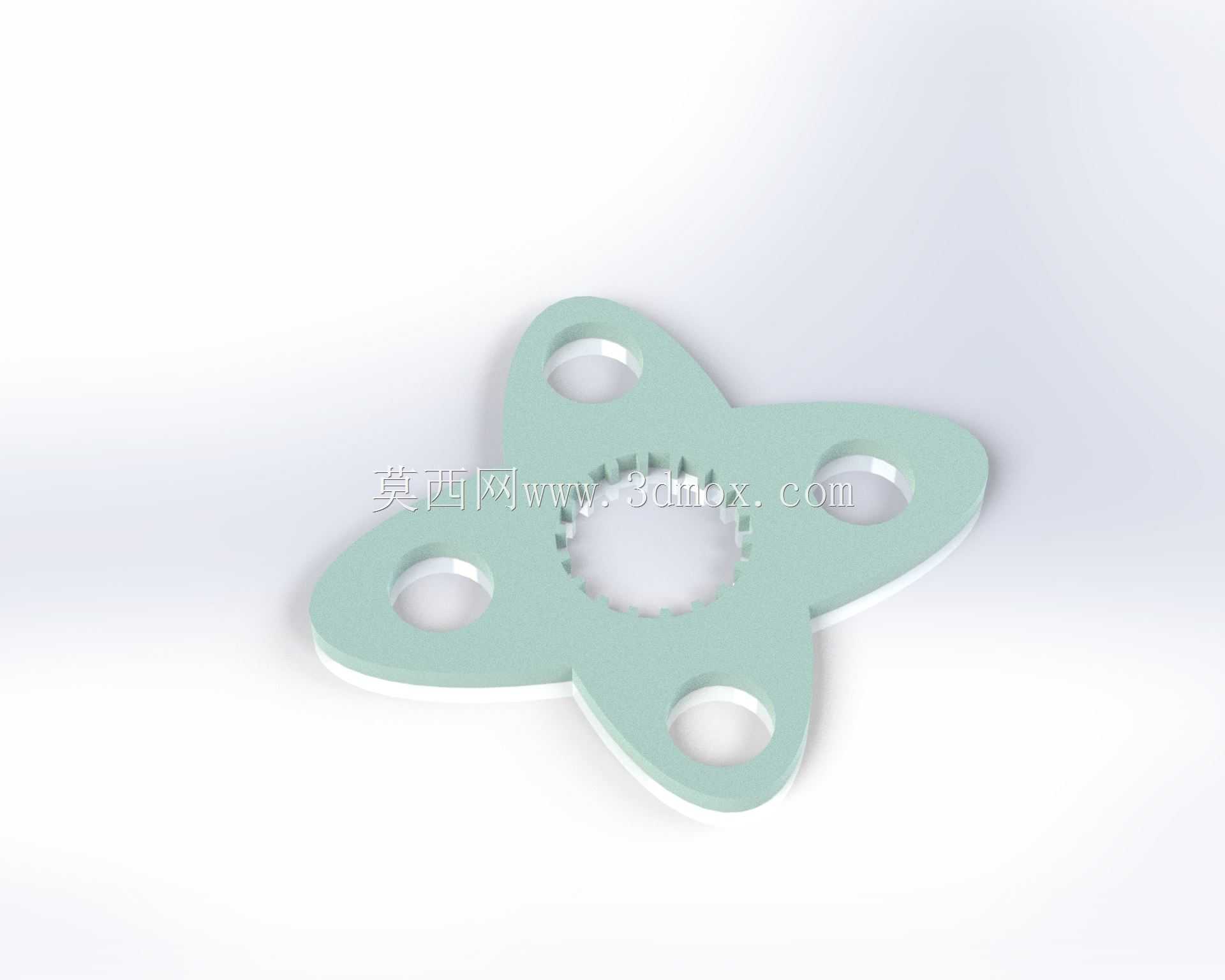

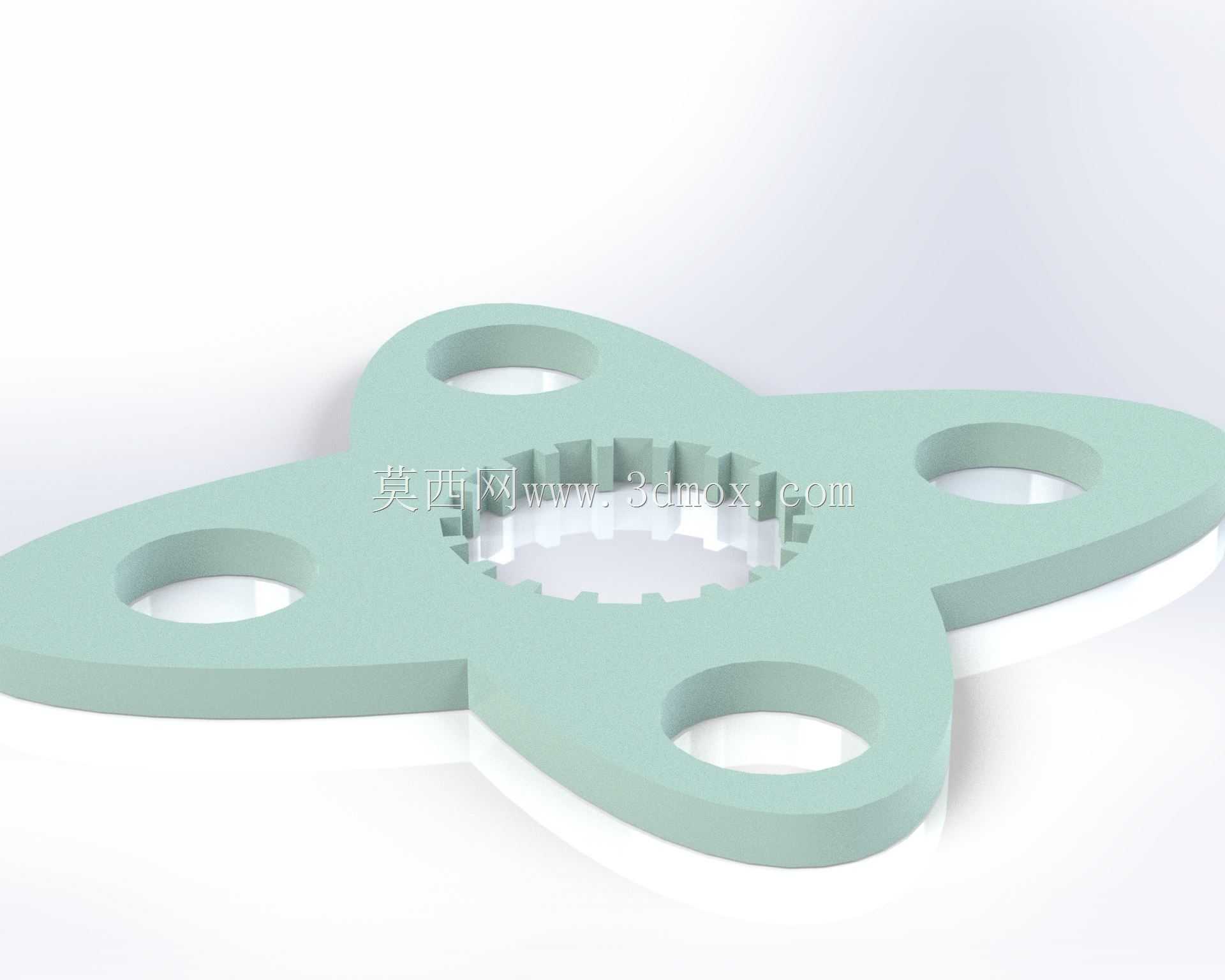

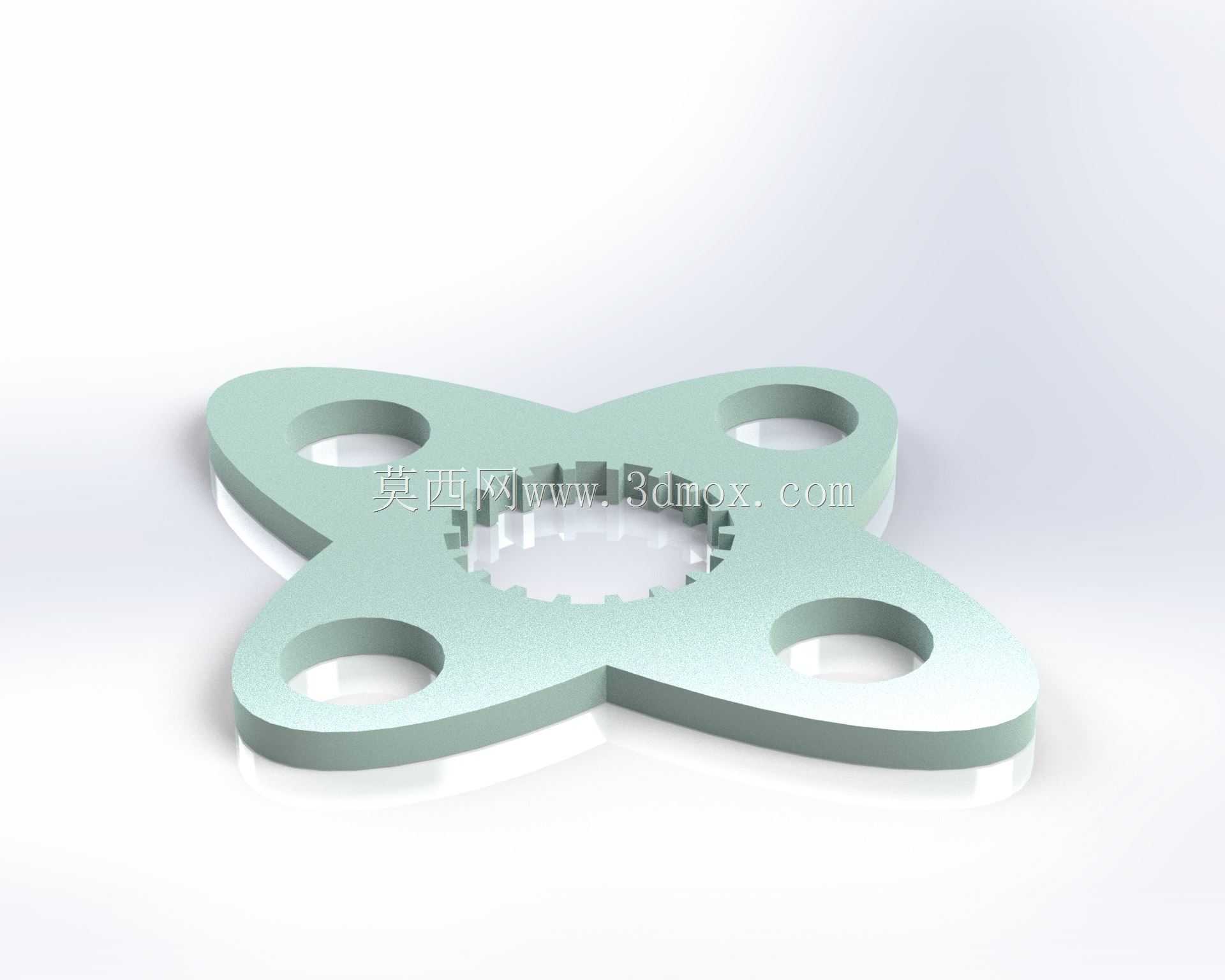

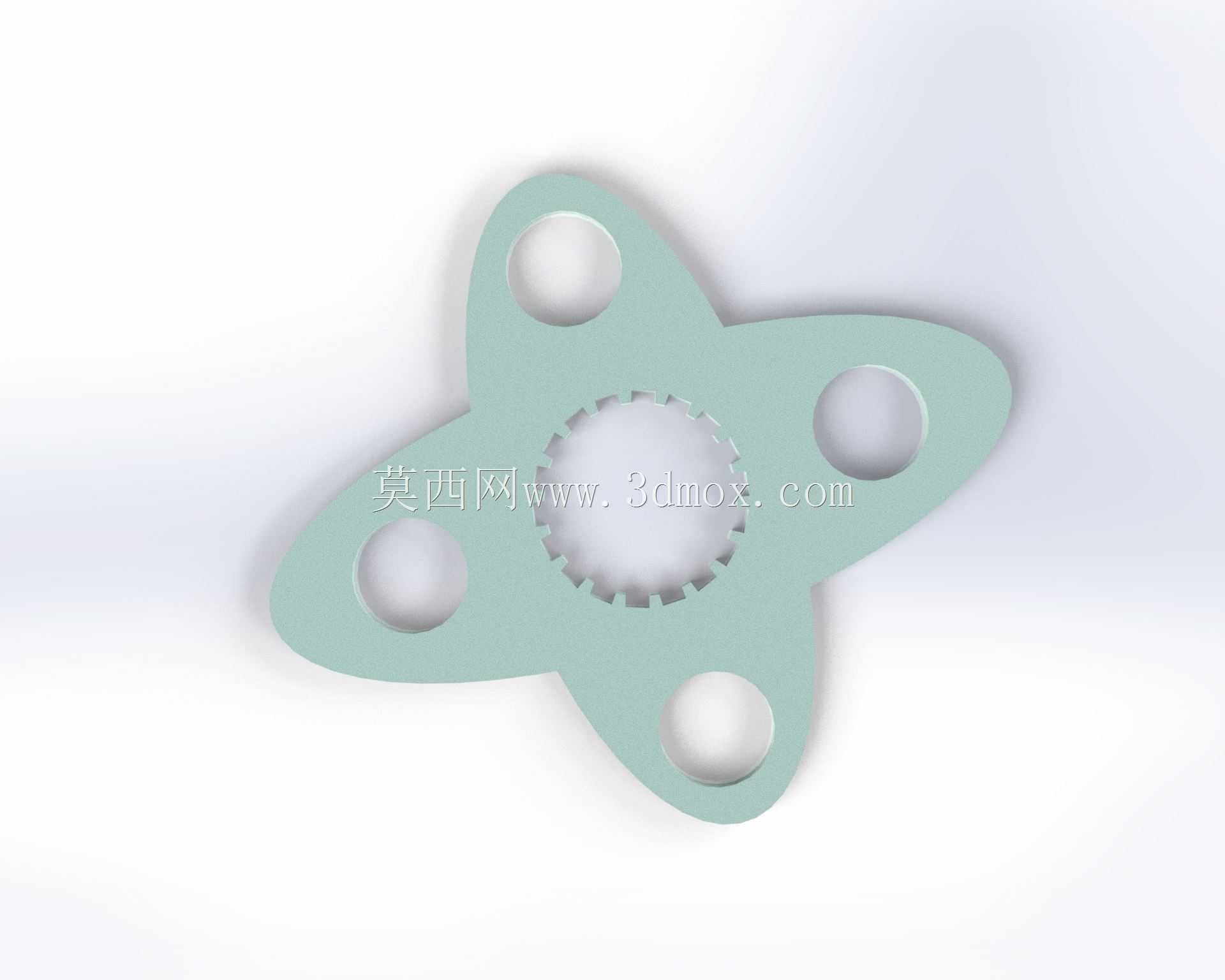

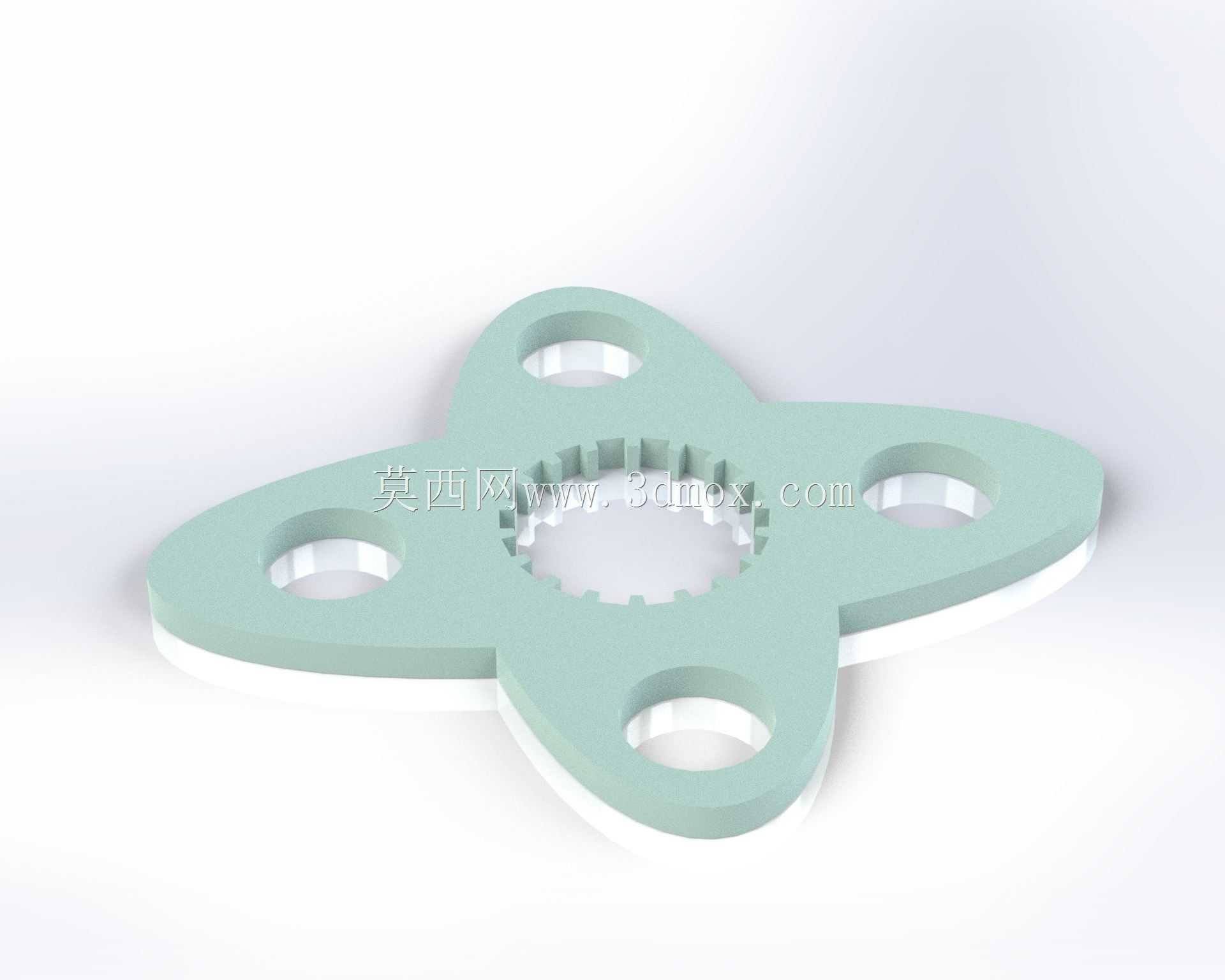

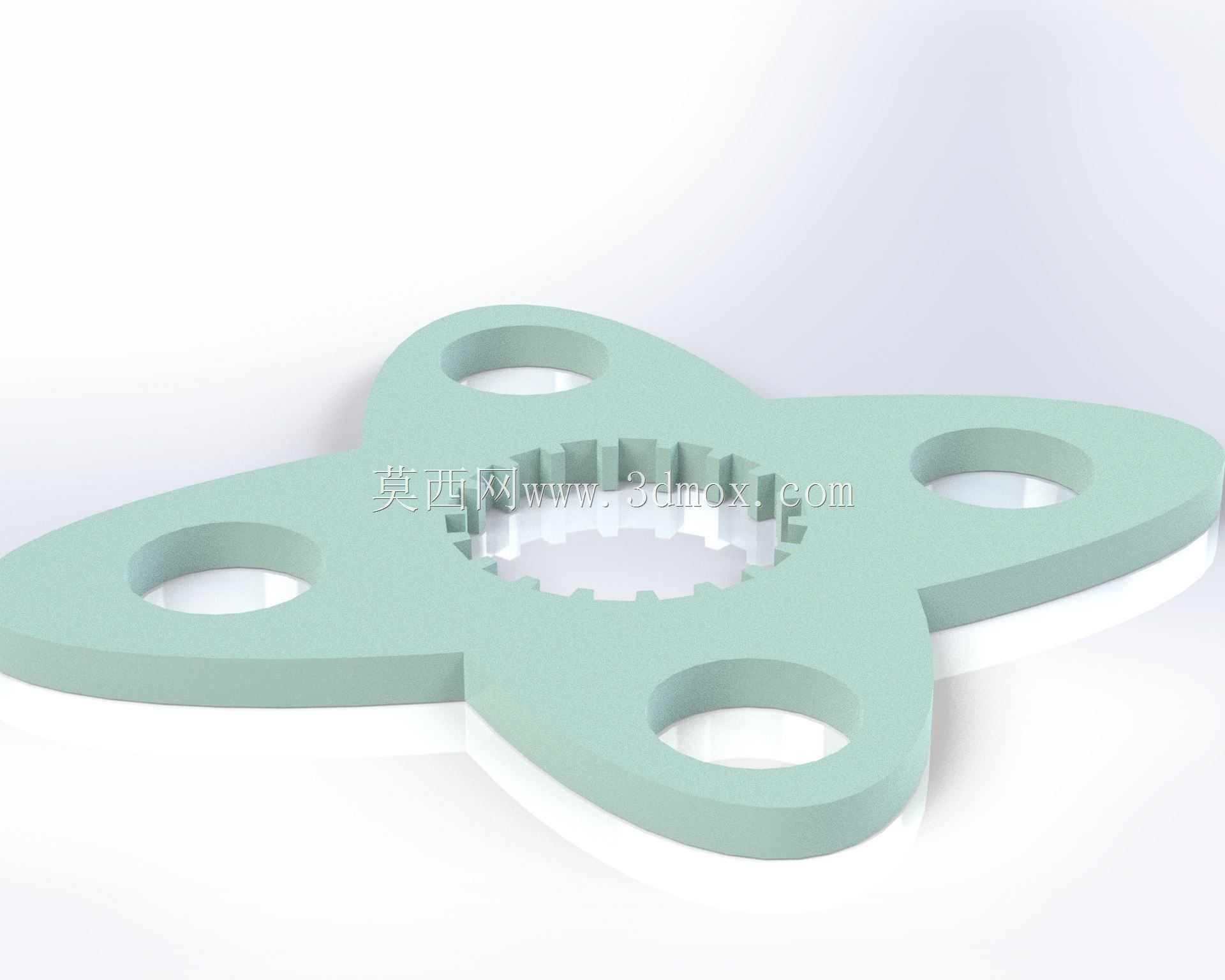

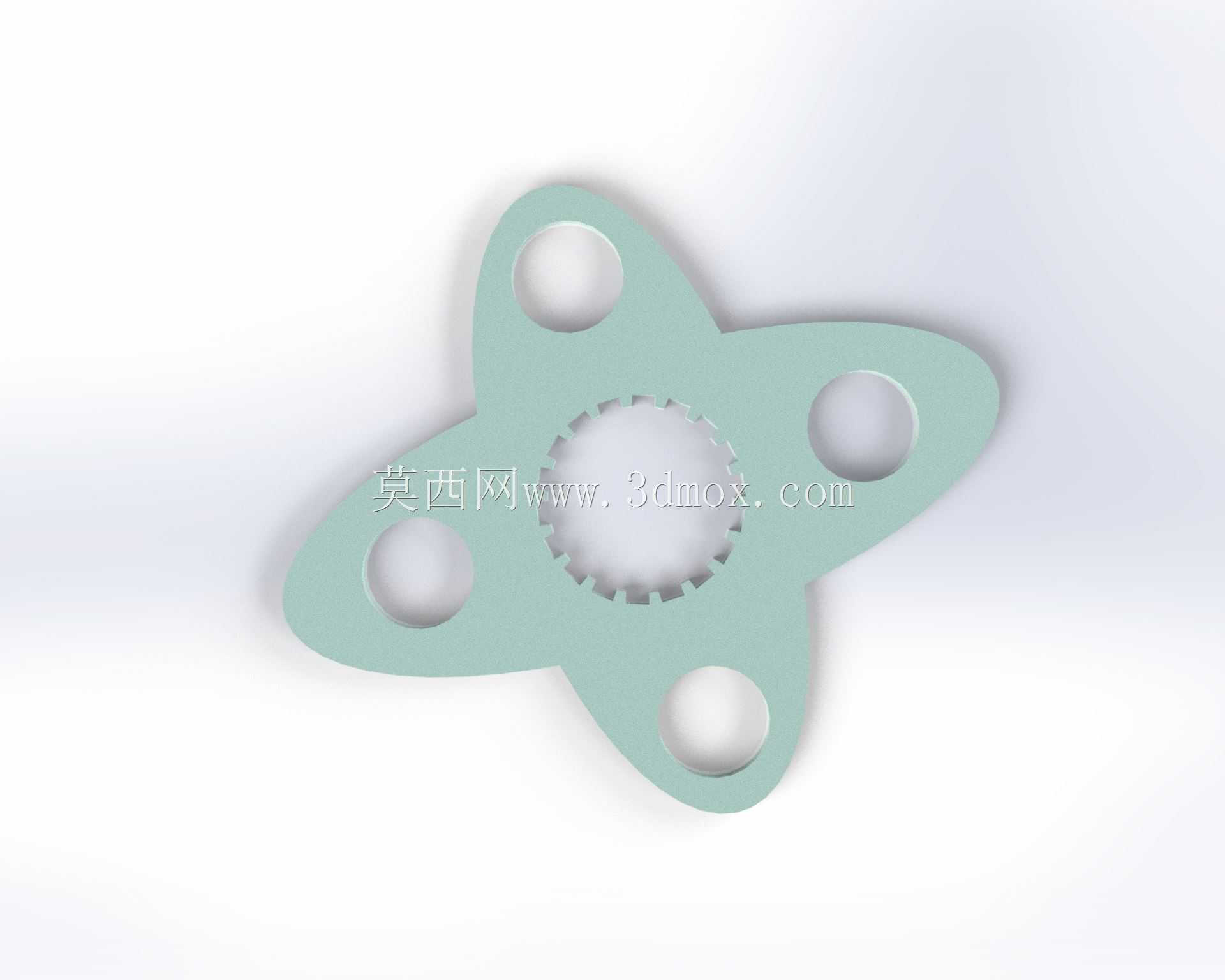

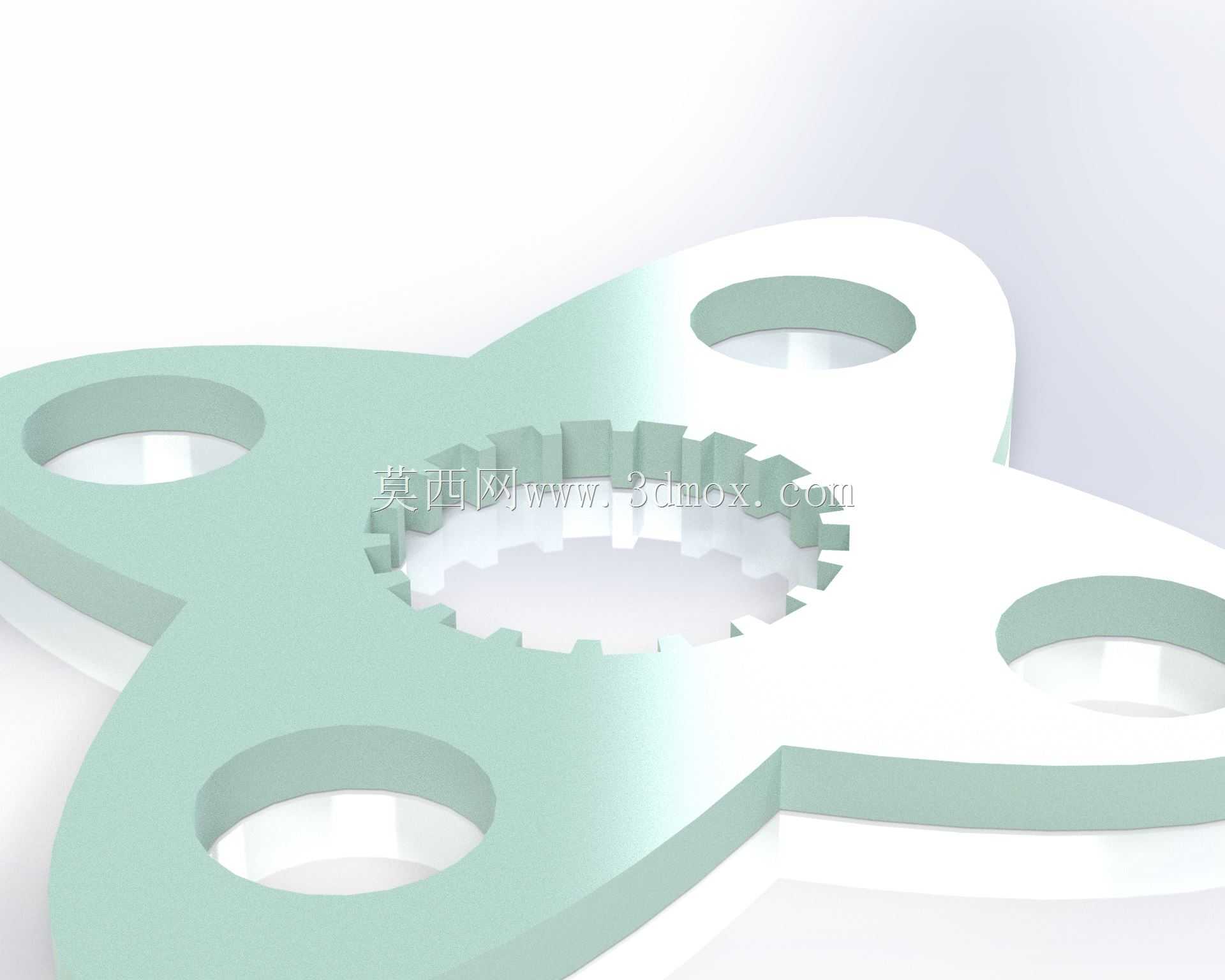

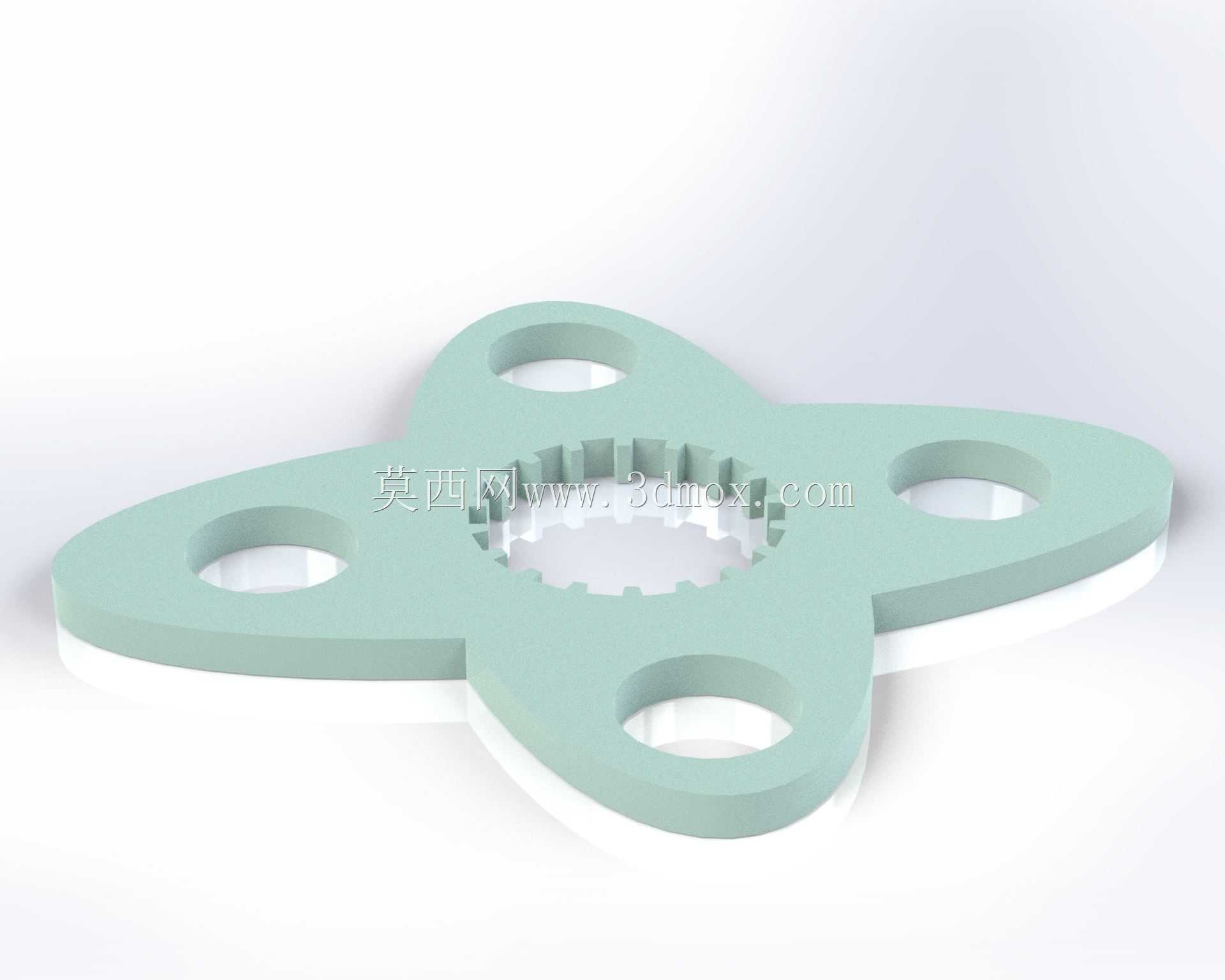

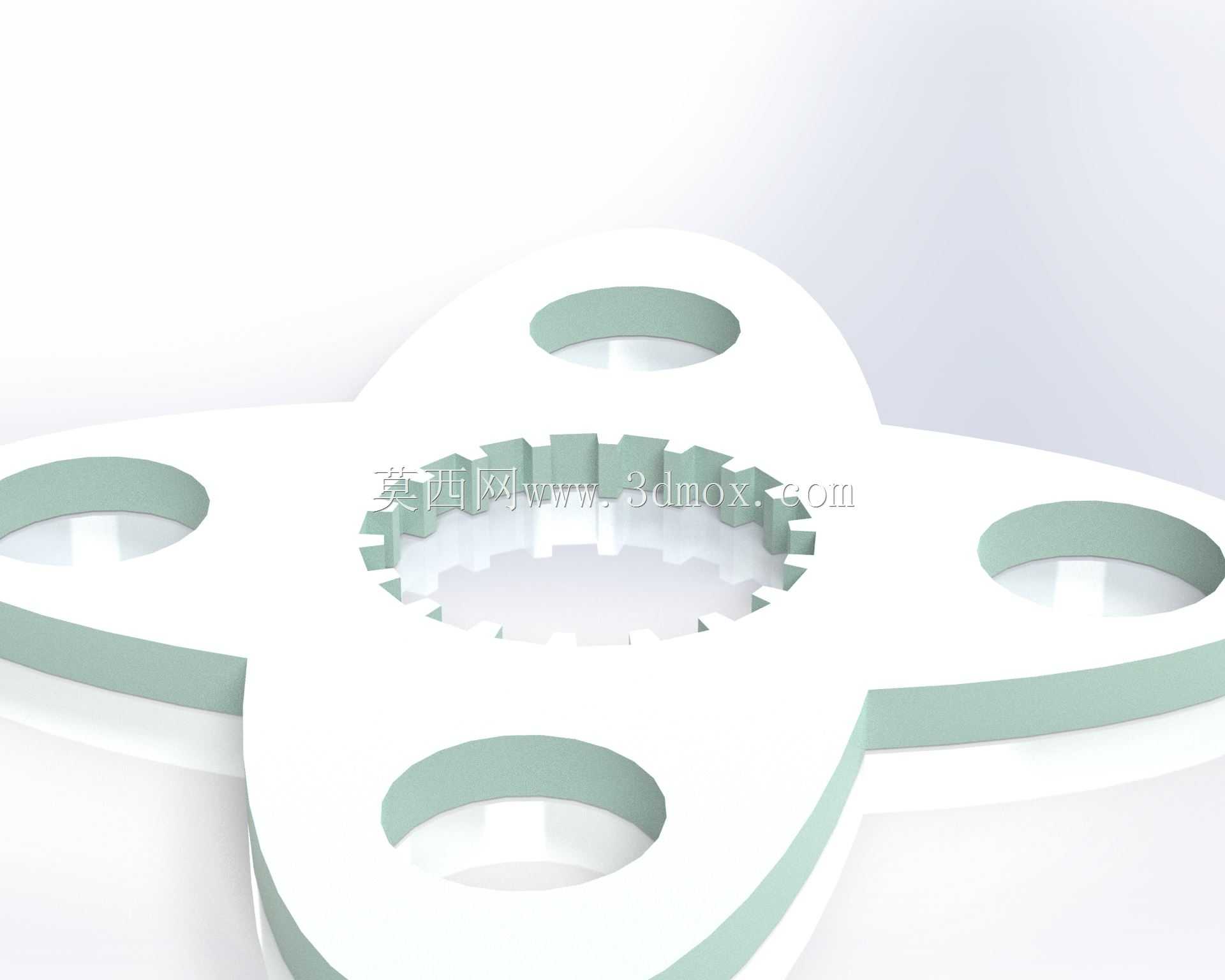

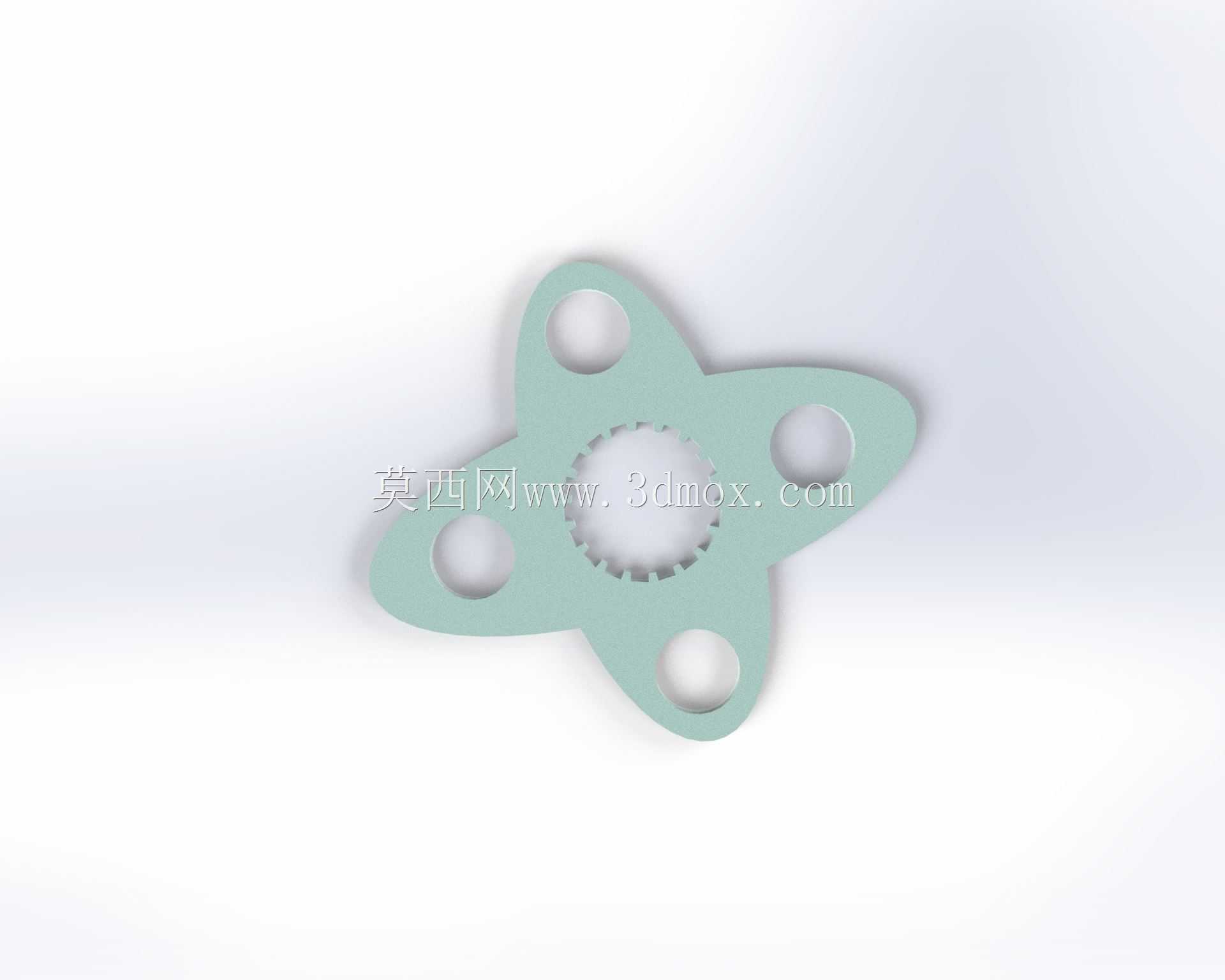

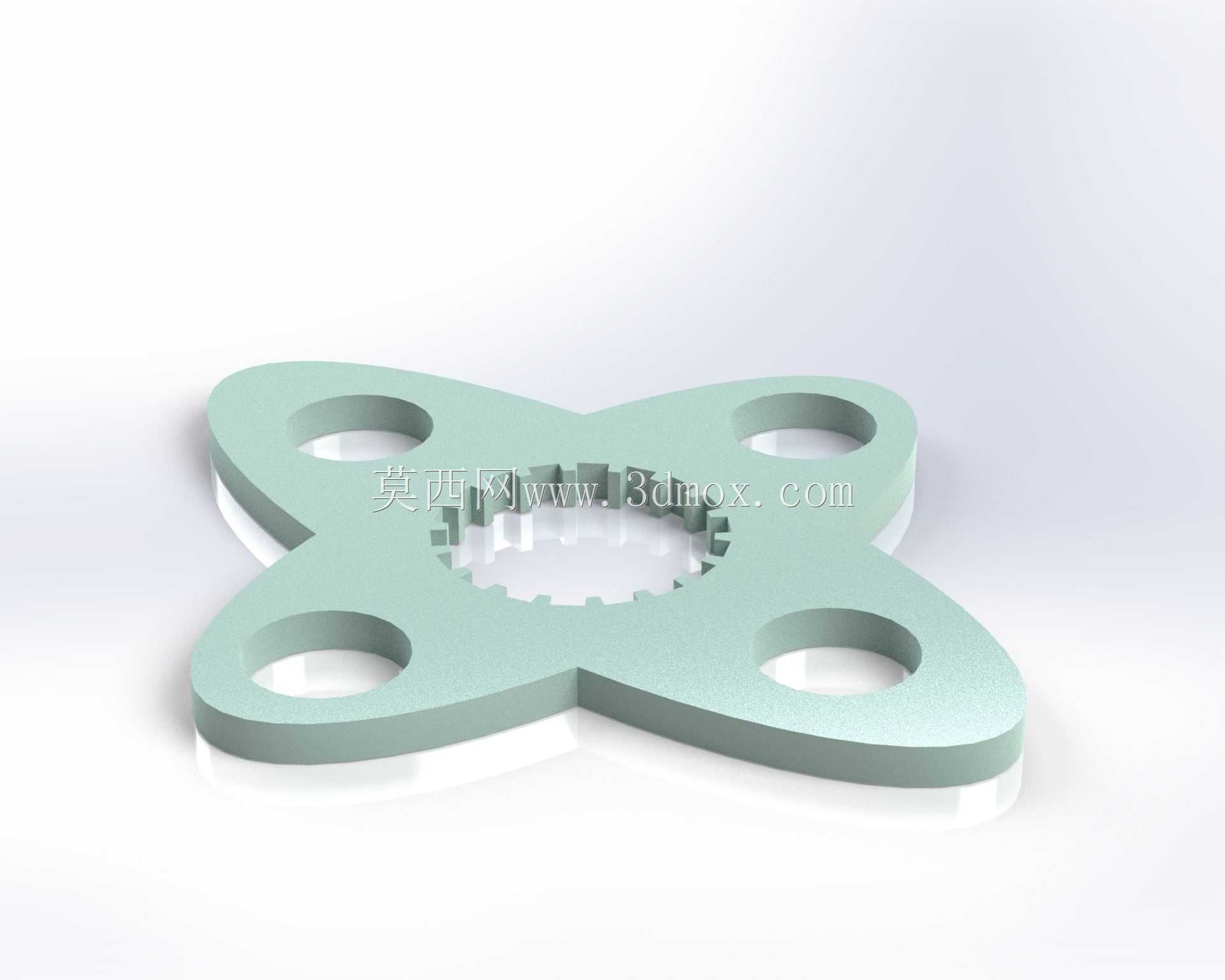

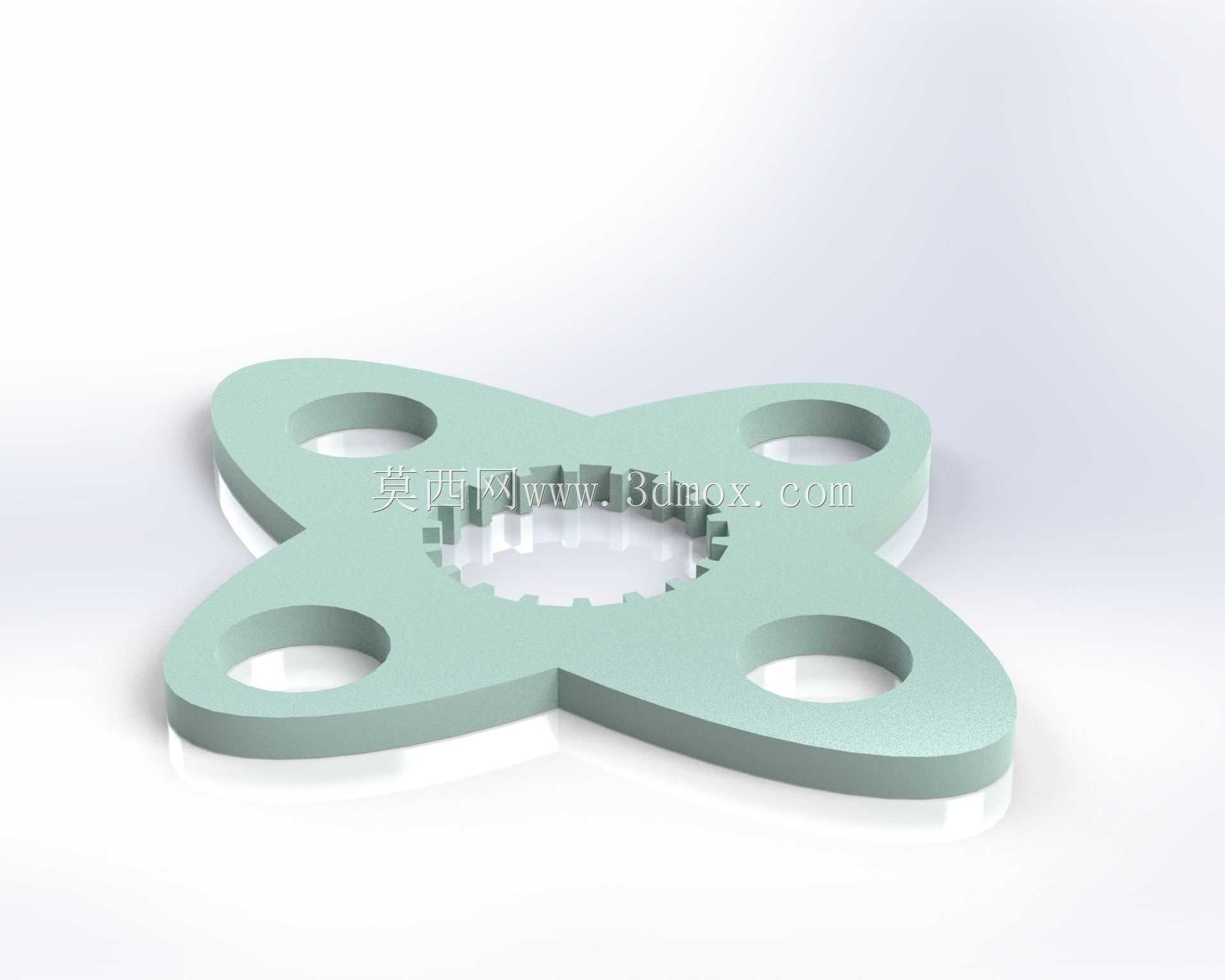

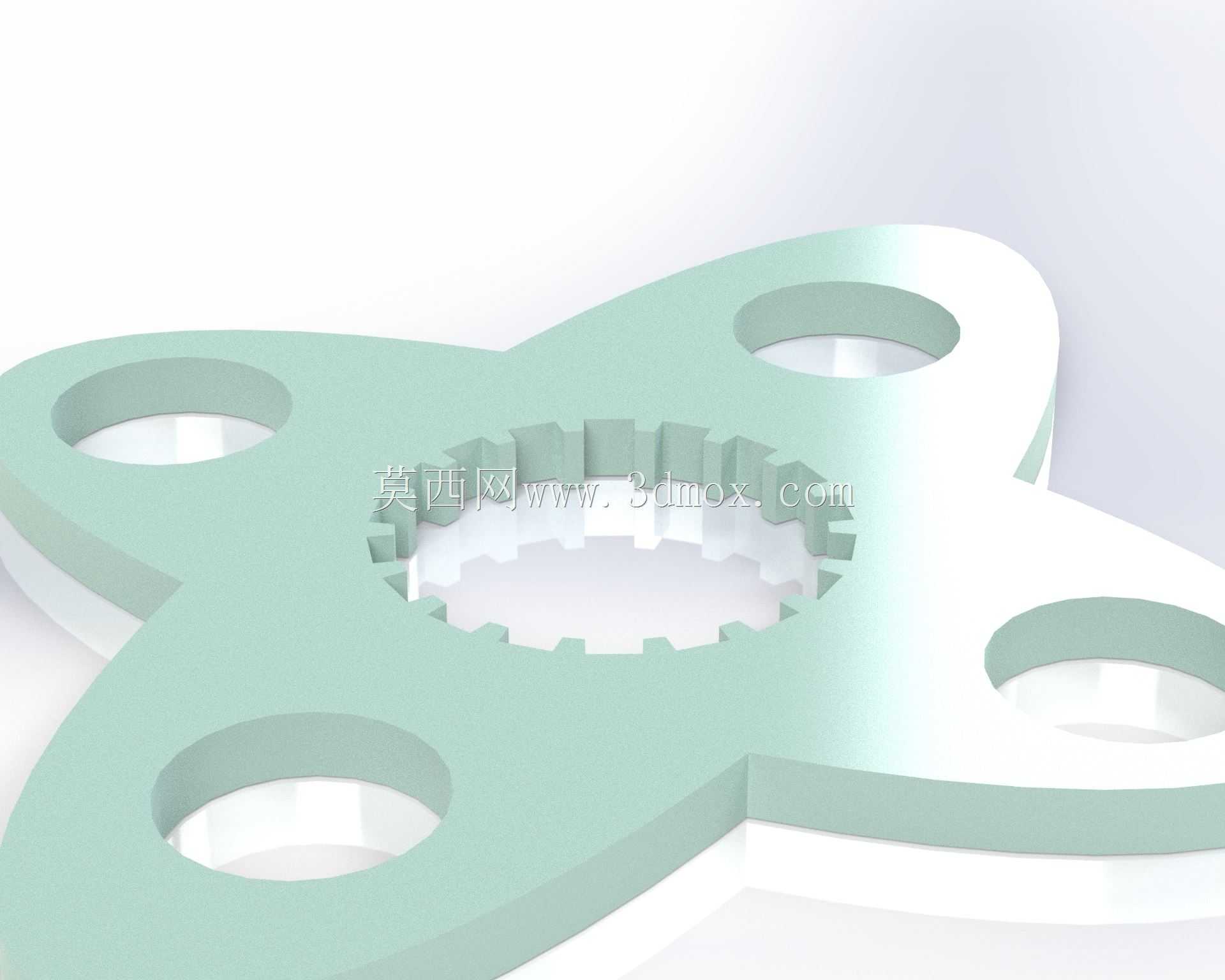

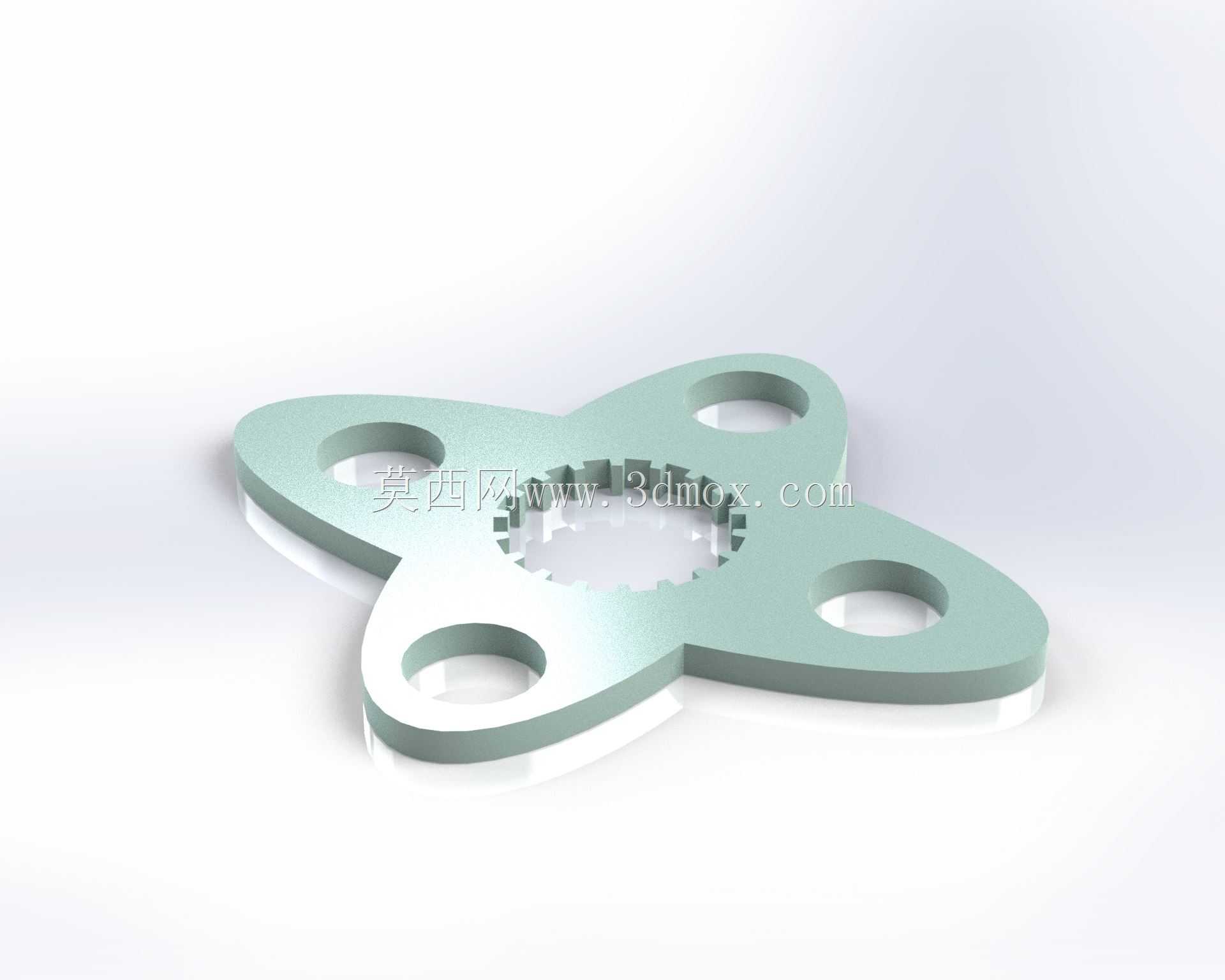

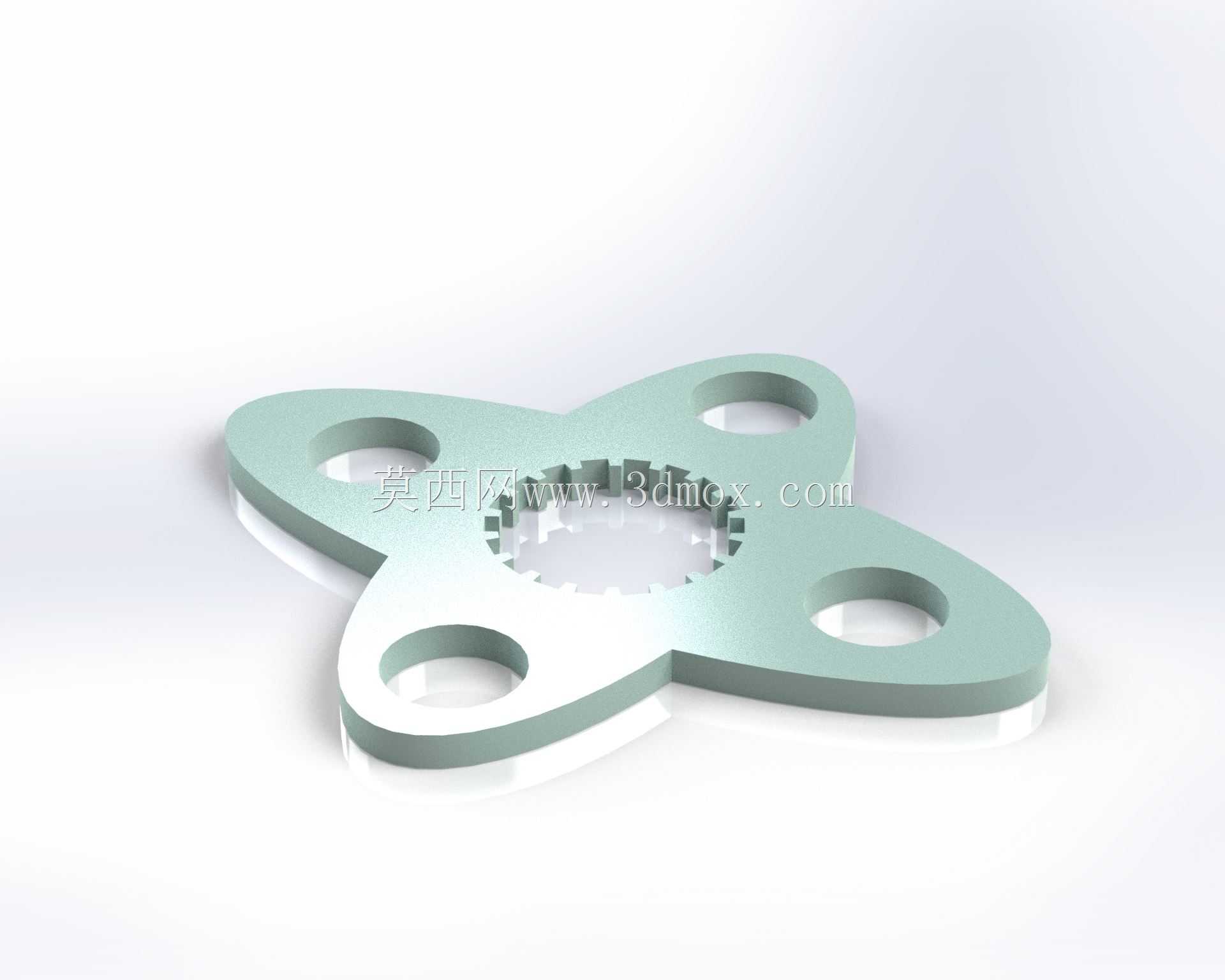

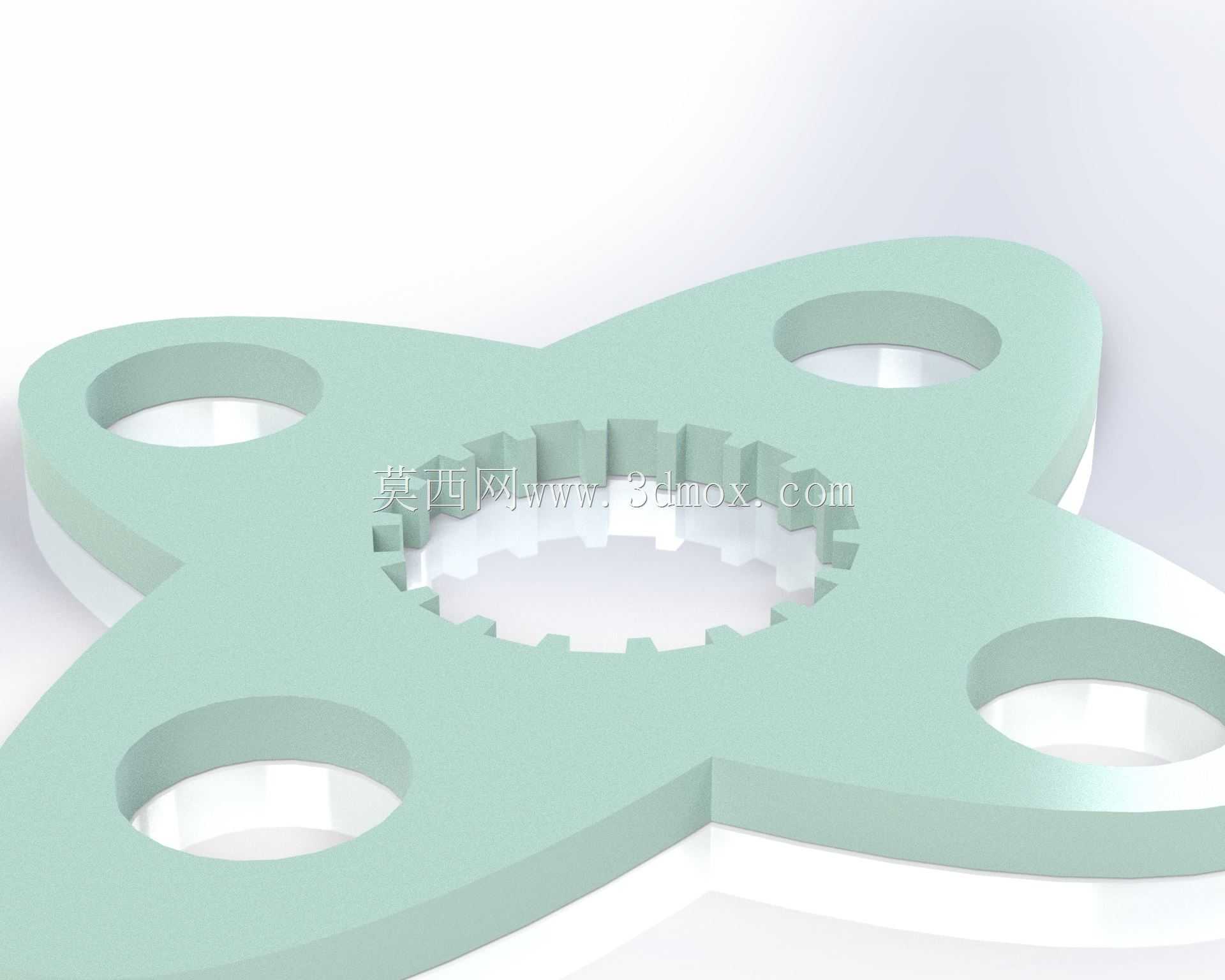

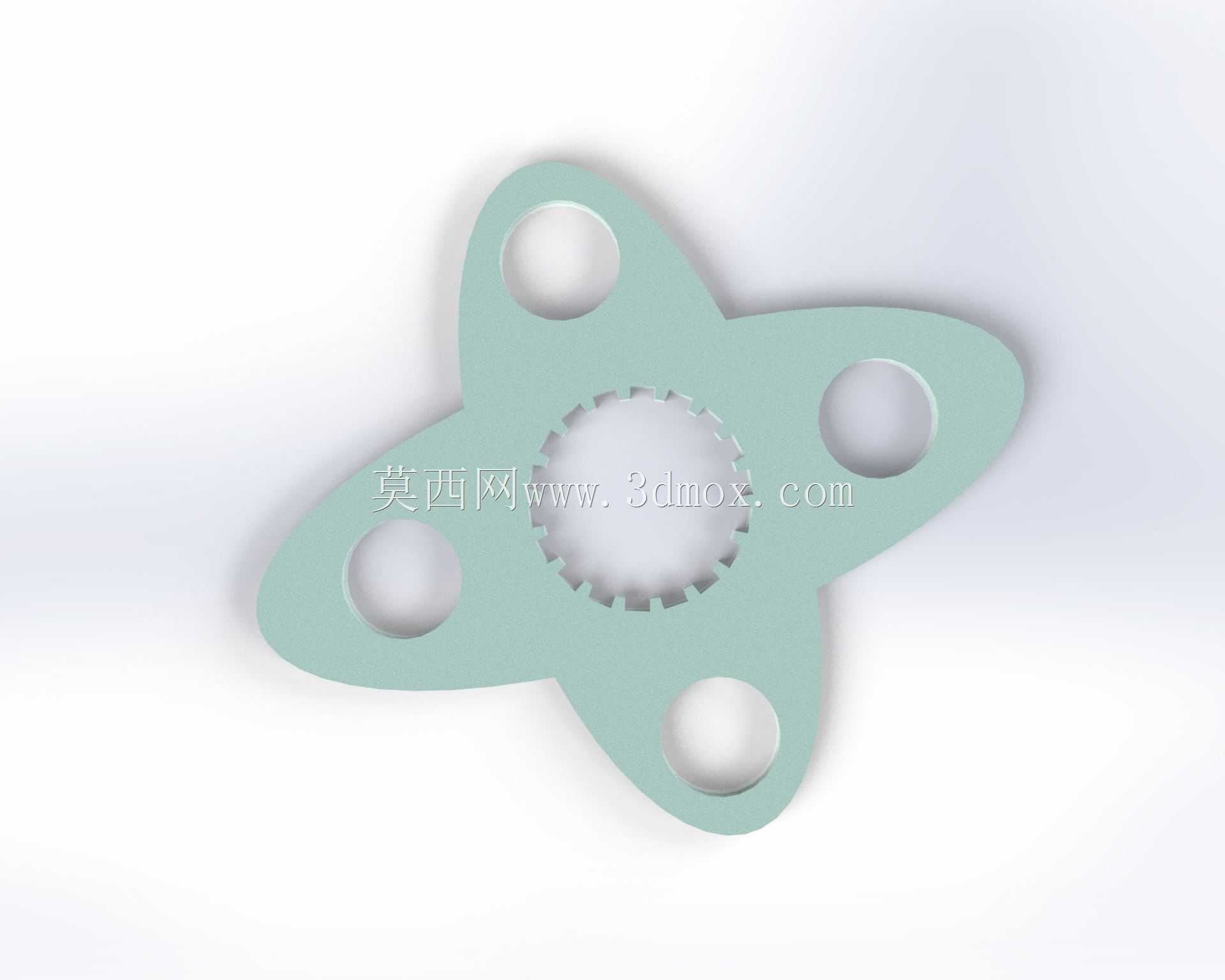

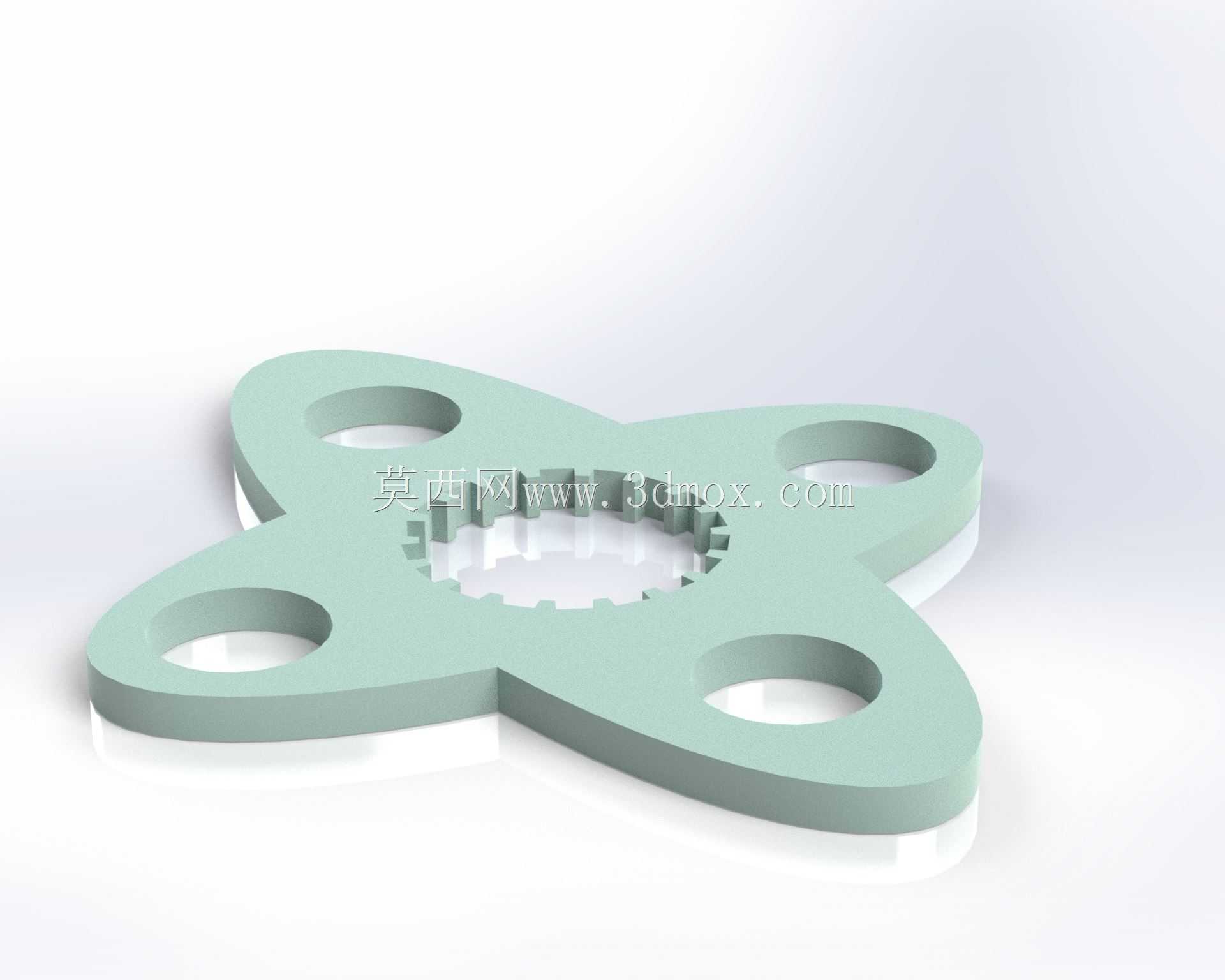

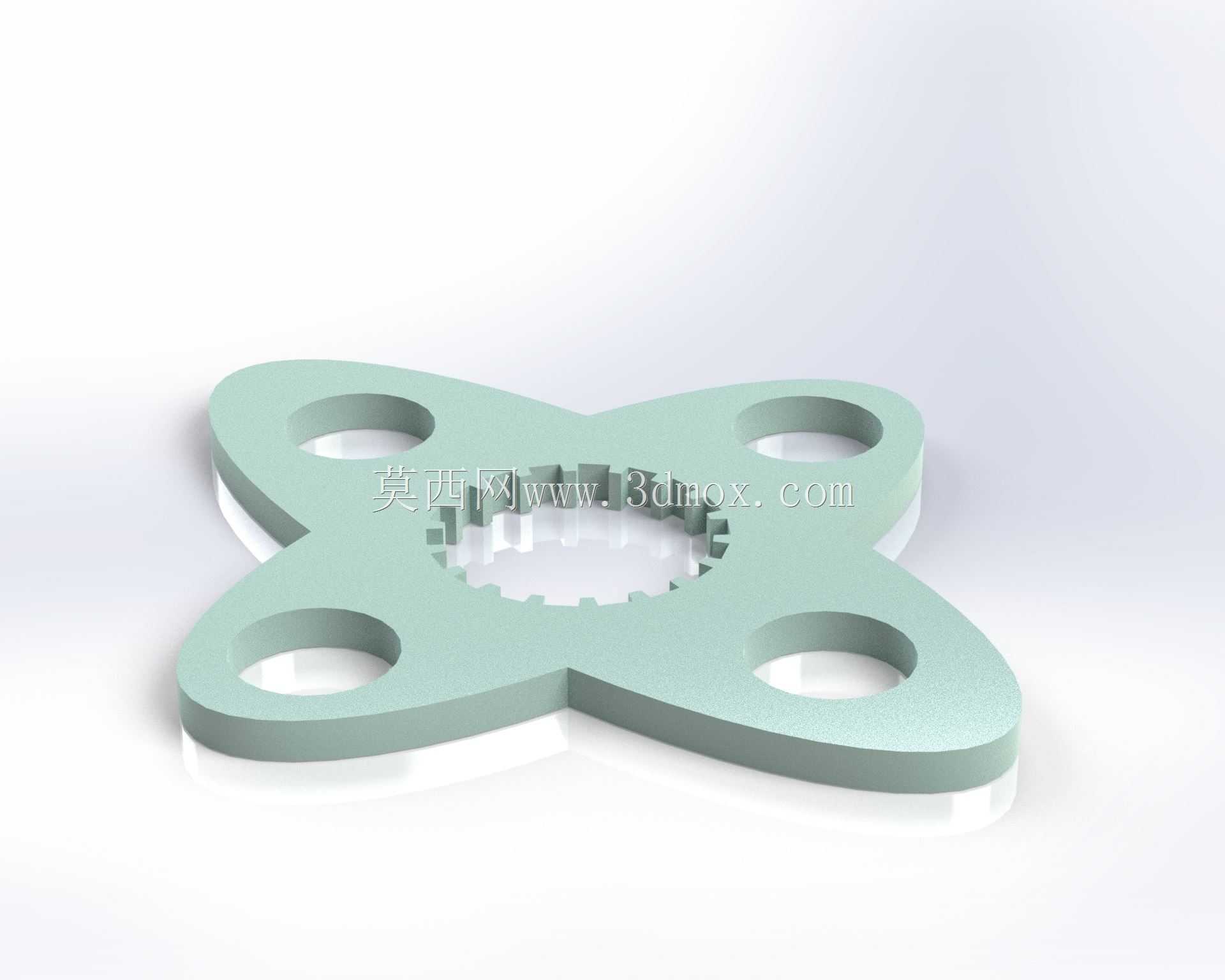

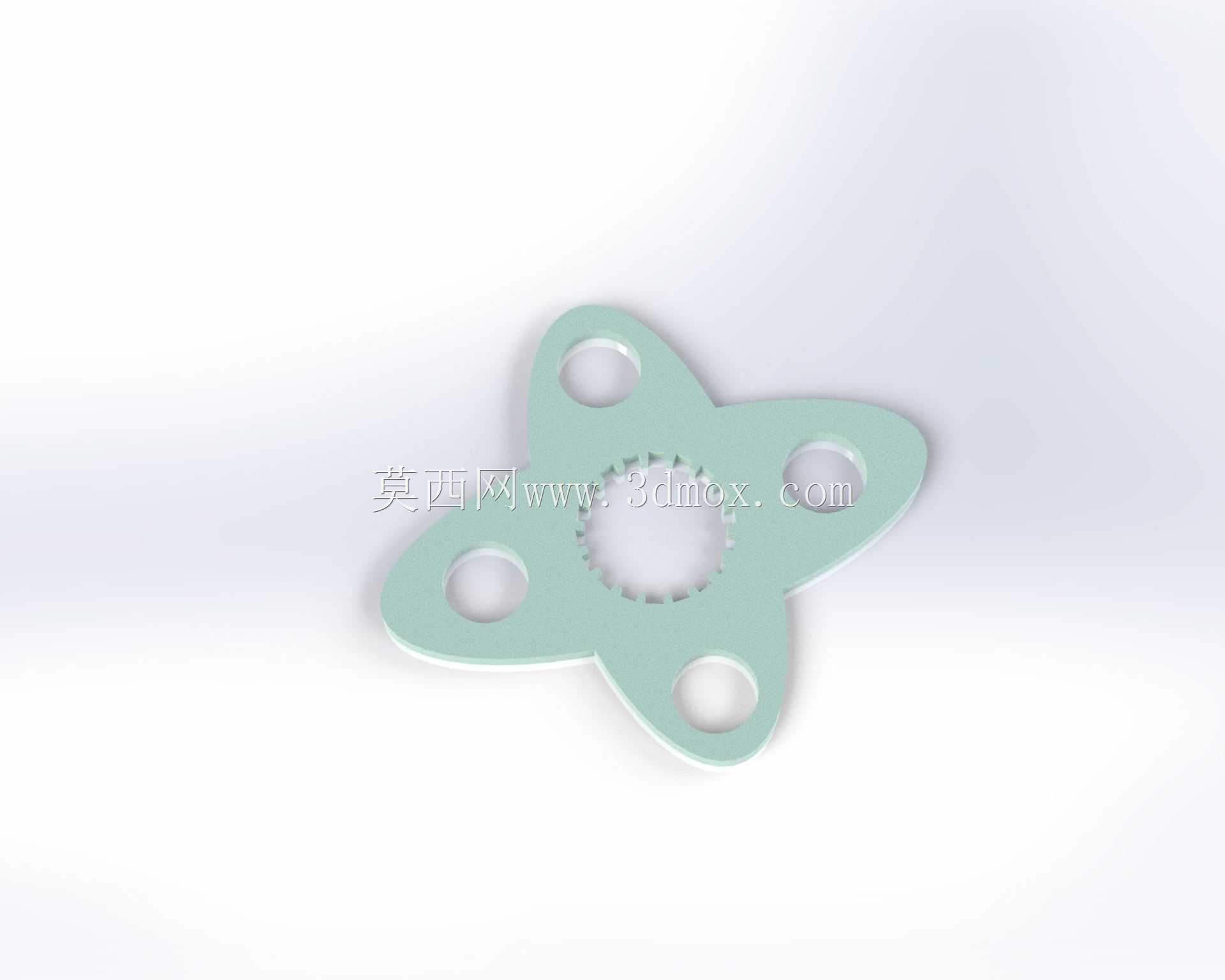

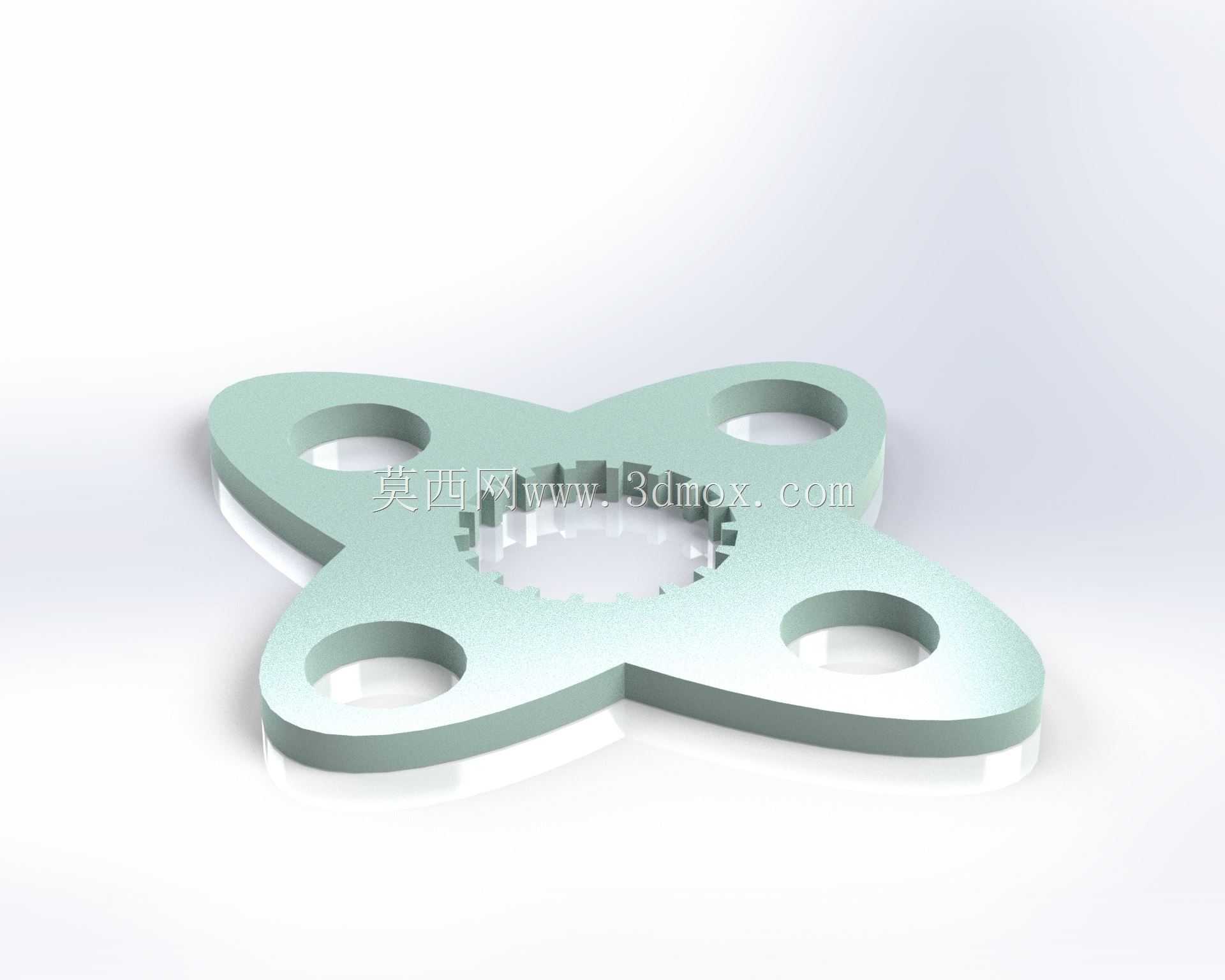

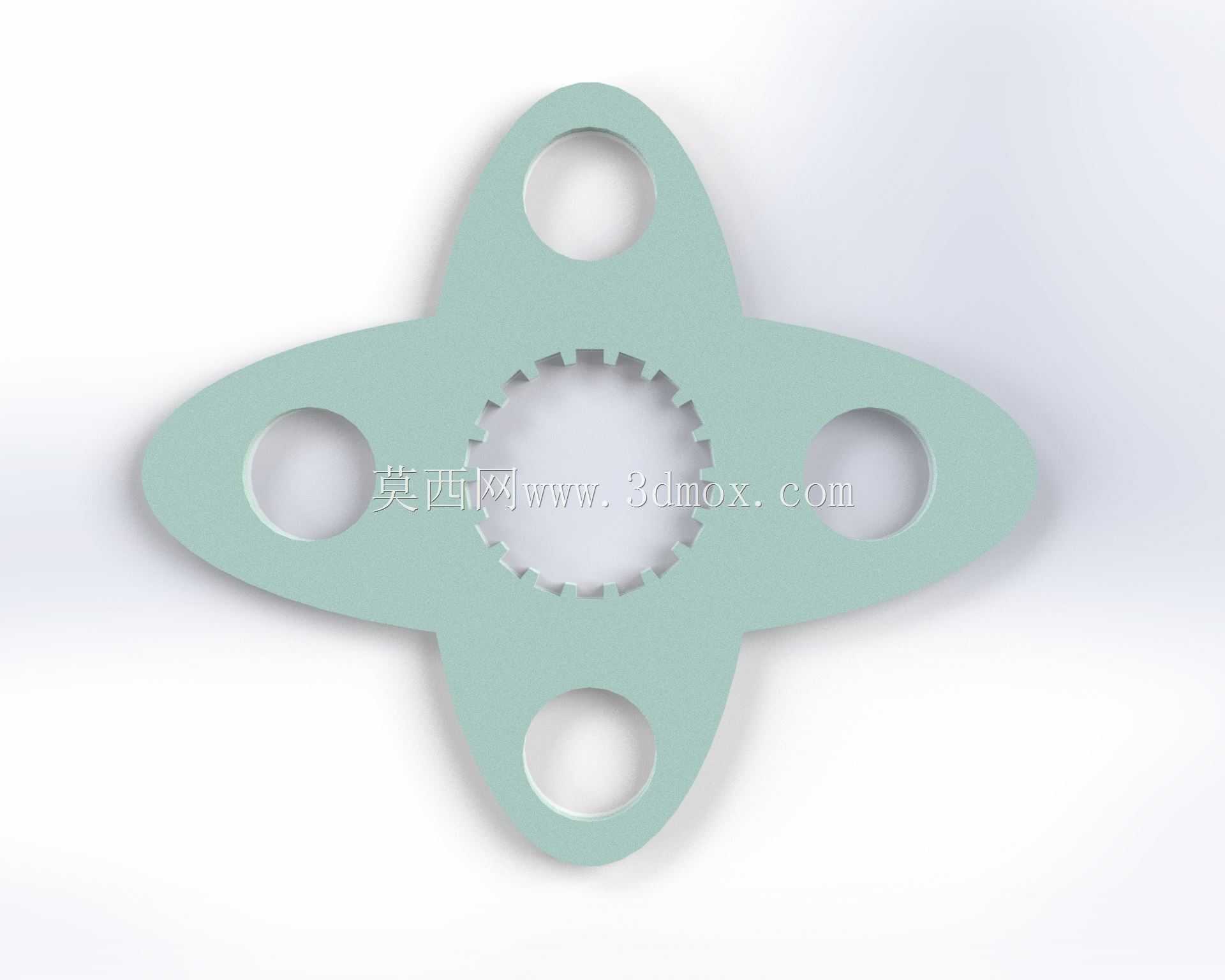

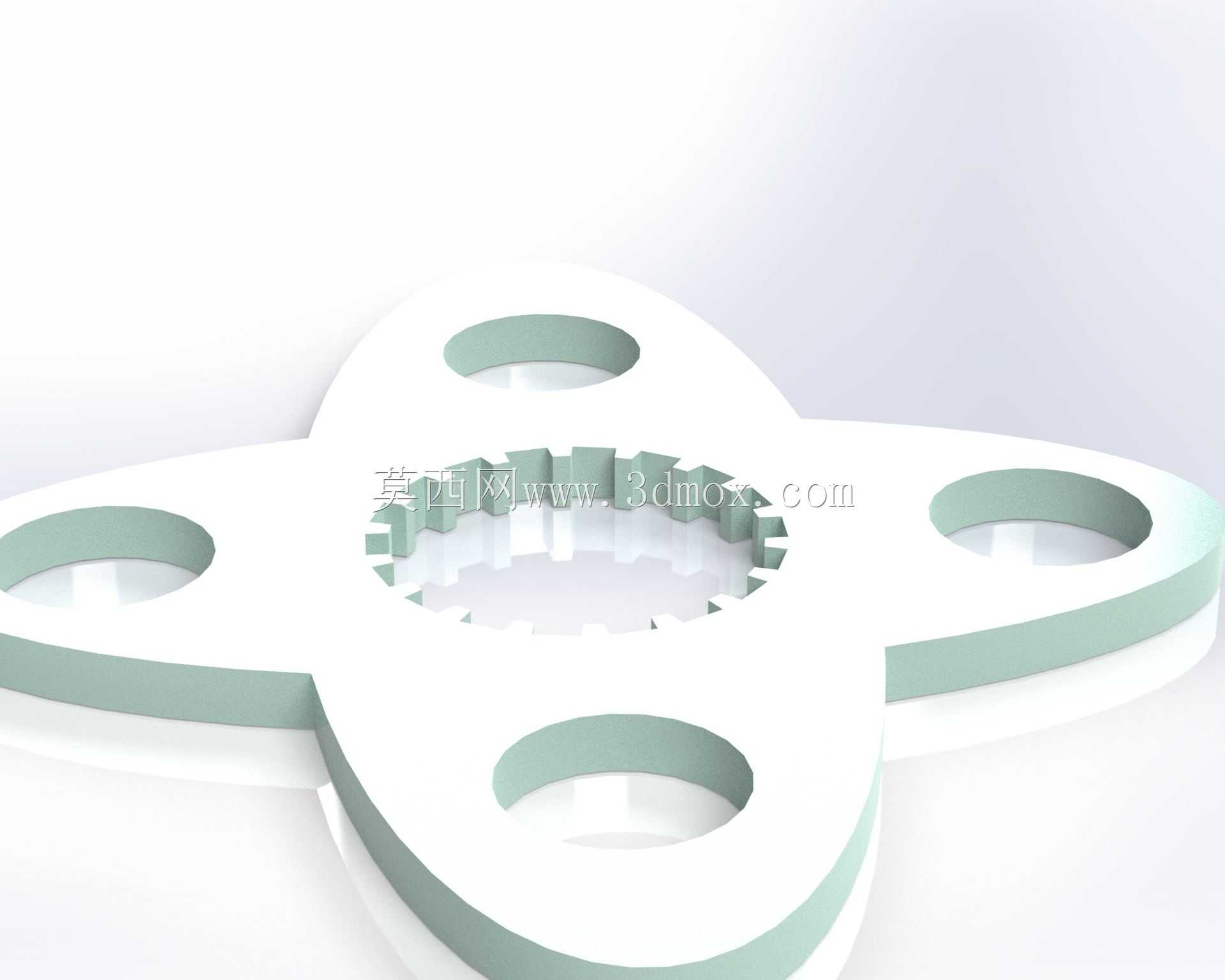

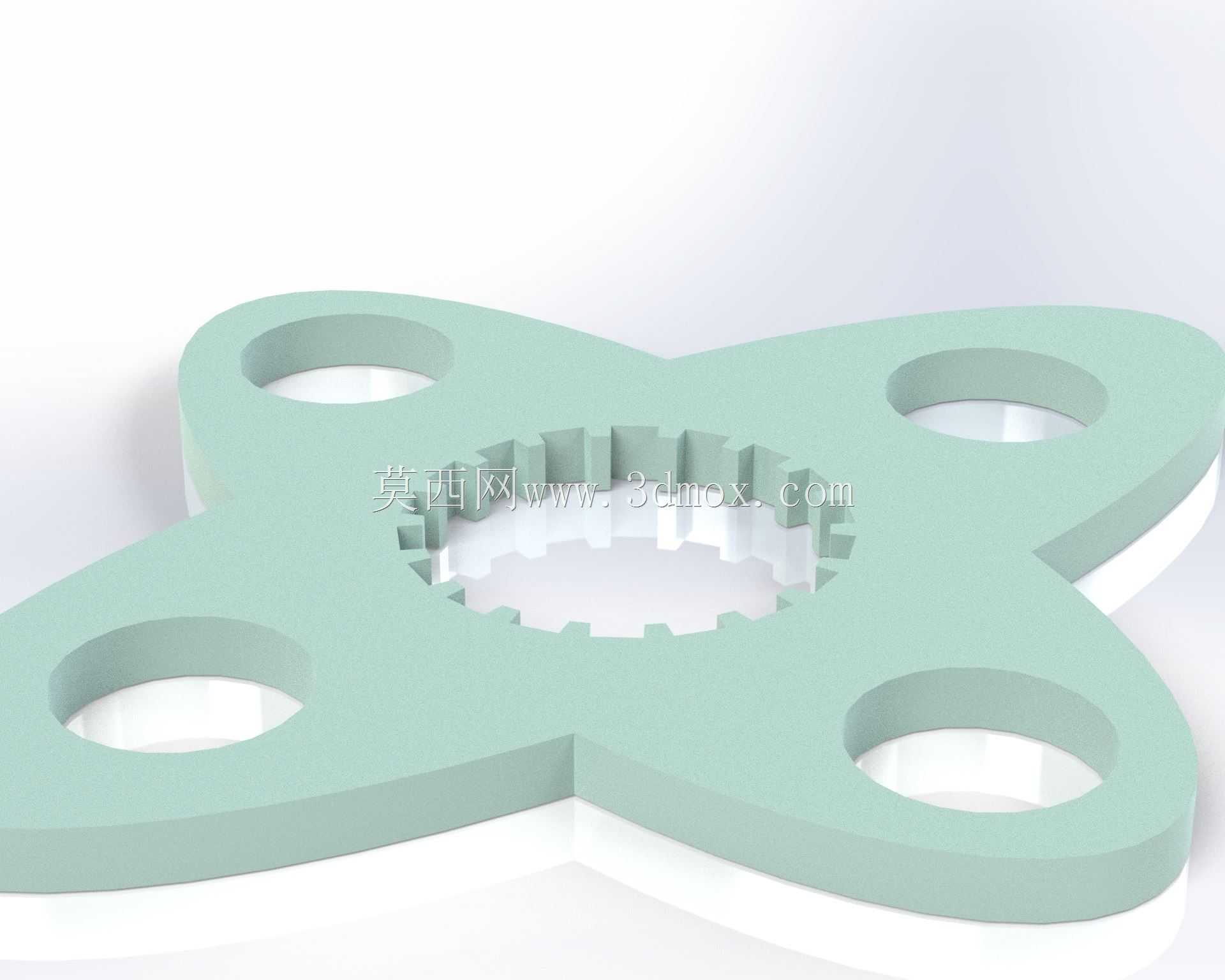

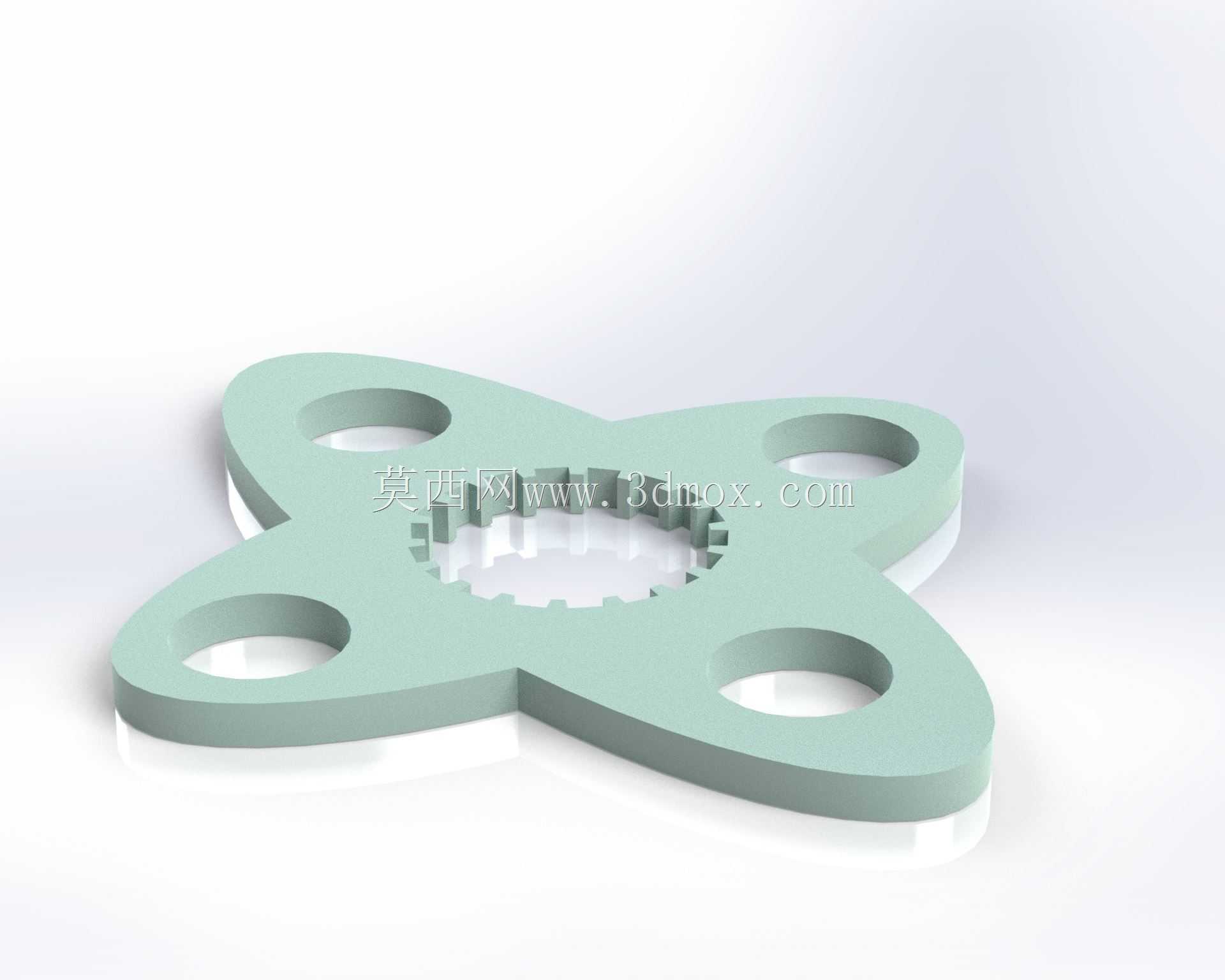

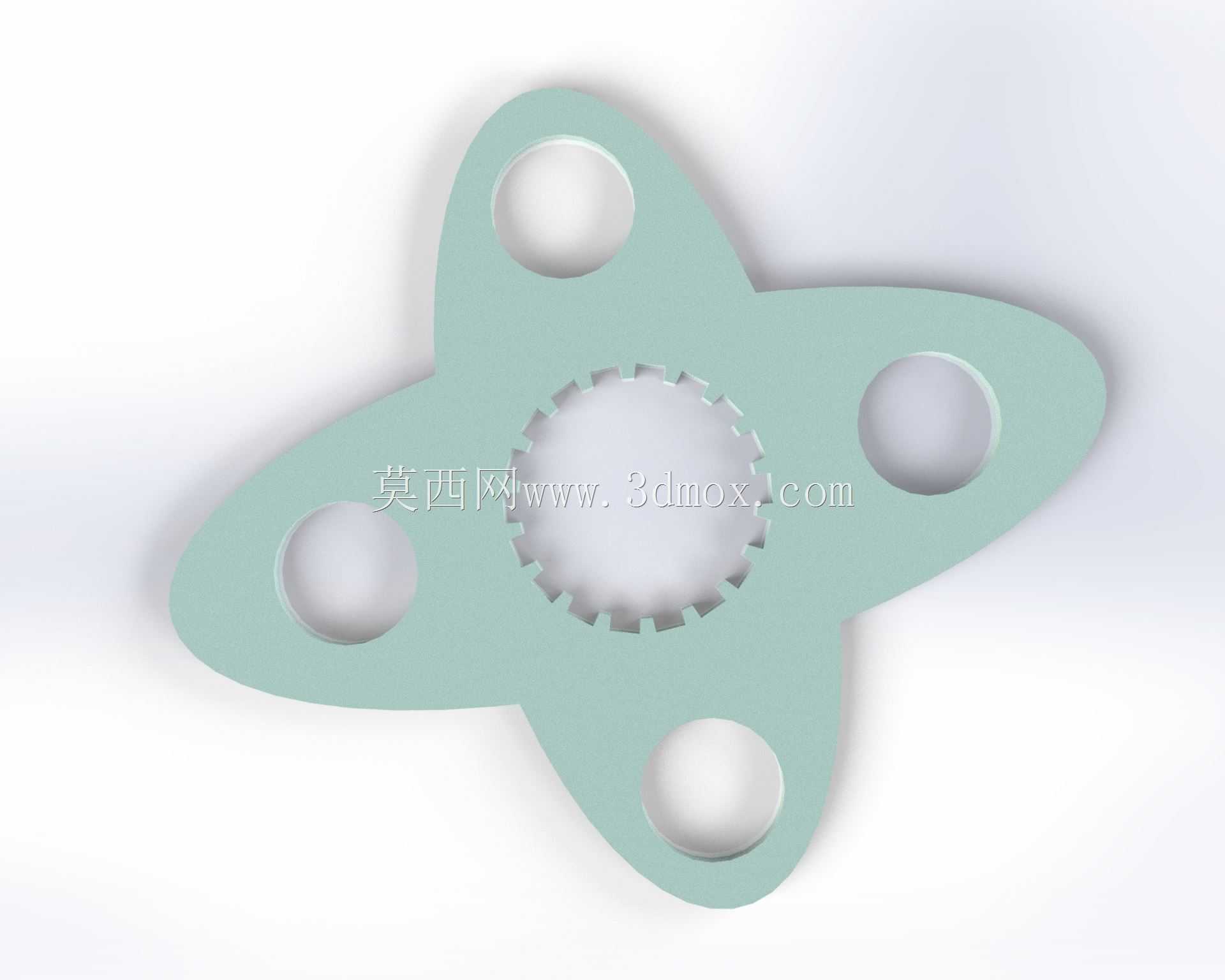

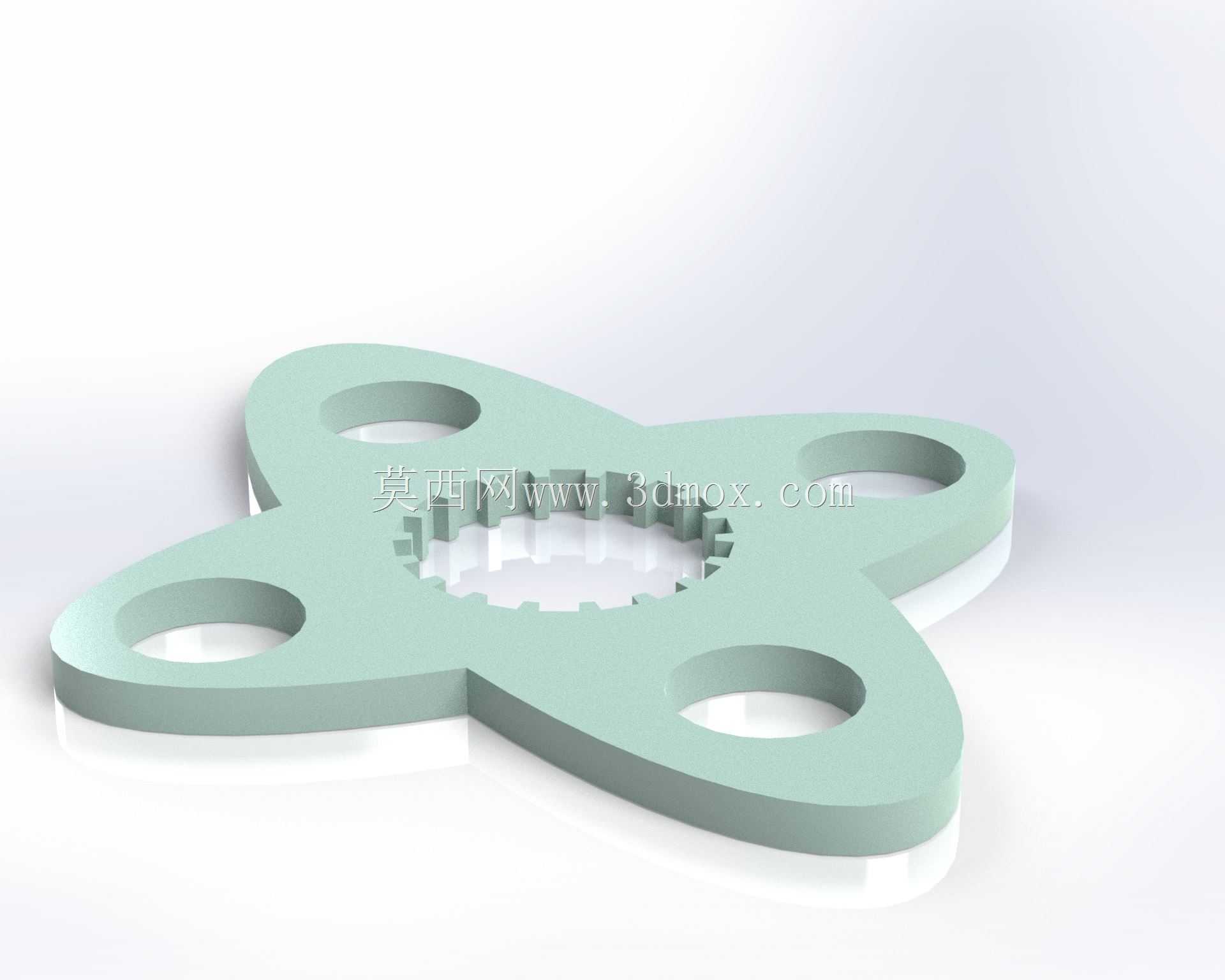

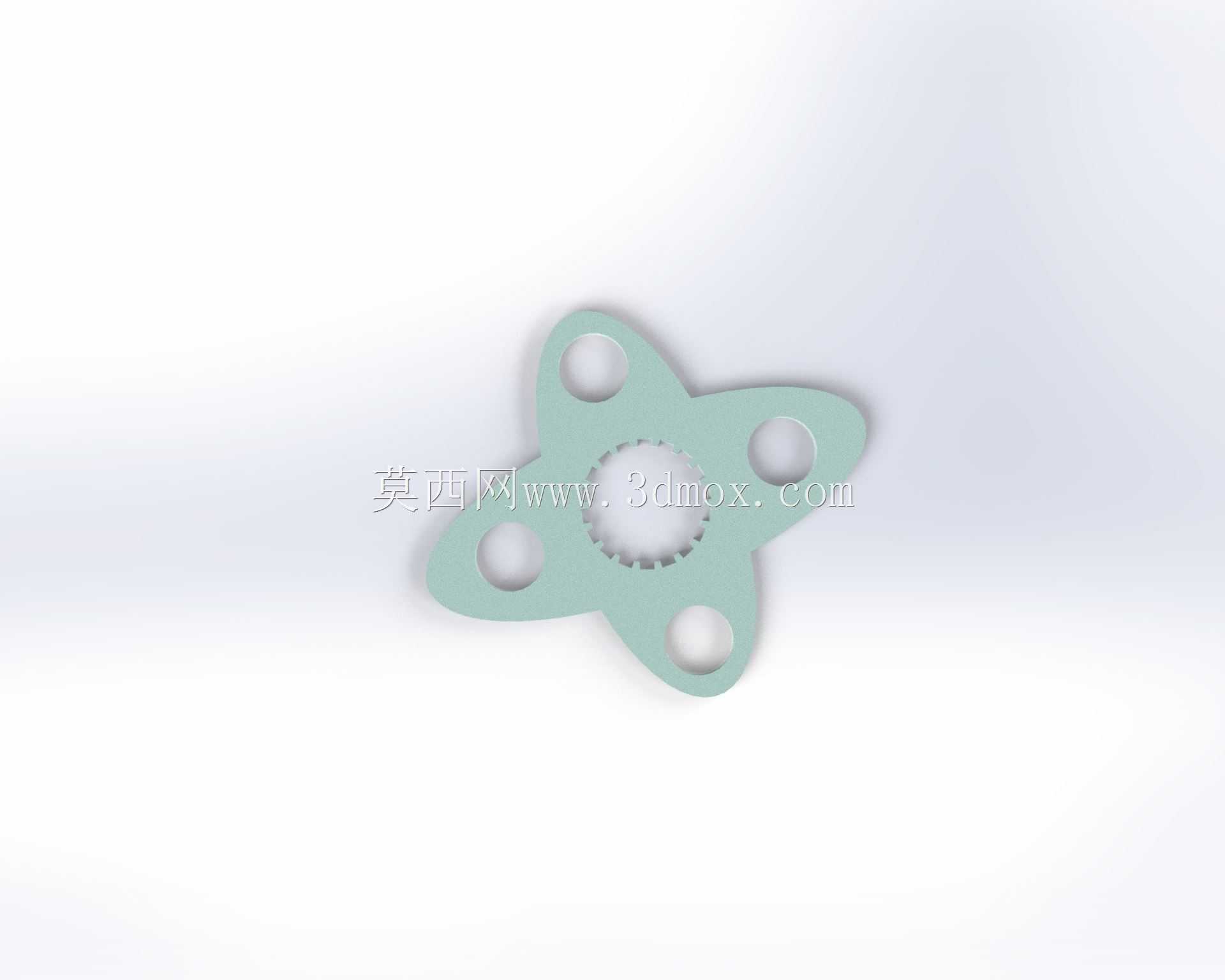

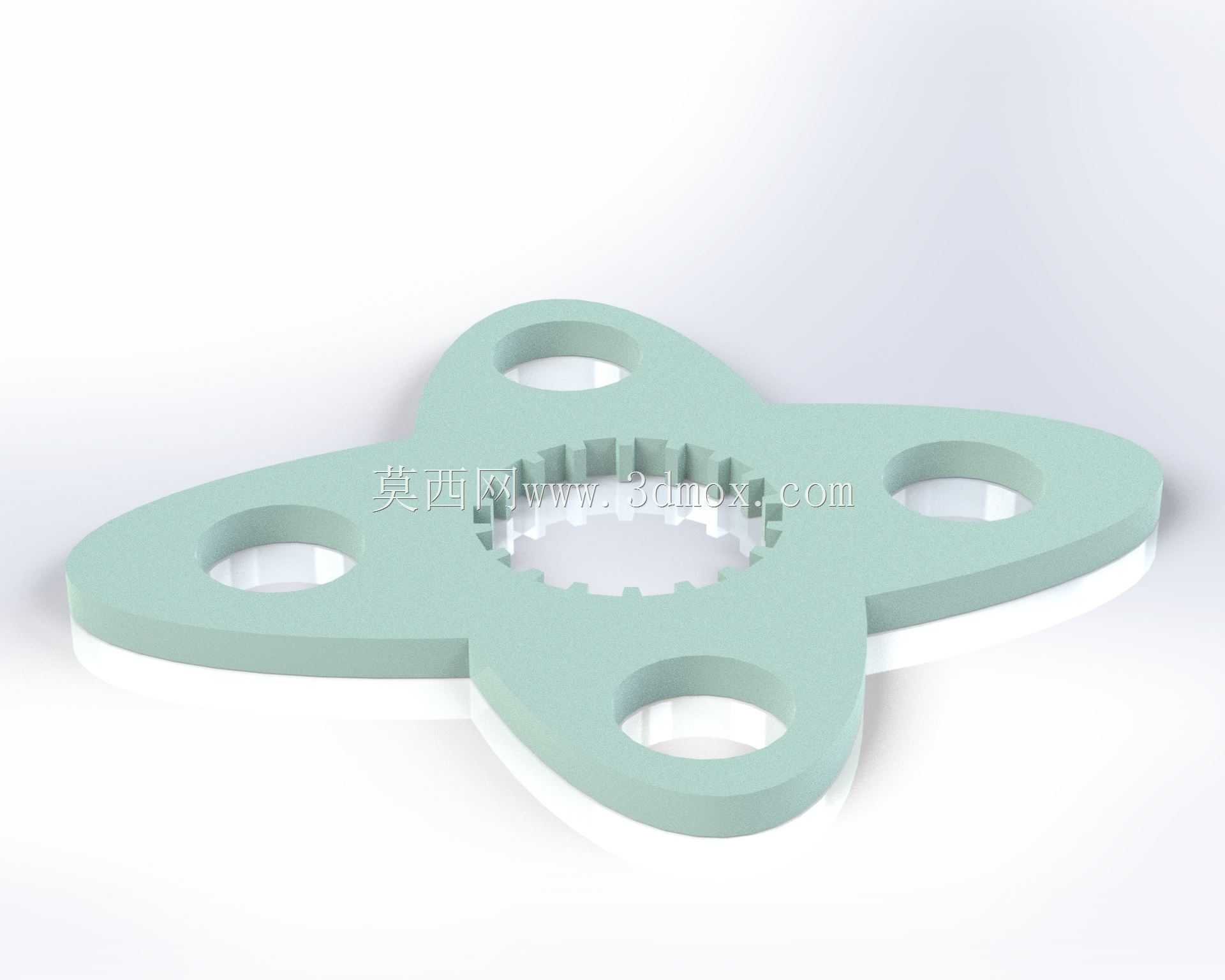

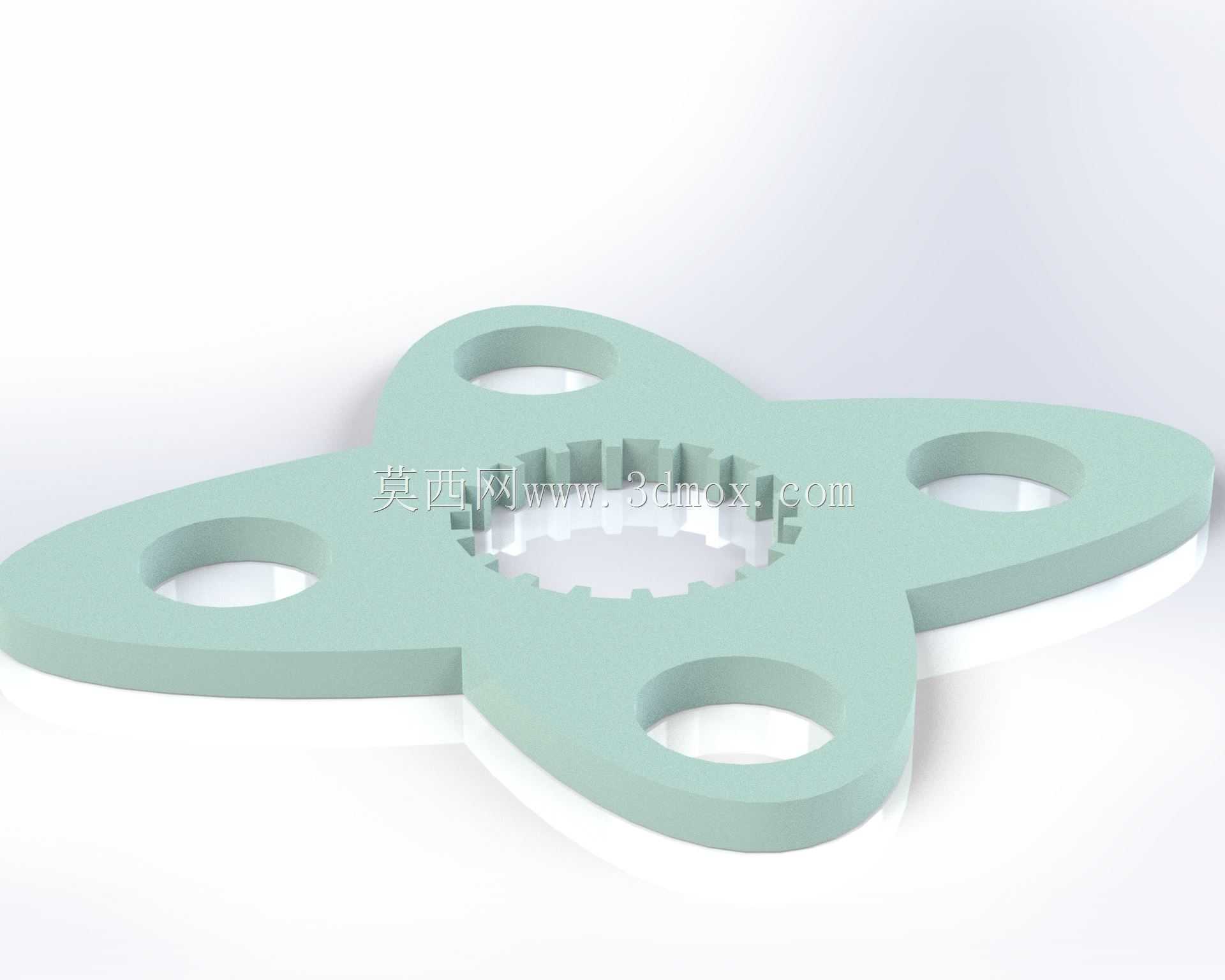

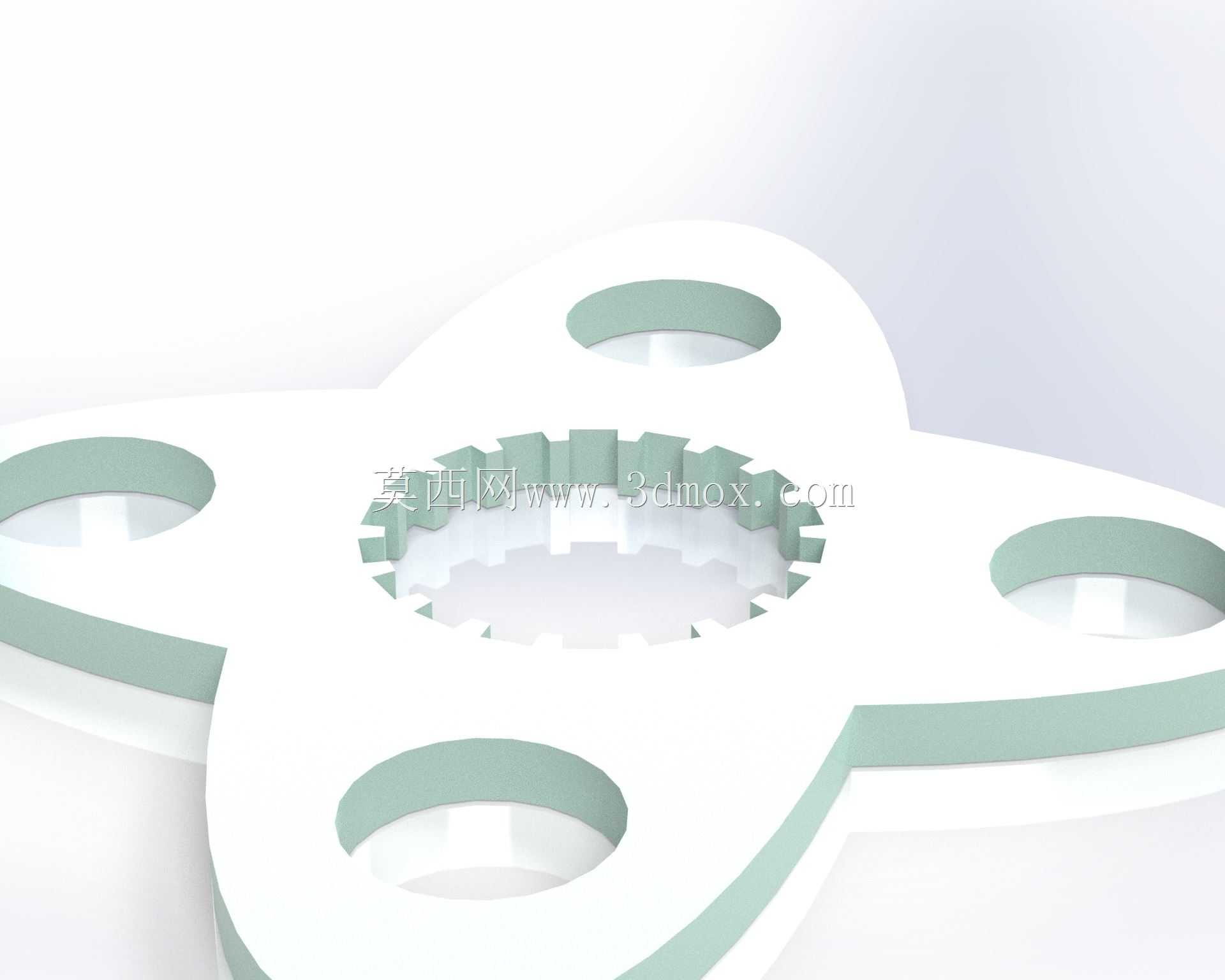

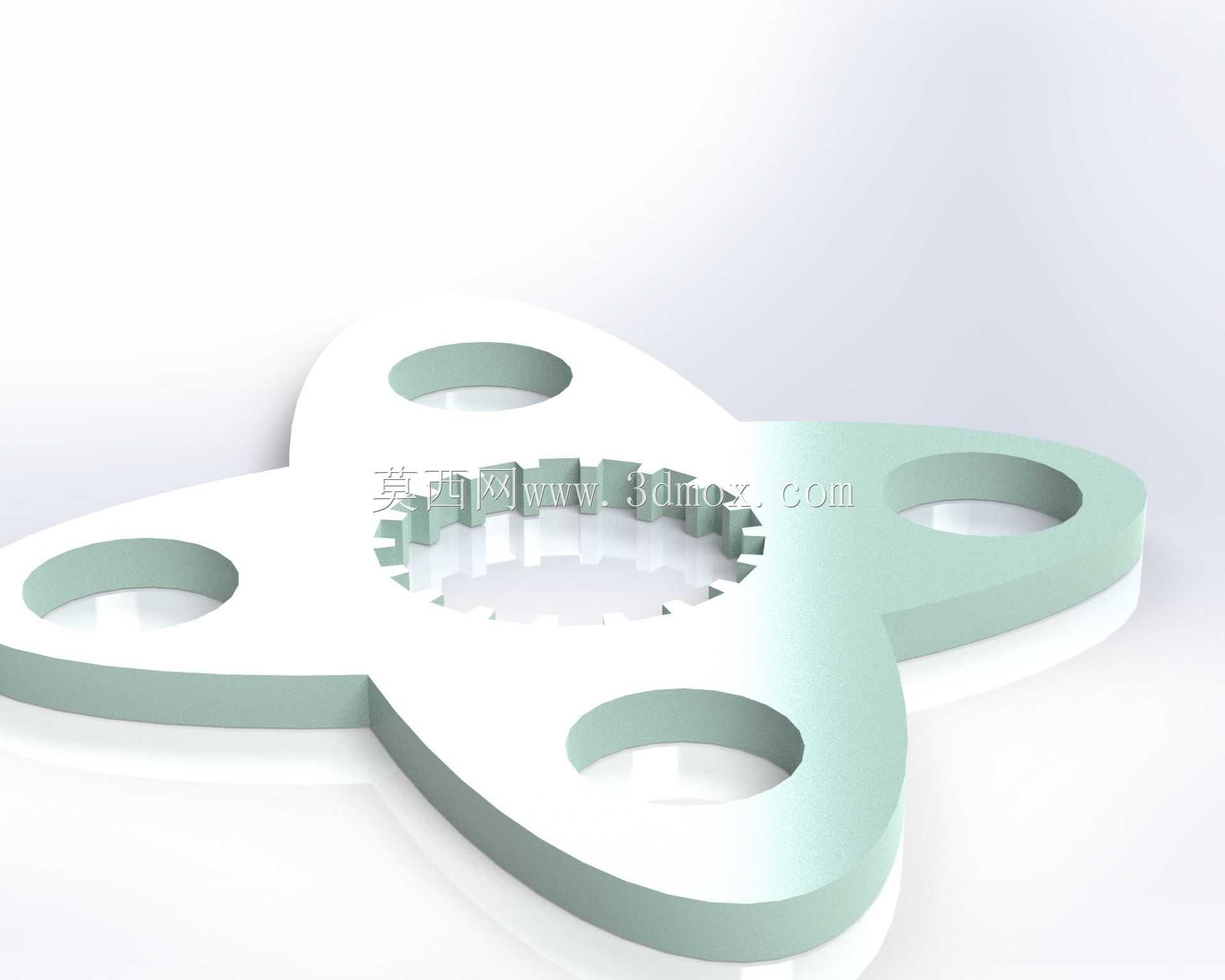

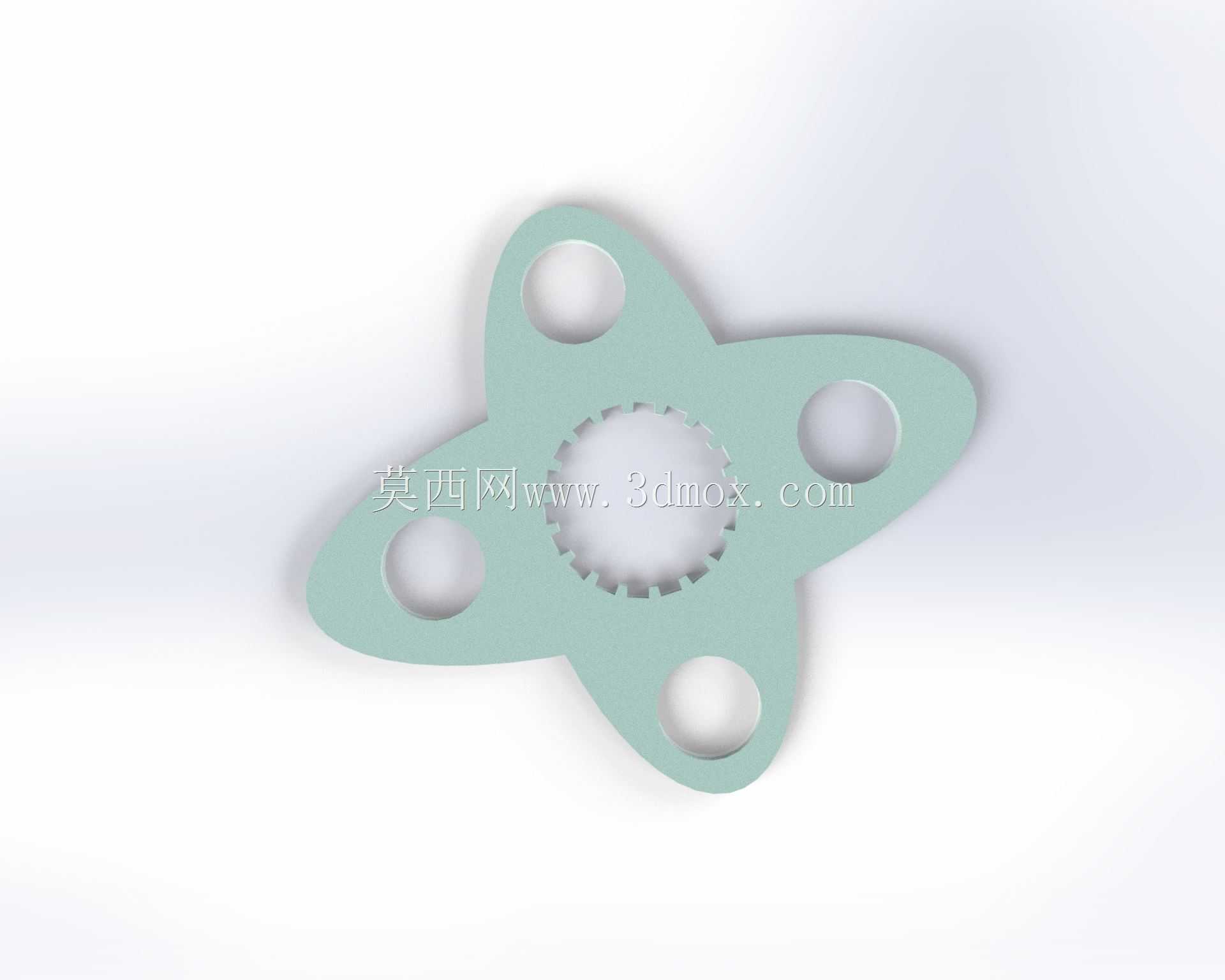

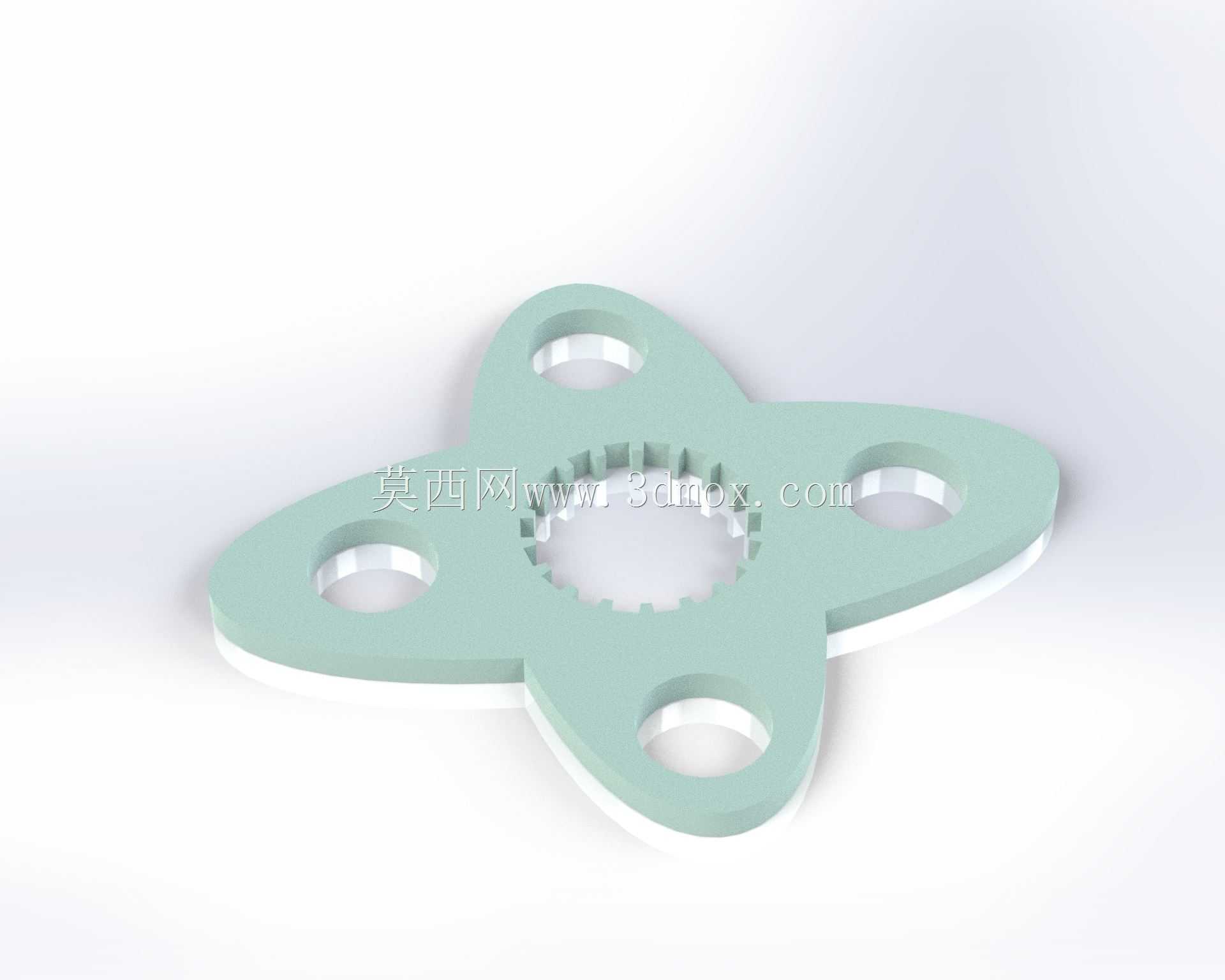

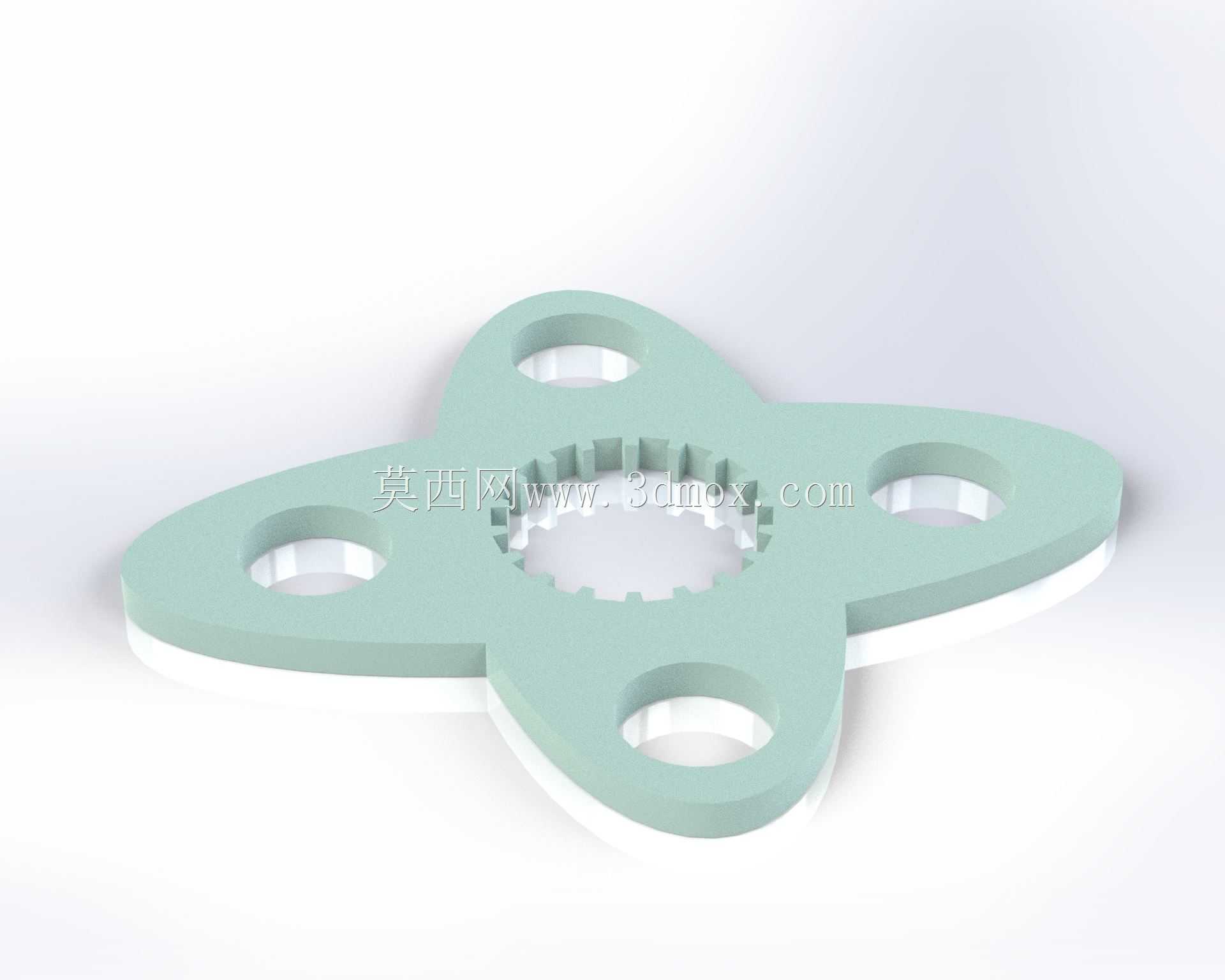

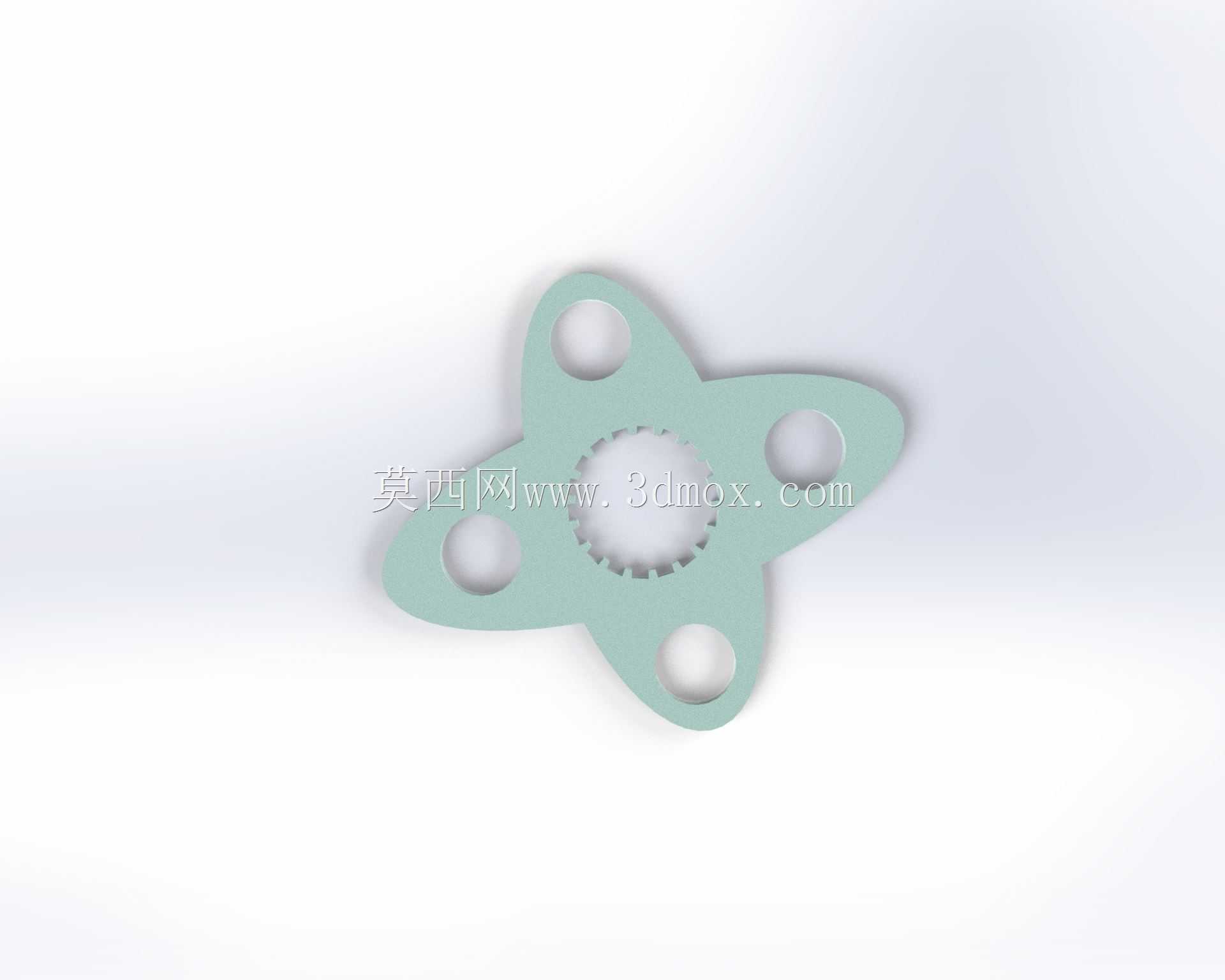

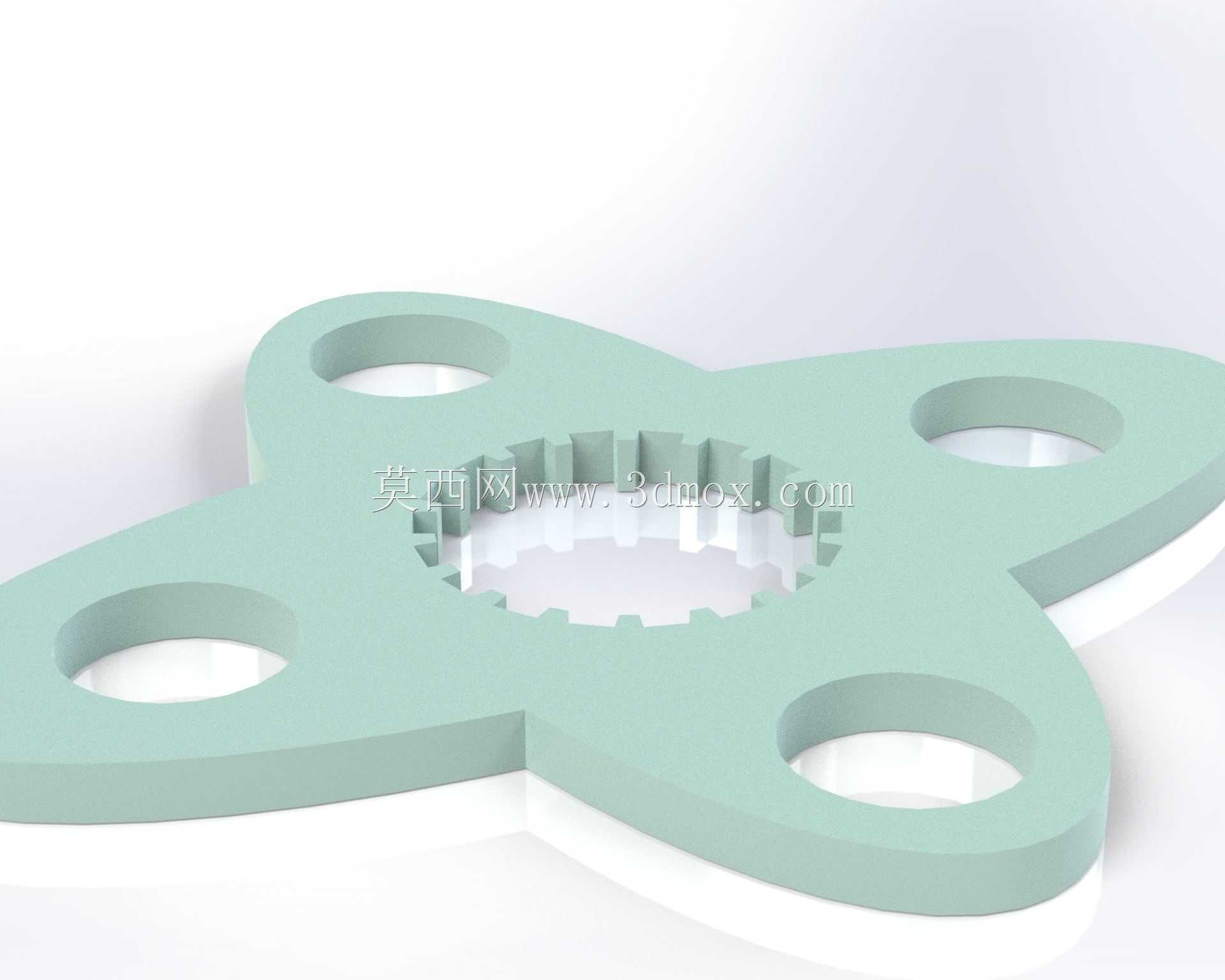

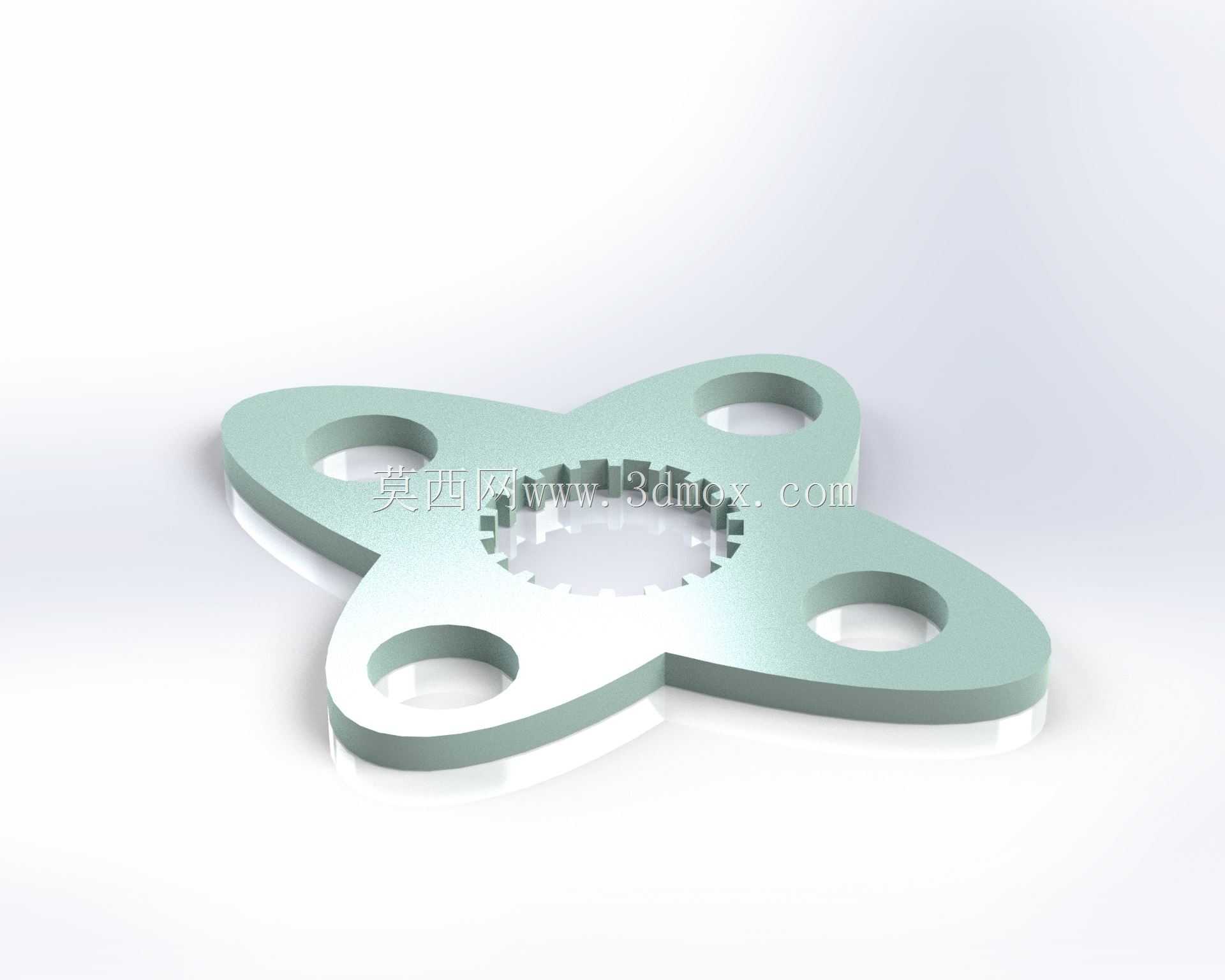

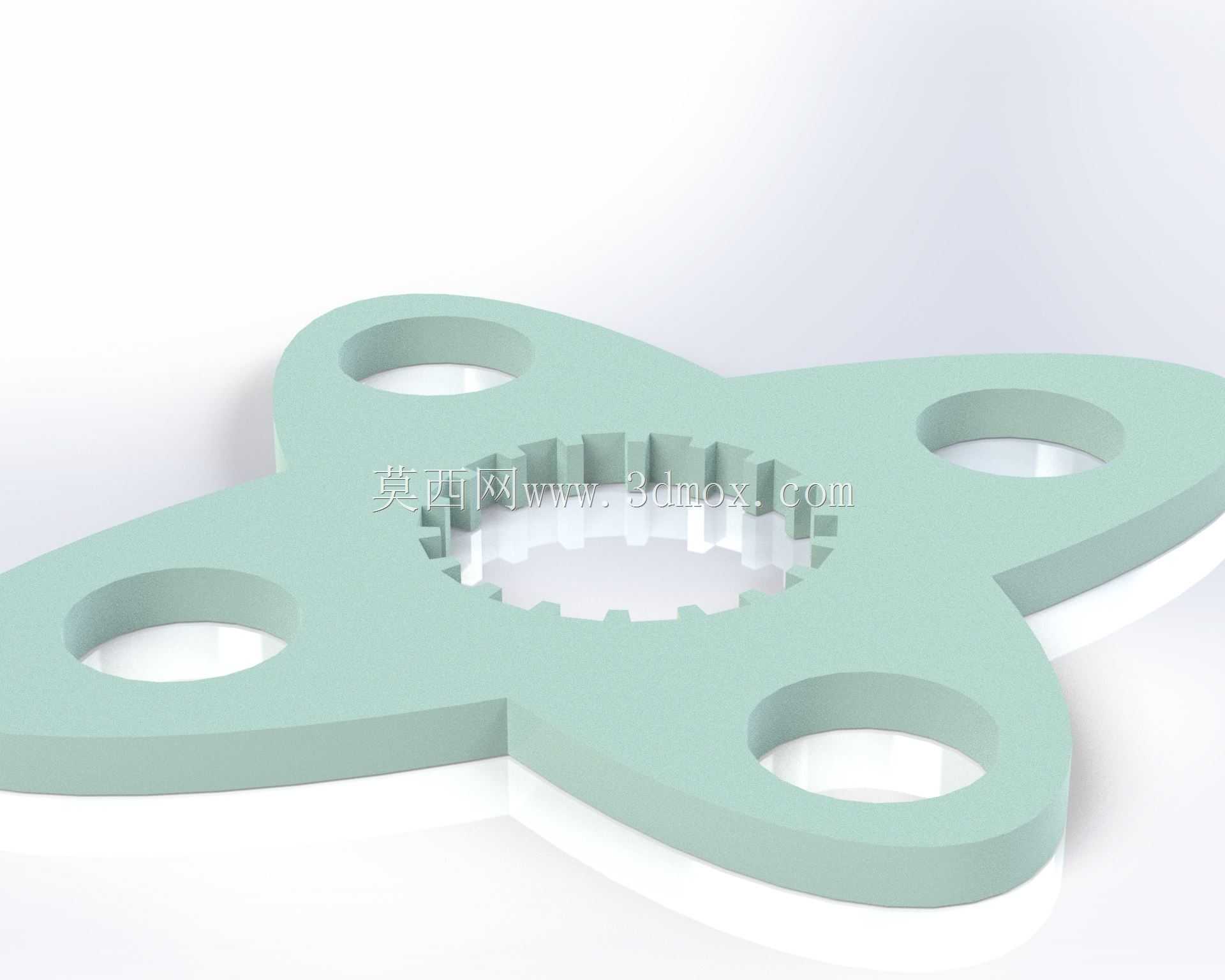

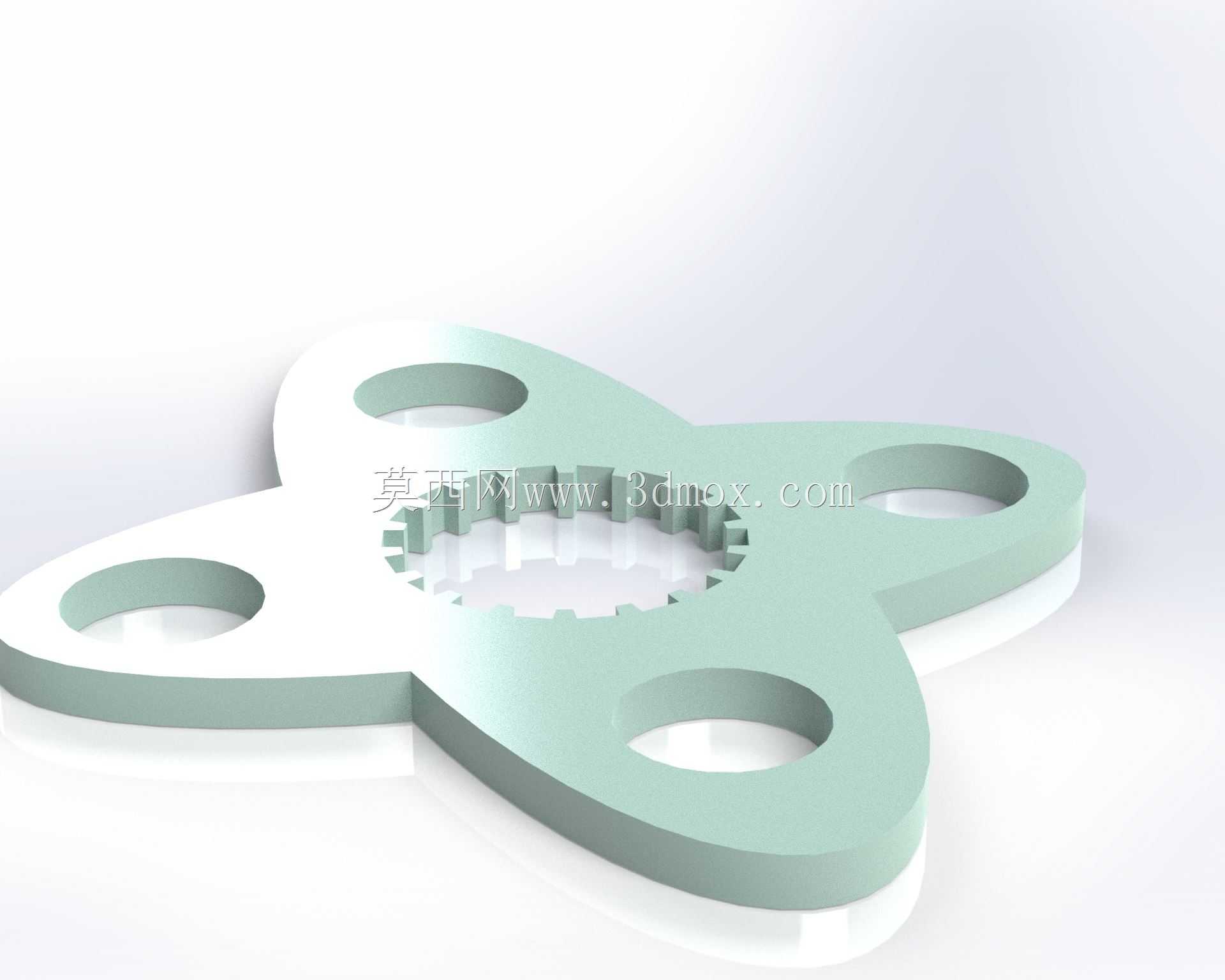

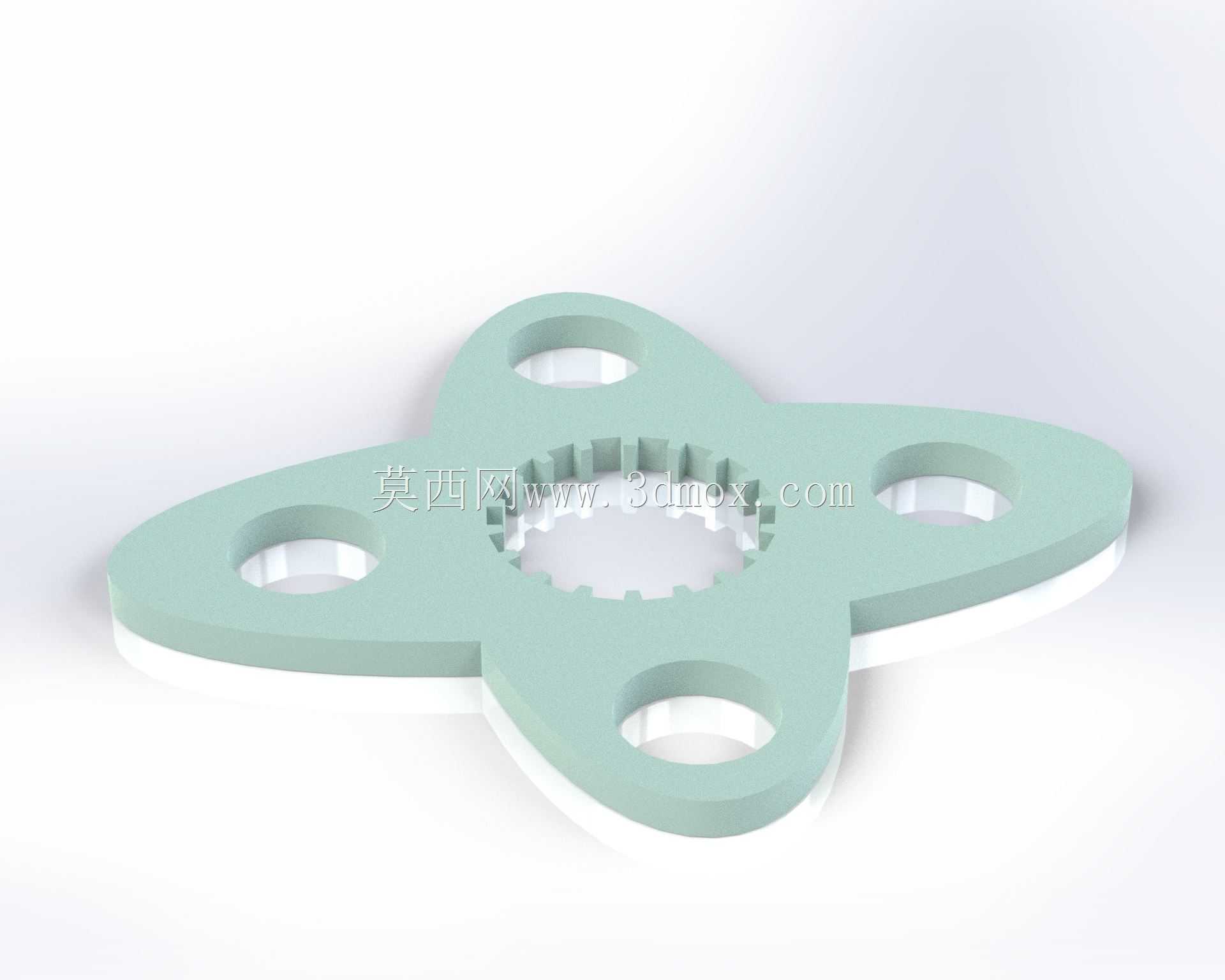

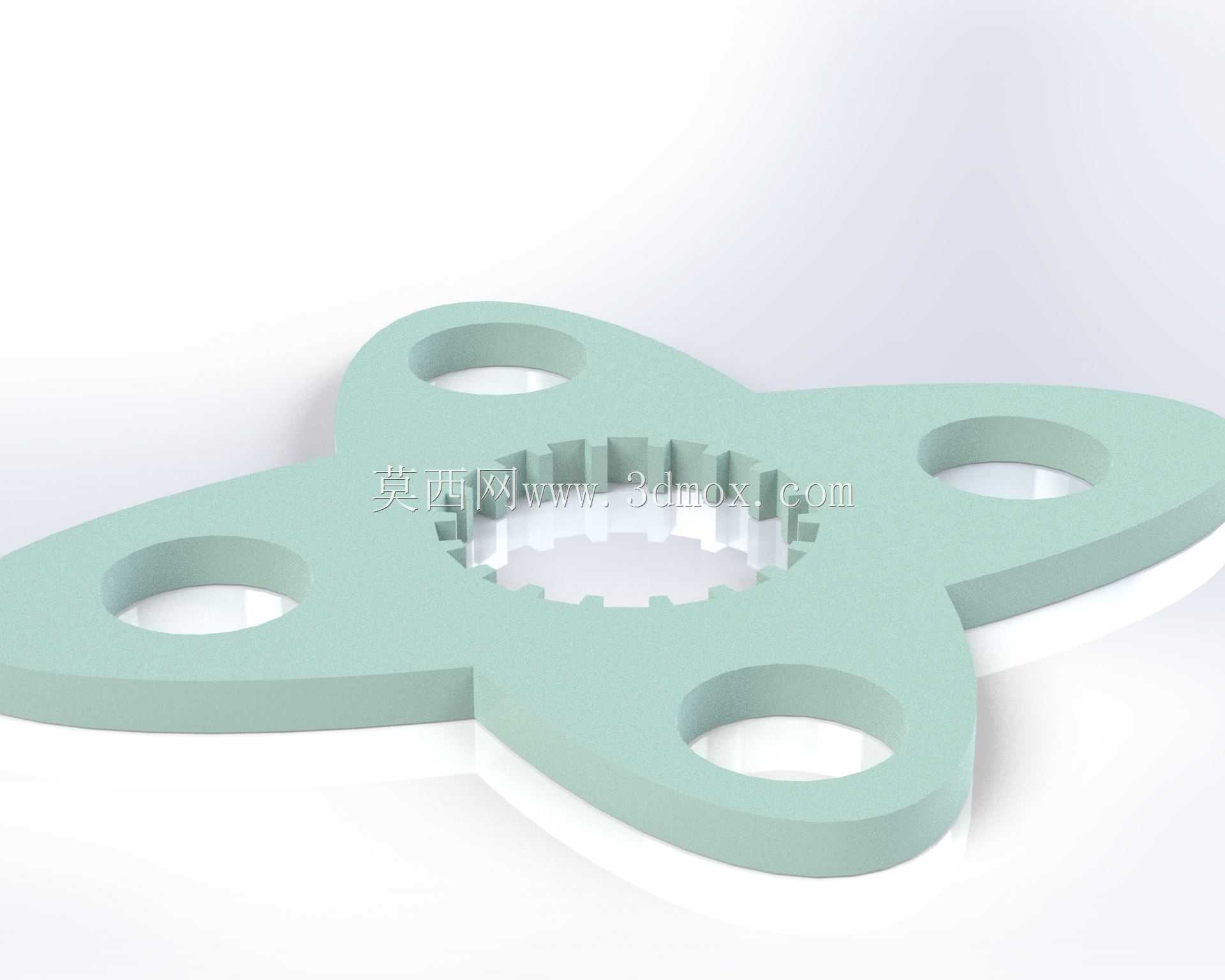

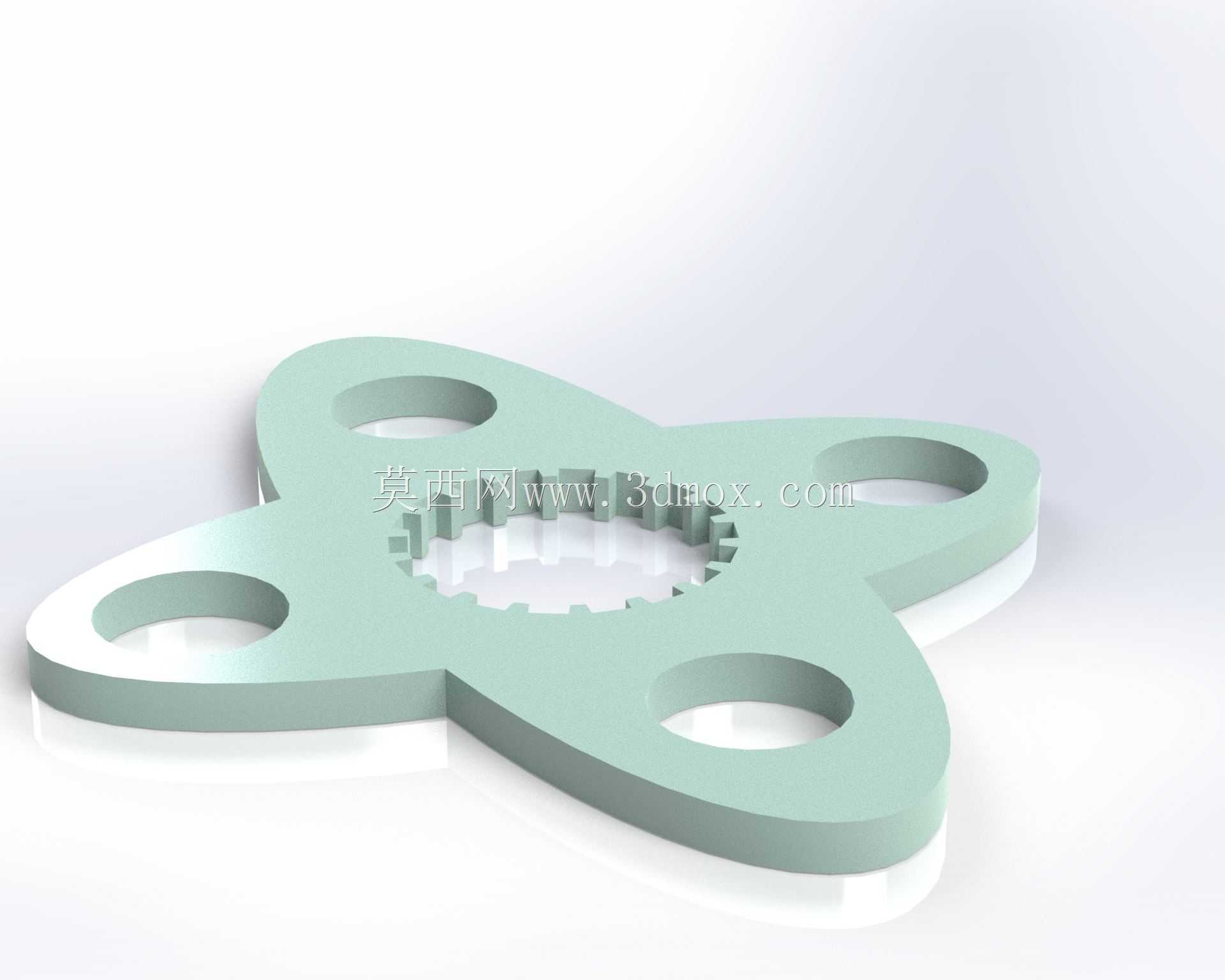

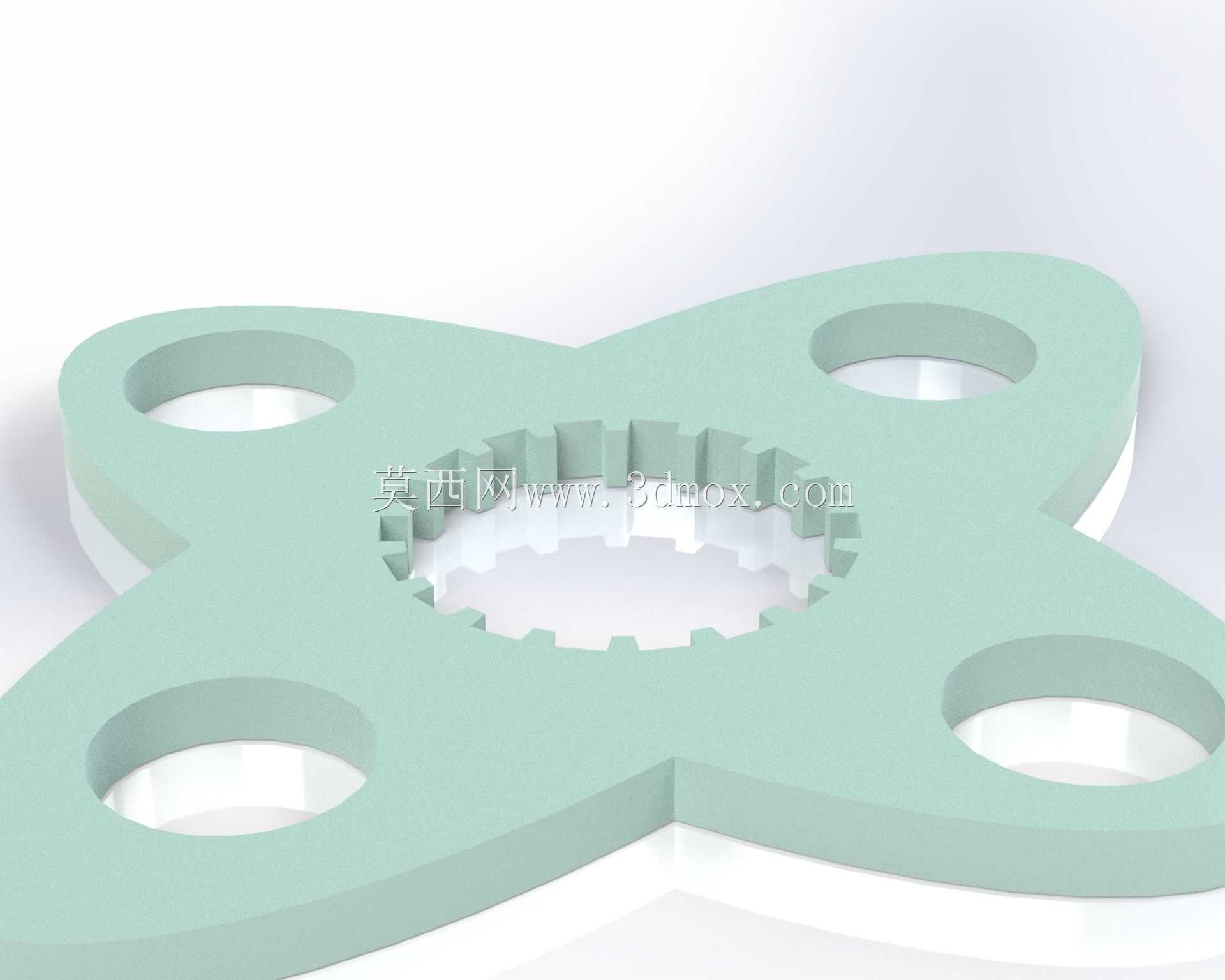

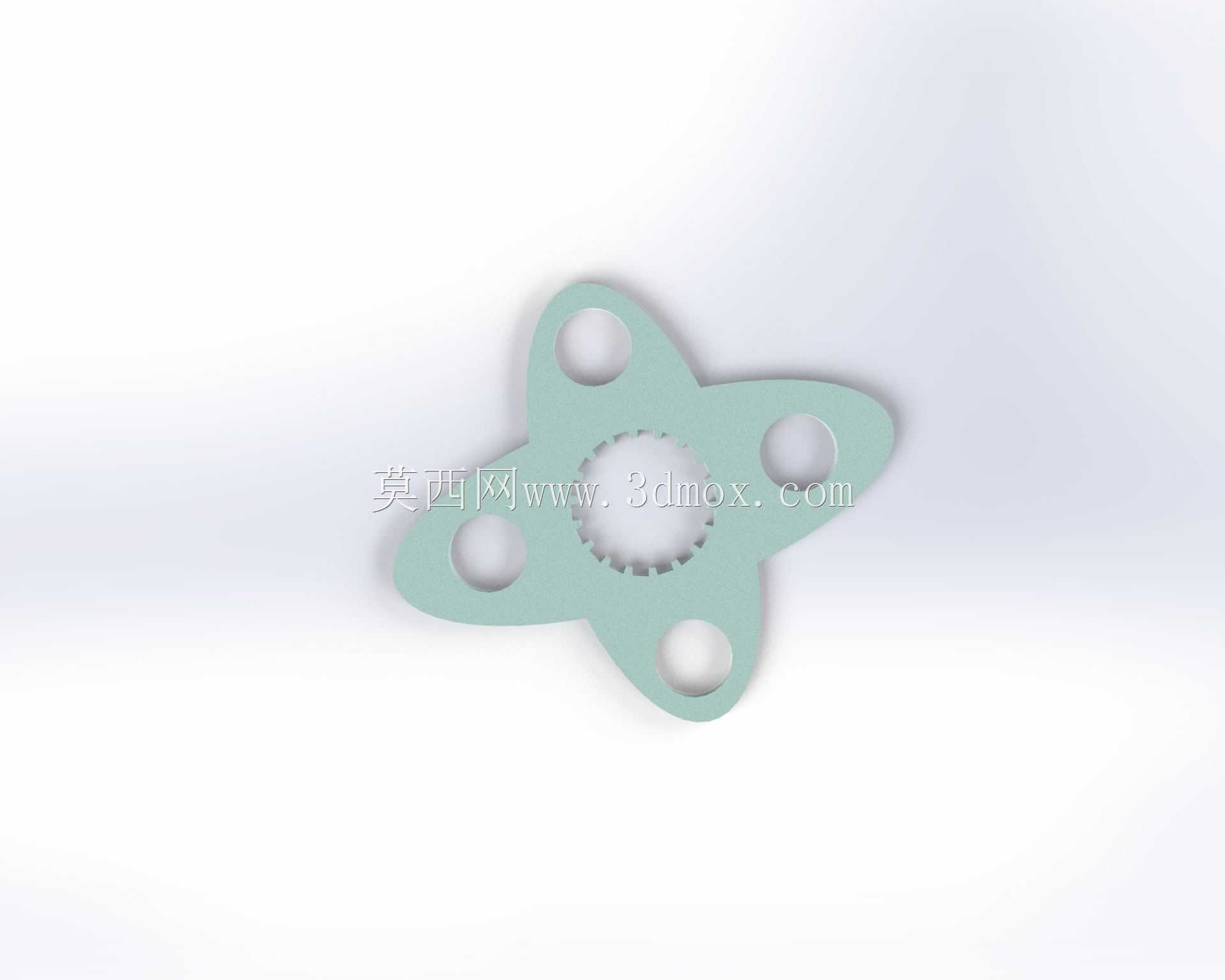

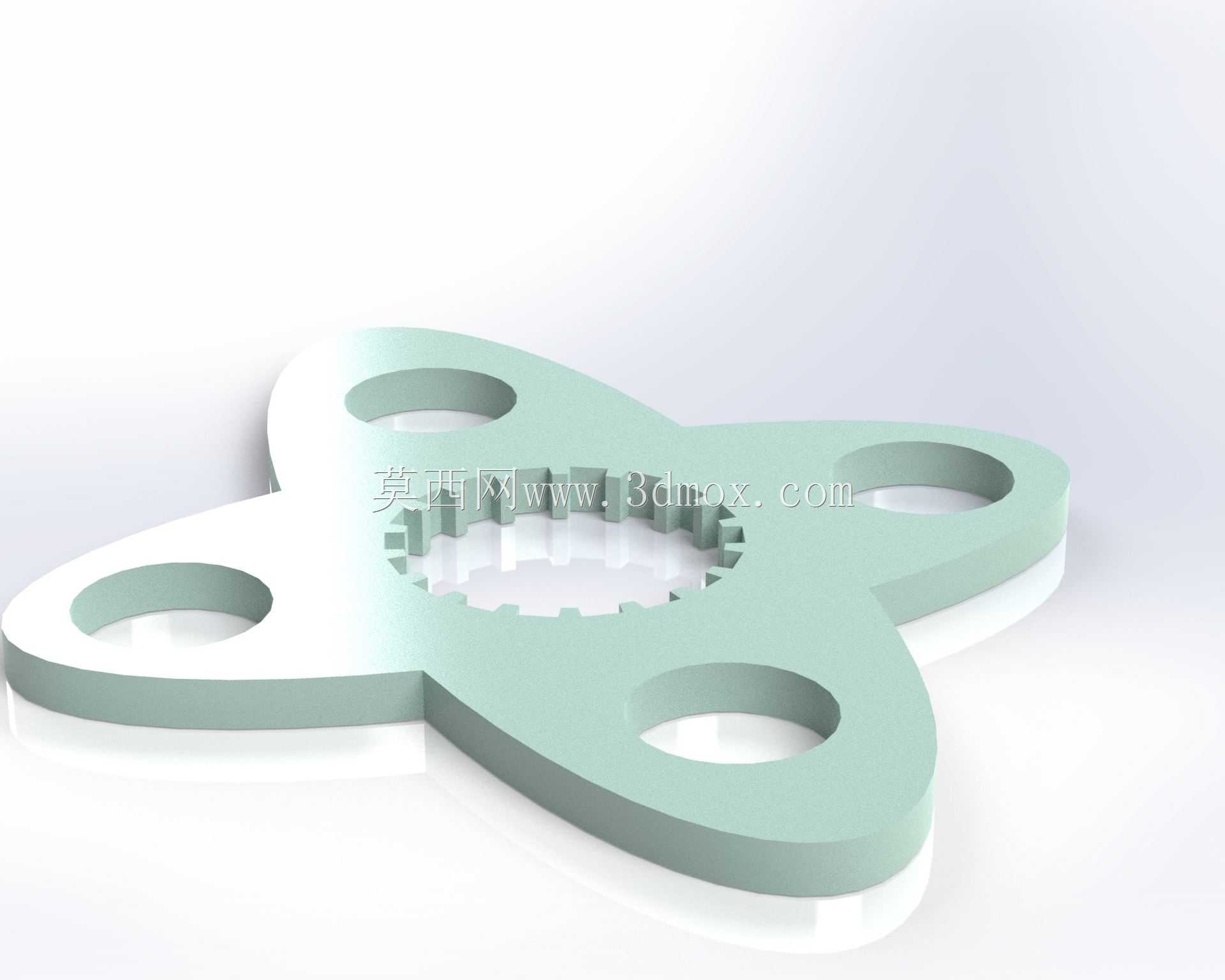

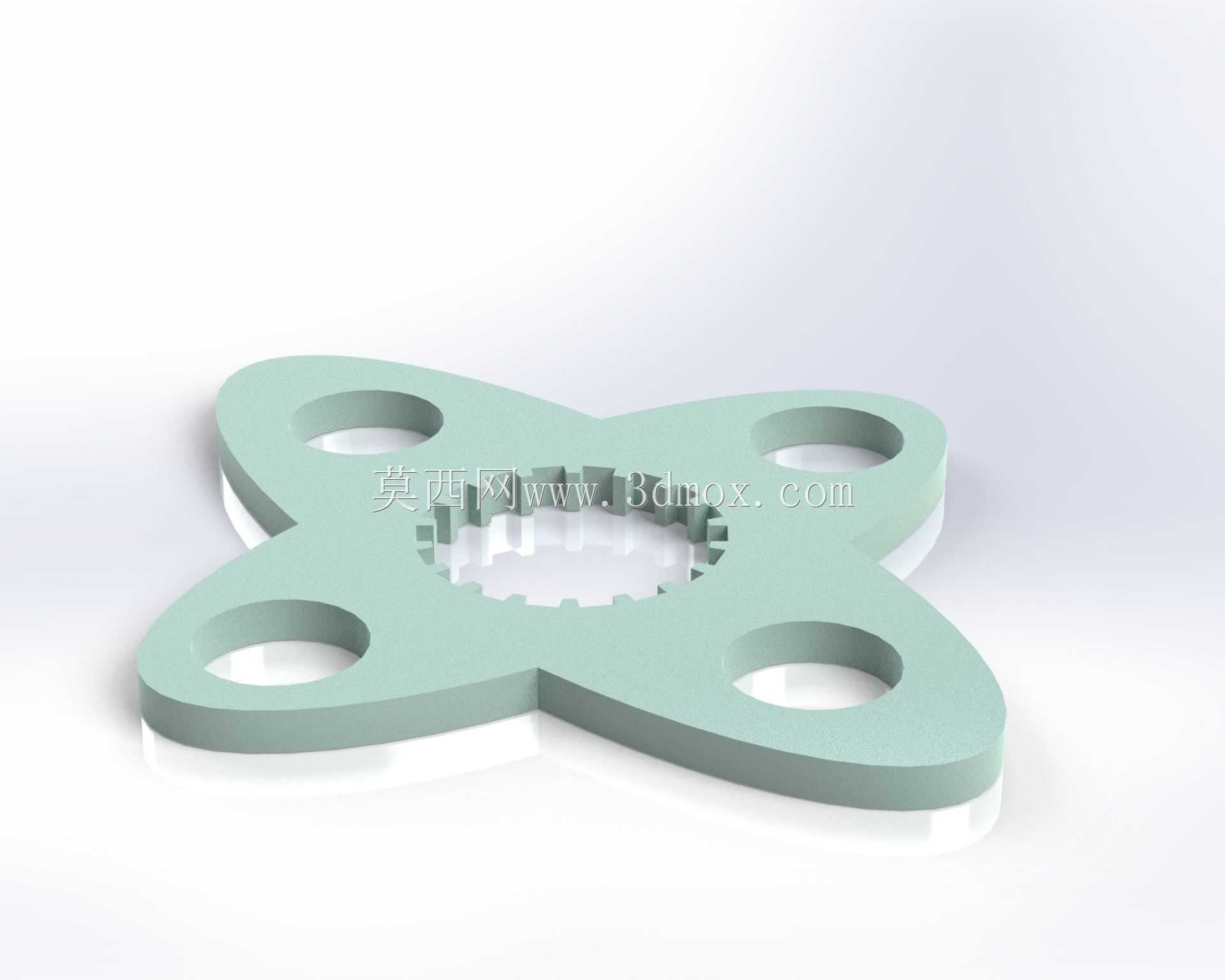

　　做间歇传动结构设计的时候，这类星形棘轮的应用场景其实比常规齿形棘轮更广，很多人对棘轮的认知停留在扳手、千斤顶上，实际上在轻工送料机构、包装设备的分度工位、纺织机械的张力控制单元、甚至小型传感器的触发调节机构里，这种带均布安装孔的星形棘轮都有大量落地应用。和传统外齿棘轮不同，这个构件把啮合齿做在内圈位置，外圈做四叶星形的安装基体，四个通孔沿星形凸台的中心均布，这种布局首先解决的是安装同轴度的问题——内齿直接和棘爪啮合的时候，整个棘轮的回转中心就是内齿的分度圆中心，四个安装孔的定位基准完全和回转中心重合，装配的时候不需要额外做同轴度找正，只要把紧固件穿过四个孔固定在从动转盘上，就能保证啮合间隙均匀，不会出现偏载卡滞的问题。

　　从功能特性上看，这种内齿星形棘轮的受力表现比外齿结构更稳定，常规外齿棘轮的棘爪是从外侧啮合，齿面承受的径向力会把棘爪往远离中心的方向推，需要额外加弹簧预紧结构保证棘爪贴紧齿面，而内齿结构的棘爪是在棘轮内部啮合，齿面的反作用力会把棘爪往中心方向压，只要棘爪的回转轴位置设计合理，甚至可以减小预紧弹簧的弹力，降低啮合过程中的冲击和磨损。四个星形凸台的轮廓不是随便做的圆弧过渡，每个凸台的外弧面都和安装孔的中心保持固定的偏心距，一方面是给安装螺栓的螺母留出足够的沉位，避免螺栓头突出干涉周边的回转部件，另一方面这种对称的星形结构比整圆盘结构减重30%以上，对于高速间歇回转的工位来说，转动惯量的降低能直接减少启停过程的冲击载荷，延长驱动端电机和联轴器的使用寿命。

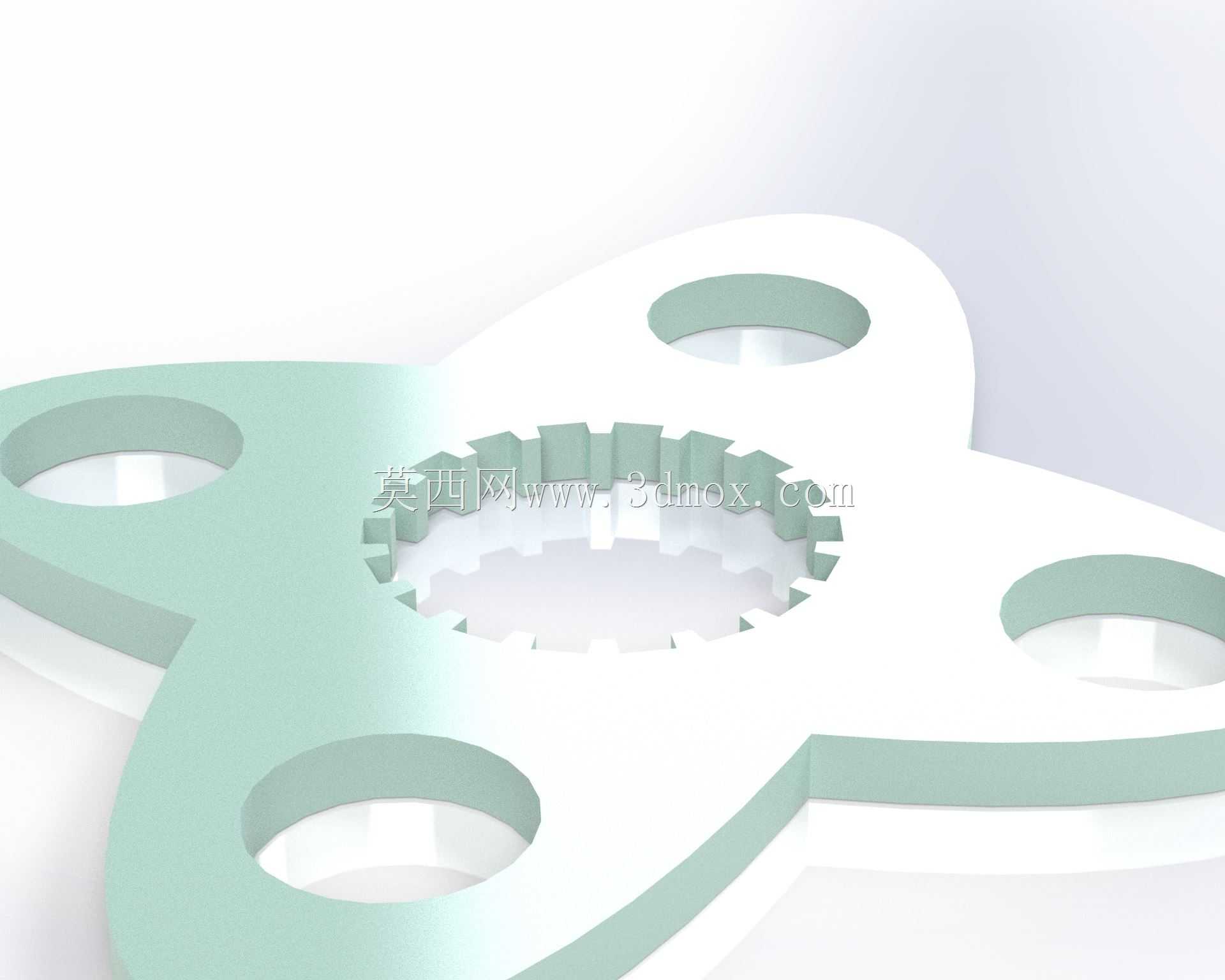

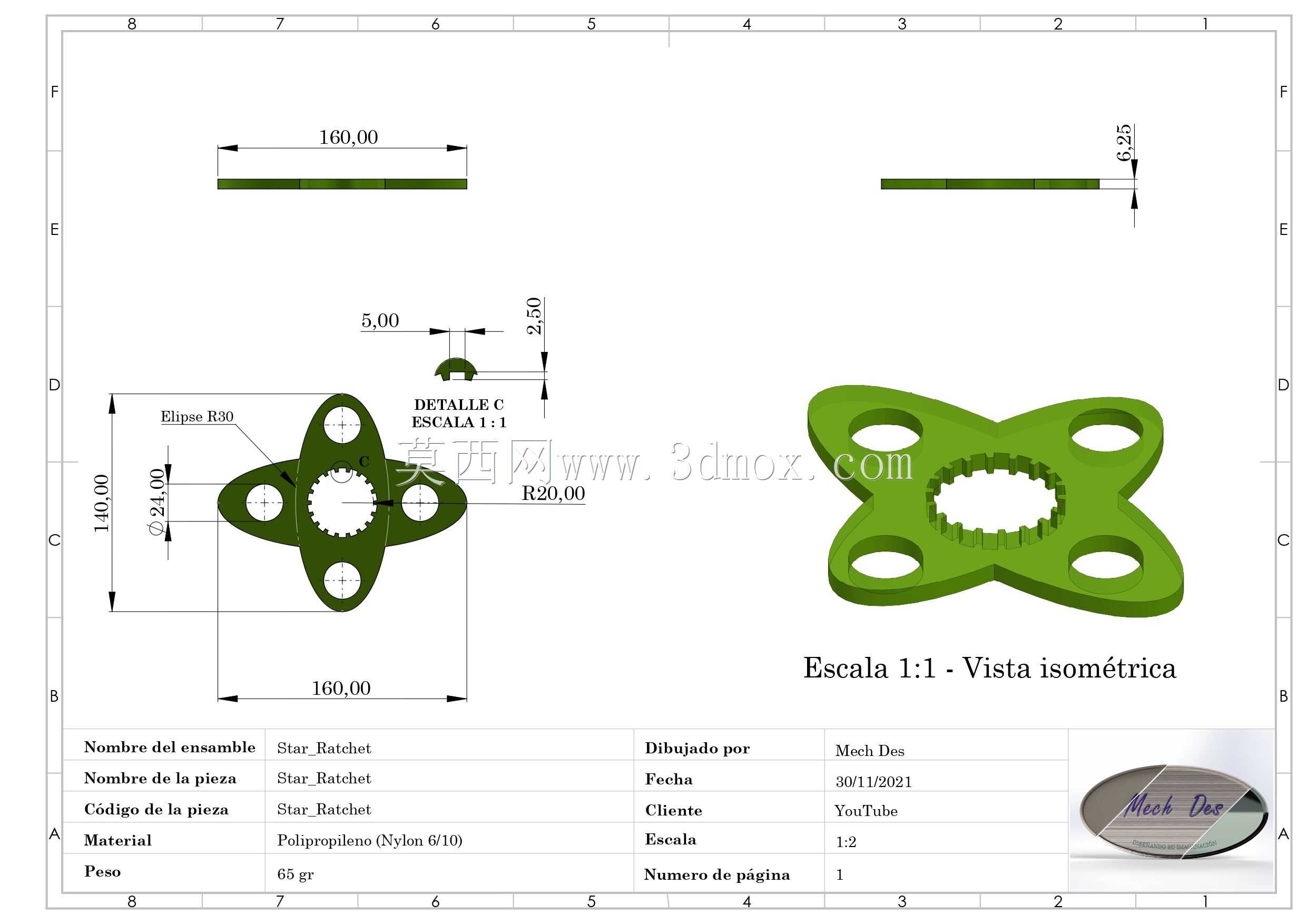

　　设计这类棘轮的时候，首先要确定的是内齿的齿形参数，这里用的是不对称梯形齿，齿的工作面倾角取8度，非工作面取45度，这个角度搭配是经过实际验证的：工作面倾角小于摩擦角的时候，能保证承载的时候不会出现滑齿退转，非工作面做陡角度是为了让棘爪在回程滑过齿面的时候阻力更小，不会出现卡滞异响。内齿的齿根位置做了R0.5的圆角过渡，避免热处理的时候应力集中导致齿根开裂，毕竟棘轮属于反复受冲击的零件，齿根的应力集中系数直接决定了构件的疲劳寿命。四个安装孔的位置度公差要控制在0.02mm以内，孔和内齿中心的同轴度公差不超过0.015mm，不然装配之后会出现齿面啮合间隙不均，个别齿受力过大提前磨损的问题。

　　安装边界上需要注意，这个棘轮的轴向厚度是根据传递扭矩计算的，常规应用场景下，厚度6mm的65Mn材质淬火处理的构件，能传递的额定扭矩在15N·m左右，完全能满足小型分度机构、张力调节机构的使用需求。装配的时候要注意棘爪的回转中心和棘轮中心的中心距，要保证棘爪进入齿槽的时候，齿面的接触线长度不小于齿宽的70%，不然会出现点接触导致齿面压溃。另外星形外轮廓的最大回转半径要比安装孔的中心距大3mm以上，避免安装之后螺栓头突出到回转轮廓之外，和周边的固定护板、传感器支架产生刮擦。很多新手设计这类构件的时候，容易把安装孔的位置太靠近外轮廓，导致螺栓拧紧的时候星形臂的位置产生应力变形，这个结构里每个安装孔的中心到外弧面的壁厚保持在5mm以上，到内齿根圆的壁厚不小于4mm，完全能满足M4螺栓拧紧时候的强度要求，不会出现装配变形的问题。

　　在实际设备调试的时候，这类内齿星形棘轮的噪音比外齿结构低很多，因为啮合过程中棘爪的摆动行程更短，冲击行程小，尤其是在每分钟30次以下的间歇动作场景里，几乎不会产生明显的啮合撞击声，很适合用在对噪音有要求的办公设备、医疗检测设备的送样机构里。另外这种对称结构的棘轮没有安装方向的要求，四个安装孔是完全均布的，装配的时候不需要找正标记，随便哪个孔对准都能正常工作，能减少装配环节的人工成本，也降低了售后维护的时候装反的概率。如果是用在有止逆需求的场景里，比如小型卷扬机构、手动调节机构，只需要把棘爪的安装方向反过来，就能实现反向止逆的功能，不需要重新更换棘轮构件，通用性很强。
