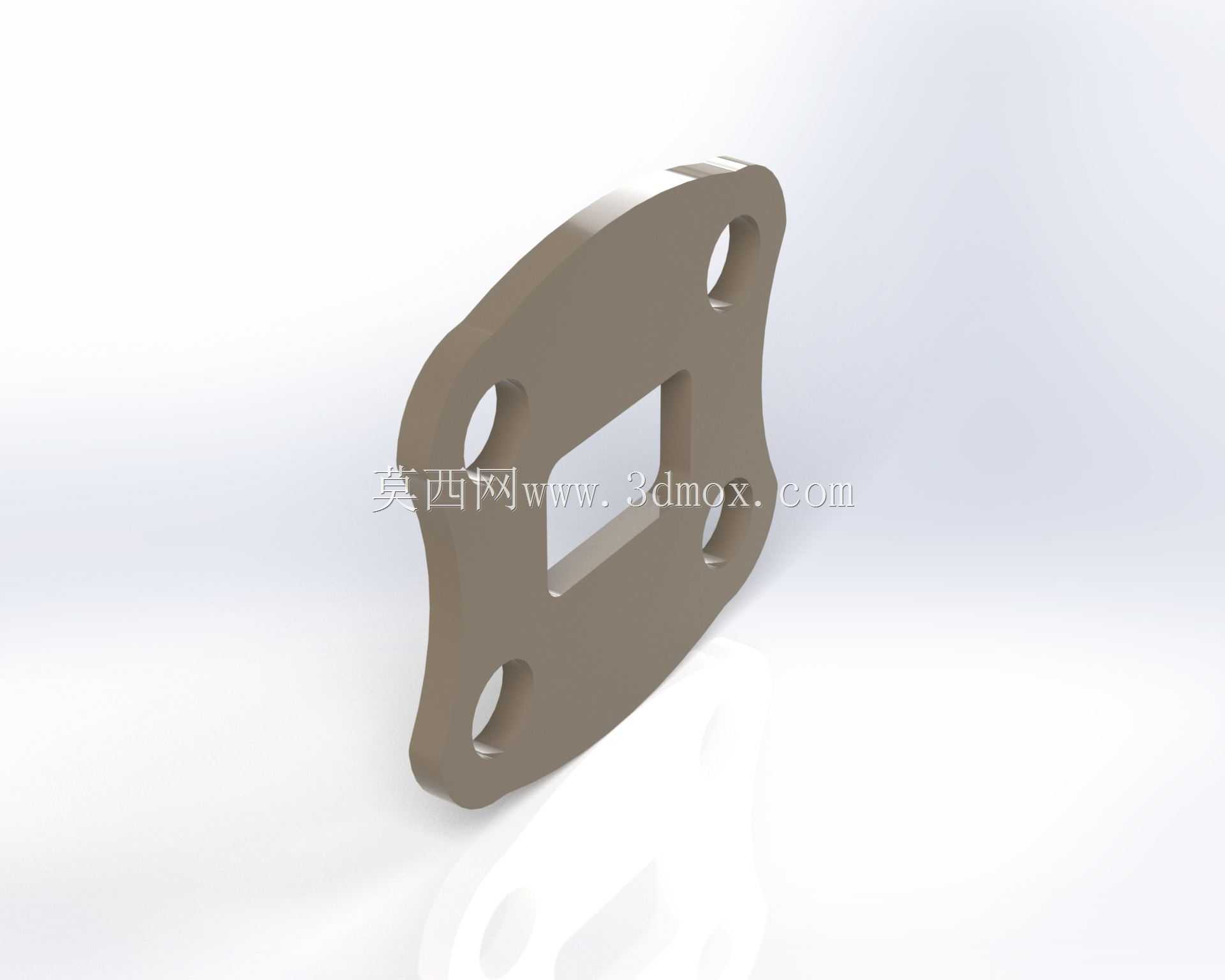

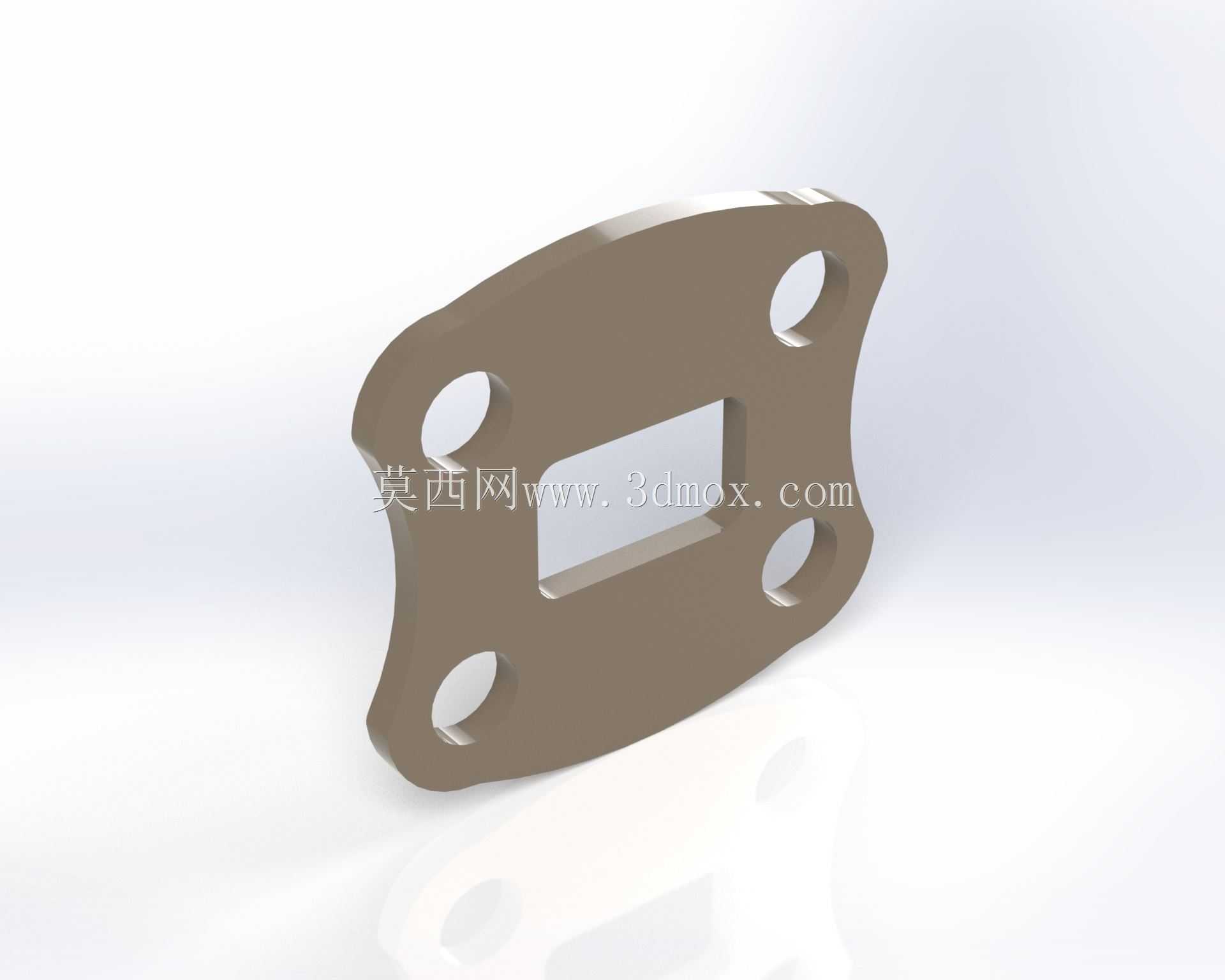

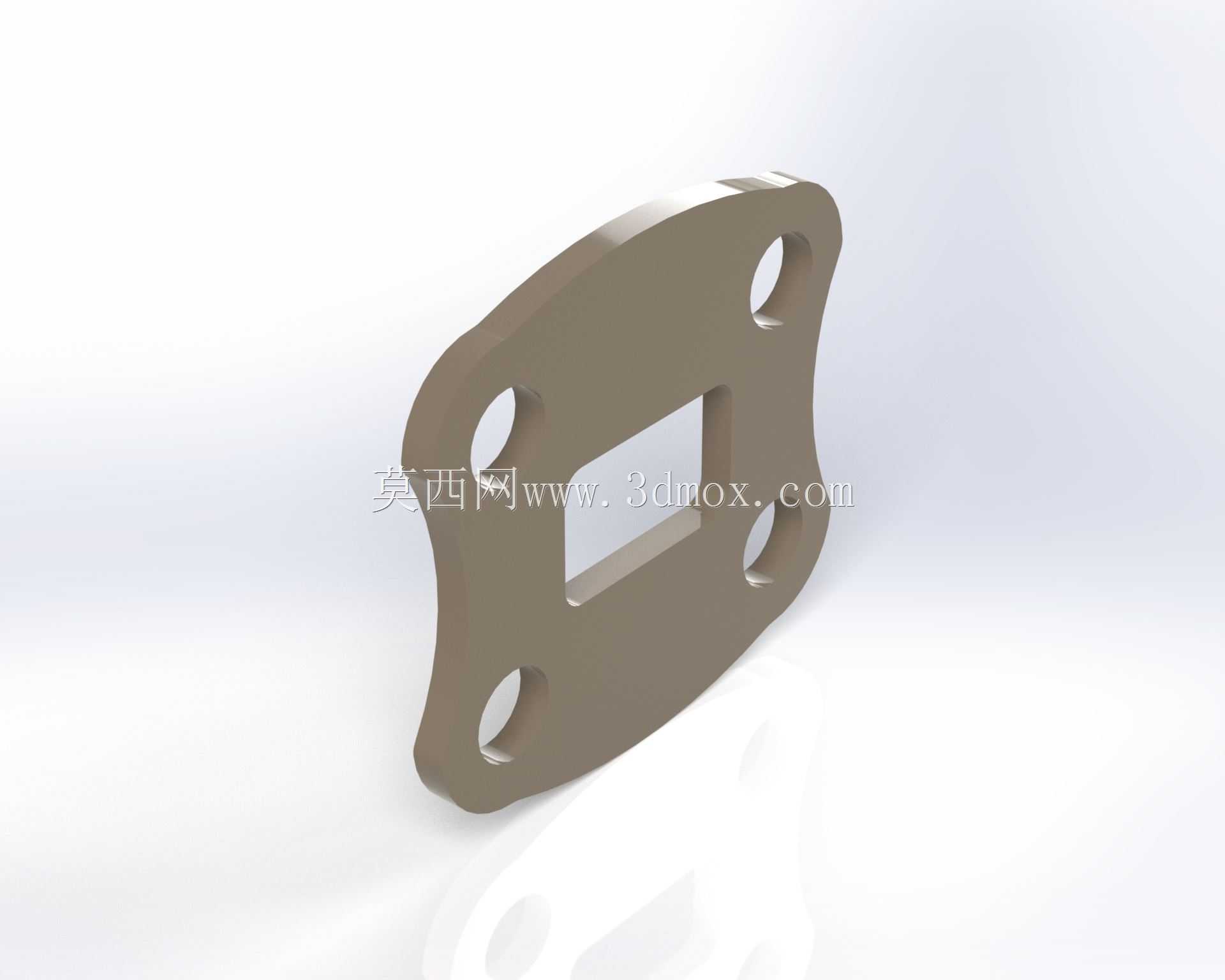

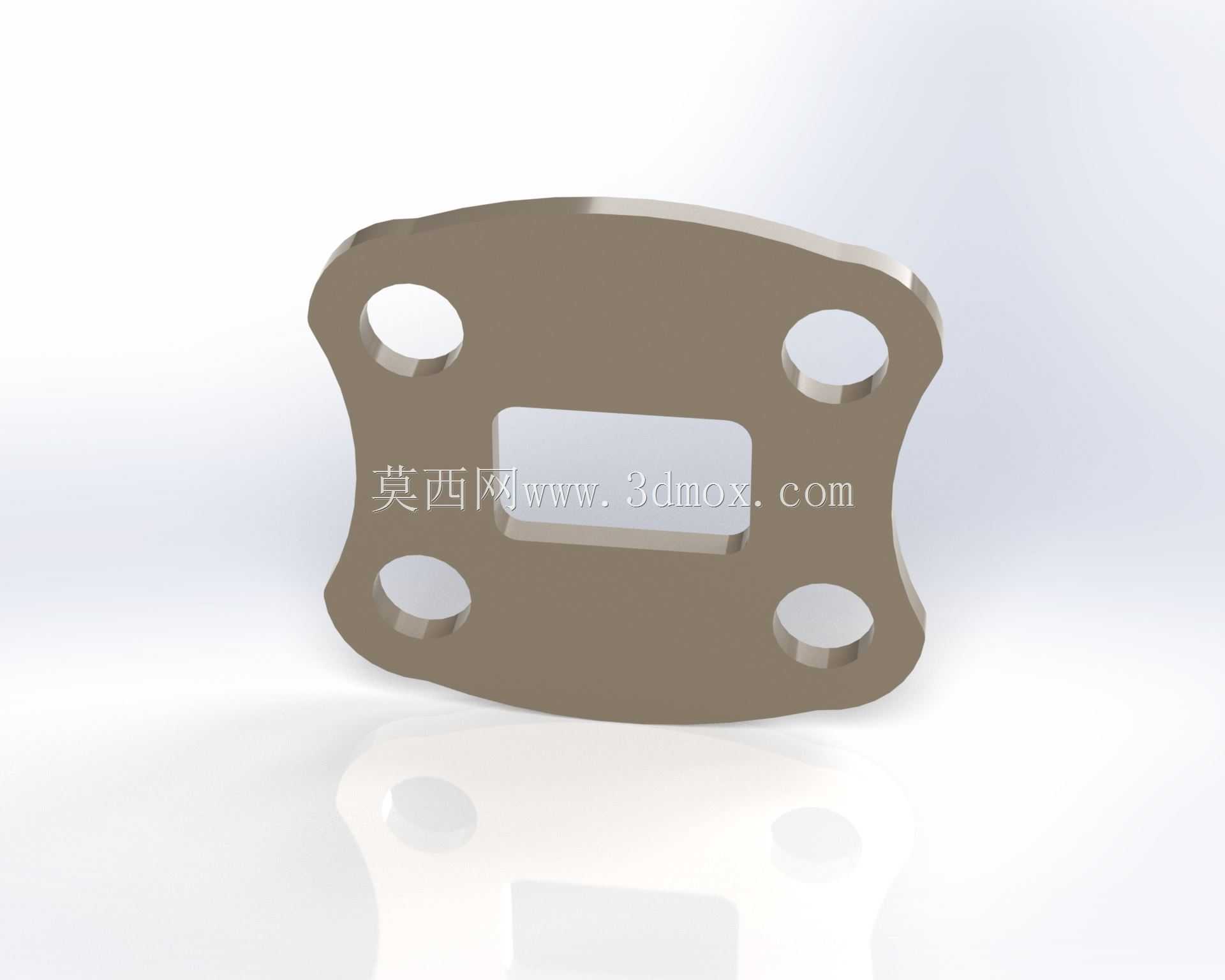

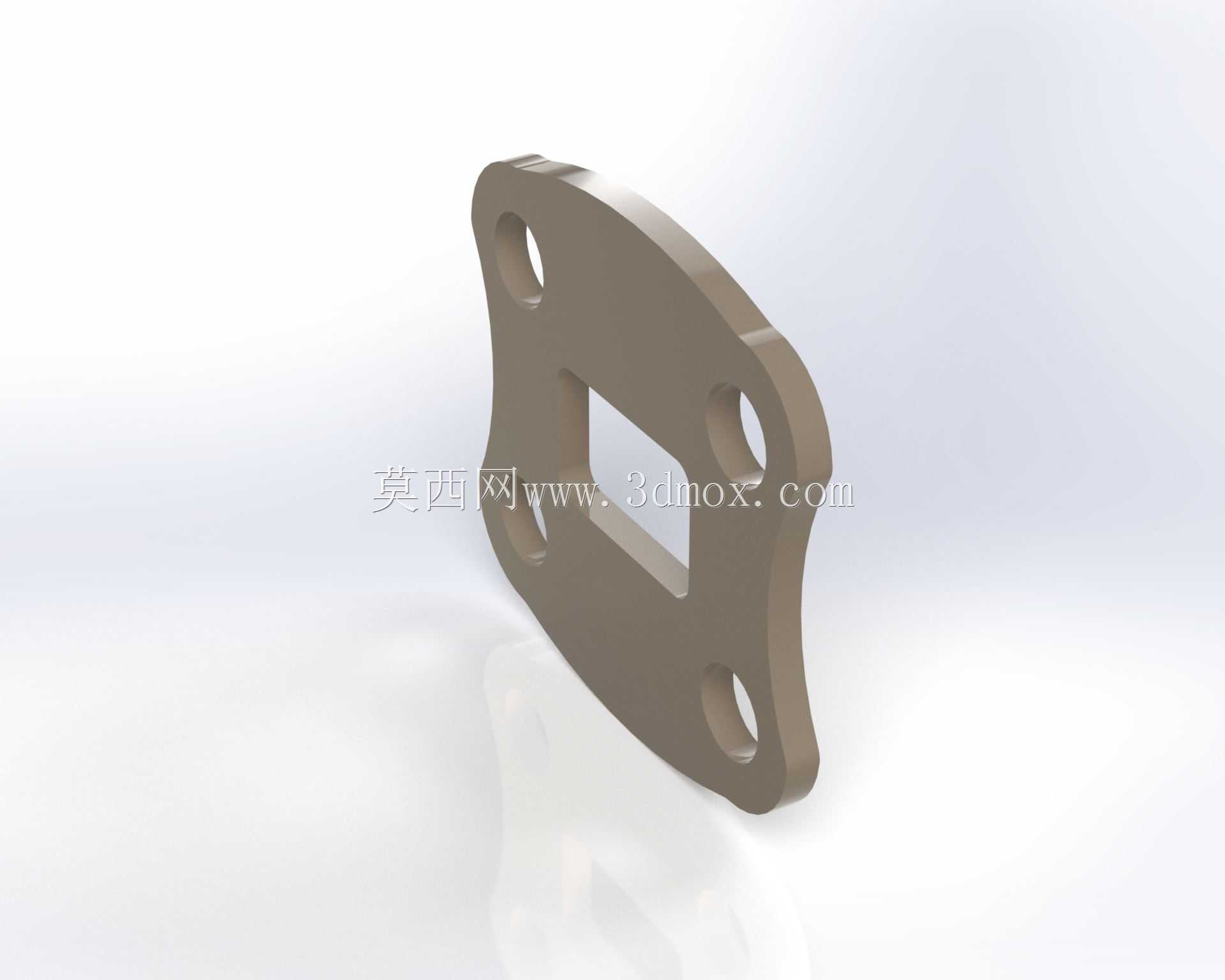

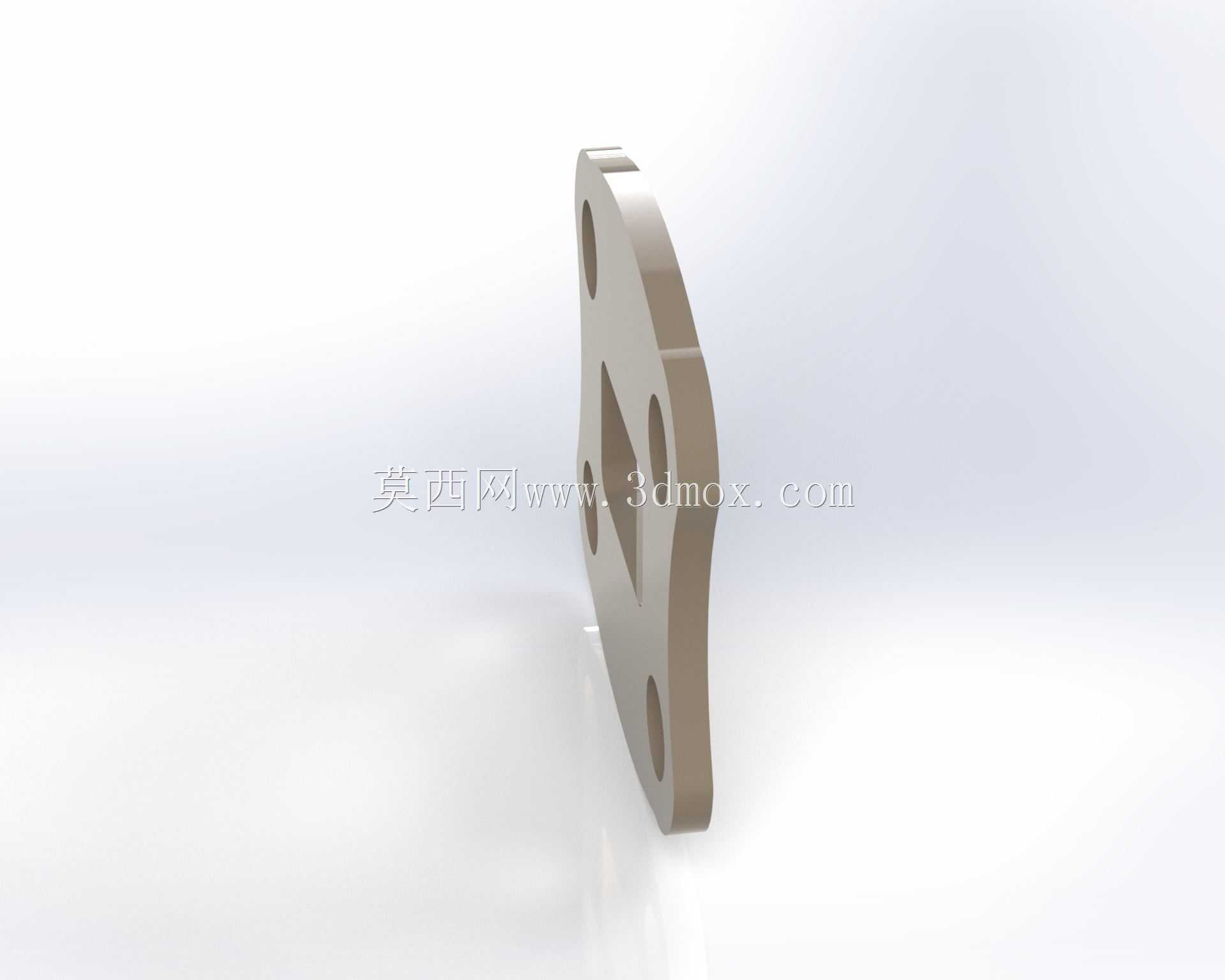

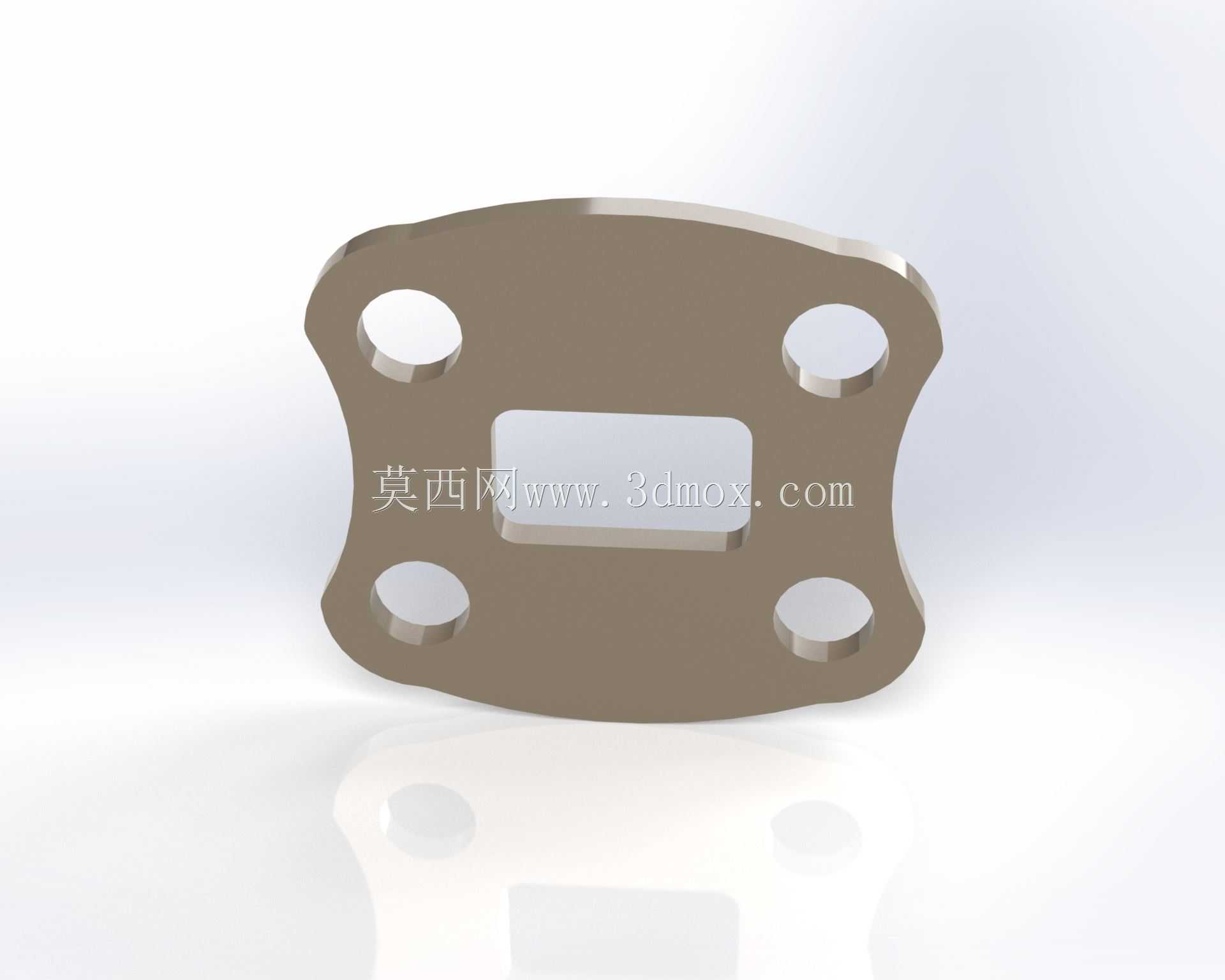

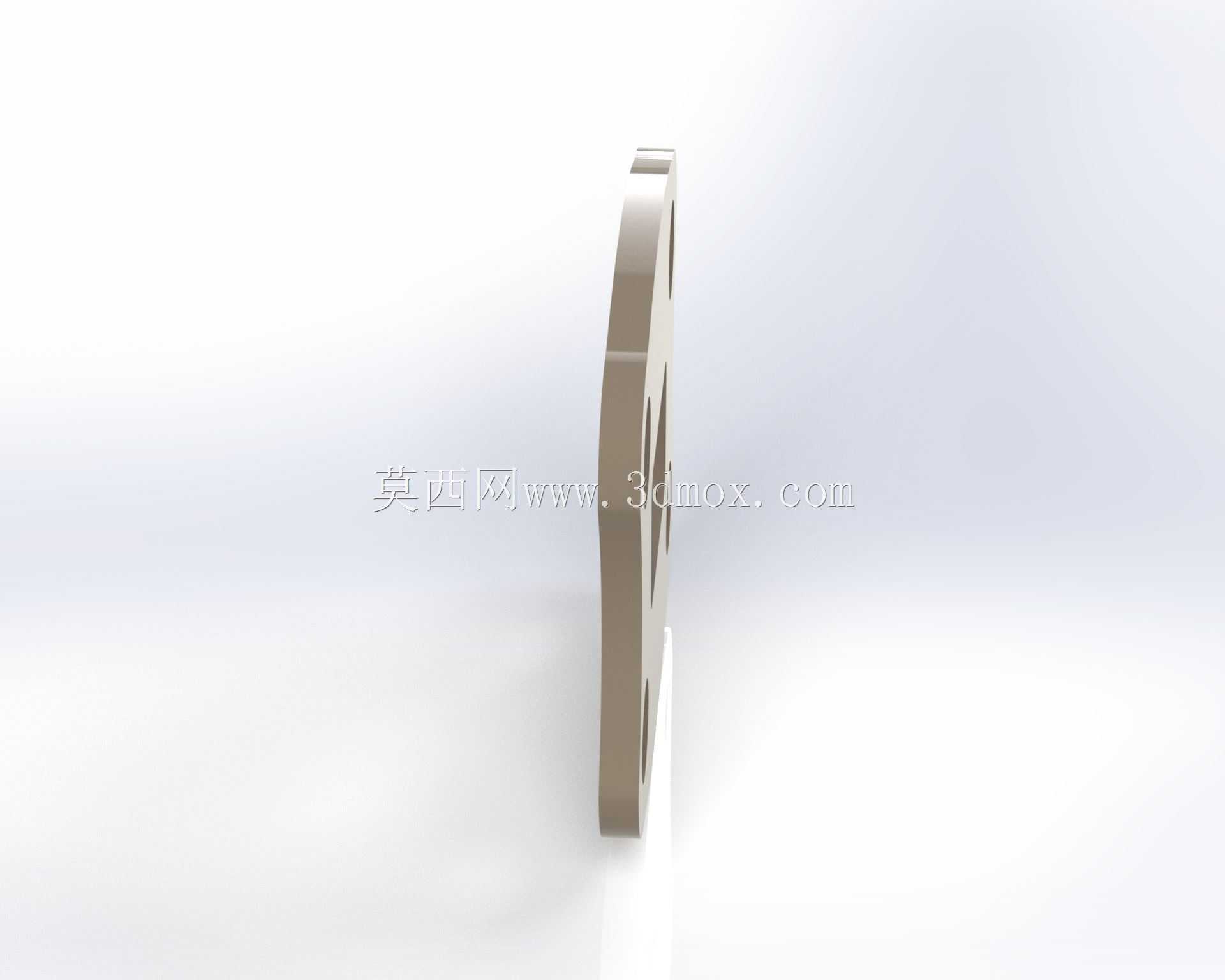

传感器用异形棘轮安装结构件

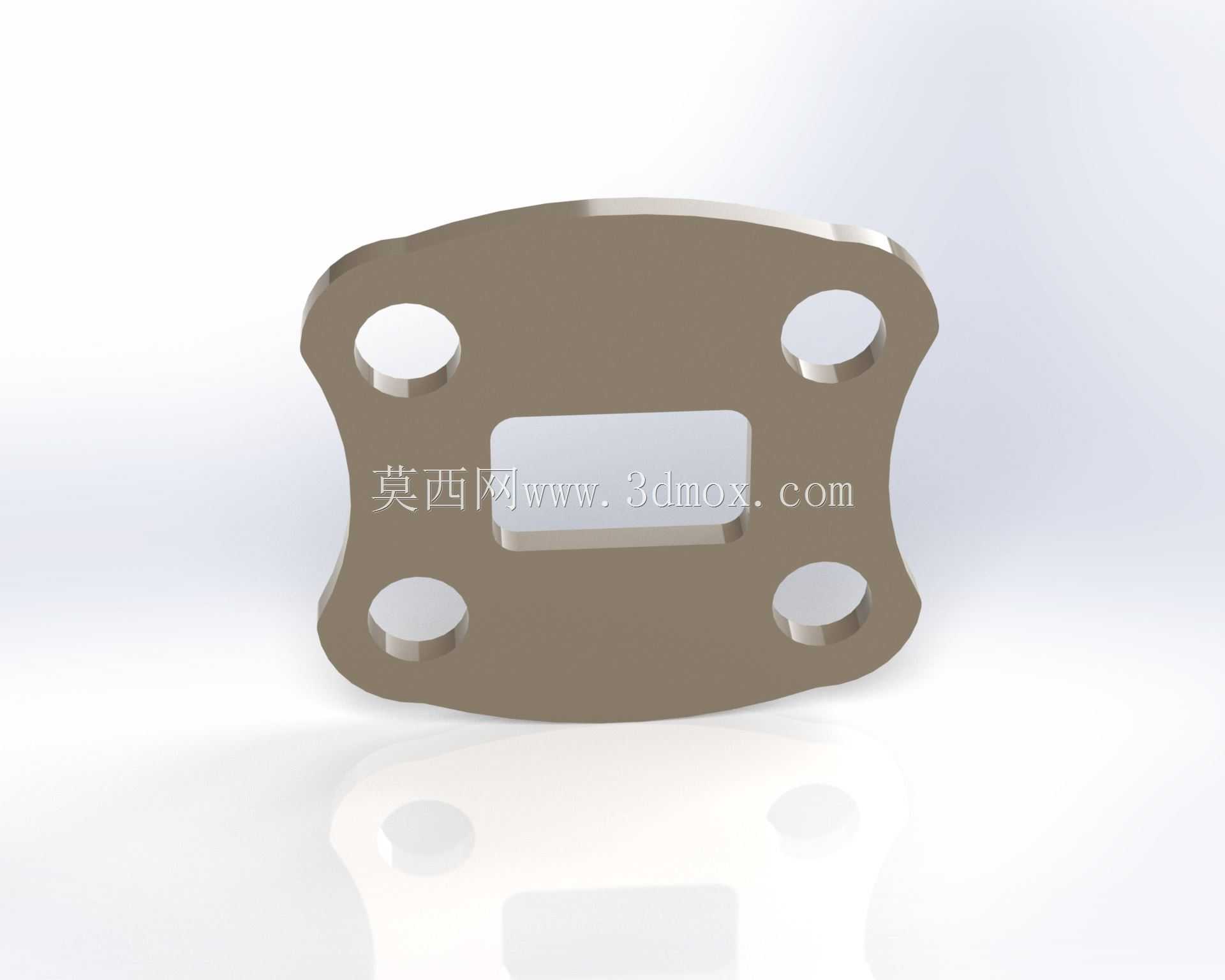

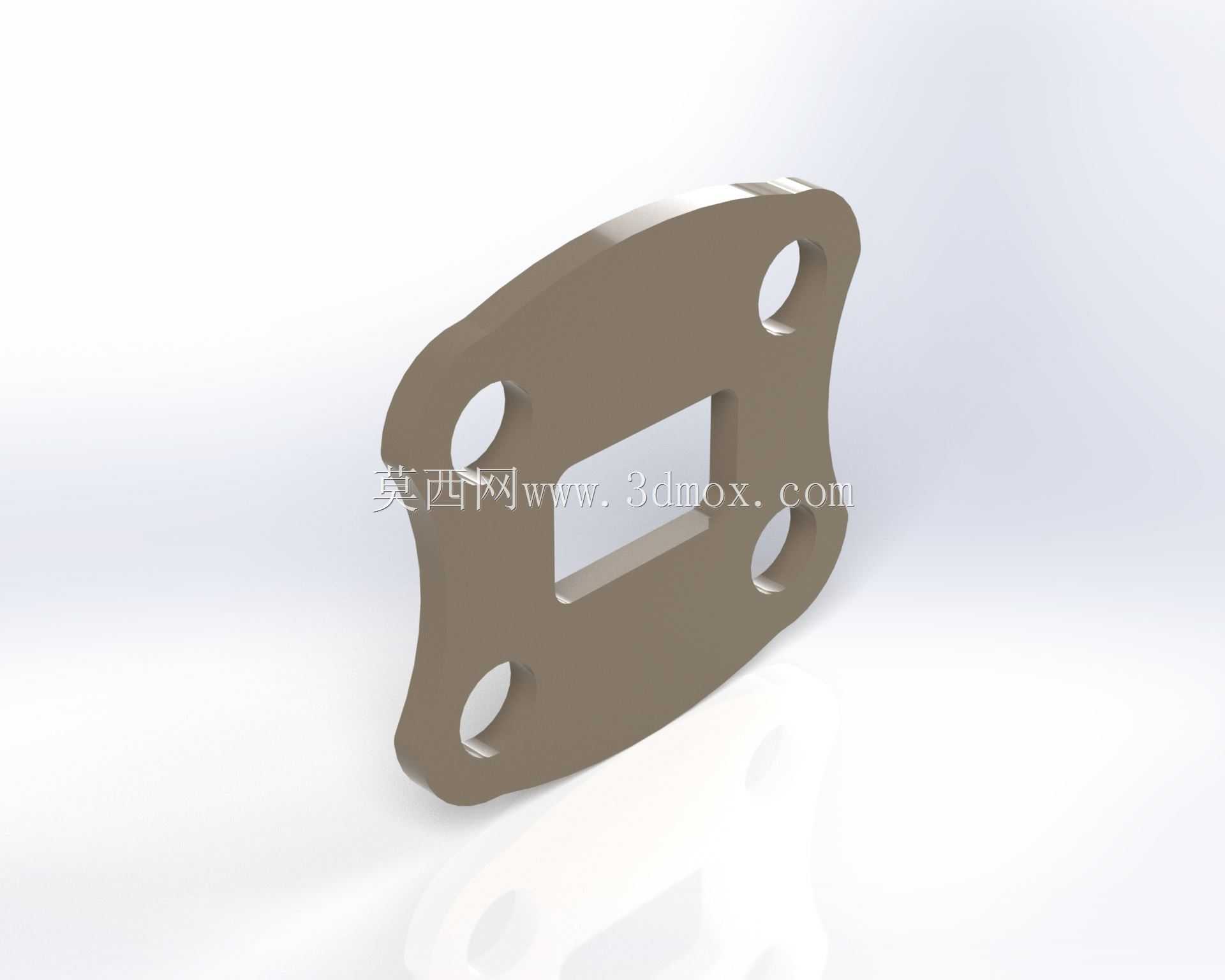

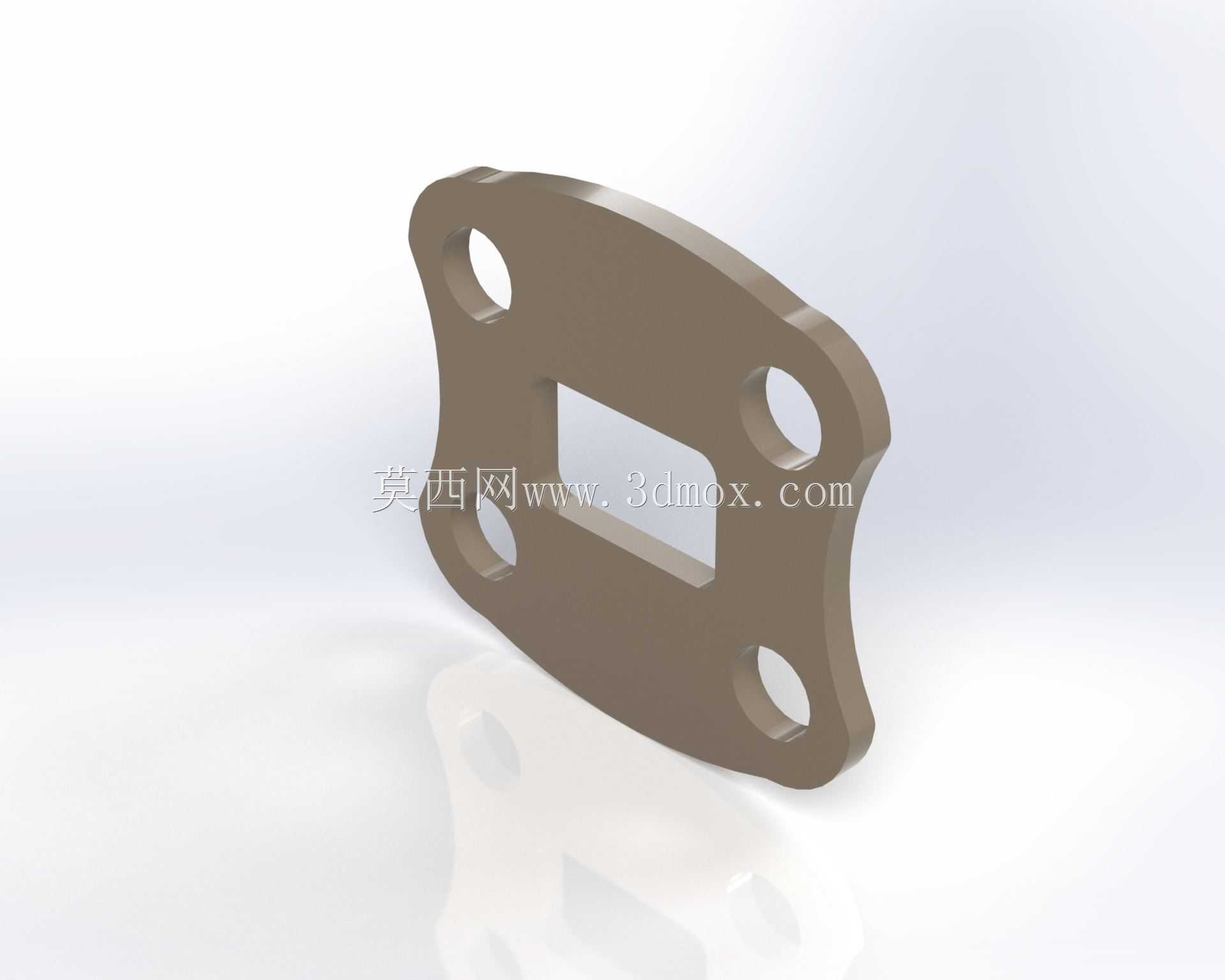

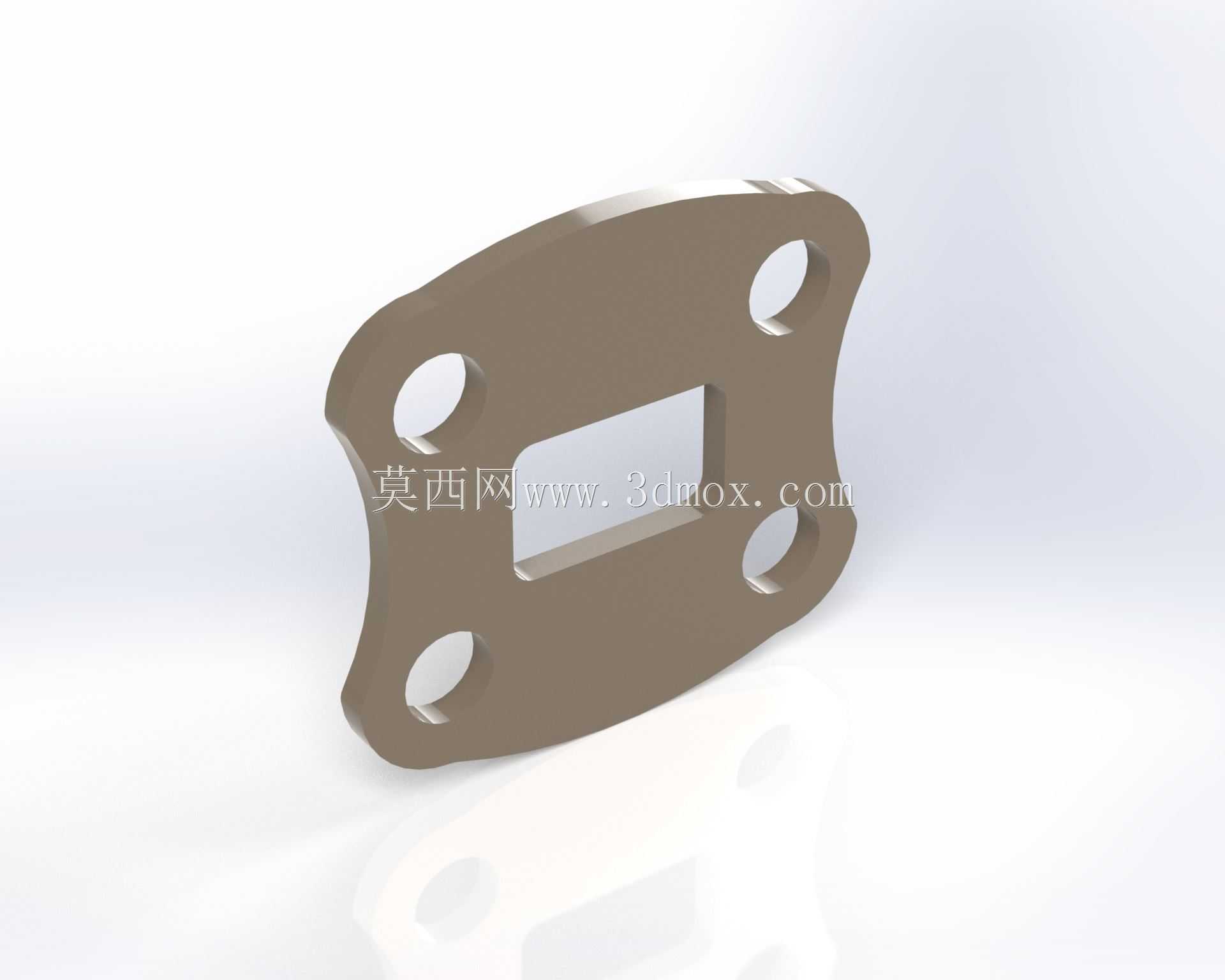

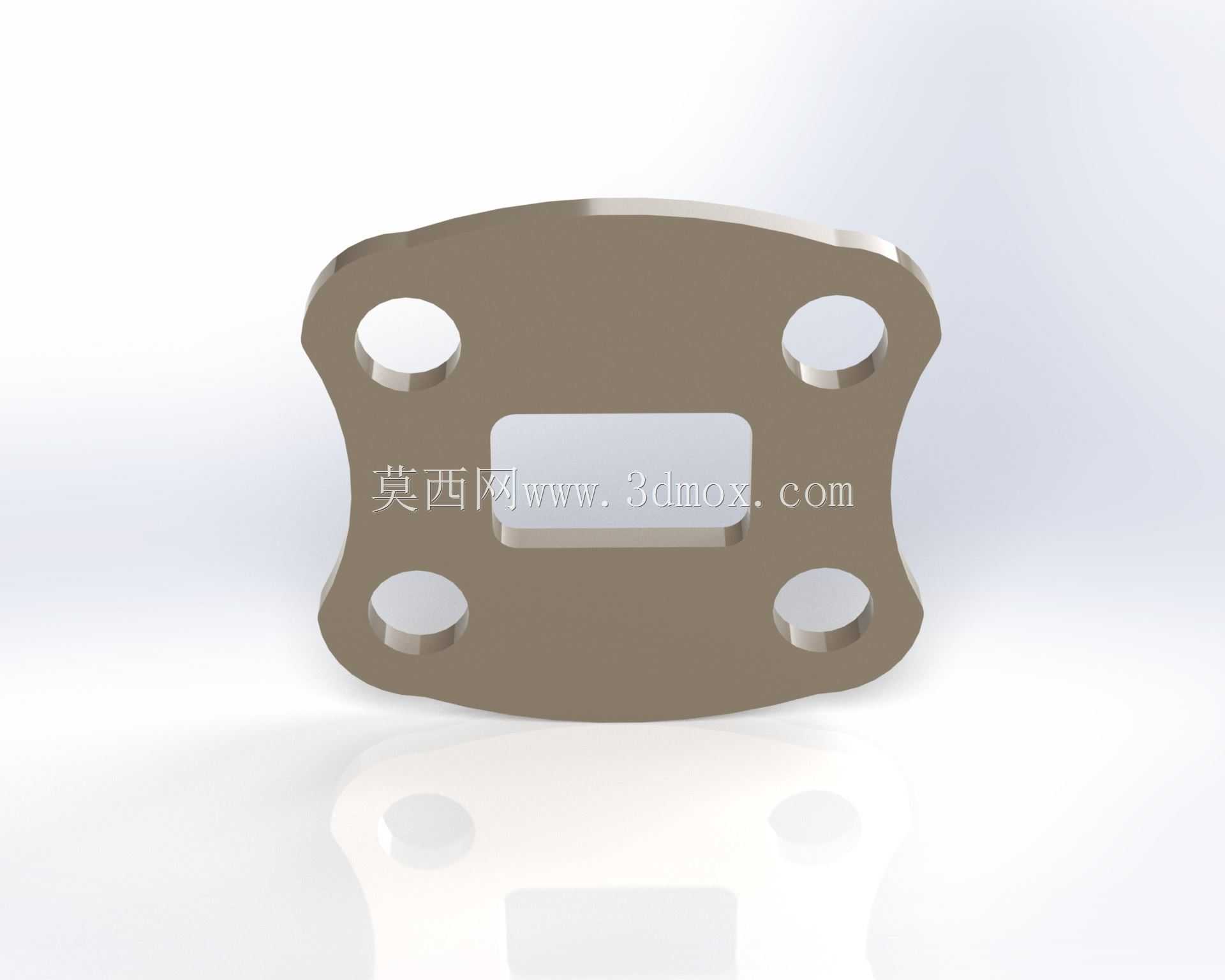

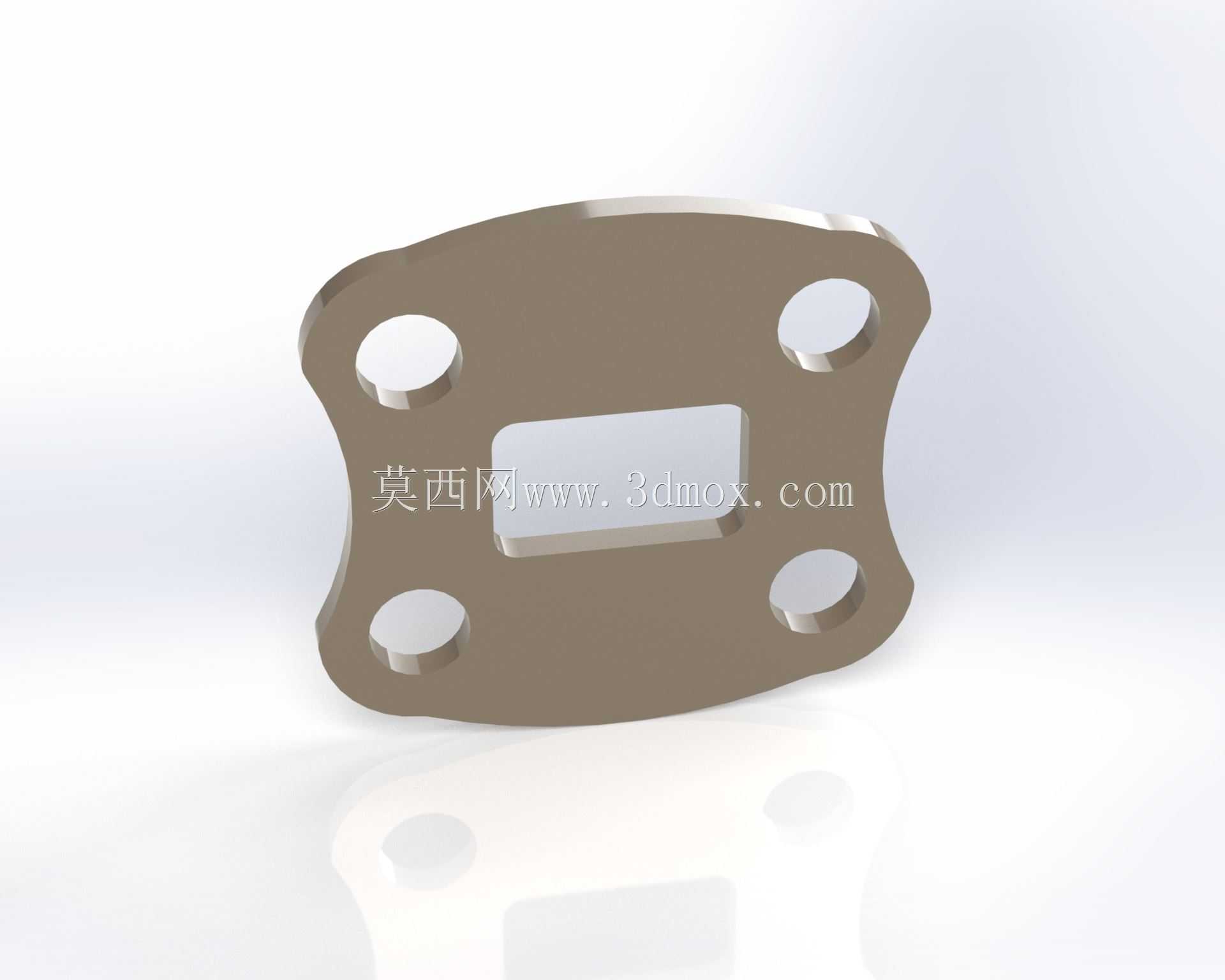

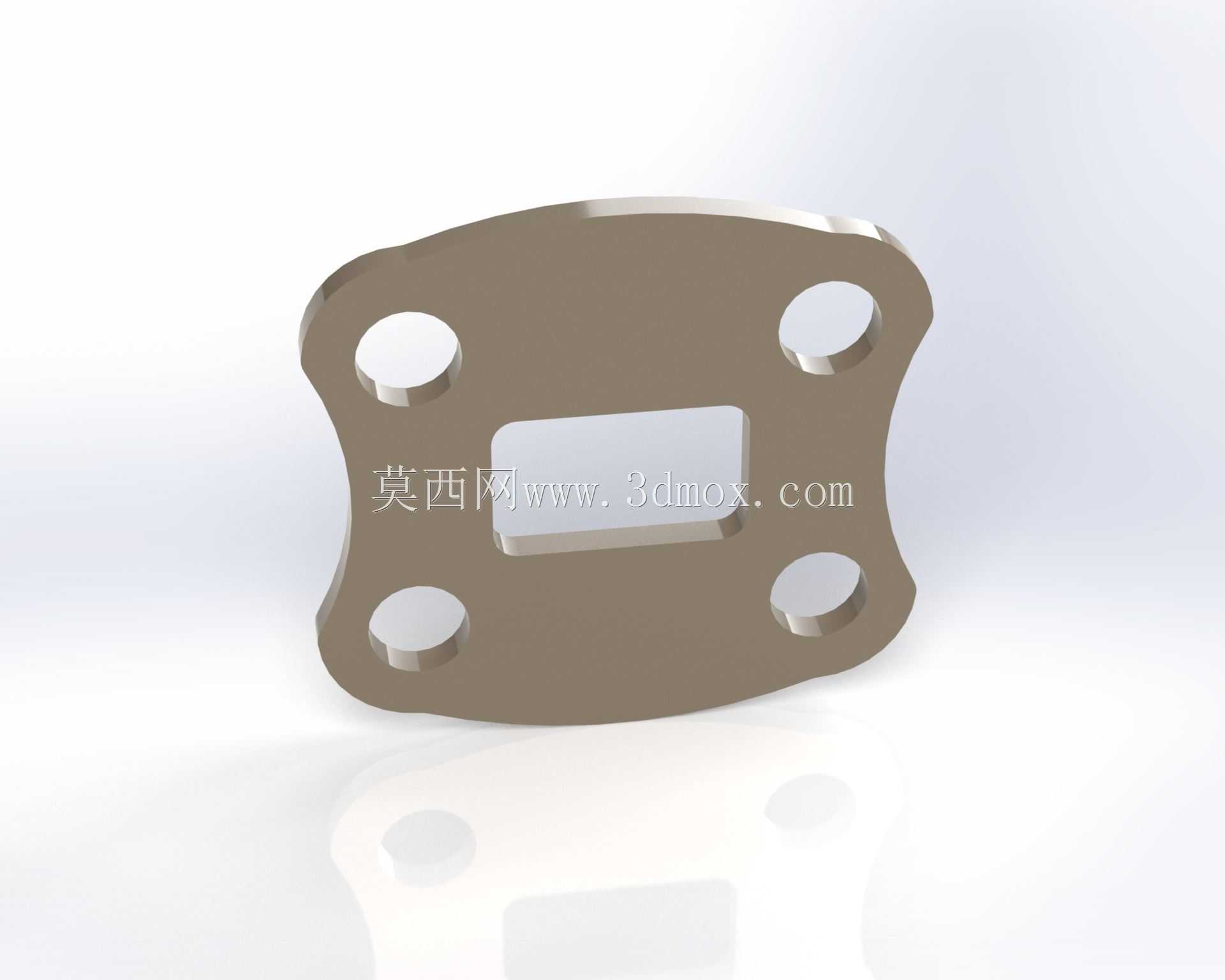

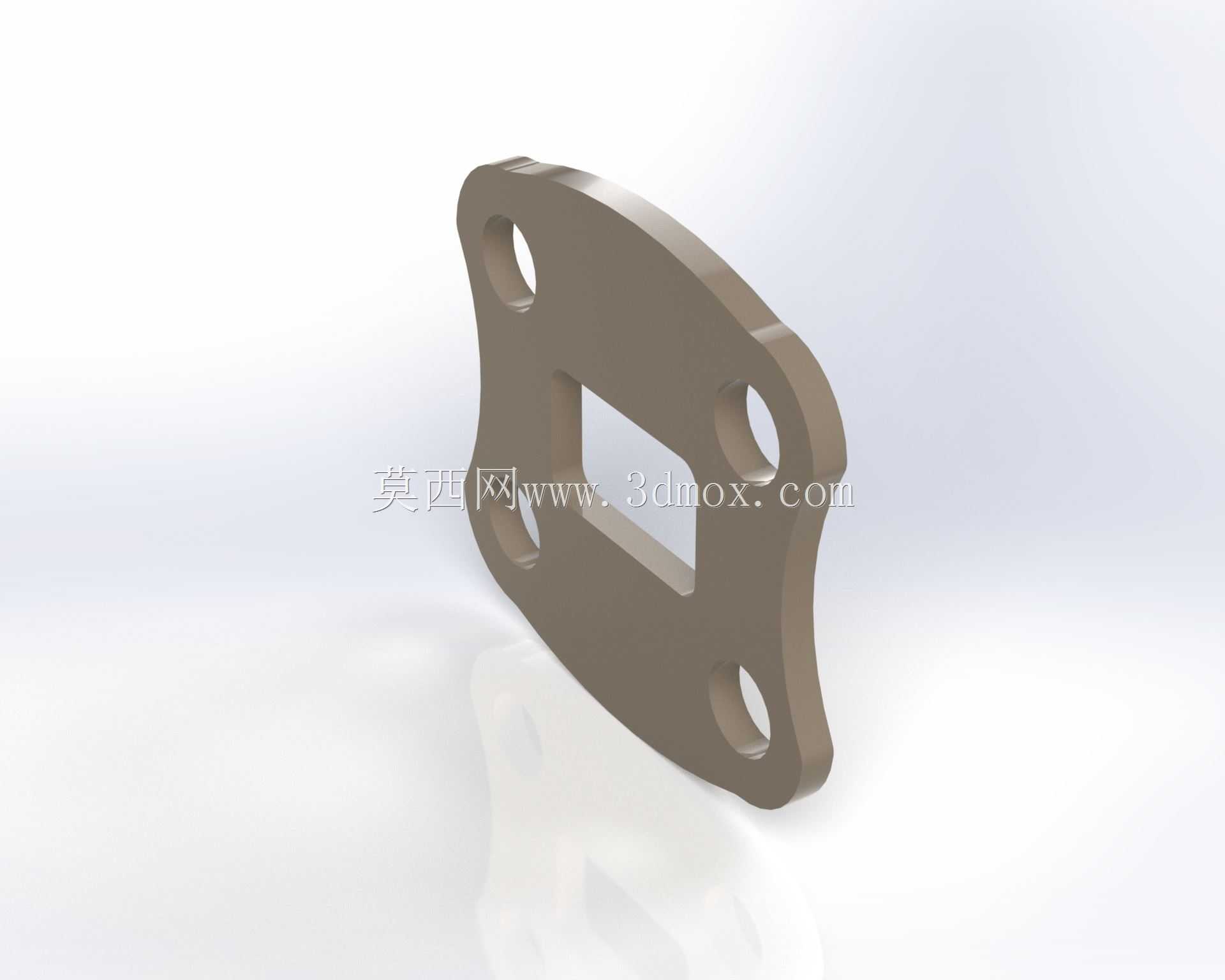

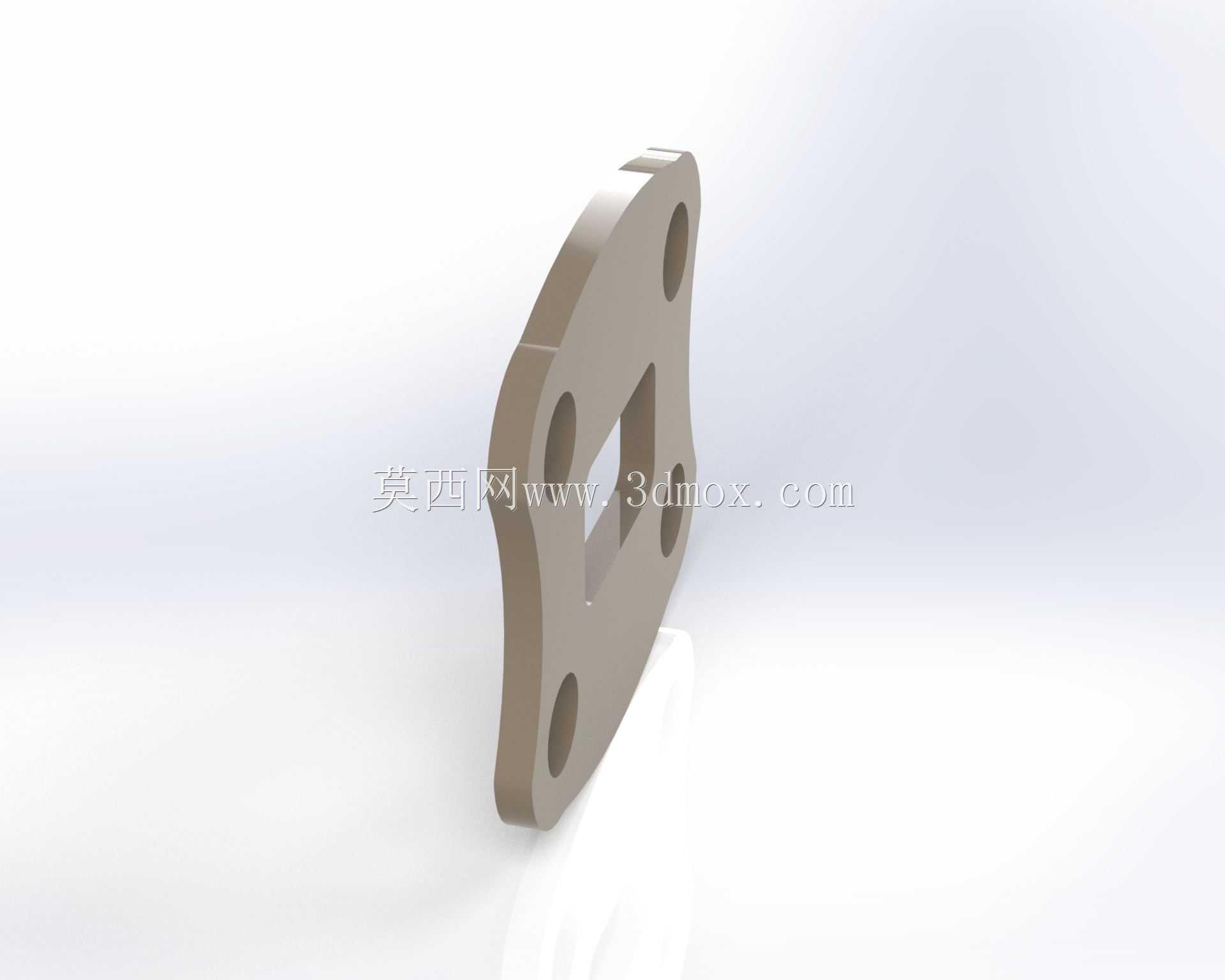

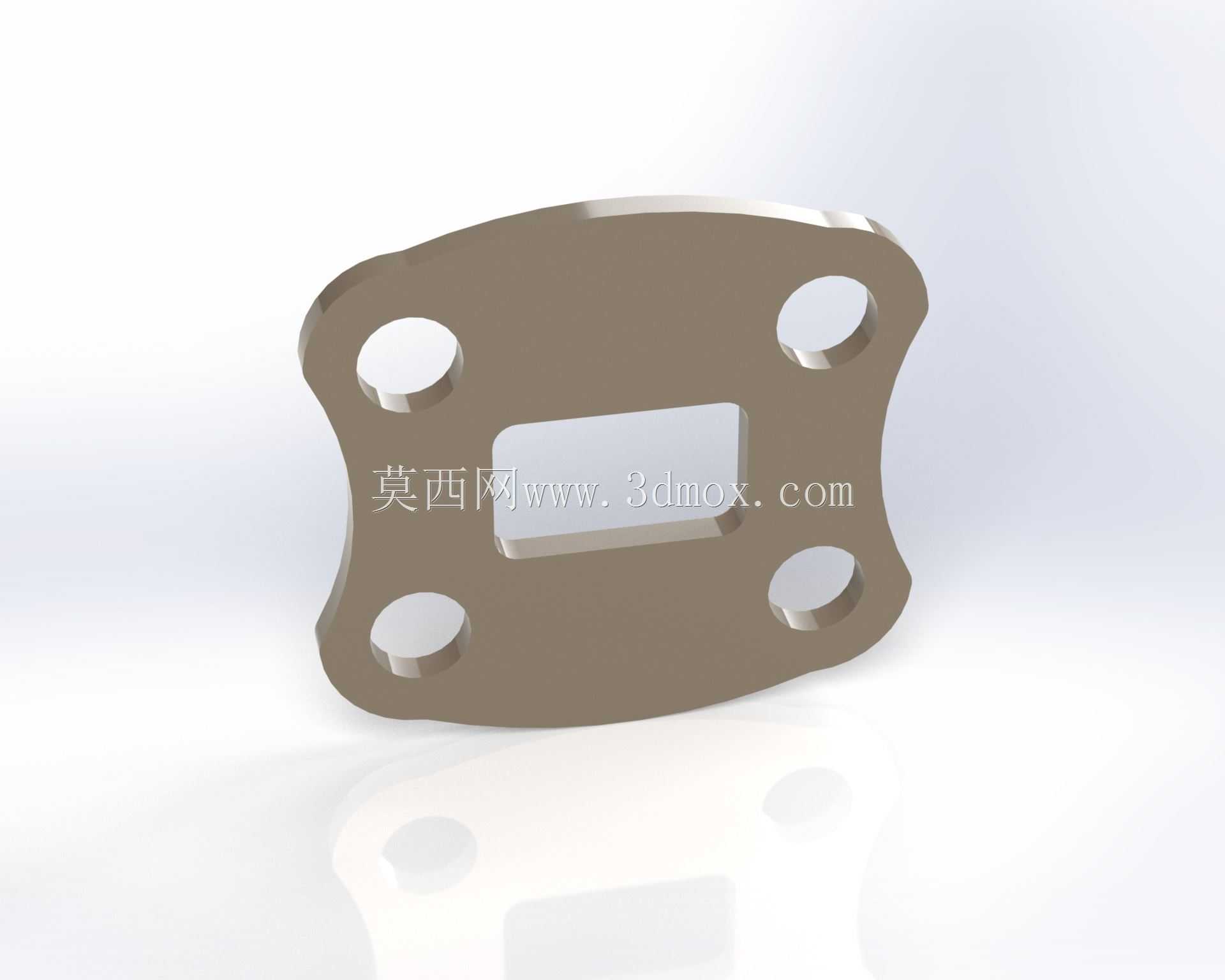

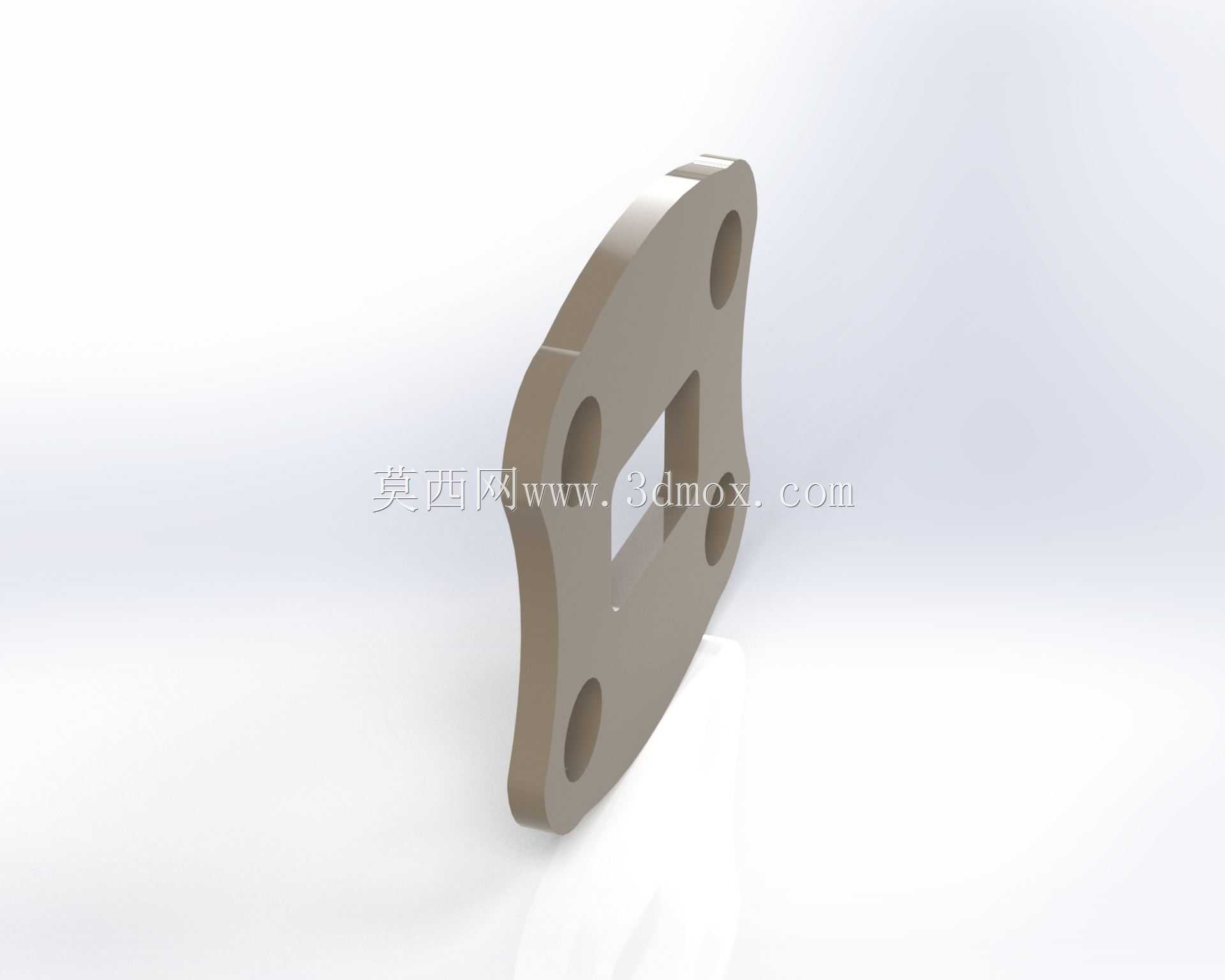

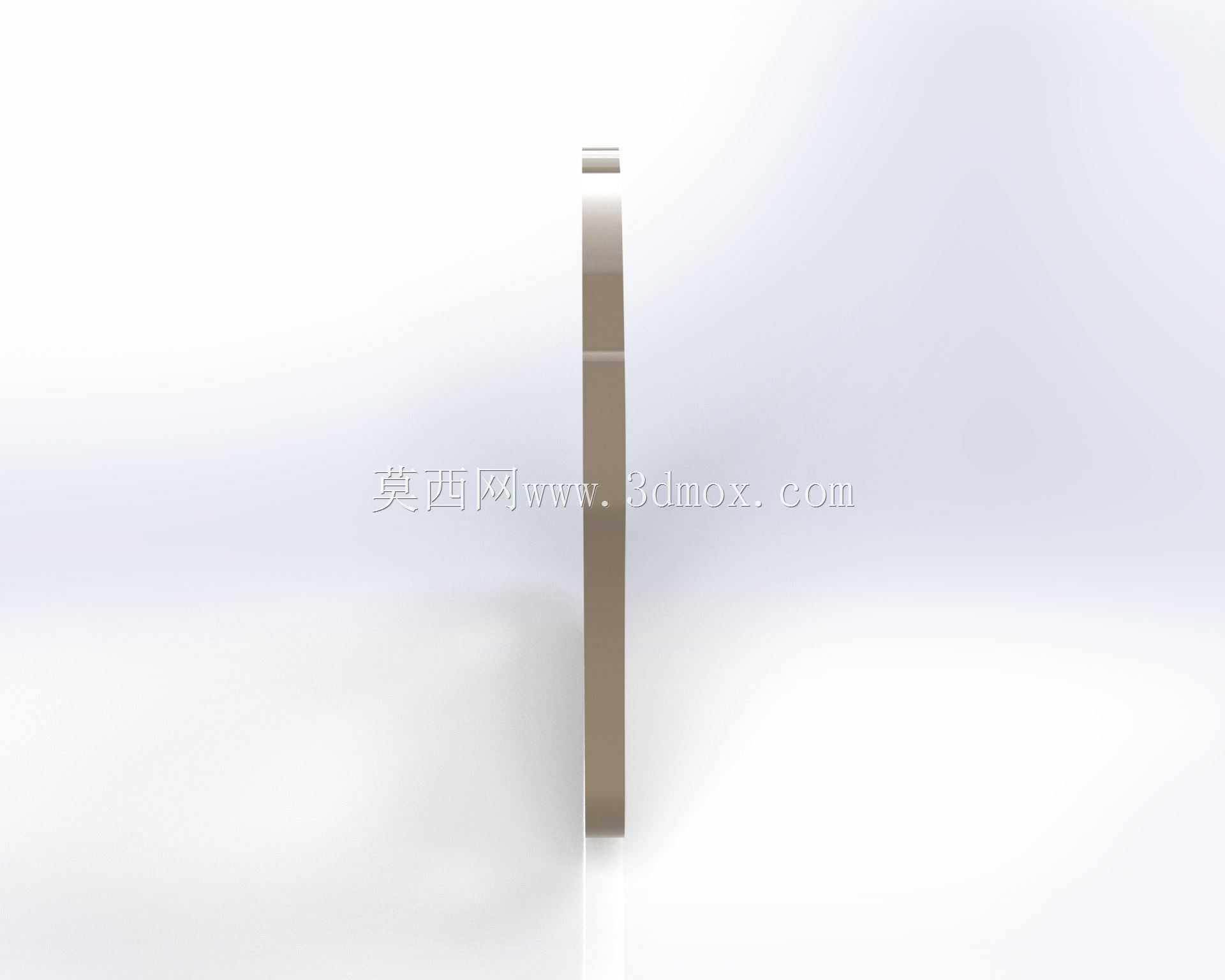

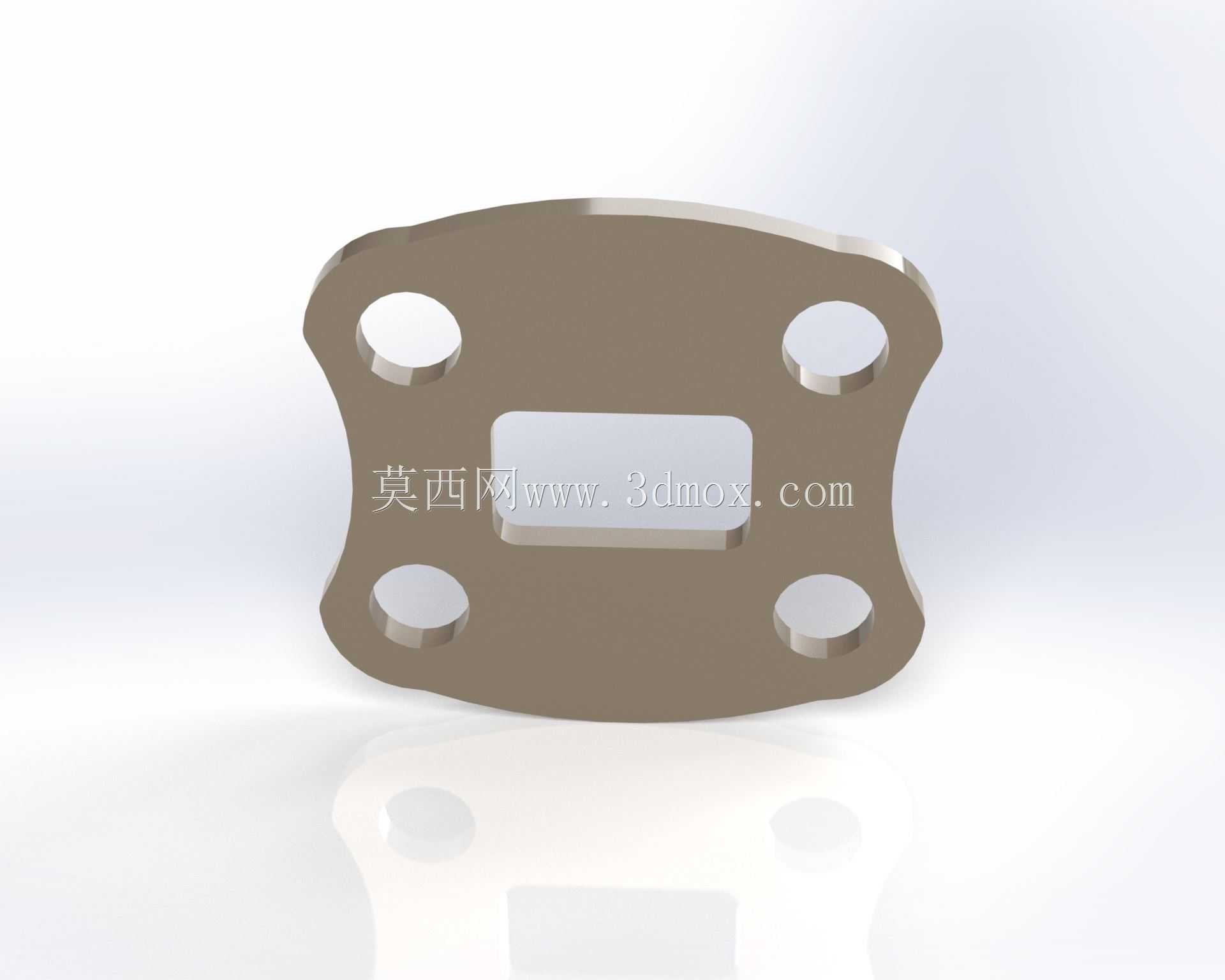

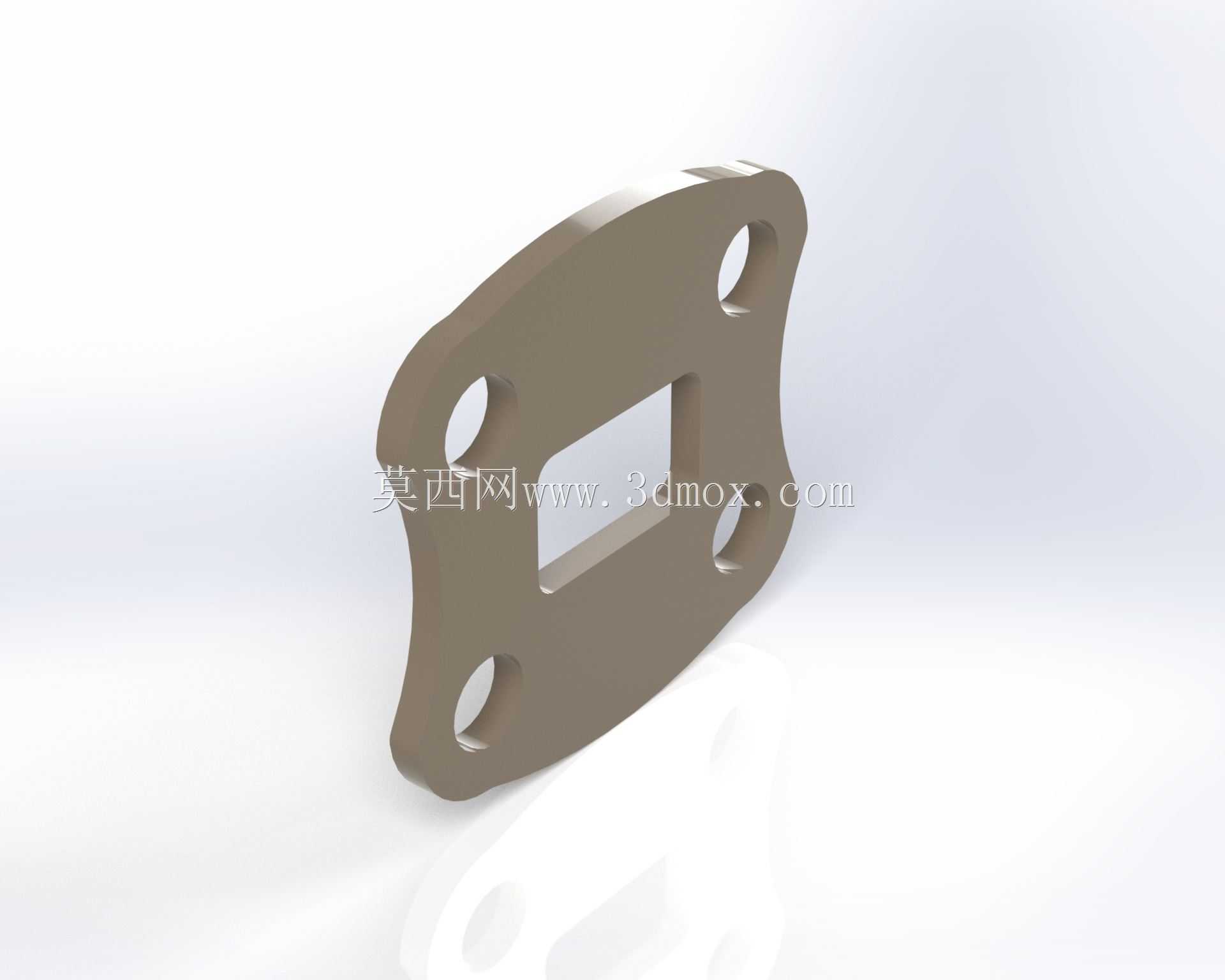

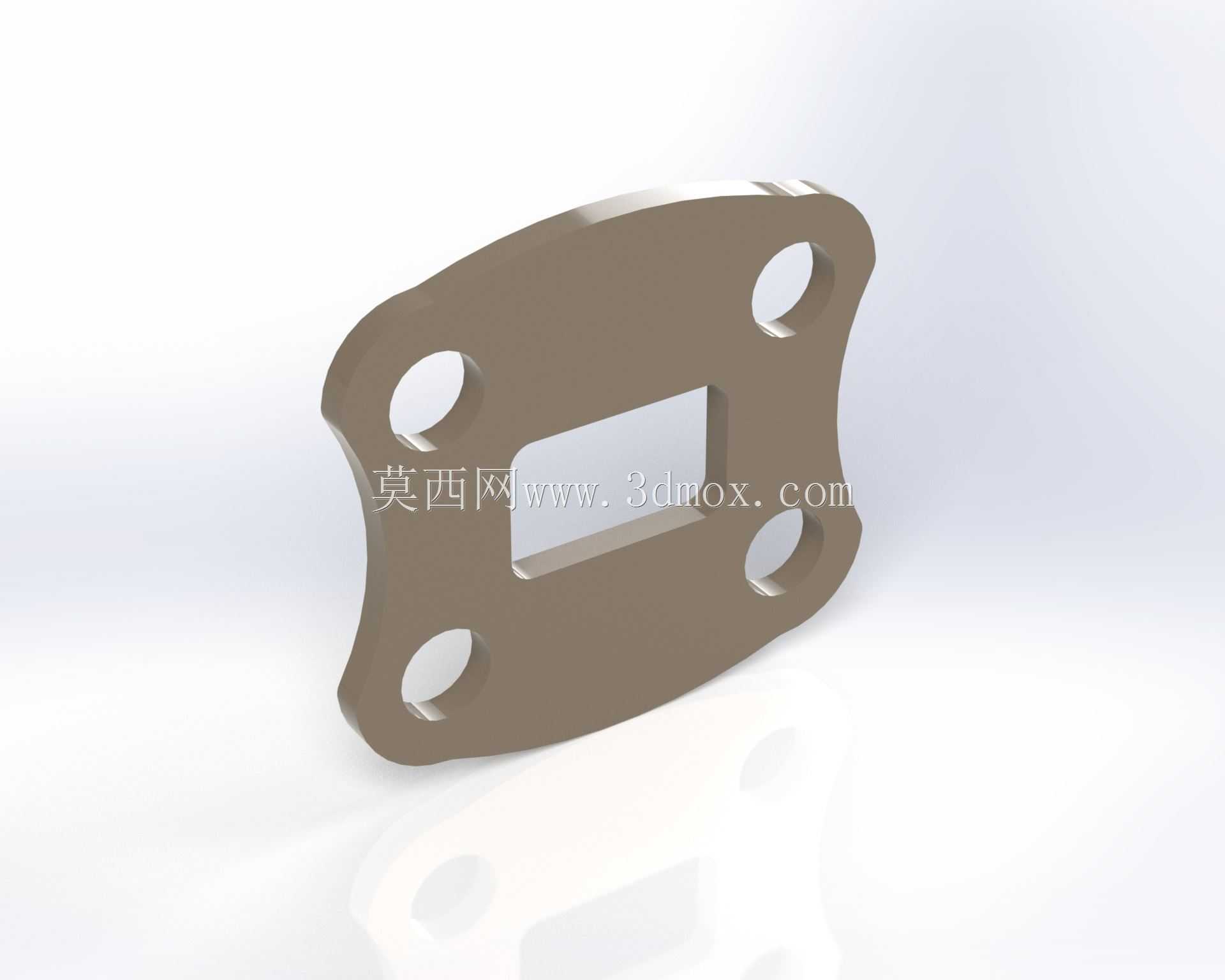

　　这款棘轮结构件主要适配传感器类精密设备的间歇传动与安装定位场景，在工业传感检测、自动化工位分度、精密计数触发的机构中，承担单向止逆、步进传动、安装限位的多重作用，区别于常规大尺寸传动棘轮，该构件属于小型精密传动配套件，整体采用扁平异形轮廓设计，没有采用传统棘轮的整周棘齿布局，而是将安装定位结构与棘爪配合轮廓做了一体化整合，大幅压缩了构件的占用空间，适配传感器类设备紧凑的内部安装空间要求。从实际使用场景来看，这类构件常配套在接触式位移传感器、旋转计数传感器、工位到位检测传感组件中，当传感机构需要做单向步进运动、防止反向回转干扰检测精度时，该构件的异形轮廓边可与配套棘爪形成稳定的单向锁止配合，避免反向位移导致的检测数据偏差，

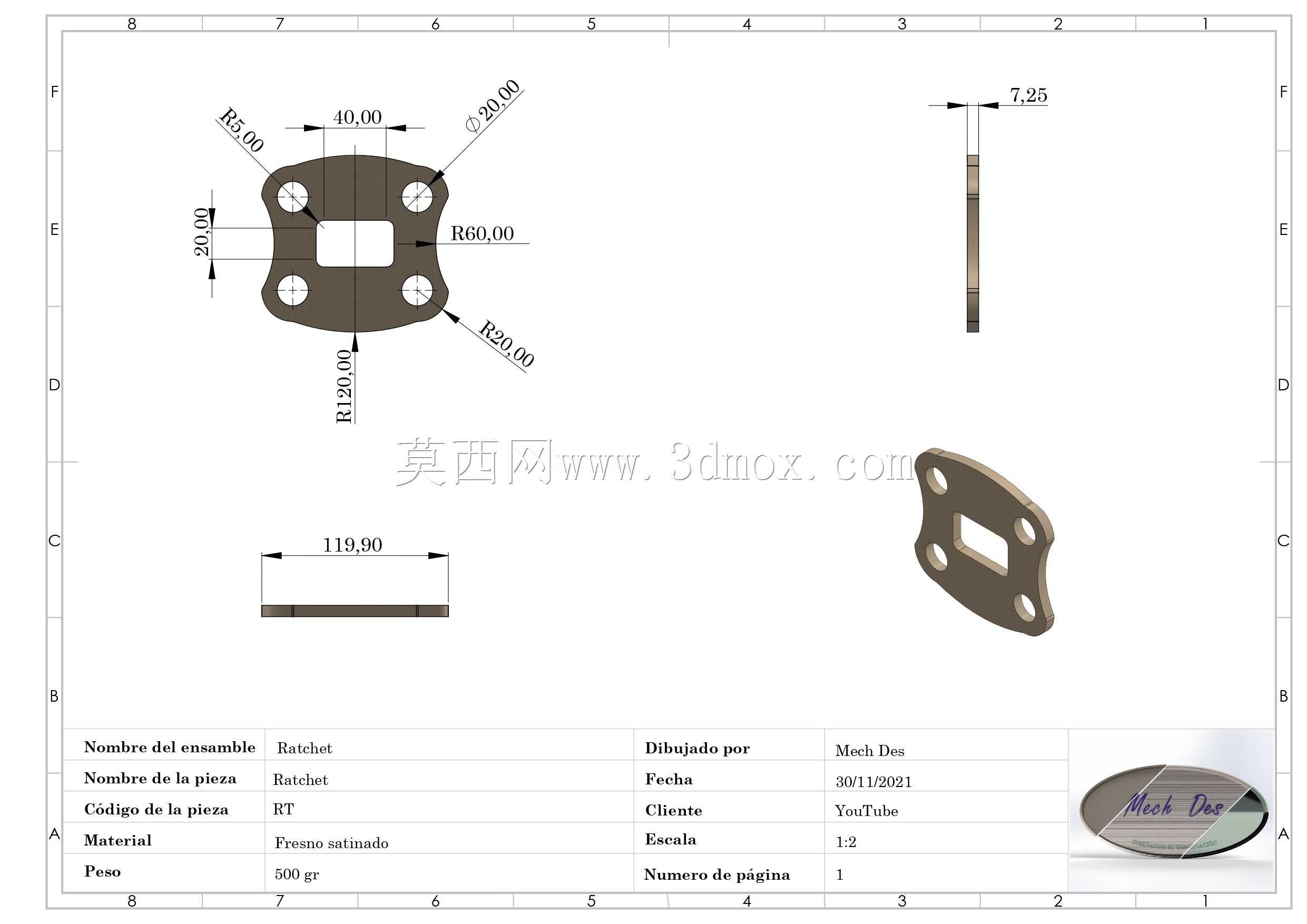

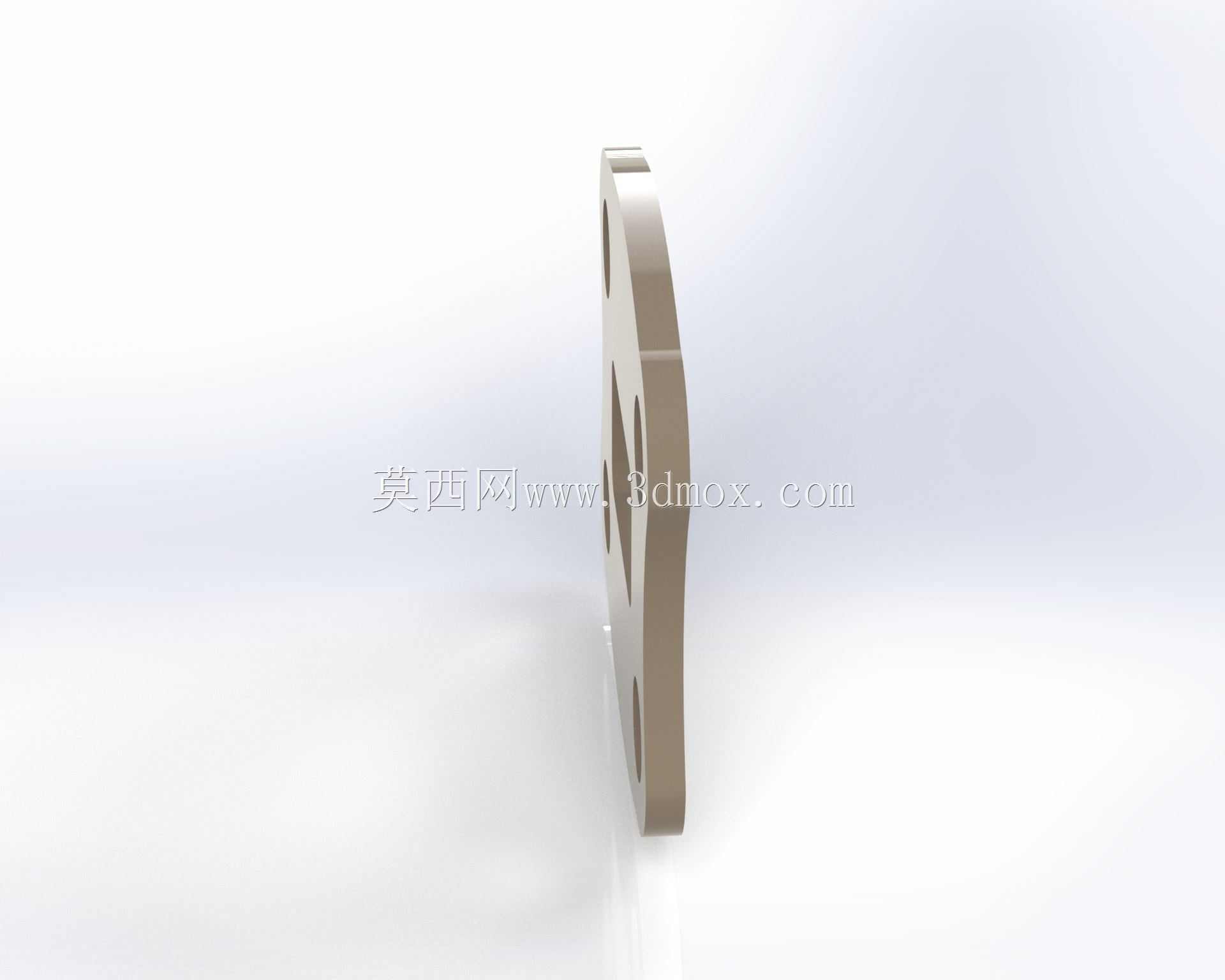

　　同时构件本身自带的四个安装孔位可直接将传动组件与传感器本体做刚性连接，不需要额外加装转接垫片，减少了装配环节的累积误差。设计层面上，构件主体采用近似圆角菱形的外轮廓，四个角位分别做了不同半径的圆弧过渡，其中两处R60圆弧、两处R20圆弧与R120的底部圆弧衔接，既保证了棘爪滑动接触时的顺滑无卡滞，也避免了尖角结构带来的应力集中问题，提升构件长期往复动作下的结构强度。中心开设的矩形通孔为传感轴的穿装让位结构，可直接套接在传感器的旋转轴端，轴孔配合边界可根据实际装配需求选择间隙配合或过渡配合，满足不同传动精度要求的场景。尺寸边界上，构件整体长度方向最大尺寸为119.9mm，宽度方向最大尺寸为40mm，整体厚度为7.25mm，

　　四个安装孔的直径统一为20mm，孔位中心距分别匹配常规小型传感器的安装孔距标准，安装时不需要对传感器原有安装位做二次加工，可直接替换原有同规格的传动垫片或止逆构件。构件的厚度设计充分考虑了小型传动机构的轴向空间限制，7.25mm的厚度既保证了自身的结构刚性，在承受棘爪频繁冲击载荷时不会发生形变，也不会过度占用轴向安装空间，避免影响传感器内部其他元件的布局。从装配适配性来看，该构件的所有外轮廓圆弧都做了顺滑接刀处理，没有加工棱角，棘爪在沿轮廓滑动做步进动作时，不会出现卡顿、跳齿的问题，四个安装孔的孔口做了微量倒角处理，安装时螺丝可顺利导入孔位，降低装配对位的难度。不同于常规棘轮需要配套专门的安装基座，

　　这款构件将安装功能与传动功能做了集成，在传感器这类空间极度受限的应用场景中，可有效减少配套零件的数量，降低整个传感组件的装配复杂度，同时一体化的结构也减少了多零件装配带来的传动间隙，提升间歇传动的位置精度，保障传感器检测信号的触发准确性。在实际选型适配时，需要注意确认配套棘爪的接触端圆弧半径与构件轮廓圆弧的匹配度，保证接触时为面接触而非点接触，降低接触应力带来的构件磨损，延长构件的使用寿命；同时安装时需保证构件平面与传感器旋转轴的垂直度，避免偏载导致的棘爪偏磨、传动卡滞问题。
