仪器仪表用快装弹性锁紧卡环结构设计

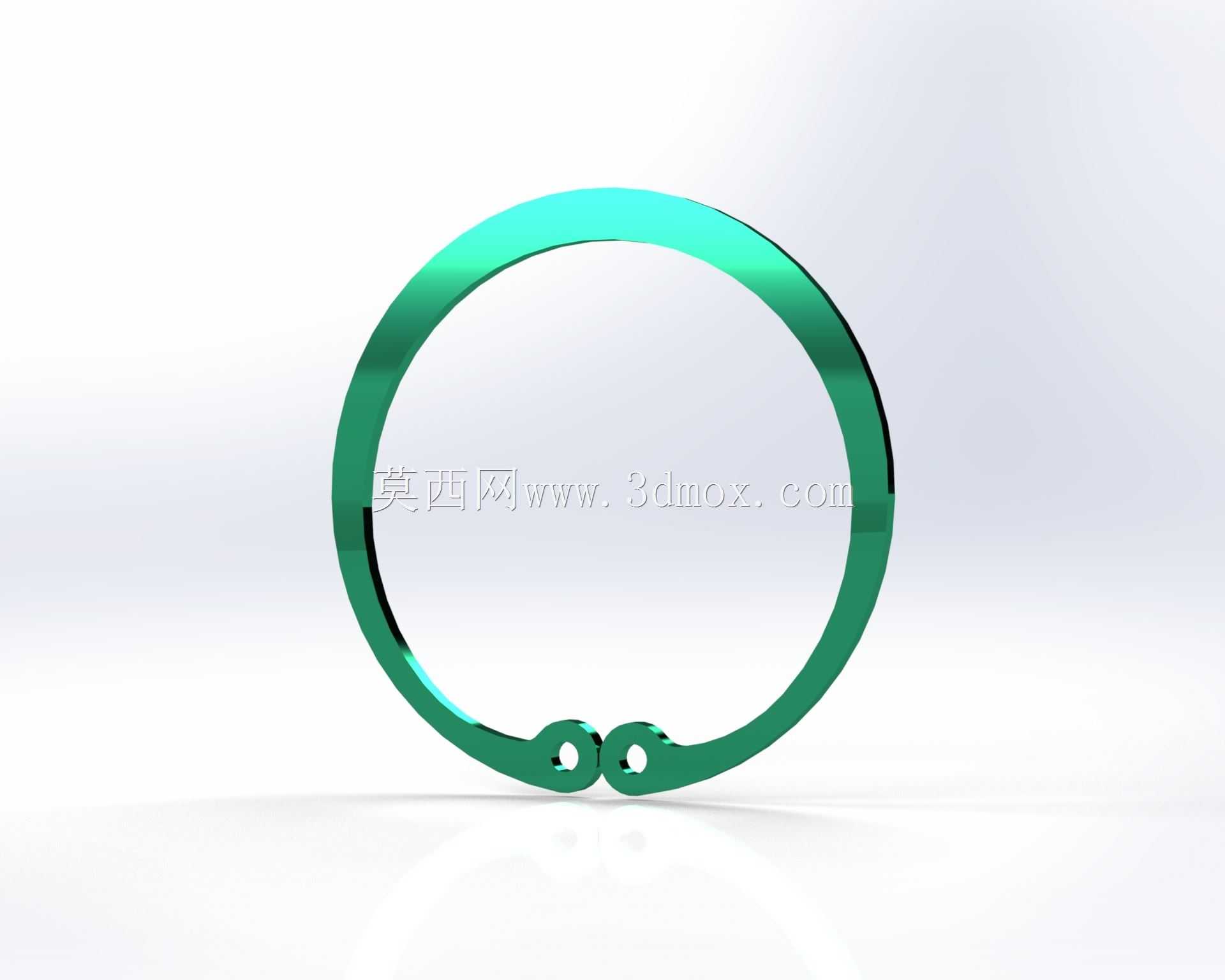

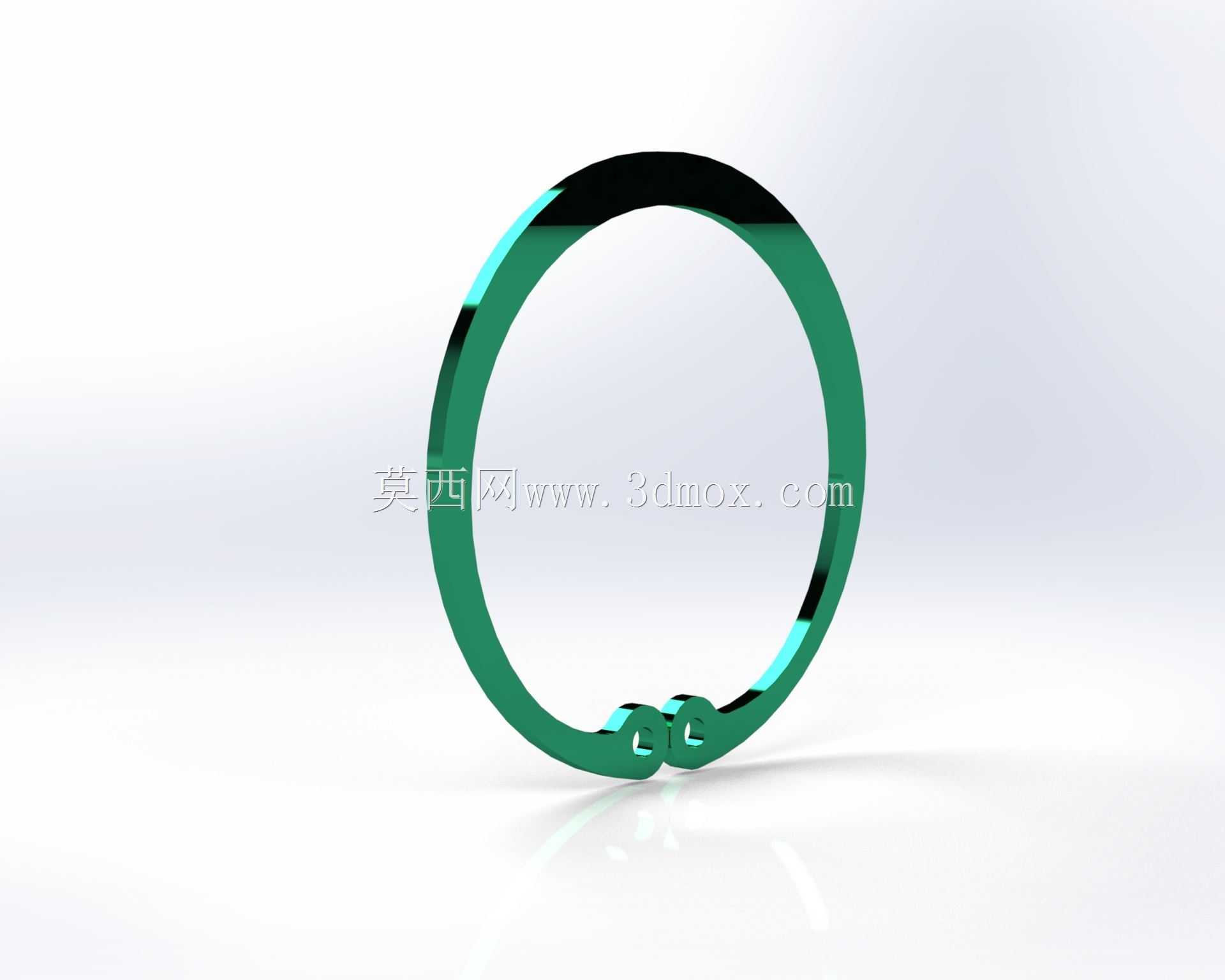

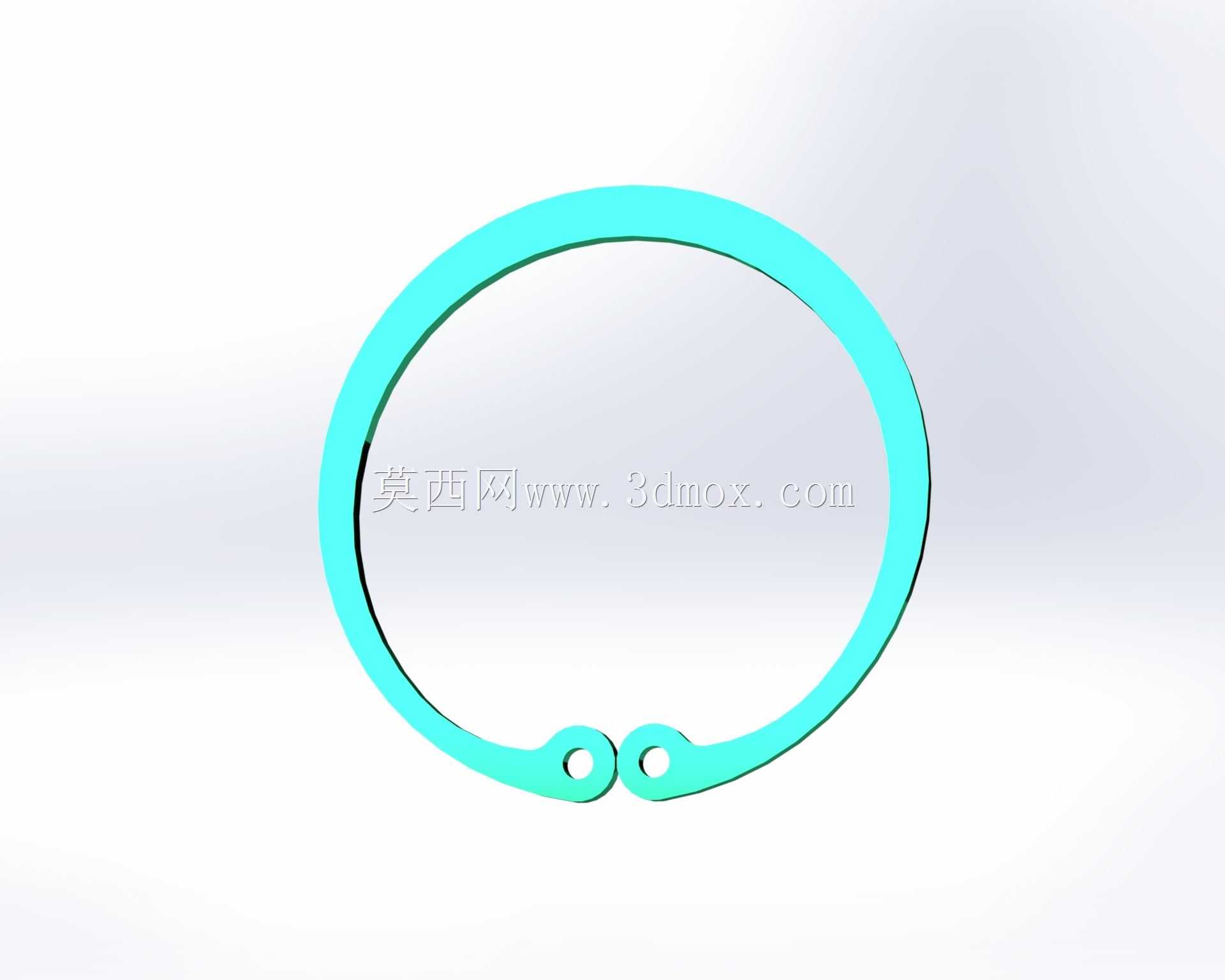

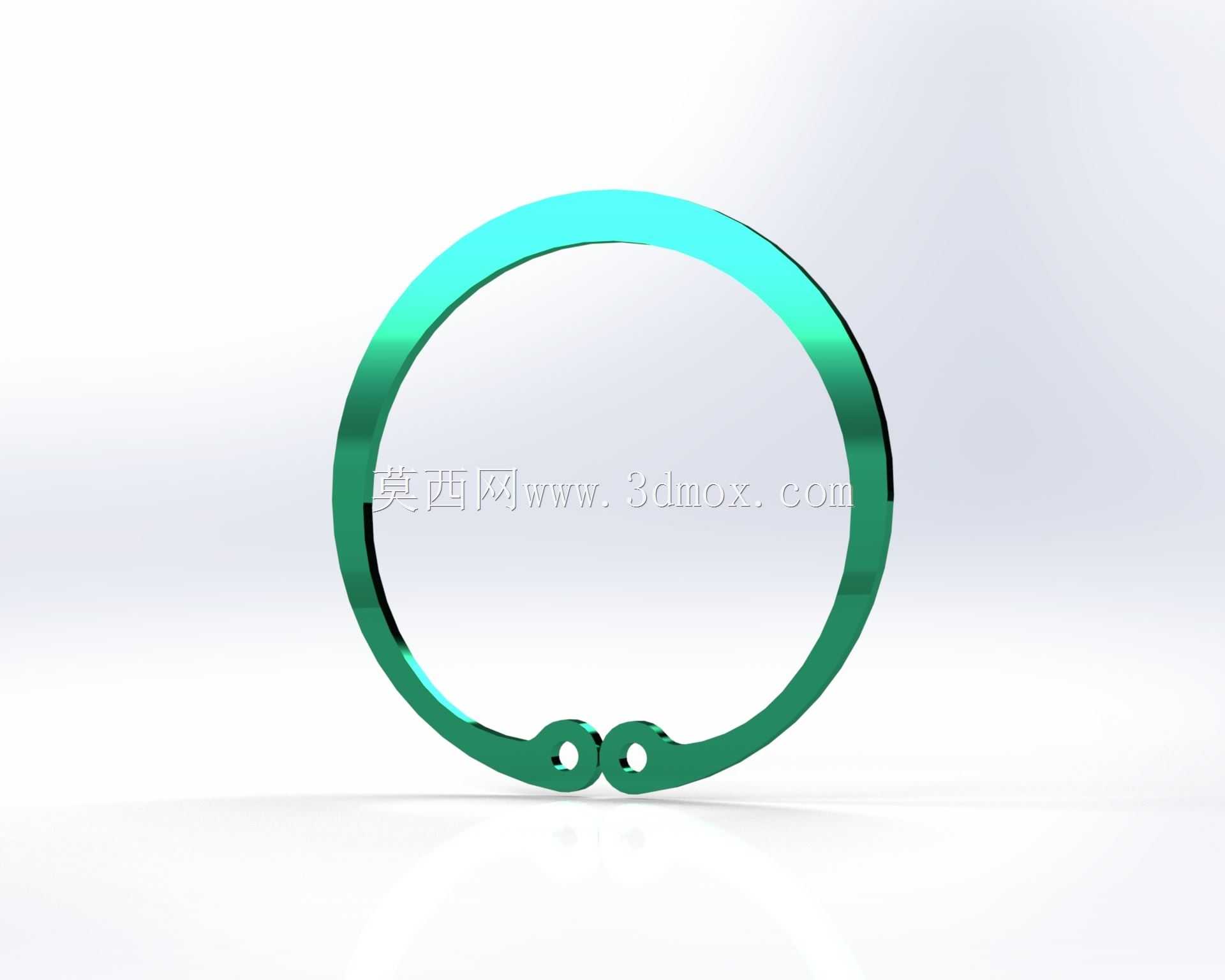

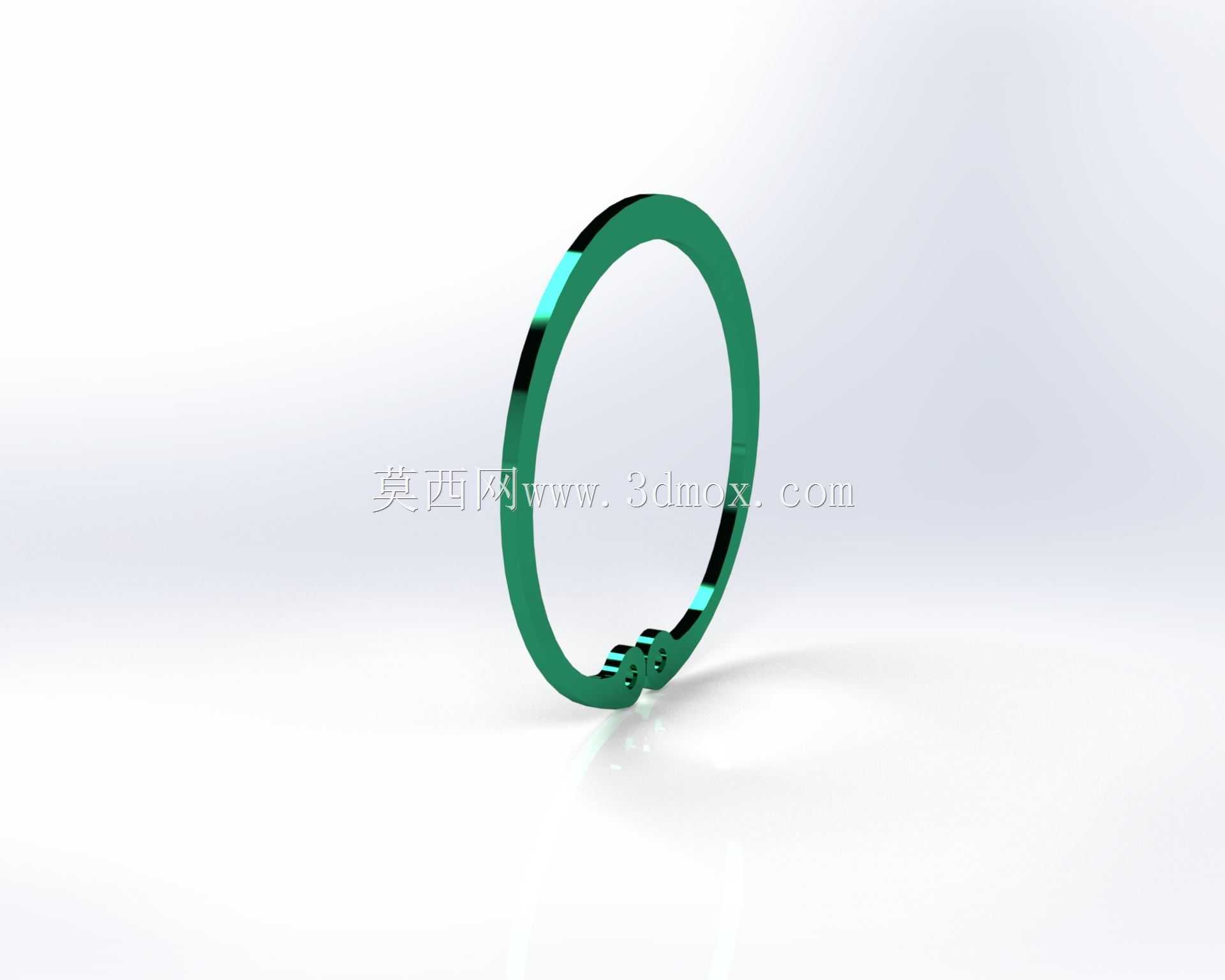

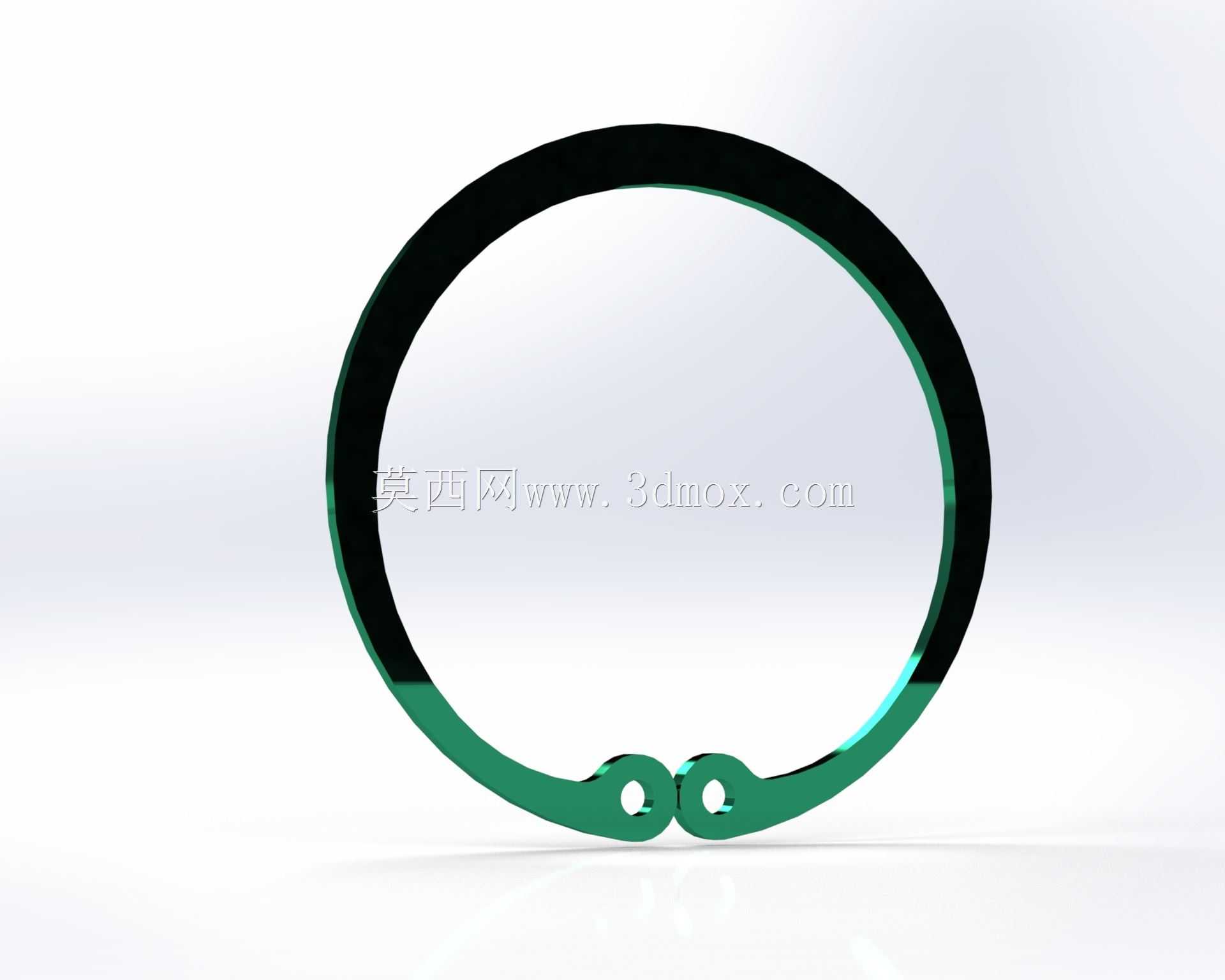

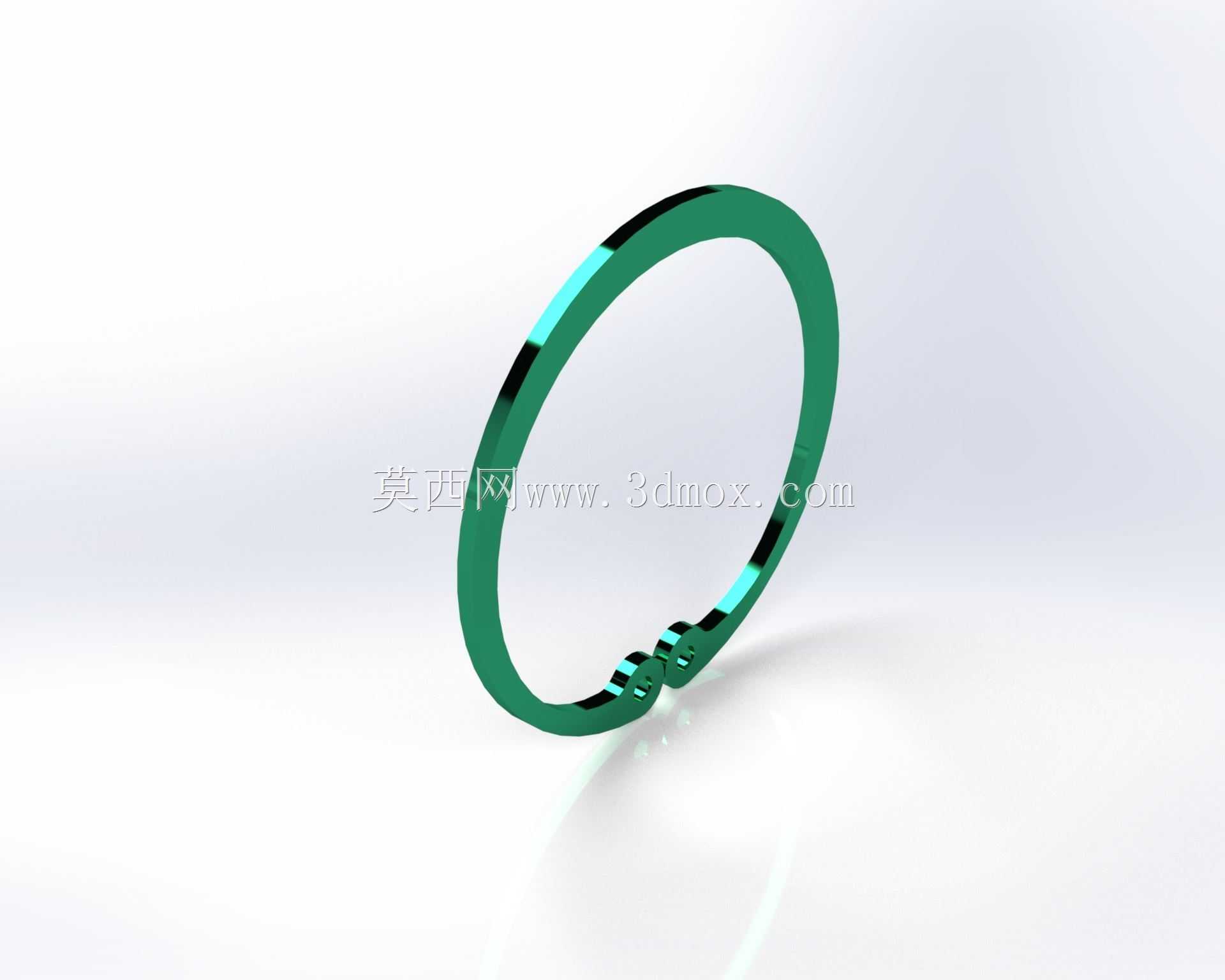

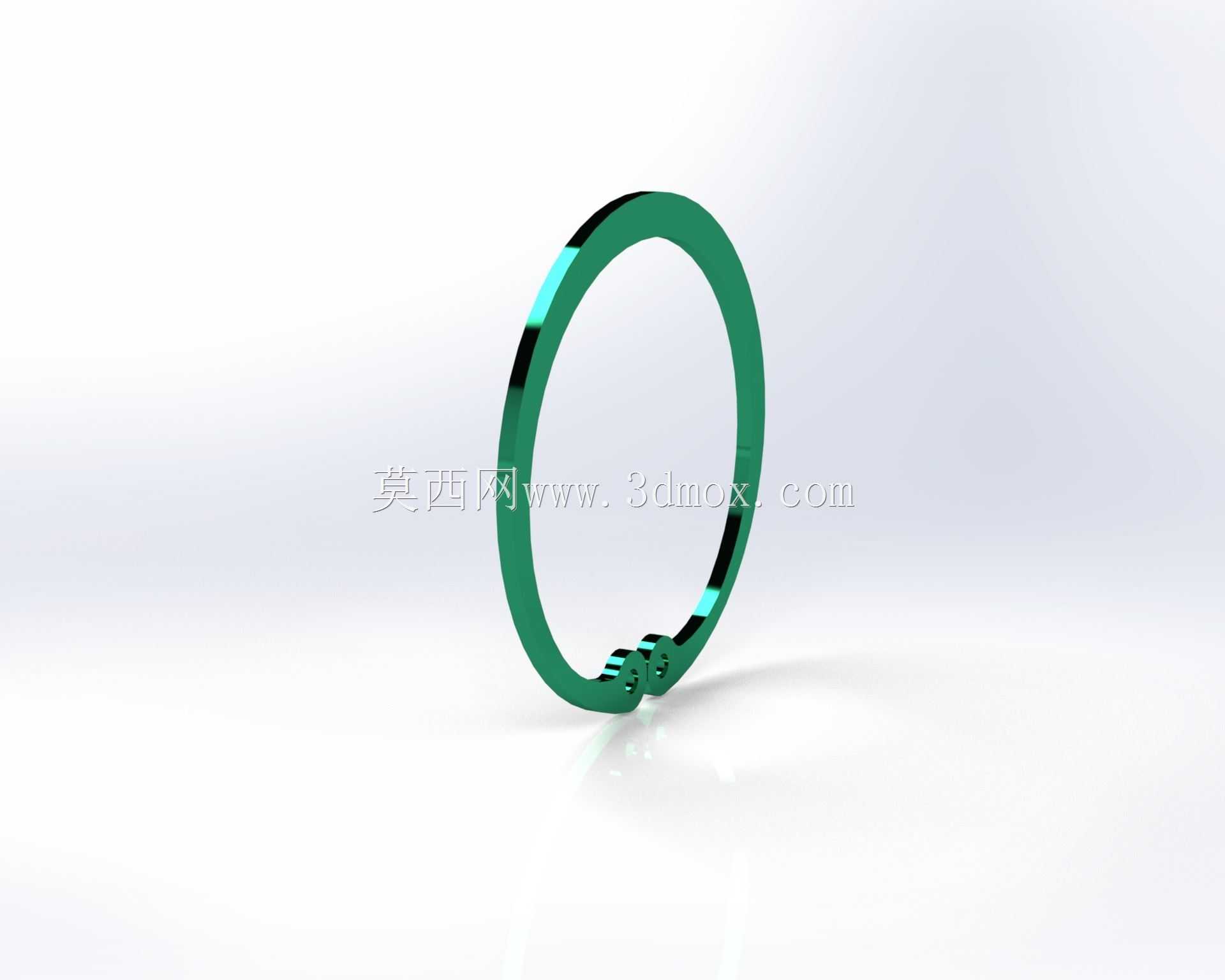

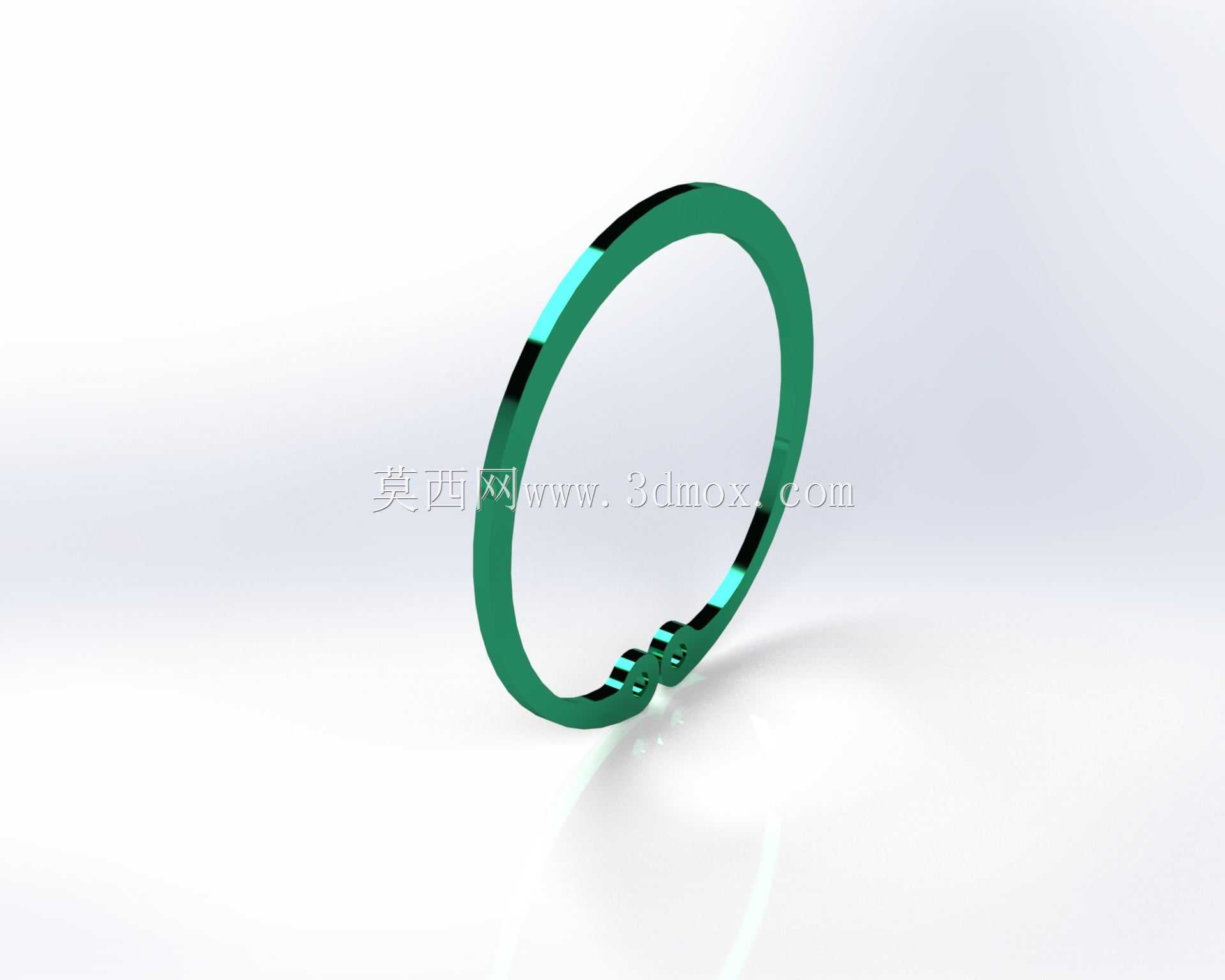

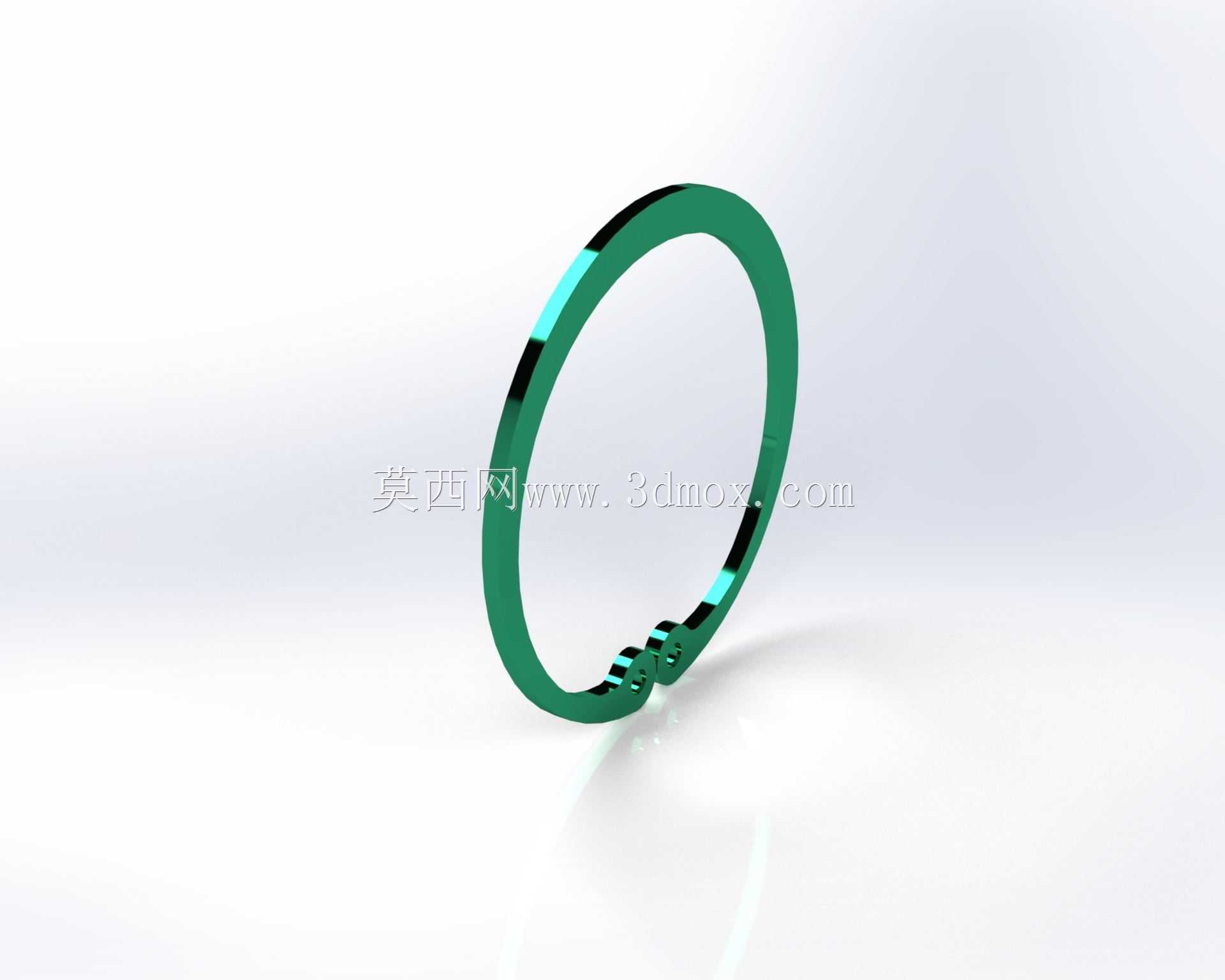

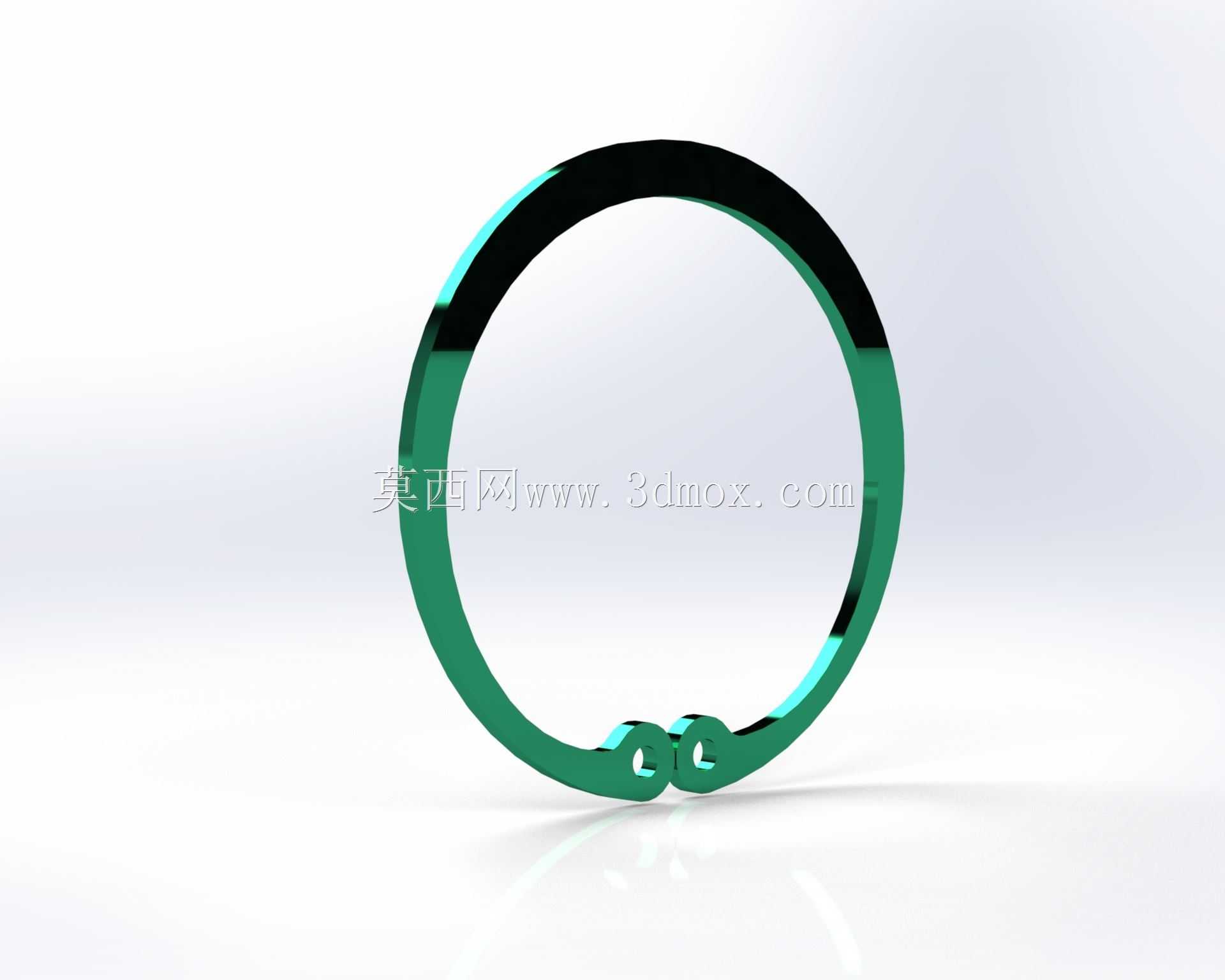

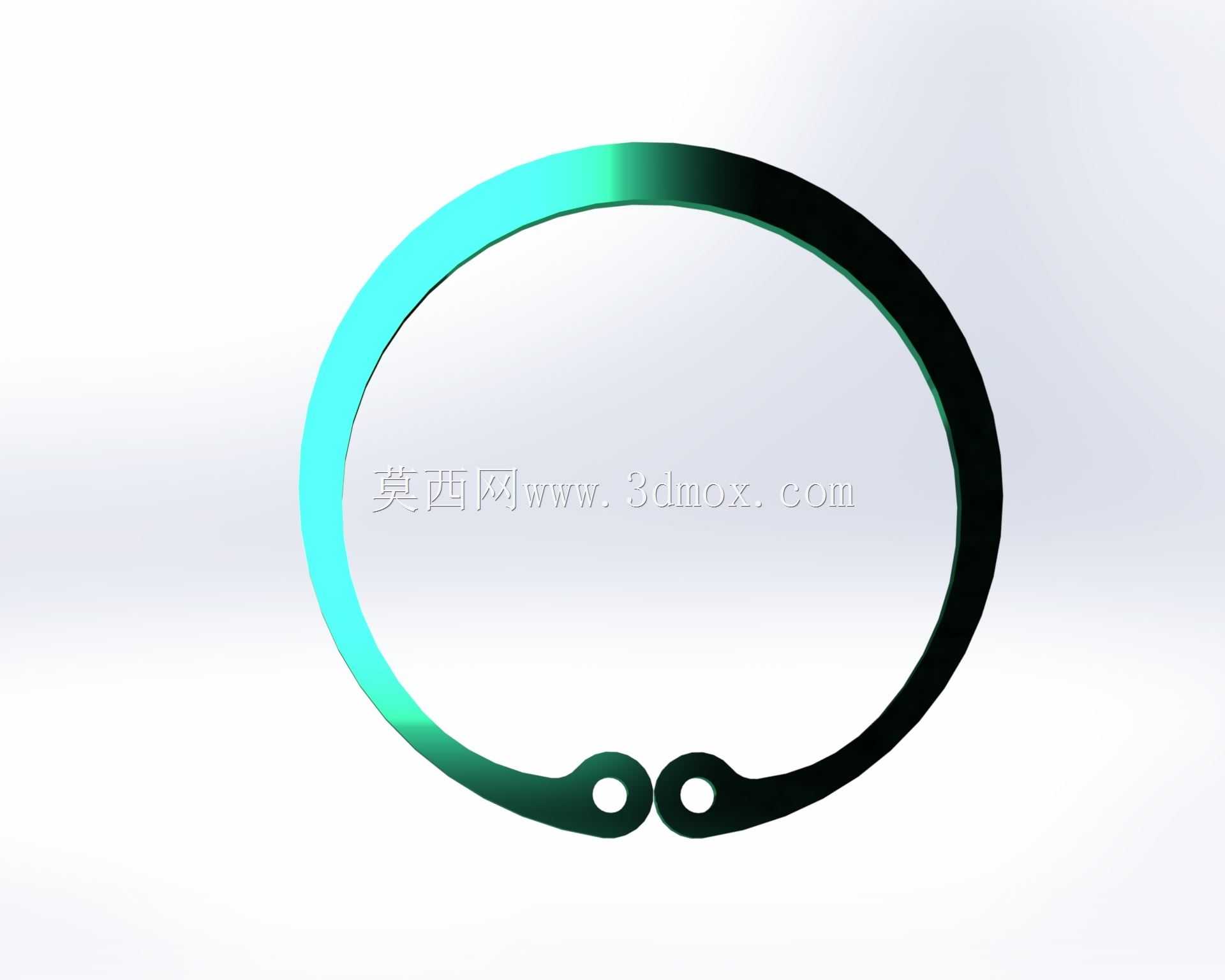

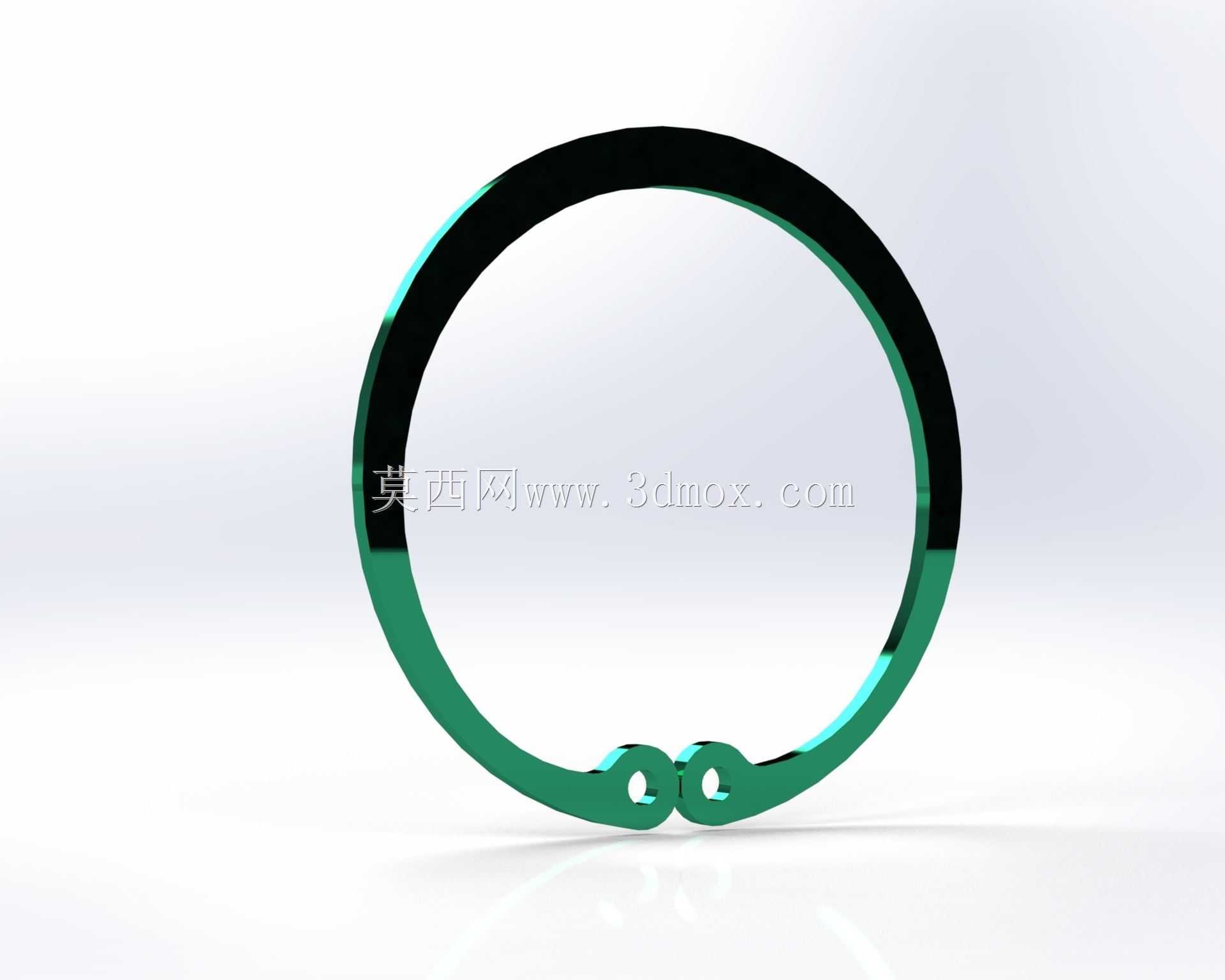

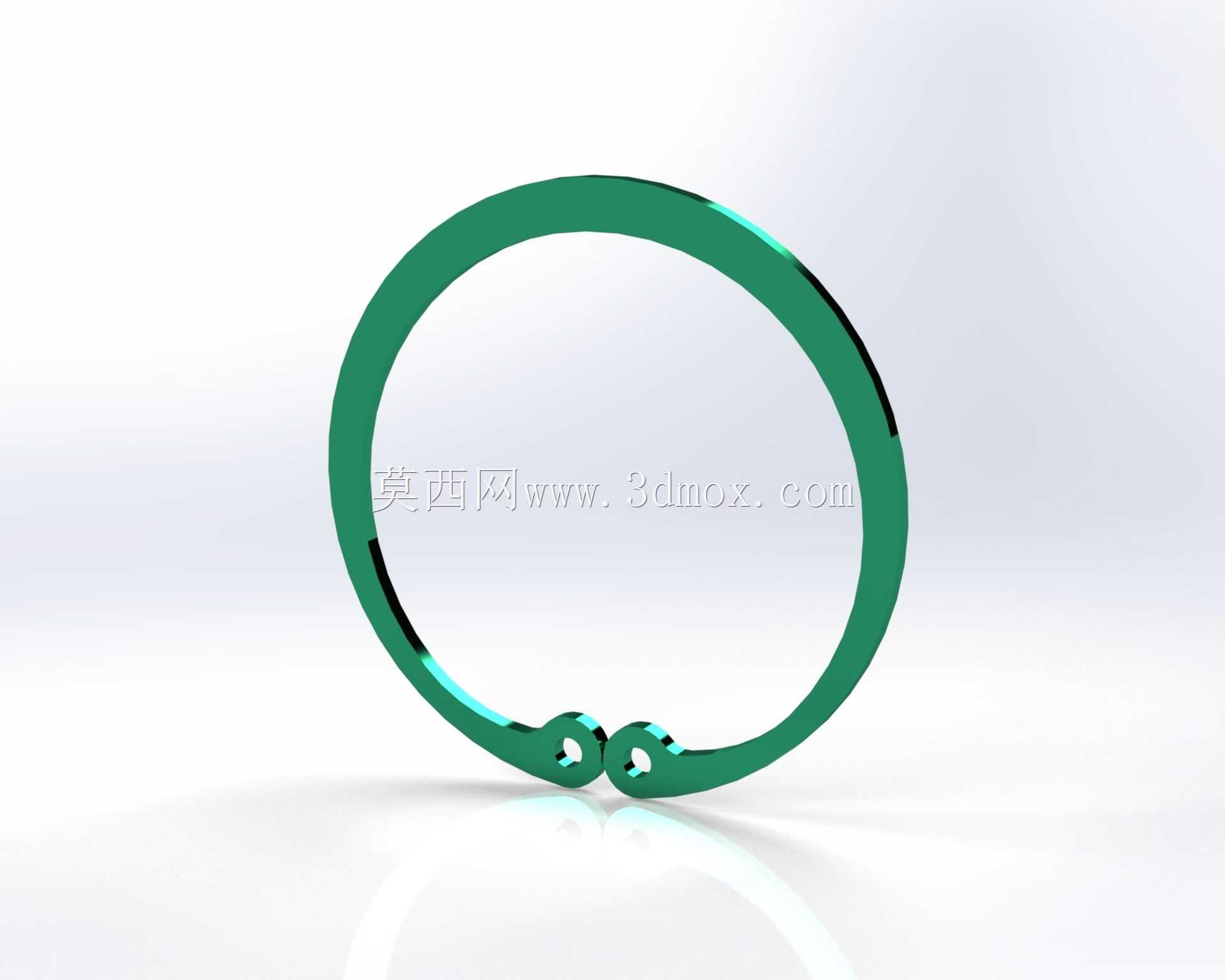

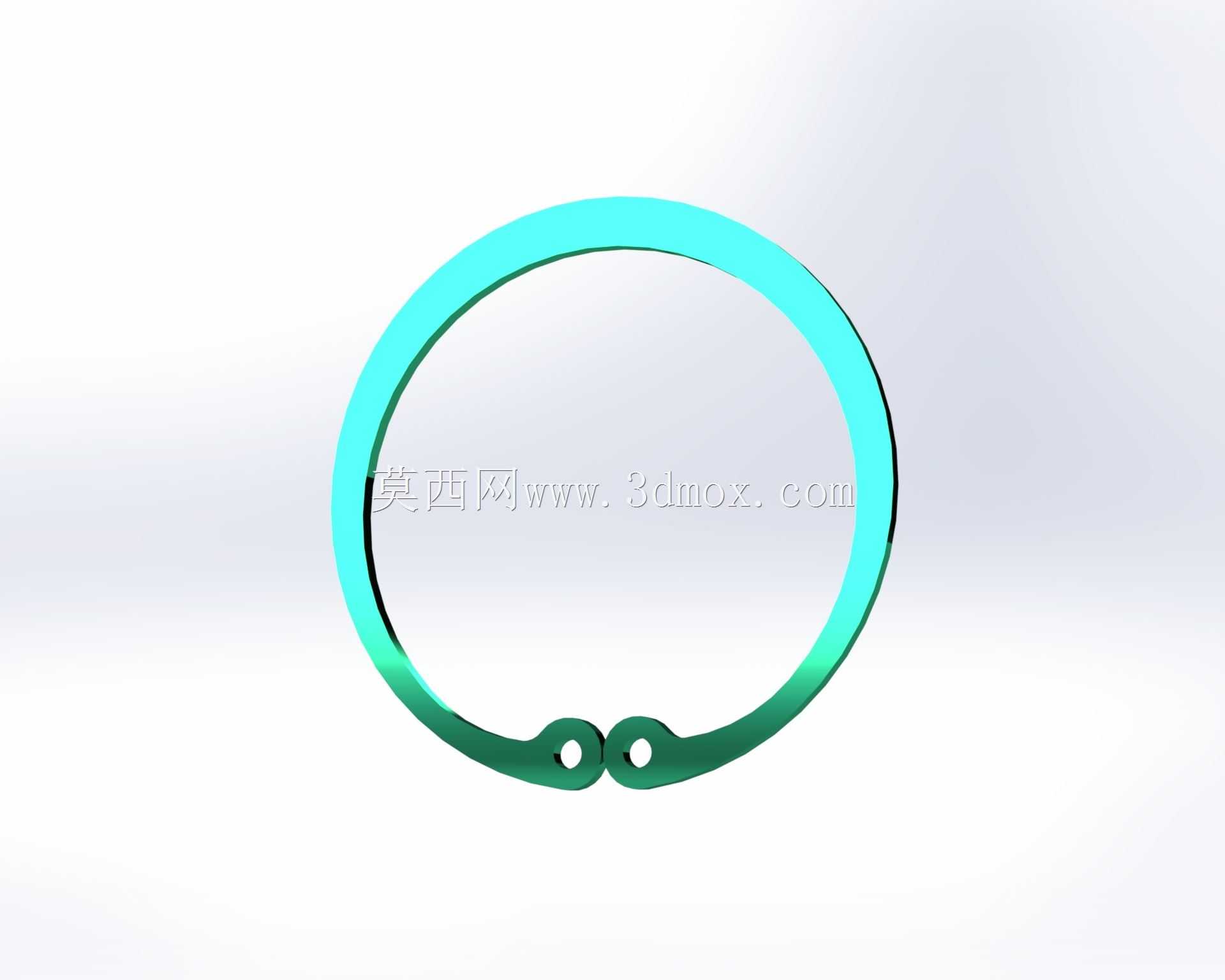

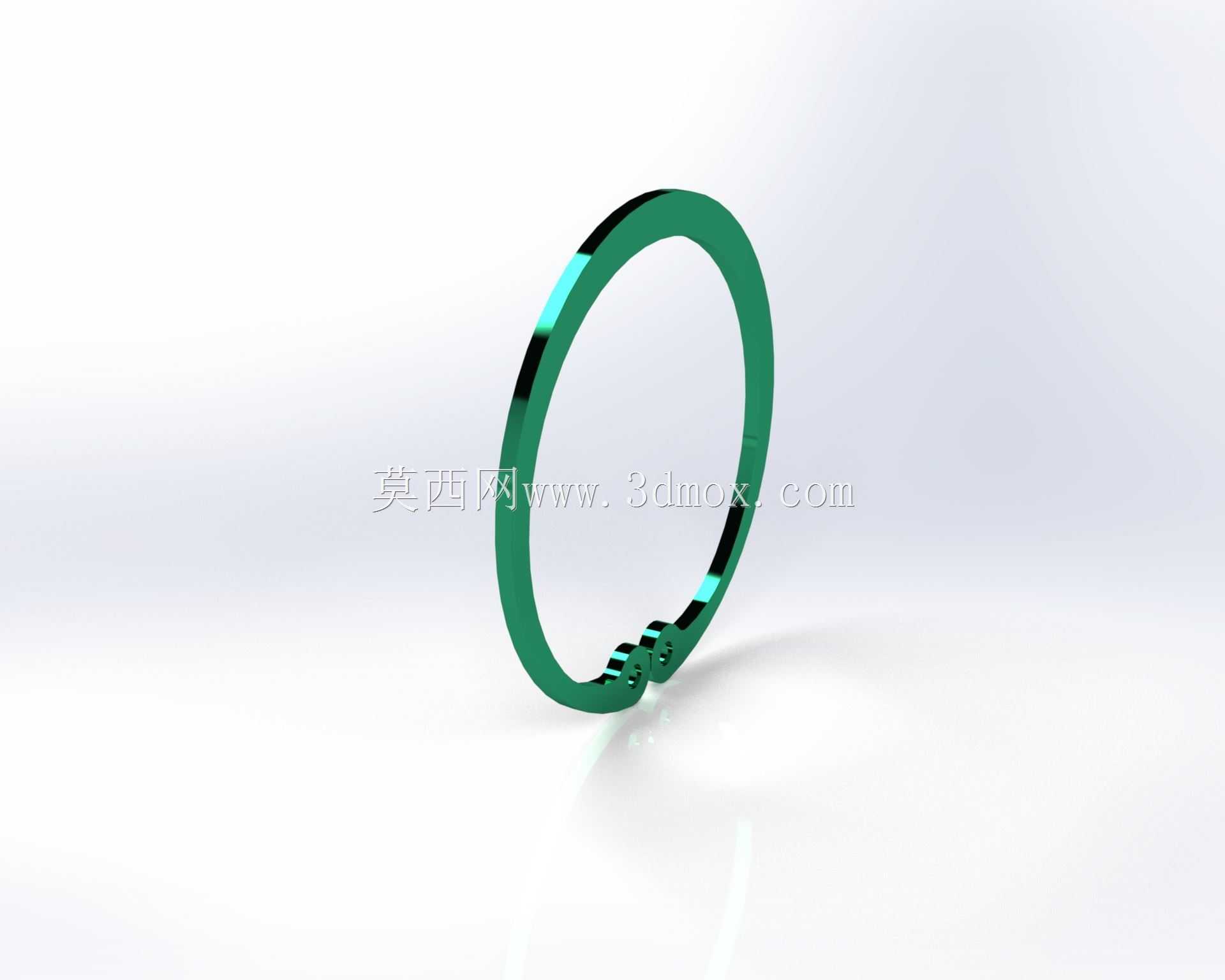

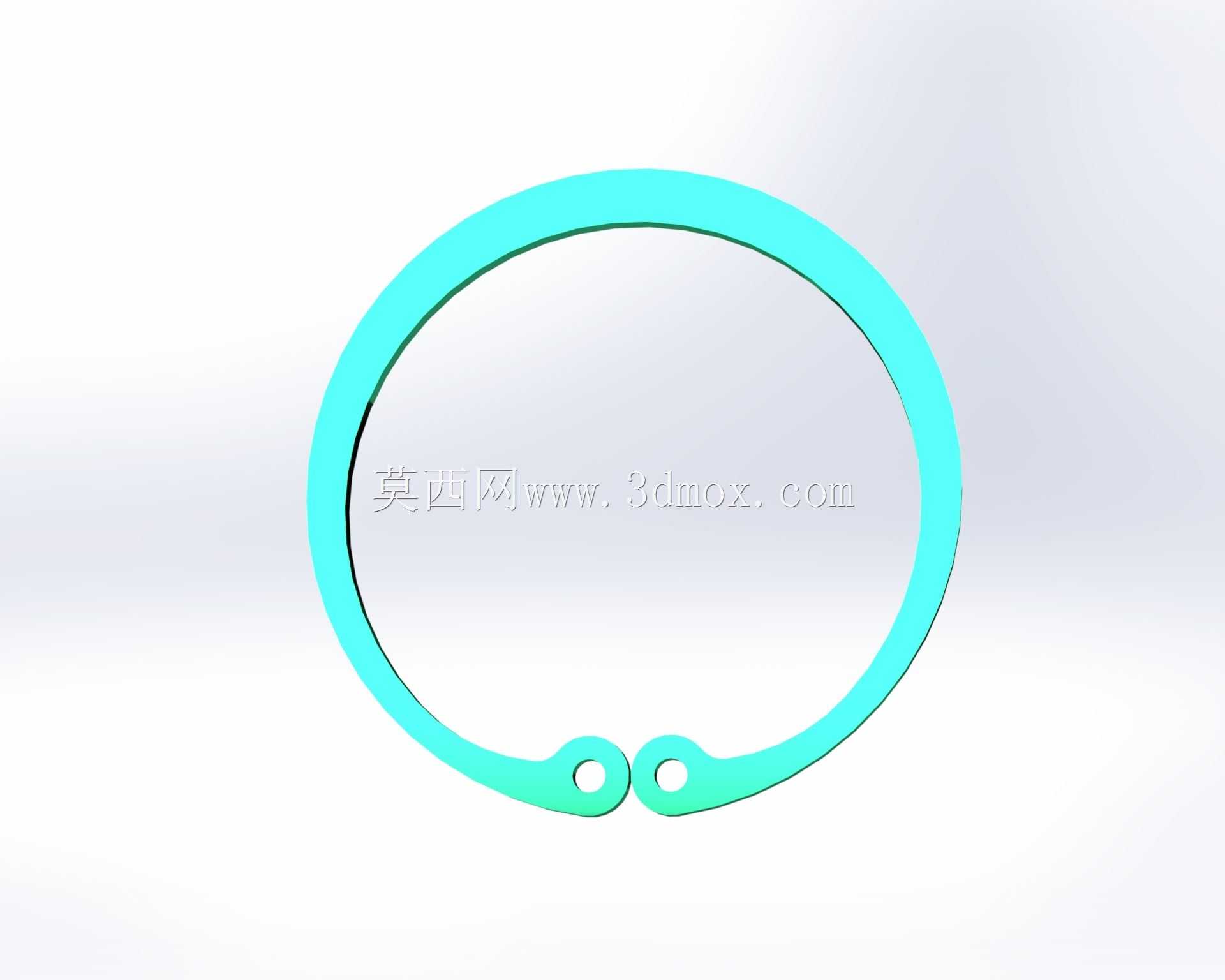

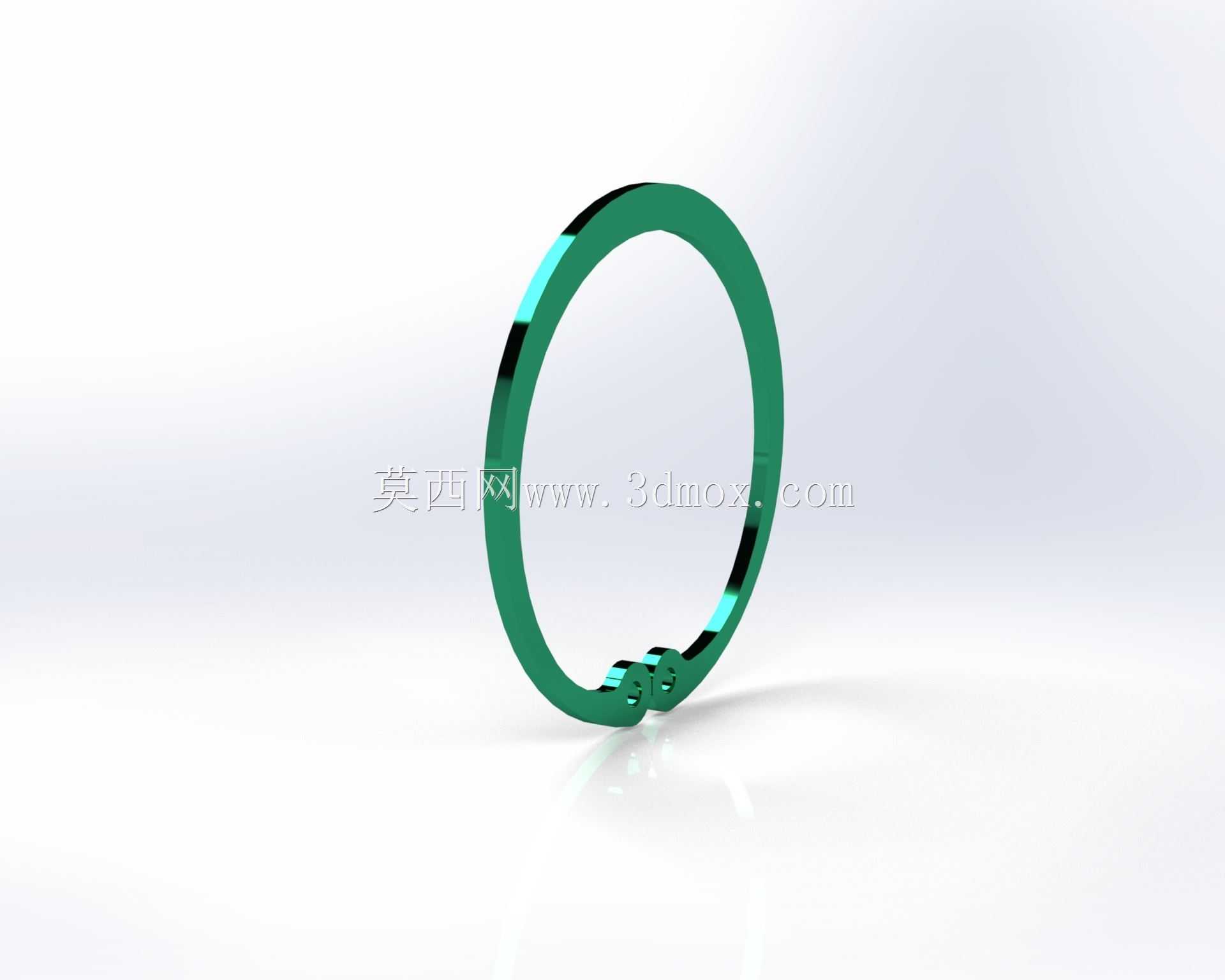

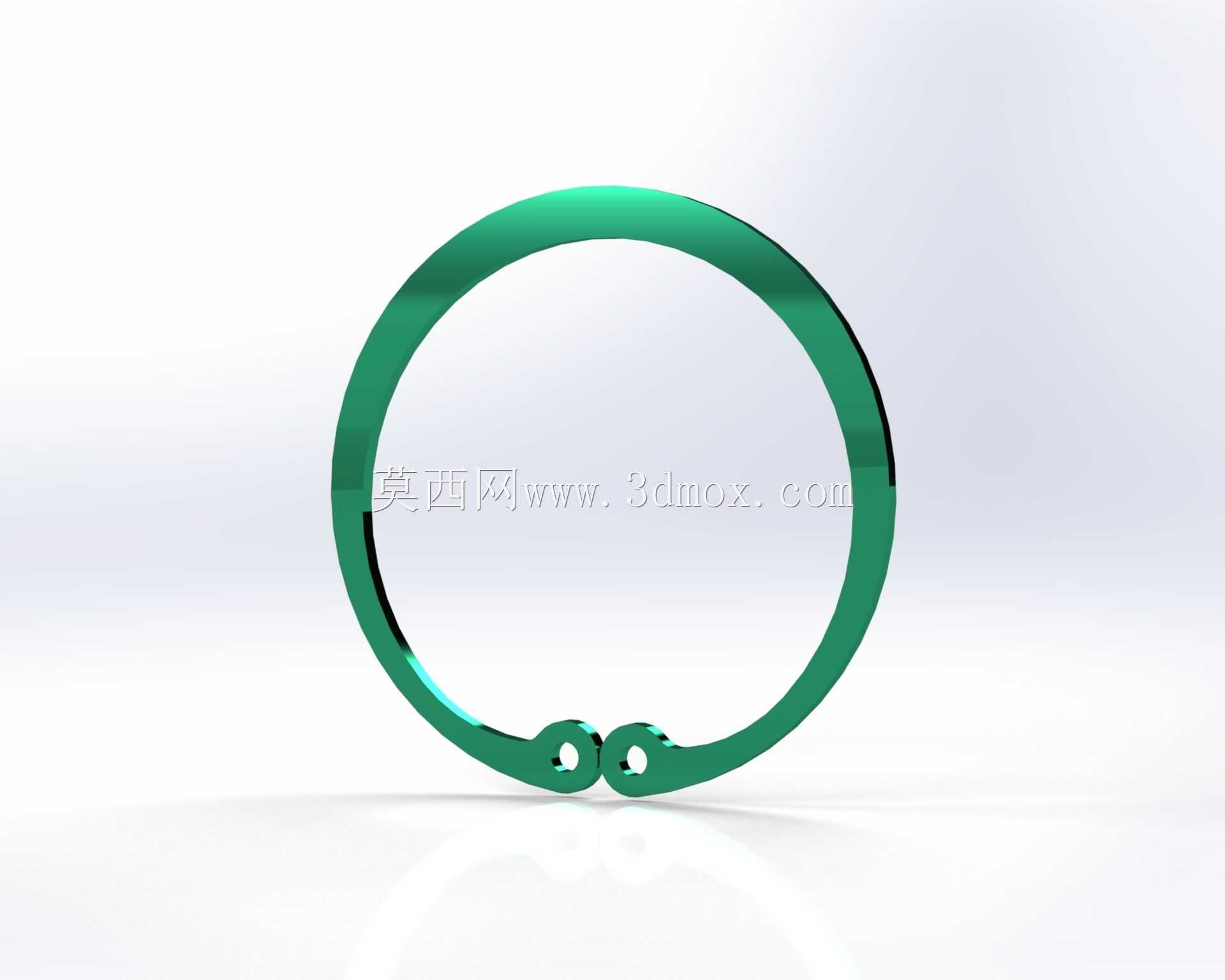

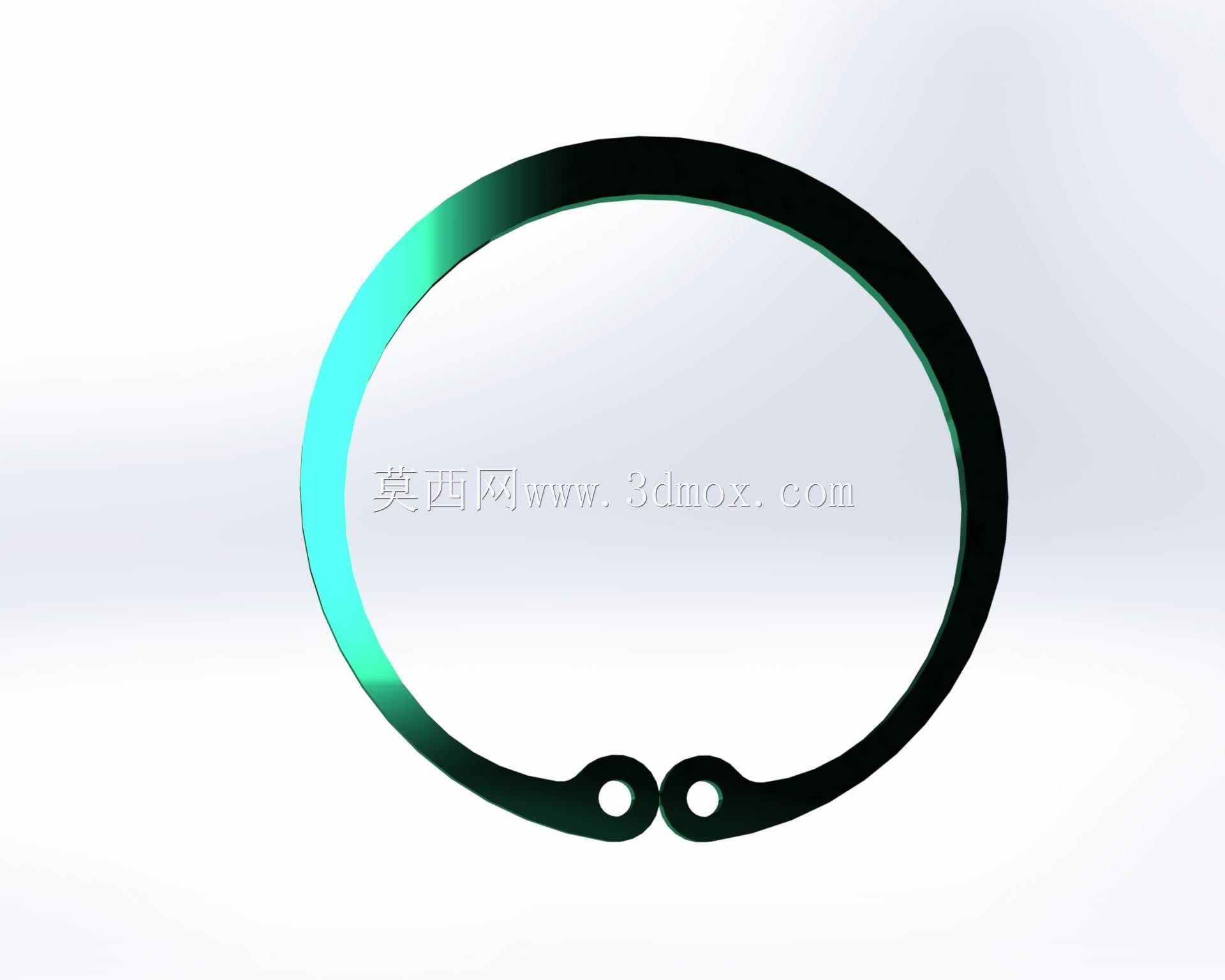

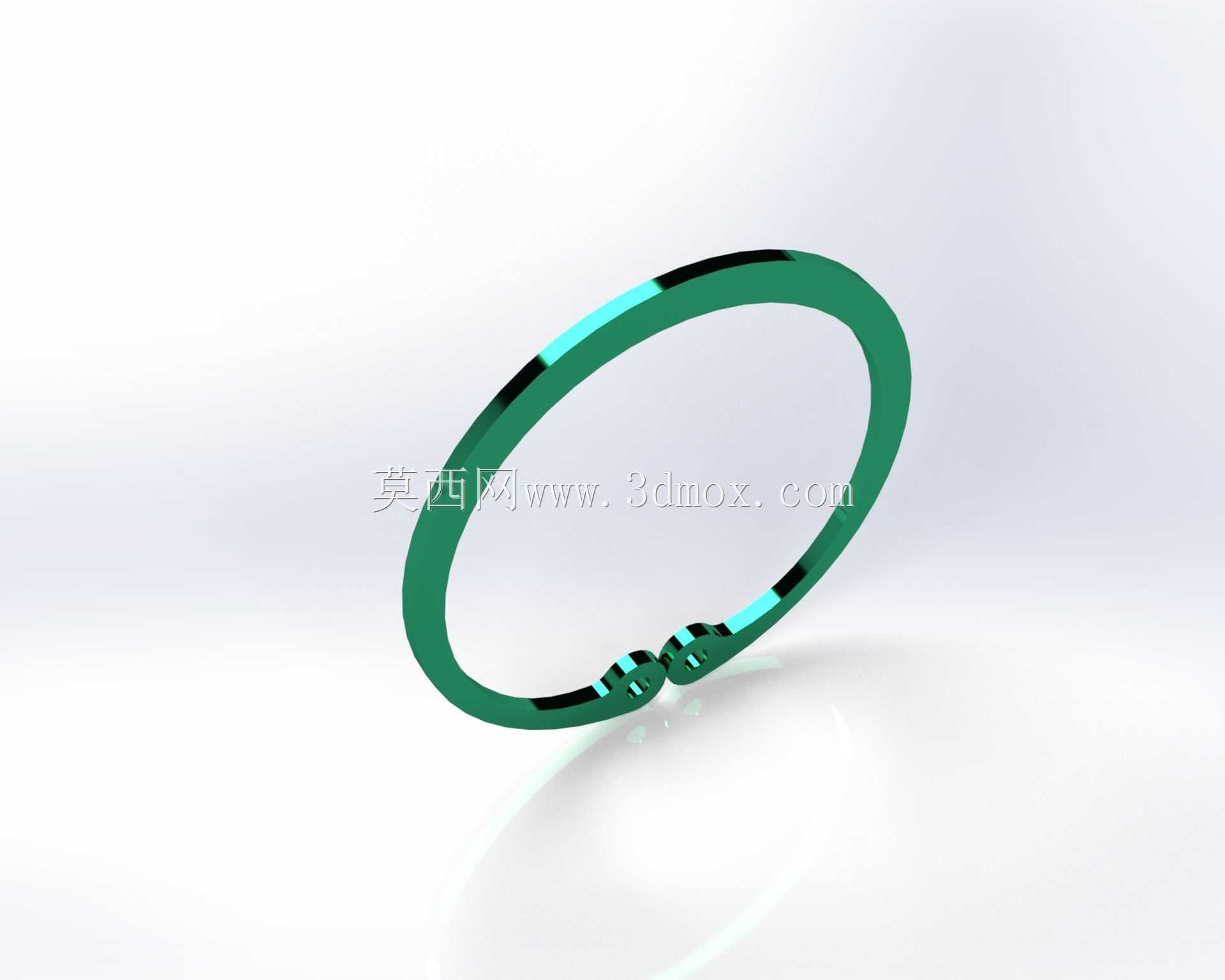

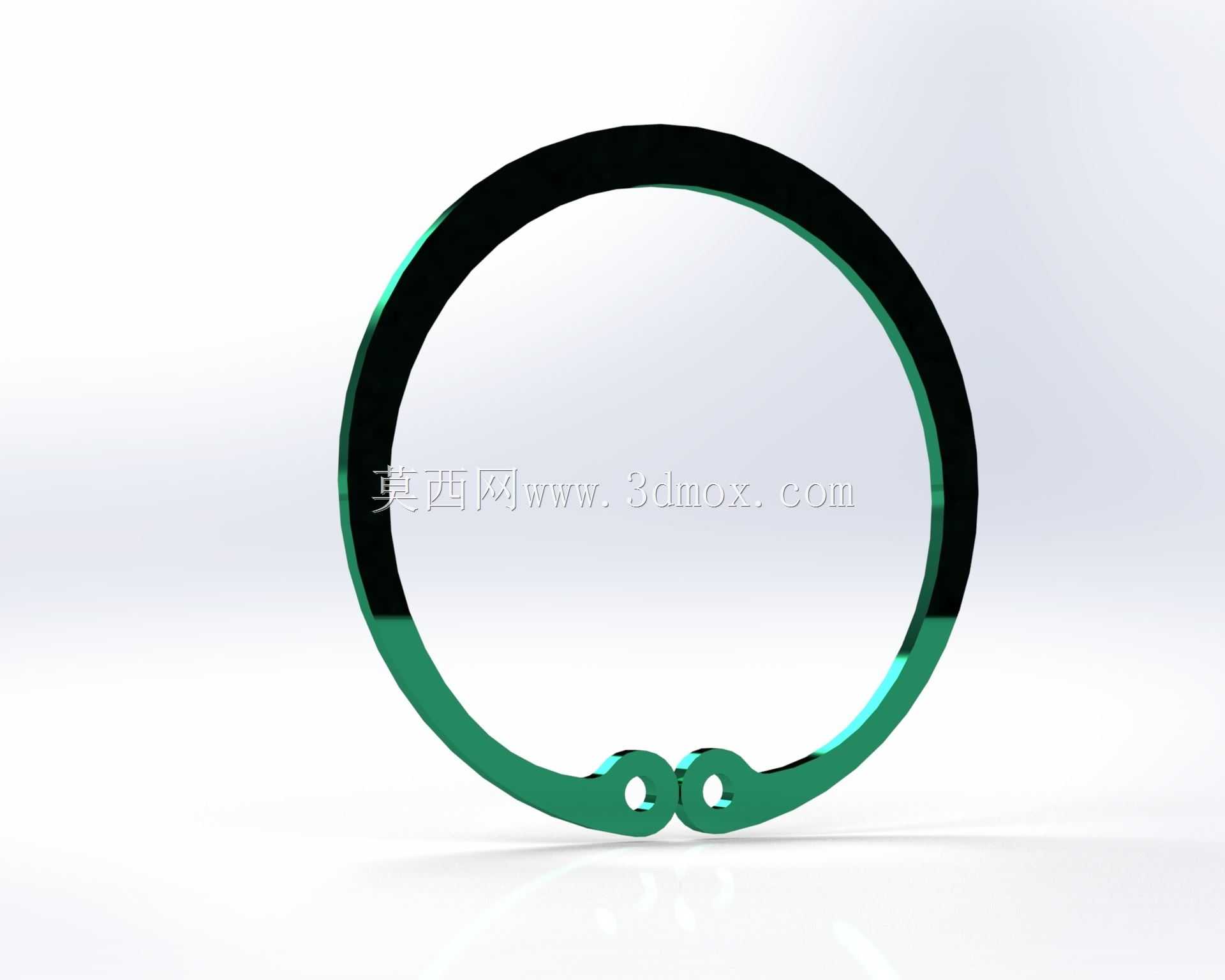

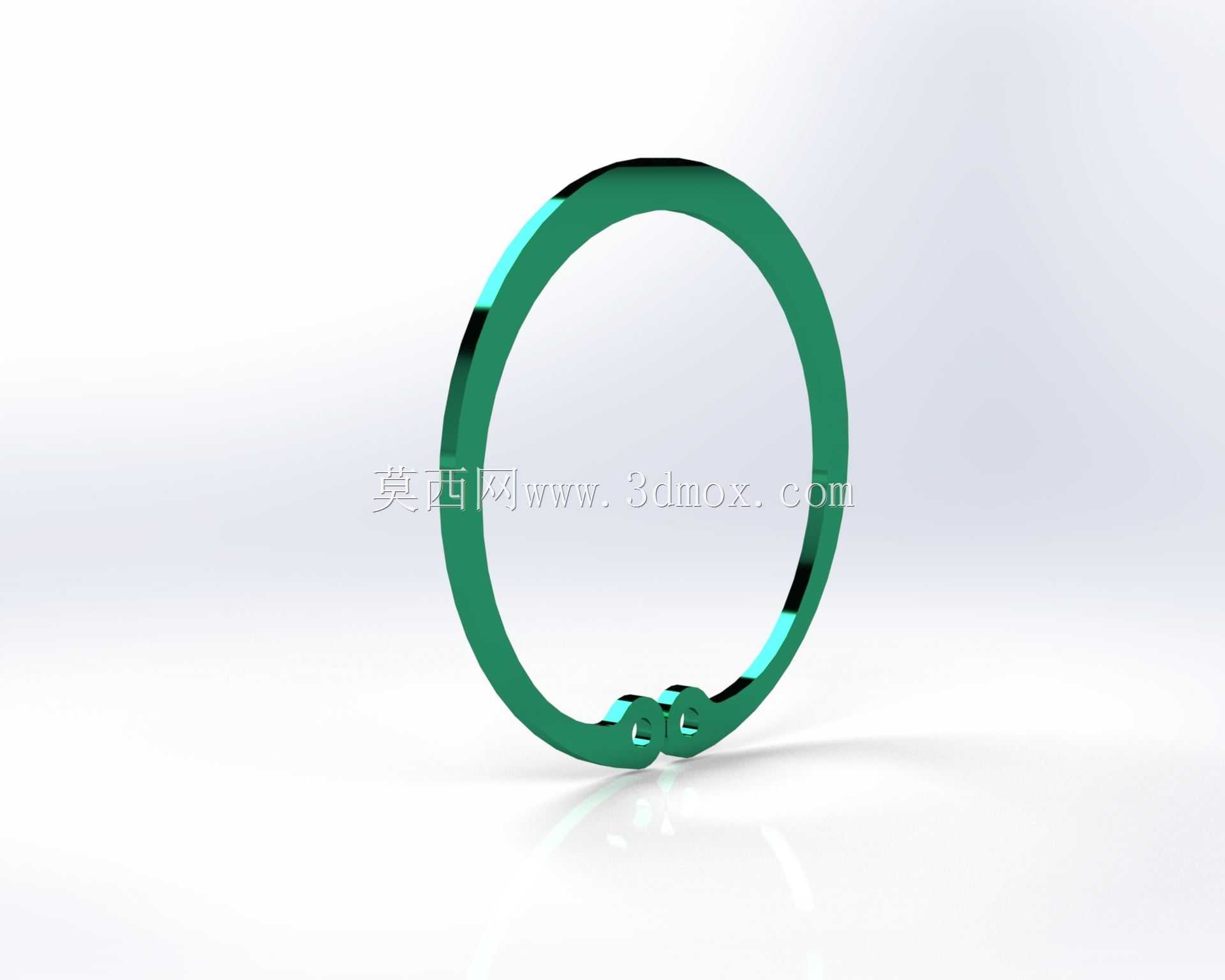

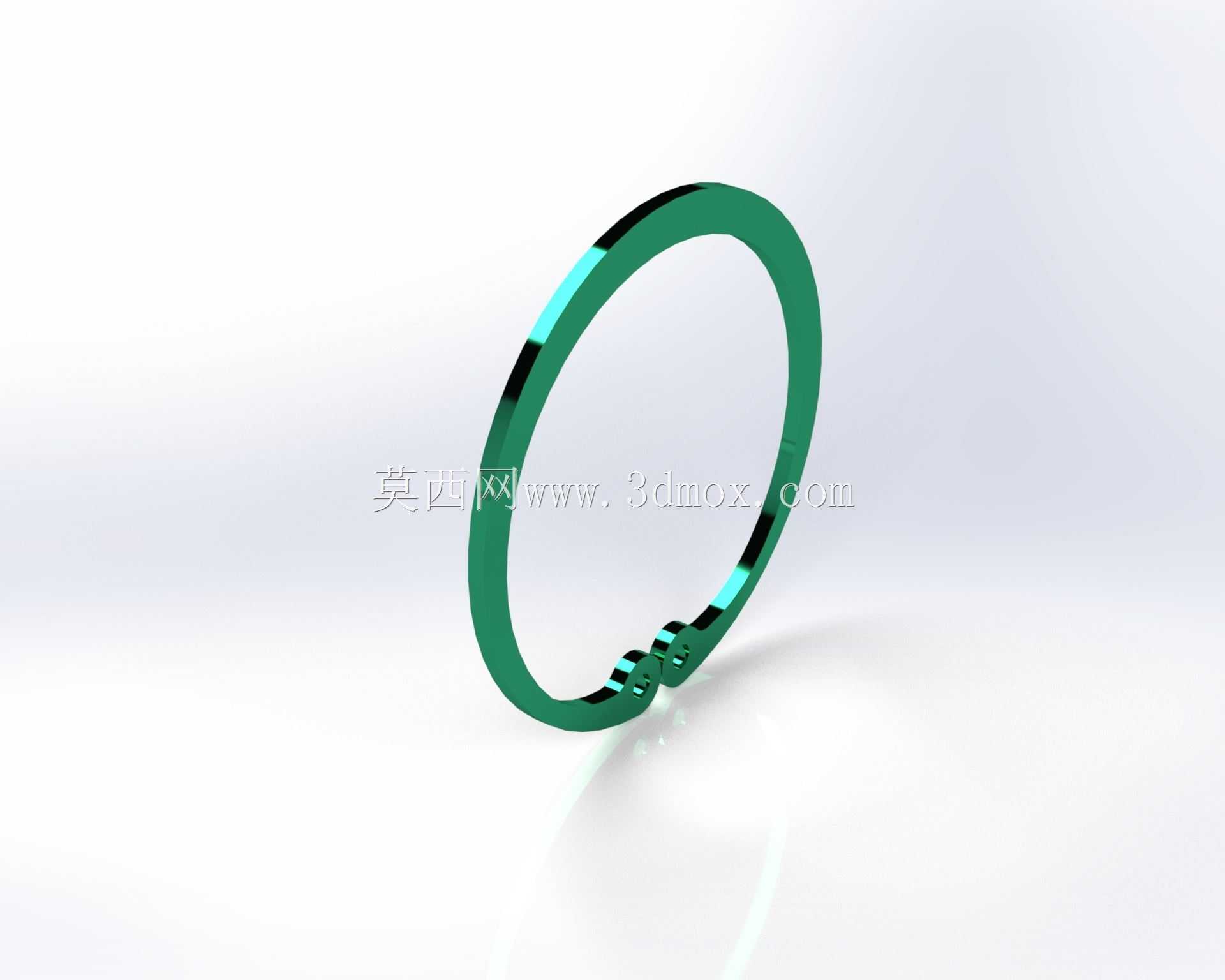

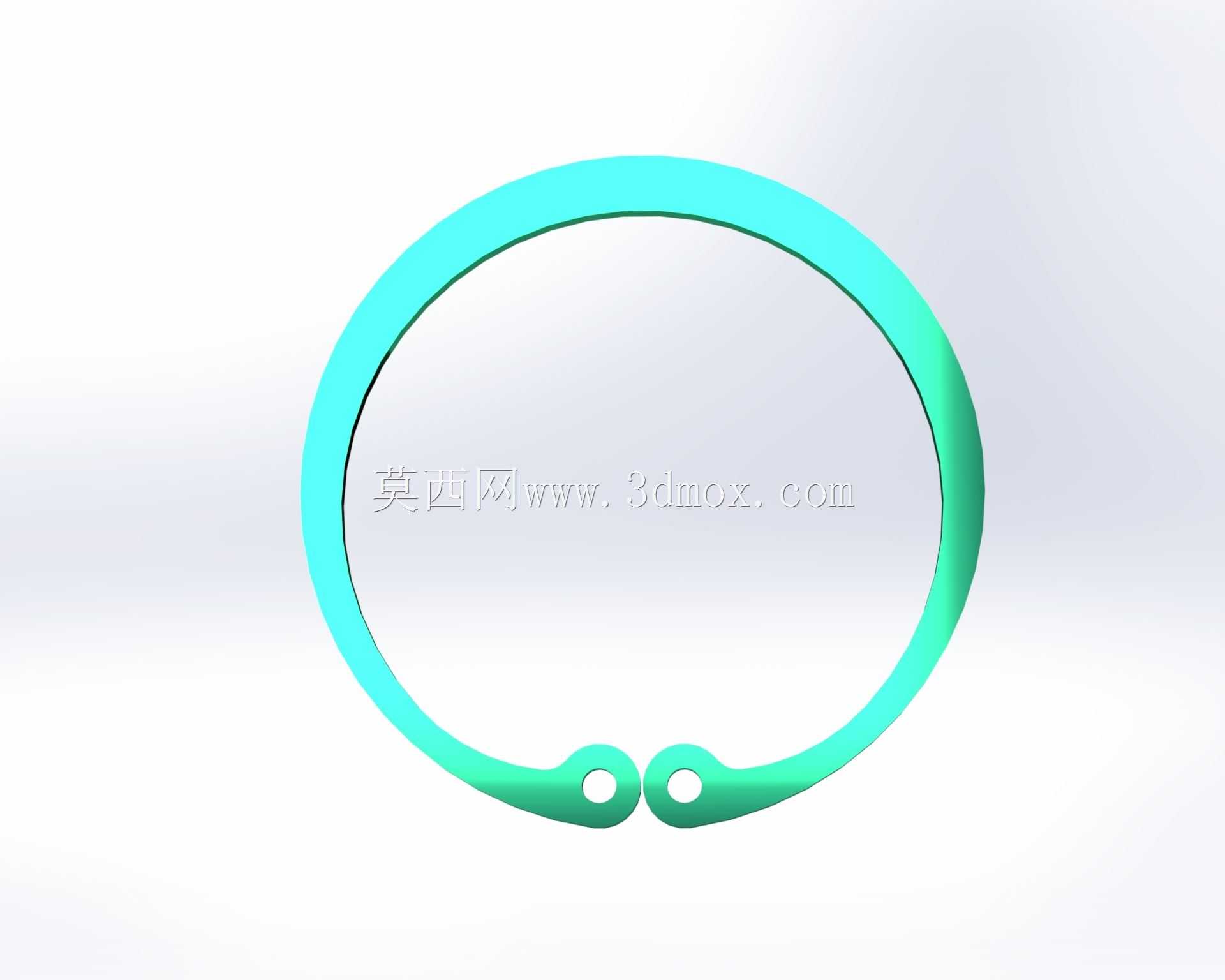

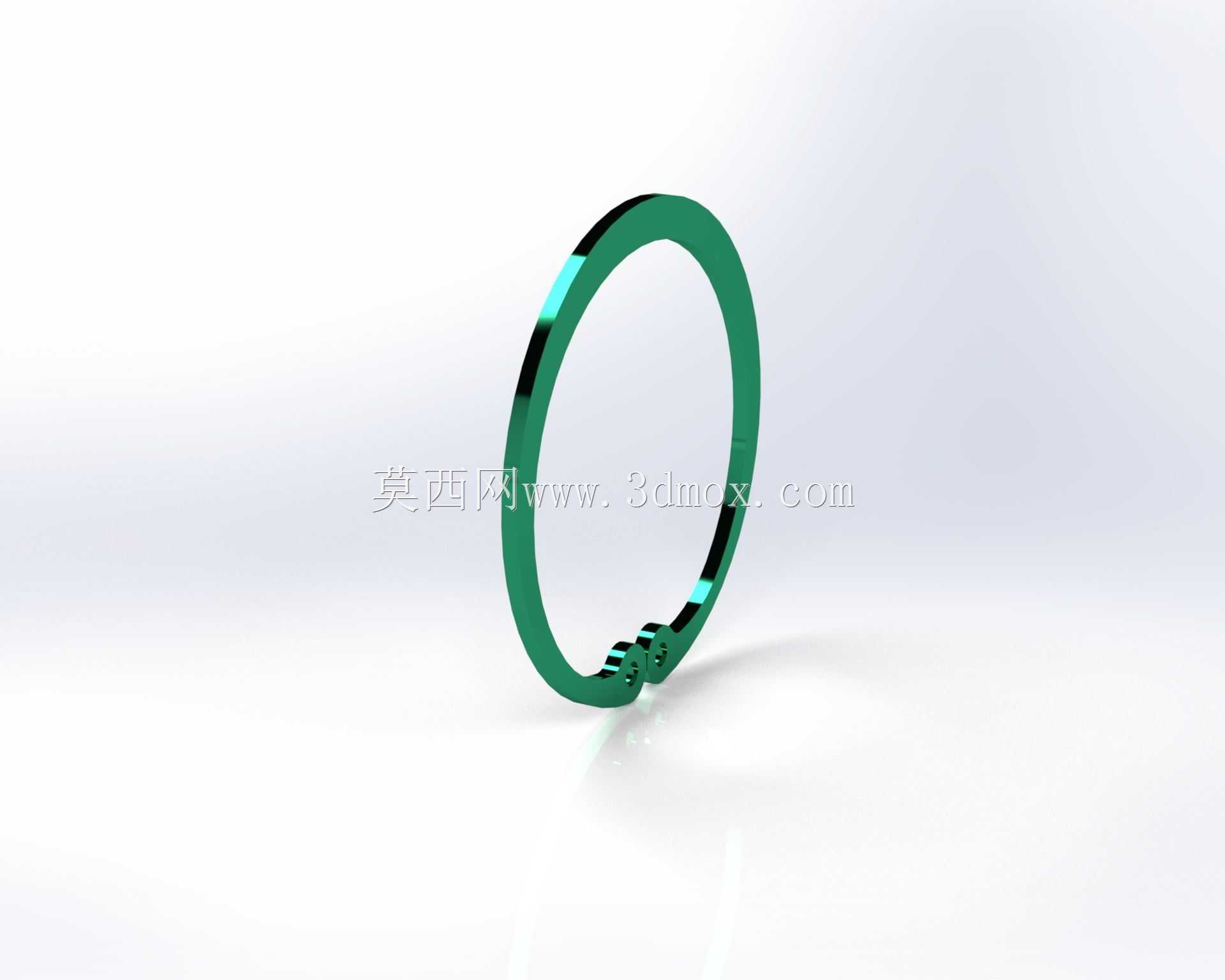

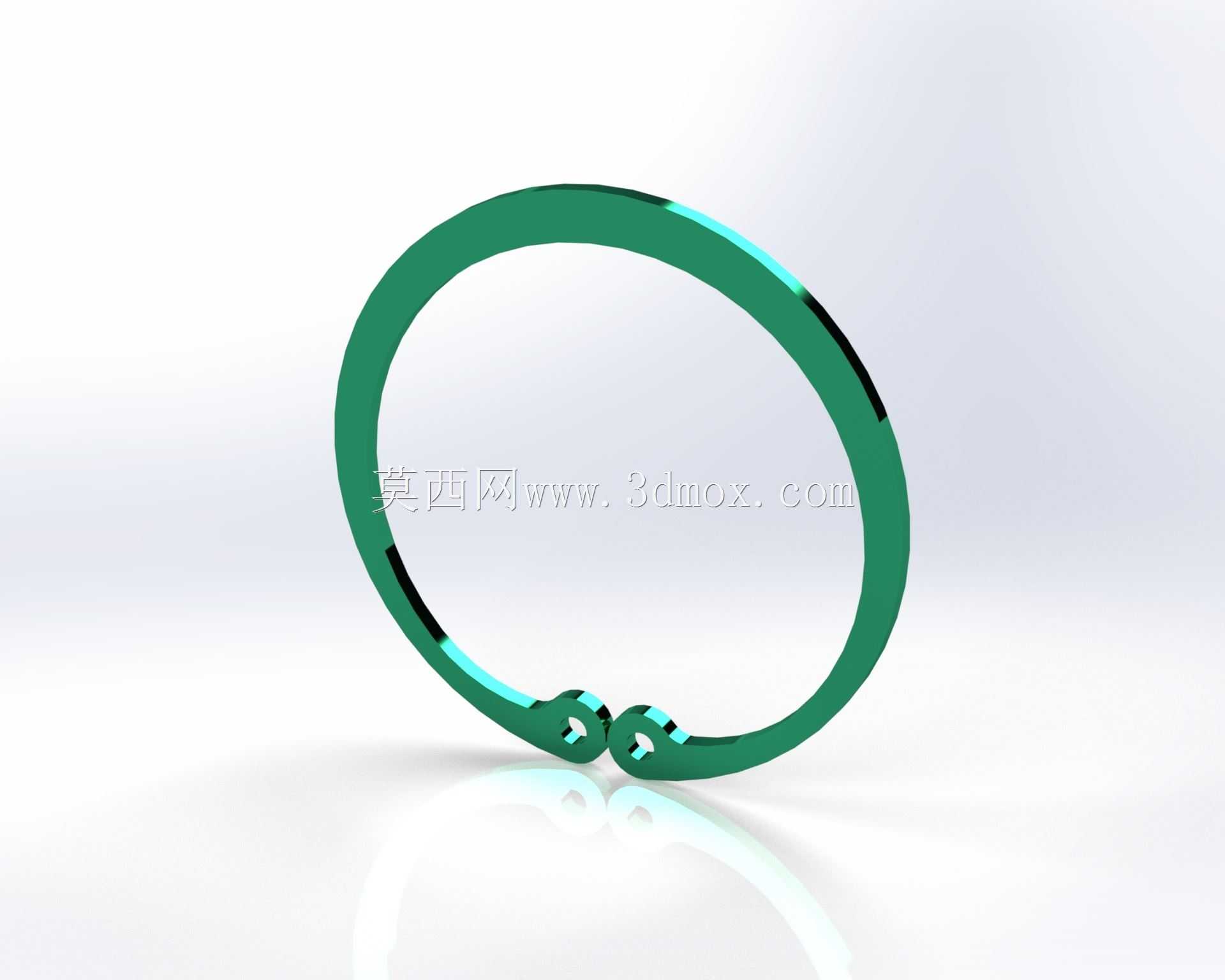

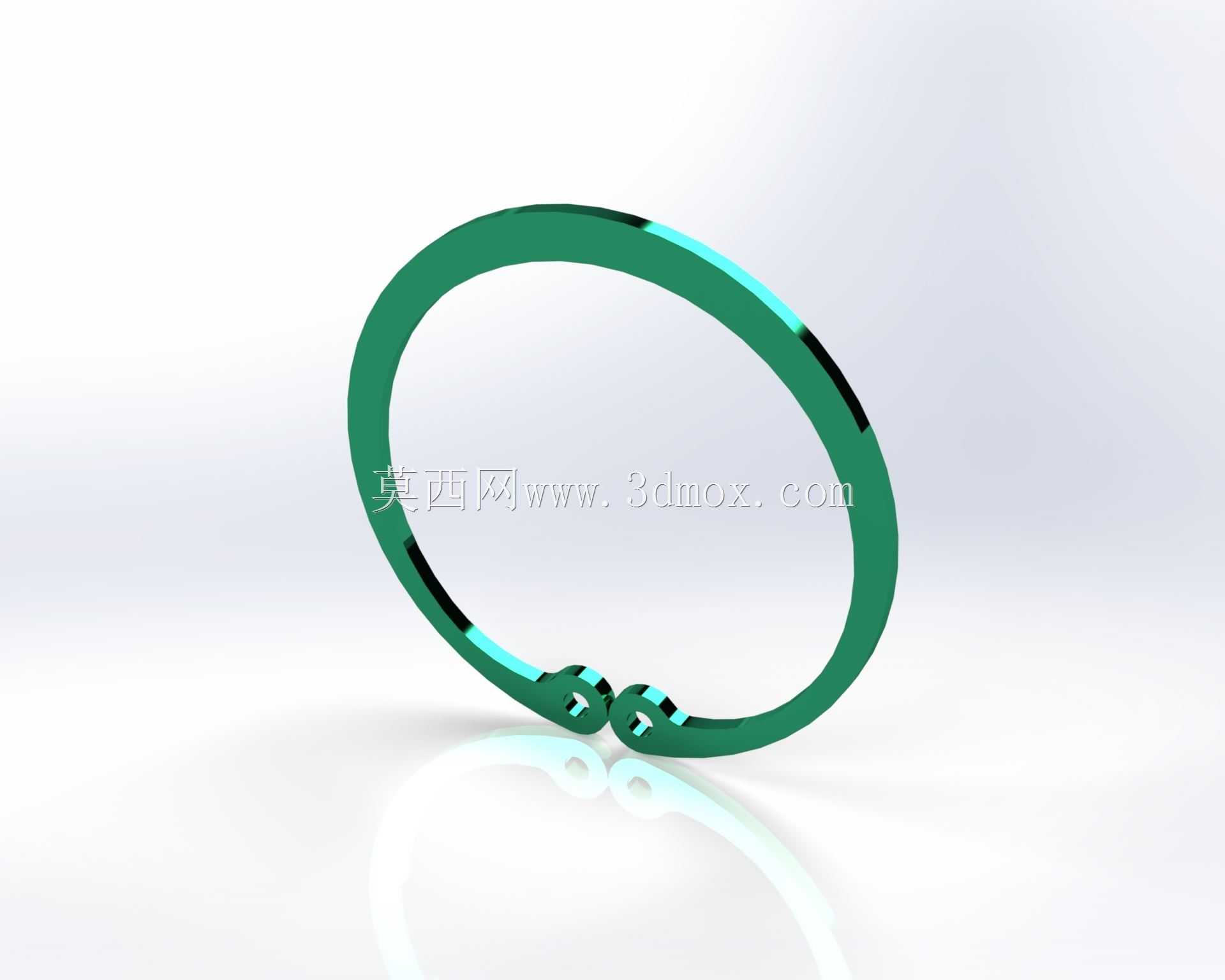

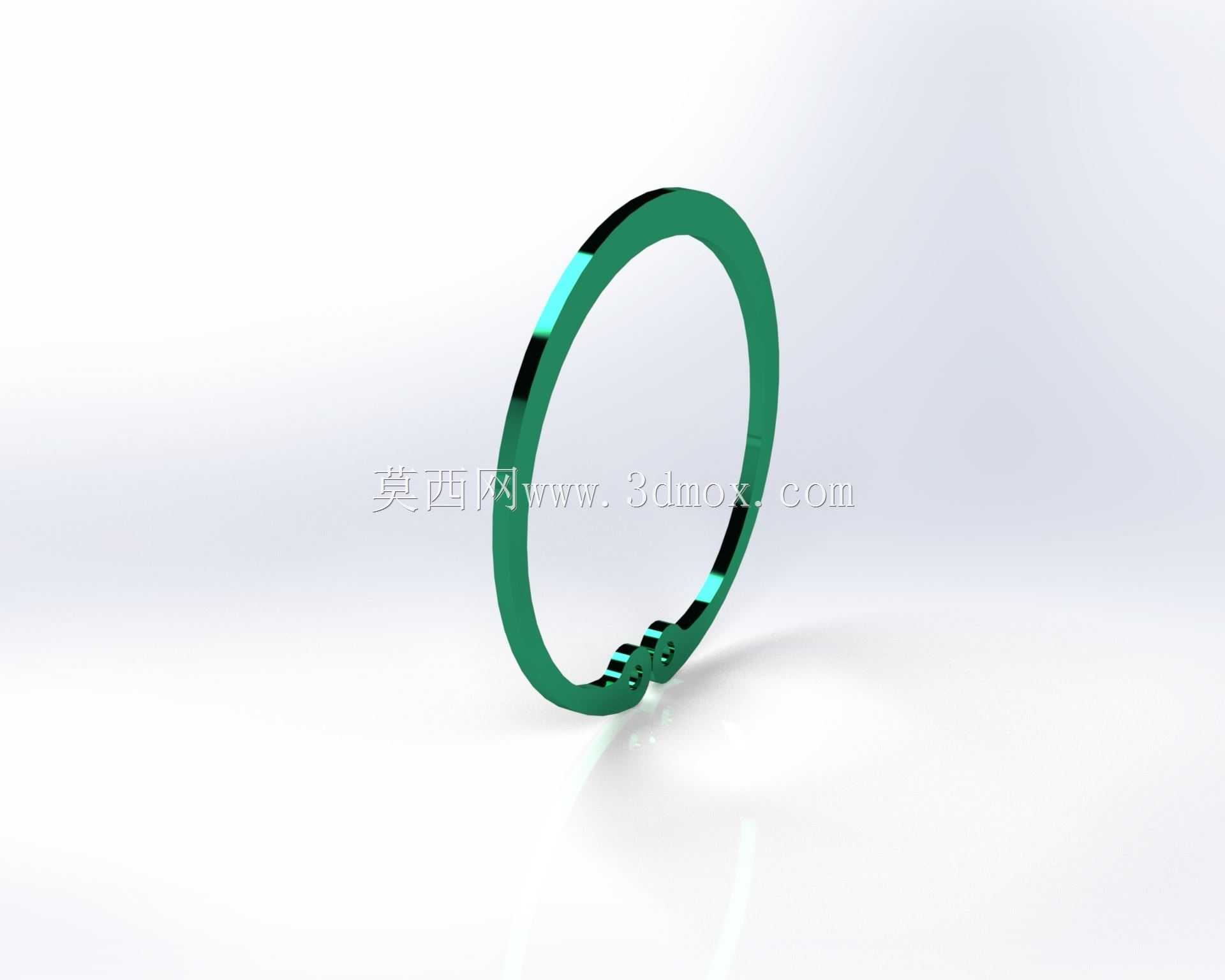

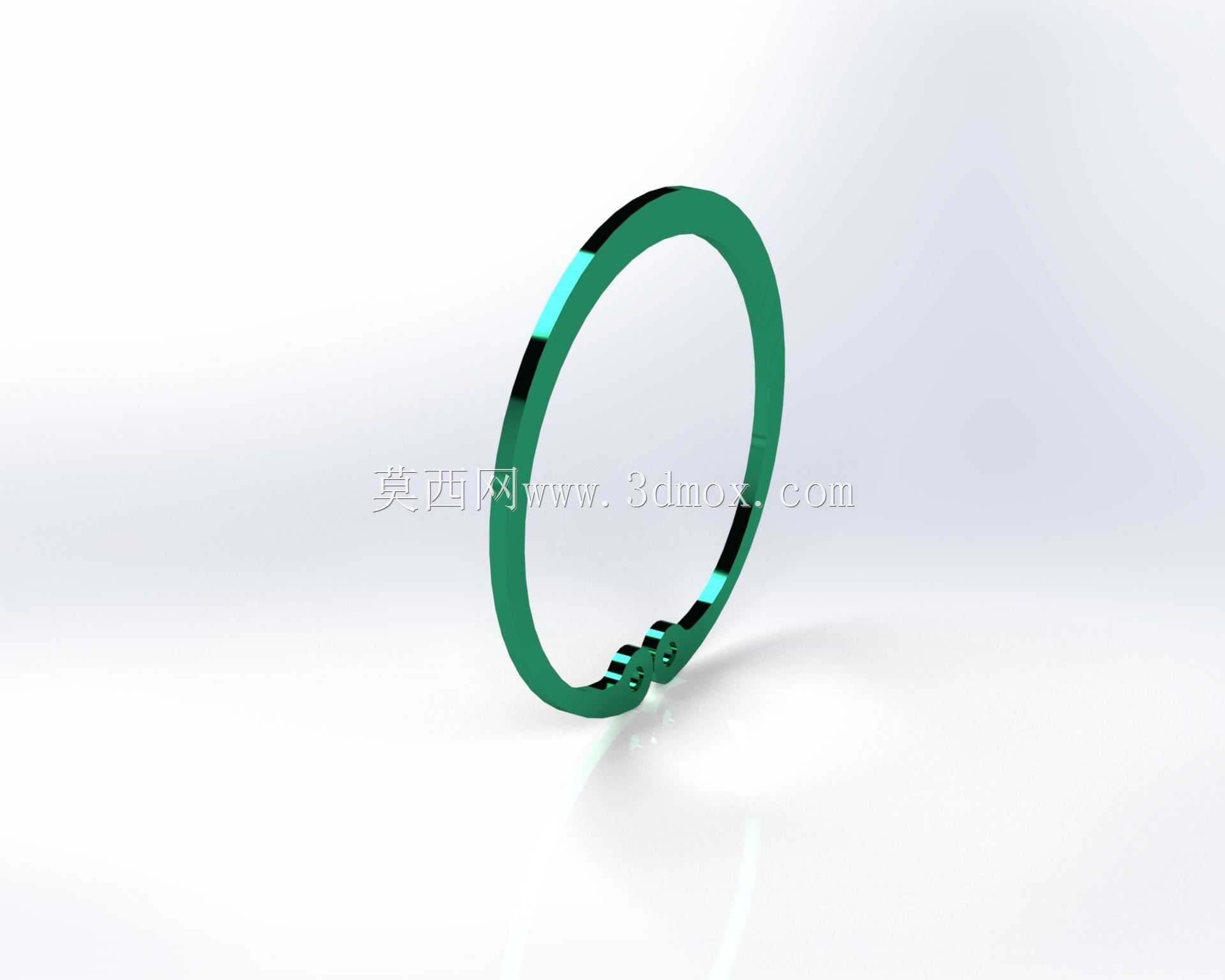

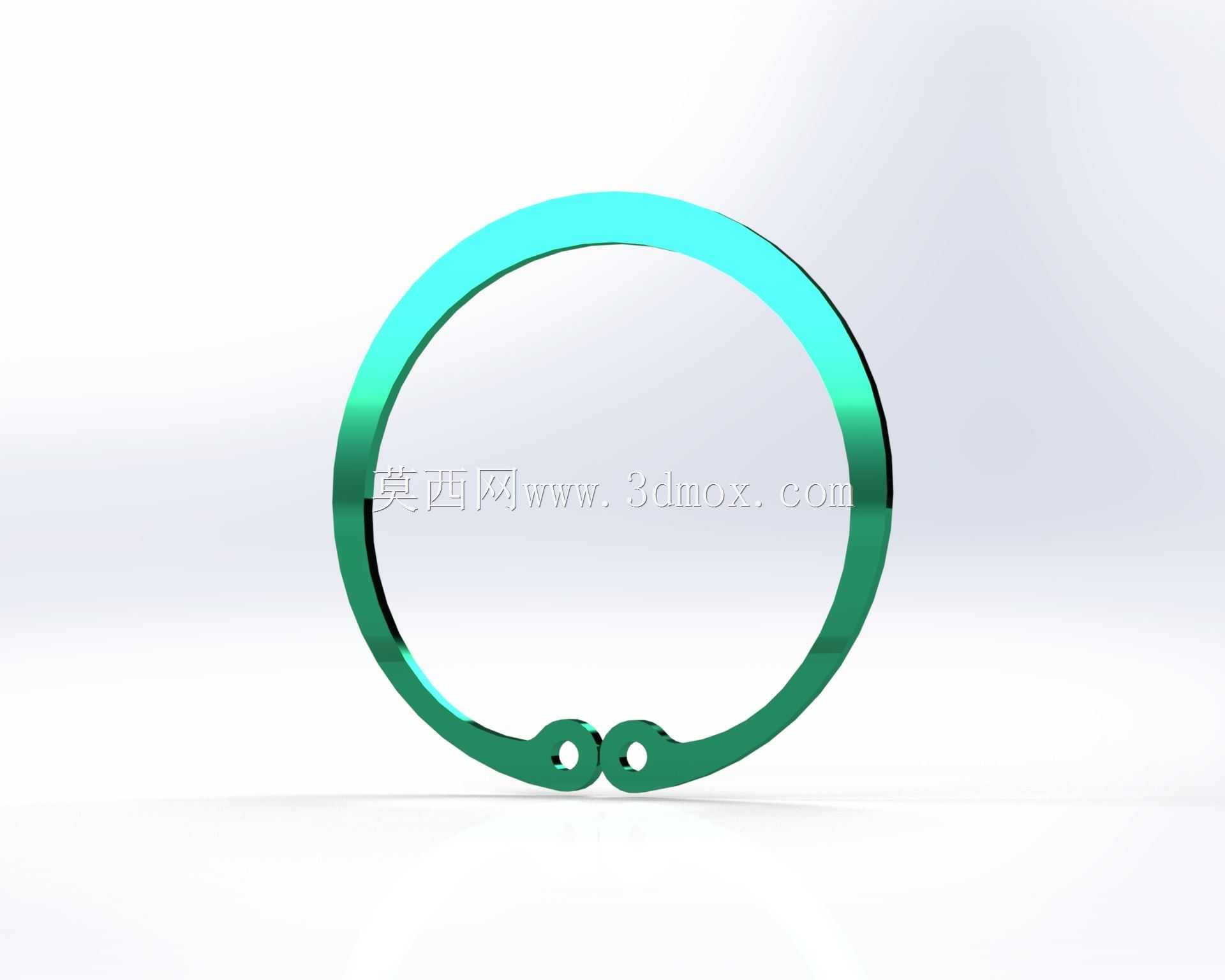

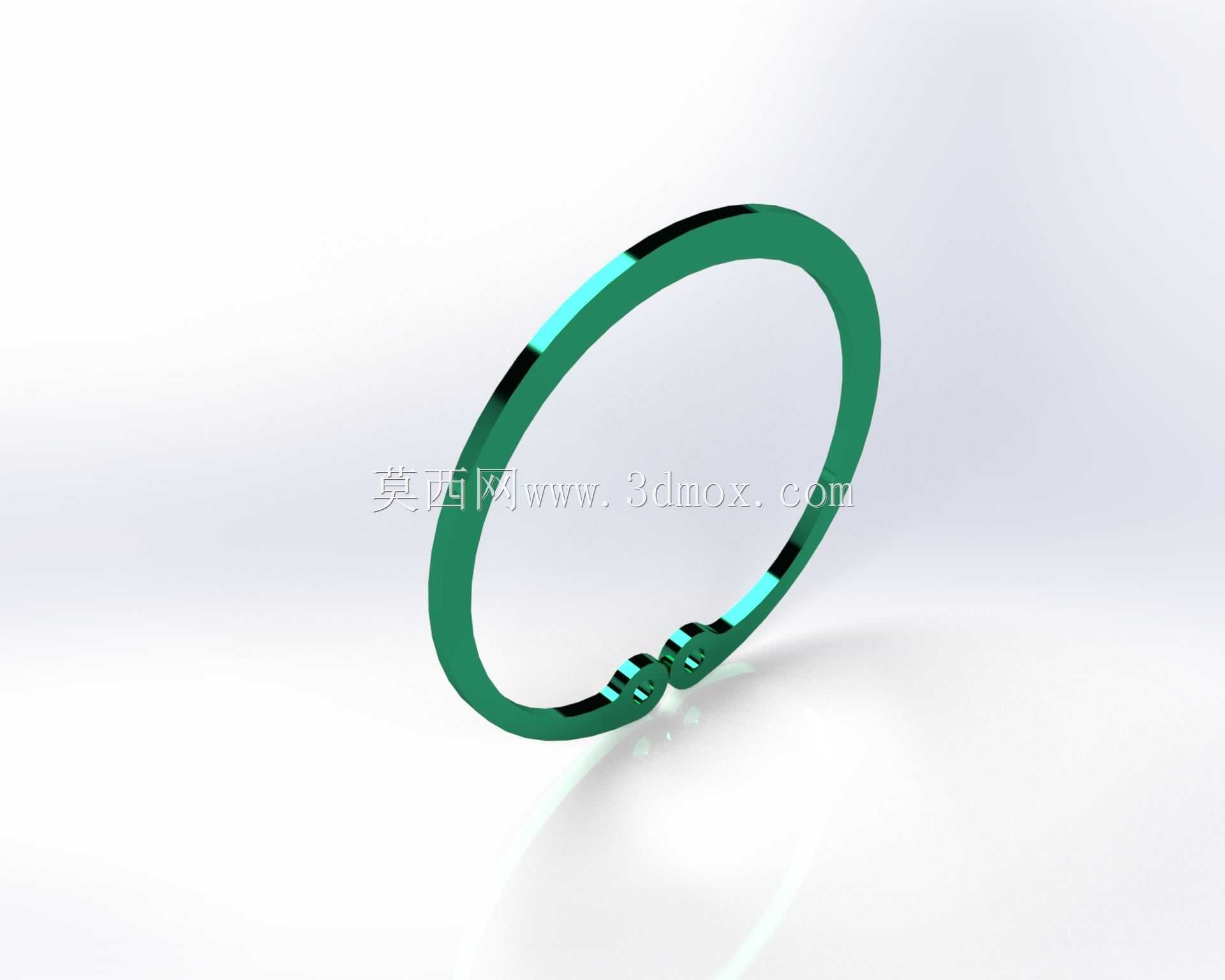

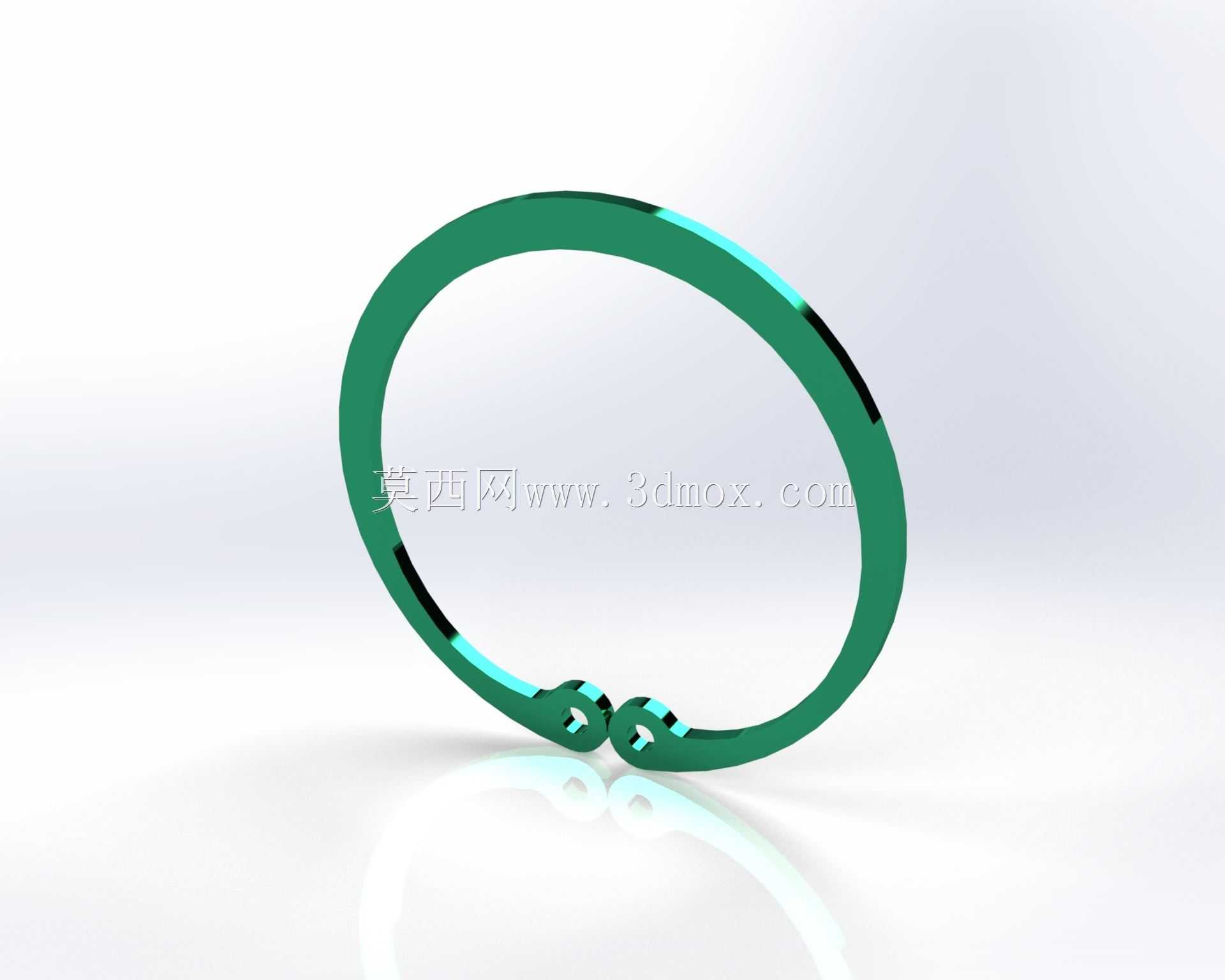

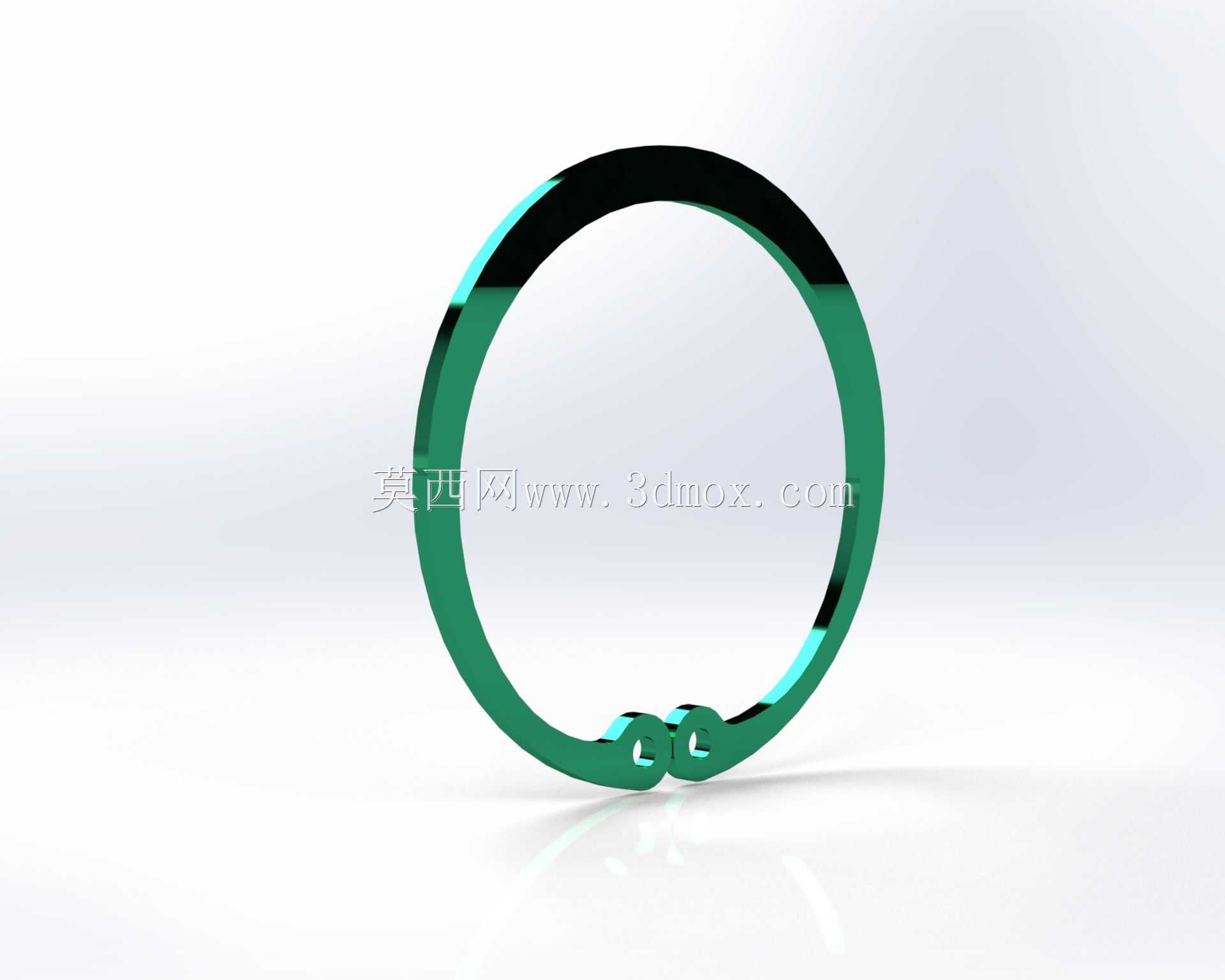

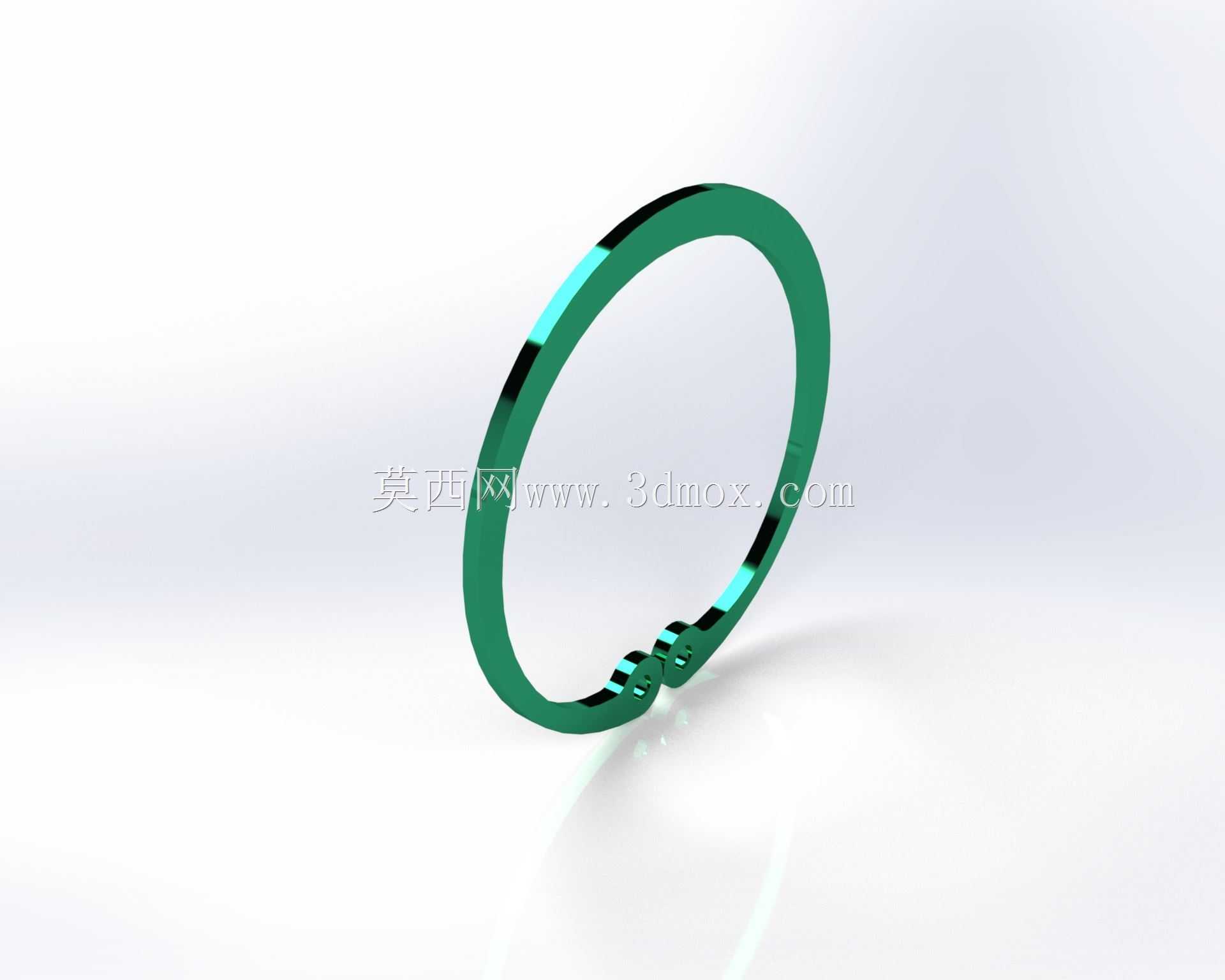

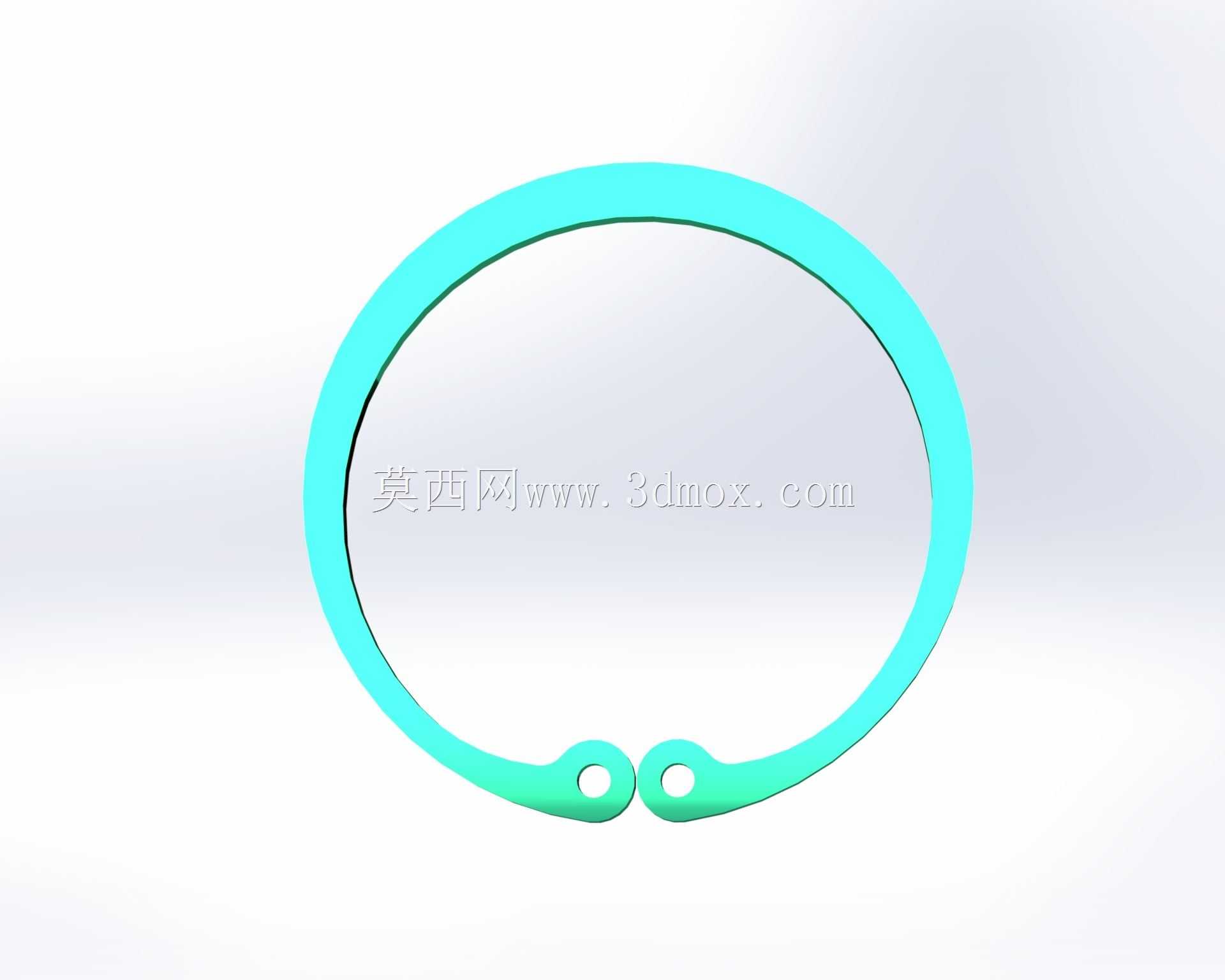

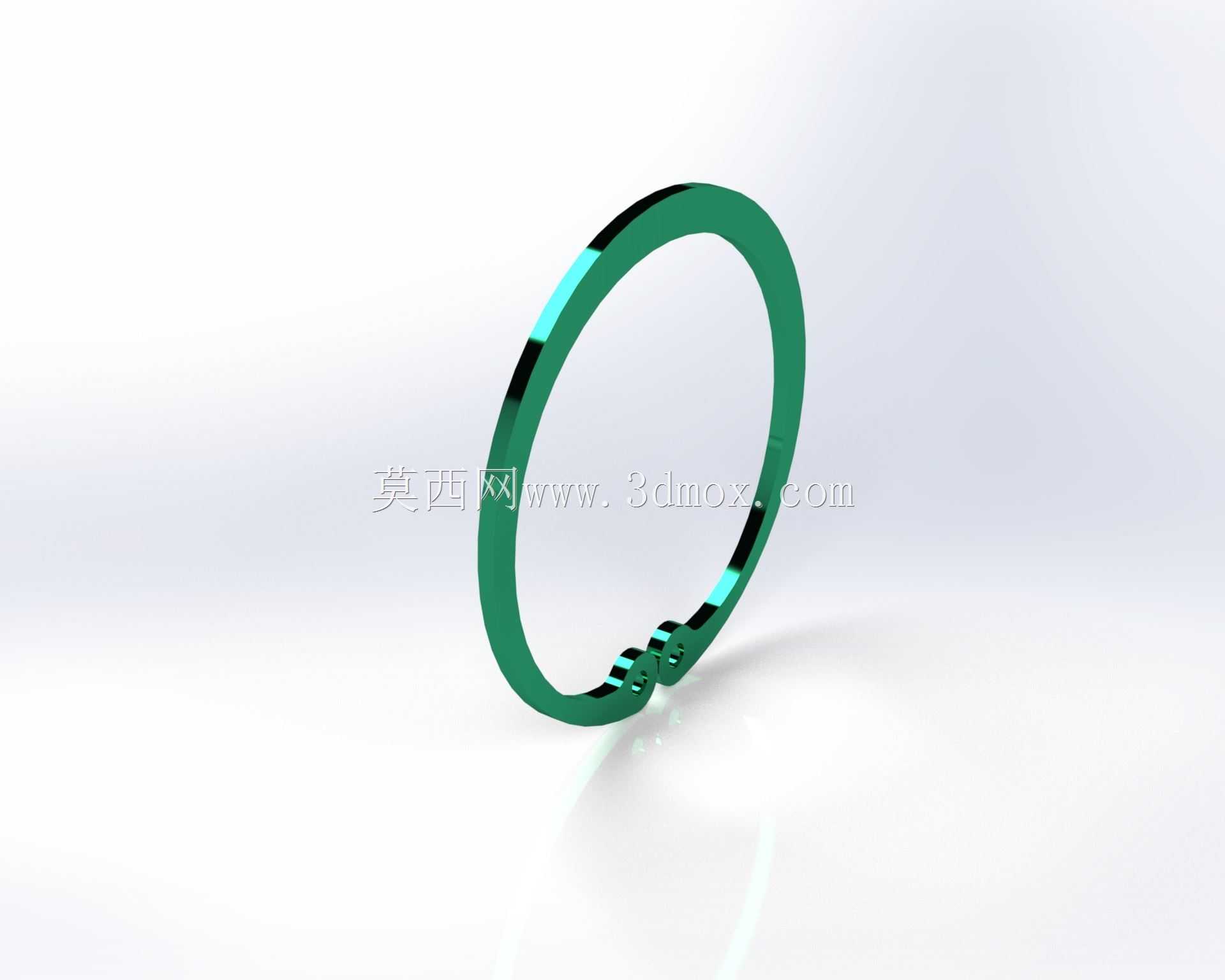

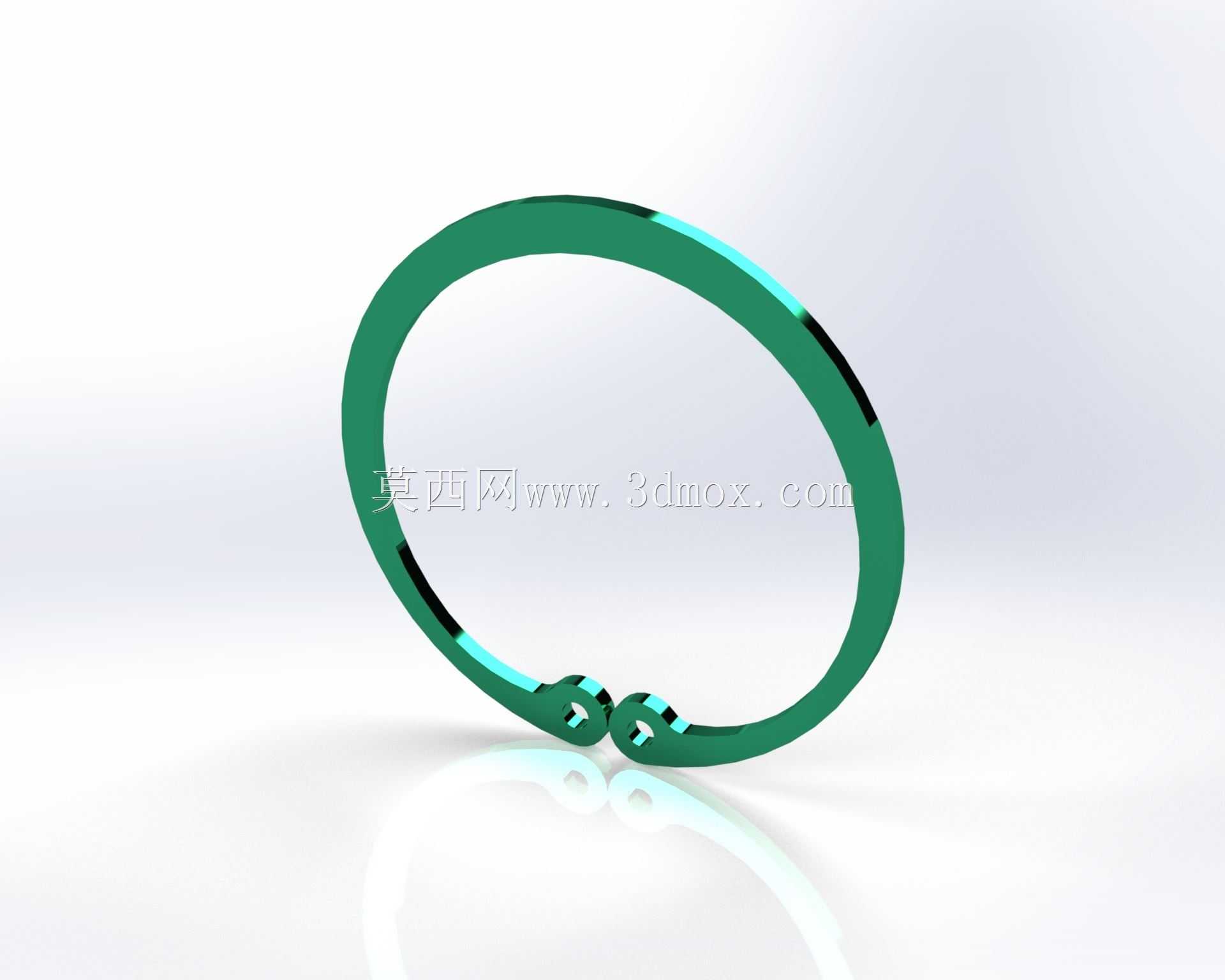

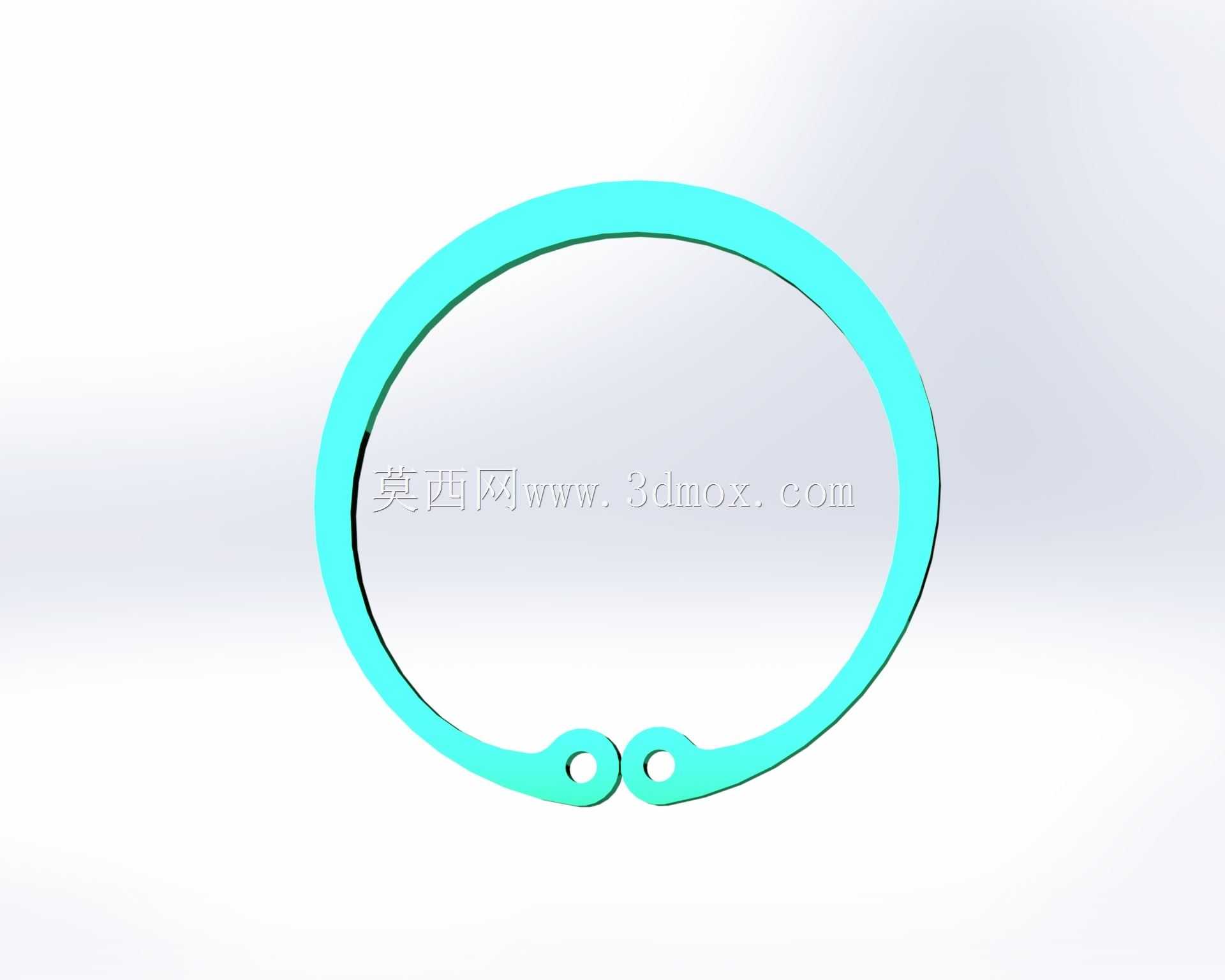

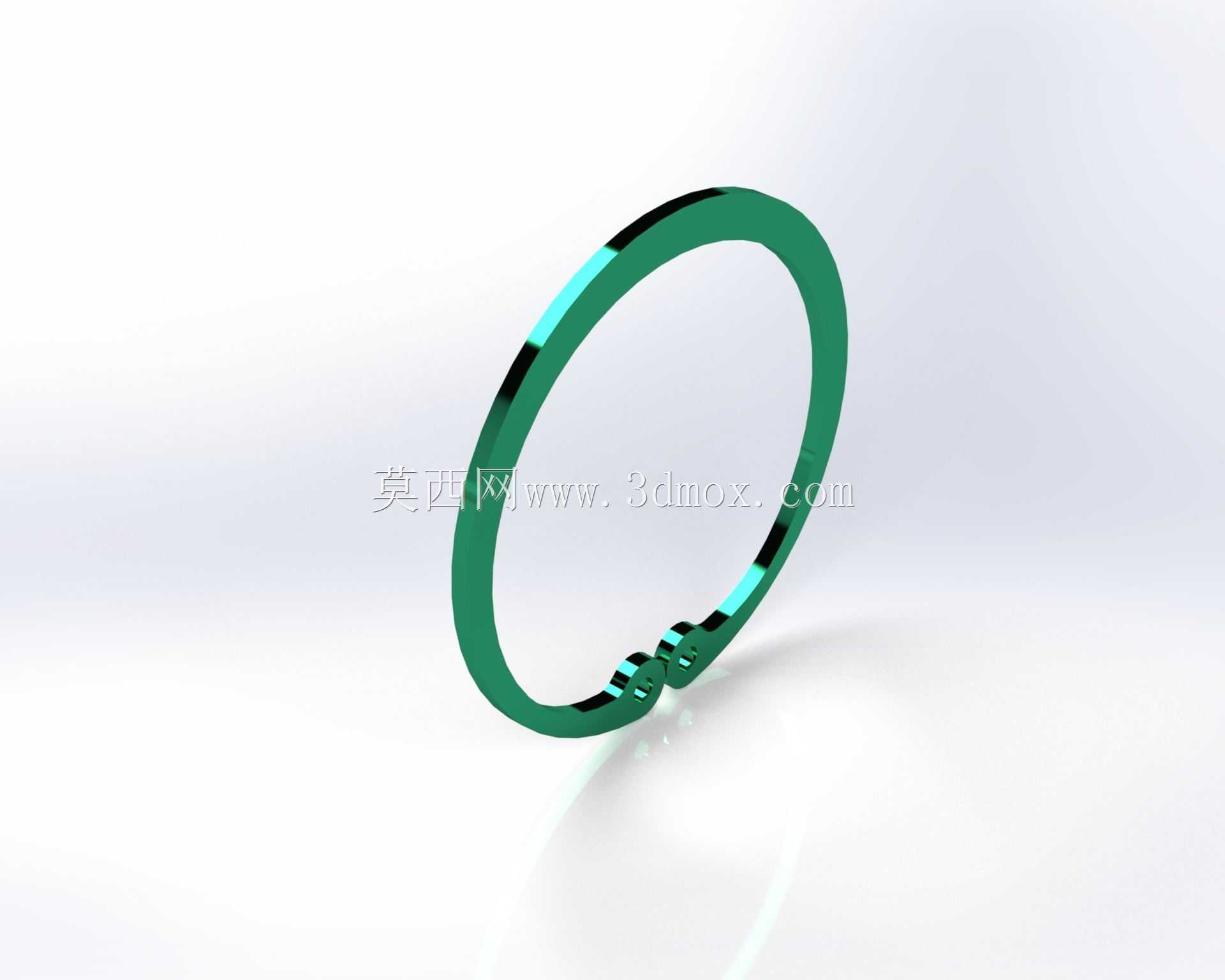

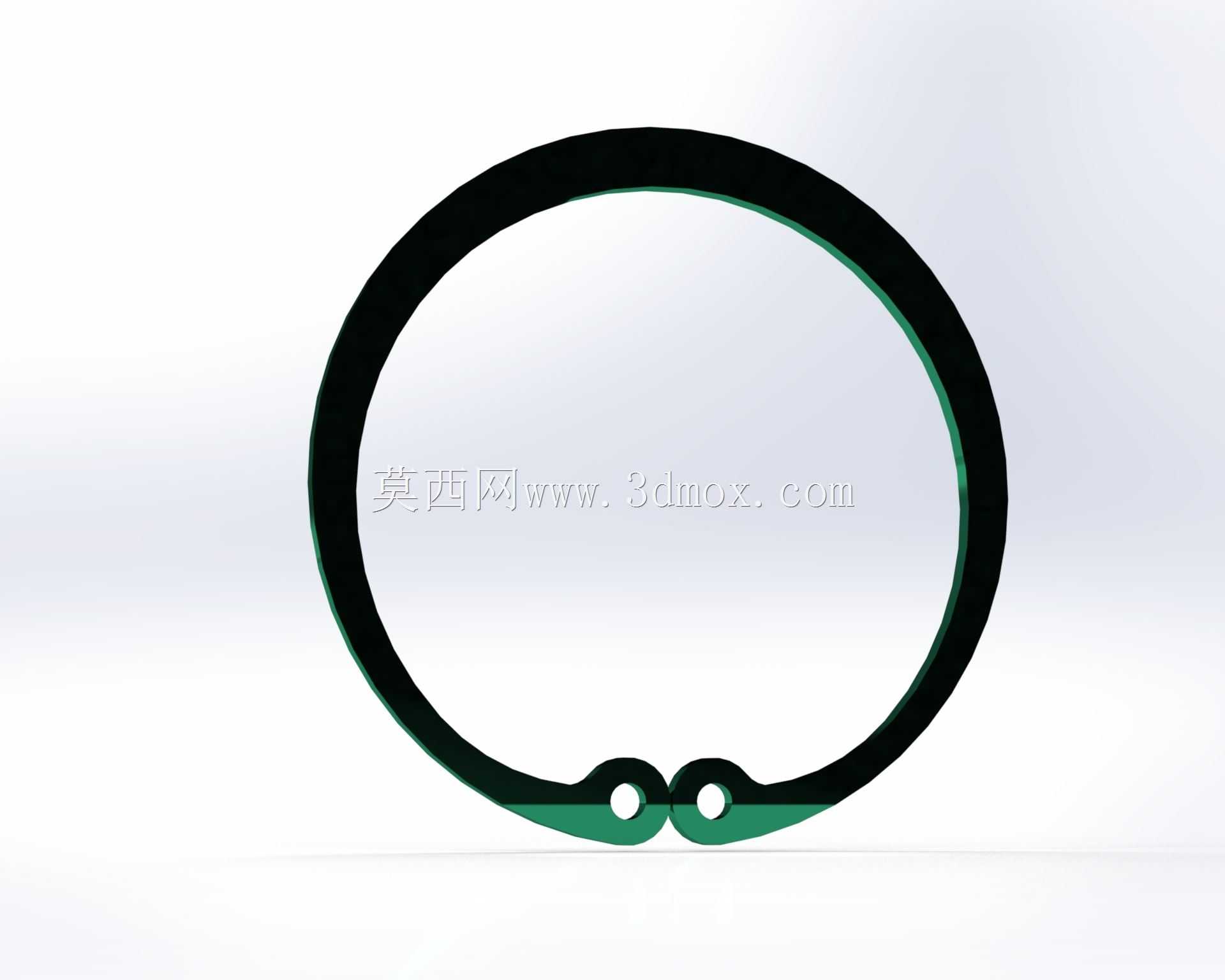

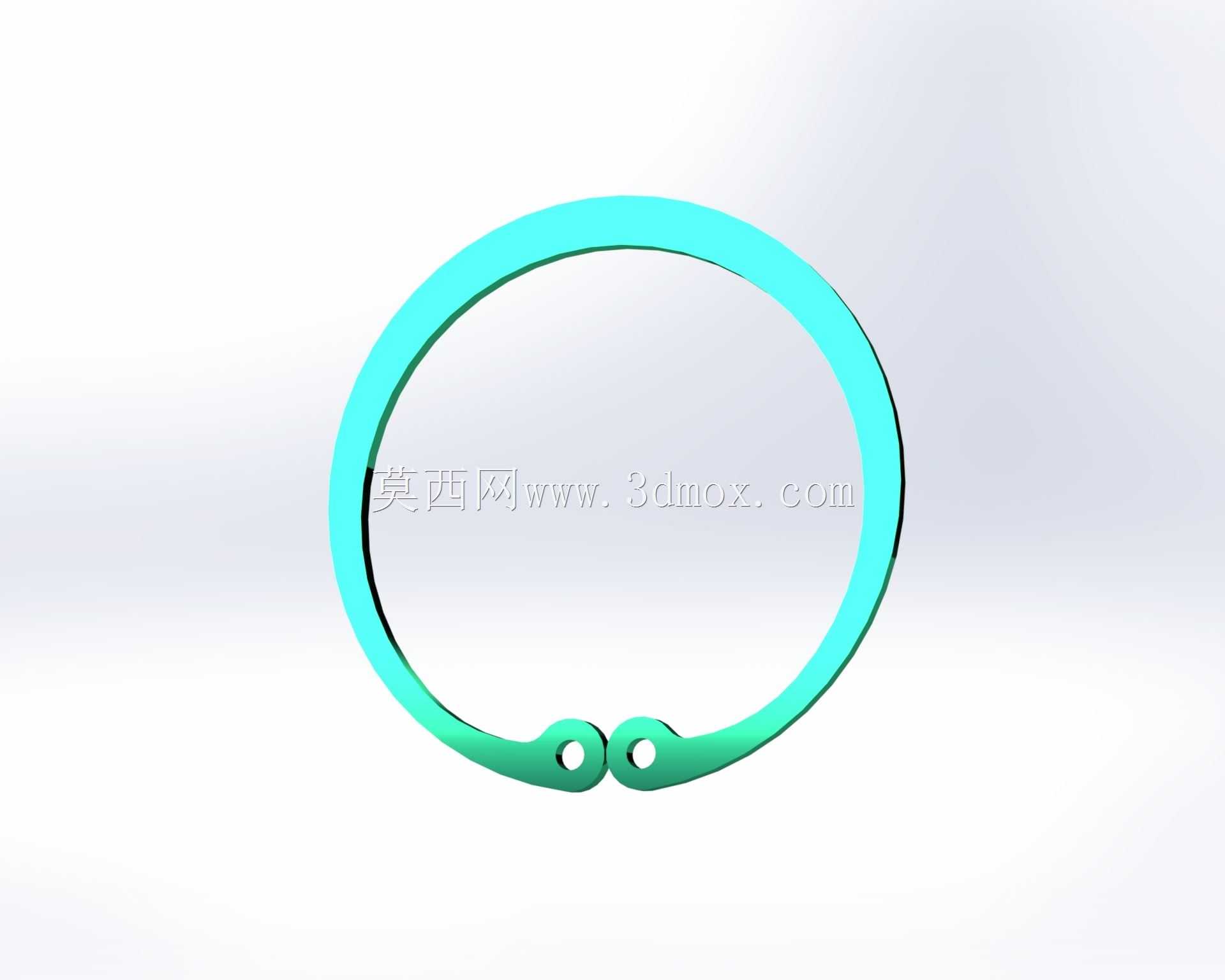

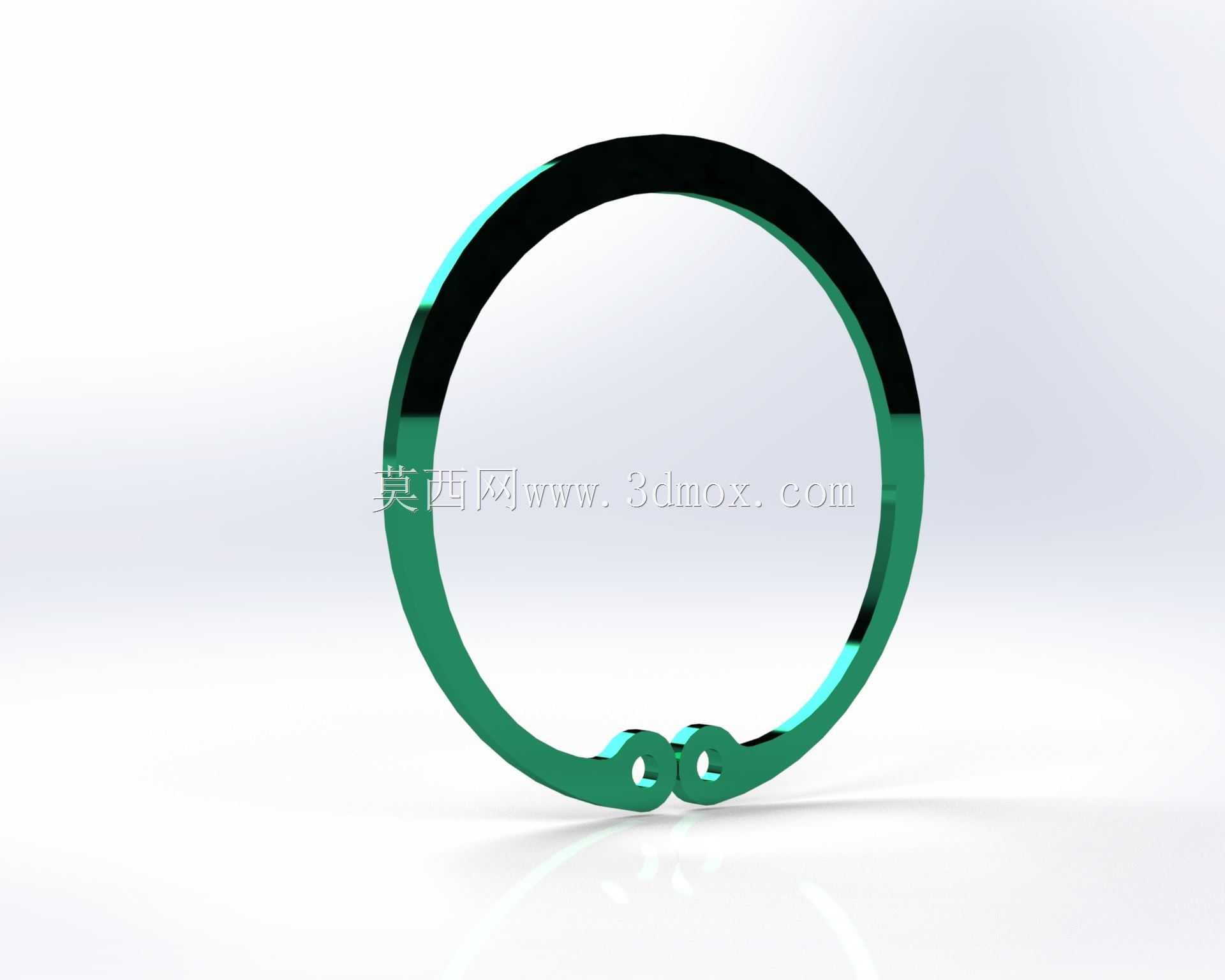

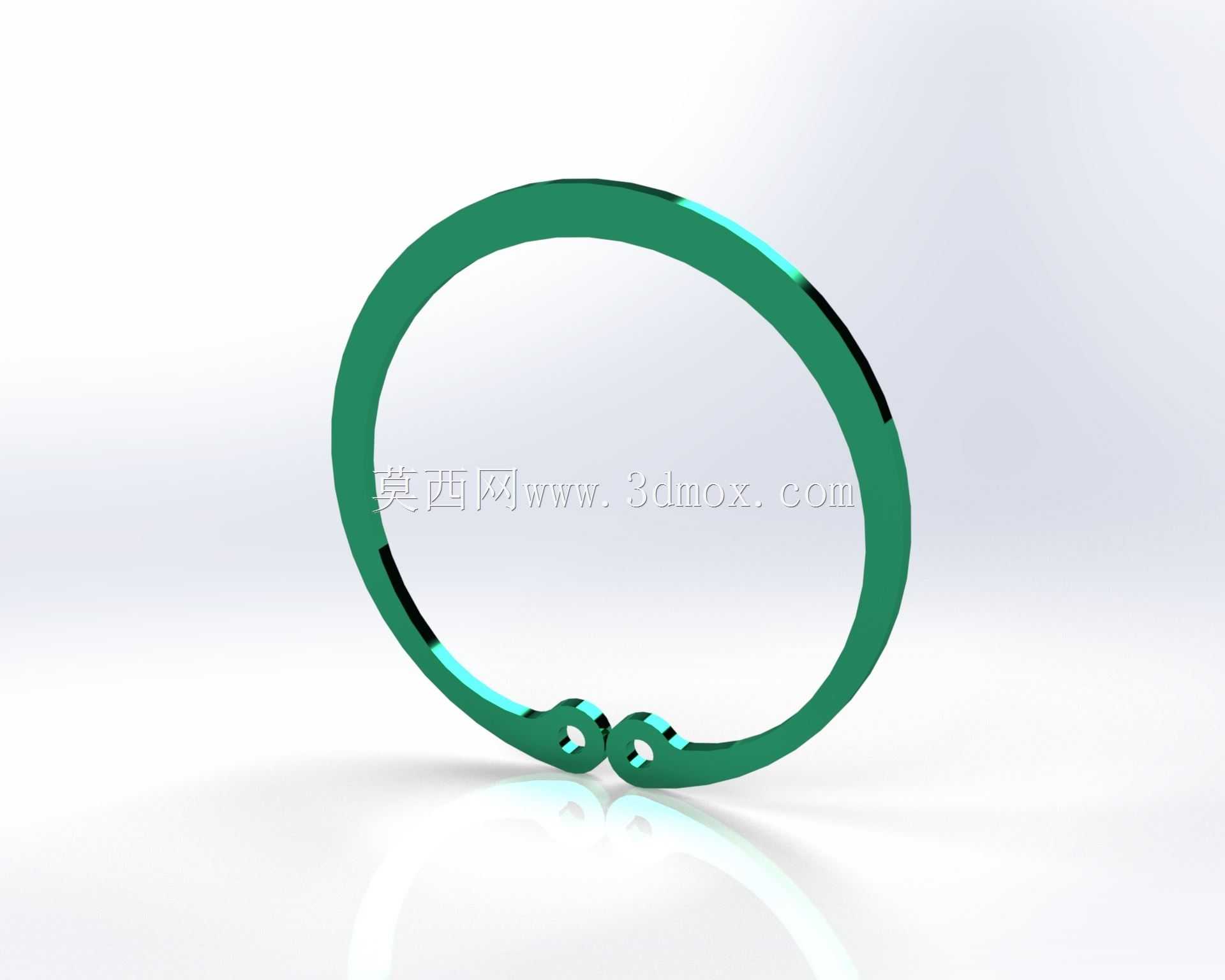

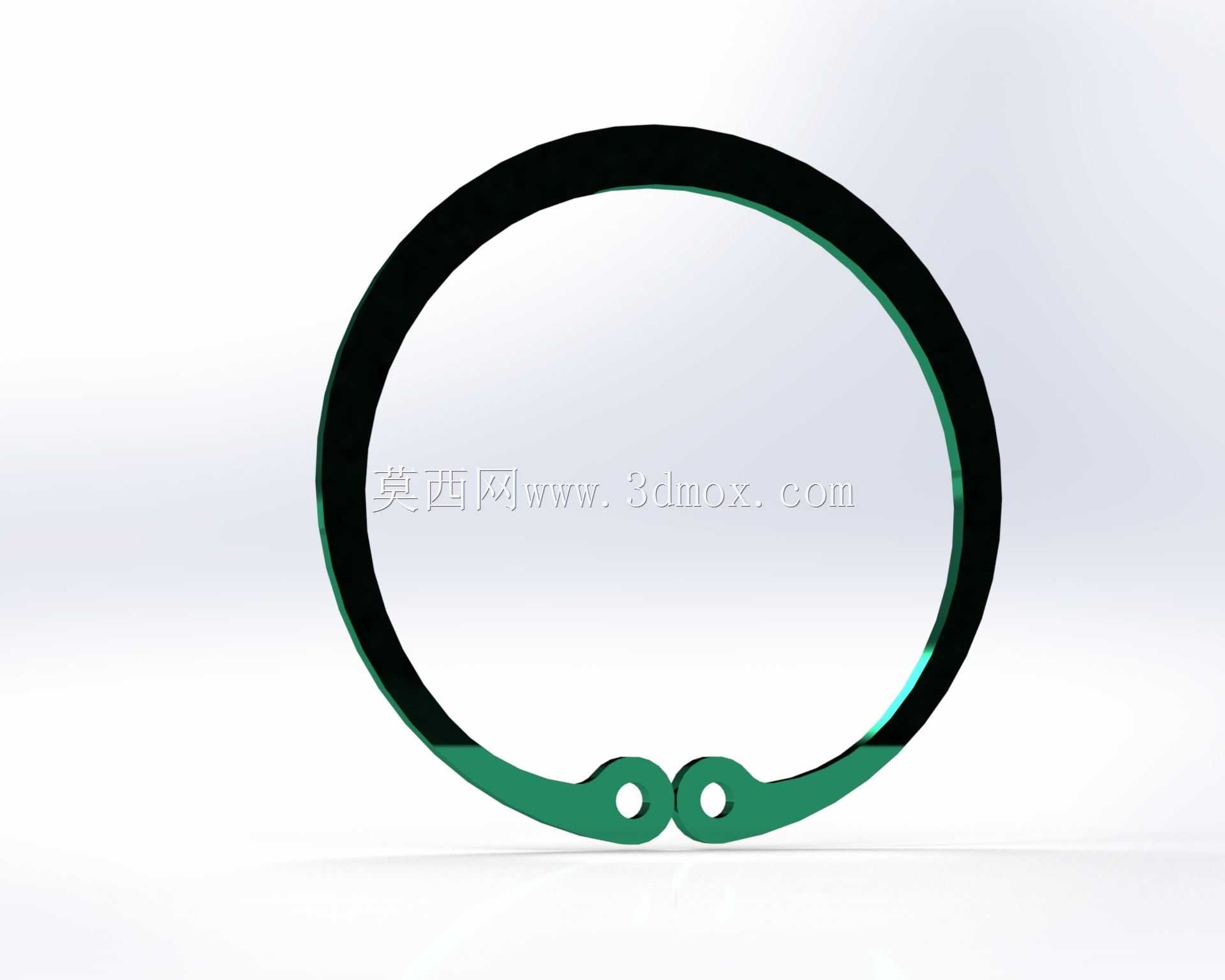

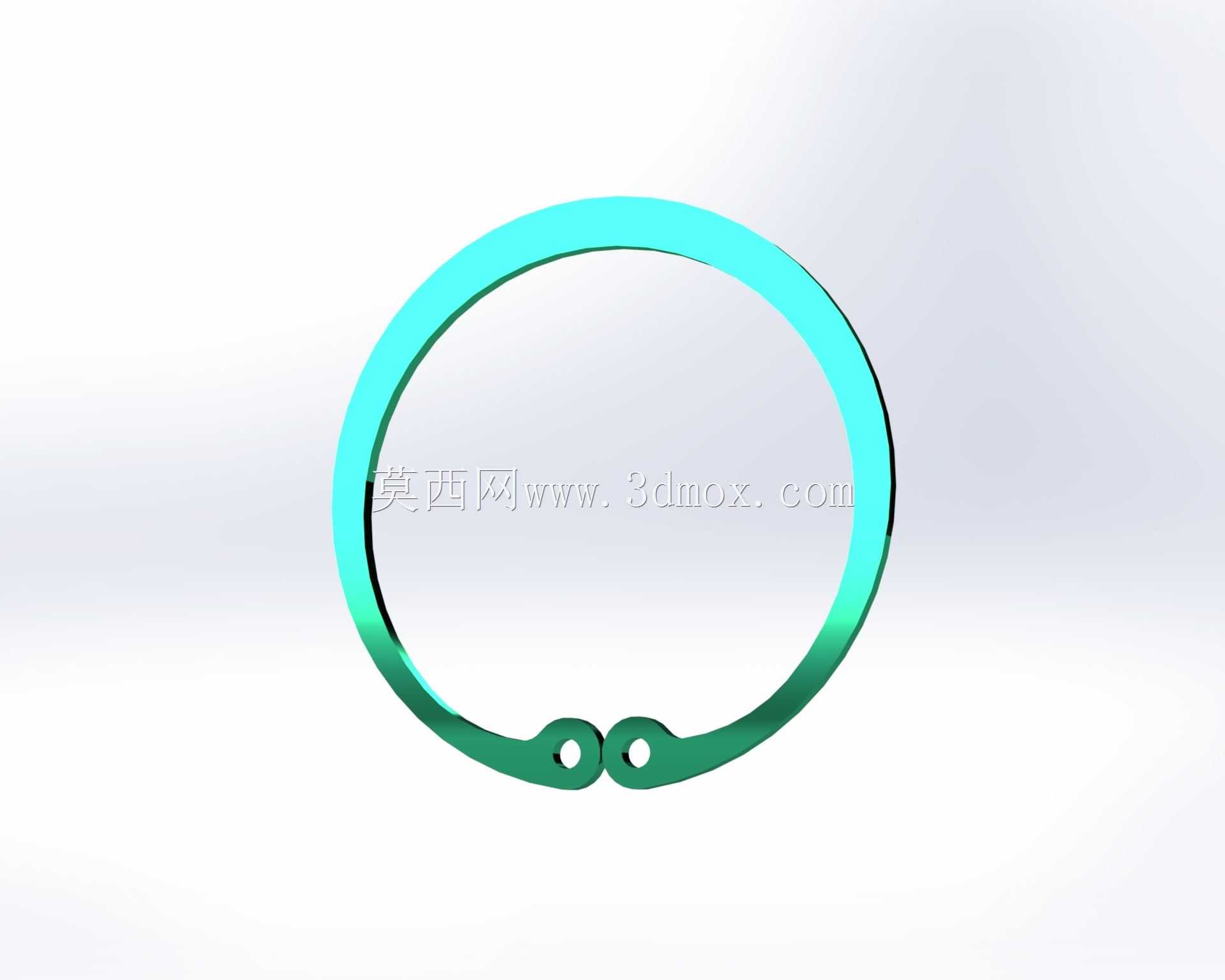

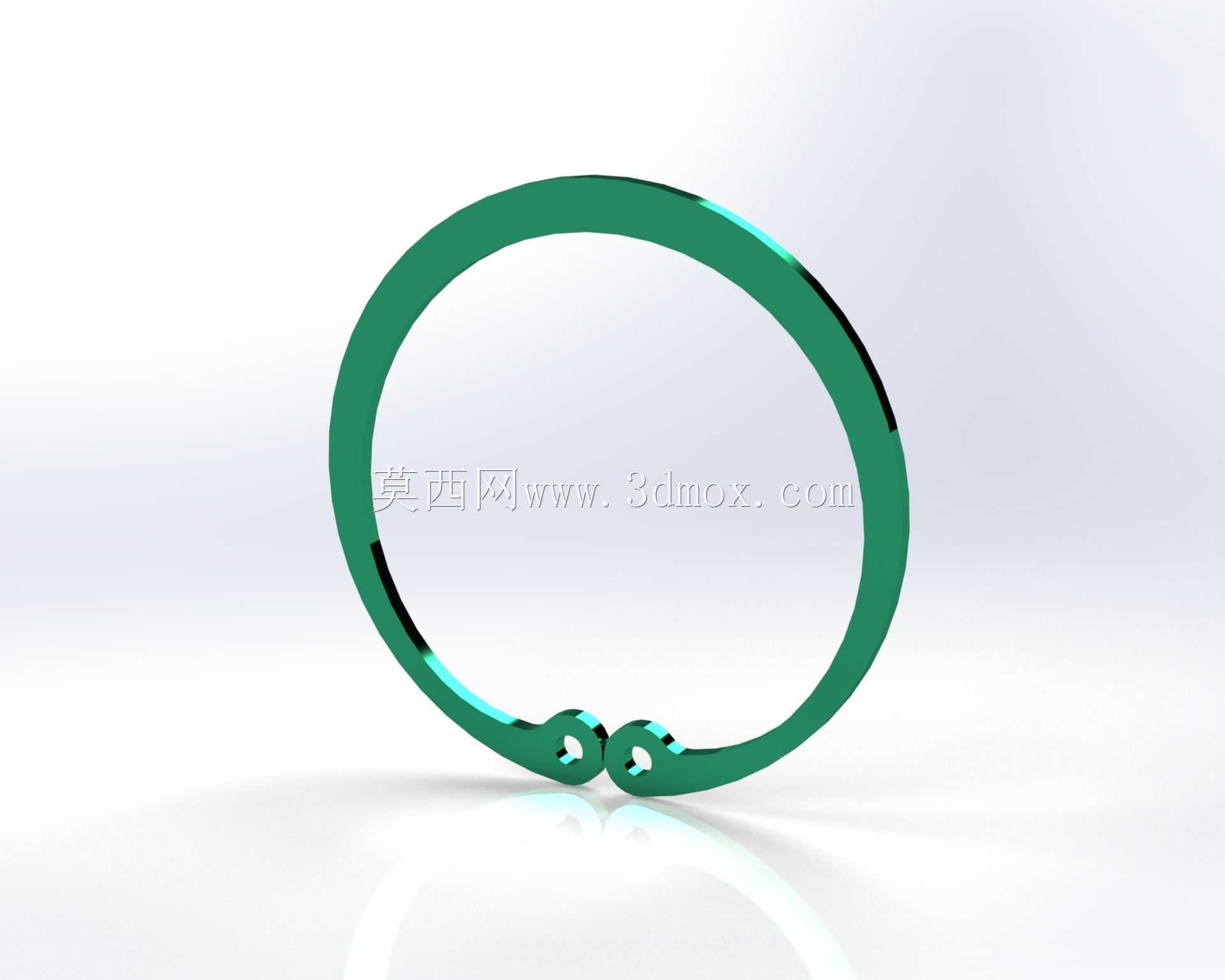

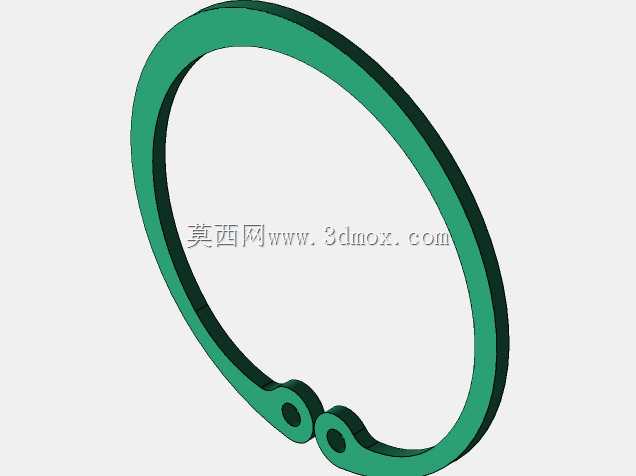

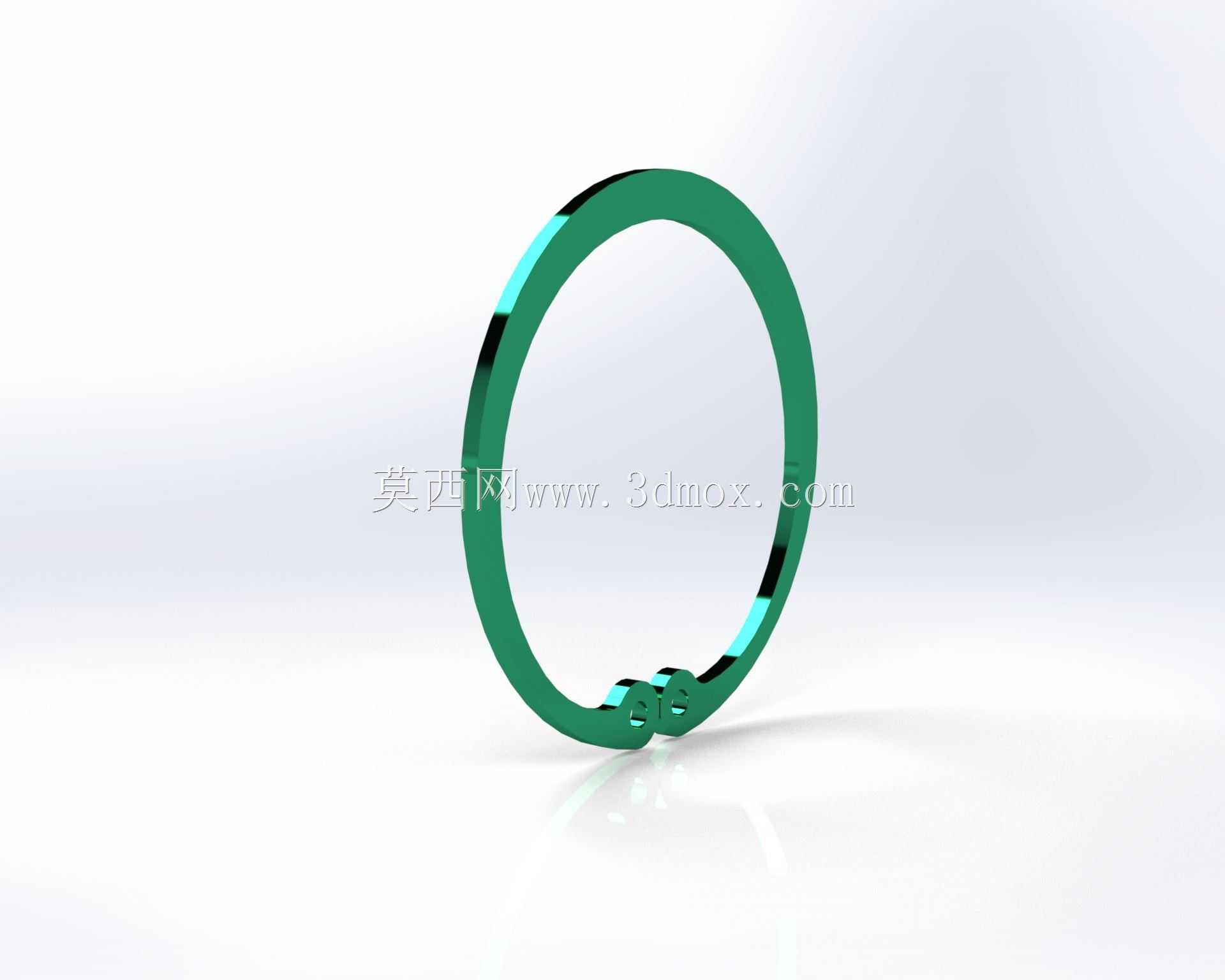

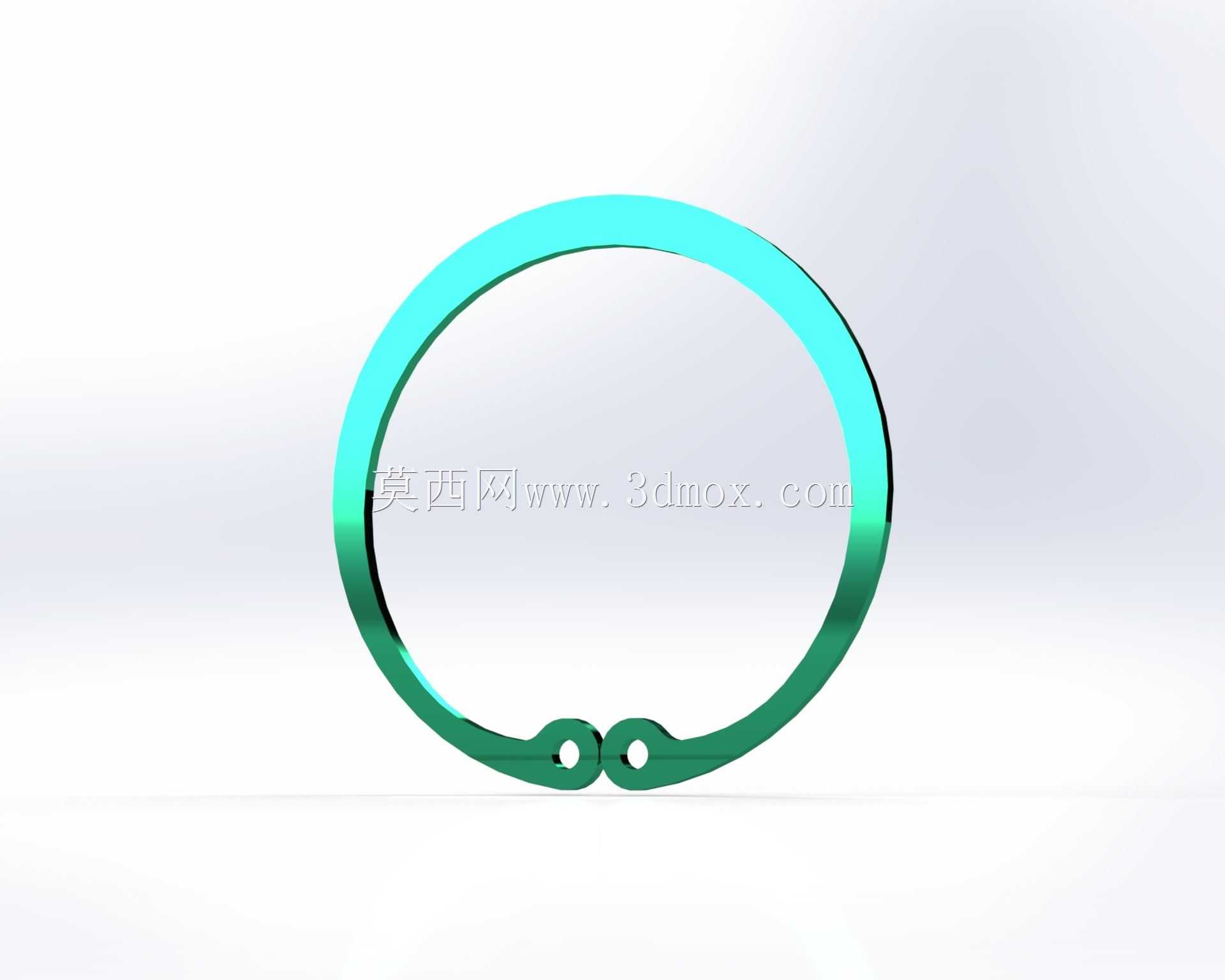

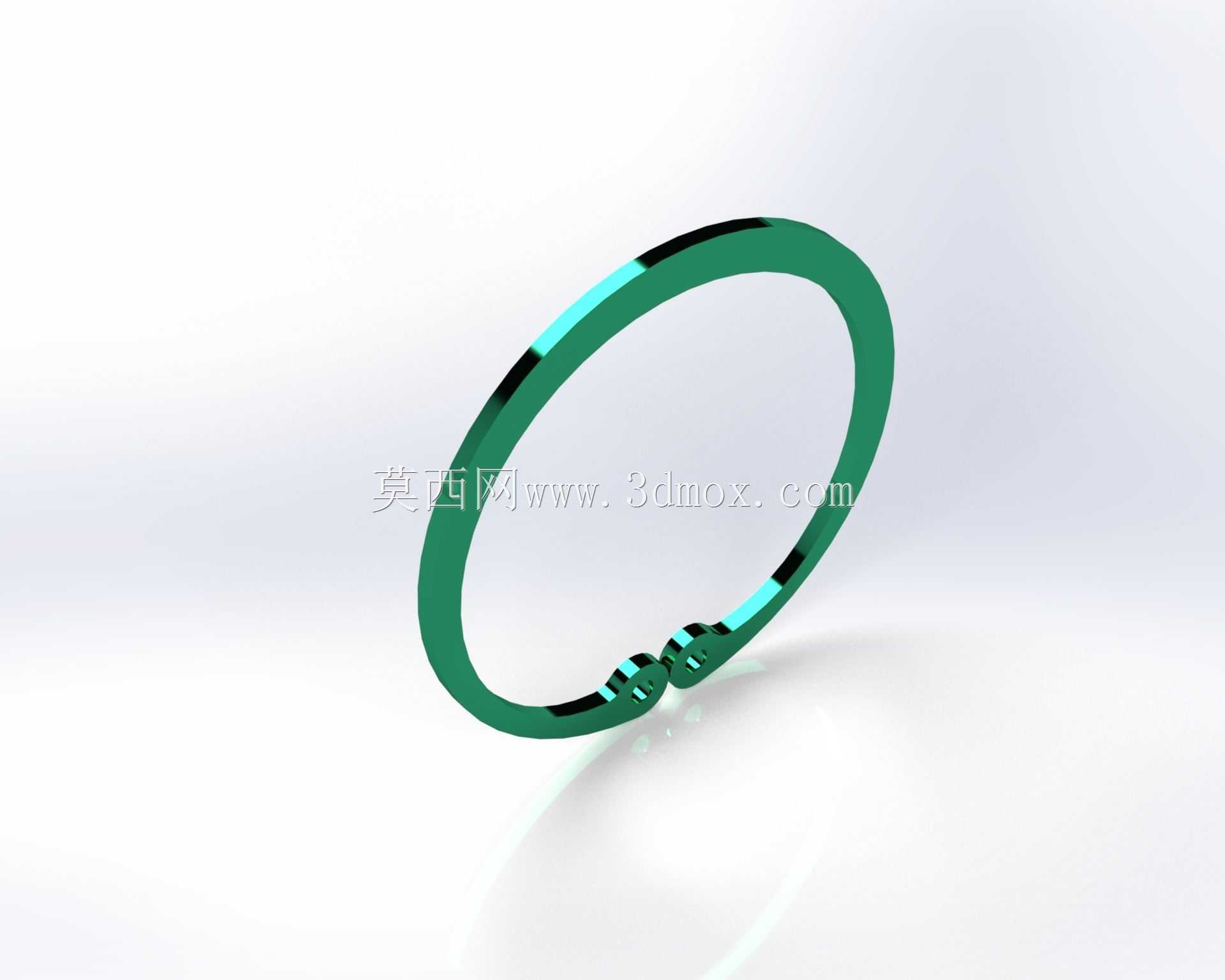

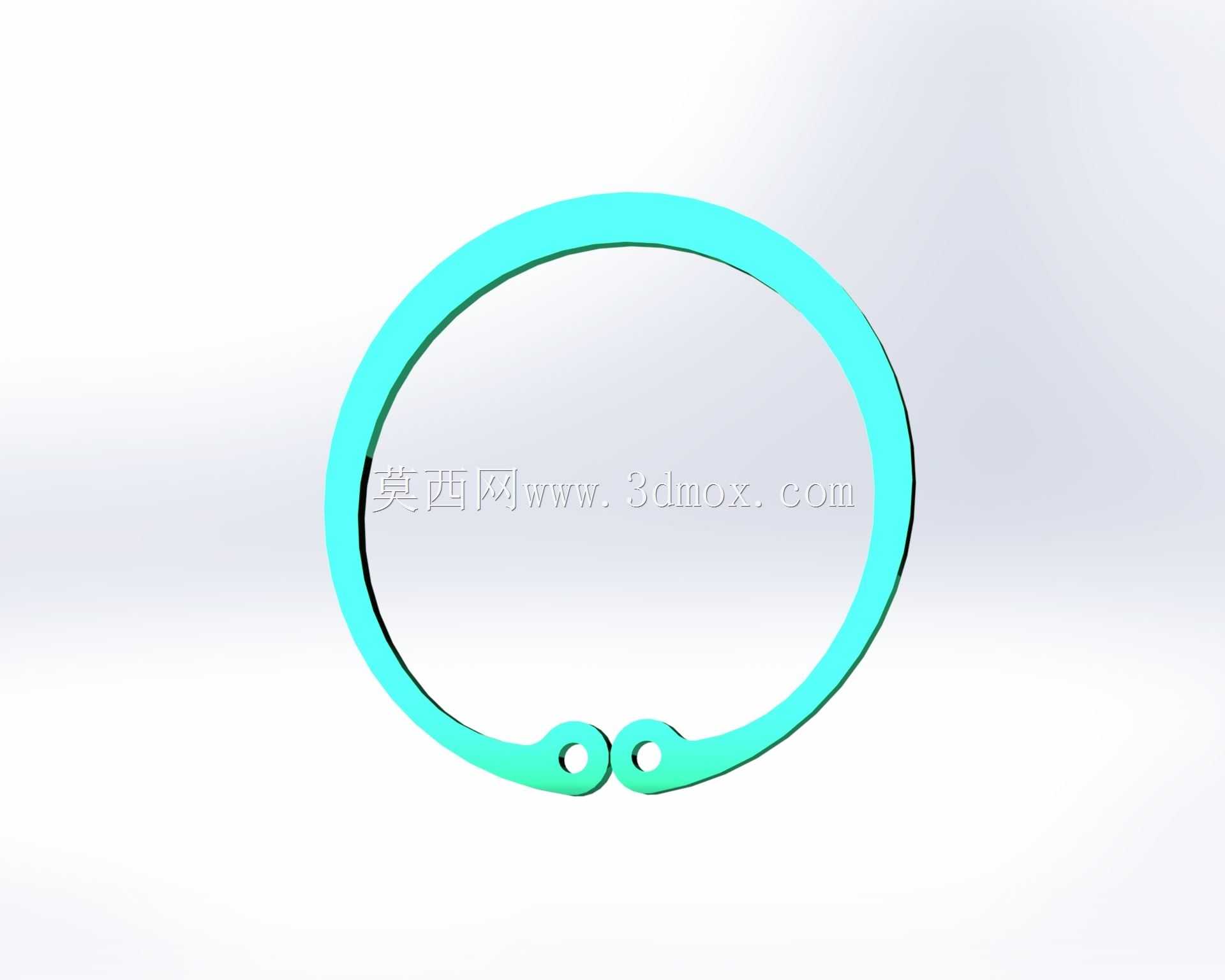

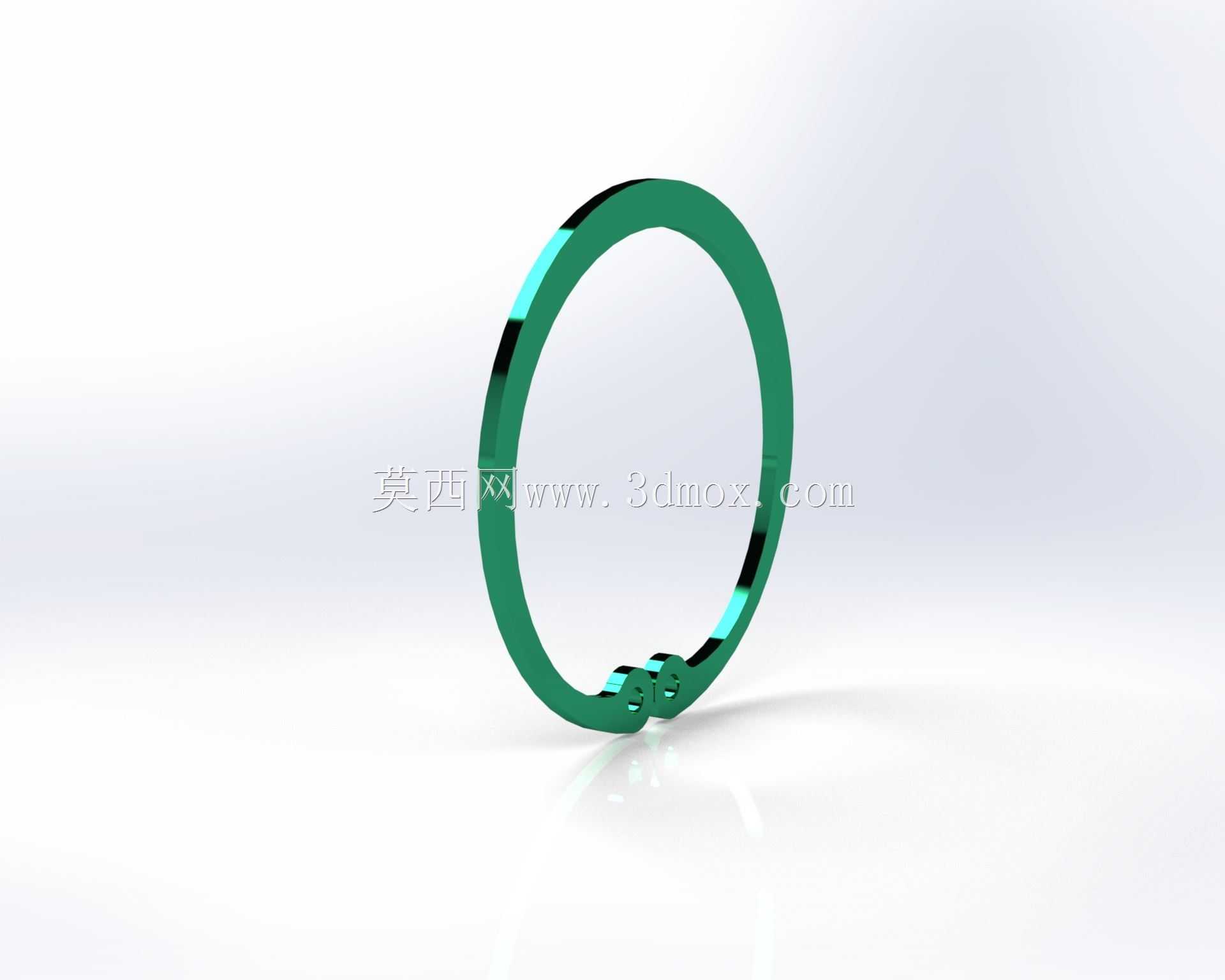

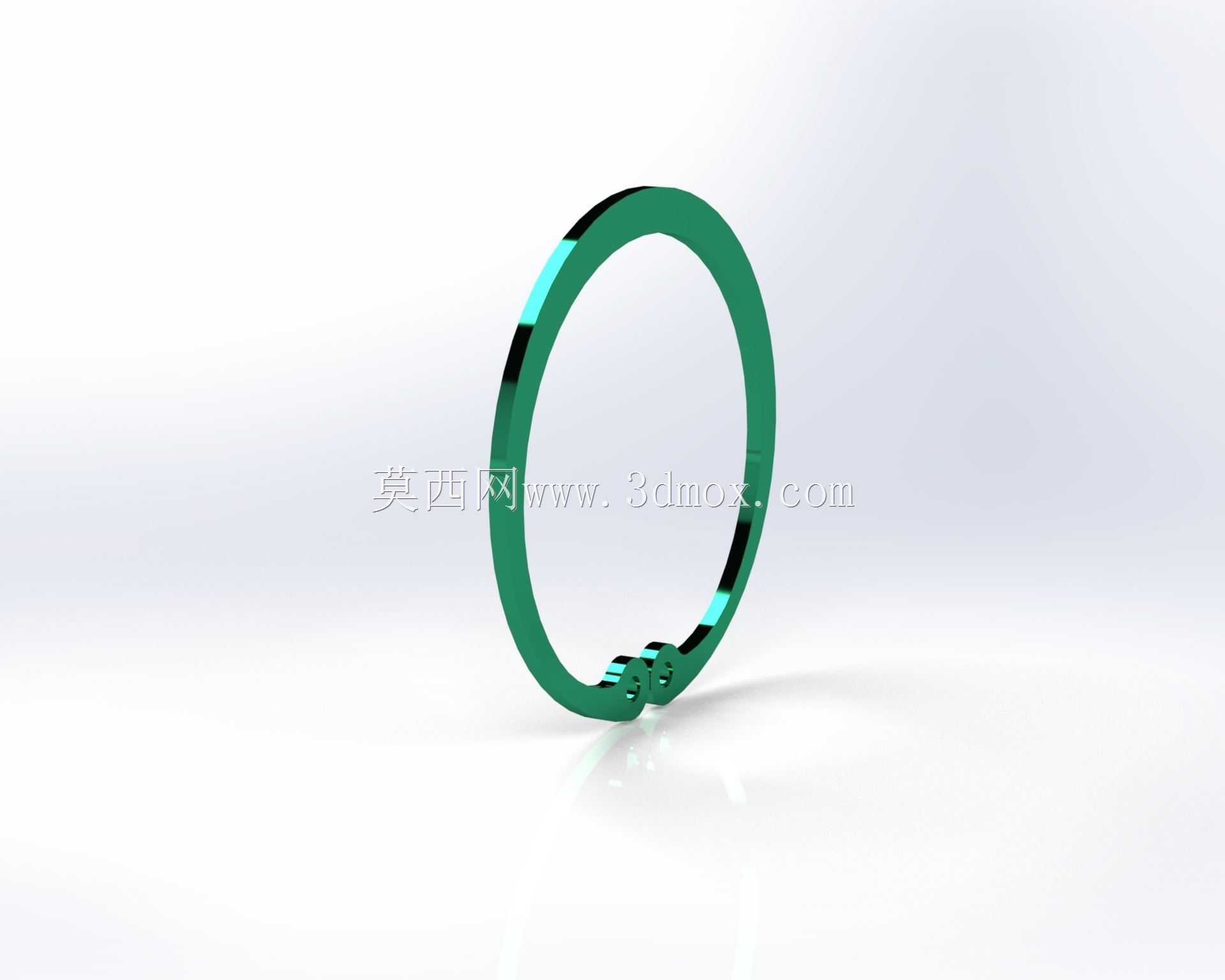

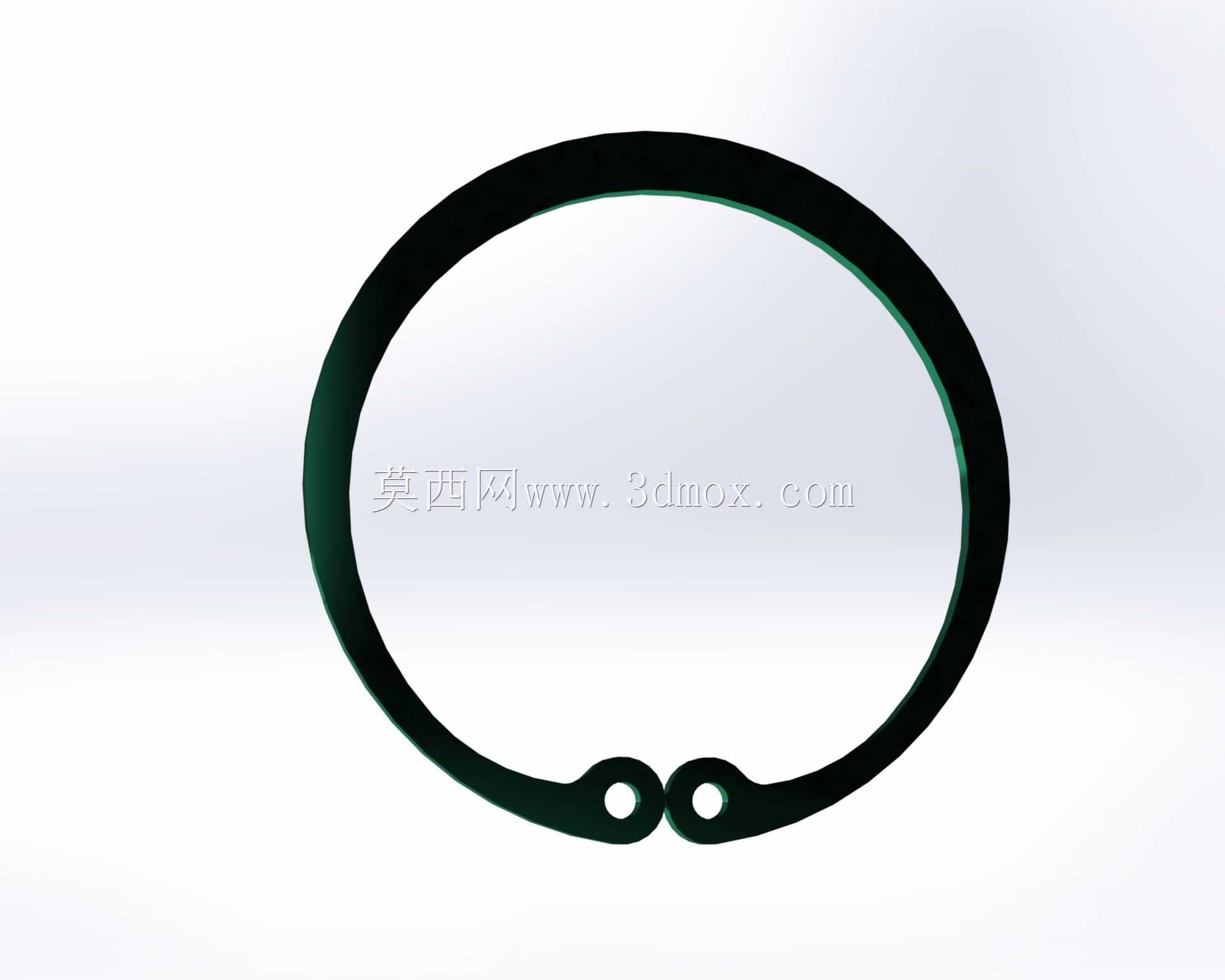

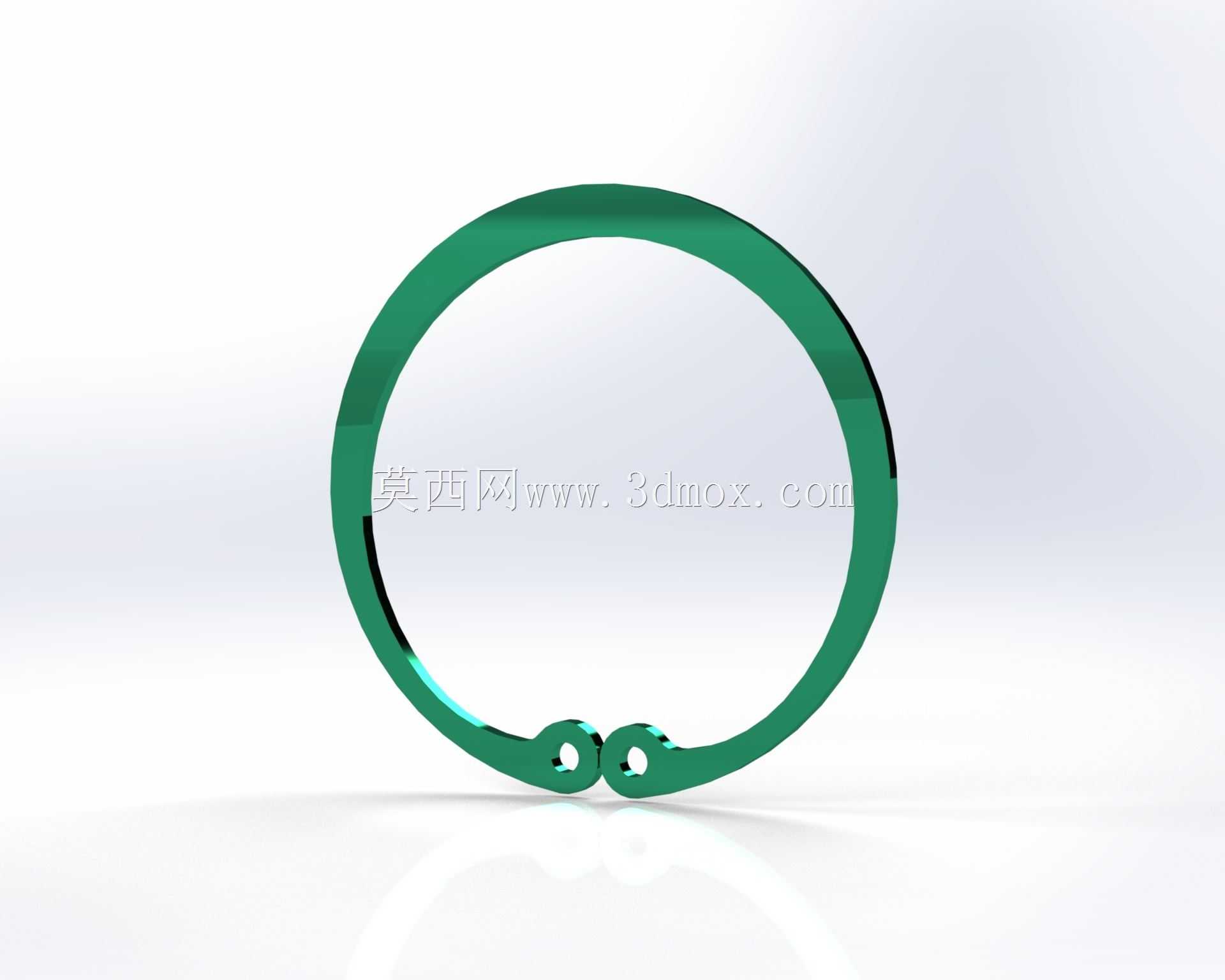

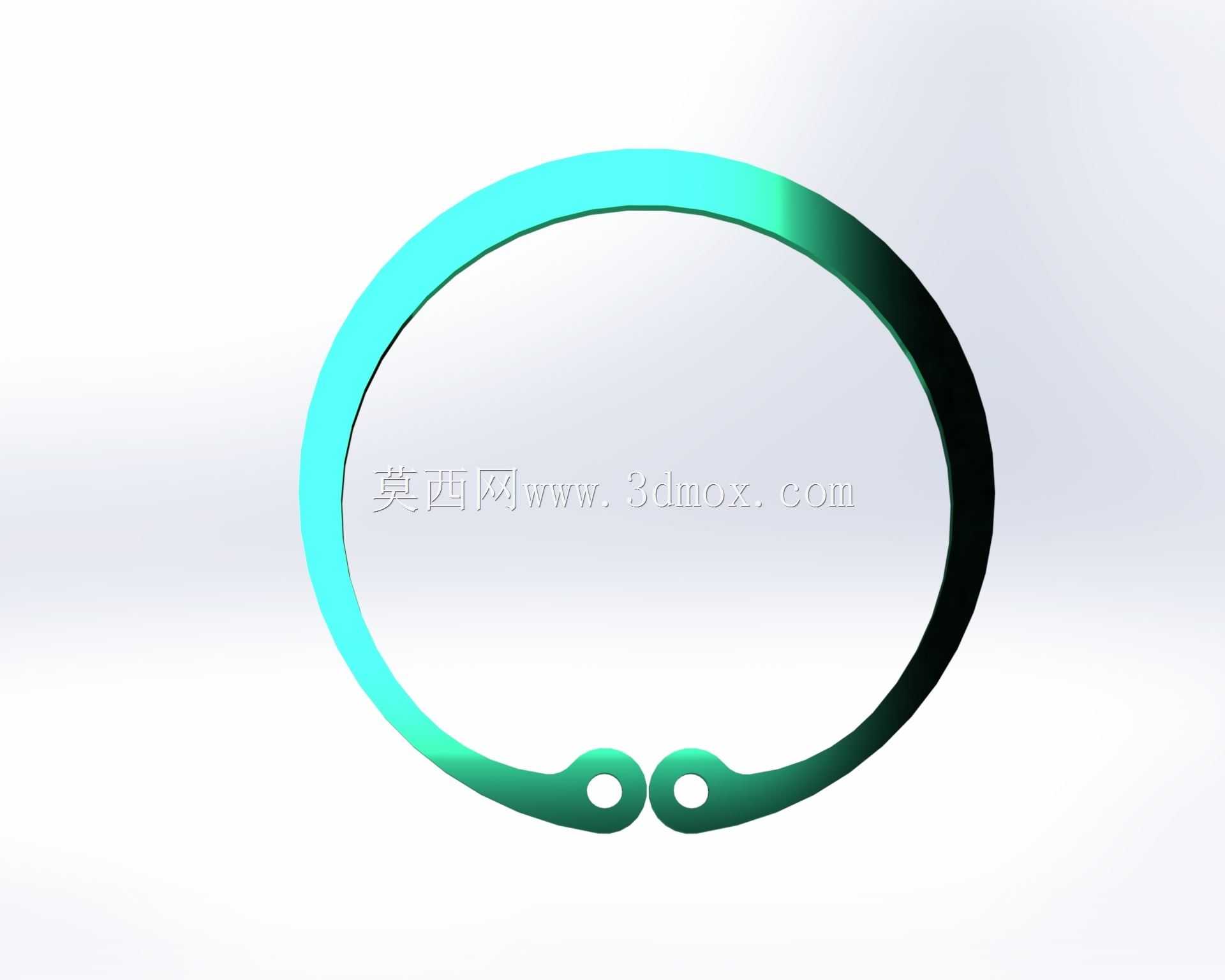

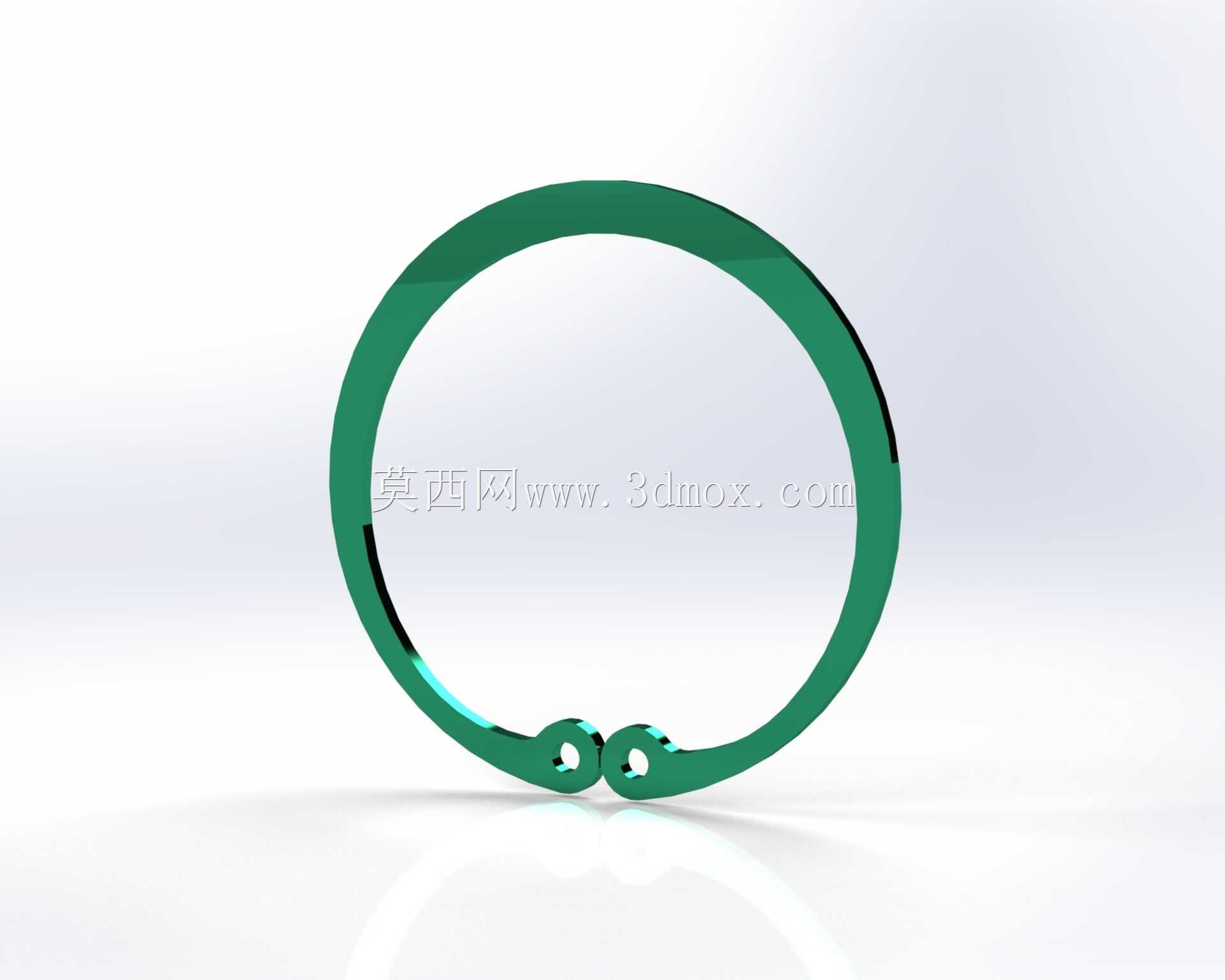

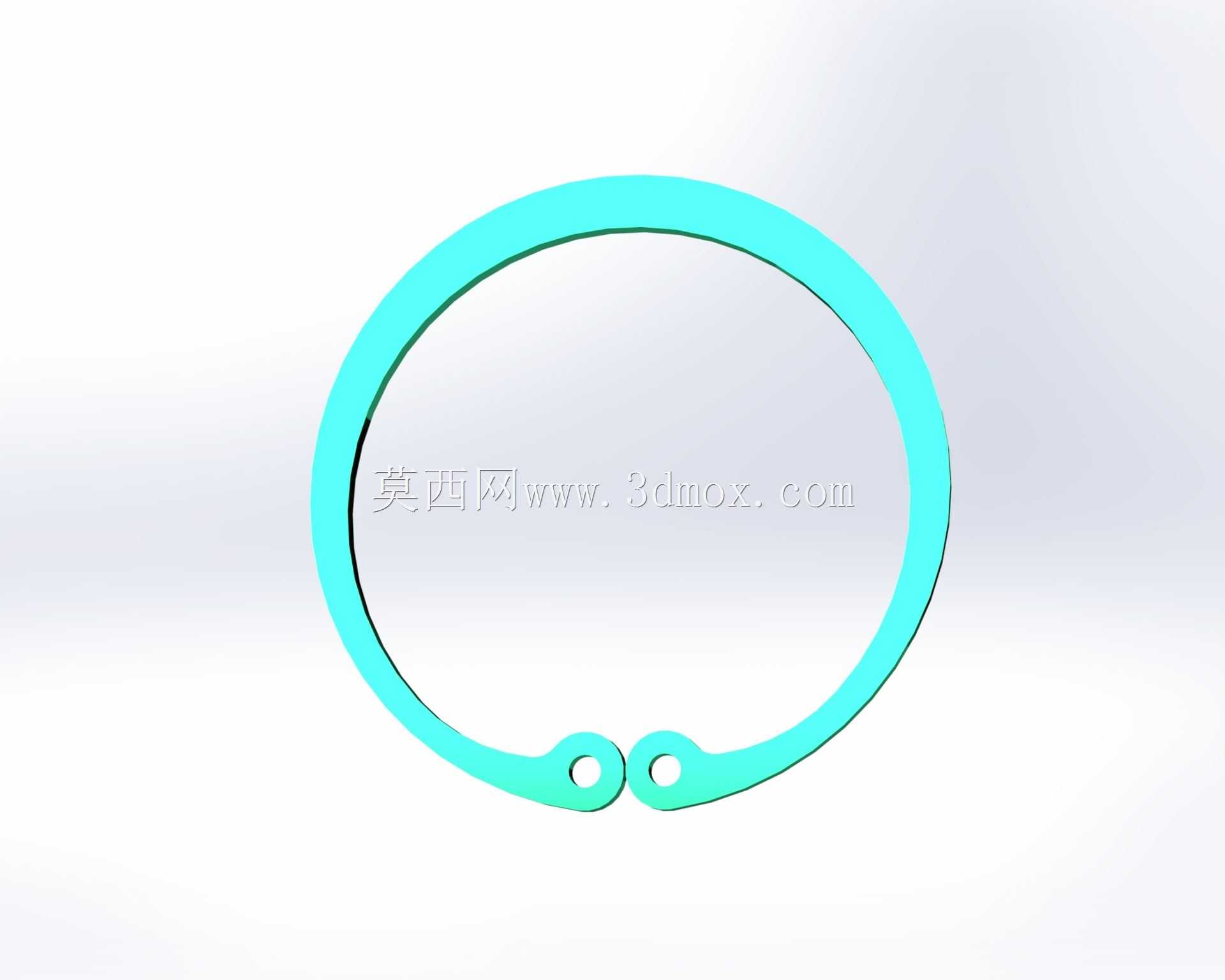

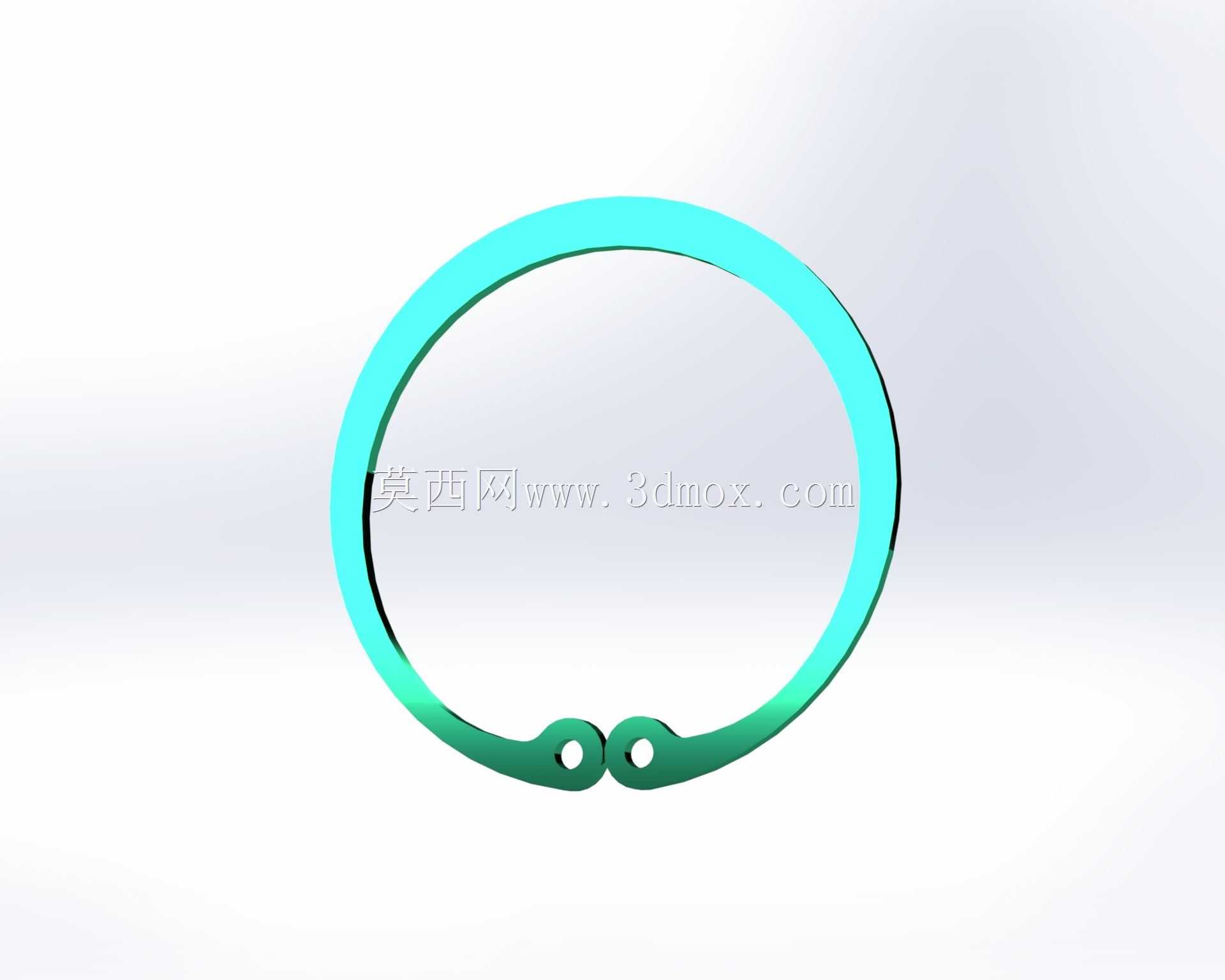

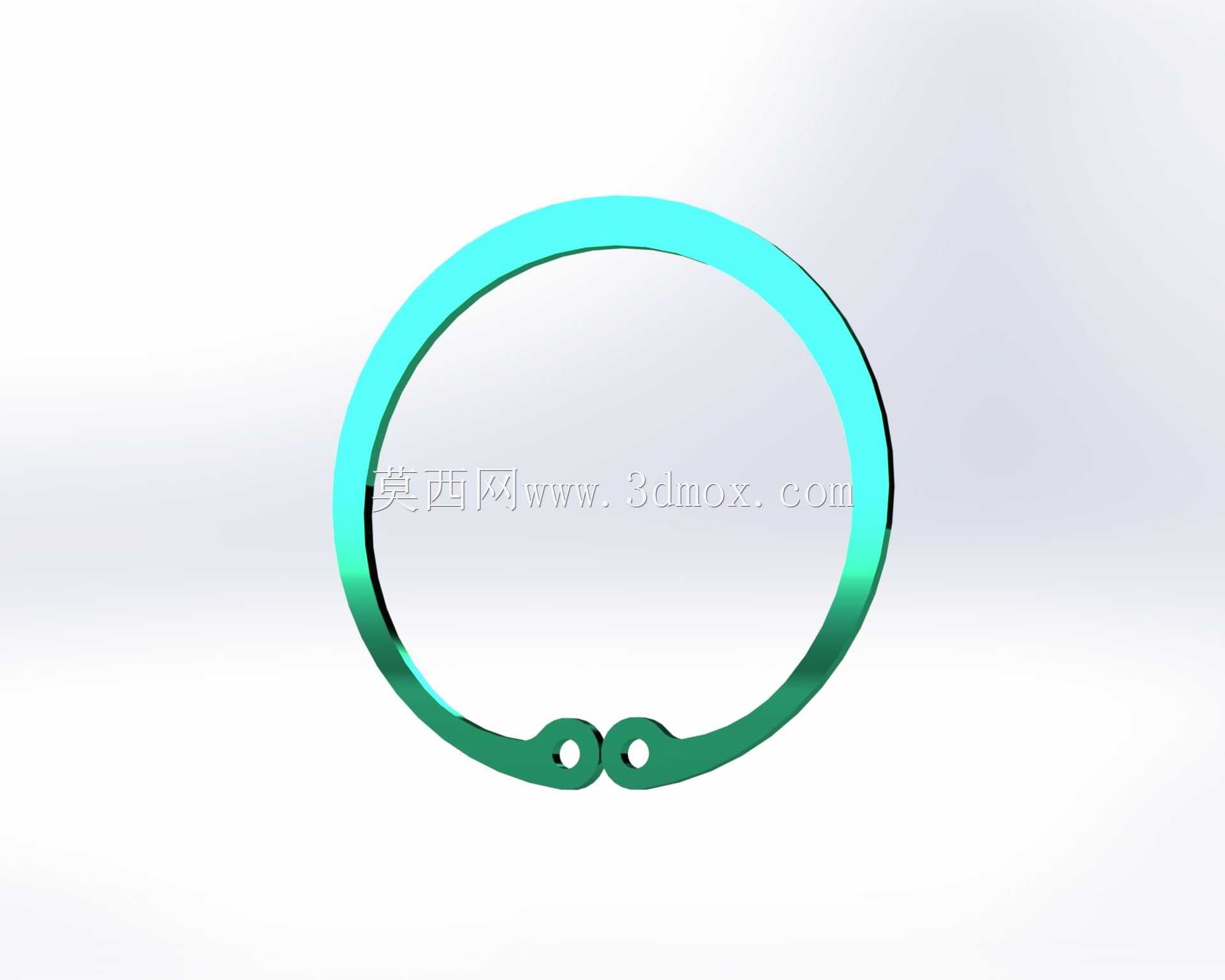

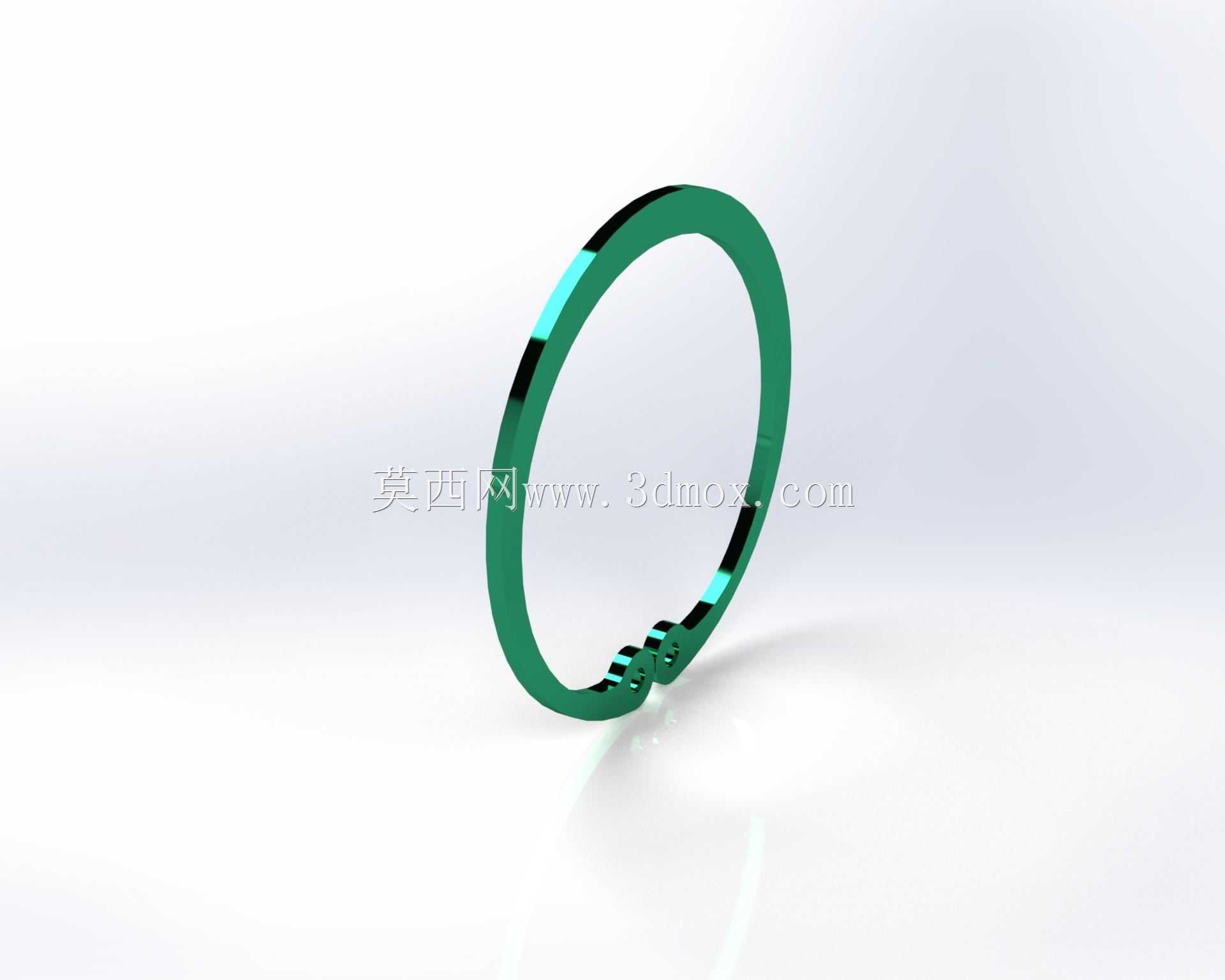

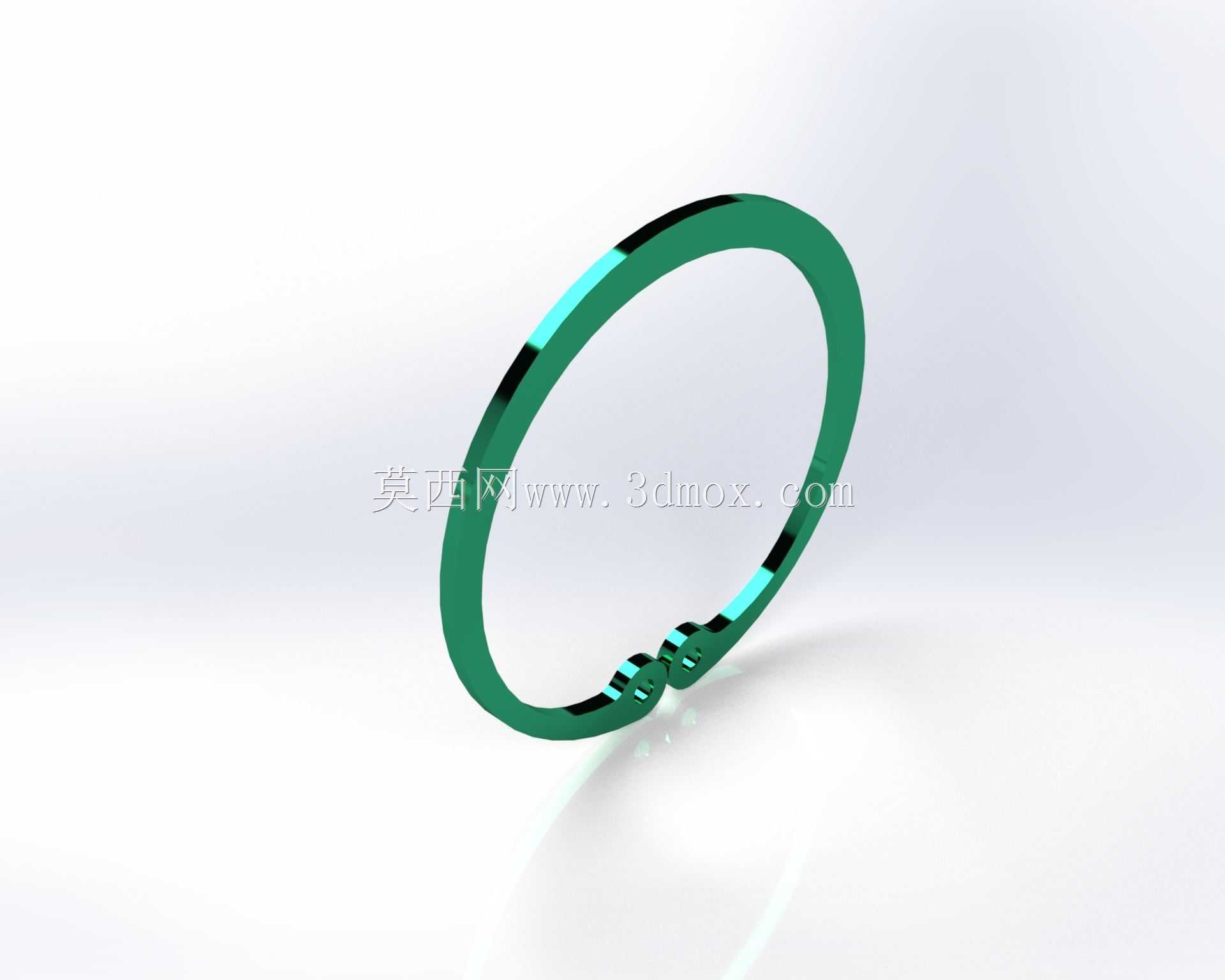

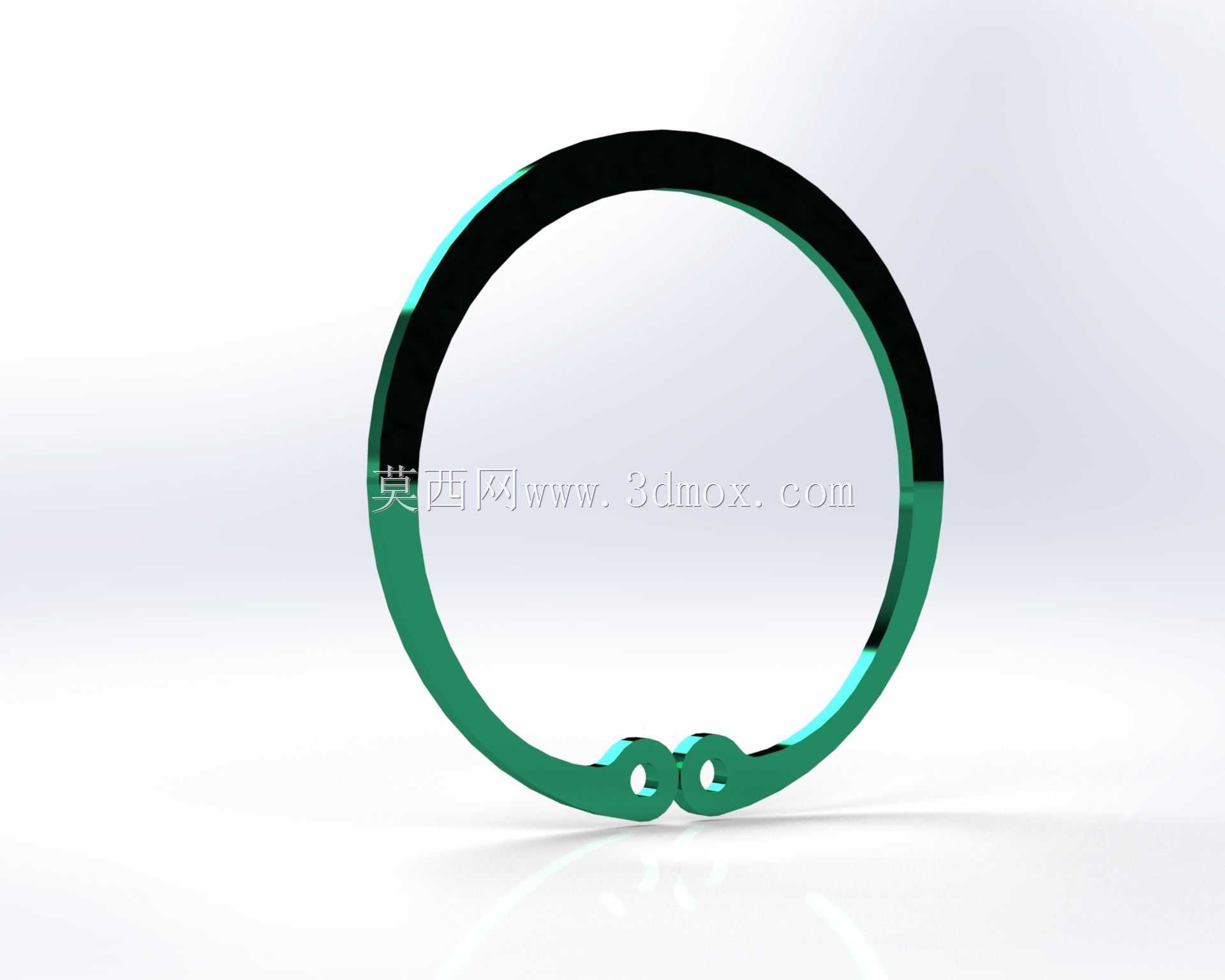

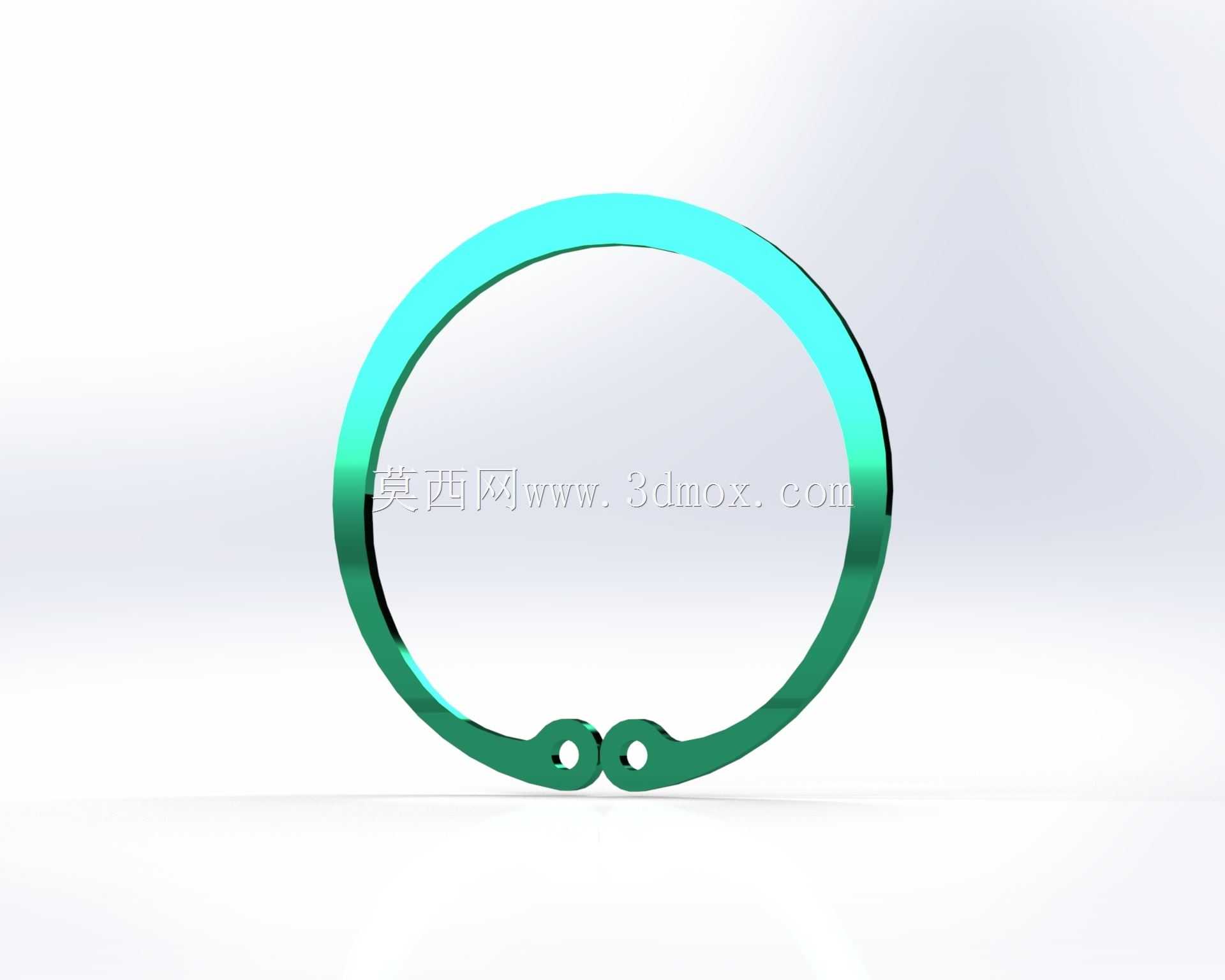

　　这类弹性卡环多应用在仪器仪表内部的传感组件装配环节，核心作用是实现轴类、套类零件的轴向限位，同时兼顾快速拆装的需求，在需要频繁调试、更换传感元件的检测设备工位上，这种结构的使用频率极高。不同于传统的刚性挡圈，这款卡环采用开口式弹性结构设计，开口端设置了带安装孔的双耳结构，装配时可以通过专用卡钳夹持双耳，让环体产生弹性形变扩大内径，顺利套入轴件预设的环槽内，撤去外力后环体依靠自身弹性回缩，紧密卡合在环槽中，实现对轴上配套零件的轴向位置约束，避免设备运行过程中零件出现轴向窜动，影响传感检测的精度。从结构设计逻辑来看，环体的截面采用了等厚度的窄边矩形设计，这种截面形式在保证环体自身结构强度的前提下，尽可能缩小了轴向占用空间，

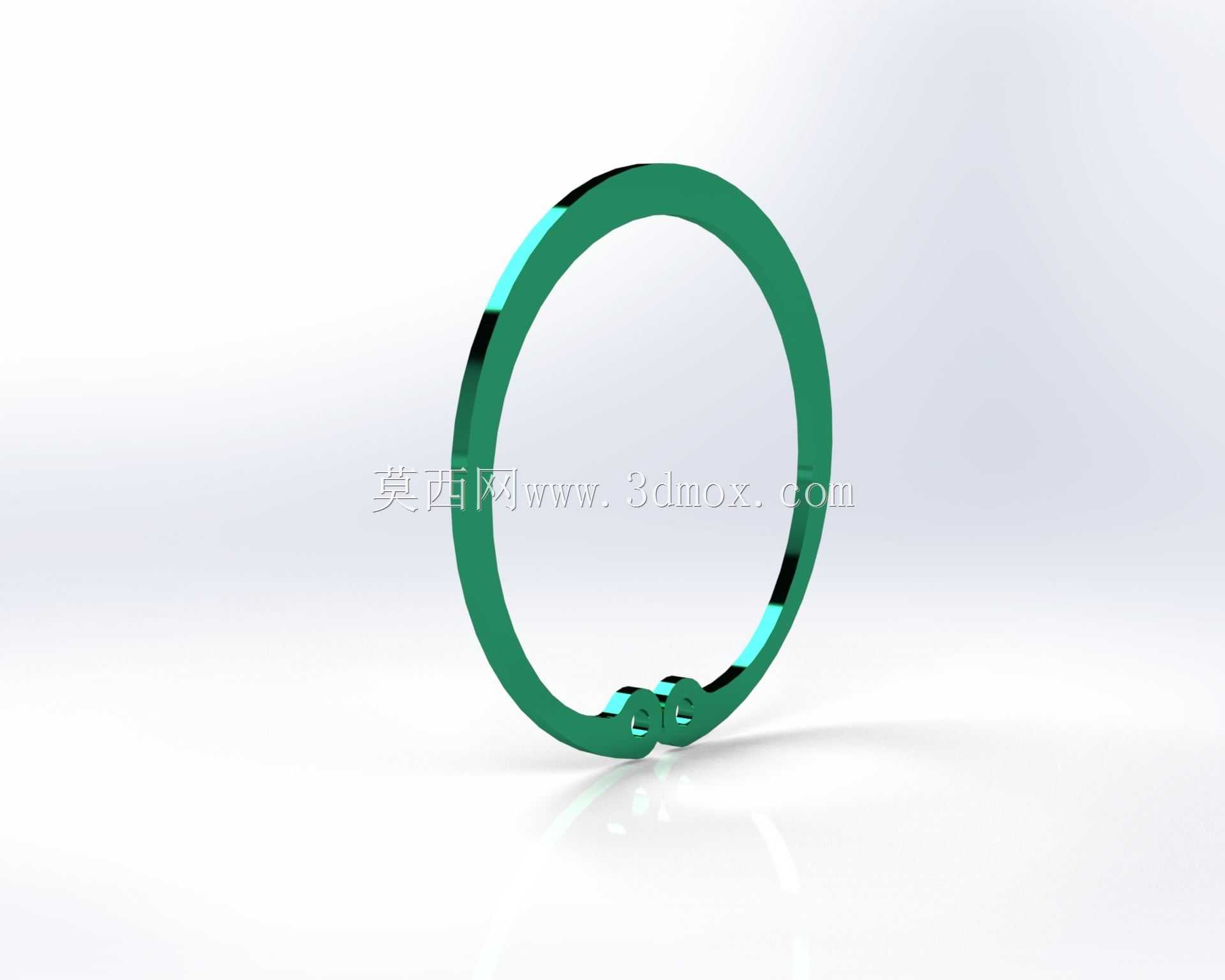

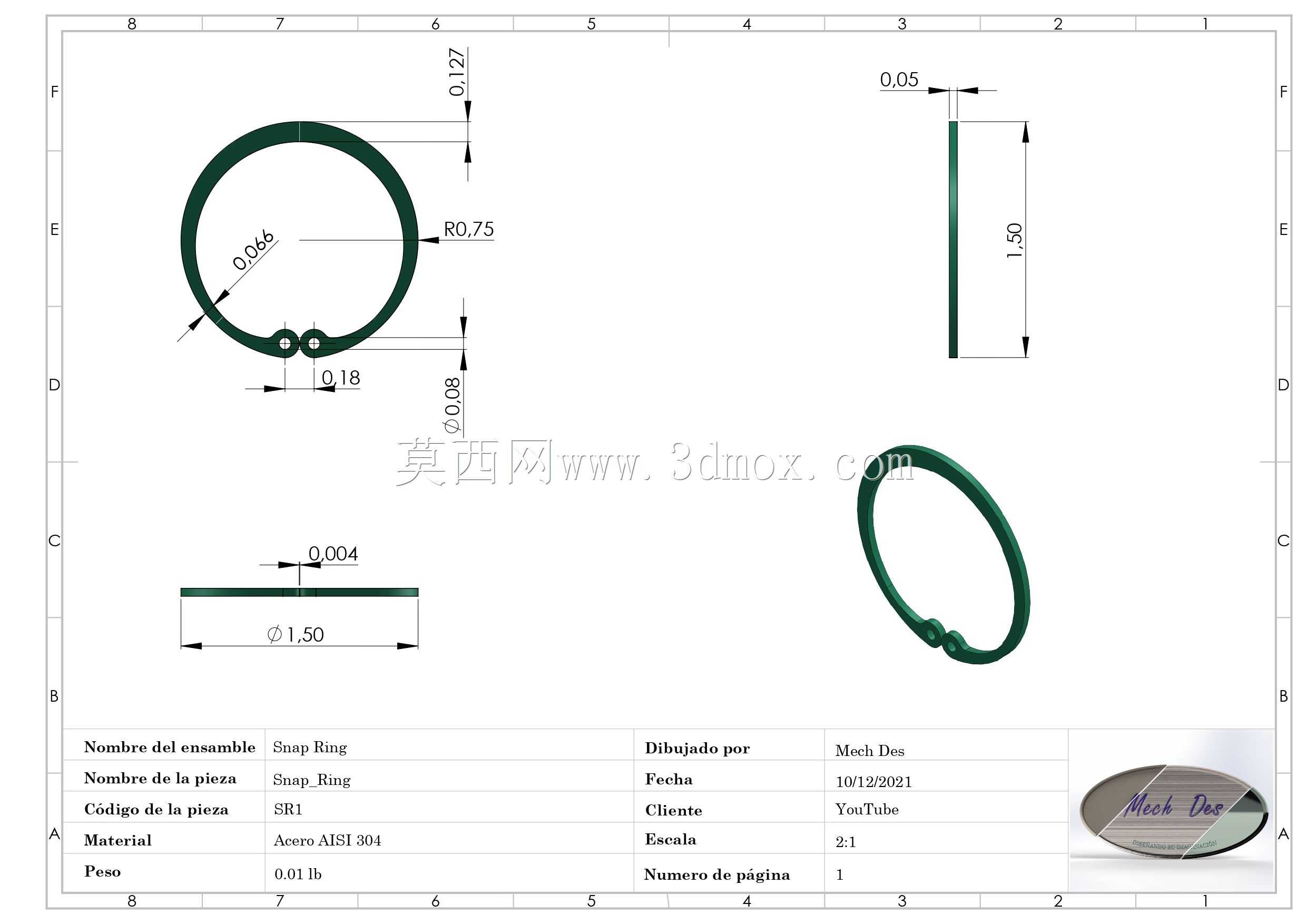

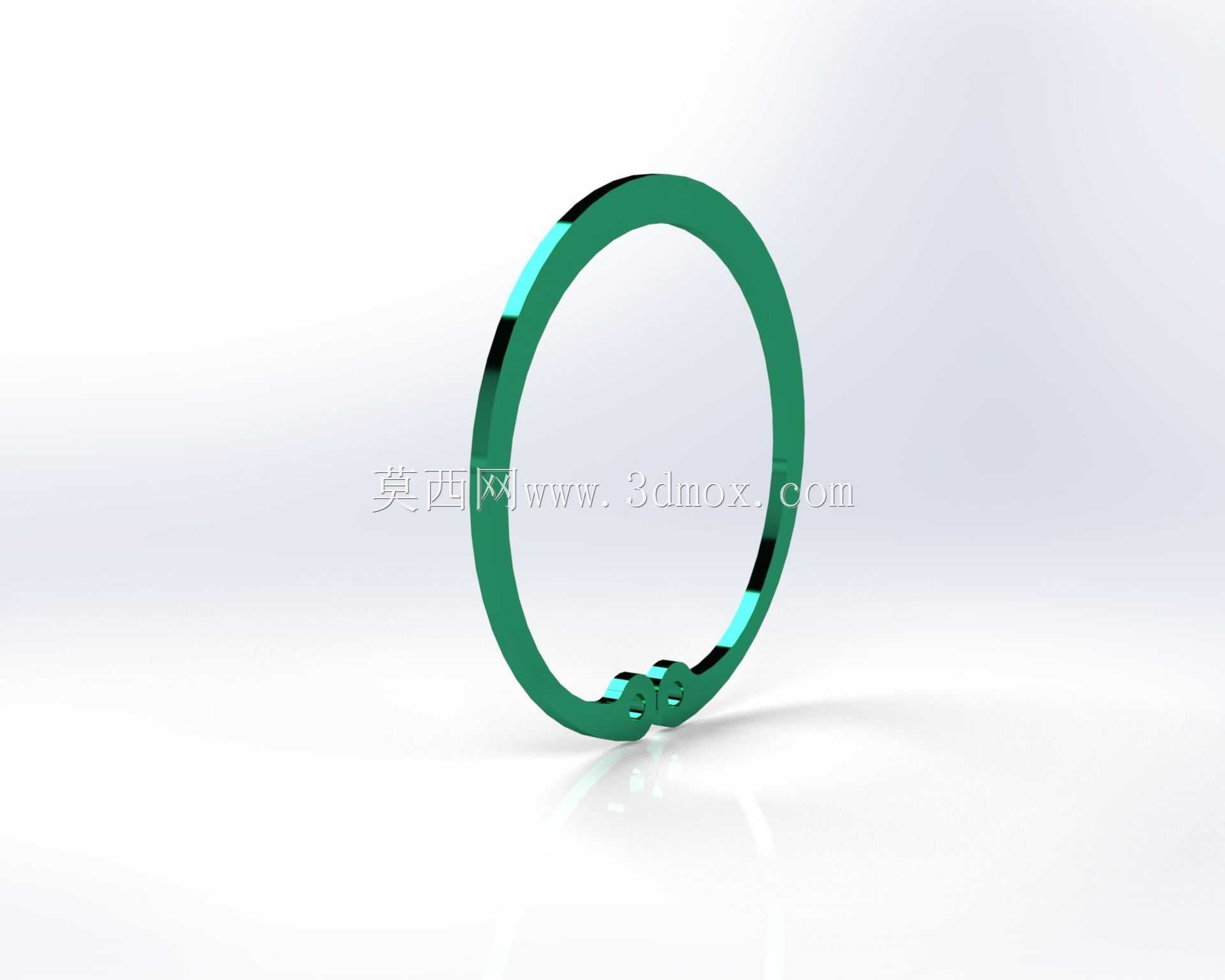

　　对于内部安装空间紧凑的仪器仪表类设备来说，能够有效压缩整体装配尺寸，适配更多狭小安装边界的使用场景。环身的弧度经过反复校核，完全贴合标准环槽的圆弧接触面，安装后环体与环槽的接触面积均匀，不会出现局部应力集中的问题，在设备承受一定振动载荷的工况下，也能保持稳定的锁紧状态，不会出现松脱、移位的情况。开口端的双耳结构做了加厚处理，安装孔的位置与环身的过渡区域设置了圆弧卸荷槽，避免卡钳夹持施力时，应力集中在双耳与环身的连接位置导致断裂，提升了反复拆装的使用寿命。在实际选型应用时，需要重点核对卡环的自由状态内径、安装后的收缩内径、环体的轴向厚度以及双耳的张开最大尺寸，确保卡环能够顺利嵌入对应规格的轴用环槽，

　　同时要确认安装位置周边留有足够的操作空间，方便卡钳伸入完成夹持装配动作。这类卡环除了应用在传感器组件的装配上，也可以适配小型传动机构、精密气动元件的零件限位场景，相比螺钉锁紧、端盖压紧的固定方式，这种卡环结构的零件数量更少，装配工序更简单，不需要在轴件上加工螺纹孔或者设置复杂的压紧结构，能够有效降低零件的加工成本，提升装配效率。设计建模过程中，环体的弹性形变范围是核心校核参数，既要保证夹持张开时内径能够扩大到足以顺利套入轴件，又要保证回缩后能够提供足够的抱紧力，不会在工作载荷下出现滑脱，同时环体的材质通常选用弹性性能优异的弹簧钢，表面做发黑或者镀层处理，提升防锈能力和耐磨性能，适配不同工况下的使用需求。在安装边界的匹配上，

　　需要注意卡环装入环槽后，环体外缘不能超出相邻零件的安装避让空间，避免与周边运动零件发生干涉，双耳的位置在安装后要对准设备预设的拆装操作孔位，方便后续维护时不需要完全拆解设备，就可以通过操作孔用卡钳取出卡环，完成内部零件的更换调试。
