传动定位用异形皮带安装固定构件

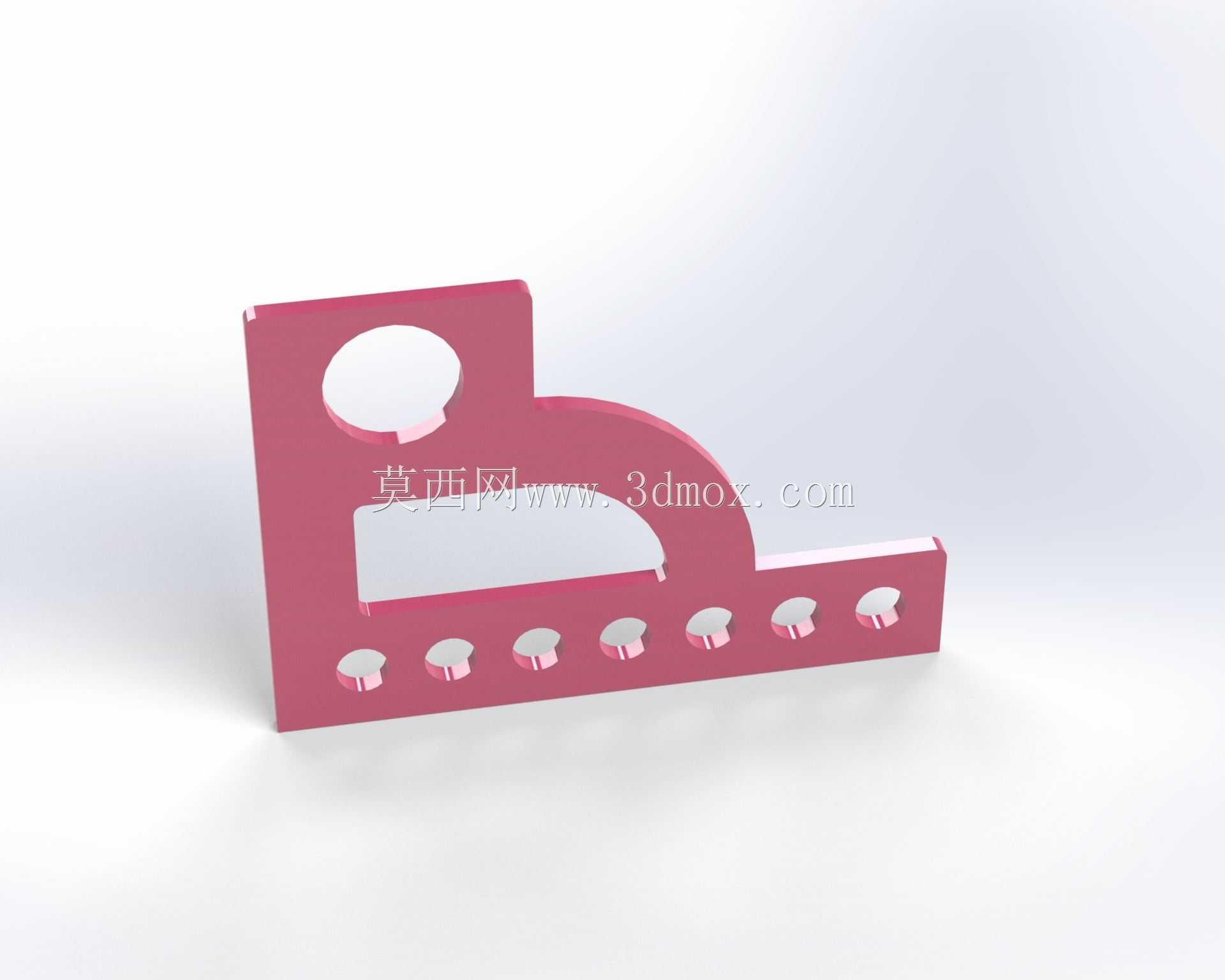

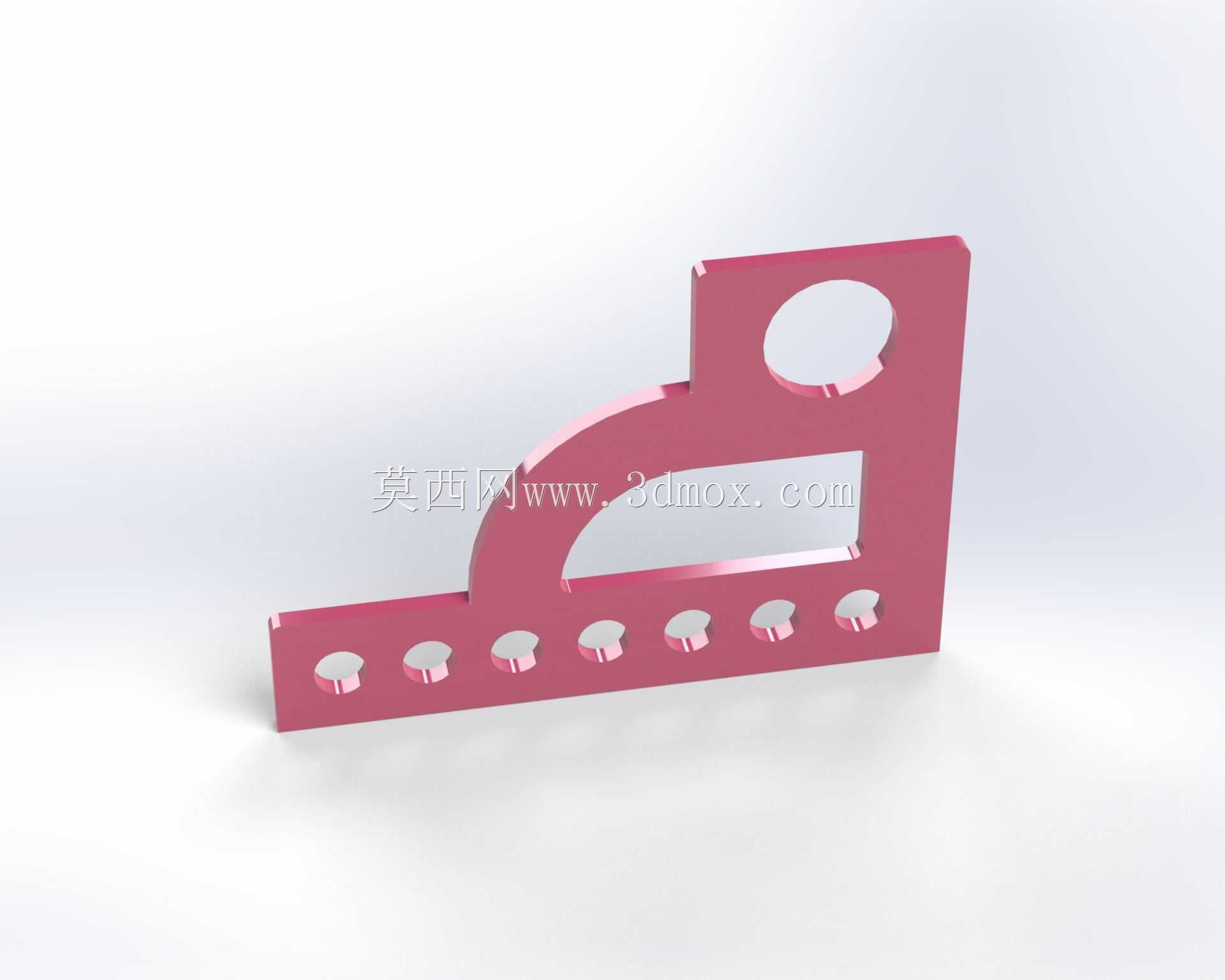

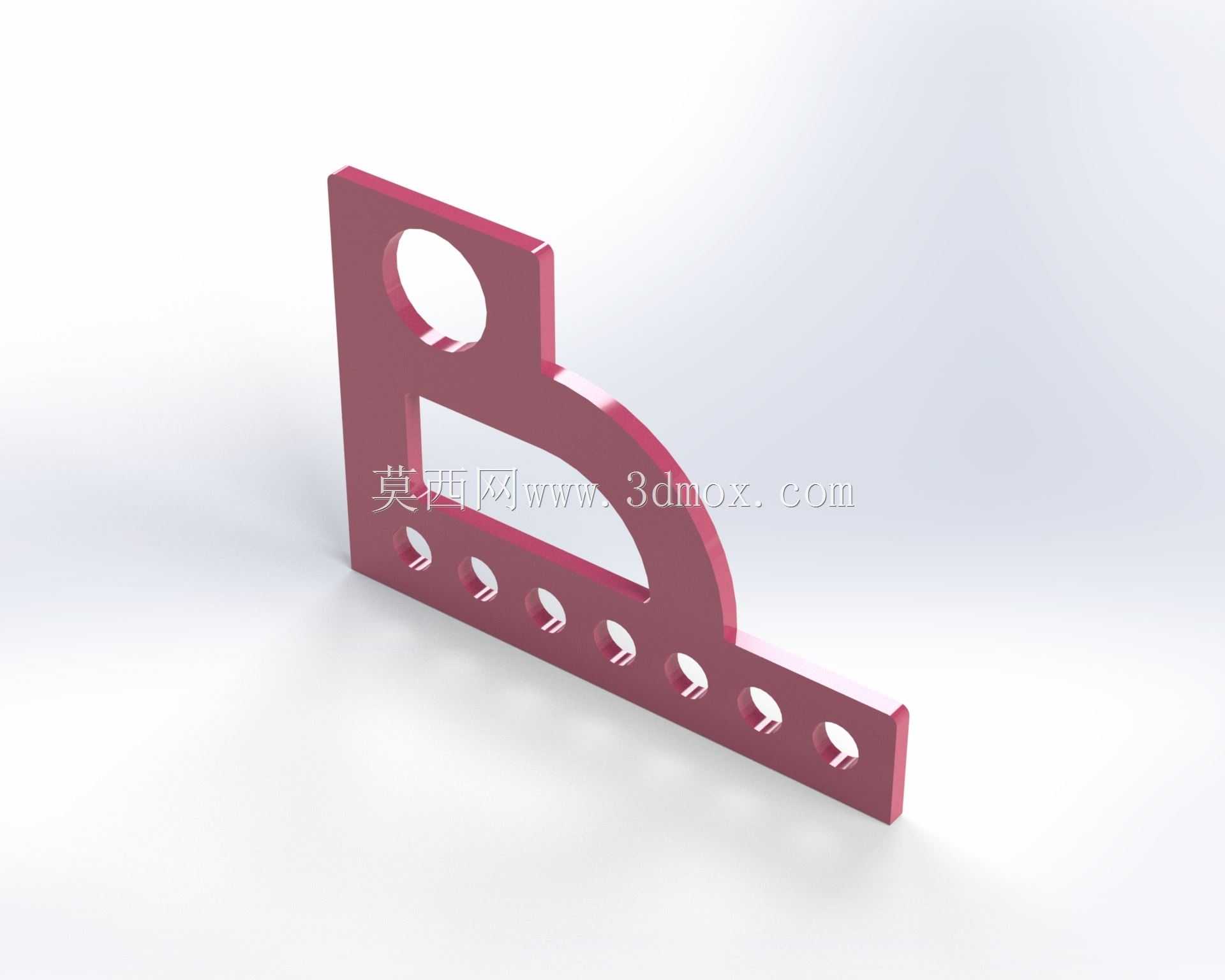

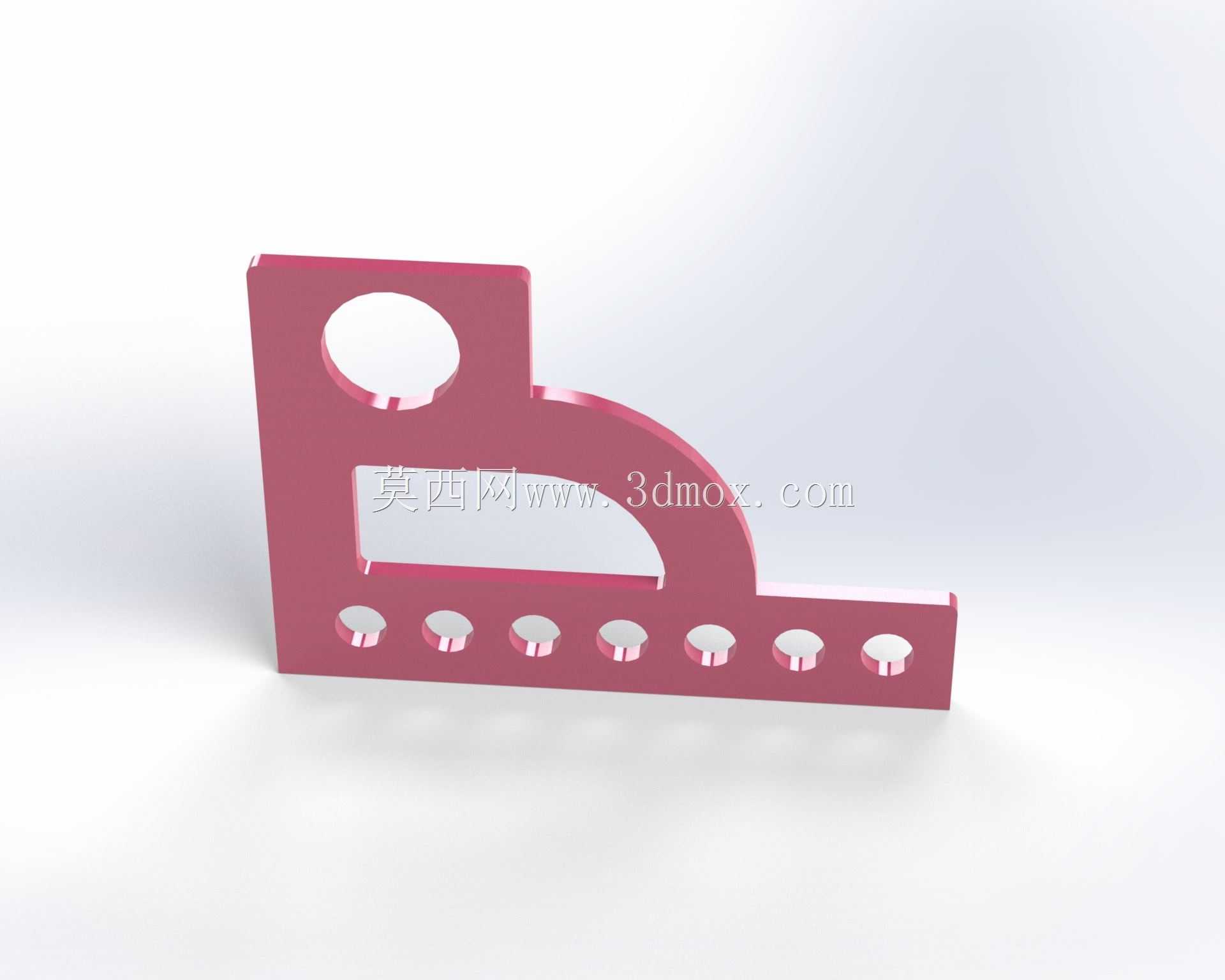

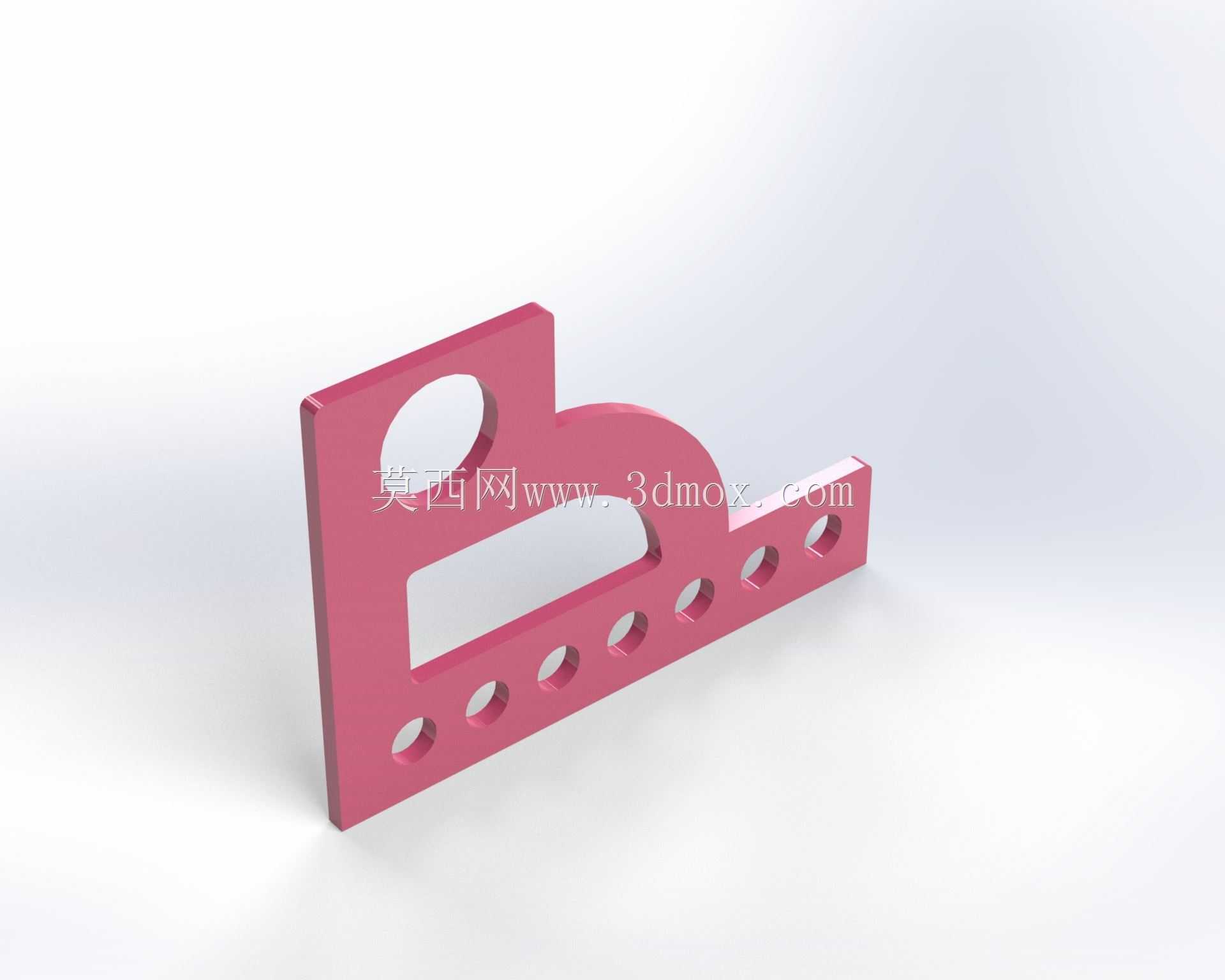

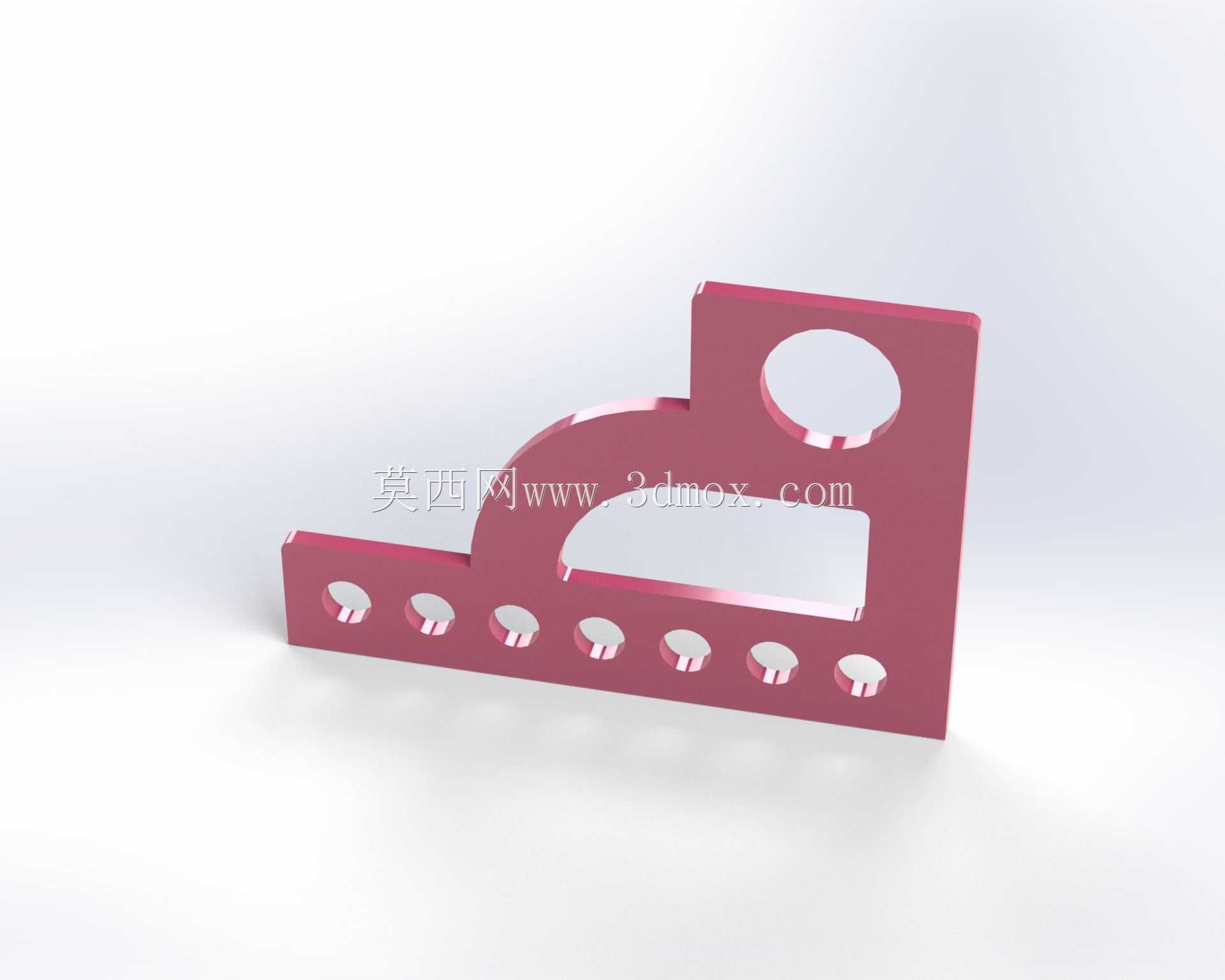

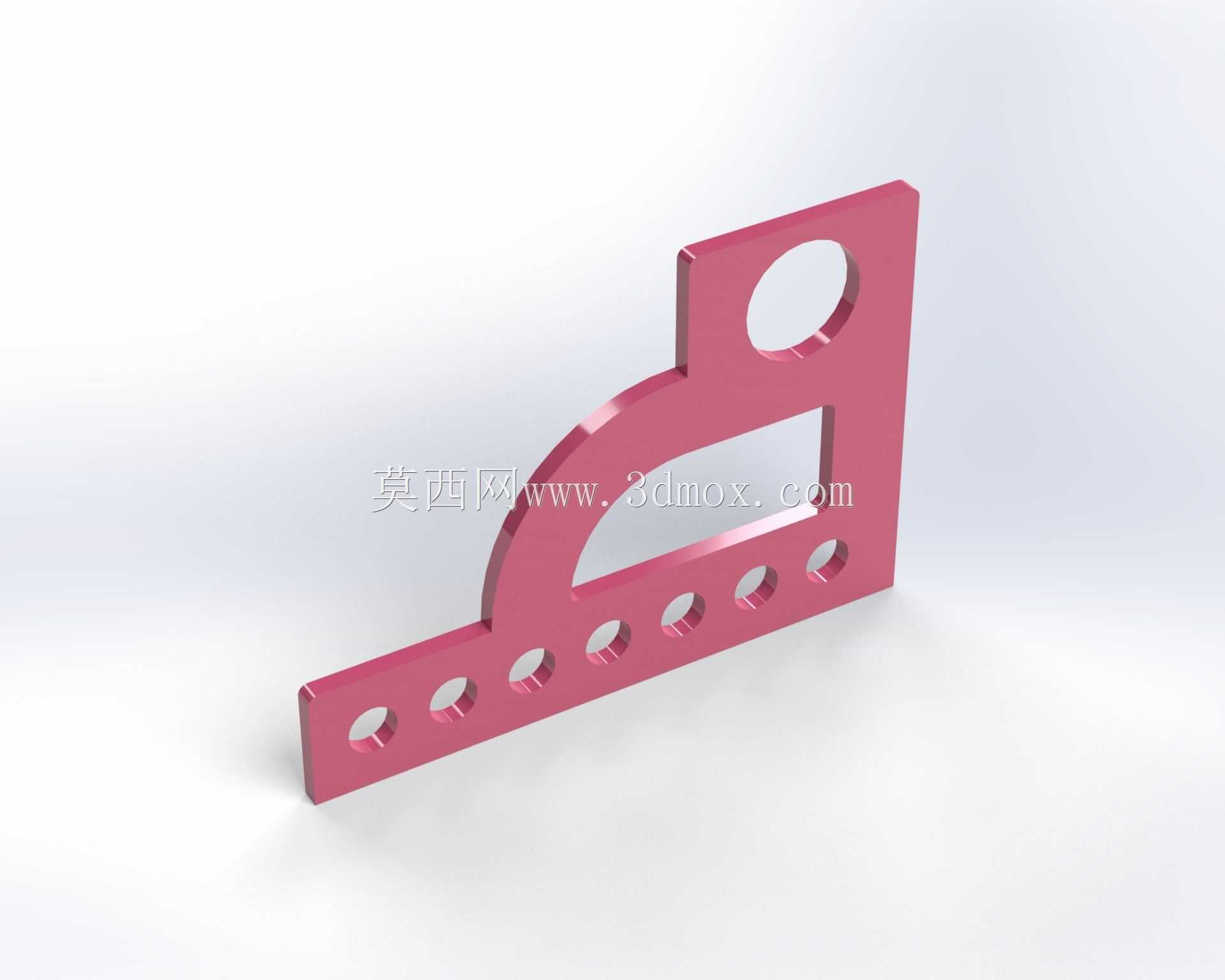

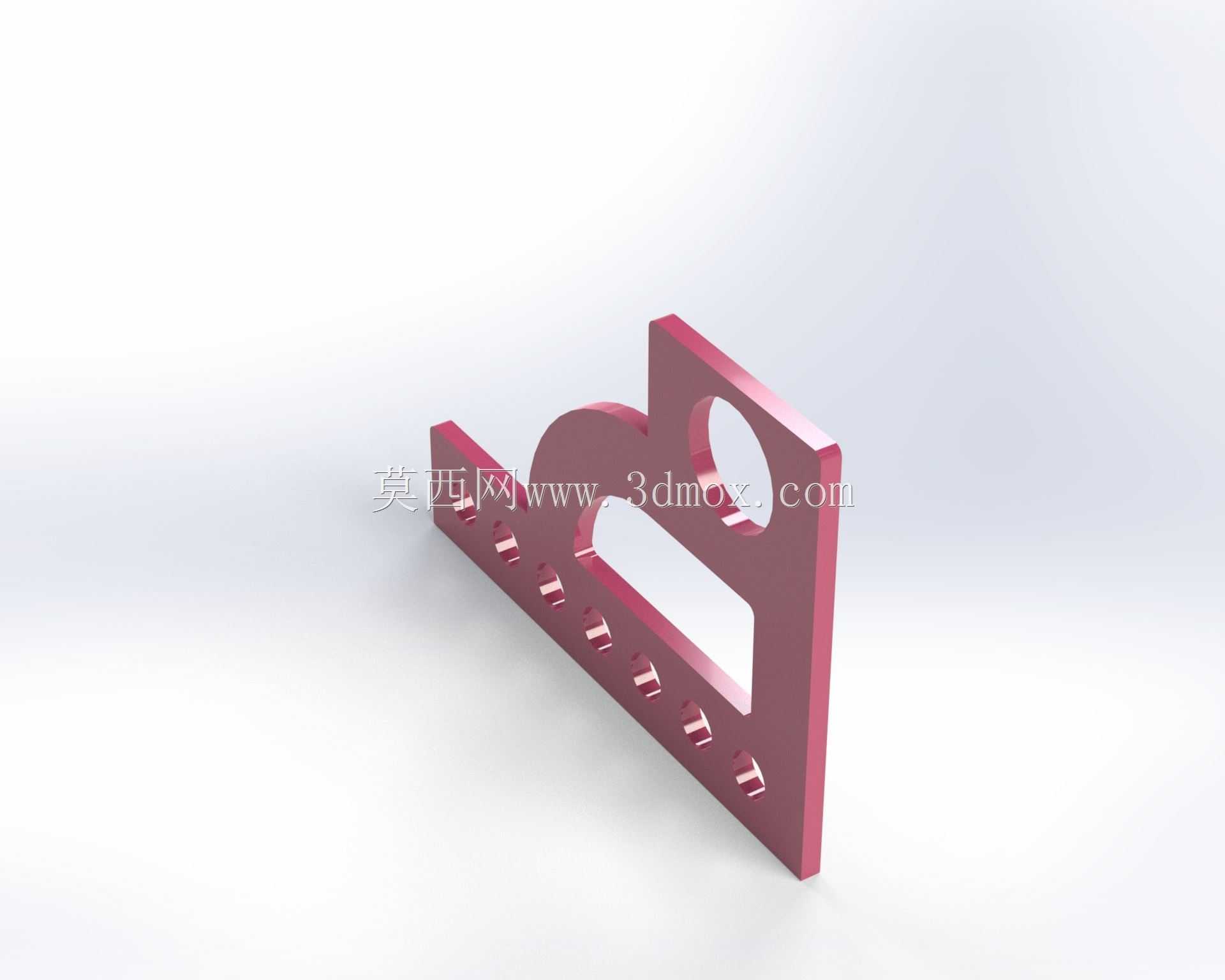

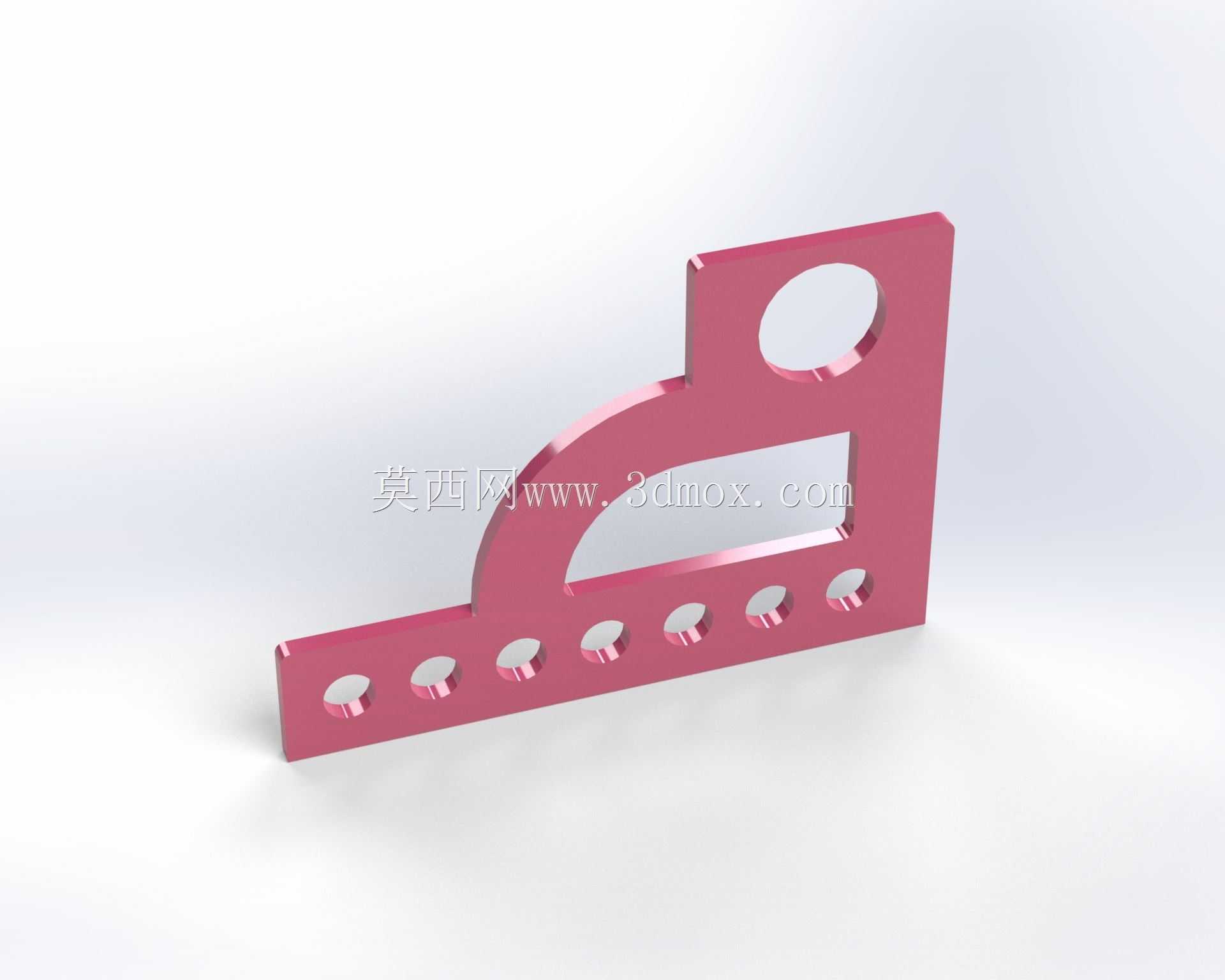

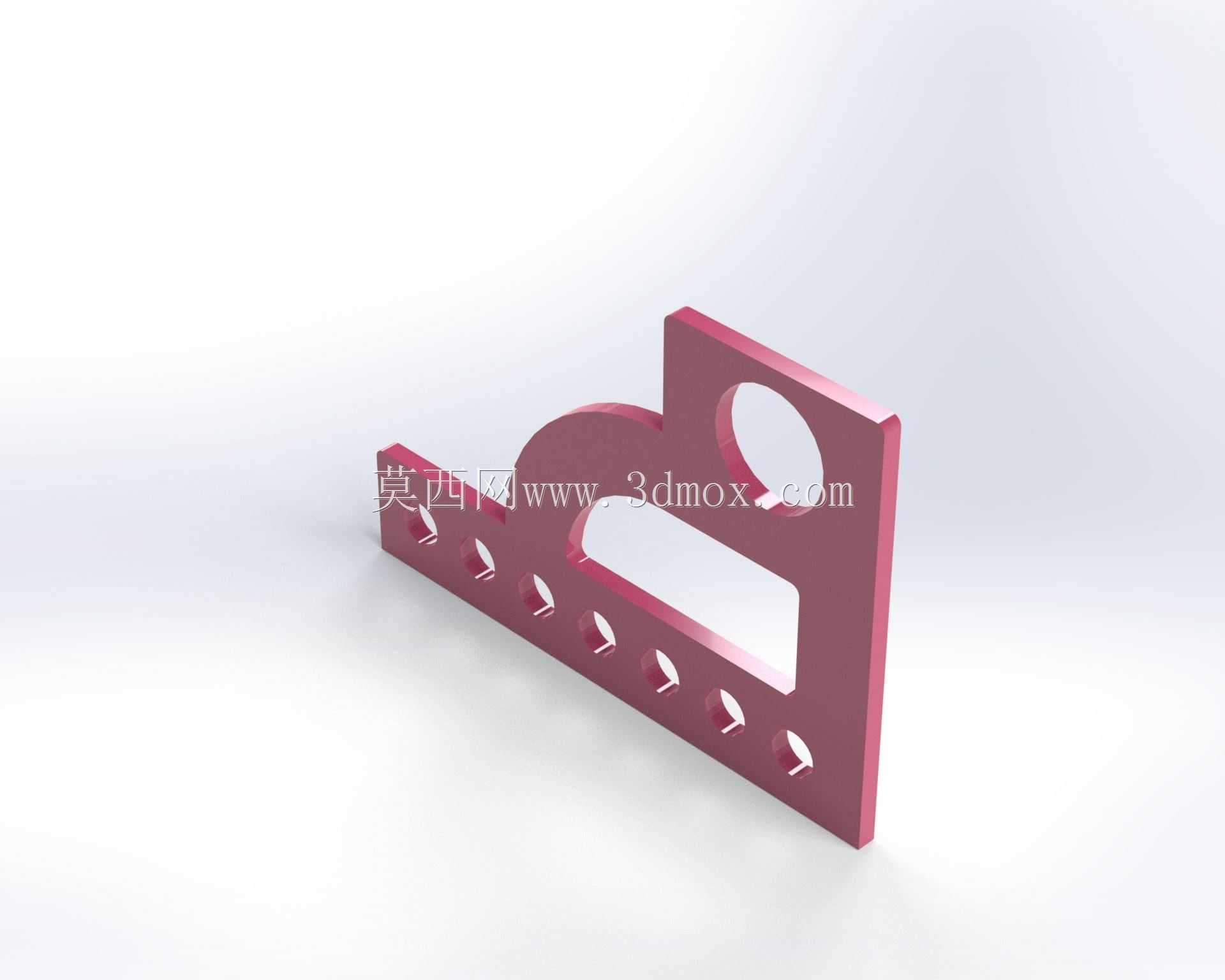

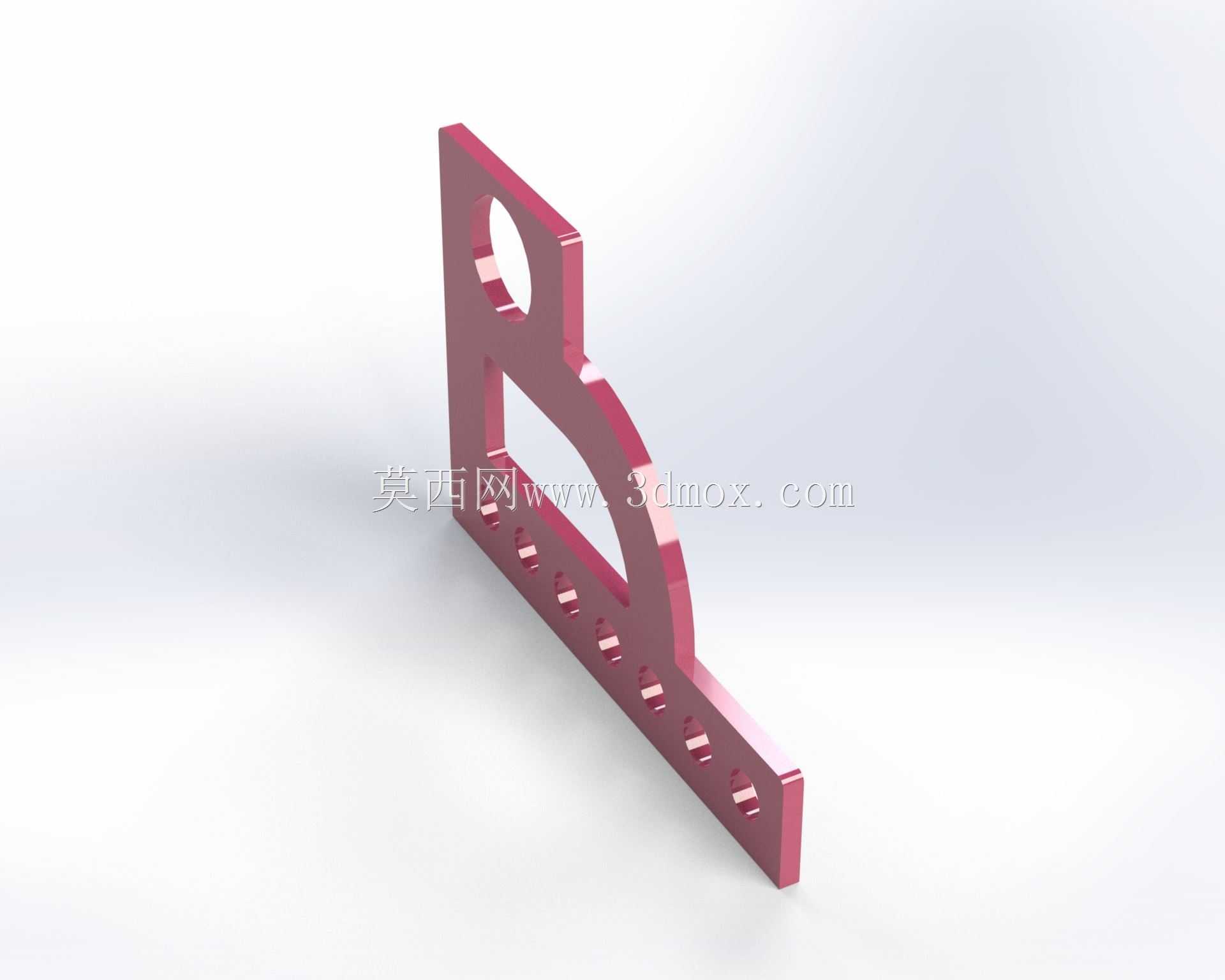

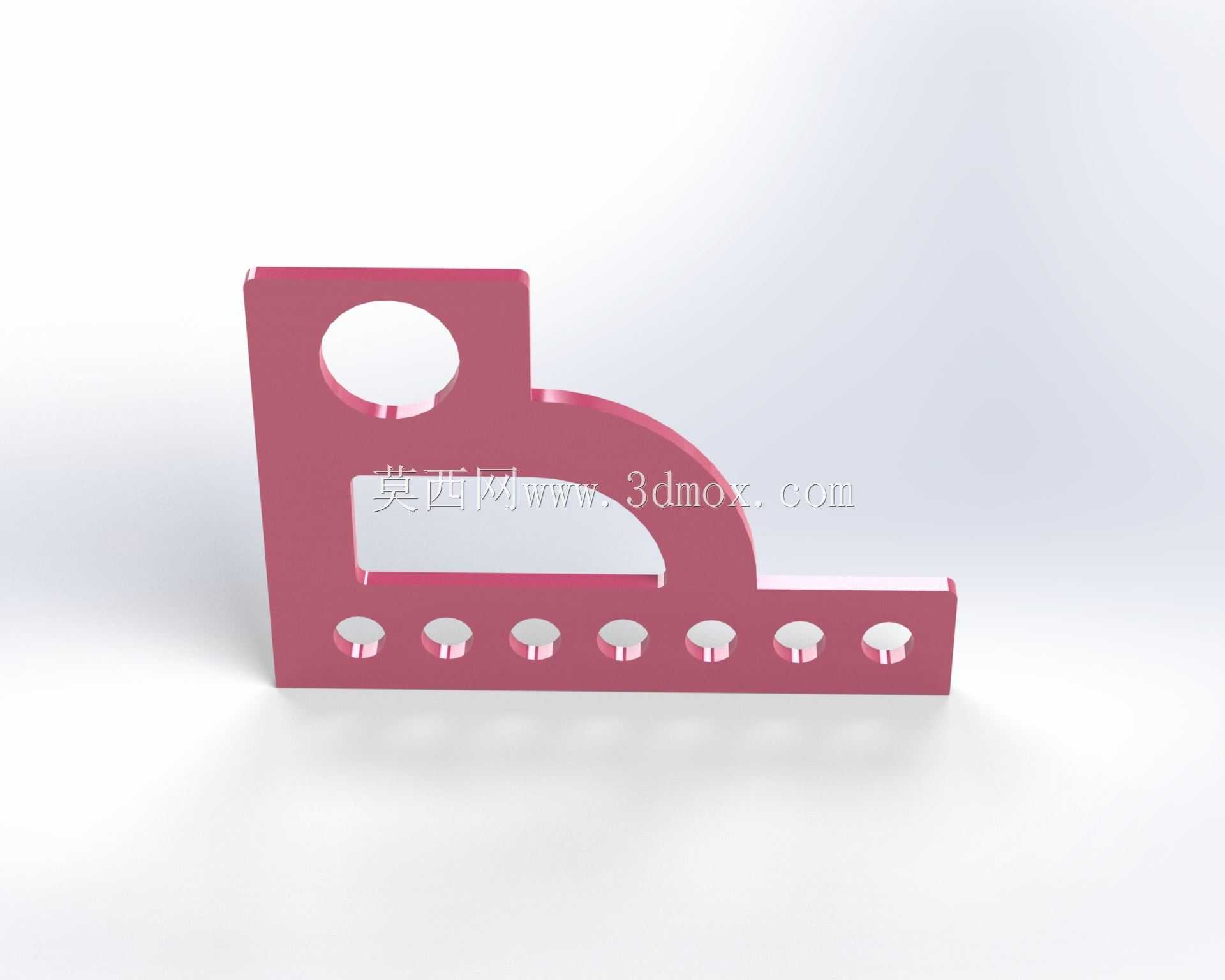

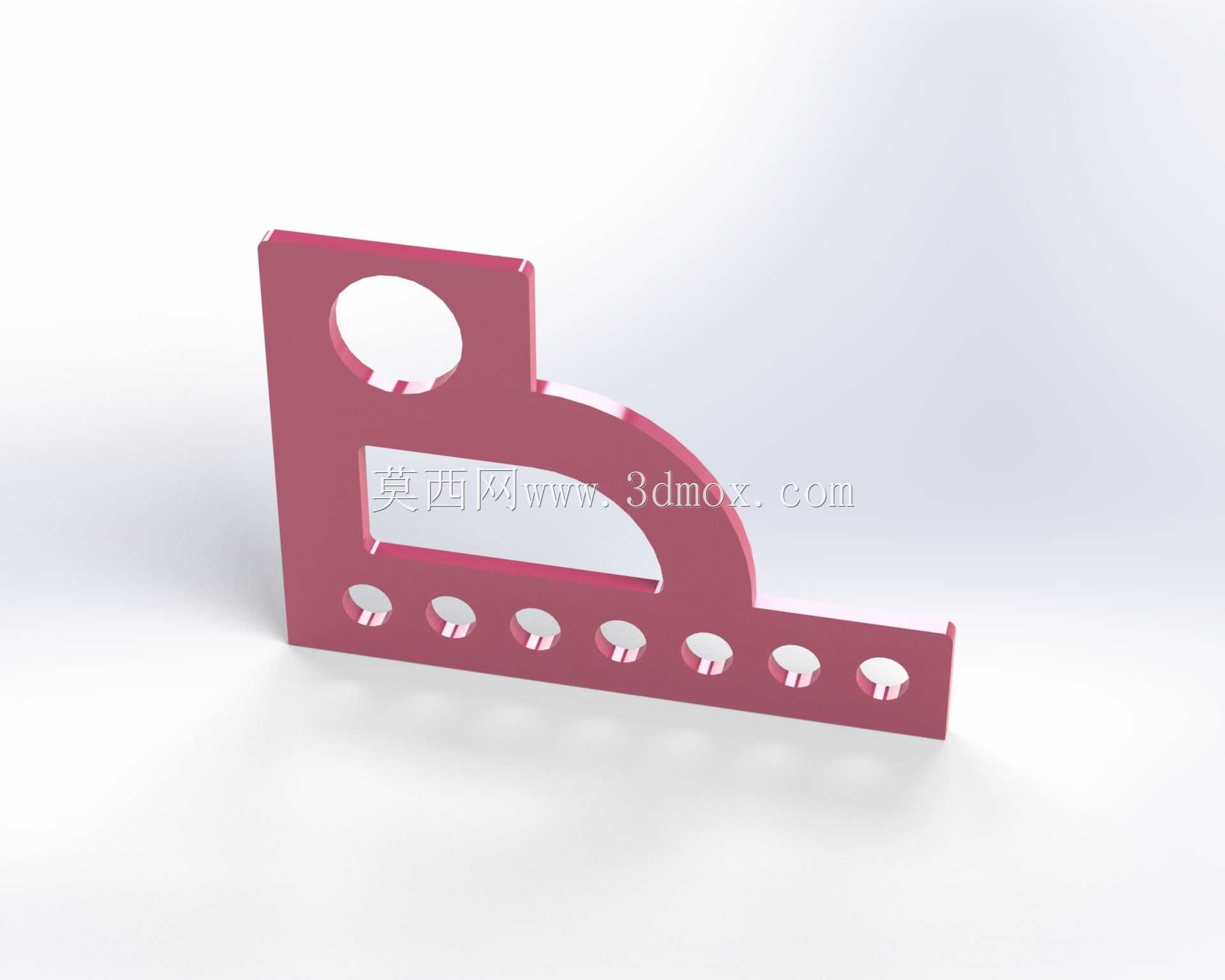

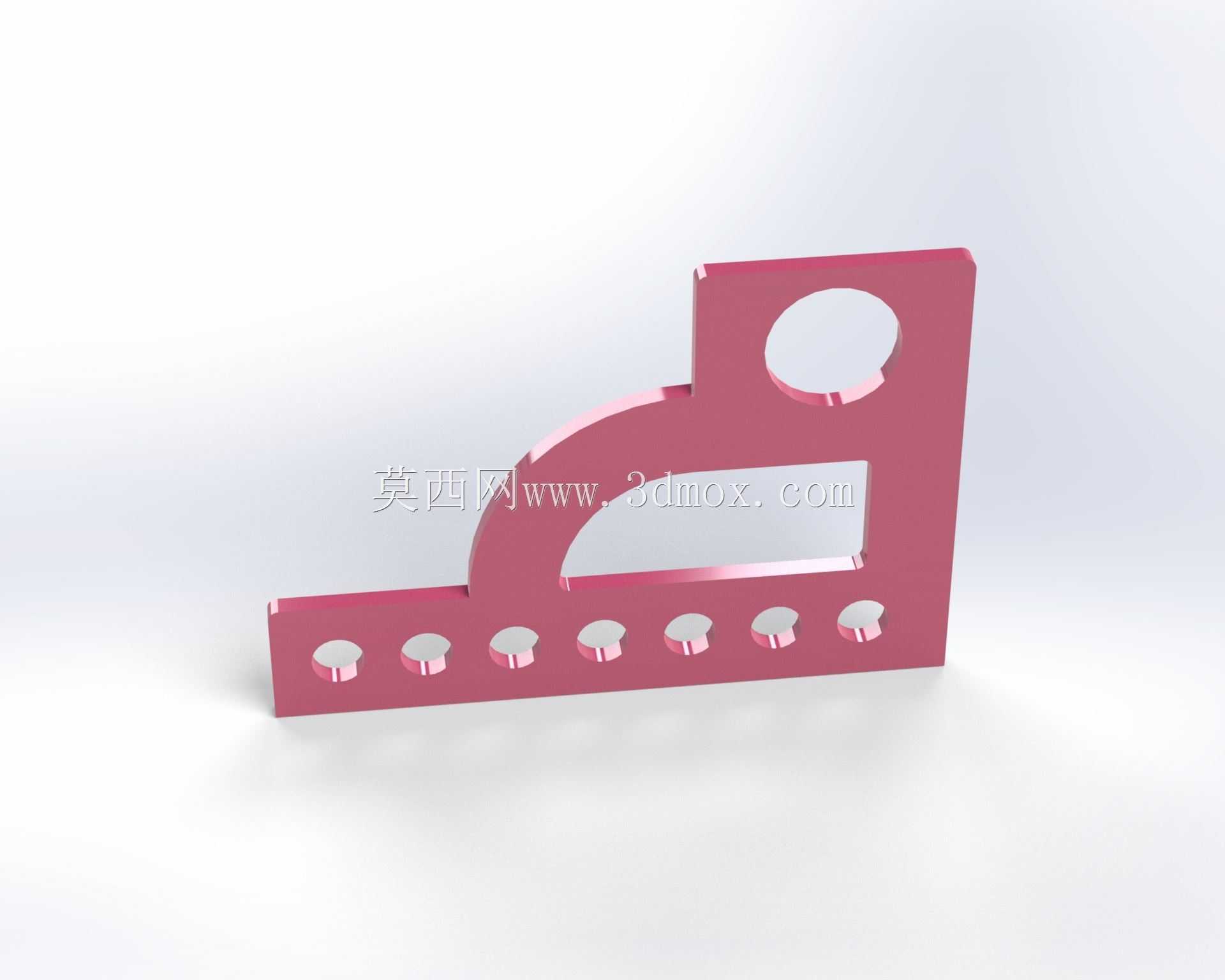

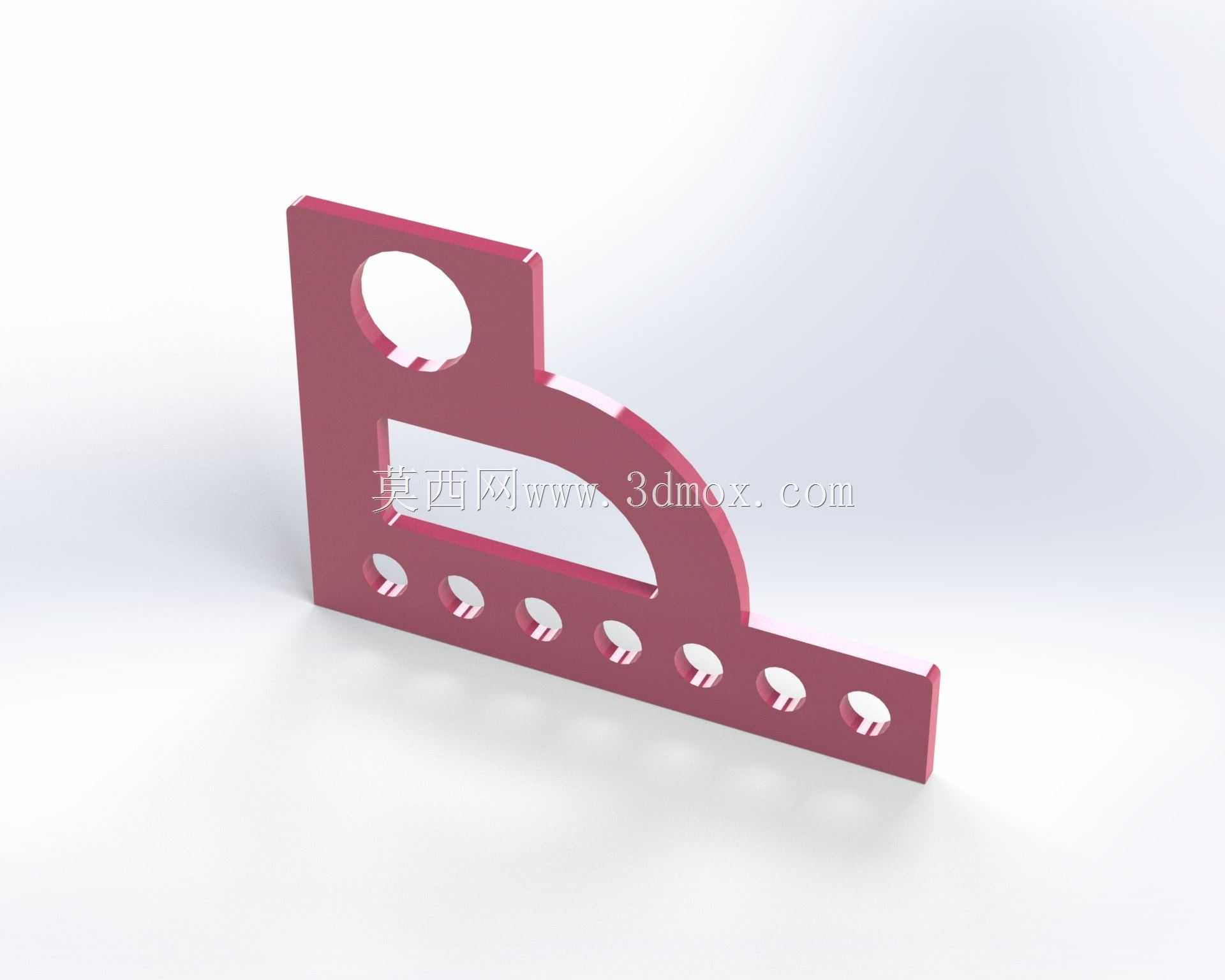

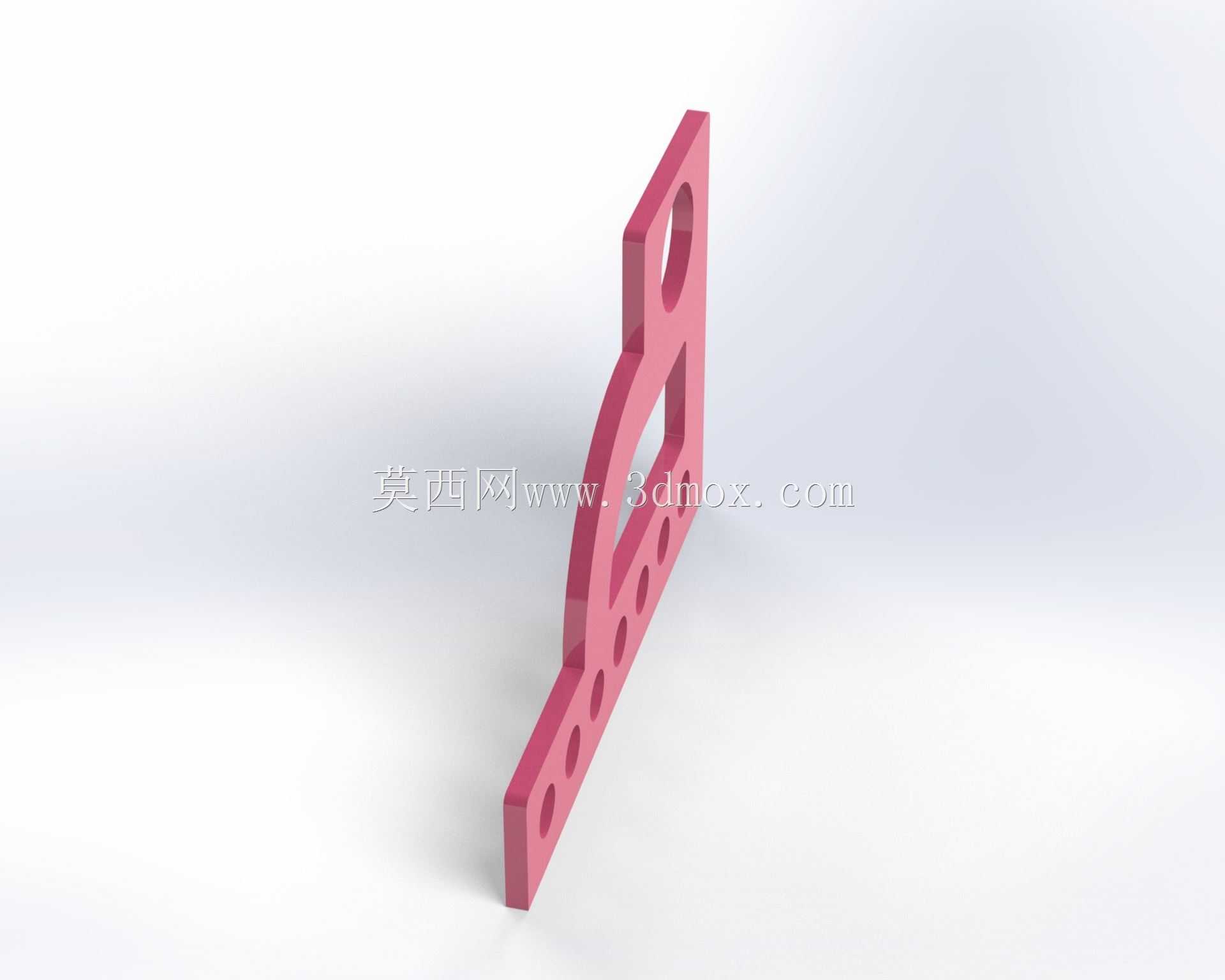

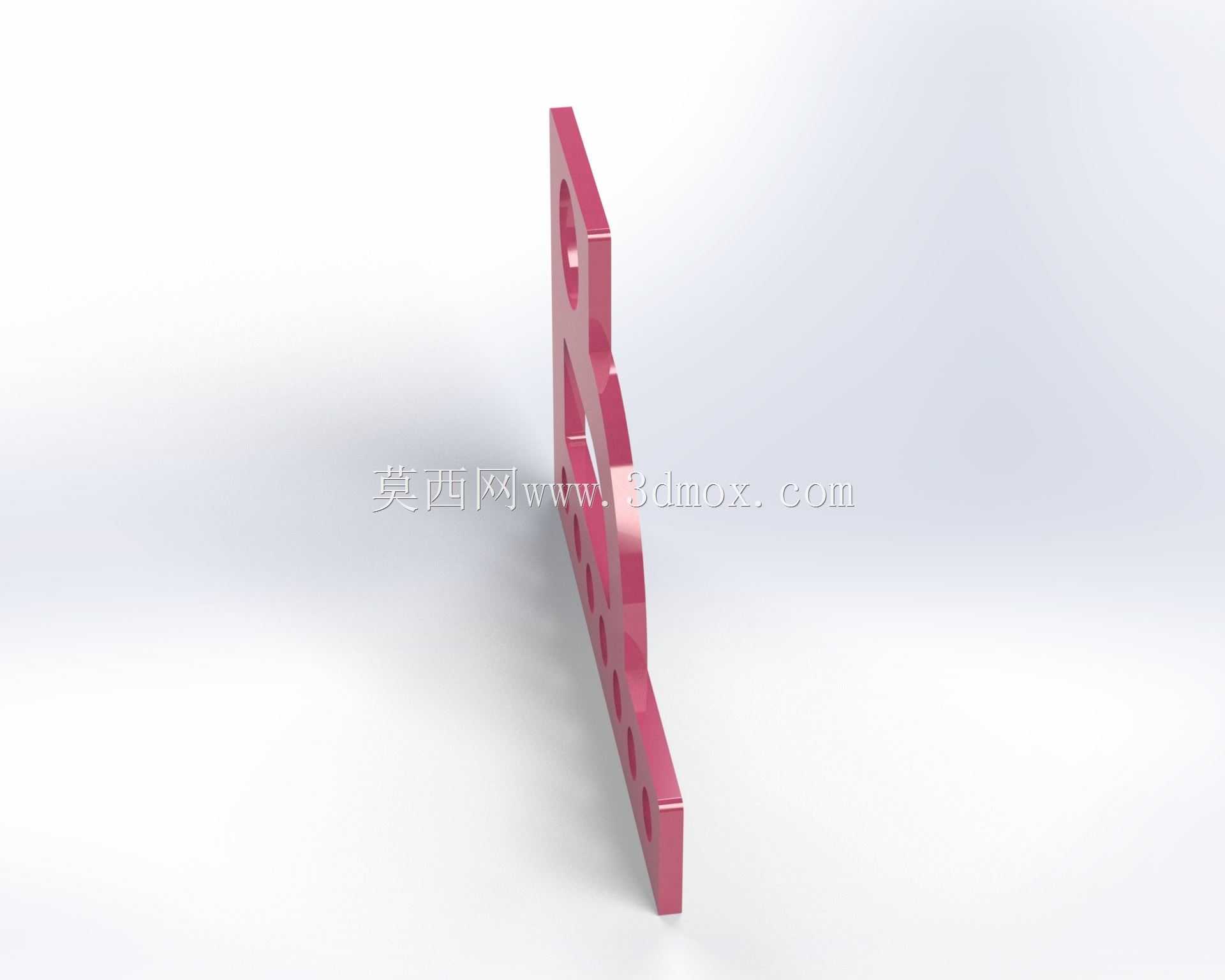

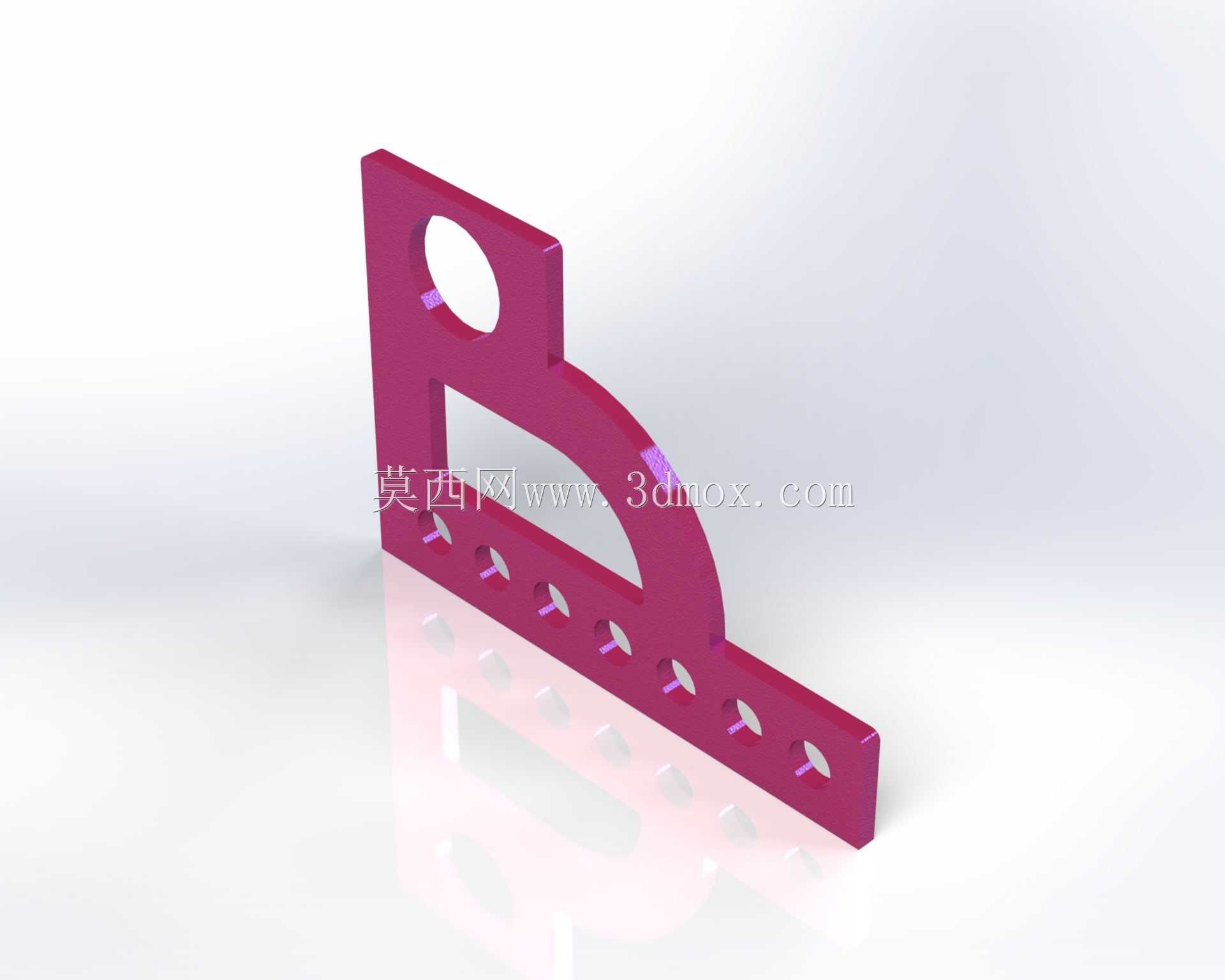

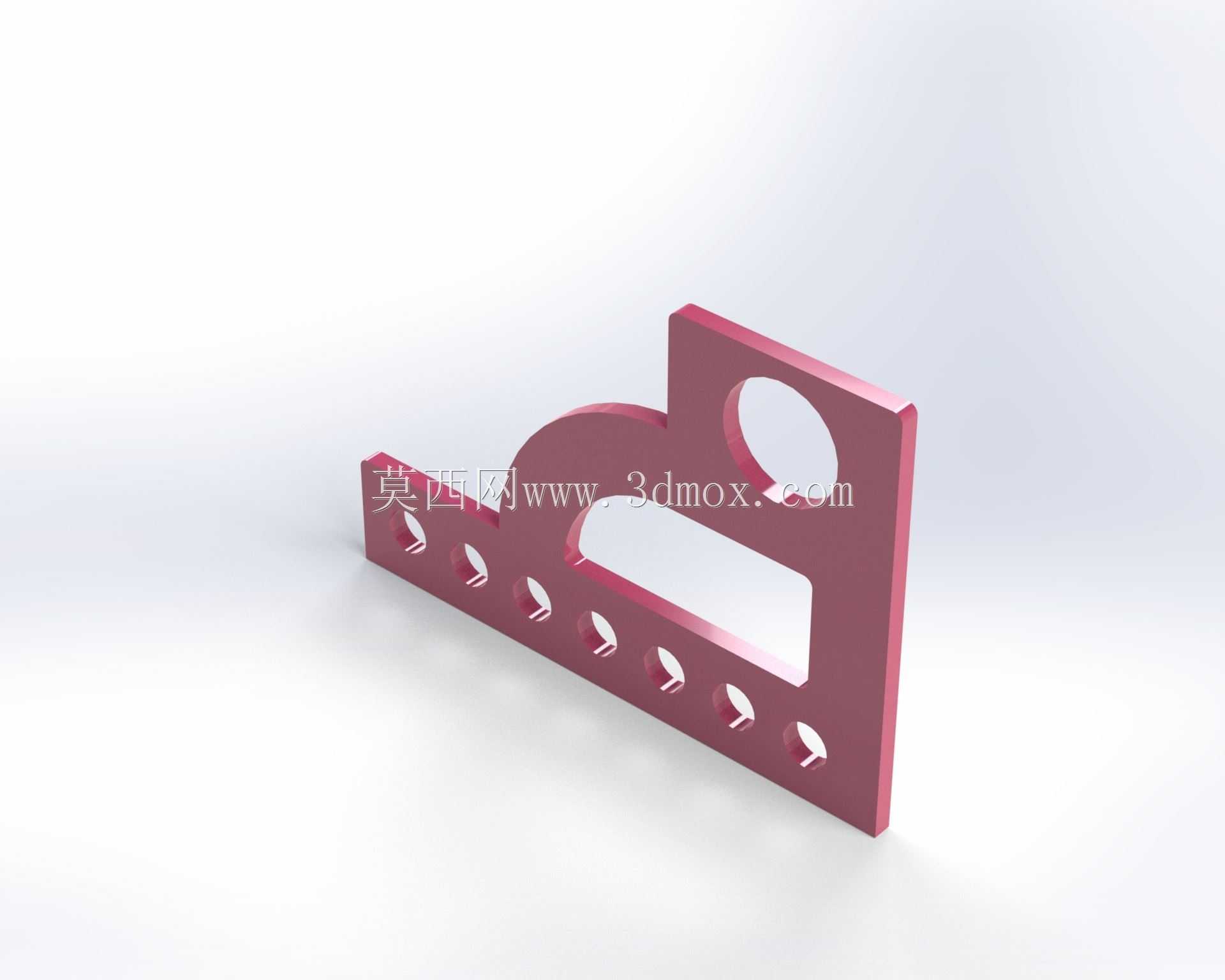

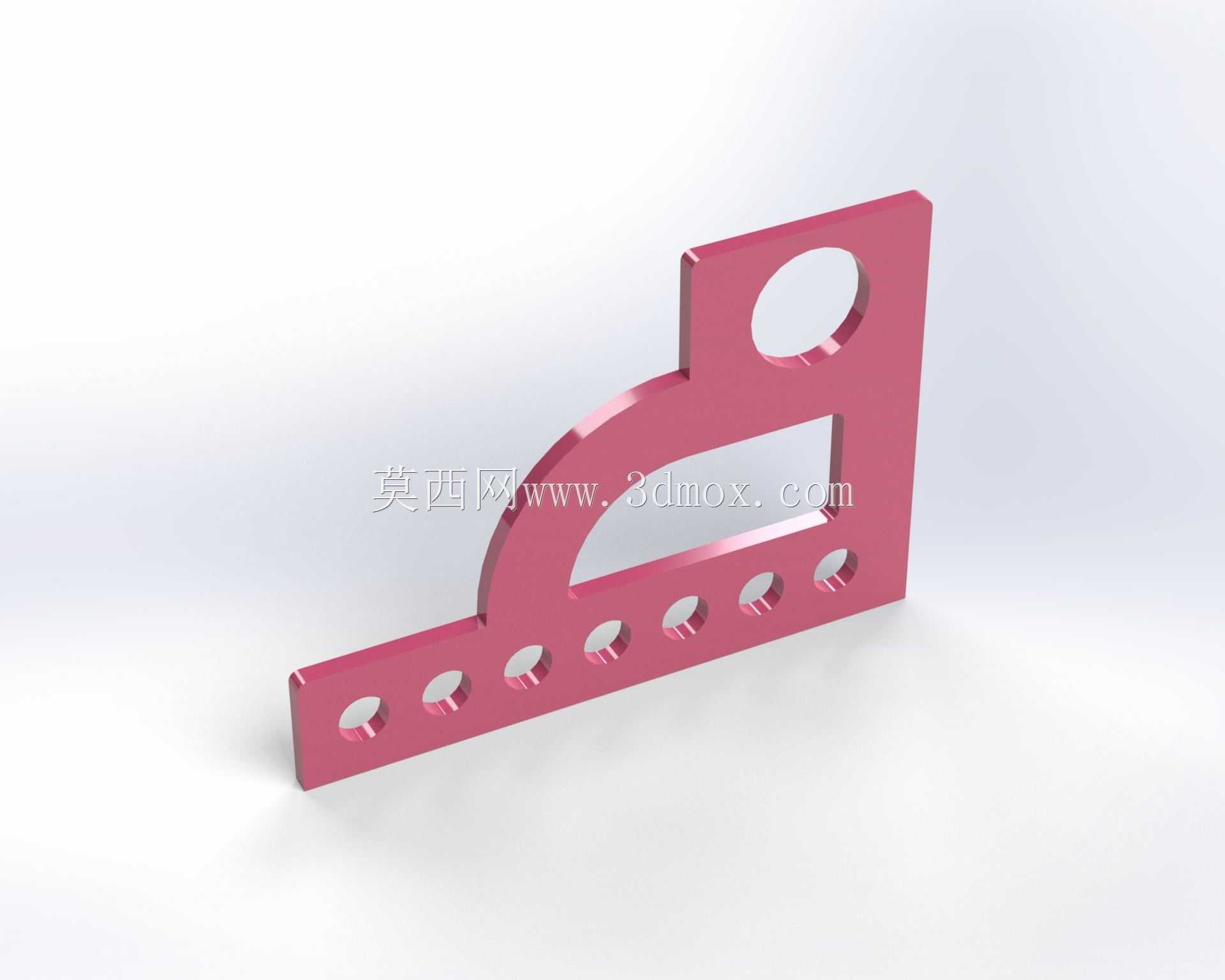

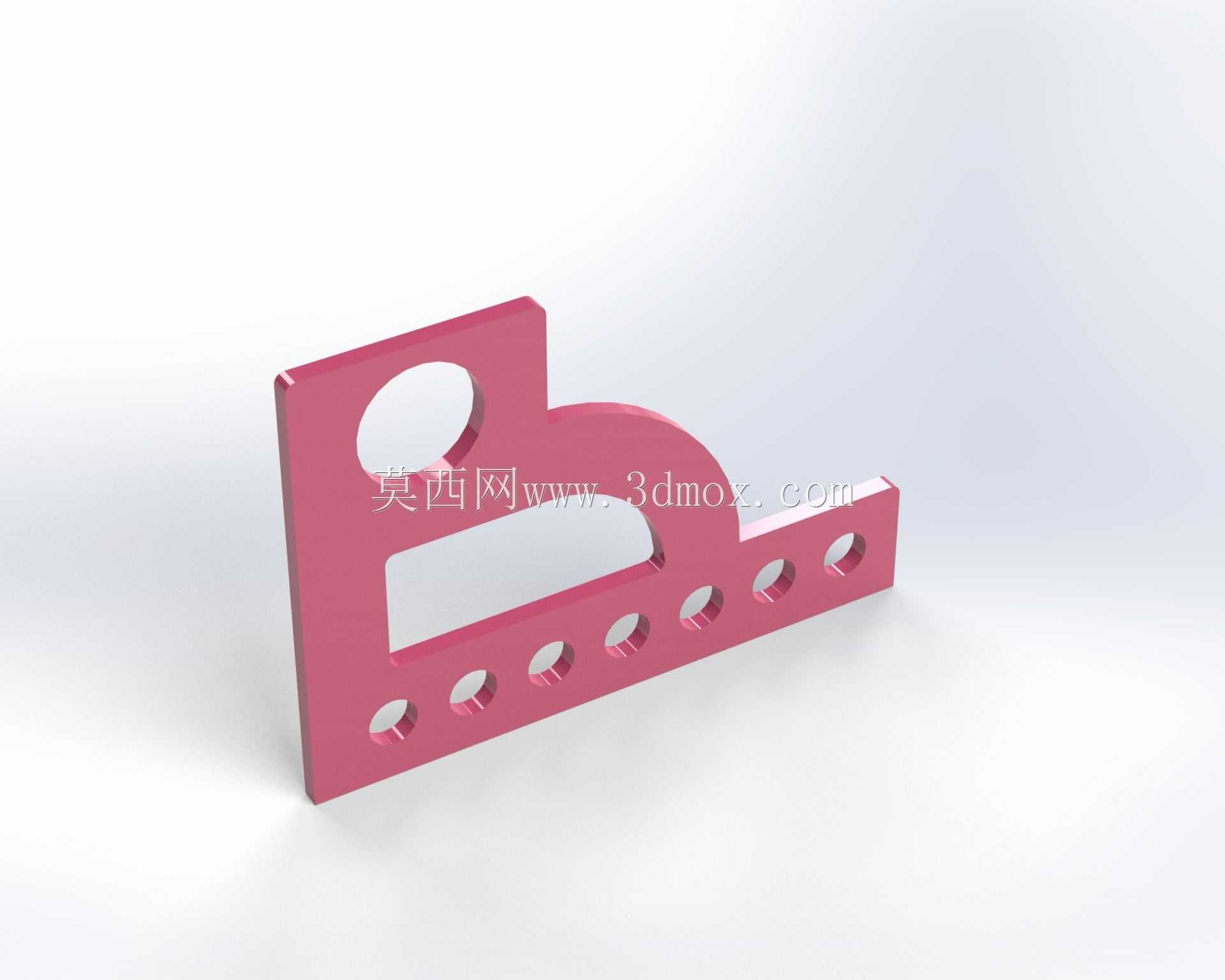

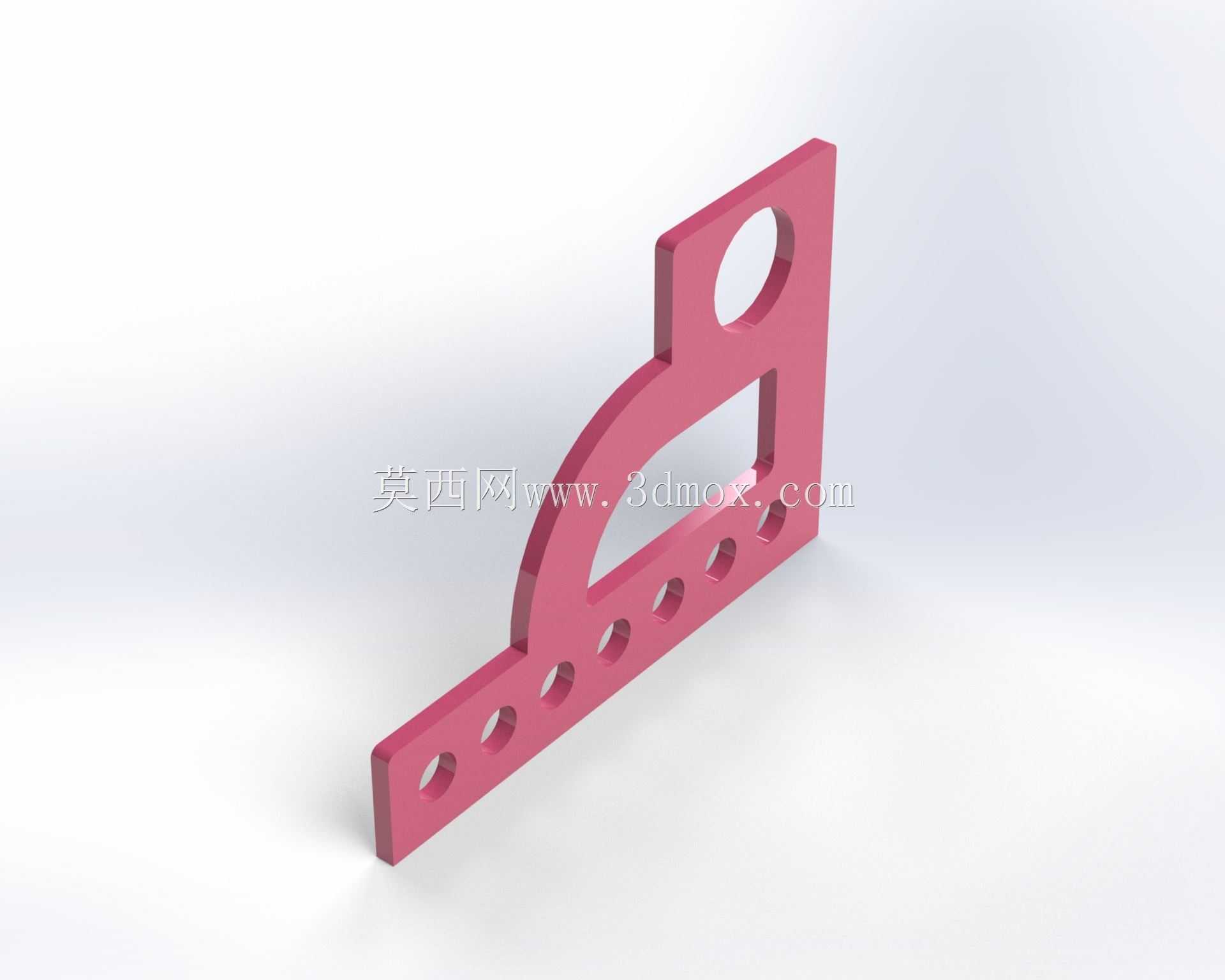

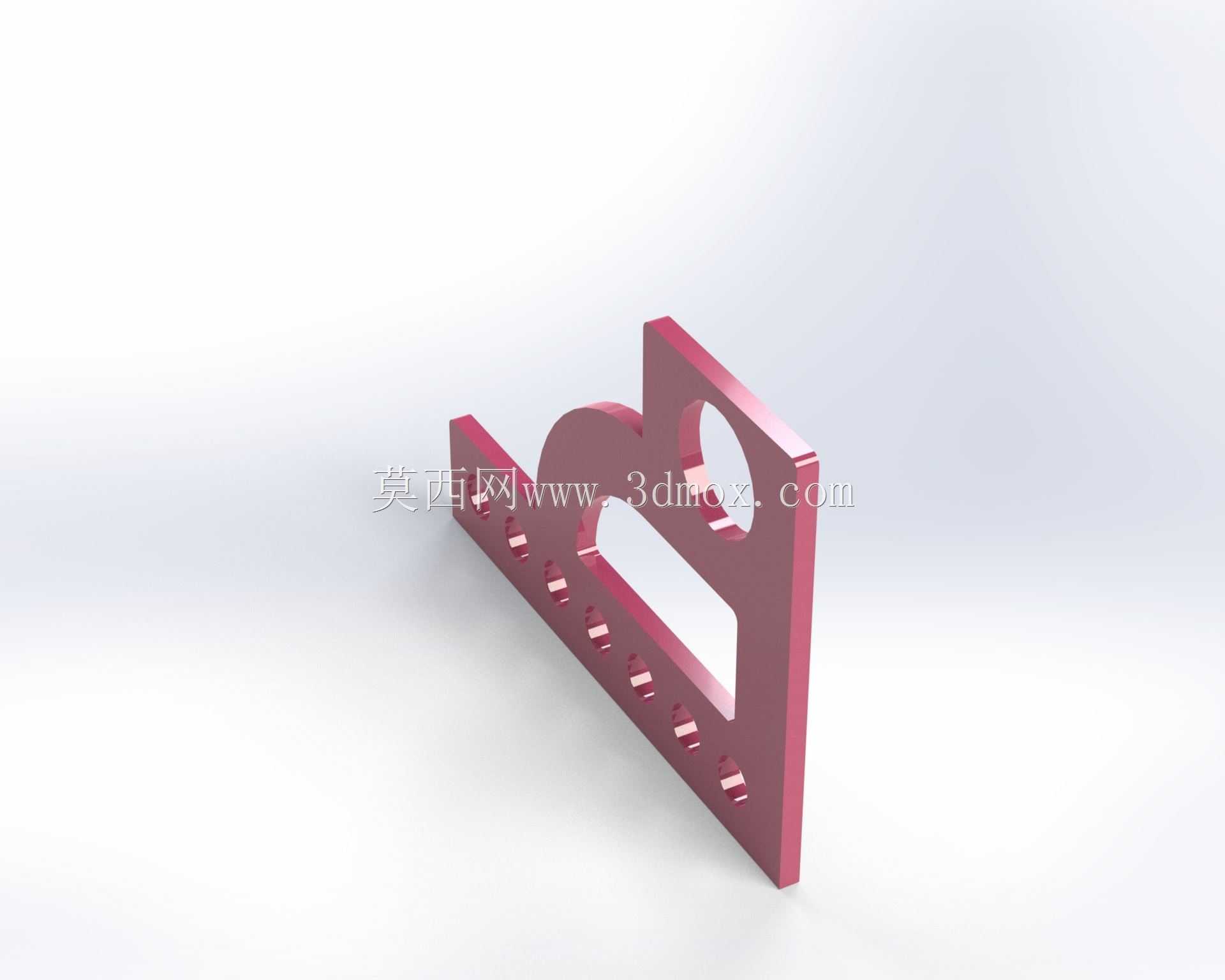

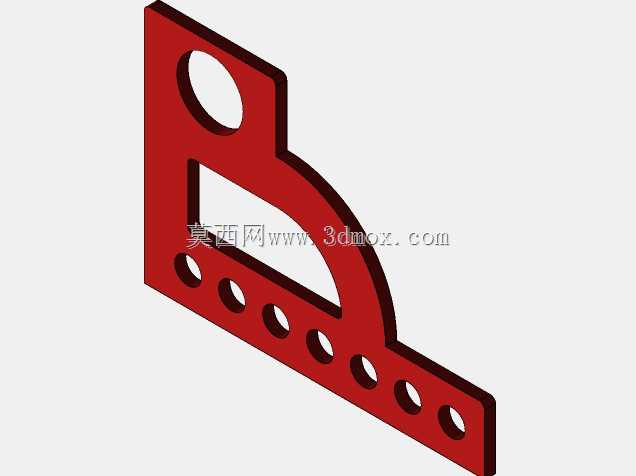

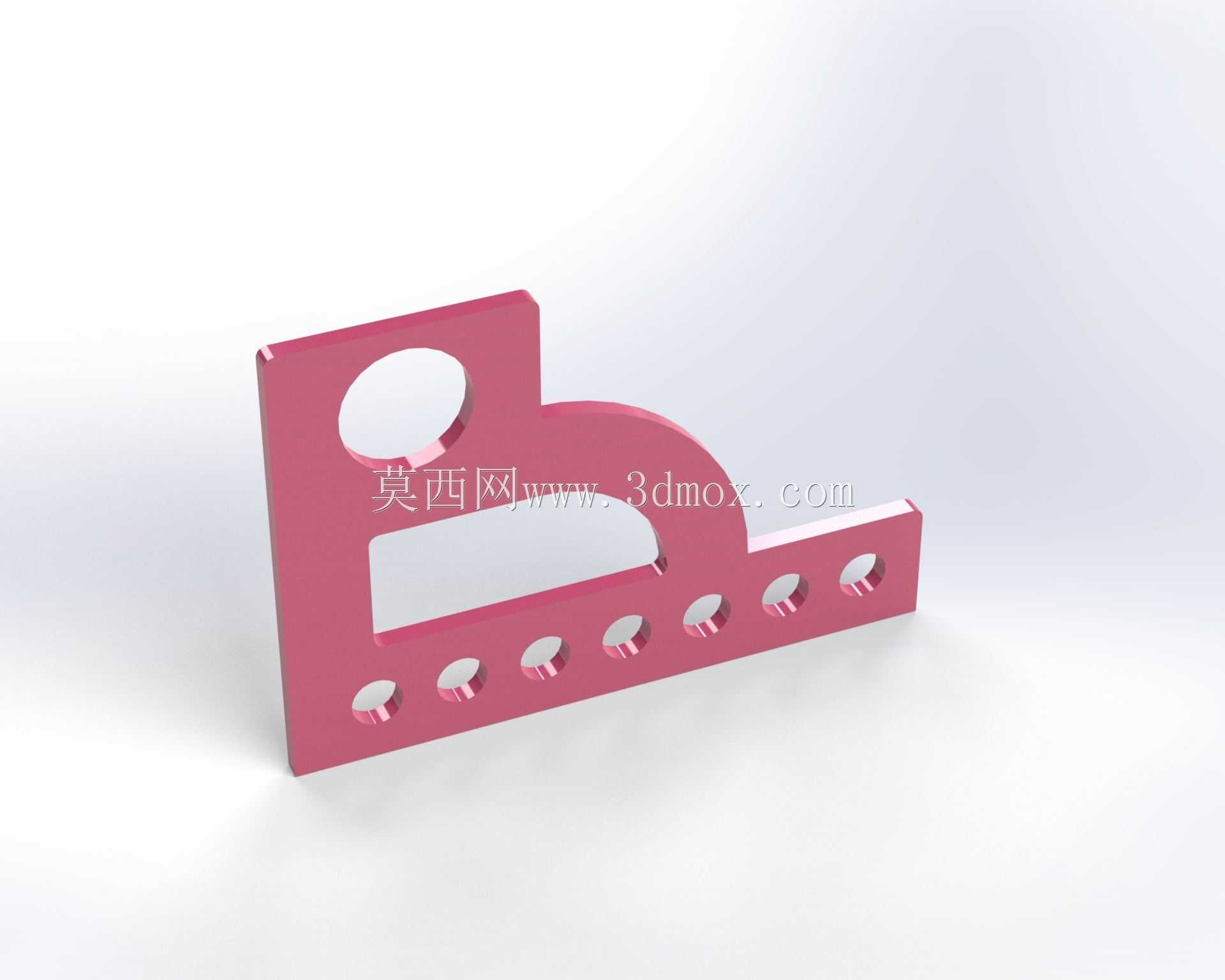

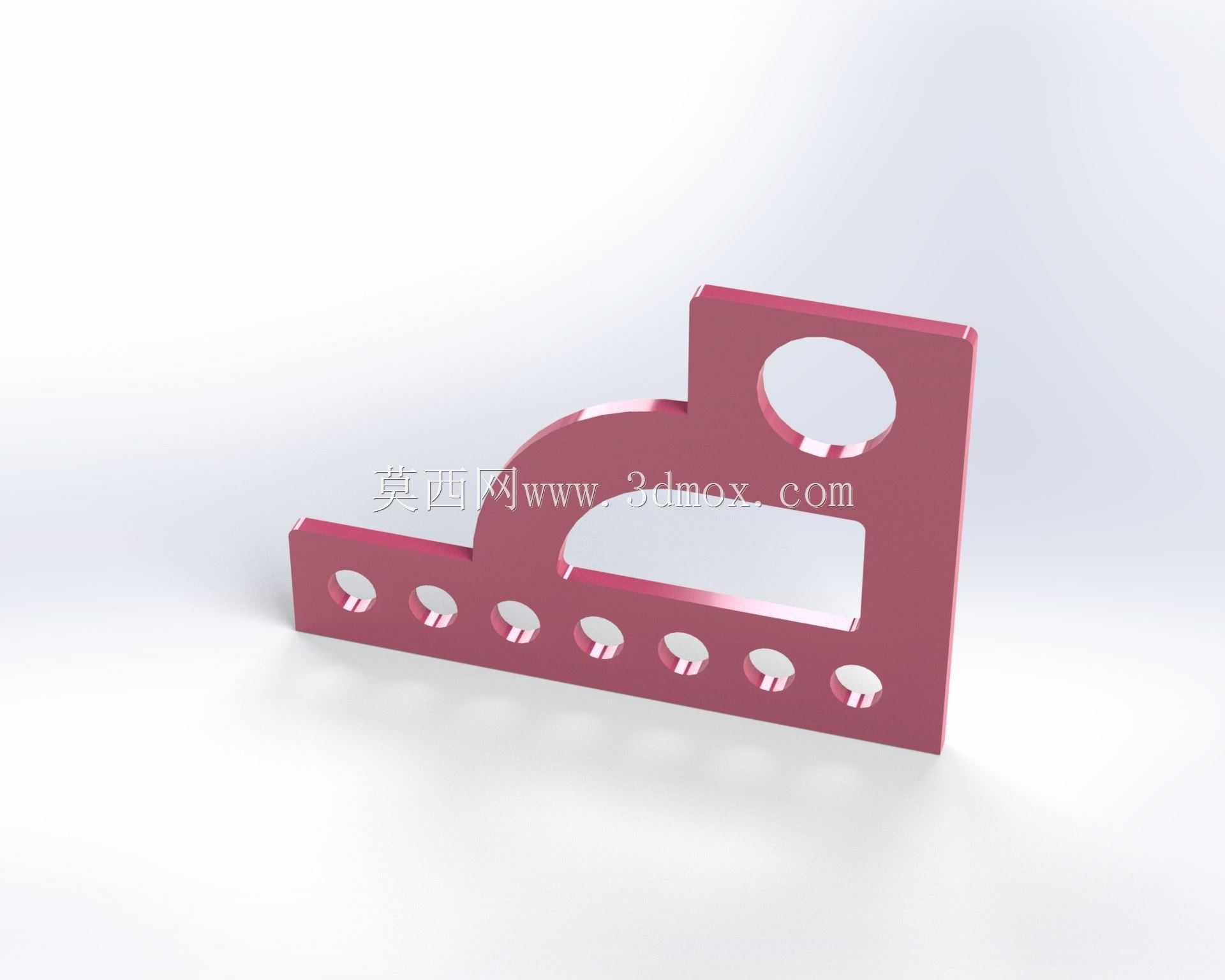

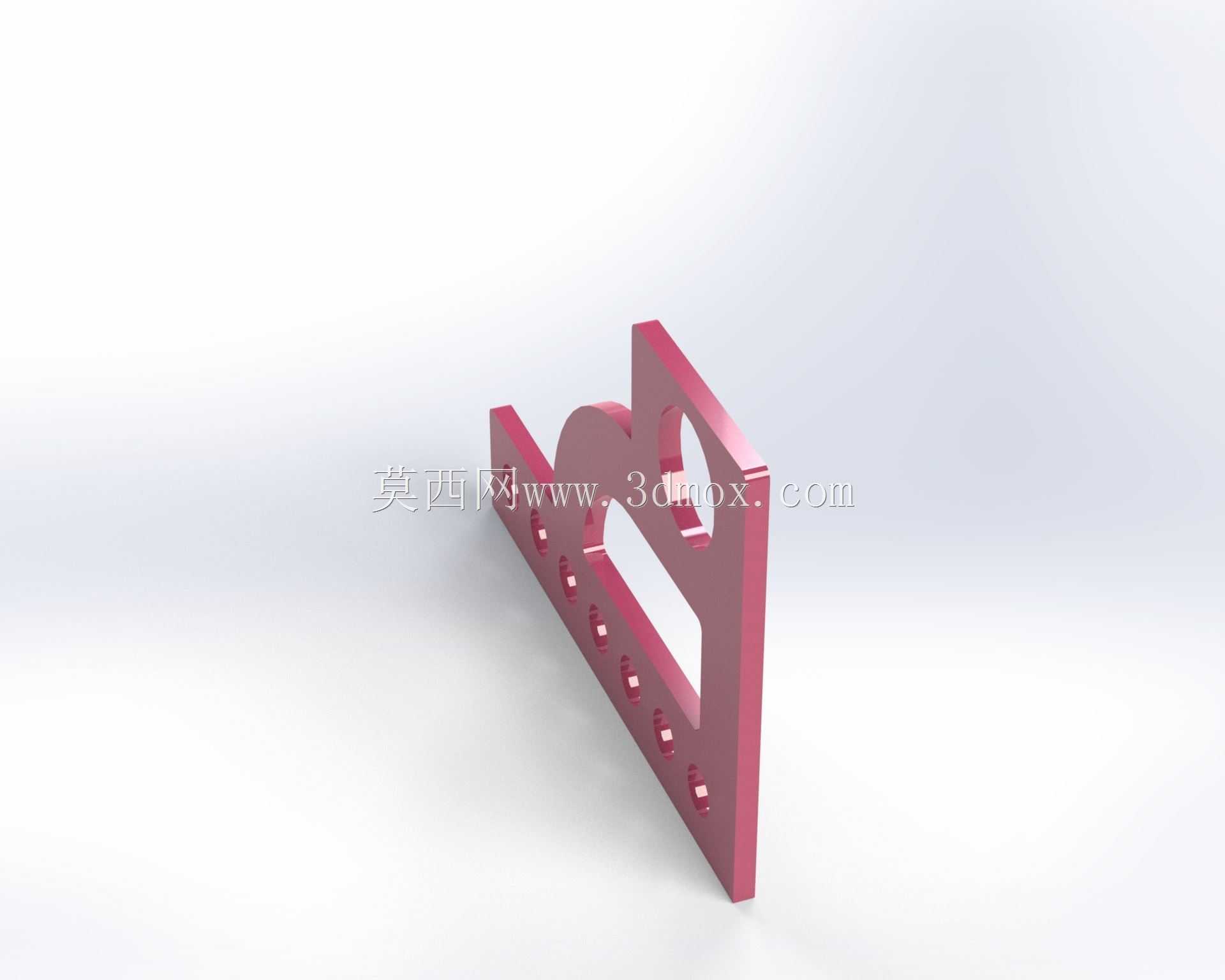

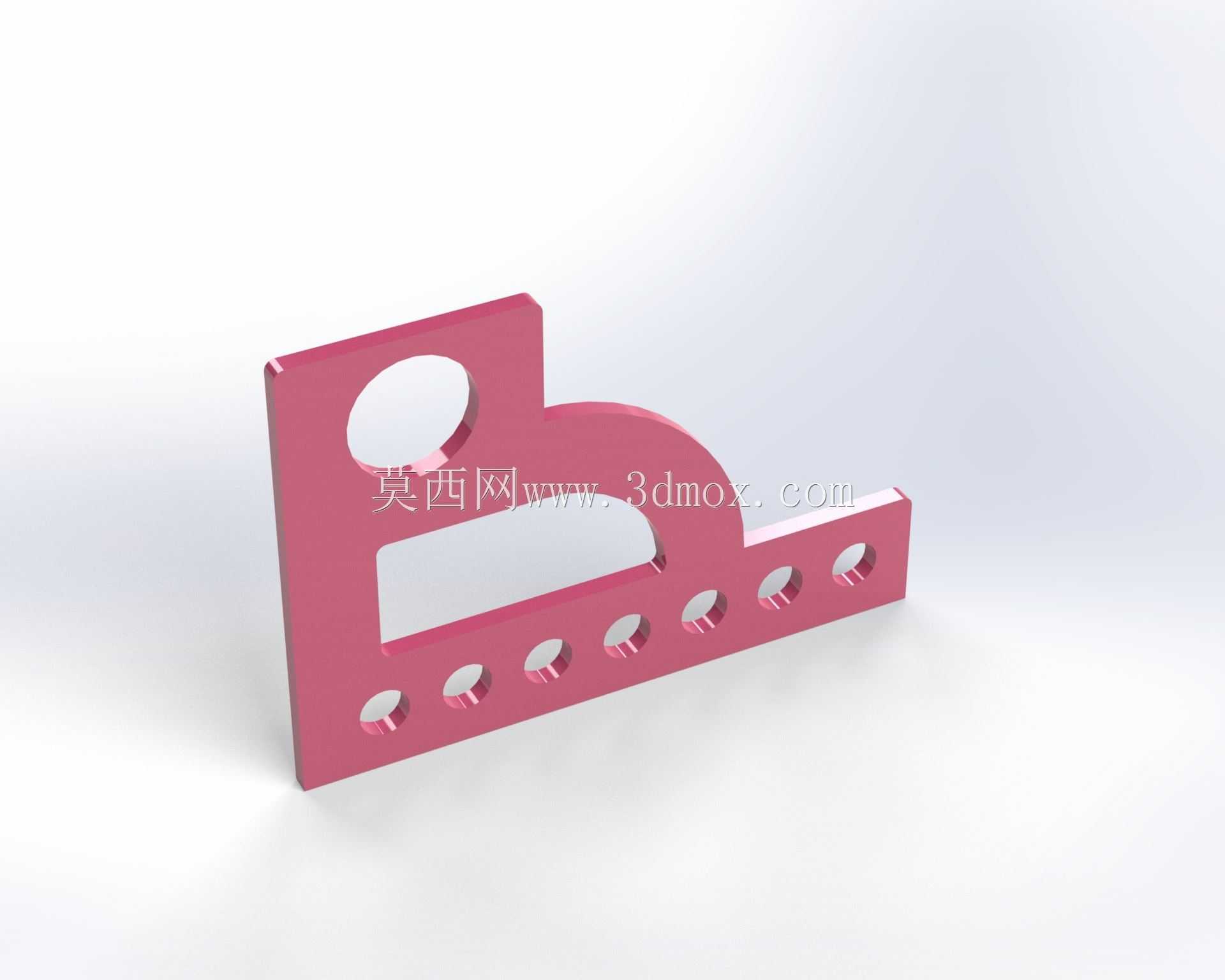

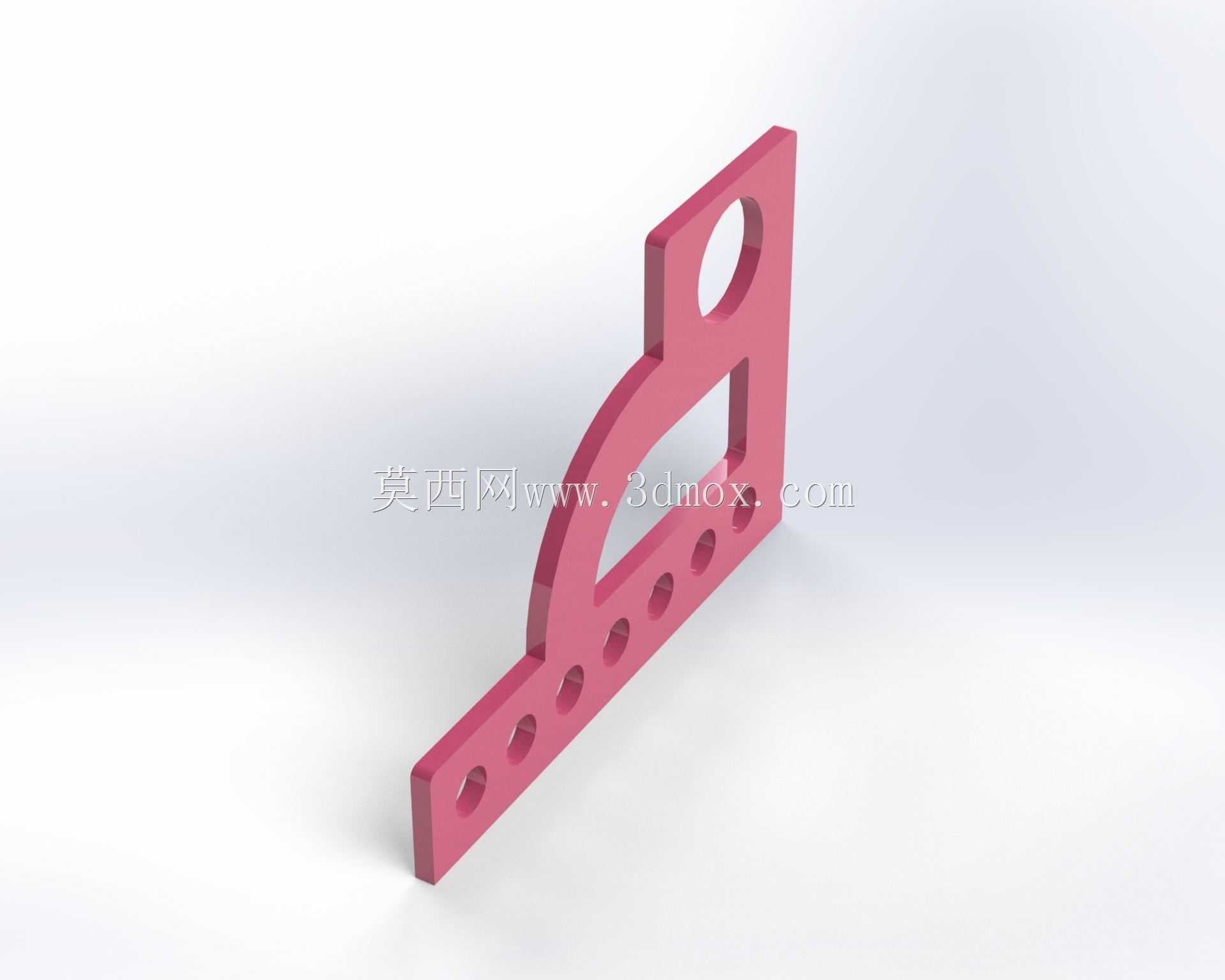

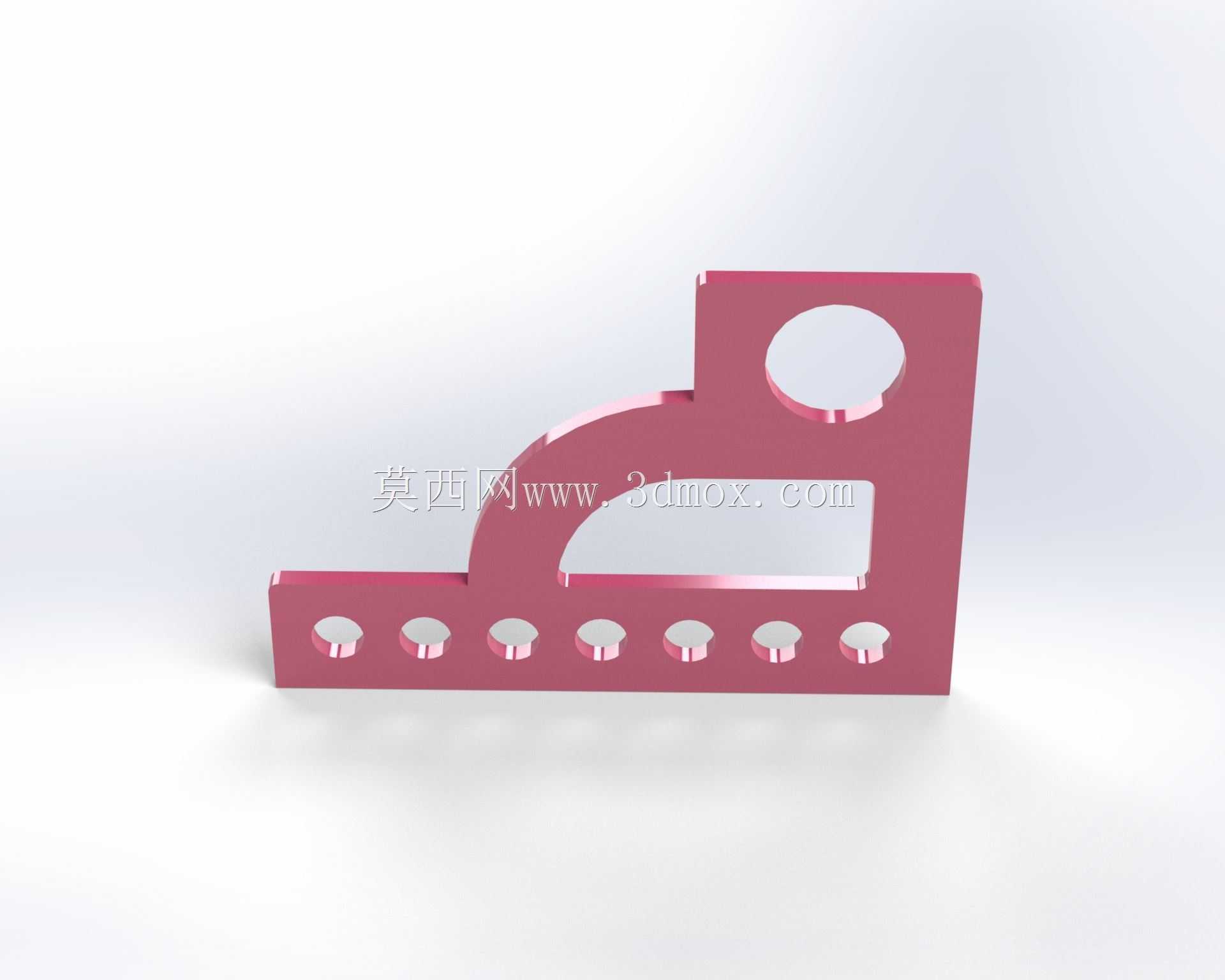

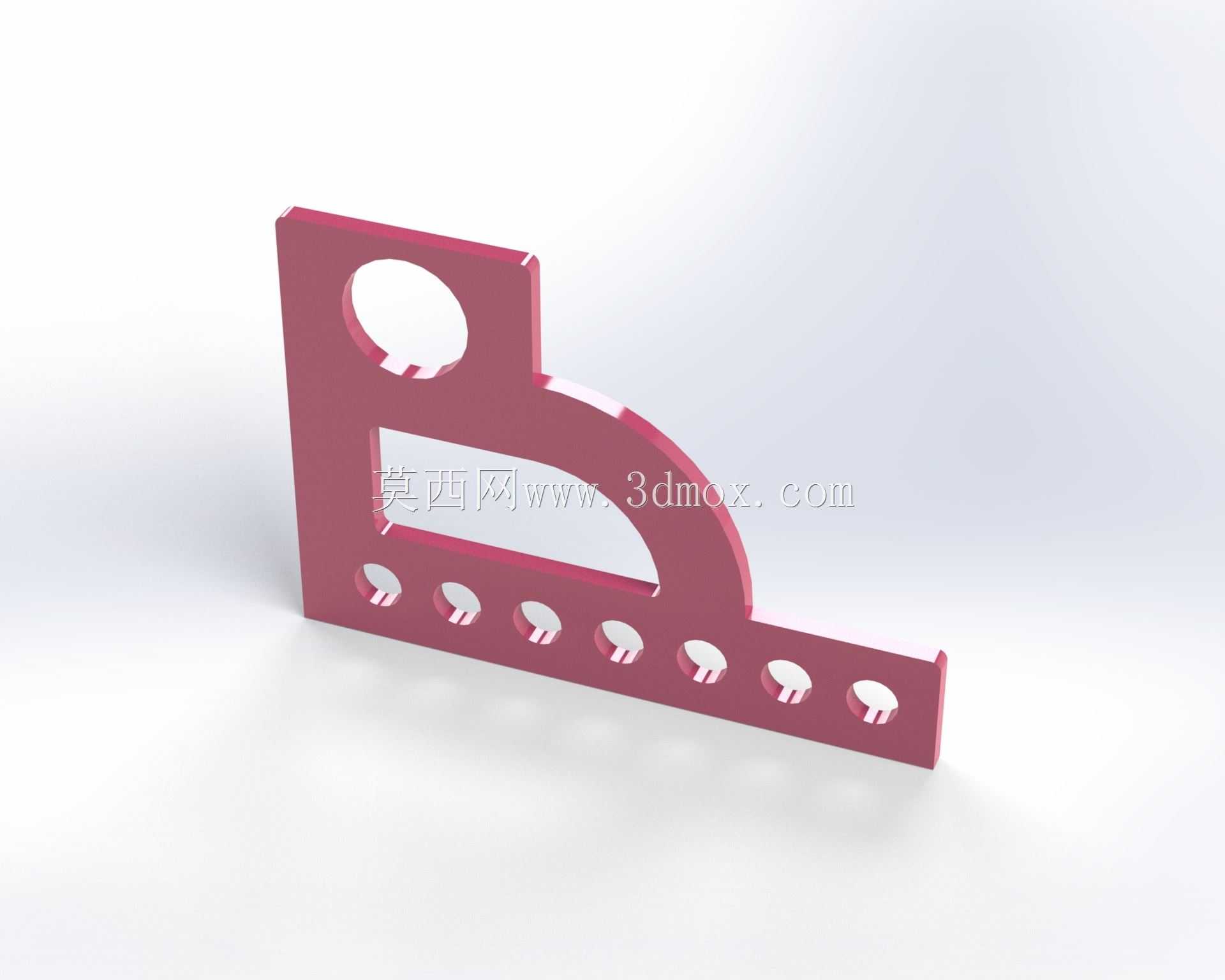

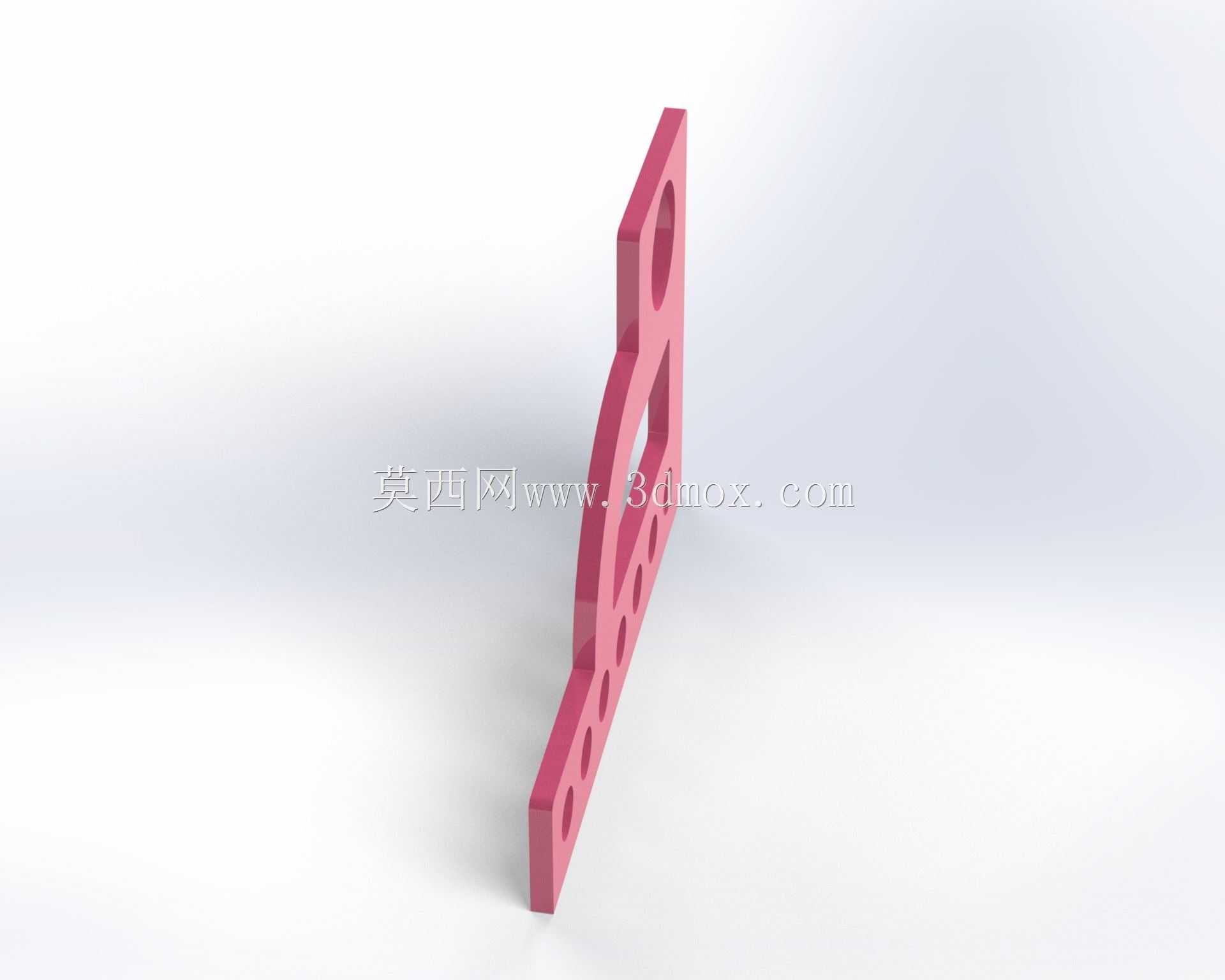

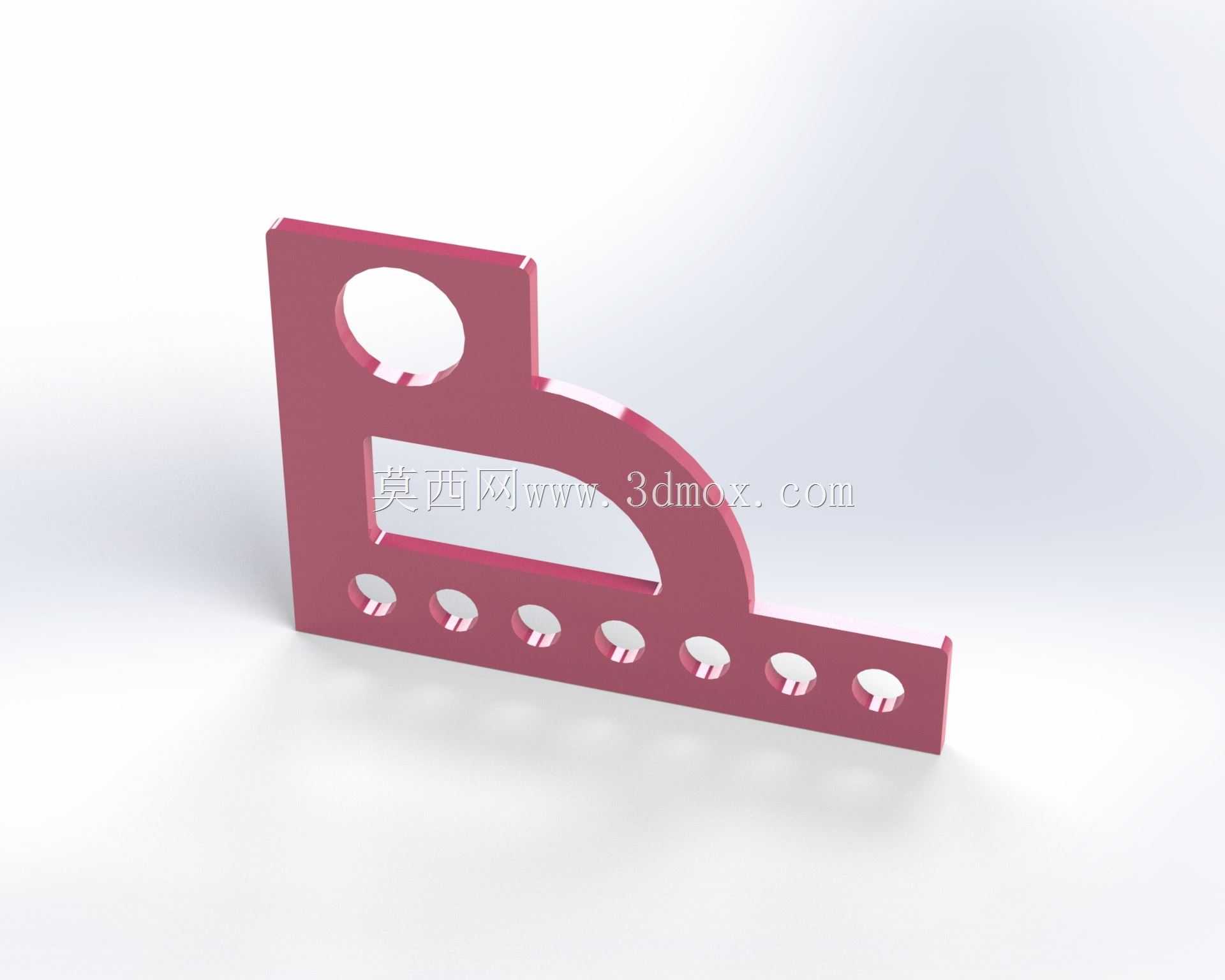

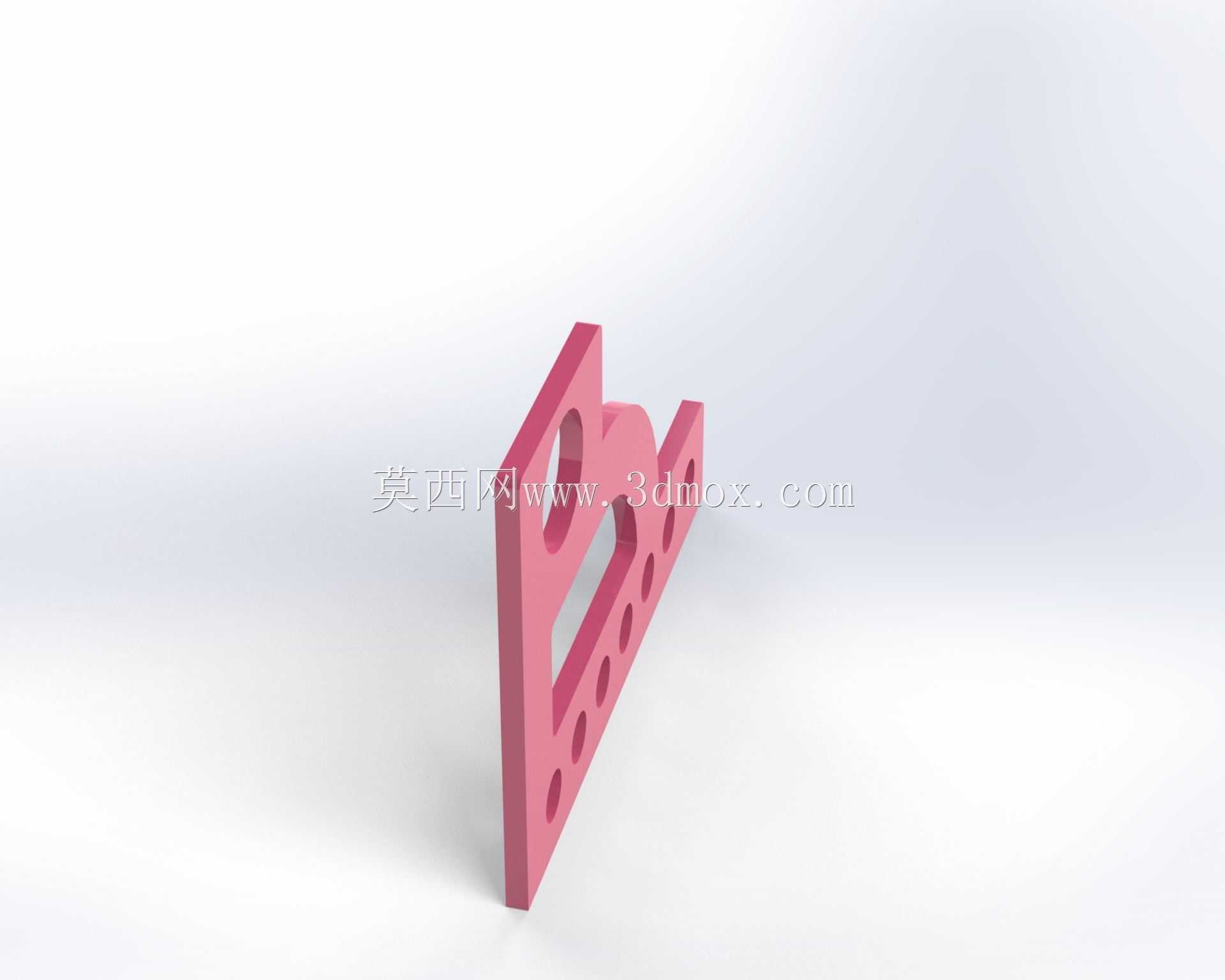

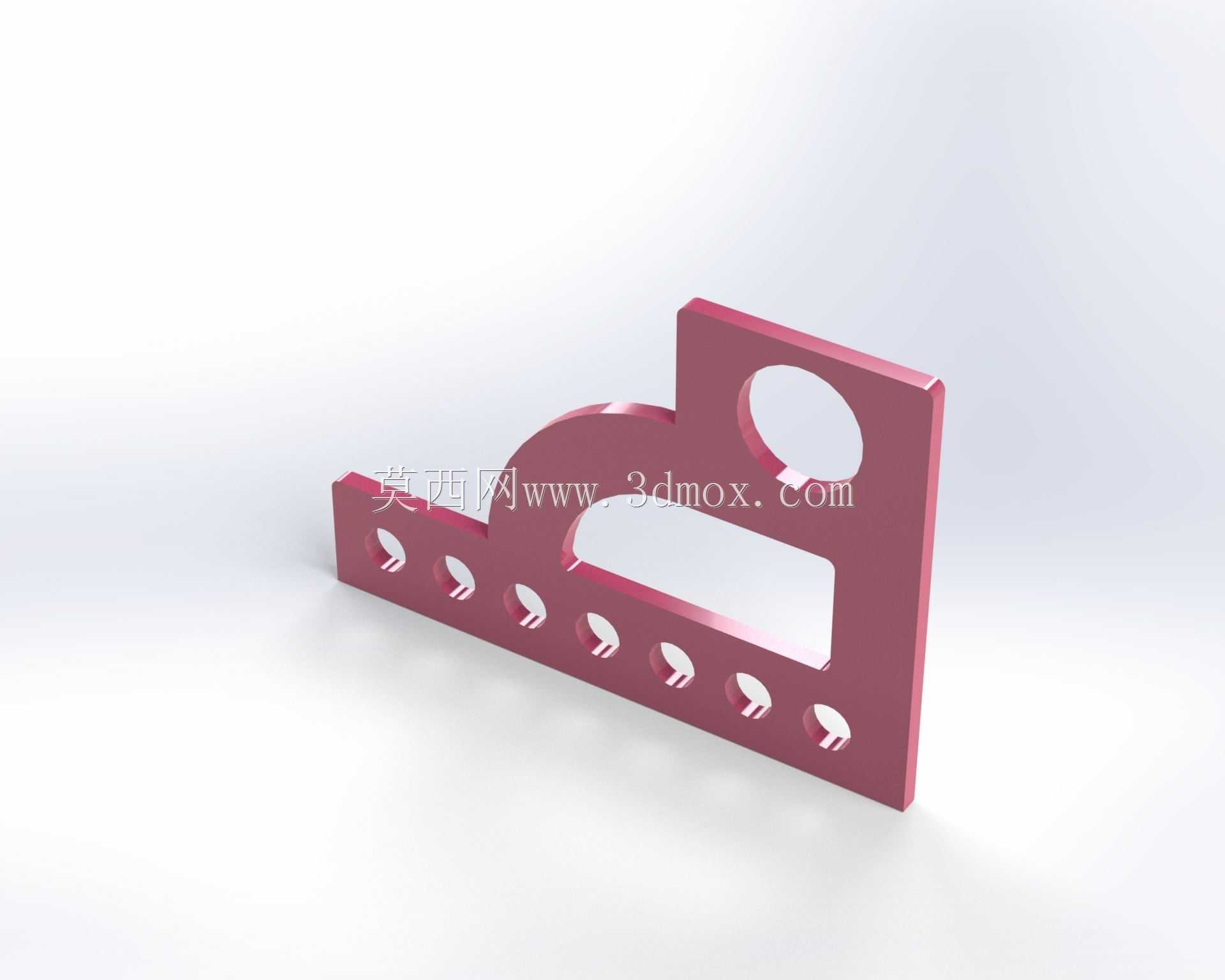

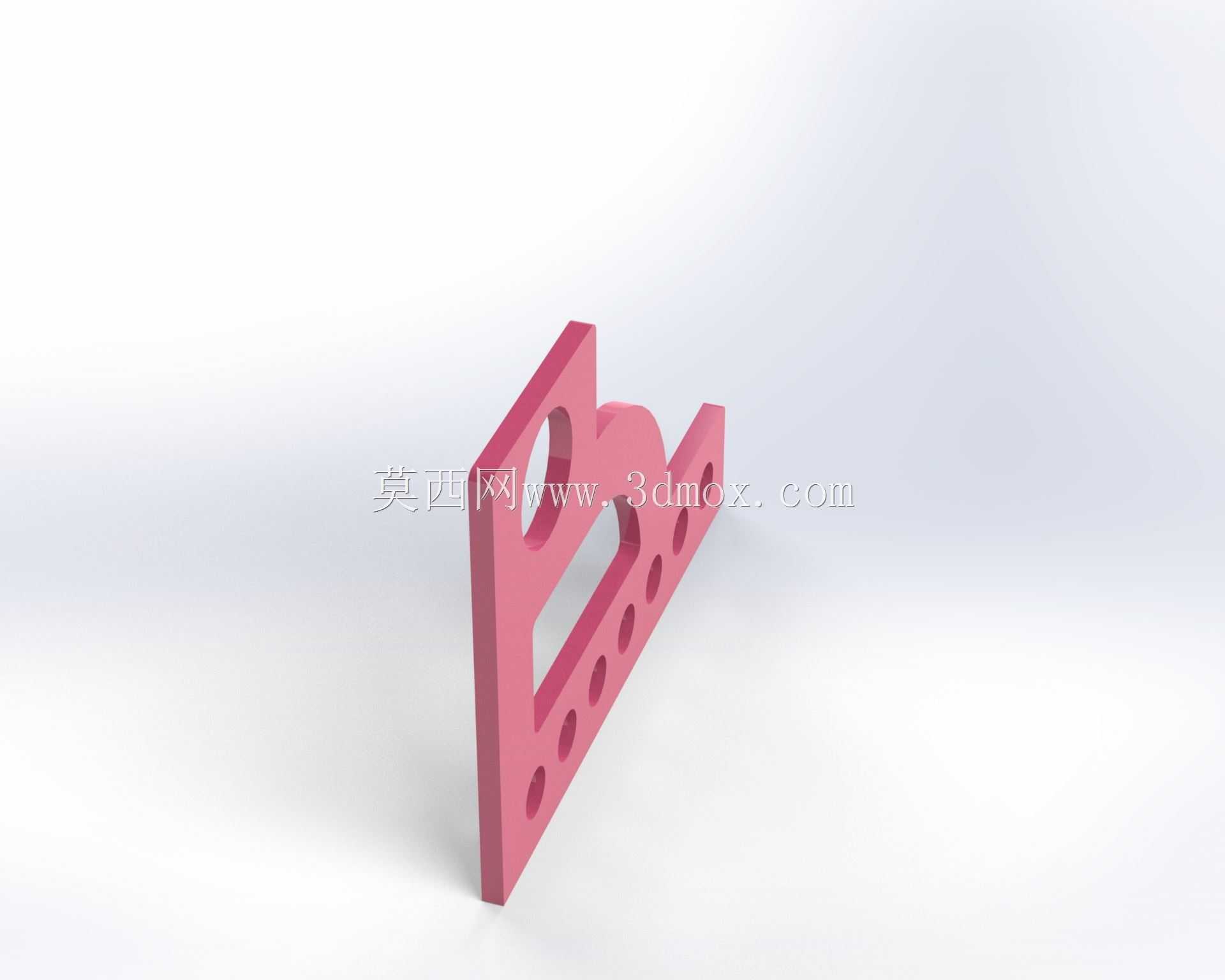

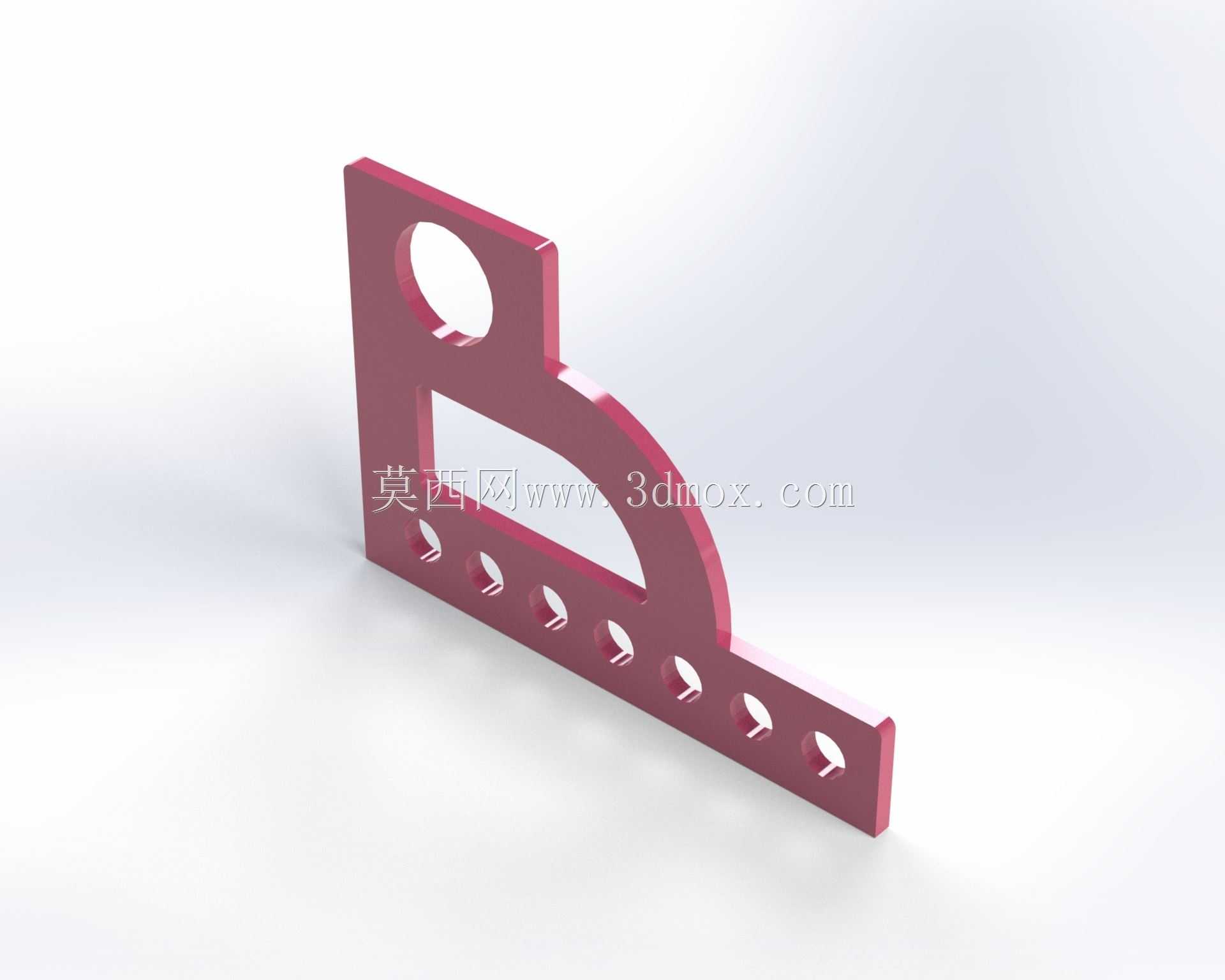

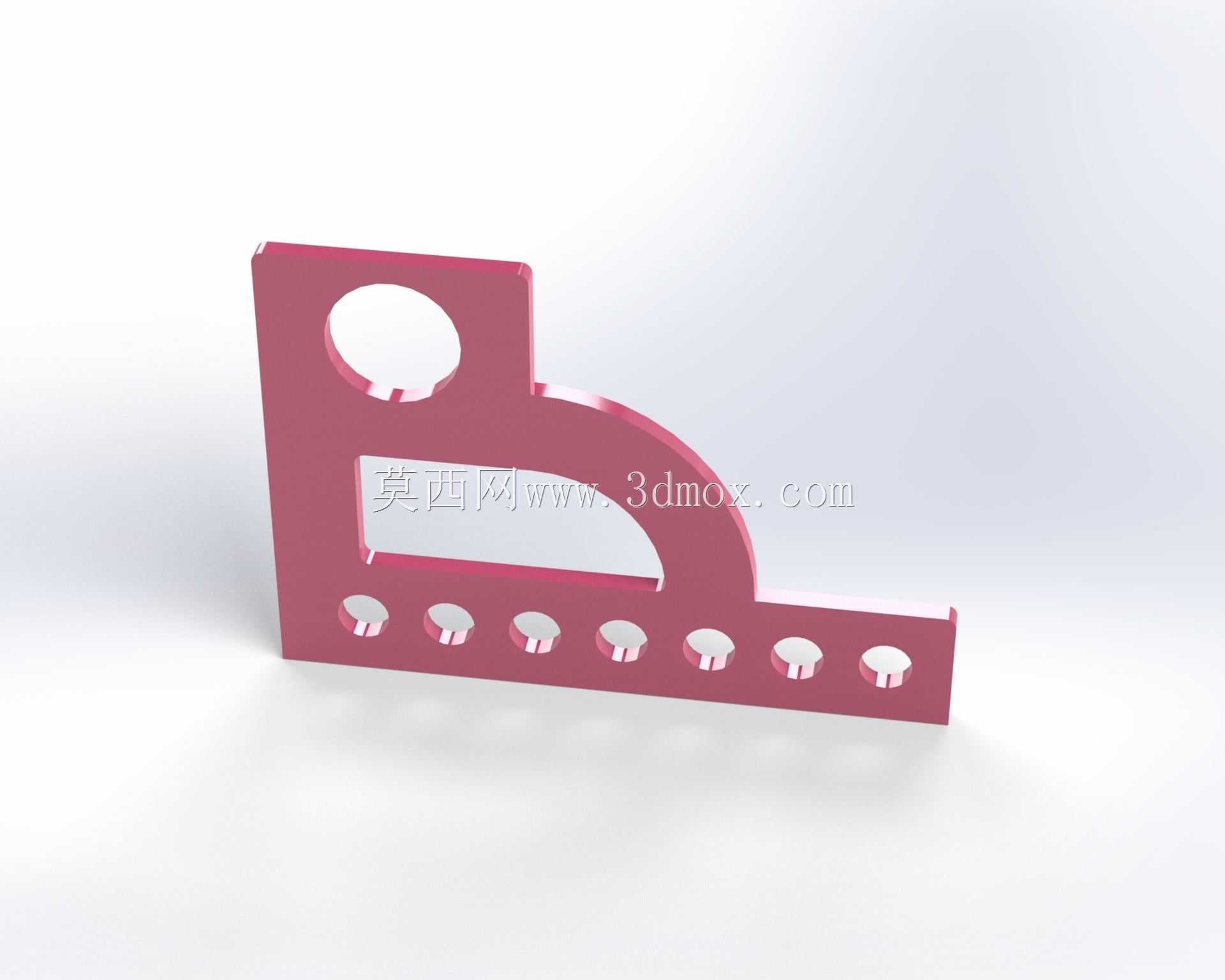

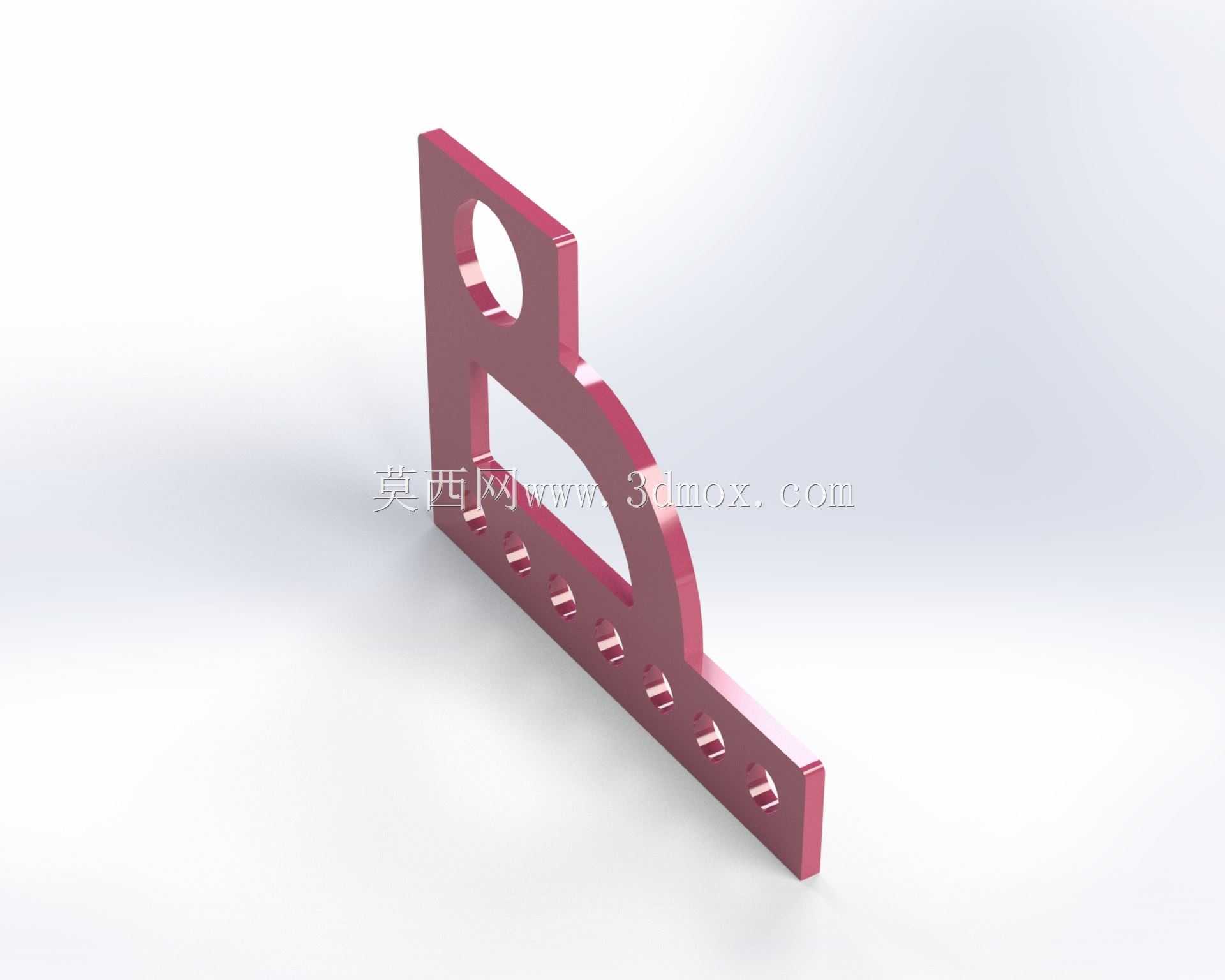

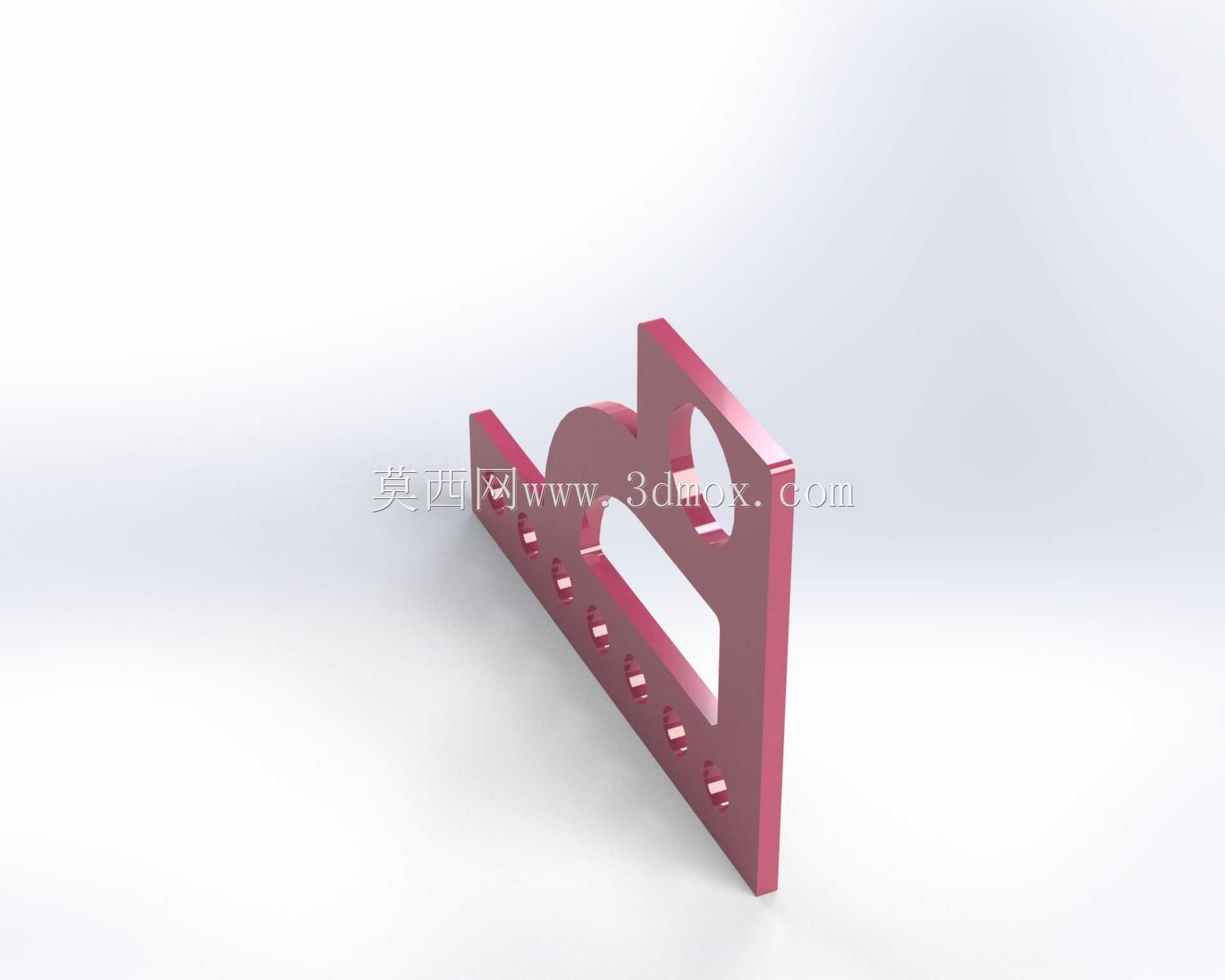

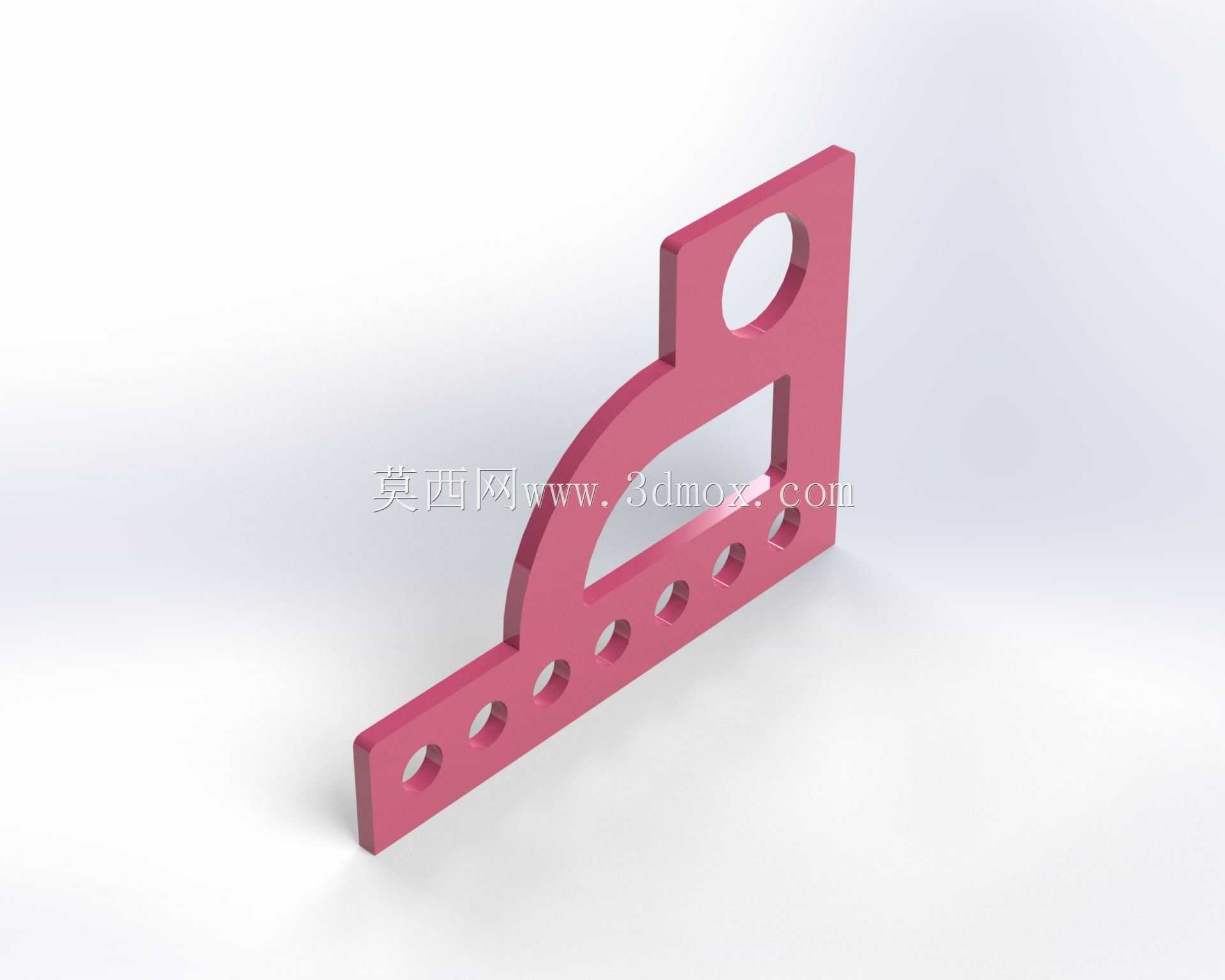

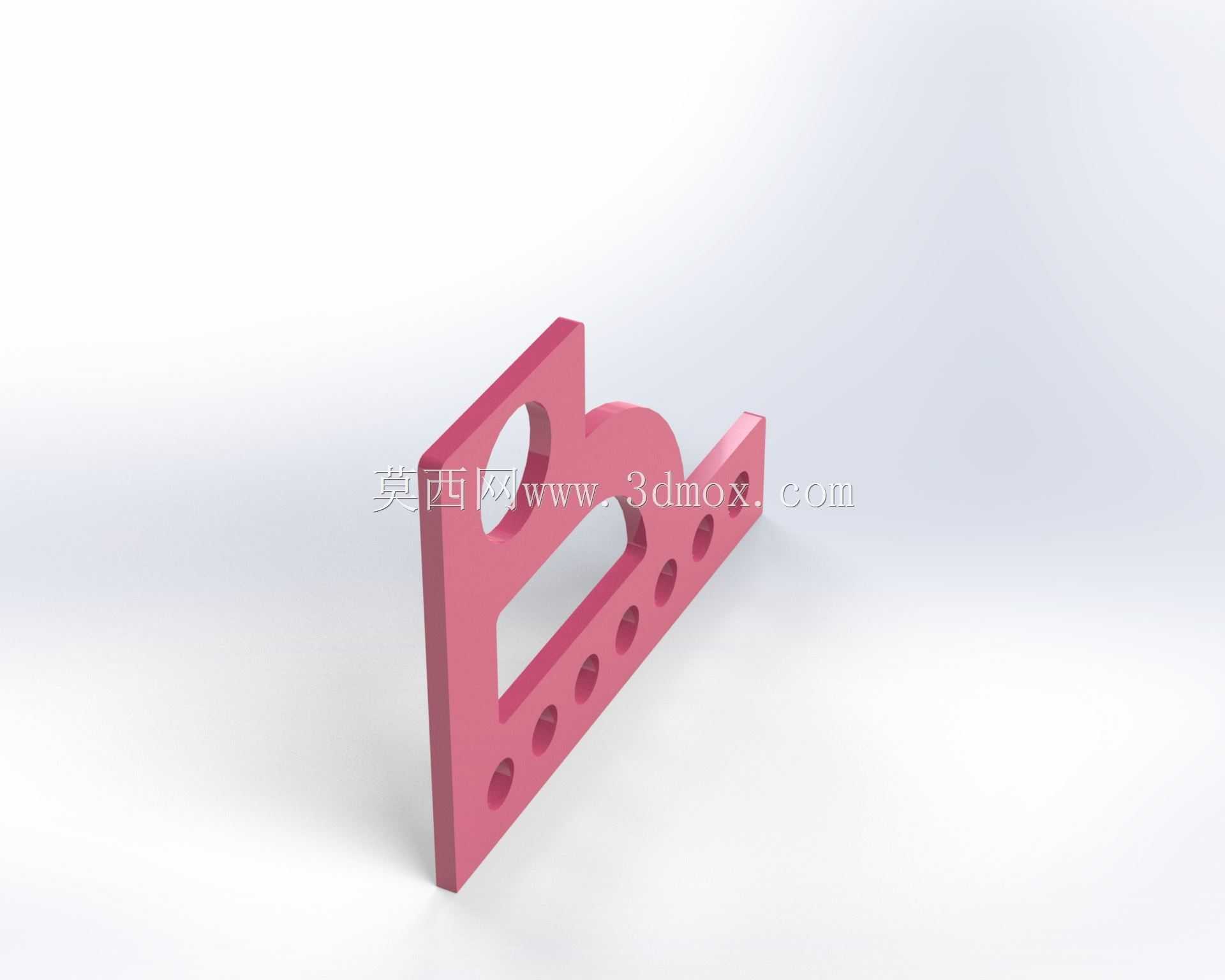

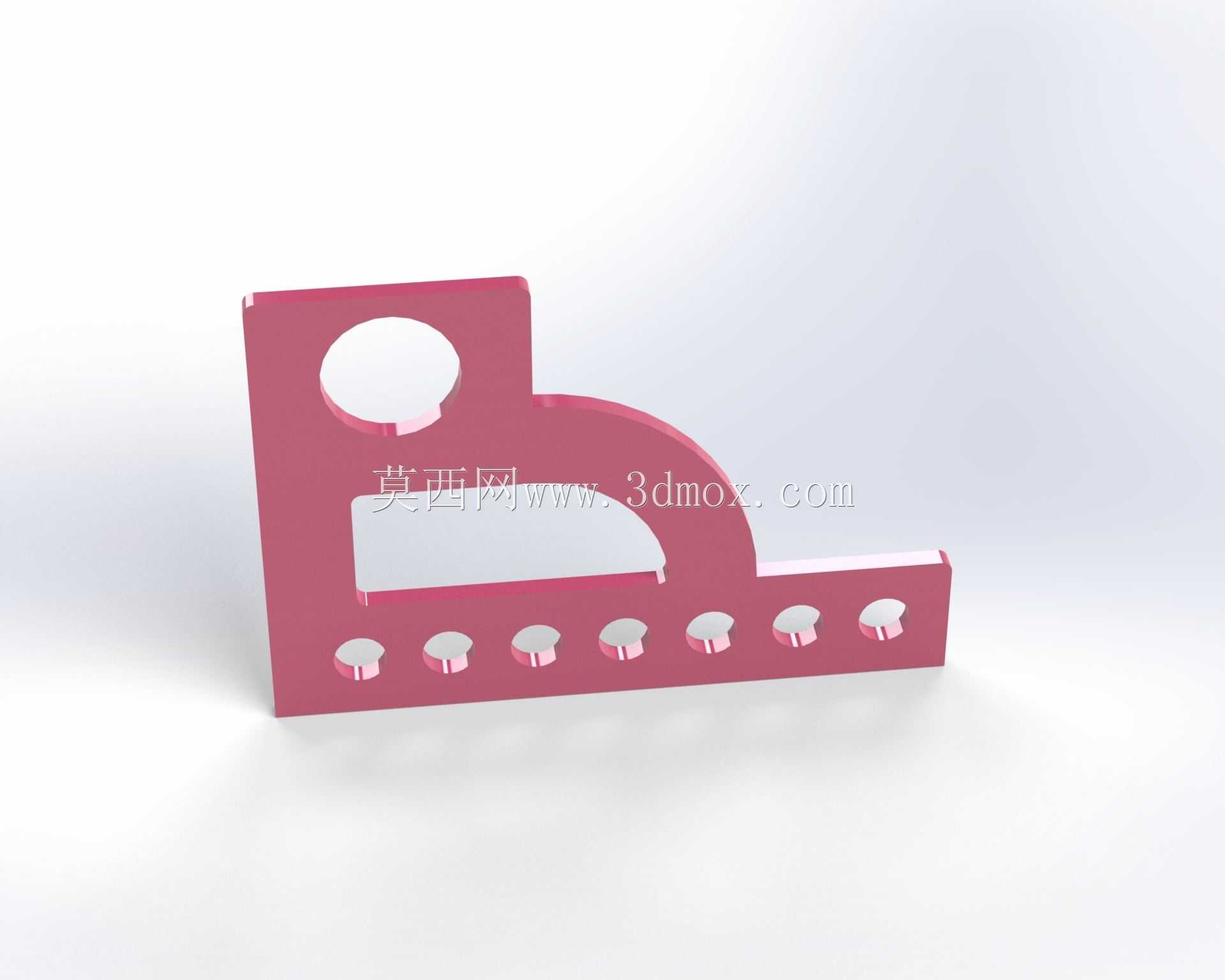

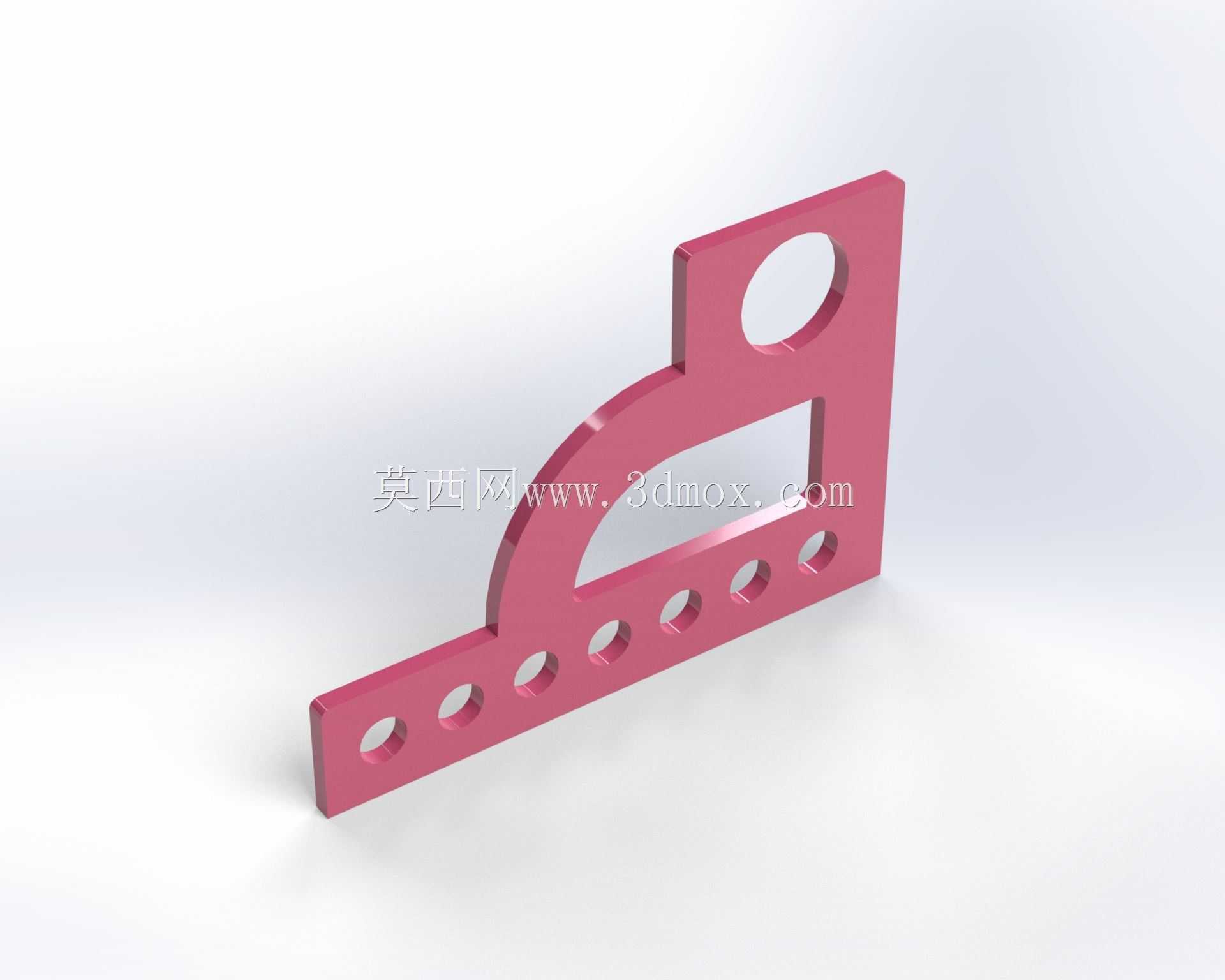

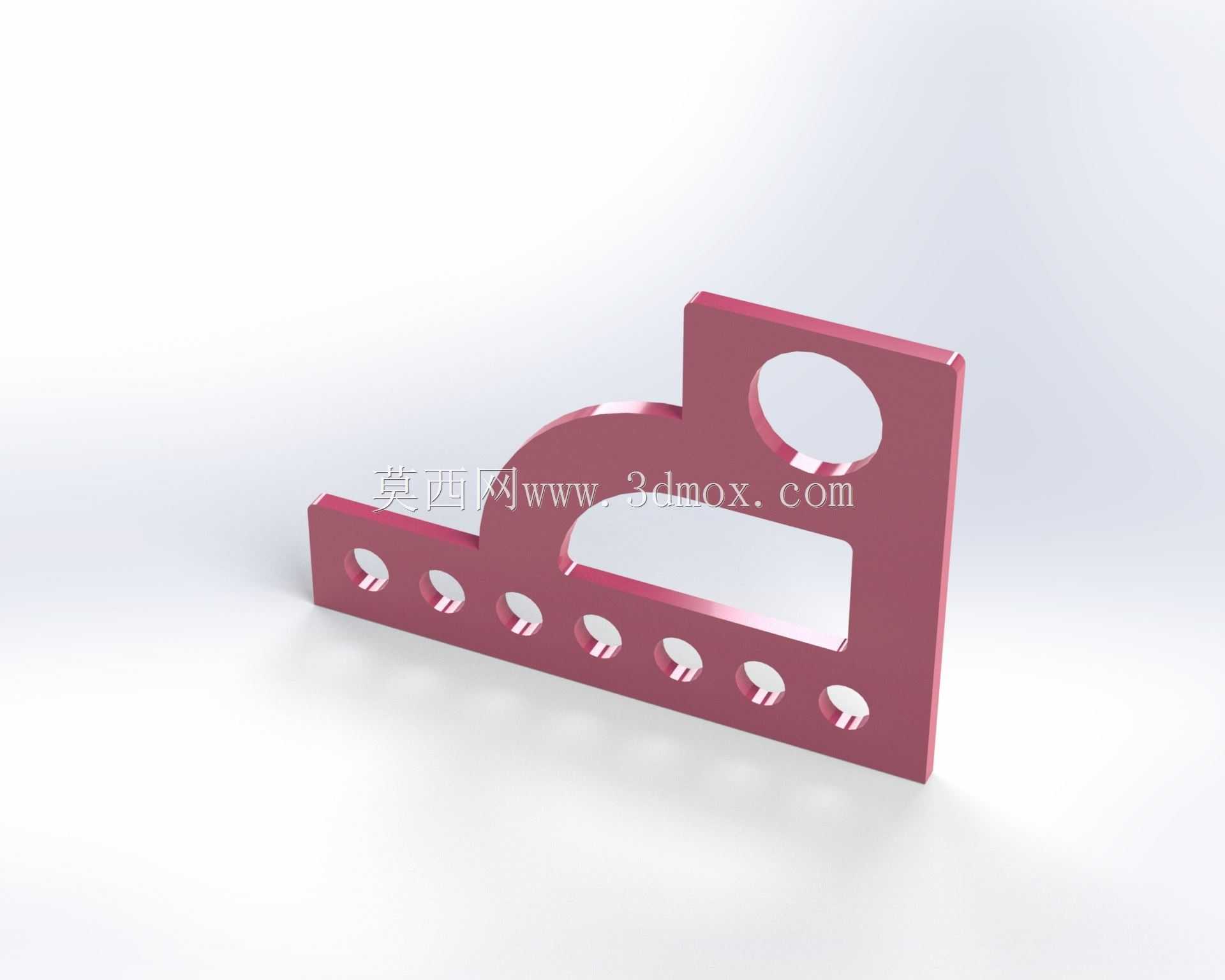

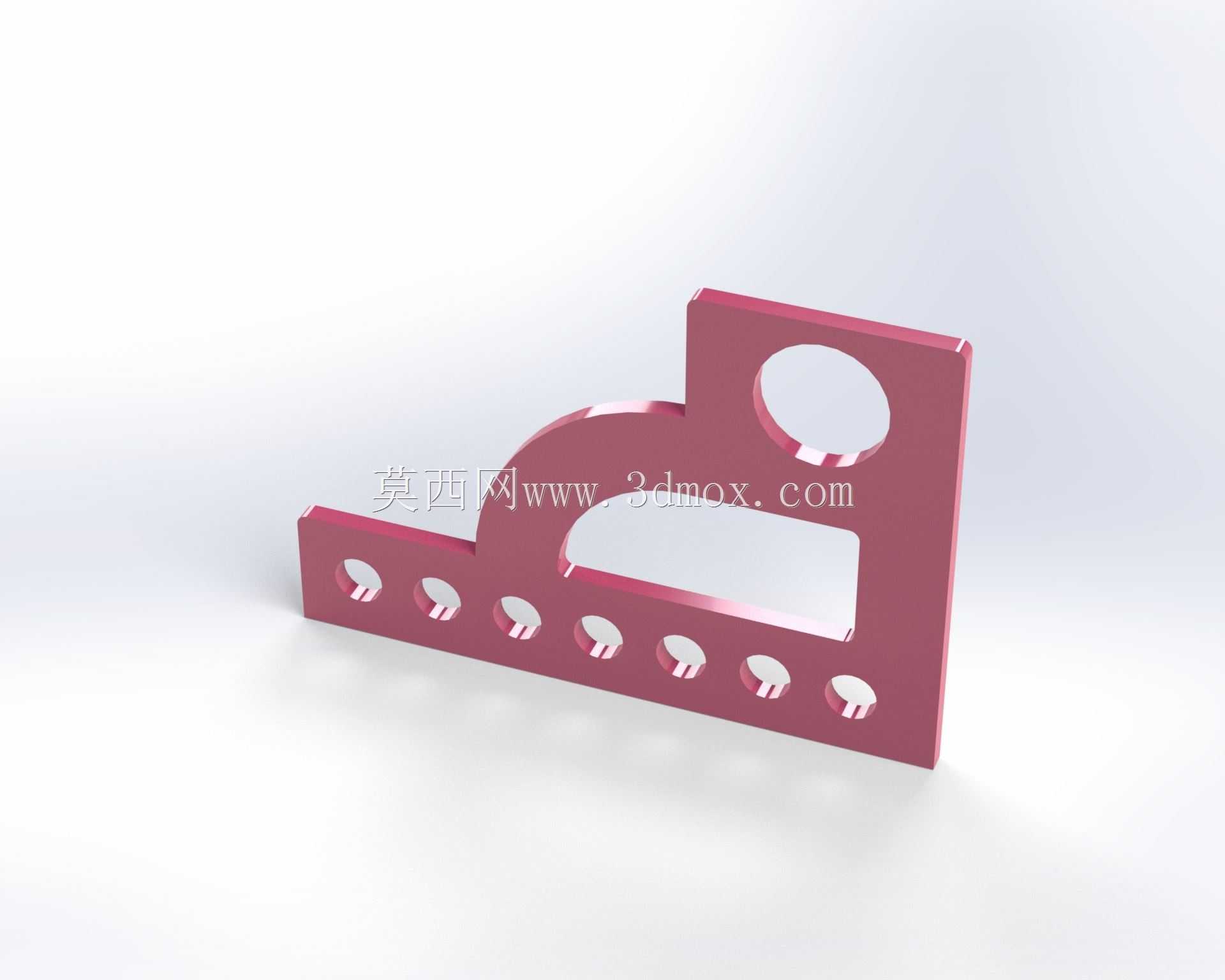

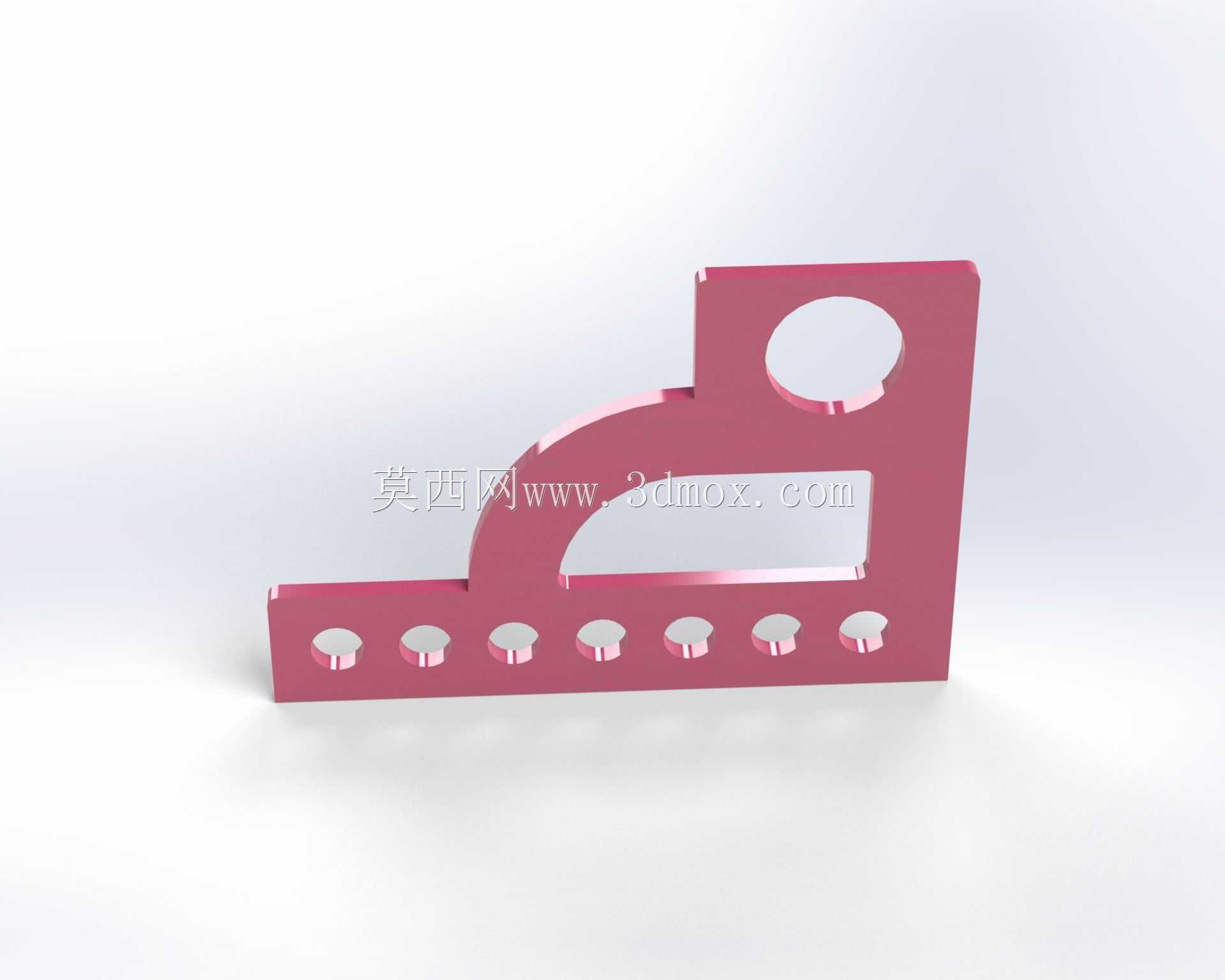

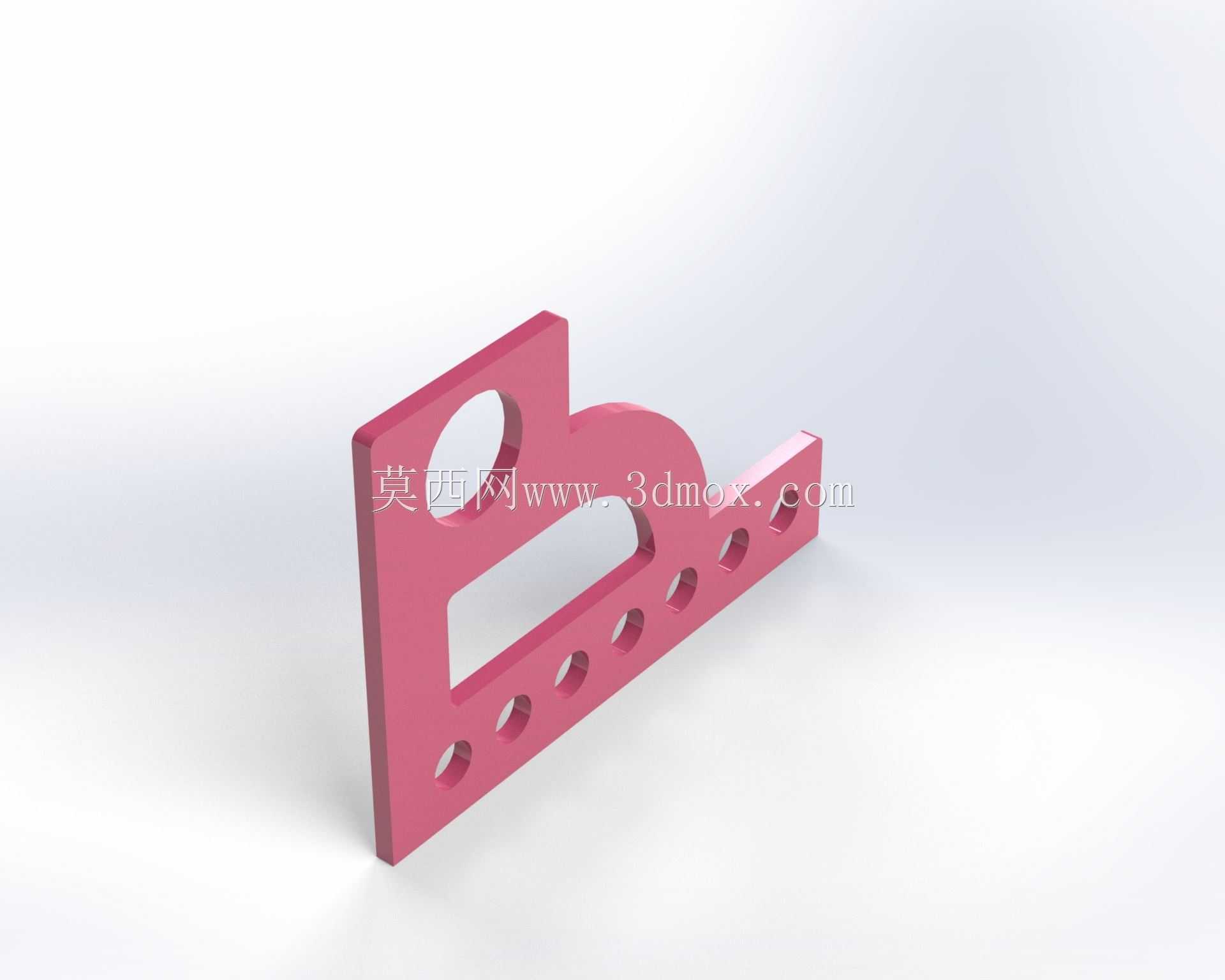

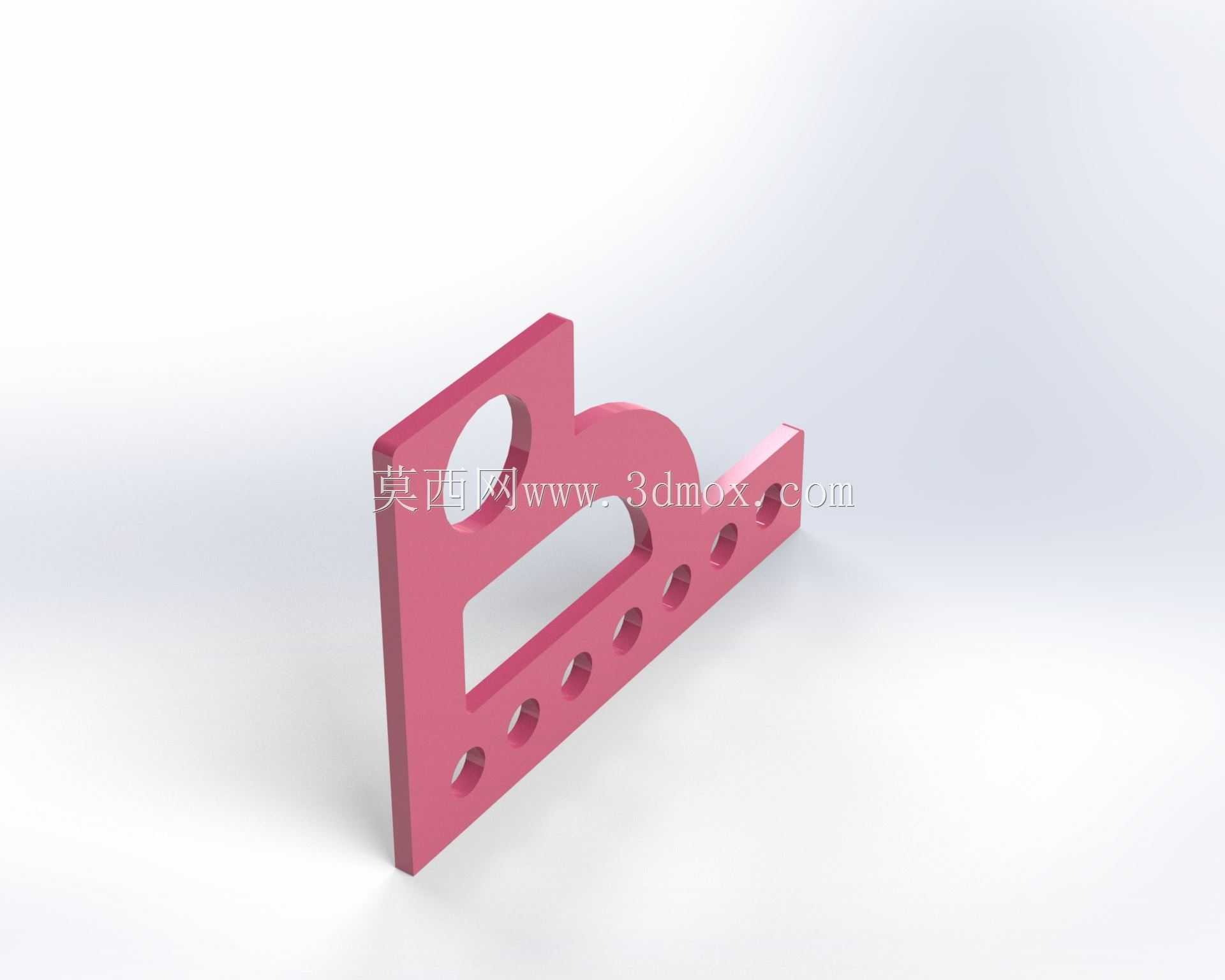

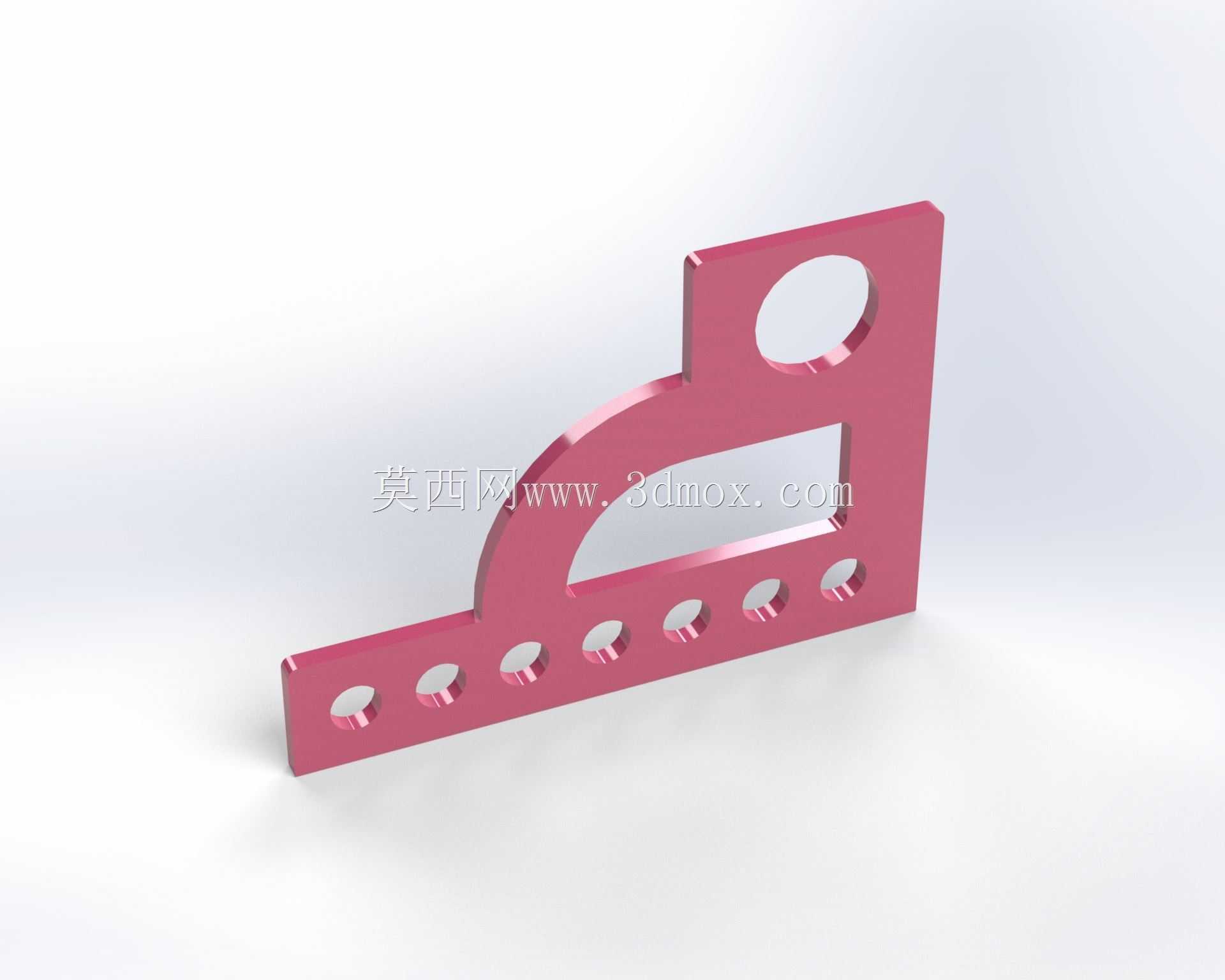

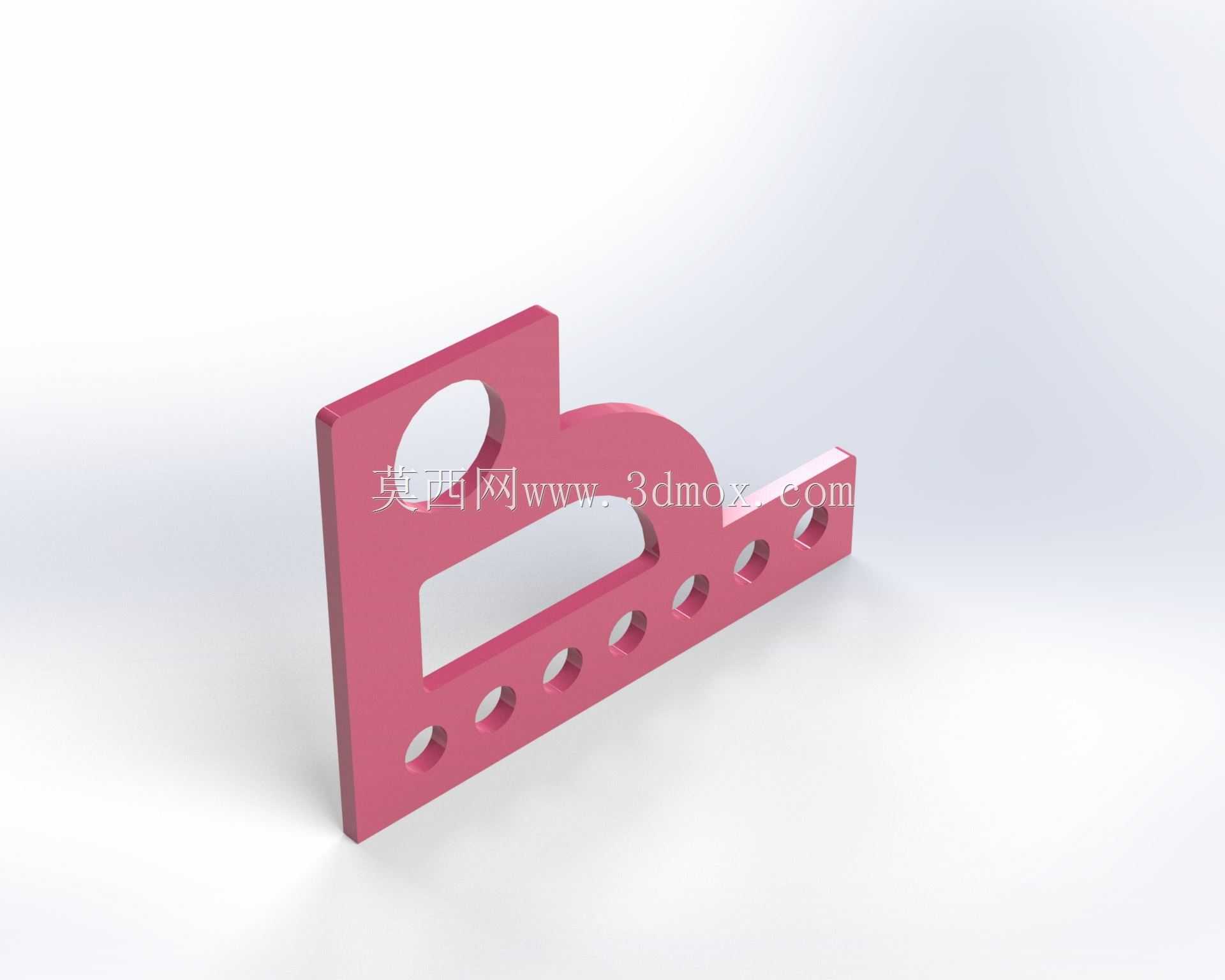

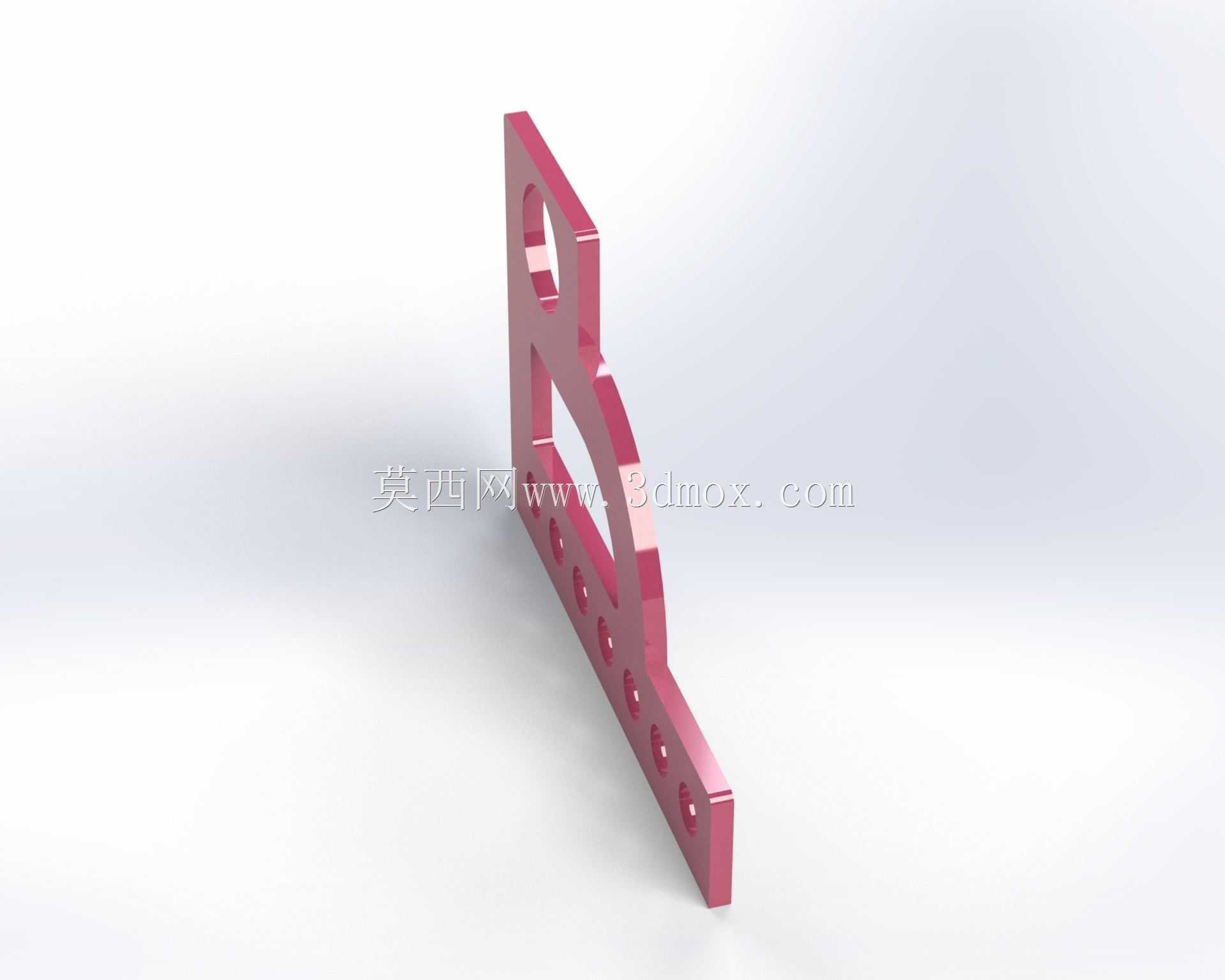

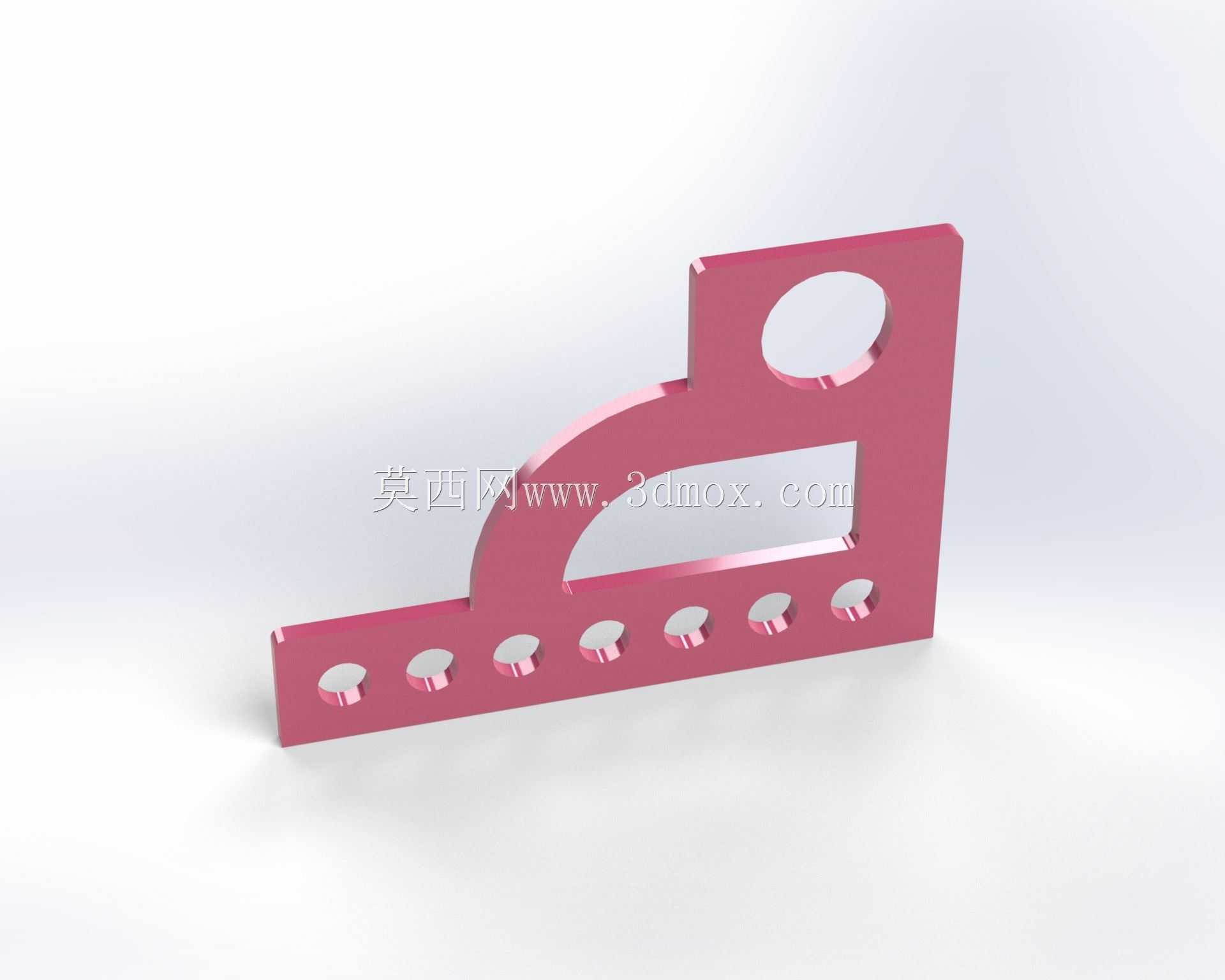

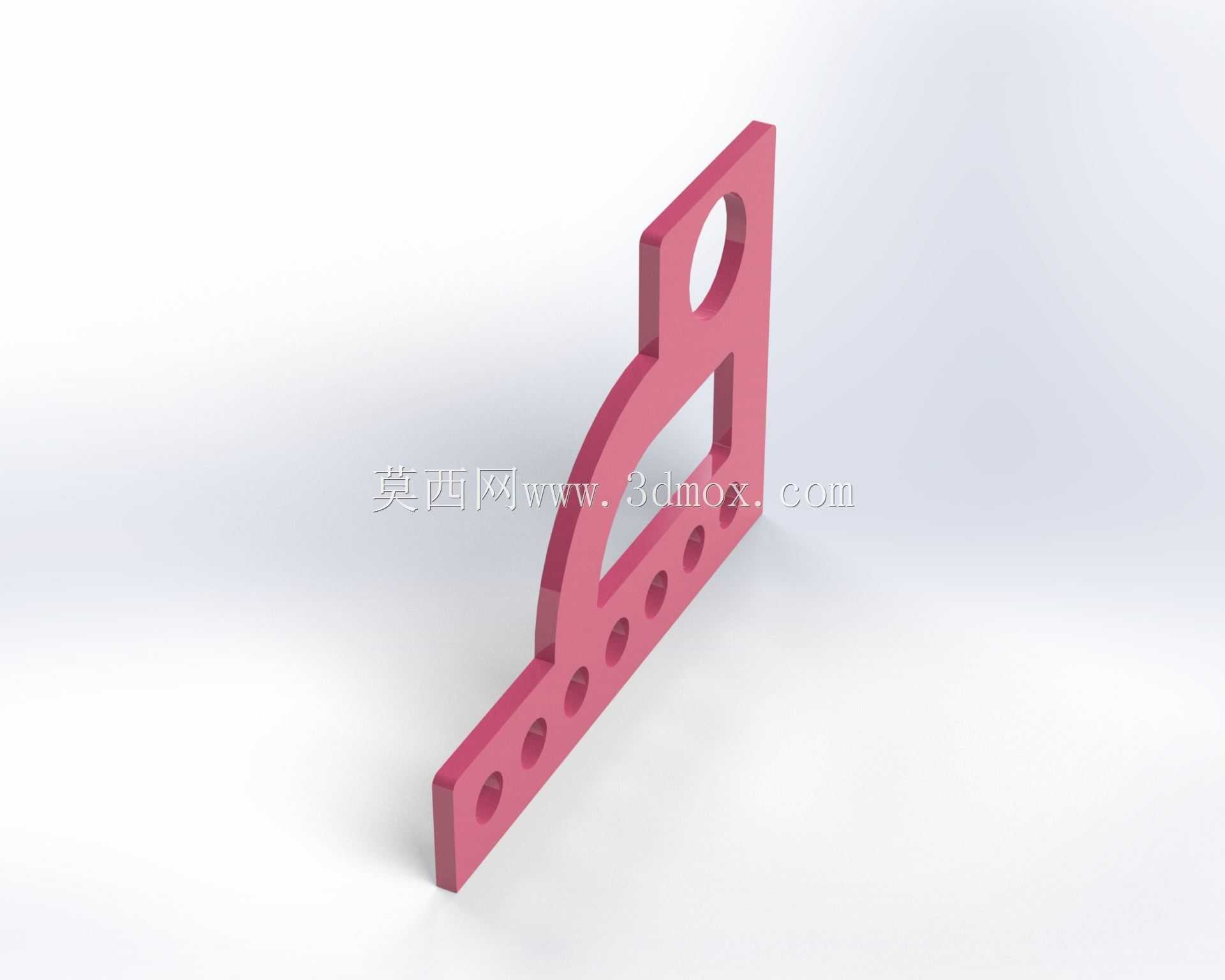

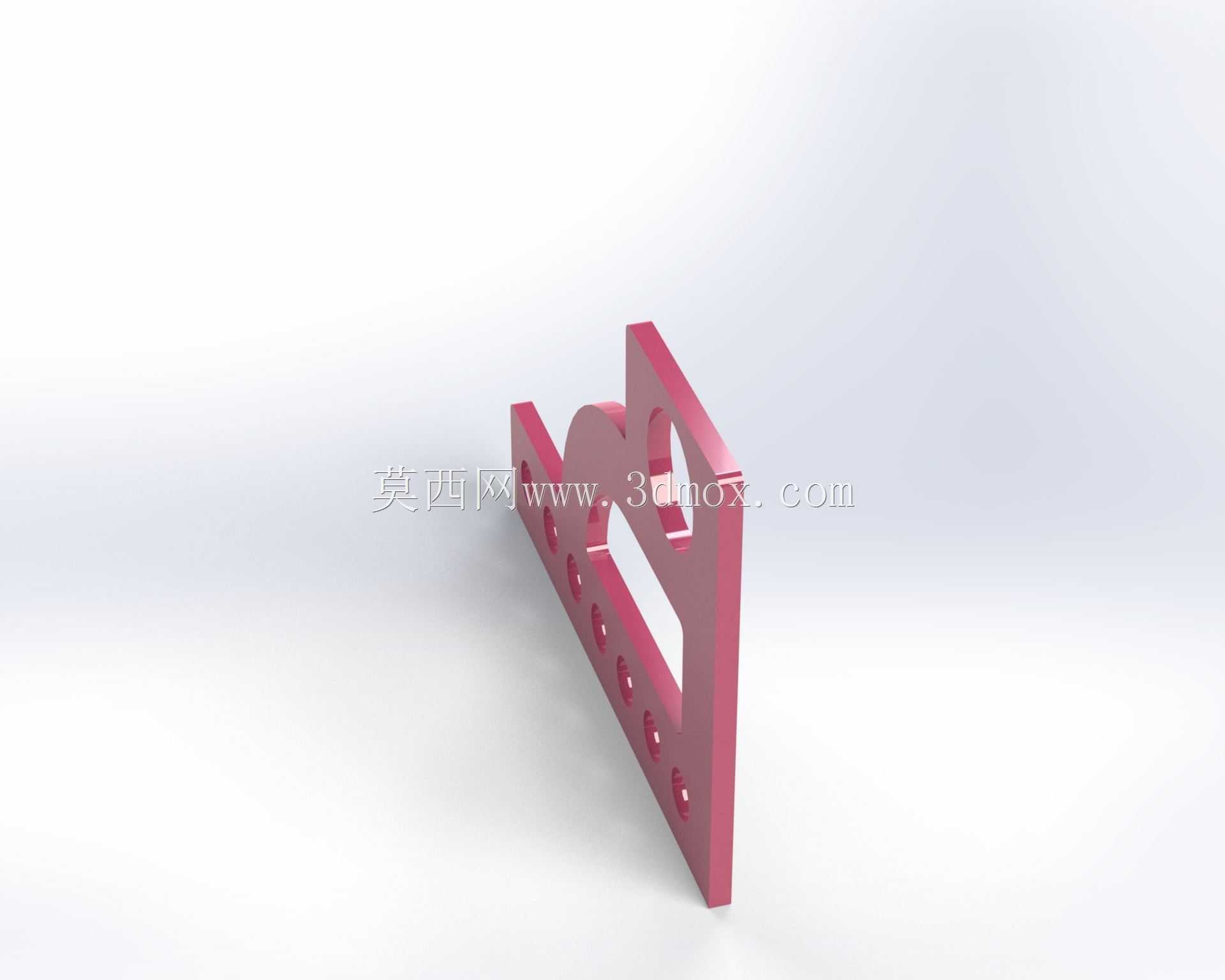

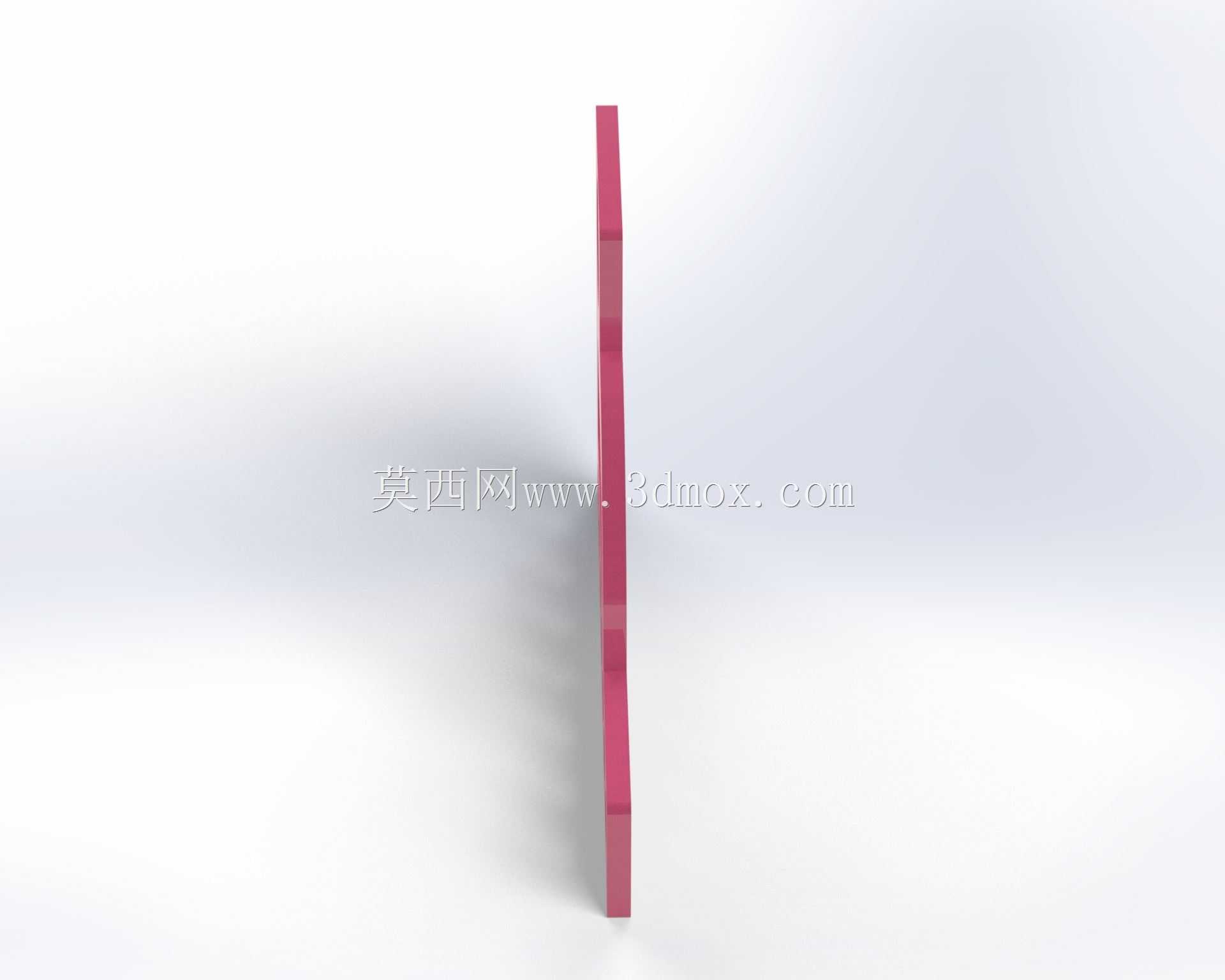

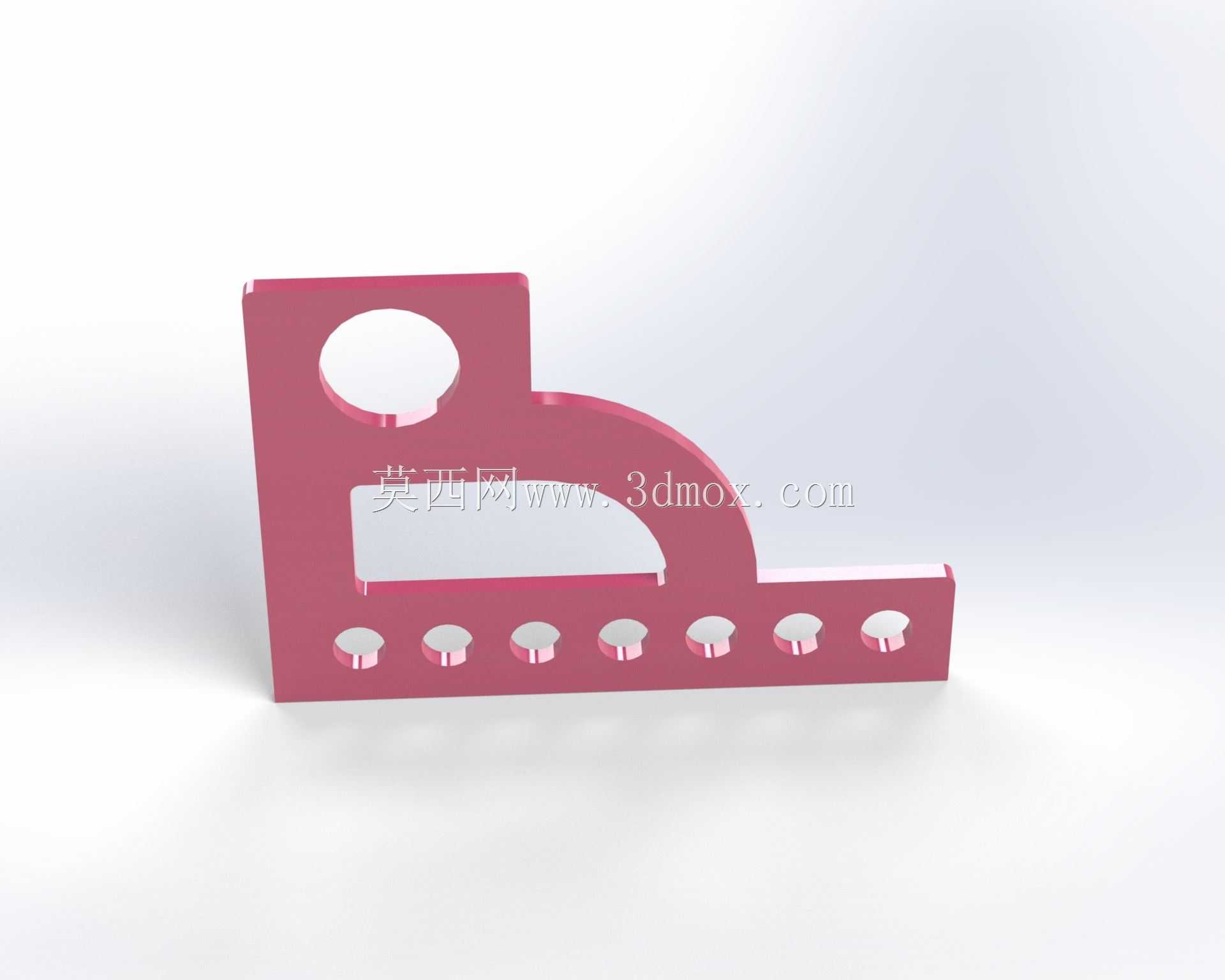

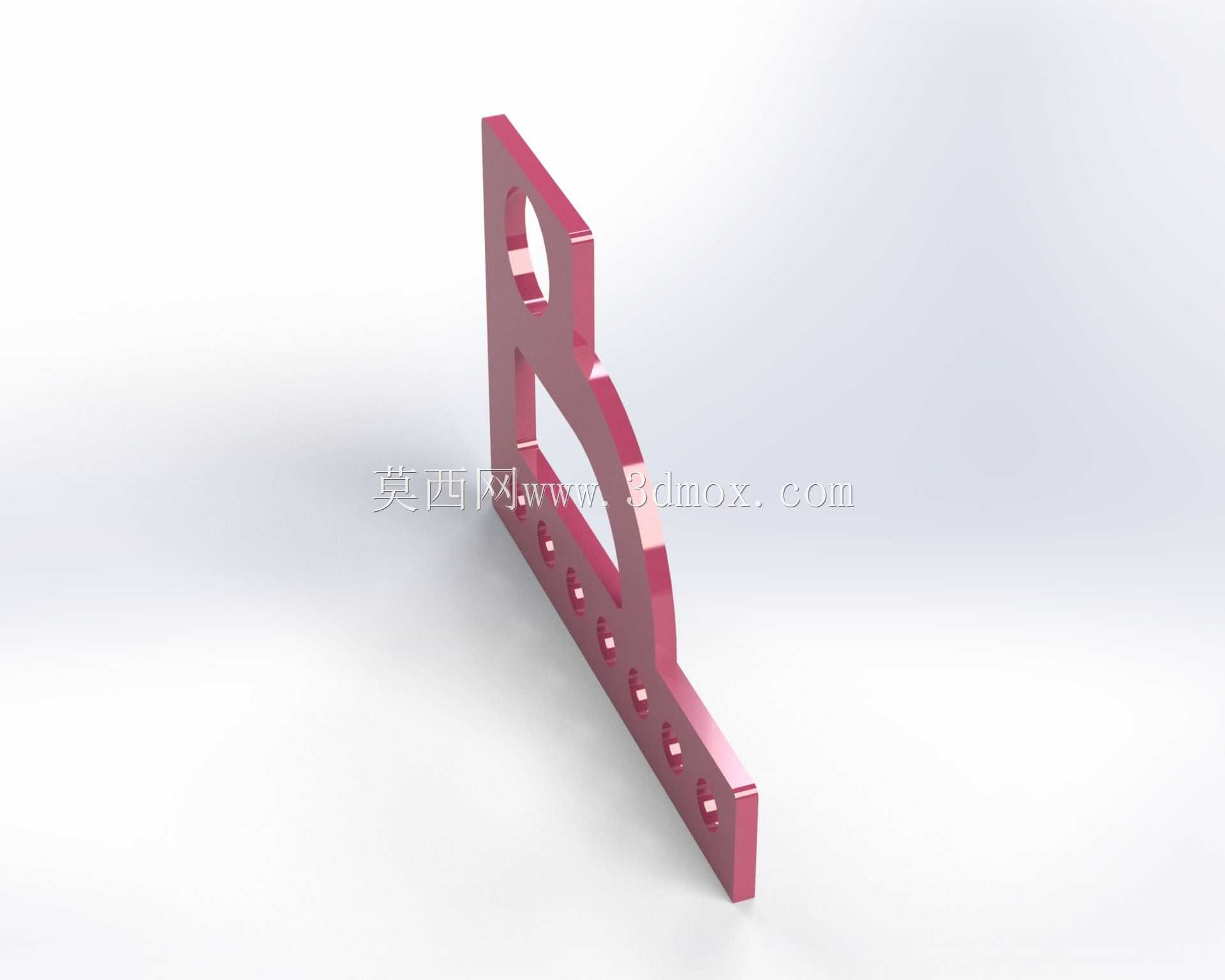

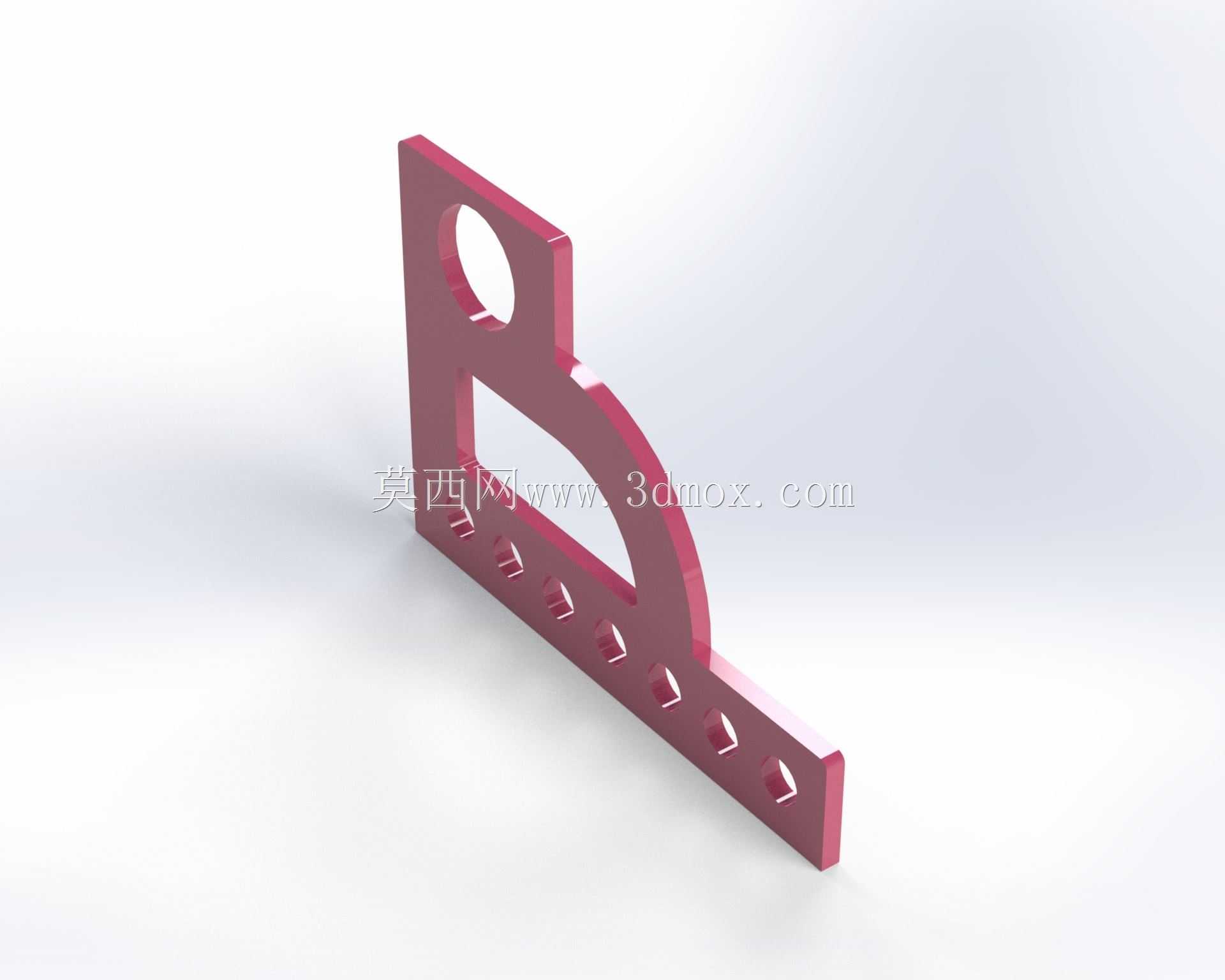

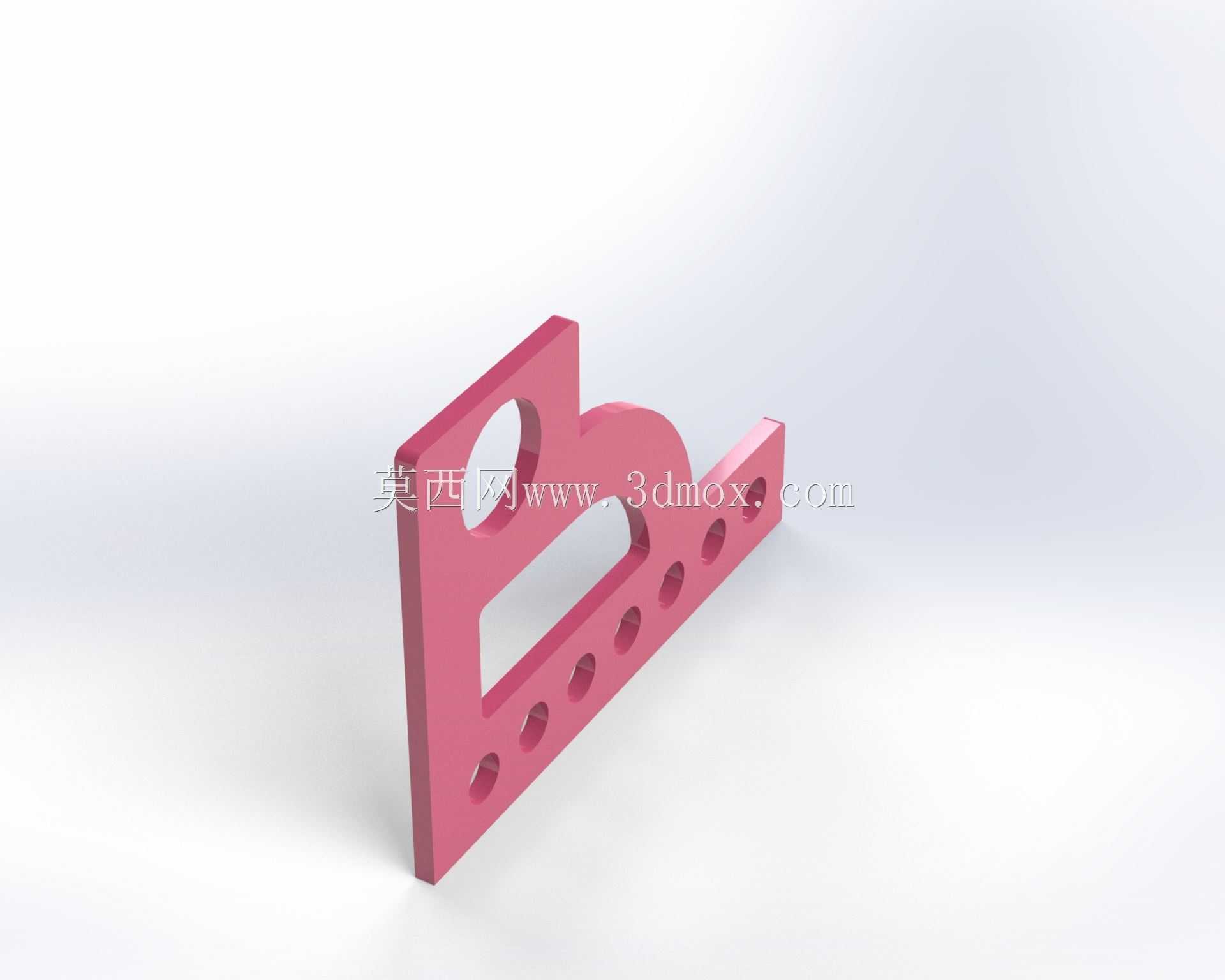

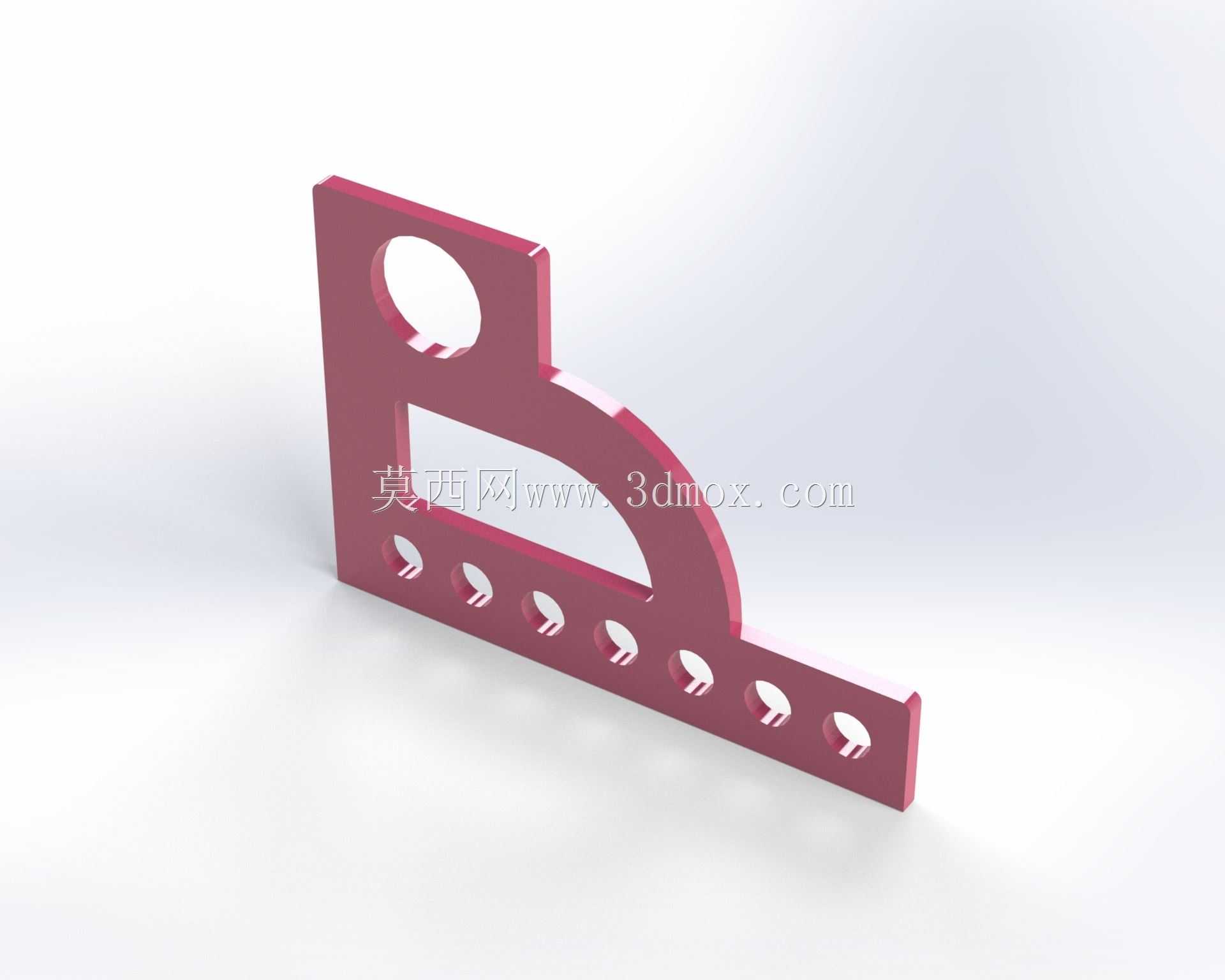

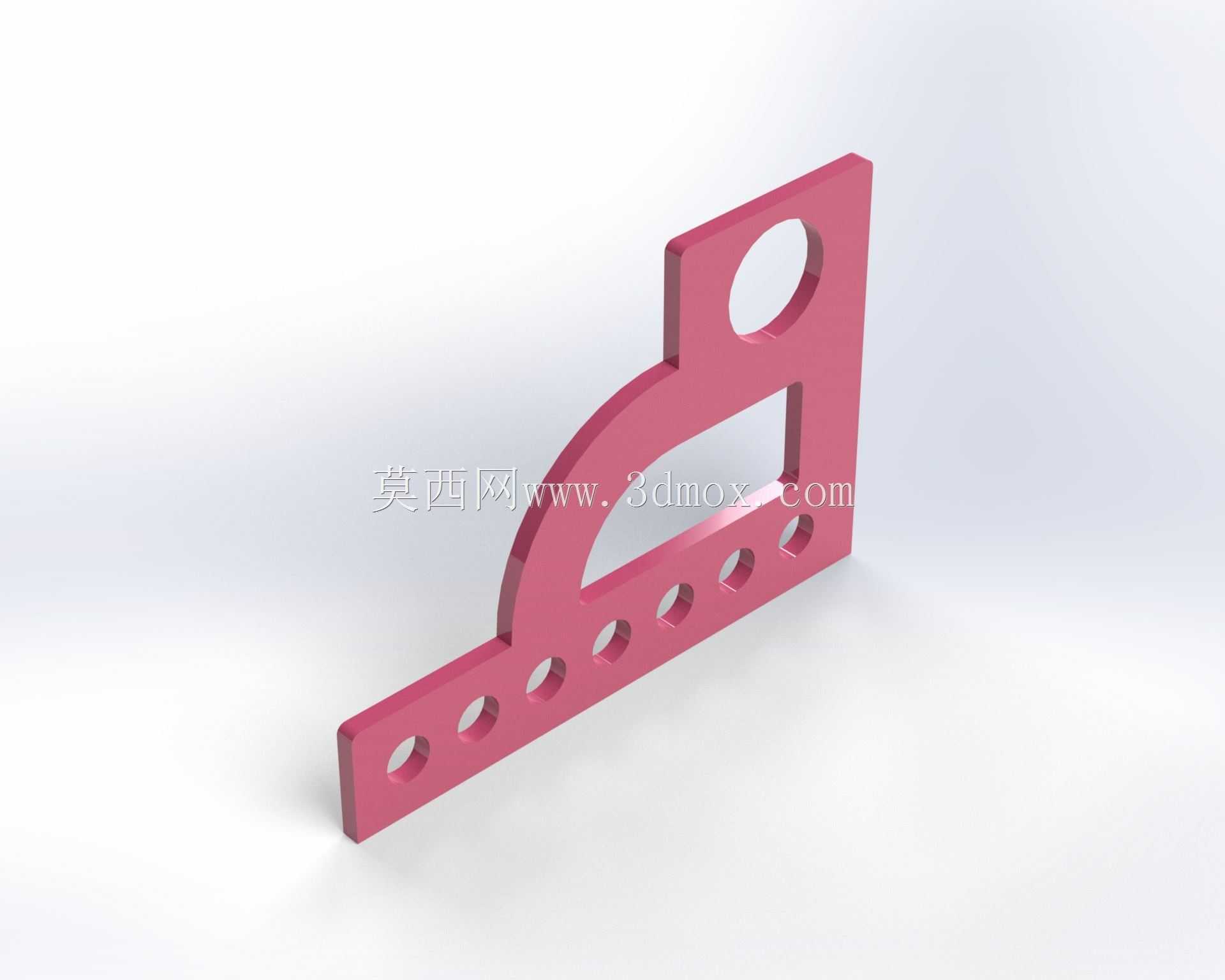

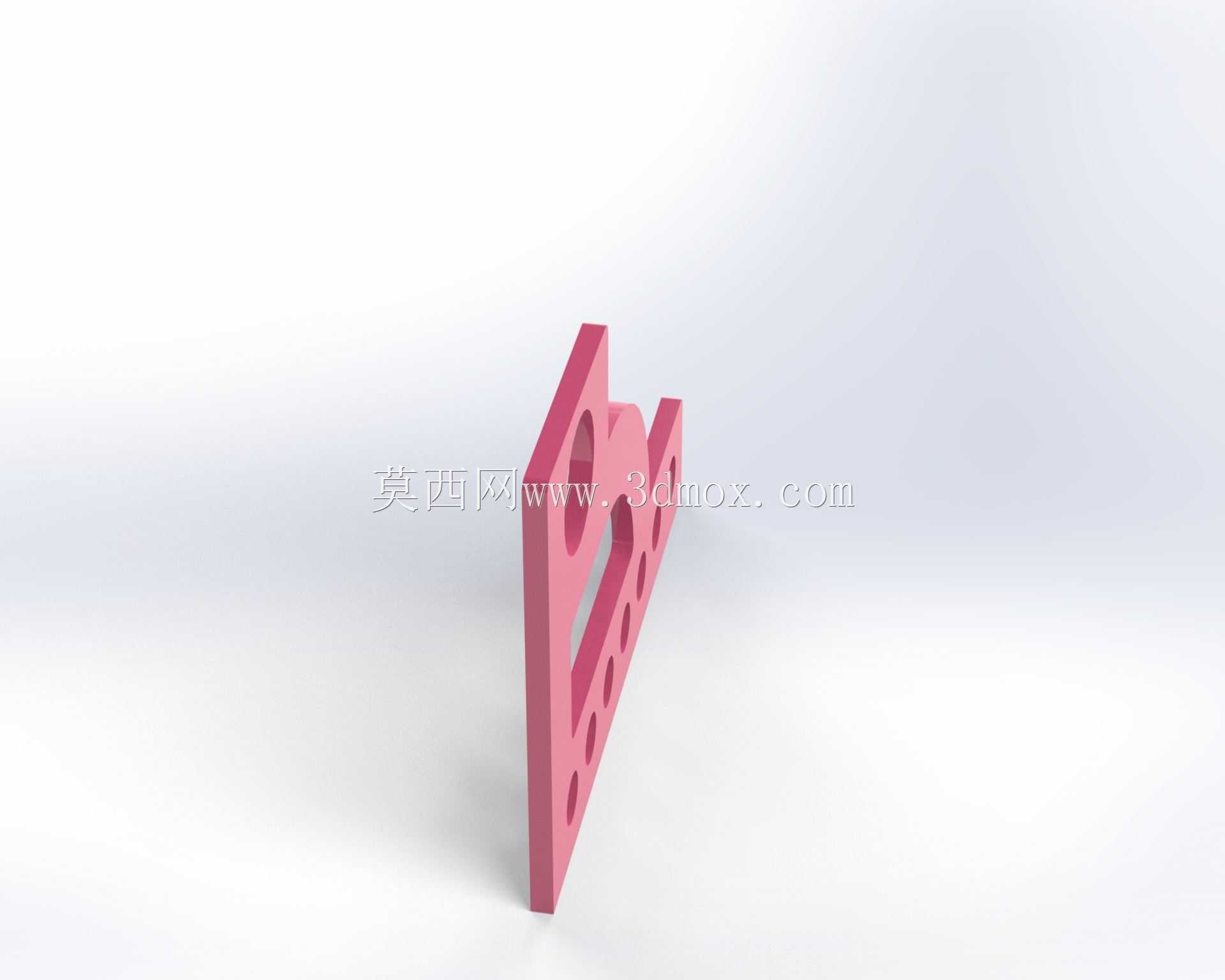

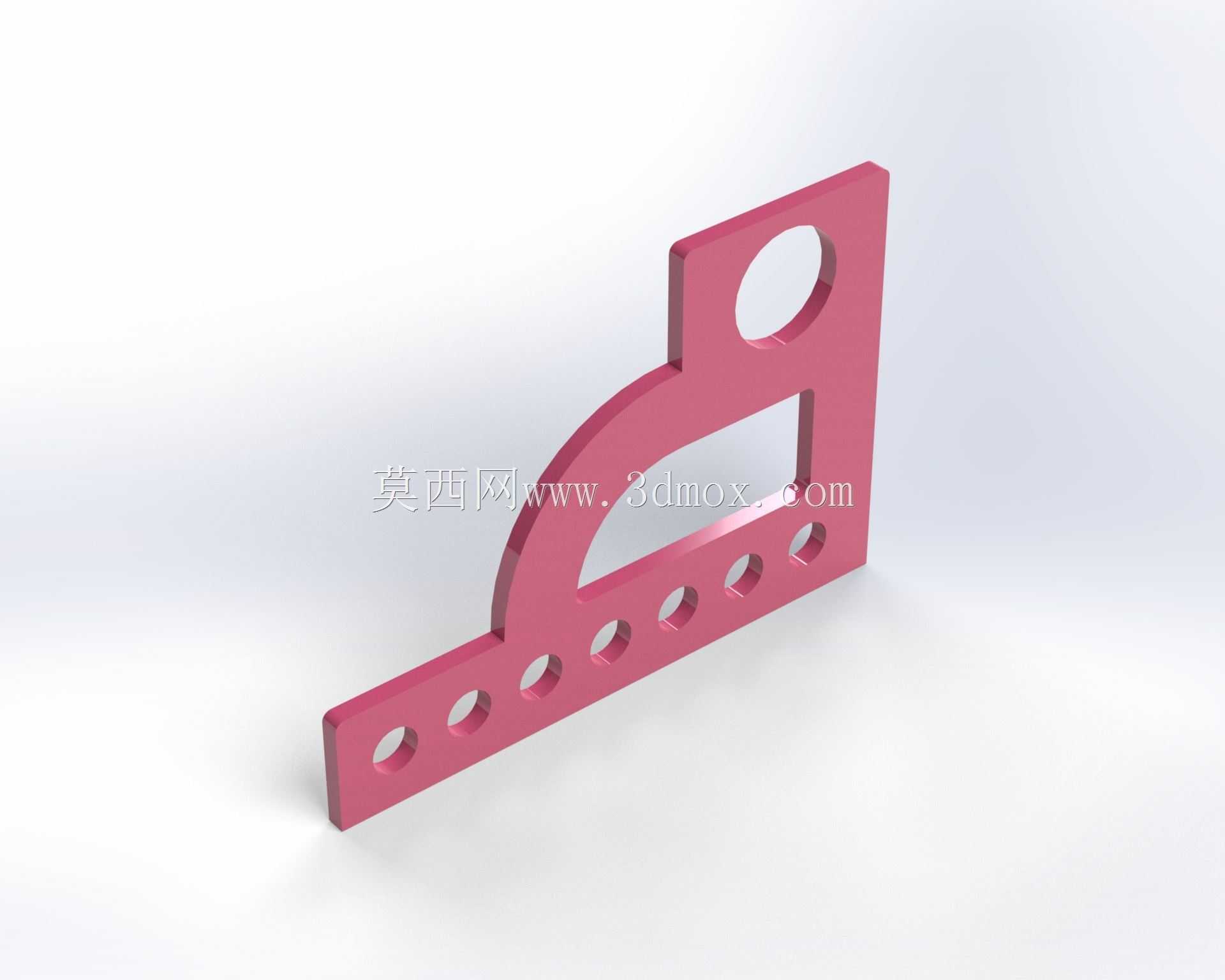

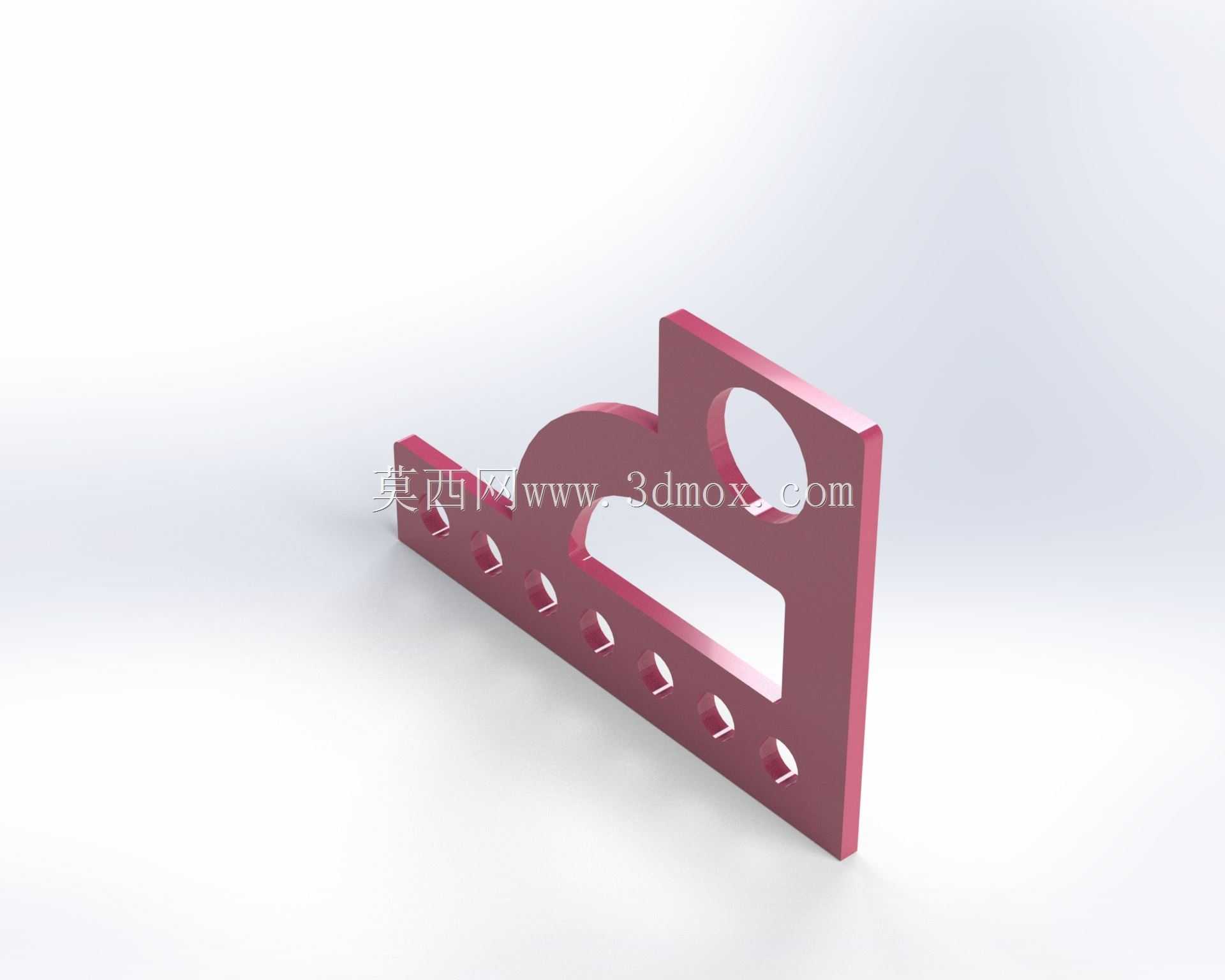

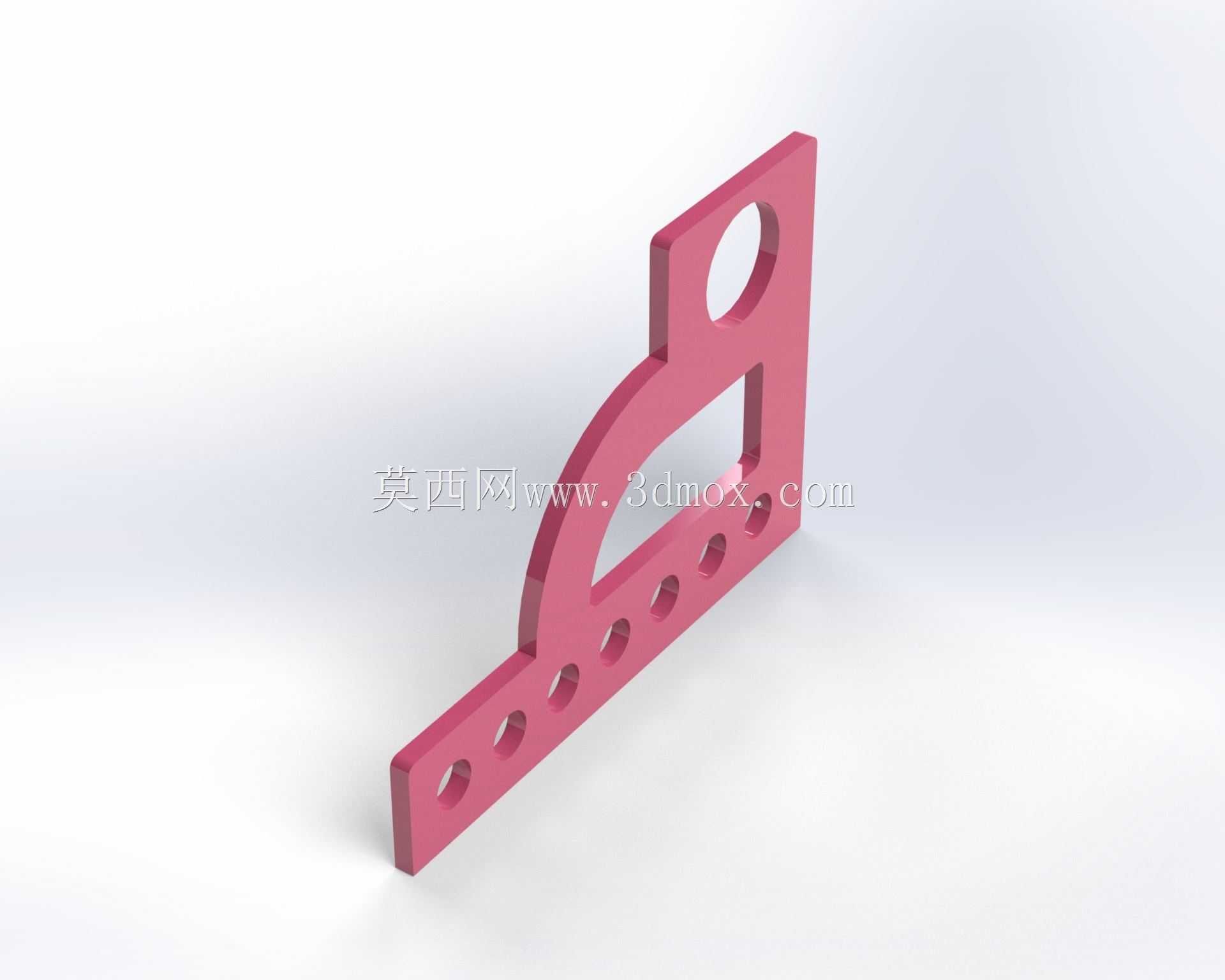

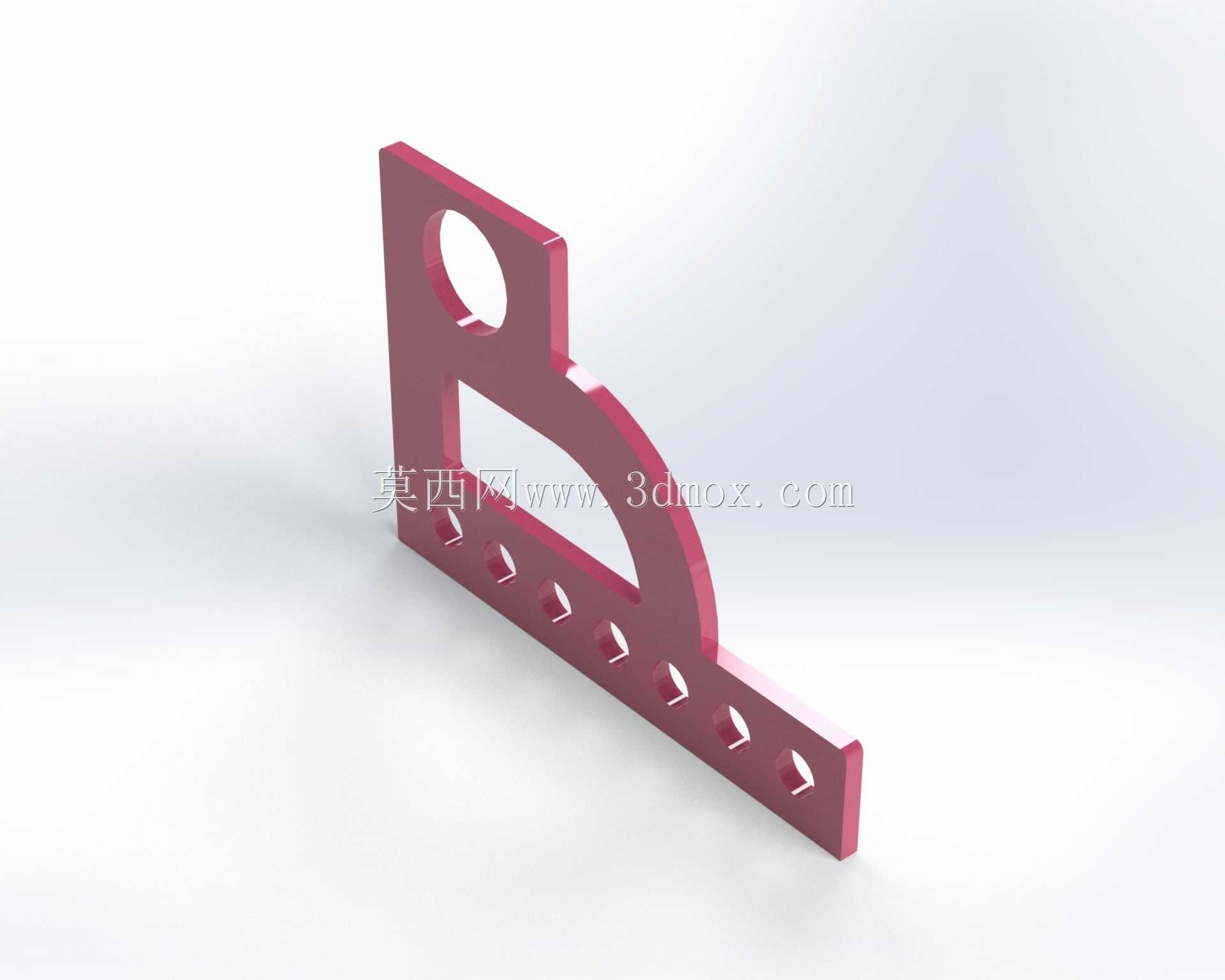

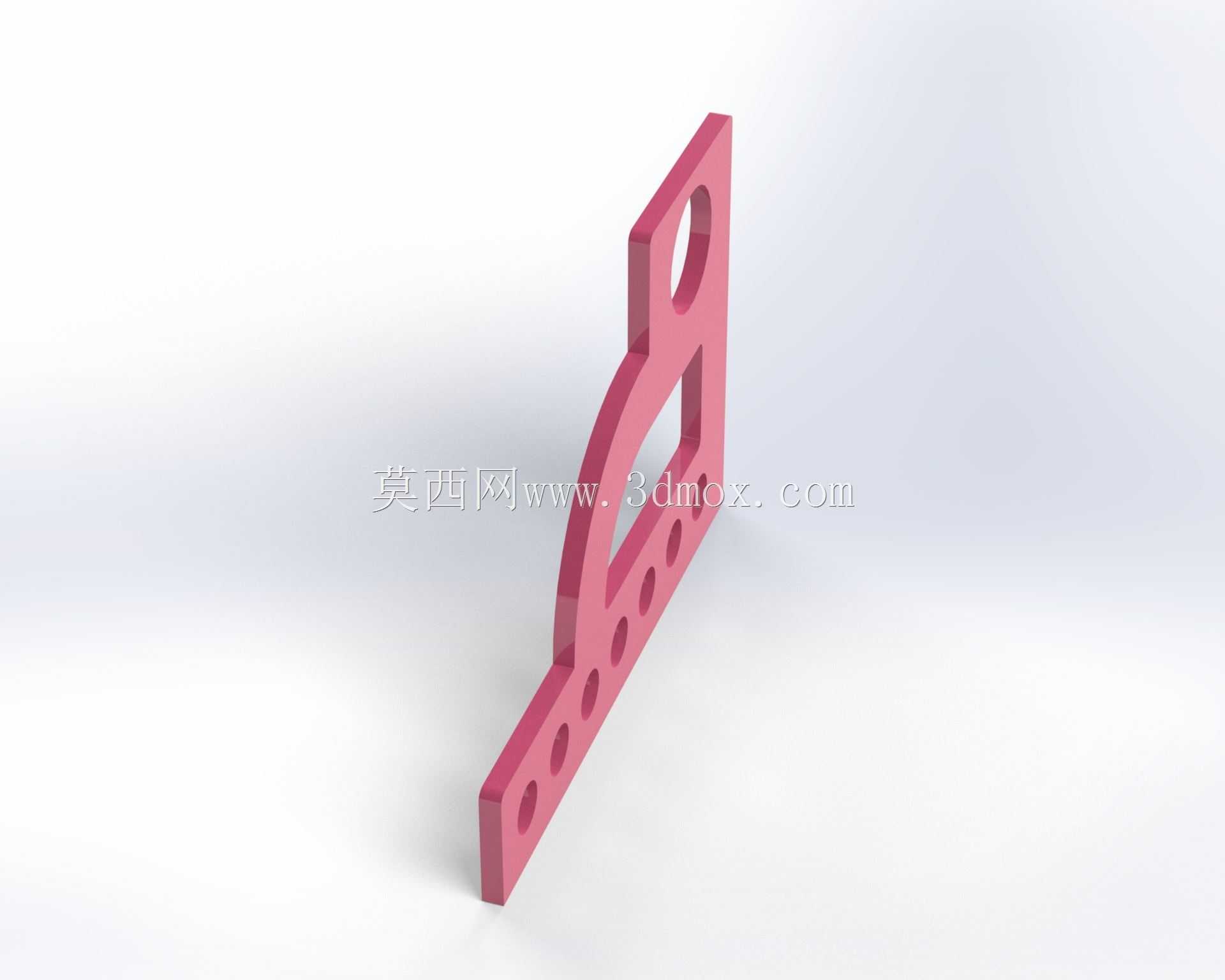

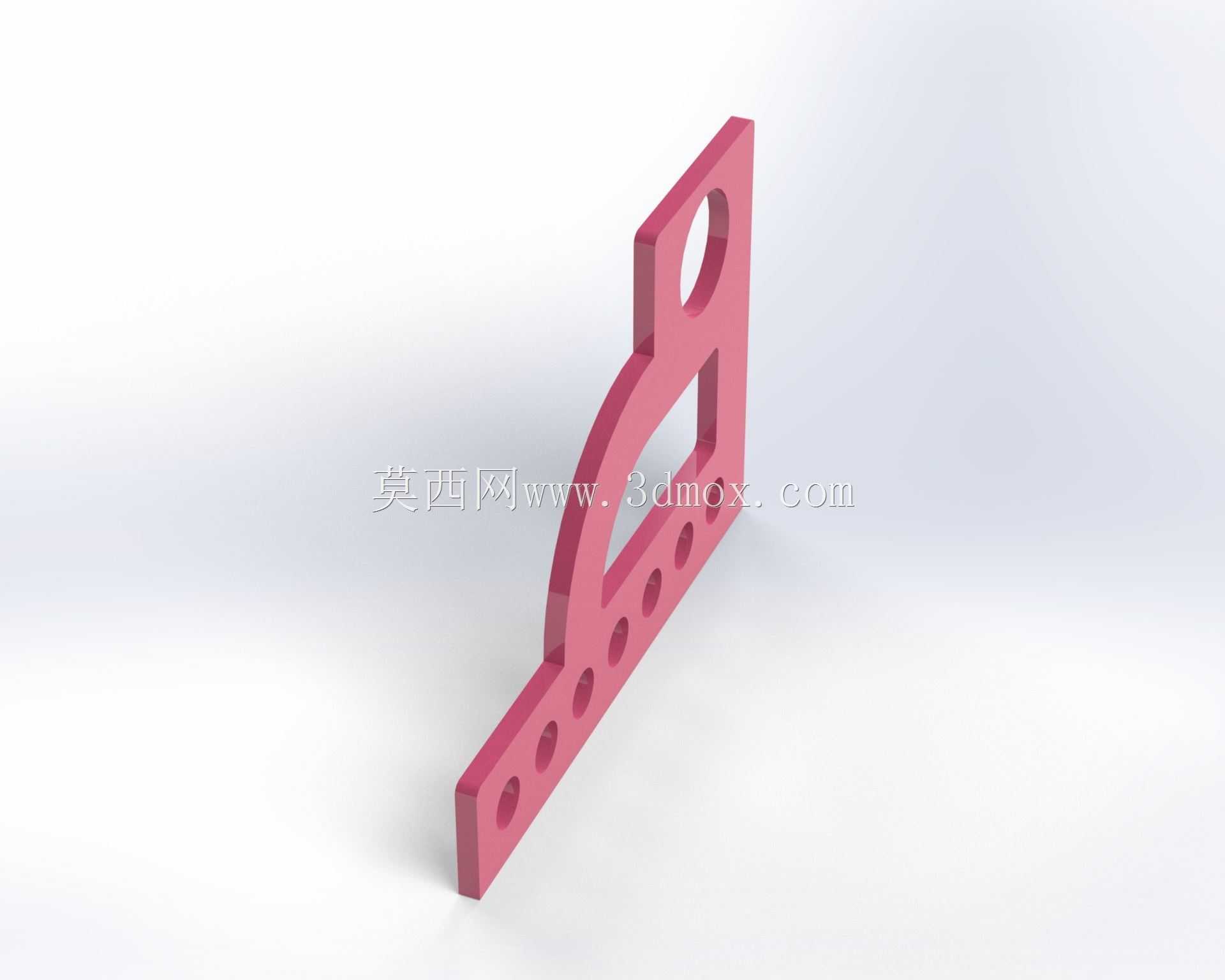

　　在轻工印刷、包装输送、小型实验设备的皮带传动布局里，这类异形皮带固定构件常出现在皮带张紧端的定位工位，区别于标准平皮带压板的直条结构，它的异形轮廓是为了适配设备内部局促的安装空间，同时兼顾多工位皮带的导向与固定需求。从实际使用场景来看，这类构件多安装在设备侧板的悬臂位置，既要承受皮带长期运行带来的张紧拉力，还要规避周边传动轮、走线槽的运动干涉，因此设计阶段没有采用规则的矩形板材结构，而是将主体分为竖直定位段与弧形过渡段两个功能区域。竖直段顶部的圆形通孔是主安装定位孔，用于穿设锁紧螺栓将构件固定在设备的安装基准面上，孔位周边做了局部加厚处理，避免长期受拉力作用出现孔位变形、螺栓滑牙的问题；竖直段下方的矩形镂空区域，

　　一方面是为了减轻构件自身重量，降低悬臂安装带来的基座负载，另一方面可以作为皮带运行时的观察窗口，方便运维人员快速查看皮带的磨损、跑偏情况，无需拆卸构件就能完成初步巡检。弧形过渡段的曲率是按照配套皮带的最小转弯半径设计的，避免皮带在转向位置出现硬折，降低皮带的弯折疲劳损耗，延长皮带的更换周期；沿着水平延伸段均匀排布的多个小圆孔，是皮带的压合固定孔，每个孔位对应不同的皮带张紧调节档位，安装时可以根据现场实际的皮带长度、张紧力需求，选择对应的孔位穿设压条螺栓，无需额外加工调节腰型孔，就能实现多档位的张紧量调整，适配不同中心距的传动布局。从安装边界来看，构件的竖直安装面平面度公差控制在0.1mm以内，保证安装后与设备基准面完全贴合，

　　不会出现倾斜导致的皮带跑偏问题；水平段的底面与皮带接触面做了圆角钝化处理，没有尖锐棱角，避免长期运行过程中刮伤皮带的帆布层与橡胶层，降低皮带断裂的风险。设计过程中，构件的壁厚做了等强度优化，受力较大的主安装孔周边、弧形过渡位置壁厚比水平延伸段厚1.5mm，既保证了整体结构的刚性，在张紧力达到额定值1.5倍时不会出现塑性变形，又尽可能控制了材料用量，适合批量冲压或铣削加工。在印刷设备的输纸皮带工位，这类构件可以同时承担两根平行皮带的端部固定与转向导向作用，无需分别安装独立的压板与导向轮，减少了安装工位的零件数量，降低了装配复杂度；在小型实训设备的传动演示单元里，这种多档位孔位的设计也方便学员快速调整皮带张紧度，

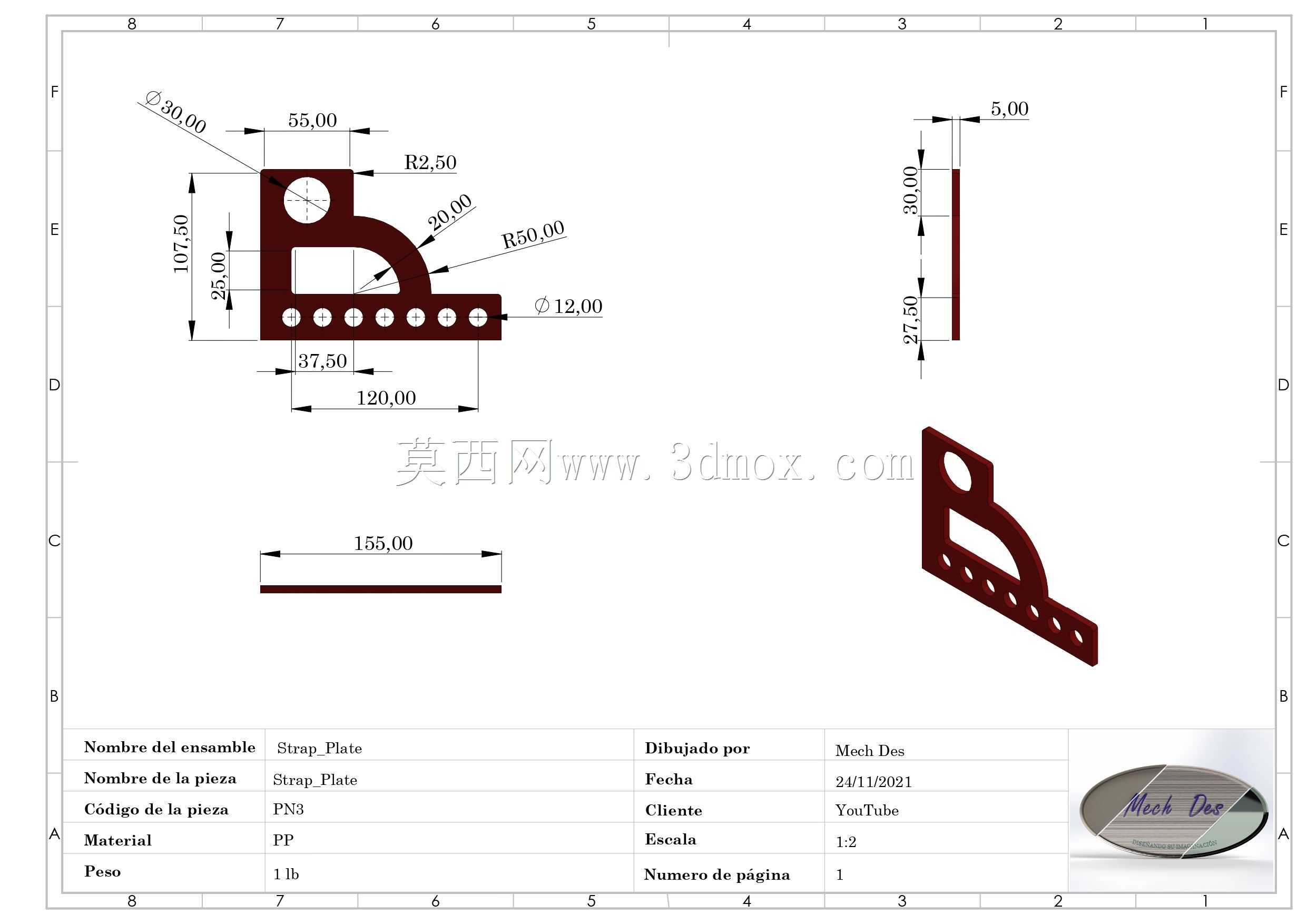

　　观察不同张紧力下的皮带传动效率变化。构件的所有外露棱边都做了去毛刺处理，安装时不会划伤操作人员的手部，也不会在设备运行过程中勾挂周边的线缆、防尘罩等附属部件。和标准的皮带压条相比，这种一体化的异形结构省去了额外的导向支座安装步骤，装配时只需要锁紧主安装孔的螺栓，再根据张紧需求选择对应的压合孔固定皮带即可，单工位的装配时间可以缩短40%左右，同时因为减少了拼接零件的数量，长期运行时的松动风险也更低，不需要频繁停机检查紧固件的锁紧状态。在尺寸设计上，水平段的总长度覆盖了常用小型皮带的张紧调节行程，竖直段的高度适配多数小型设备的侧板安装空间，不会因为构件过高与设备的上盖板产生干涉，弧形段的外轮廓与周边传动轮的安全间隙保持在5mm以上，即使设备运行过程中出现轻微振动，也不会出现构件与传动轮碰擦的异响问题。
