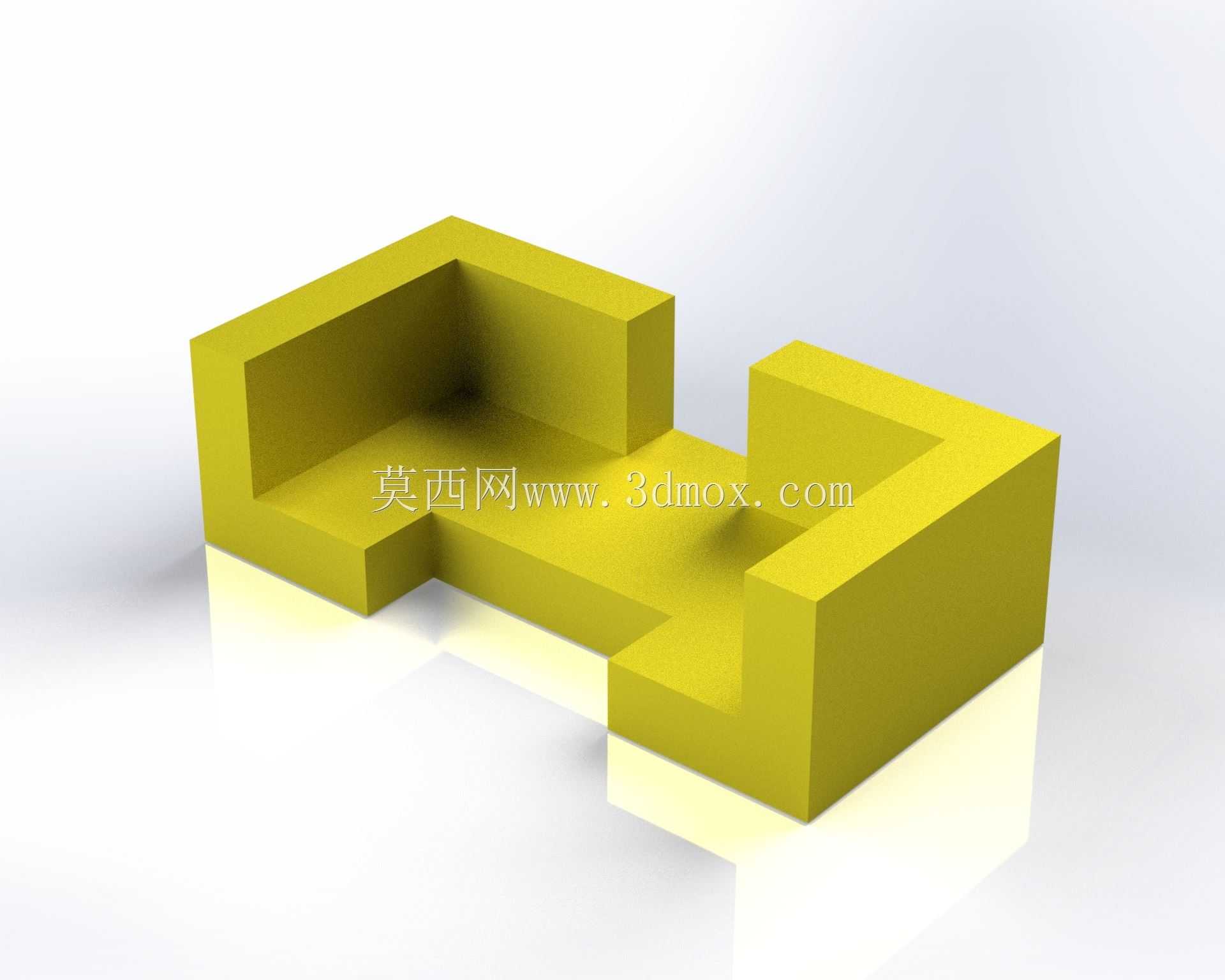

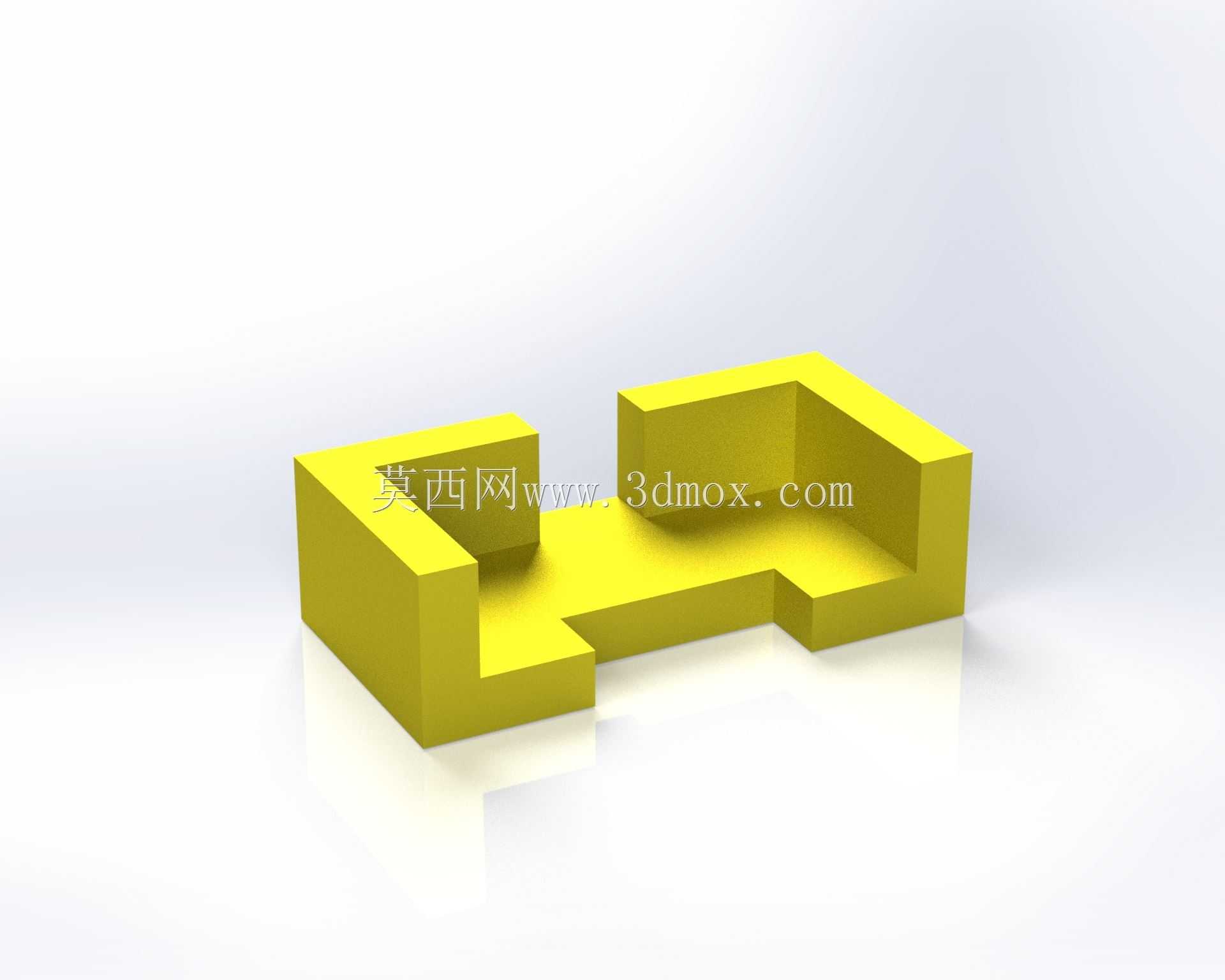

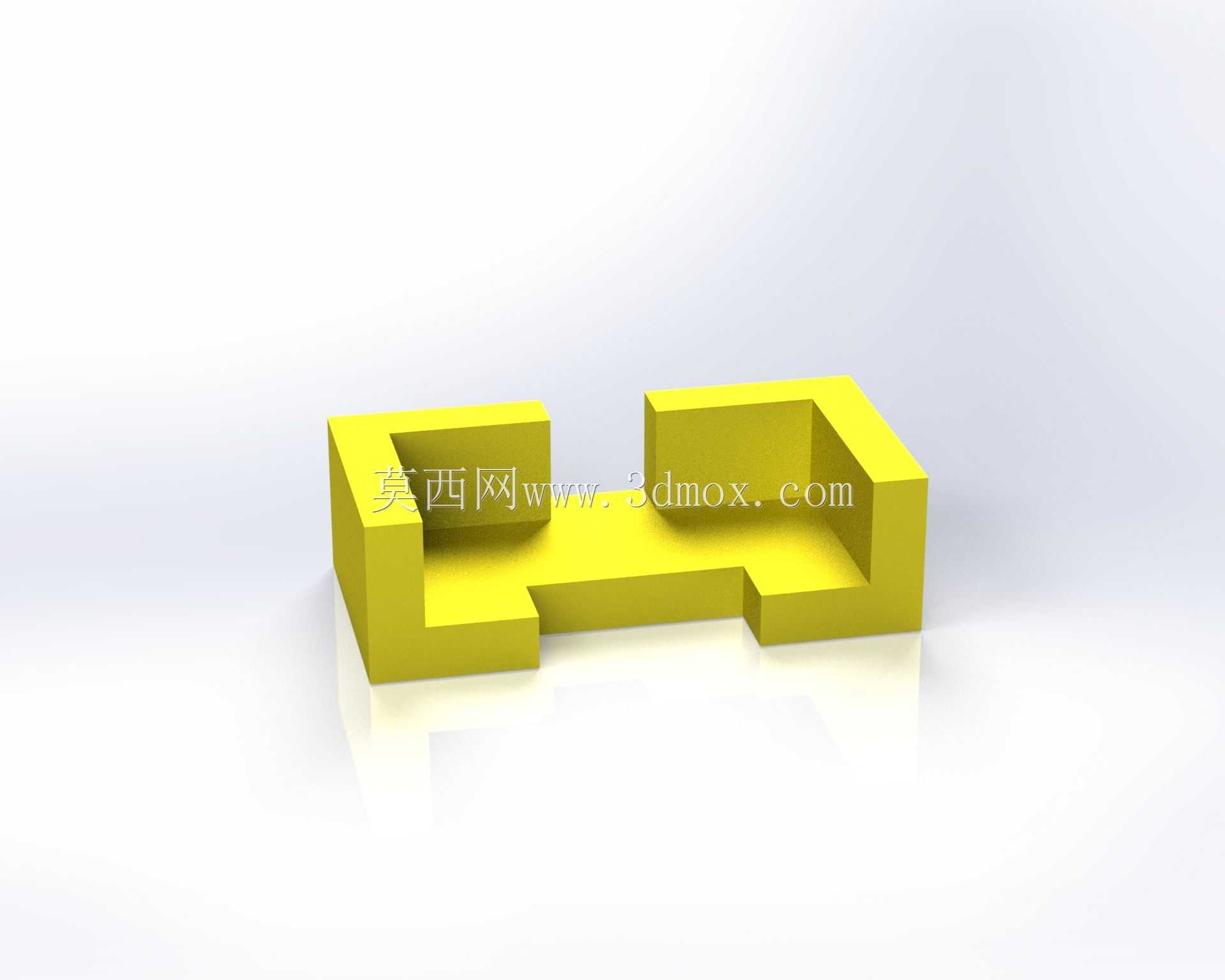

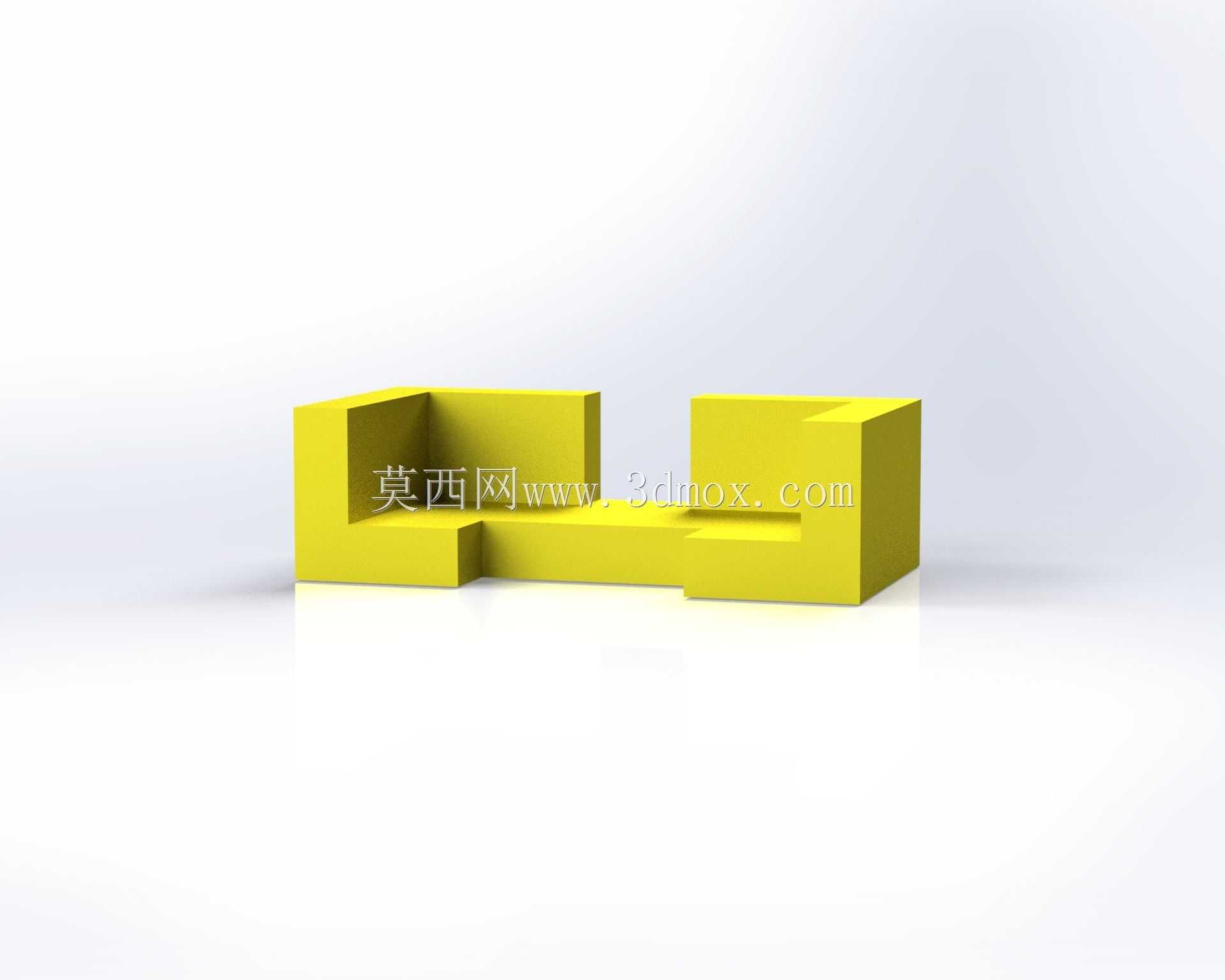

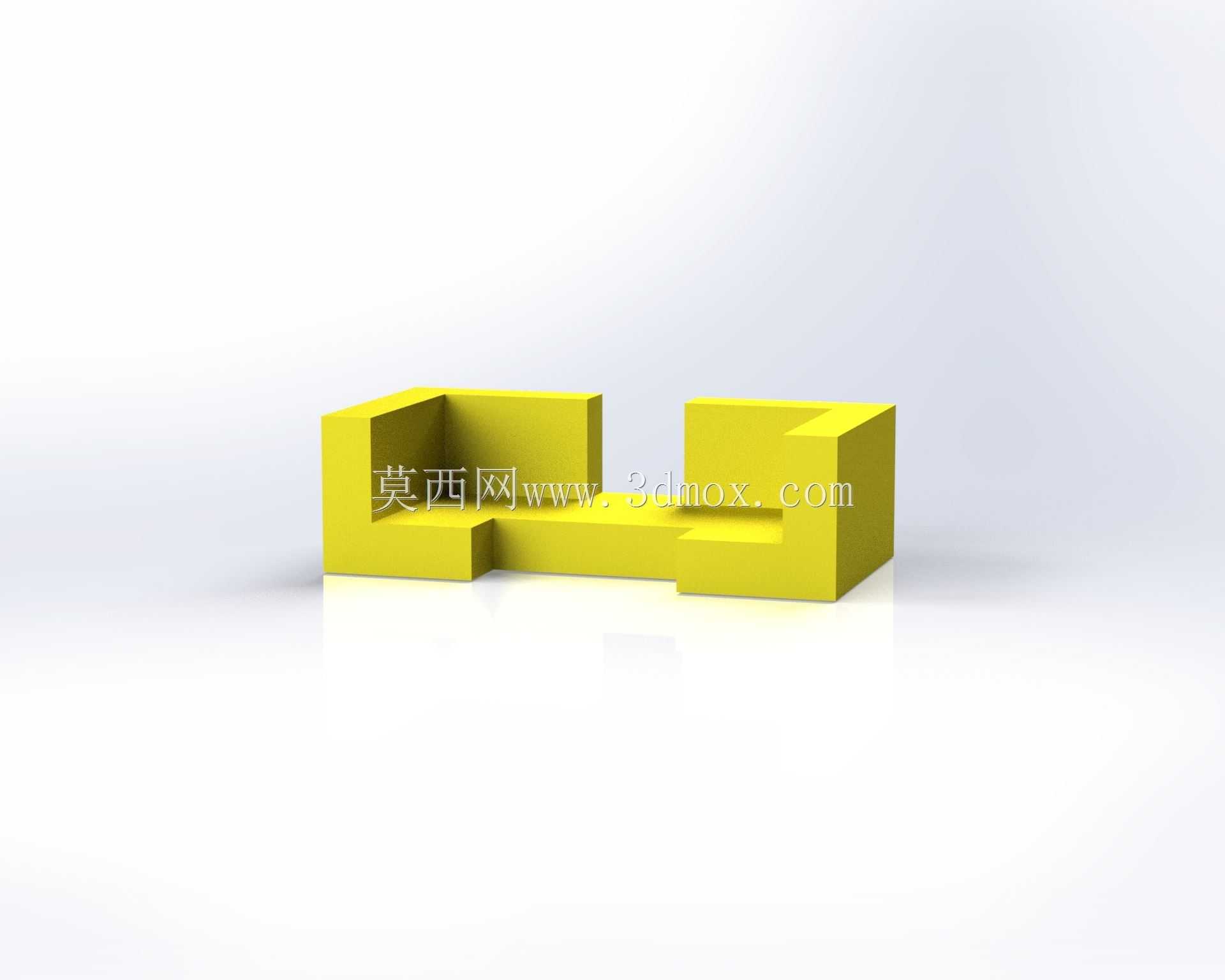

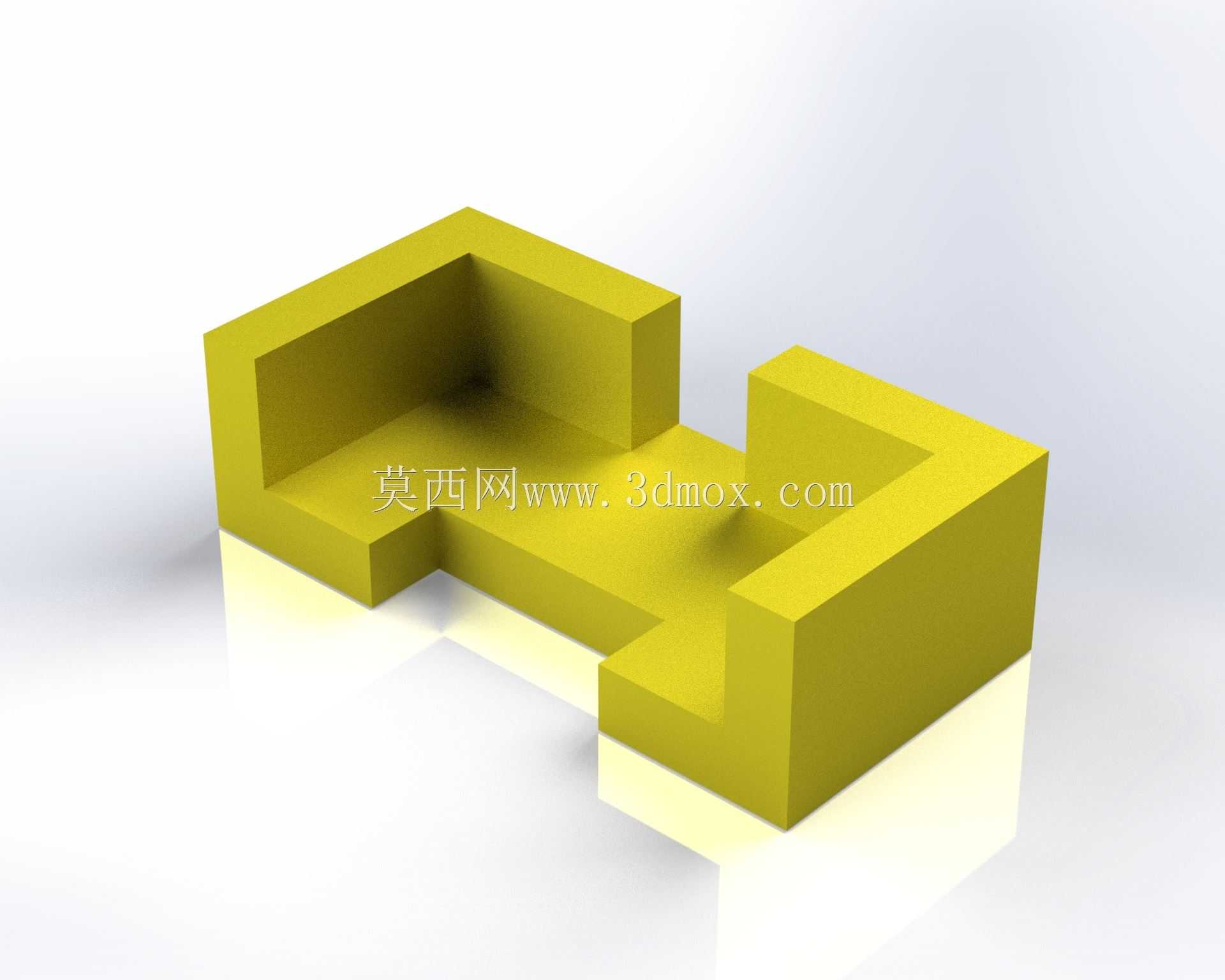

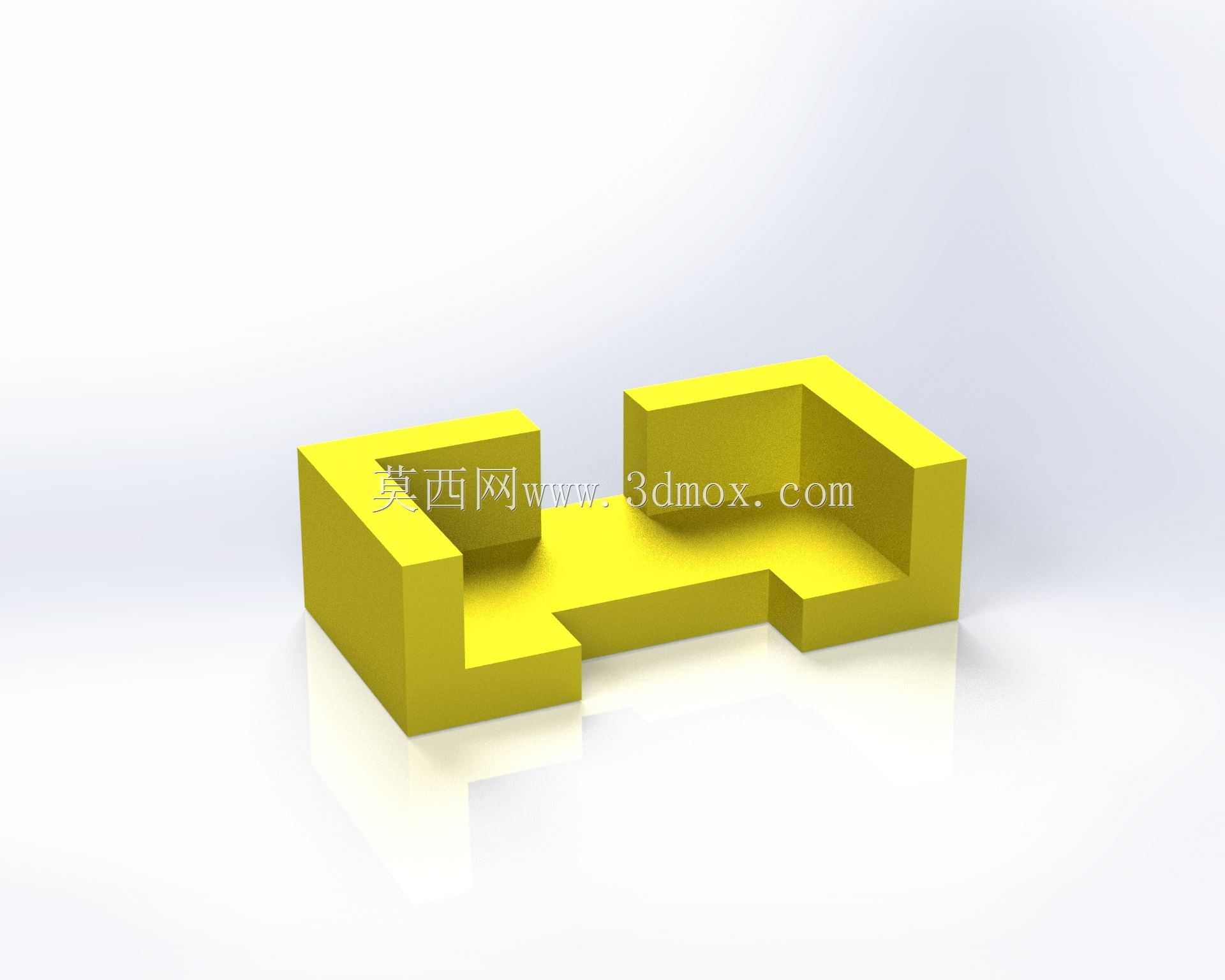

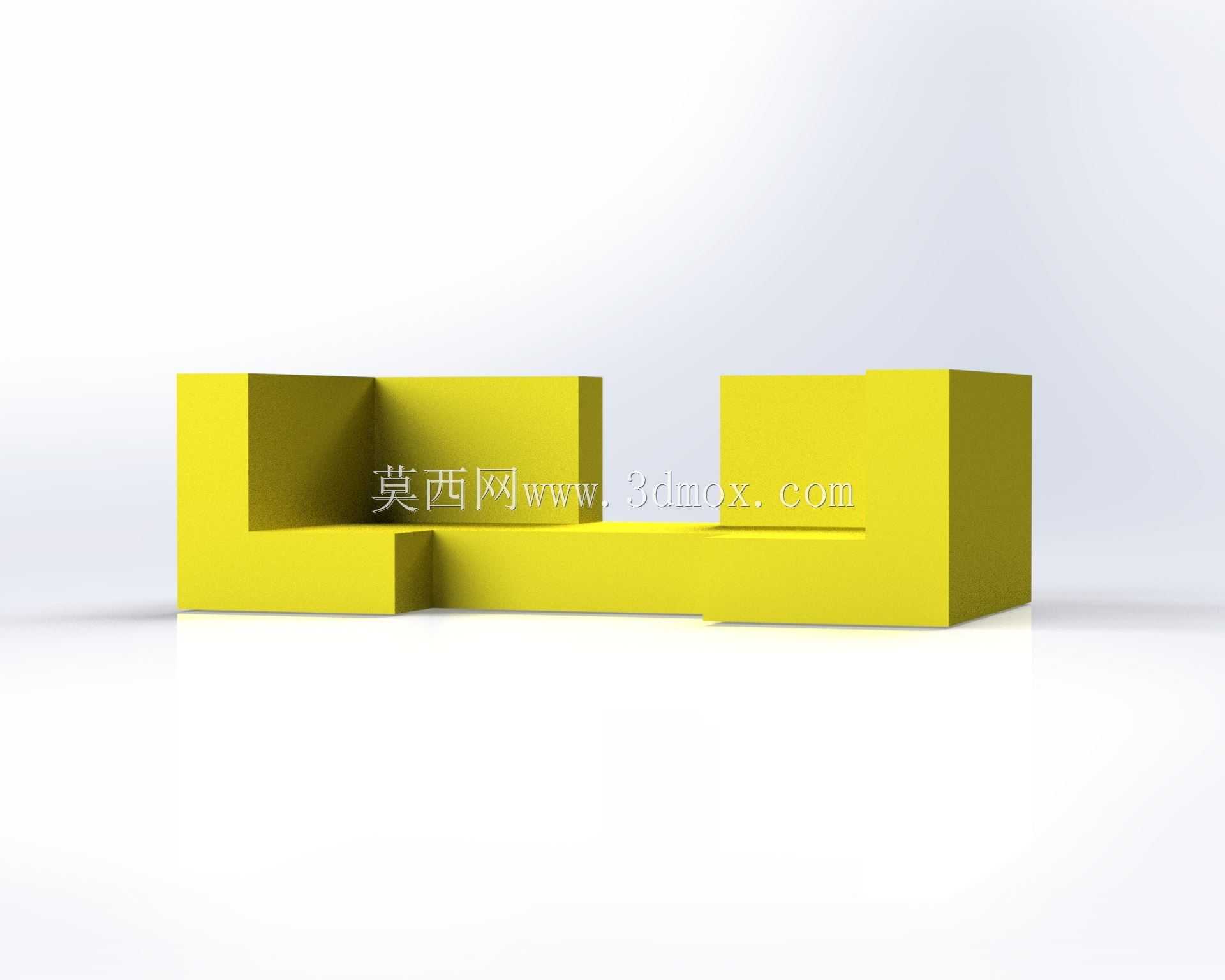

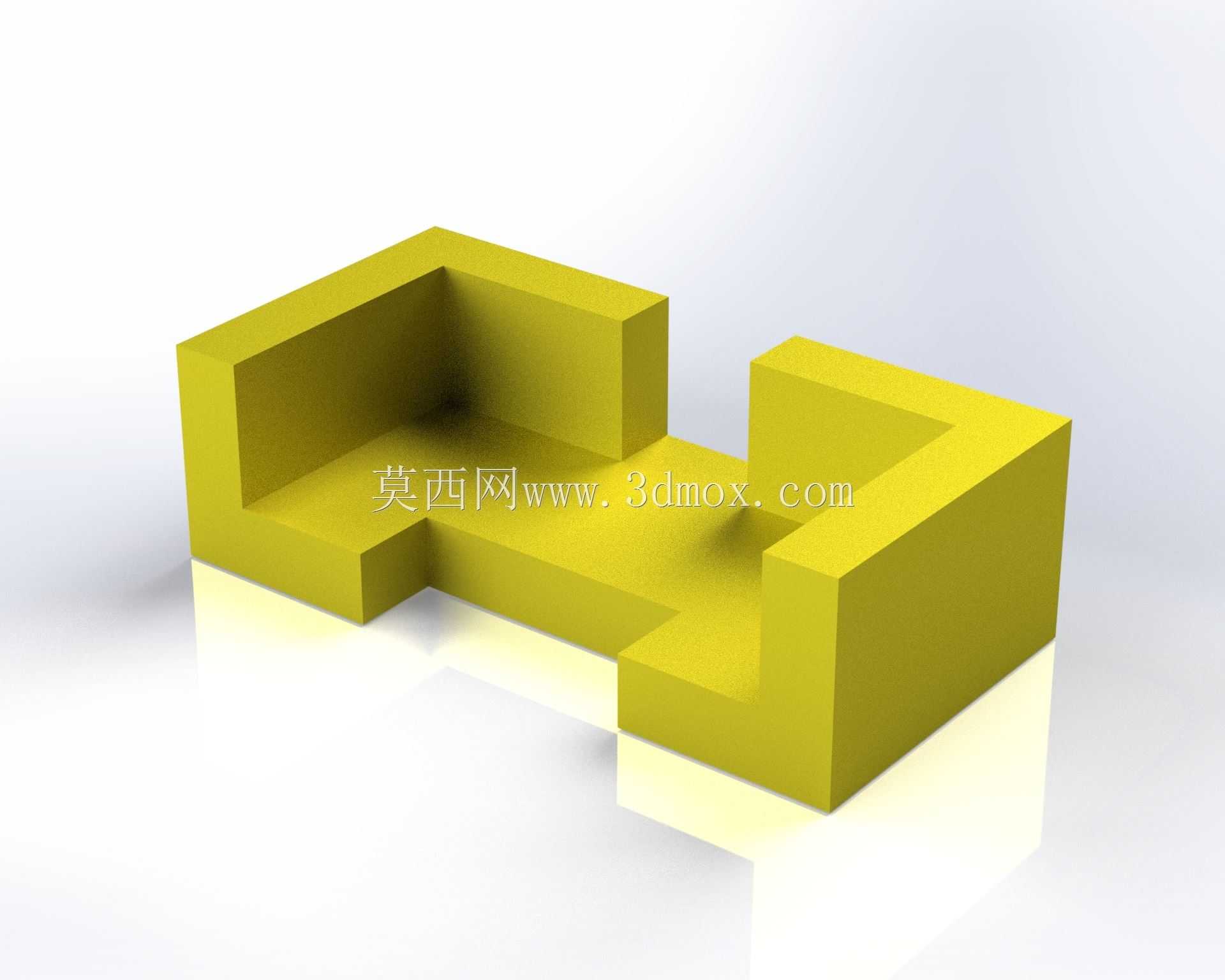

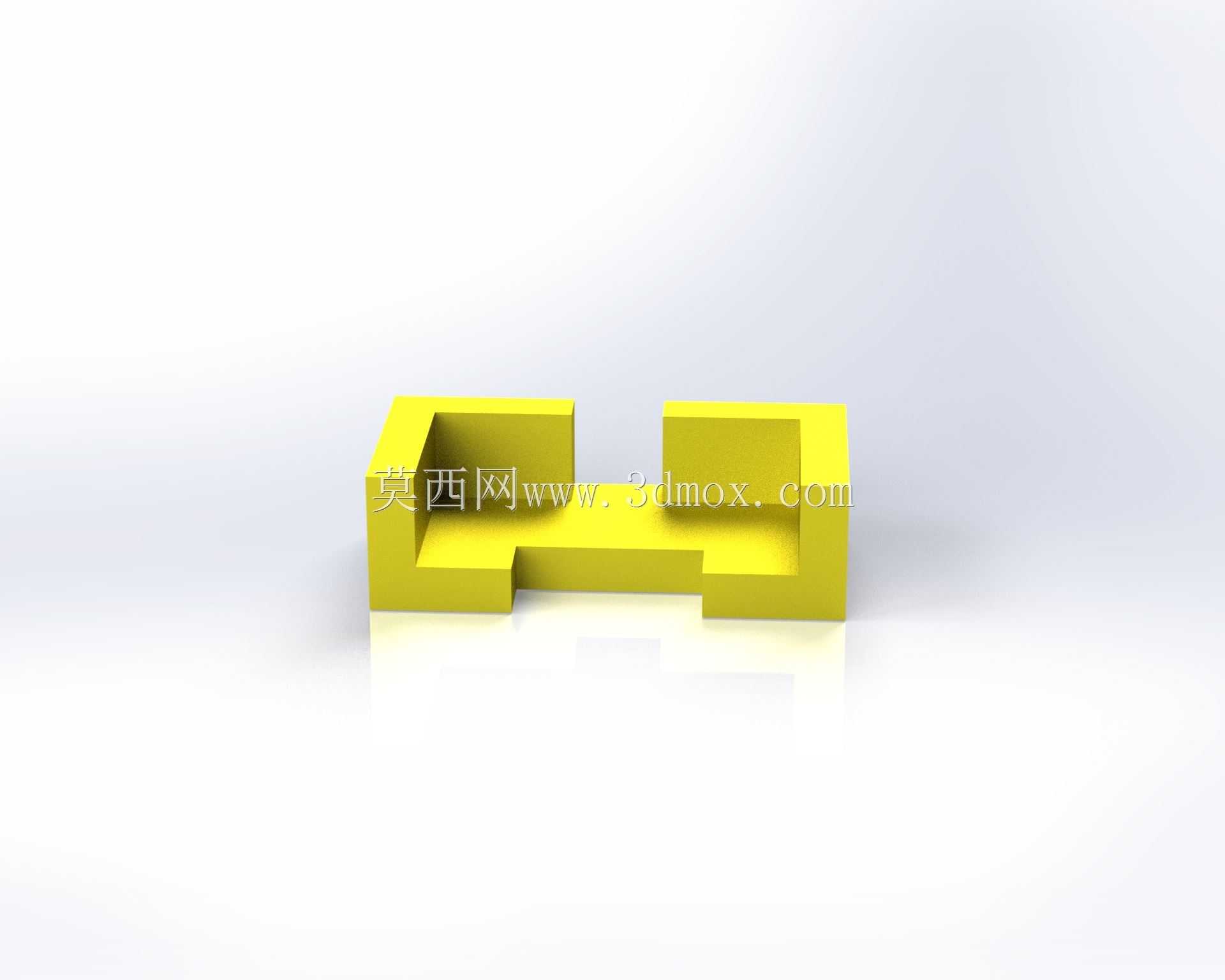

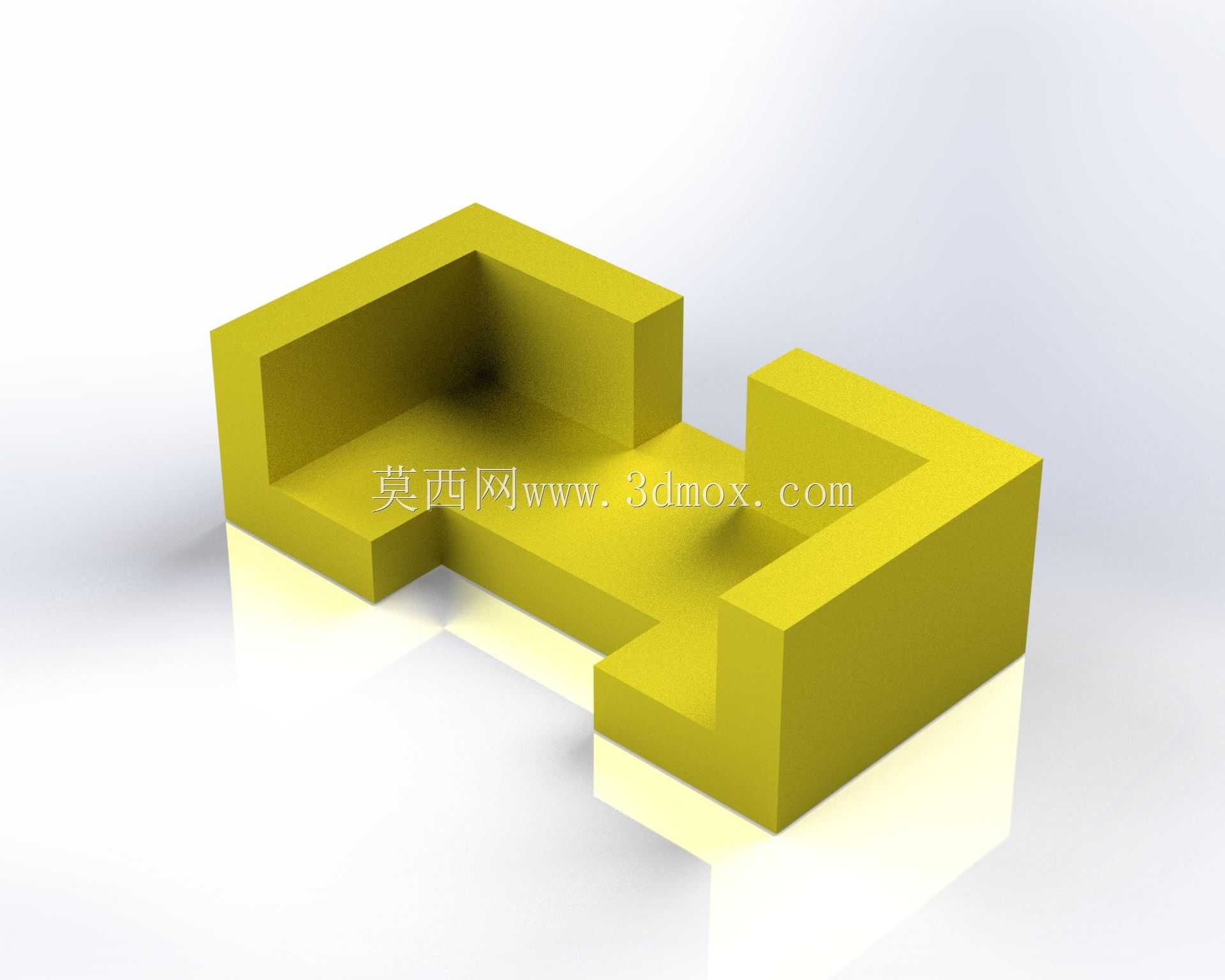

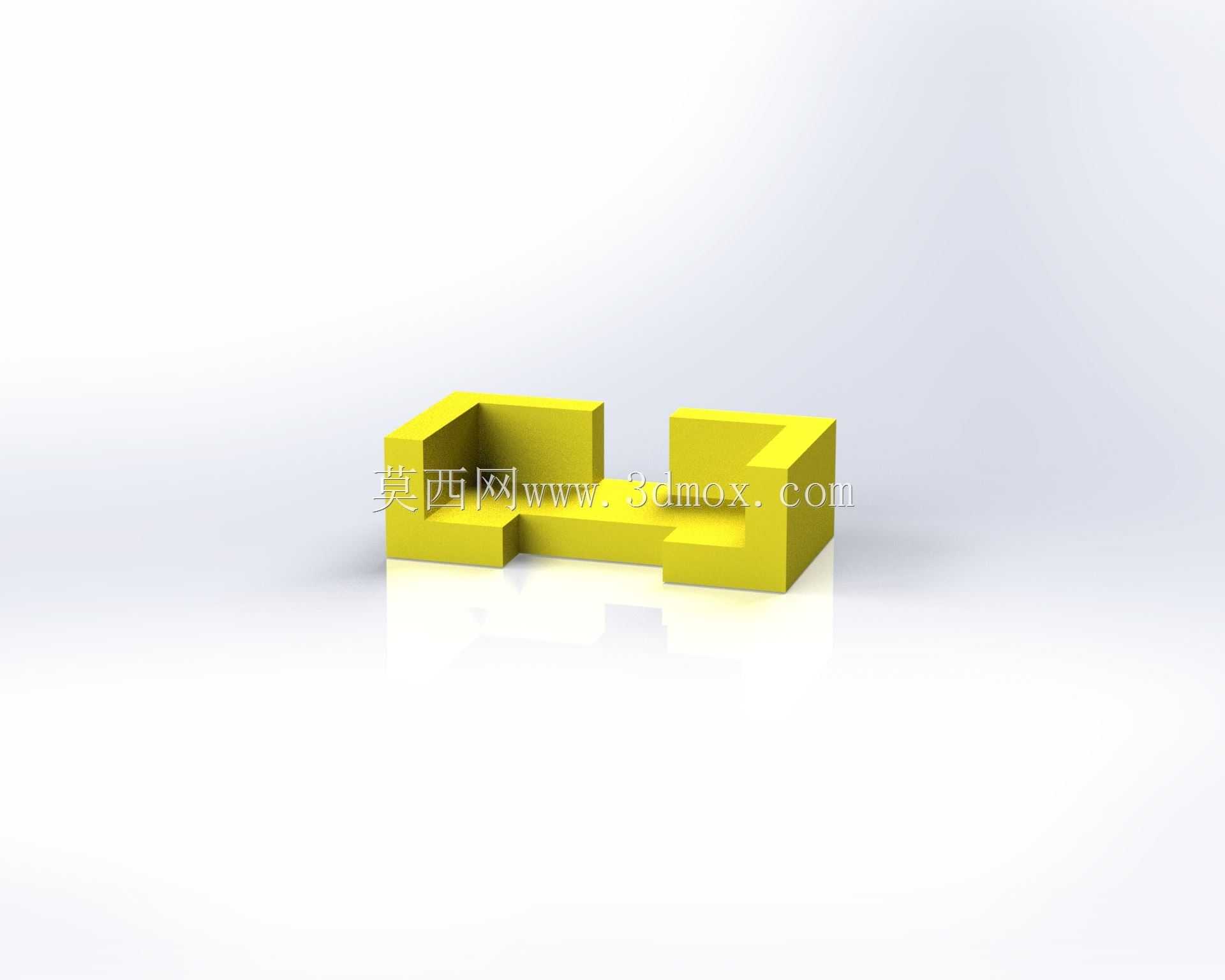

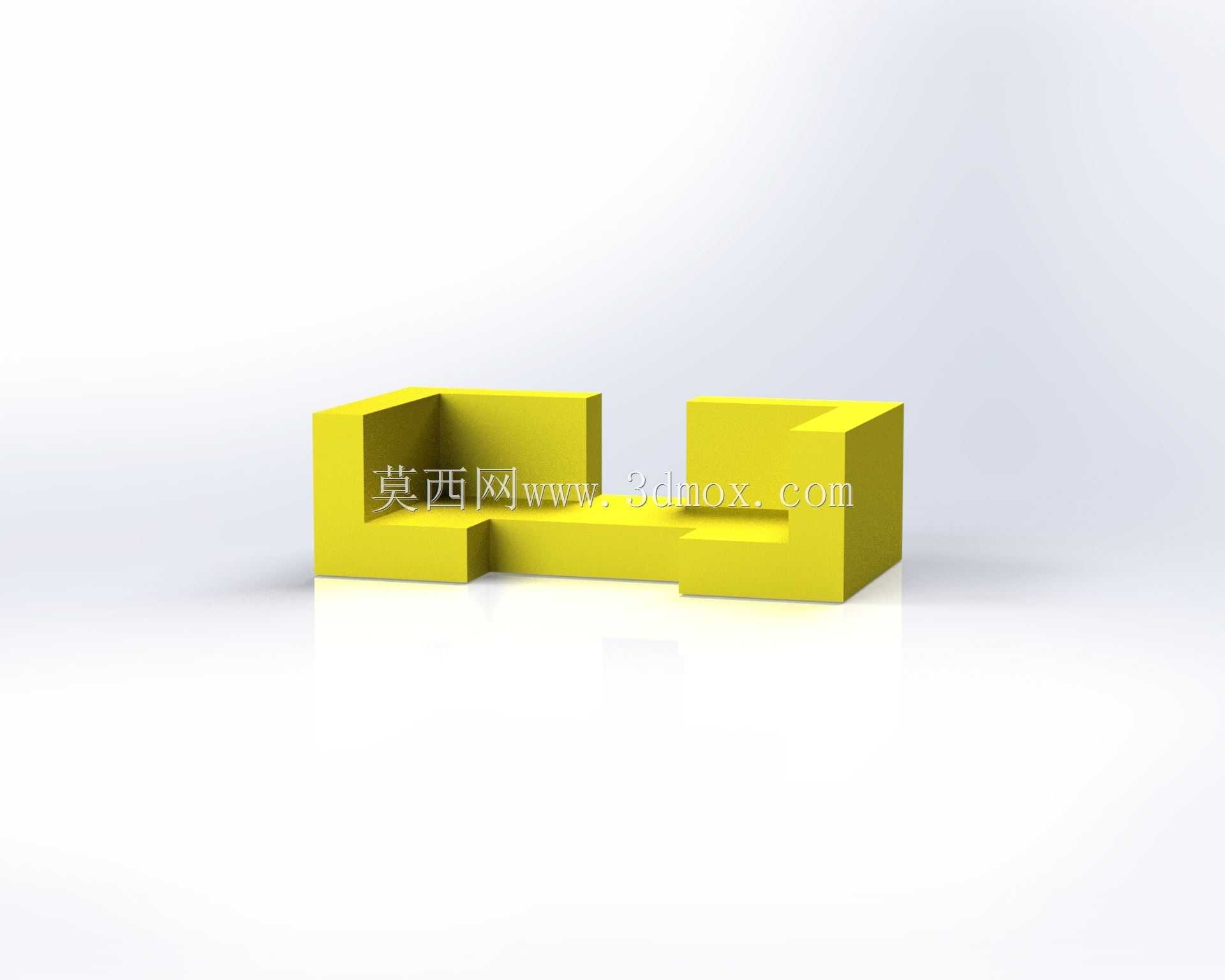

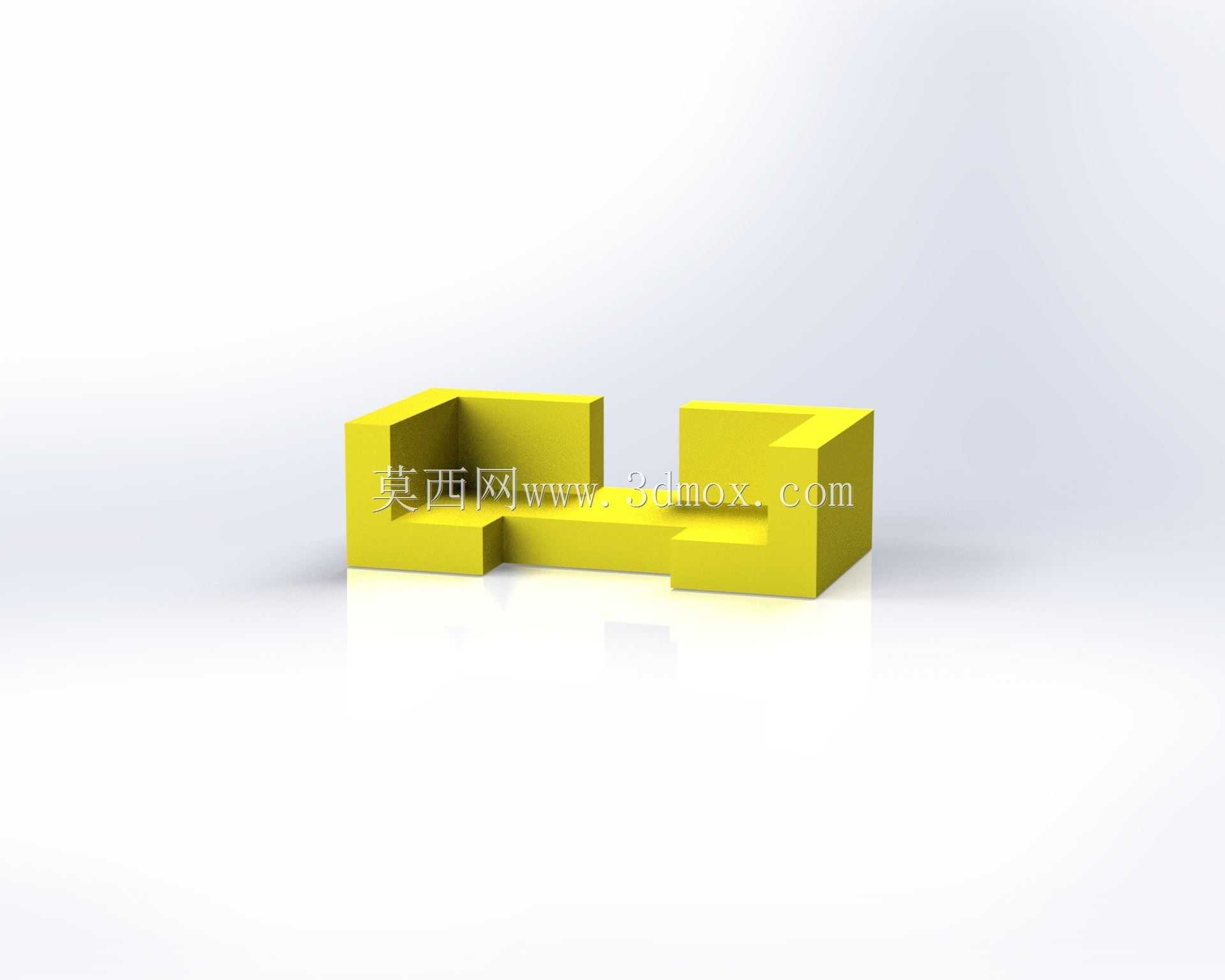

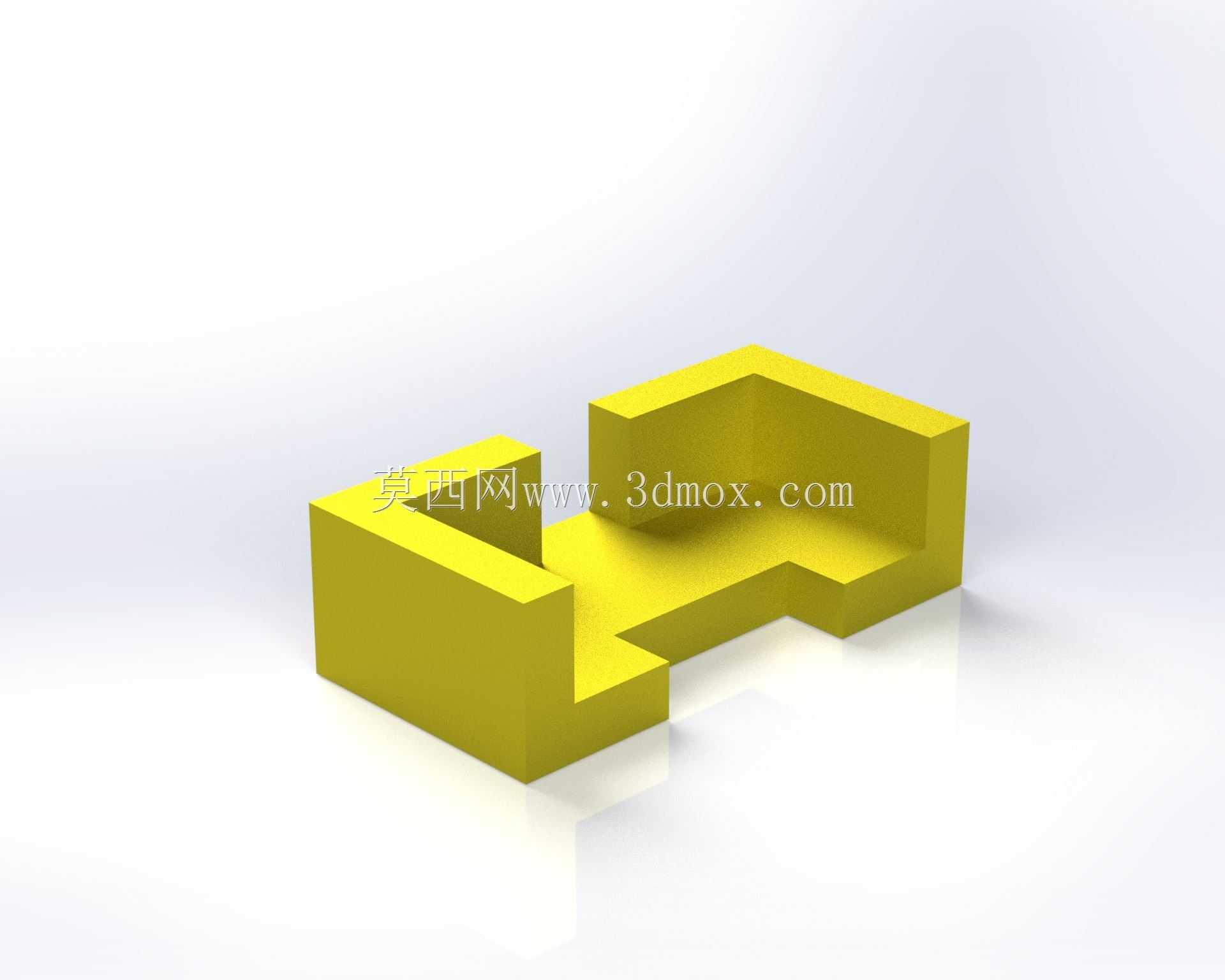

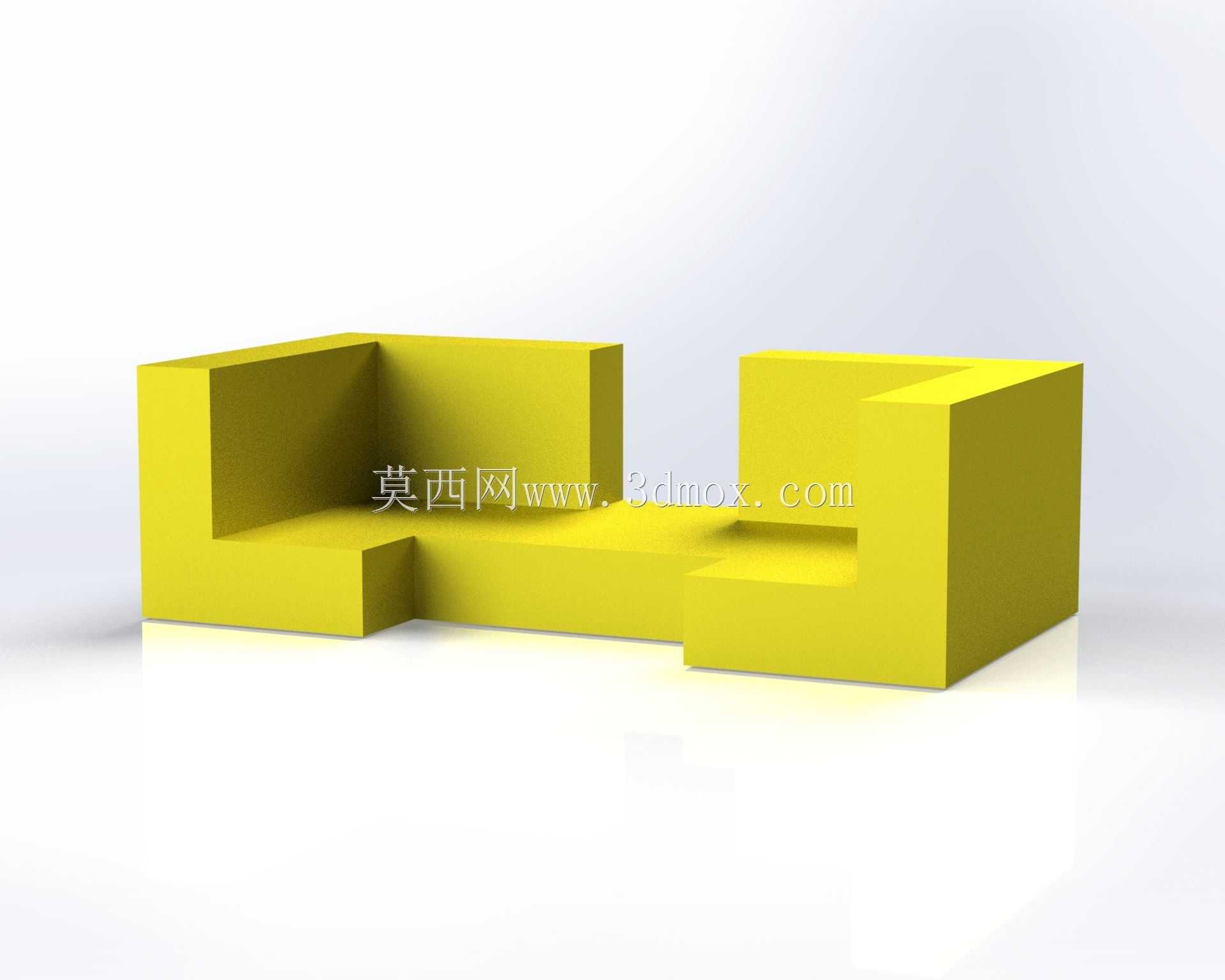

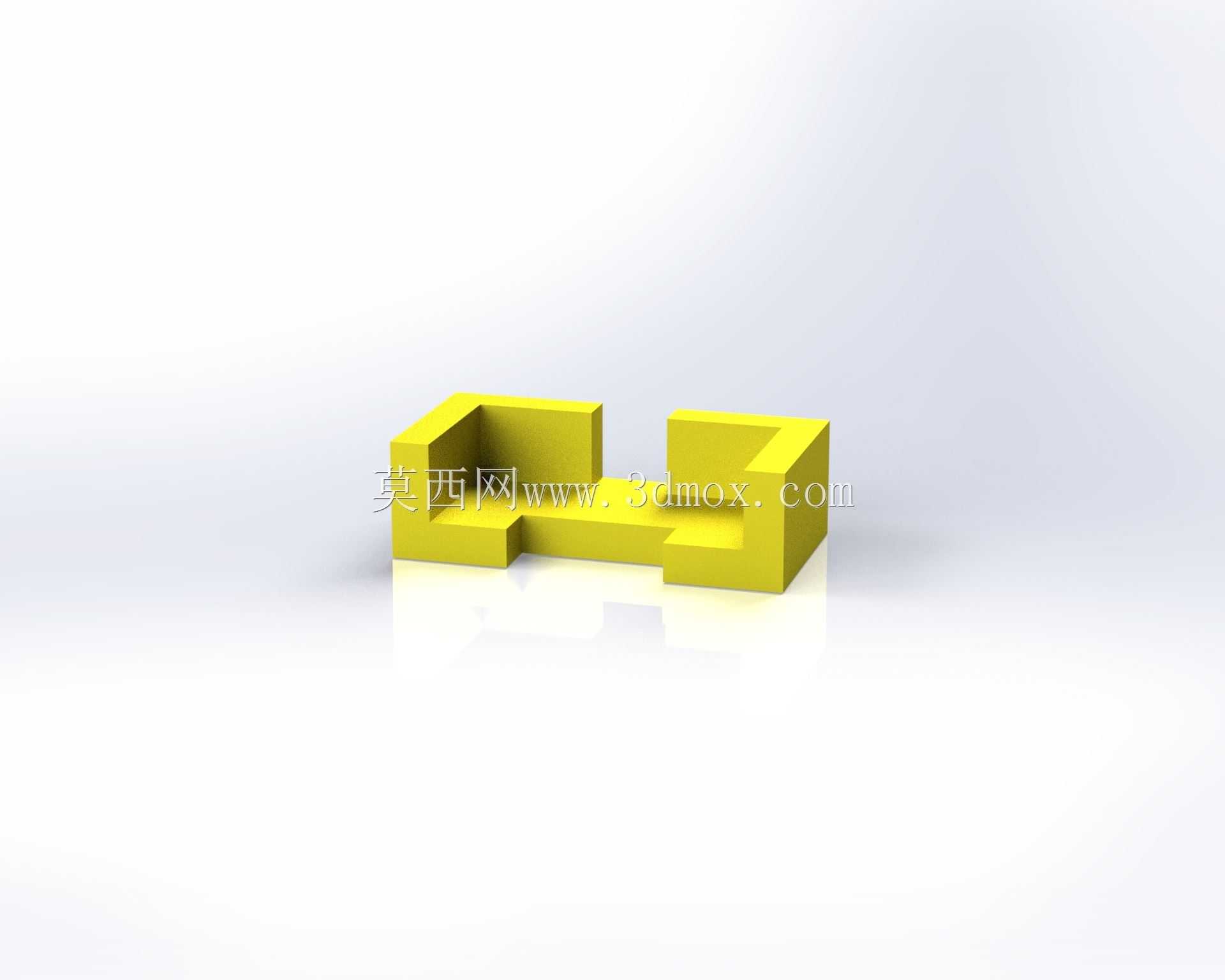

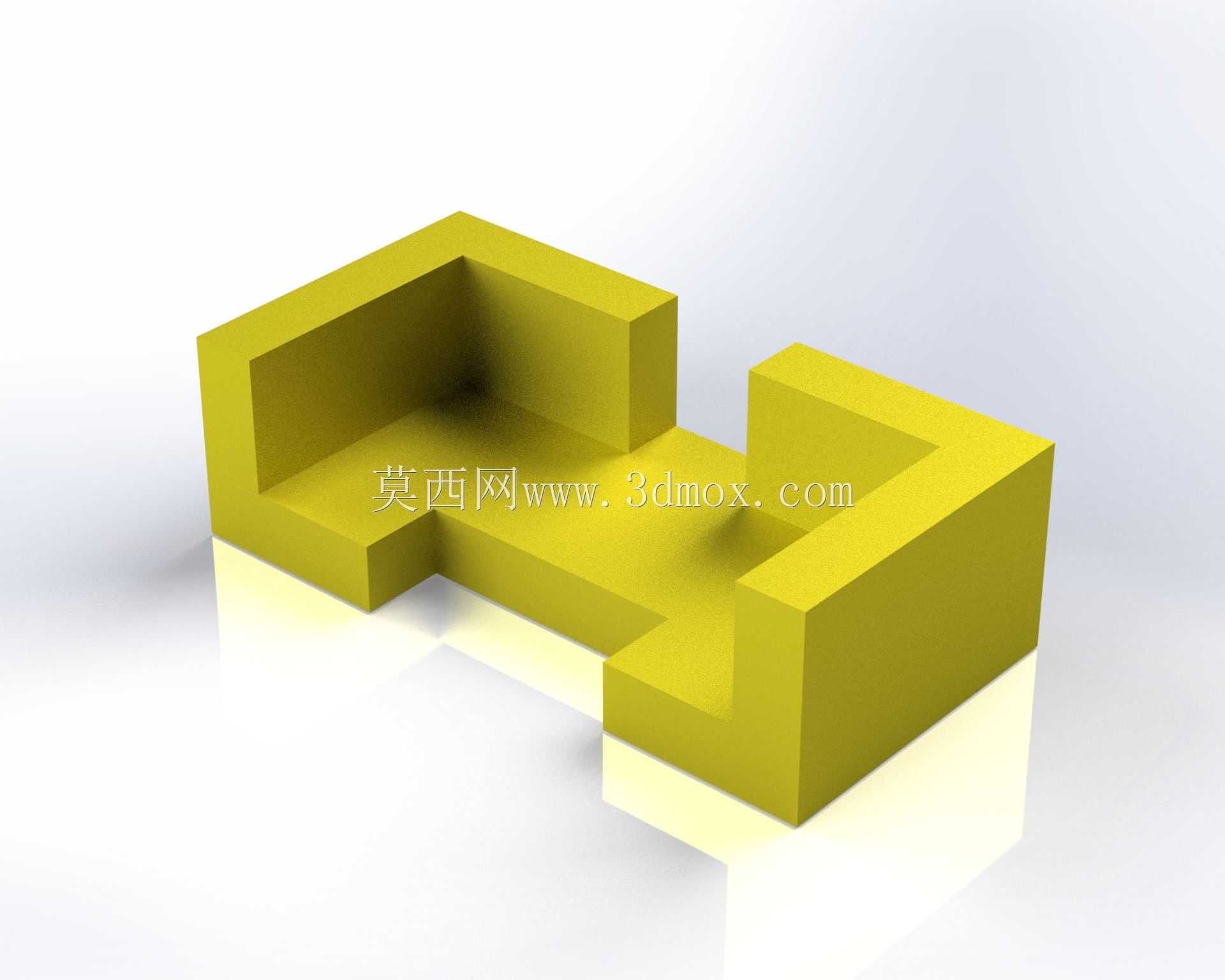

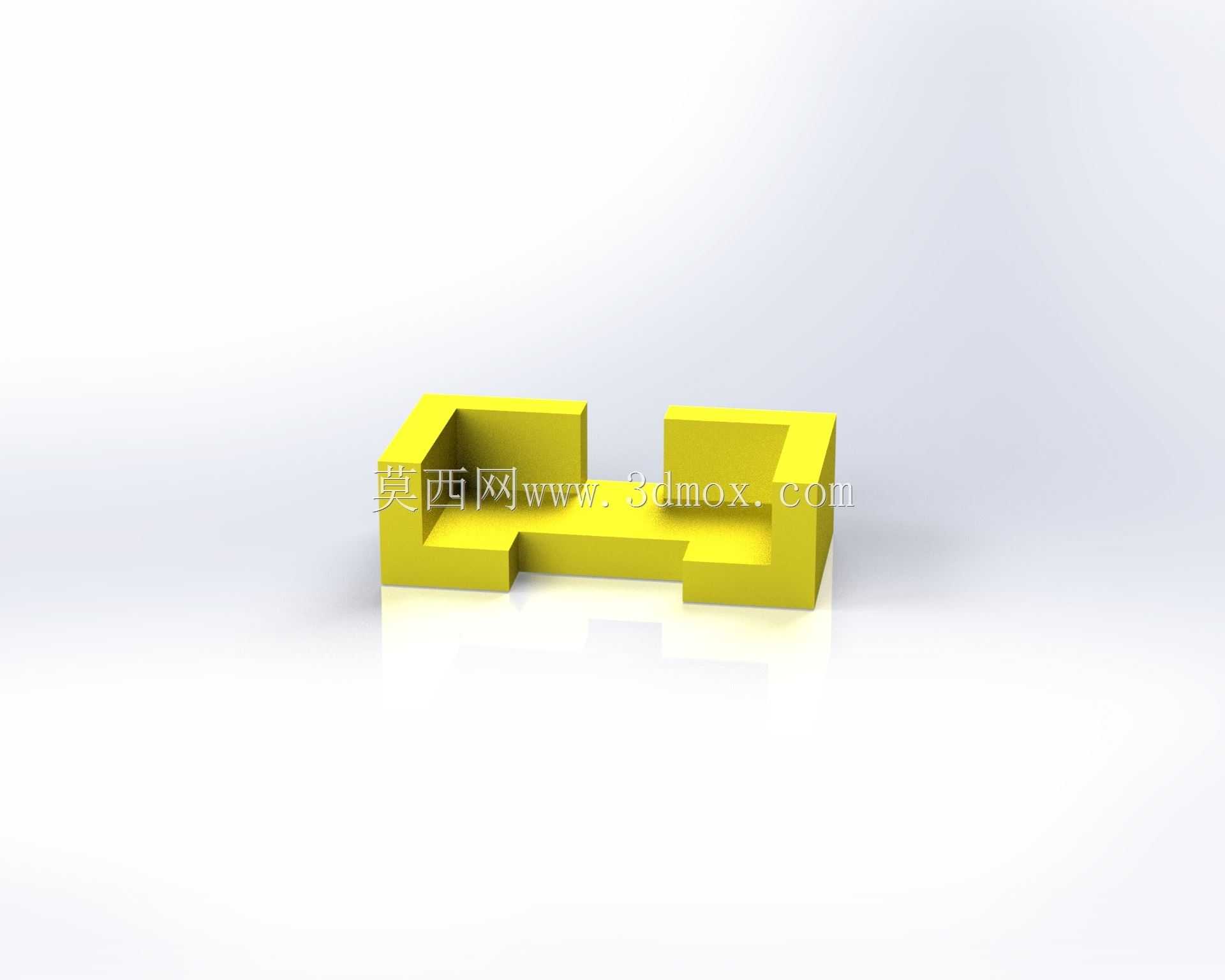

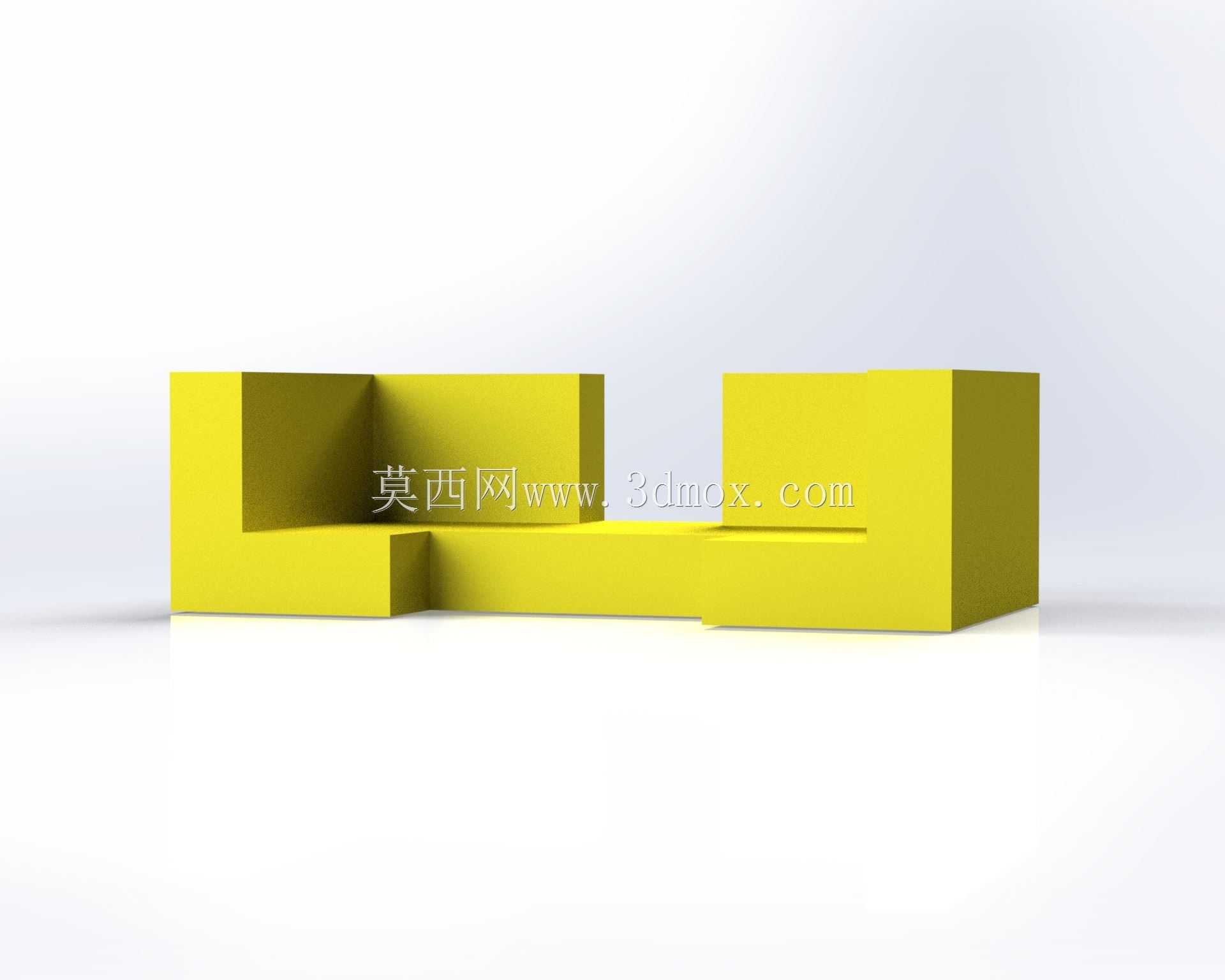

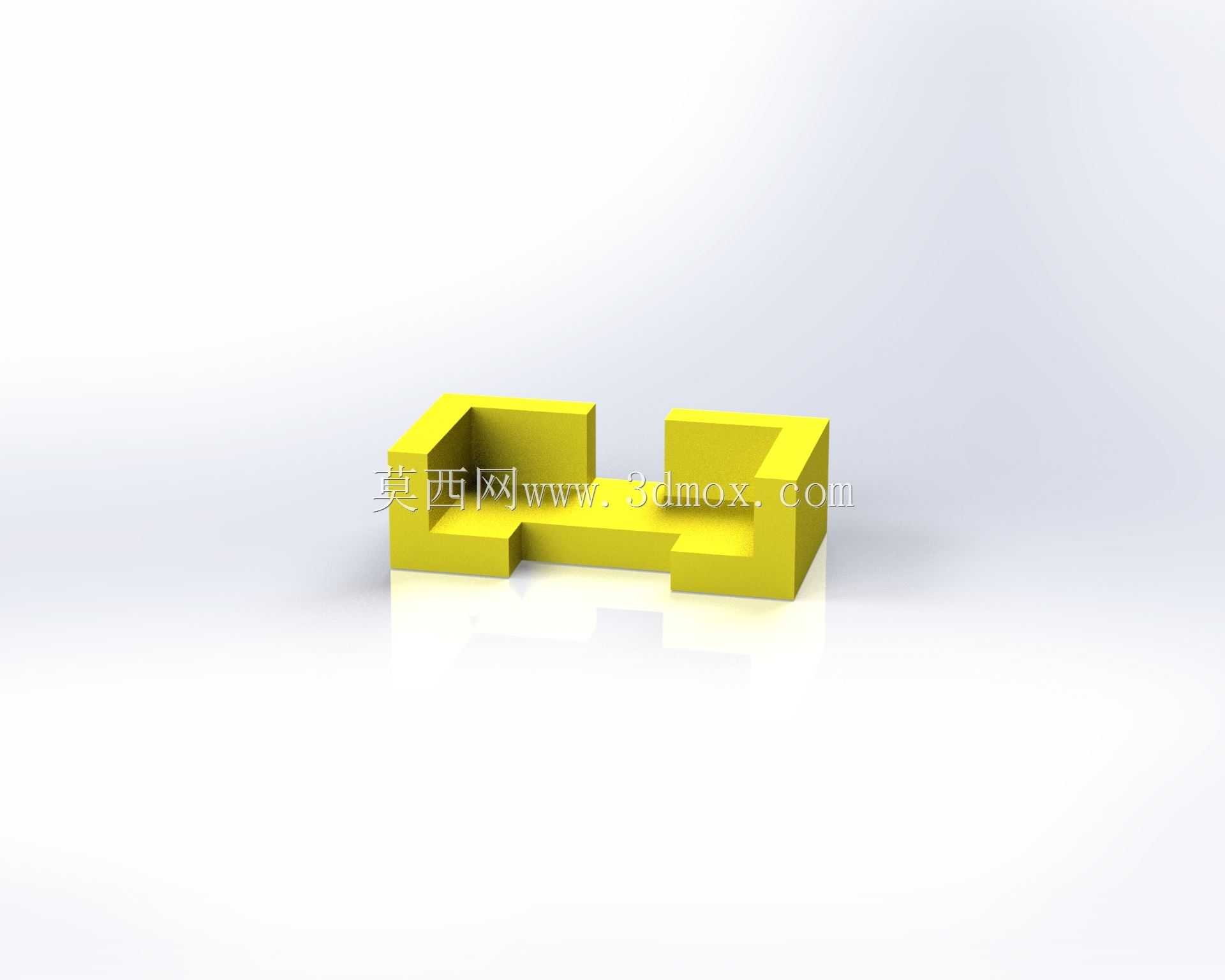

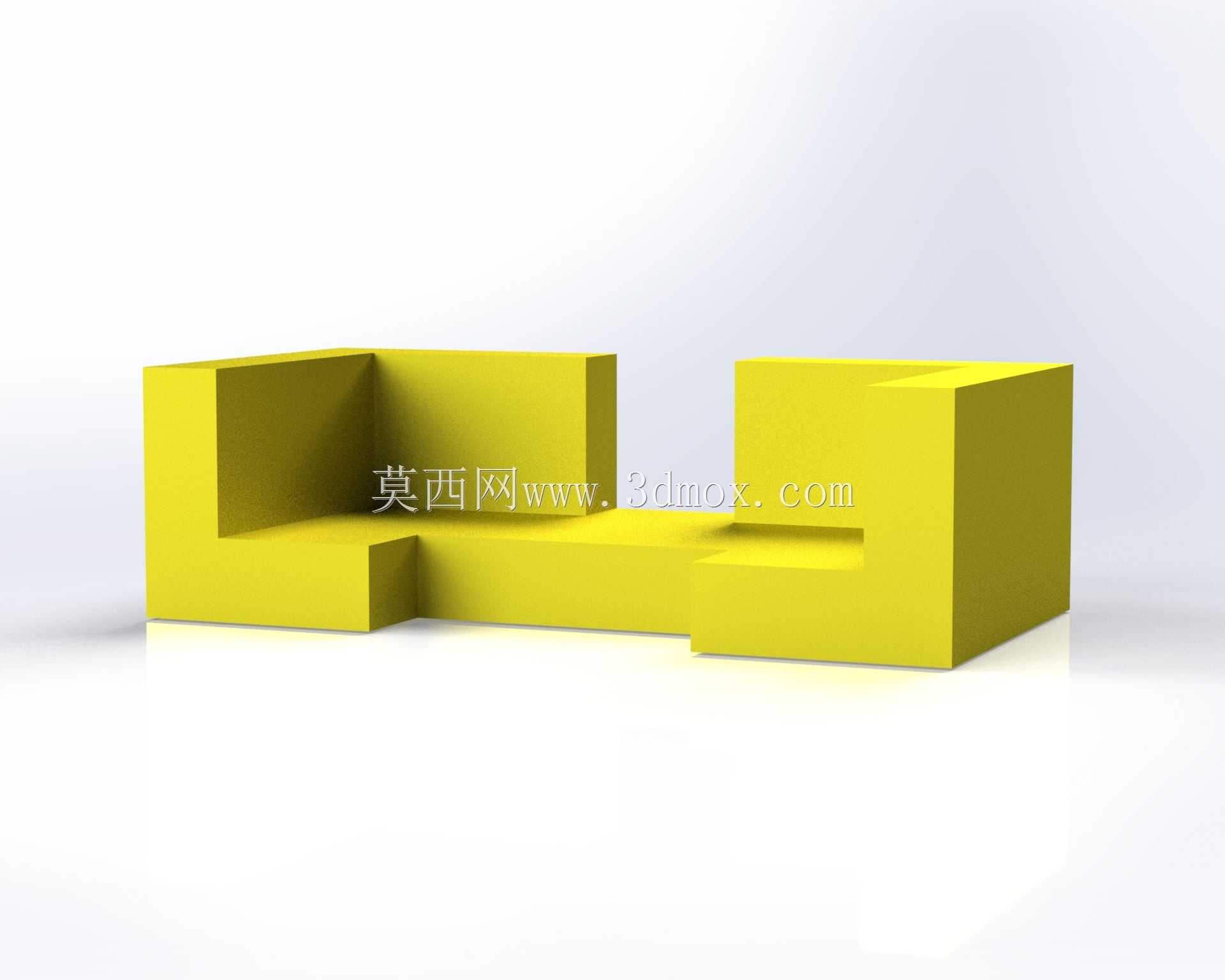

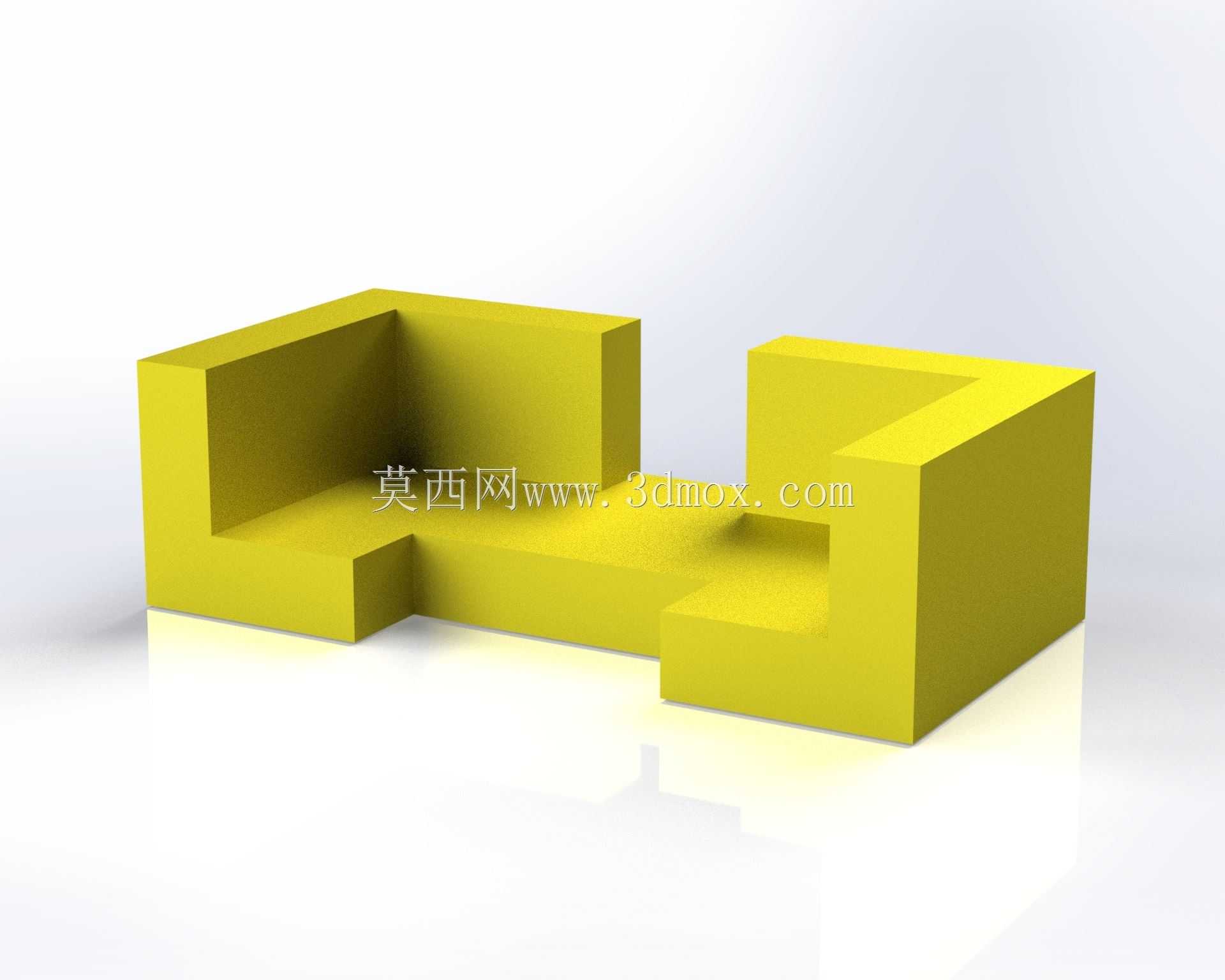

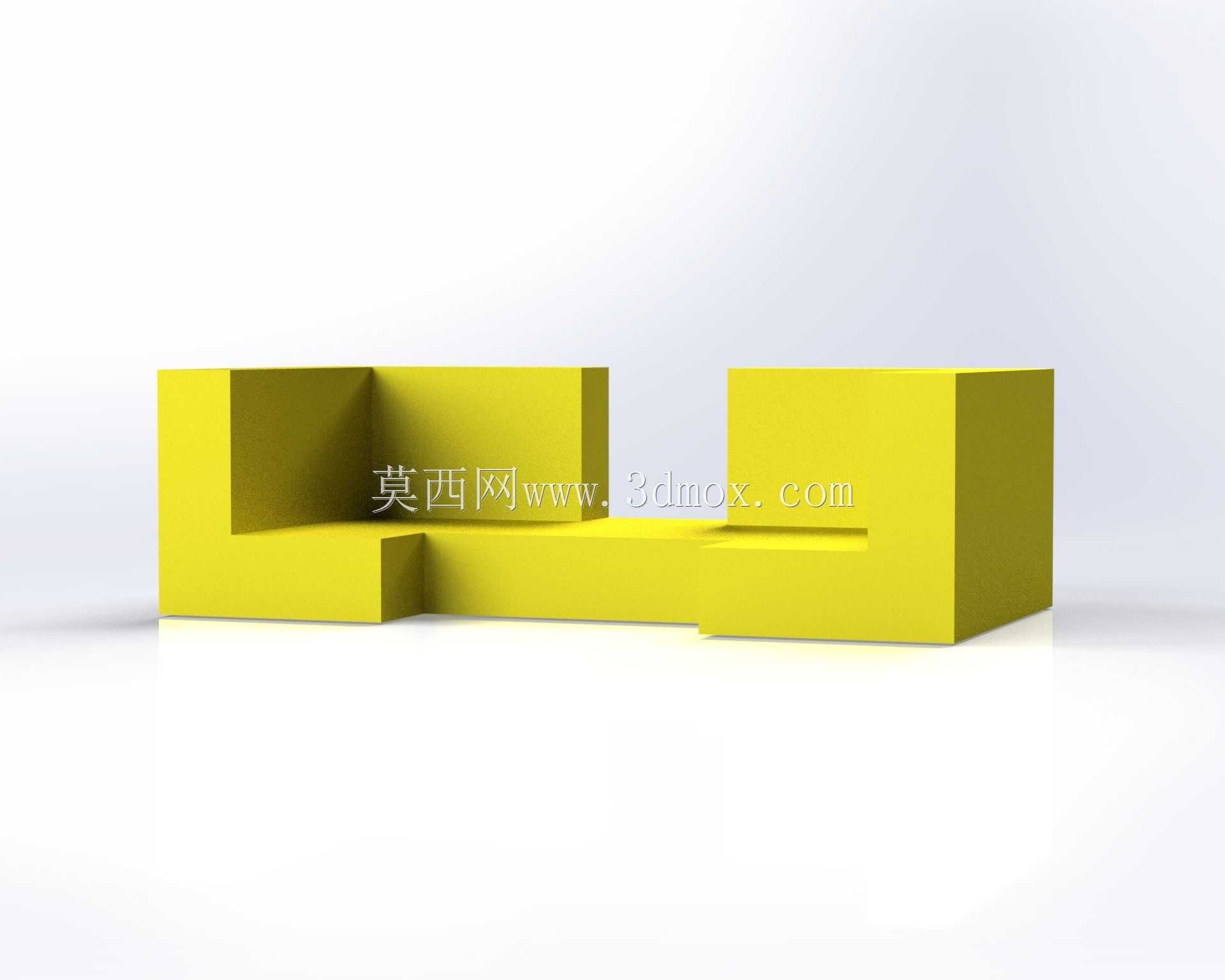

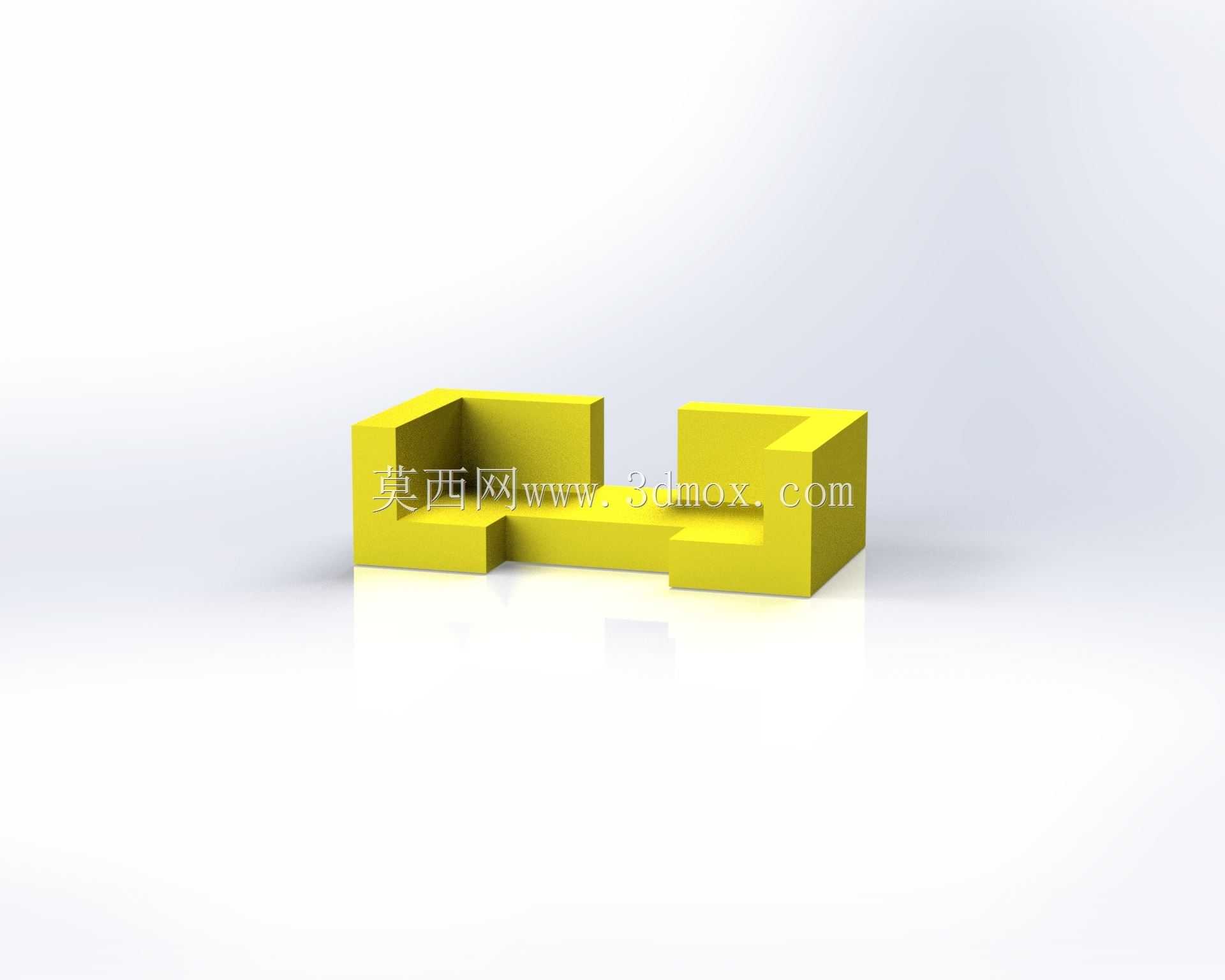

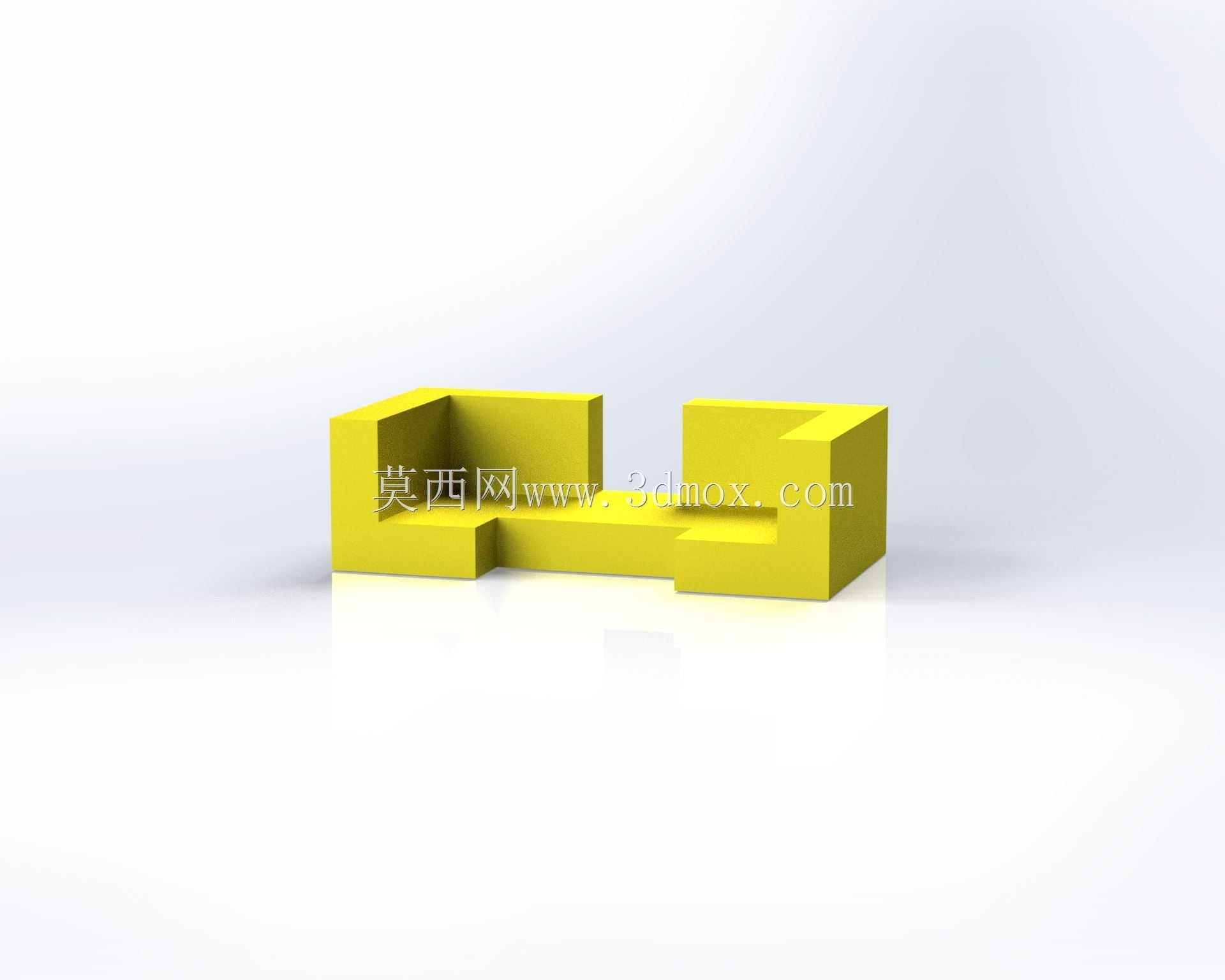

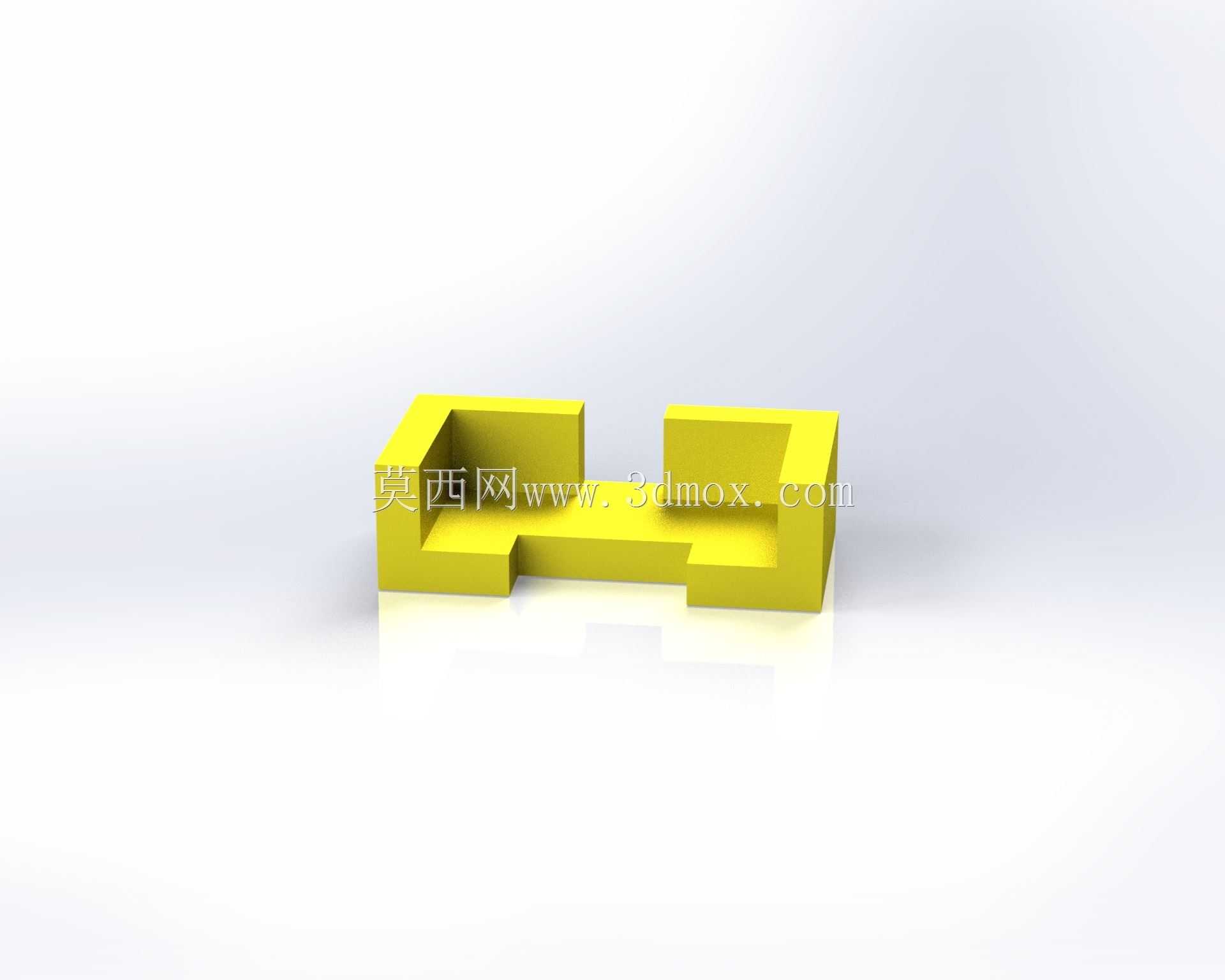

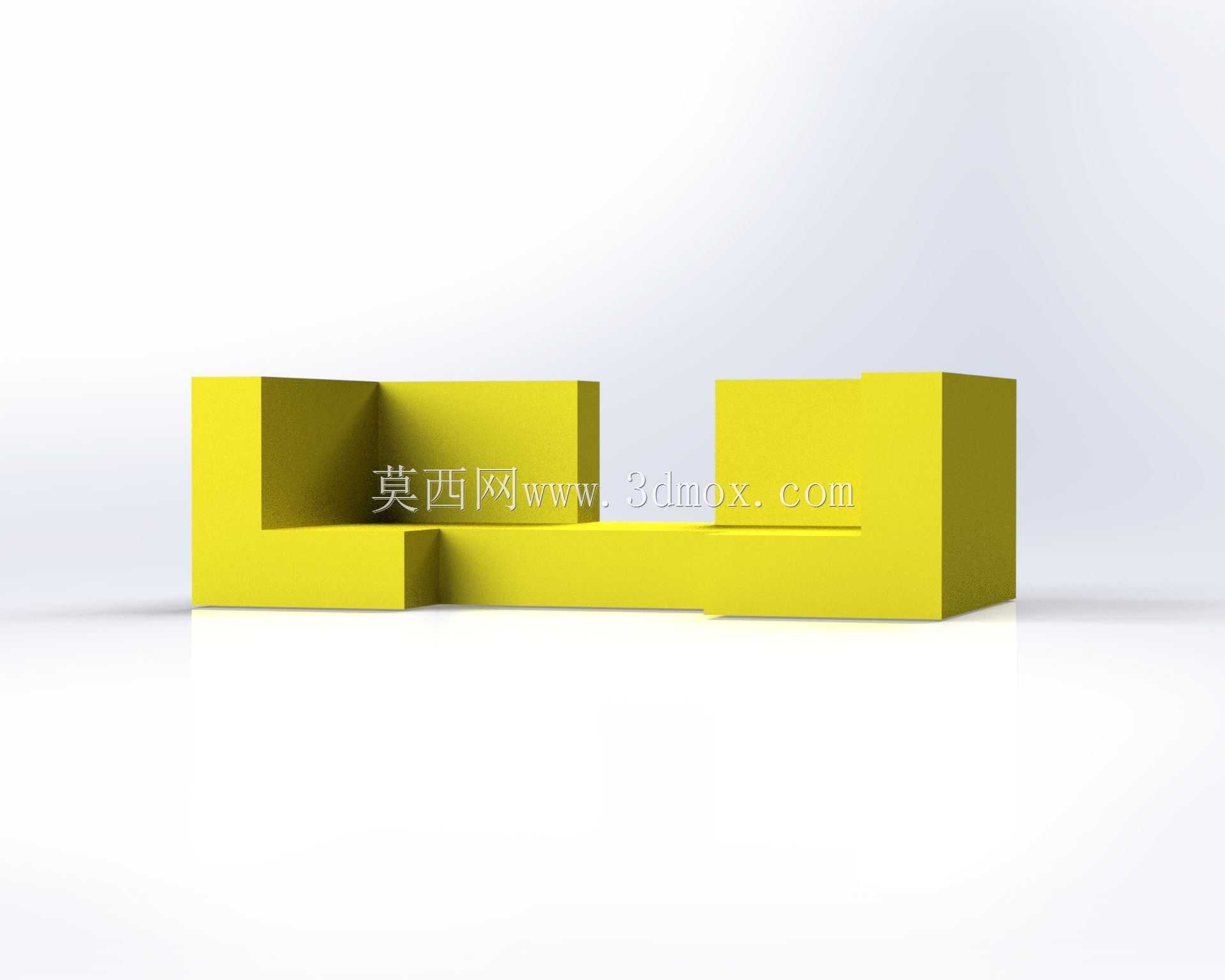

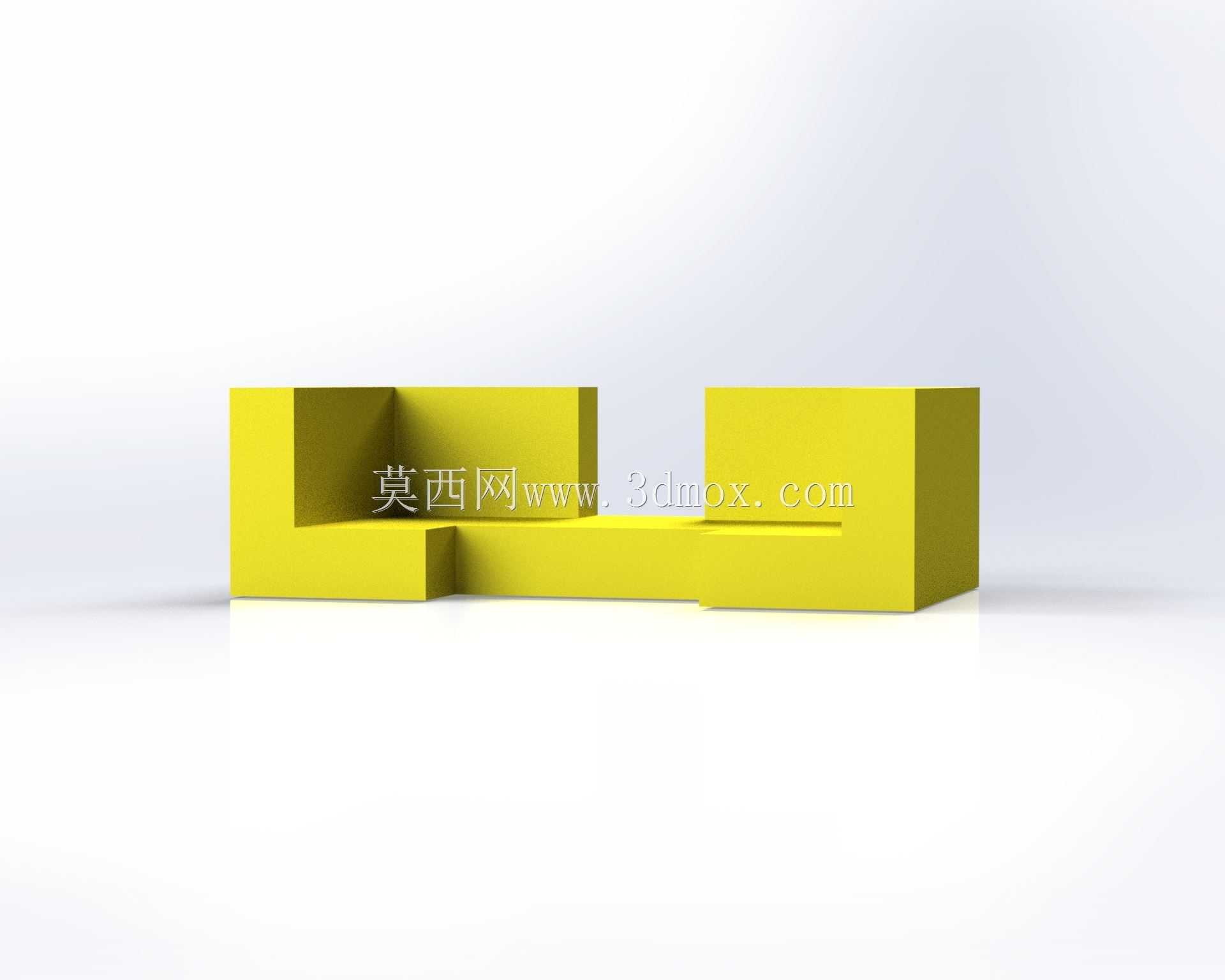

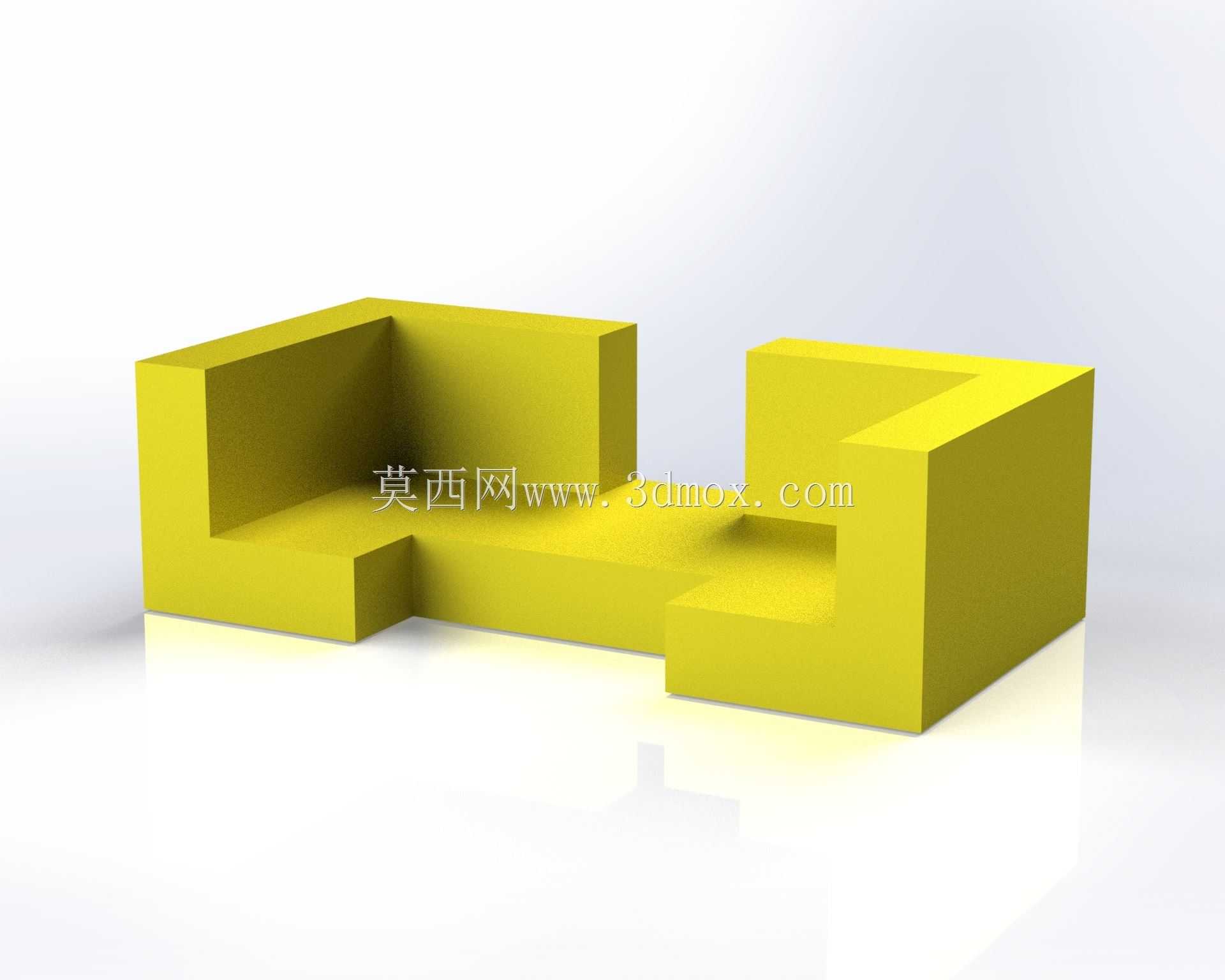

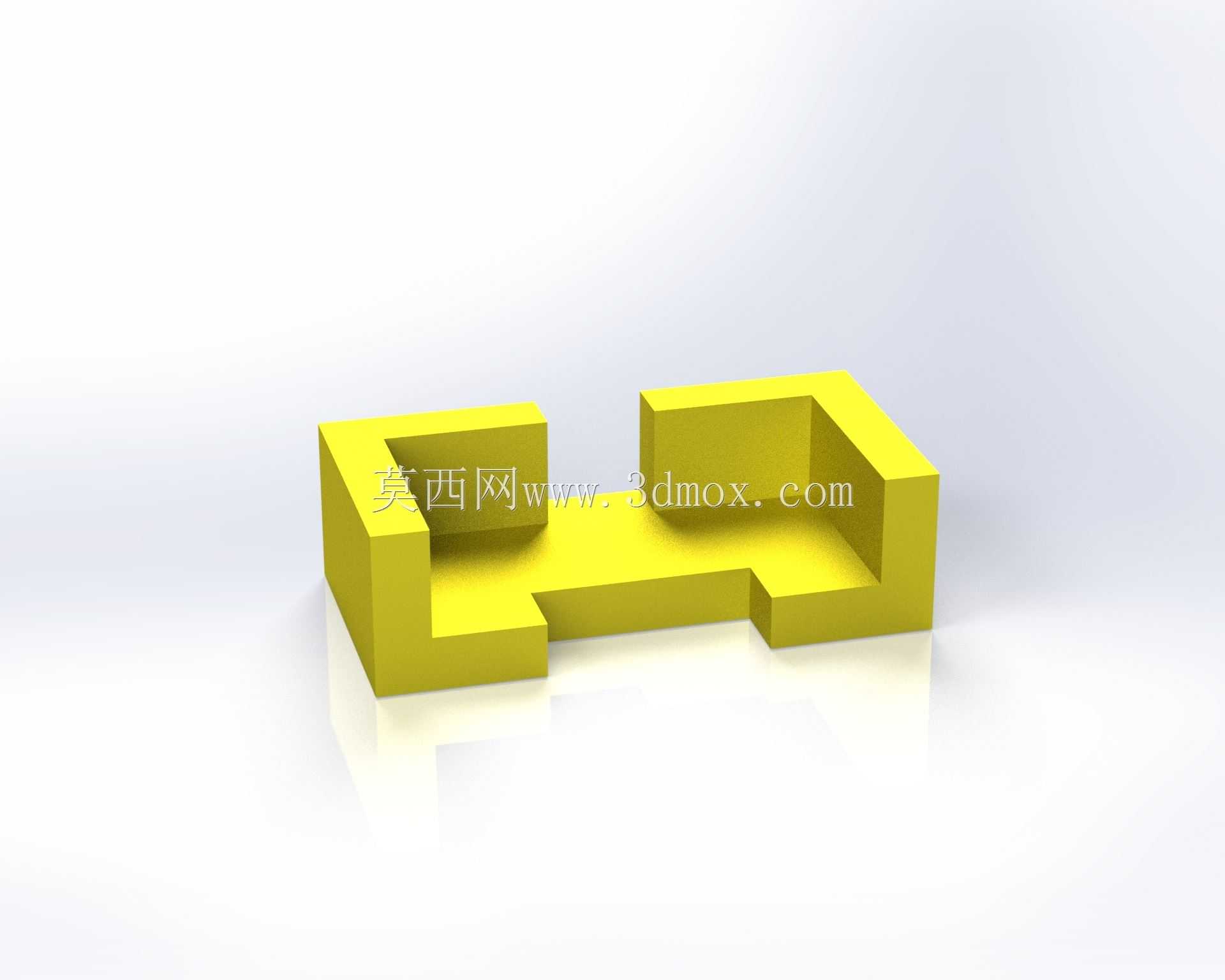

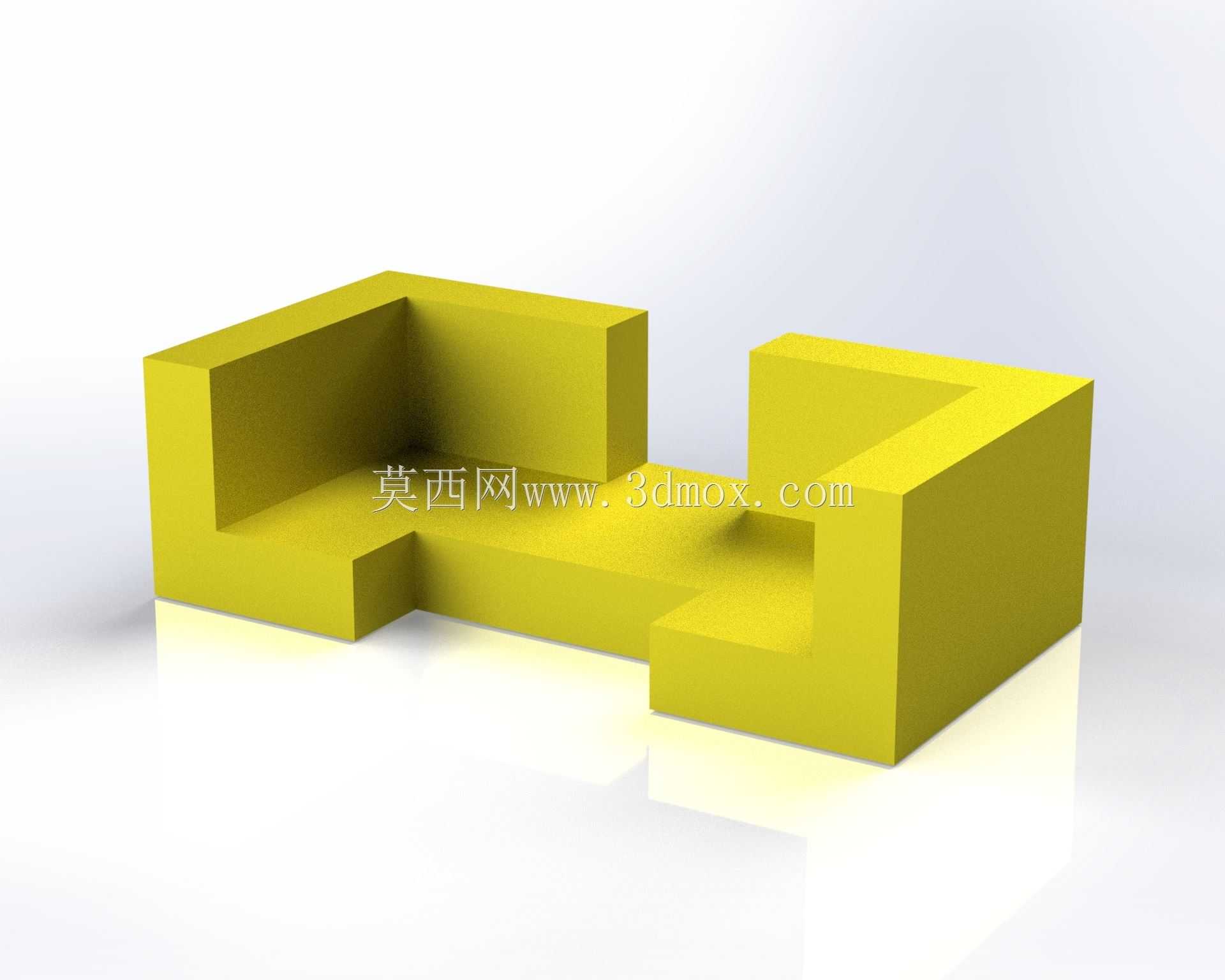

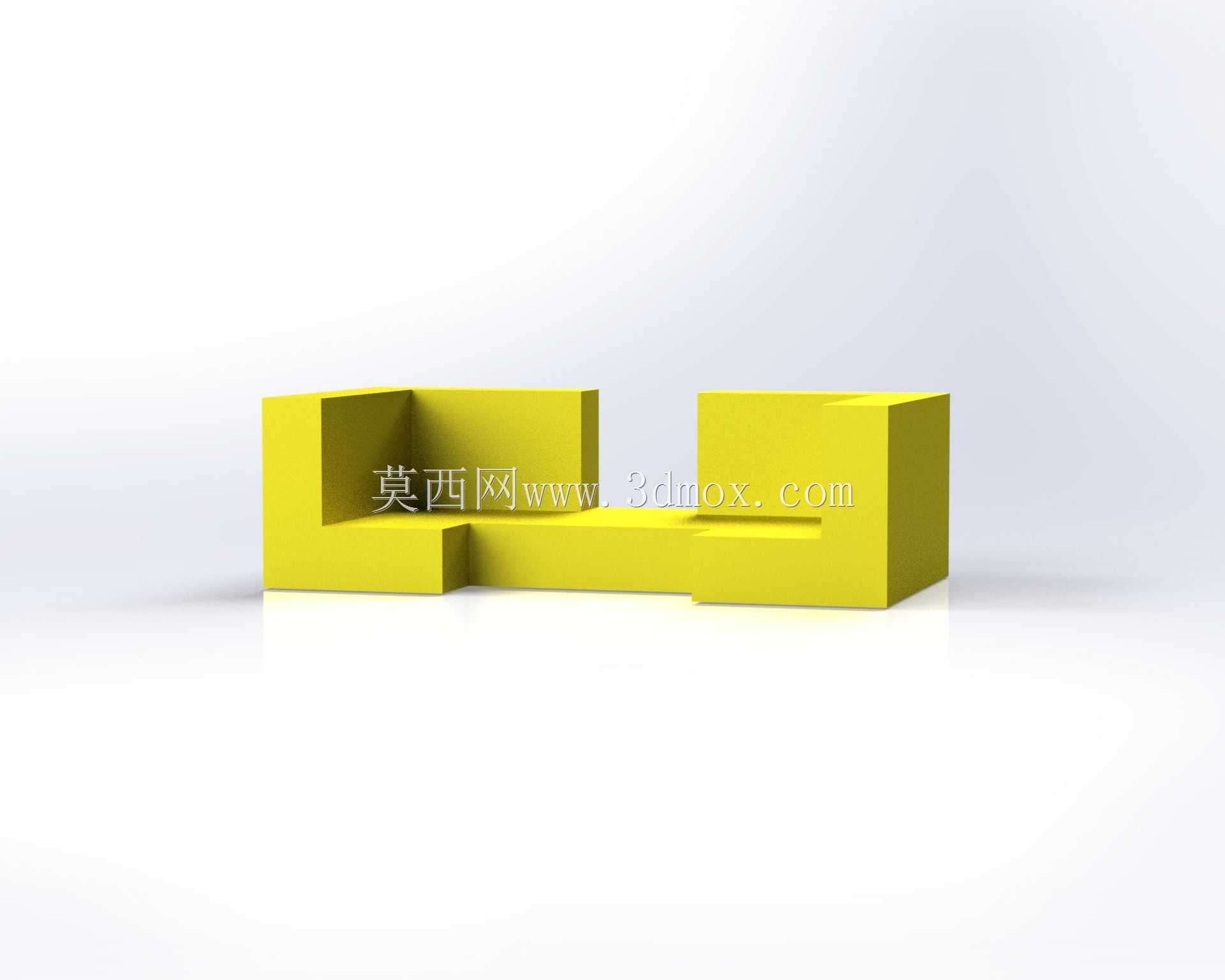

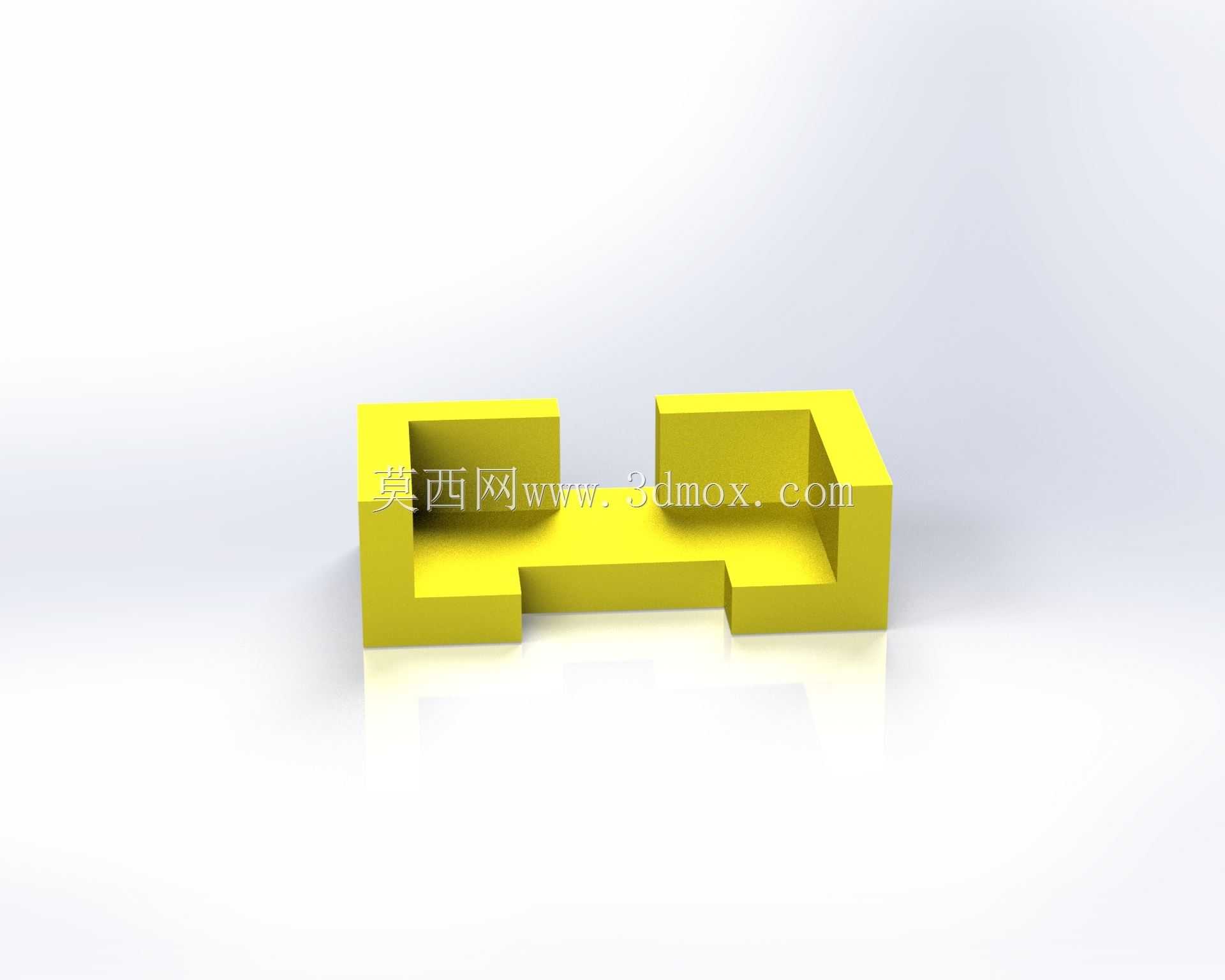

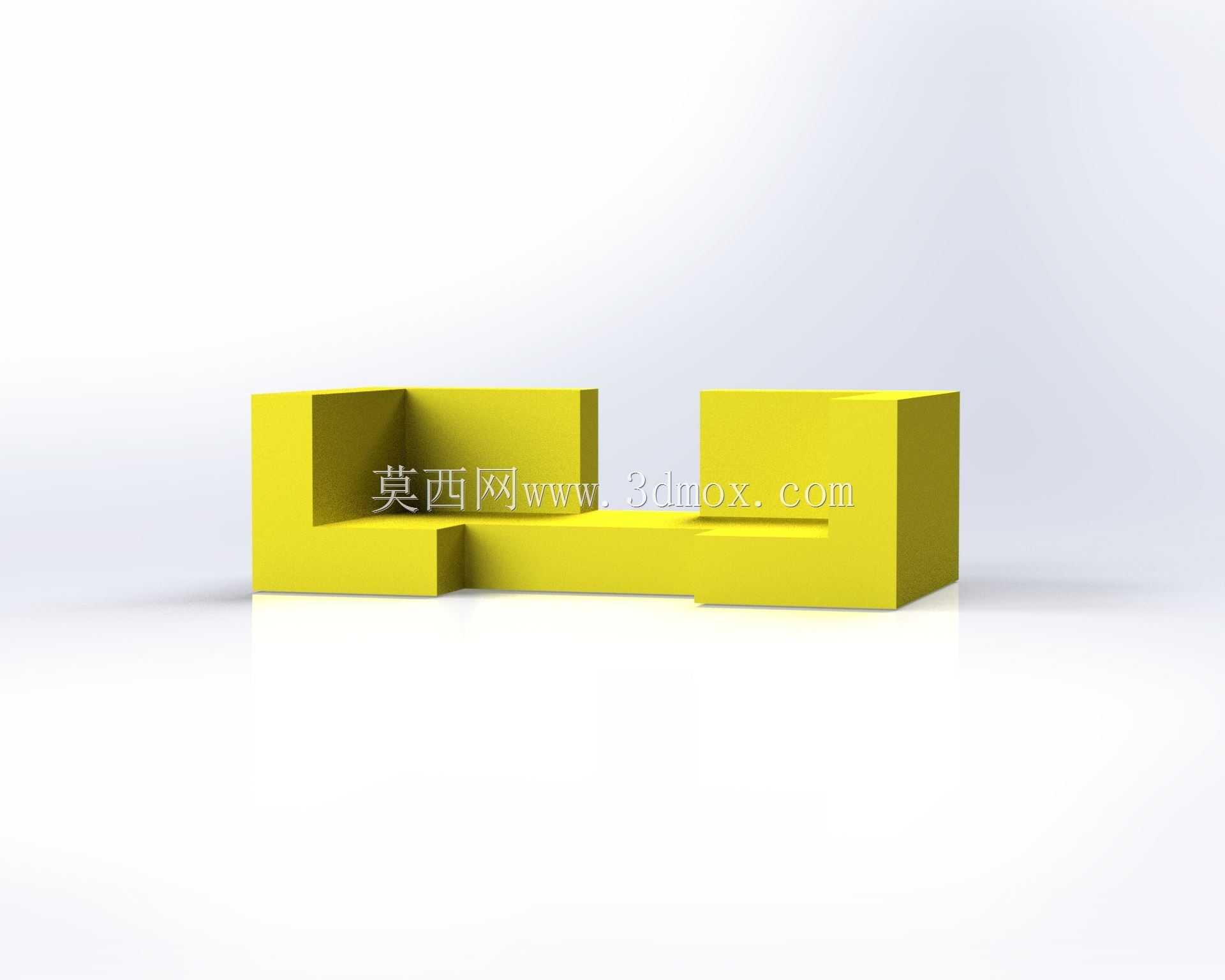

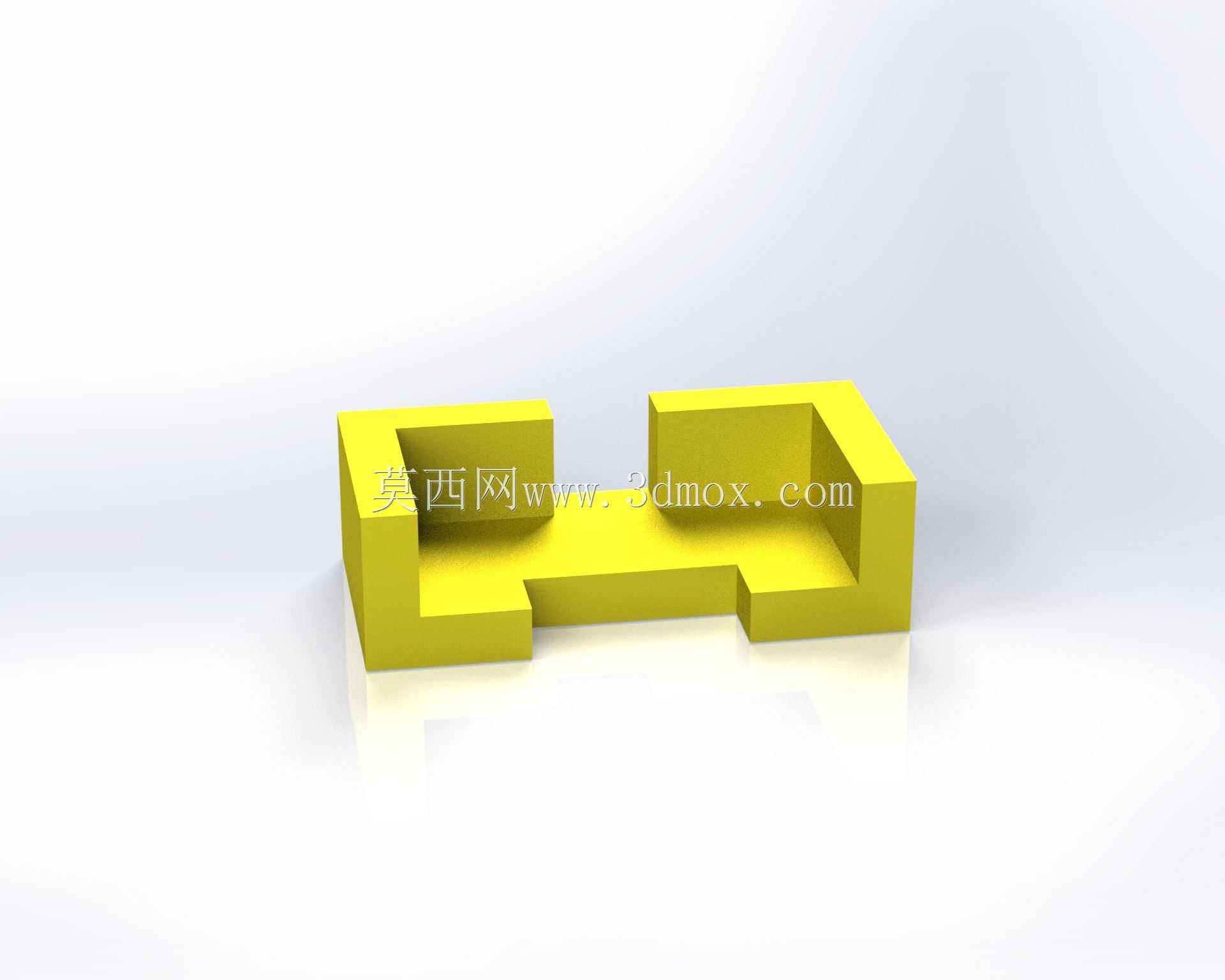

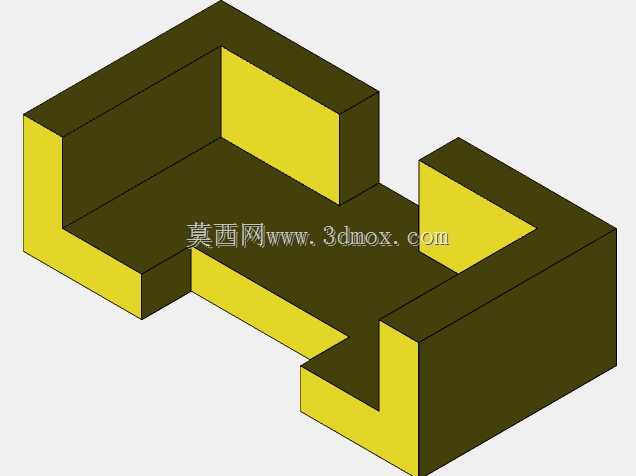

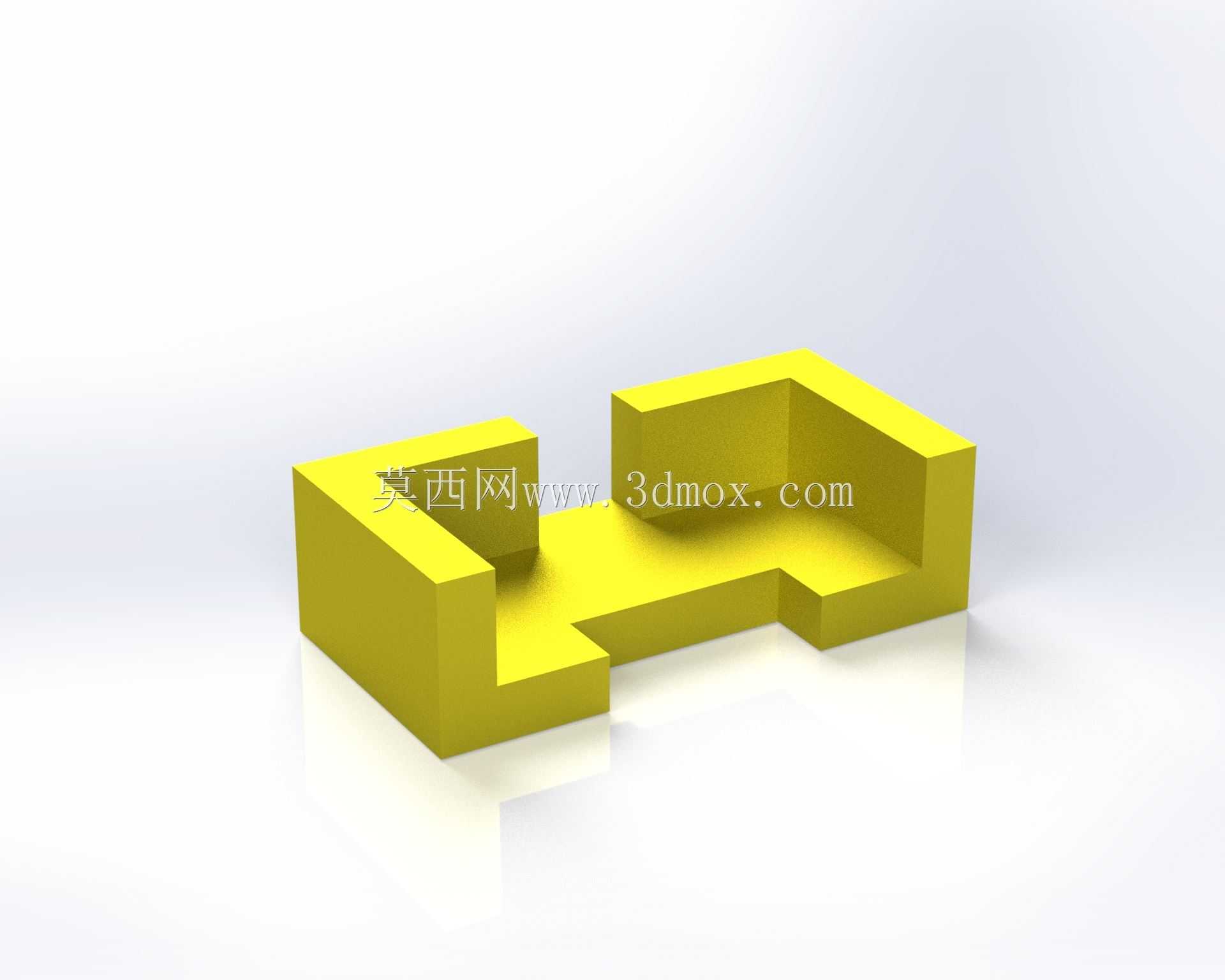

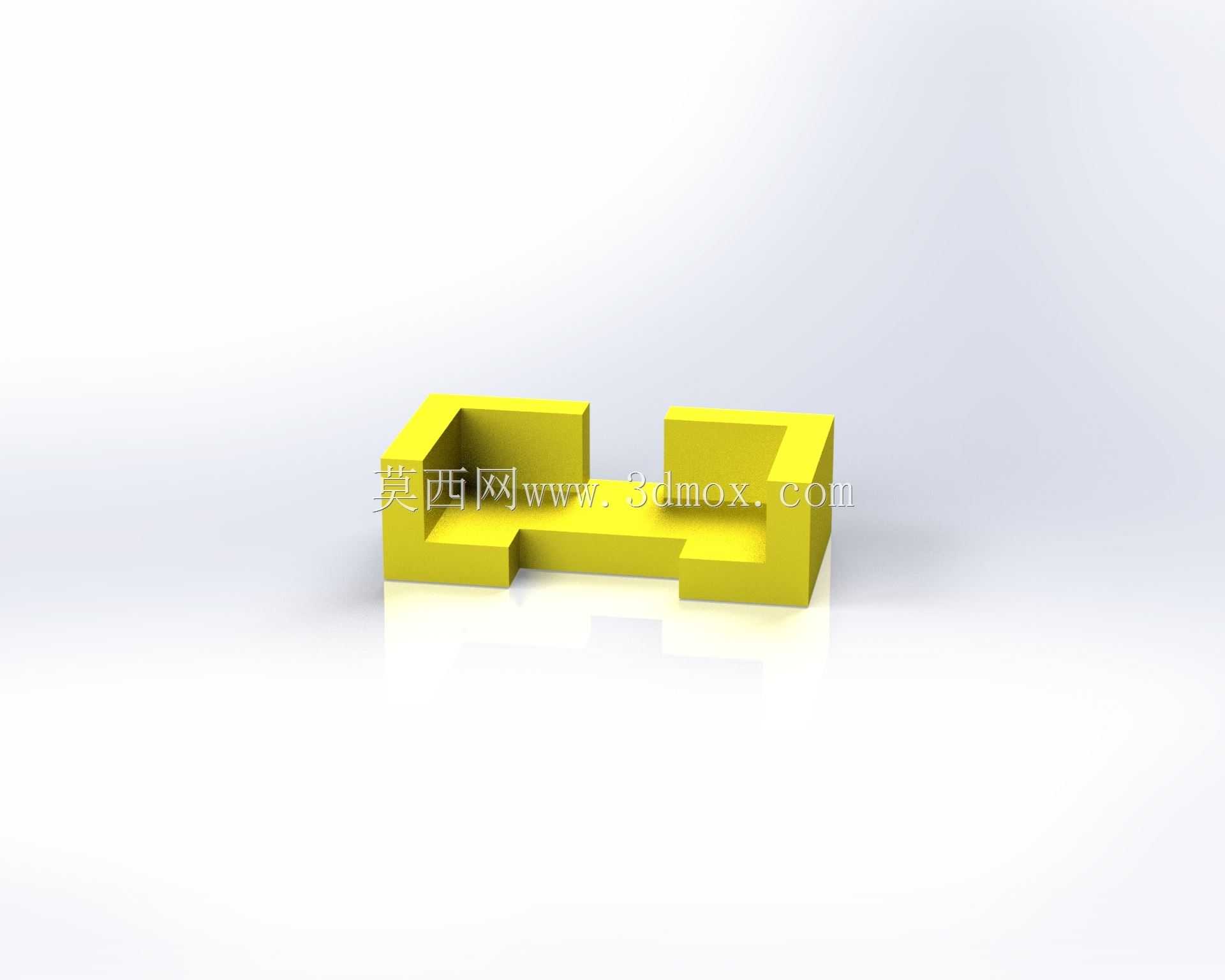

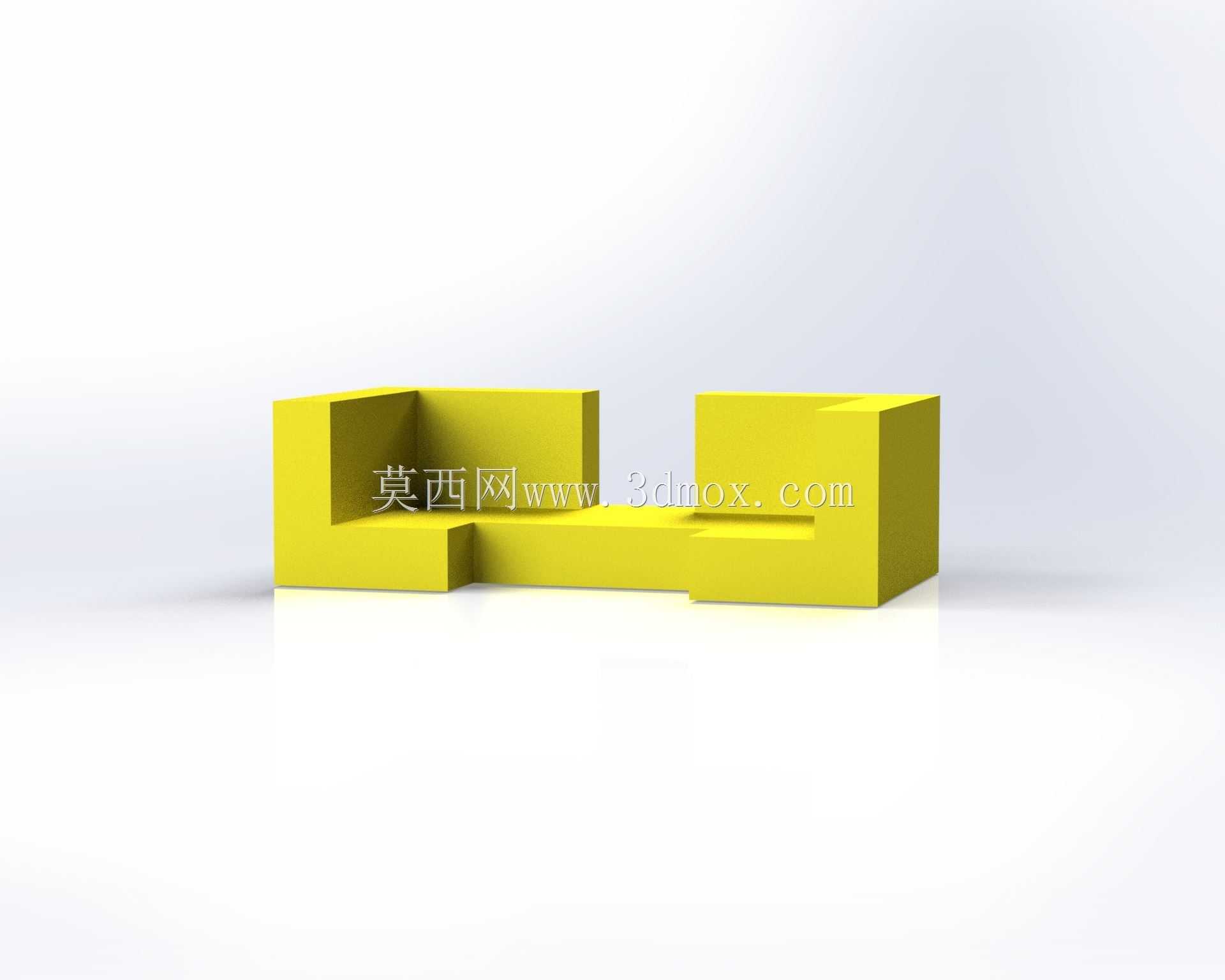

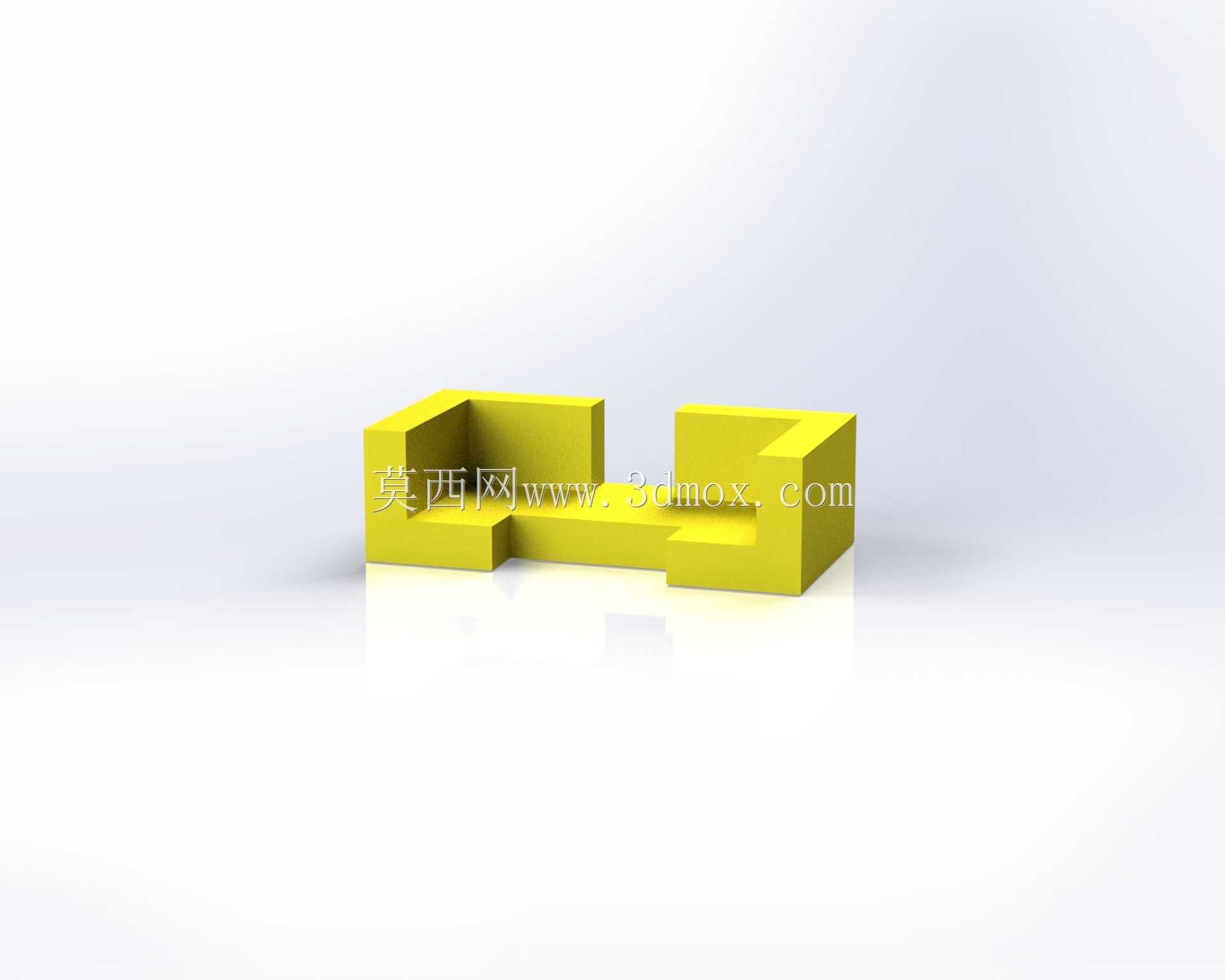

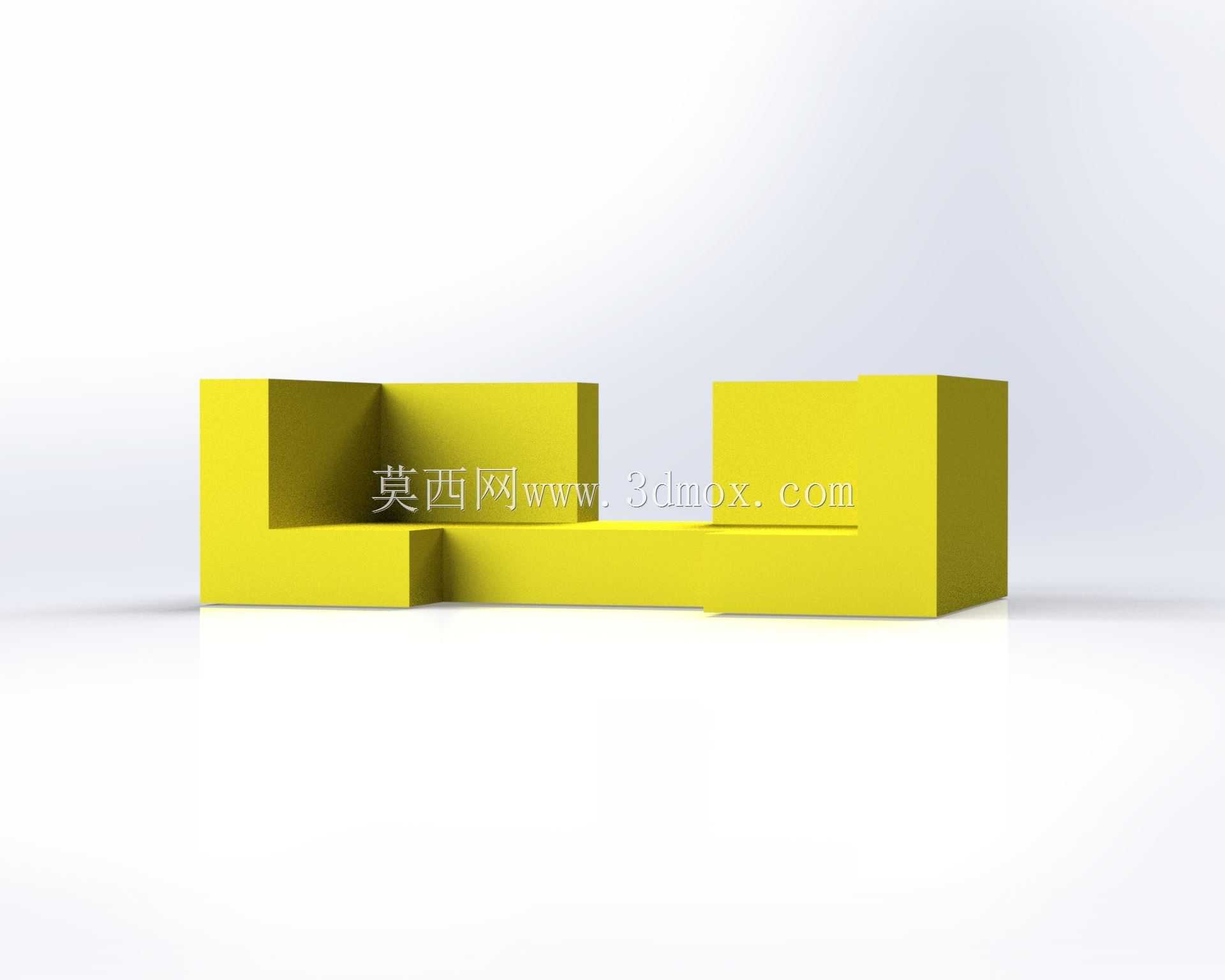

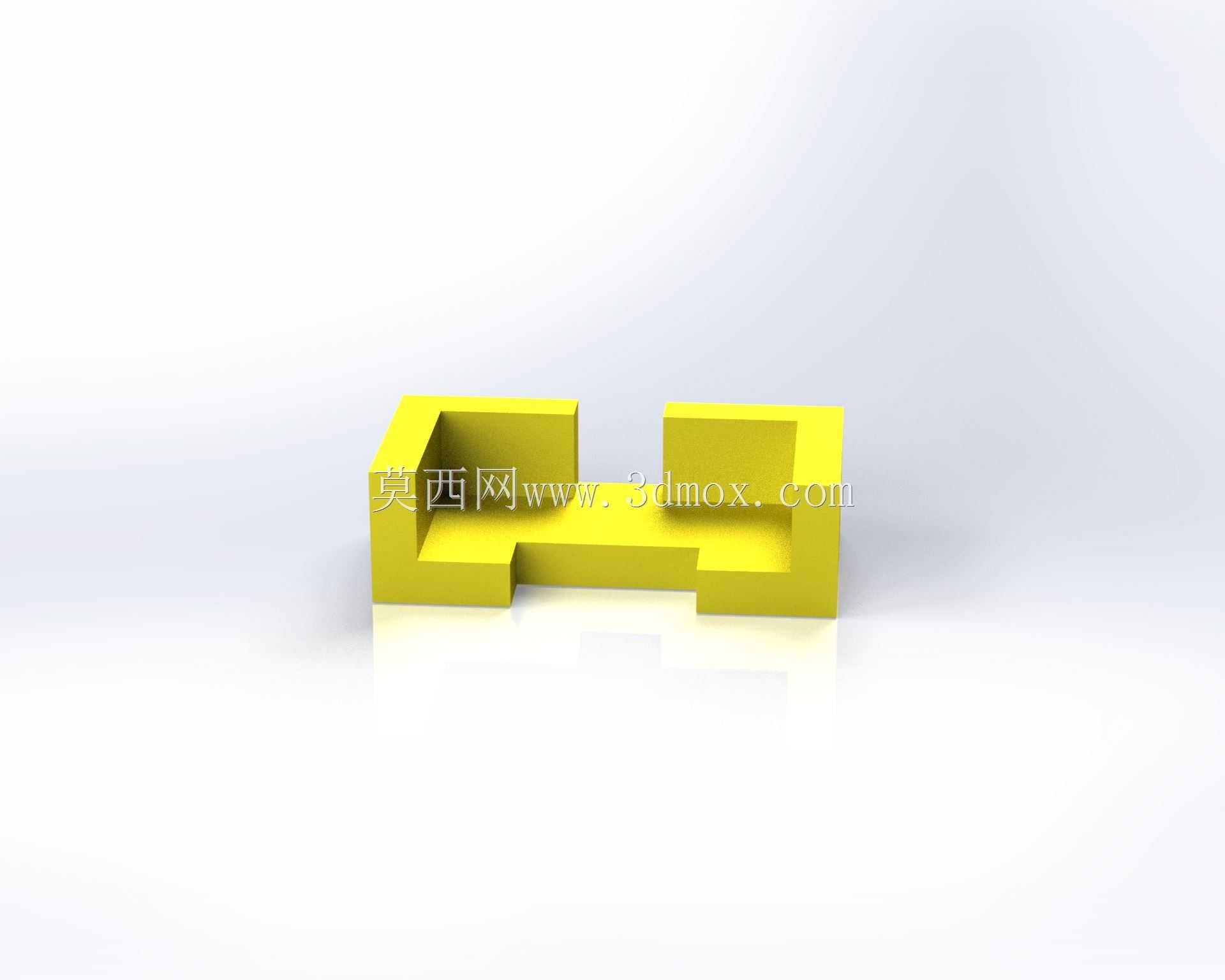

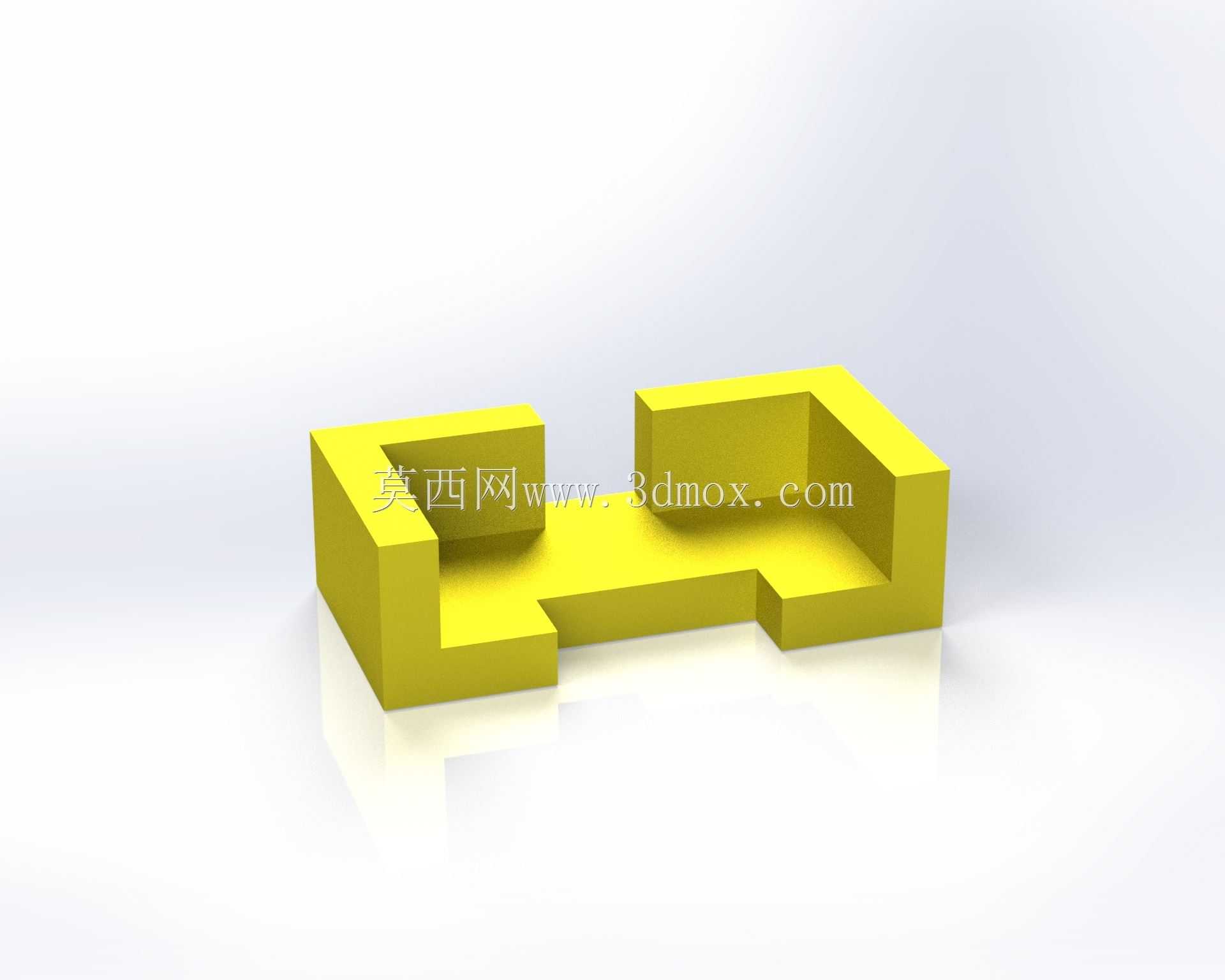

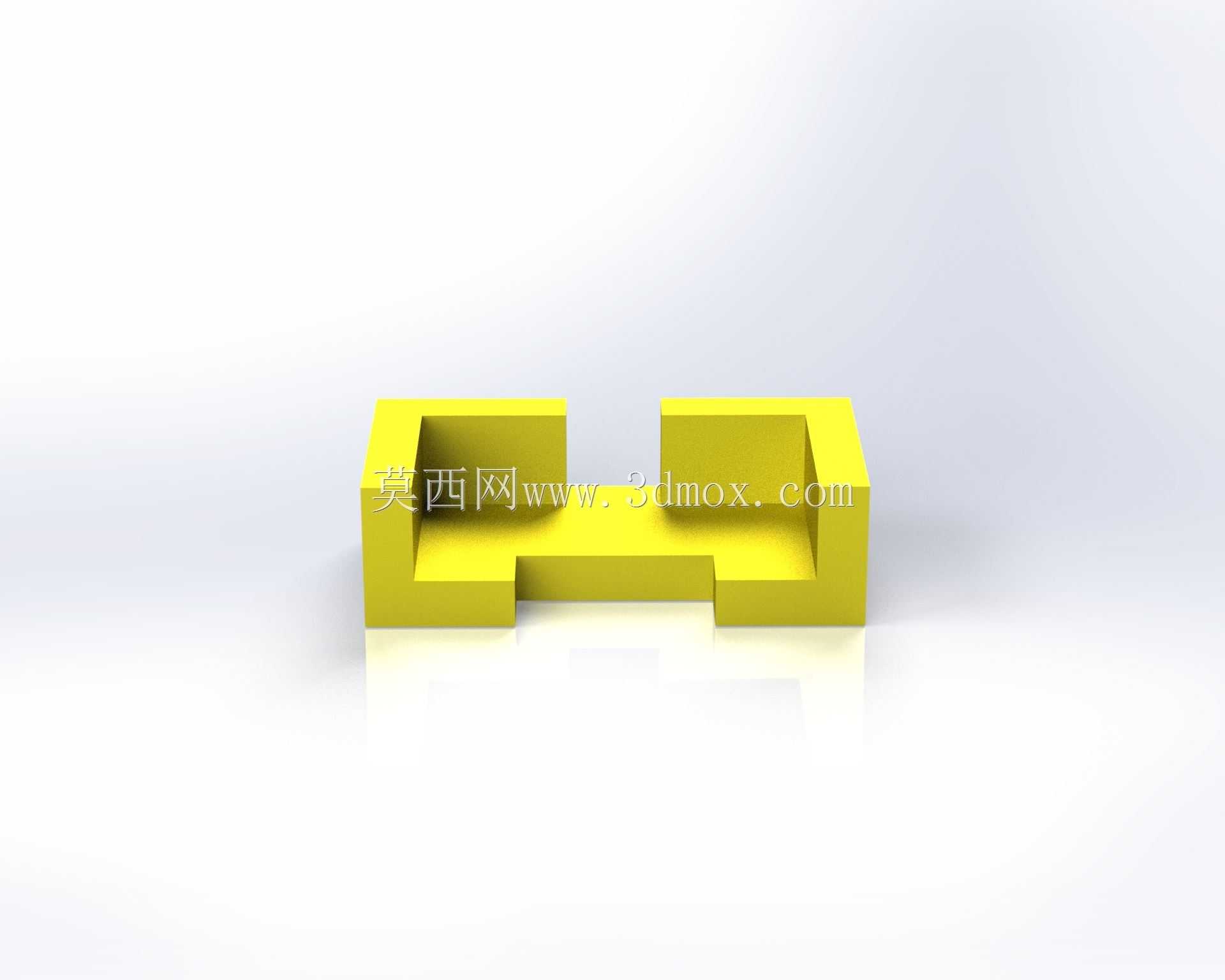

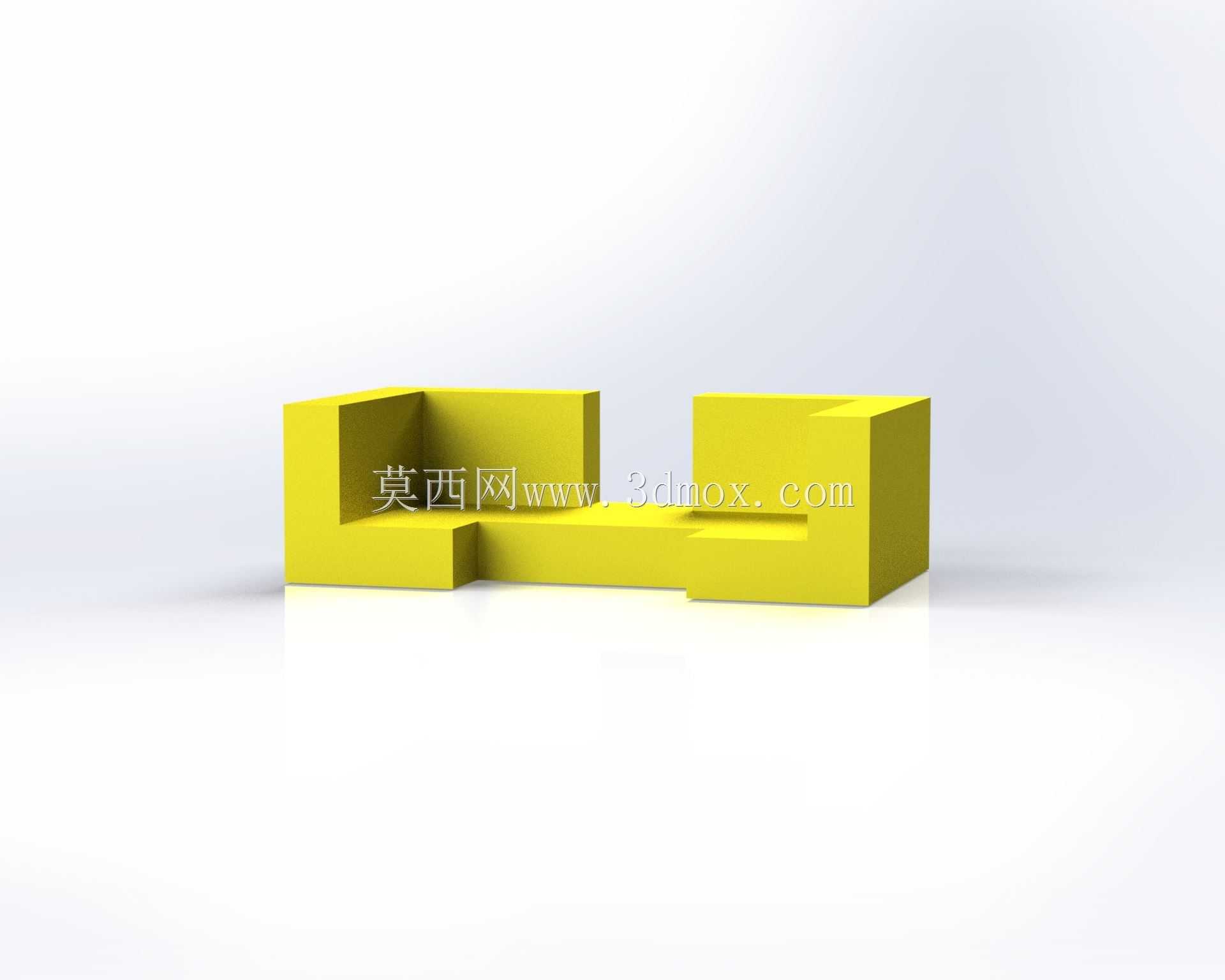

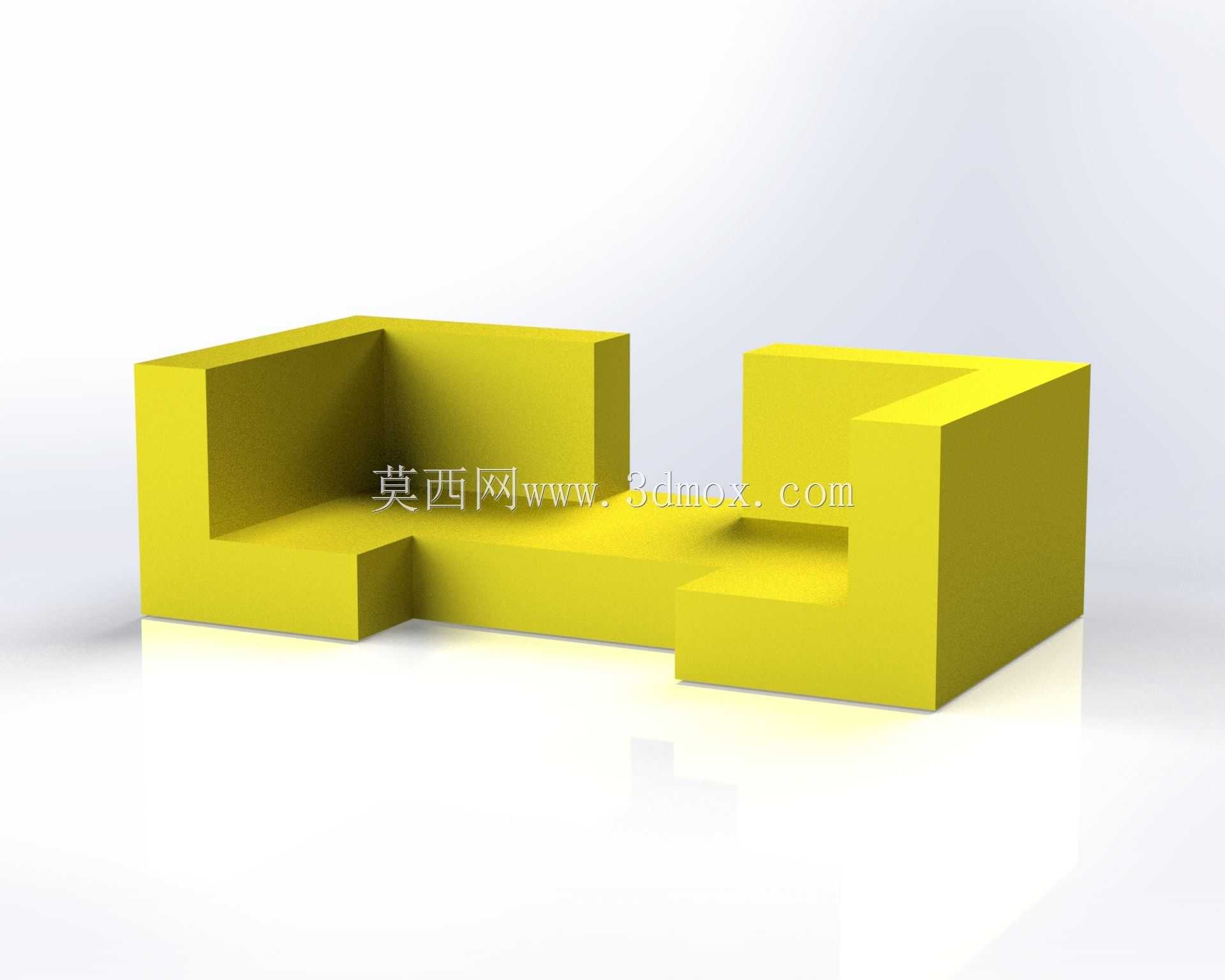

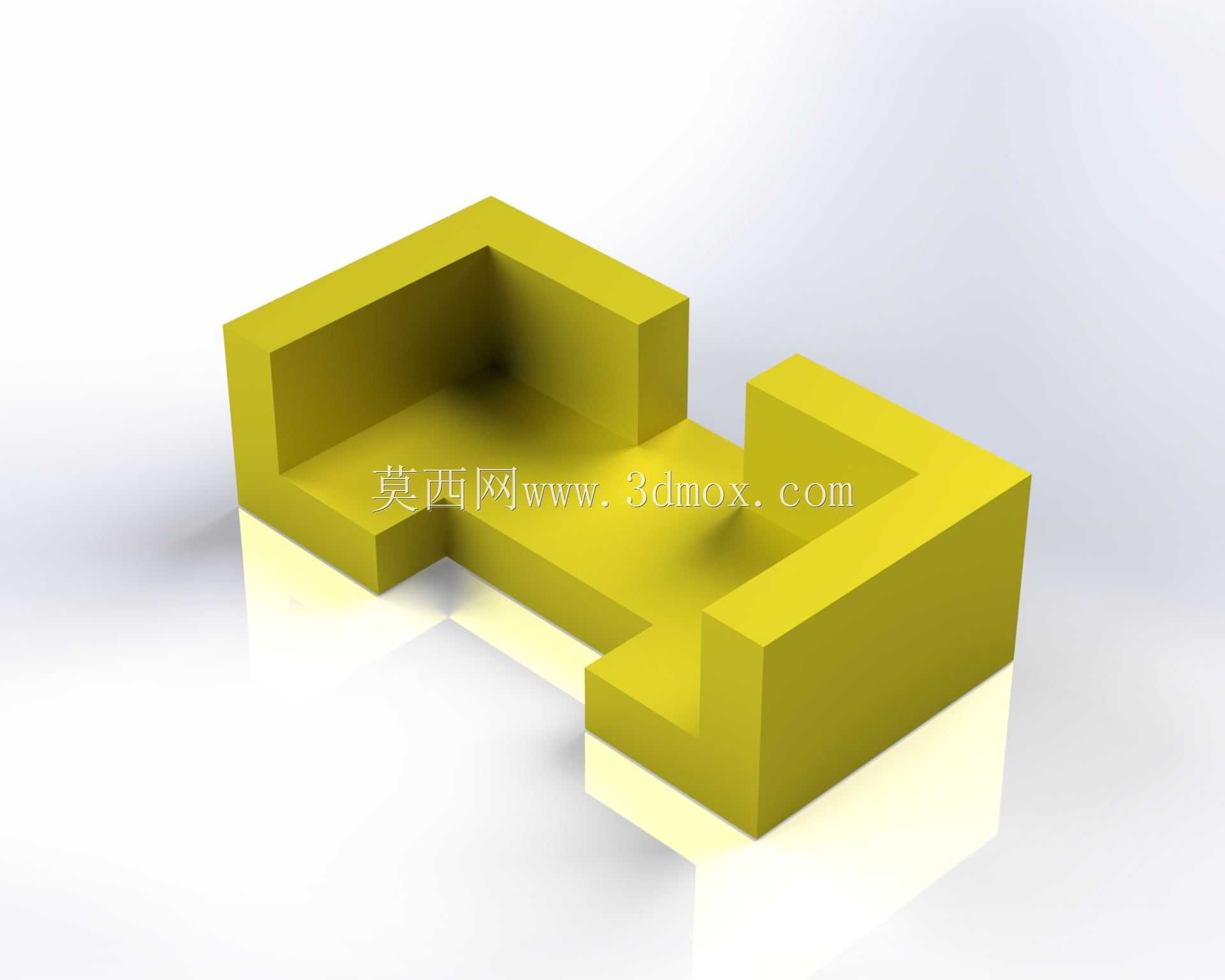

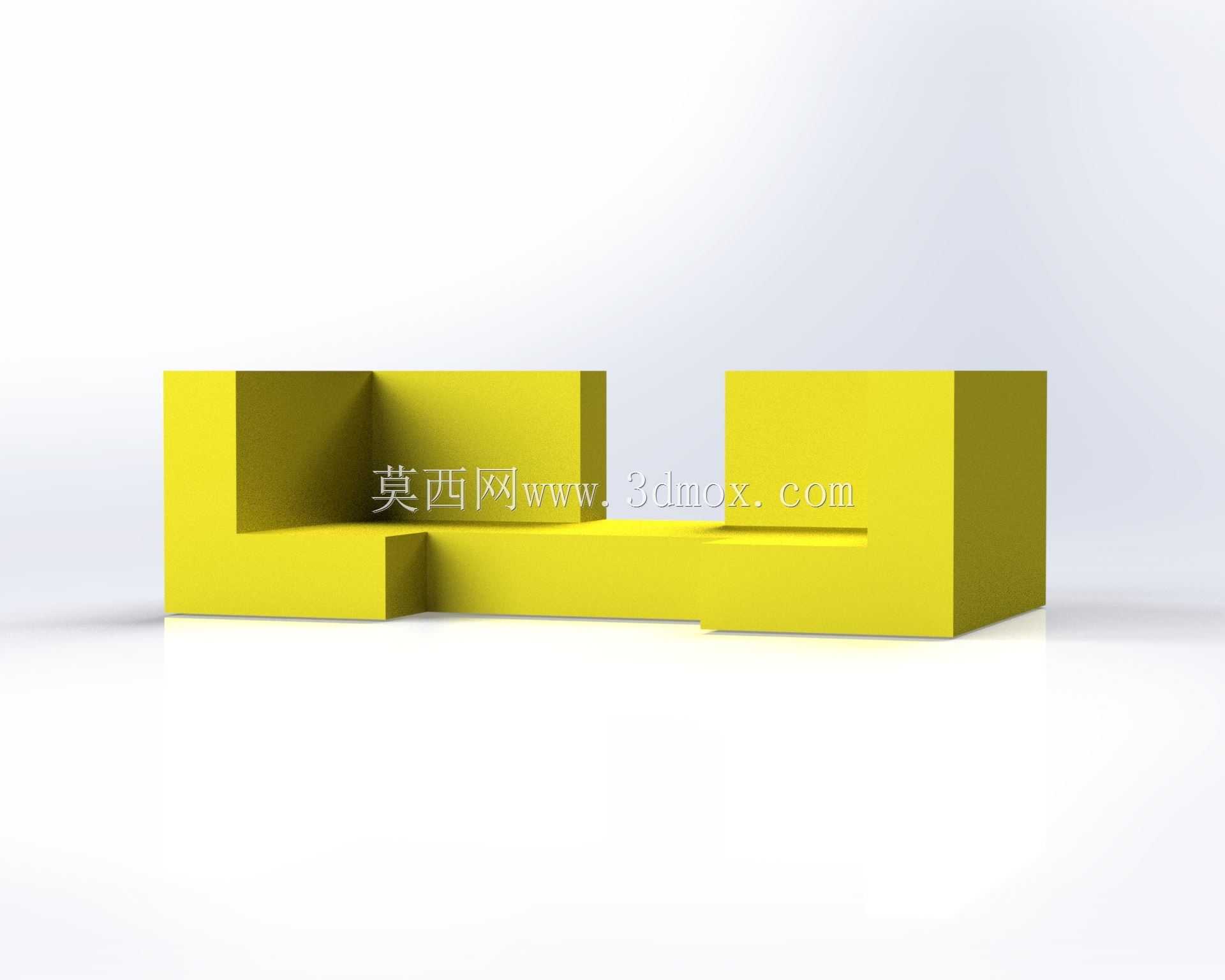

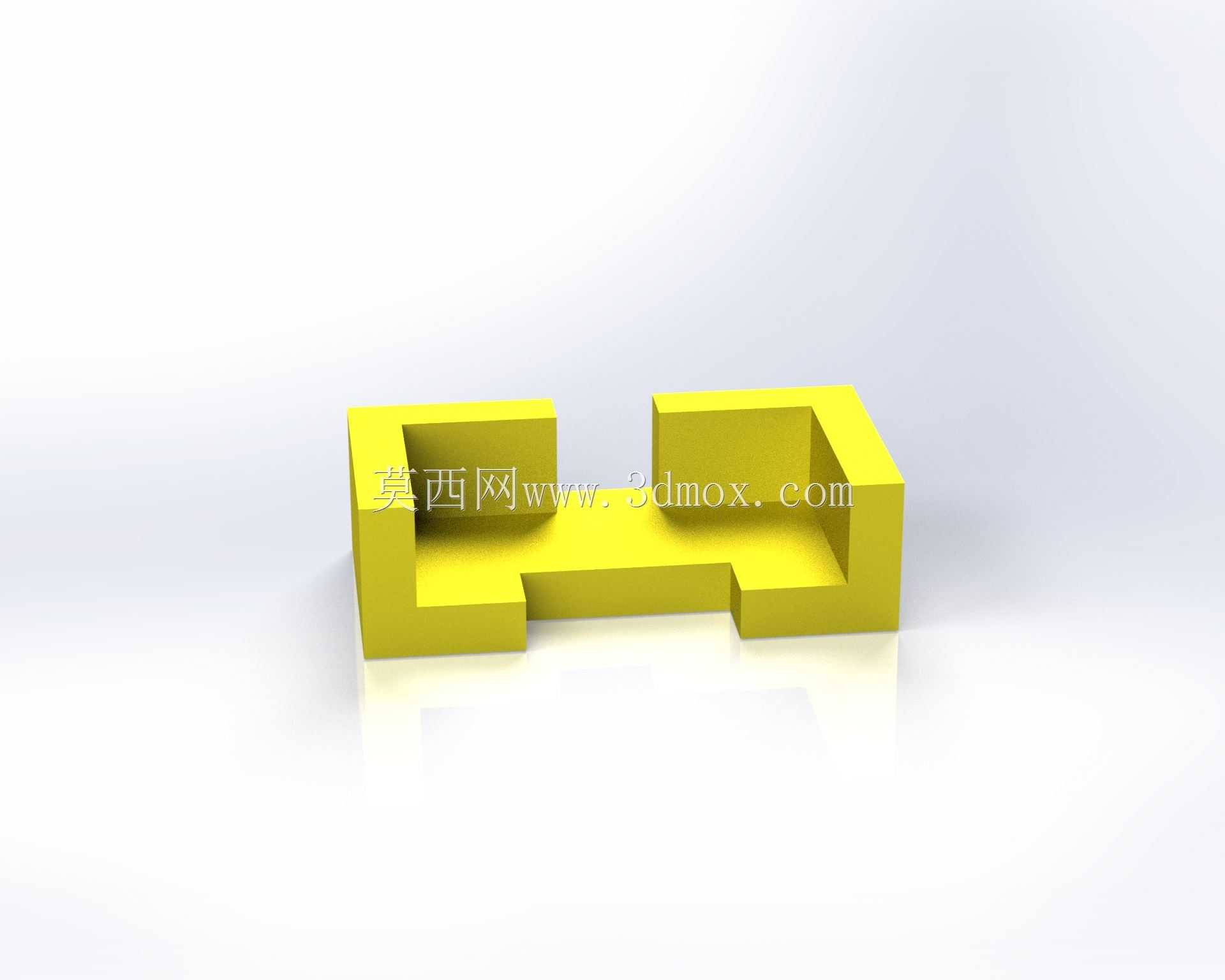

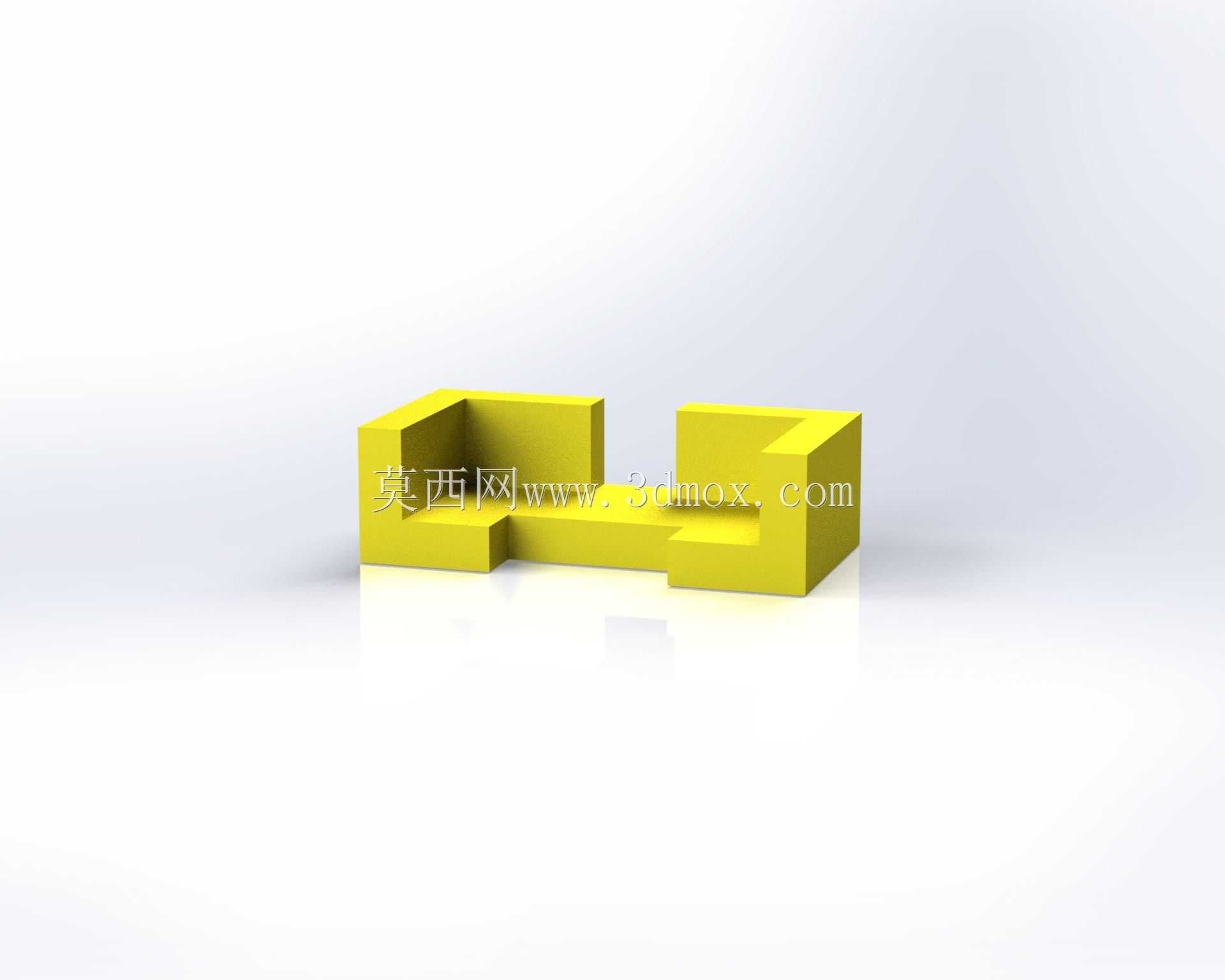

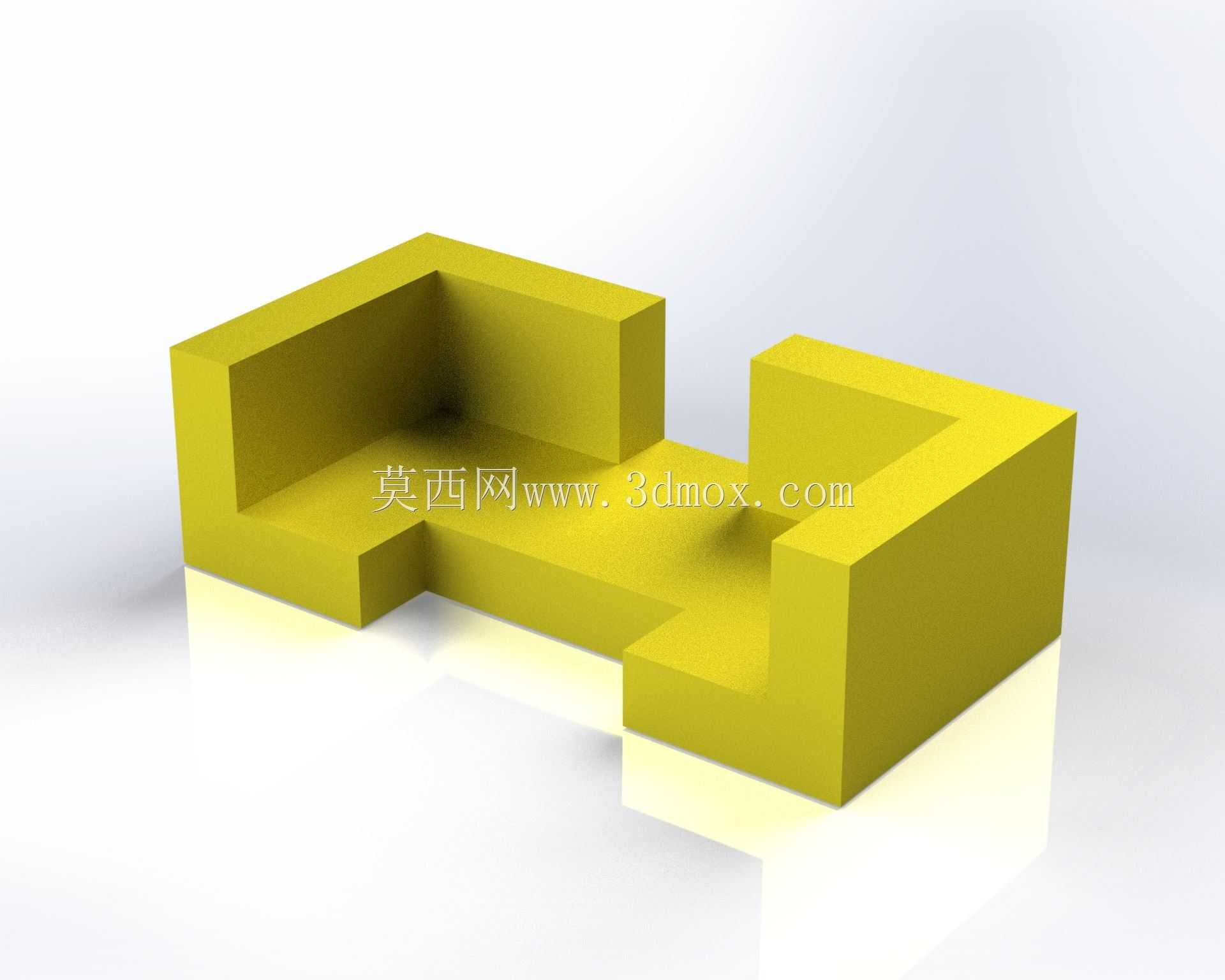

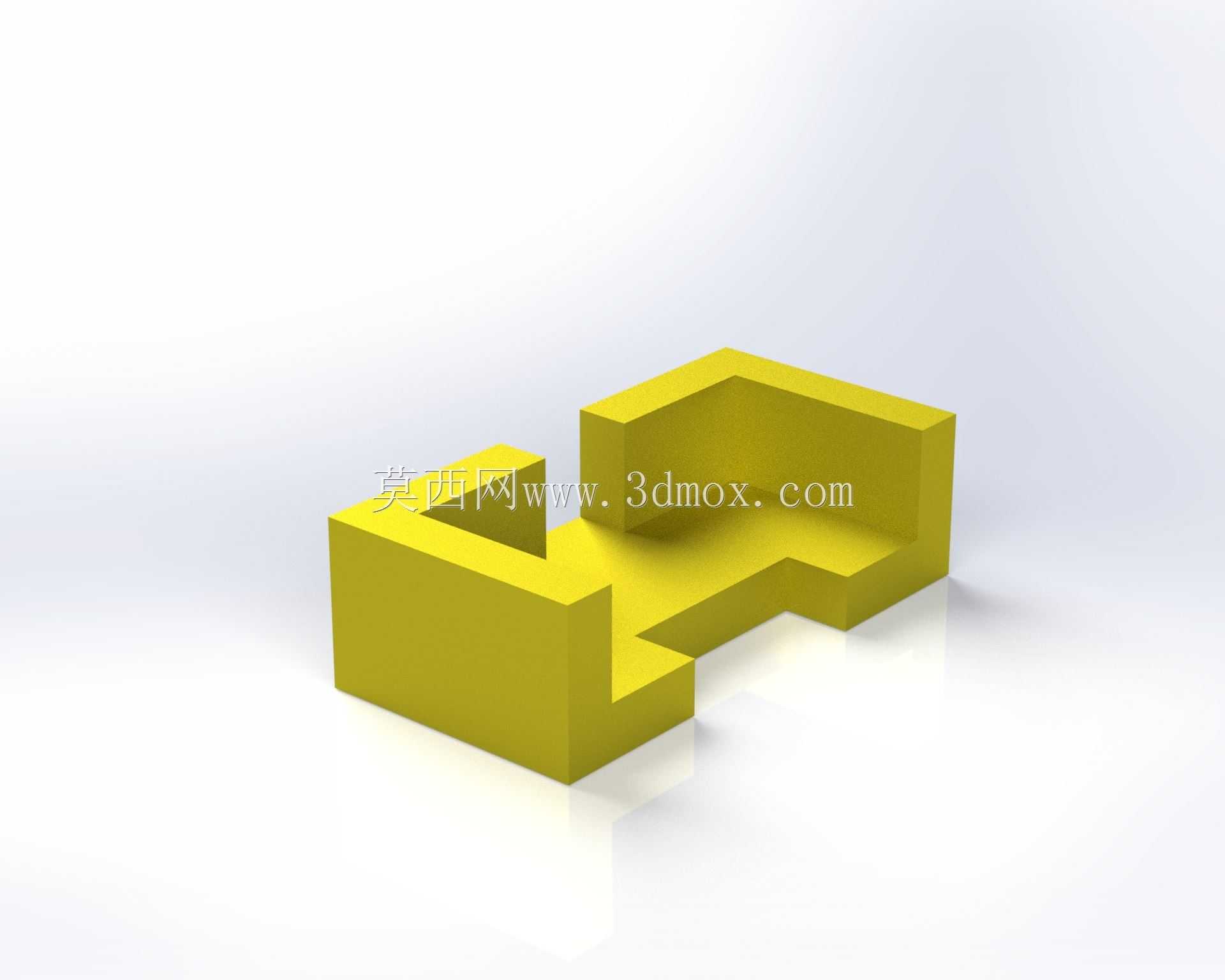

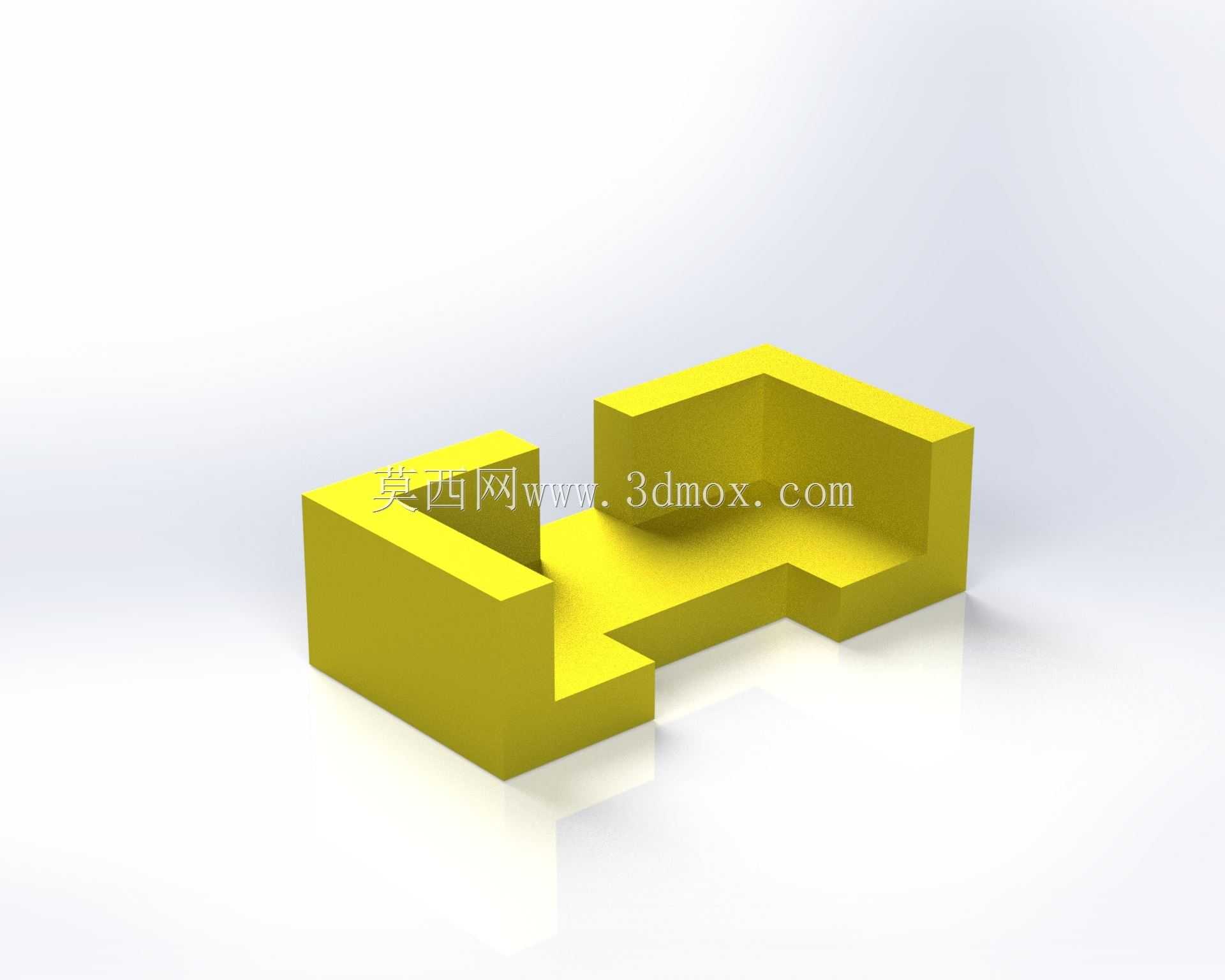

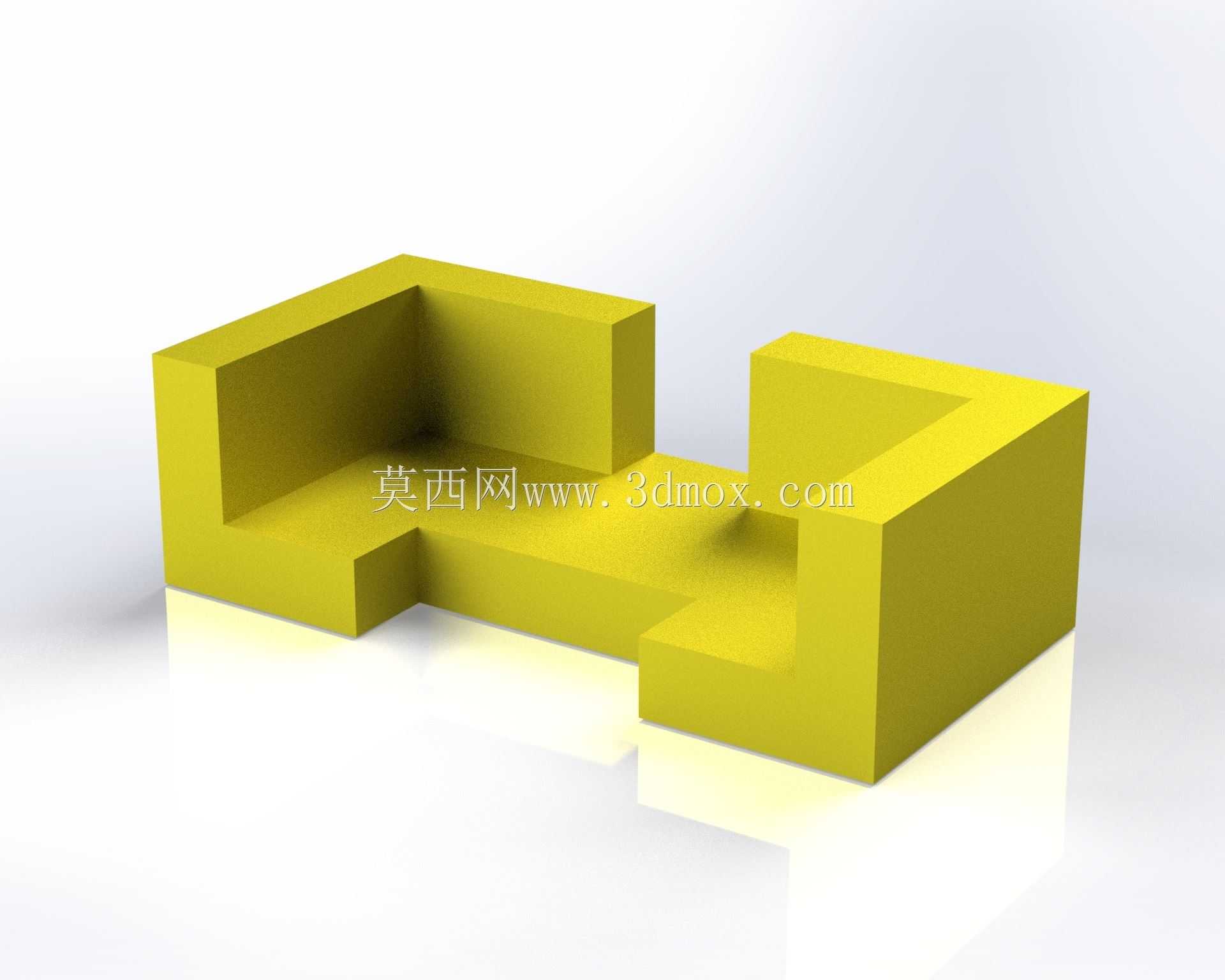

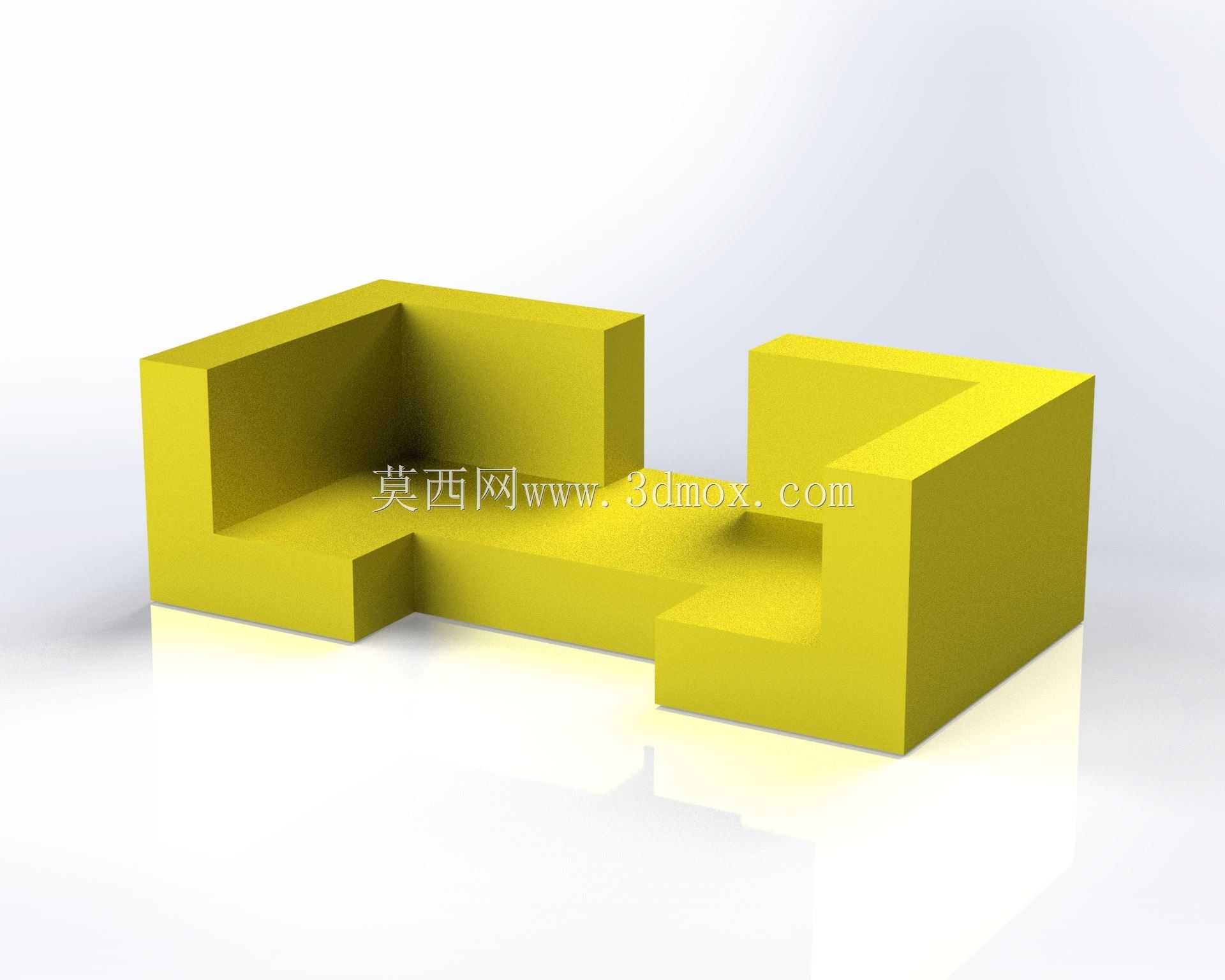

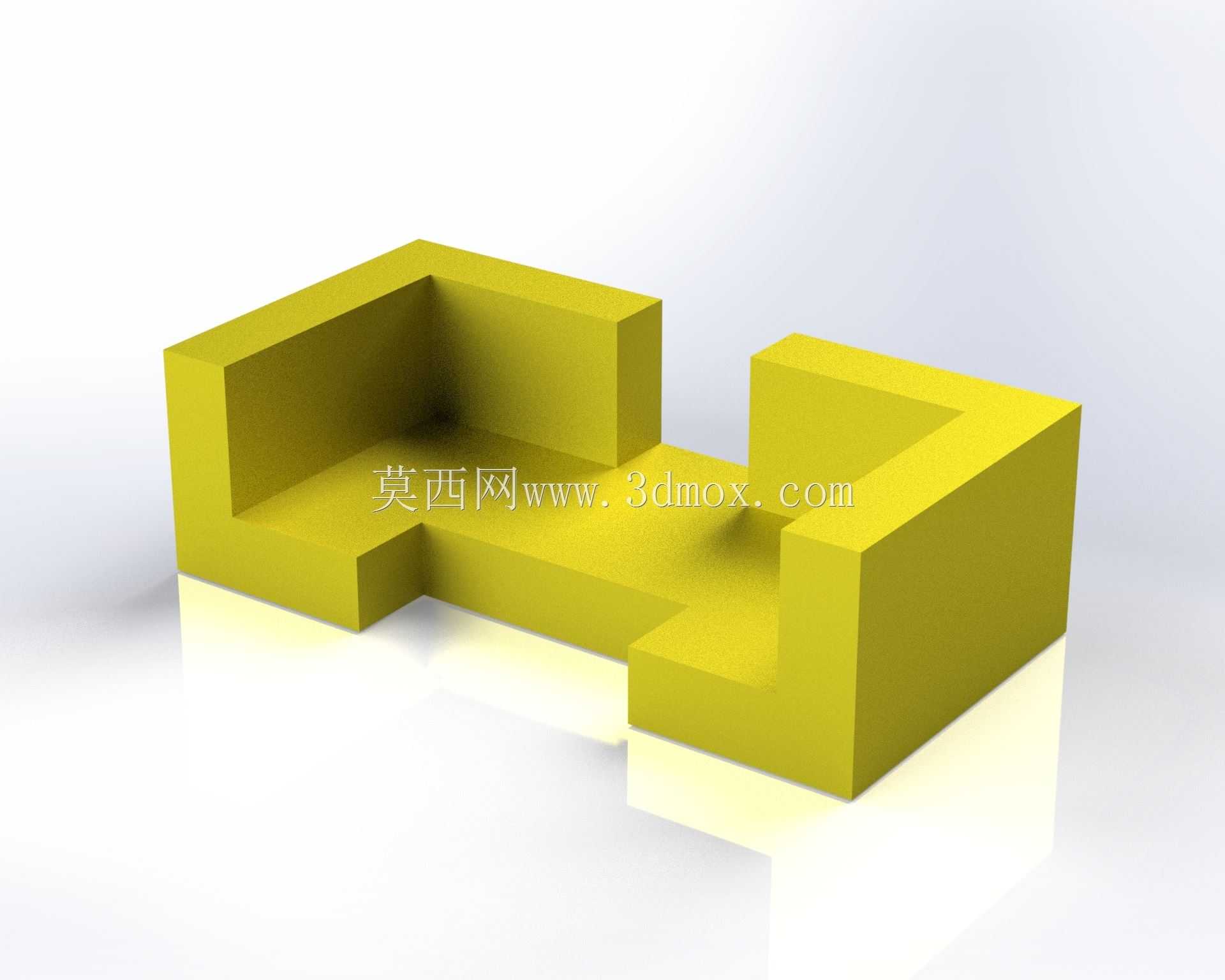

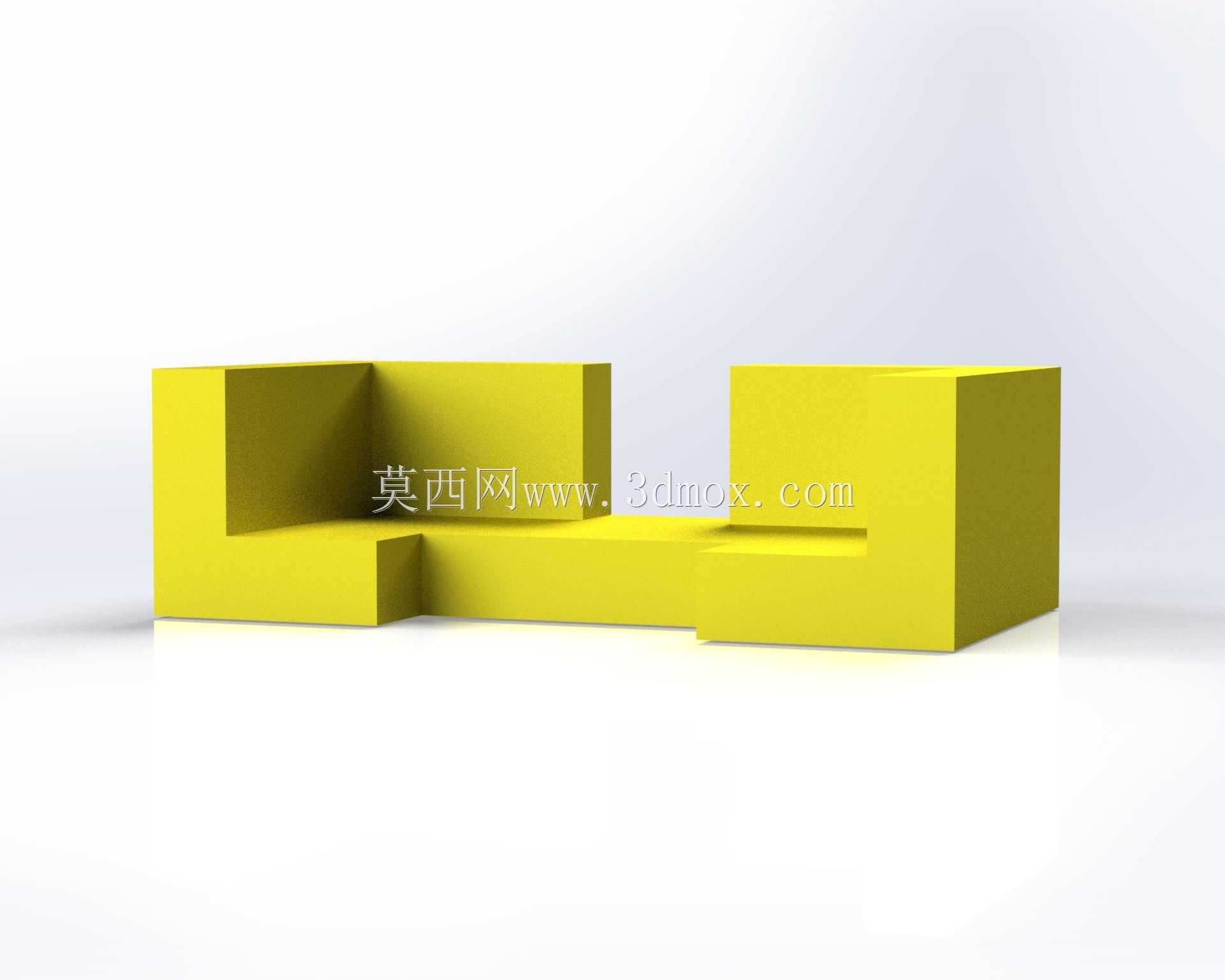

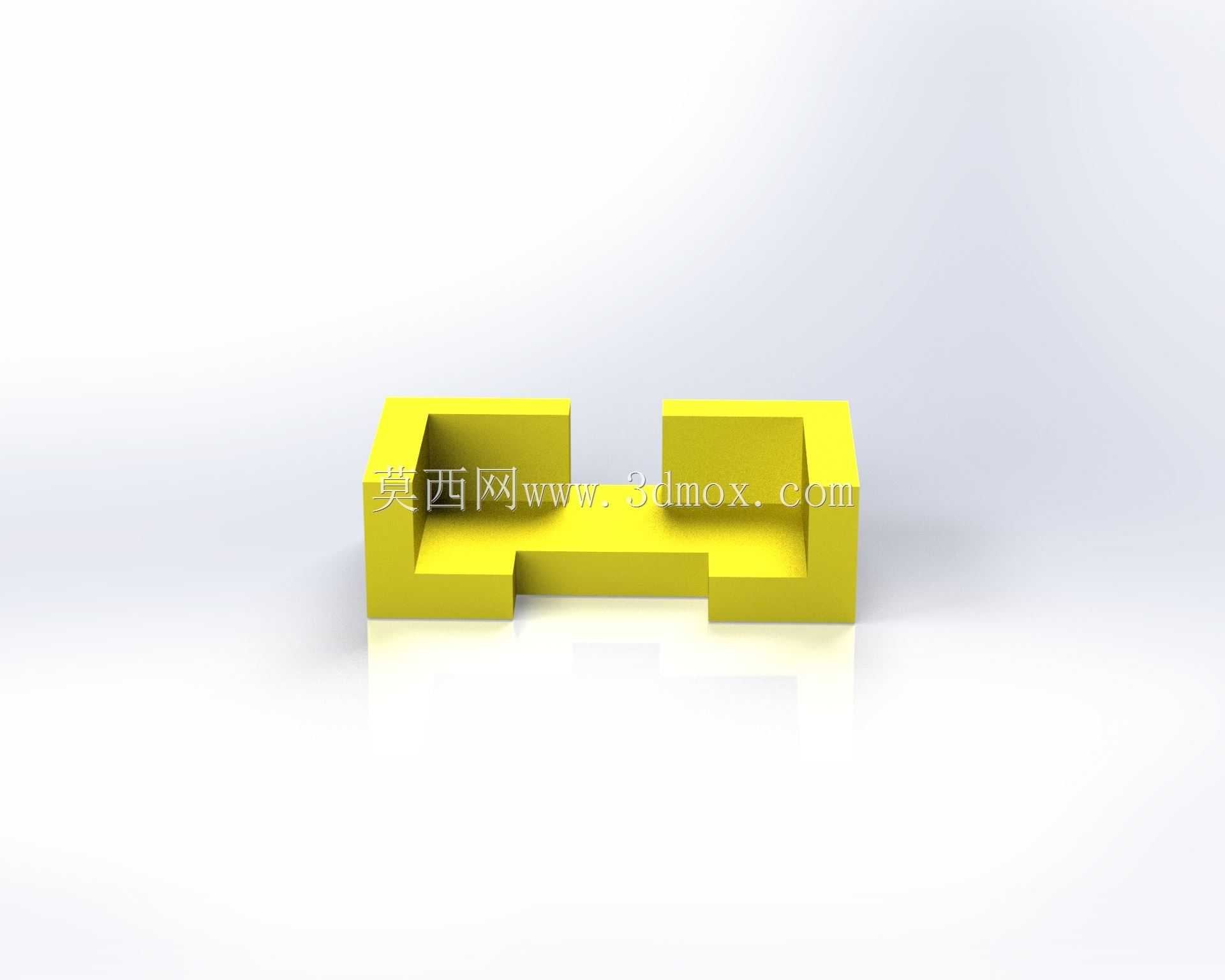

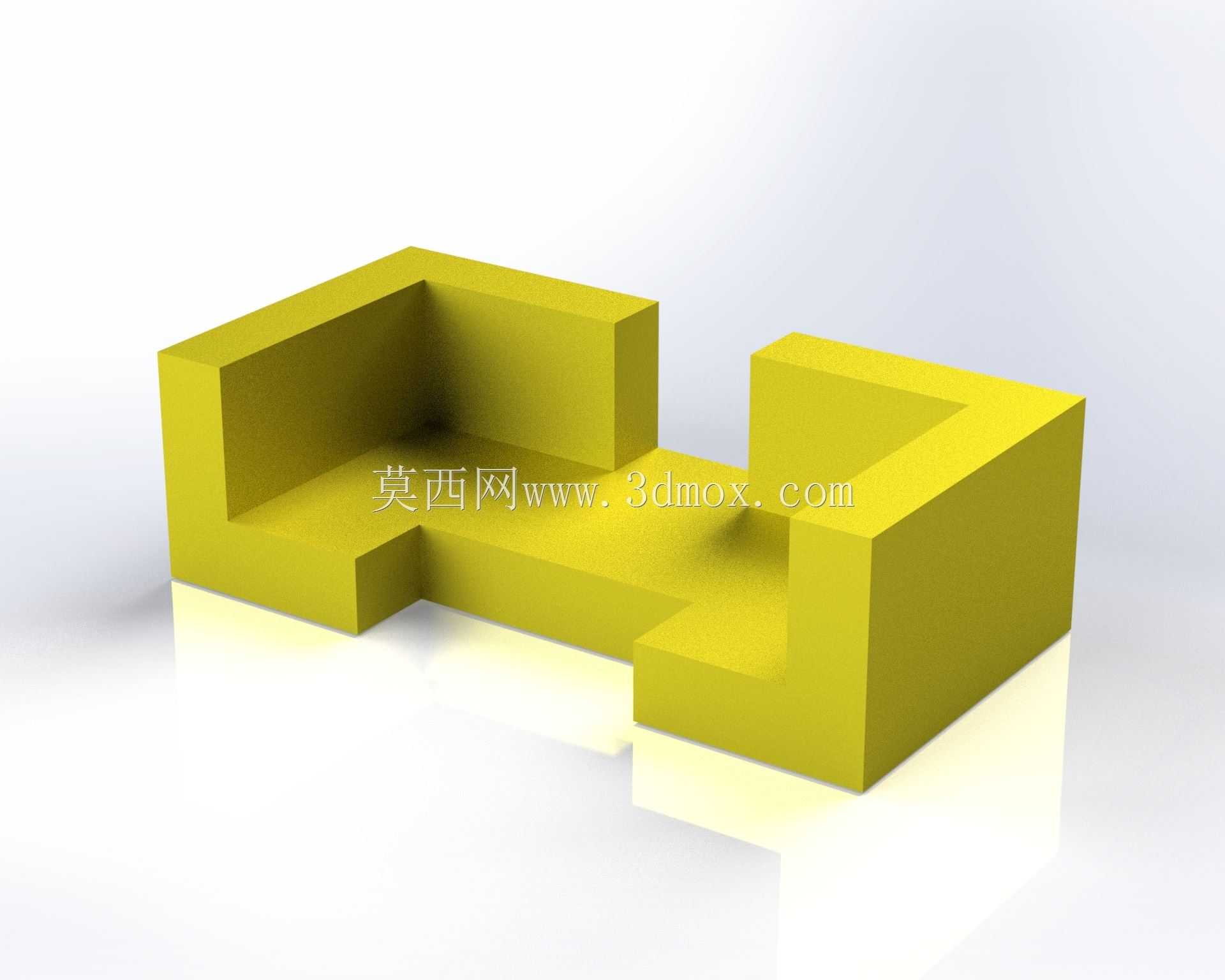

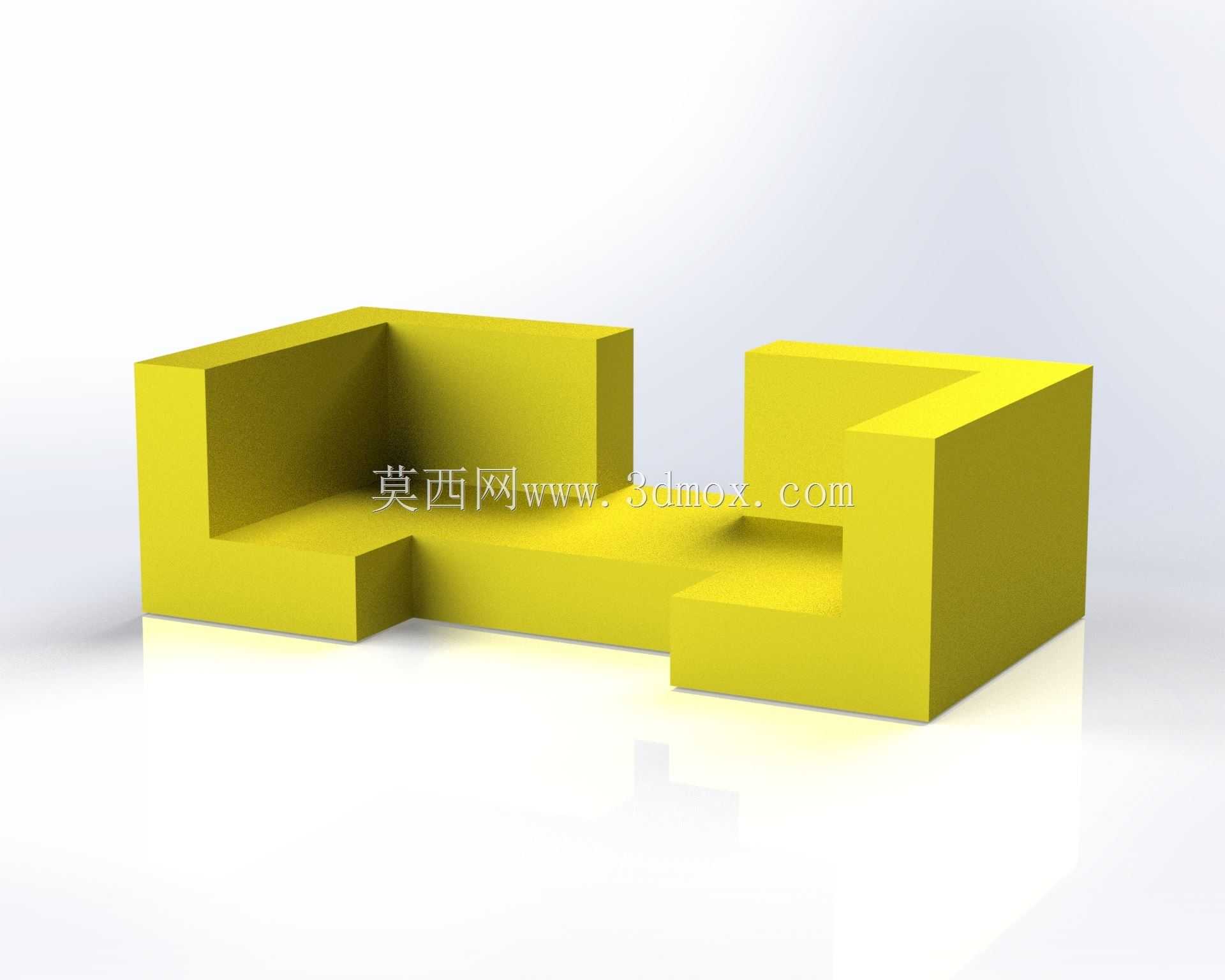

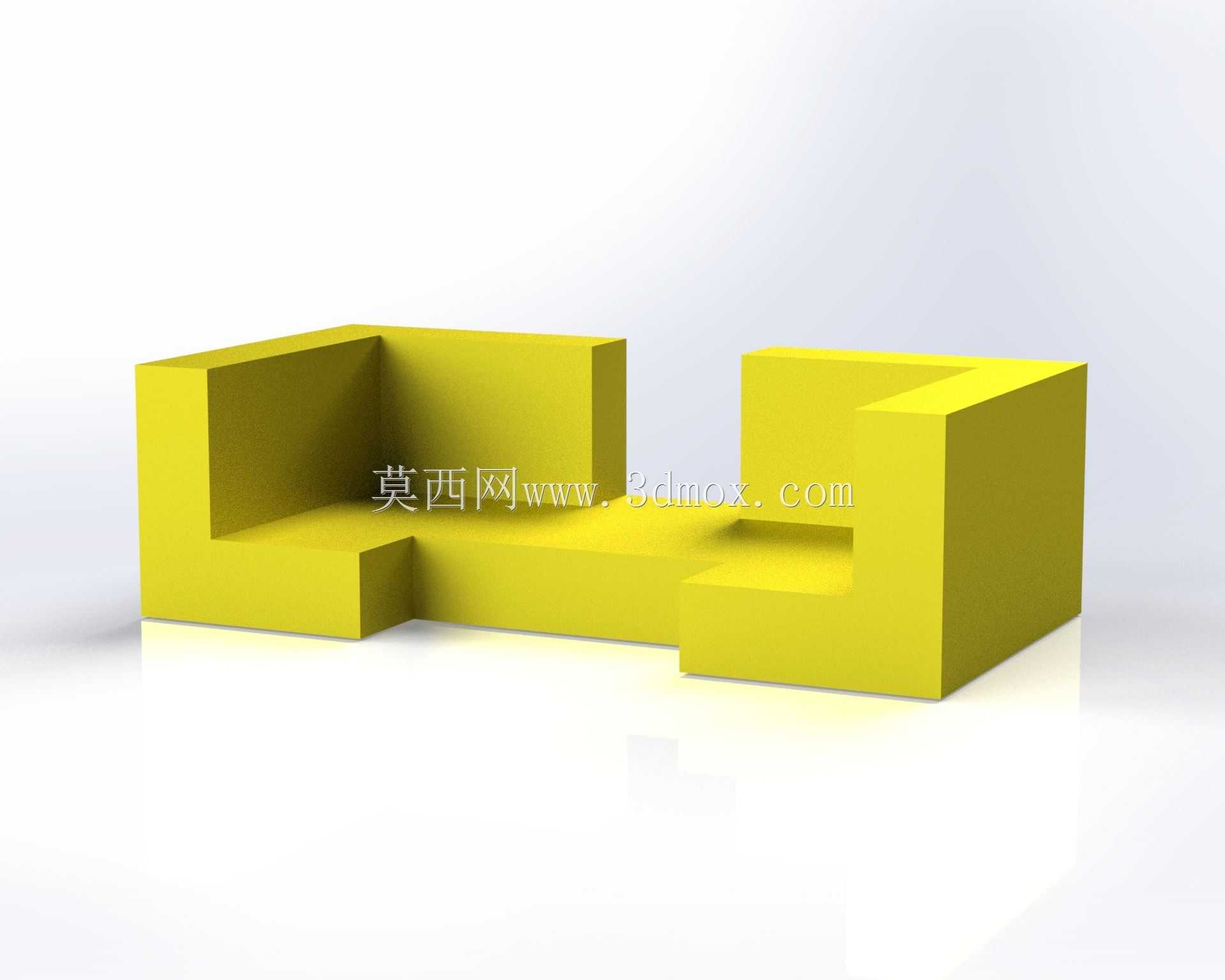

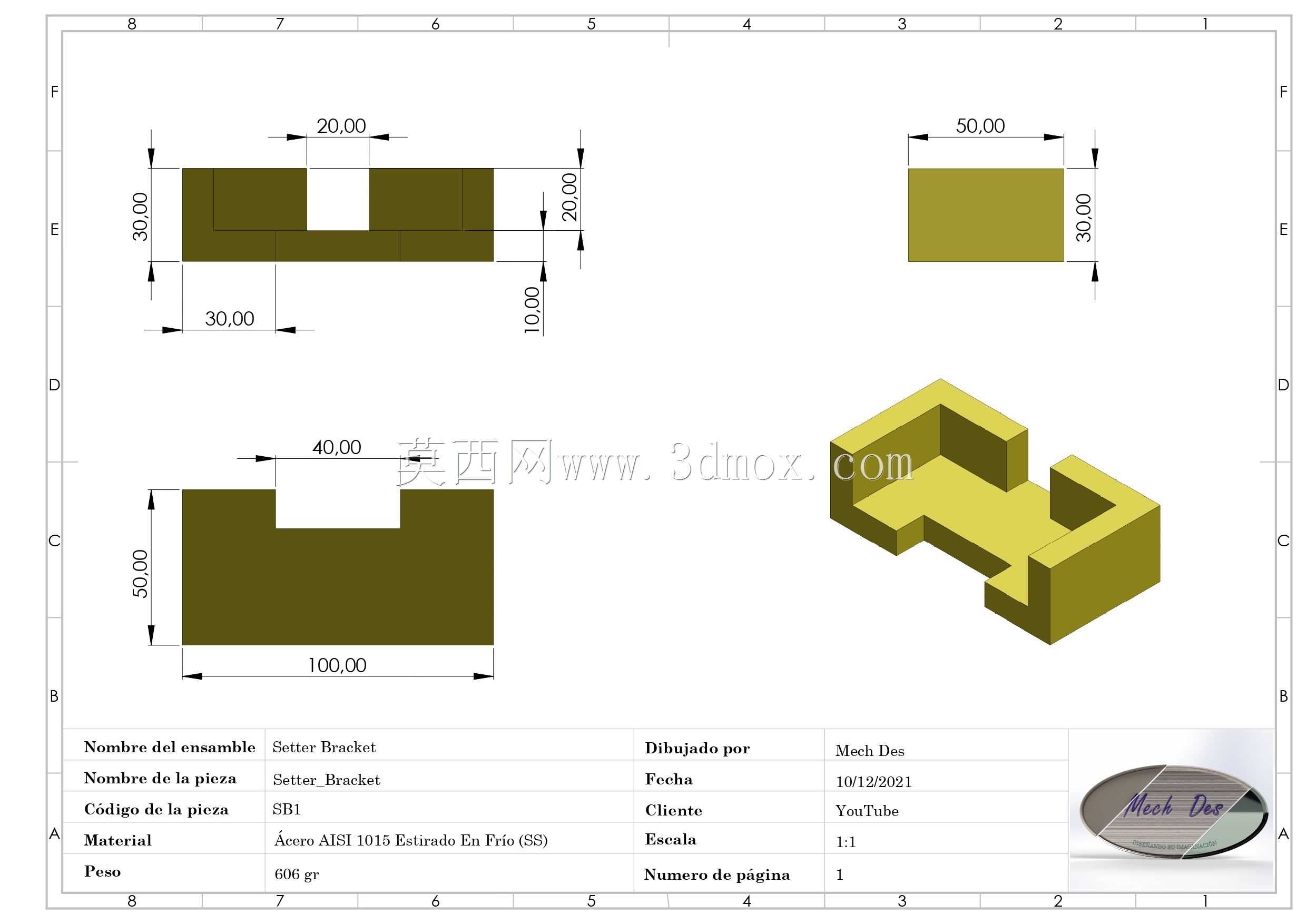

传感器配套安装用凹型固定支座结构

　　在工业传感检测工位的布局中，这类凹型固定支座的应用场景覆盖了自动化产线的位置检测、设备运行状态监测、工装夹具的到位确认等多个环节，多数光电式、接近式传感器的安装都需要依托这类刚性支撑件来完成定位，避免检测过程中因支架晃动、位移导致的检测信号偏差。从实际使用的角度看，这类支座的核心功能是为传感器提供稳定的安装基准，同时通过自身的结构形态预留出传感器的接线、调整空间，两侧凸起的挡边结构一方面可以限制传感器的横向窜动，另一方面也能在工位存在少量飞溅碎屑、切削液滴落的场景下，为传感器本体提供基础的侧向防护，减少外界杂物对检测端面的污染。

　　设计这类支座的时候，首先要匹配对应传感器的安装尺寸边界，中间下凹的腔体宽度需要略大于传感器本体的外径或安装边宽度，保证传感器可以顺利嵌入腔体内部，腔体的深度要结合传感器的检测距离来设定，既要保证传感器检测端面伸出后不会超出支座前端面过多，避免碰撞损坏，也要防止端面内凹过深导致检测范围被支座自身结构遮挡。两侧的凸台高度不需要做的过高，通常控制在传感器本体高度的三分之二即可，过高的凸台会遮挡传感器的侧向接线空间，也会增加不必要的材料消耗，过低则无法起到侧向限位和防护的作用。支座的底部平面是核心安装基准面，加工时需要保证足够的平面度，整个支座的壁厚要结合安装工位的振动情况来设定，常规轻载检测工位的壁厚保持在均匀一致即可，若安装在冲压设备、往复运动机构这类振动较大的位置，需要适当增加安装孔周边的壁厚，避免长期受振后安装孔出现开裂、支座变形的问题。

　　从安装边界来看，这类支座的整体外轮廓要适配安装工位的预留空间，底部通常设置两个对称的安装通孔，孔位间距要匹配常用的工业铝型材槽距或者工装板的标准安装孔位，不需要额外制作转接板就可以直接固定在型材框架或者设备立面上。安装孔的沉头深度要适配常用内六角螺栓的头部尺寸，保证螺栓拧紧后头部不会高出支座底面，避免安装后支座出现翘曲、贴合不严的问题。支座的棱边全部做小倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少应力集中的问题，提升构件的长期使用强度。

　　在实际选型应用时，需要先确认待安装传感器的外形尺寸，再匹配对应腔体规格的支座，安装时先将传感器嵌入凹腔调整到合适的检测高度，通过侧面的紧定螺钉完成传感器的位置固定，再通过底部的安装孔将整个支座固定在预设工位，固定后需要反复确认检测方向无遮挡，支座无松动，后续日常维护时只需要定期清理支座表面积攒的灰尘、碎屑，检查安装螺栓的紧固状态即可，这类结构的支座没有复杂的活动部件，长期使用的故障率极低，是传感检测工位中非常基础但不可或缺的支撑构件。不同于复杂的可调式支架，这种一体式凹型支座的刚性更好，在对检测位置稳定性要求较高的工位上，比多节可调支架的重复定位精度更高，不会因为长期往复受力出现关节松动、位置偏移的问题，尤其适合固定检测点的长期使用。设计建模过程中，要优先保证各安装面的形位公差，凹腔的内侧壁与底面的垂直度要控制在合理范围内，避免传感器装入后出现倾斜，导致检测方向出现角度偏差，影响最终的检测准确性。
