S形卡扣式夹持固定零件结构设计

　　在工业装配、电子设备装夹、小型工装定位场景中，这类S形夹持件是十分常用的快装固定元件，区别于传统螺栓紧固的连接形式，它依靠自身结构的弹性形变实现卡接固定，无需额外辅助工具即可完成装拆，在需要频繁拆装维护的工位、狭小空间内的零件固定场景中，能大幅降低装配工时，提升运维效率。从实际使用场景来看，这类夹件常被用于传感器线束固定、小型PCB板临时定位、工装治具上的工件预压紧、机柜内部走线整理等场景，部分经过表面处理的不锈钢材质S形夹，也可用于潮湿、有轻度腐蚀的工业环境中，依靠材料本身的防锈性能维持长期夹持力，不会出现常规塑料卡扣老化断裂的问题。

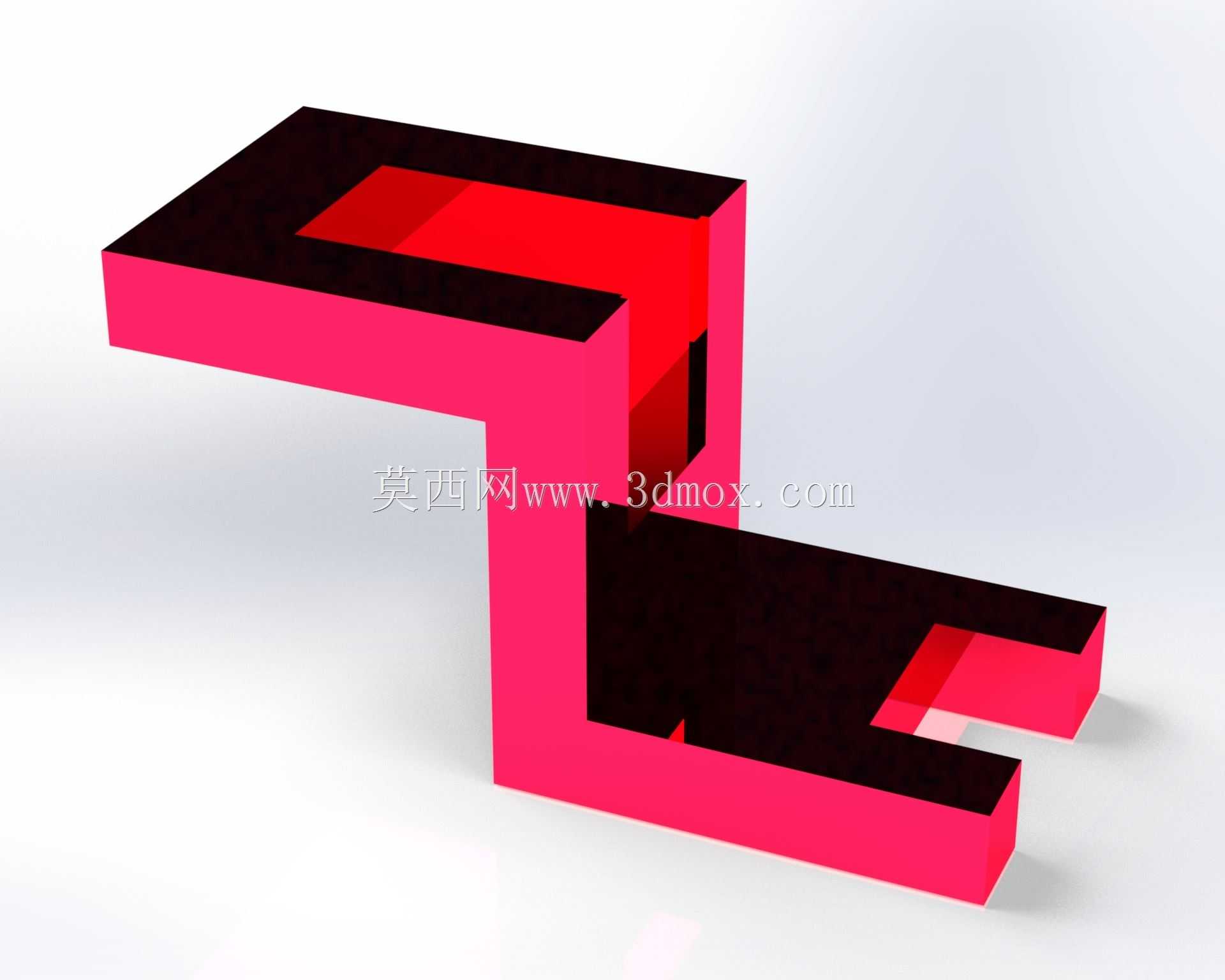

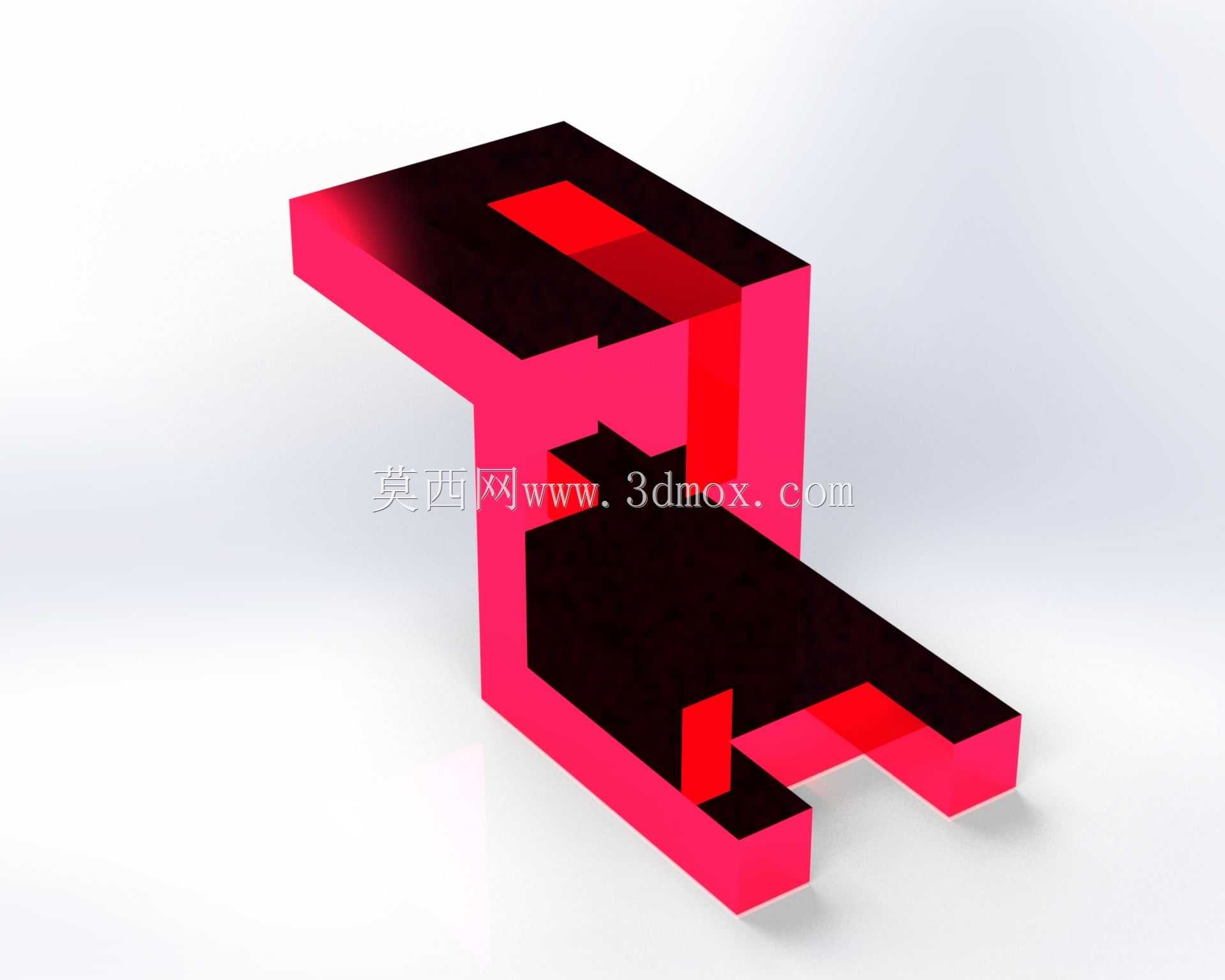

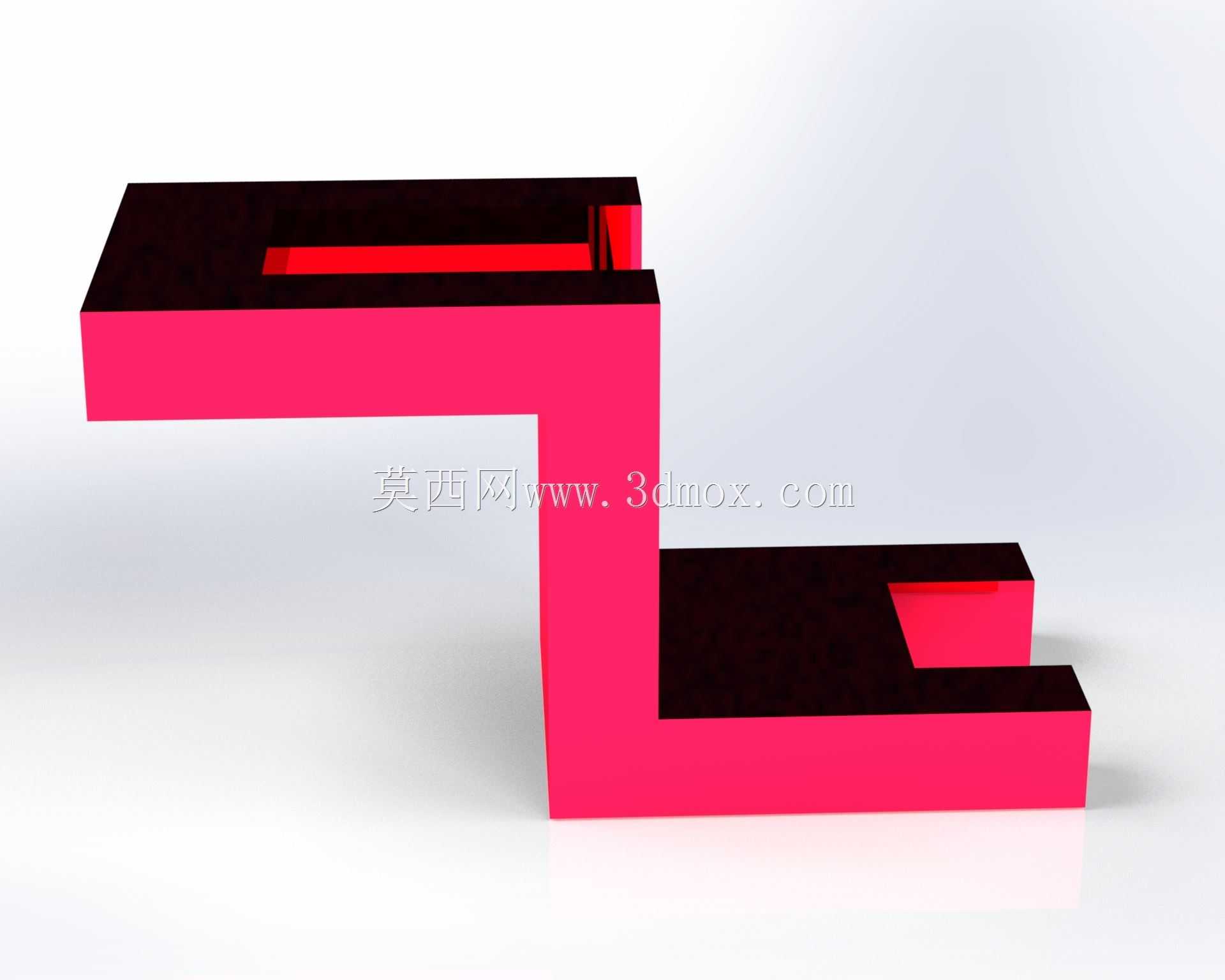

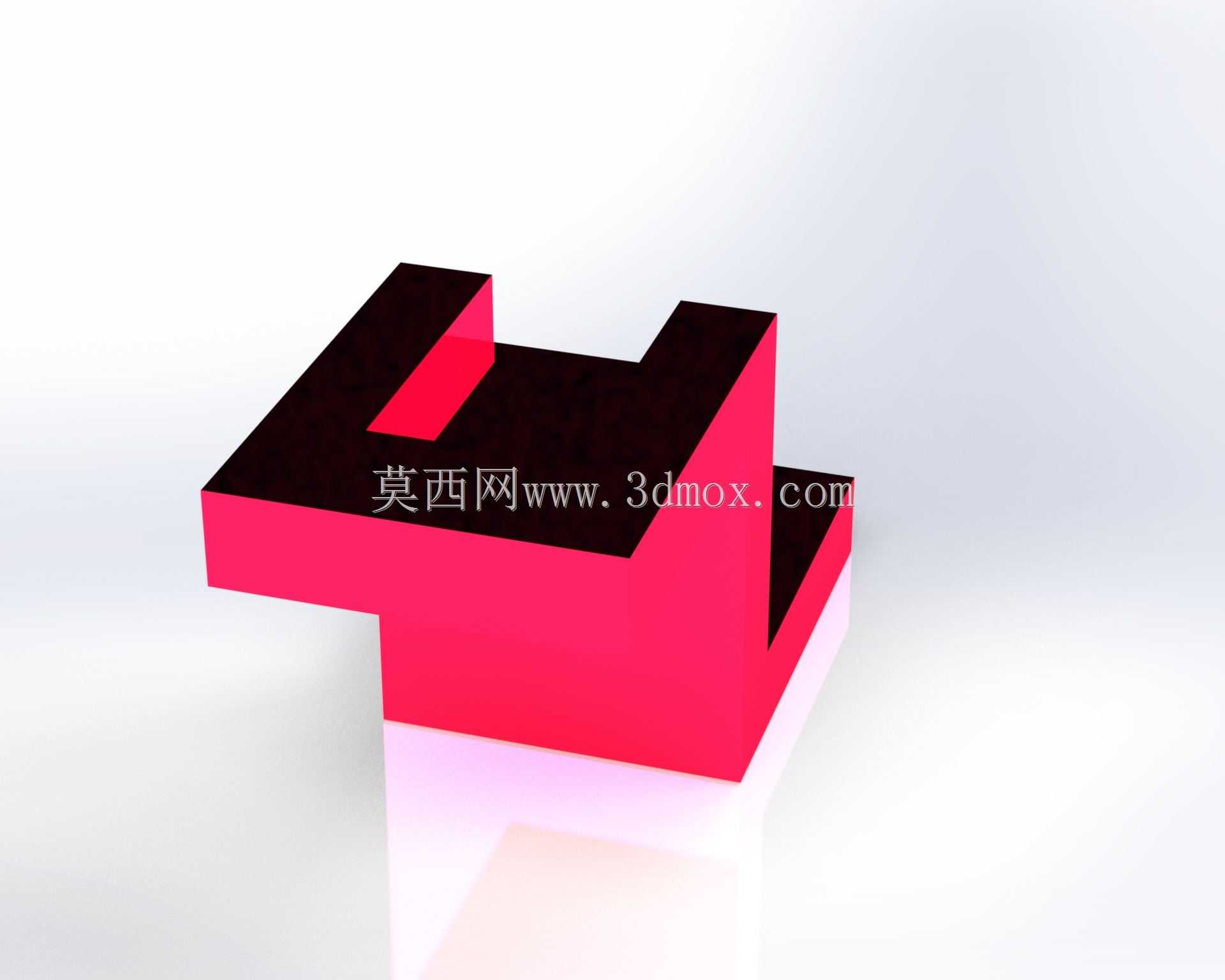

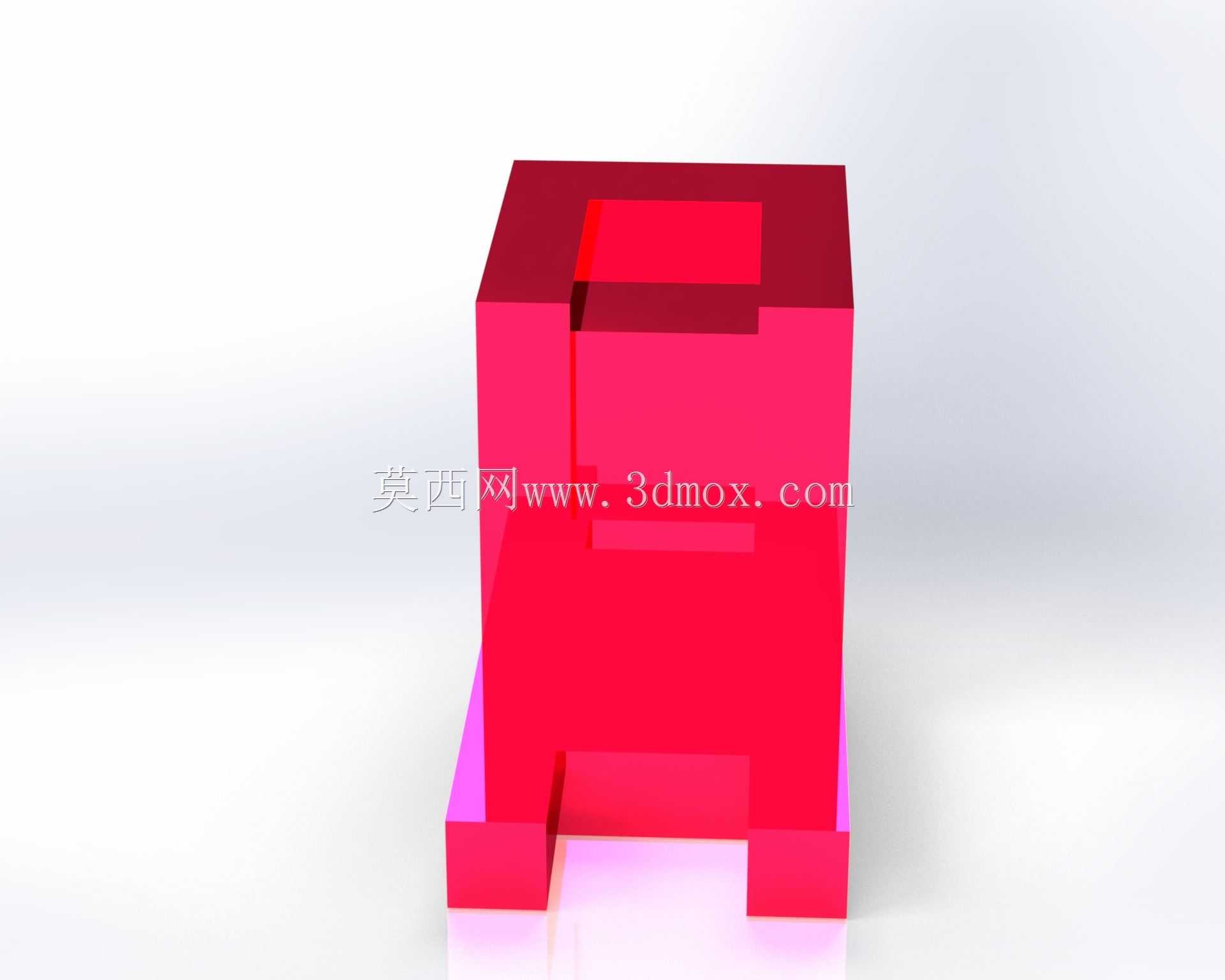

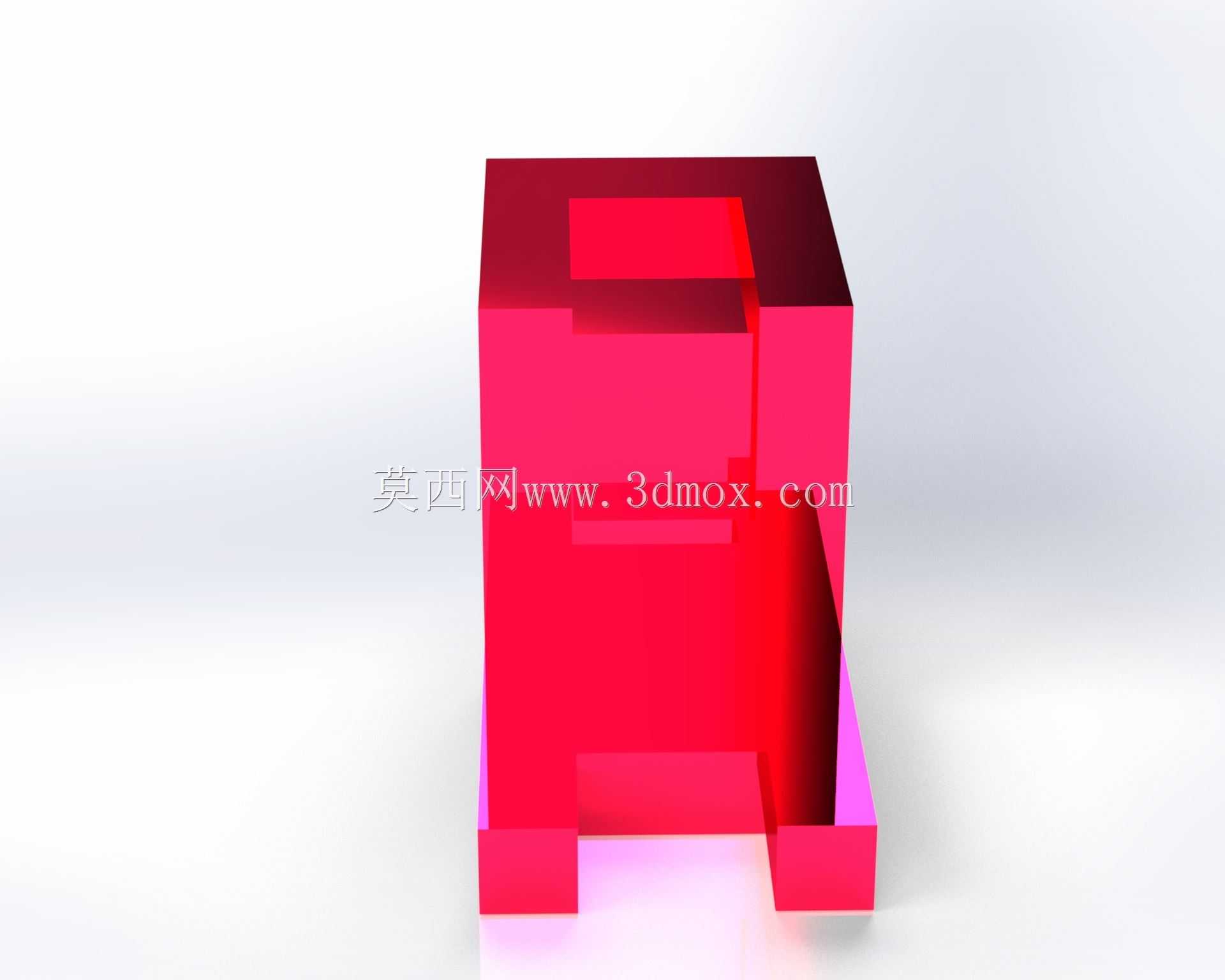

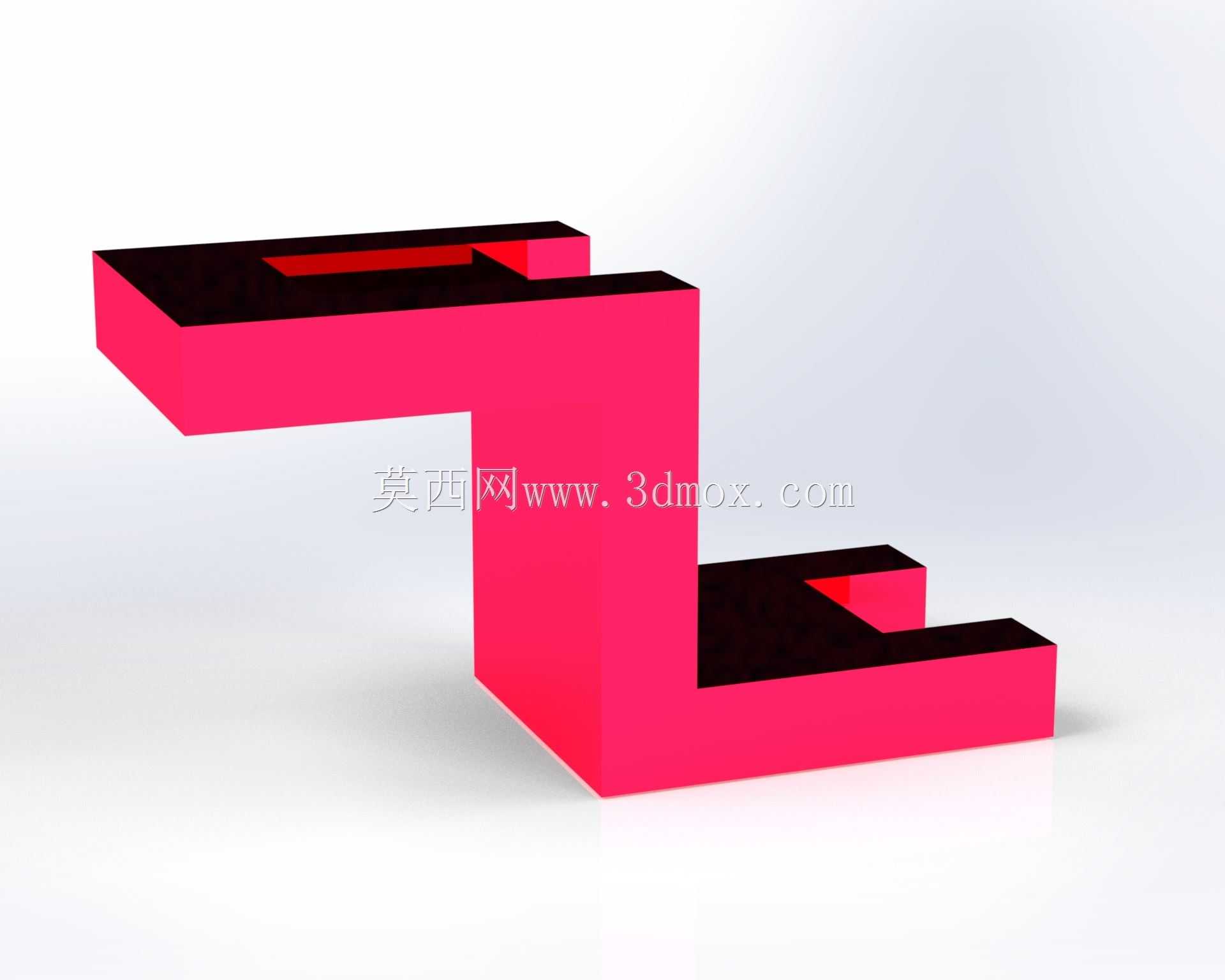

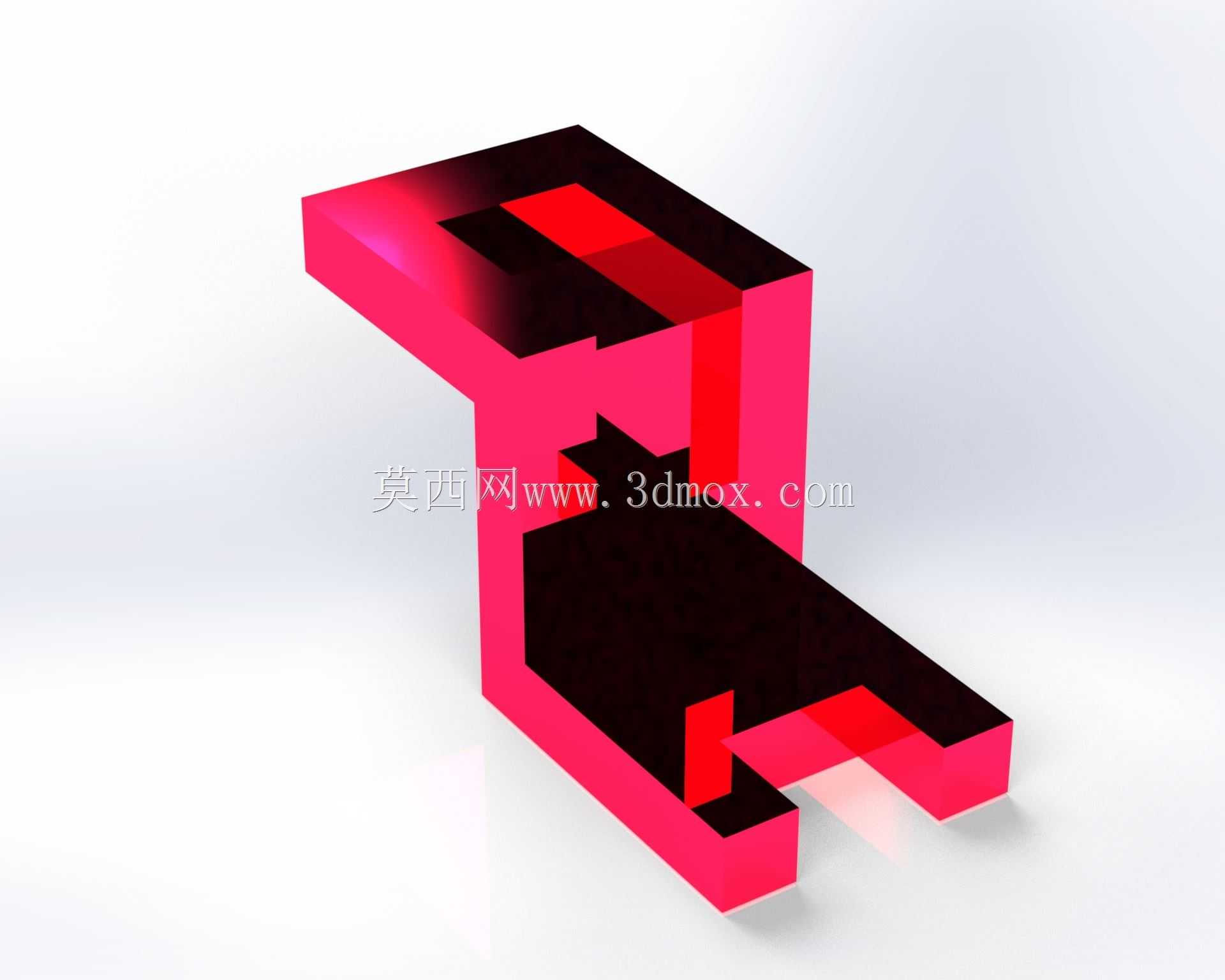

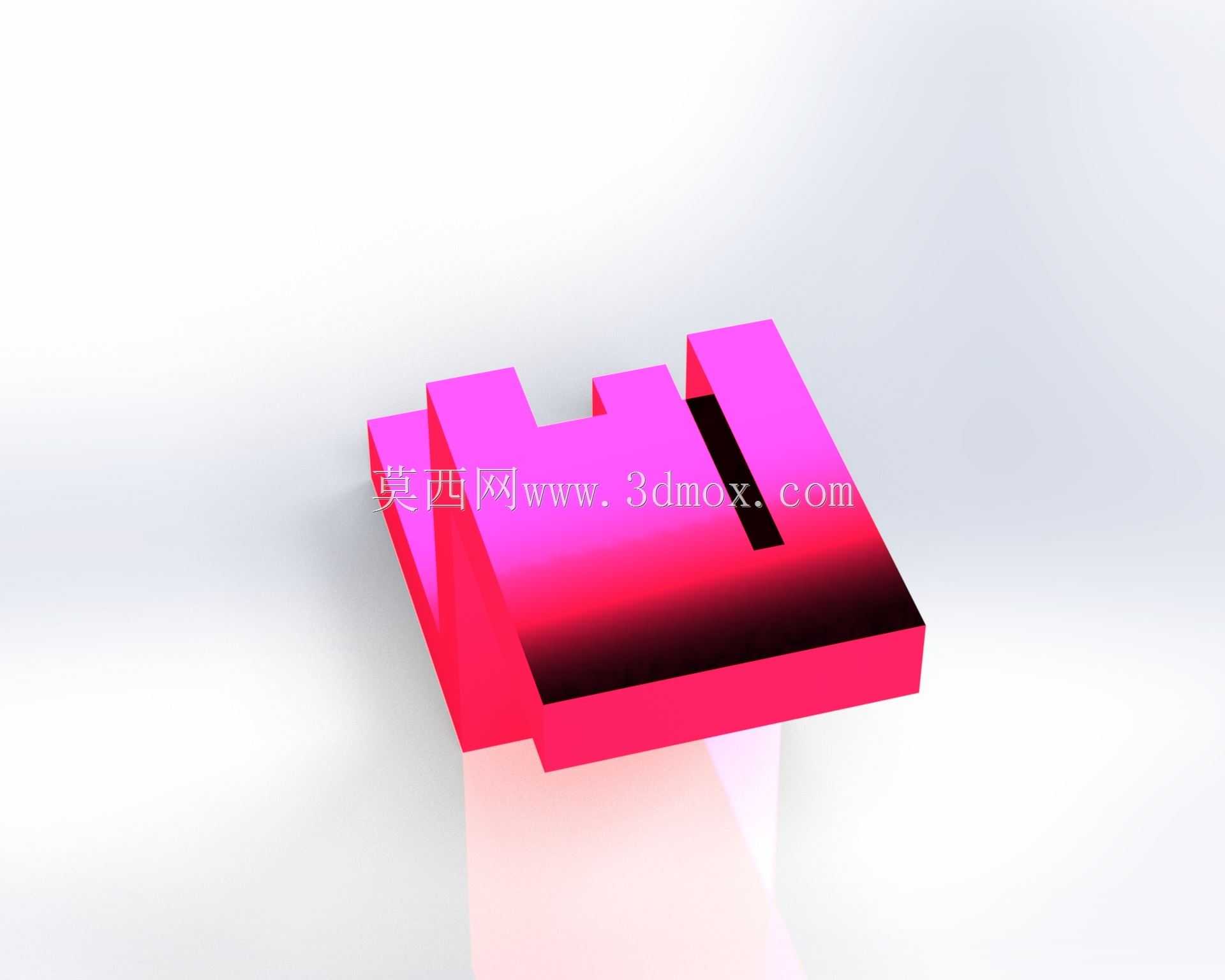

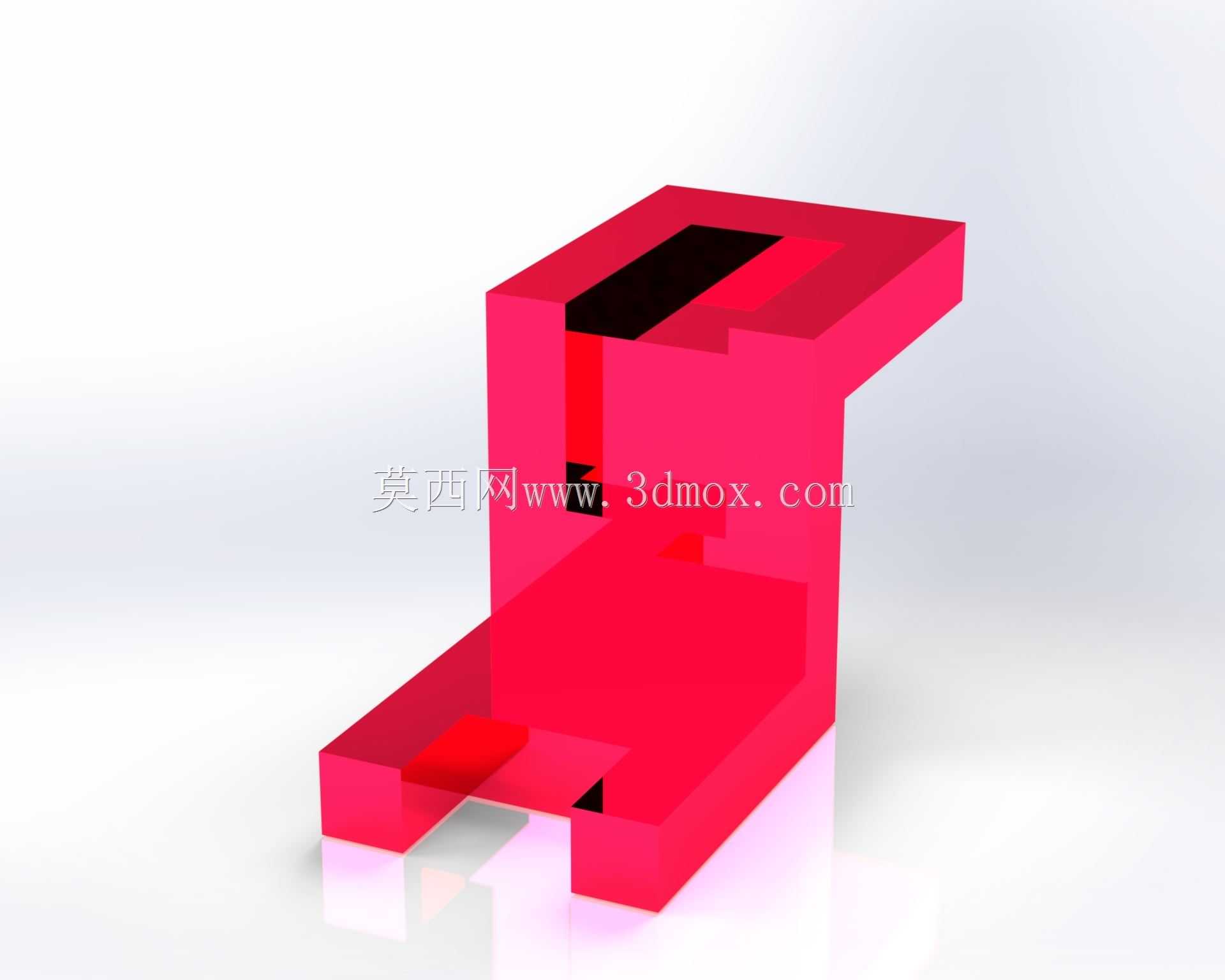

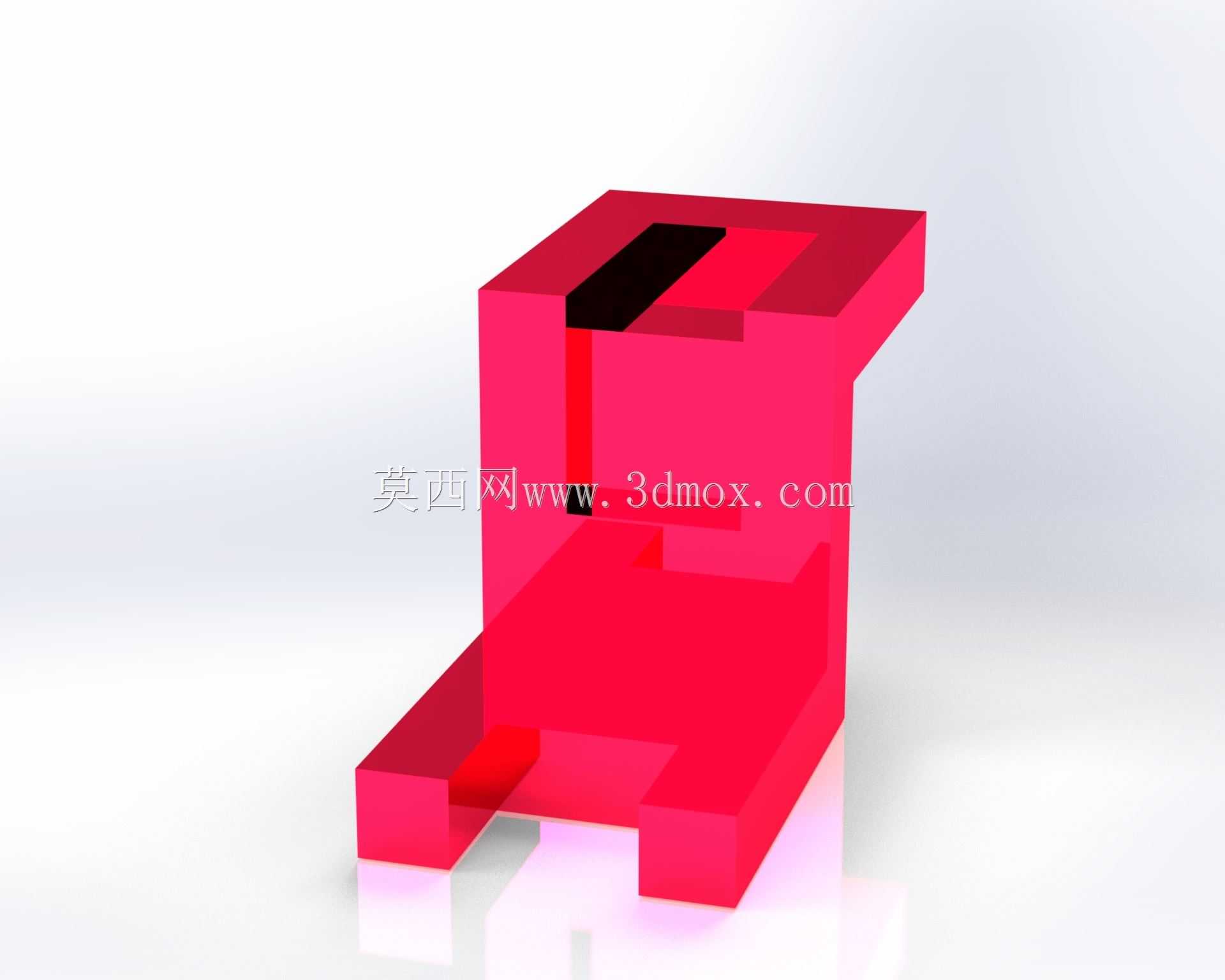

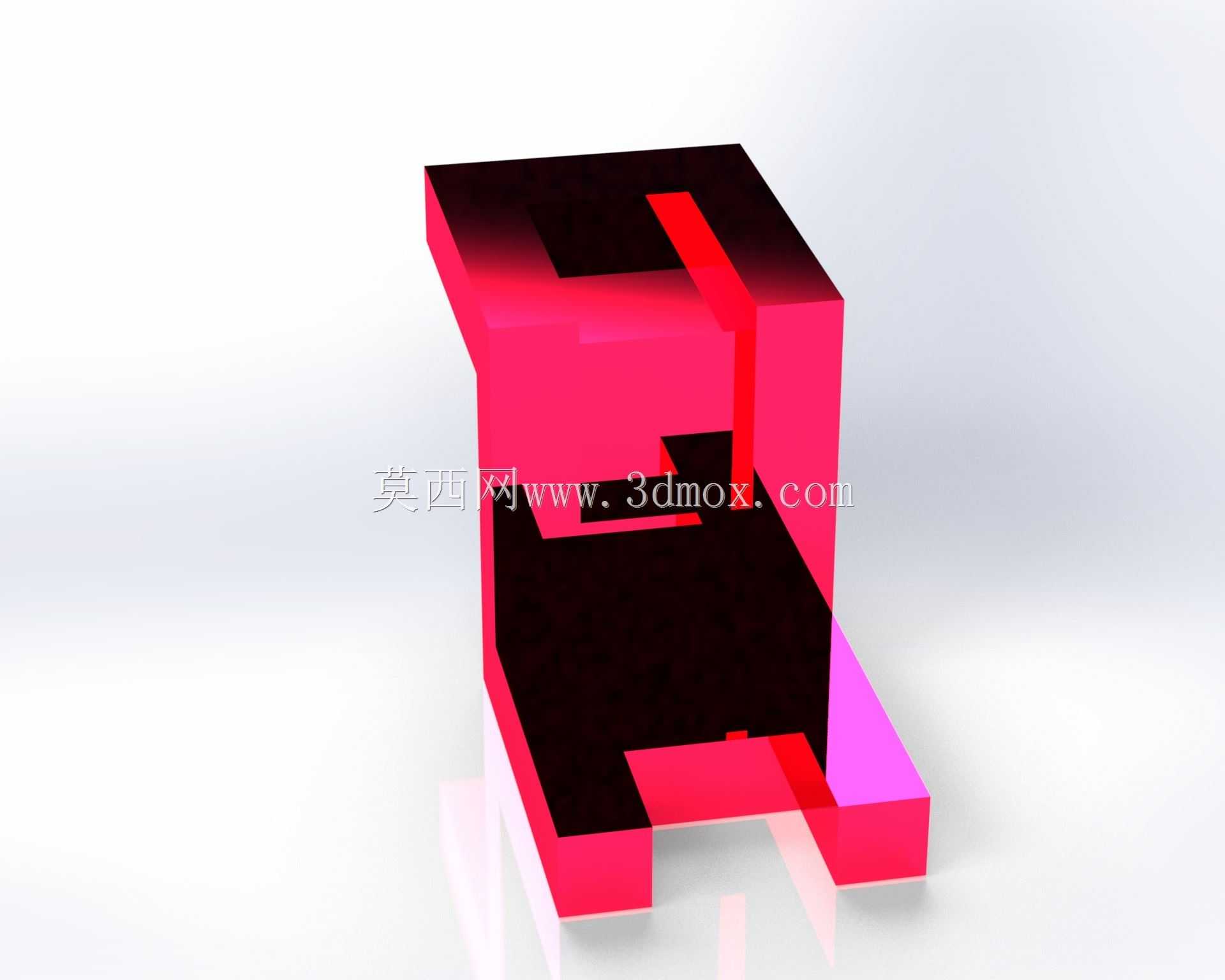

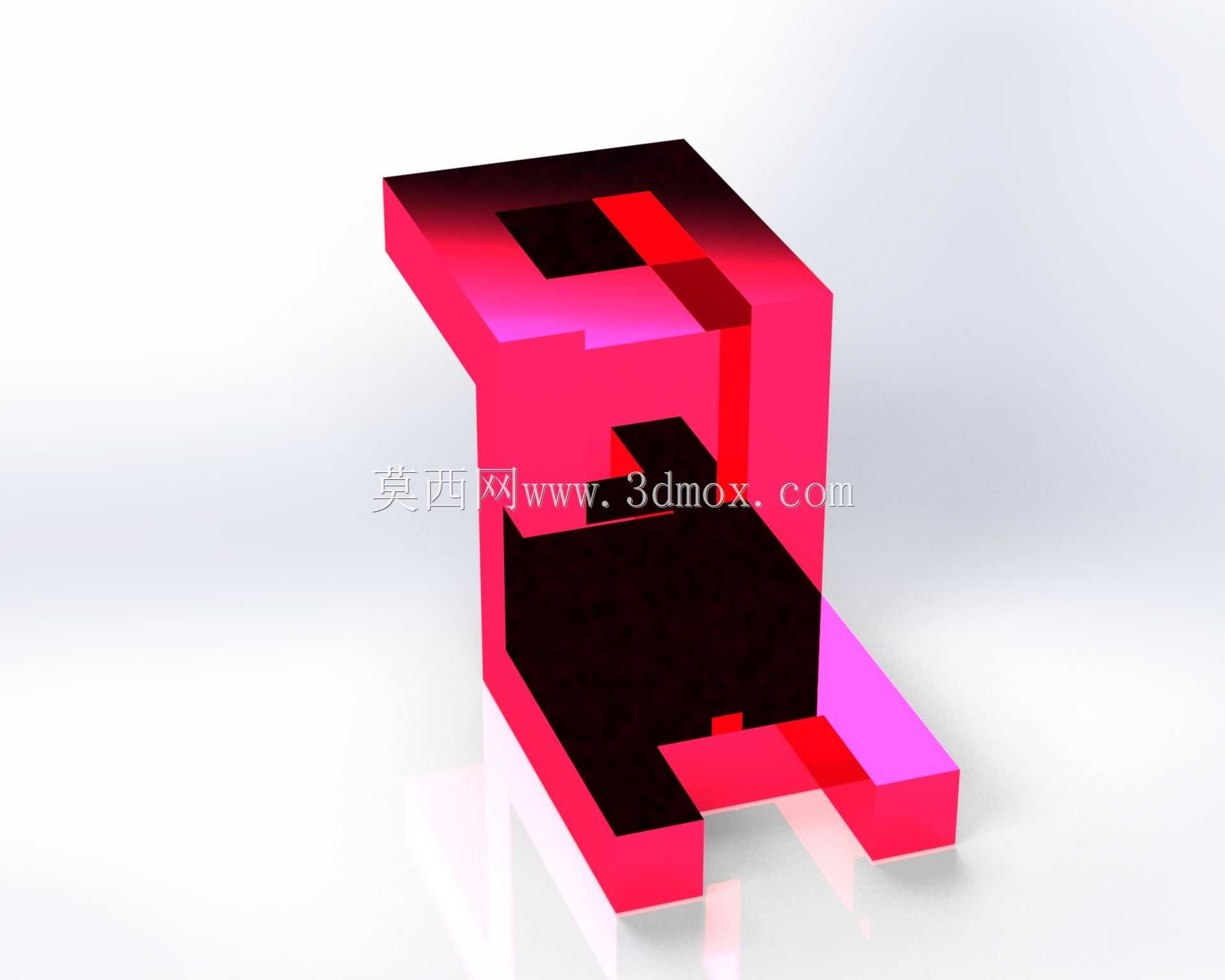

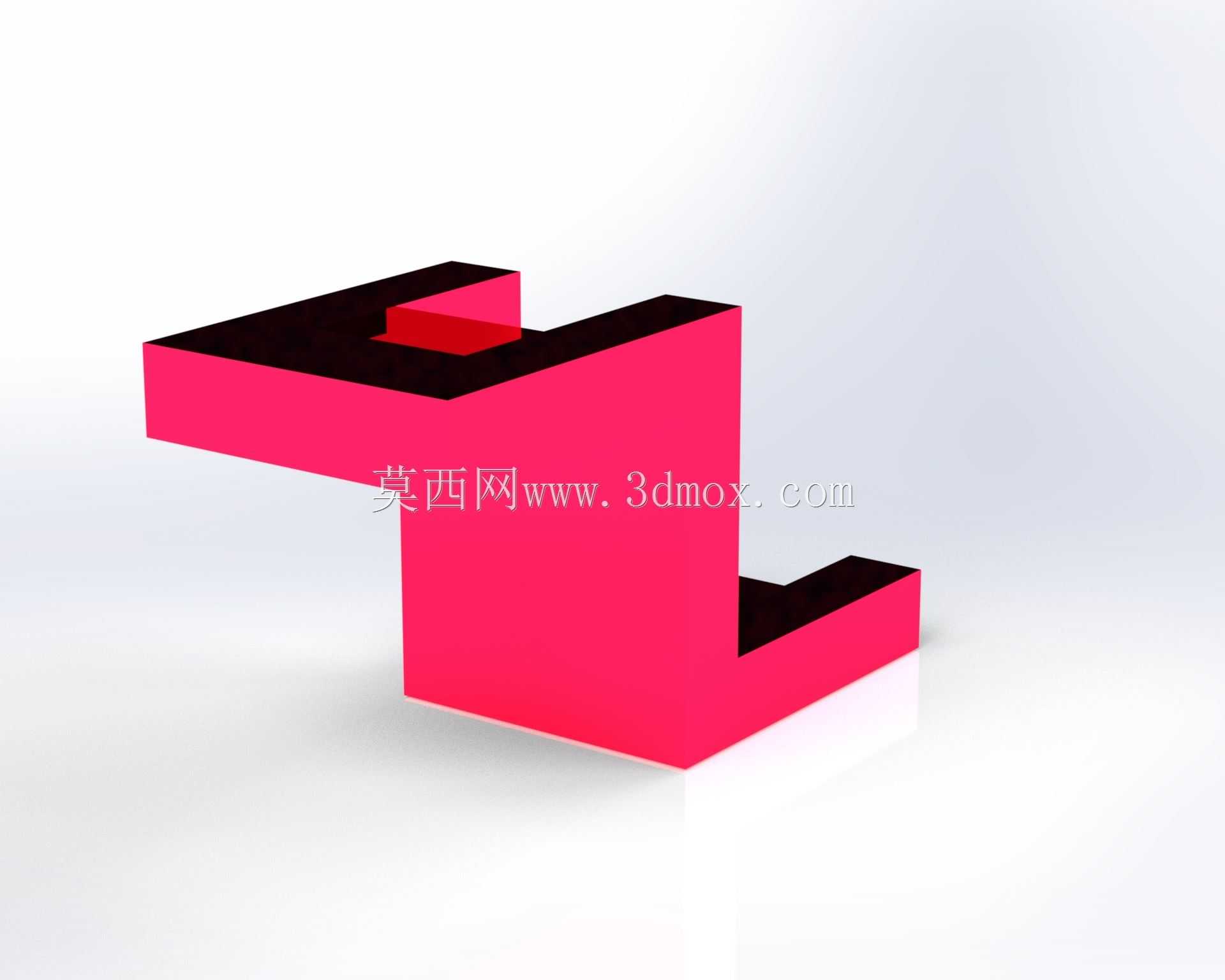

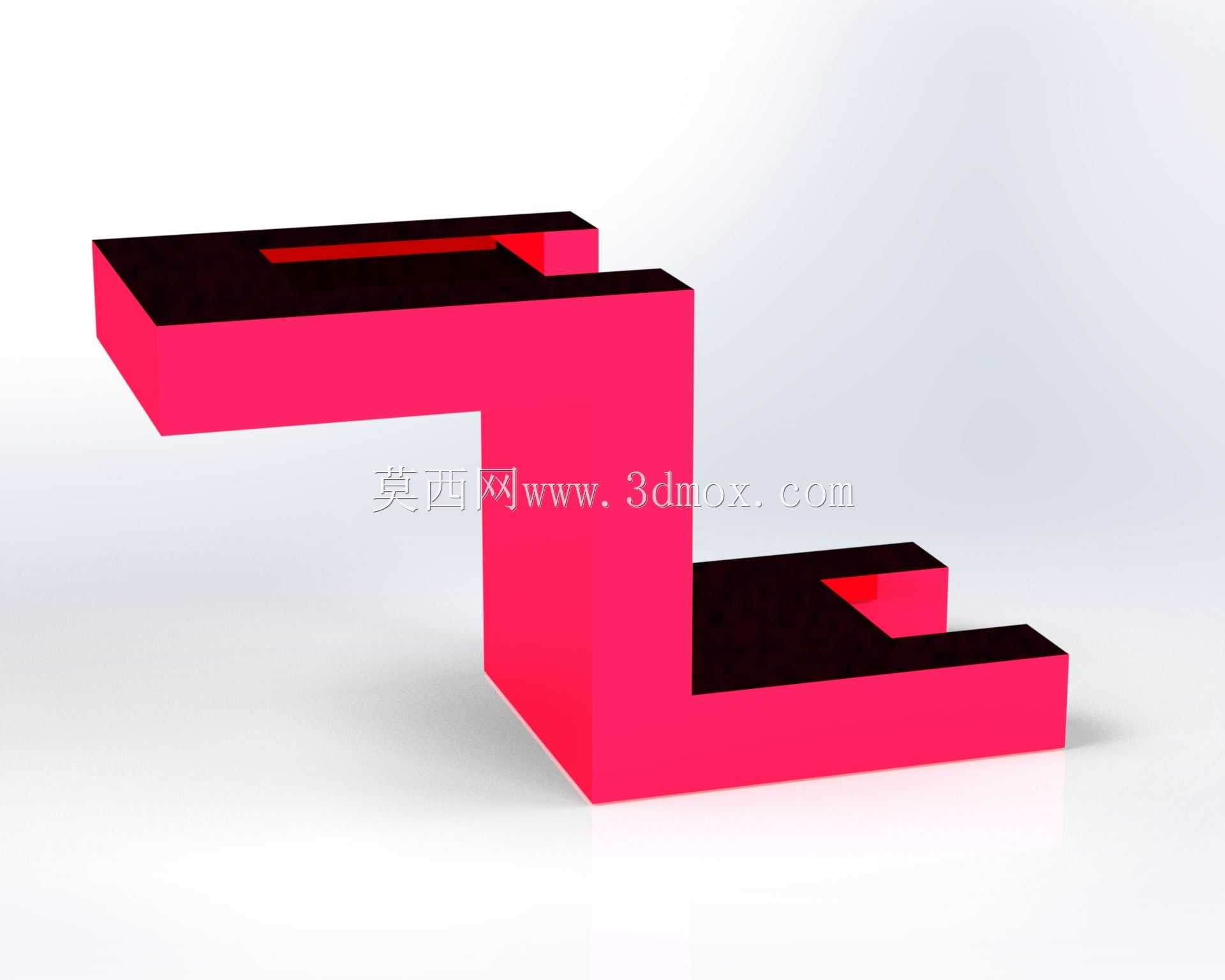

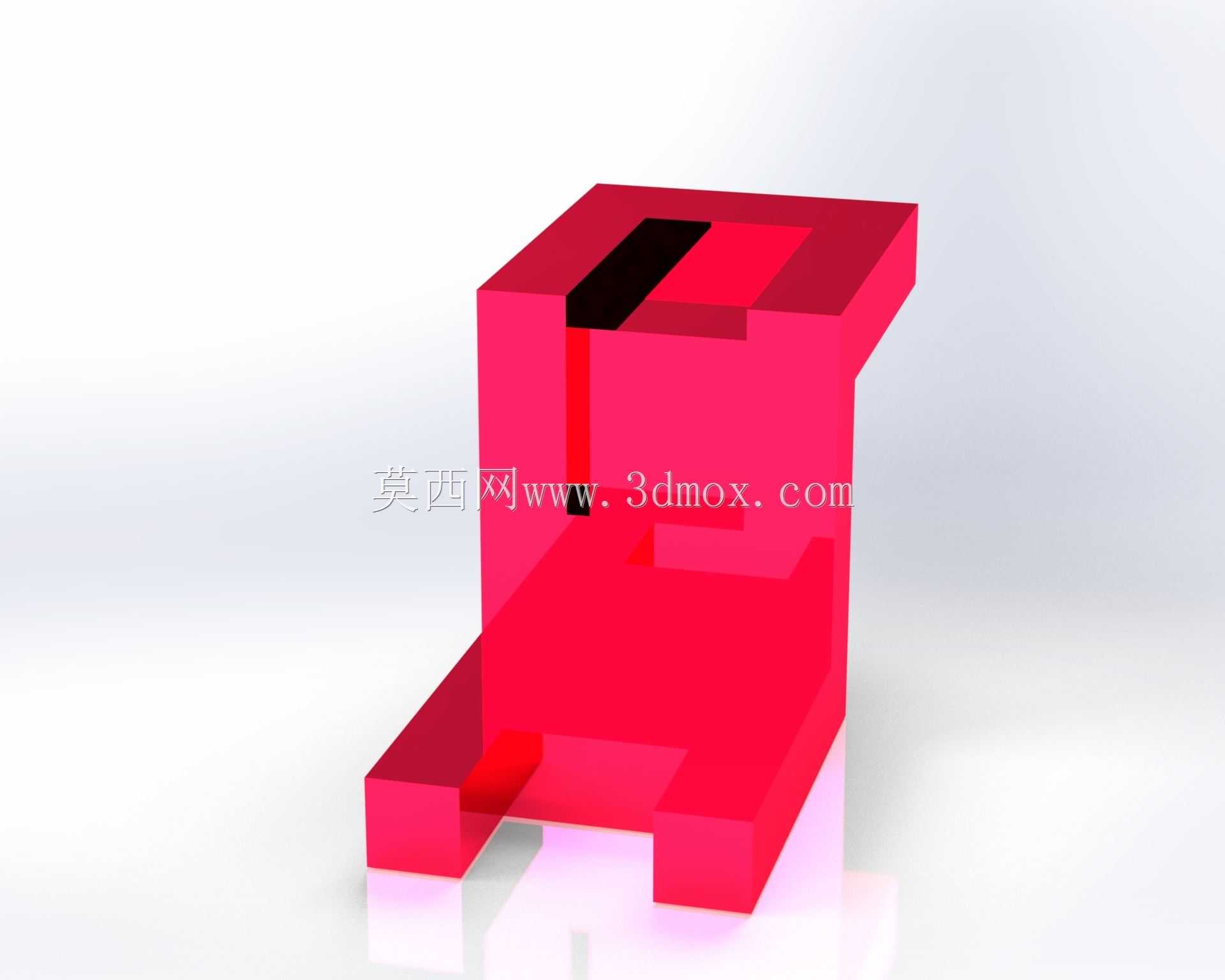

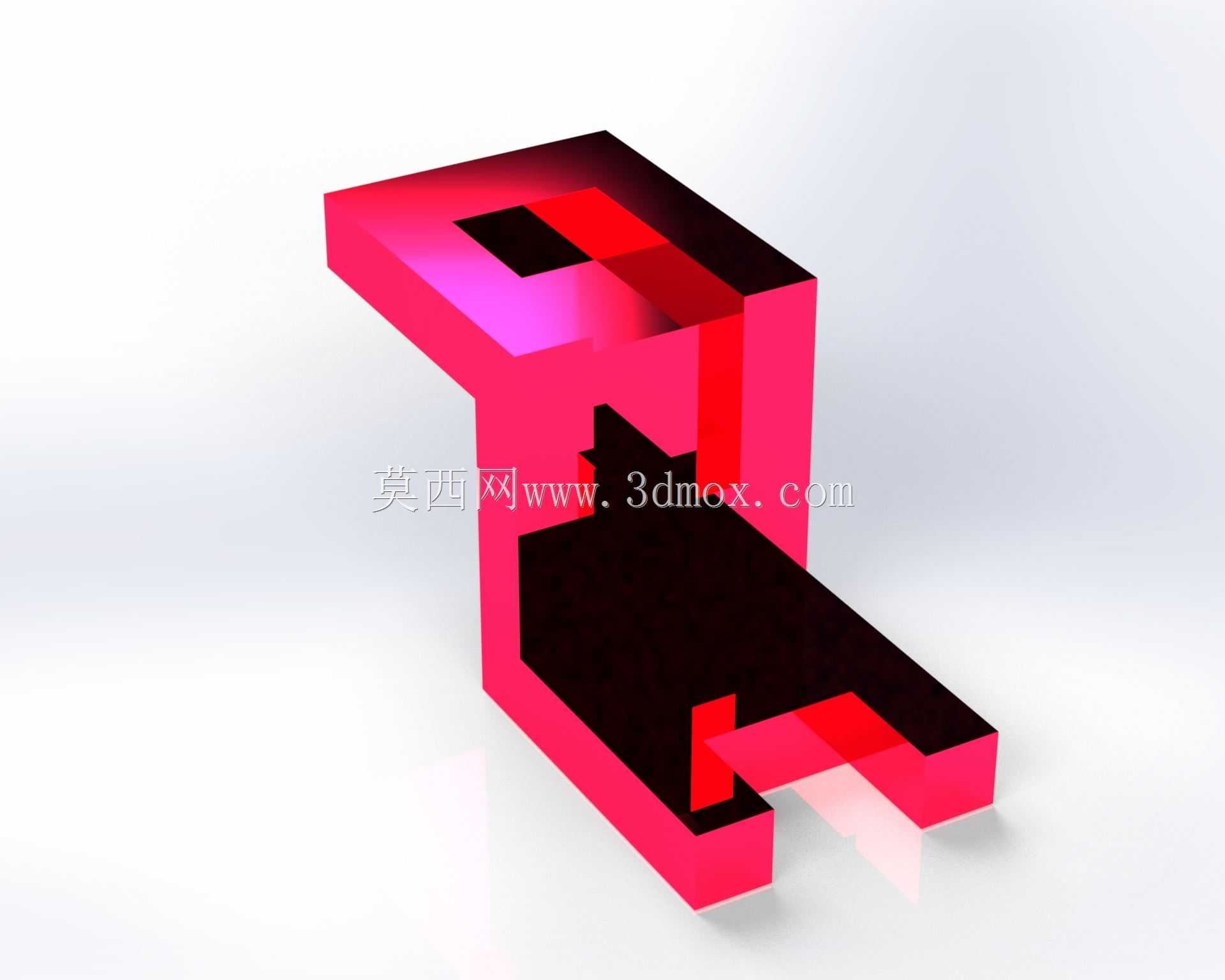

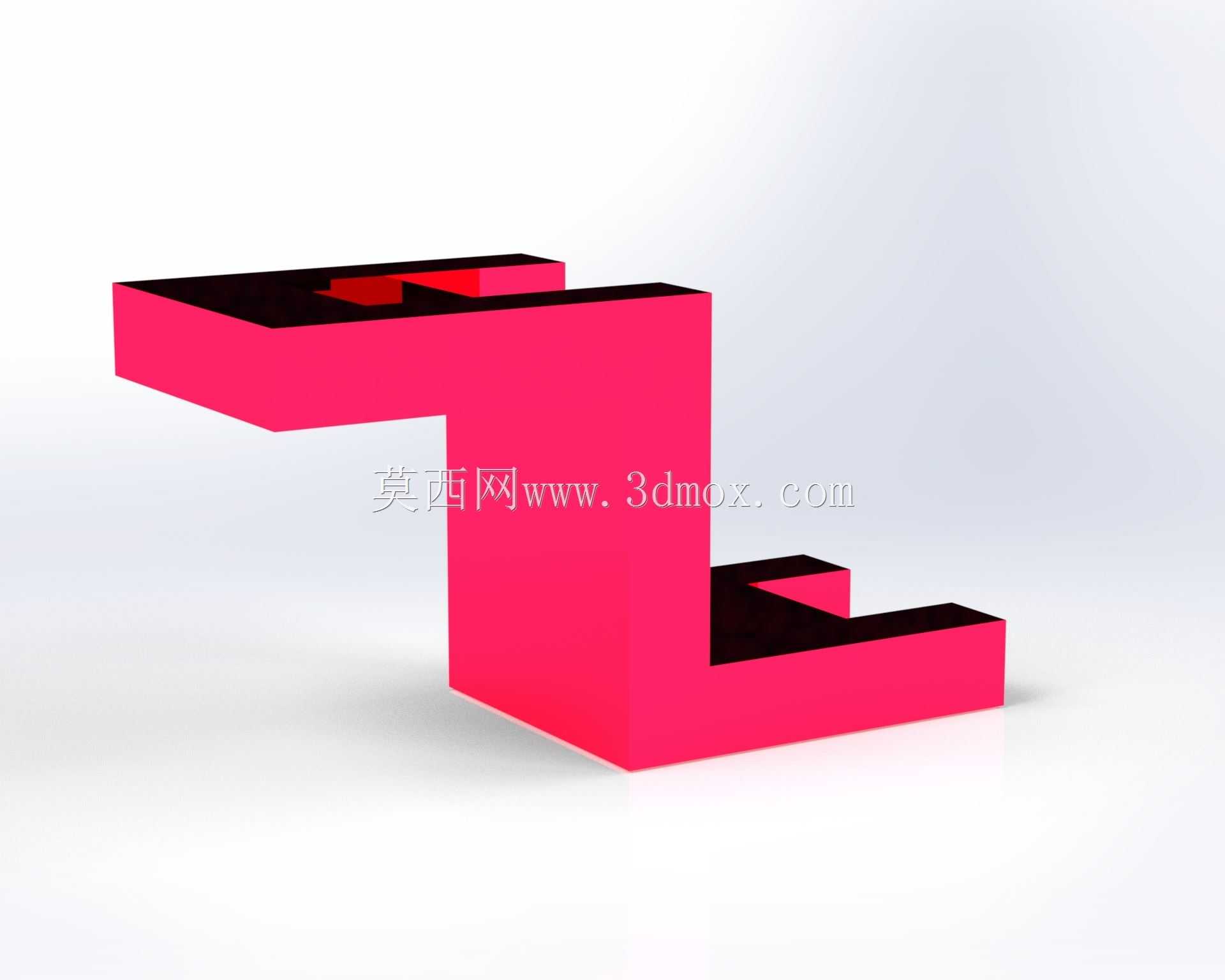

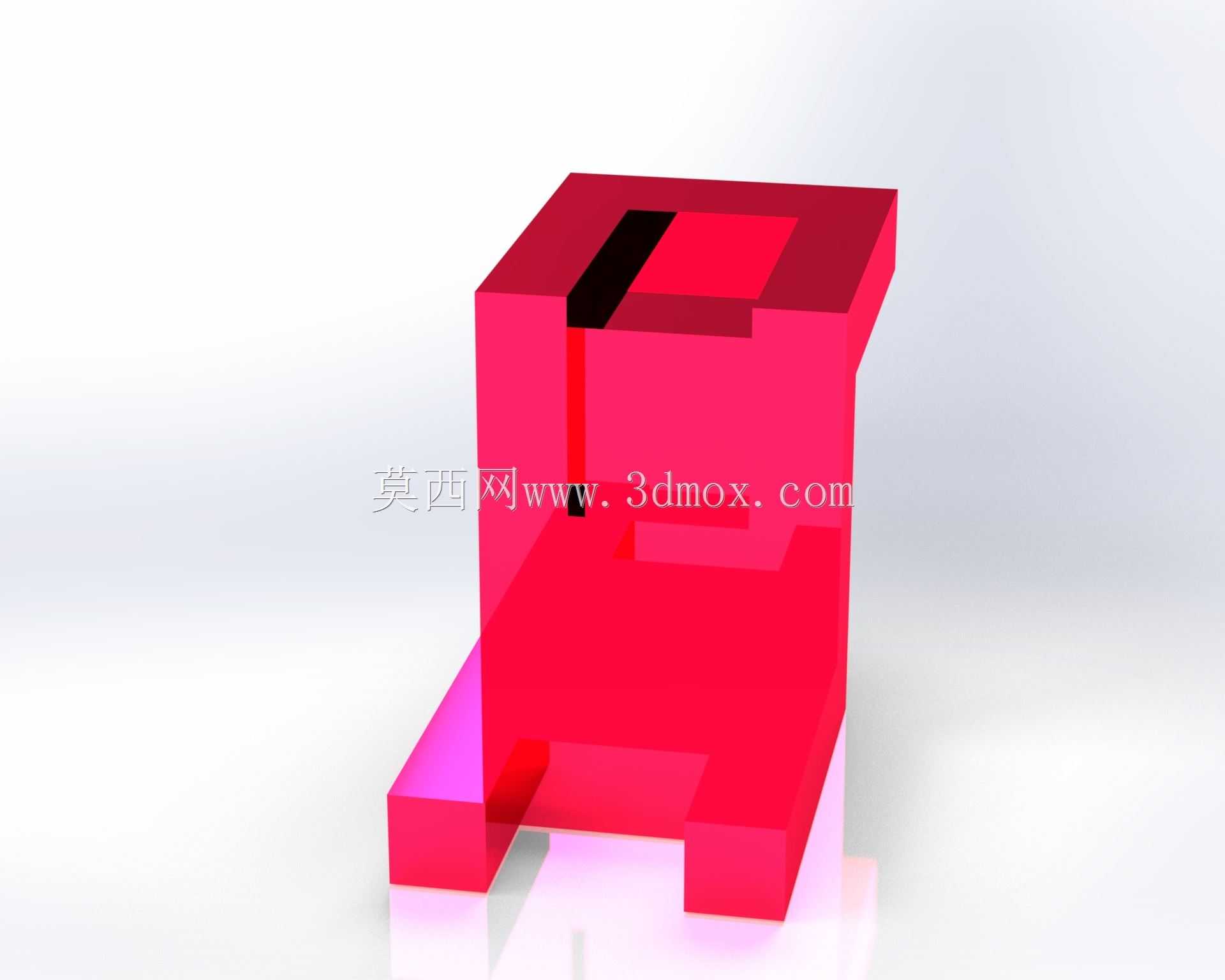

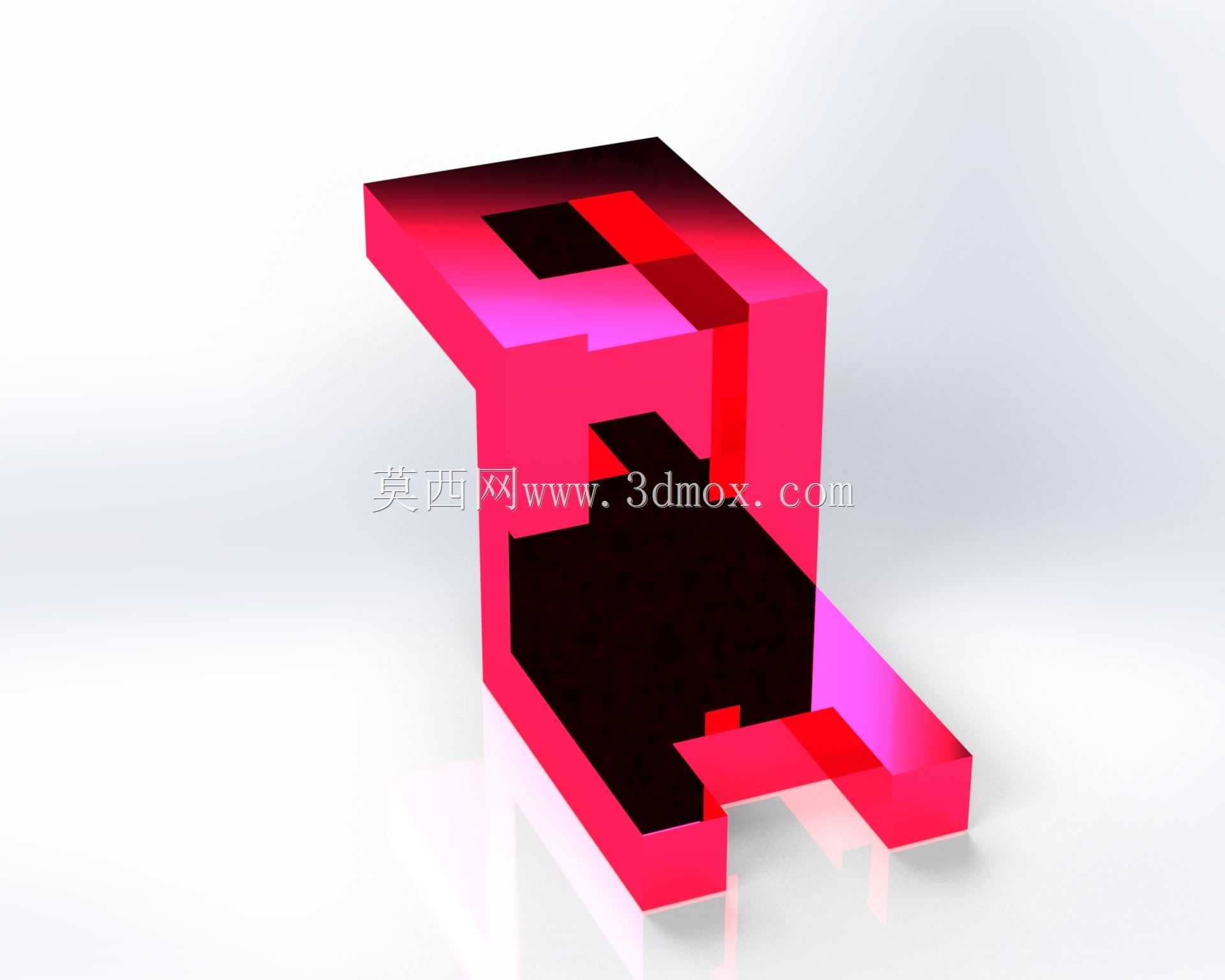

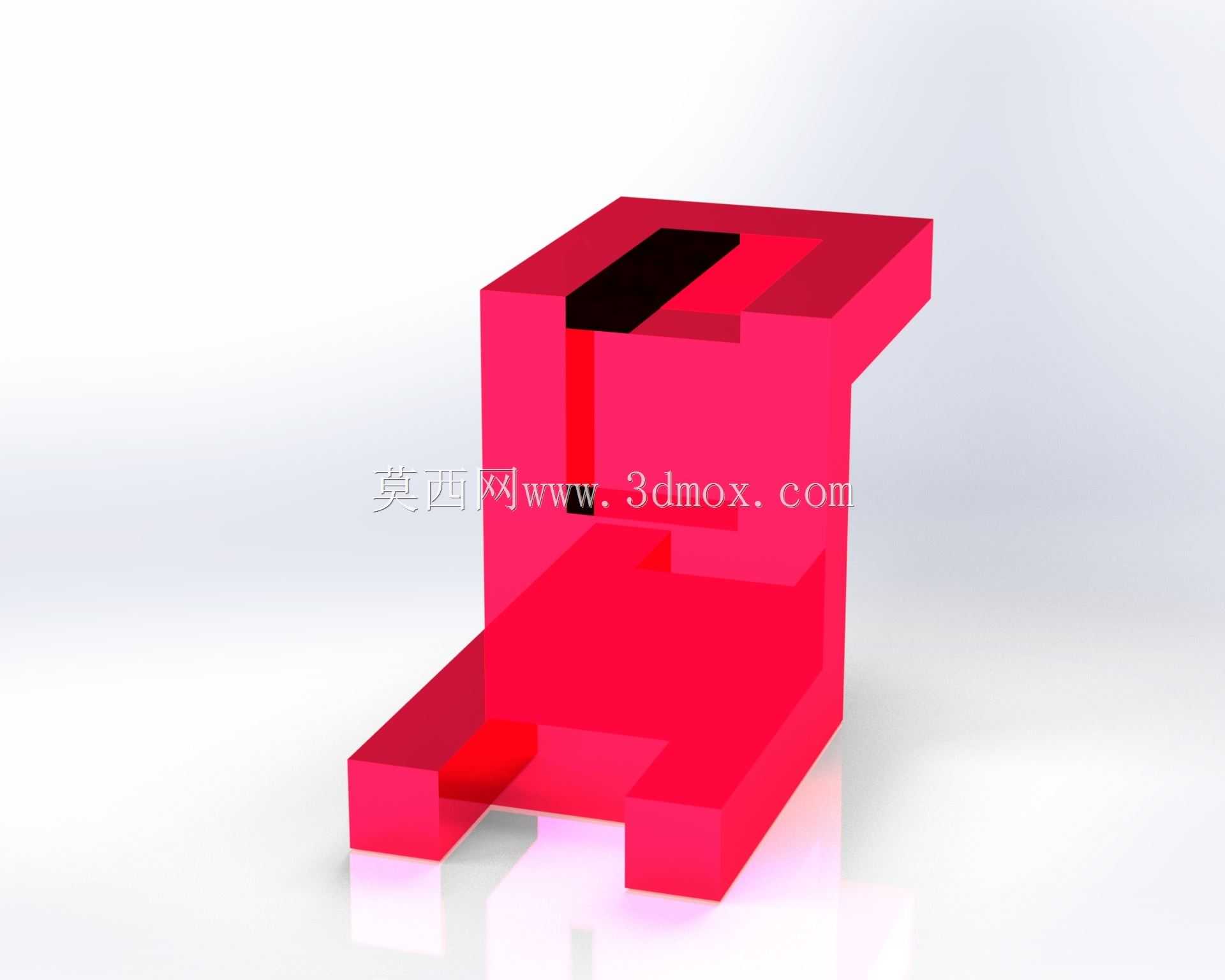

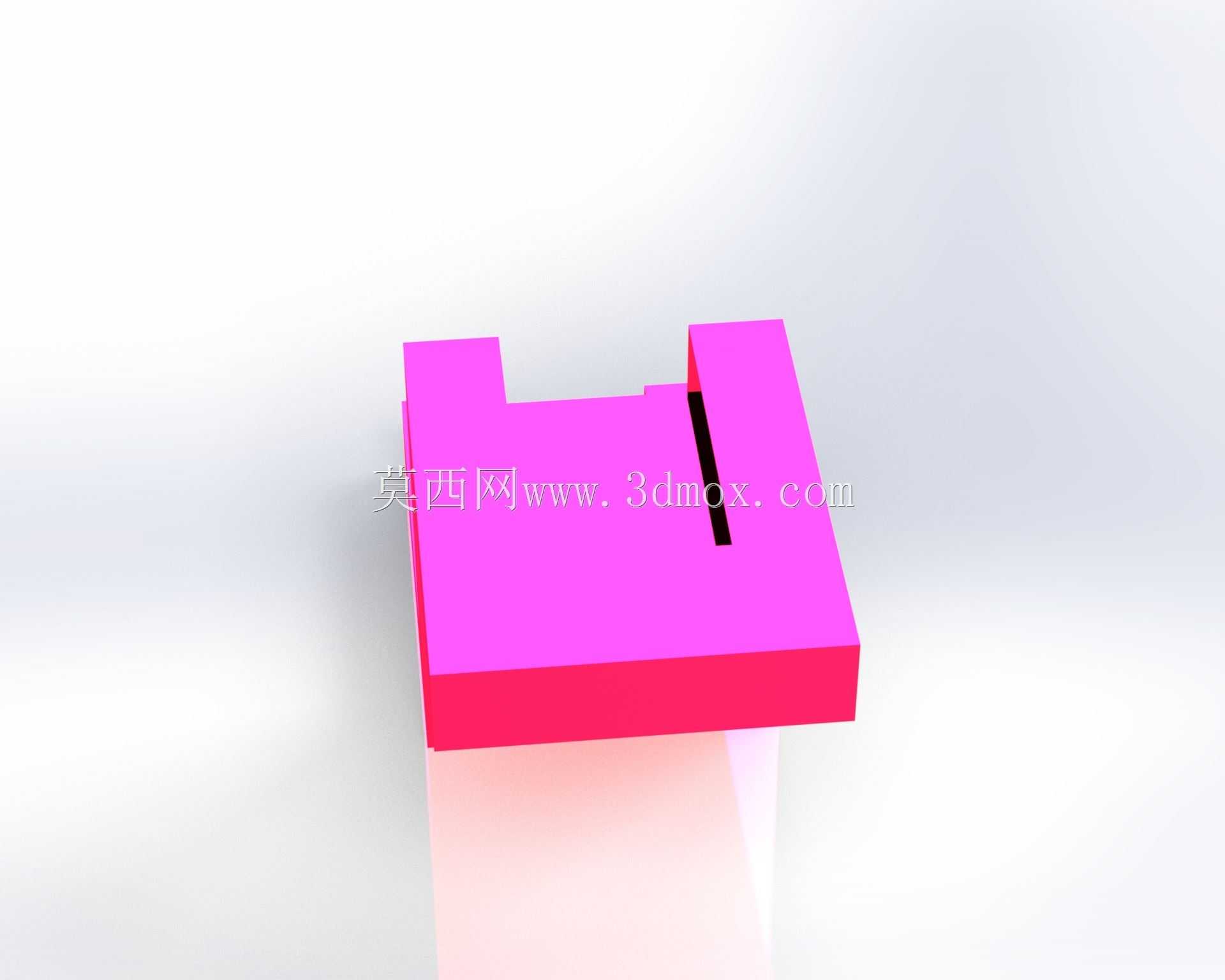

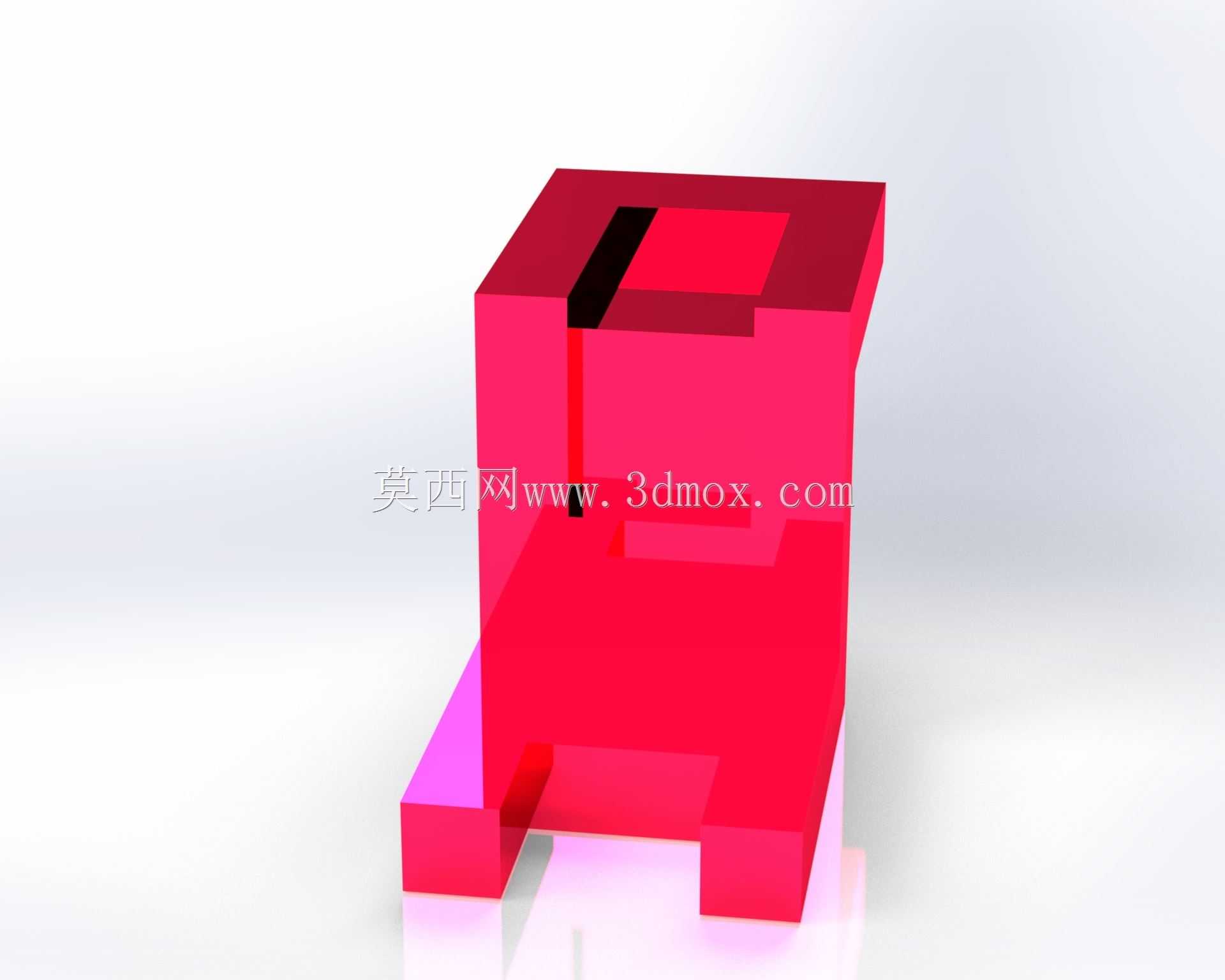

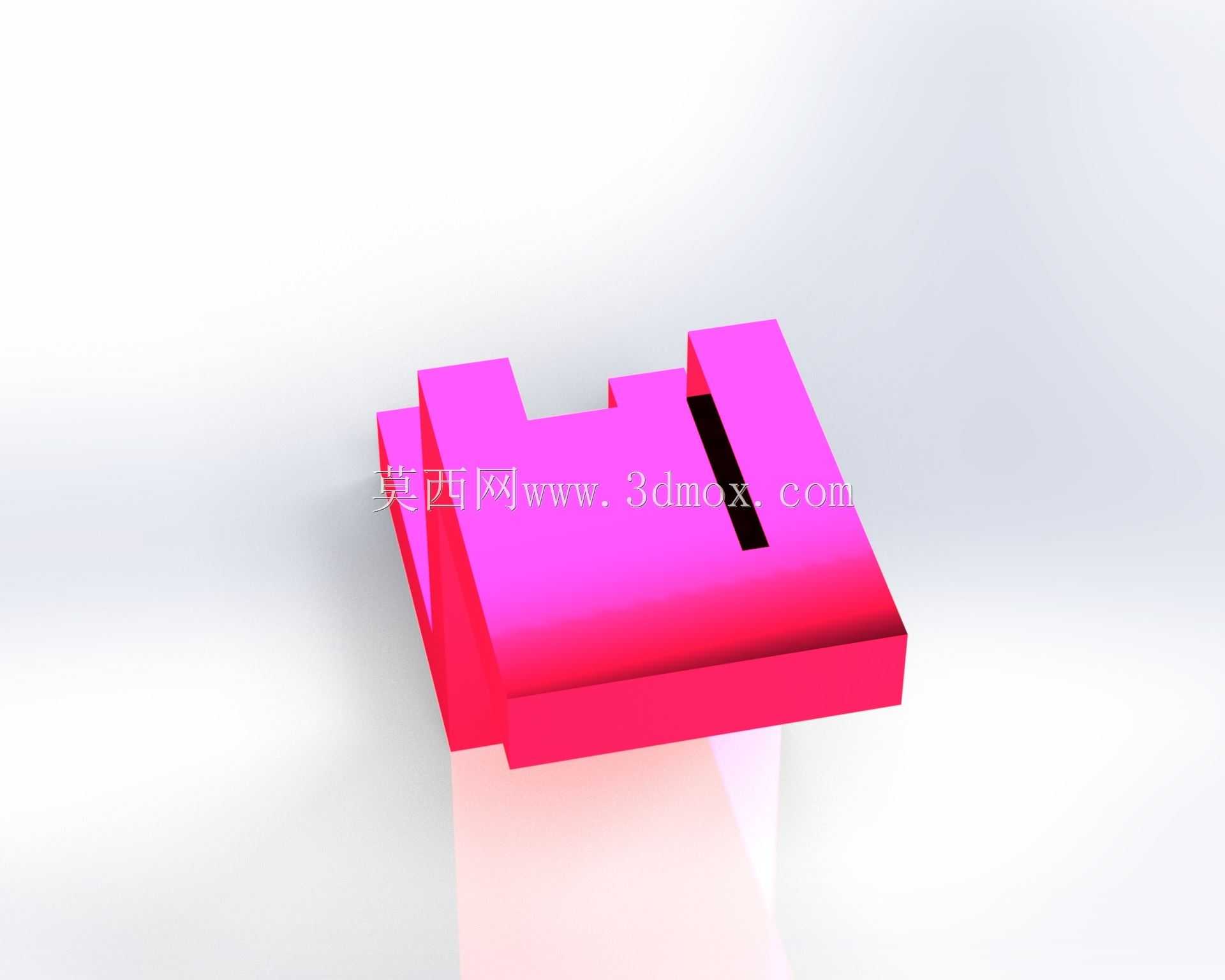

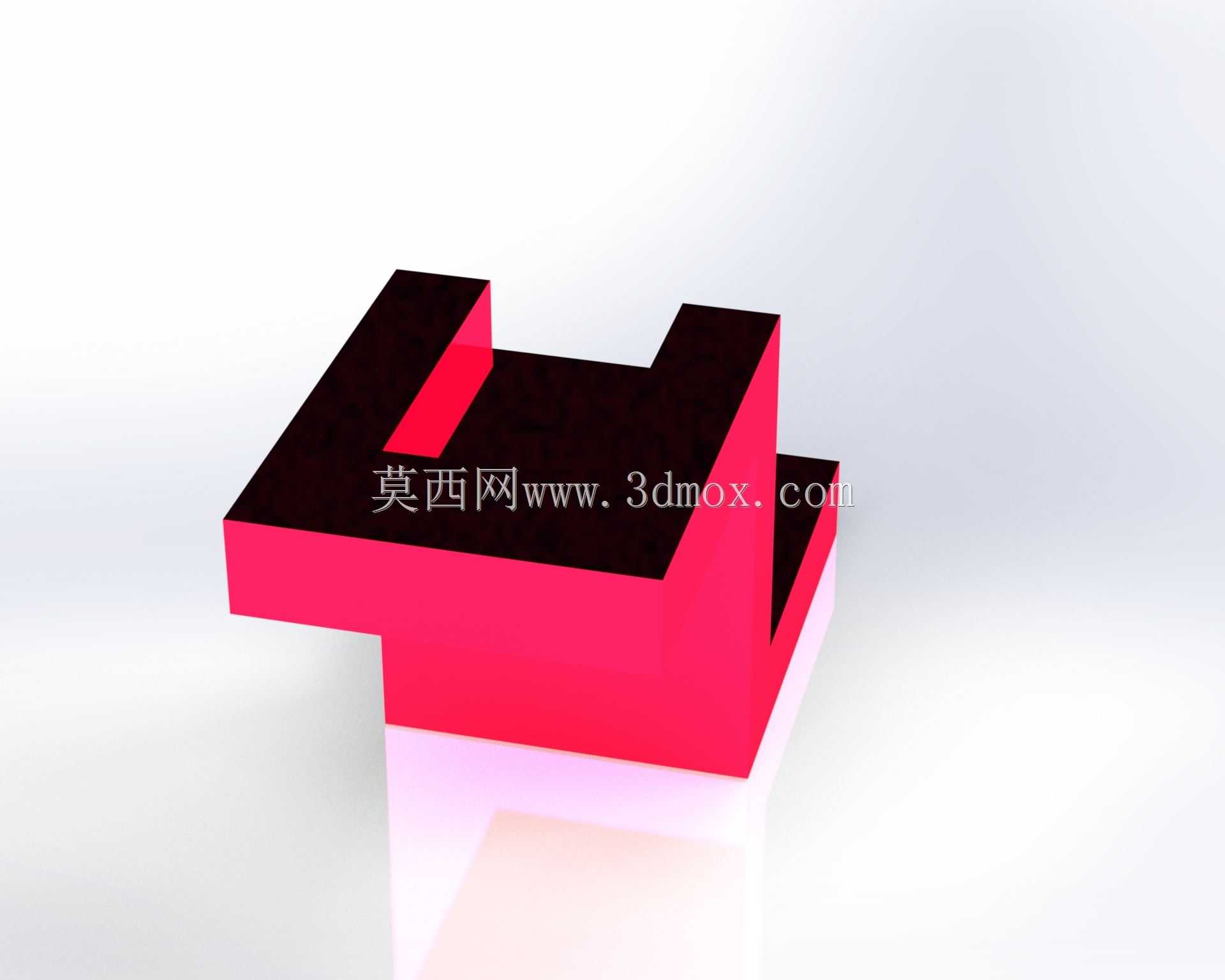

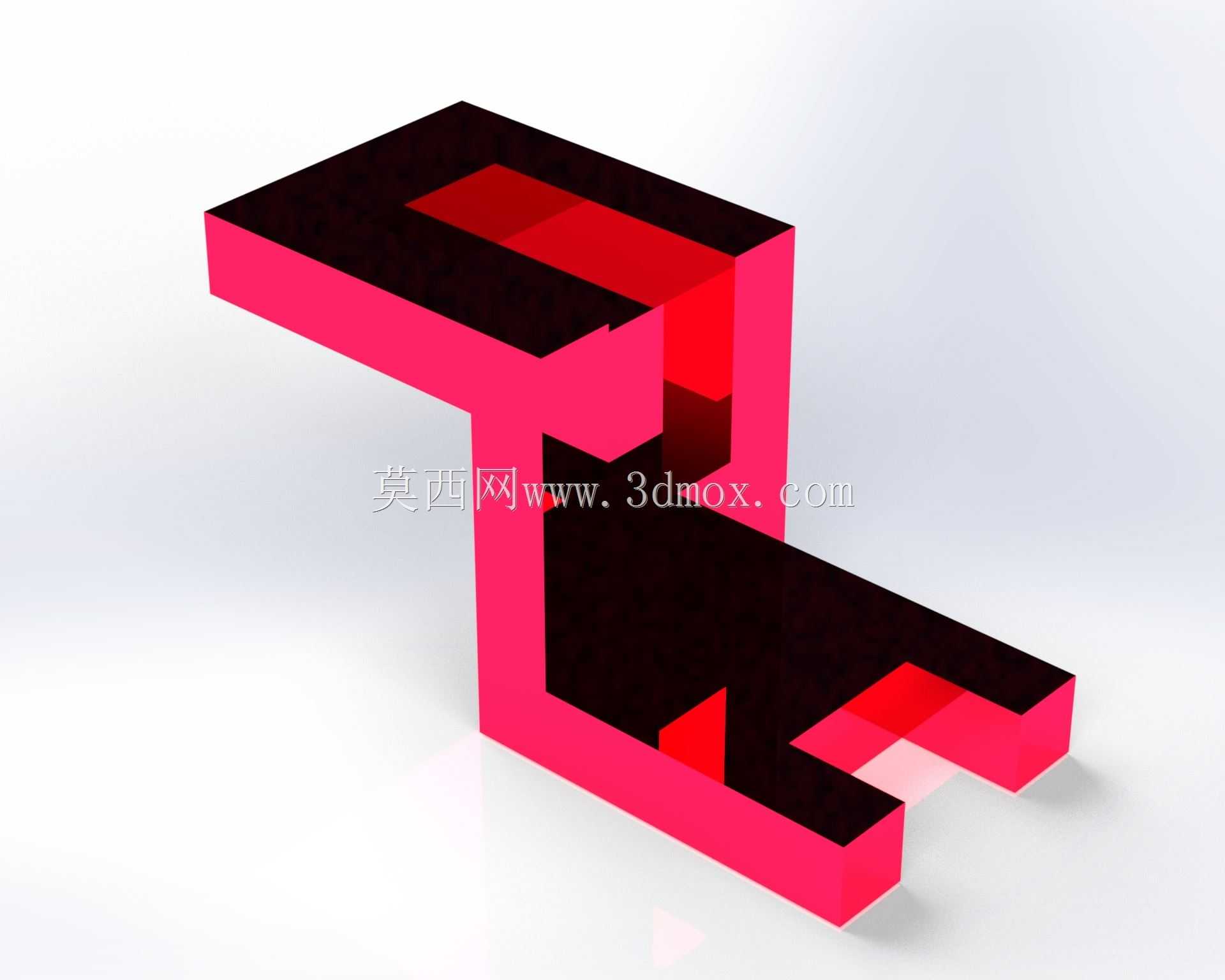

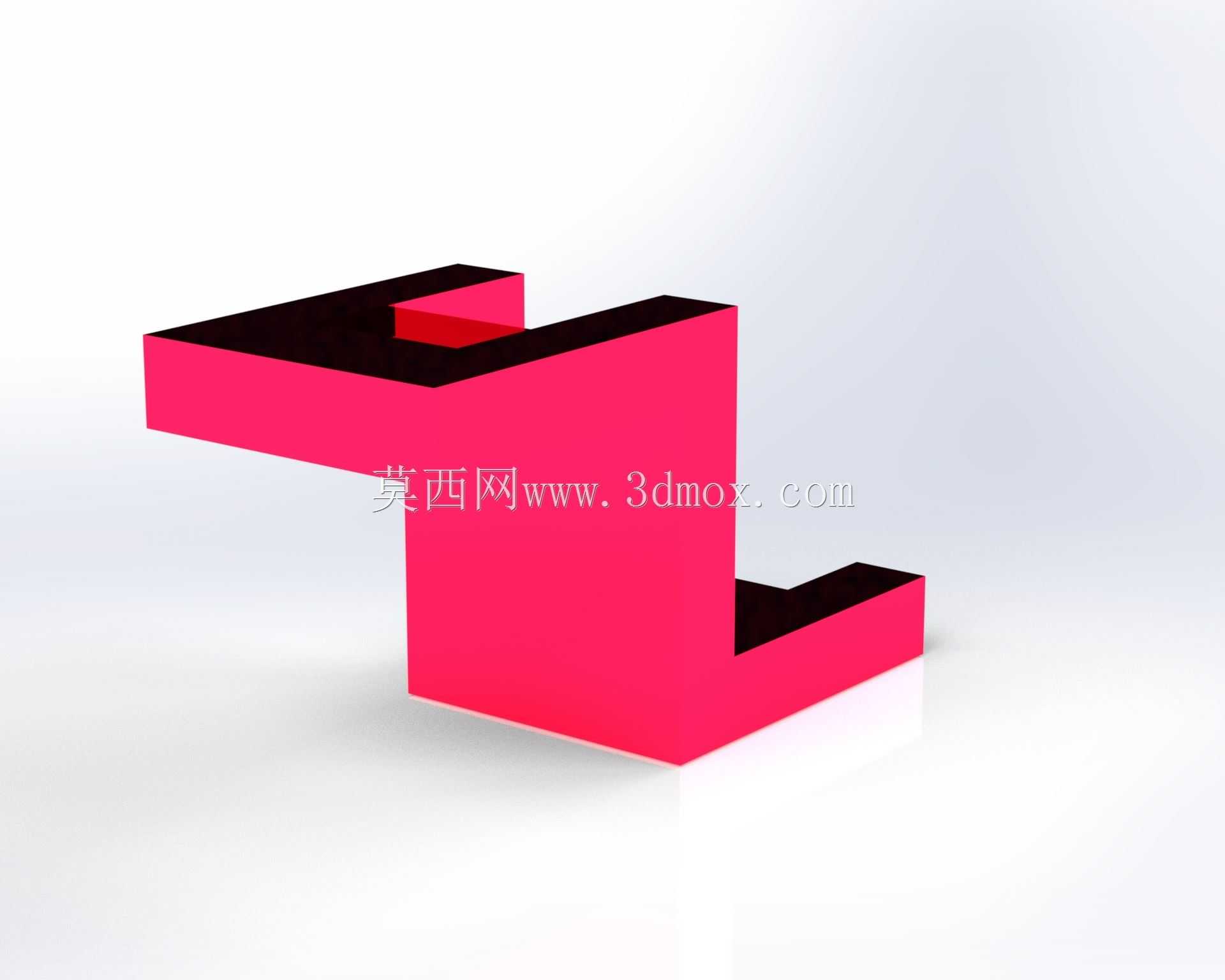

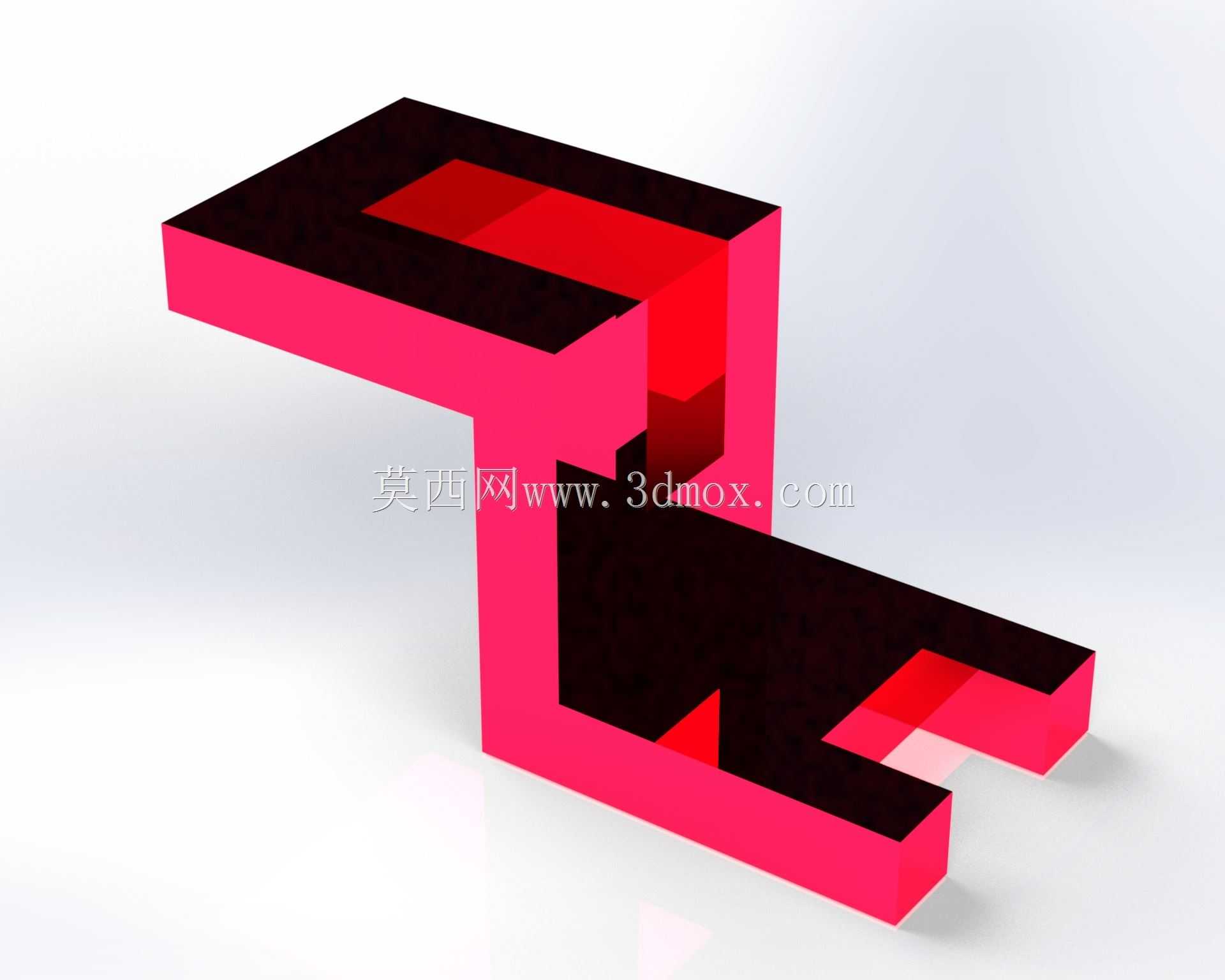

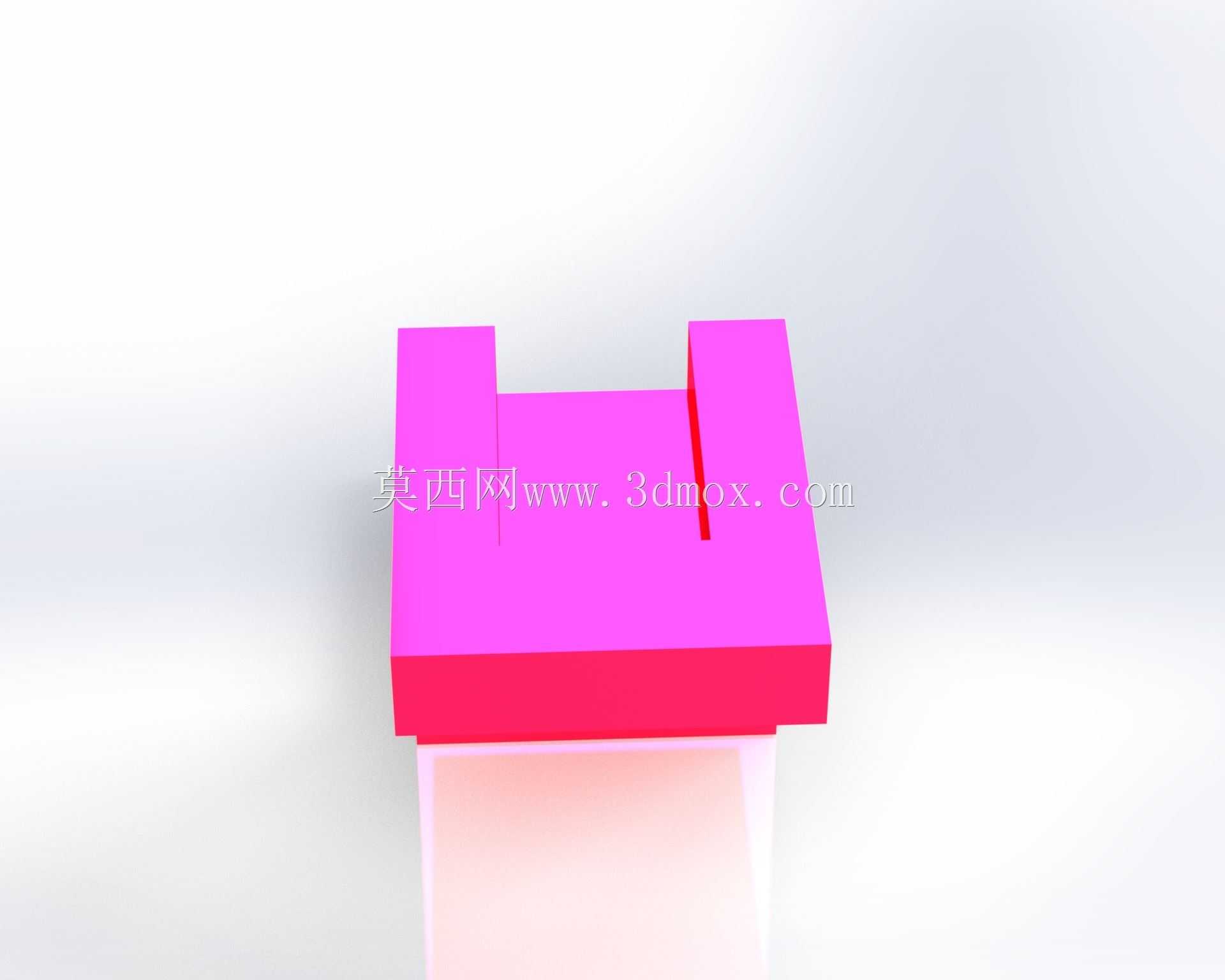

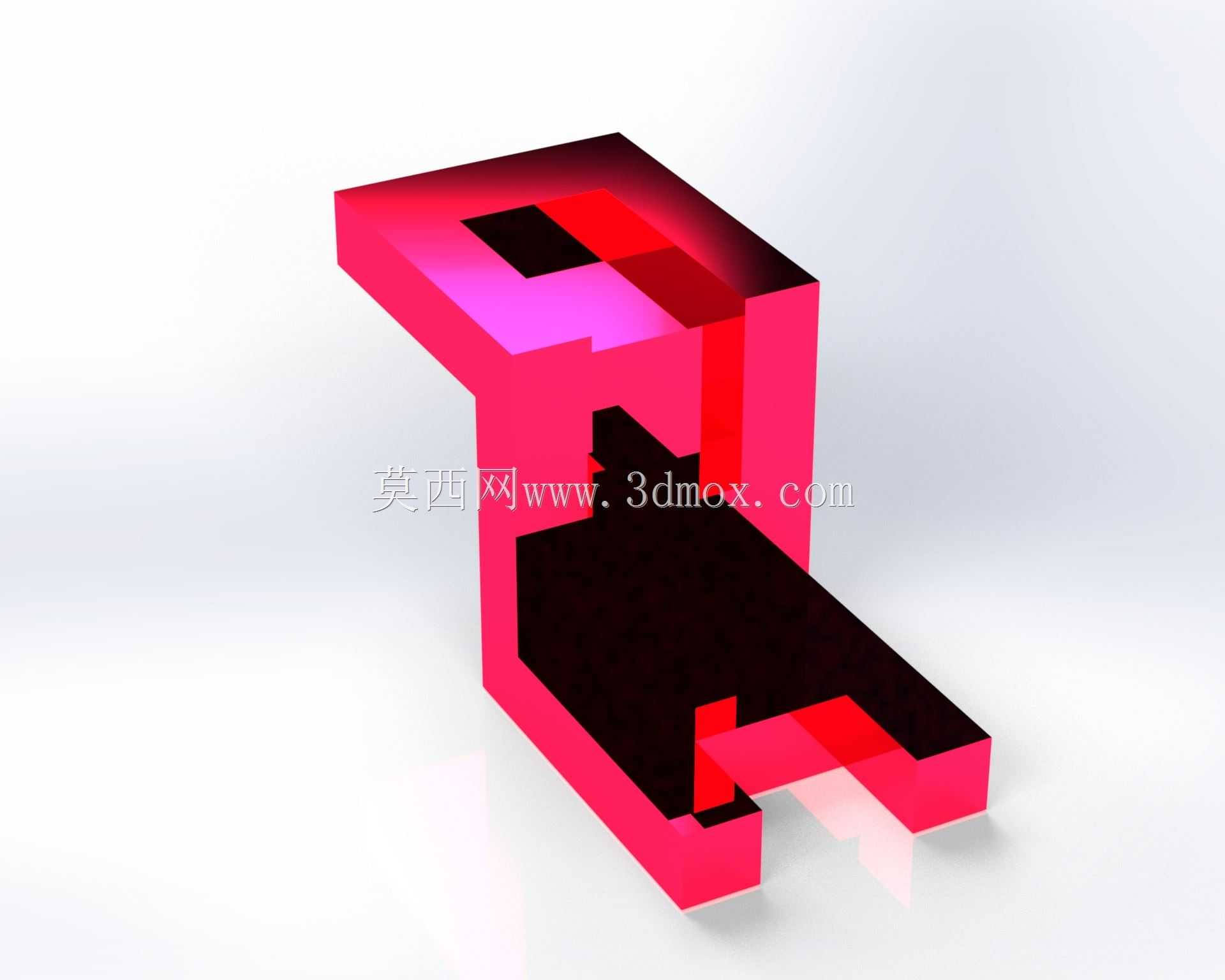

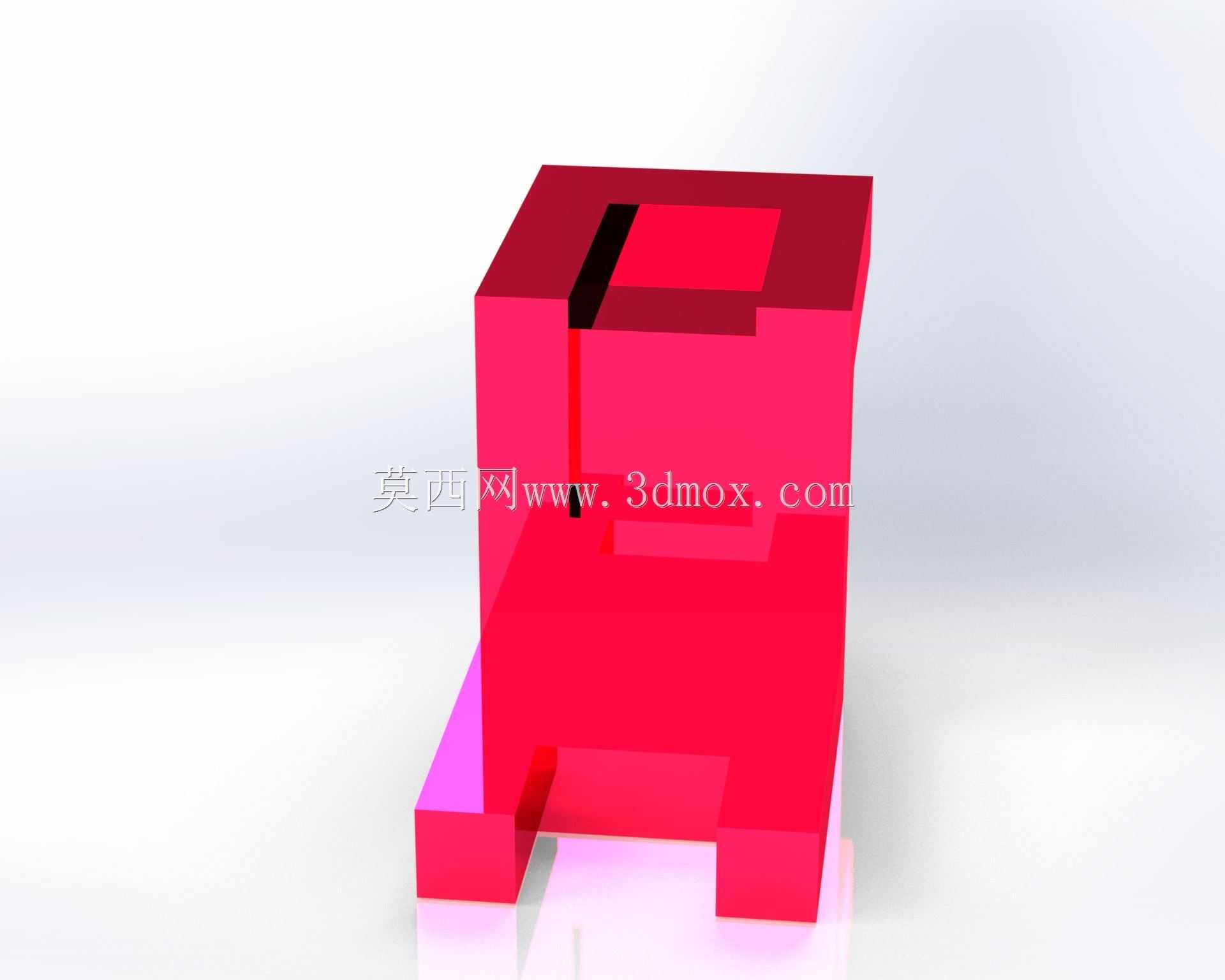

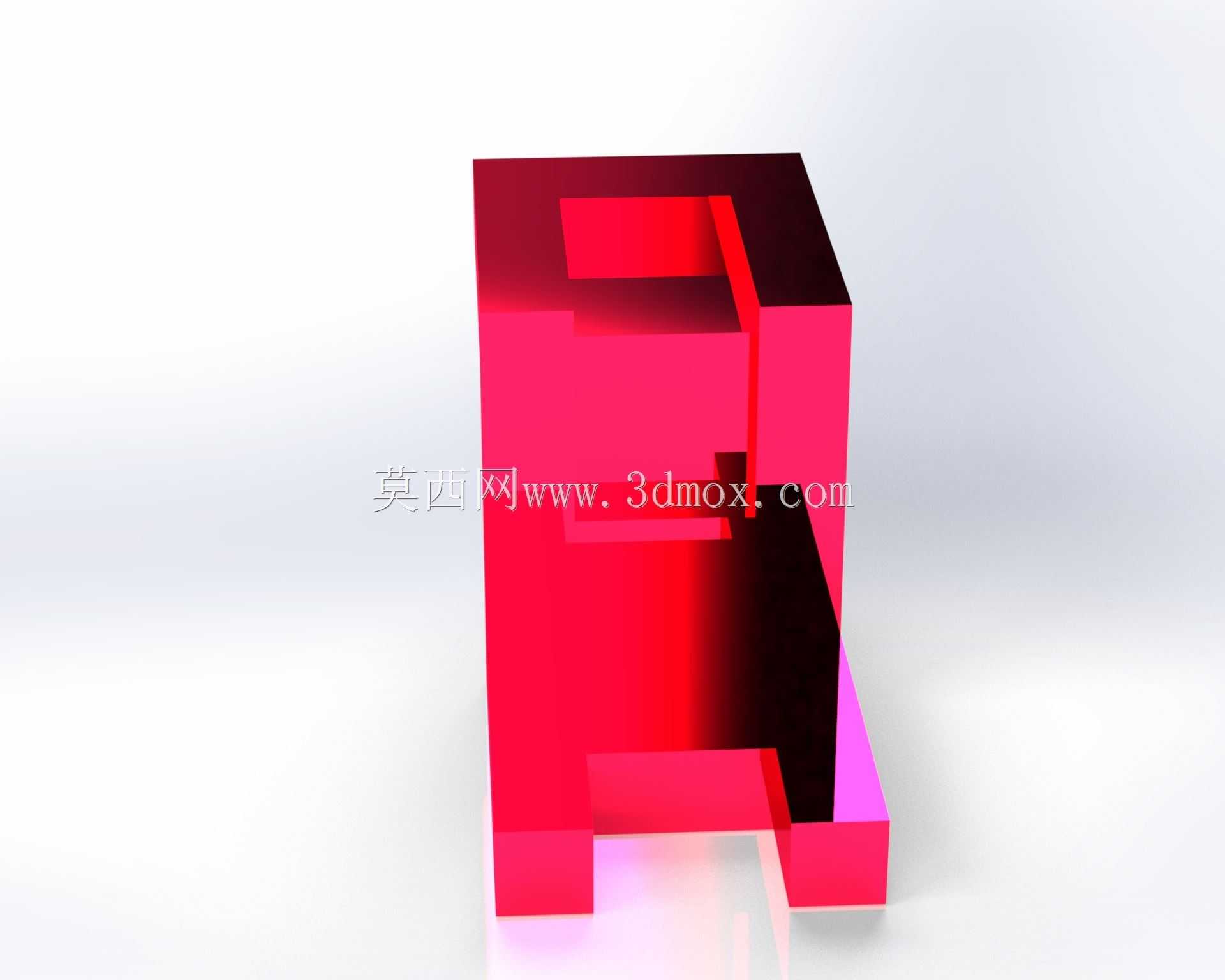

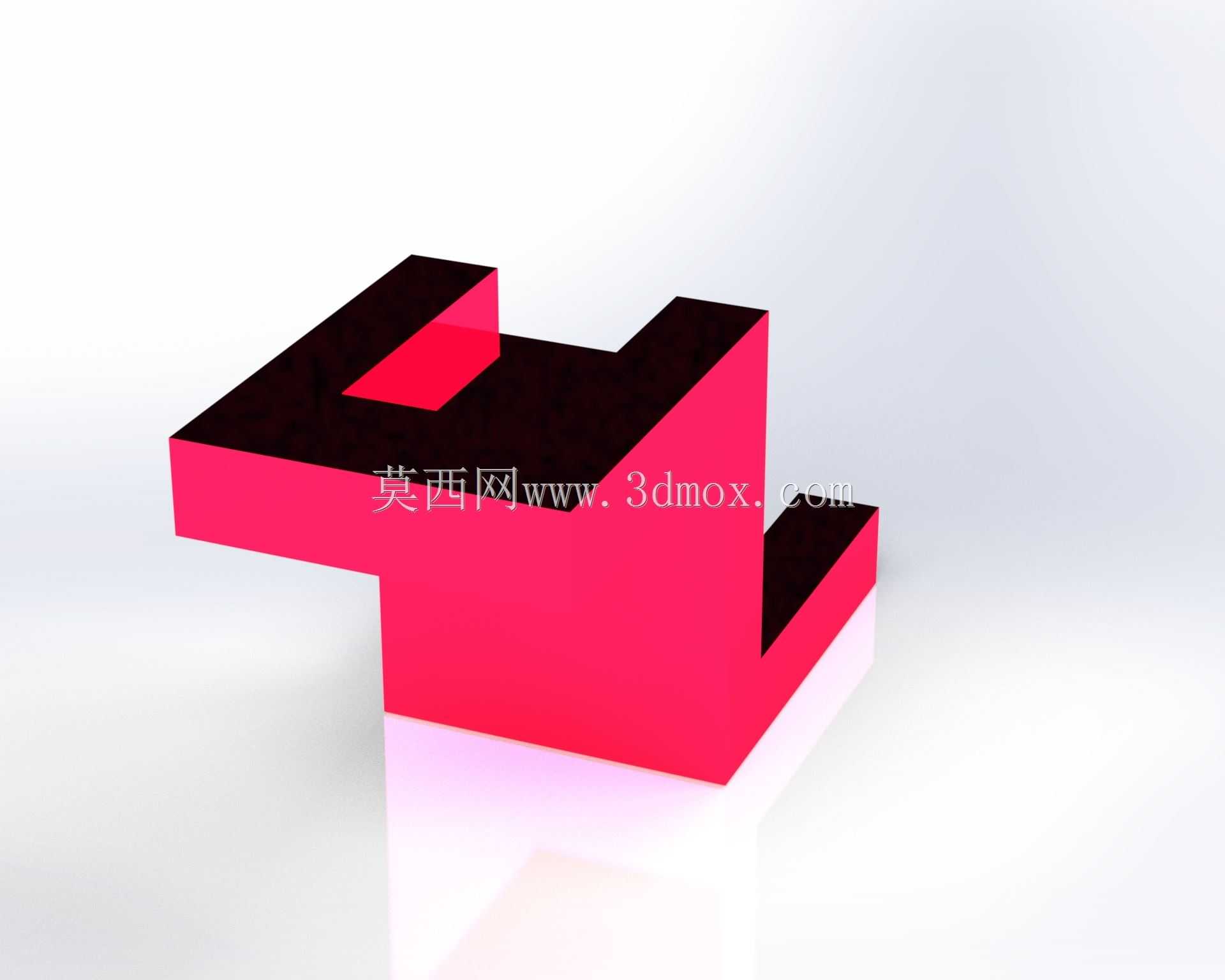

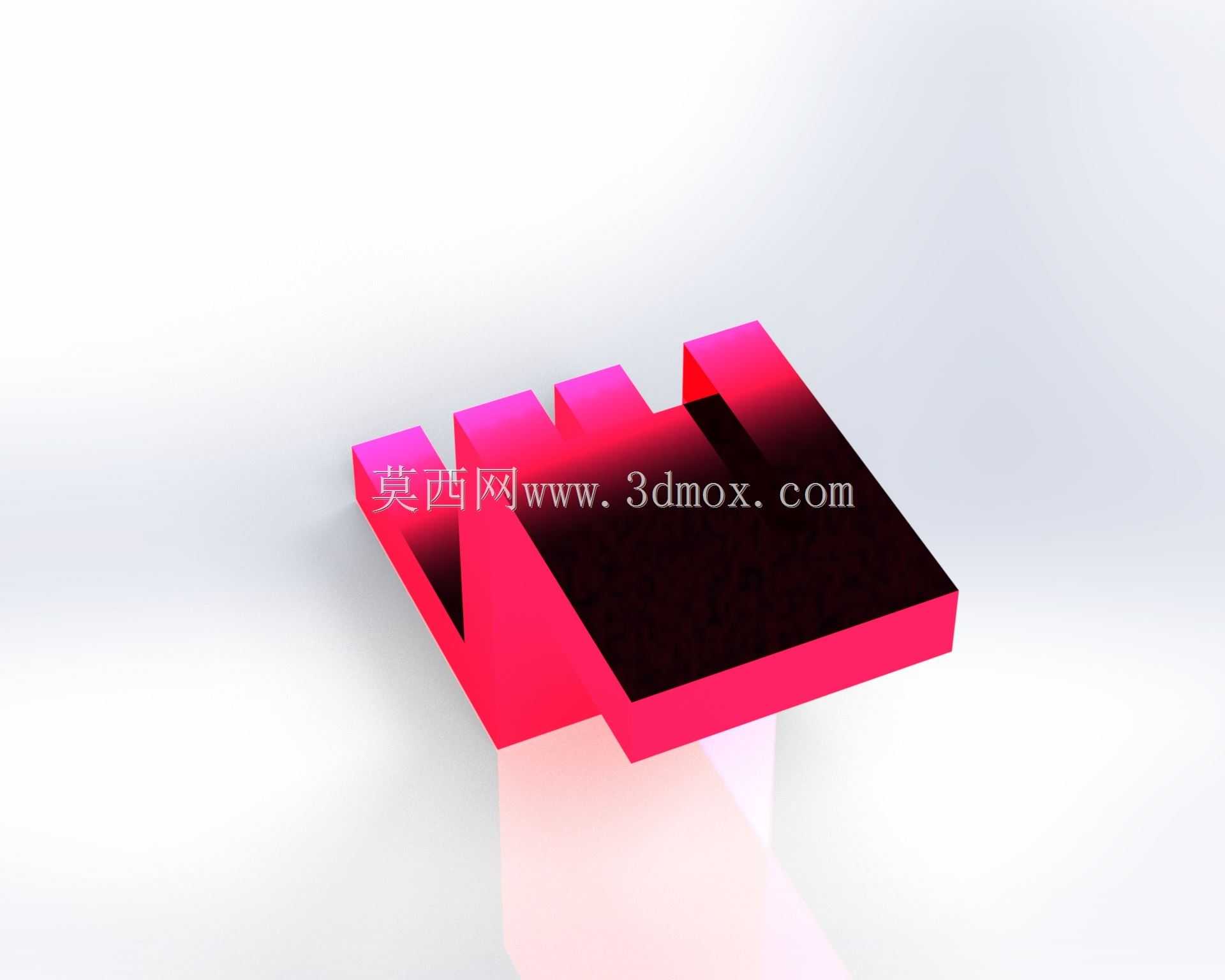

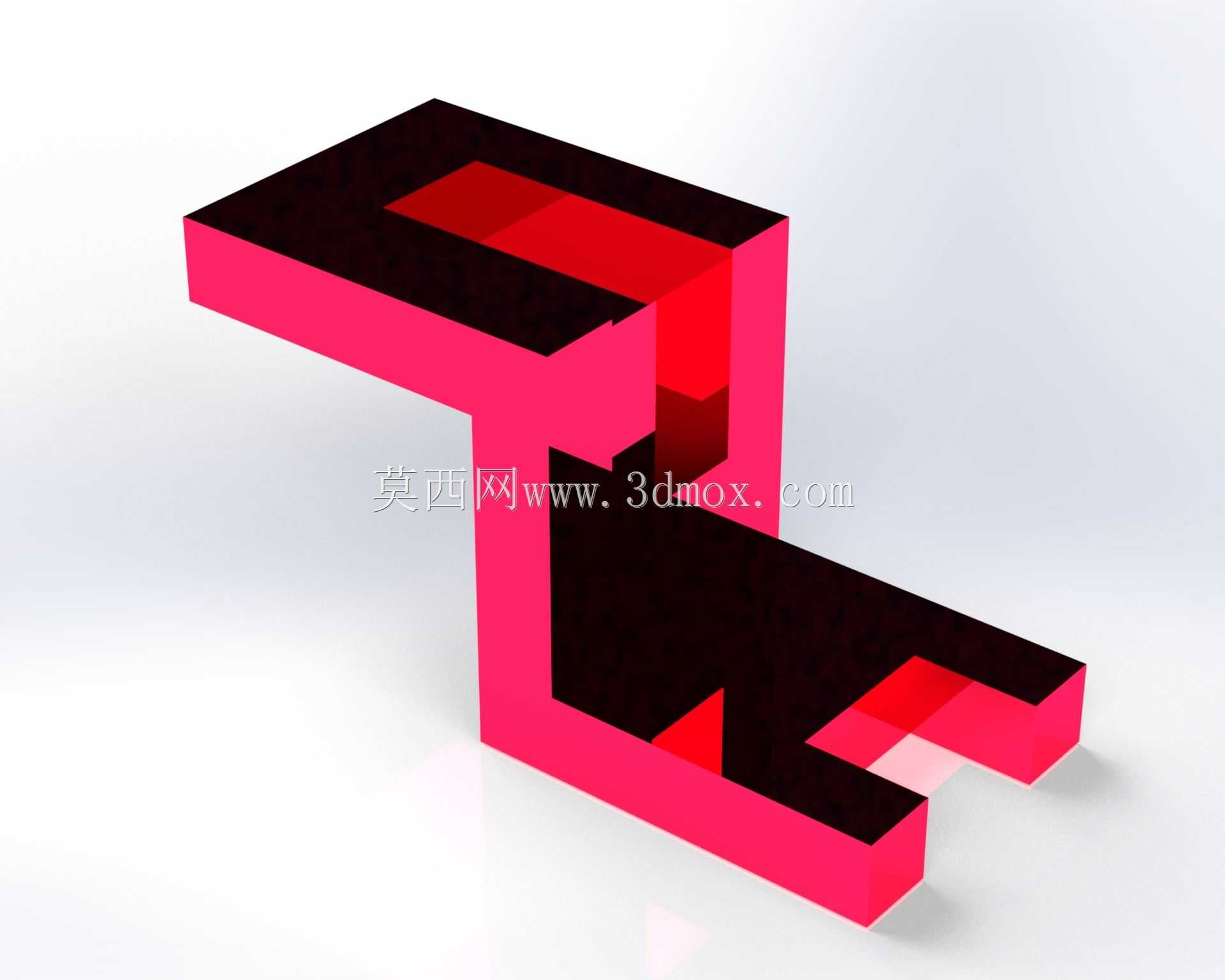

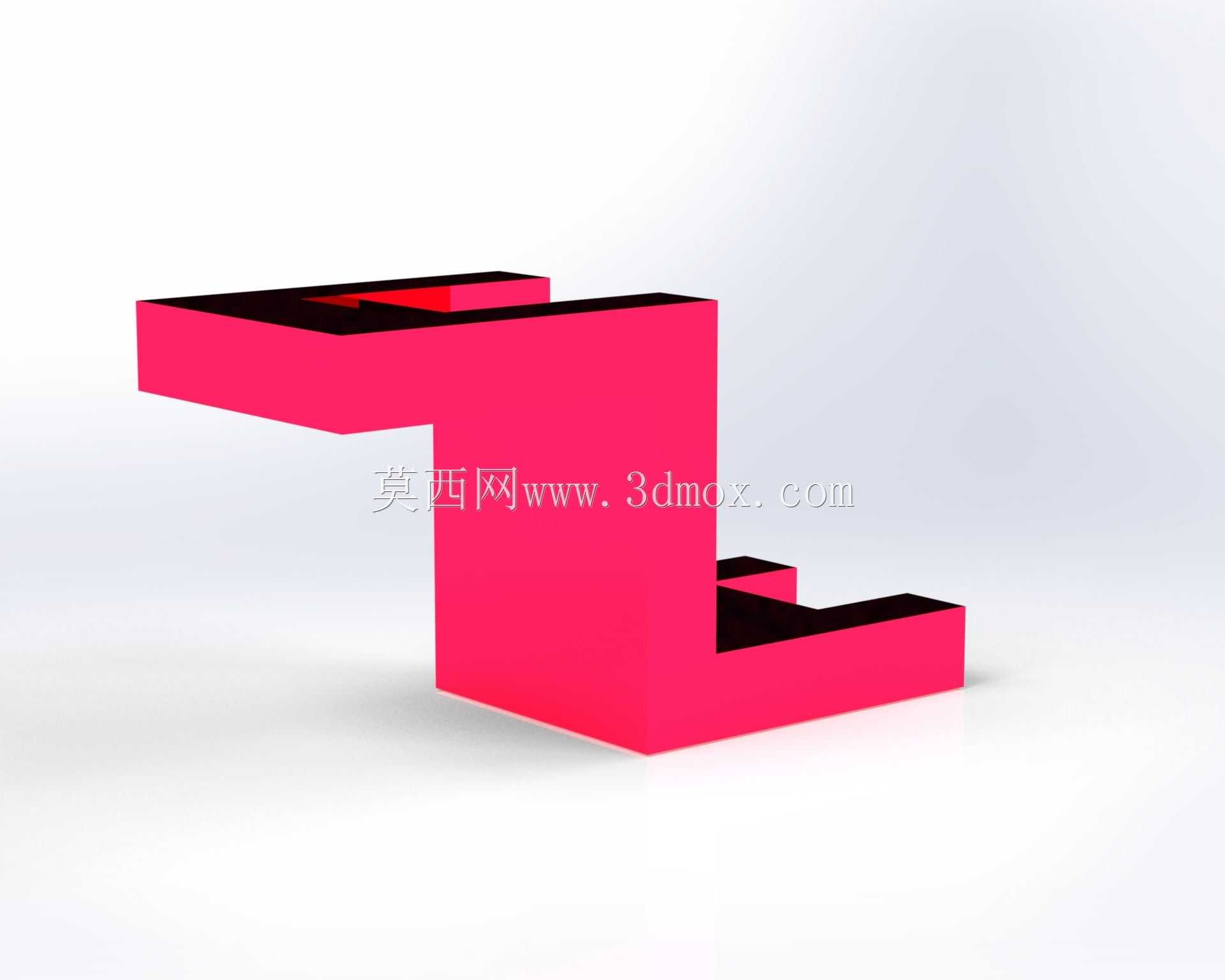

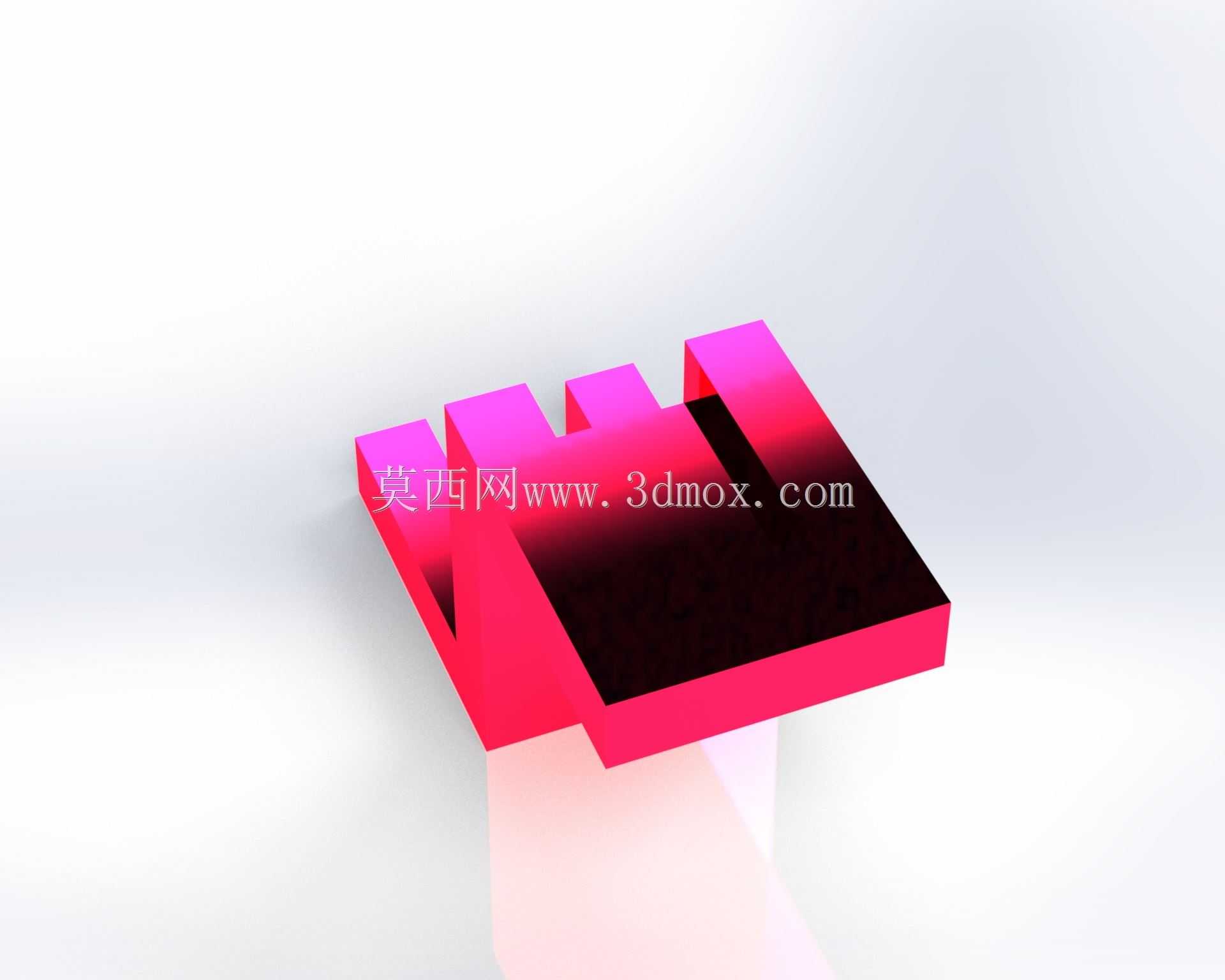

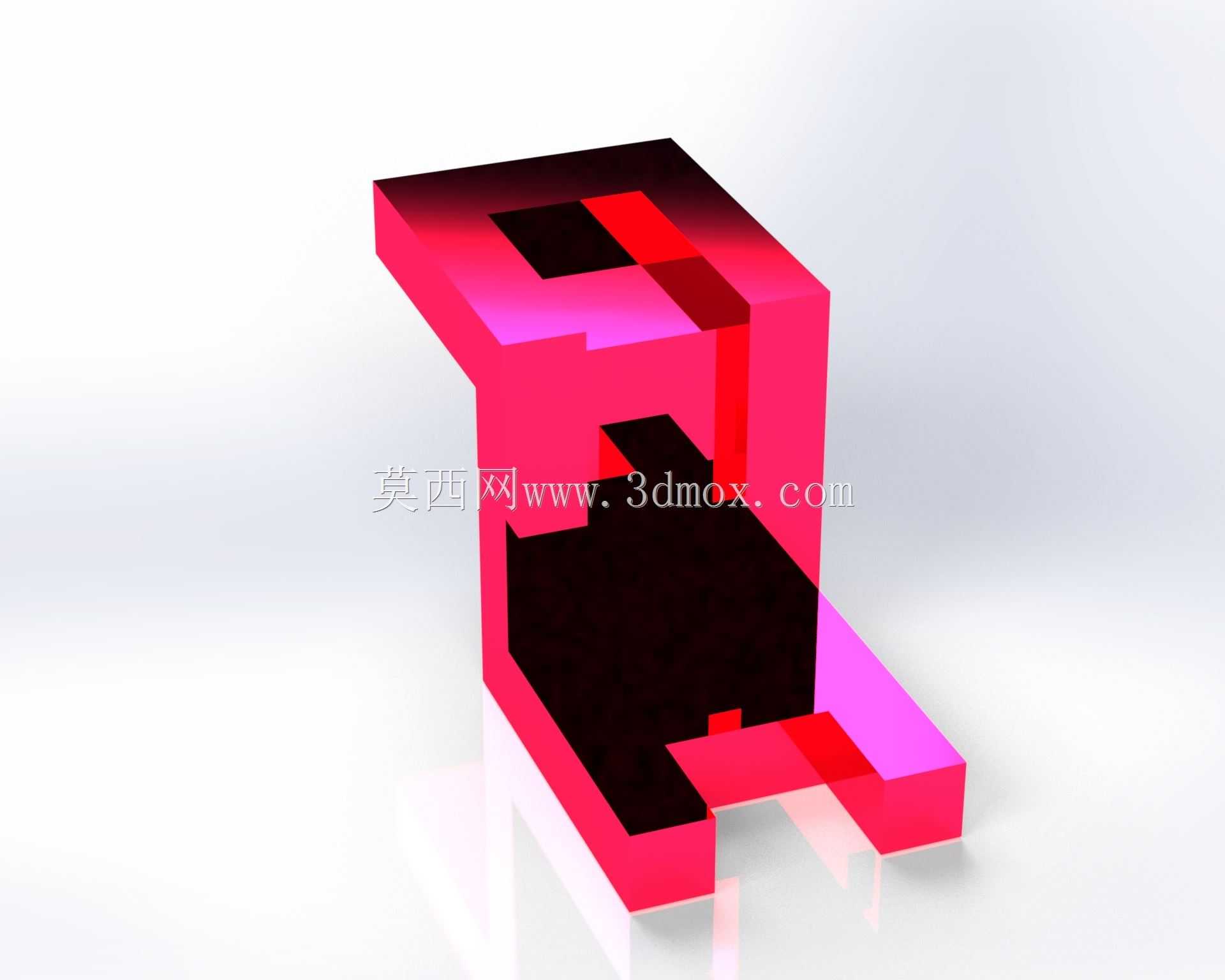

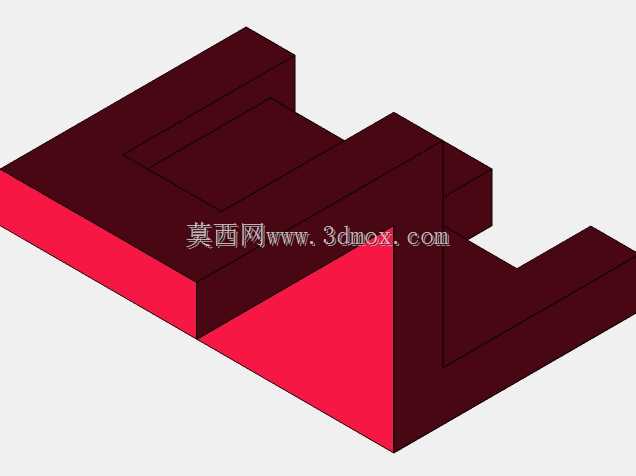

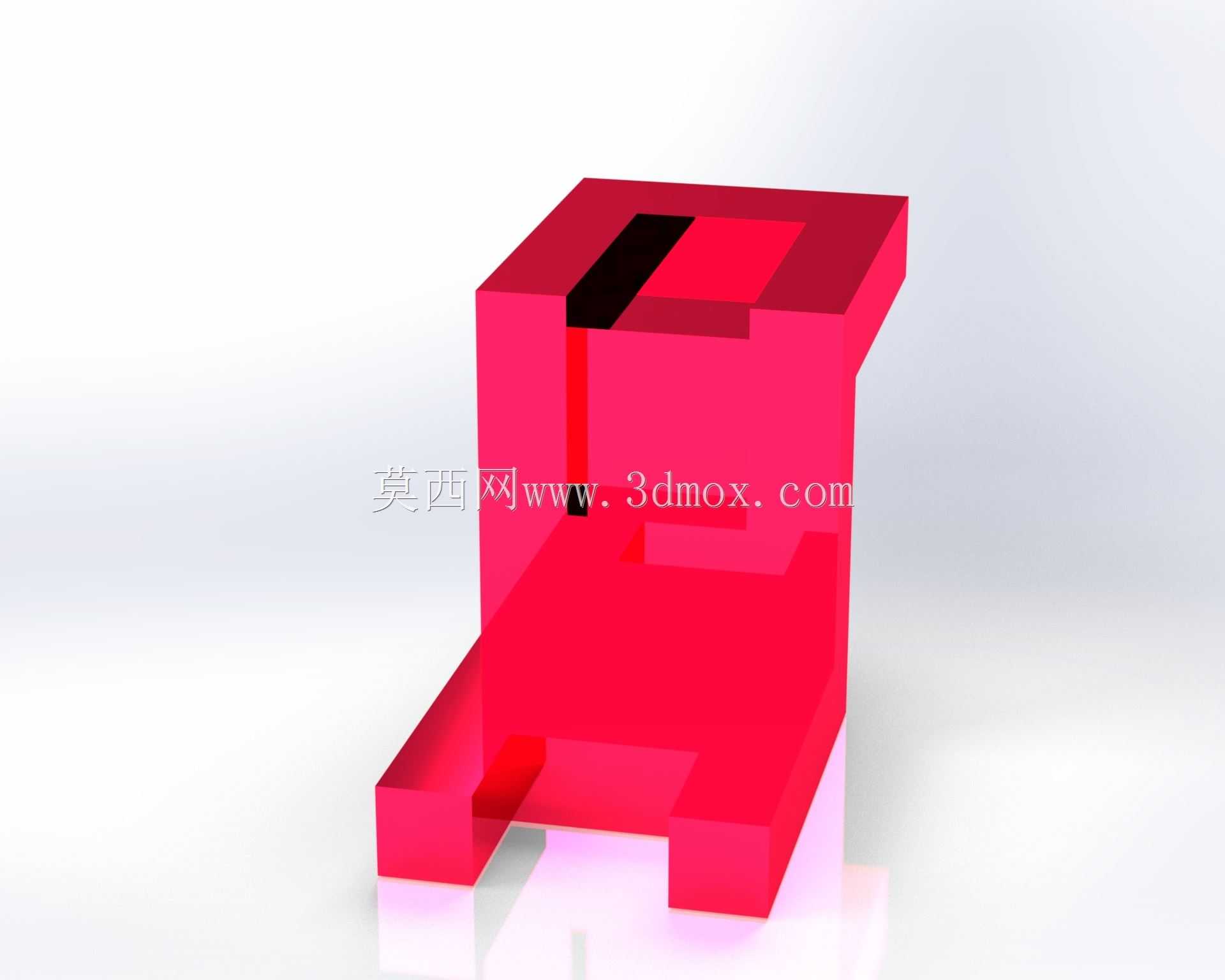

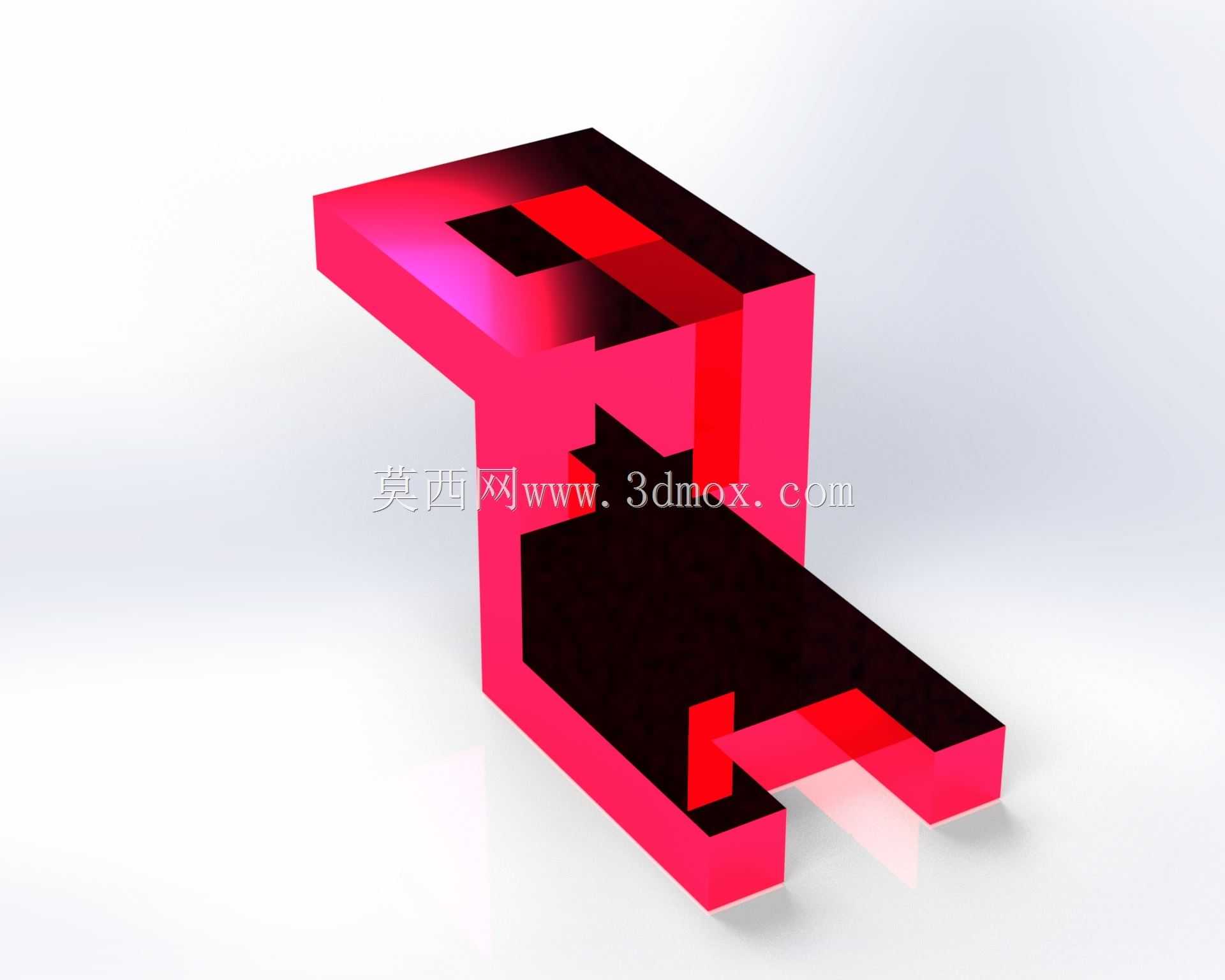

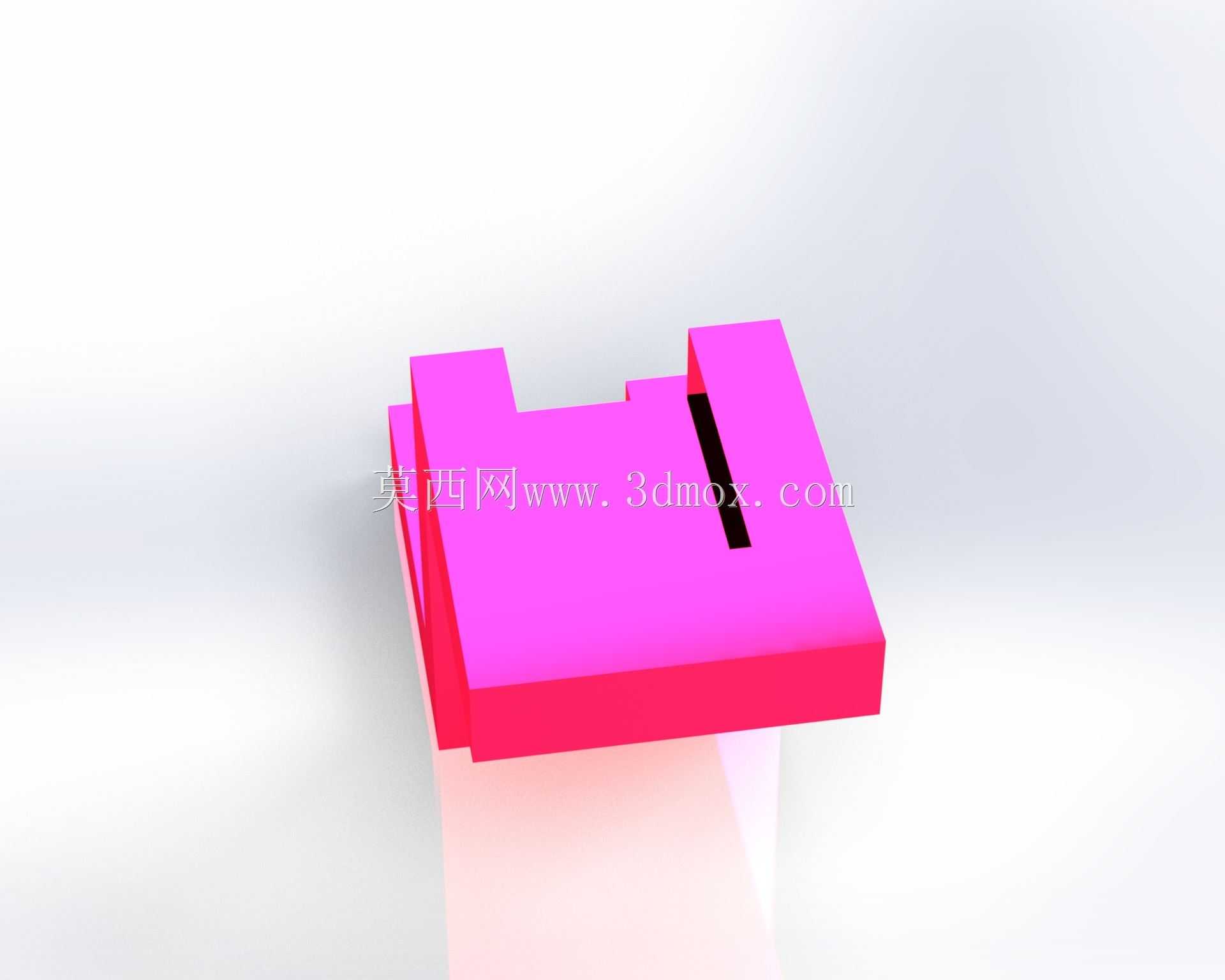

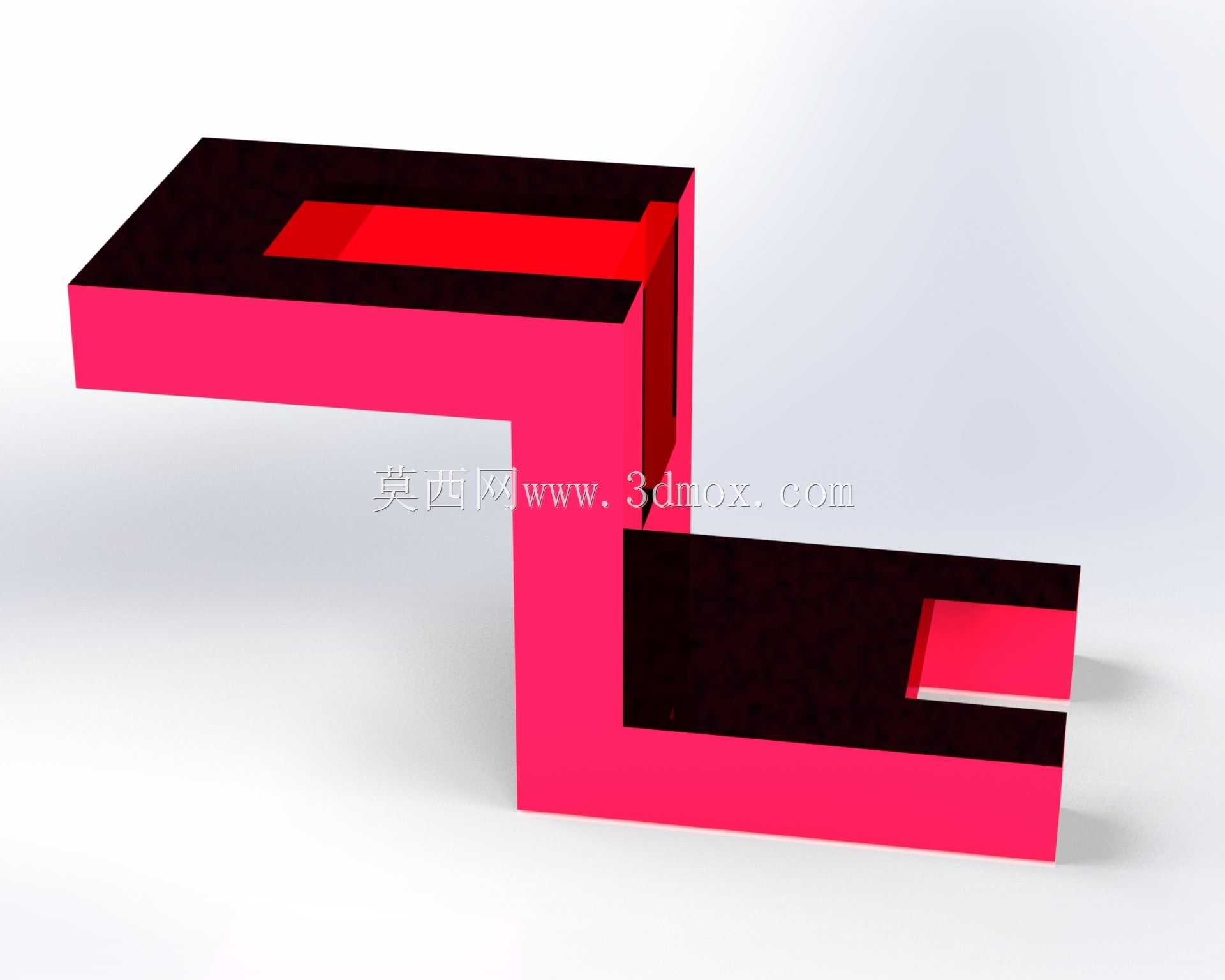

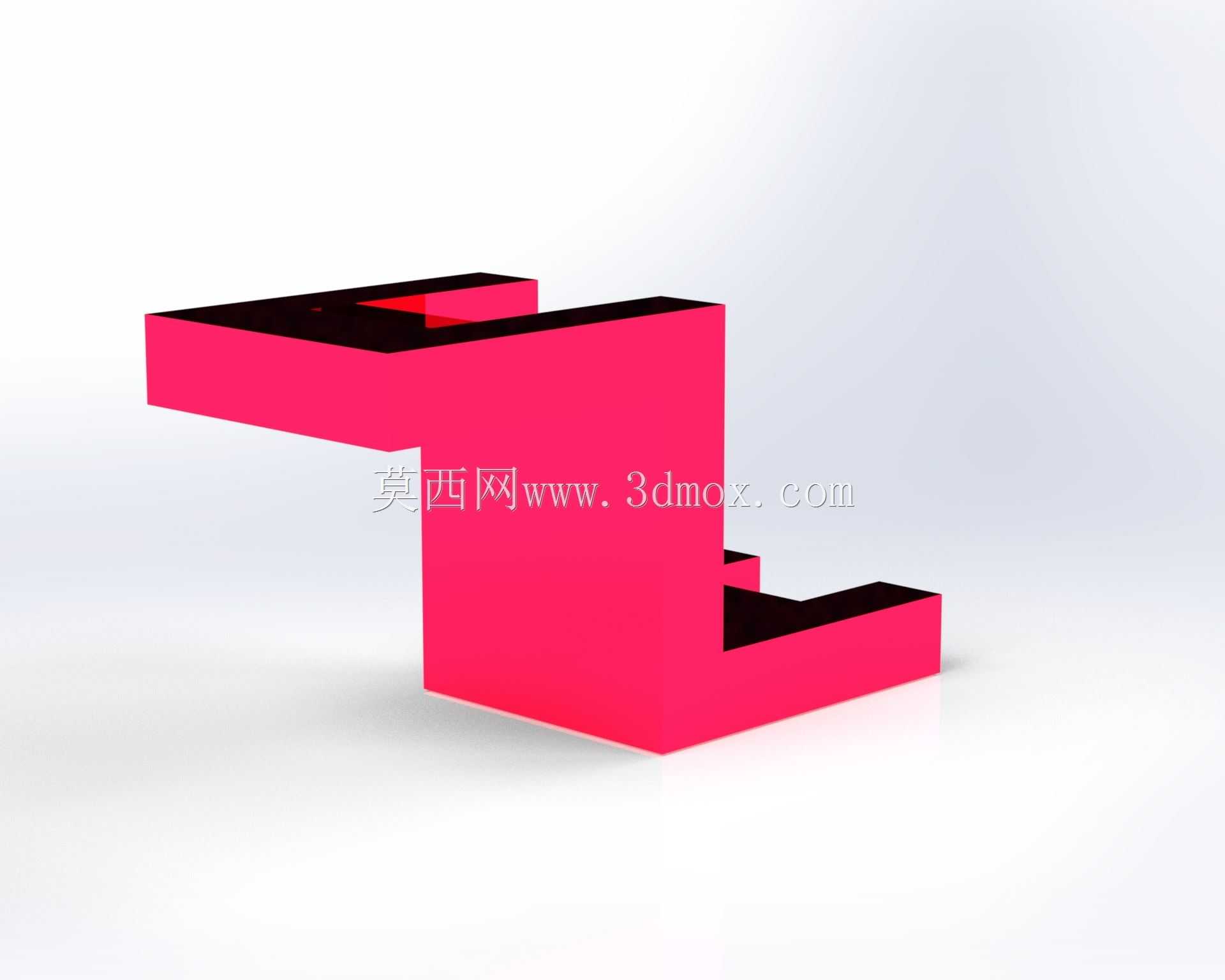

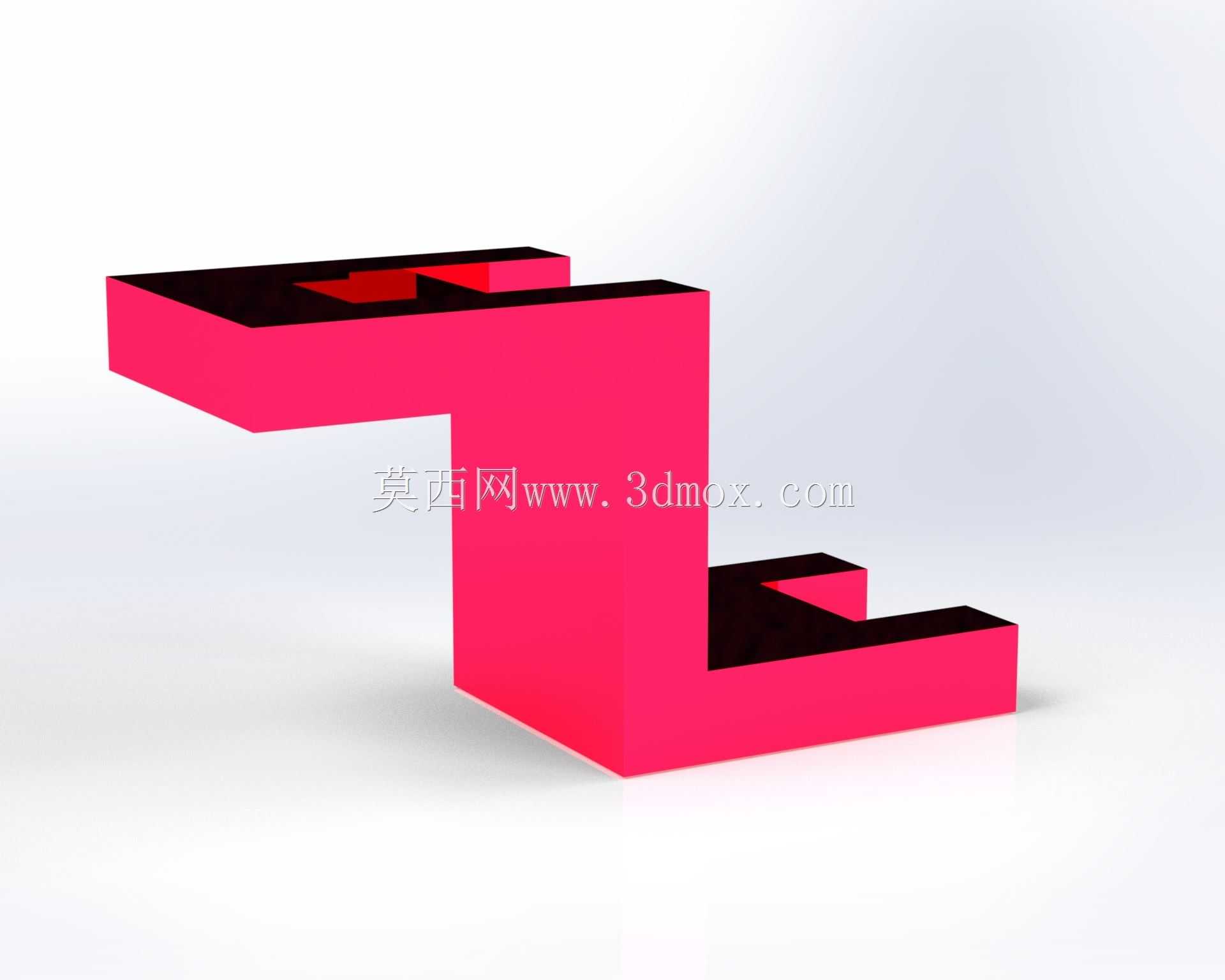

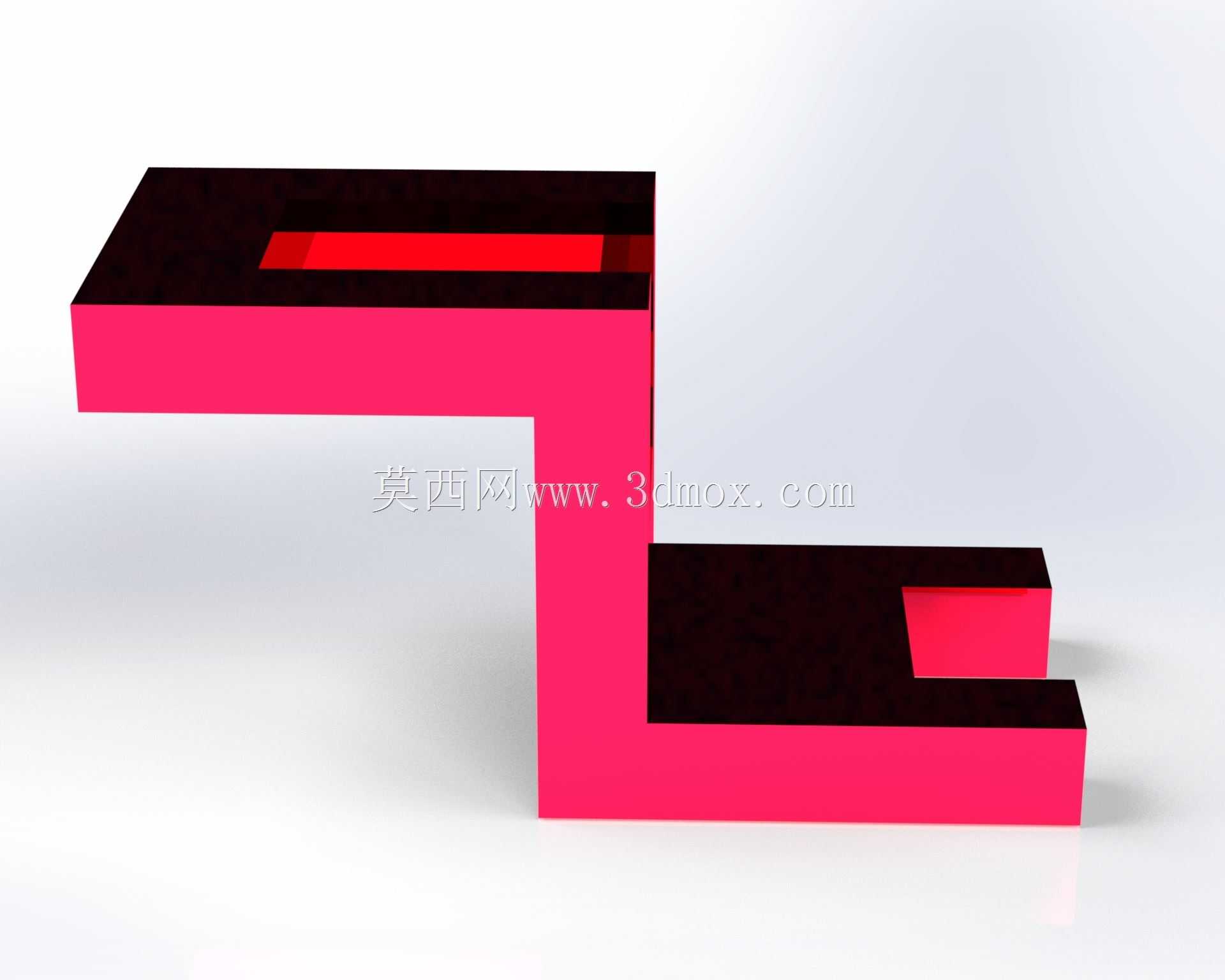

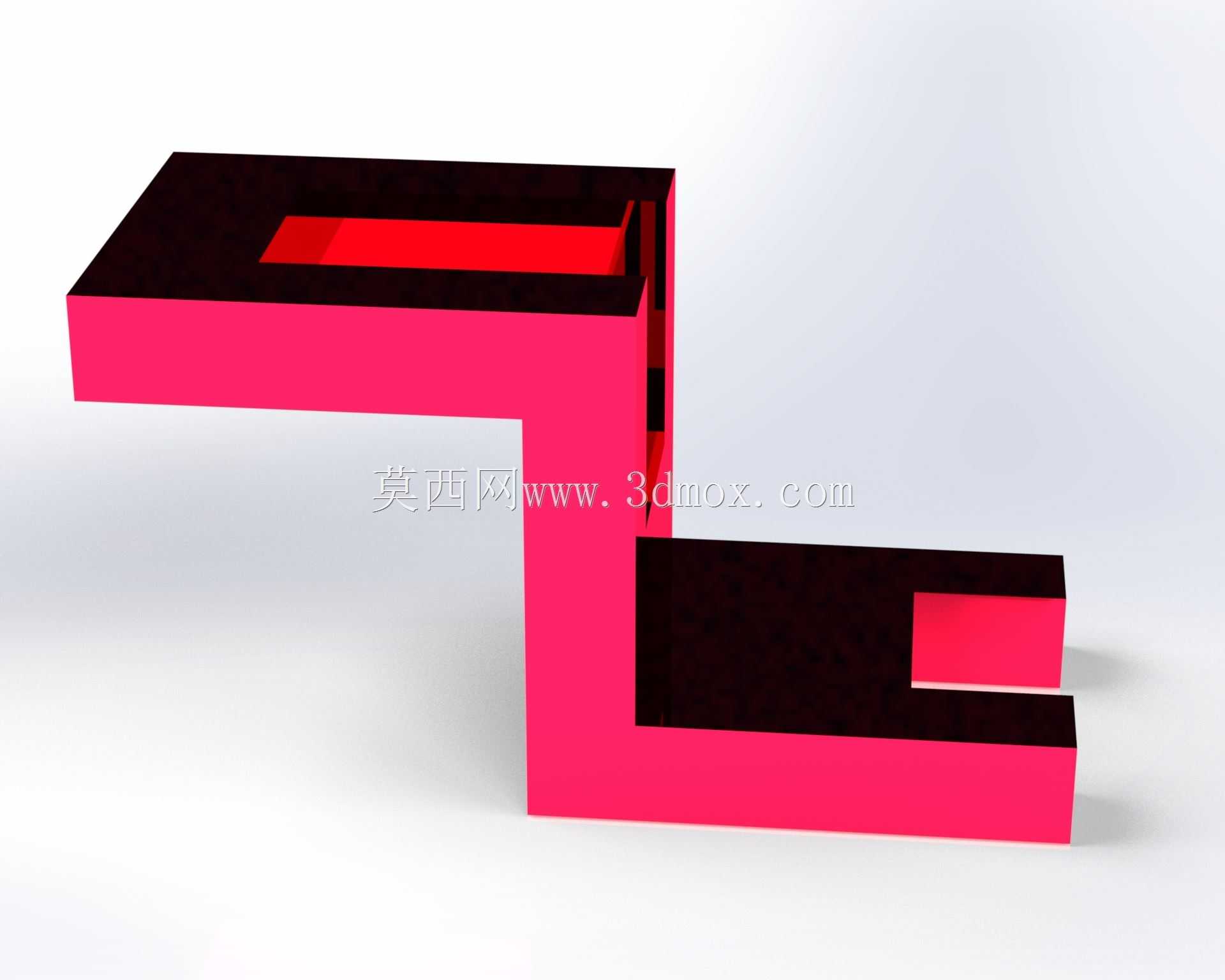

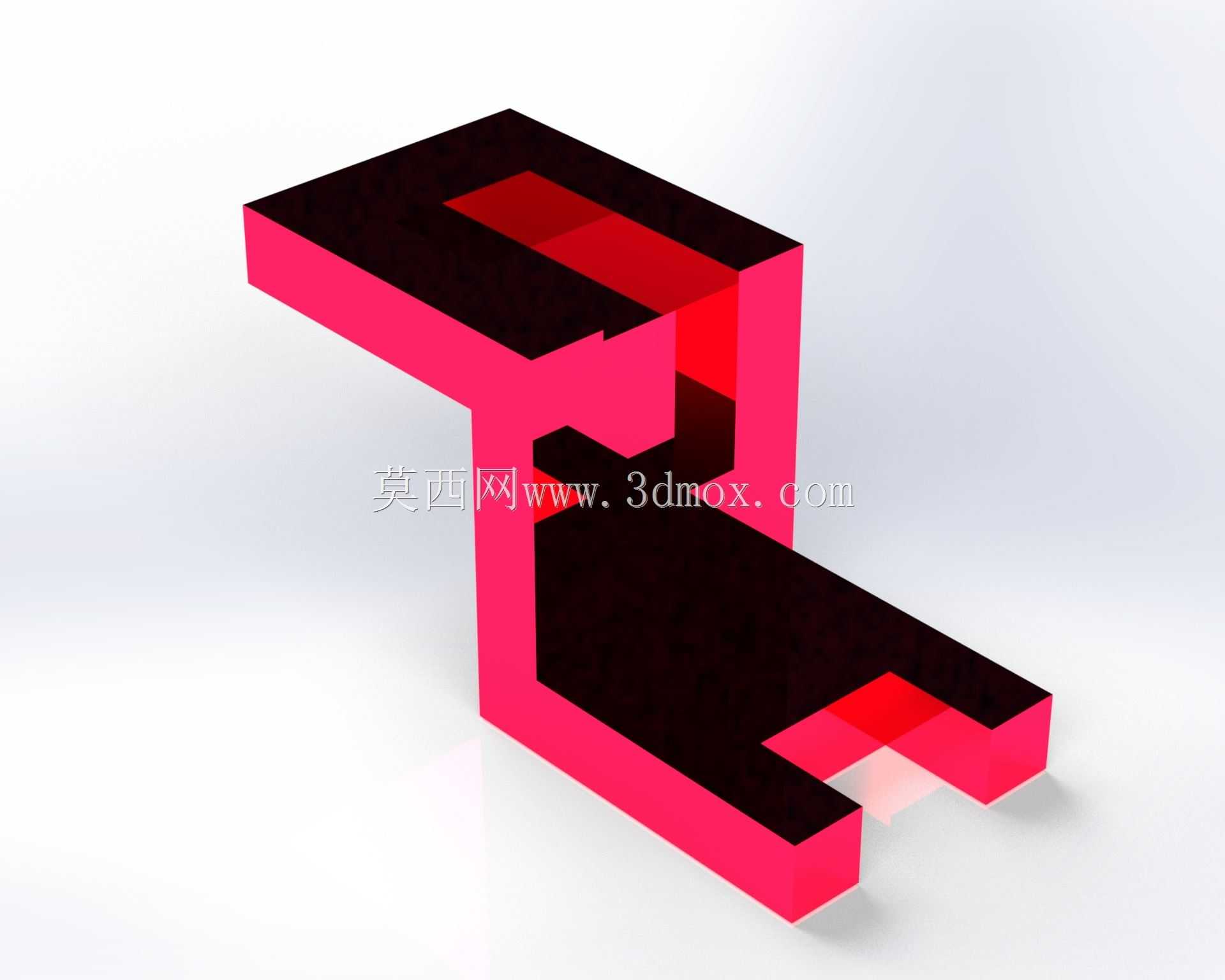

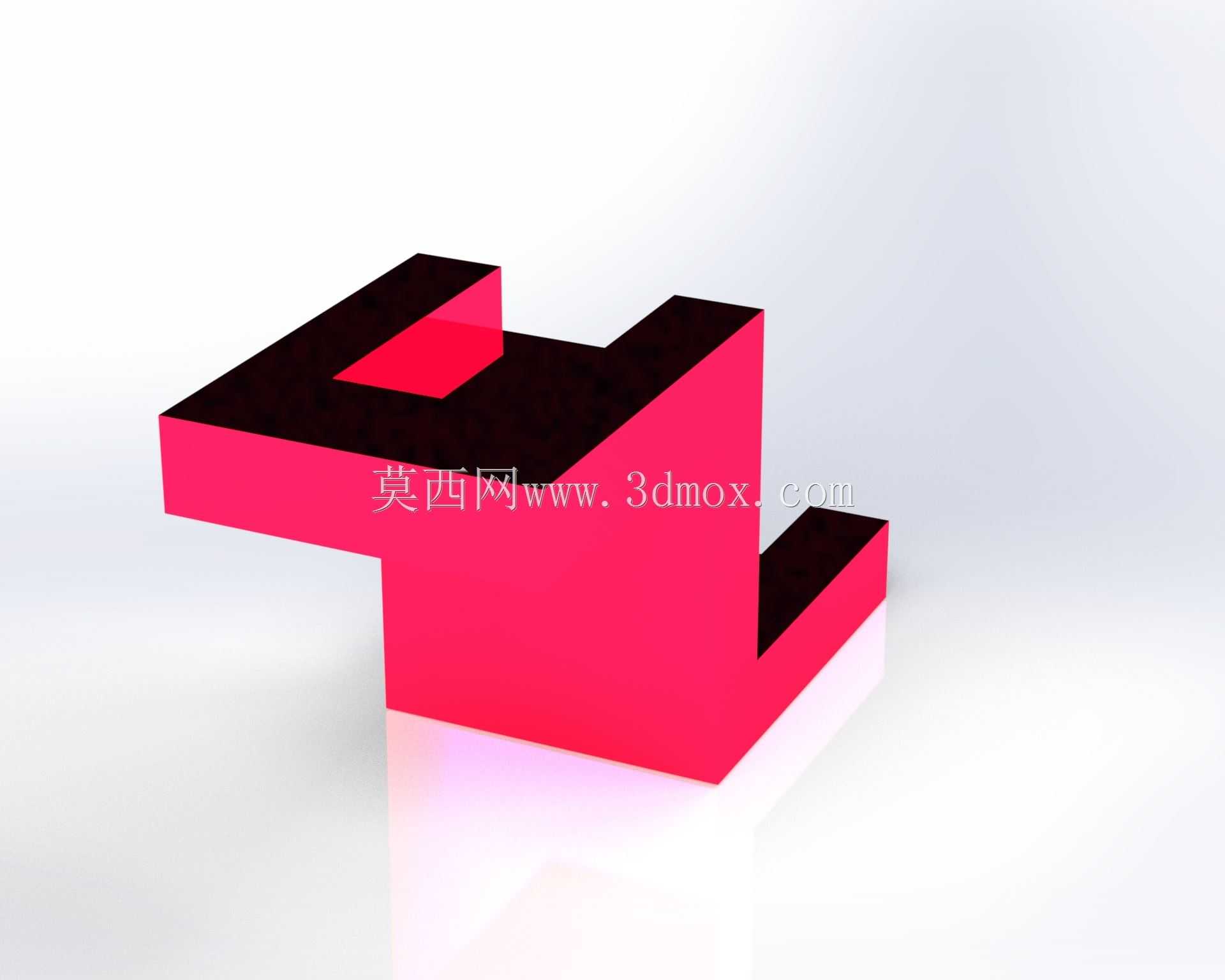

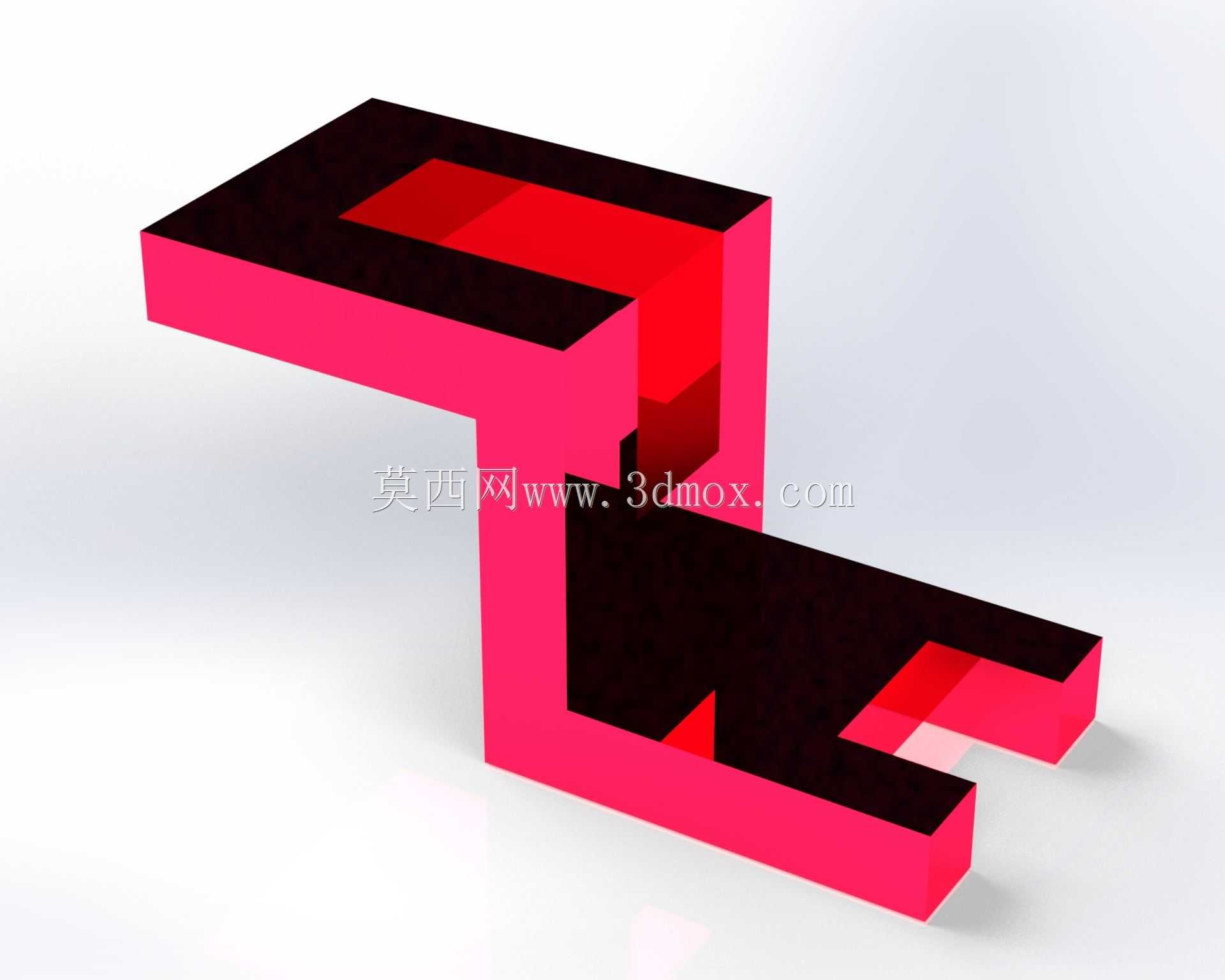

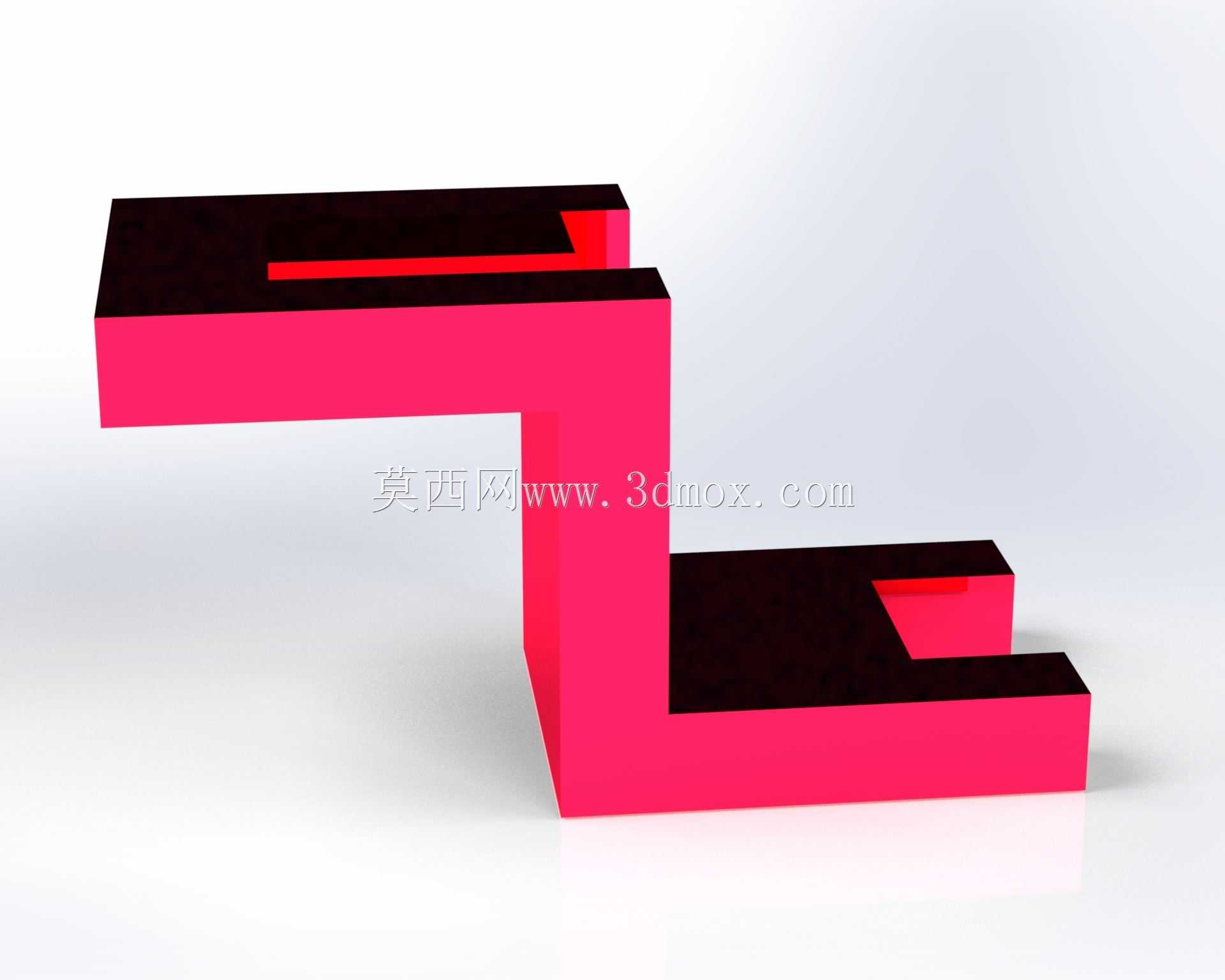

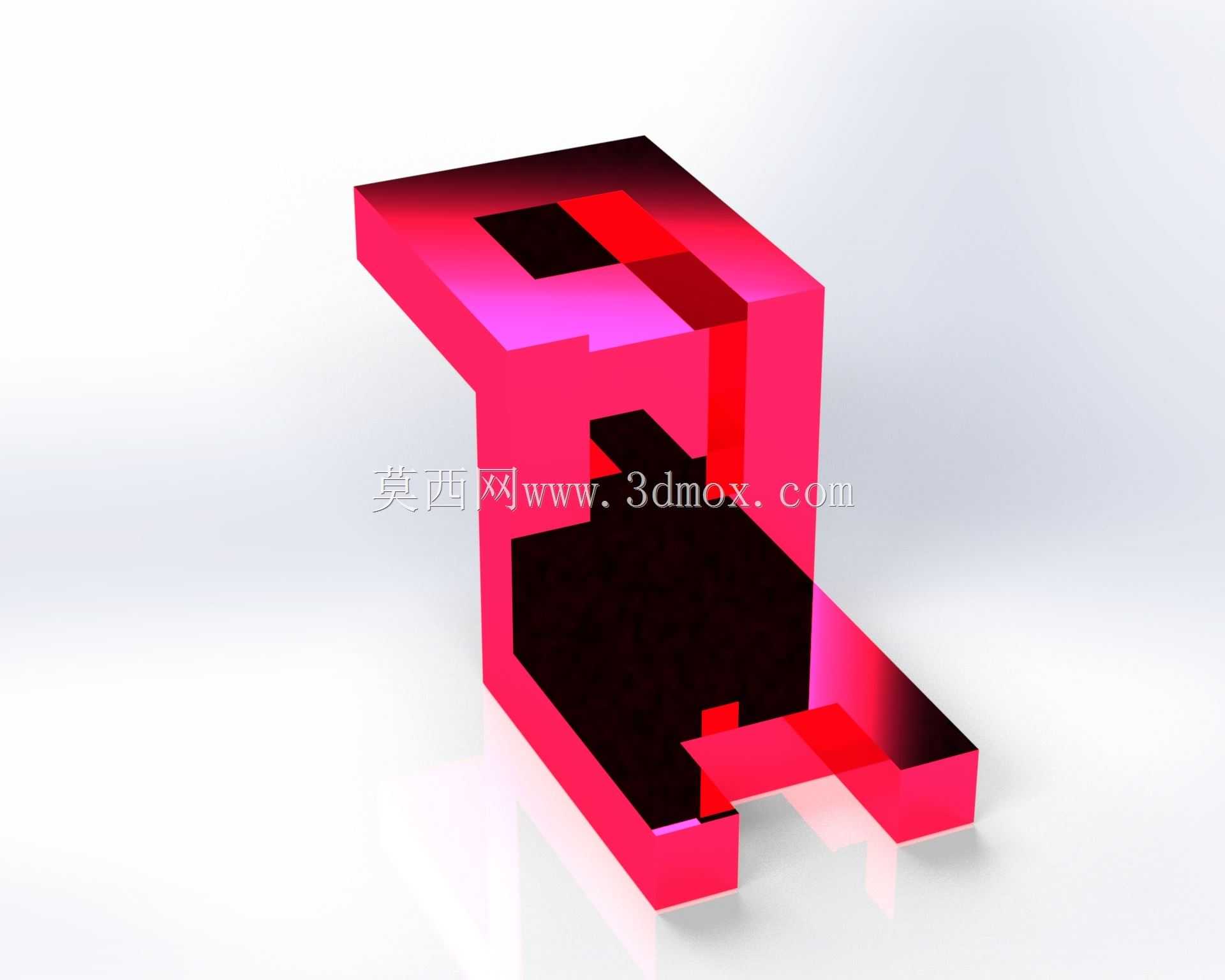

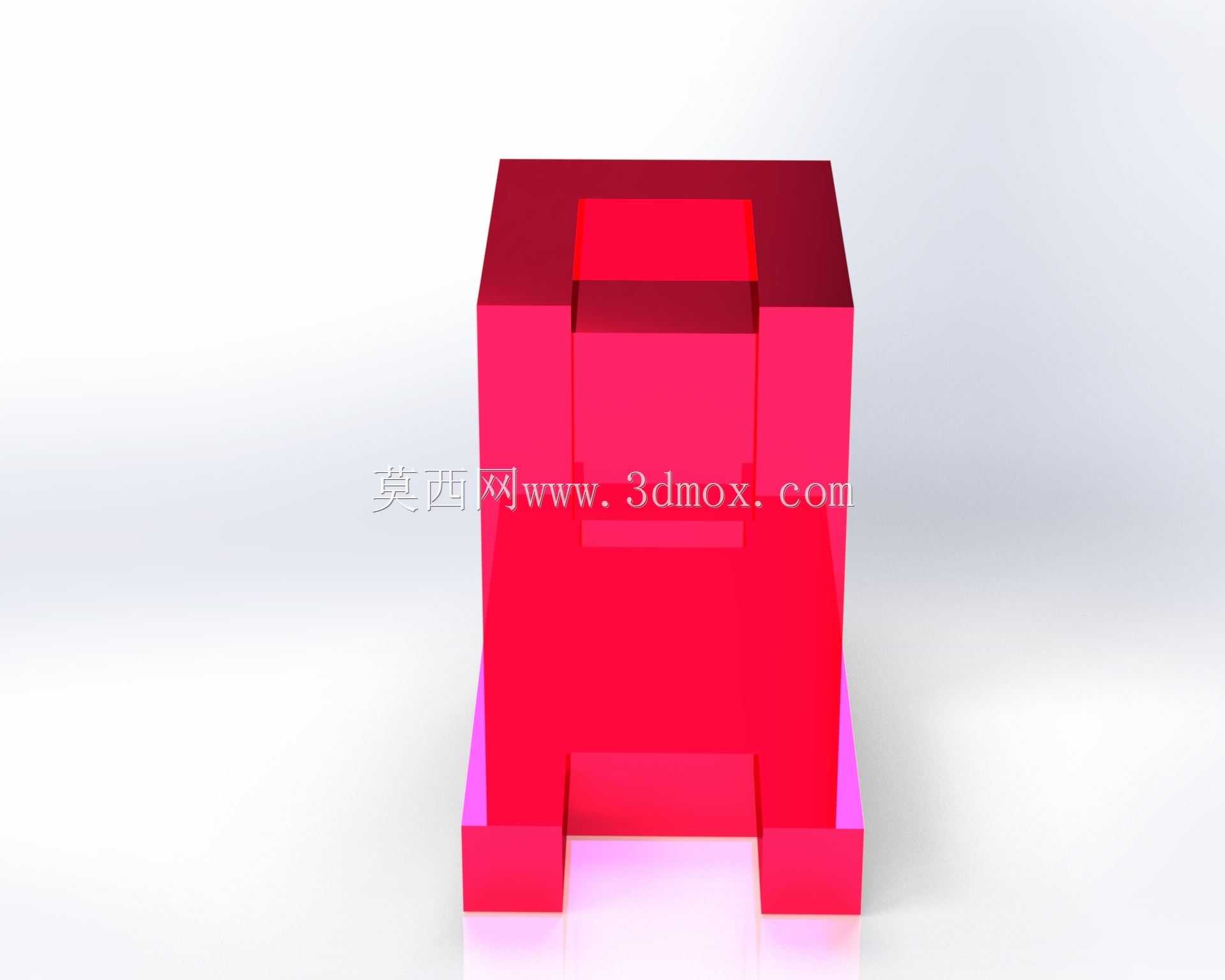

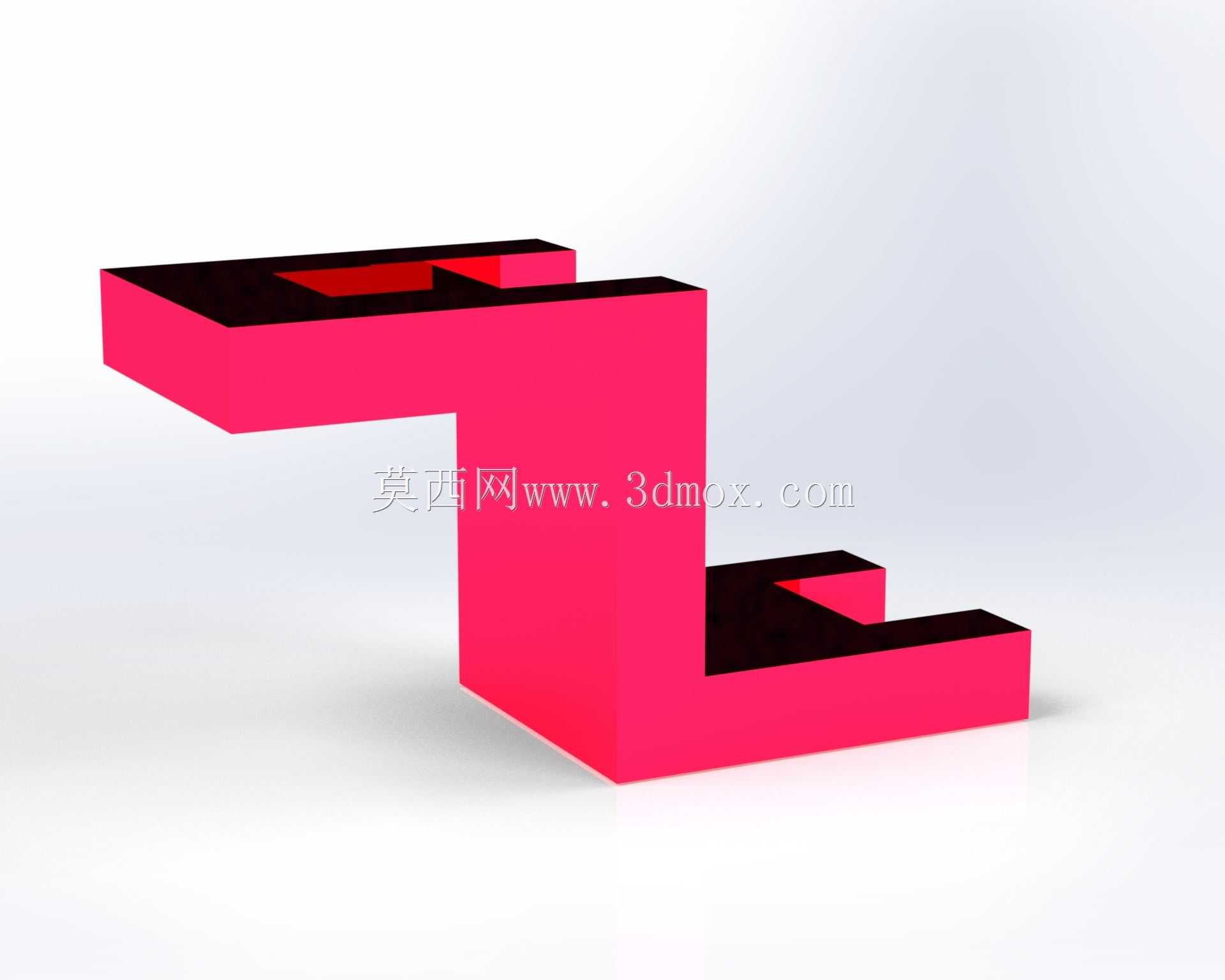

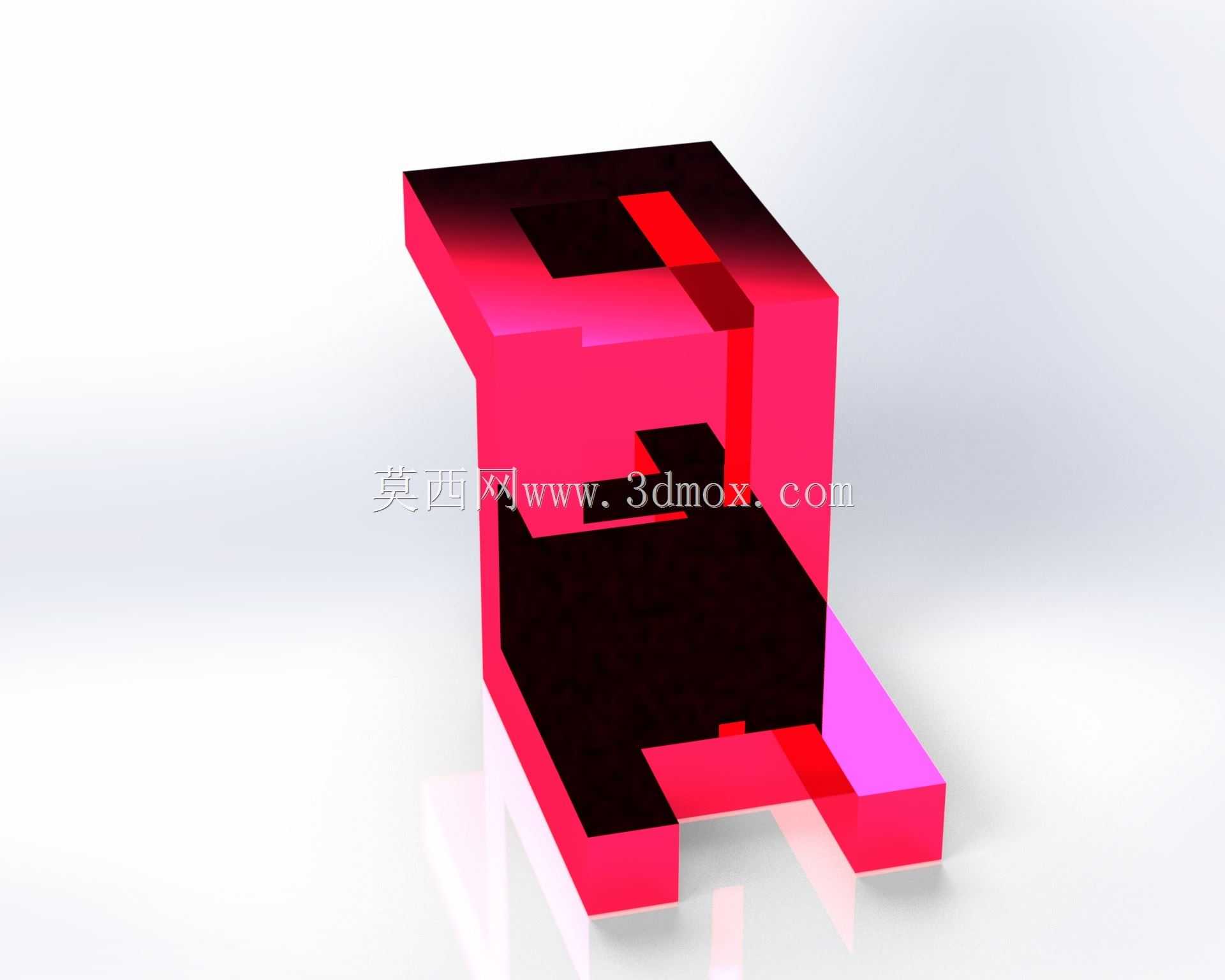

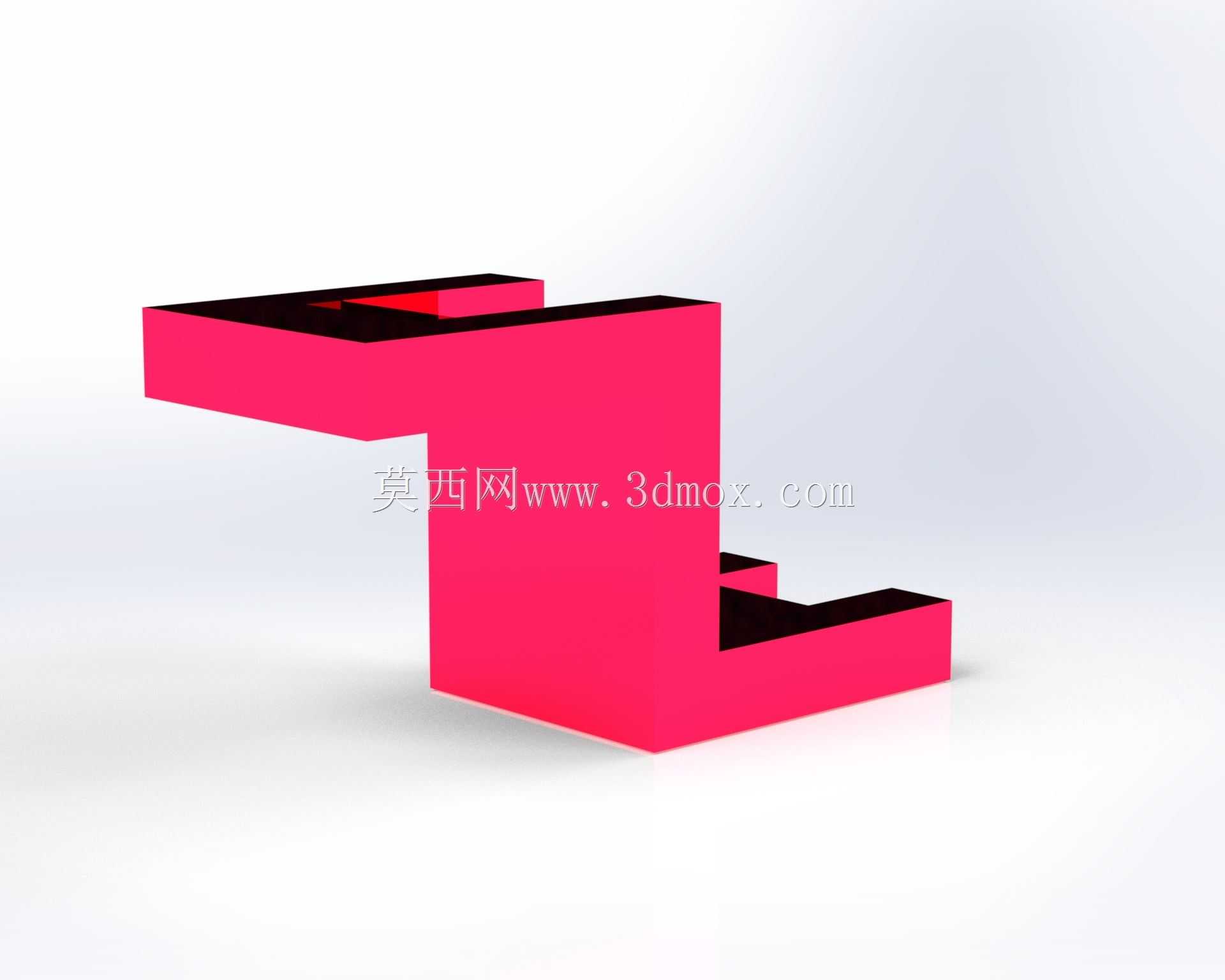

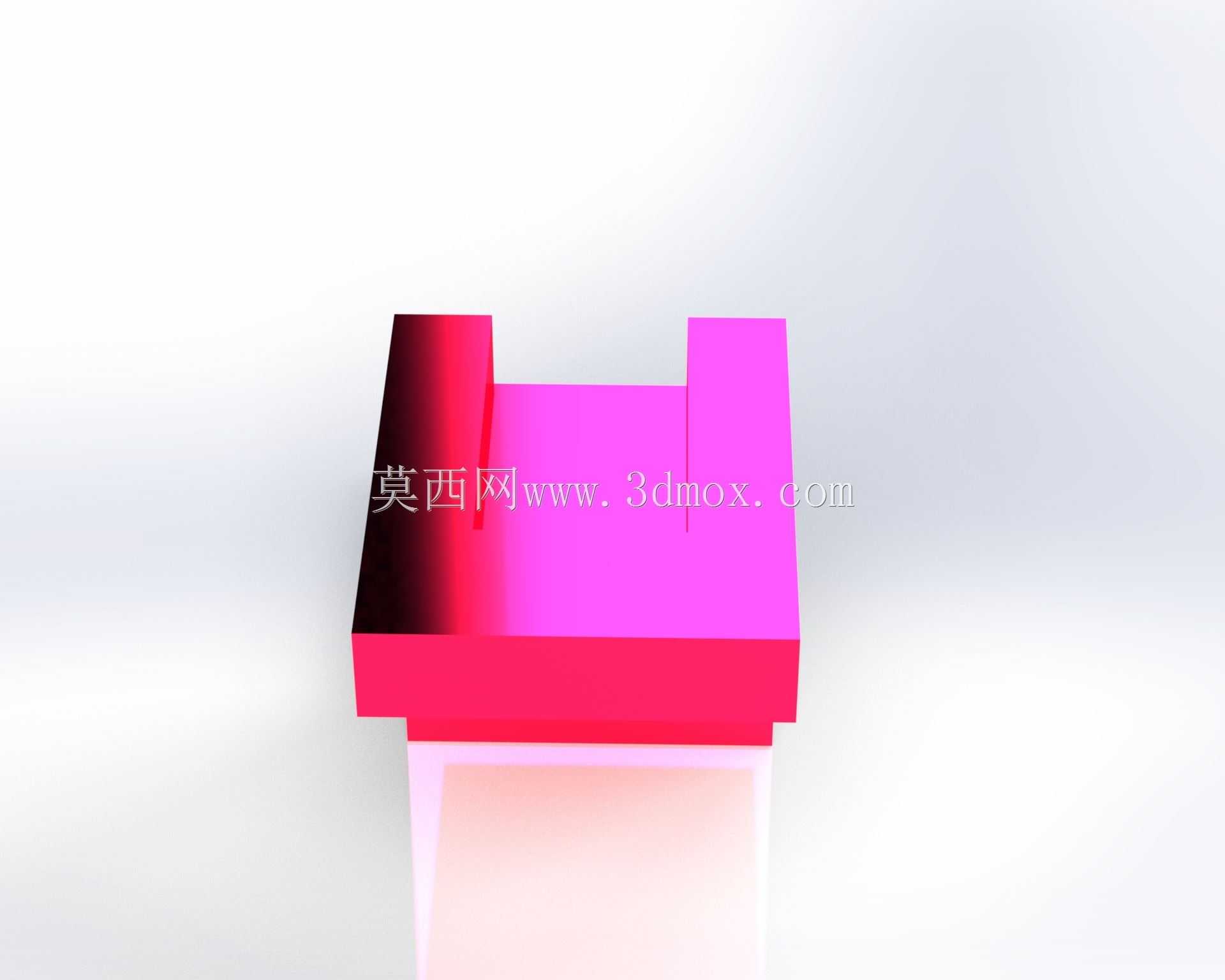

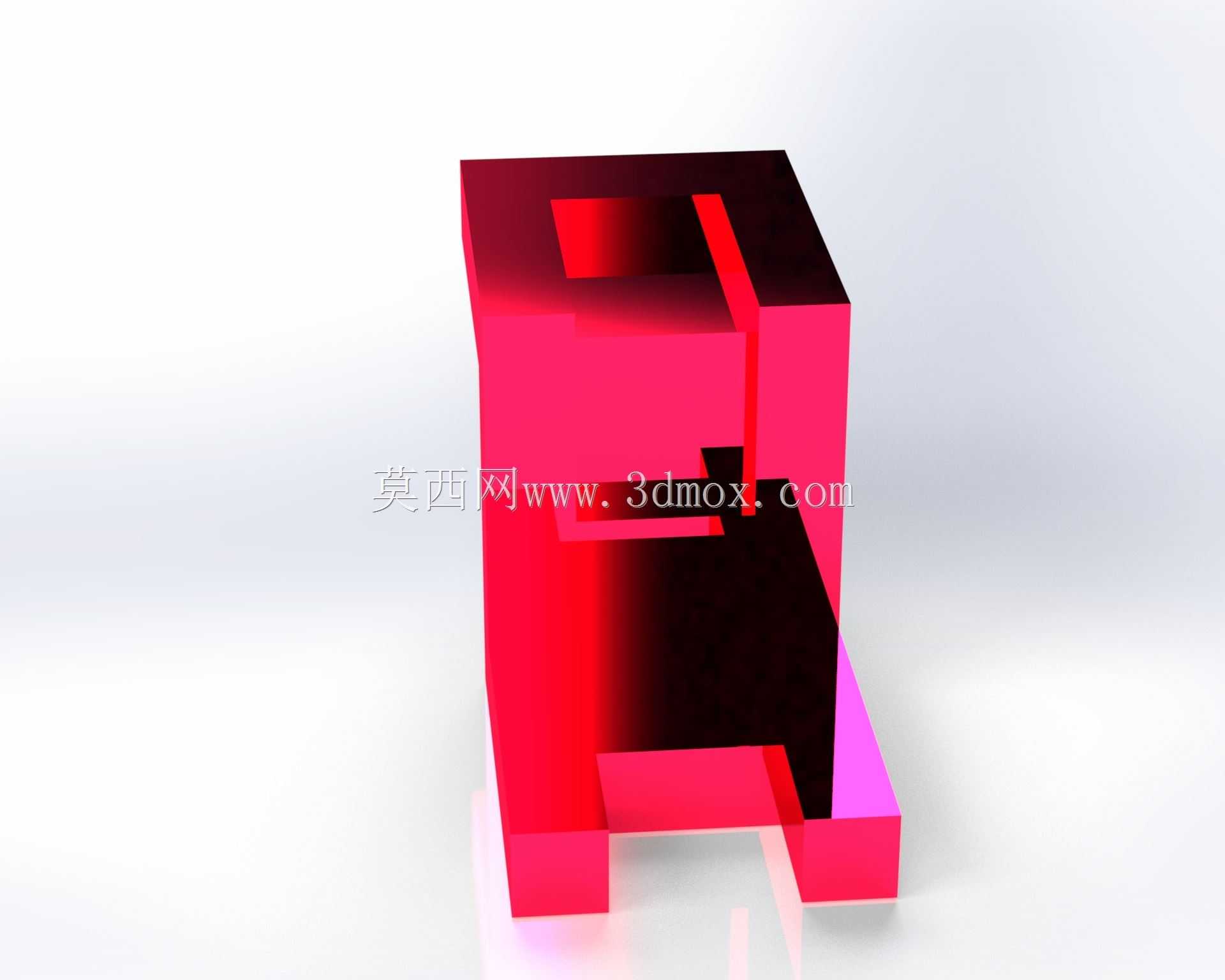

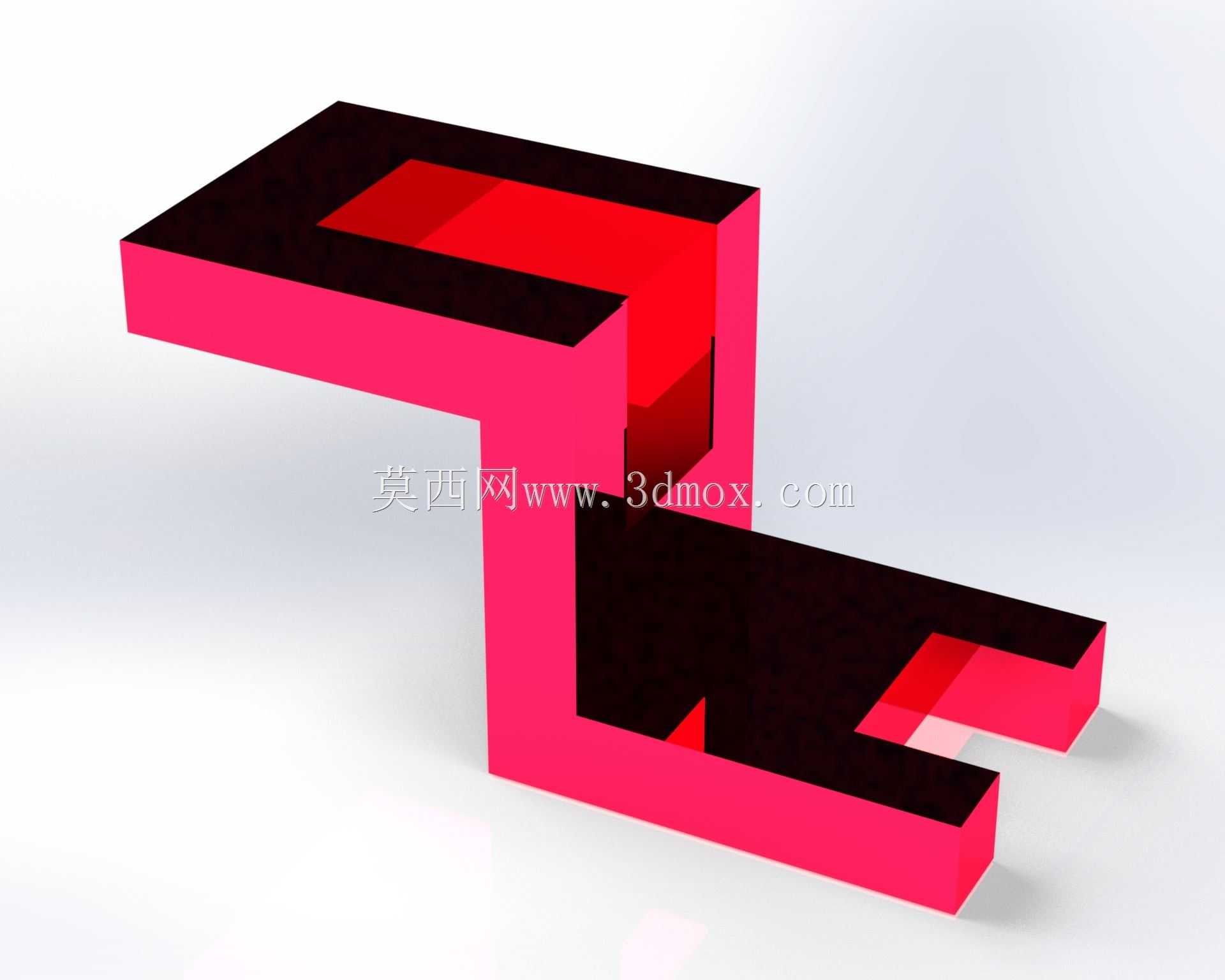

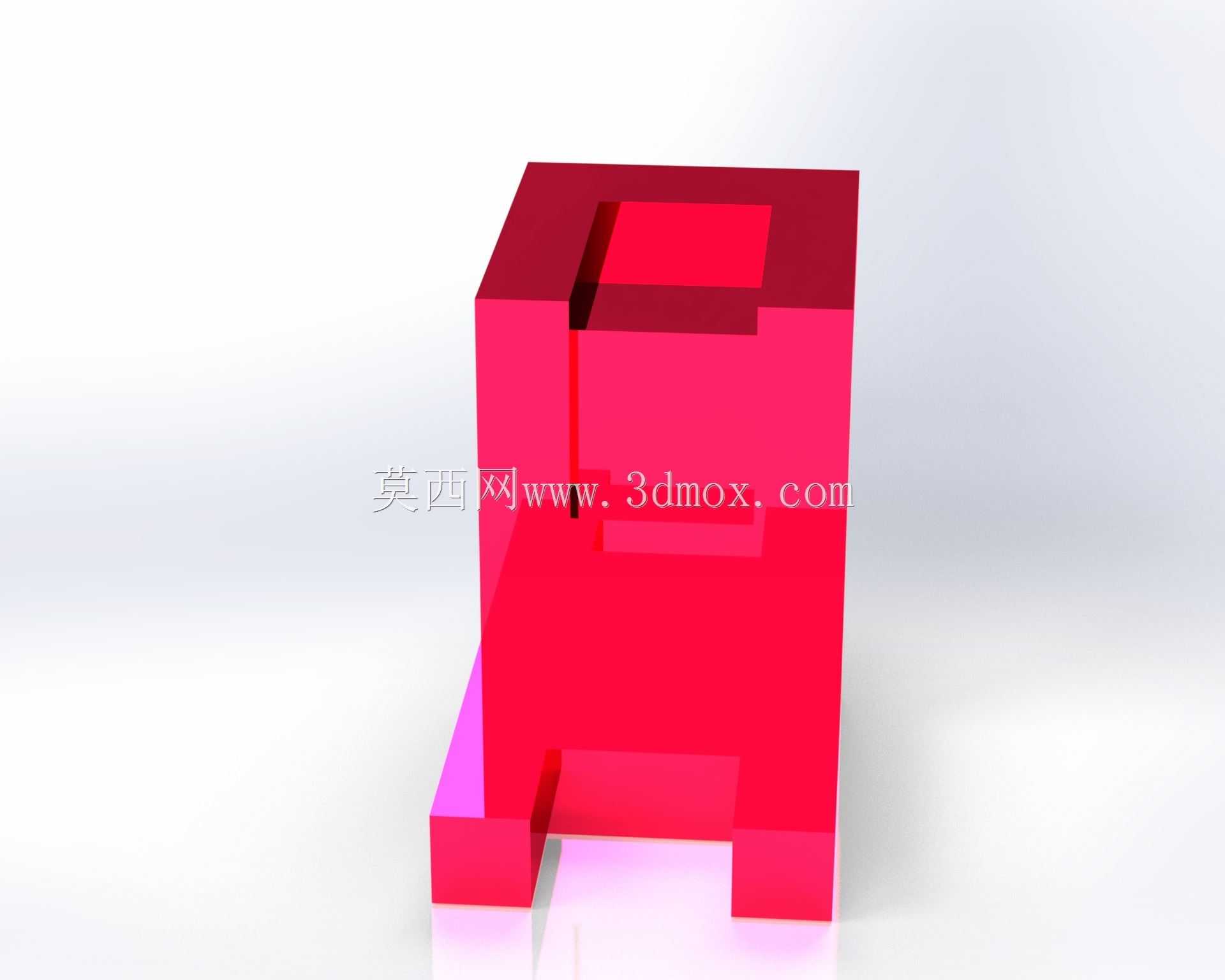

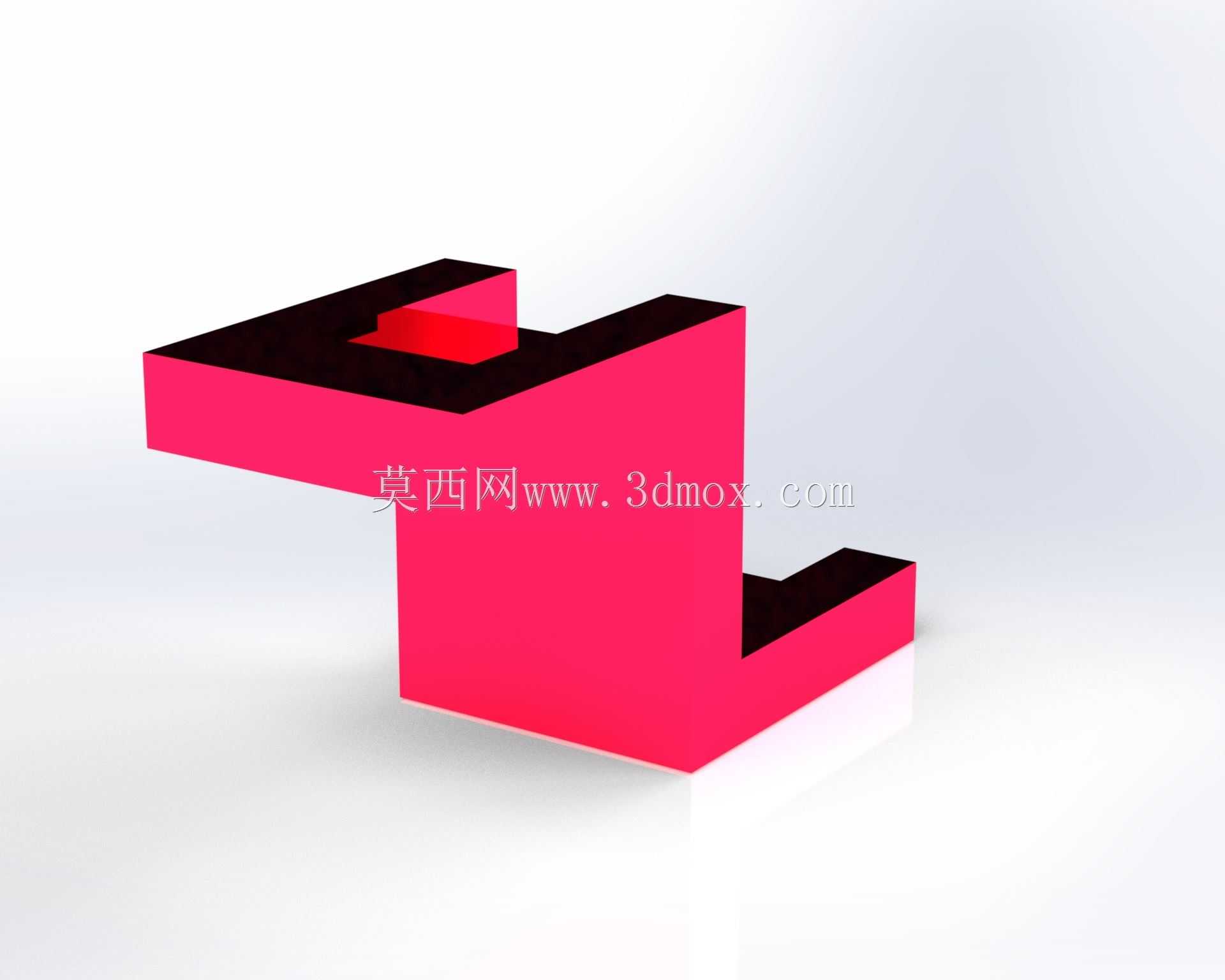

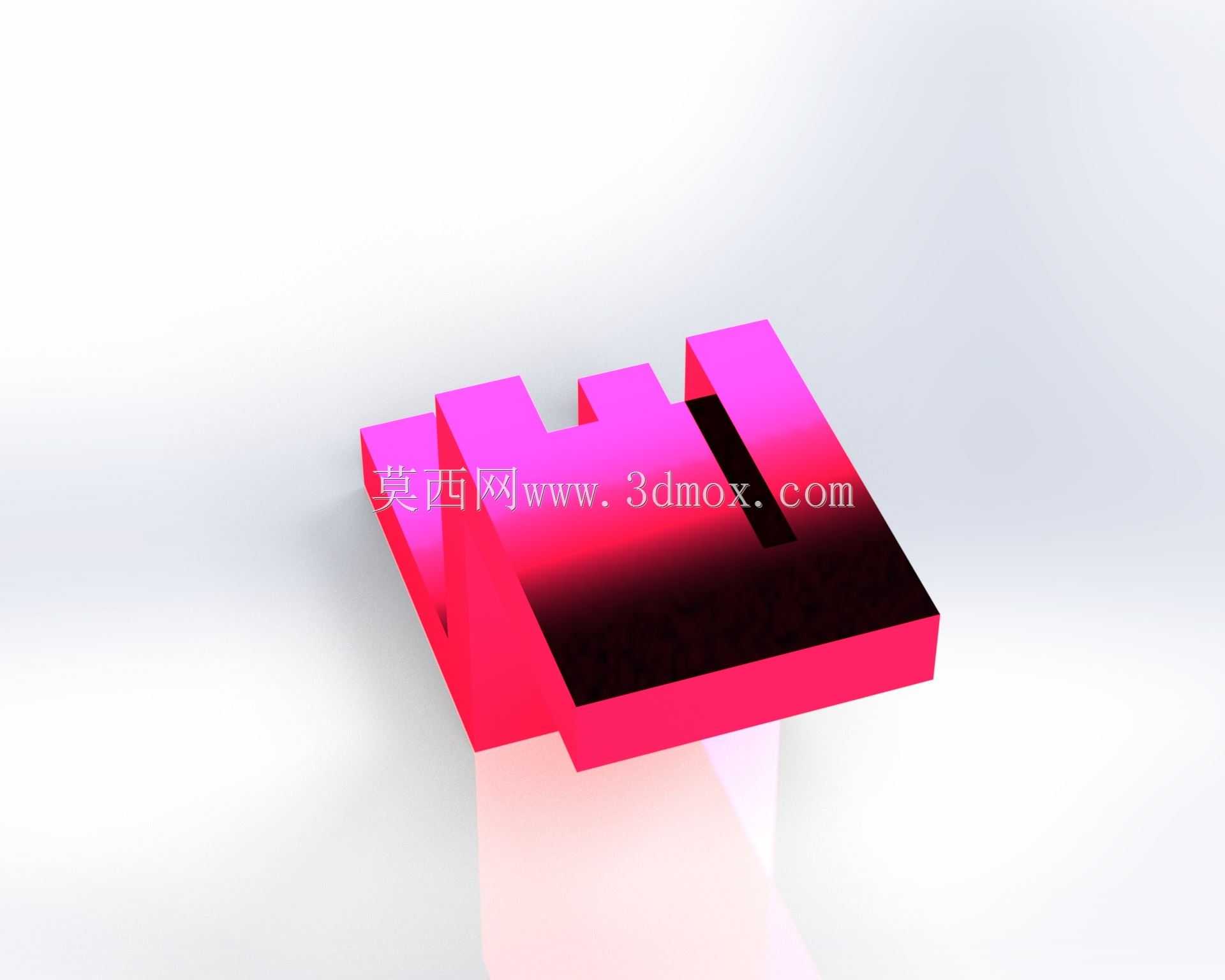

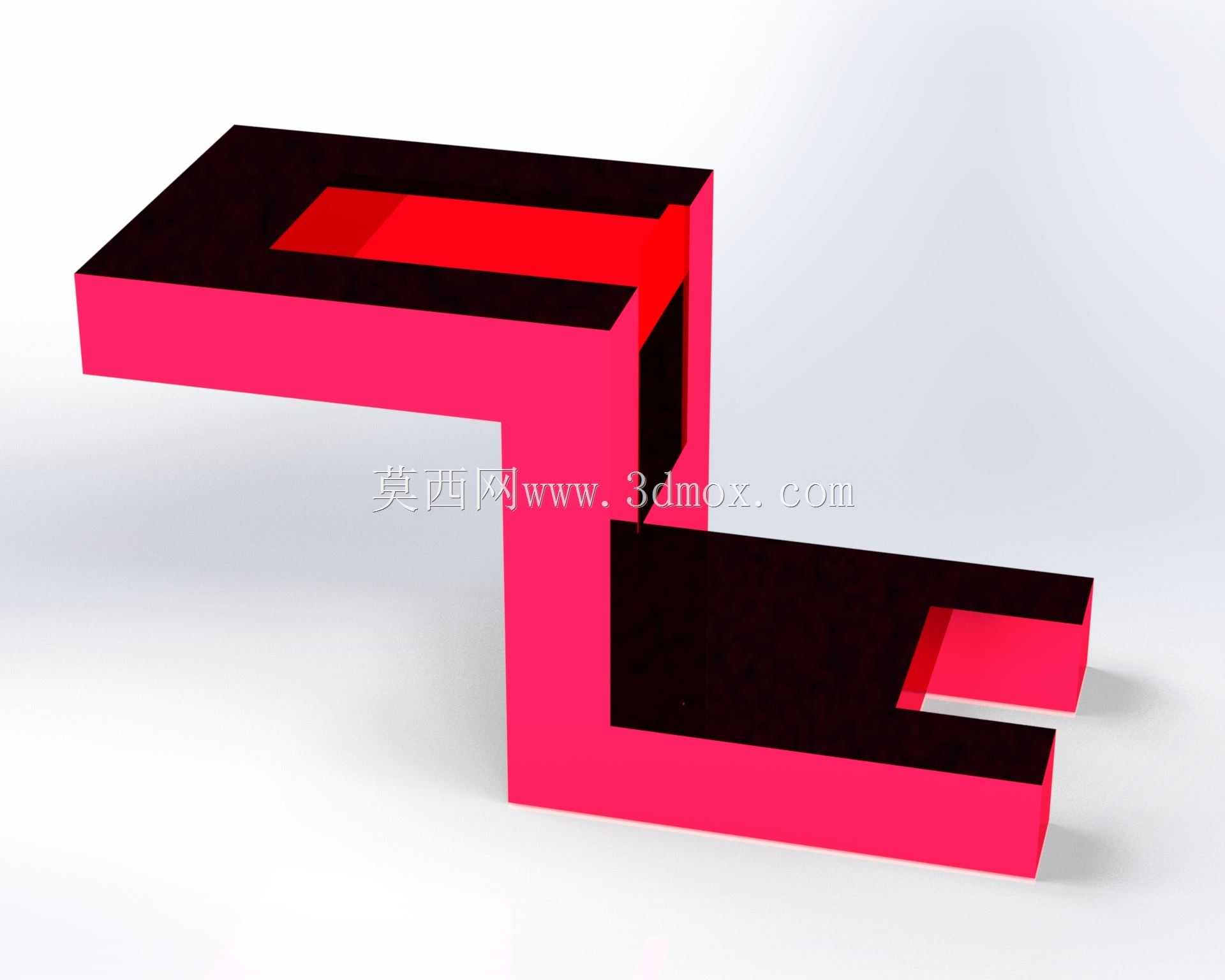

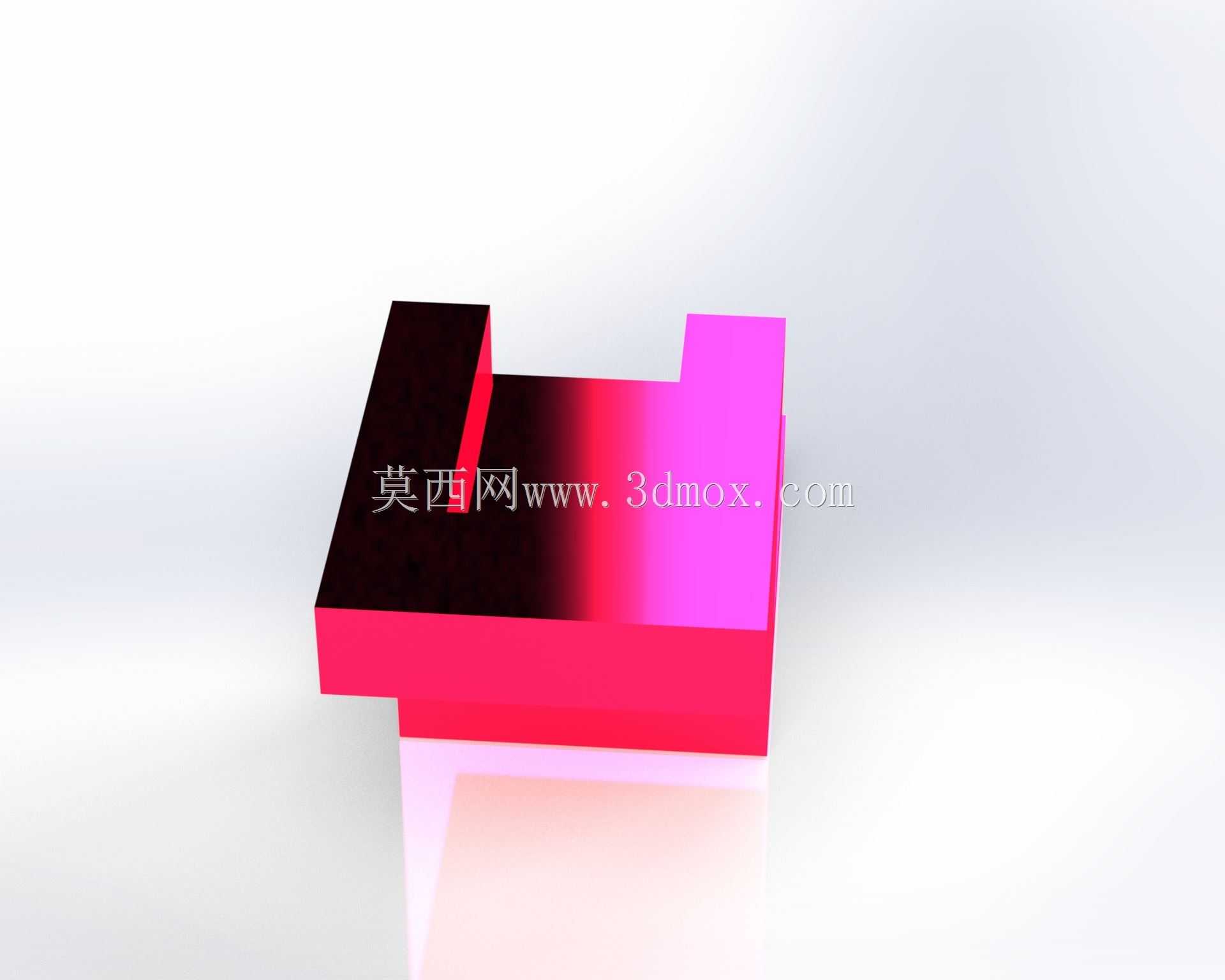

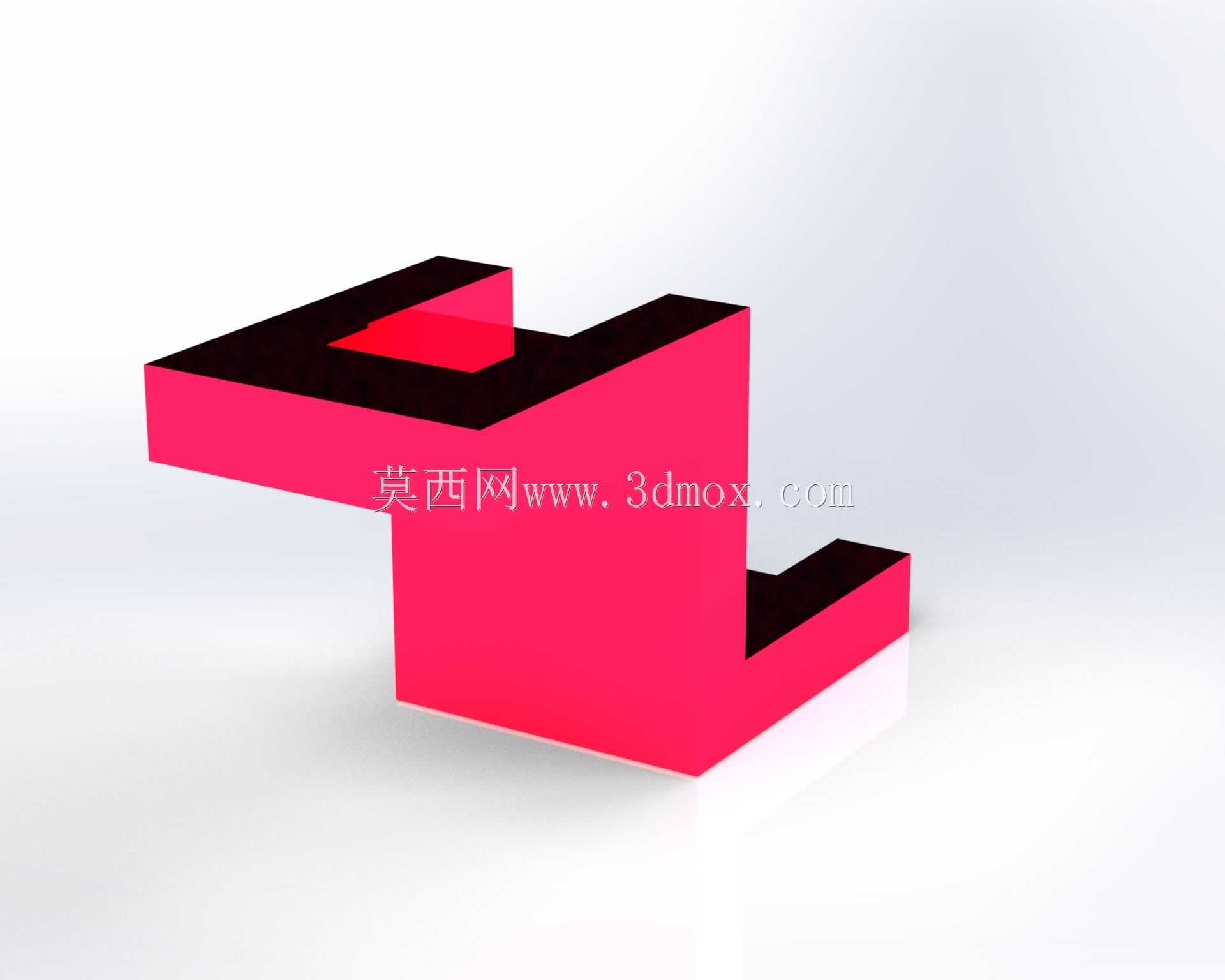

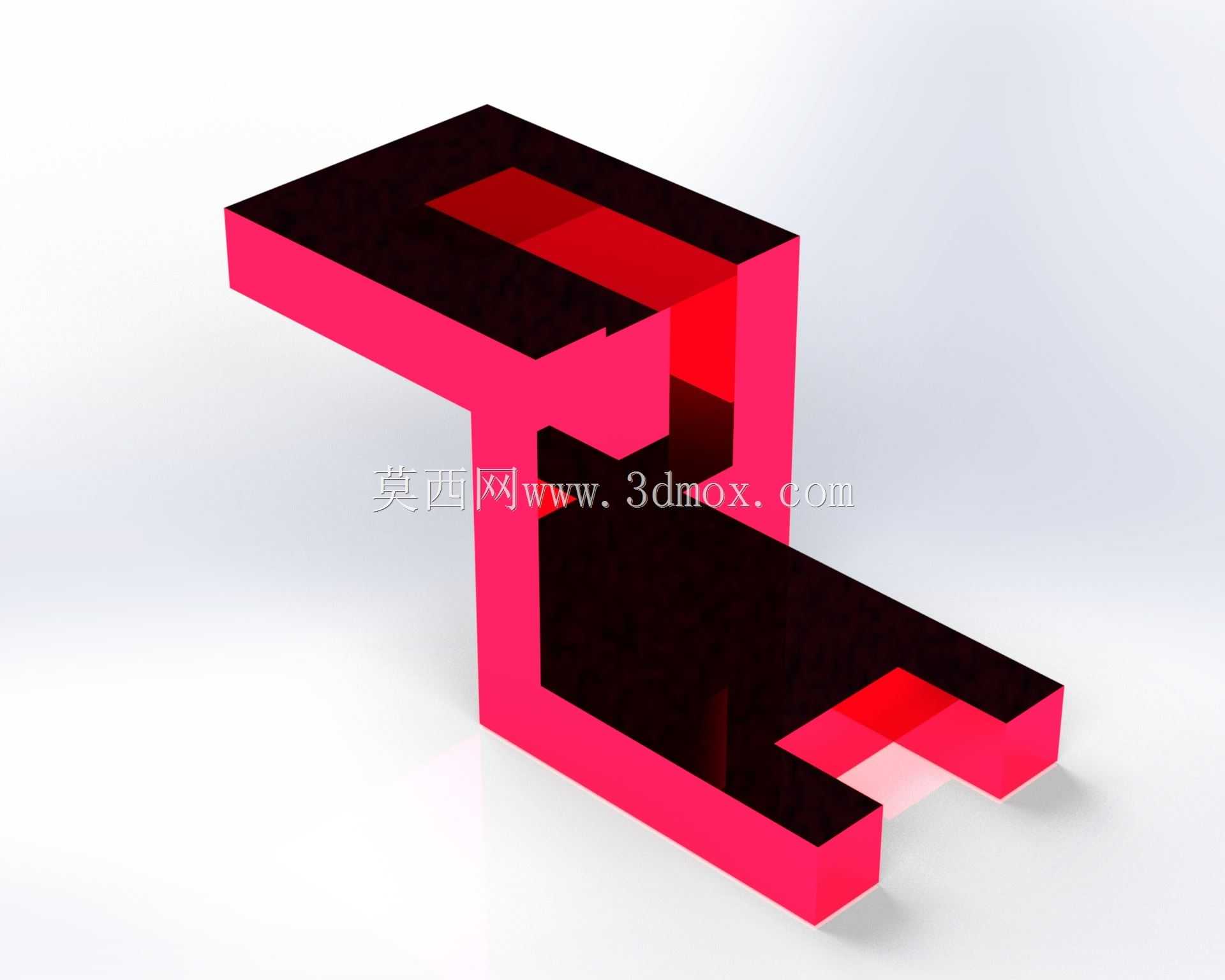

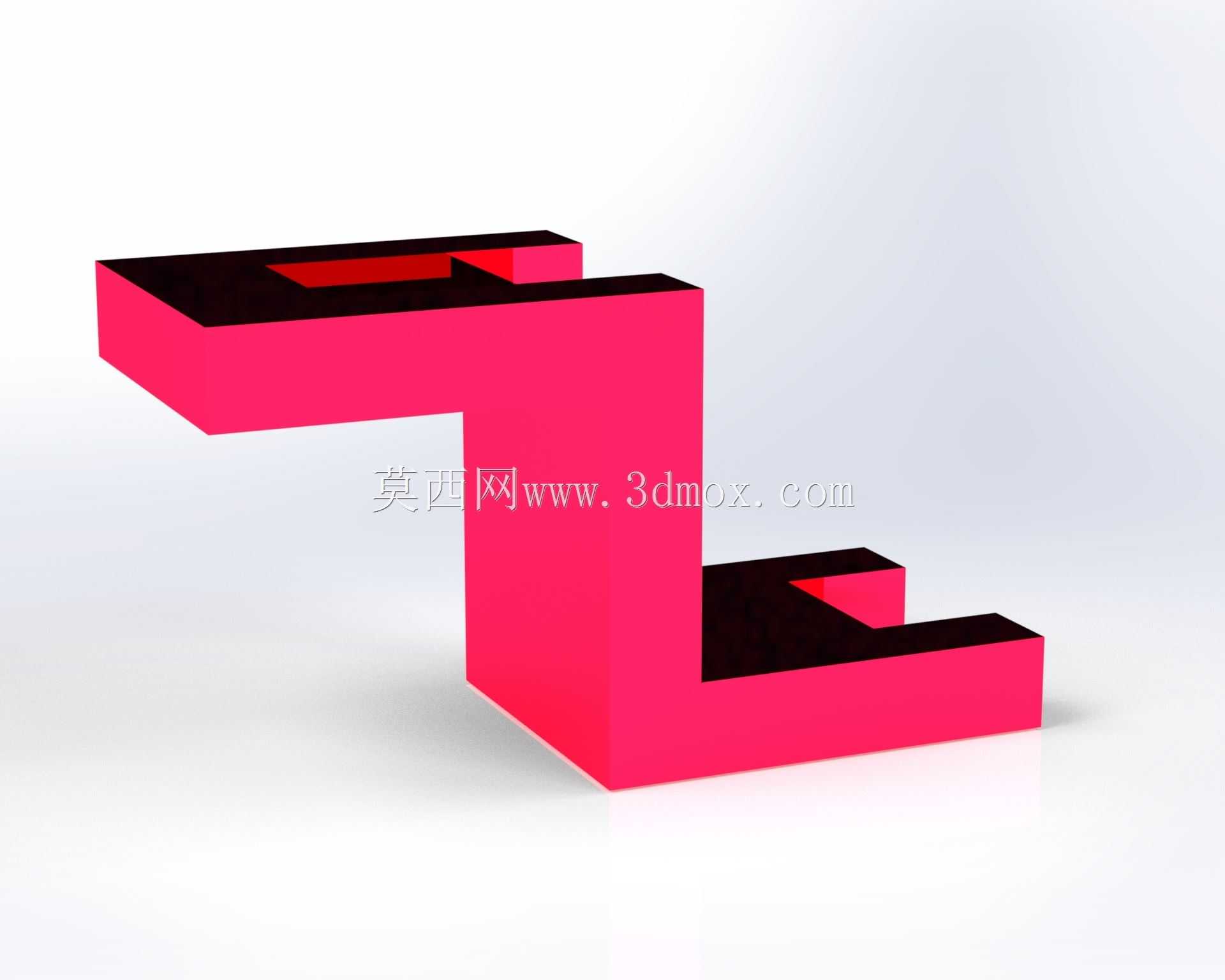

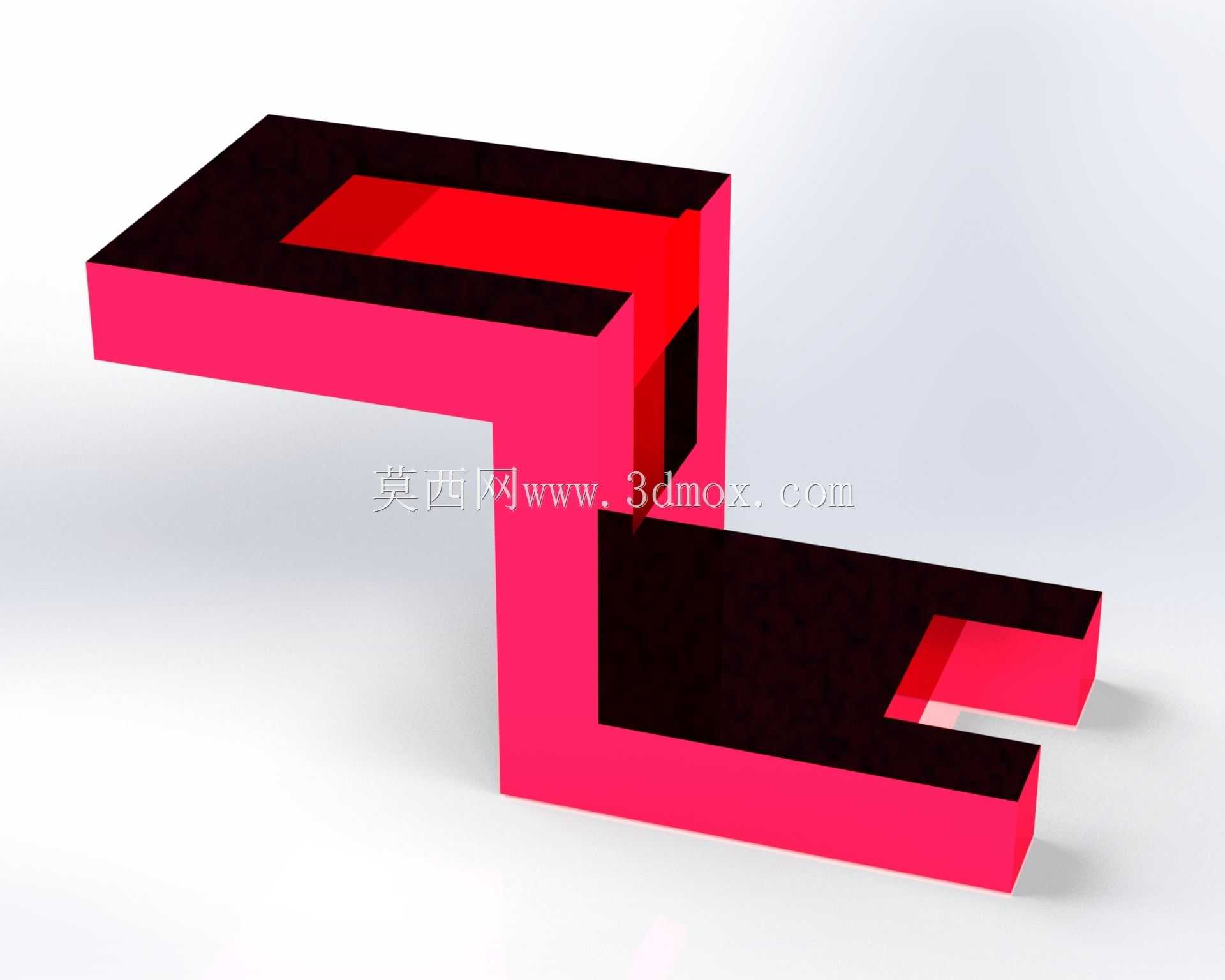

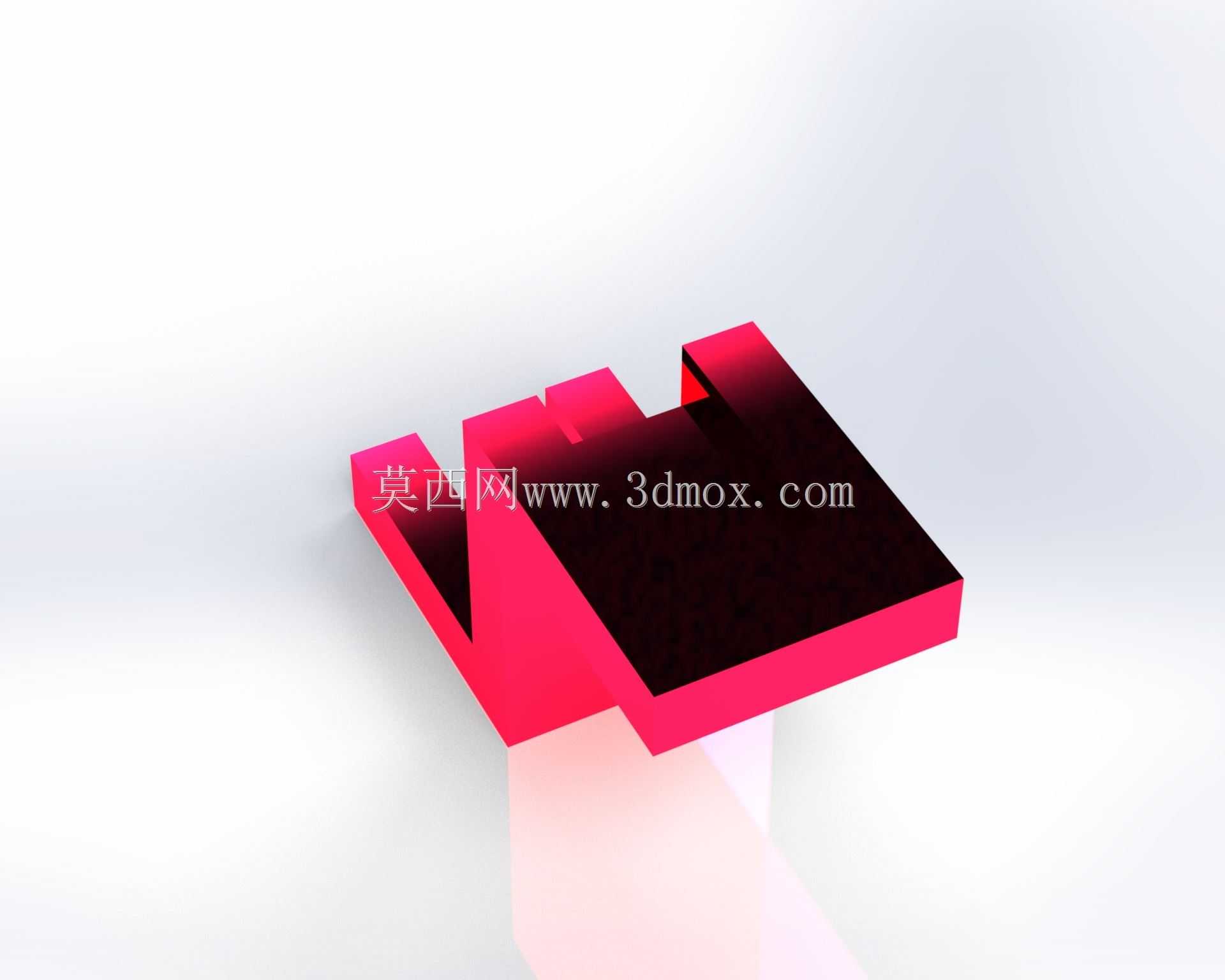

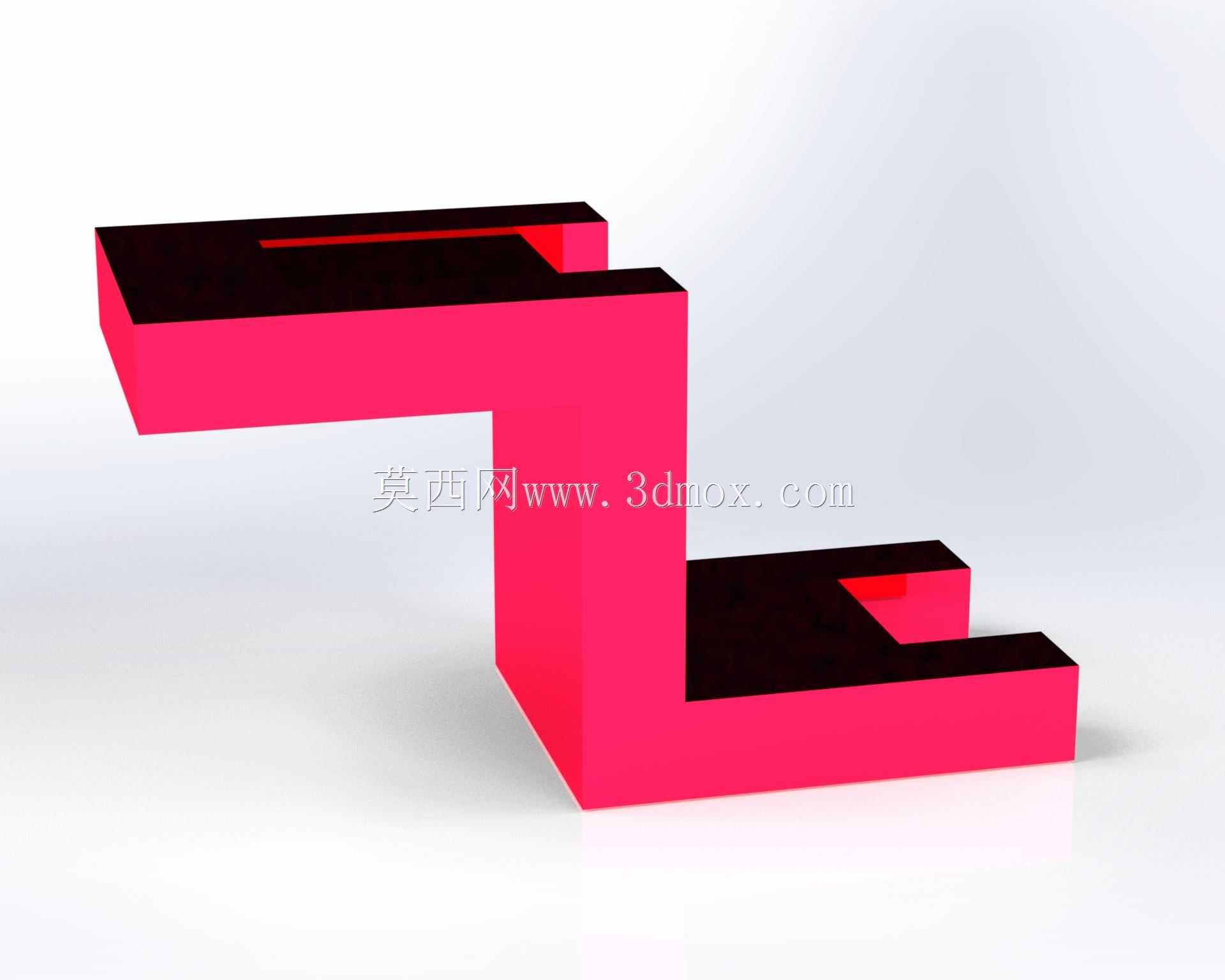

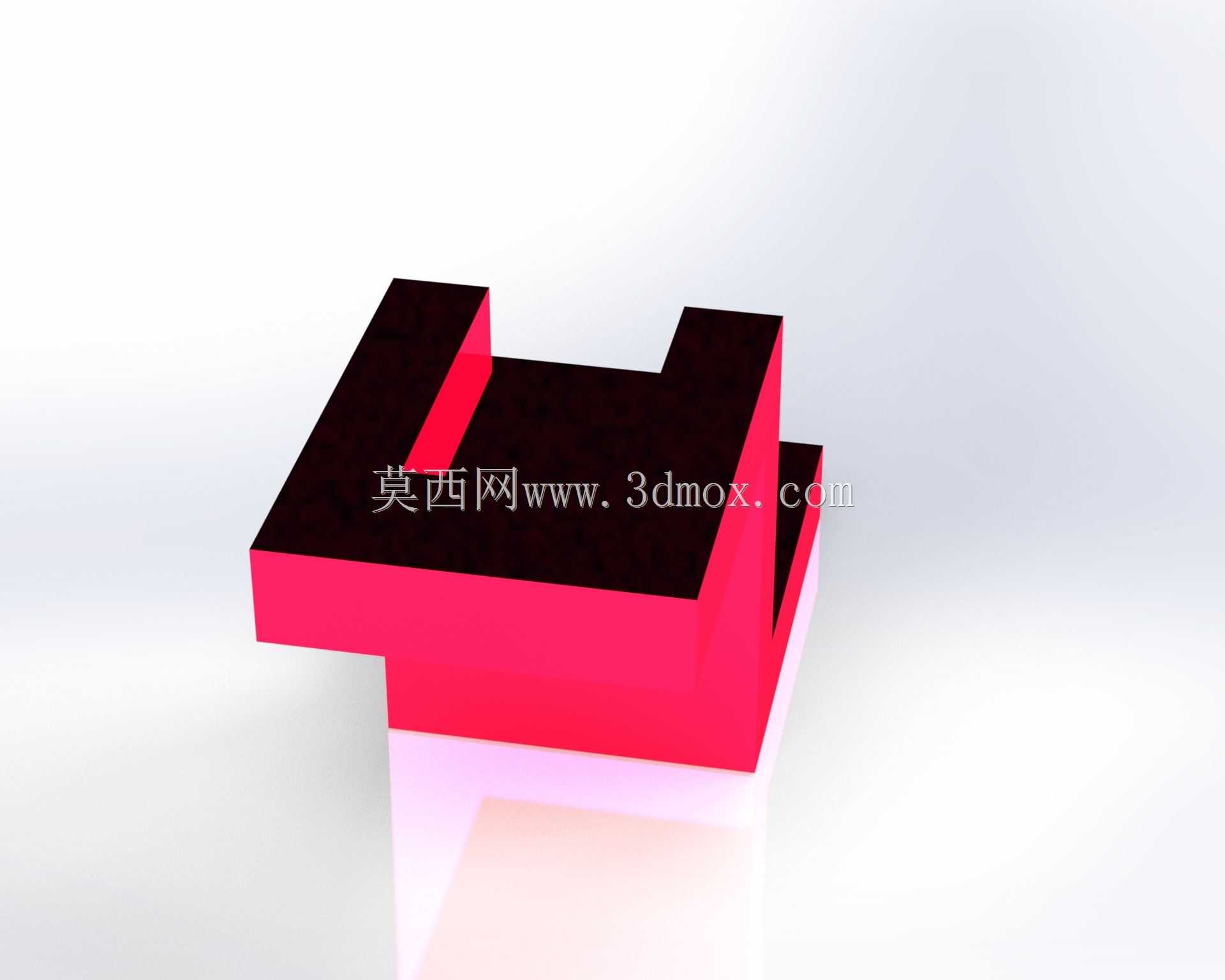

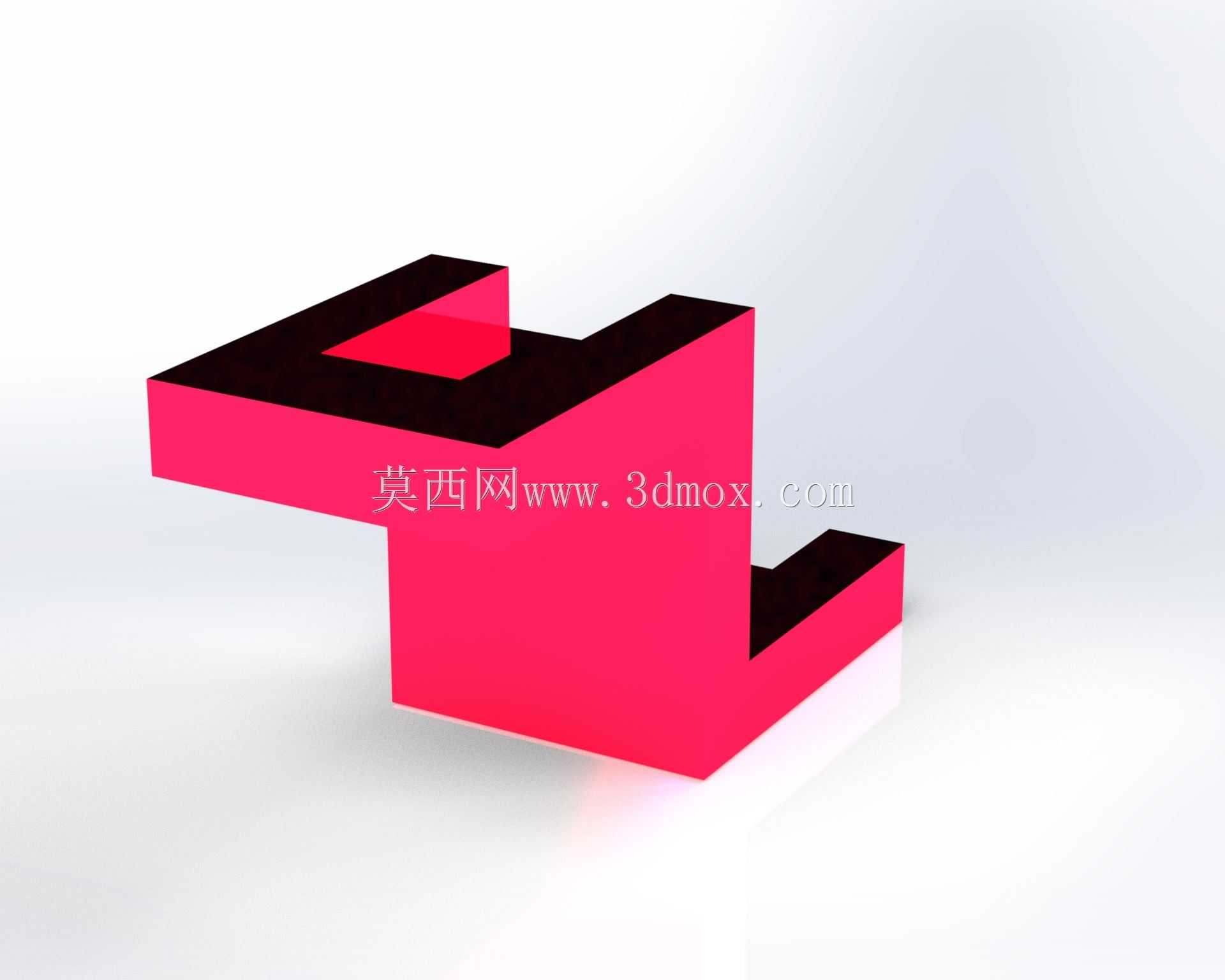

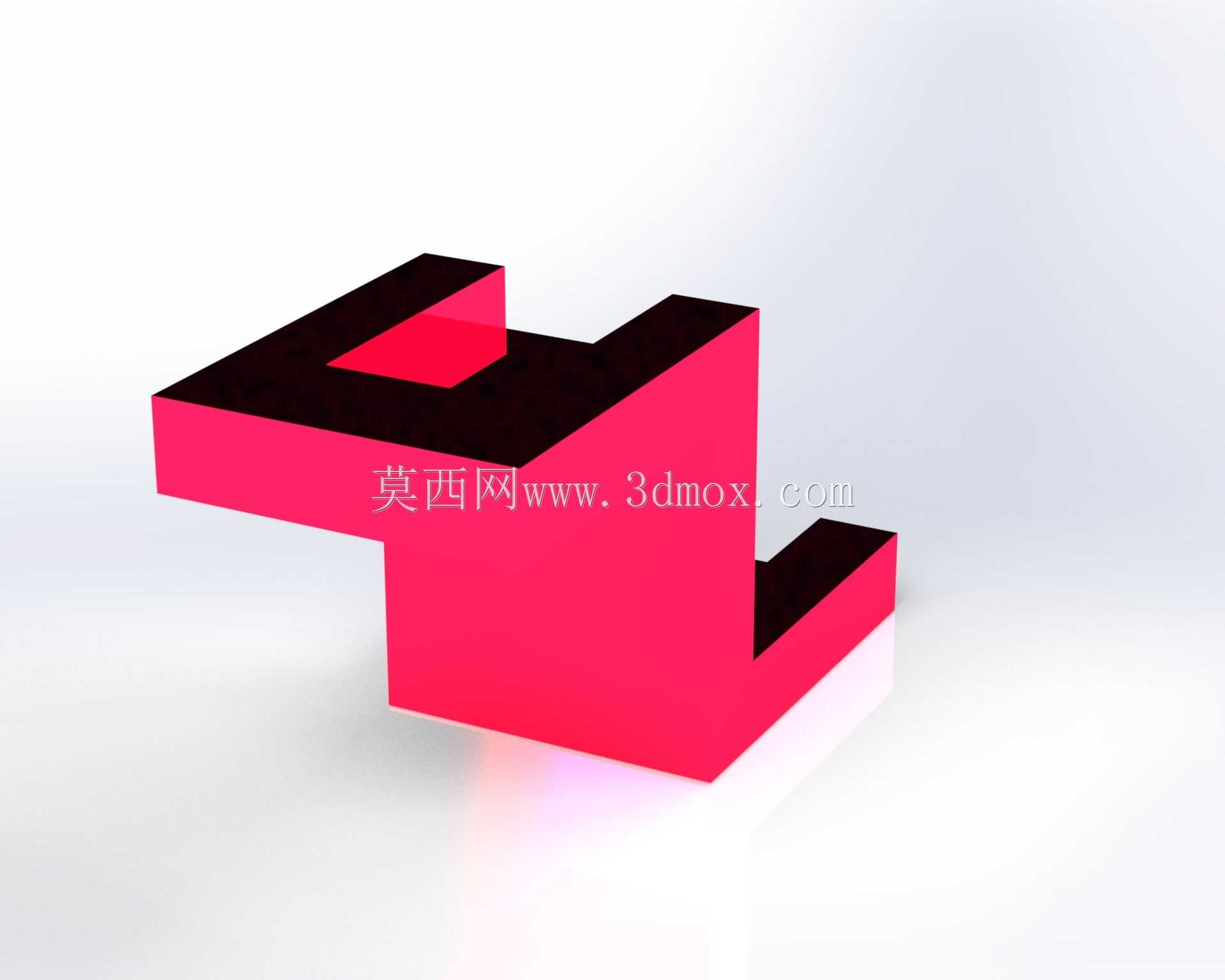

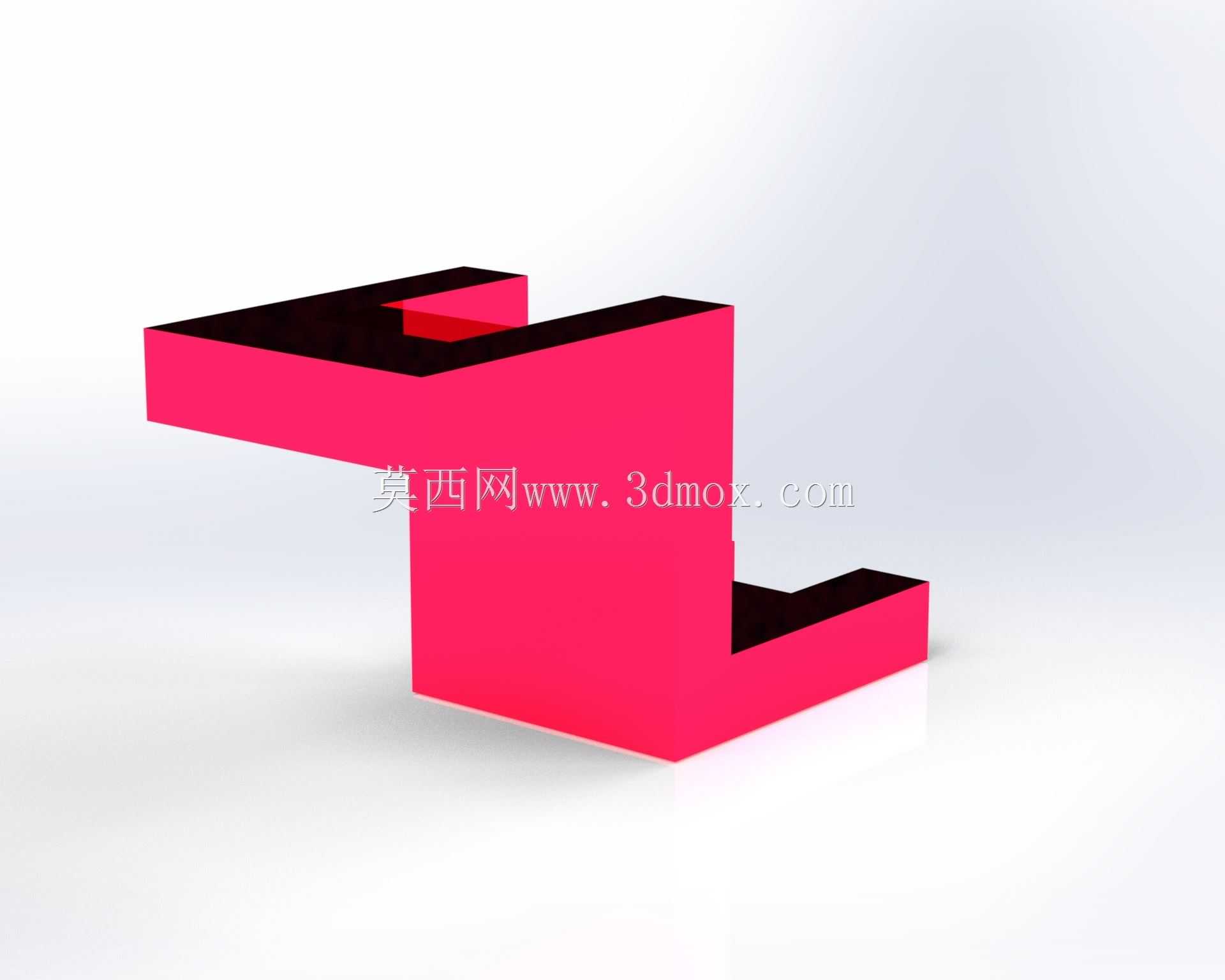

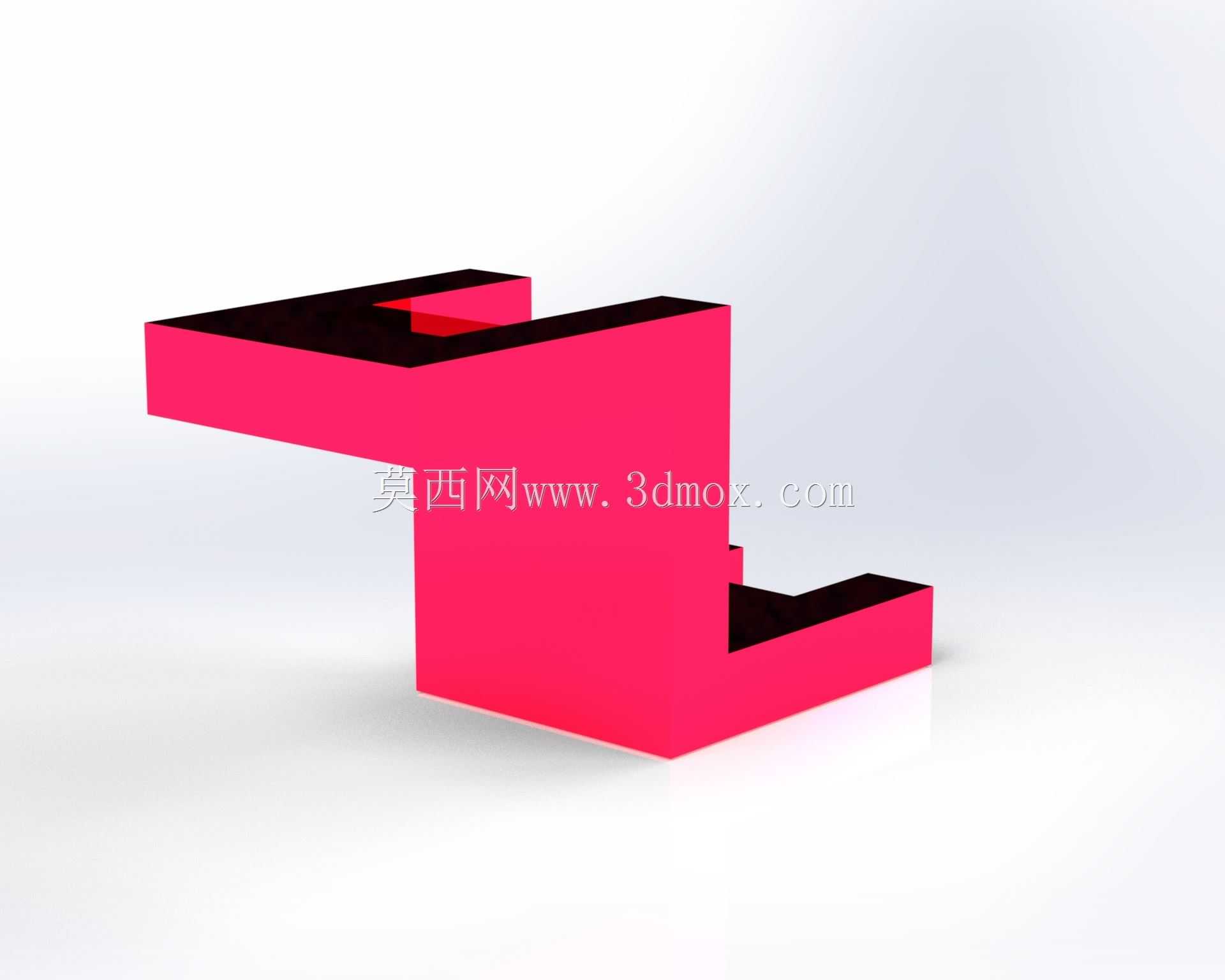

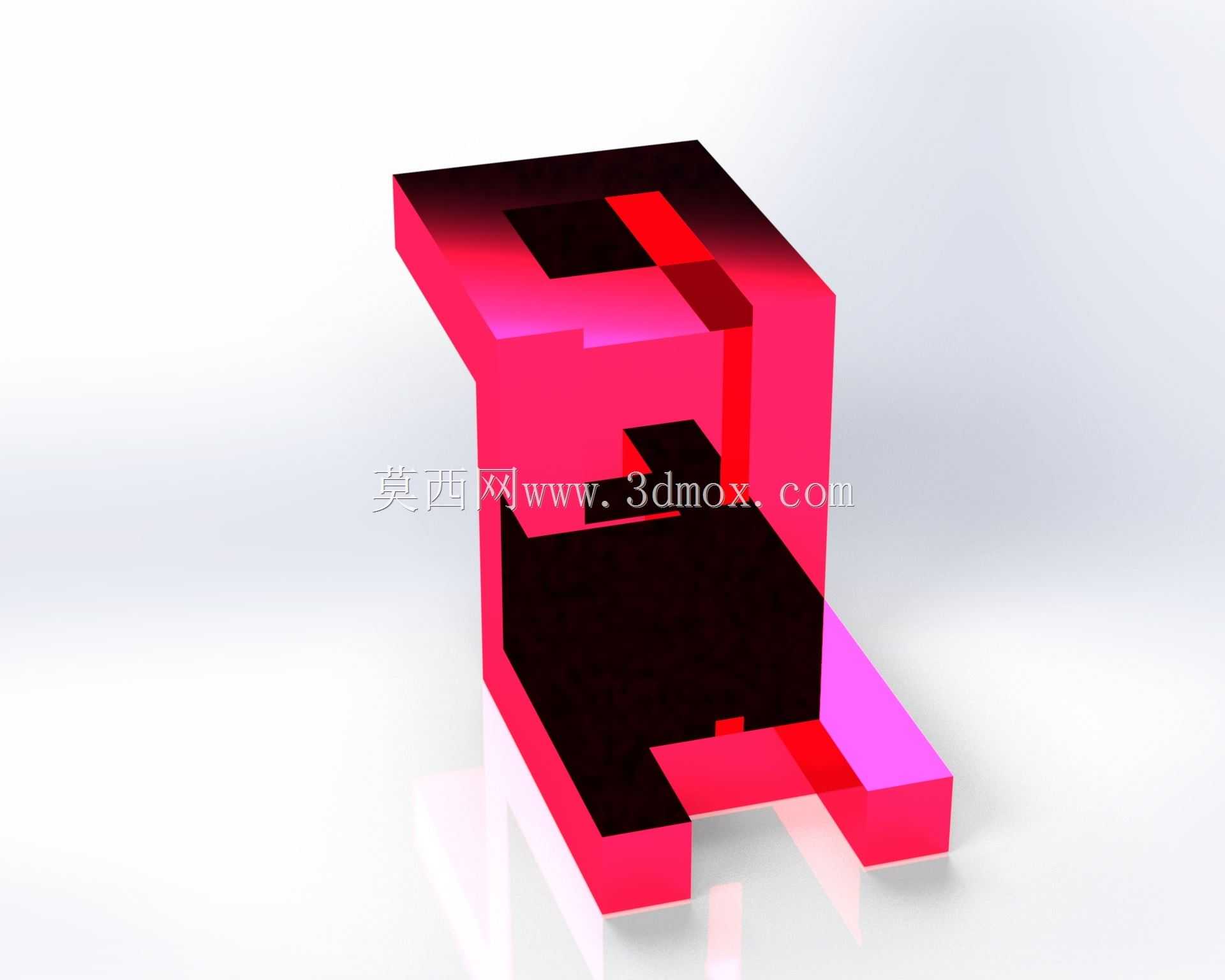

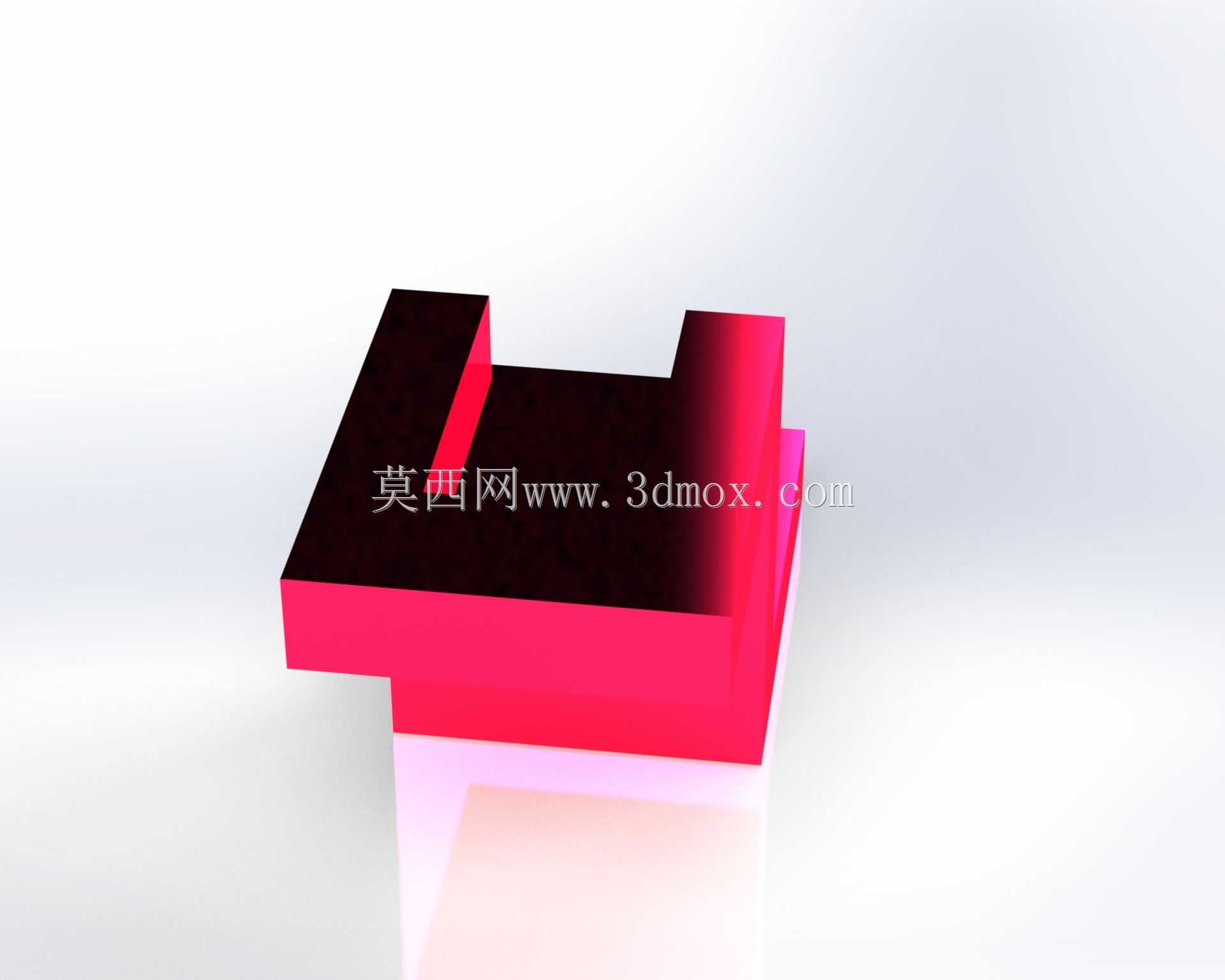

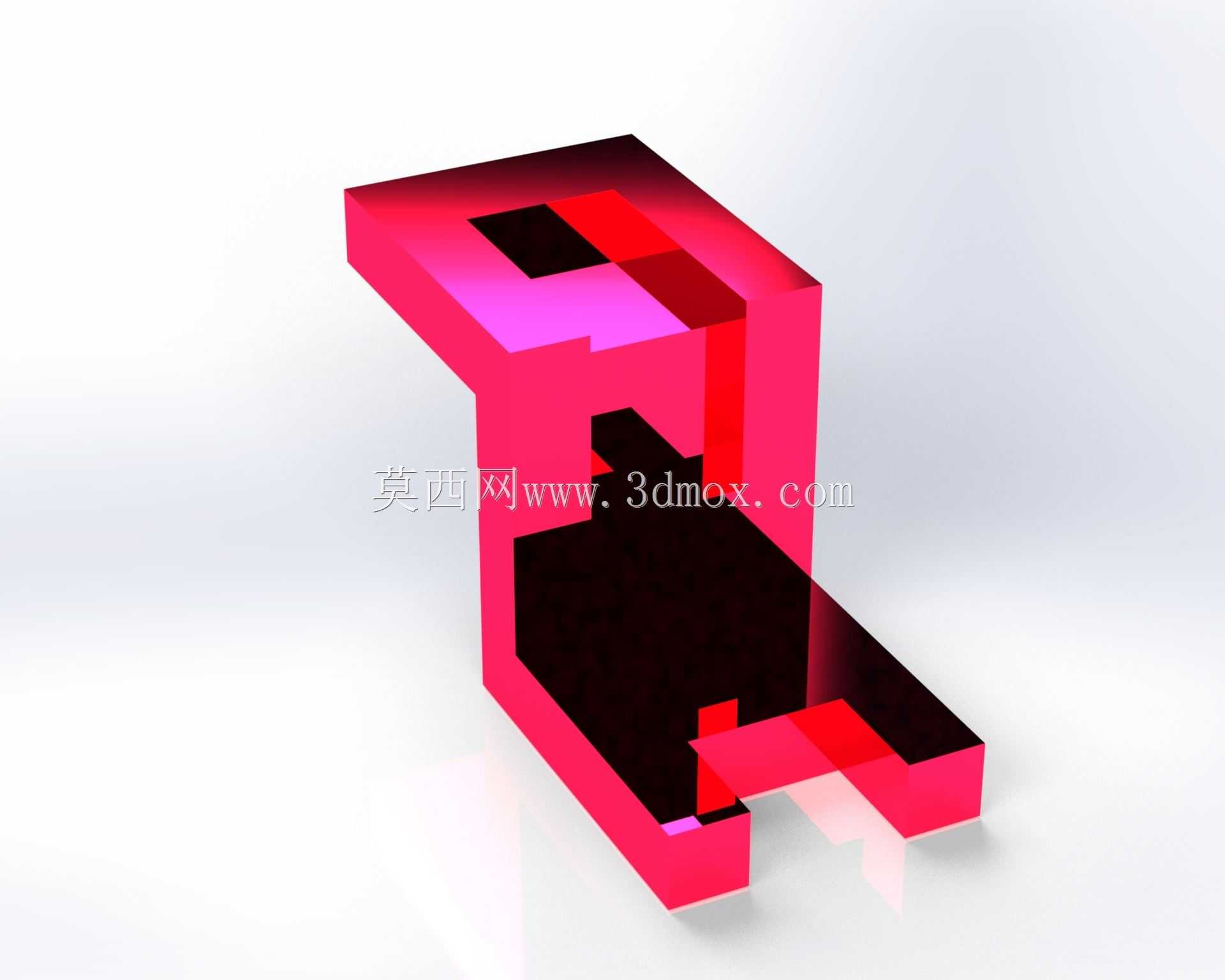

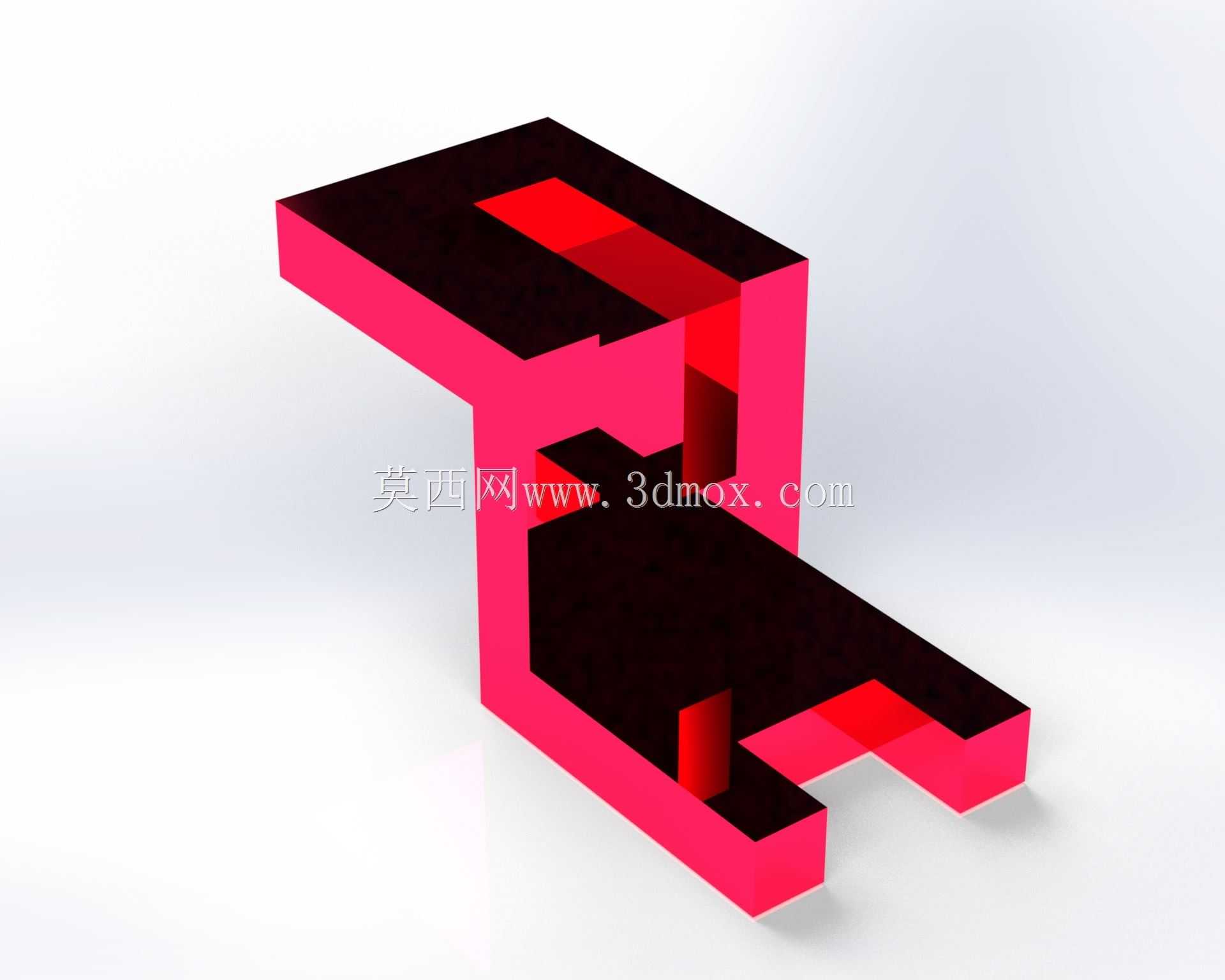

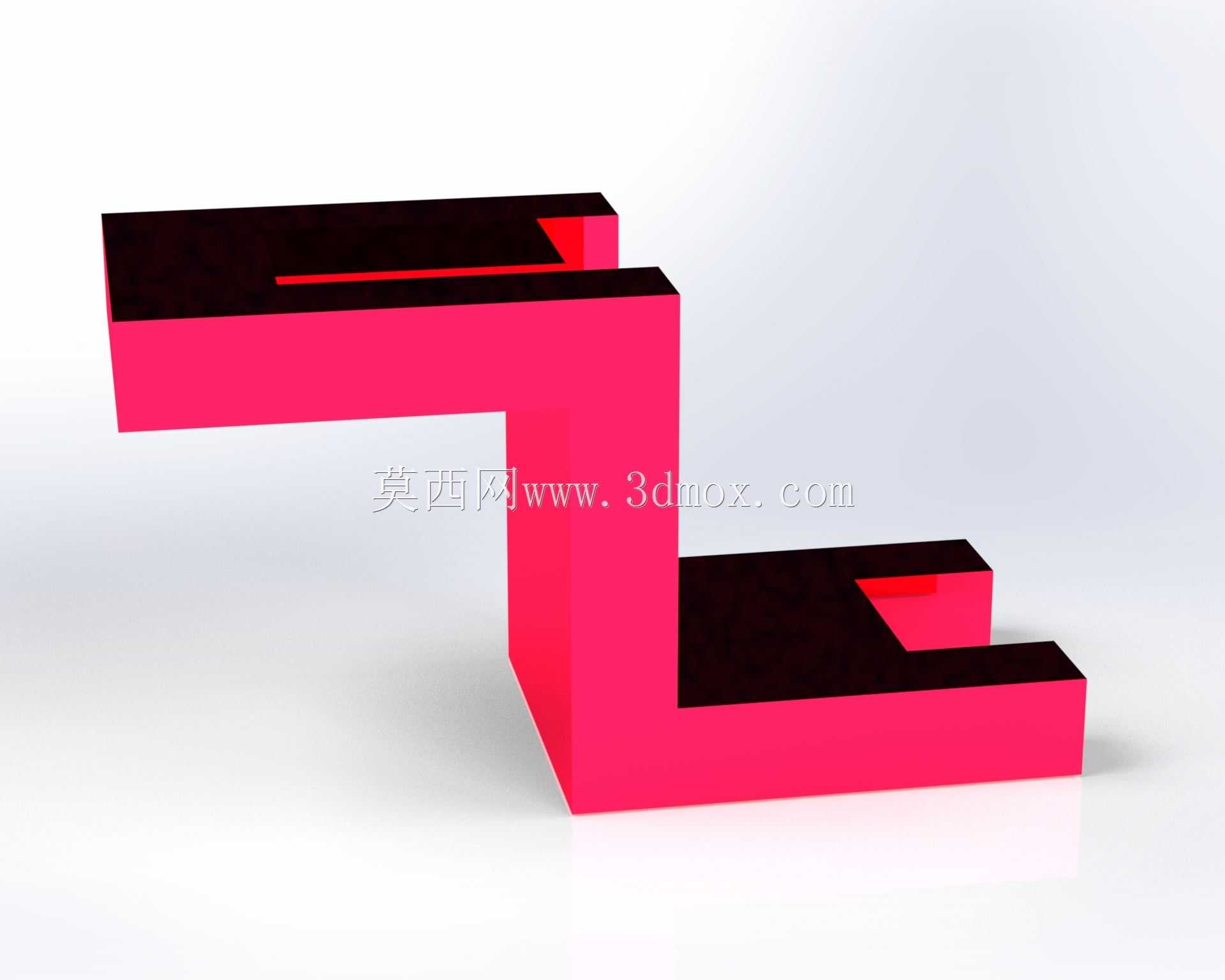

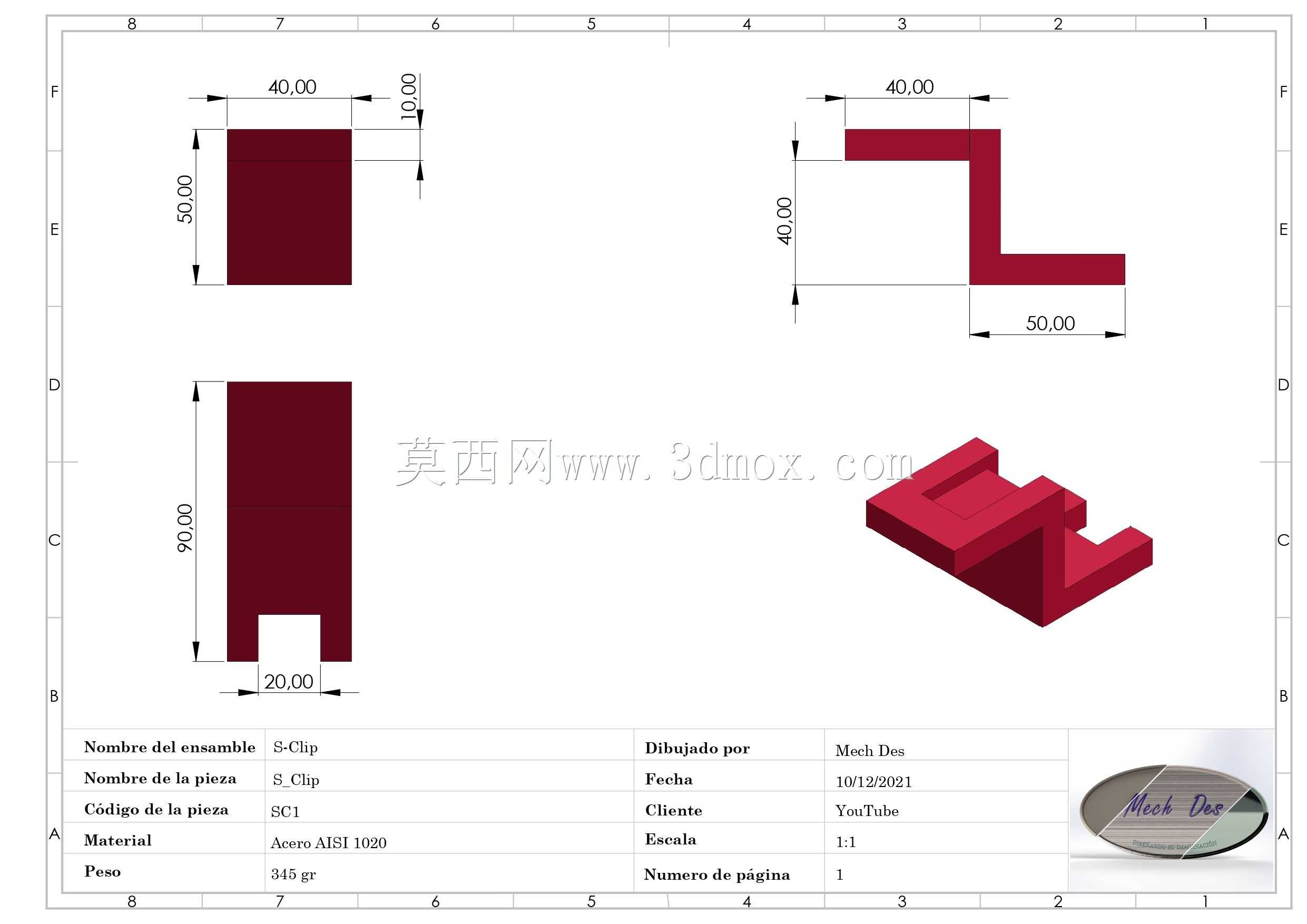

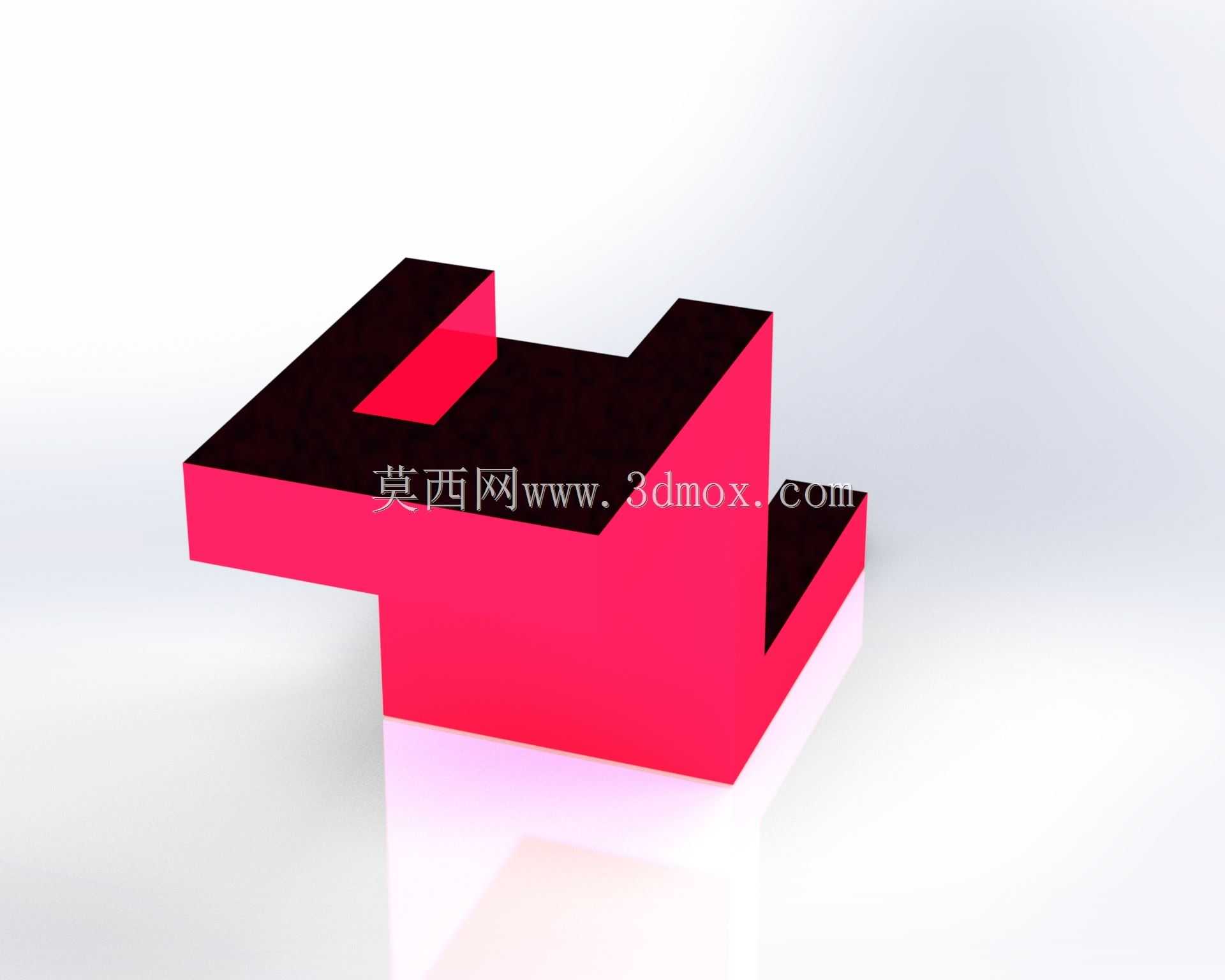

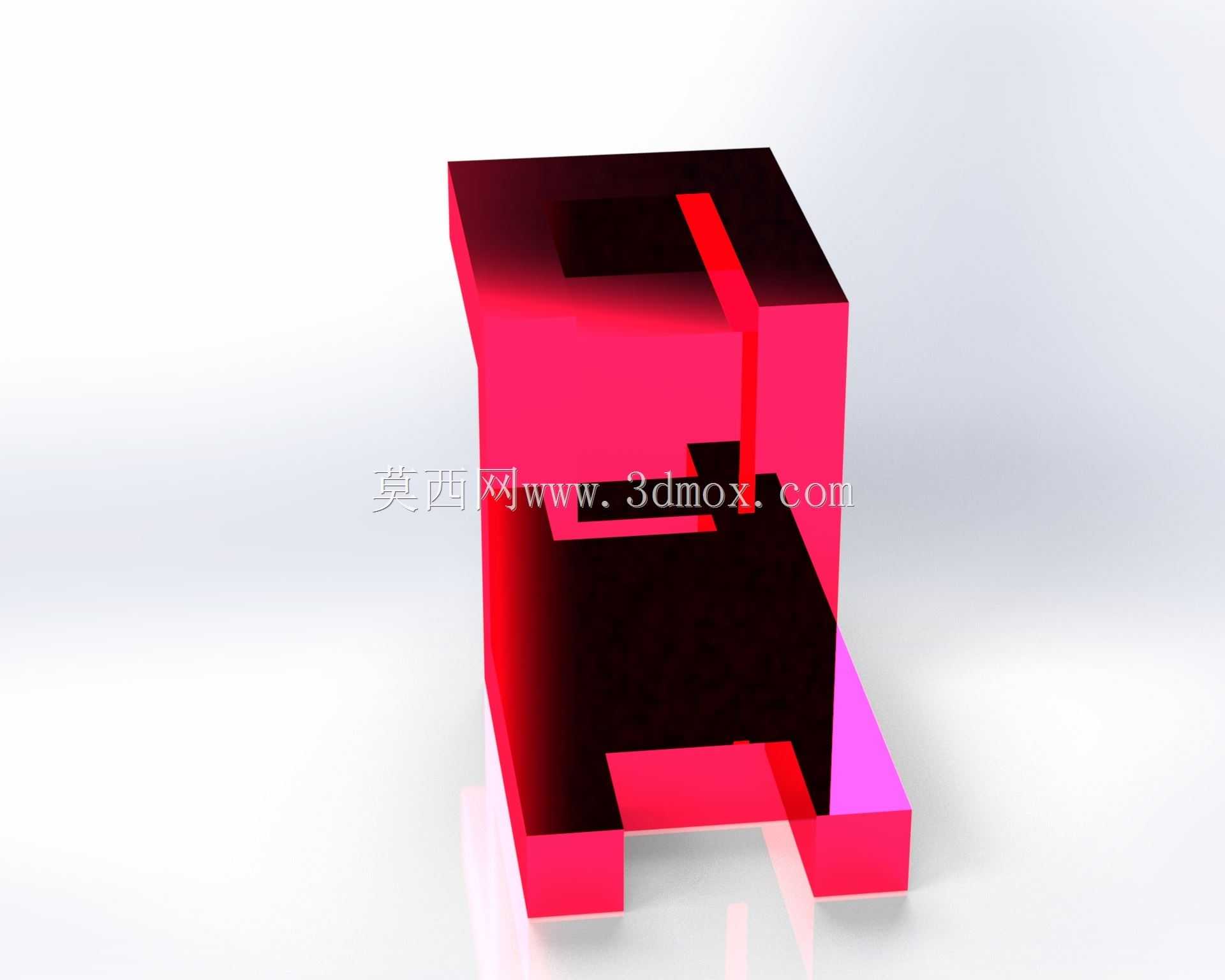

　　从结构设计逻辑来看，这款S形夹采用等厚板材一体成型的结构思路，没有额外的拼接、焊接工序，适合批量冲压加工，生产过程中材料利用率高，单件加工成本可控。整体轮廓走S形弯折路径，两个平直段分别承担抵接、卡持的功能：其中一个平直段长度为40mm，宽度方向尺寸为50mm，厚度方向预留10mm的形变余量，这个段主要作为固定侧，抵靠在安装基准面上；另一个弯折后的平直段长度为50mm，竖直方向高度为40mm，作为活动卡接侧，在装配时通过外力掰开这个段，将待固定零件卡入两个段之间的空隙后，依靠板材自身的回弹力实现夹紧。夹件下端开设了宽度20mm的开口槽，这个槽的作用有两个：一是在卡接带凸台的轴类、板类零件时，可以避让凸台结构，让夹件的贴合面完全贴紧待固定零件的基准面，避免出现点接触导致夹持不稳；二是通过开槽降低夹件局部的刚度，让卡接侧的掰动行程控制在合理范围内，既不会因为刚度过大导致装配时需要施加过大的外力，也不会因为刚度过小导致夹持力不足，出现零件松脱的问题。

　　从安装边界尺寸来看，这款夹件总高度为90mm，安装时需要预留的最小横向空间为50mm，纵向空间需要满足夹件总高加上待夹持零件的厚度，通常预留100mm以上的纵向空间即可顺利完成装拆操作。夹件的弯折处采用圆角过渡，避免应力集中导致长期使用后出现弯折处断裂的问题，所有棱边都做了去毛刺处理，装配时不会划伤操作人员的手部，也不会刮伤待固定零件的表面涂层。在材料选择上，这类夹件通常选用AISI1020冷轧钢板制作，单件重量控制在3.45g左右，既保证足够的结构强度，又不会因为自重过大增加安装位置的负载；如果是用于有防腐要求的场景，也可以更换为304不锈钢板材，通过调整板材厚度来匹配相同的夹持力参数，不需要改动整体外形尺寸，具备较好的设计通用性。

　　在实际选型应用时，需要注意这款夹件的夹持厚度范围，通常适合夹持厚度在1-15mm之间的板类零件，或者直径在对应范围内的线束、圆管类零件，如果待夹持零件厚度过大，会导致夹件形变超过弹性极限，出现永久变形无法回弹的问题；如果待夹持零件厚度过小，则会因为夹持力不足导致零件容易滑脱。针对不同的夹持力需求，可以在不改变整体外形尺寸的前提下，通过调整板材厚度、弯折处的圆角半径来调整夹持力大小：比如需要更大夹持力时，可以适当增加板材厚度，减小弯折处的圆角半径；需要更小的装配力时，则反向调整参数即可。另外，夹件的两个平直段的平面度需要控制在0.1mm以内，保证和待夹持零件、安装基准面的贴合面积足够大，避免出现局部应力集中导致零件被压伤，或者夹持歪斜导致固定失效的问题。在三维建模过程中，这类零件需要重点验证弯折处的应力分布情况，模拟反复掰动1000次后的形变情况，确保长期使用后不会出现疲劳断裂，同时要核对所有尺寸的安装边界，确保在目标安装空间内不会和周边其他零件产生干涉，尤其是下端开槽的位置，要和待固定零件的凸台尺寸做匹配验证，保证装配后夹件不会出现窜动。
