花边结构传动垫片三维结构设计

　　在传动系统的扭矩传递、间隙补偿以及轴向定位场景中，这类带花边轮廓的垫片是十分常见的配套构件，区别于普通平垫片的单一支撑功能，该类垫片的花边外轮廓并非装饰性设计，而是承担着周向防转、扭矩分散传递的核心作用。从实际应用场景来看，这类垫片常配套于离合器组件、间歇传动机构、需要频繁正反转的传动副中，普通平垫片在频繁交变扭矩作用下容易出现周向滑移，导致连接螺栓受剪切力断裂，而花边外轮廓可以嵌入配套构件的对应卡槽内，将周向扭矩均匀分散到每个花边凸齿上，避免局部应力集中导致的构件失效。

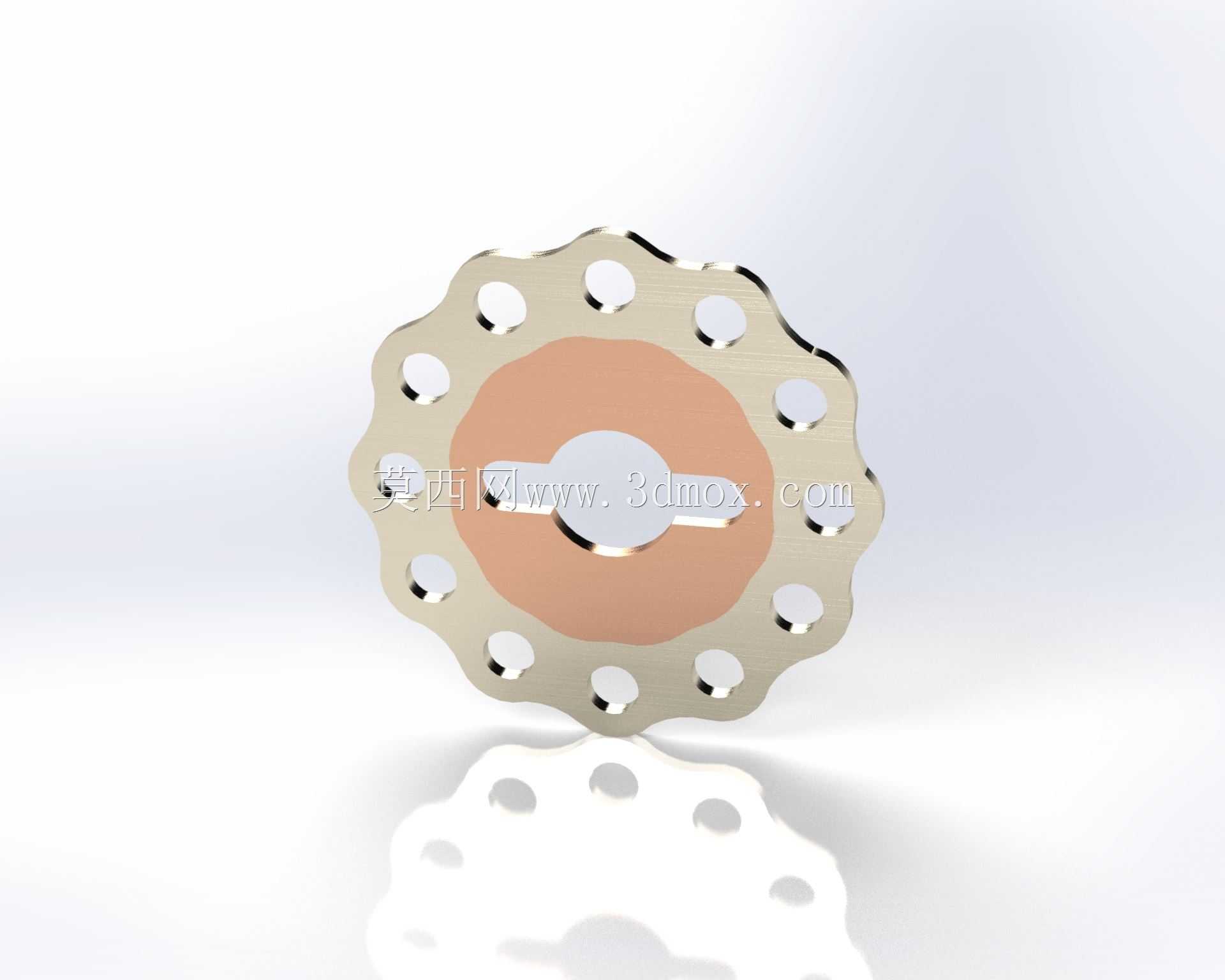

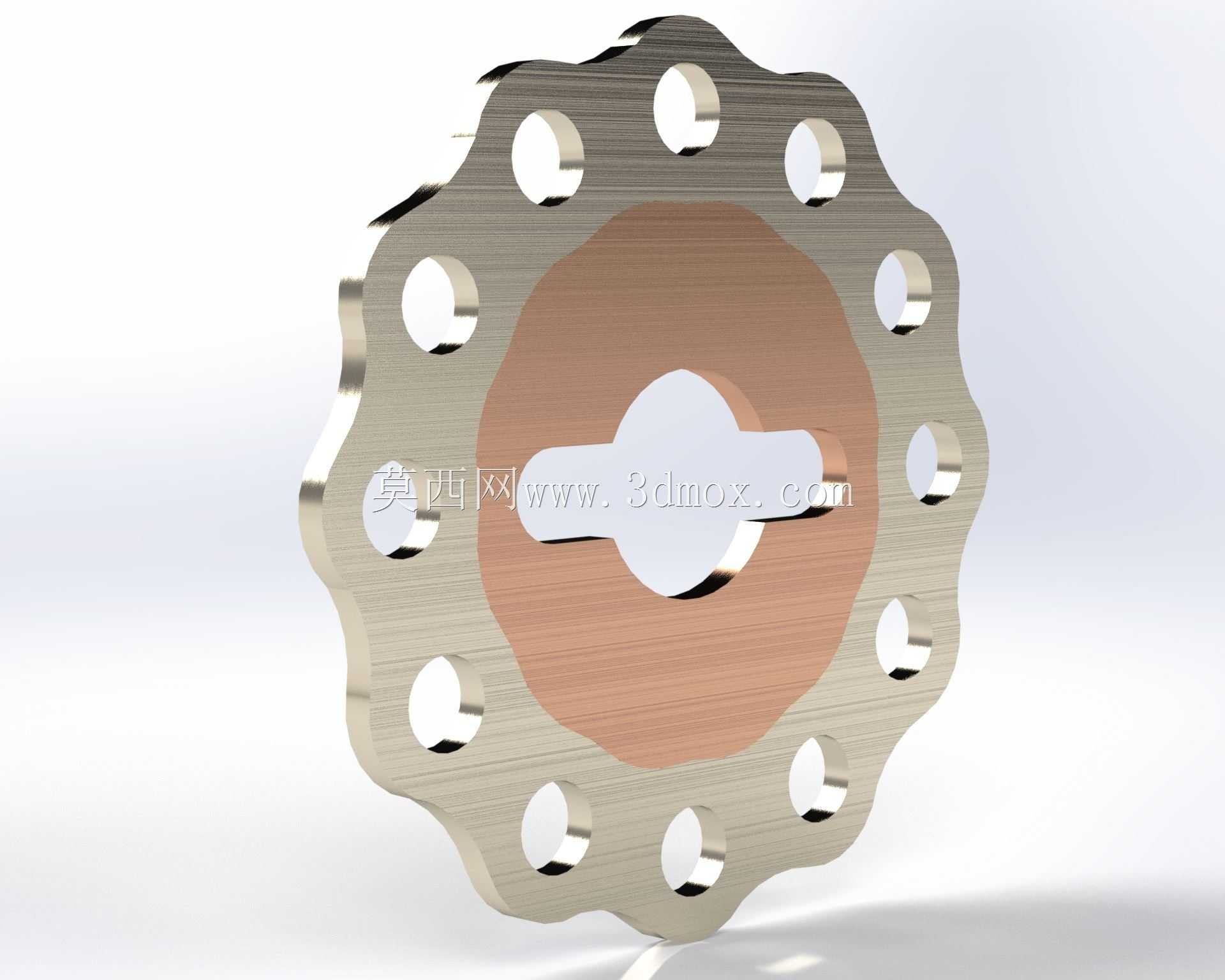

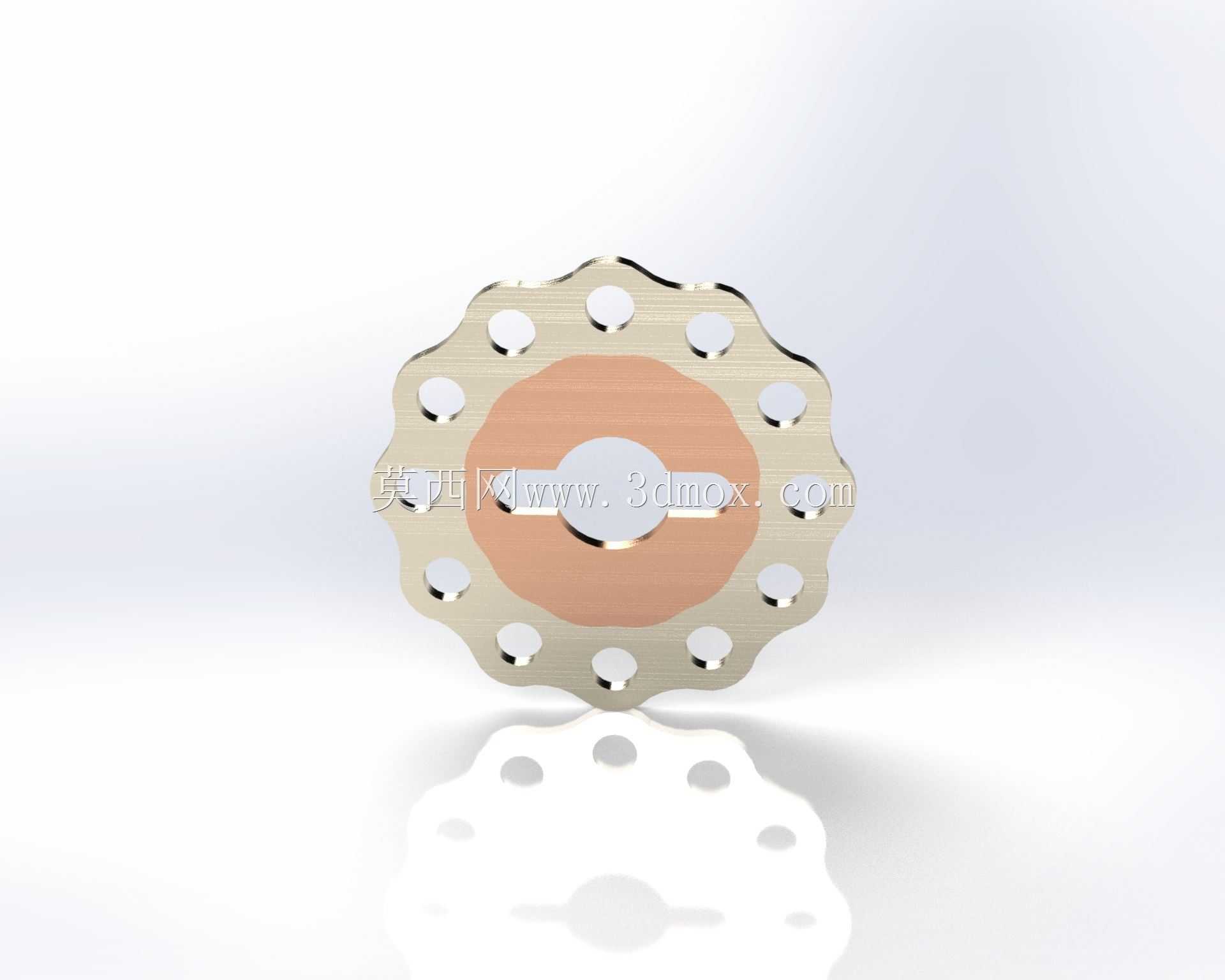

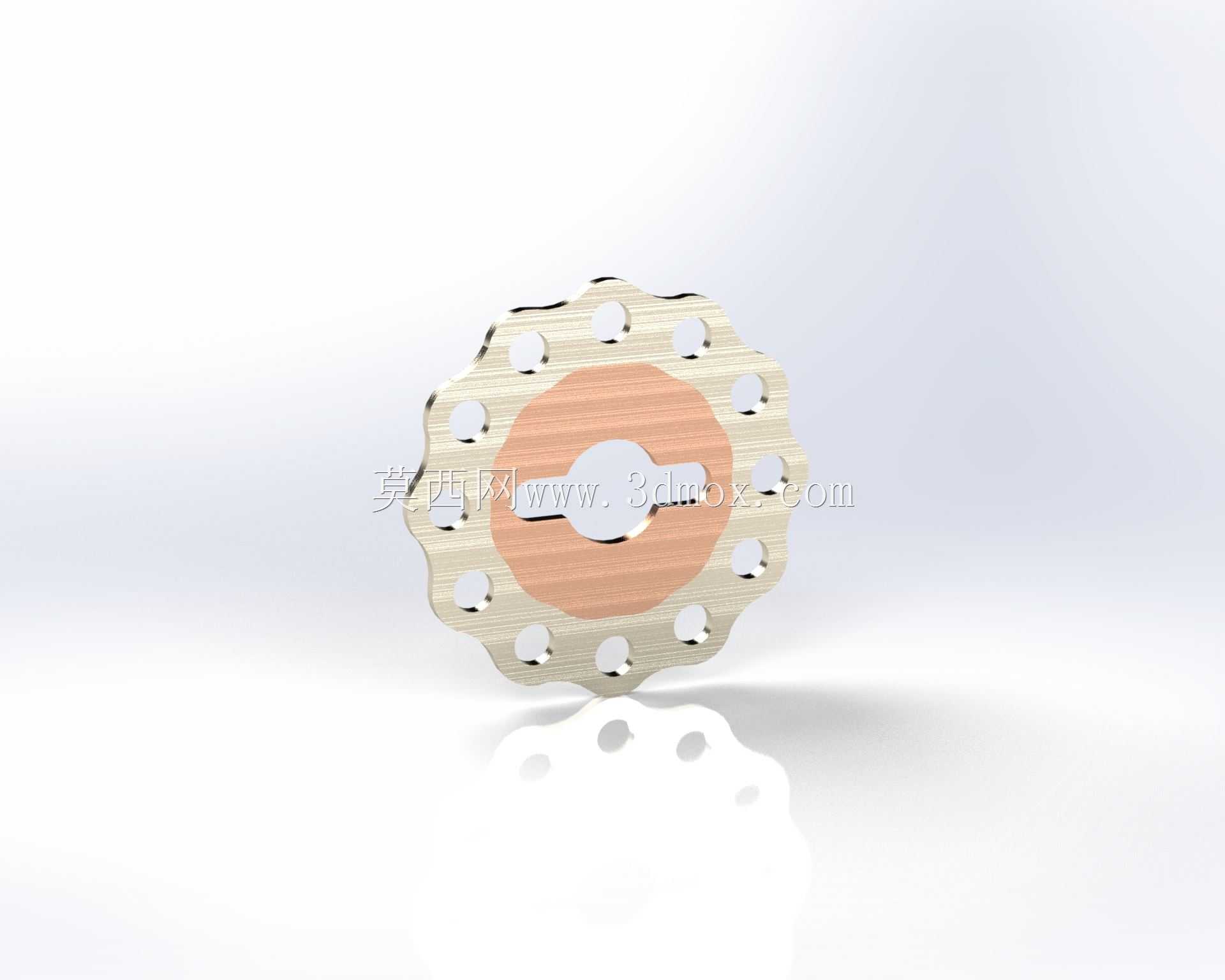

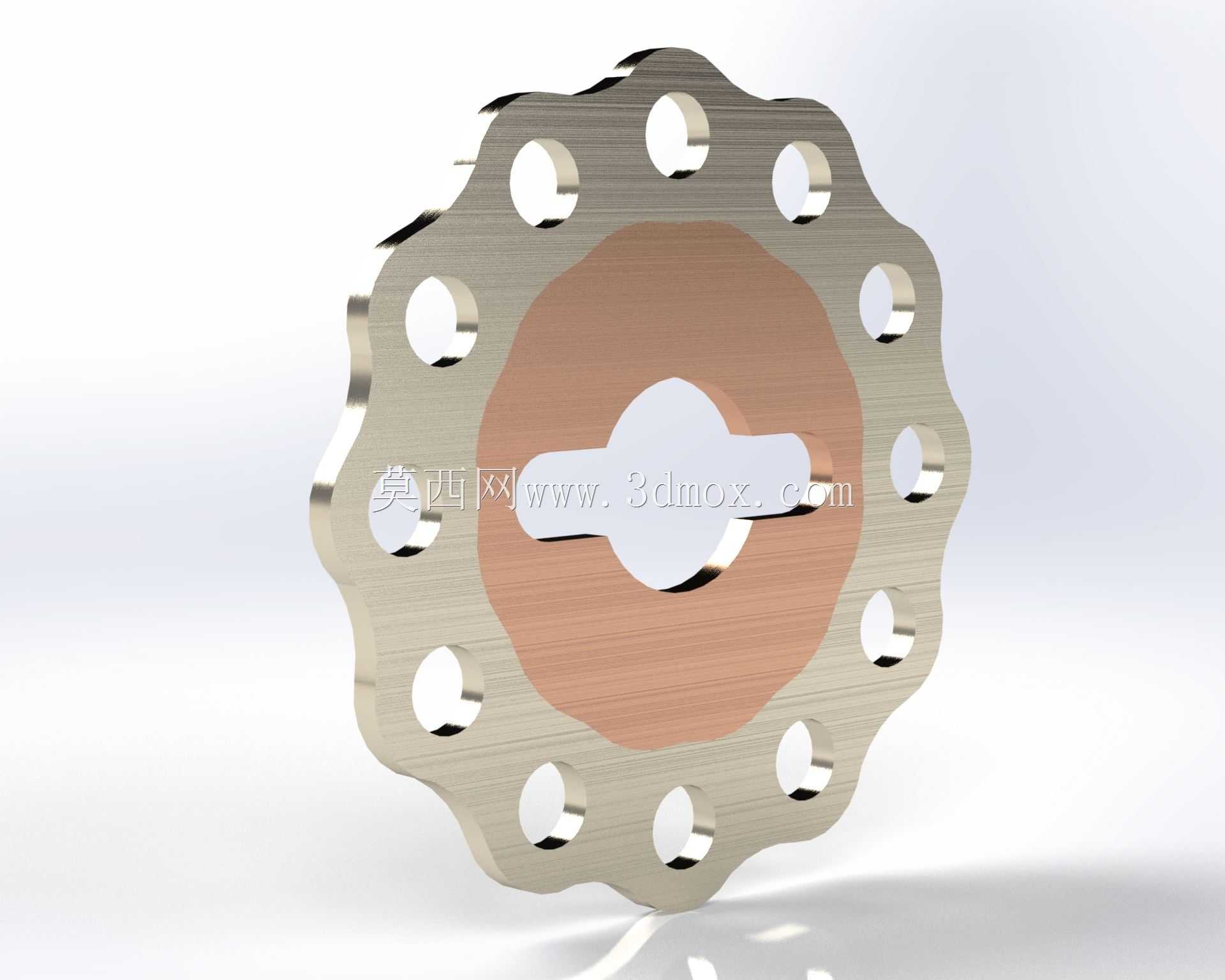

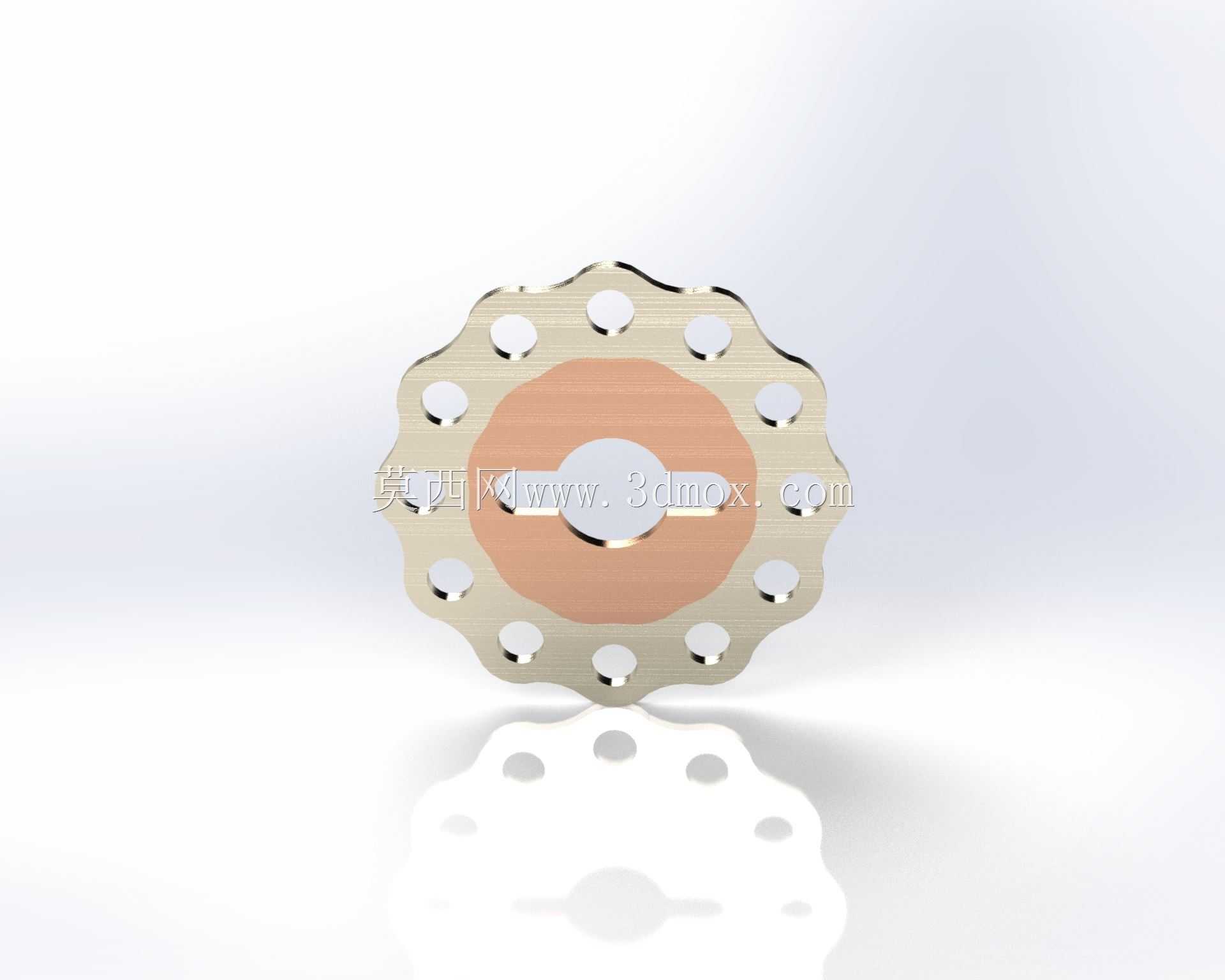

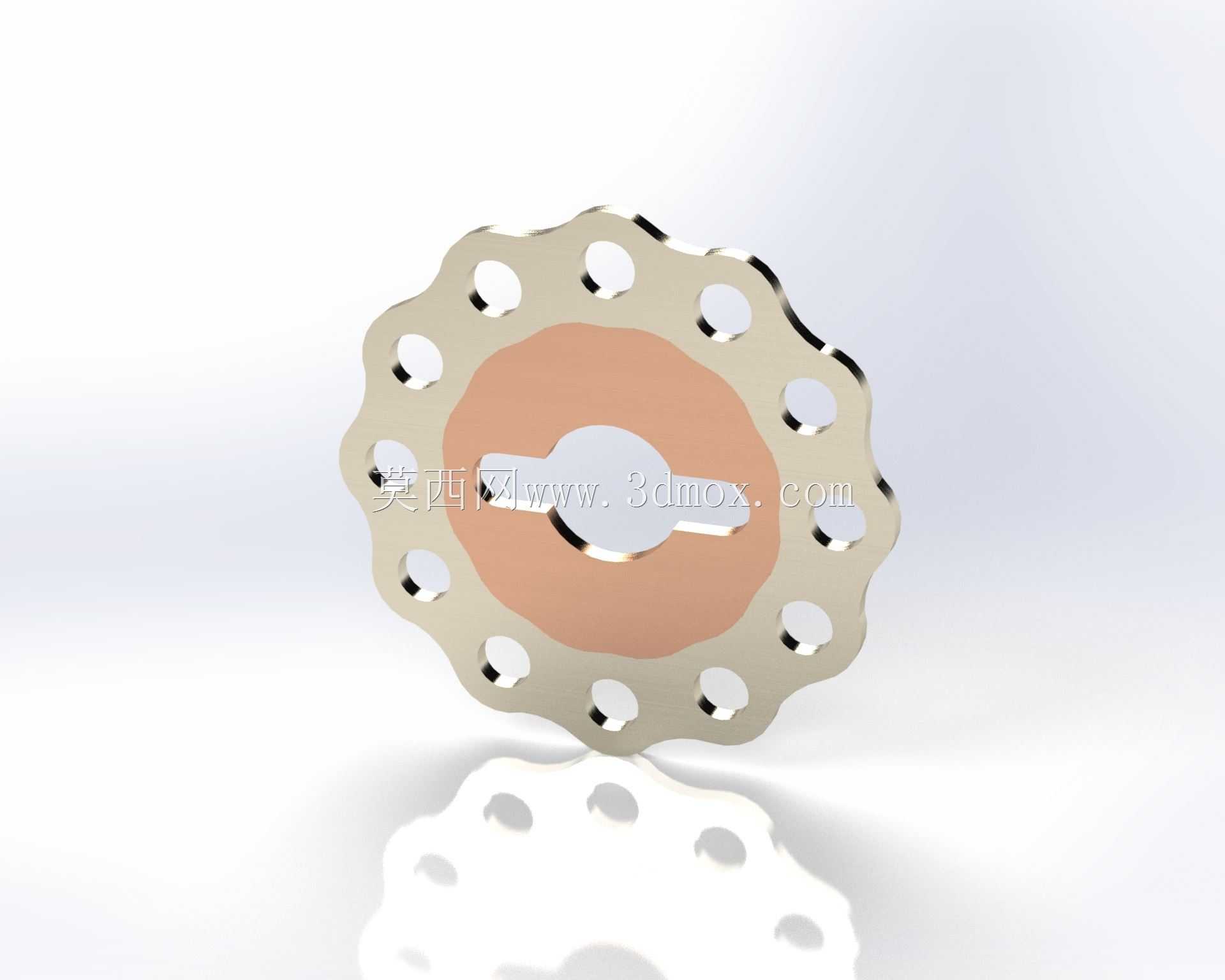

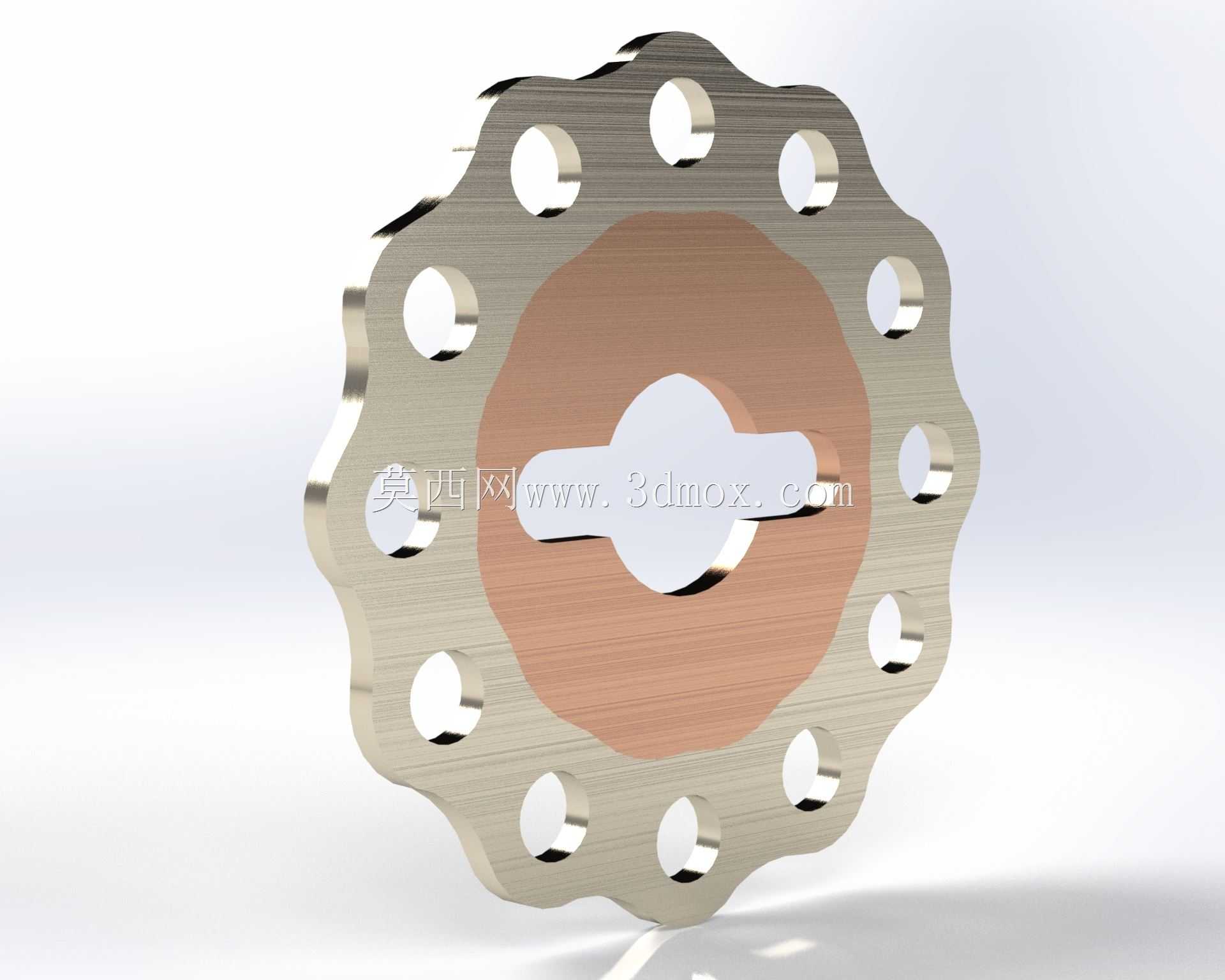

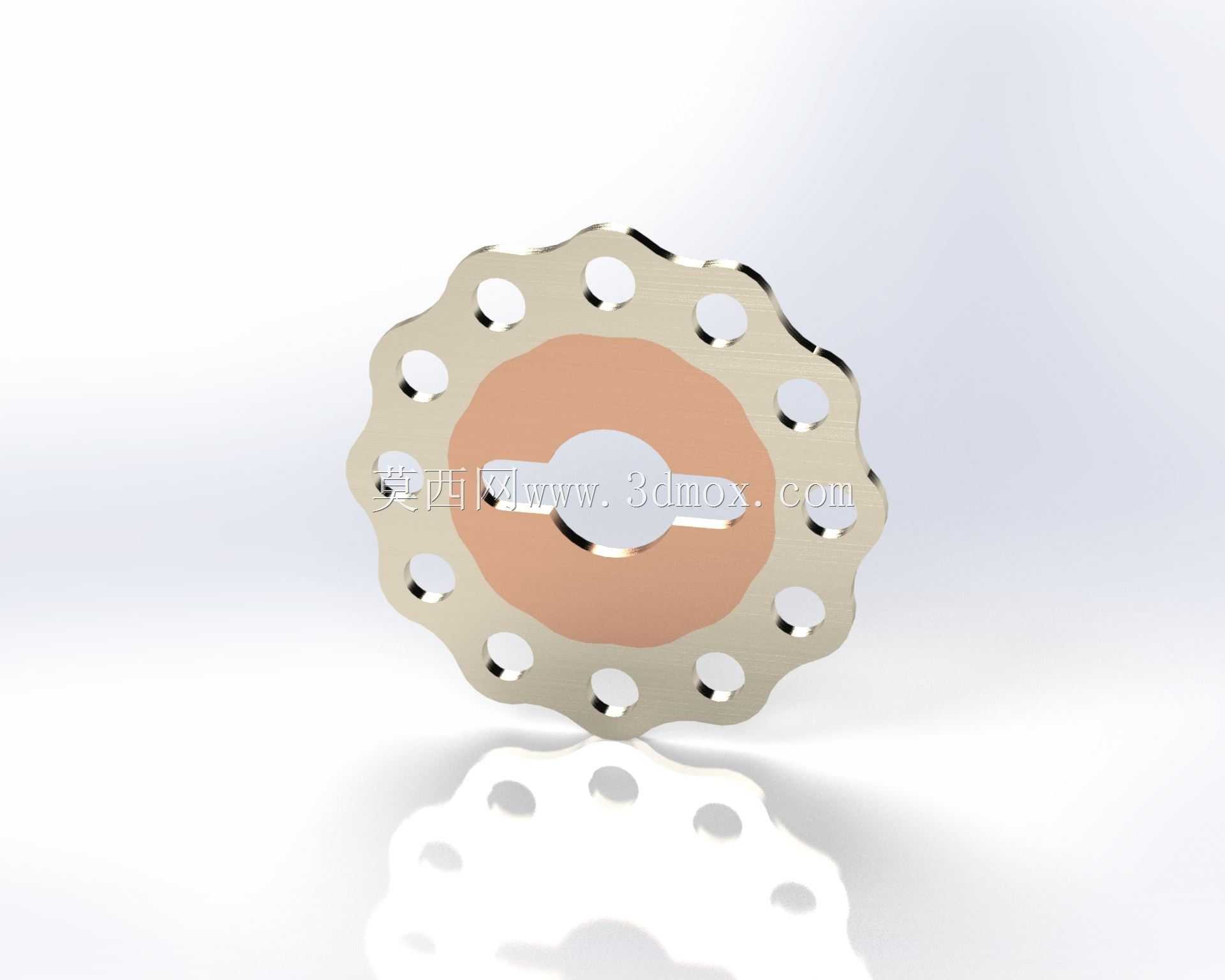

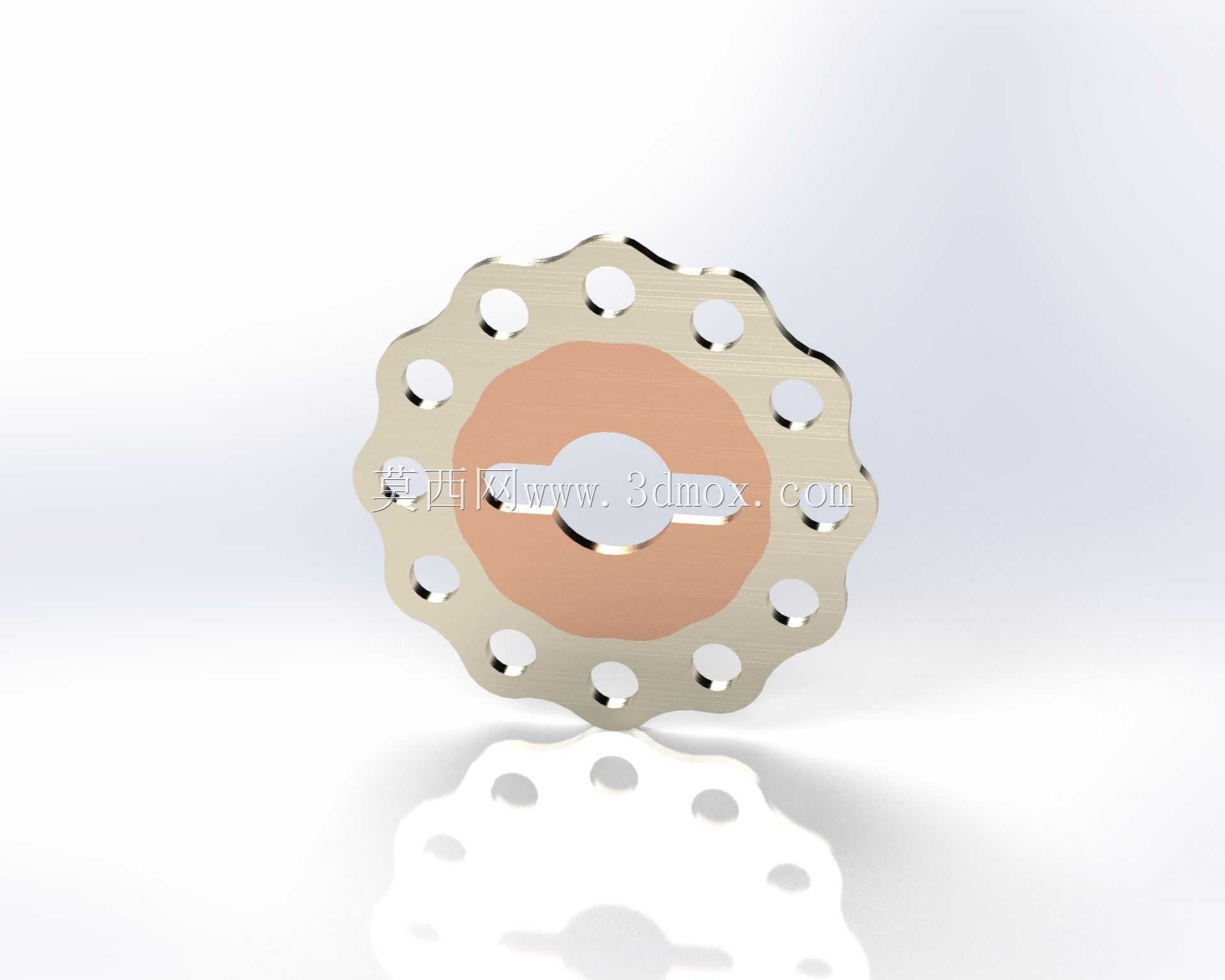

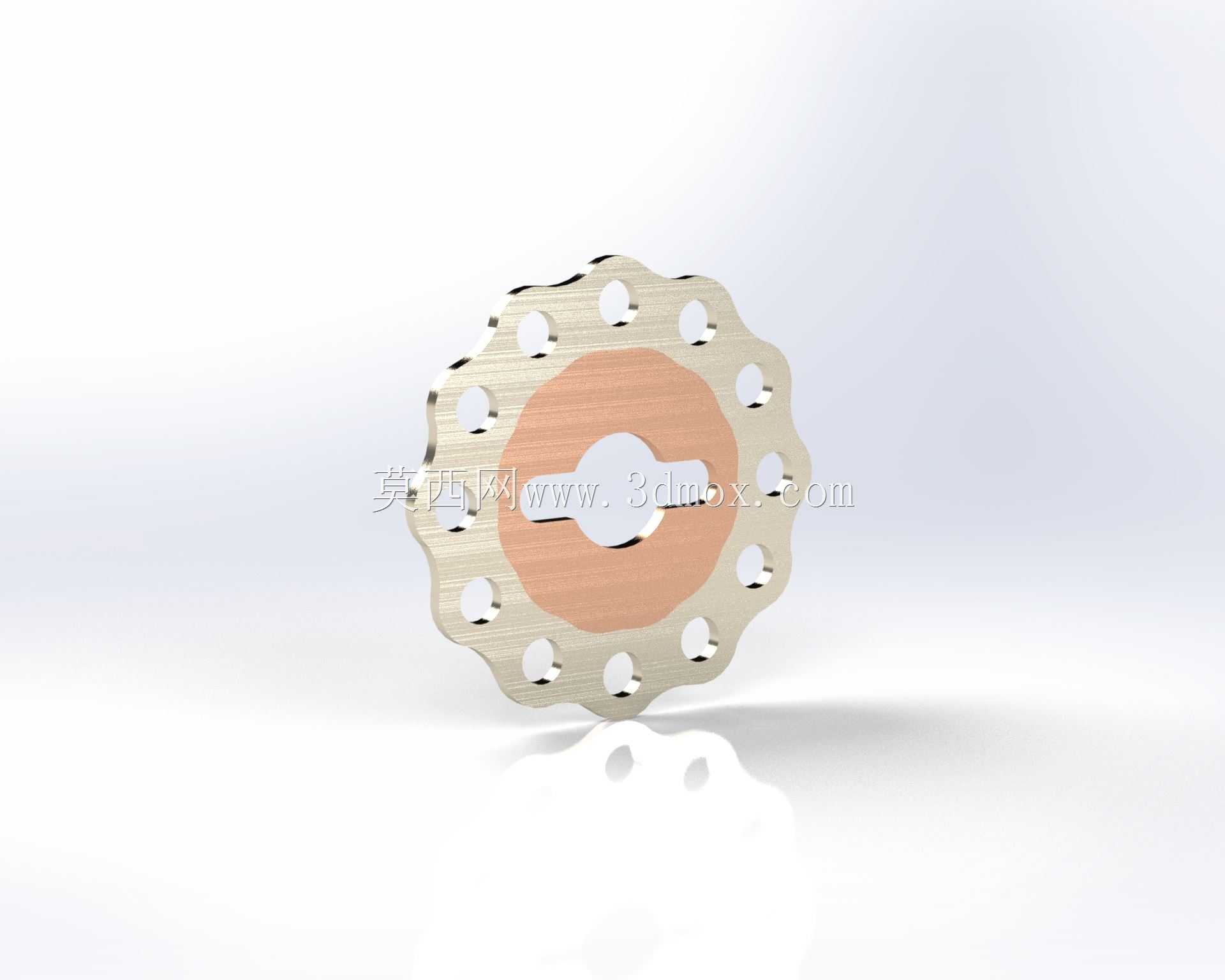

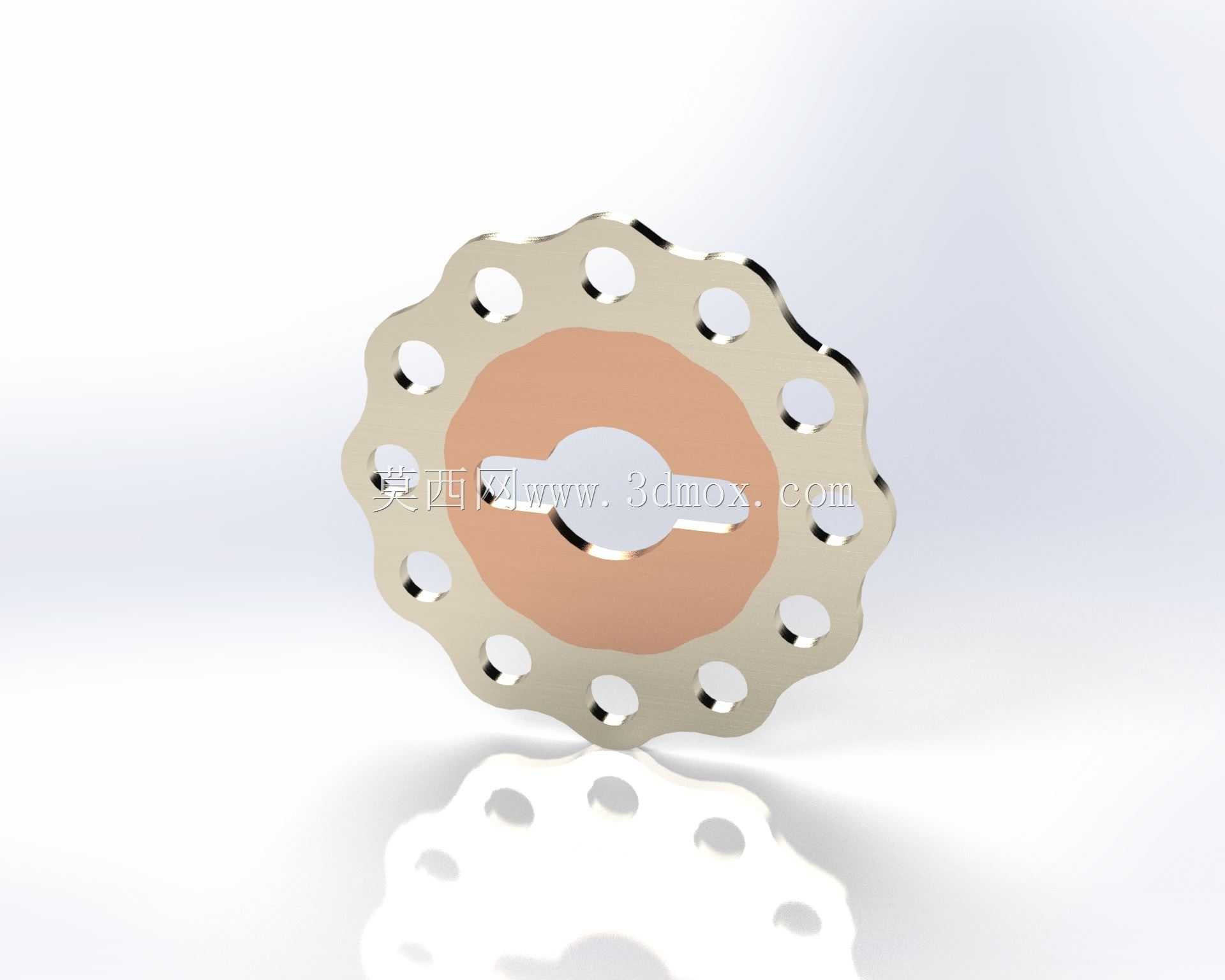

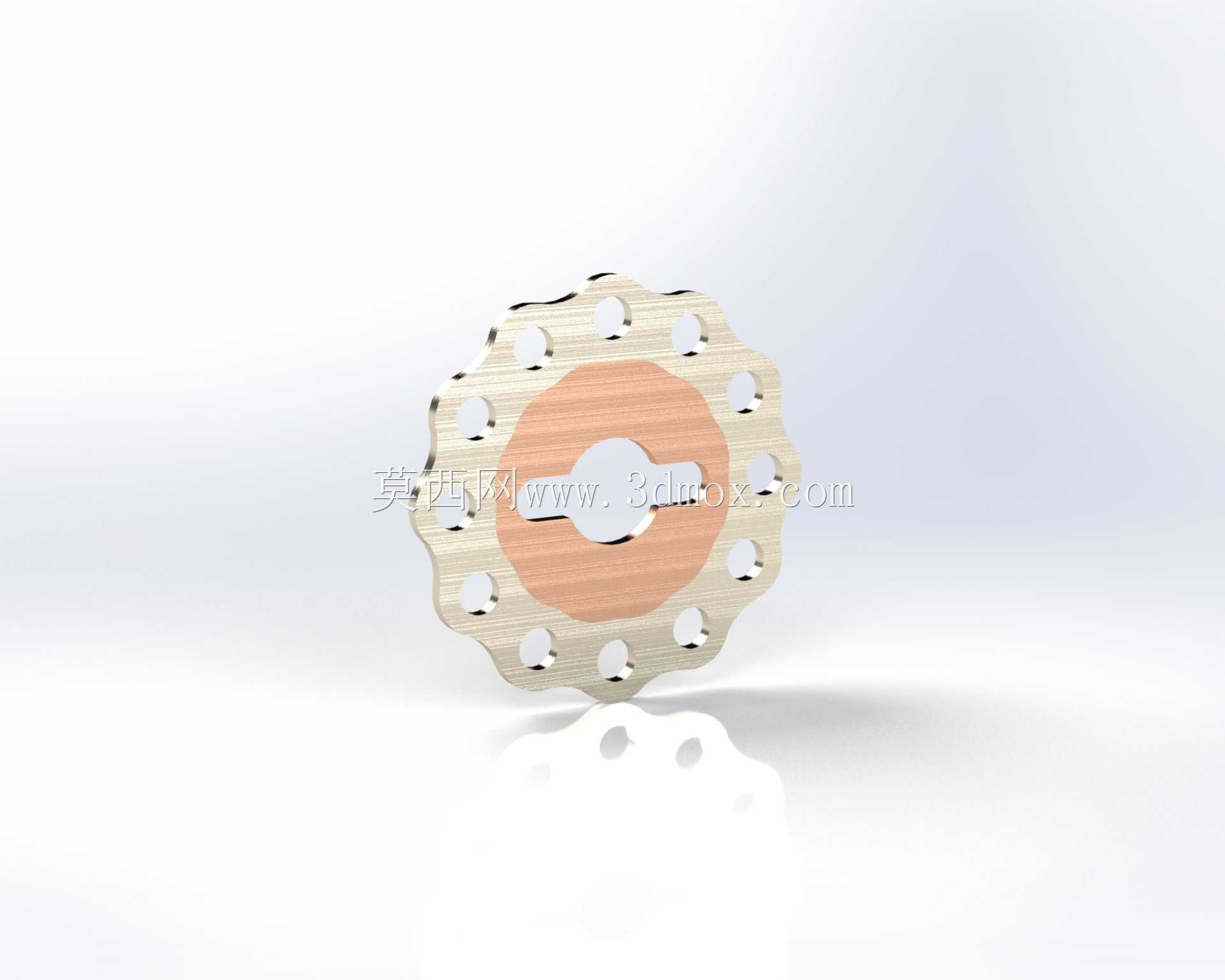

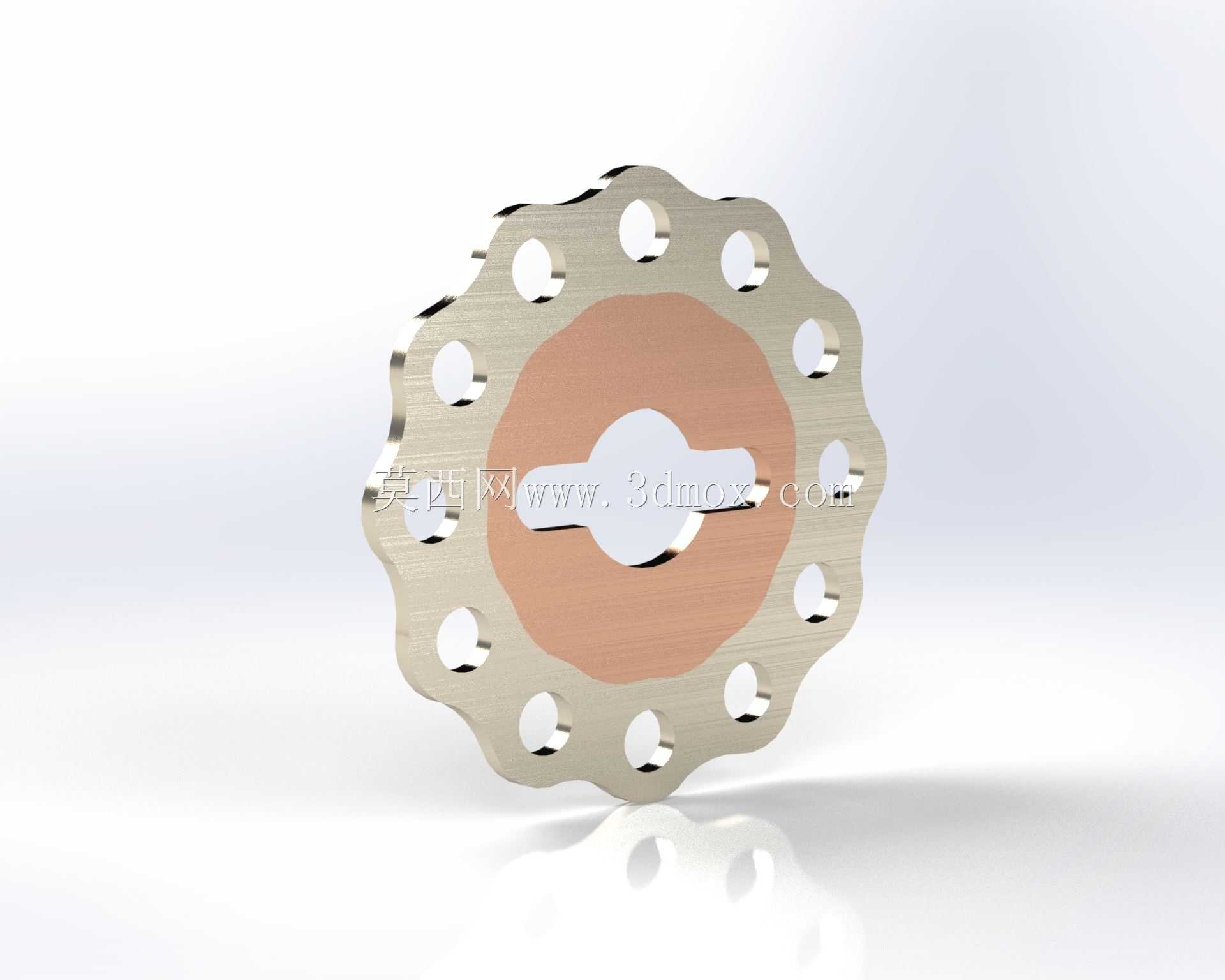

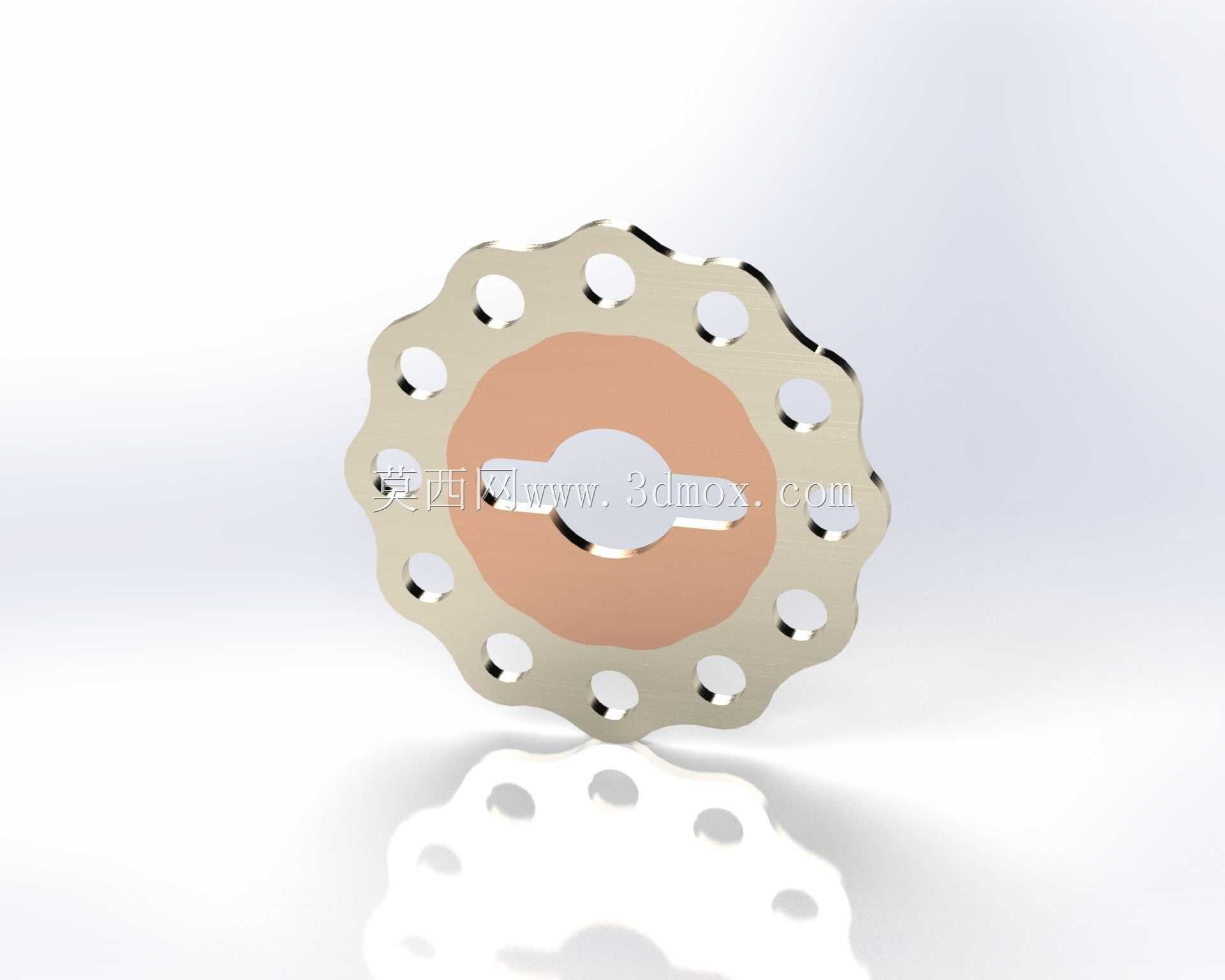

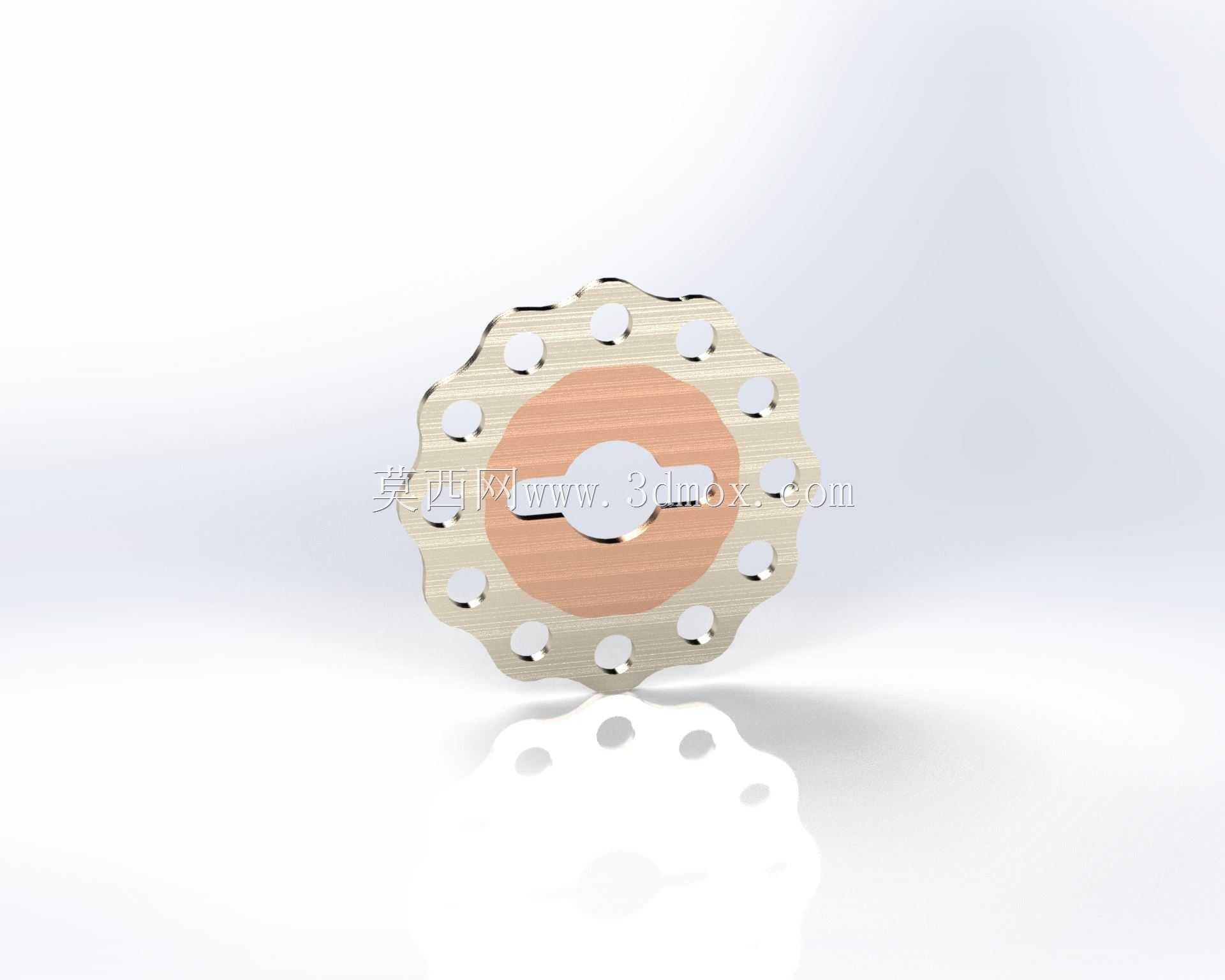

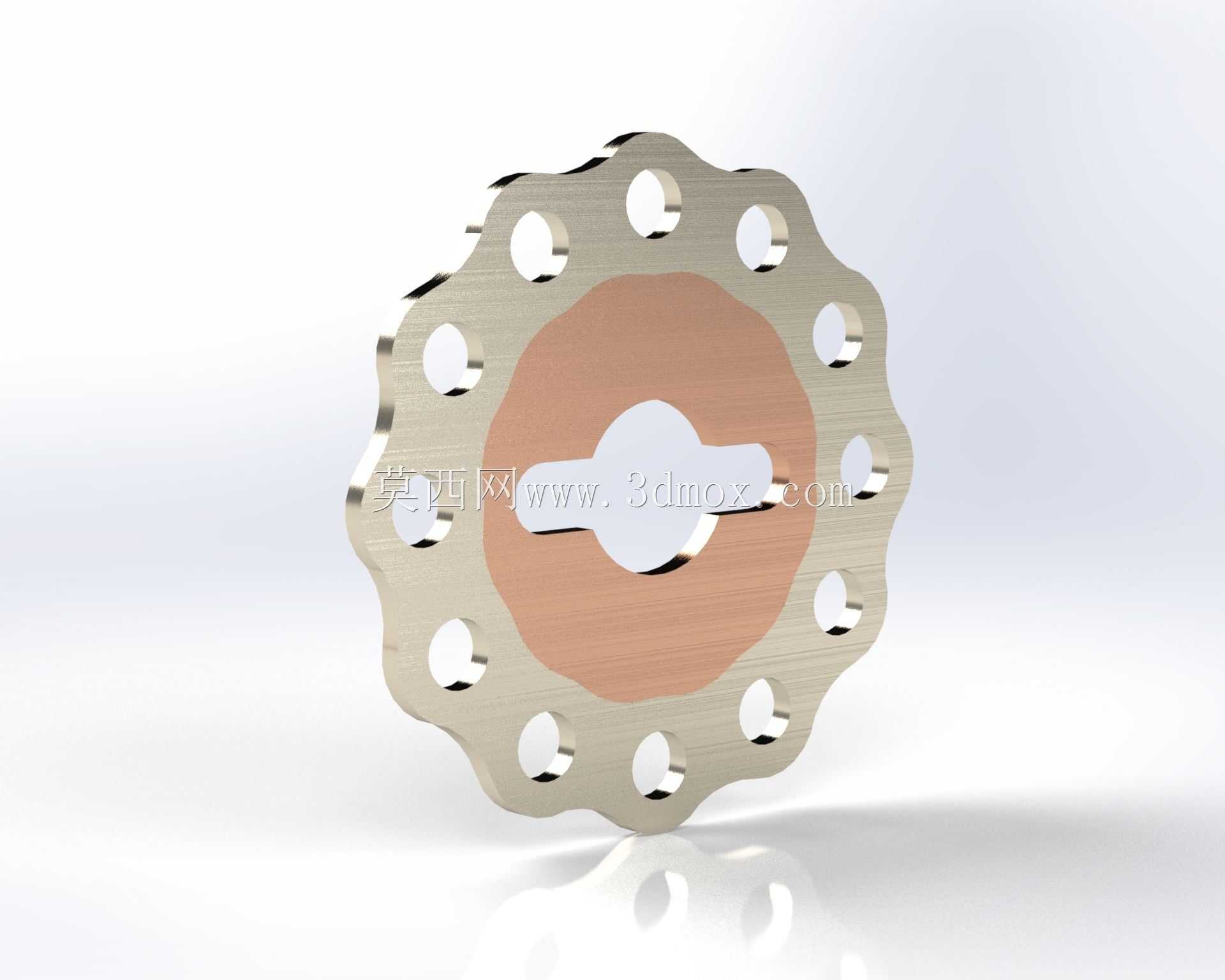

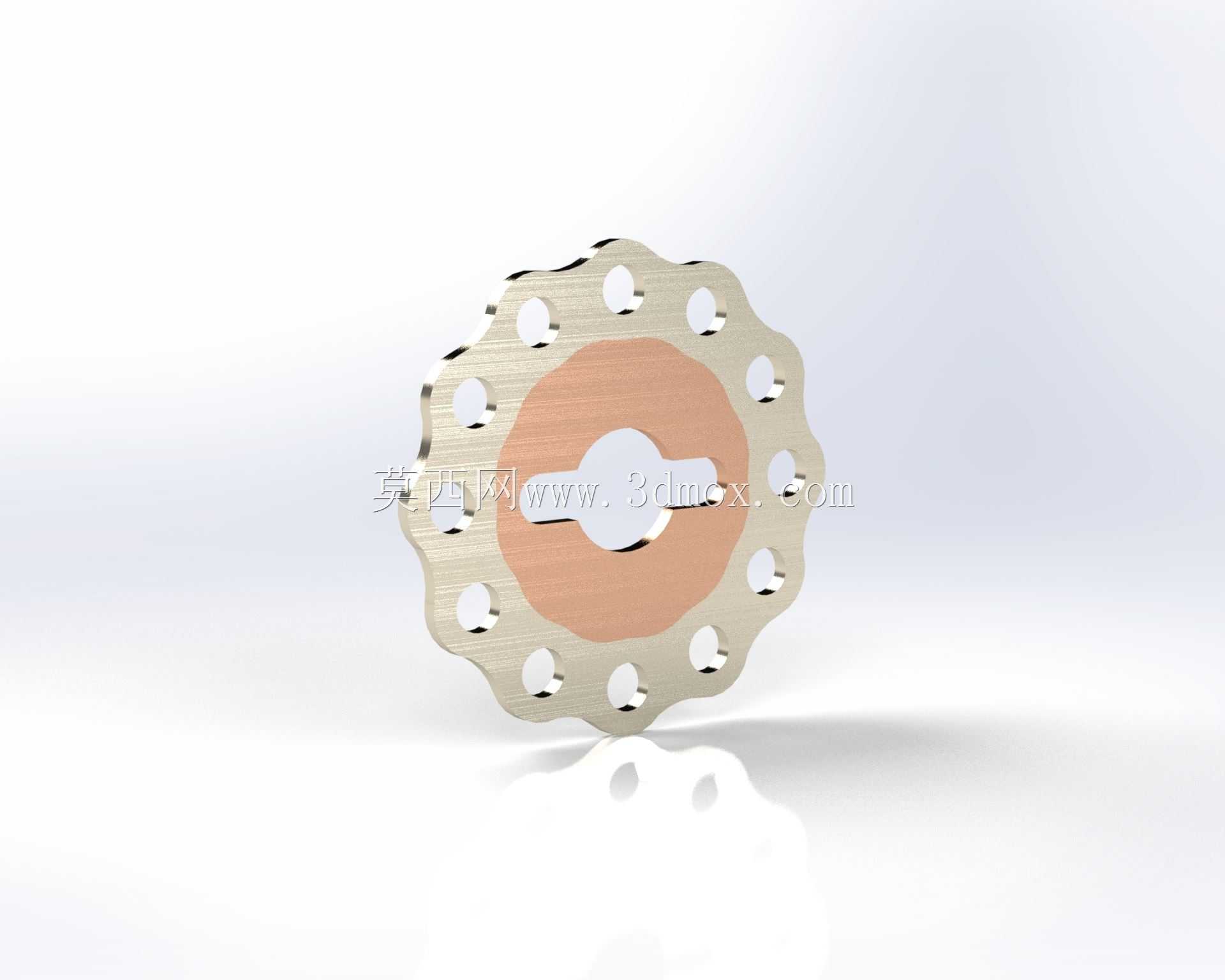

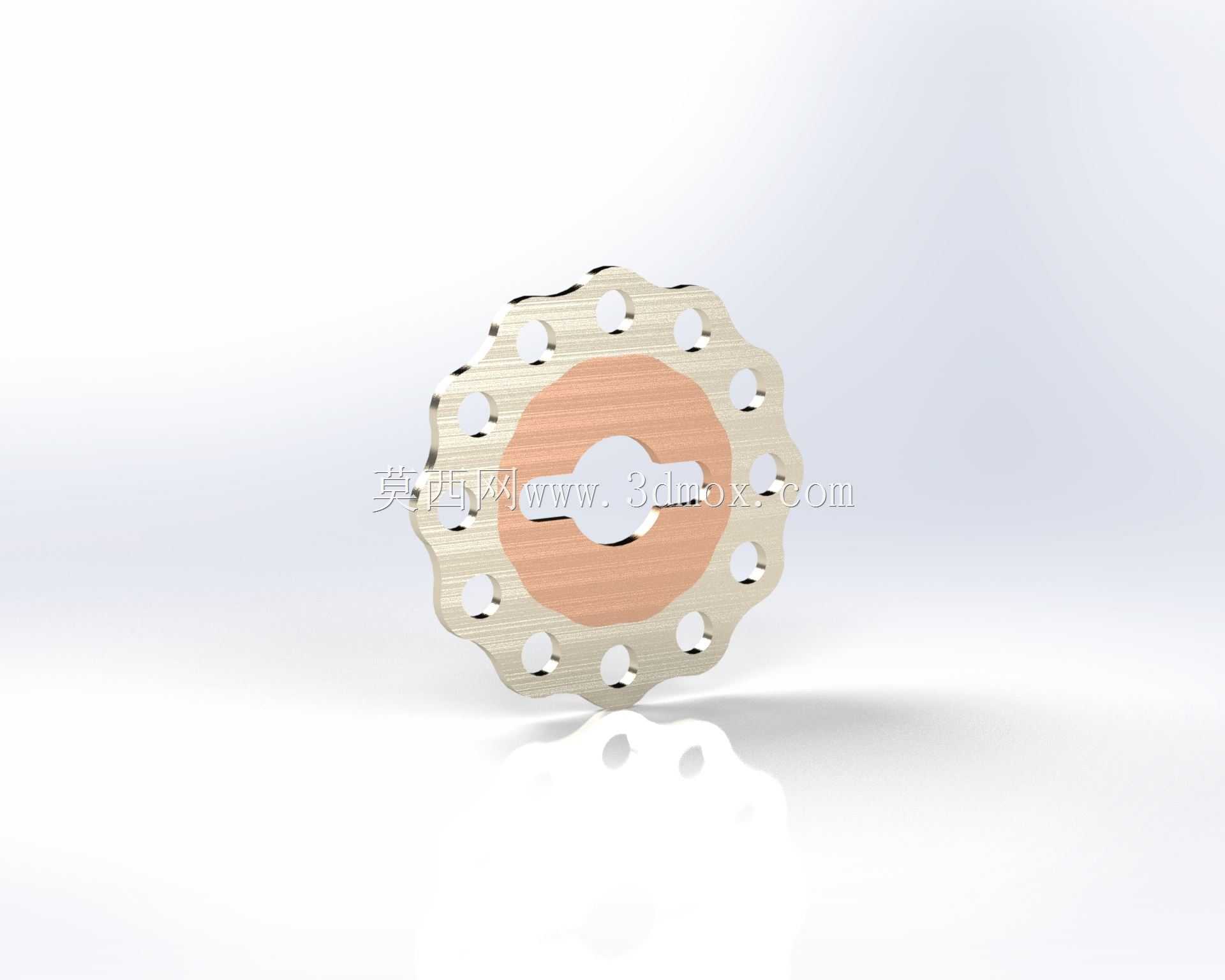

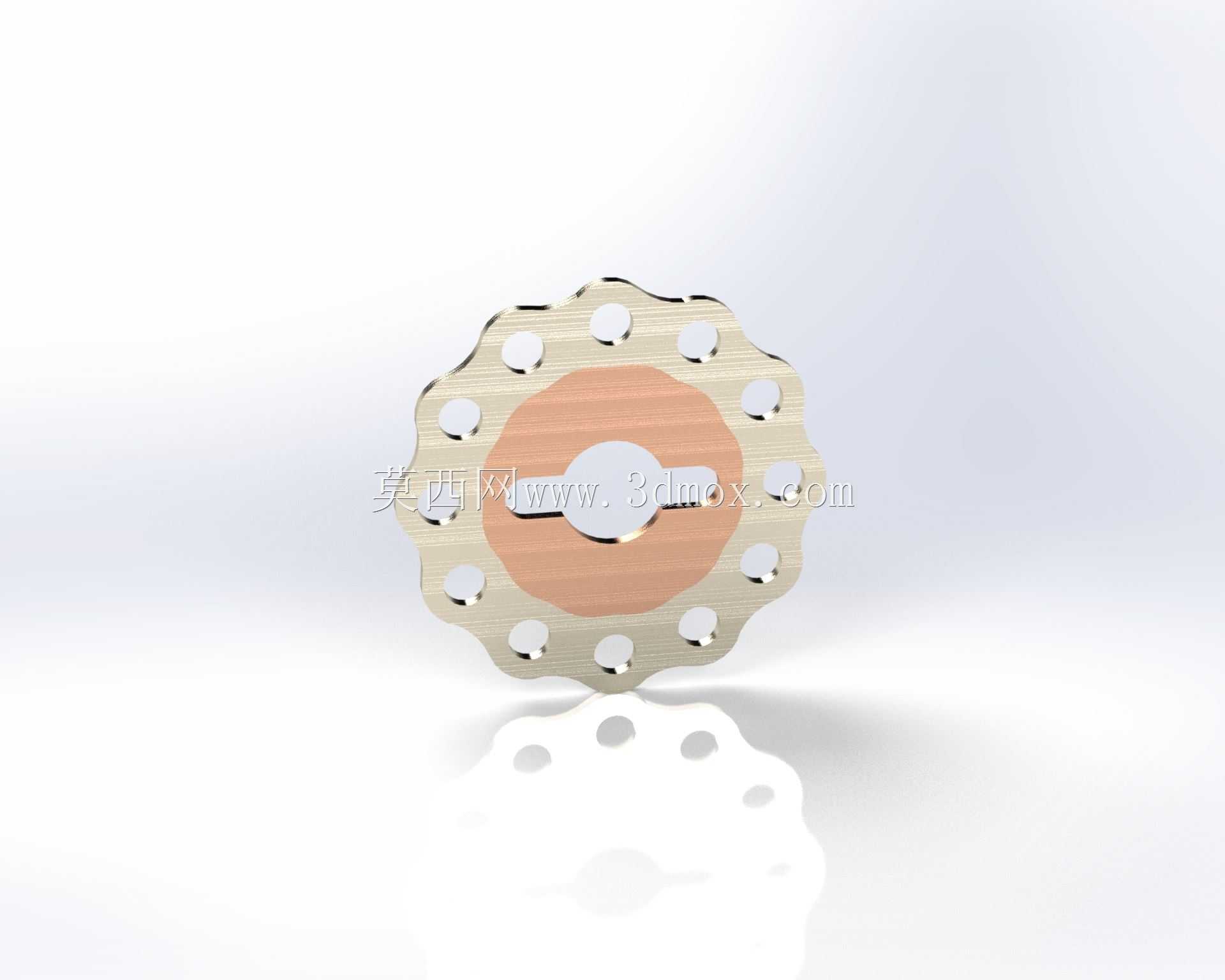

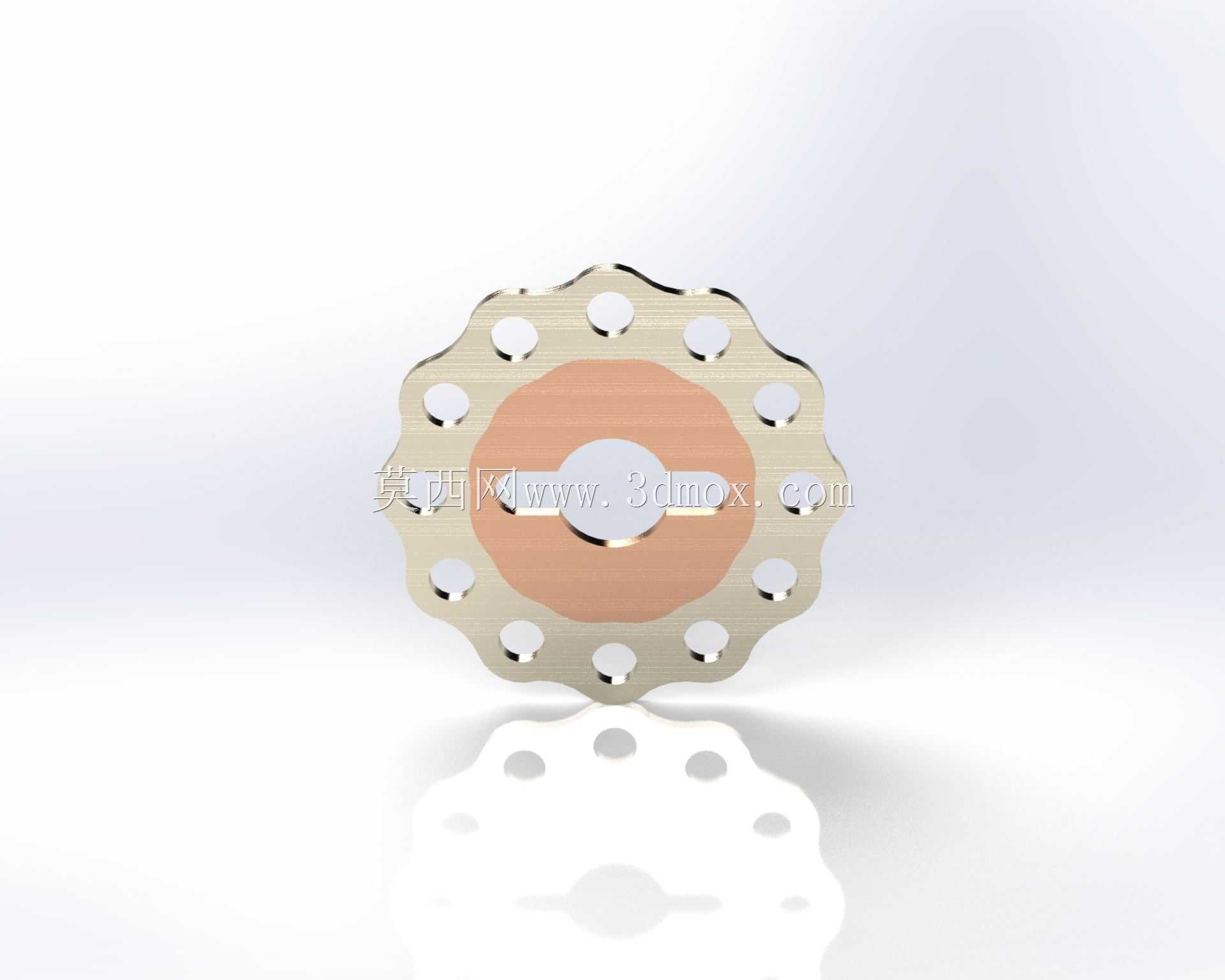

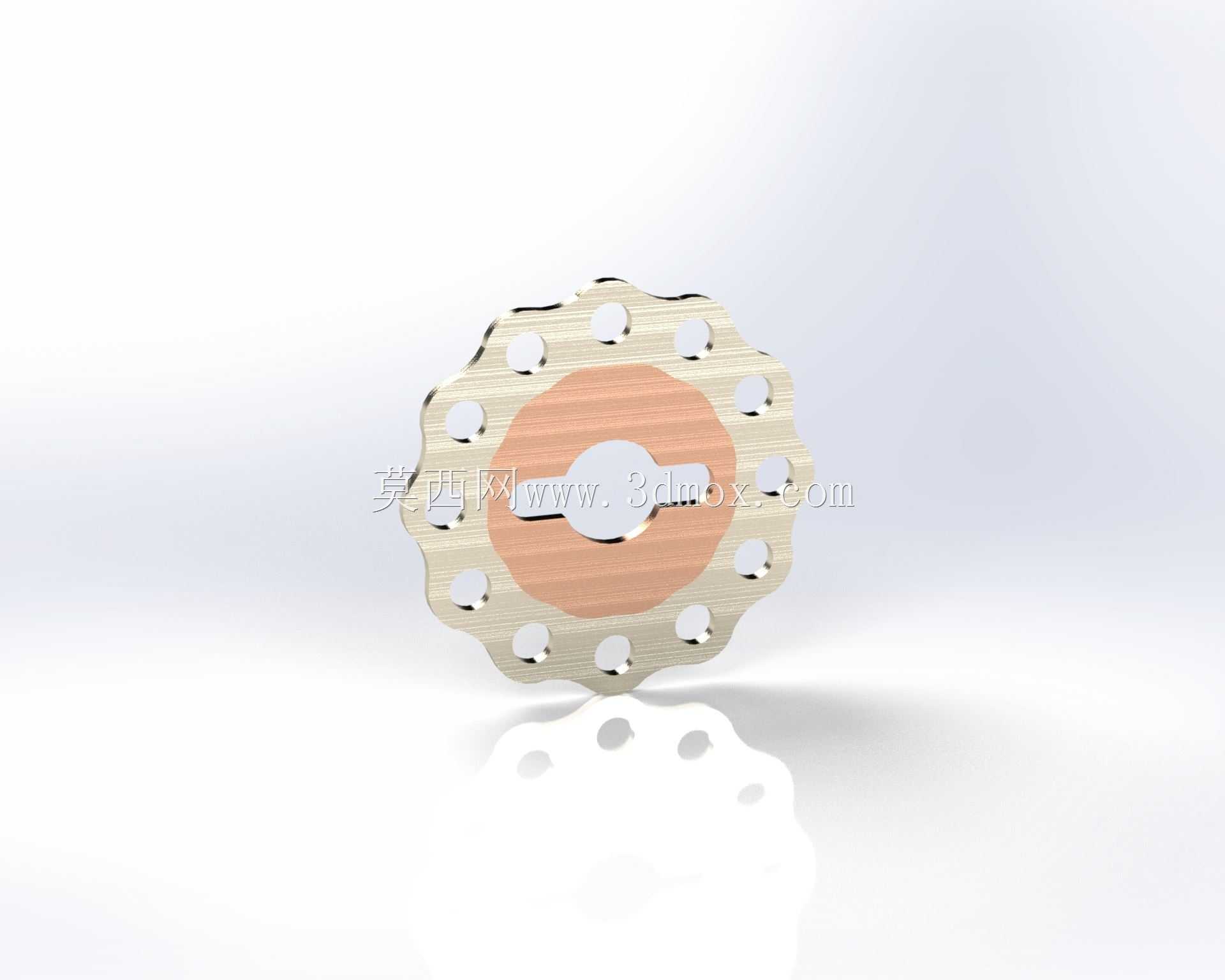

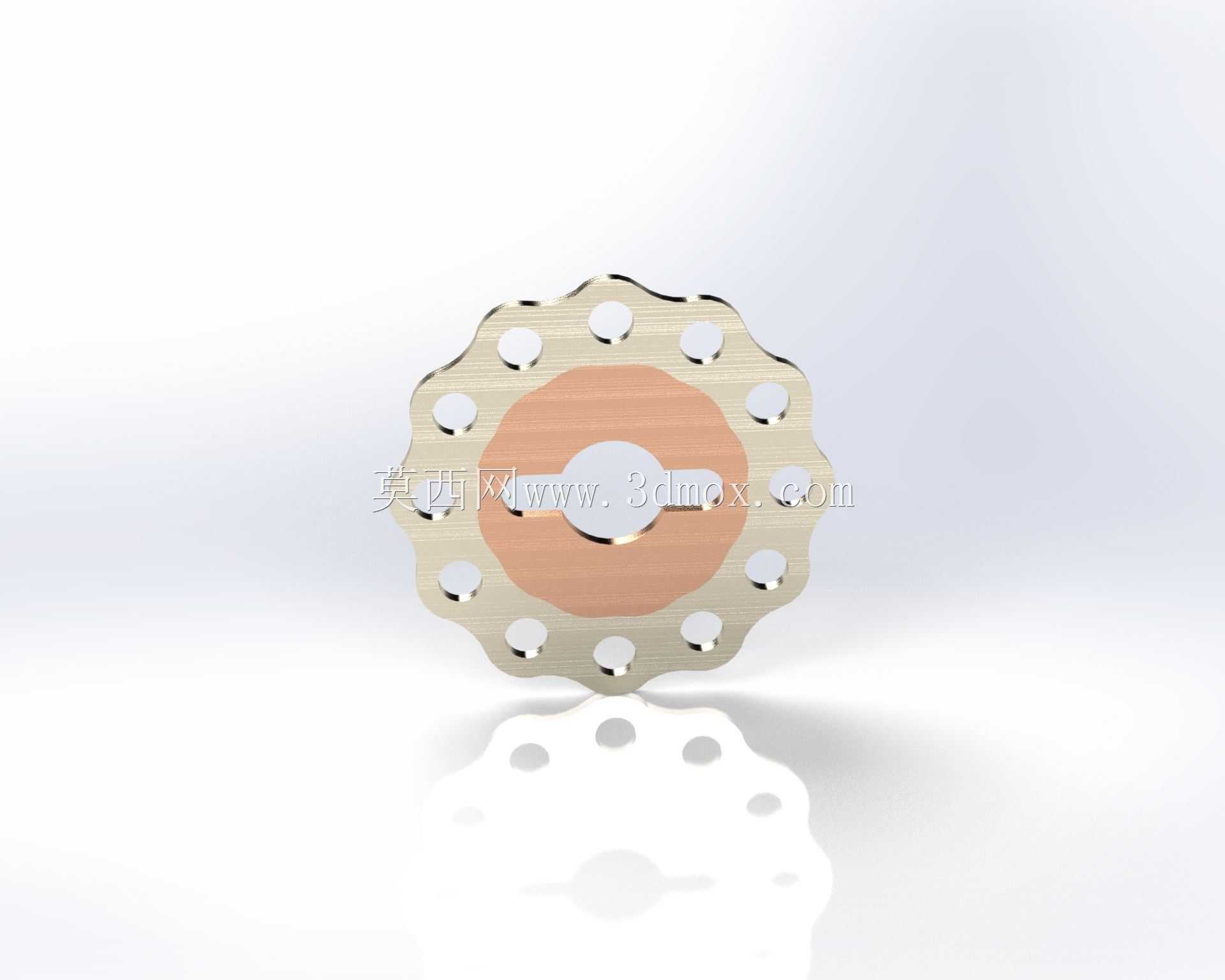

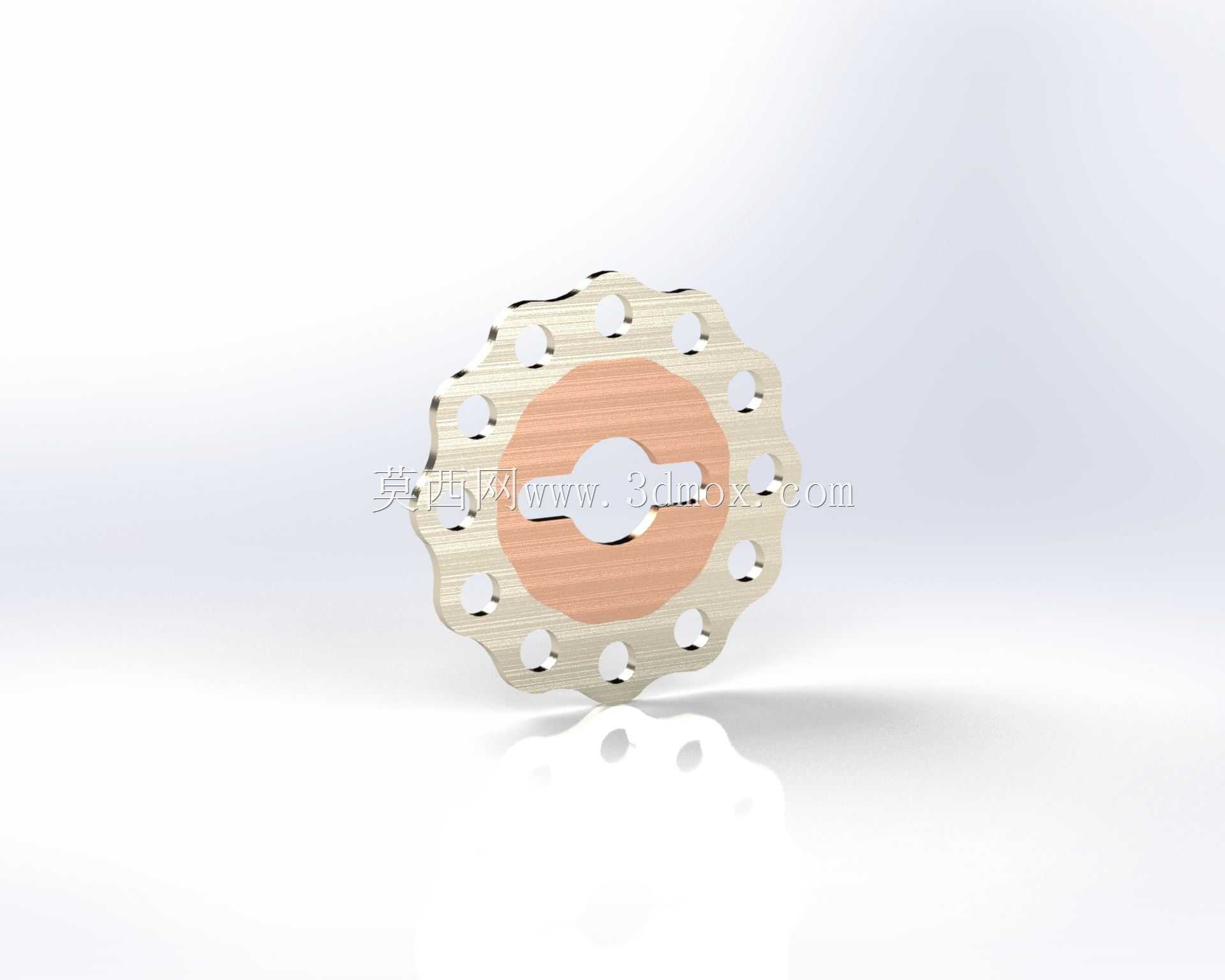

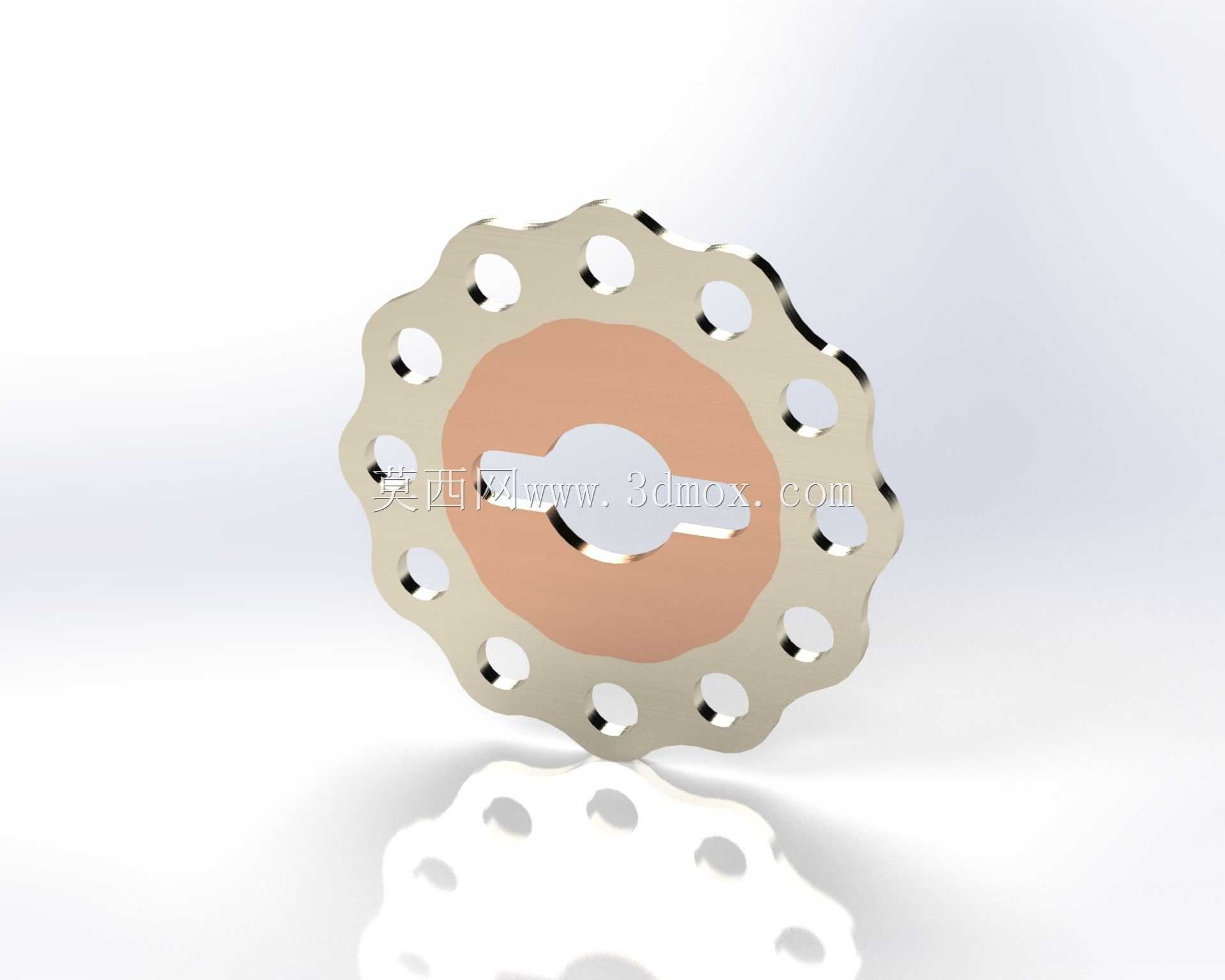

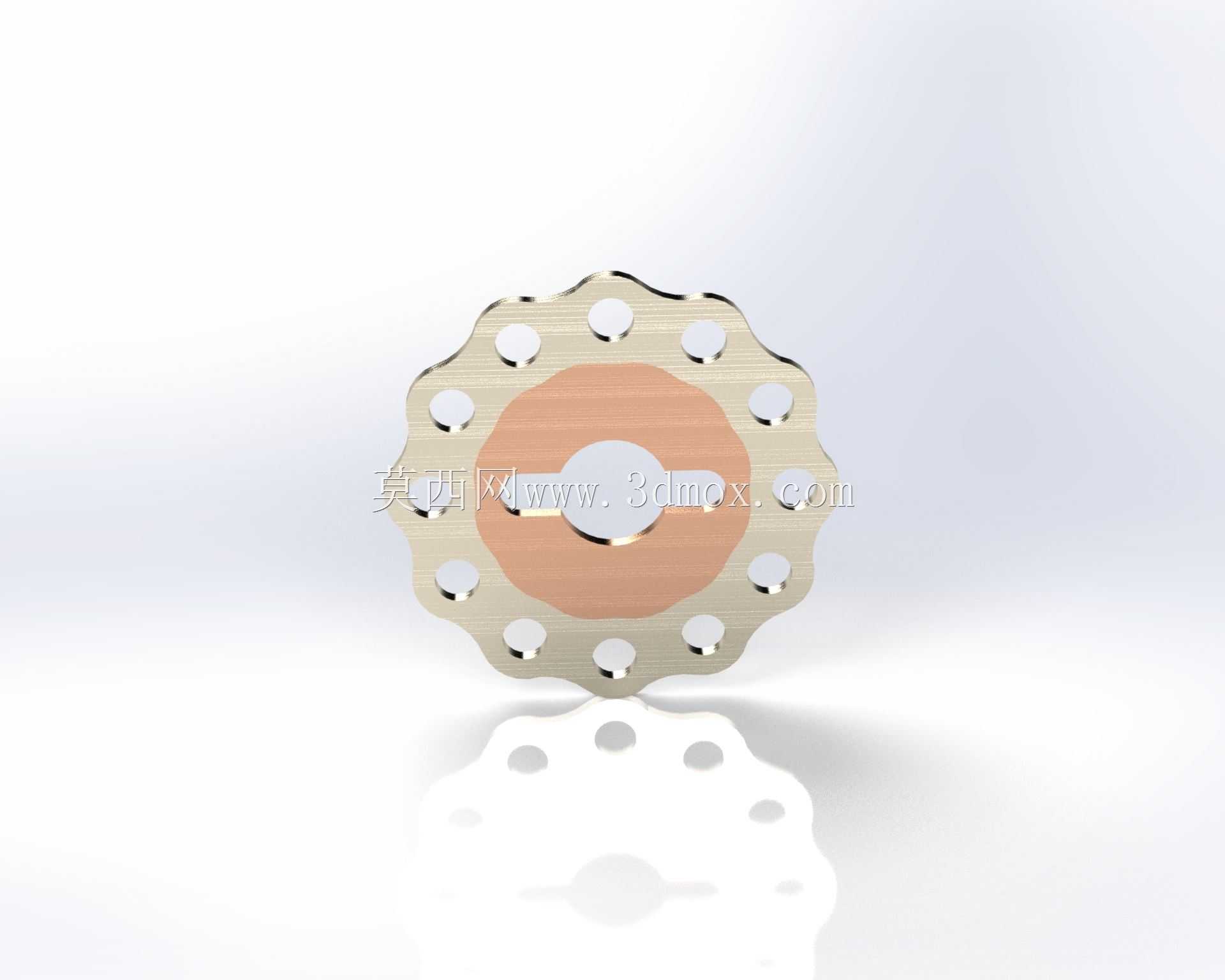

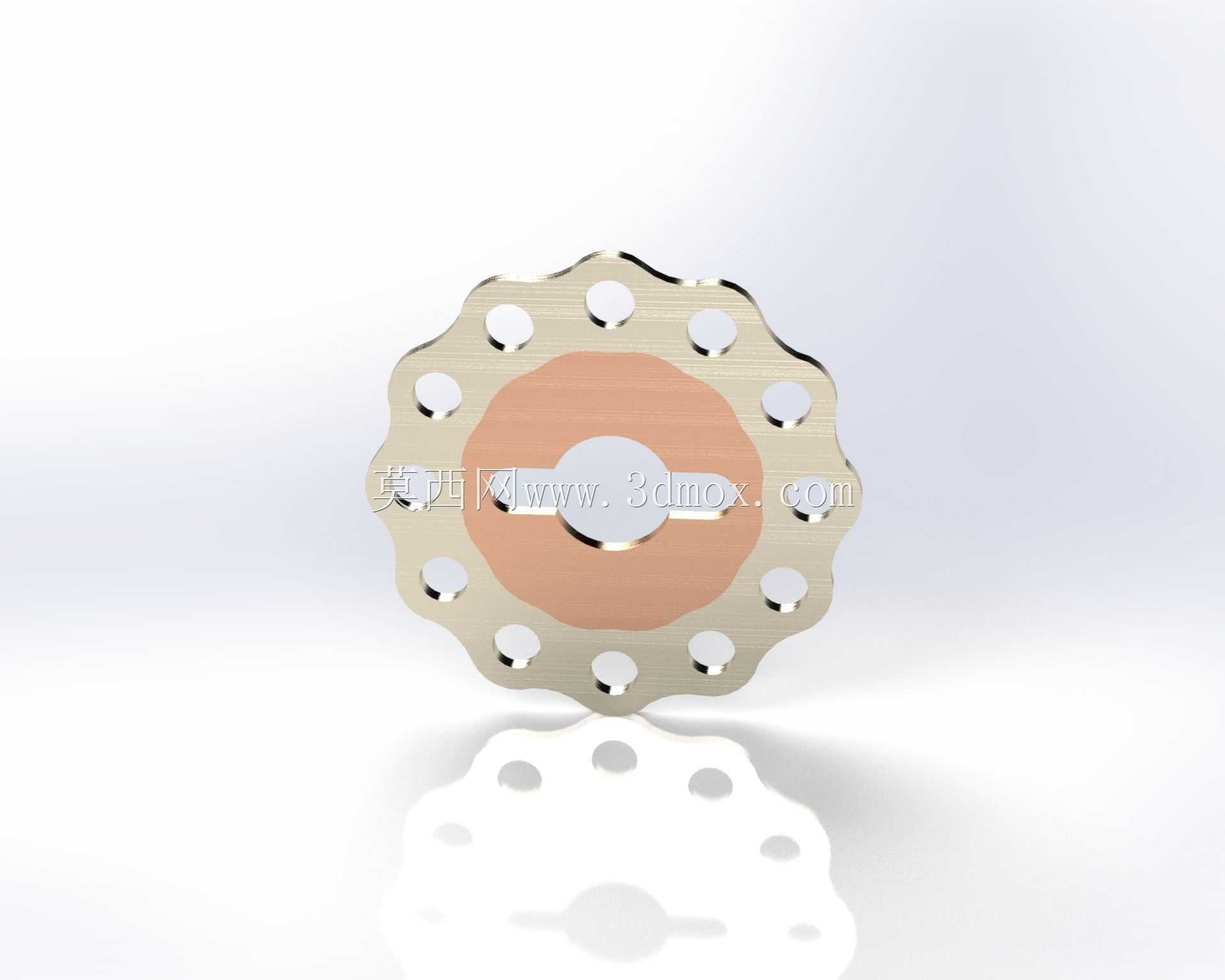

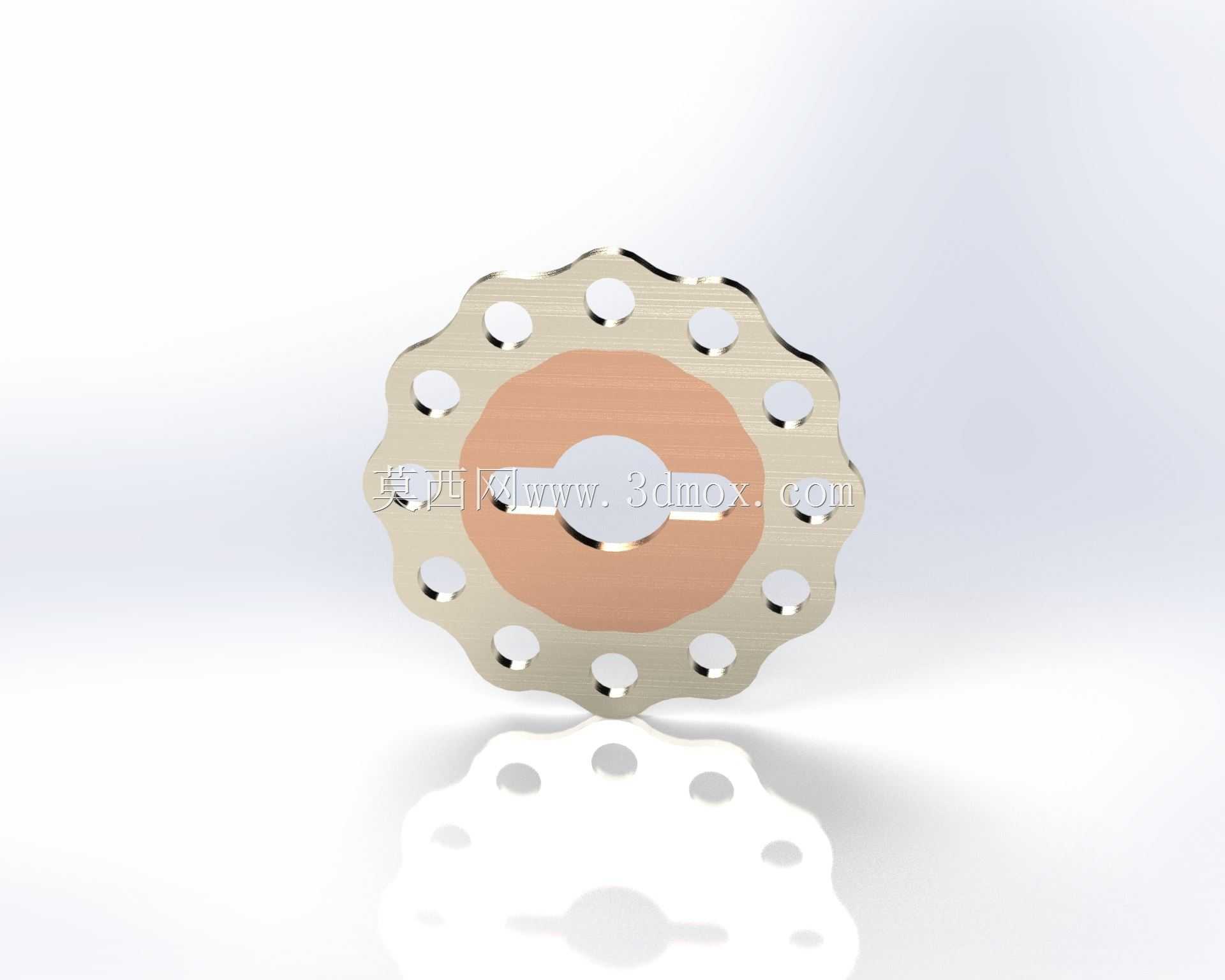

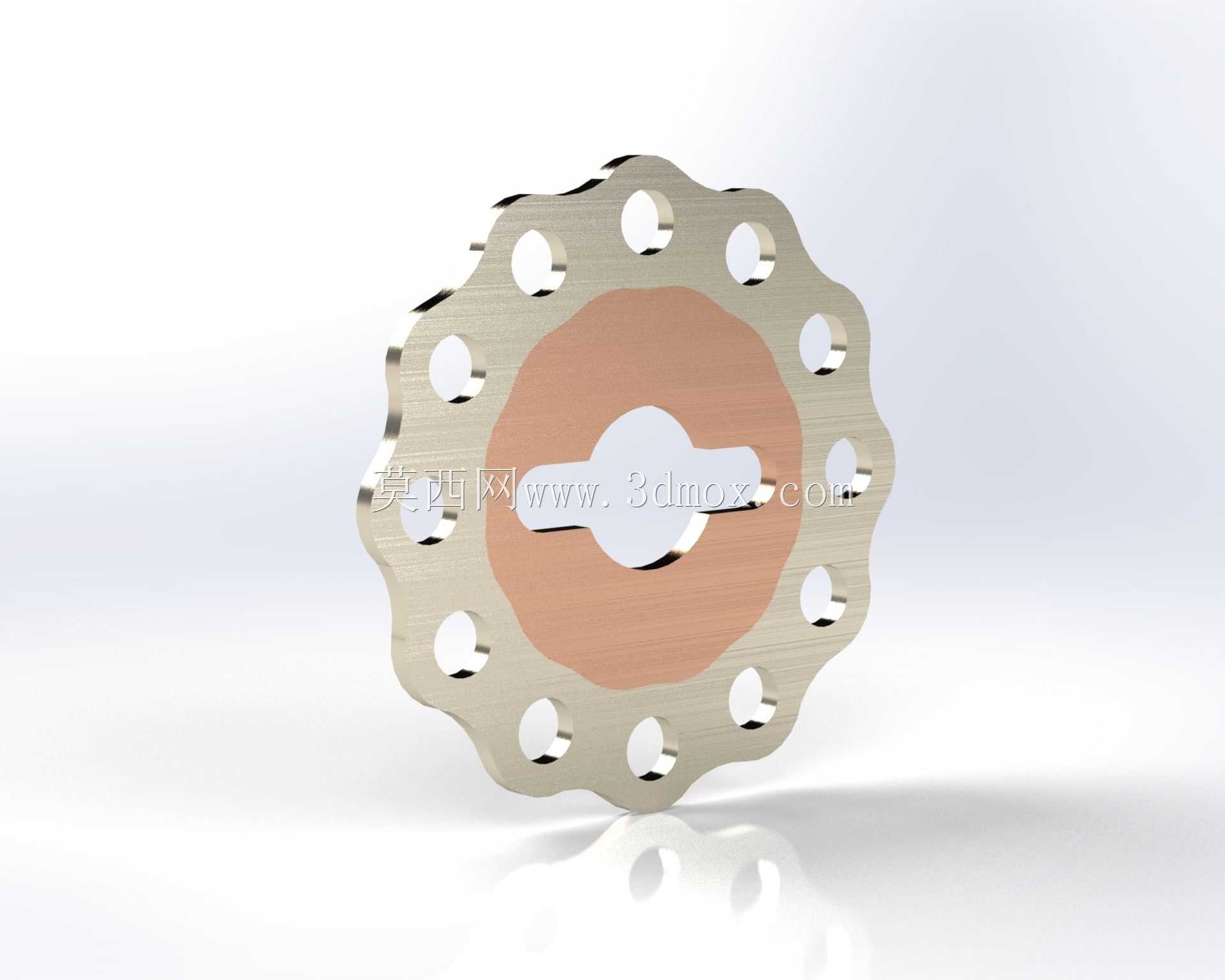

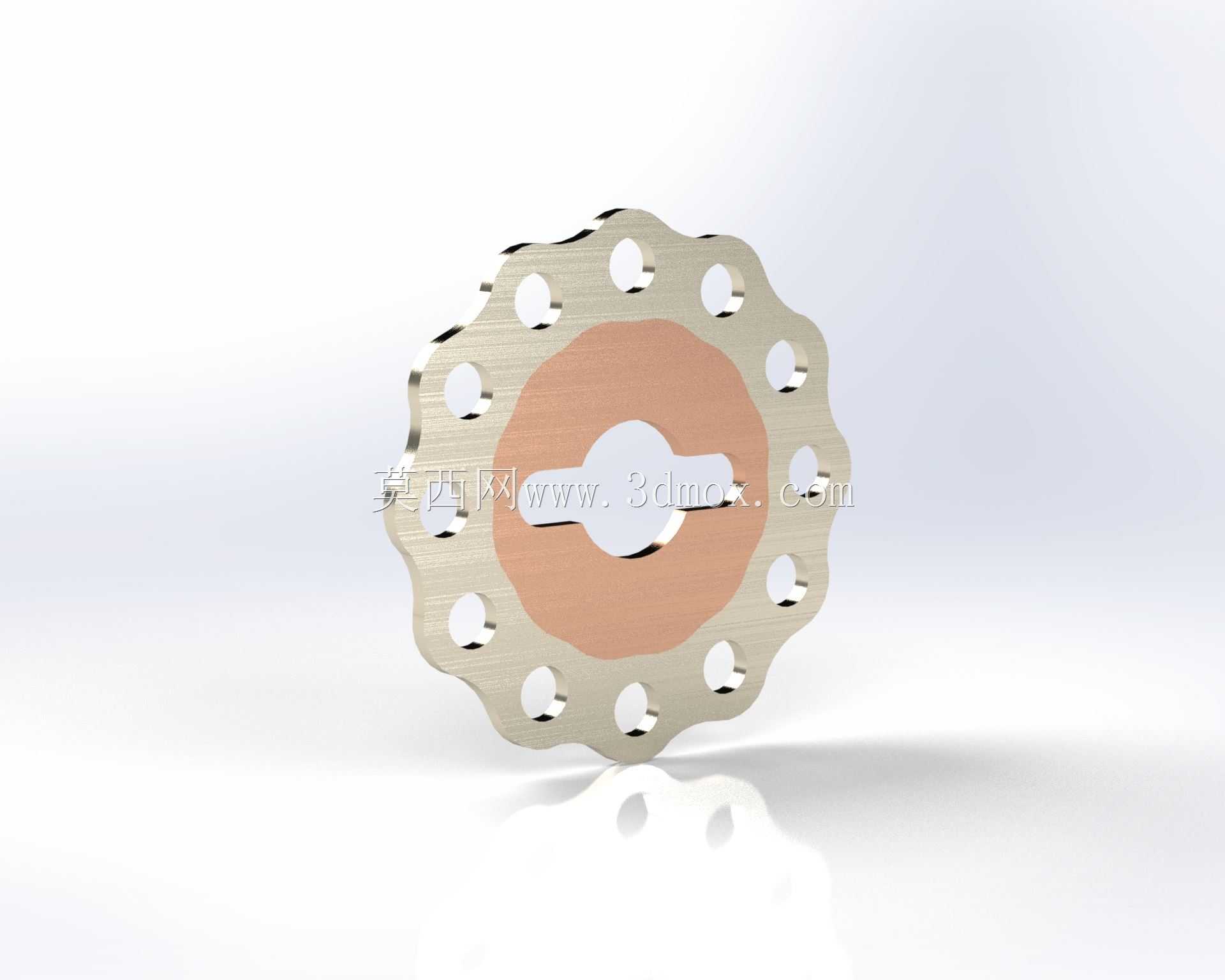

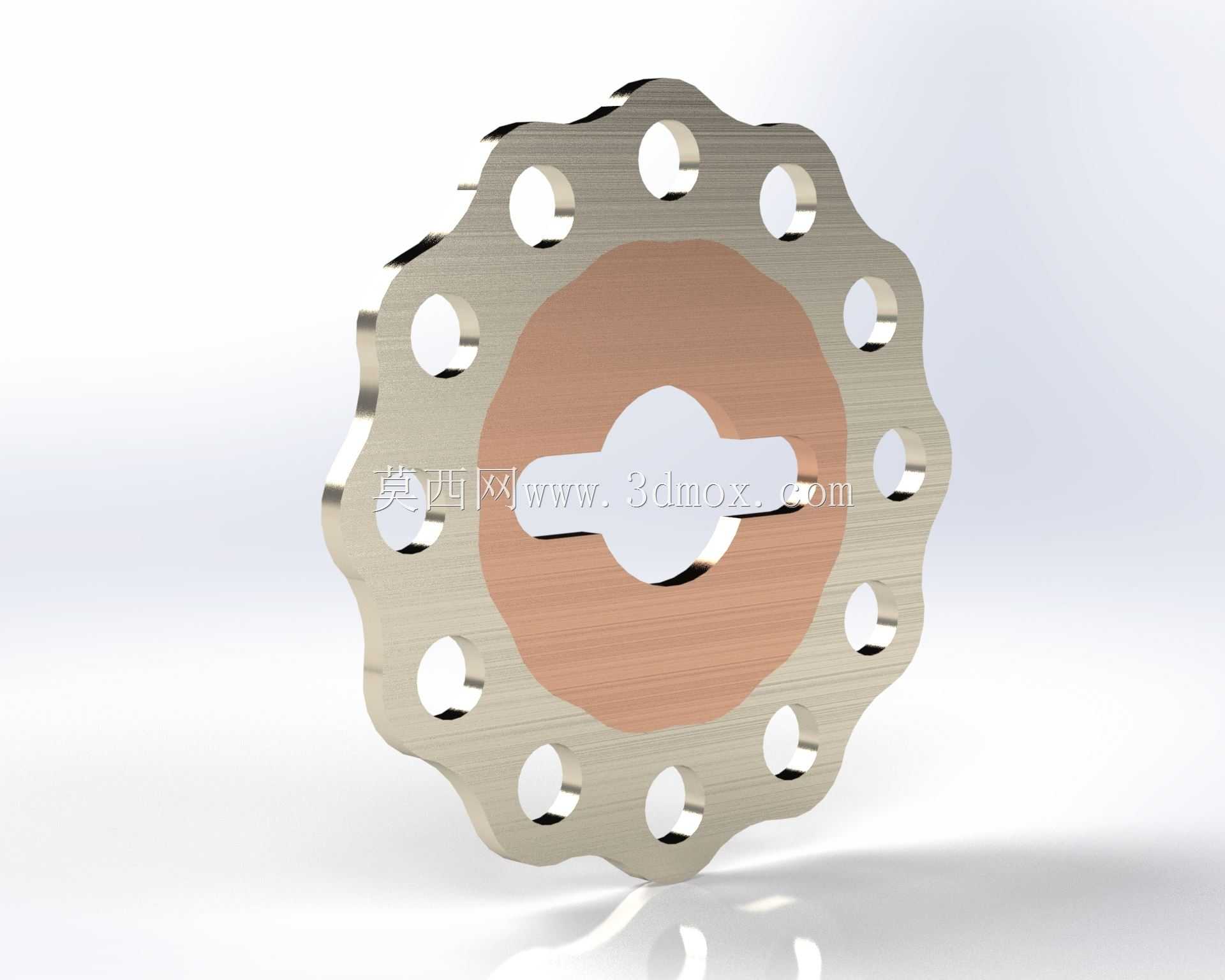

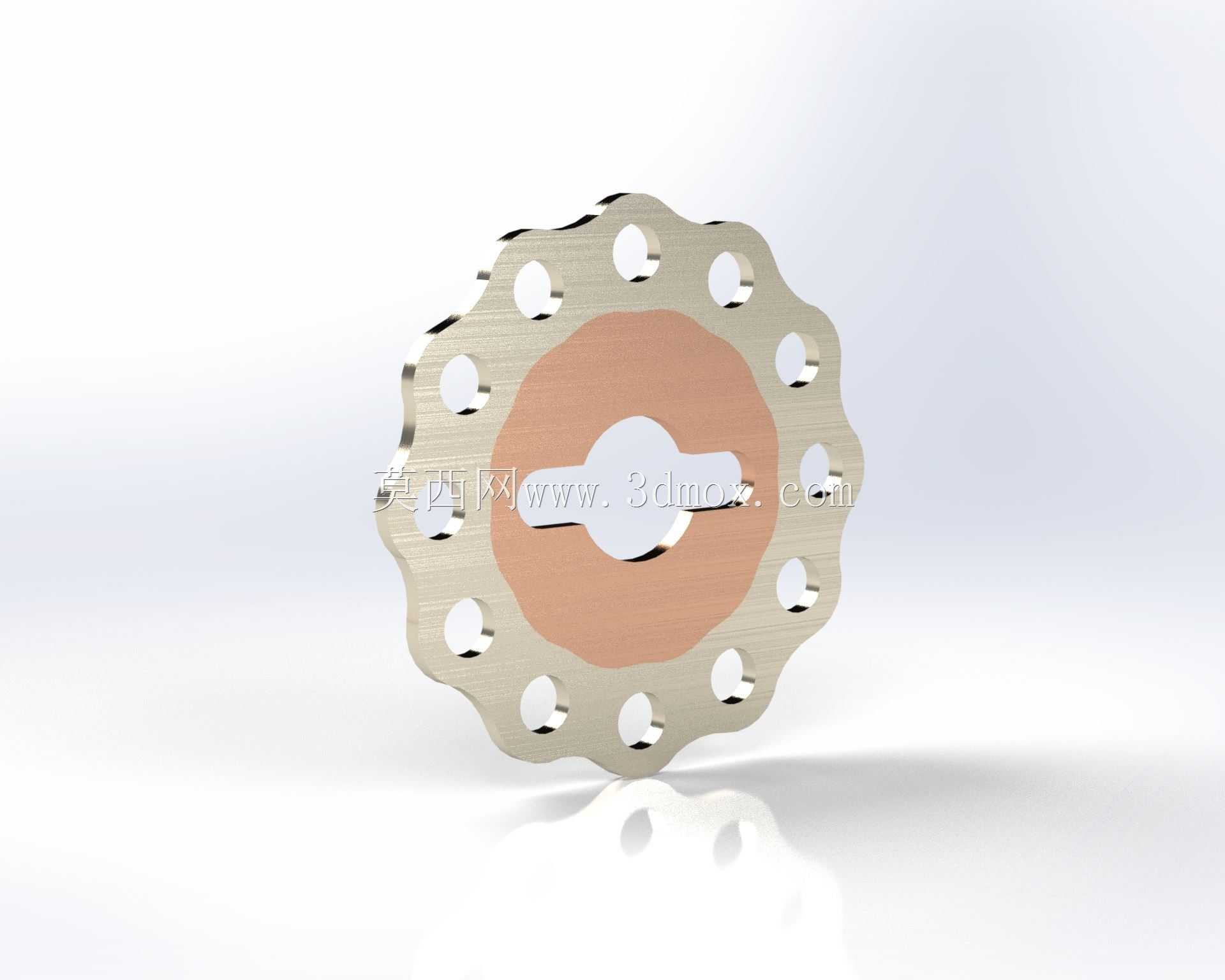

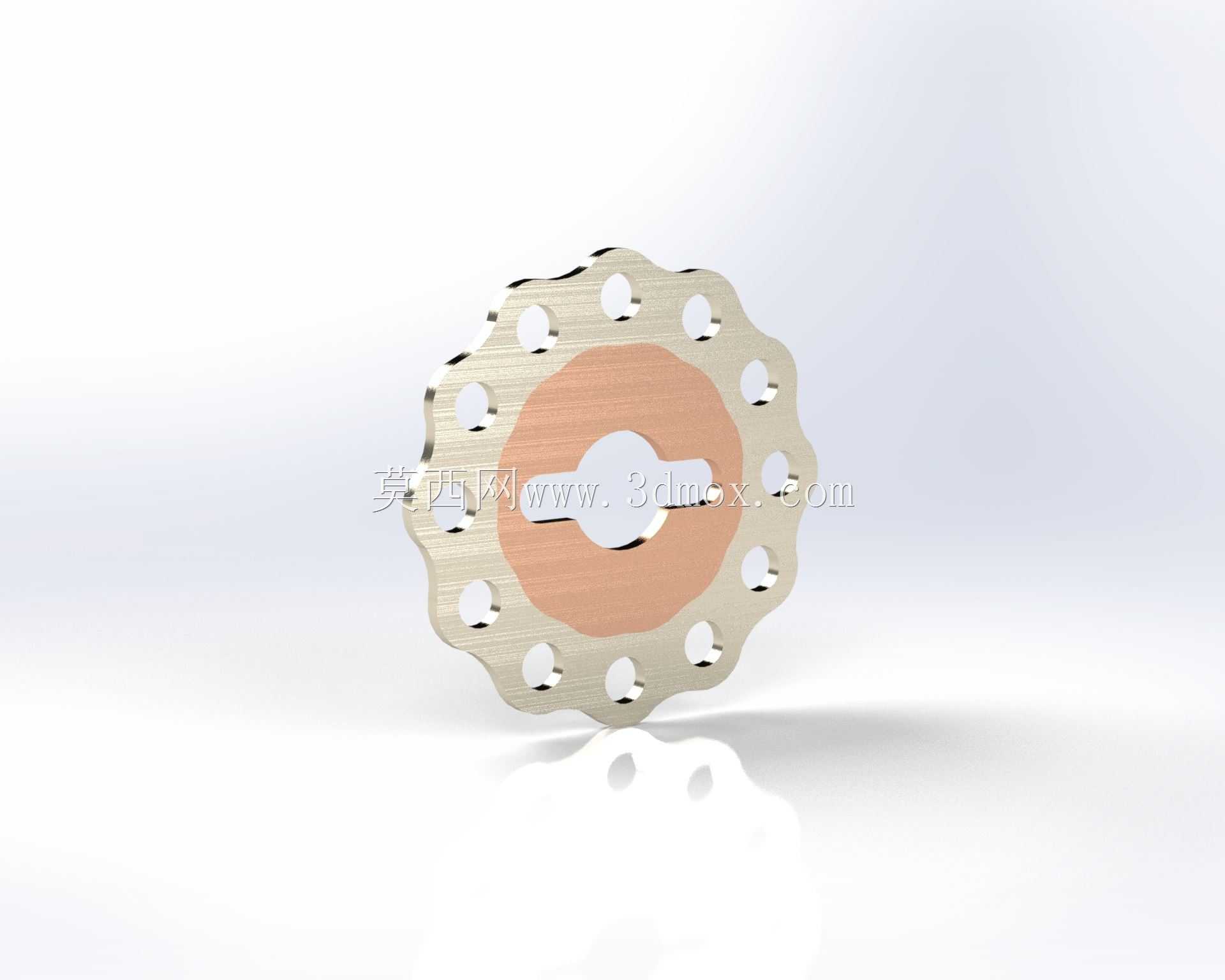

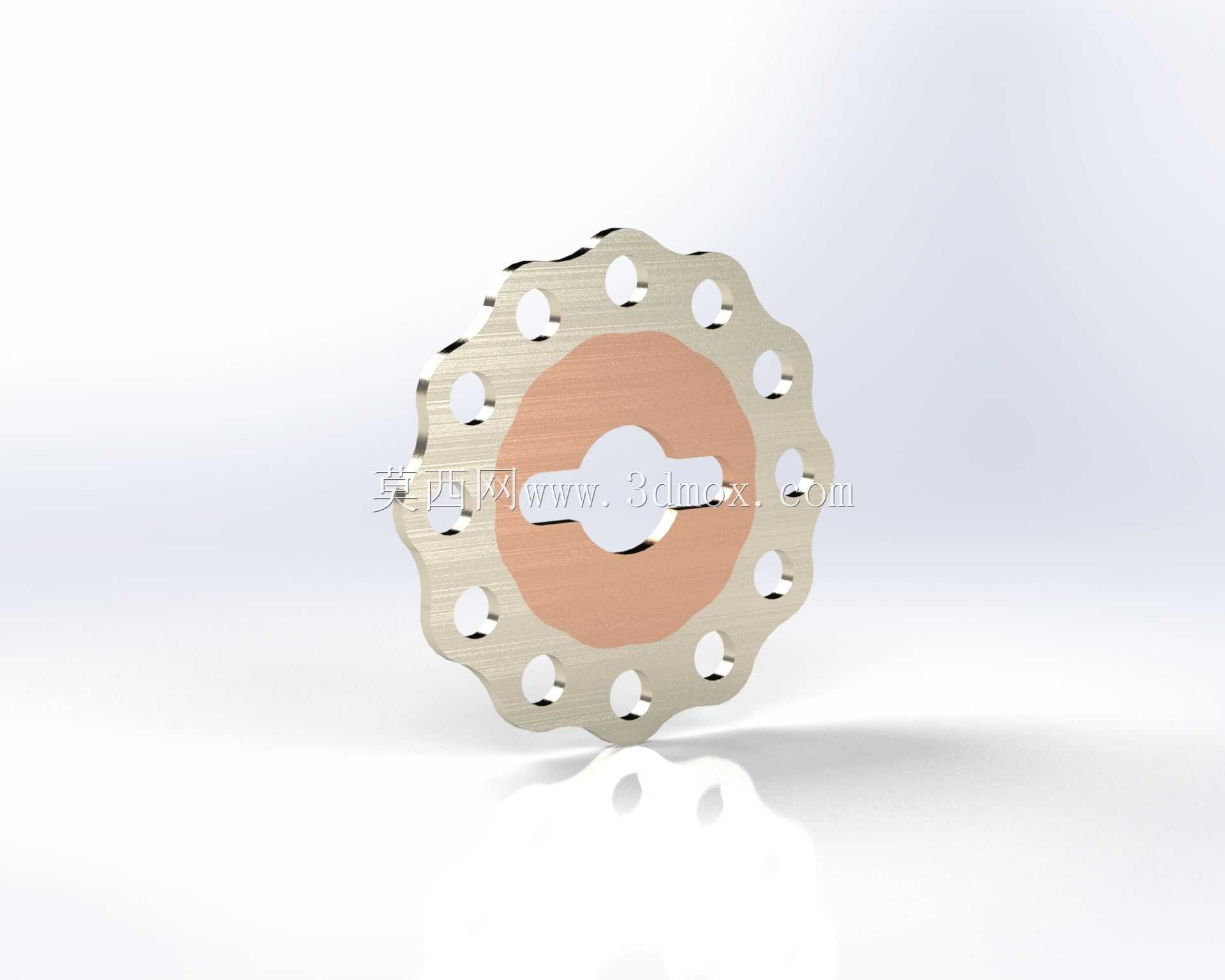

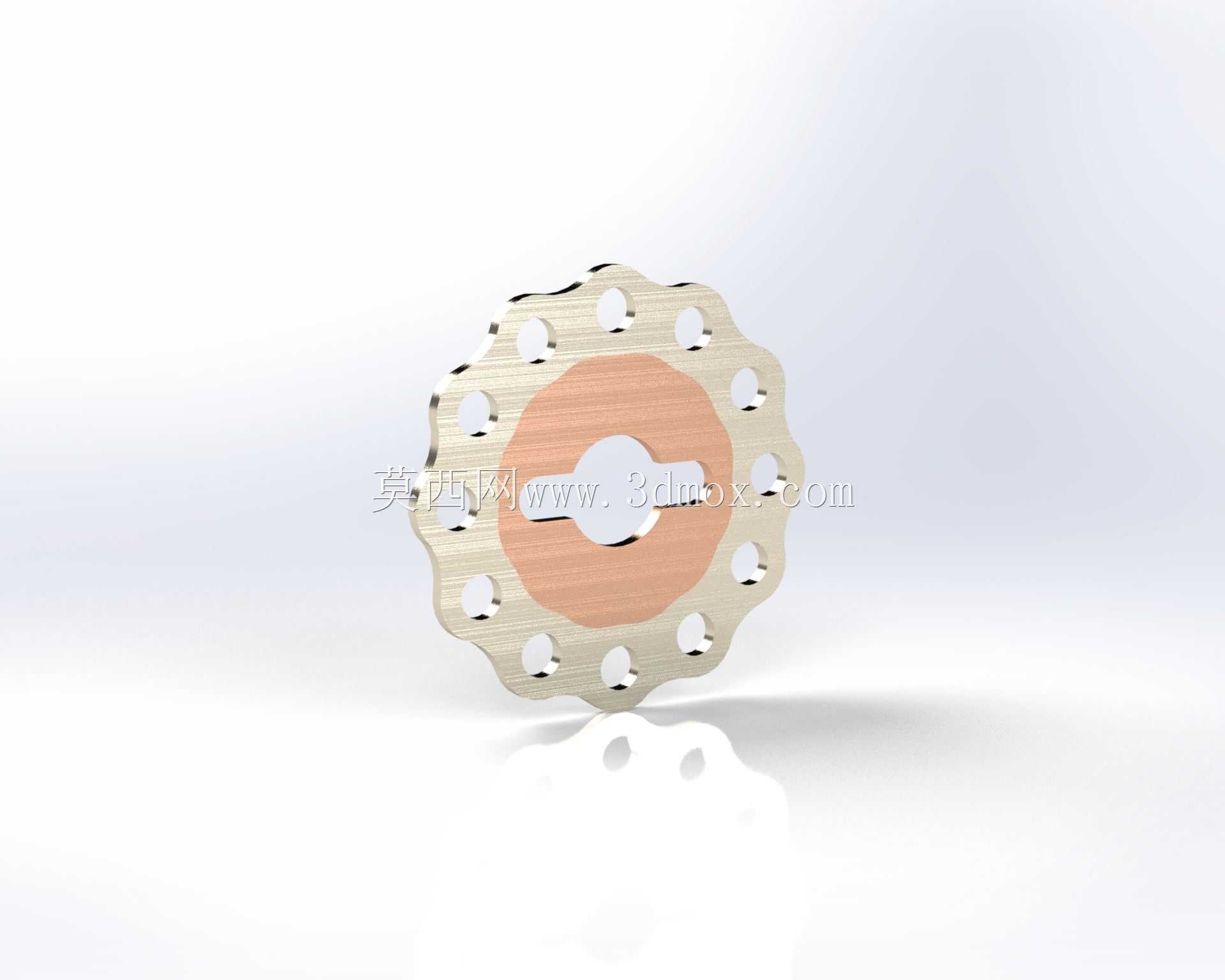

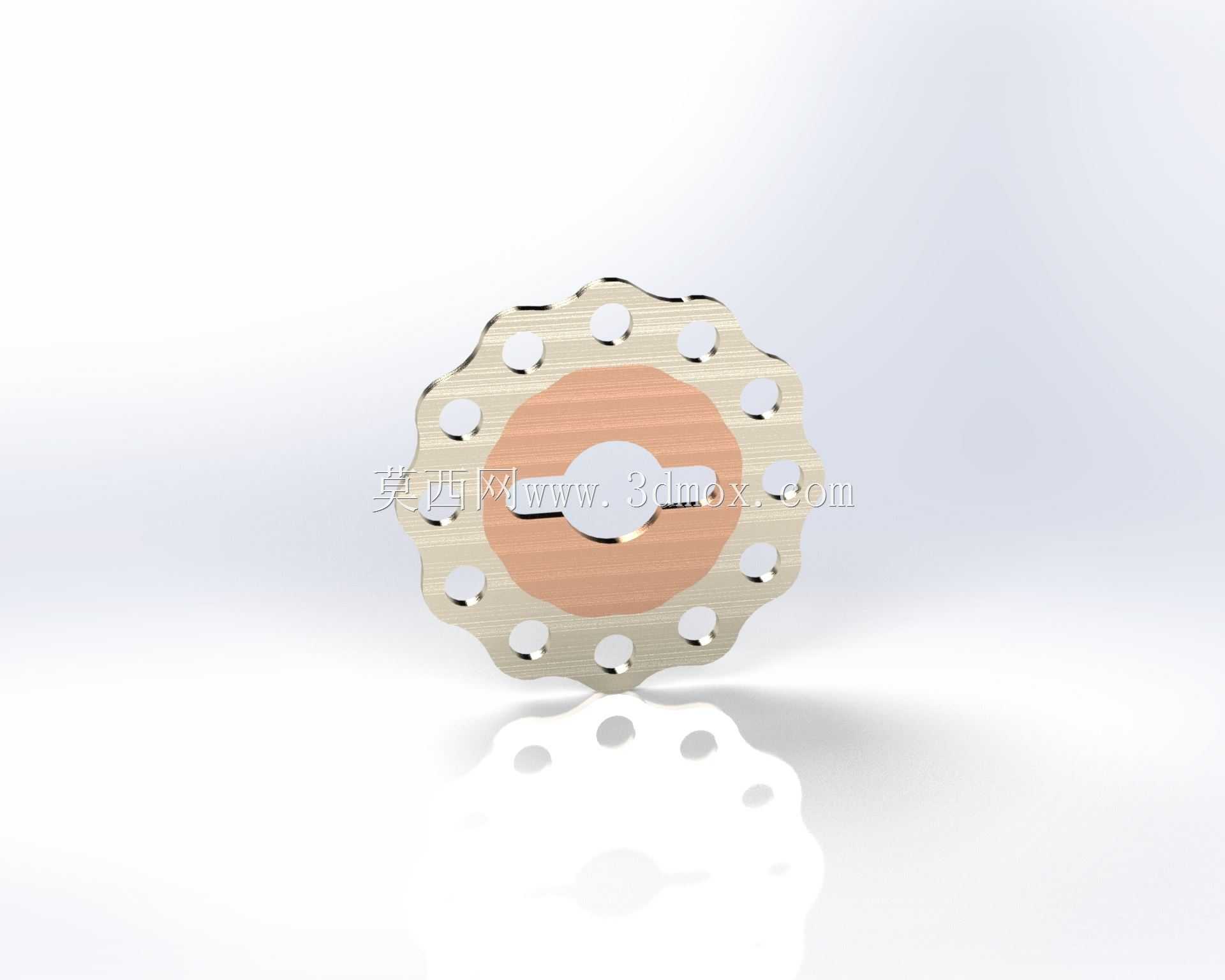

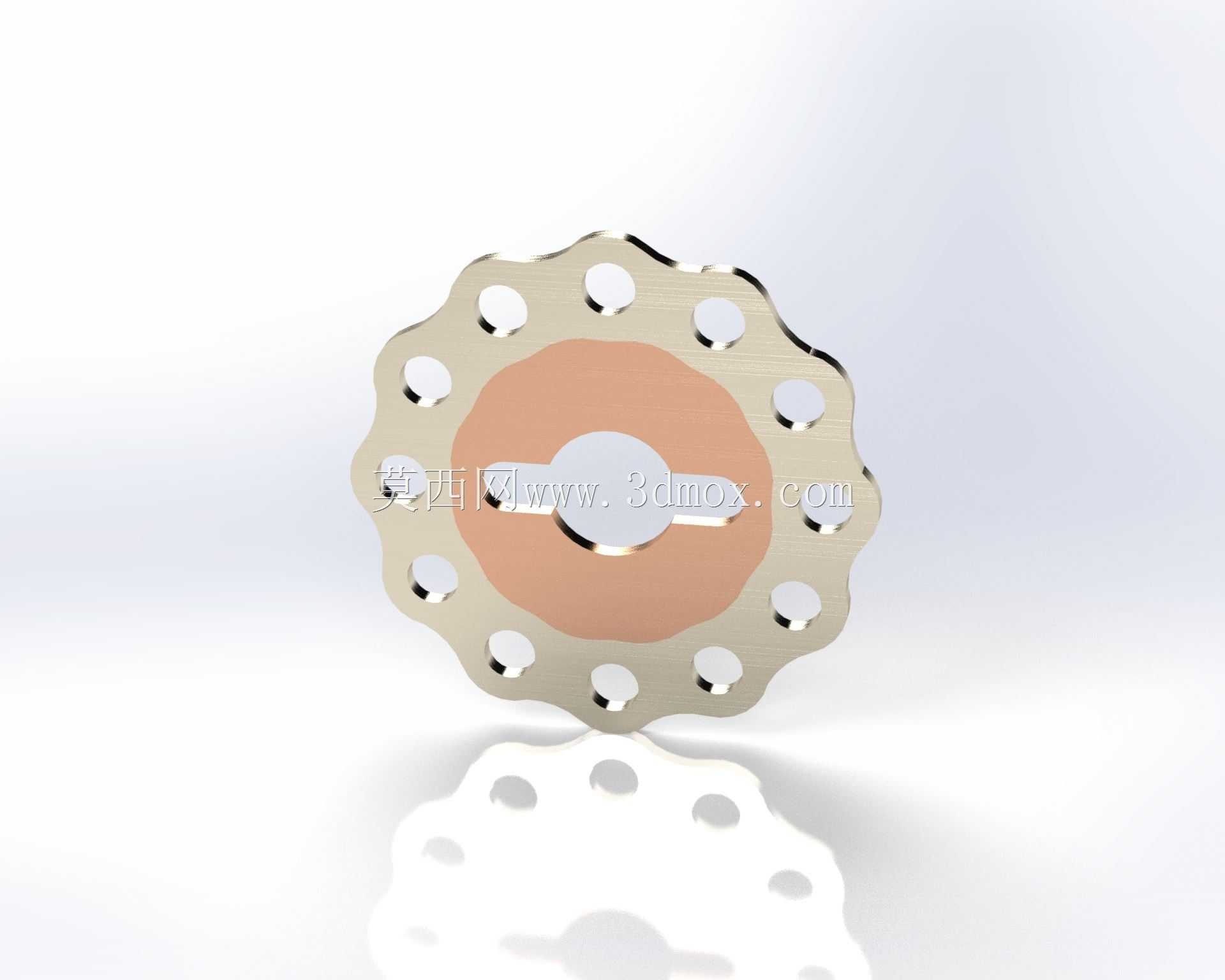

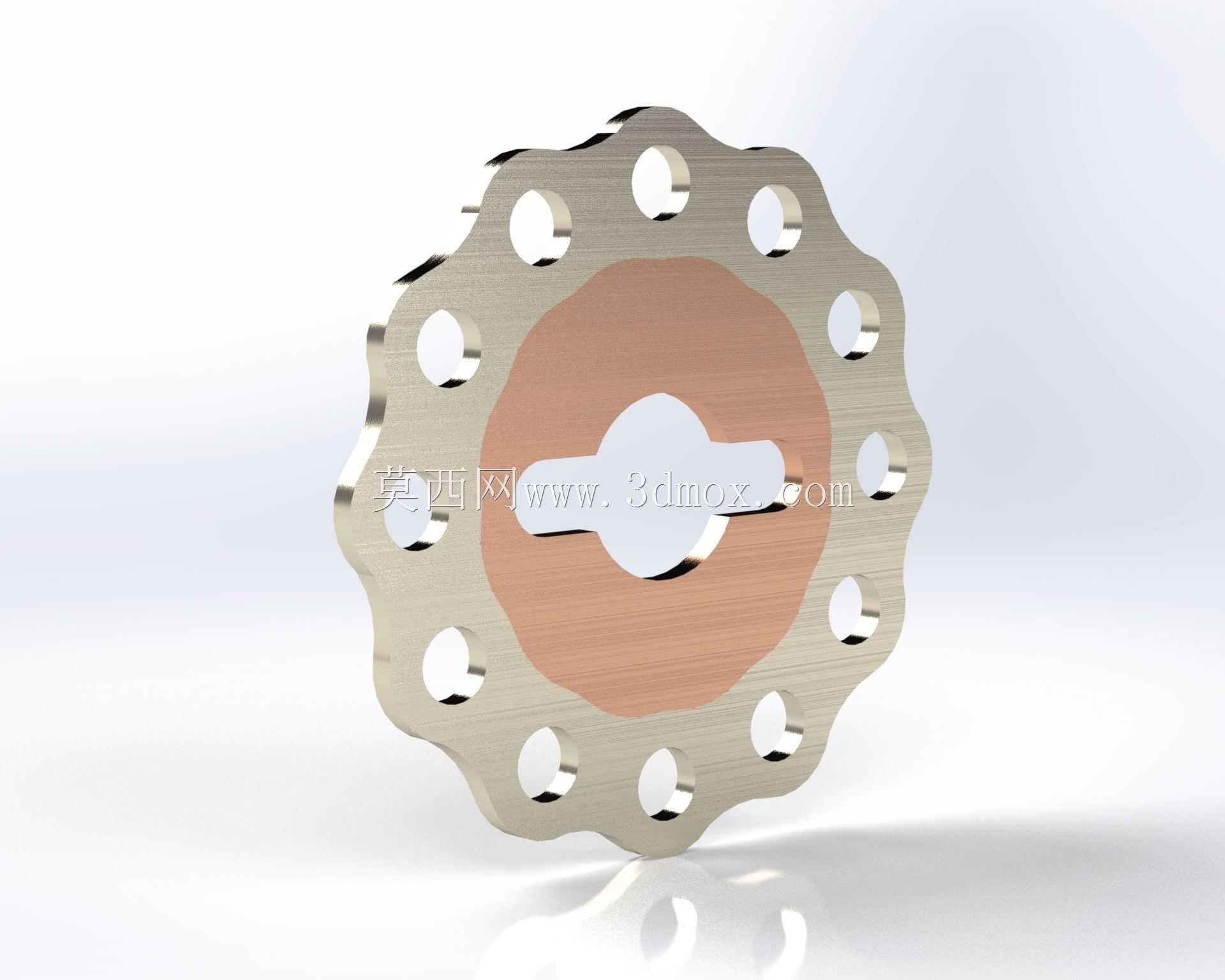

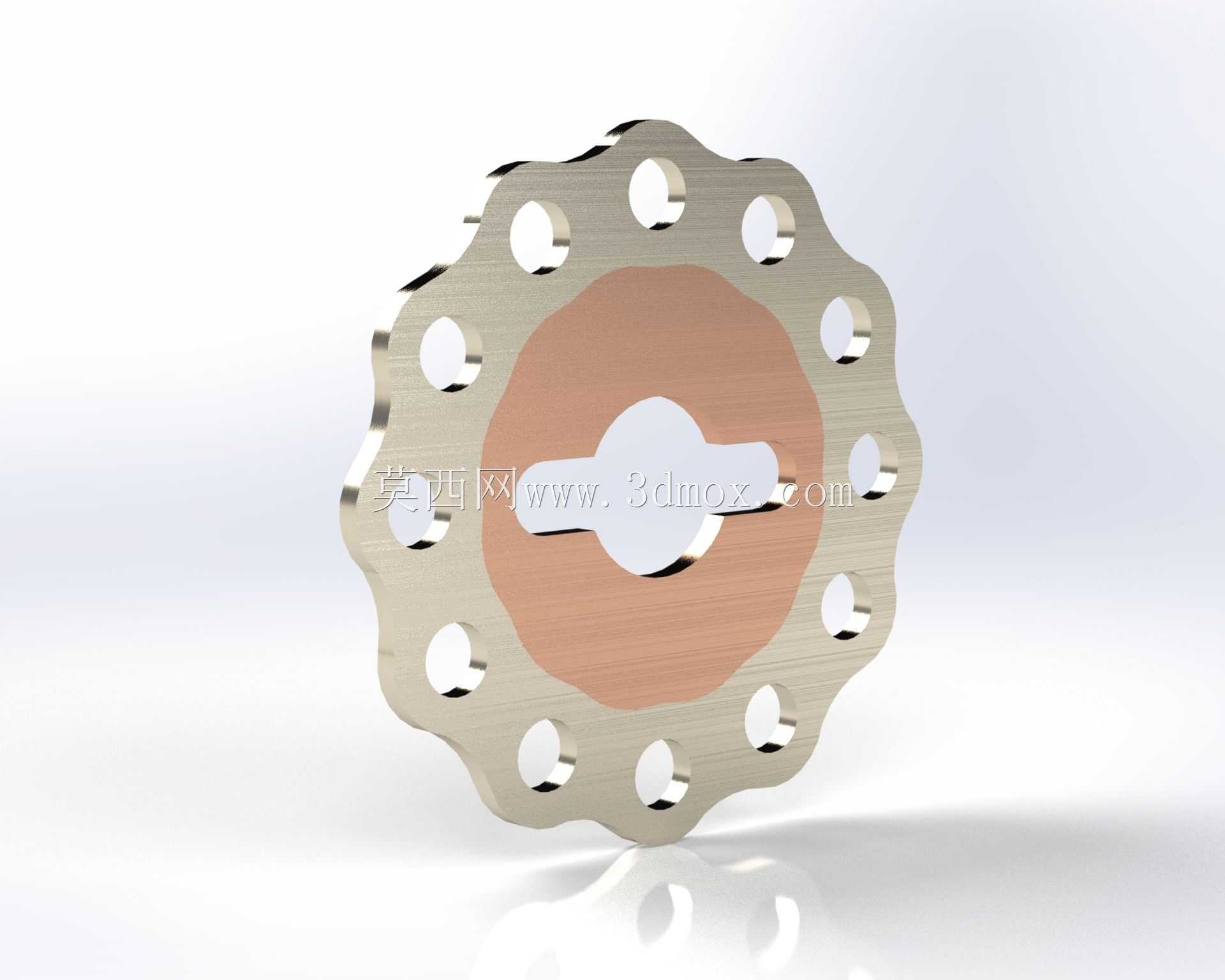

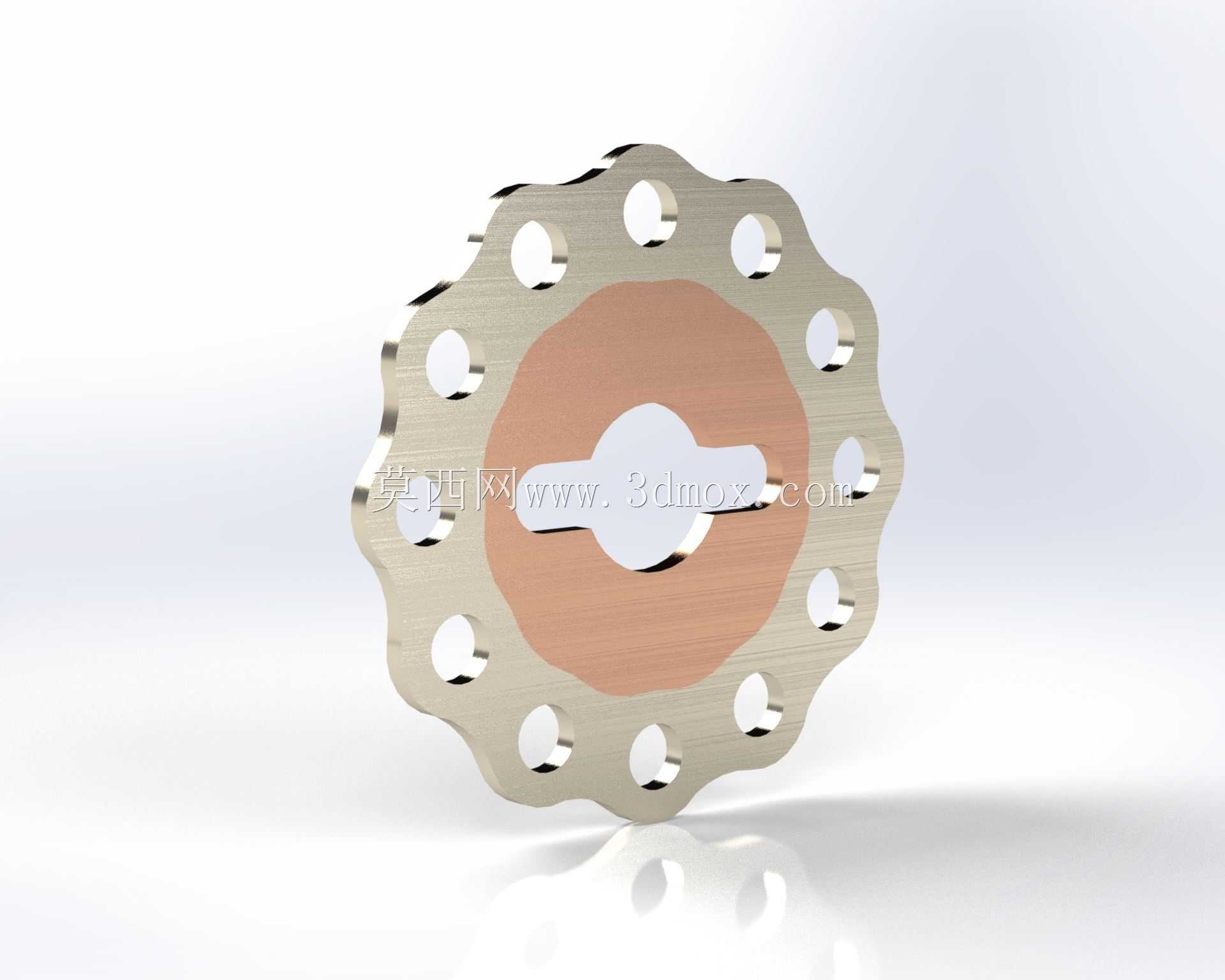

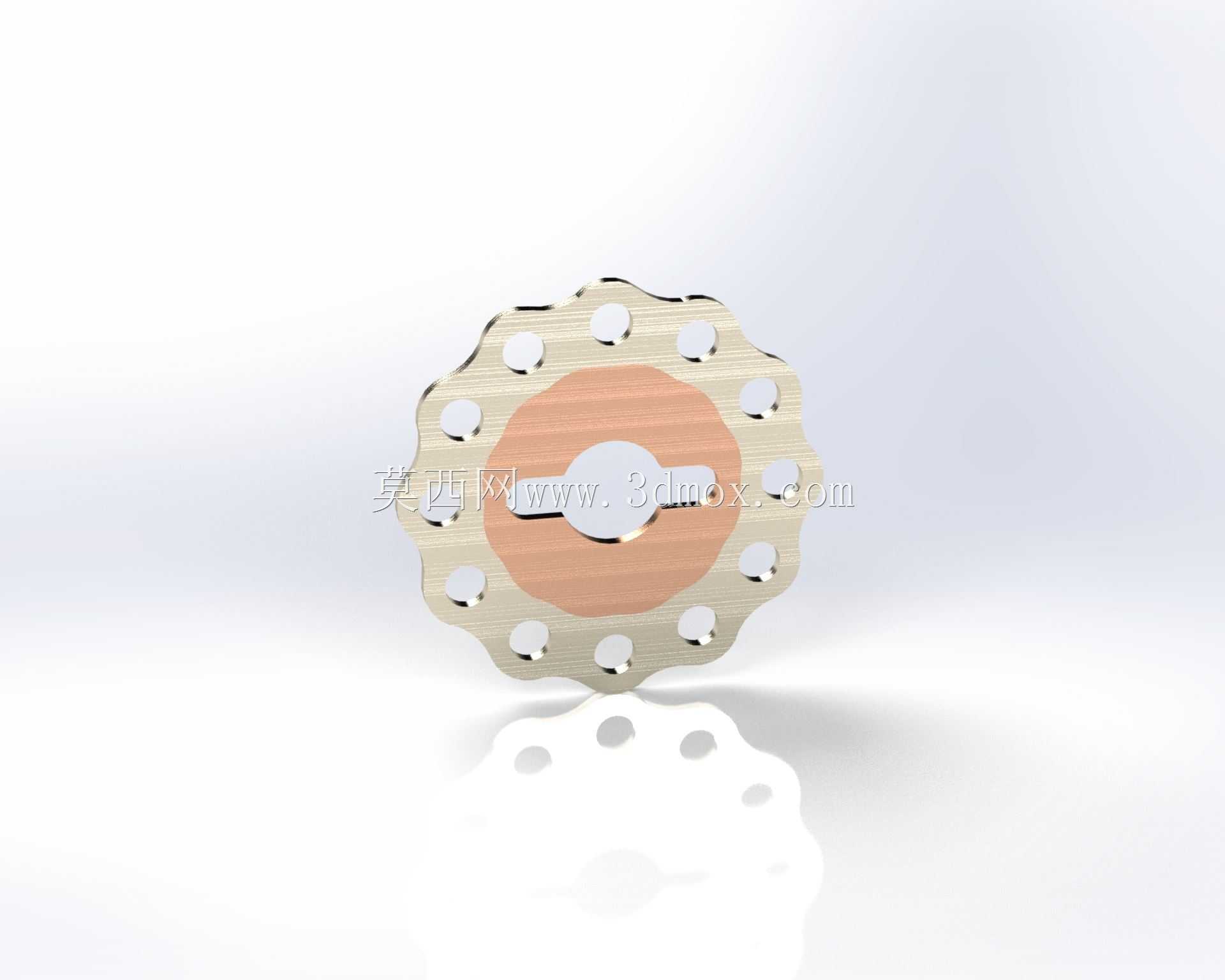

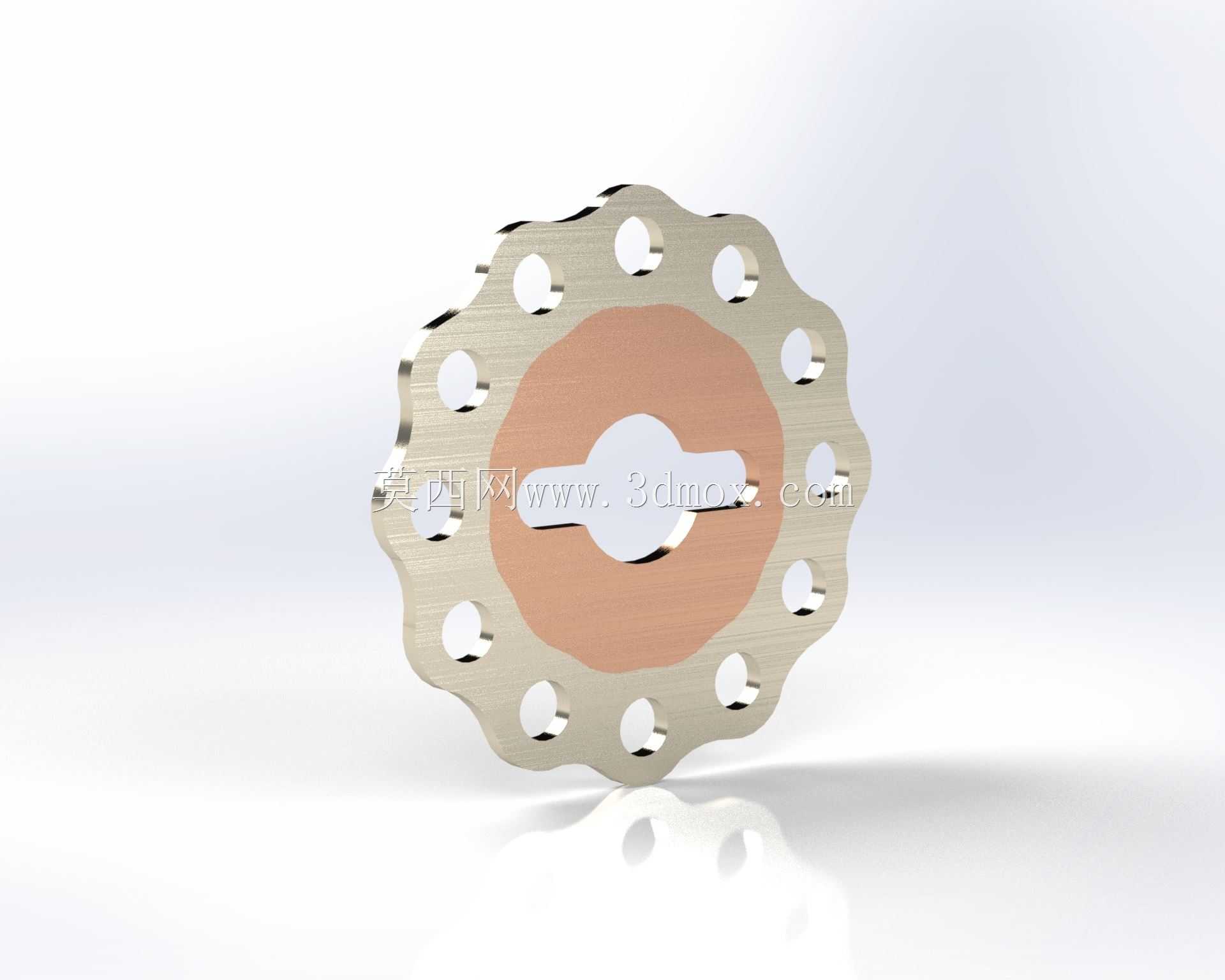

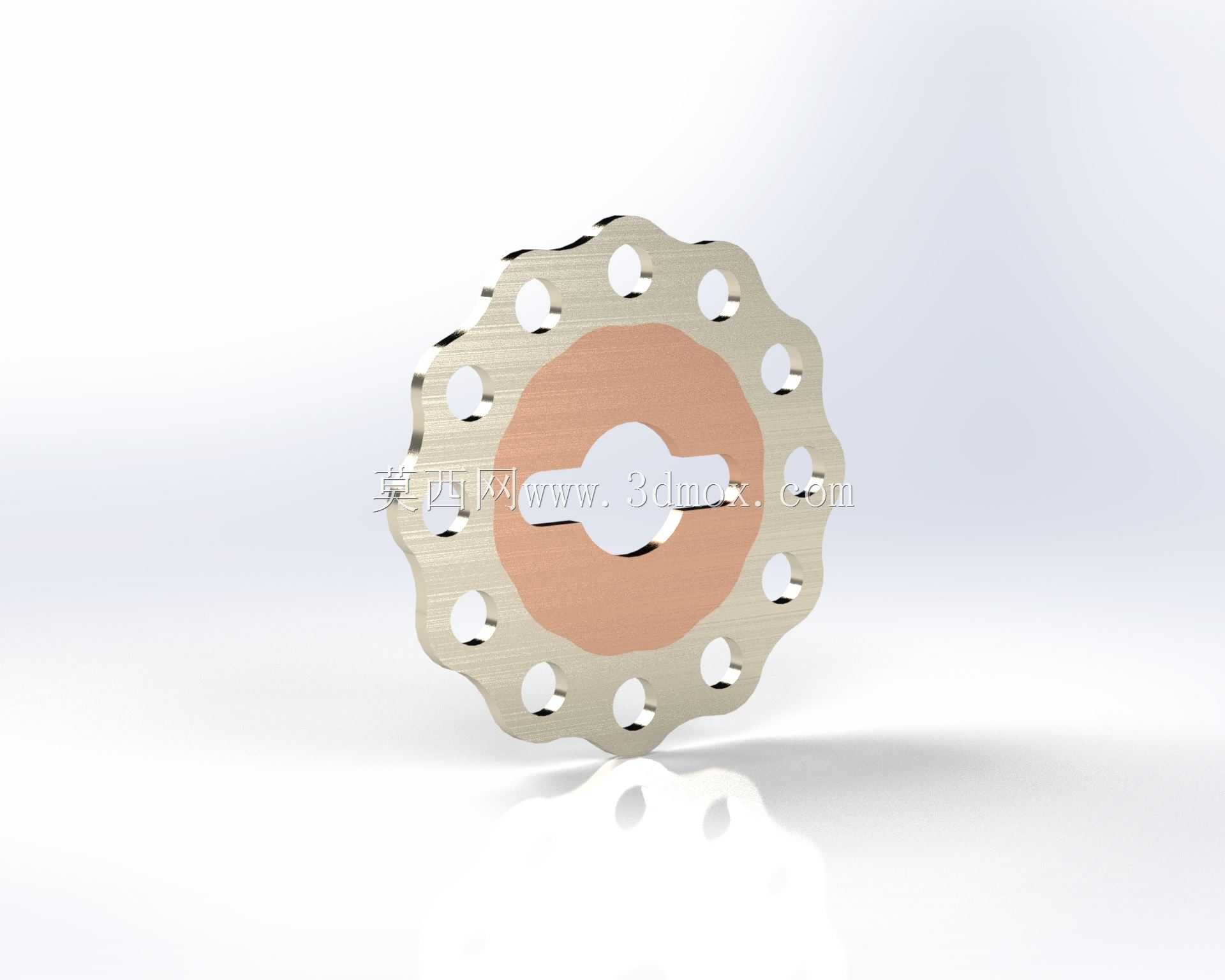

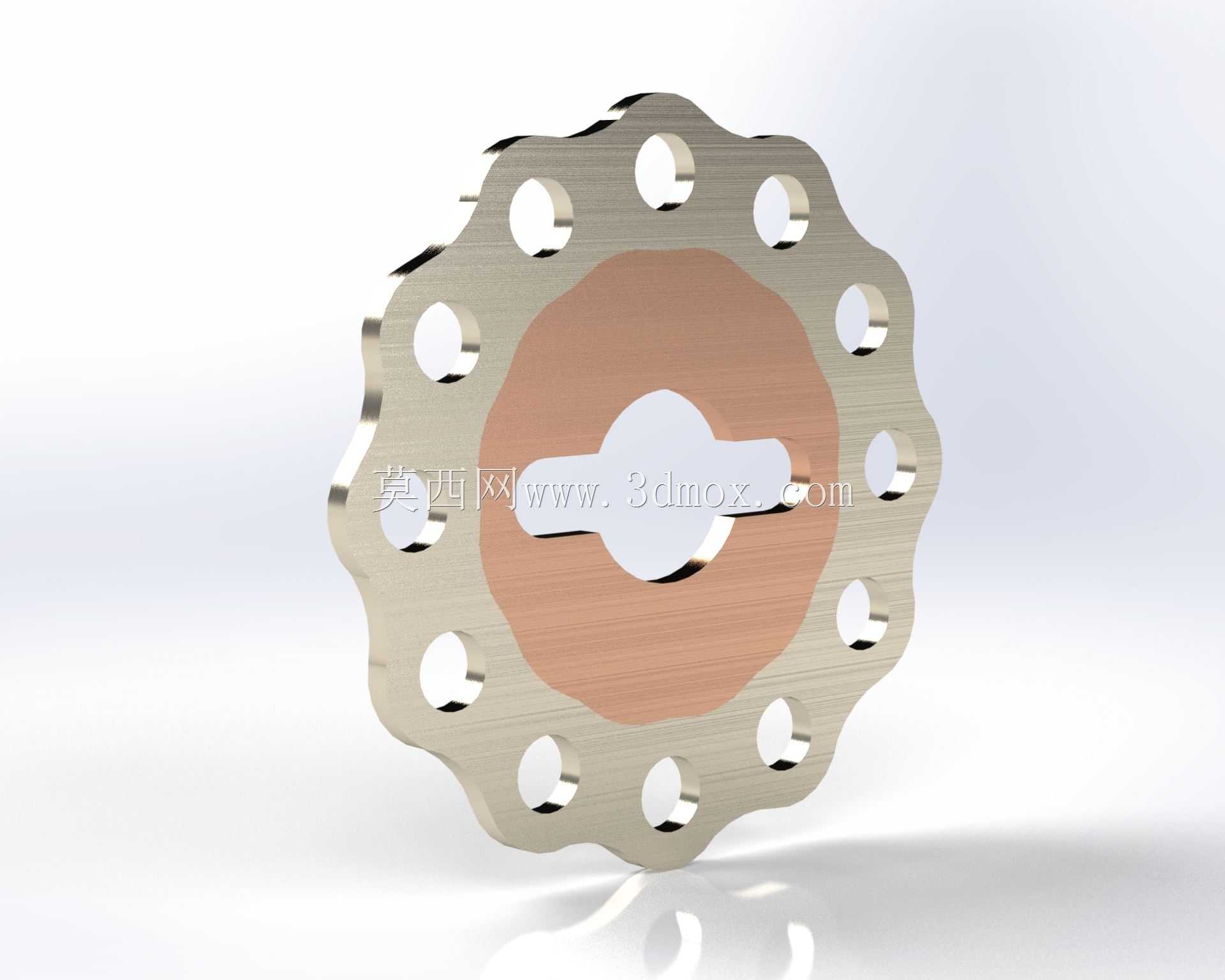

　　从结构设计逻辑来看，该垫片采用中心异形孔配合外轮廓花边齿的结构，中心异形孔直接与传动轴的异形轴段配合，实现无键连接的扭矩传递，相比普通键连接结构，这种配合方式可以减少轴上的键槽加工应力集中点，同时在小安装空间内实现更大的扭矩传递能力。外轮廓的每个花边凸齿上都设置了贯通的小孔，这些小孔并非减重设计，而是用于穿过连接螺栓，将垫片与两侧的传动构件紧固为一体，同时这些小孔的位置沿圆周均匀分布，保证螺栓紧固力沿周向均匀施加，避免垫片受压不均出现翘曲变形。

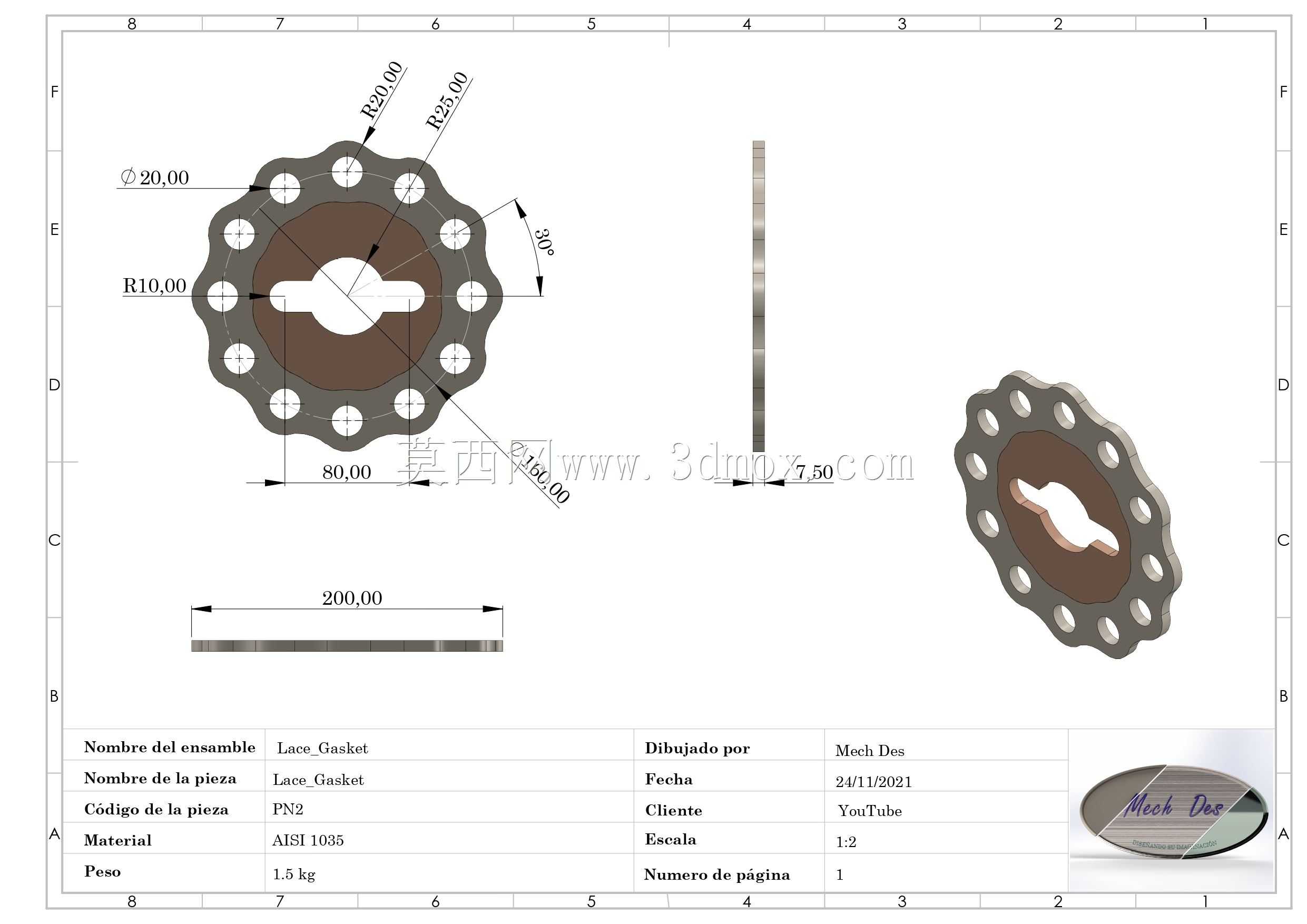

　　尺寸设计上，该垫片的外轮廓最大回转半径为25mm，内孔的基准直径为20mm，整体厚度为7.5mm，安装时需要预留的轴向空间不小于8mm，径向安装边界需要满足直径80mm的圆形空间，避免花边凸齿与周边构件发生运动干涉。垫片上每个凸齿的过渡圆角为R10mm，这个圆角参数是经过应力校核确定的，在交变载荷作用下，直角过渡的凸齿根部会出现严重的应力集中，长期运行容易产生疲劳裂纹，R10mm的圆角可以将根部应力降低40%以上，大幅提升构件的疲劳寿命。中心异形孔的轮廓采用对称的缺口设计，两个对称的缺口与轴上的凸台配合，既可以传递扭矩，又可以实现安装时的周向定位，避免装反导致的配合间隙异常。

　　从实际使用的功能特性来看，该垫片除了传递扭矩之外，还承担着轴向间隙调整的作用，在传动组件装配时，可以通过选择不同厚度公差的该类垫片，来调整传动副之间的轴向间隙，保证齿轮、摩擦片等构件的正确啮合位置。垫片的材质选用常用的结构钢材，表面经过硬化处理后，具备足够的耐磨性和抗压强度，能够承受频繁的轴向冲击载荷，同时花边结构的设计让垫片在受热膨胀时，每个凸齿之间的间隙可以容纳热变形量，避免高温工况下垫片膨胀卡死在安装槽内。

　　建模过程中需要重点关注几个公差配合的细节：中心异形孔与轴的配合采用过渡配合，保证安装后无明显周向晃动，同时便于拆装维护；外轮廓花边齿与安装槽的配合采用小间隙配合，间隙量控制在0.1-0.2mm之间，既保证垫片可以顺利嵌入卡槽，又不会因为间隙过大导致传动时出现冲击噪音；凸齿上的安装孔位置度公差需要控制在0.05mm以内，保证螺栓可以顺利穿过，不会出现螺栓受附加剪切力的情况。另外，垫片的两个端面需要保证足够的平面度，平面度公差不大于0.02mm，避免紧固后出现局部贴合不实，导致传动过程中垫片出现偏磨。

　　在设备选型适配时，需要注意该类垫片的适用工况：适合传递中等扭矩、转速不超过3000rpm的传动场景，过高转速下花边结构的风阻和离心力会对垫片的连接可靠性产生影响；如果用于有腐蚀介质的工况，需要更换对应耐腐蚀材质并做表面处理，普通钢材的垫片不适合在潮湿、有酸碱腐蚀的环境中长期使用。安装时需要按照对角顺序逐步拧紧连接螺栓，保证每个螺栓的紧固力一致，避免垫片受压不均出现变形，安装完成后需要手动盘动传动组件，检查是否有卡滞、异响的情况，确认垫片安装到位无偏斜。
