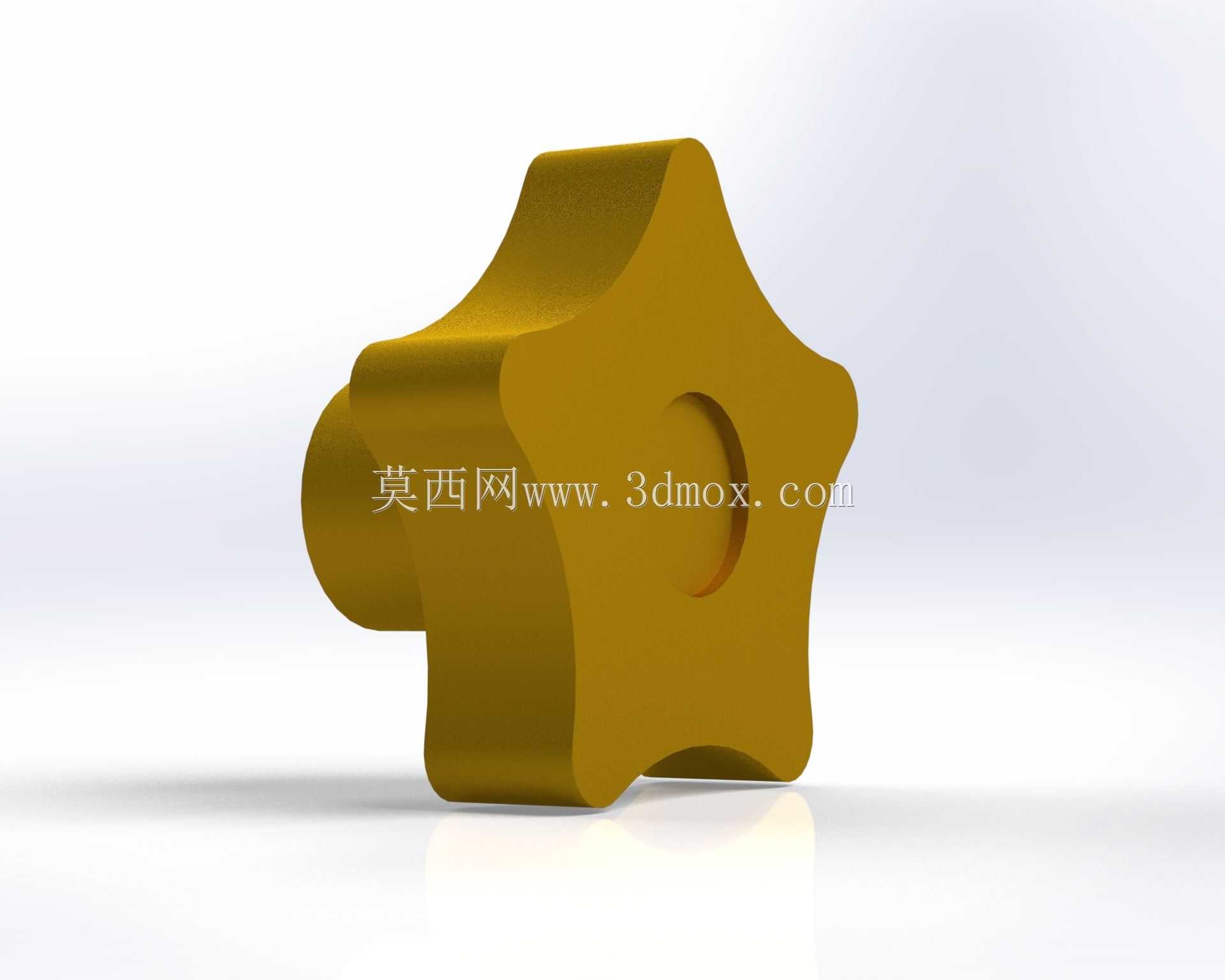

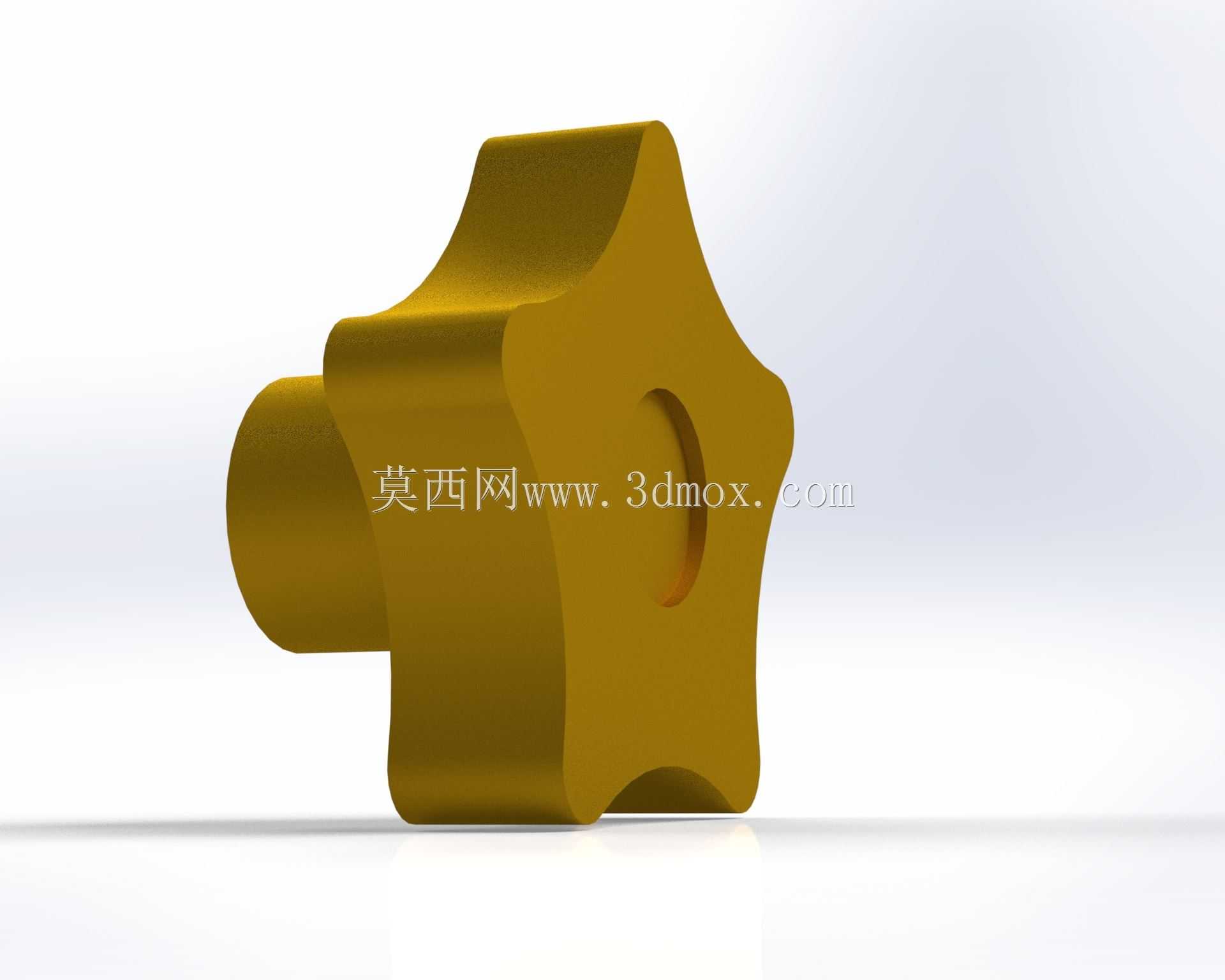

五角星形铜质传感设备调节把手结构

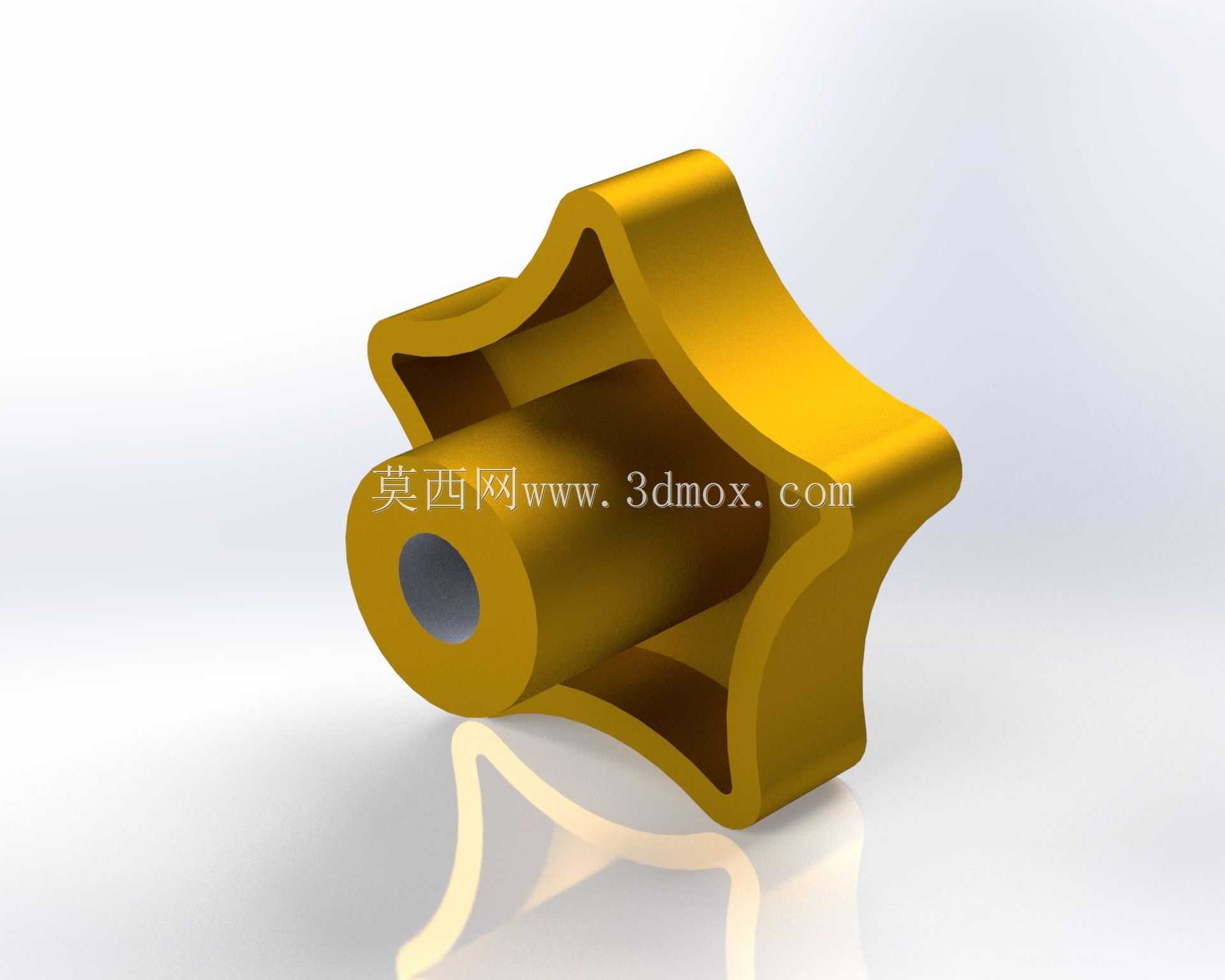

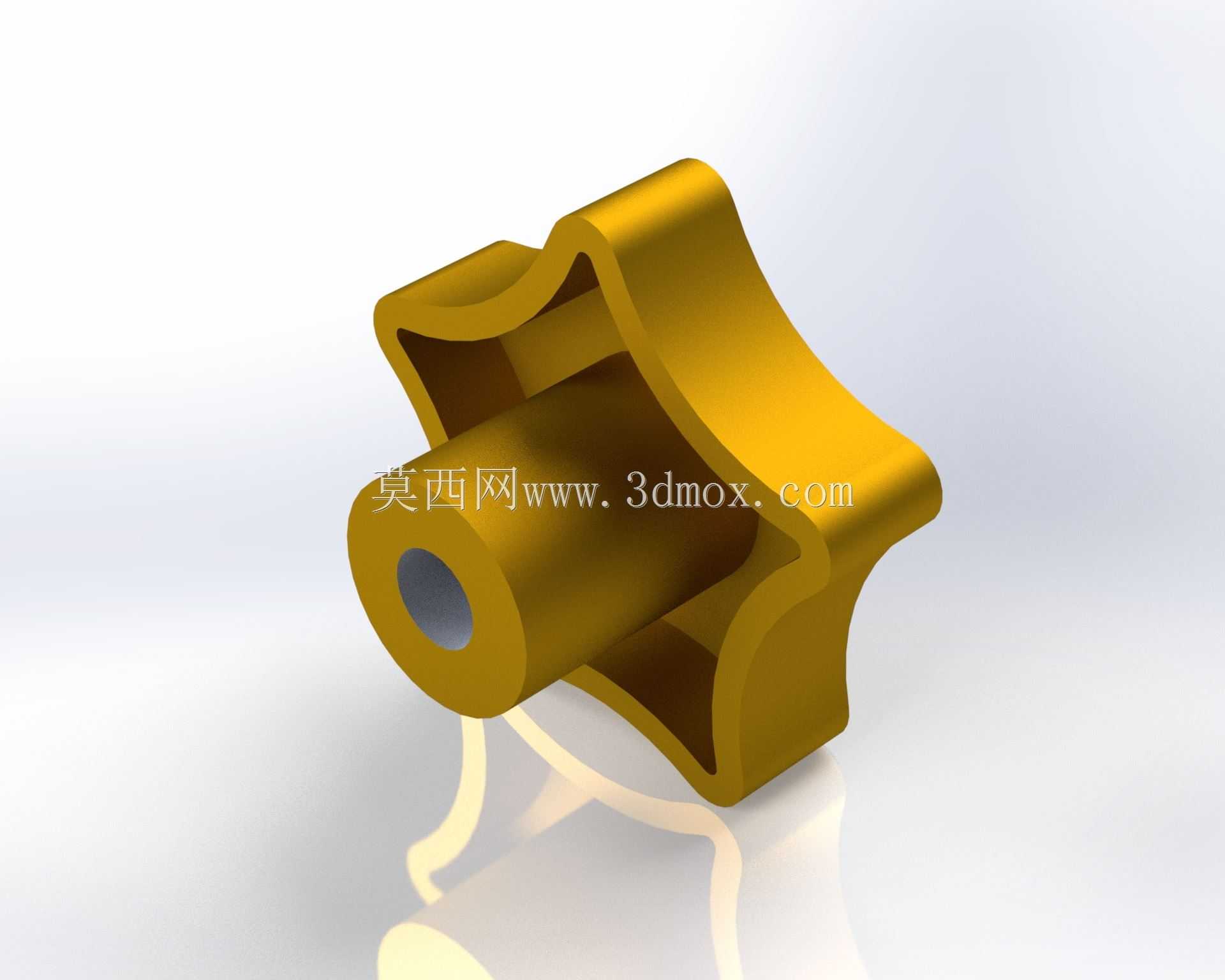

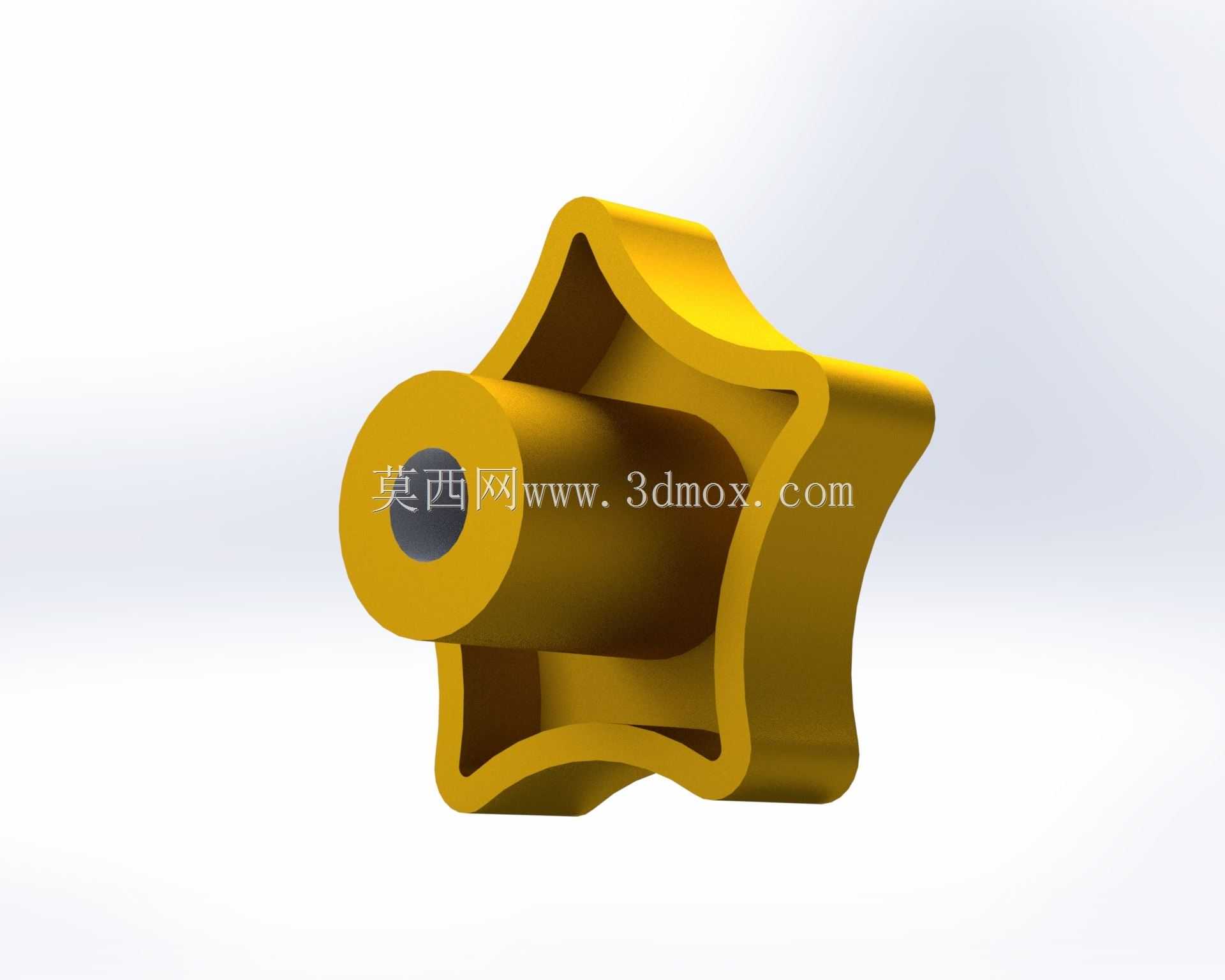

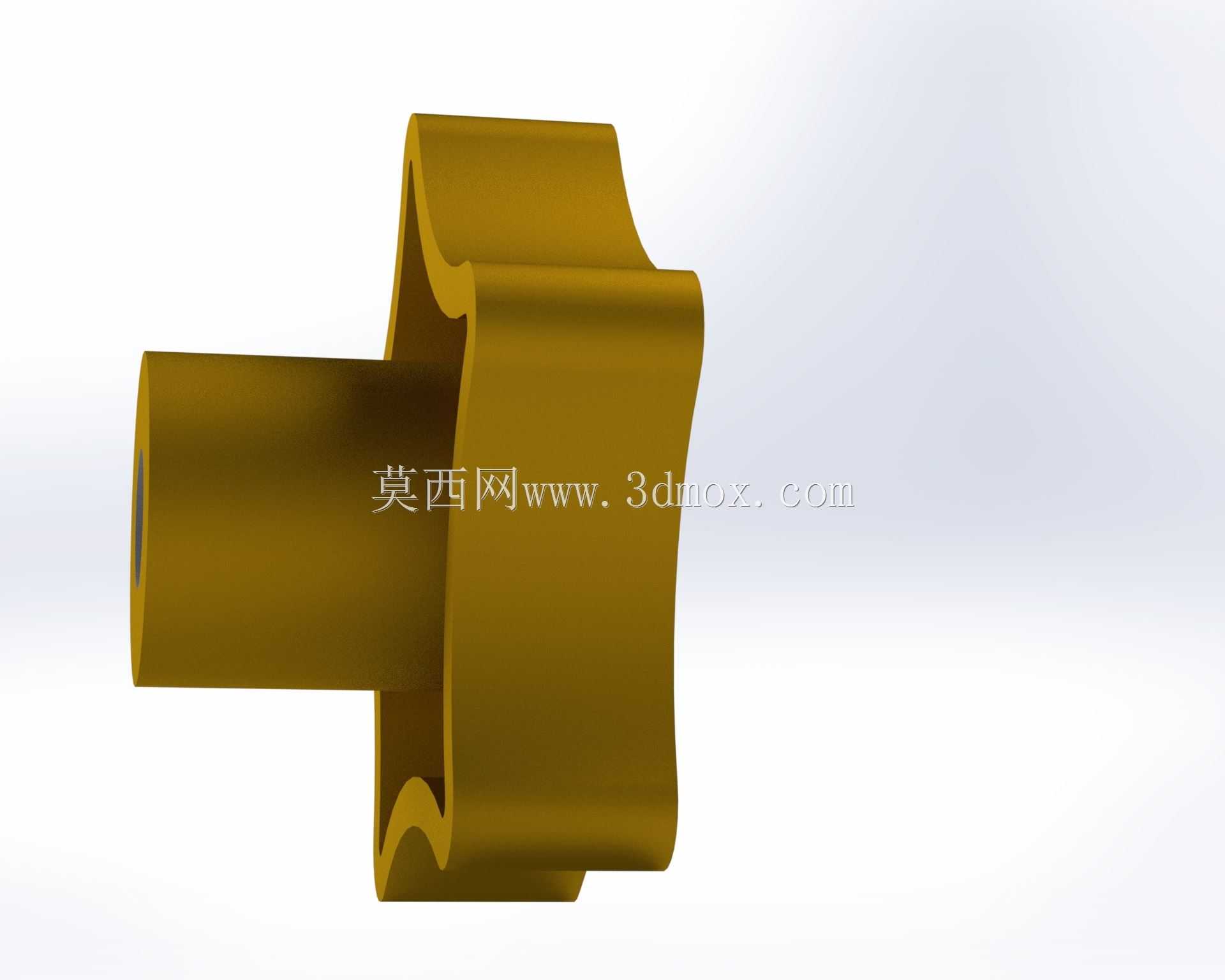

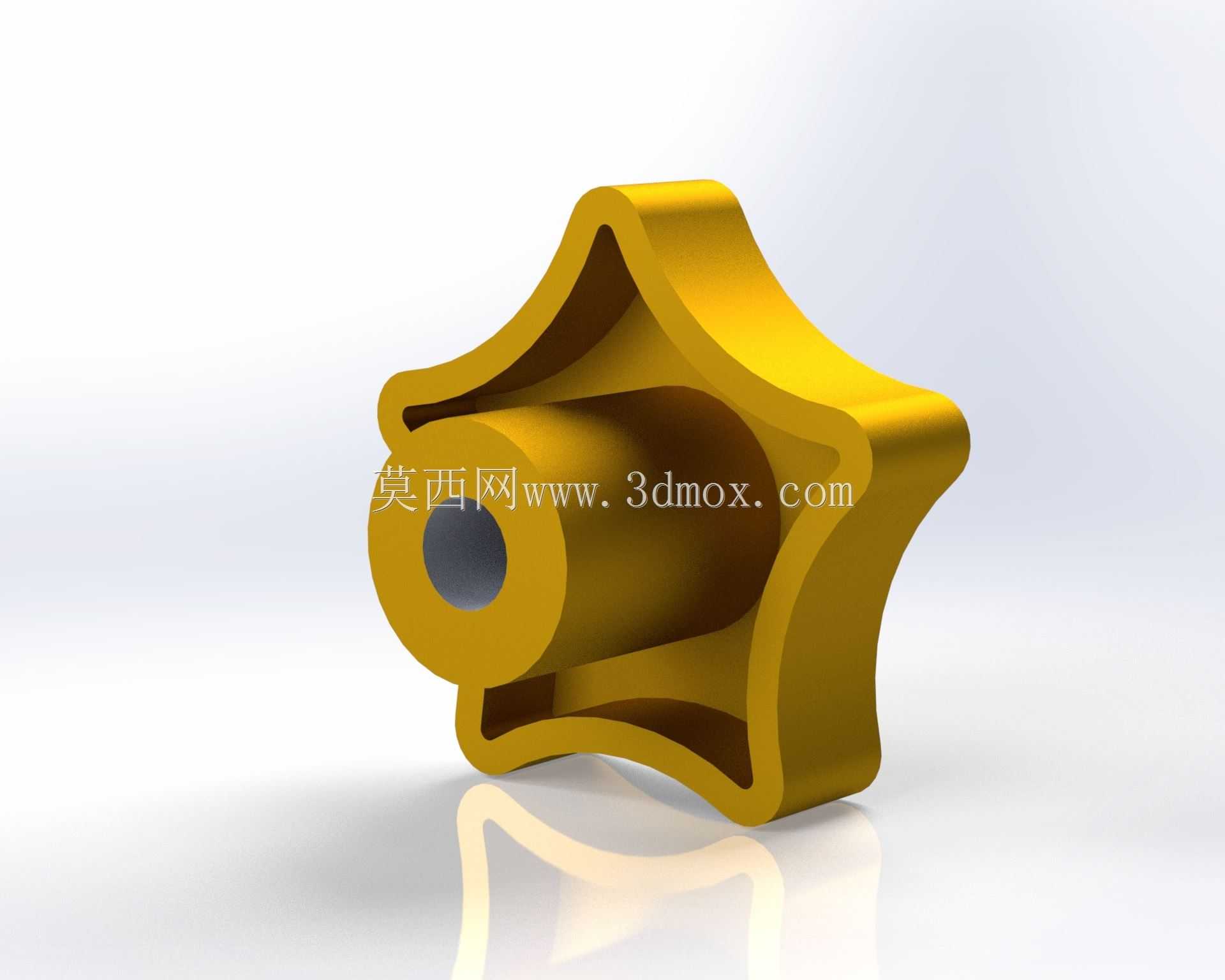

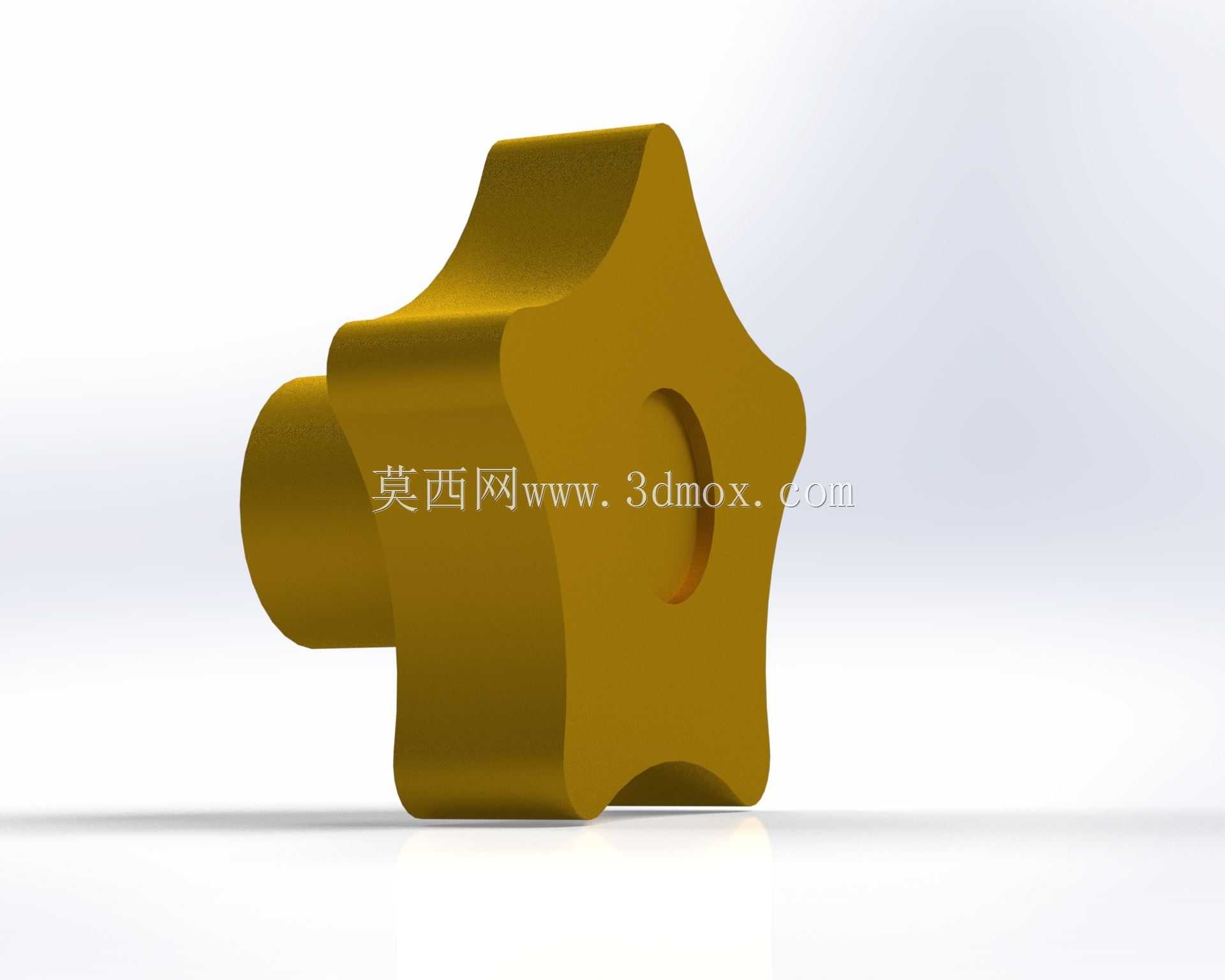

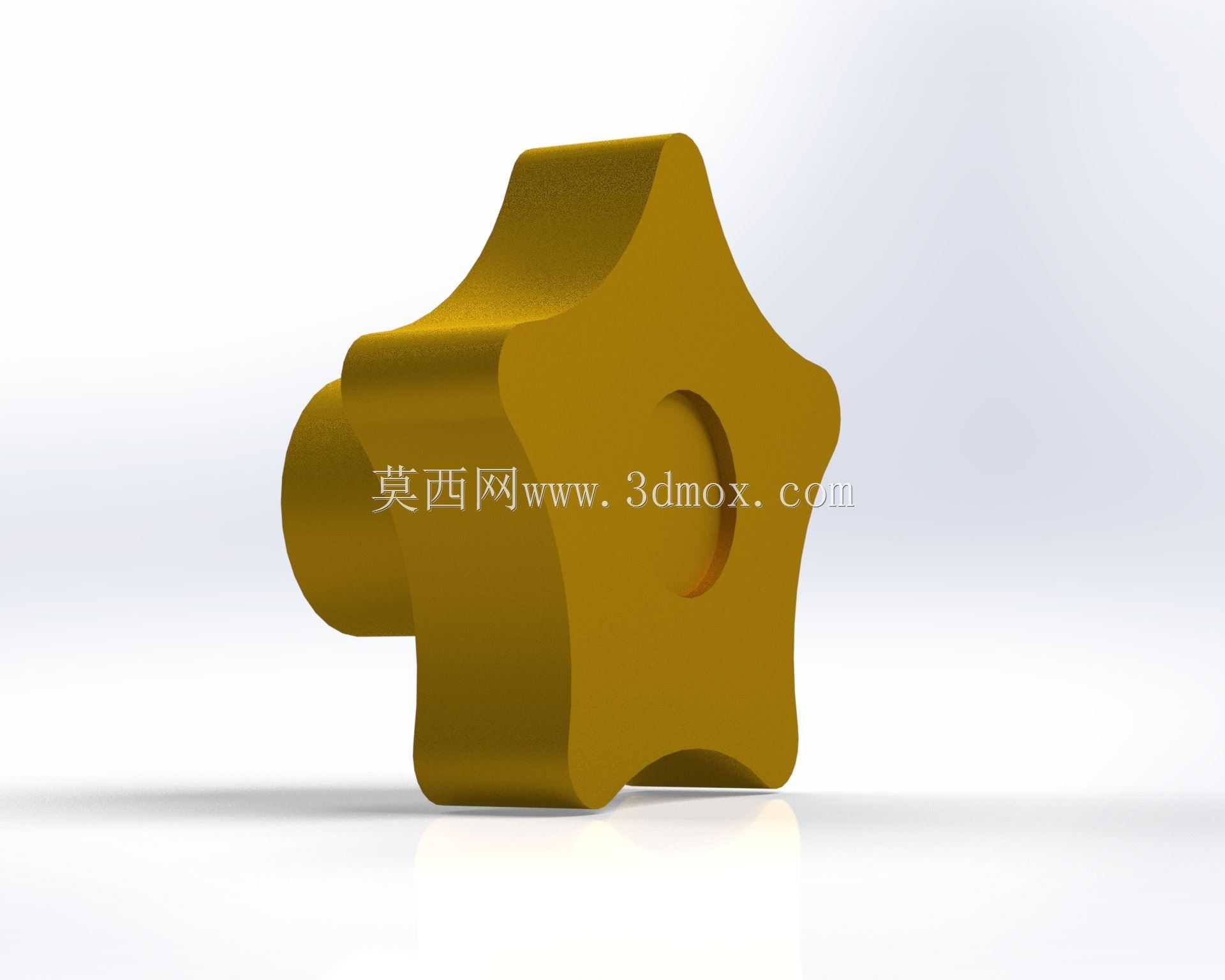

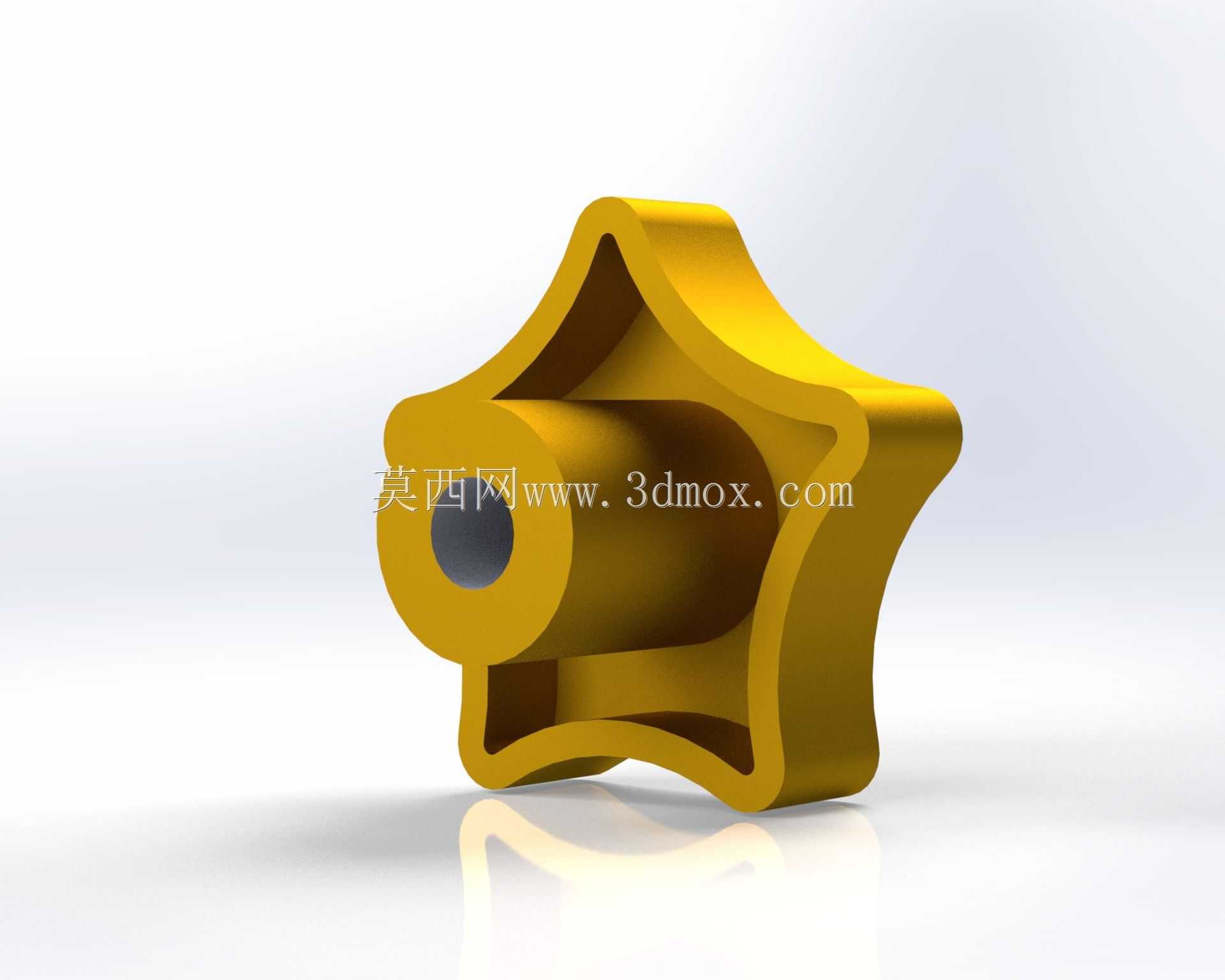

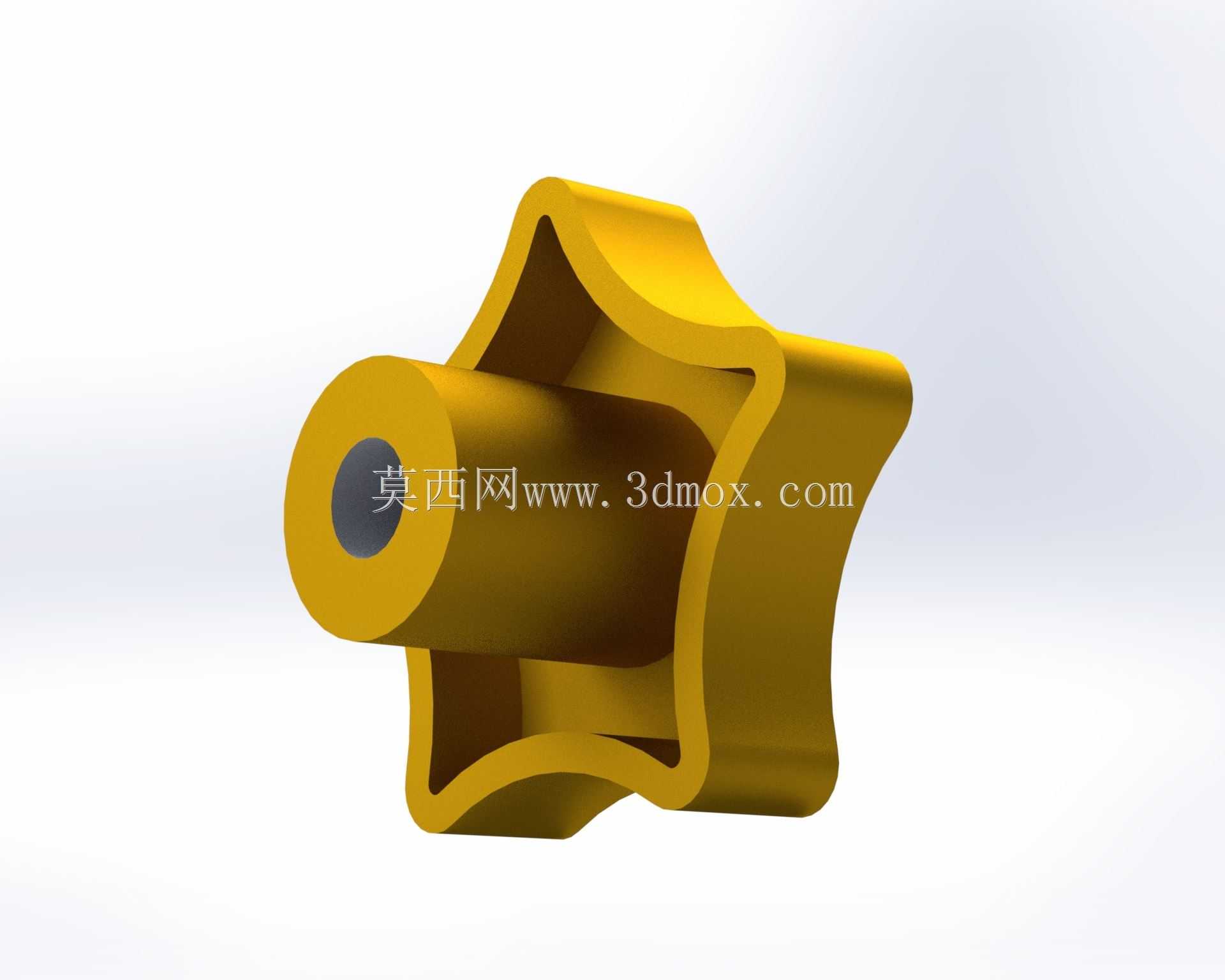

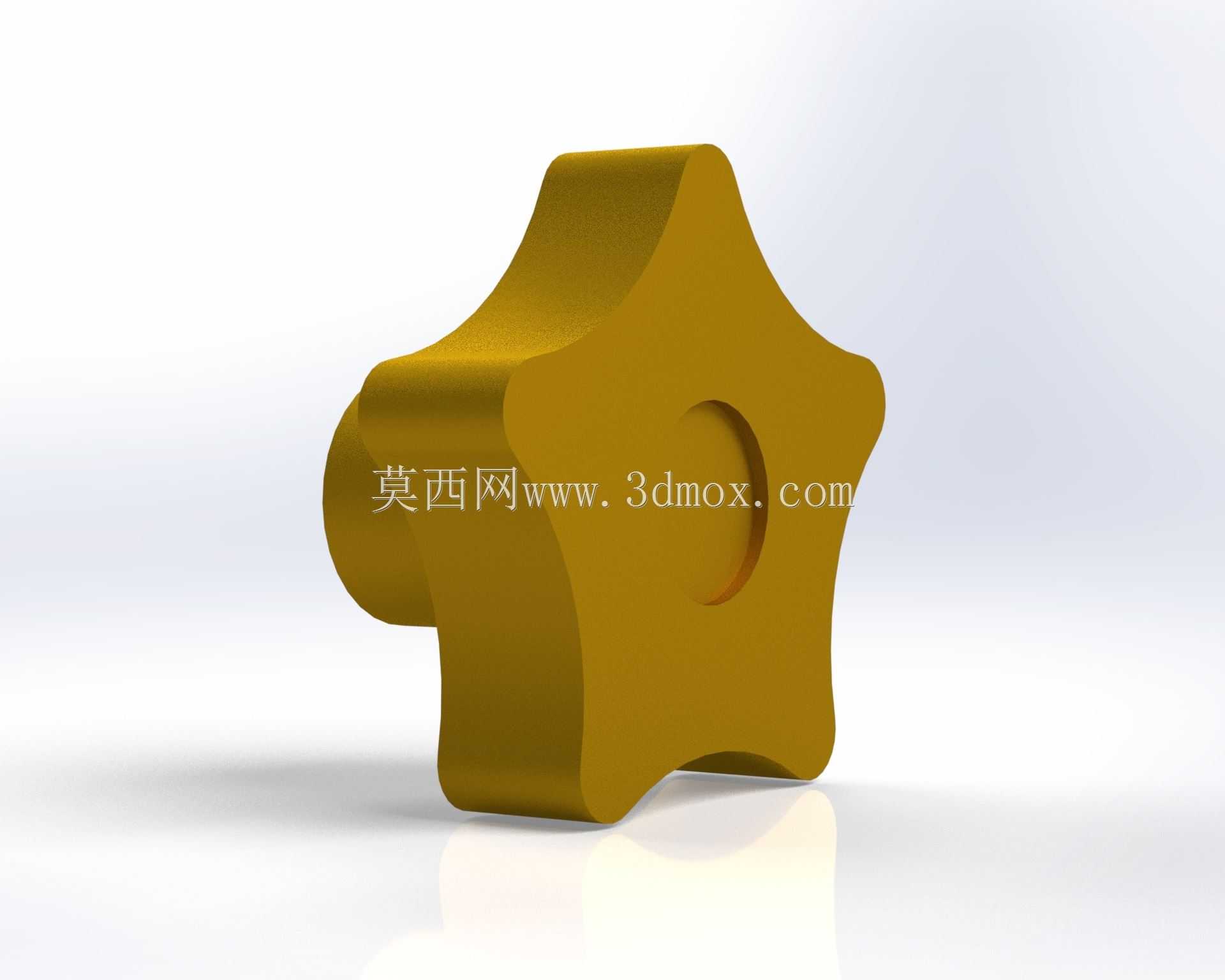

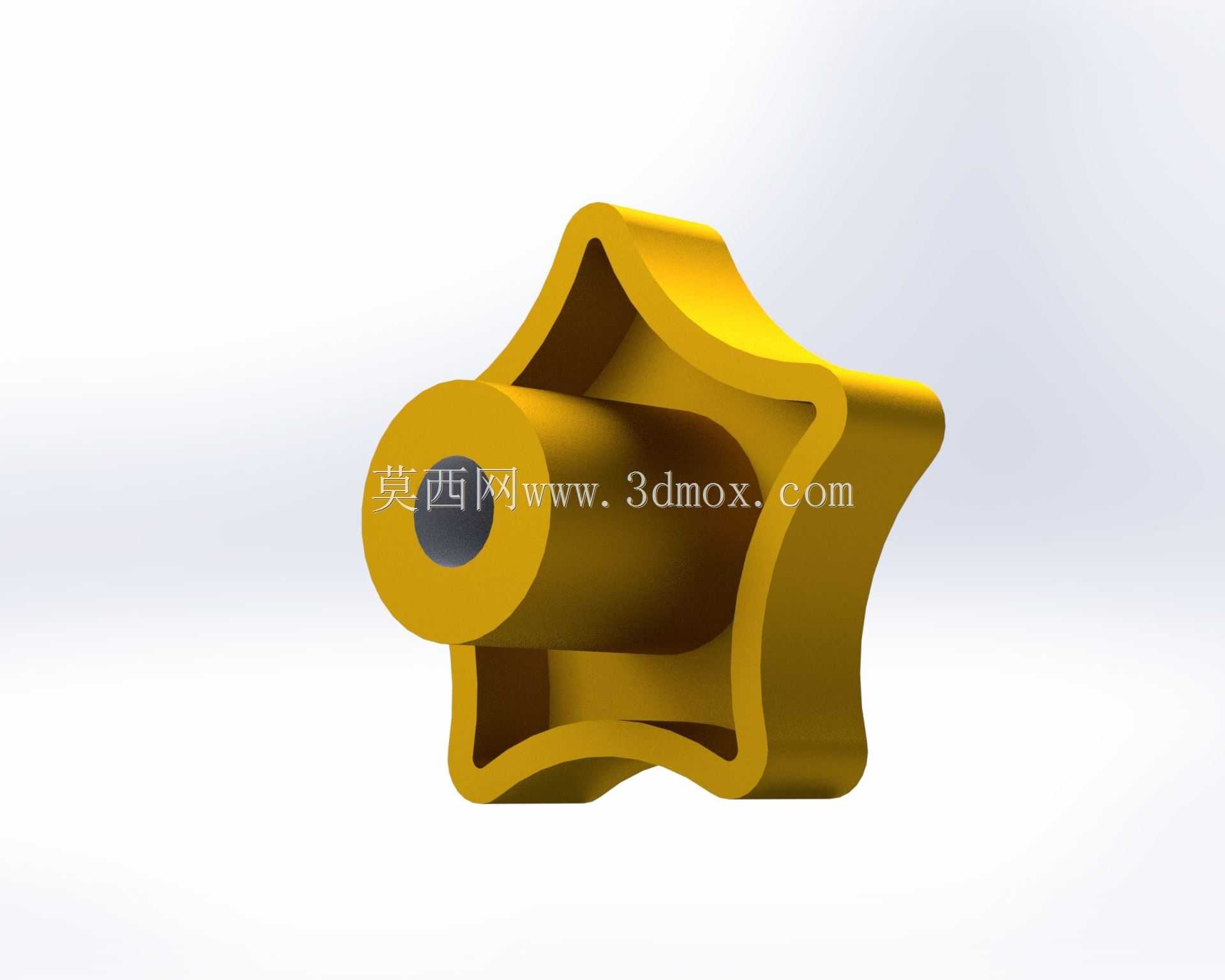

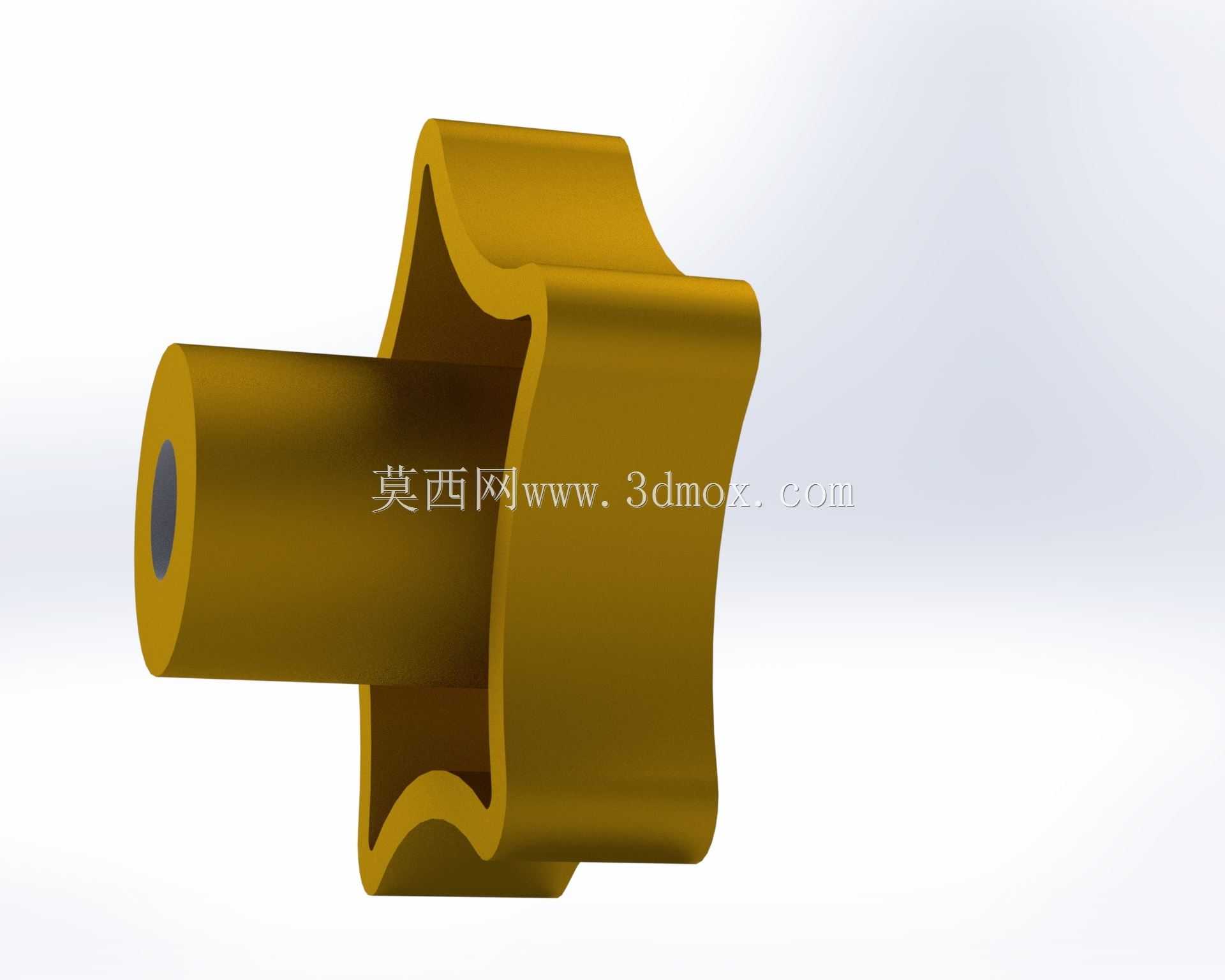

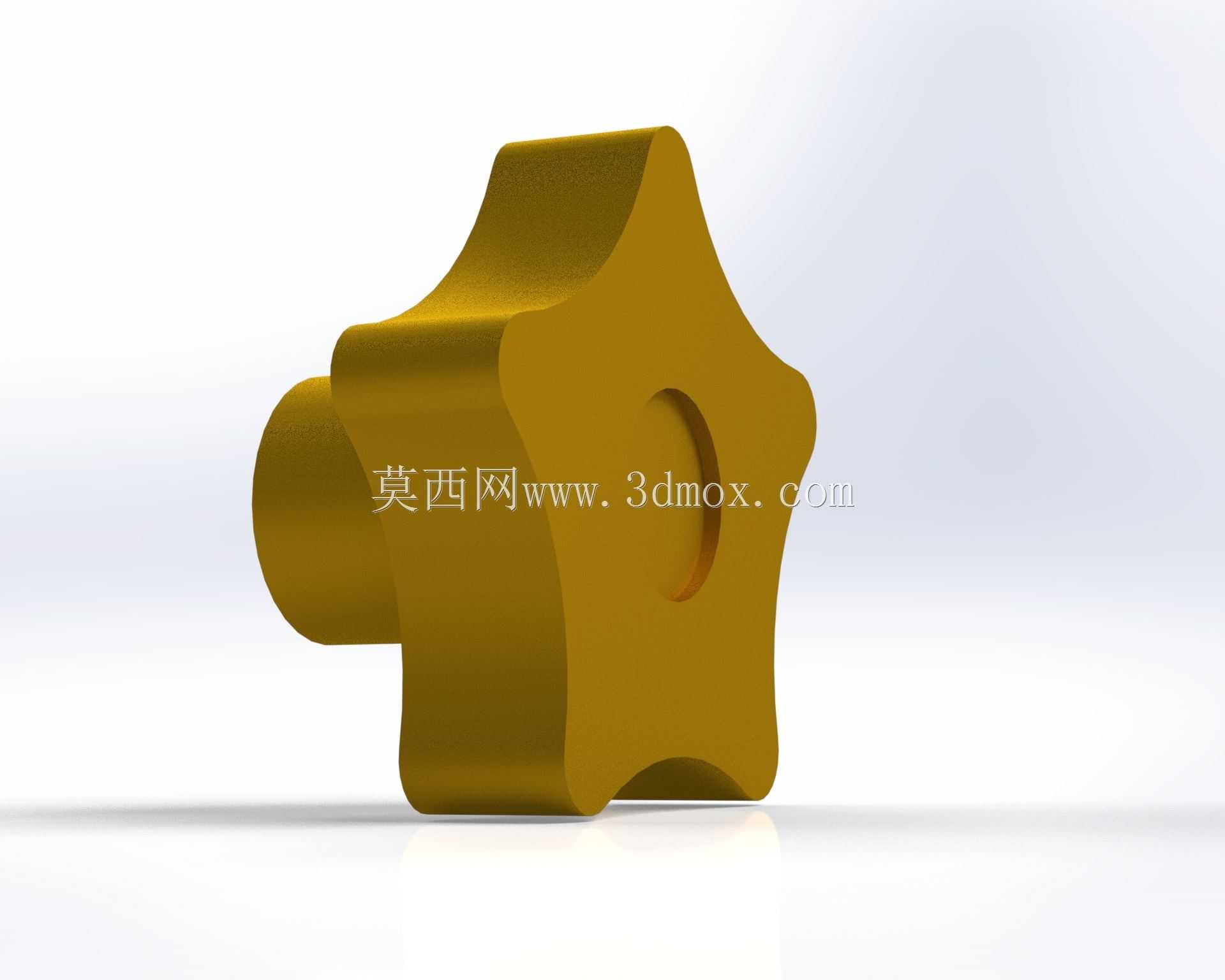

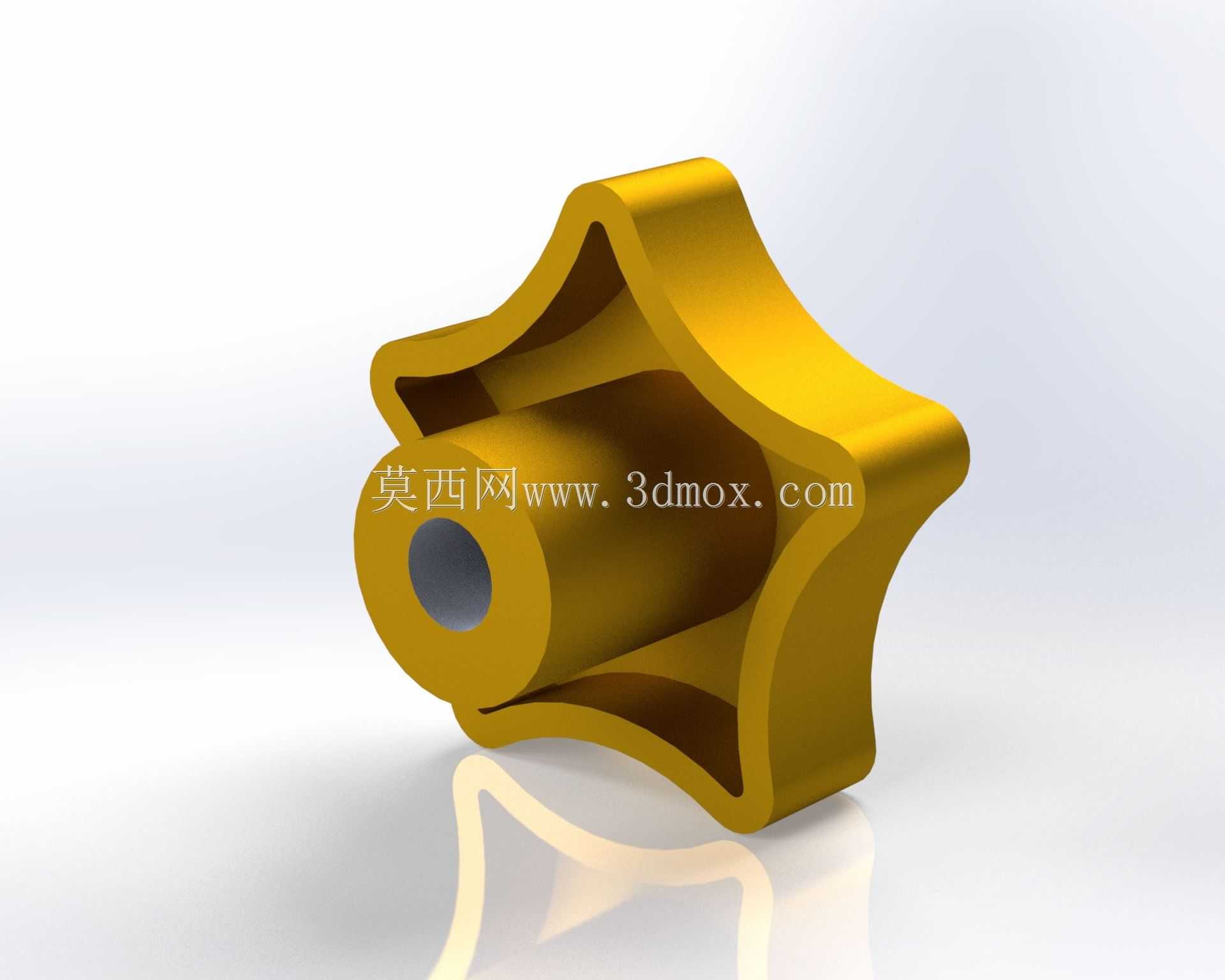

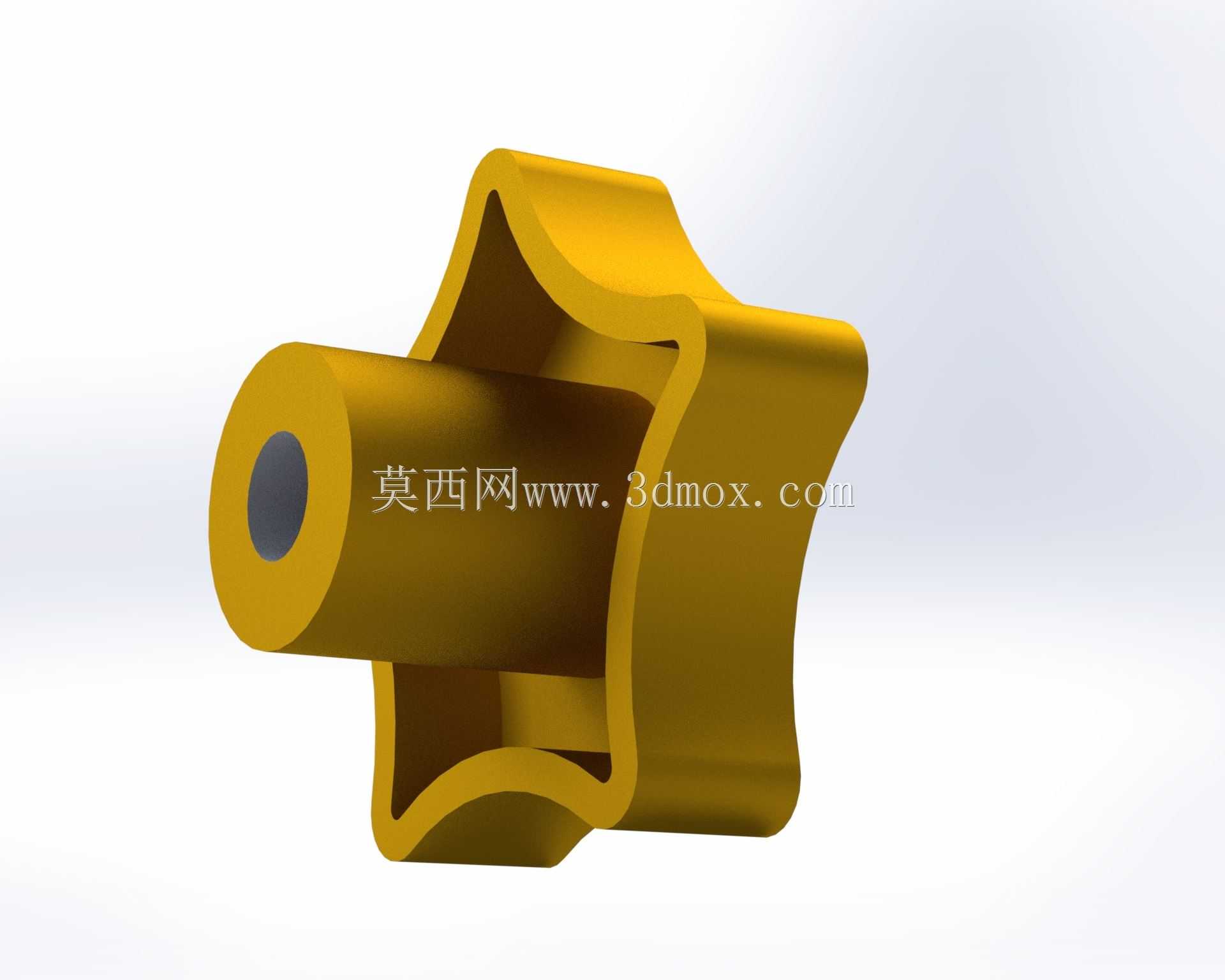

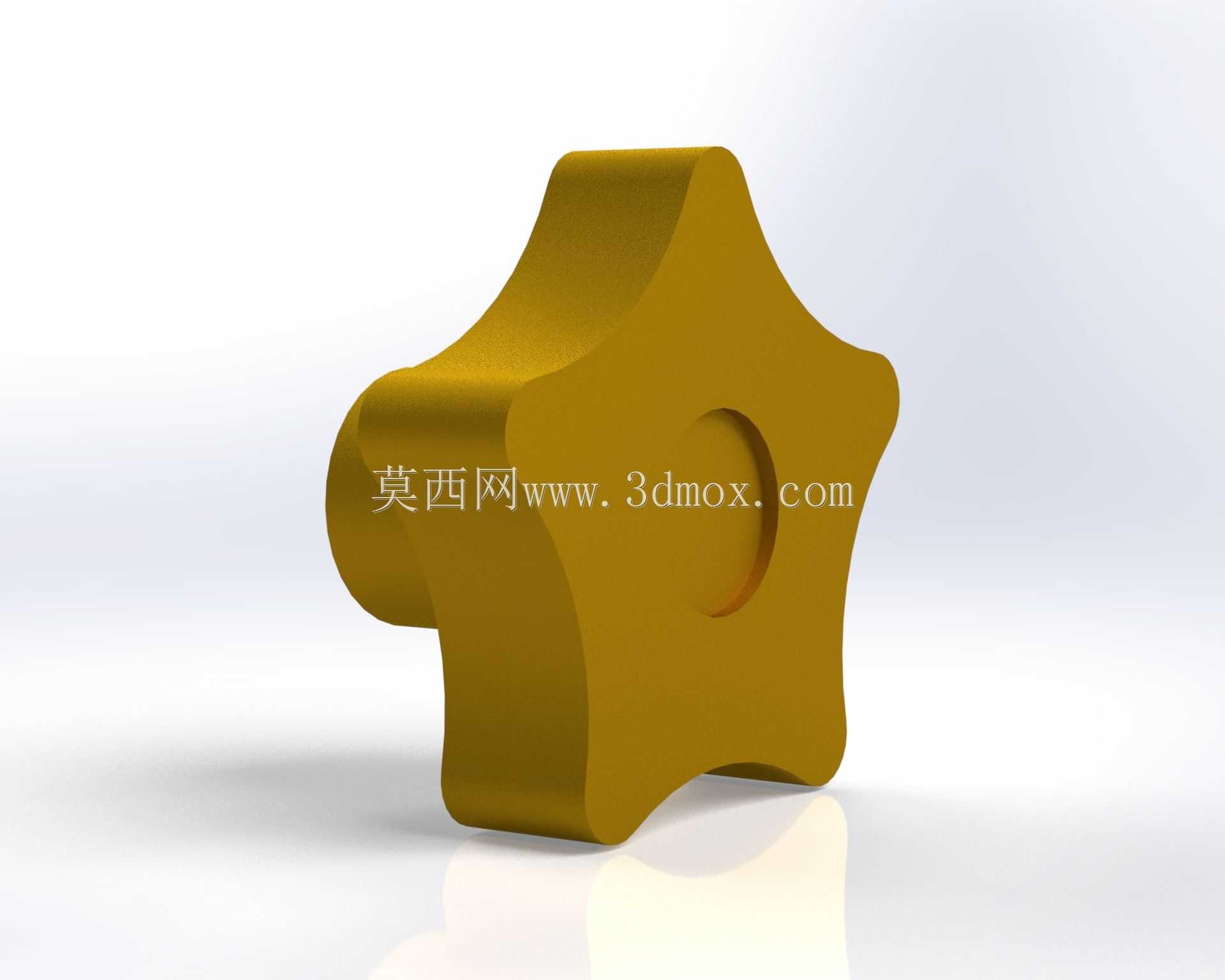

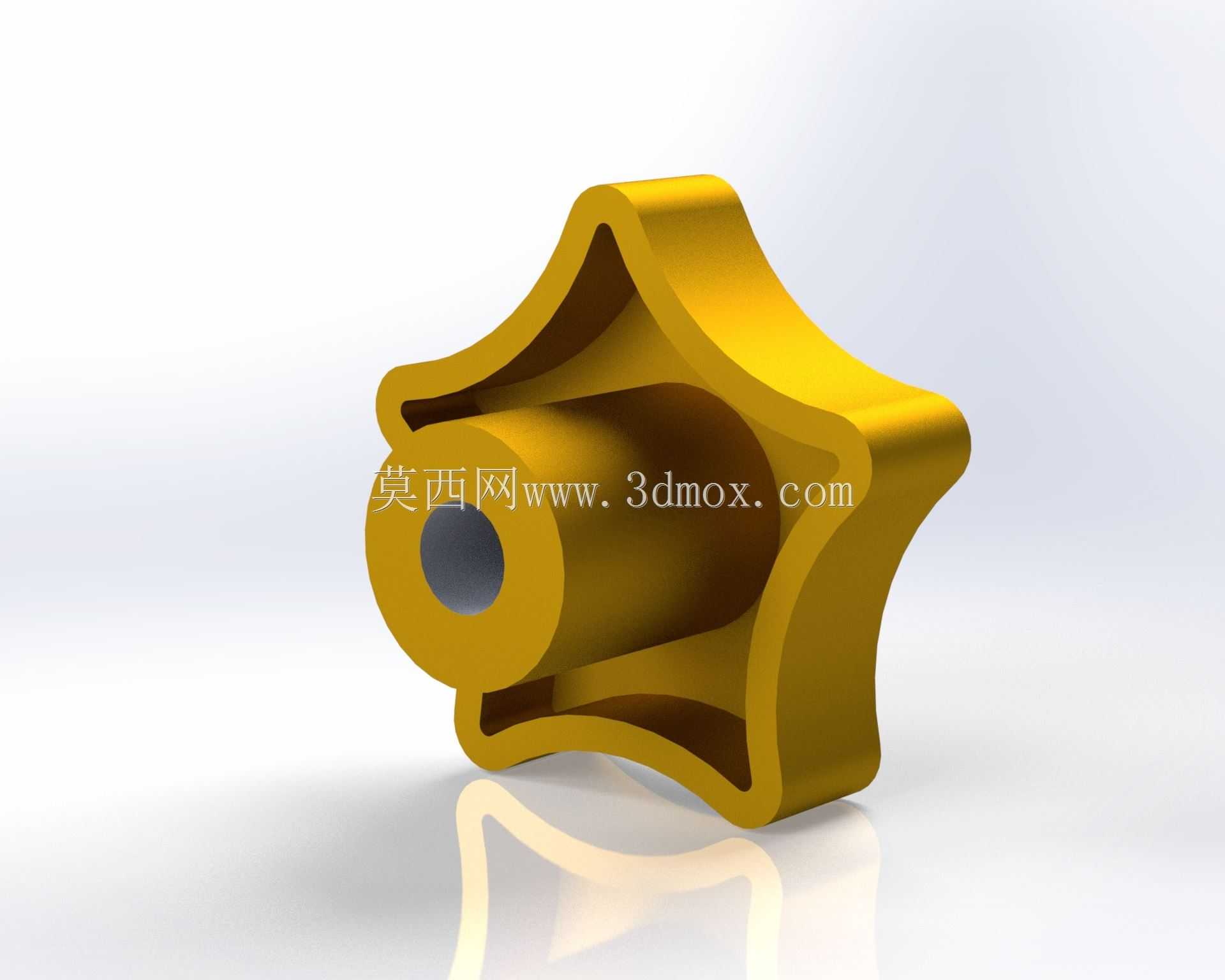

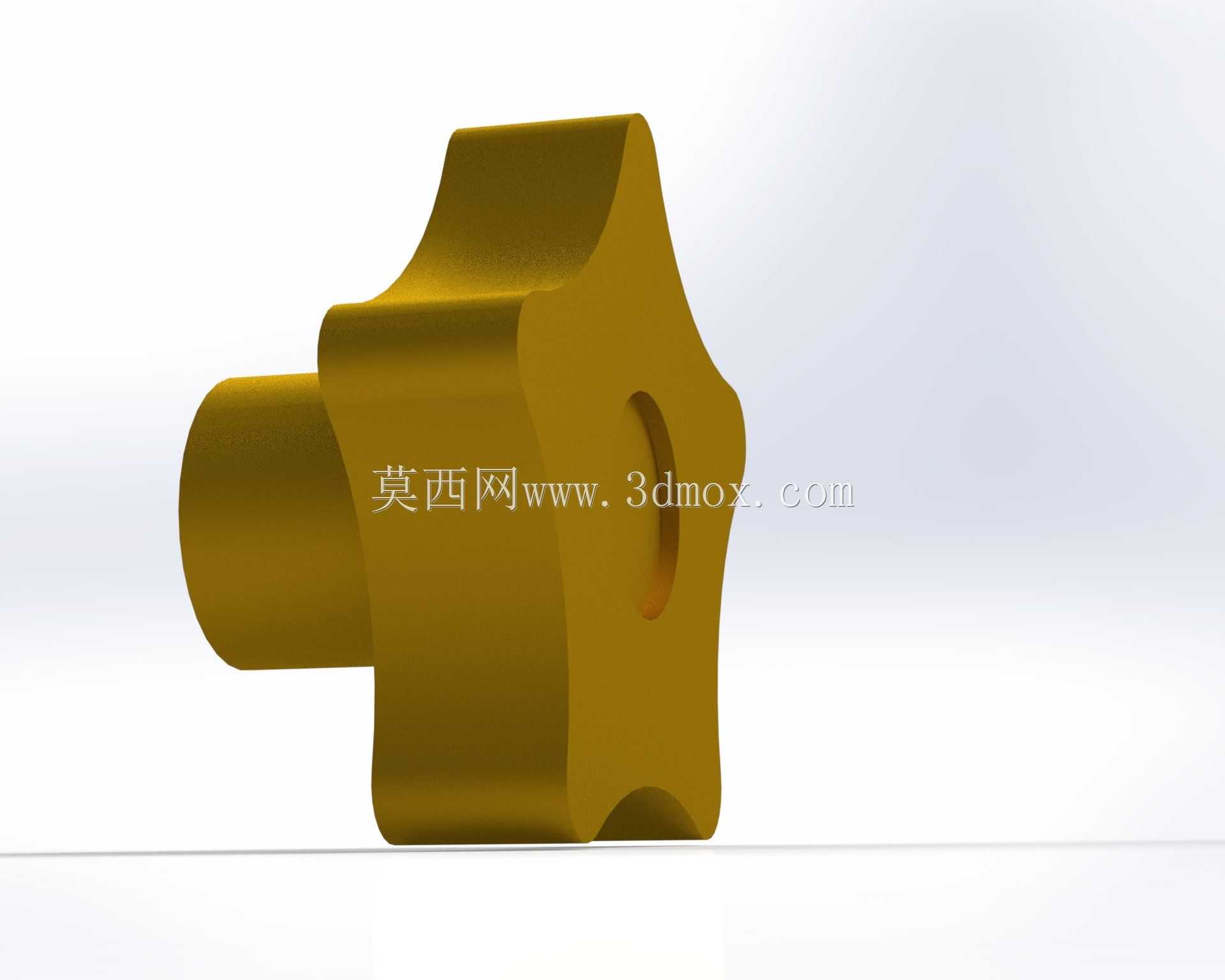

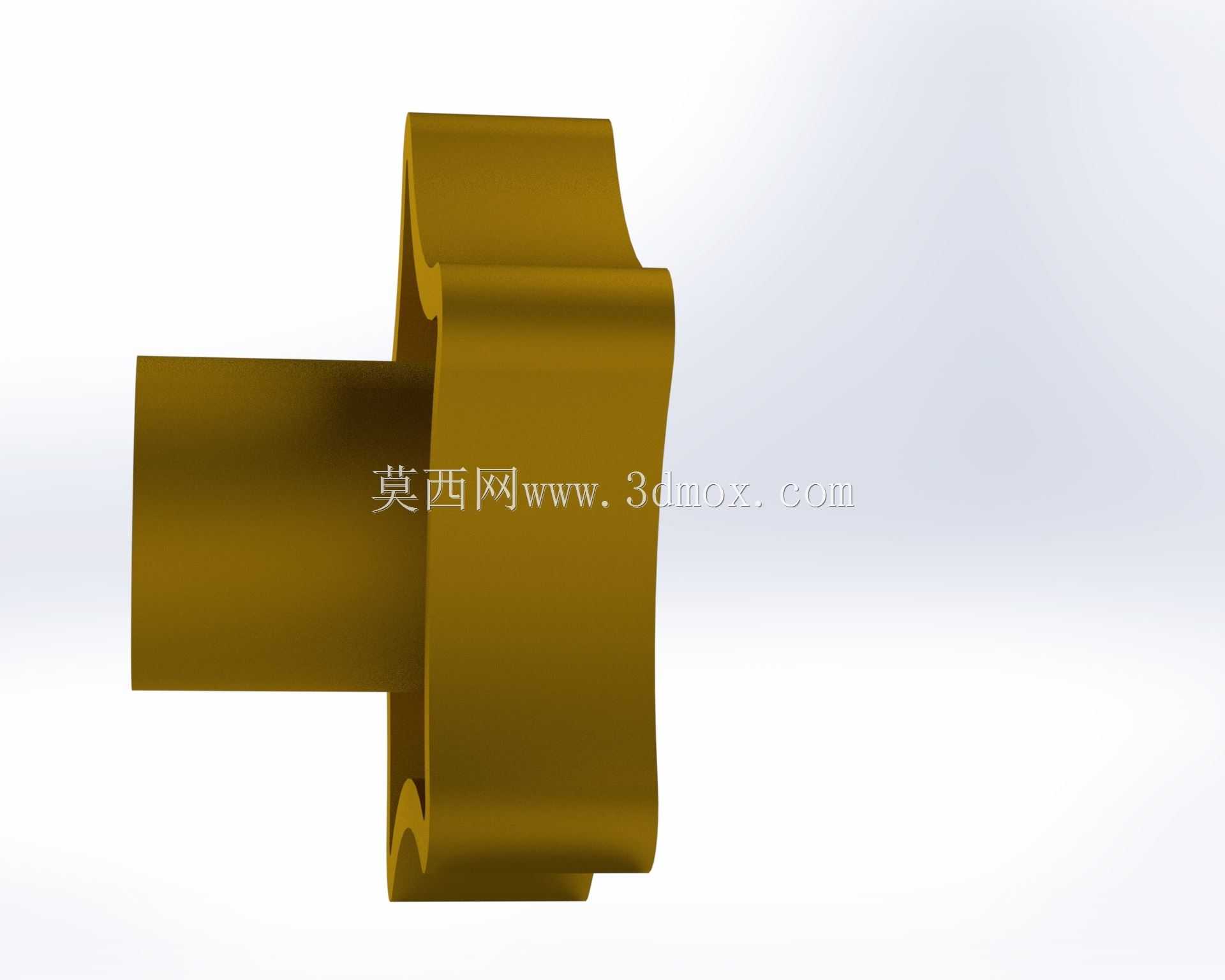

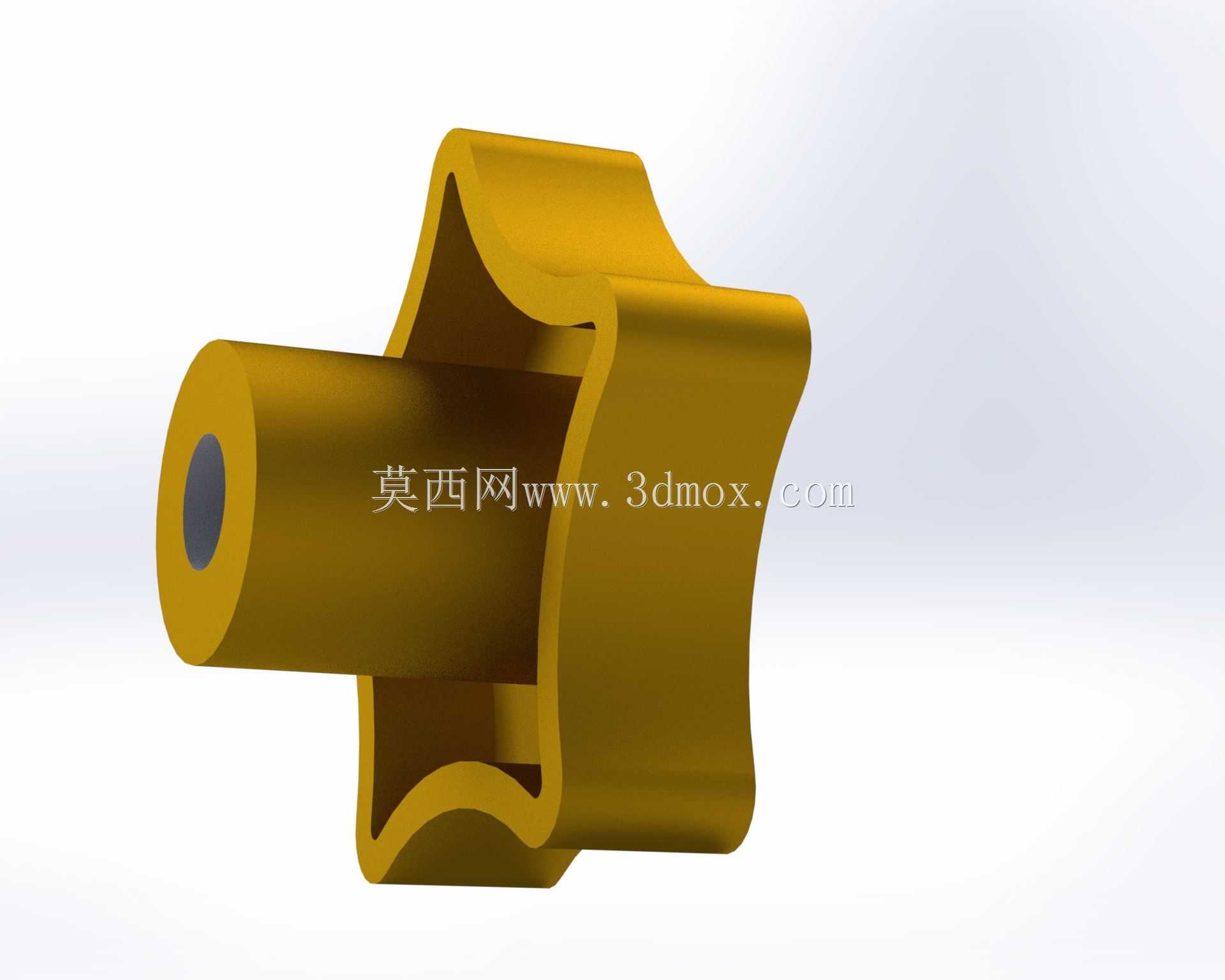

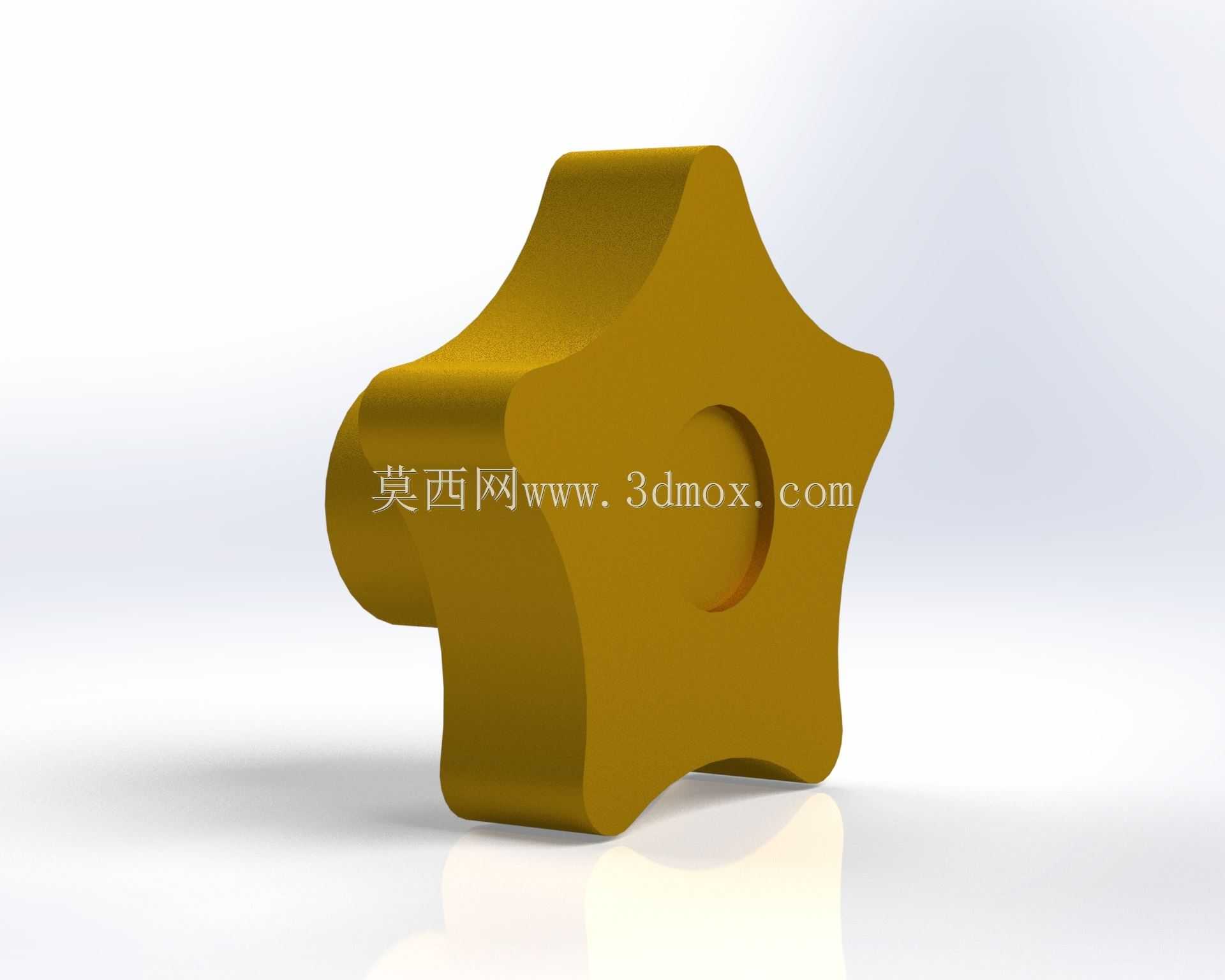

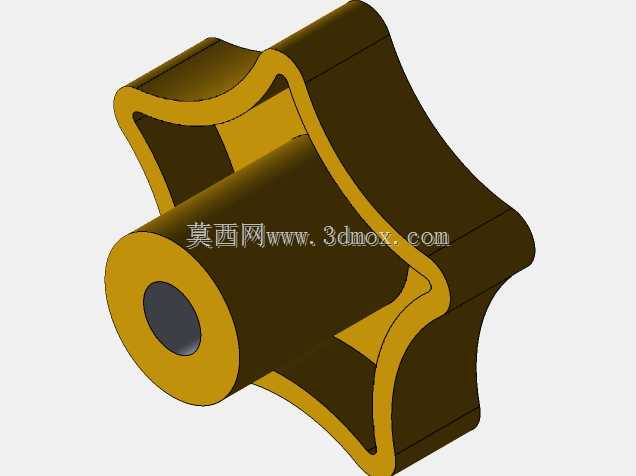

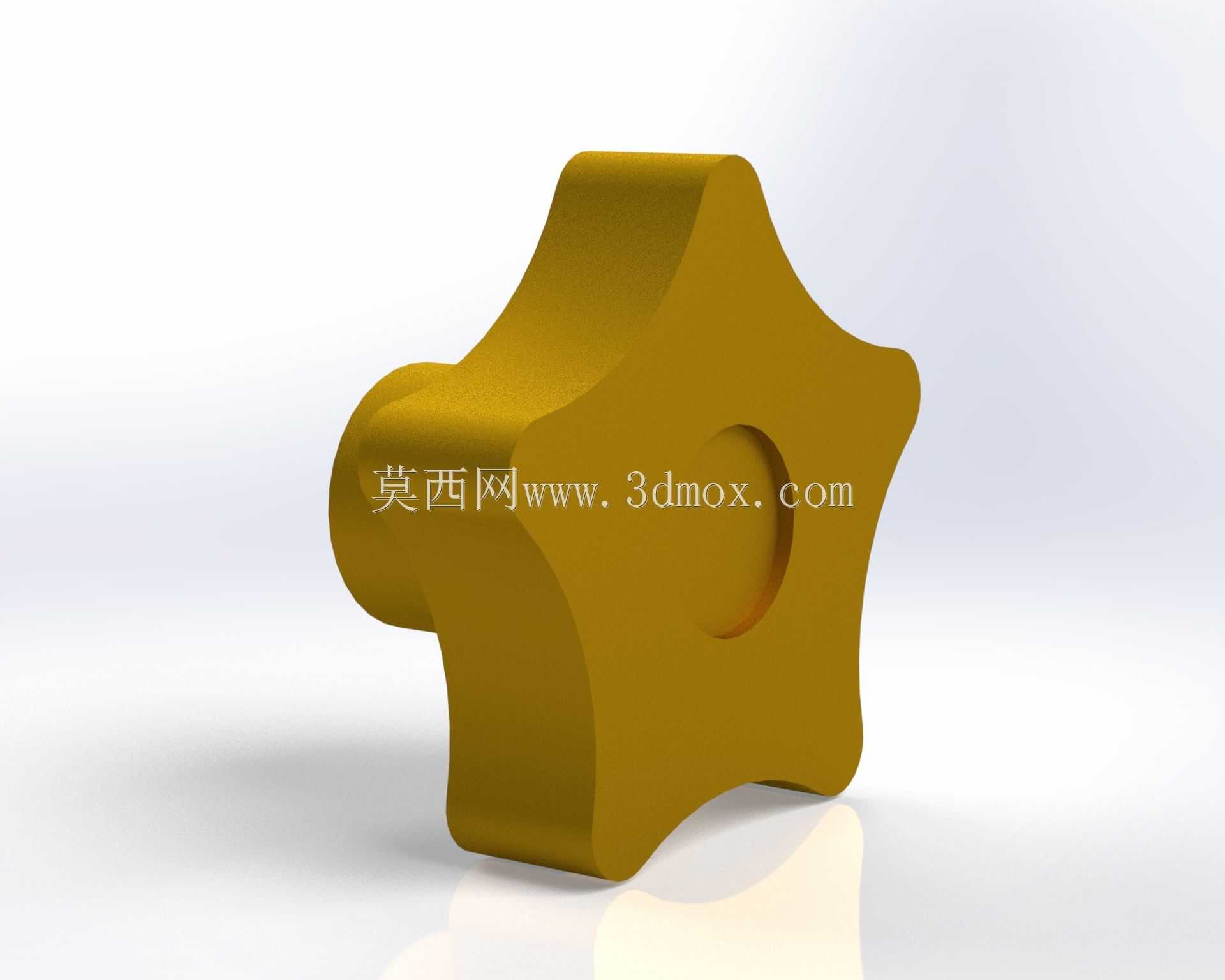

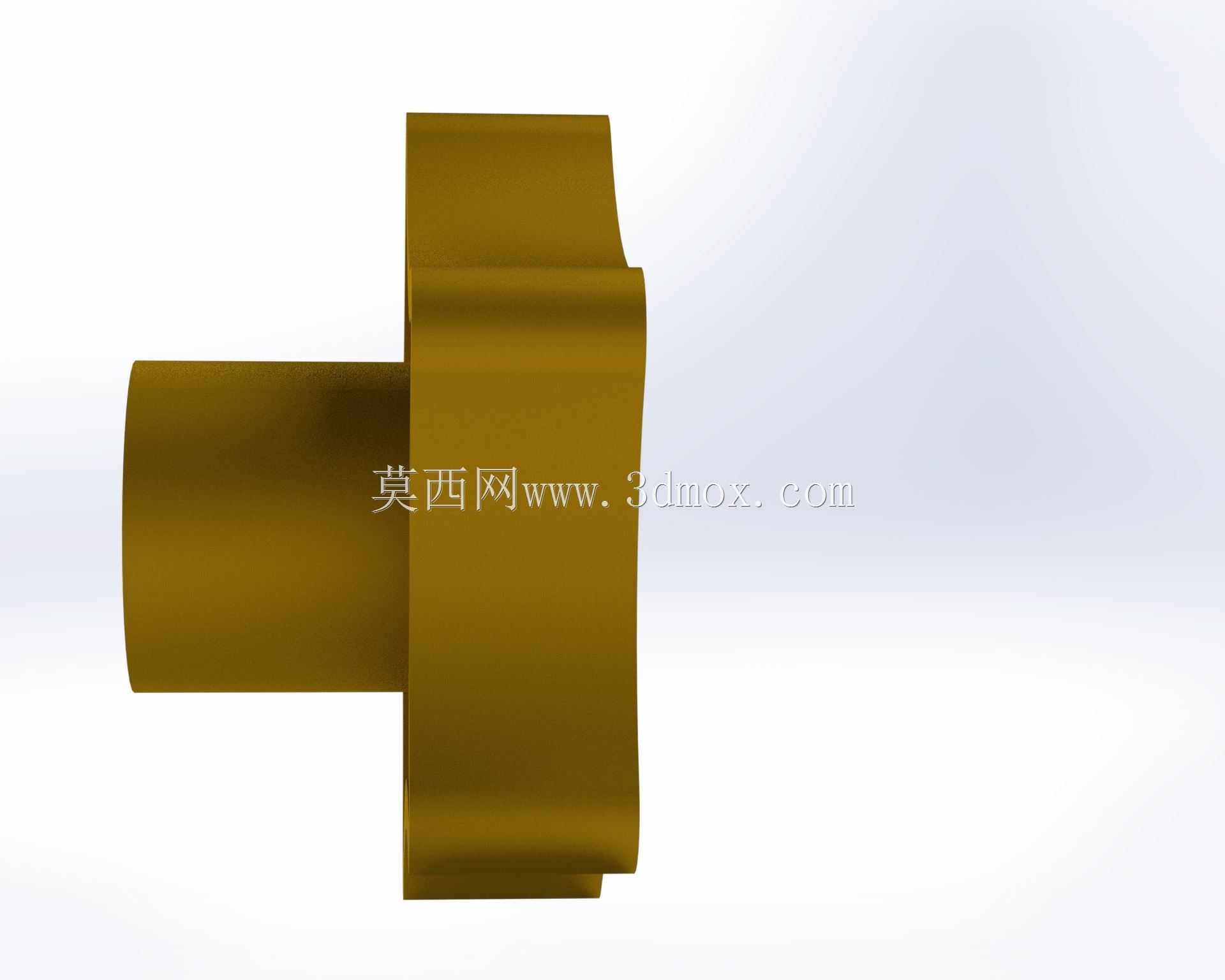

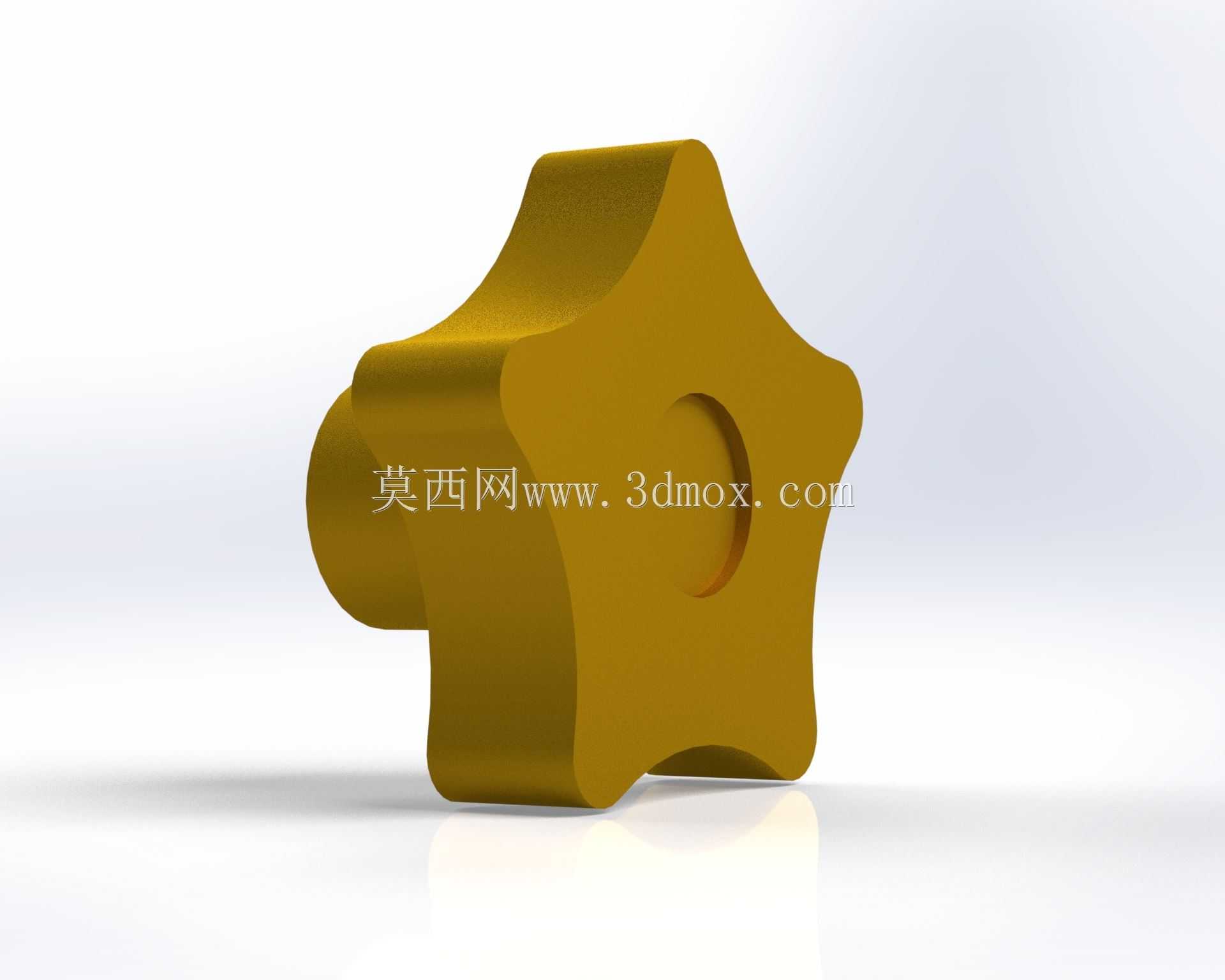

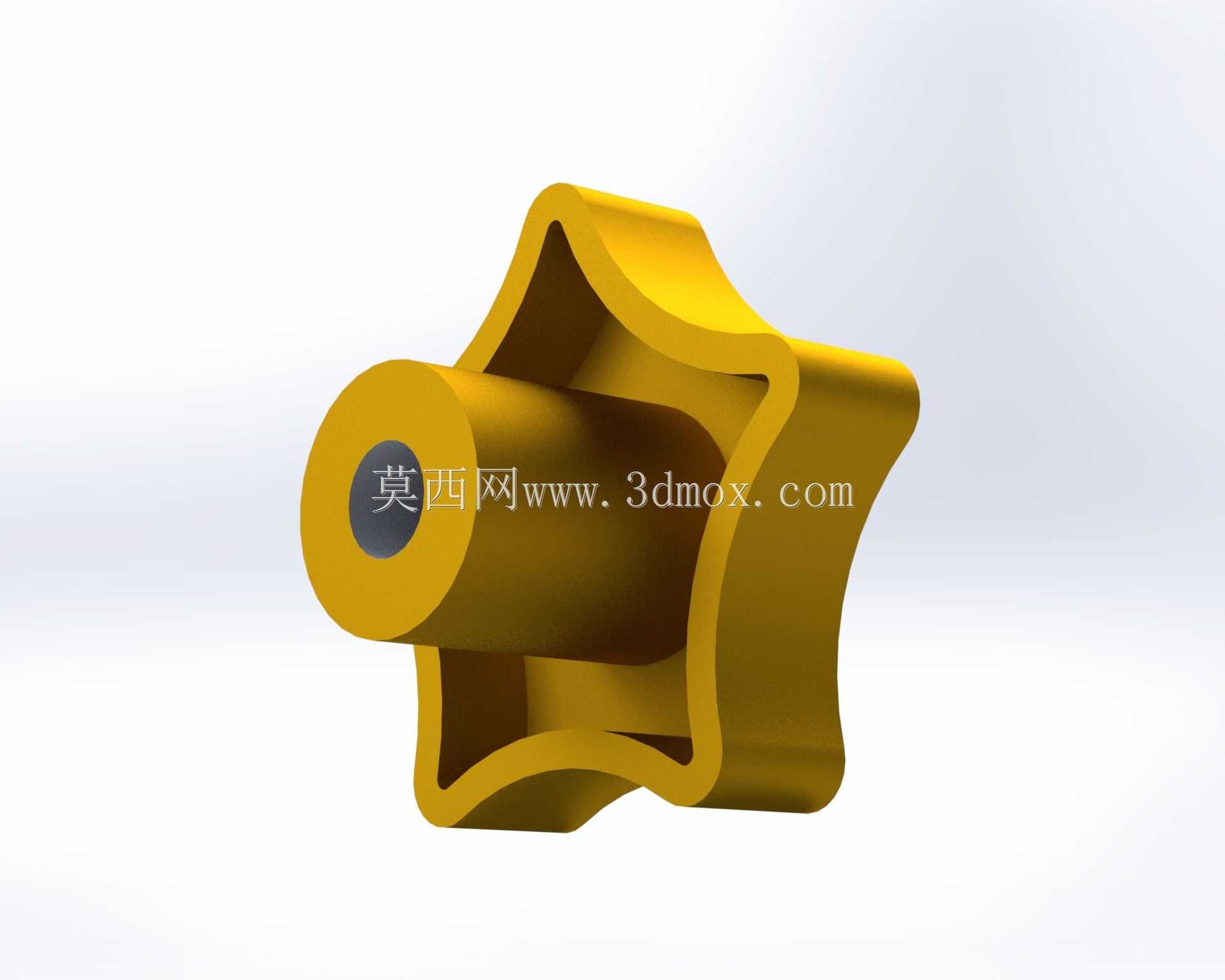

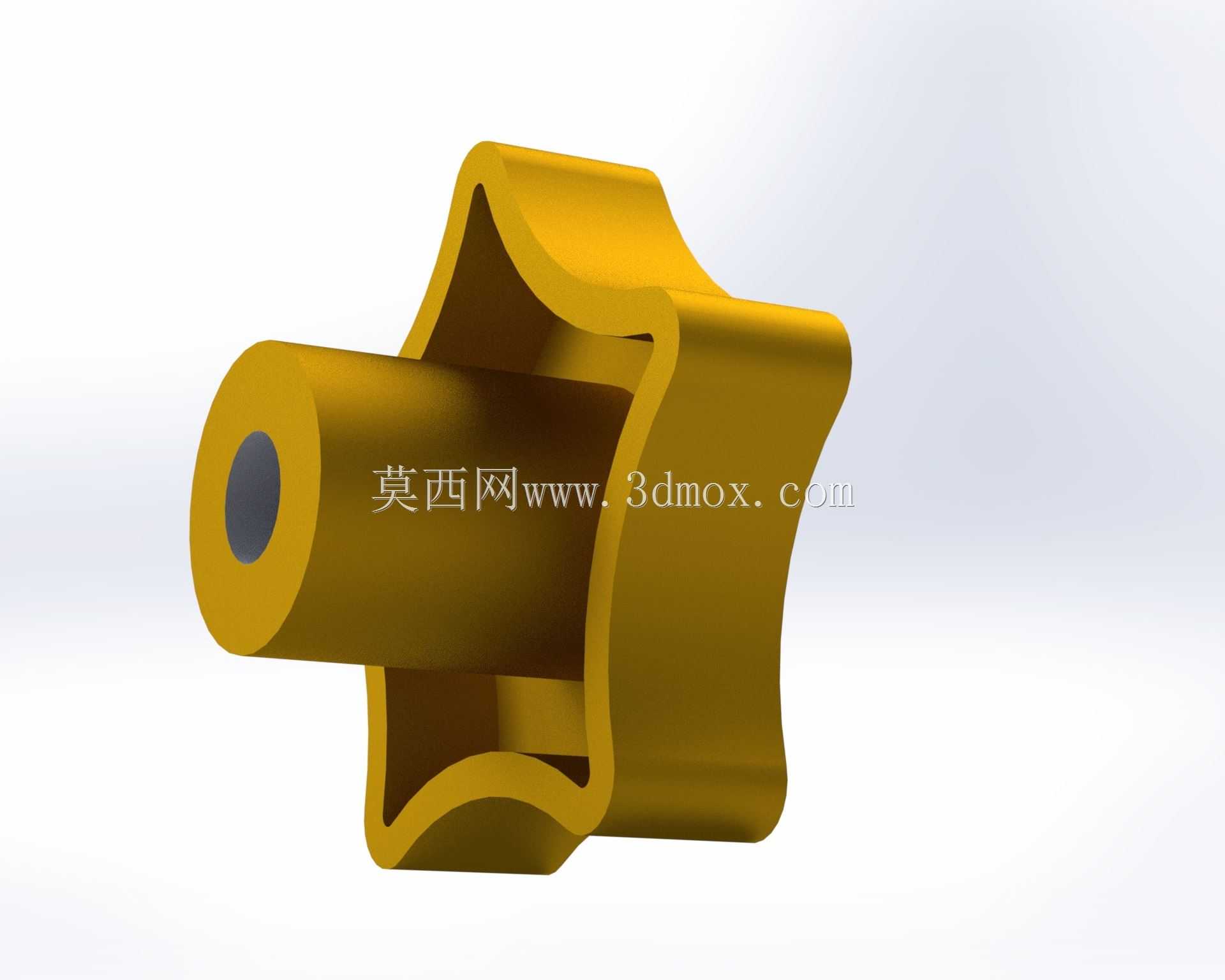

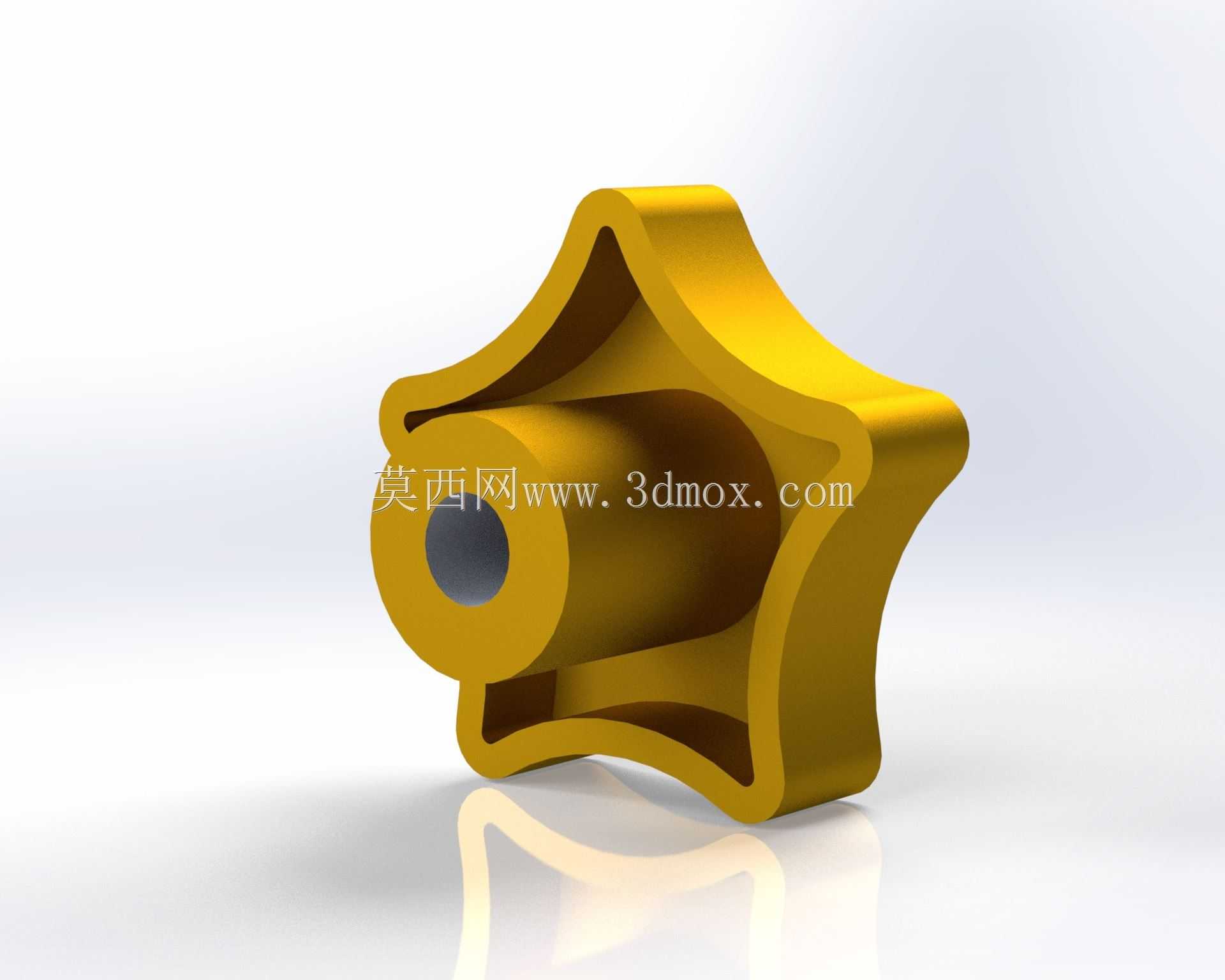

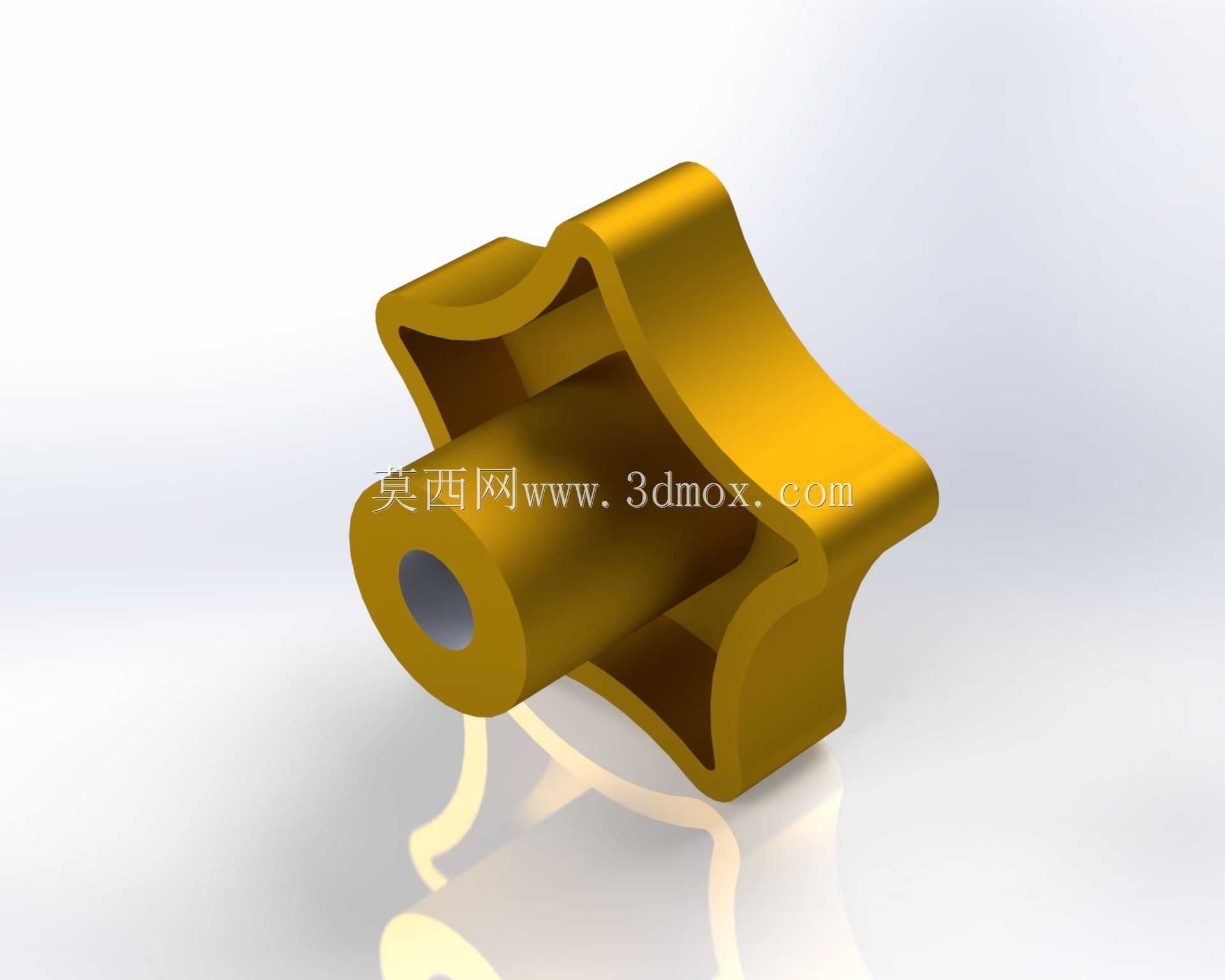

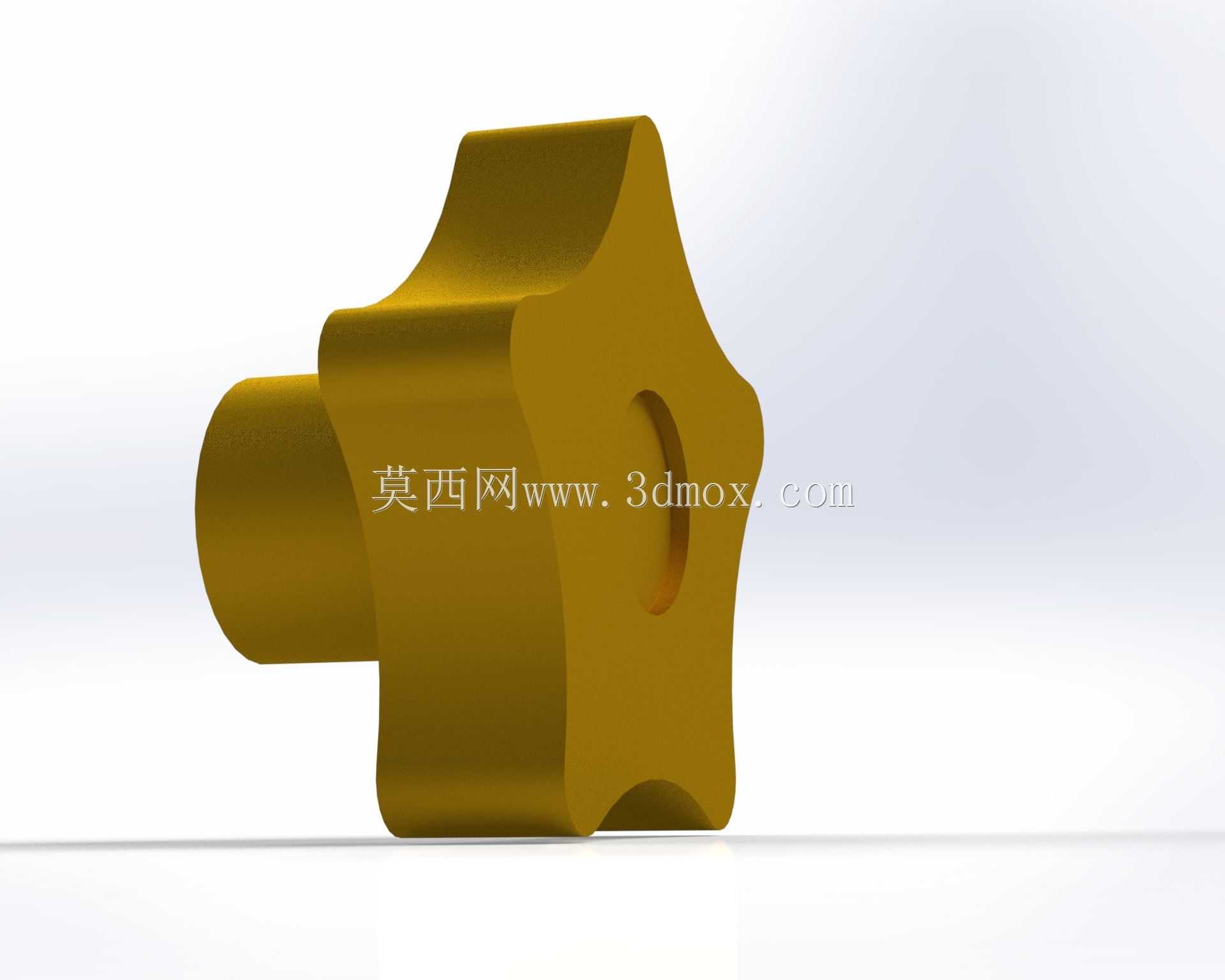

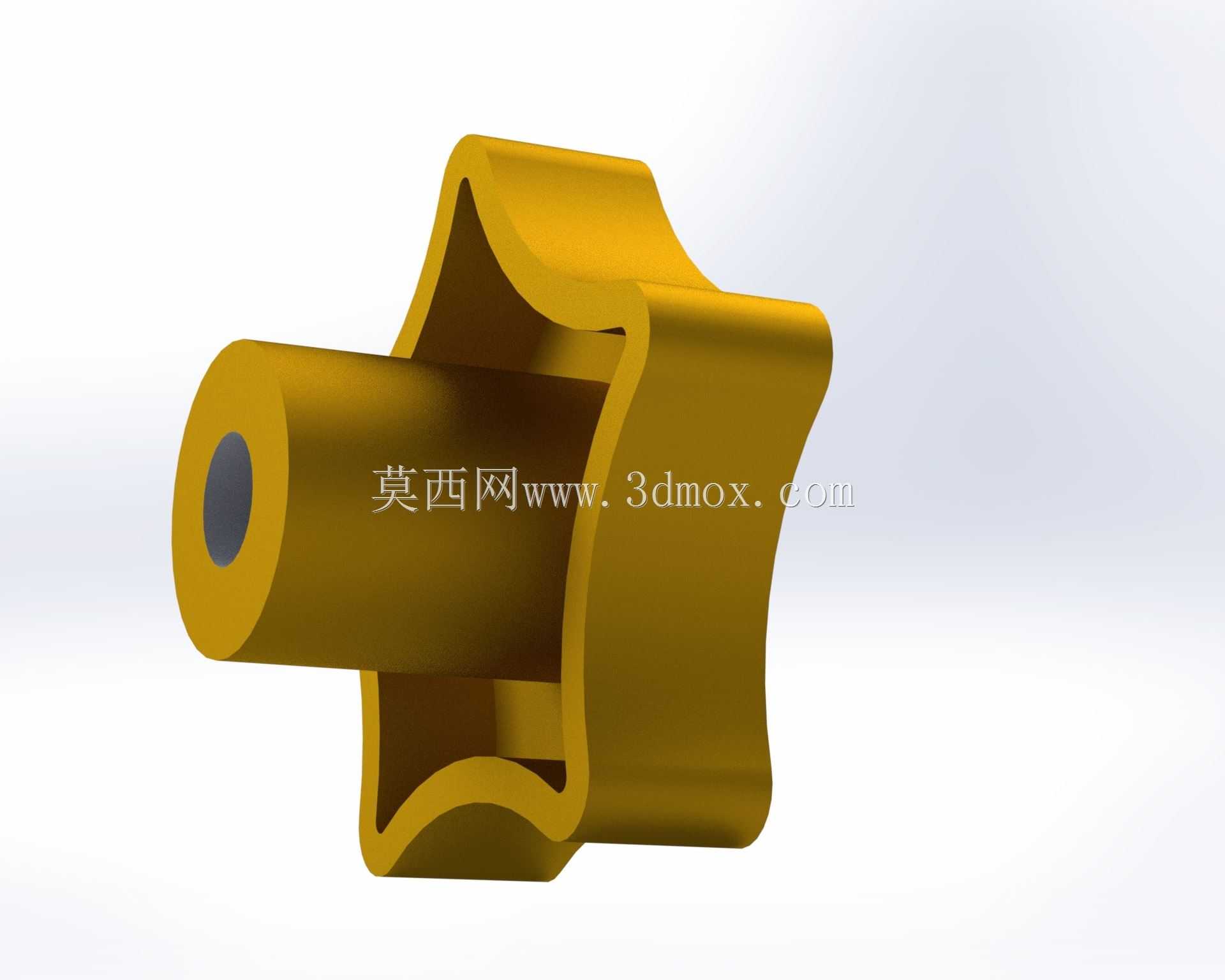

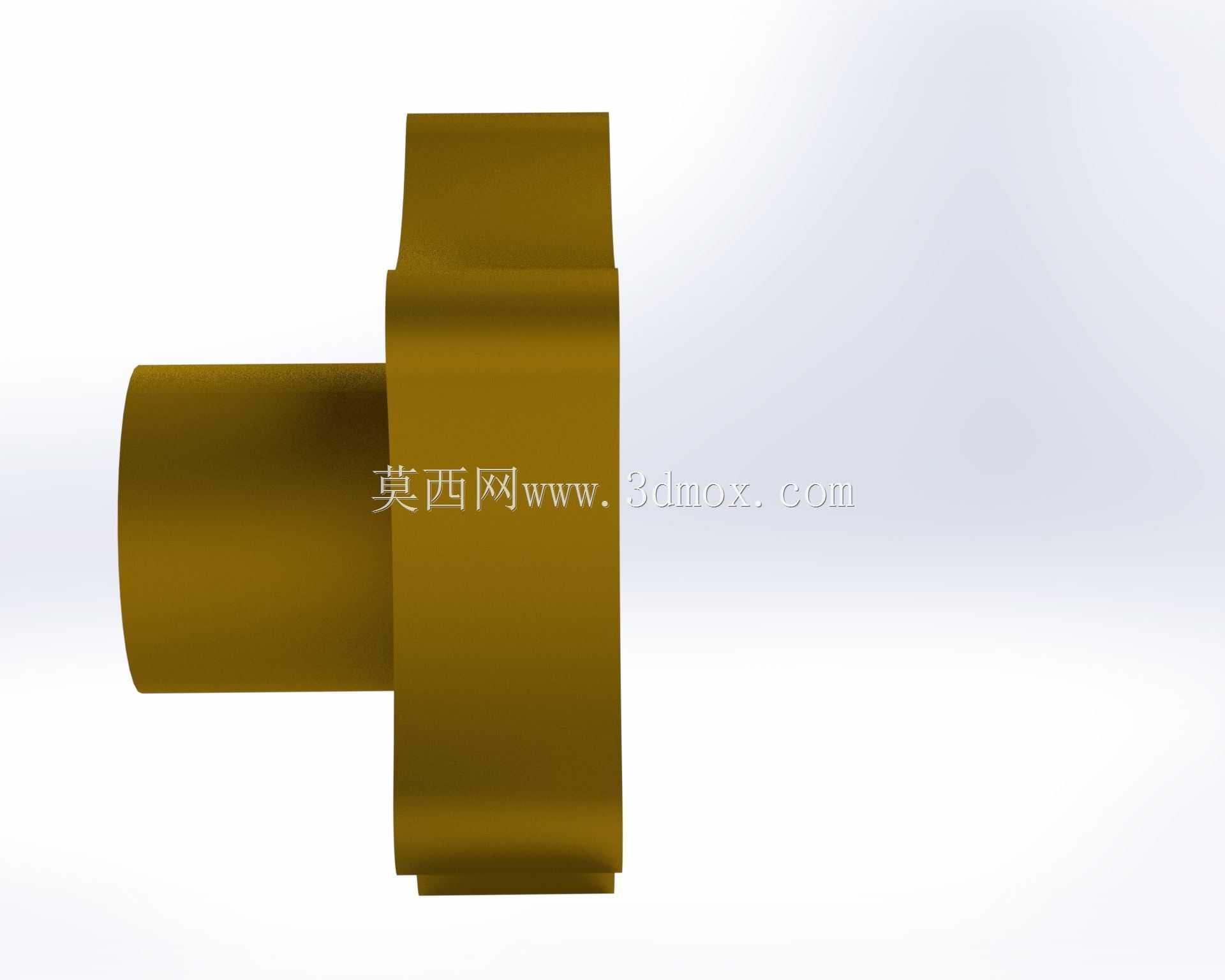

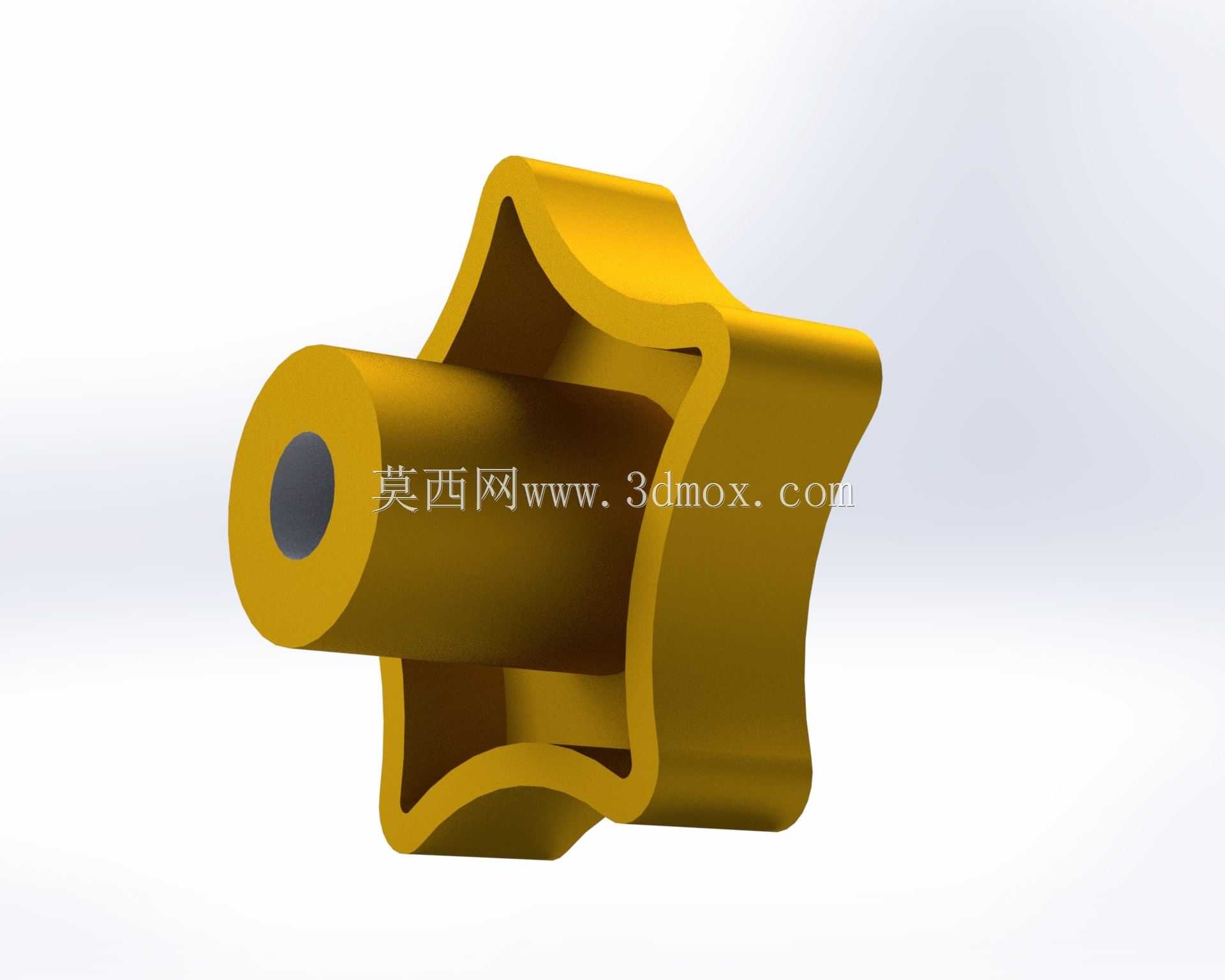

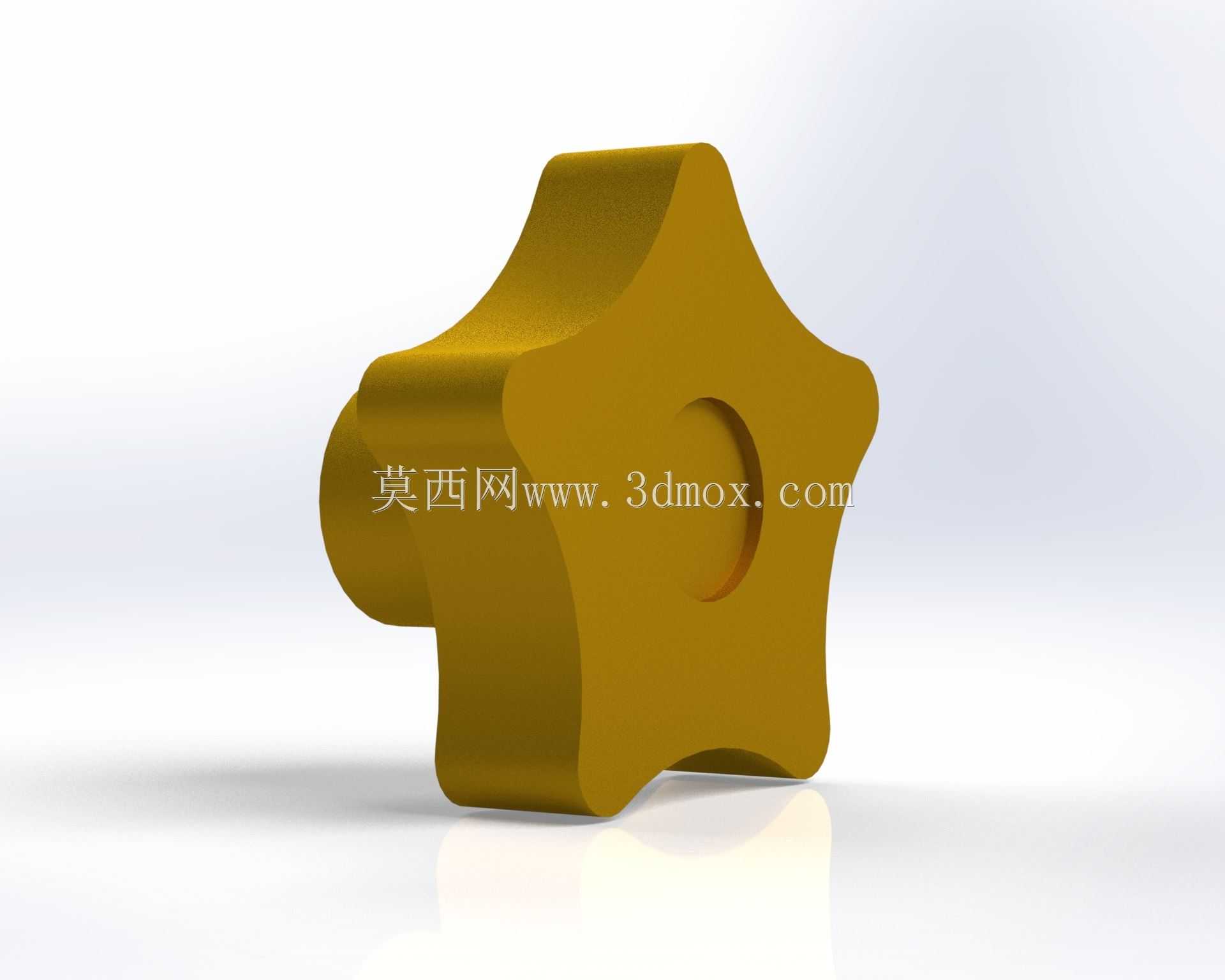

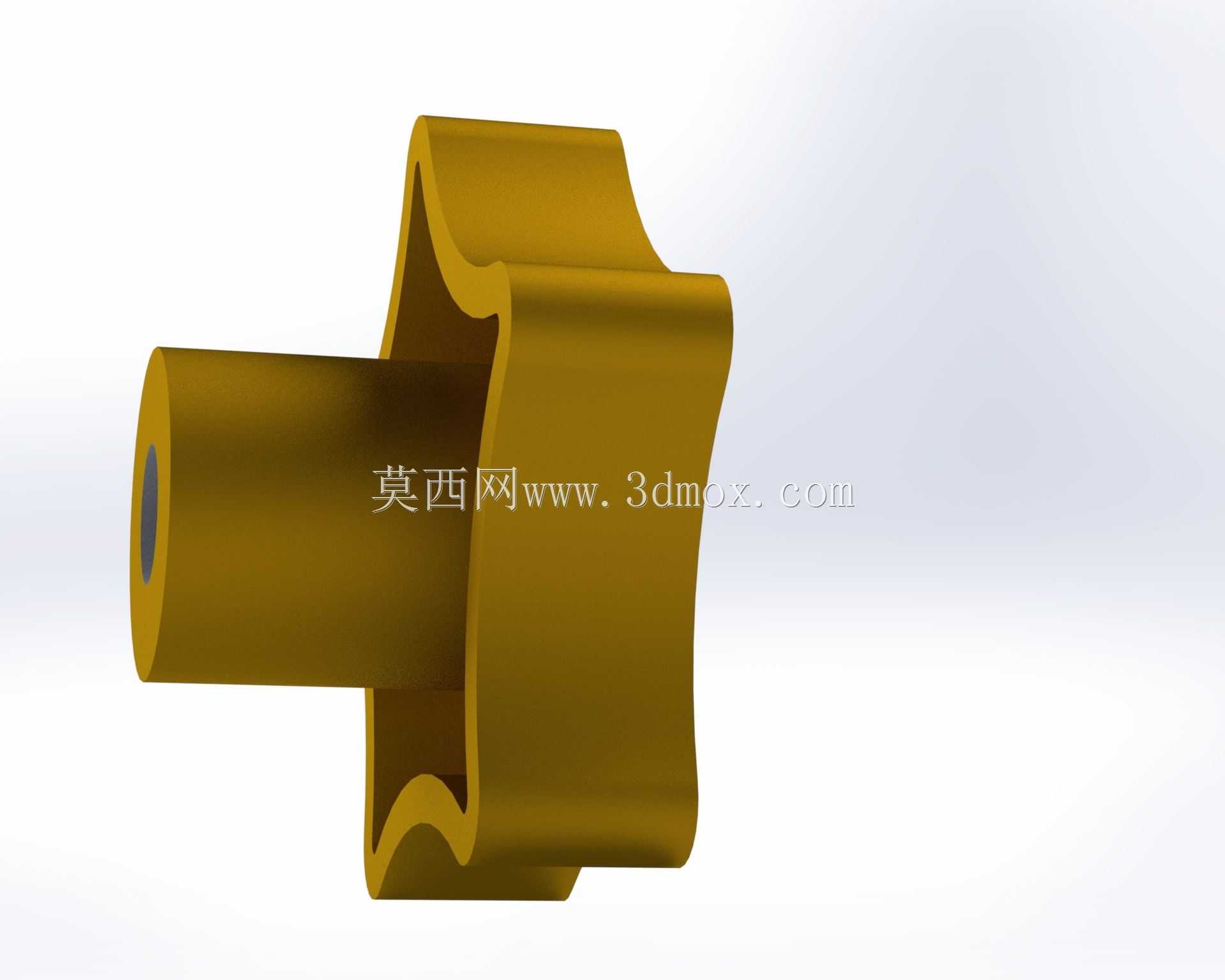

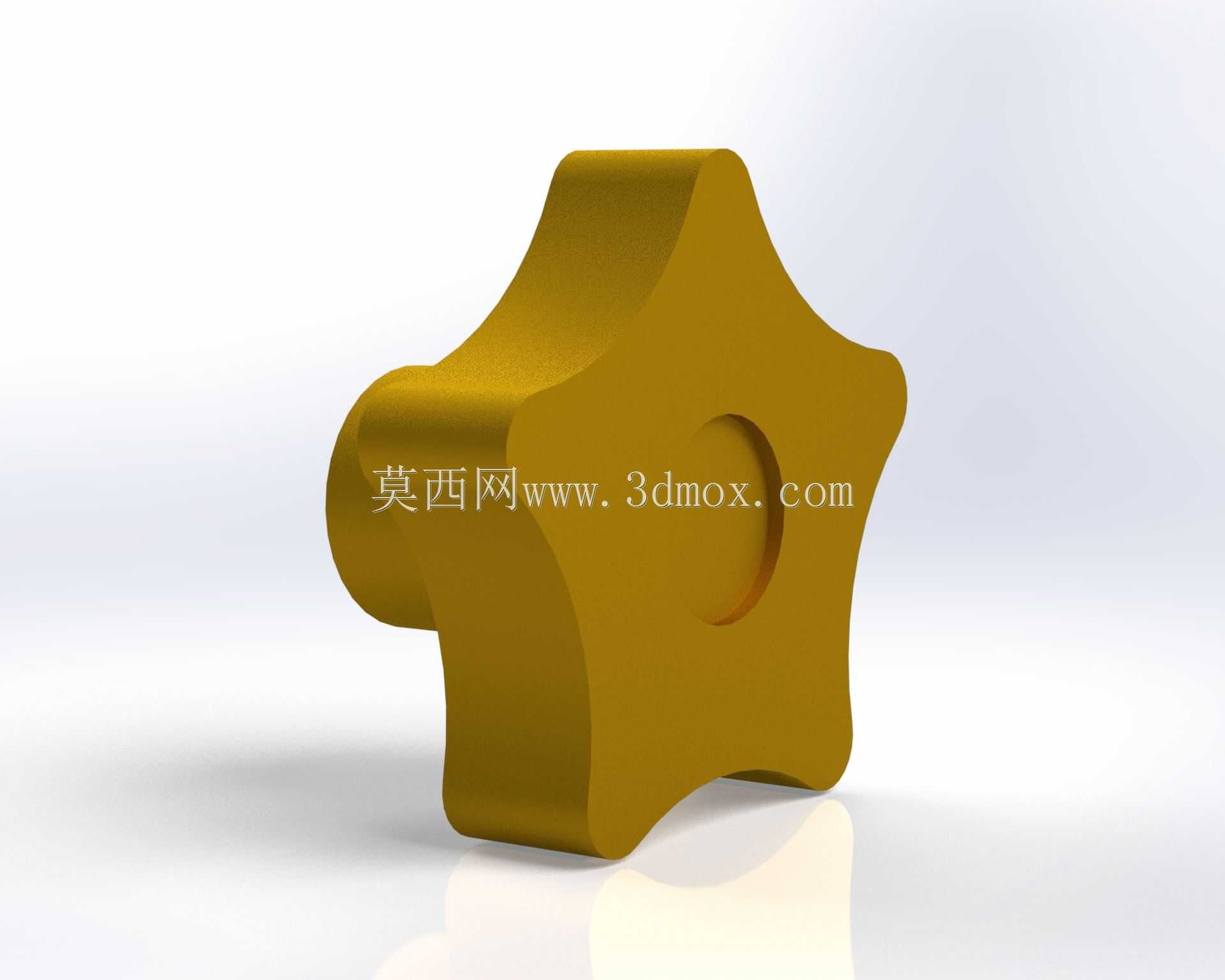

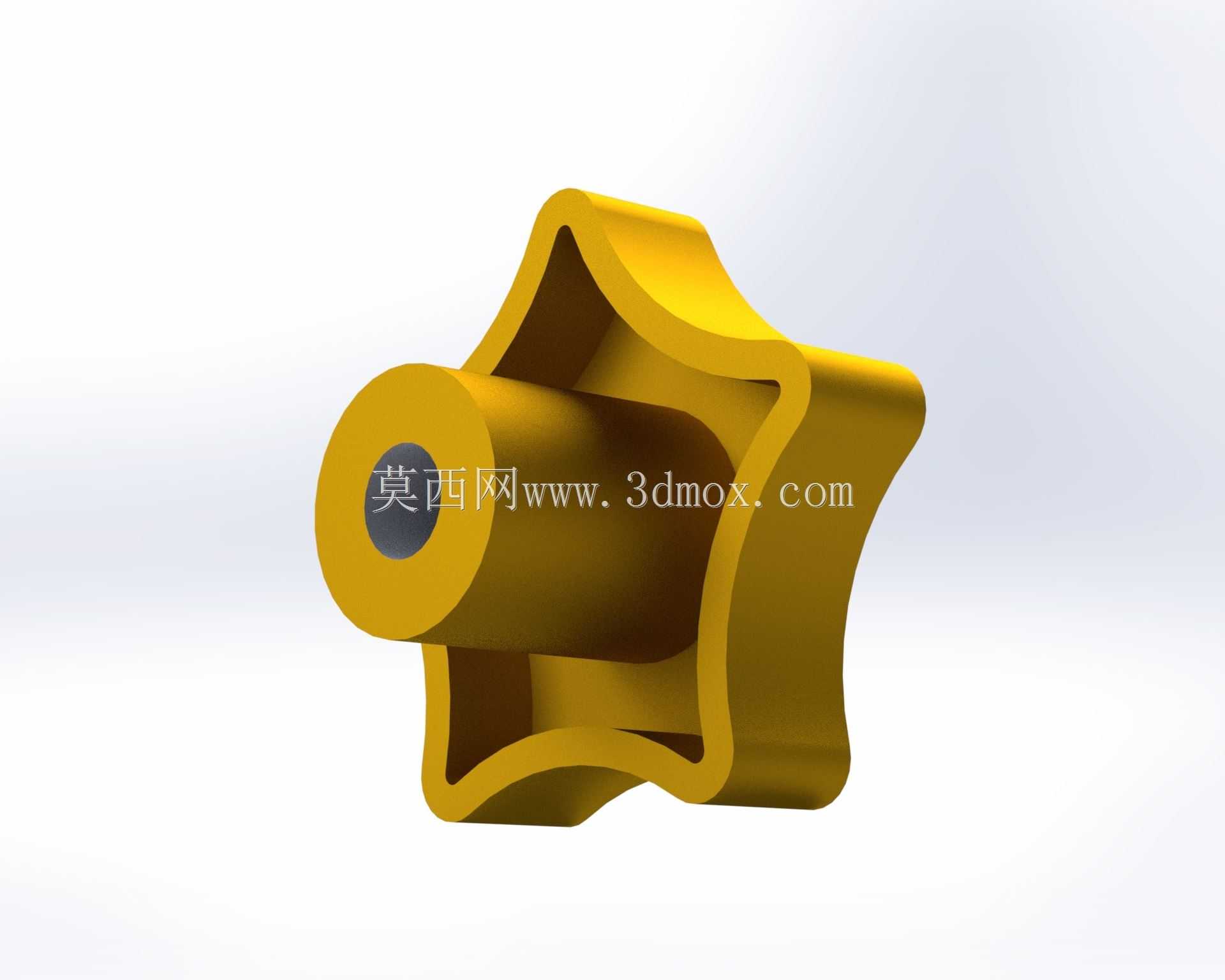

　　这款五角星形的把手，常配套在传感类设备的调节端使用，在工业现场的仪器仪表装调、小型传感装置的参数校准场景中十分常见，区别于常规的直柄旋钮、滚花旋钮，五角星形的轮廓设计完全贴合人手拧动时的指腹施力角度，不需要额外借助扳手等工具，徒手就能施加足够的拧紧力矩，不会出现打滑脱手的情况，哪怕是手上沾有少量油污、或是佩戴薄款劳保手套操作，也能稳定完成松紧调节动作。

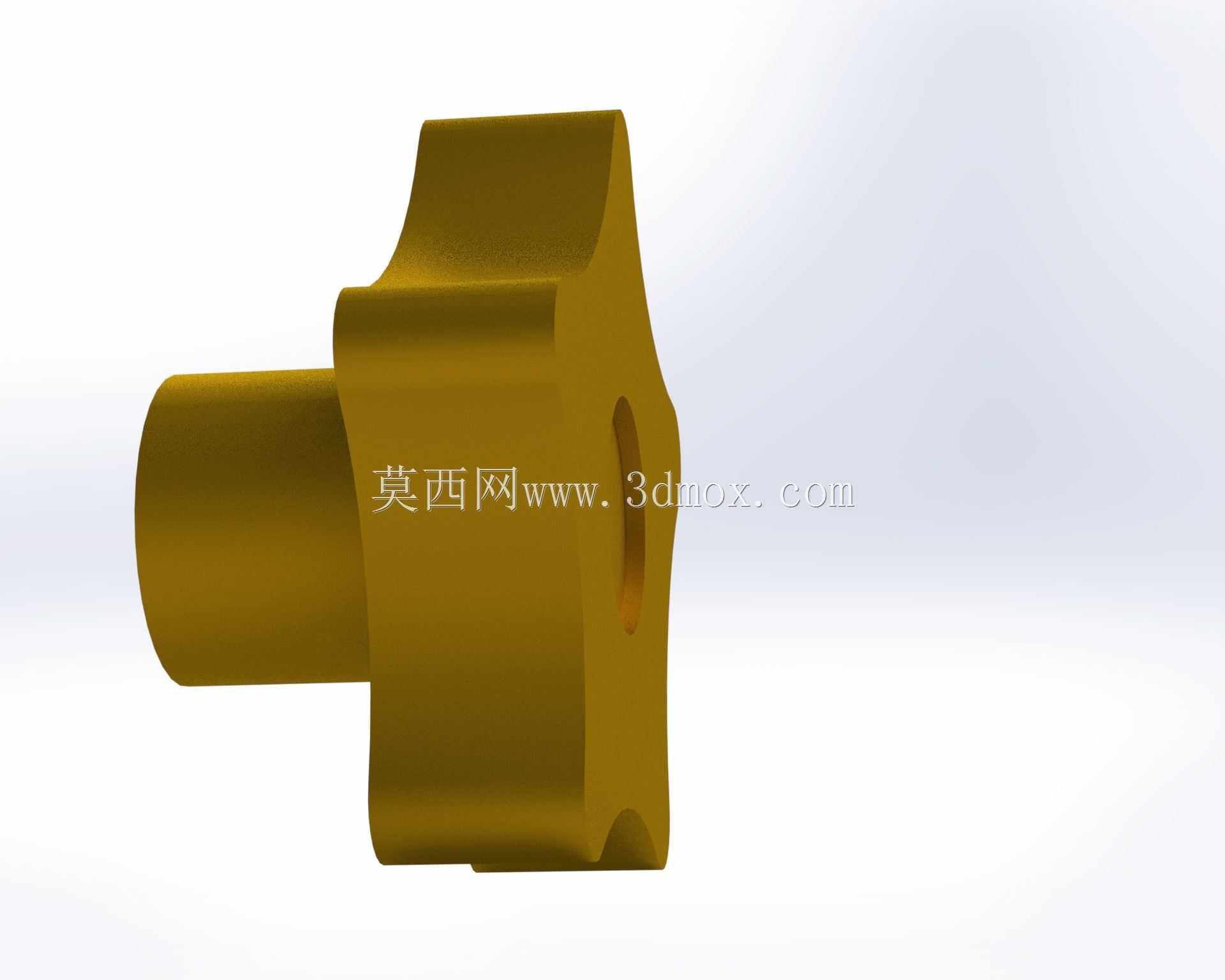

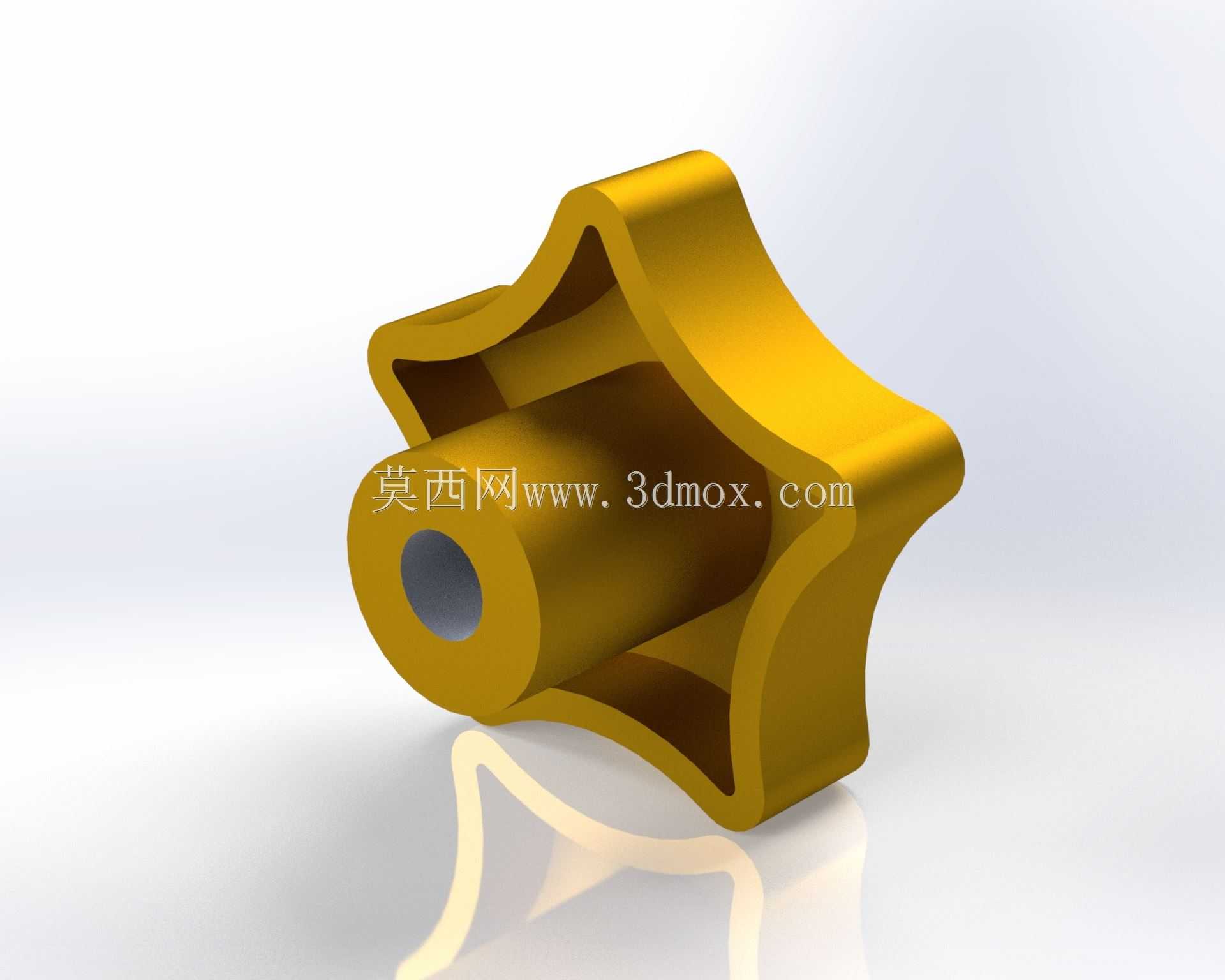

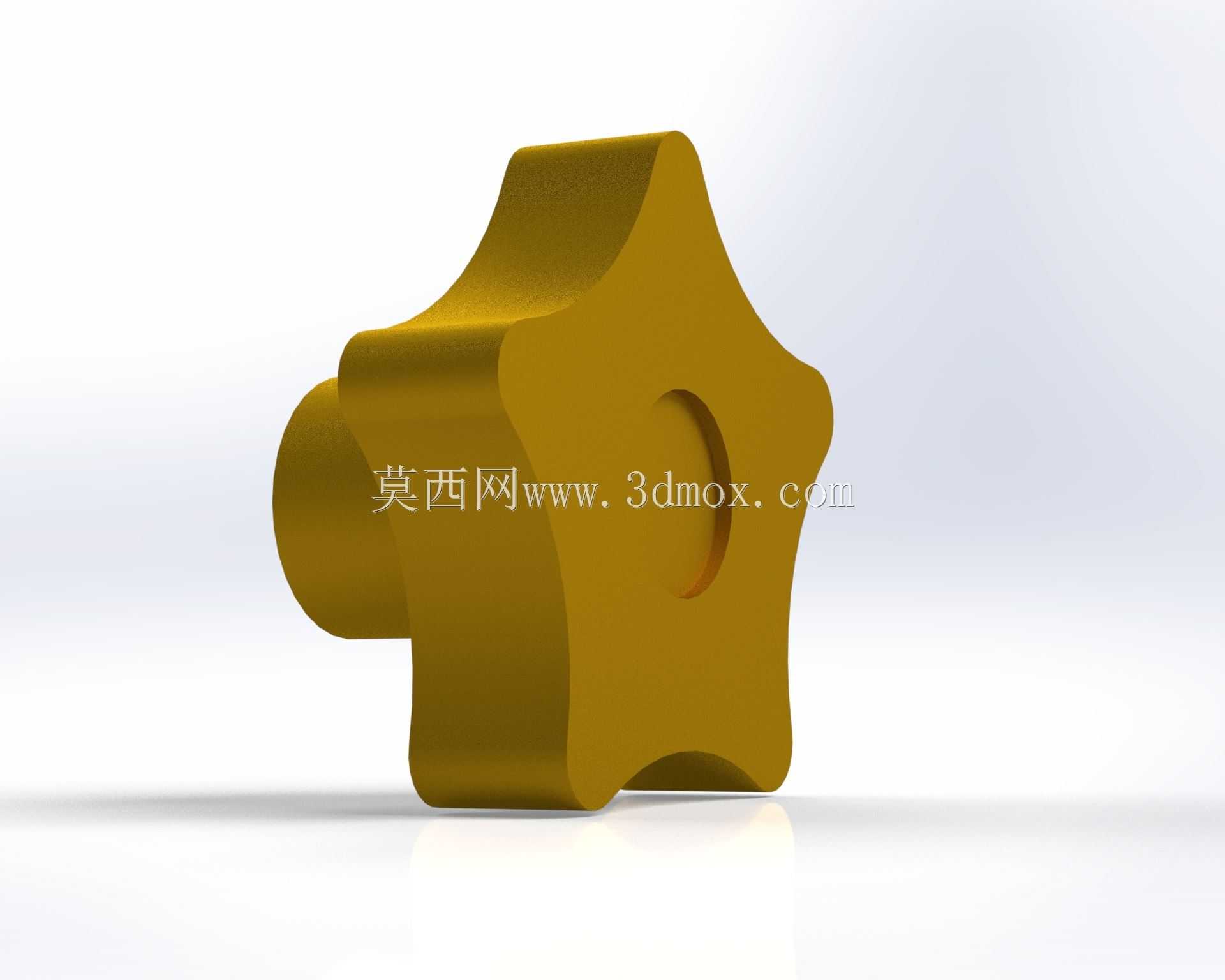

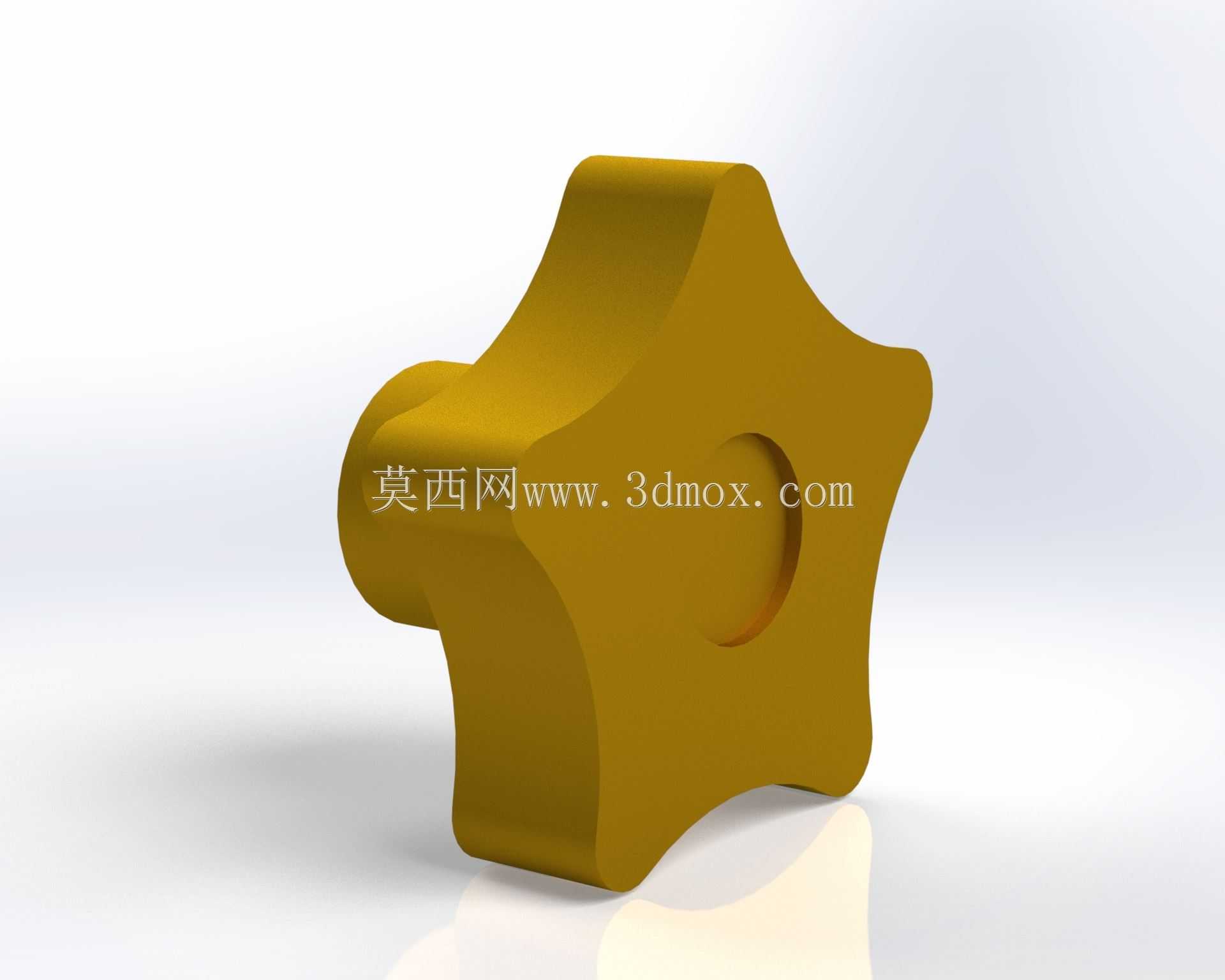

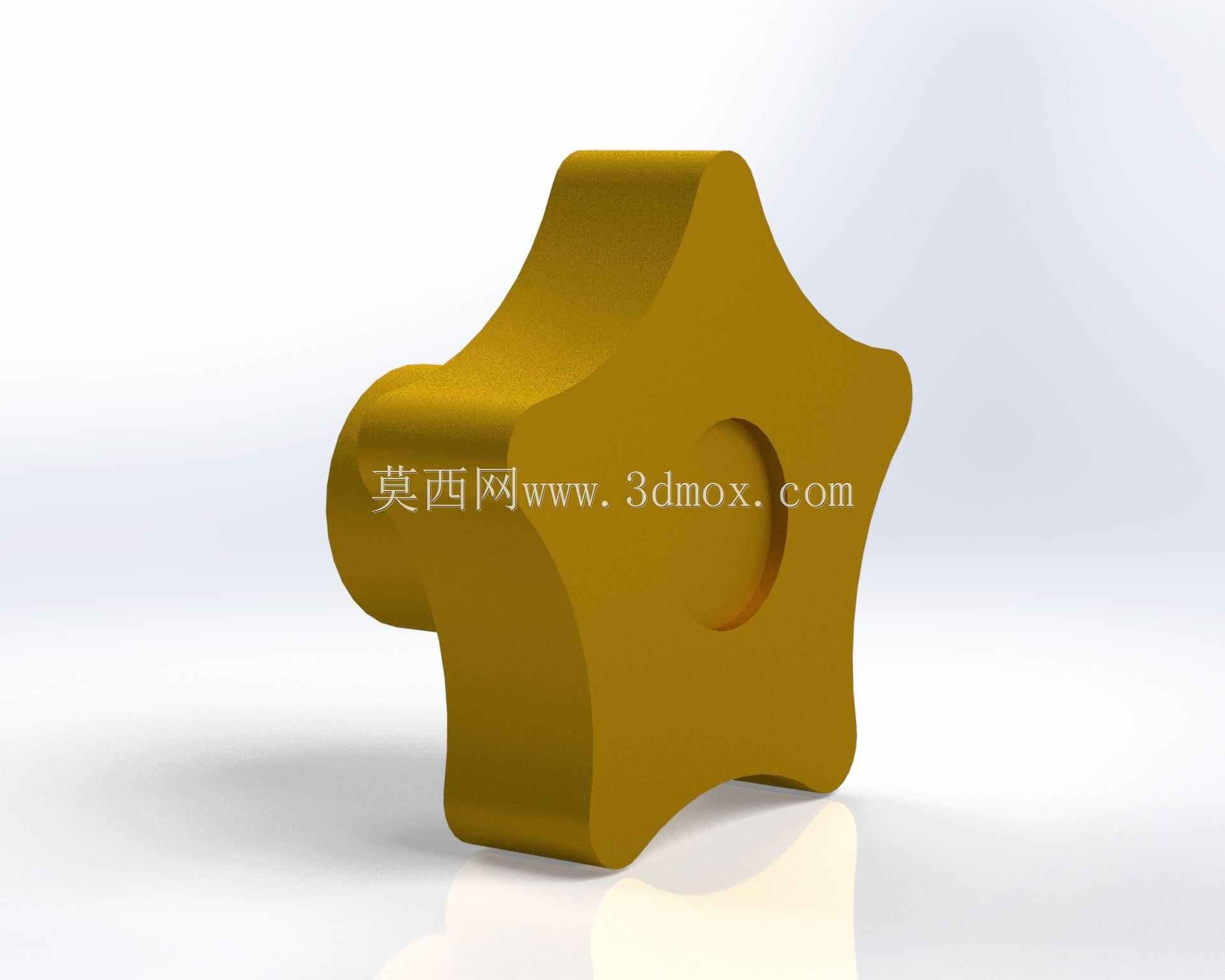

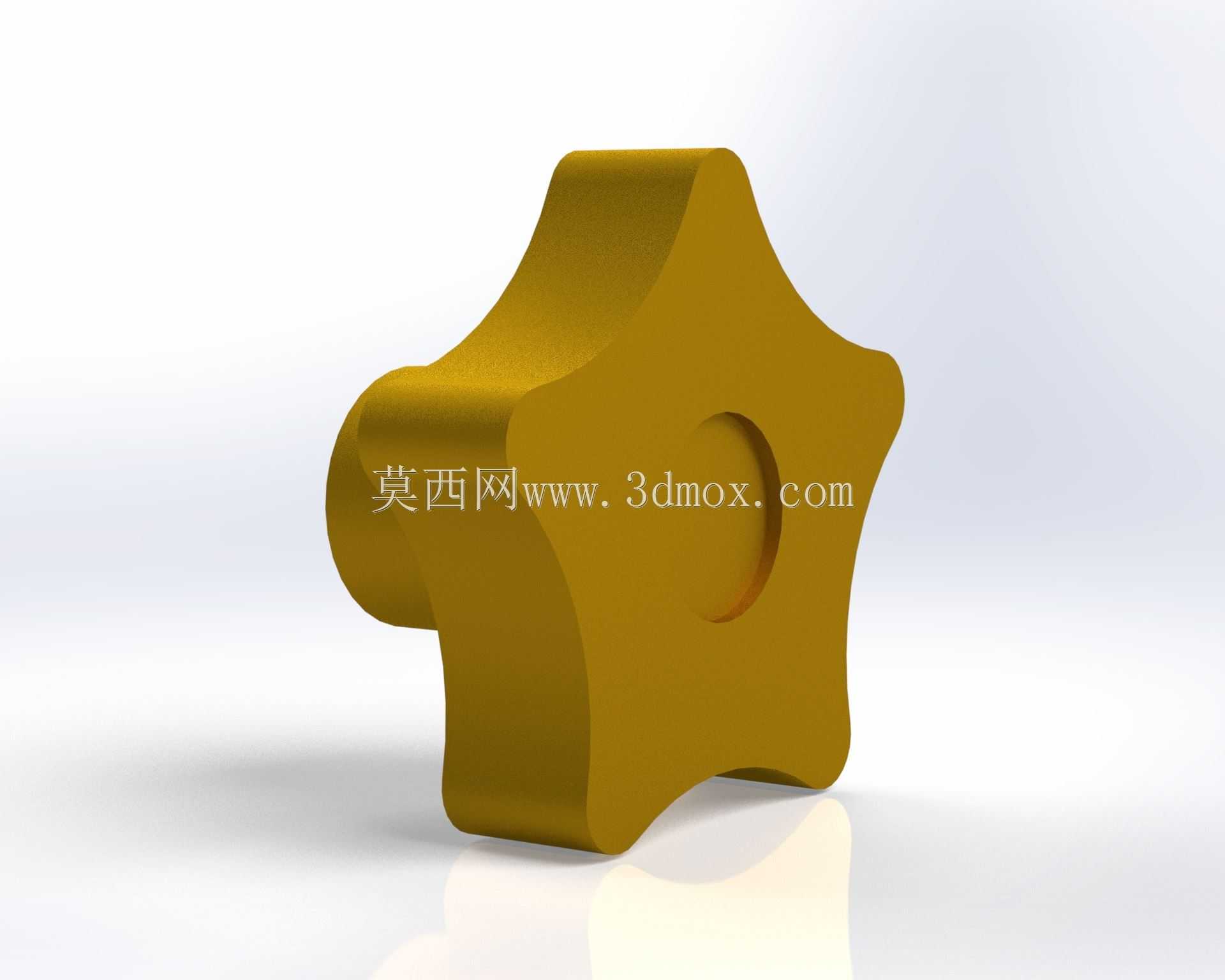

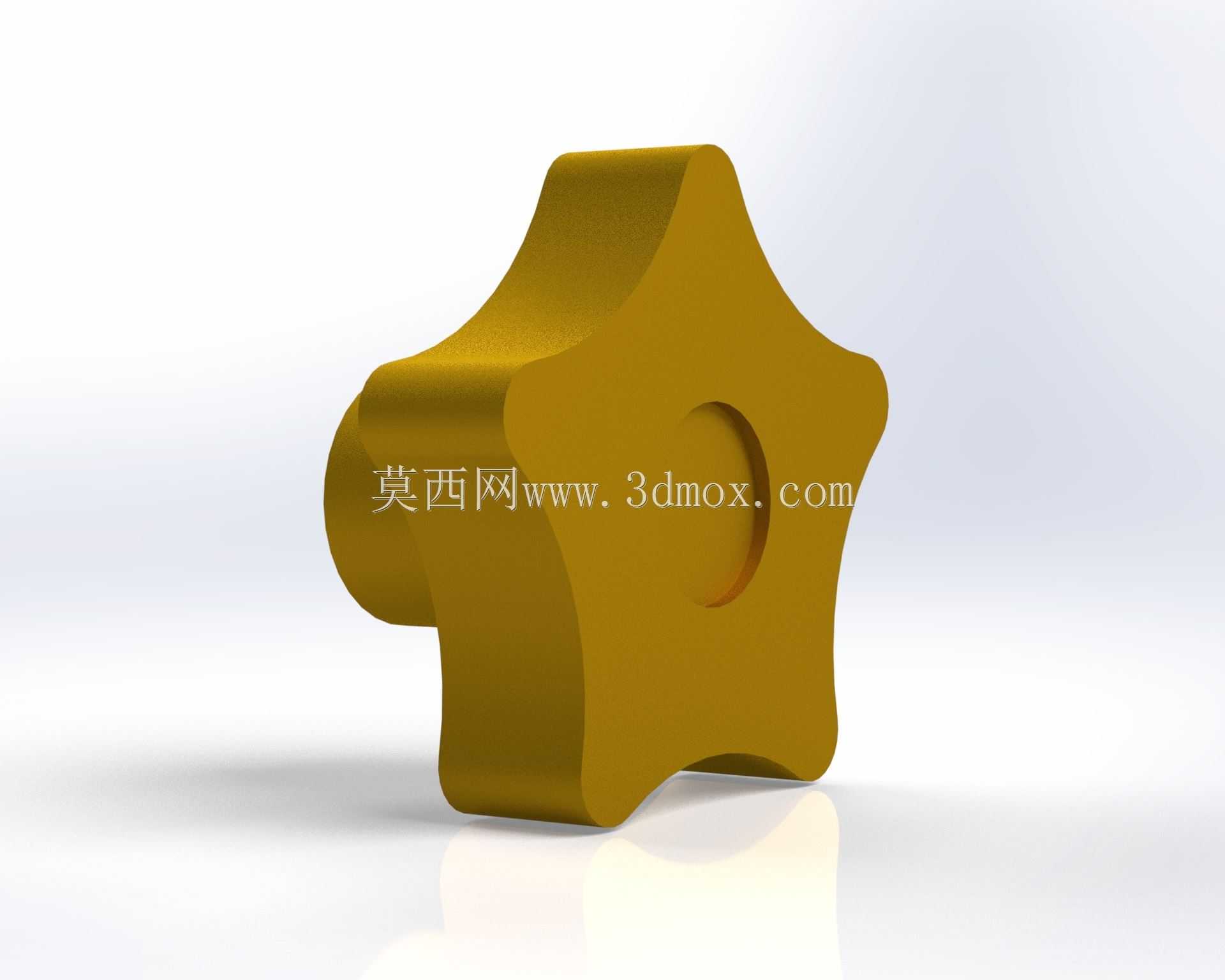

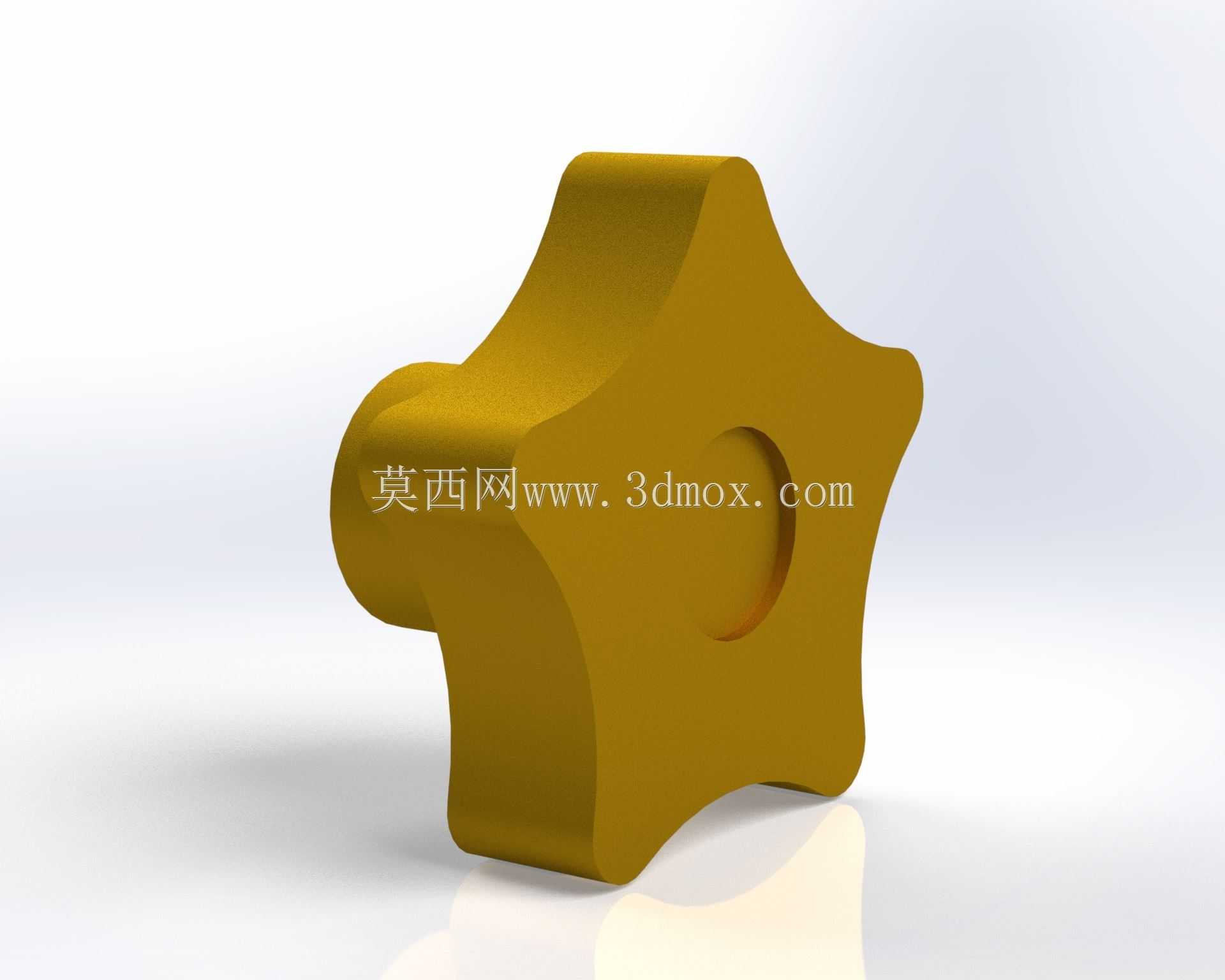

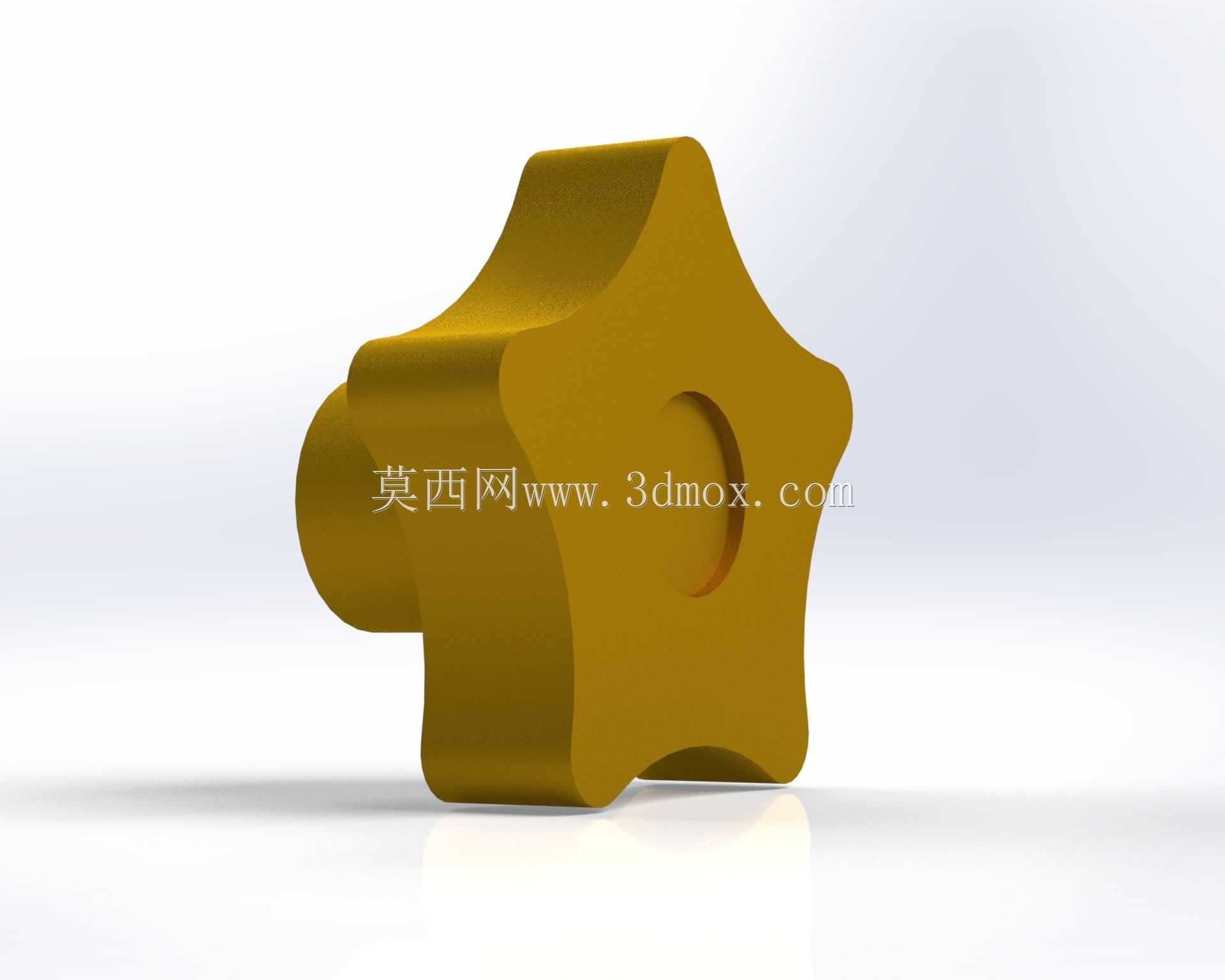

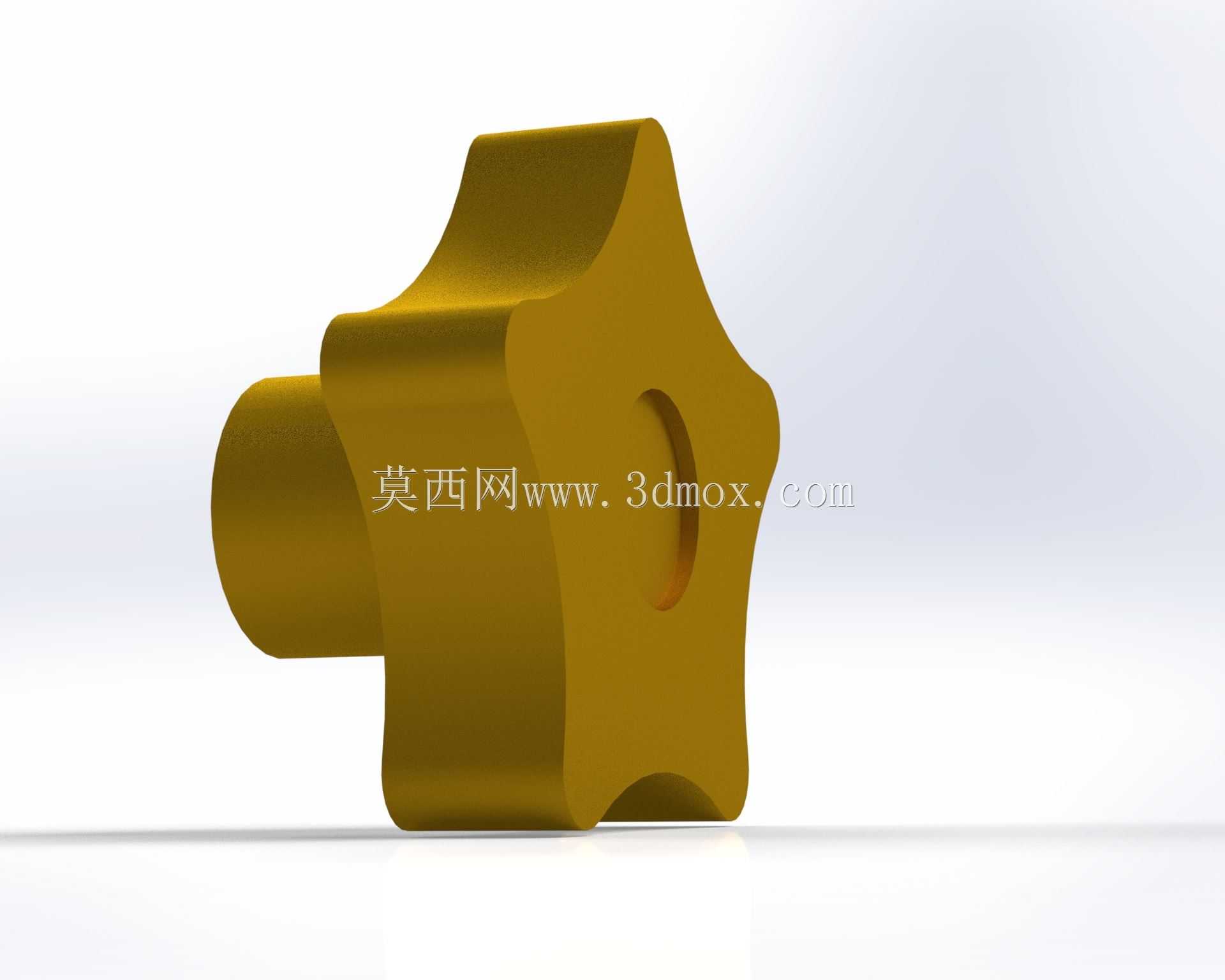

　　从结构设计逻辑来看，这款把手采用一体化的黄铜材质加工，材料本身具备良好的自润滑性与耐锈蚀能力，在常规车间环境、甚至是有一定湿度的检测工位上长期使用，也不会出现锈死卡滞的问题，整体结构分为上部的星形握持段与下部的同轴安装柱两部分，没有多余的拼接结构，避免了长期使用后连接部位松动旷量的问题。上部星形轮廓的外接圆半径为20mm，每个星角的过渡圆角为R20，星角顶端做了R3的圆弧过渡，不会出现尖锐棱角划伤操作人员的情况，星谷位置的内凹圆弧半径为7mm，刚好匹配成年人指腹的弧度，握持施力时的贴合度很高。

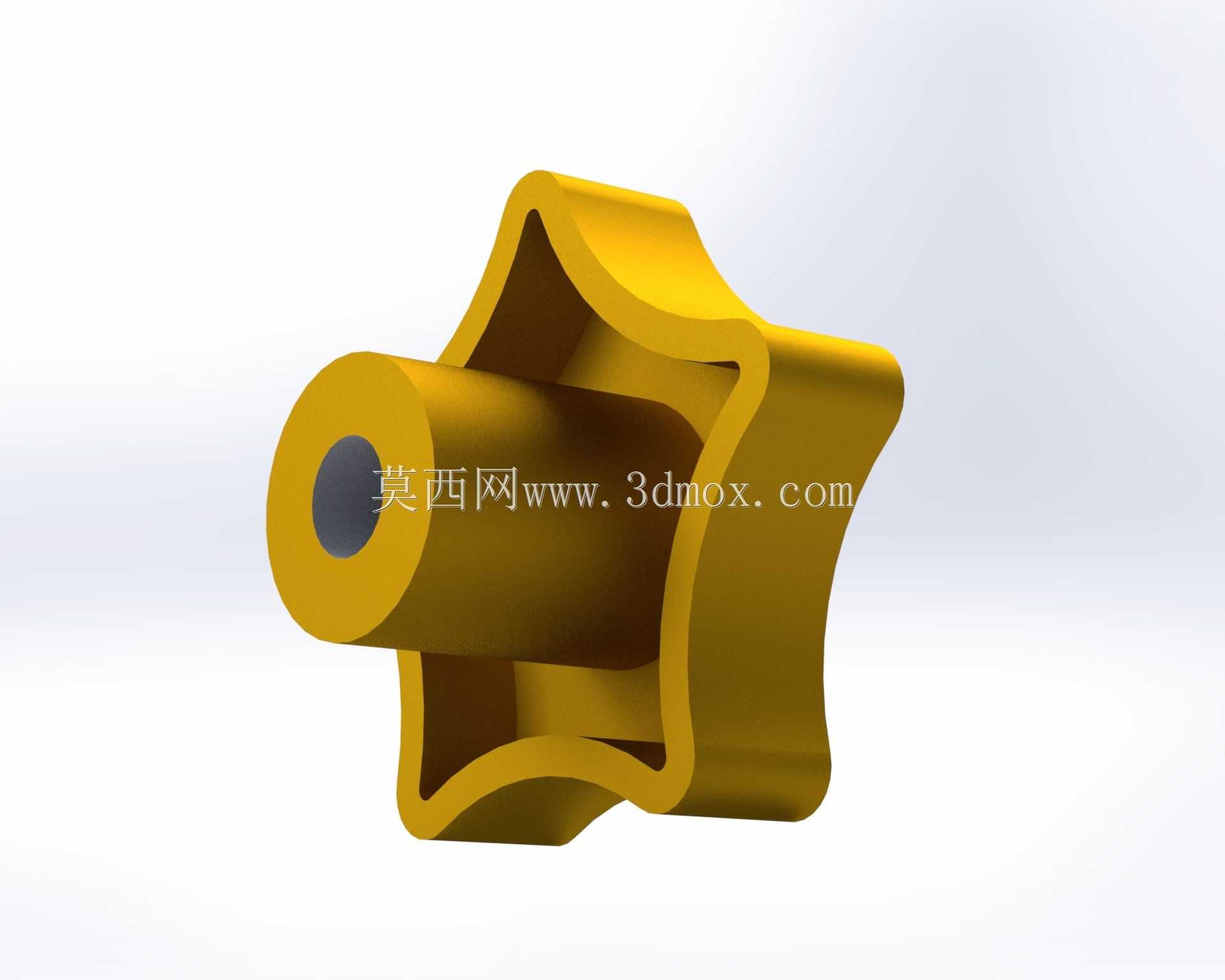

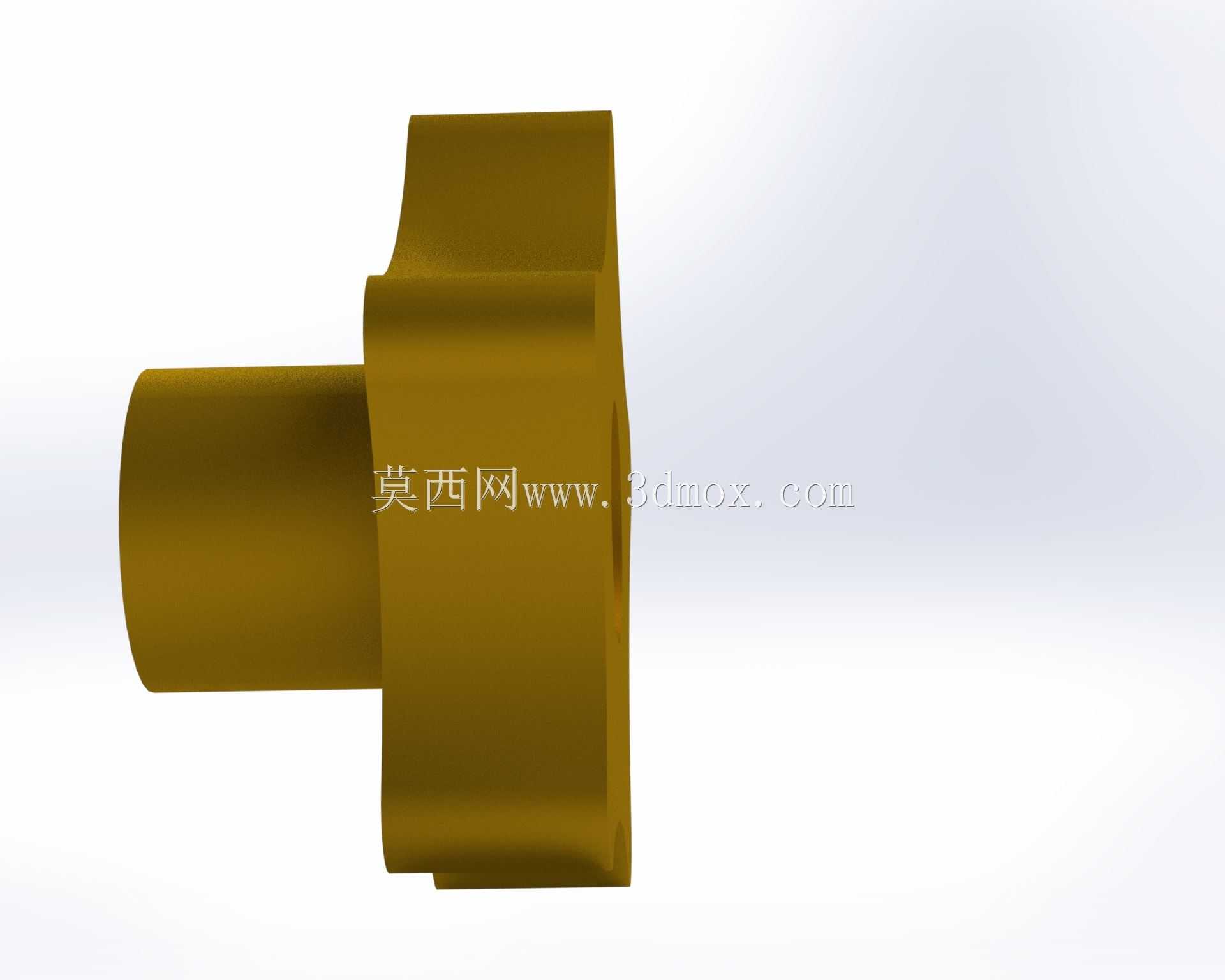

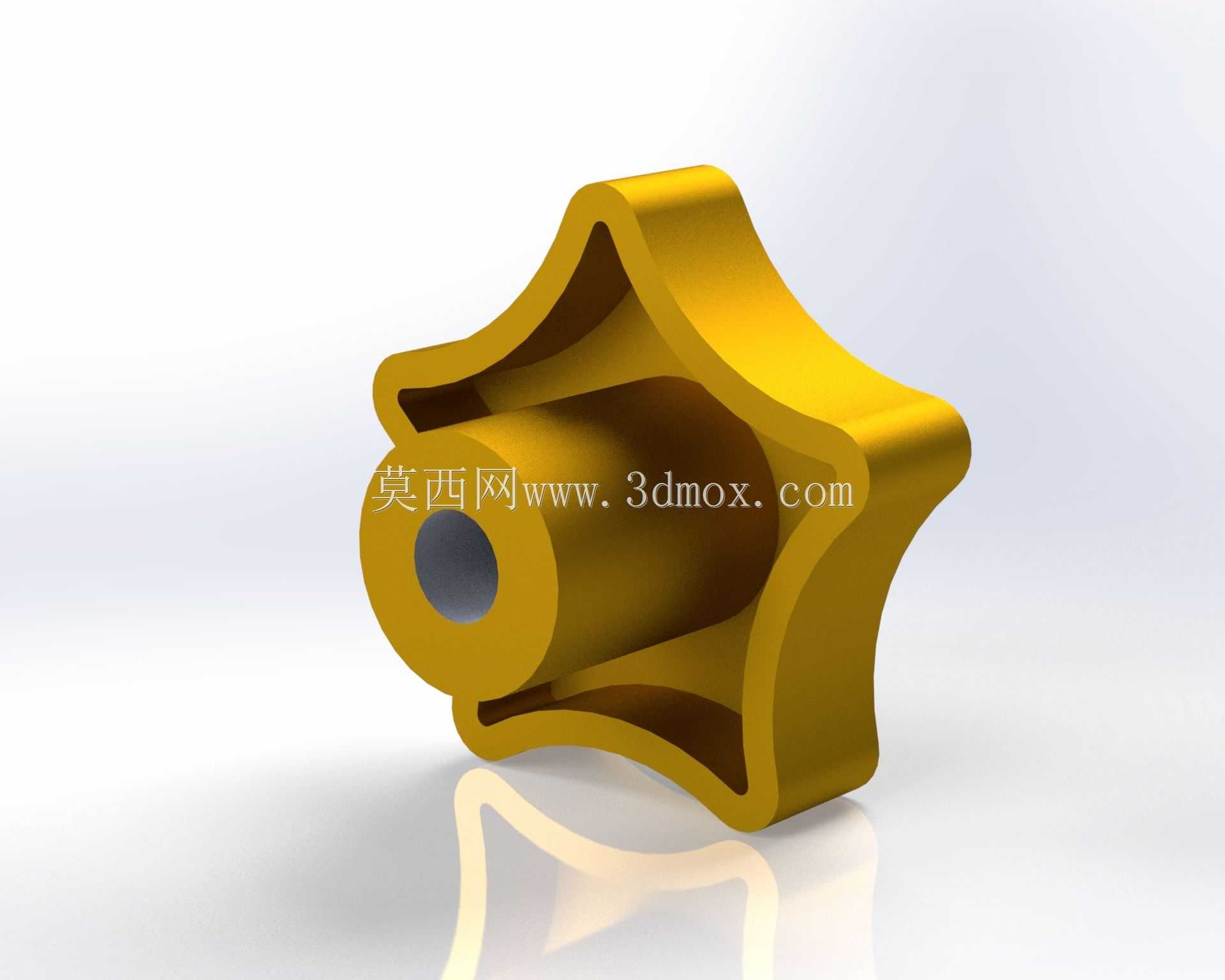

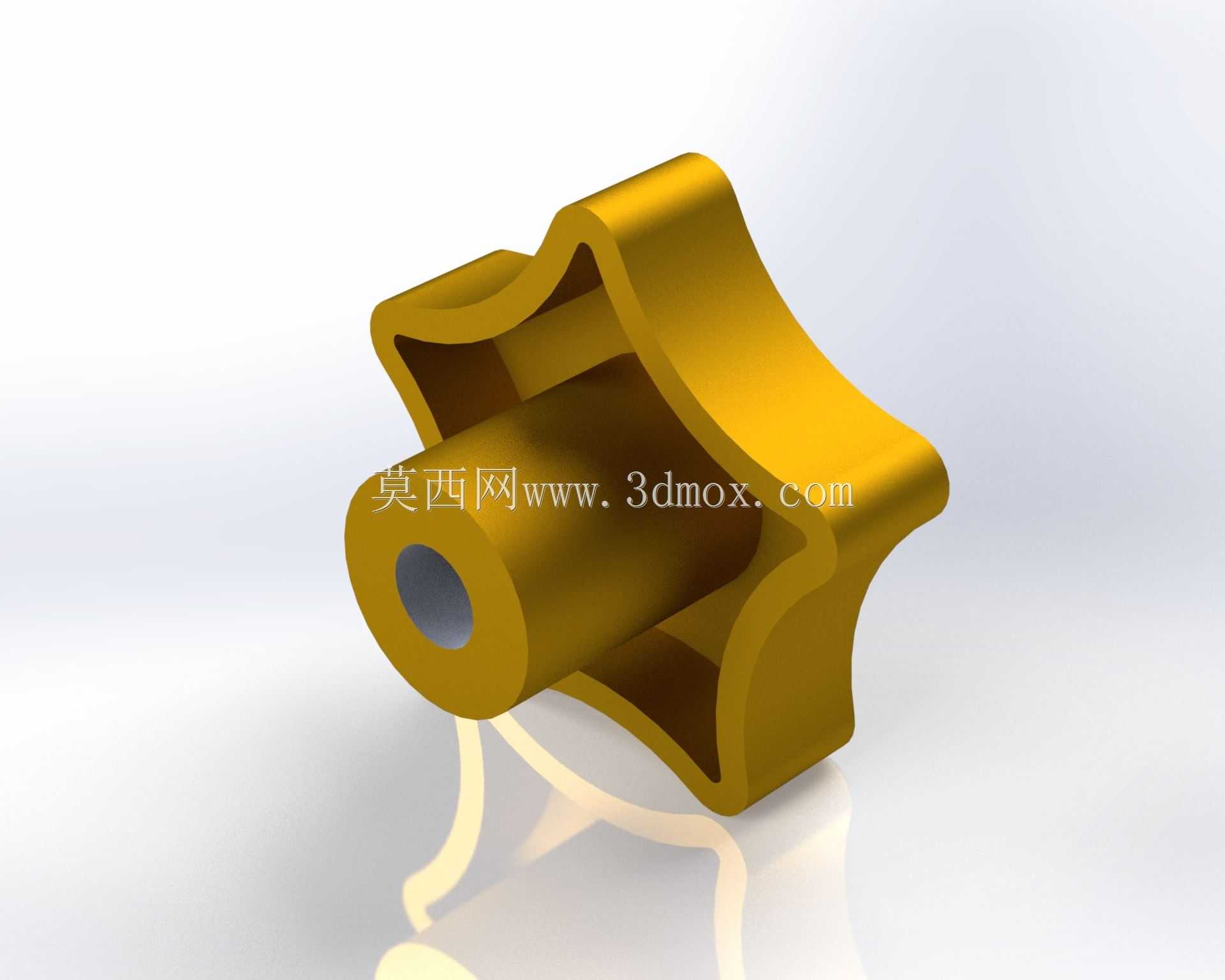

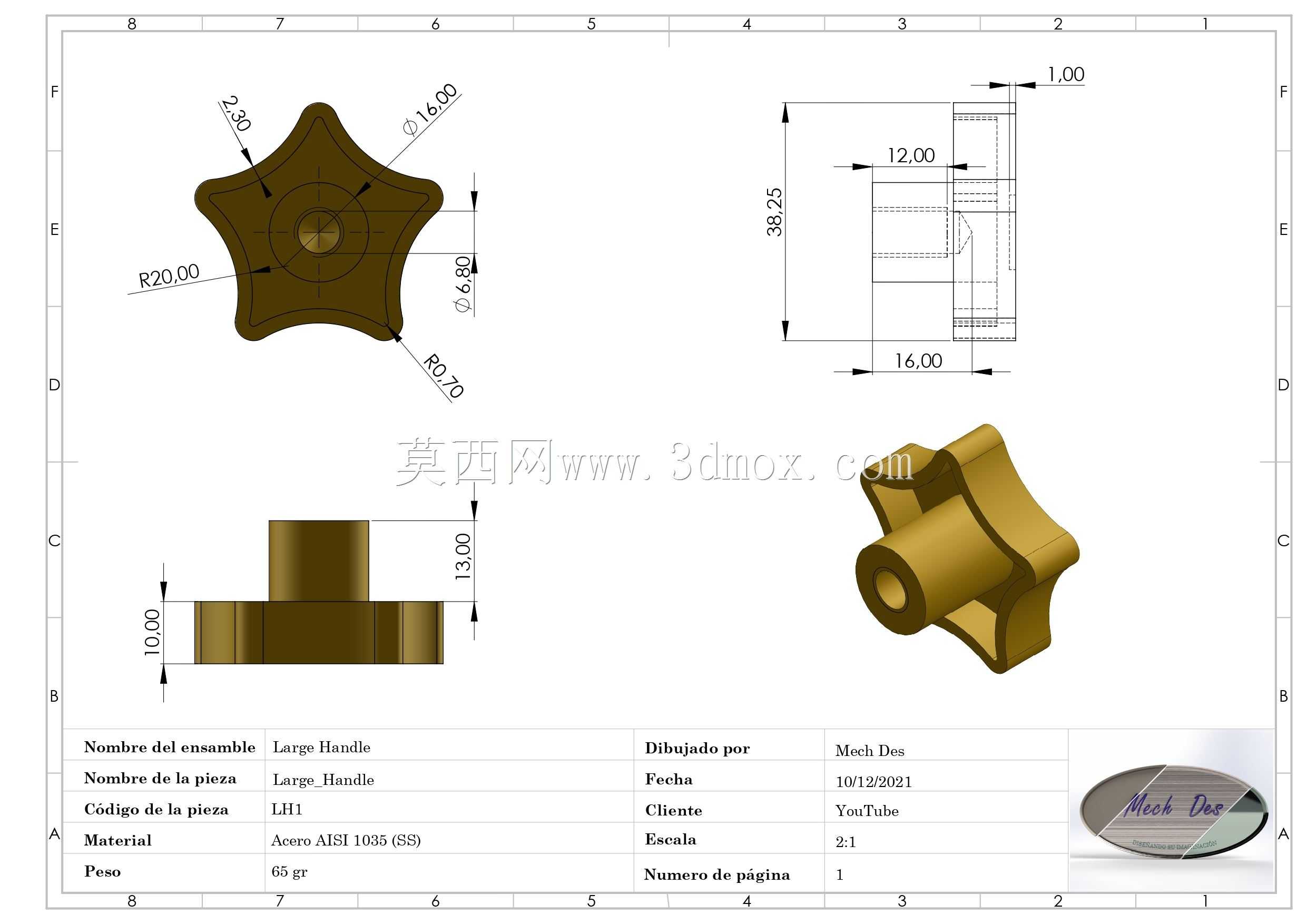

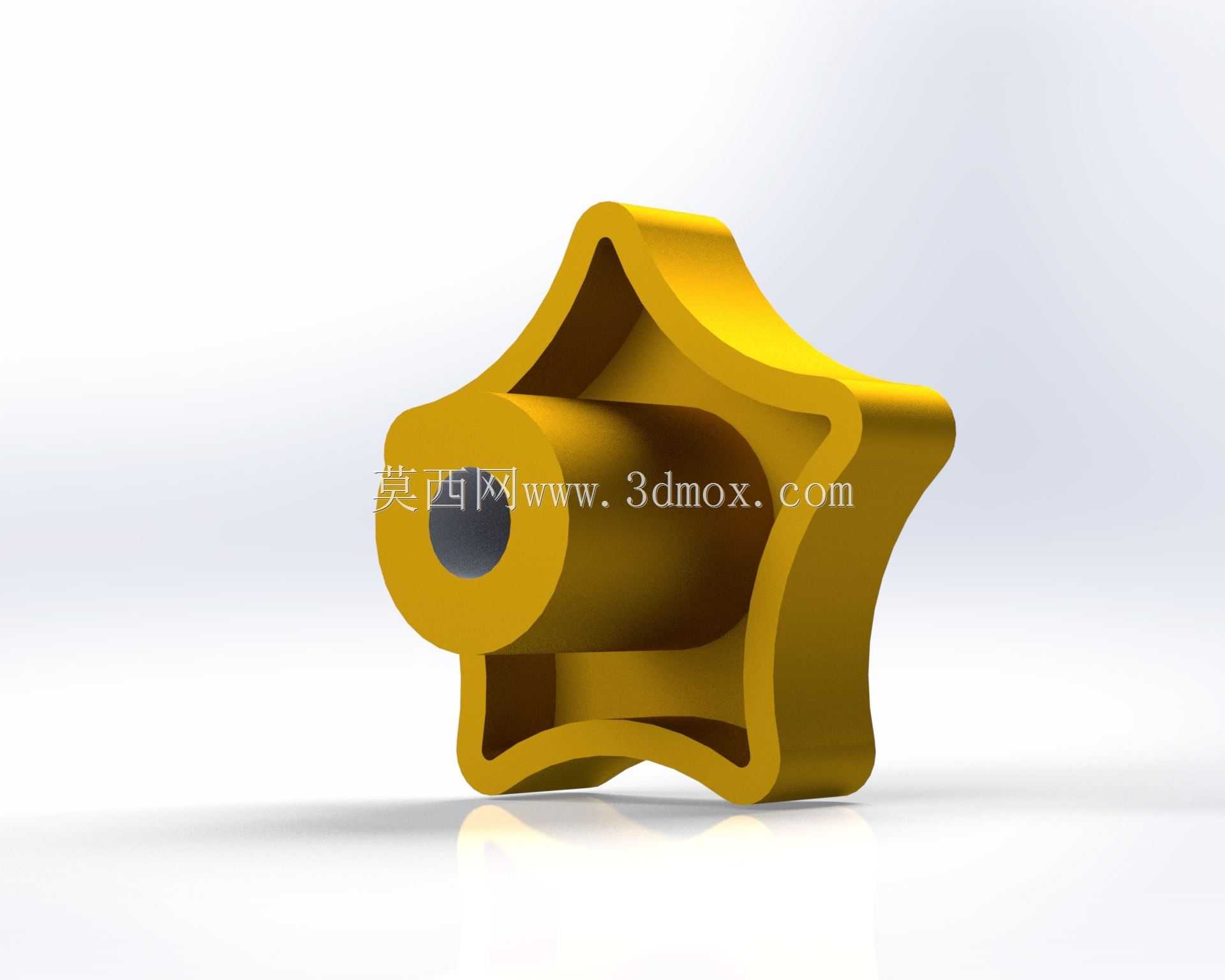

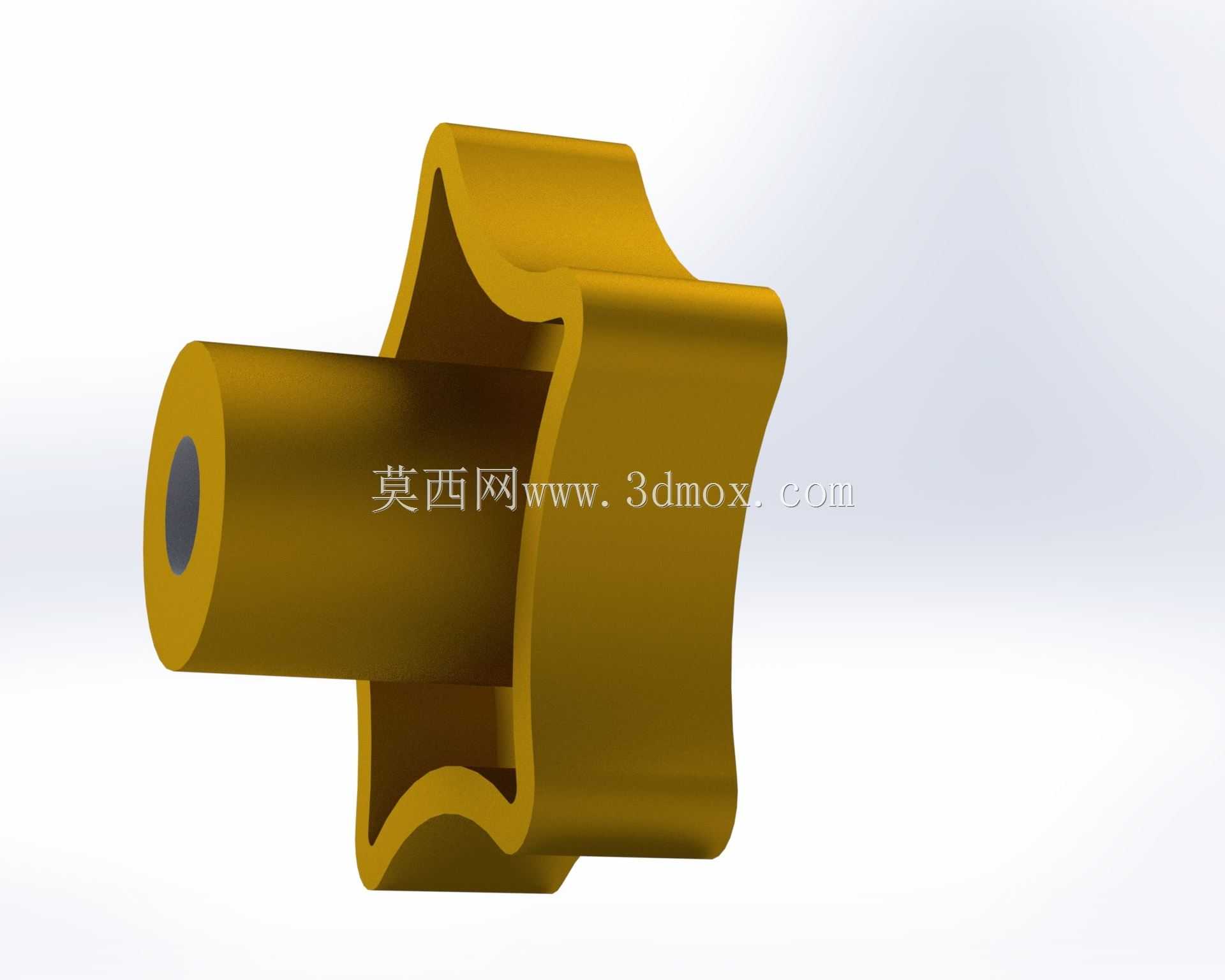

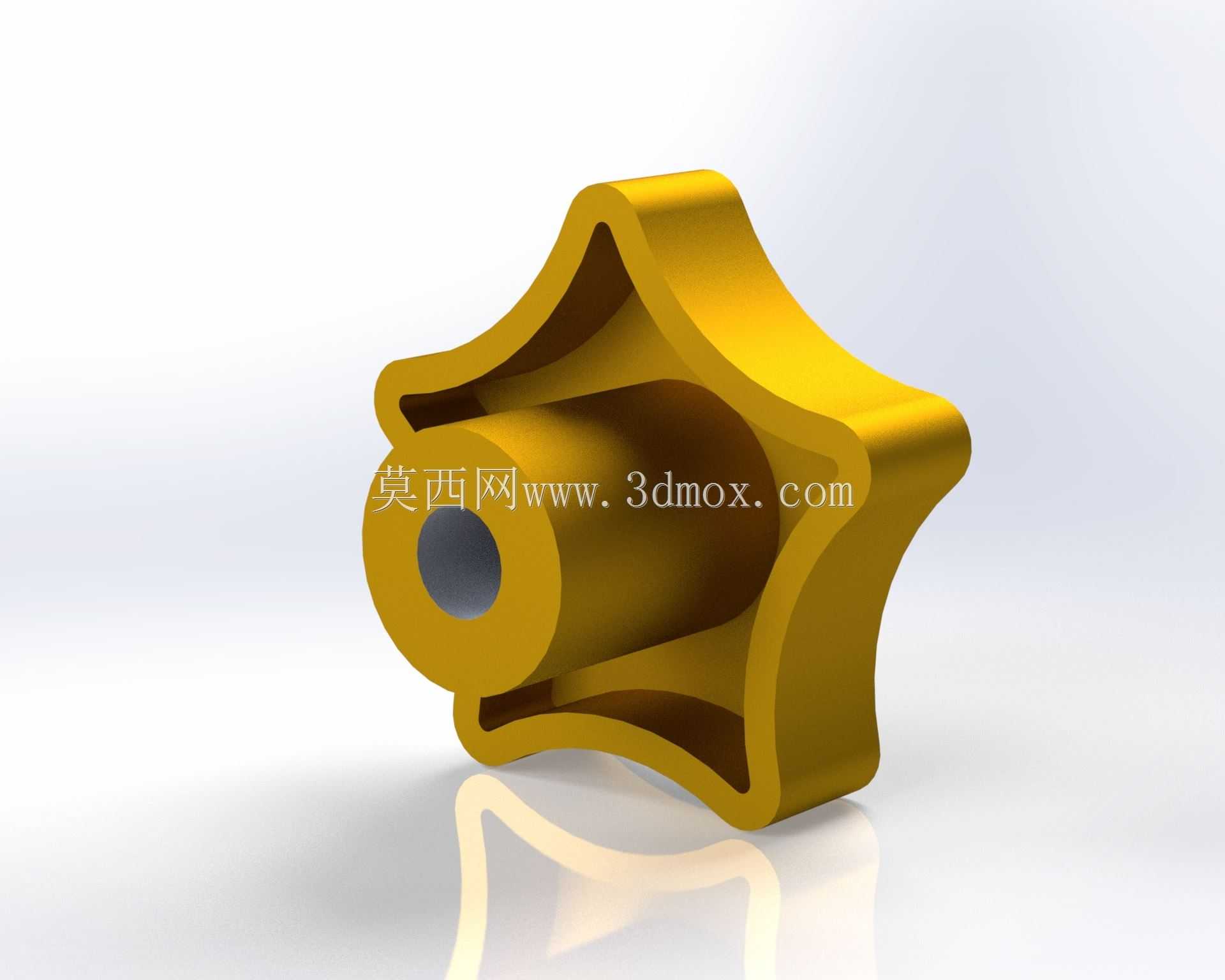

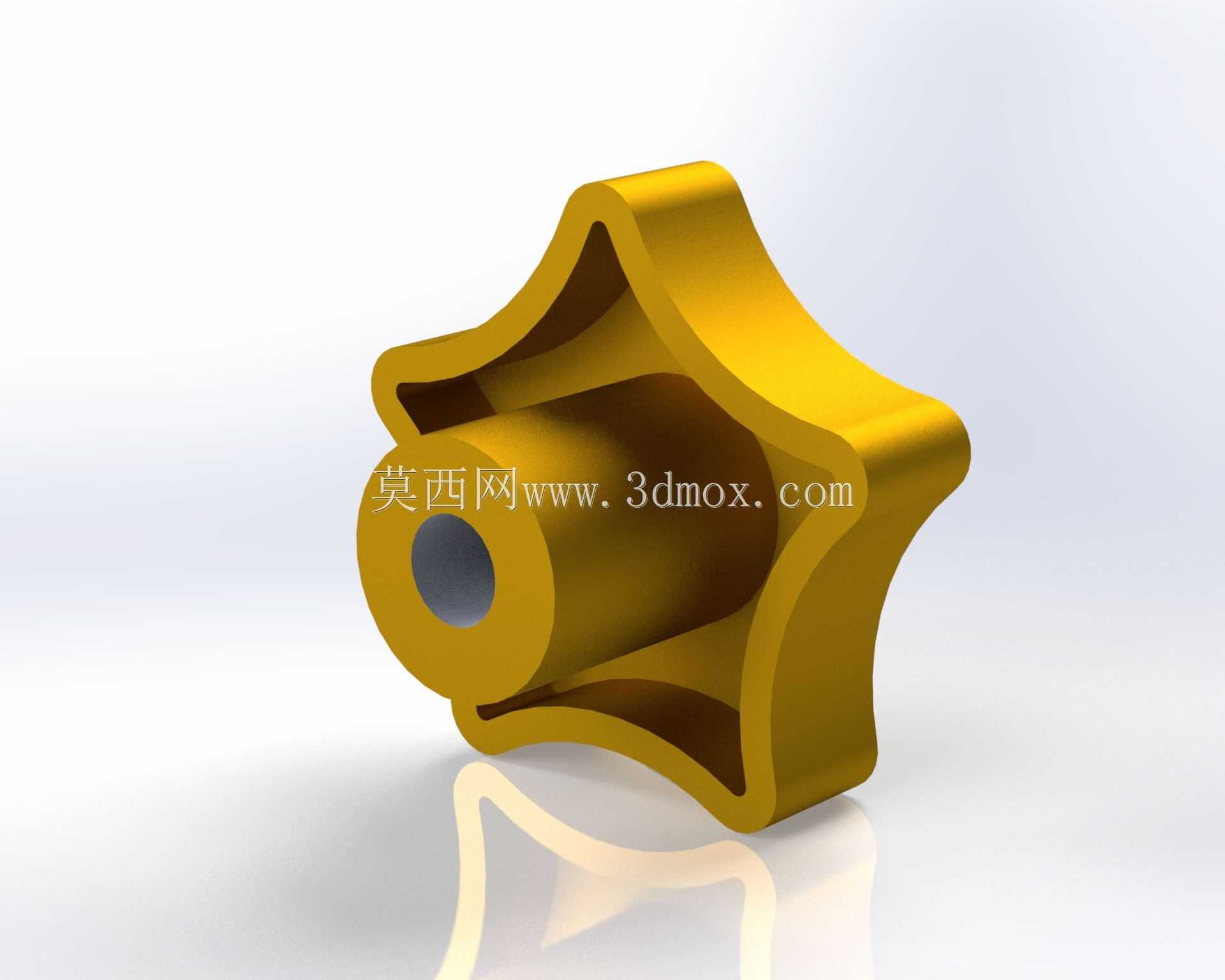

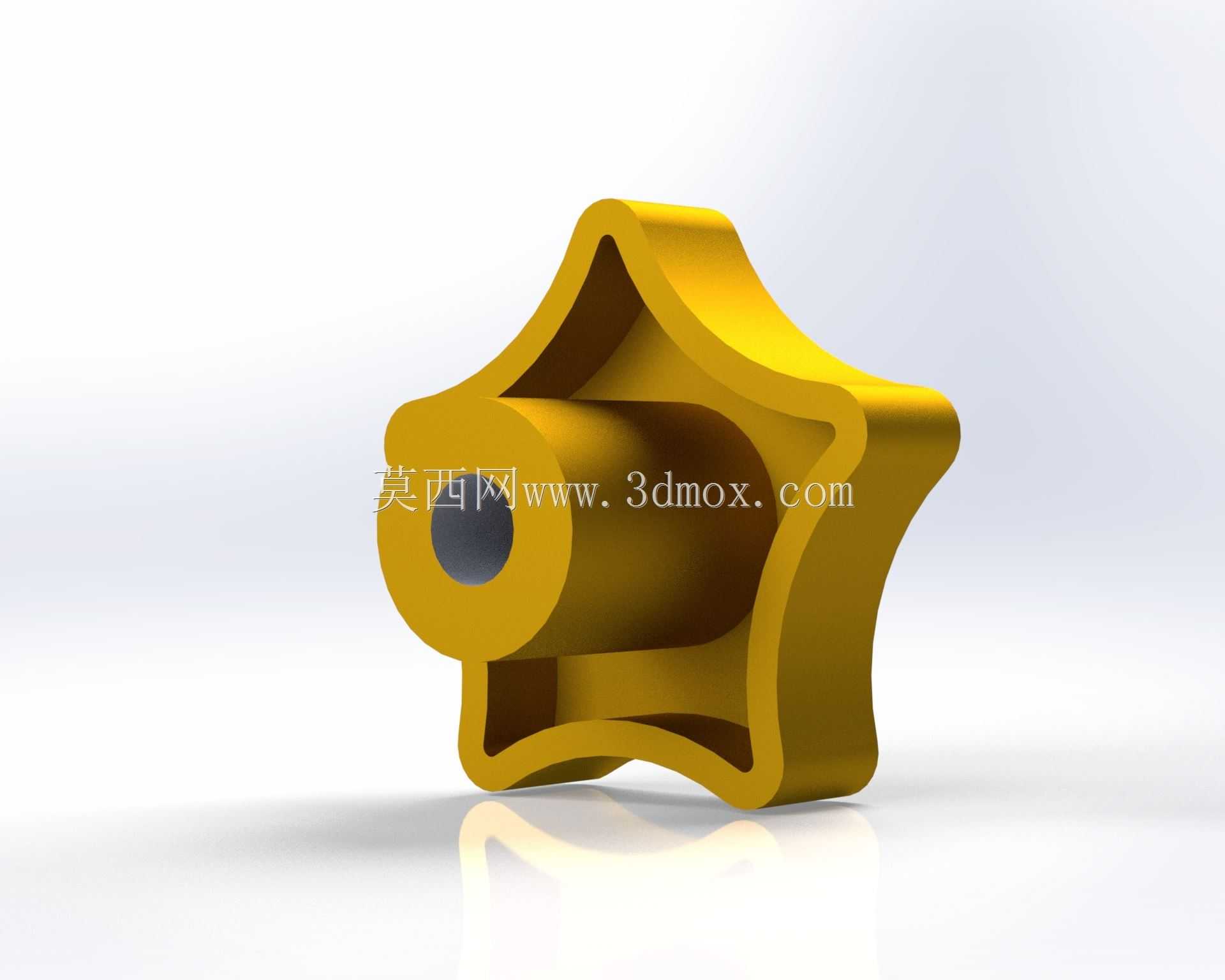

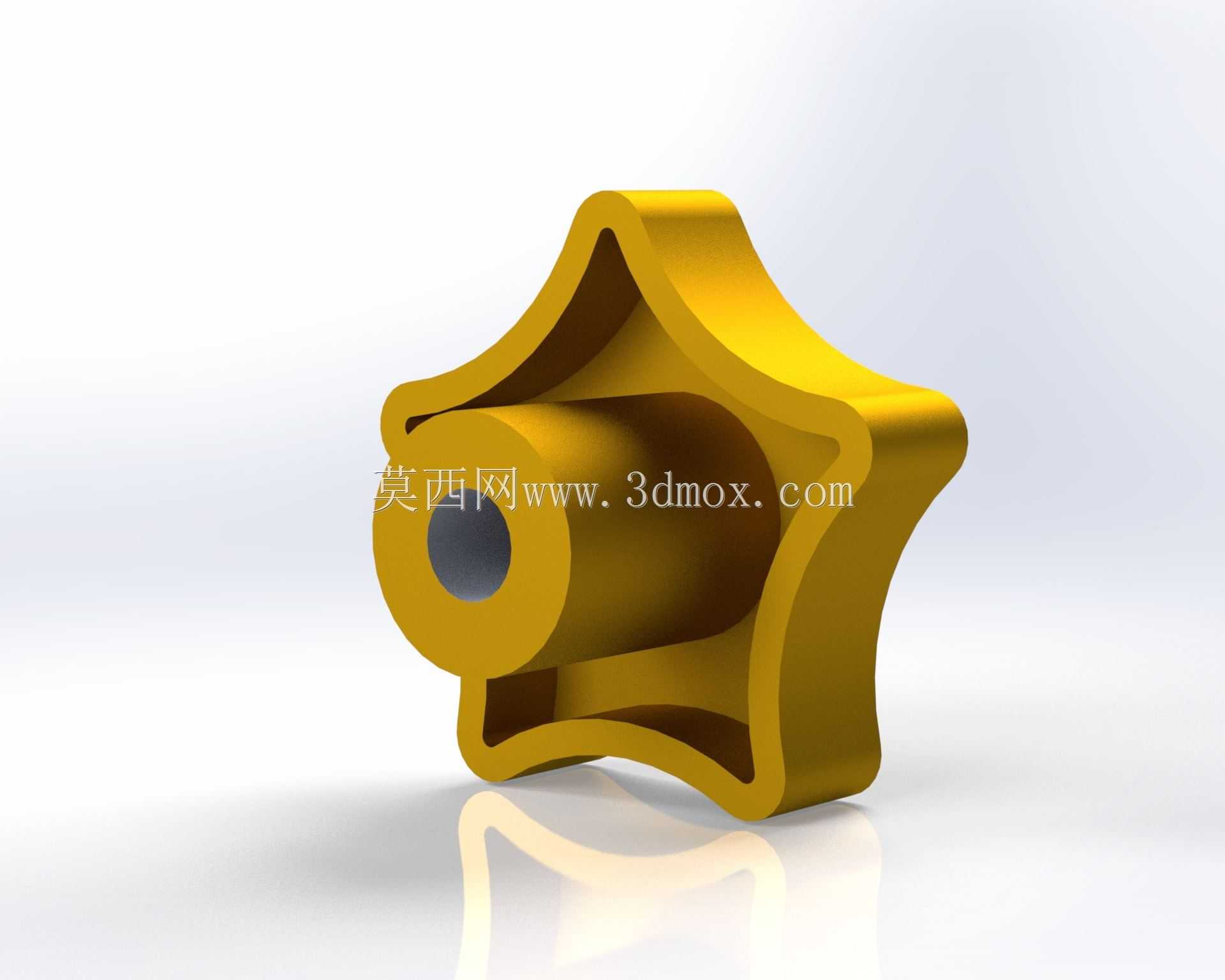

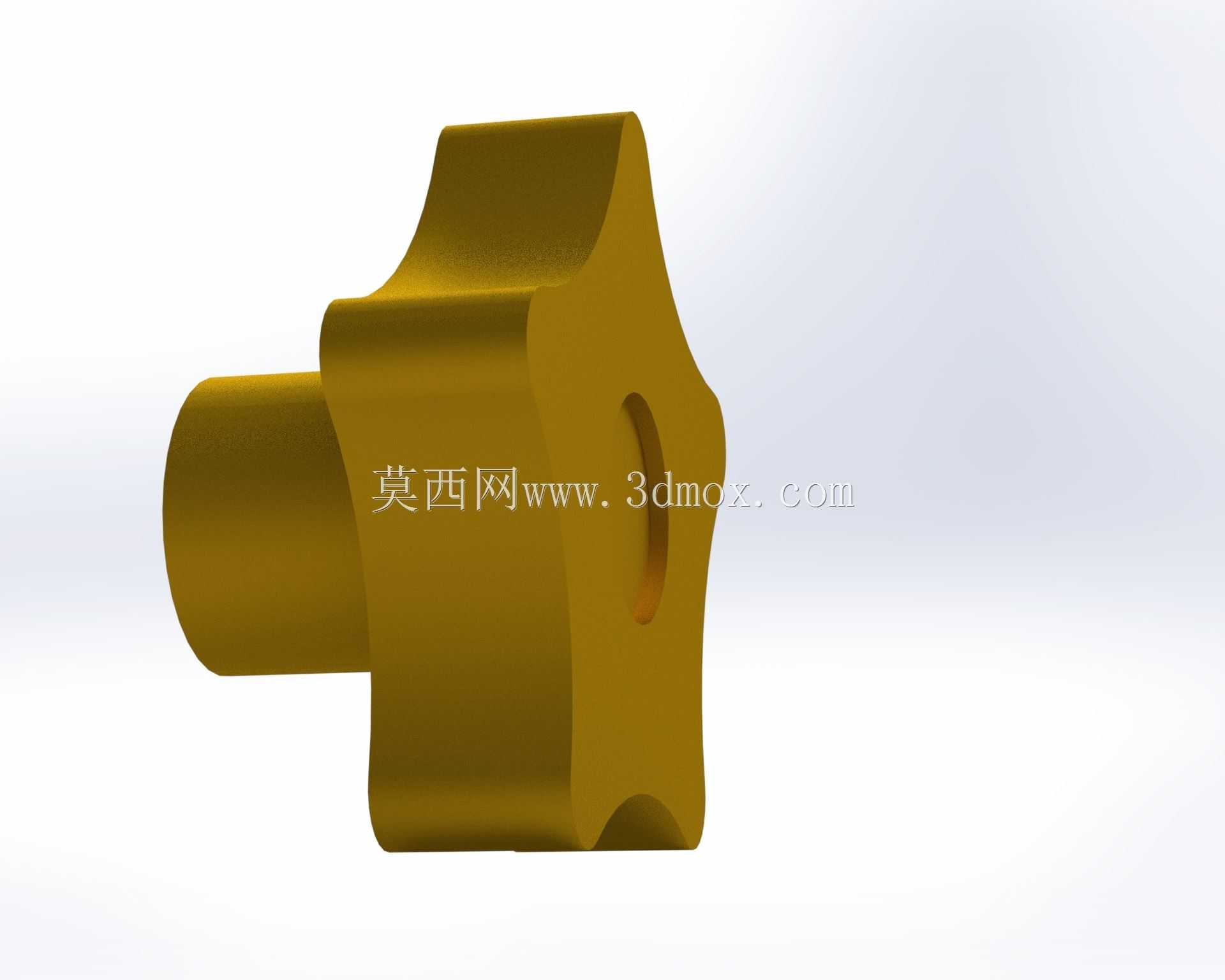

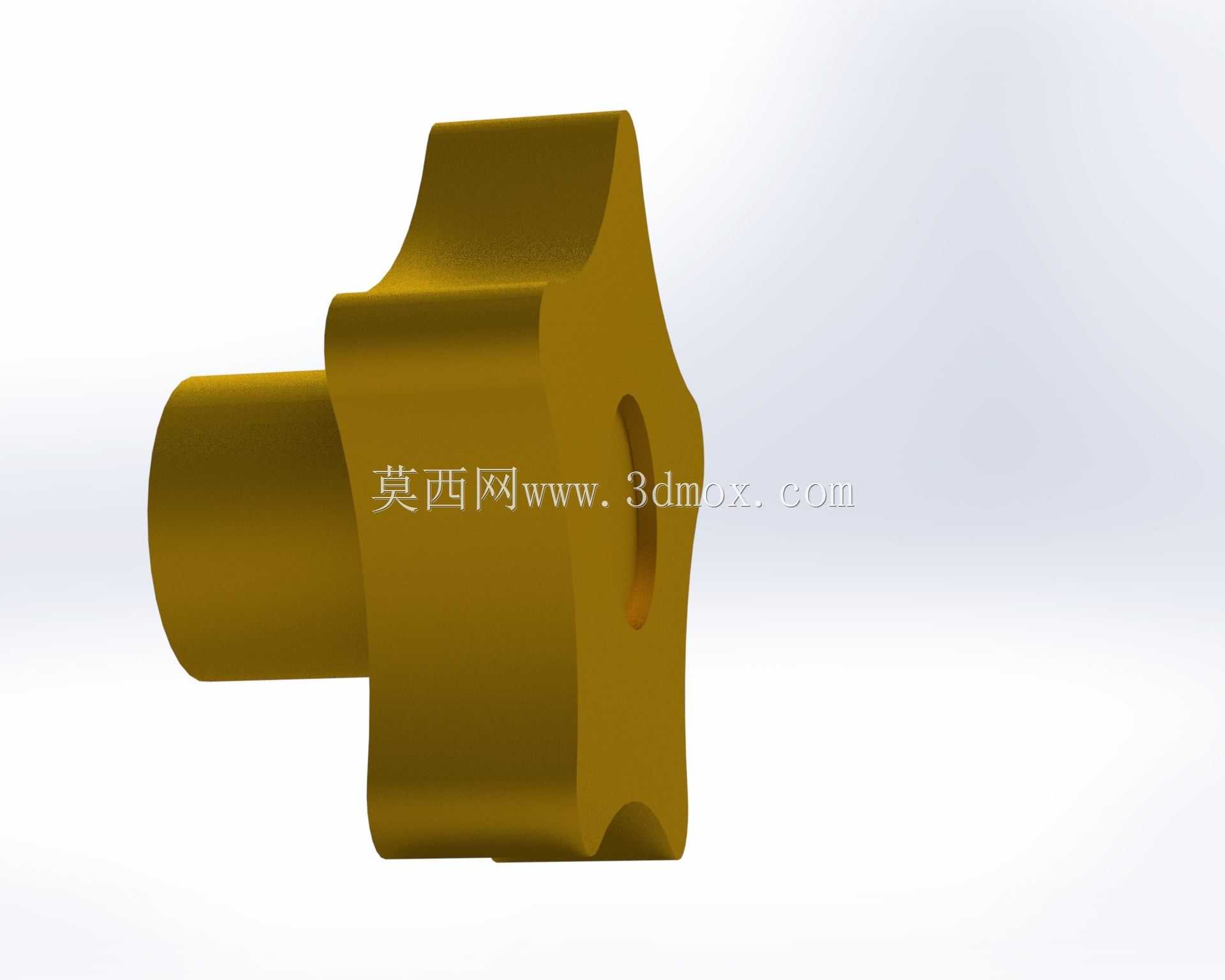

　　下部的安装柱总高度为13mm，其中与安装基体配合的定位段直径为16mm，轴向长度为12mm，柱体中心开有直径6.8mm的同轴安装孔，孔口做了1mm的倒角，方便装配时的导向对准，安装柱与星形握持段的衔接位置做了10mm直径的法兰凸台，凸台端面与安装基体表面贴合，既能保证把手安装后的垂直度，也能分散拧紧时的端面压力，避免压伤传感设备的外壳表面。整个把手的总高度为38.25mm，安装后突出设备表面的高度不会干涉周边的管线排布，在密集排布的传感模组组阵中，相邻把手之间预留的操作间隙足够，不会出现拧动一个把手时剐蹭周边部件的问题。

　　在实际选型适配时，这款把手的安装孔可以根据配套传感轴的直径做小幅公差调整，配合紧定螺钉或者过盈压装的方式，就能和调节轴实现可靠连接，不需要额外设计复杂的连接结构。不同于塑料材质的调节把手，铜质结构的抗老化性能更强，在有一定温度波动的设备旁长期使用，不会出现材质脆化、握力断裂的问题，五角的对称结构也让操作人员不需要刻意对准施力位置，任意角度下都能找到合适的握持点位，快速完成调节动作，对于需要频繁校准参数的传感检测工位来说，这种设计能有效降低操作人员的反复操作疲劳，提升日常调校的效率。

　　从建模细节来看，这款结构的所有过渡圆角都做了统一的工艺考量，没有出现应力集中的直角衔接位置，不管是采用黄铜棒料数控车铣加工，还是采用熔模铸造后做精整加工，都能实现较高的加工良率，不需要额外做复杂的工装夹具就能完成批量生产。安装柱的端面与中心孔的垂直度公差可以控制在0.02mm以内，保证装配后把手转动时没有偏摆，调节时的力矩传递均匀，不会出现局部卡滞的情况，对于精度要求较高的传感参数调节场景，这种稳定的结构能保证调节量的线性传递，避免因为把手旷量导致的参数调节偏差。
