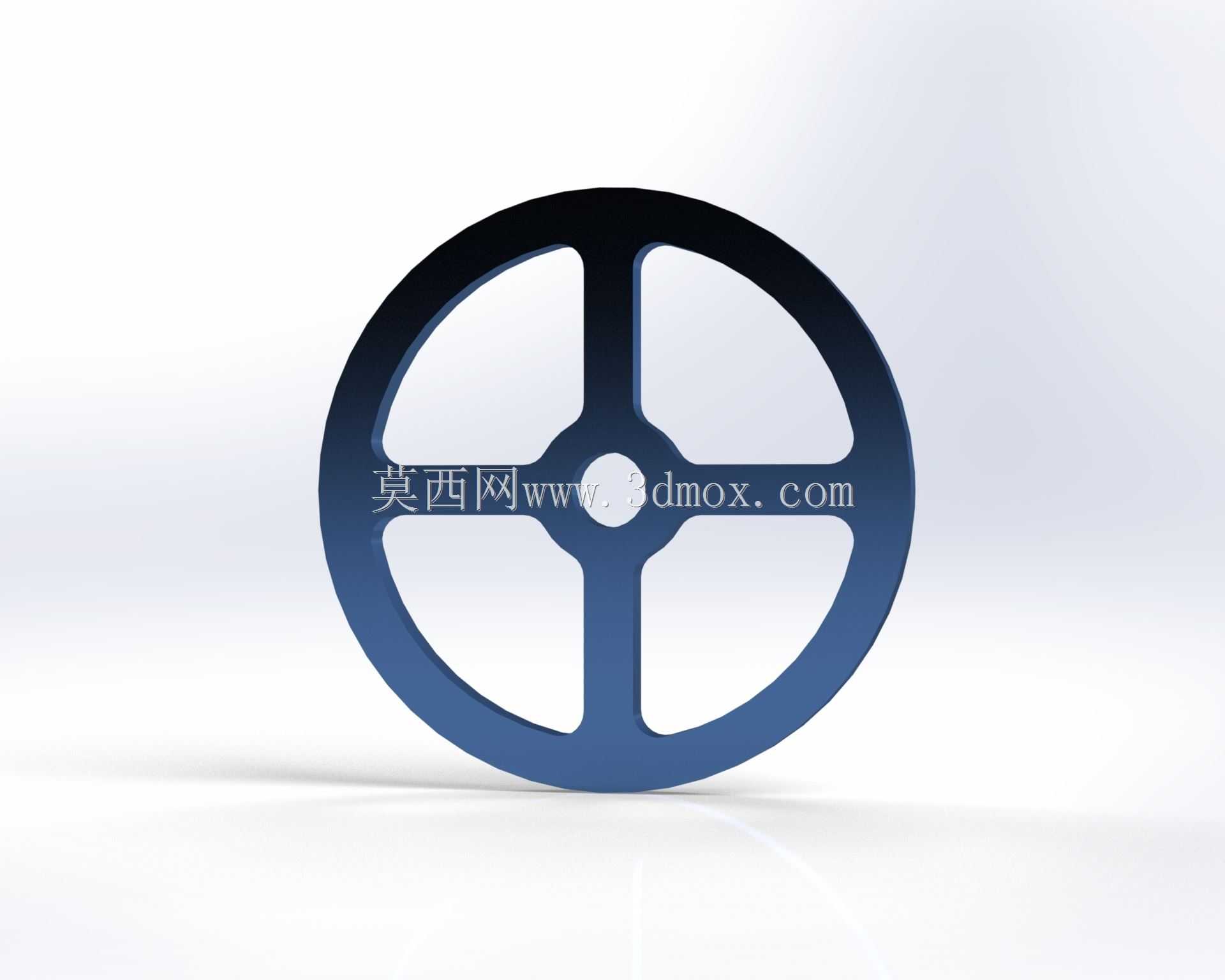

轮辐式储能飞轮机械结构设计

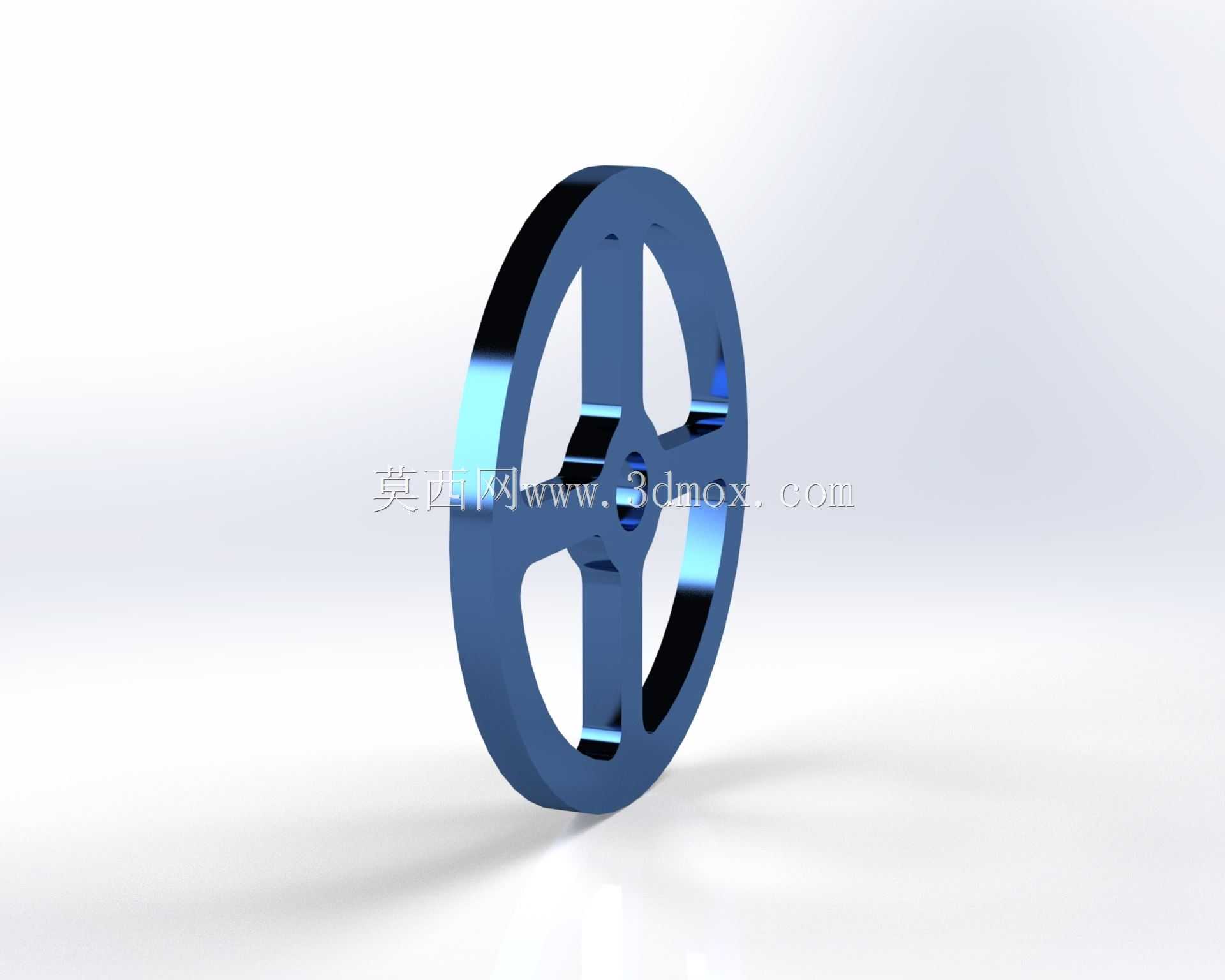

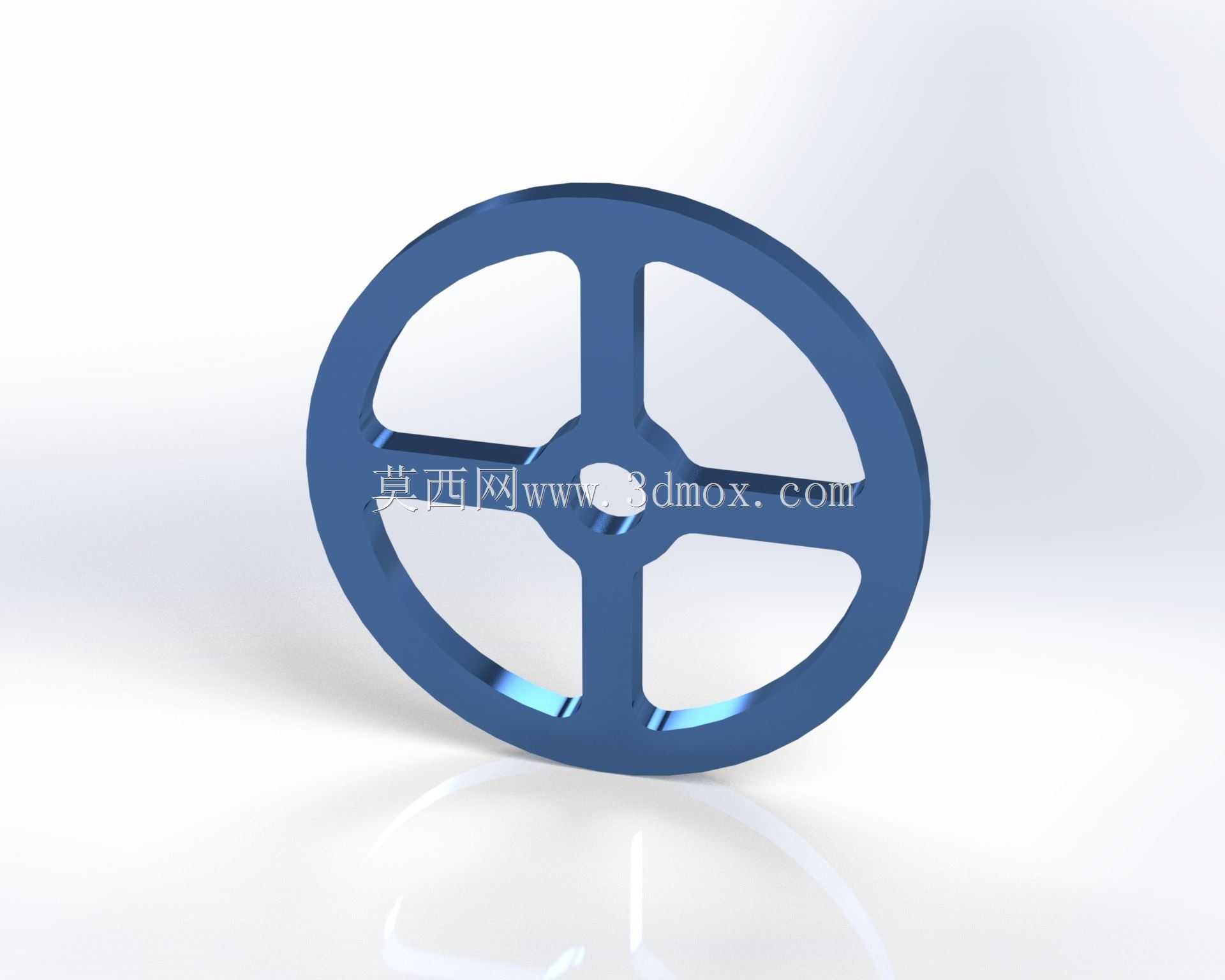

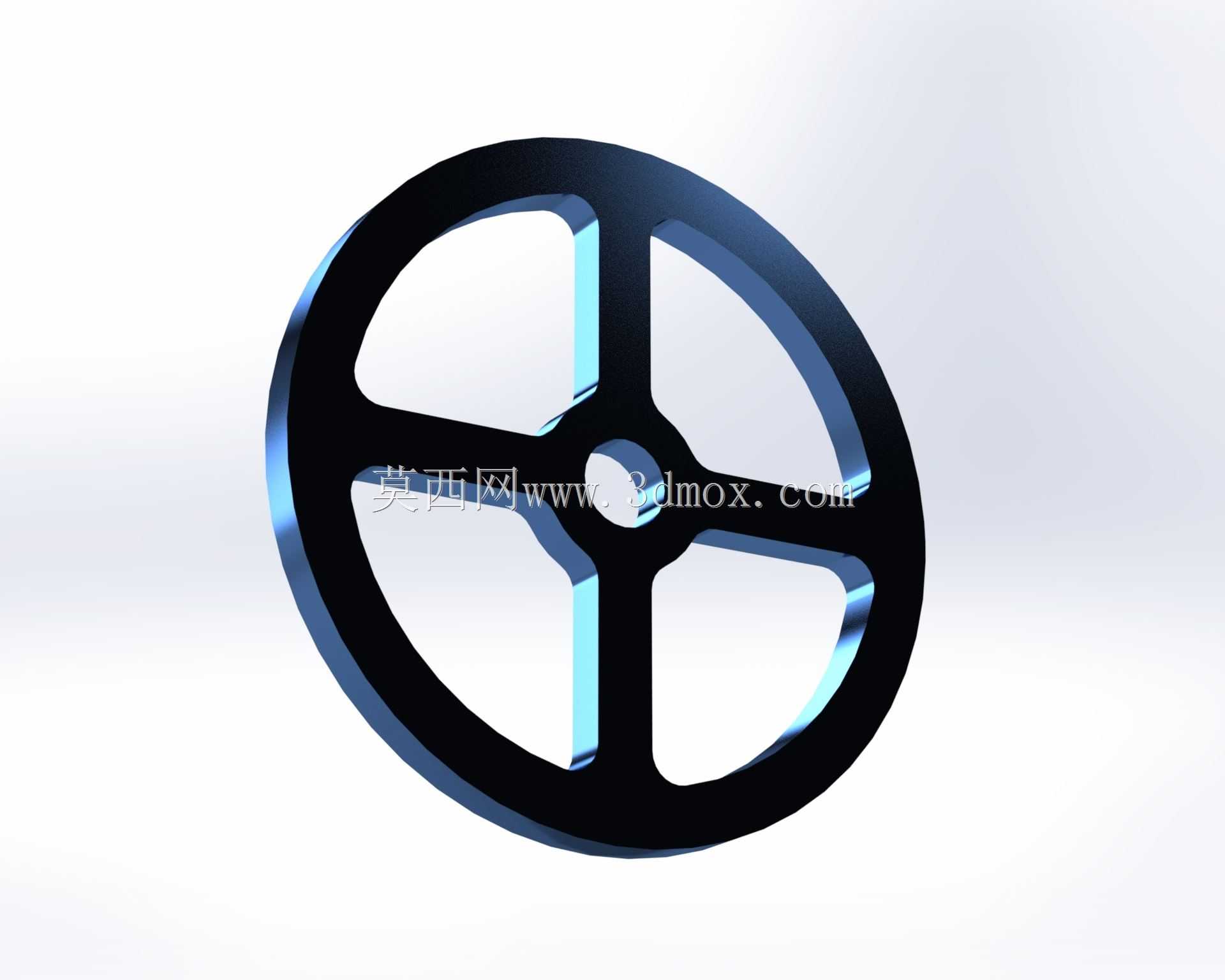

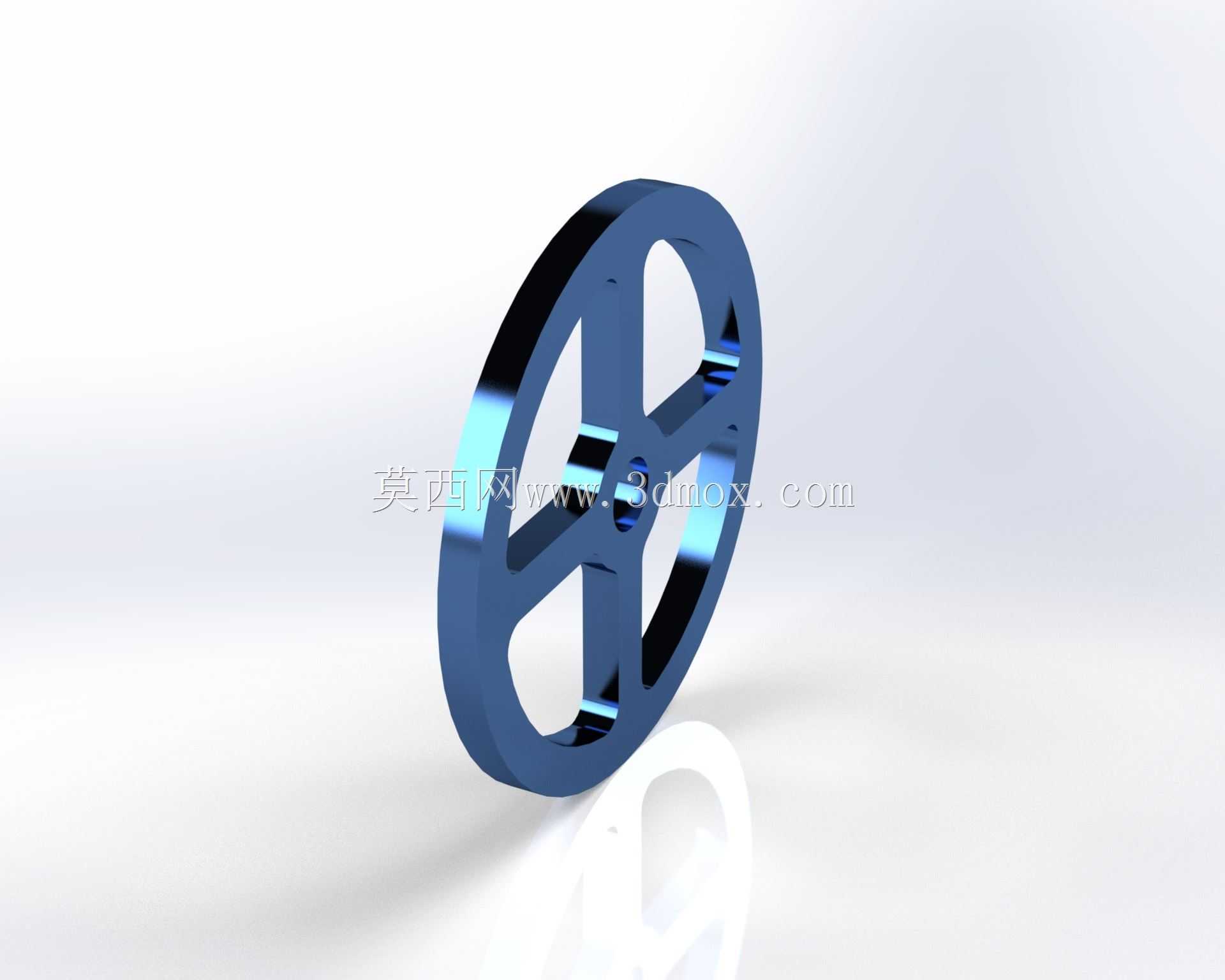

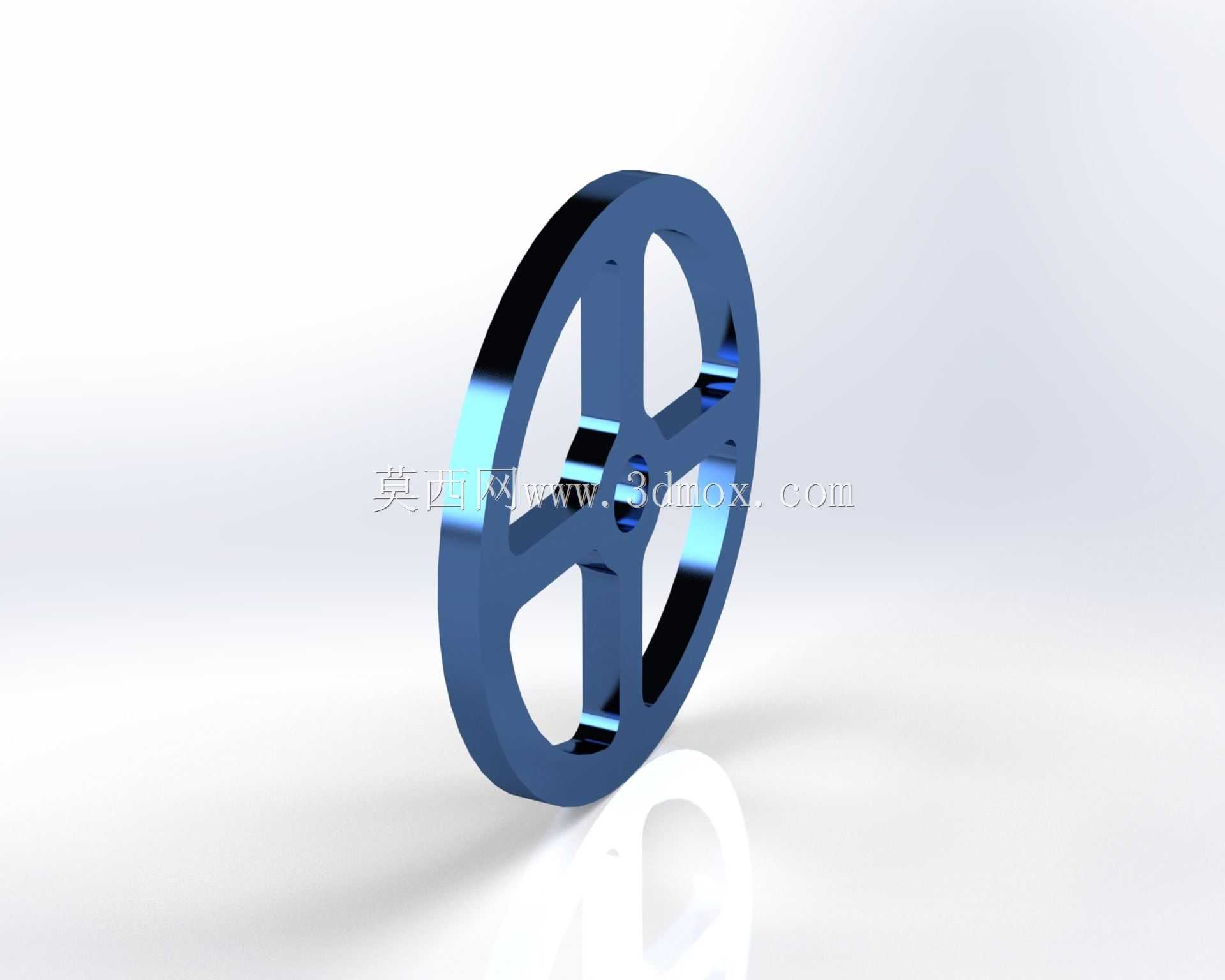

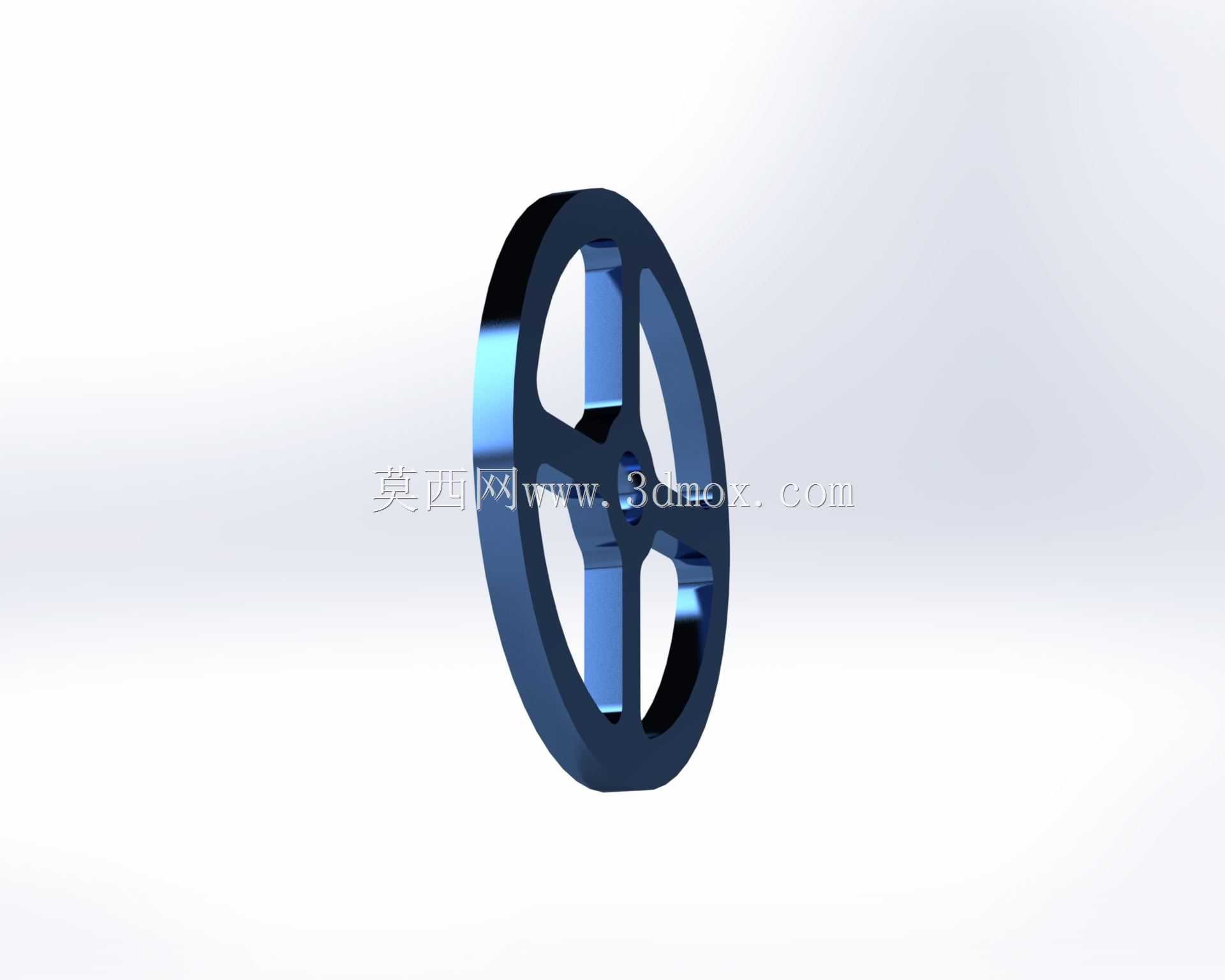

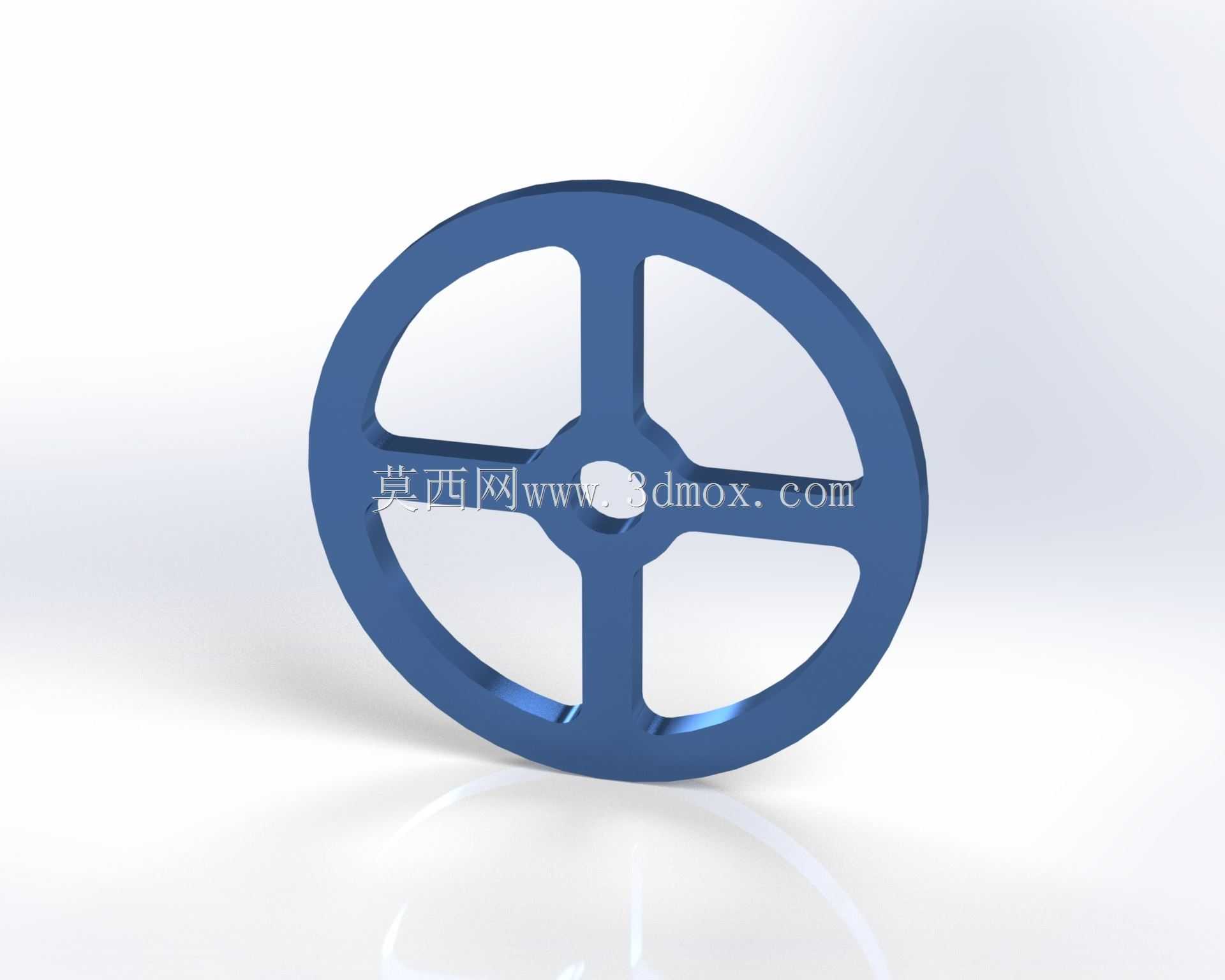

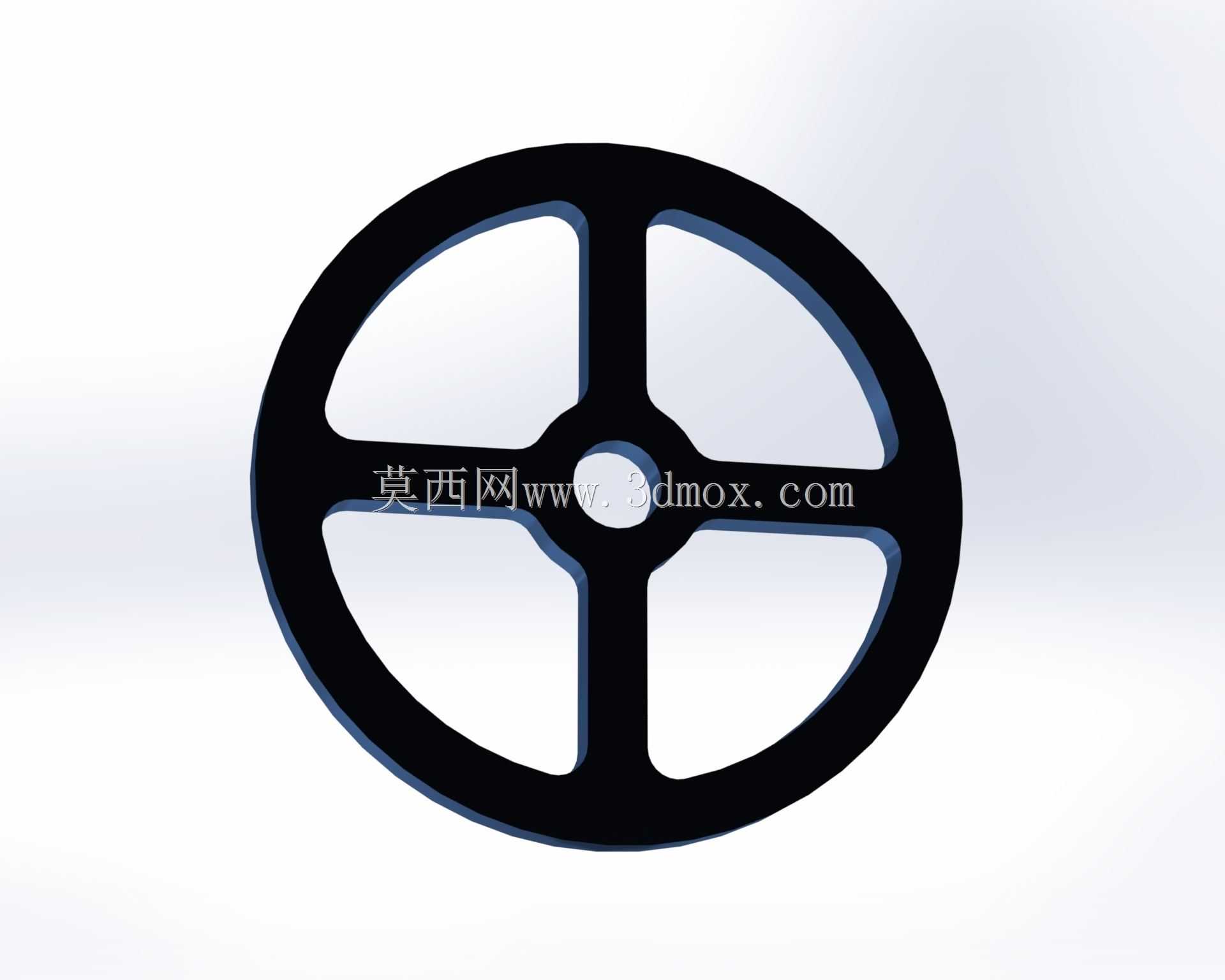

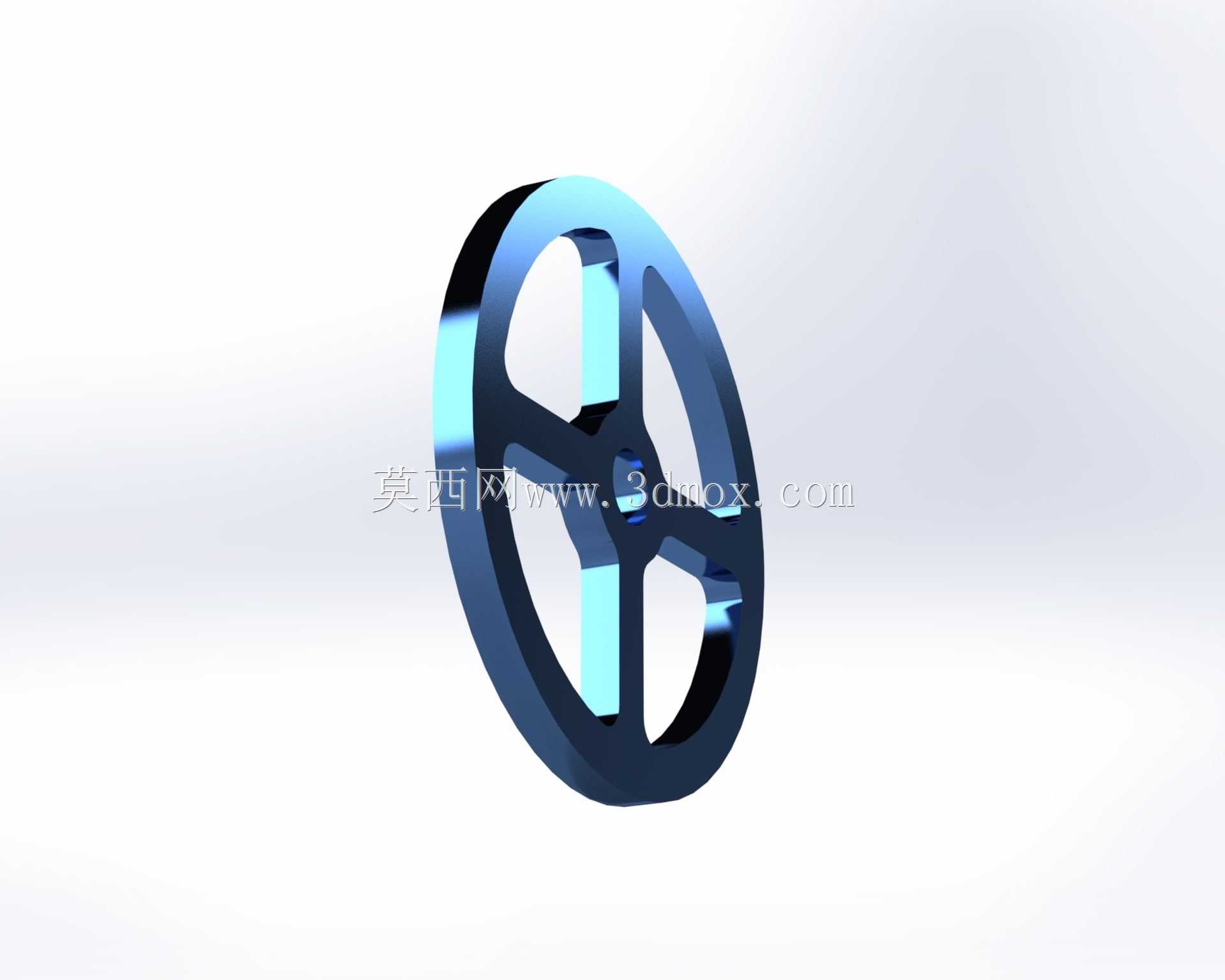

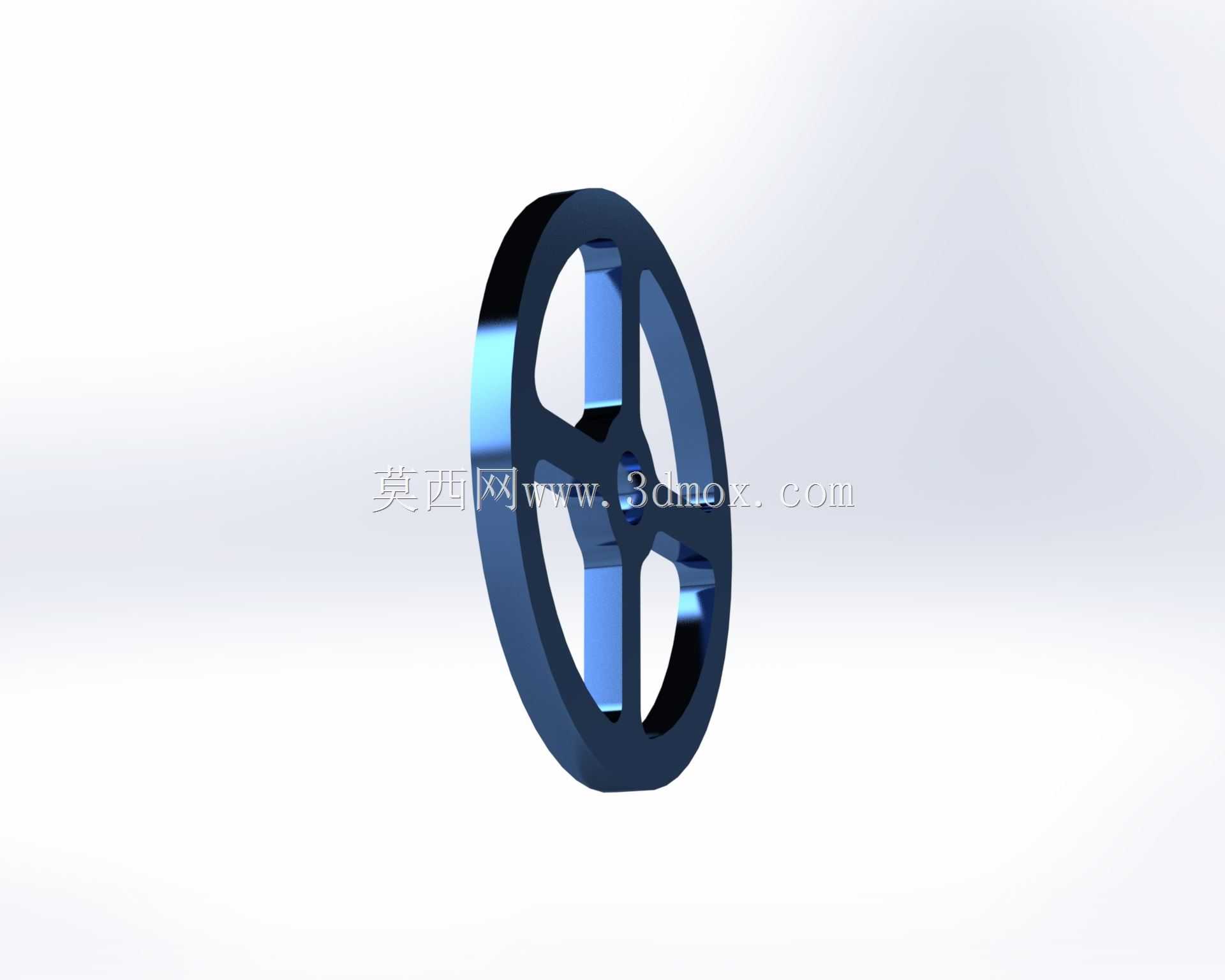

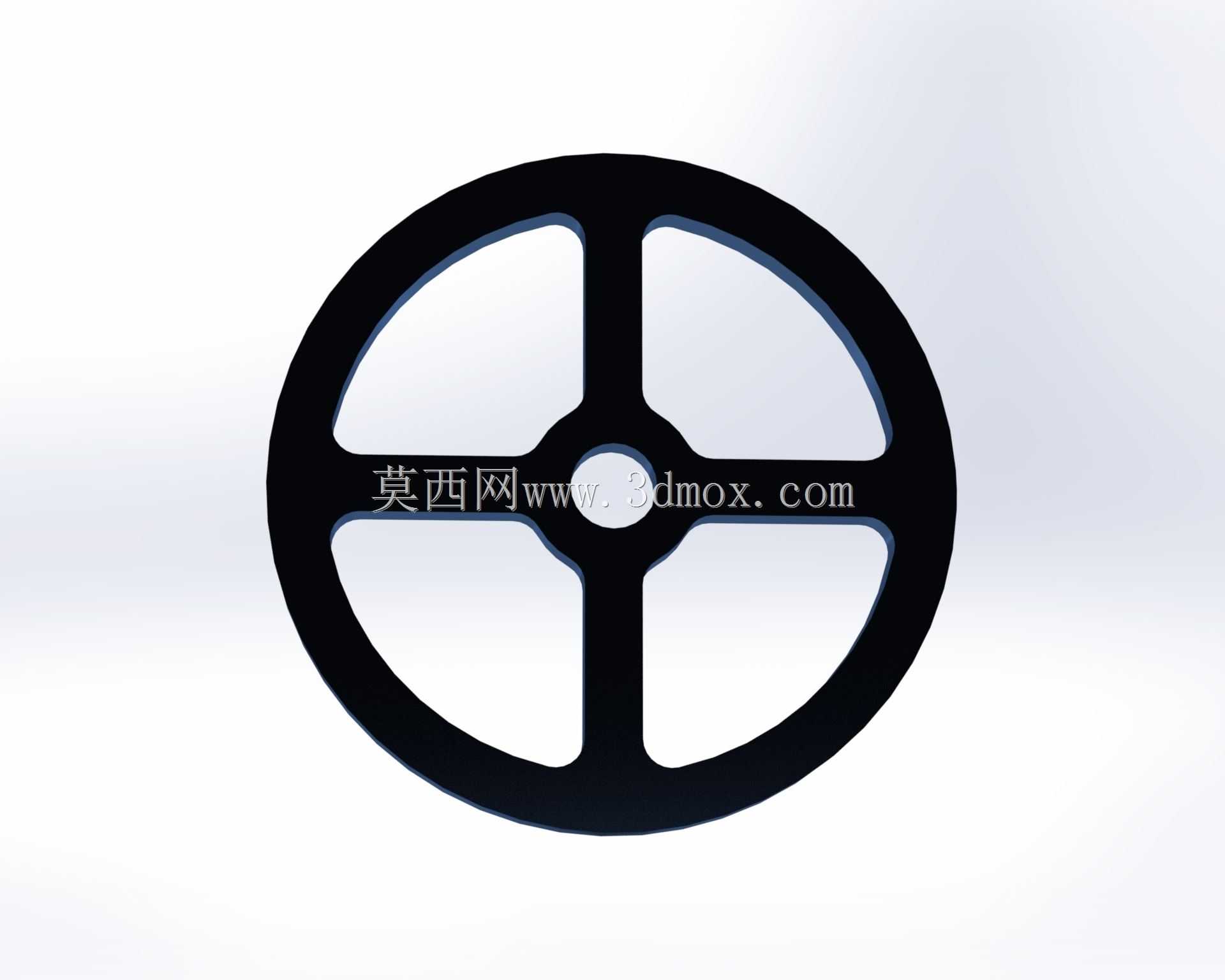

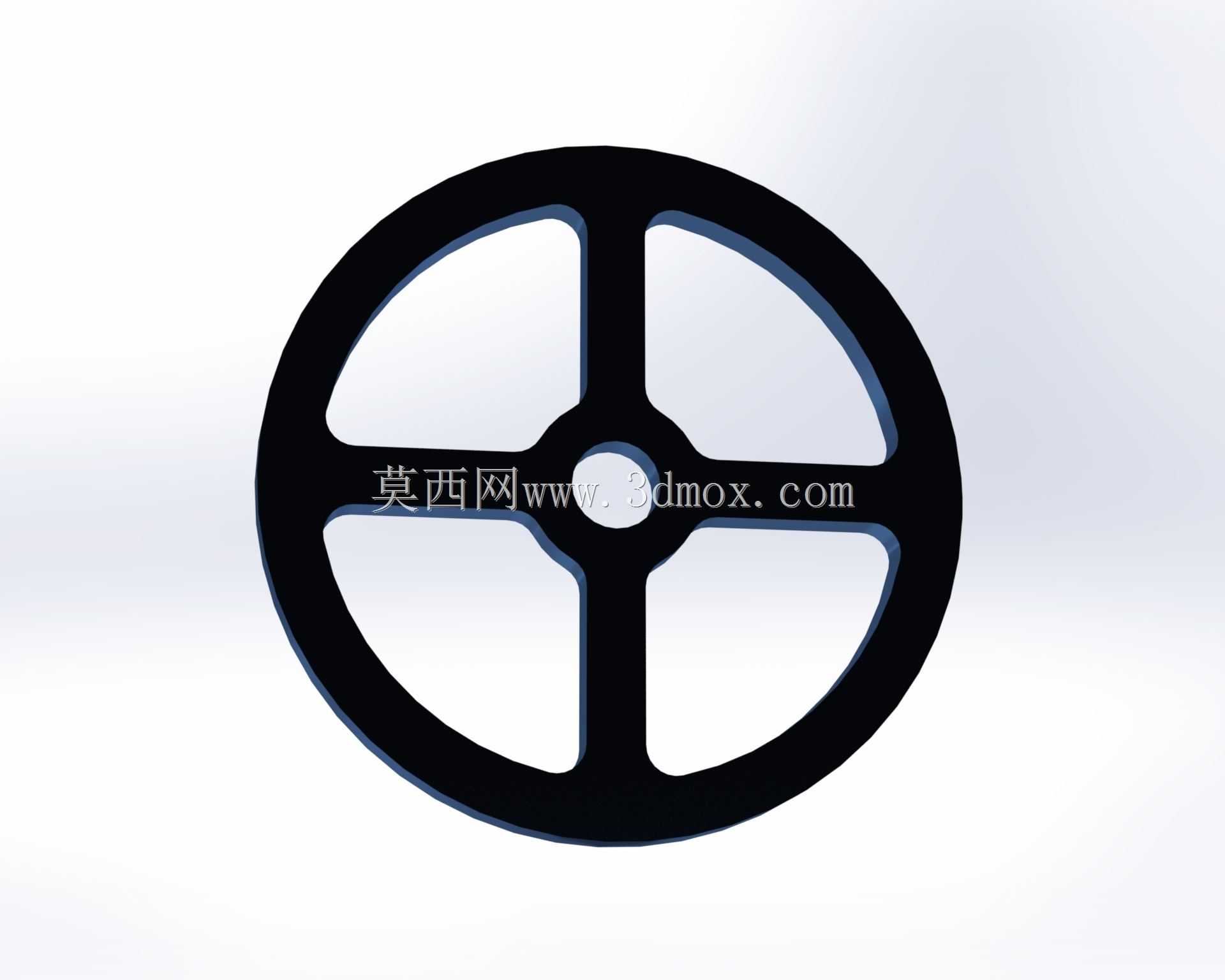

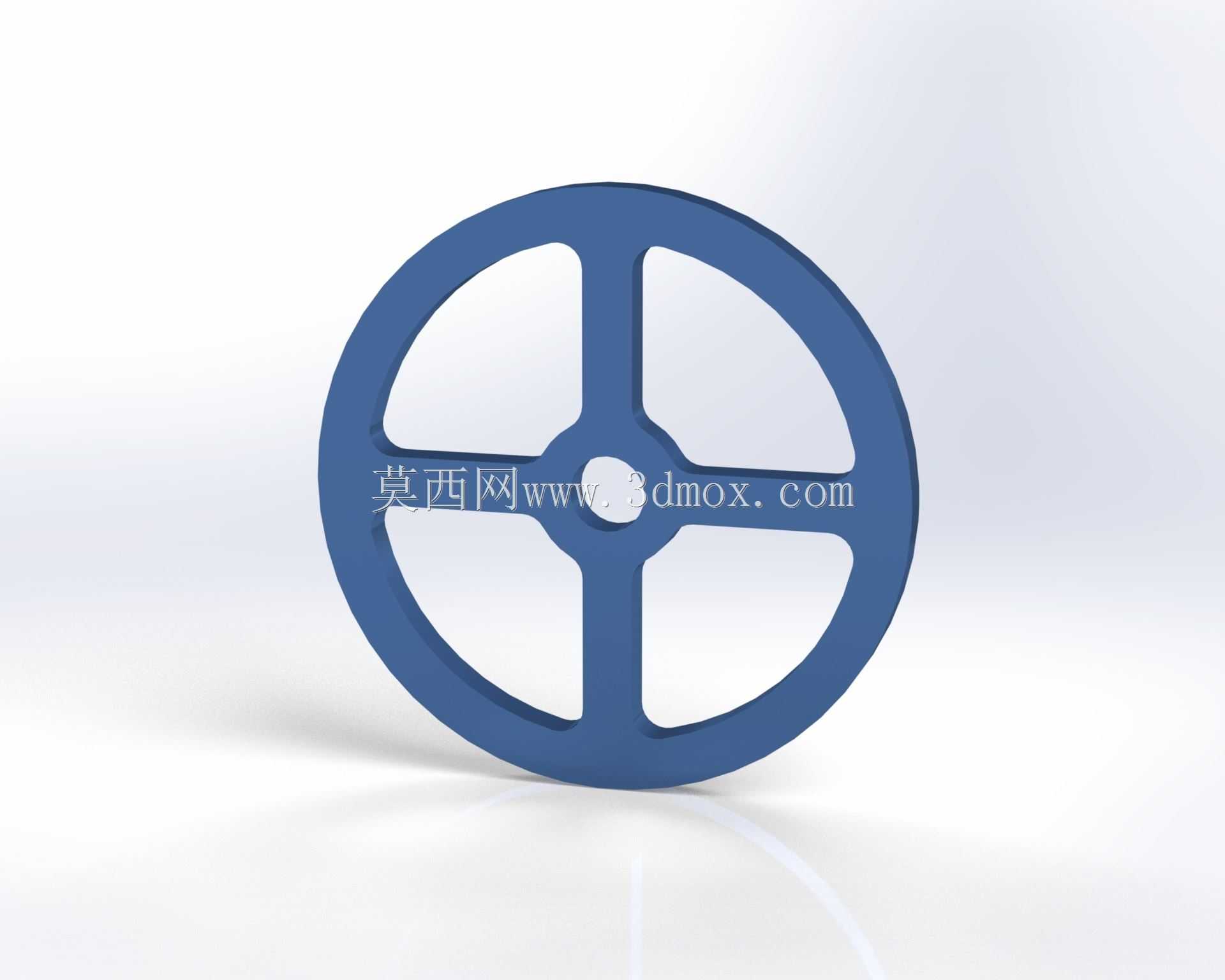

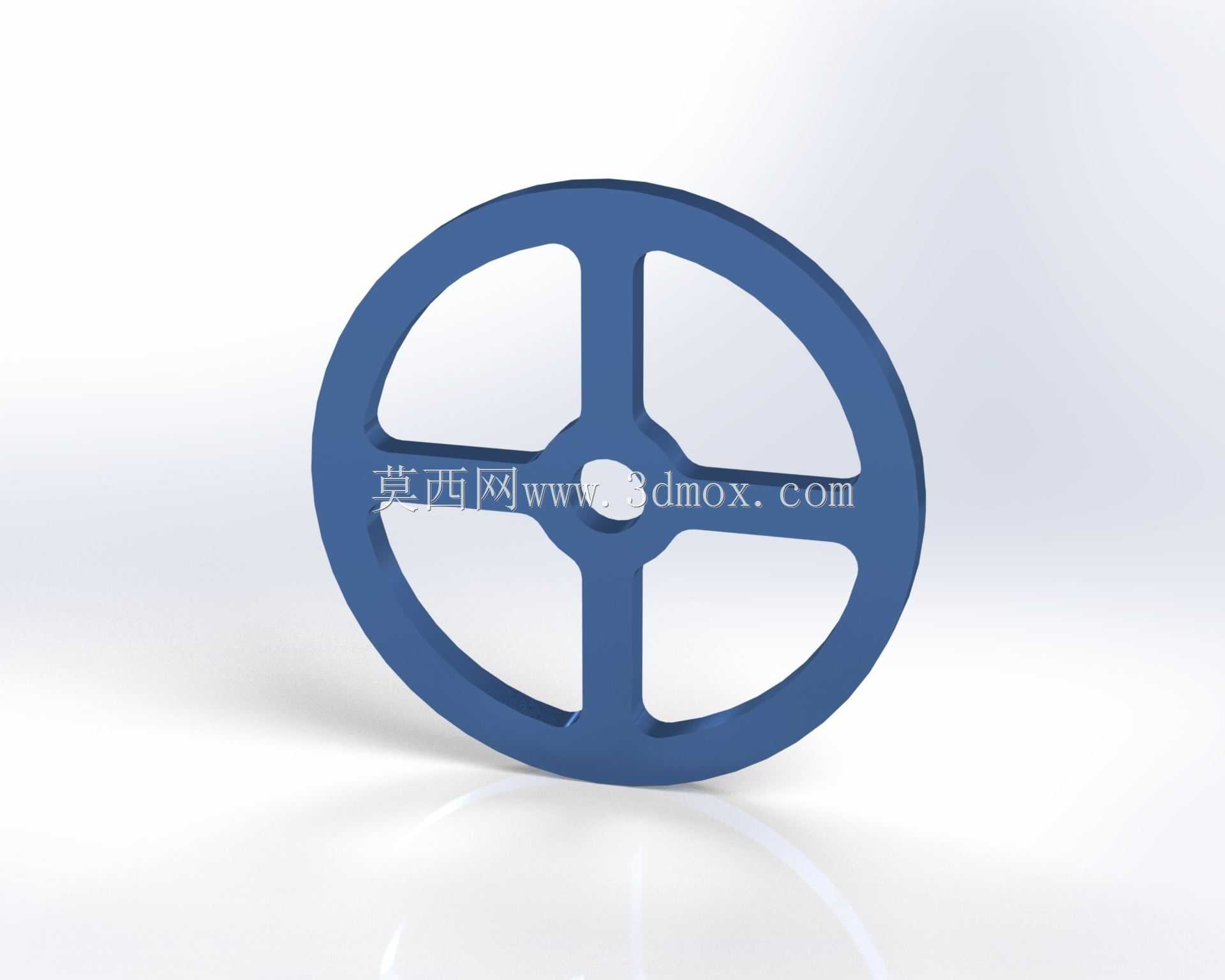

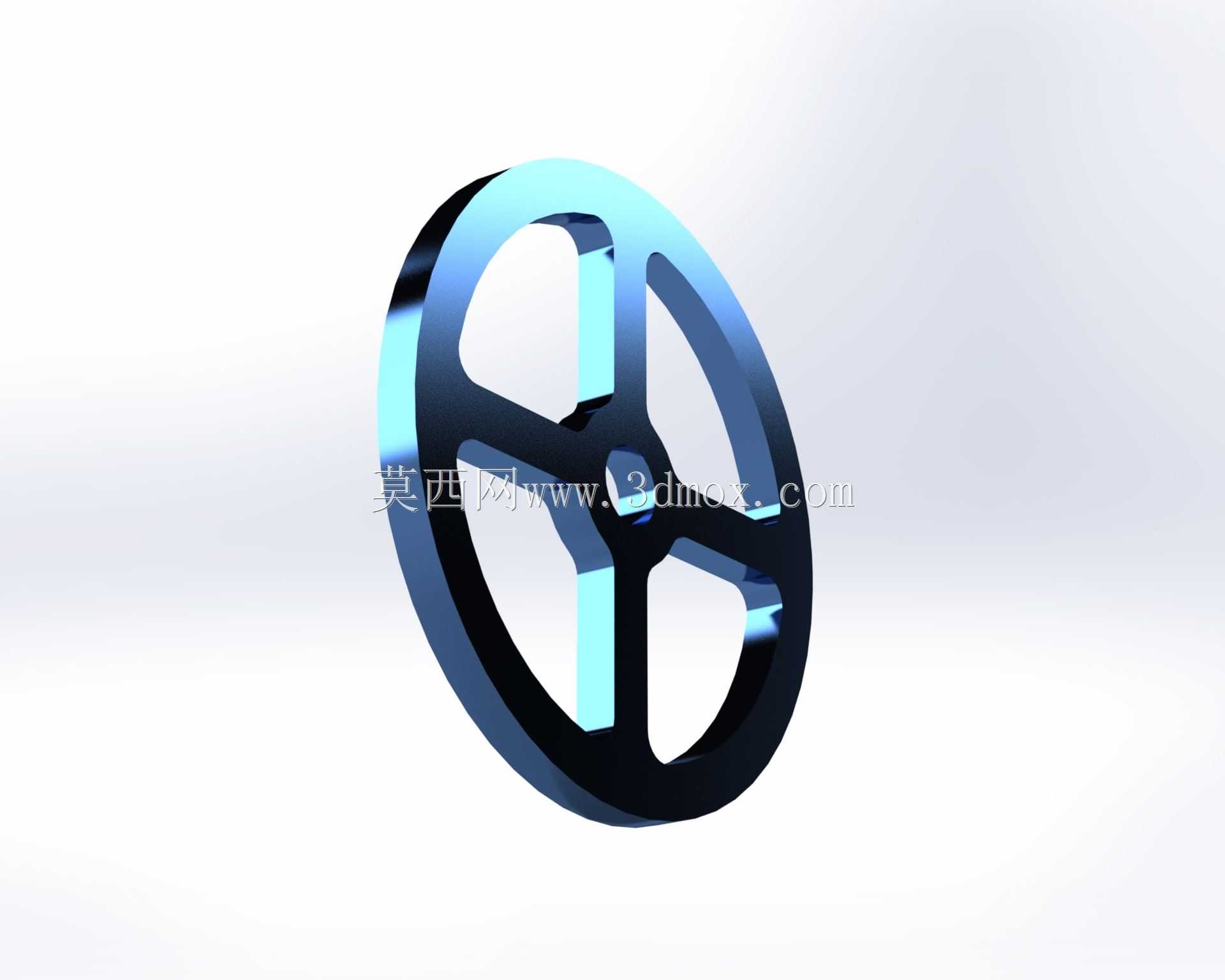

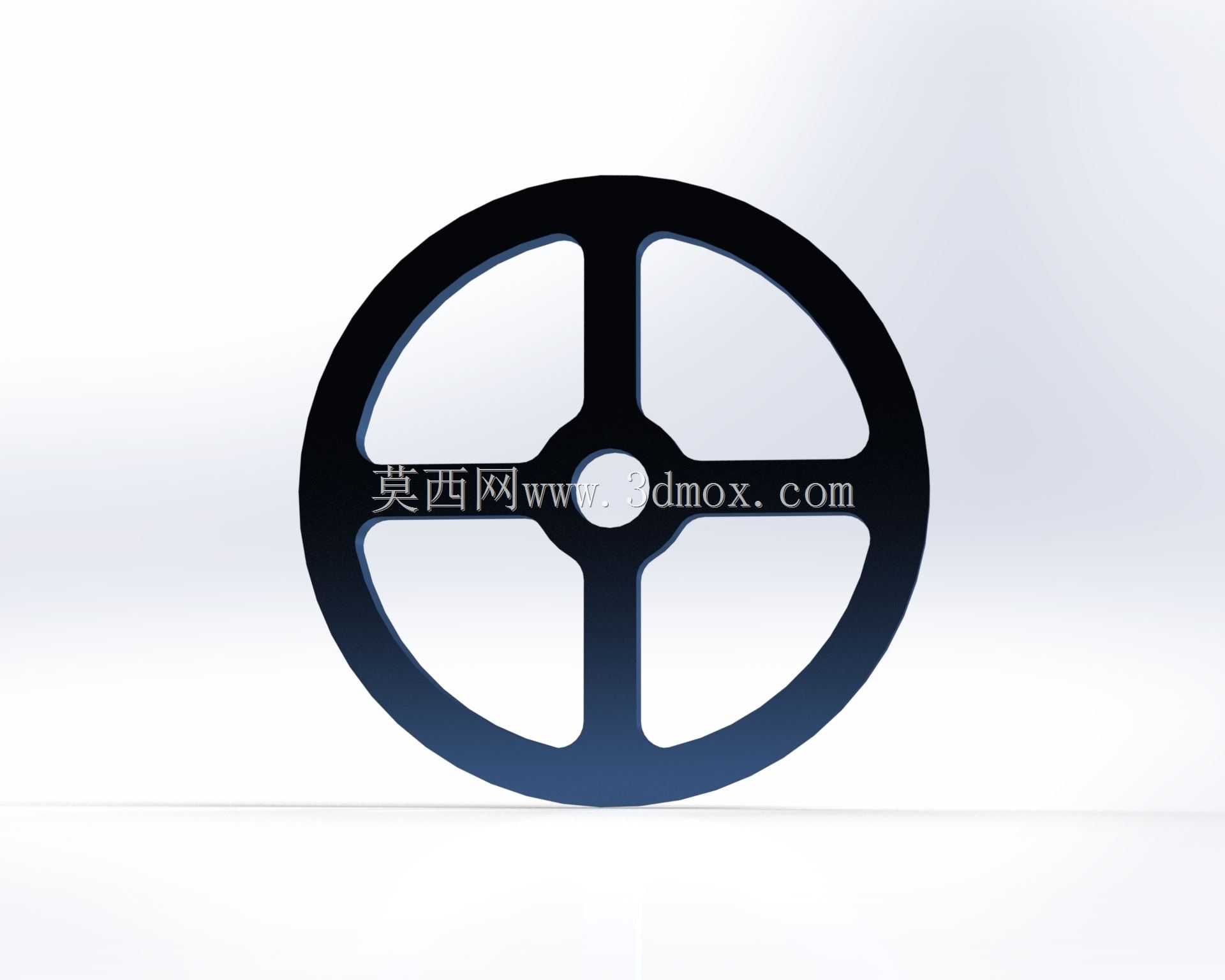

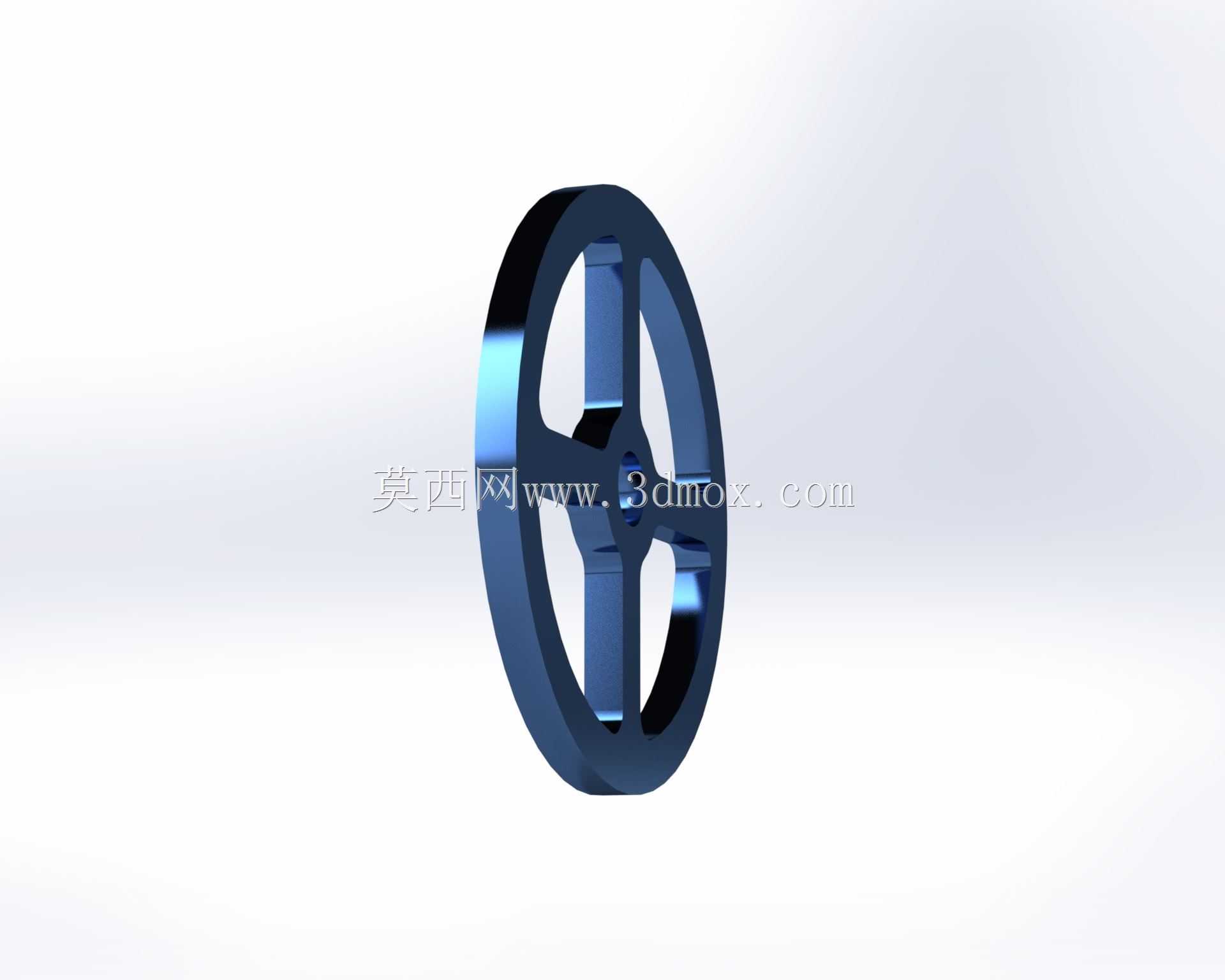

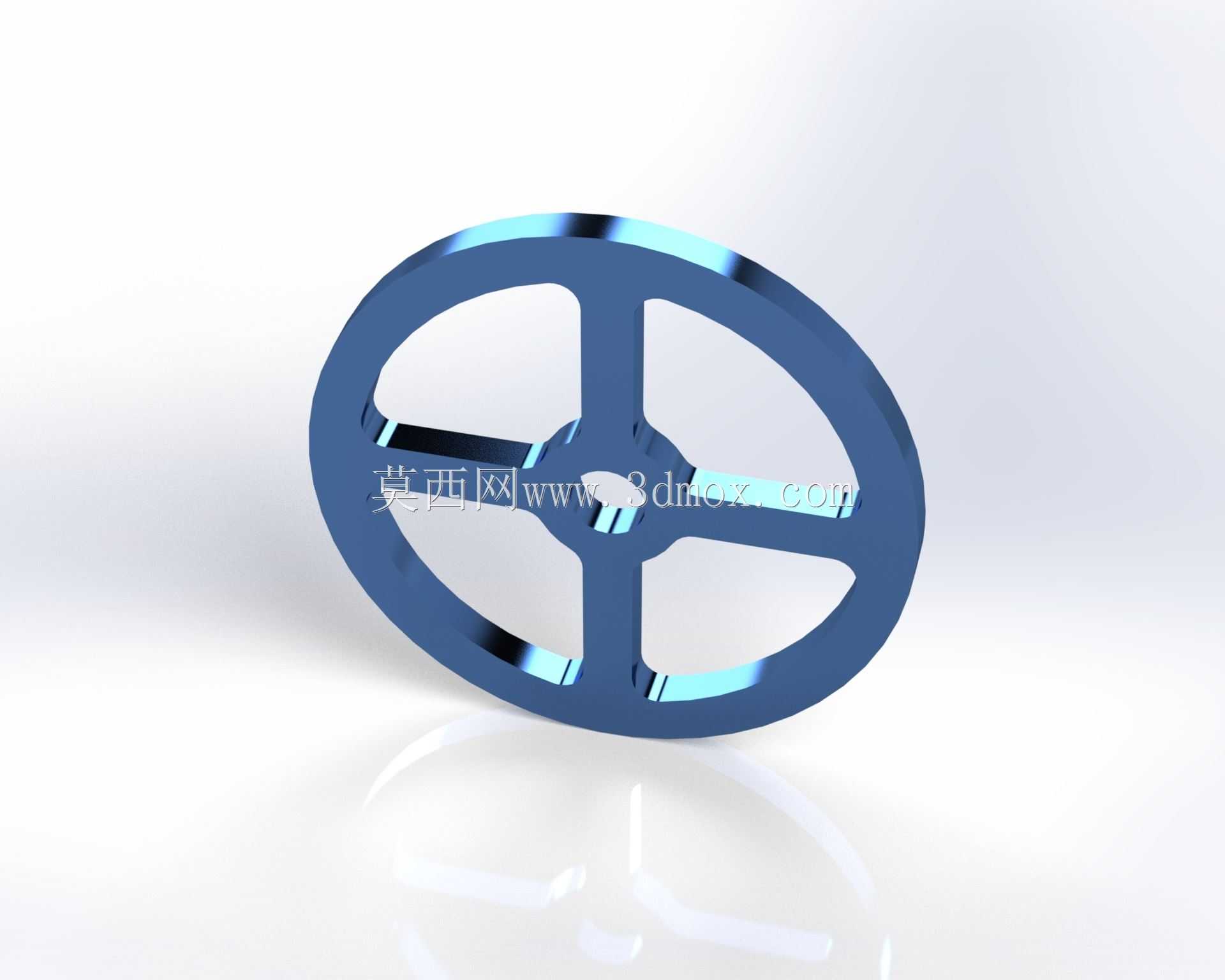

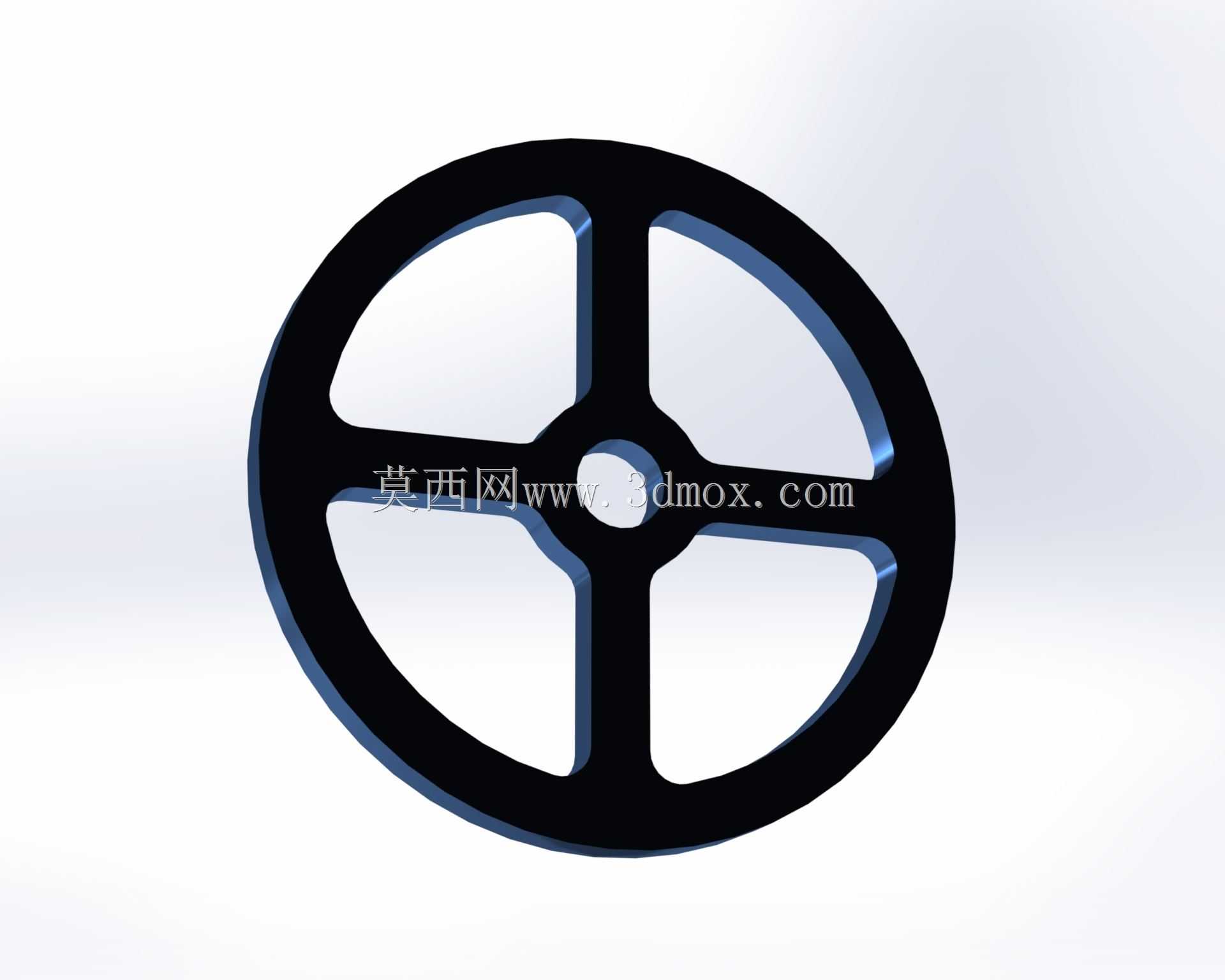

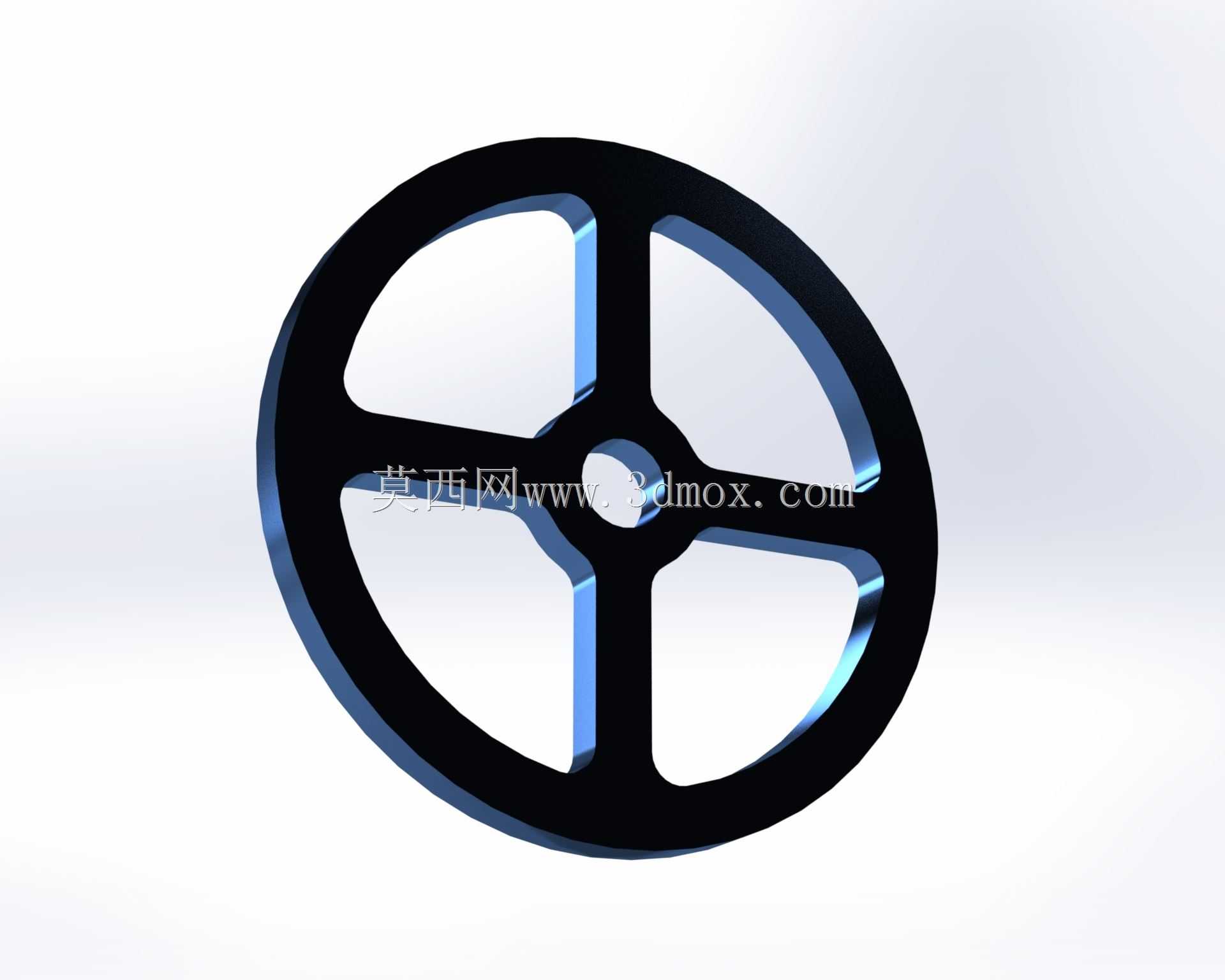

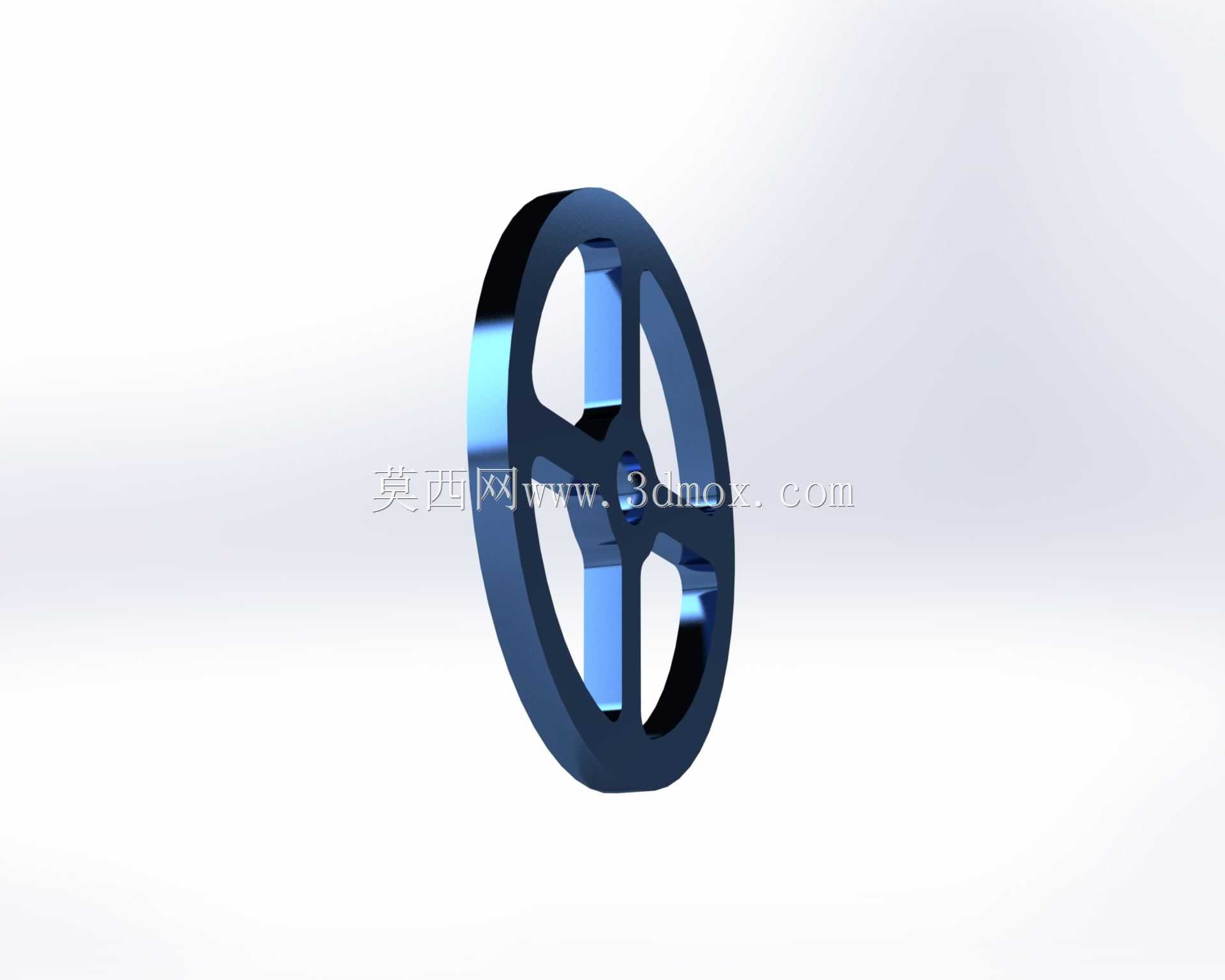

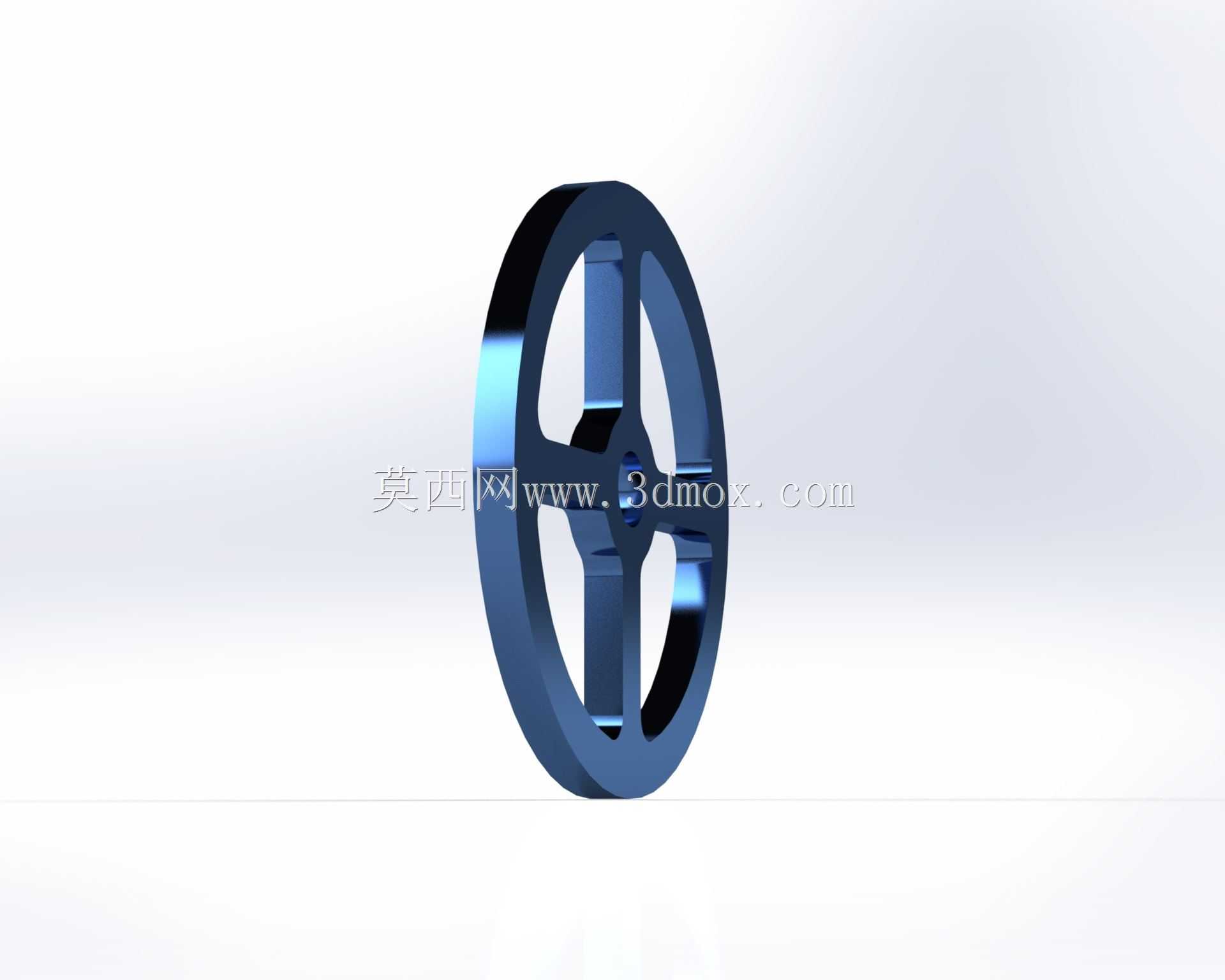

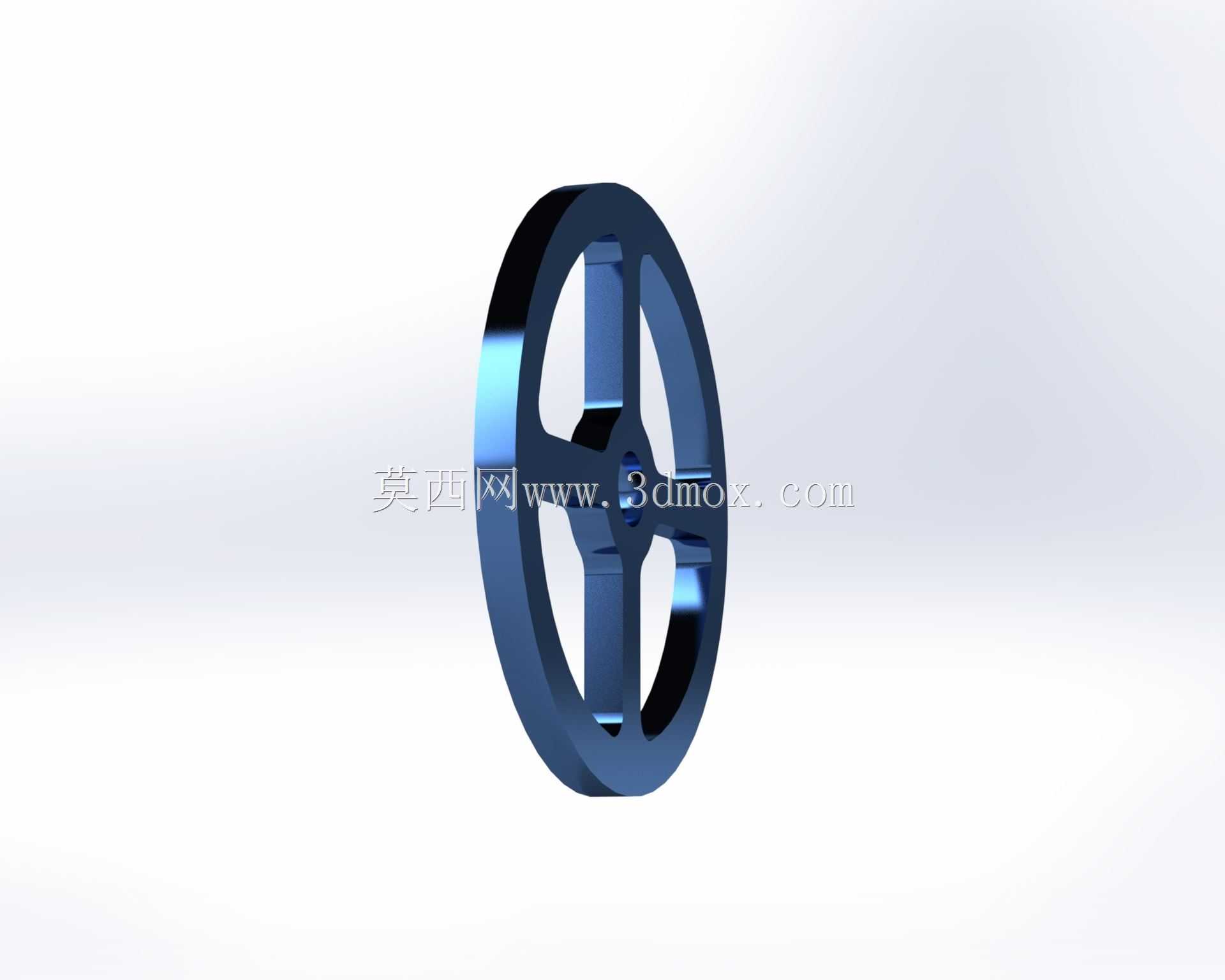

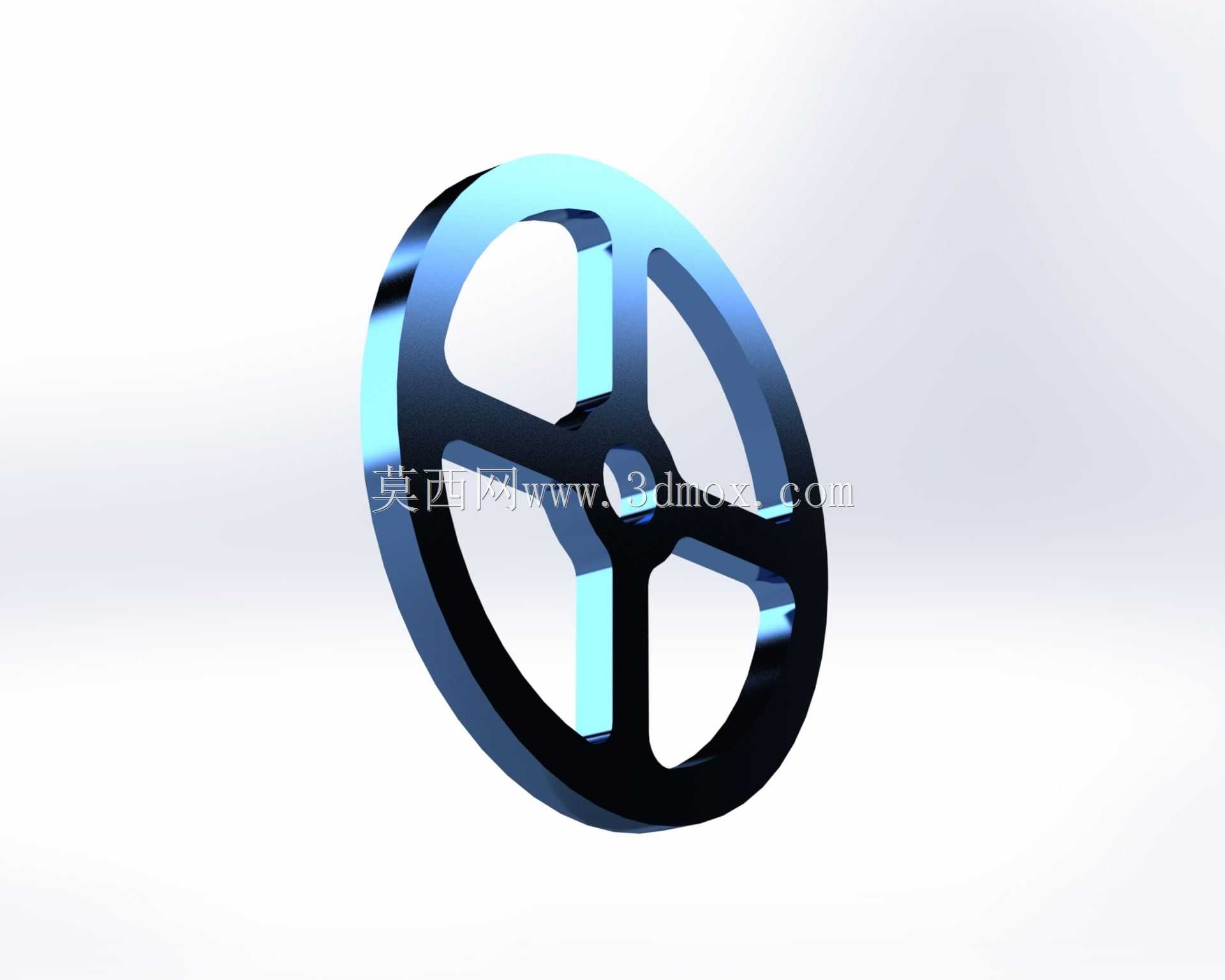

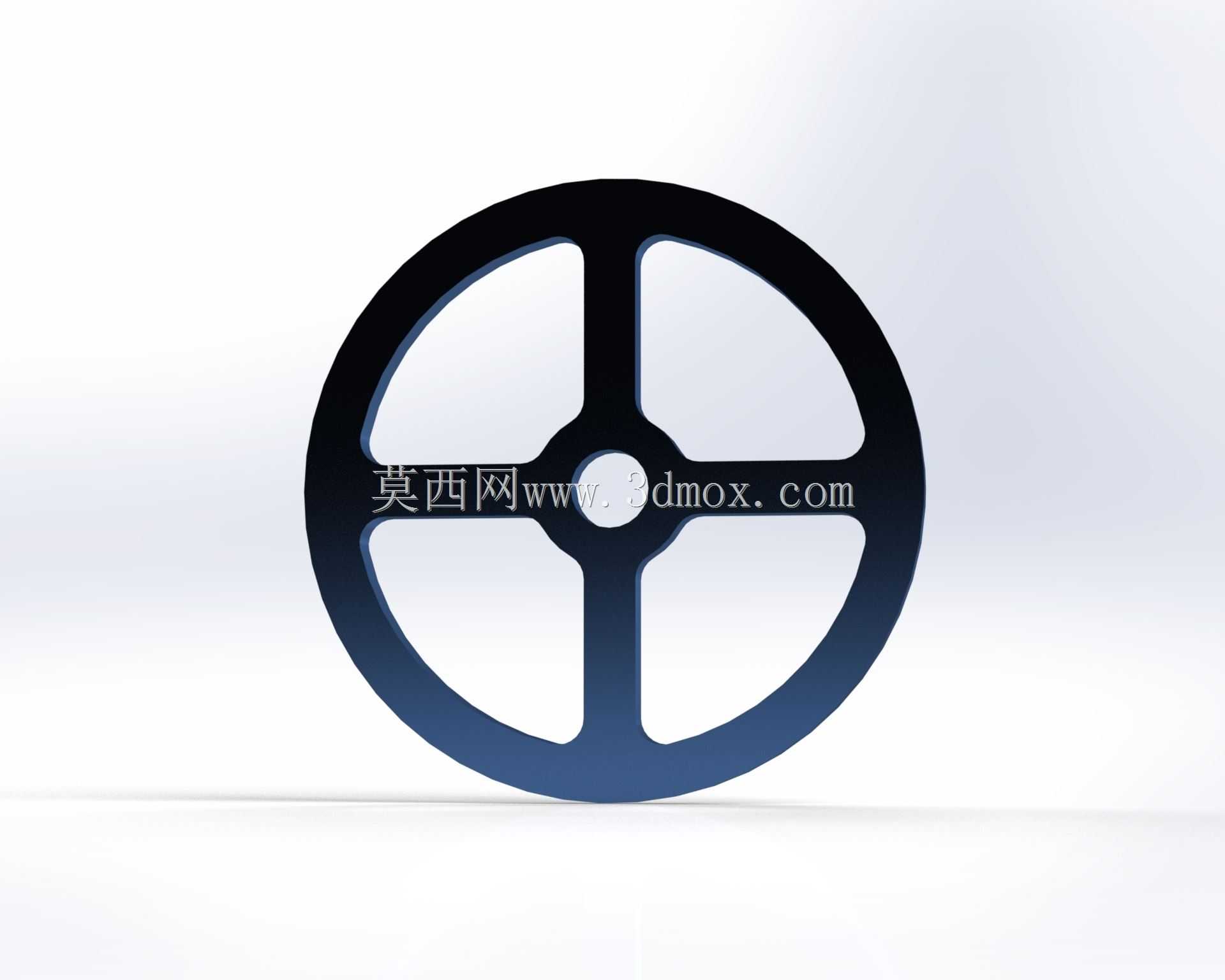

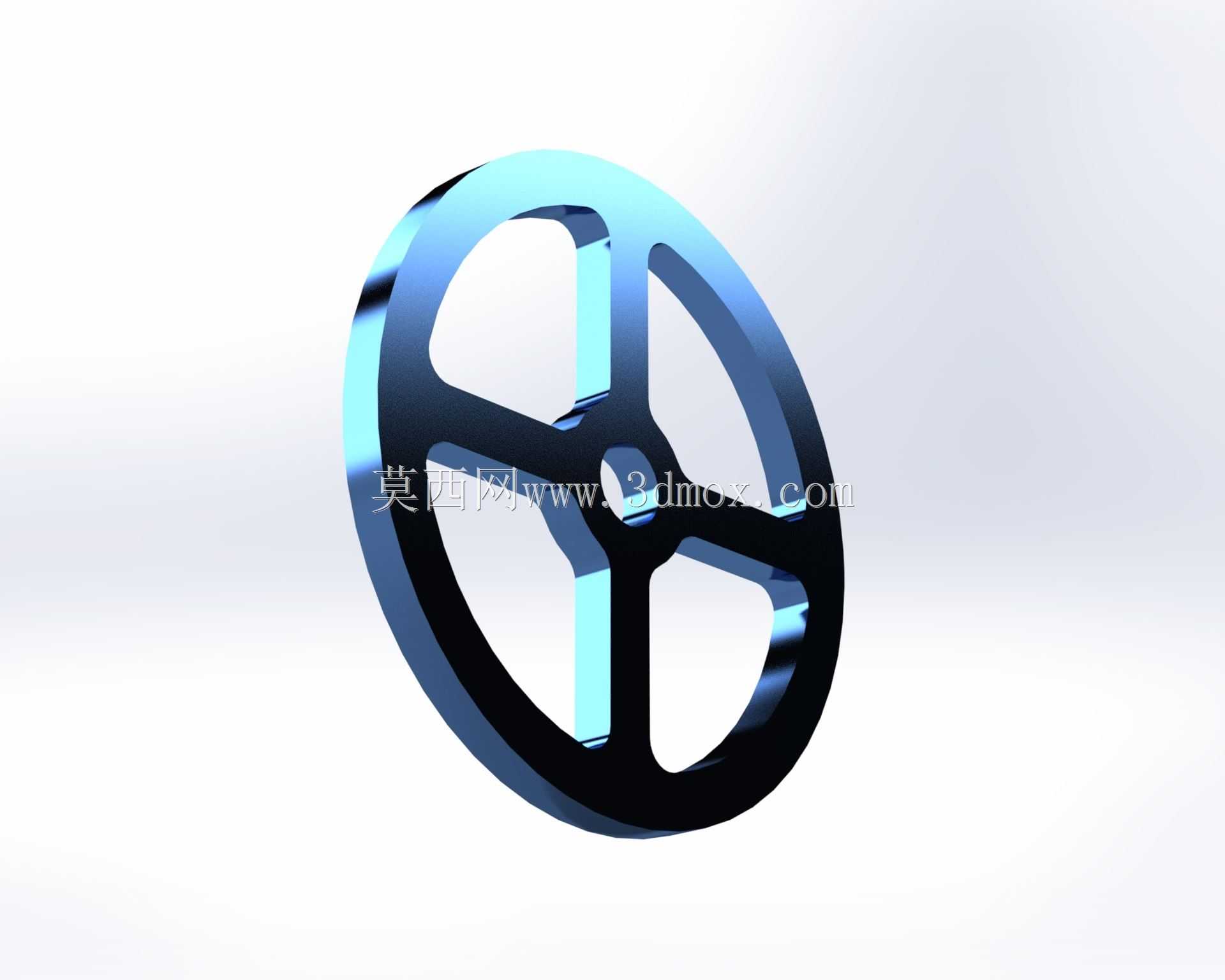

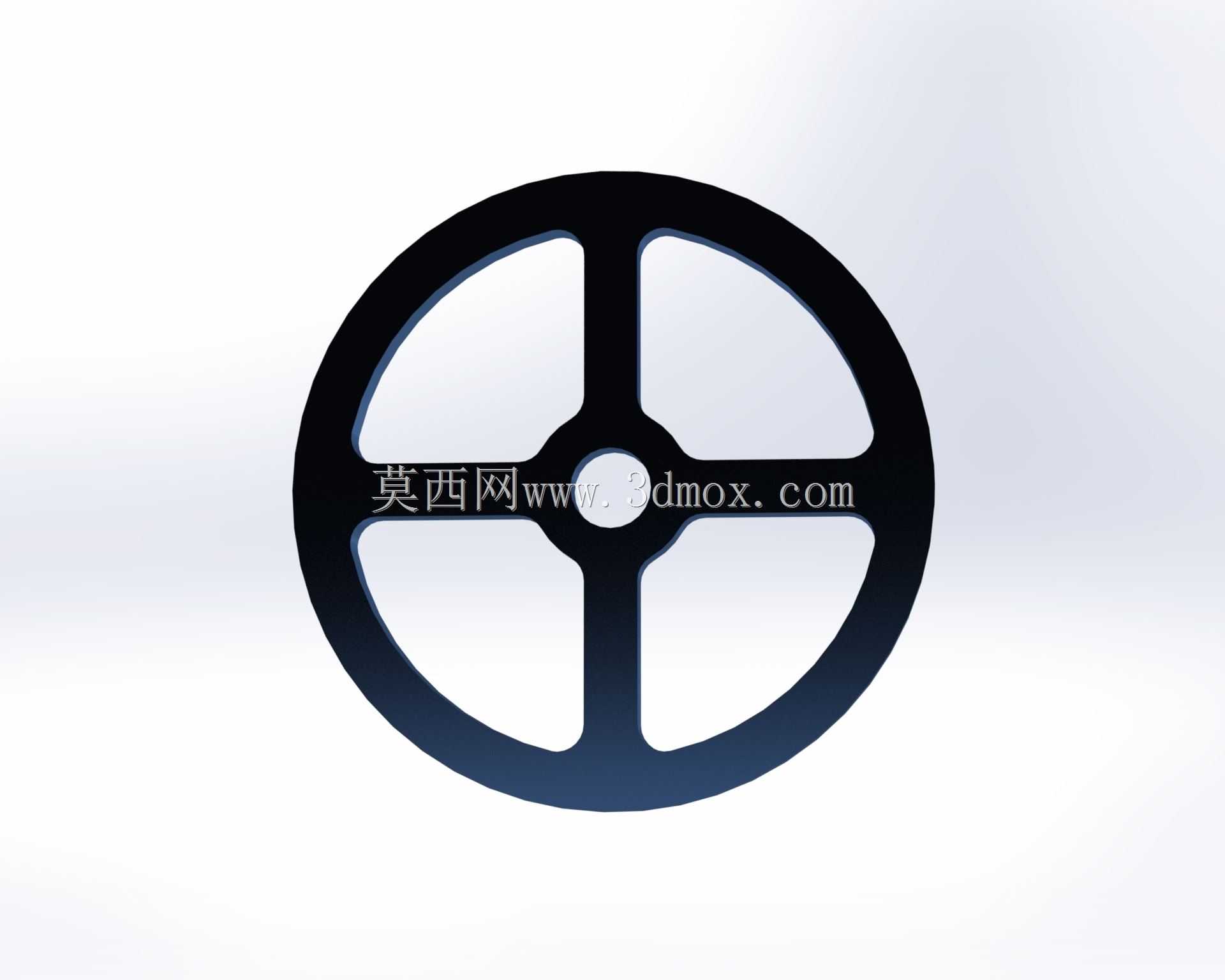

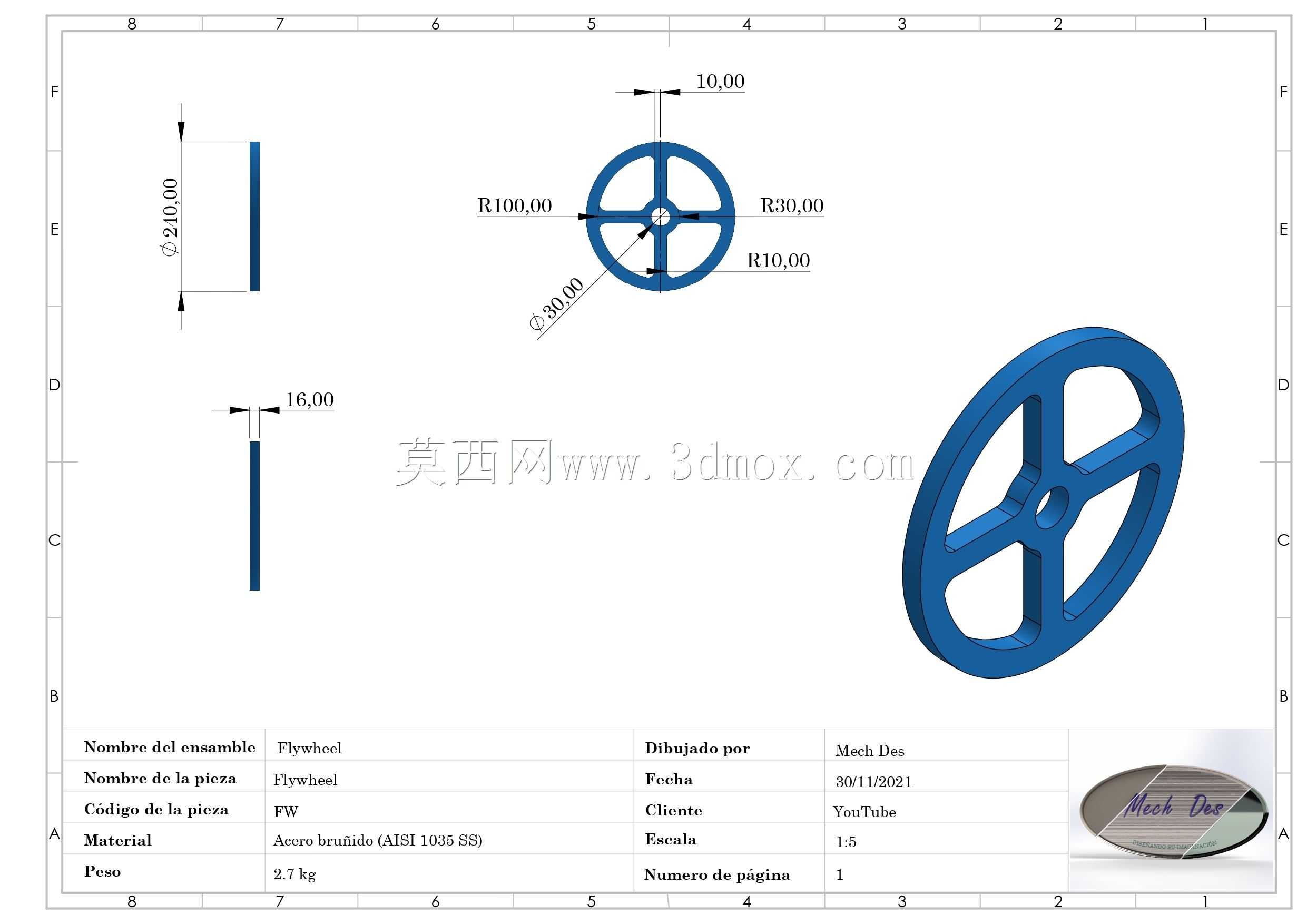

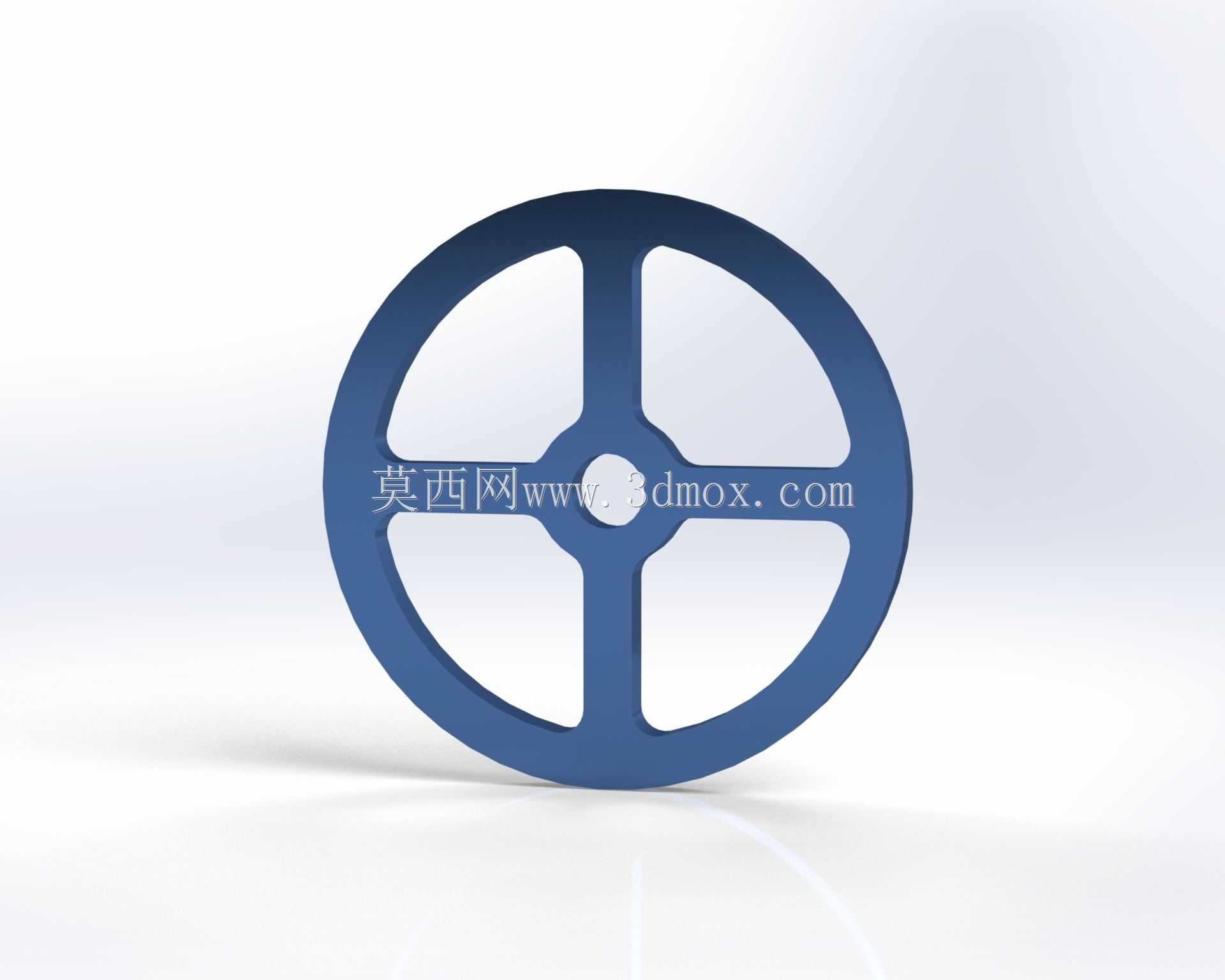

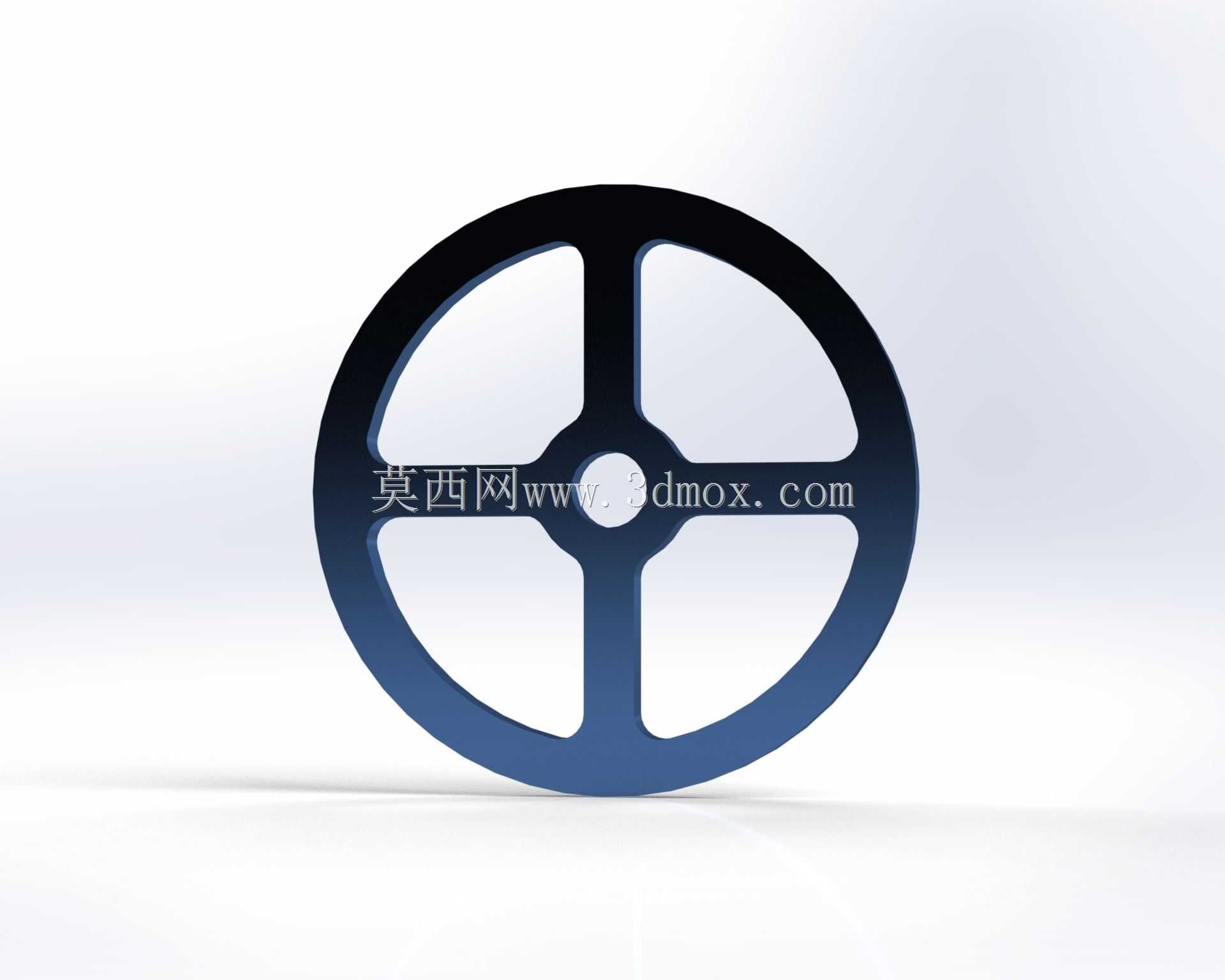

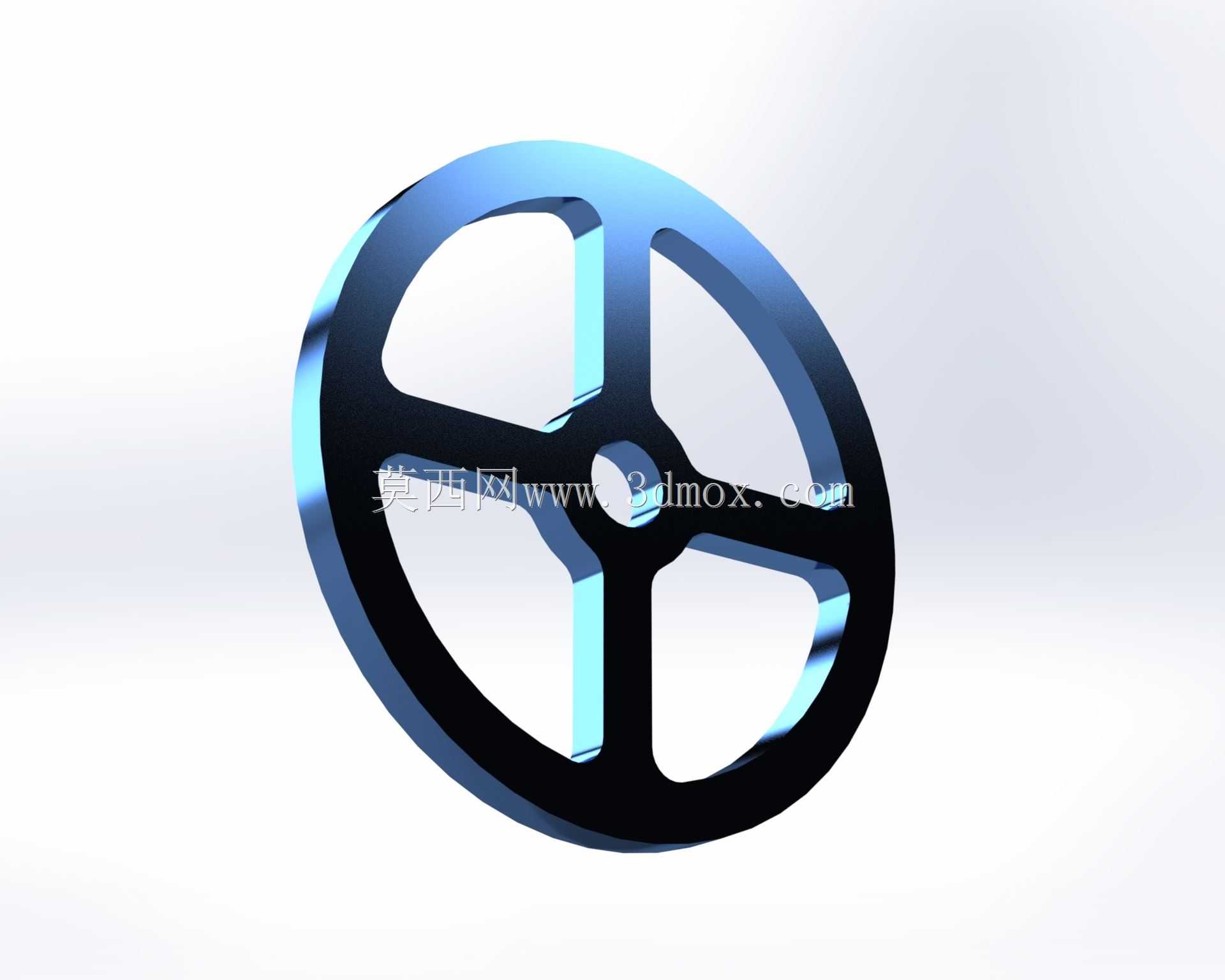

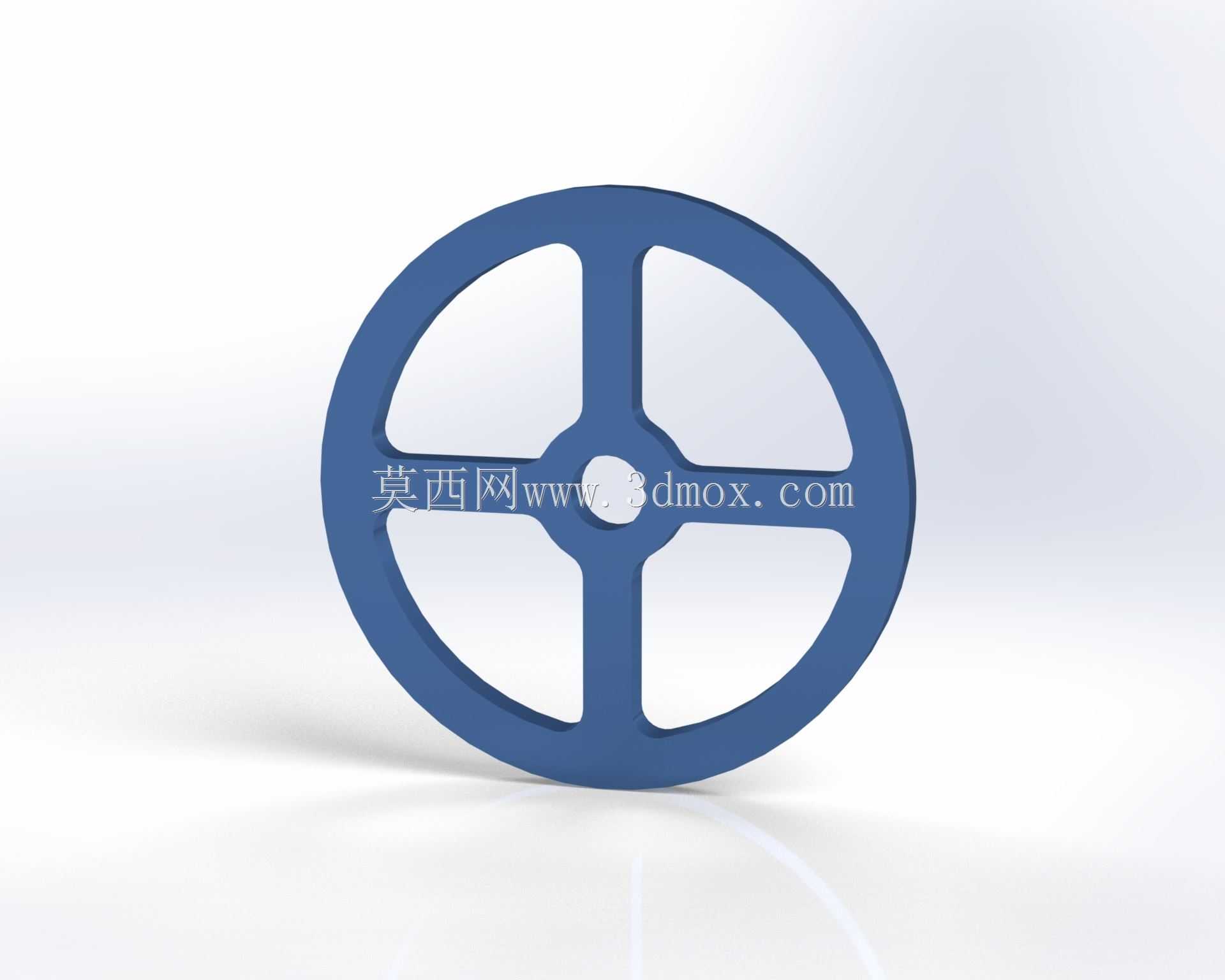

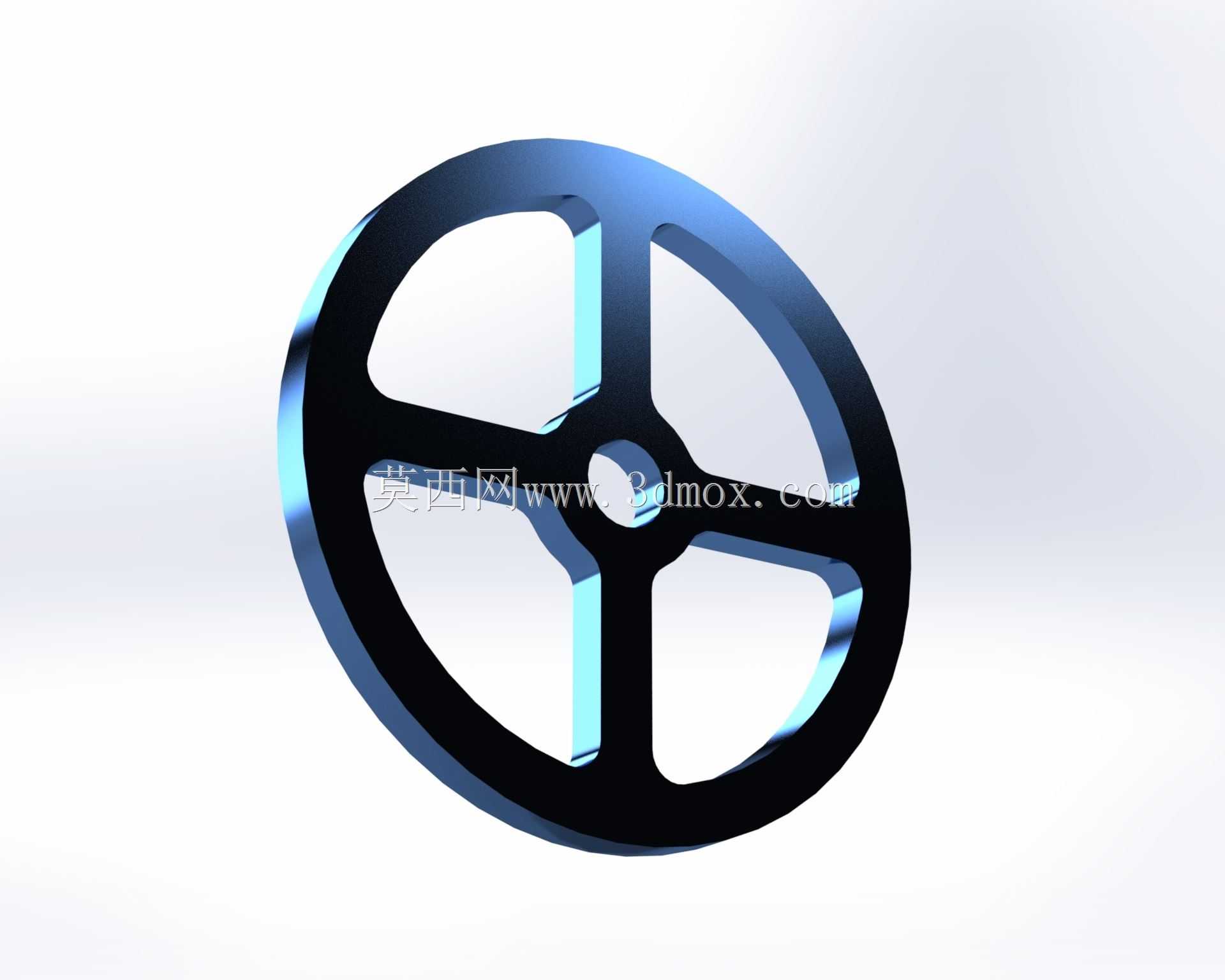

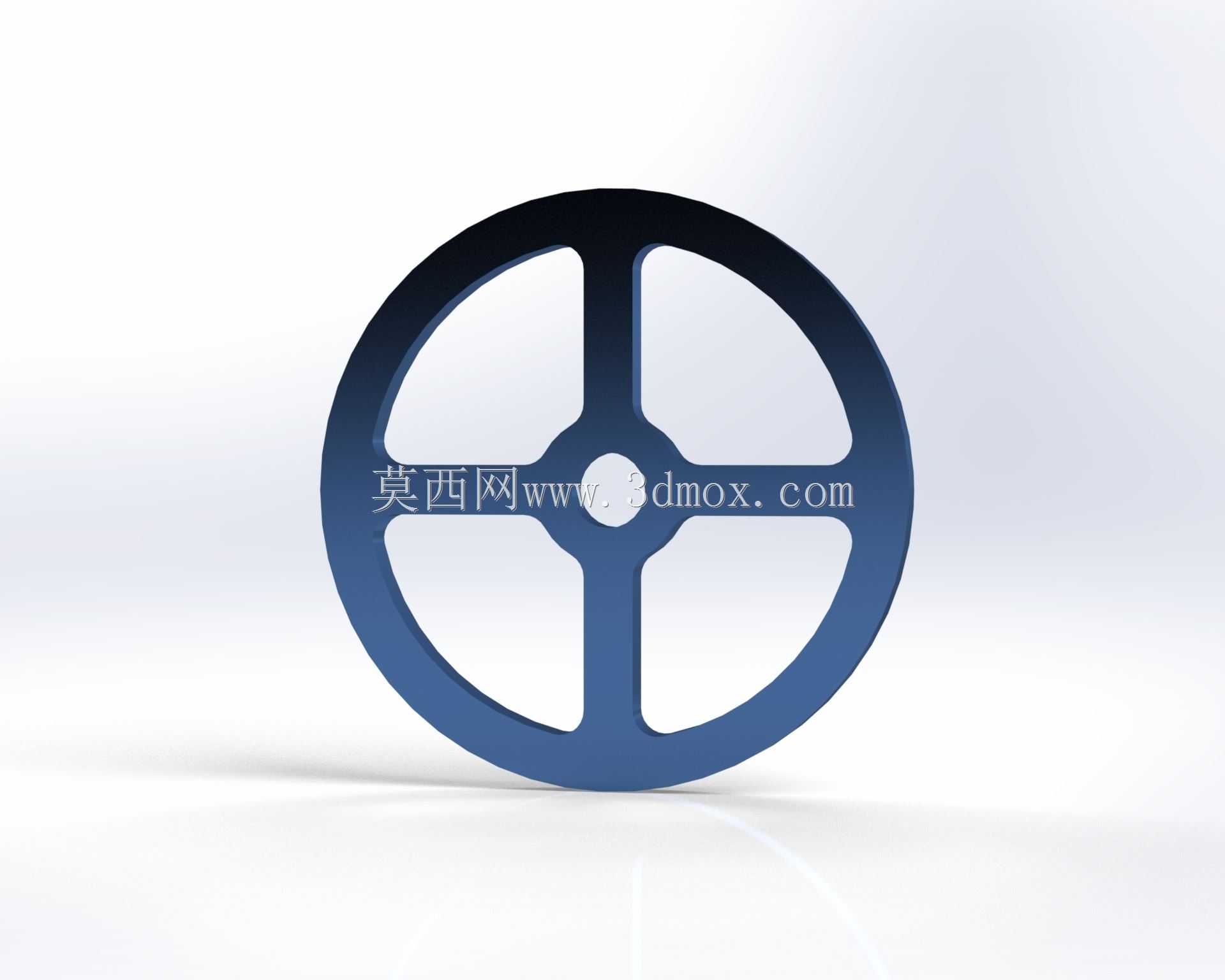

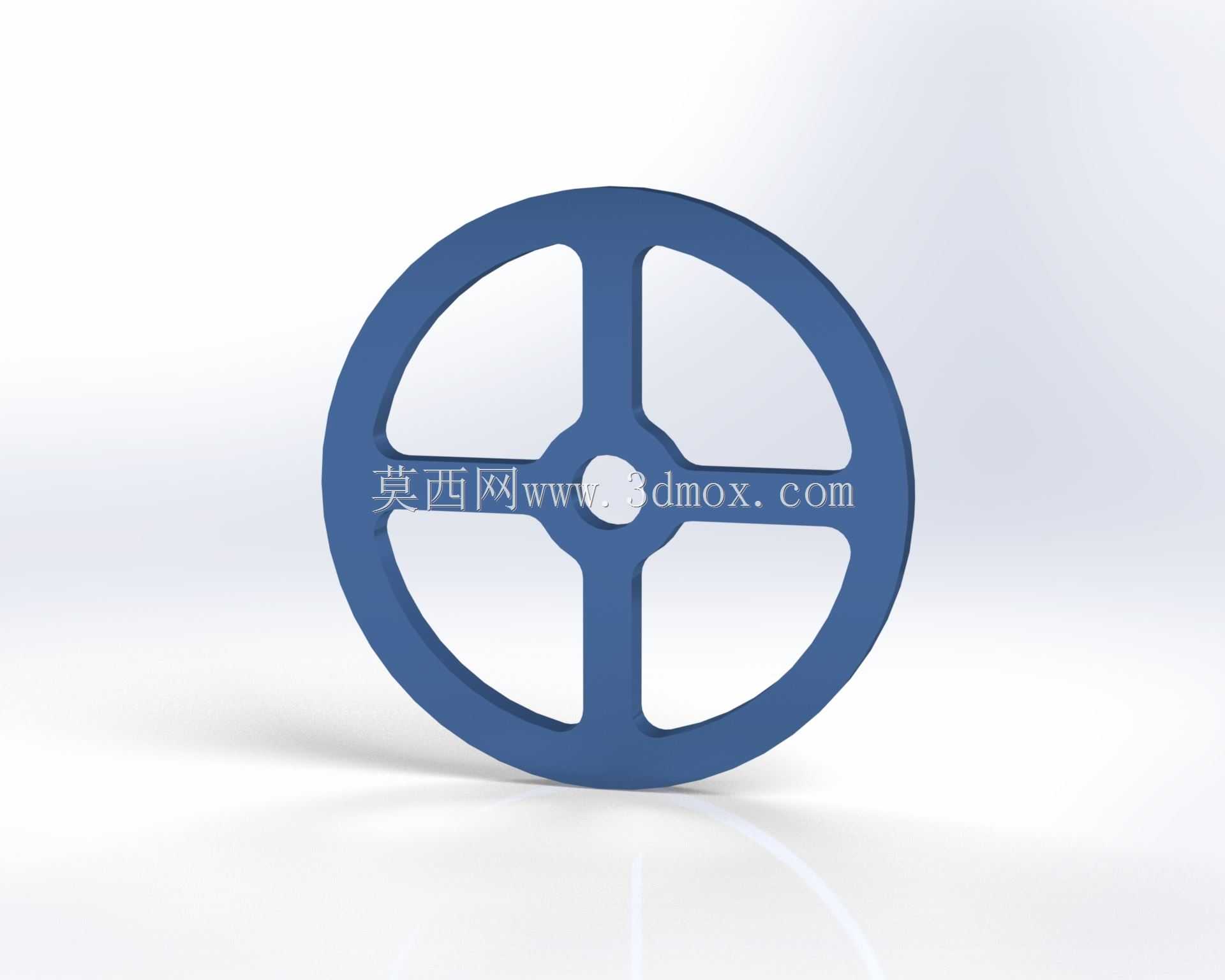

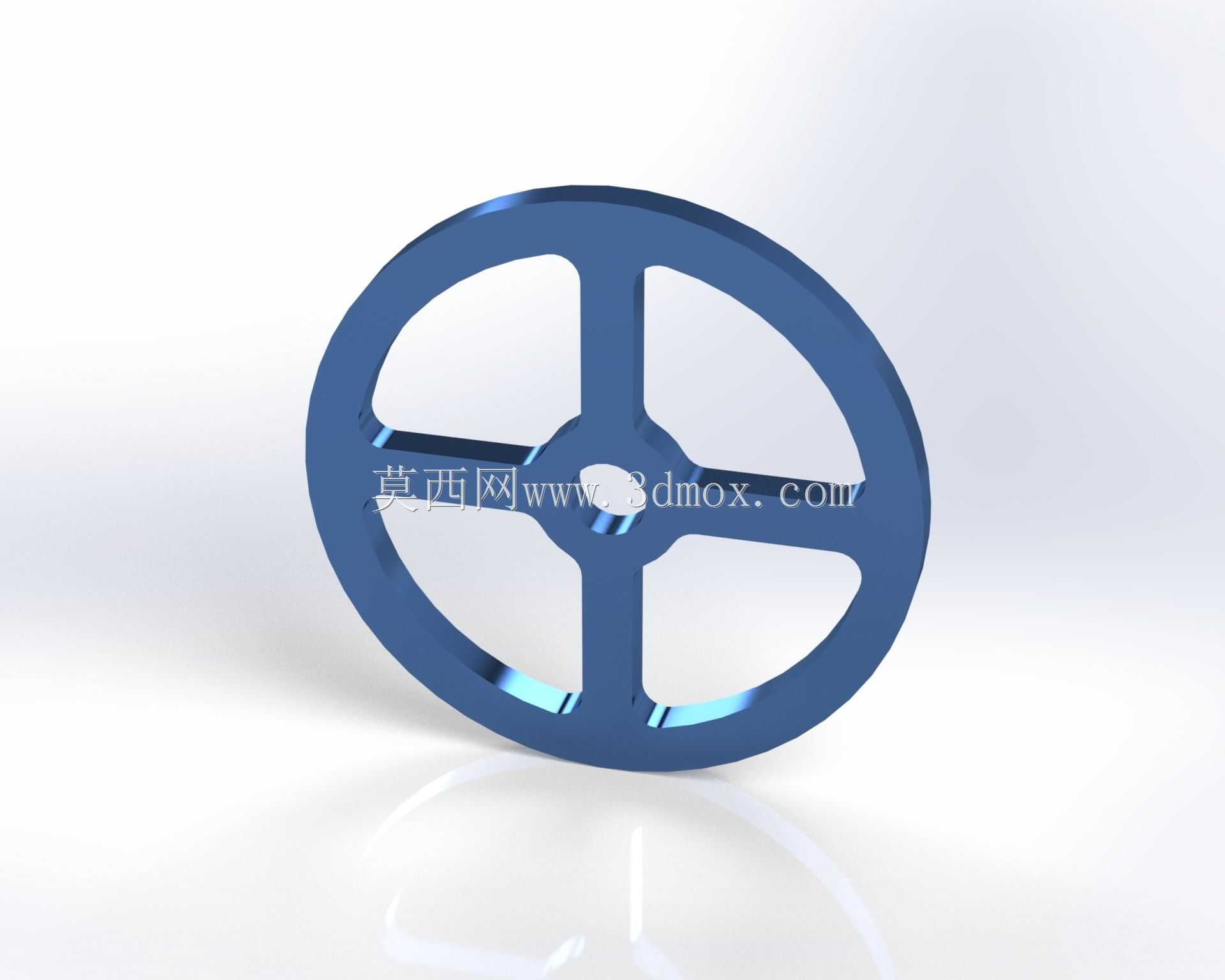

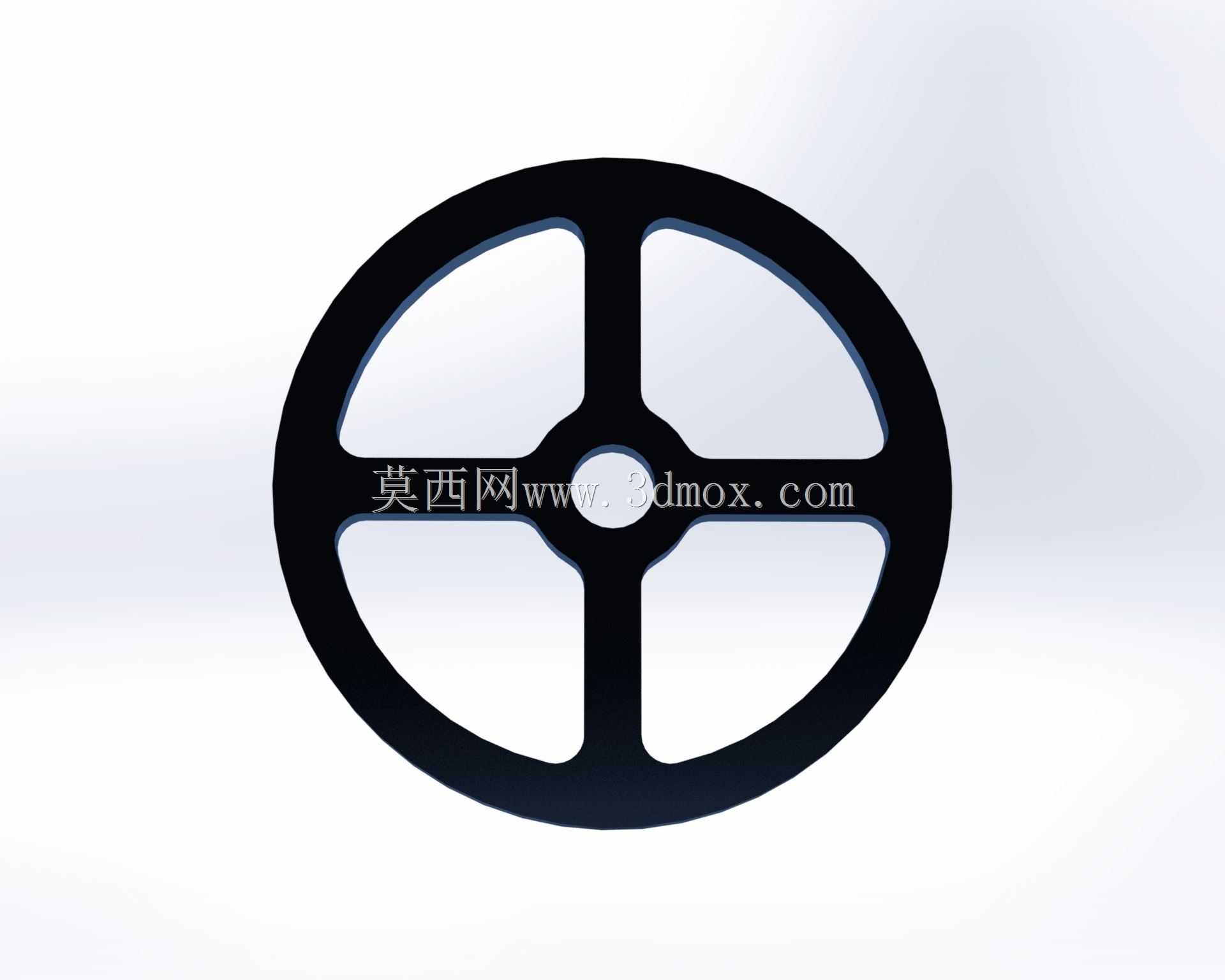

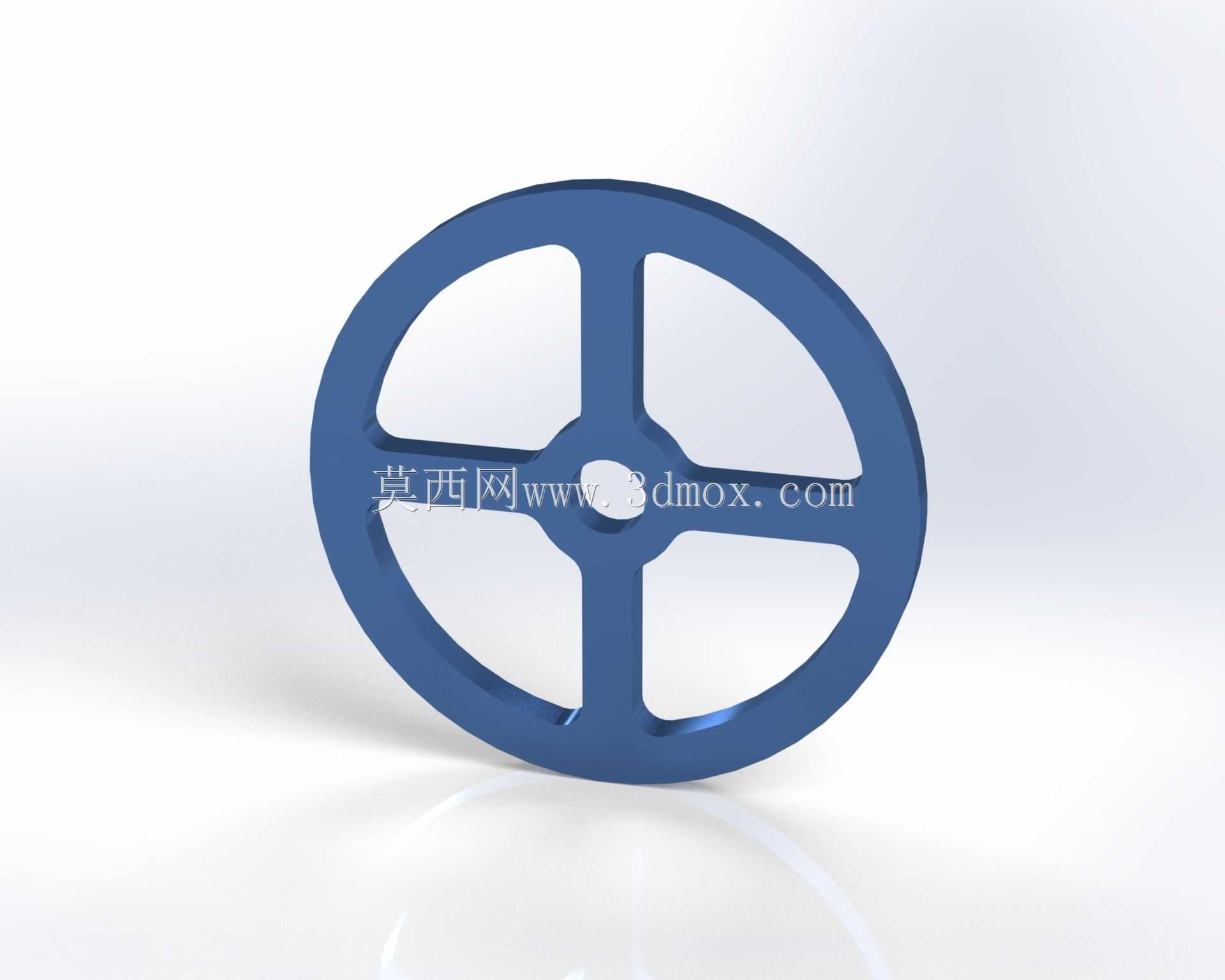

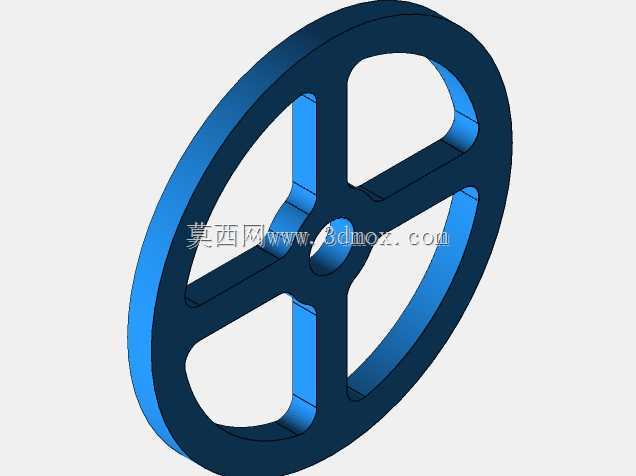

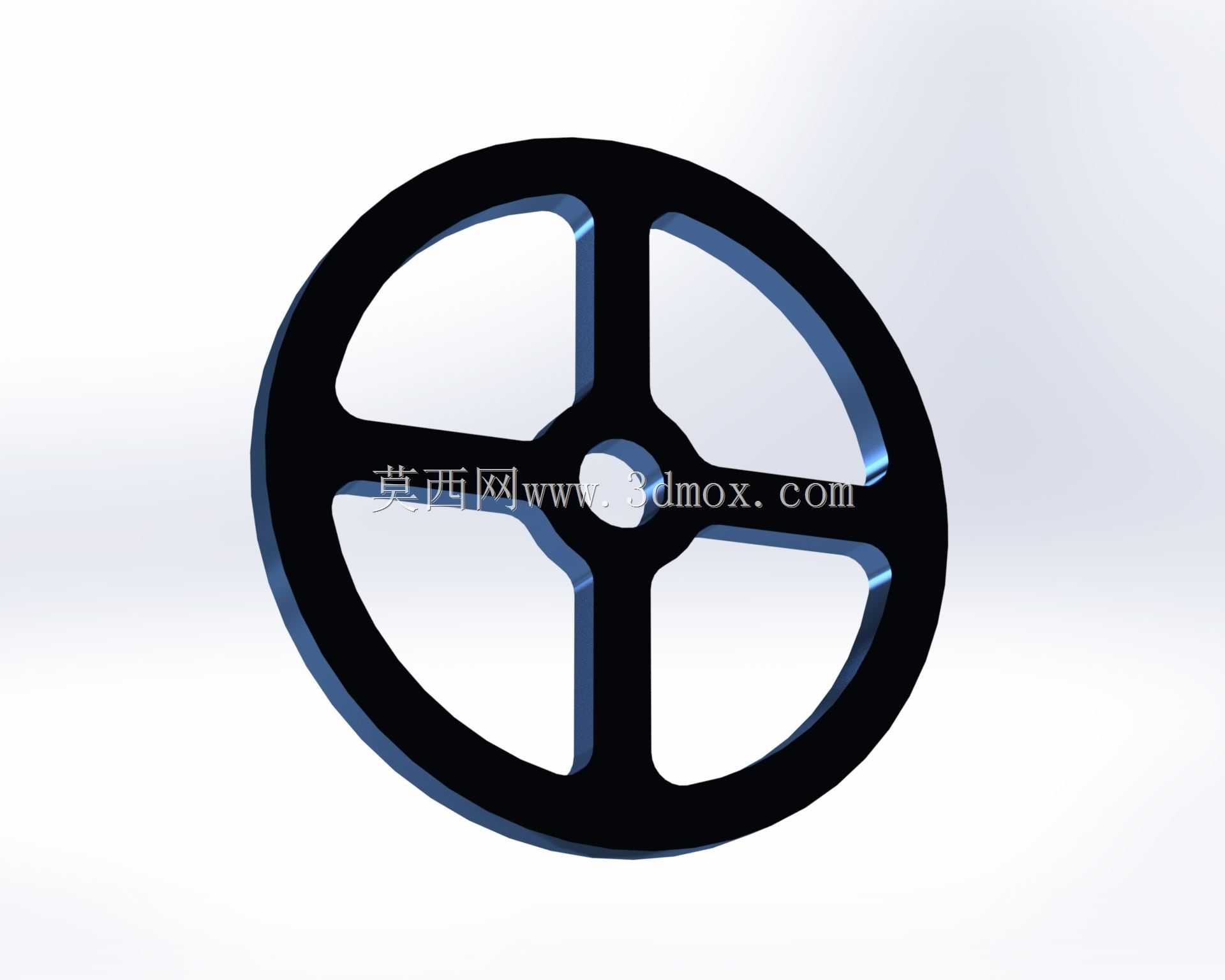

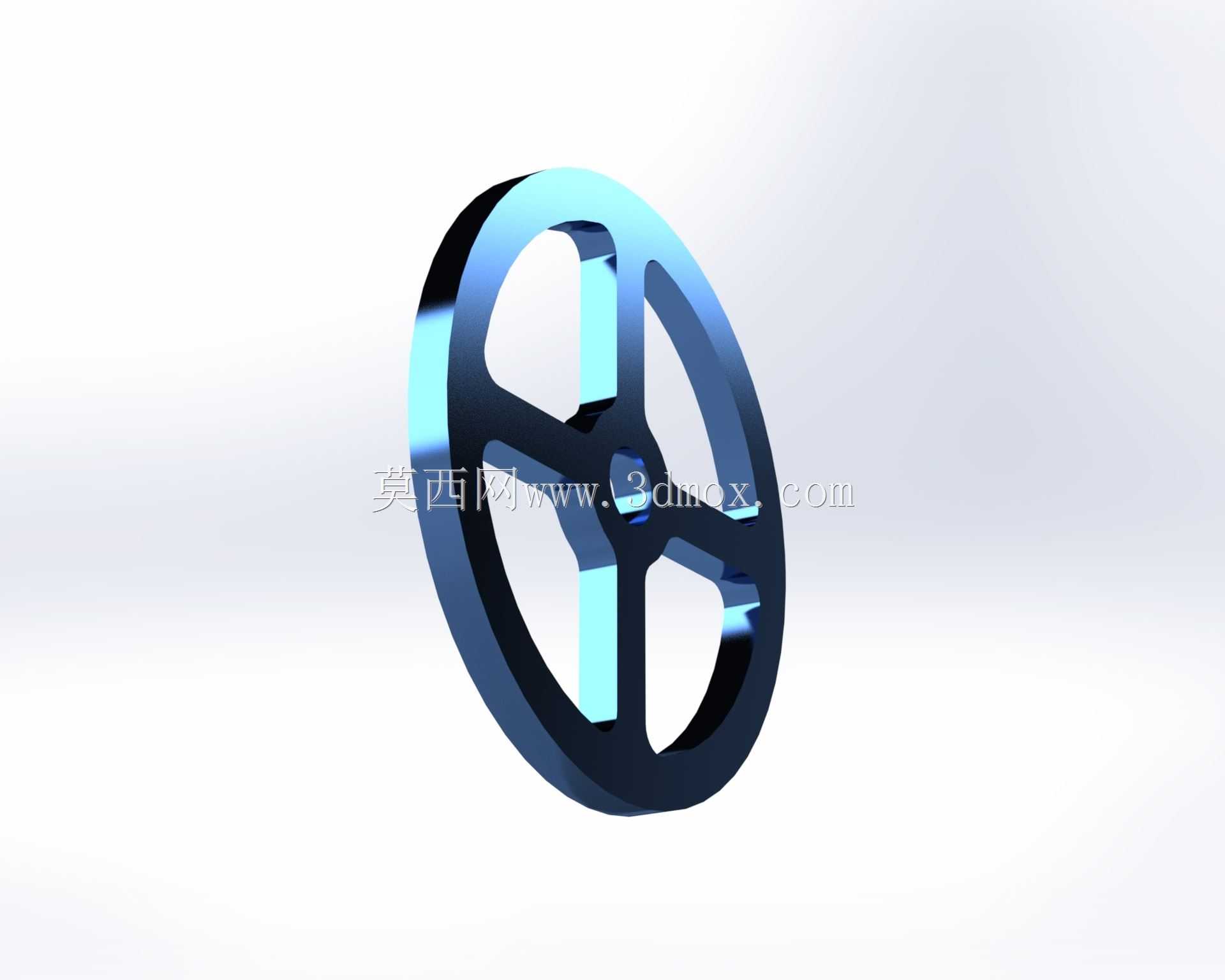

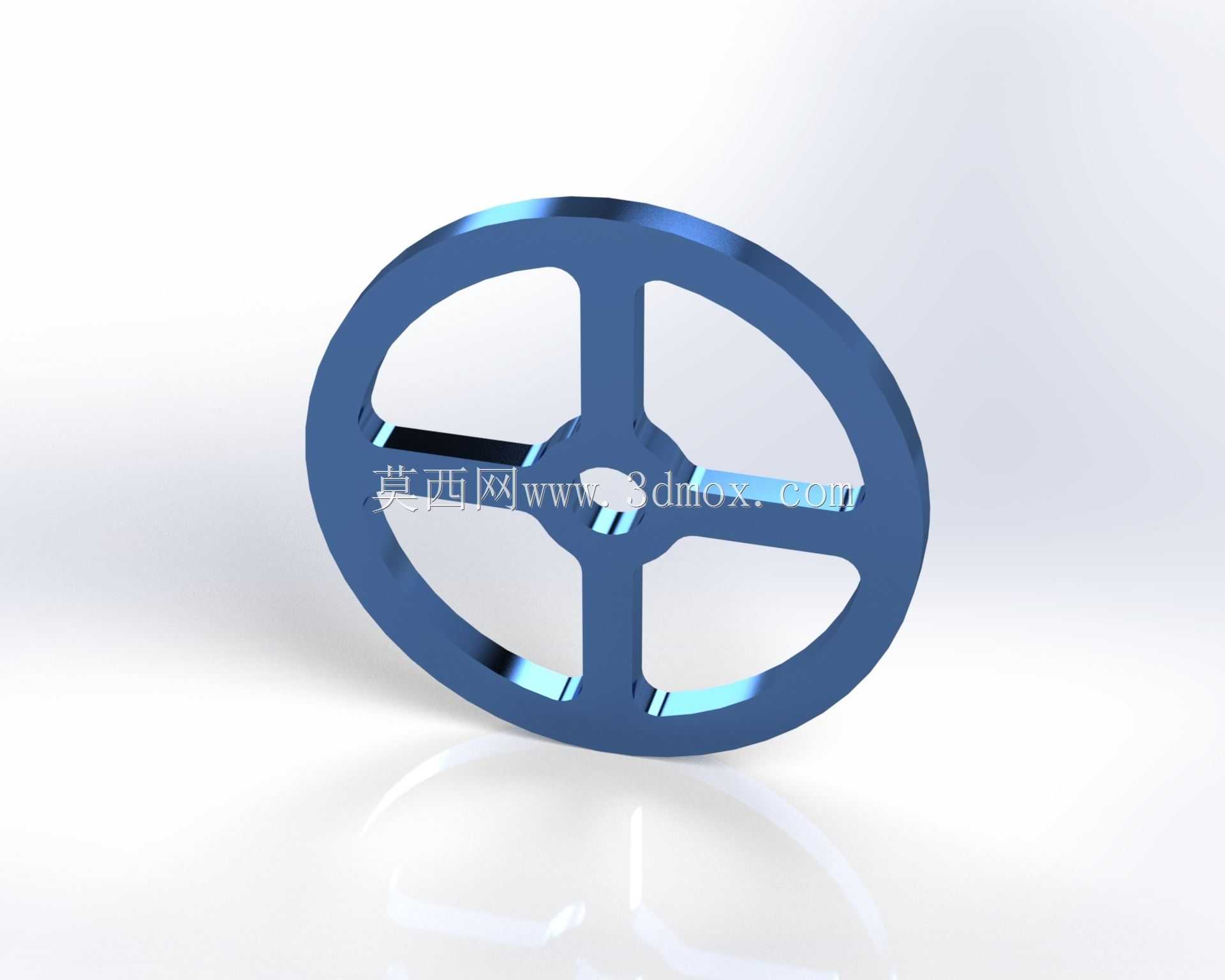

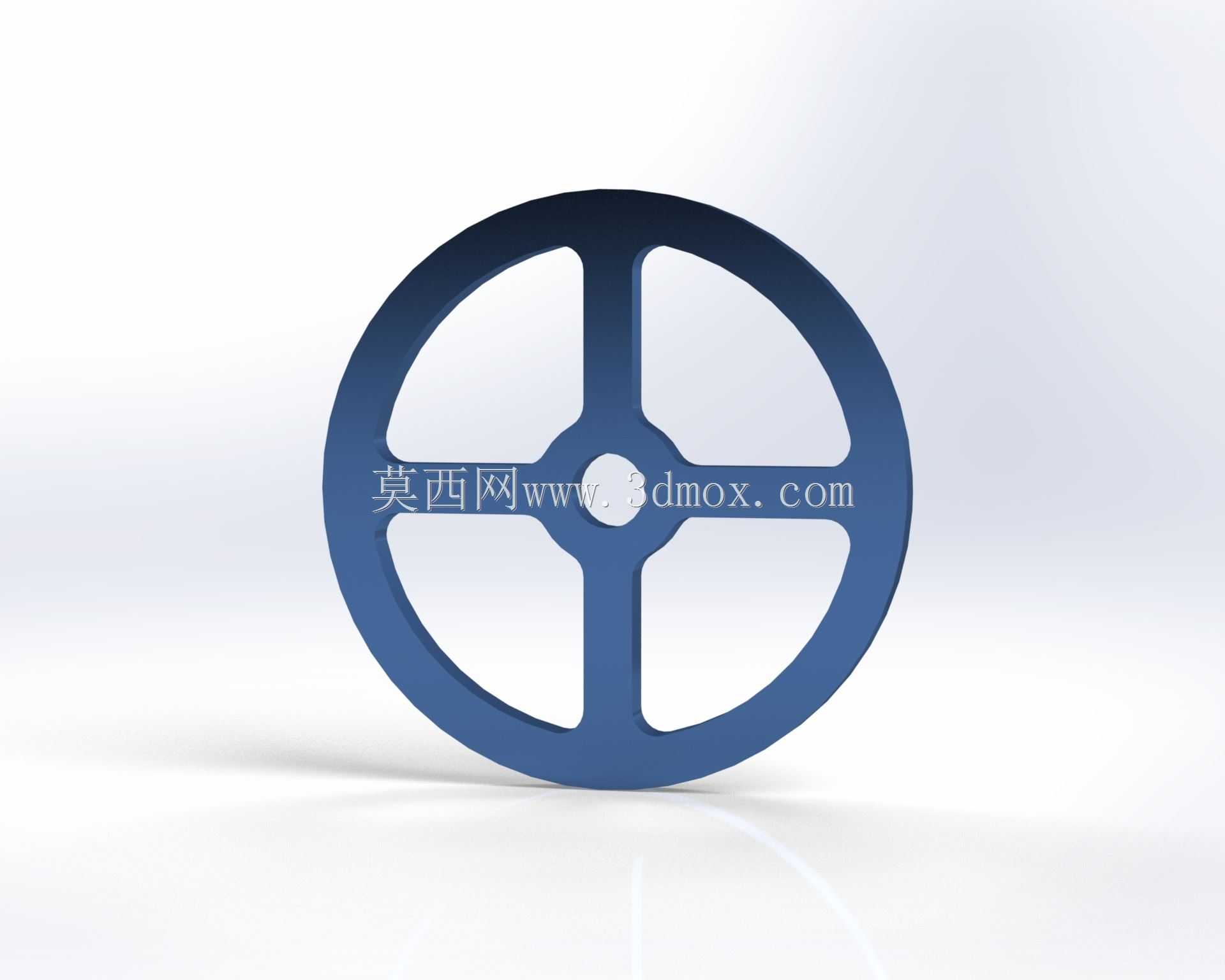

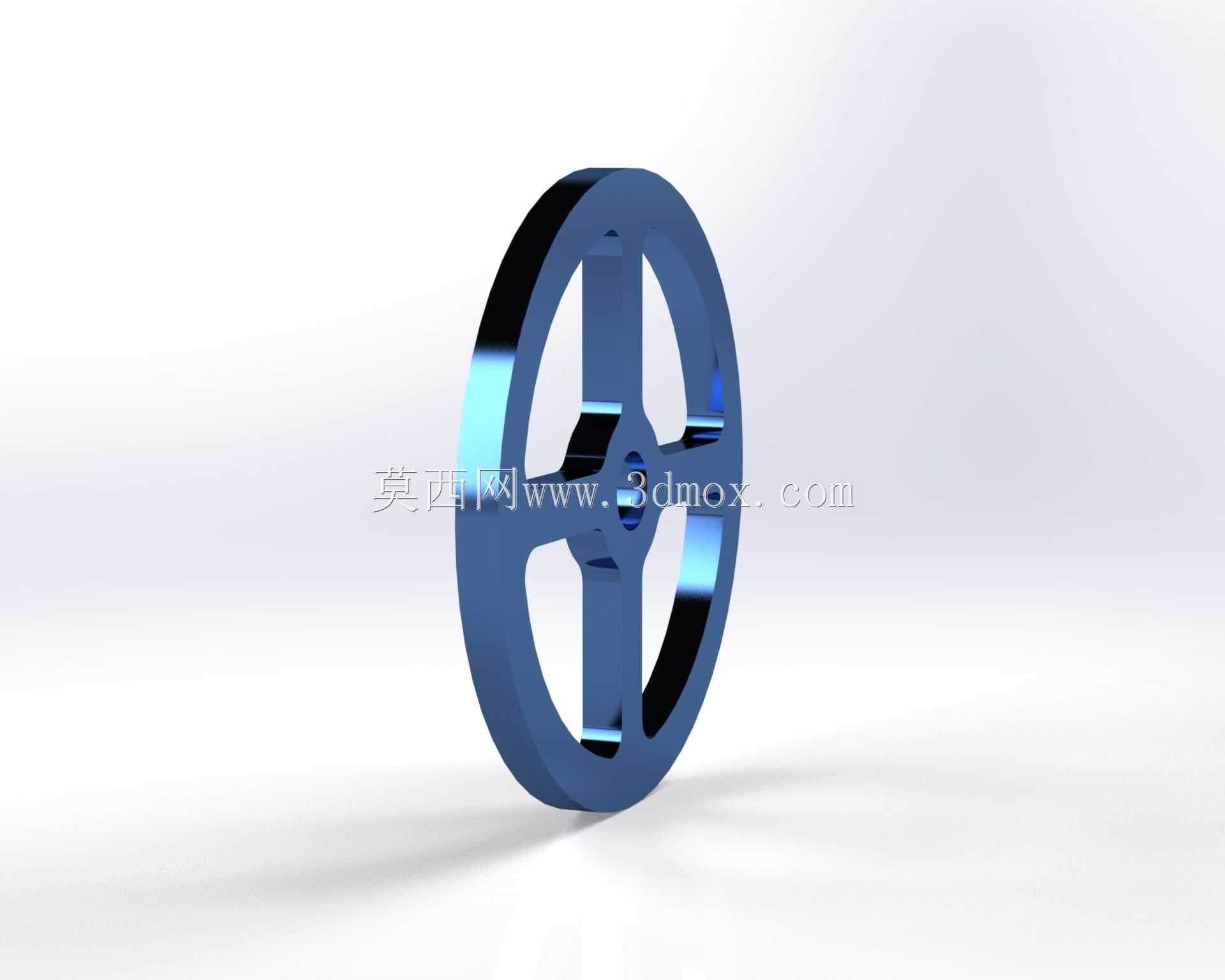

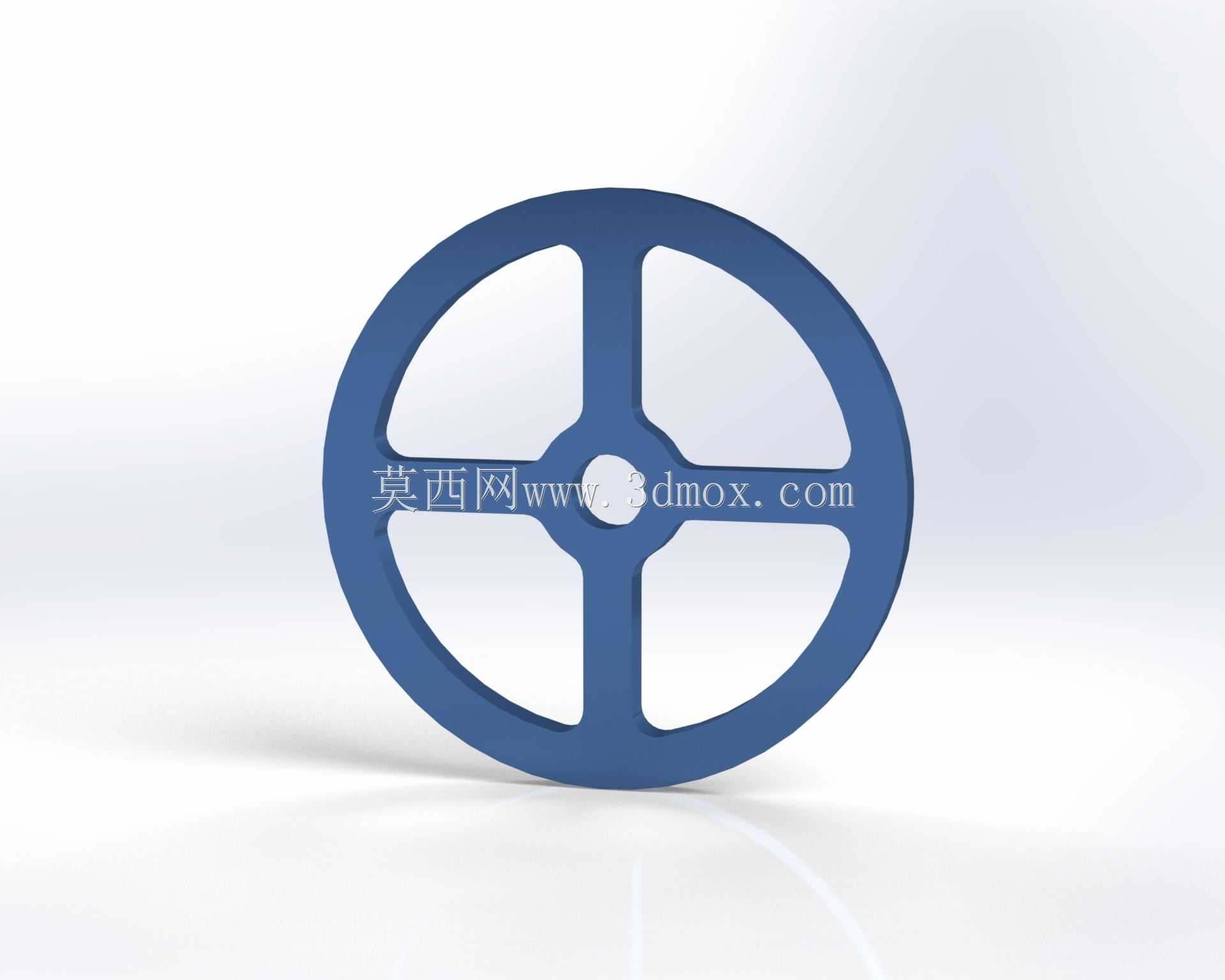

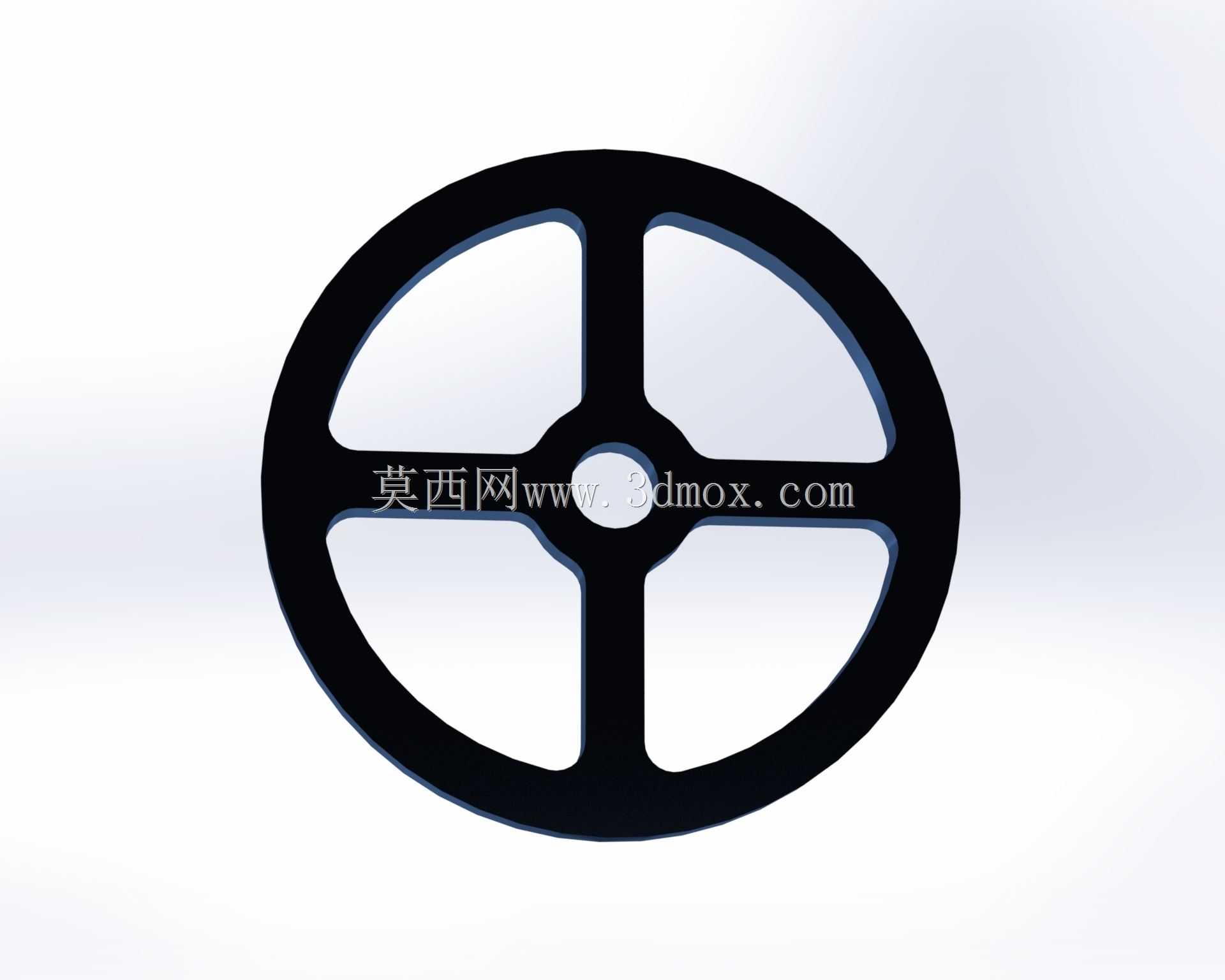

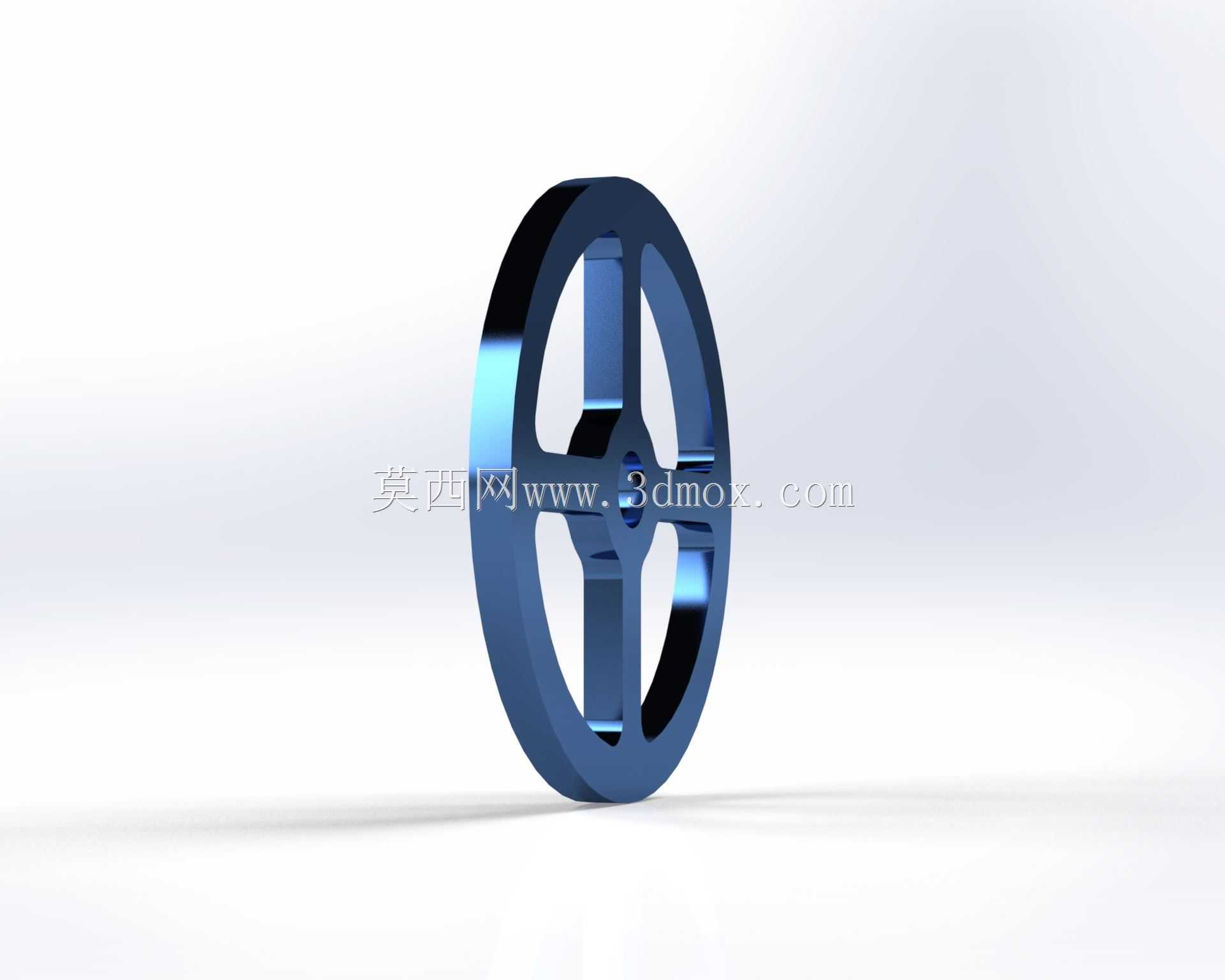

　　在各类需要平抑转速波动、储存回转动能的机械系统中，飞轮是核心的回转储能构件，这款轮辐式结构的飞轮，主要适配中小功率的内燃机、冲压设备、精密传动试验台以及小型储能装置的动能调节场景。不同于实心盘式飞轮的厚重设计，这款飞轮采用五根等距分布的轮辐连接外圈轮缘与中心轮毂，在保证足够转动惯量的前提下，大幅削减了构件整体自重，降低了回转支承部位的径向载荷，能有效延长配套轴承的服役周期。从实际安装适配的角度看，该飞轮的中心轮毂预留了标准键槽安装位，可直接与同直径的传动轴通过平键实现周向固定，轮毂端面设置有轴向定位止口，安装时可与轴肩贴合完成轴向定位，无需额外设计复杂的定位套结构，能缩减装配环节的零件数量。轮缘部分采用等厚度矩形截面设计，

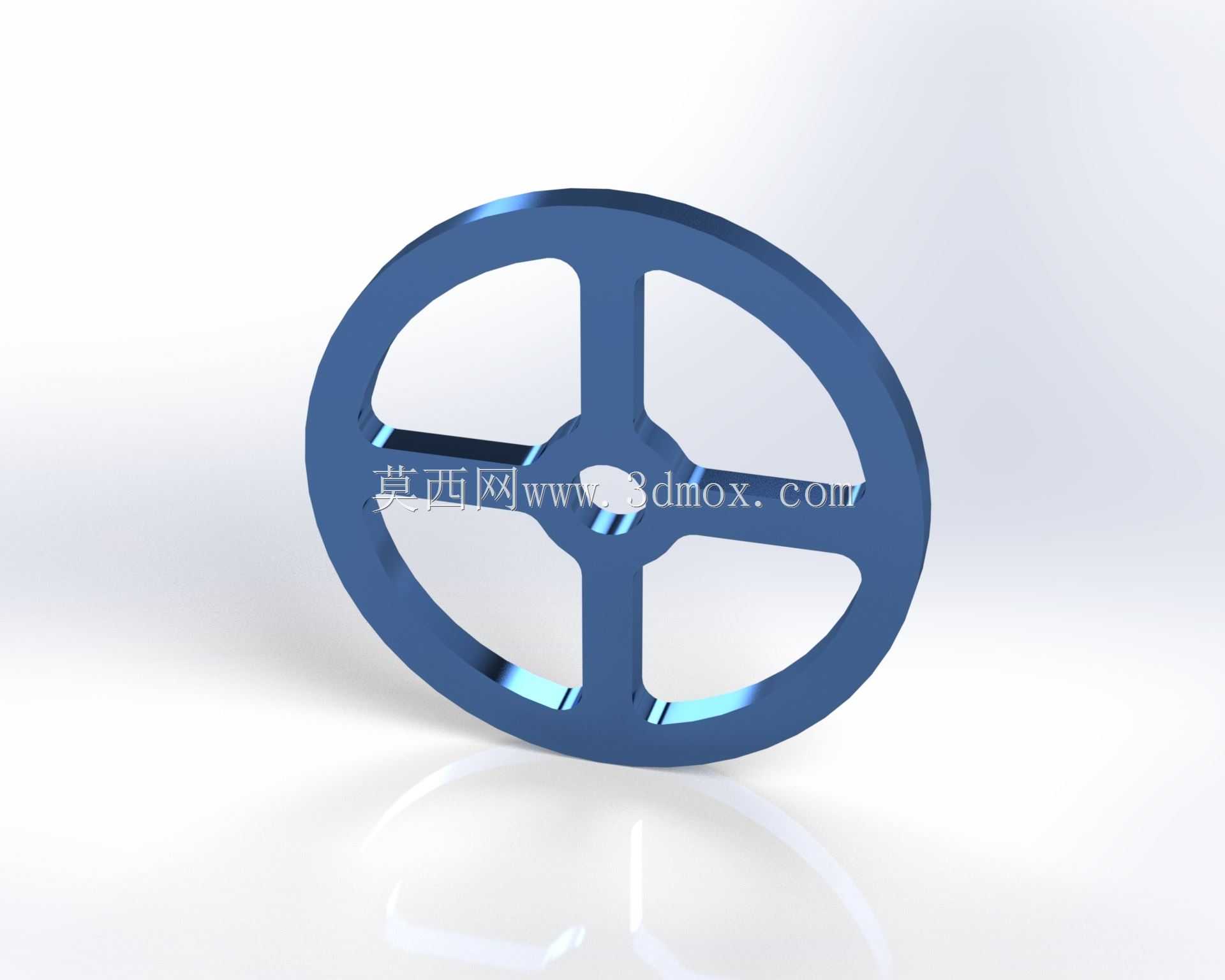

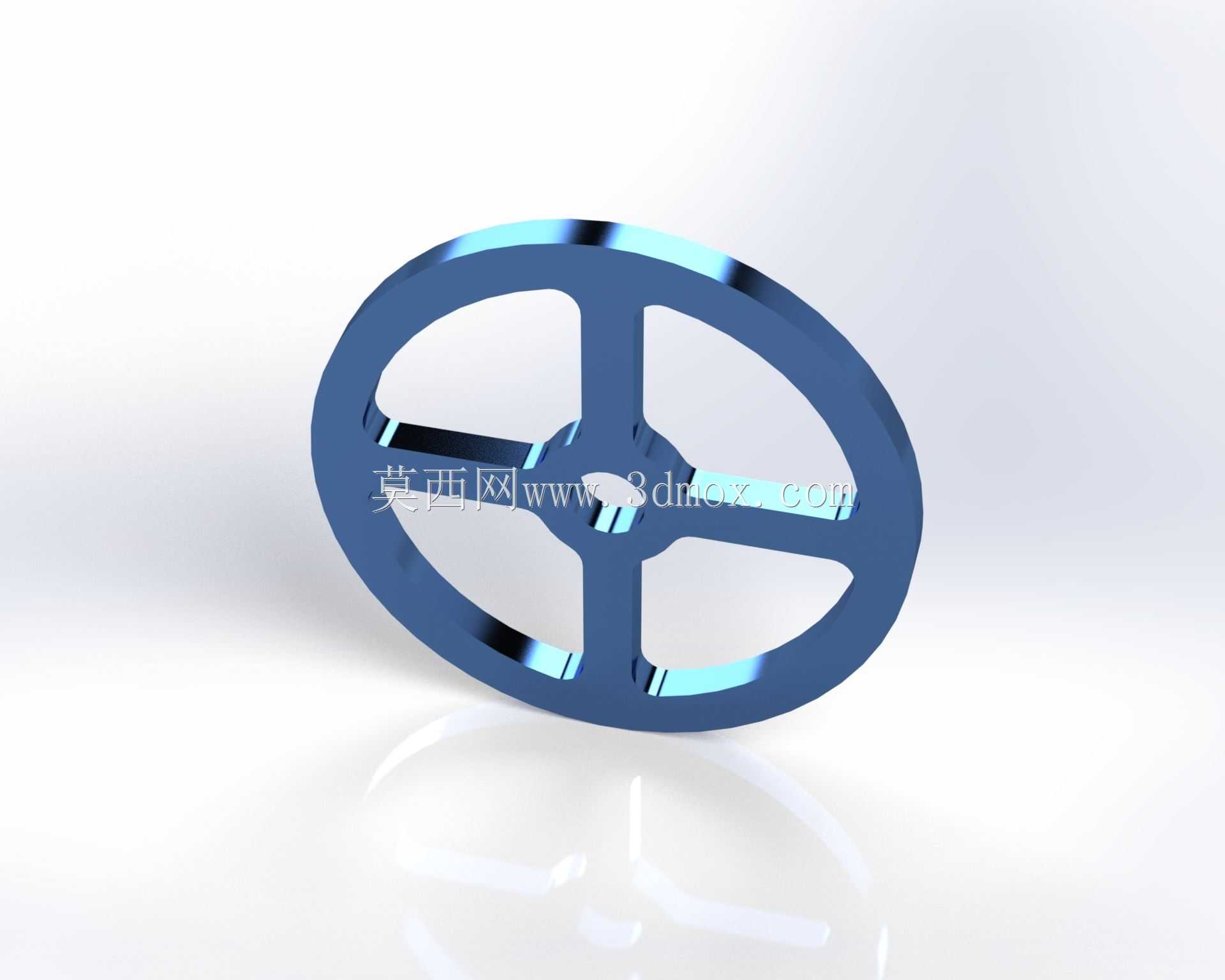

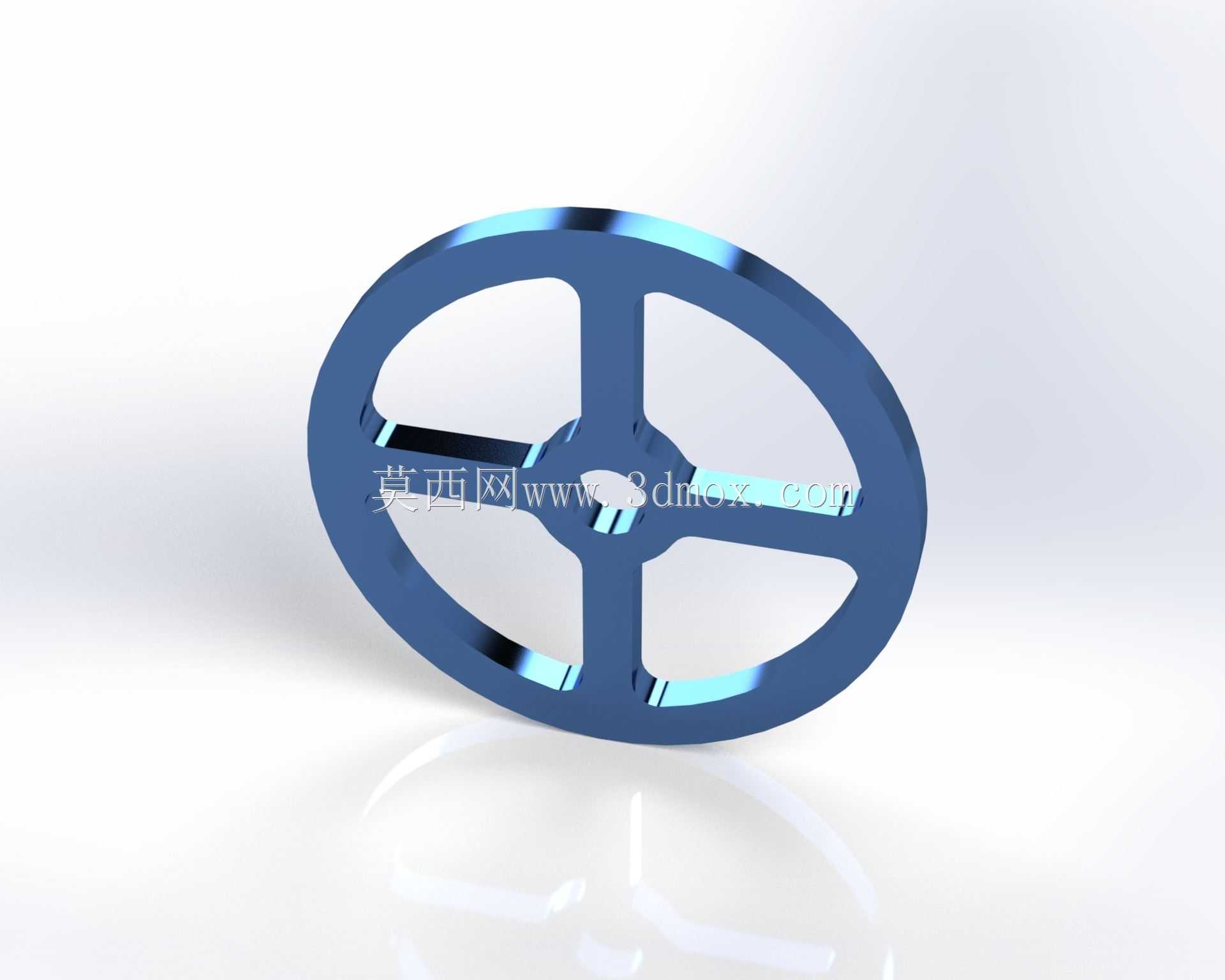

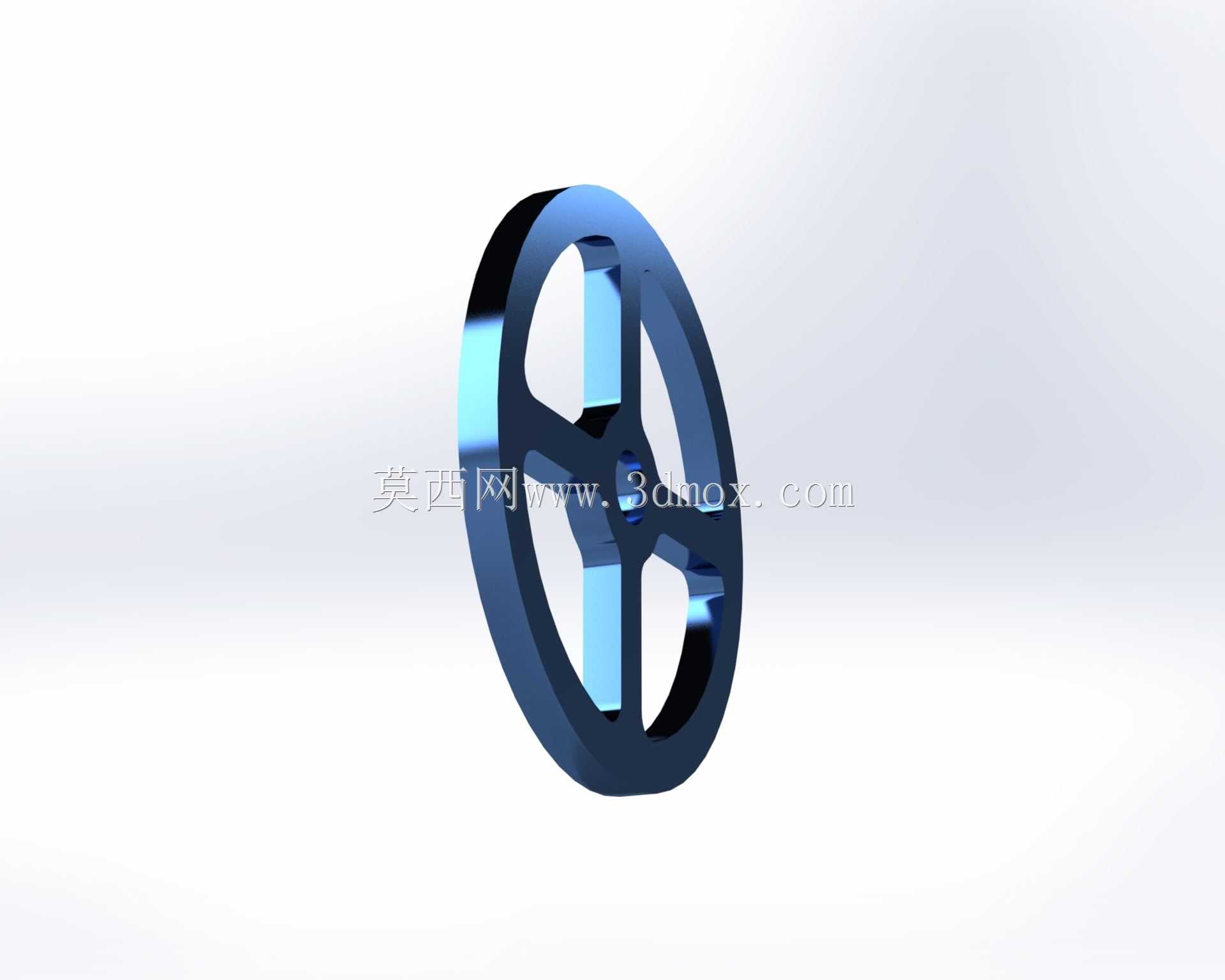

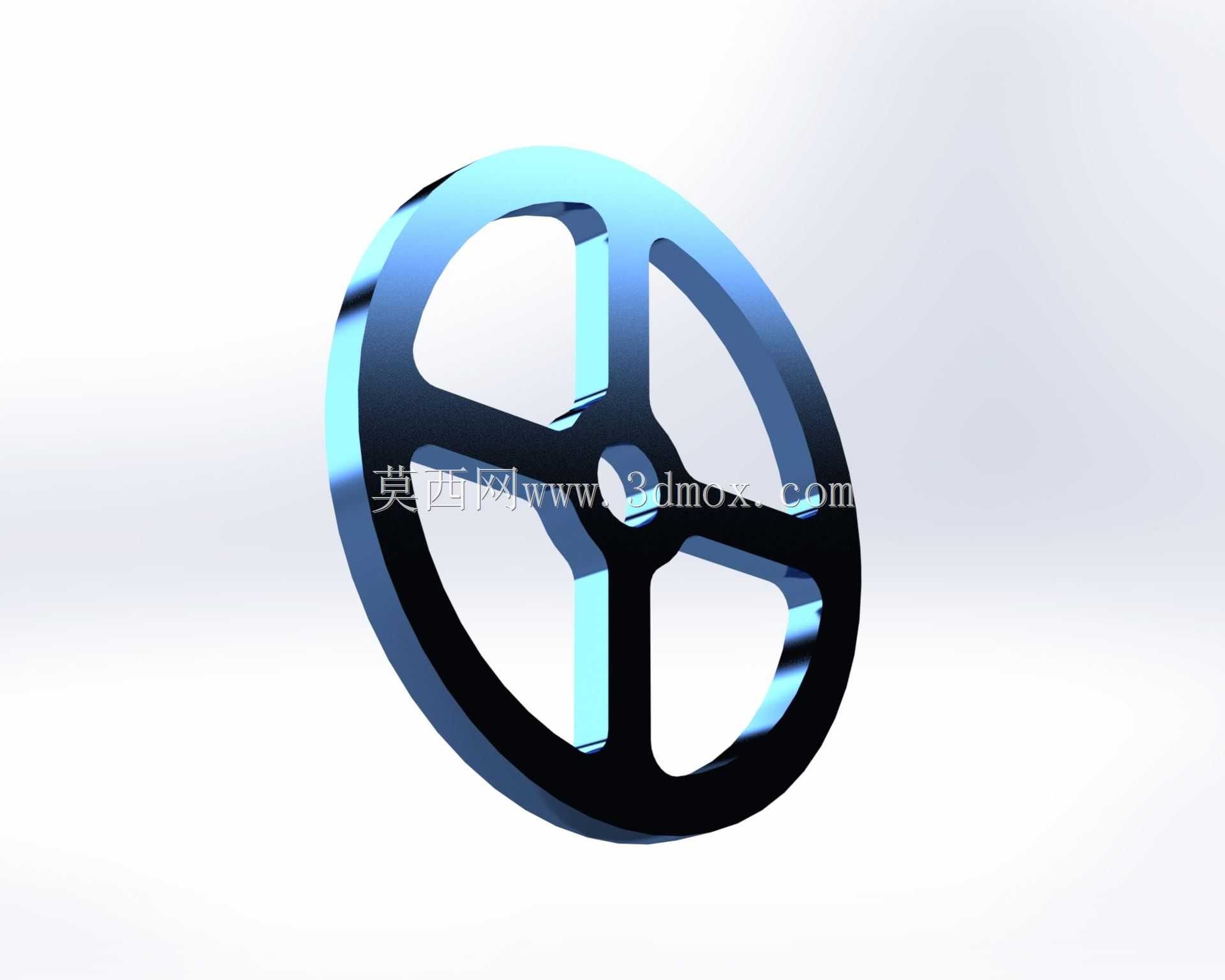

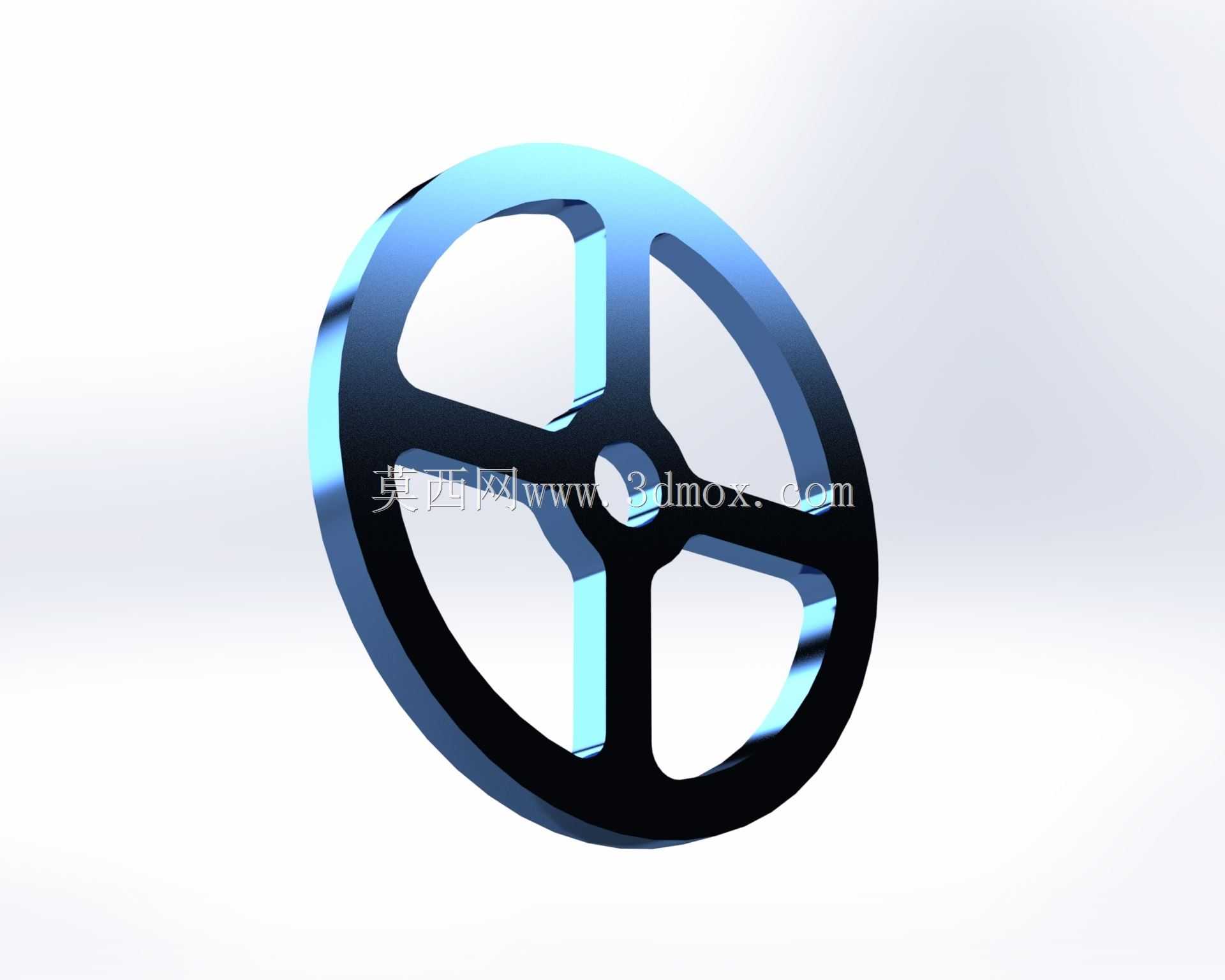

　　质量尽可能分布在远离回转中心的区域，在相同整体质量下可获得更大的转动惯量，储能效率比同重量实心盘结构提升近四成，这一设计思路完全贴合飞轮“质量外移”的核心设计原则，同时轮辐采用等强度变截面设计，靠近轮毂位置的截面厚度略大于与轮缘连接位置，可抵消回转过程中离心力带来的应力集中，避免高速回转时轮辐根部出现疲劳断裂。在实际应用场景中，这类飞轮常配套在小型单缸内燃机上，用来吸收活塞做功冲程的多余动能，在排气、进气、压缩冲程释放储存的动能，保证曲轴输出转速的均匀性，避免转速出现大幅波动；也可安装在小型冲压设备的传动轴端，平抑冲压瞬间的载荷冲击，降低驱动电机的峰值功率需求，让电机可以在更平稳的负载区间运行。从安装边界来看，

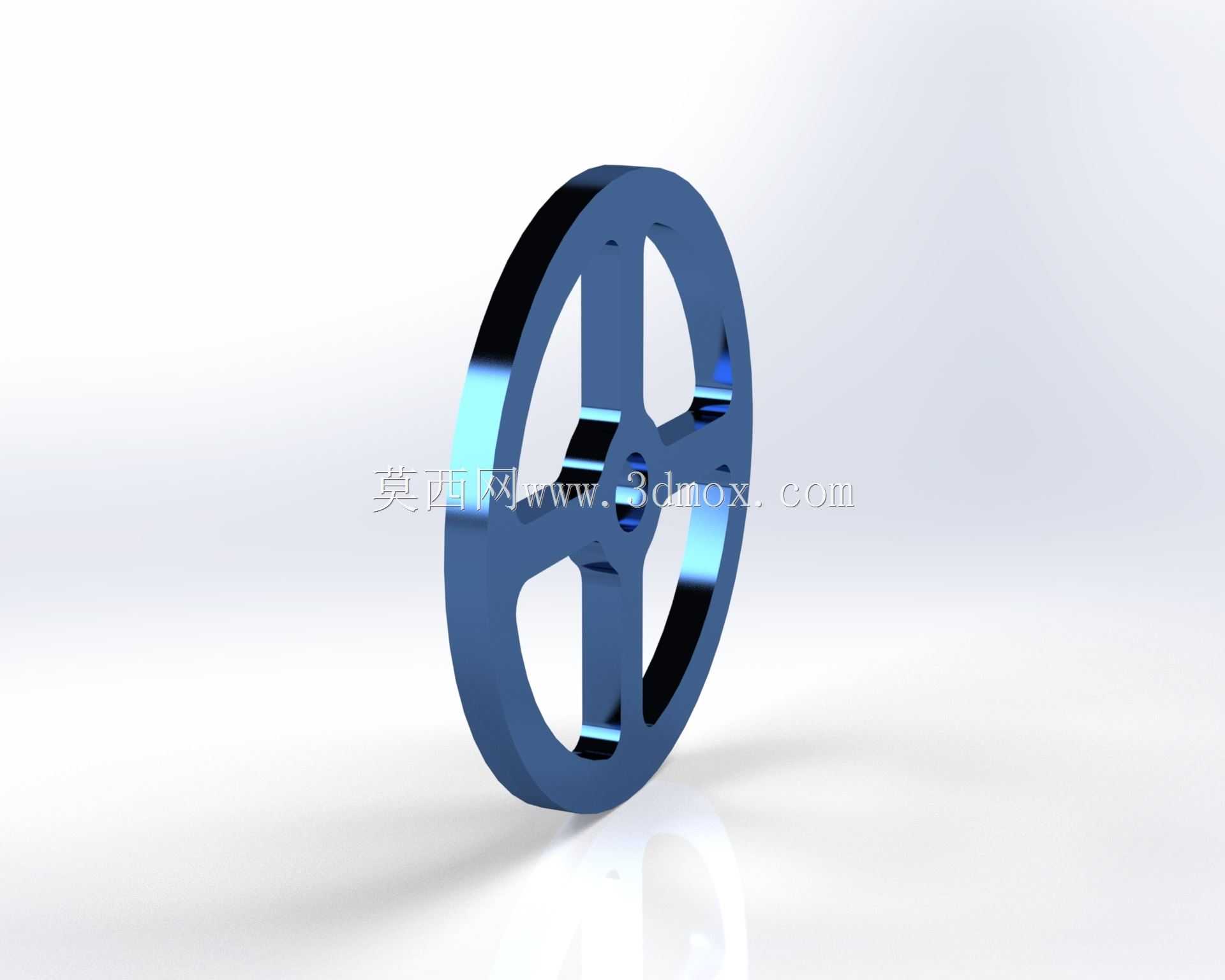

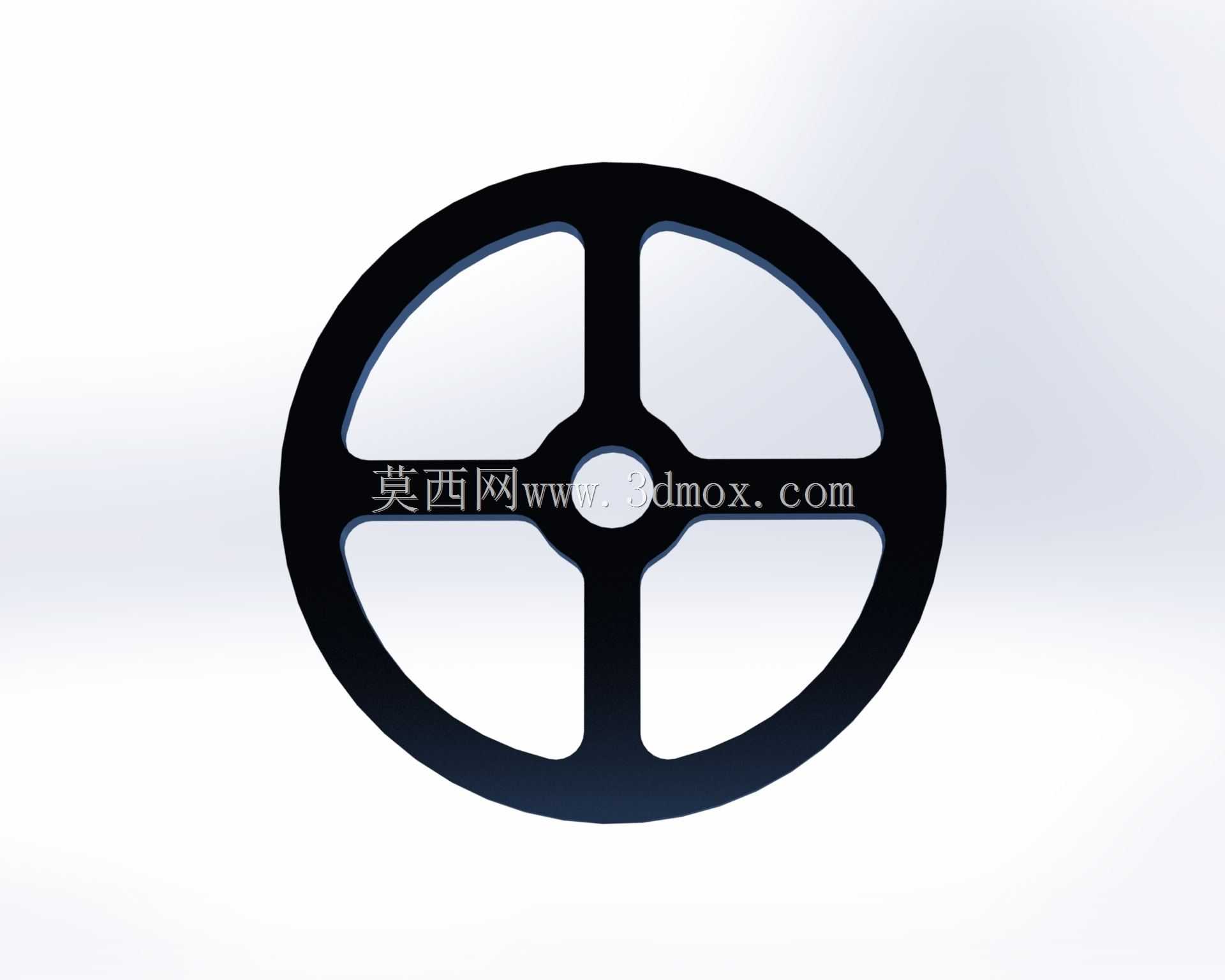

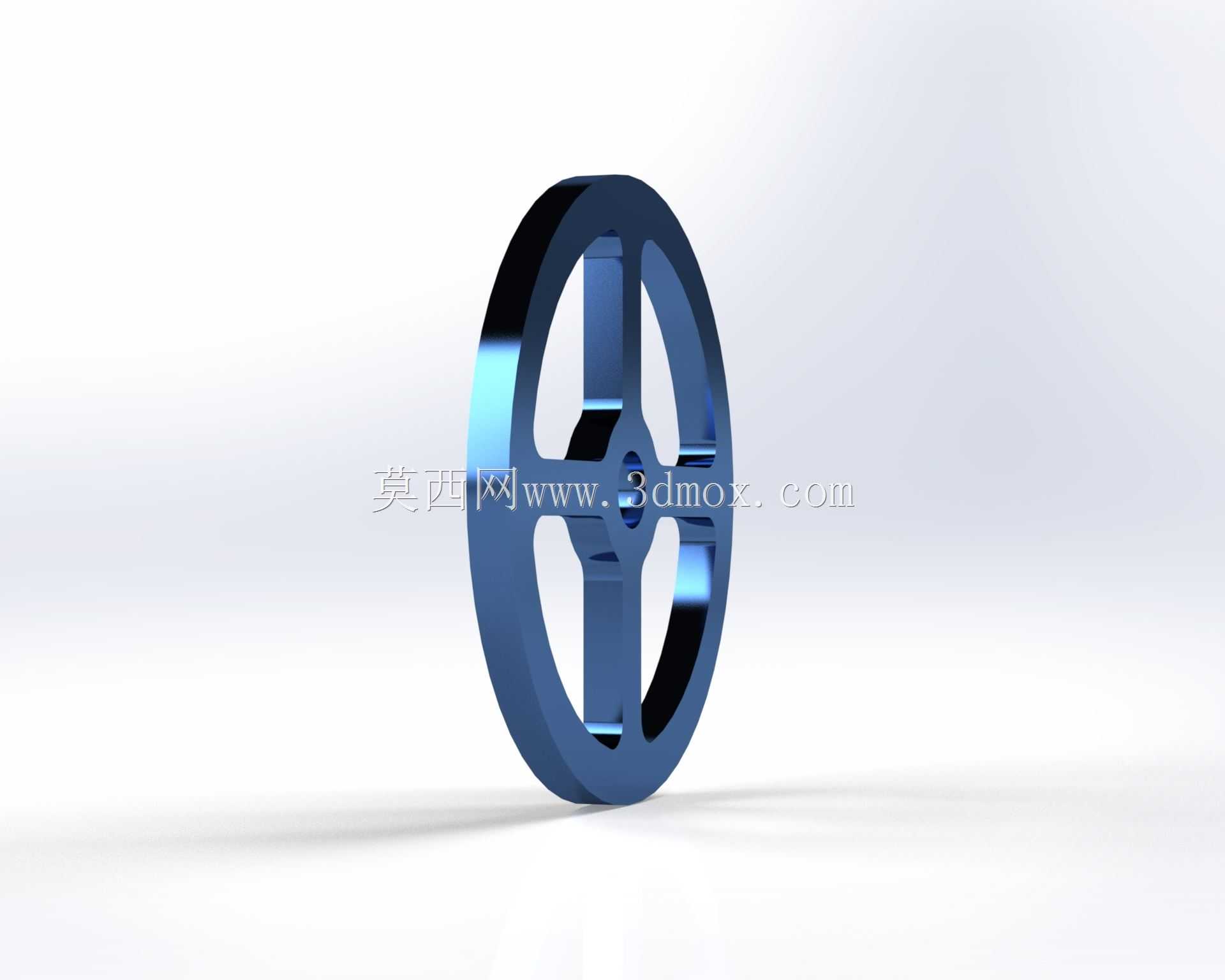

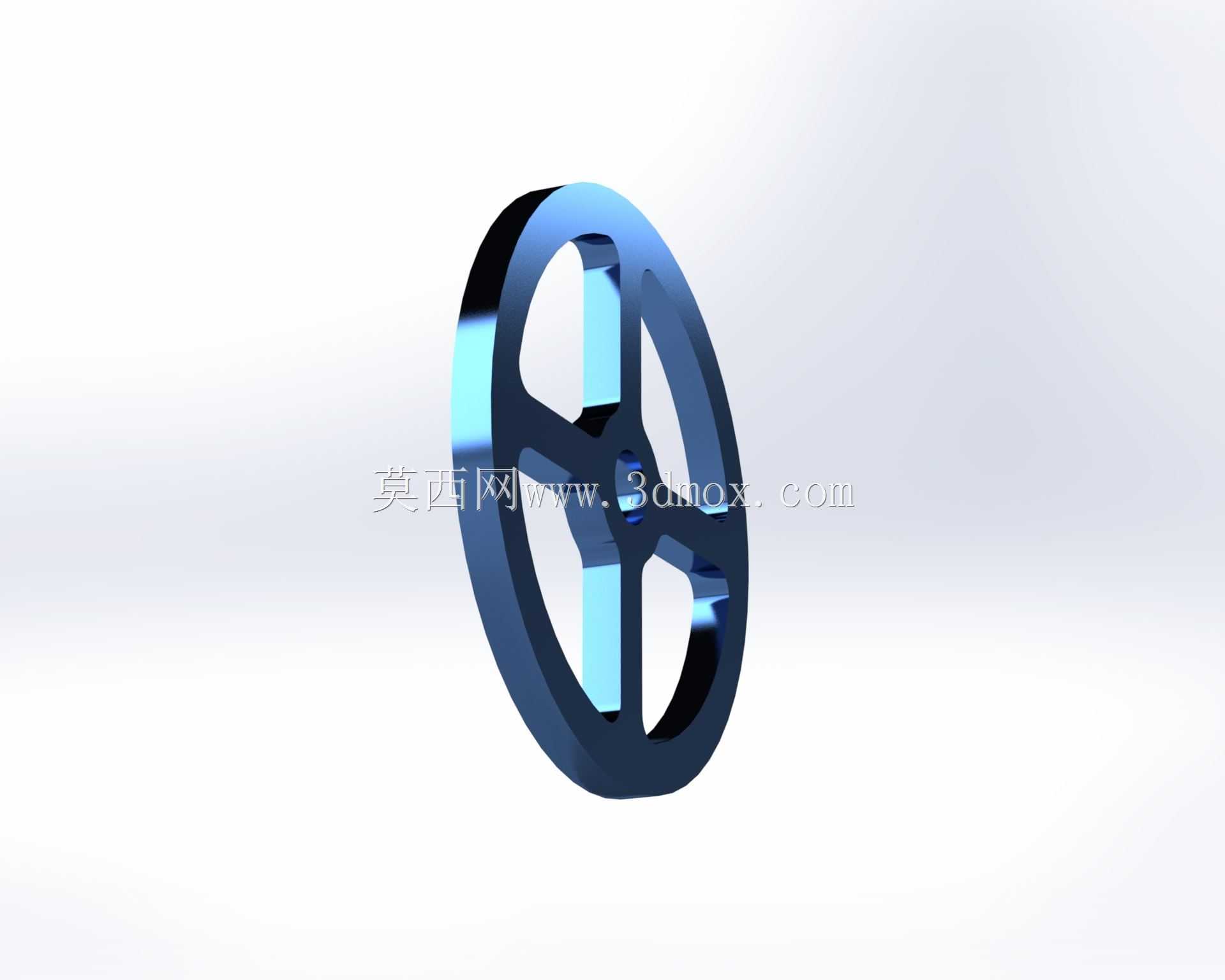

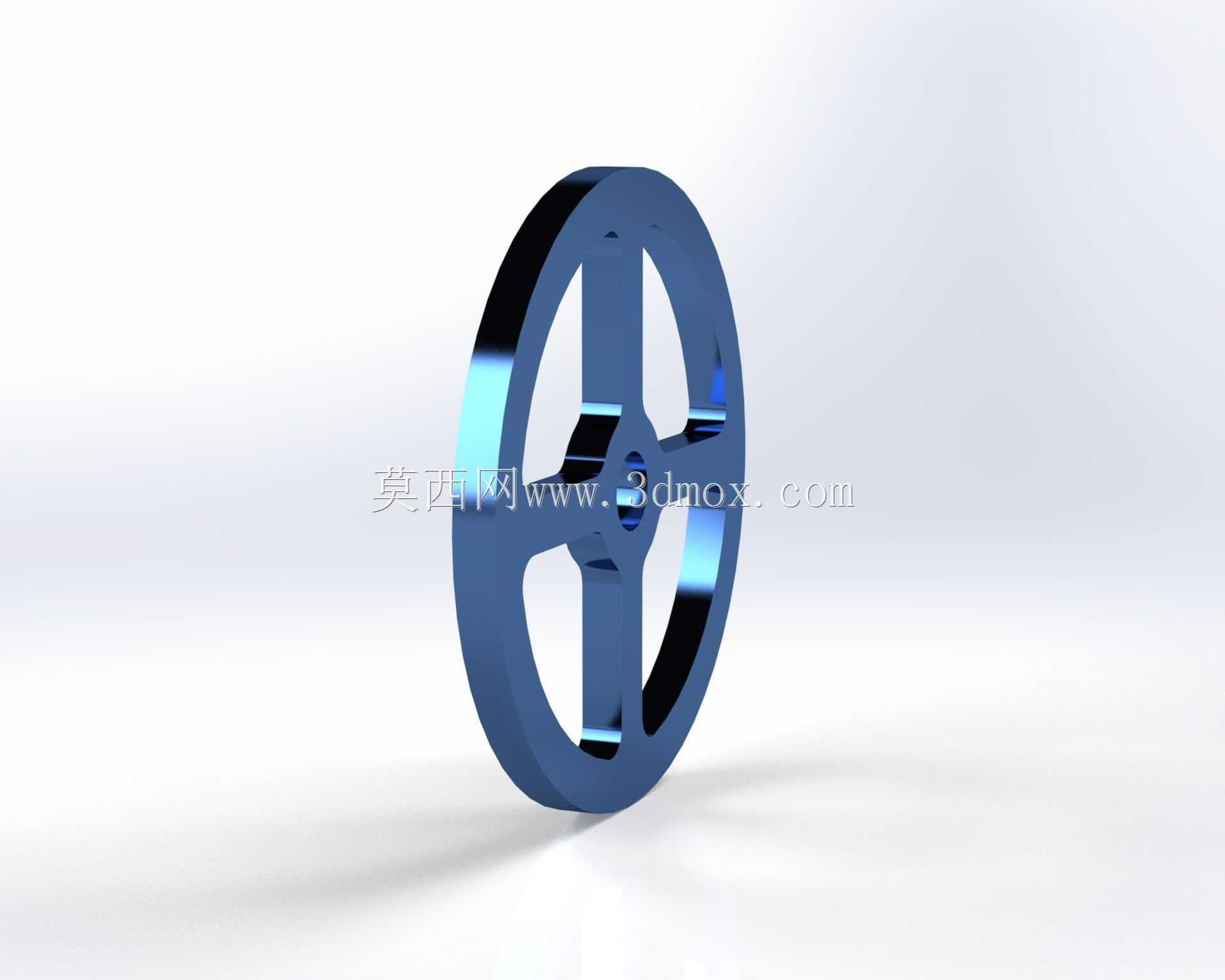

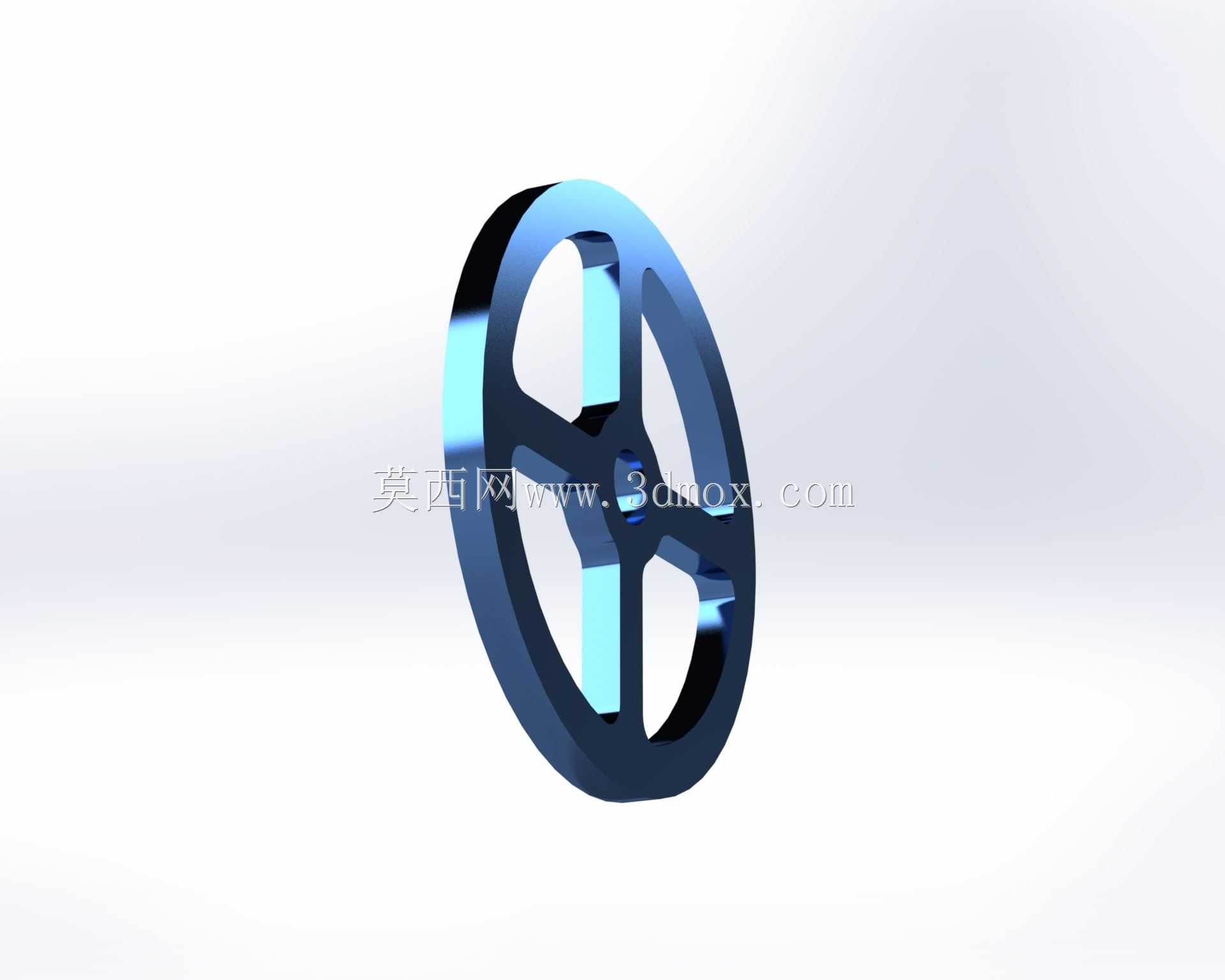

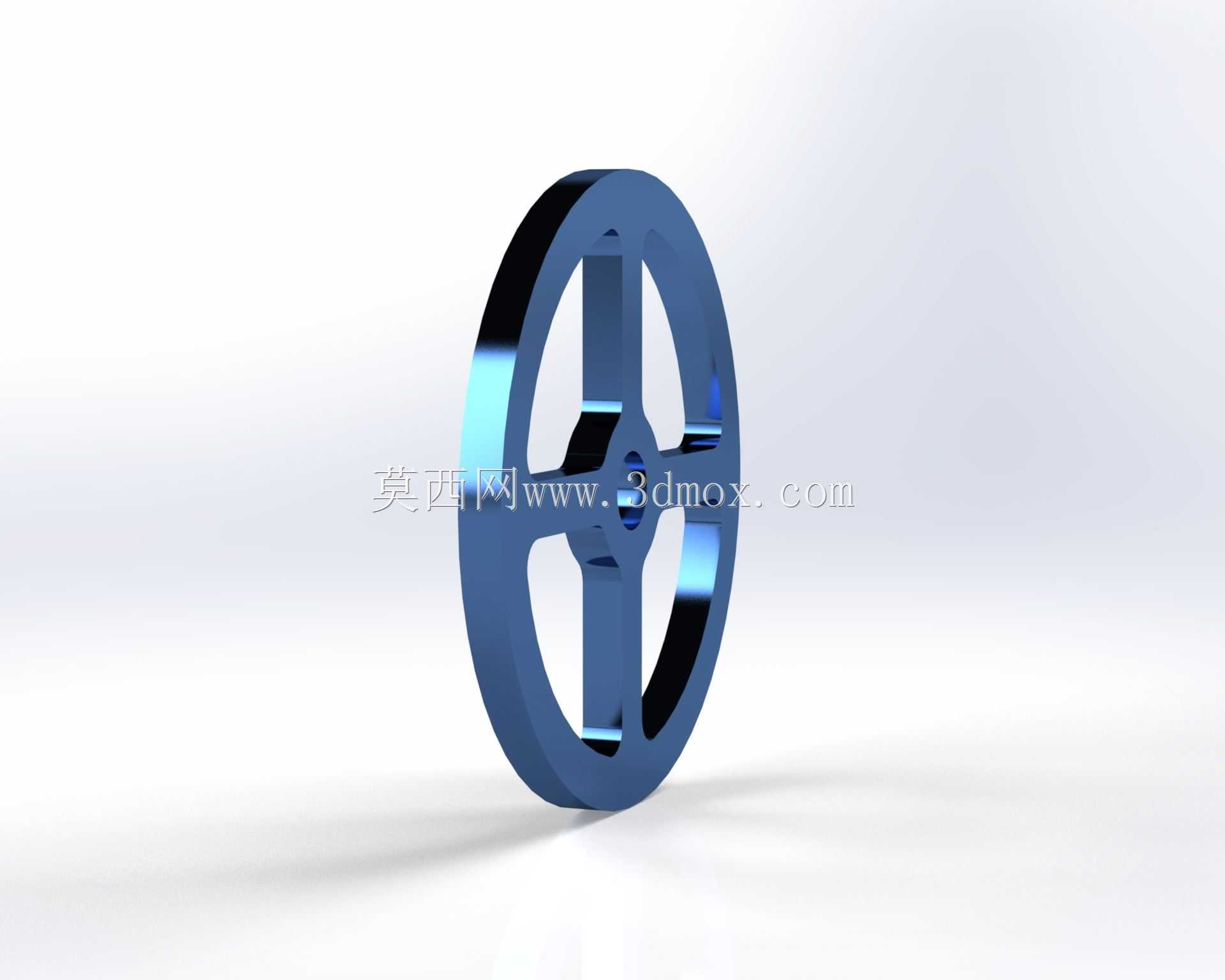

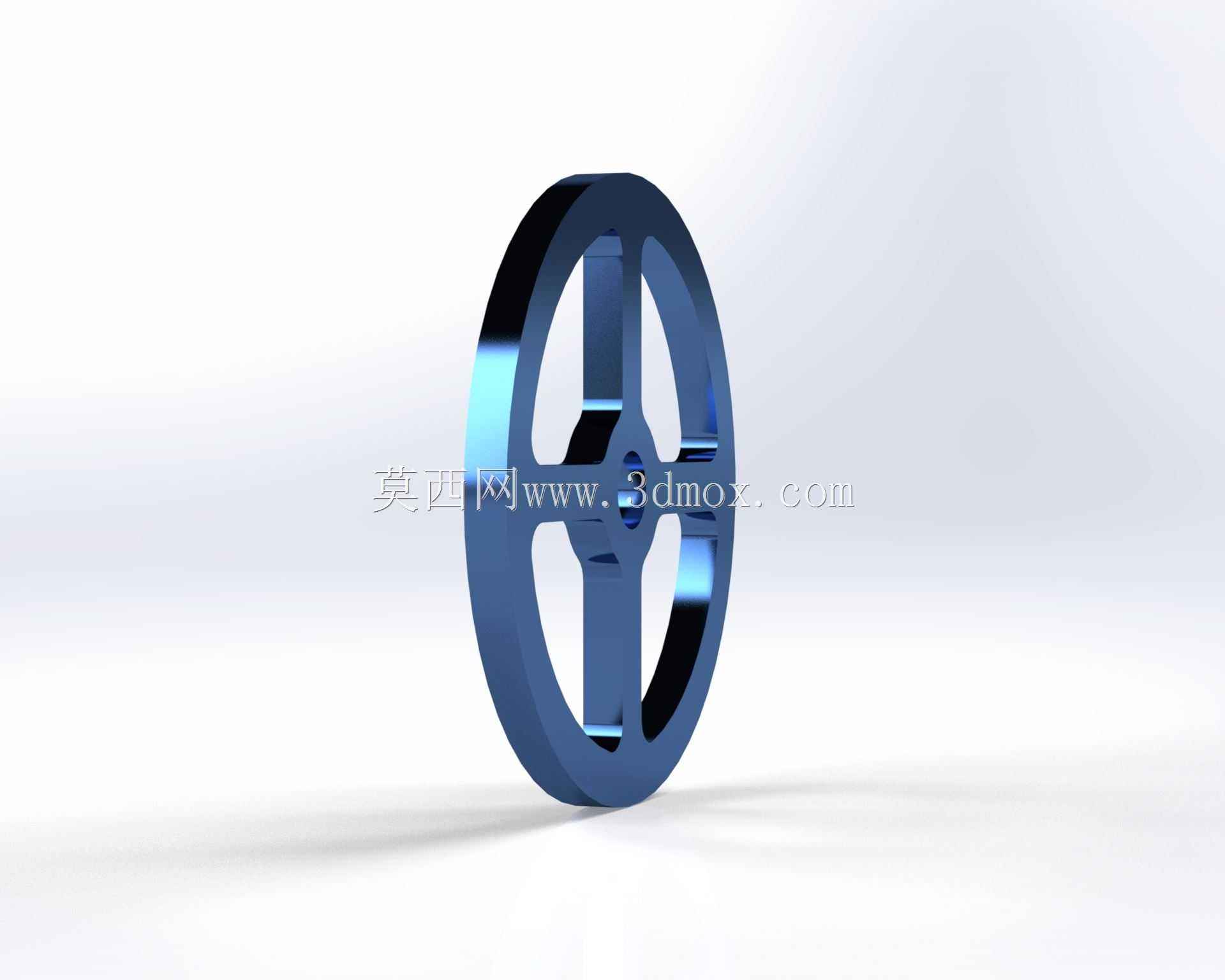

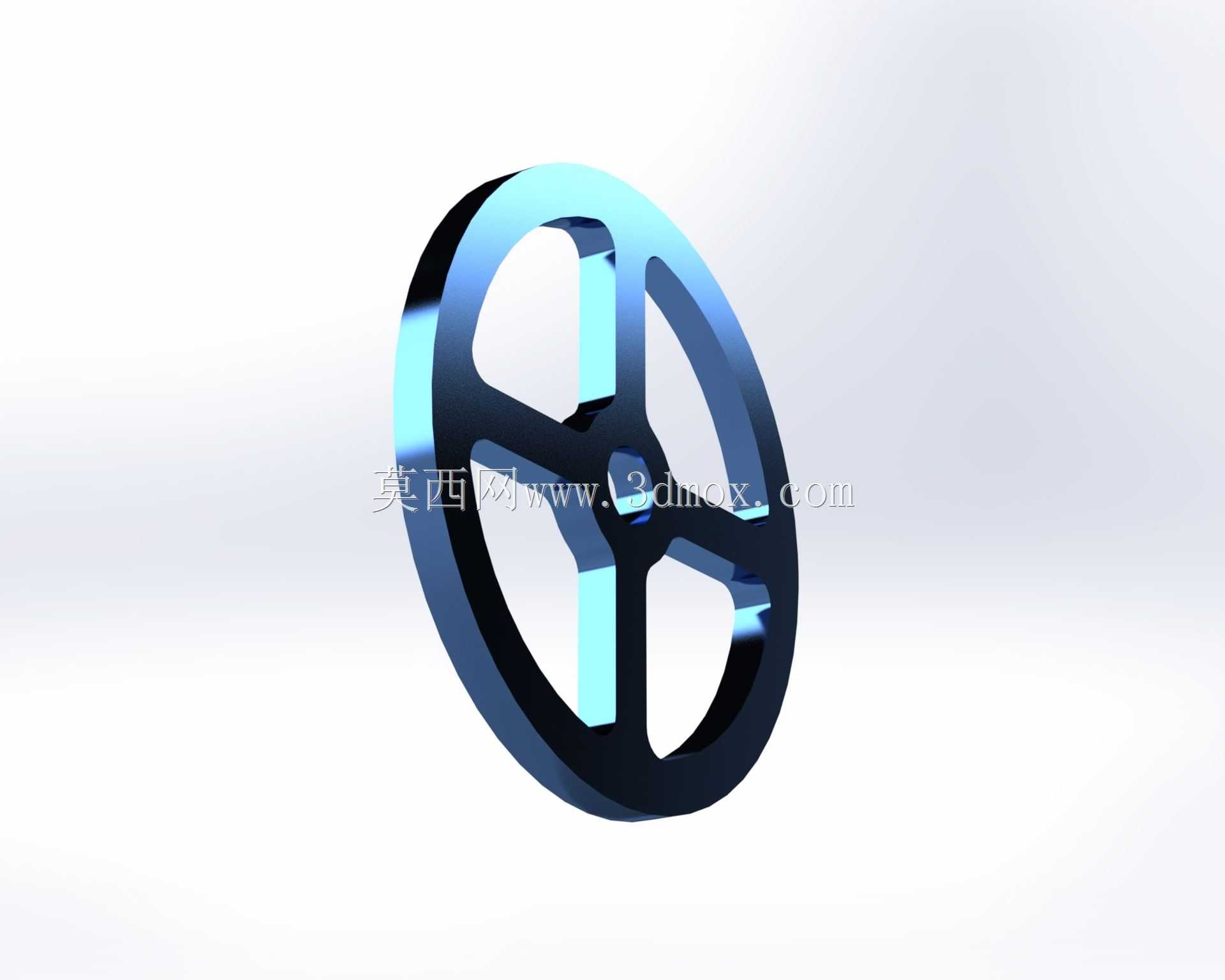

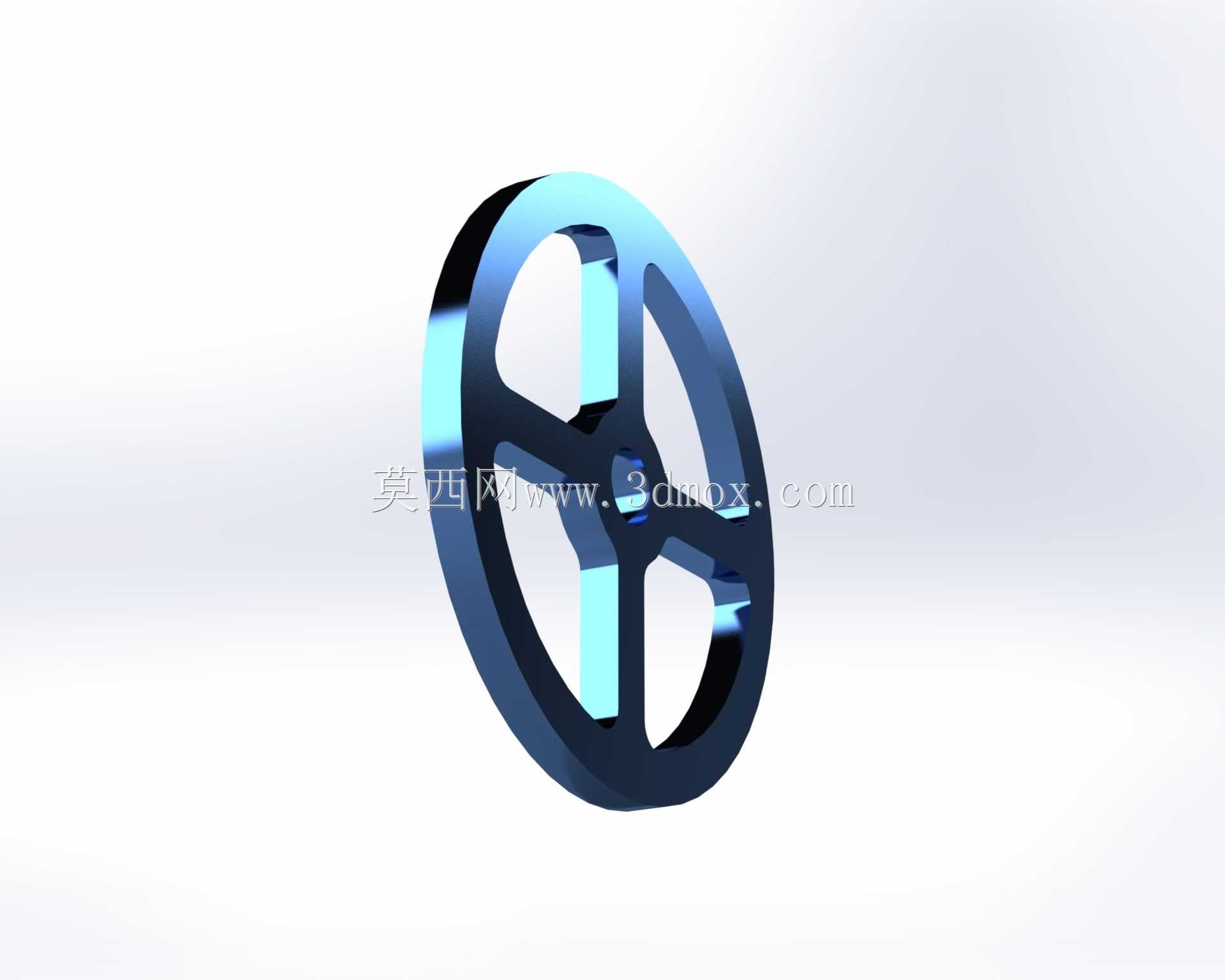

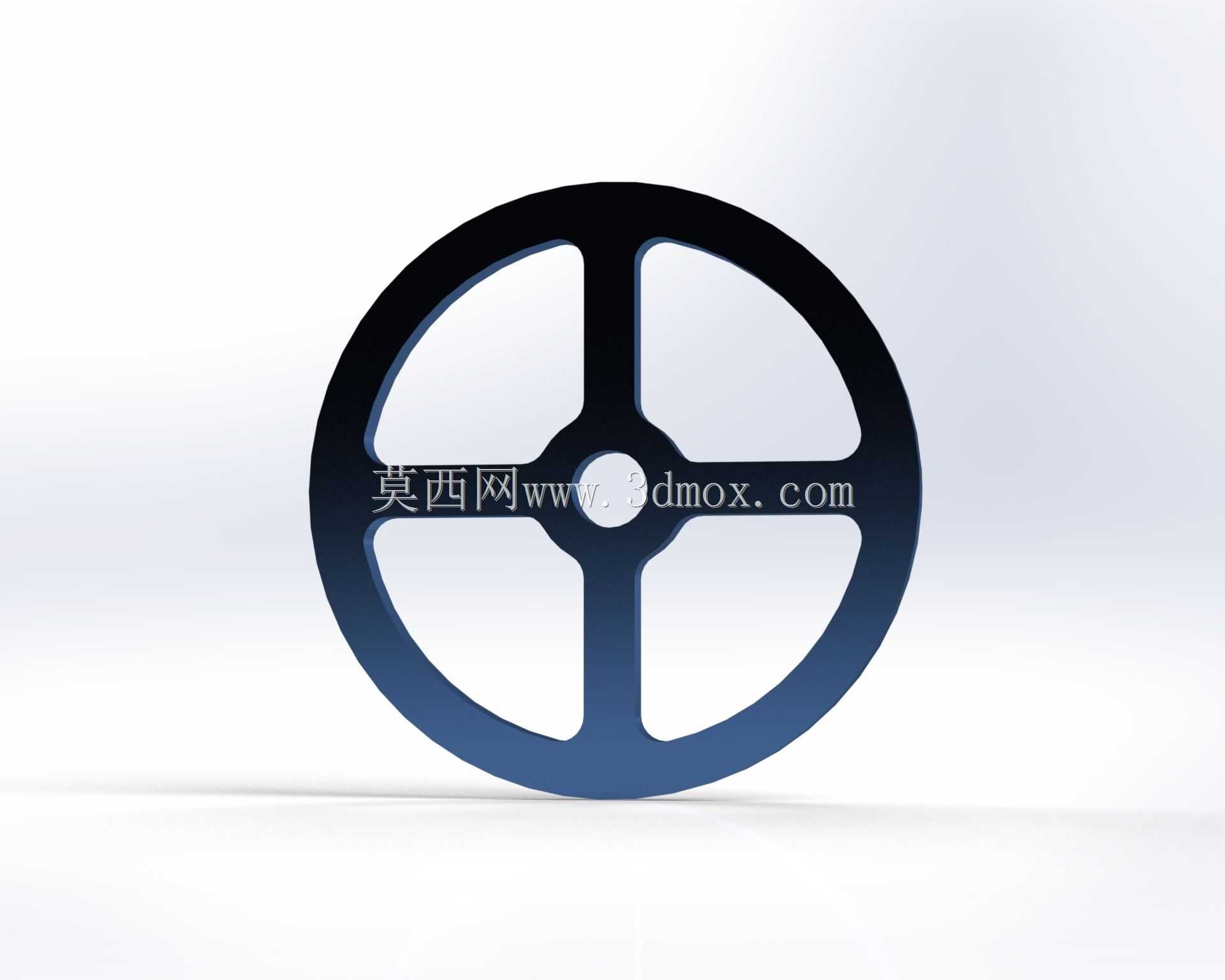

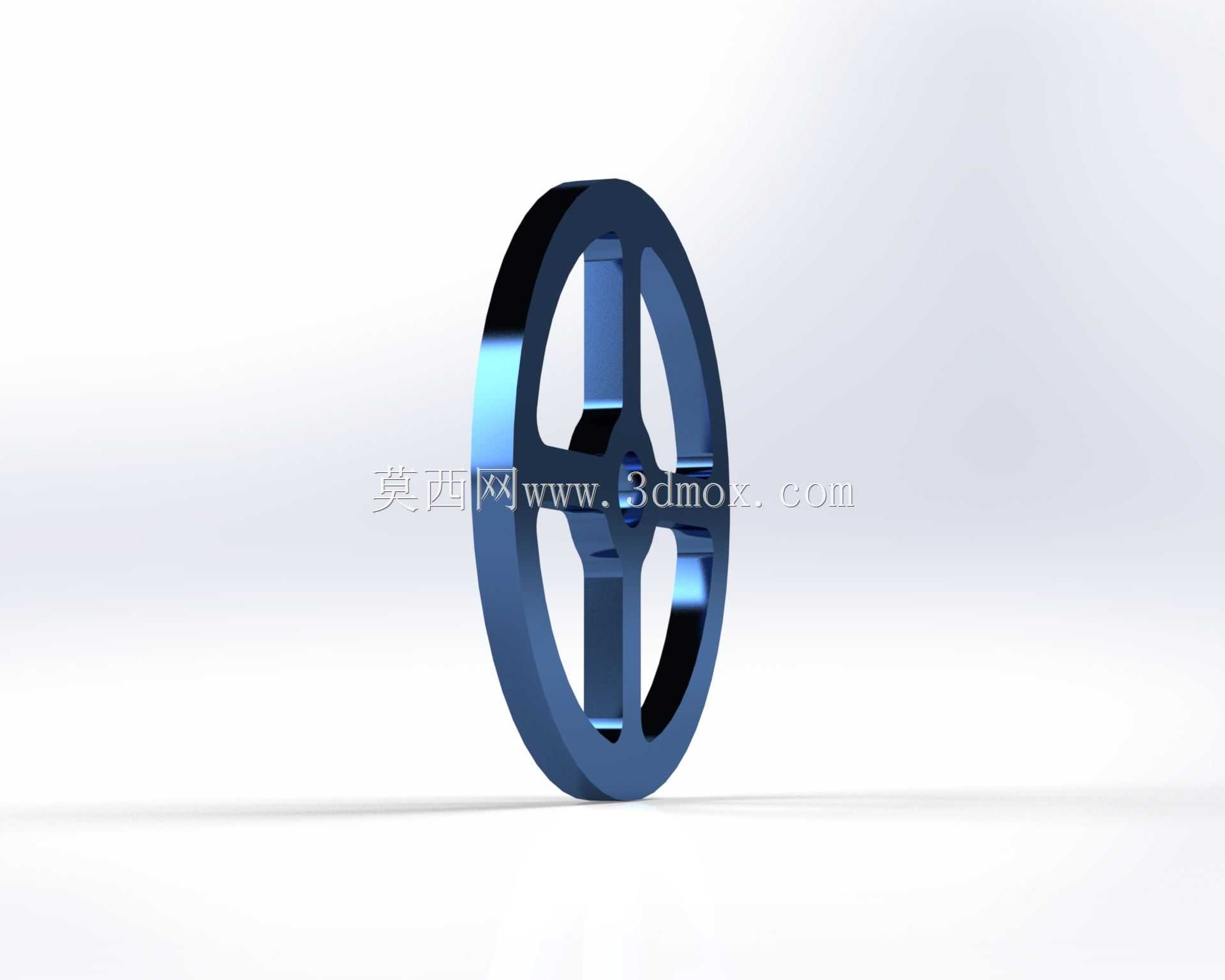

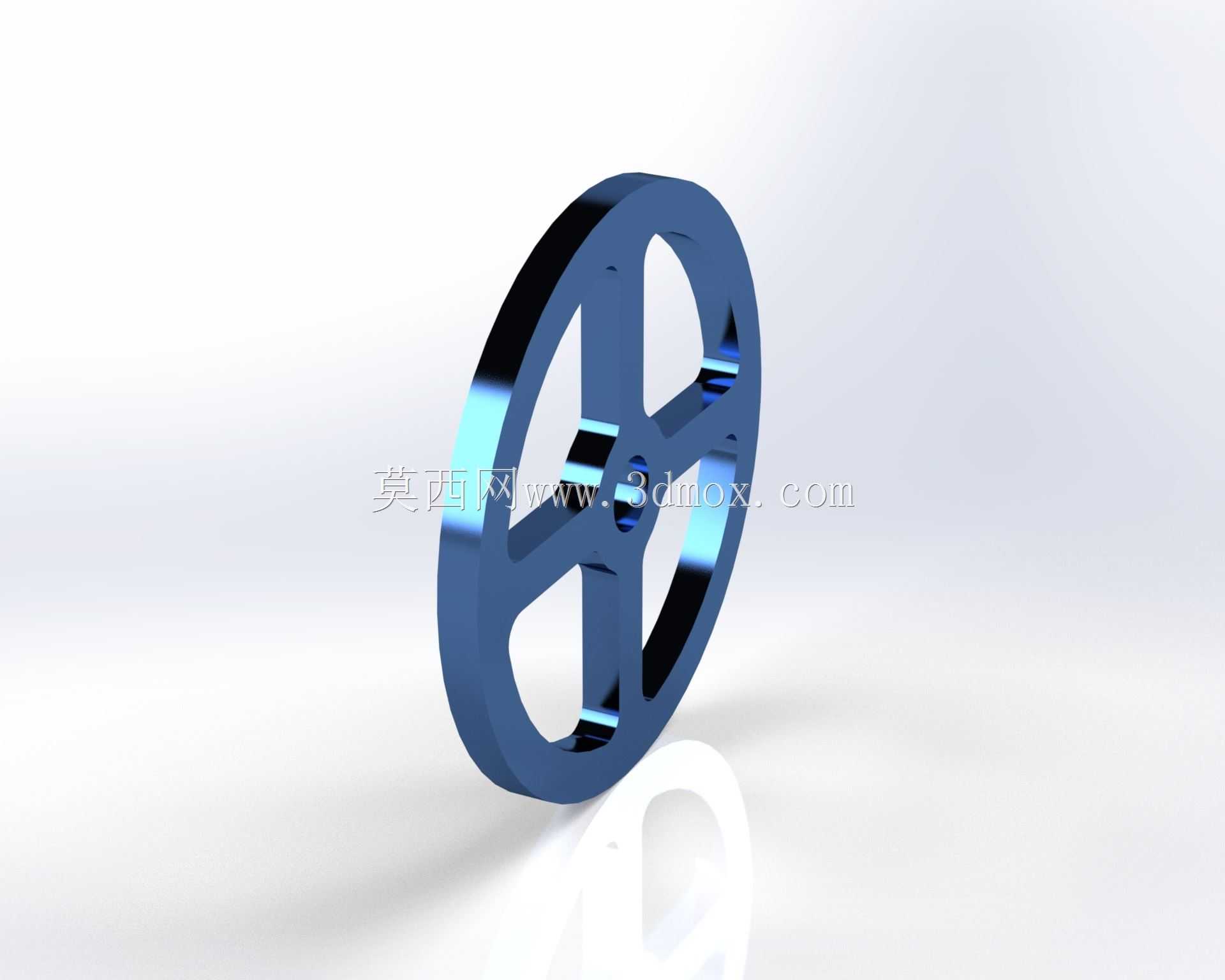

　　该飞轮的轴向厚度控制在合理区间，安装时不会与周边的机架、传动带轮、防护罩等构件发生干涉，轮缘外圆做了精密的机加工处理，可作为转速检测的触发面，配套磁电式或光电式转速传感器即可实时采集回转转速数据，无需额外安装测速齿盘。设计过程中充分考虑了动平衡需求，每根轮辐上预留了去重工艺孔位，完成初加工后可通过动平衡测试在对应孔位去除少量材料，将整体动平衡精度控制在G2.5等级以内，满足高速回转场景的使用要求，避免因不平衡量过大引发设备振动。不同于大惯量实心飞轮对安装空间和支承强度的高要求，这款轻量化轮辐飞轮对安装空间的占用更小，支承部位的载荷更低，可适配更多紧凑型的机械传动场景，比如小型发电机组、便携式动力设备、

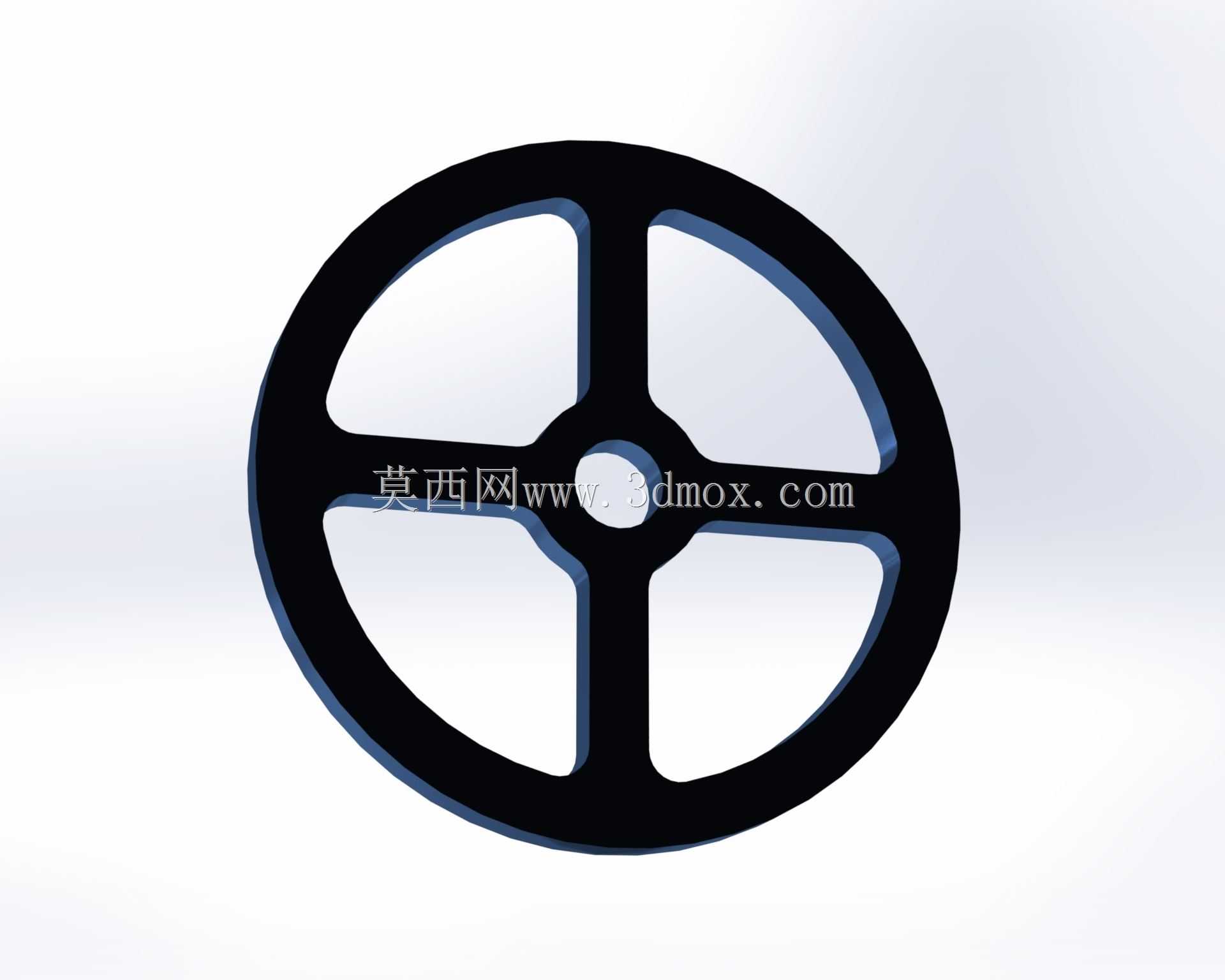

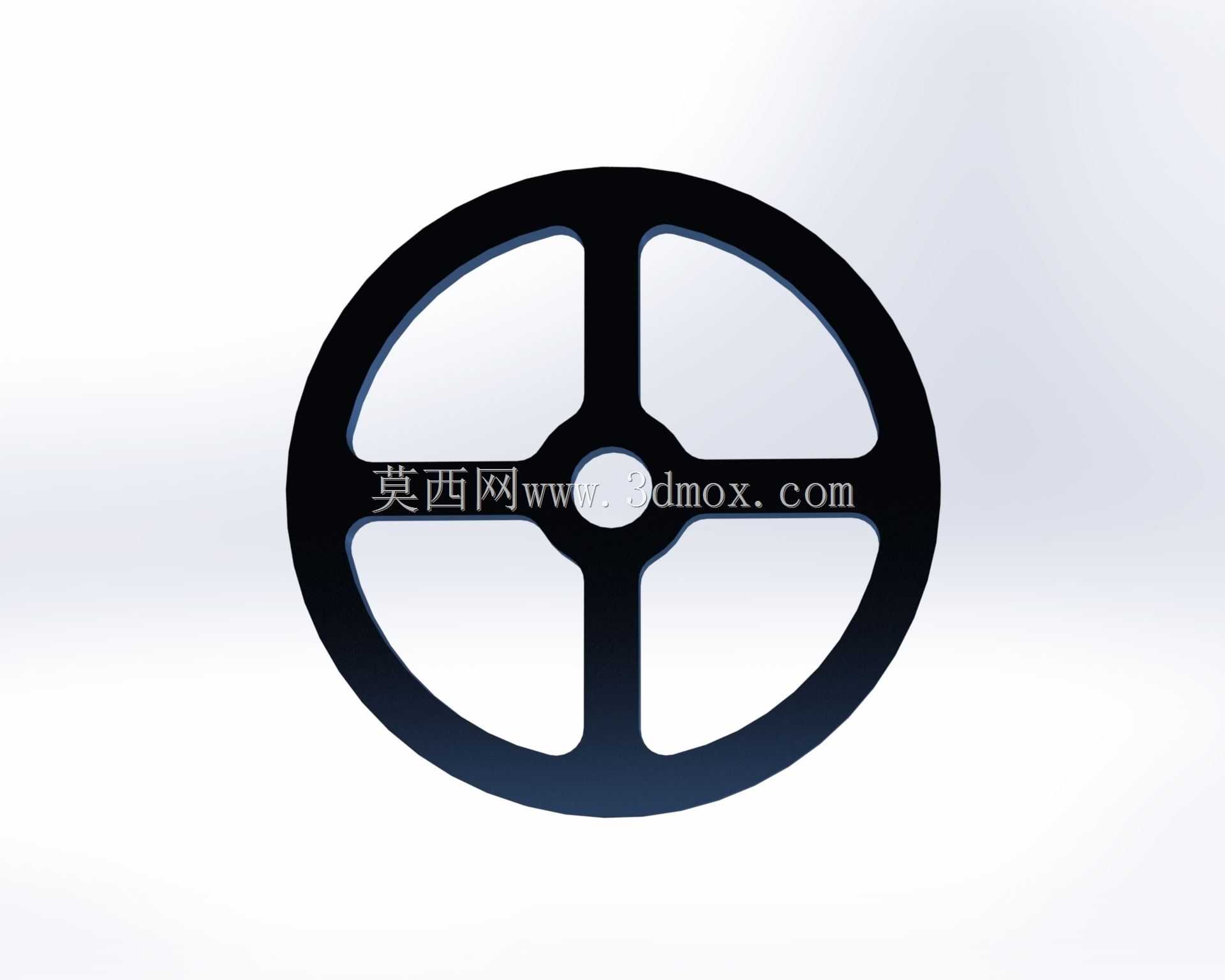

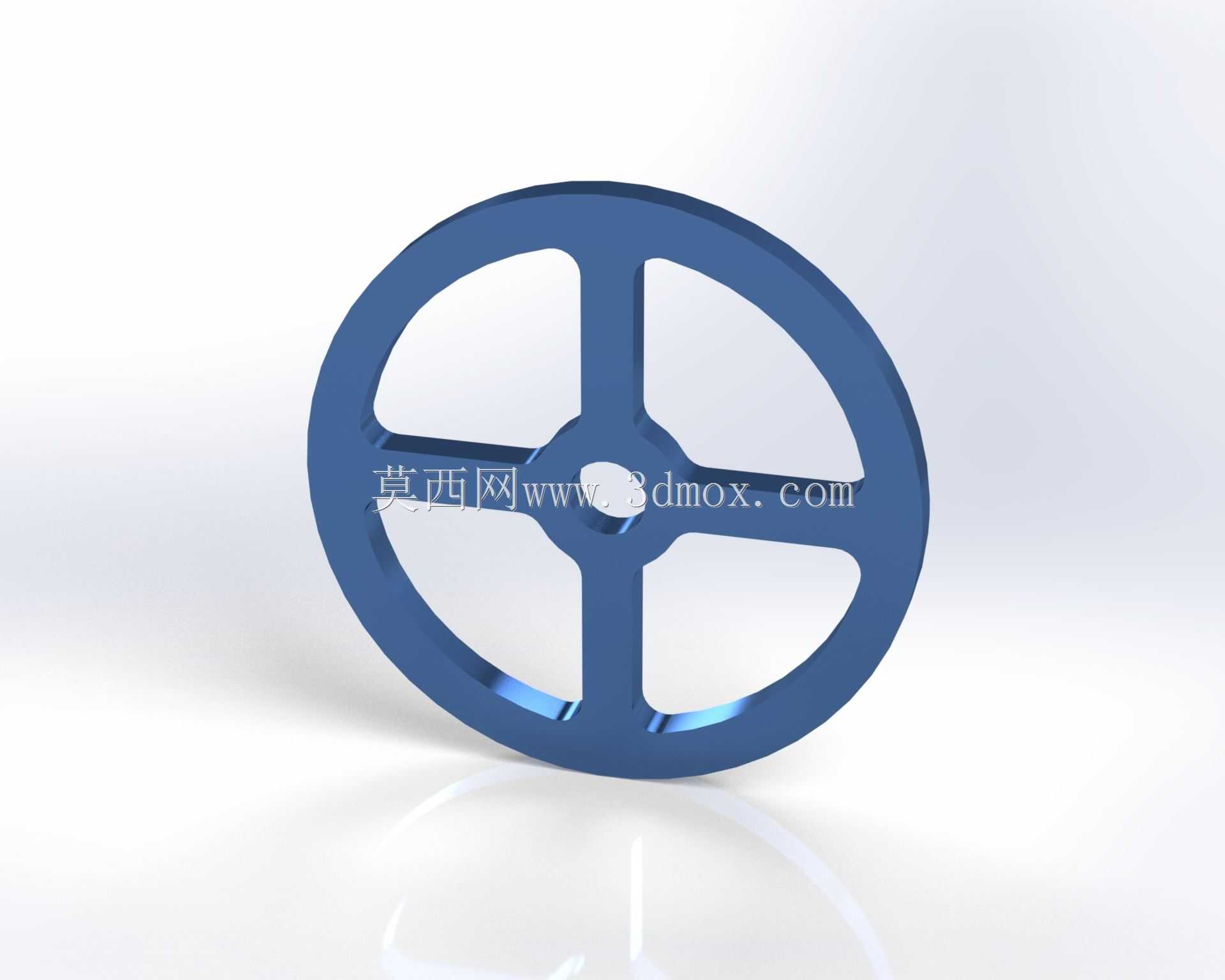

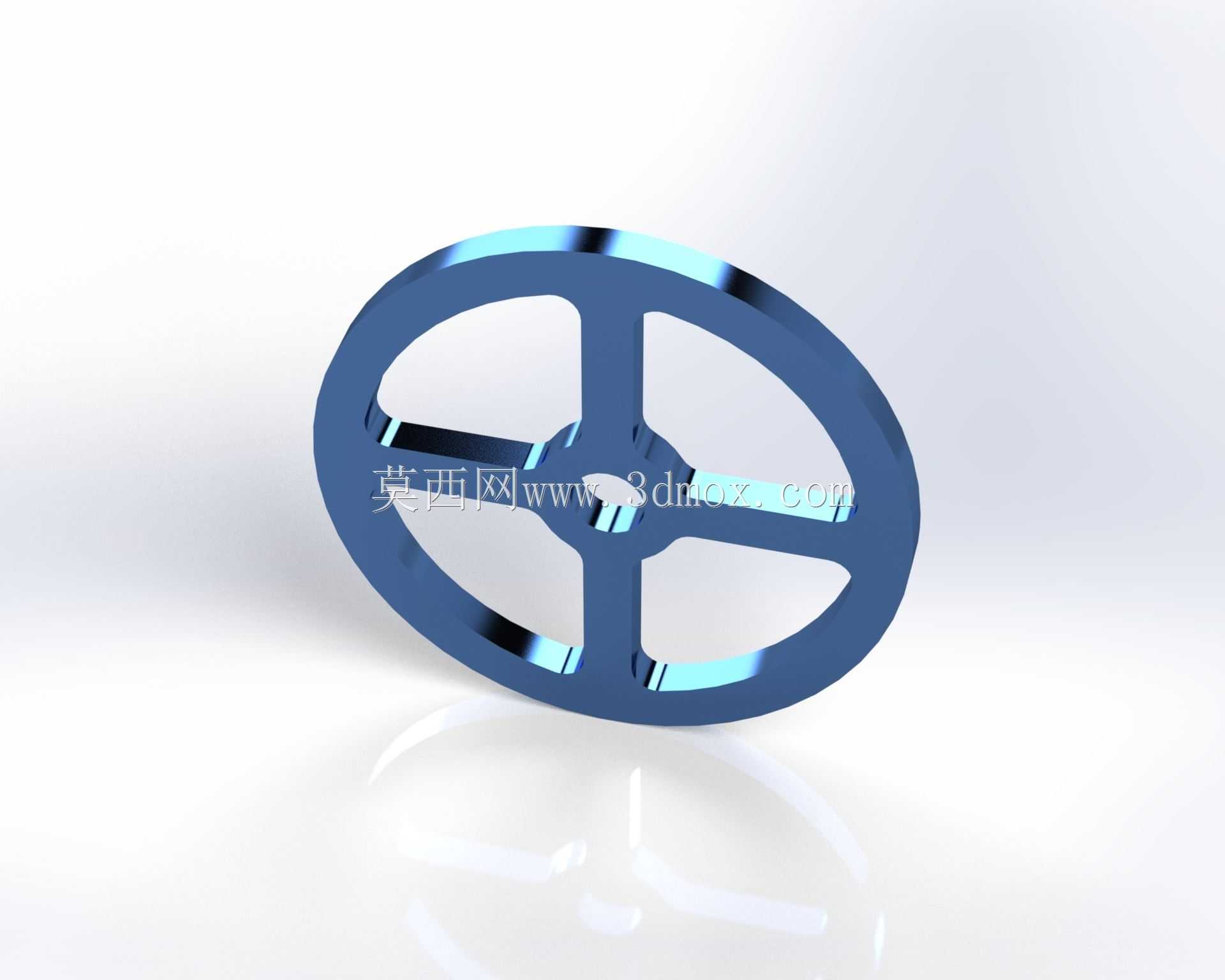

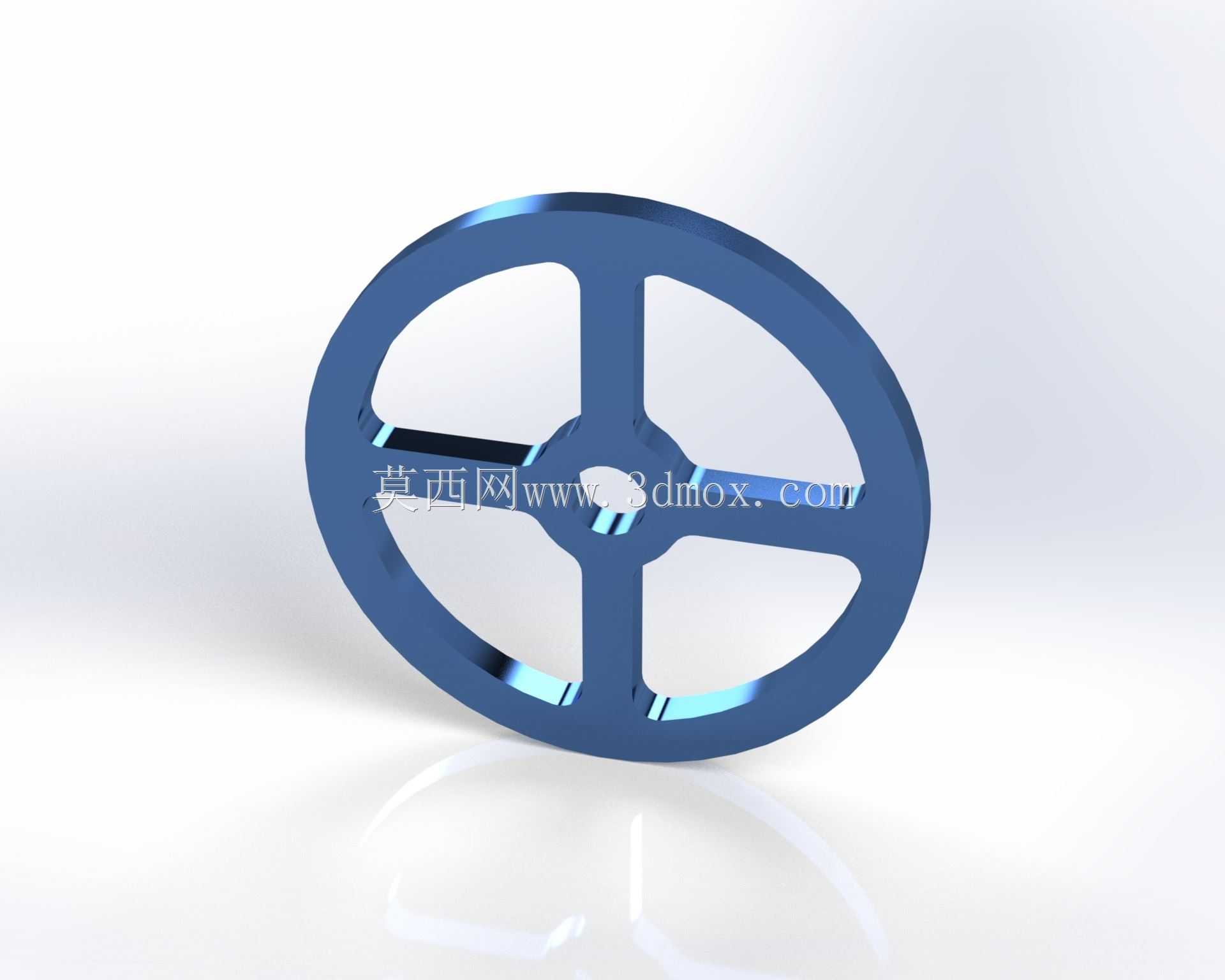

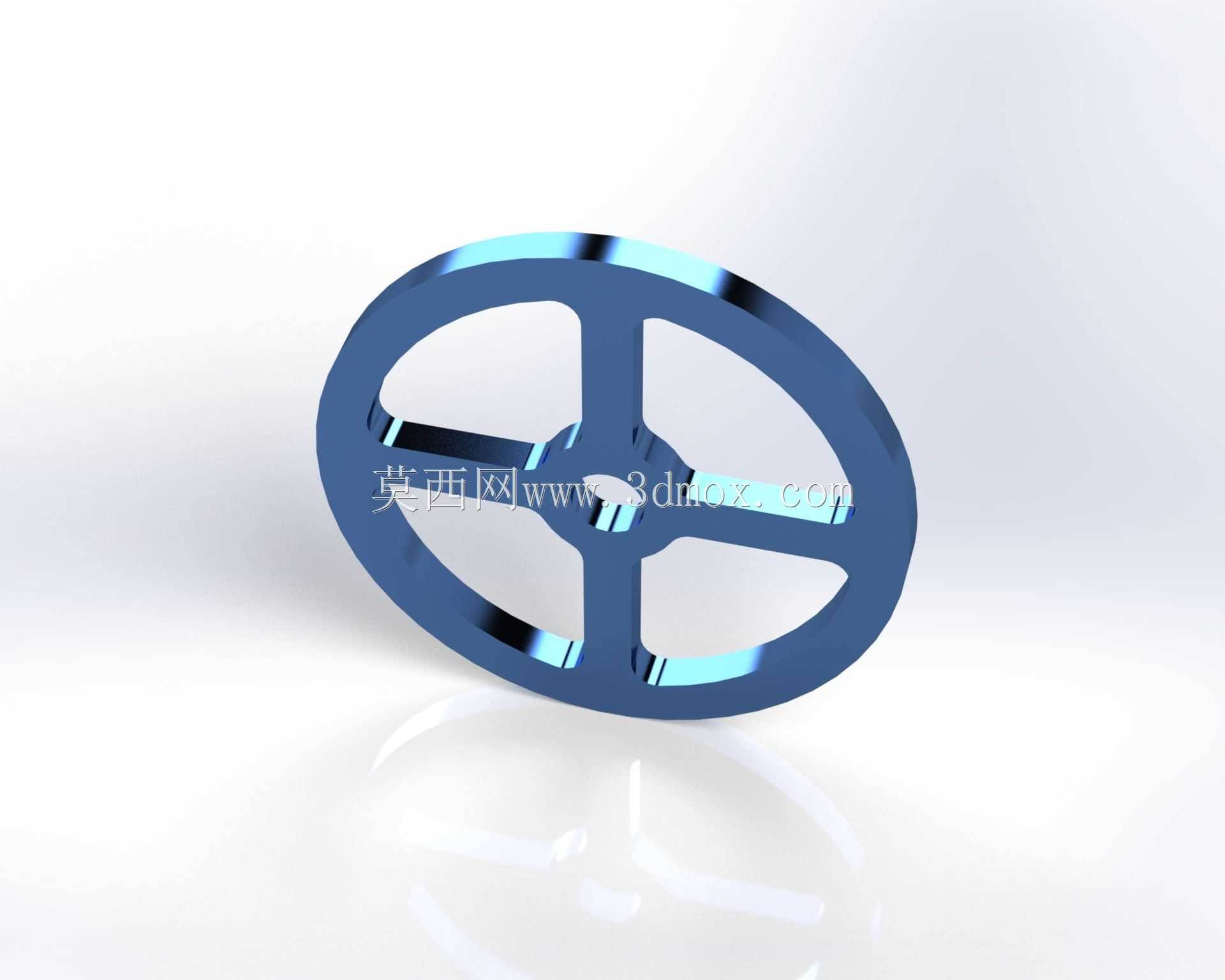

　　教学试验台架等对设备自重和安装空间有严格限制的场合。轮缘与轮辐、轮毂之间采用圆弧过渡连接，避免直角结构带来的应力集中，在承受瞬时冲击载荷时可有效分散应力，提升构件整体的抗冲击能力。实际选型时，可根据系统需要的转动惯量、最高工作转速、安装轴径等参数匹配对应尺寸的该结构飞轮，安装前需确认键槽与传动轴平键的配合公差，保证周向固定可靠，轴向锁紧螺母的预紧力需控制在合理范围，避免预紧力过大导致轮毂出现变形，影响配合精度。日常运维过程中，可定期检查轮辐与轮缘的连接位置是否存在微裂纹，尤其是在长期承受交变载荷的工况下，及时排查疲劳损伤隐患，保证设备运行的可靠性。
