八槽外啮合槽轮间歇传动结构设计

　　这套槽轮间歇传动结构，是自动化分度工位最常用的经典间歇运动执行构件，日常在多工位转盘装配线、胶片放映机输片机构、多工位检测设备转台、罐头封罐机分度工位、印刷机械走纸间歇送进单元里都能见到它的身影，核心作用是把主动拨盘的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现工位的精准步进停顿，满足加工、装配、检测工序需要工件在固定位置停留作业的需求，相比棘轮间歇传动，它的传动冲击更小、分度精度更高、运转噪音更低，适合中高速轻载的间歇分度场景。

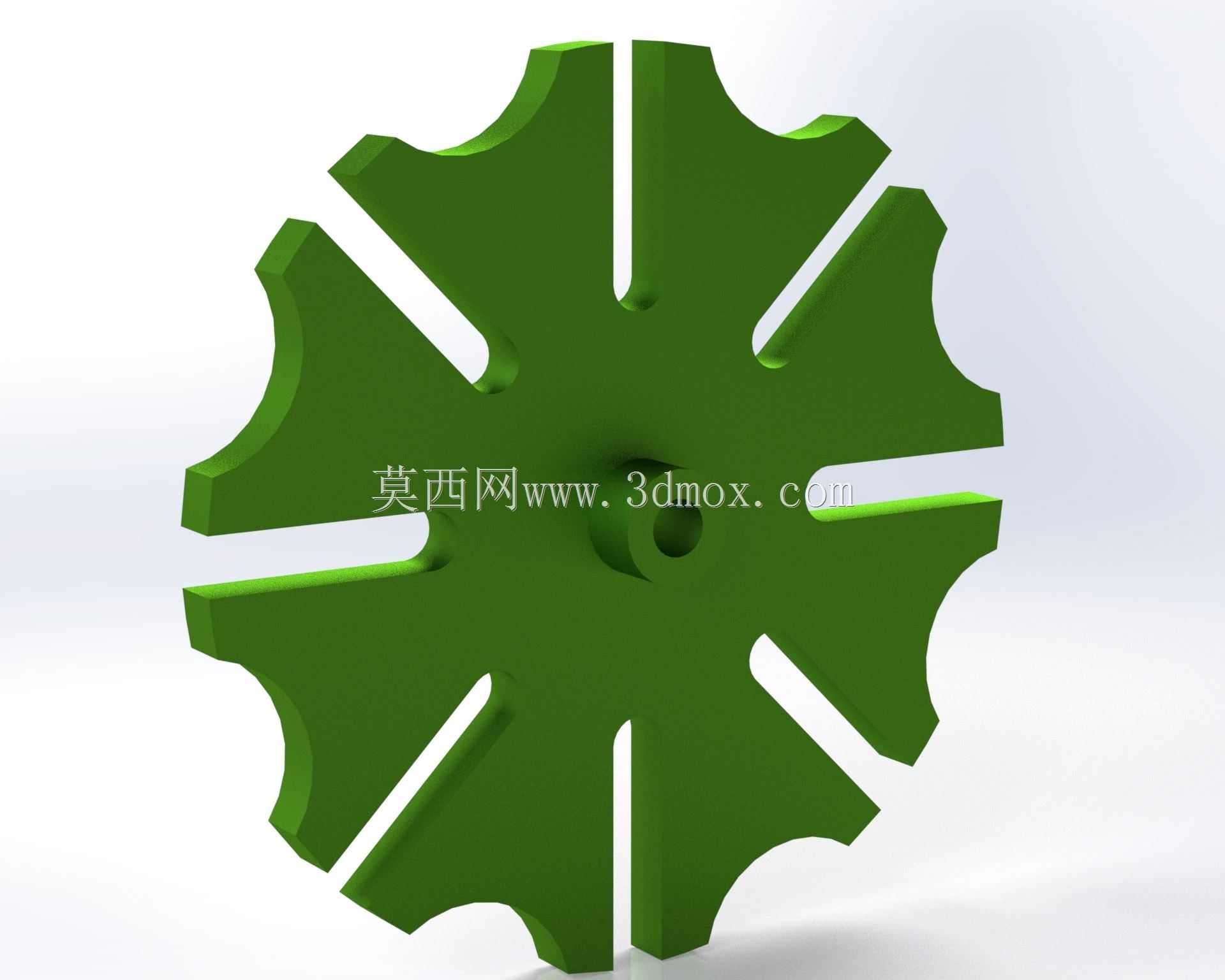

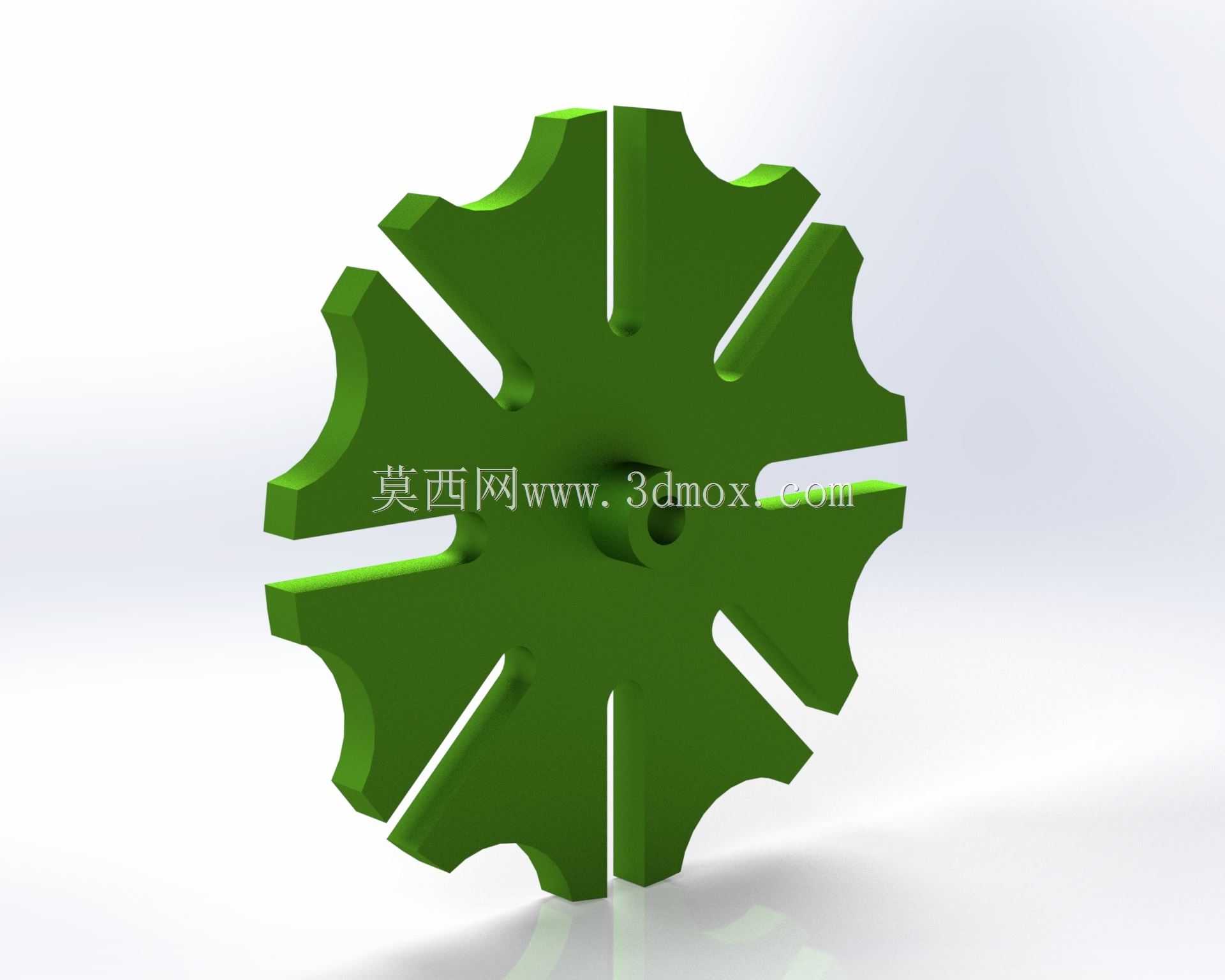

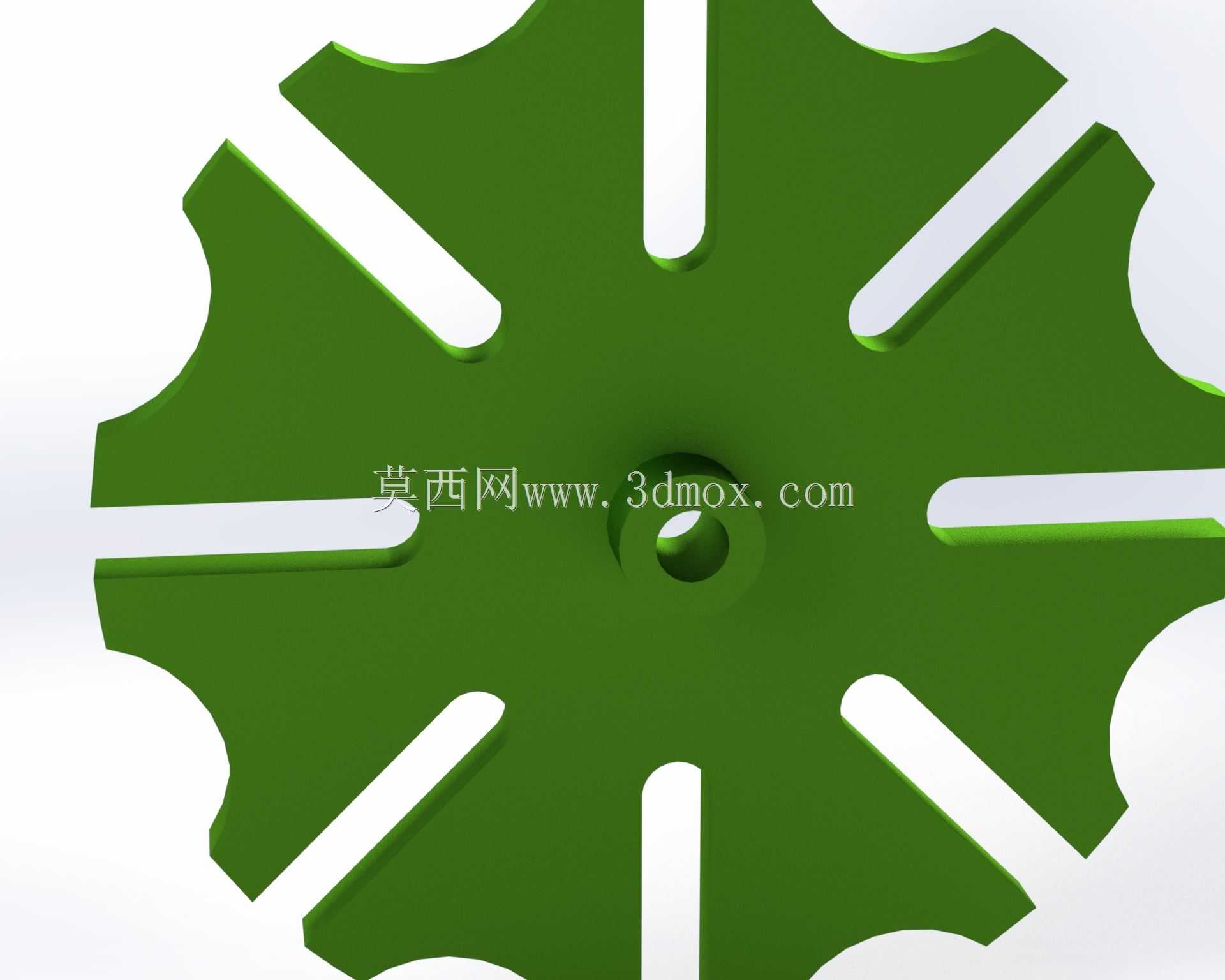

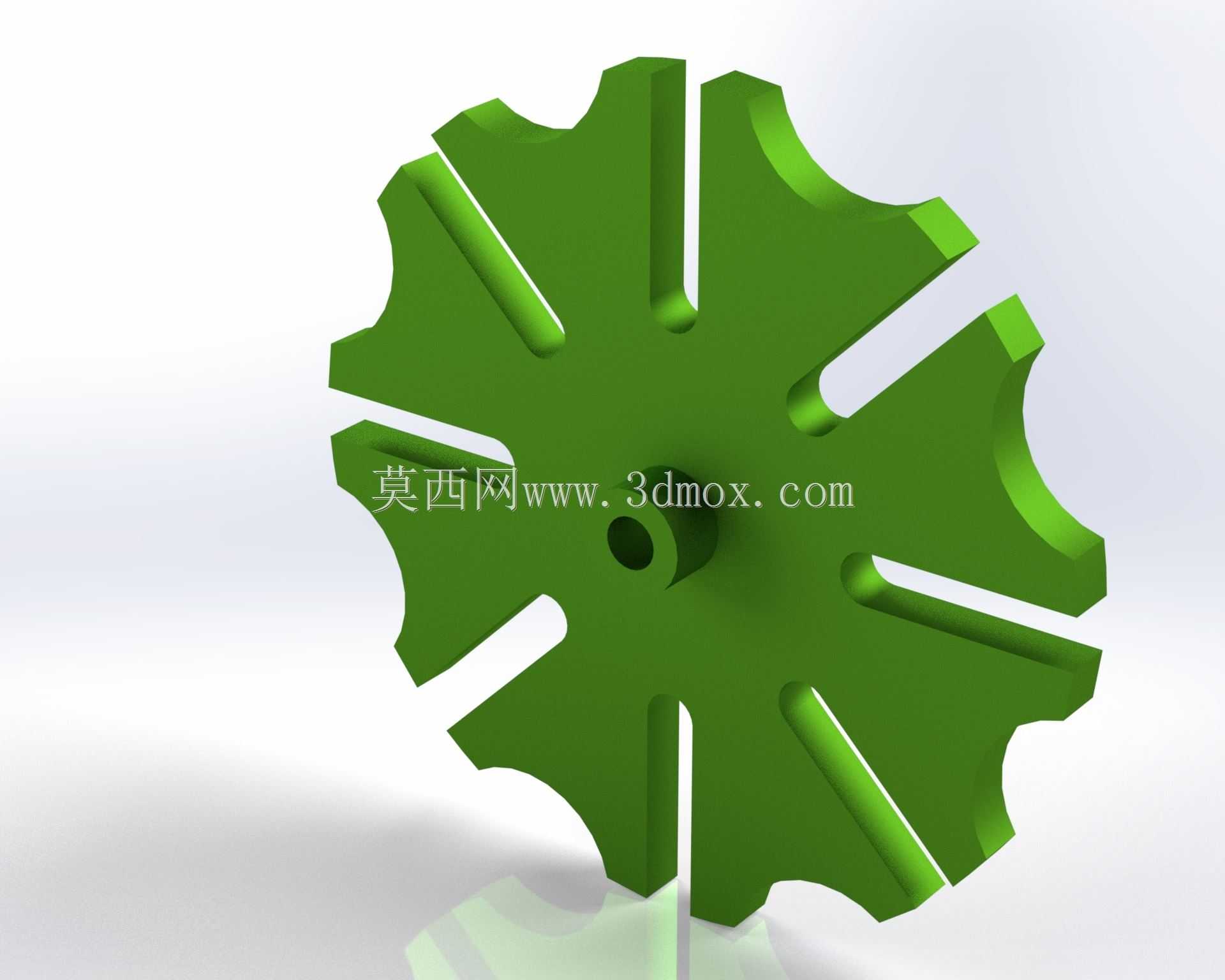

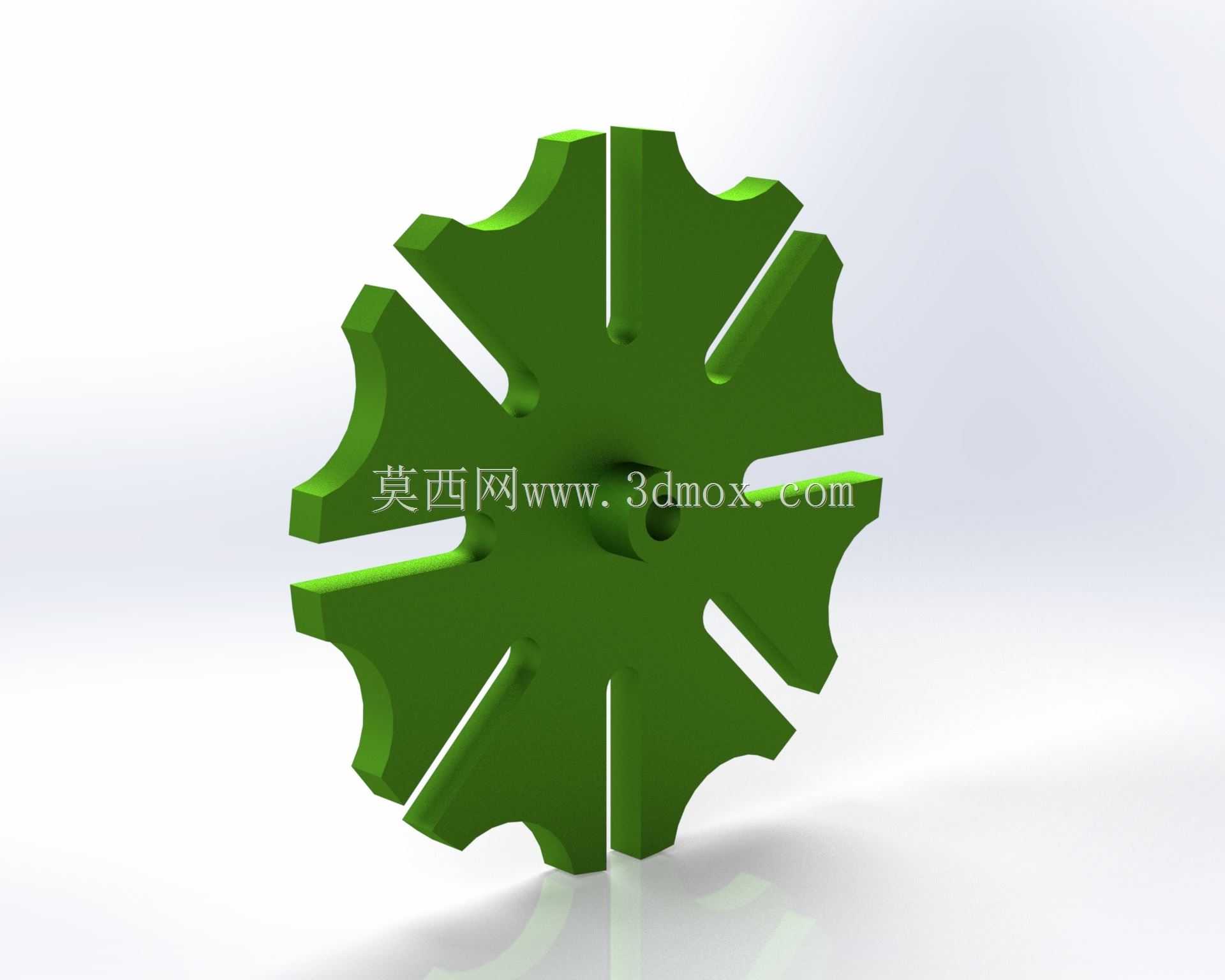

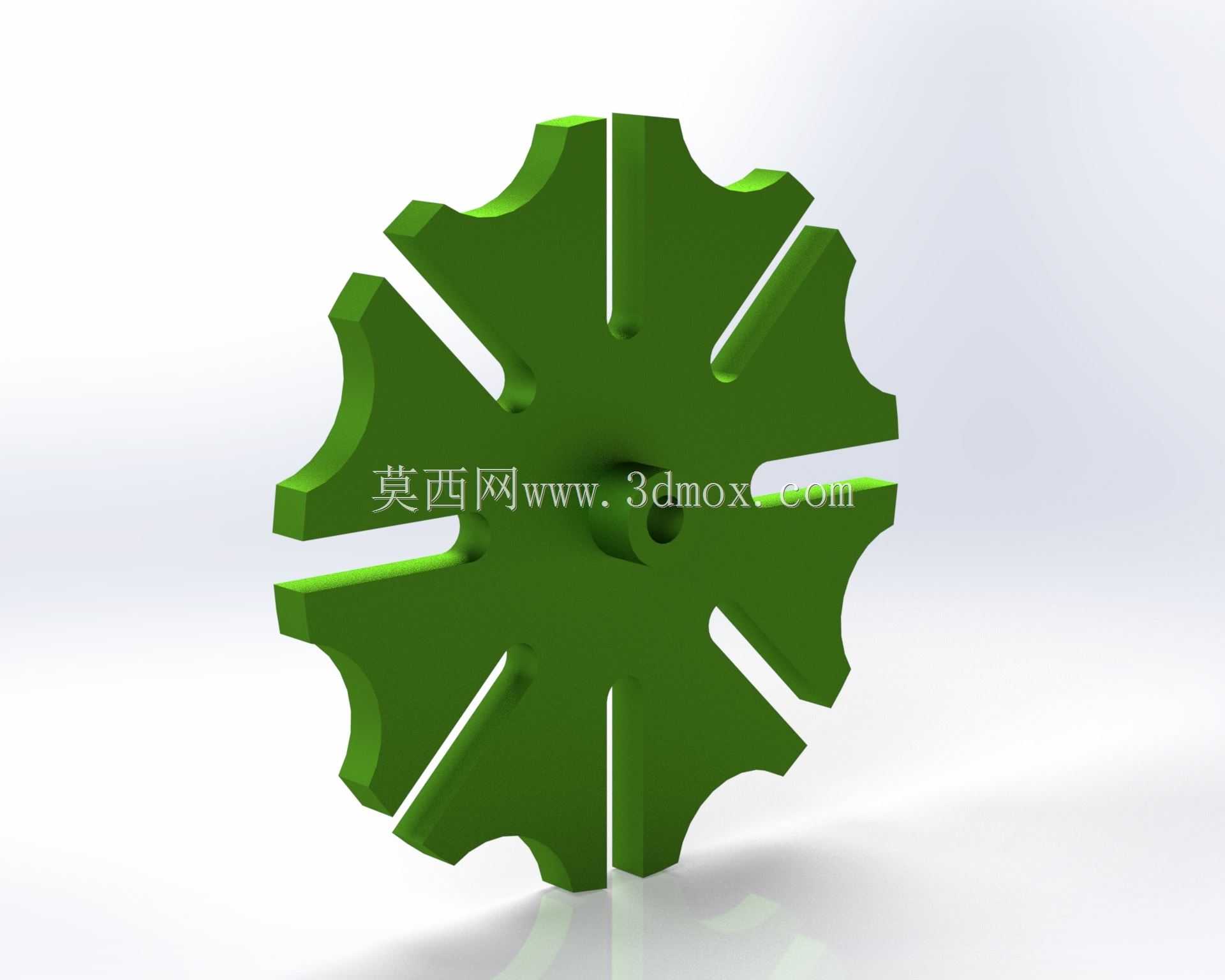

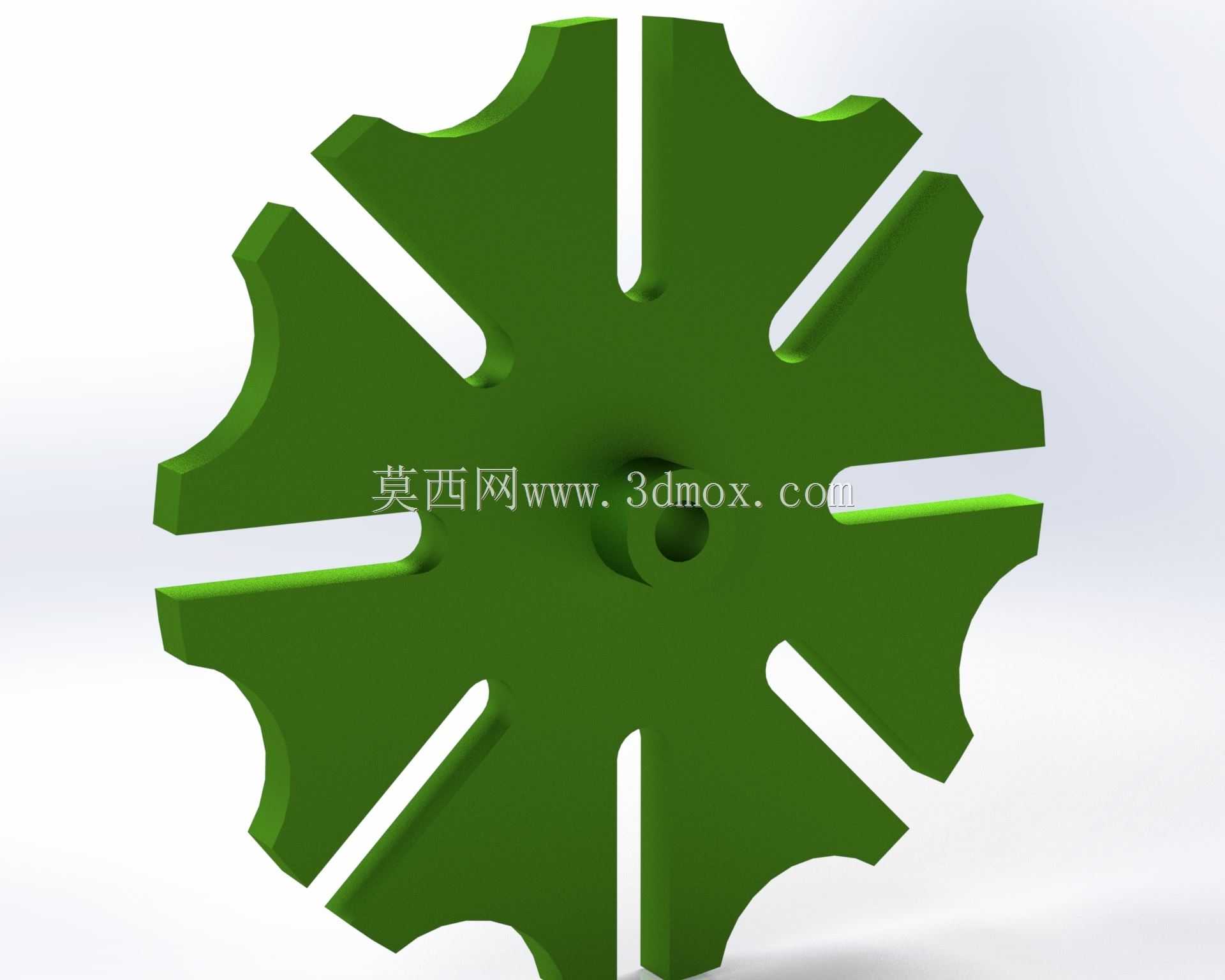

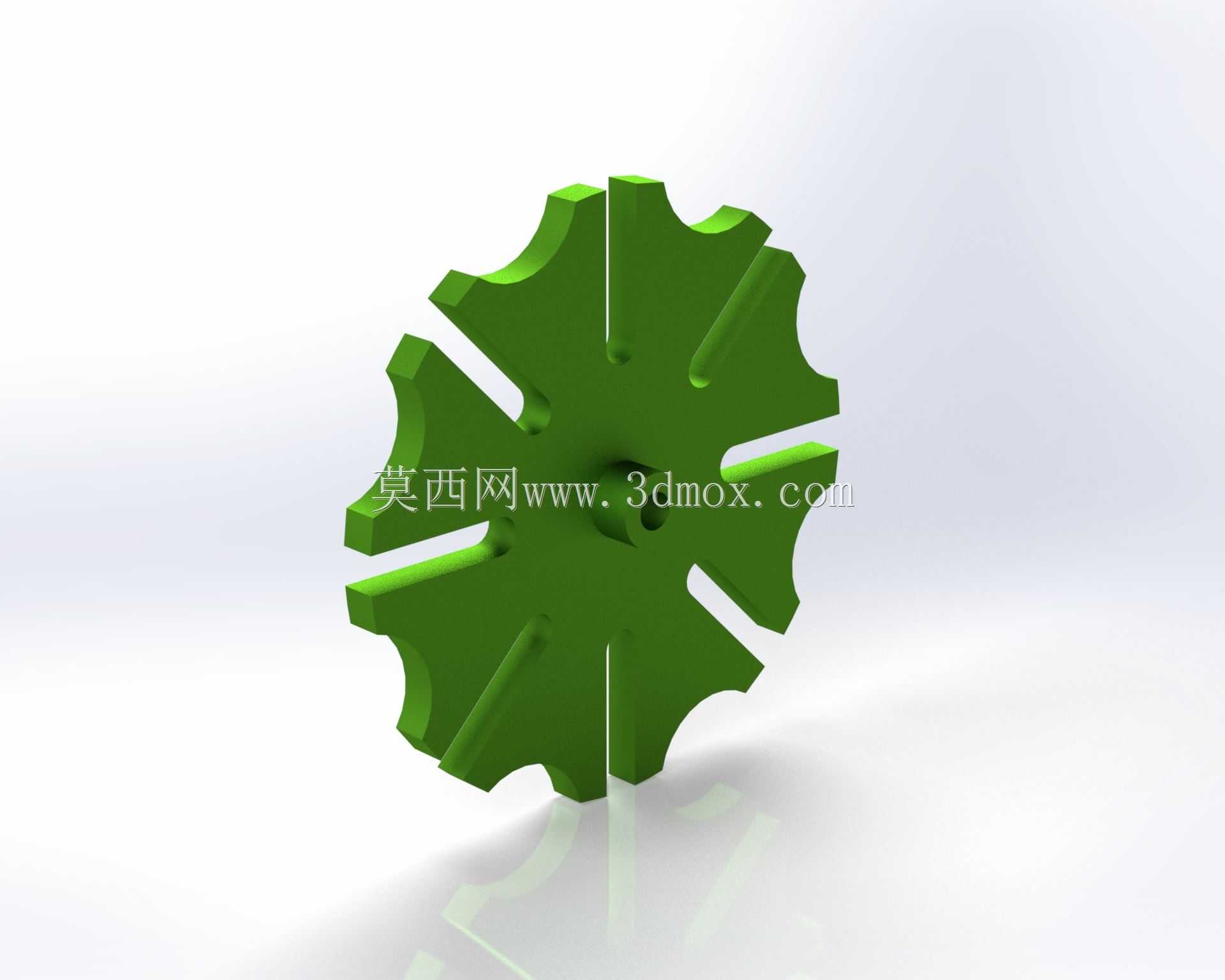

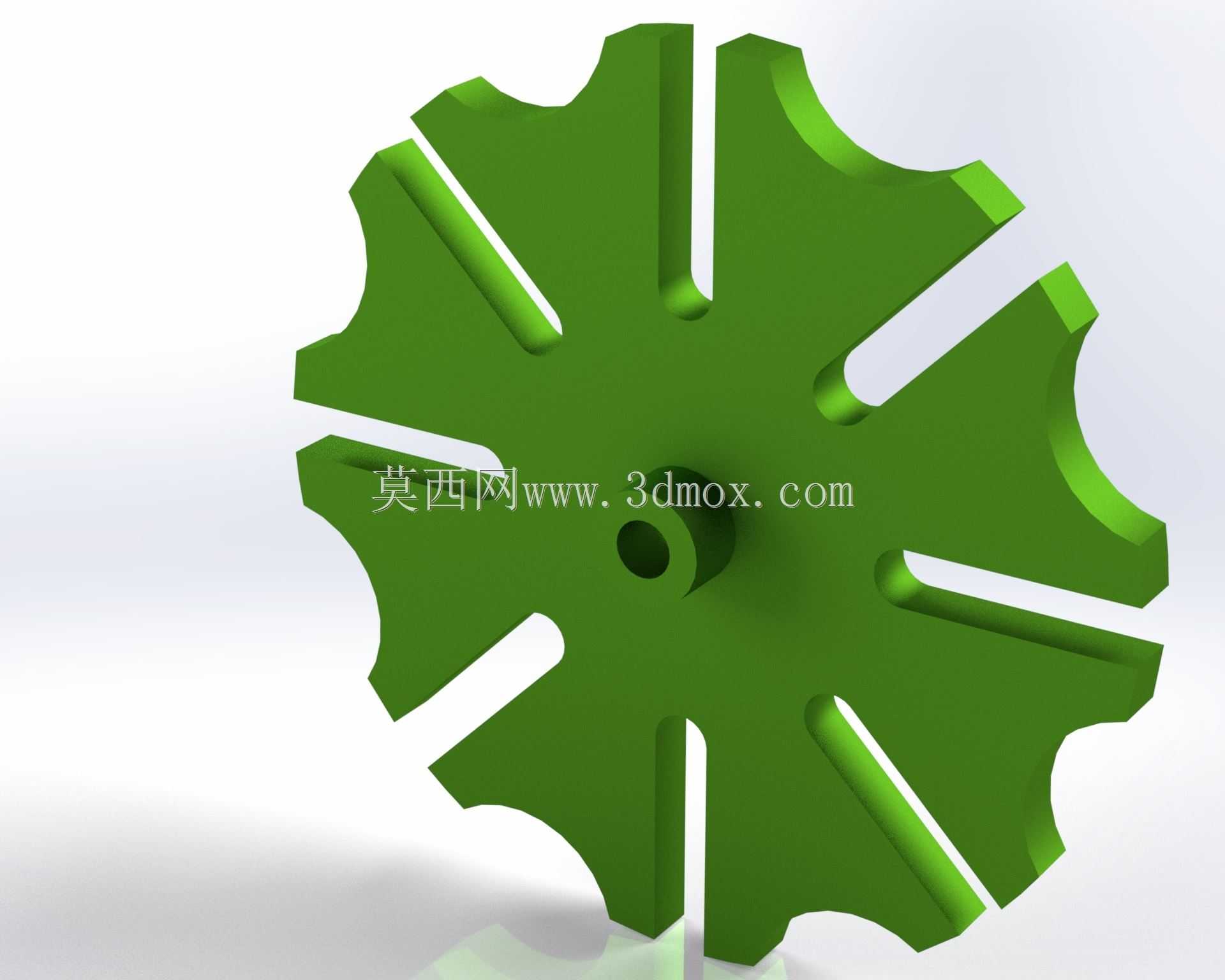

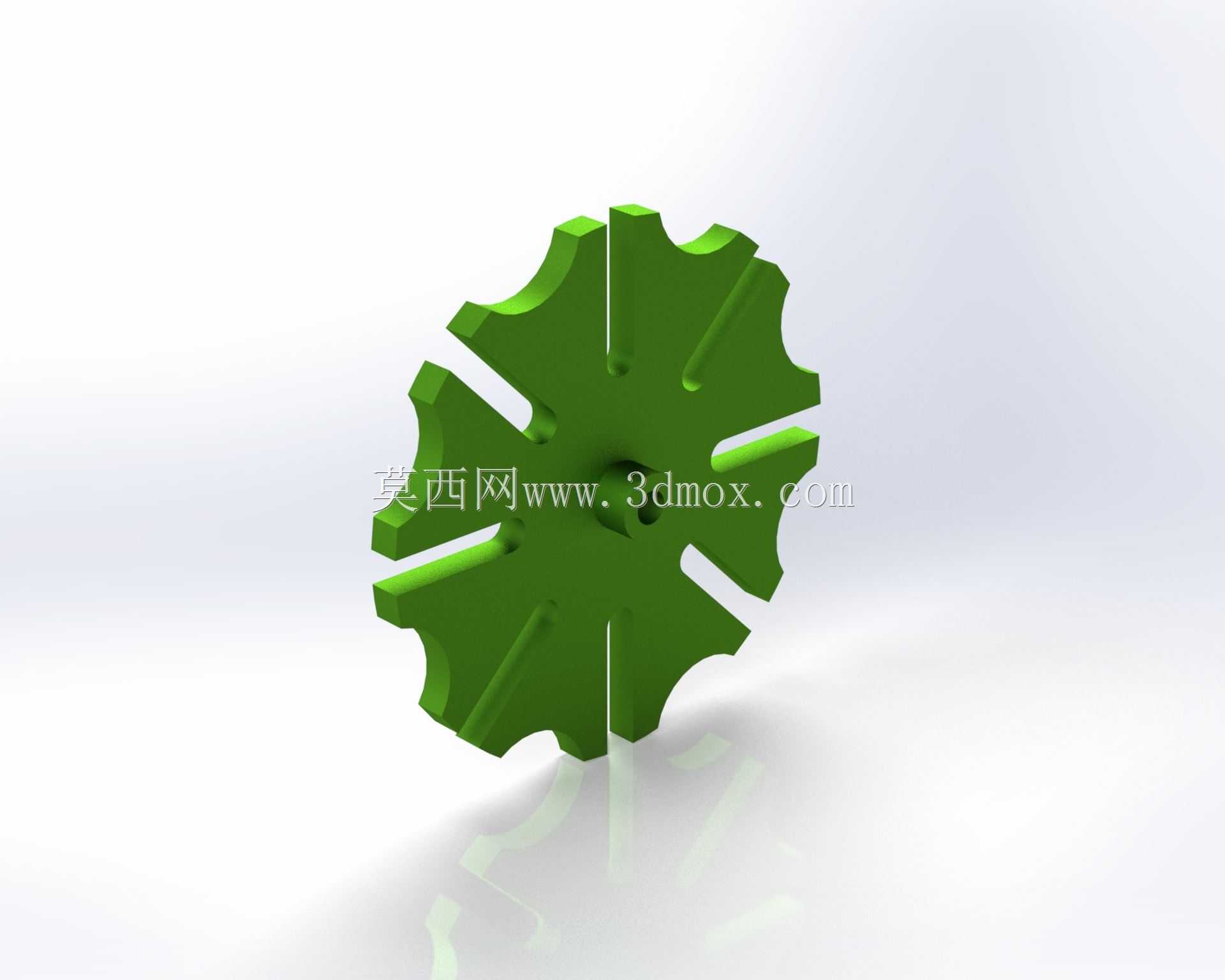

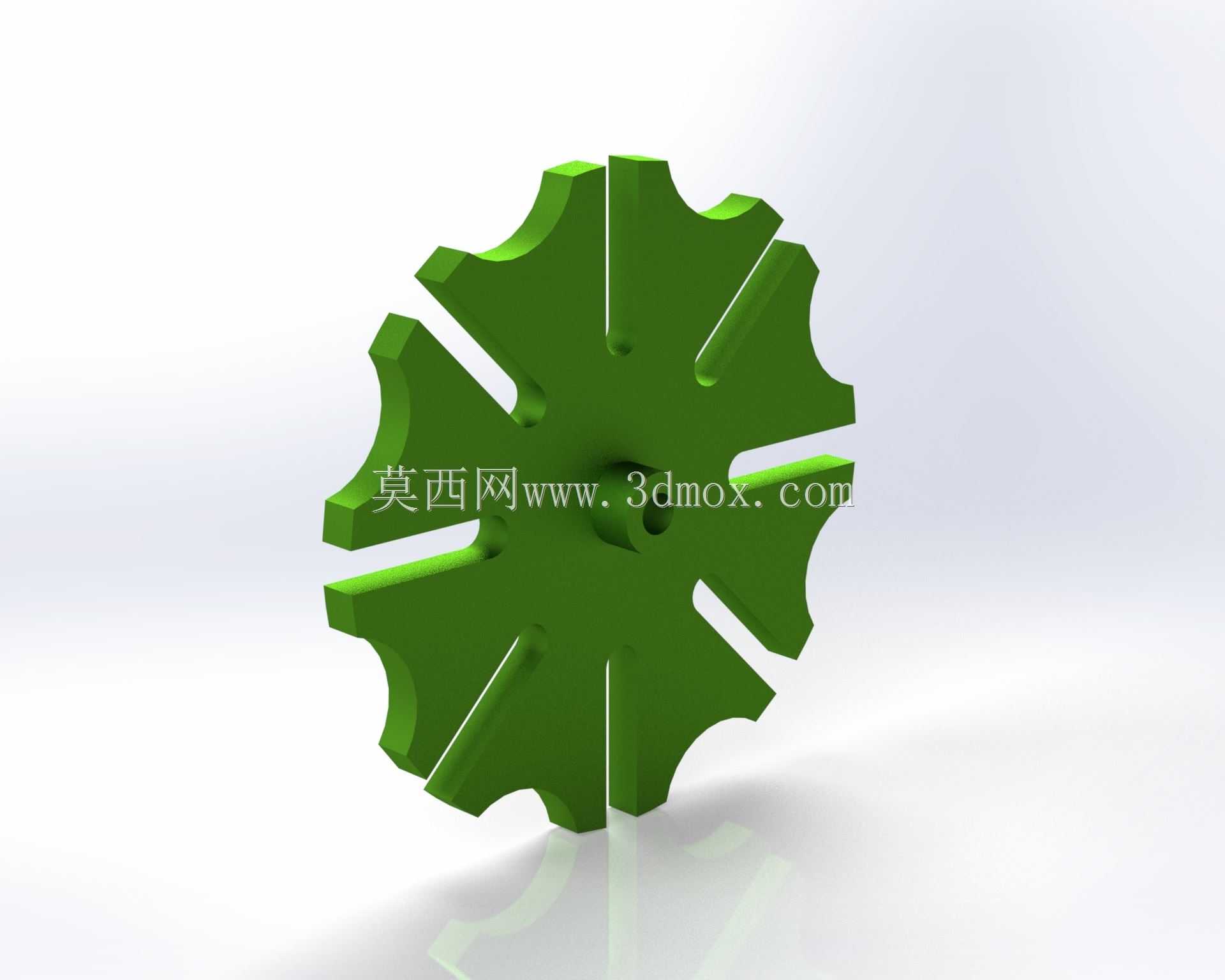

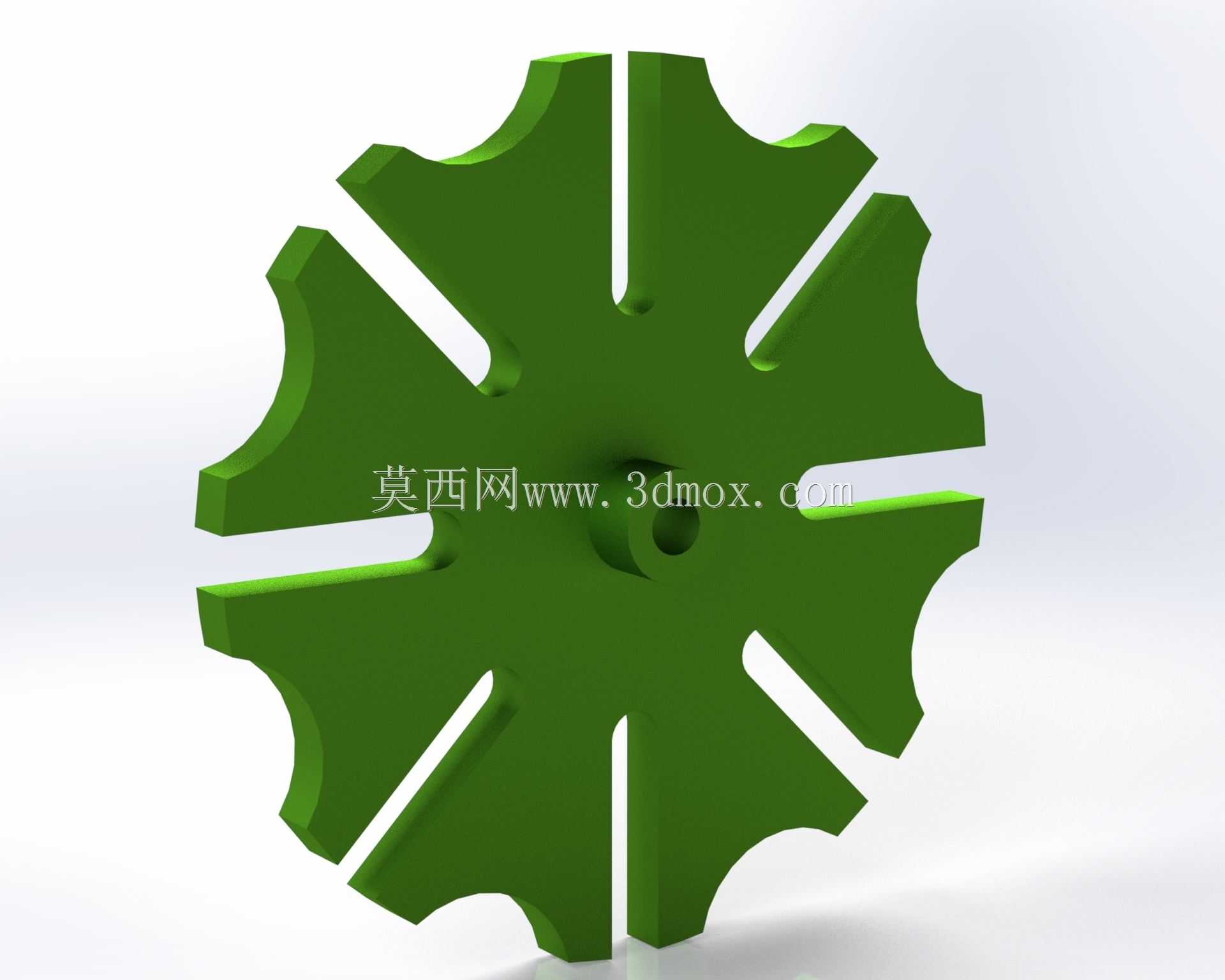

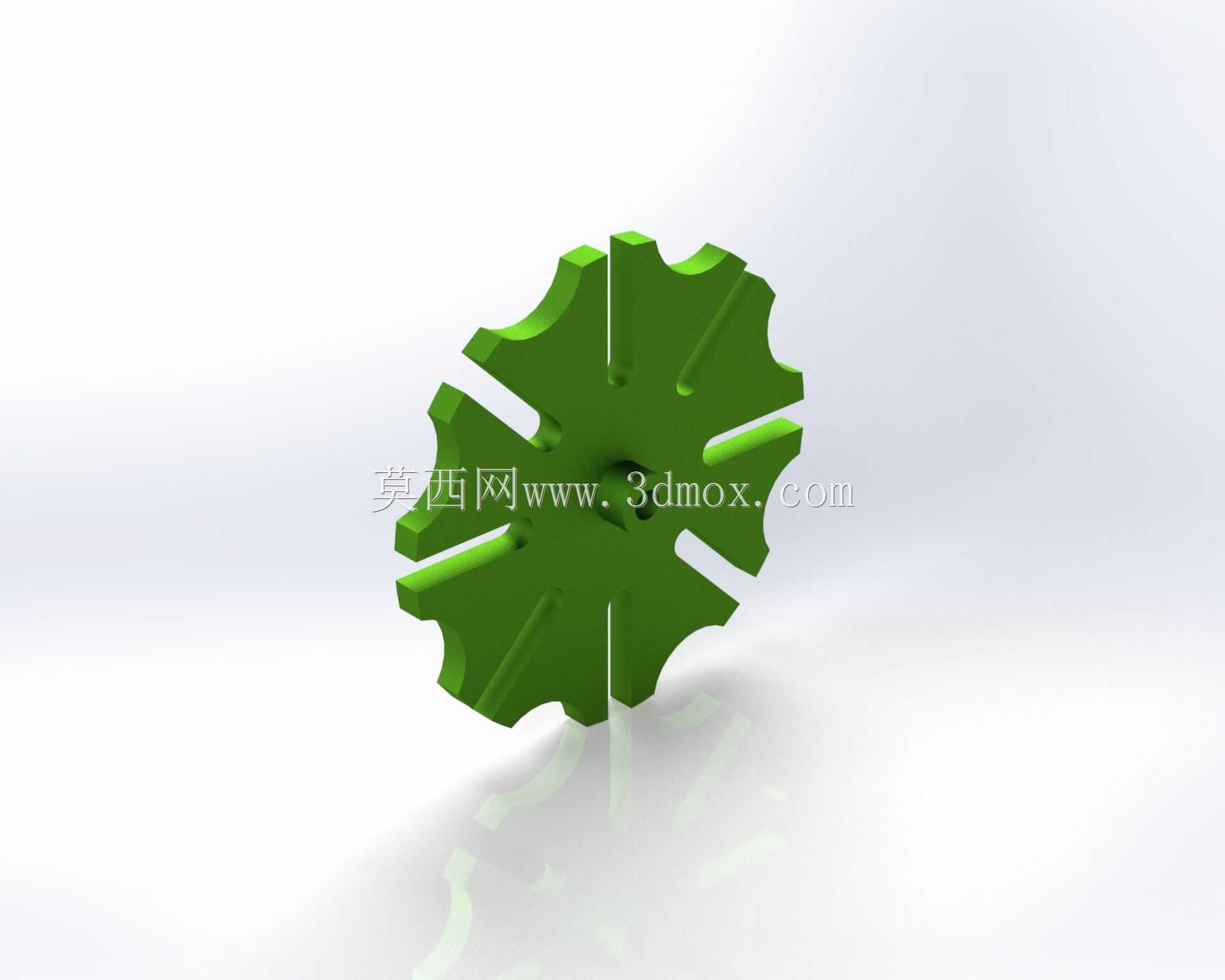

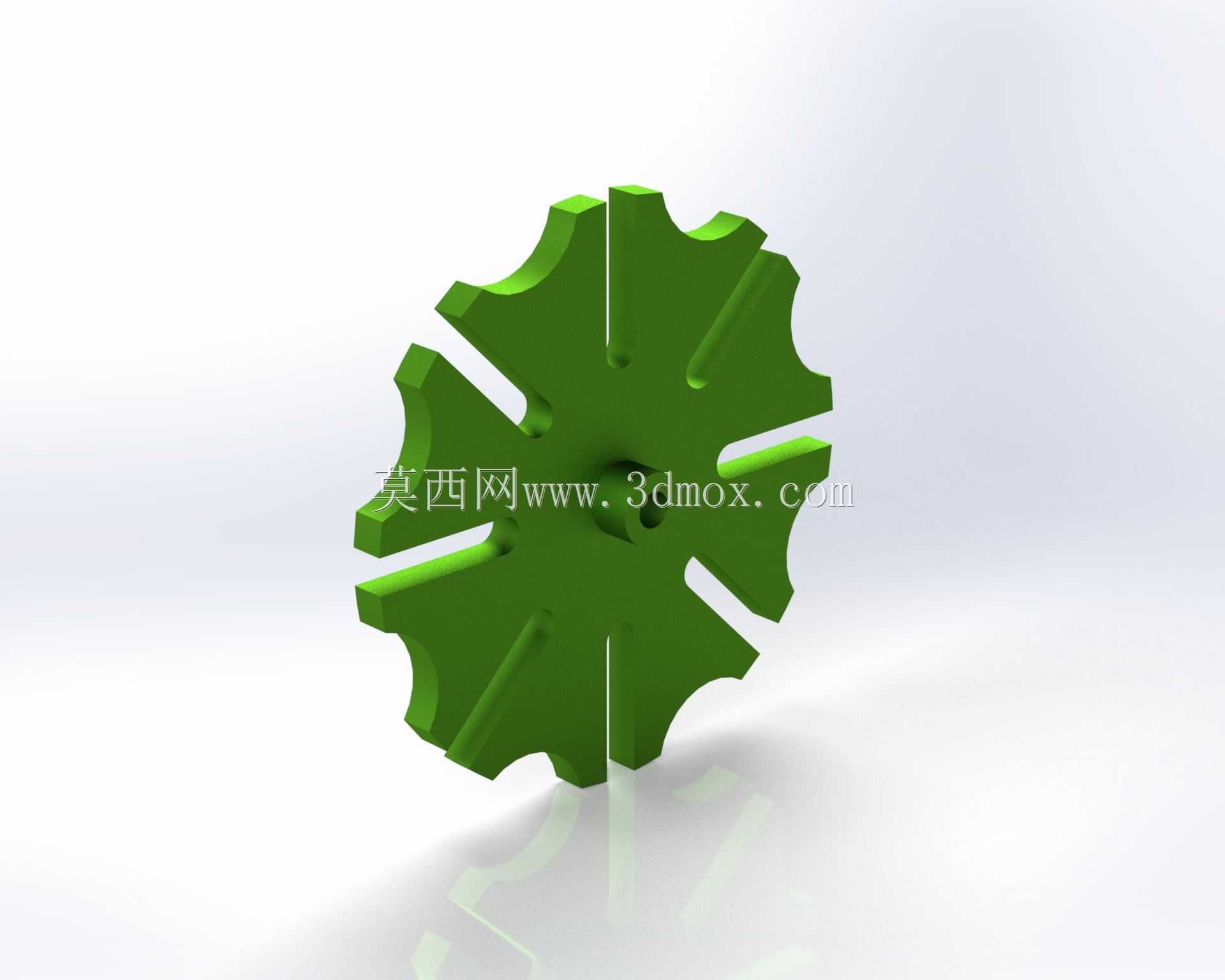

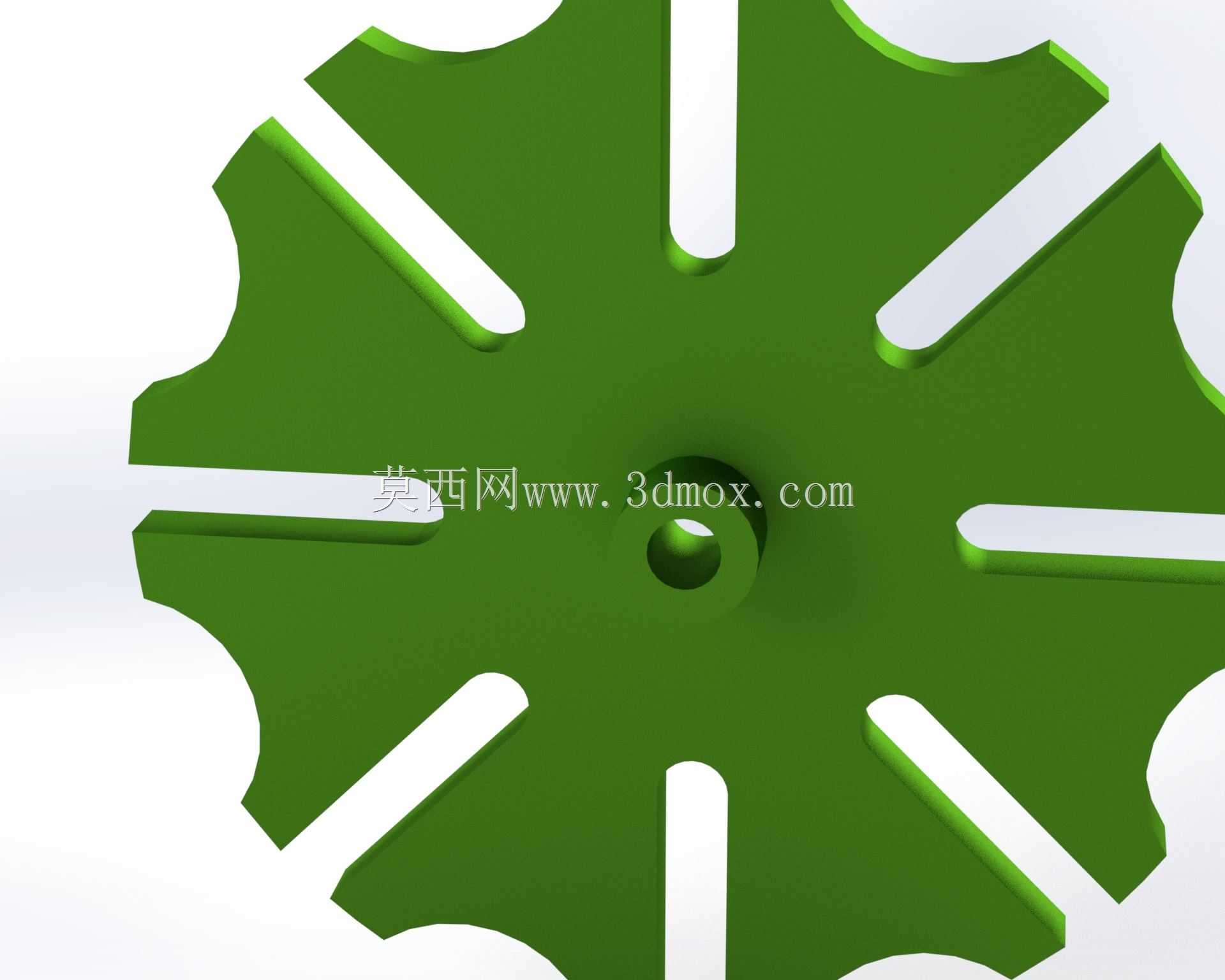

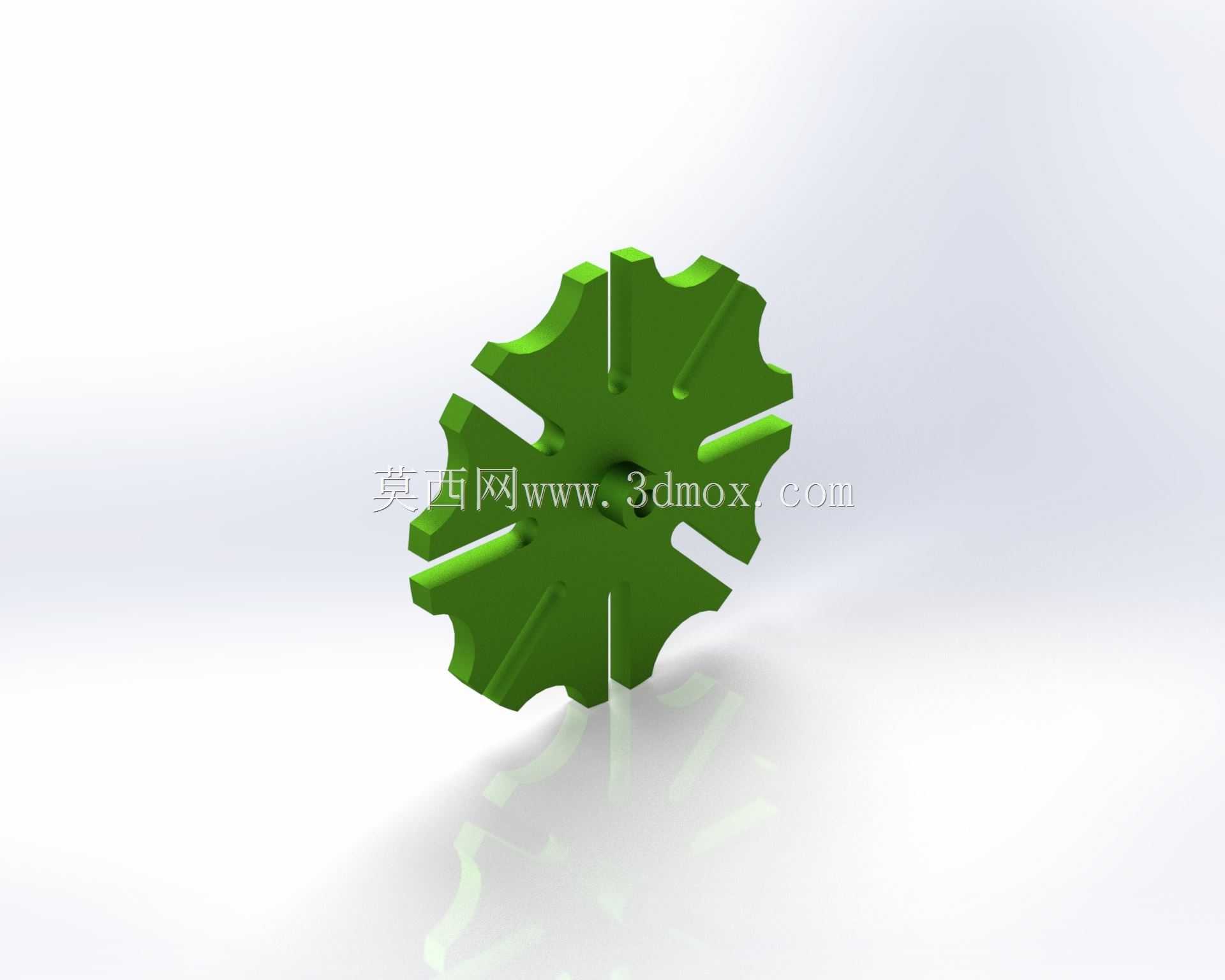

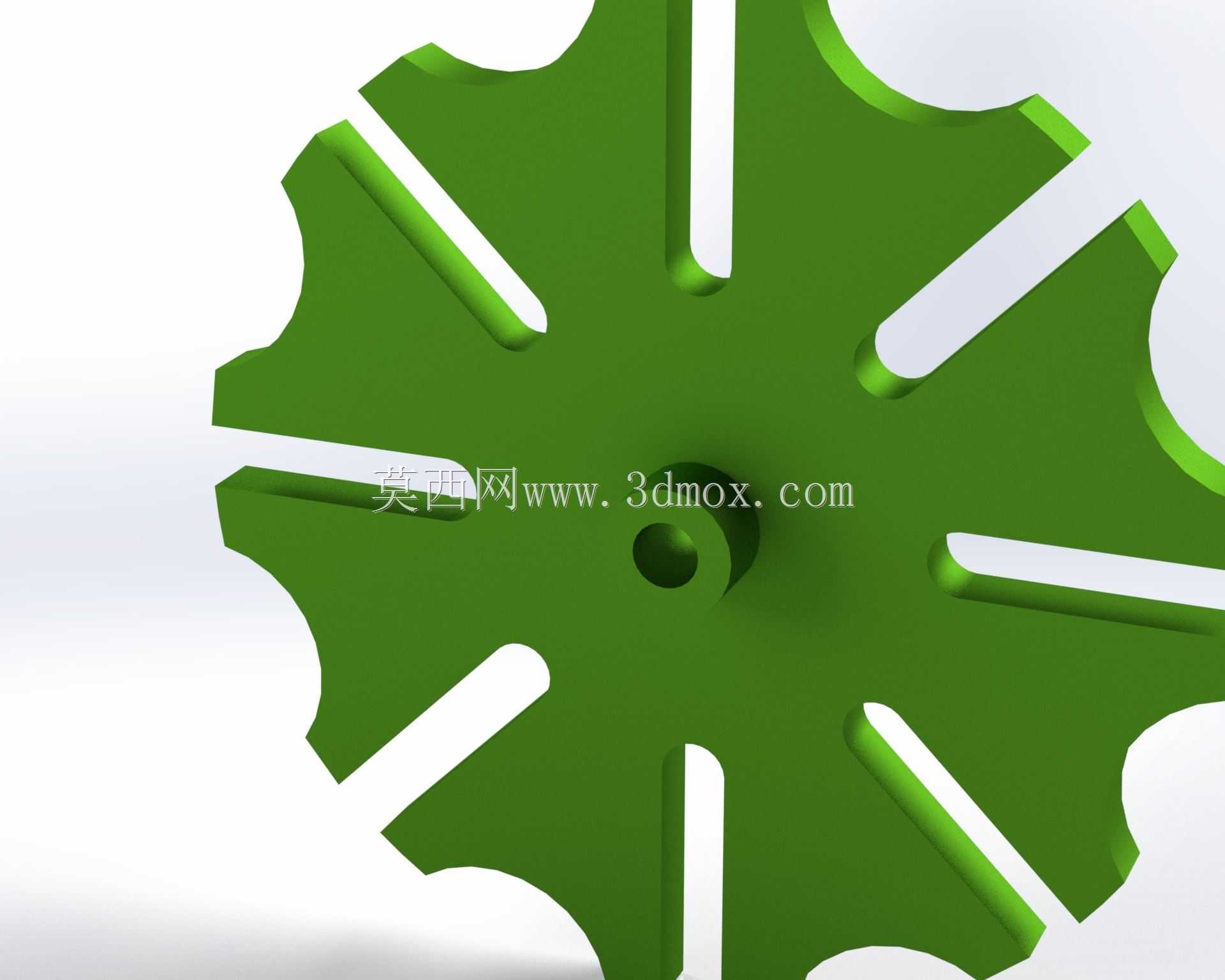

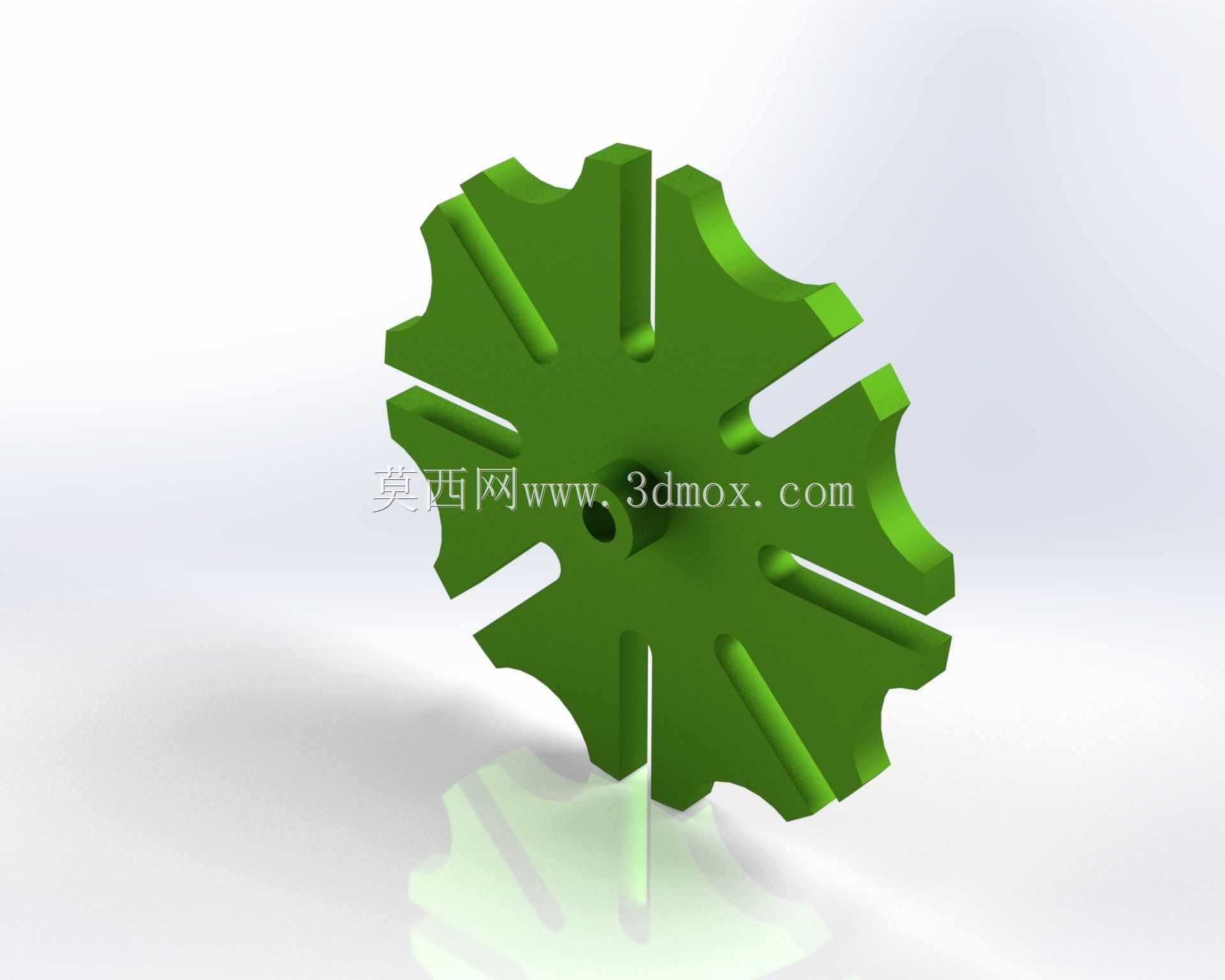

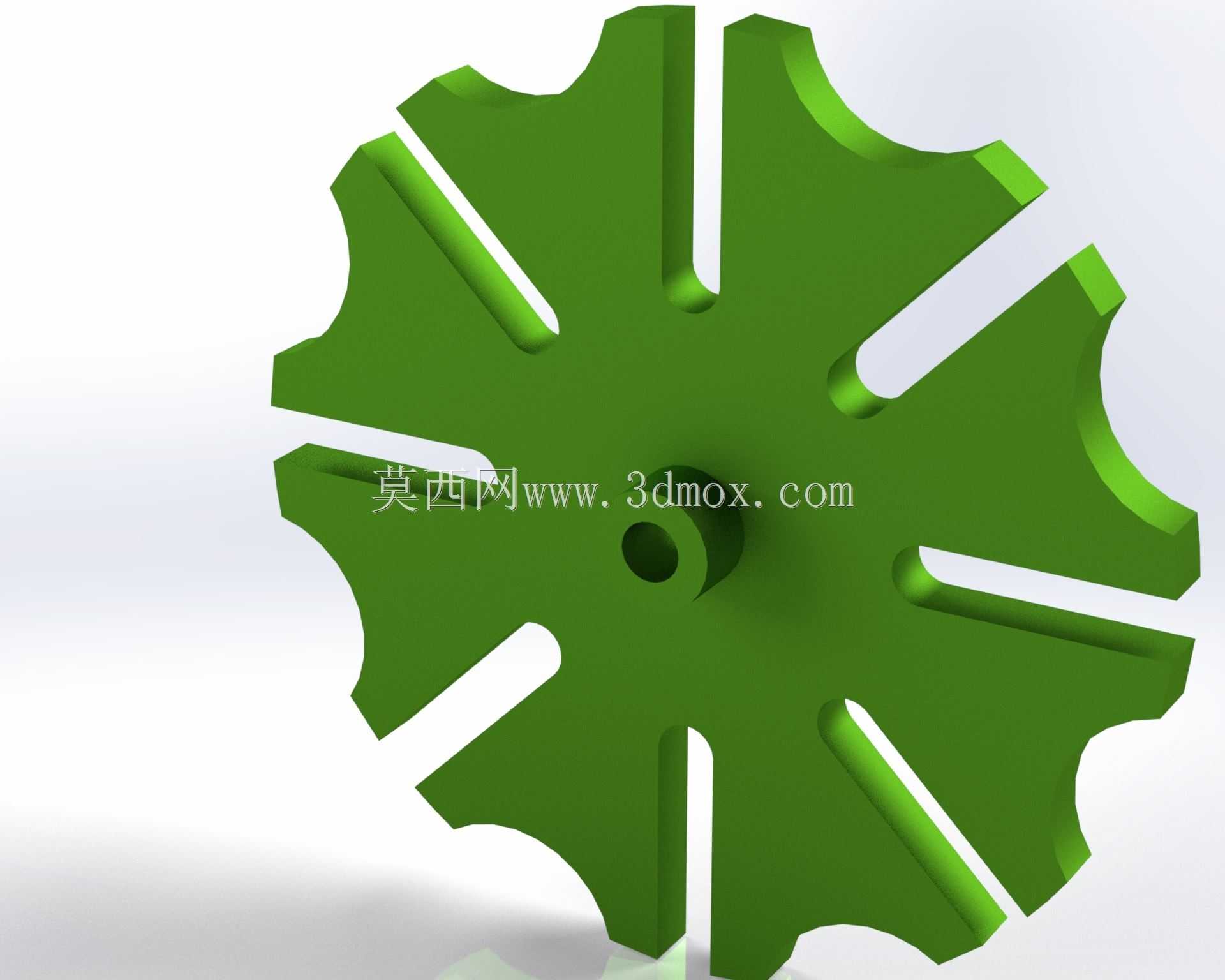

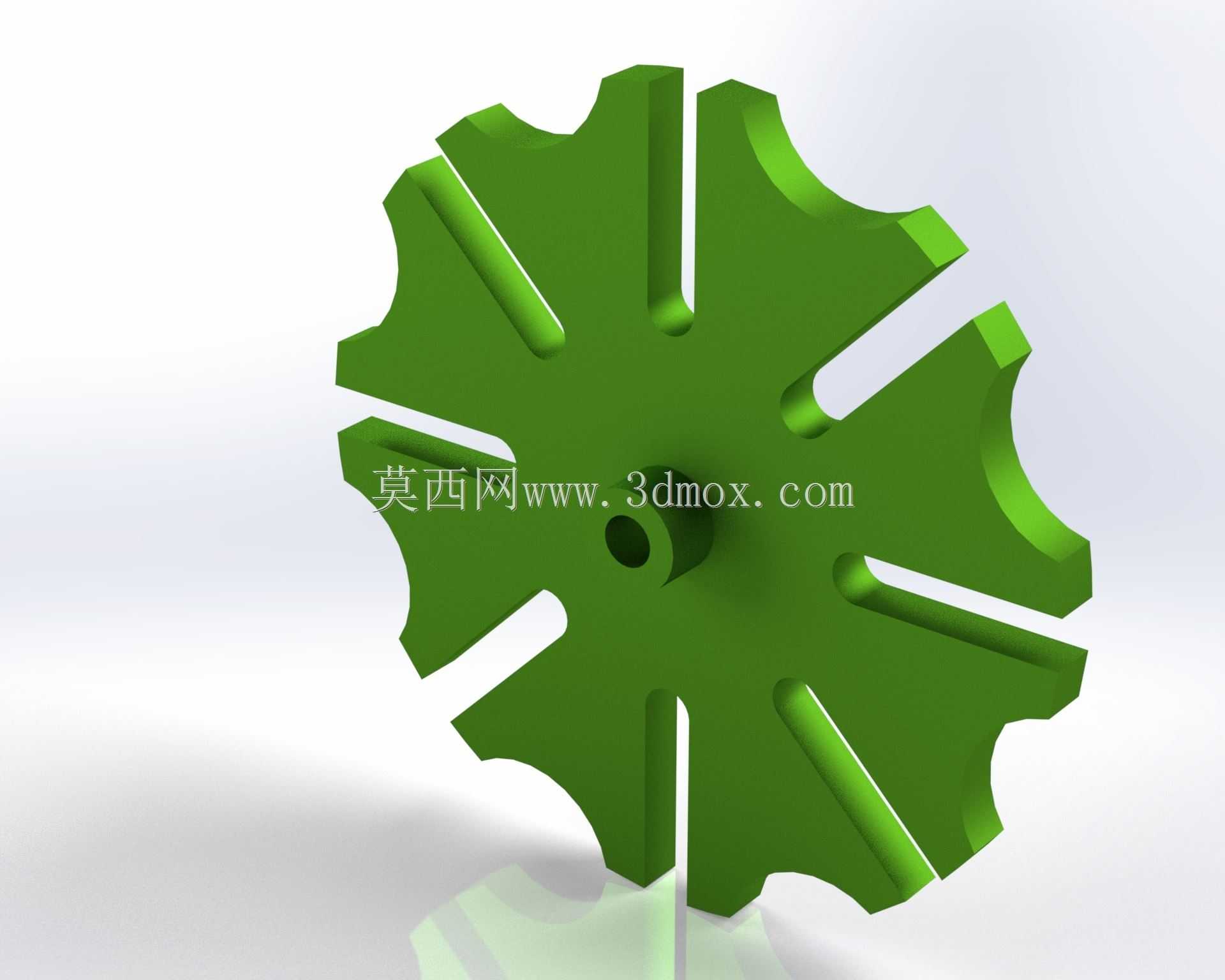

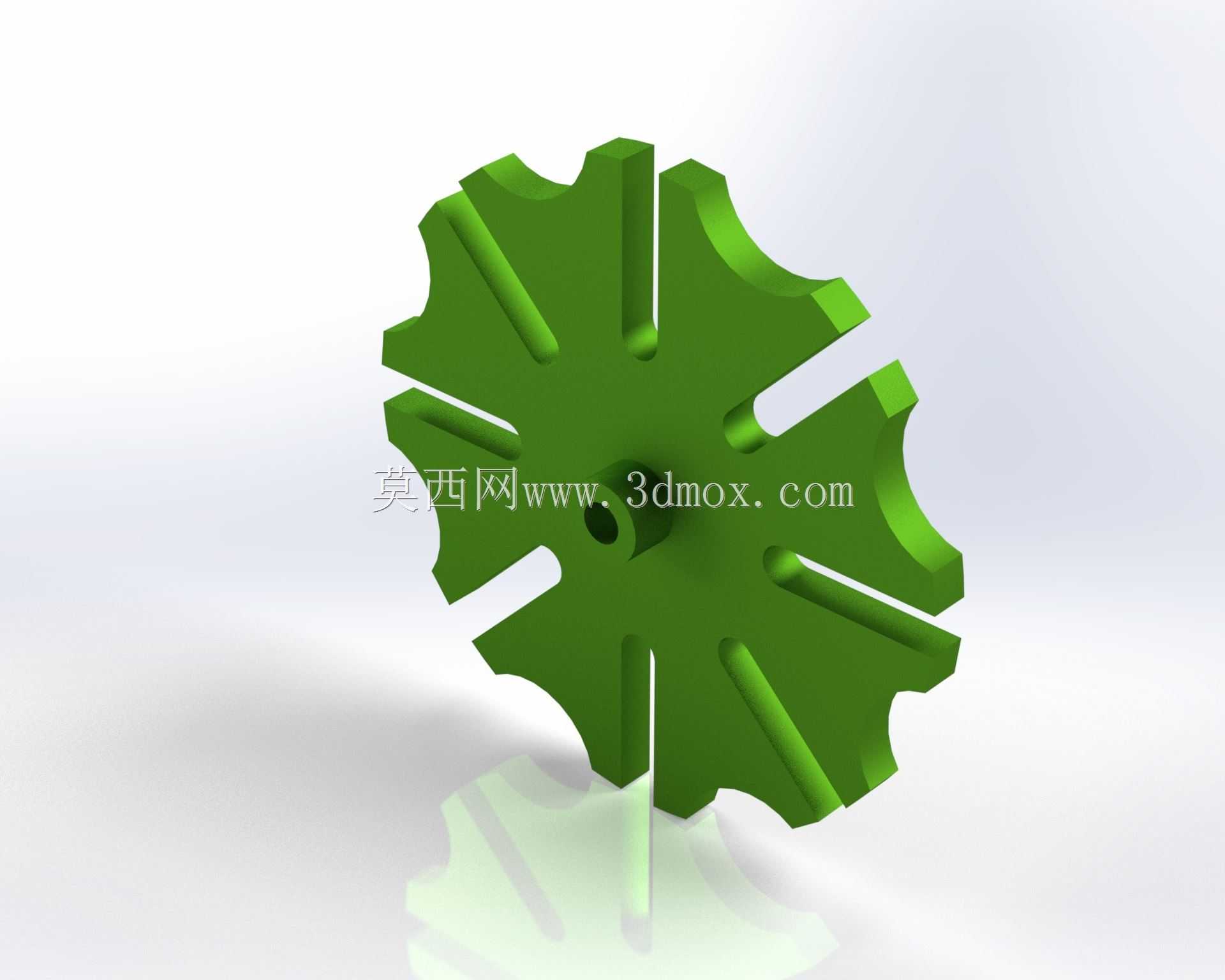

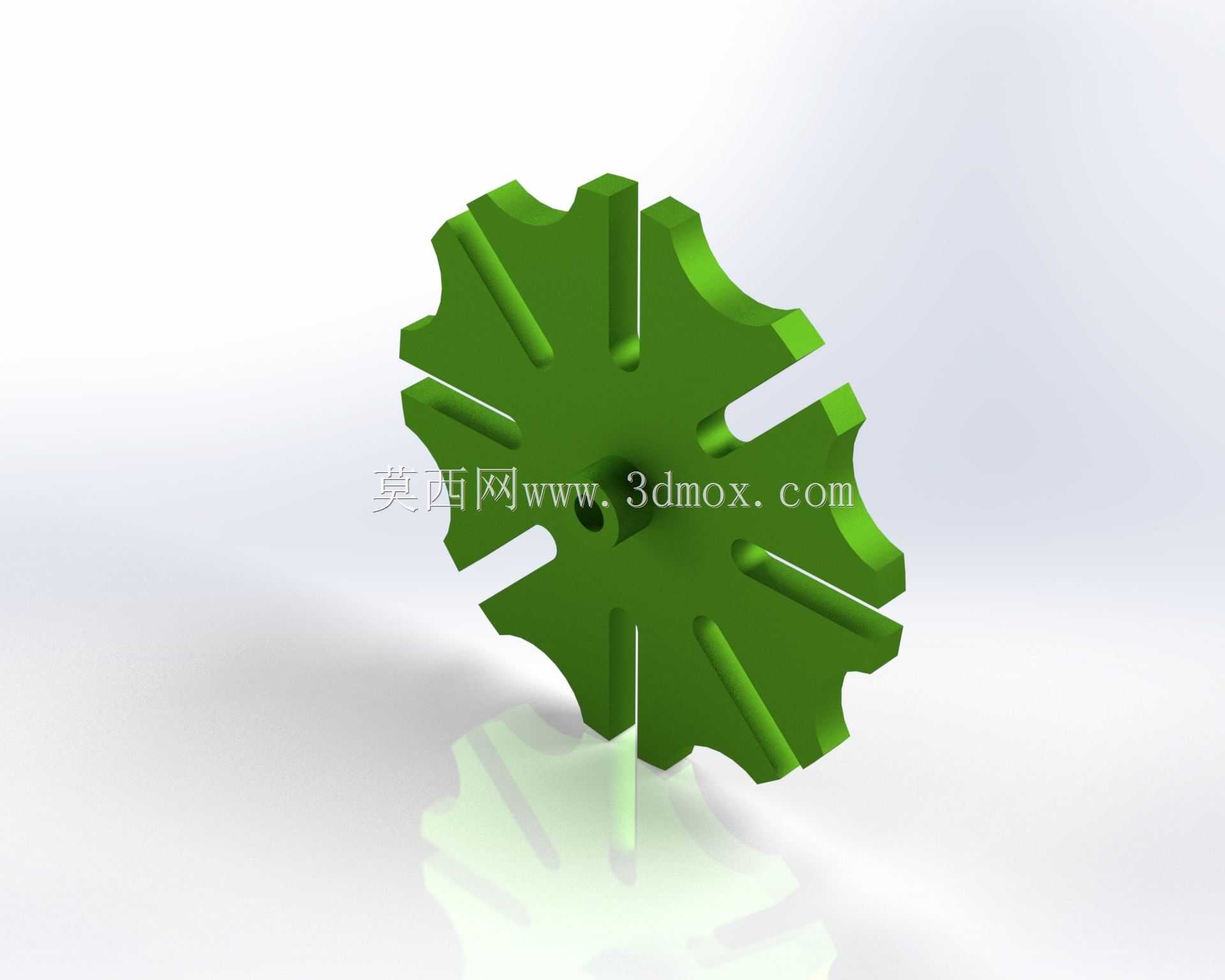

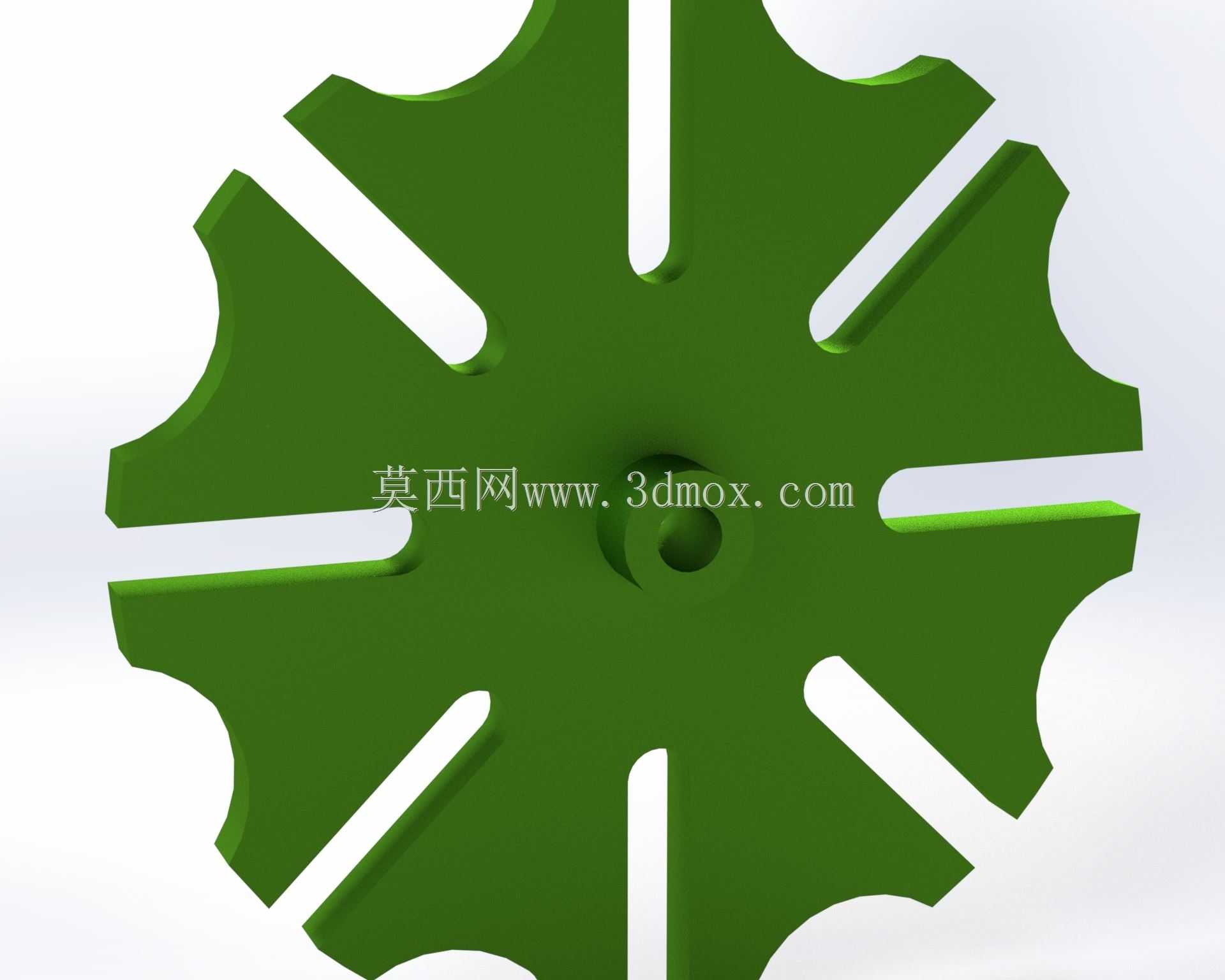

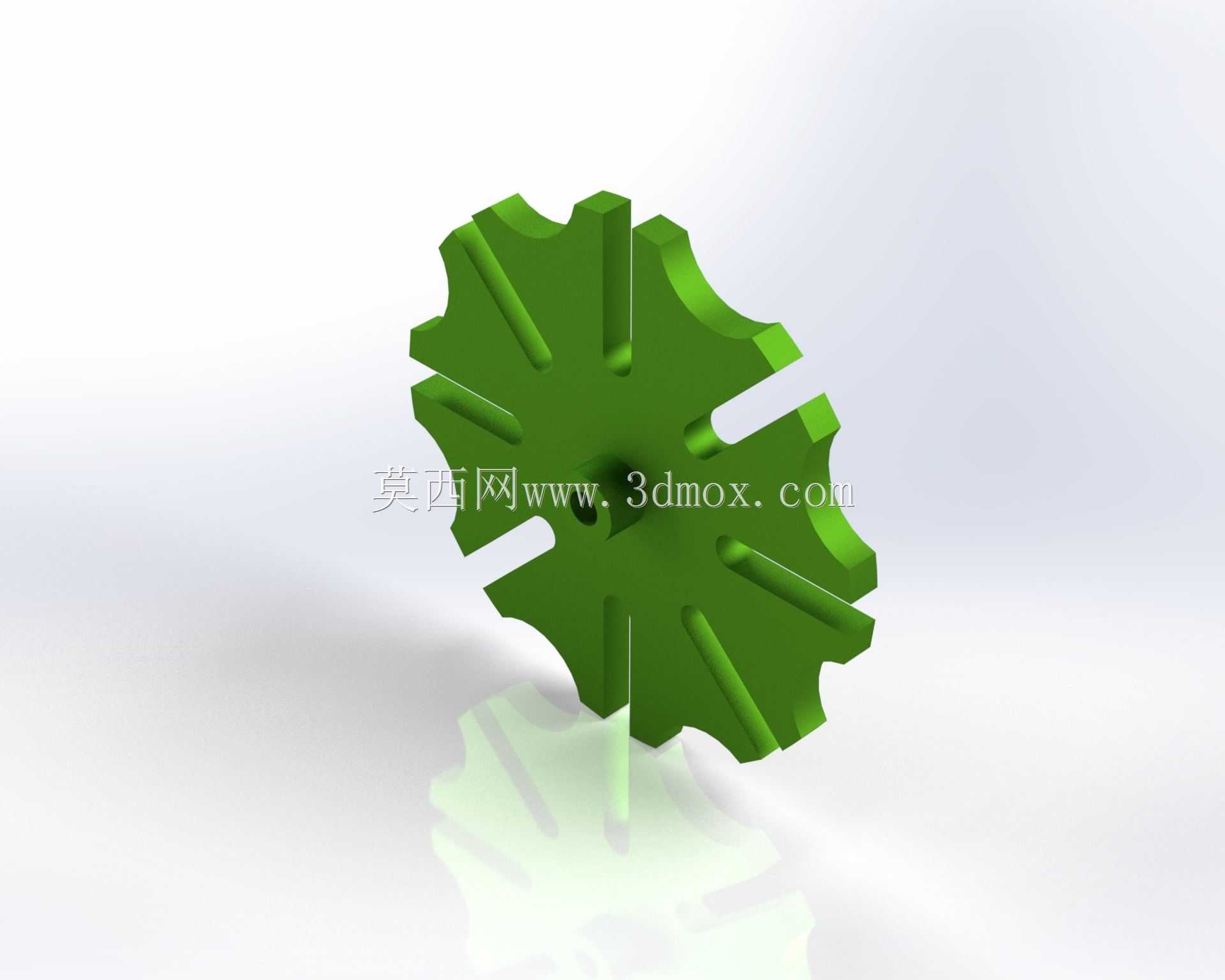

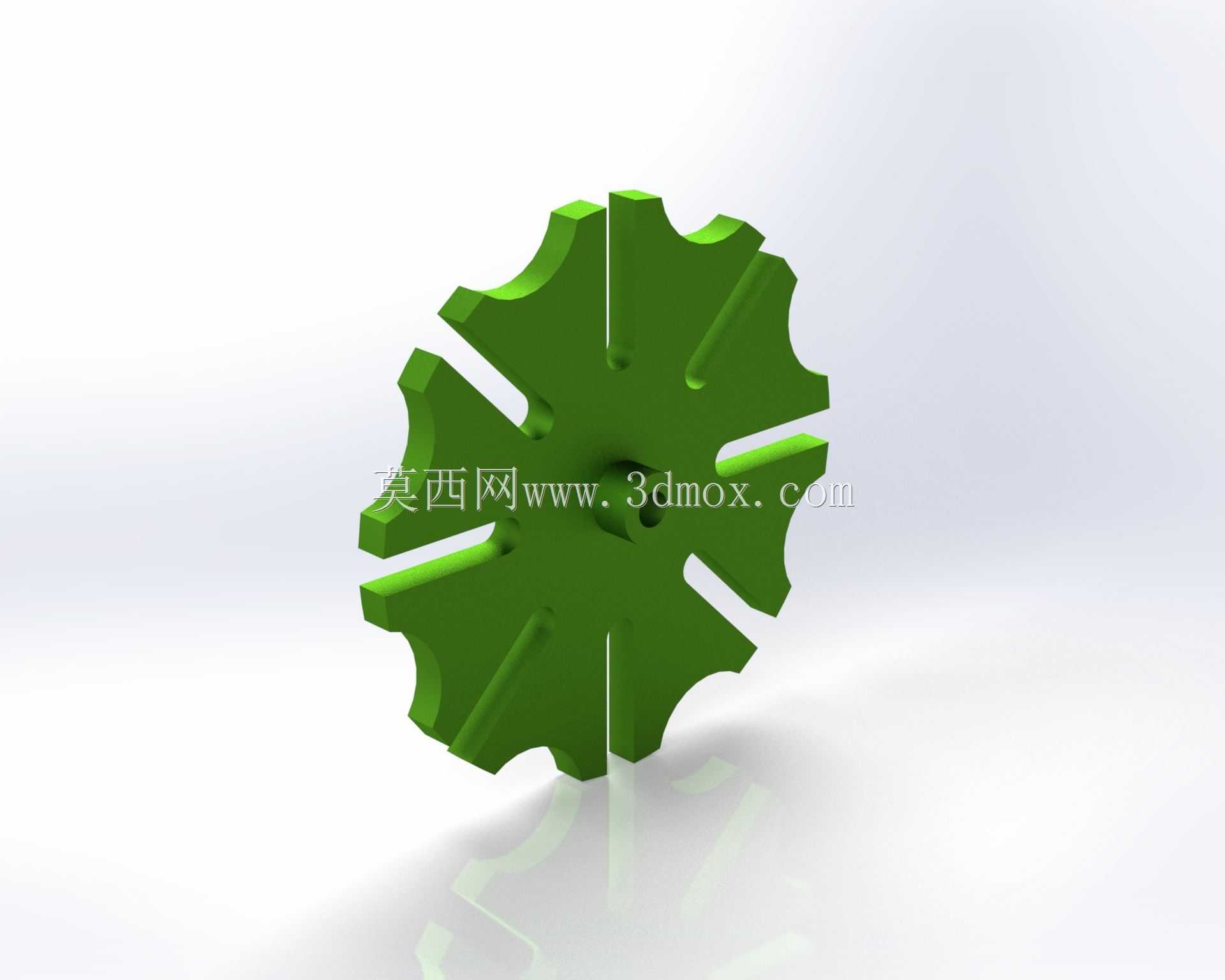

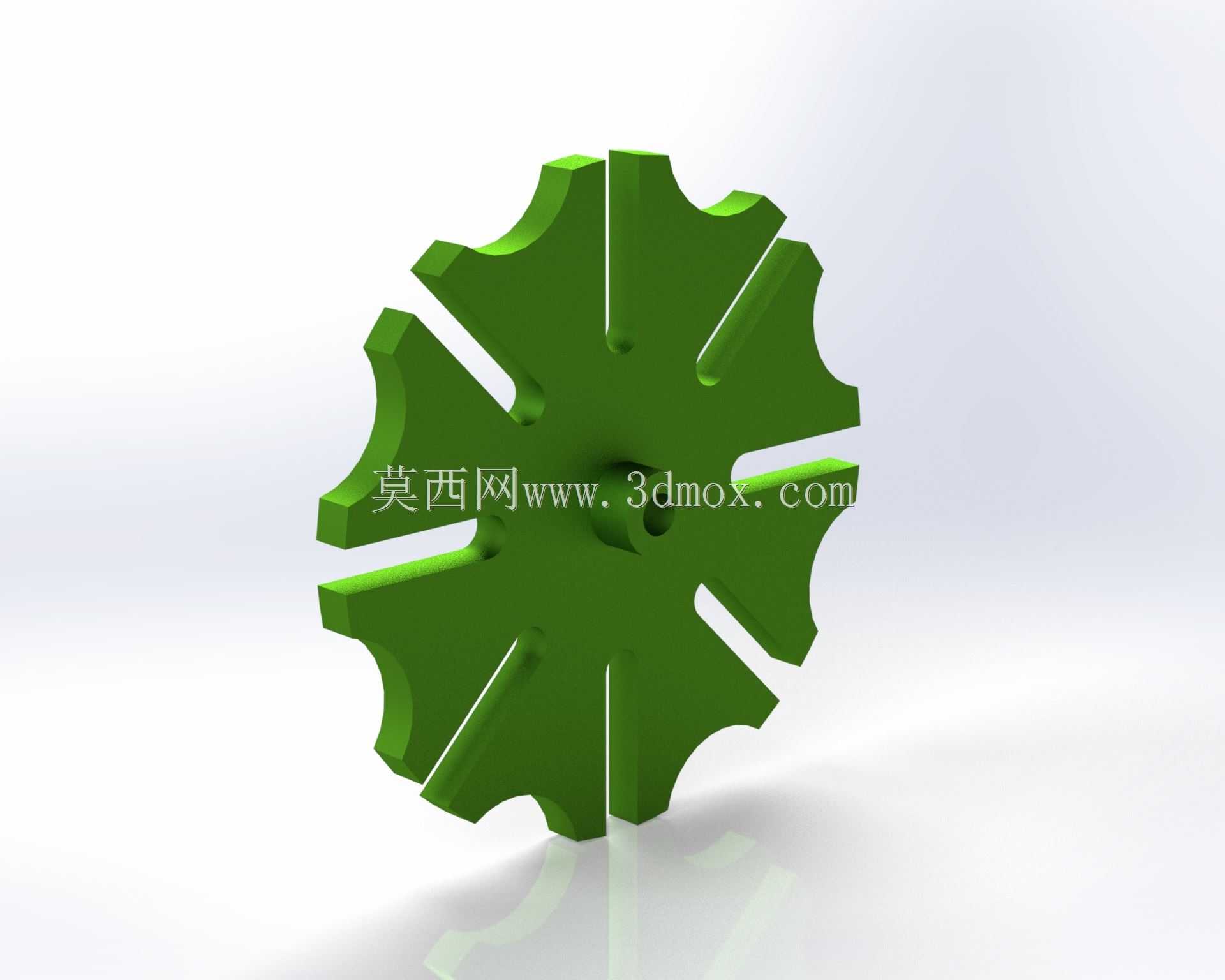

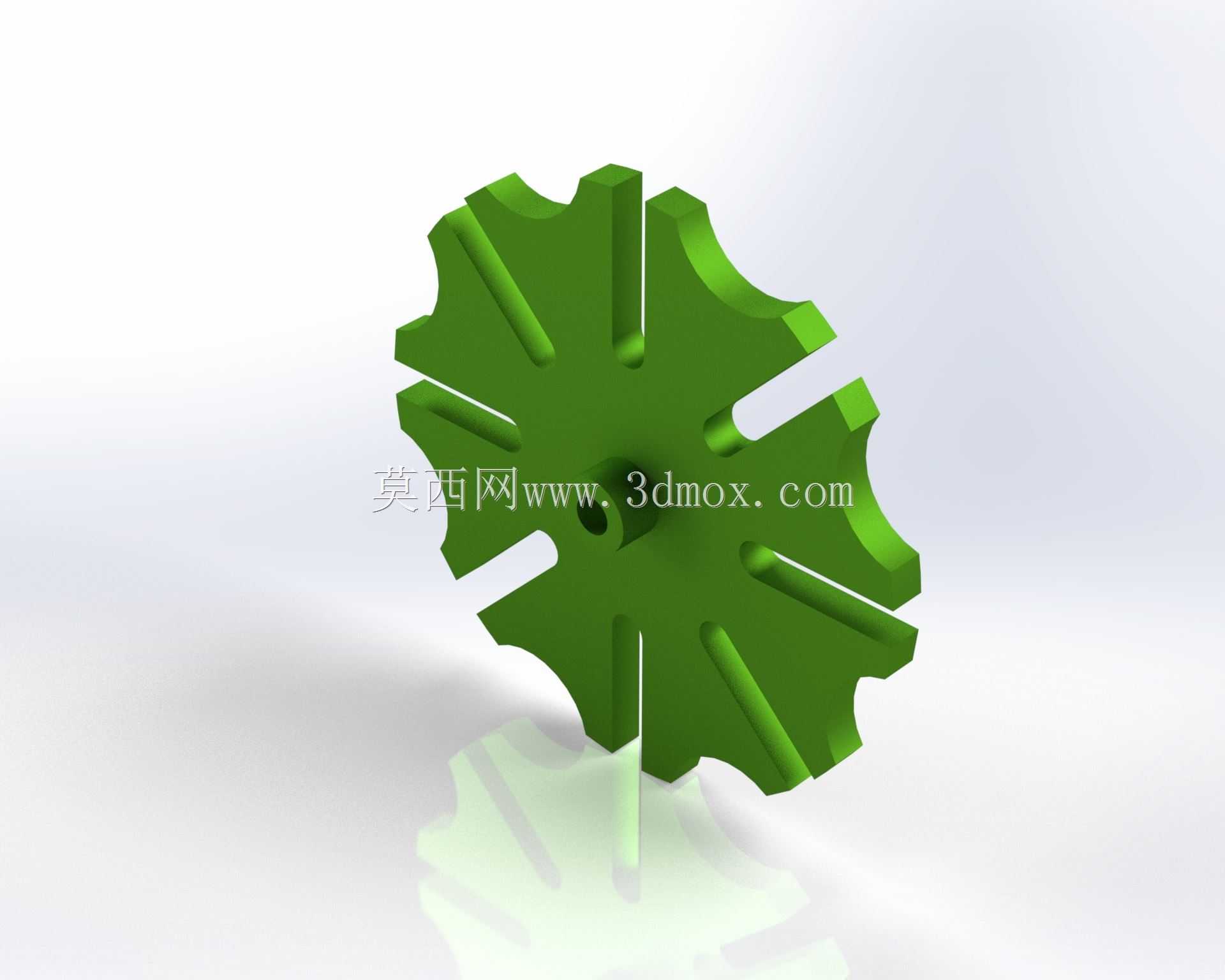

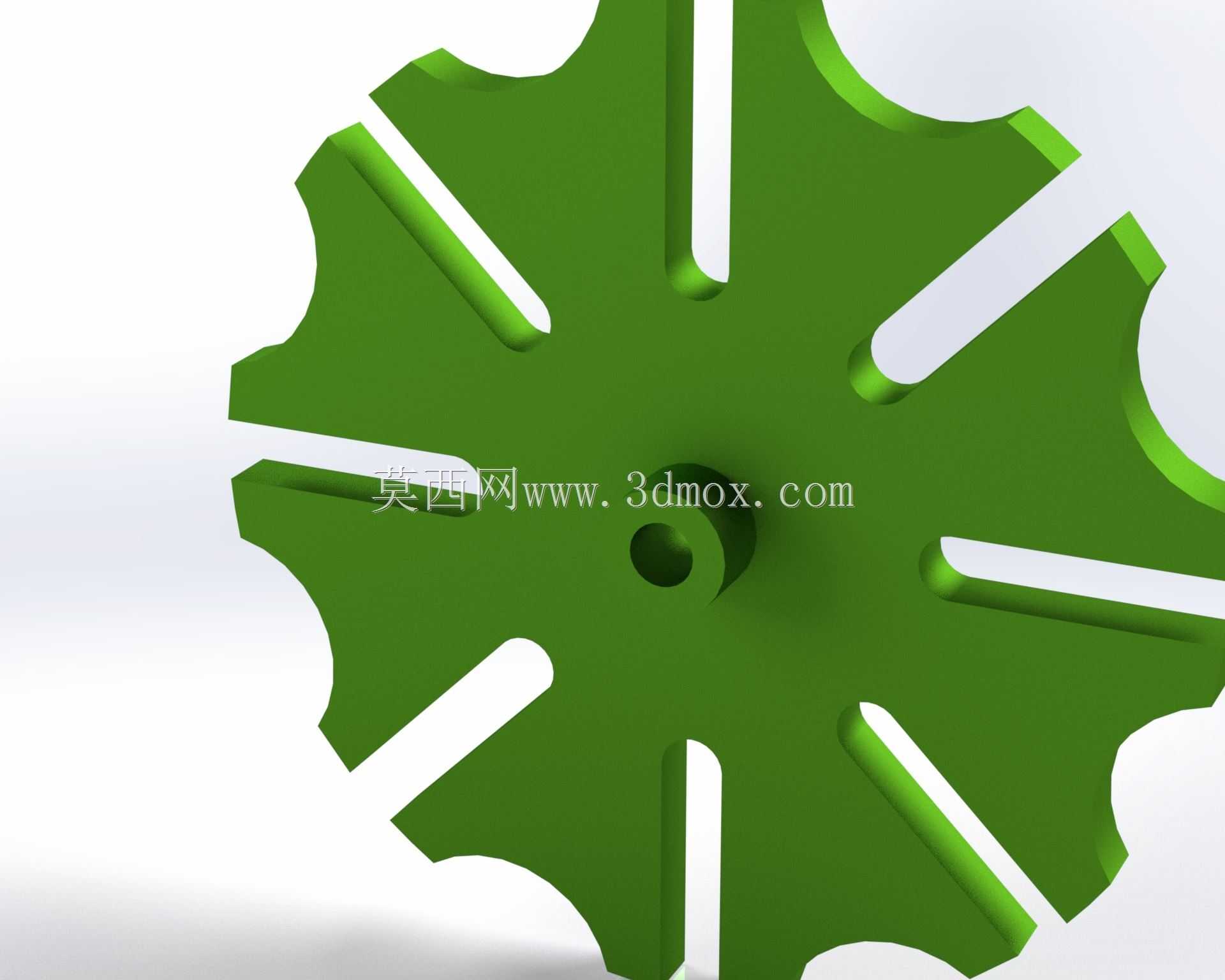

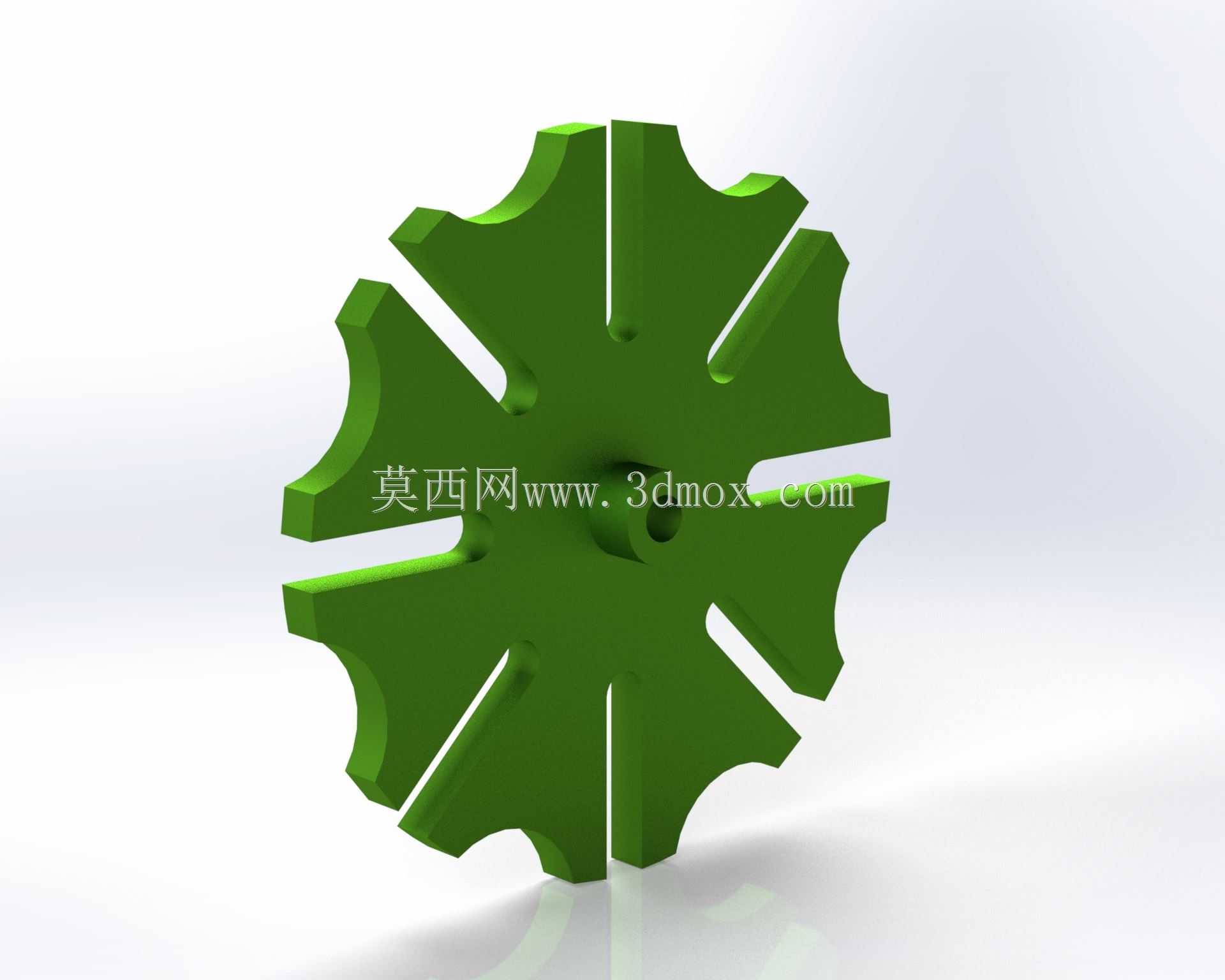

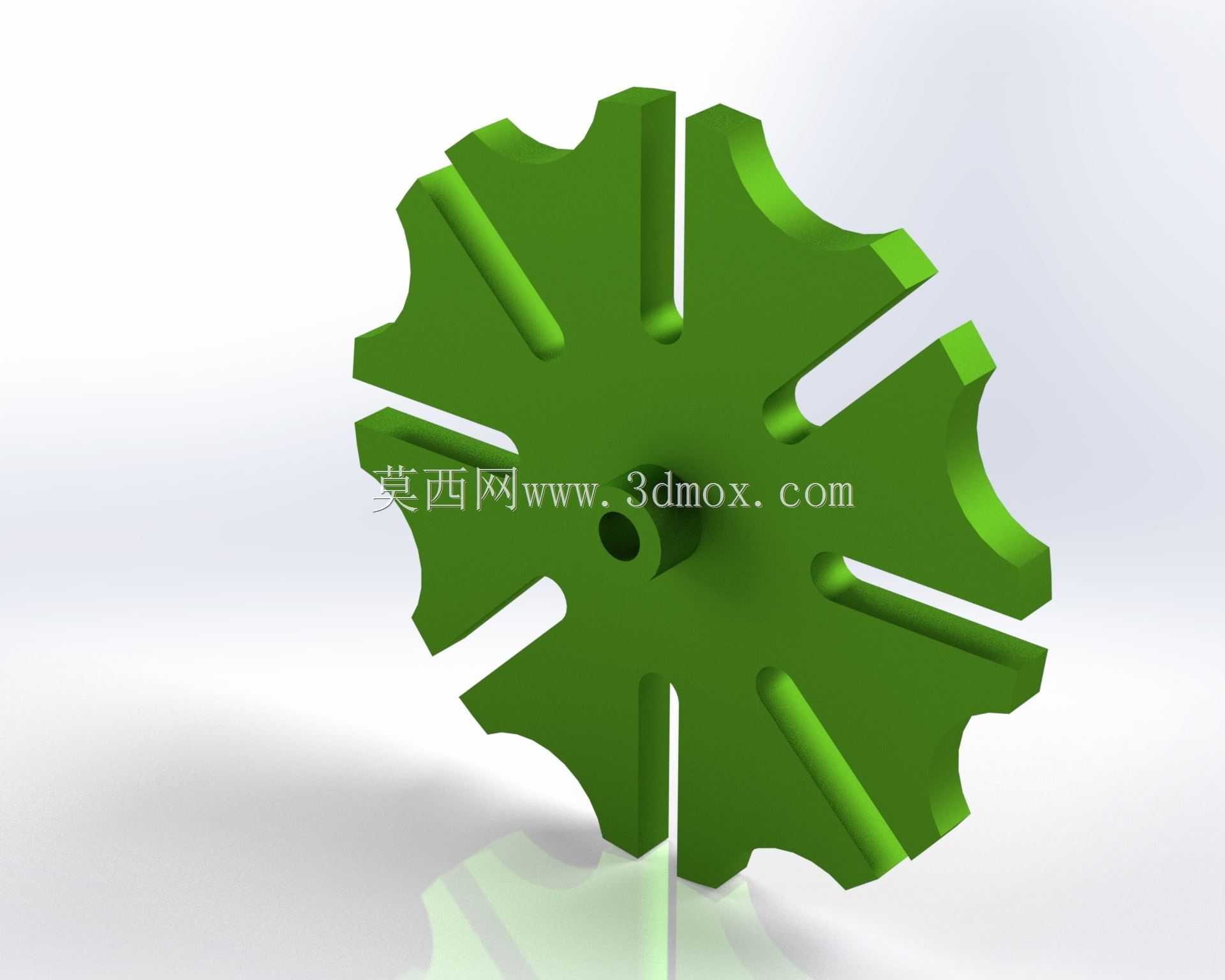

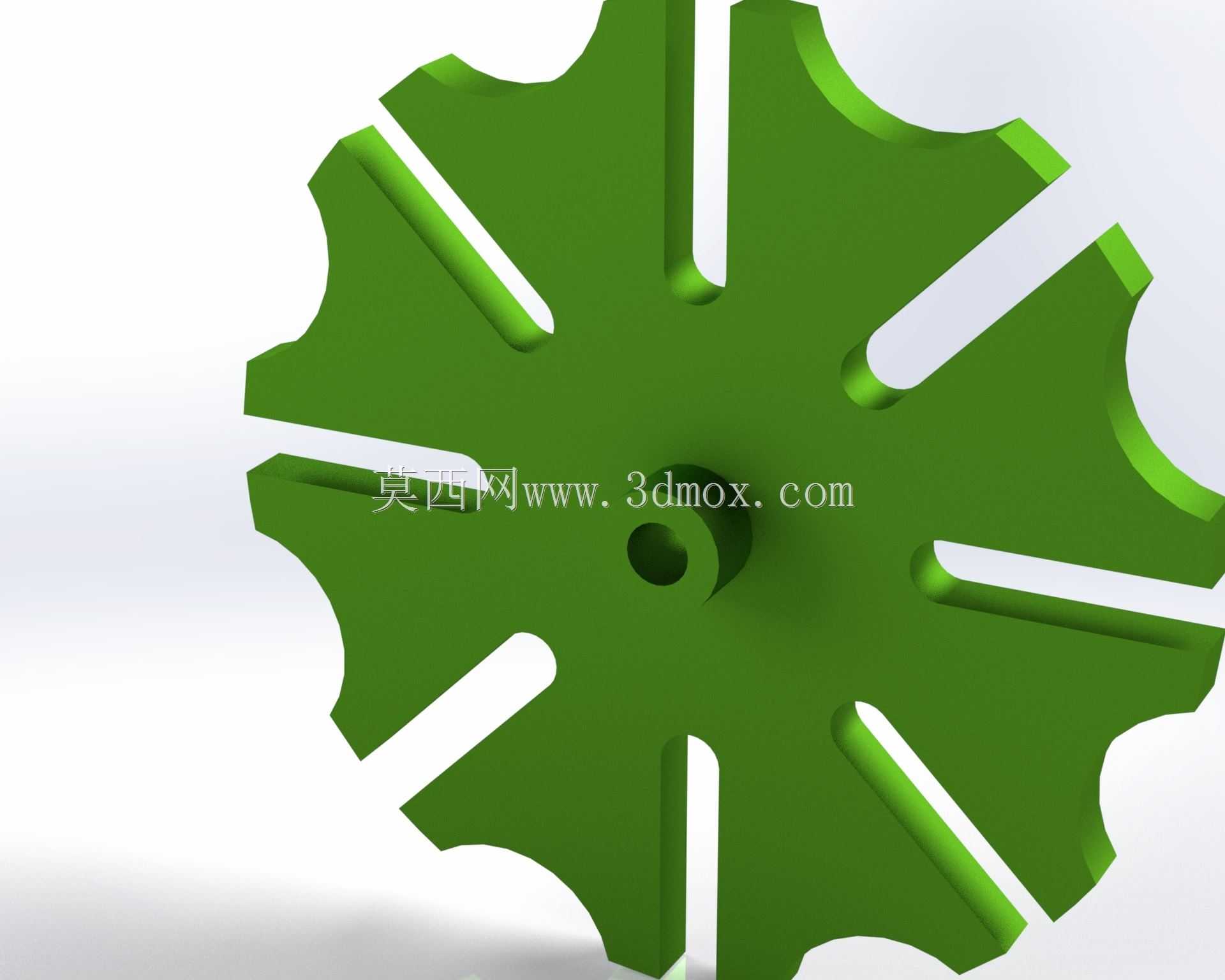

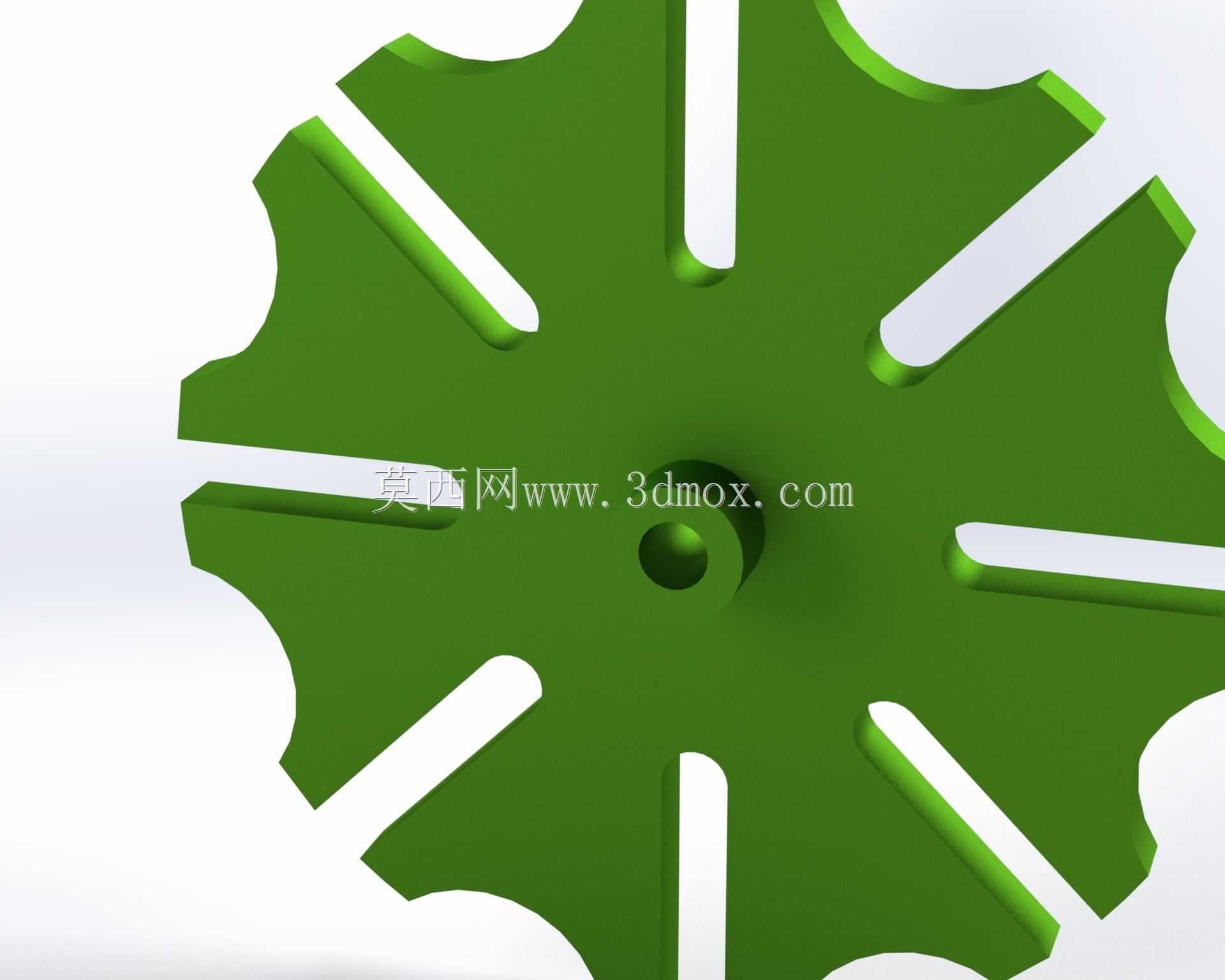

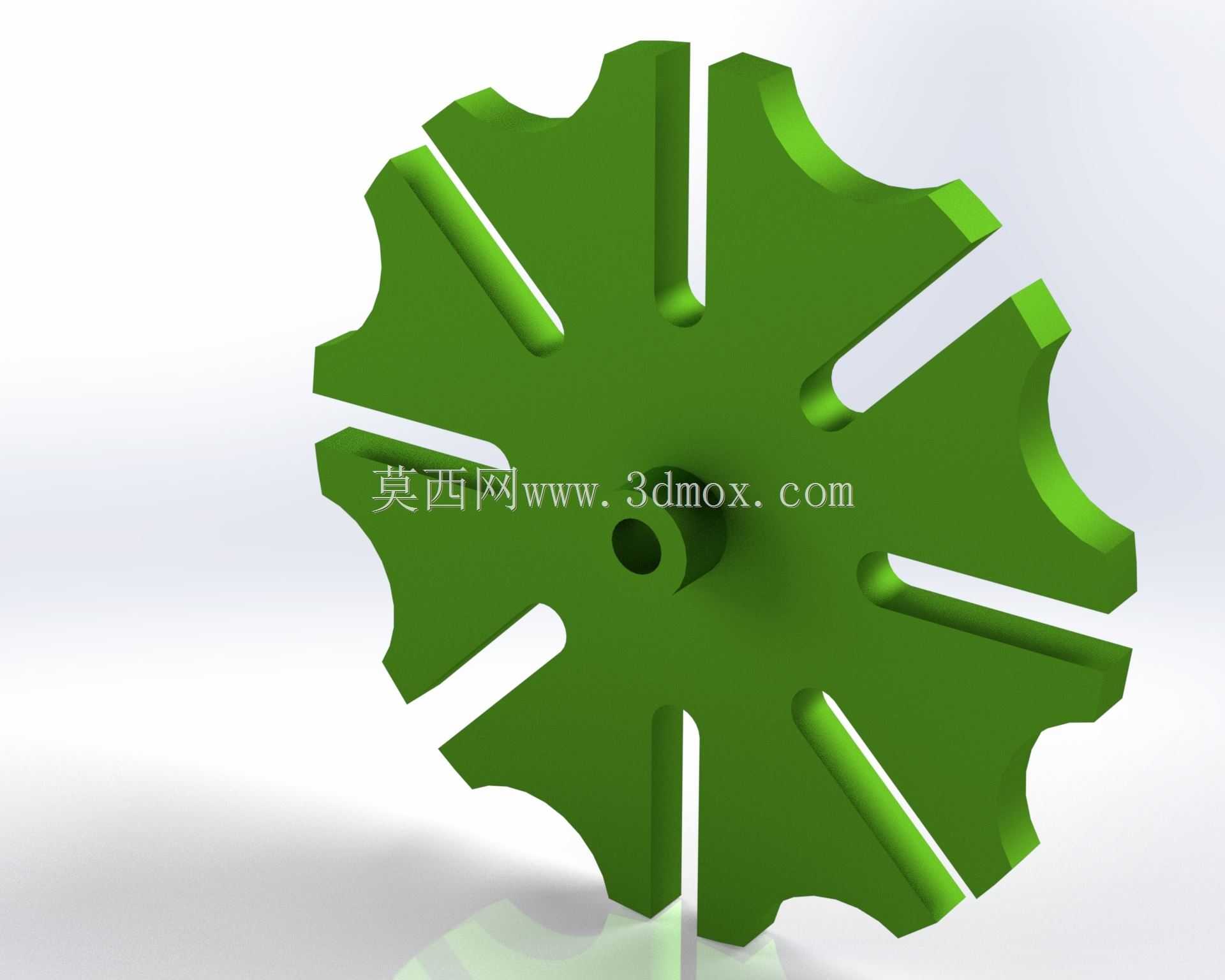

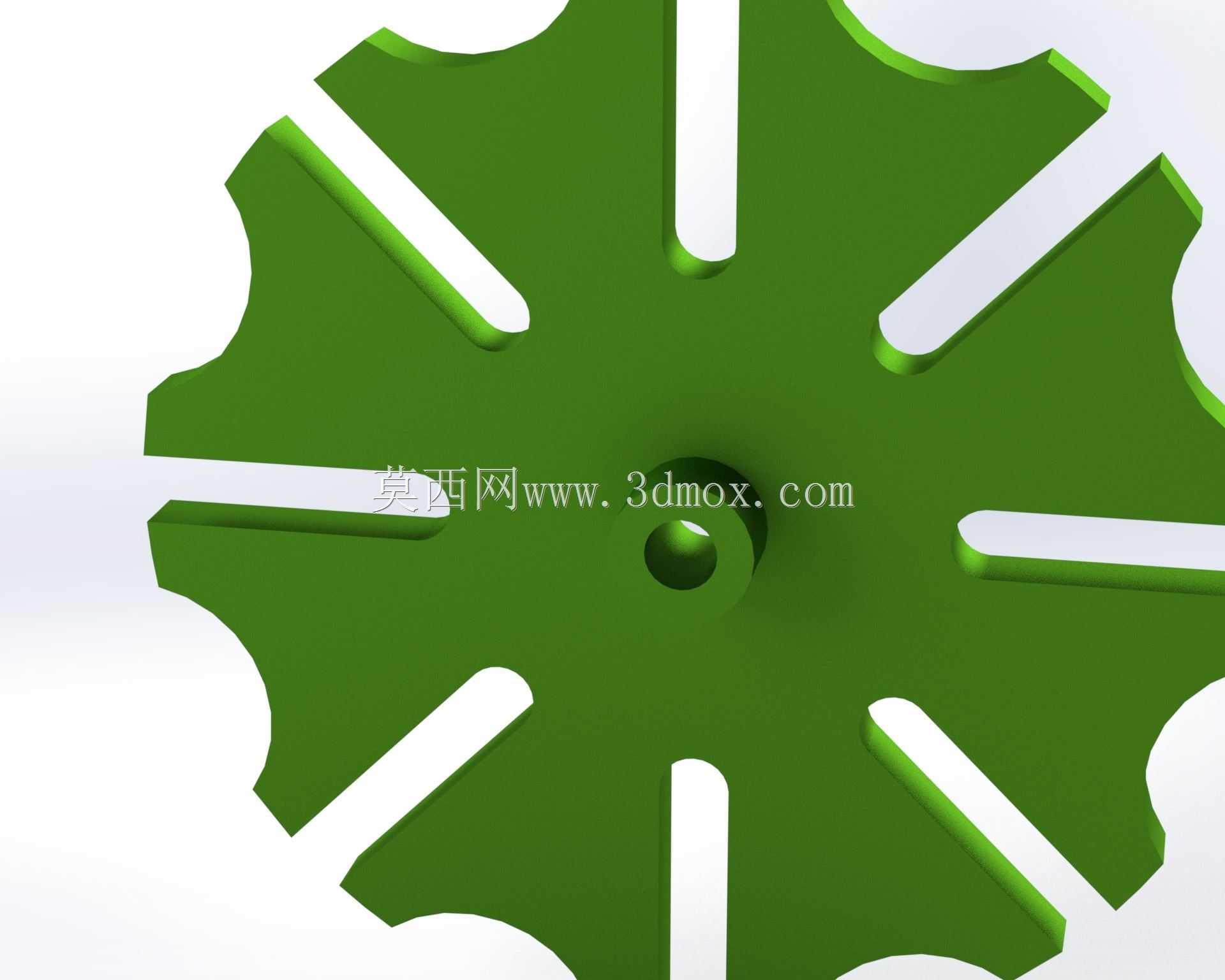

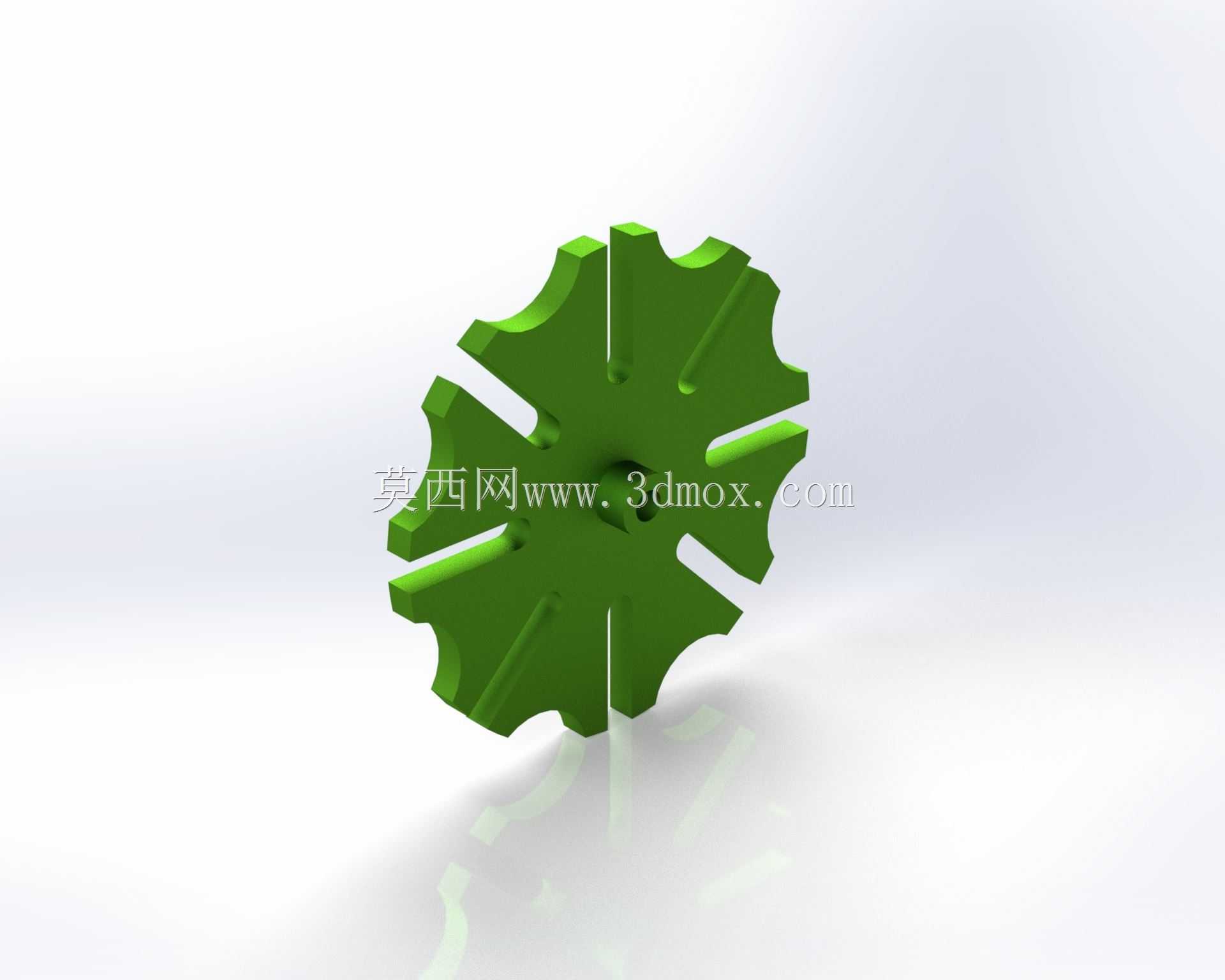

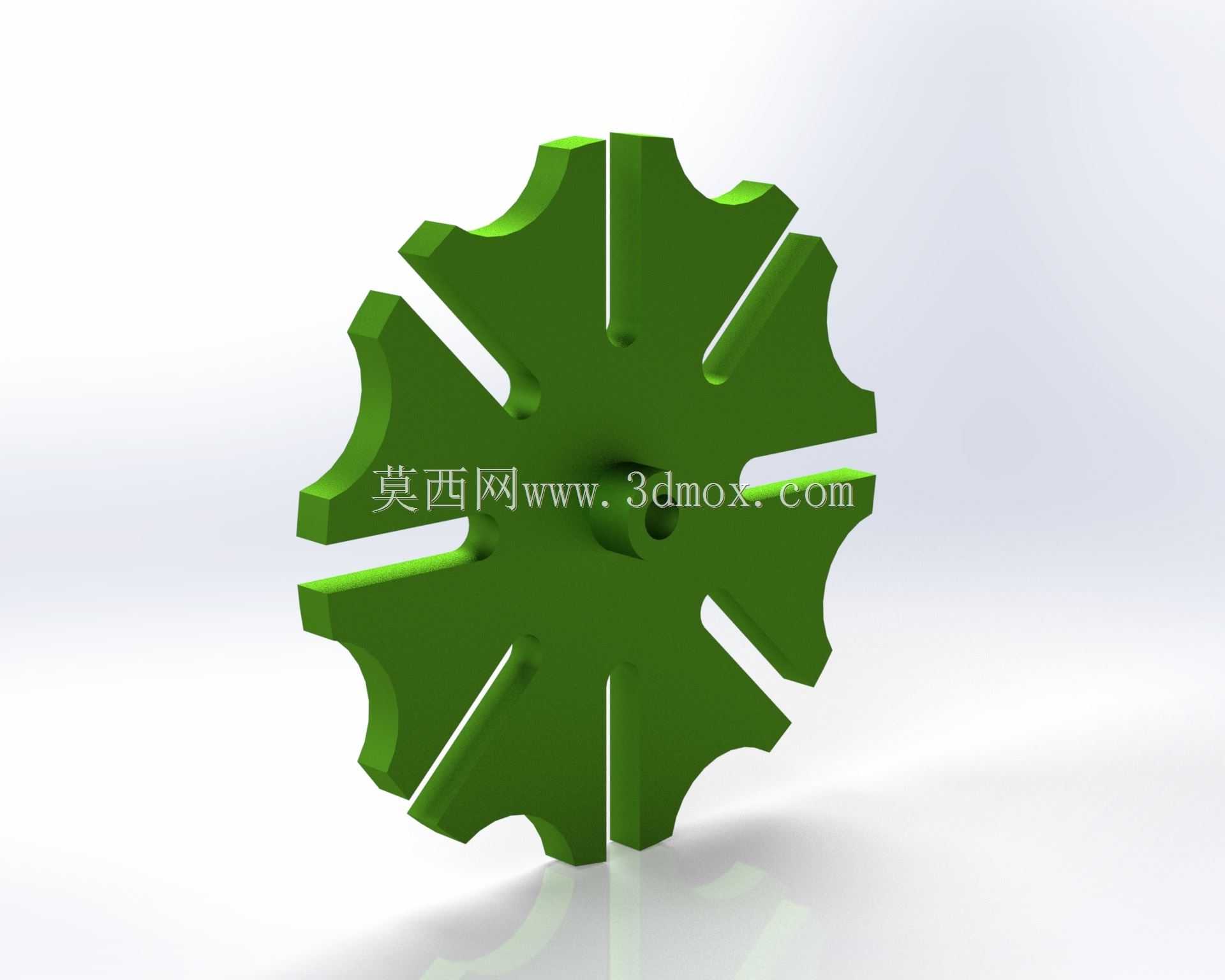

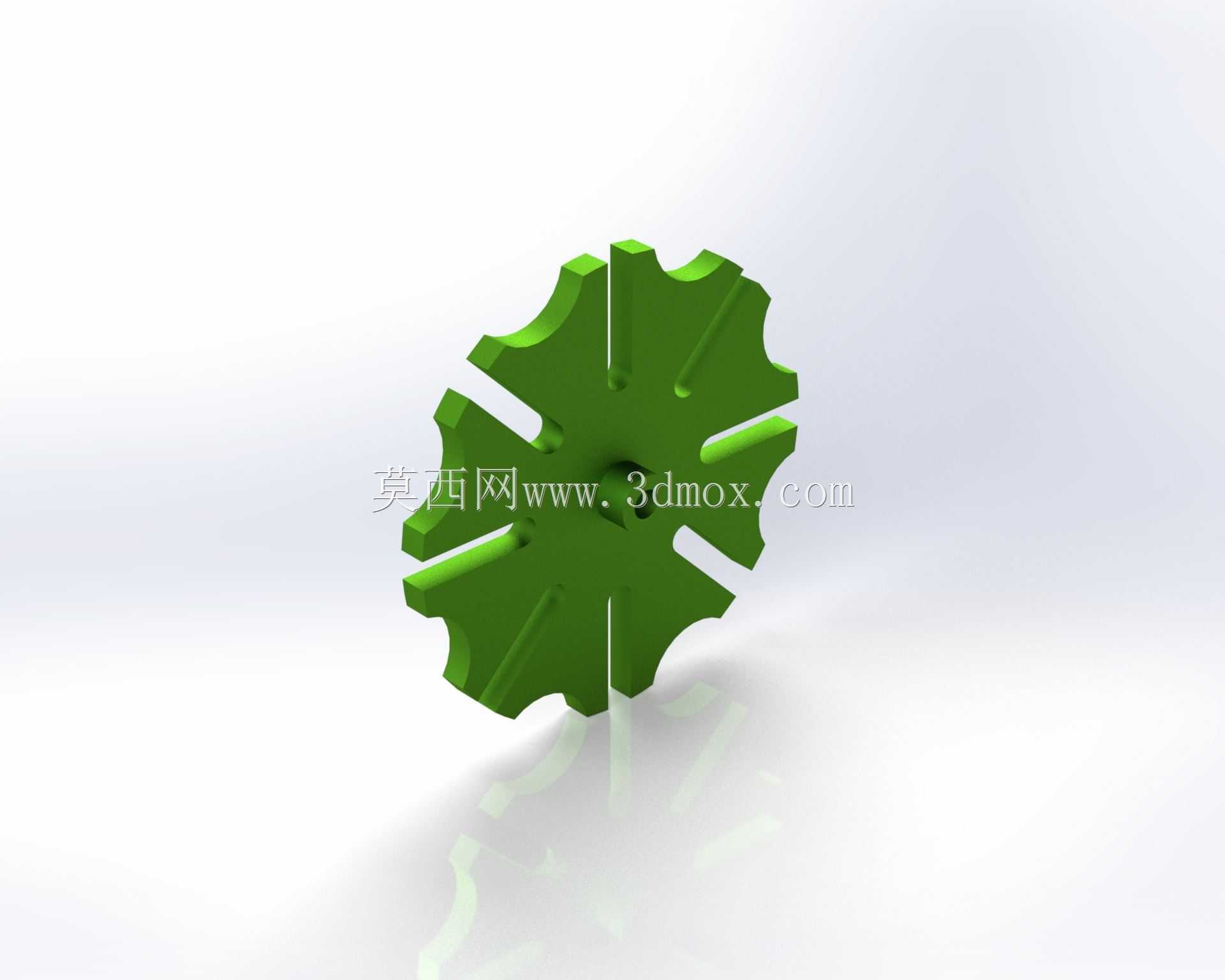

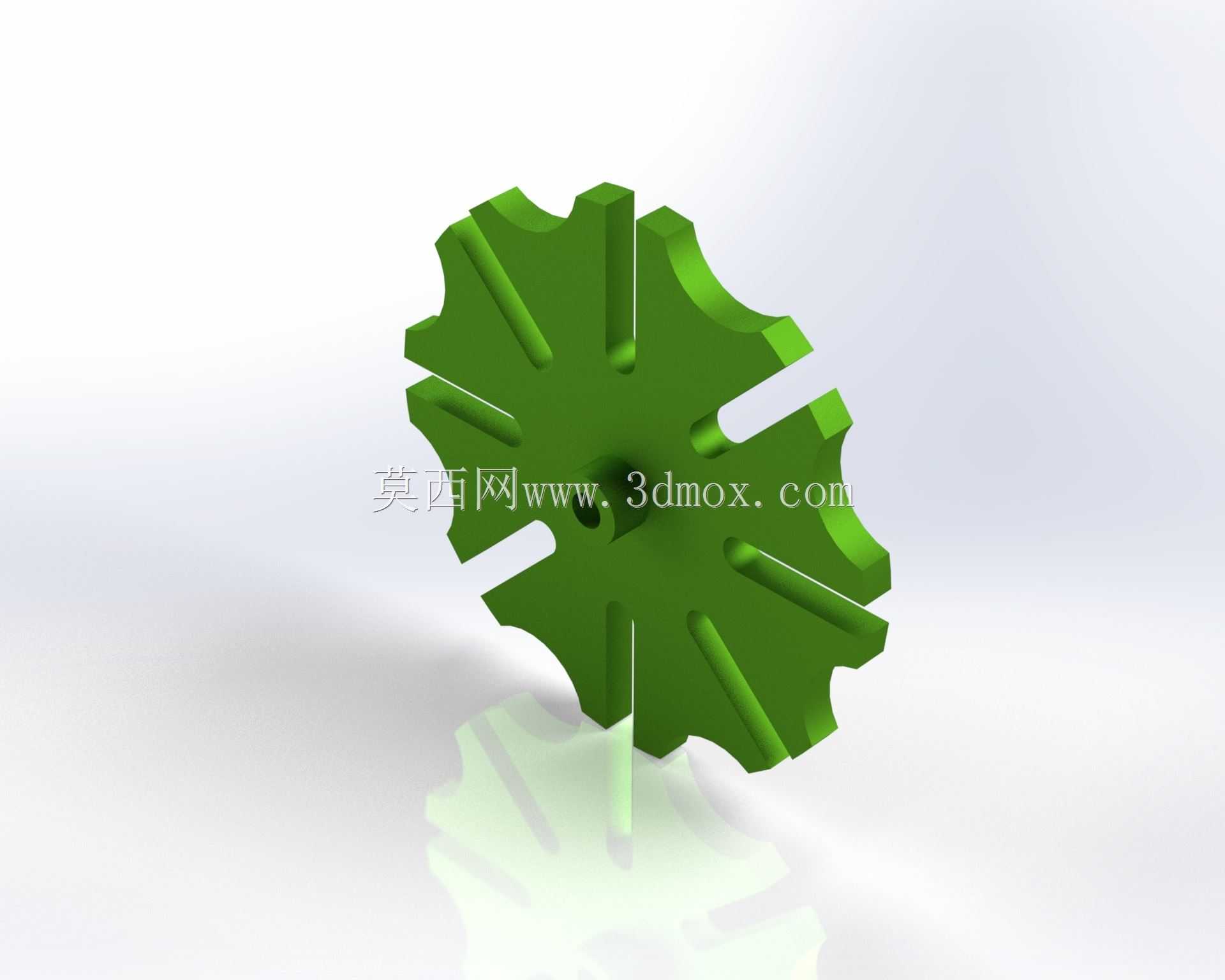

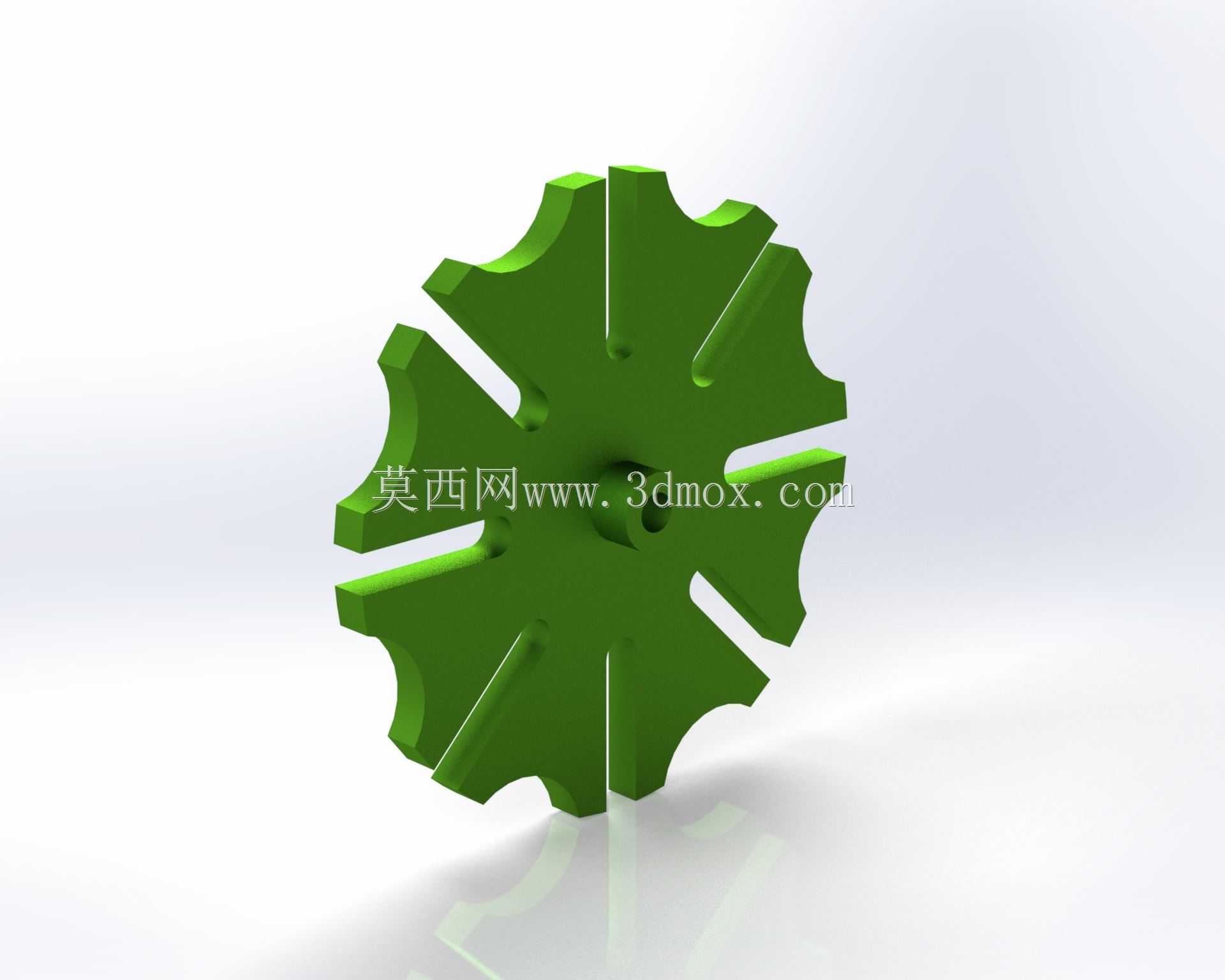

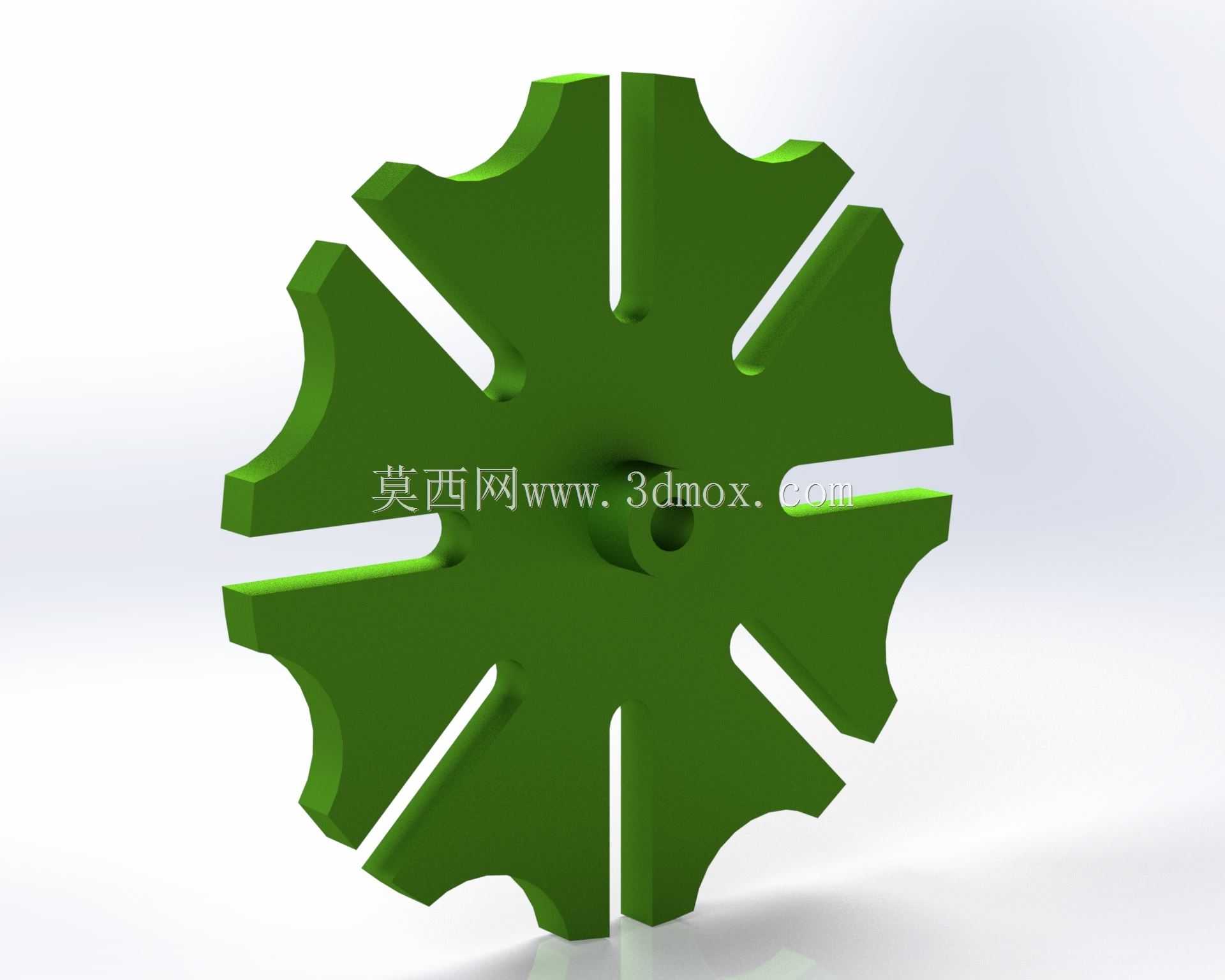

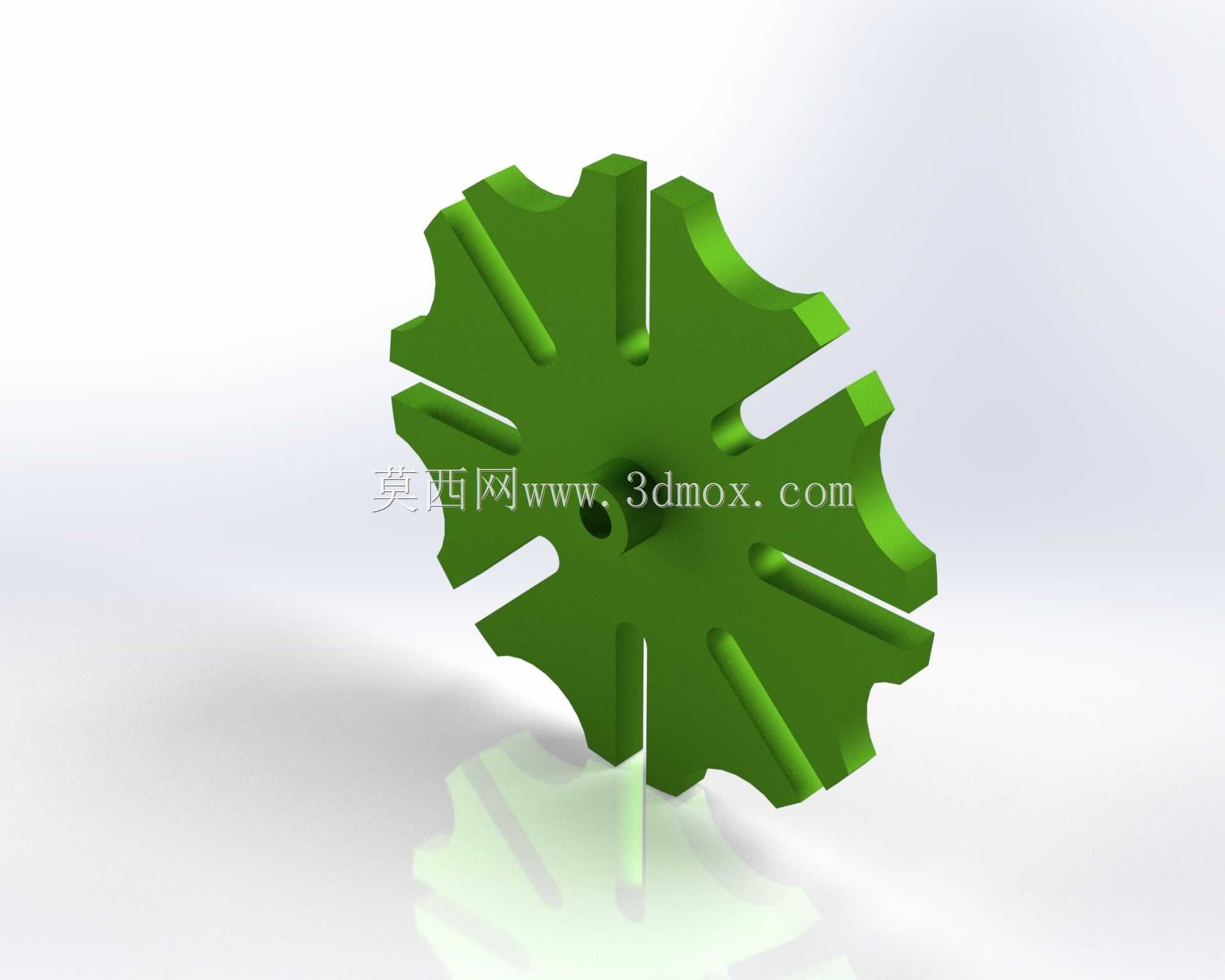

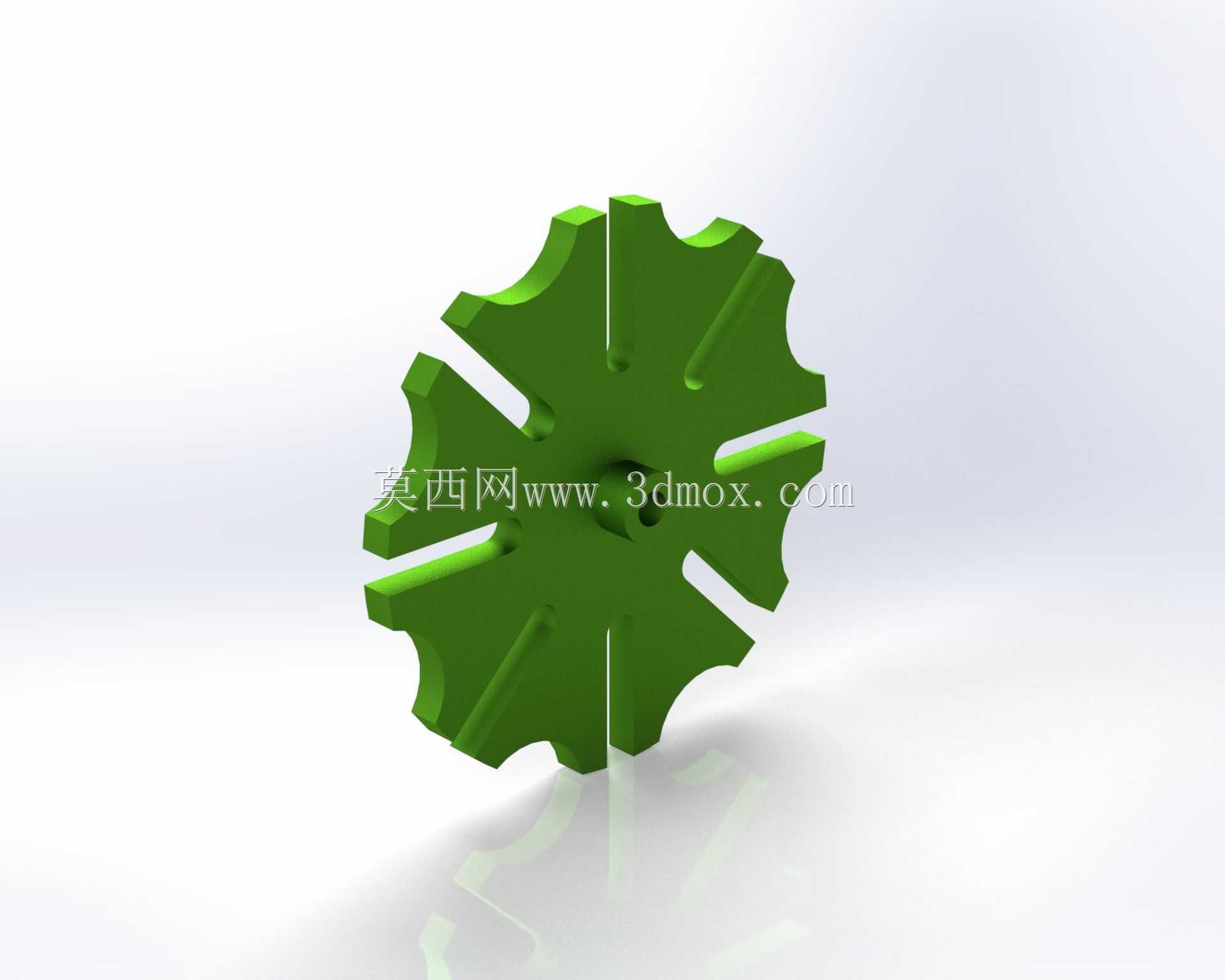

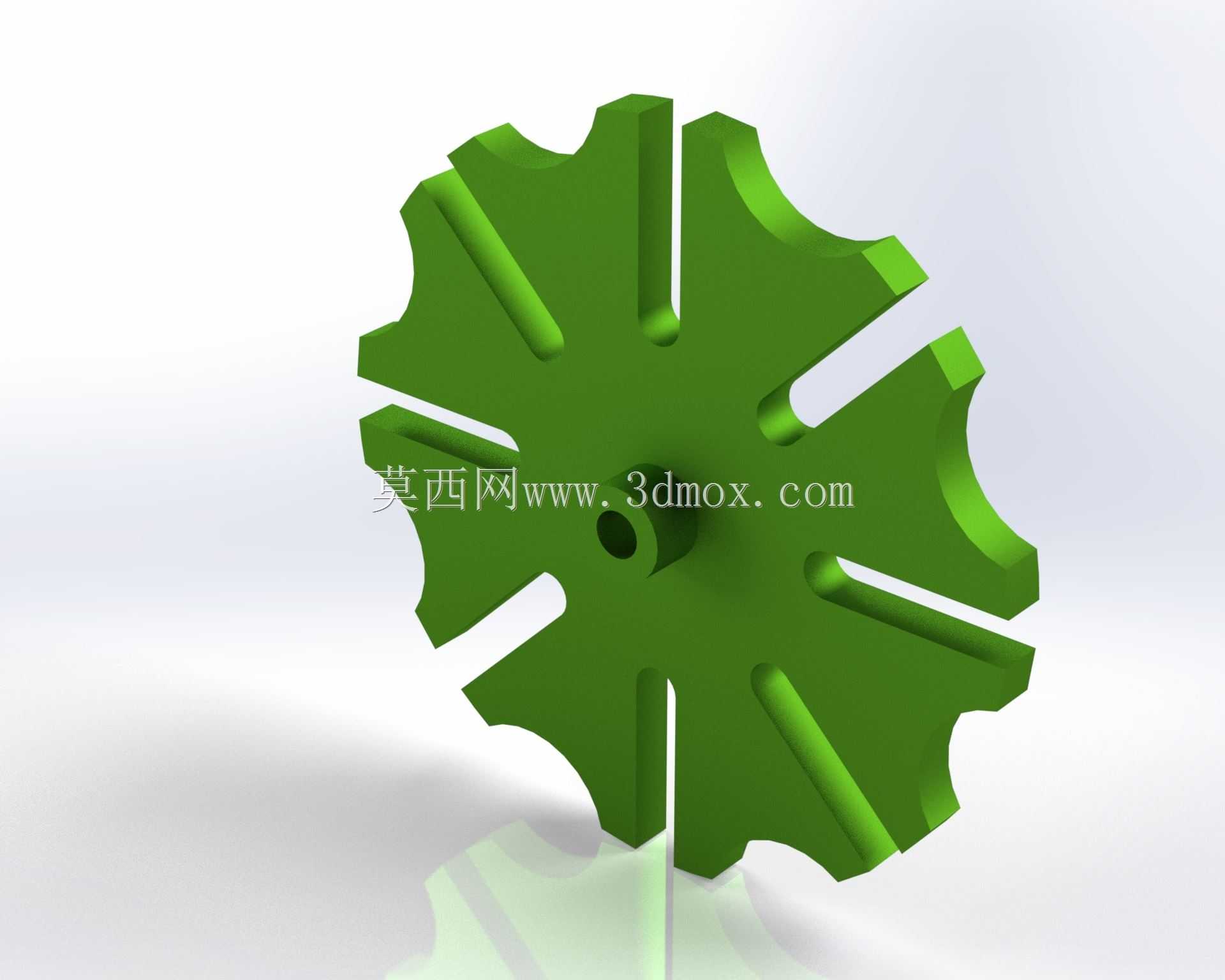

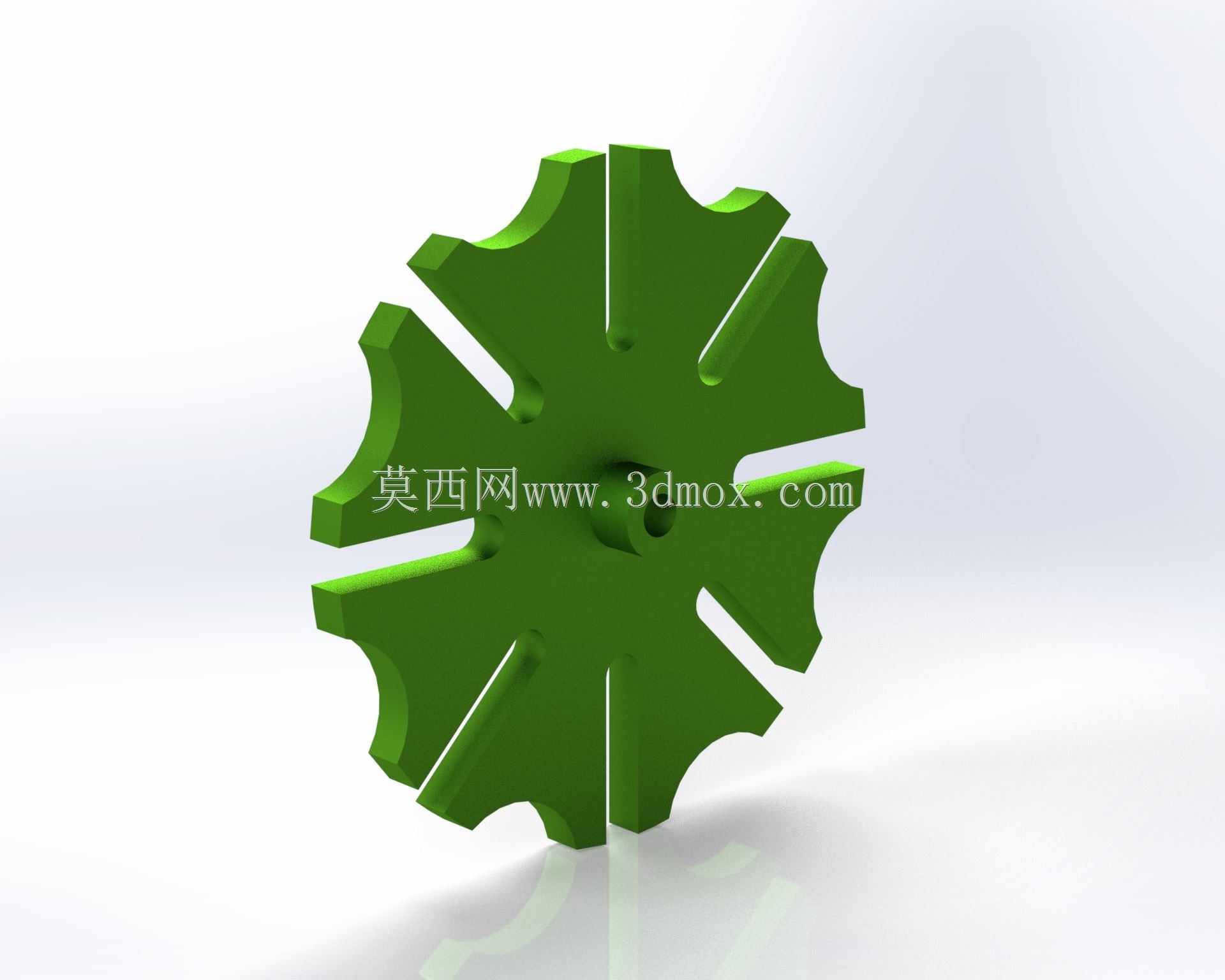

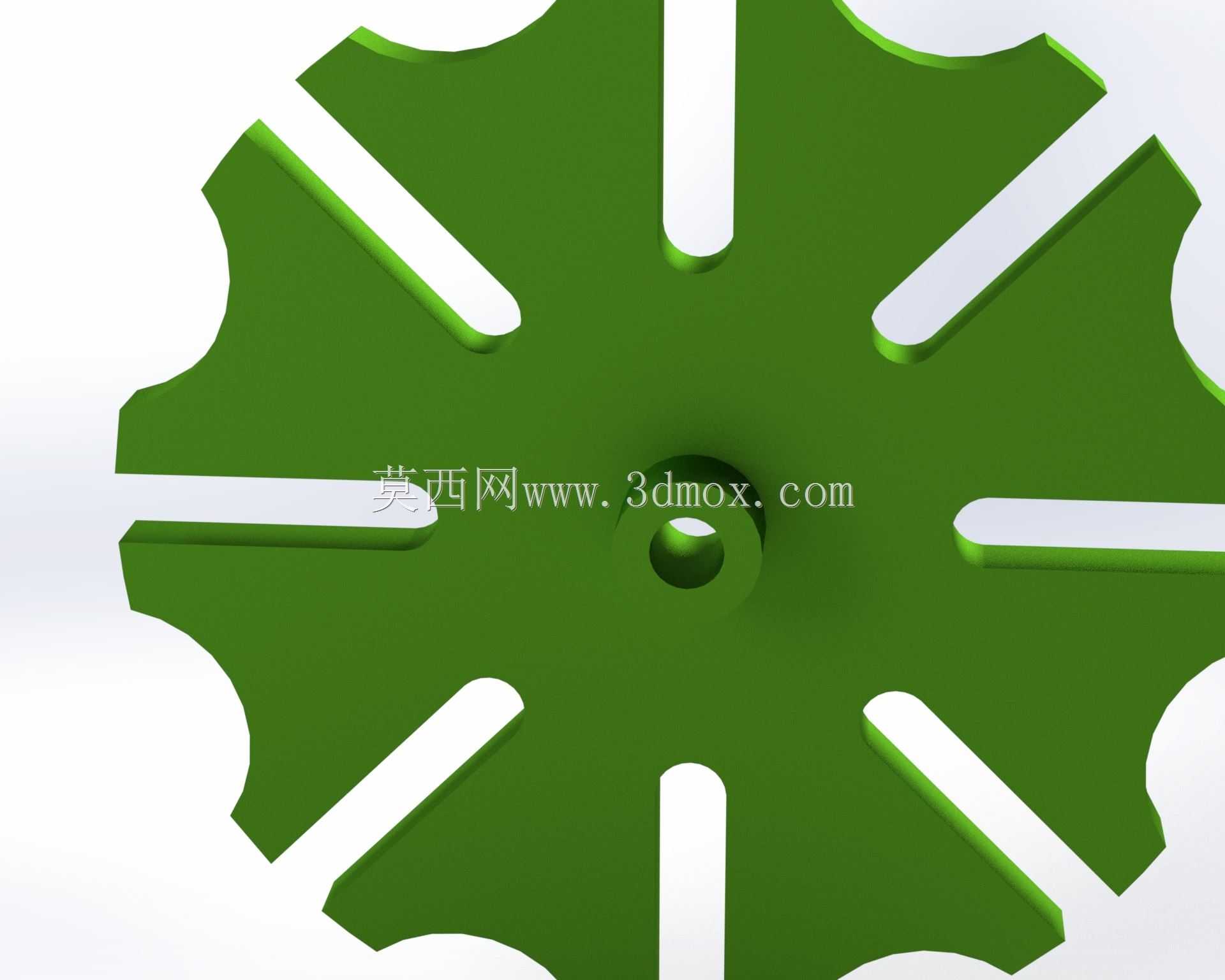

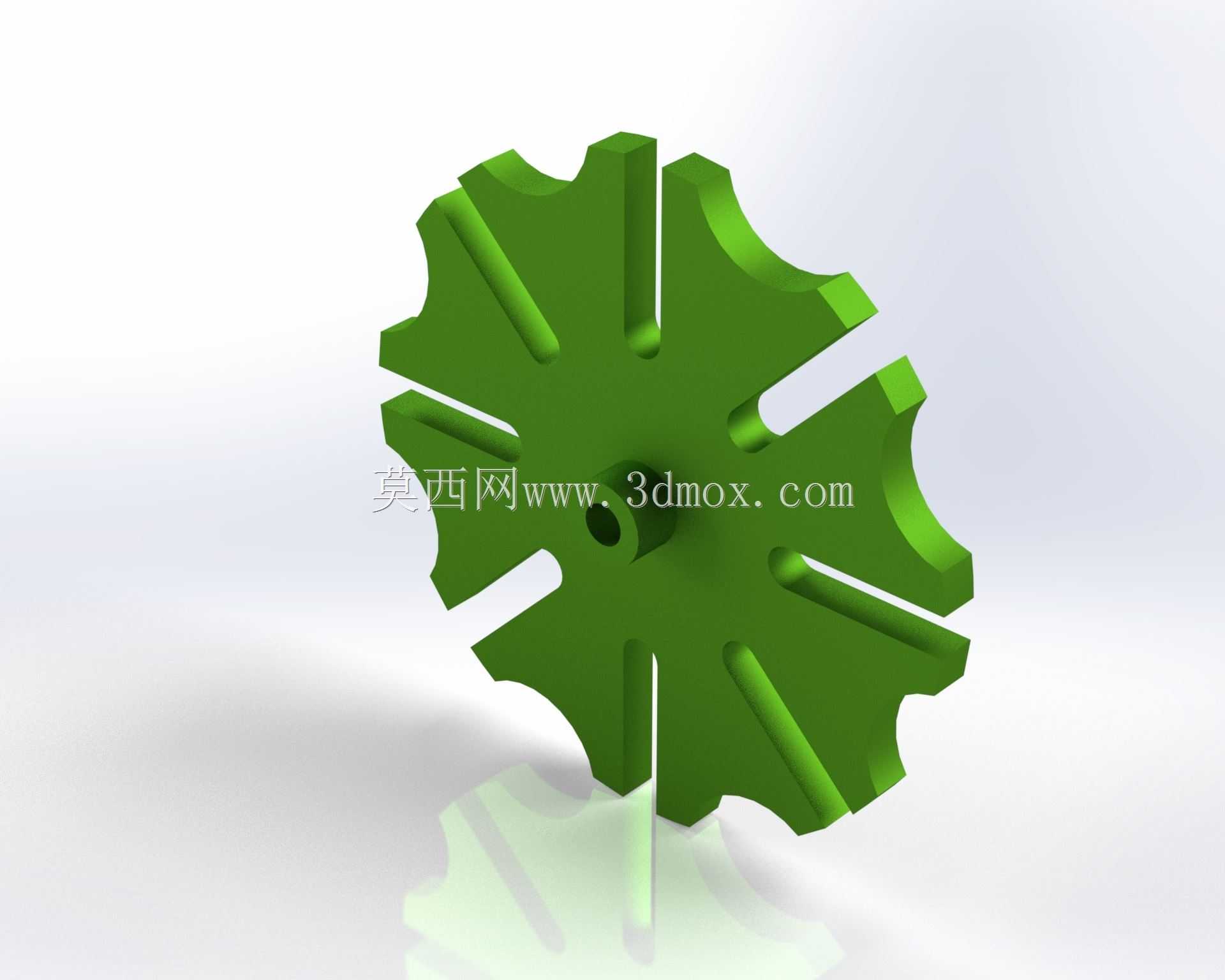

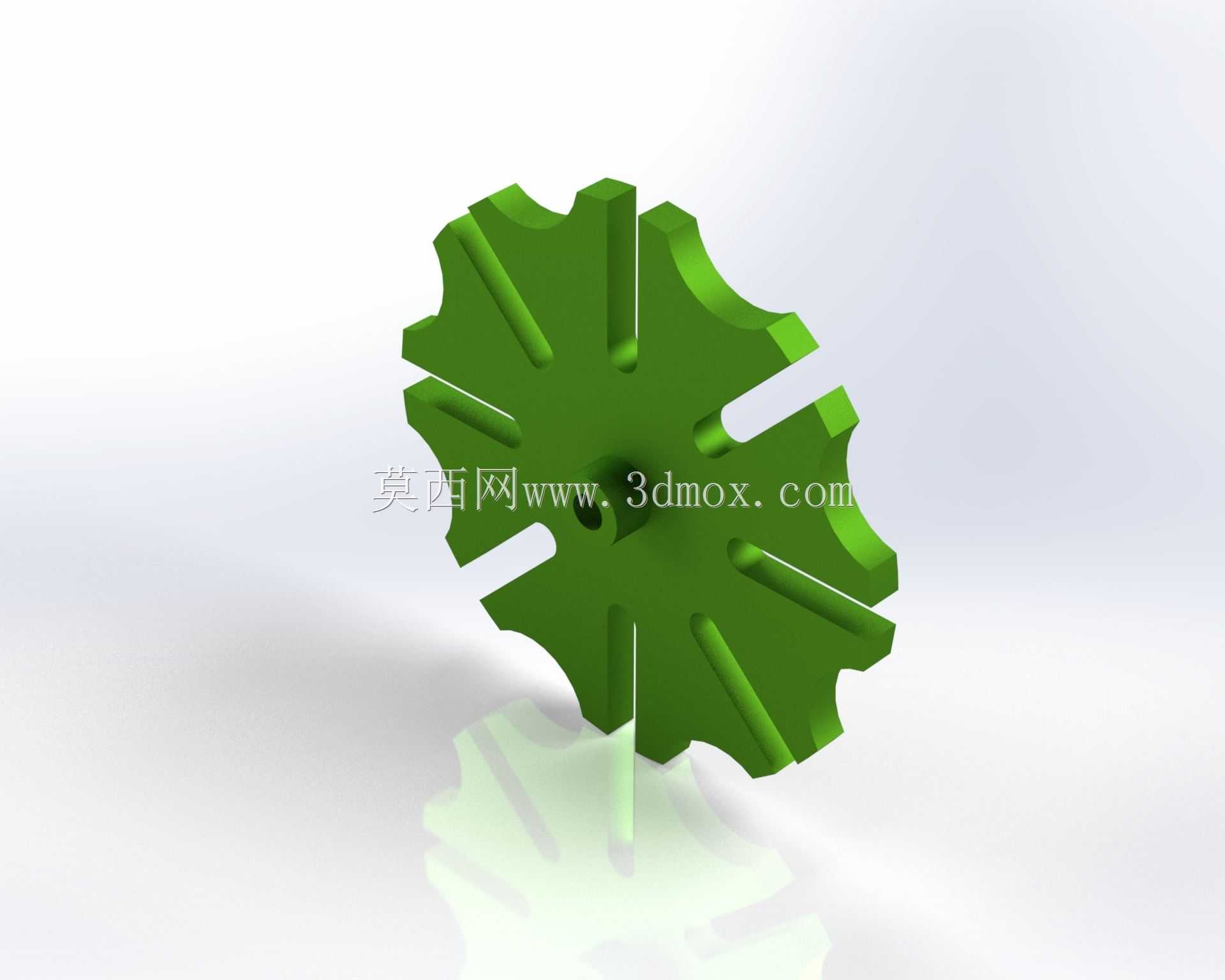

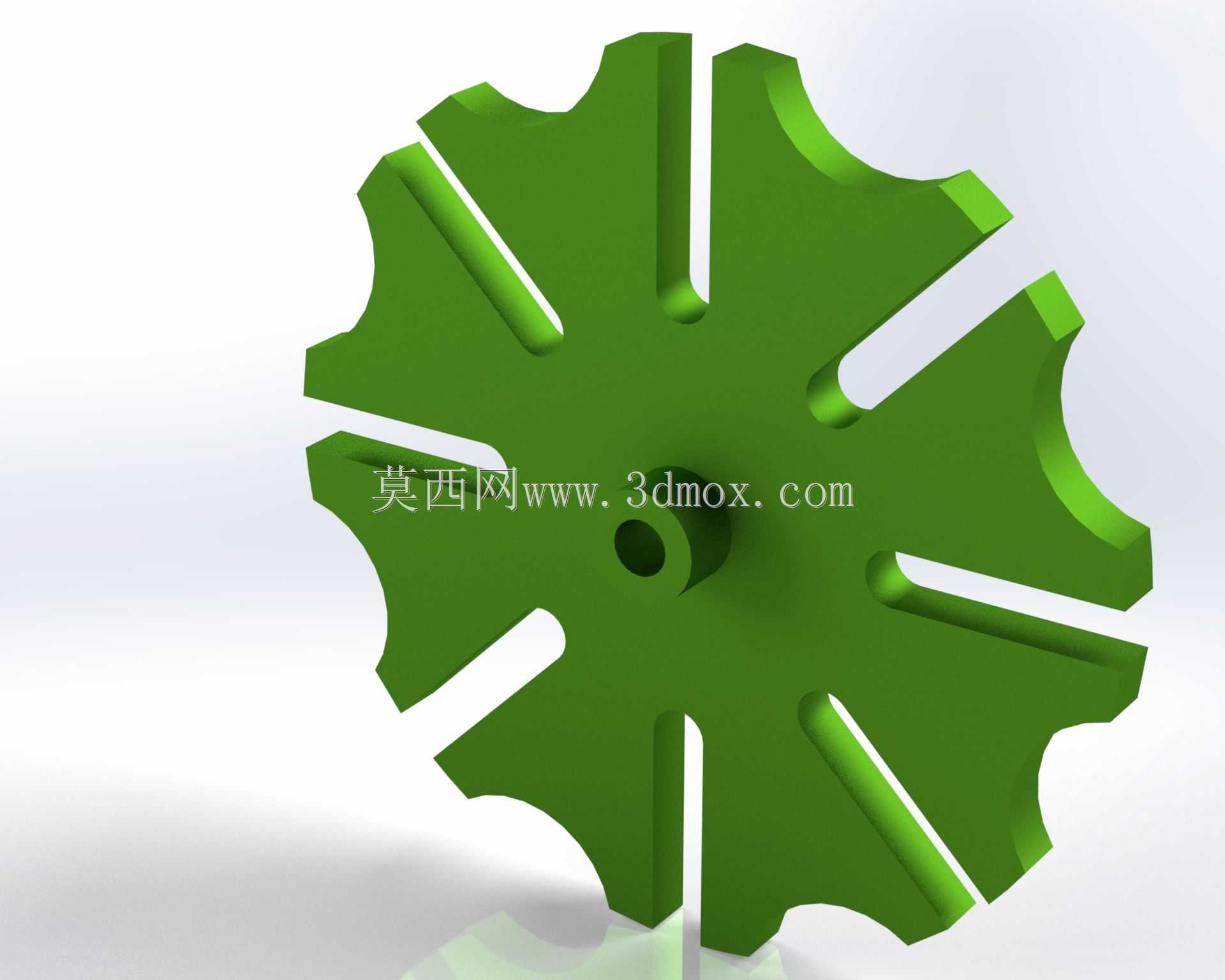

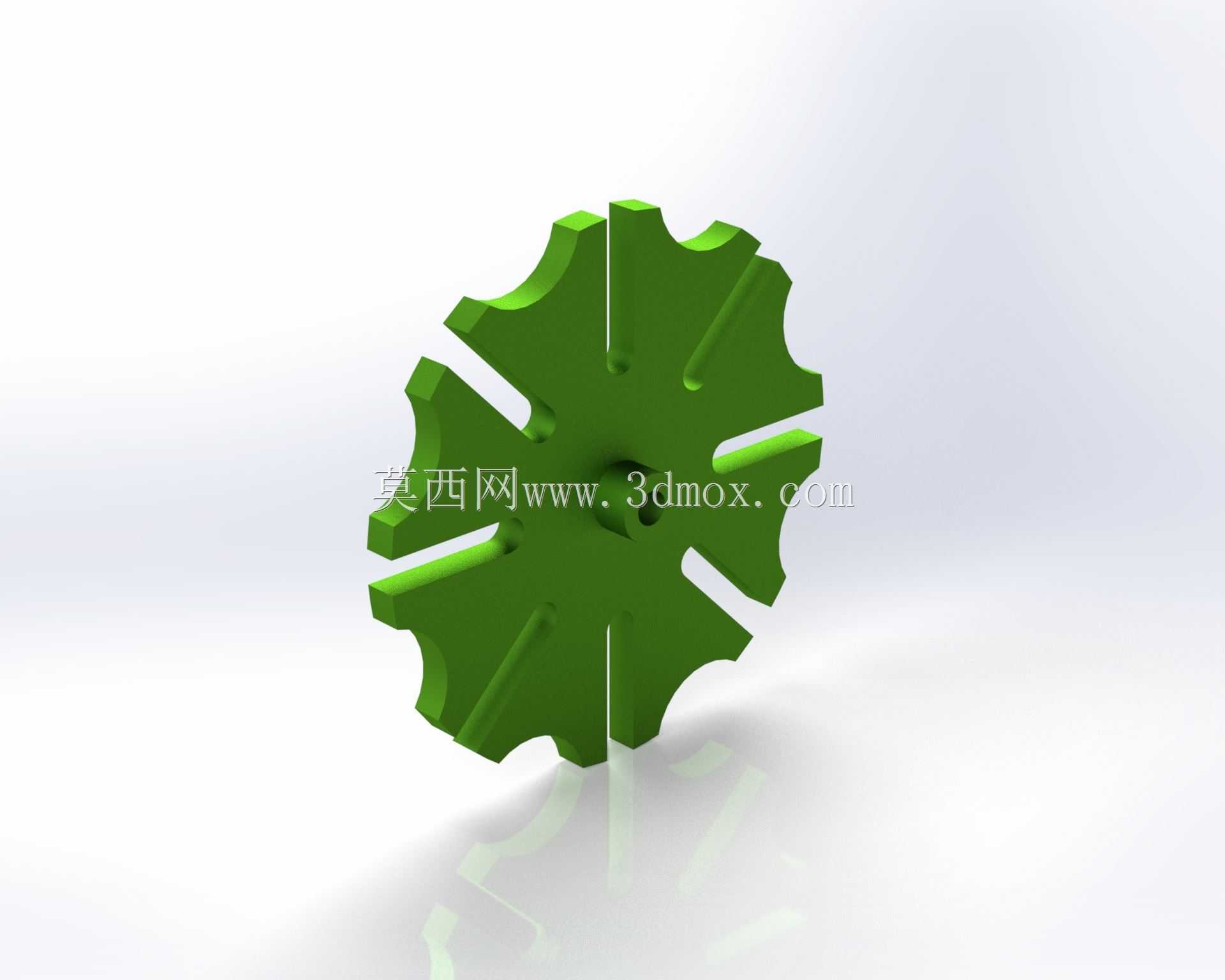

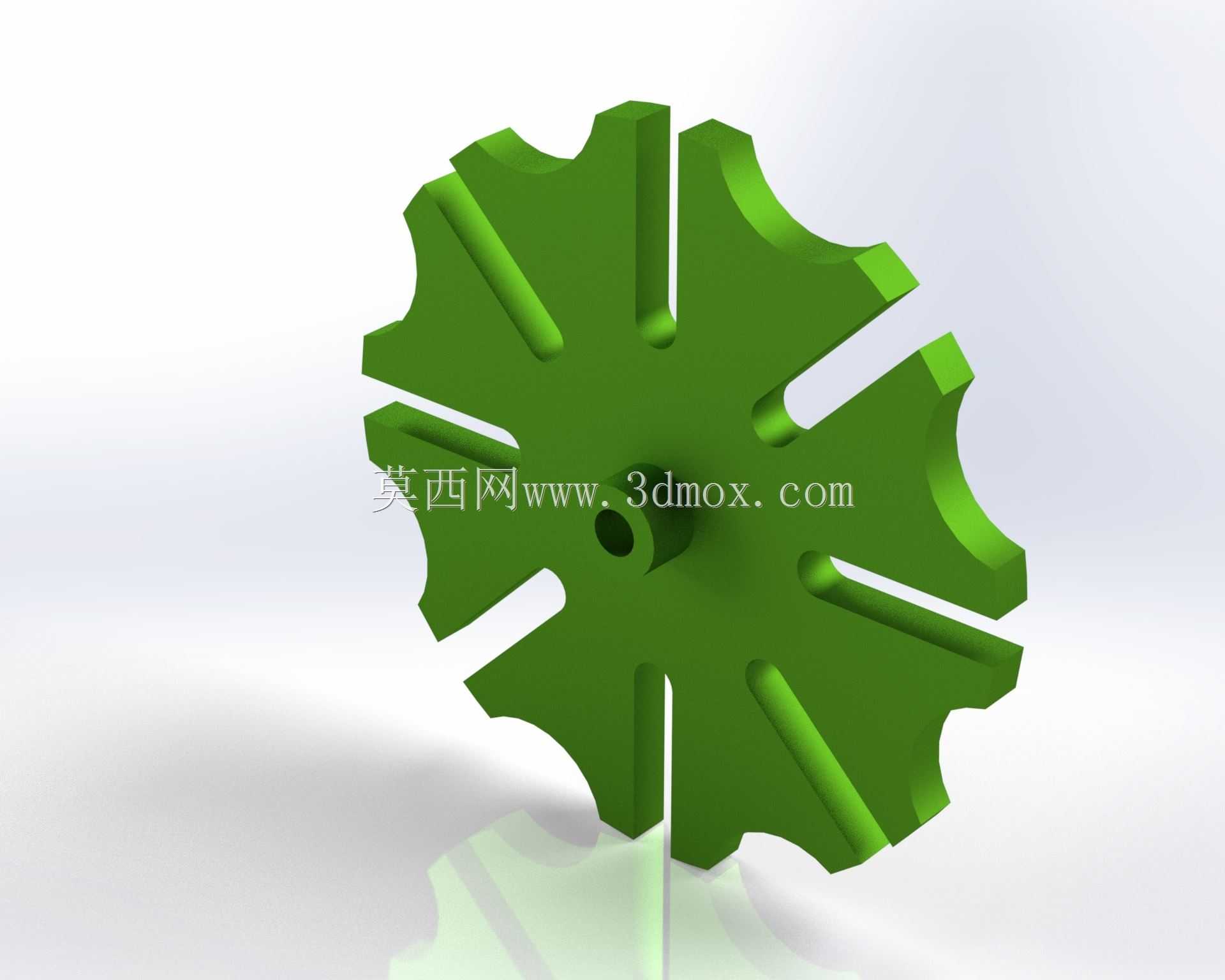

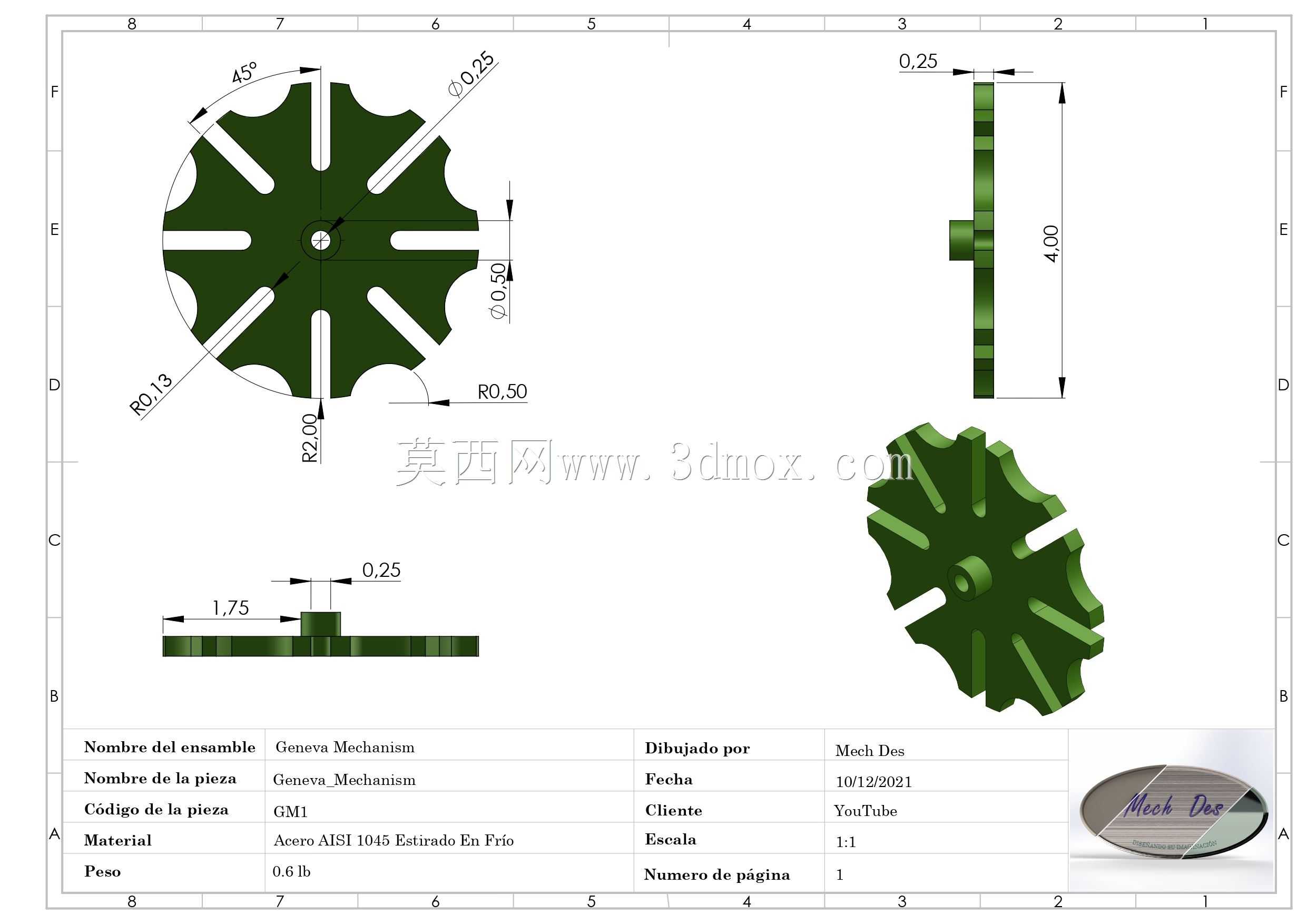

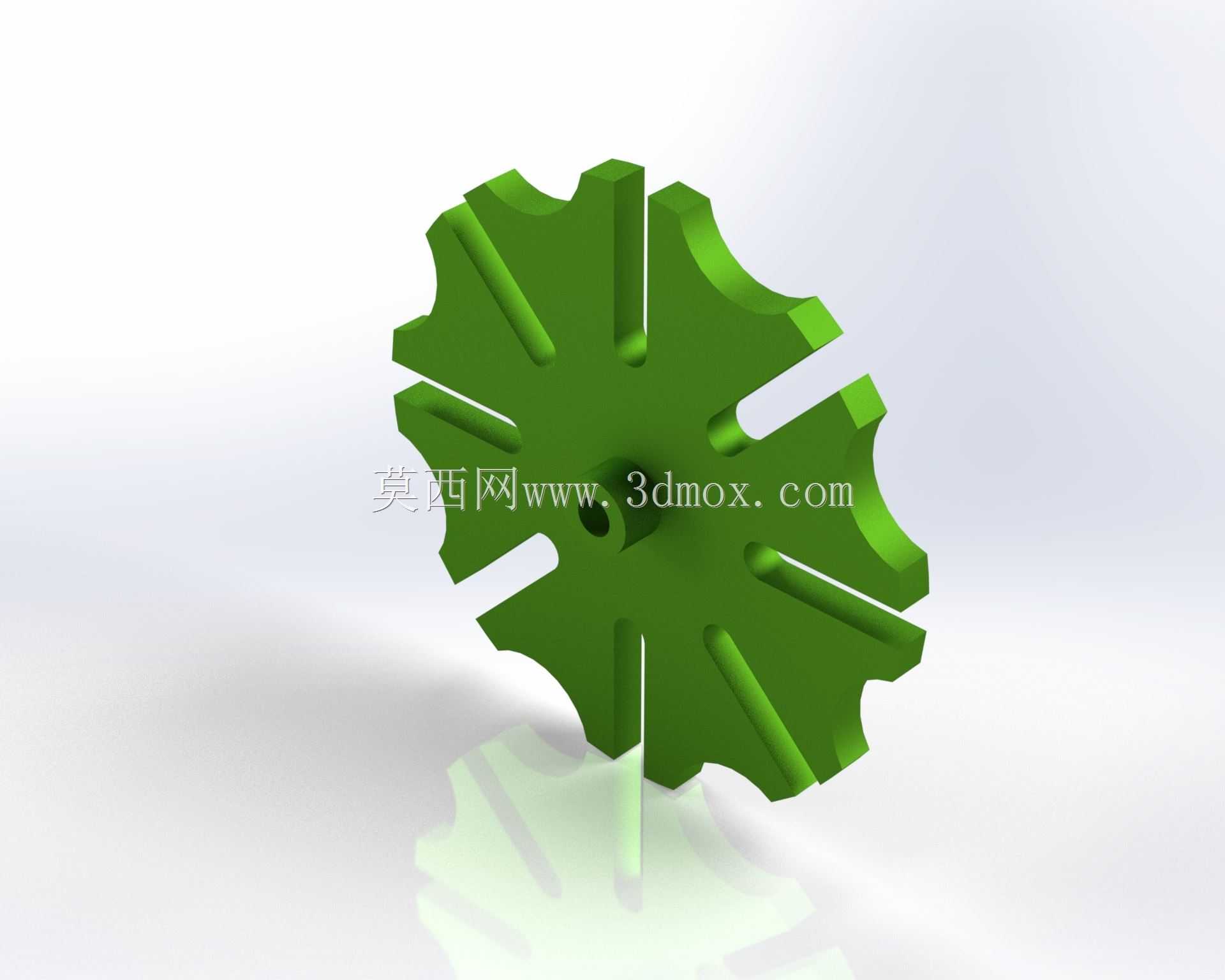

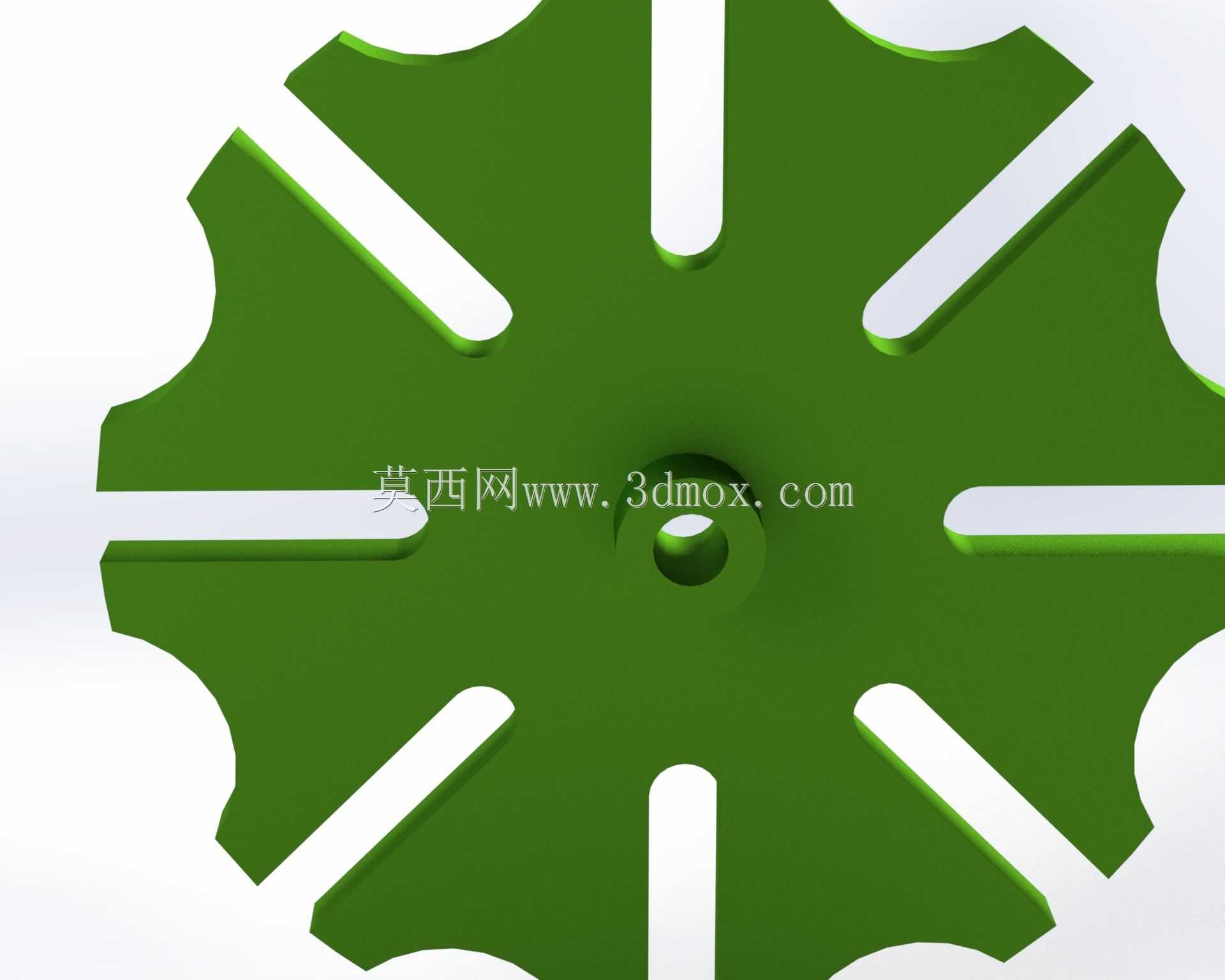

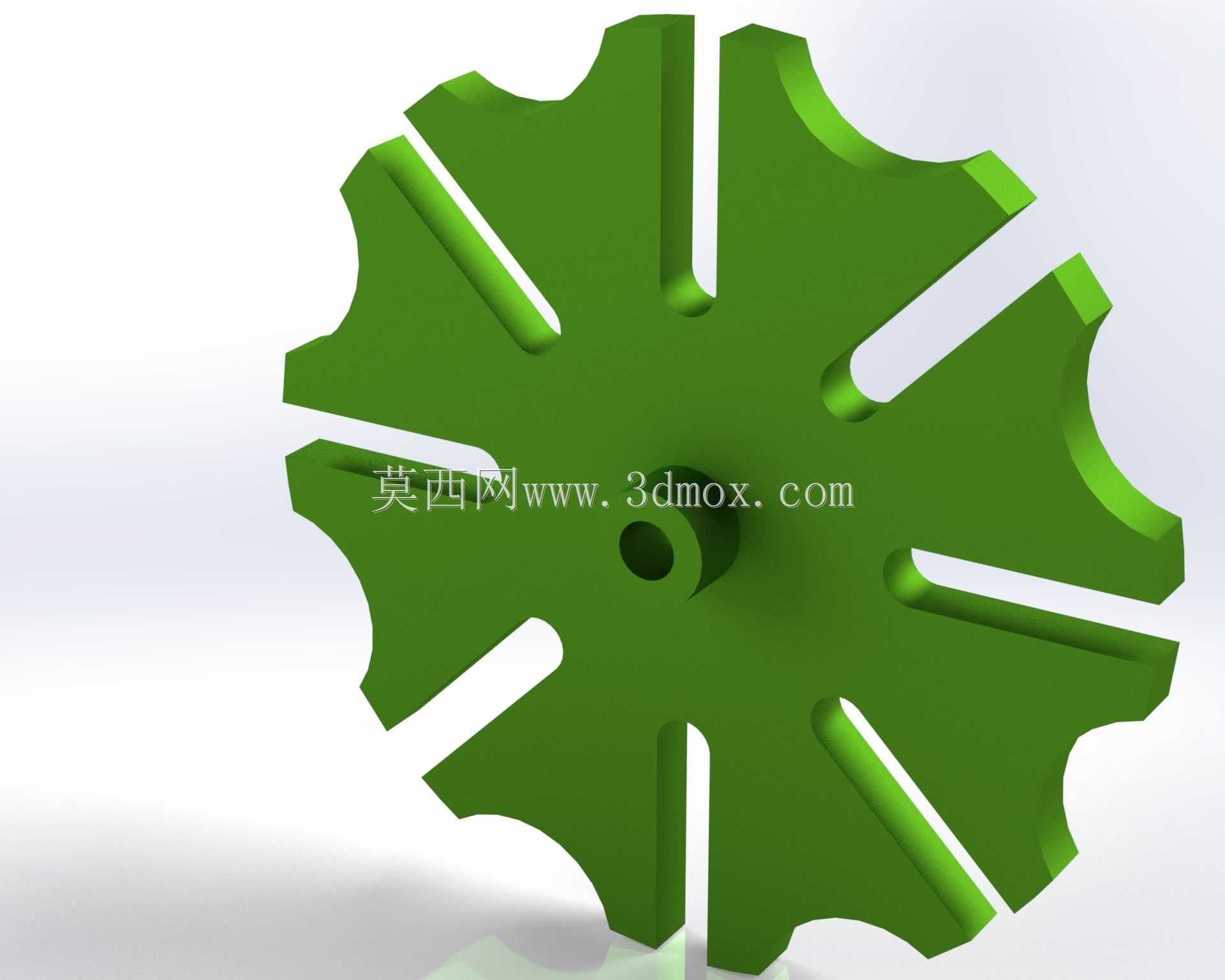

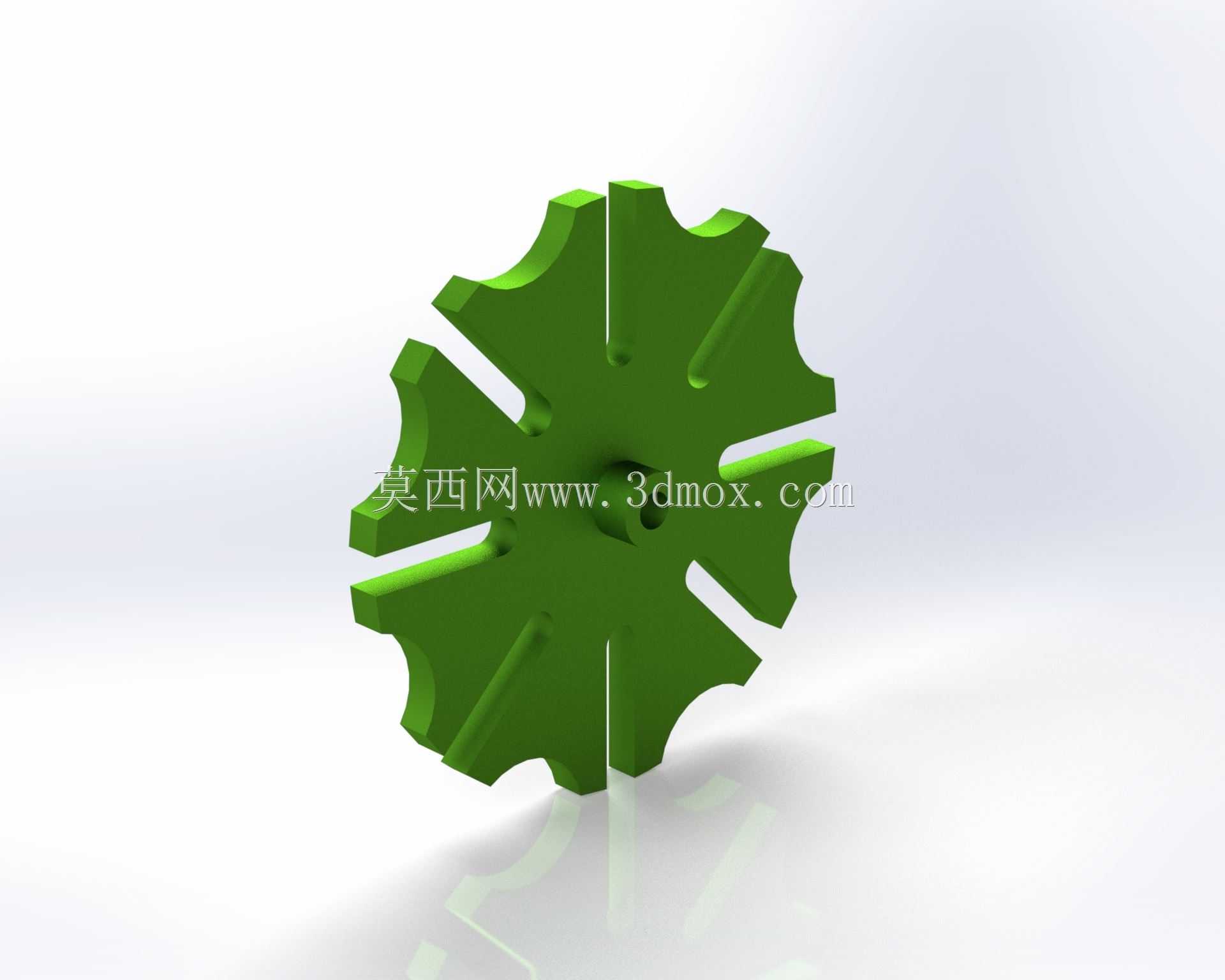

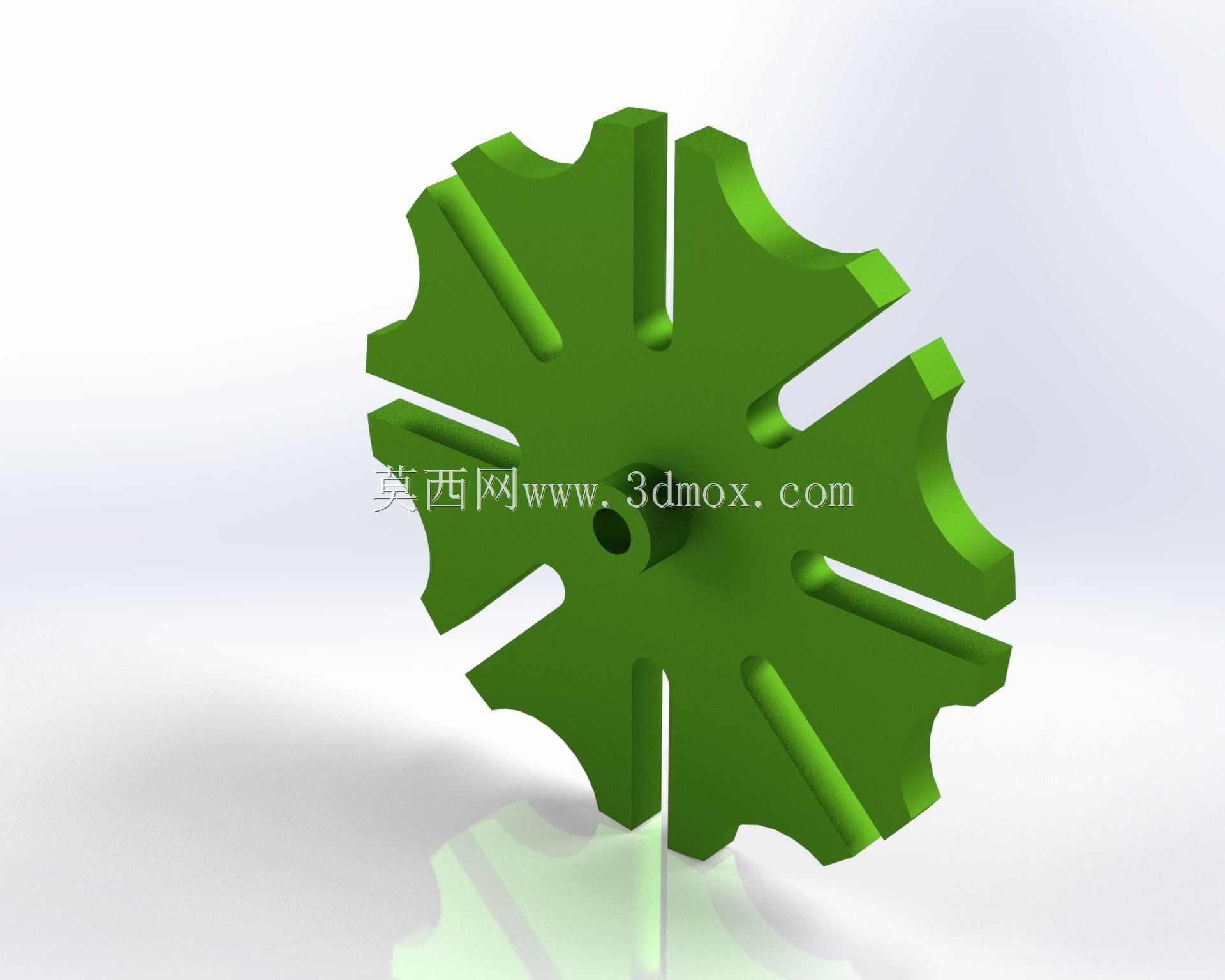

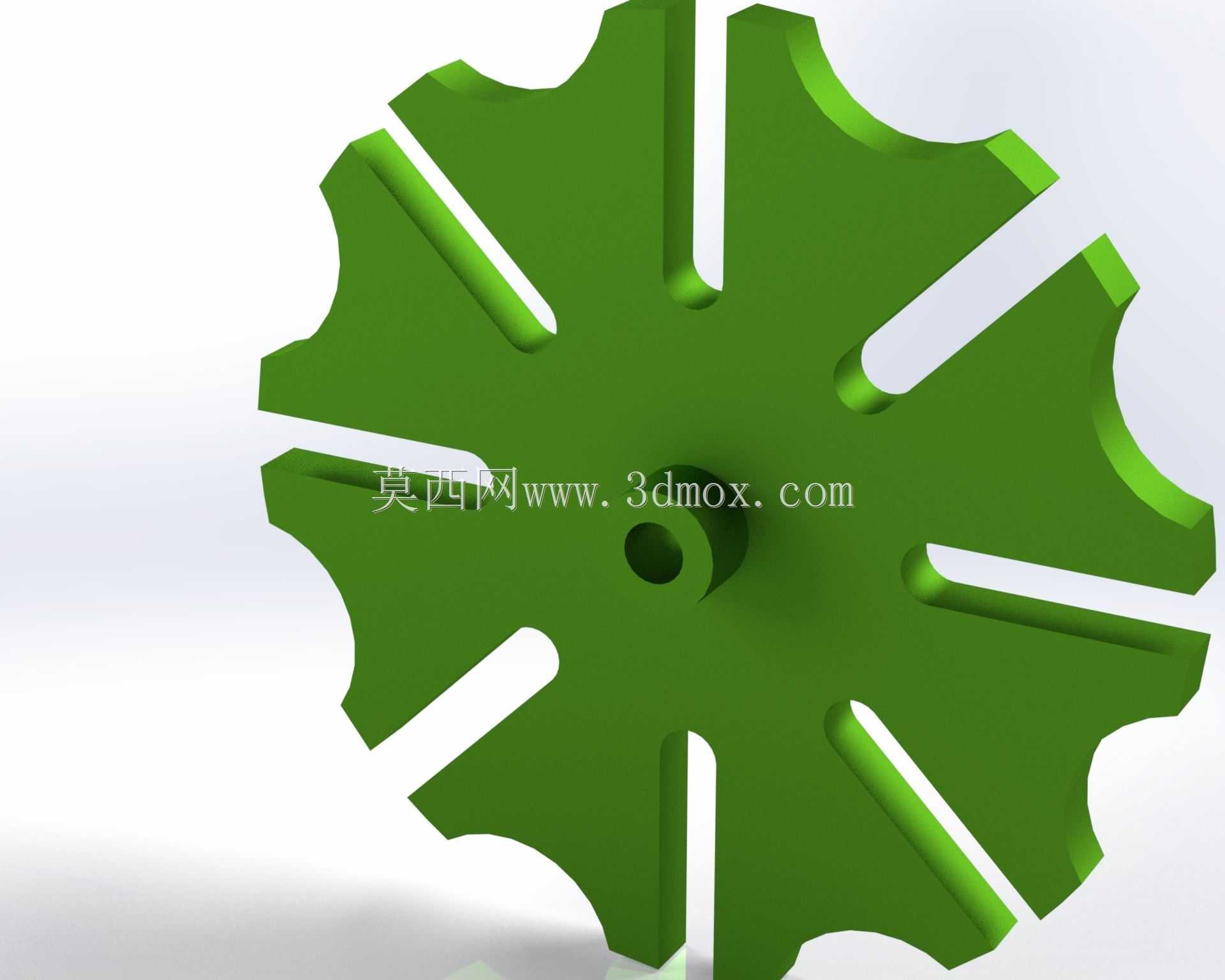

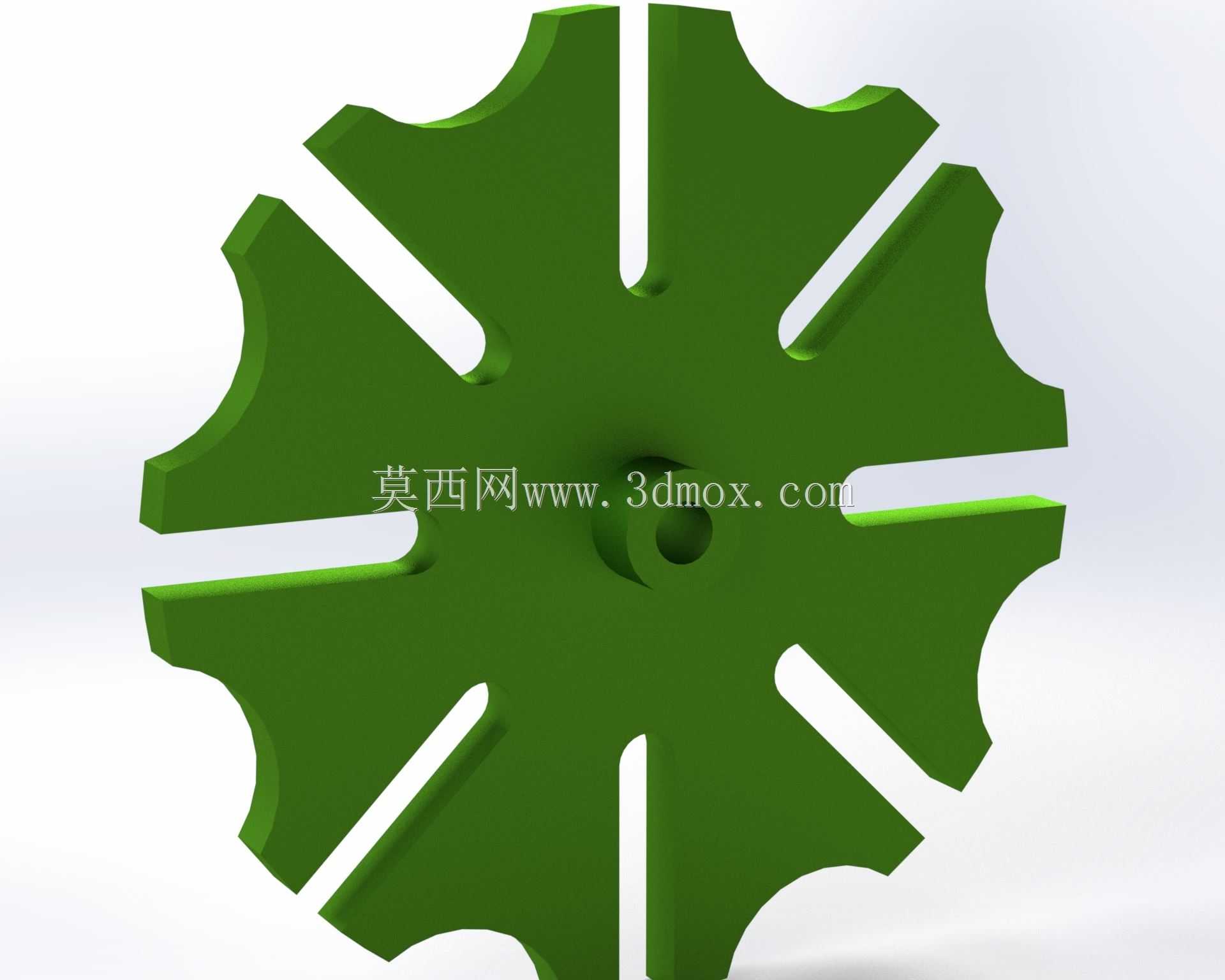

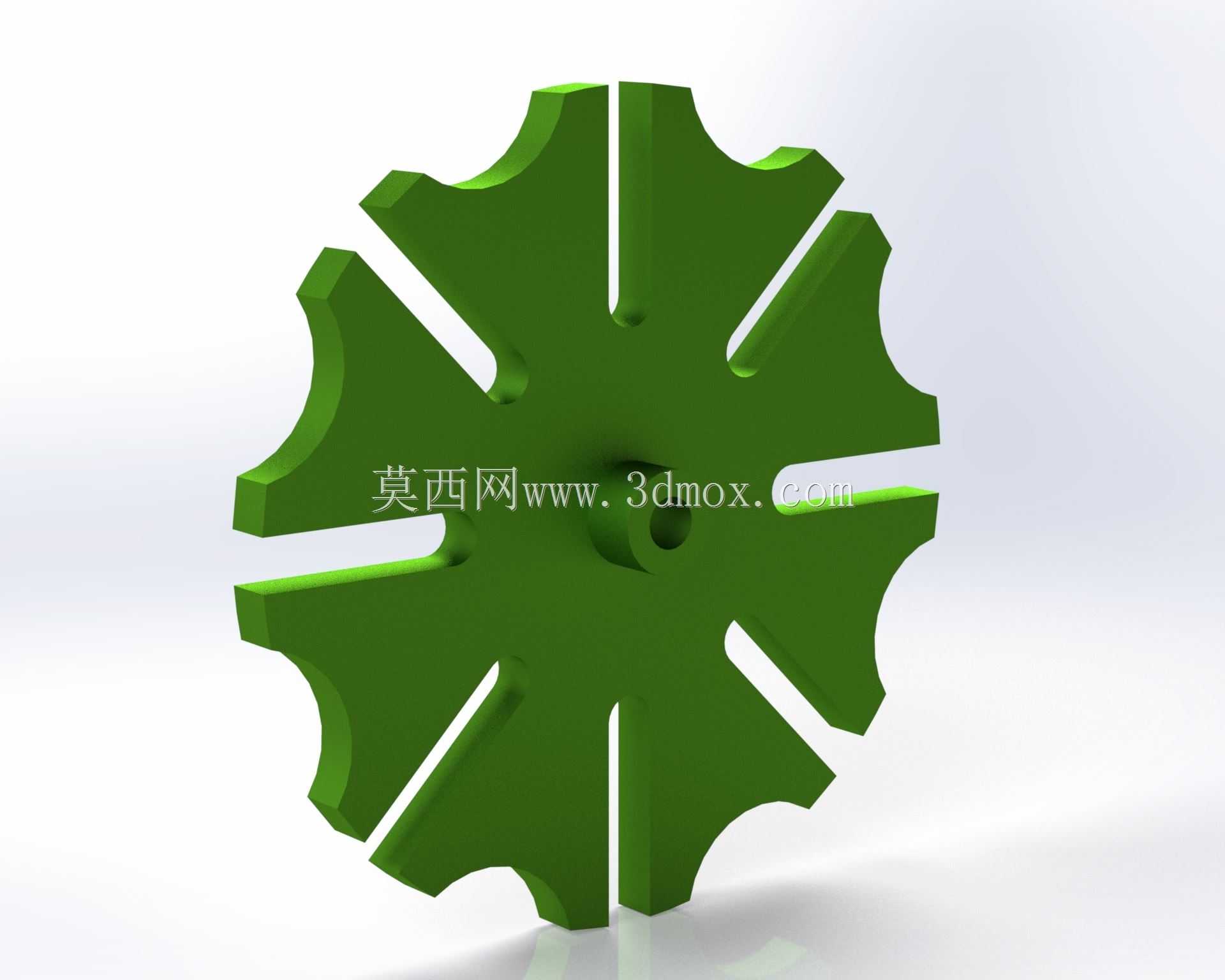

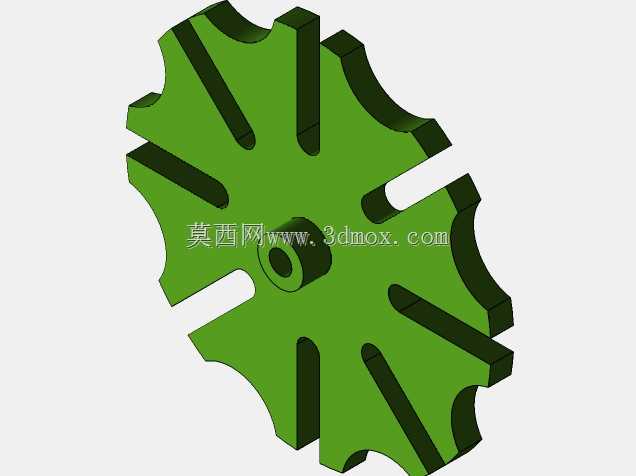

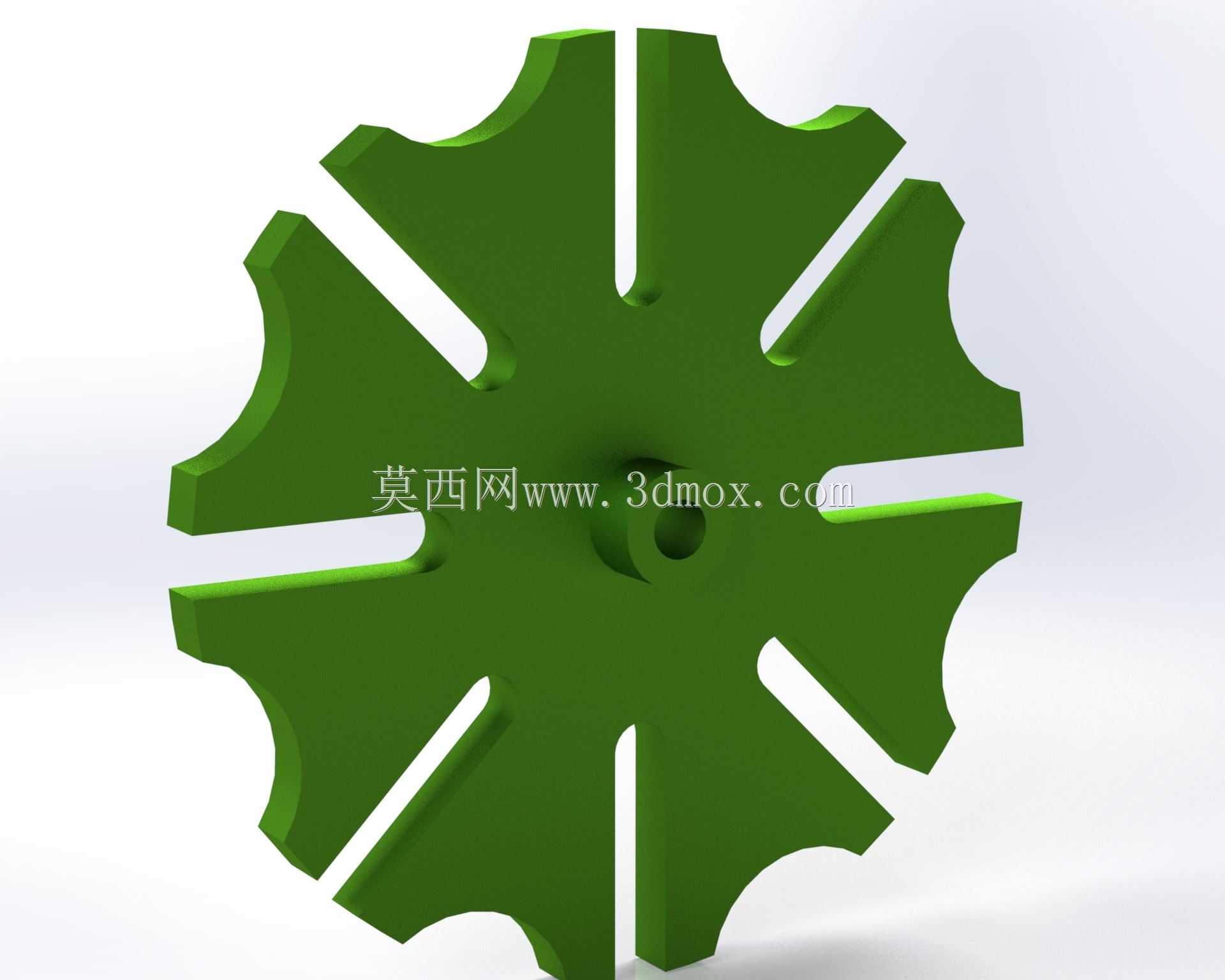

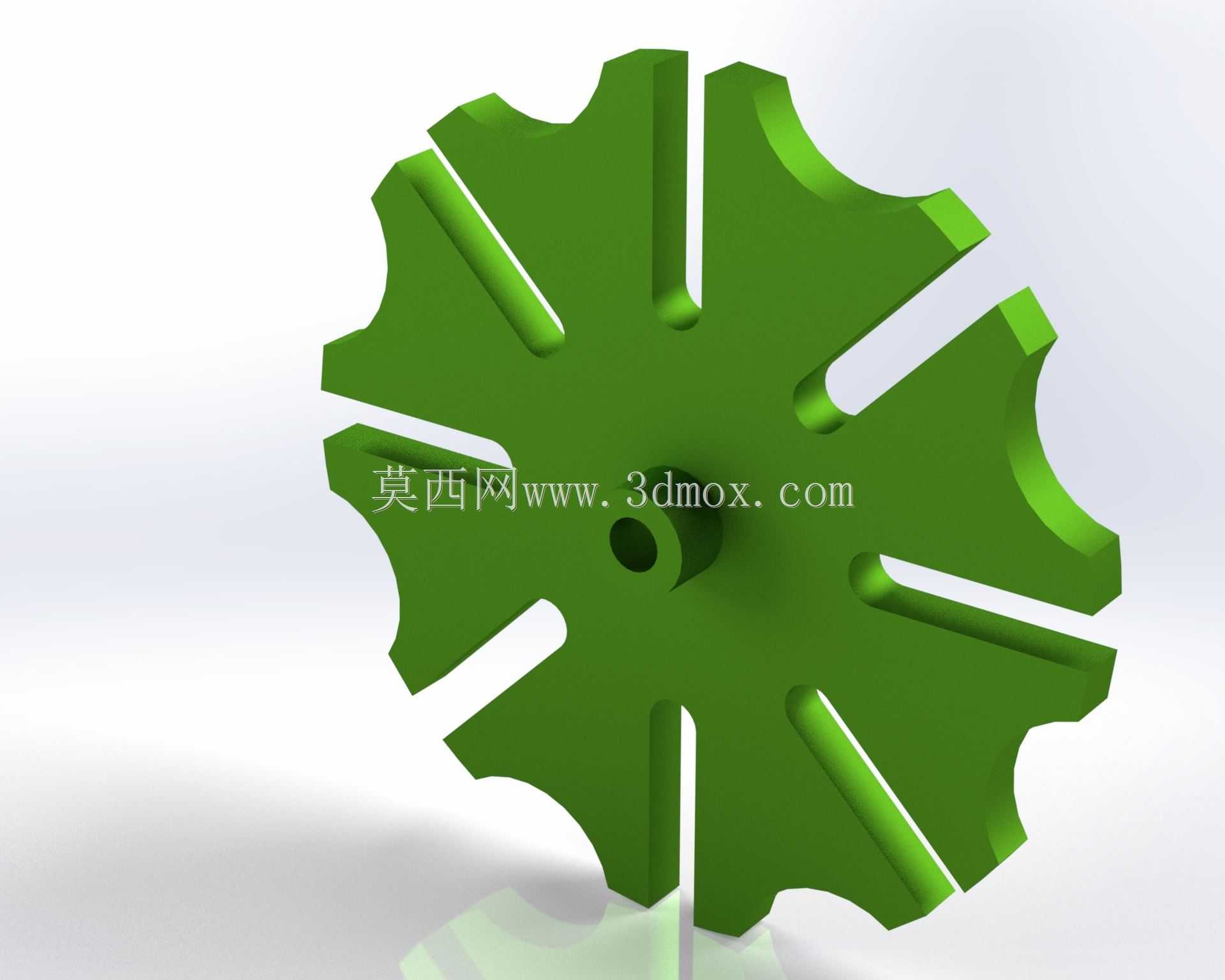

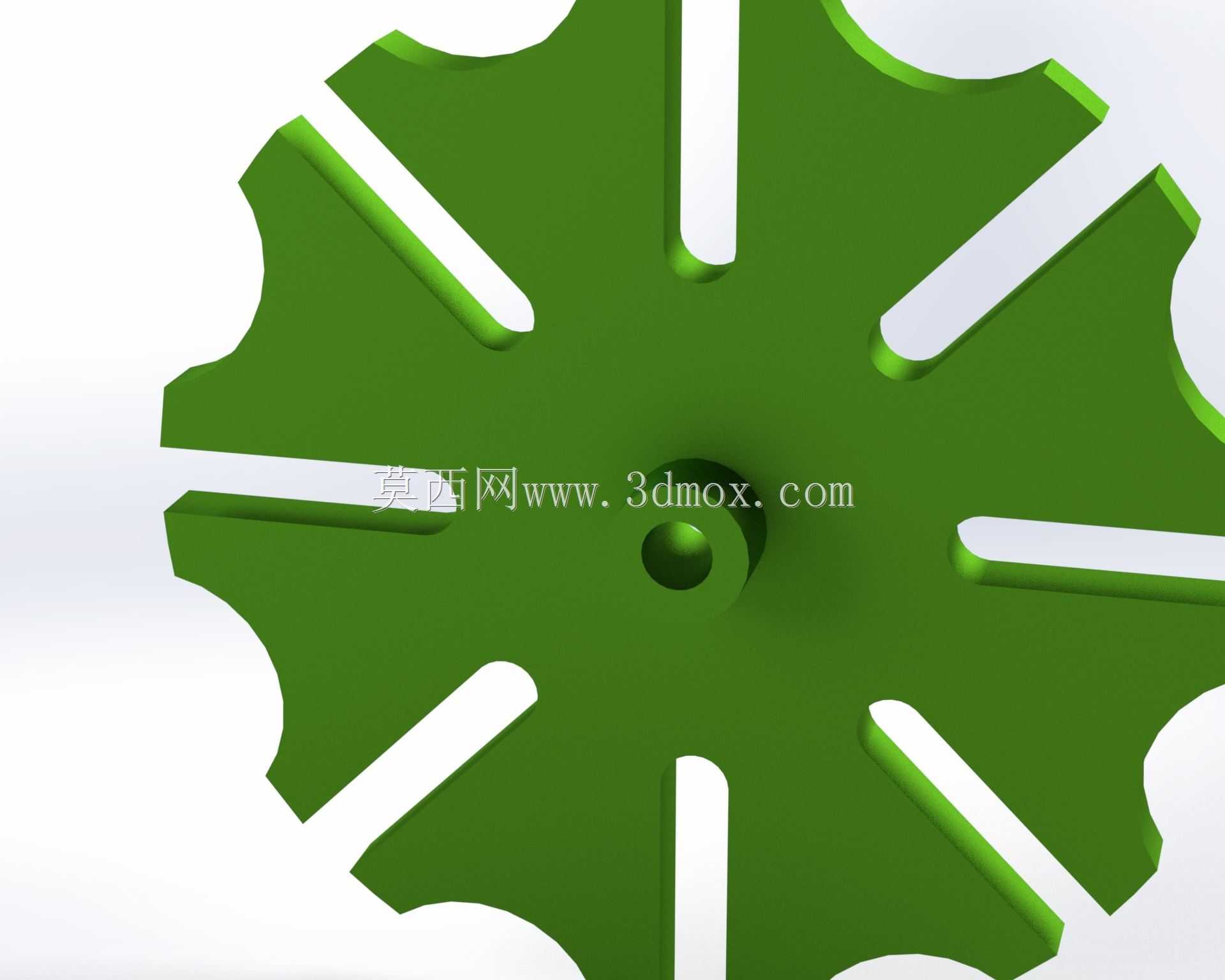

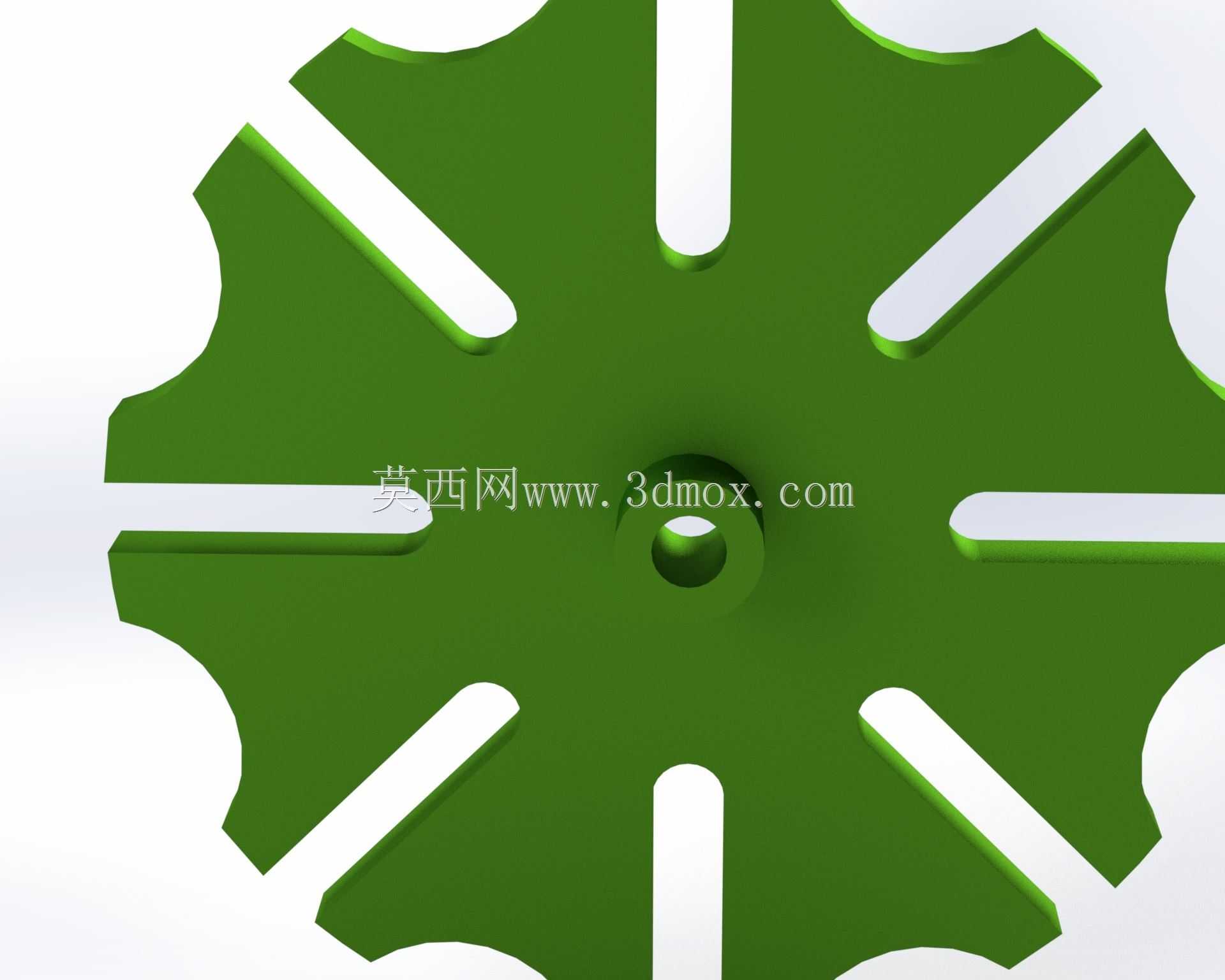

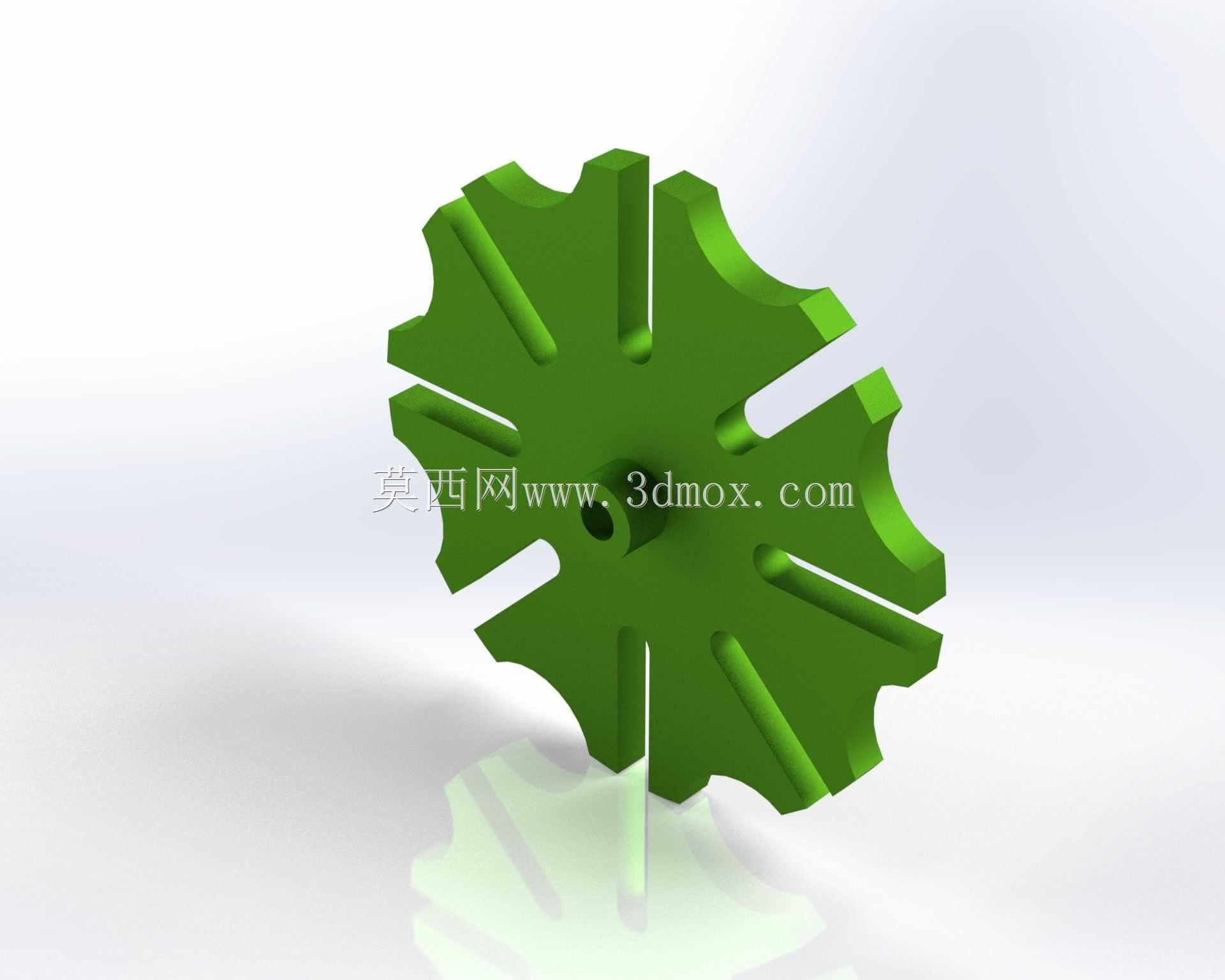

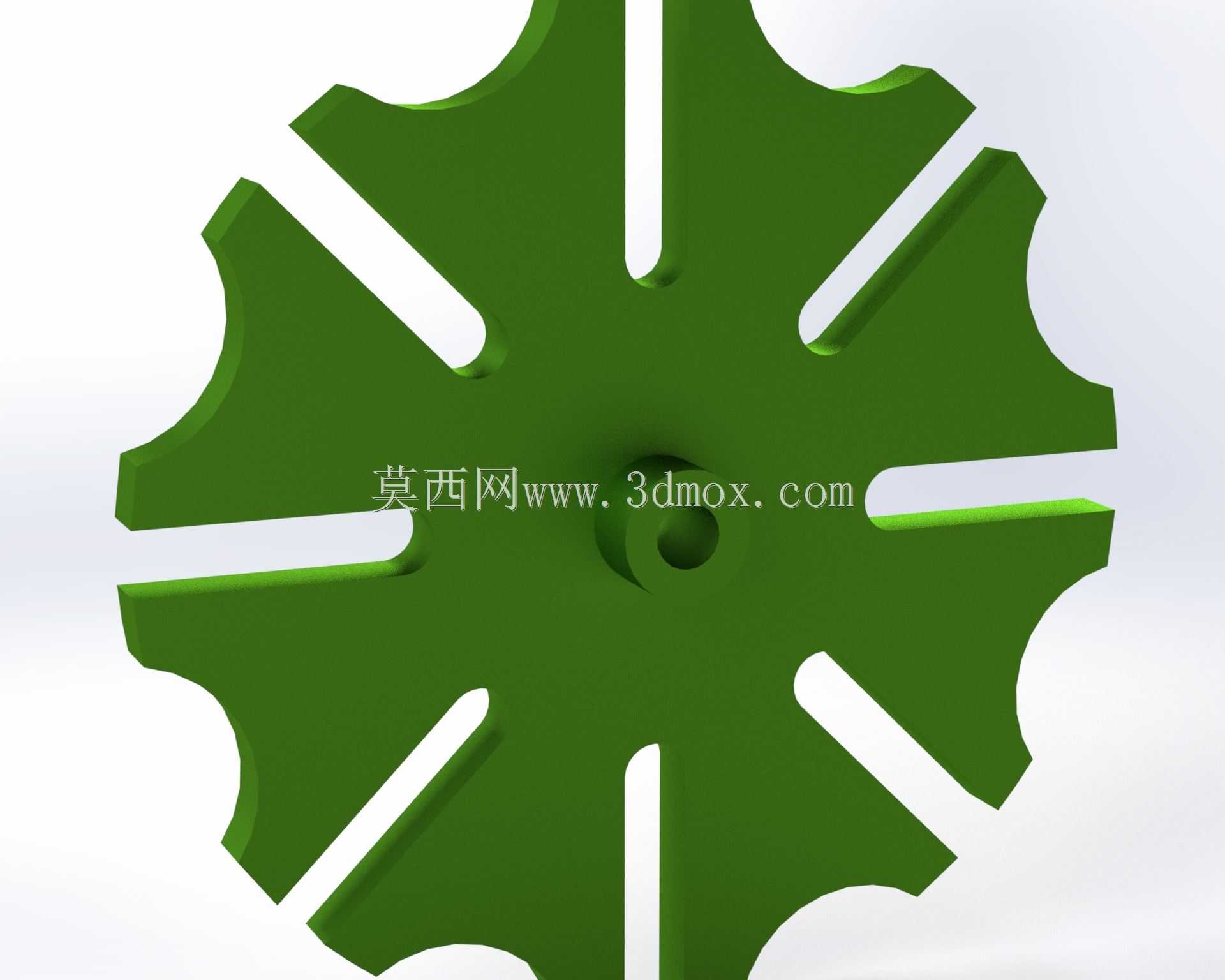

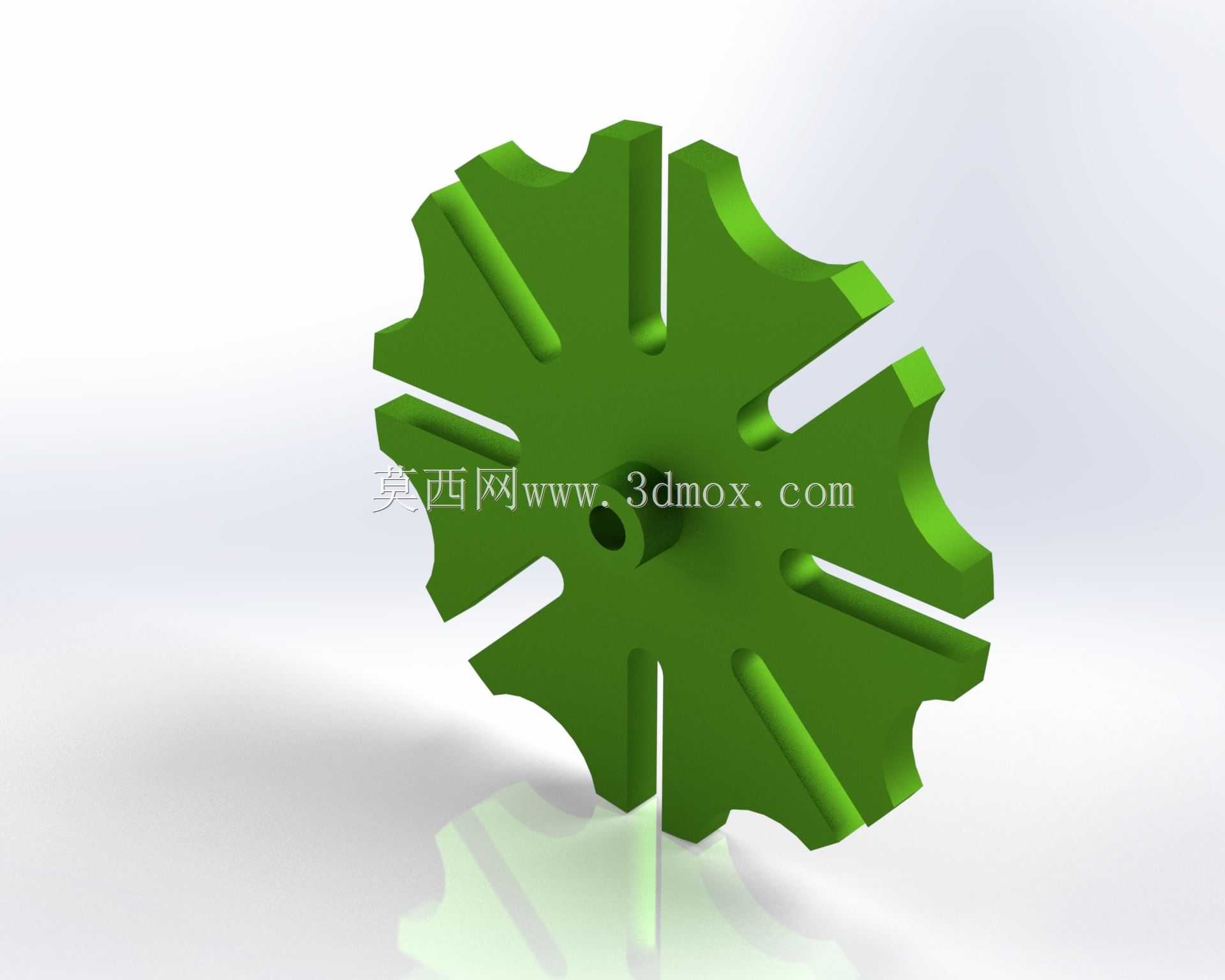

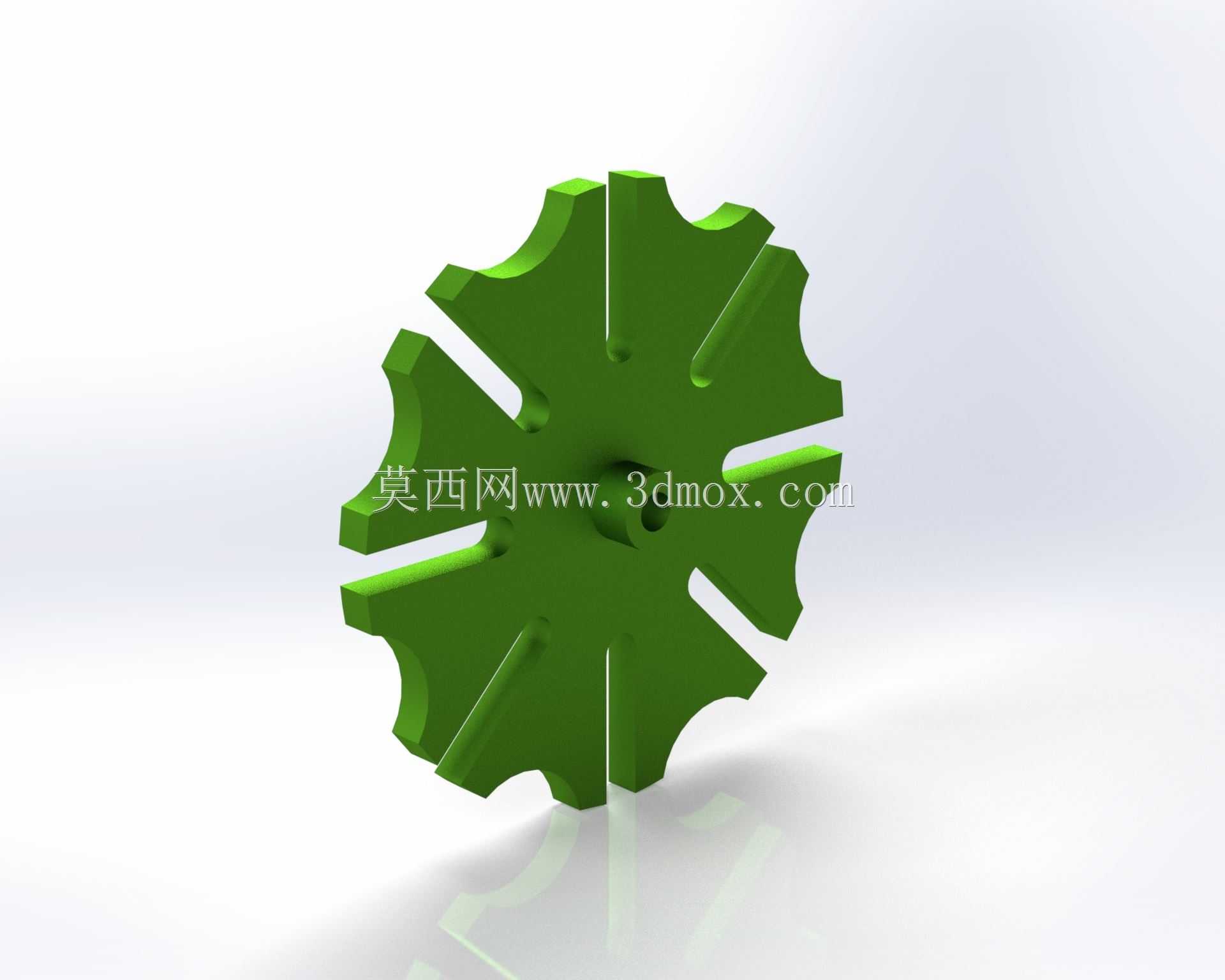

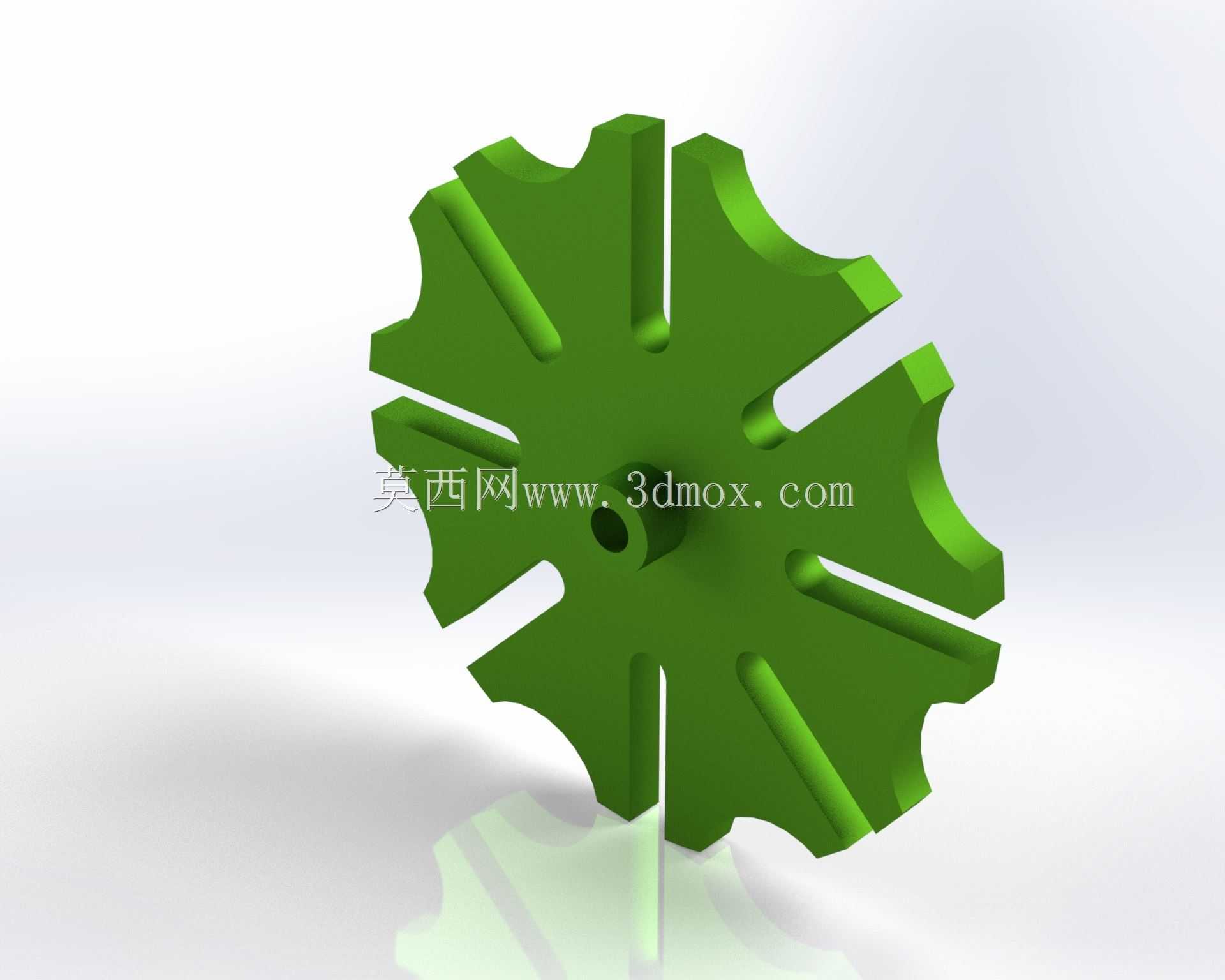

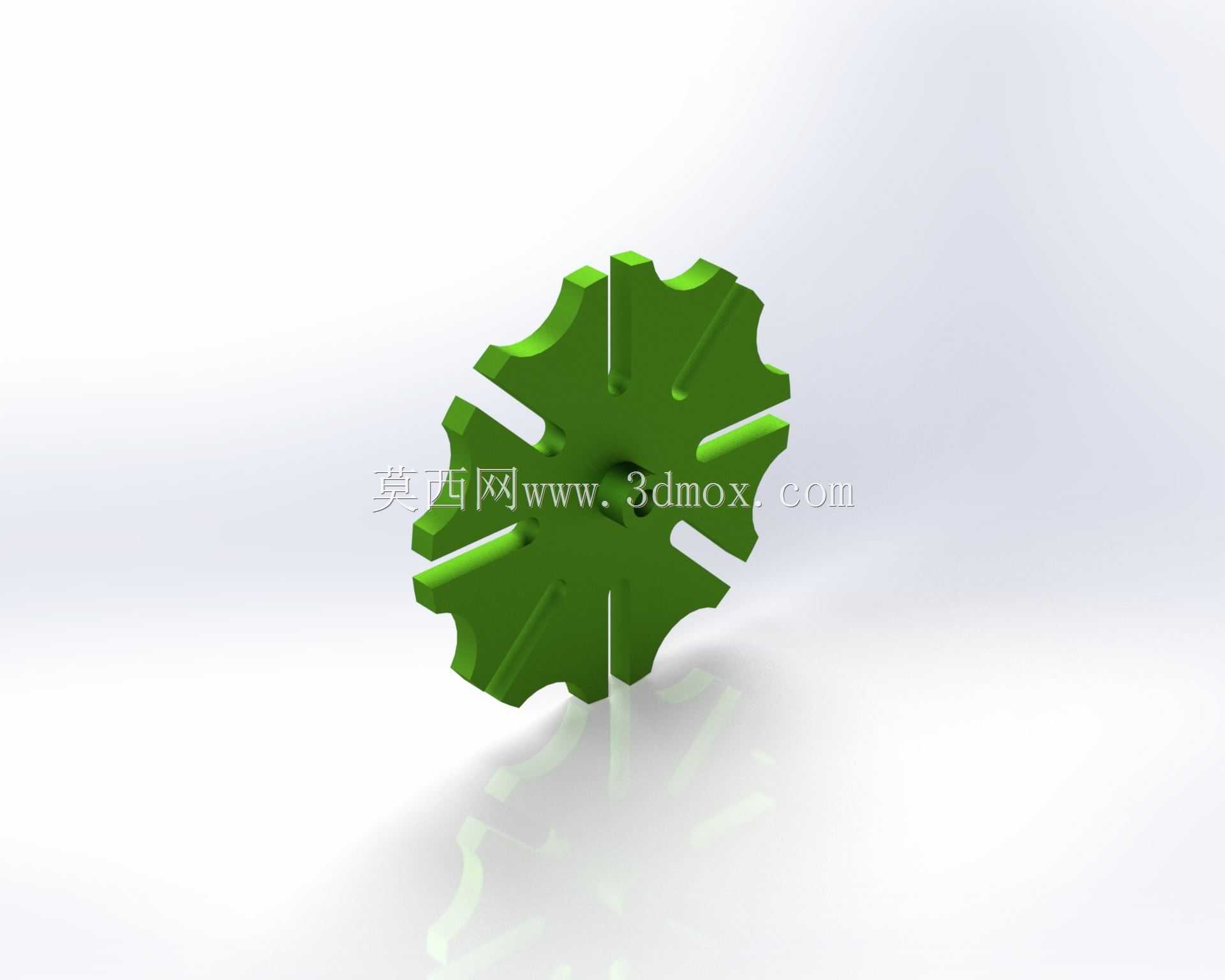

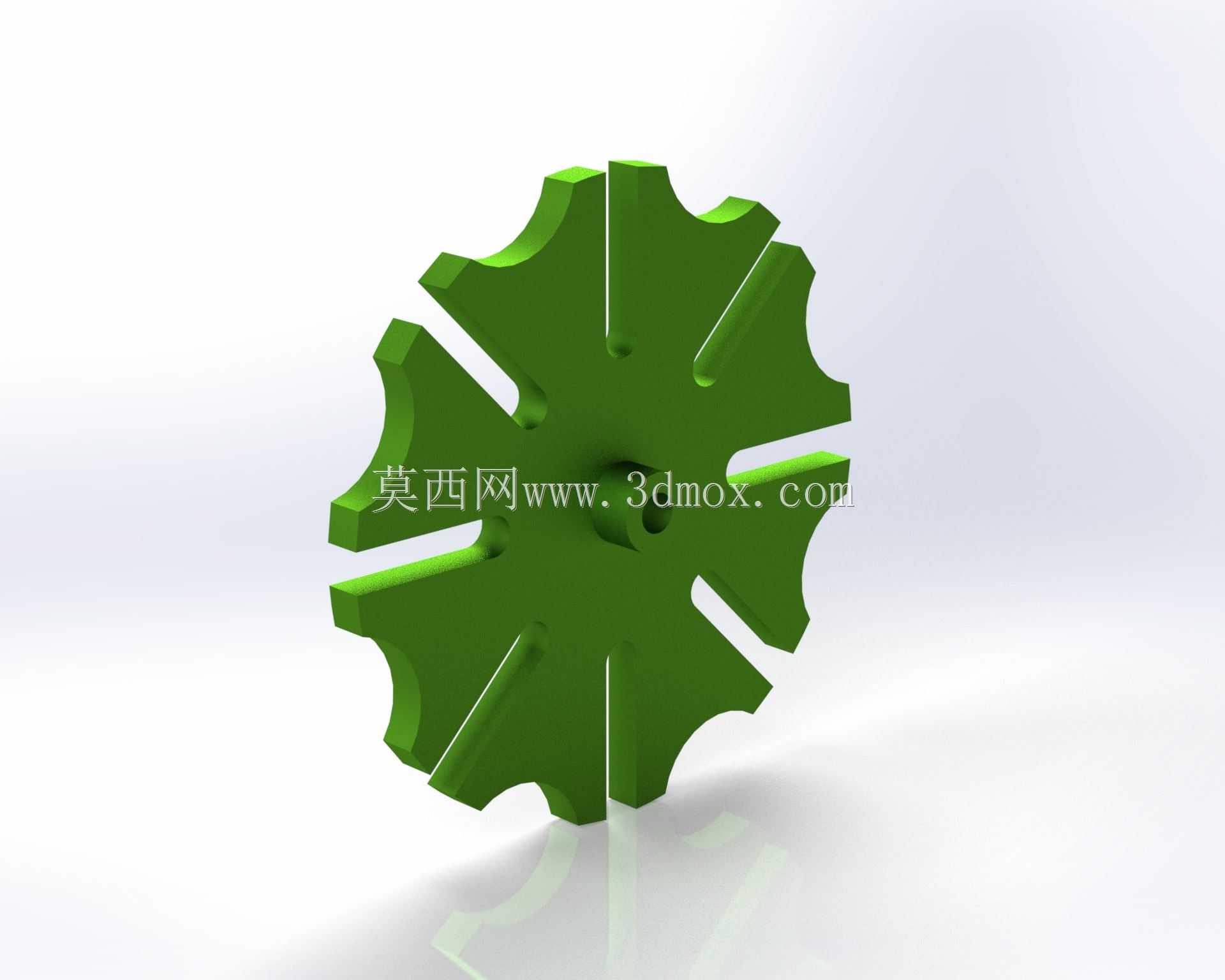

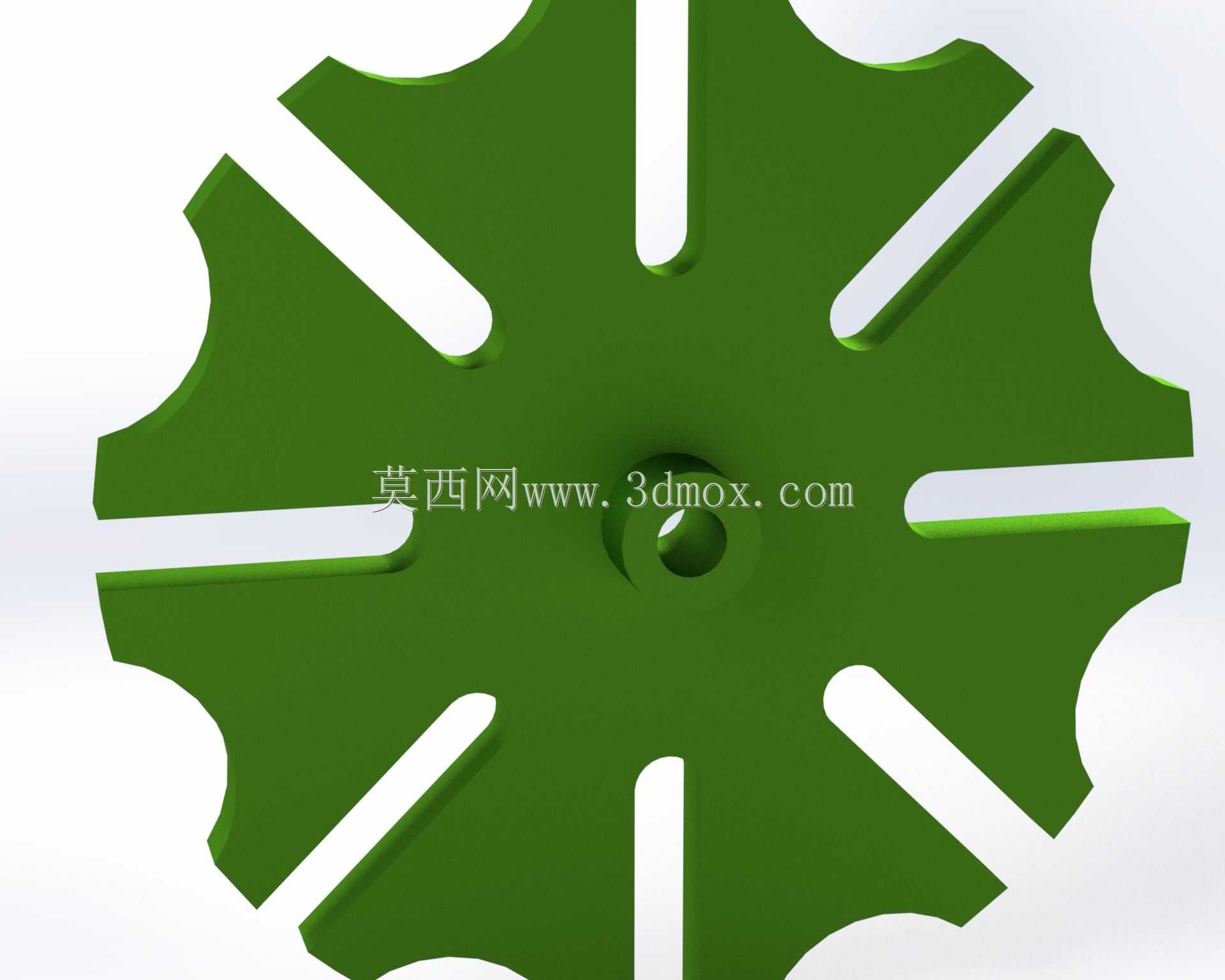

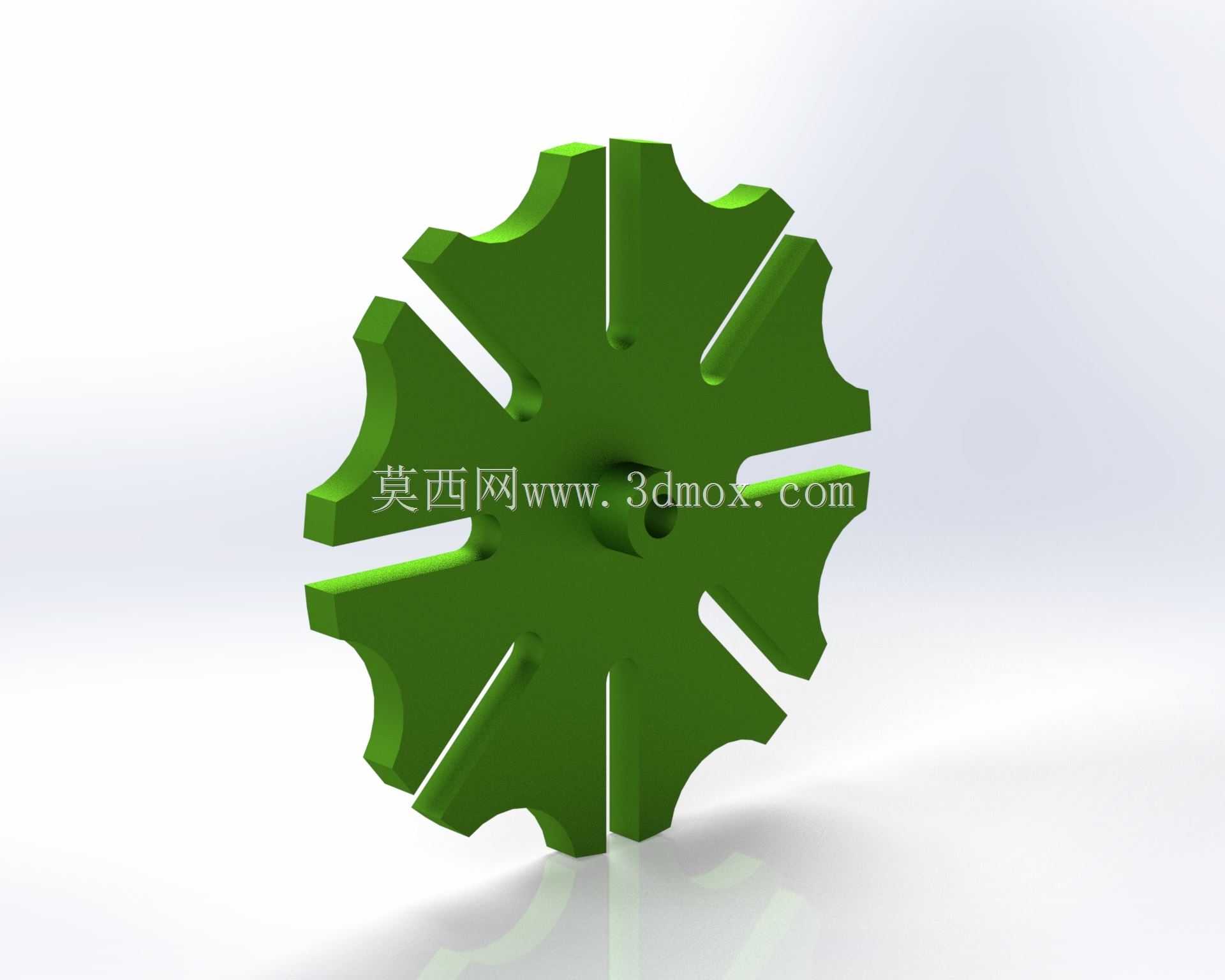

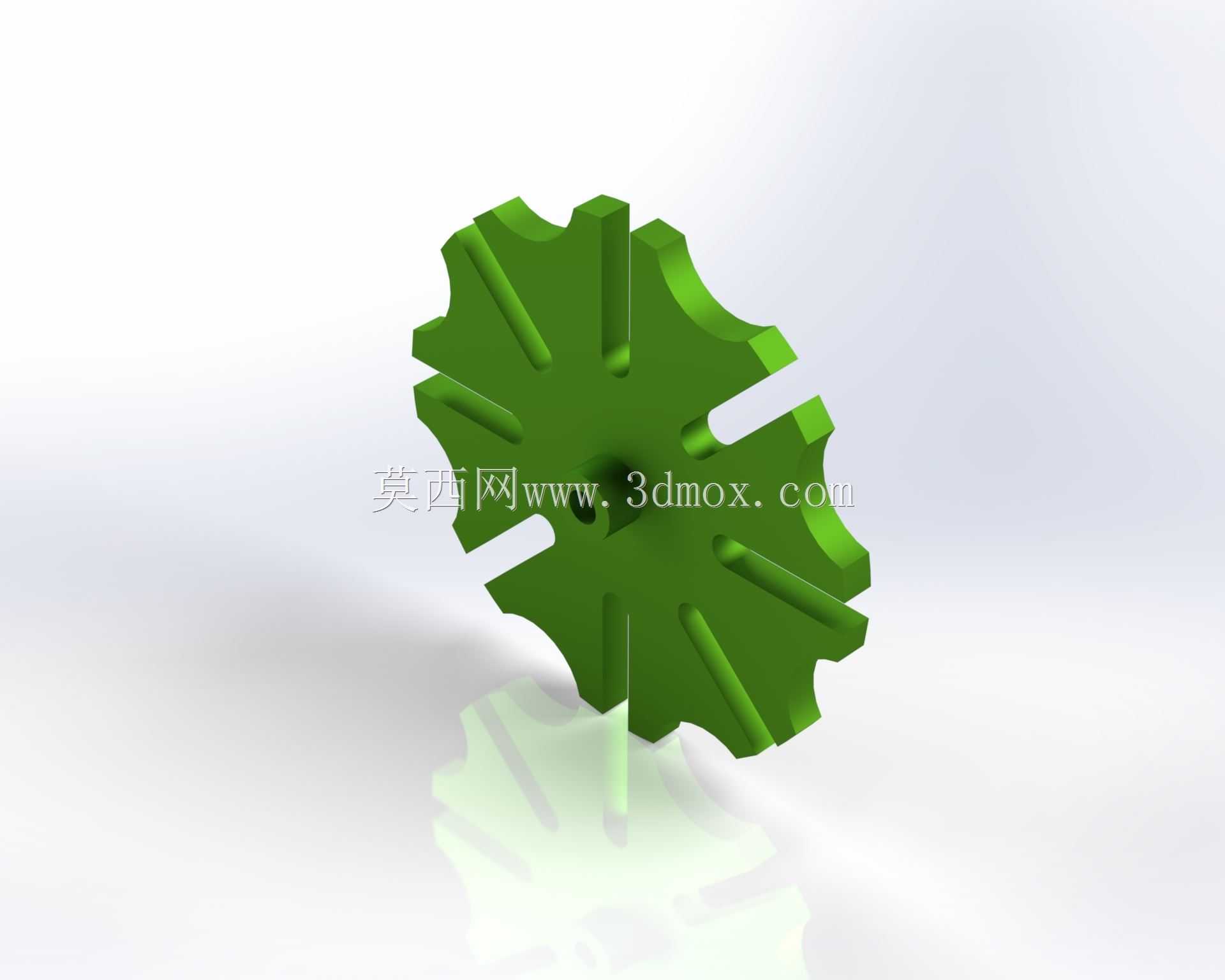

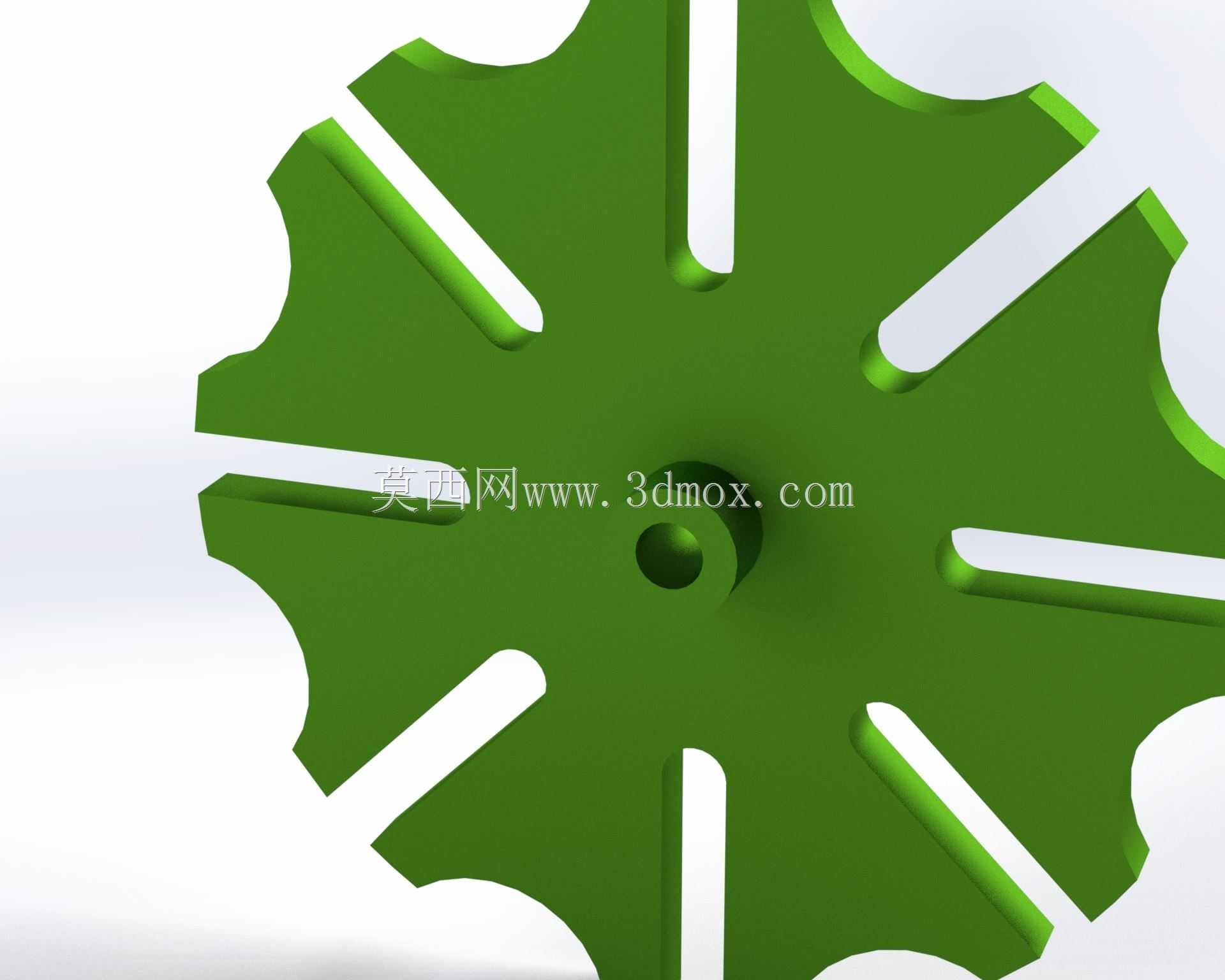

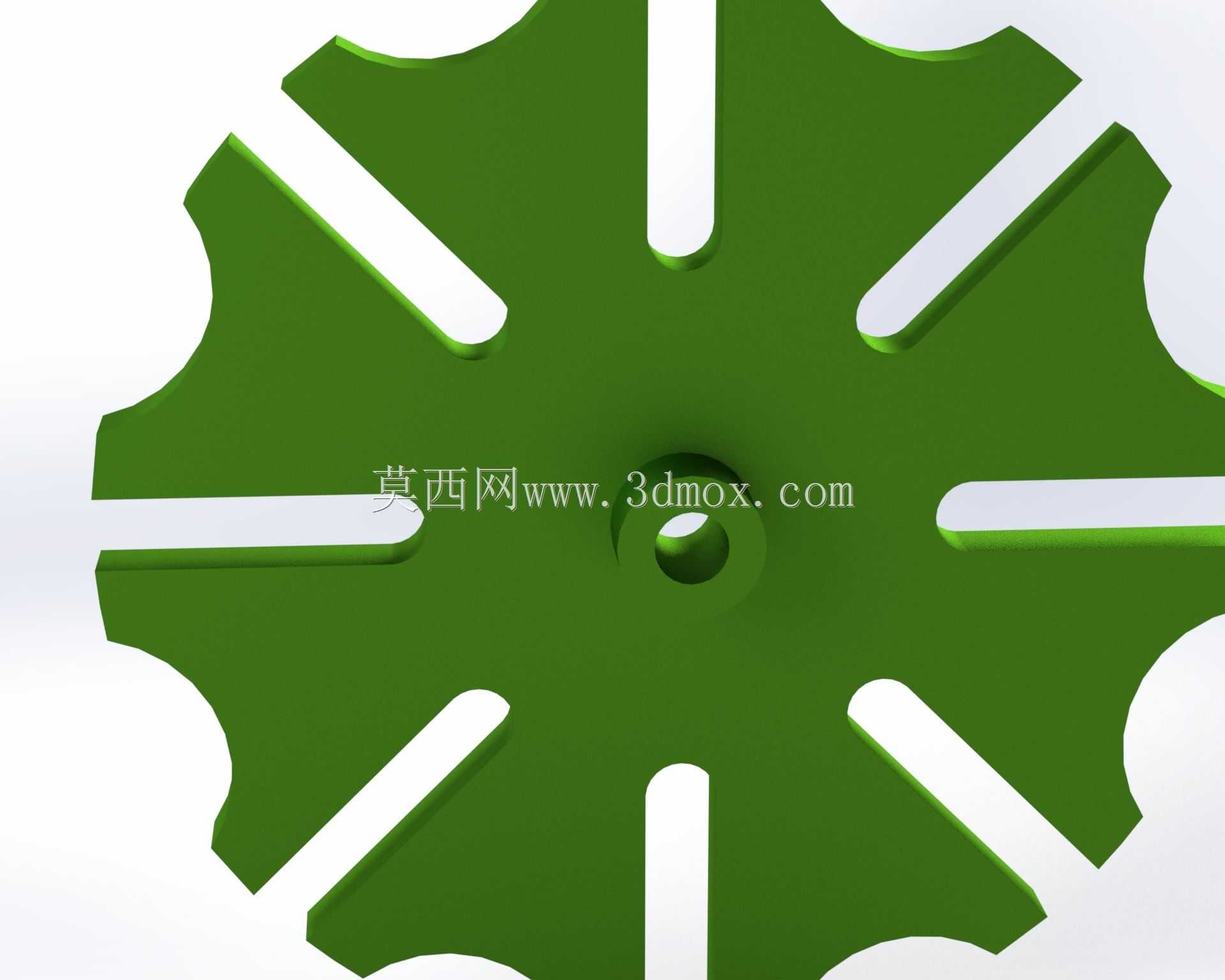

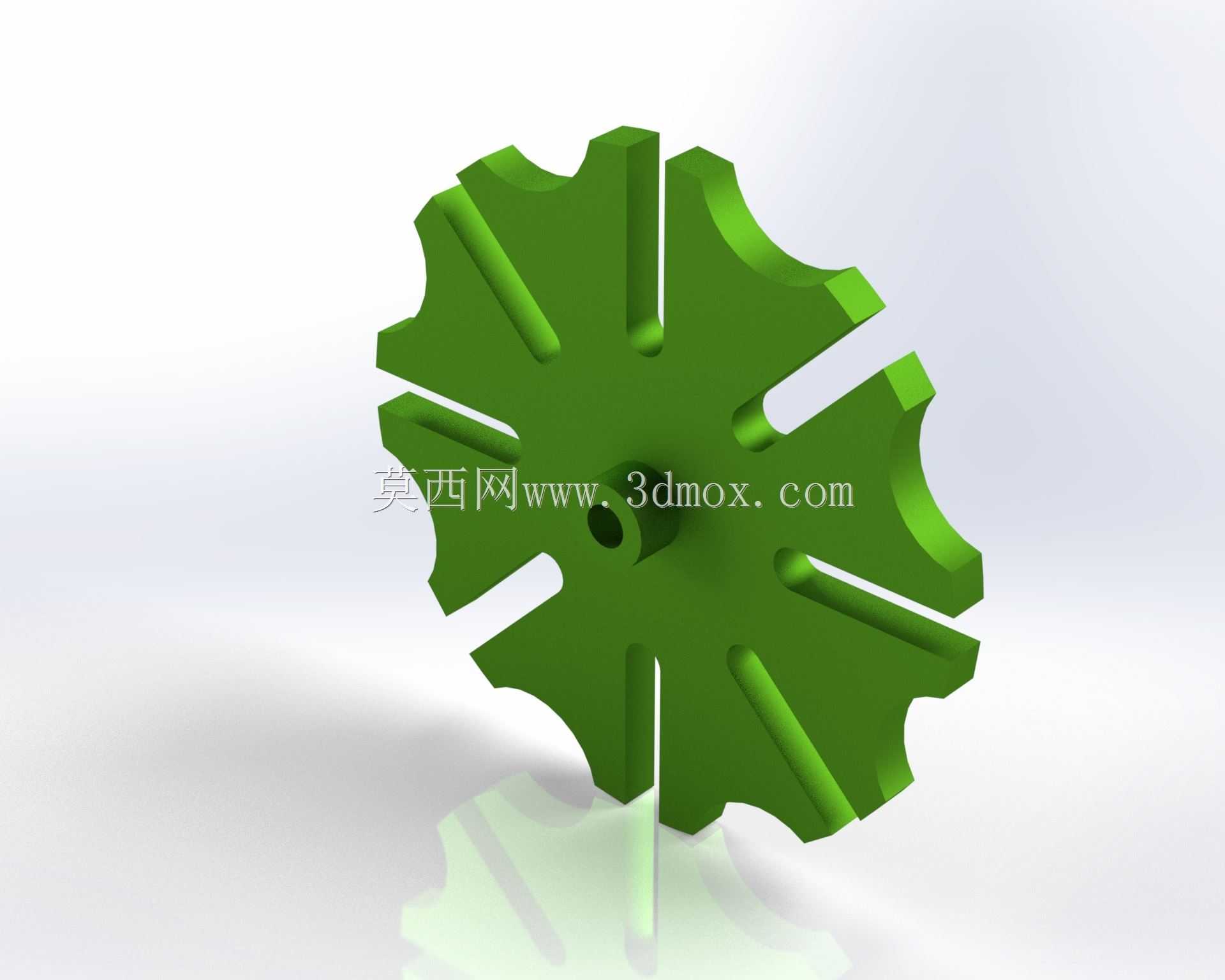

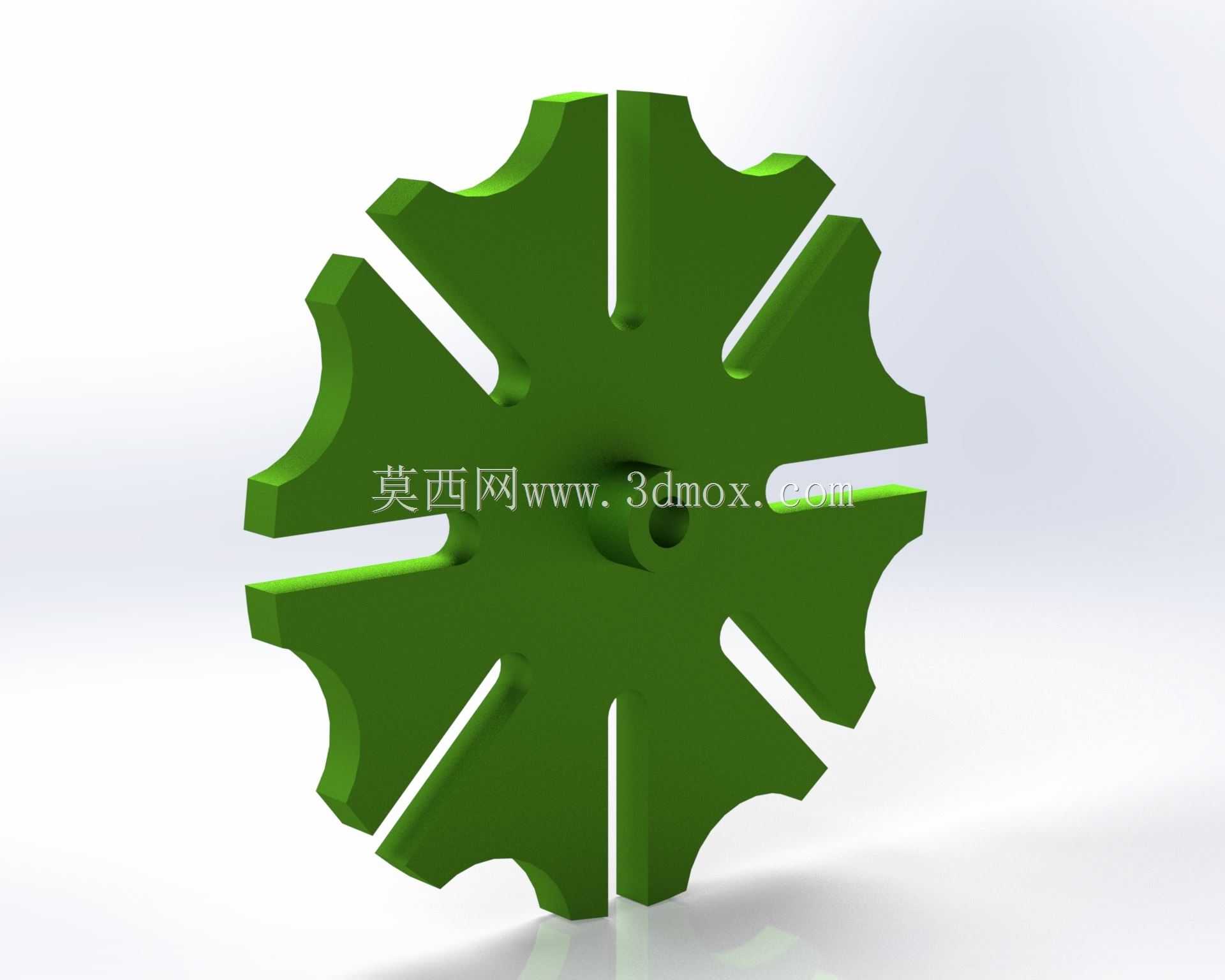

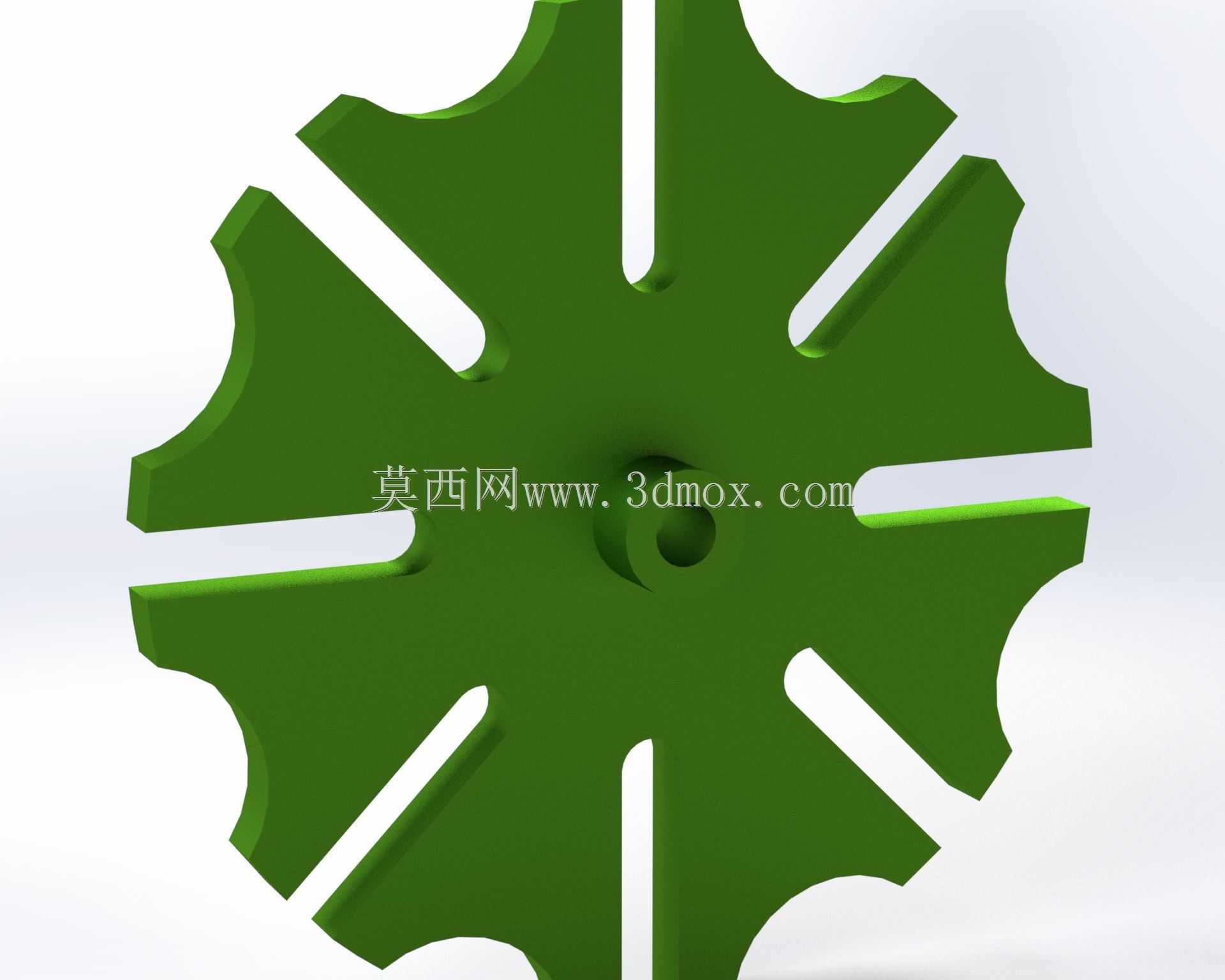

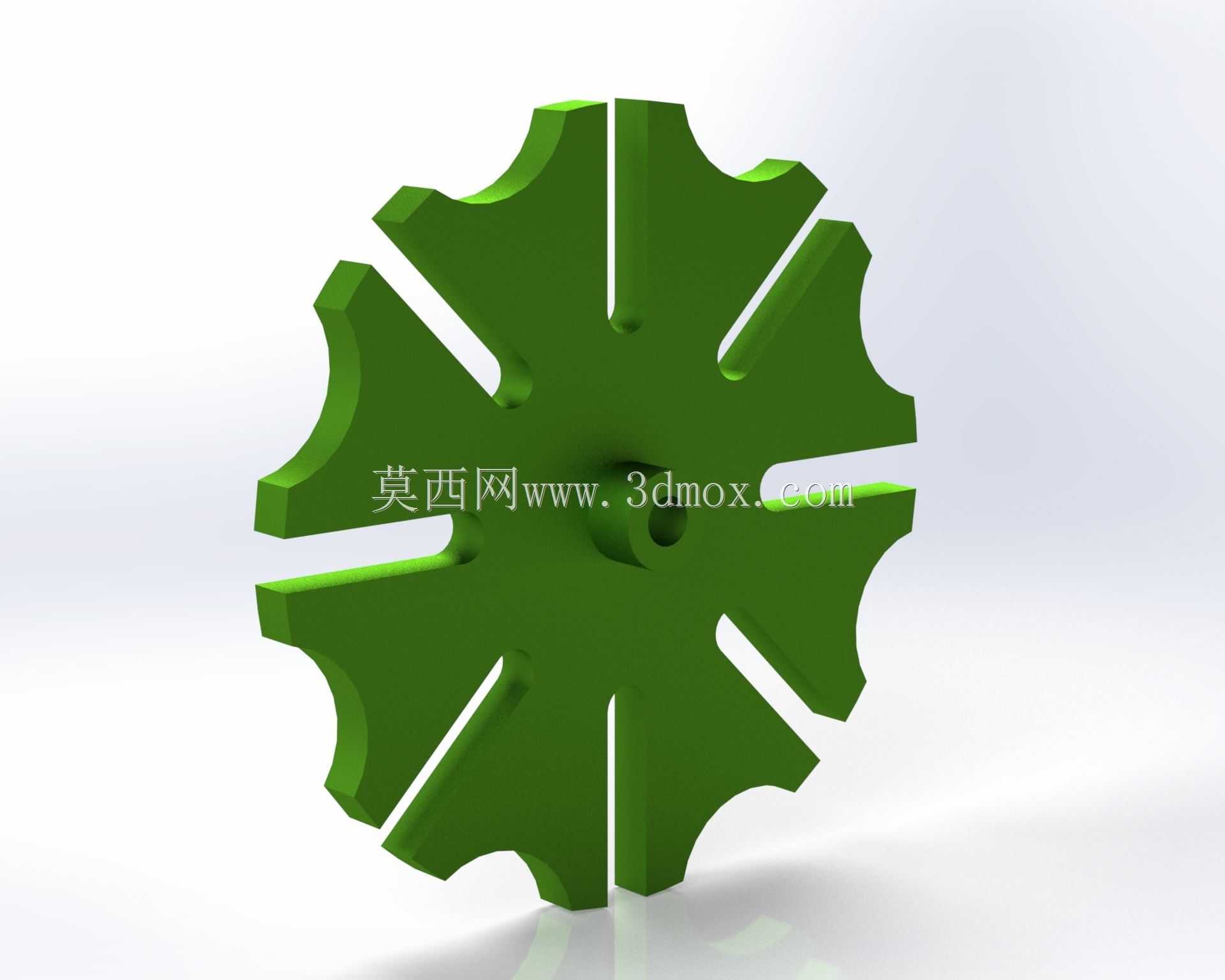

　　从结构功能上看，这套八槽外啮合槽轮组件，主动拨盘每旋转一周，会带动槽轮完成一次45度的步进转动，剩余时间槽轮会被拨盘的锁紧弧面完全锁止，保持工位静止状态，不会出现工位偏移的问题。槽轮本体上均匀分布8个径向开口槽，槽口端部做了R0.5的圆弧过渡，避免拨销进入槽口时出现刚性碰撞，同时槽口内侧做了R0.25的圆角处理，减少拨销和槽壁的接触应力，降低长期运转的磨损量；槽轮中心设置定位轴孔，孔边做了R0.13的倒角，方便装配时的轴件导入，轴孔周边做了凸起的轮毂结构，轮毂厚度0.25，既提升了槽轮和转轴的配合长度，保证传动同轴度，又避免槽轮主体和安装面板出现大面积摩擦，降低运转阻力。拨盘上的圆柱拨销做了端部倒角，和槽轮槽宽采用间隙配合，保证拨销能顺畅滑入滑出槽口，不会出现卡滞问题；拨盘的锁紧弧面和槽轮的外圆弧面采用共轭配合，锁止状态下两者完全贴合，没有窜动间隙，保证停顿时的工位稳定性。

　　设计过程中首先要确定槽数和动停比，这套结构选8槽设计，对应的动停比为1:3，也就是拨盘旋转一周的周期里，槽轮转动时间占1/4，静止锁止时间占3/4，能给工位作业留出充足的操作时间，适合需要较长停顿周期的多工位设备；槽轮的径向槽方向严格通过槽轮回转中心，保证拨销在槽内滑动时，槽轮的角加速度变化平缓，减少柔性冲击；拨盘的回转中心到槽轮回转中心的中心距，是整套结构的核心安装基准，所有尺寸都是围绕这个中心距做公差匹配，拨销的中心到拨盘回转中心的距离，和槽轮的中心到槽口工作边的距离做了严格匹配，保证拨销进入和退出槽口的瞬间，槽轮的角速度刚好为0，避免启动和停止瞬间的刚性冲击。

　　安装边界上，槽轮的主体外圆直径对应中心距的比例符合外啮合槽轮的设计规范，整体轴向总厚度为4，其中轮毂突出主体的厚度为1.75，安装时需要在槽轮和安装基板之间留出0.1-0.2的间隙，避免运转时出现端面摩擦；拨盘的轴向安装位置要和槽轮的槽位中心完全对齐，保证拨销能完全嵌入槽口深度，不会出现脱槽问题；整套结构的安装平面需要保证两个回转中心的平行度公差在0.02以内，否则会出现拨销和槽壁的偏磨，降低机构使用寿命。另外槽轮的所有棱边都做了去毛刺处理，避免装配和运转过程中出现划伤，零件表面做了氧化处理，提升耐磨和防锈能力，适合在常规车间环境下长期使用。在实际选型适配时，要注意这套结构适合轻载分度场景，负载扭矩不超过槽轮轴的额定承受范围，如果需要更大负载，可以适当增加槽轮厚度和拨销直径，同时调整中心距参数，保证传动强度匹配。
