三孔连接固定块结构设计

　　这类三孔连接固定块，在轻工自动化输送线、小型工装夹具的定位工位上十分常见，很多人做结构设计时容易忽略这类小零件的安装边界校核，最后现场装配时才发现干涉问题。从实际应用场景来看，这类零件主要承担两个垂直方向的载荷传递，既可以作为型材框架的转角连接加强件，也可以作为小型气动元件的安装支座，在印刷设备的走纸机构、包装线的挡料定位单元里，这类零件的用量不算大，但直接影响整套机构的装配精度。

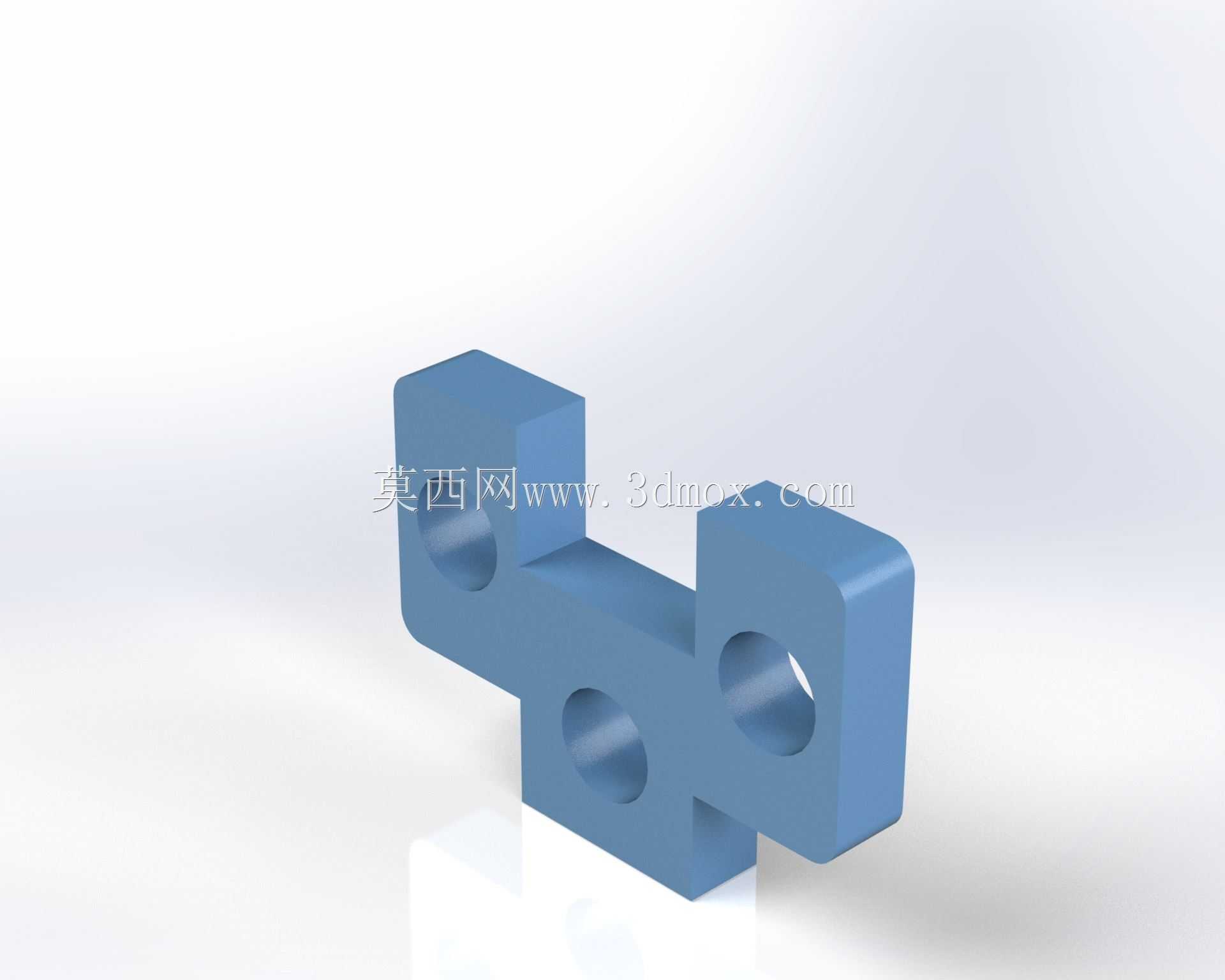

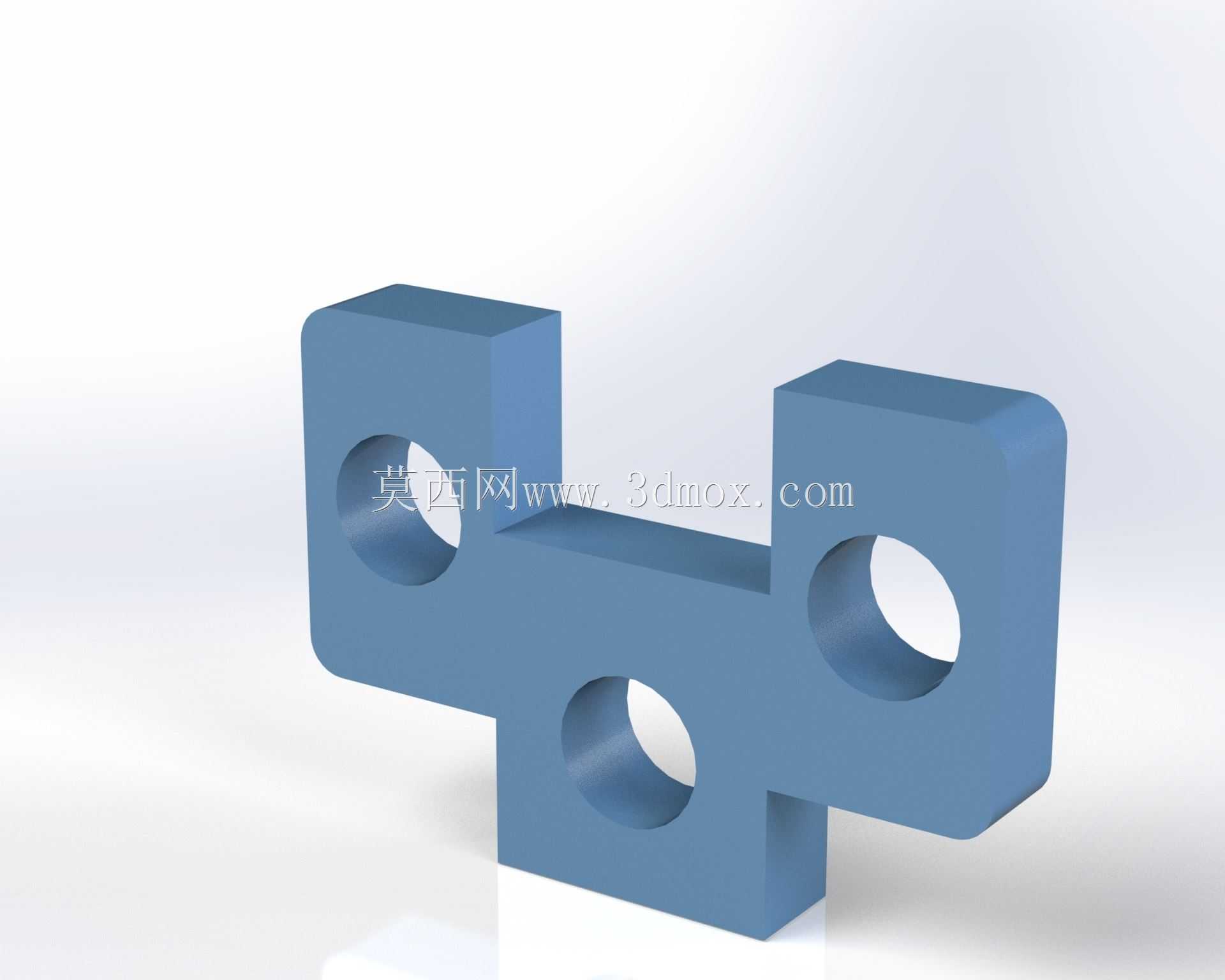

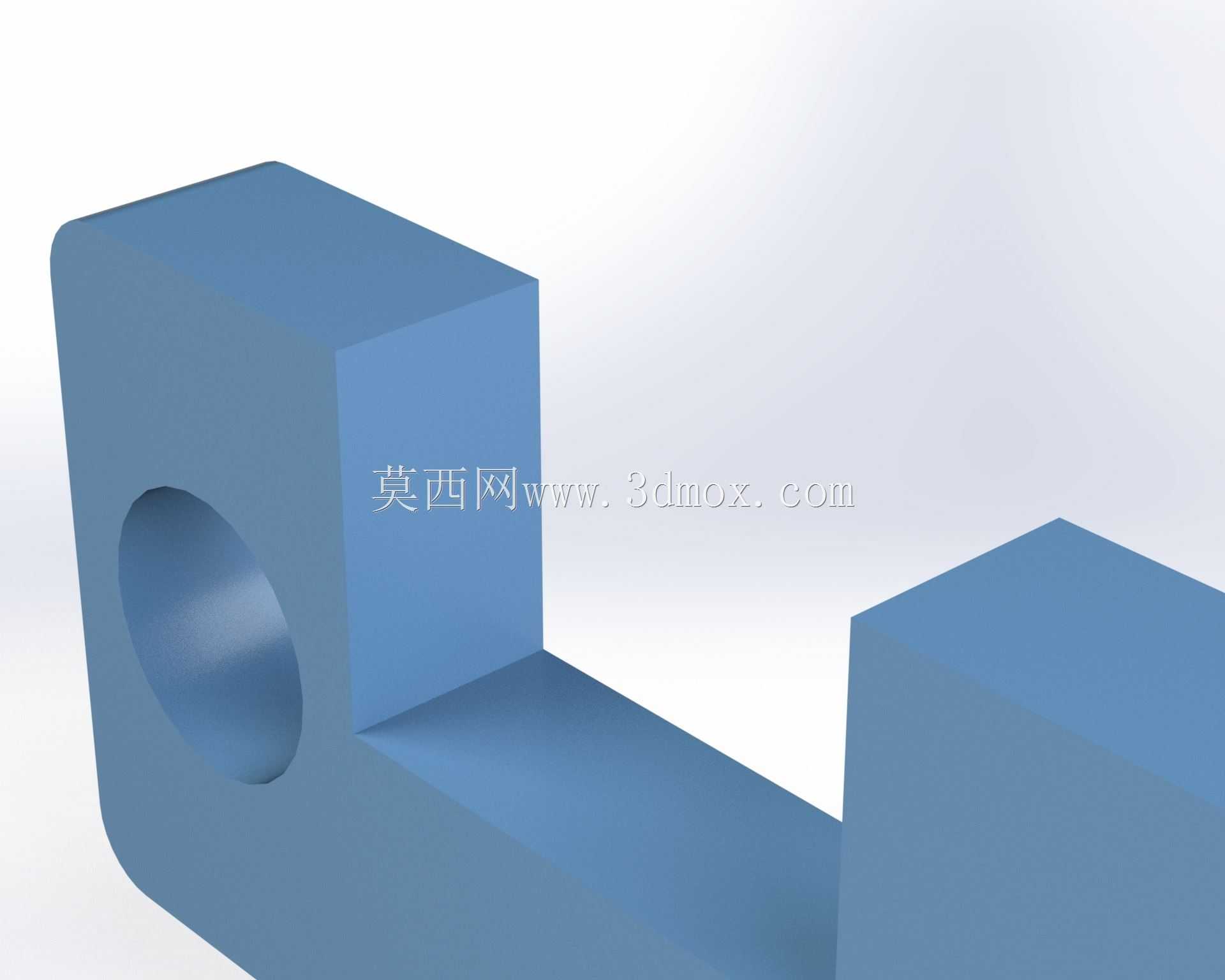

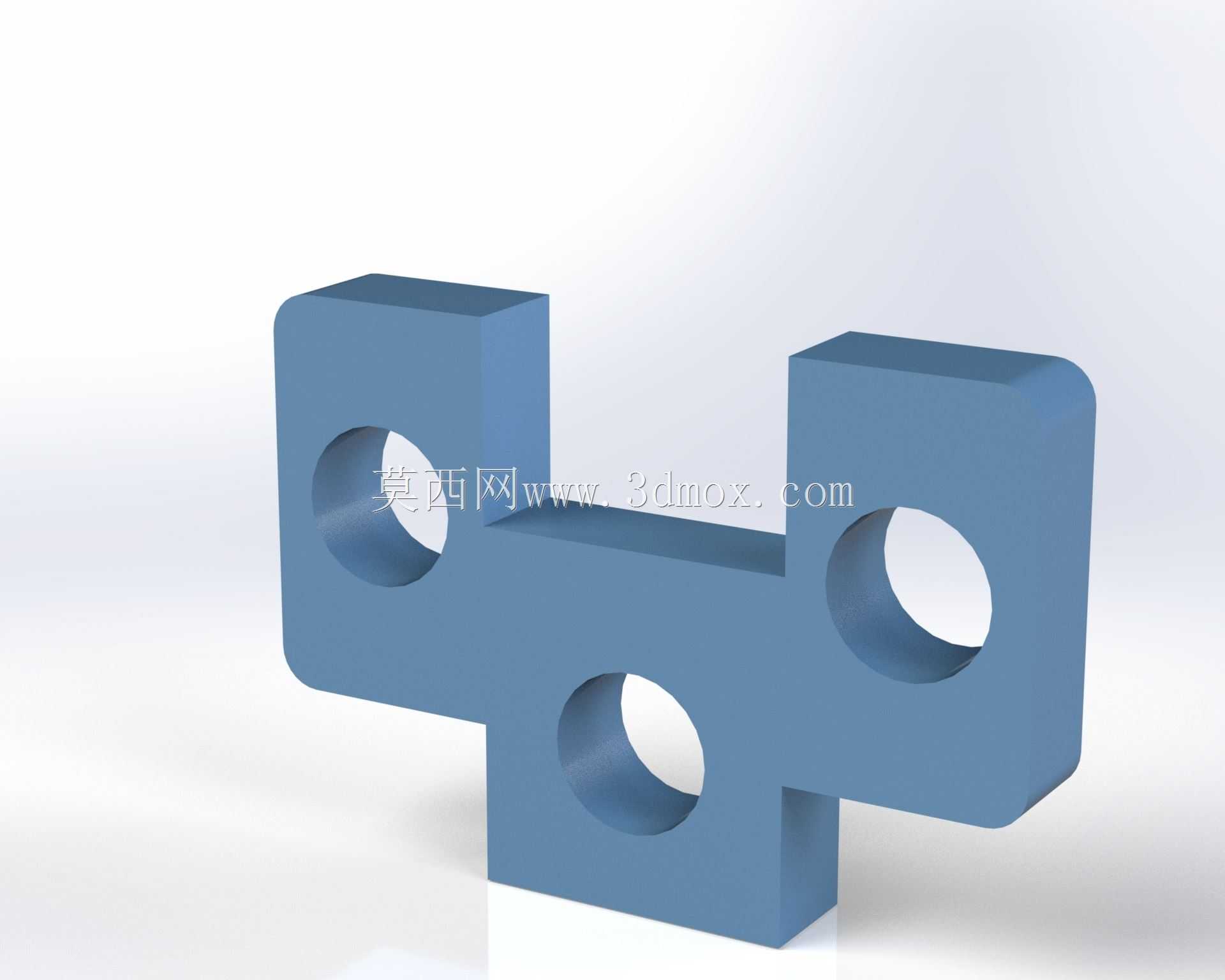

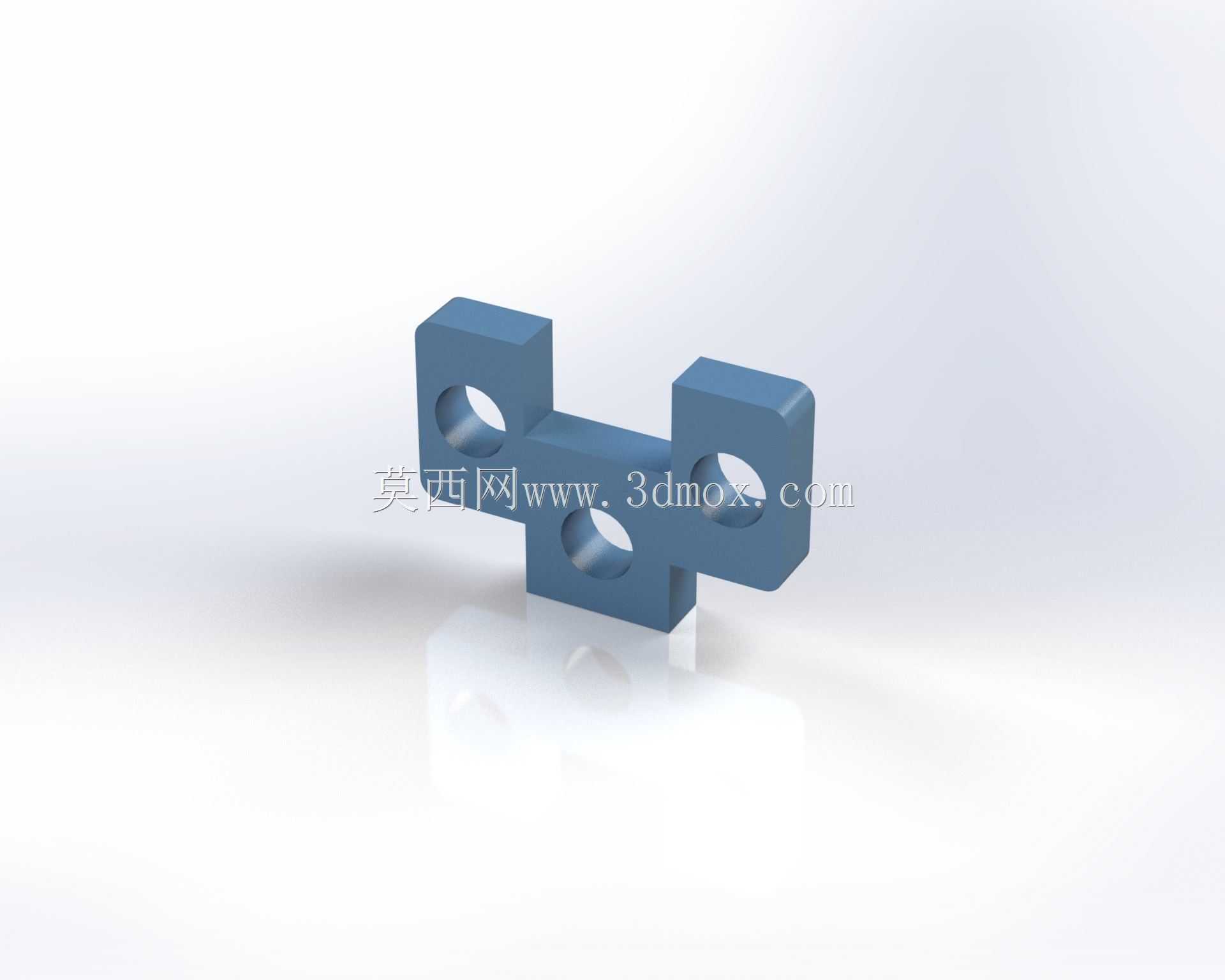

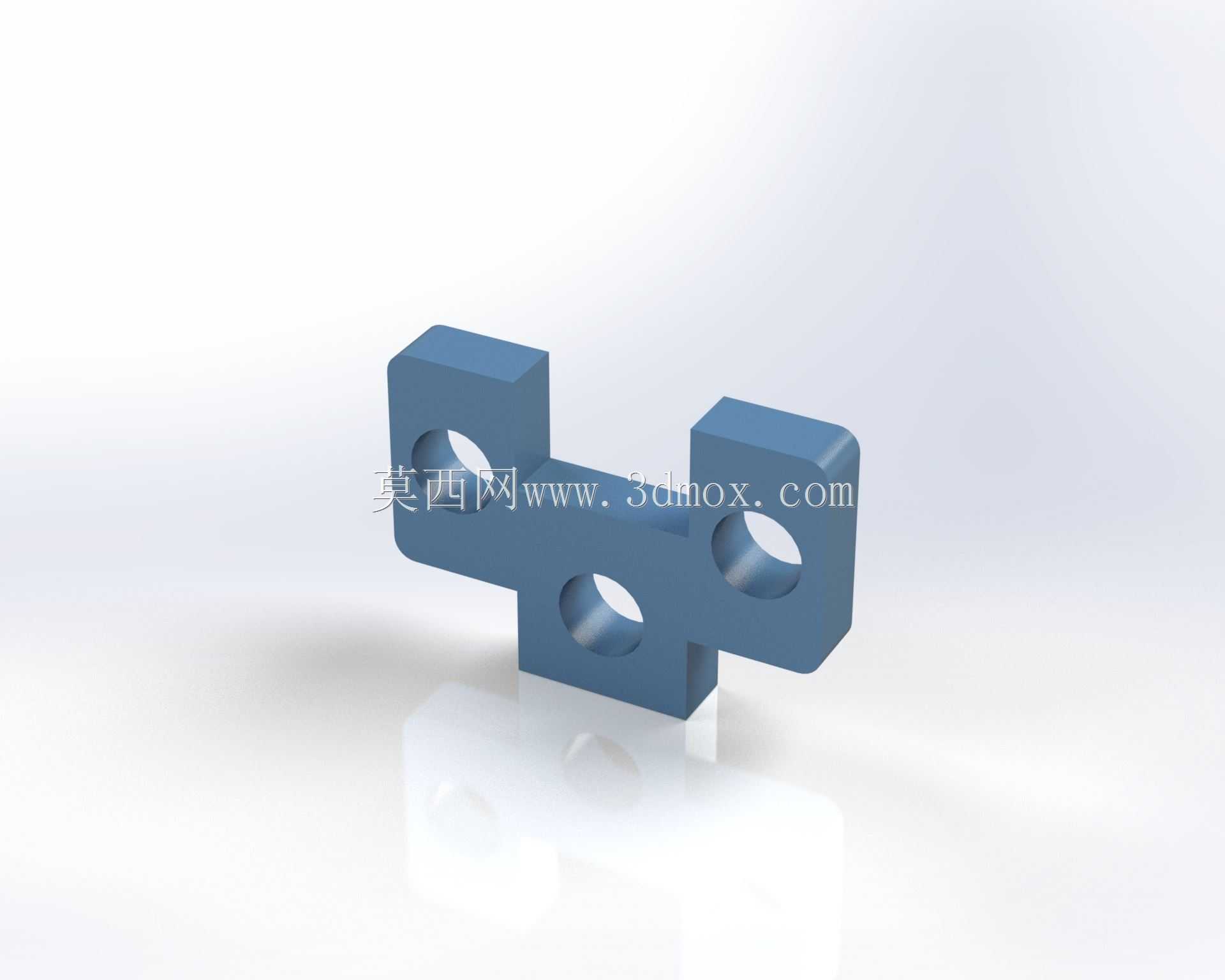

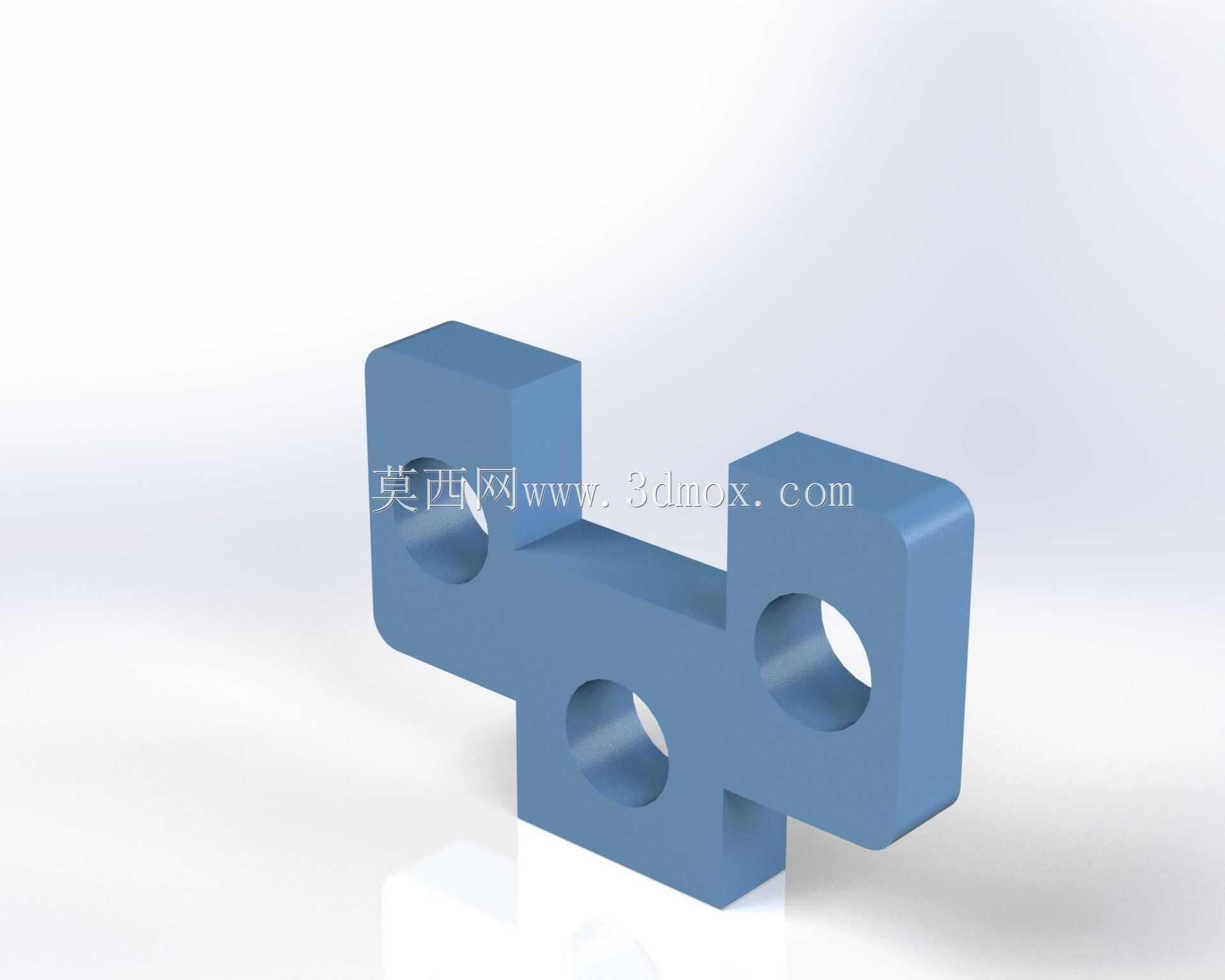

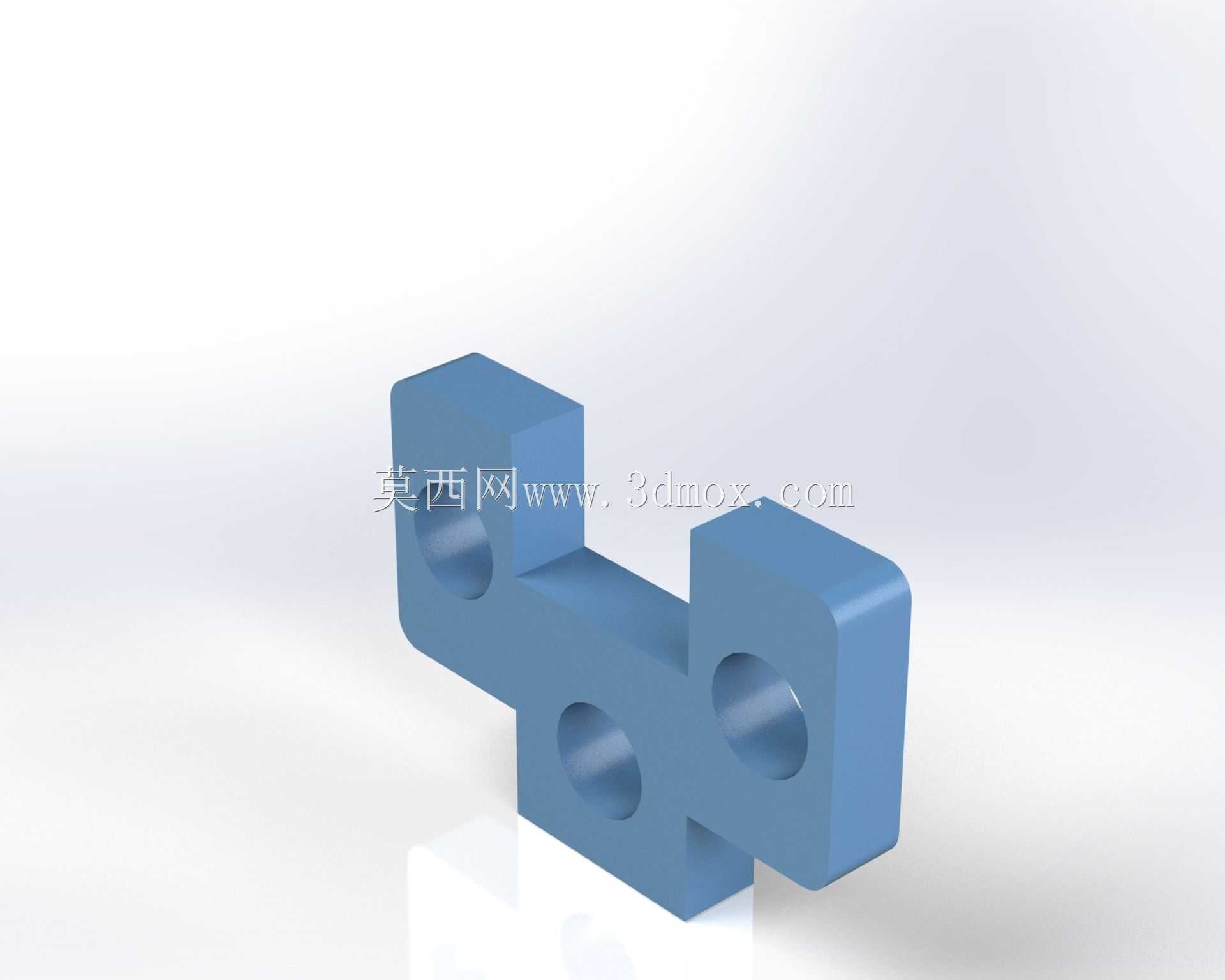

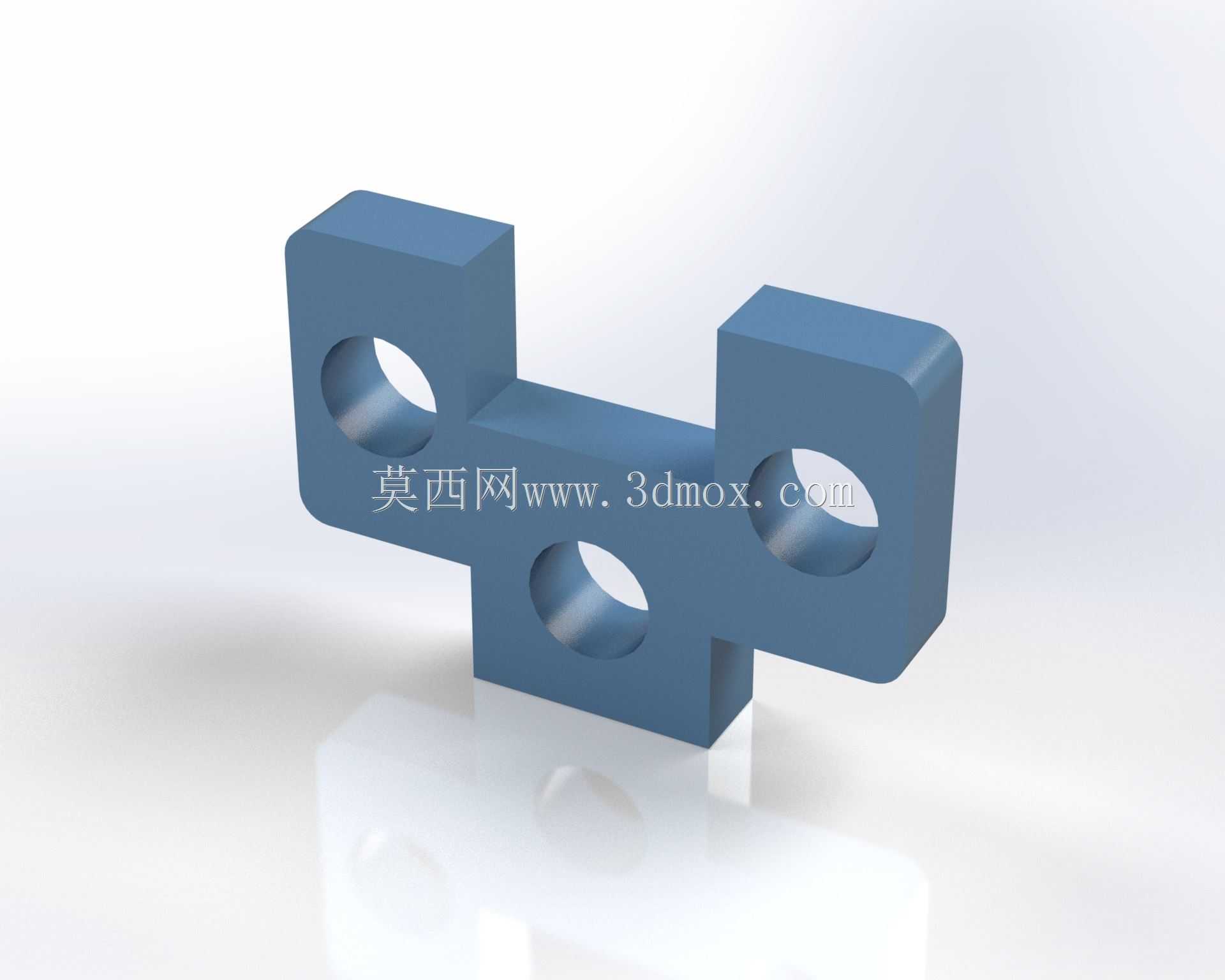

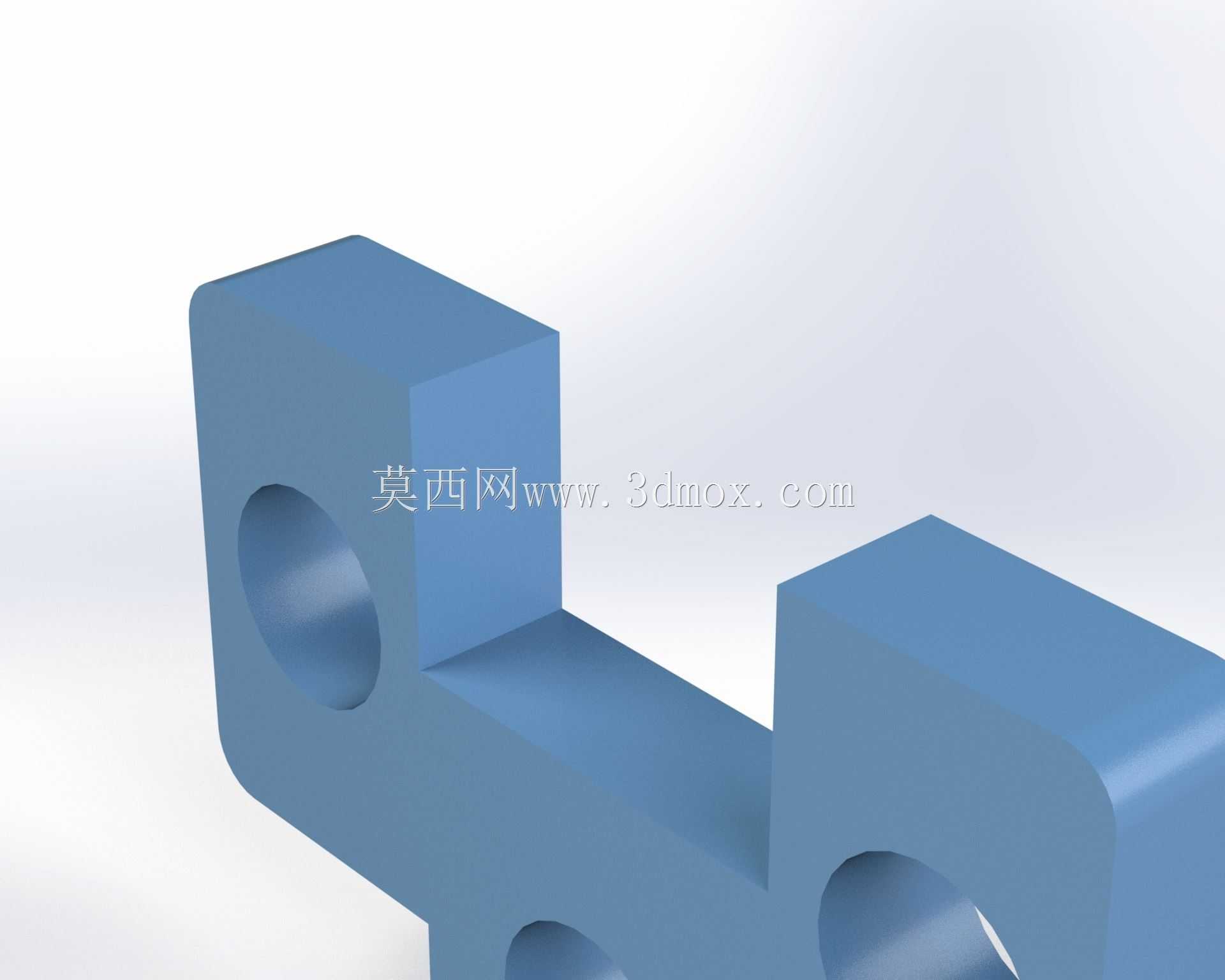

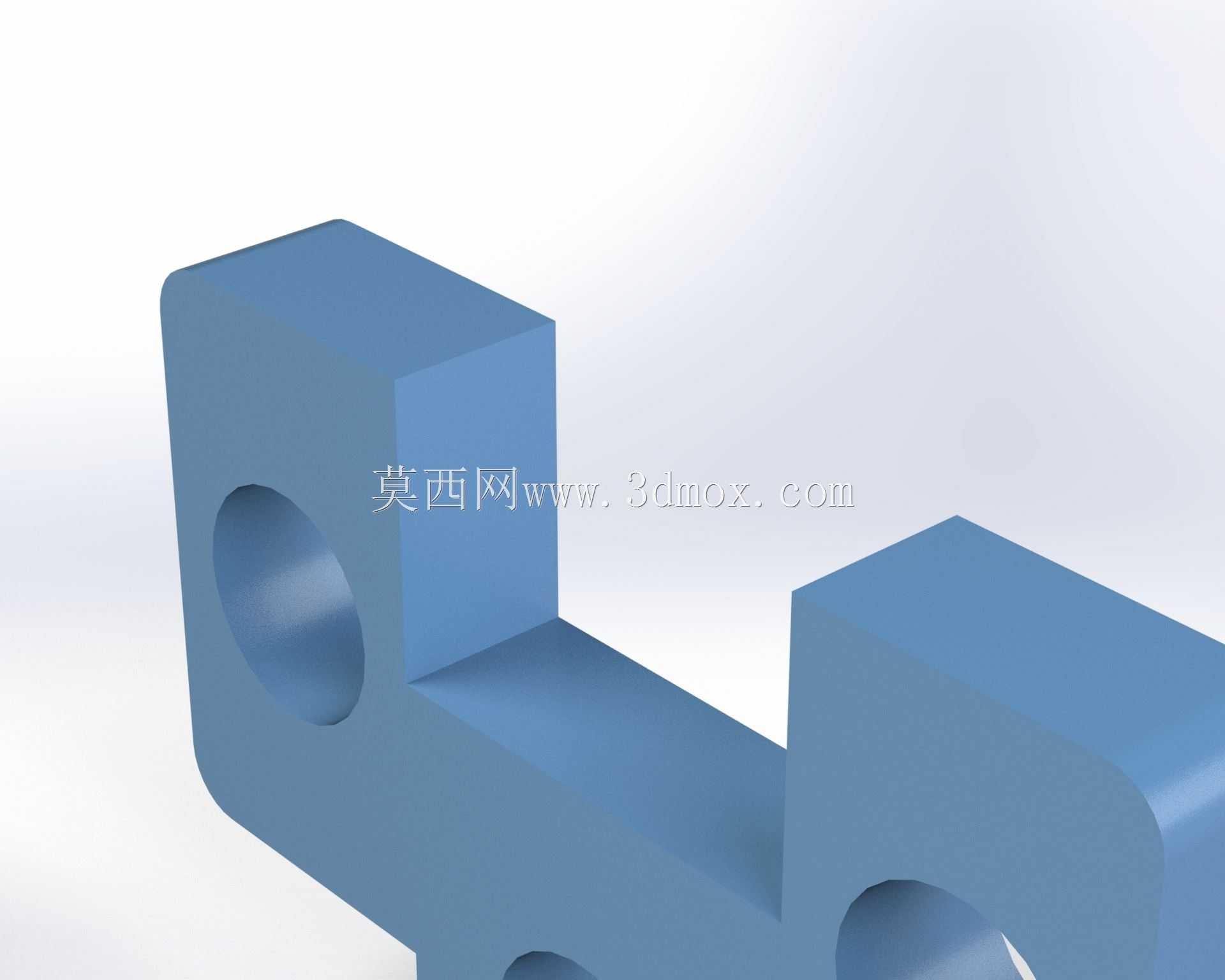

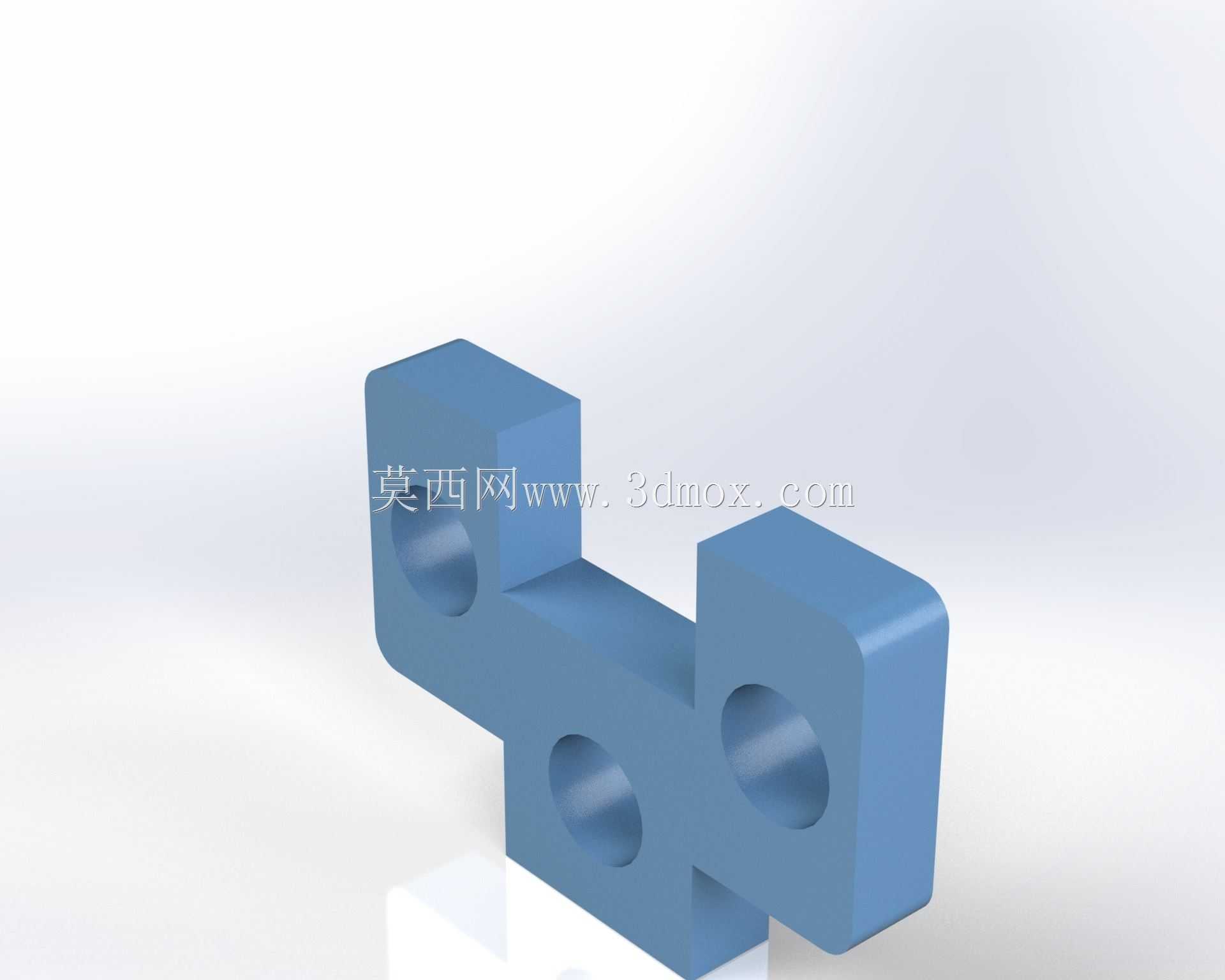

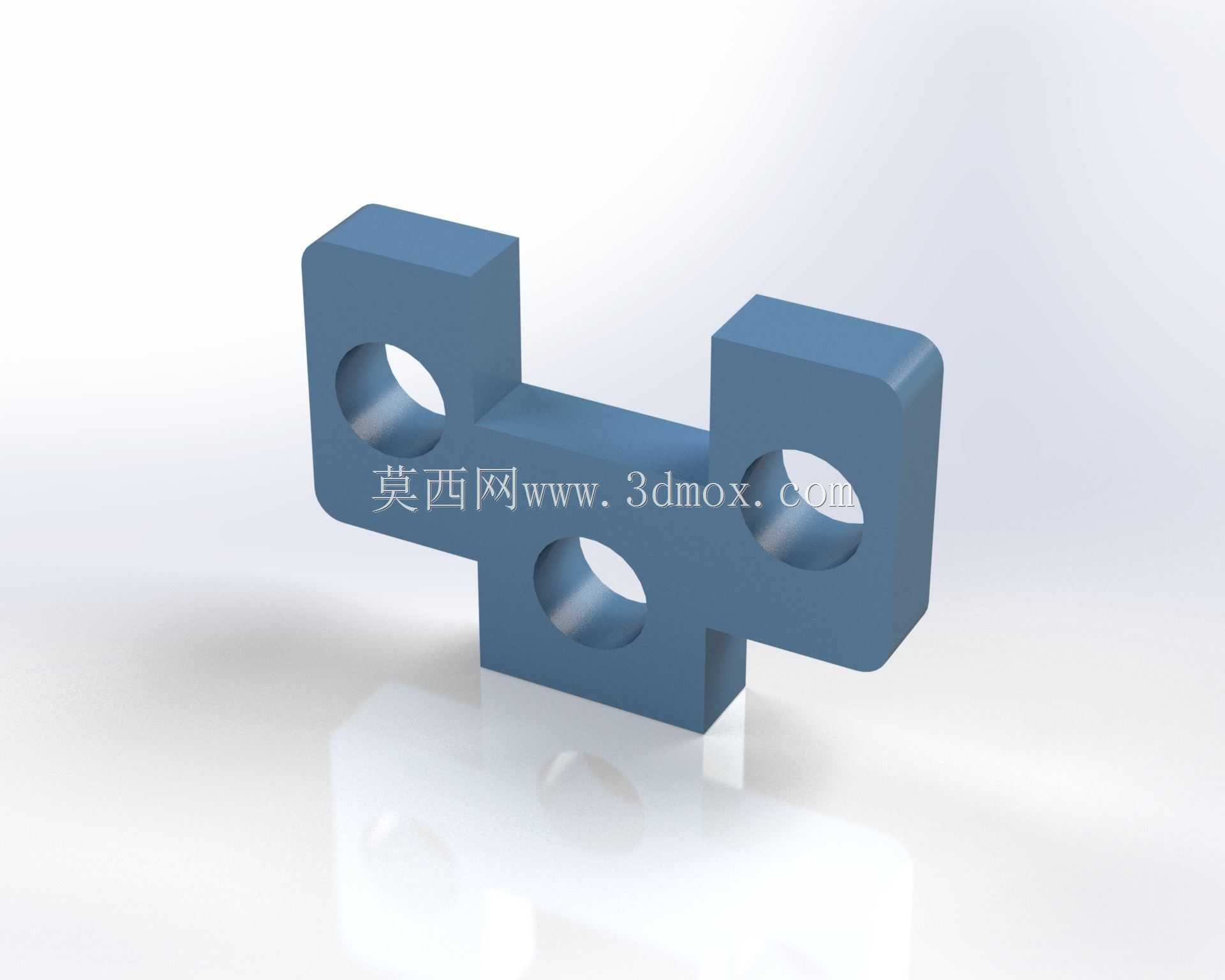

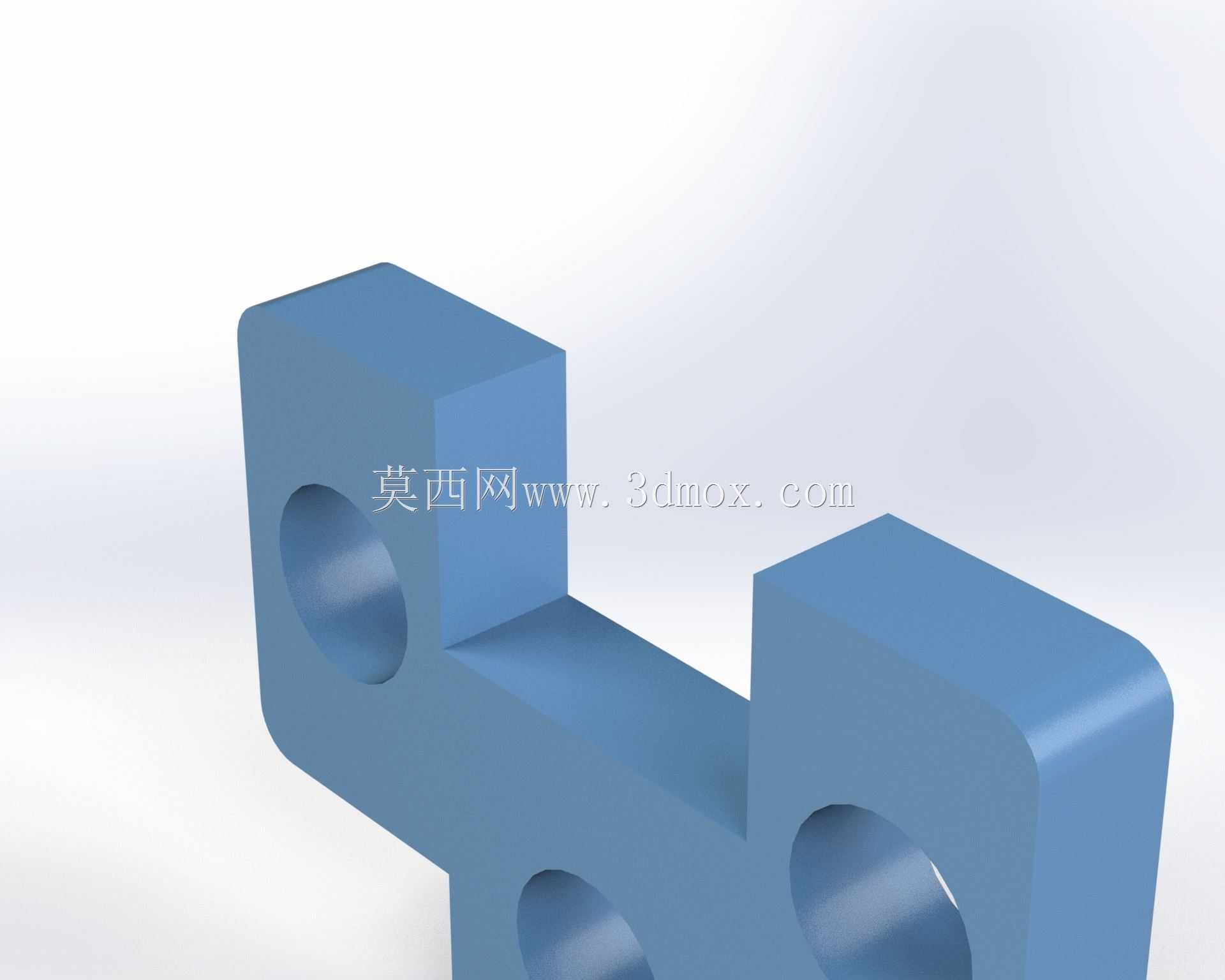

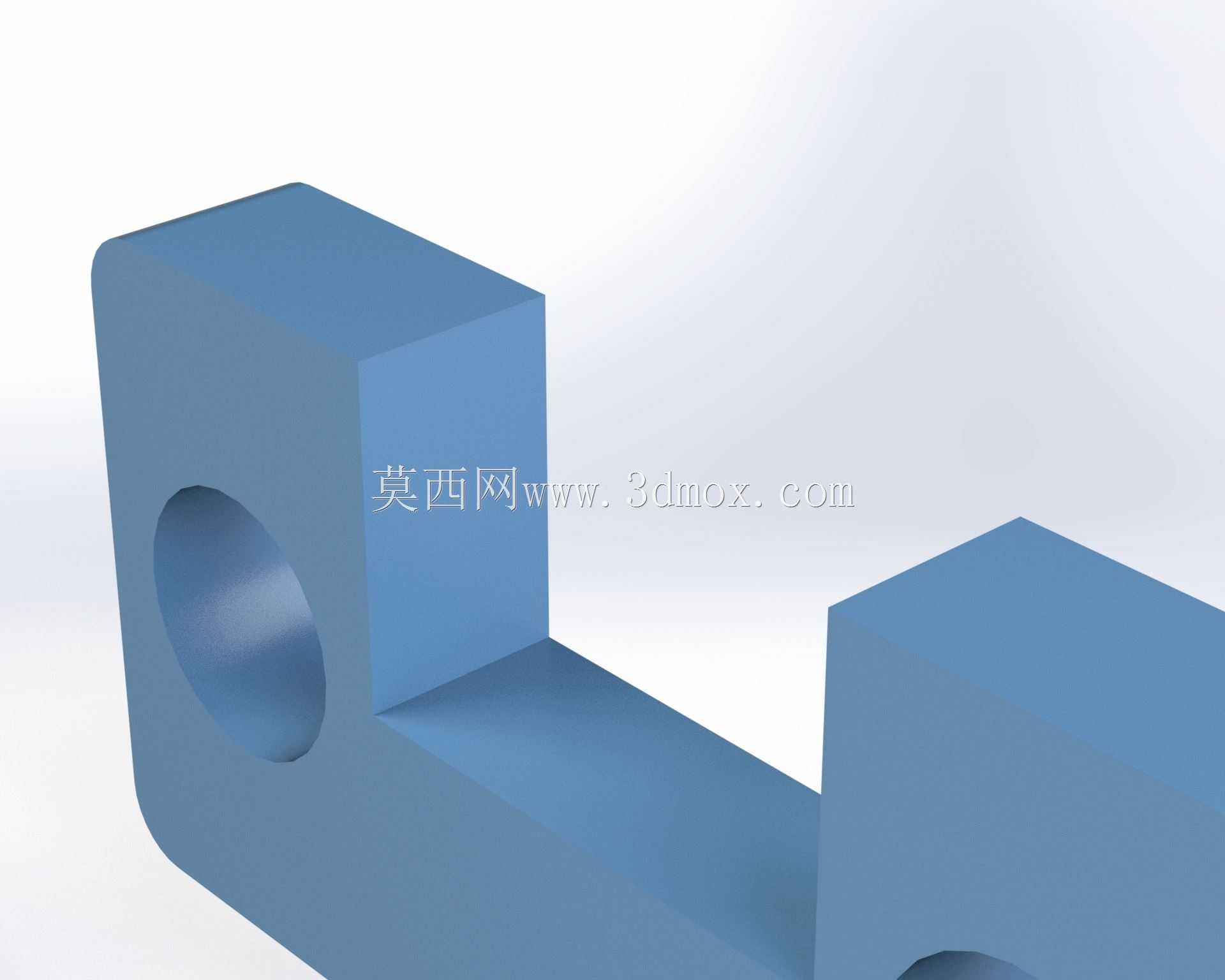

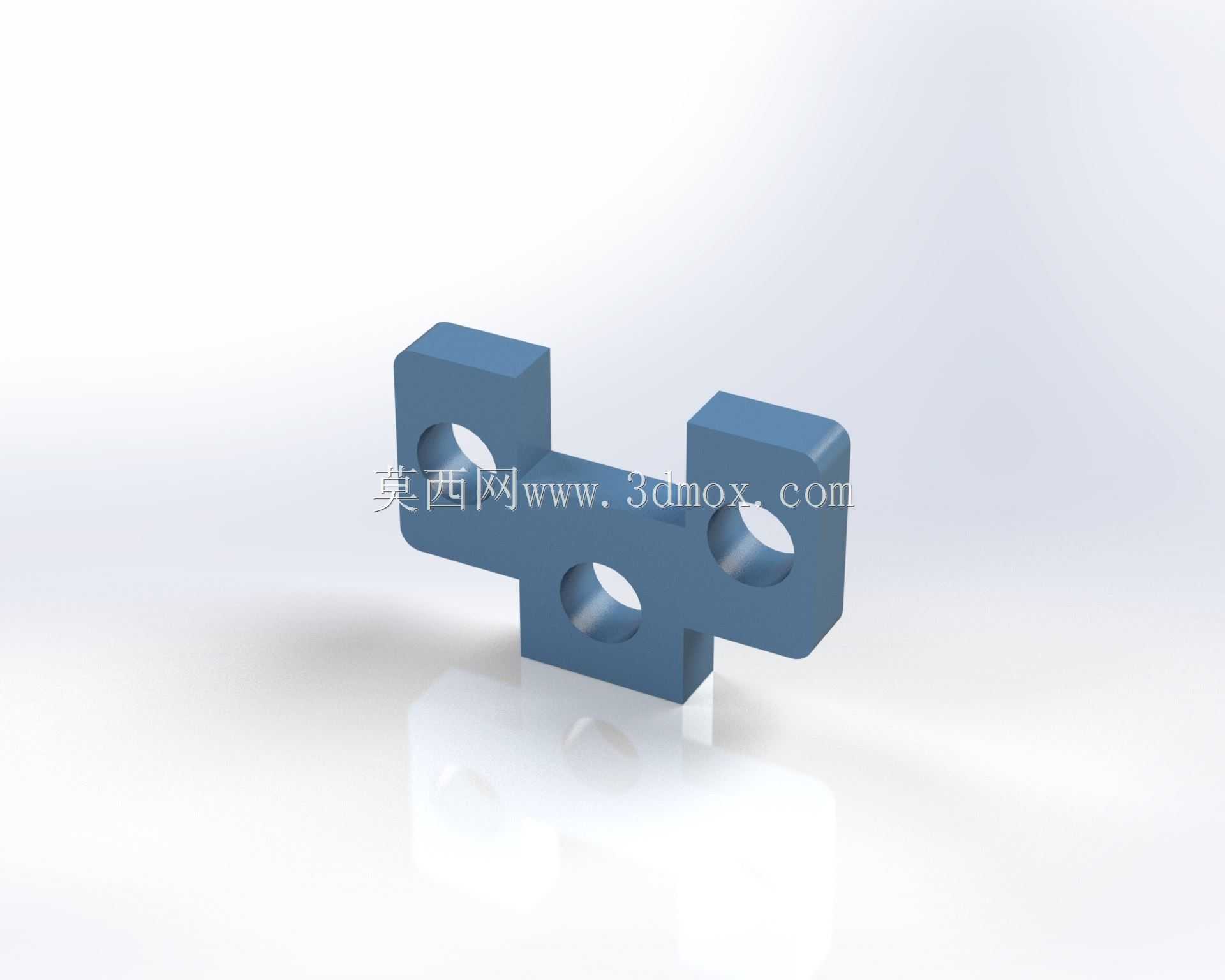

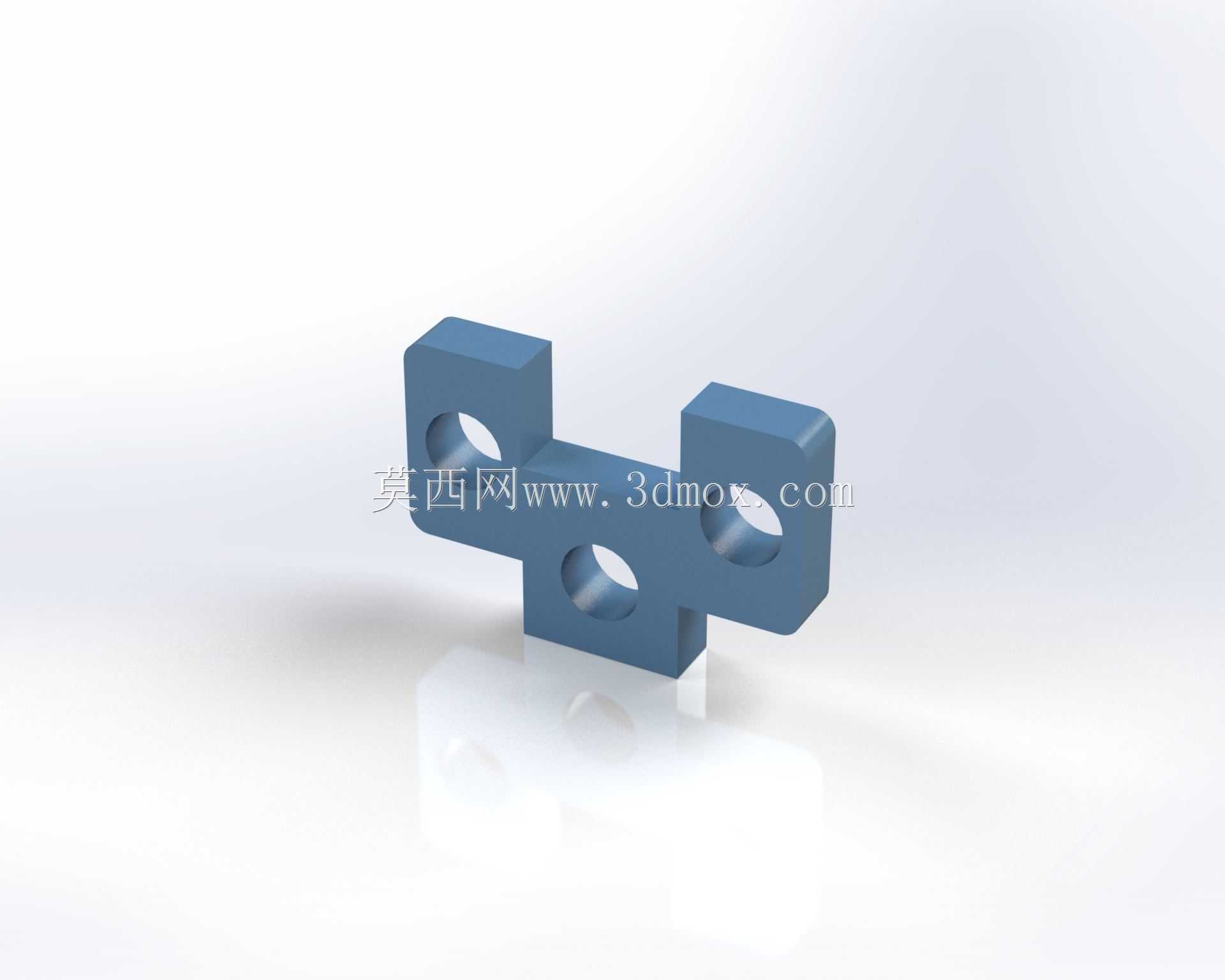

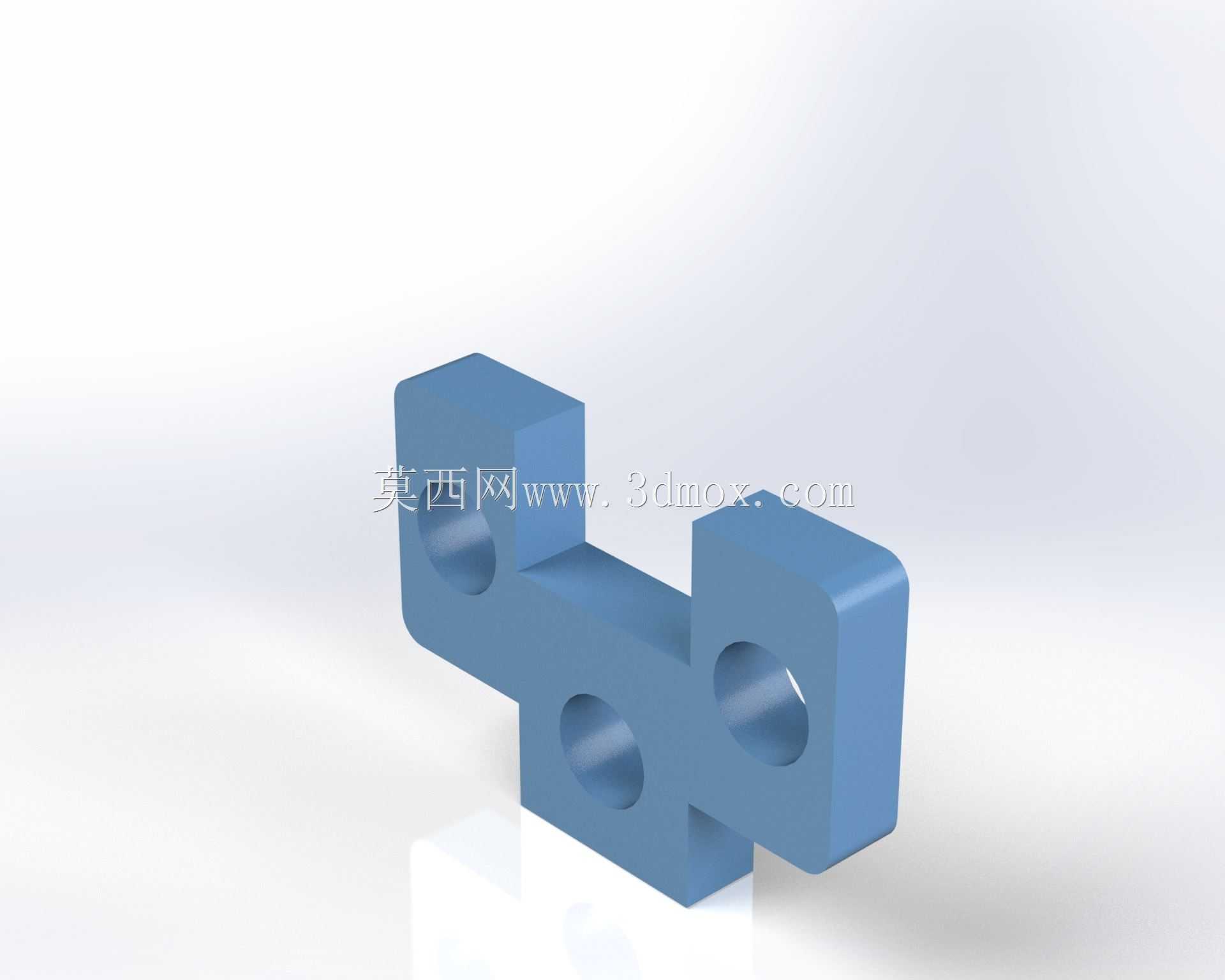

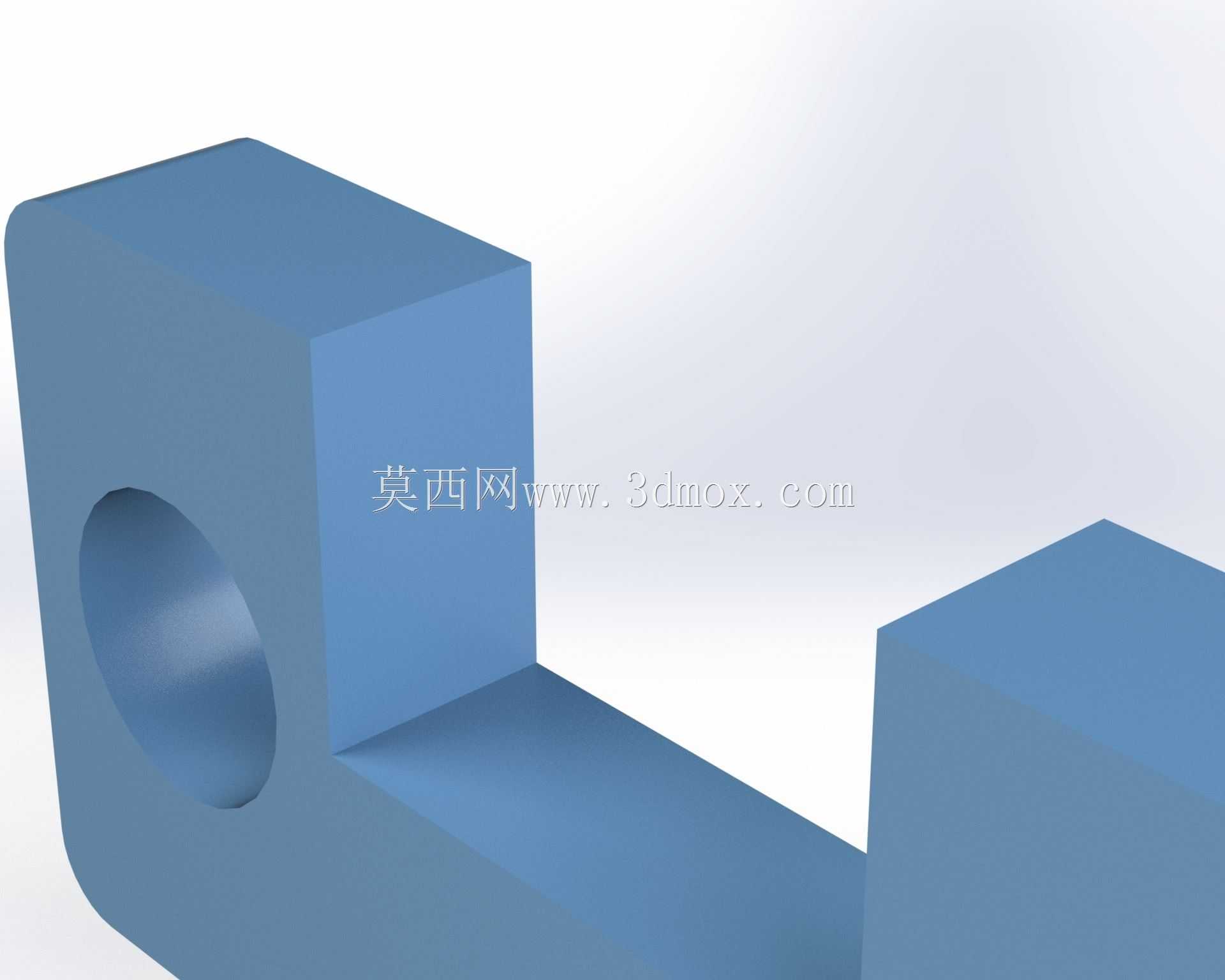

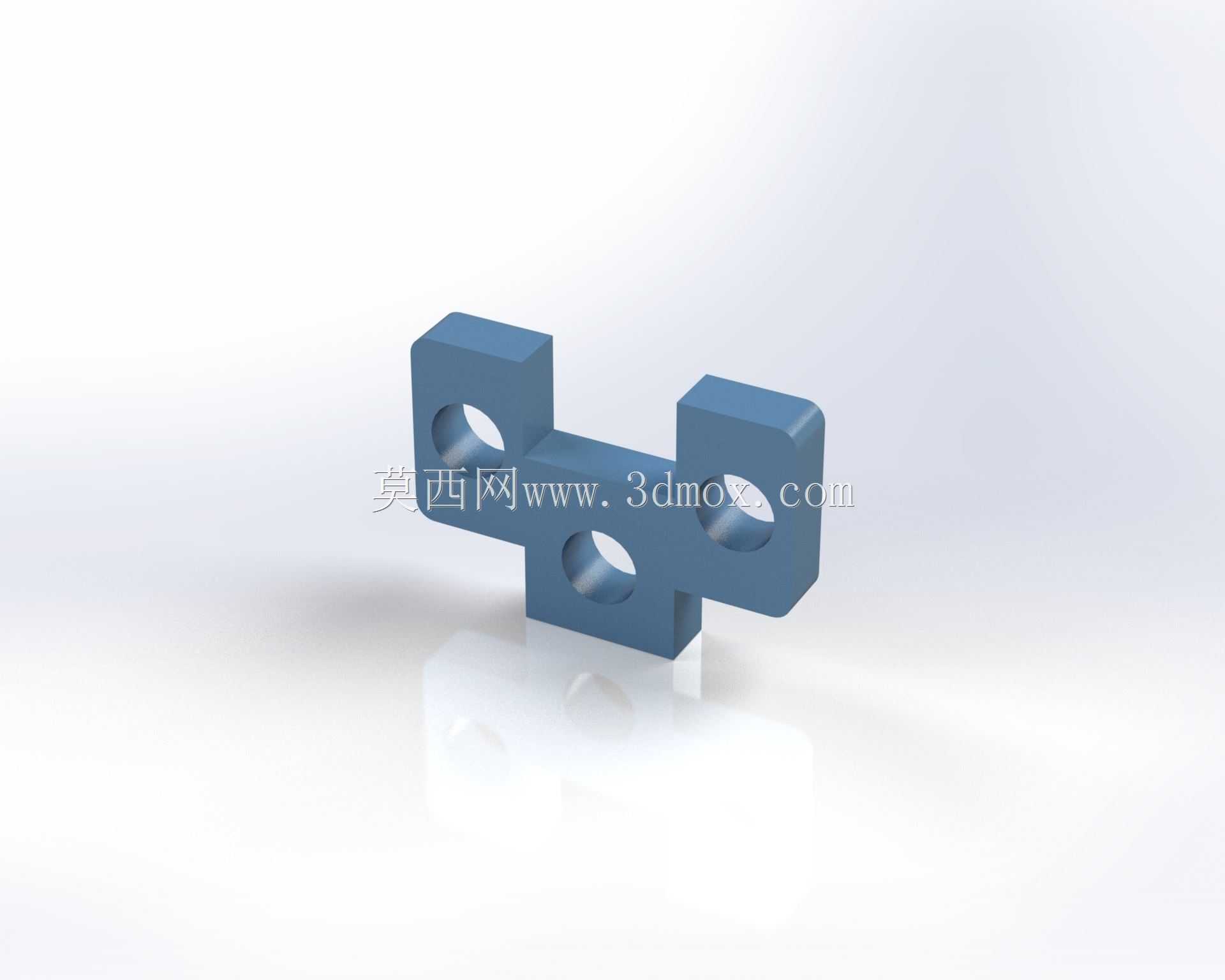

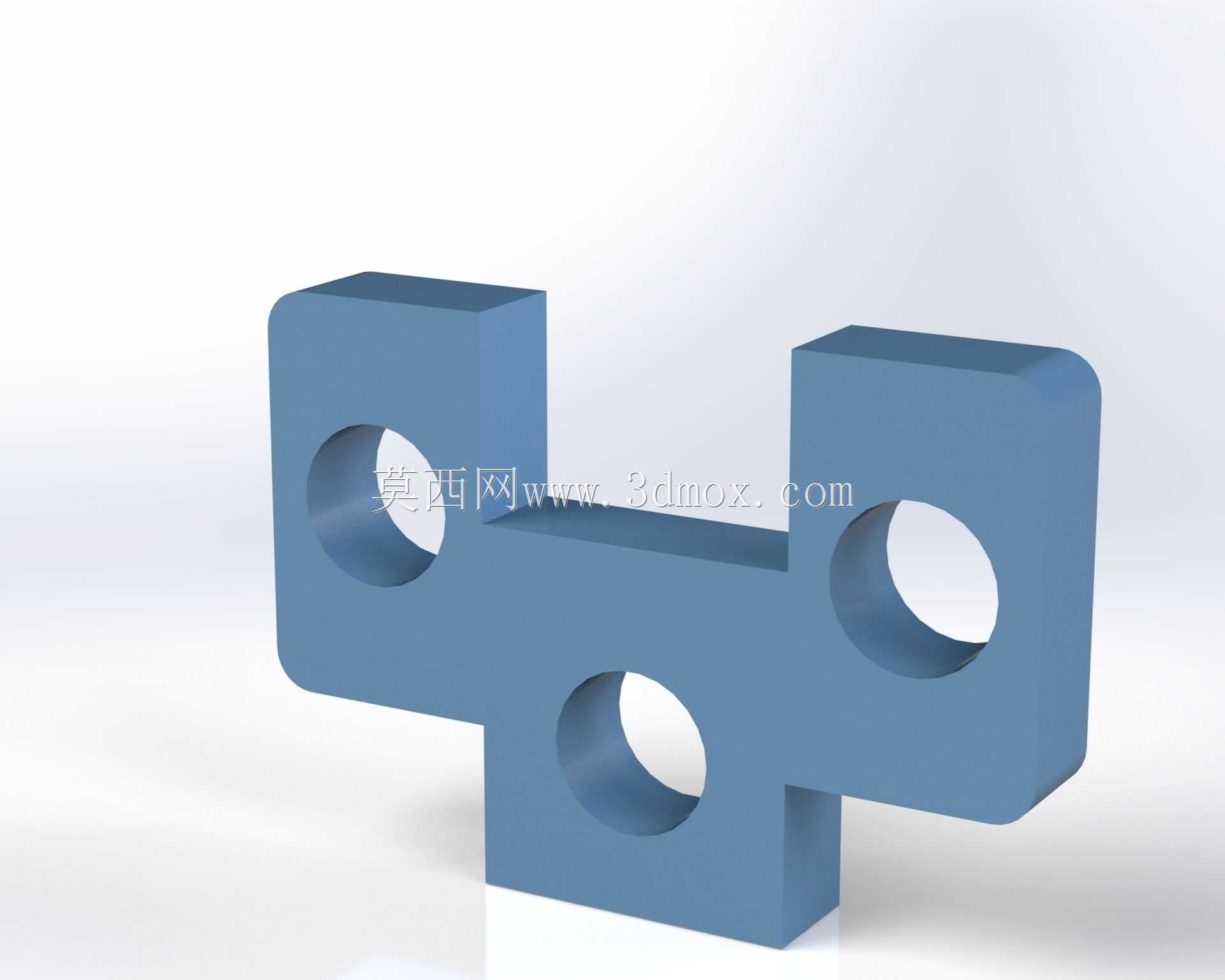

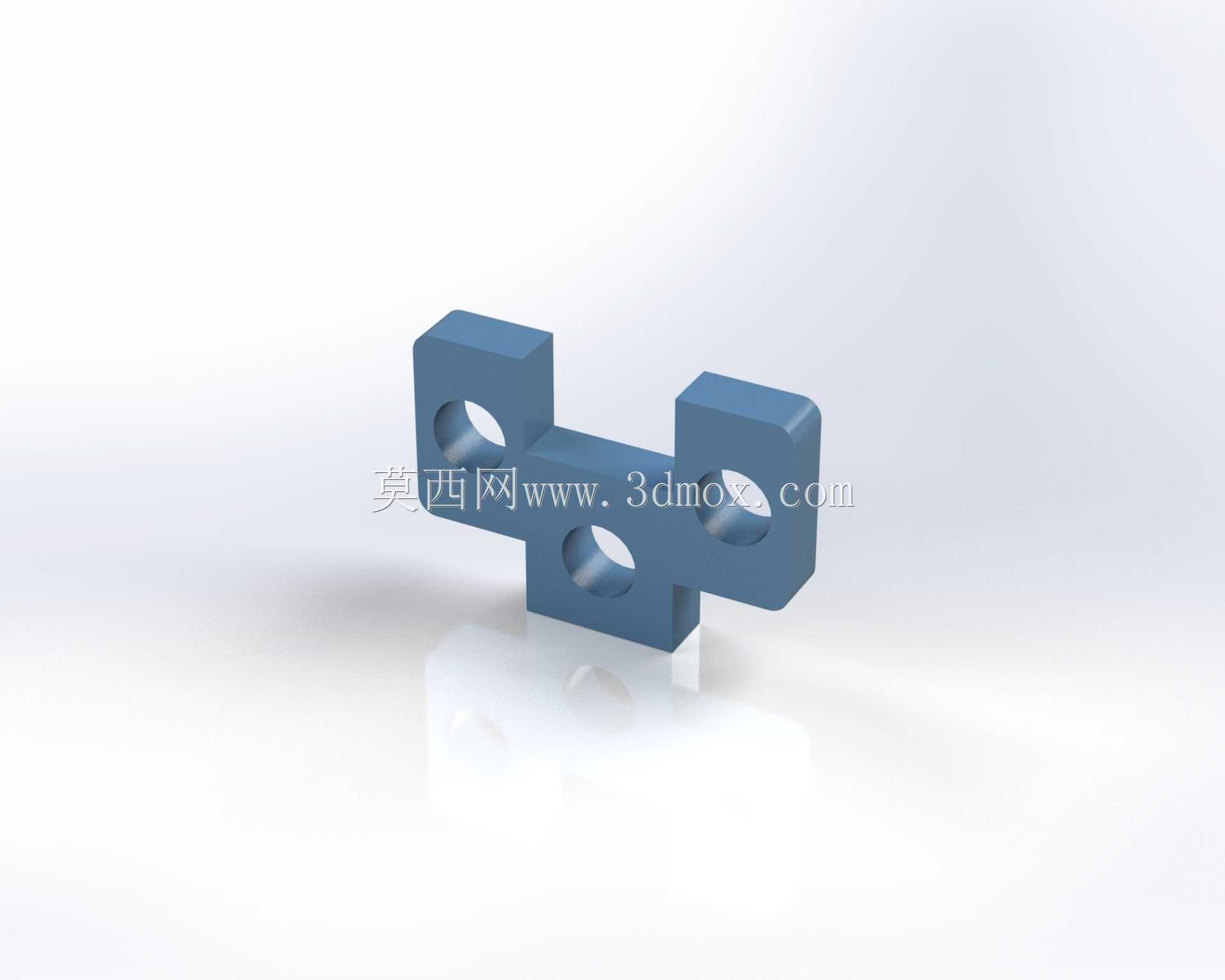

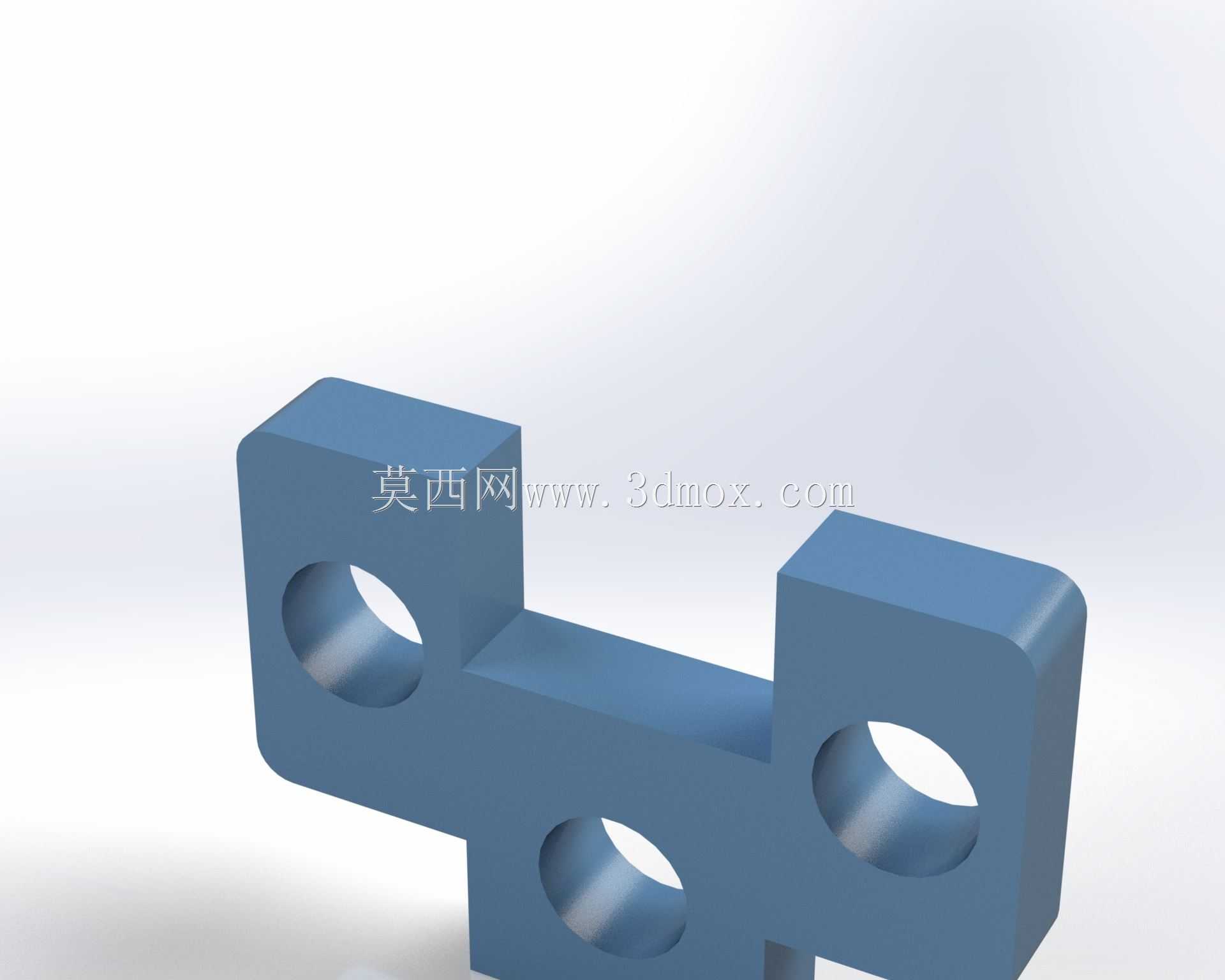

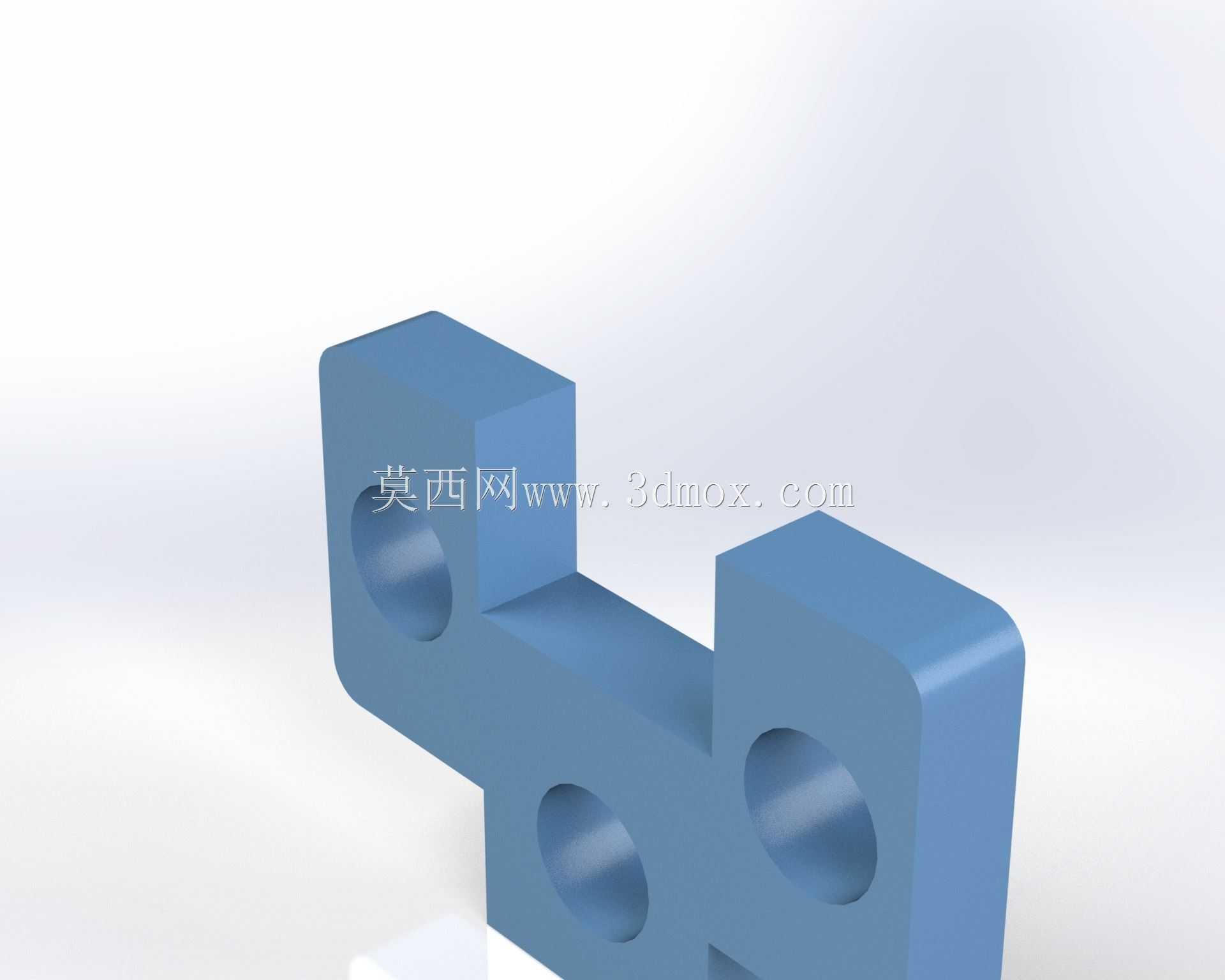

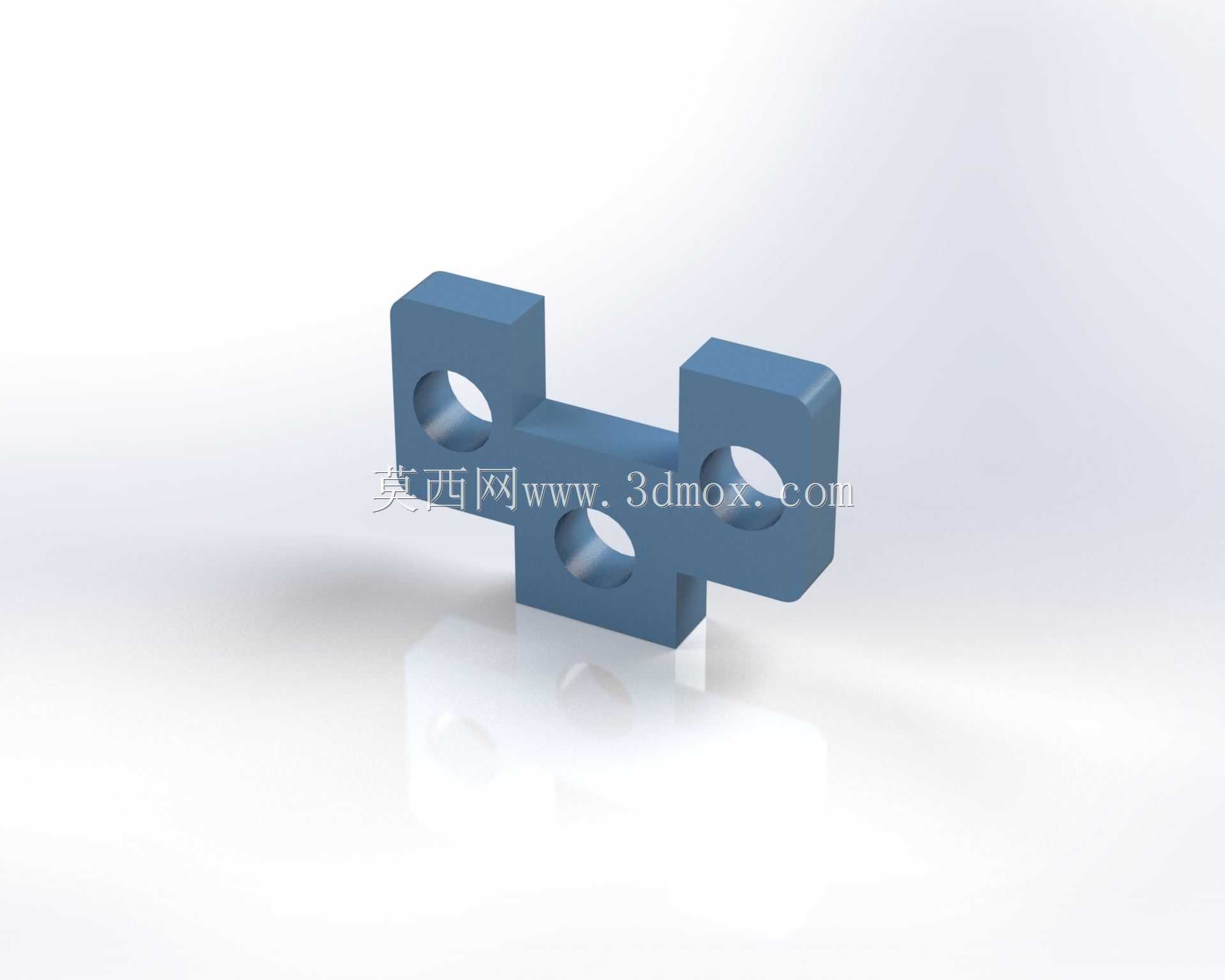

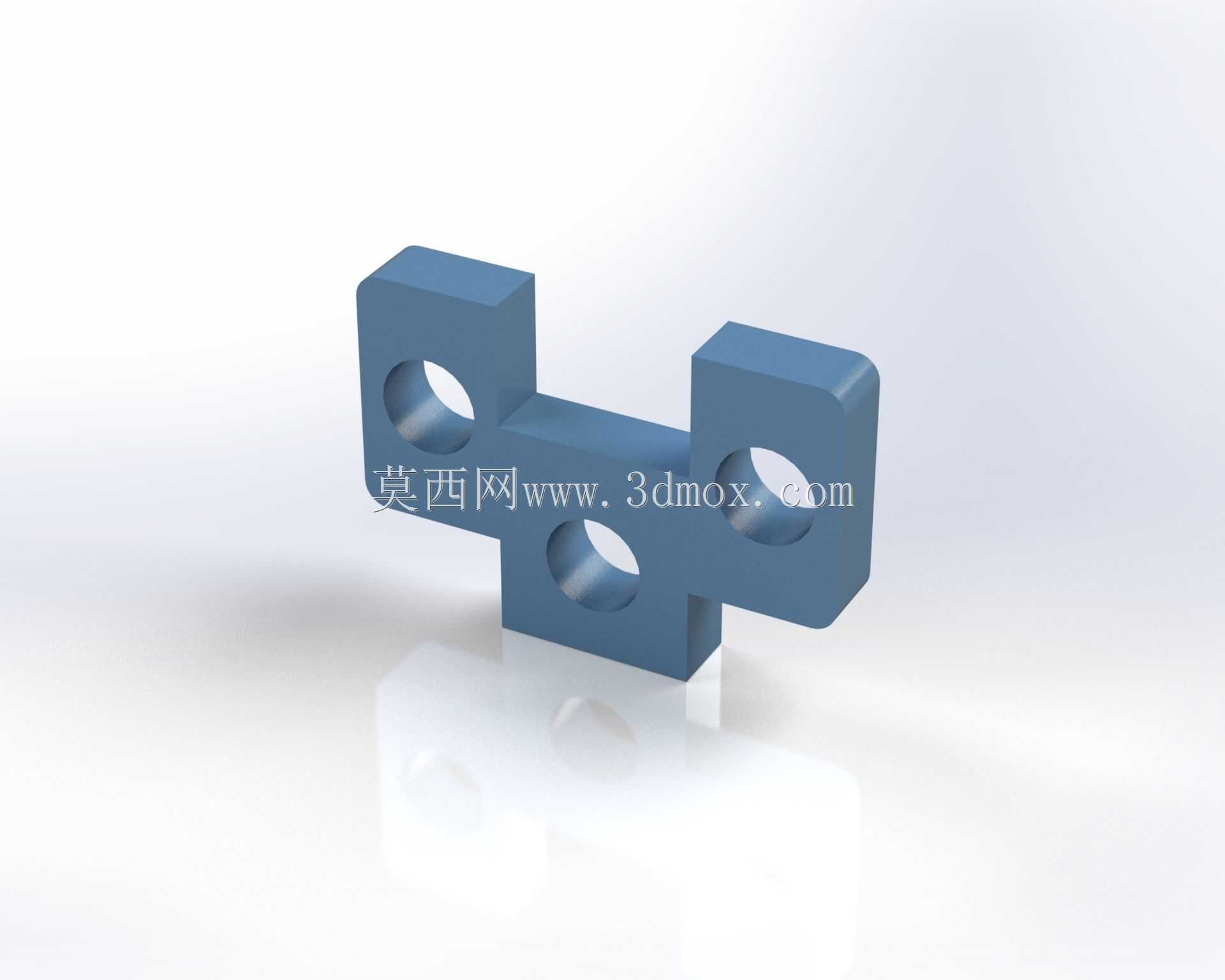

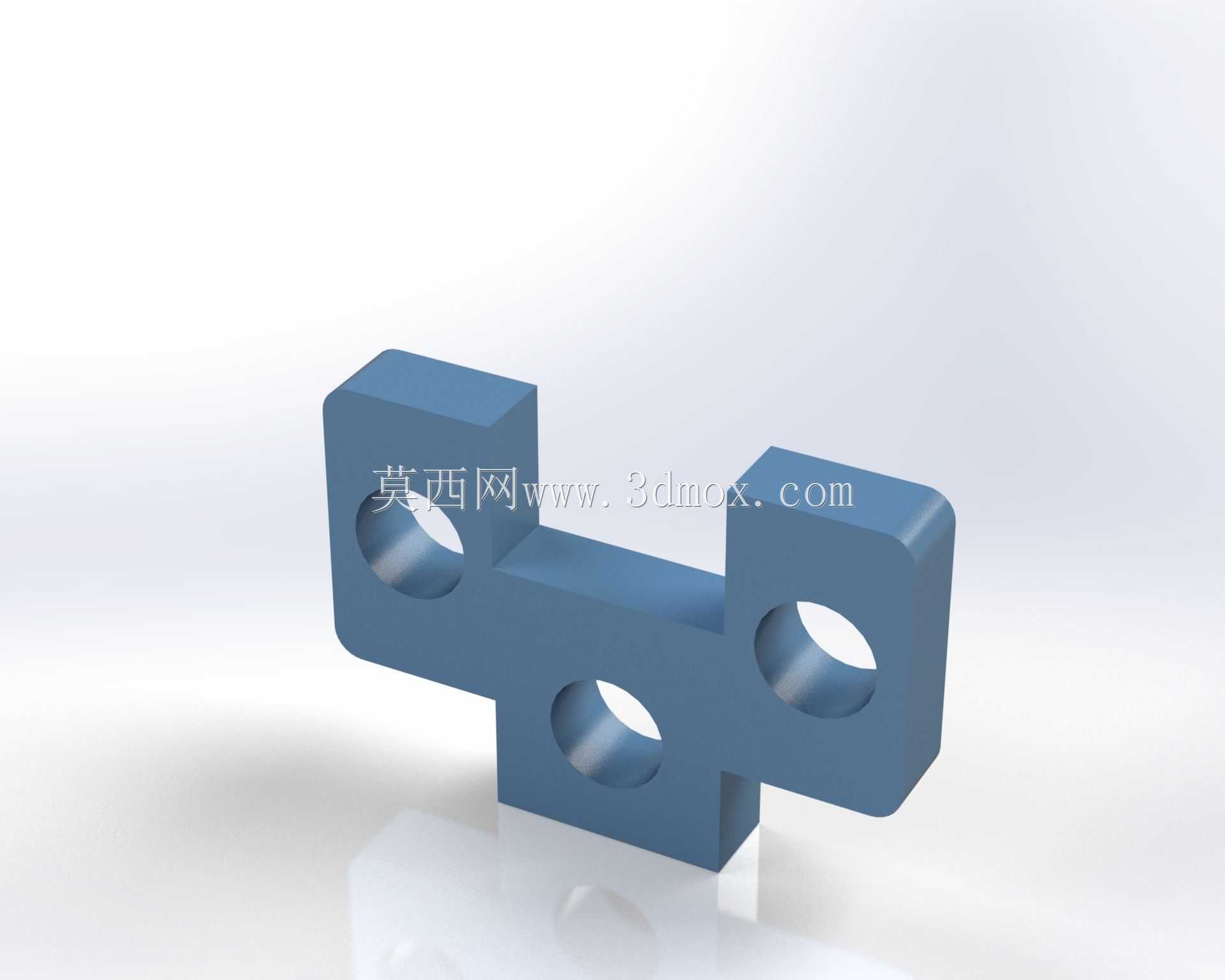

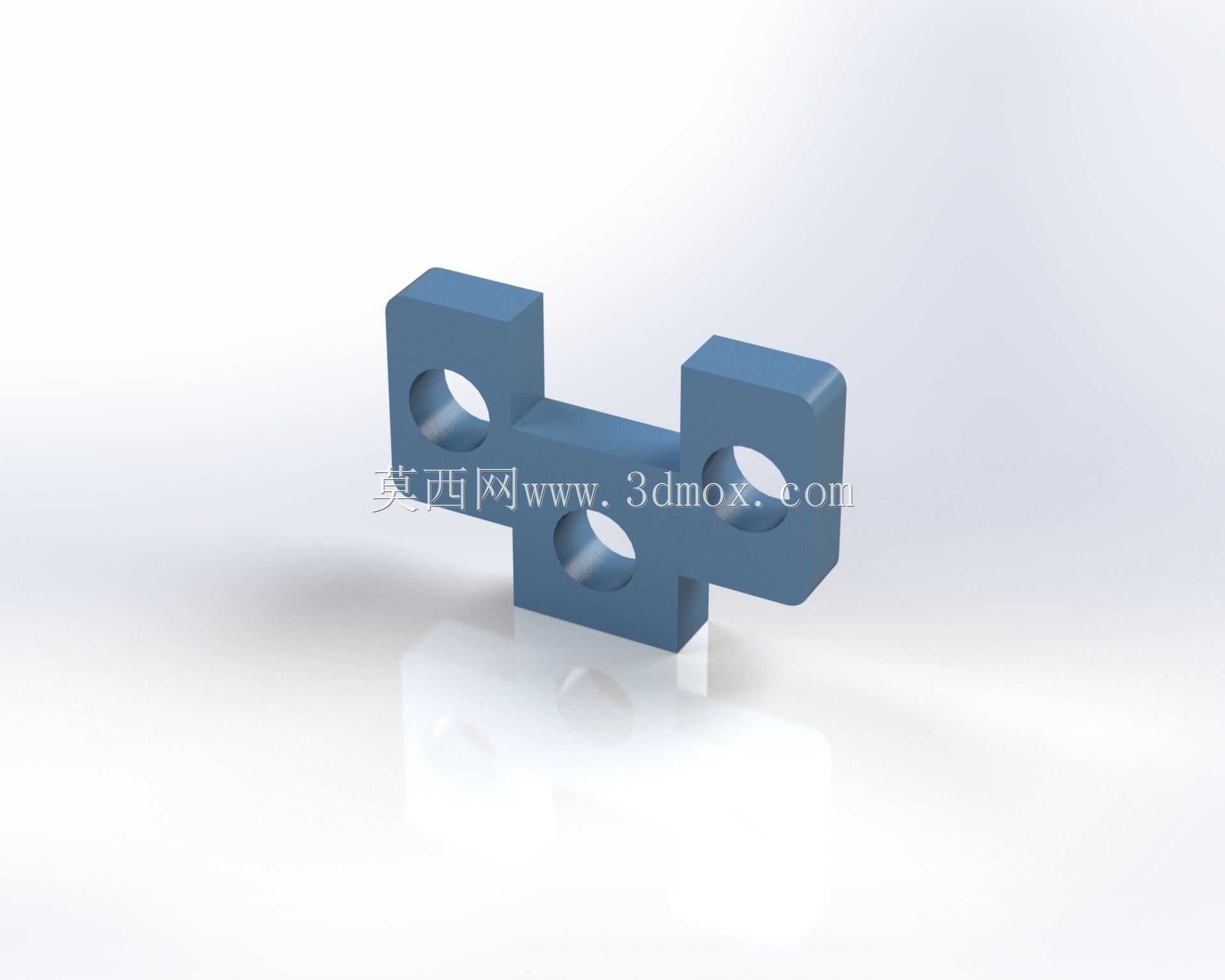

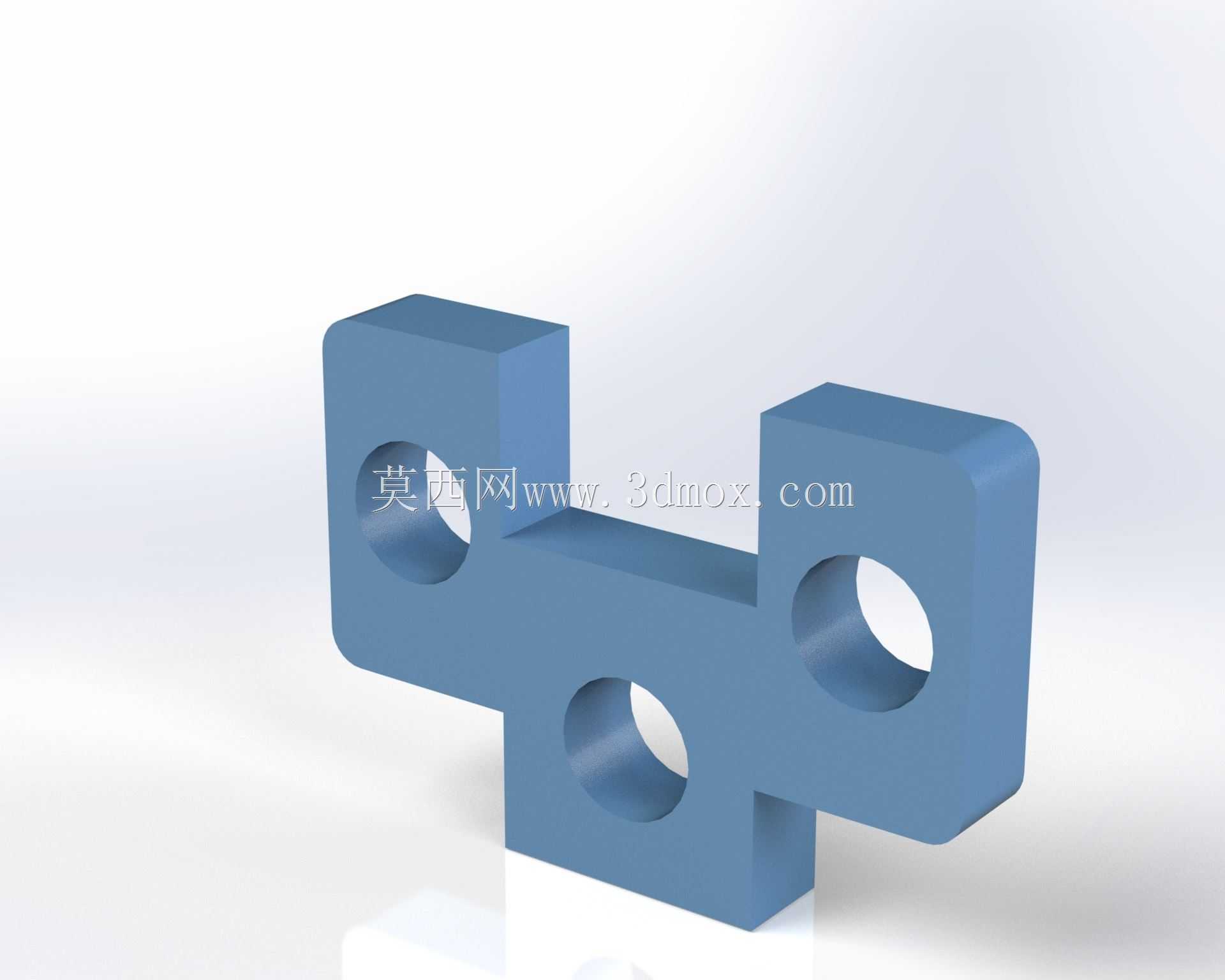

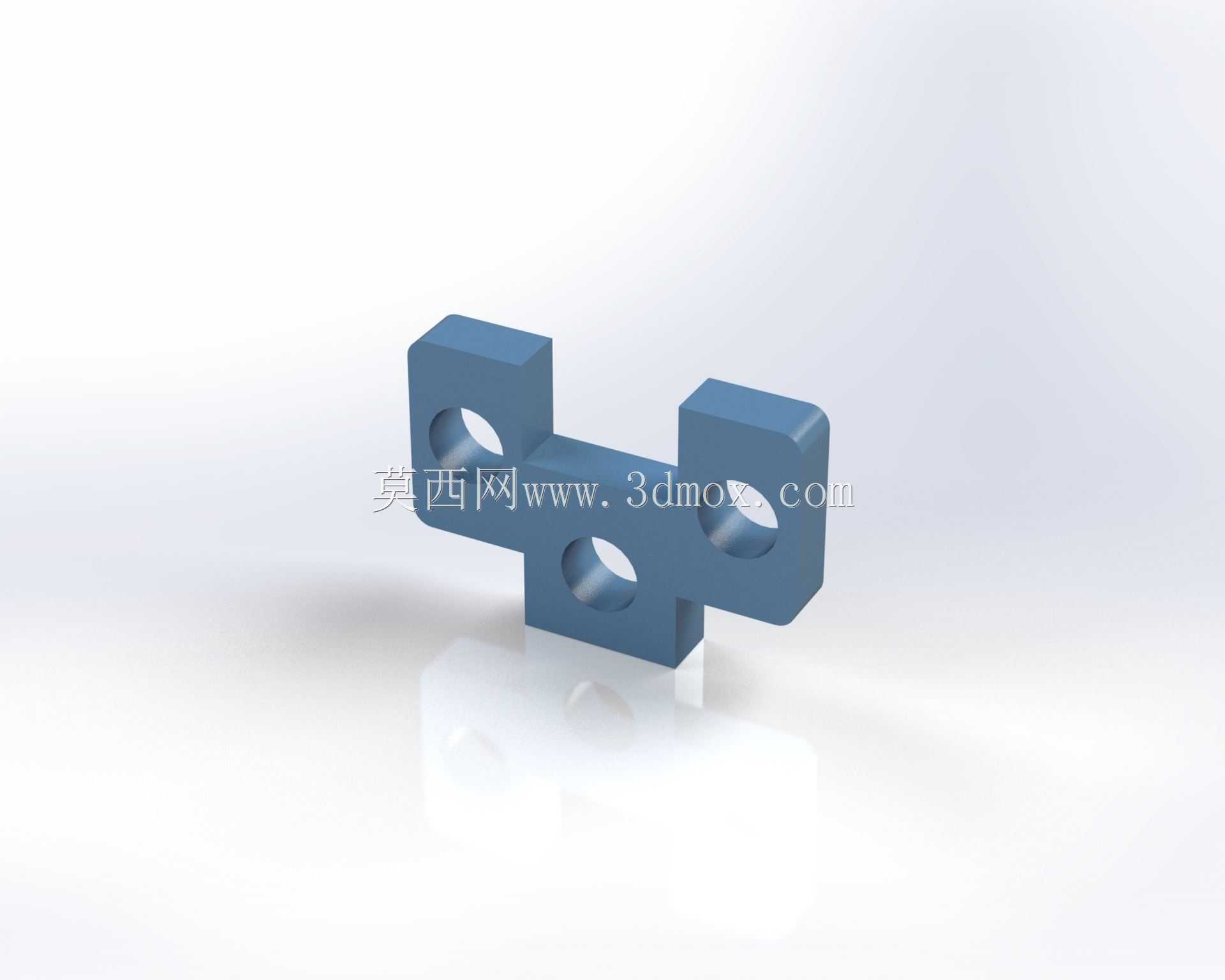

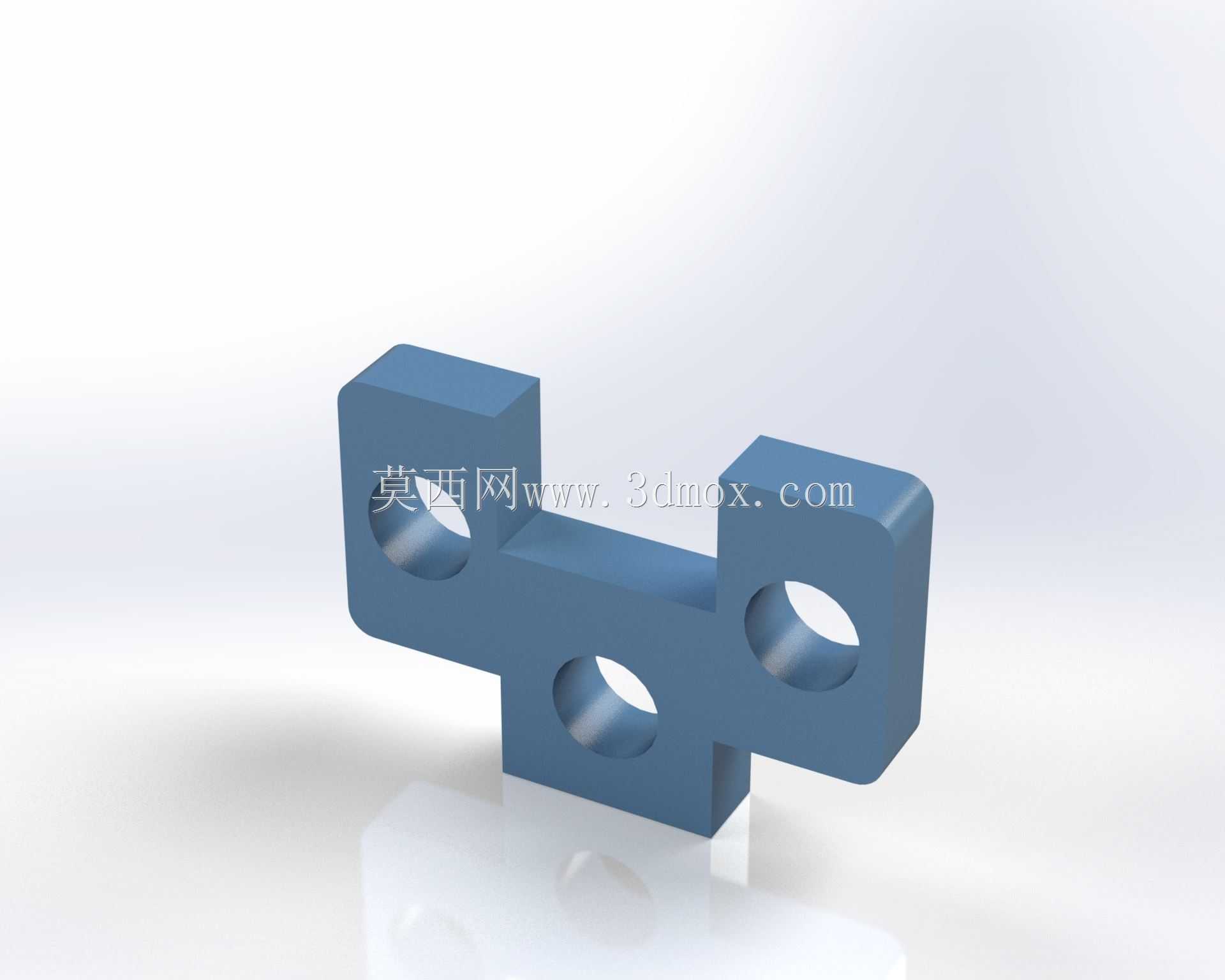

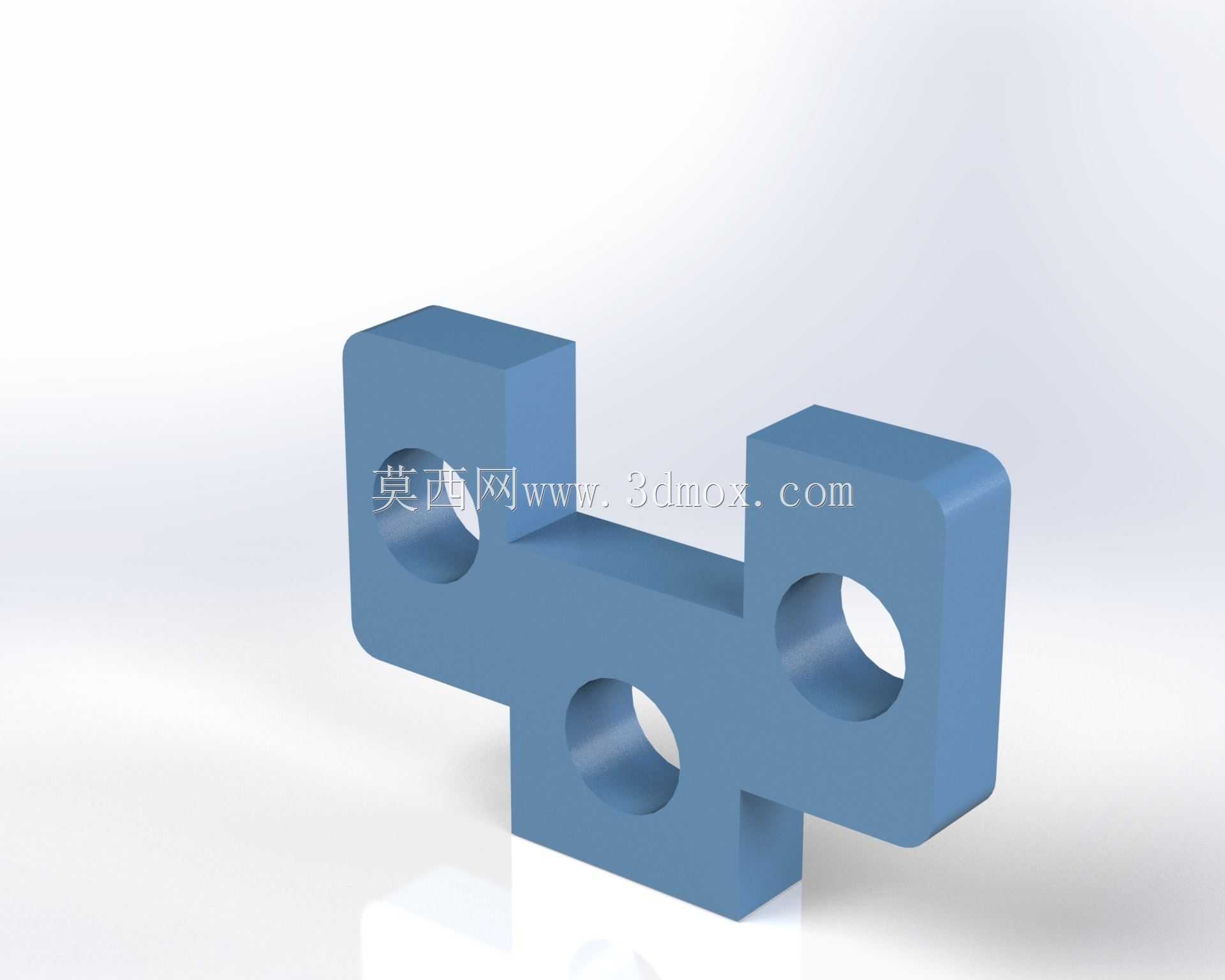

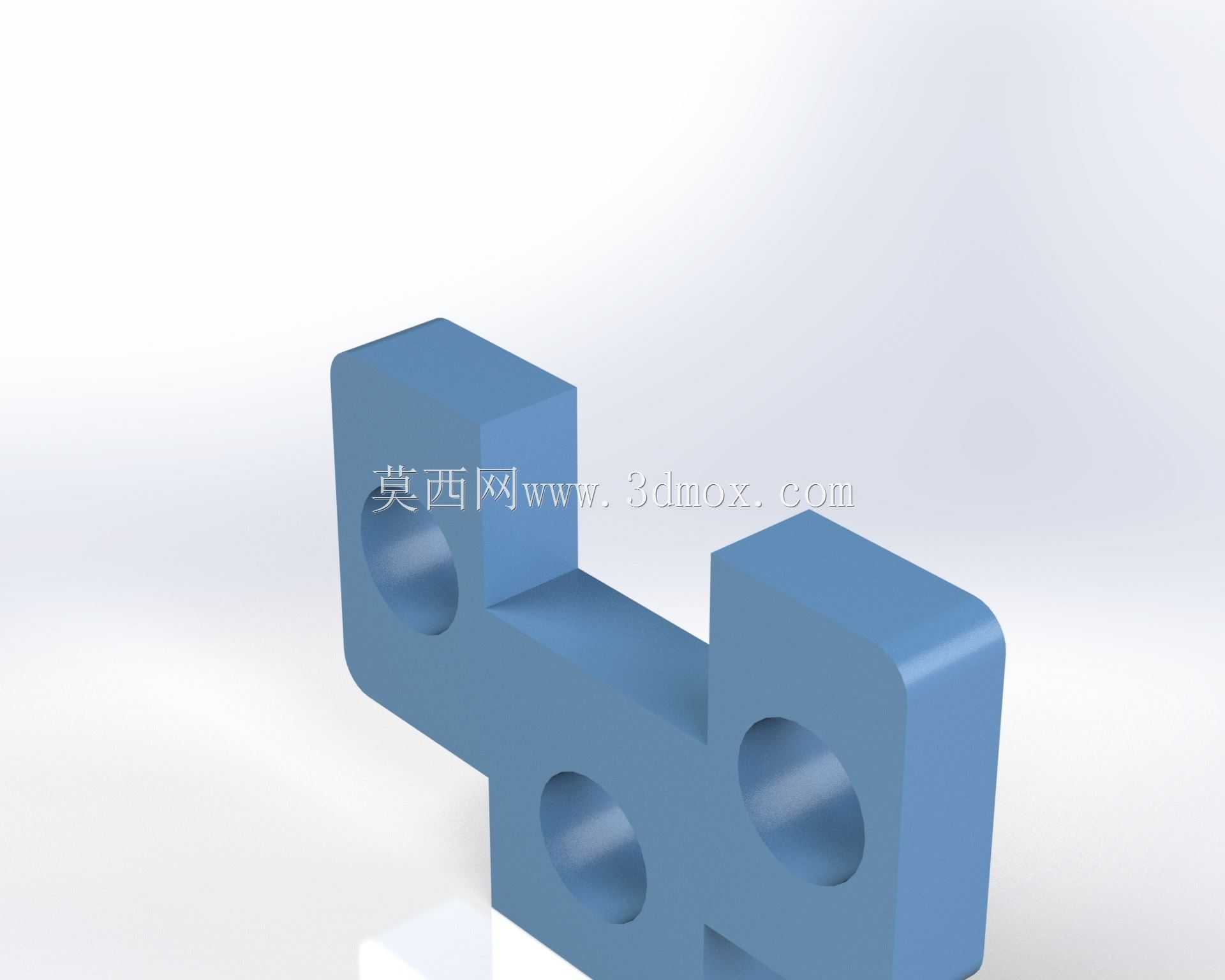

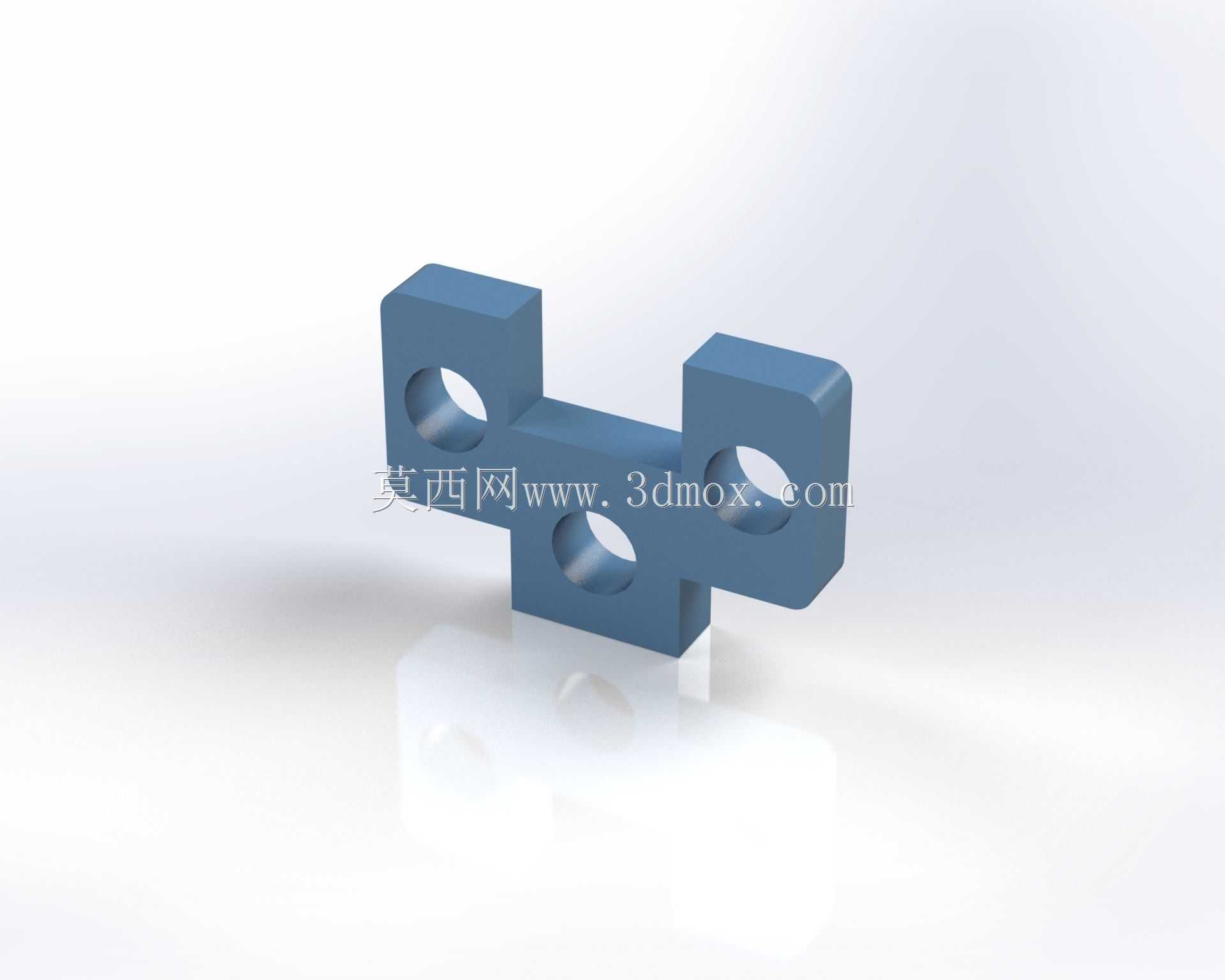

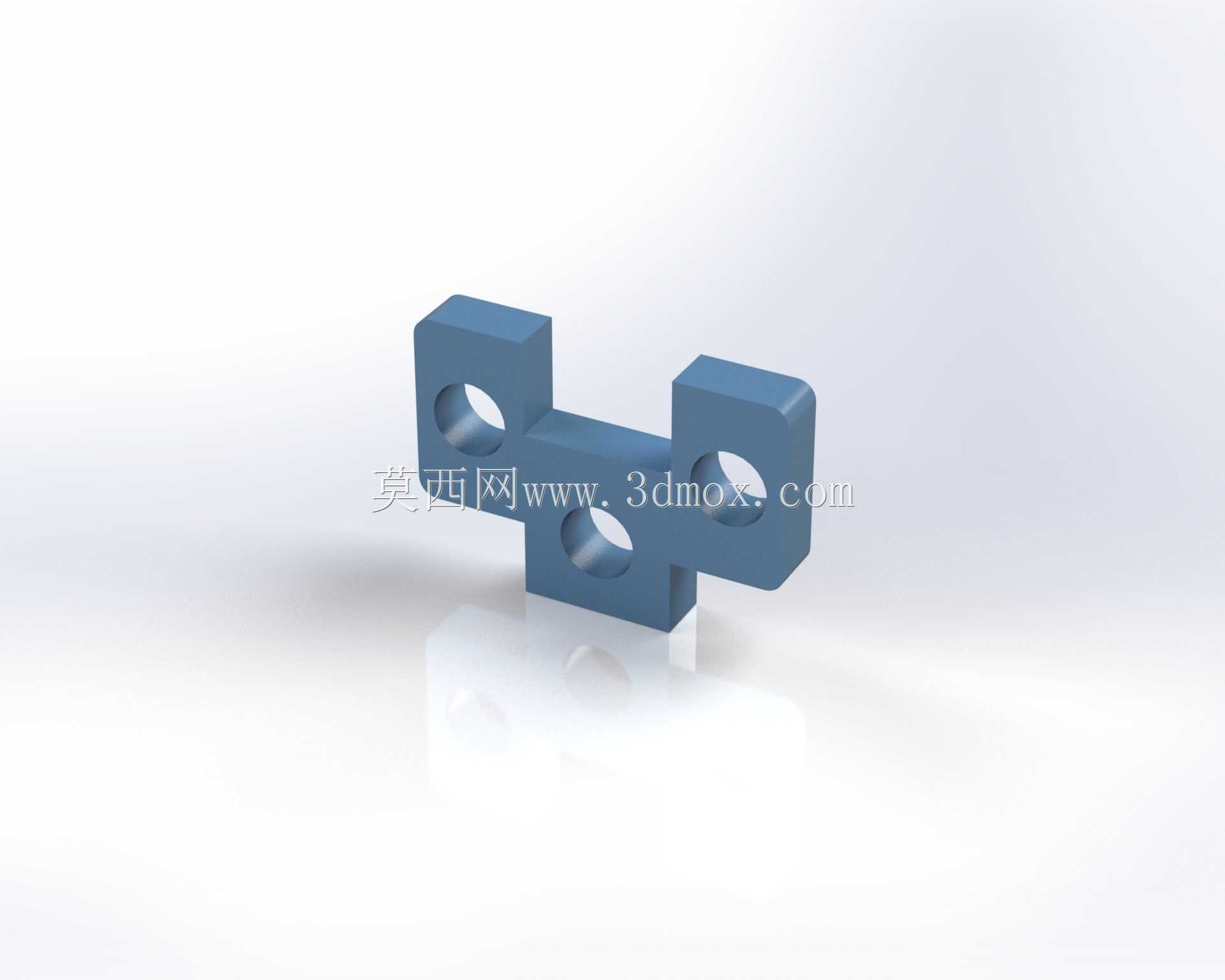

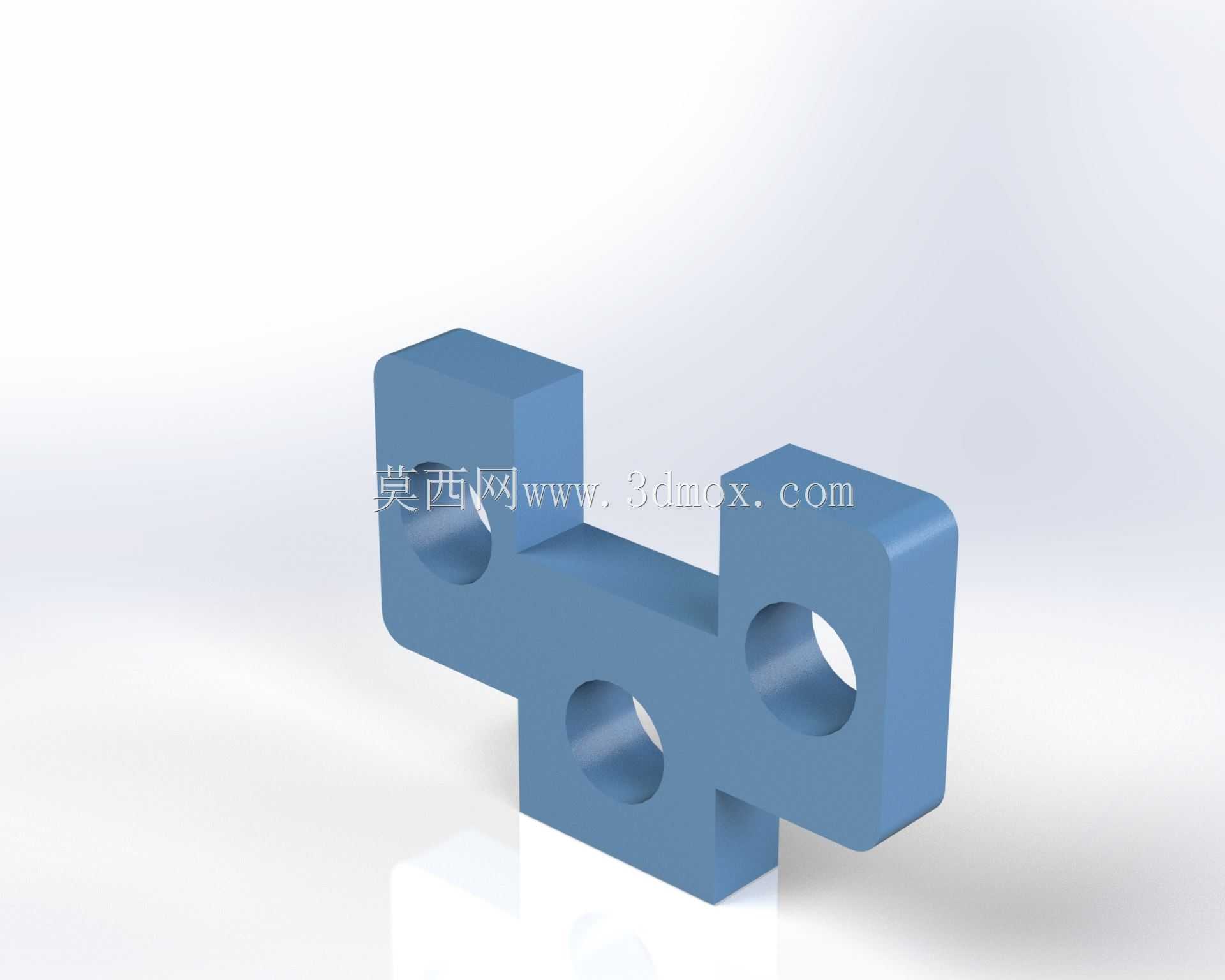

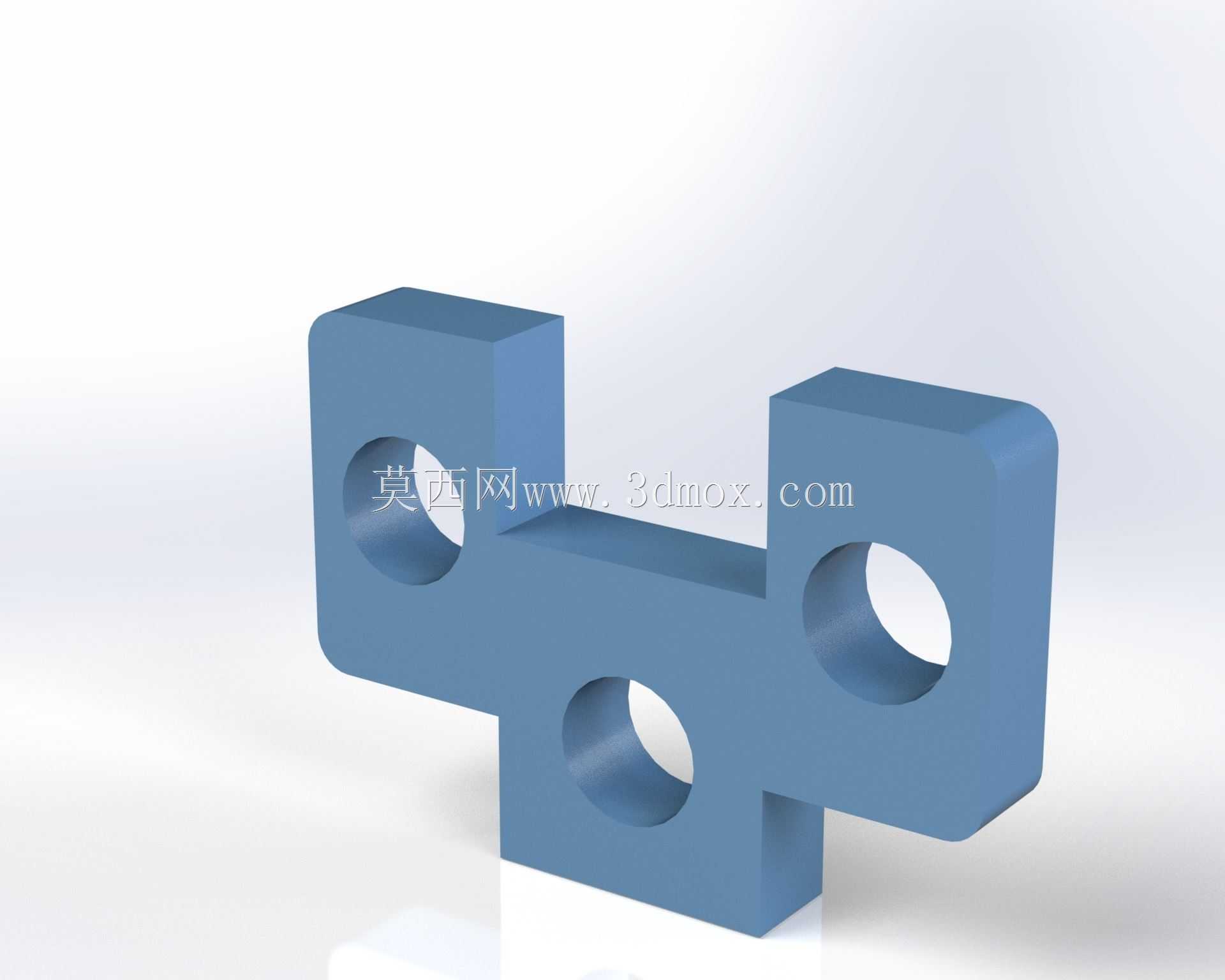

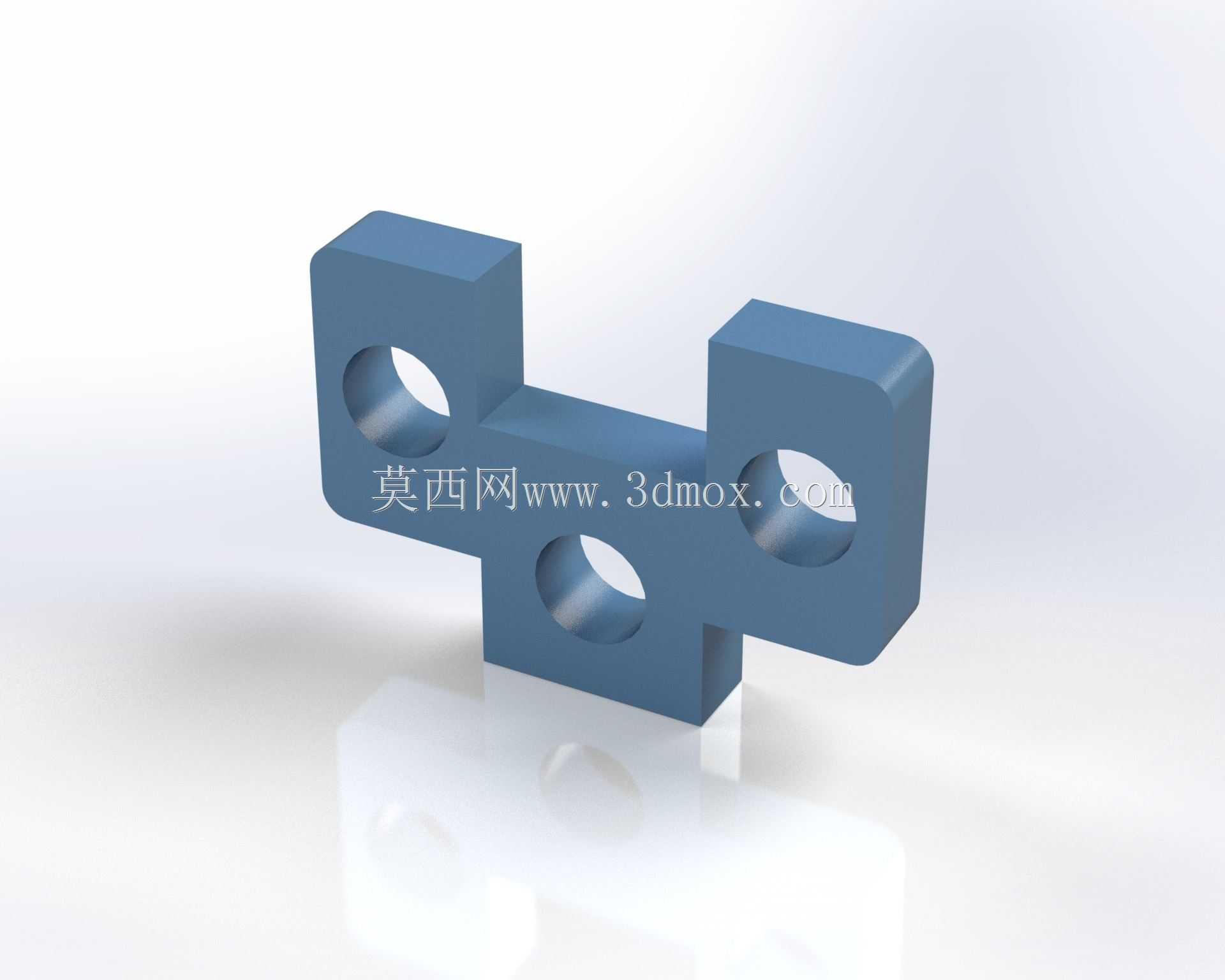

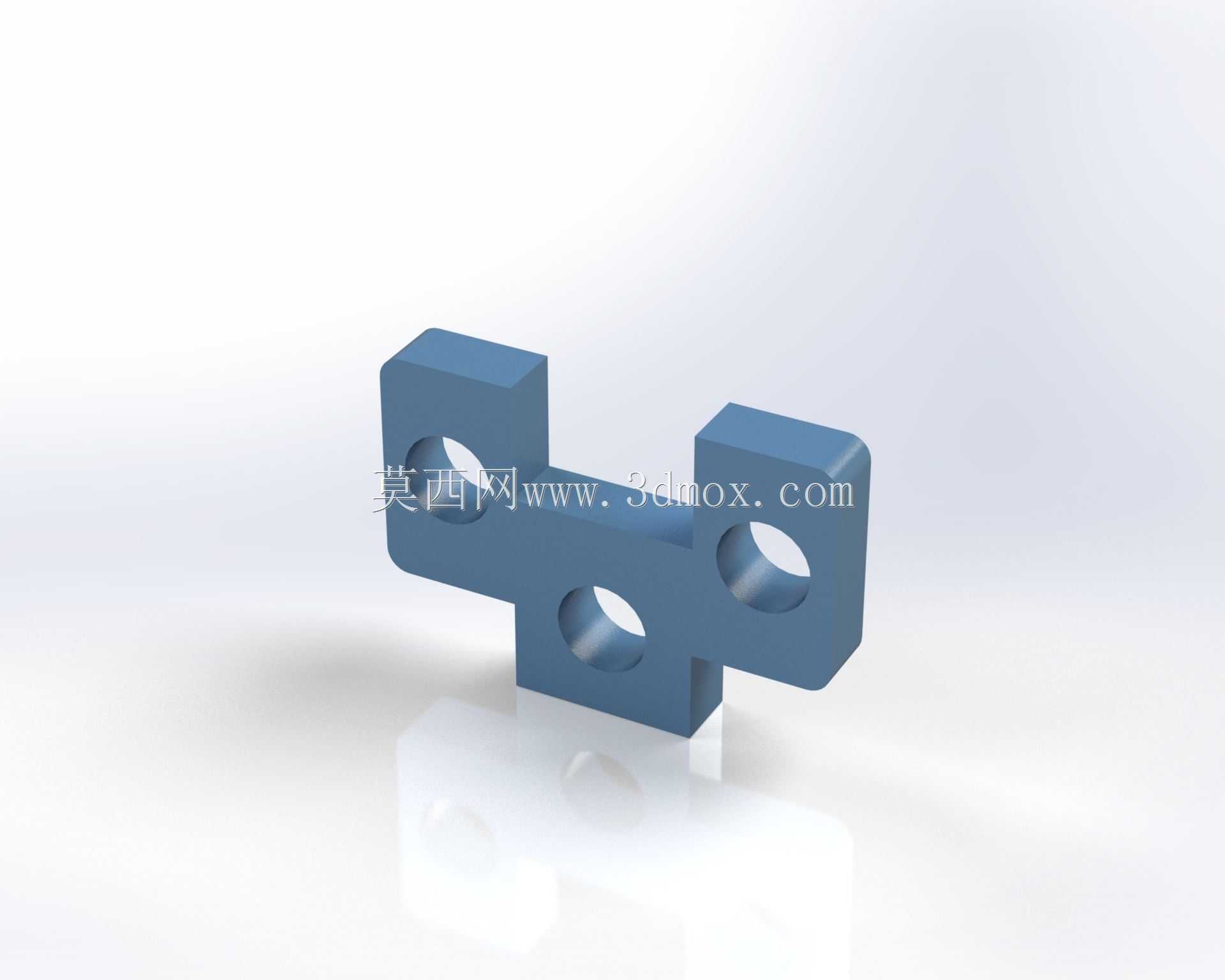

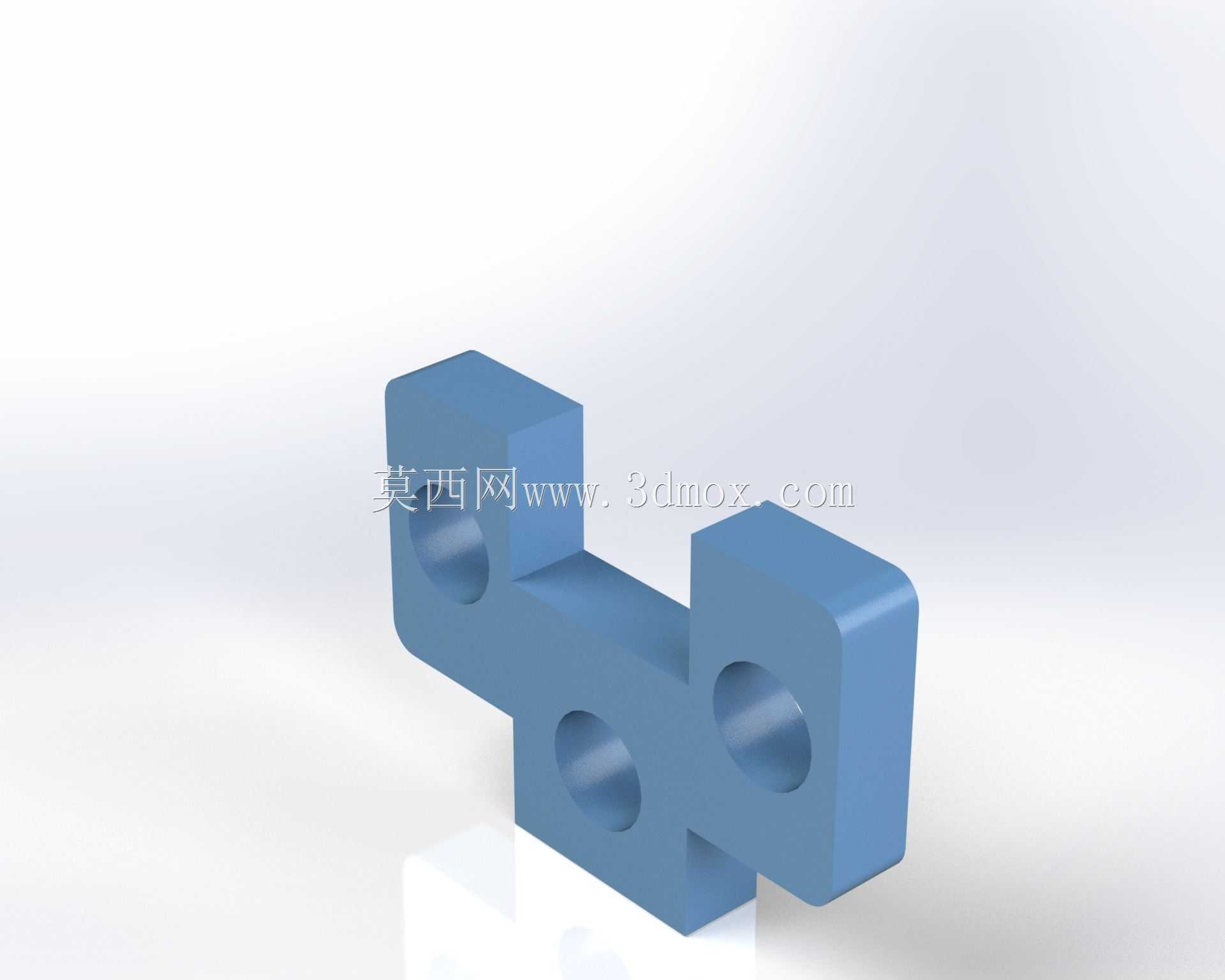

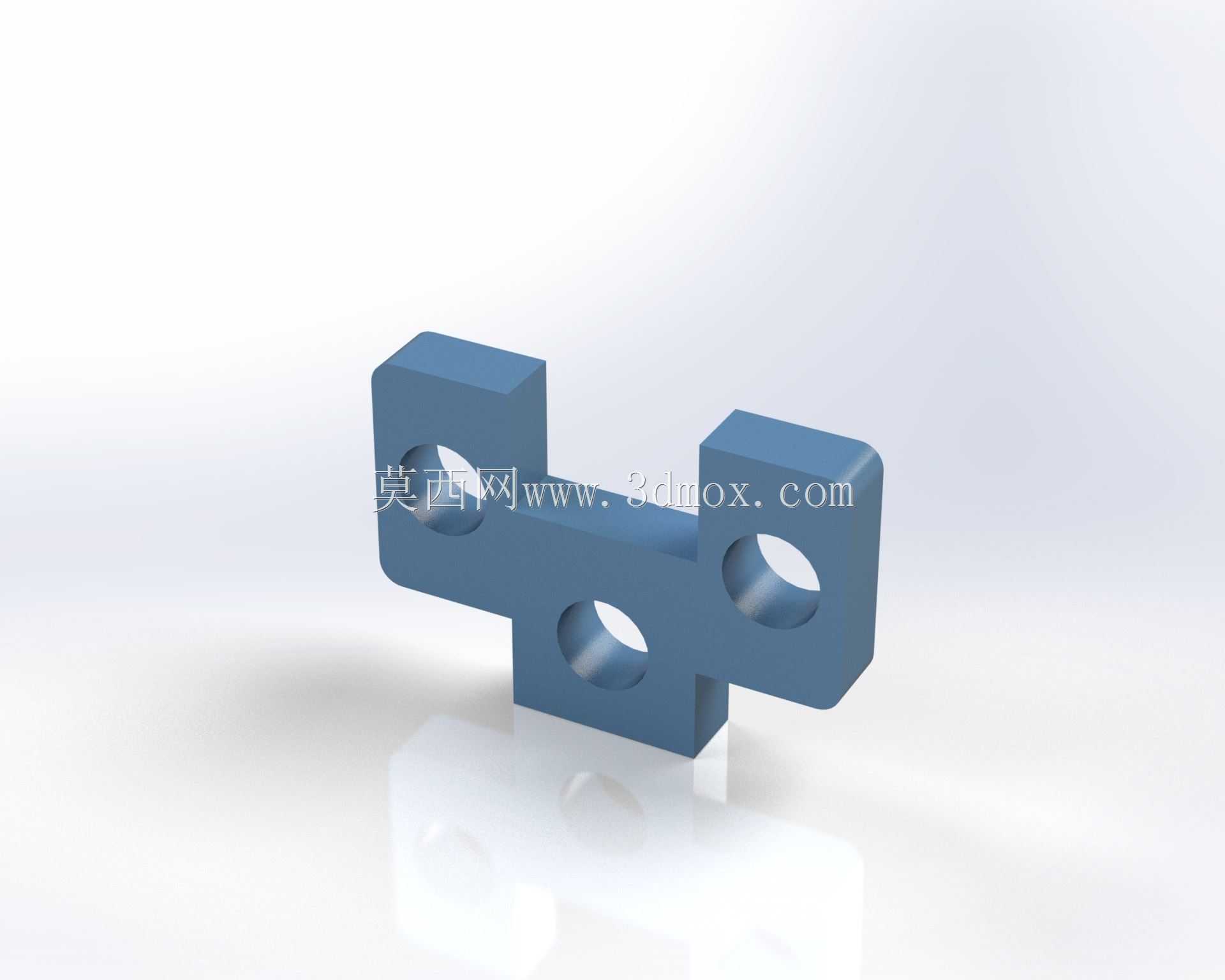

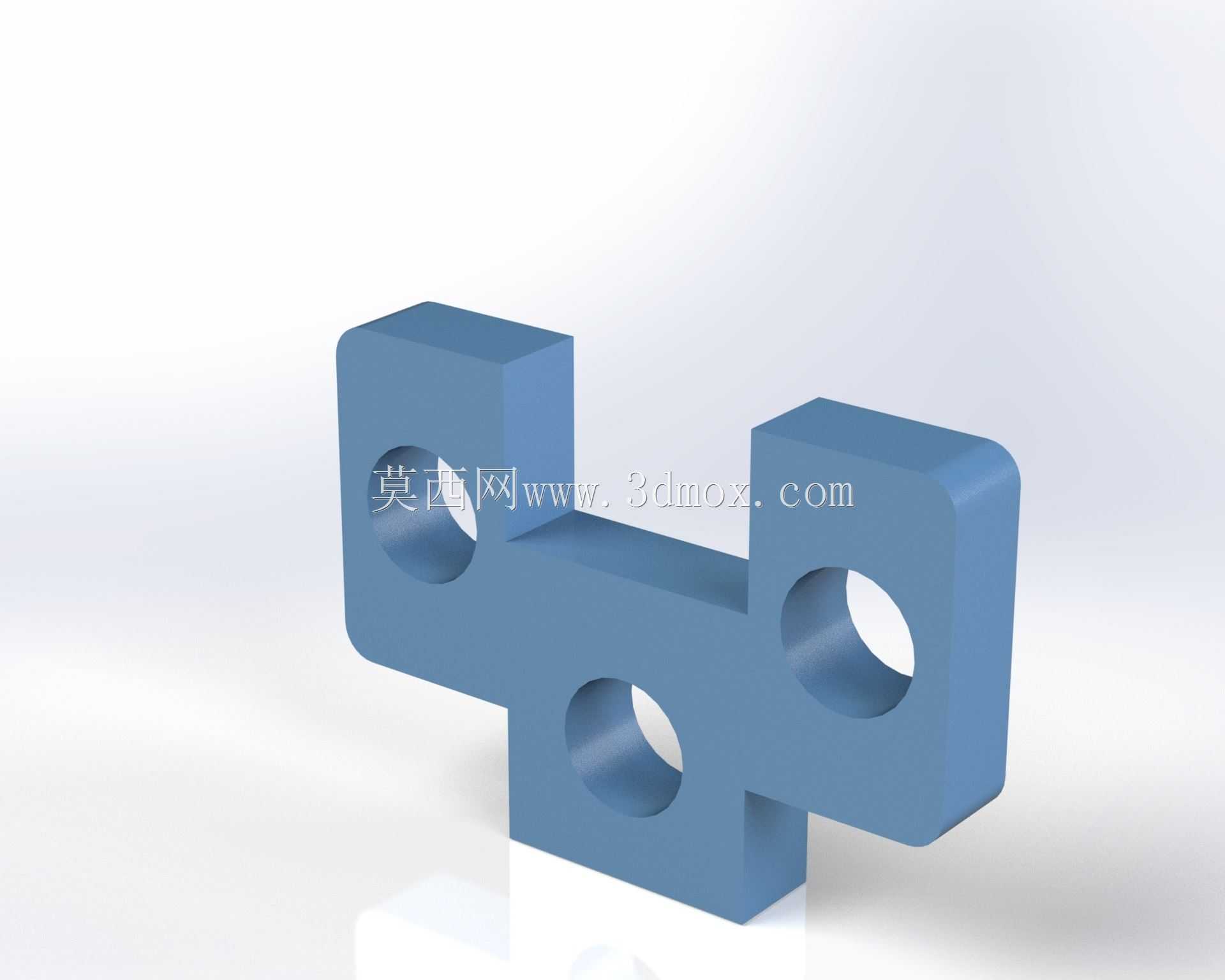

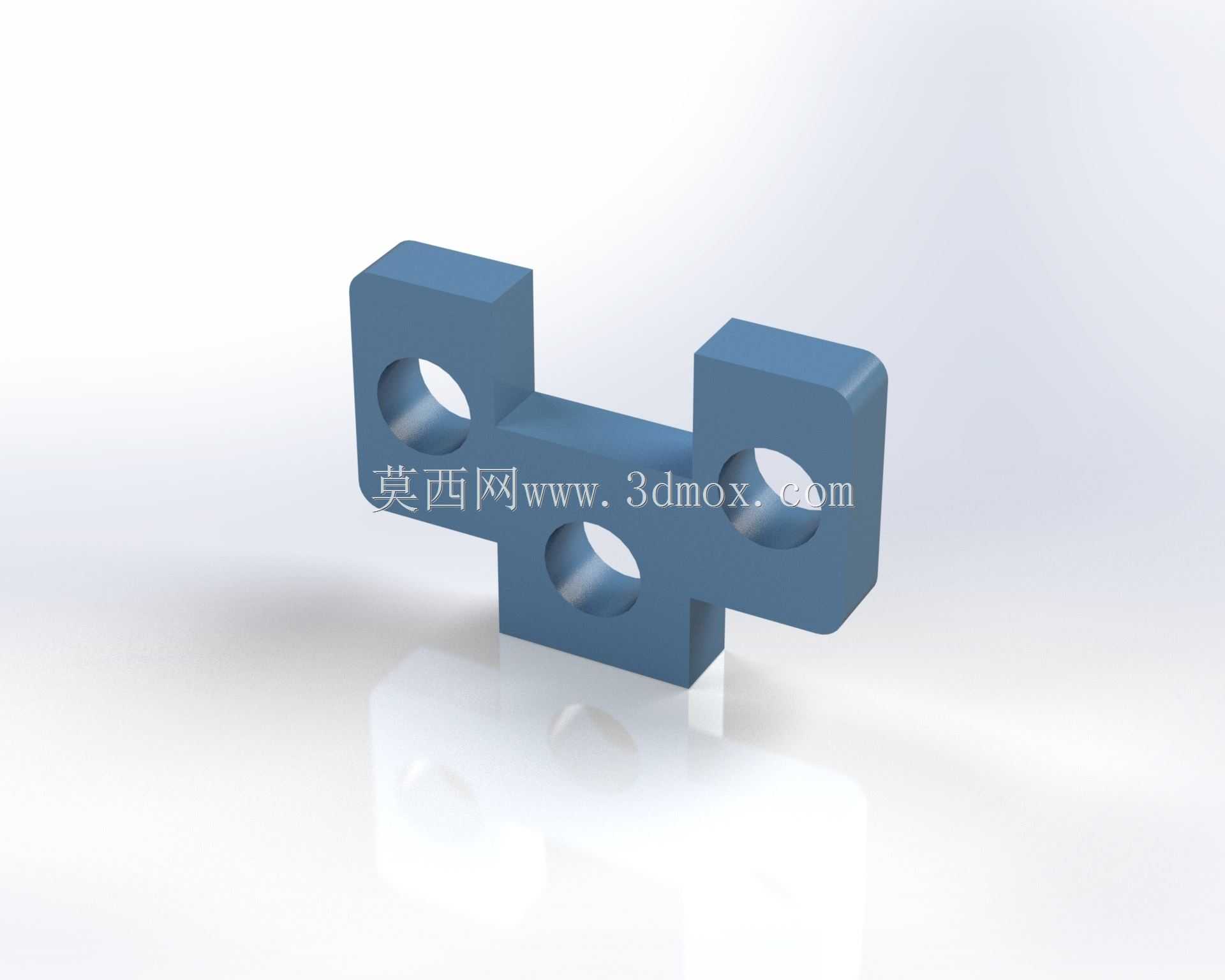

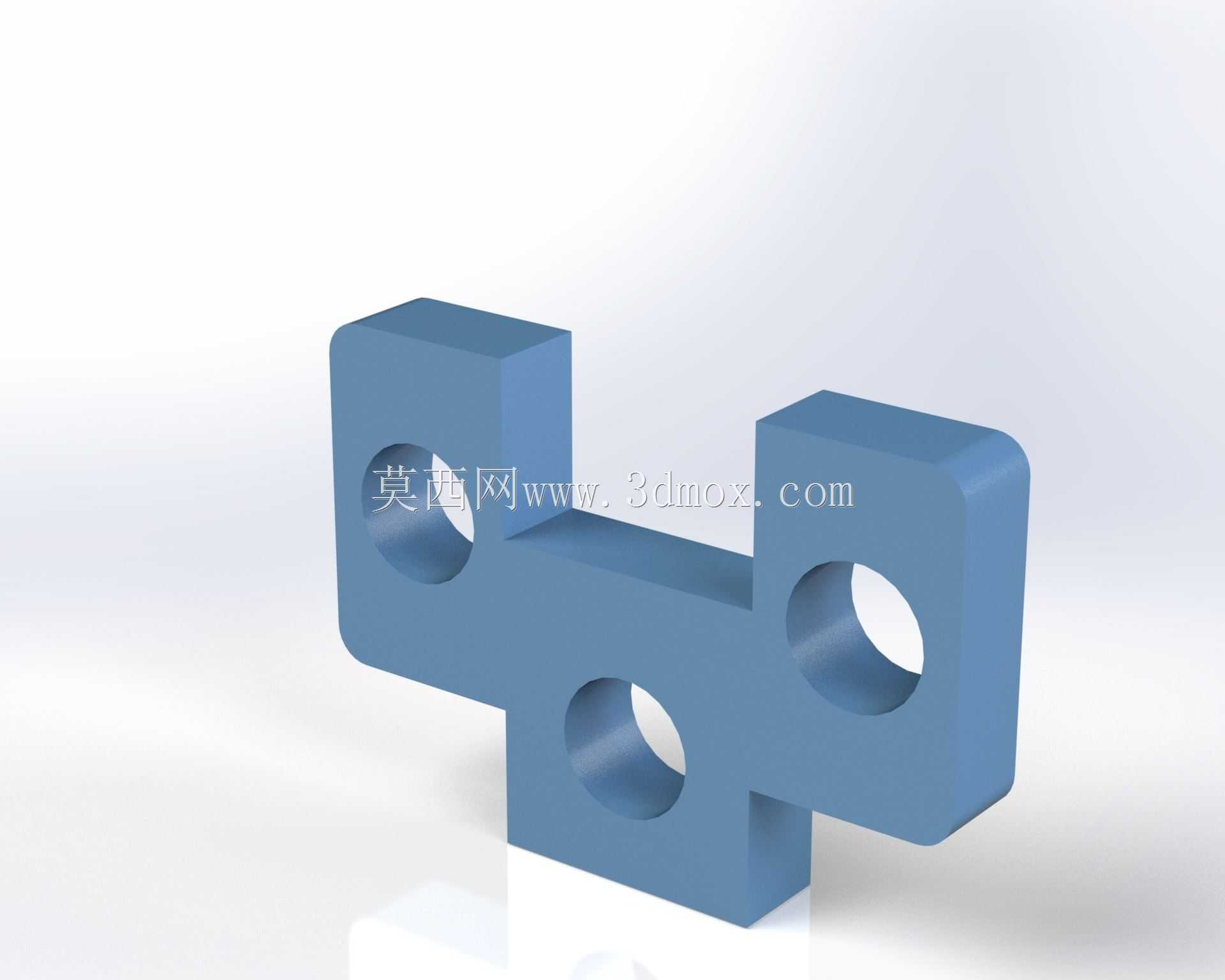

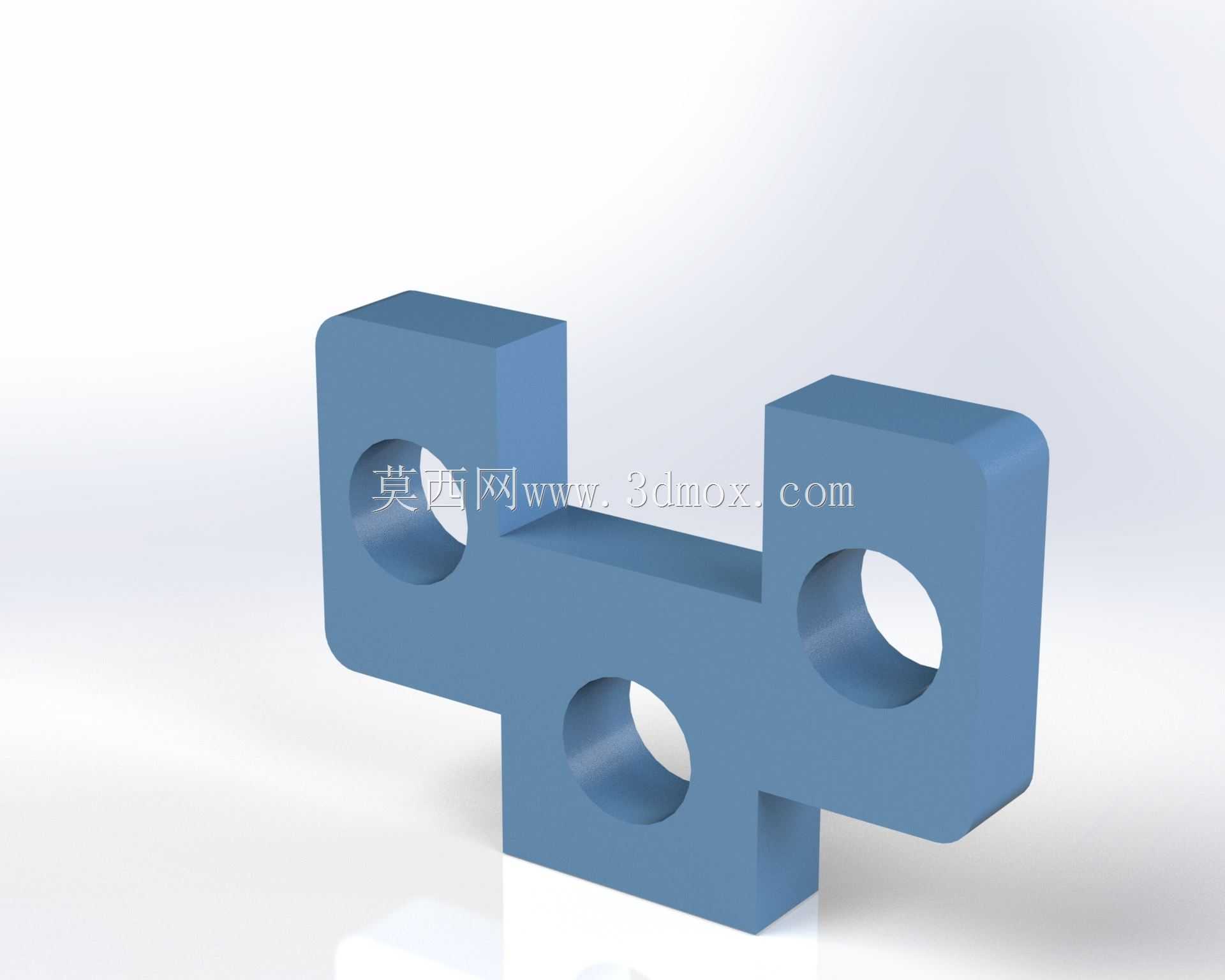

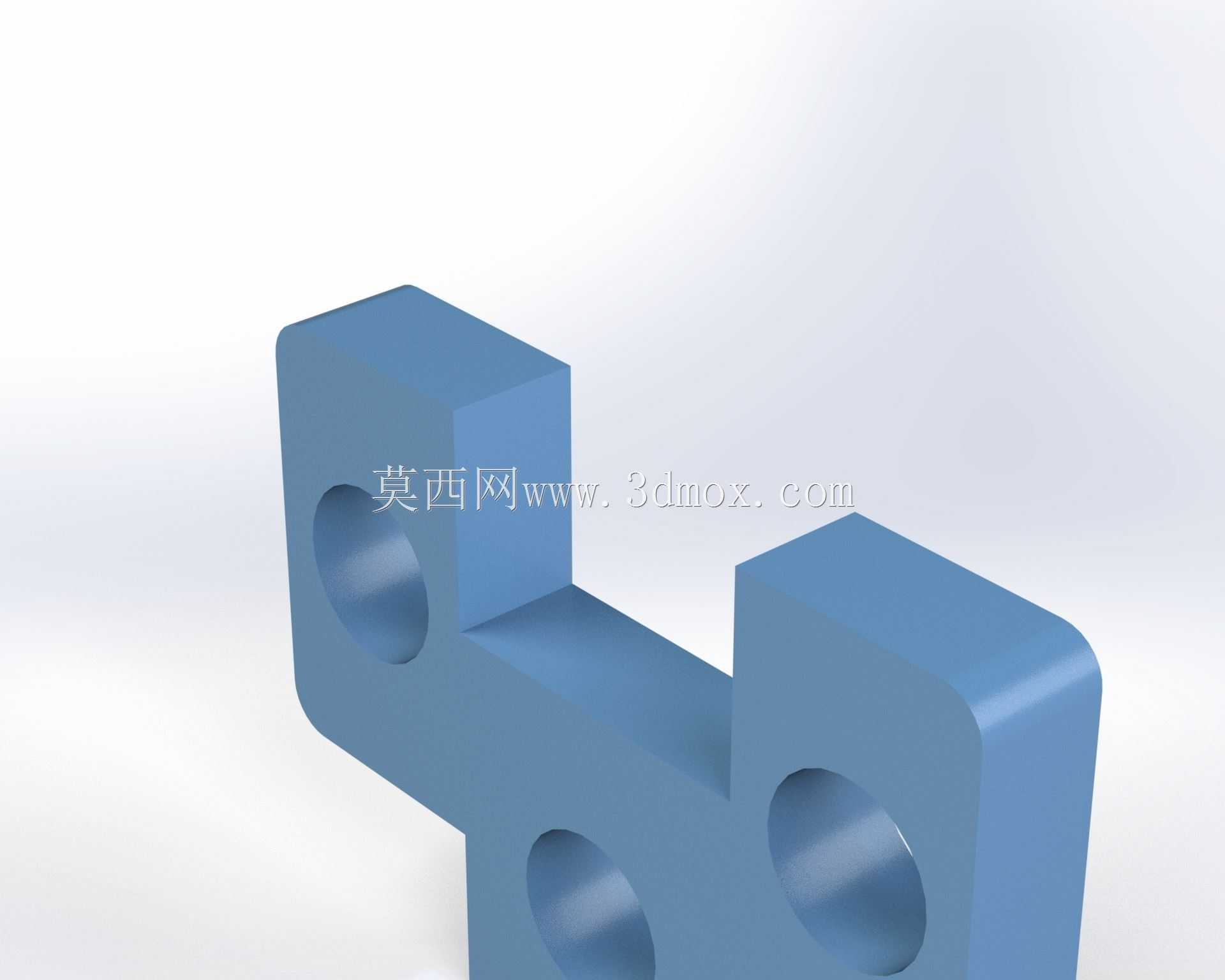

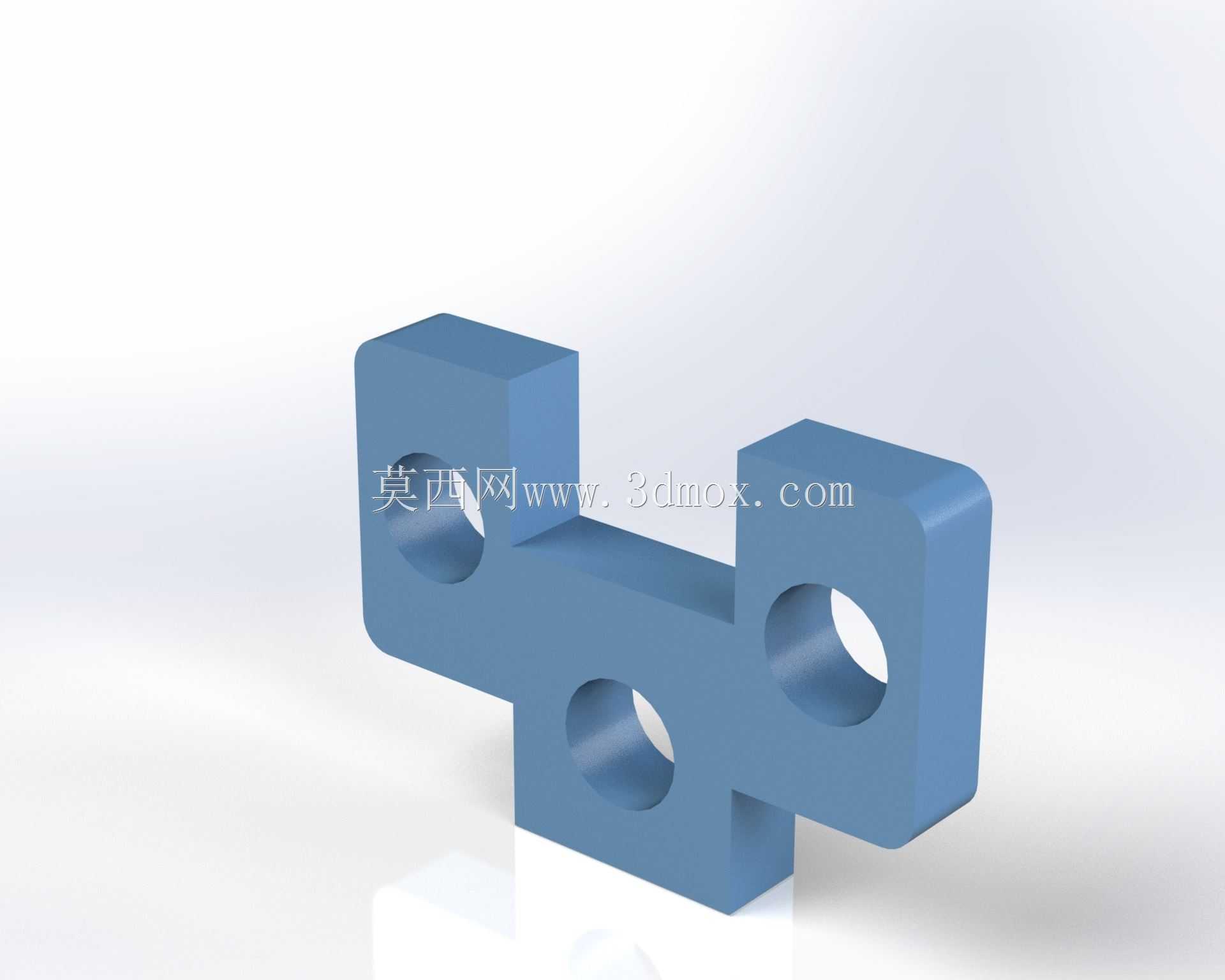

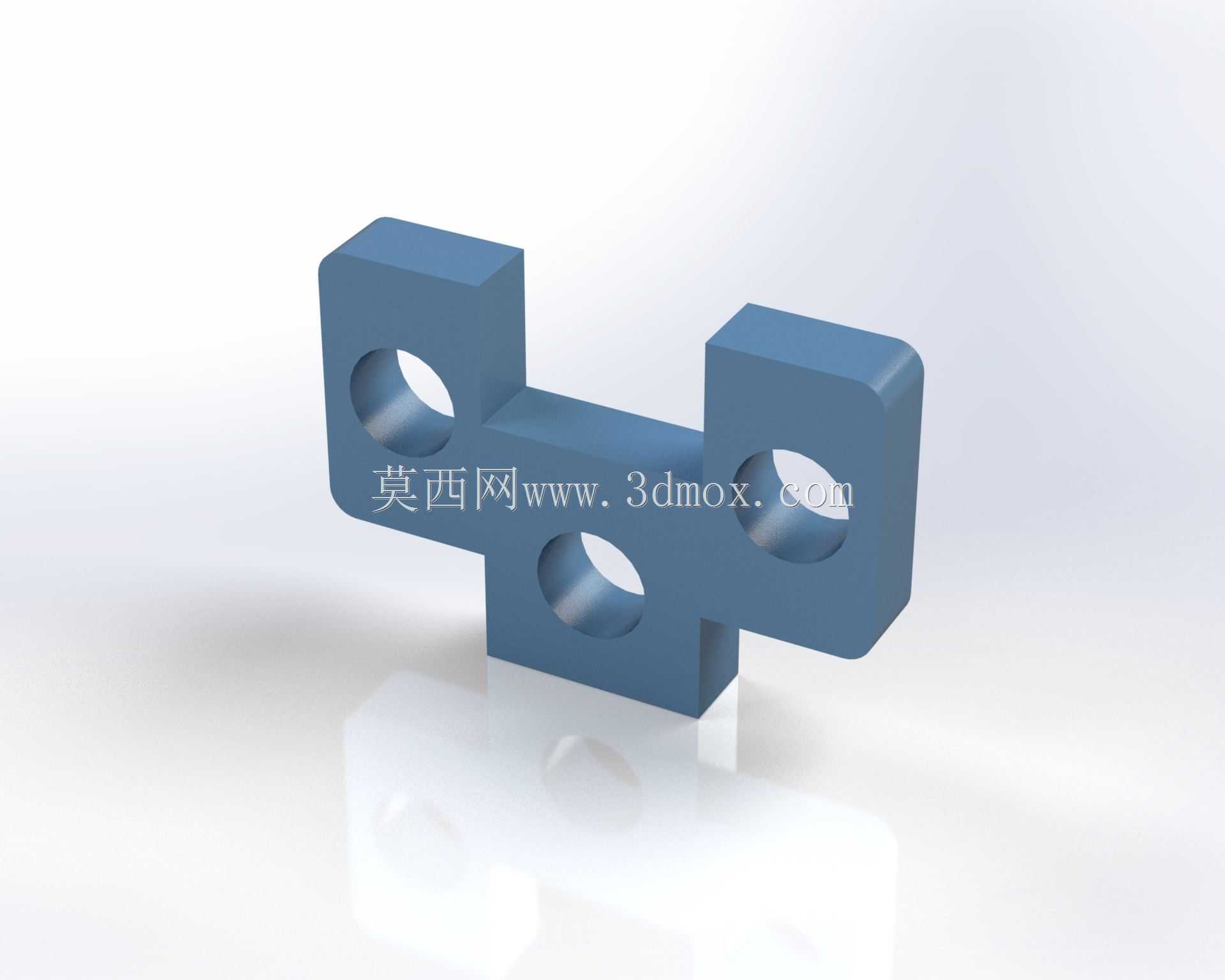

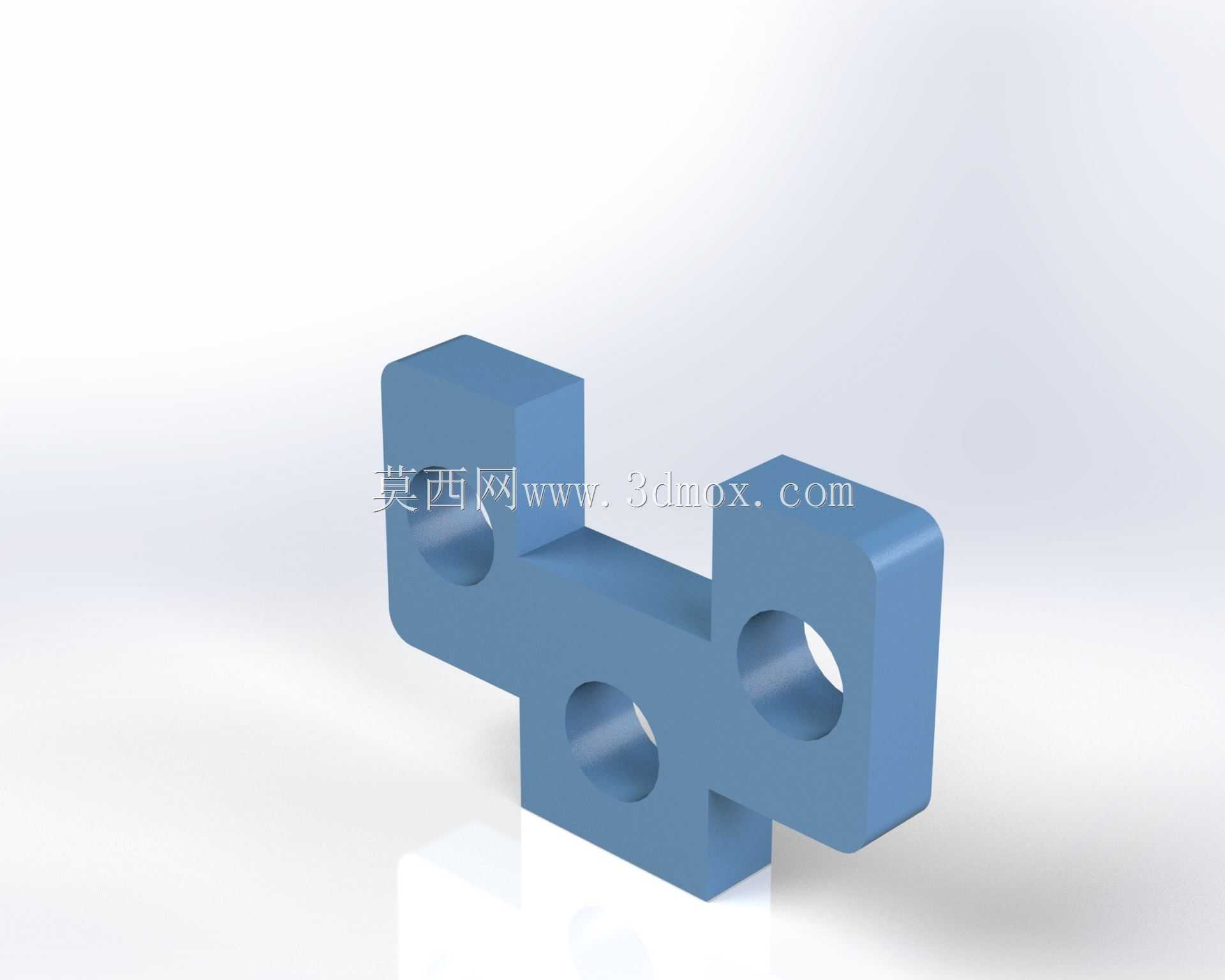

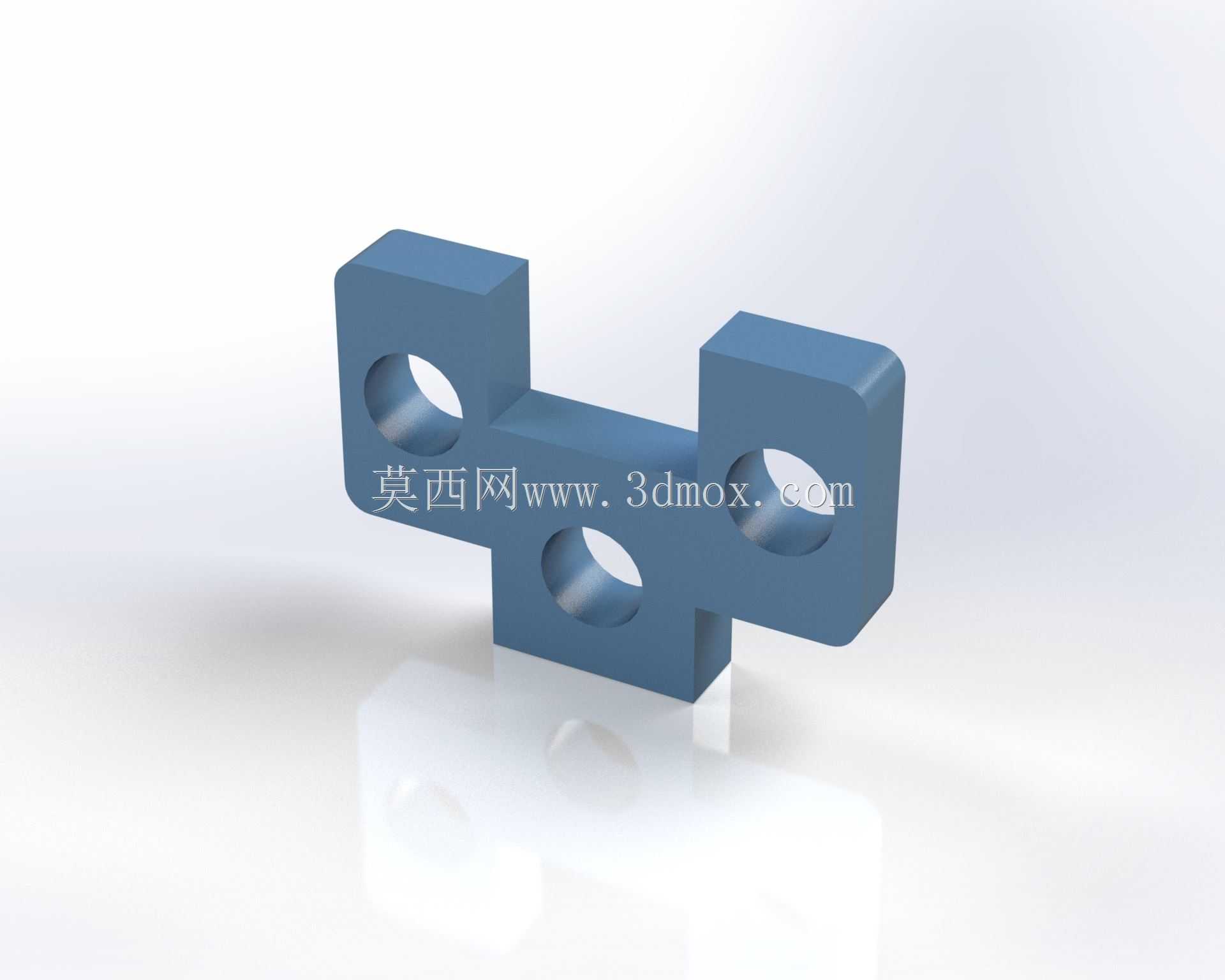

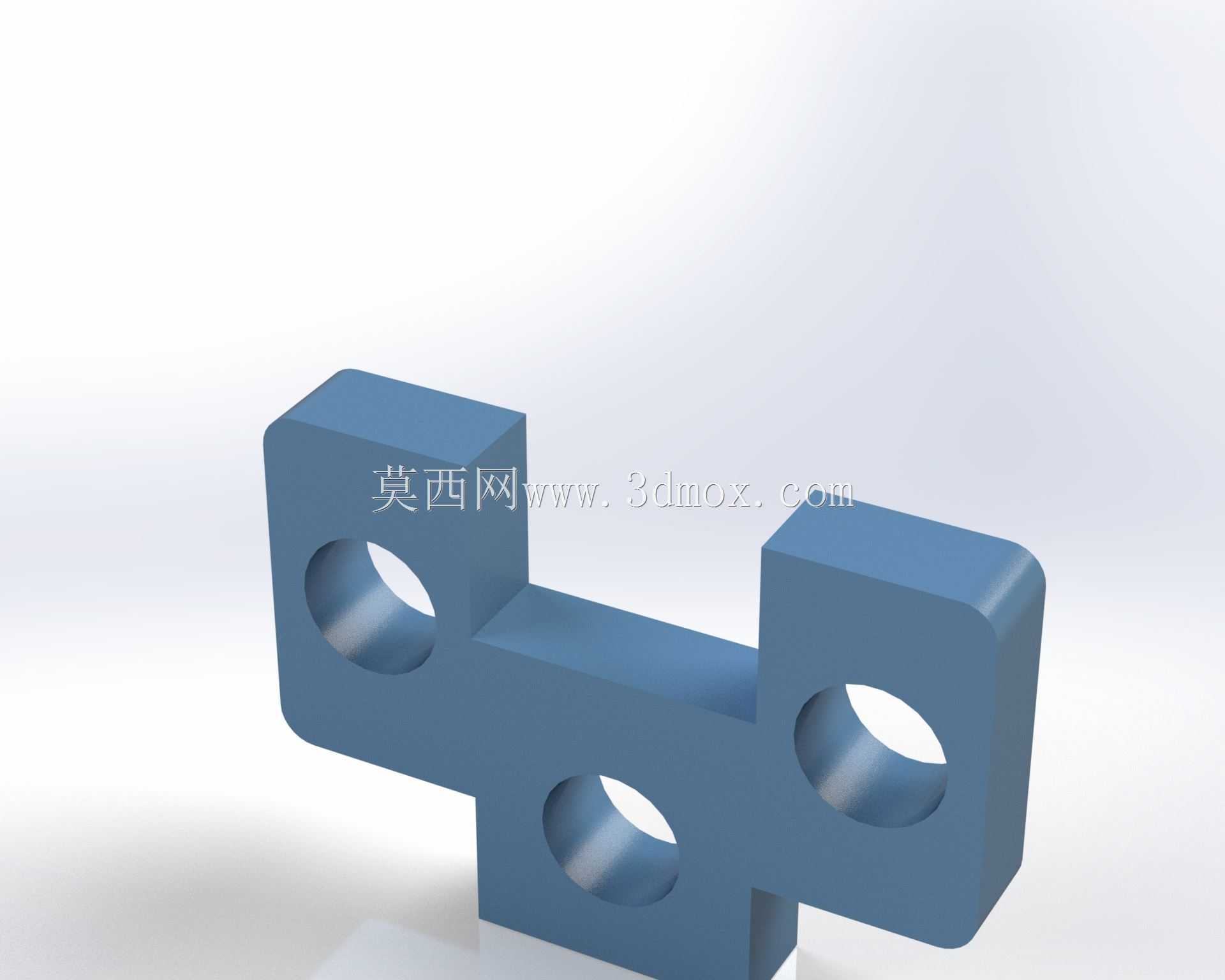

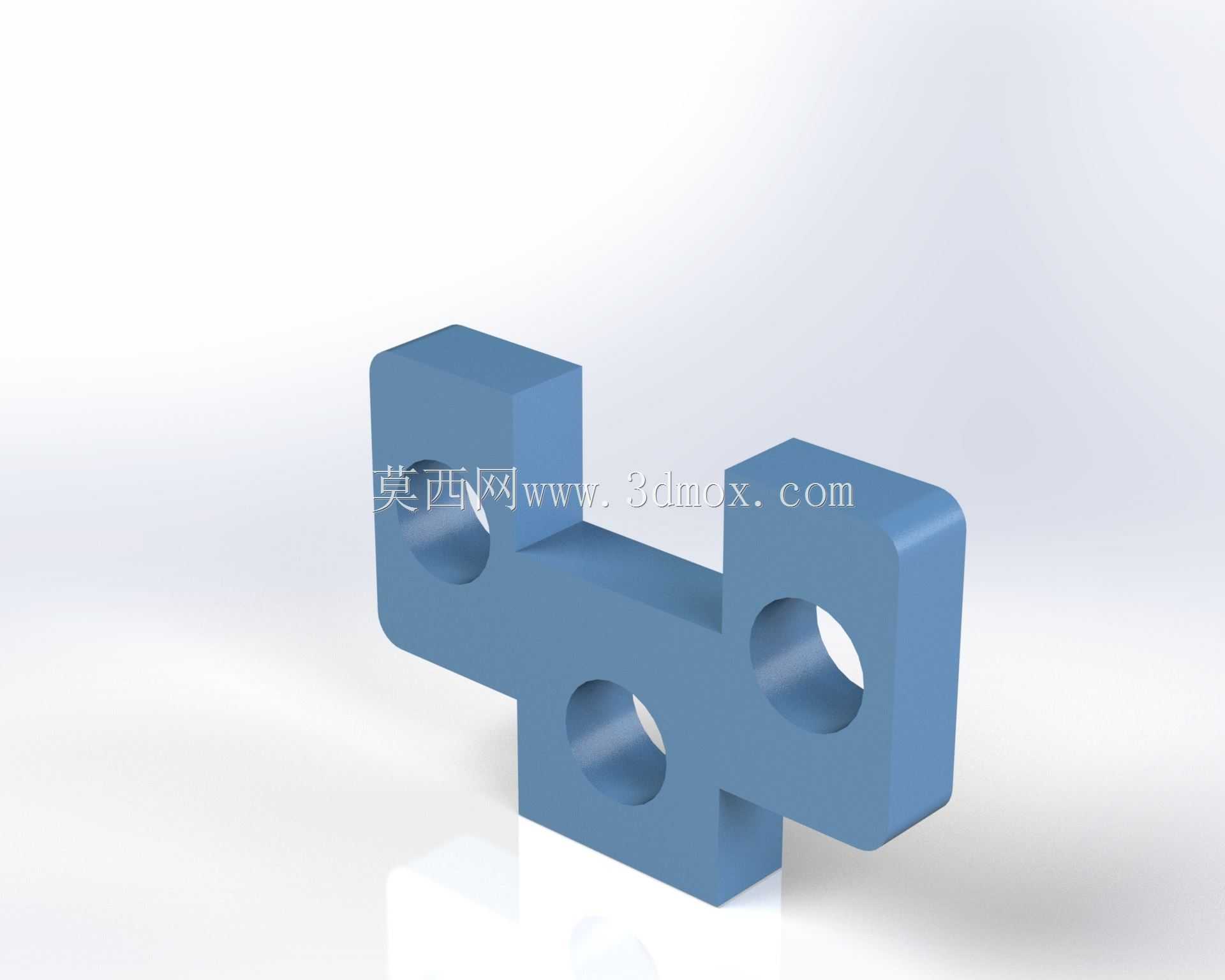

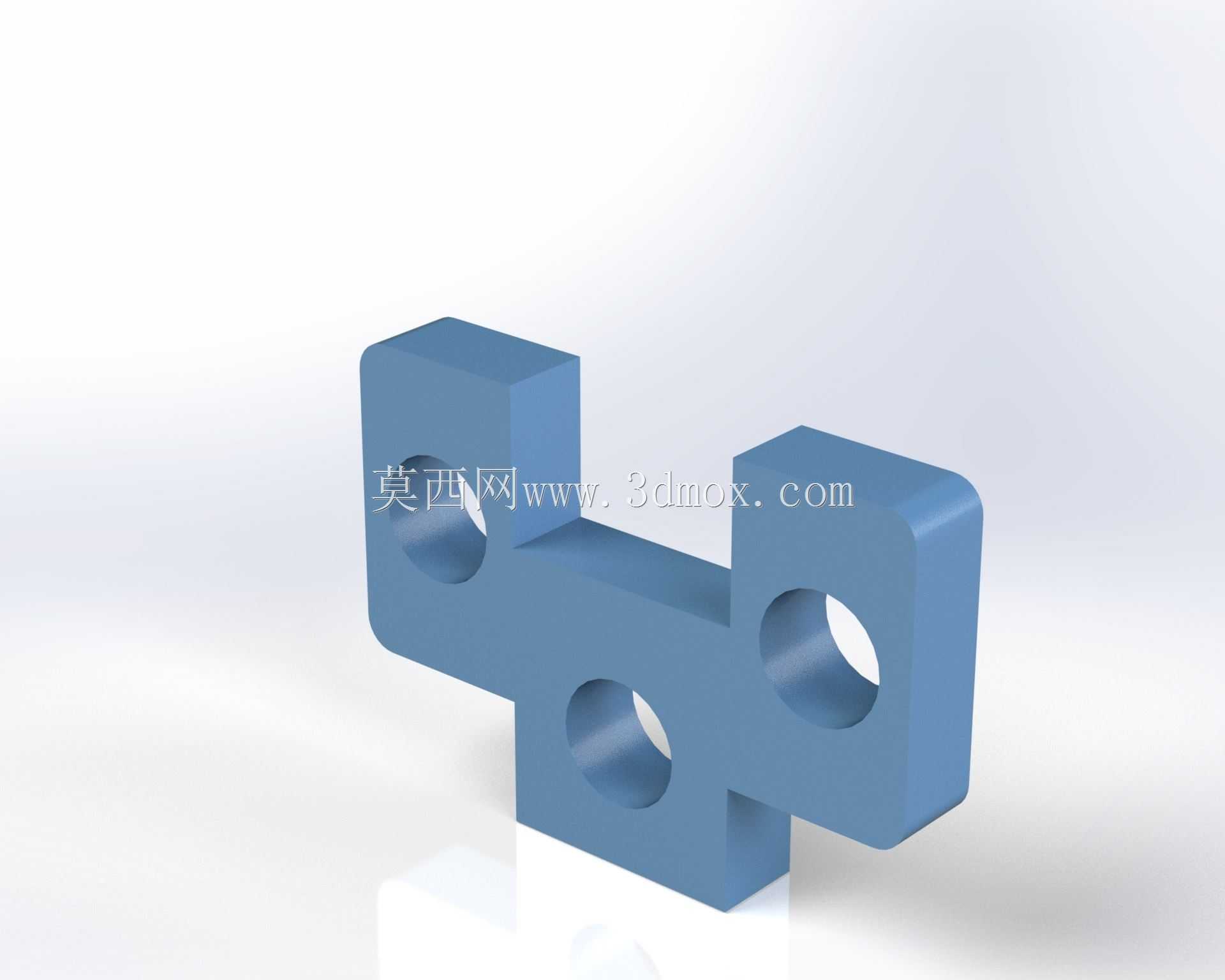

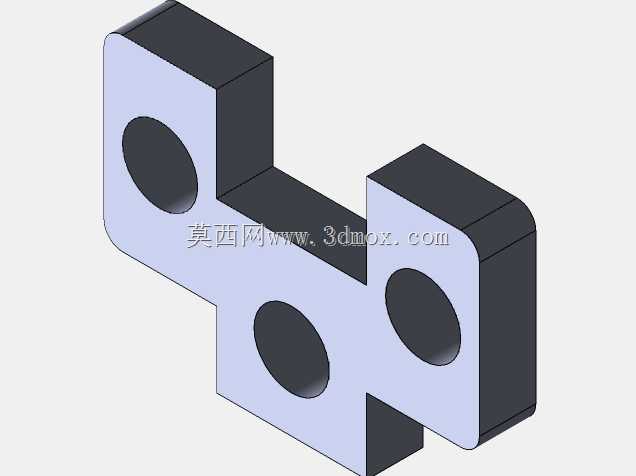

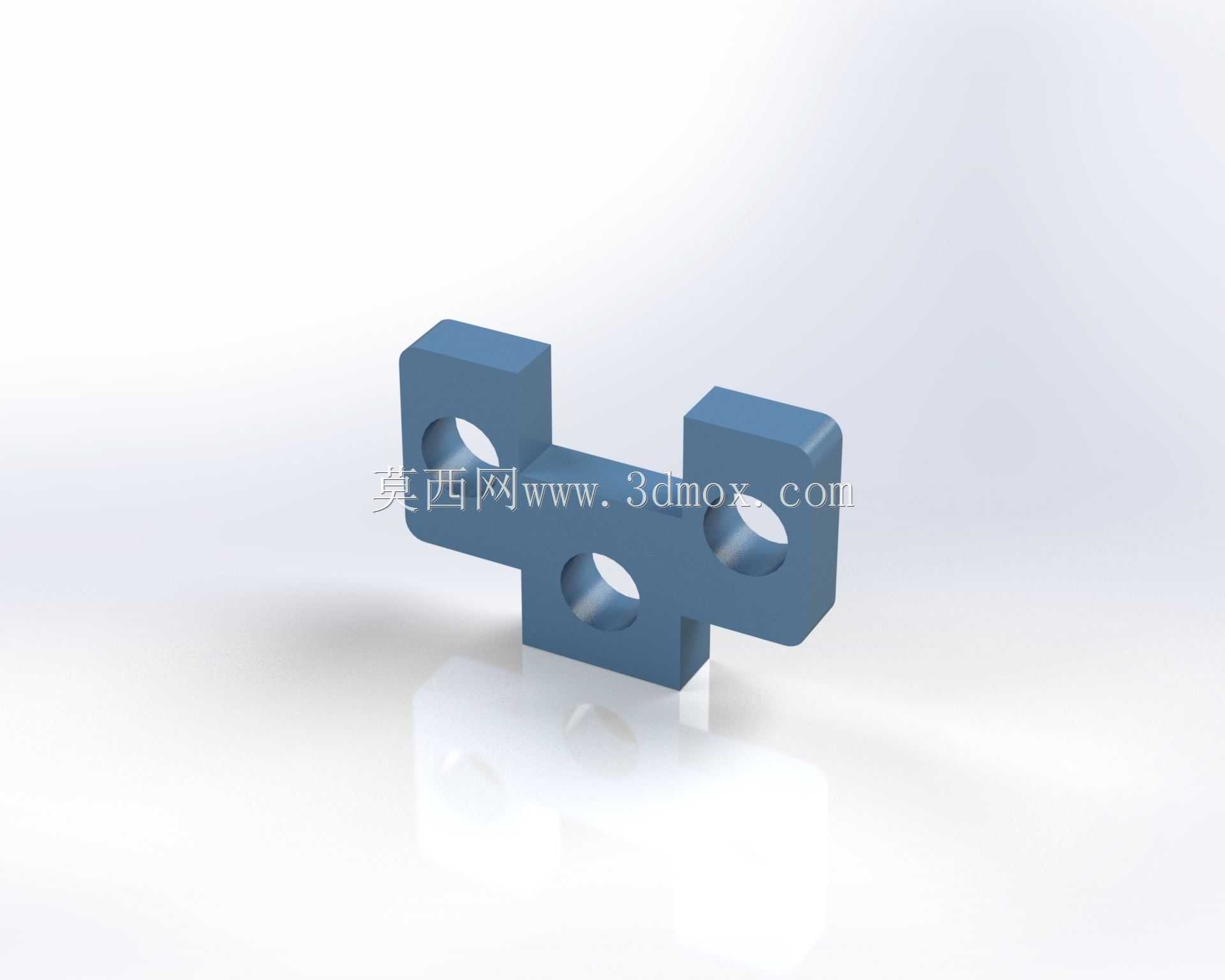

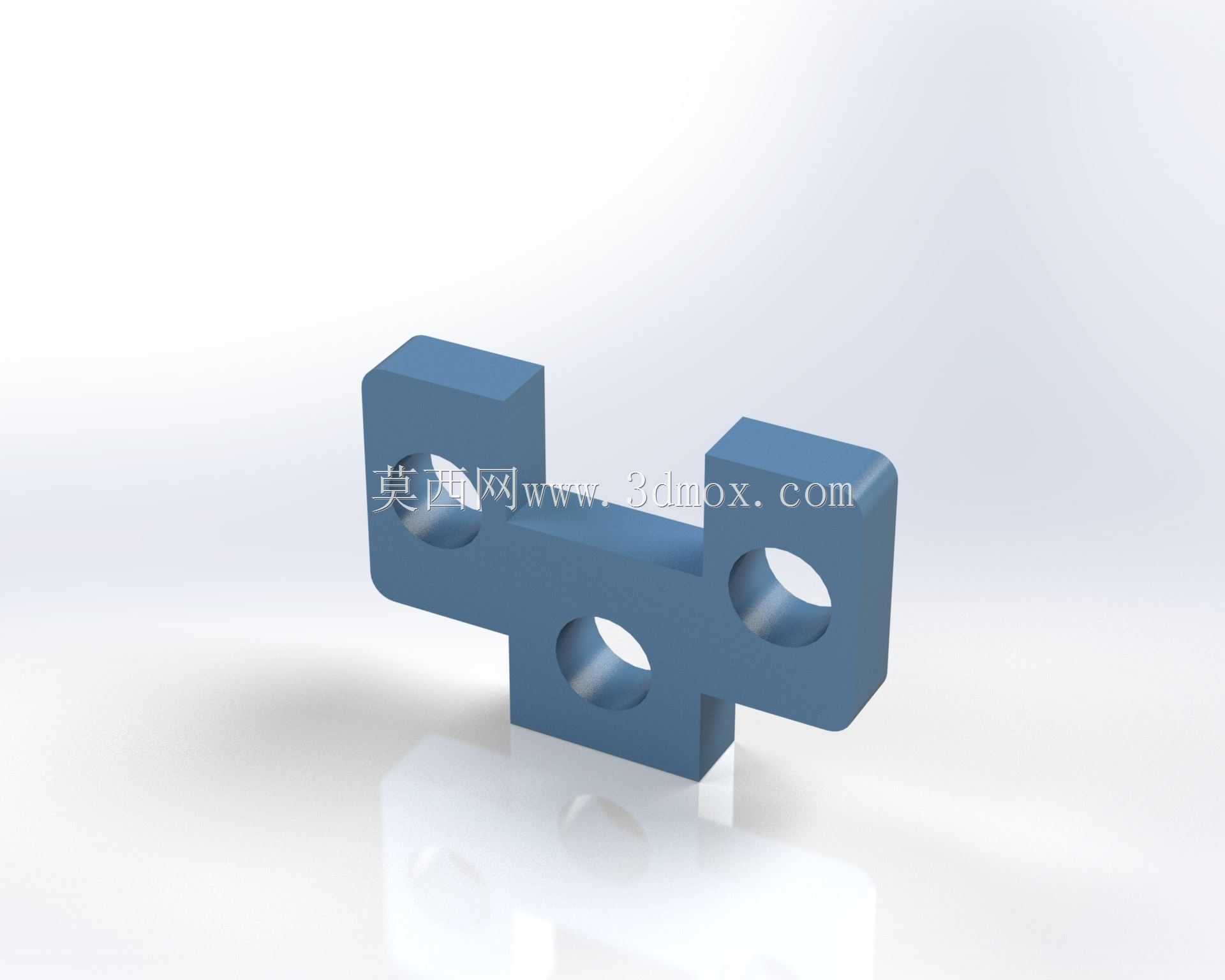

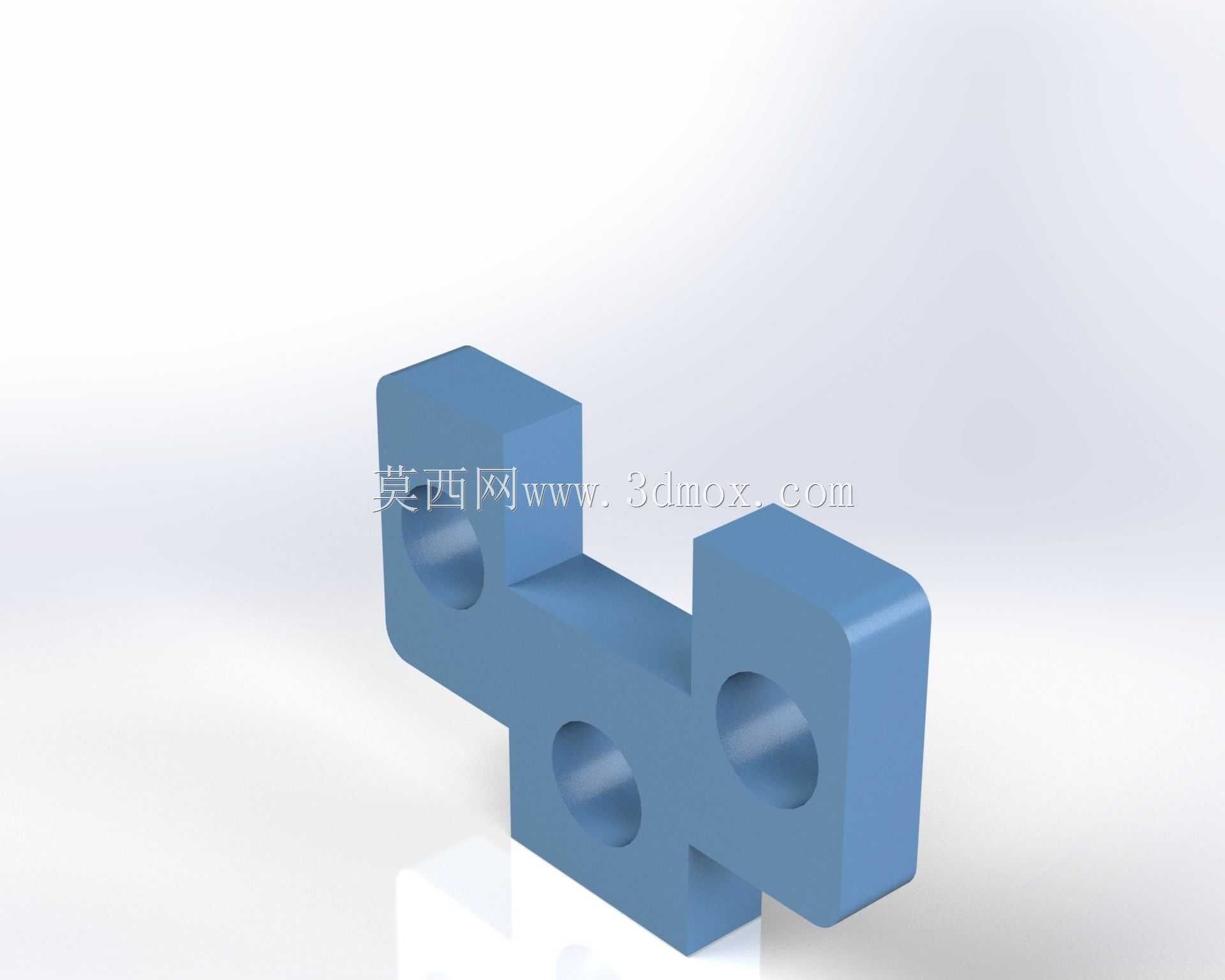

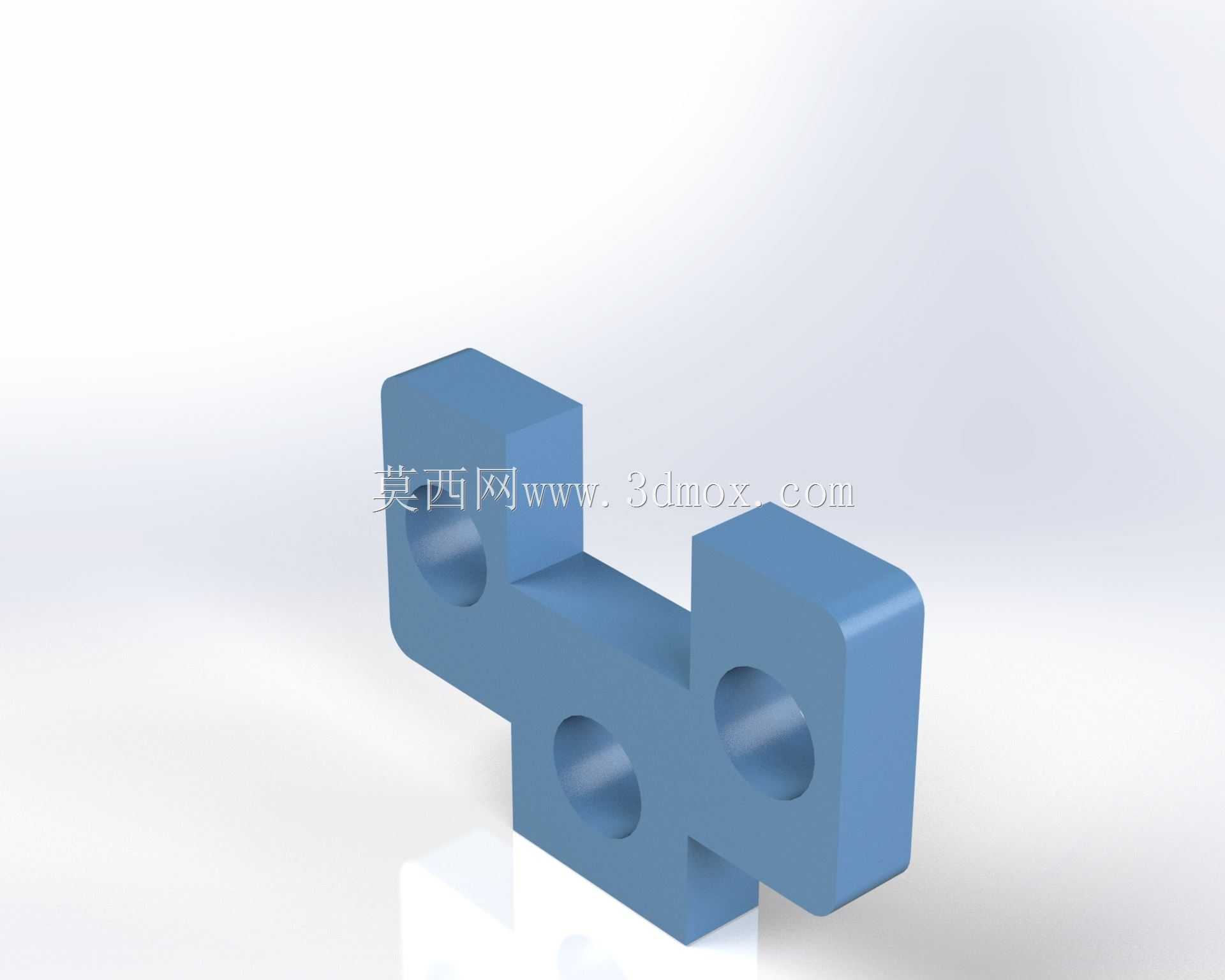

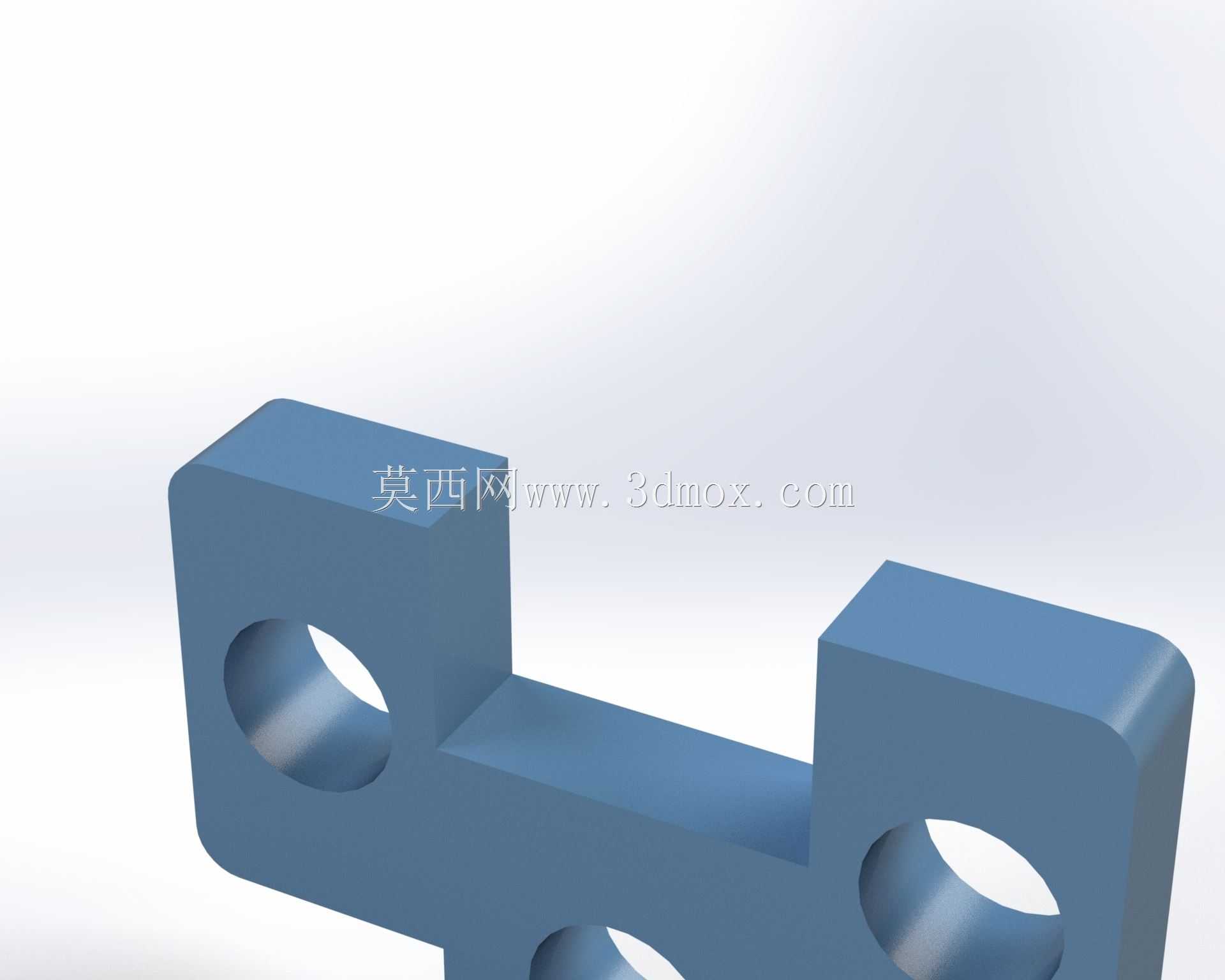

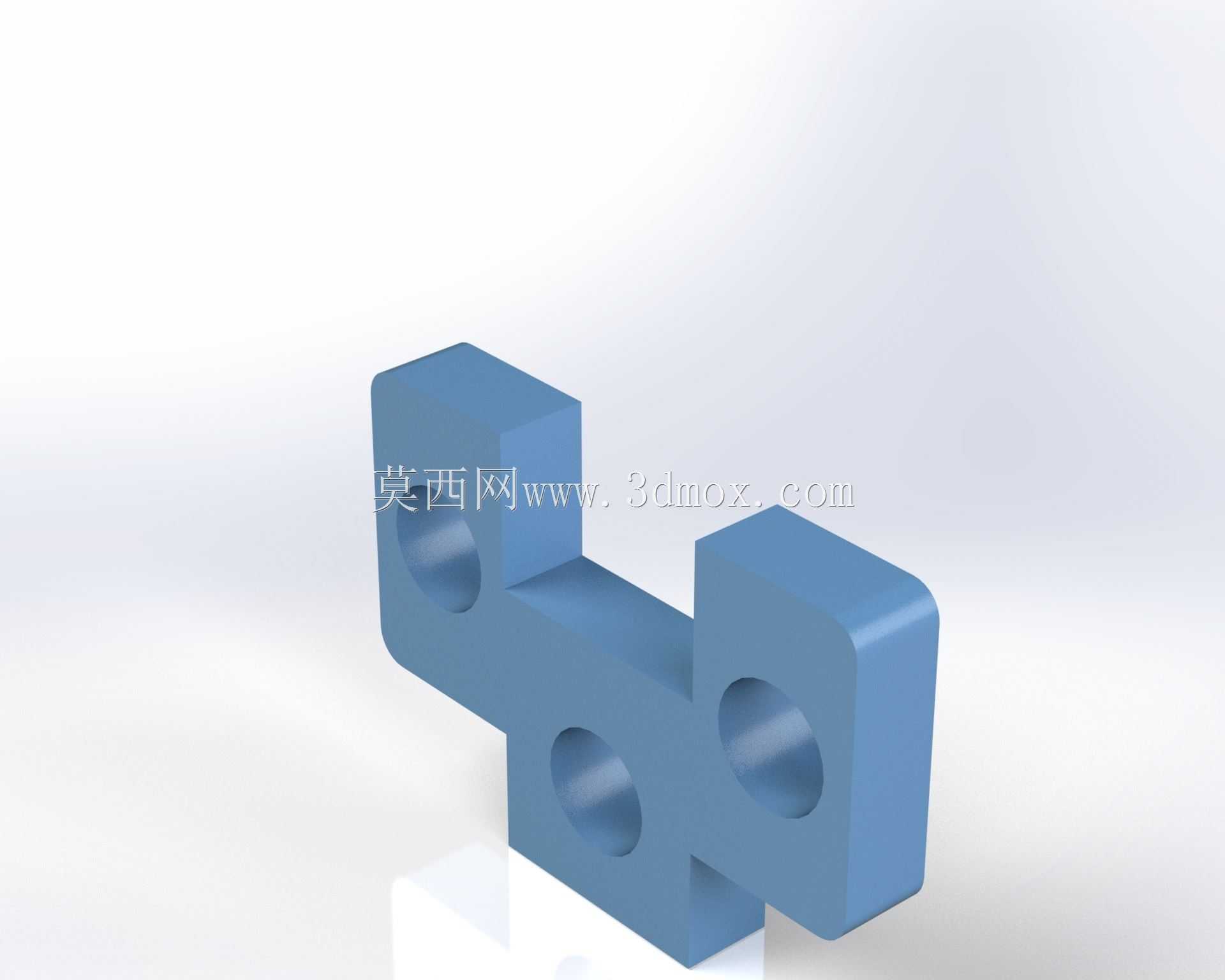

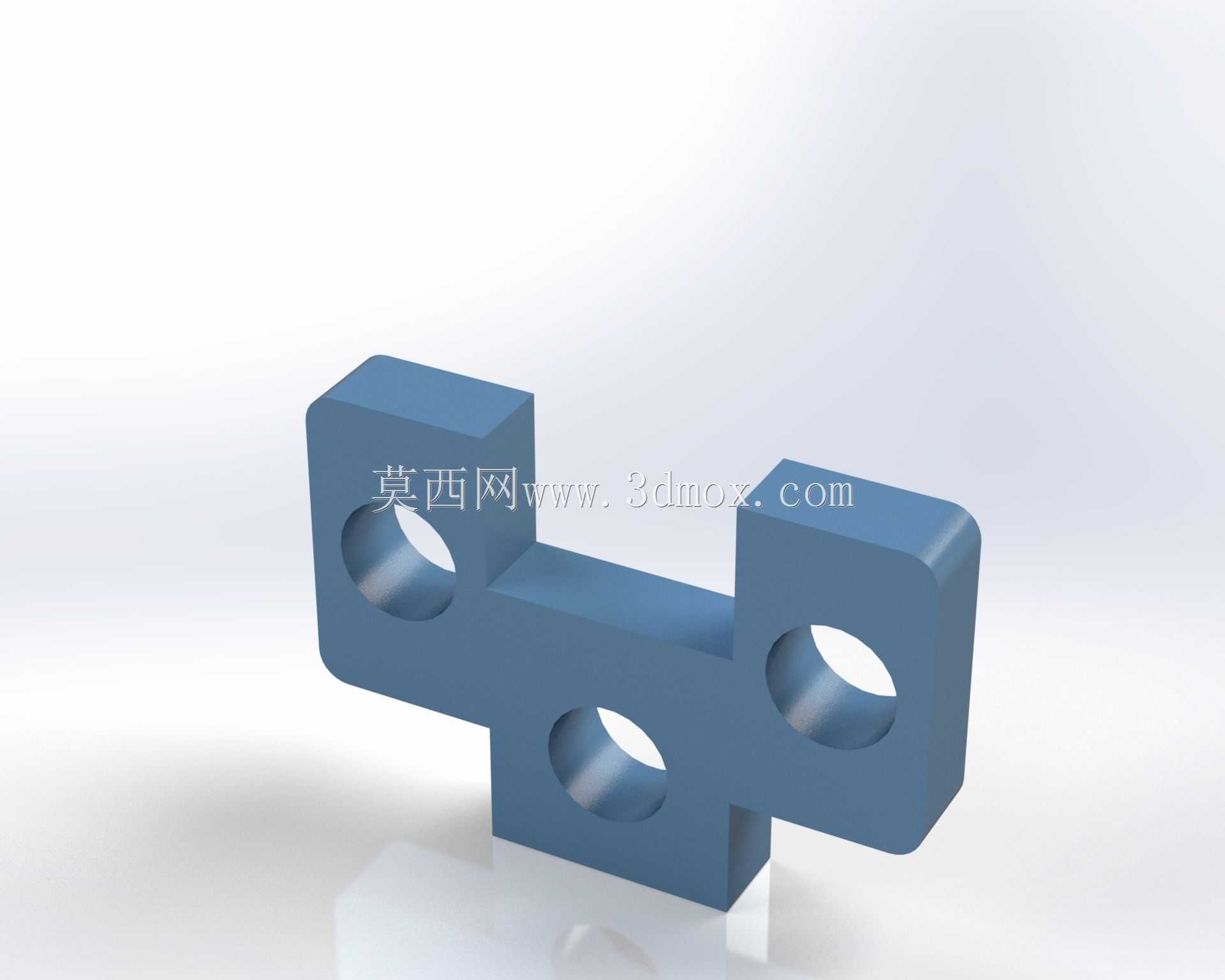

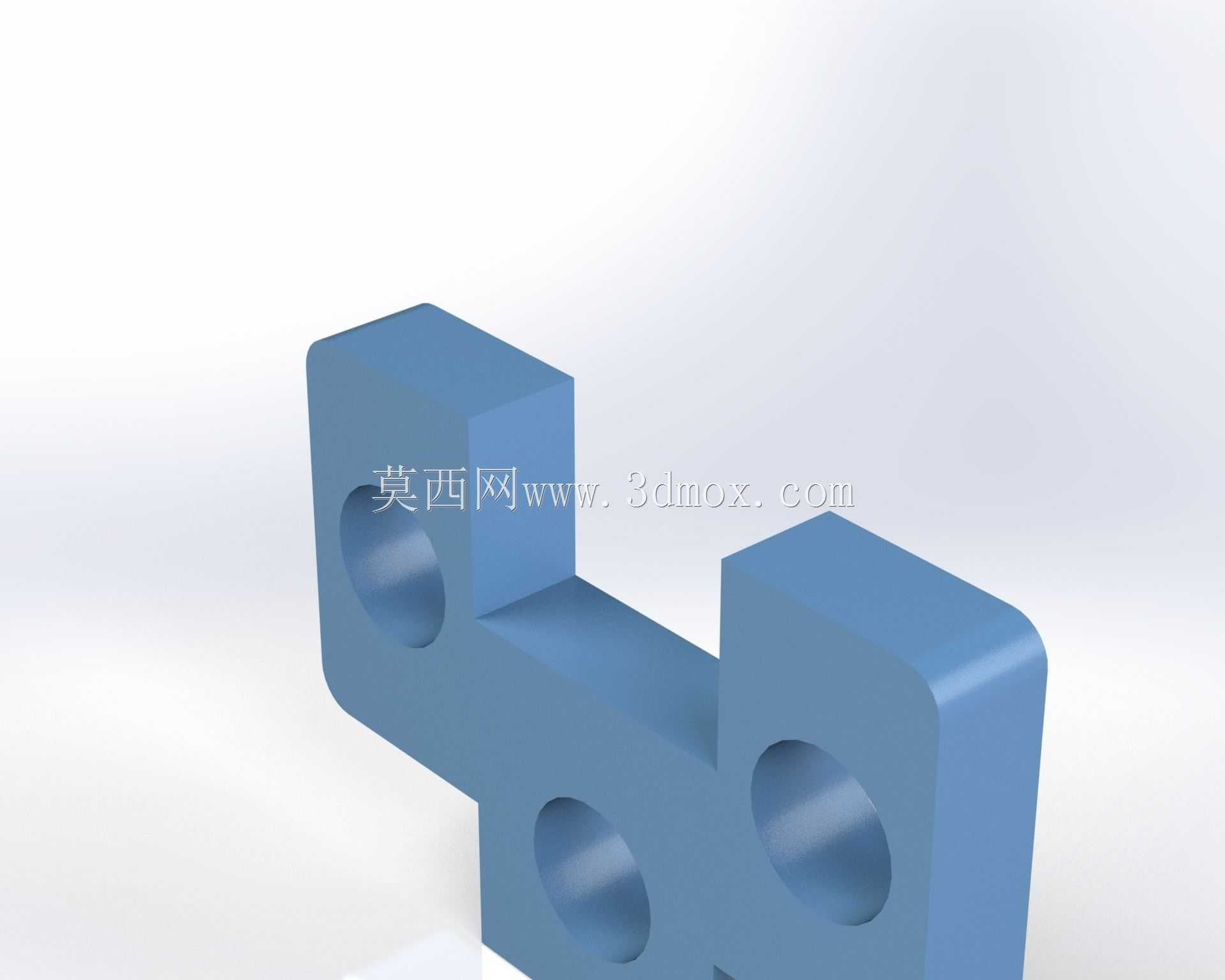

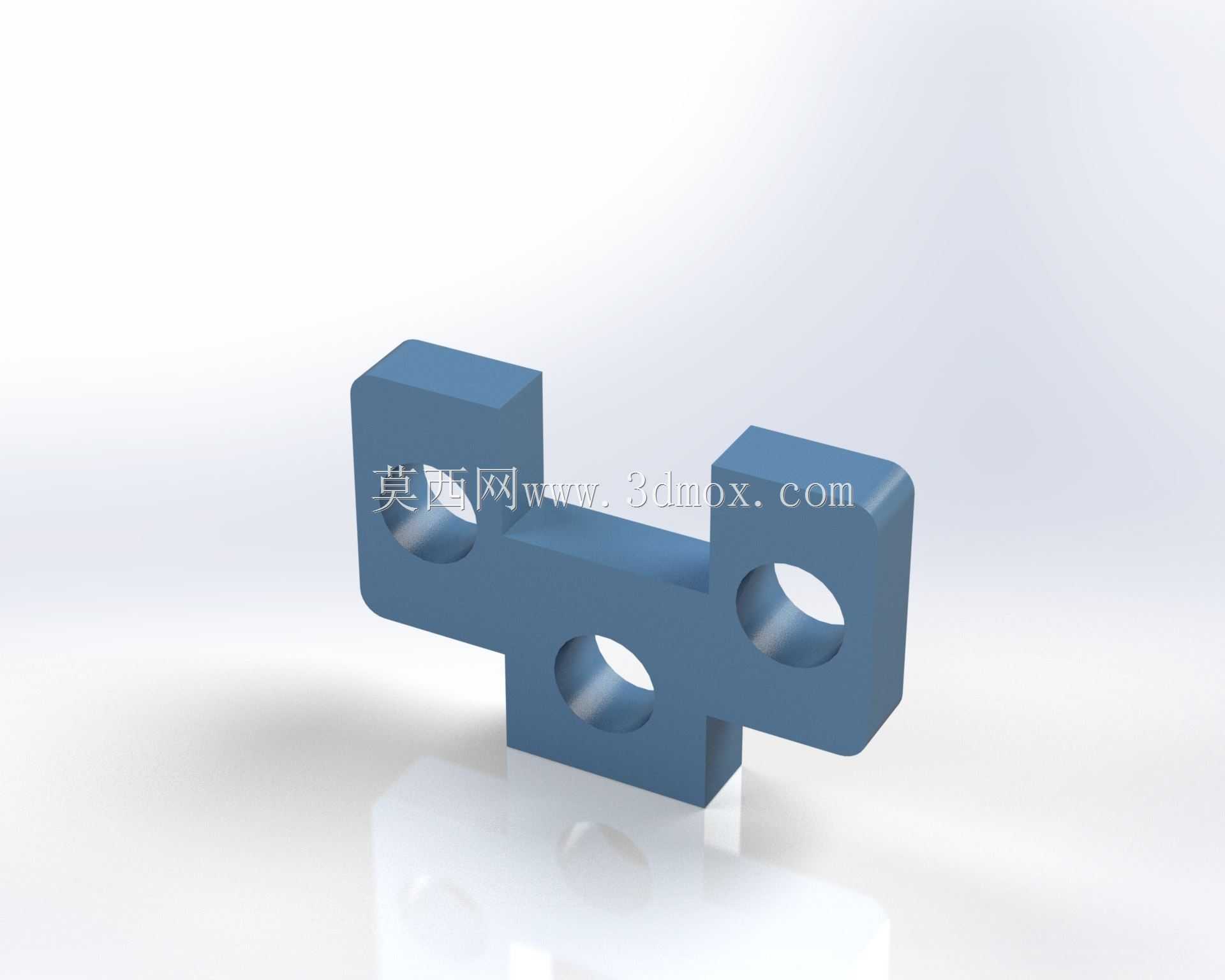

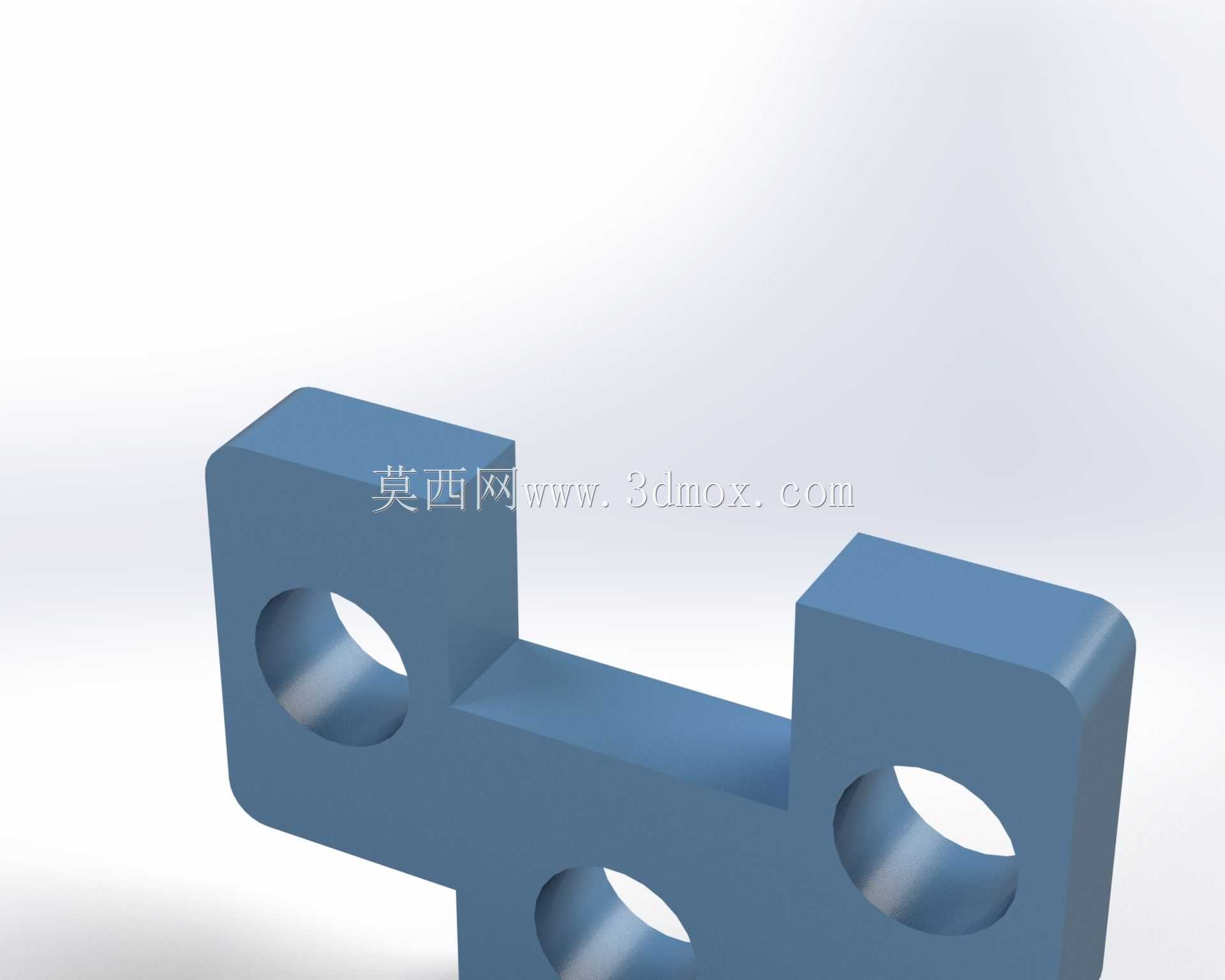

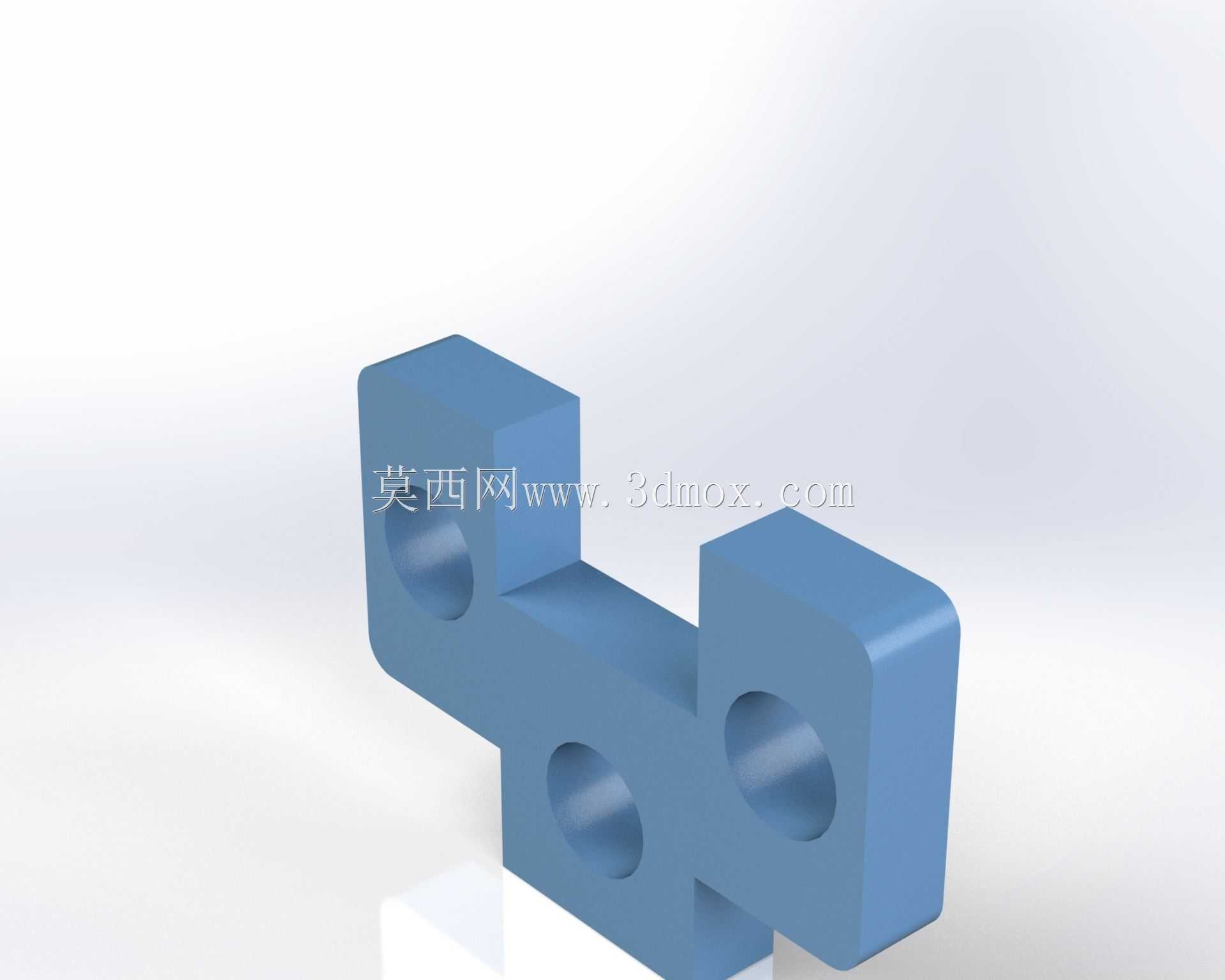

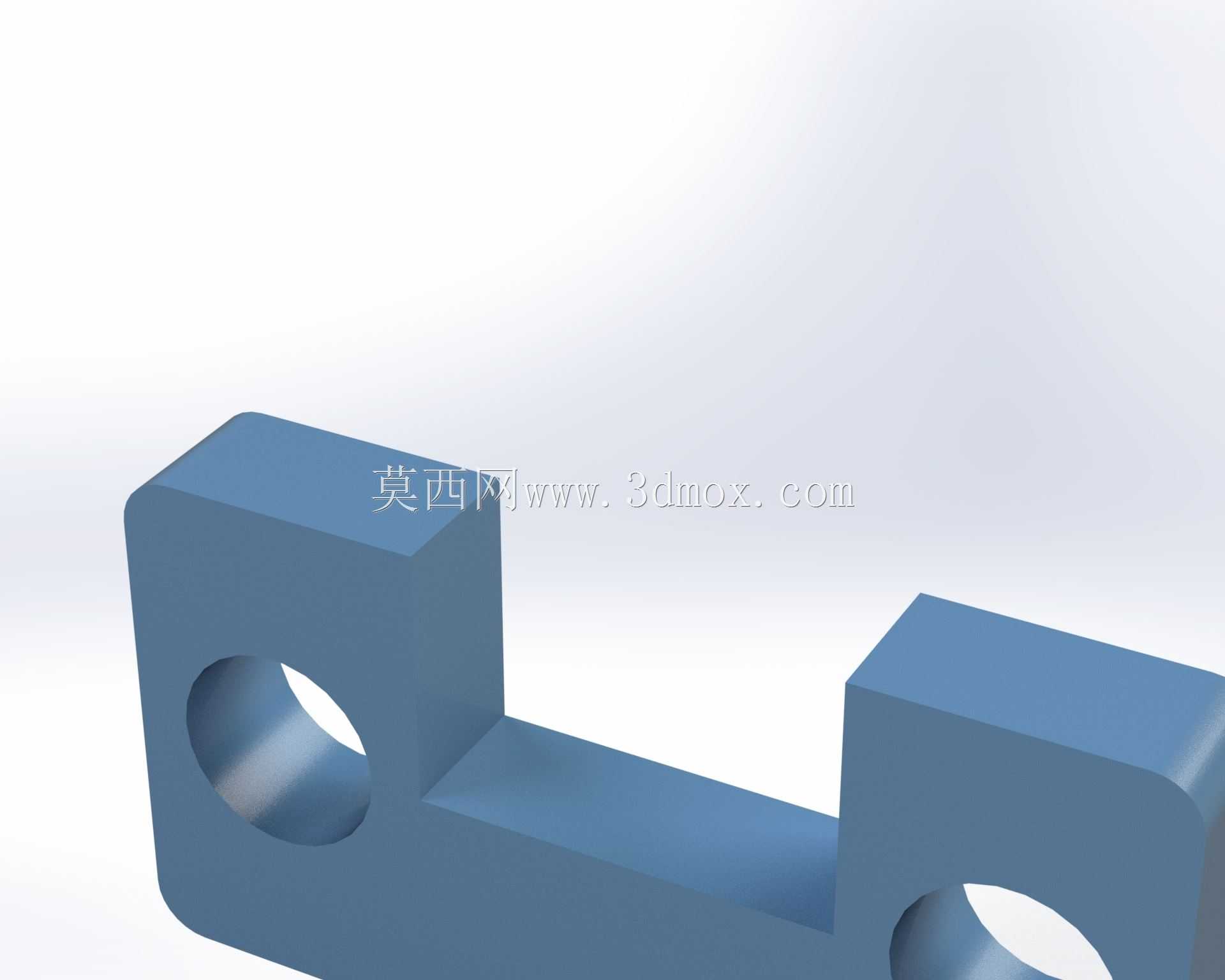

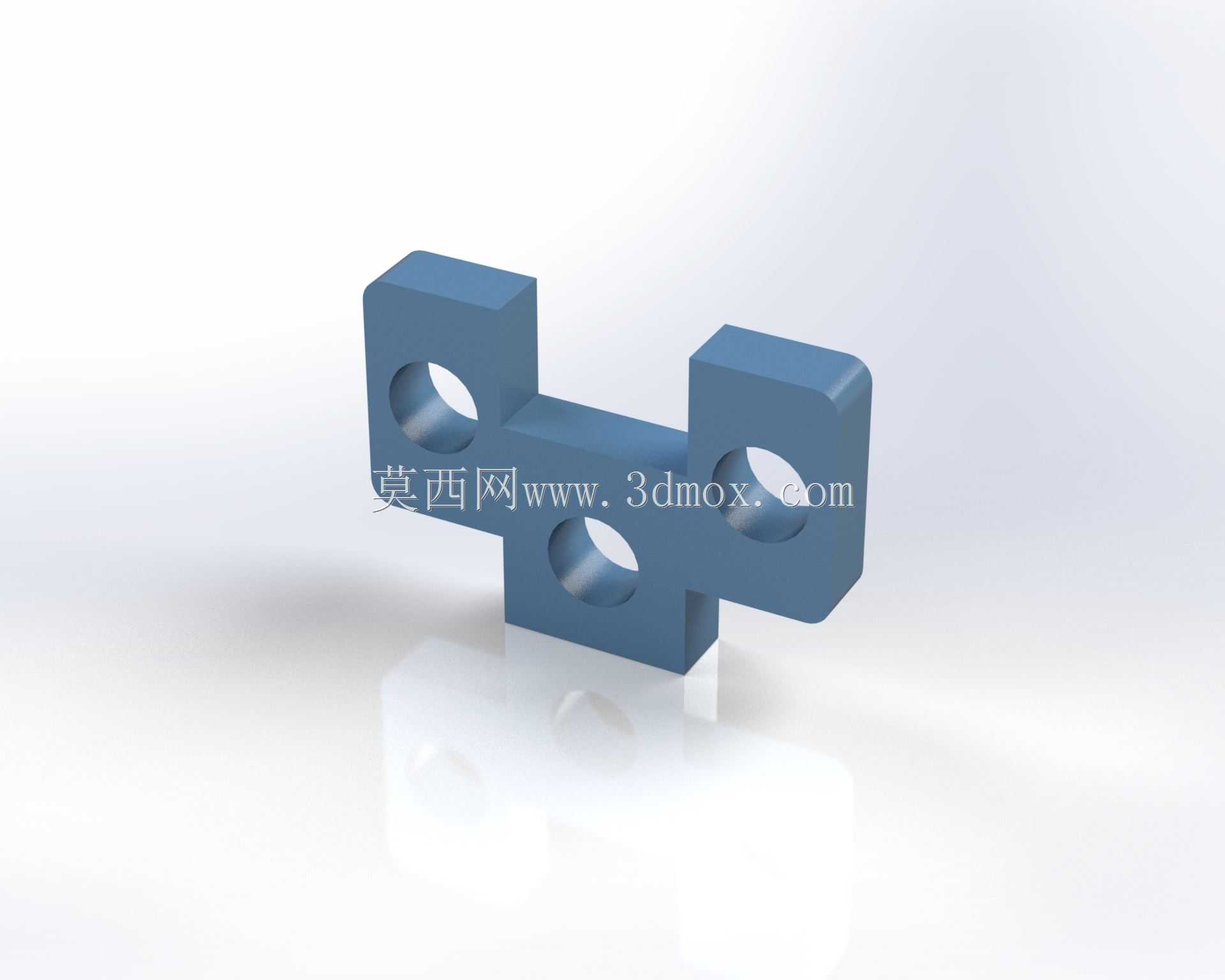

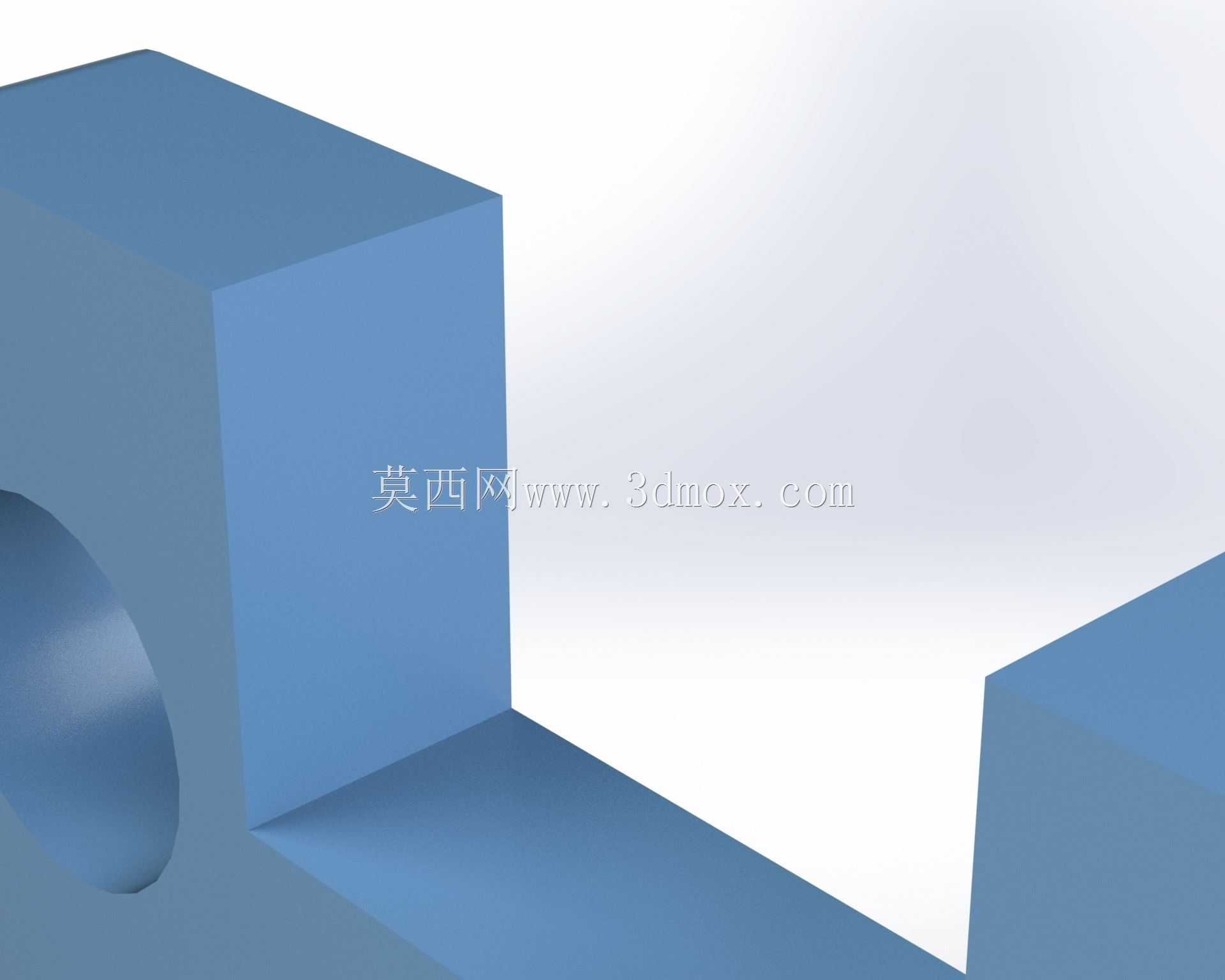

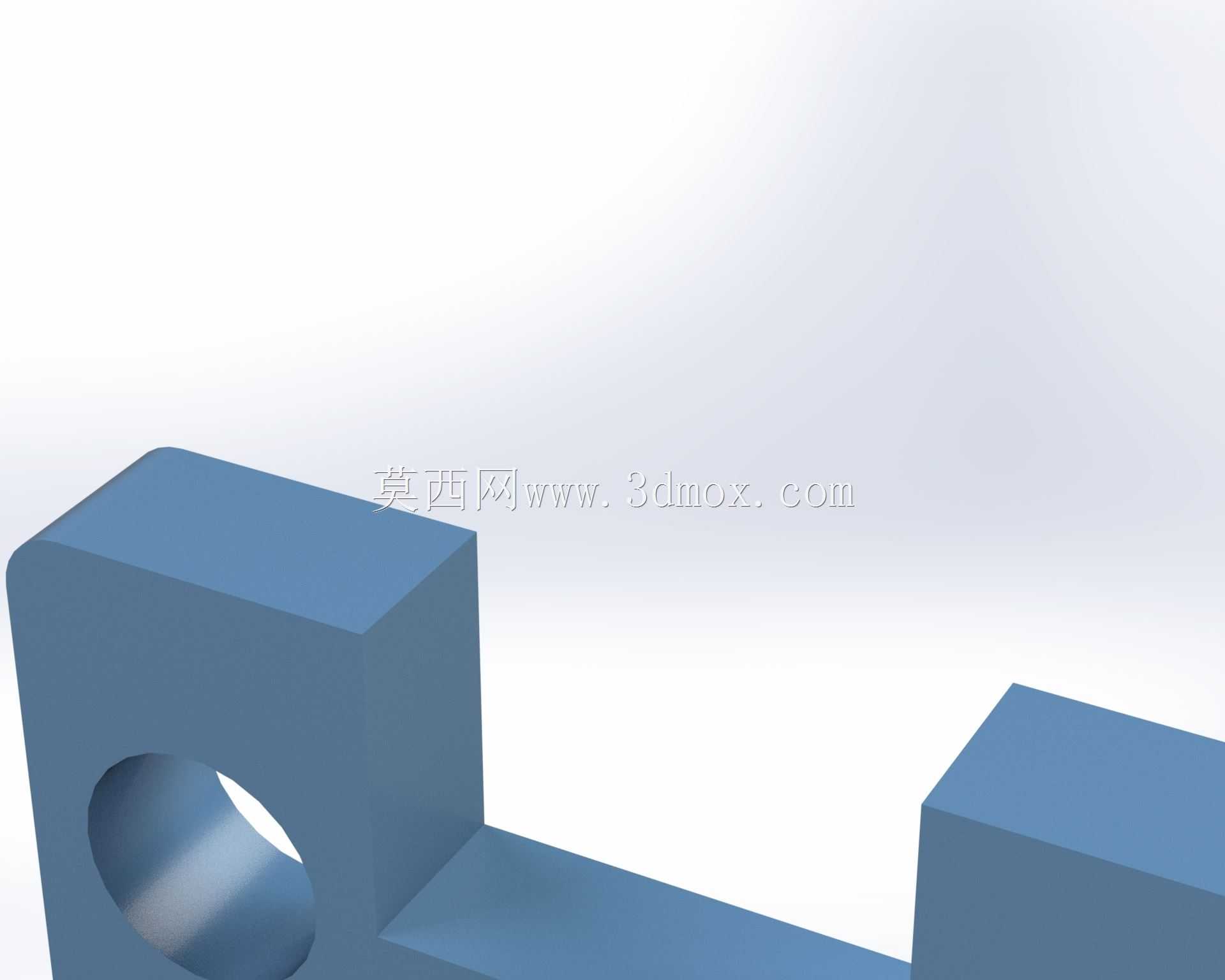

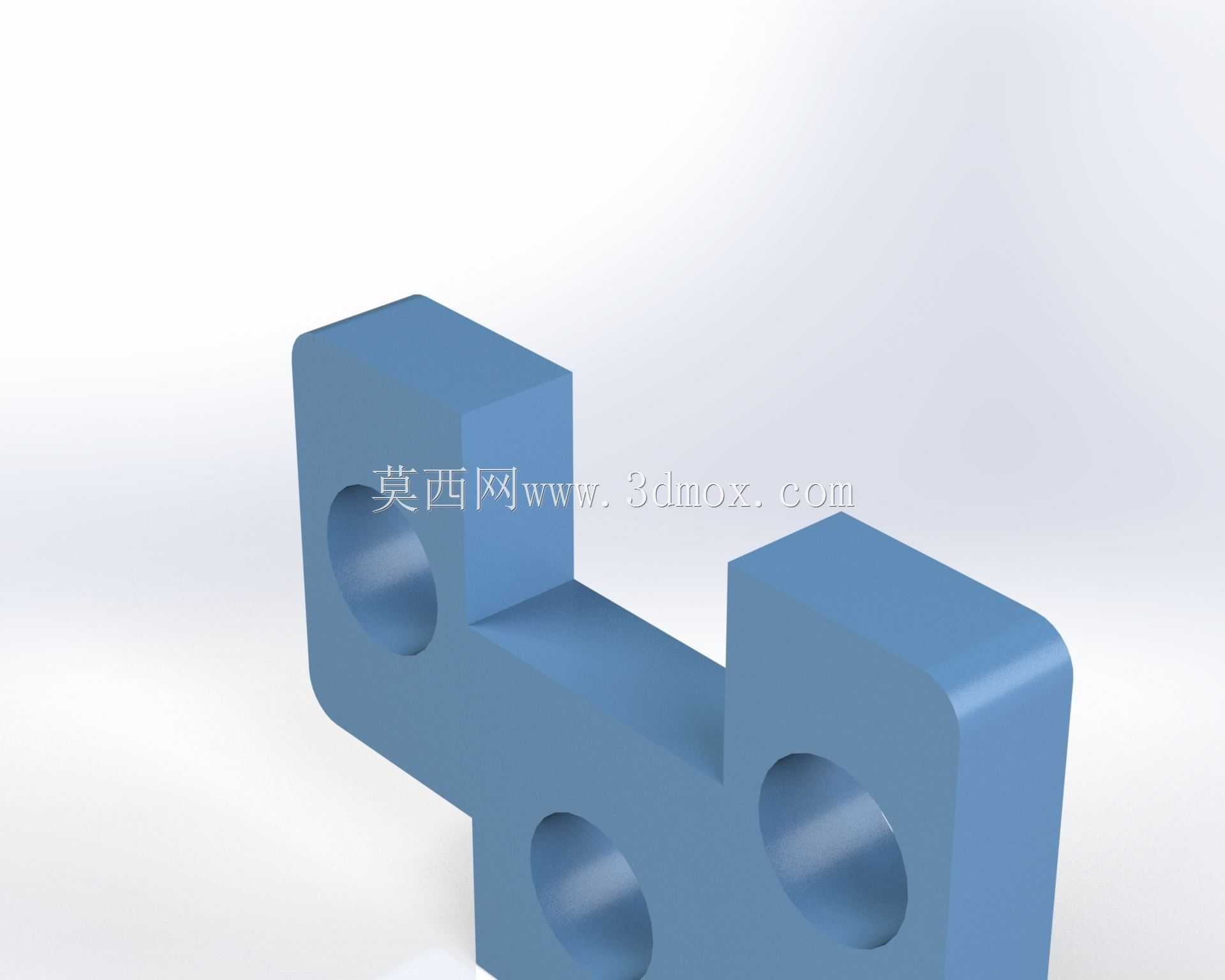

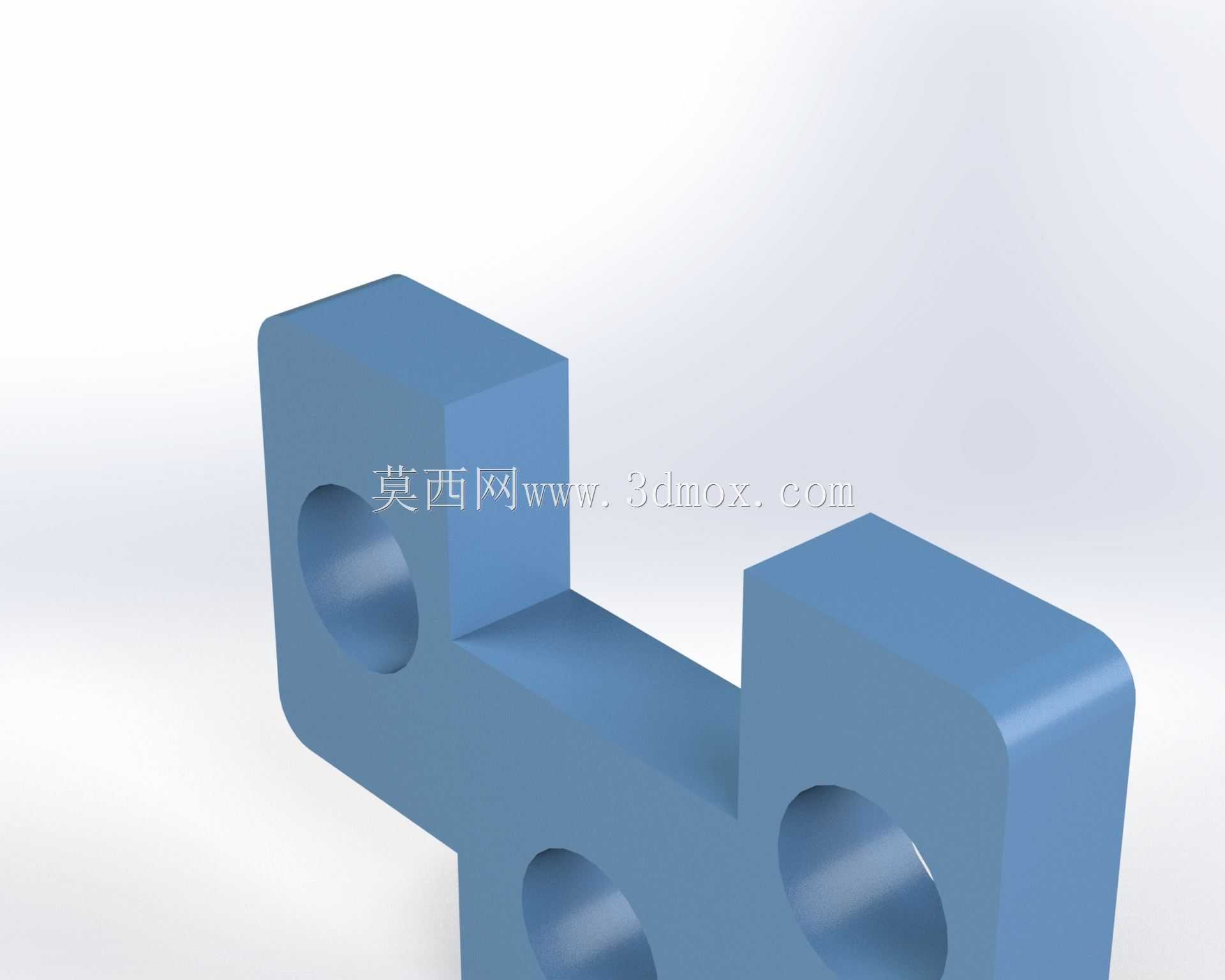

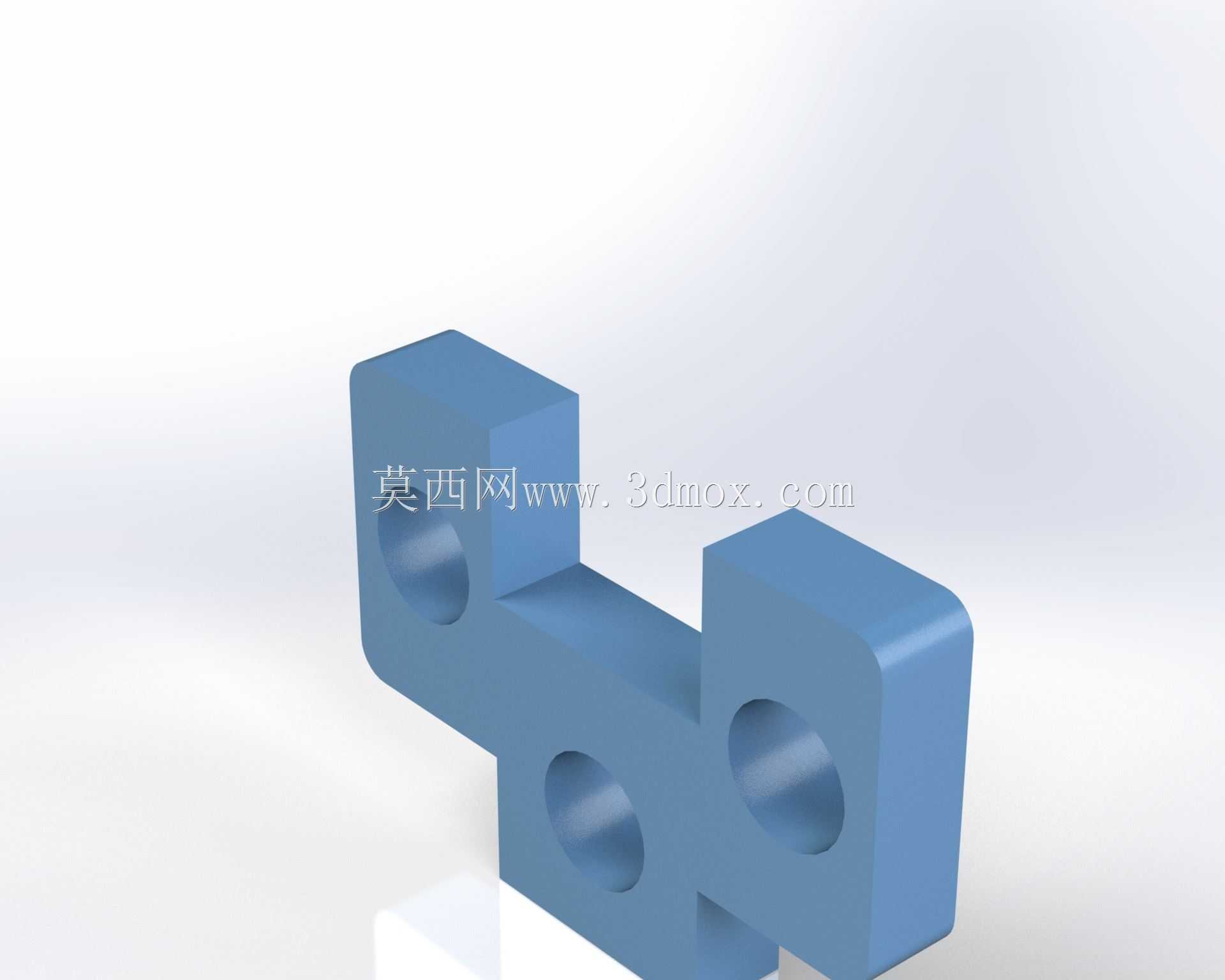

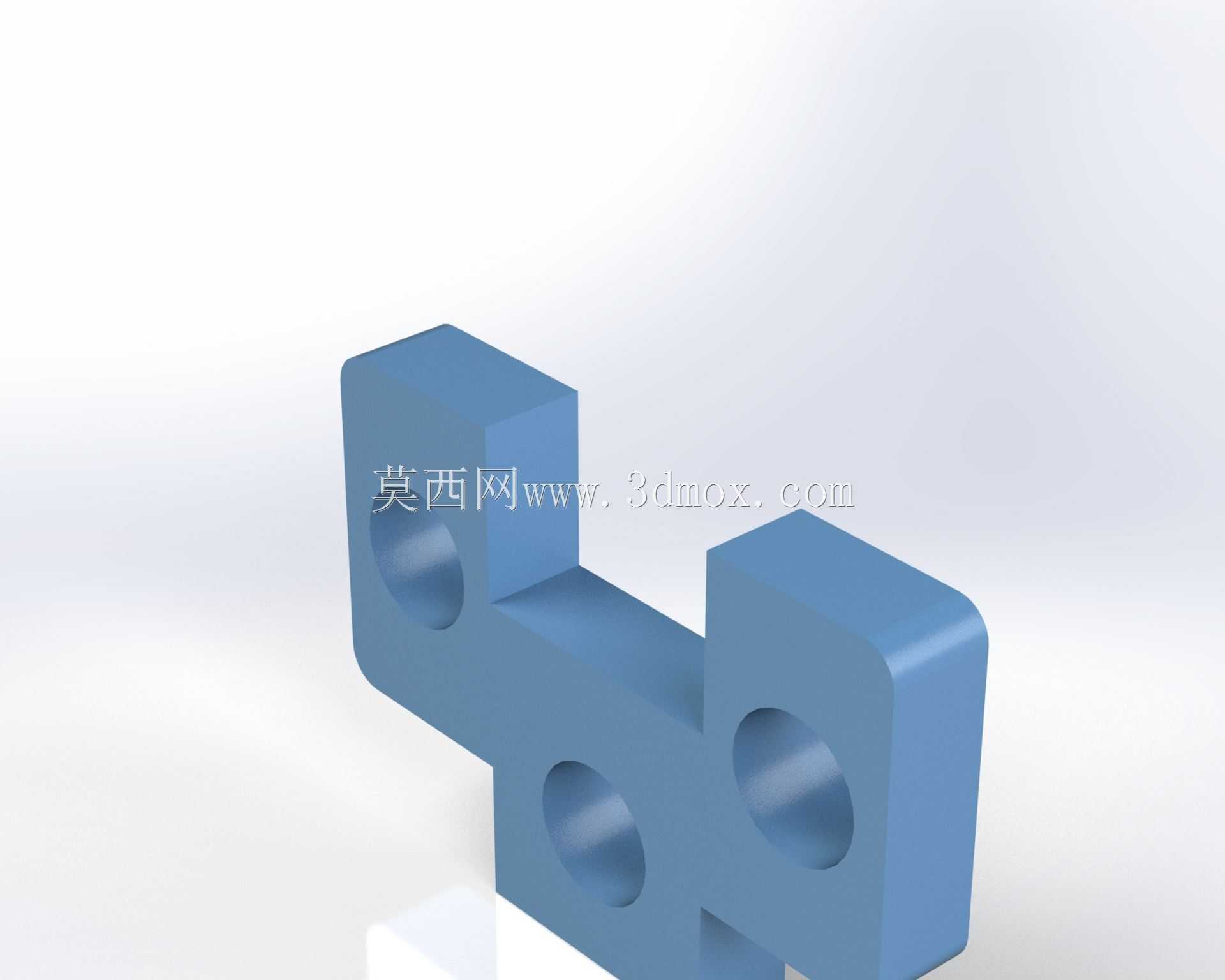

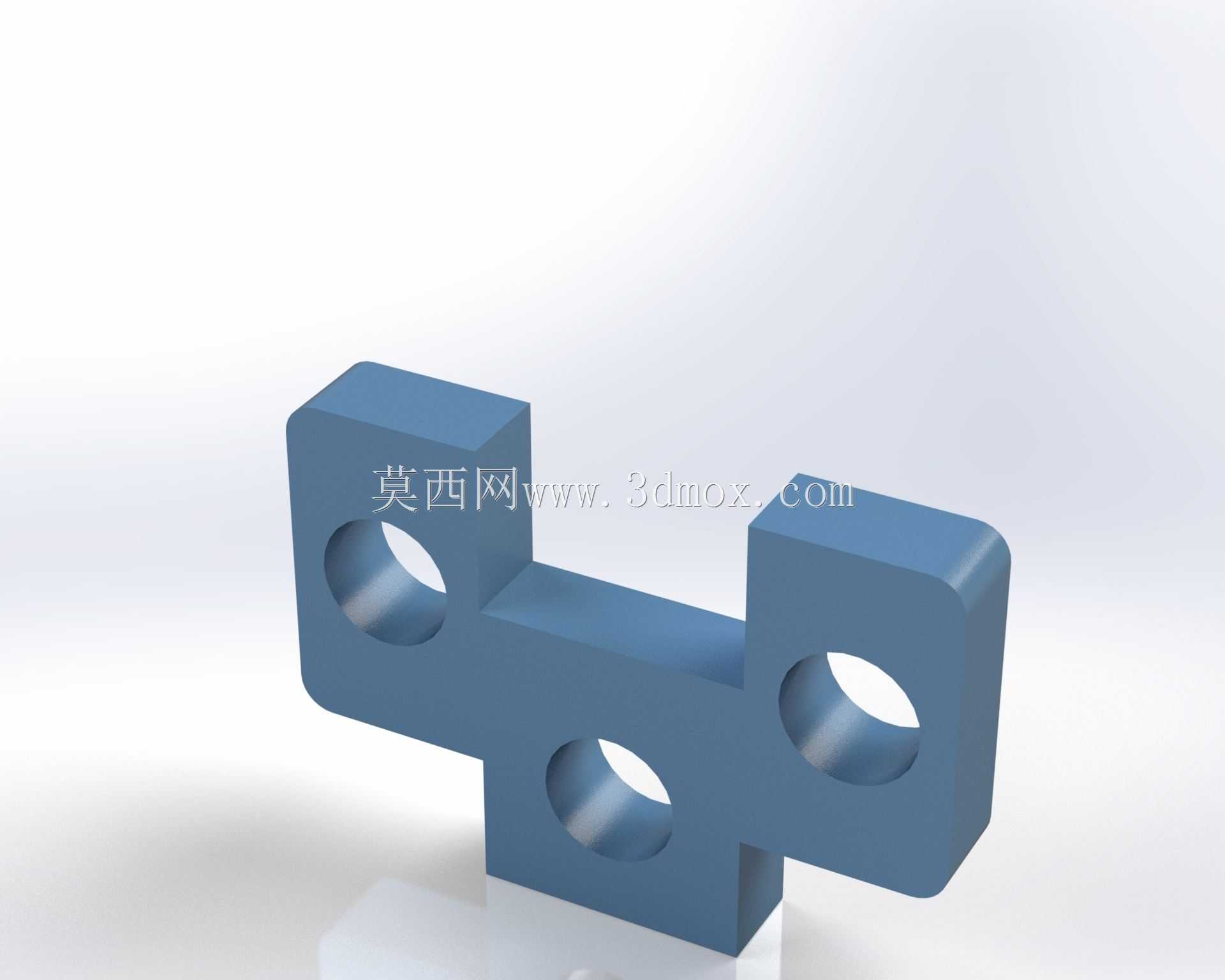

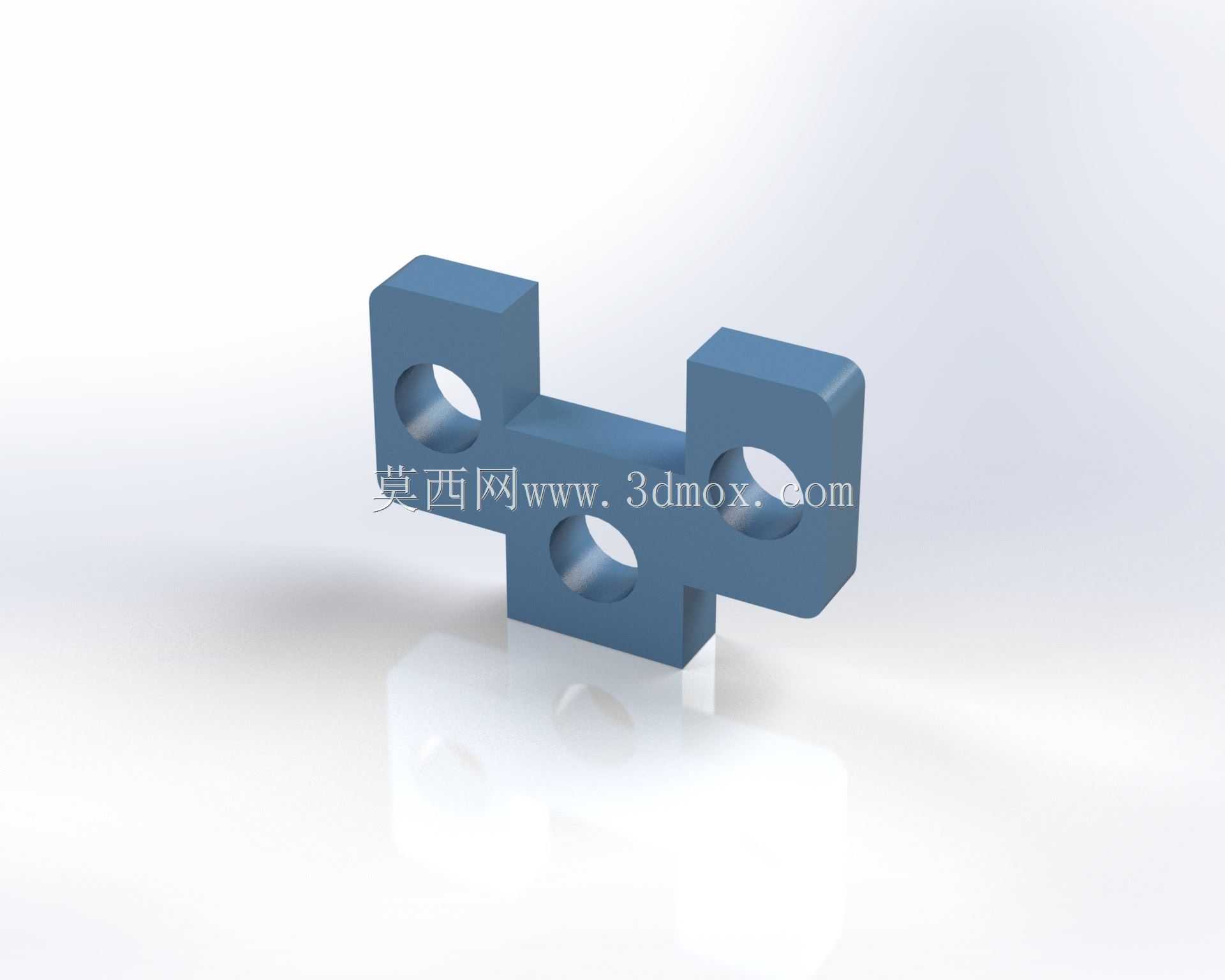

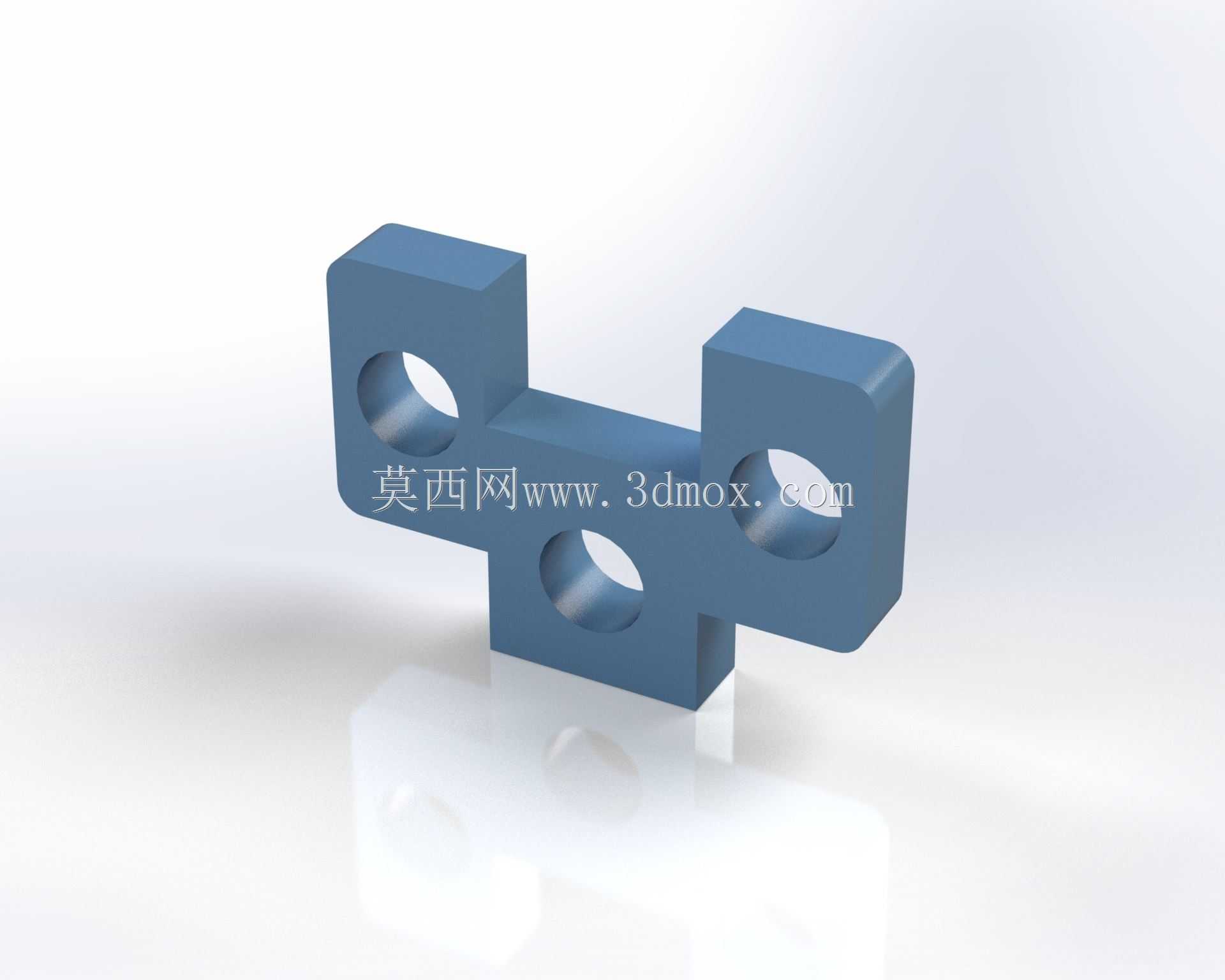

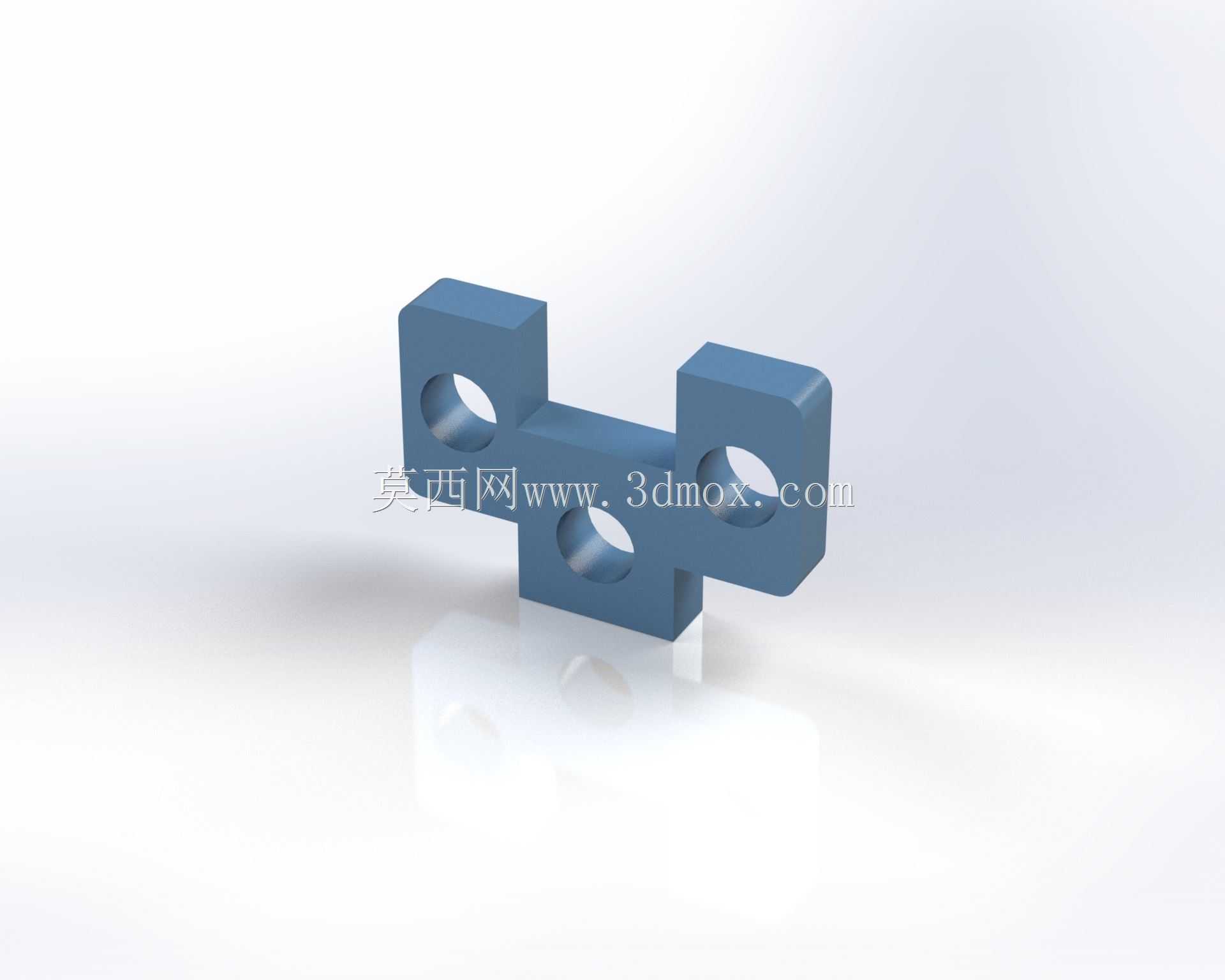

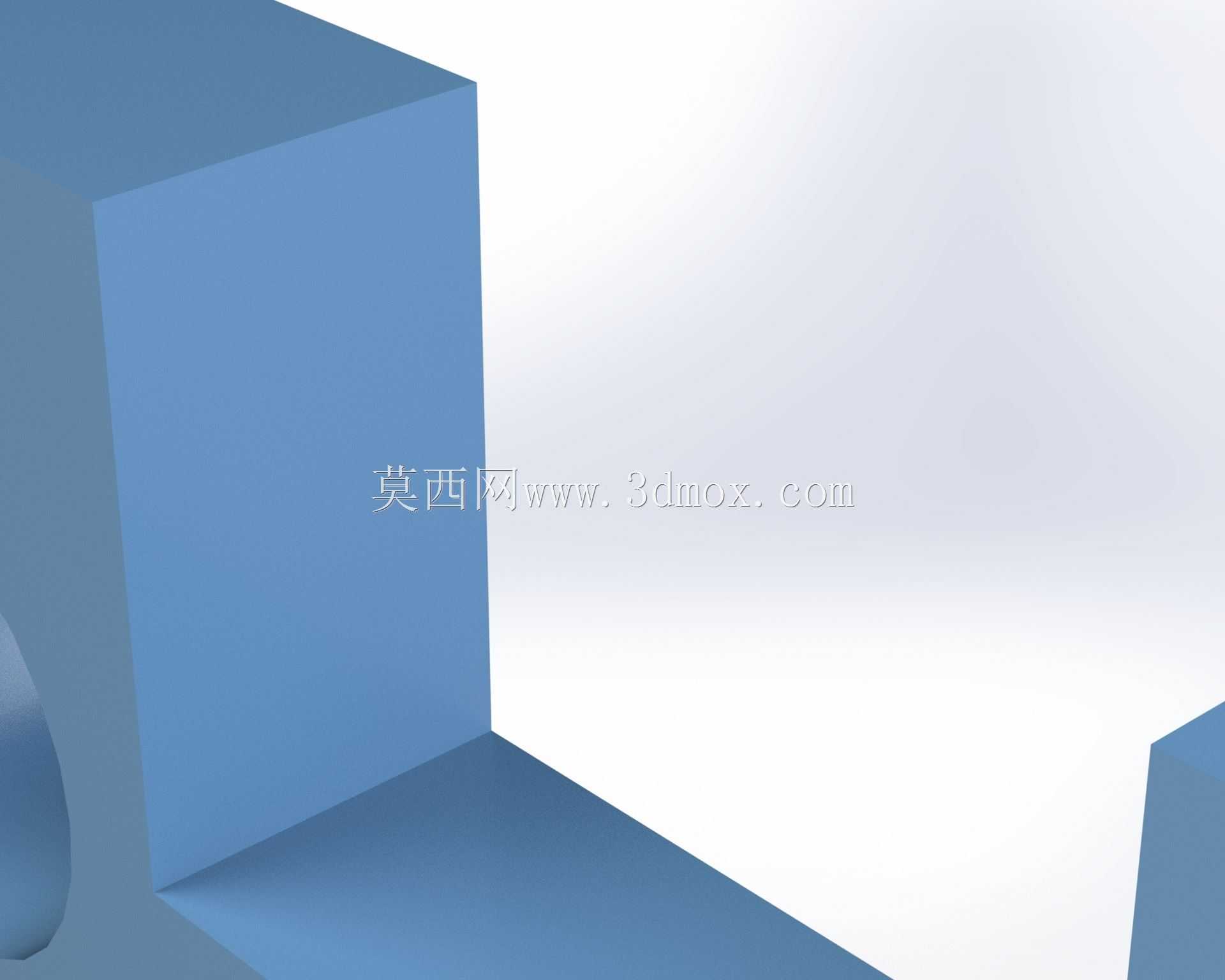

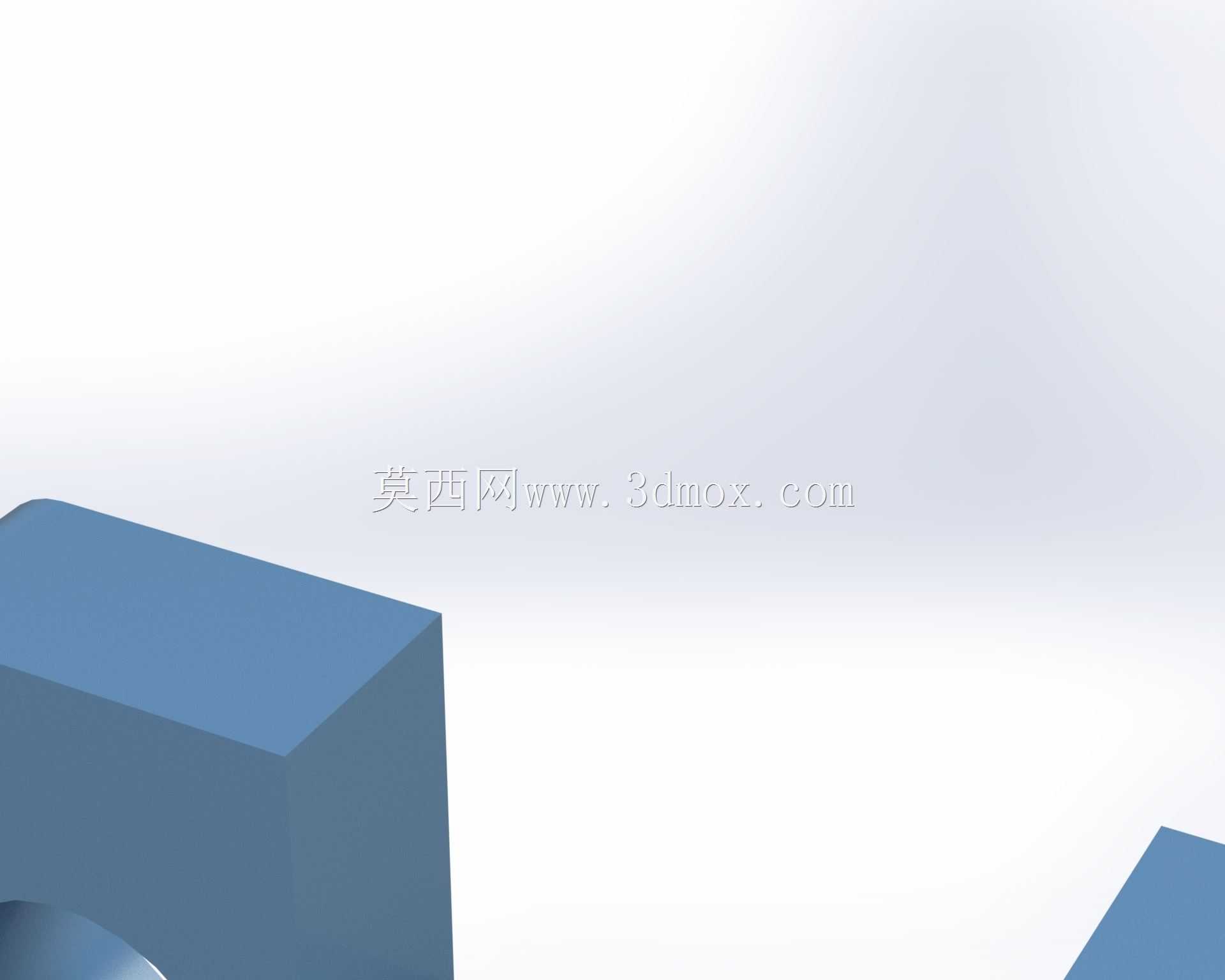

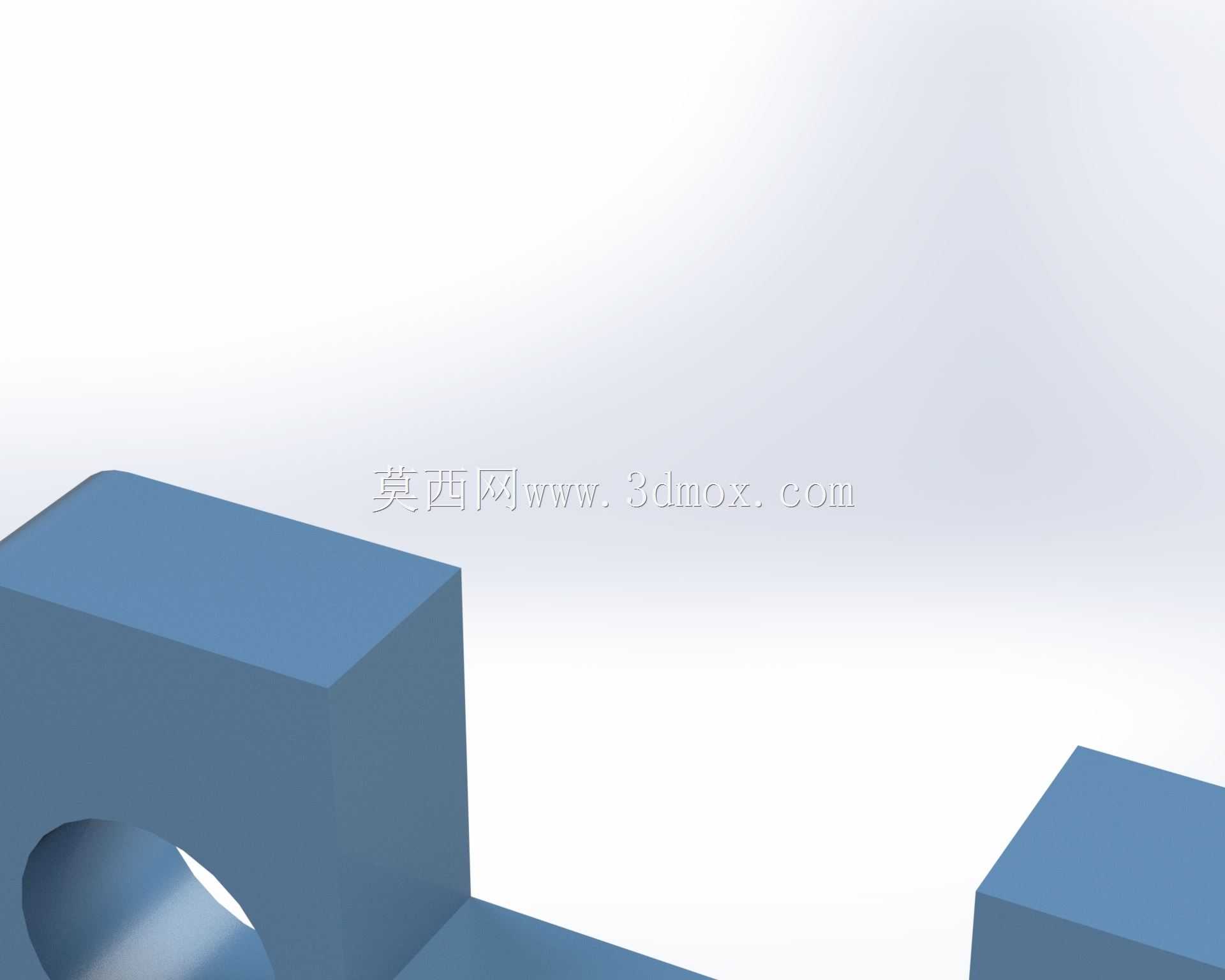

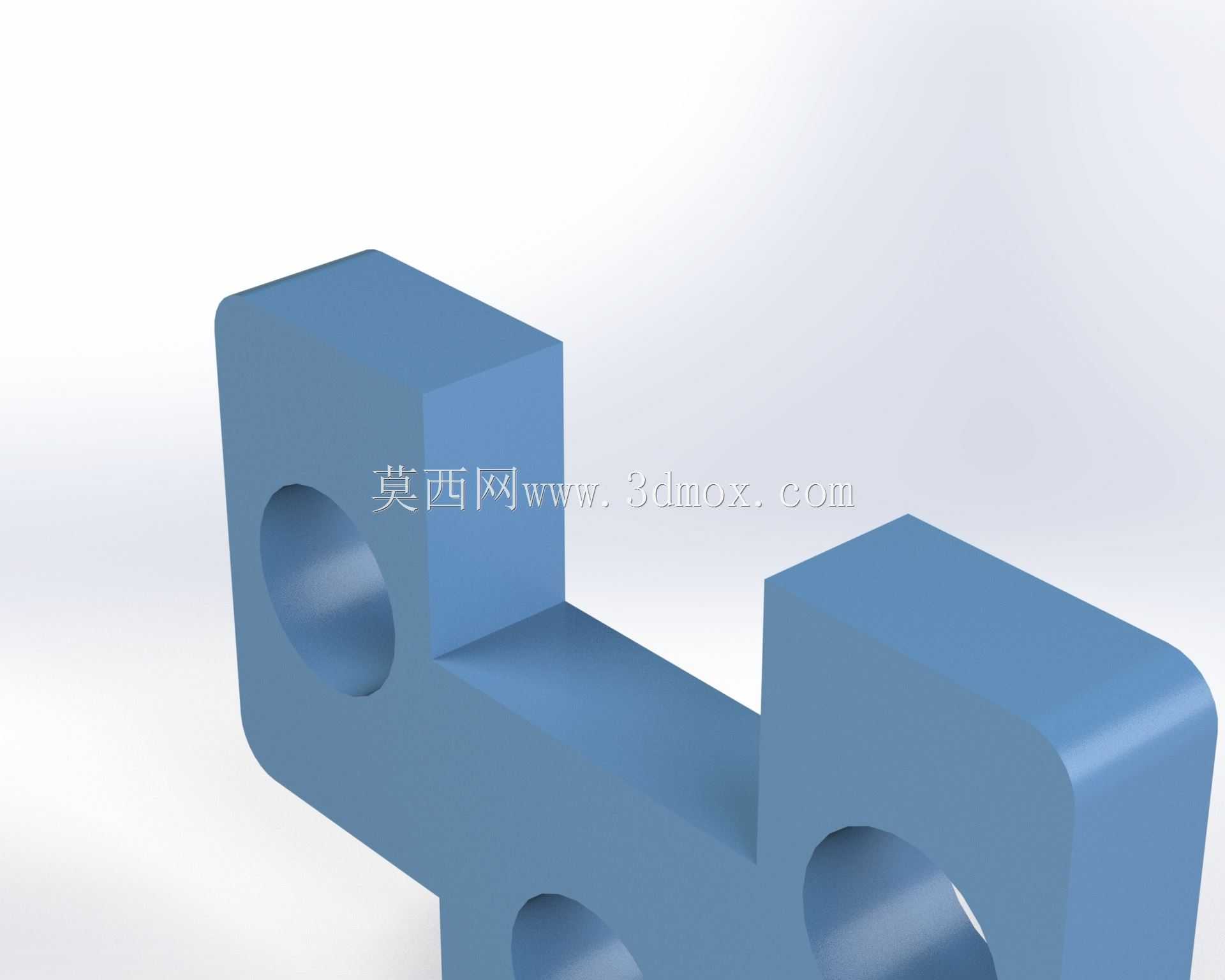

　　从功能特性上看，零件上的三个通孔分别承担不同的连接作用，两端的两个同轴方向通孔用于和外部支撑构件做穿轴固定，中间的通孔用于连接执行端的连杆或者调节螺杆，三个孔的轴线处于同一平面，且两端孔的轴线平行，中间孔的轴线与两端孔轴线垂直，这种布局能保证连接后两个方向的运动不会出现卡滞。零件主体采用等截面的块式结构，两个端部的方块厚度大于中间连接段的厚度，这种变厚度设计一方面是为了在孔位处预留足够的螺纹啮合长度或者轴套安装空间，另一方面可以减少中间段的材料用量，降低整体重量，同时不会削弱整体的结构强度。

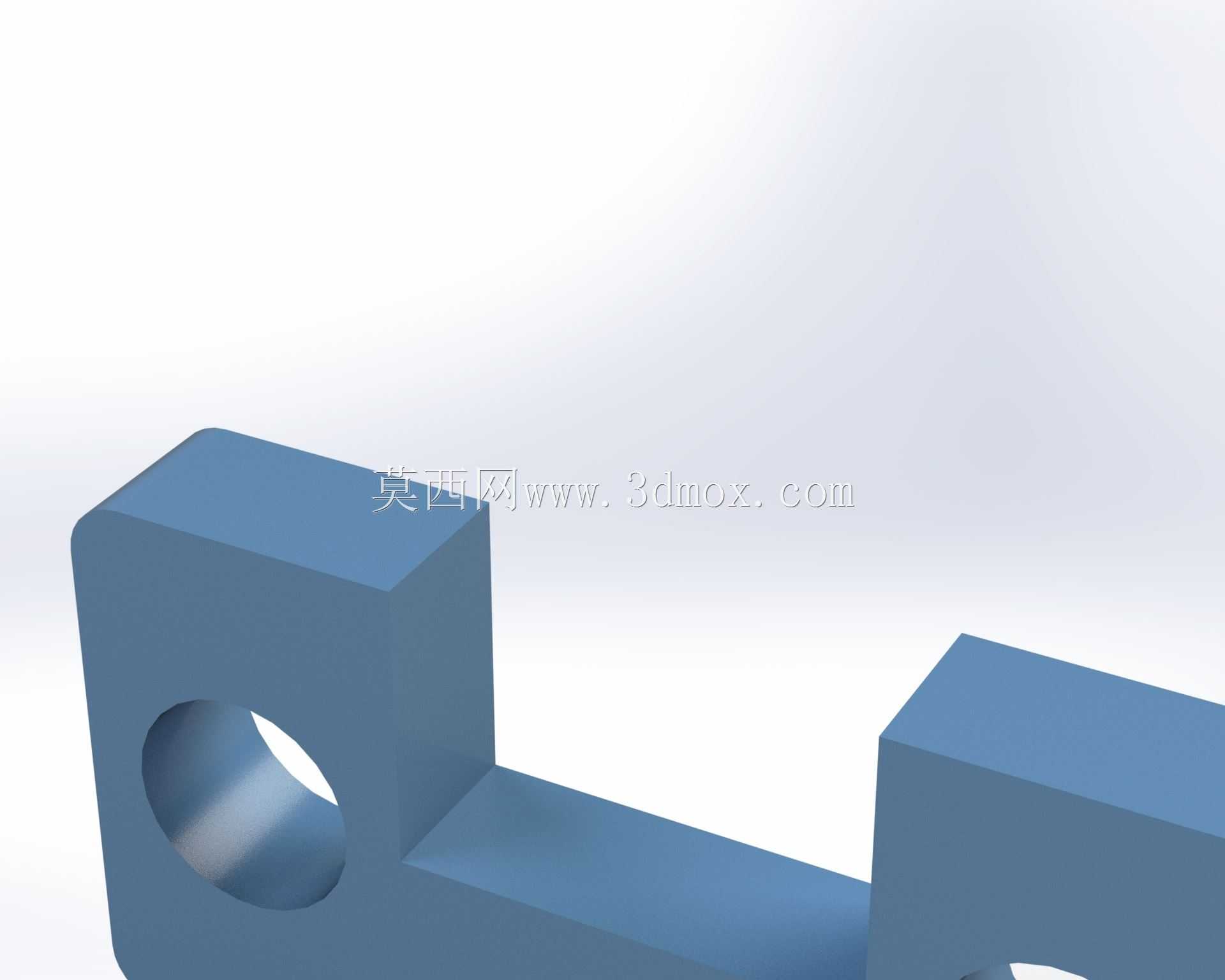

　　设计这类零件的时候，首先要确定的是安装边界的尺寸约束，两端安装位的中心距是核心参数，这个尺寸直接决定了零件能不能适配现有安装位的孔距，其次是三个通孔的直径公差，因为如果是穿光轴固定的话，孔和轴的配合间隙要控制在0.02mm到0.05mm之间，间隙太大会出现连接松动，设备运行时产生异响，间隙太小则会导致装配困难，现场安装时需要修配，增加装配工时。零件的外轮廓边角都做了R2的圆角过渡，这不是单纯为了美观，主要是为了避免热处理或者机加工过程中出现应力集中，导致零件在受交变载荷的时候出现开裂，同时也能避免安装时锋利的边角划伤操作人员。

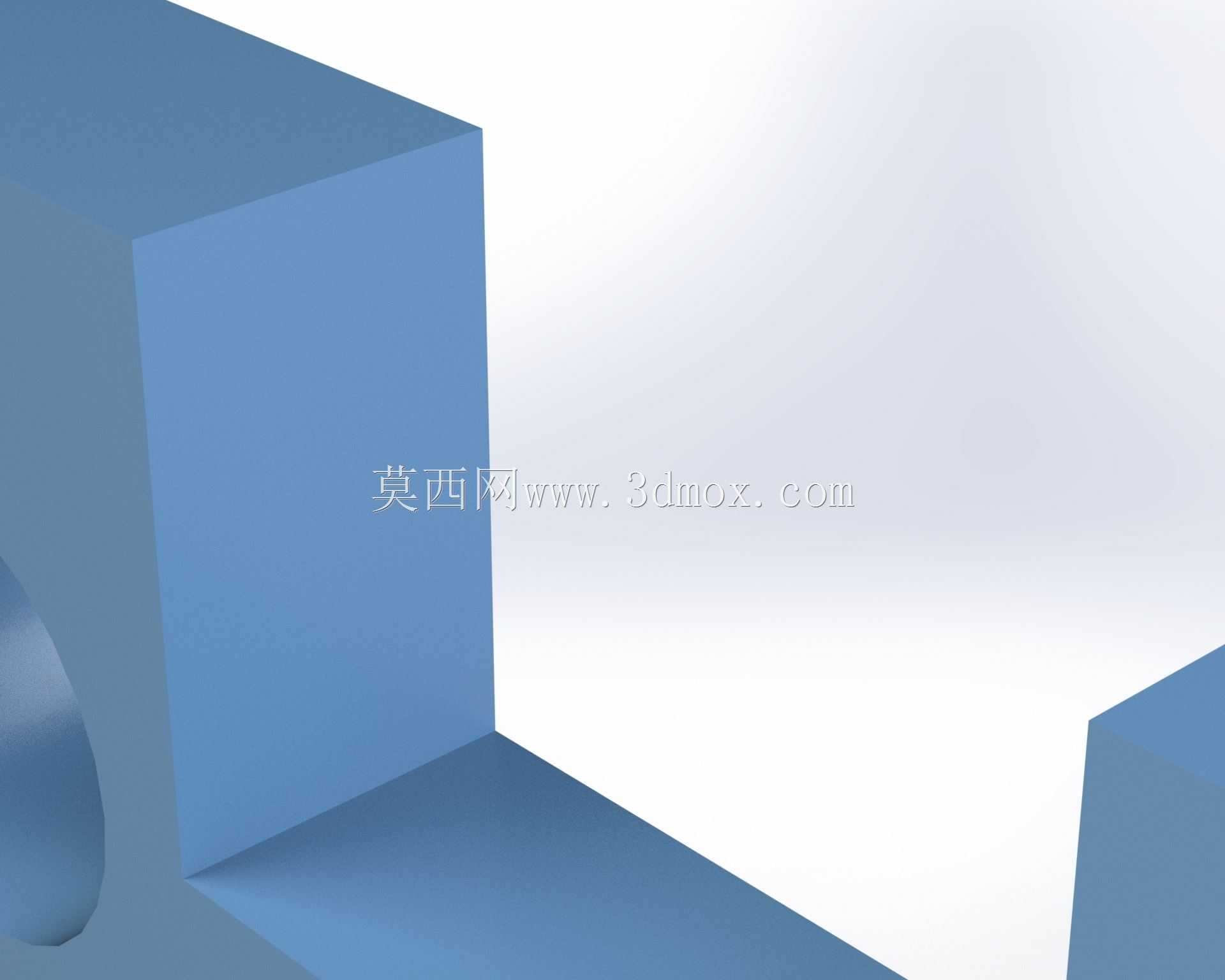

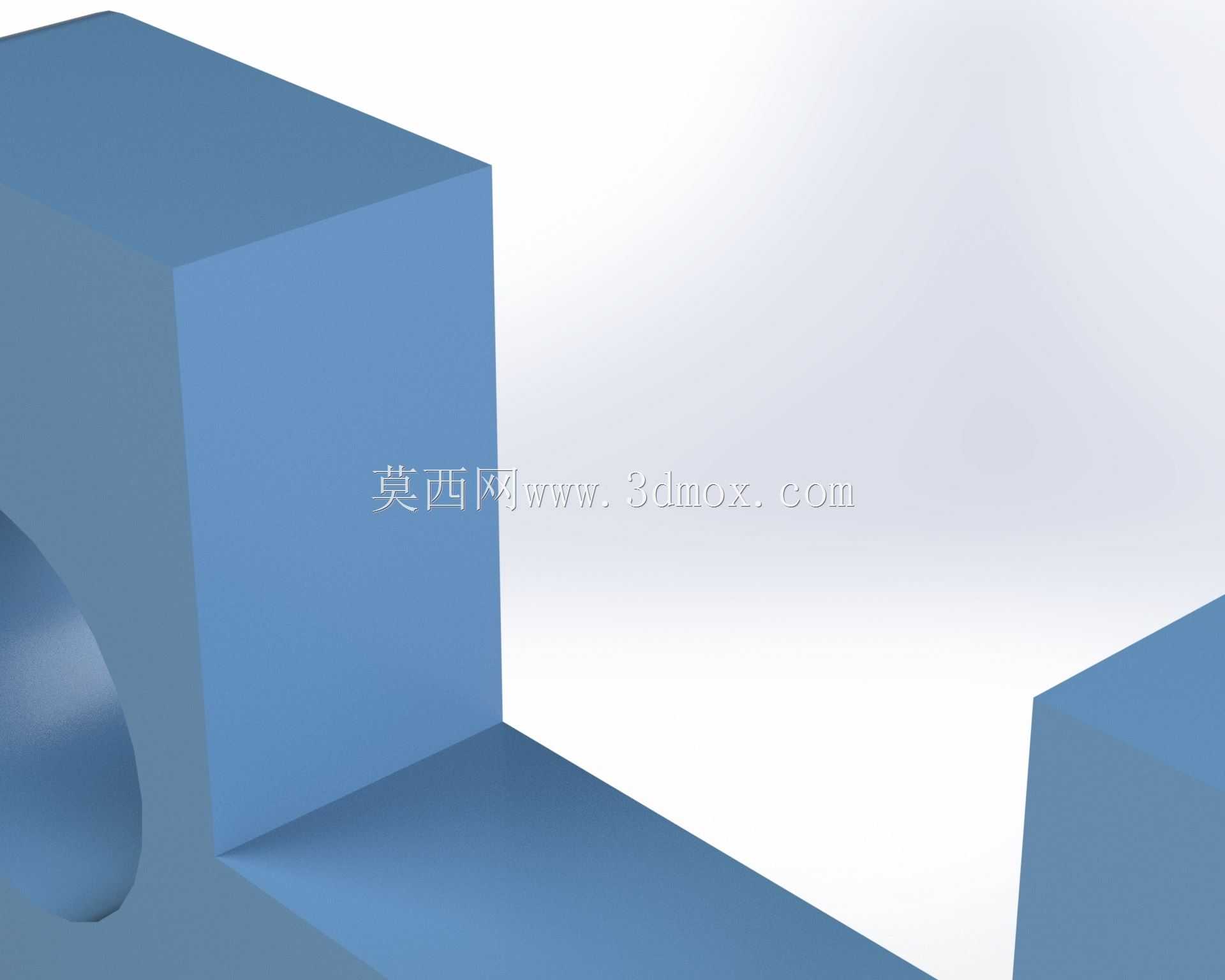

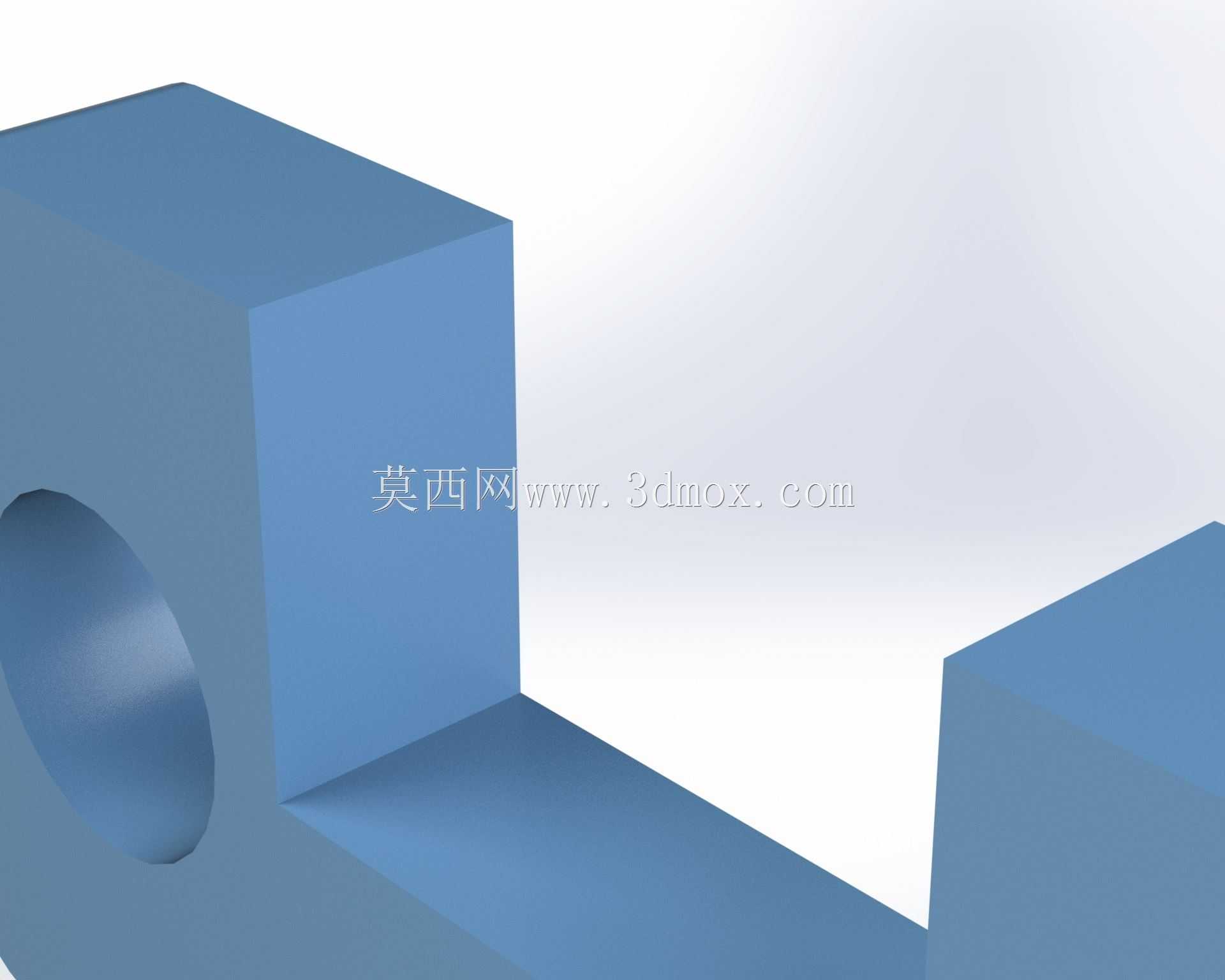

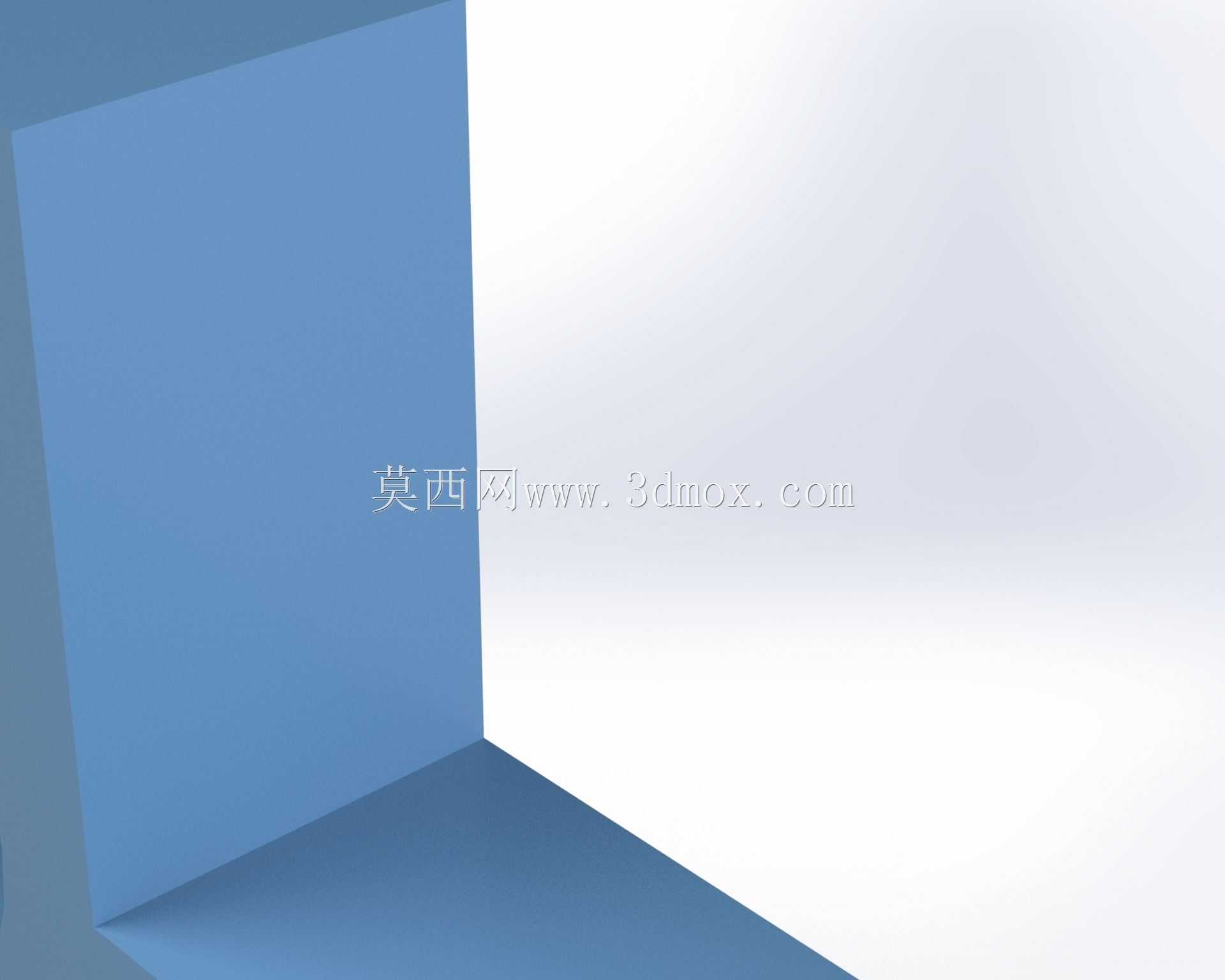

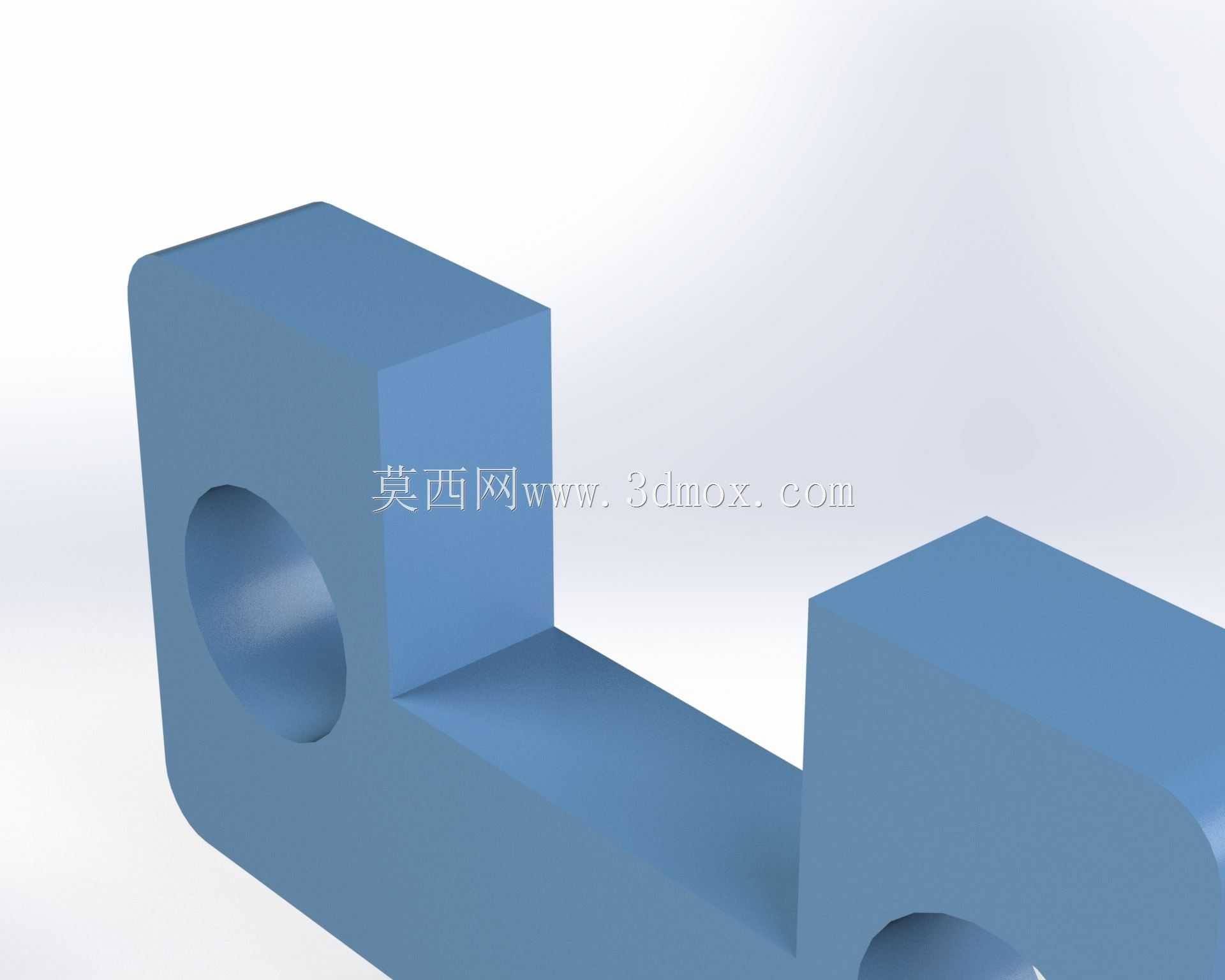

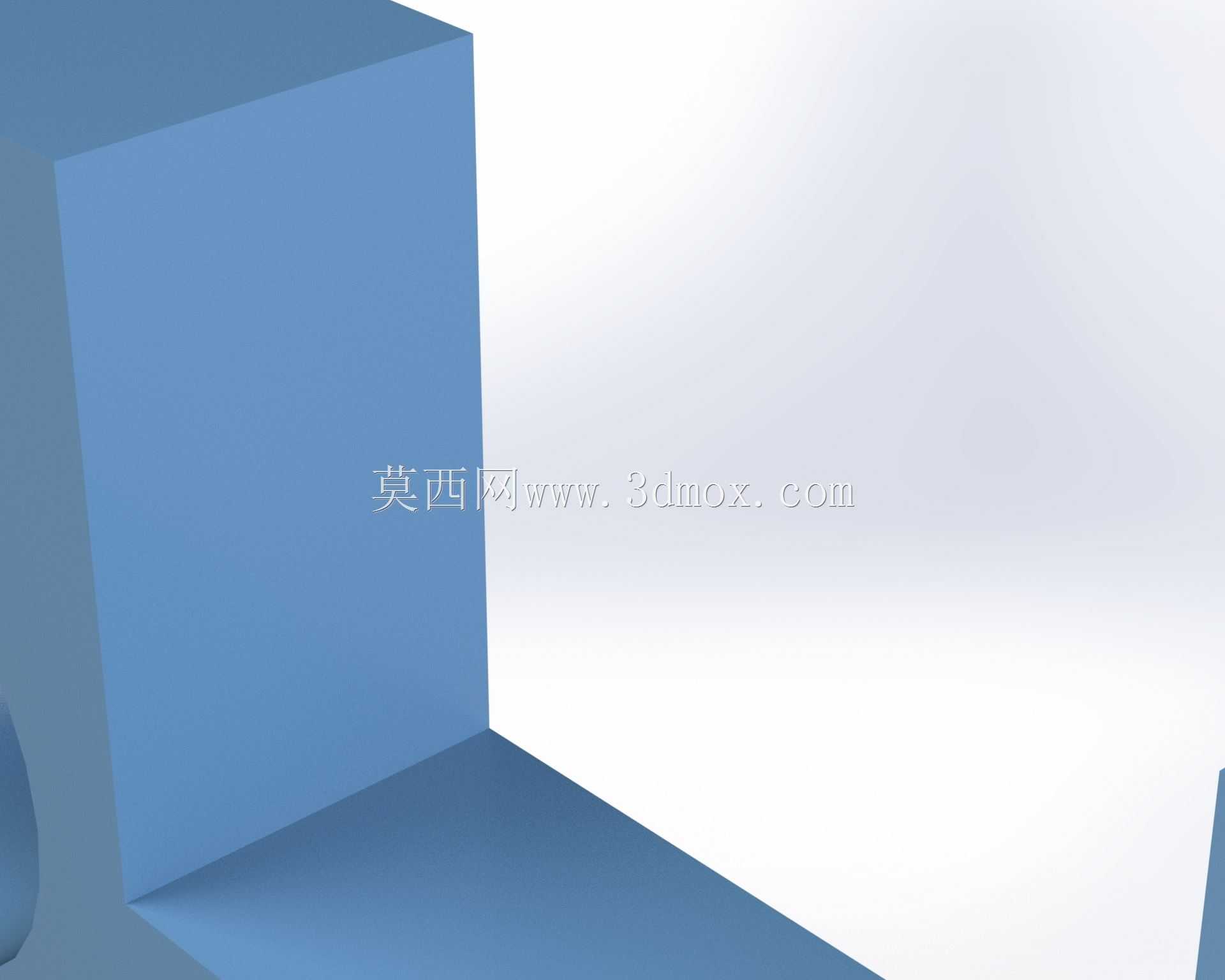

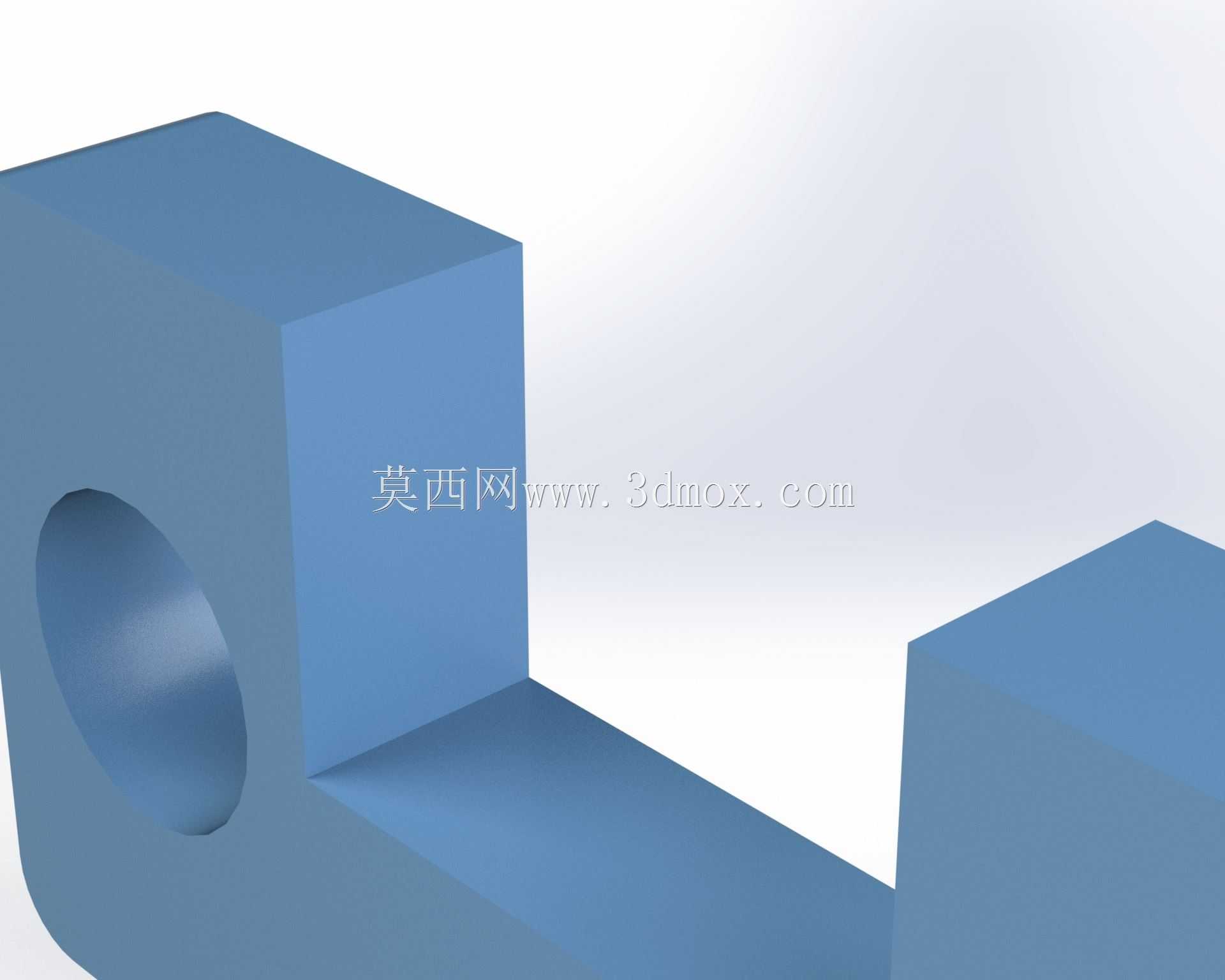

　　从实际选型的角度来说，这类零件的材质一般选用45号钢做调质处理，表面做发黑防锈，如果是用在有腐蚀环境的工位，也可以换成304不锈钢材质，但要注意不锈钢的强度比调质45号钢略低，需要适当增加连接段的厚度来保证强度。安装的时候要注意，两端的固定孔不要同时锁死，要先穿入一端的轴，调整好中间连接件的位置后，再锁紧另一端的固定件，最后再紧固中间孔的连接螺栓，这样可以避免装配时产生内应力，导致零件长期受力后出现变形。很多新手设计这类零件的时候，会把三个孔的位置度公差标得太严，导致加工成本上升，实际上只要保证两端孔的同轴度在0.03mm以内，中间孔和两端孔的垂直度在0.05mm以内，完全能满足普通工装和自动化设备的使用要求，不需要追求过高的加工精度，毕竟这类零件属于通用连接配件，过高的精度要求只会增加不必要的生产成本。另外在建模的时候，要注意中间连接段和两端方块的过渡位置要做圆角处理，不要做成直角，直角位置在铣加工的时候会留下刀痕，容易成为应力集中的起始点，长期受载的话很容易在这个位置发生断裂。
