十字槽长圆形定位工装结构设计

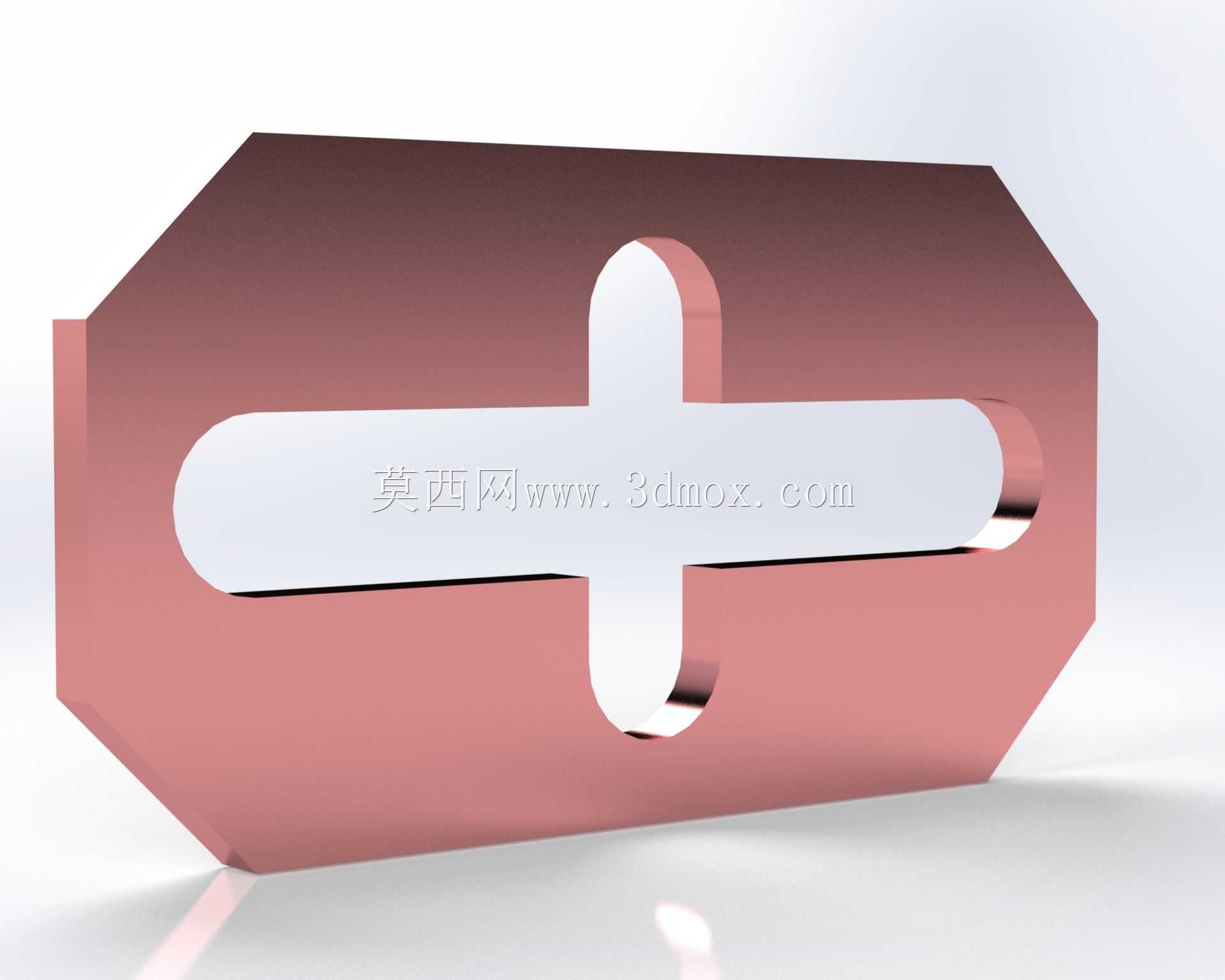

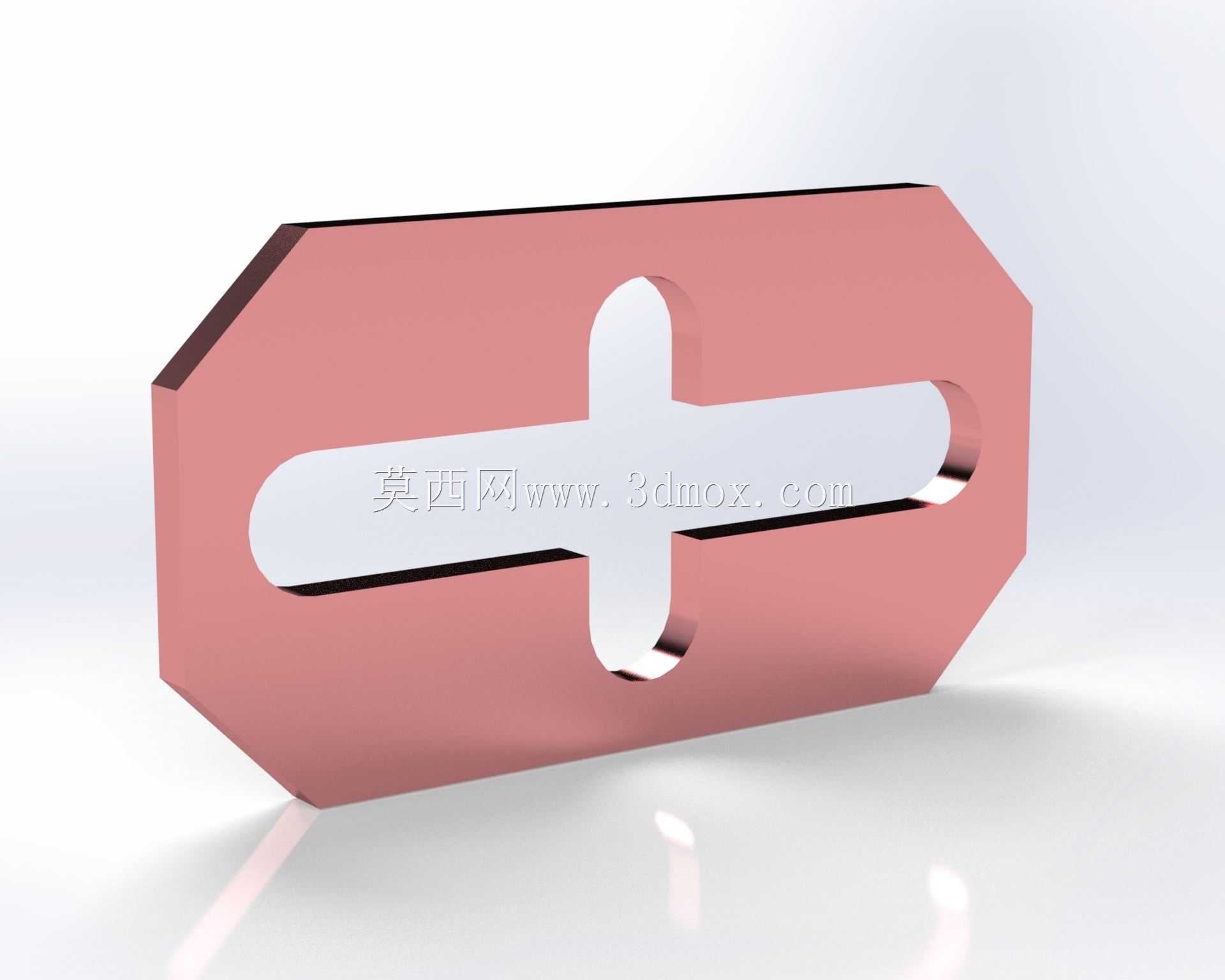

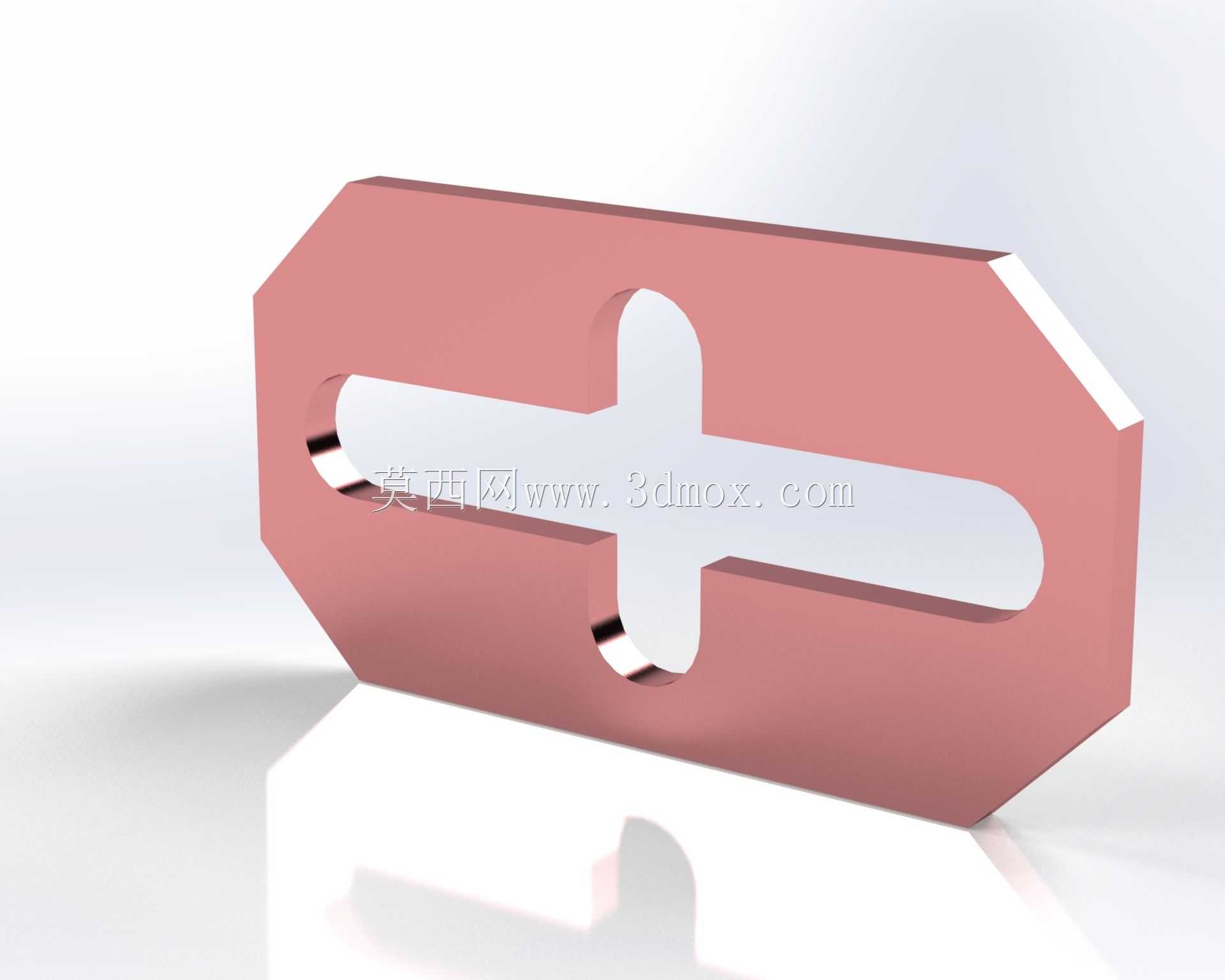

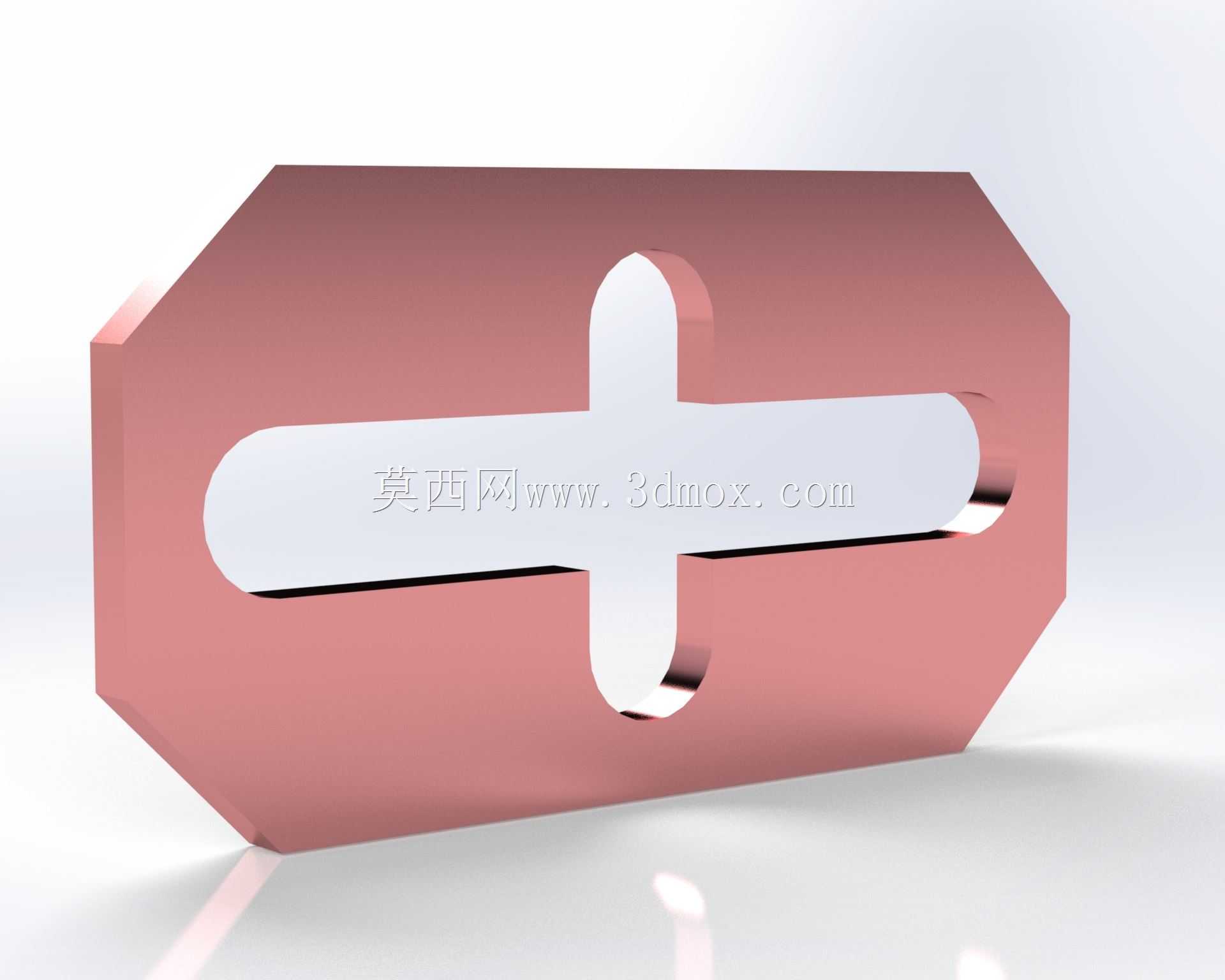

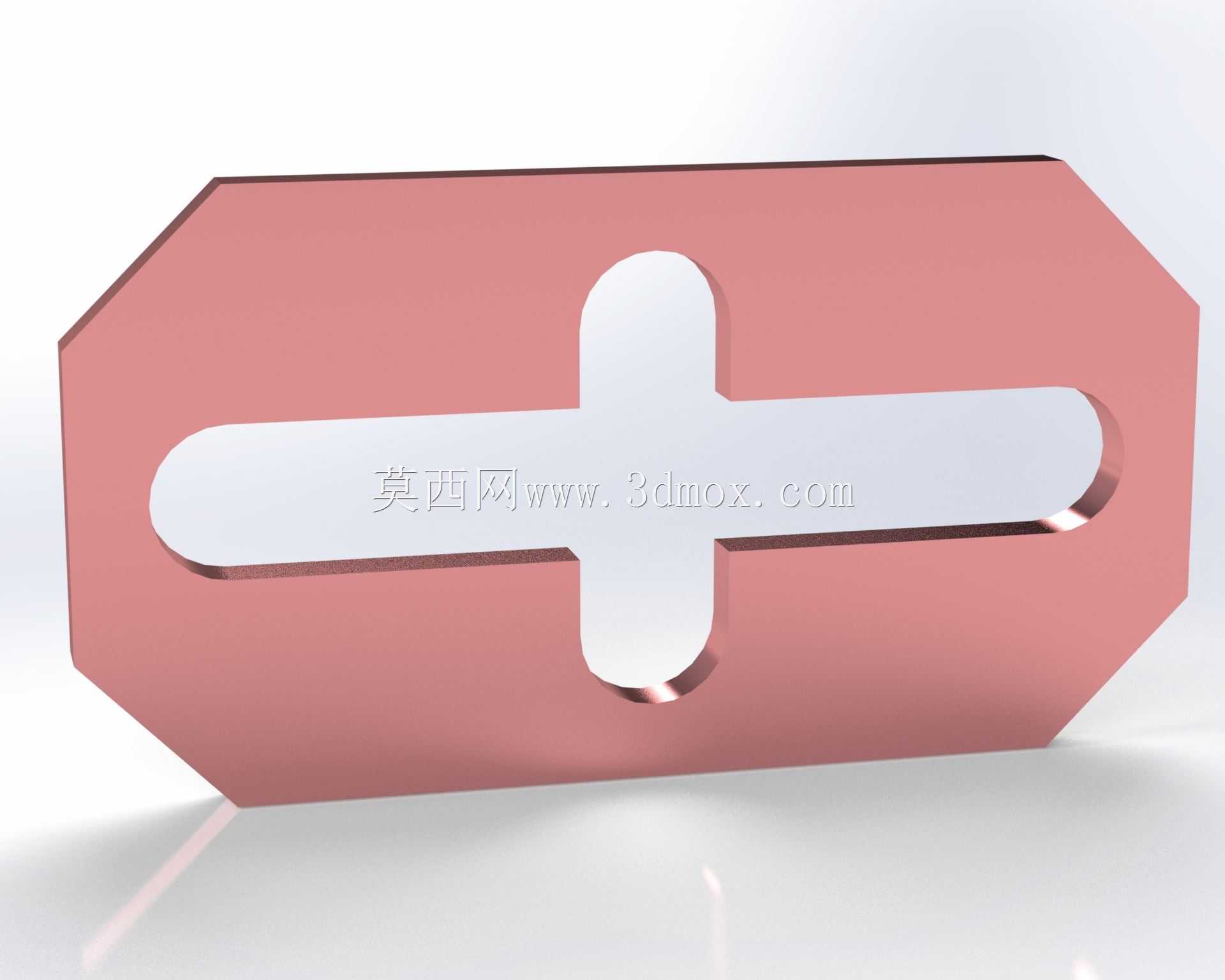

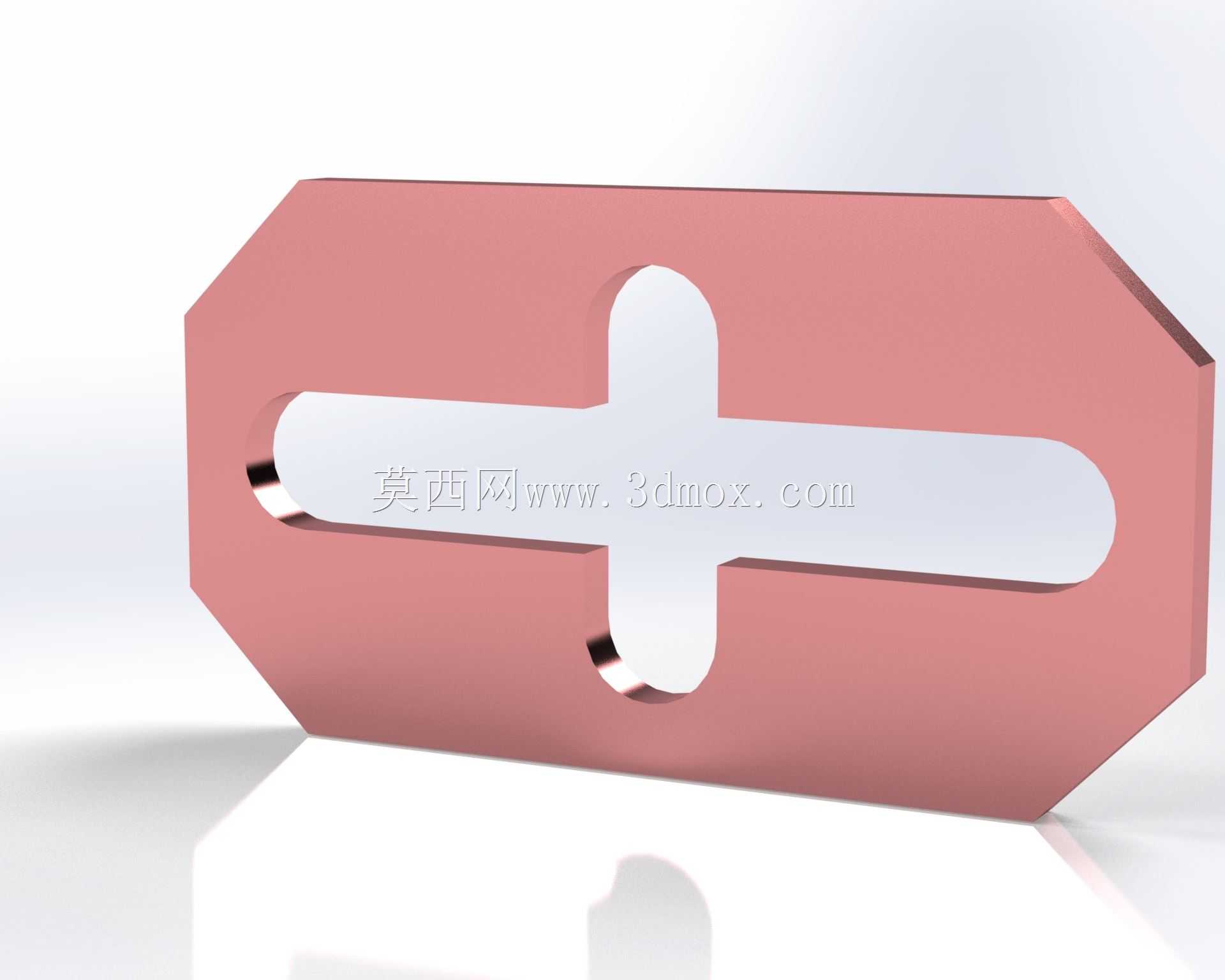

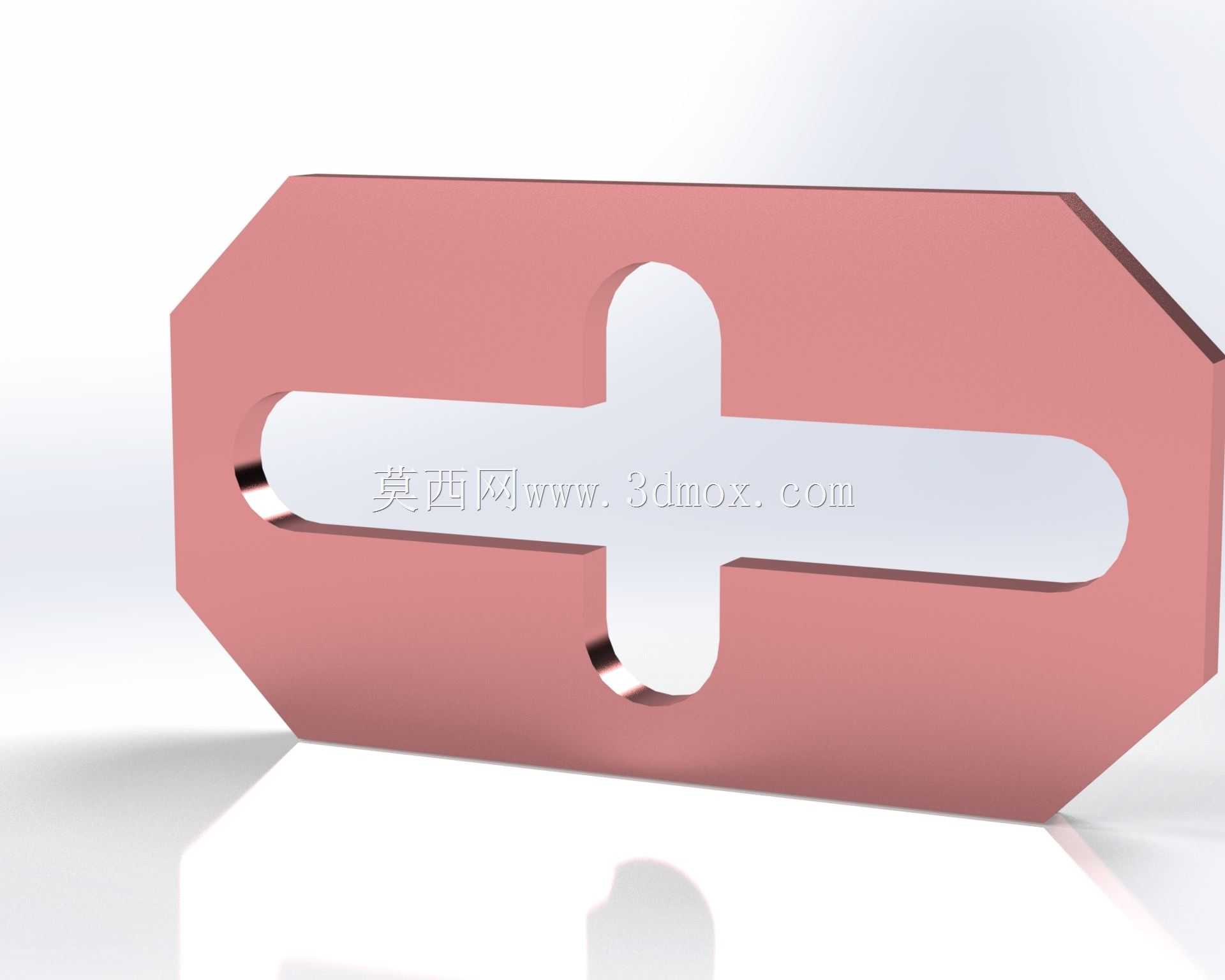

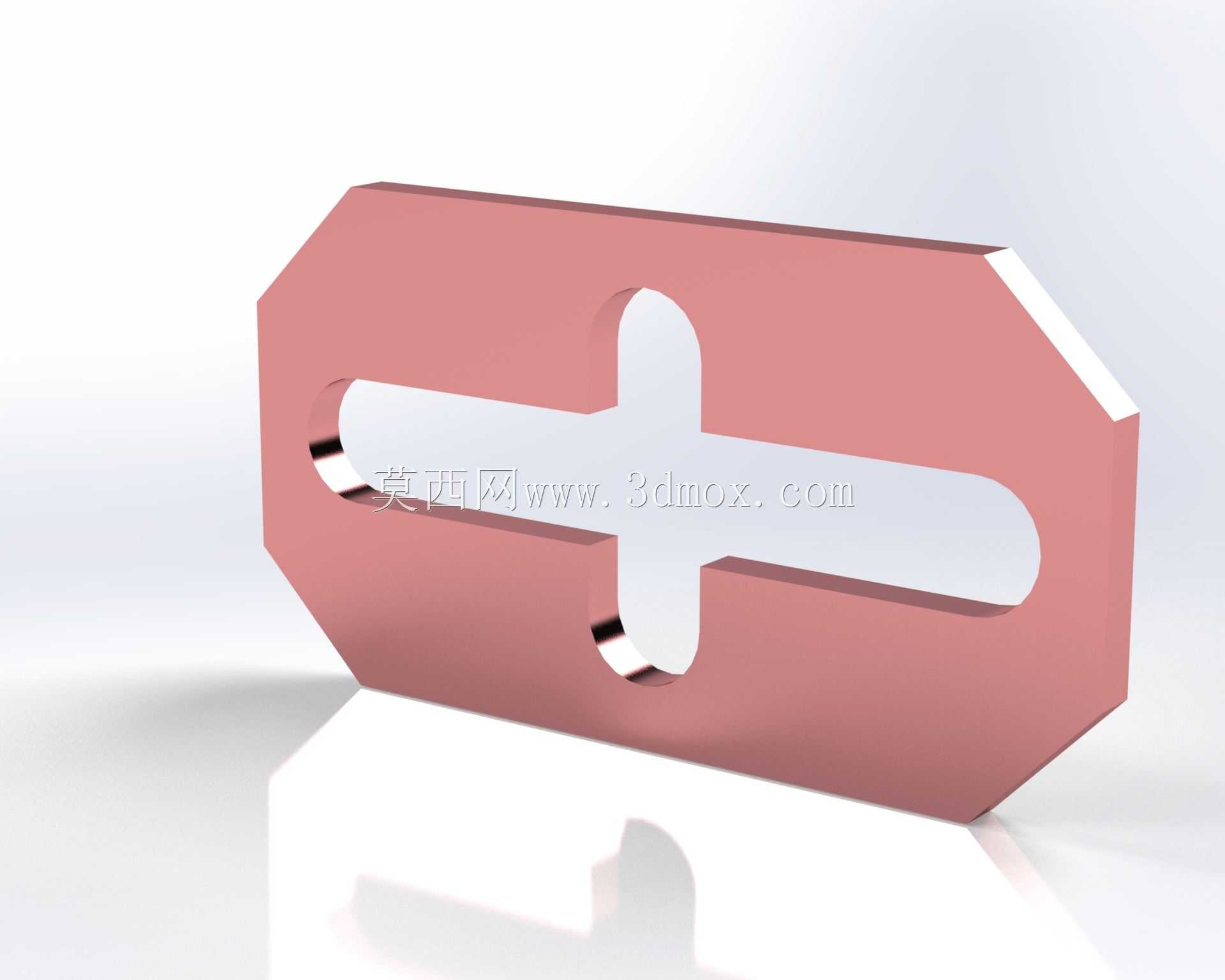

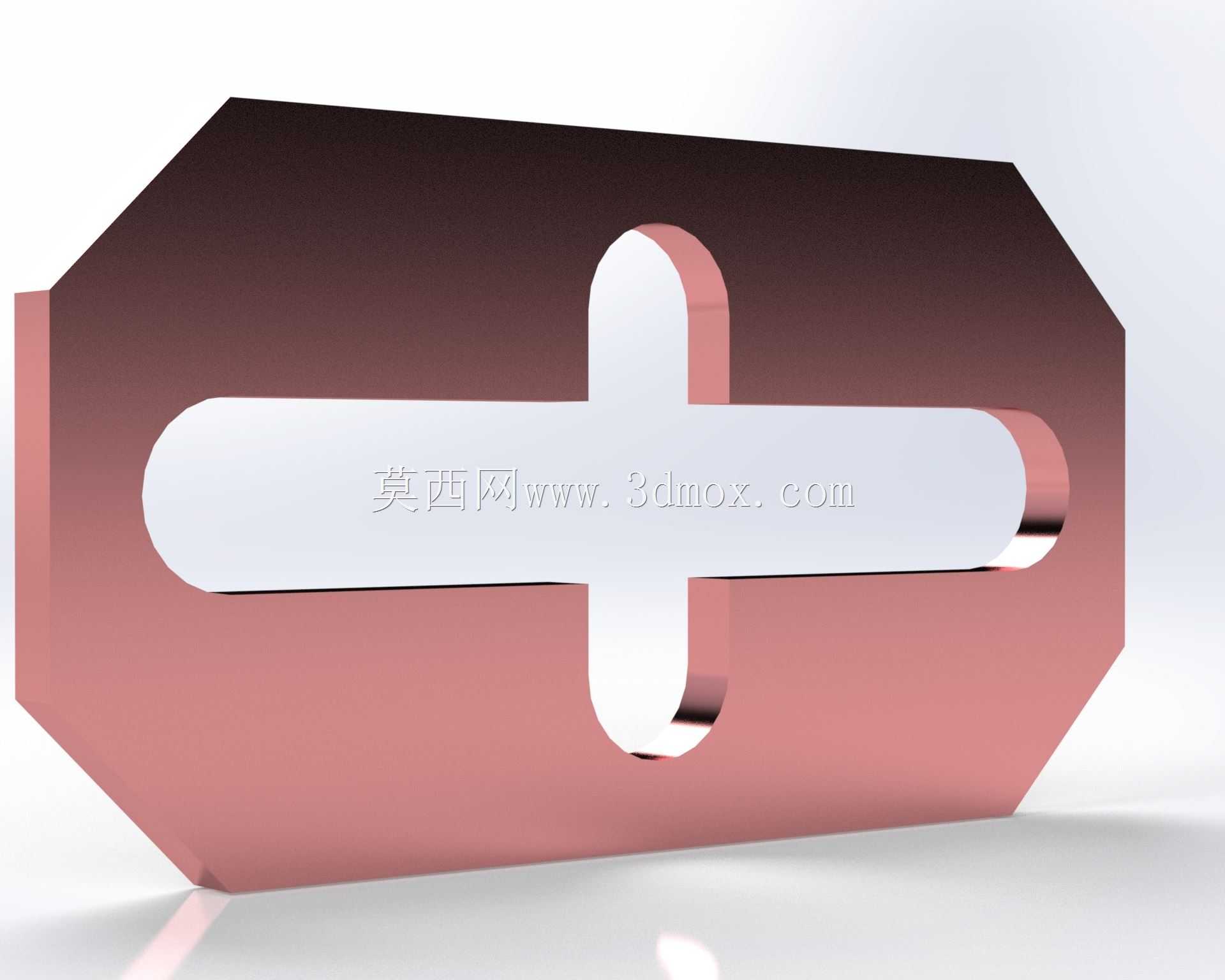

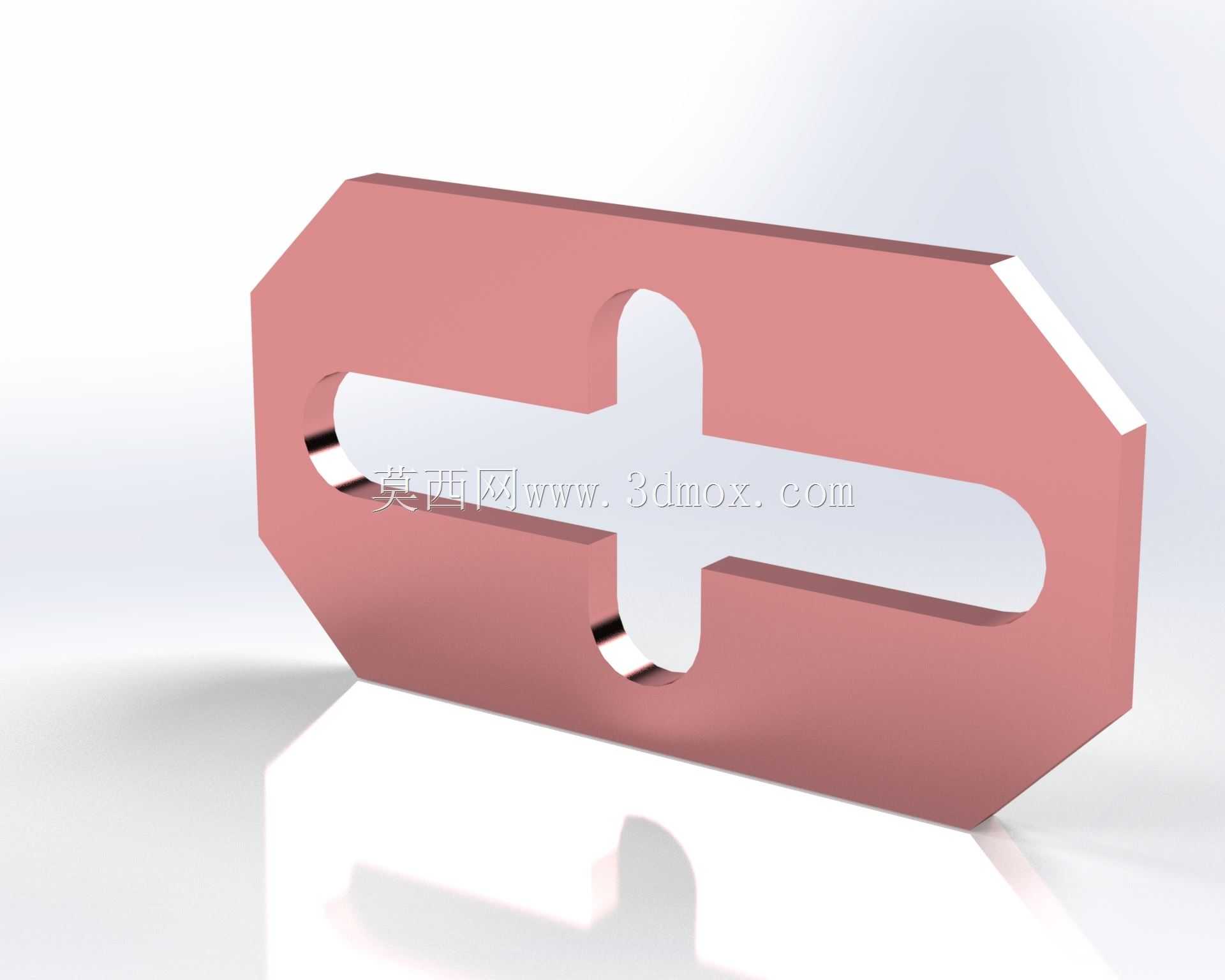

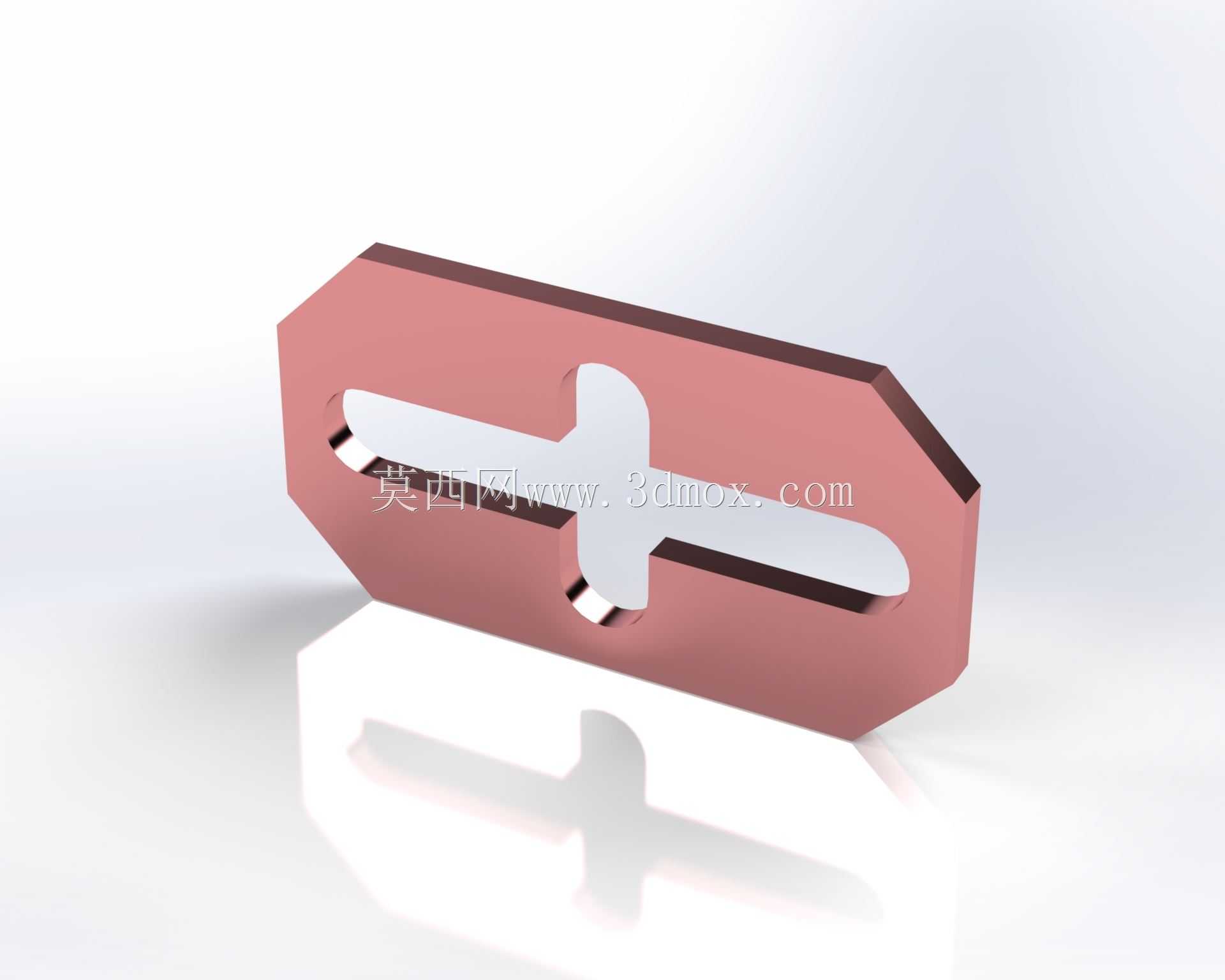

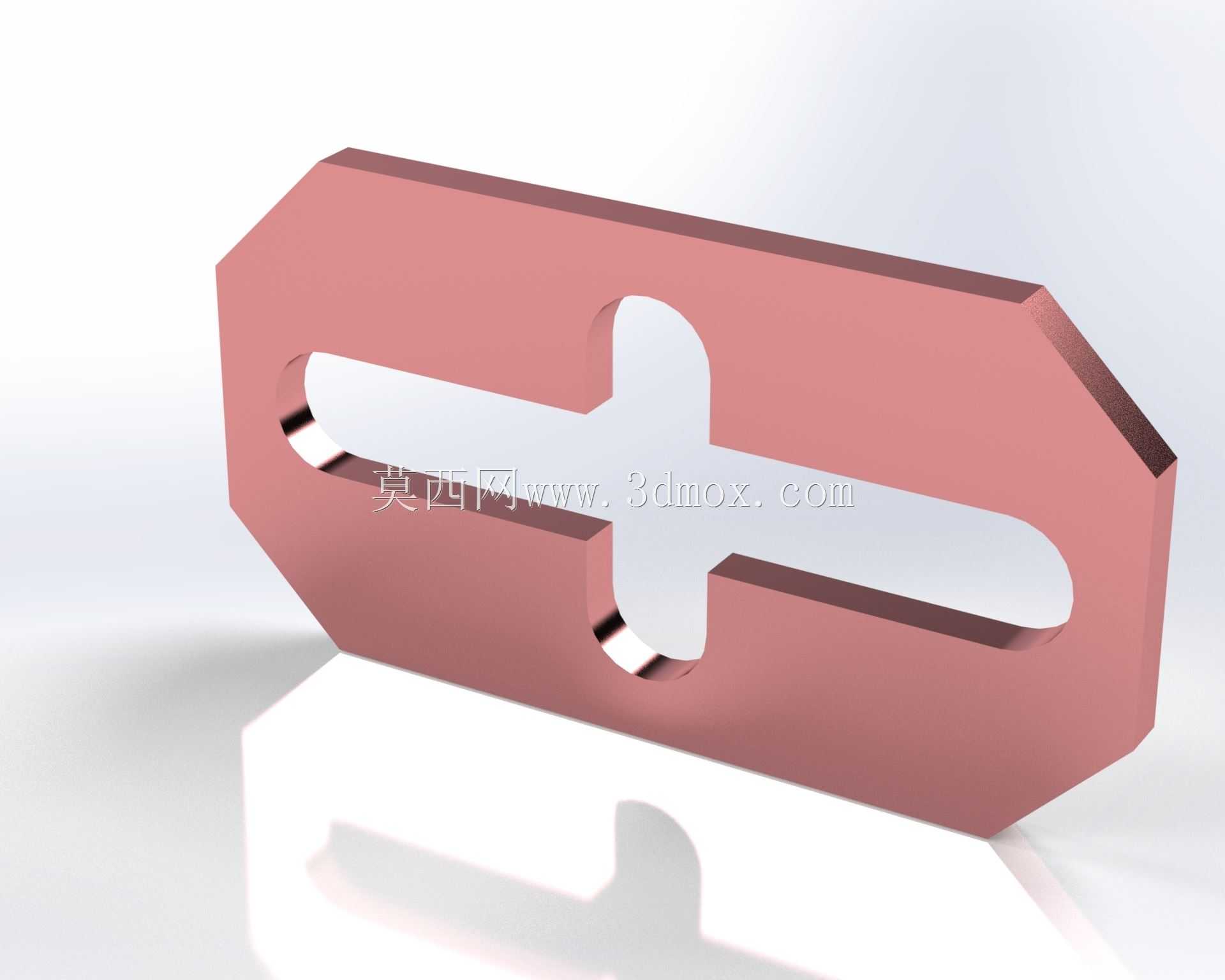

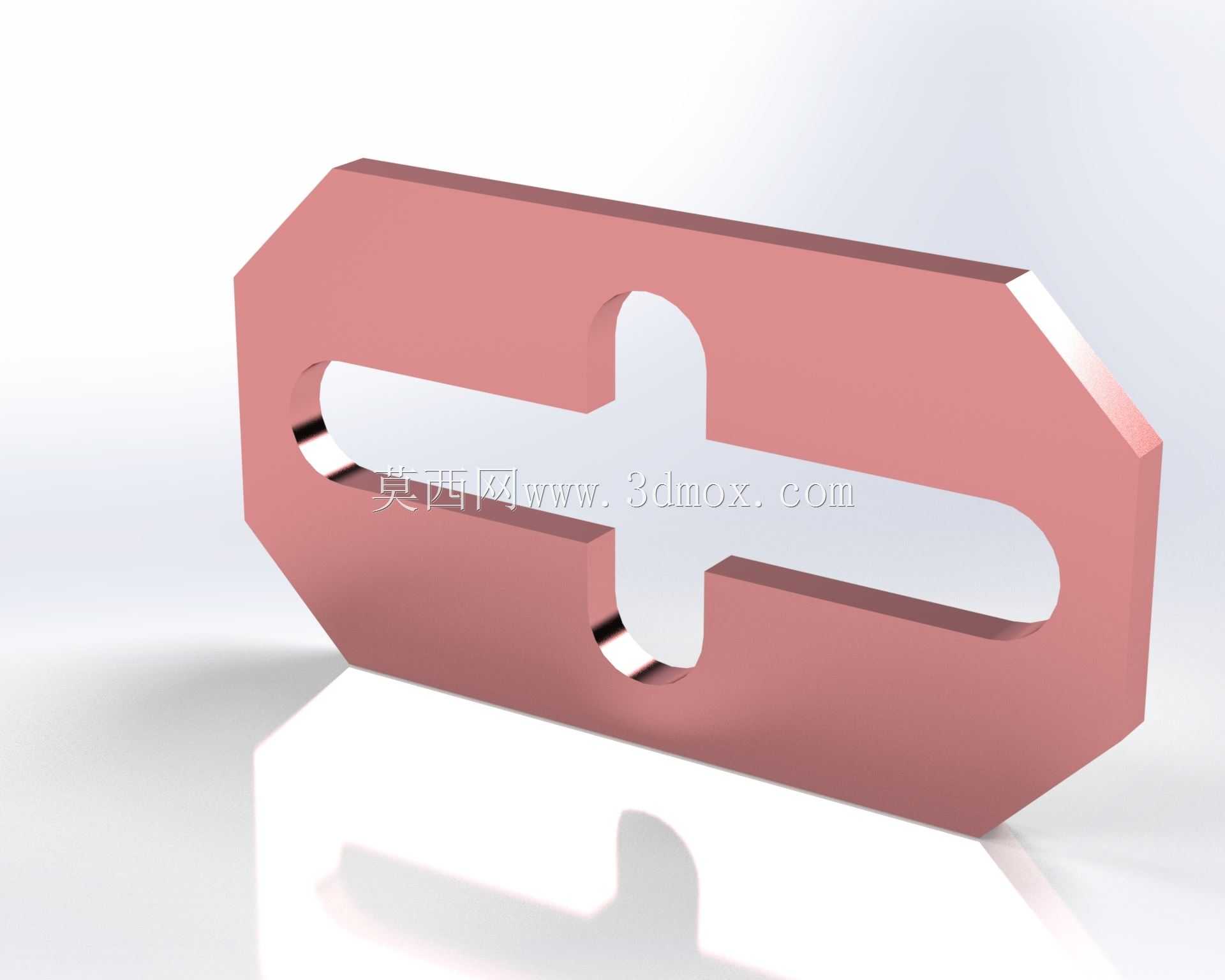

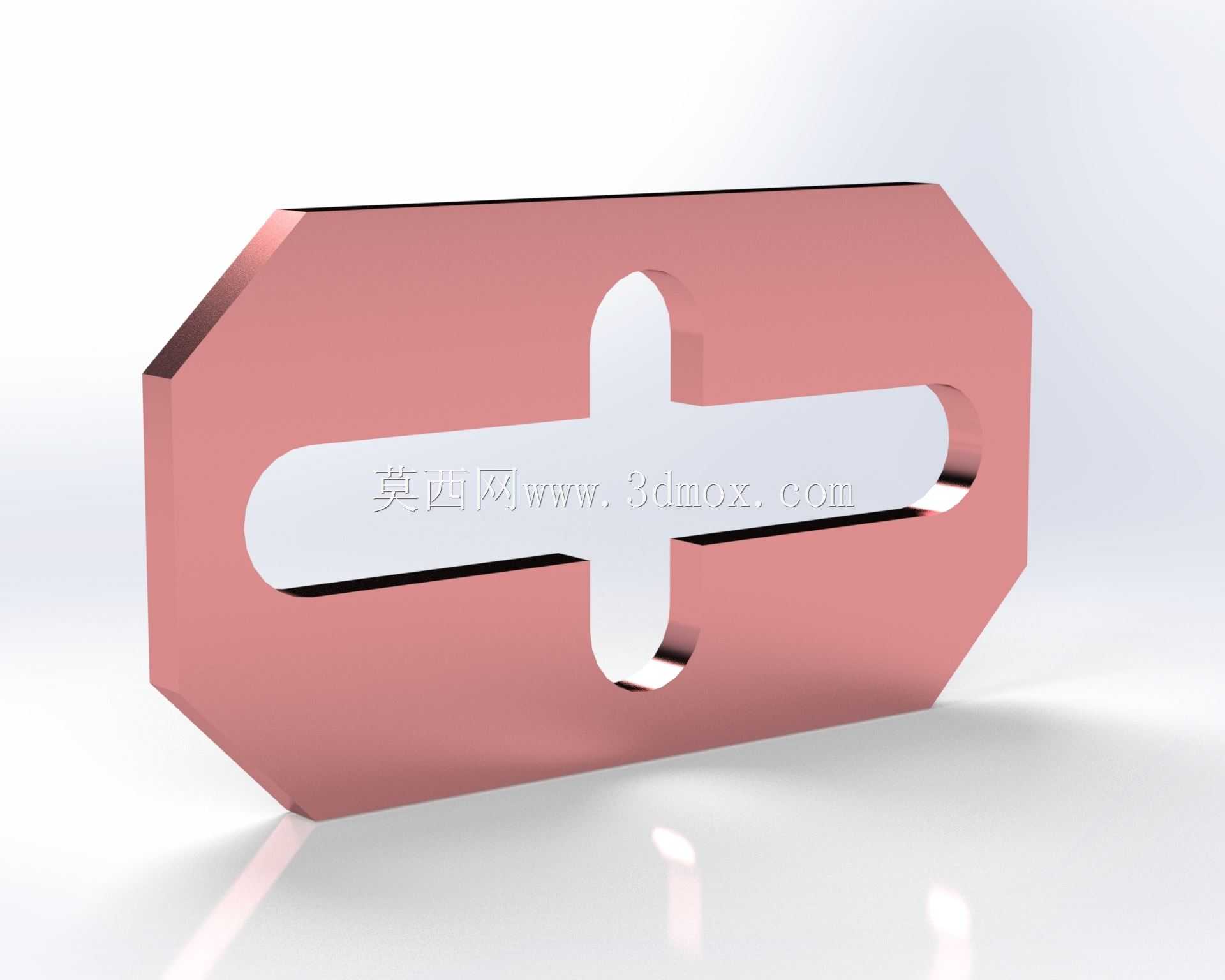

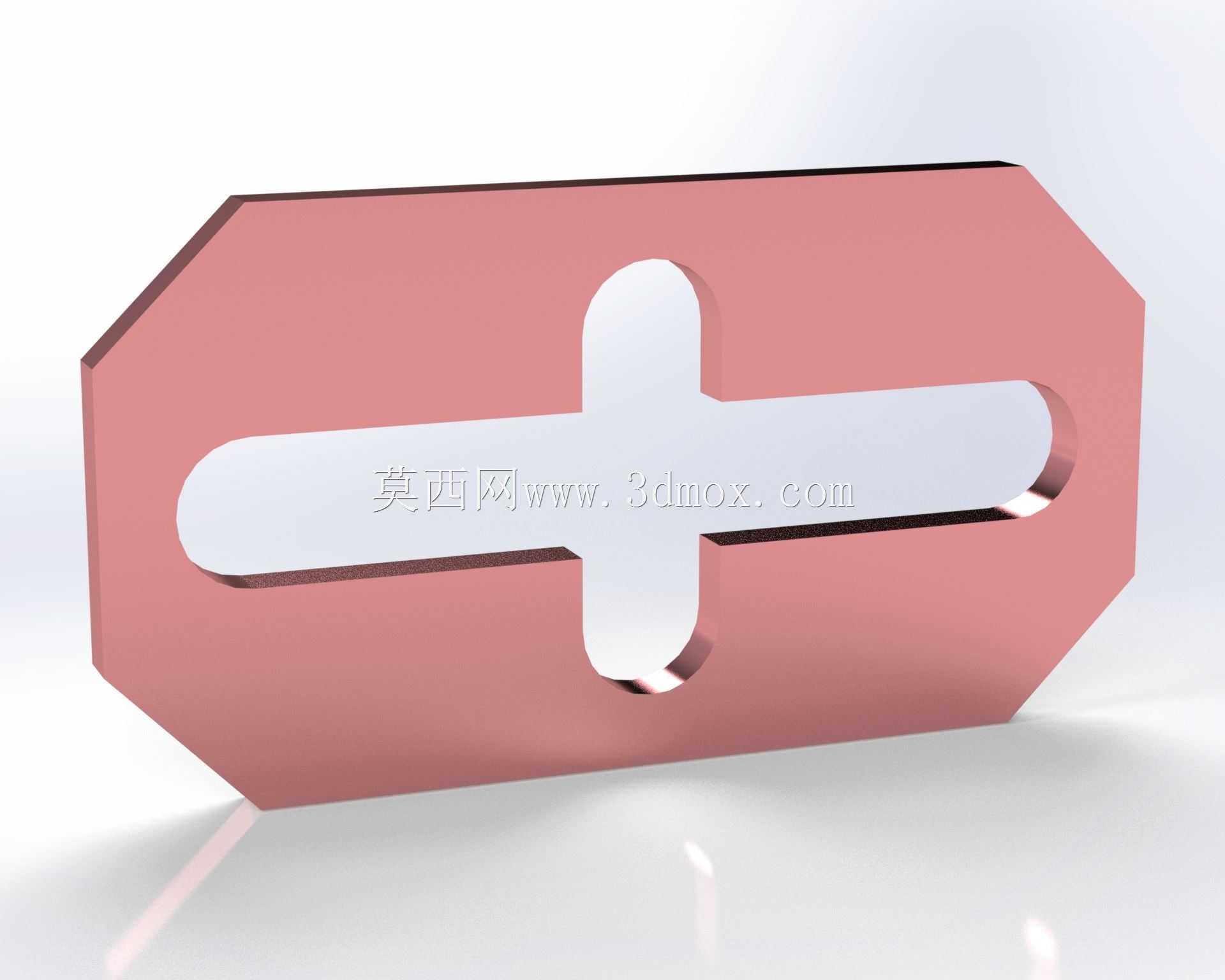

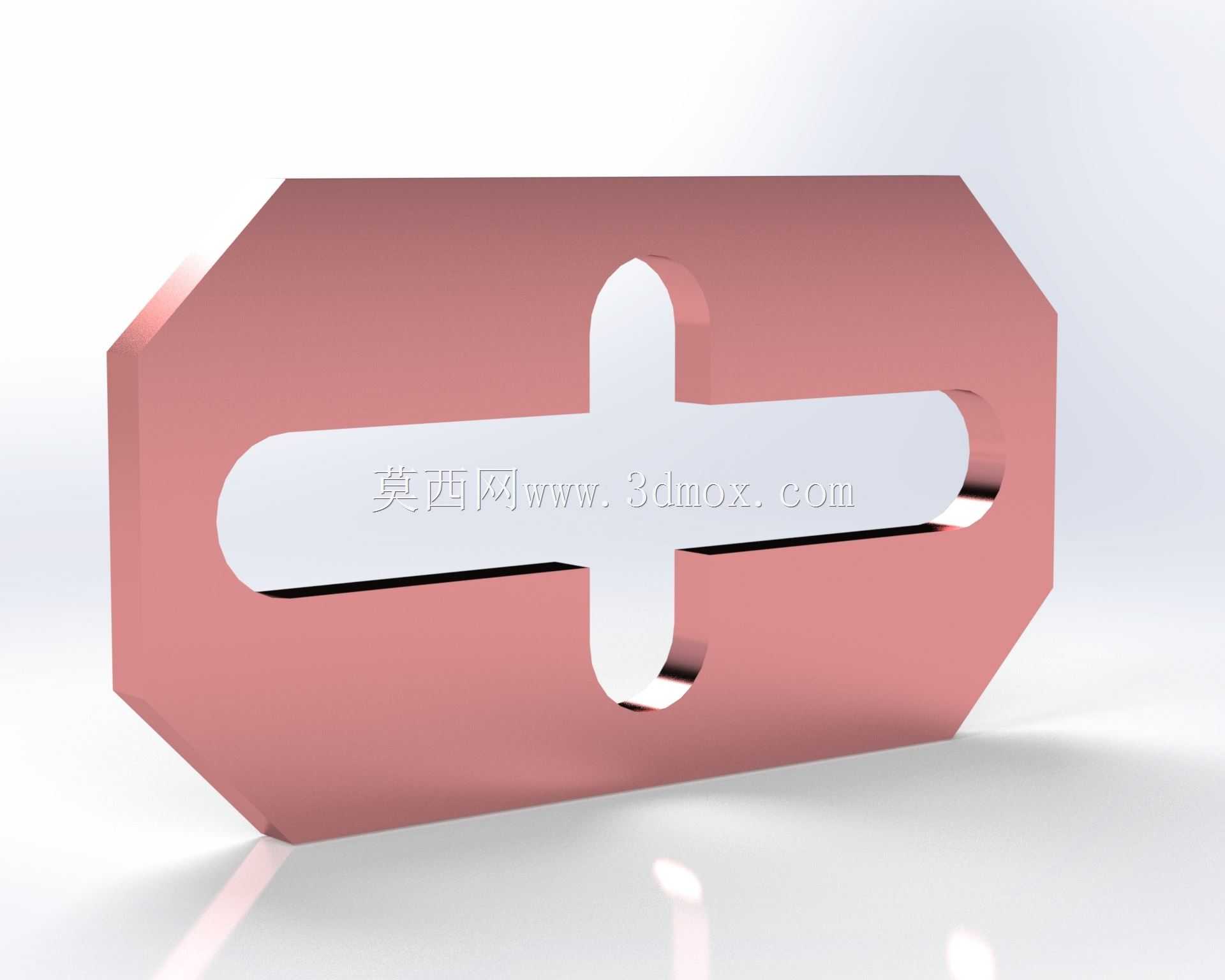

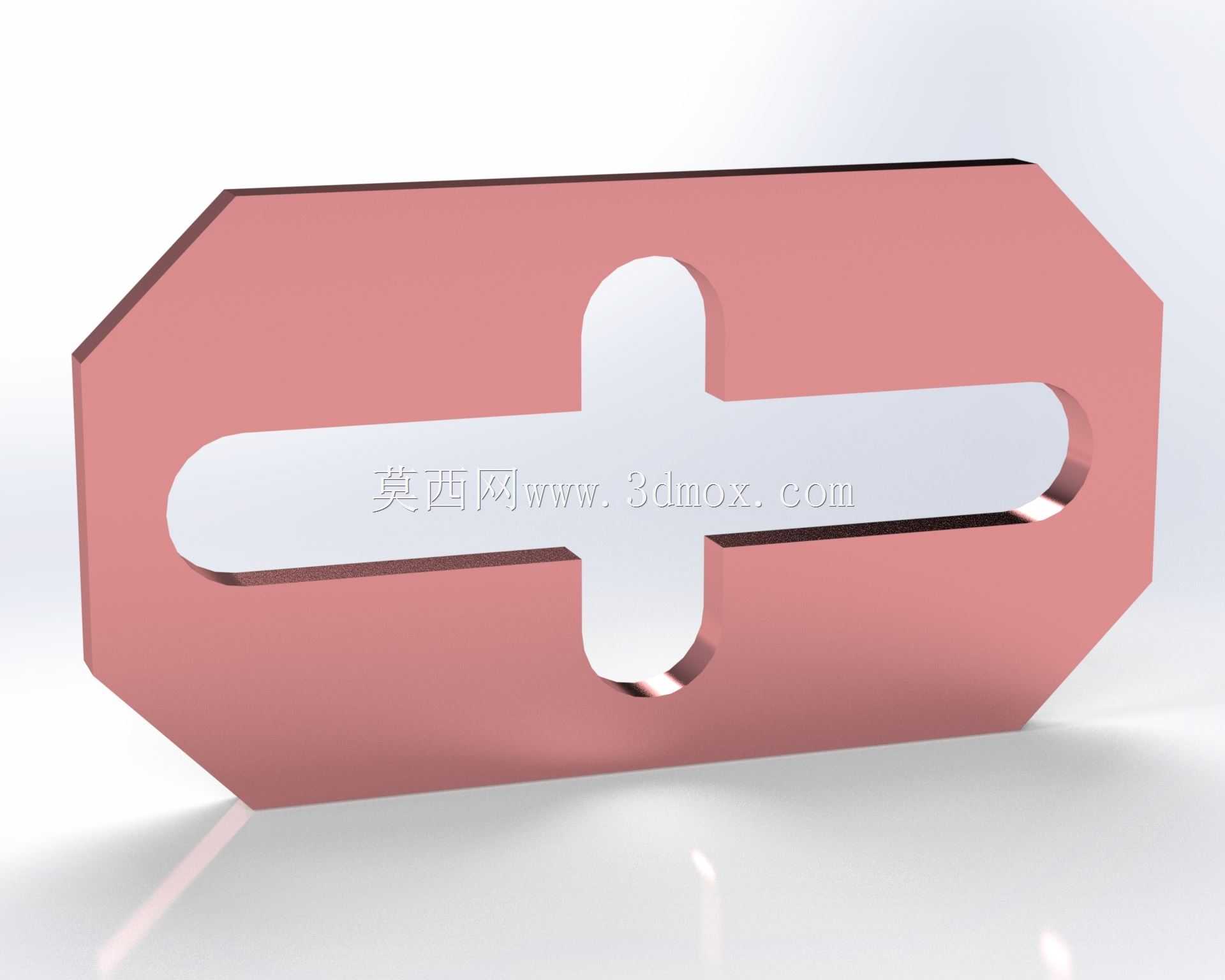

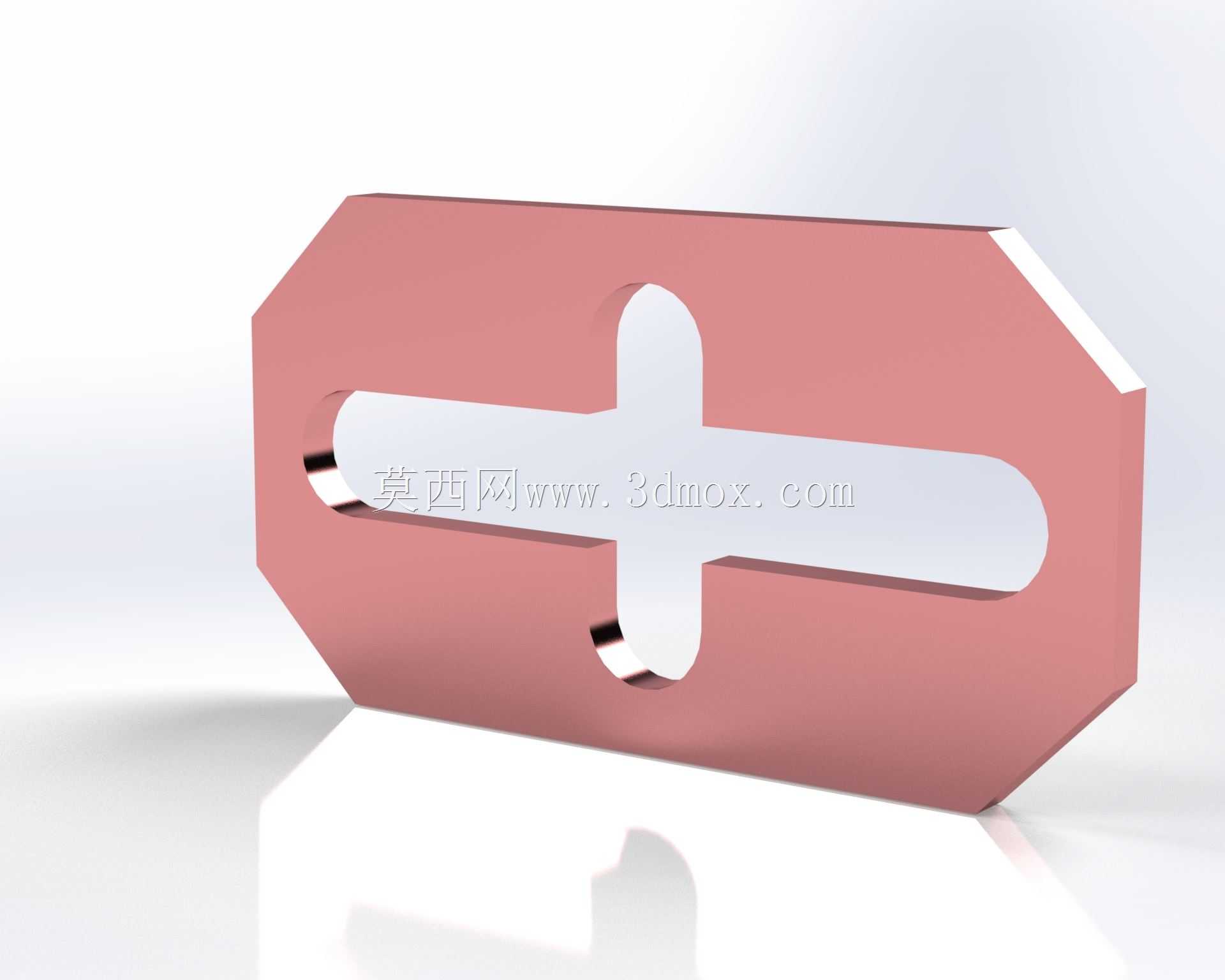

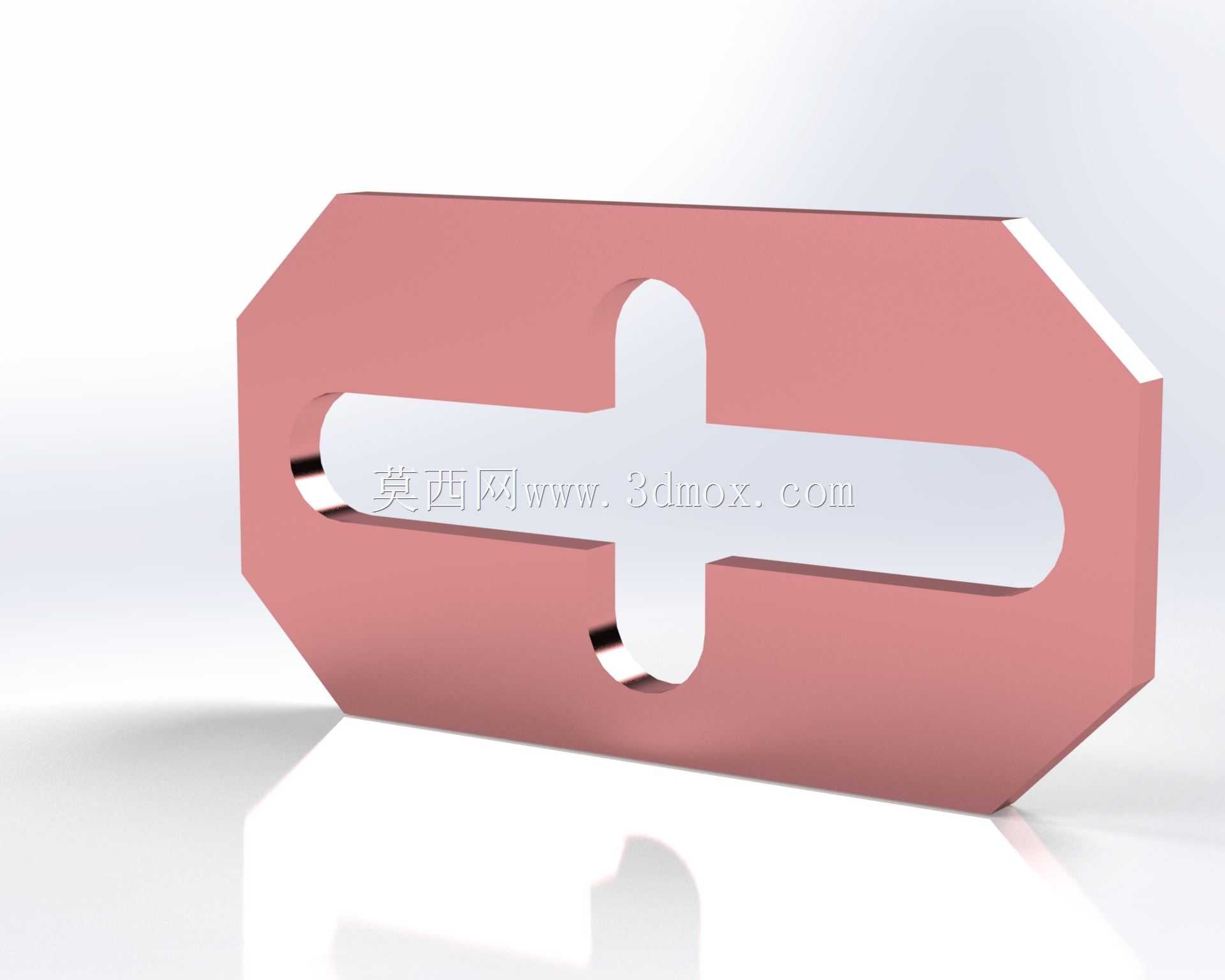

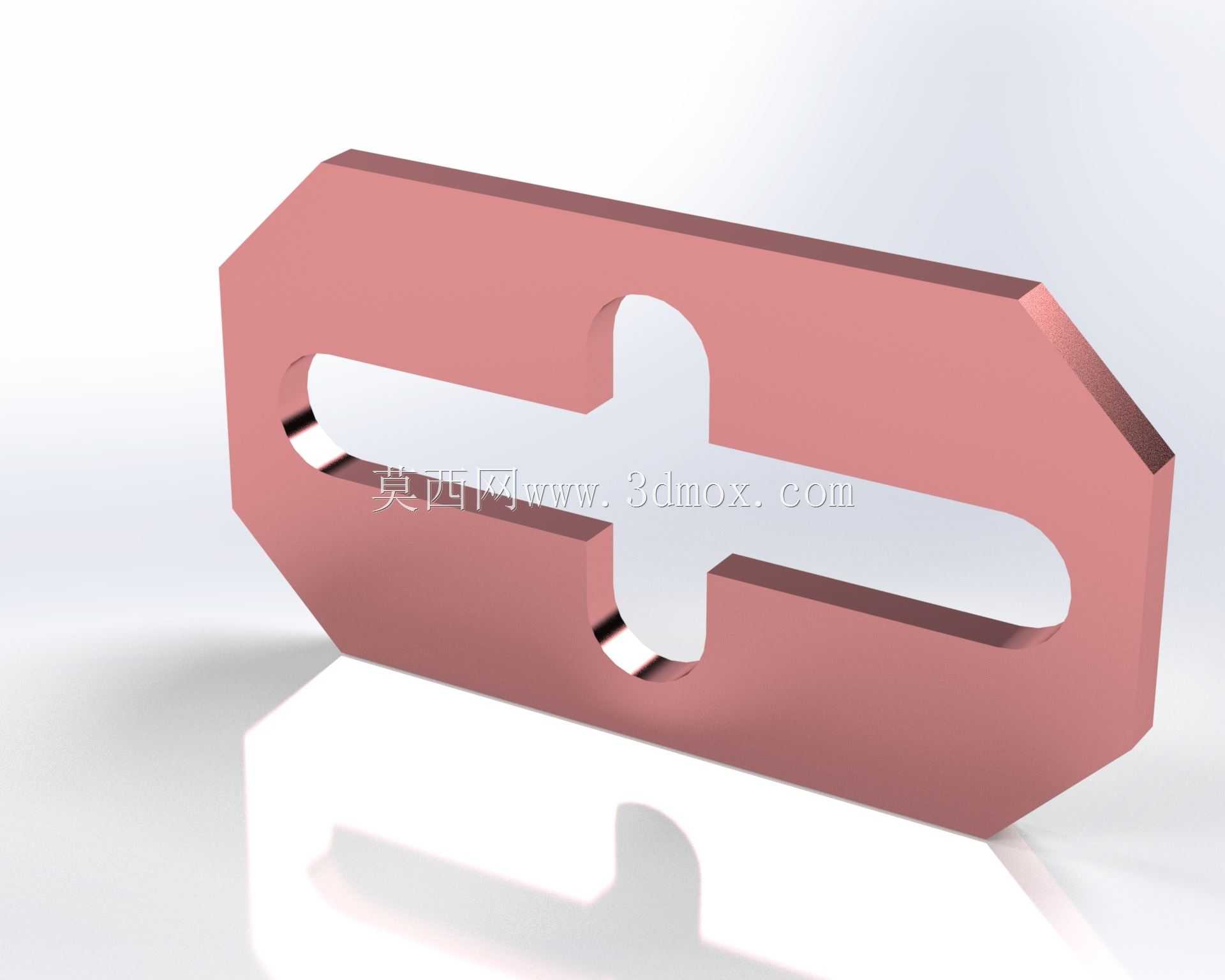

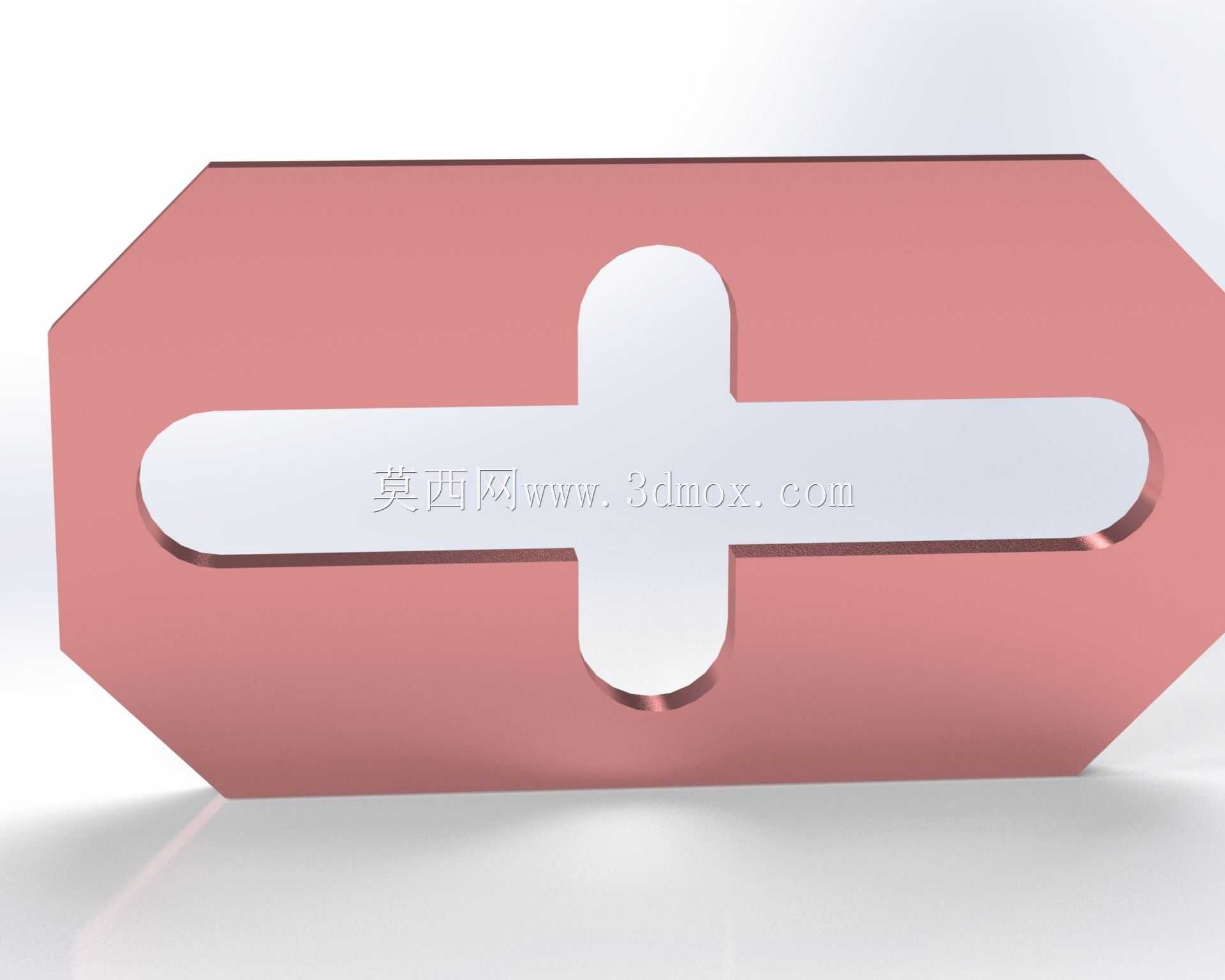

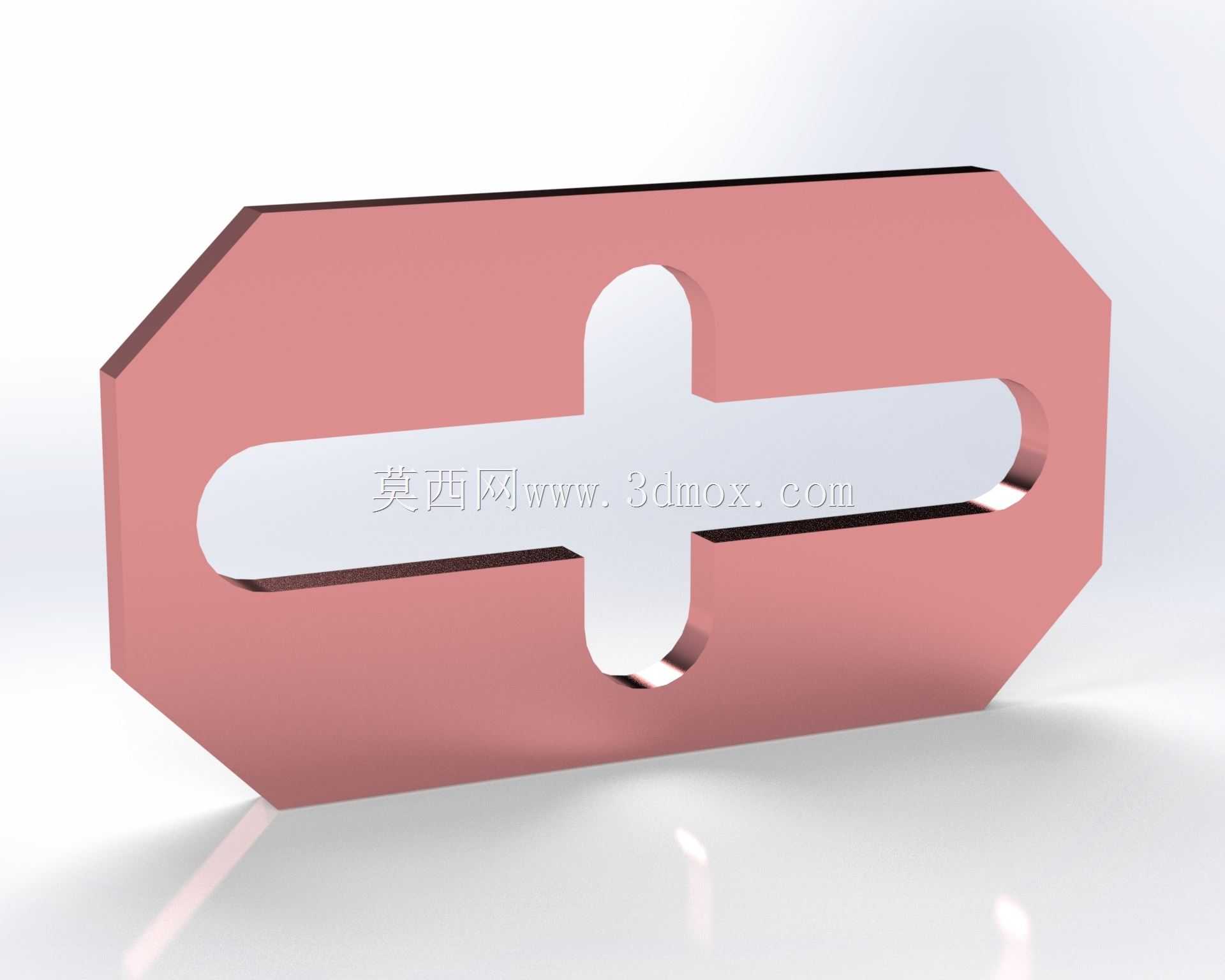

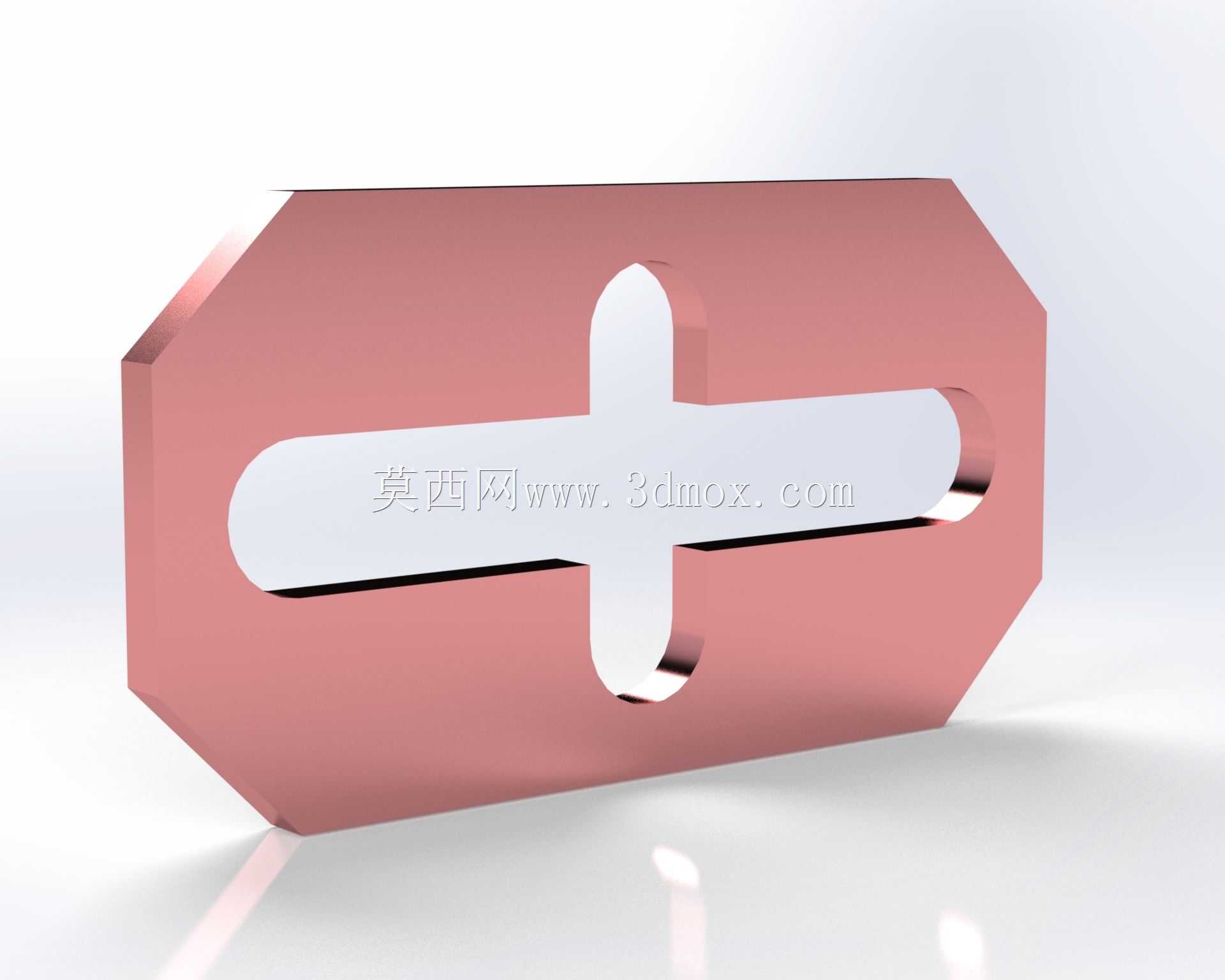

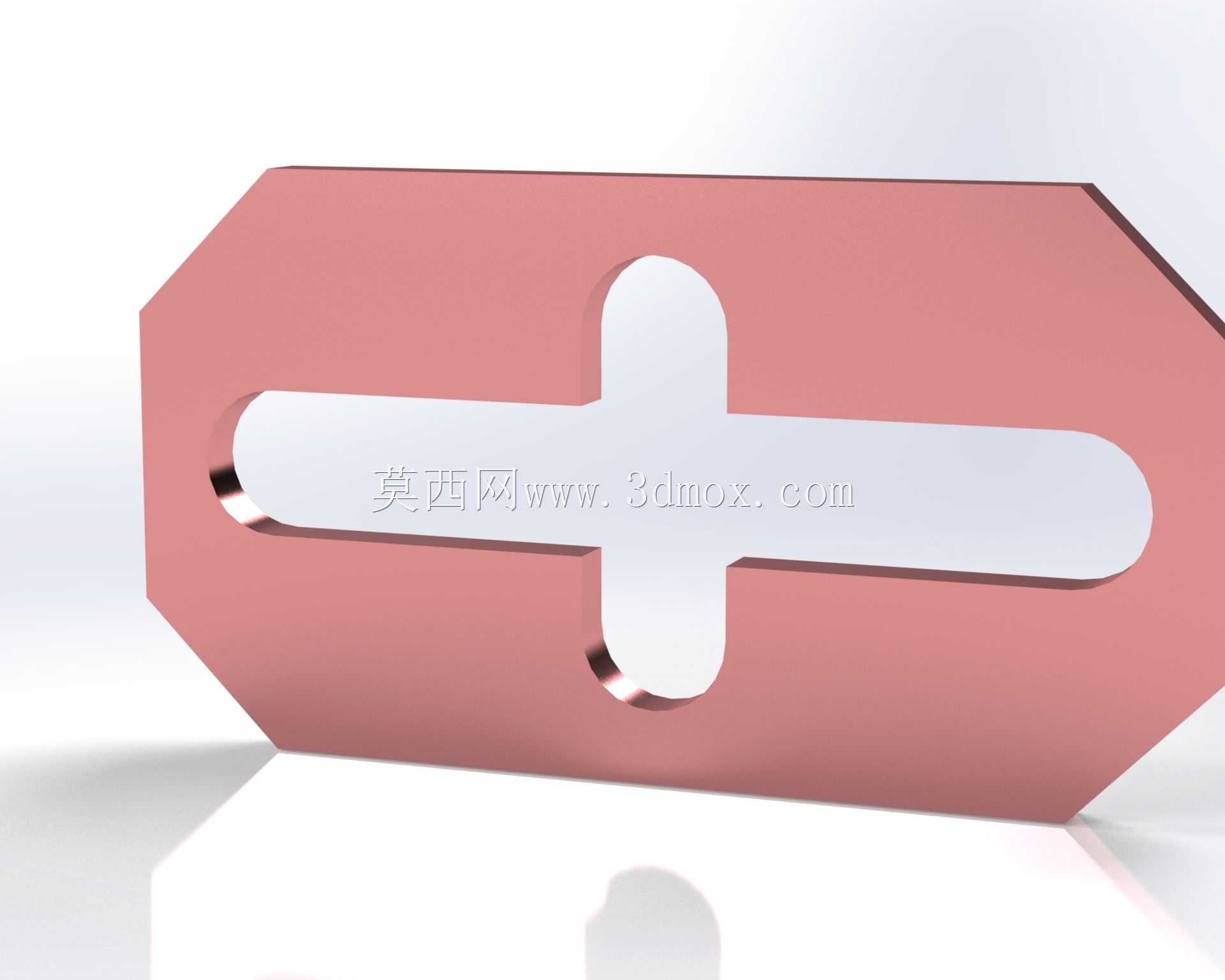

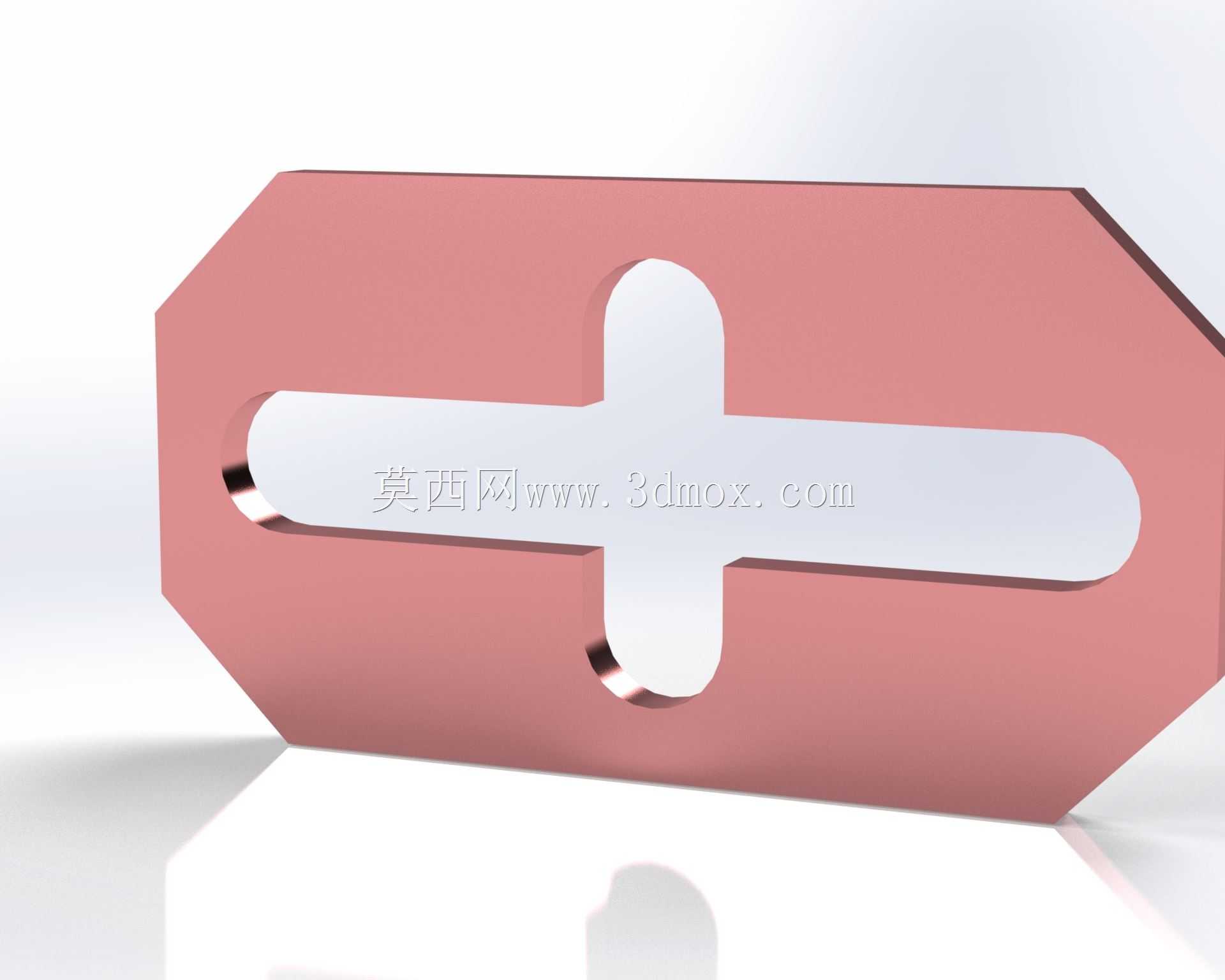

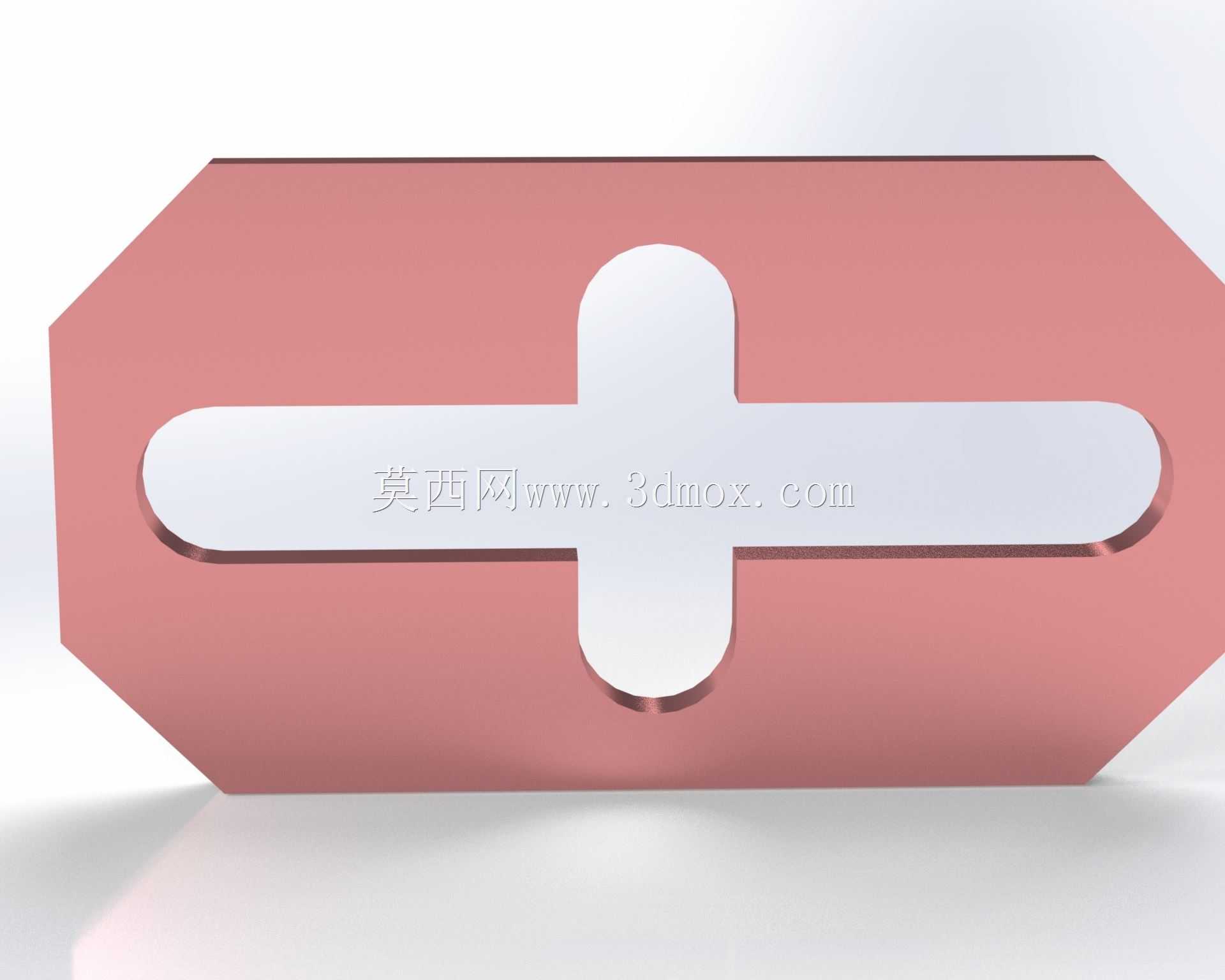

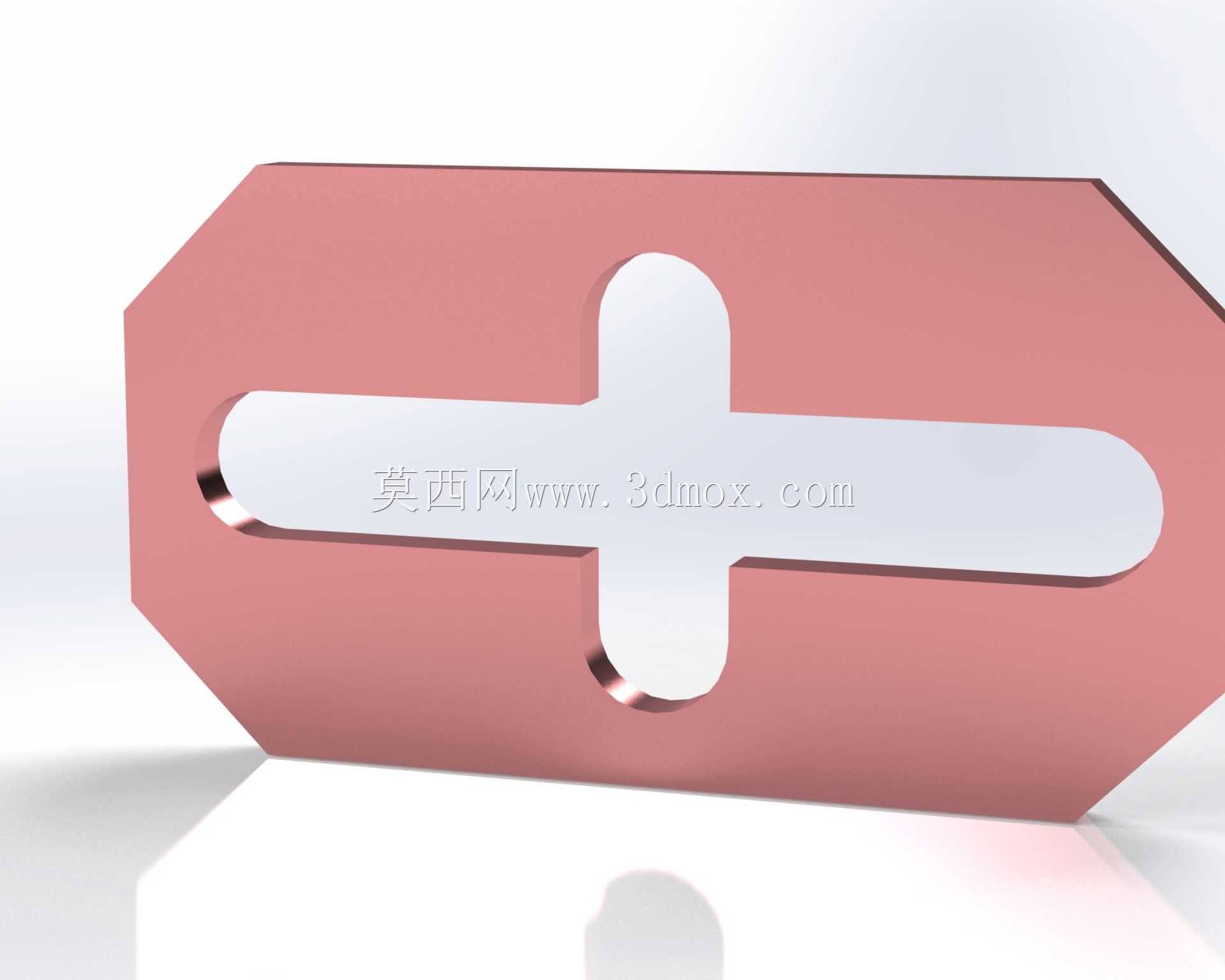

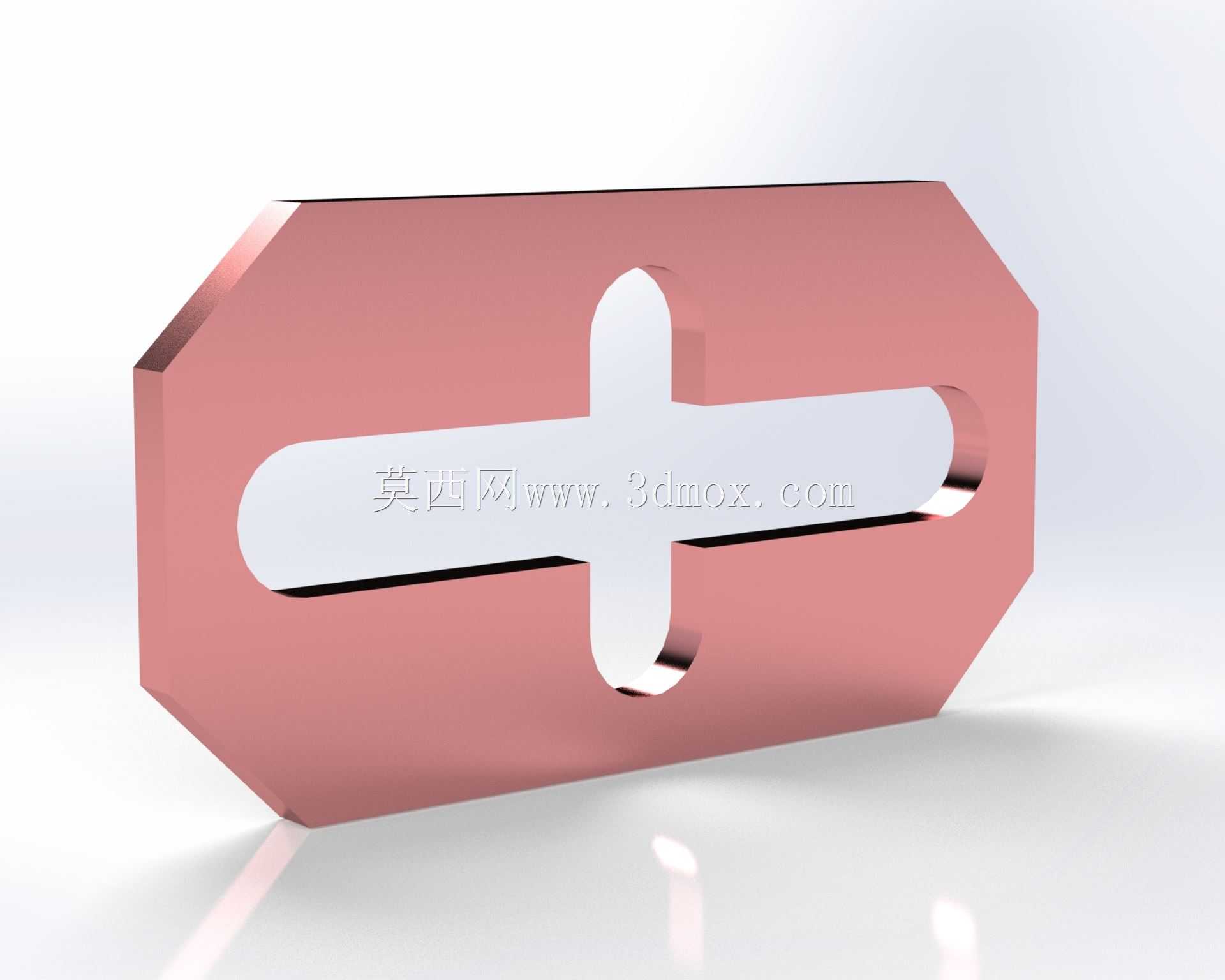

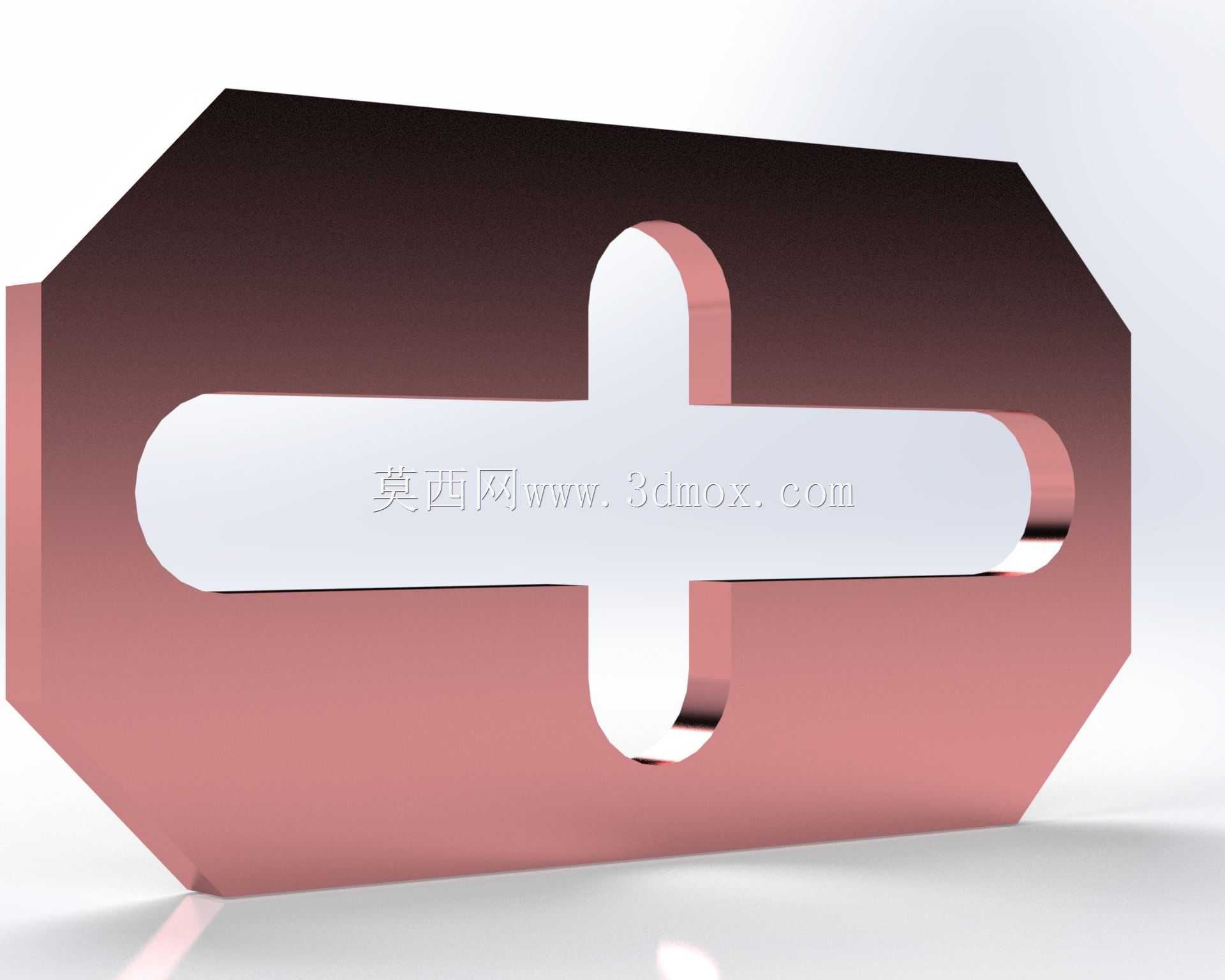

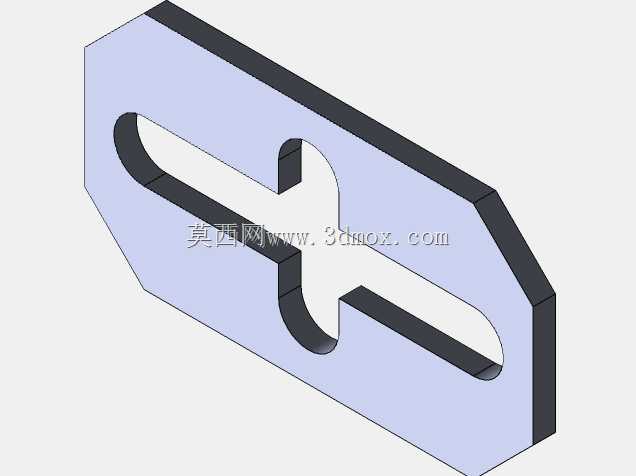

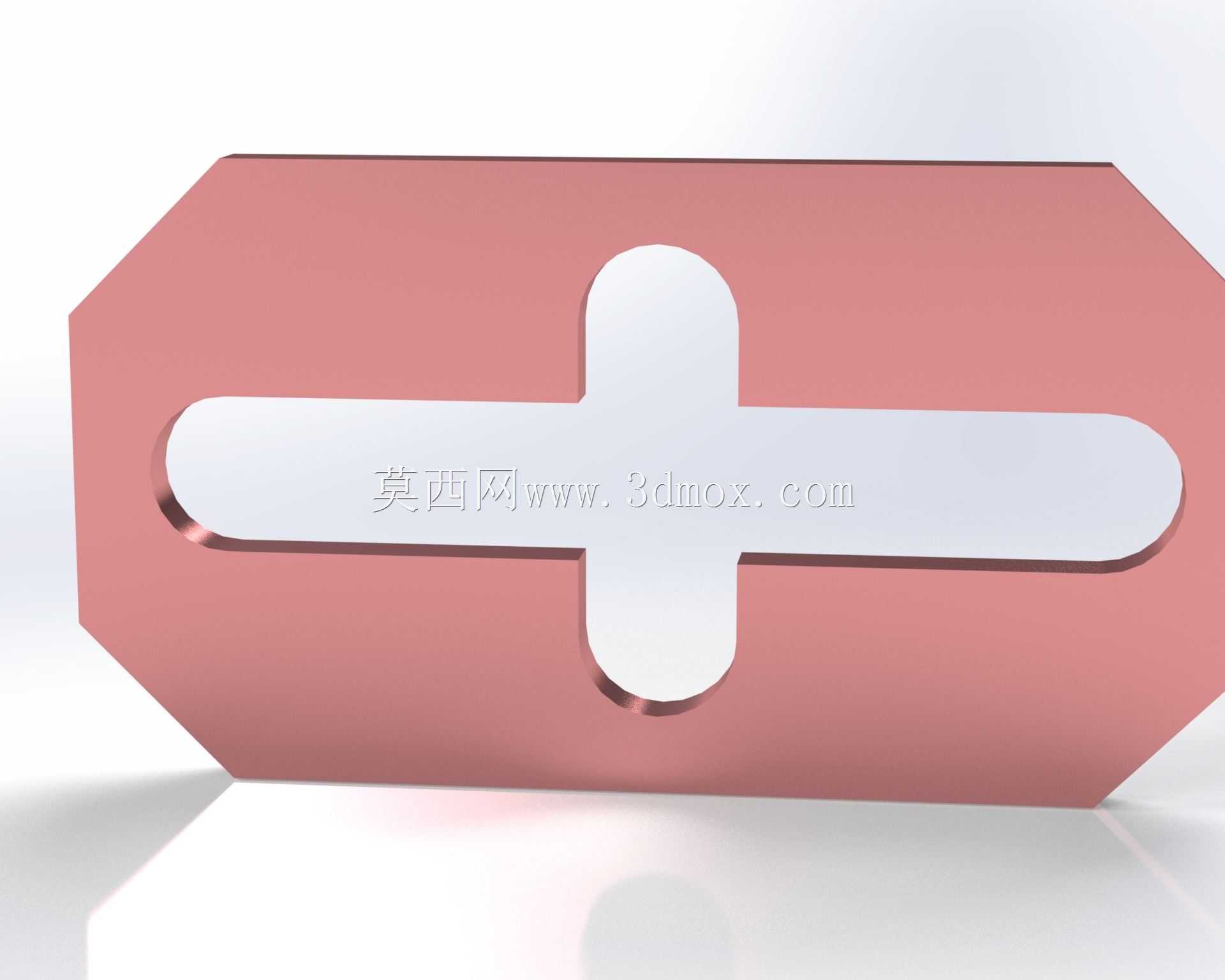

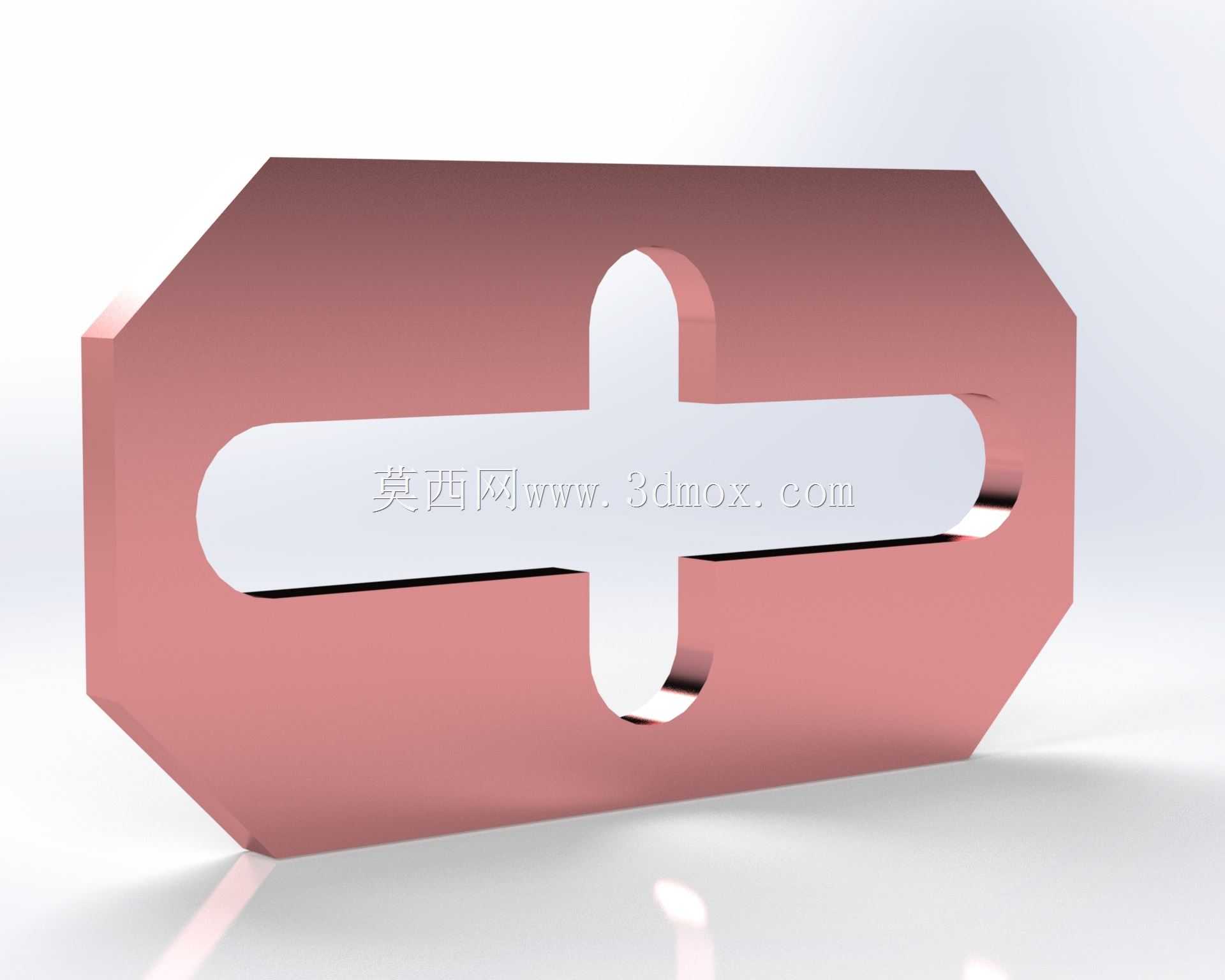

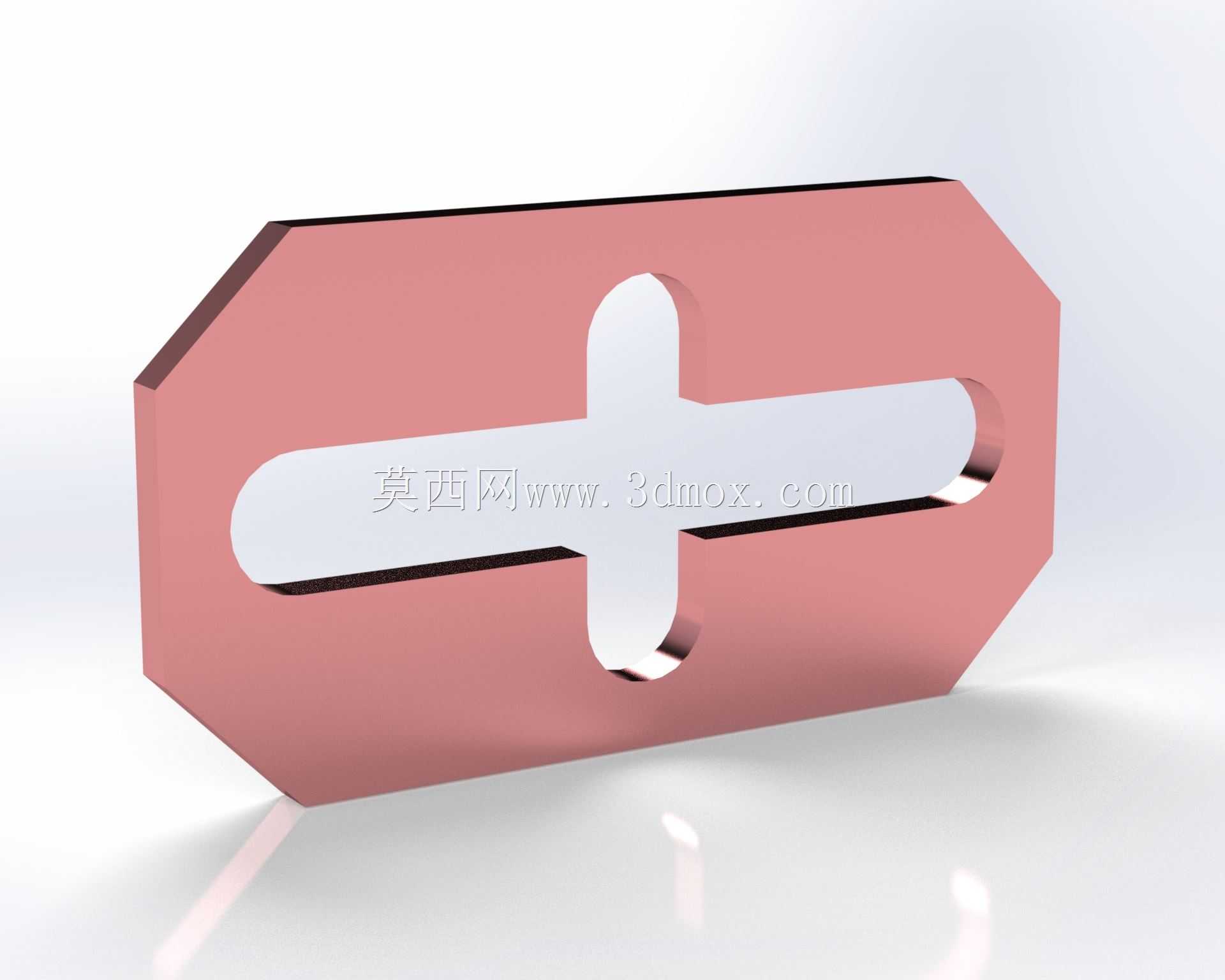

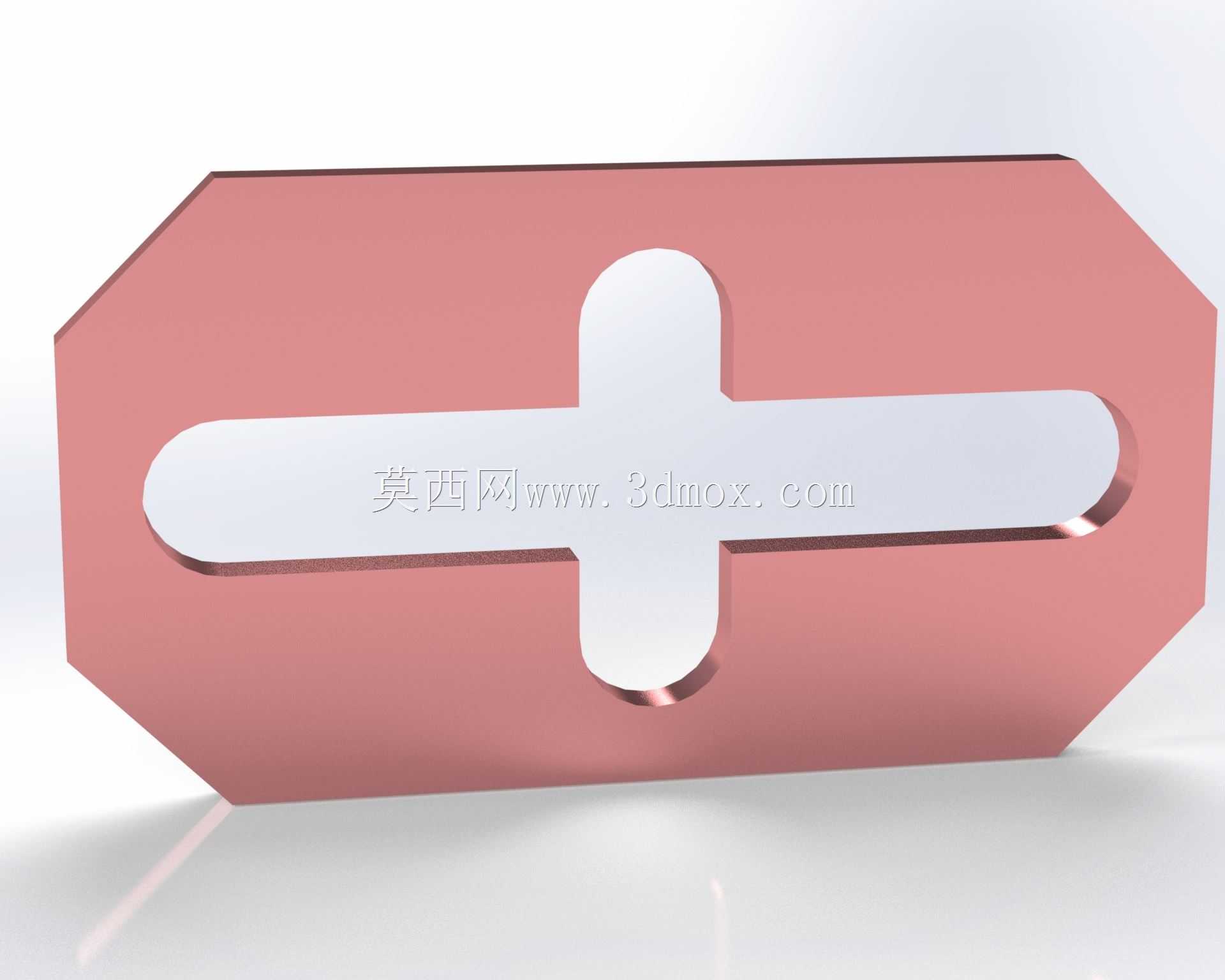

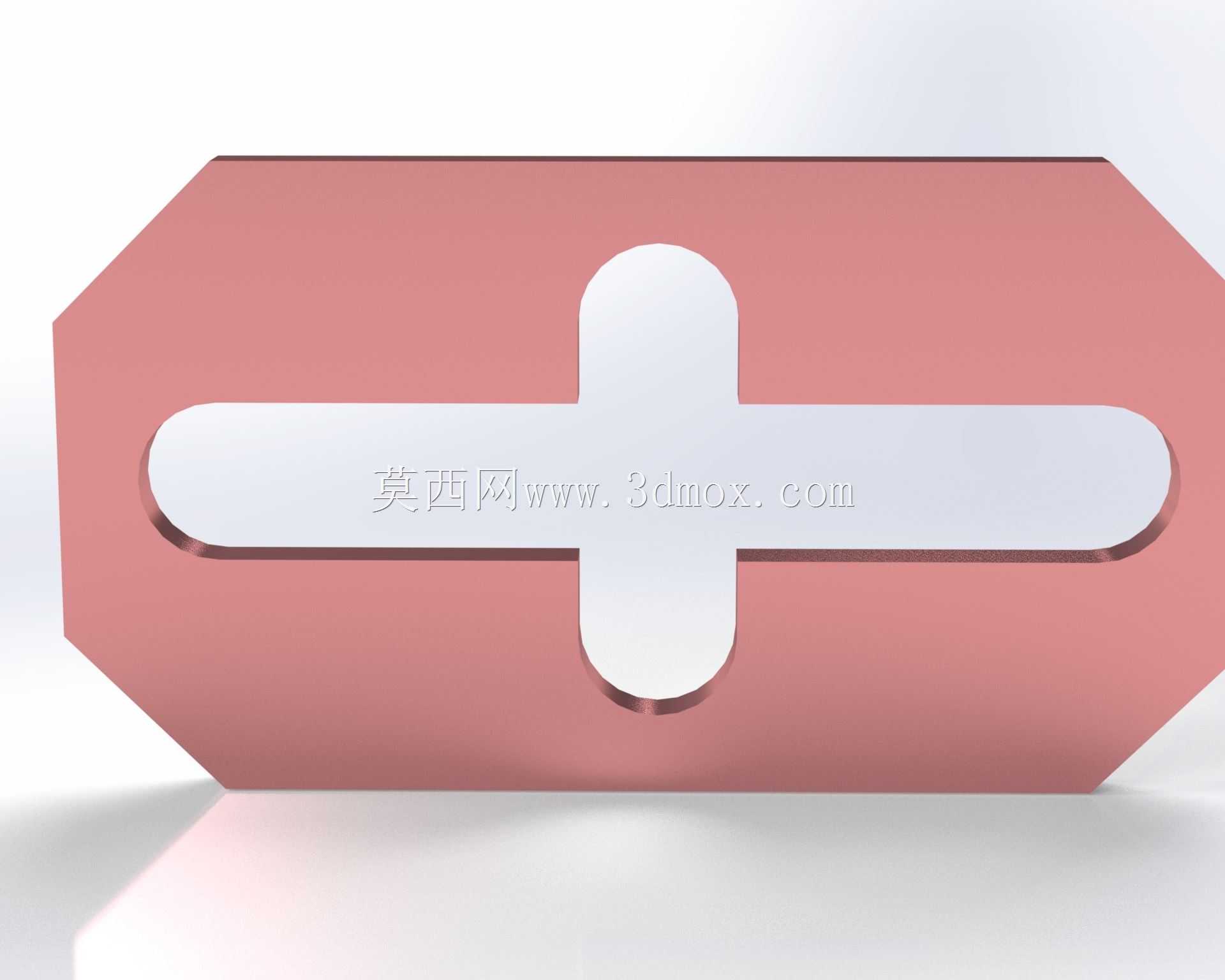

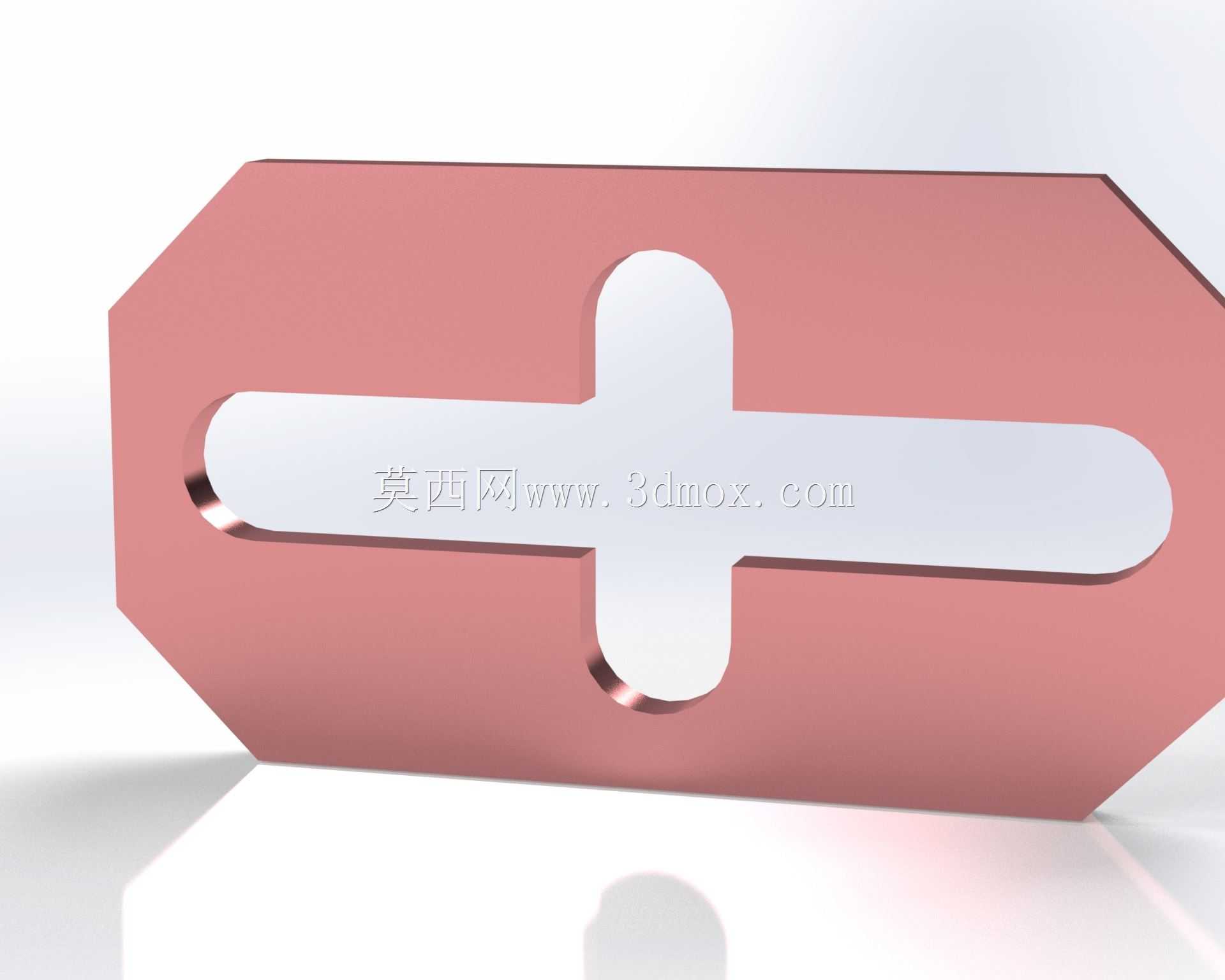

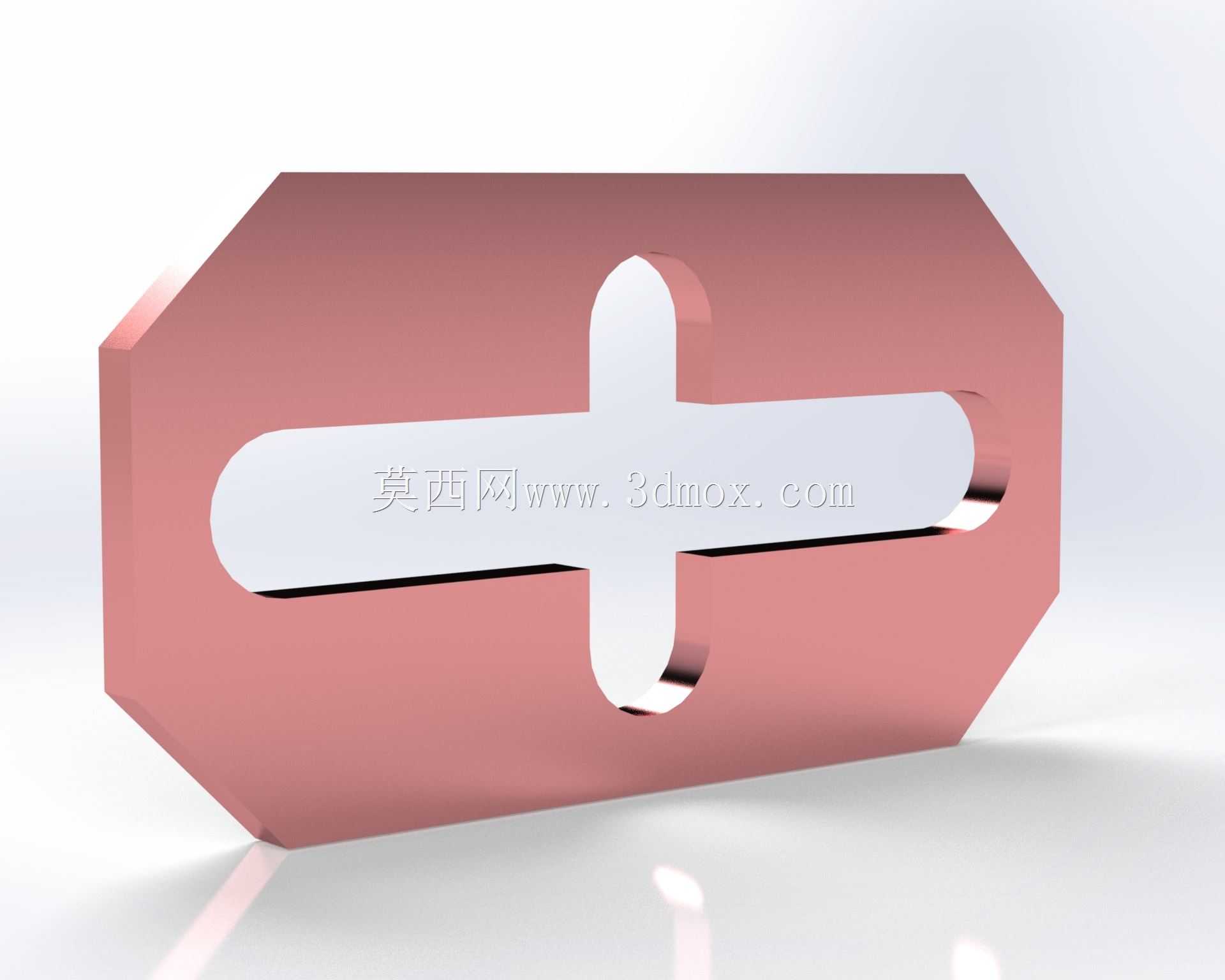

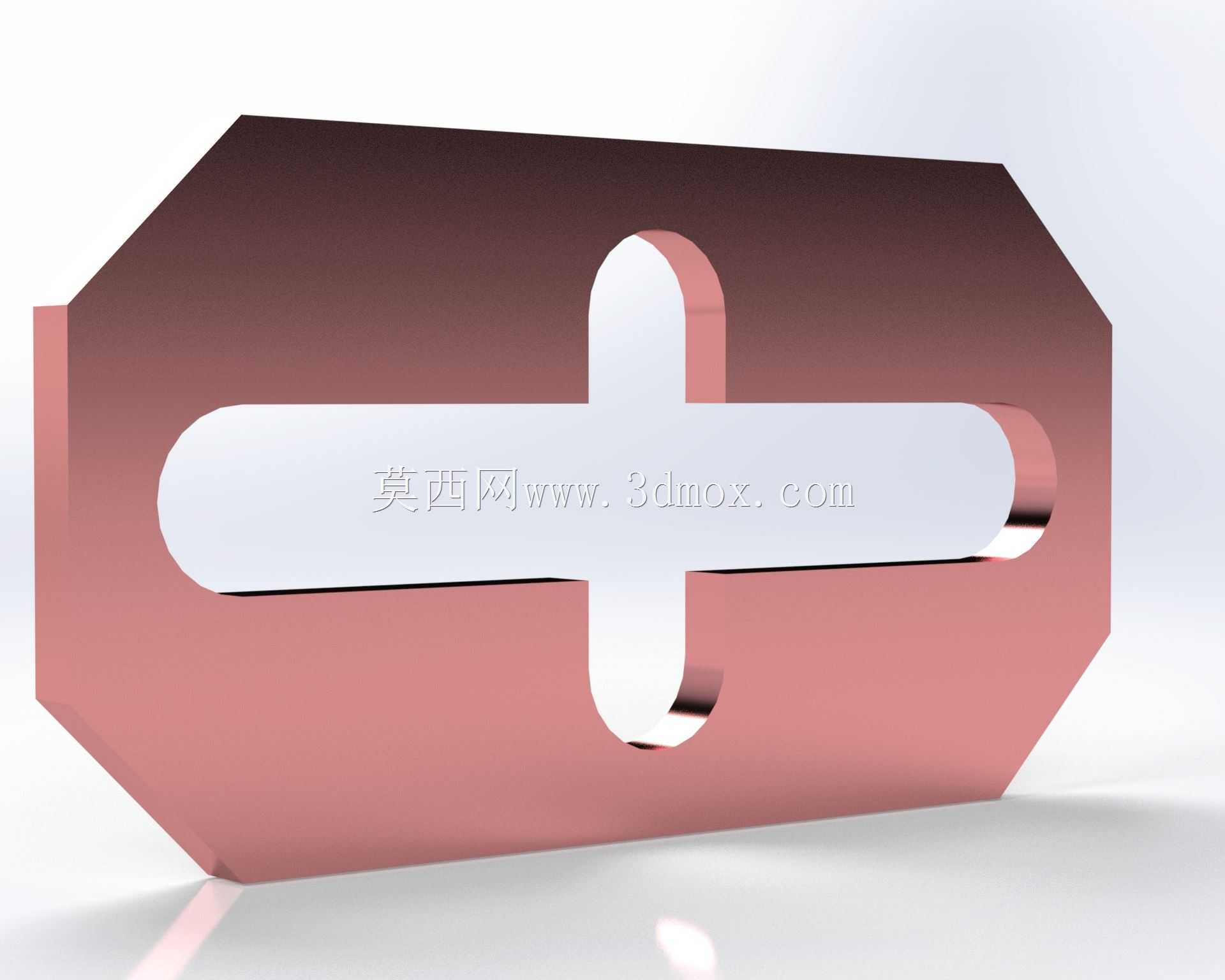

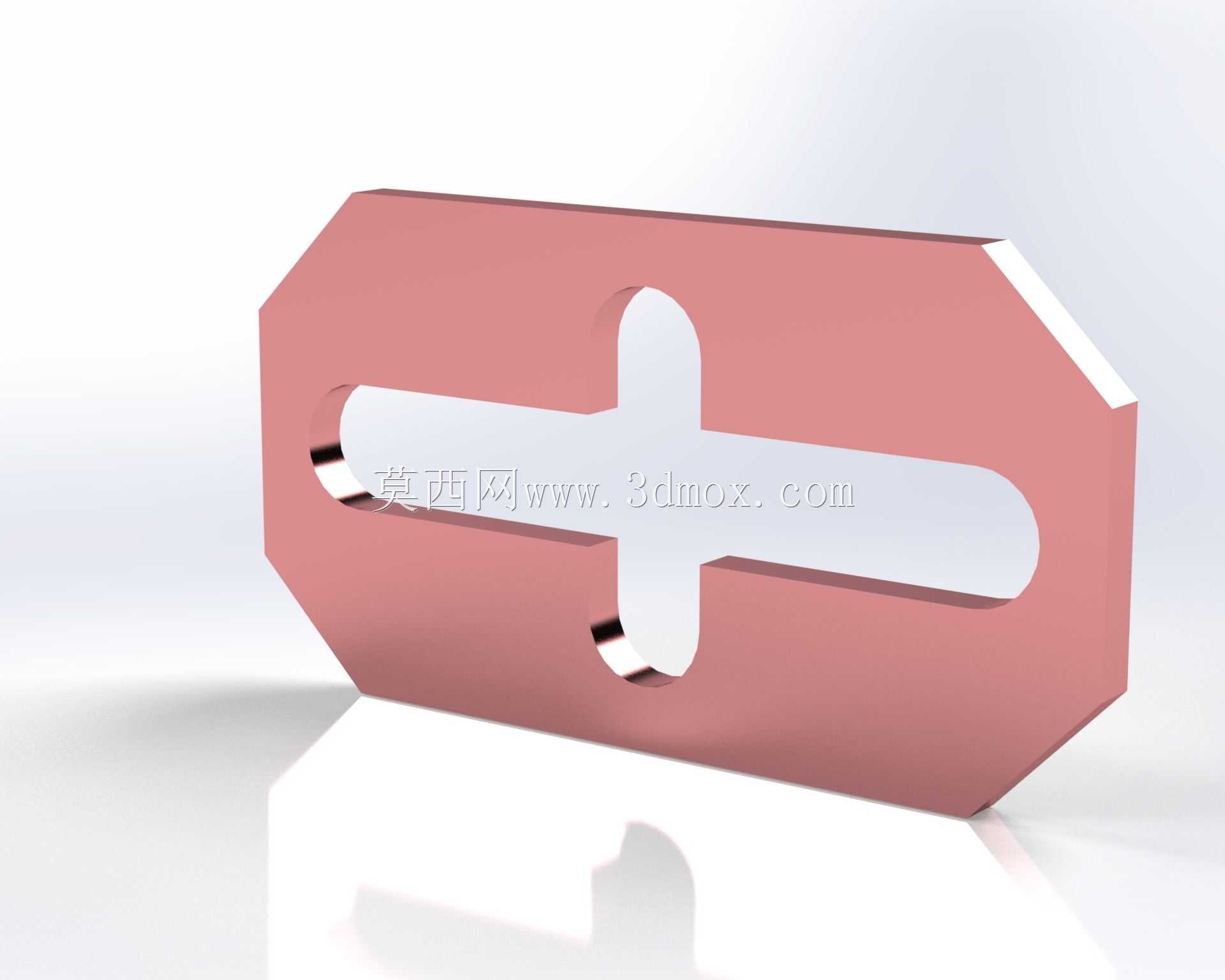

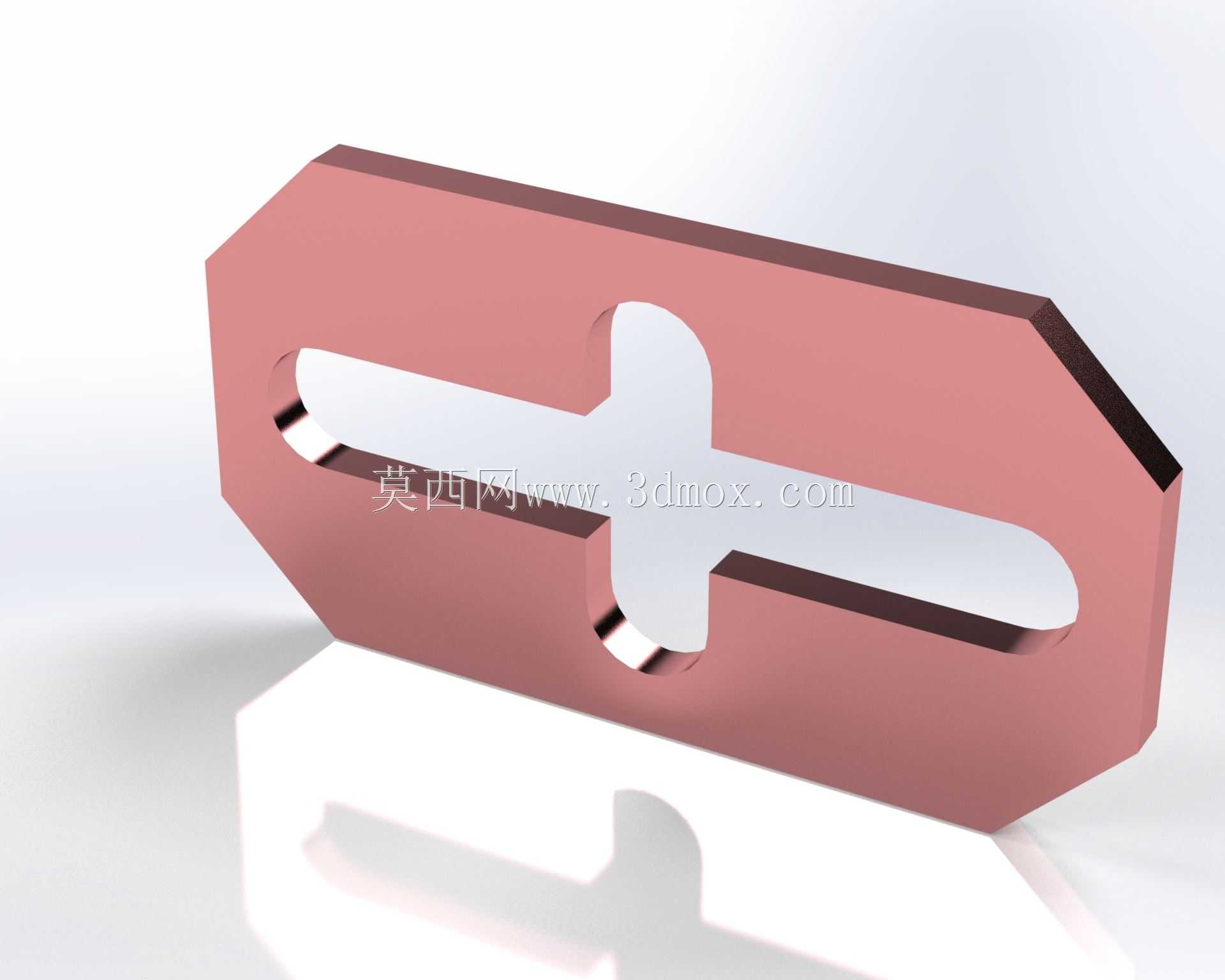

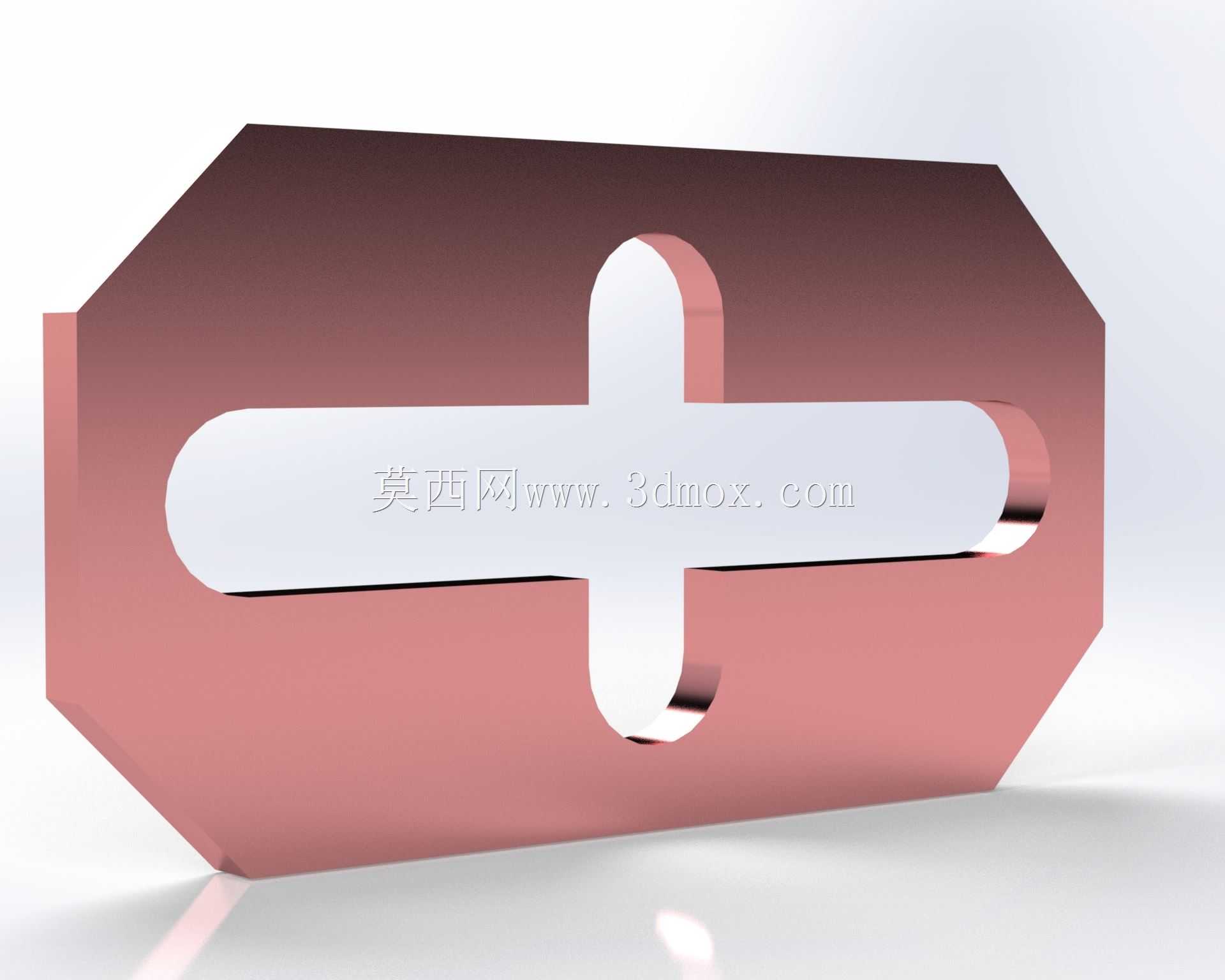

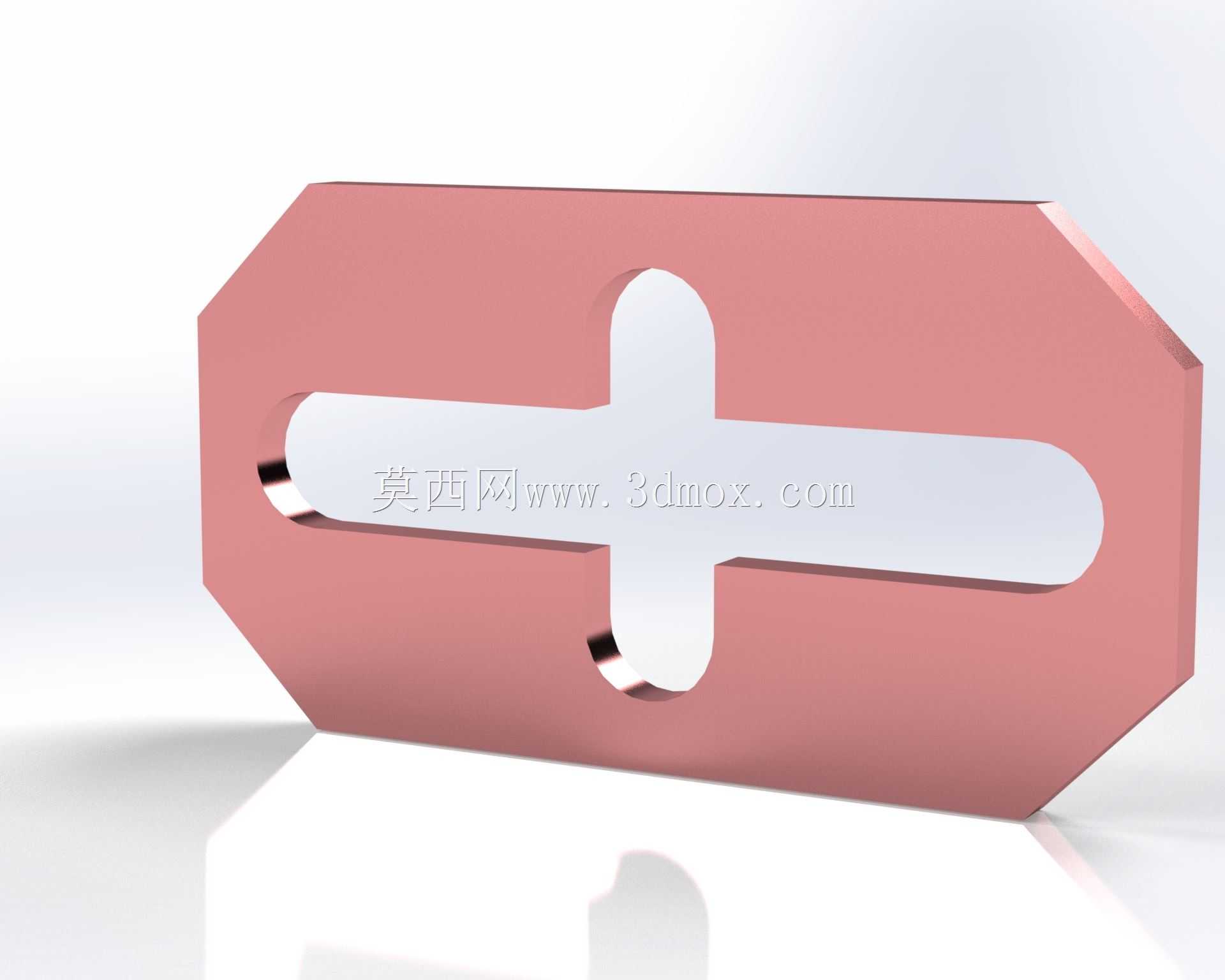

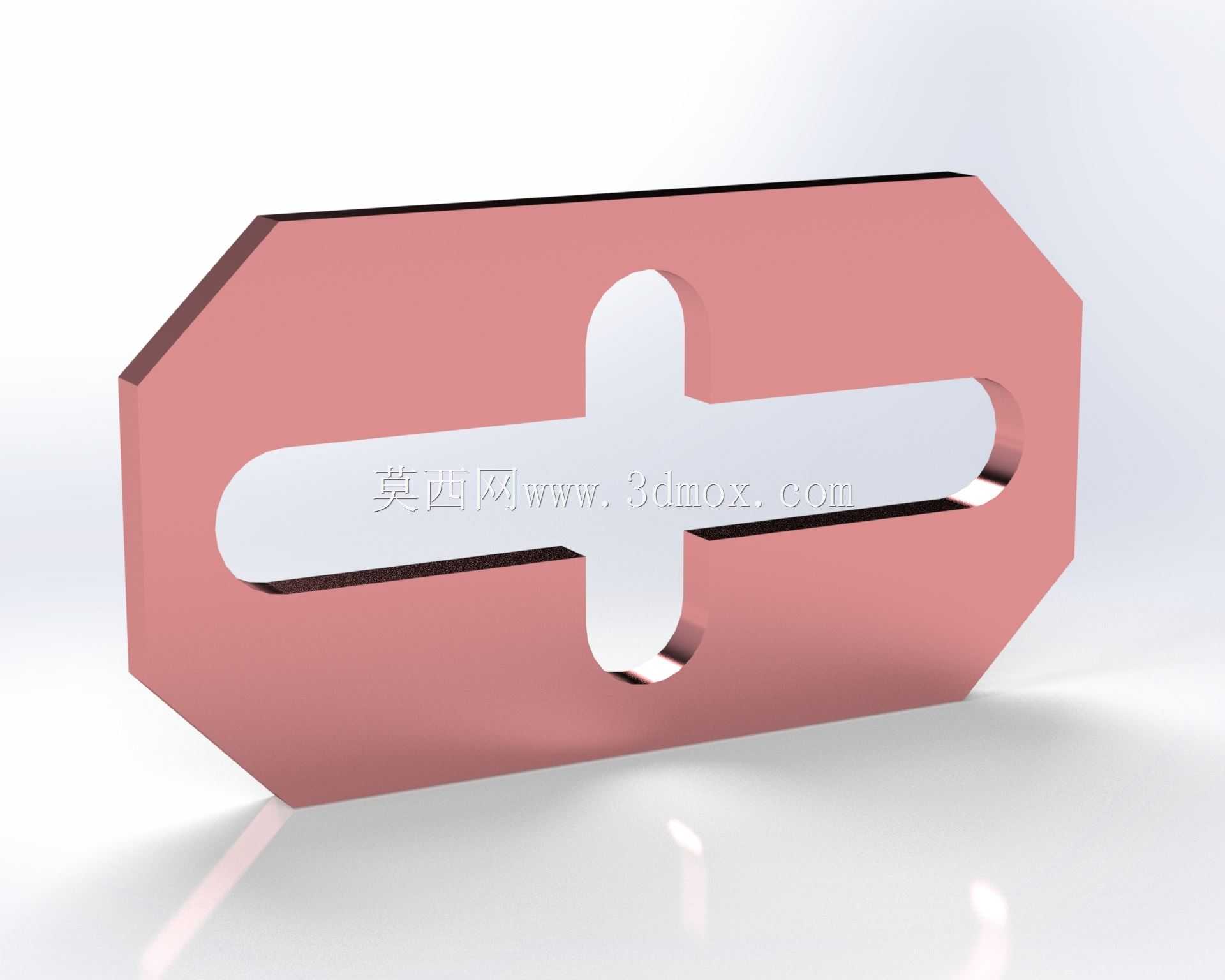

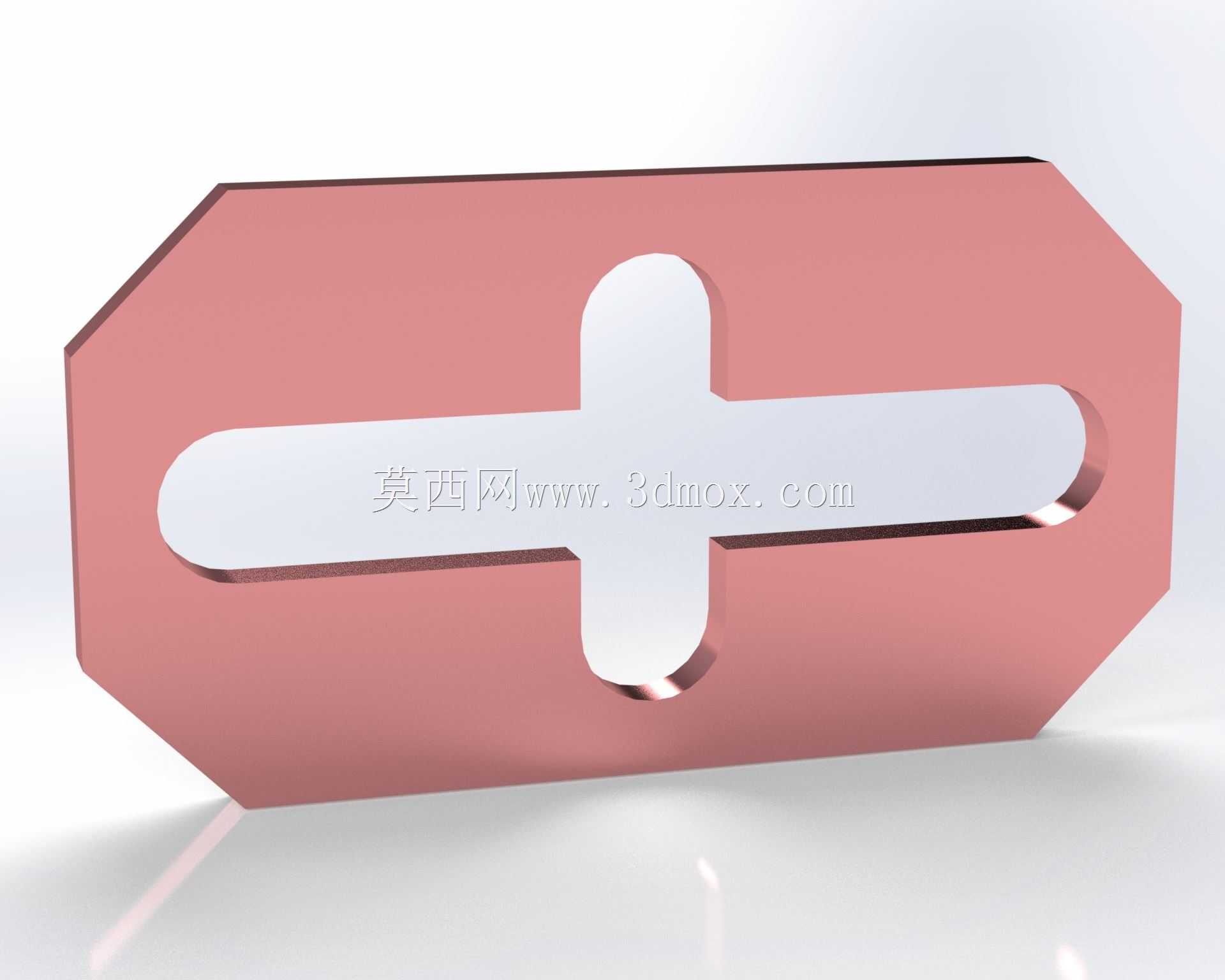

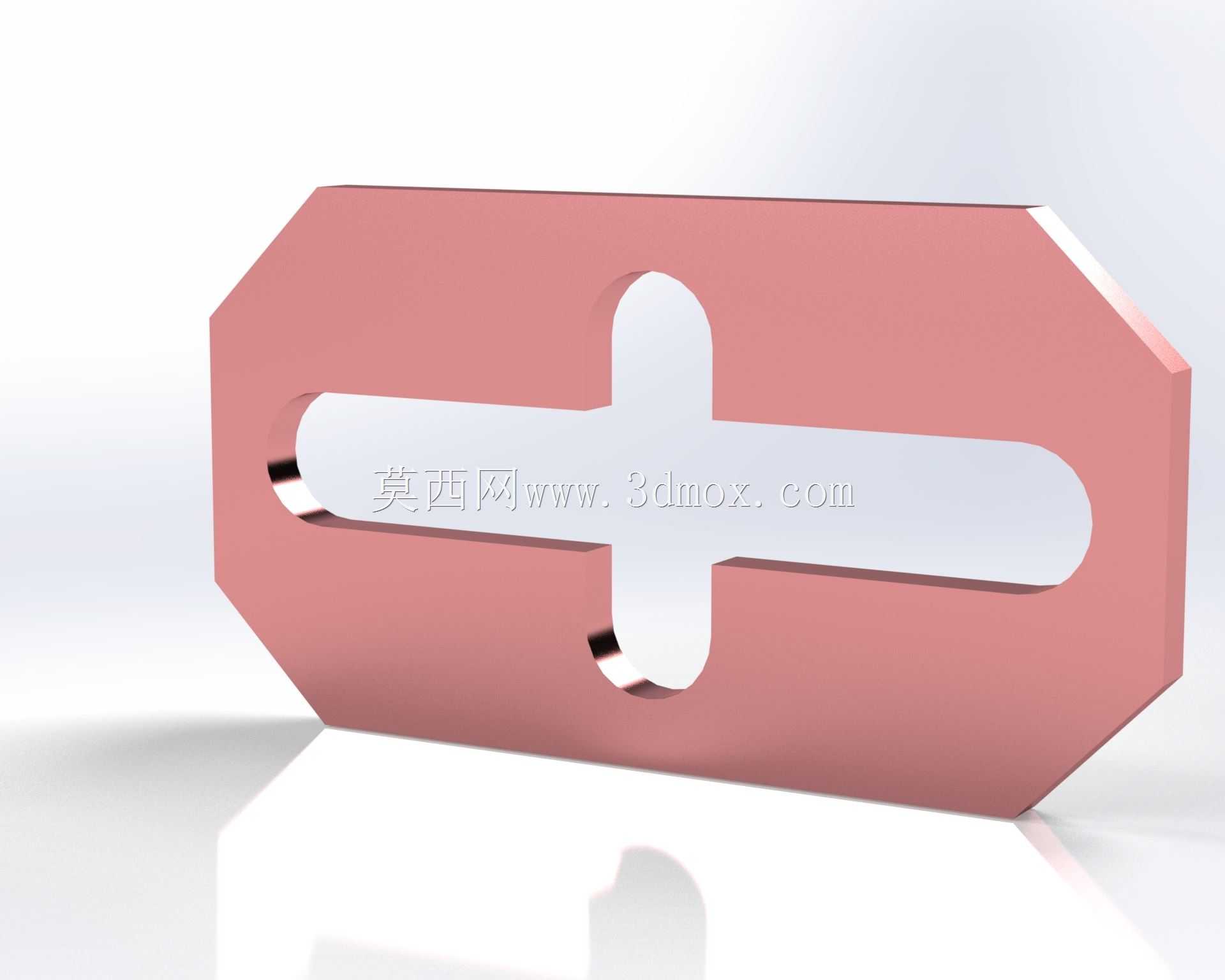

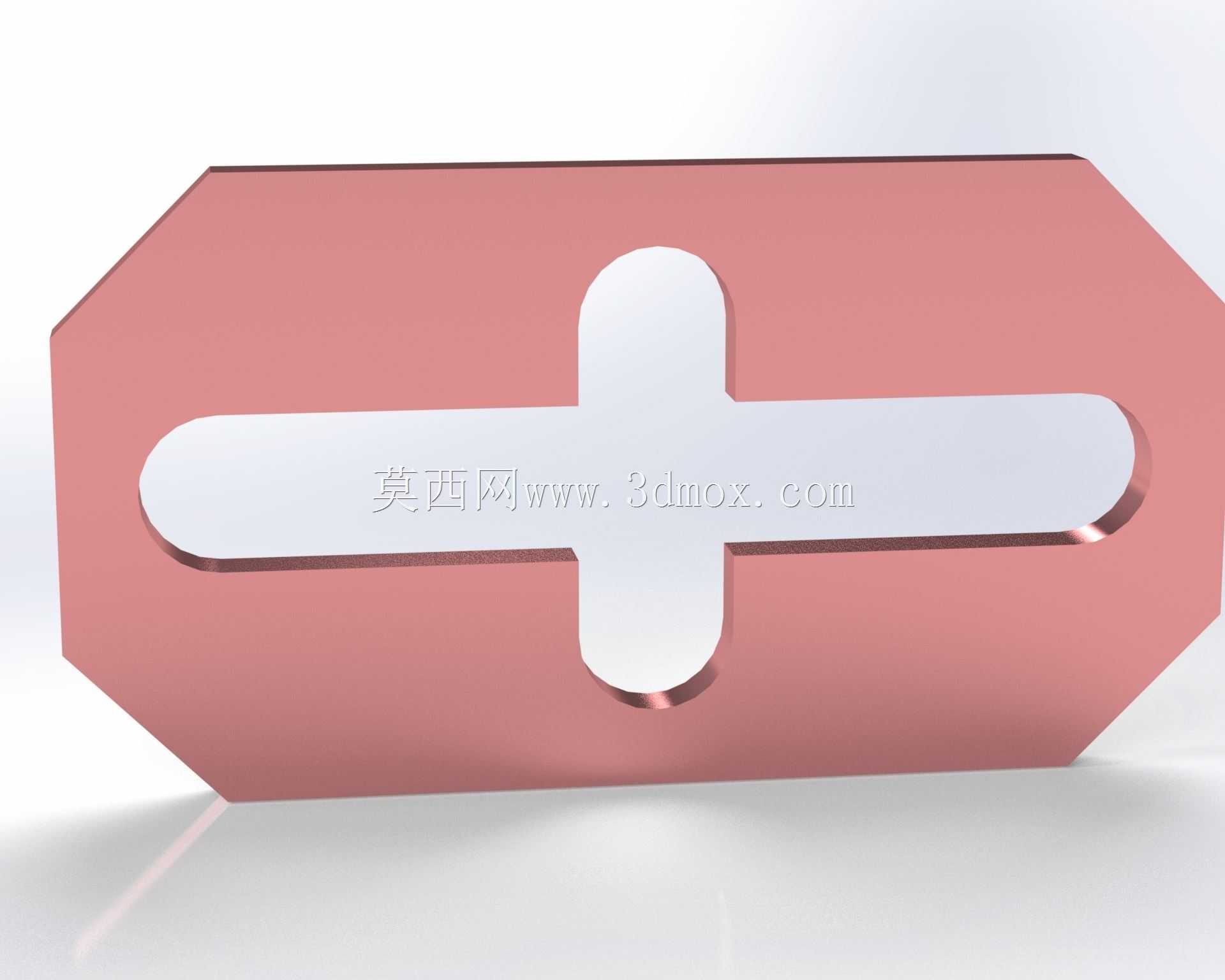

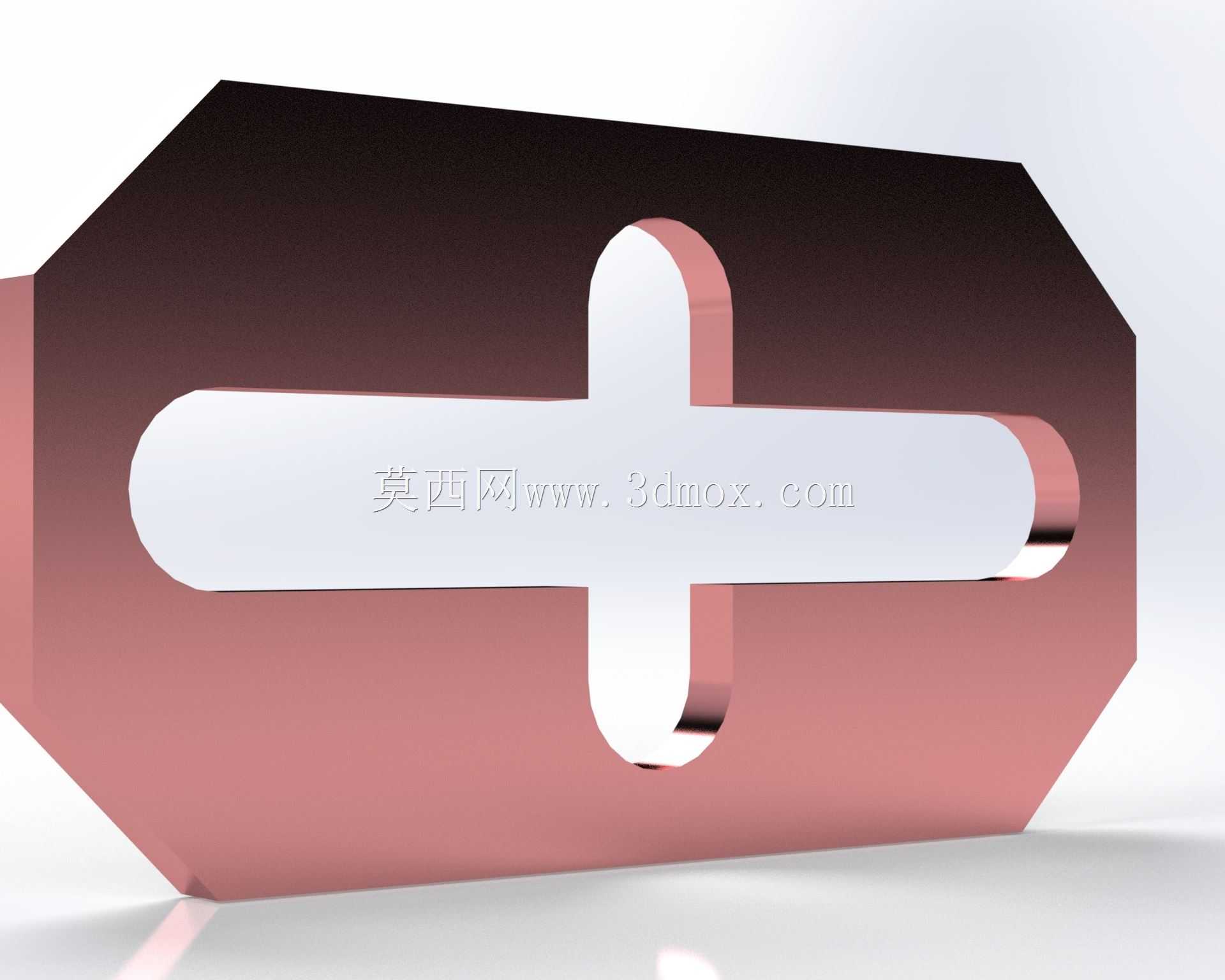

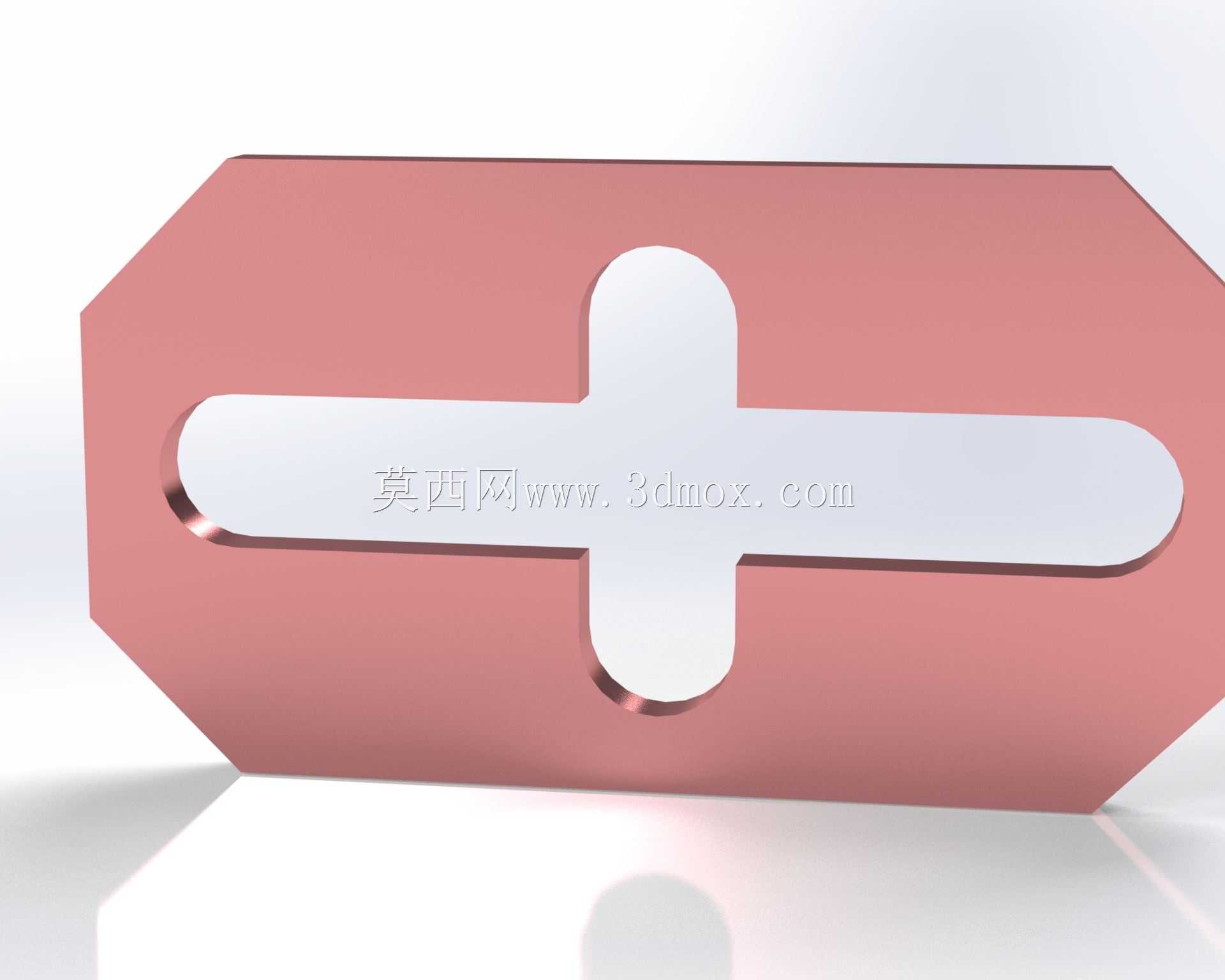

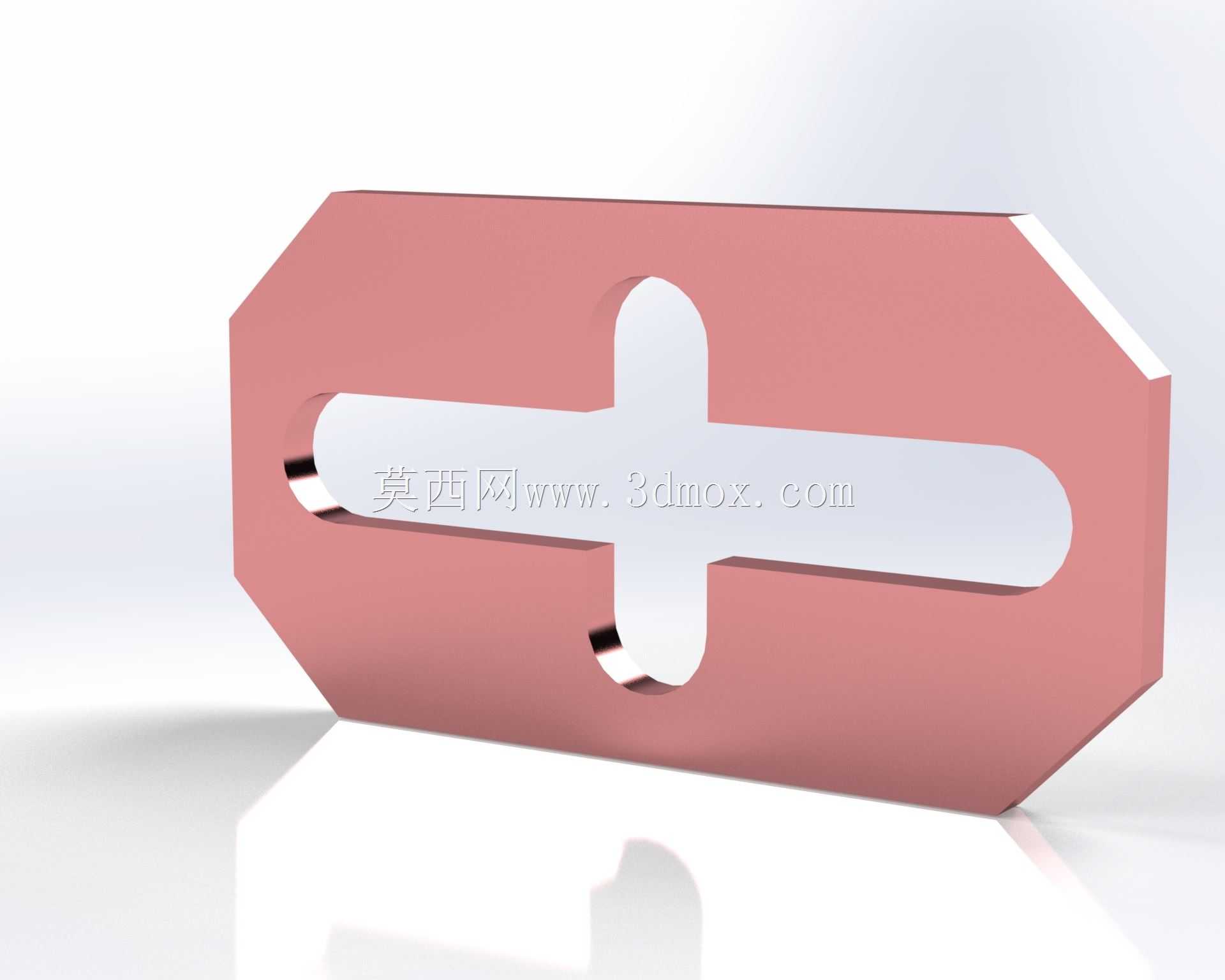

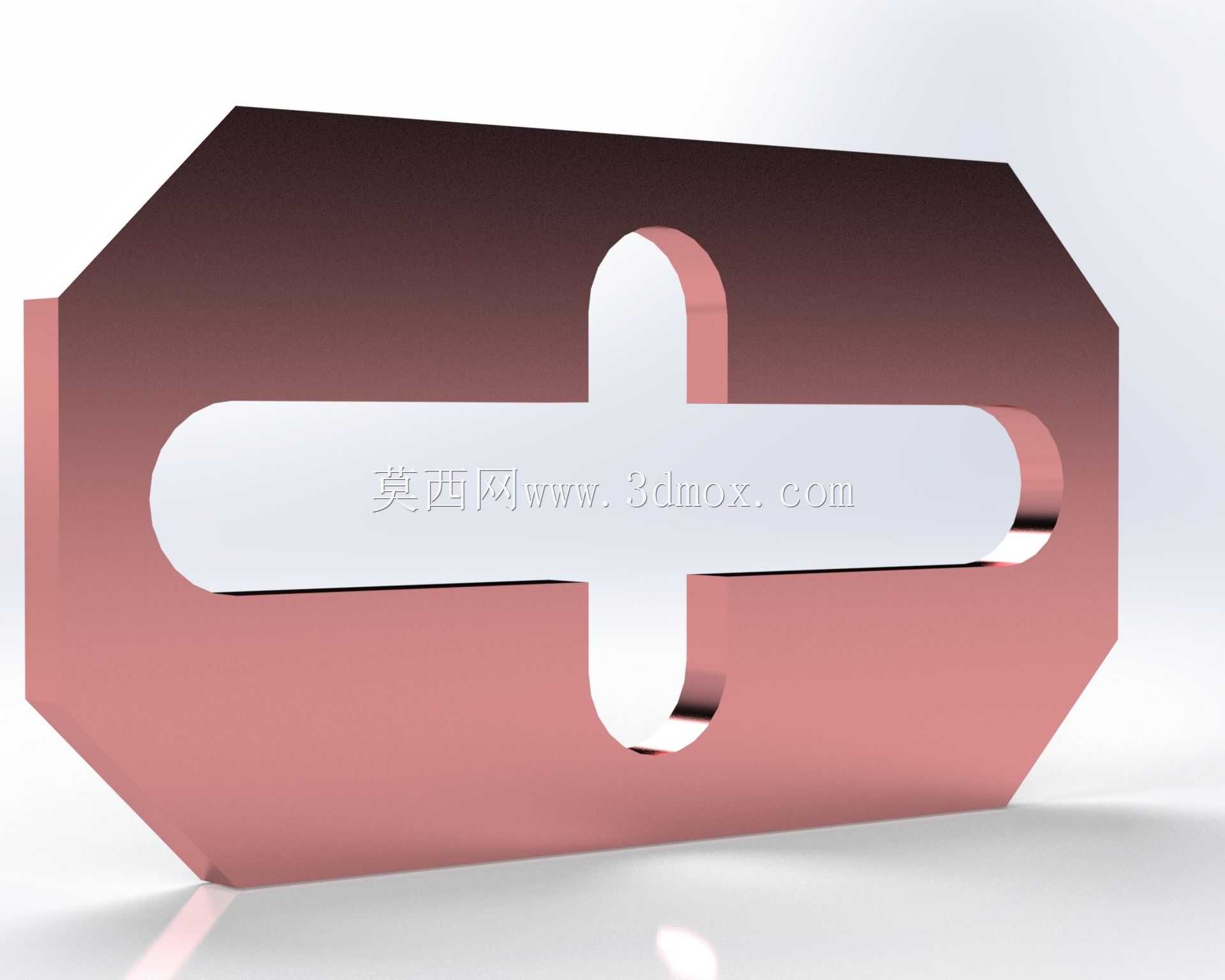

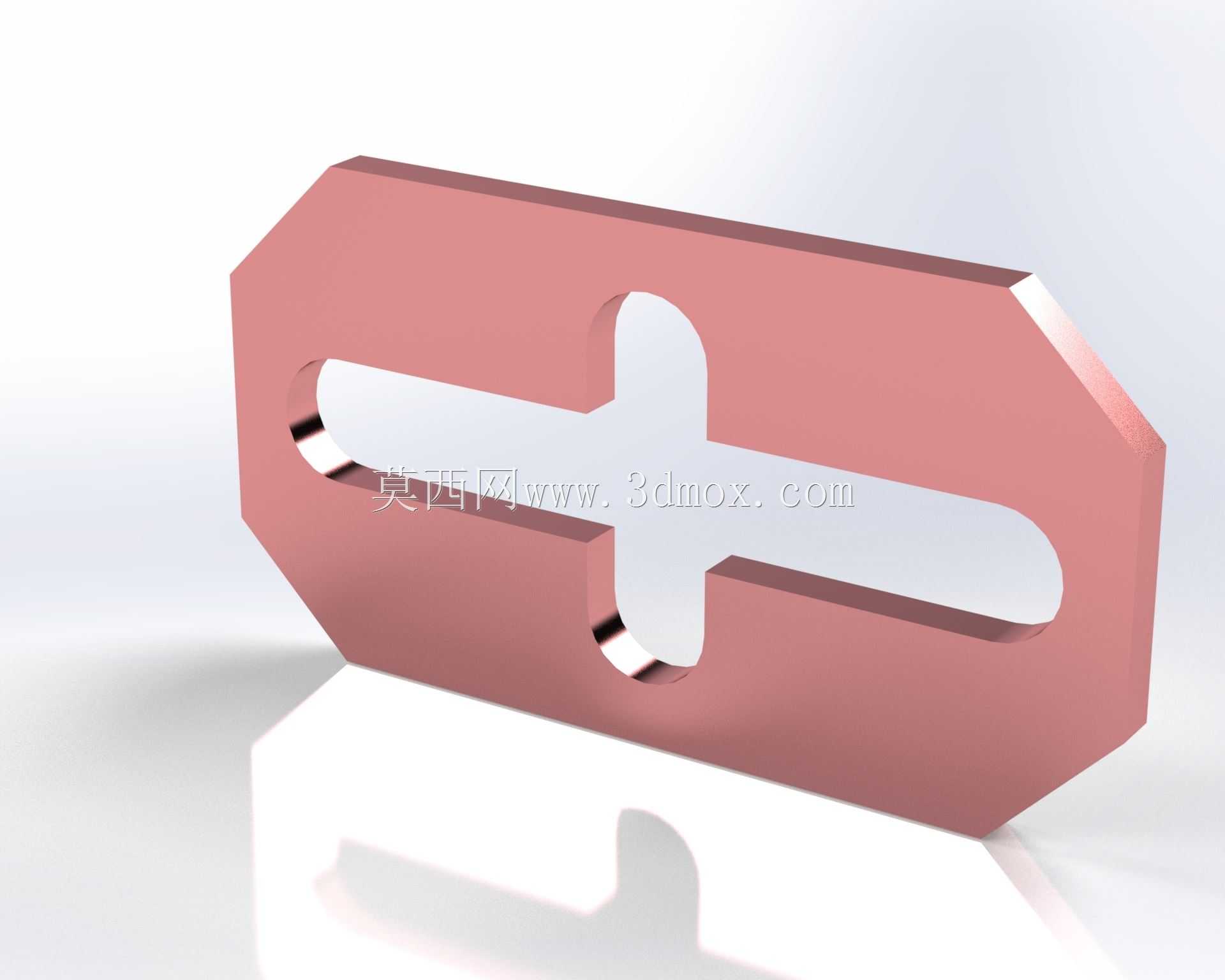

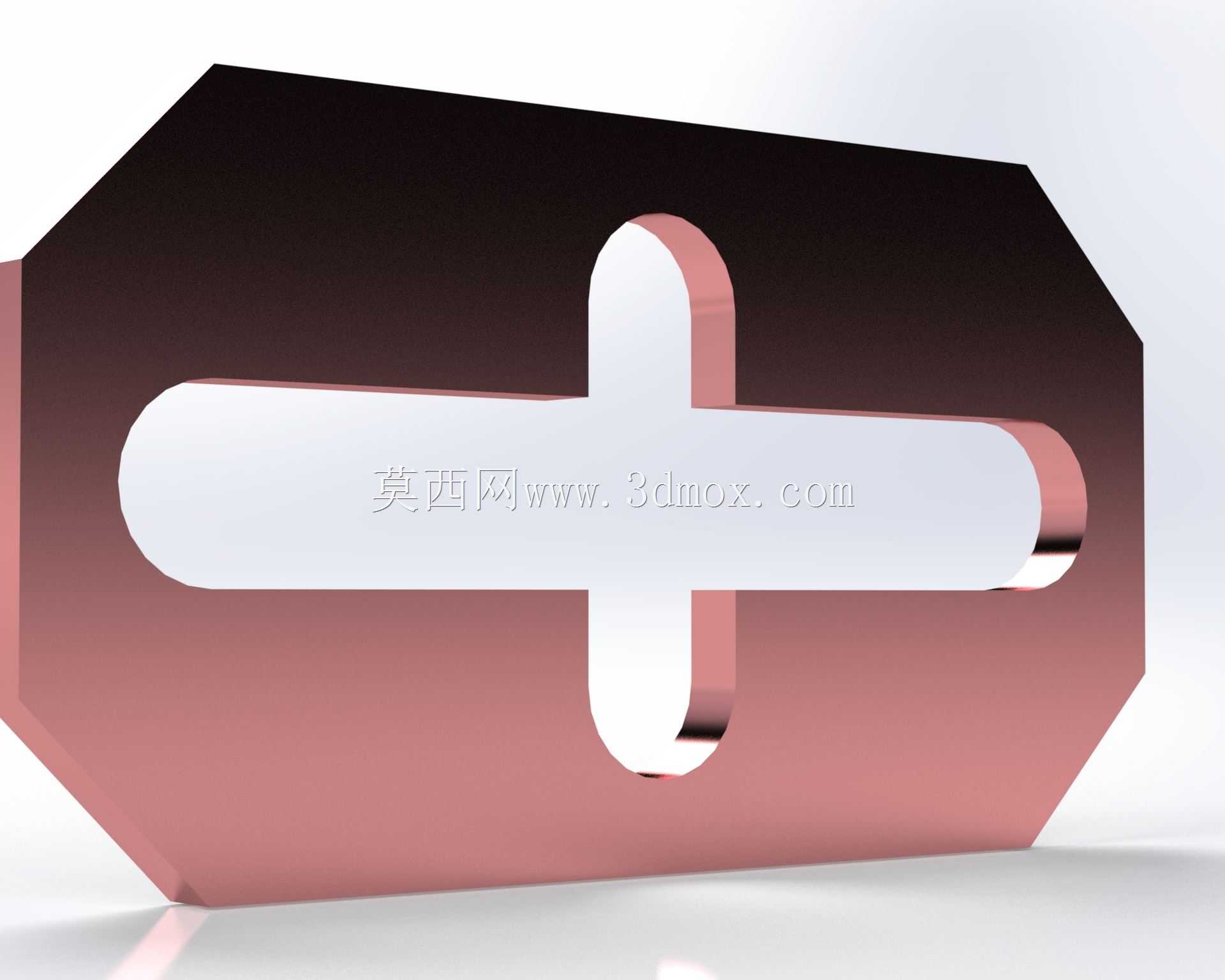

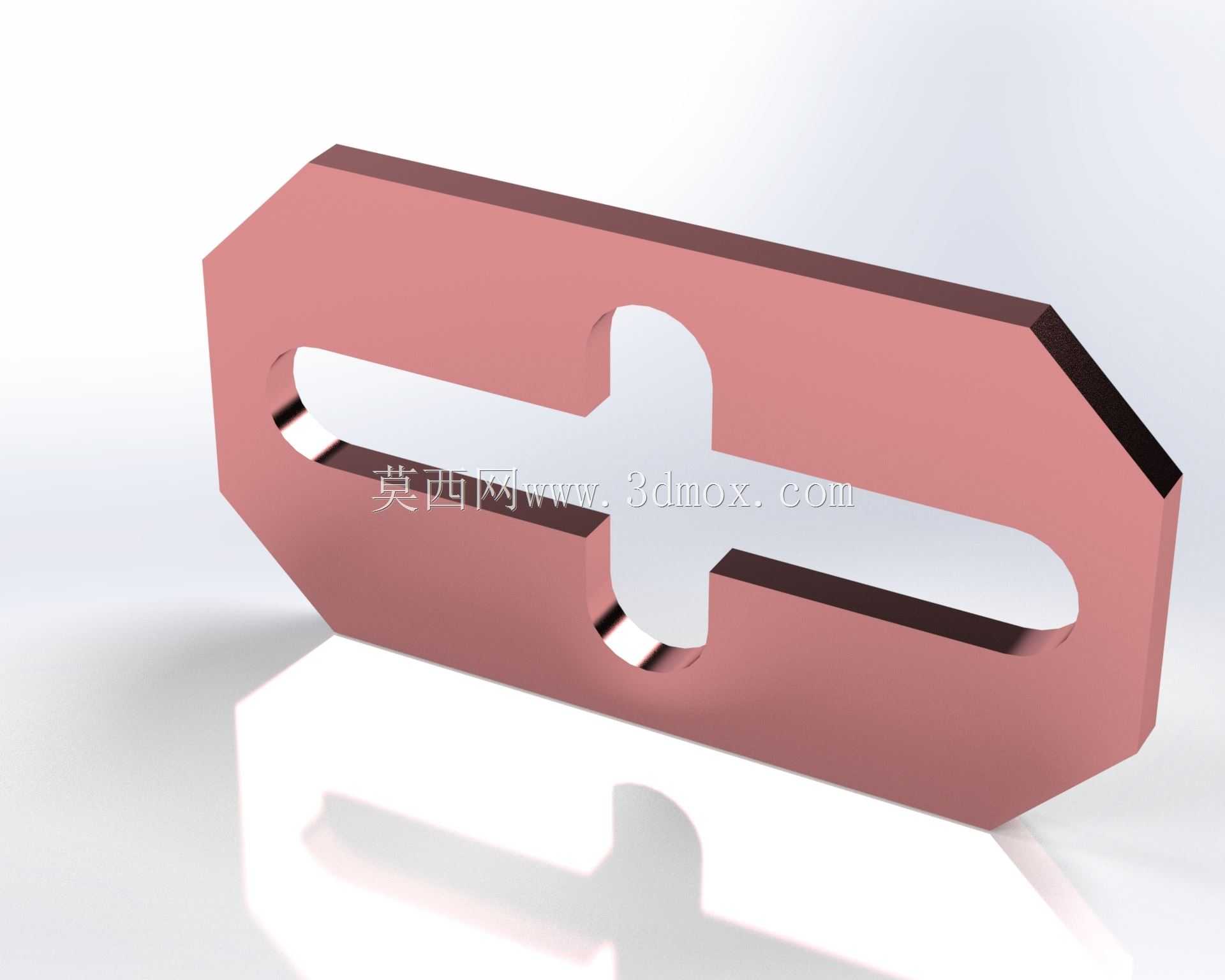

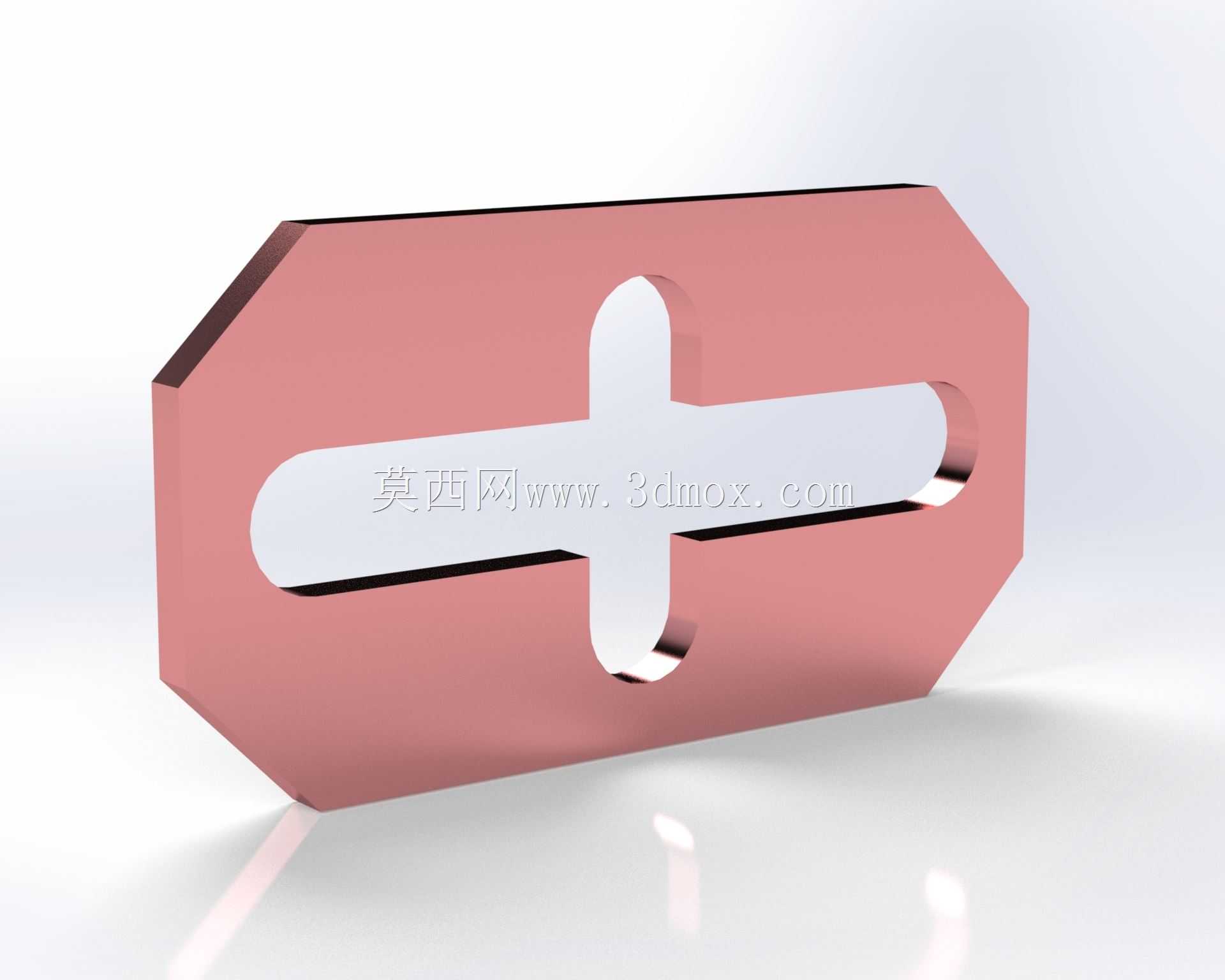

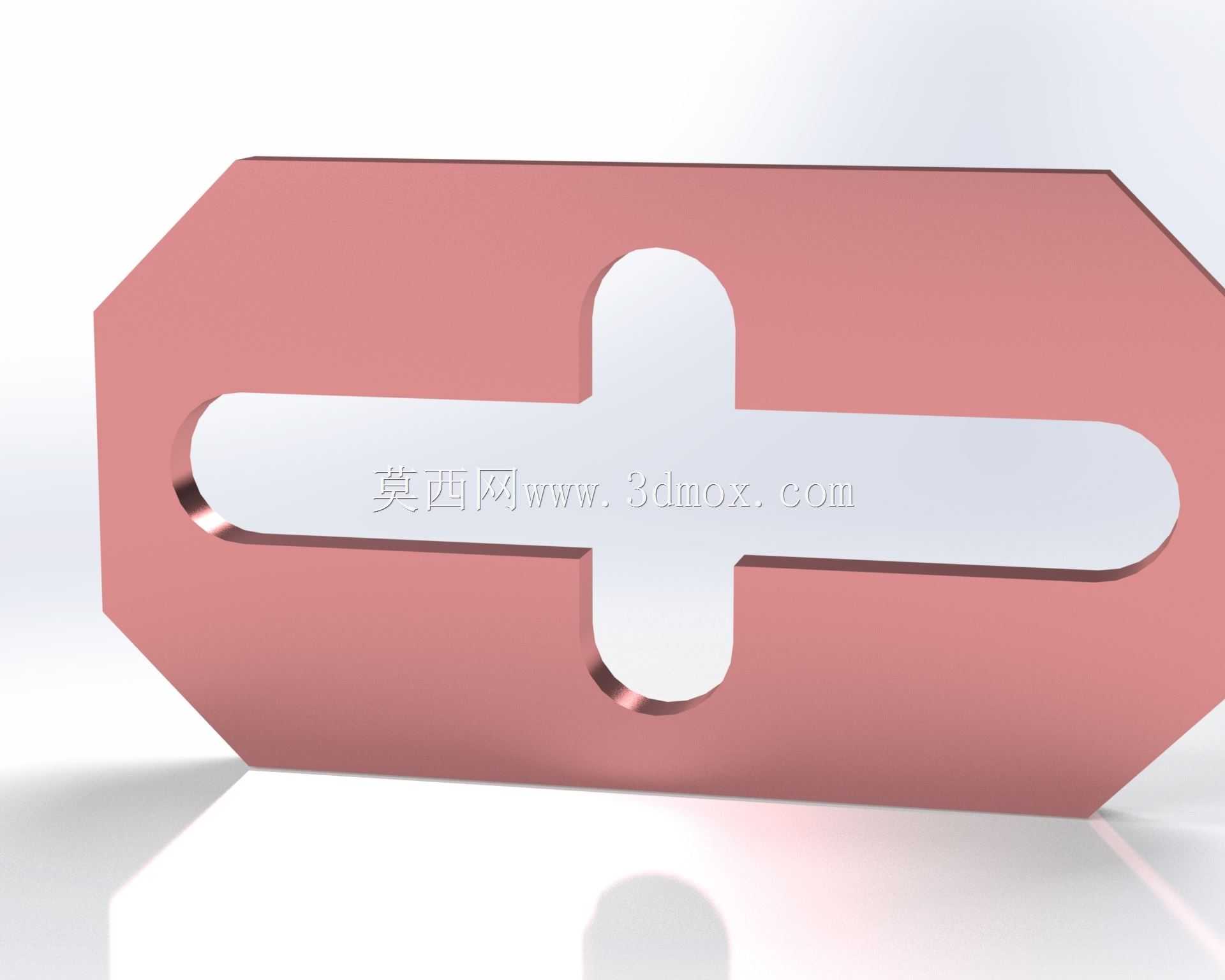

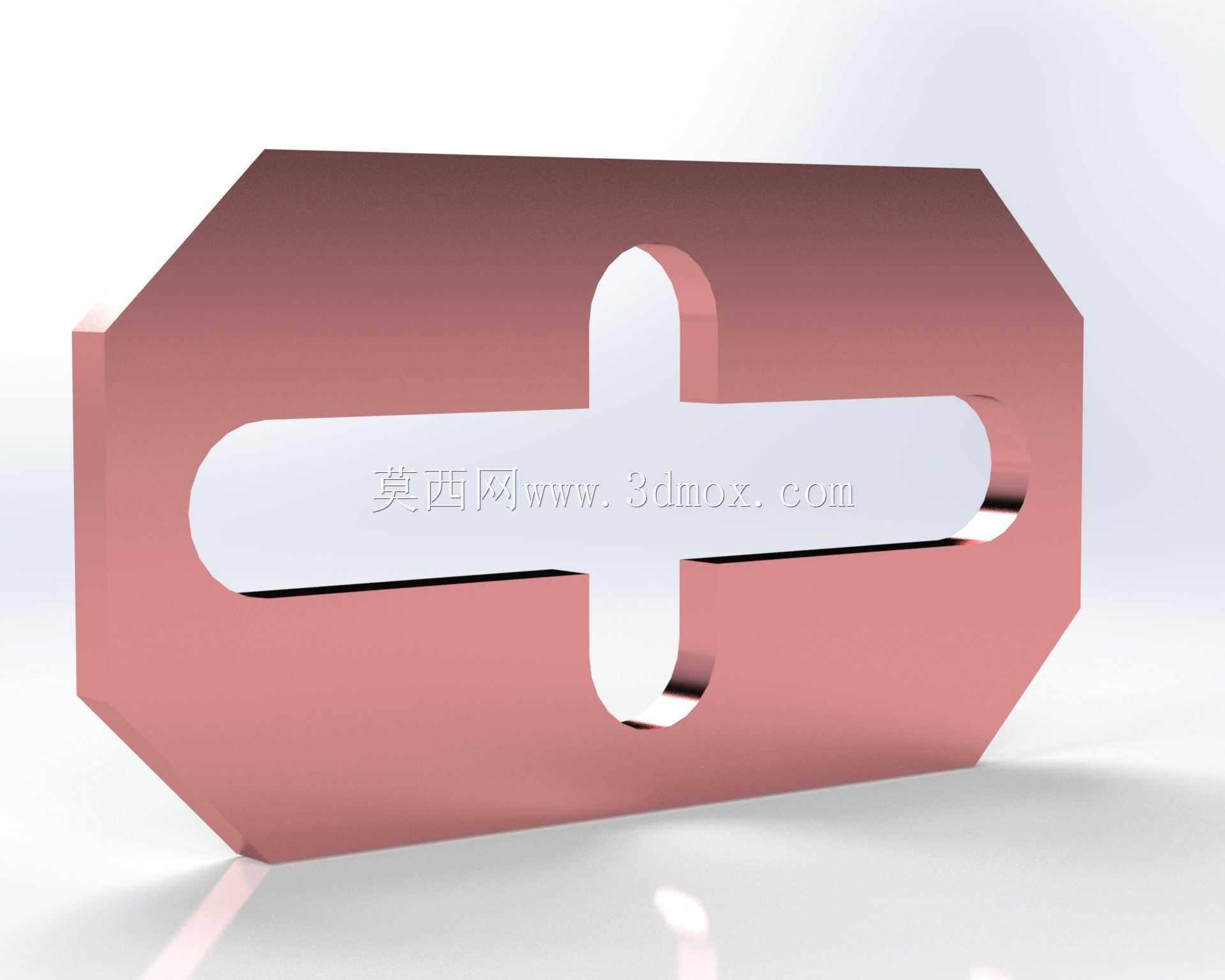

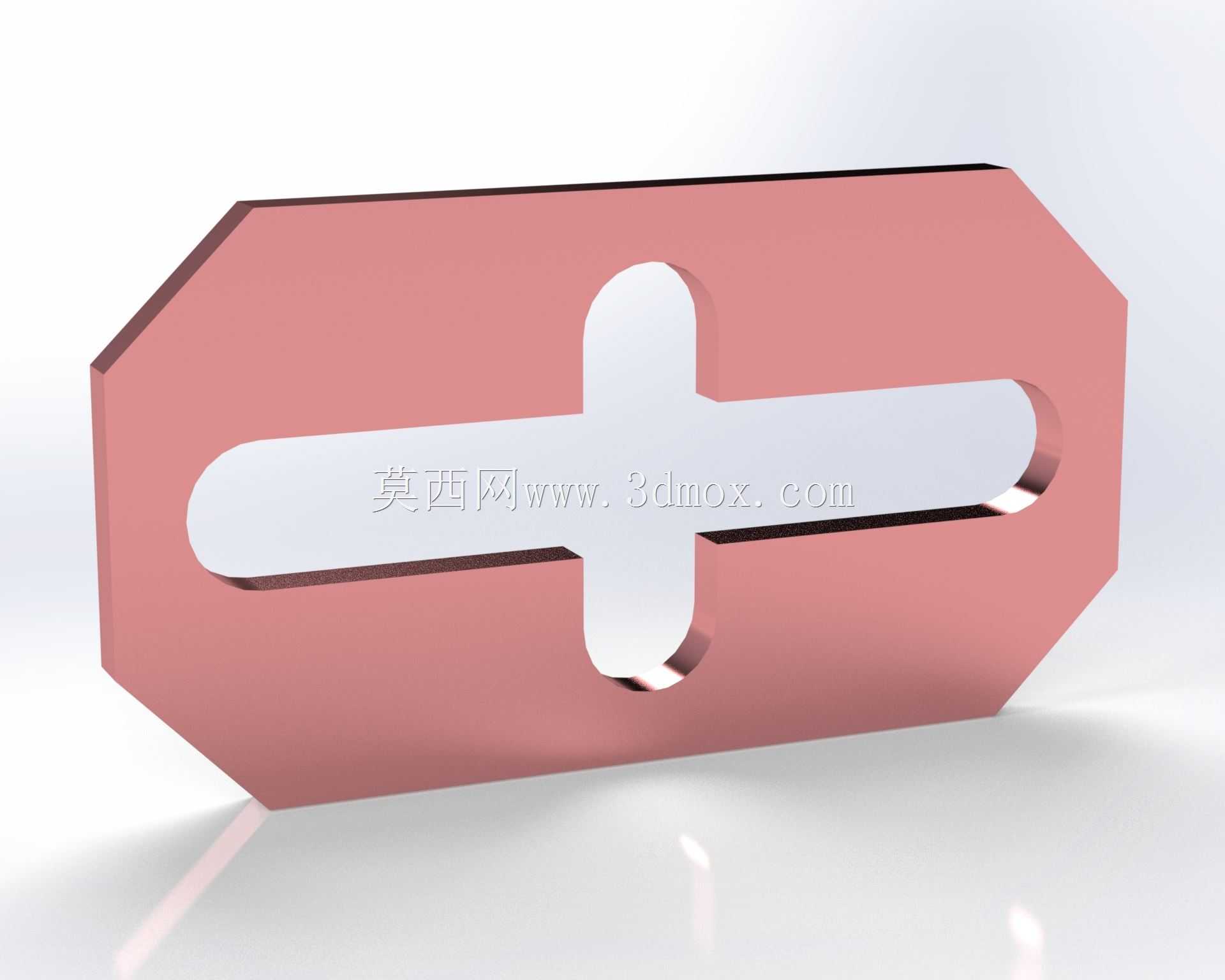

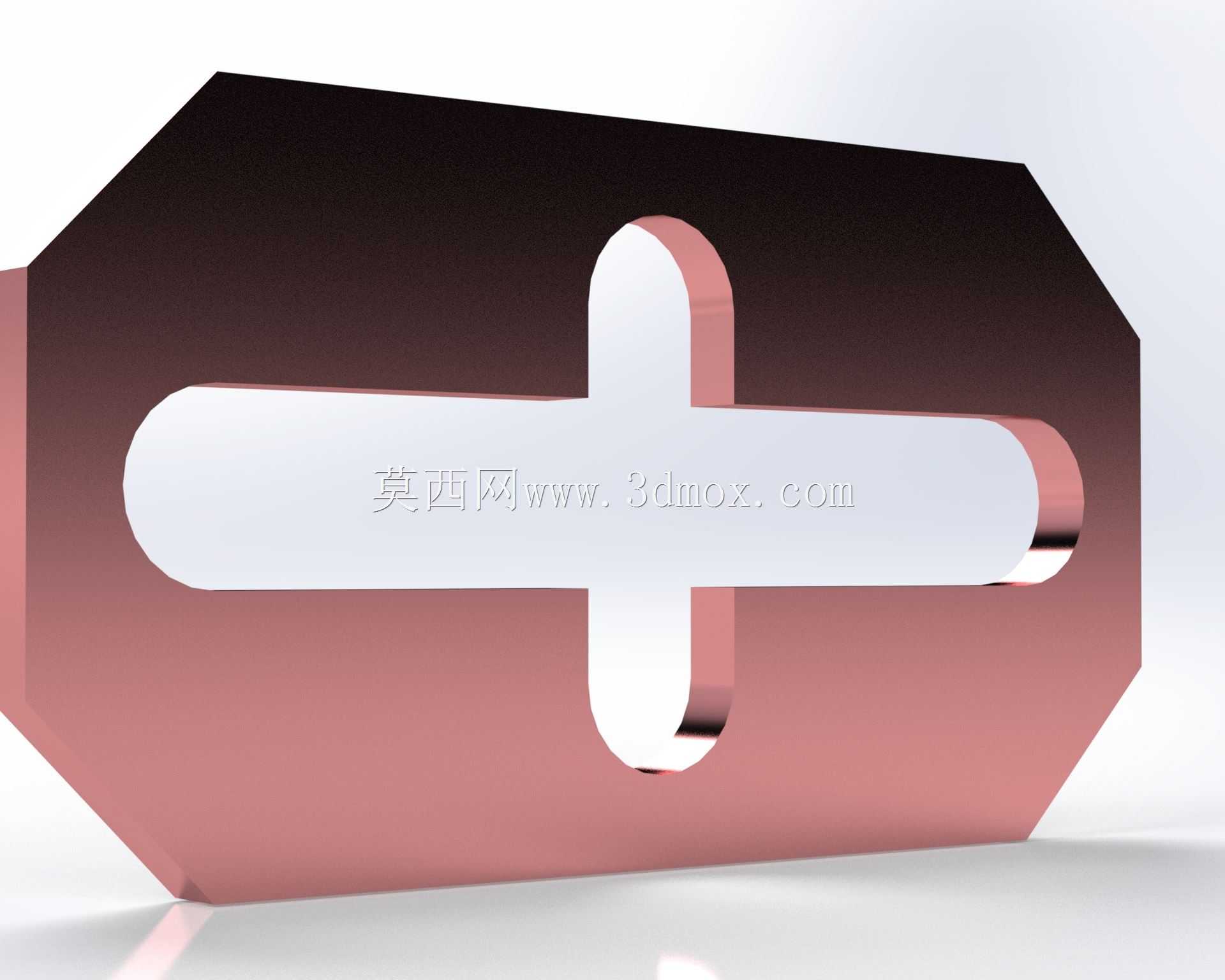

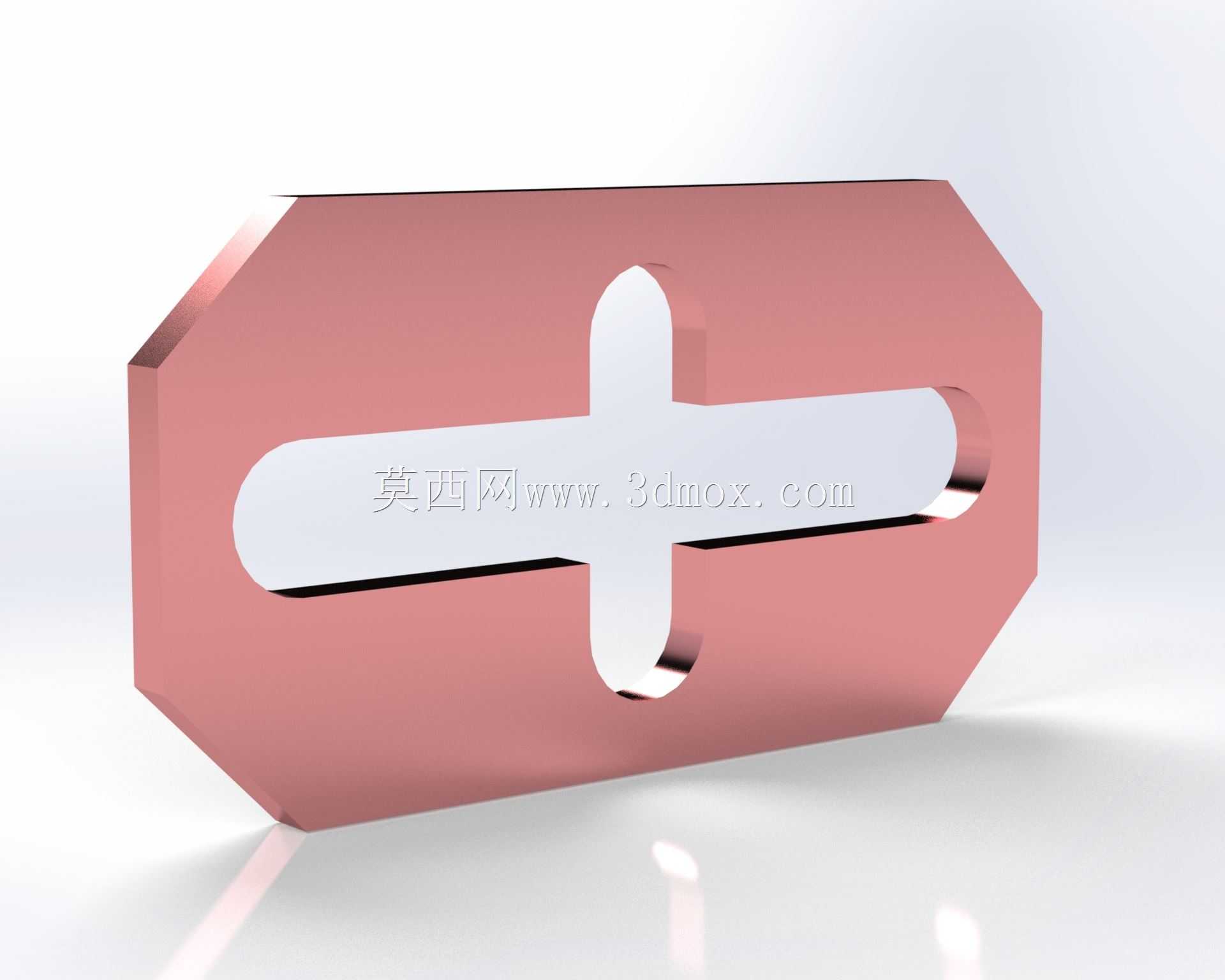

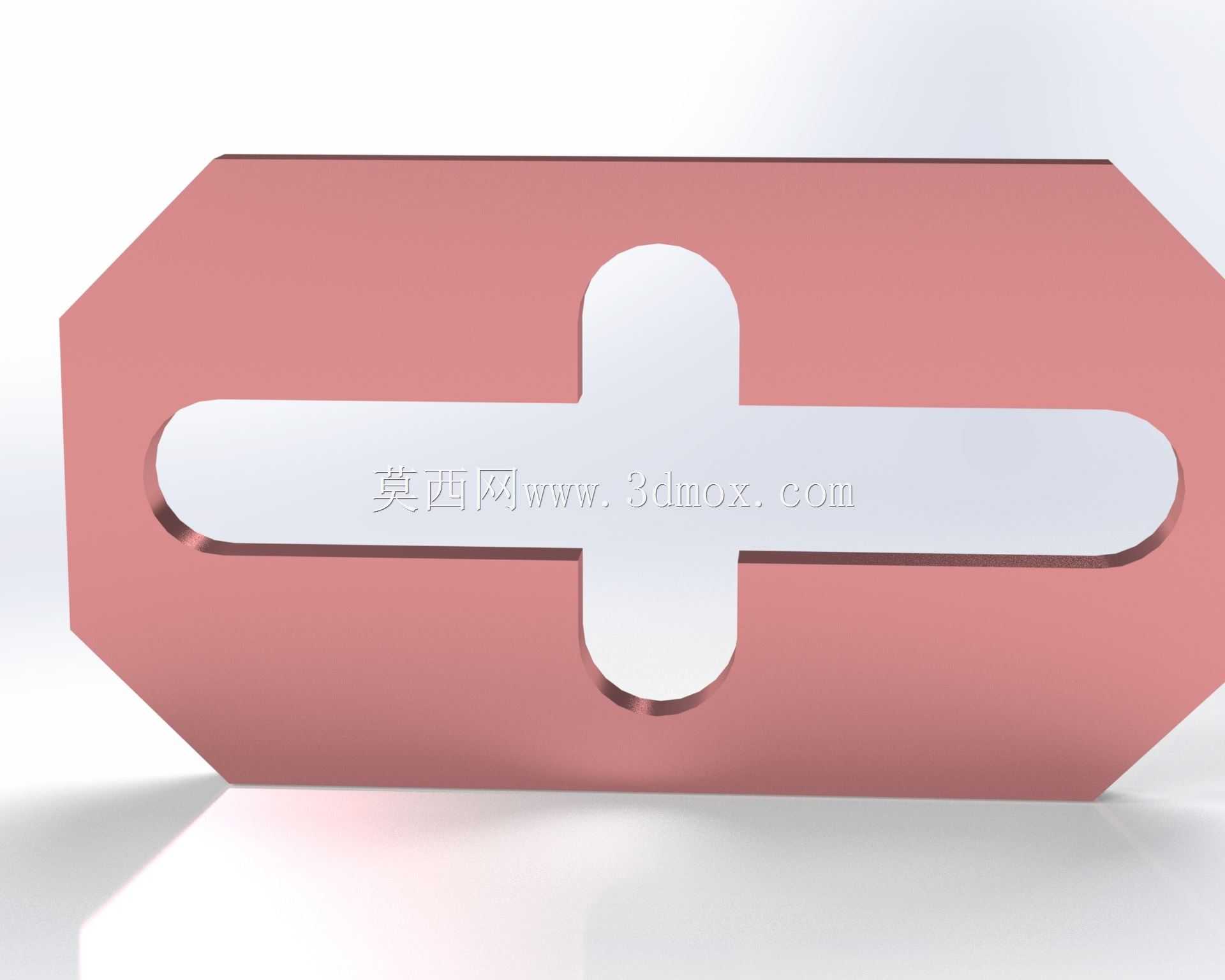

　　在精密装配、小型零部件定位装夹的生产场景中，这类带十字通槽的长八边形结构件，常作为快换定位工装的核心承载件使用，适配小尺寸工件的快速装夹定位需求，在电子元器件组装、小型五金件冲压定位、精密检测工位的工件固定环节都有广泛应用。从结构功能来看，主体采用长八边形的外轮廓设计，相比常规矩形轮廓，边角做了斜切处理，能够减少安装时与周边工装的干涉，同时在工位流转过程中避免尖锐边角刮蹭操作人员或配套设备，外轮廓的平直边可作为安装定位的基准面，配合安装基座的定位槽实现快速对位，无需额外调整角度即可完成装配。中间的十字型通槽是核心功能结构，横向长槽用于适配不同长度规格的定位销或压紧滑块，纵向短槽用于提供垂直方向的调整余量，

　　十字交叉的结构能够同时限制工件的X、Y两个方向的自由度，配合端面压紧结构即可完成工件的完全定位，通槽的边缘做了微小的倒角处理，避免定位件装入时出现卡滞，也能减少长期使用过程中槽口的应力集中导致的变形问题。设计过程中首先确定了安装边界的尺寸约束，整体厚度根据工位的压紧力需求设定，保证在常规150N的压紧力作用下不会出现挠曲变形，外轮廓的长宽尺寸适配现有通用工装基座的安装槽规格，无需重新加工基座即可直接替换原有定位件，降低产线改造成本。通槽的宽度尺寸按照常用定位销的直径公差带设计，采用H7的间隙配合公差，保证定位销滑动顺畅的同时不会出现过大的配合间隙影响定位精度，槽的深度与主体厚度保持一致，为通槽设计，便于加工过程中排屑，

　　也能适配不同长度的定位组件穿过。材质选用方面，这类工装件通常采用45号钢经调质处理后表面做发黑防锈处理，兼顾结构强度与耐磨性能，若用于高频率快换工位，也可替换为不锈钢材质提升耐腐蚀性能，适应潮湿或有清洁要求的生产环境。安装时，将该定位件放入基座的对应安装槽内，通过外轮廓的两个相邻平直边靠紧基座的定位基准面，使用侧面的紧定螺钉完成固定，即可在十字槽内装入对应规格的定位销或压块，根据待加工工件的定位孔位置调整定位销在槽内的位置，锁紧后即可完成工装调试，更换不同产品时仅需调整槽内定位件的位置，无需更换整个定位板，大幅缩短产线换型的调试时间。在实际使用过程中，这类结构的优势在于通用性强，

　　十字槽的覆盖范围能够适配一定尺寸区间内的多种工件定位需求，相比定制化的专用定位工装，能够减少工装的储备数量，降低生产现场的工装管理成本，同时长八边形的结构相比圆形定位板，具备防转特性，安装后不会因压紧力的作用出现转动偏移，长期使用的定位稳定性更好。结构的受力分析阶段，重点校核了十字槽交叉位置的应力集中情况，通过在槽的交叉位置设置微小的圆角过渡，降低应力集中系数，避免长期受交变载荷作用下出现裂纹，主体的厚度设计也经过刚度校核，保证在最大压紧力作用下的平面度误差控制在0.02mm以内，满足精密装配工位的定位精度要求。
