带孔凸台组合式机械安装基座结构

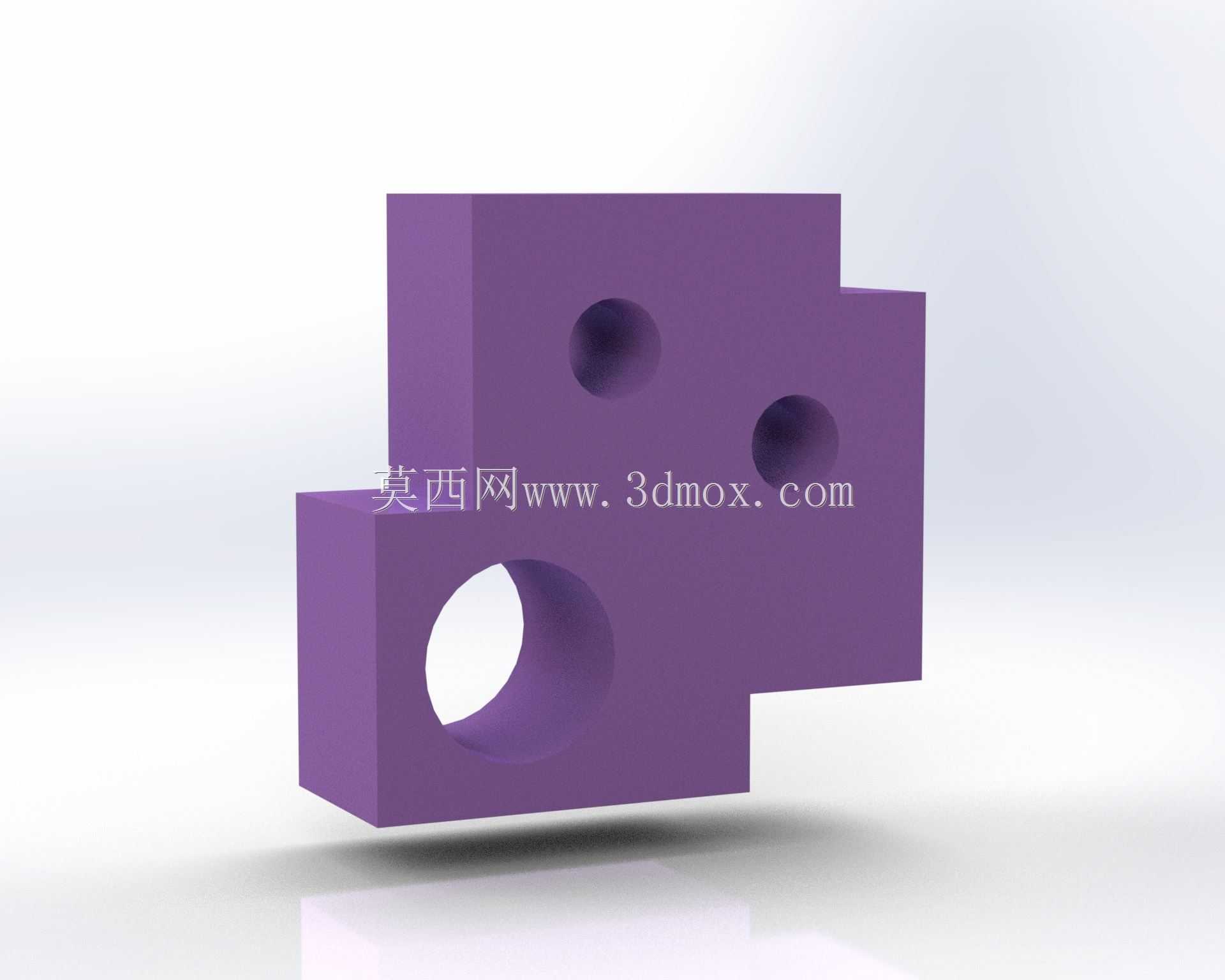

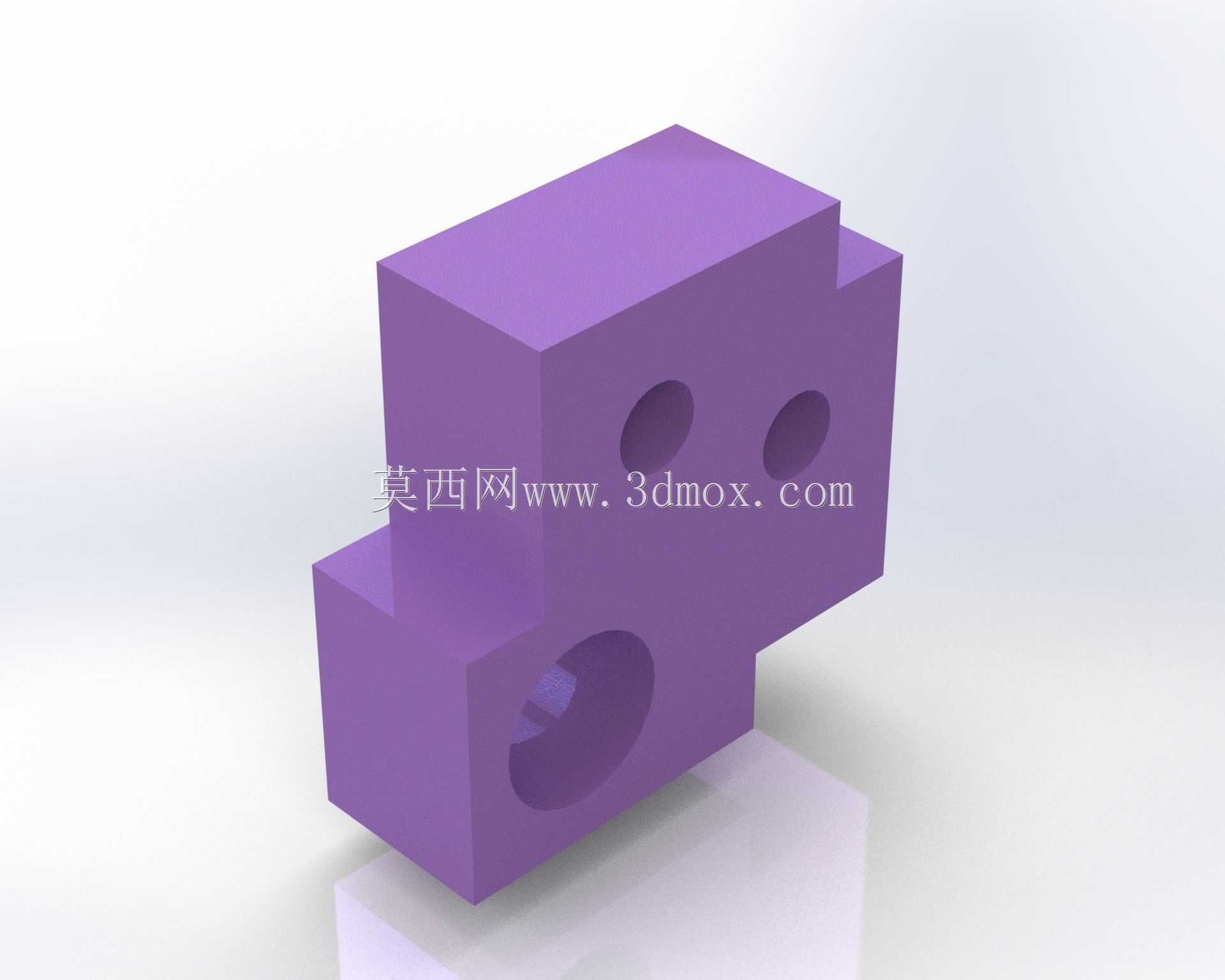

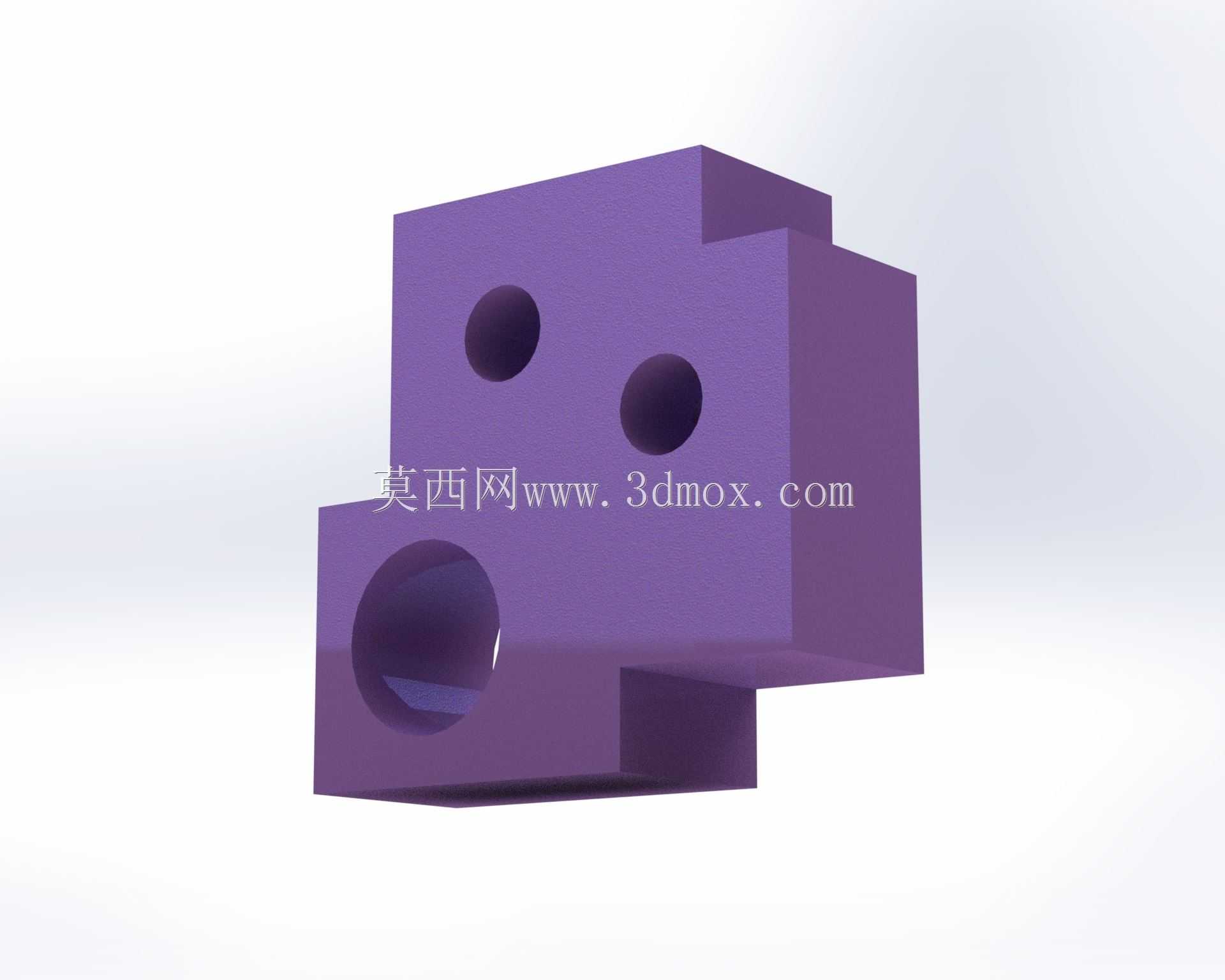

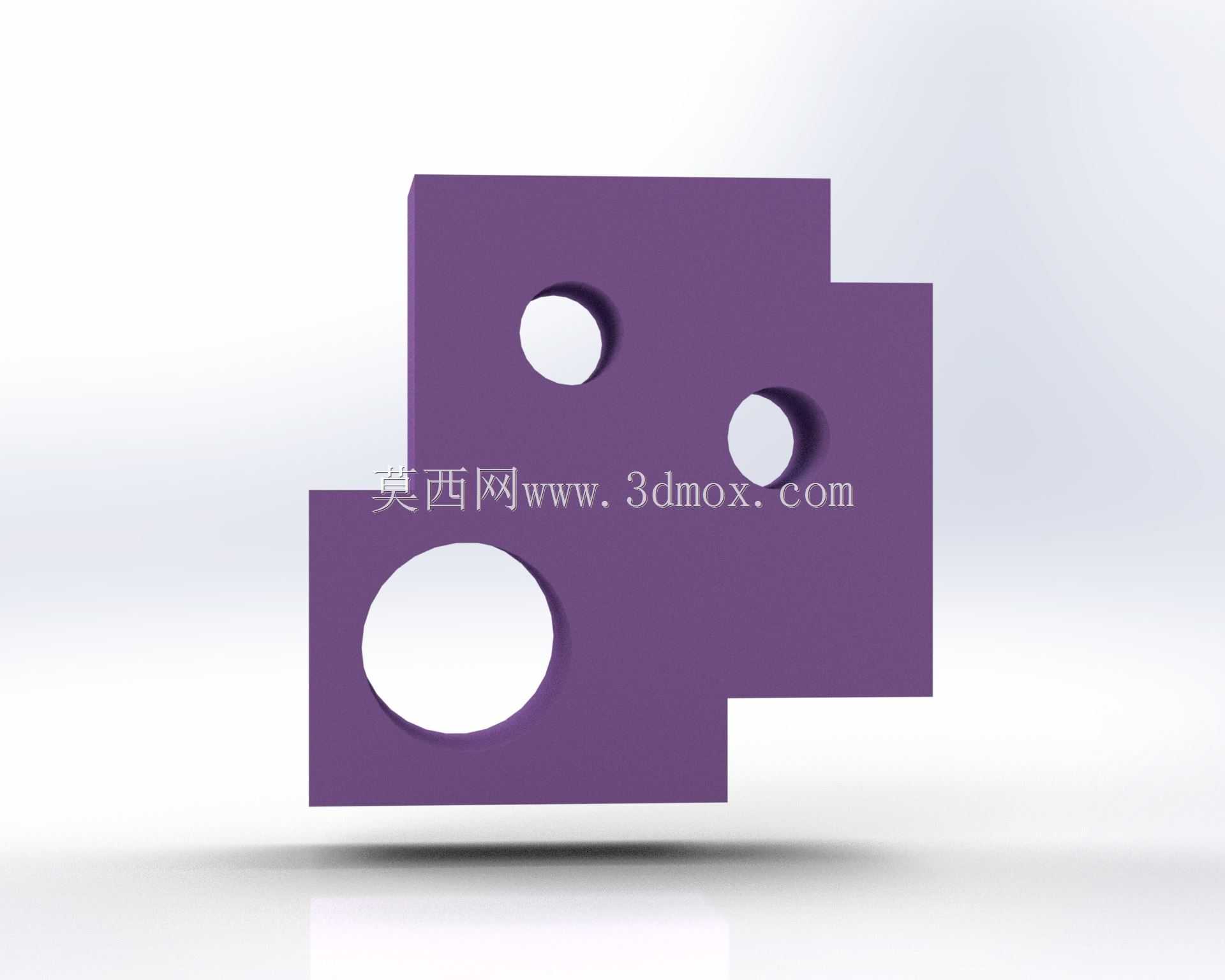

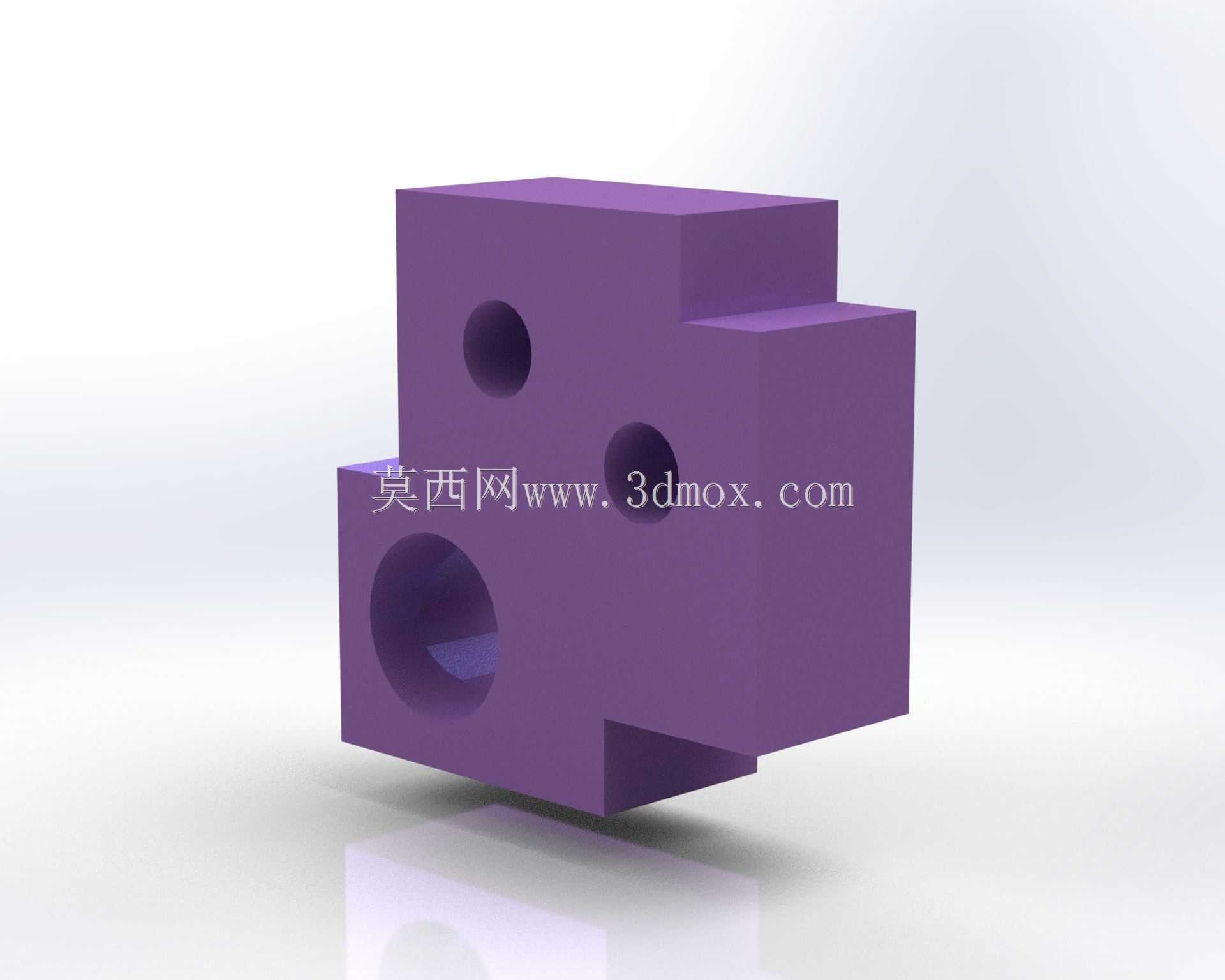

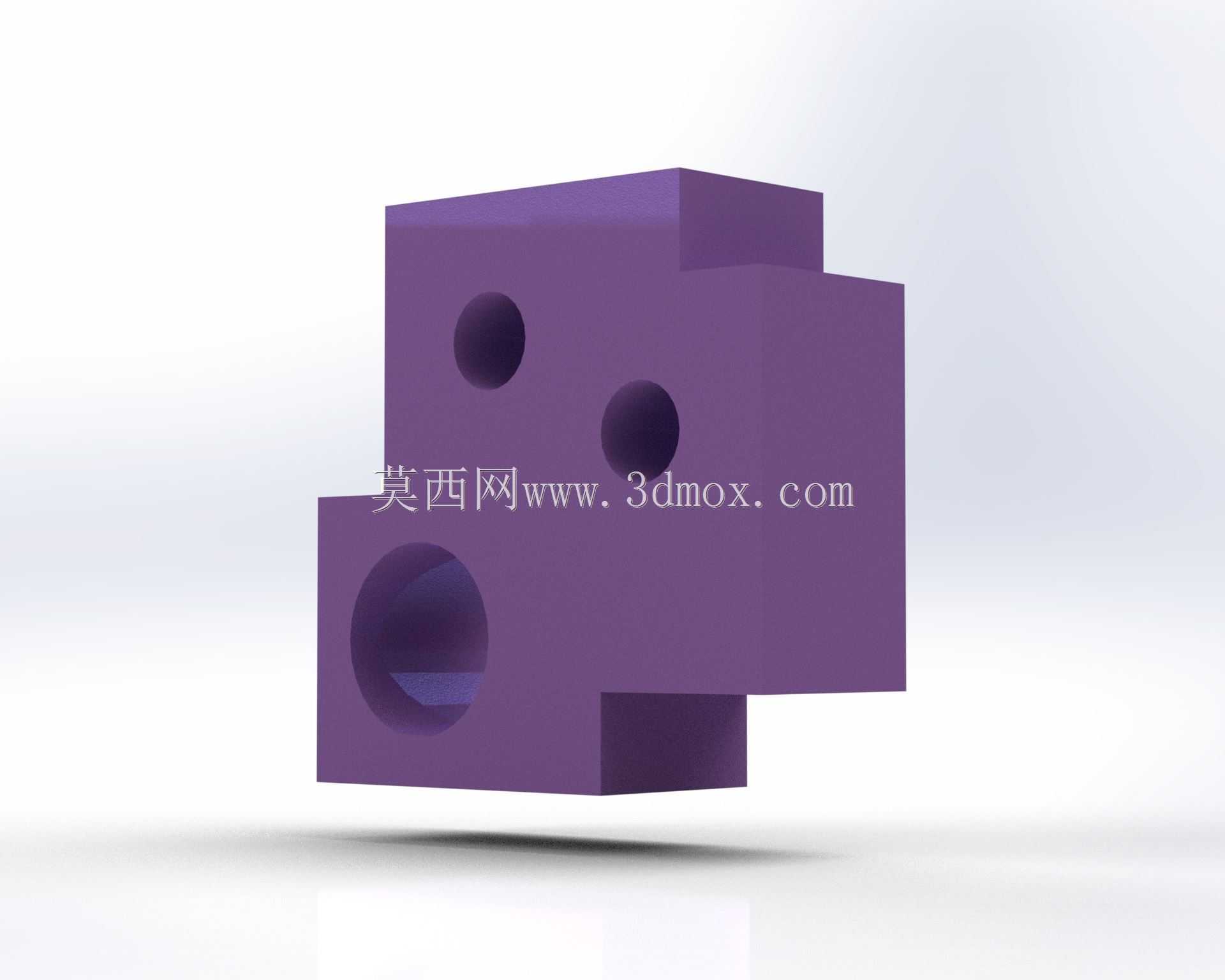

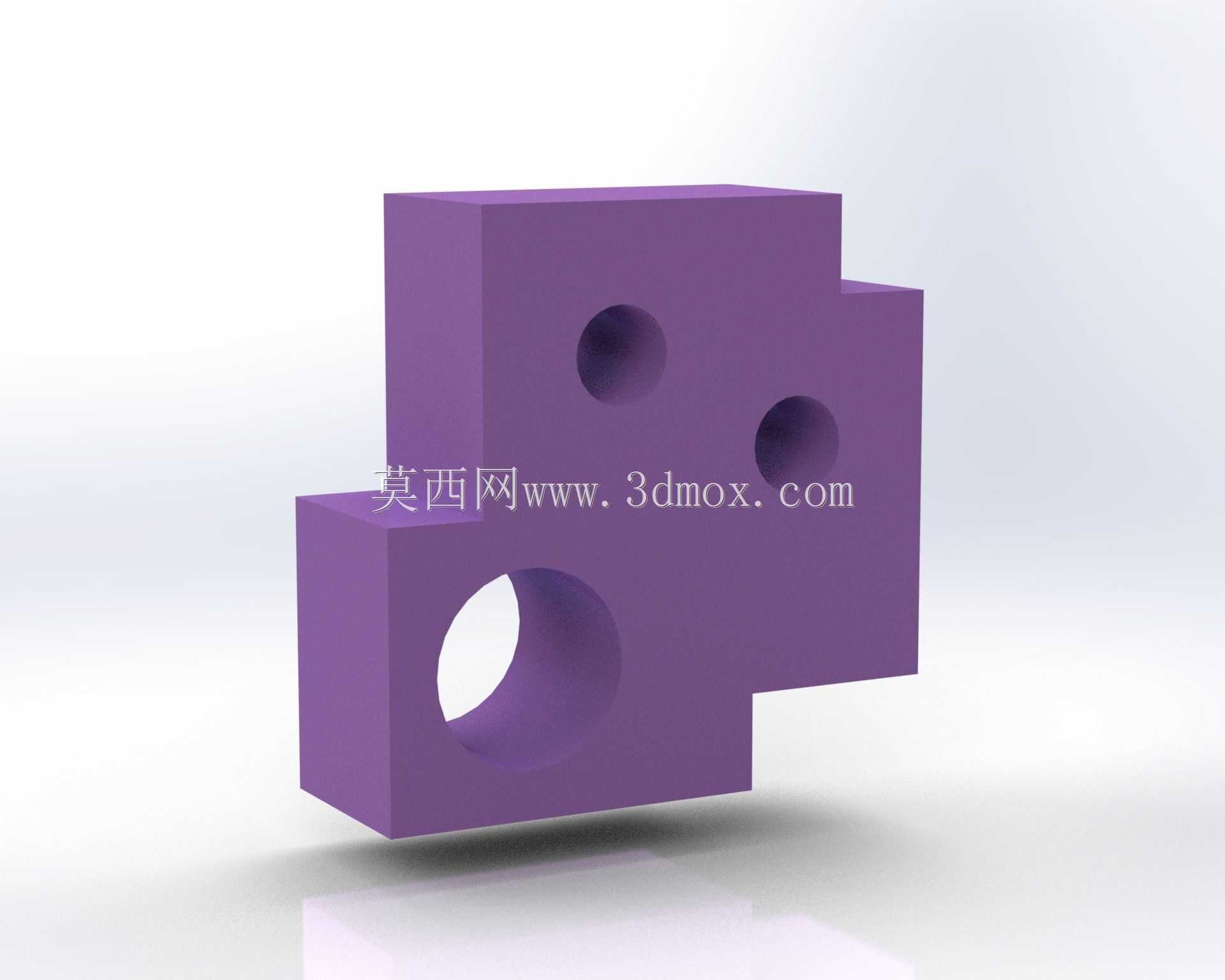

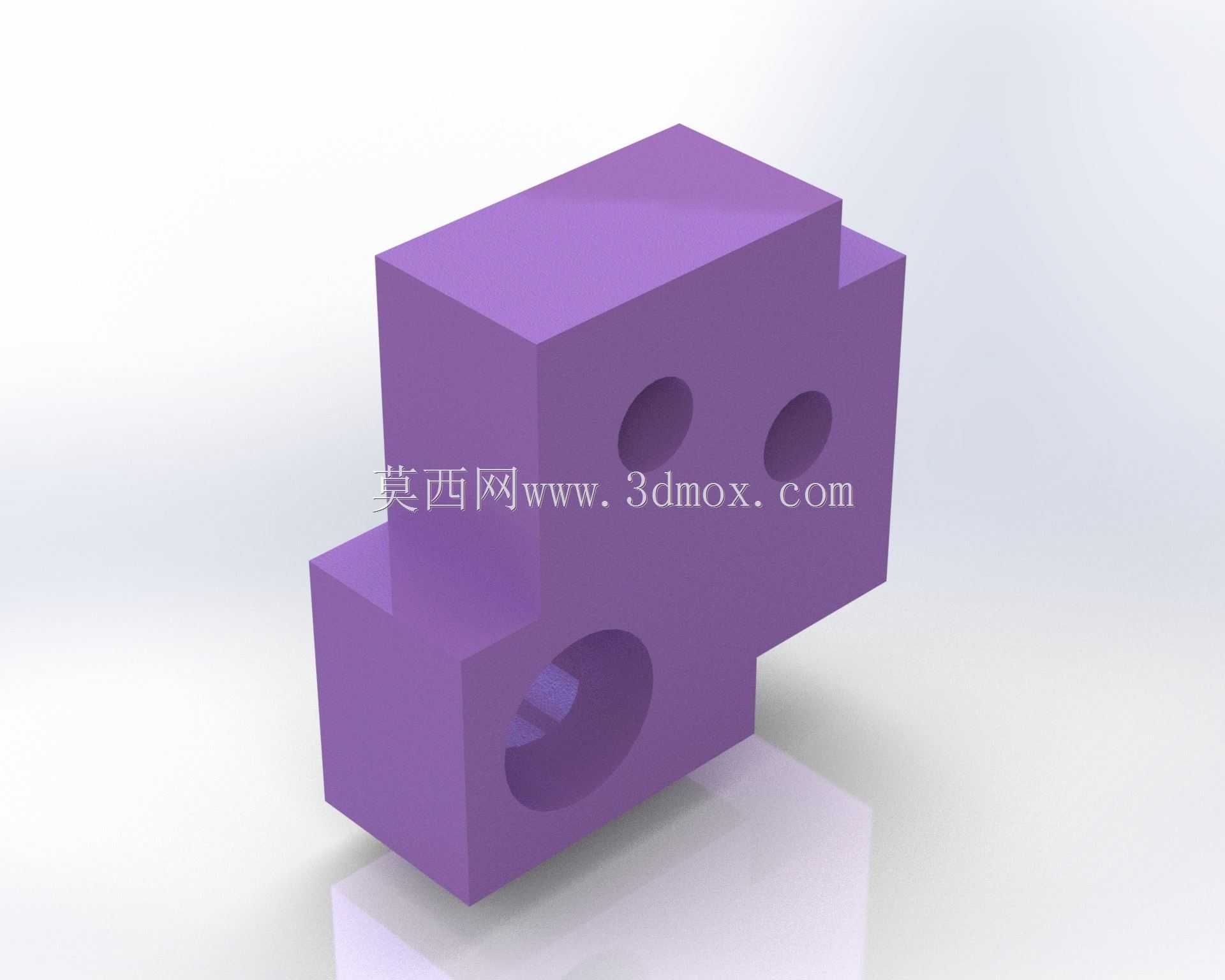

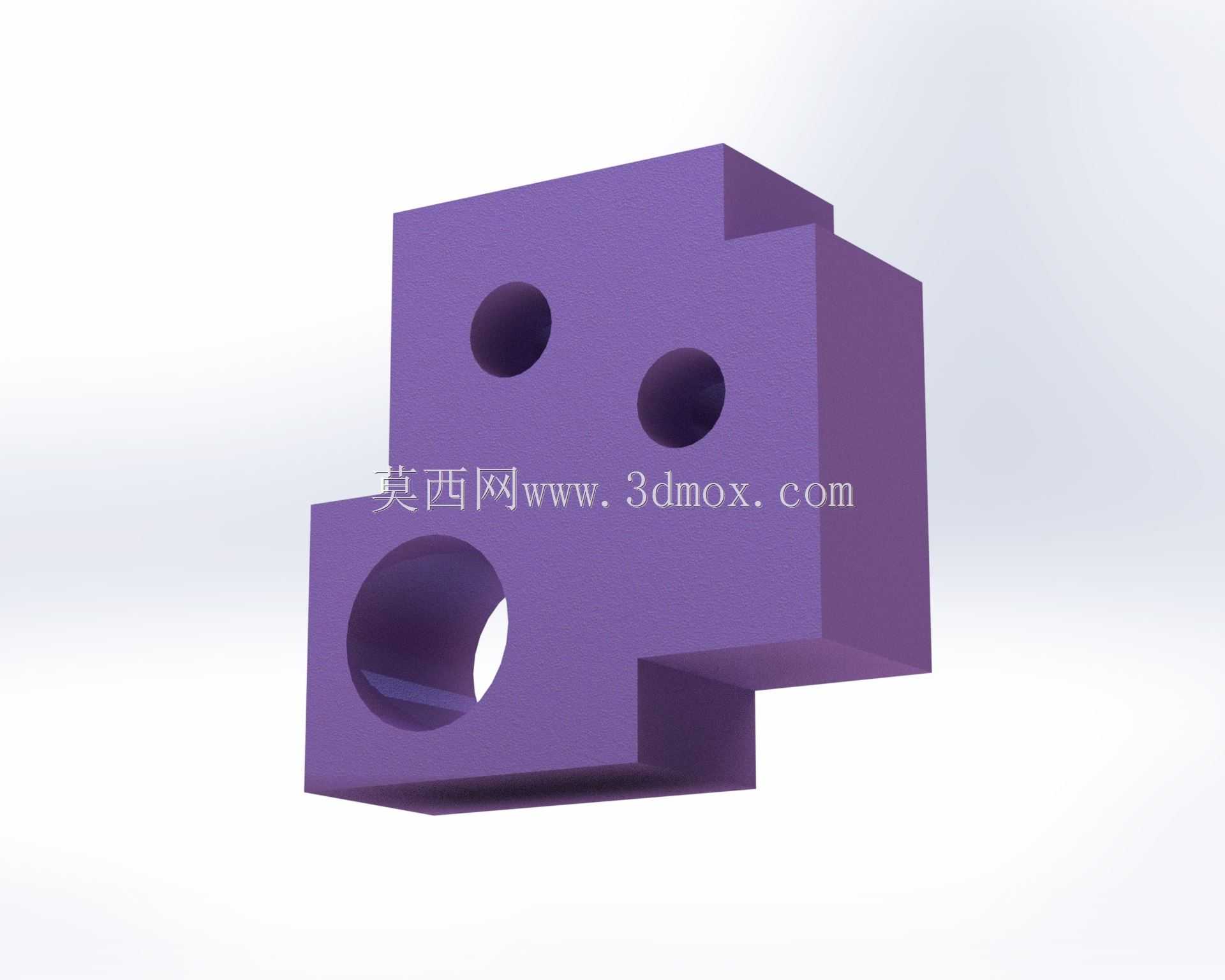

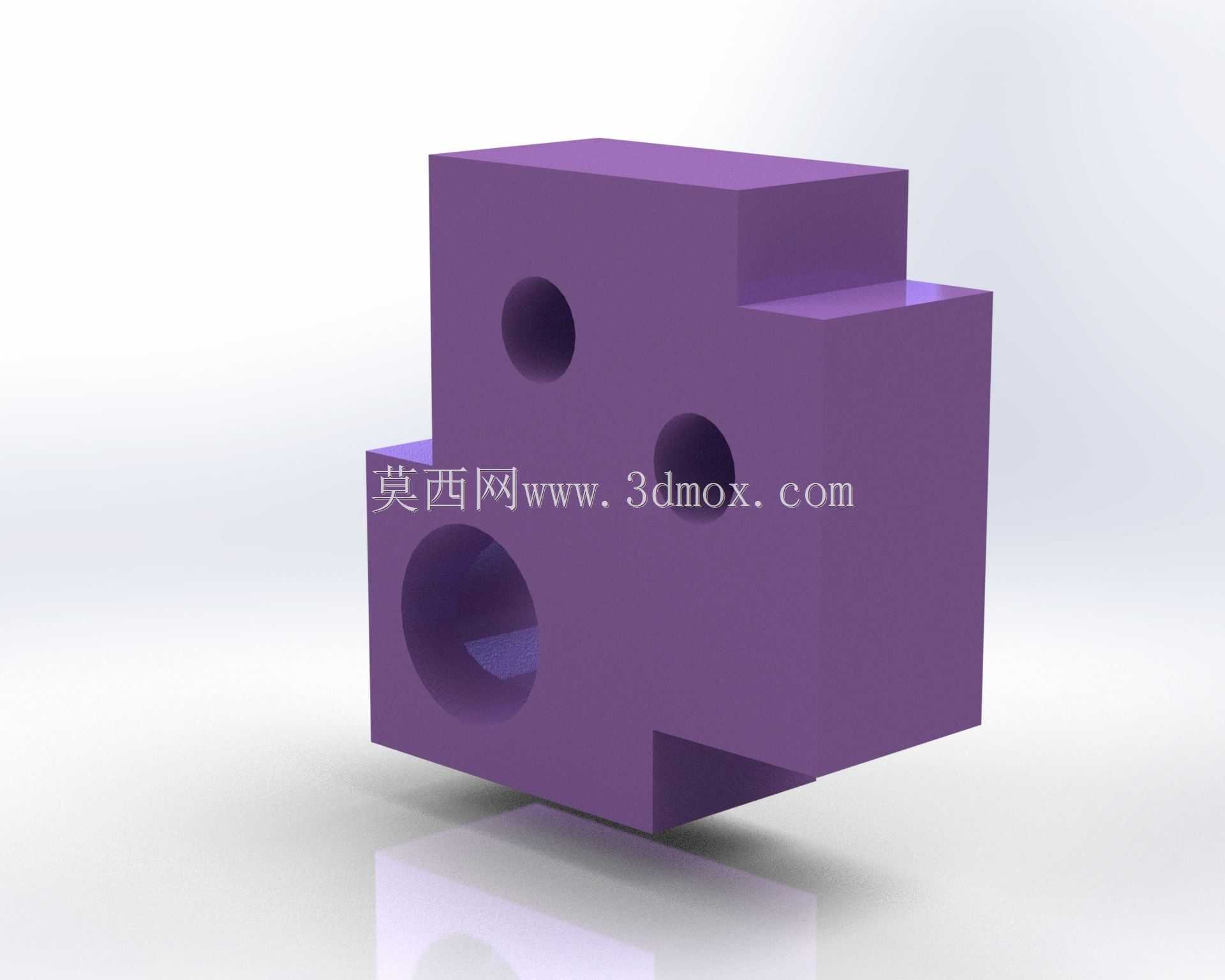

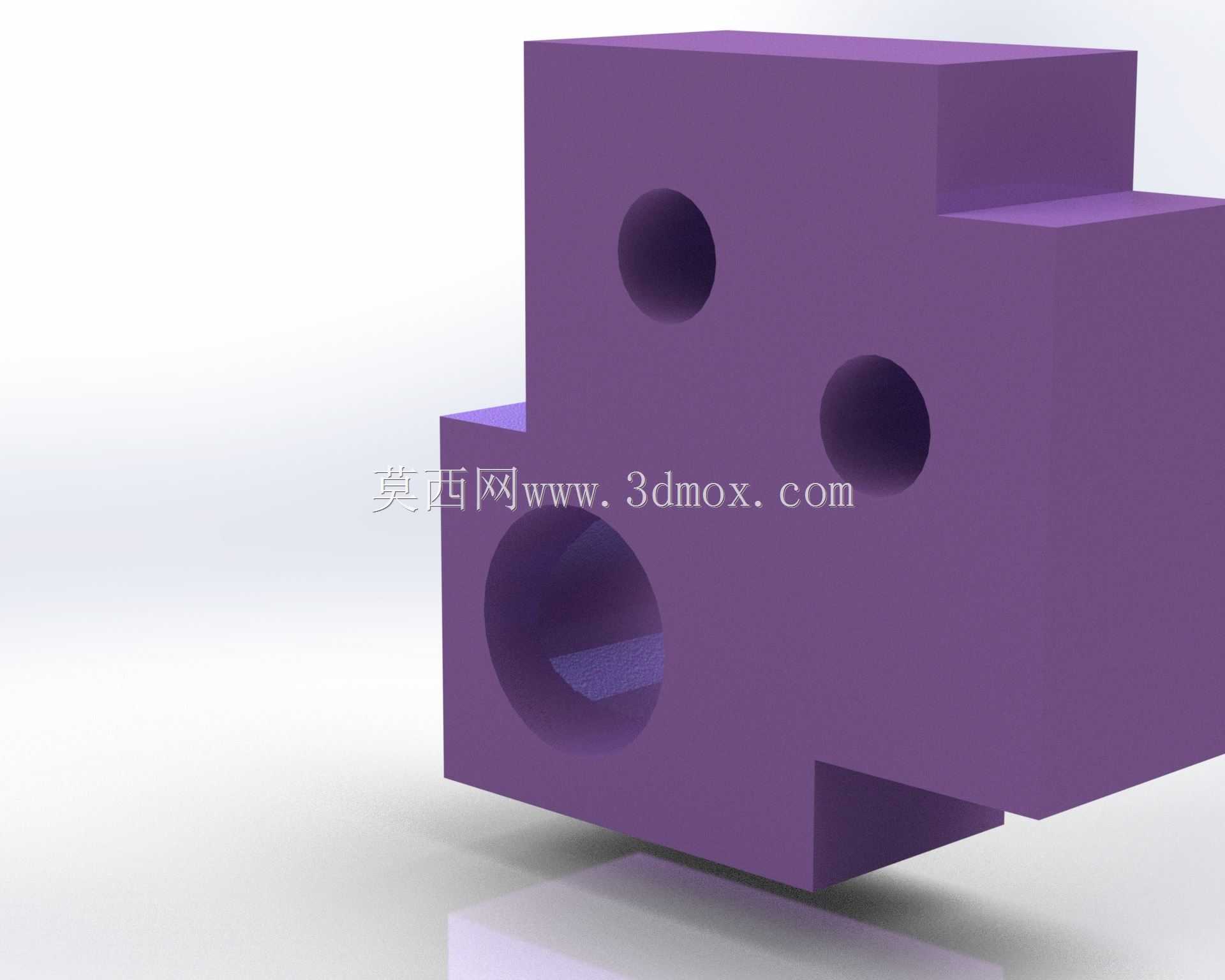

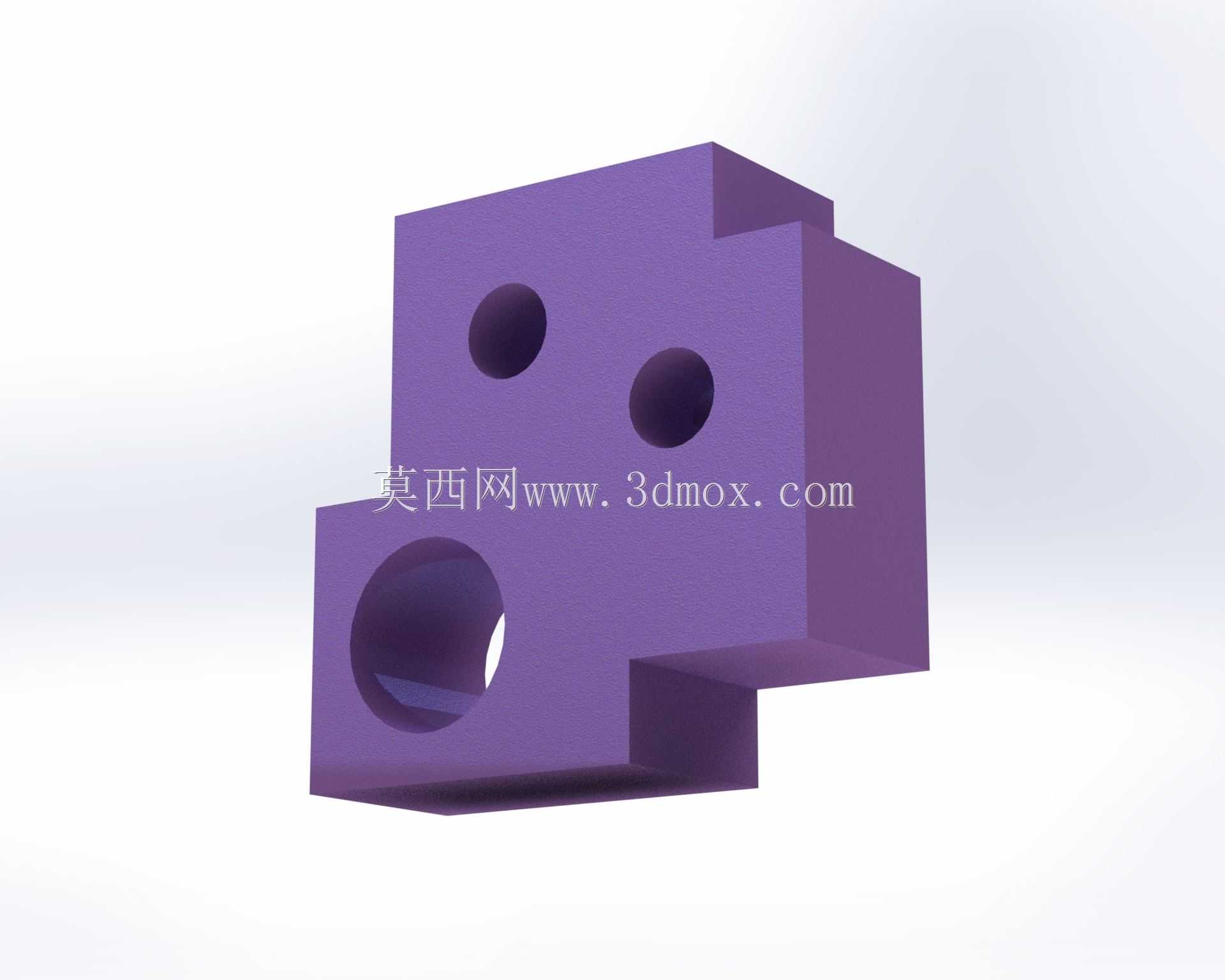

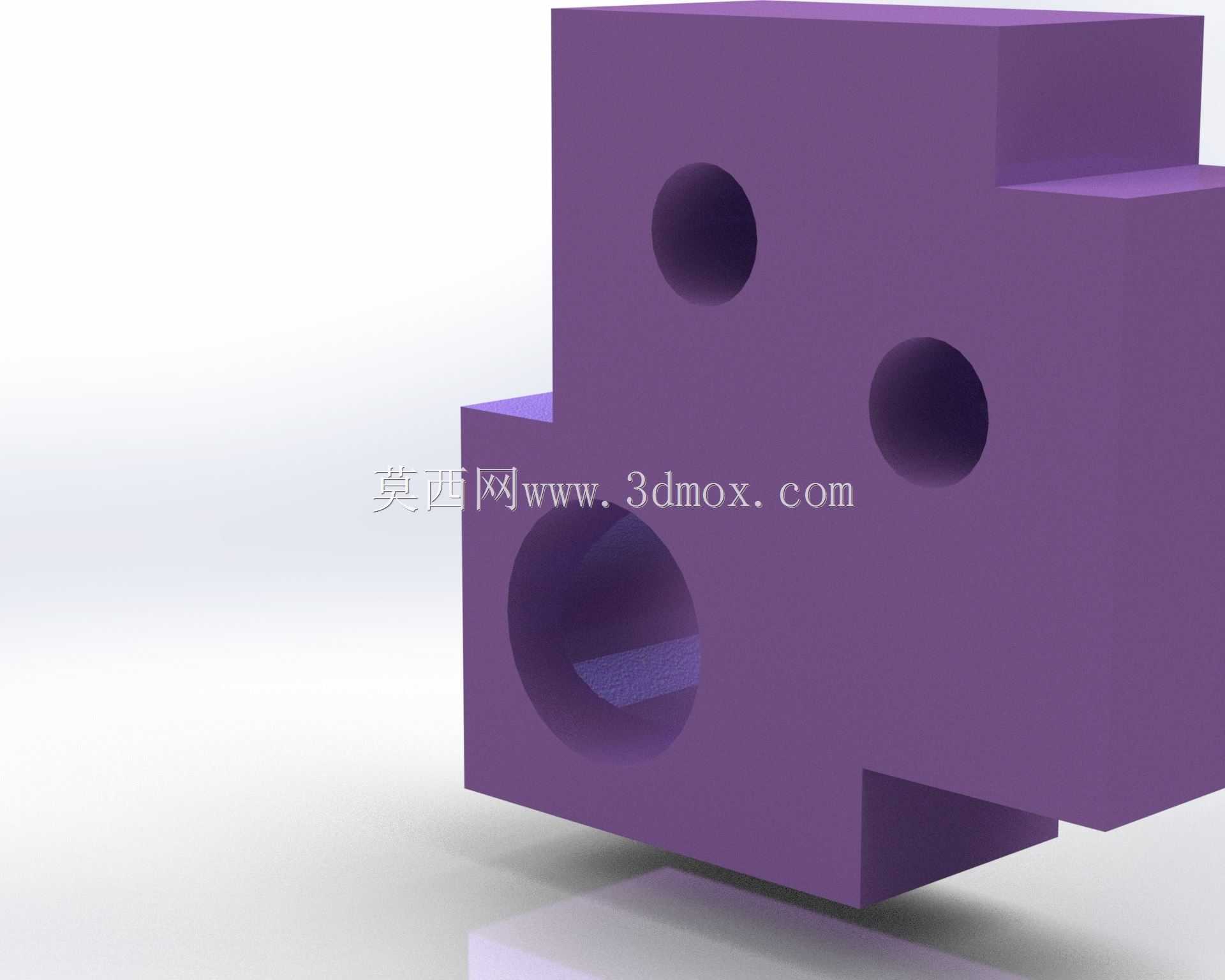

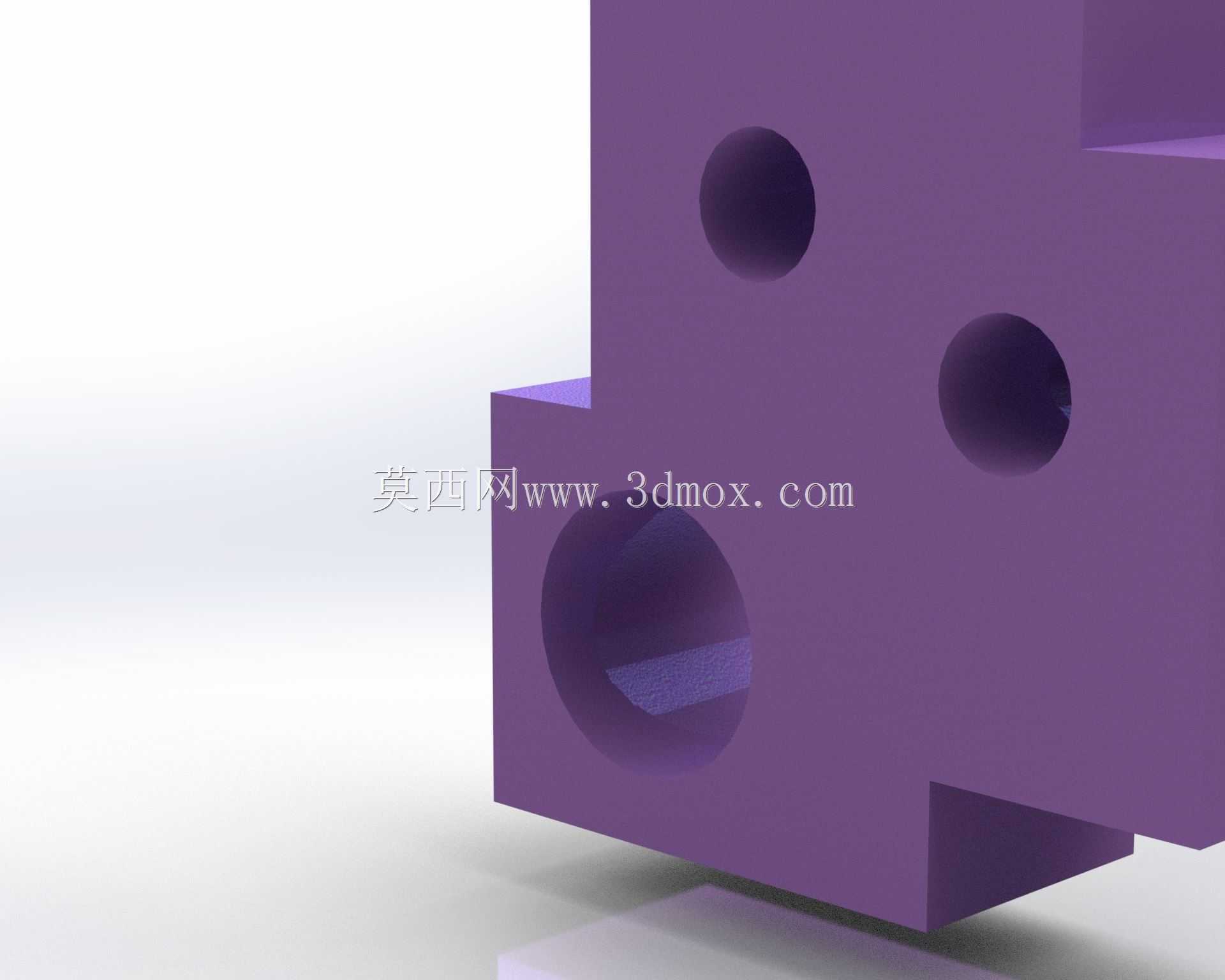

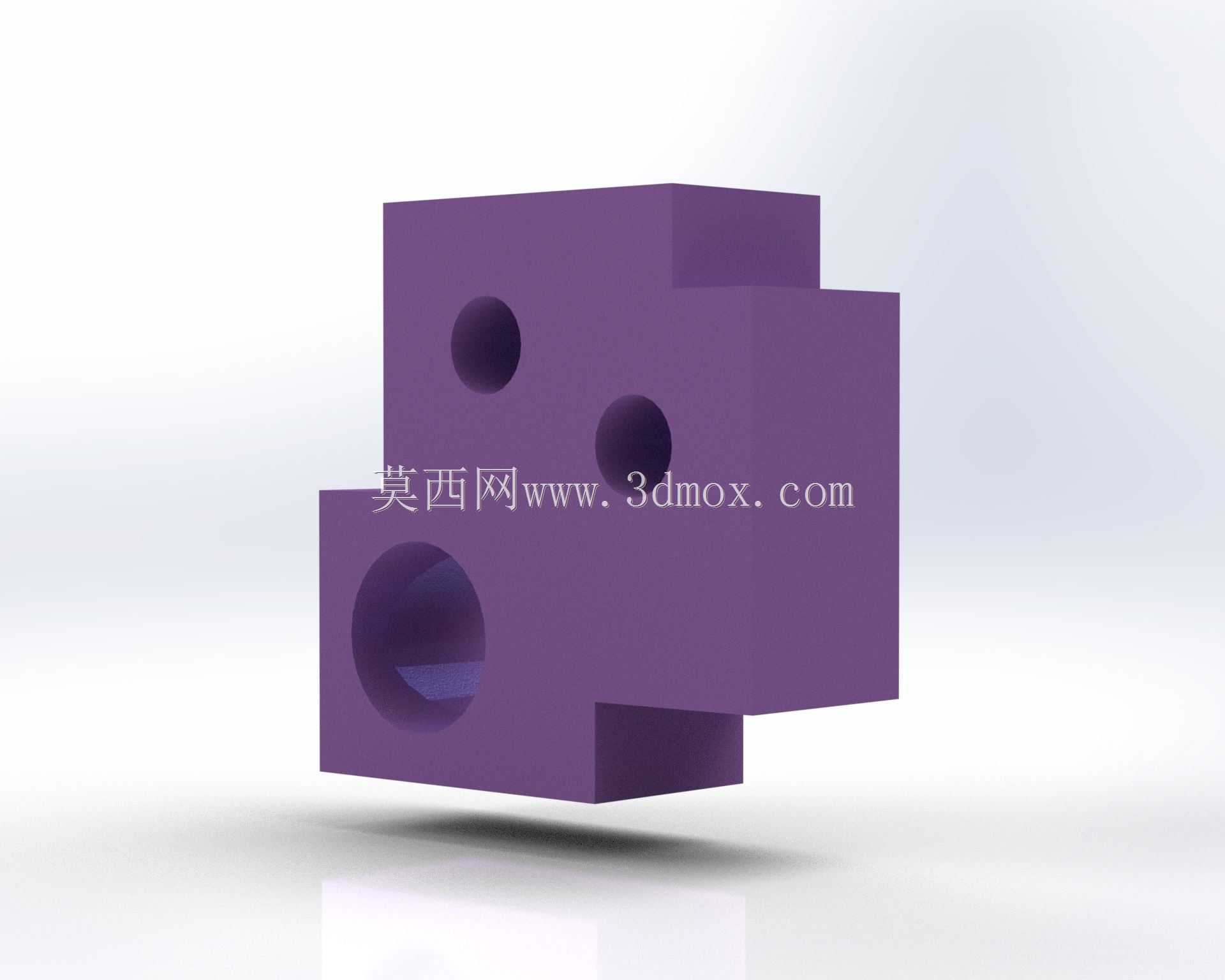

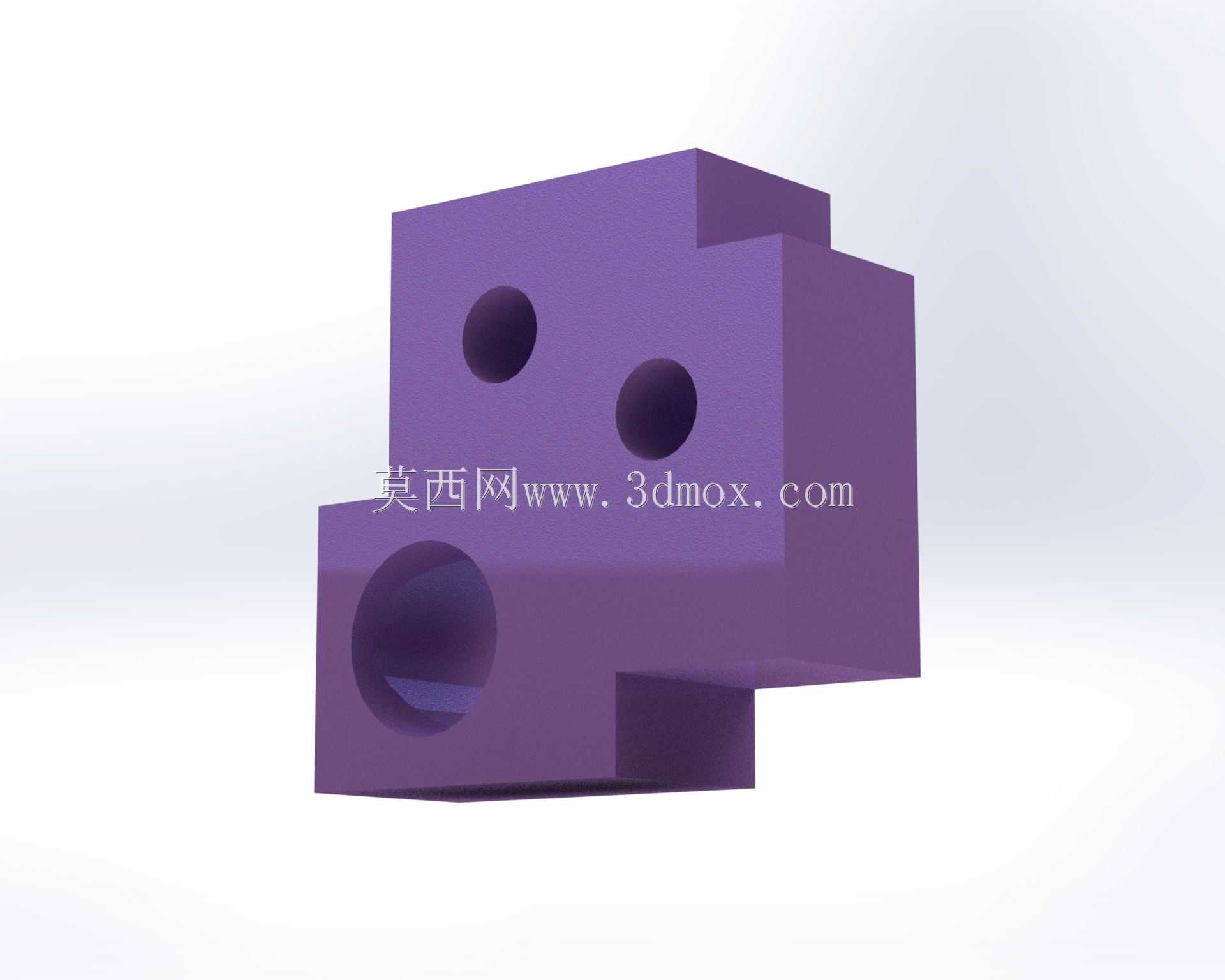

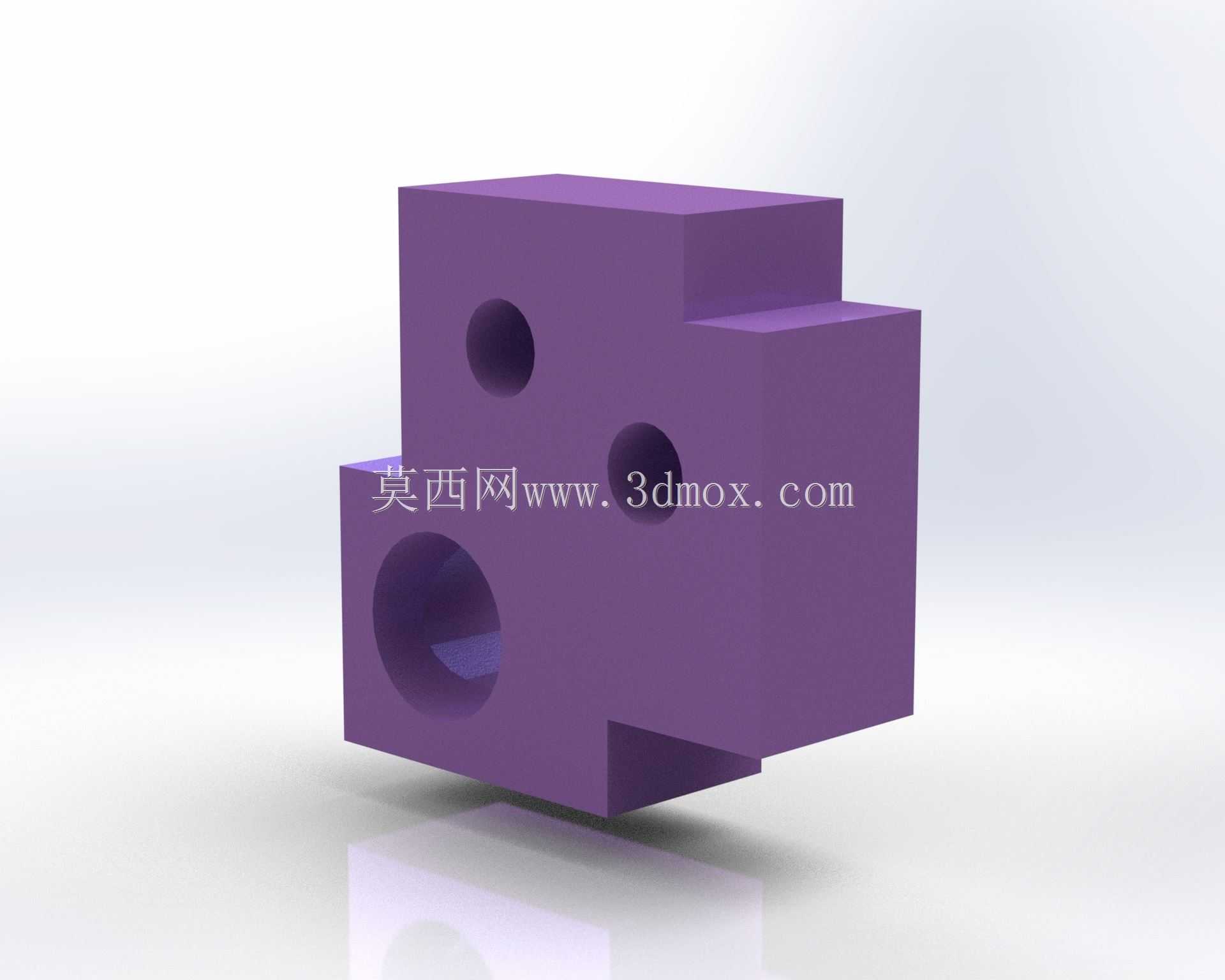

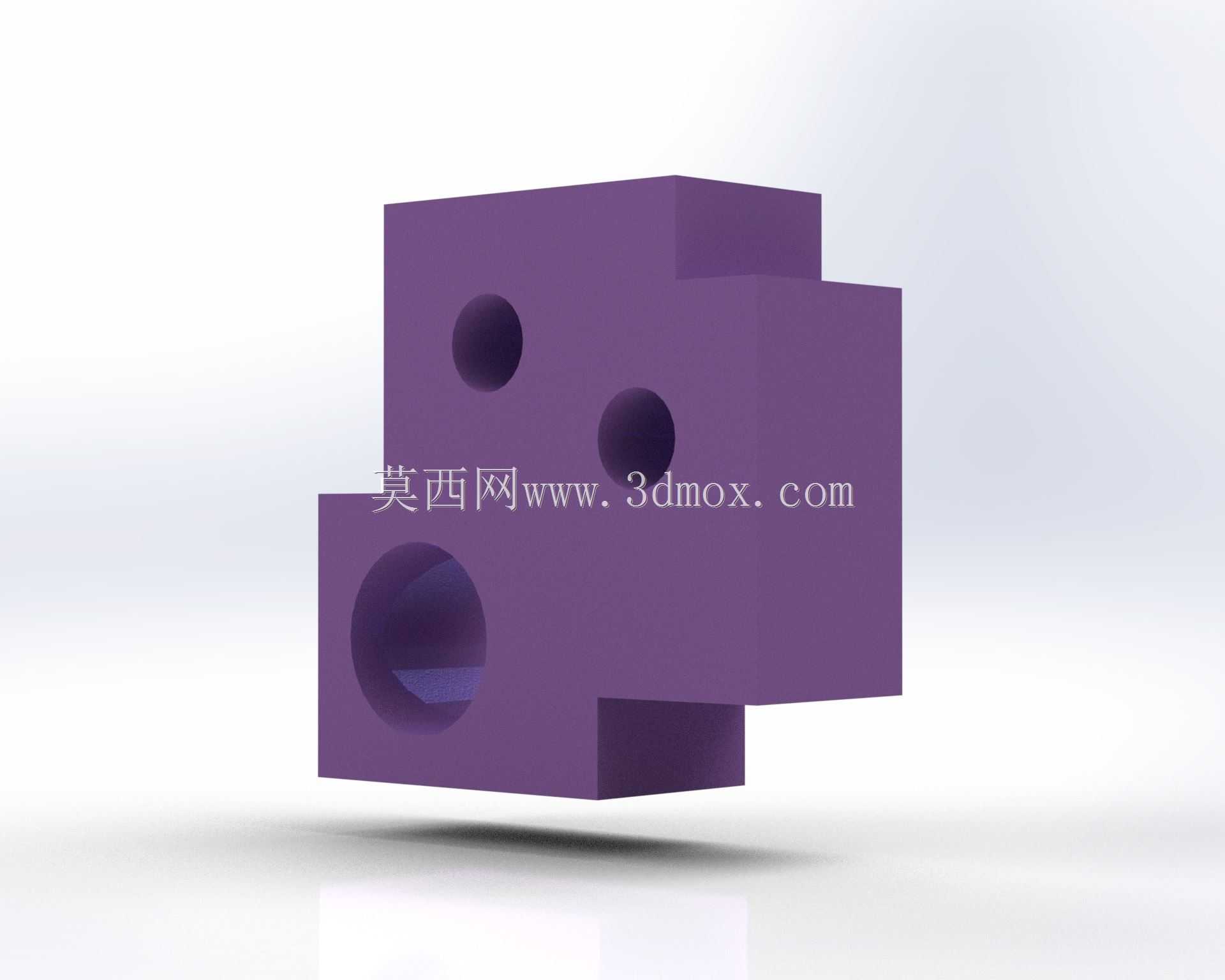

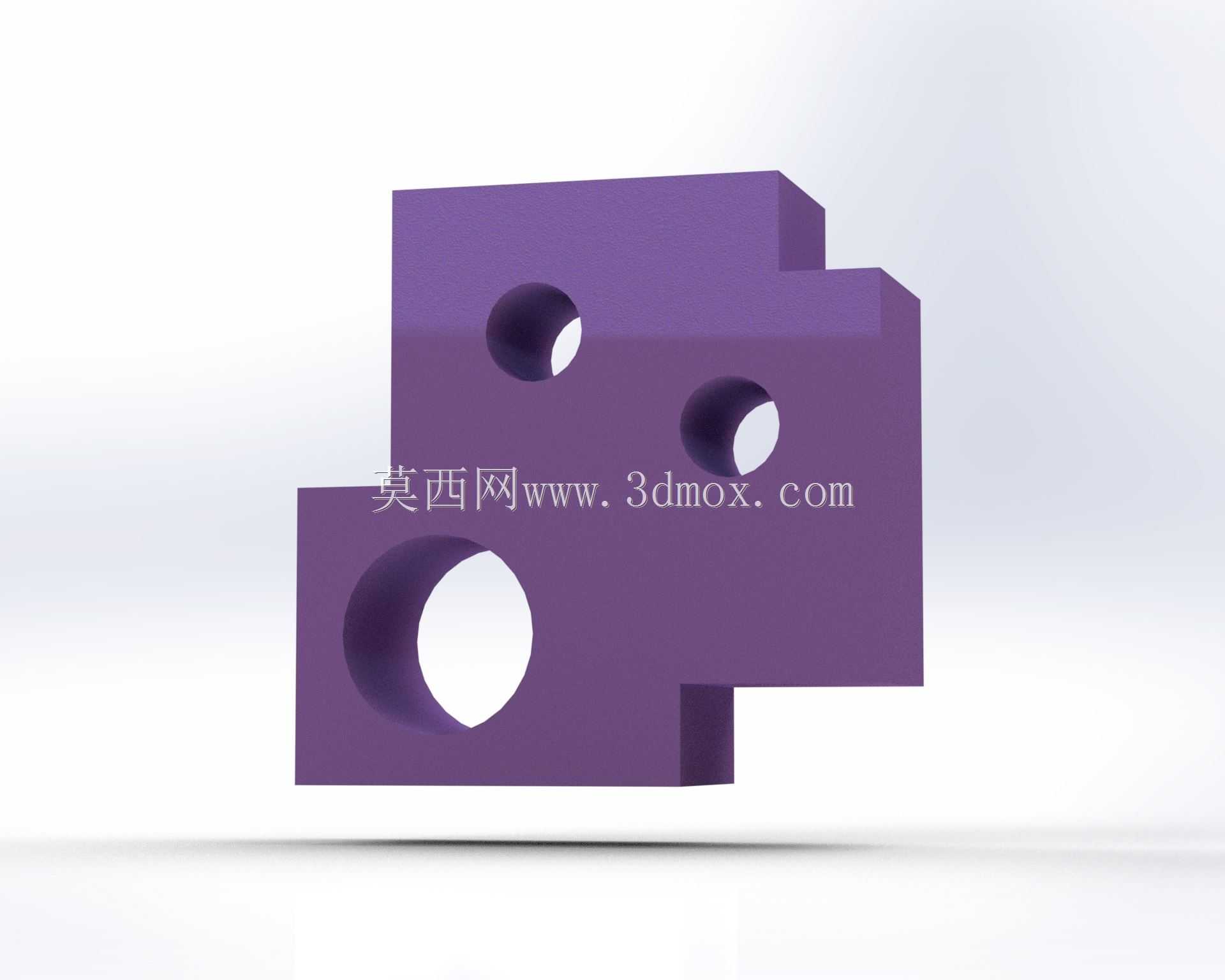

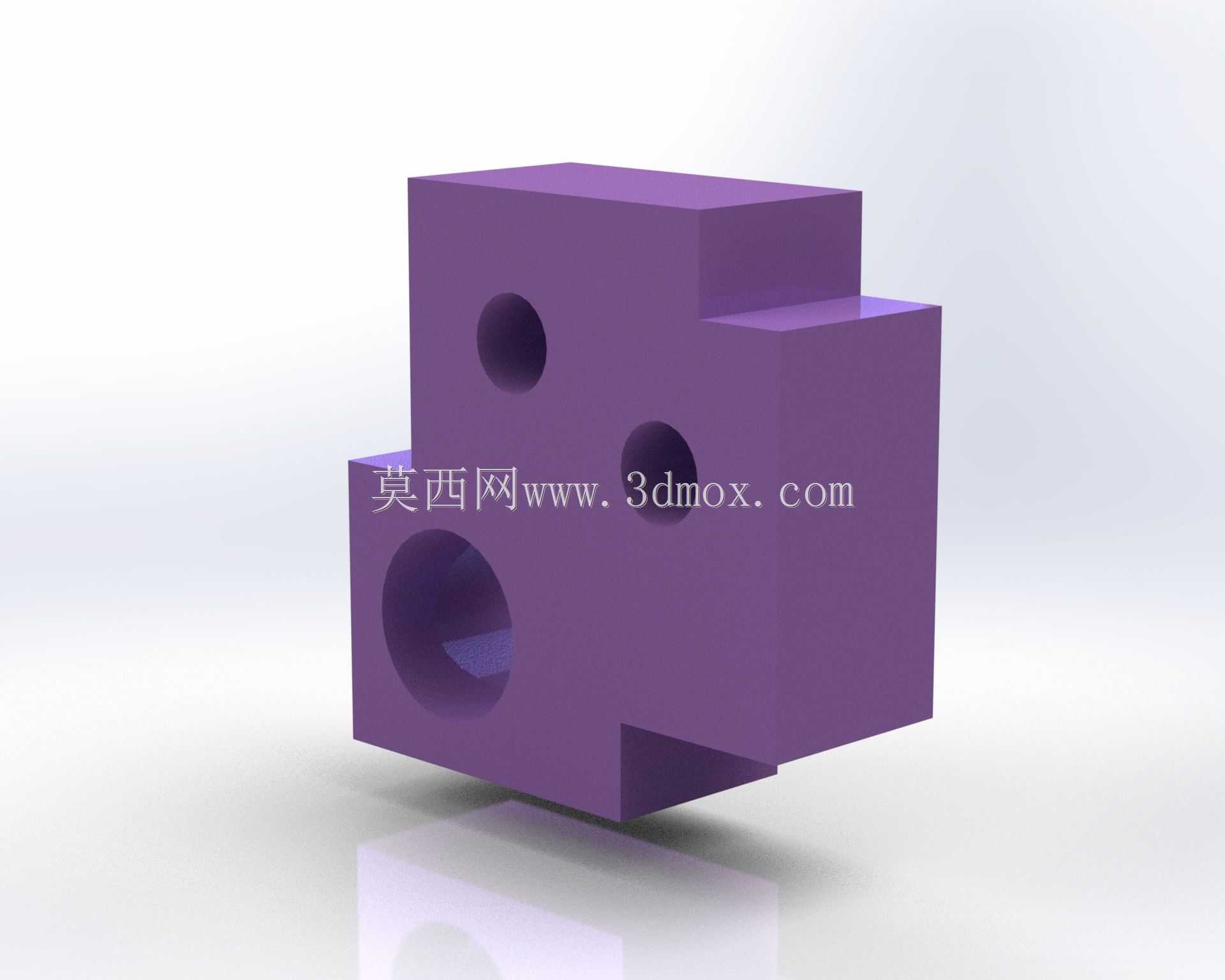

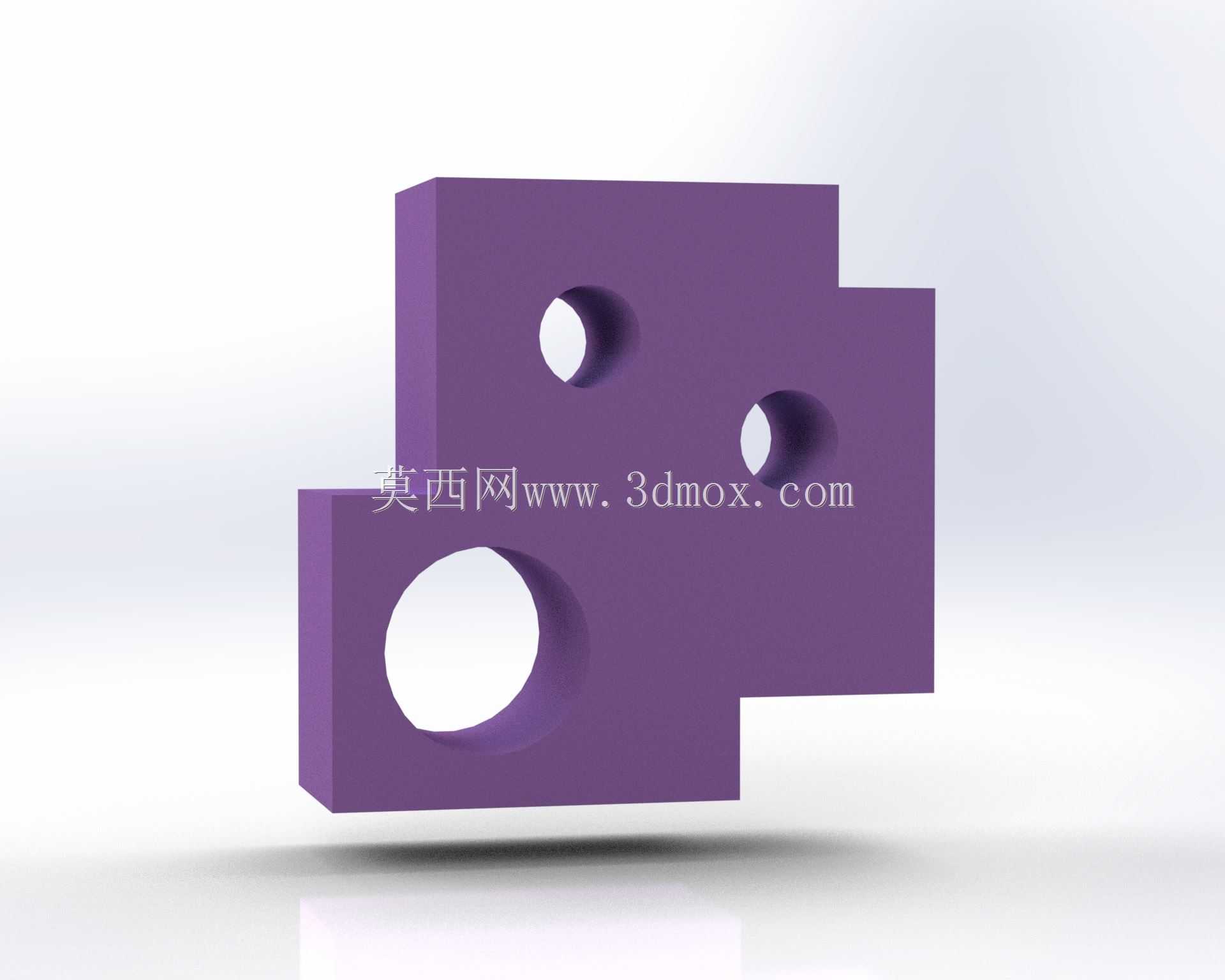

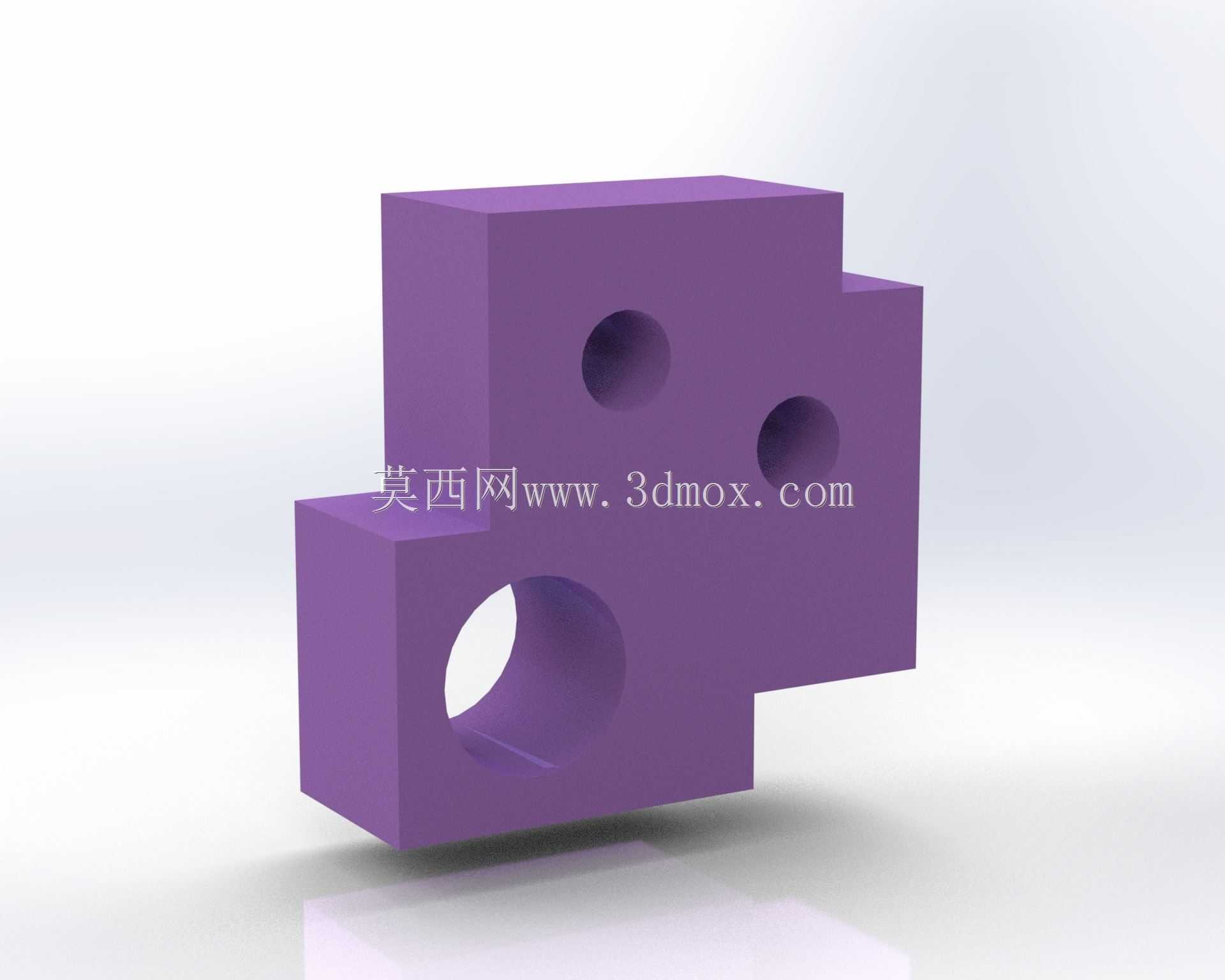

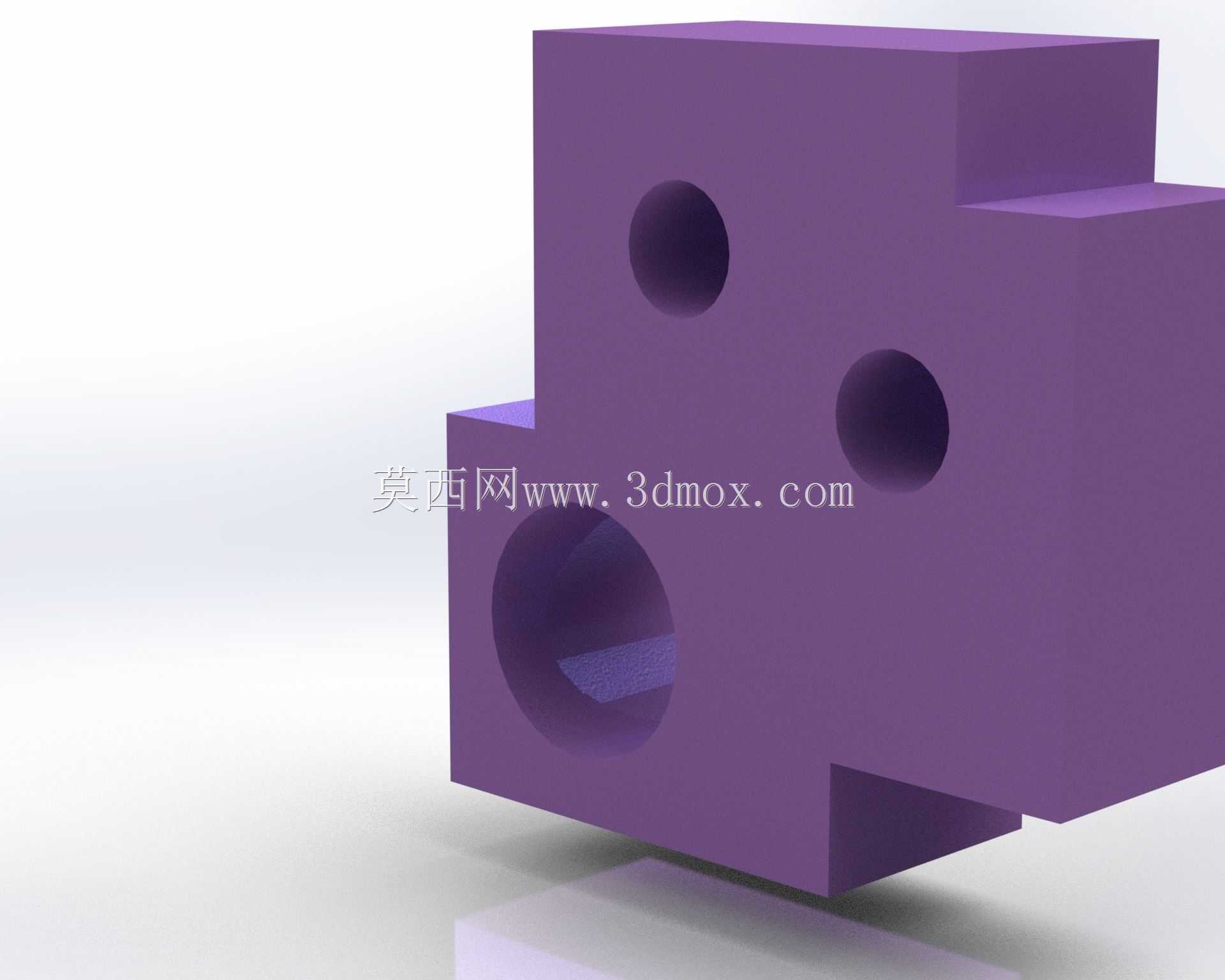

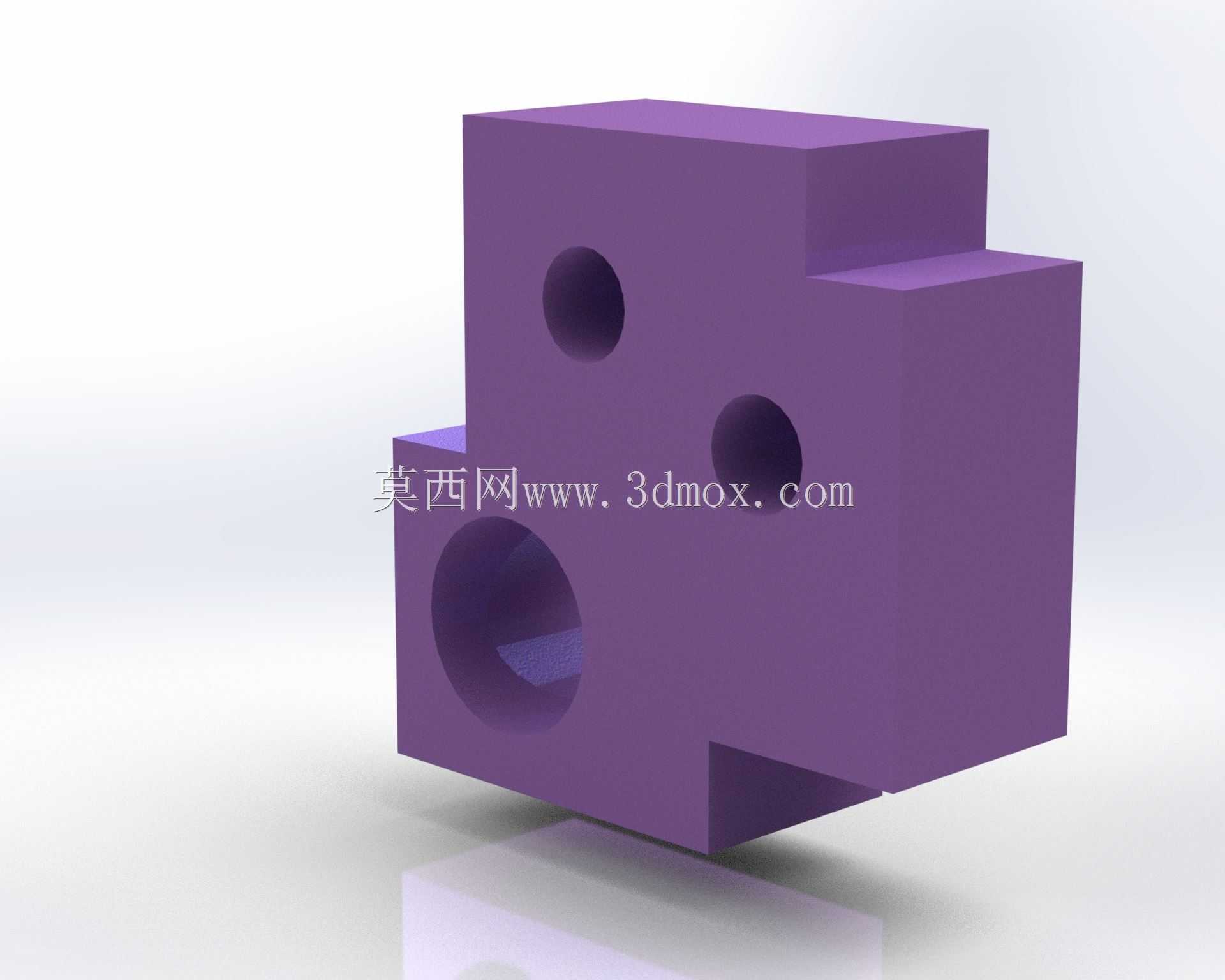

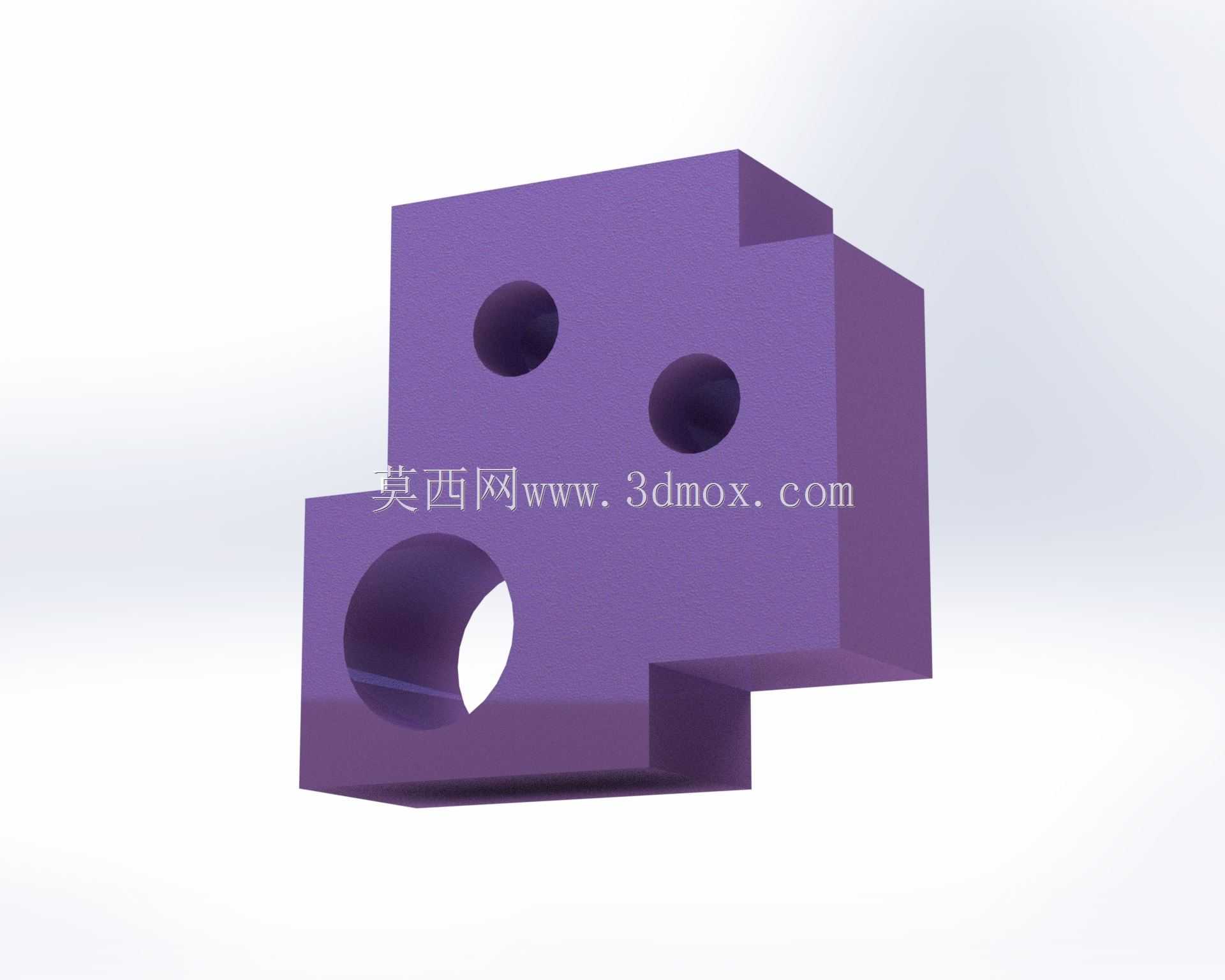

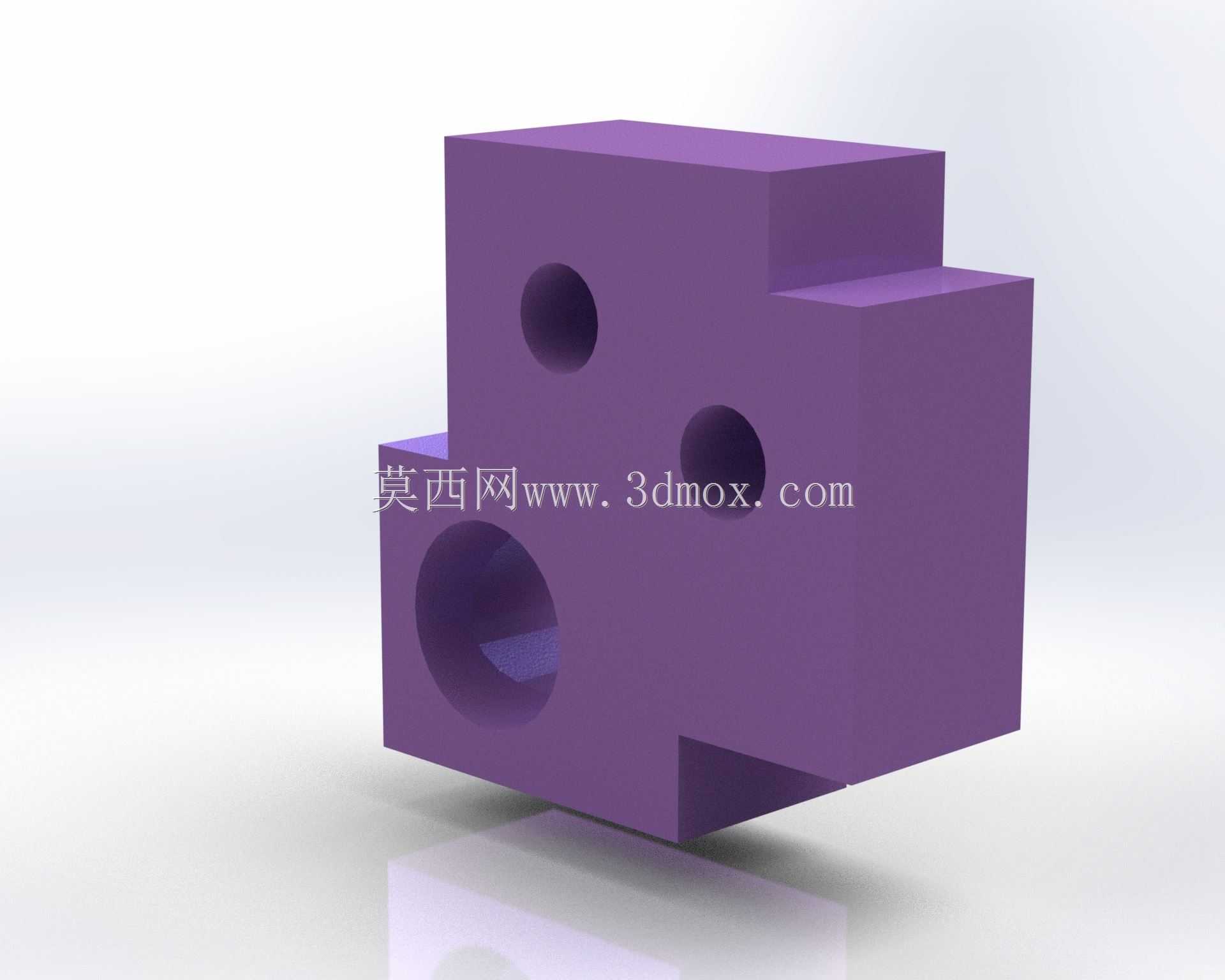

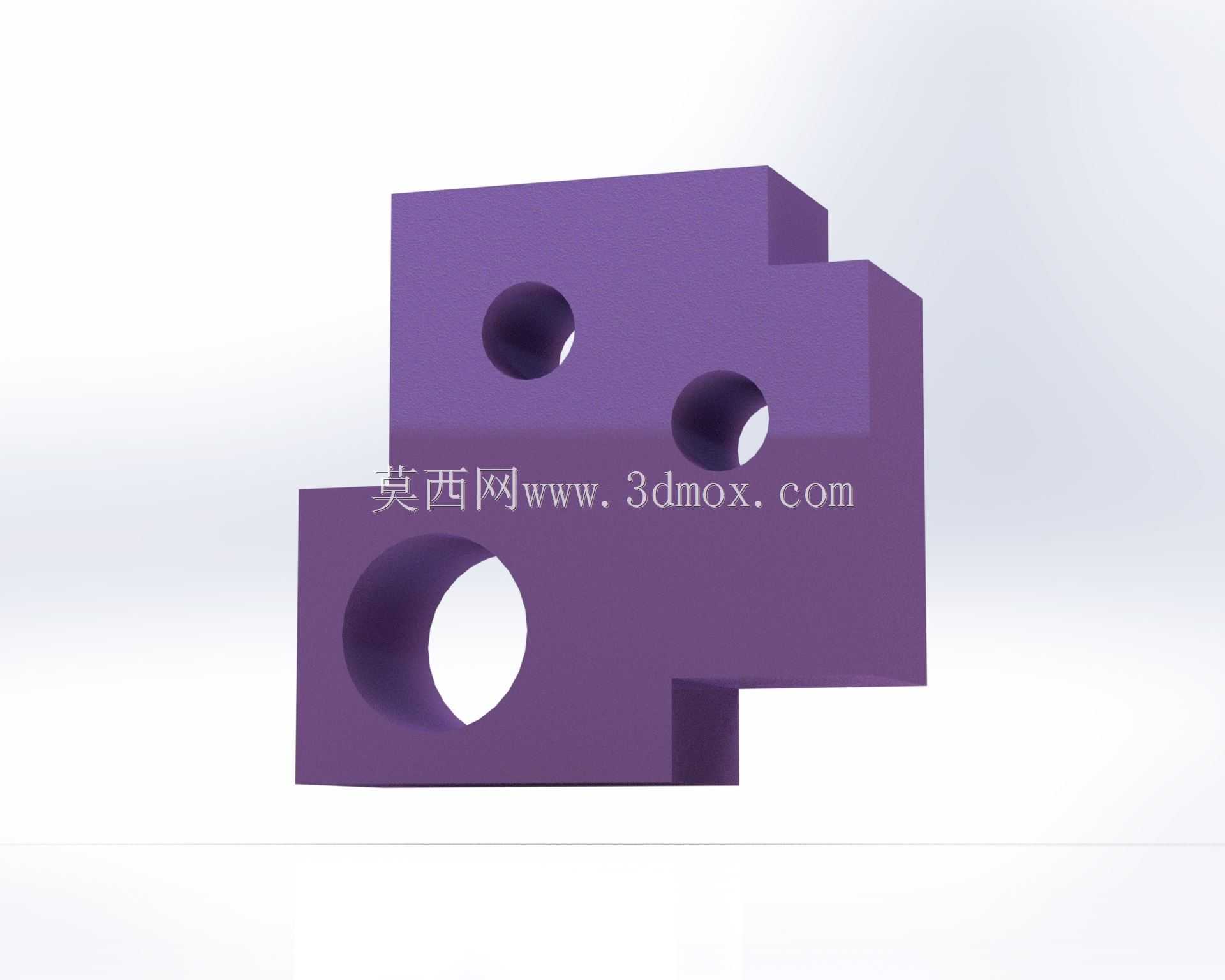

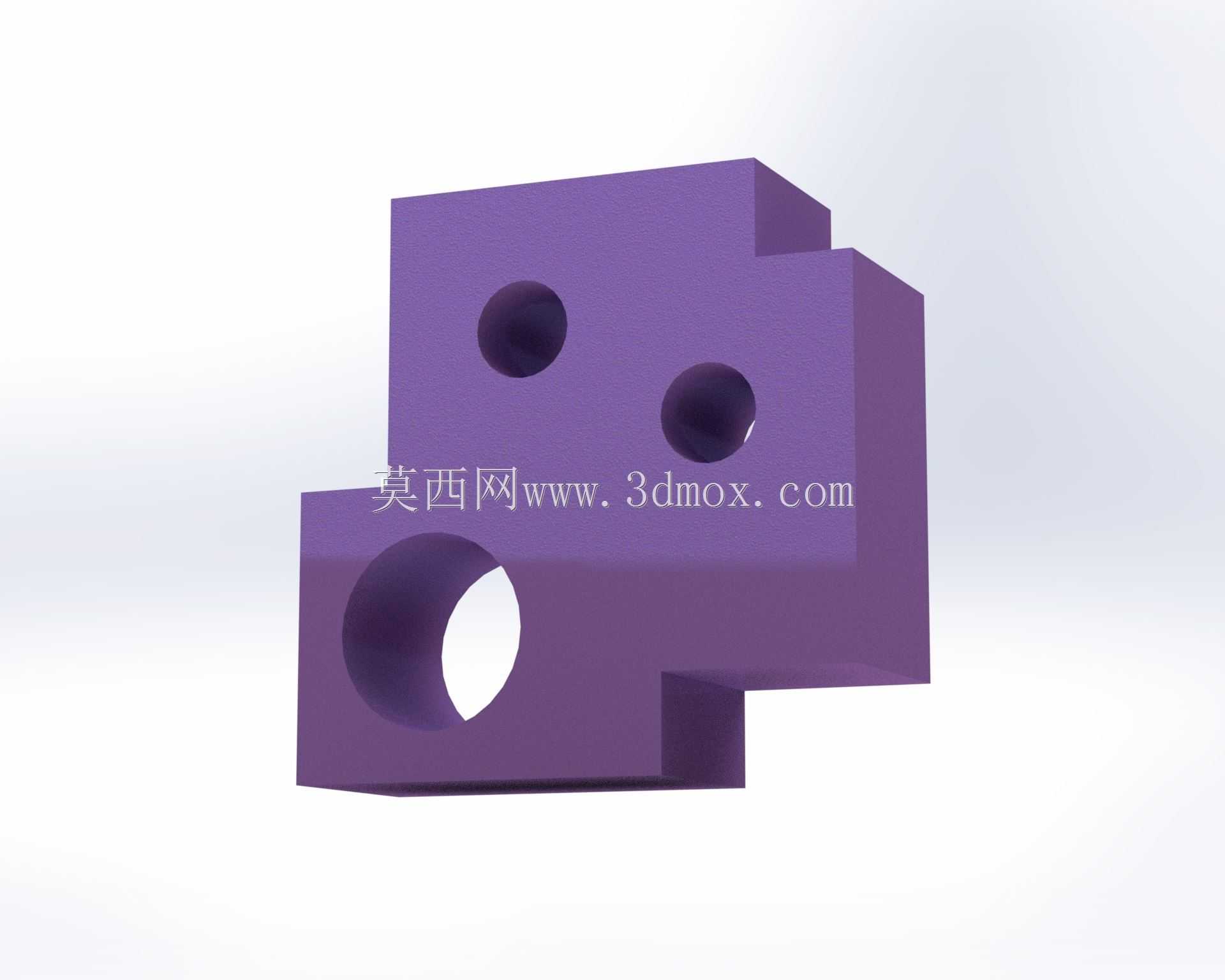

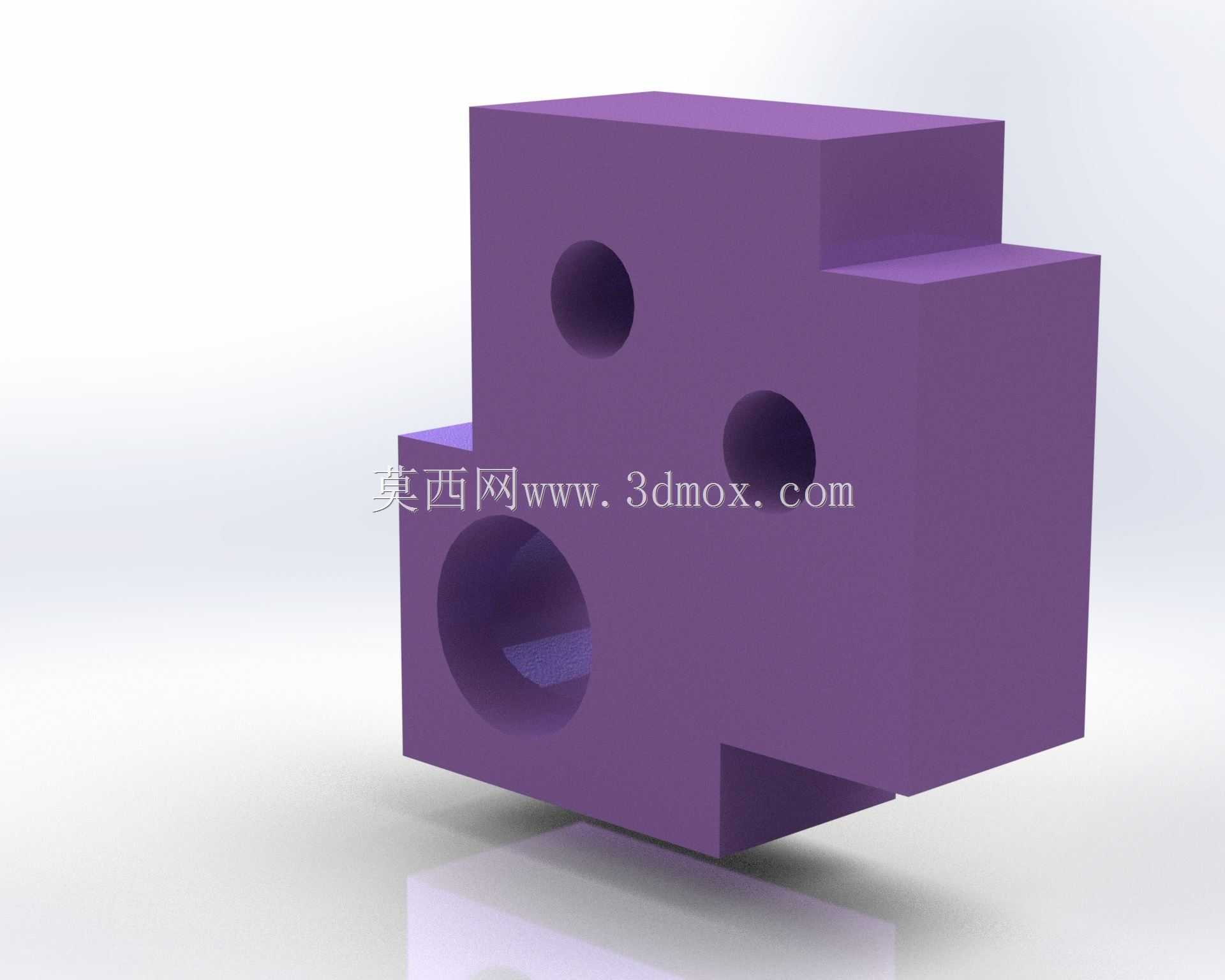

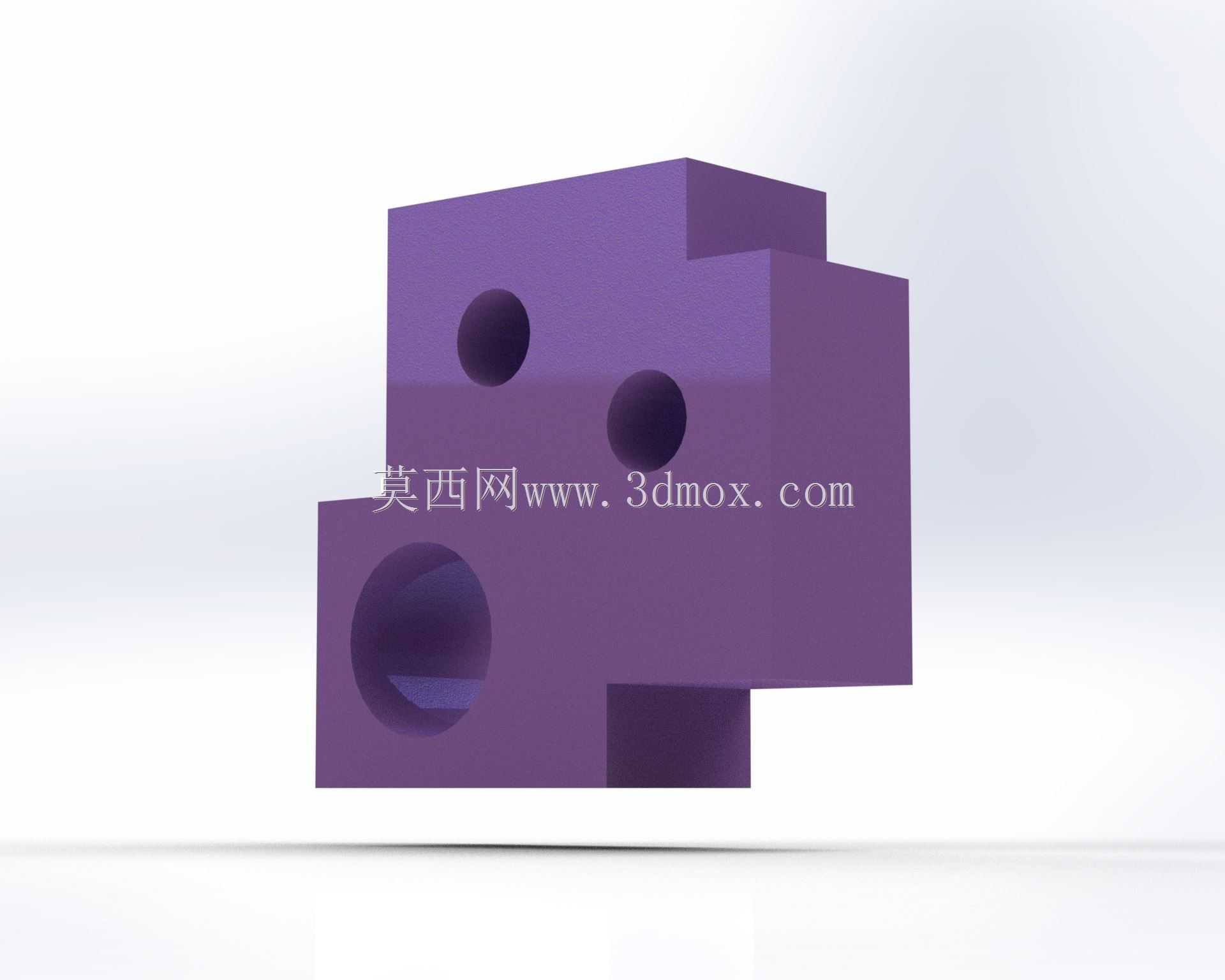

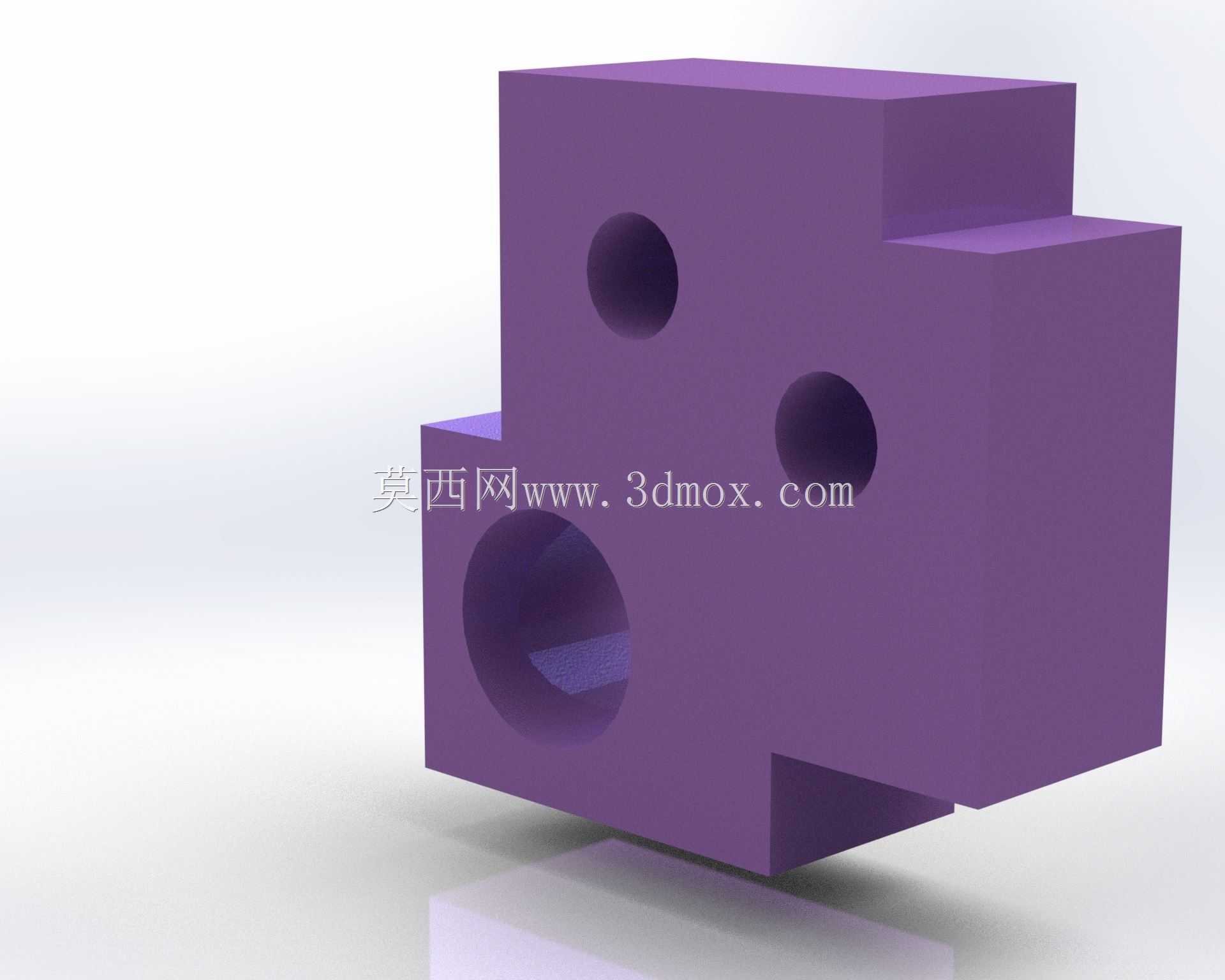

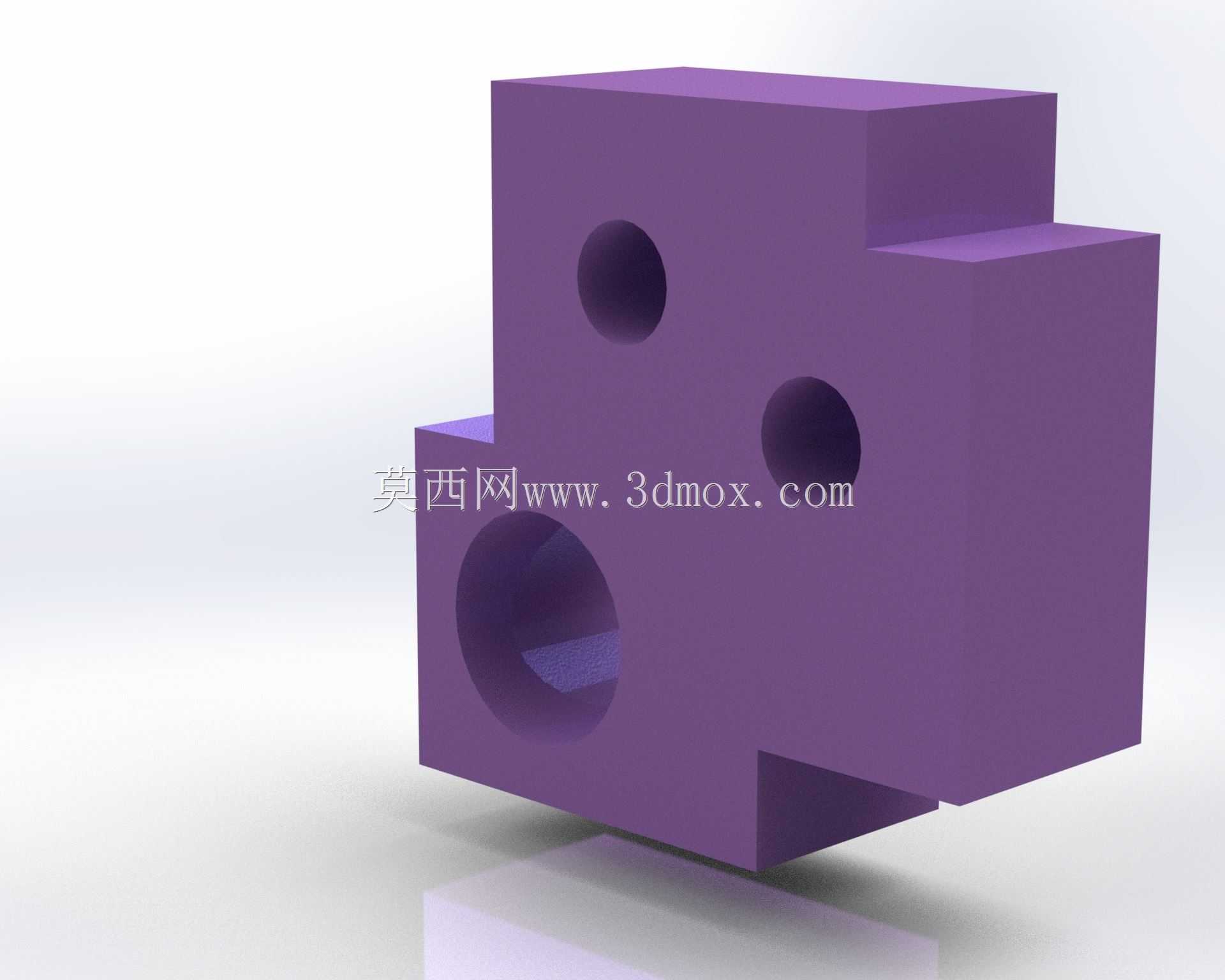

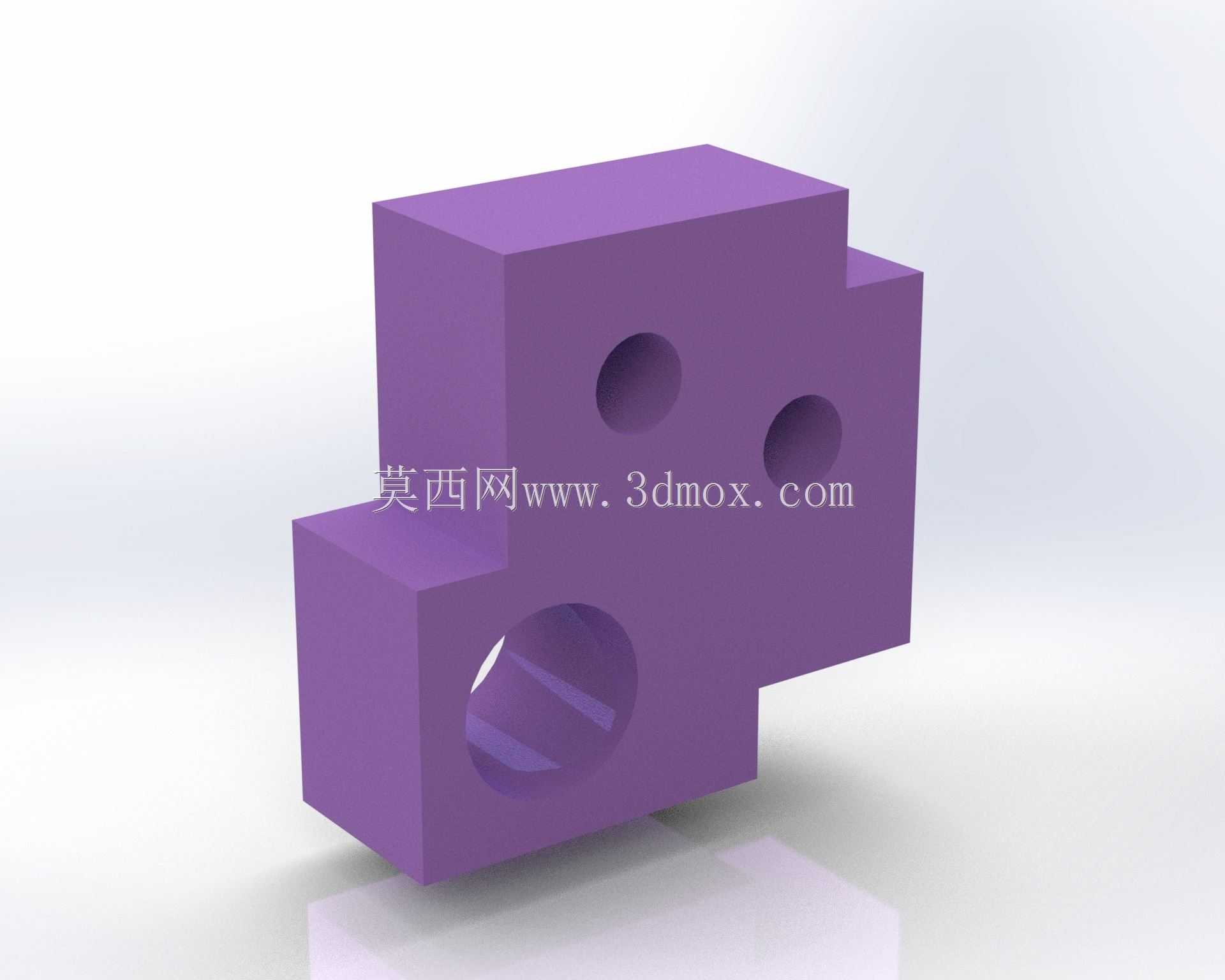

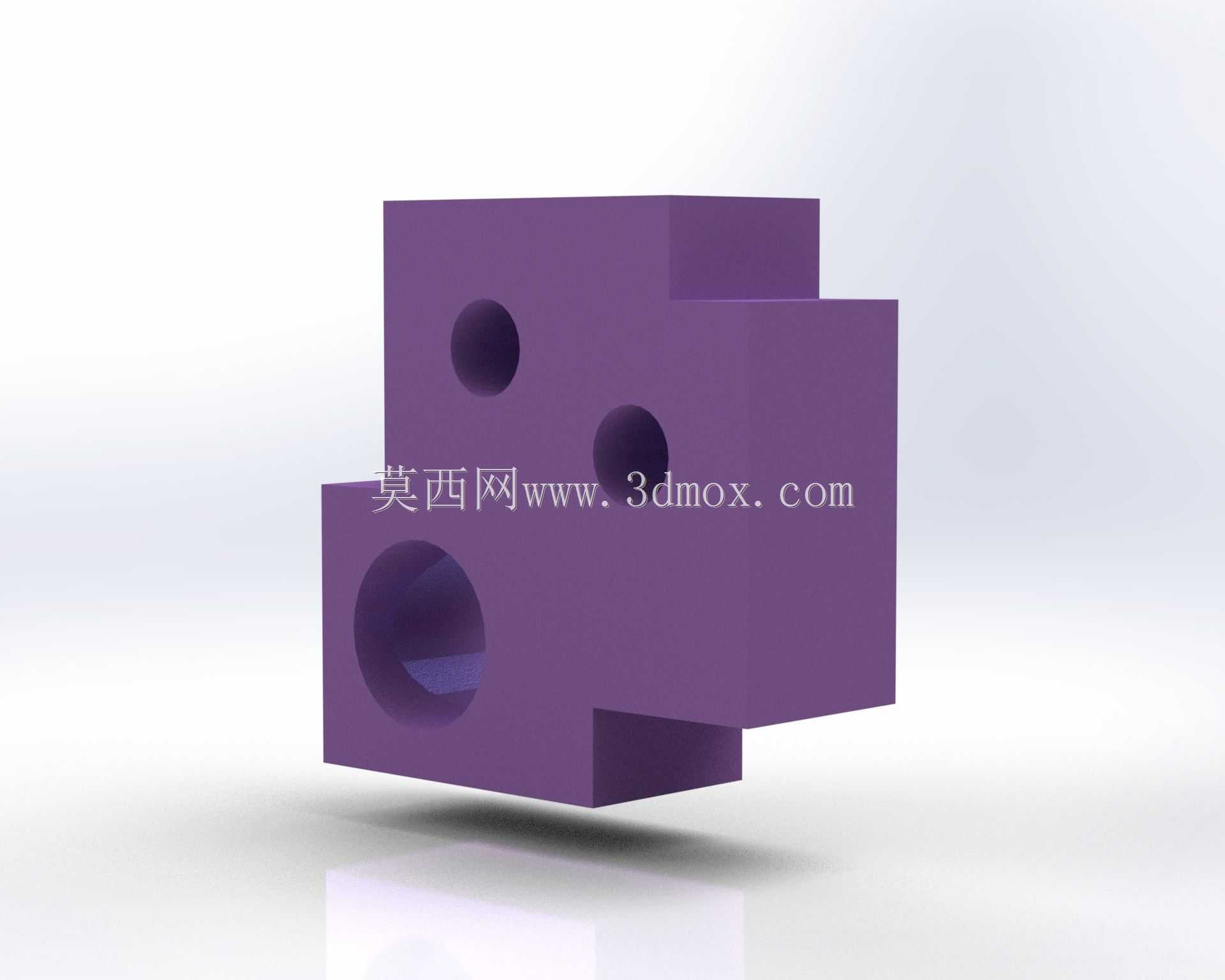

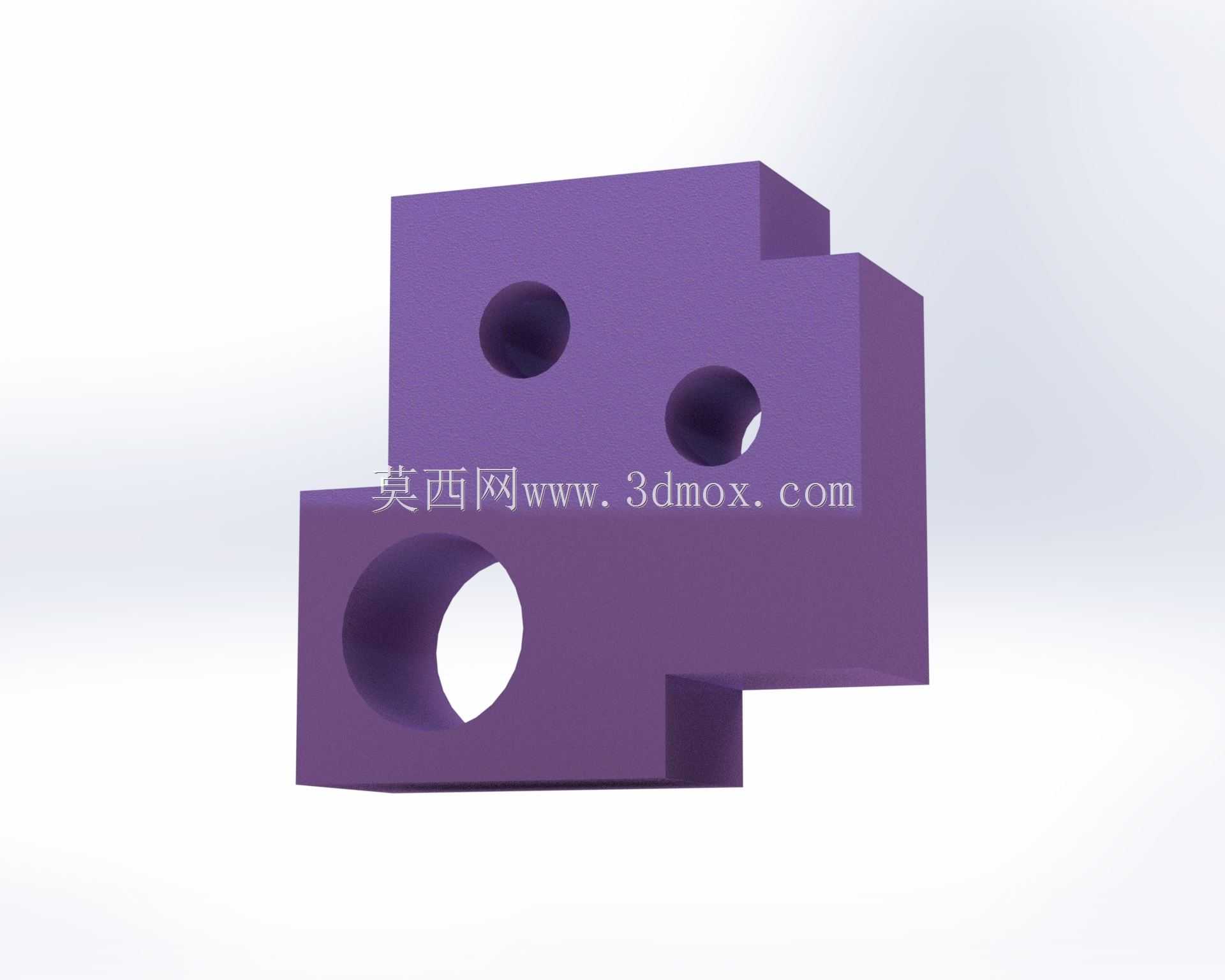

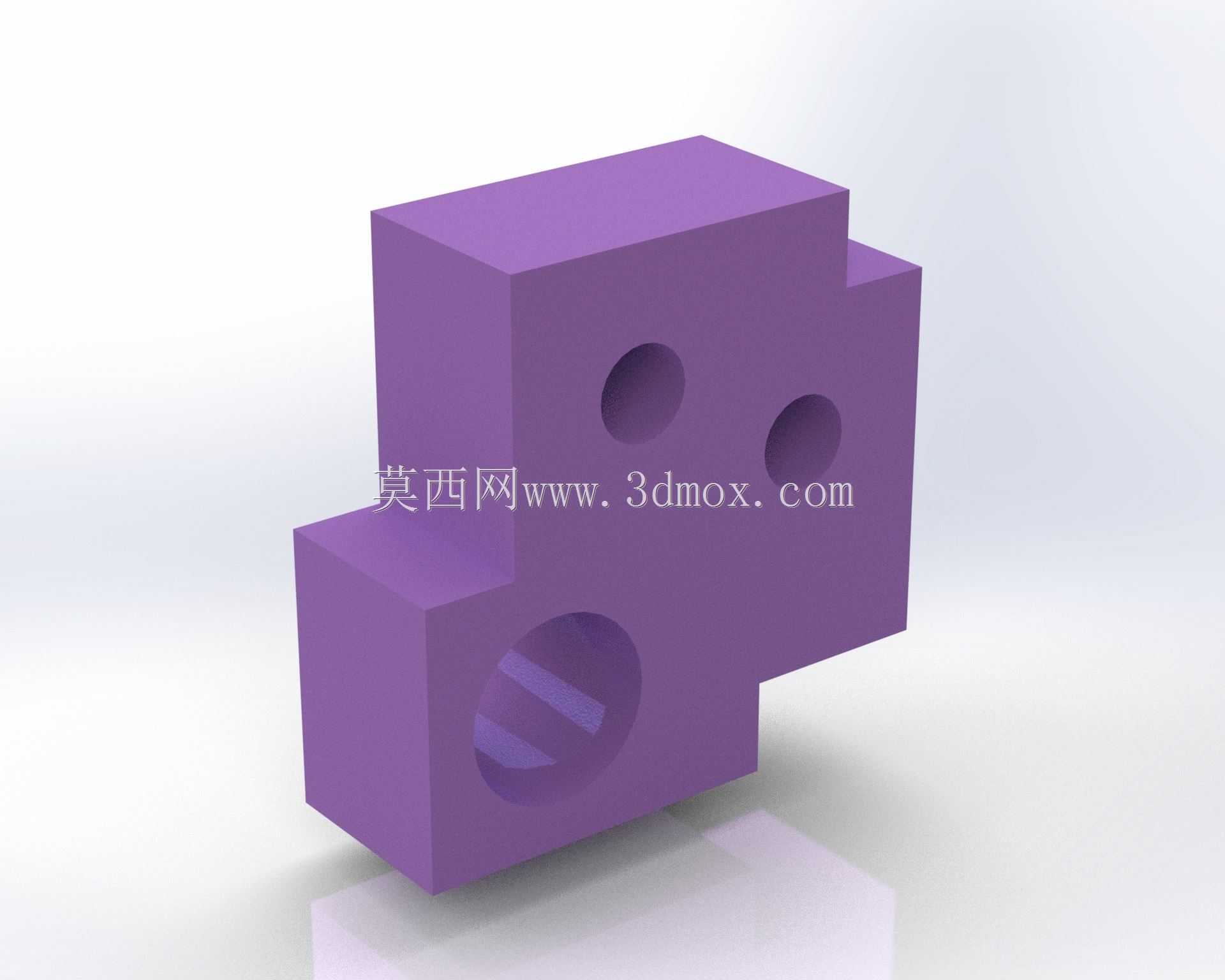

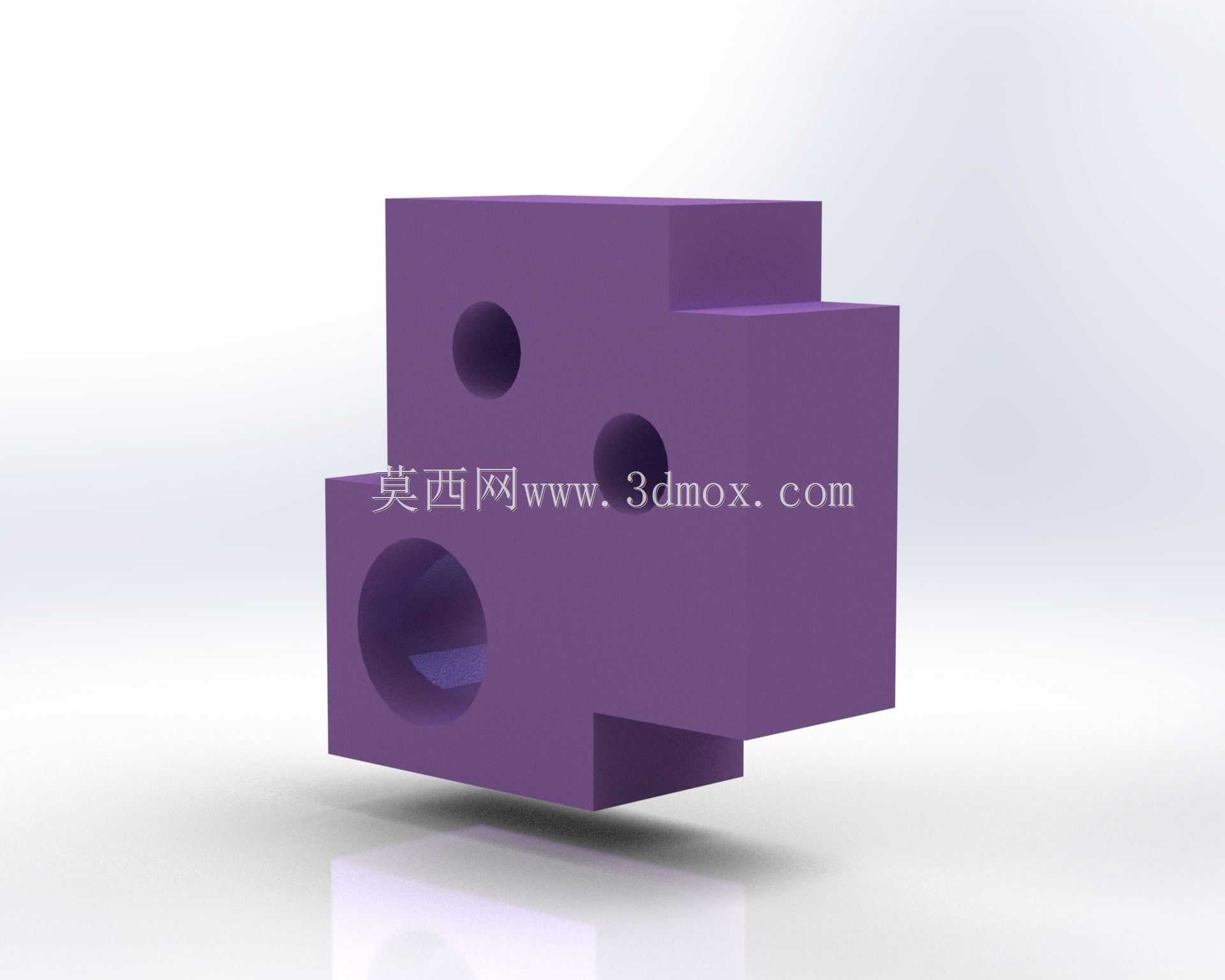

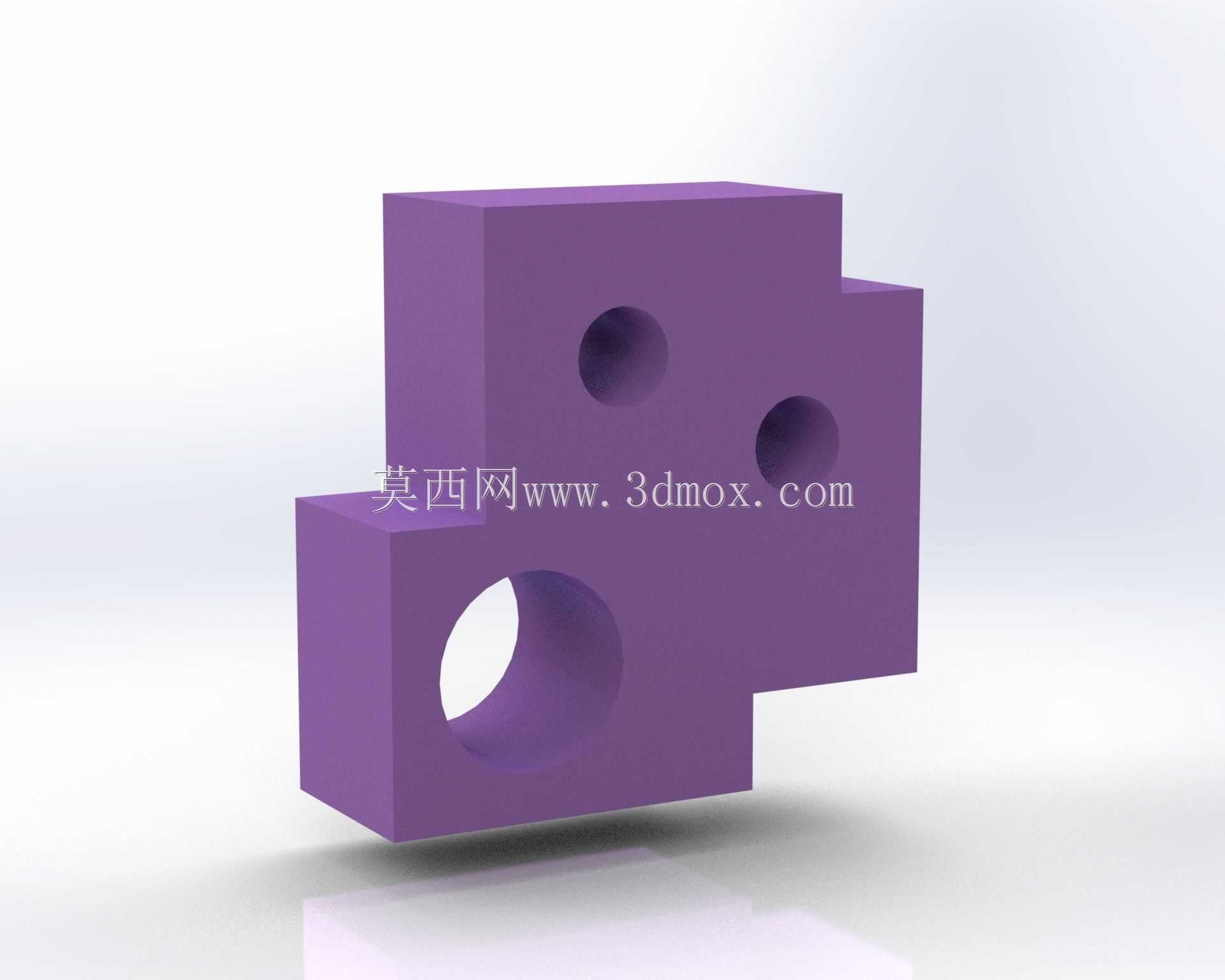

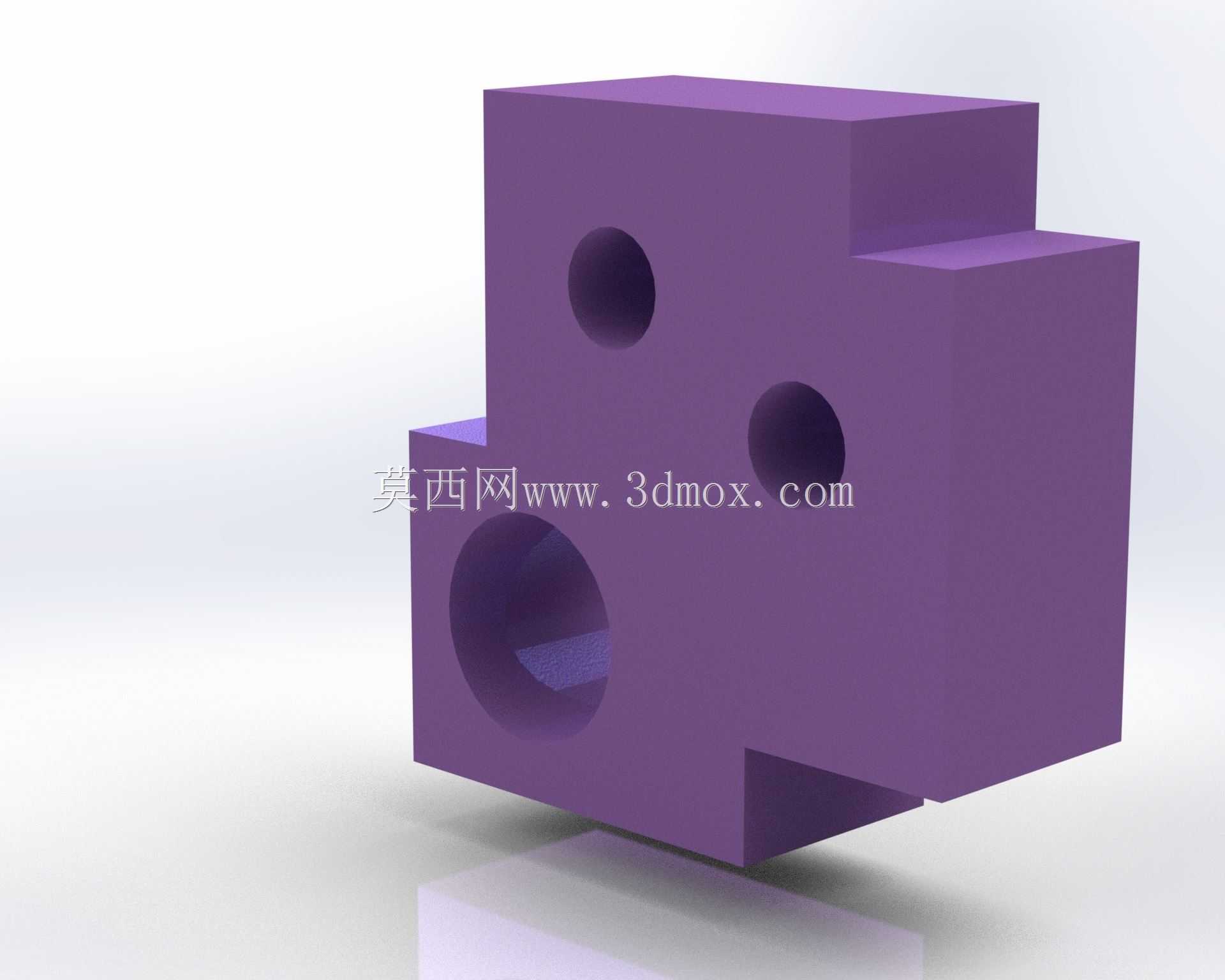

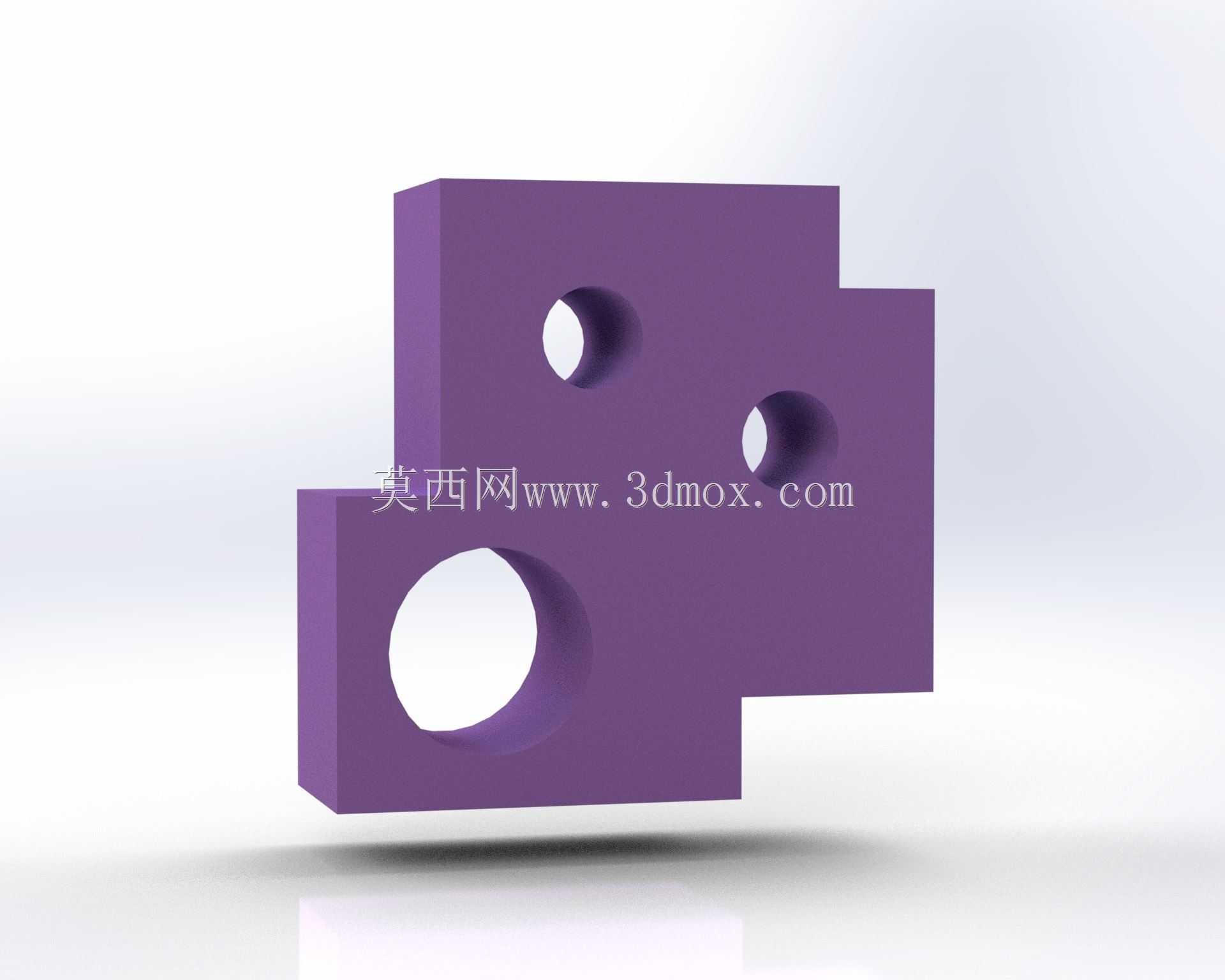

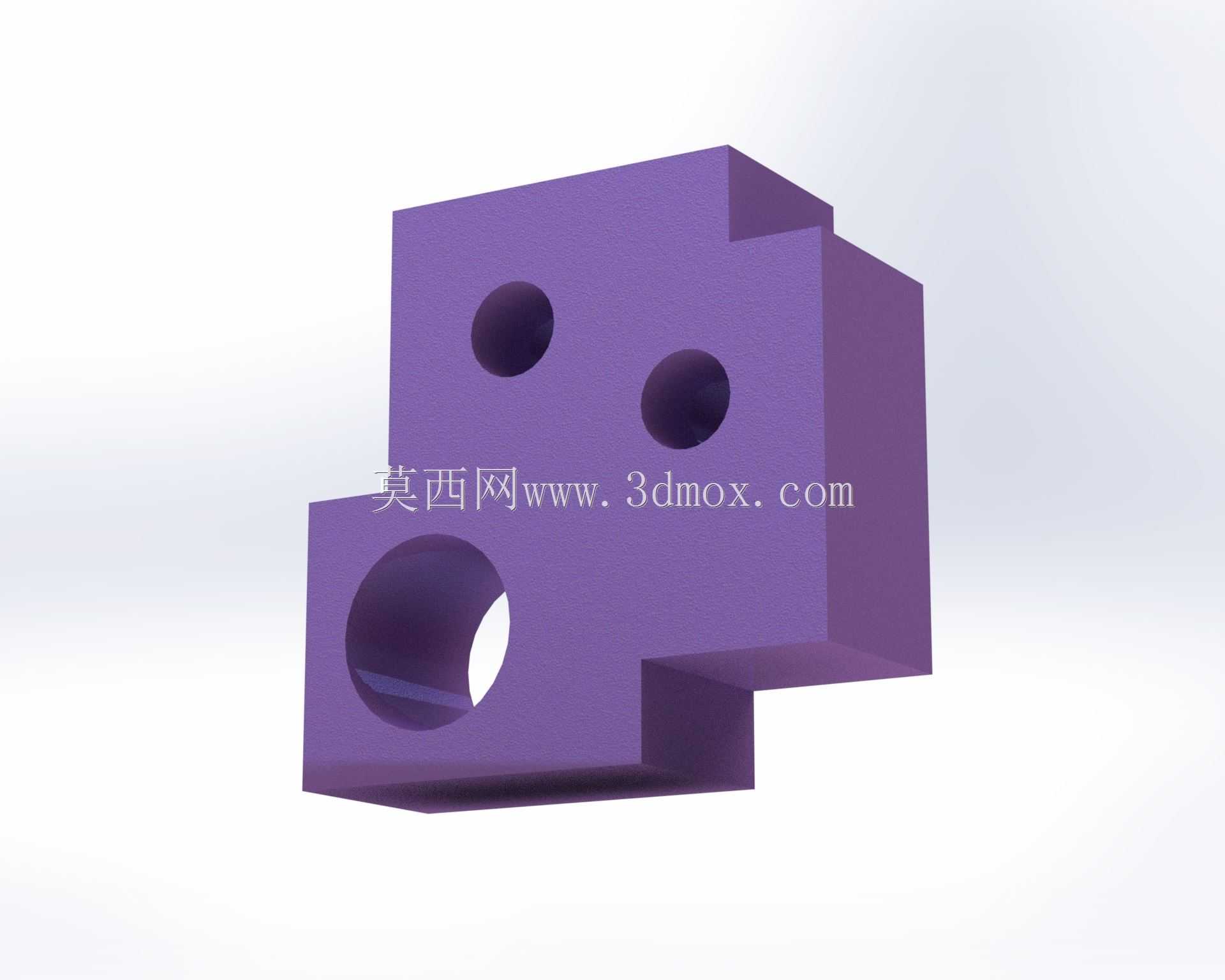

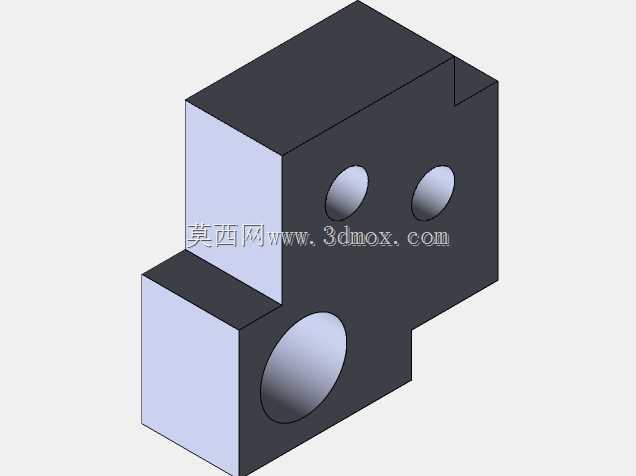

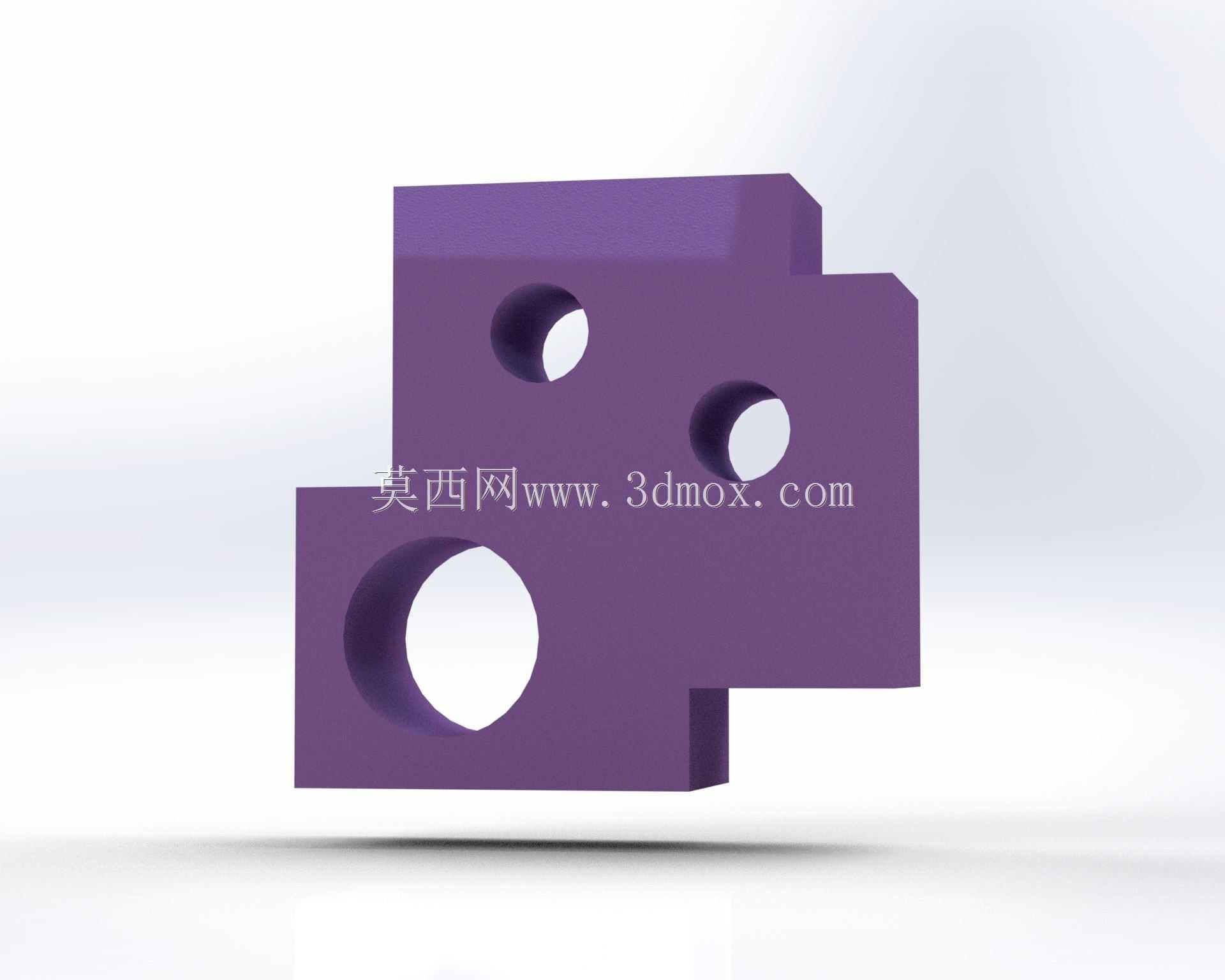

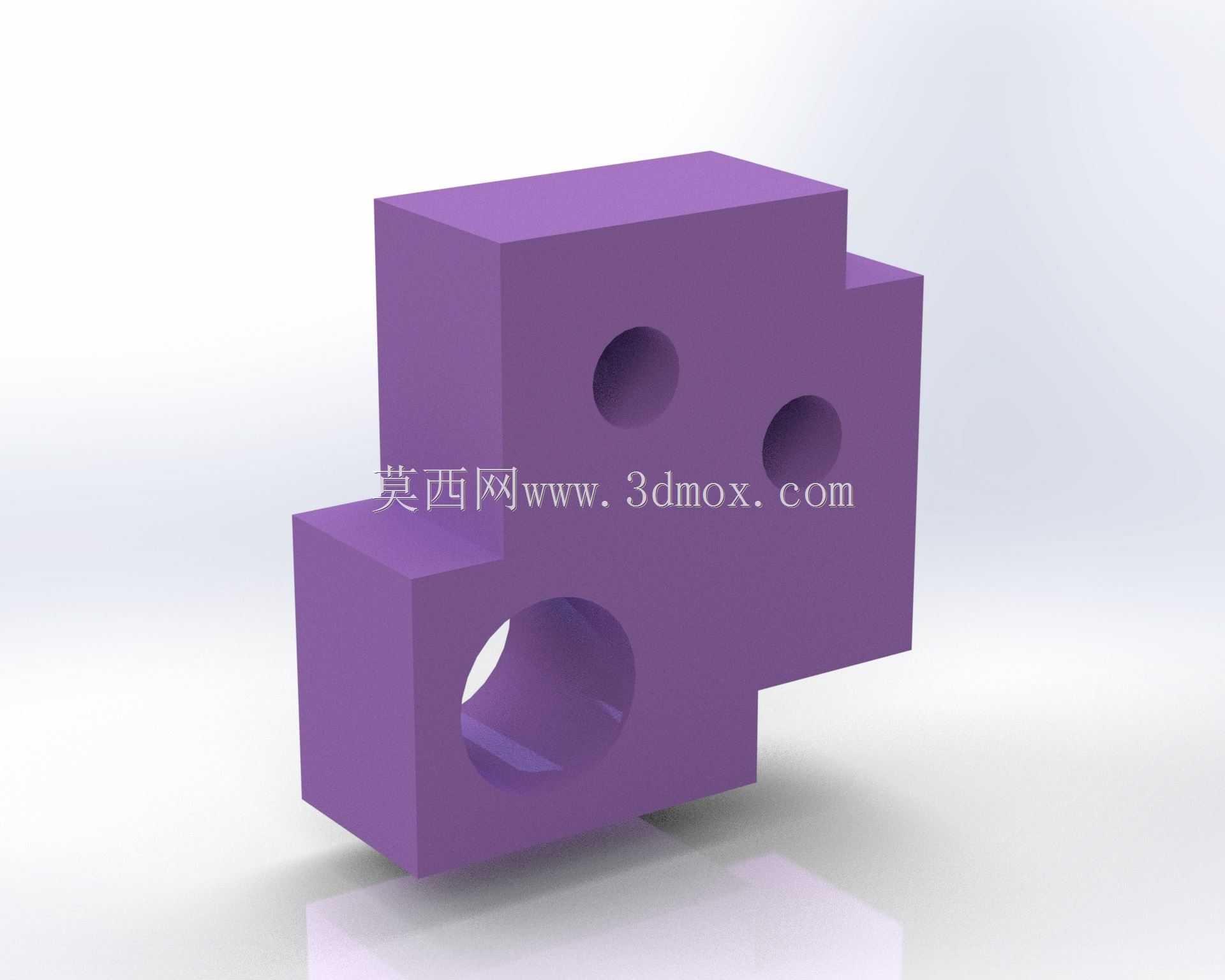

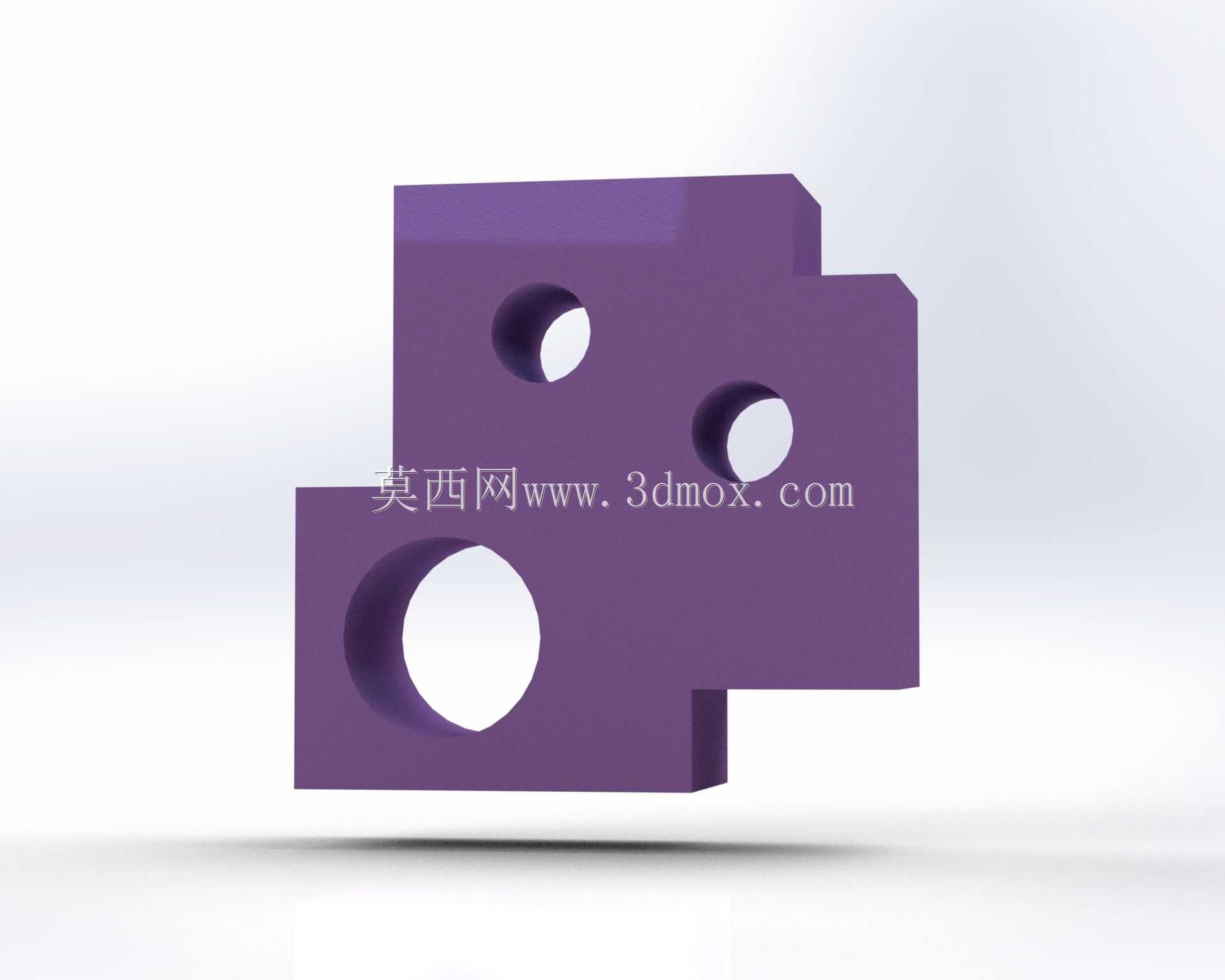

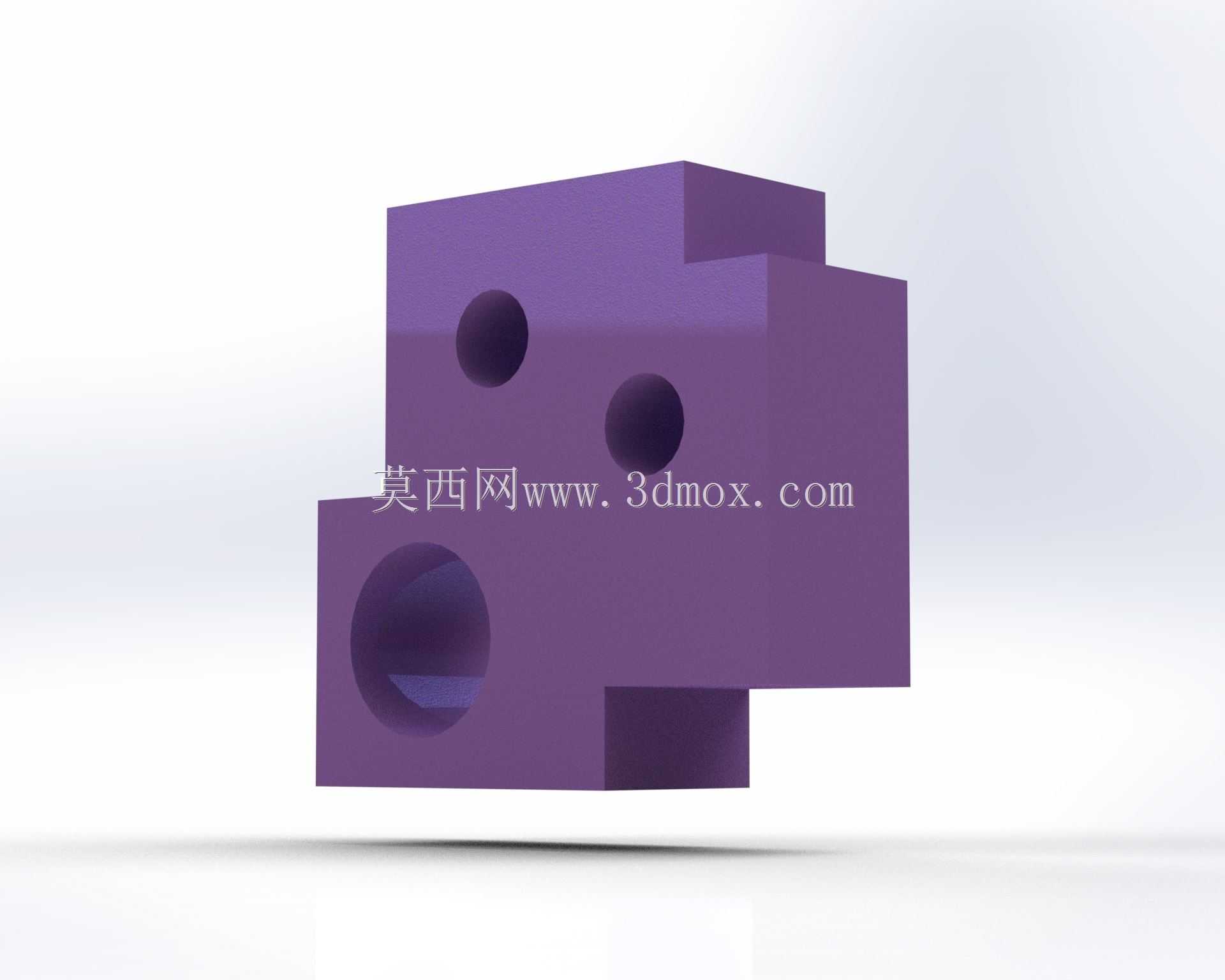

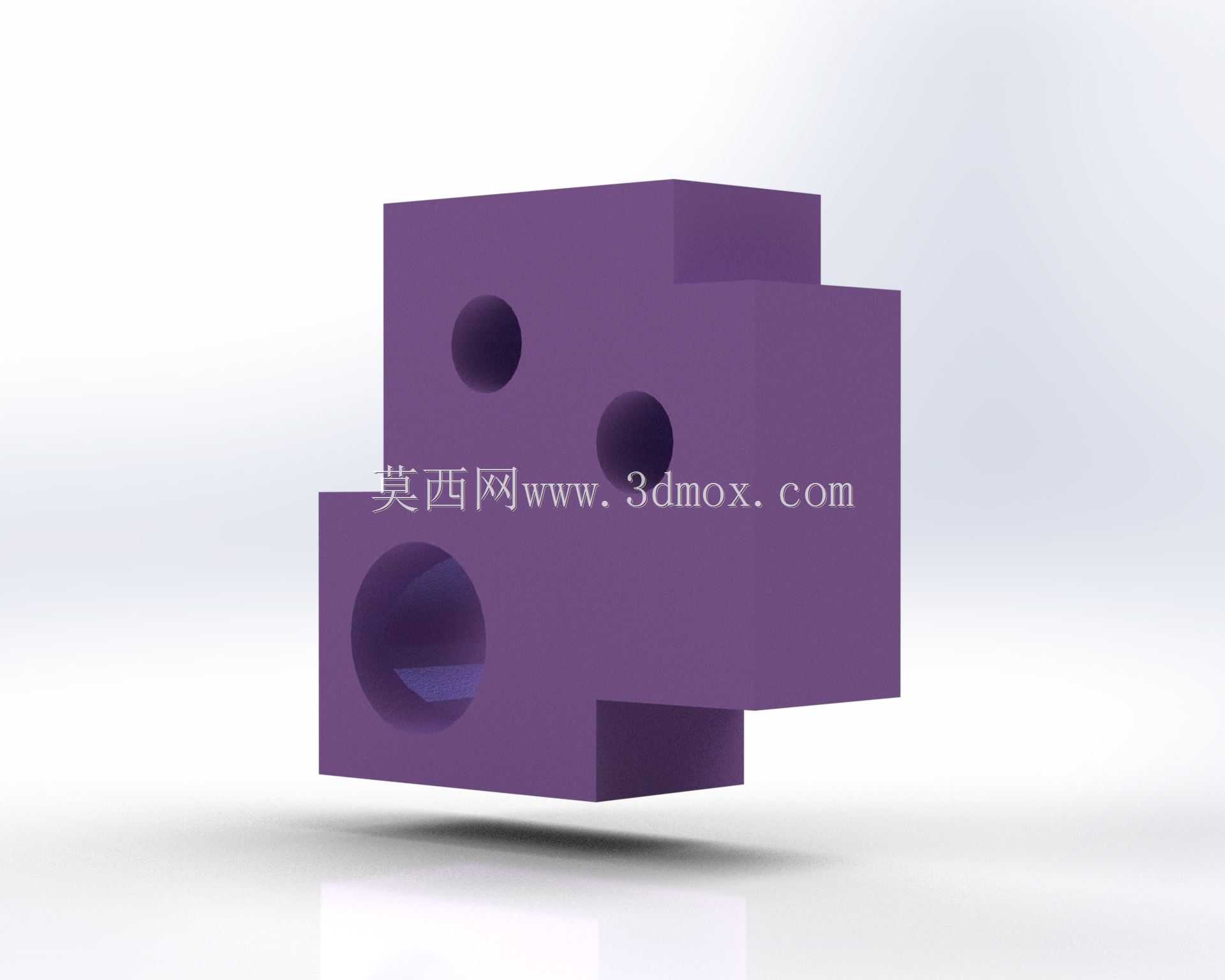

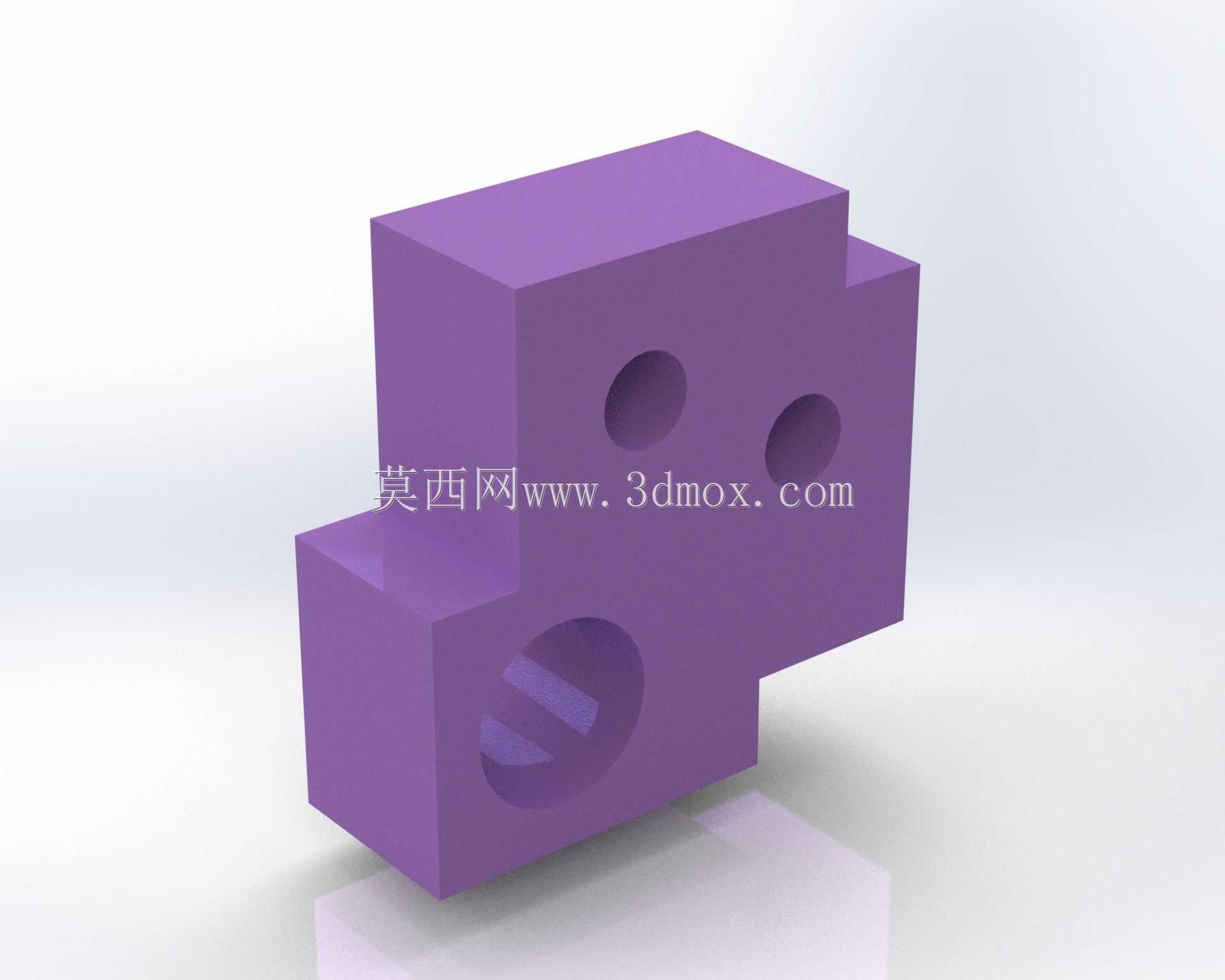

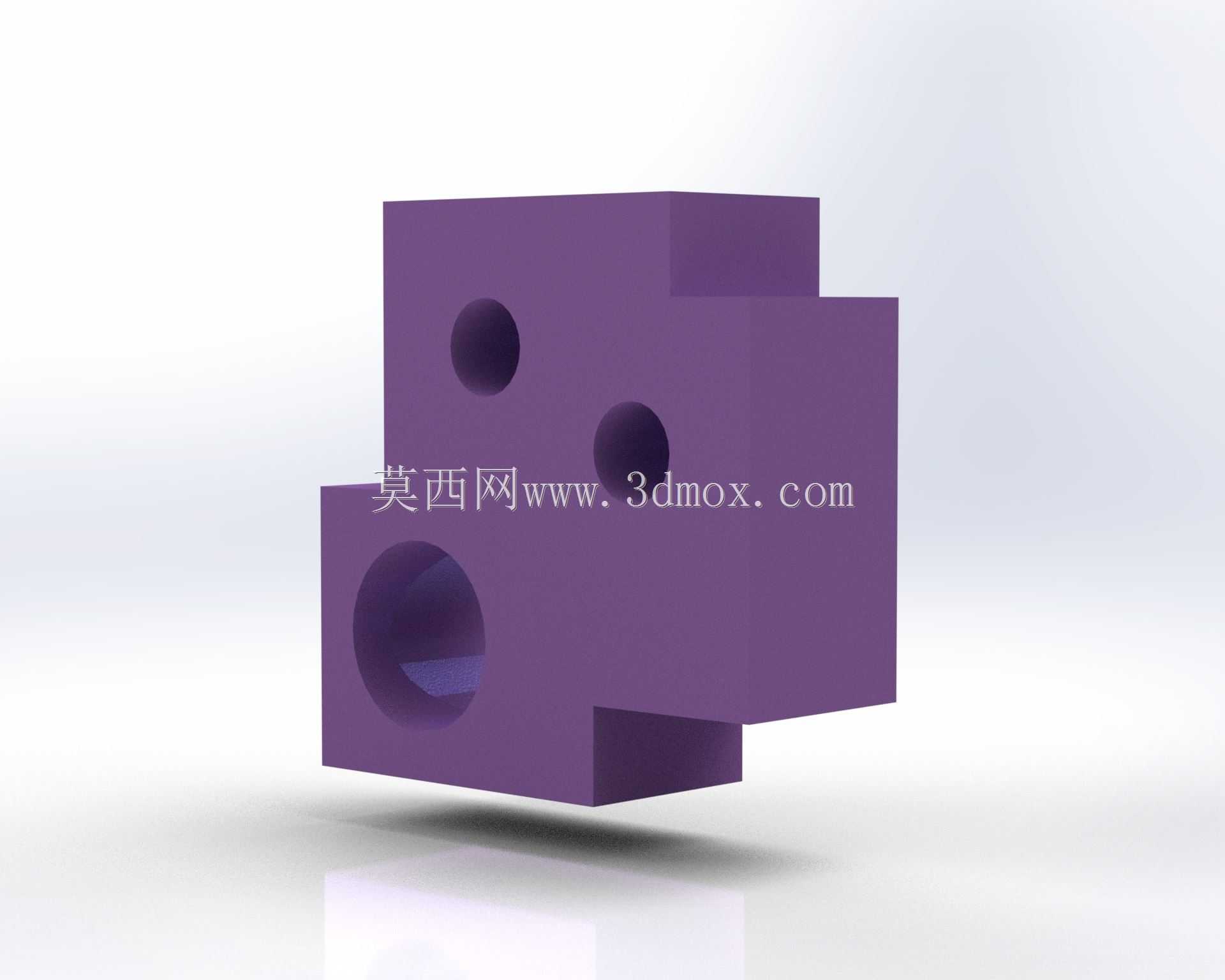

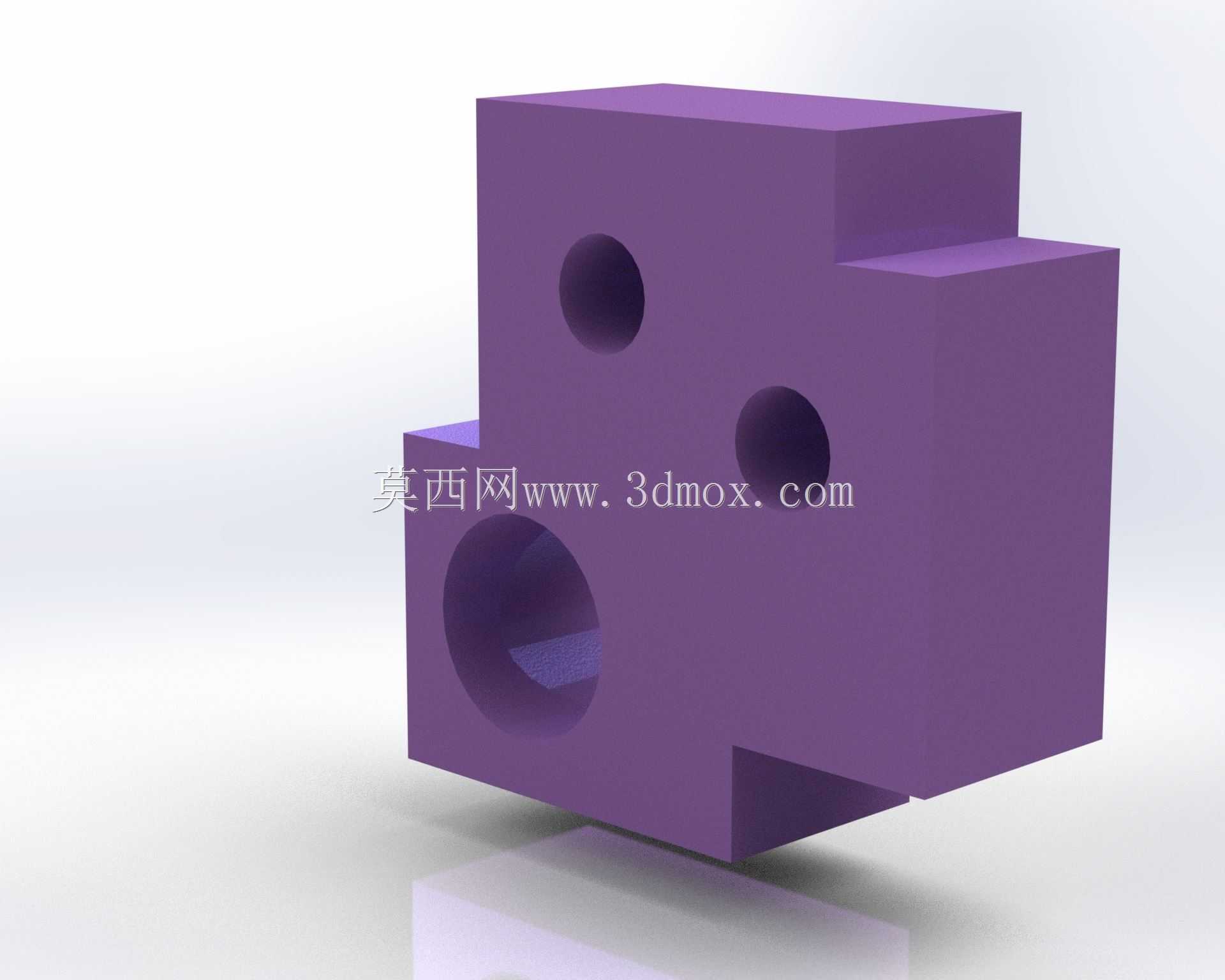

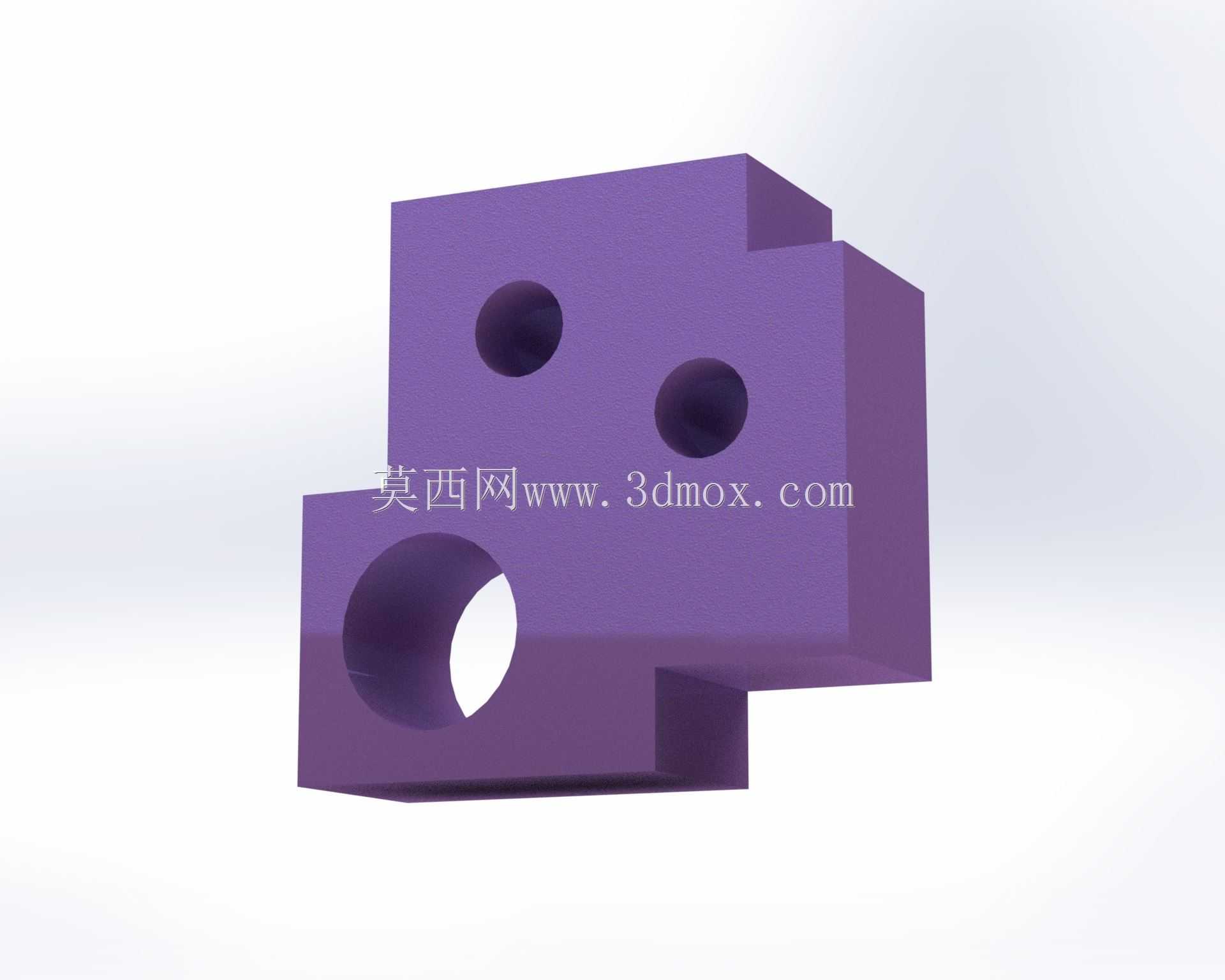

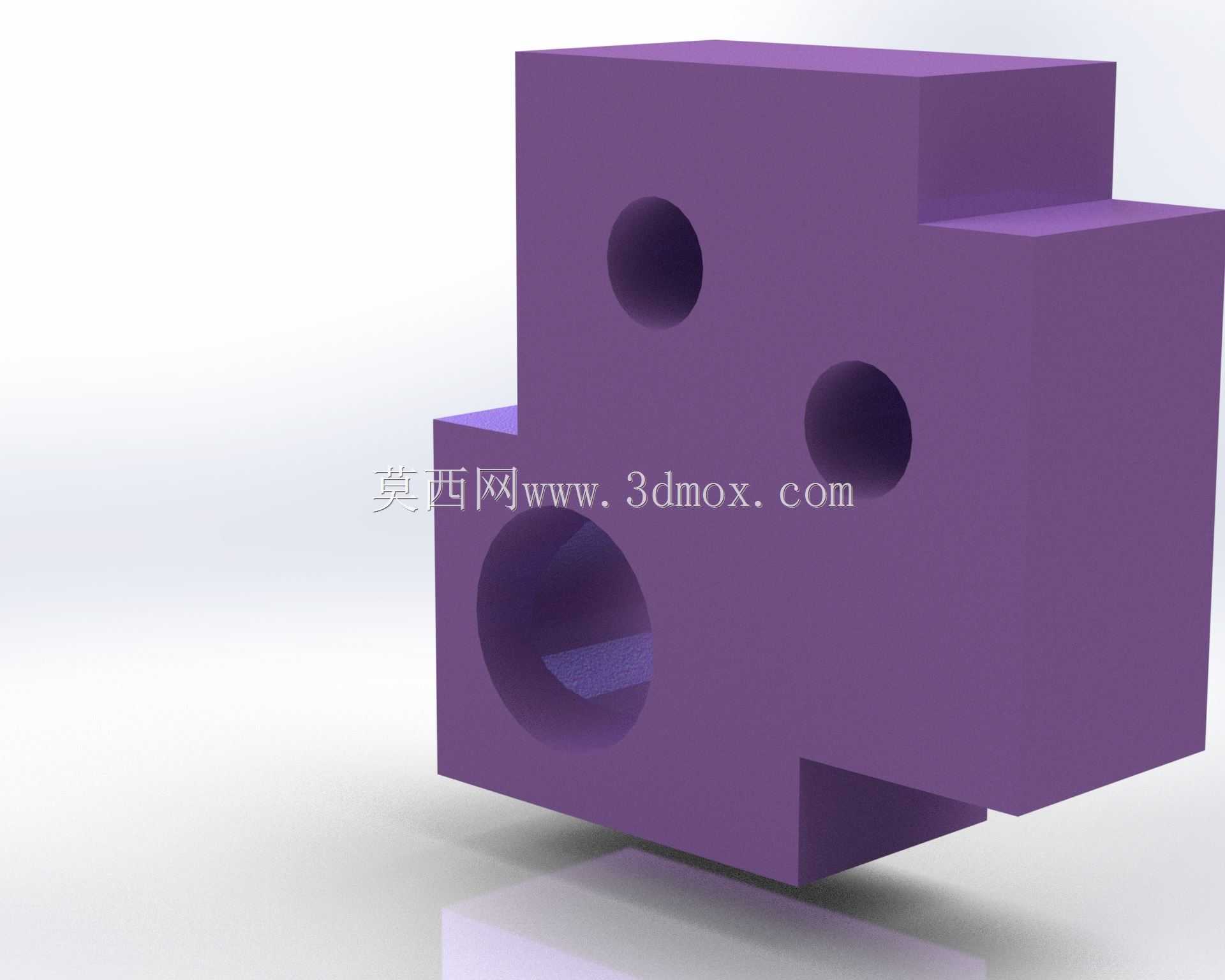

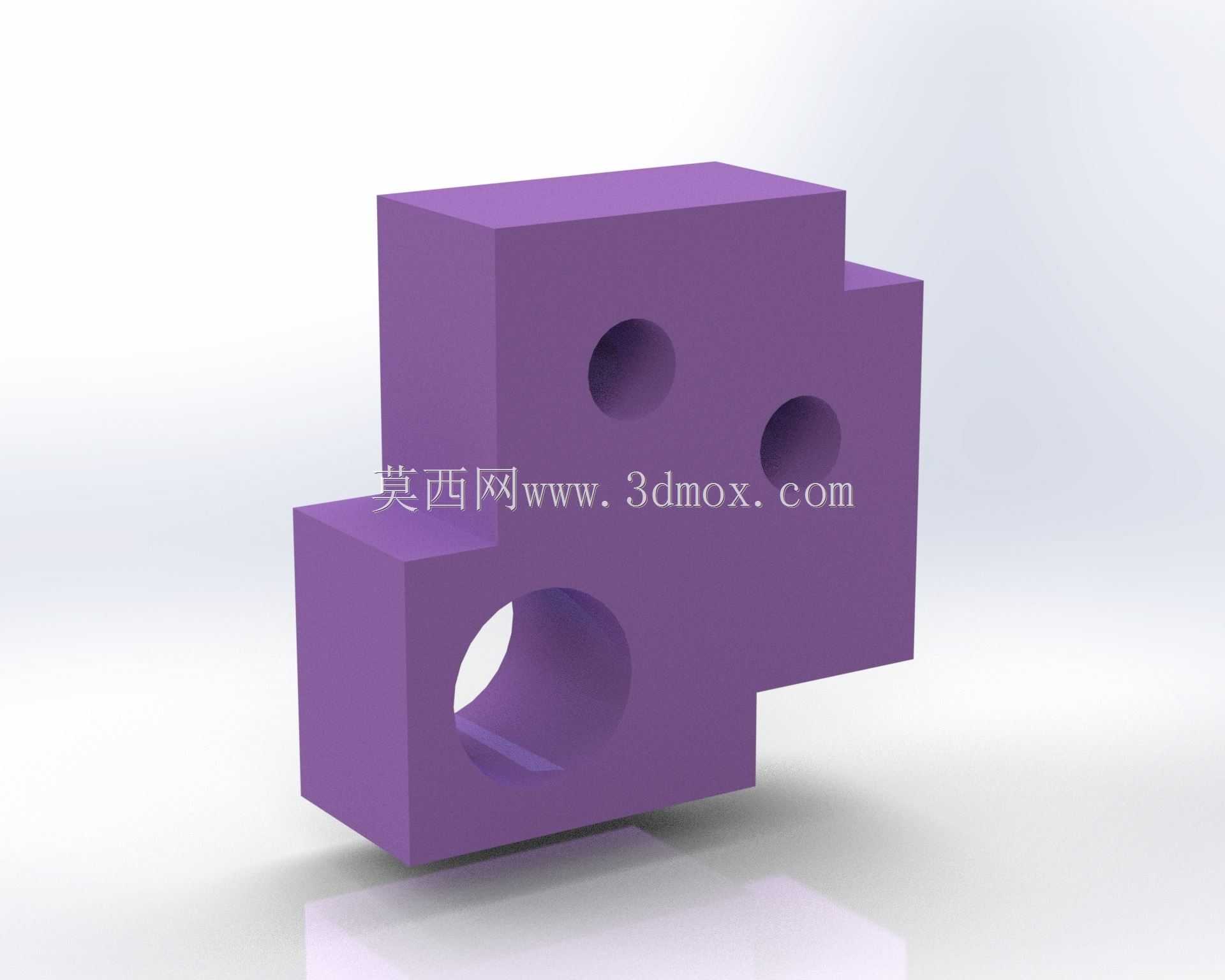

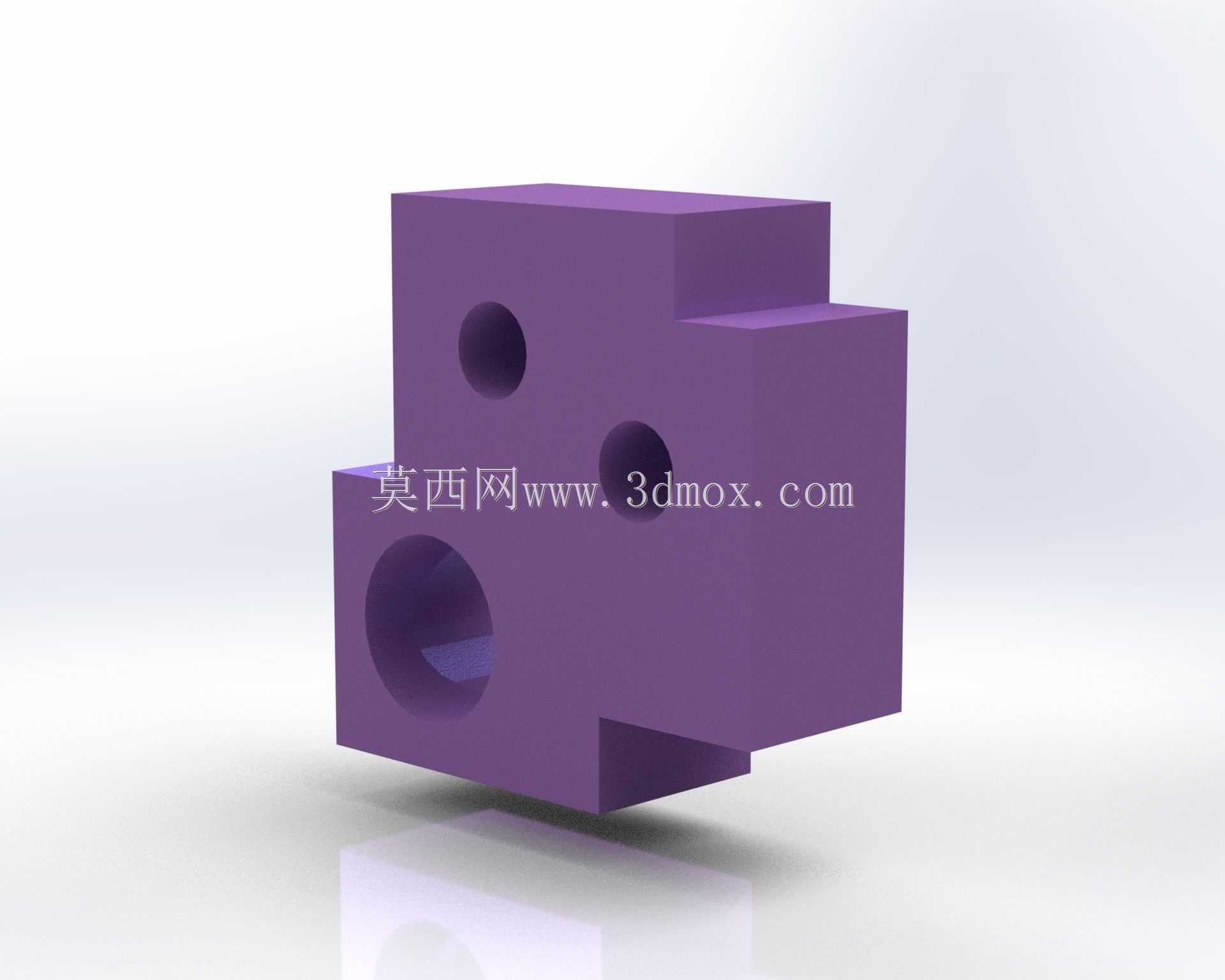

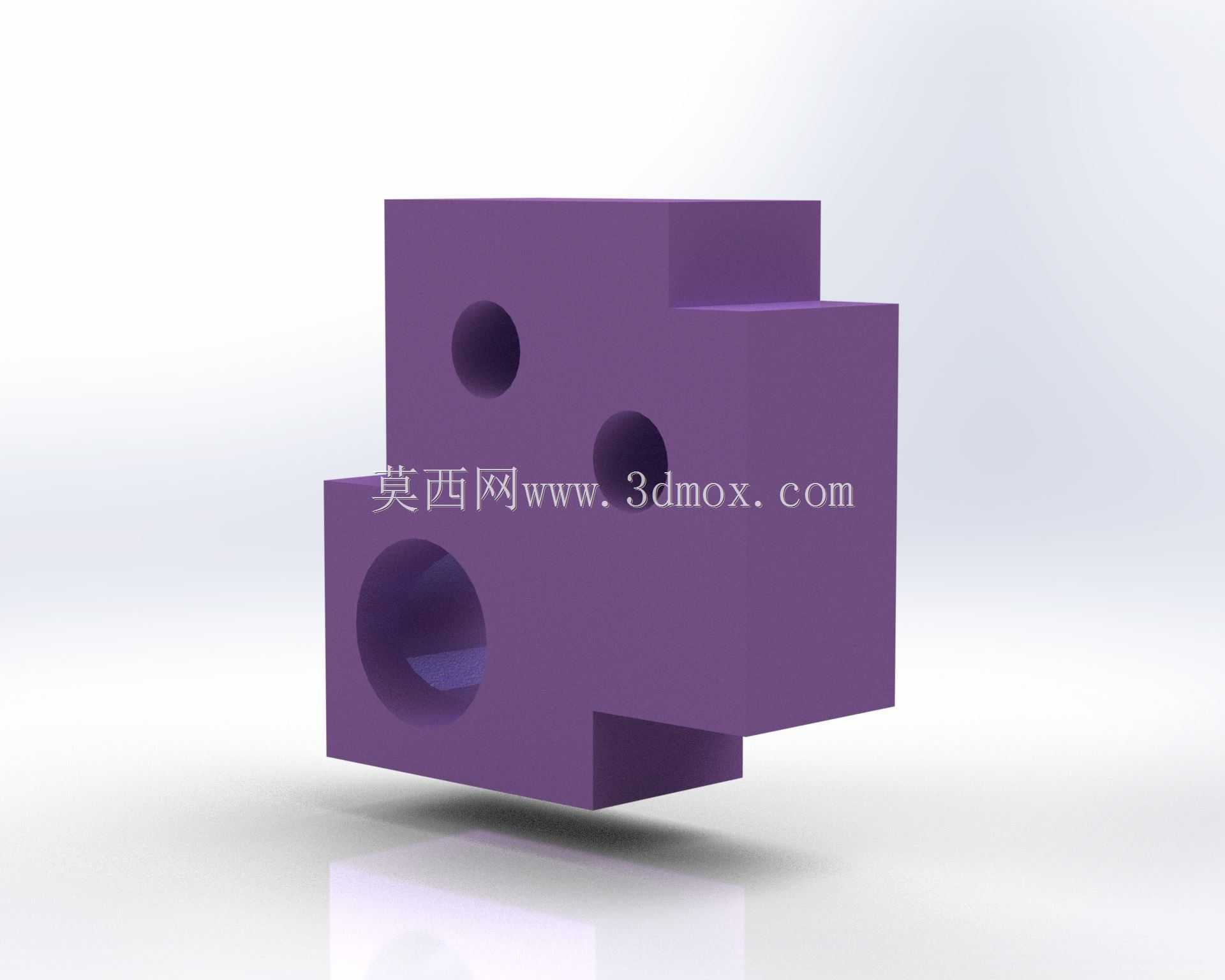

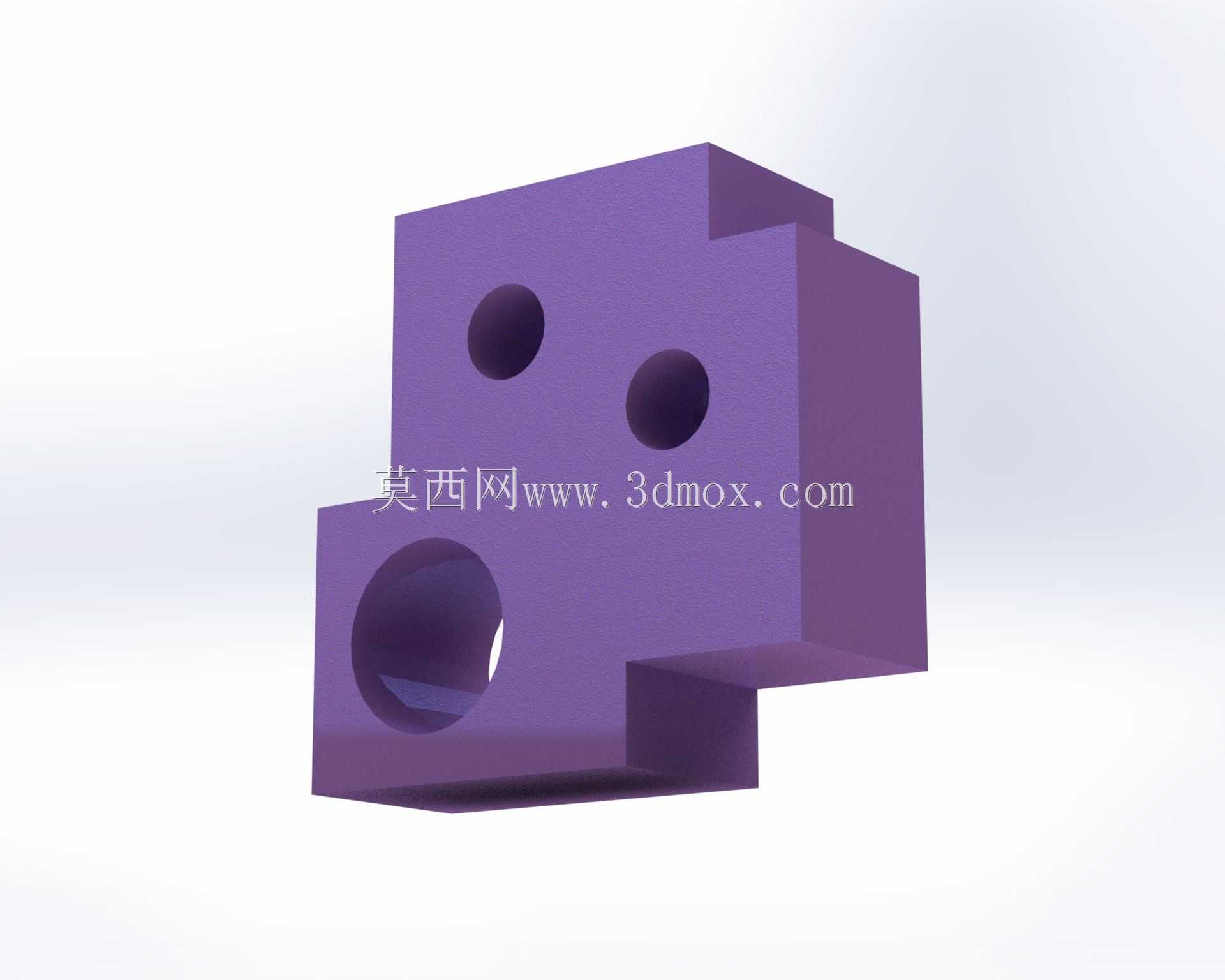

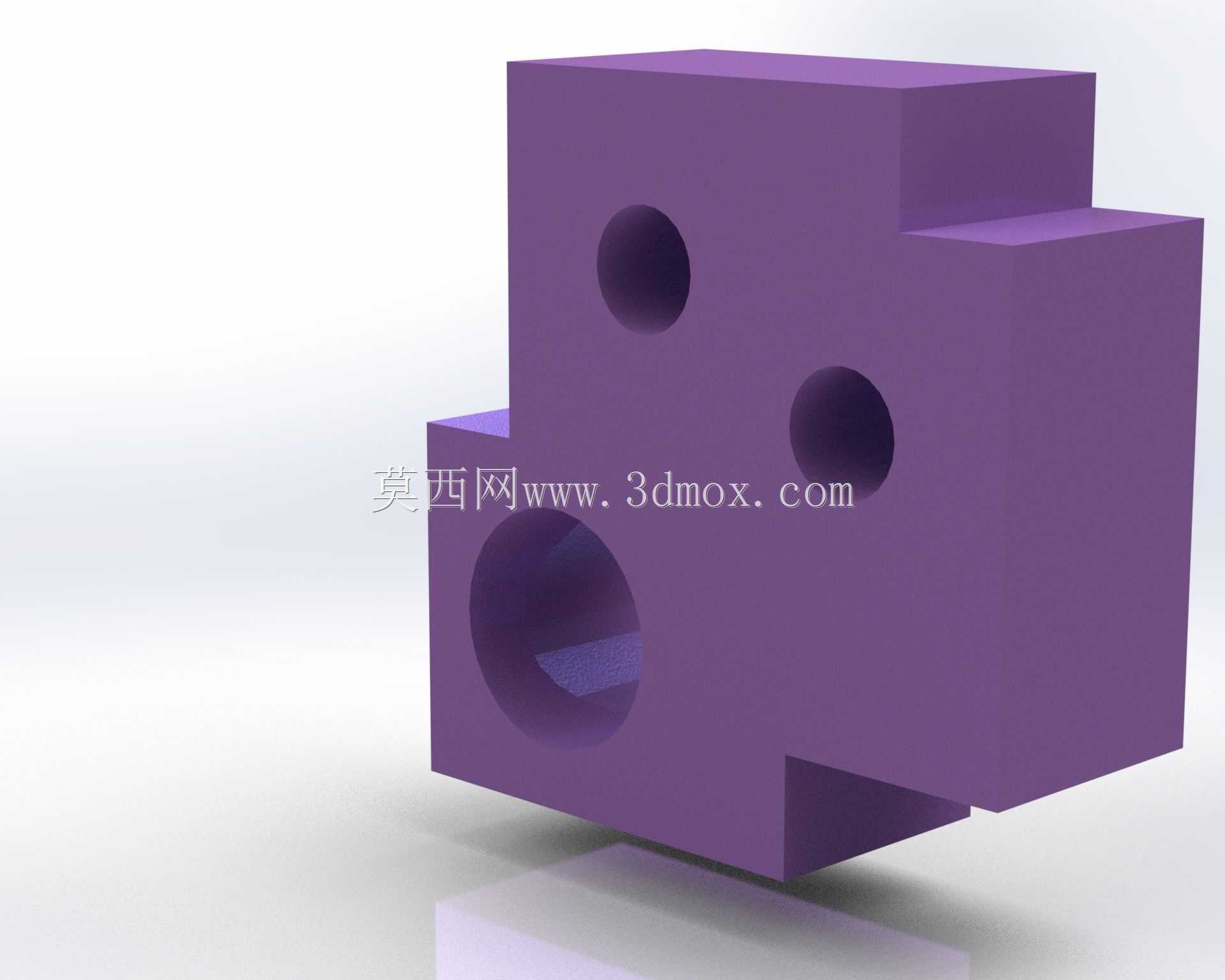

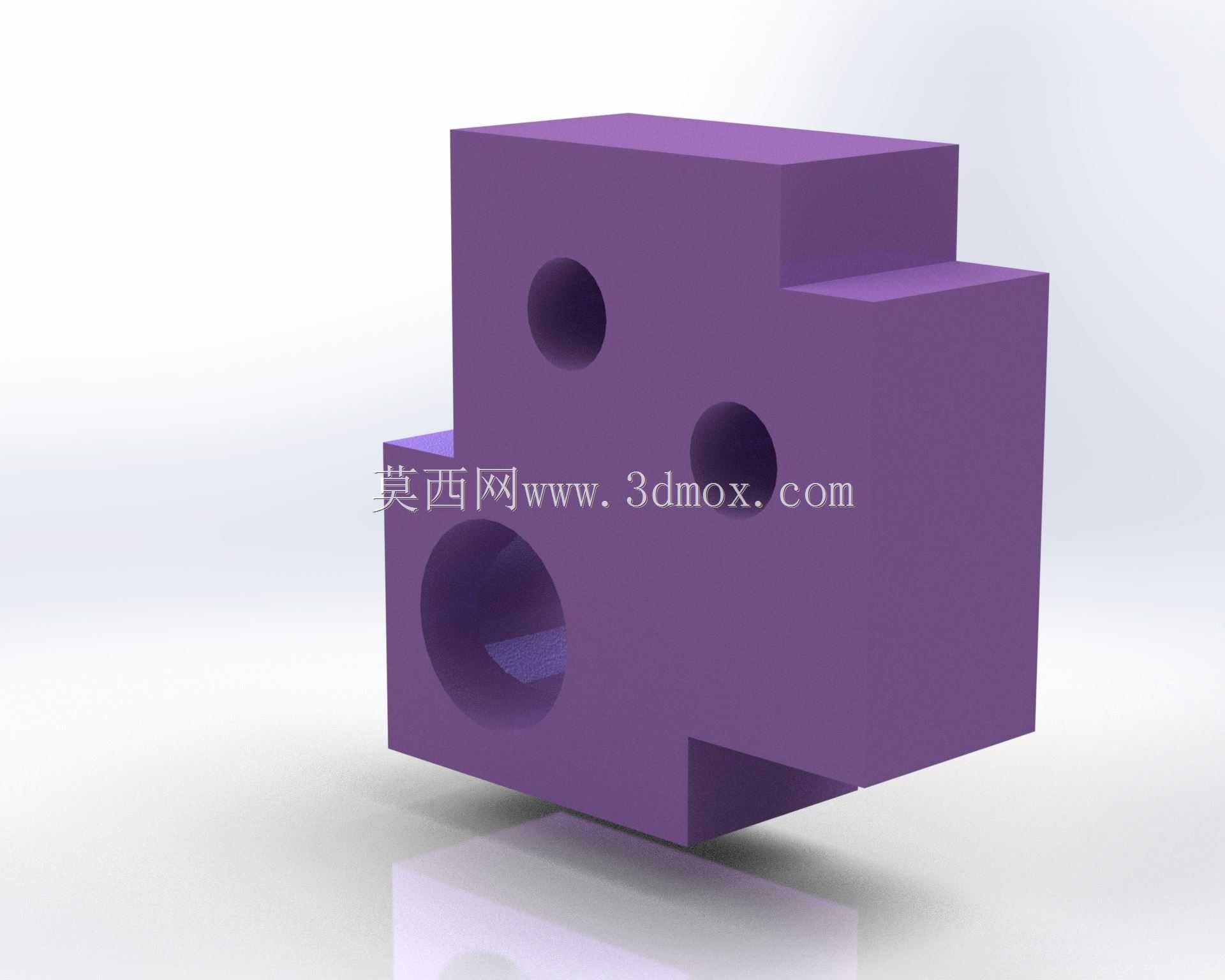

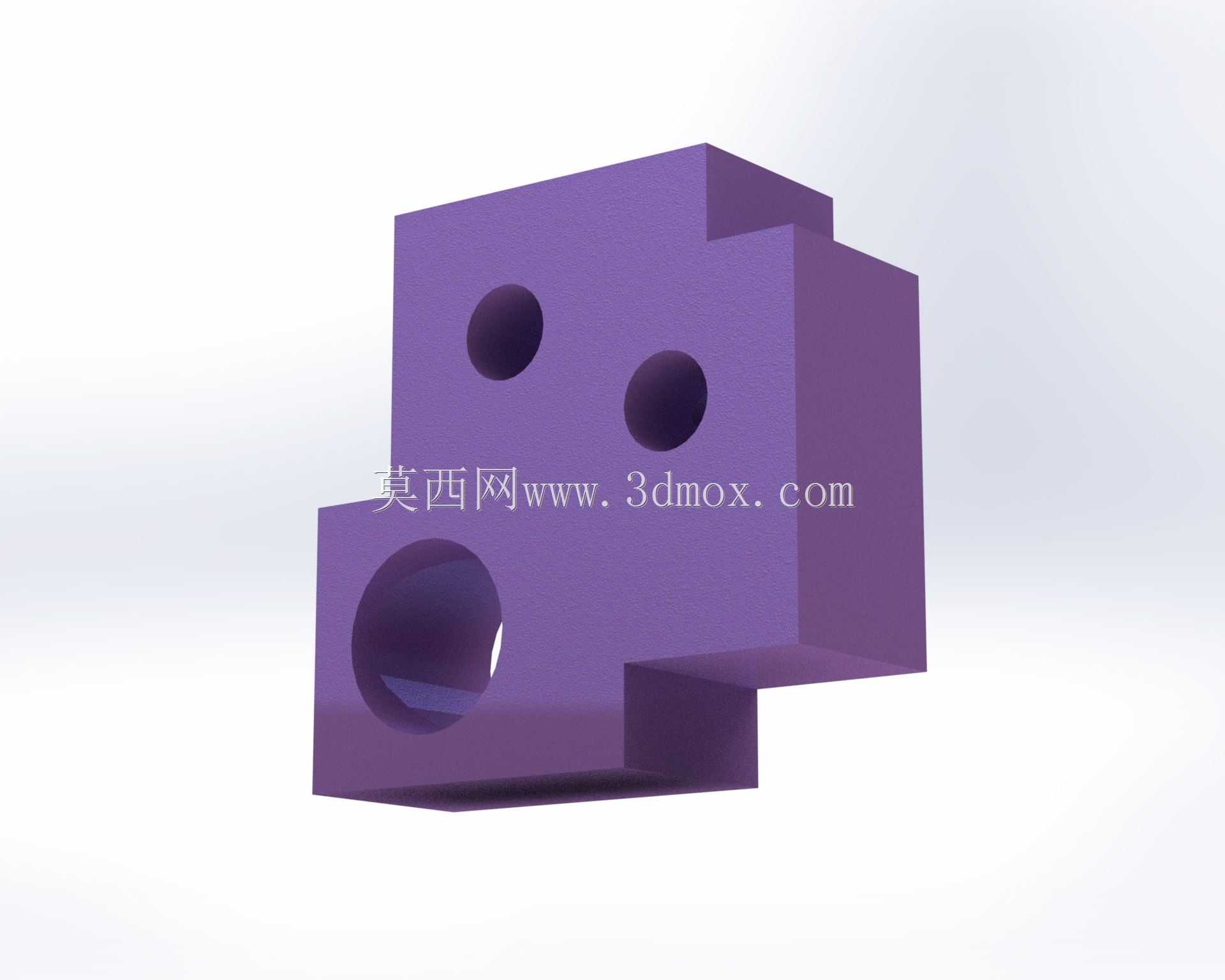

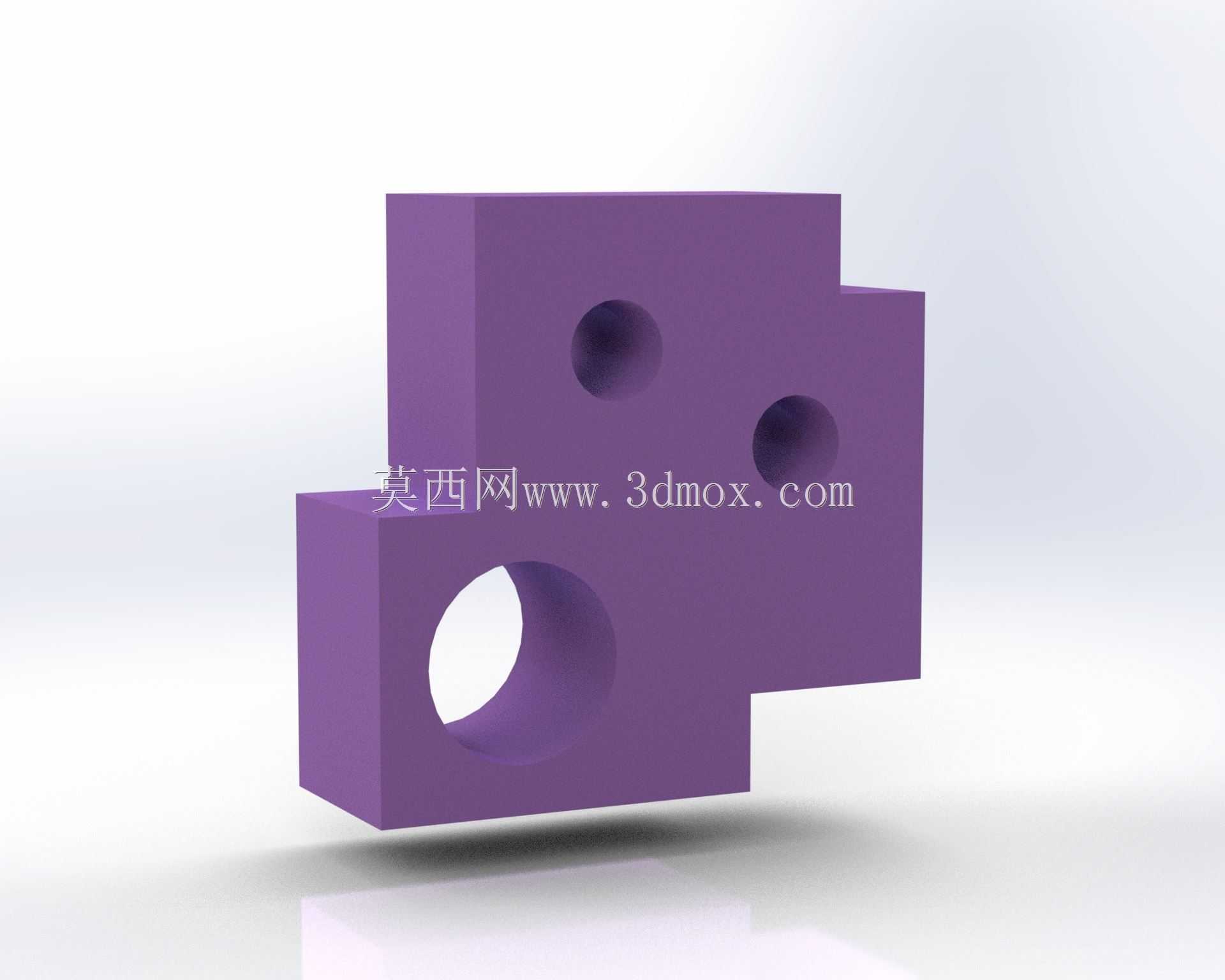

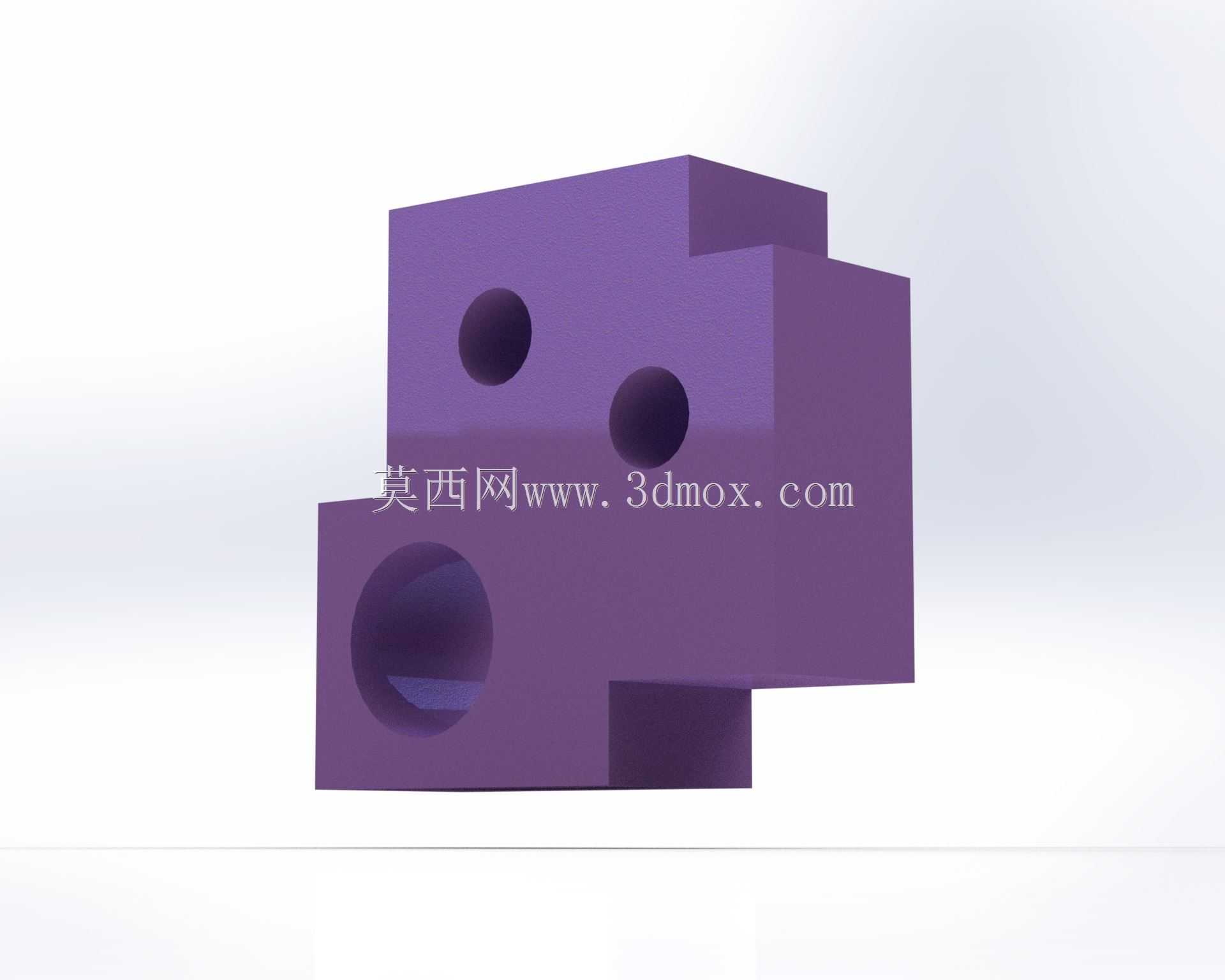

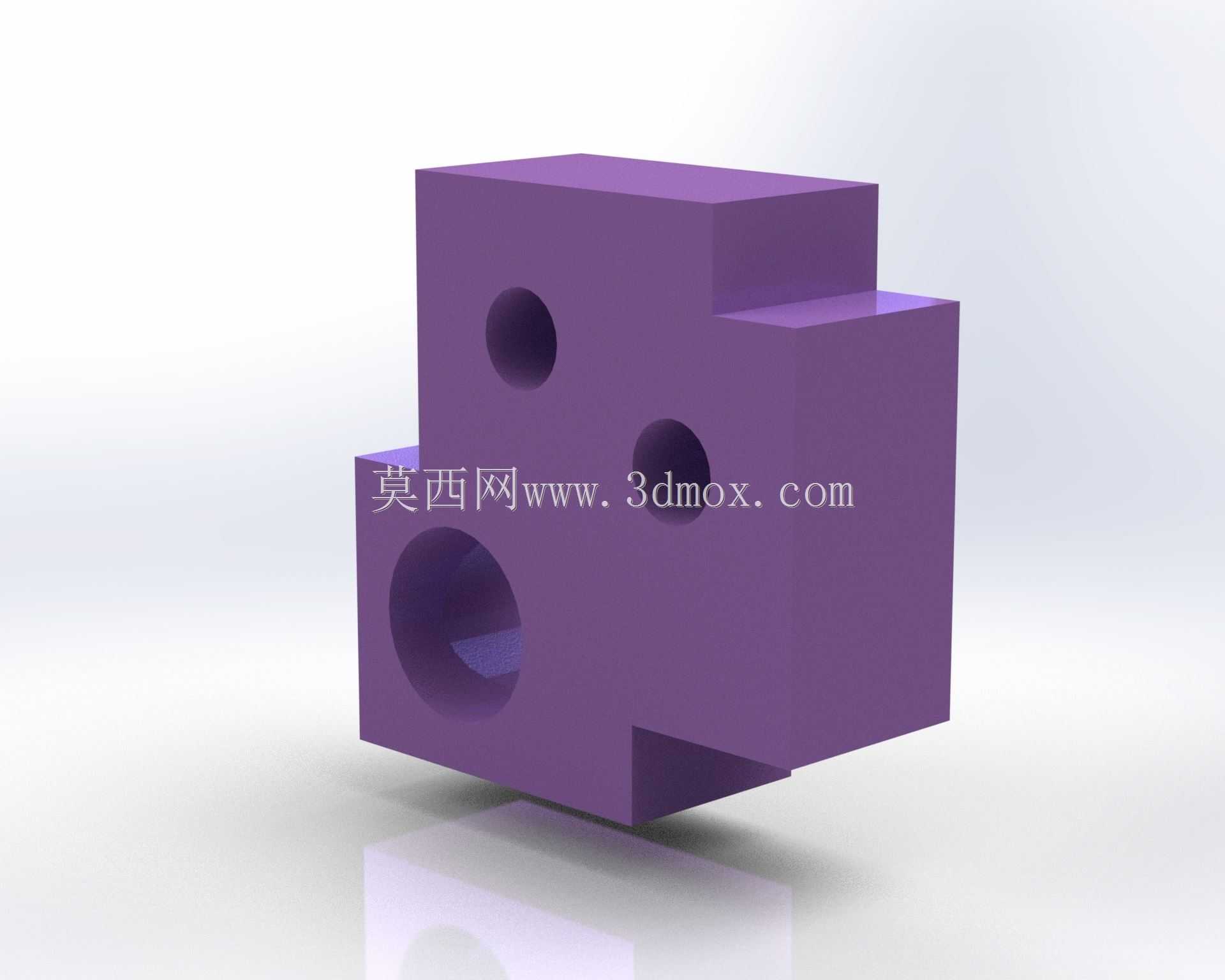

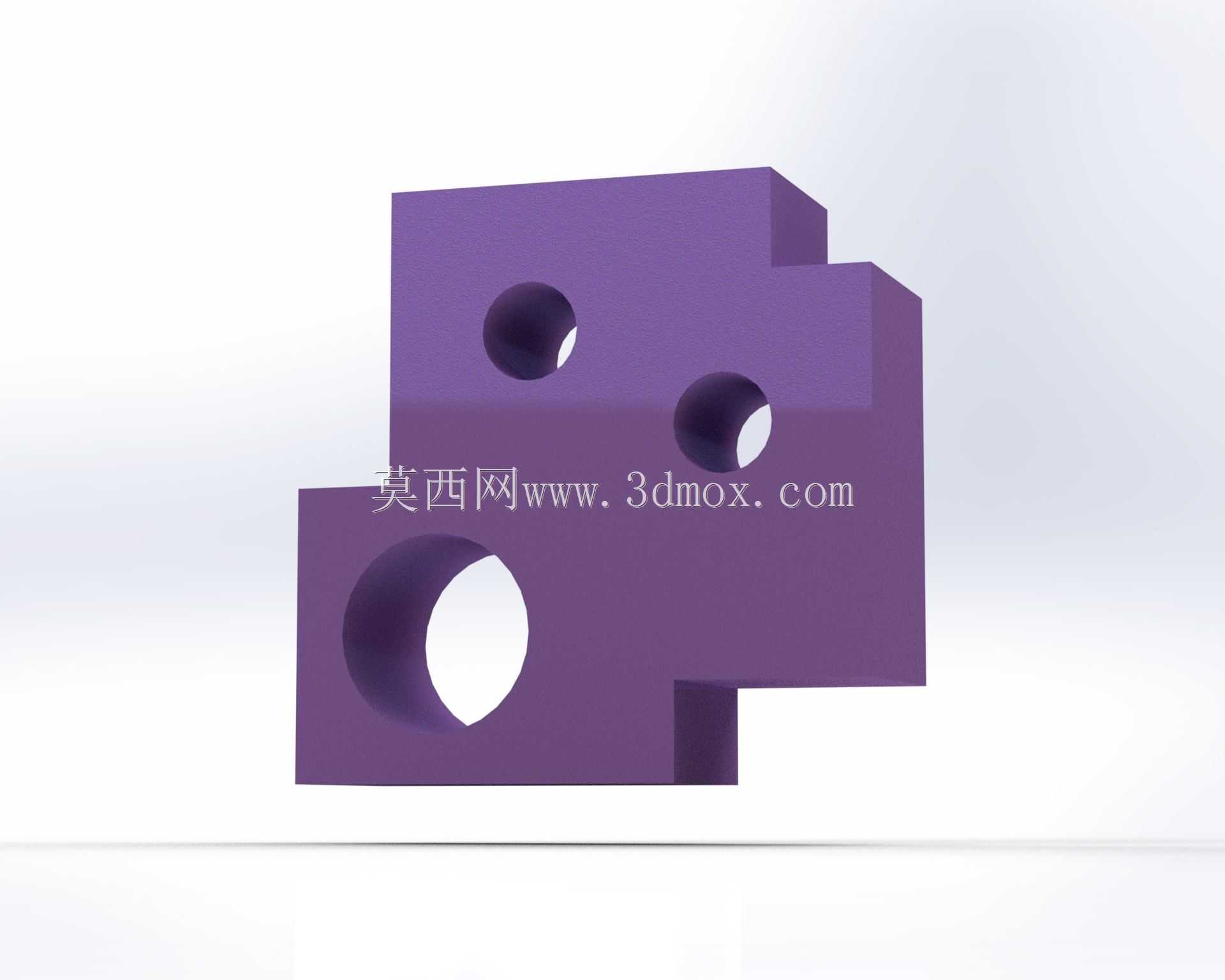

　　这类带多组安装孔的凸台式组合块结构，在工业传感检测单元的安装固定场景中应用十分广泛，常作为光电类、接近类传感元件的承载基座，直接集成在自动化生产线的检测工位、工装夹具的定位侧或是小型设备的机架安装面上，为传感元件提供稳定的安装基准，避免设备运行过程中的振动导致传感元件移位，保障检测信号的稳定输出。从结构设计逻辑来看，整个零件采用一体化凸凹拼接的块式构型，没有多余的冗余结构，主体以规则的矩形块为基础，通过不同高度的凸台形成错落的安装面，能够适配不同安装空间的边界要求，在狭小的设备内部空间里，可以通过凸台的错位结构避开周边的管线、其他运动部件的干涉范围，不需要额外加装转接垫片就能完成安装，减少装配环节的零件数量。

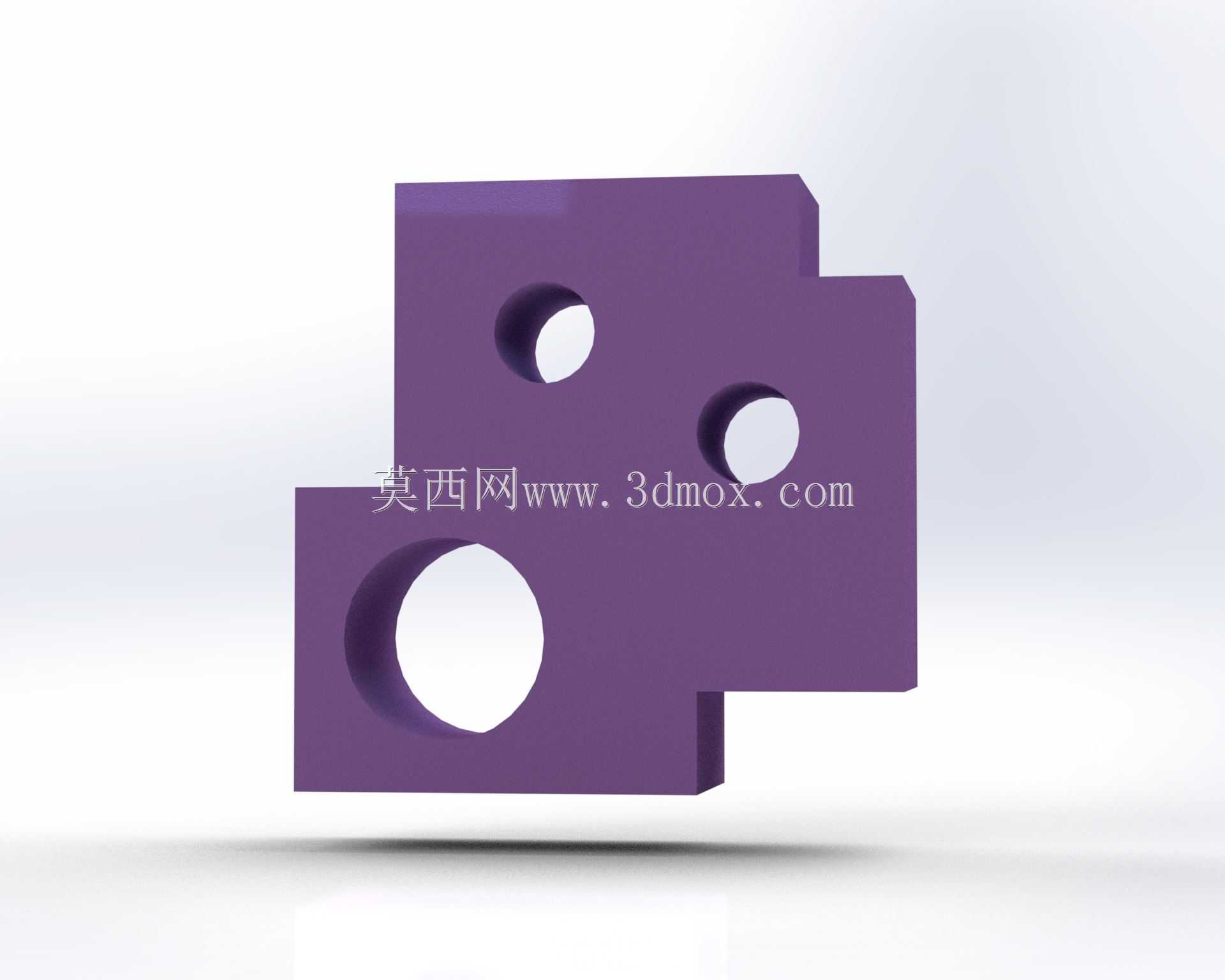

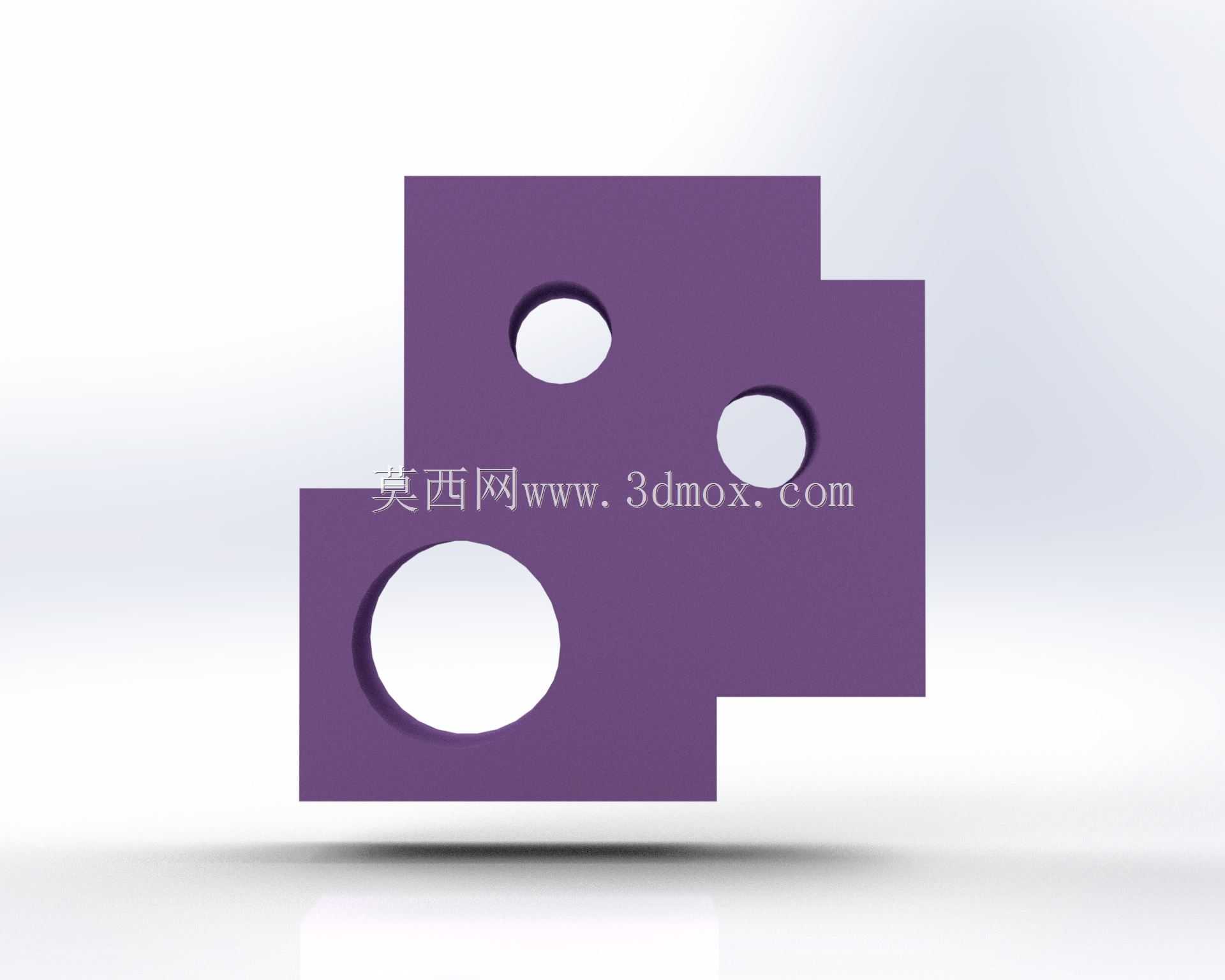

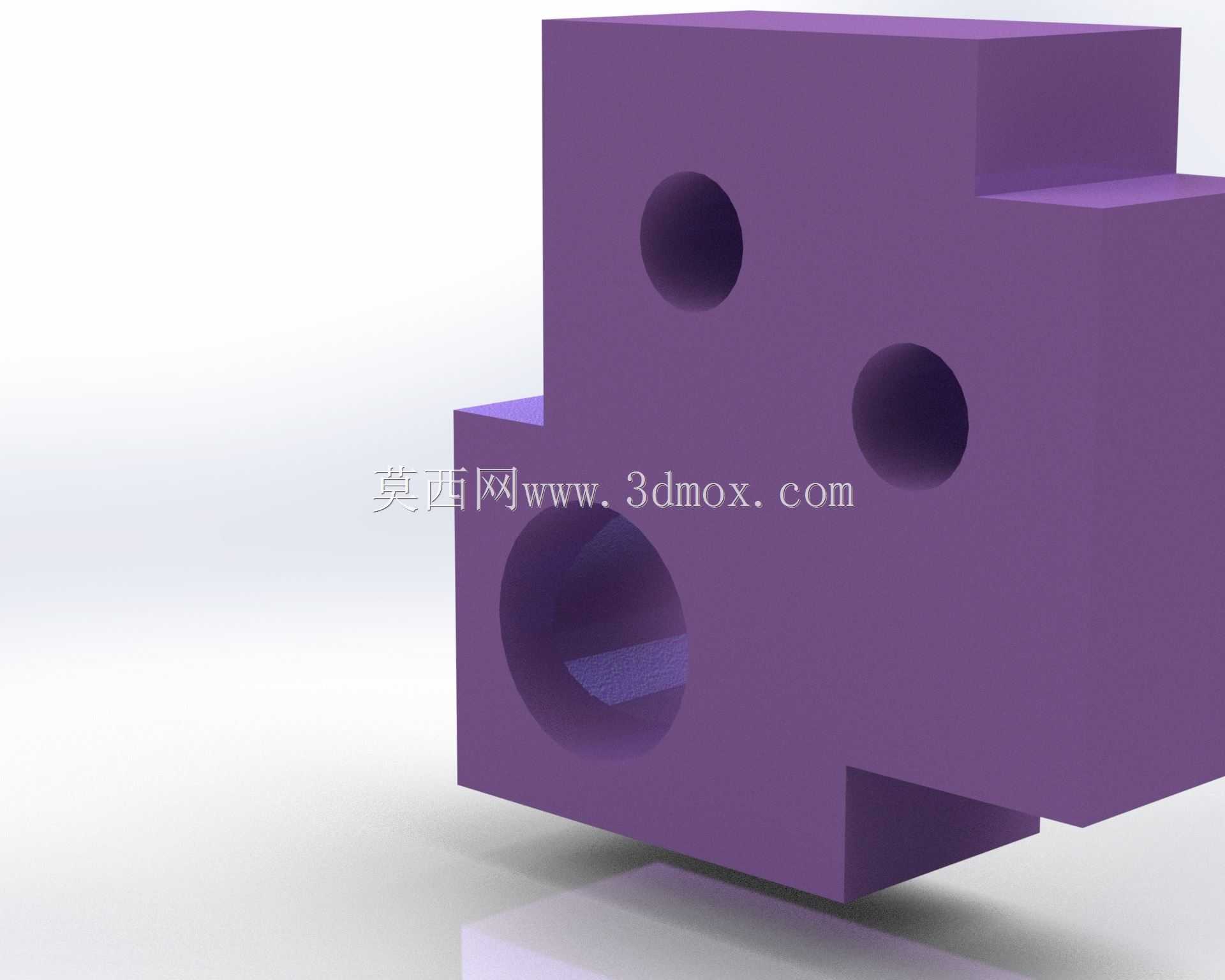

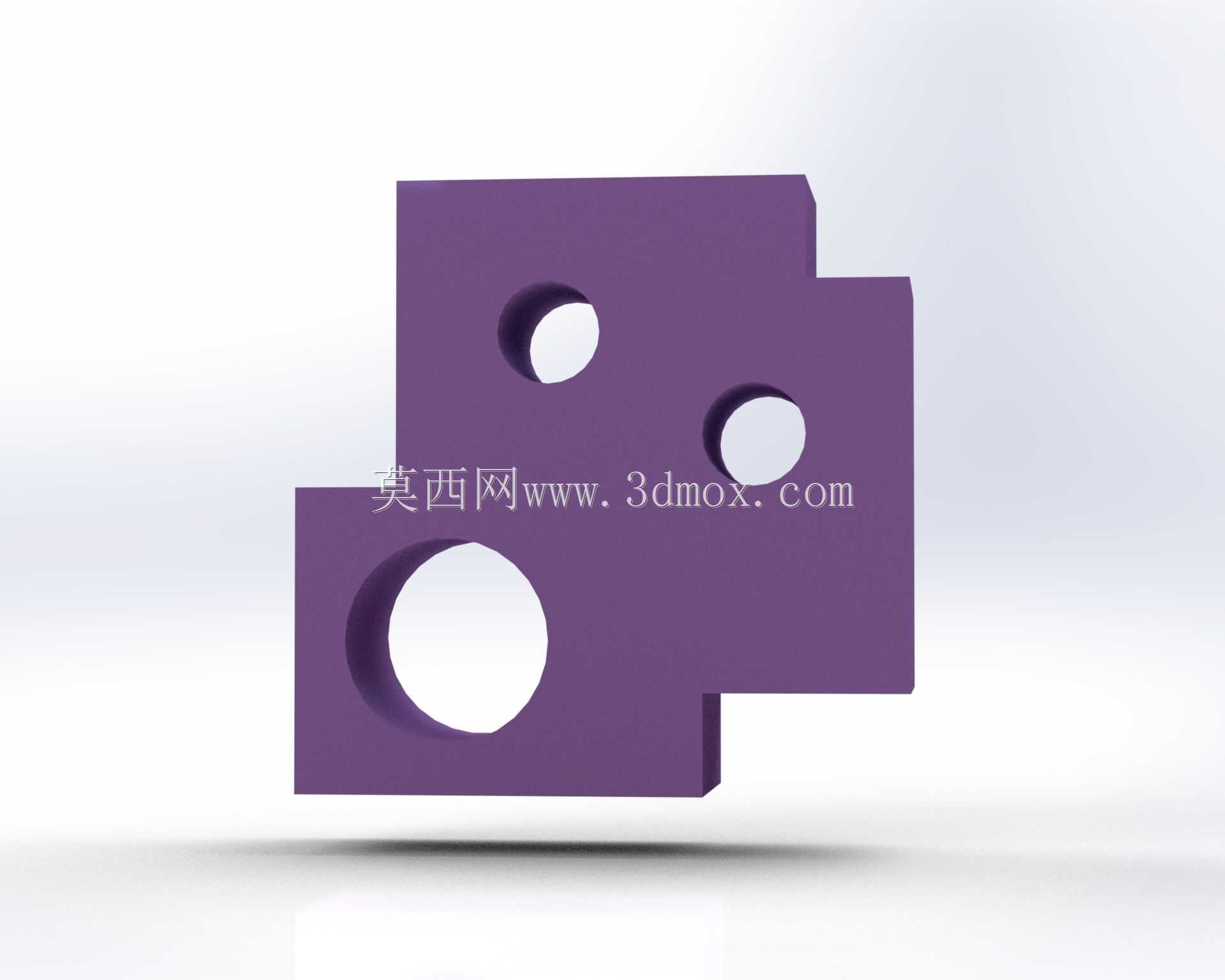

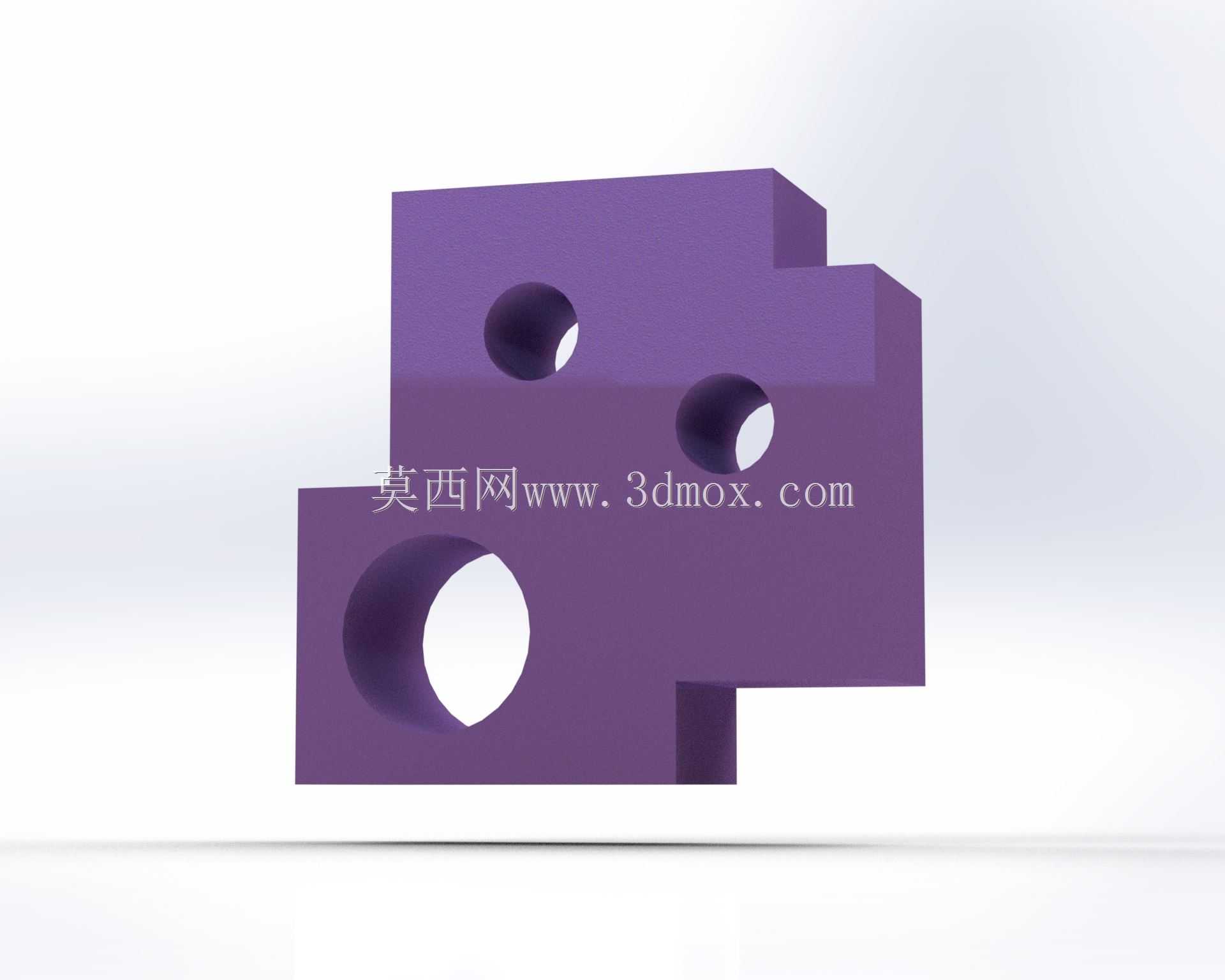

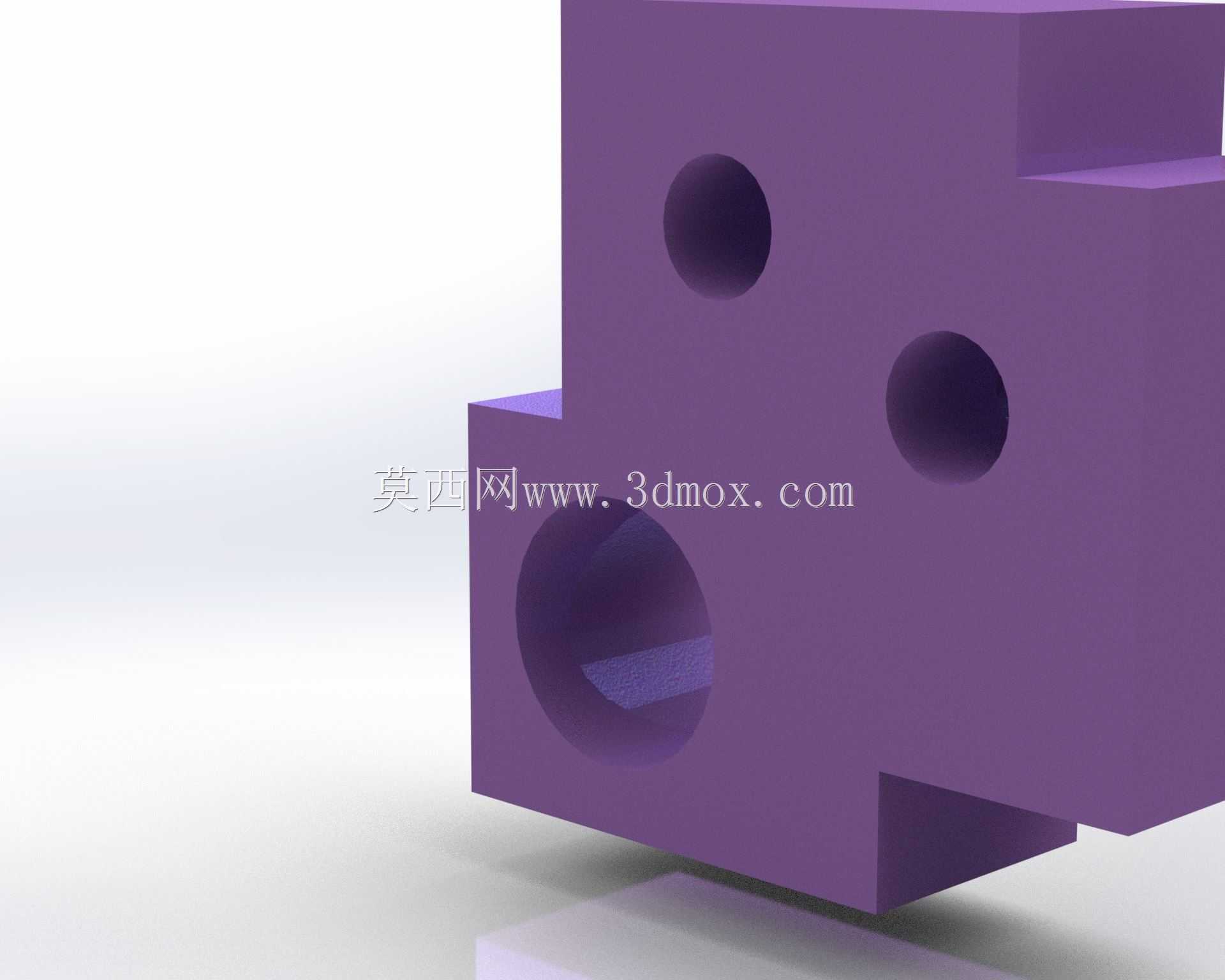

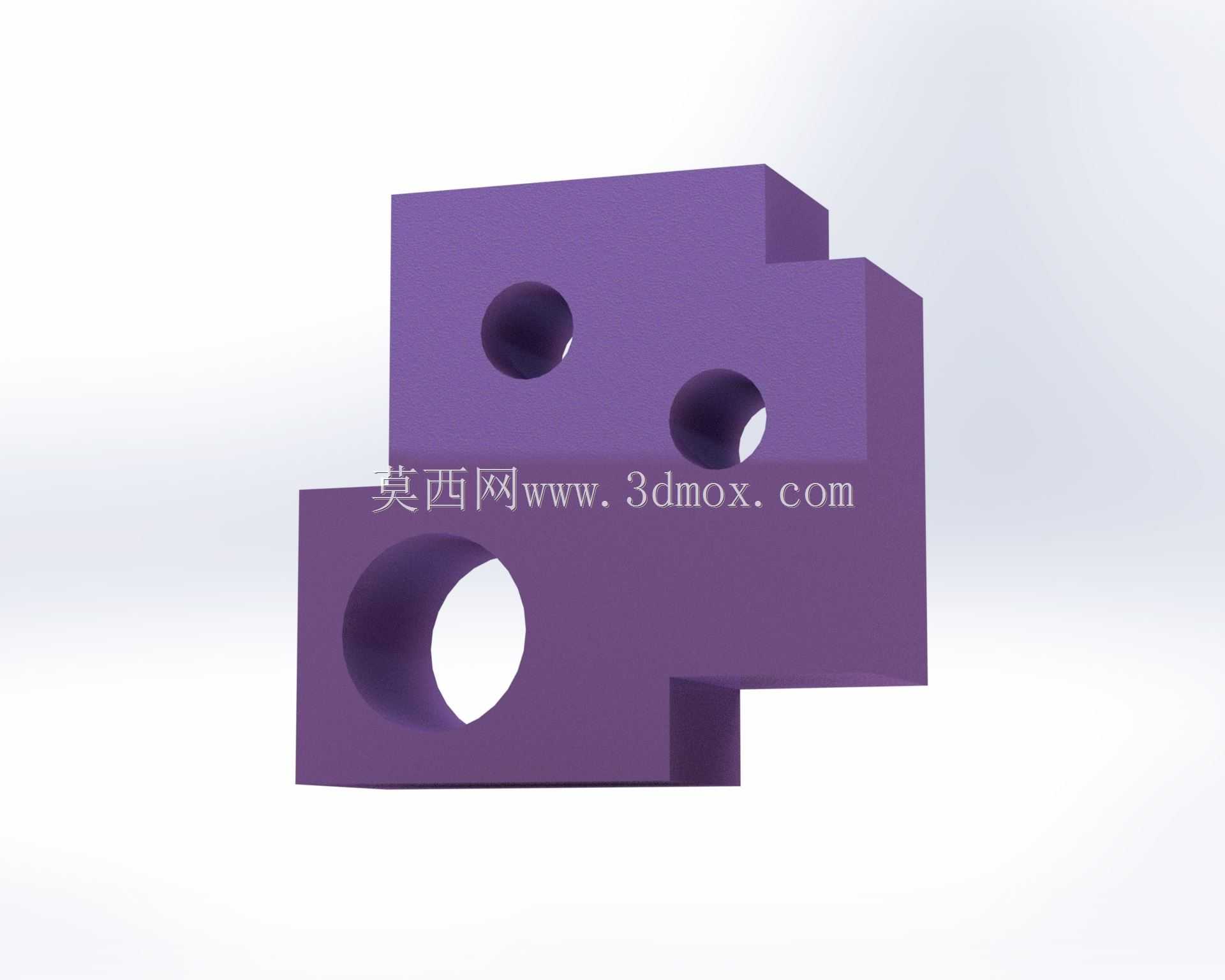

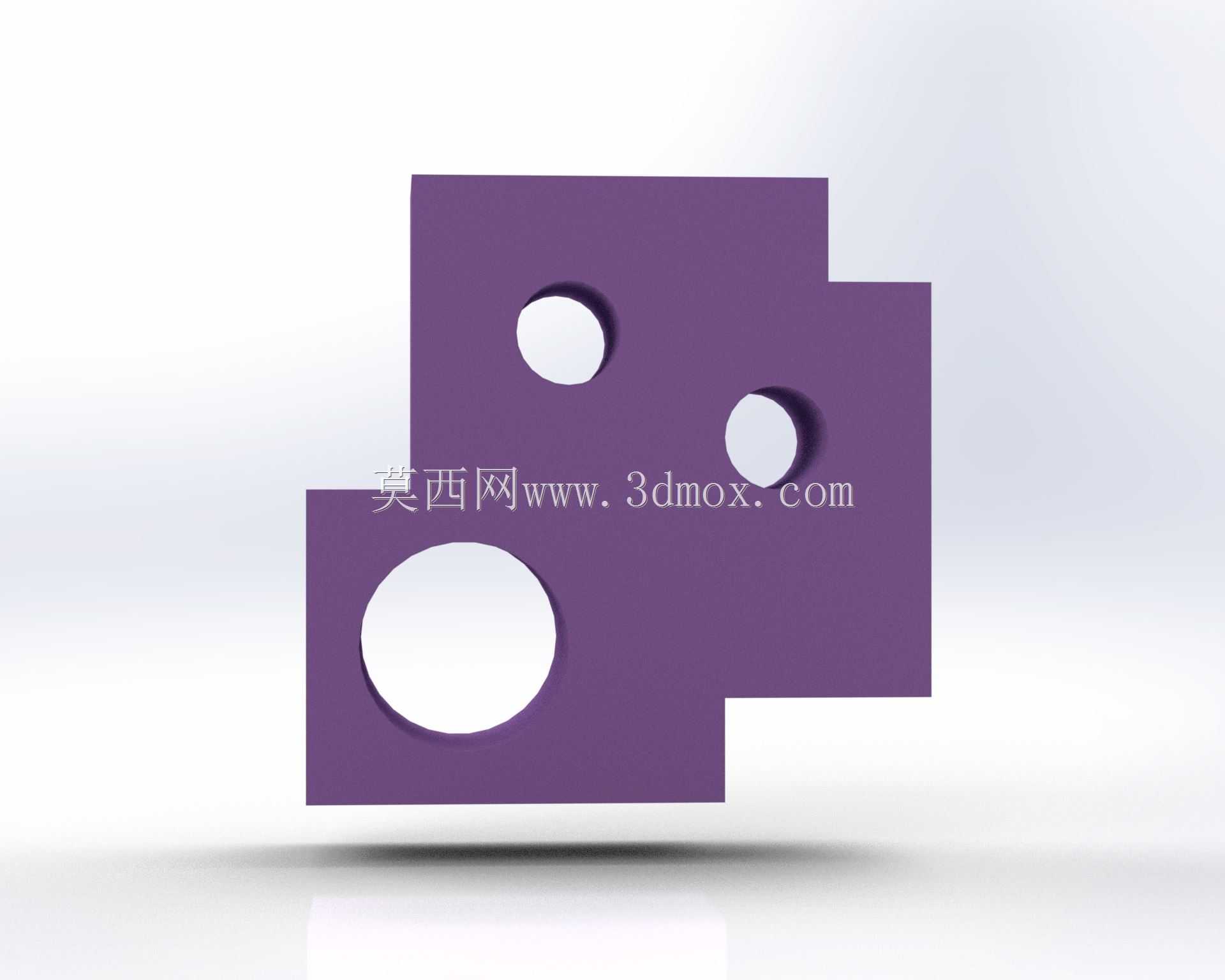

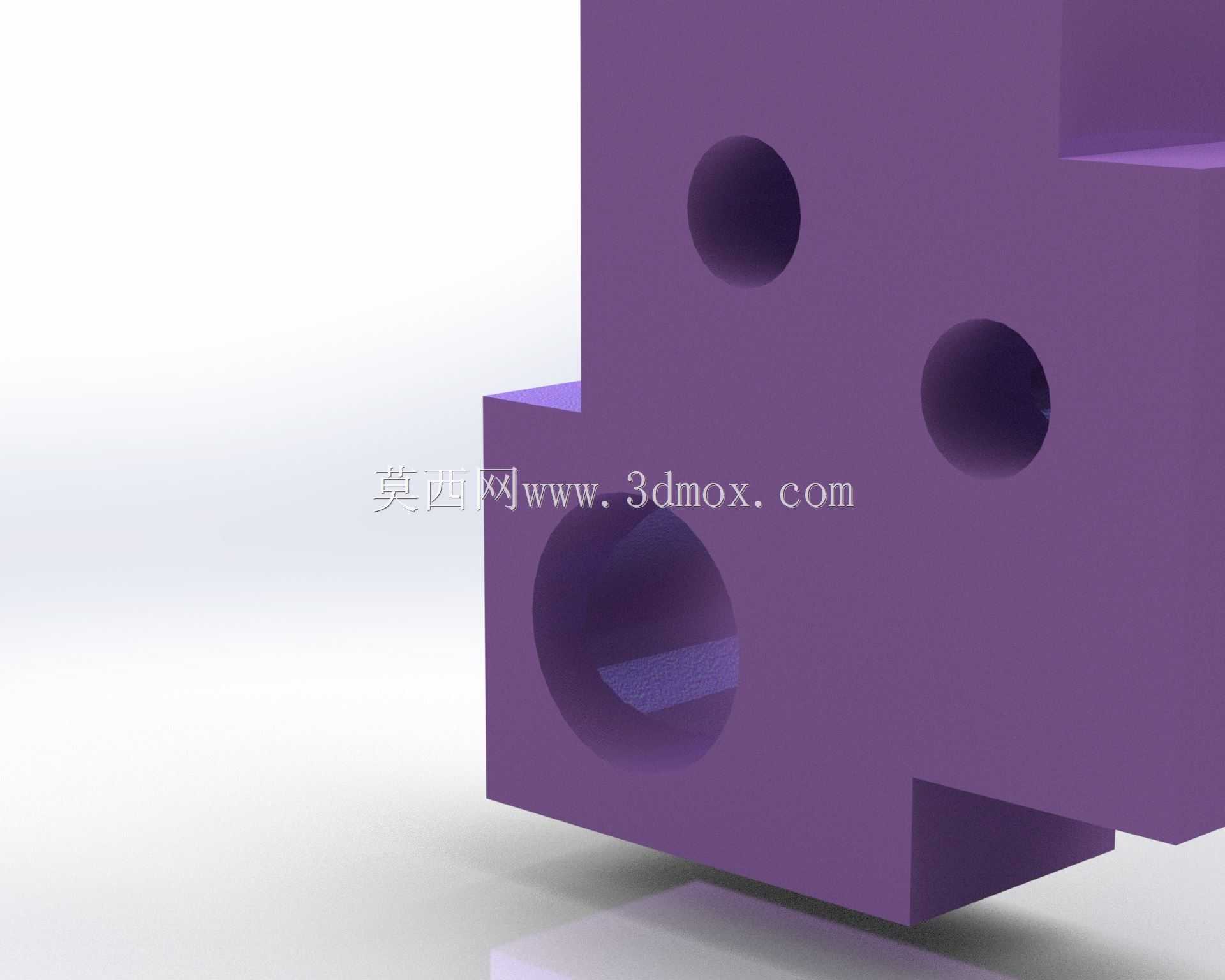

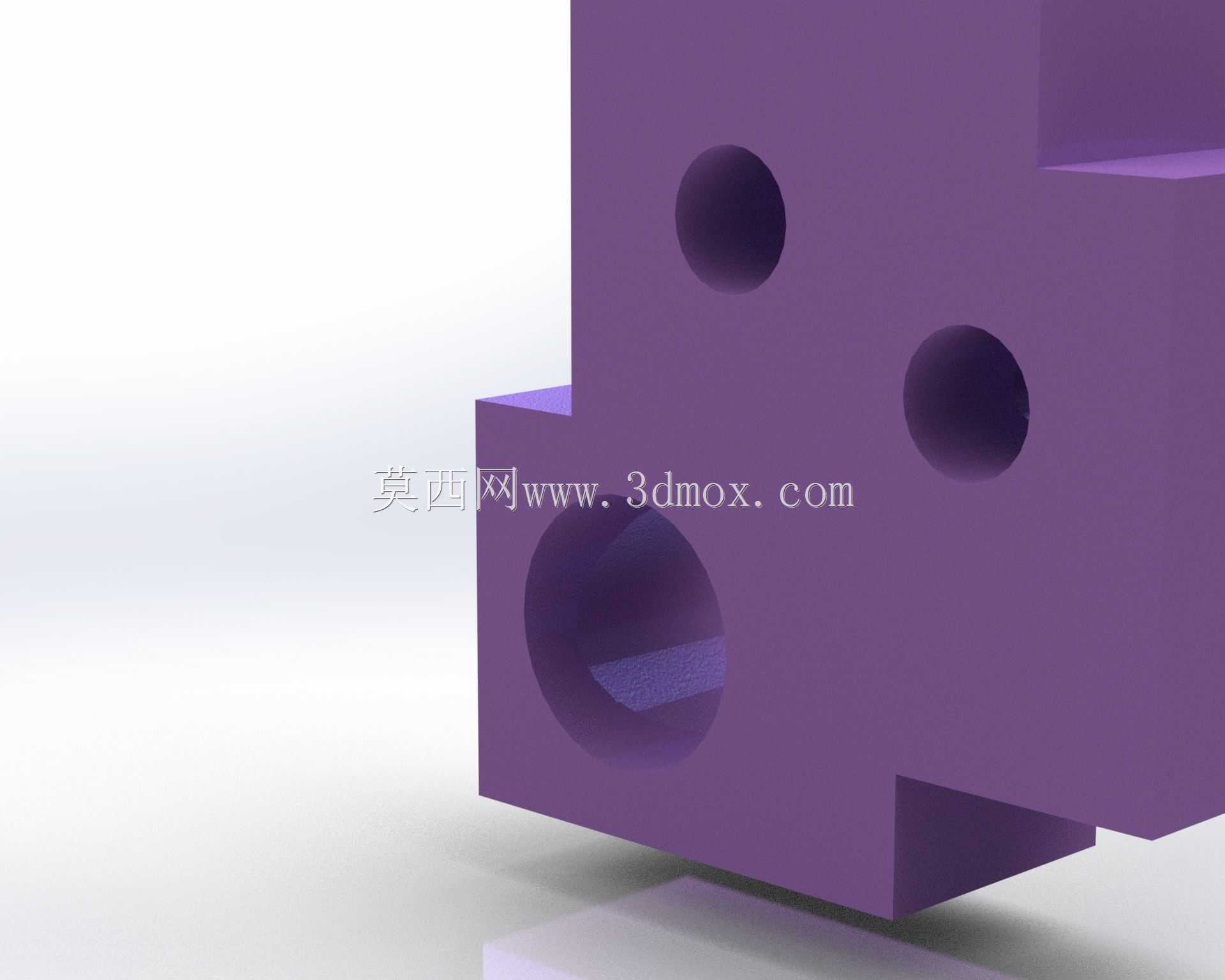

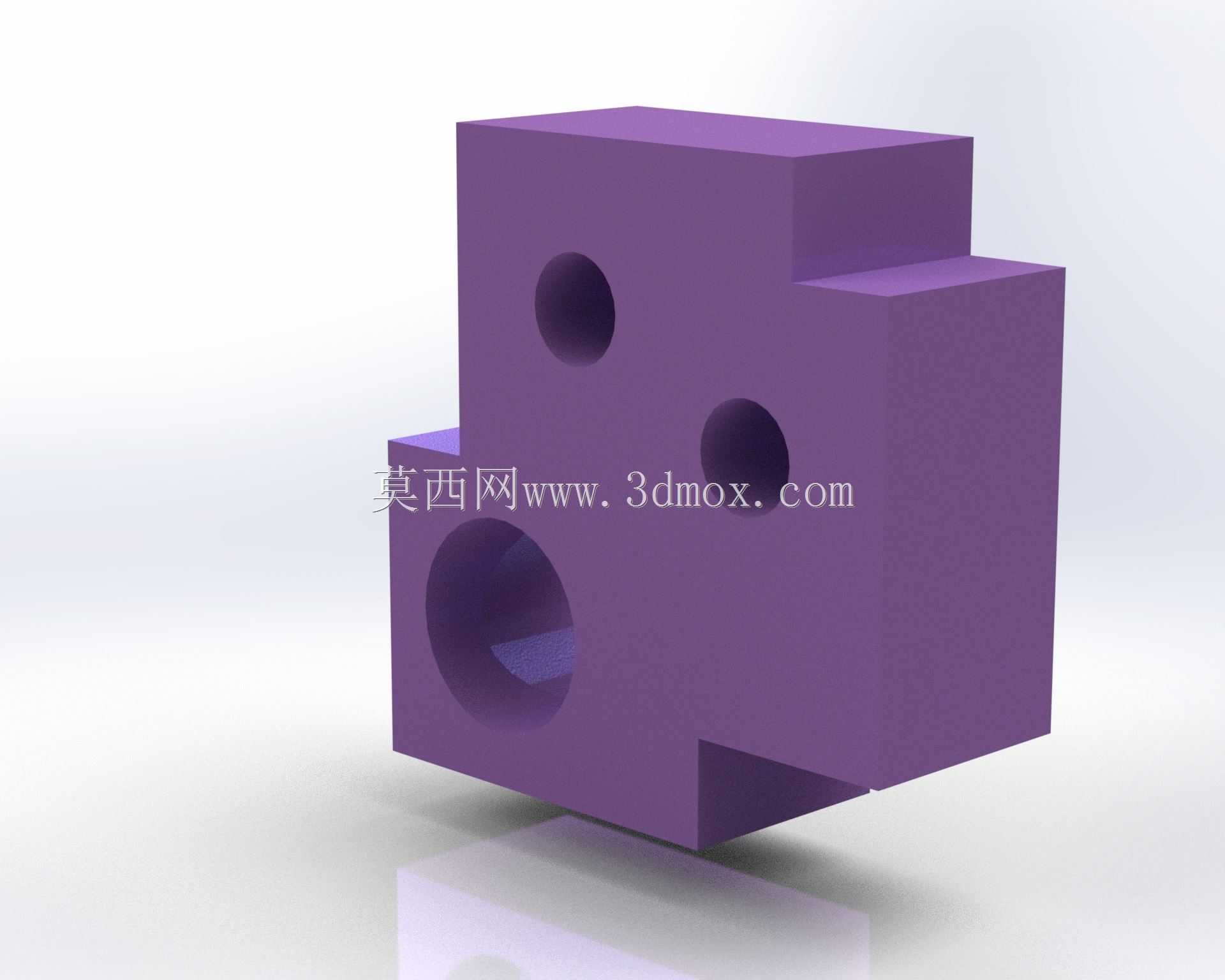

　　零件上分布的三组通孔并非随意设置，大直径通孔主要用于穿设传感元件的检测端或是线缆，两个小直径通孔则用于穿设固定螺栓，孔位的同轴度、孔端面与安装基准面的垂直度都经过设计校核，装配时螺栓锁紧后不会出现基座偏斜的问题，能够保证传感元件的检测方向与预设检测位完全对齐。在实际建模过程中，这类零件优先采用基础的凸台拉伸、切除特征完成主体构型，不需要复杂的曲面操作，重点需要控制各个凸台的高度差、孔位的相对位置尺寸，所有的棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或是线缆外皮，也能减少应力集中，在设备长期振动的工况下降低棱边处出现裂纹的风险。从安装边界来看，整个零件的外轮廓尺寸紧凑，

　　最大外廓不会占用过多的安装空间，底部的平整安装面可以直接贴合在设备的金属安装板、型材机架的表面，不需要额外加工适配的安装槽，两个小安装孔的孔距符合常规的工业安装标准，可以直接匹配市面上通用的M4、M5规格内六角螺栓，不需要定制特殊规格的紧固件。在功能特性上，这种一体化的块式结构相比拼接式的安装座拥有更好的刚性，在设备长期运行的振动环境下不会出现拼接松动的问题，实体结构的本身也可以为传感元件提供一定的防护，避免生产过程中飞溅的切屑、粉尘直接撞击传感元件本体，延长传感元件的使用寿命。设计时还需要考虑不同安装场景的适配性，错落的凸台结构可以让零件同时适配正面安装、侧面安装两种装配方式，当安装面位于垂直方向的机架侧壁时，

　　可以利用侧面的凸台平面作为贴合基准，同样通过孔位穿设螺栓完成固定，不需要重新设计额外的安装结构，提升了零件的通用适配能力。在加工可行性方面，整个零件的所有特征都可以通过常规的铣削加工完成，不需要特殊的加工工艺，普通的数控铣床甚至普通铣床配合钻床就能完成全部加工工序，加工成本较低，适合批量生产应用，零件的材质可以根据实际使用场景选择，常规工况下采用普通的45号钢做发黑处理即可，在有轻量化要求或是防腐要求的场景下，也可以替换为铝合金或是工程塑料材质，不需要修改整体结构尺寸，仅需要调整对应的孔位公差就能满足使用要求。
