传感器安装用凸台结构定位连接块

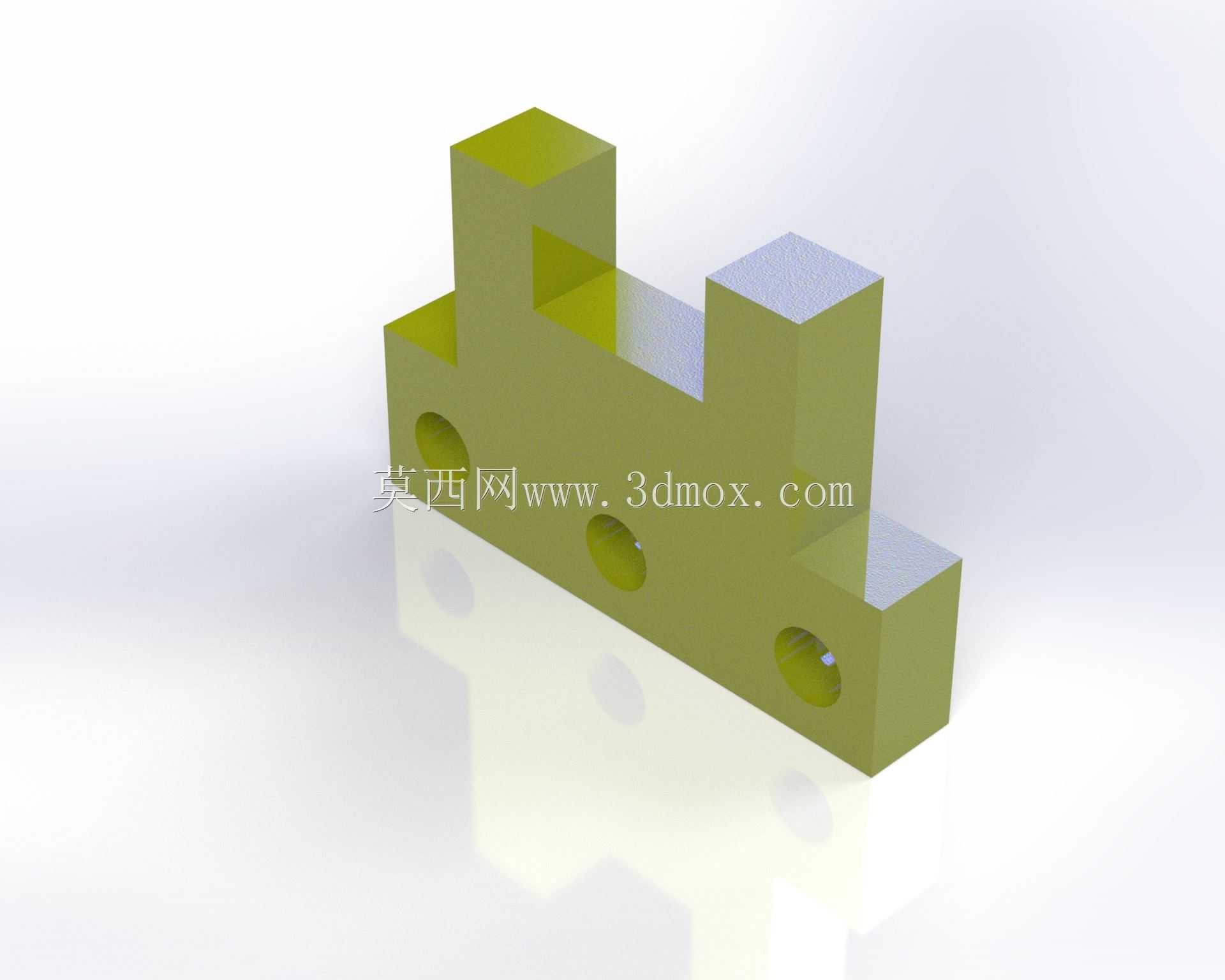

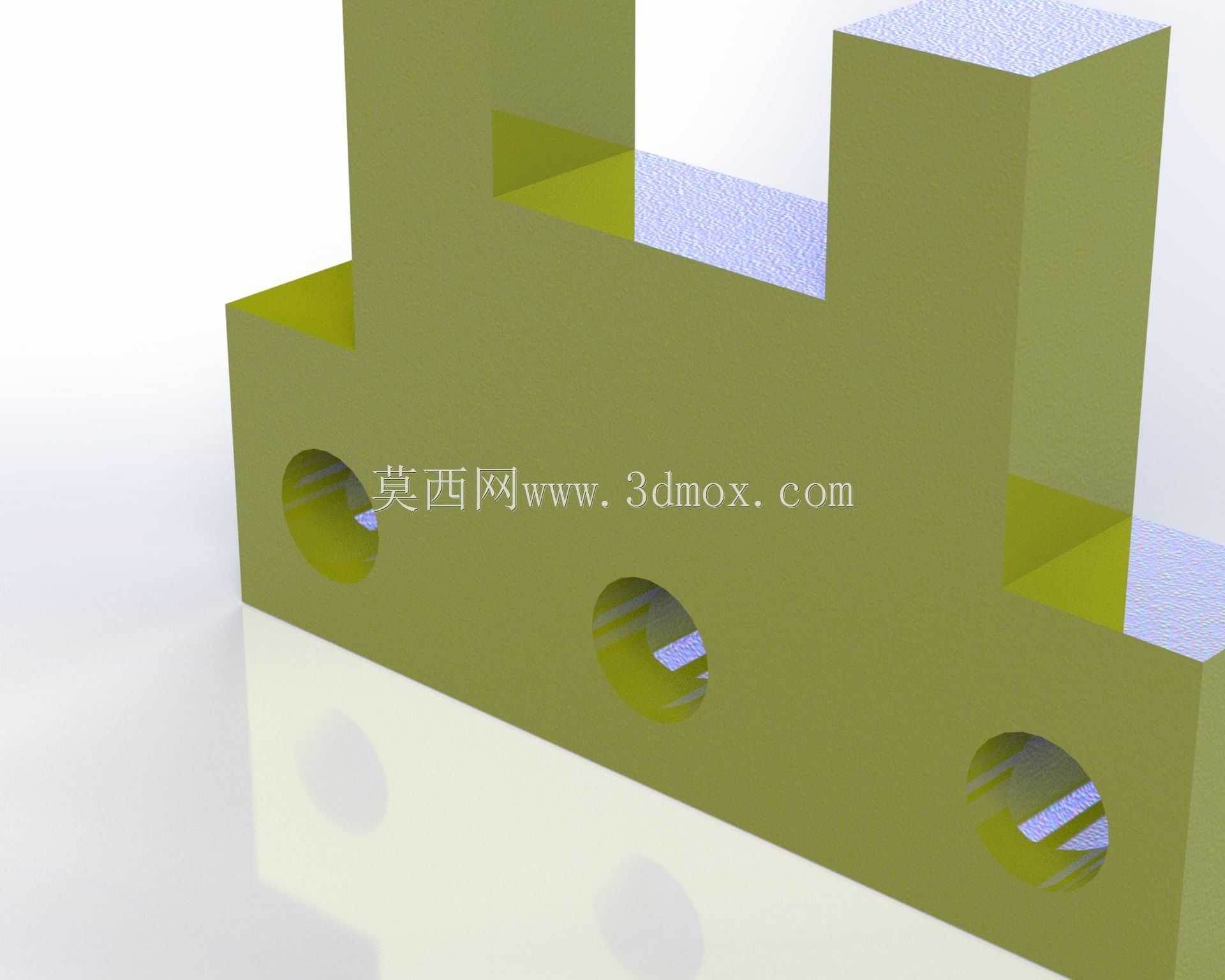

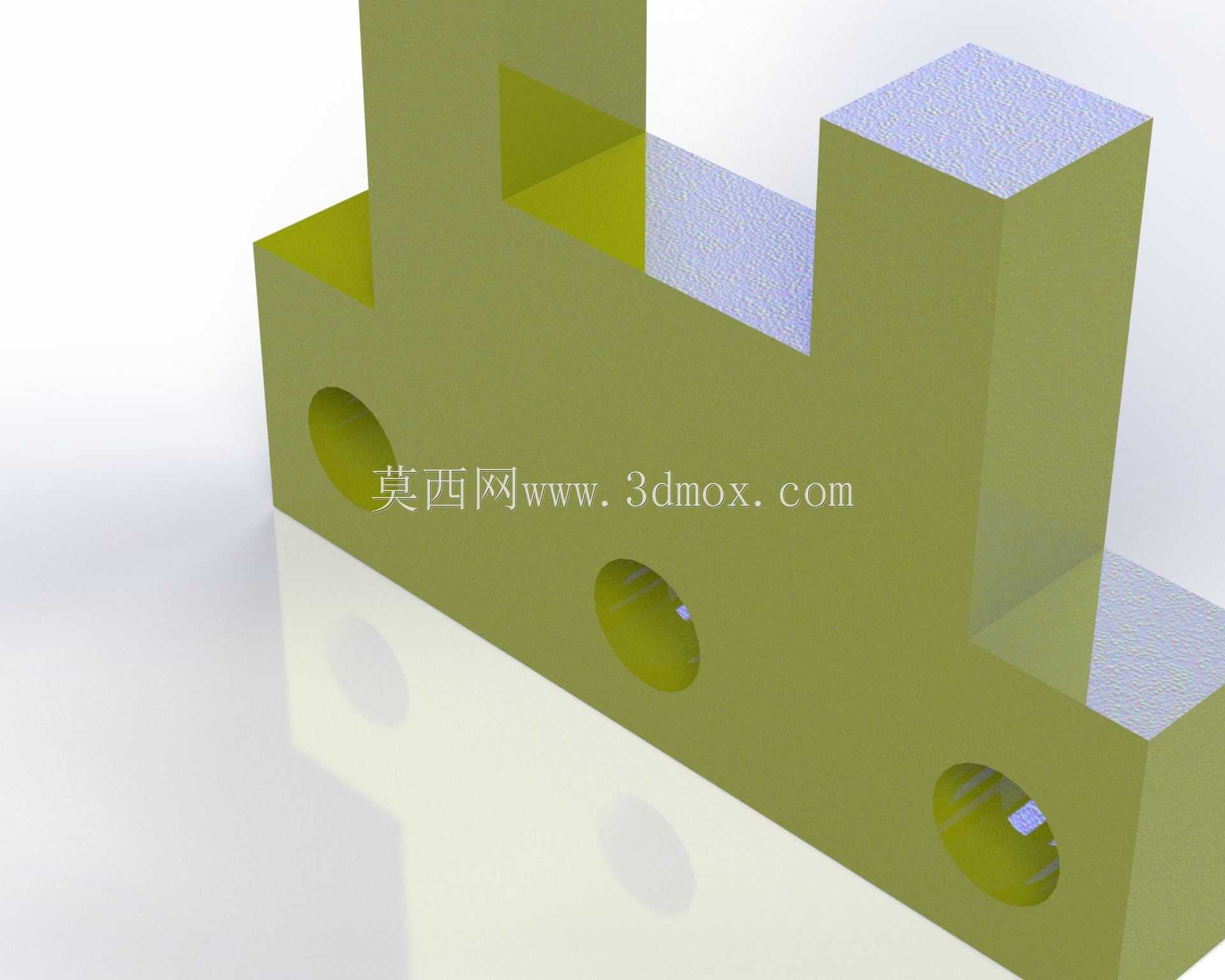

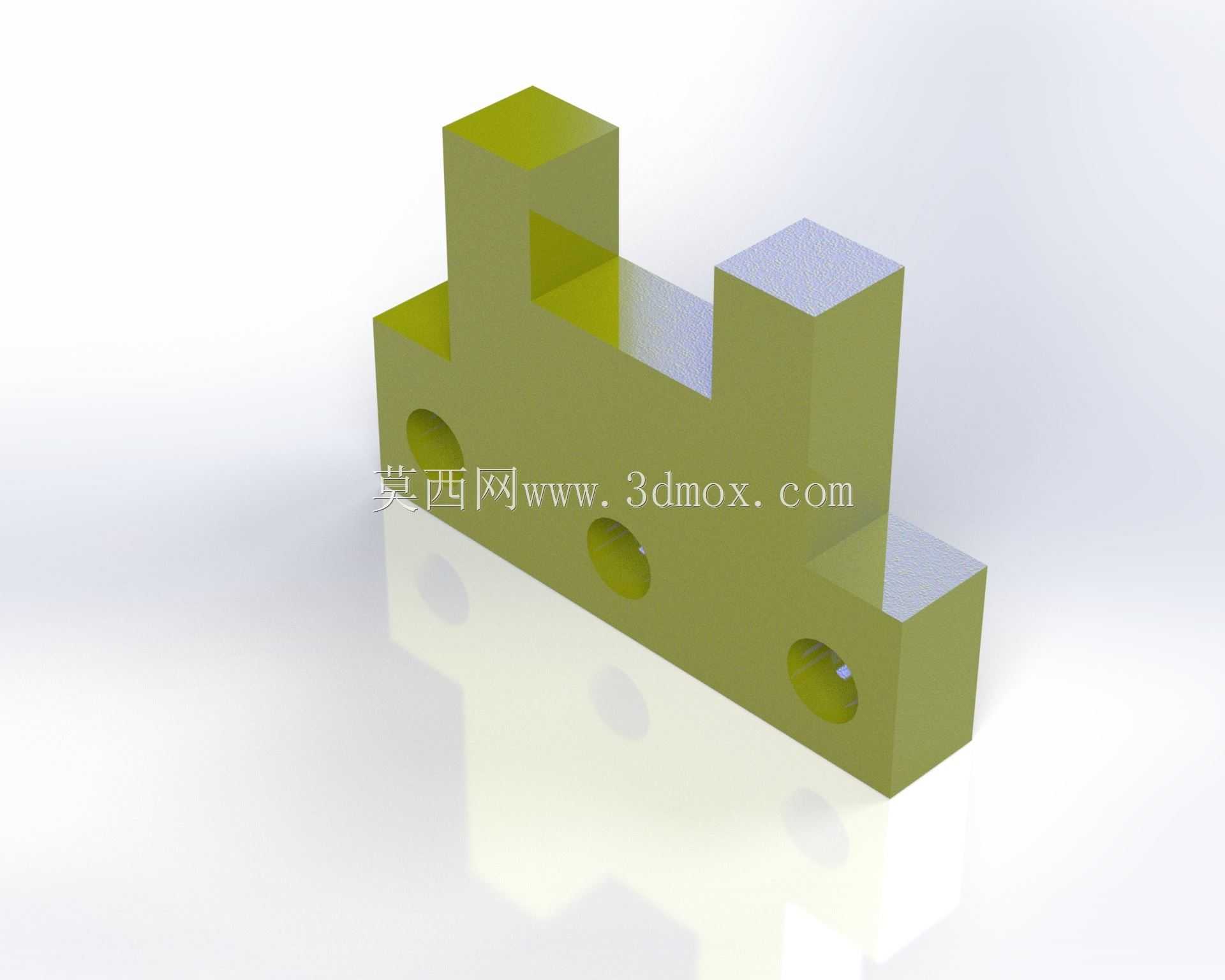

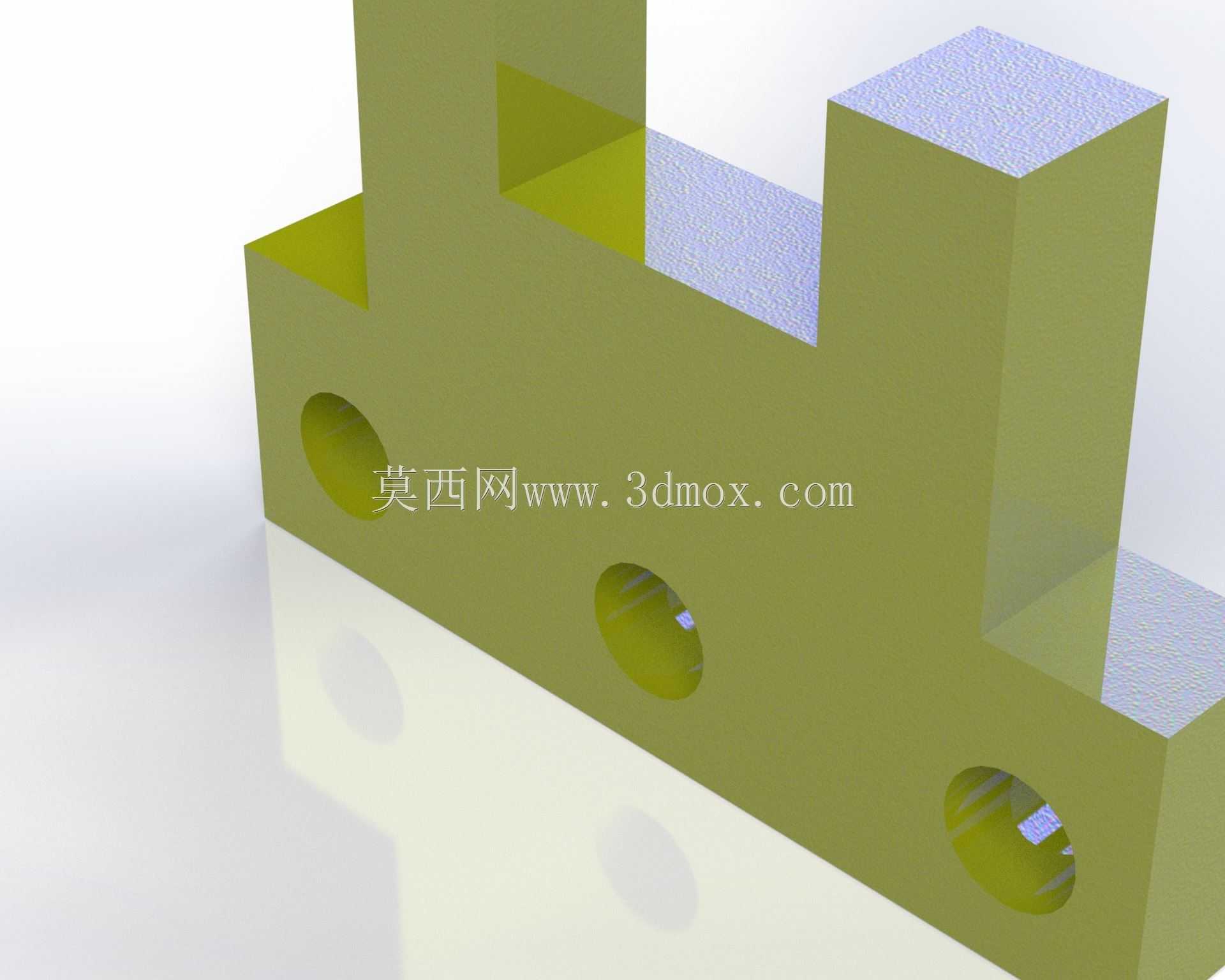

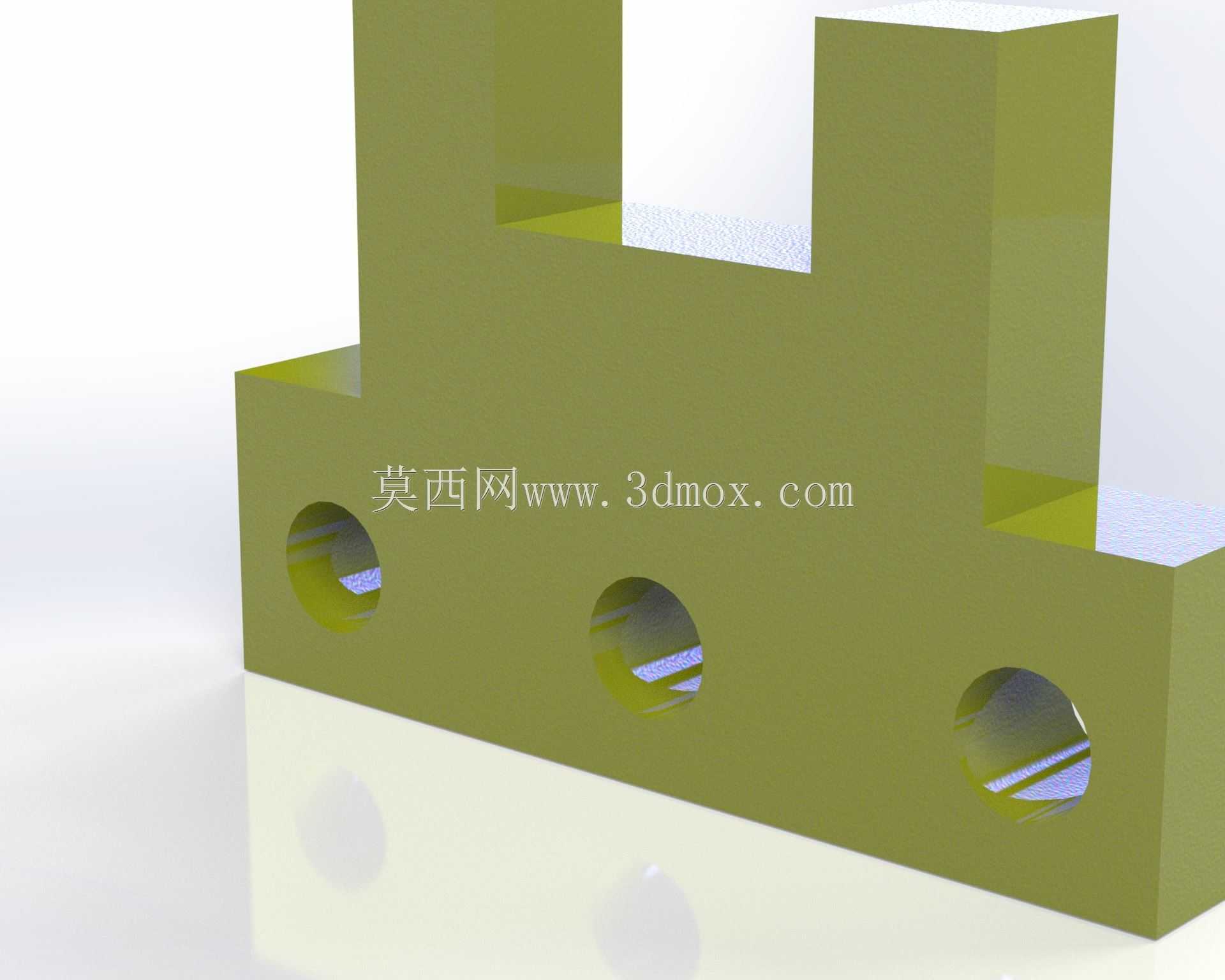

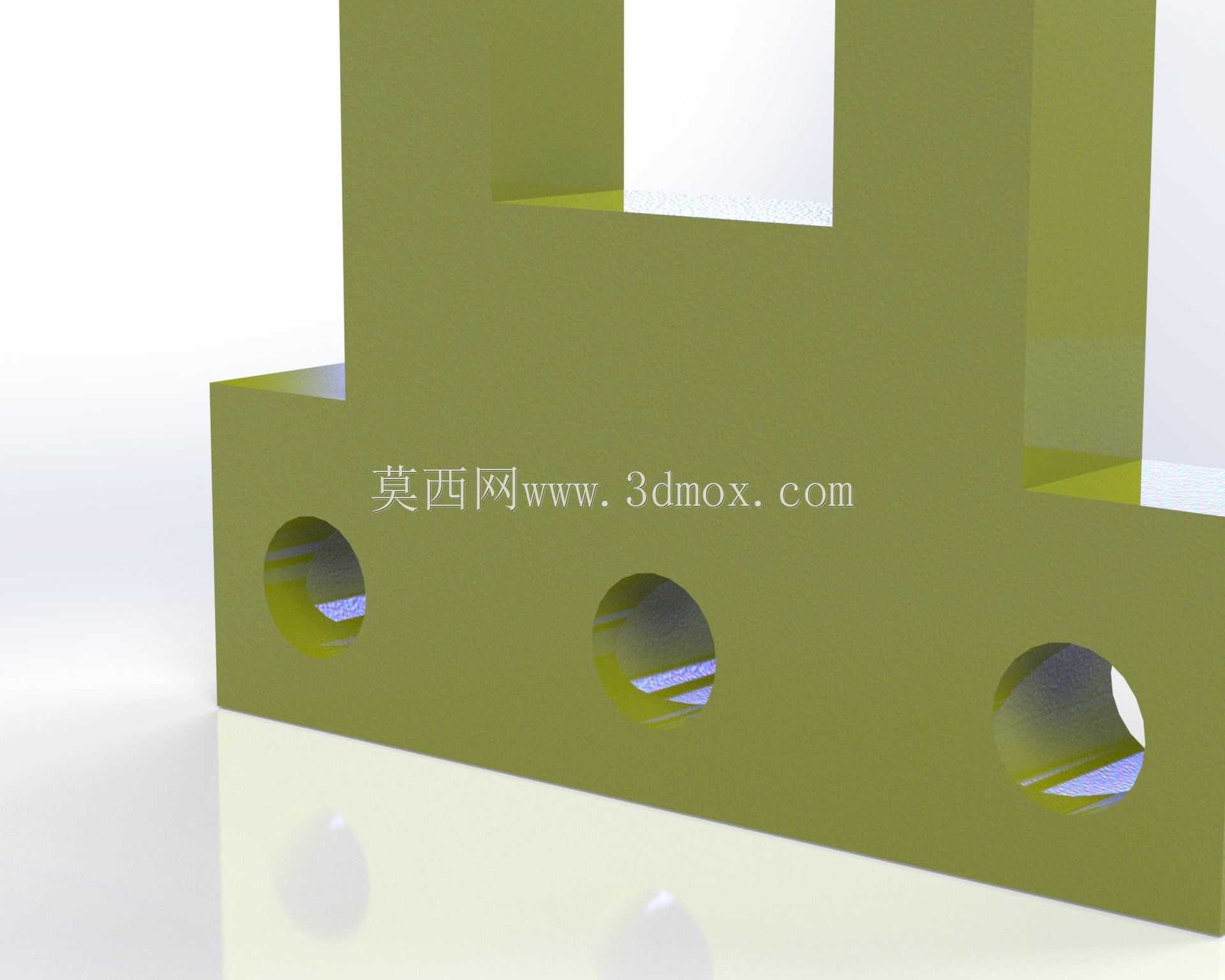

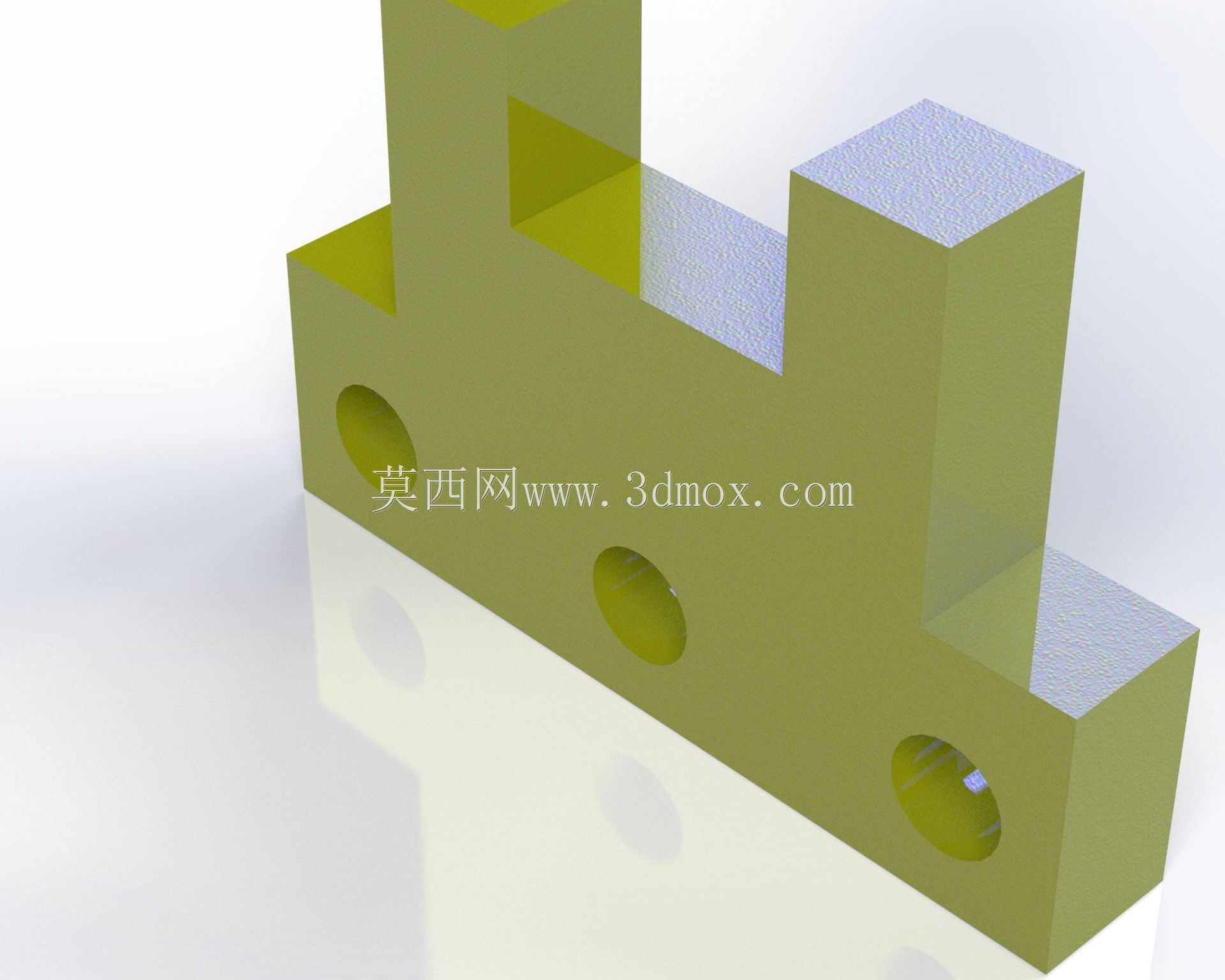

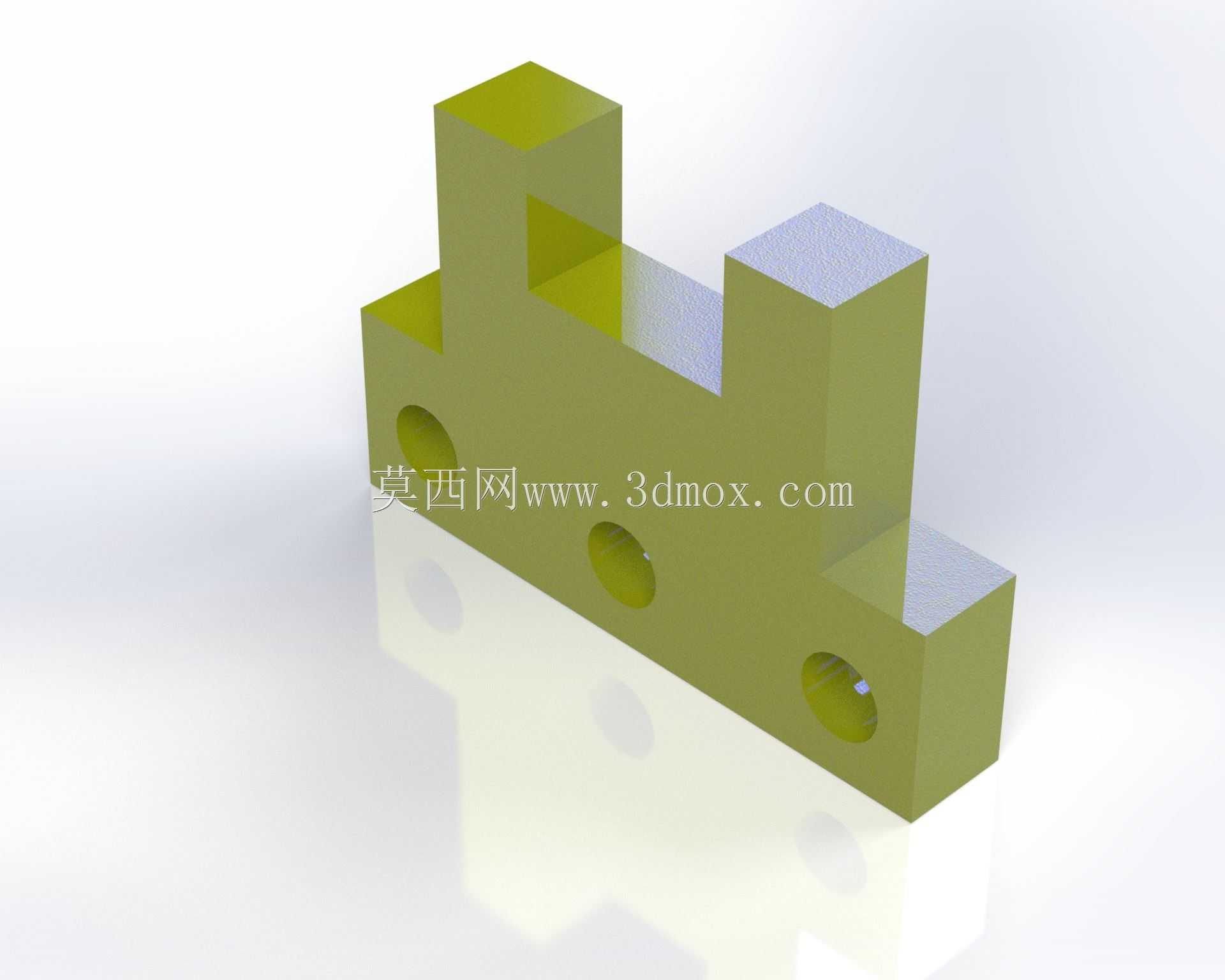

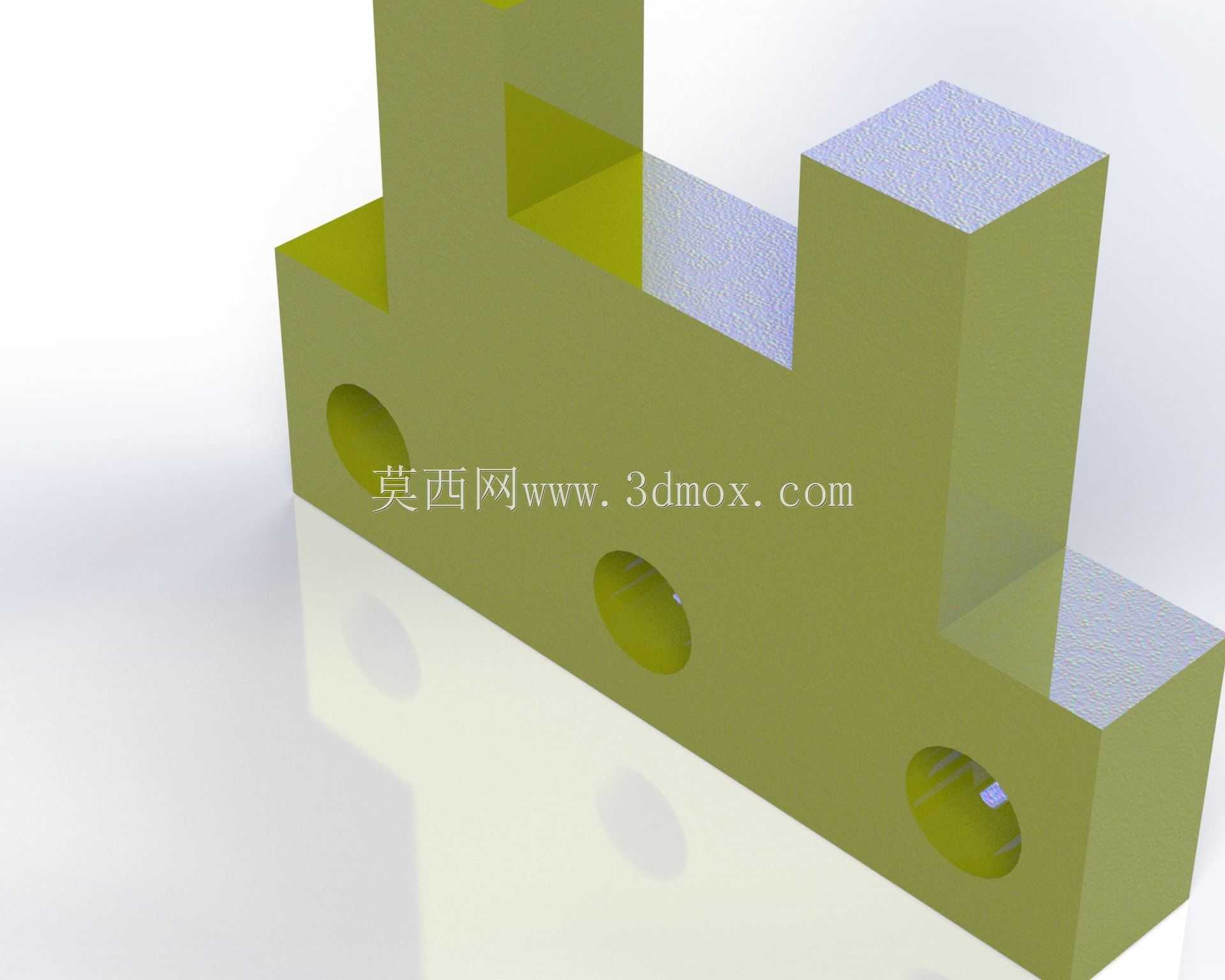

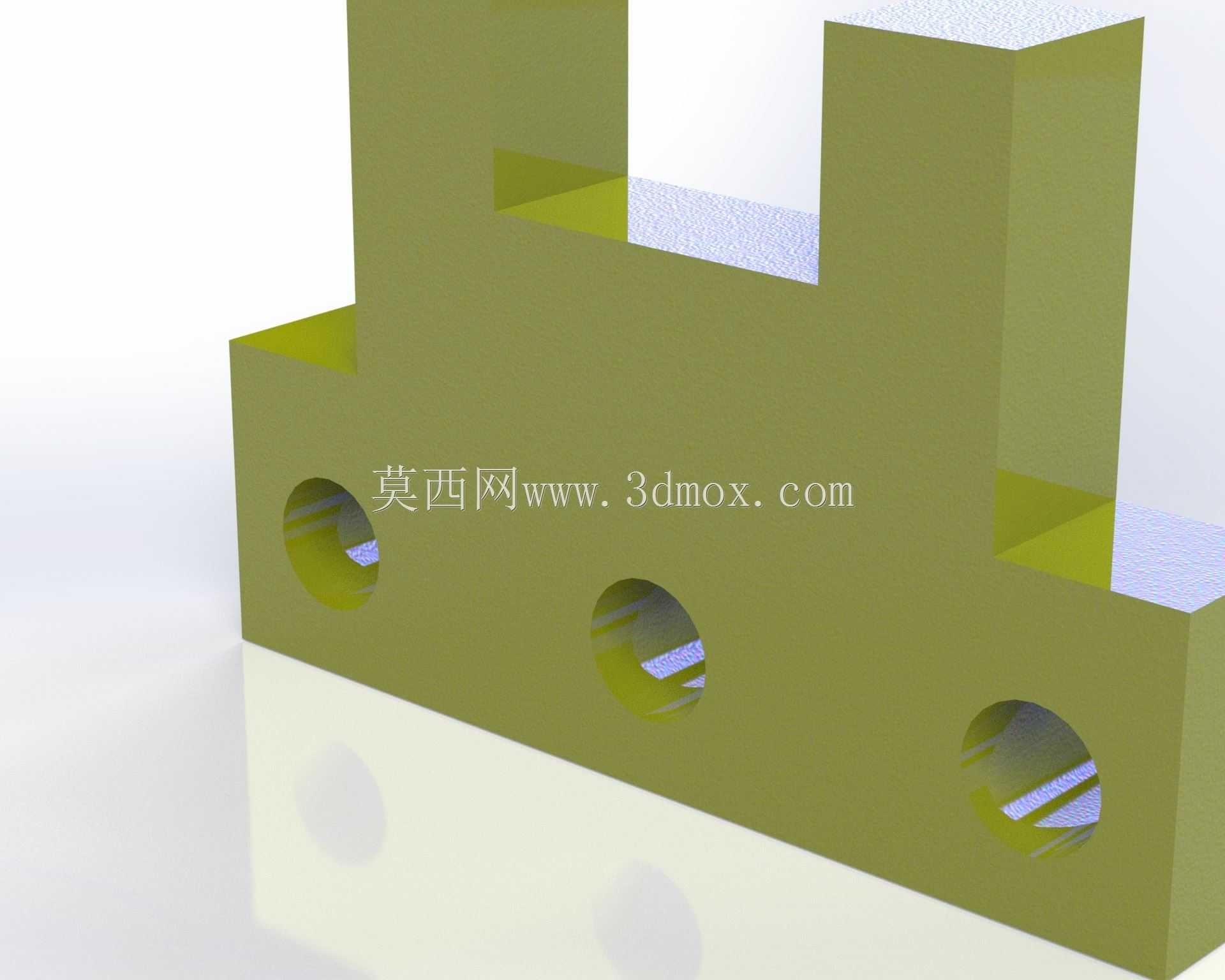

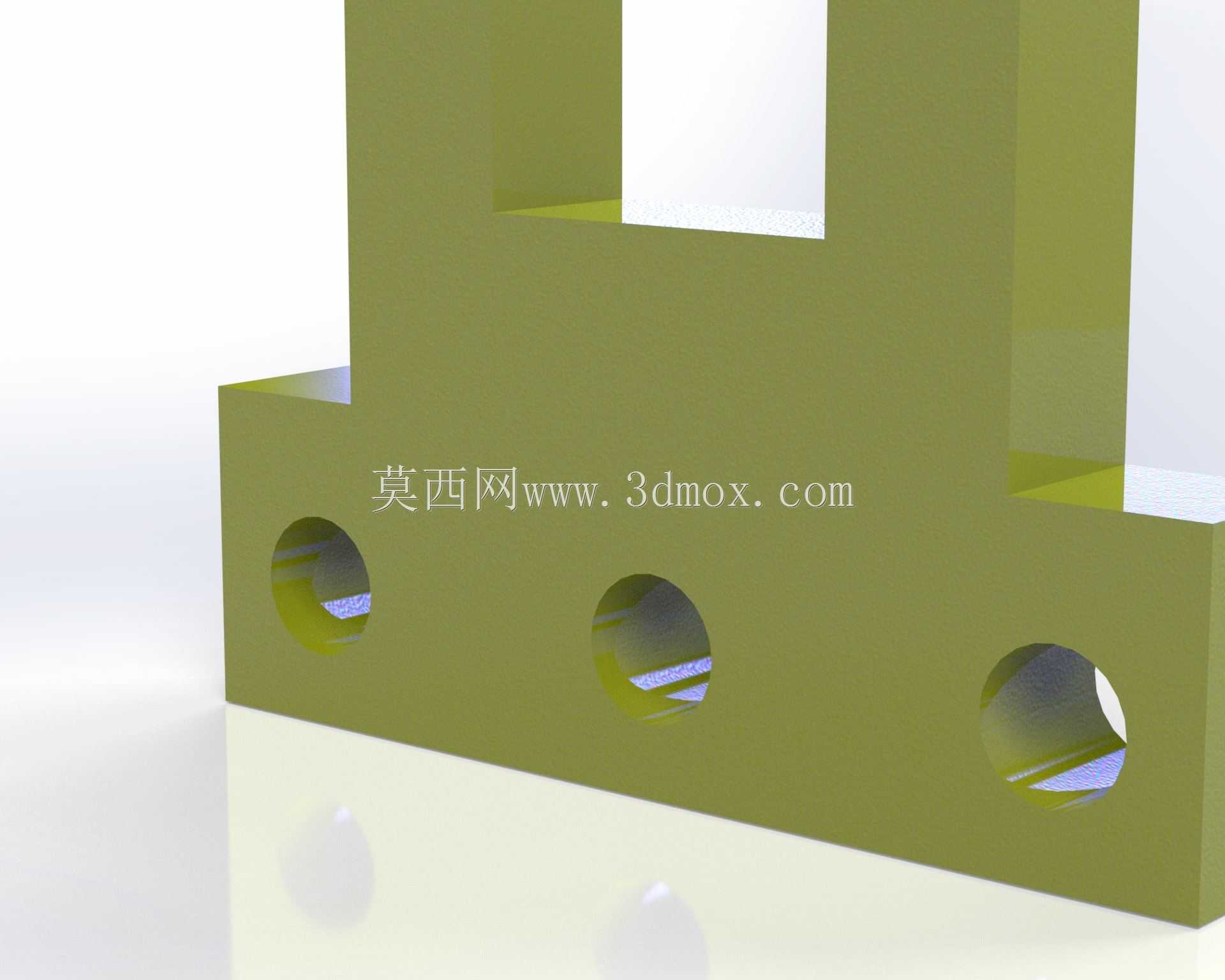

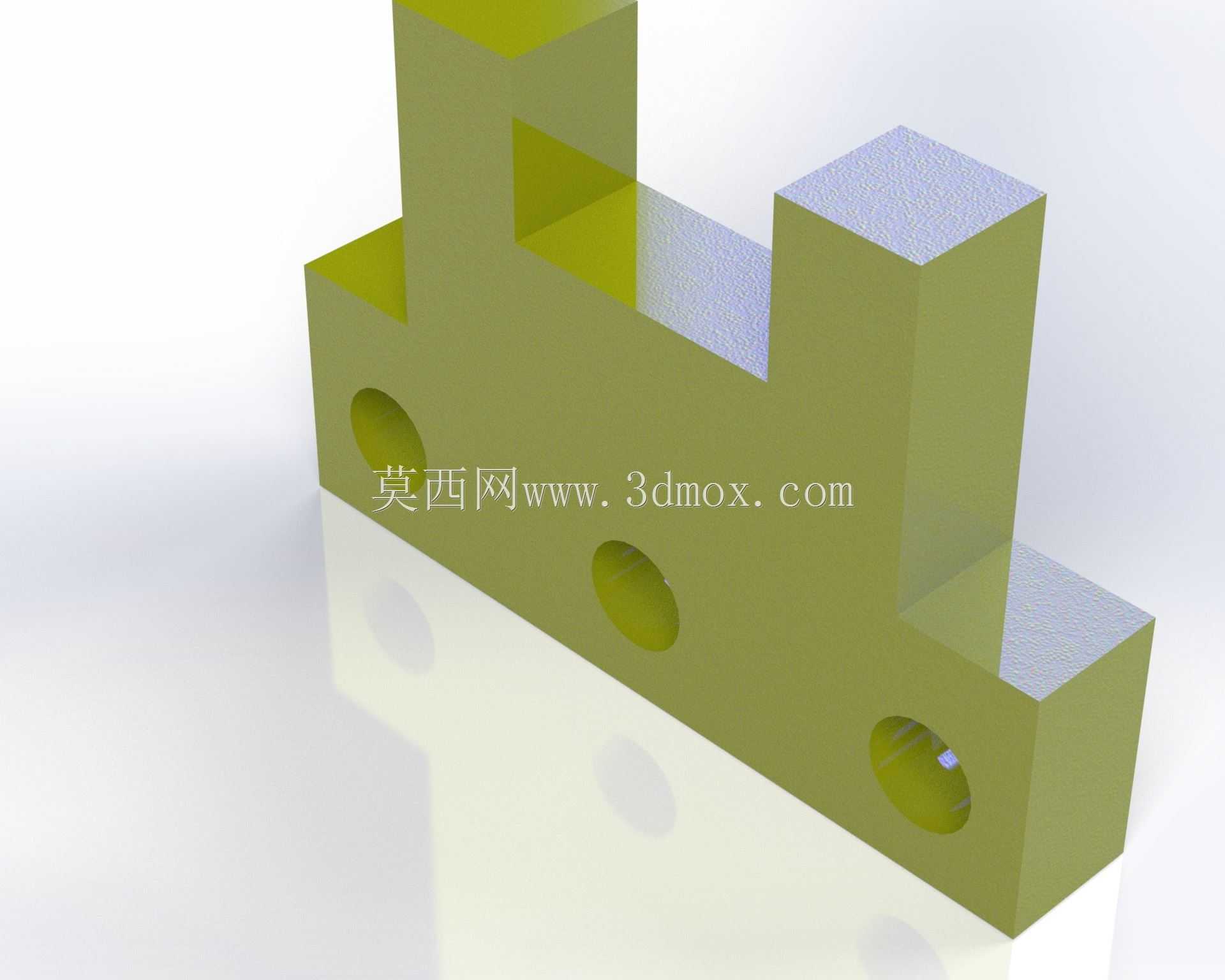

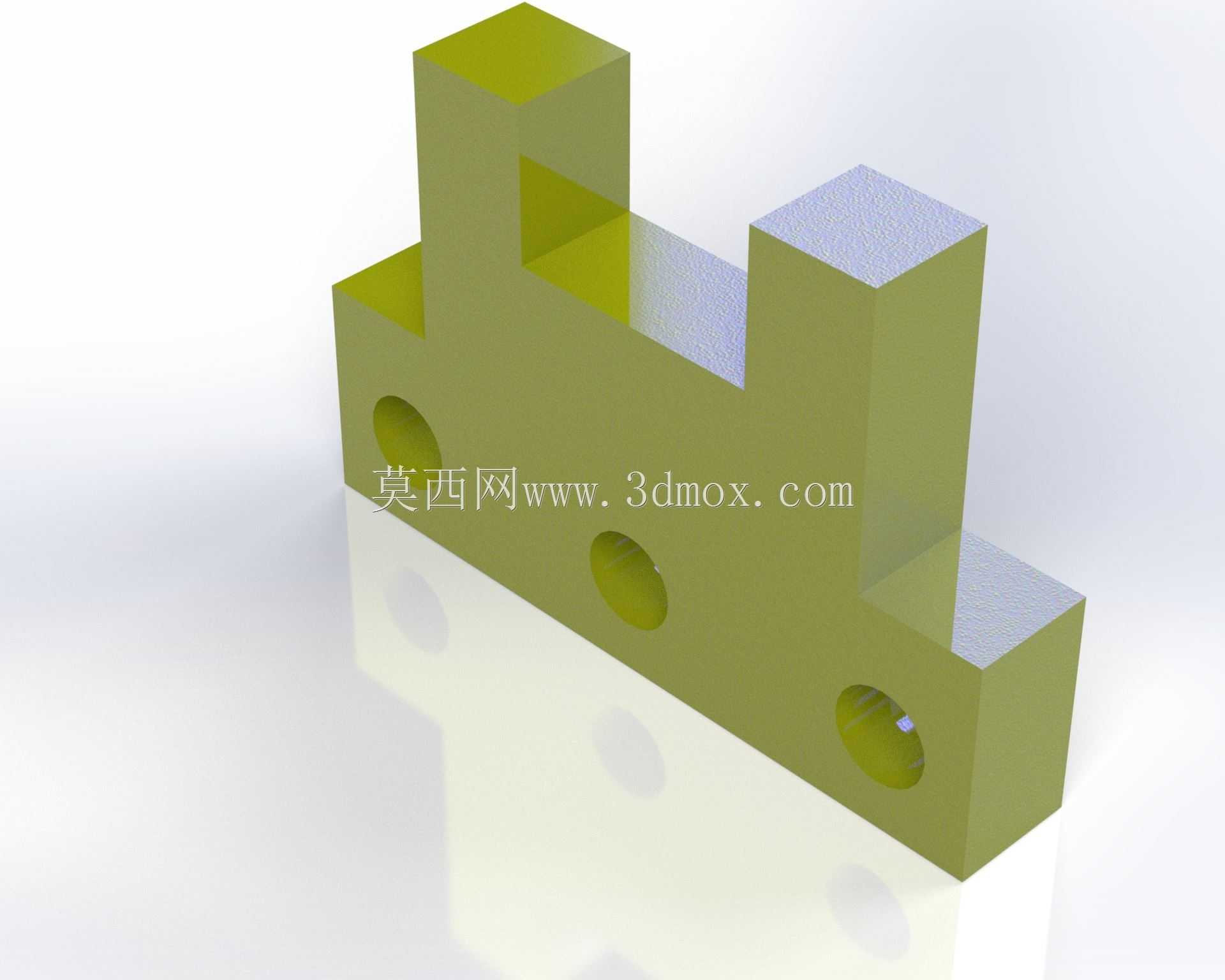

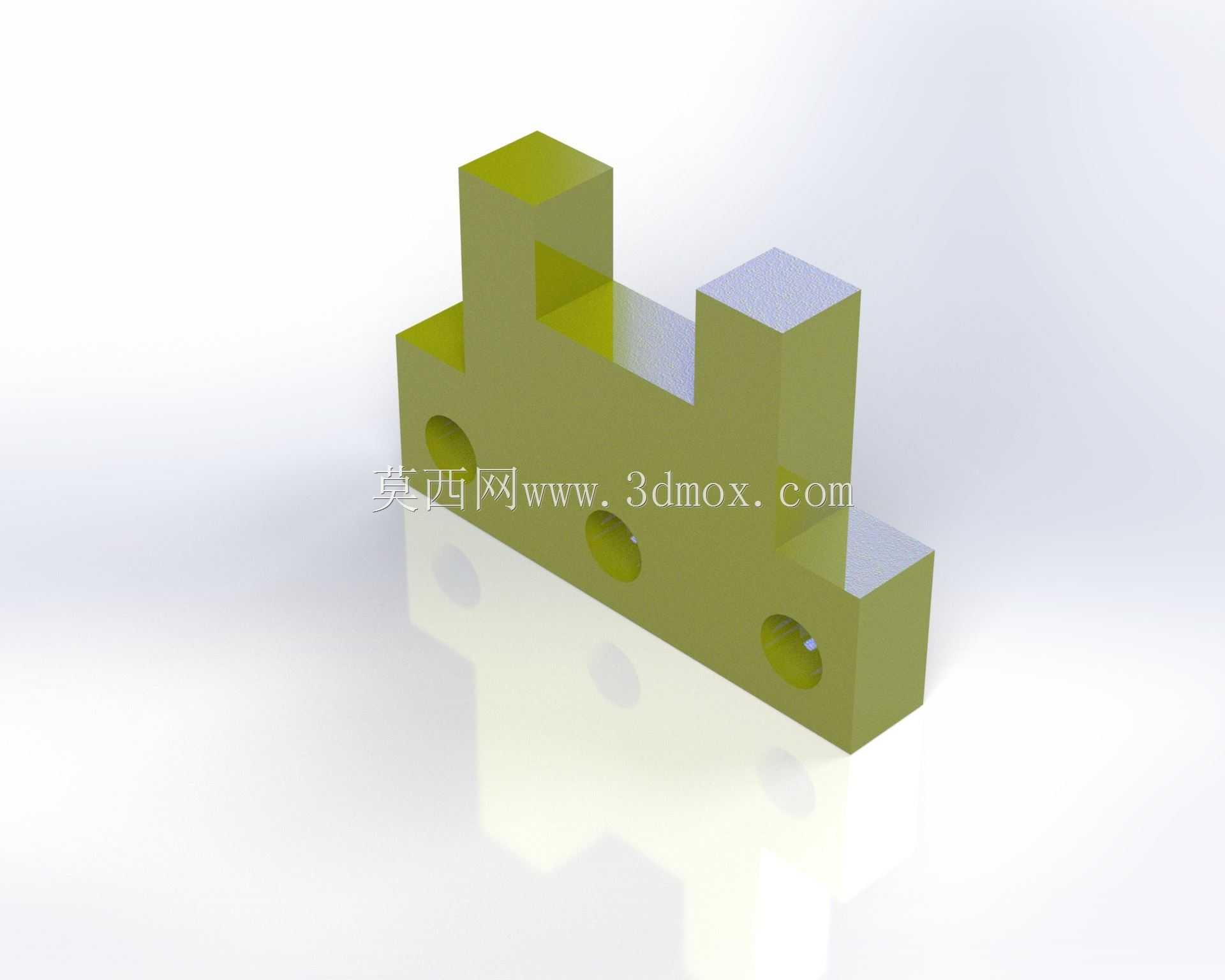

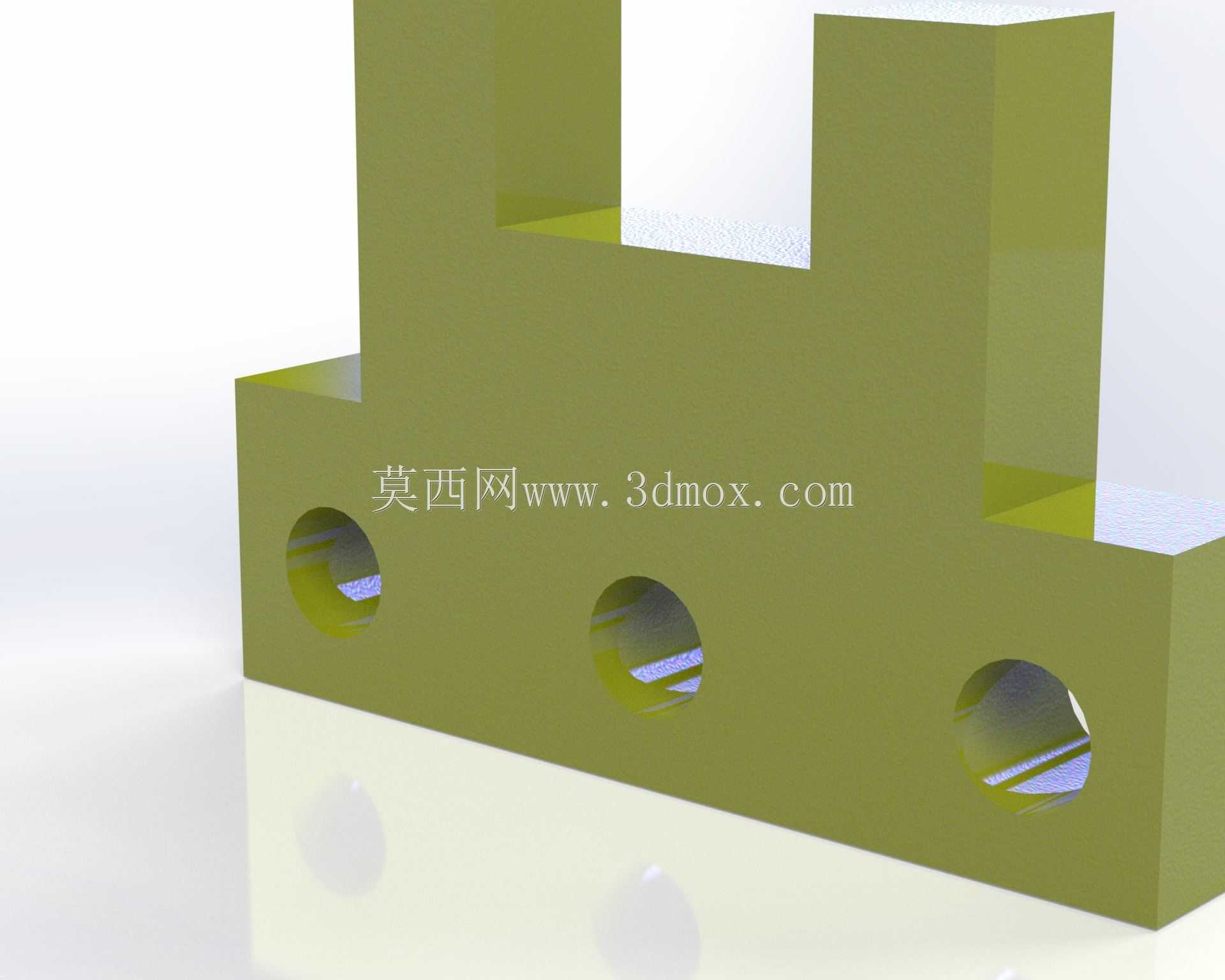

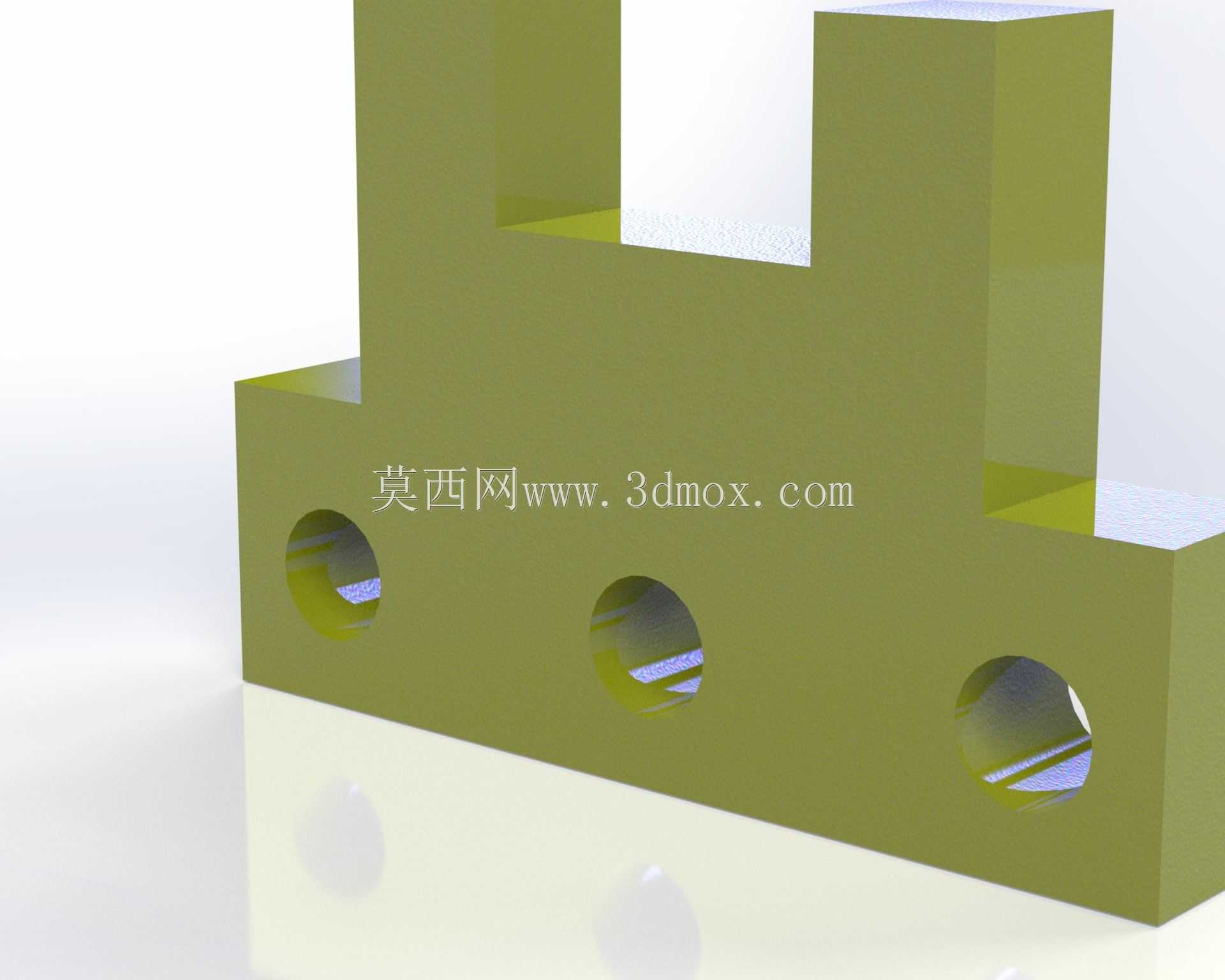

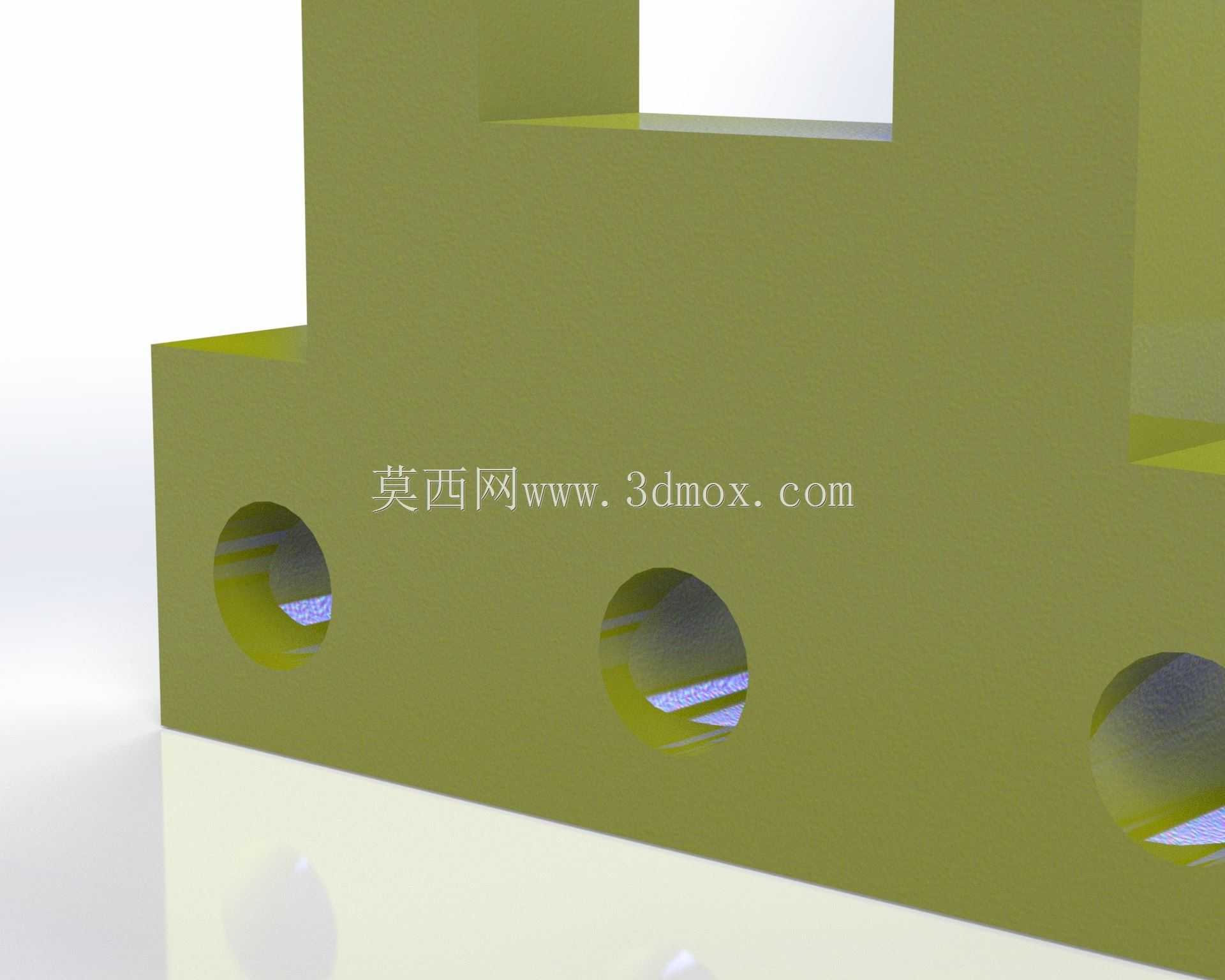

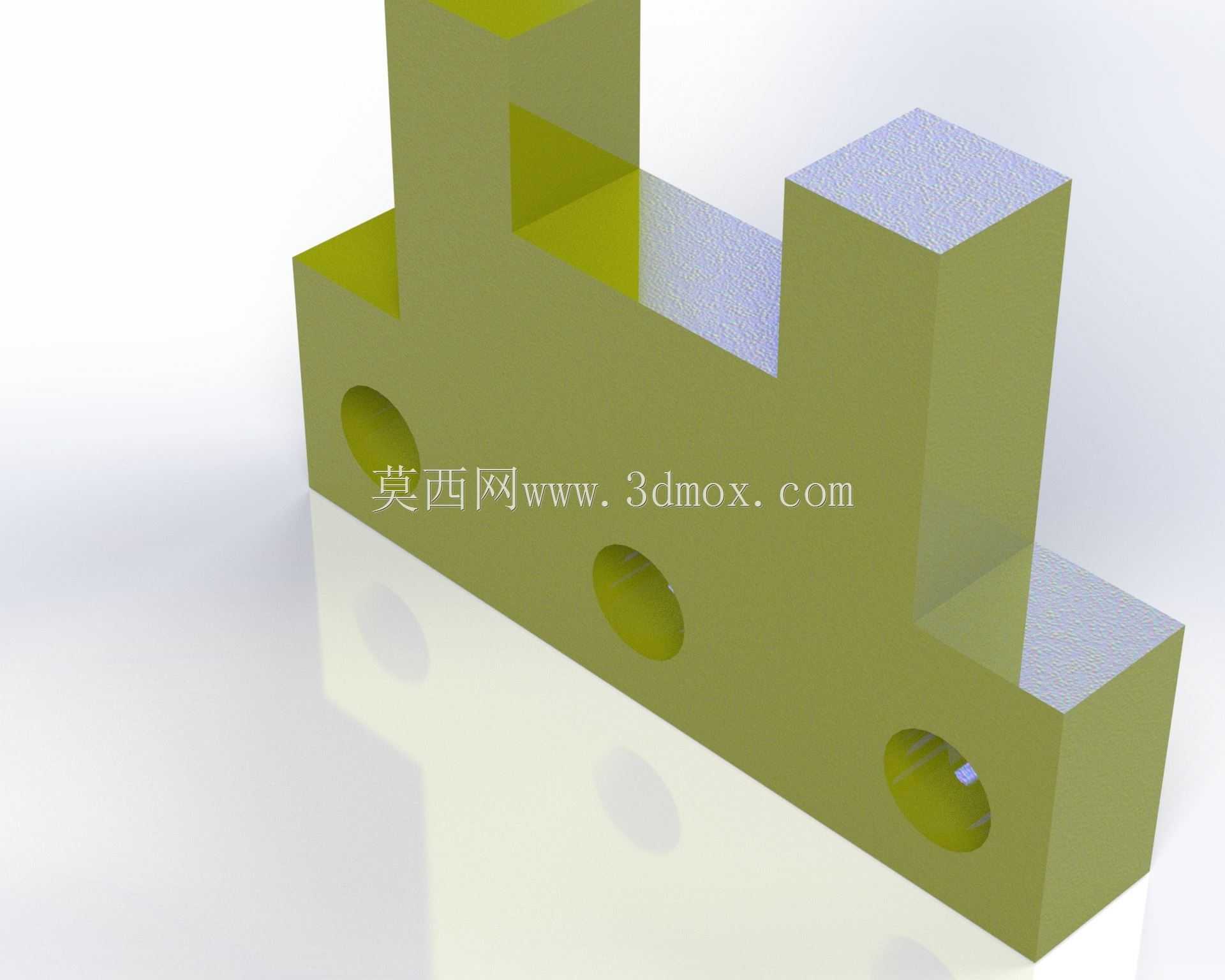

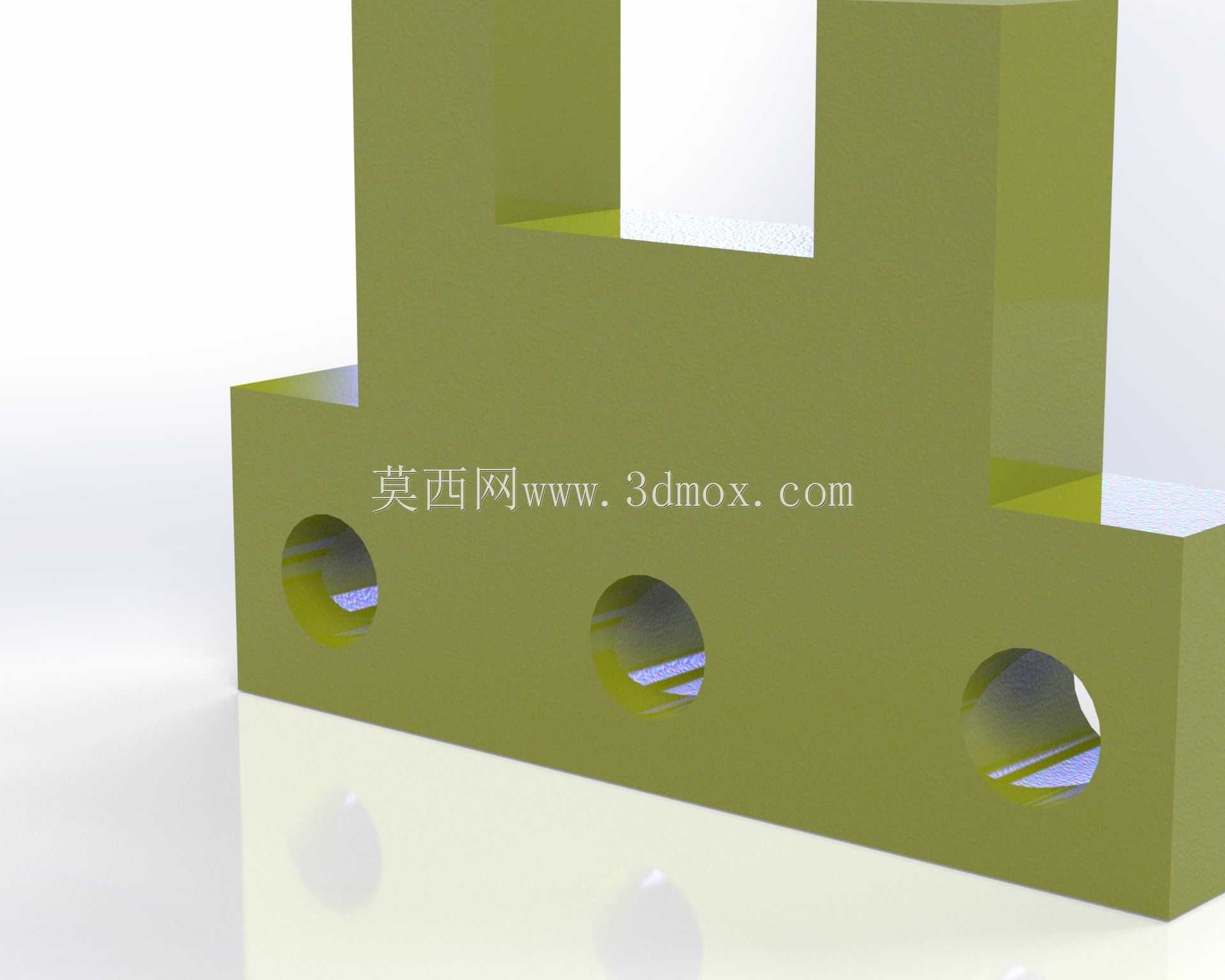

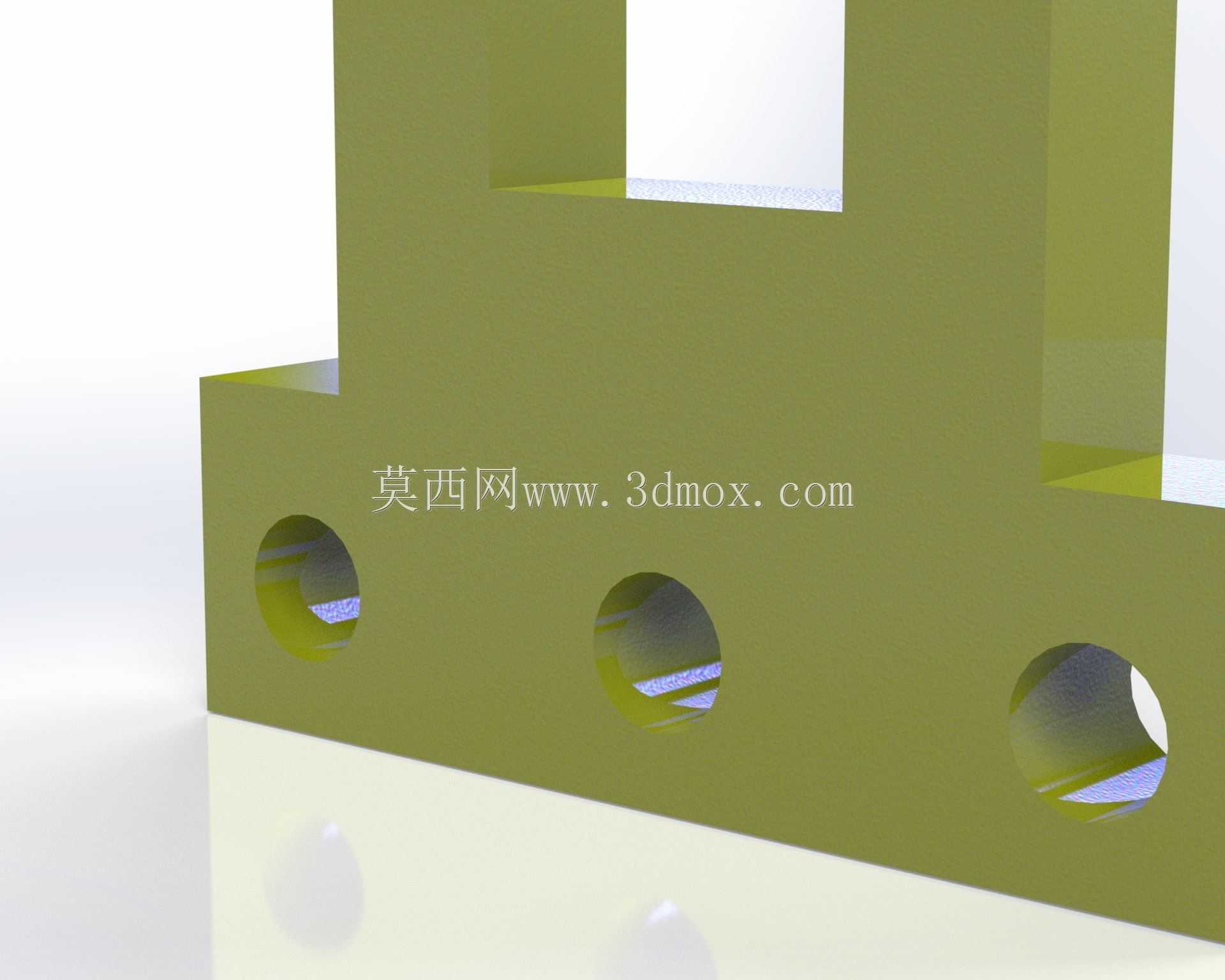

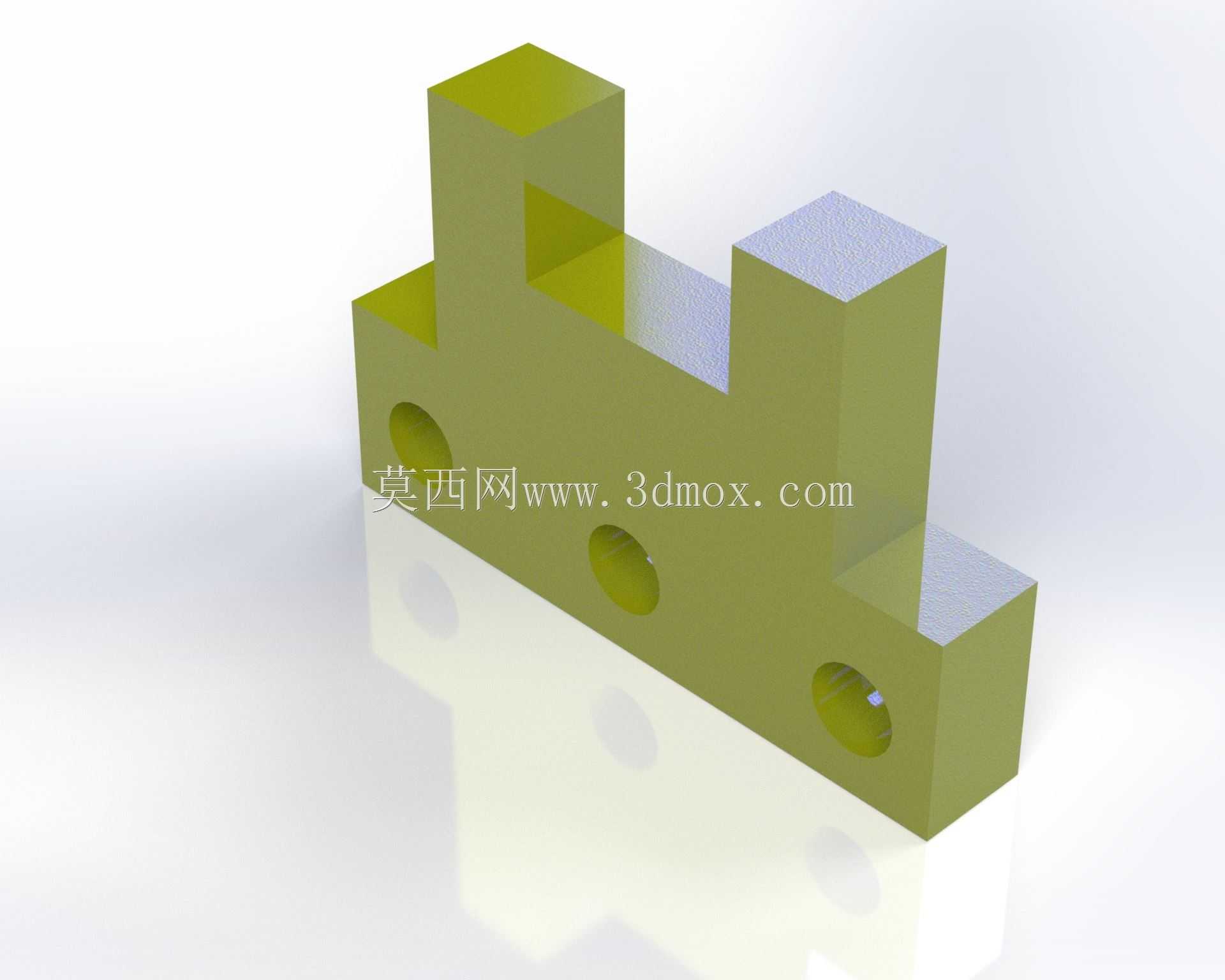

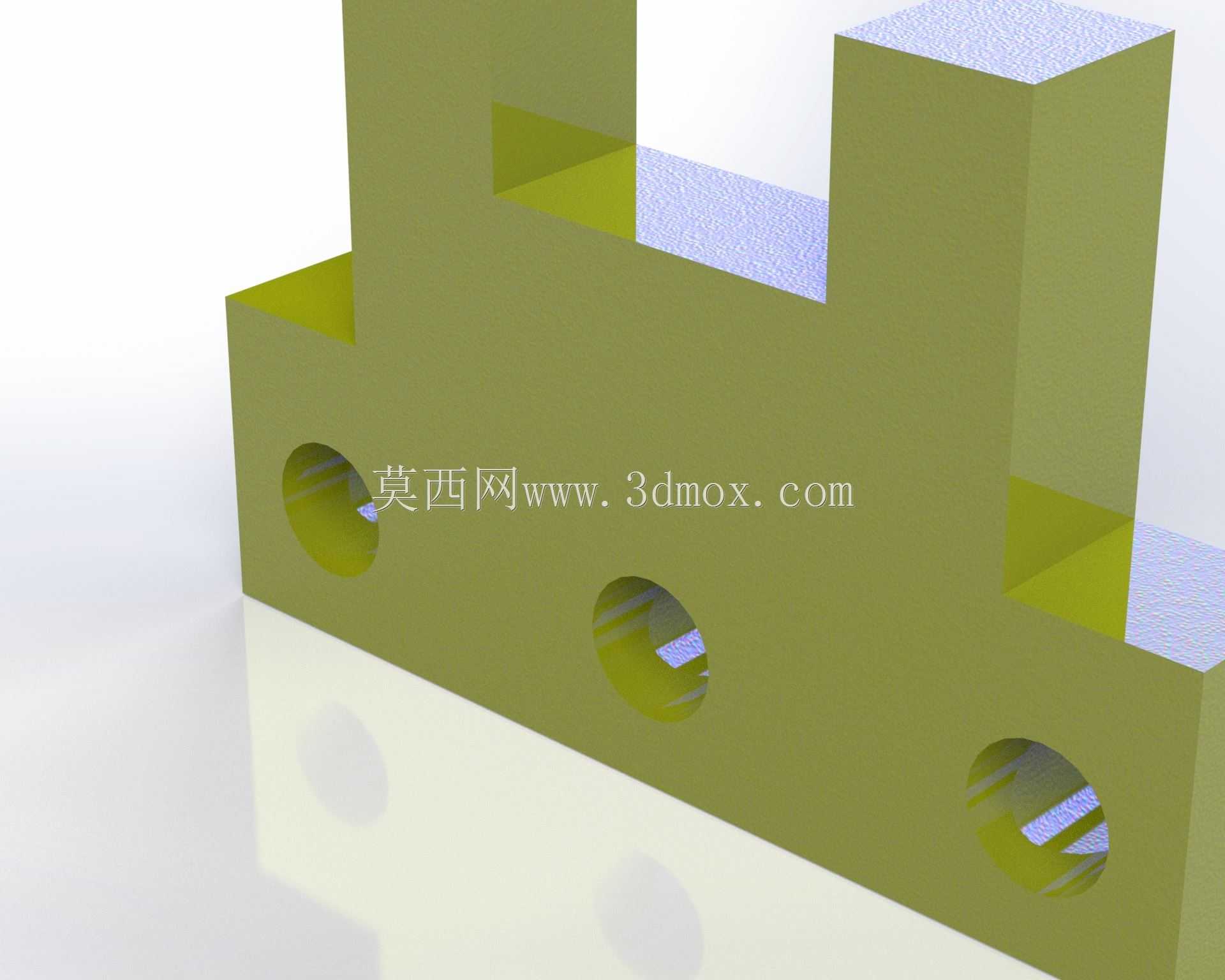

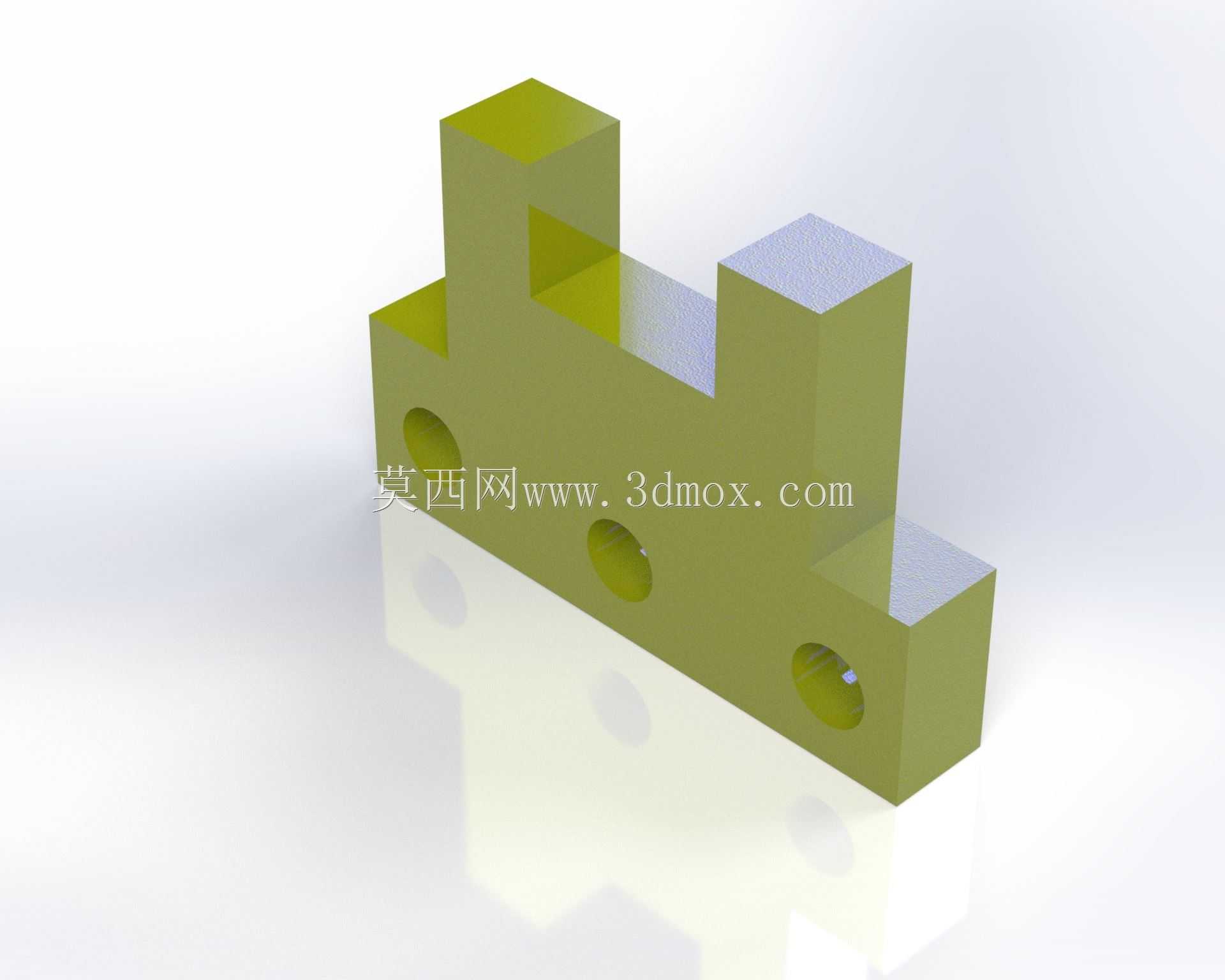

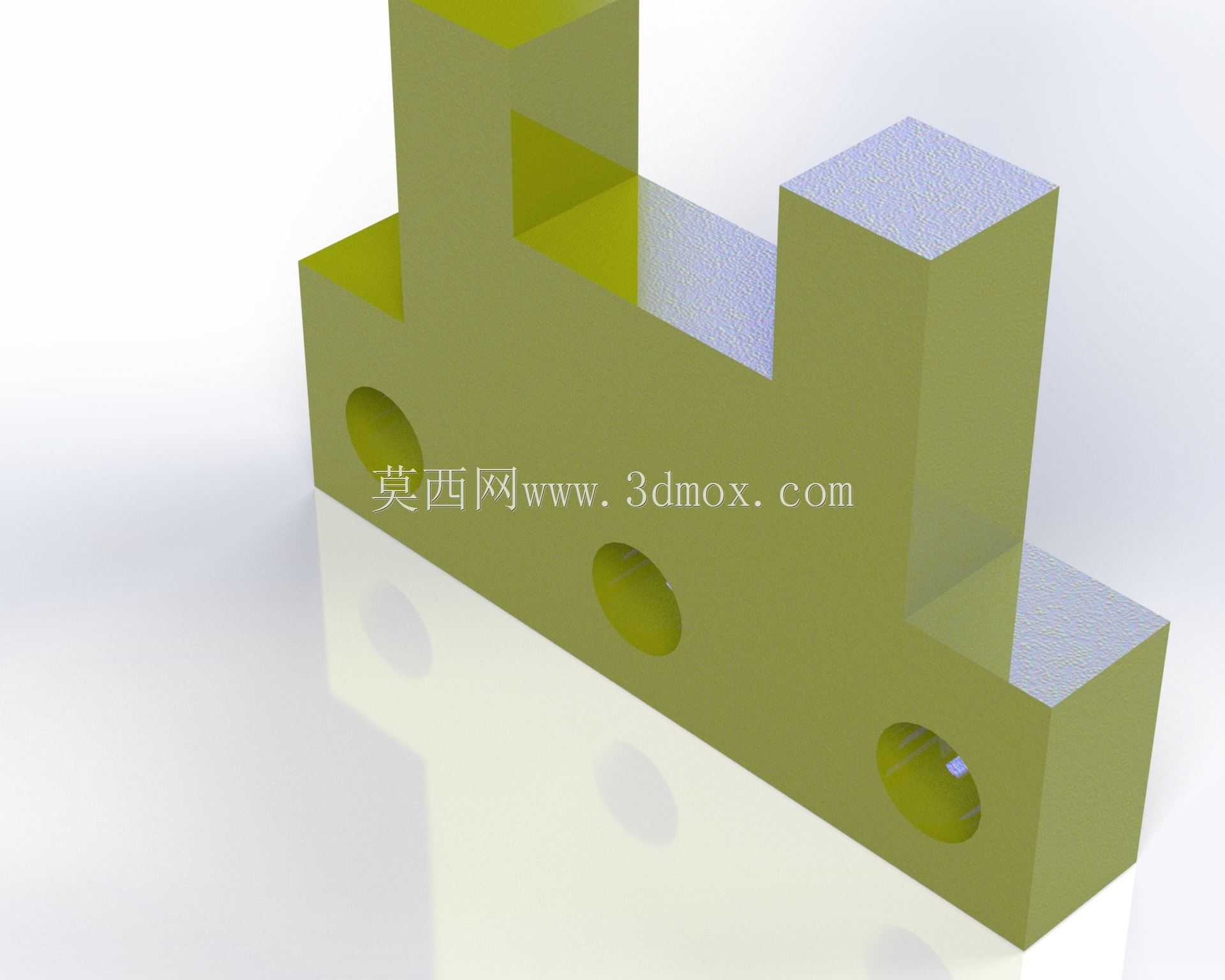

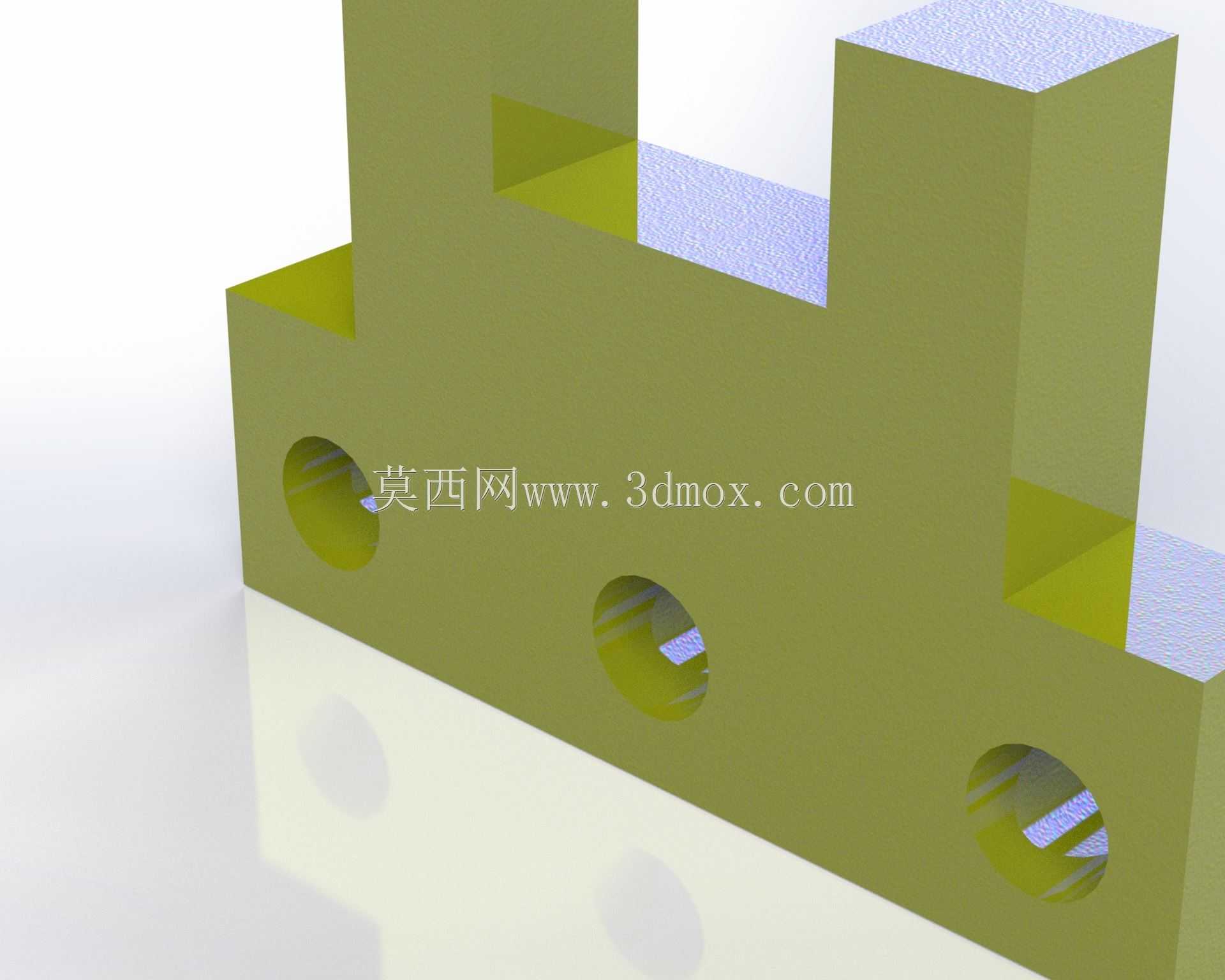

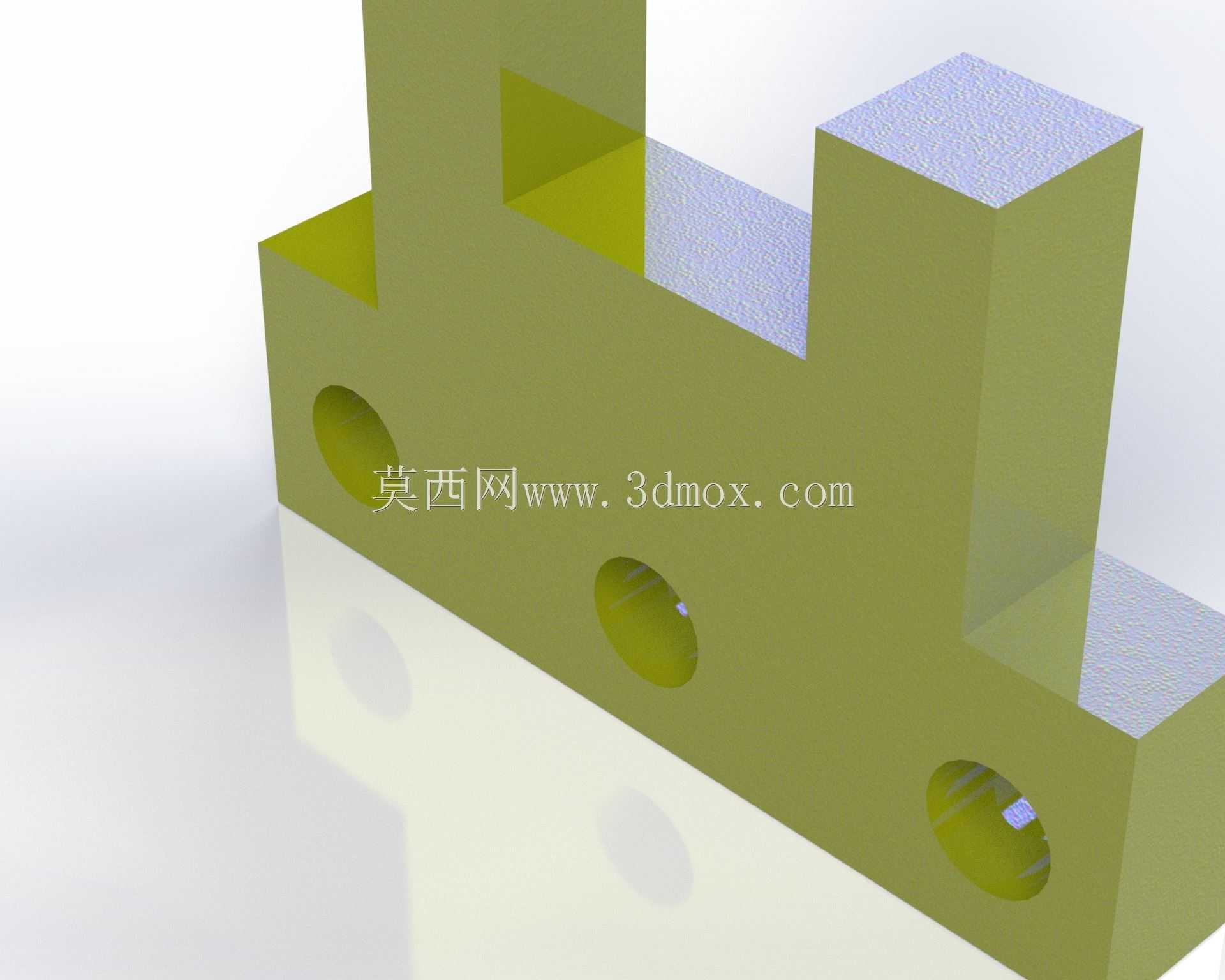

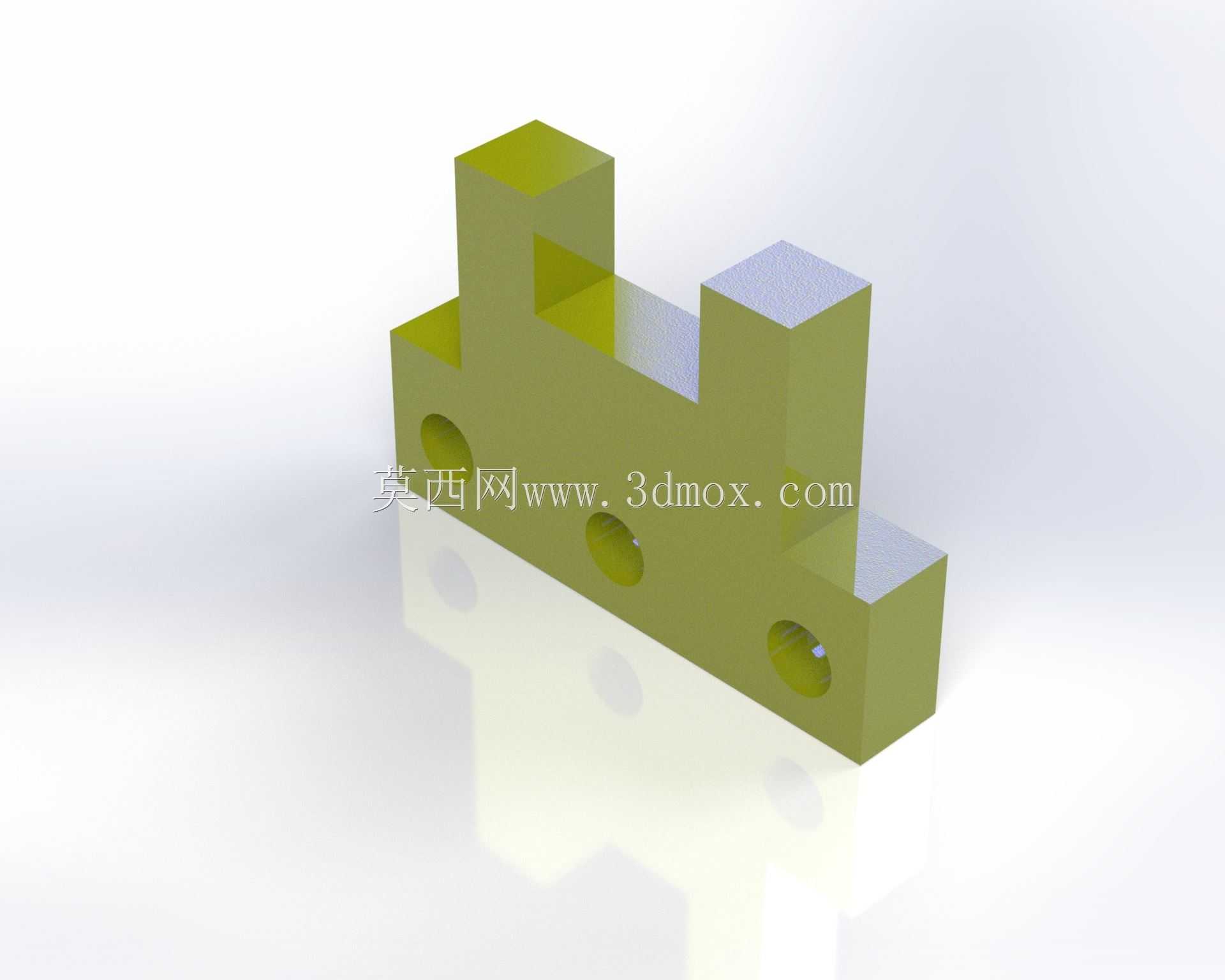

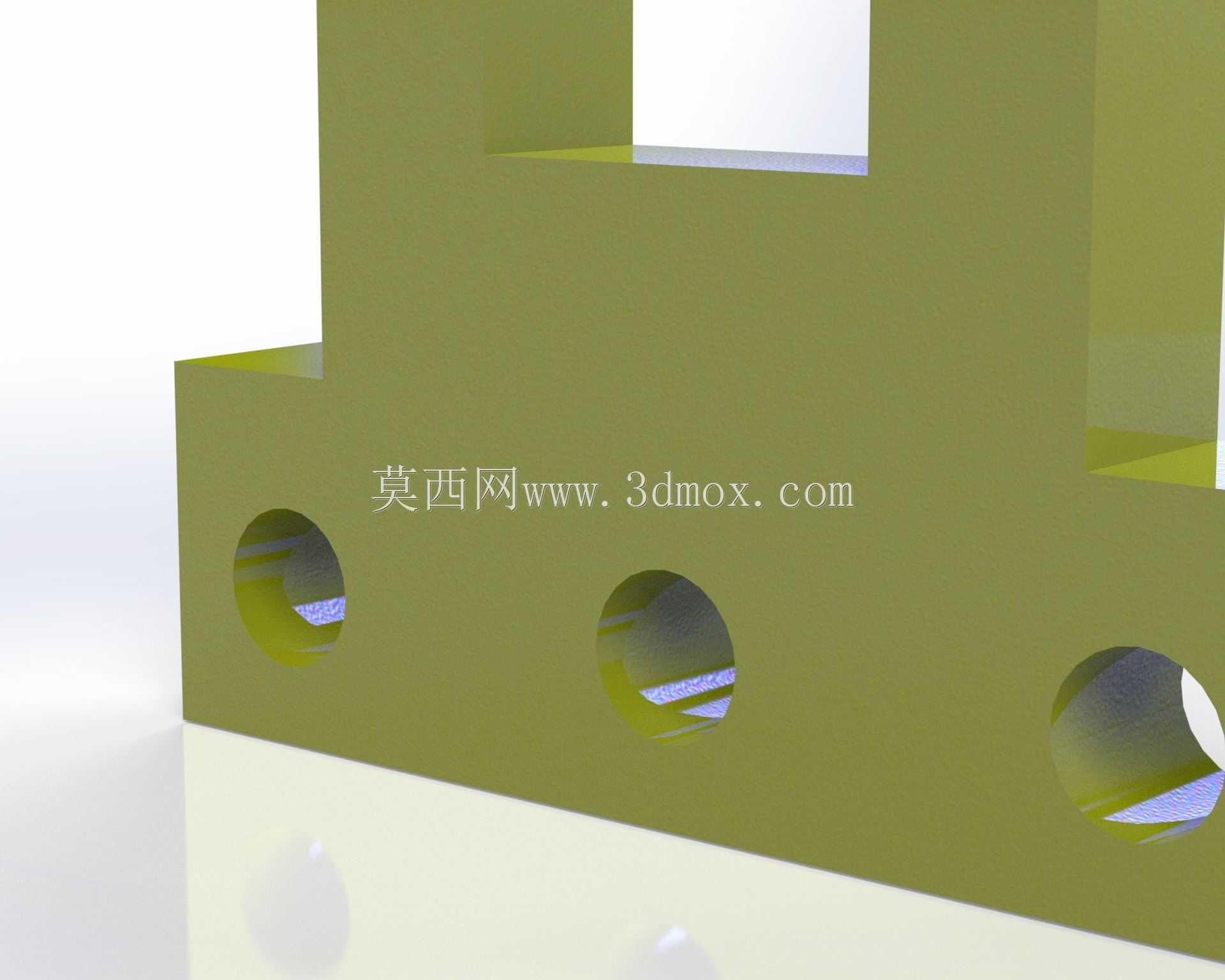

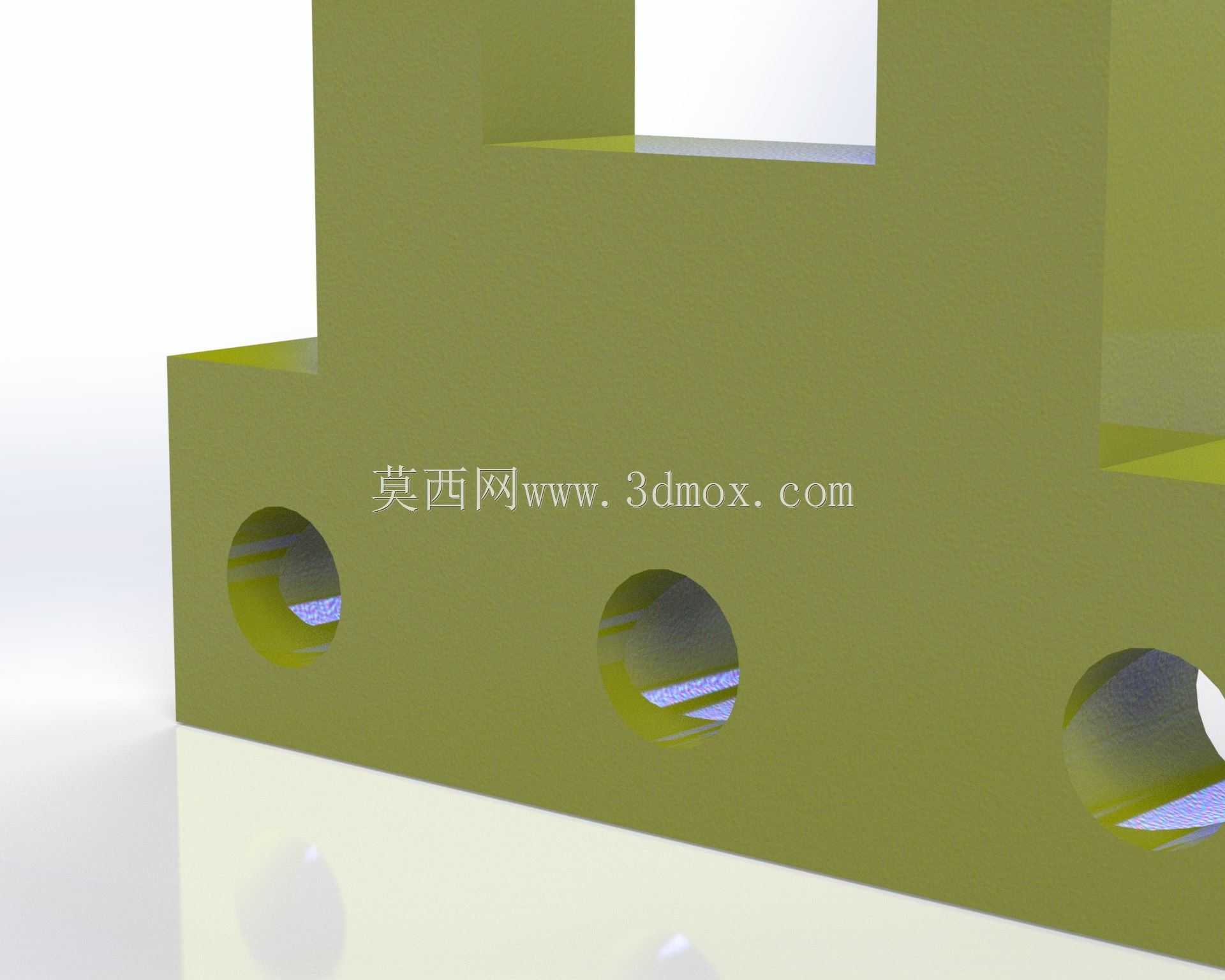

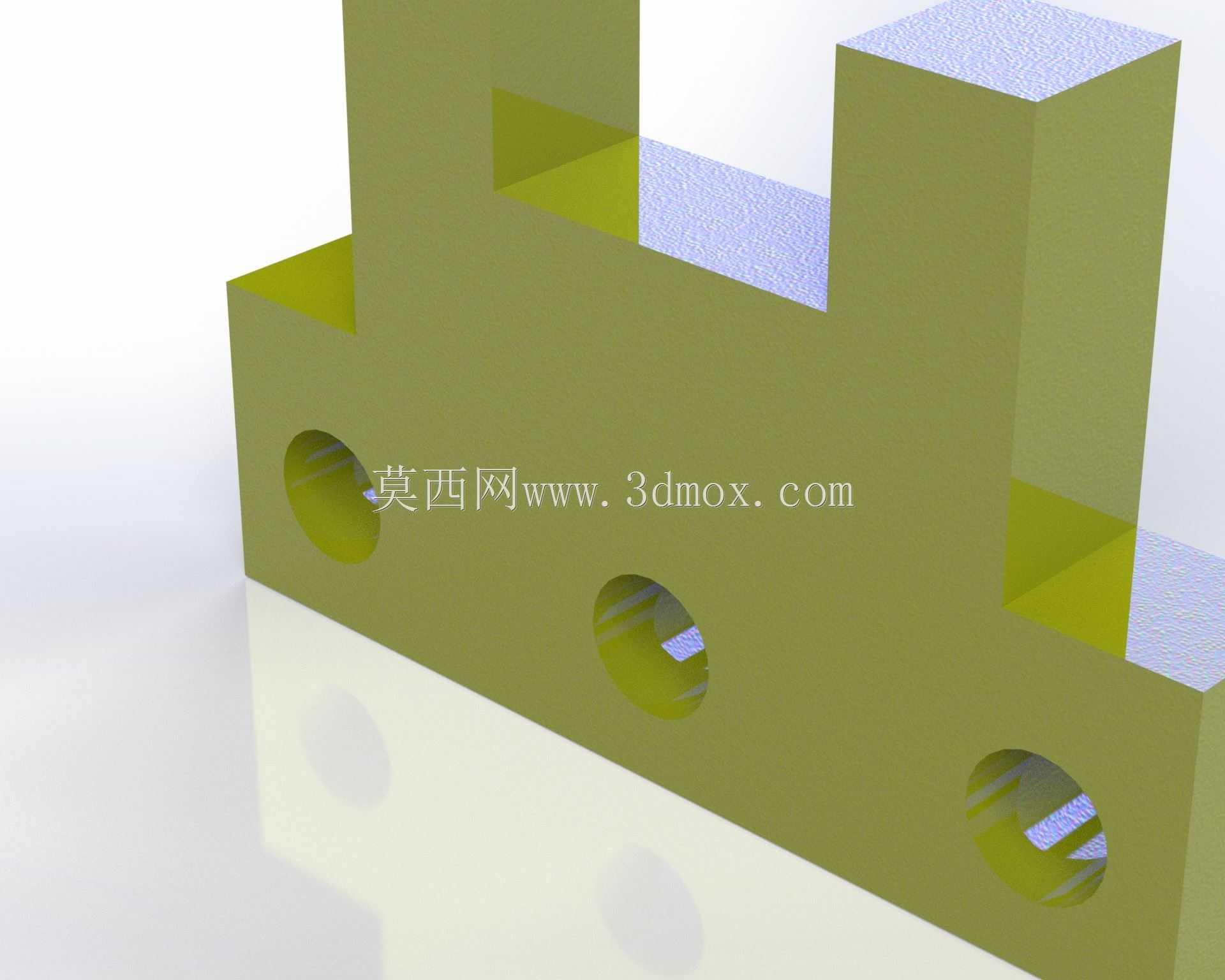

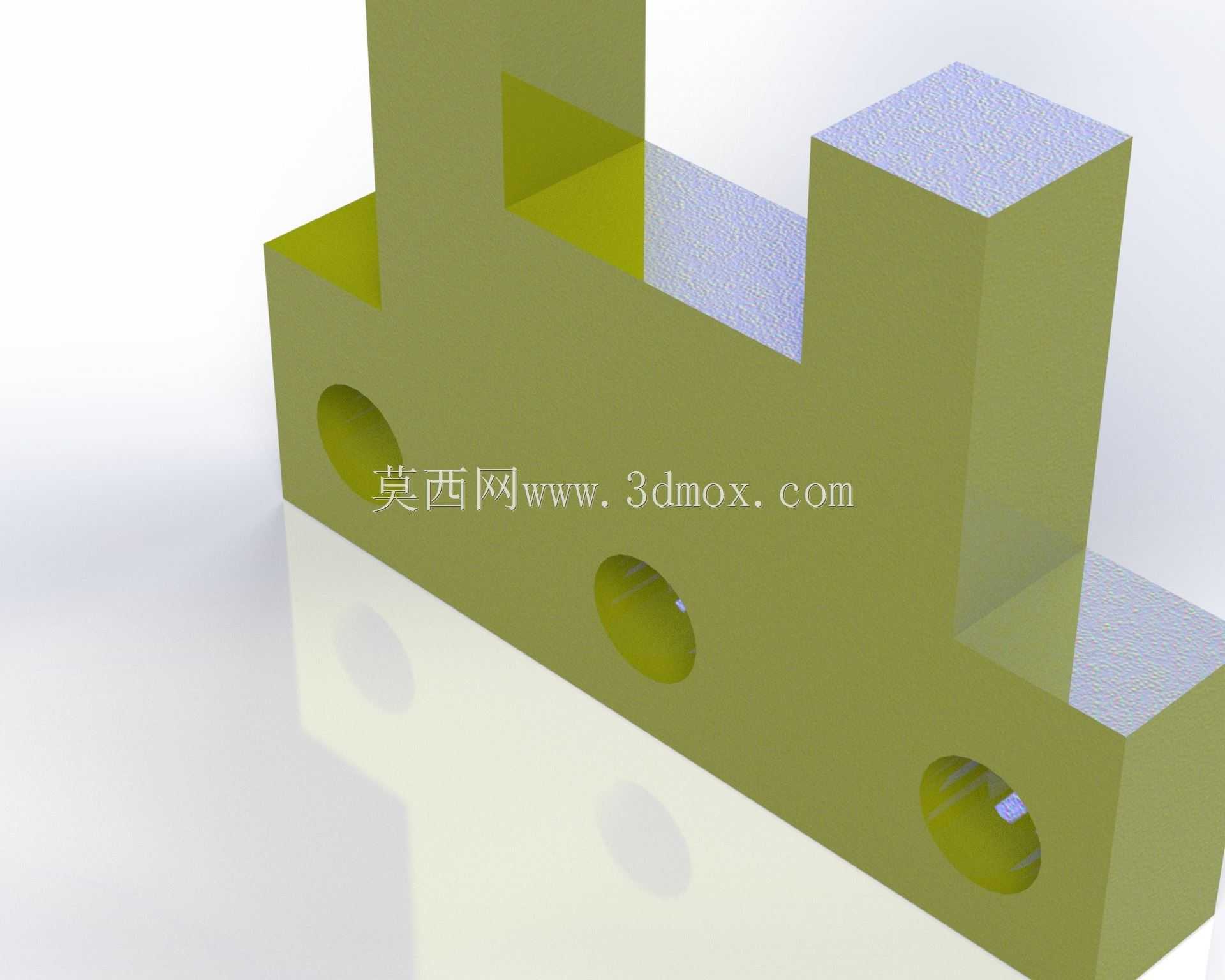

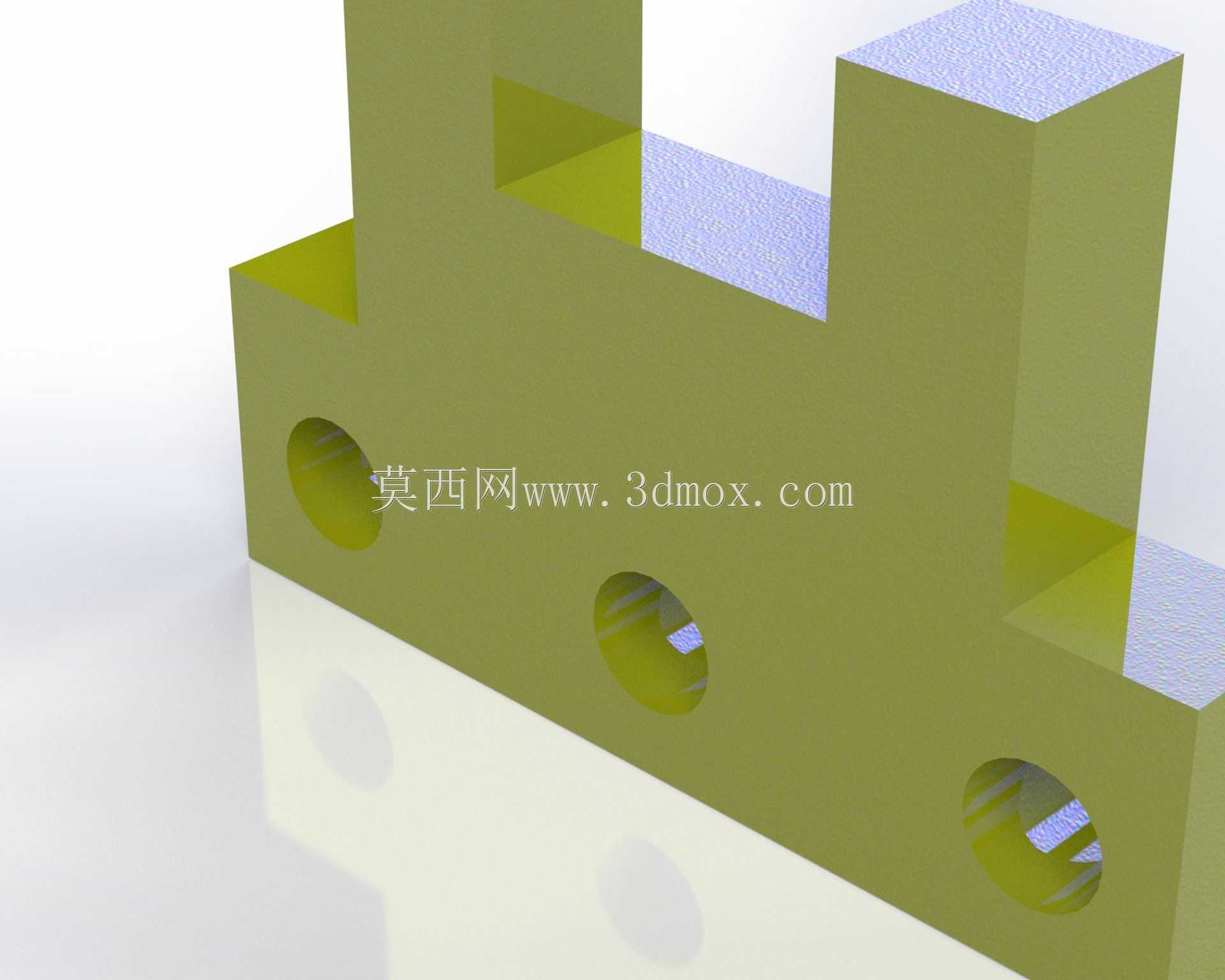

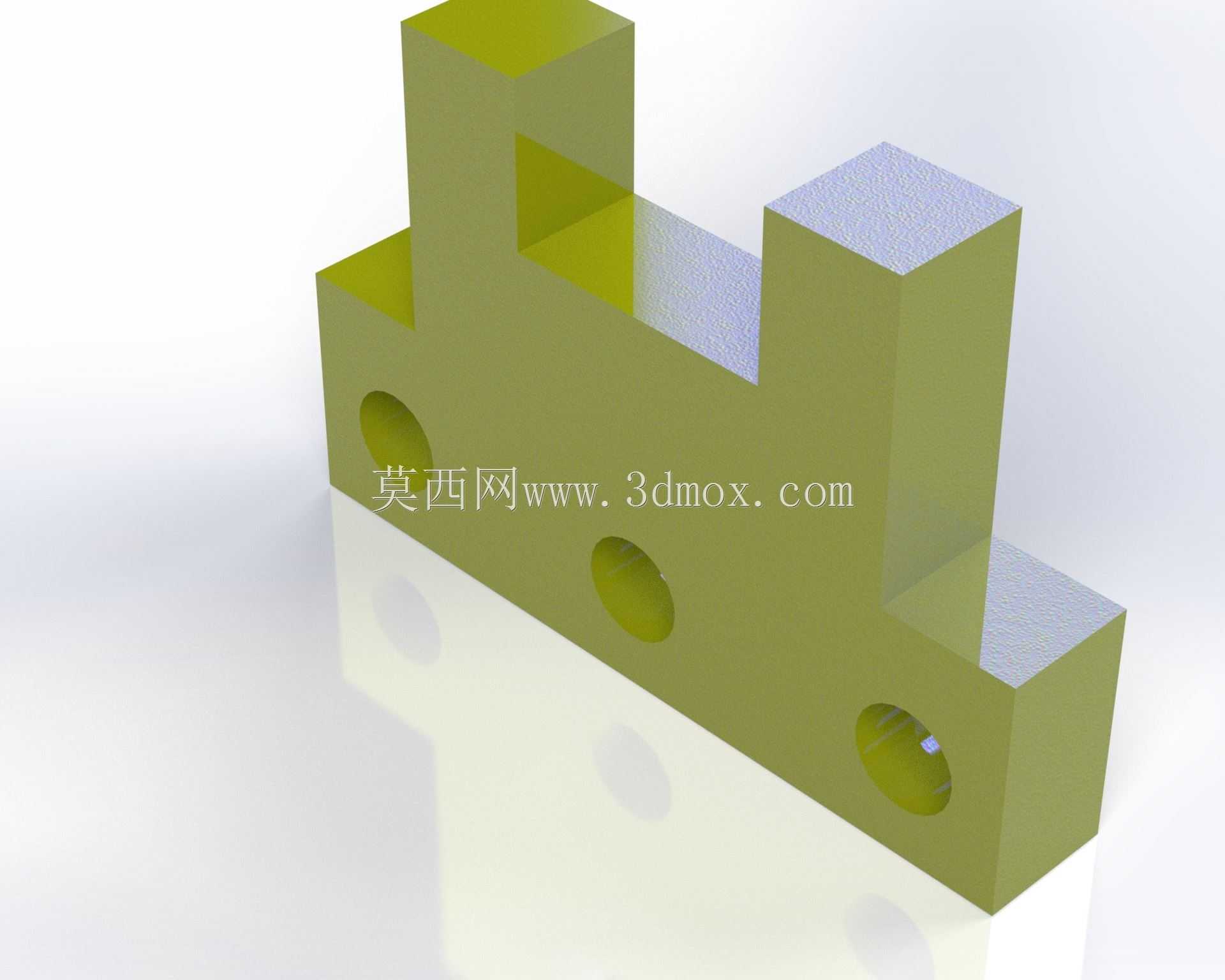

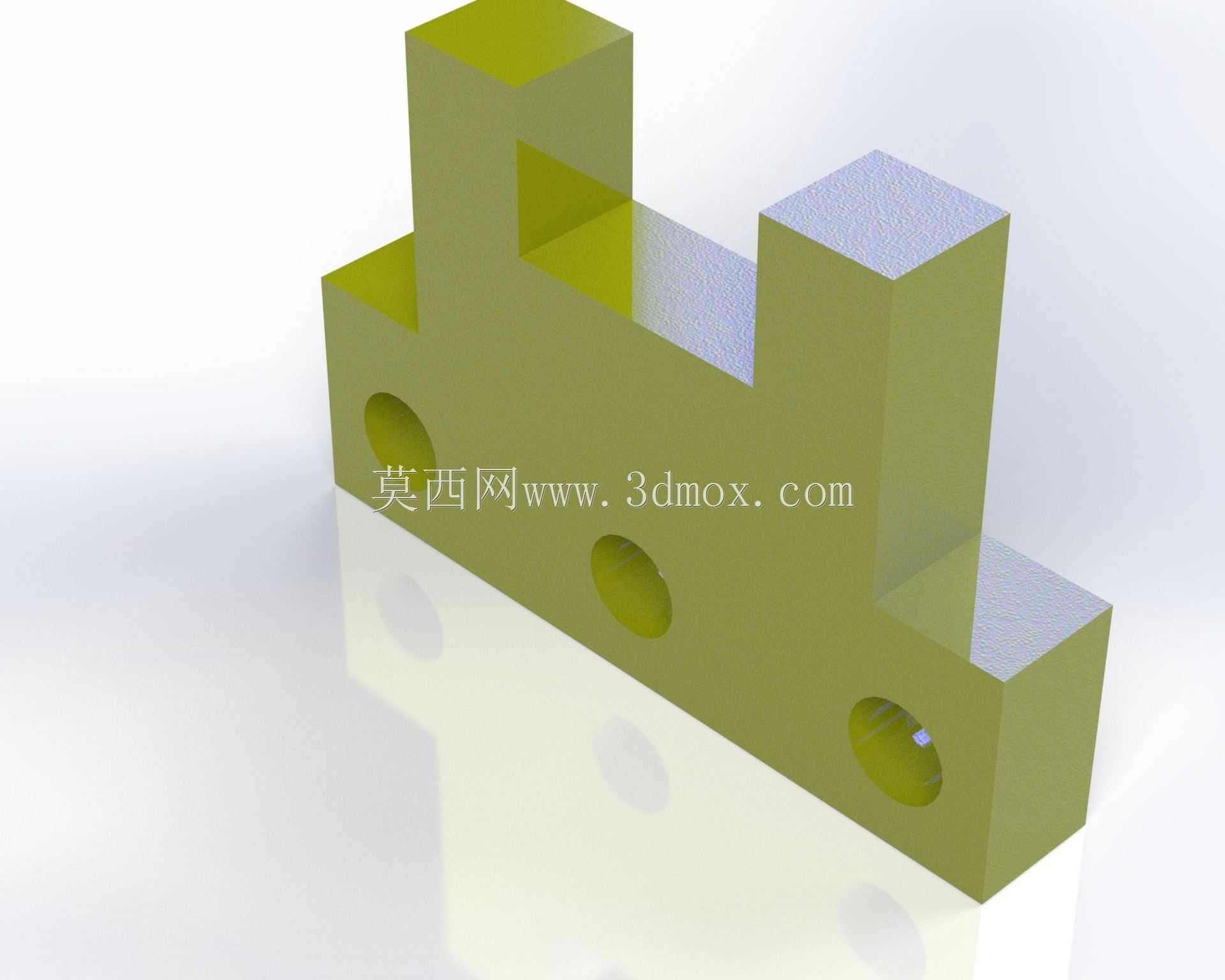

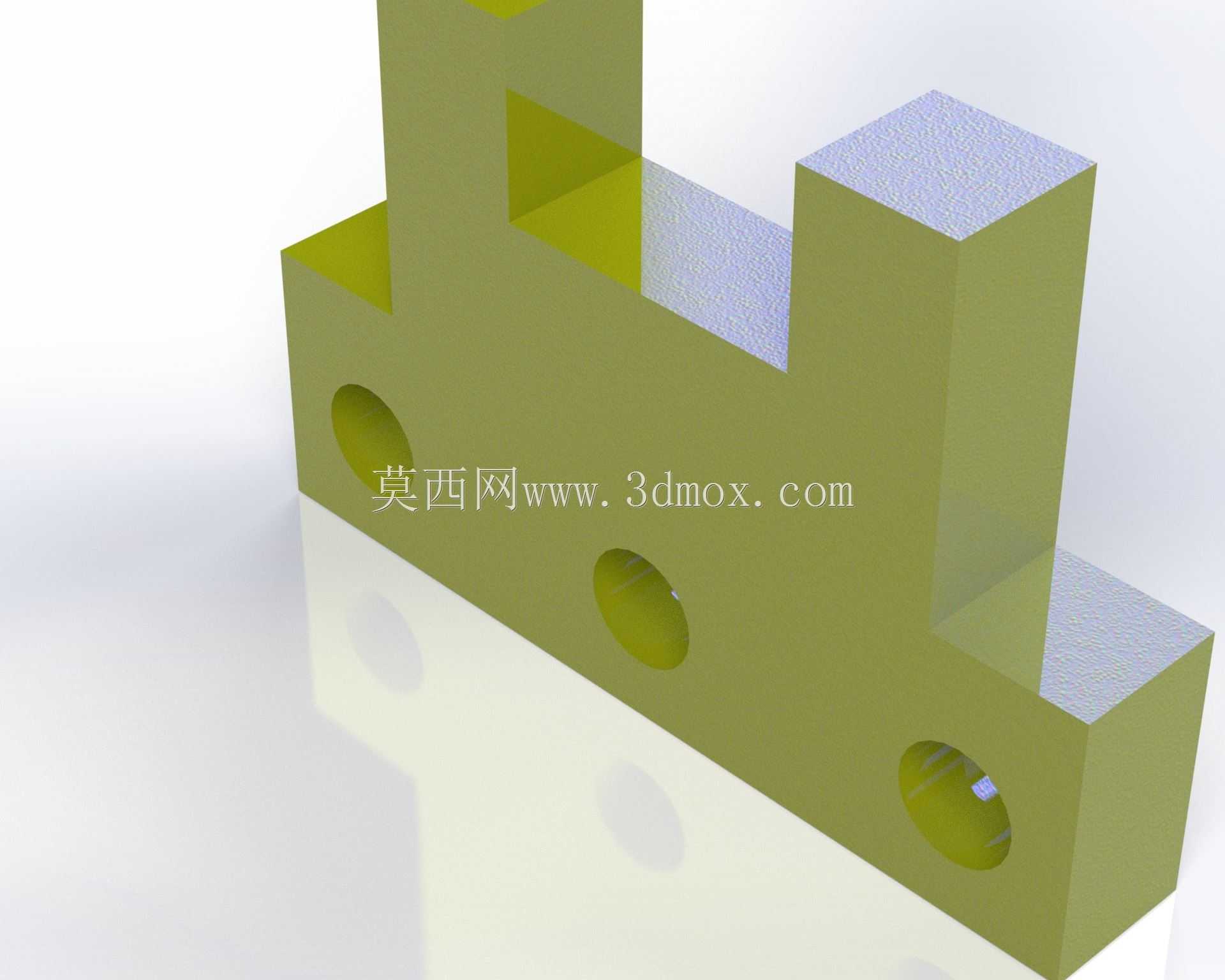

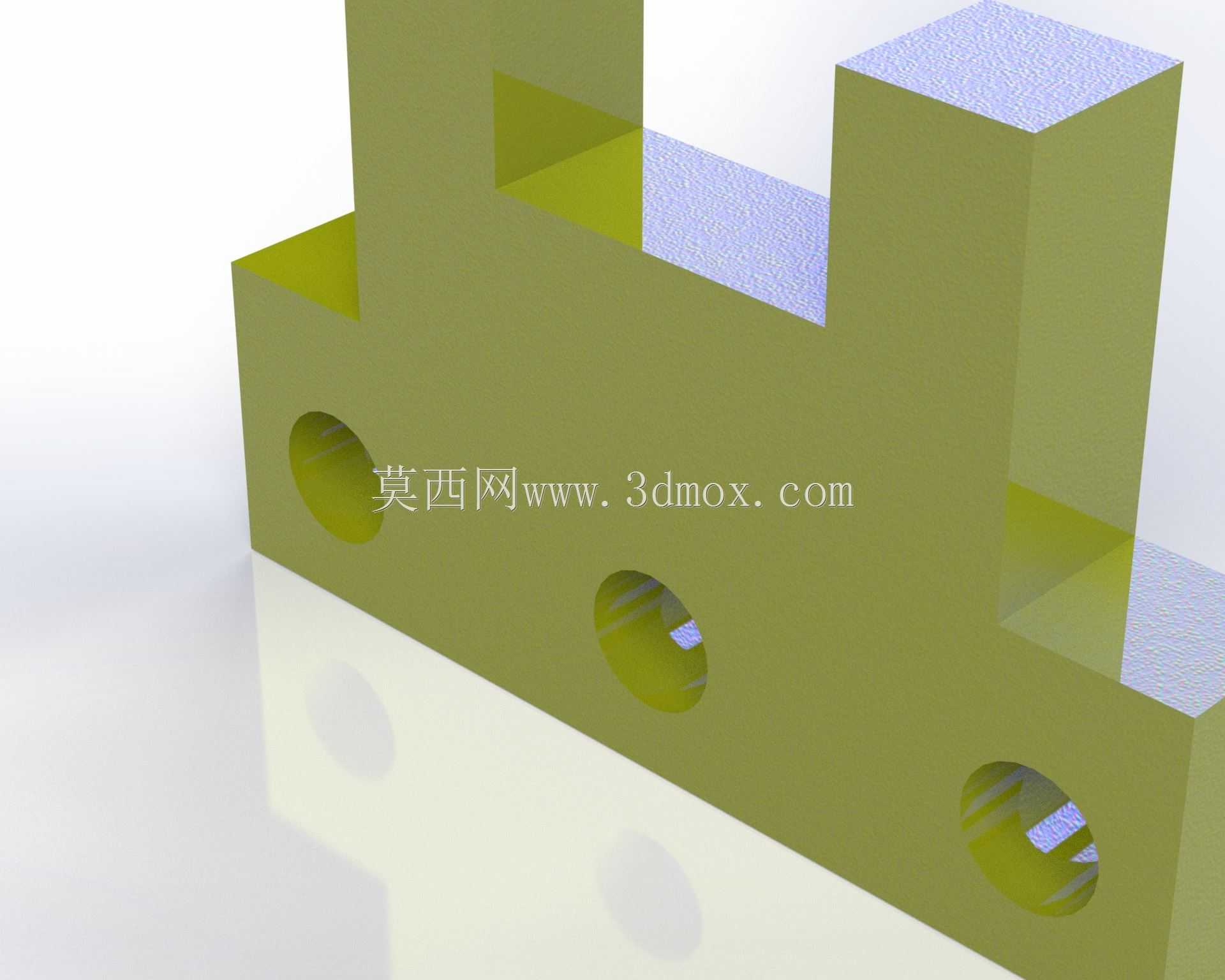

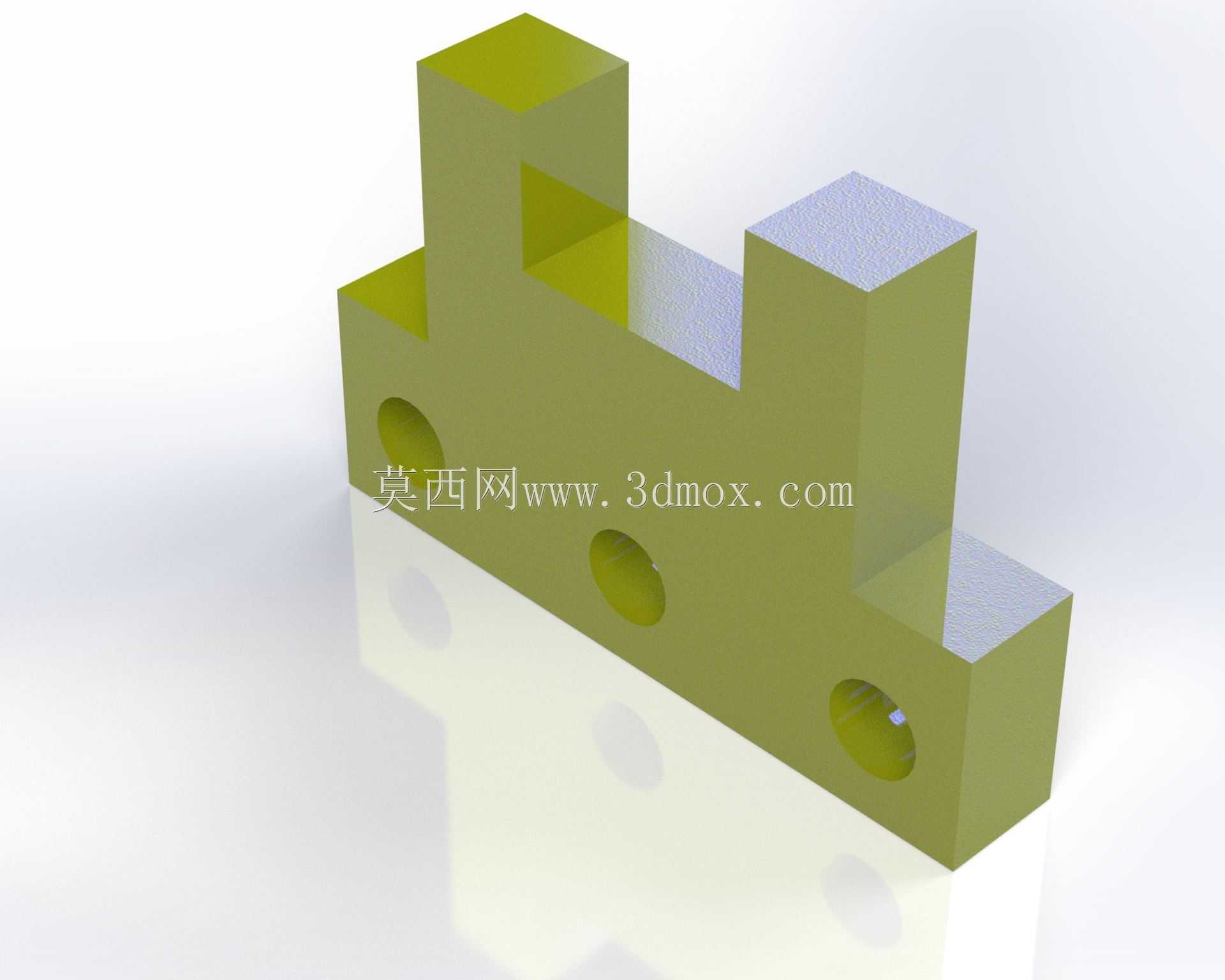

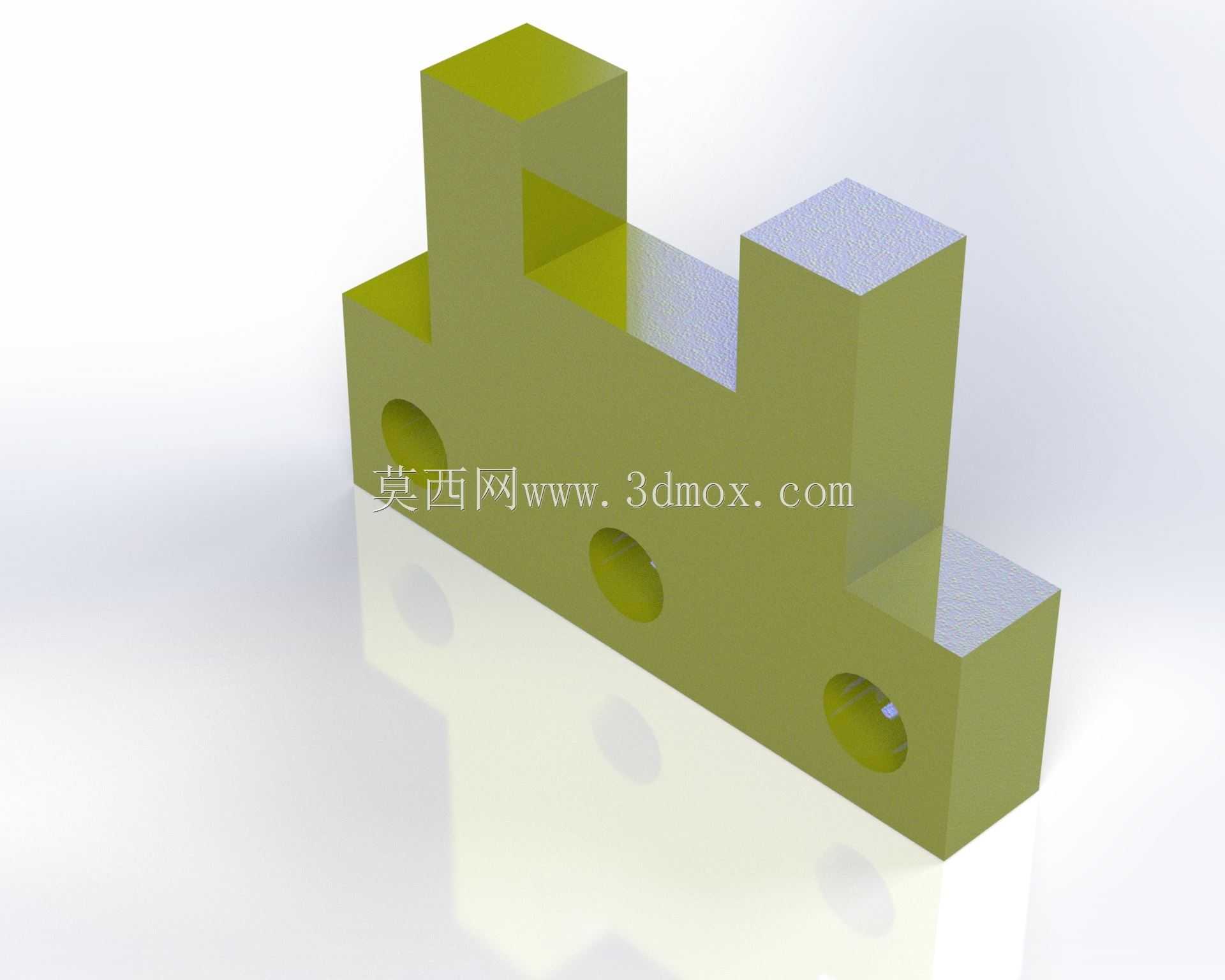

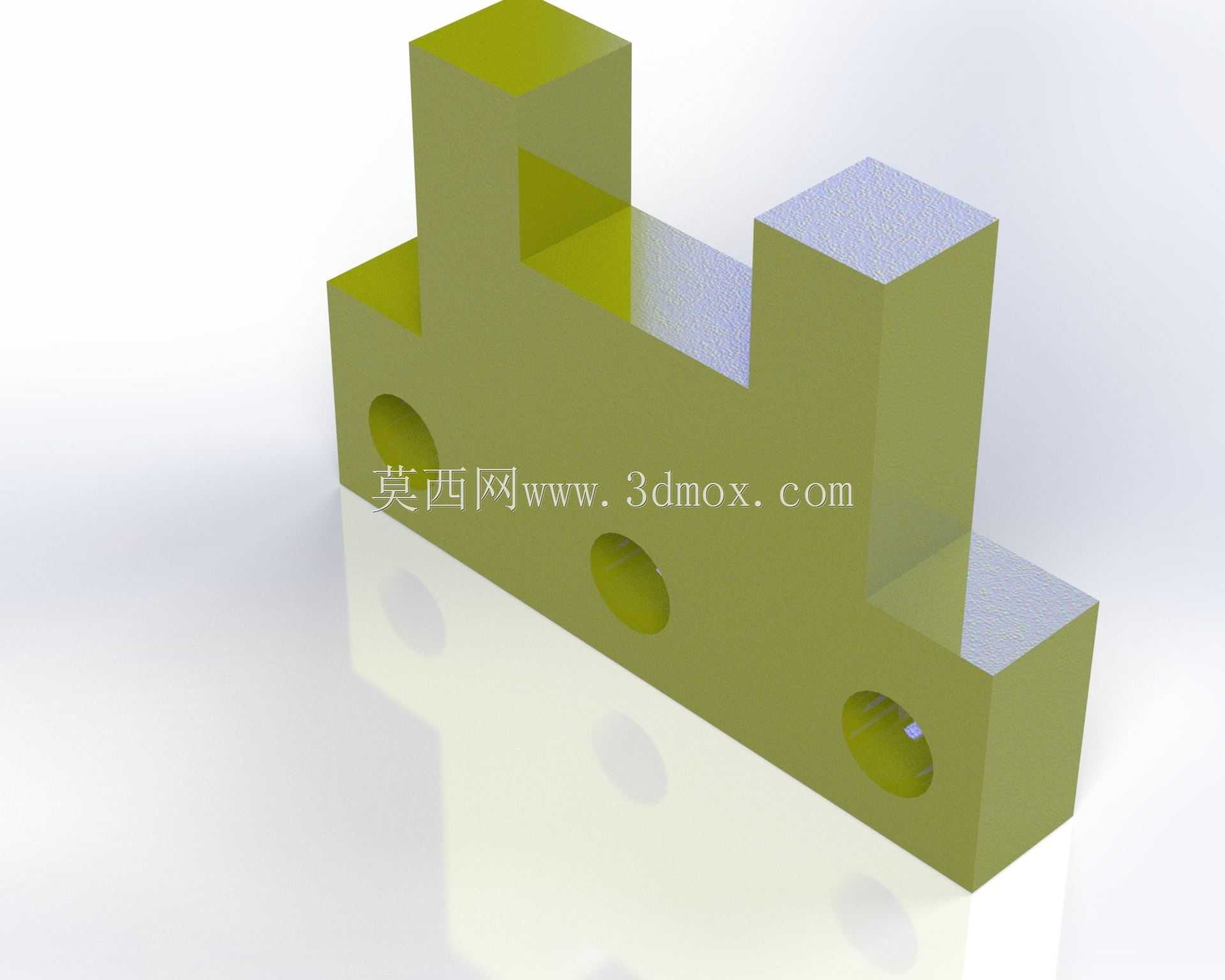

　　在工业传感检测工位的布局搭建中，这类带凸台结构的连接块是传感器安装定位的核心适配零件，常见于自动化产线的位置检测、工件到位判断、尺寸校验等工位，承担着传感器与设备机架之间的刚性连接、位置校准、姿态固定作用，避免传感器在设备长期运行振动中出现位置偏移，导致检测信号失准、误触发等生产异常。从结构设计逻辑来看，零件采用一体化挤出成型的基体结构，三个高度错落的凸台并非随意设置，而是对应不同规格传感器的安装避让需求——最高的凸台用于对射式光电传感器的发射端固定，中间高度凸台预留了反射板的安装平面，最矮的侧边凸台则用来安装接近传感器的调节支架，不同凸台的高度差经过实际工位验证，刚好能避开产线上输送的工件最大外轮廓，

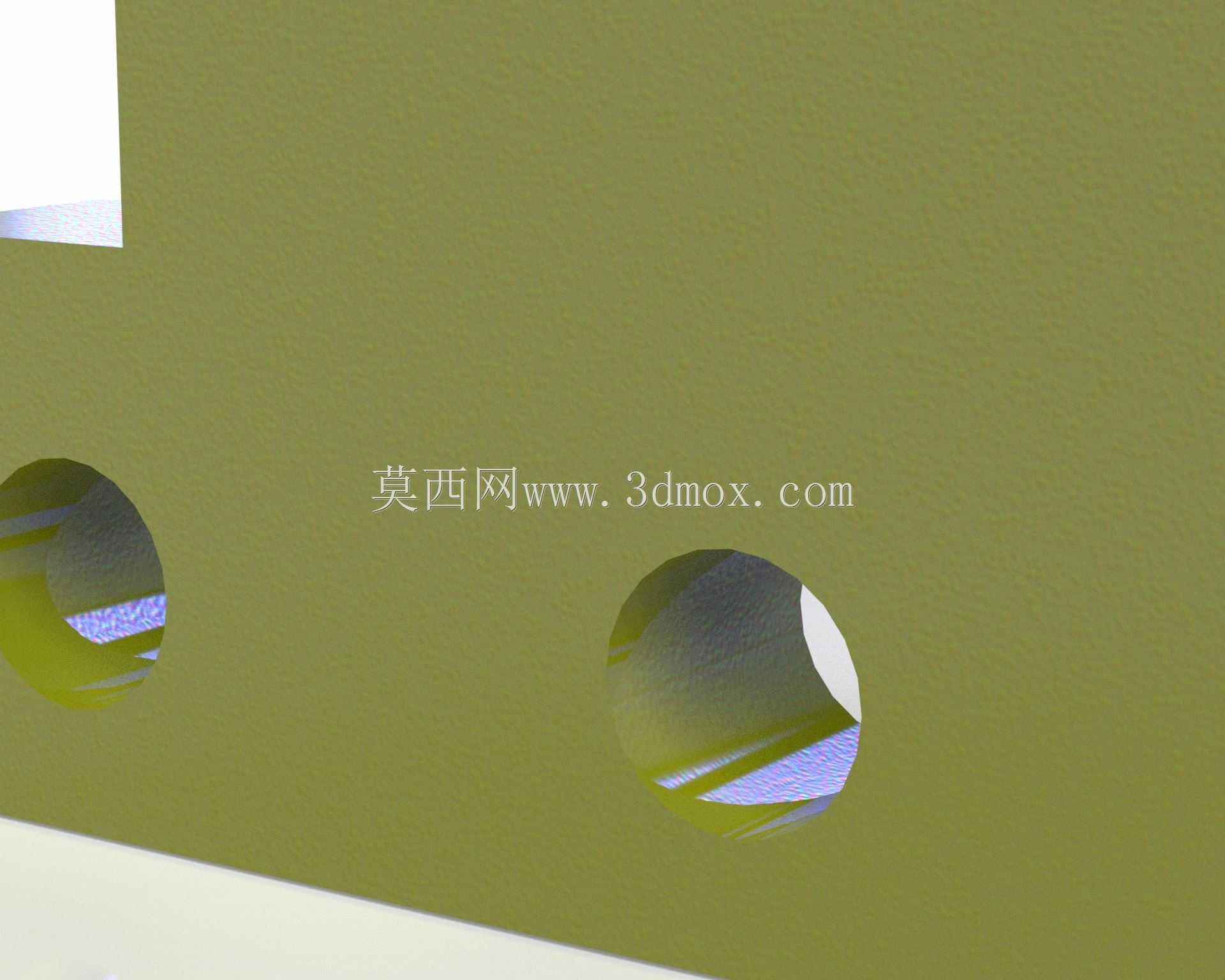

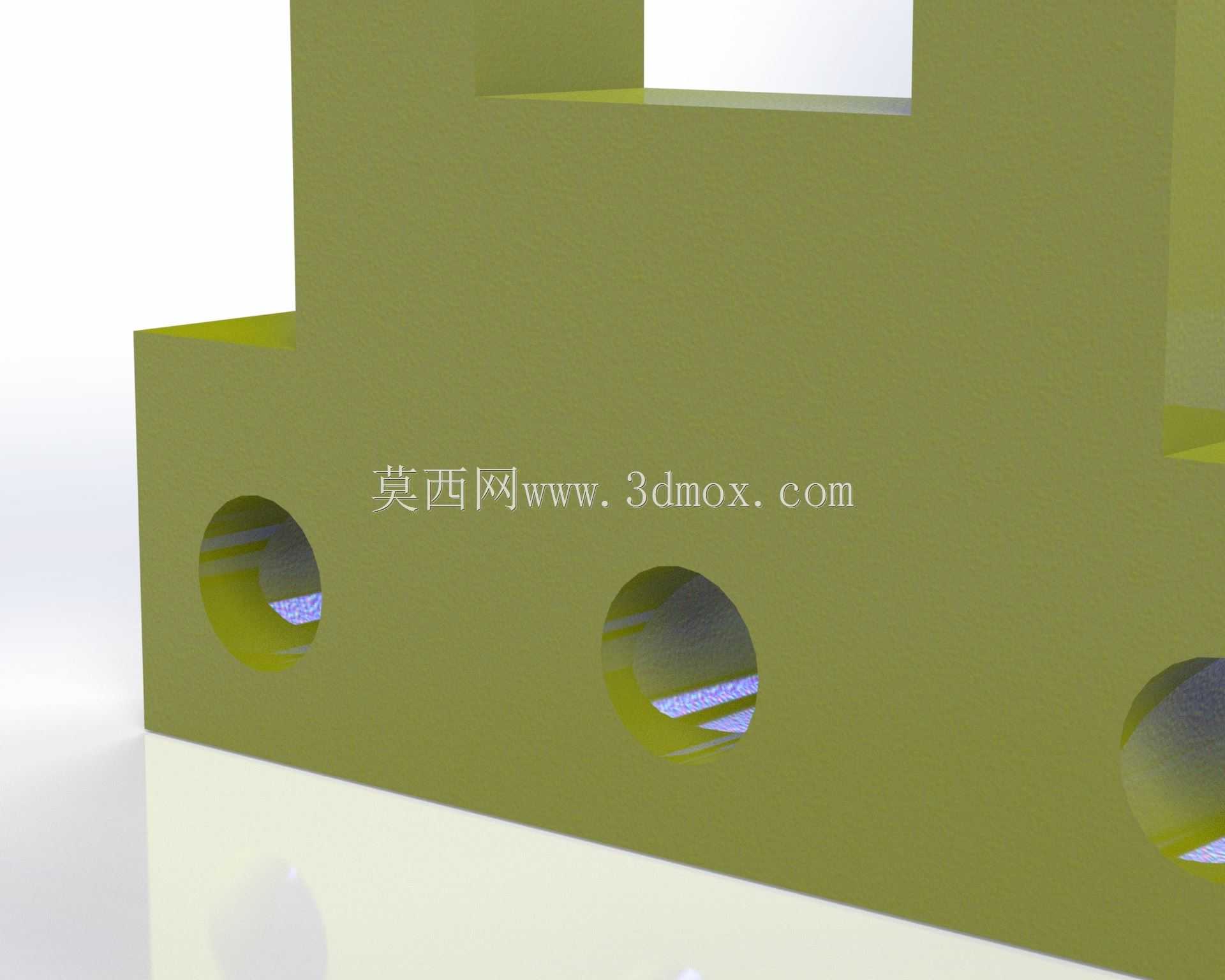

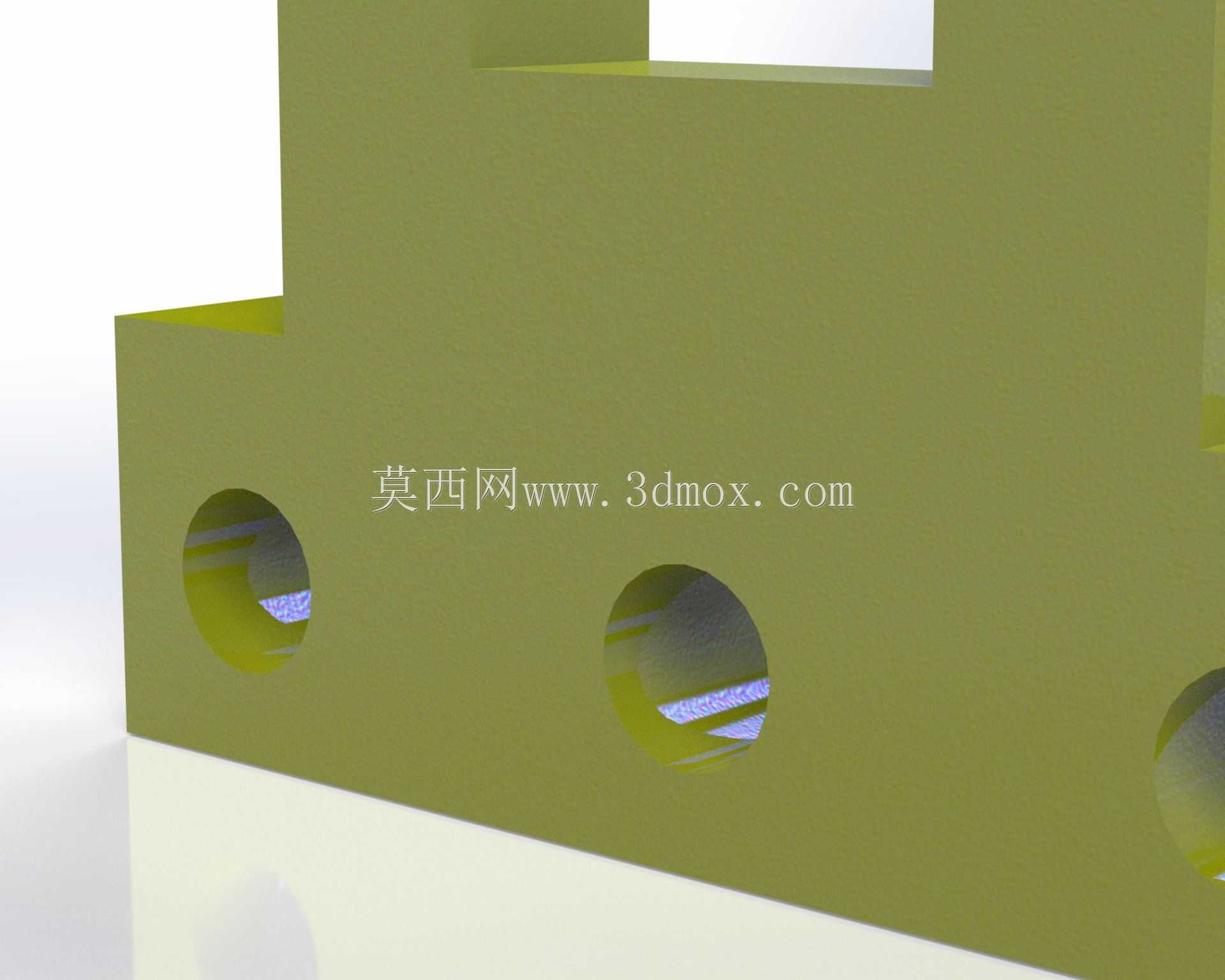

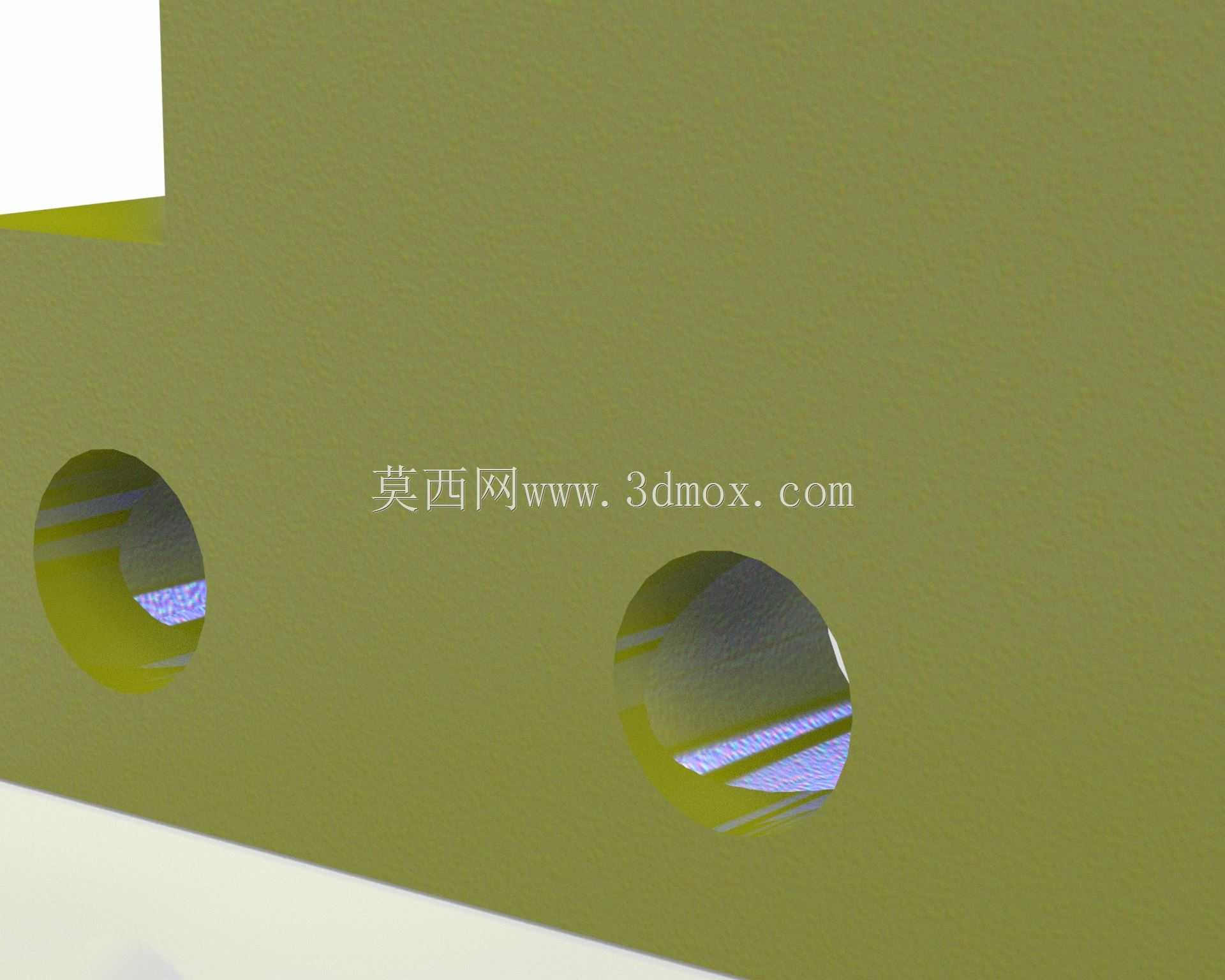

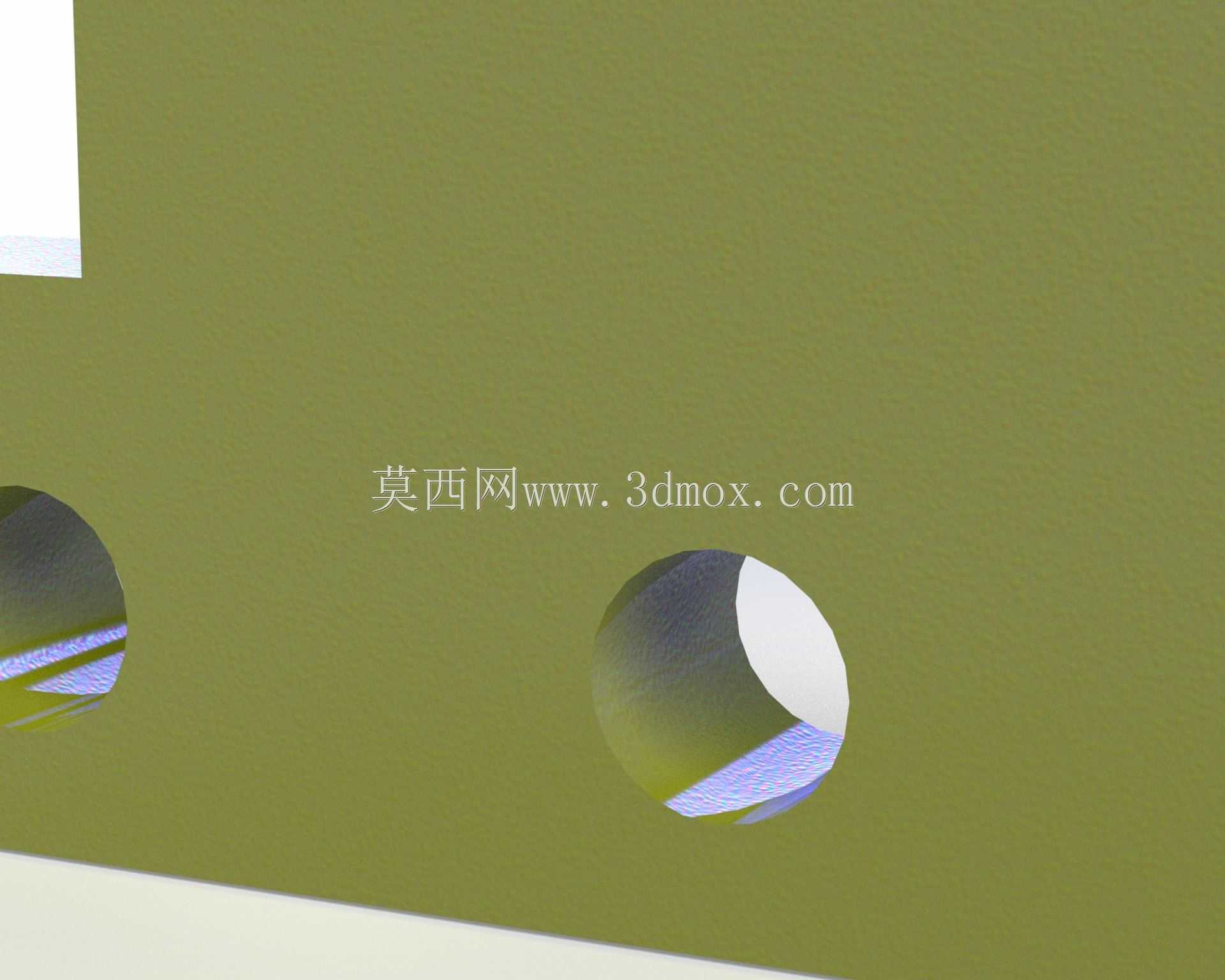

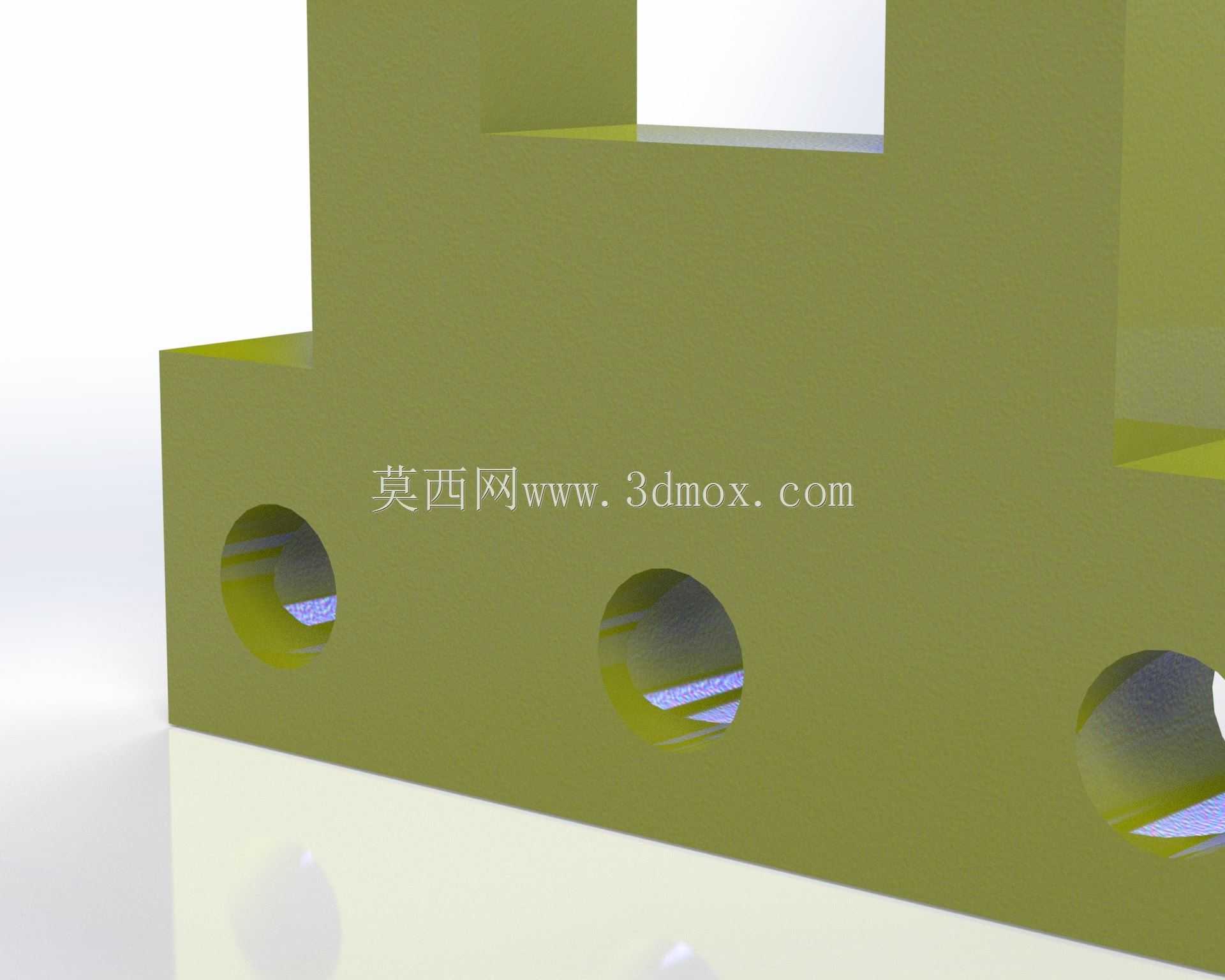

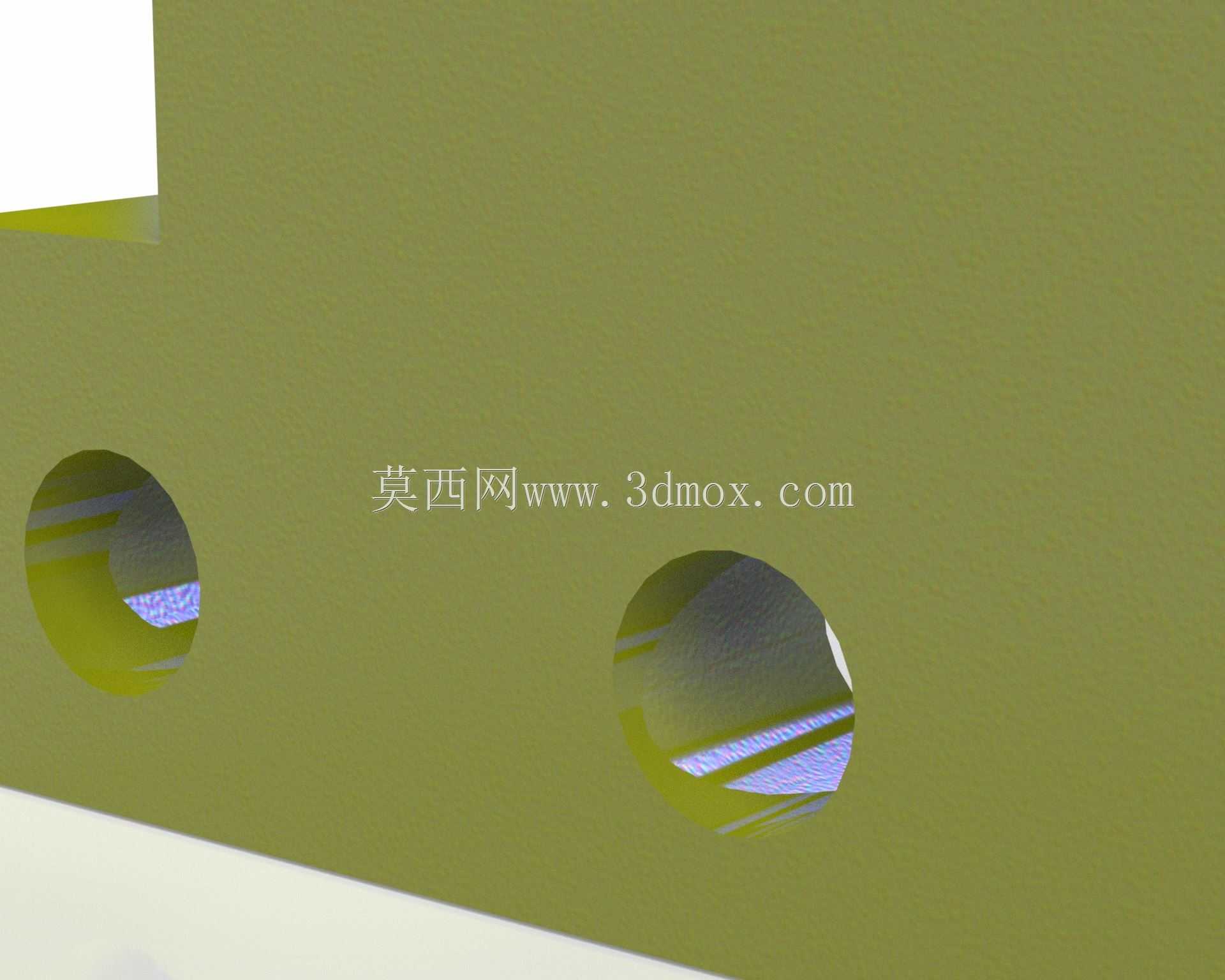

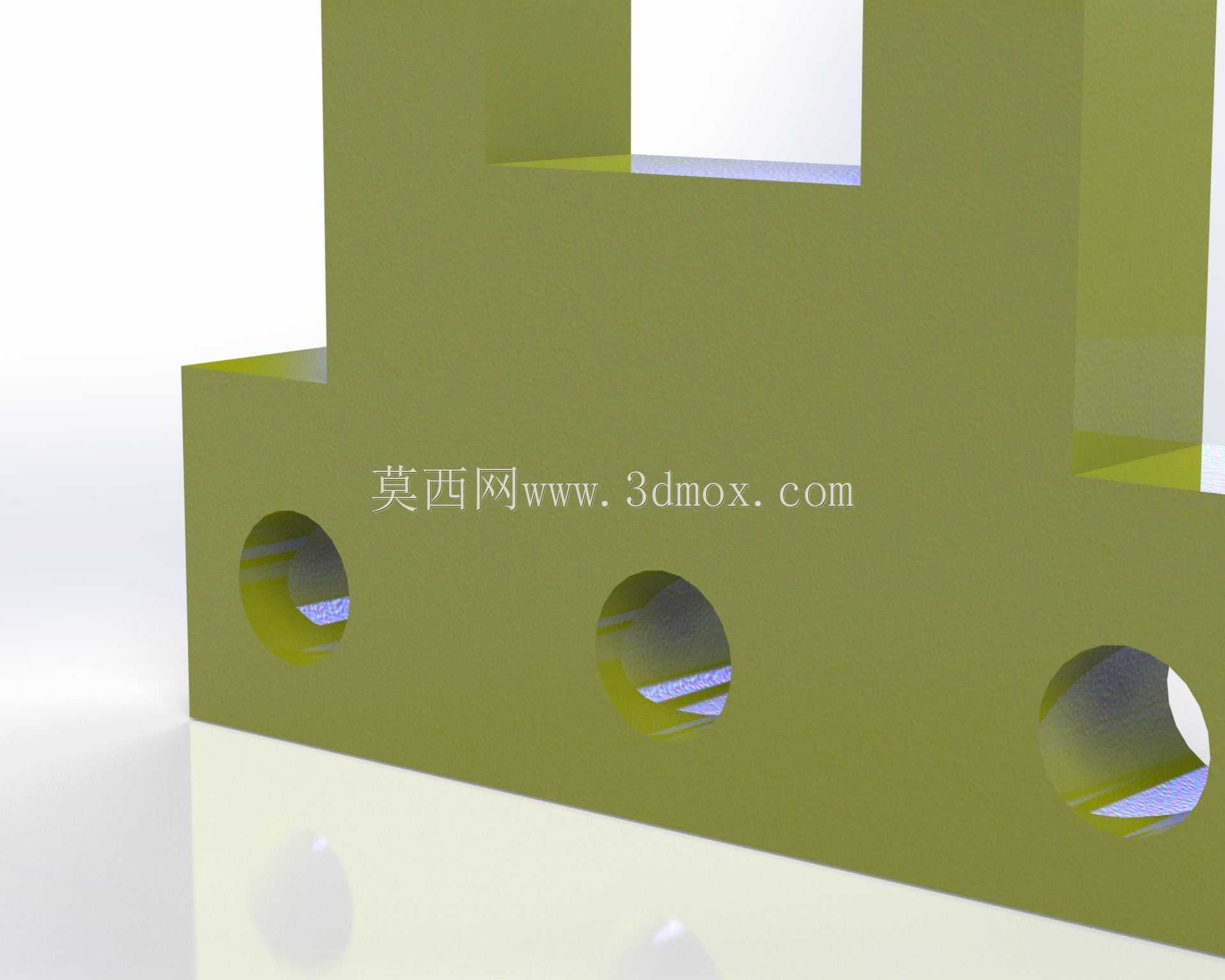

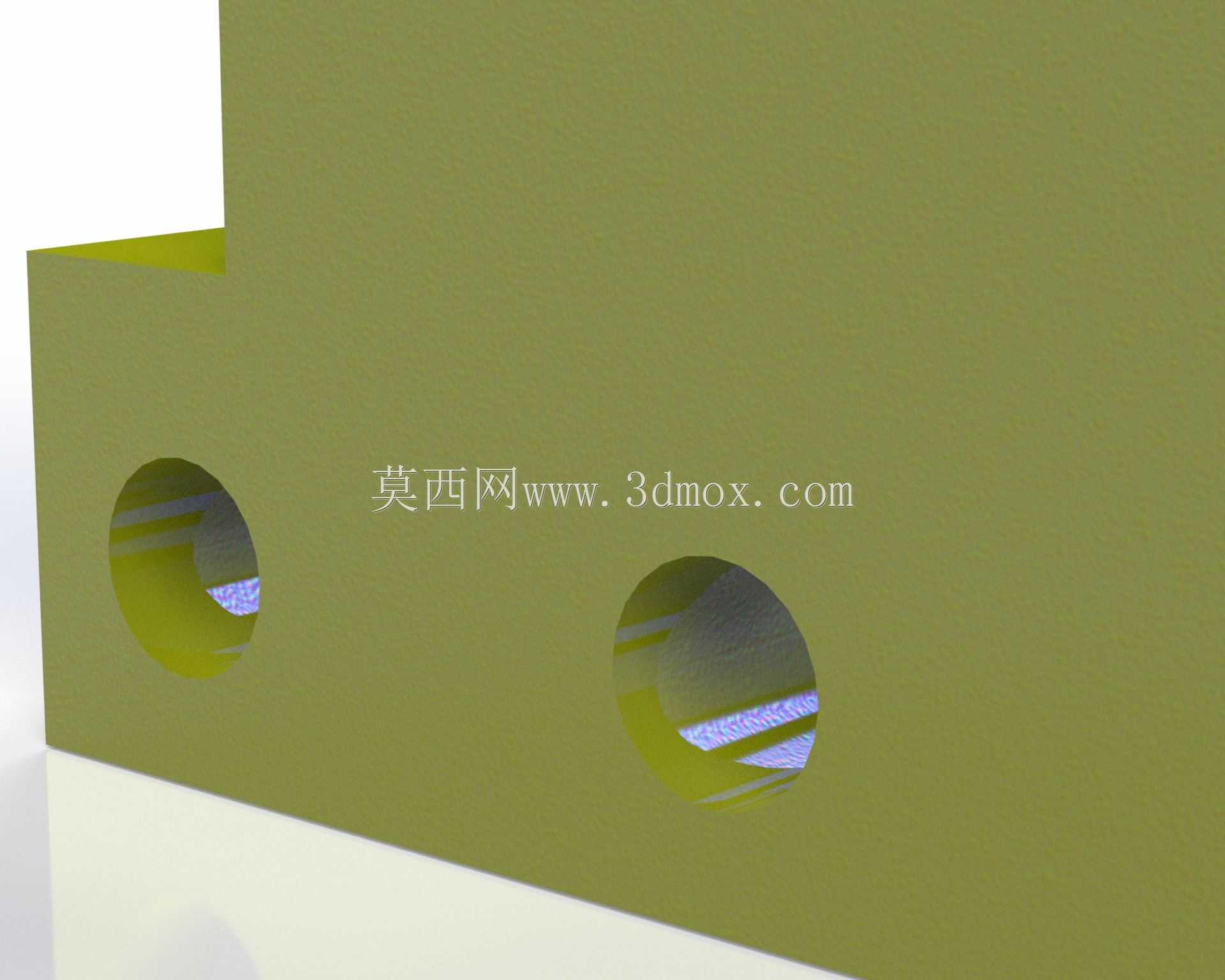

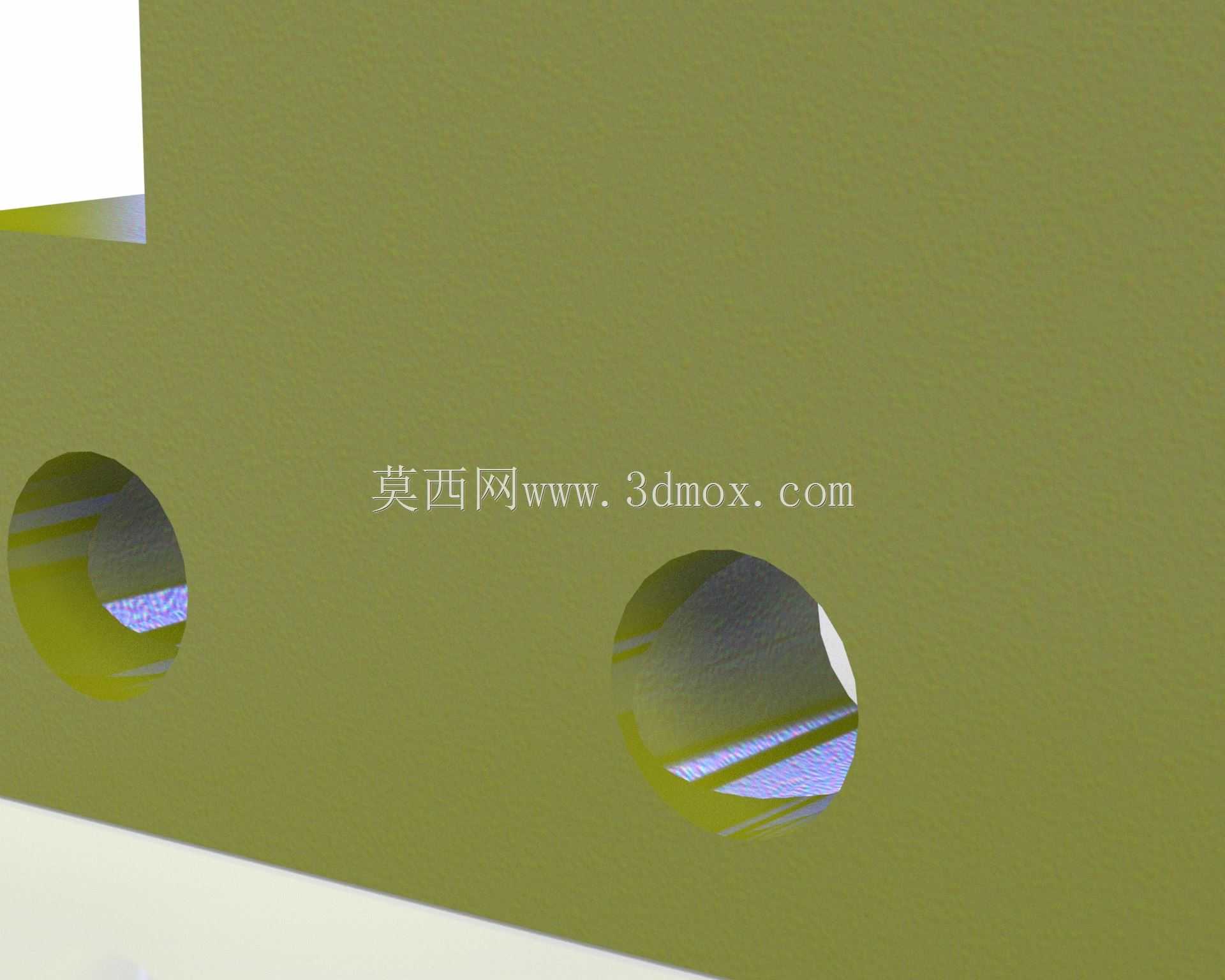

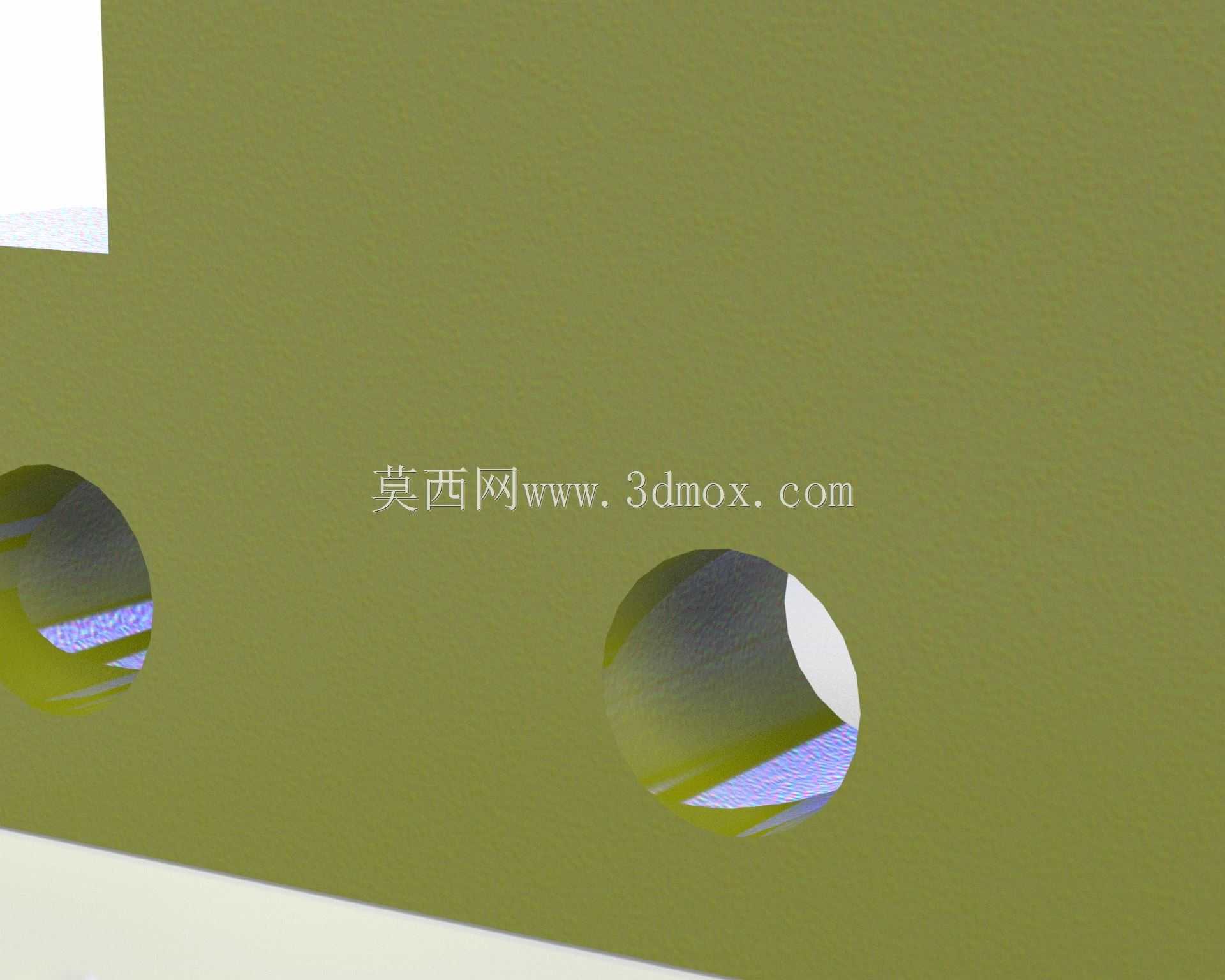

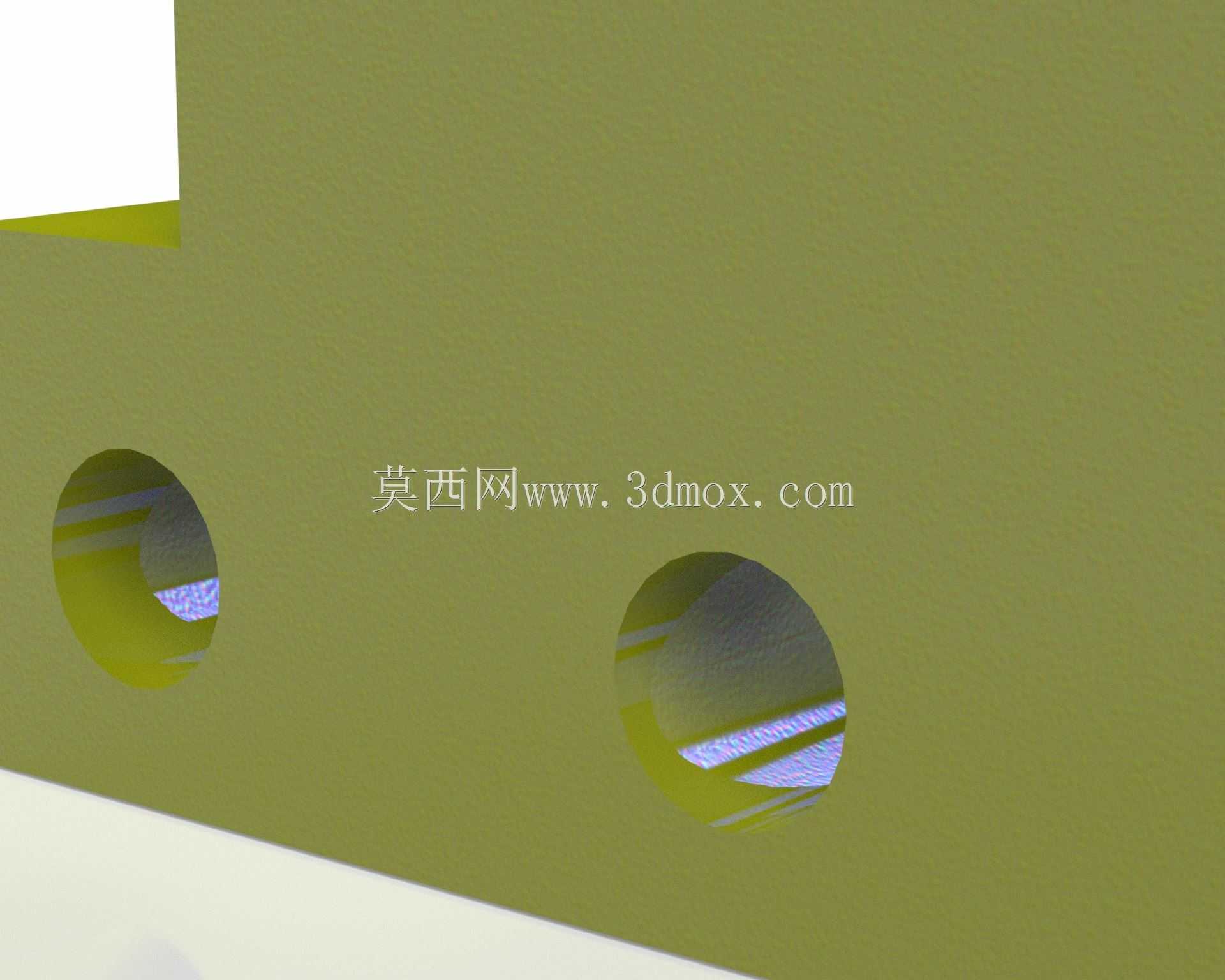

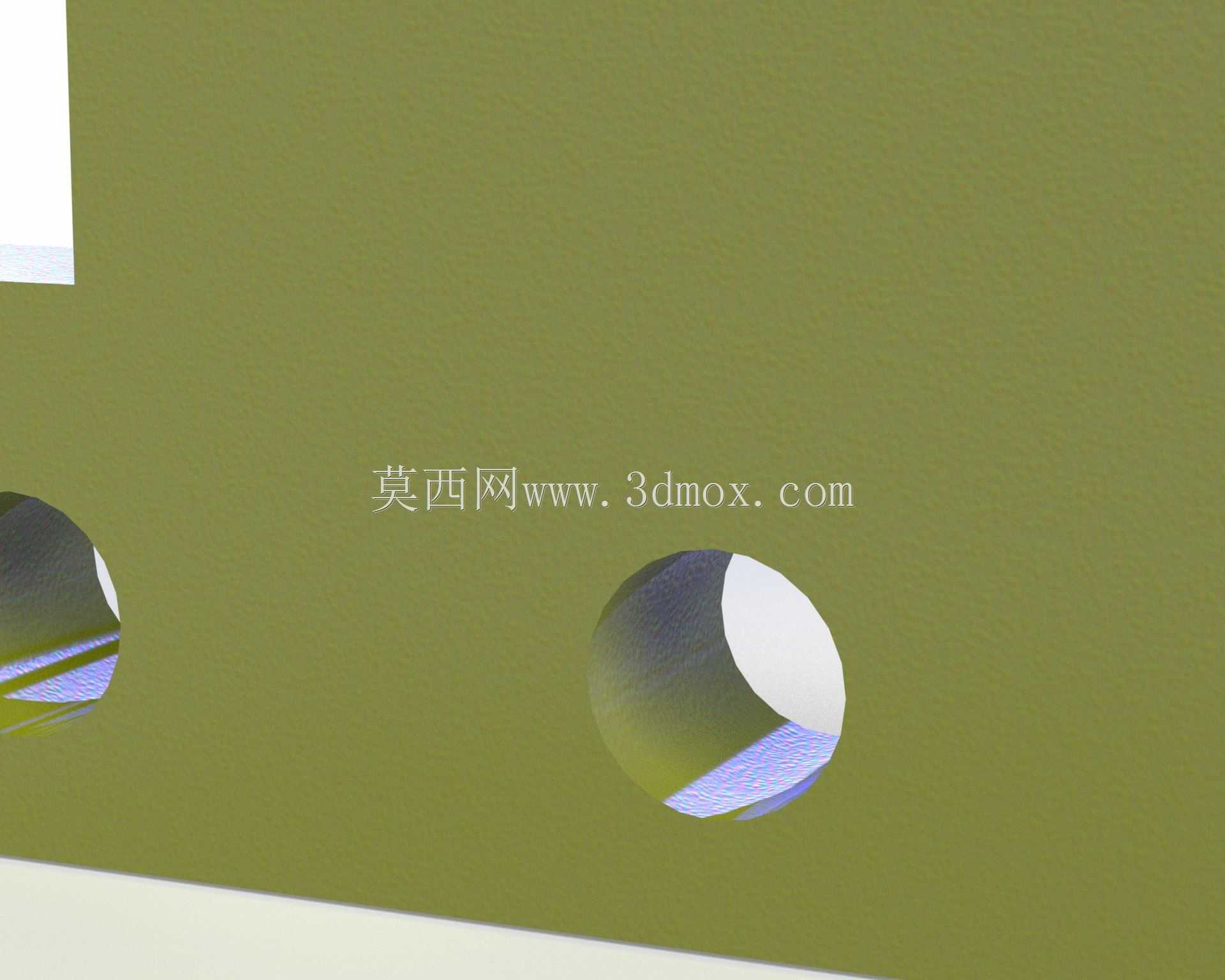

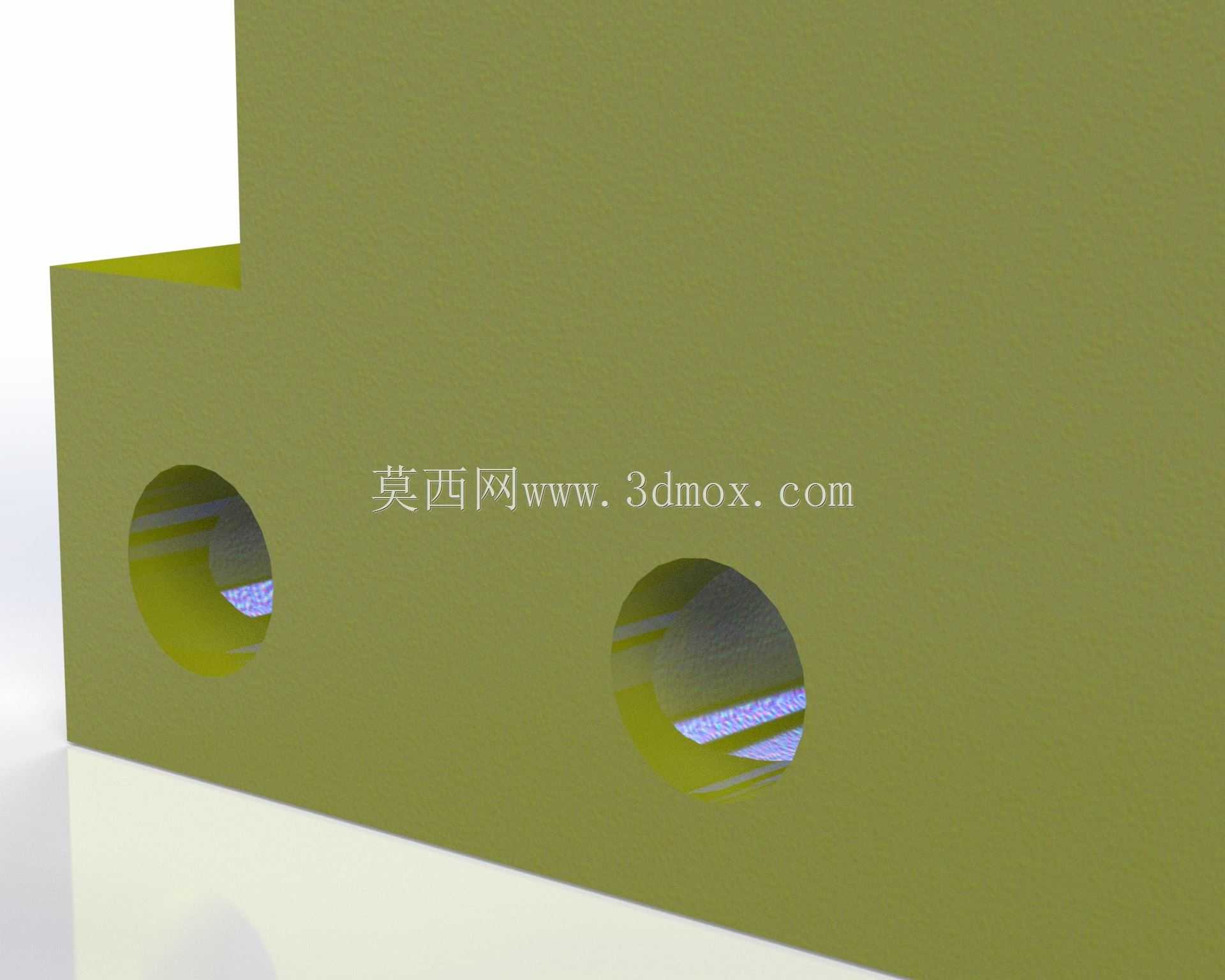

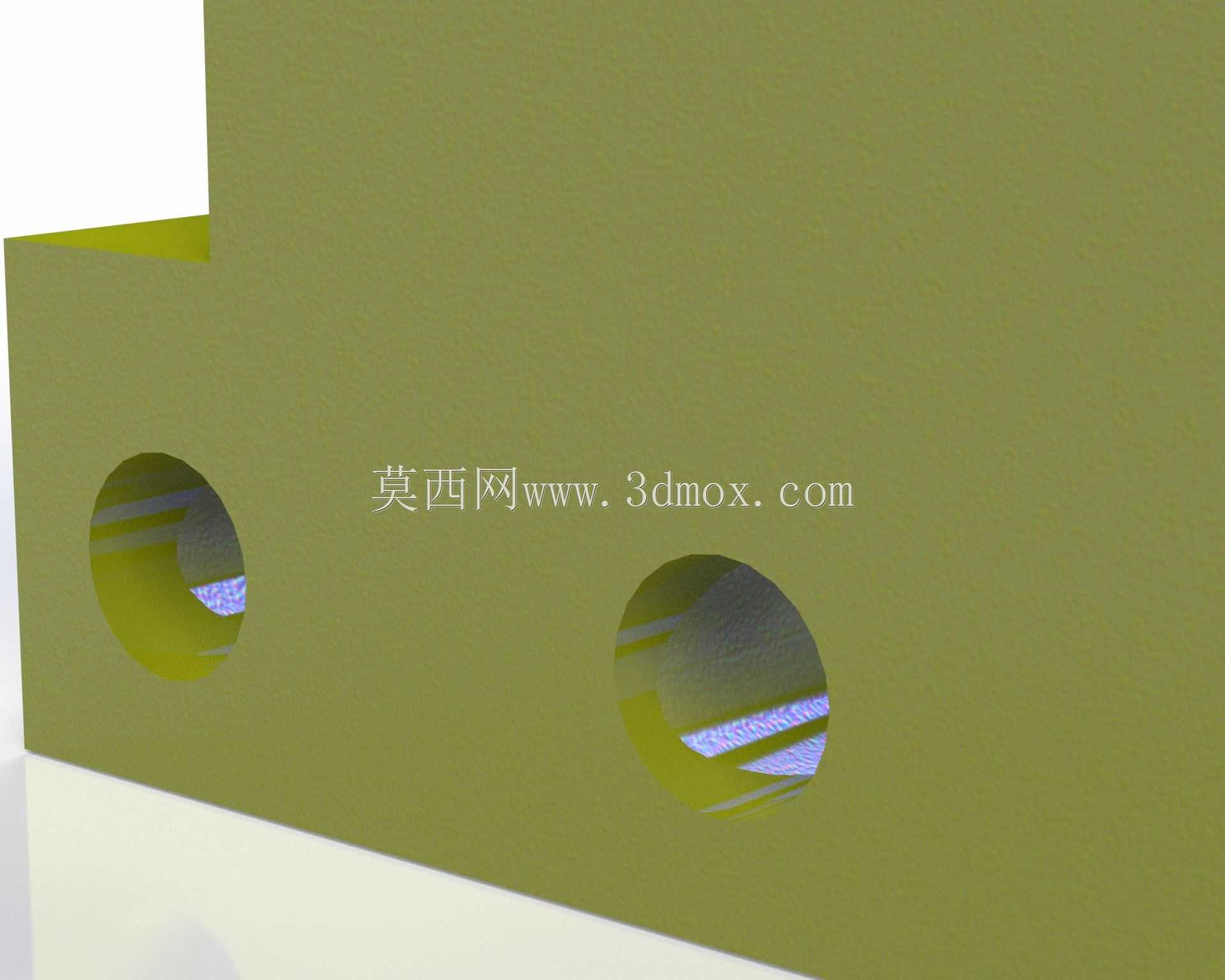

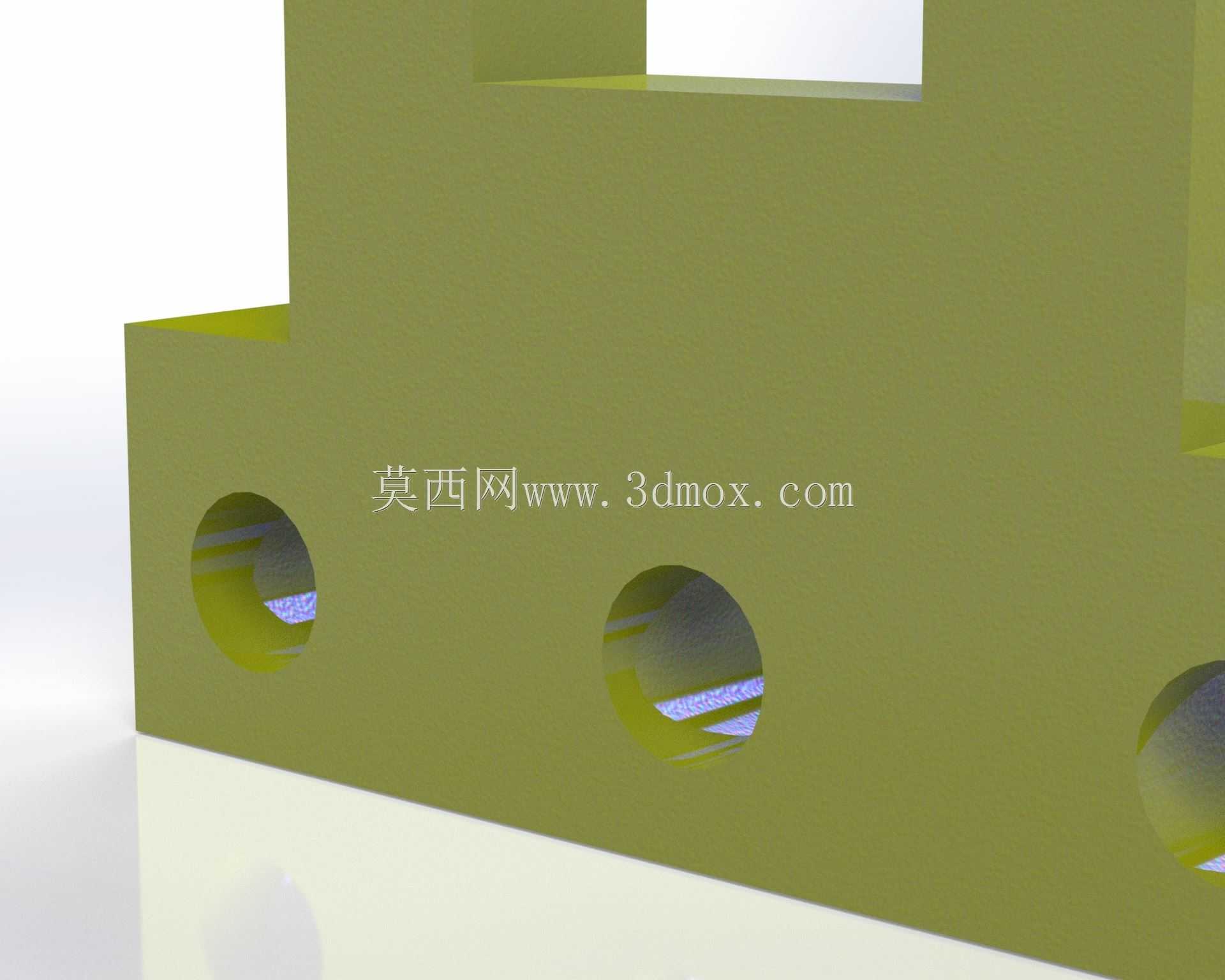

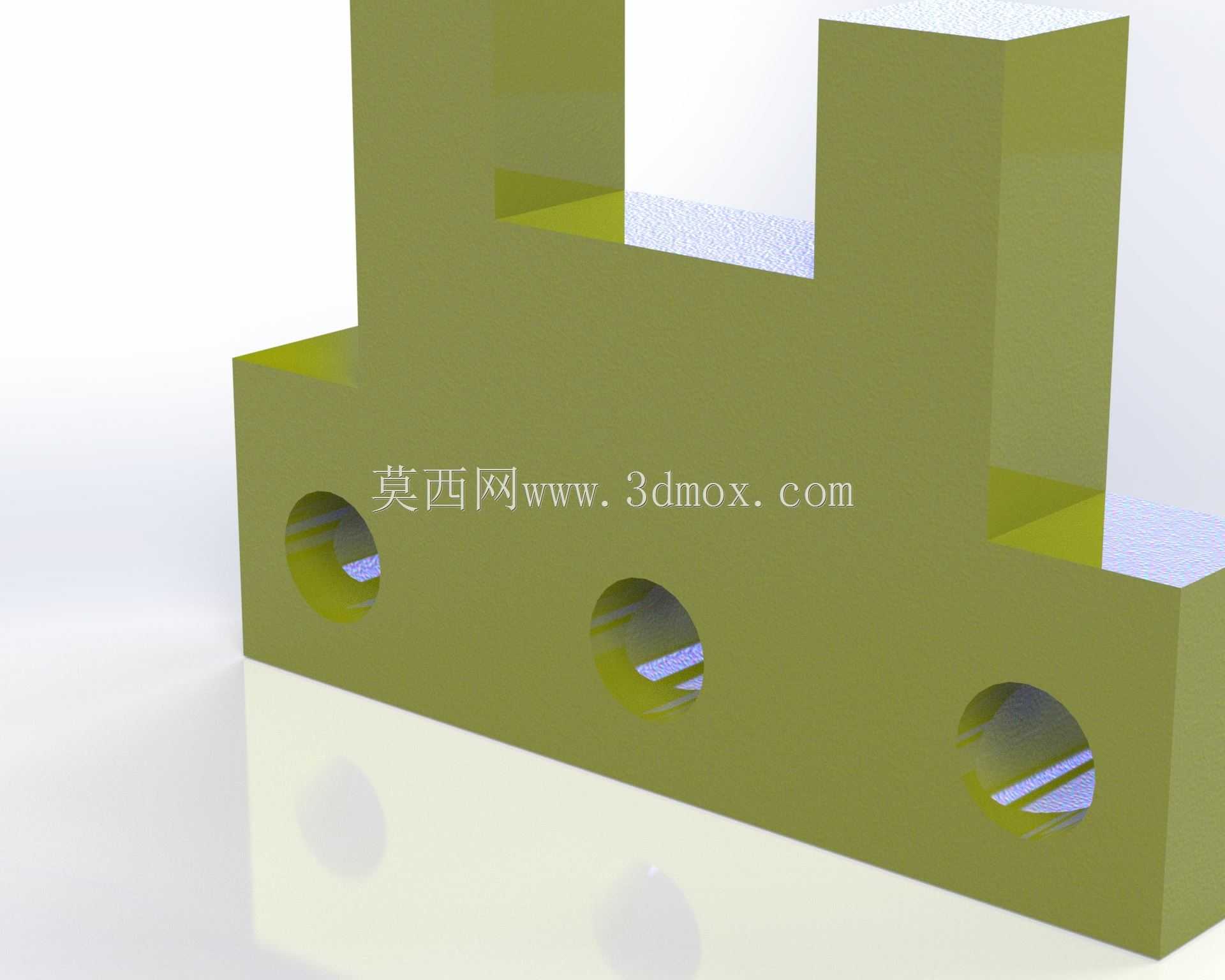

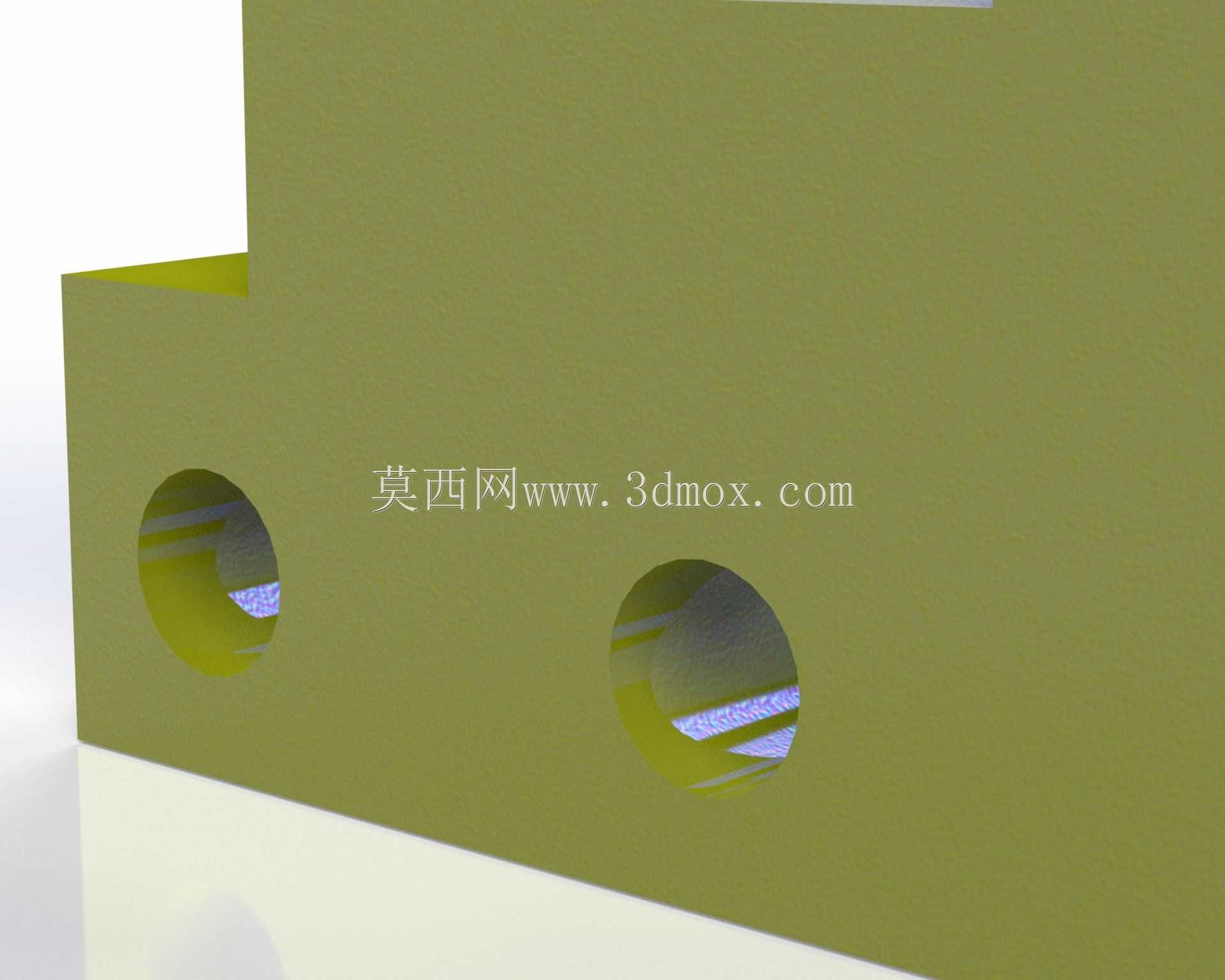

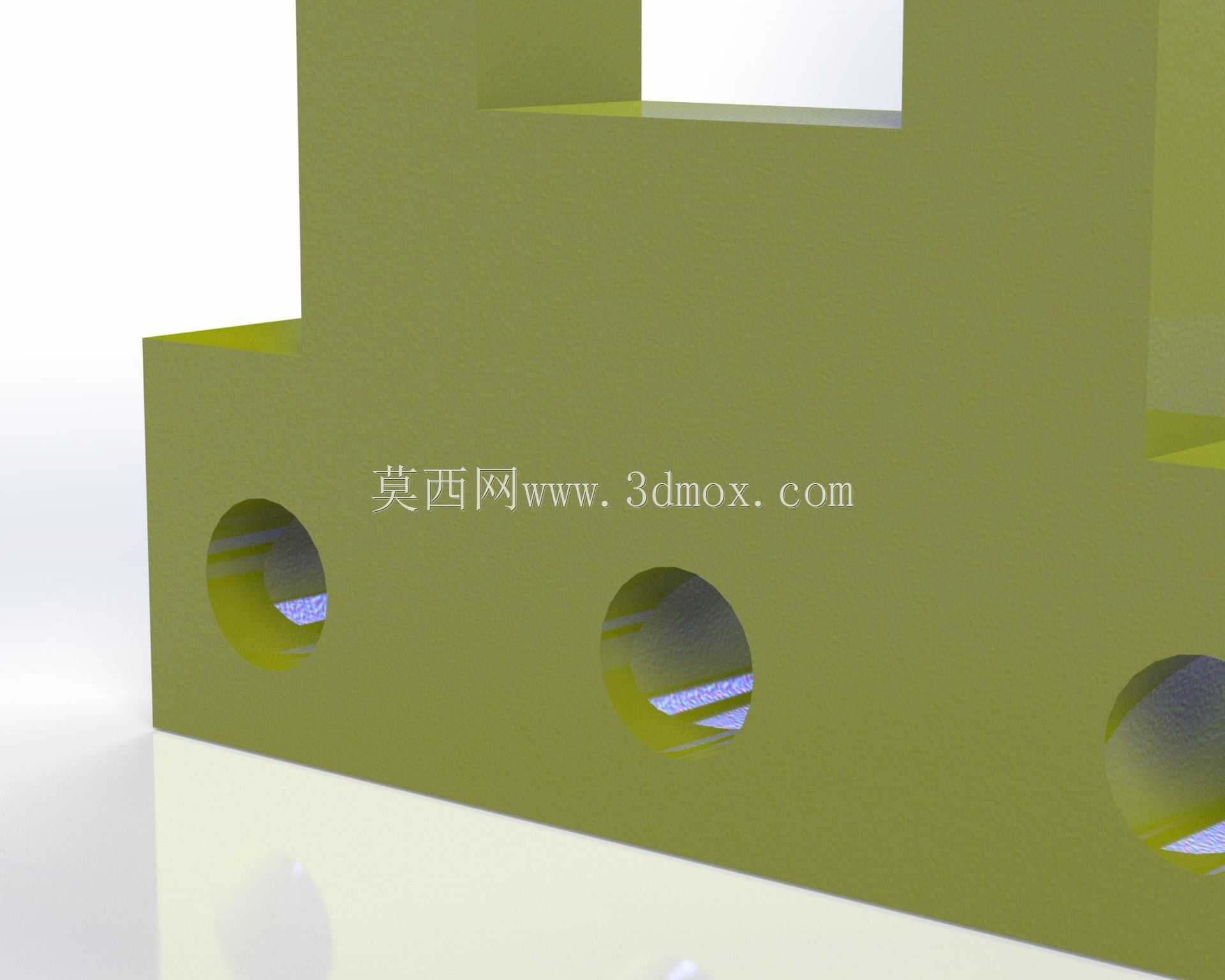

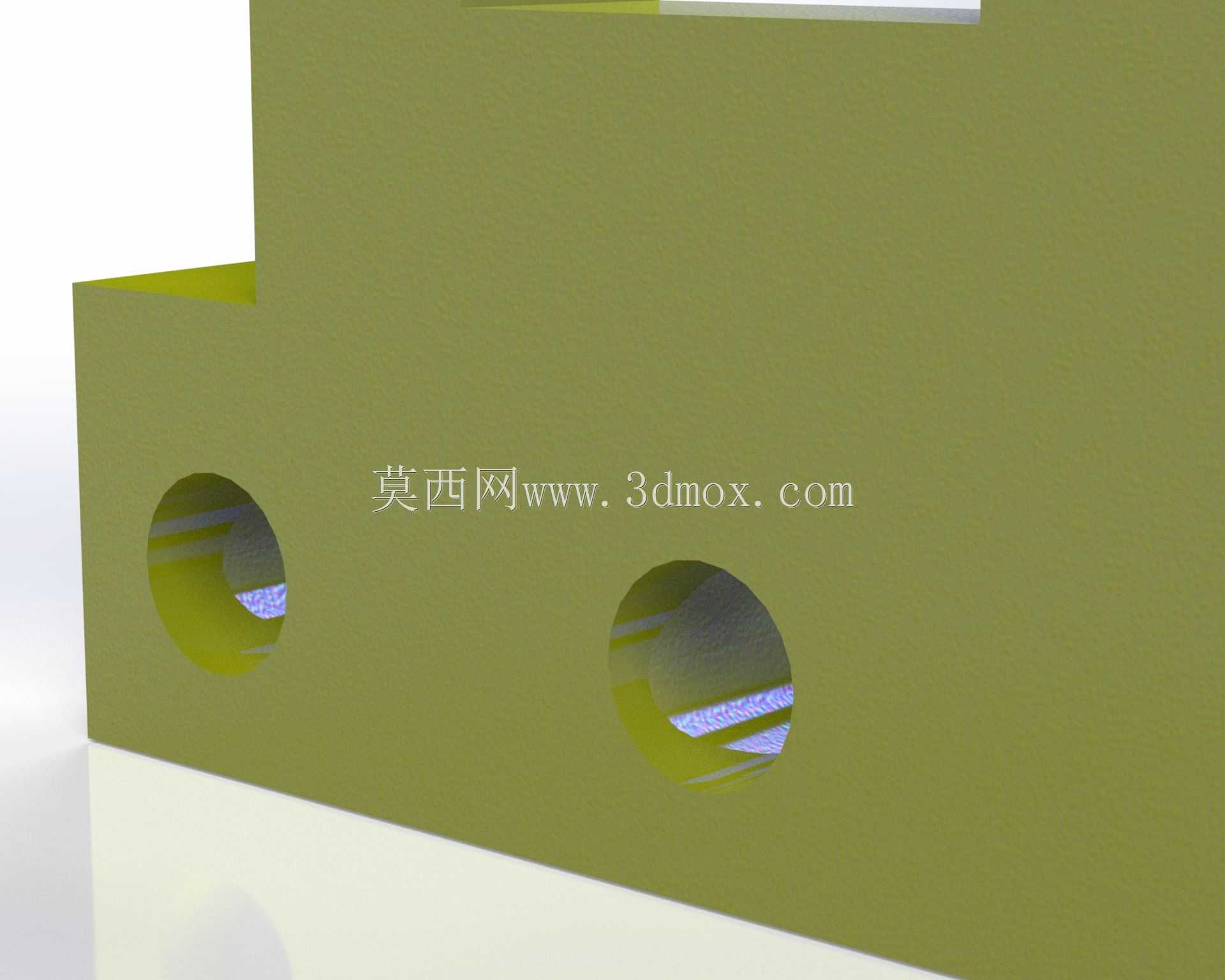

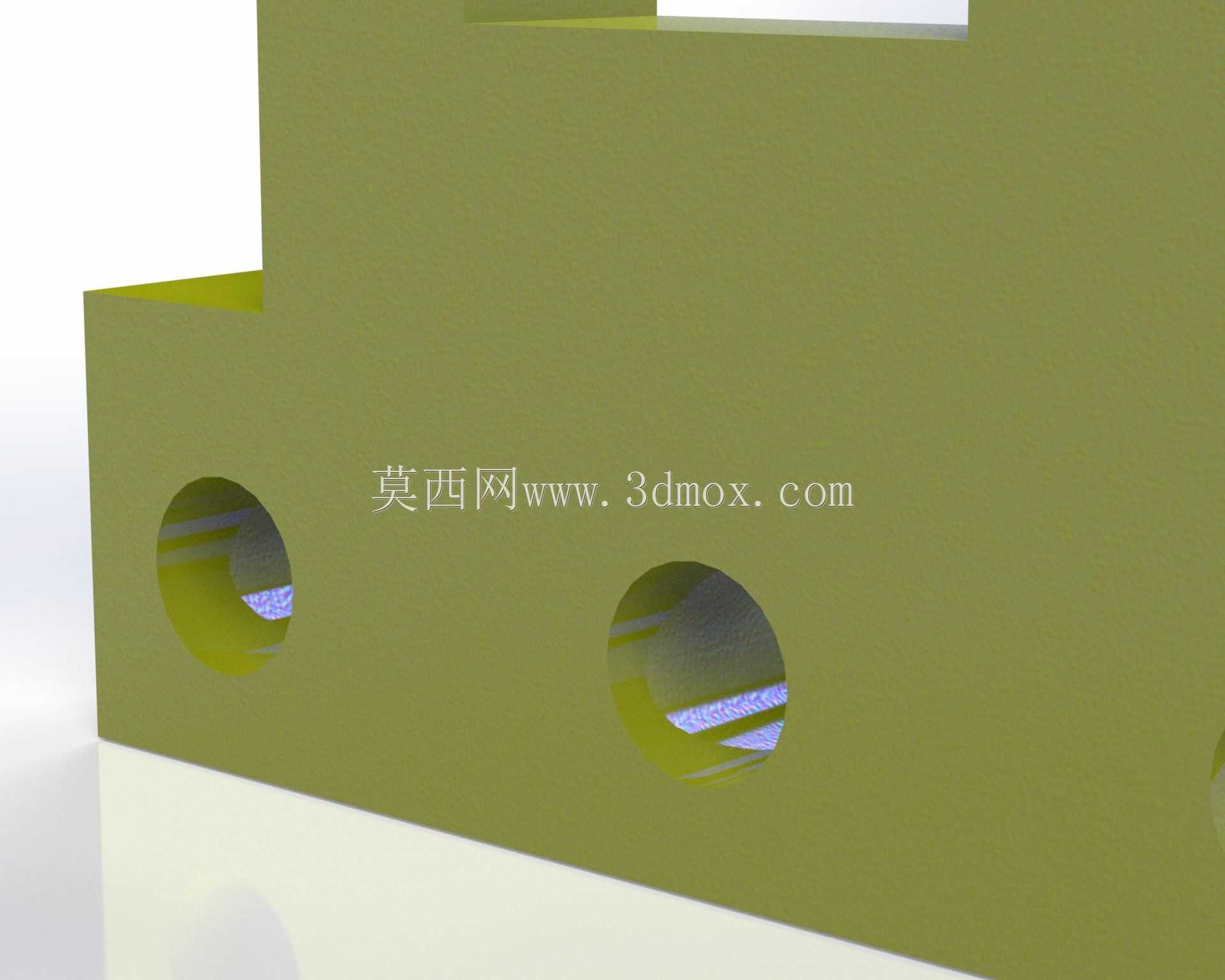

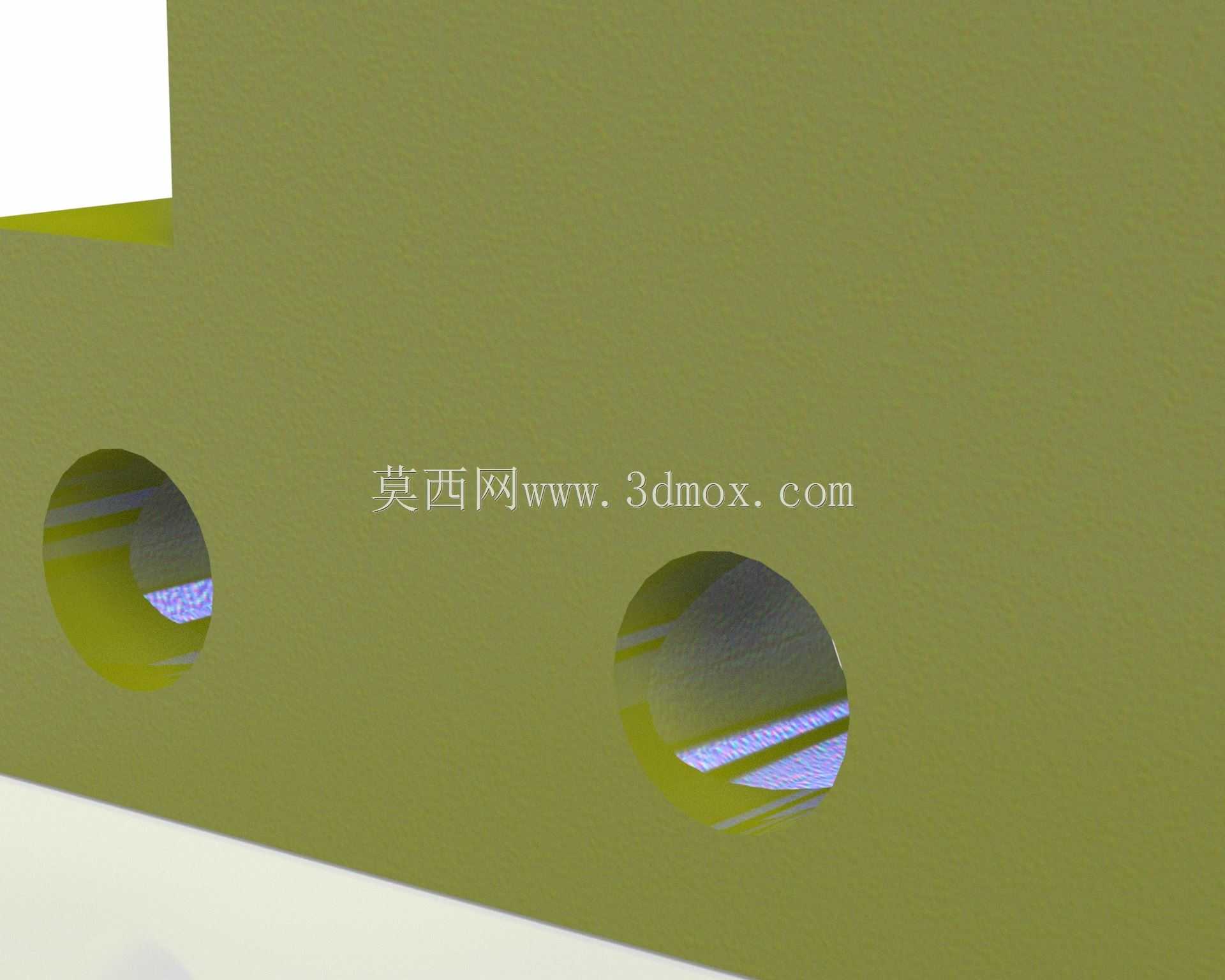

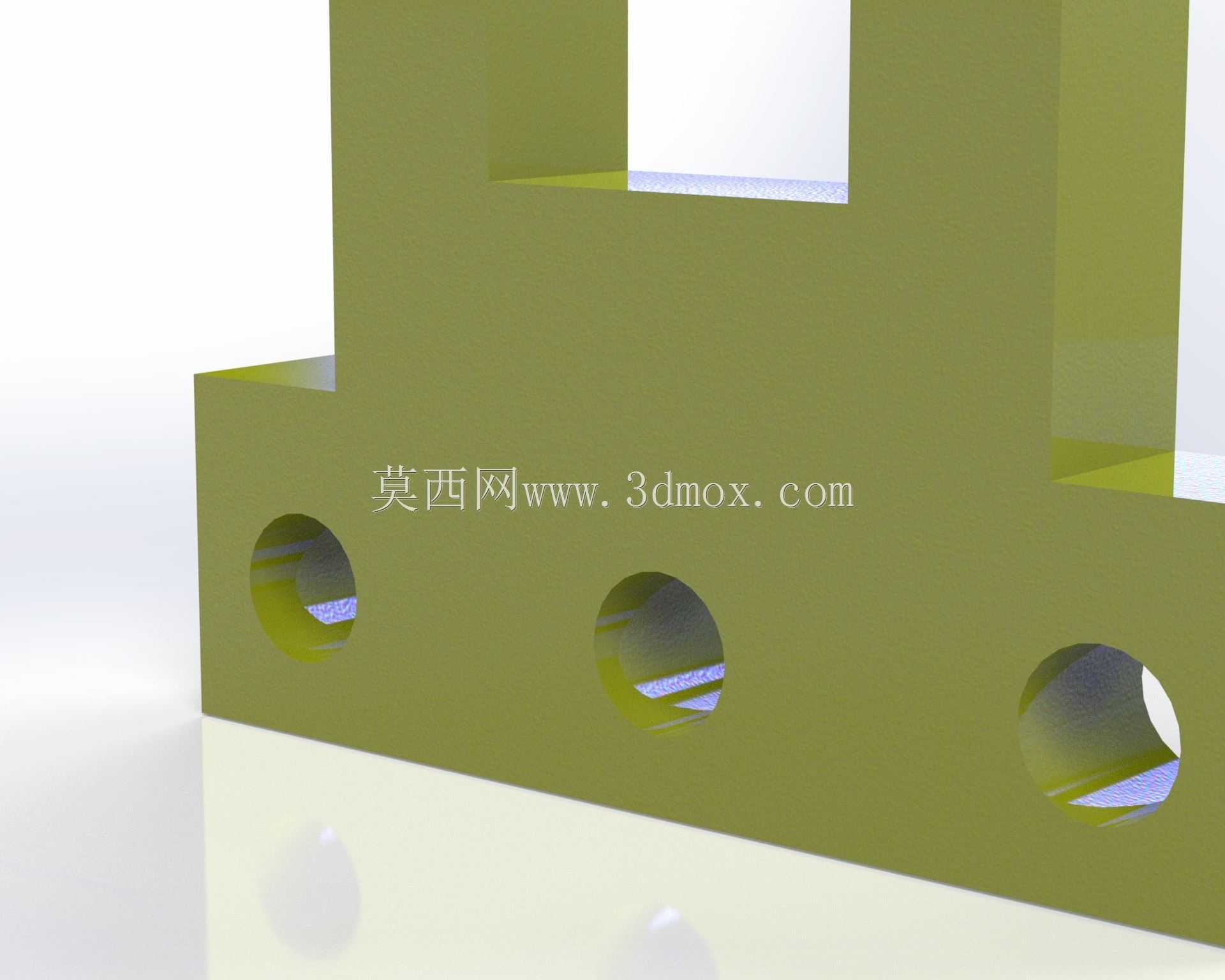

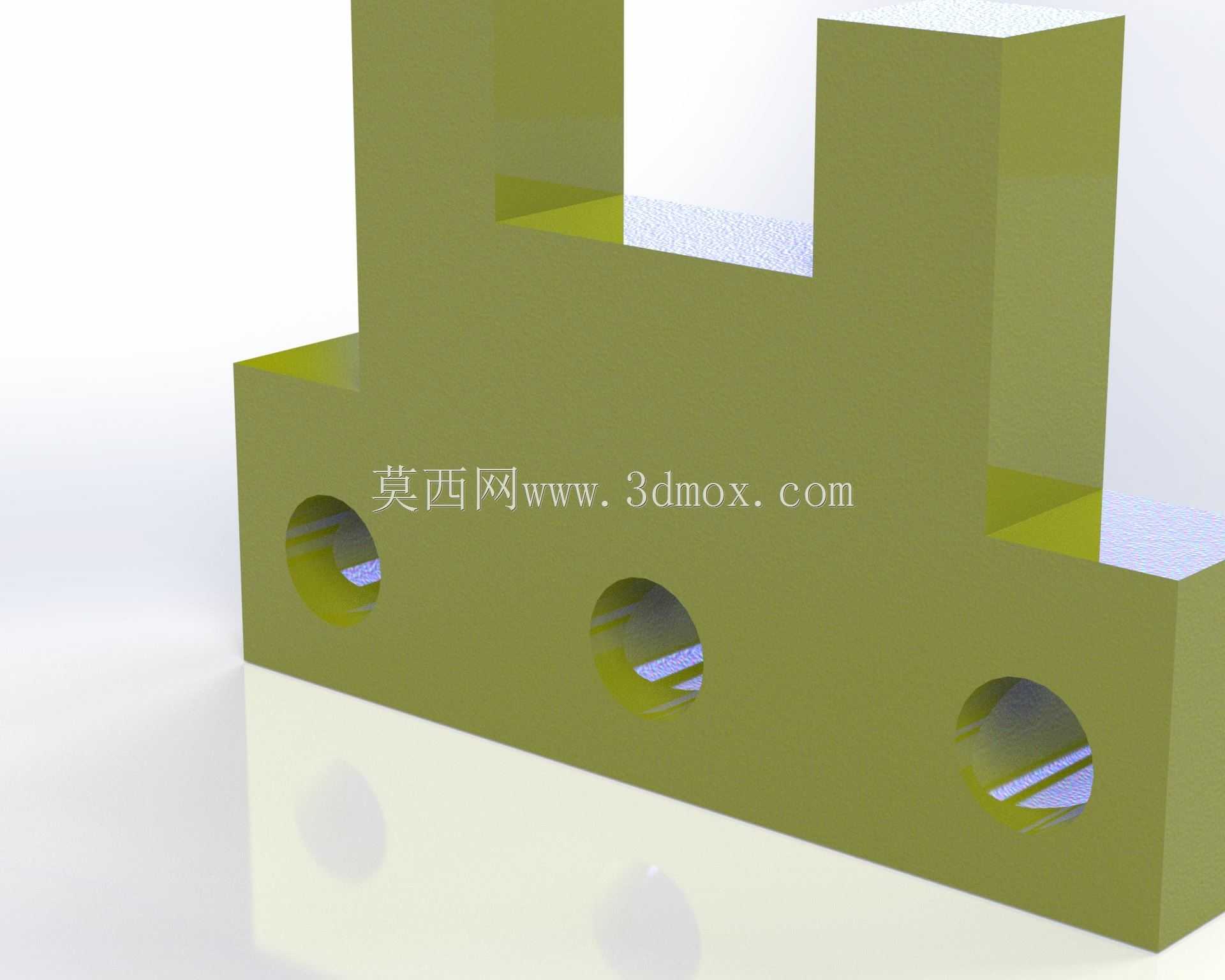

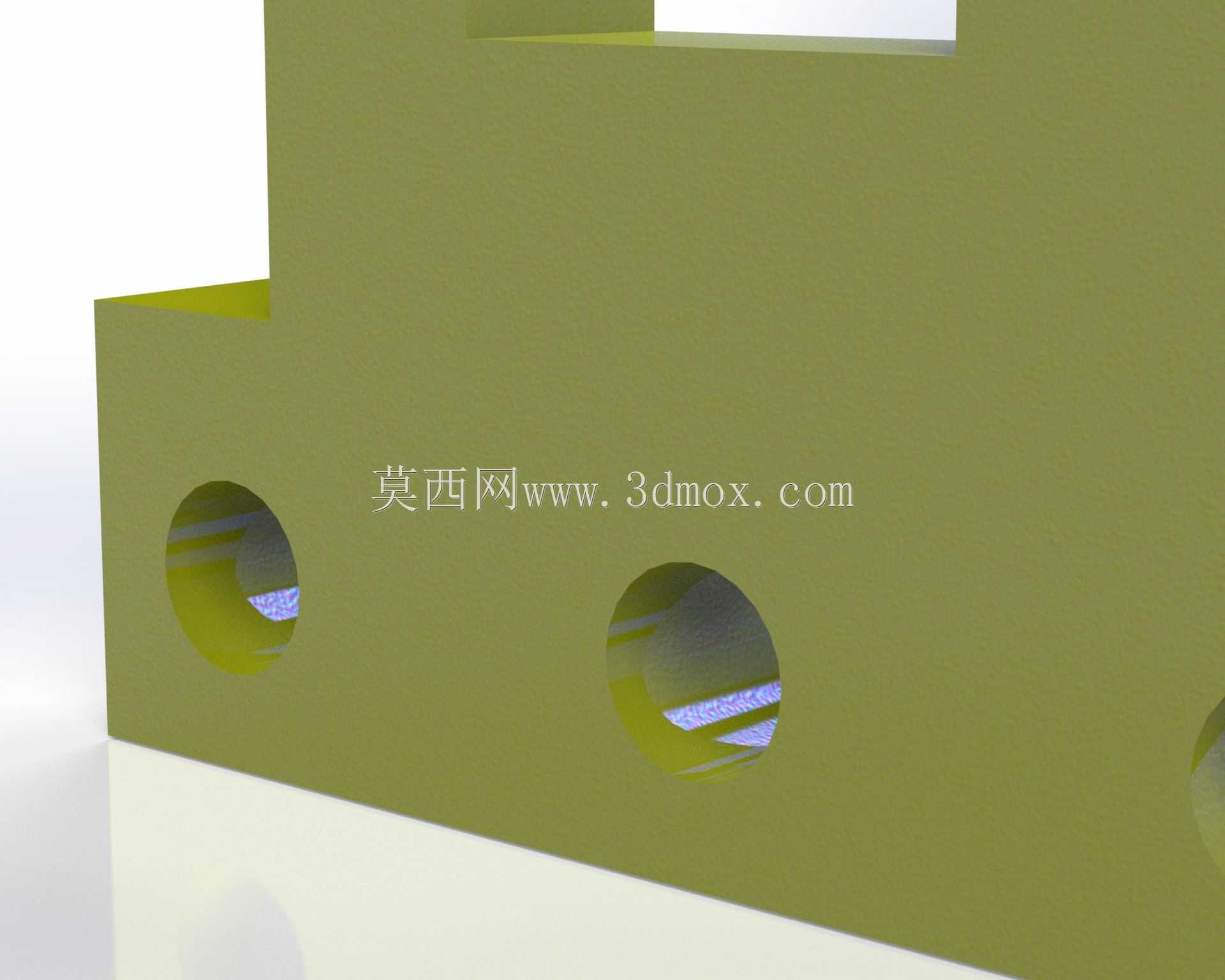

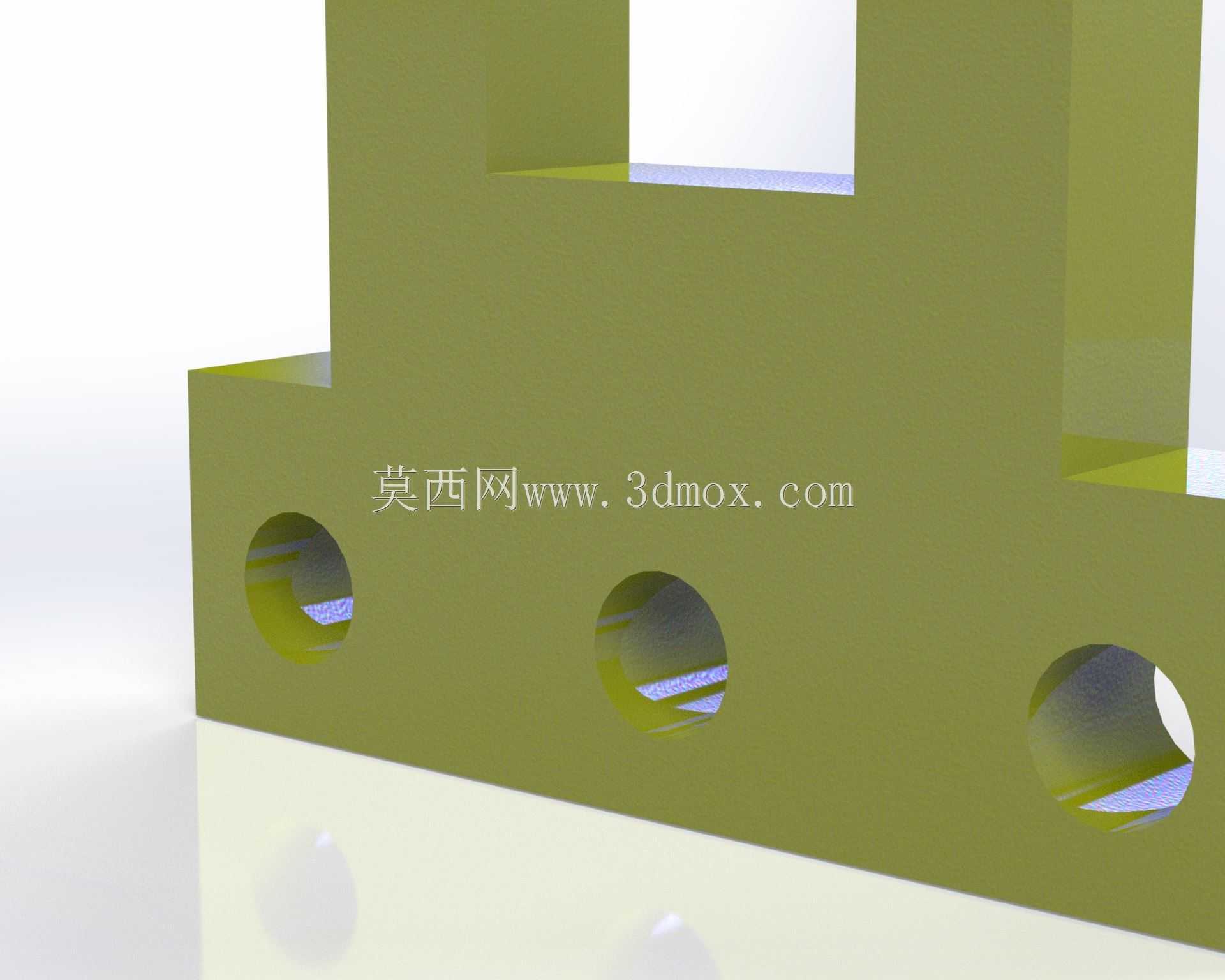

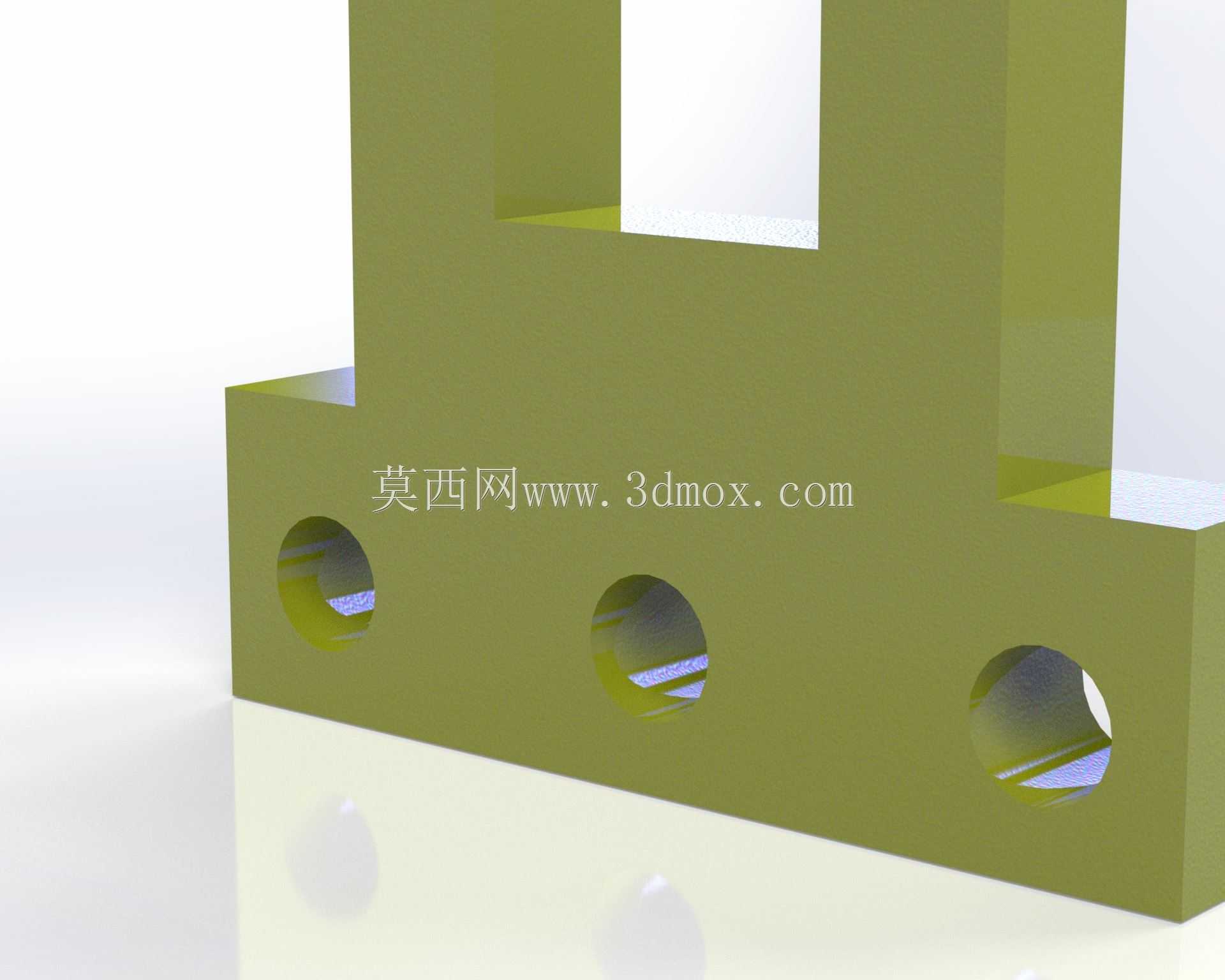

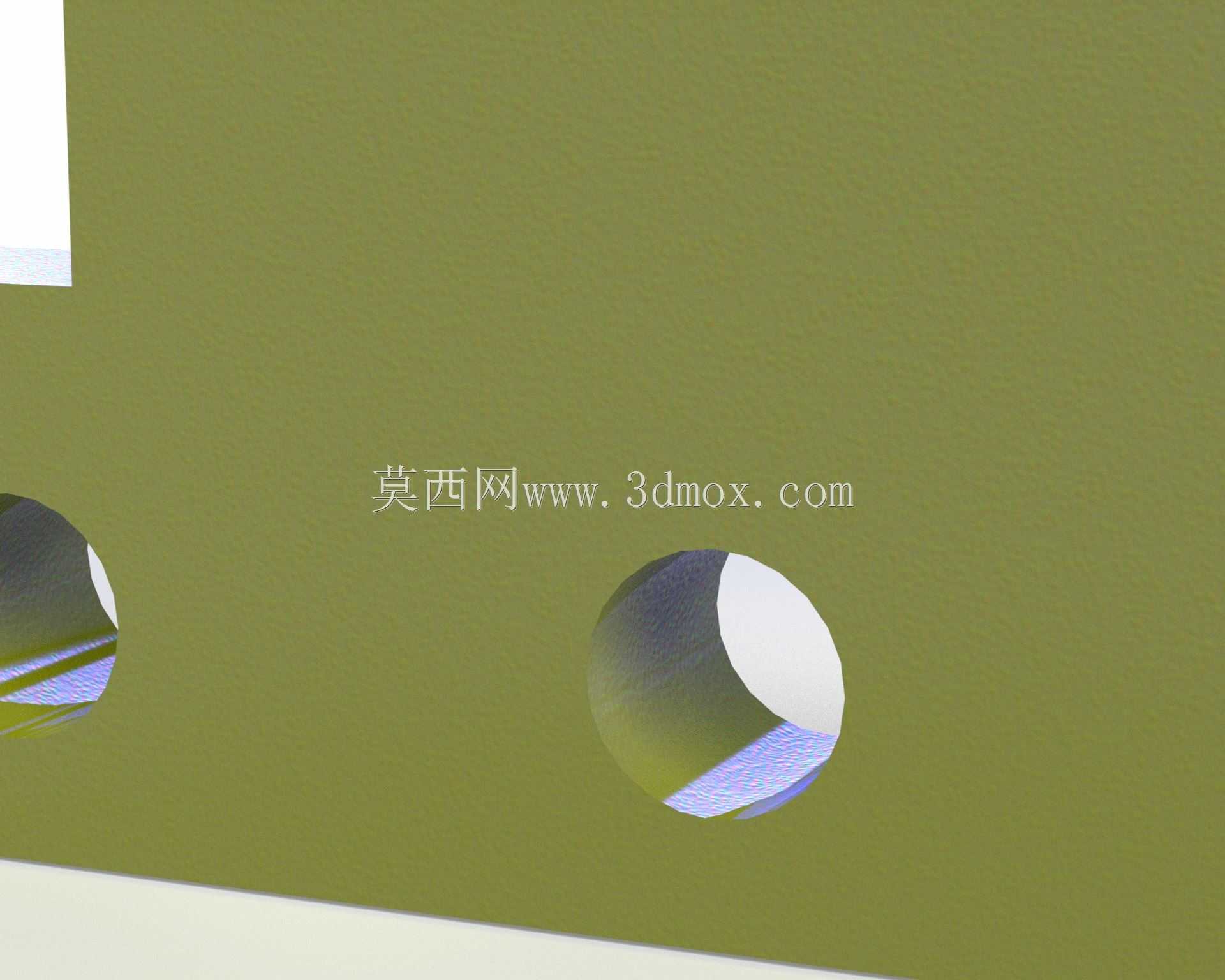

　　防止工件运行过程中剐蹭传感器端面。基体侧面均匀分布的三个通孔为沉头安装孔，孔位间距严格匹配工业铝型材的标准槽距，安装时可直接通过内六角螺栓将整个连接块固定在型材机架的任意槽位上，不需要额外加工转接板，沉头结构能保证螺栓端面不超出零件表面，避免和周边的管线、运动部件产生干涉。零件底部设计有整面的贴合基准面，平面度控制在0.02mm以内，安装时和型材表面完全贴合，不会出现倾斜翘边的问题，保证传感器安装后的光轴角度偏差在允许范围内。在建模过程中，优先采用凸台挤出的方式构建主体轮廓，所有棱边都做了0.5mm的倒角处理，既消除了机加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中，提升零件在长期振动工况下的结构强度，

　　不会出现凸台根部断裂的问题。三个安装孔的位置采用等性能约束设计，即使在不同批次的加工中出现微小的尺寸公差，也能保证孔位和型材槽位的适配性，不需要二次修配。从安装边界来看，零件整体的横向宽度控制在80mm以内，纵向深度不超过40mm，最高凸台的高度距离安装基准面为35mm，整体占用空间极小，适合在产线的狭窄空间内布置，不会占用过多的设备安装位，同时凸台的侧面都预留了传感器走线的缺口，传感器的连接线可以顺着缺口排布到型材的走线槽内，避免管线外露被工件勾扯。这类结构件虽然外形简单，但在实际应用中直接决定了传感检测系统的稳定性，设计时需要结合具体工位的传感器型号、工件运行轨迹、安装空间尺寸反复调整凸台高度和孔位位置，

　　不能直接套用通用块类零件的尺寸，否则很容易出现检测盲区、安装干涉等问题。建模时需要重点关注安装孔的同轴度、基准面的平面度、凸台之间的位置度公差，这些形位公差直接影响后续的装配精度和传感器的检测精度，比如凸台安装面和基准面的垂直度如果超差，会导致传感器的检测光轴倾斜，实际检测距离和设计值出现偏差，在小工件检测场景下很容易出现漏检的情况。
