传感器安装用L型异形连接固定支架

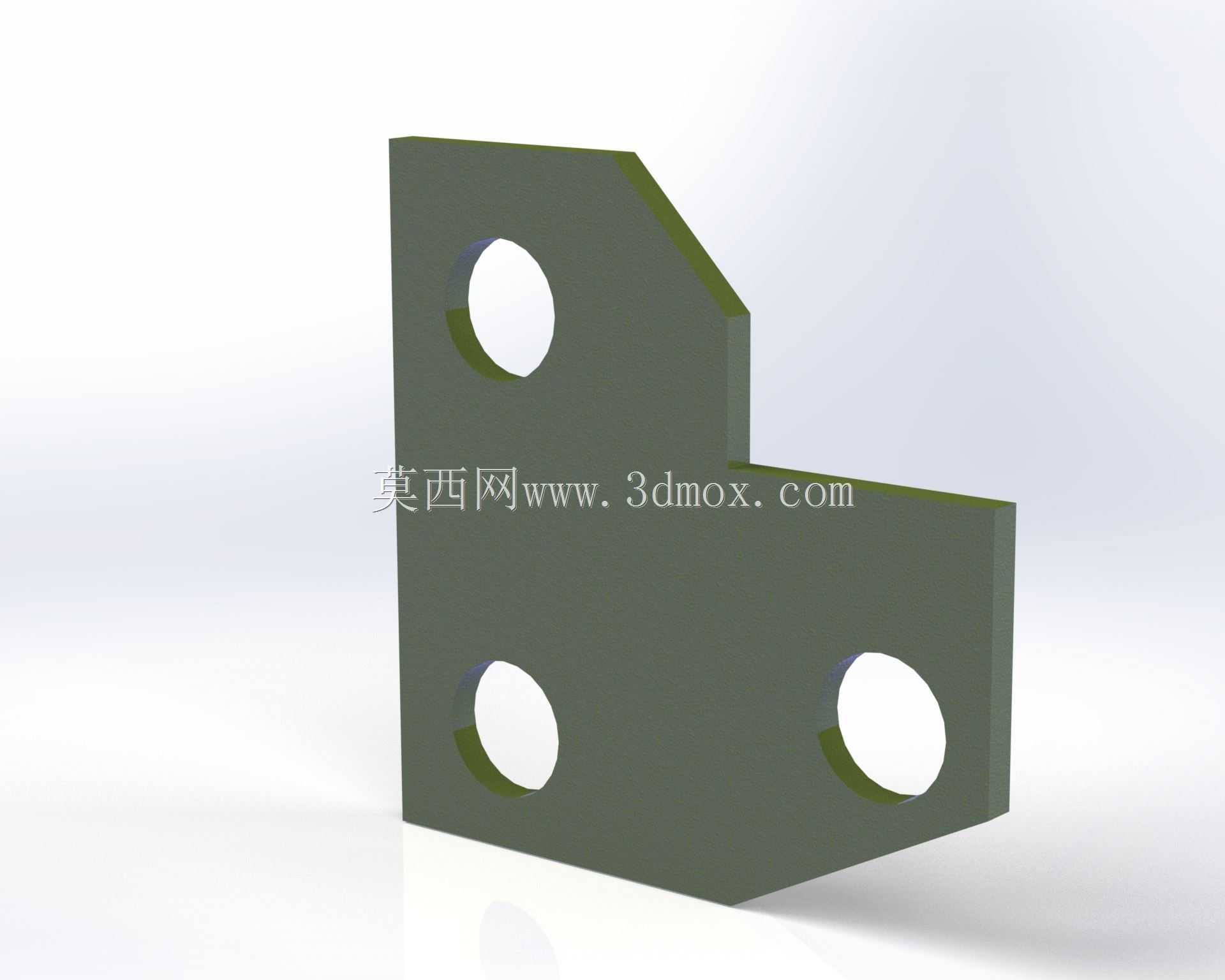

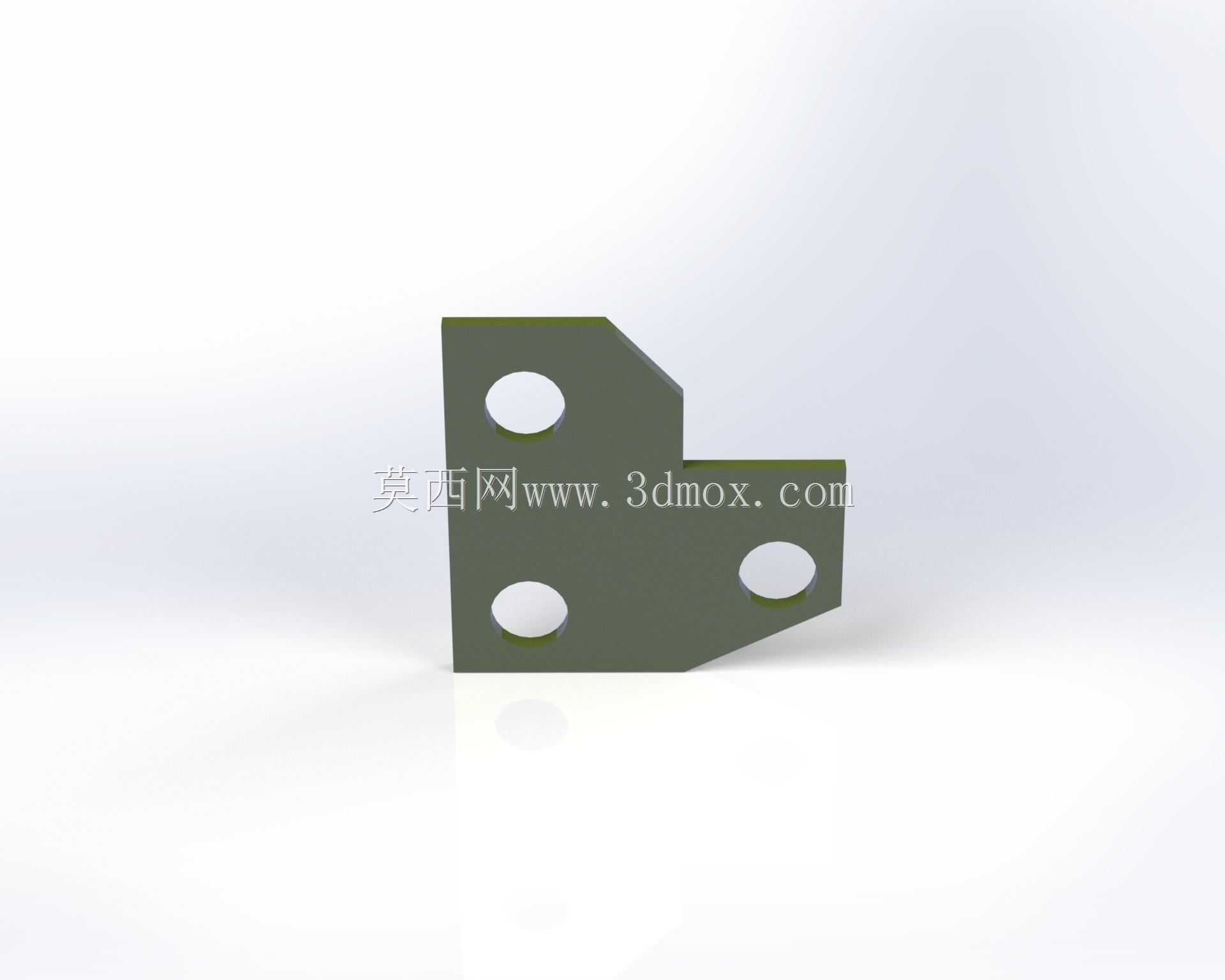

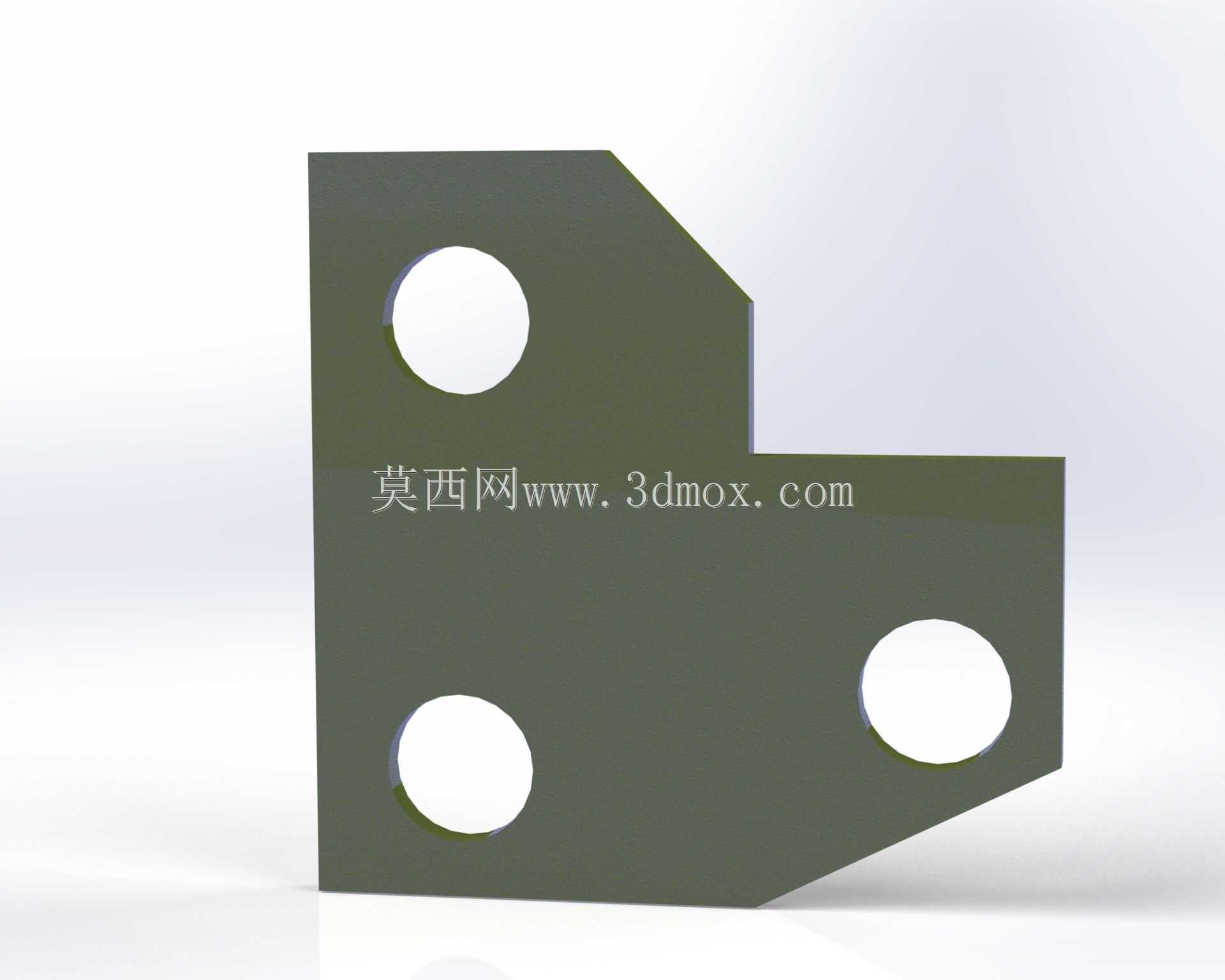

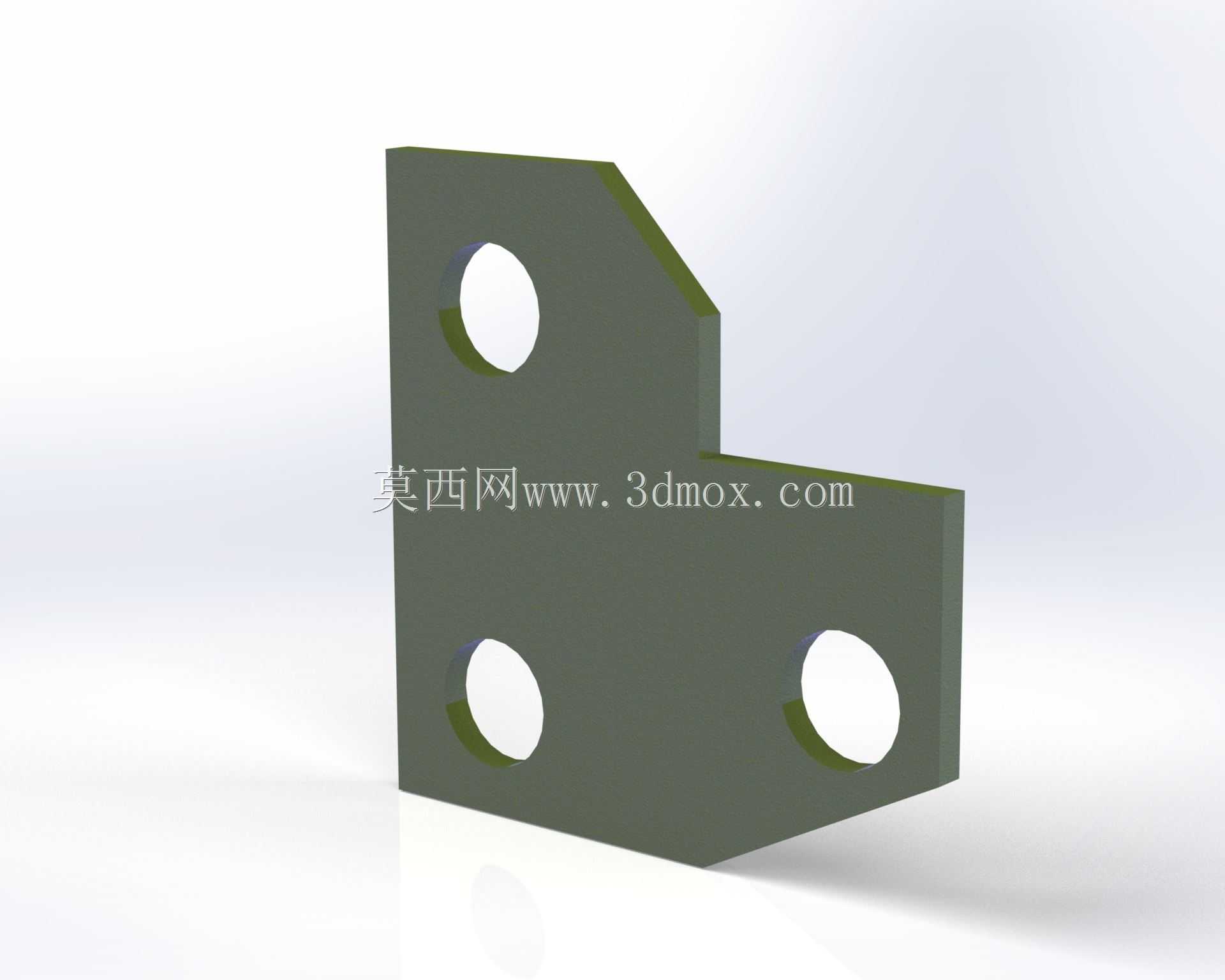

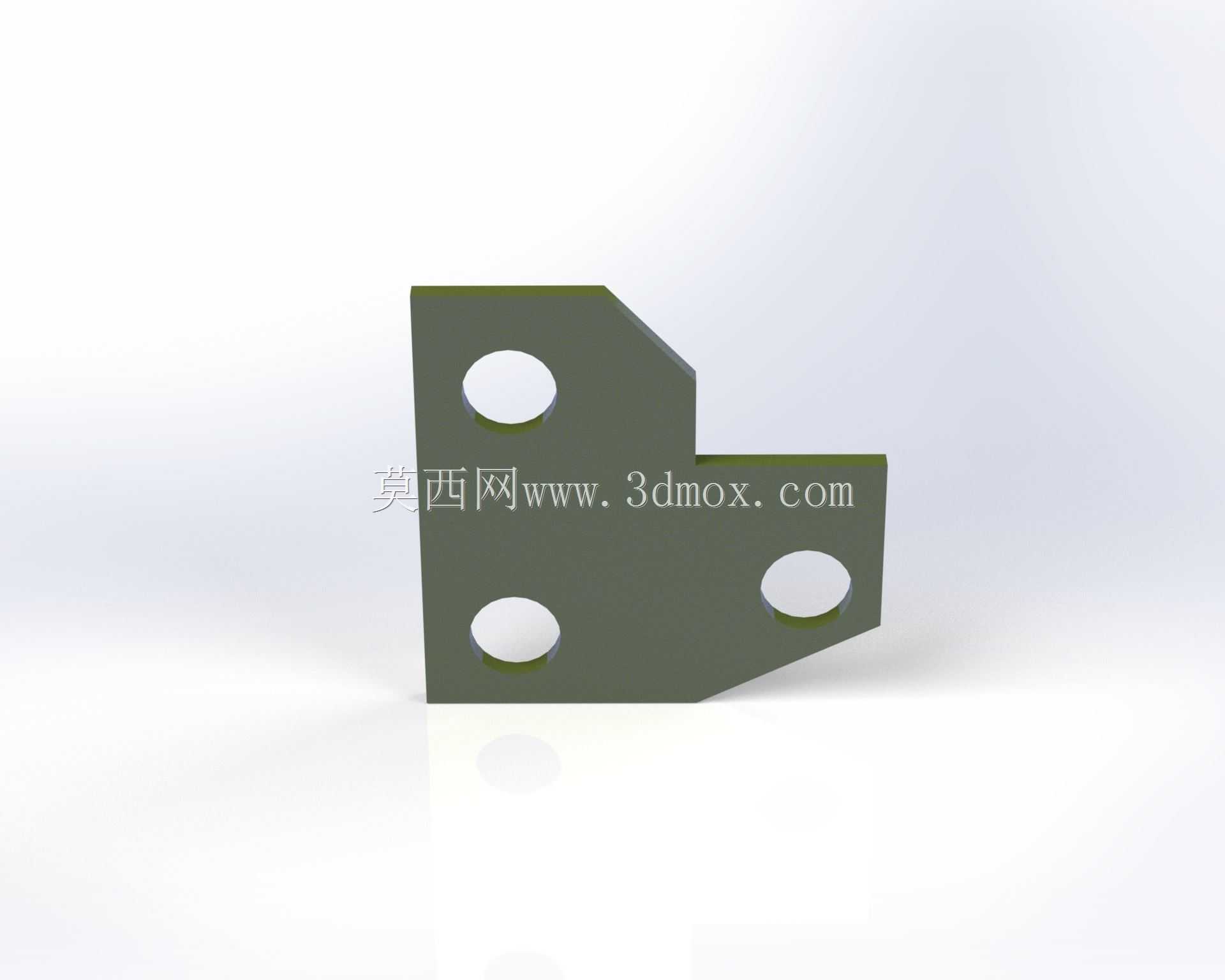

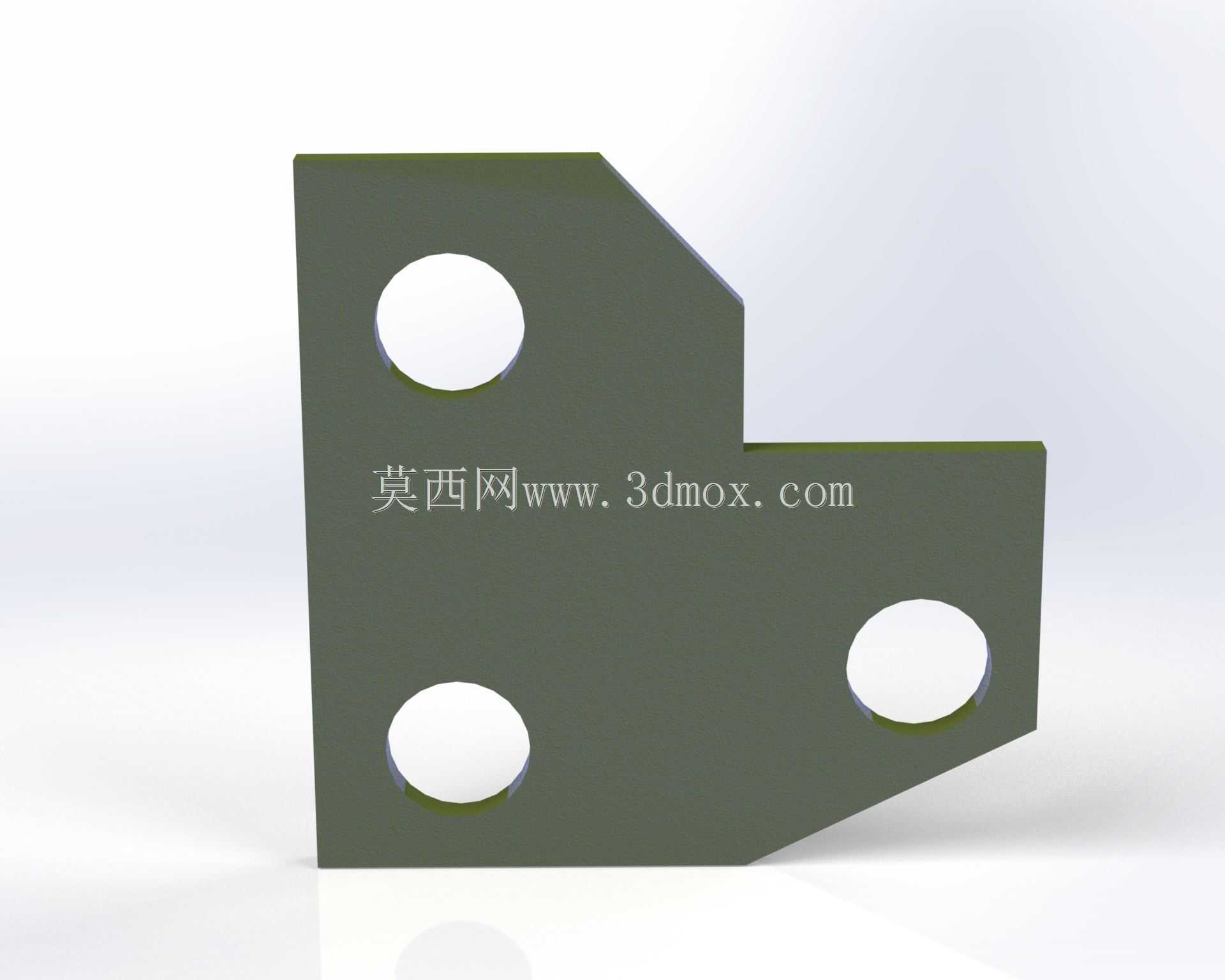

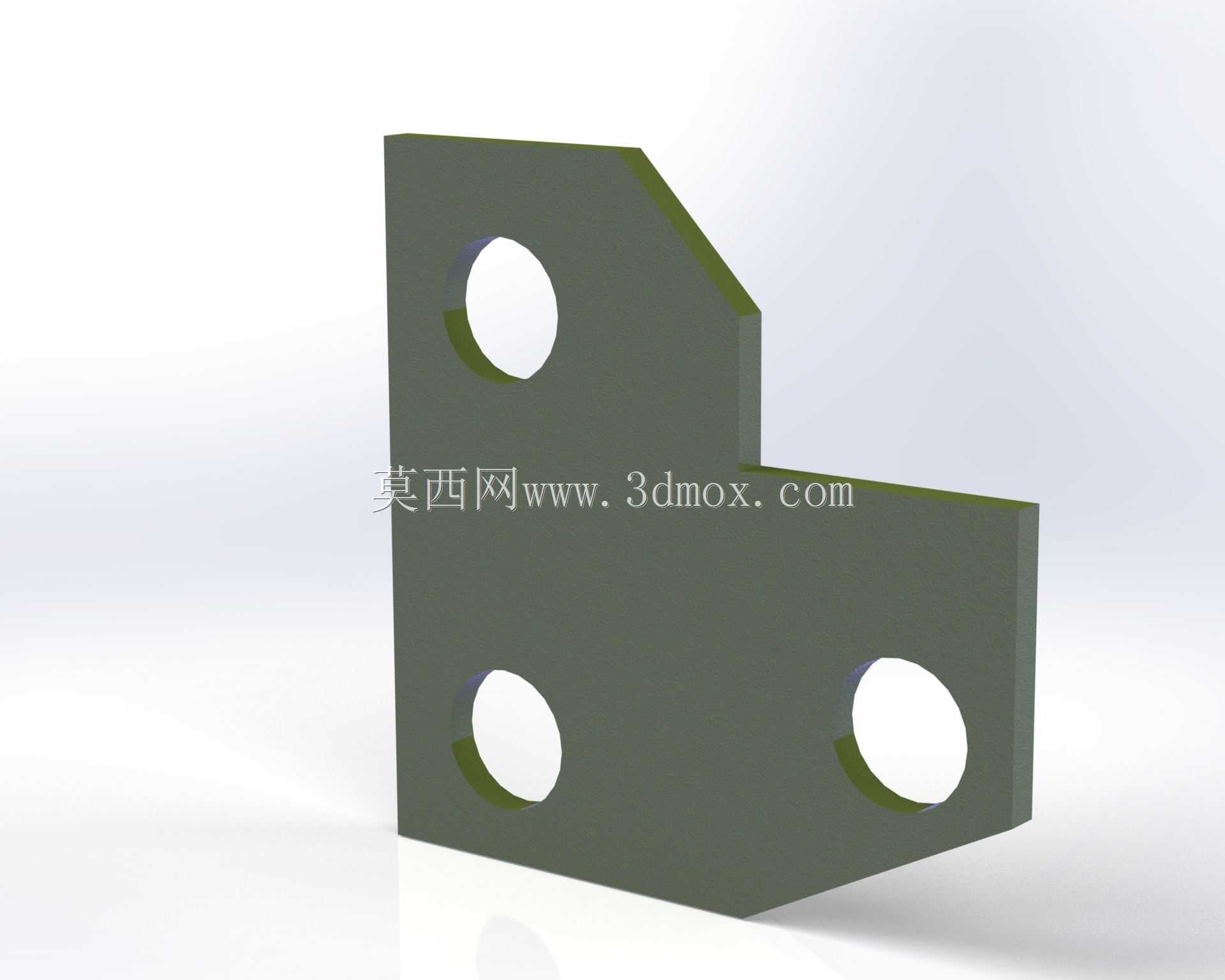

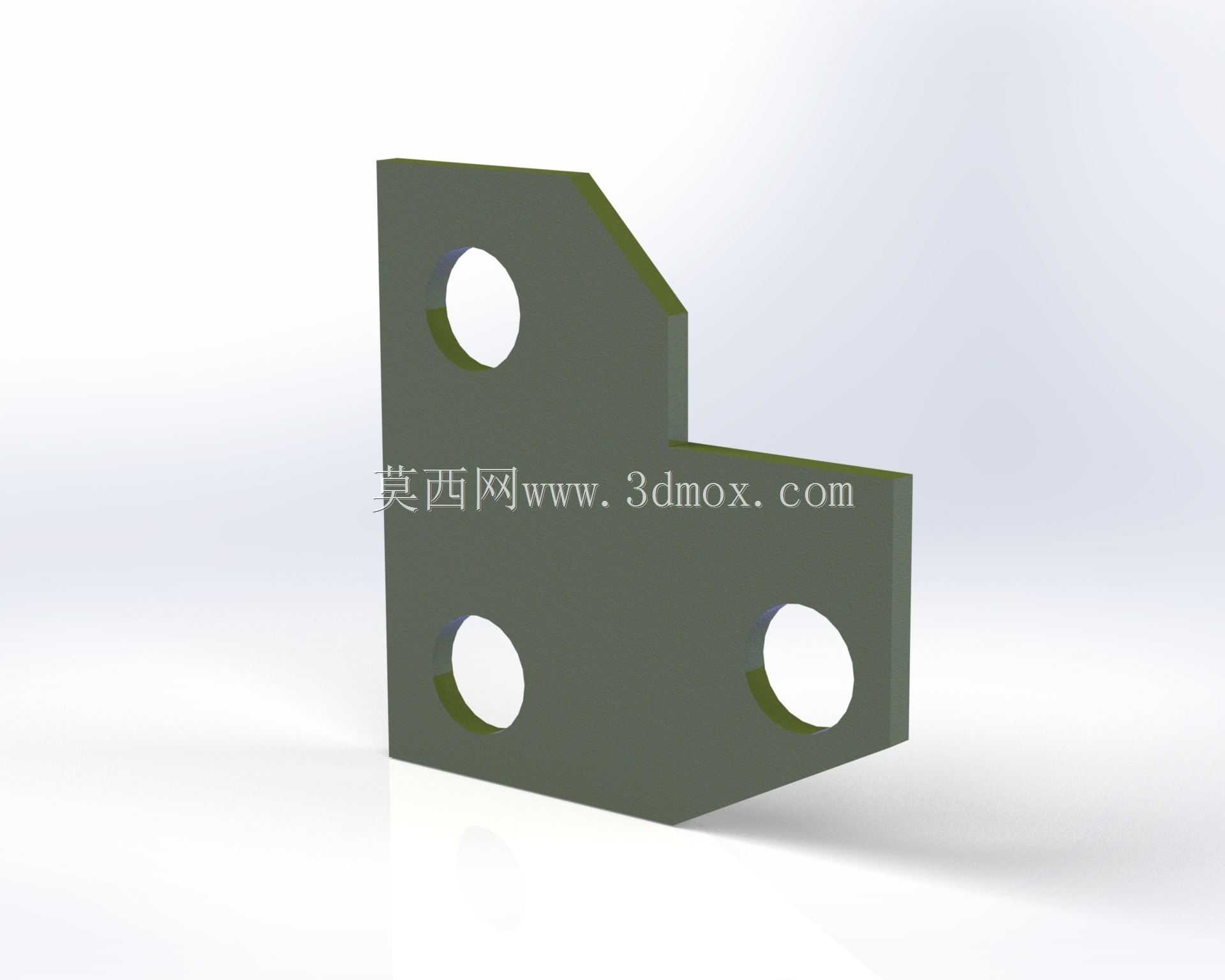

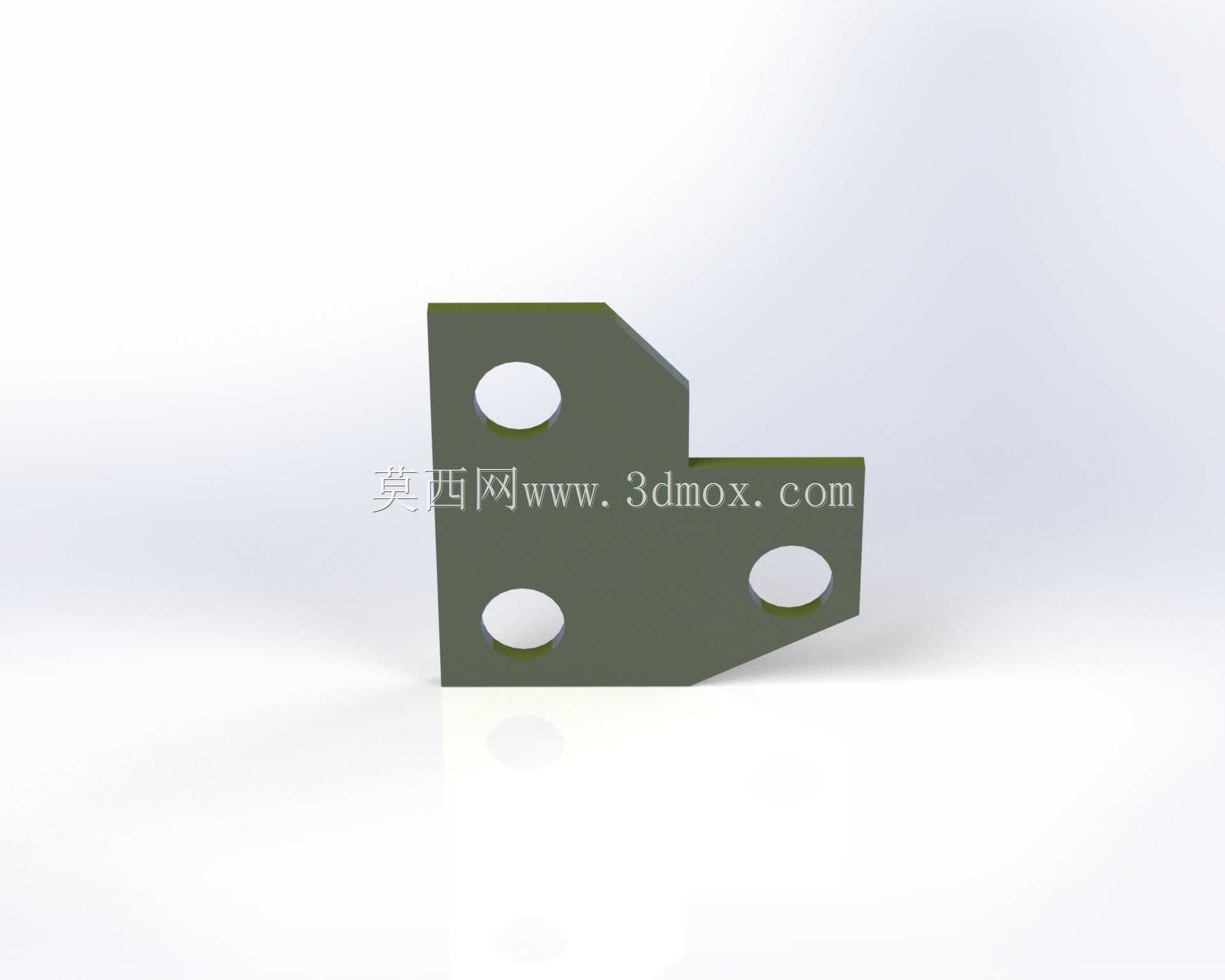

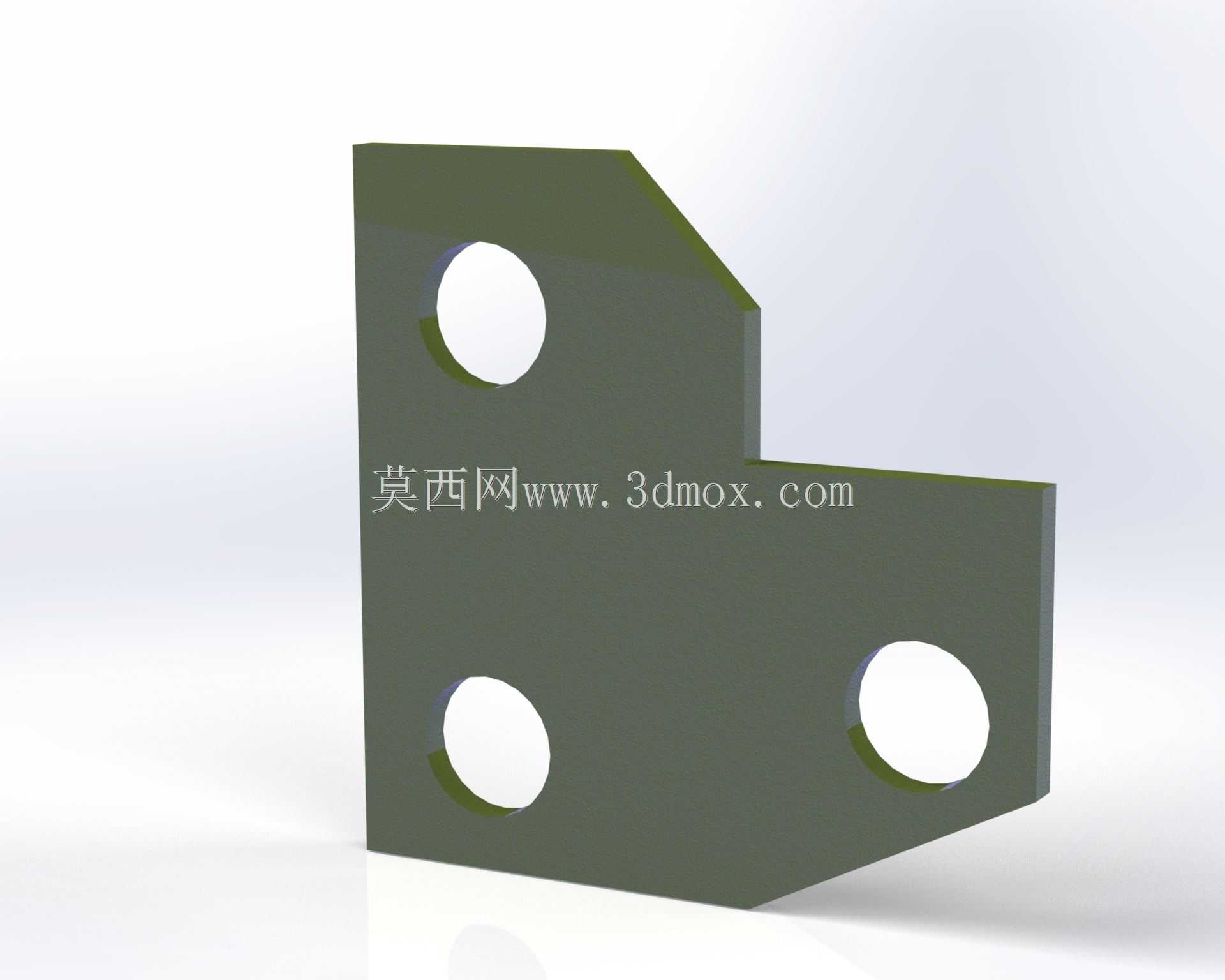

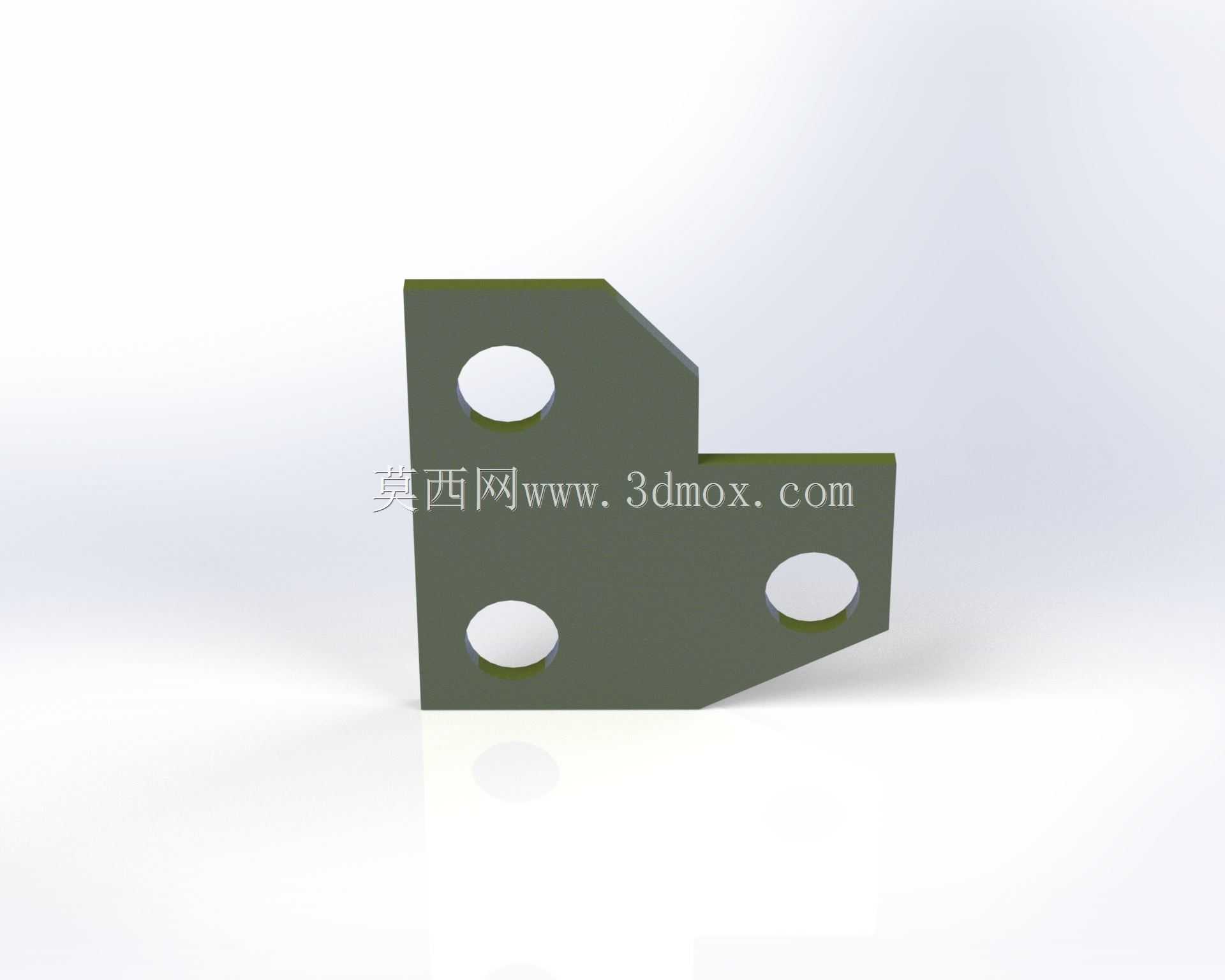

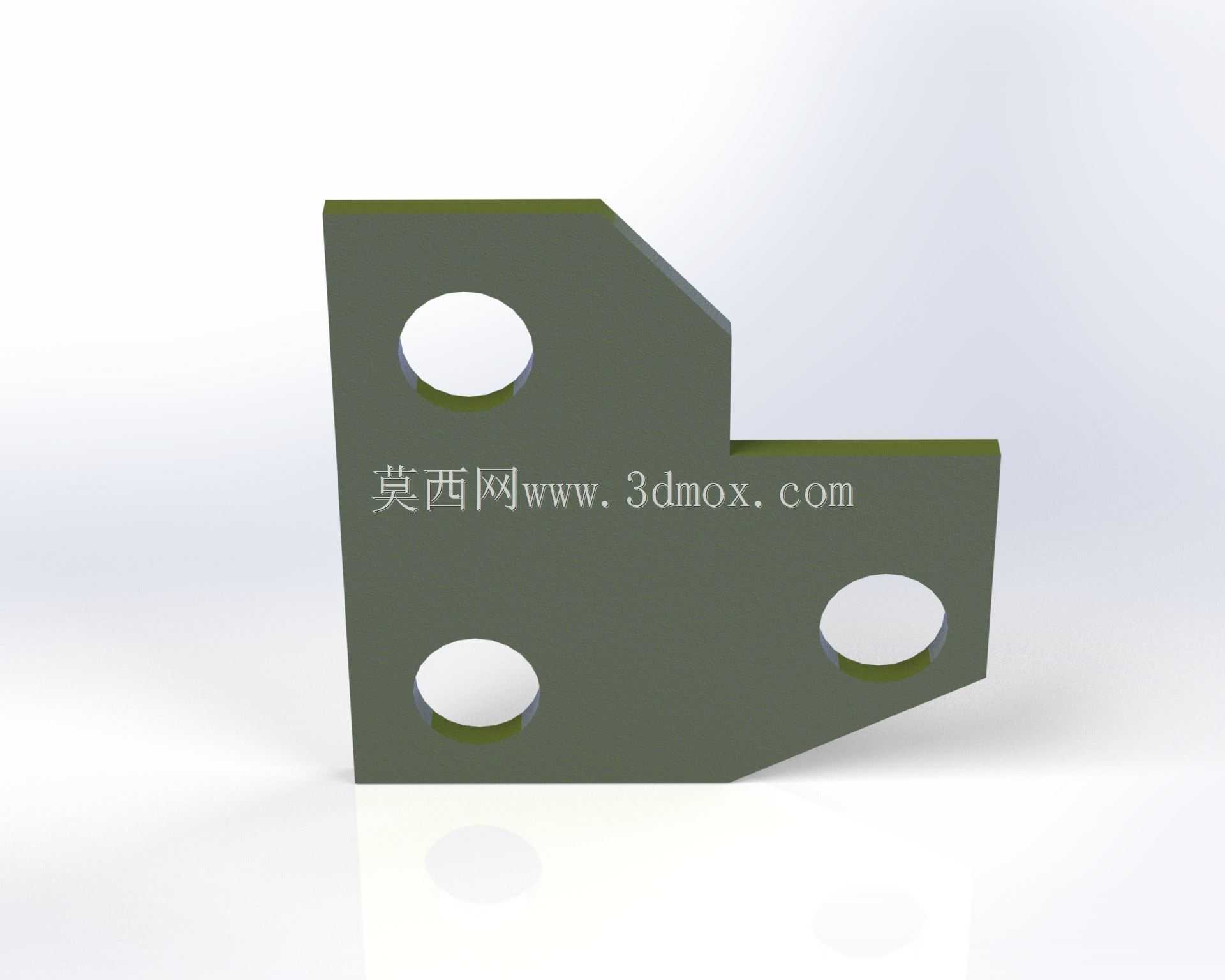

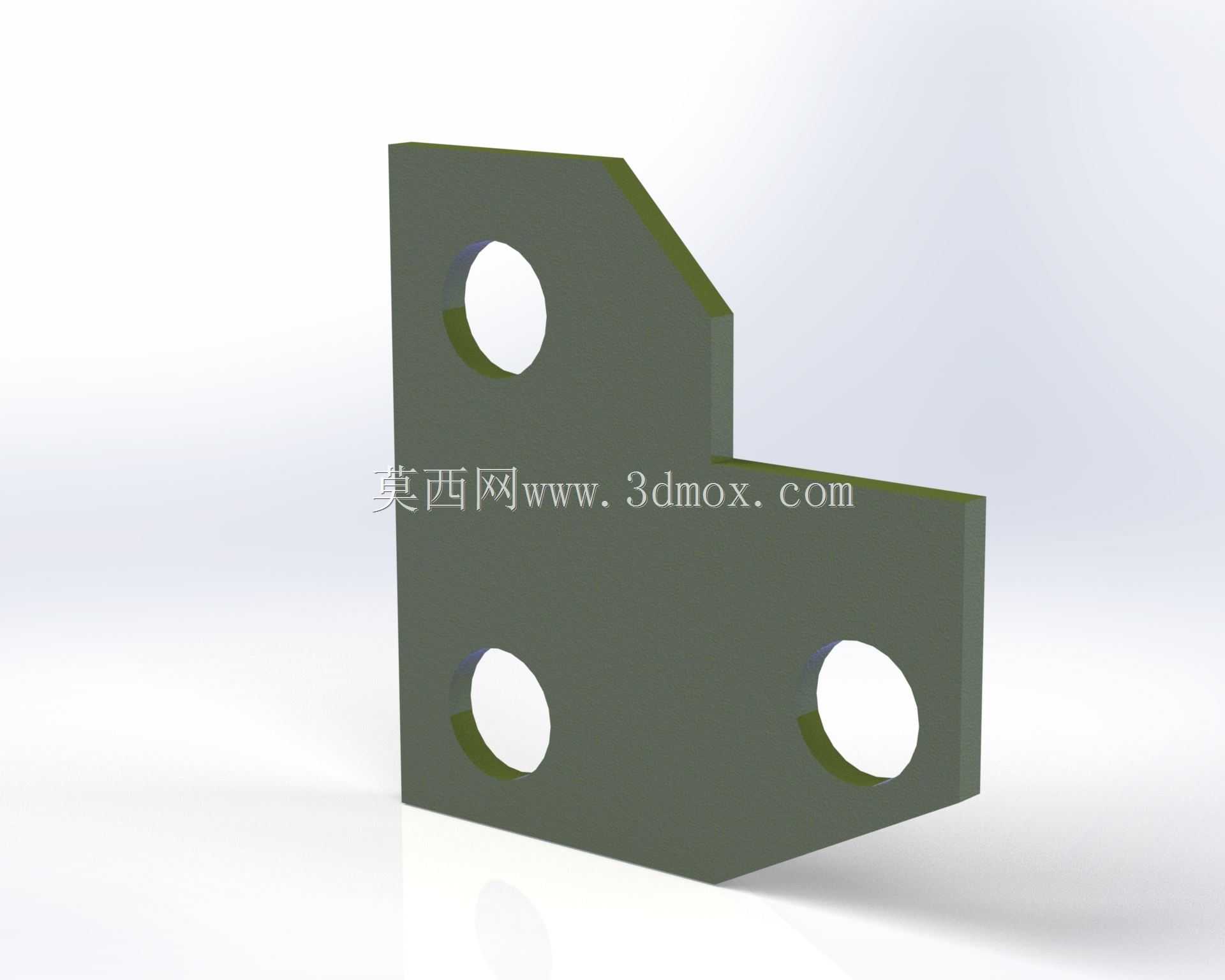

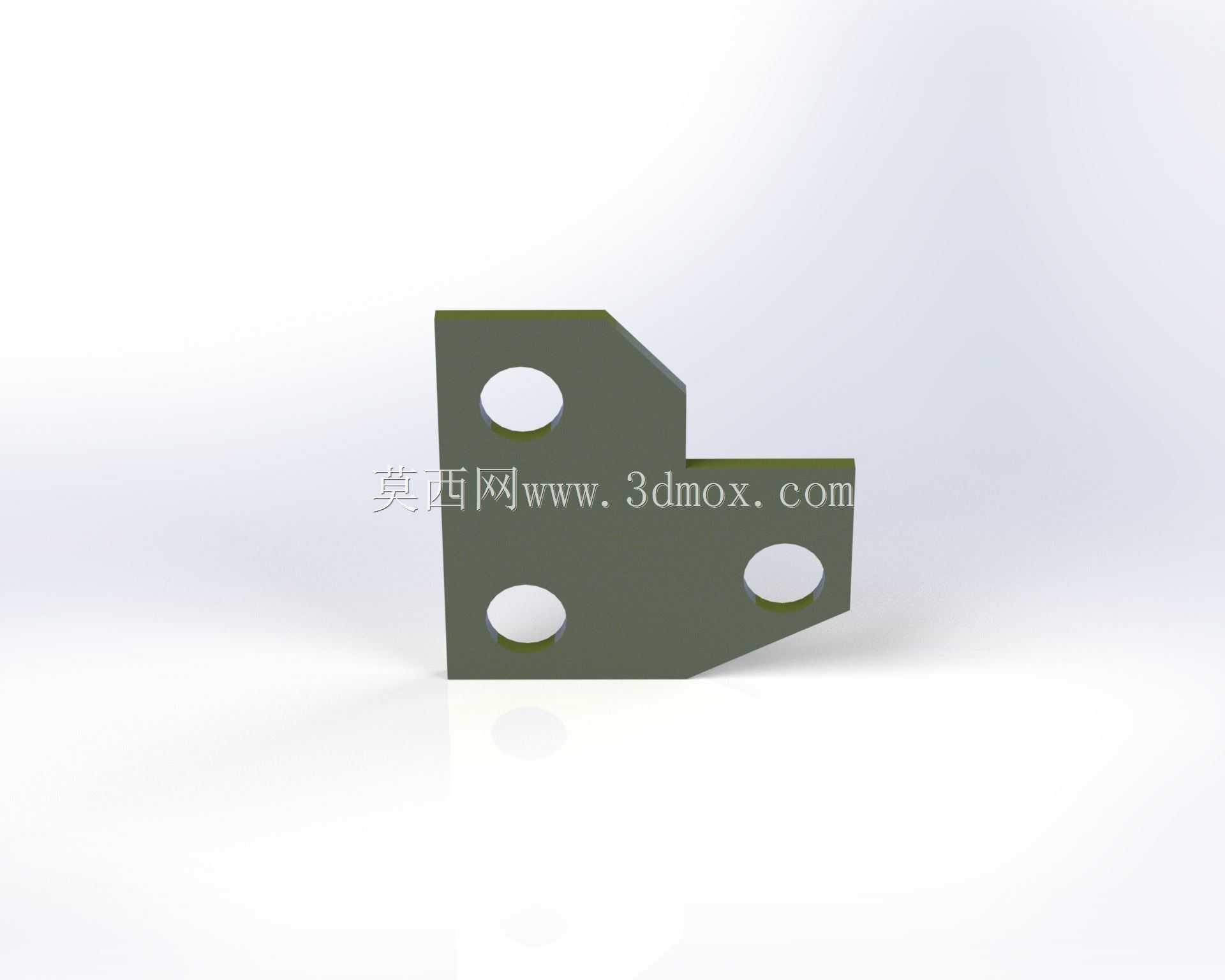

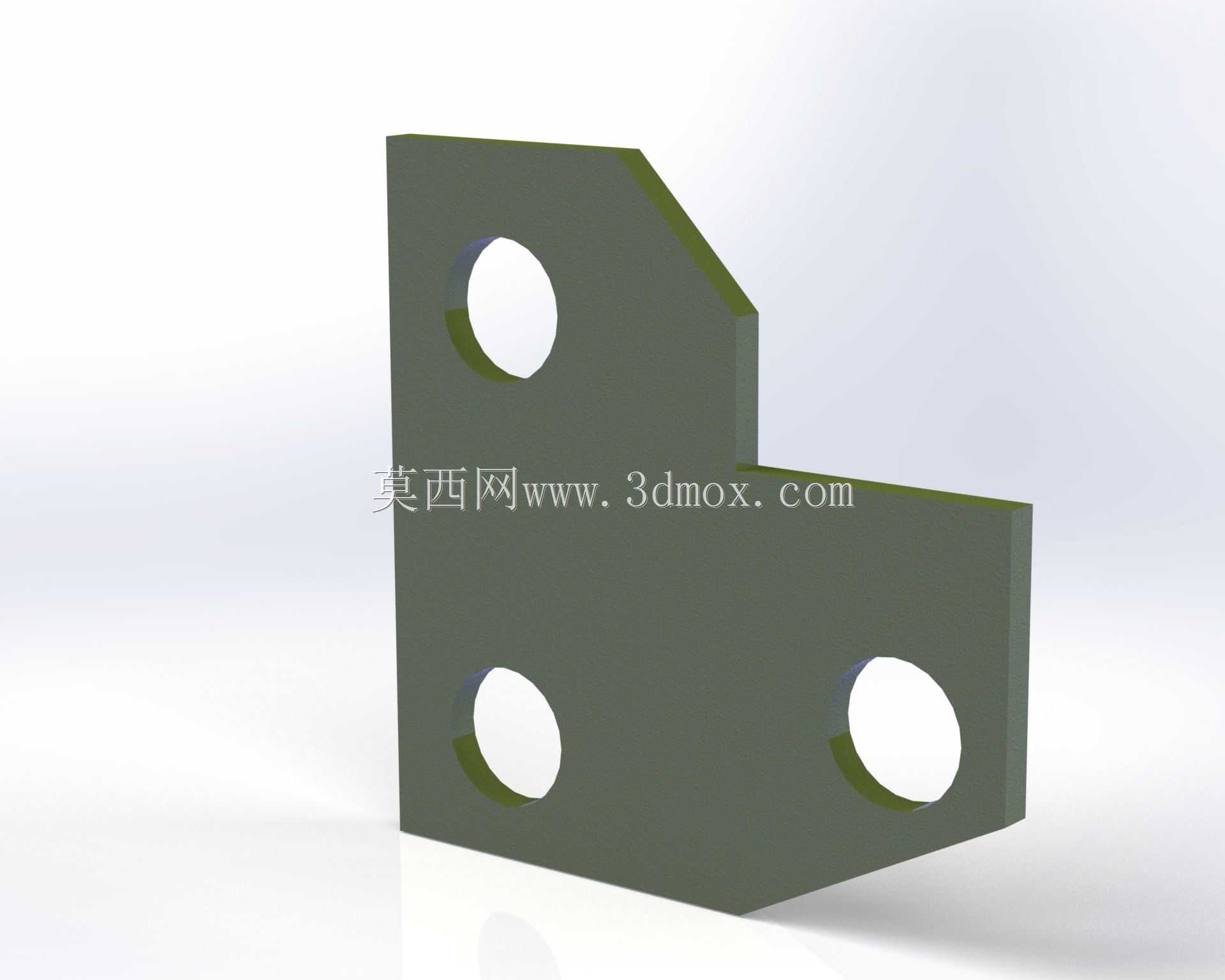

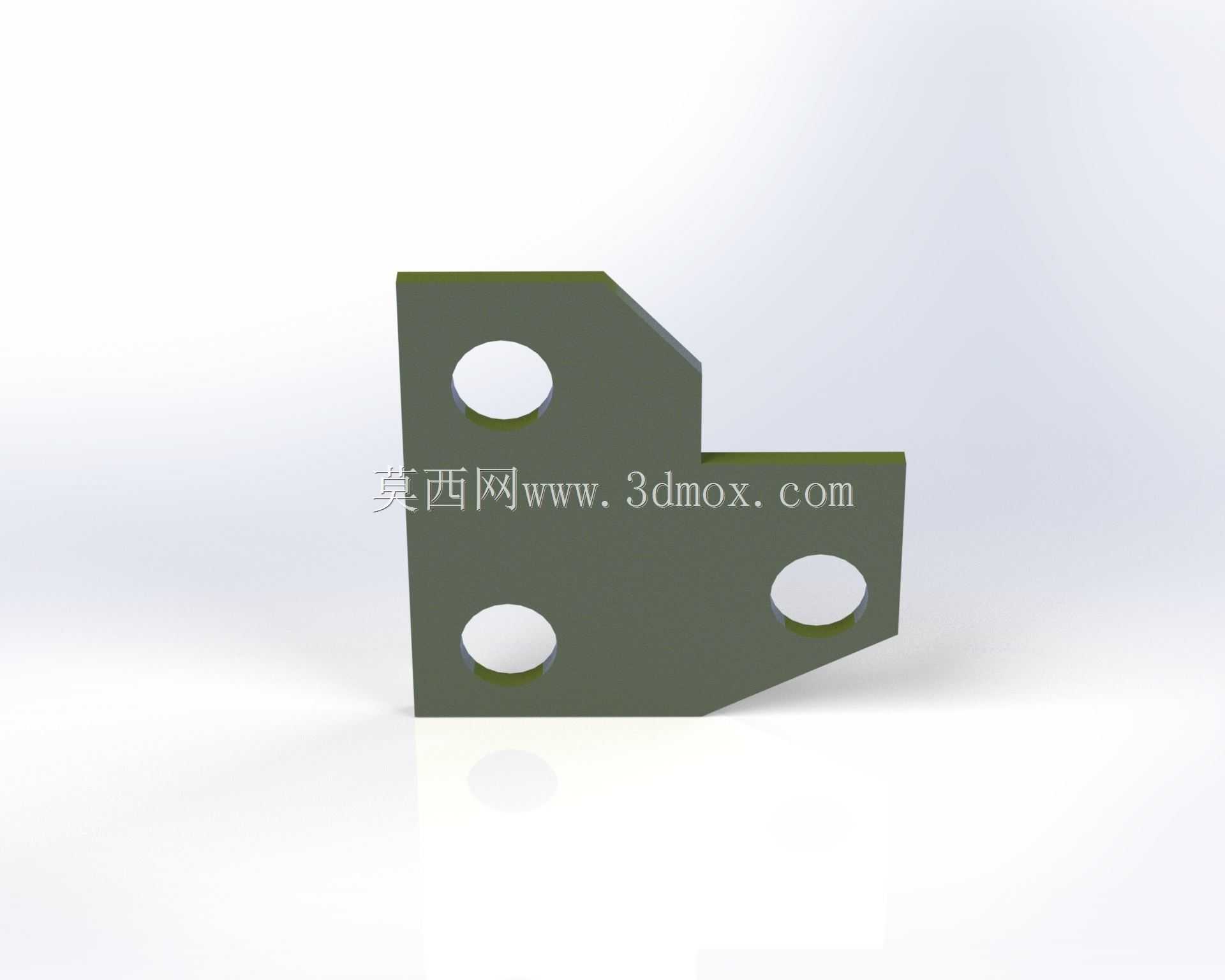

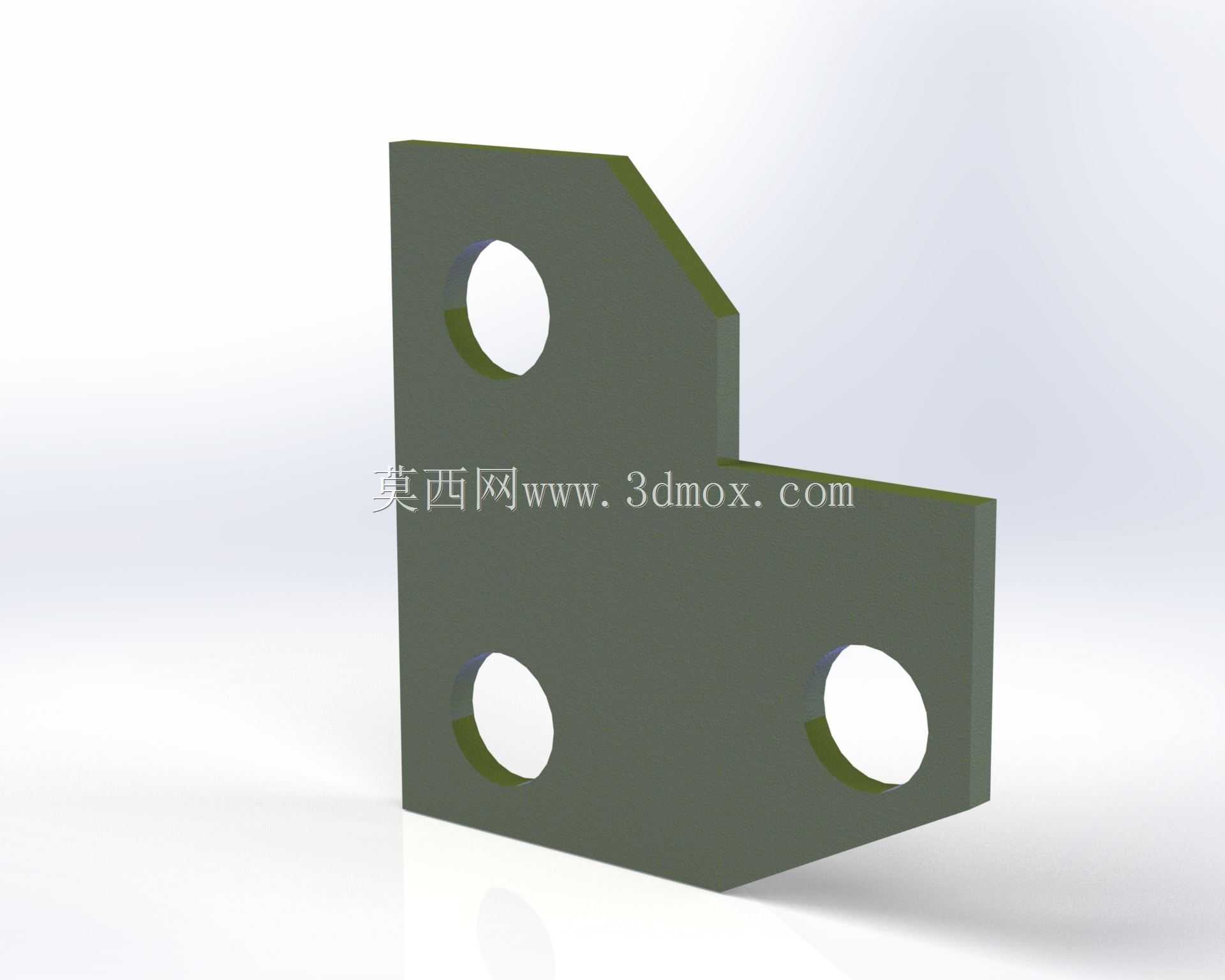

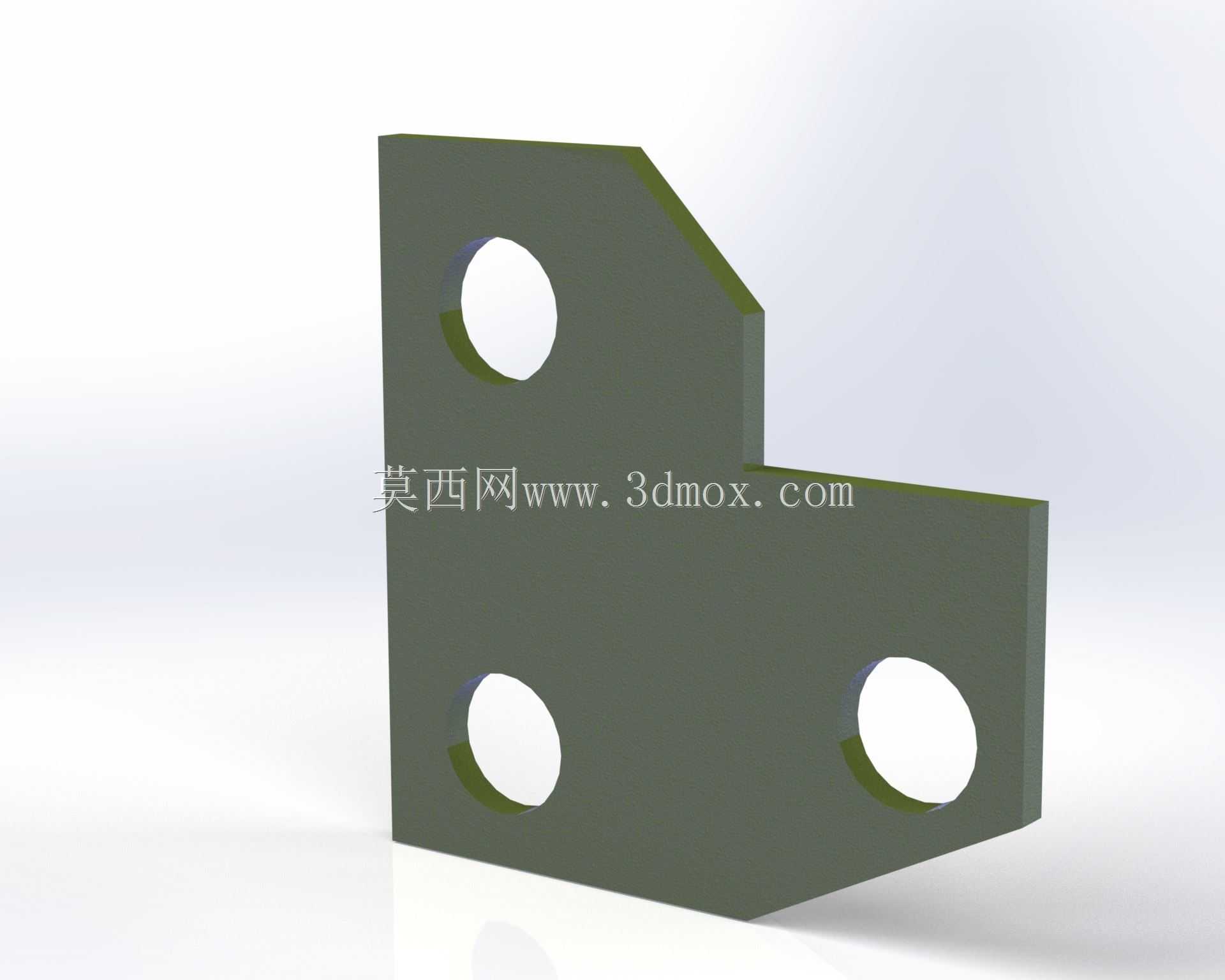

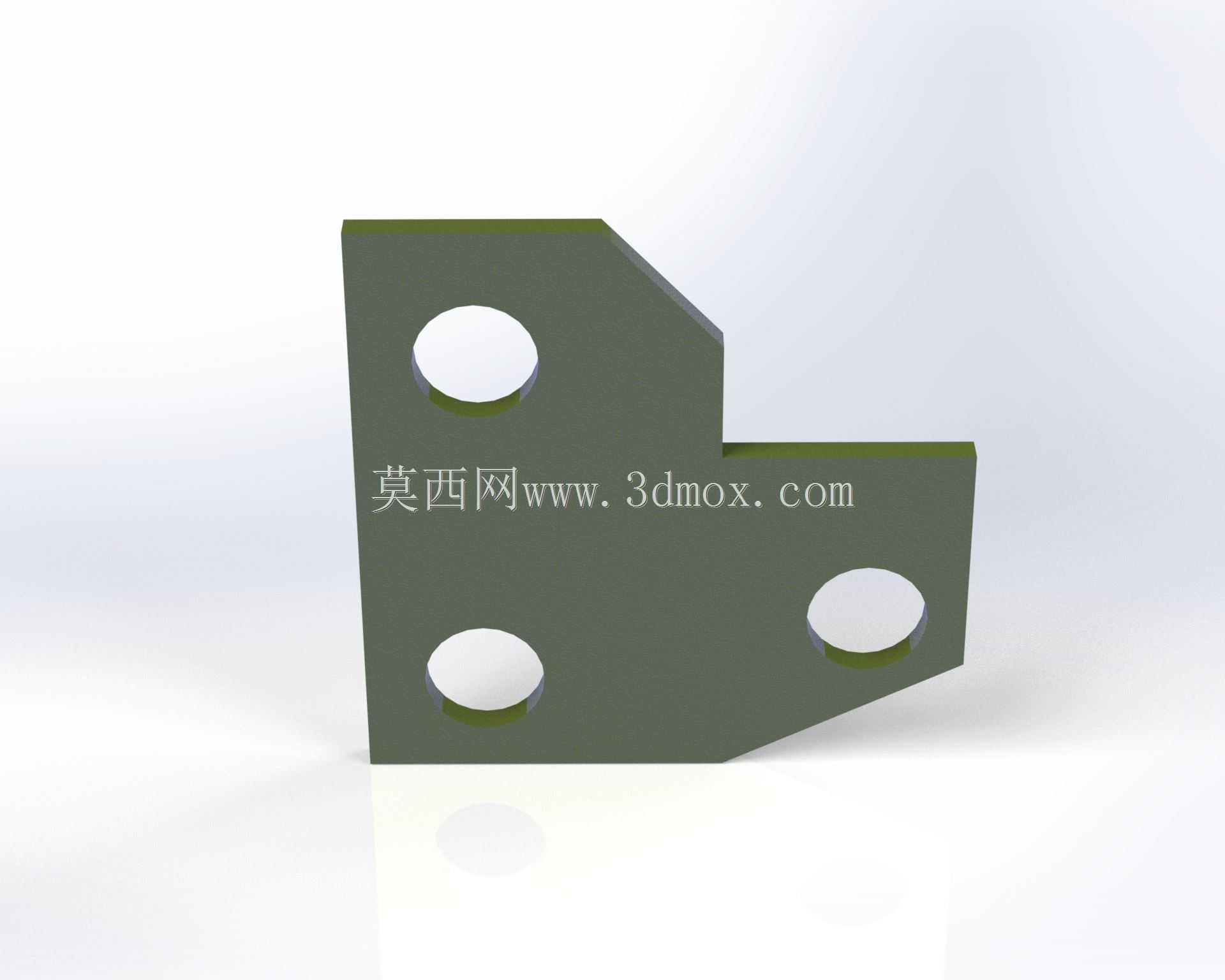

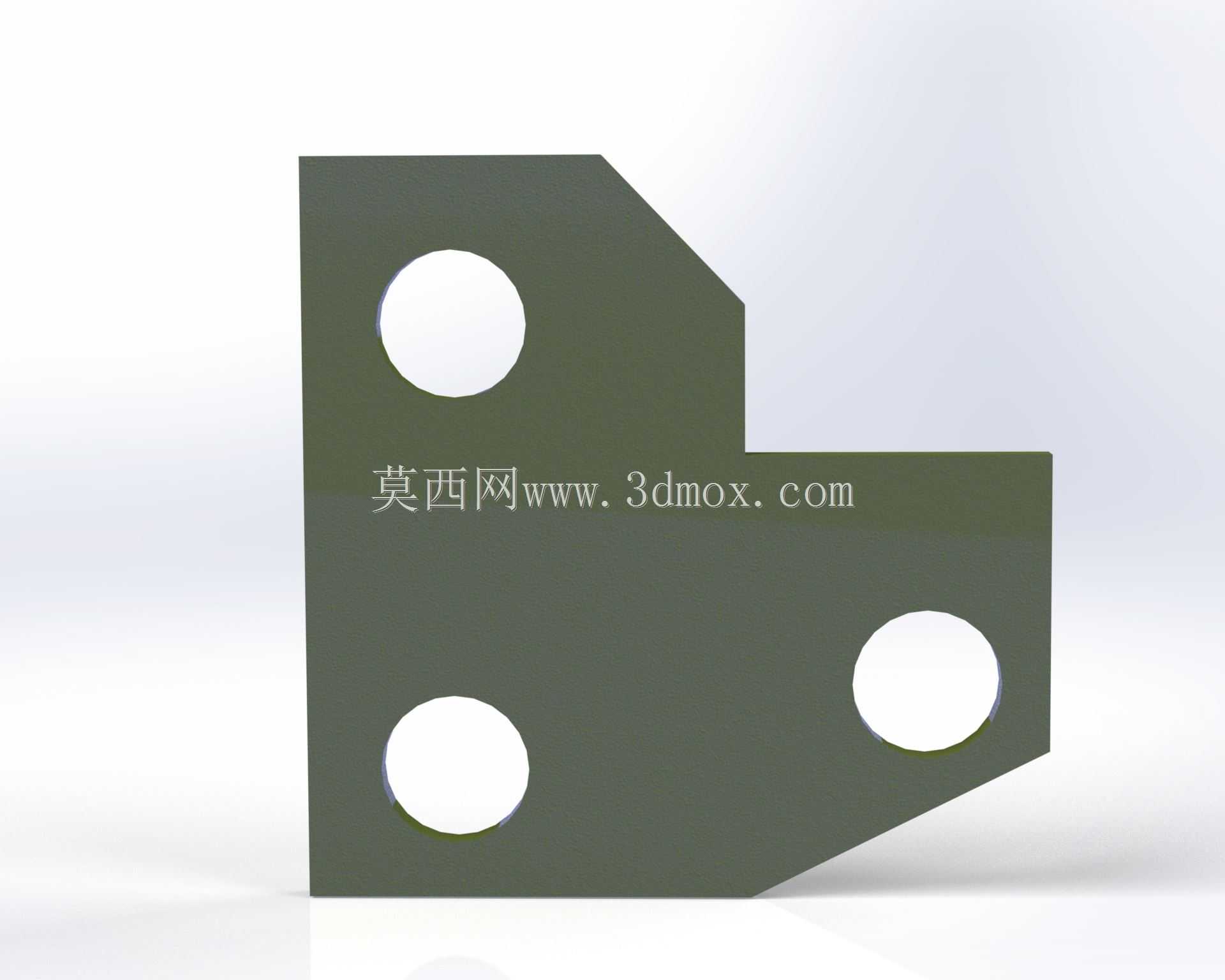

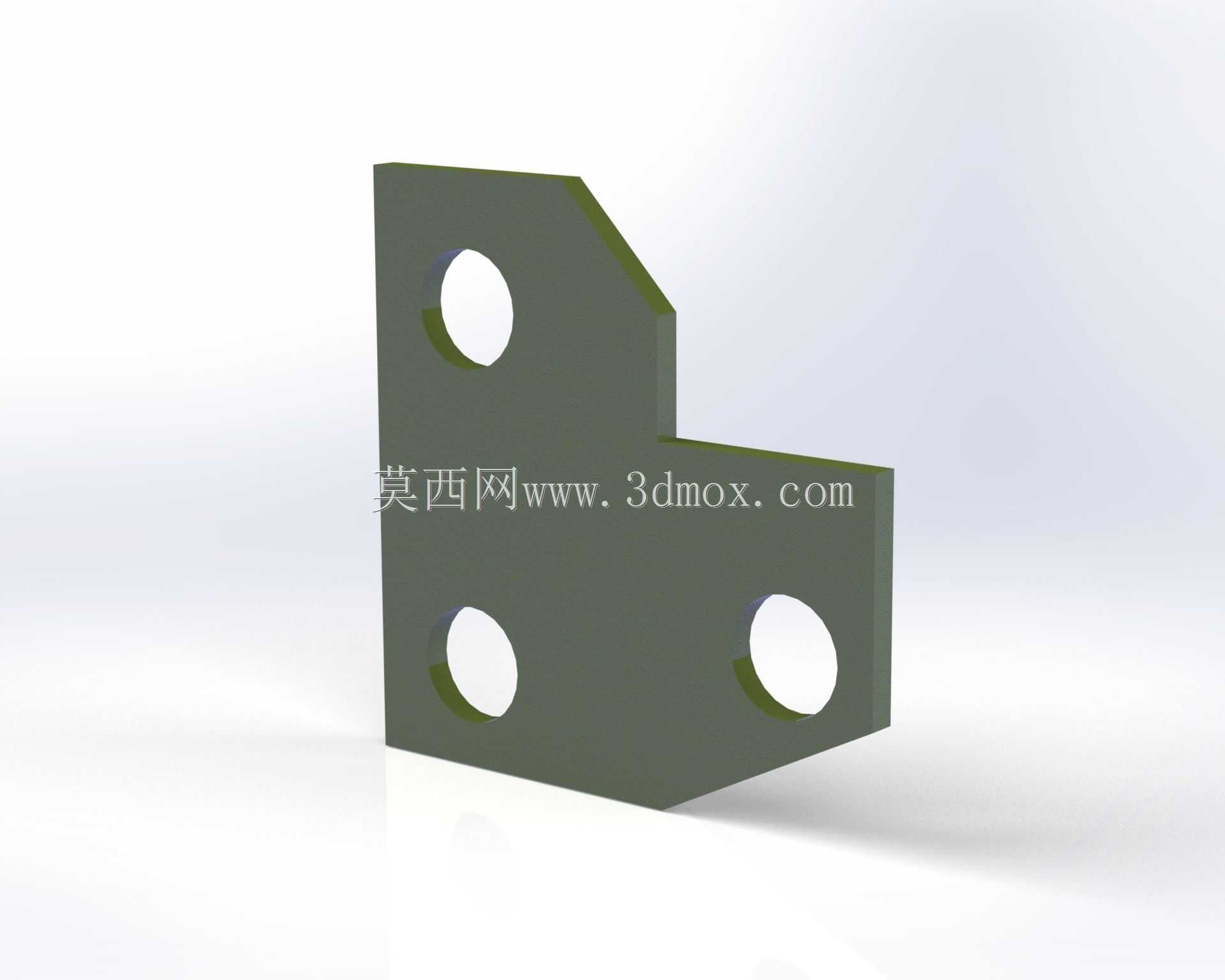

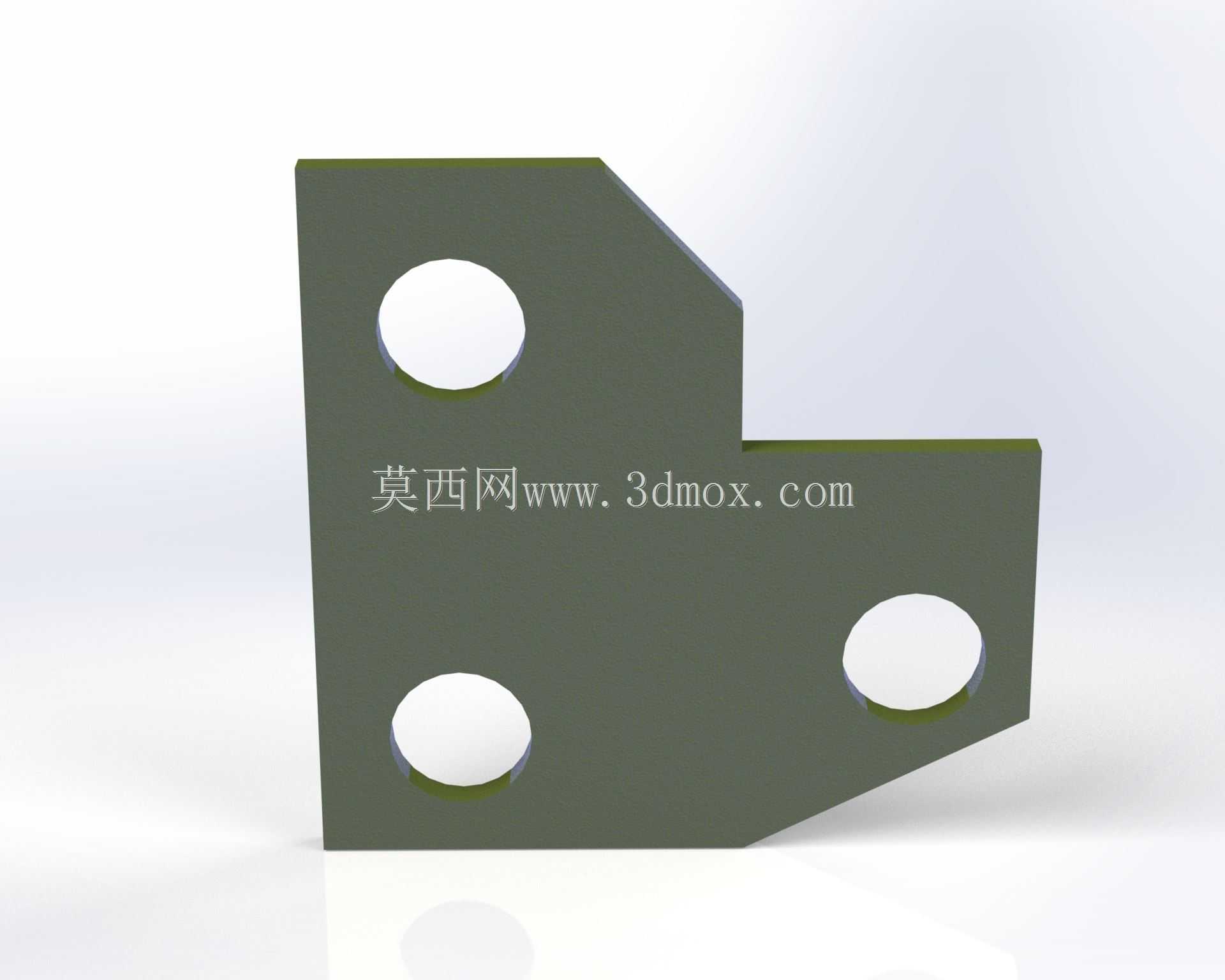

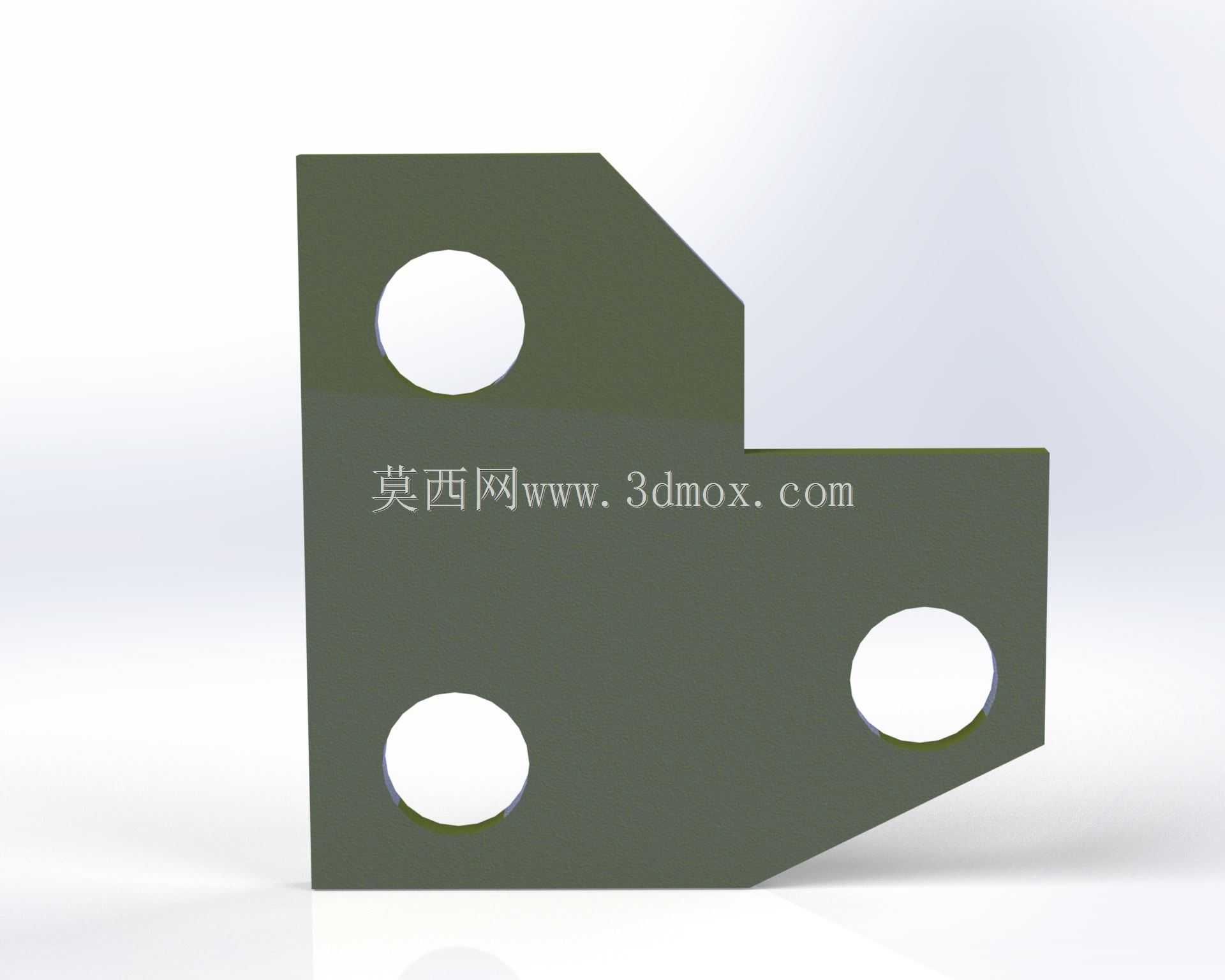

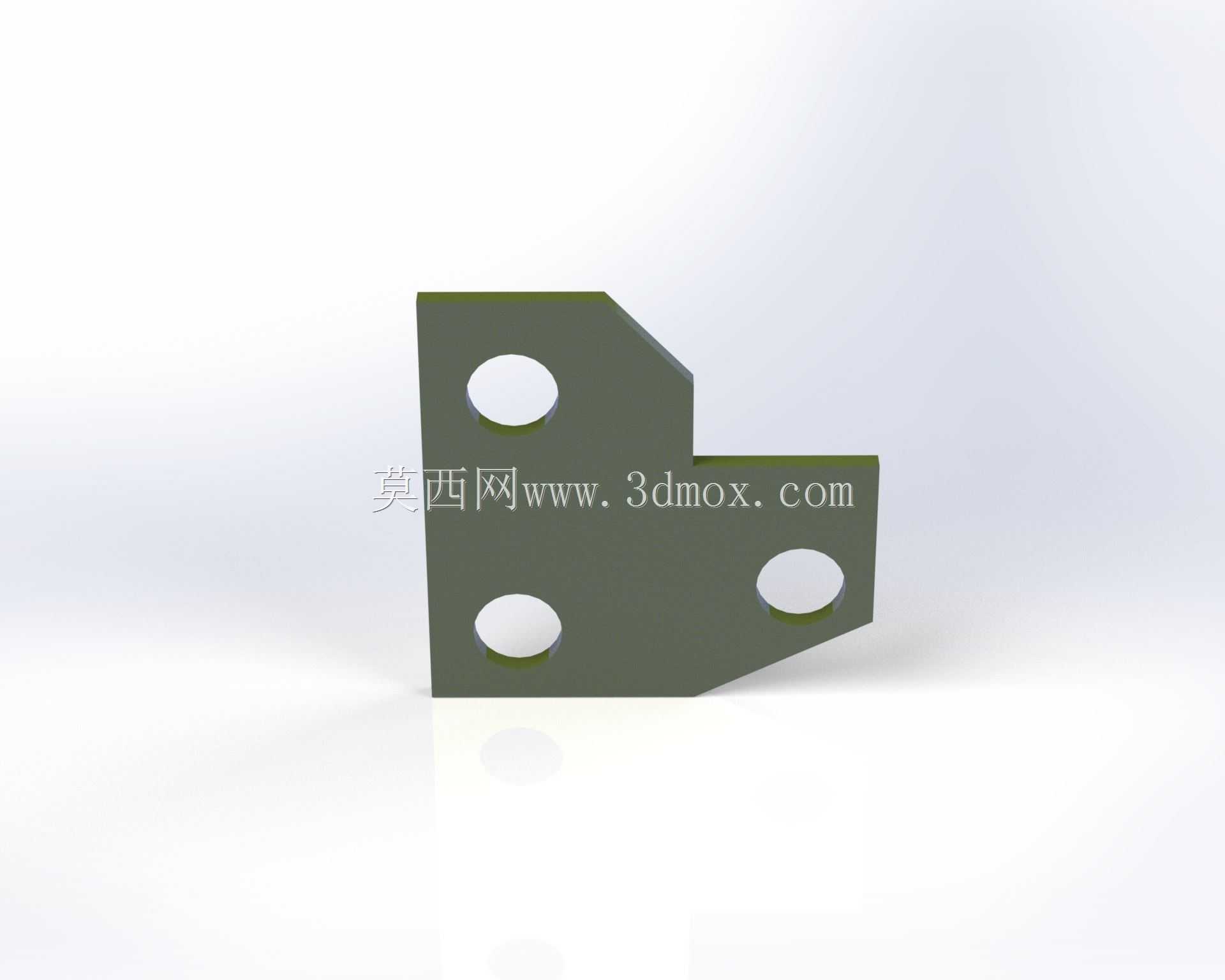

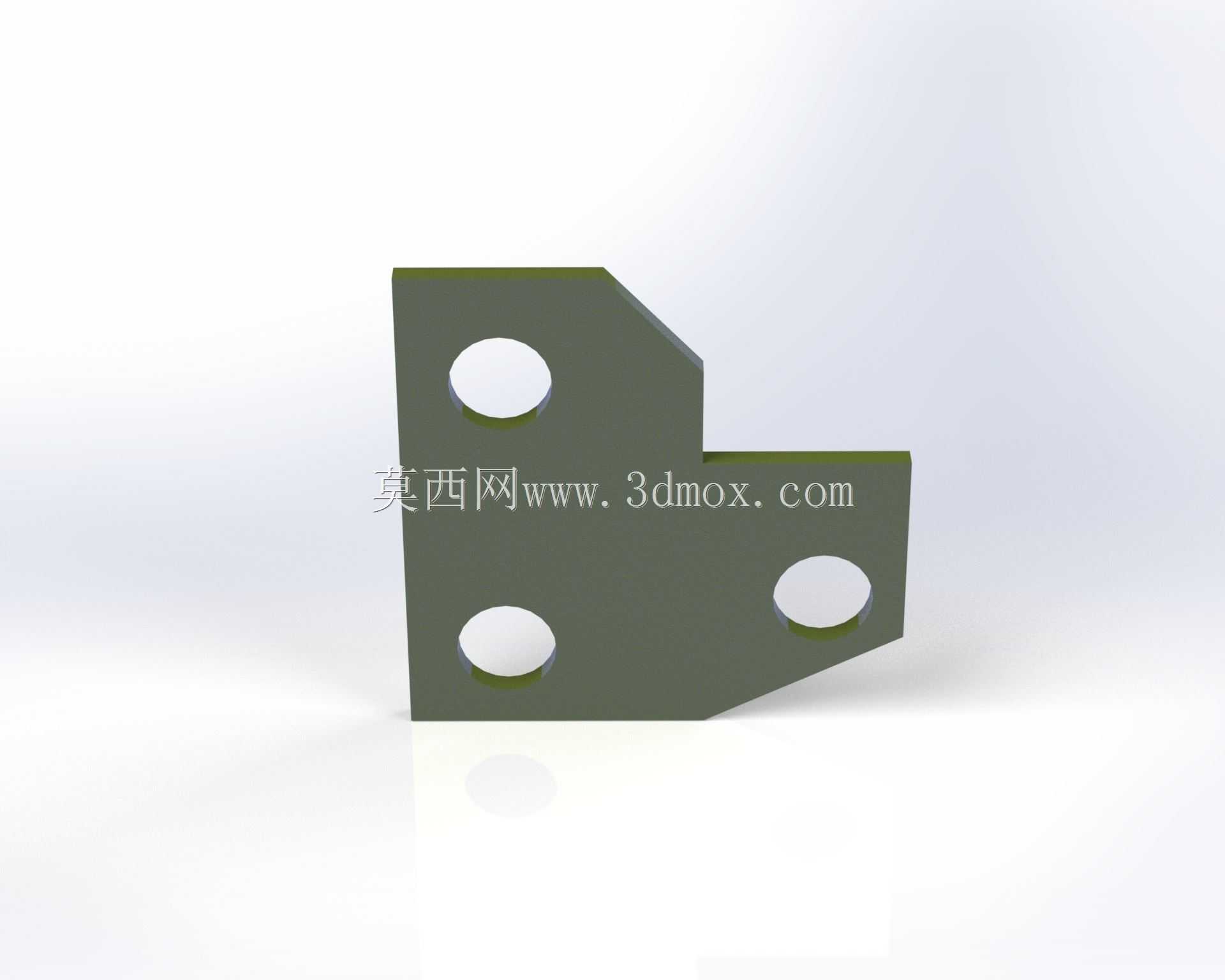

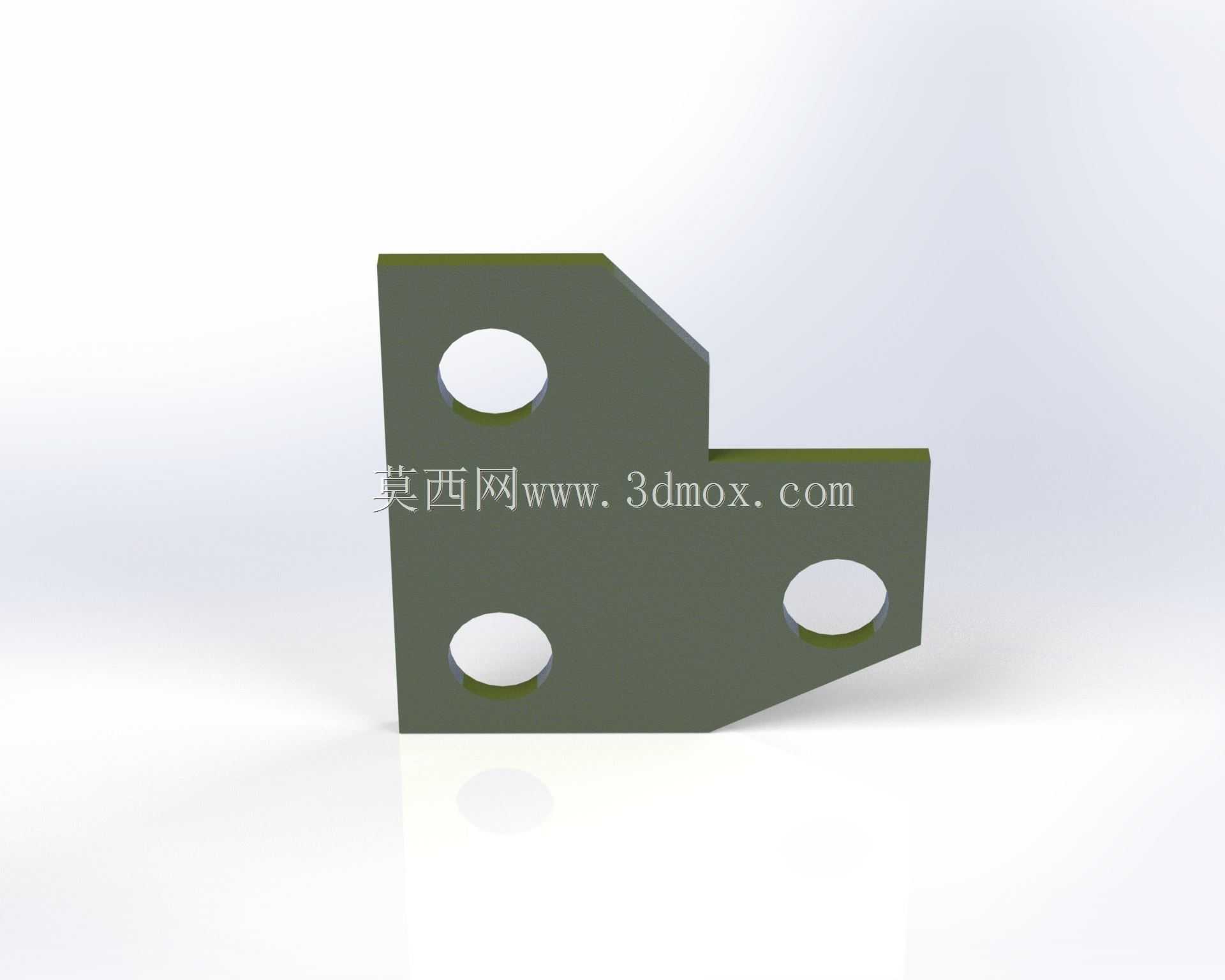

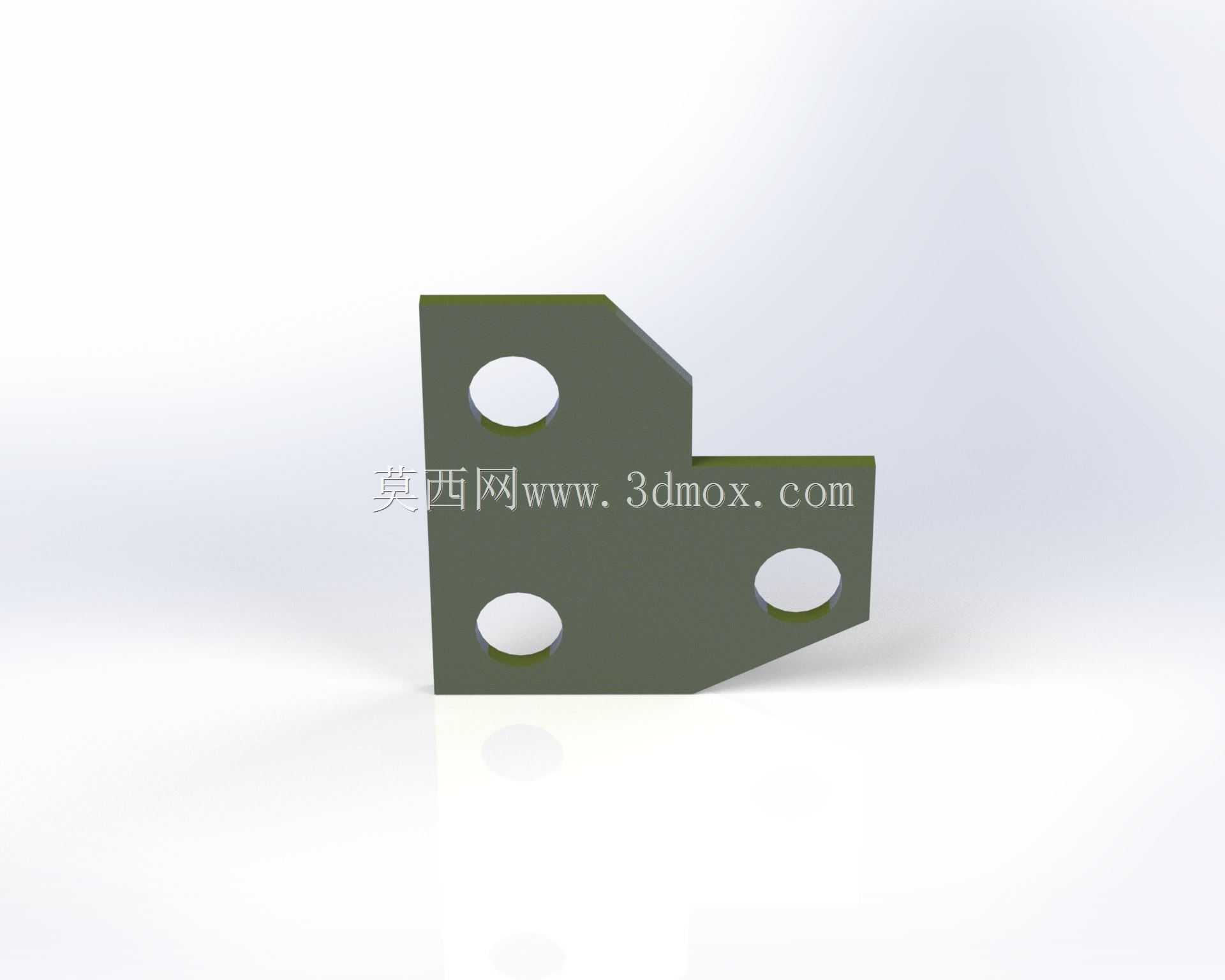

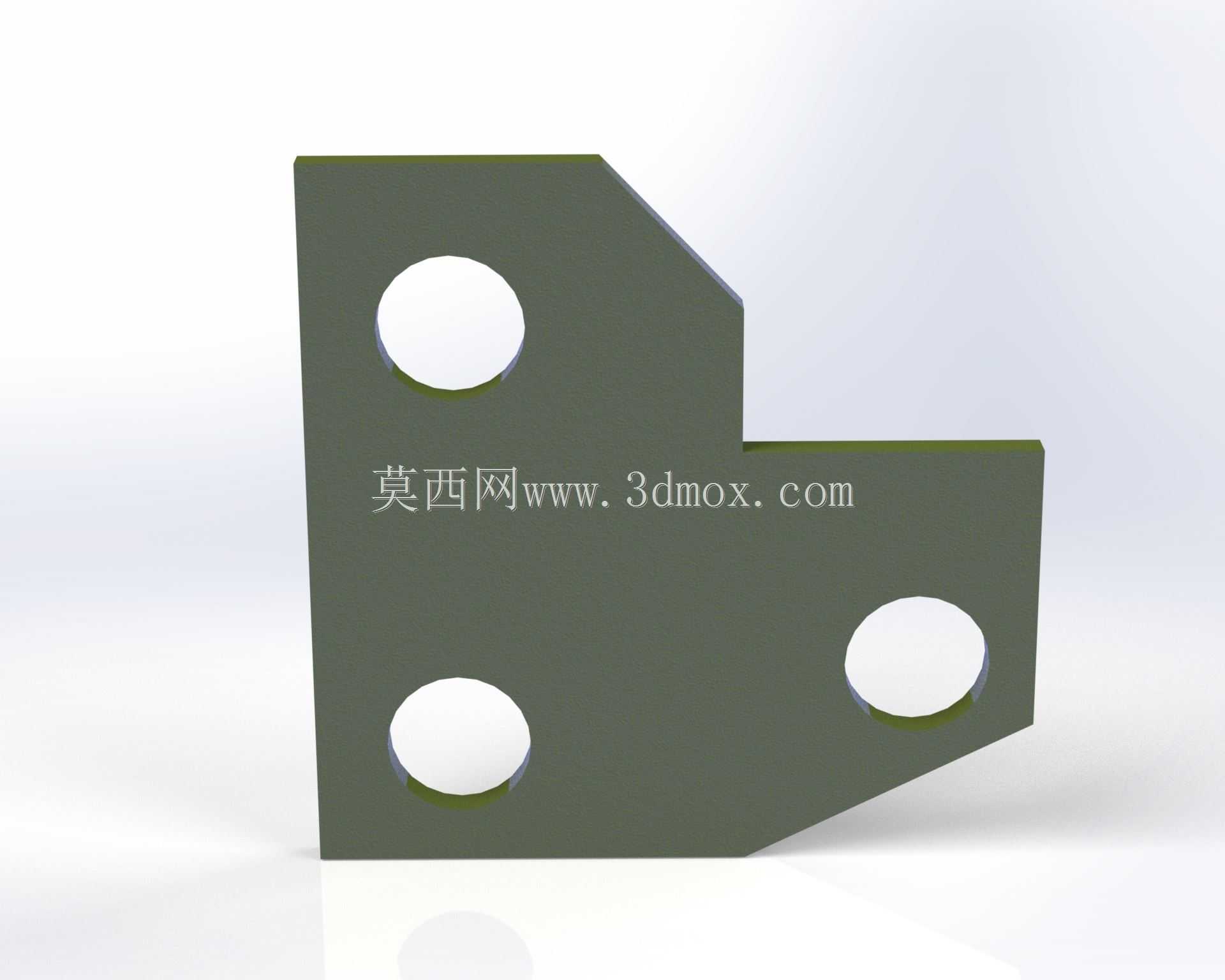

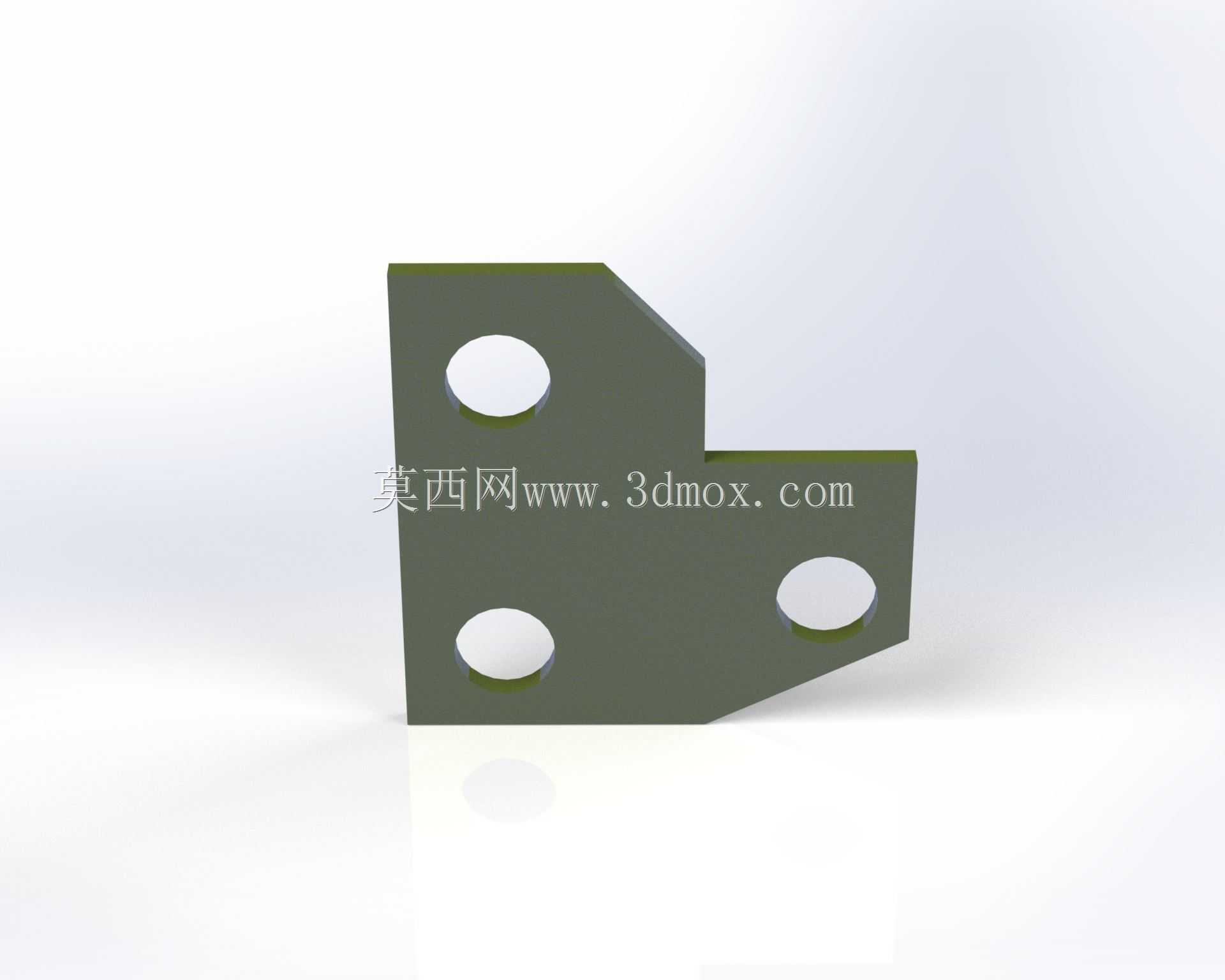

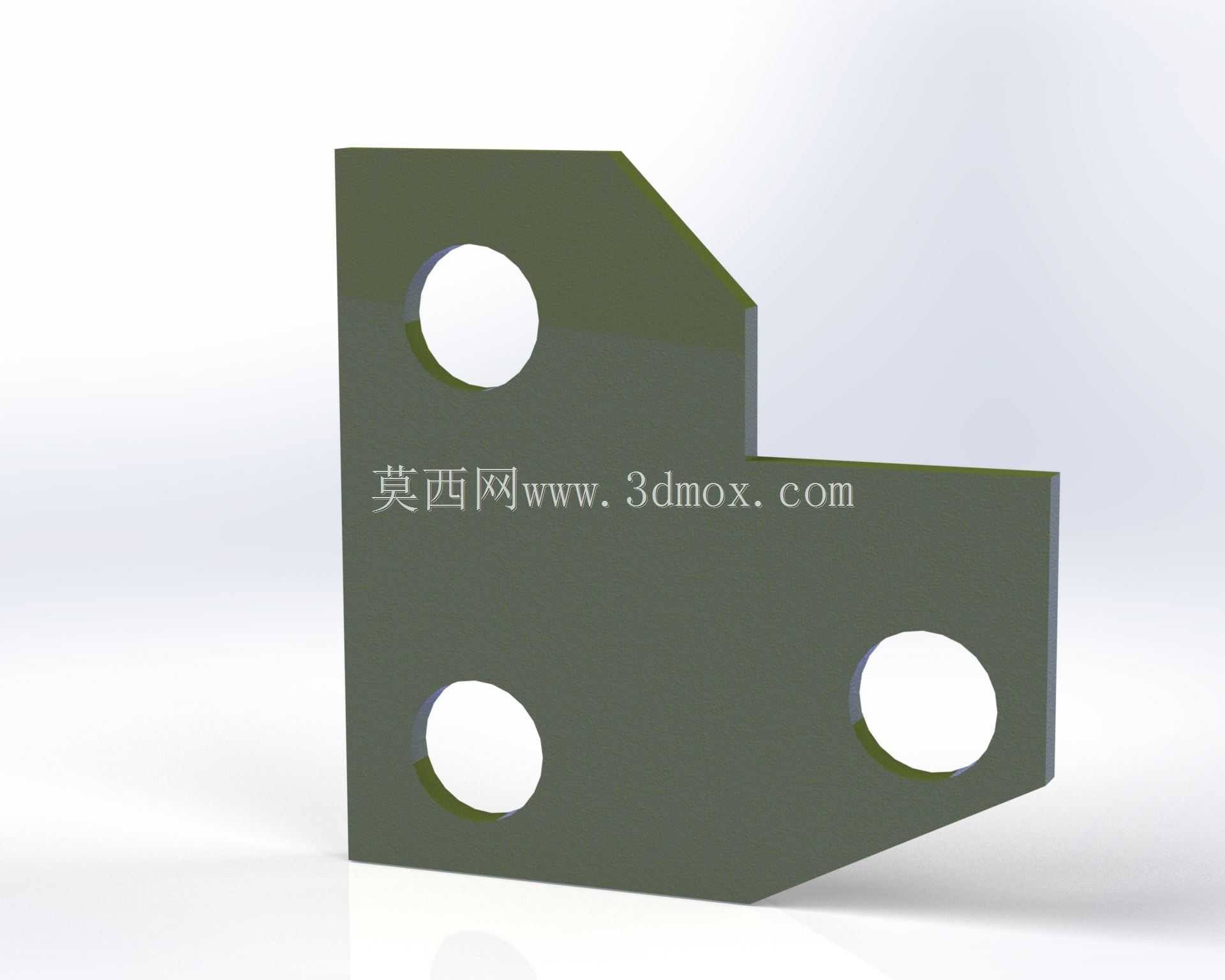

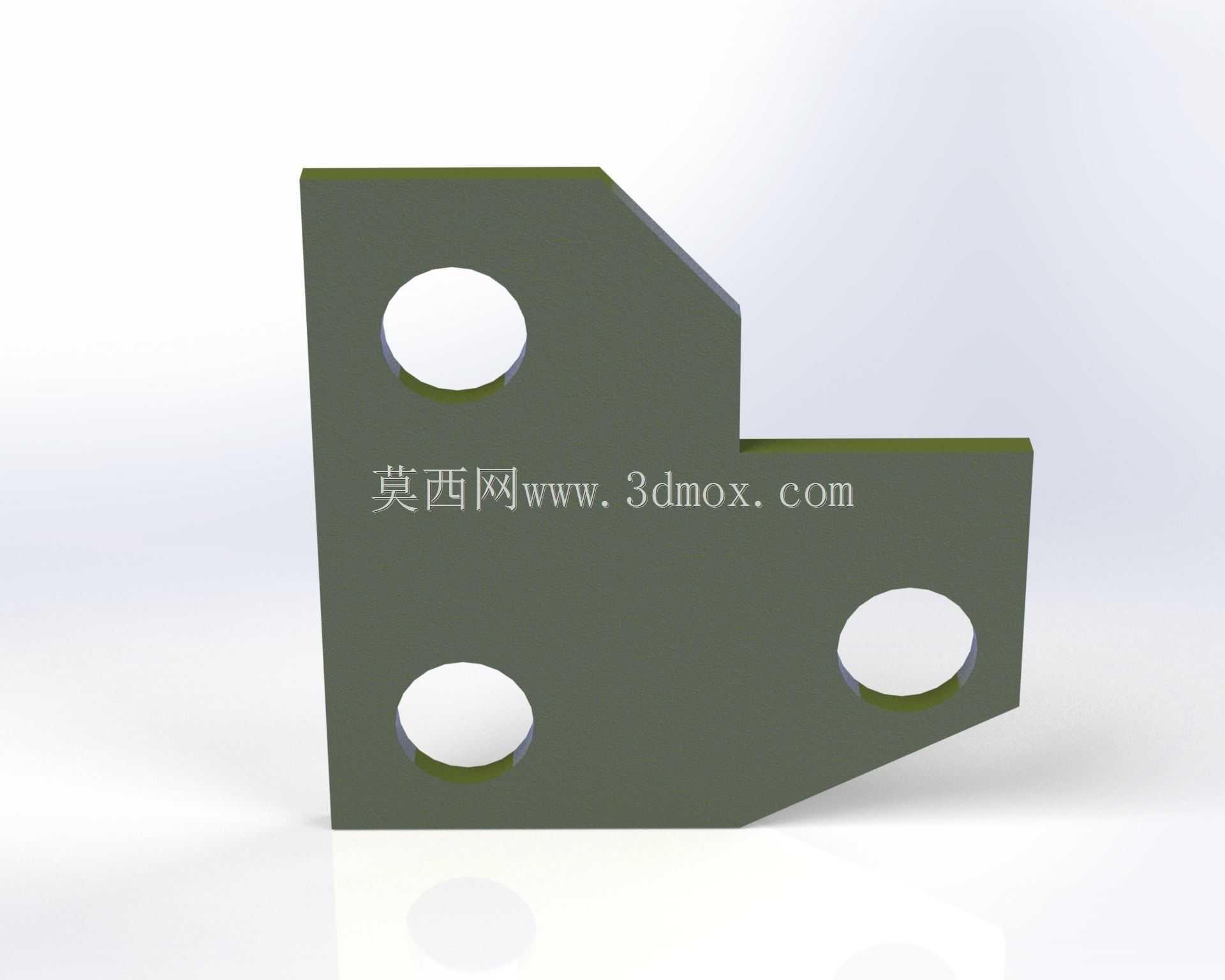

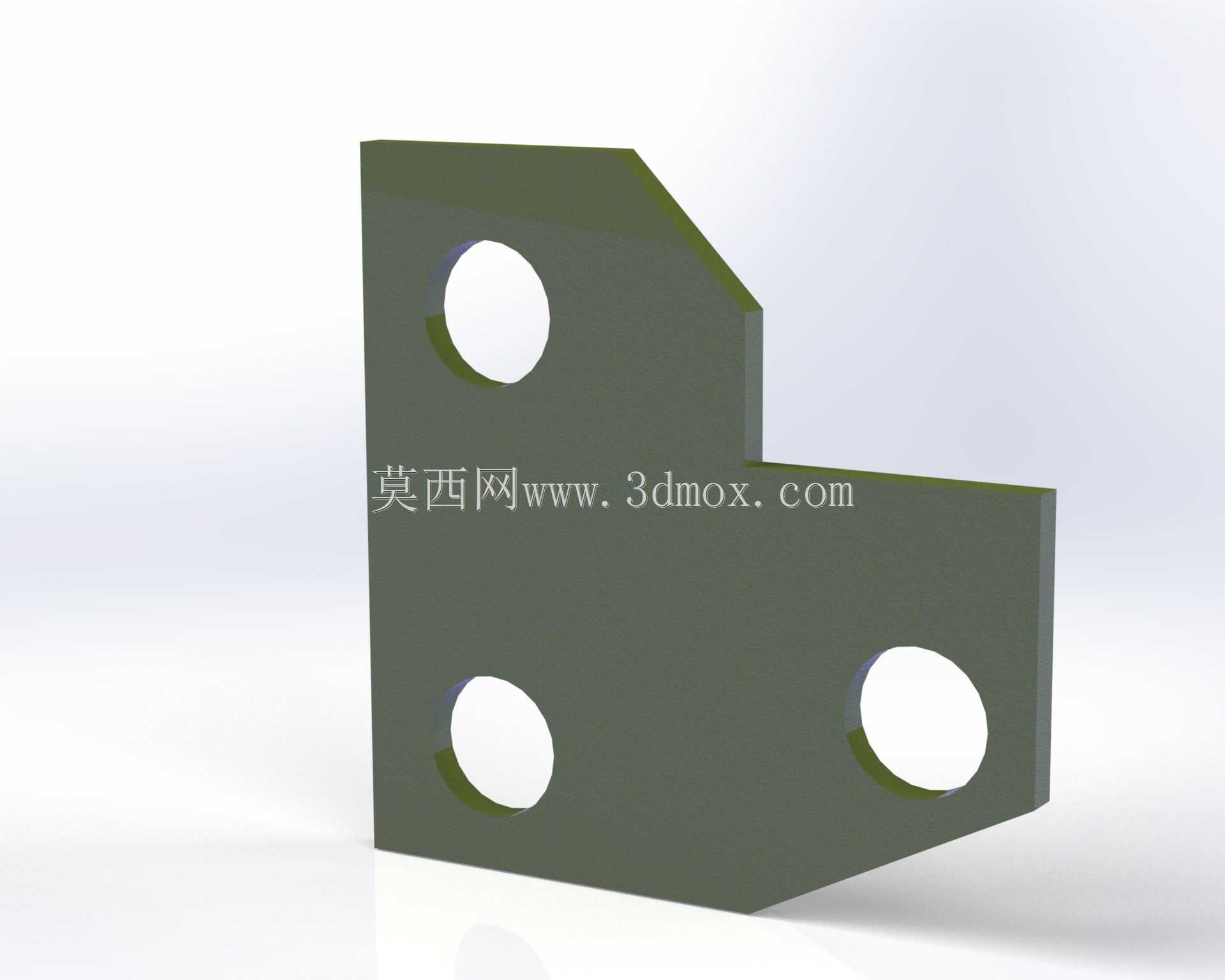

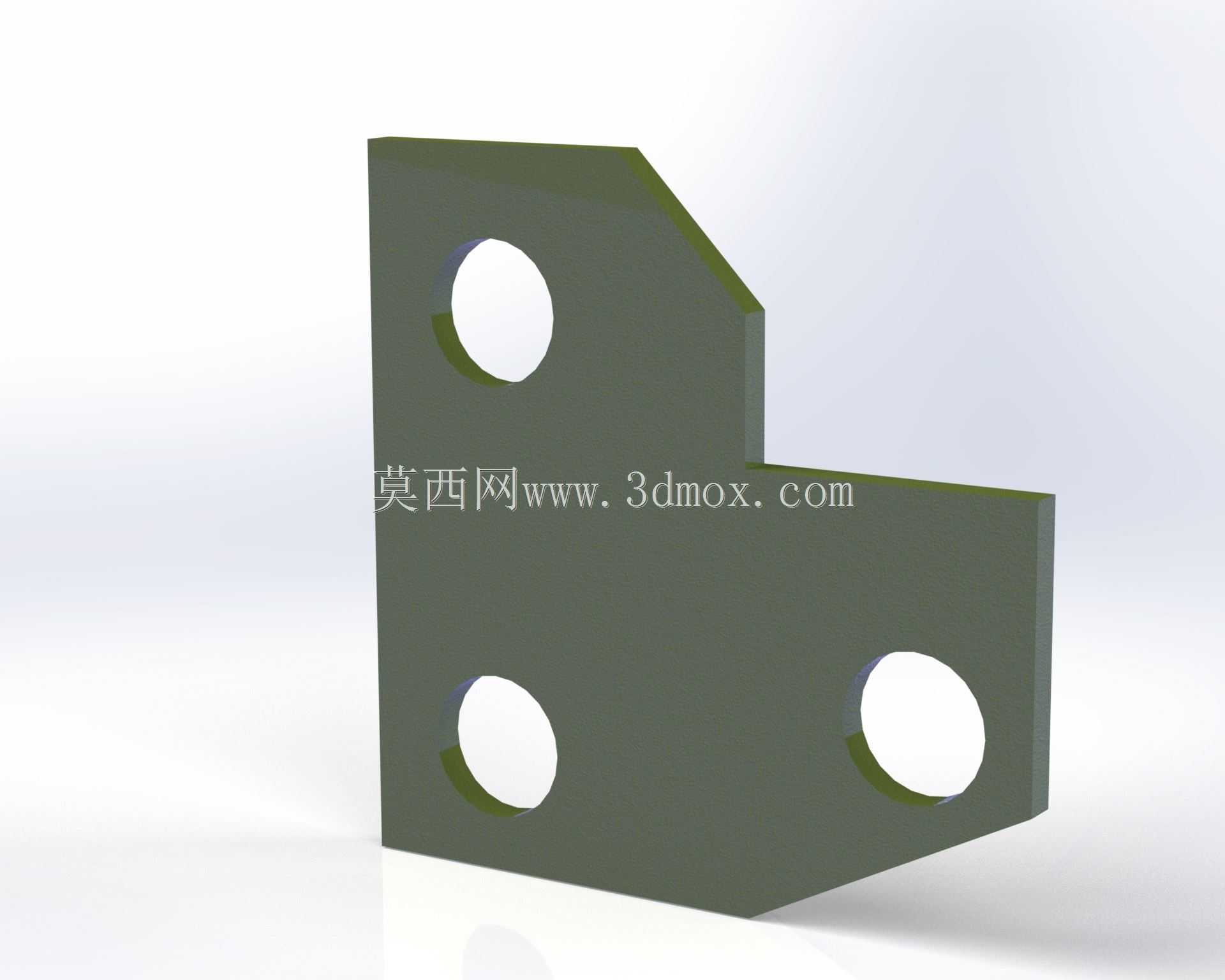

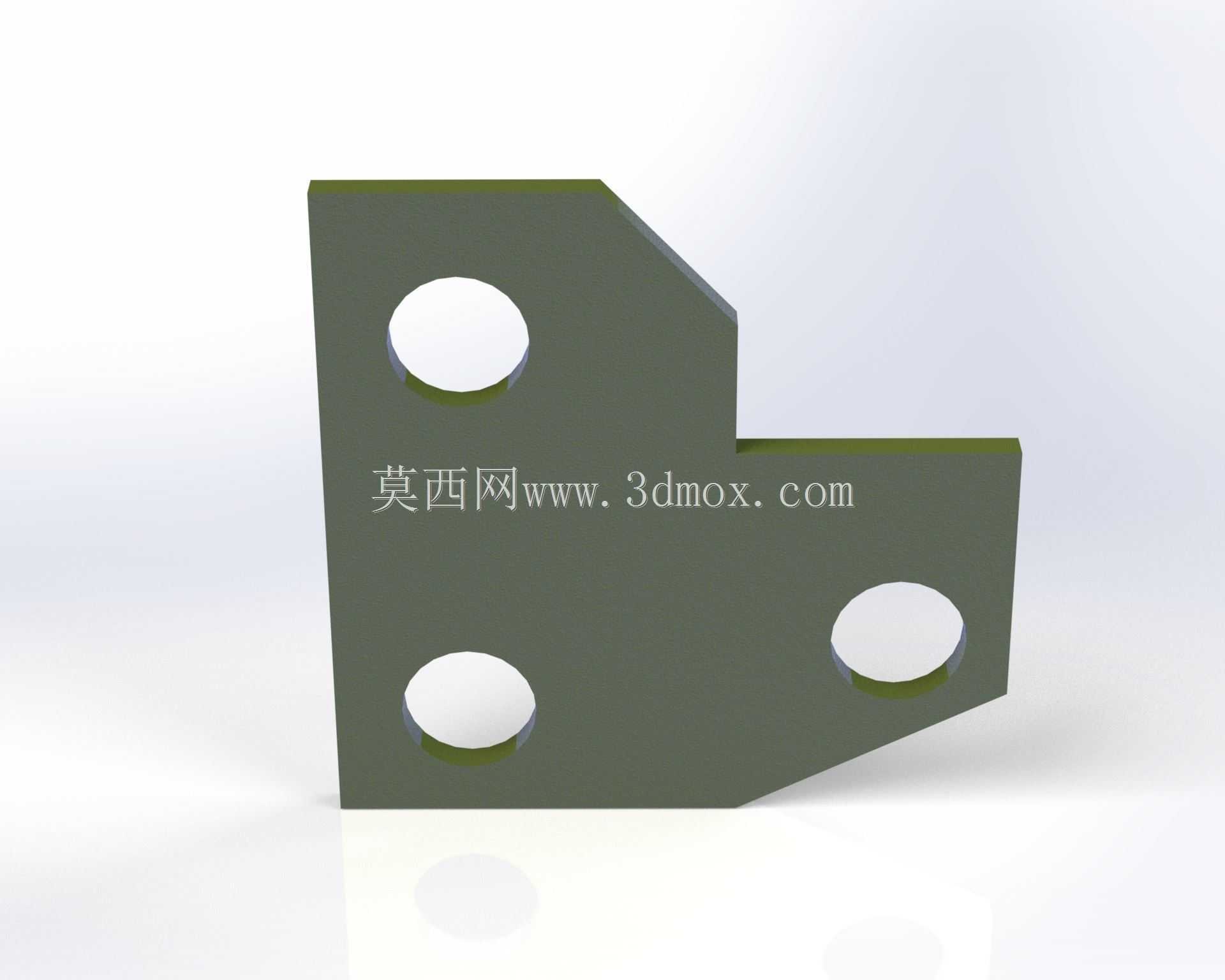

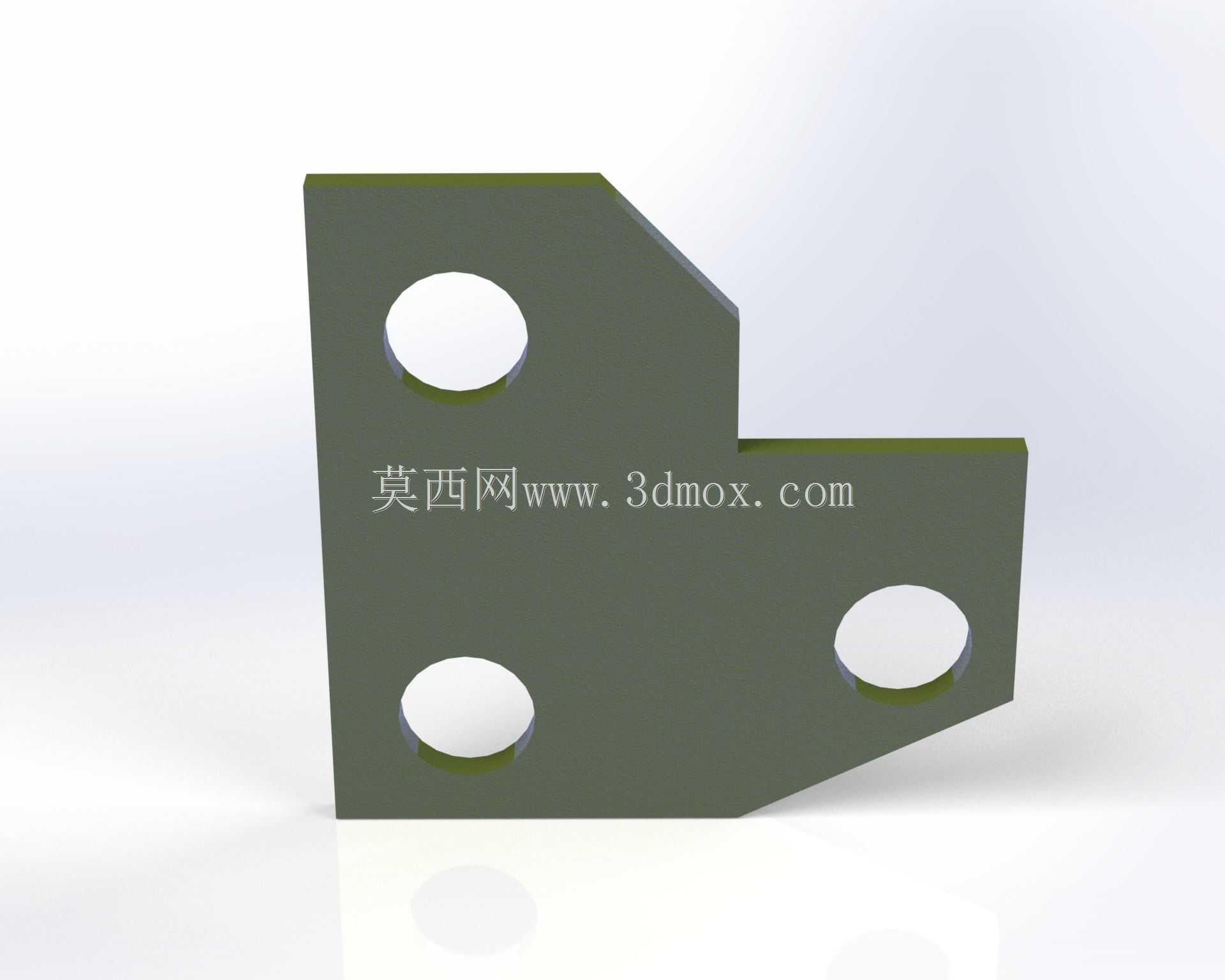

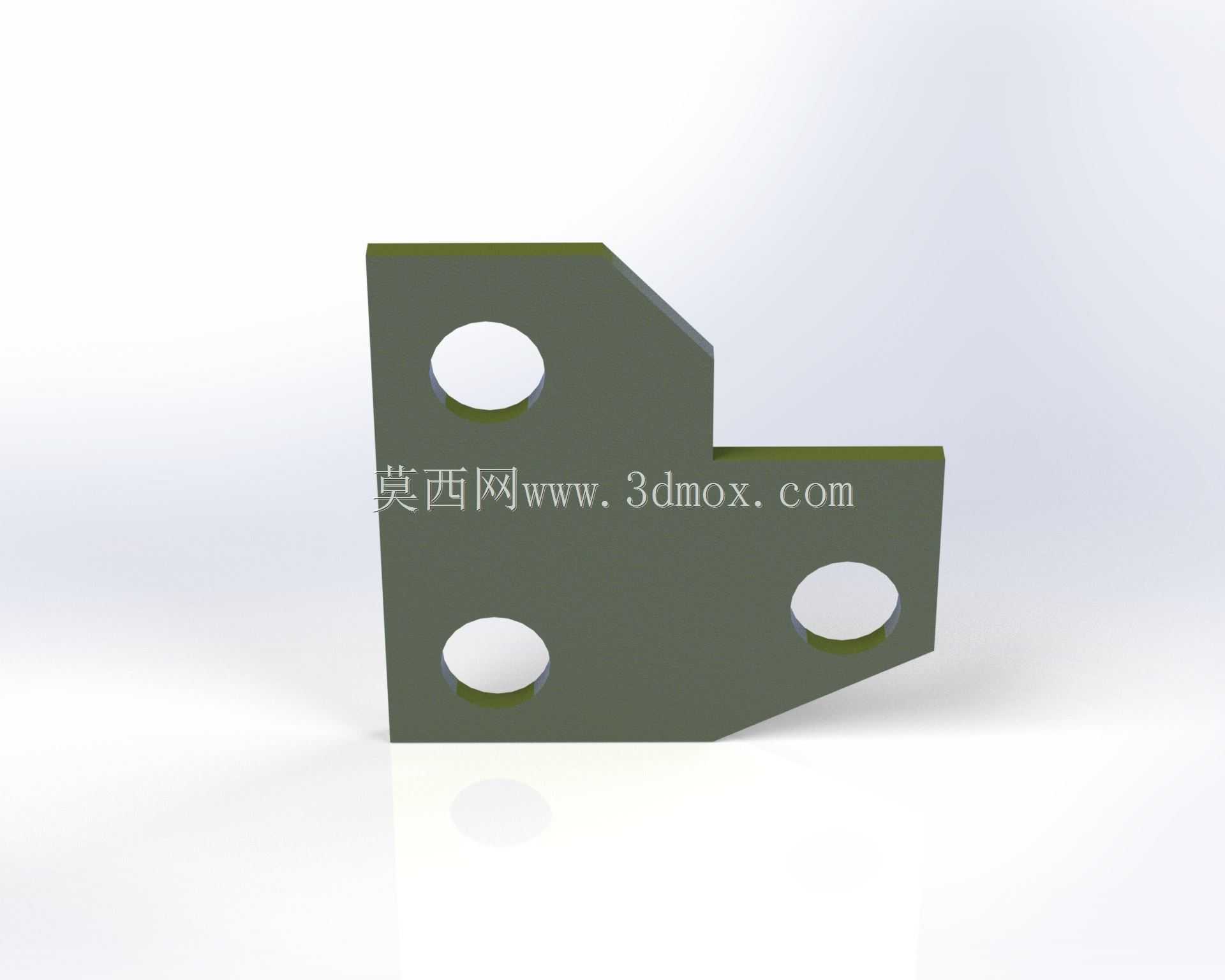

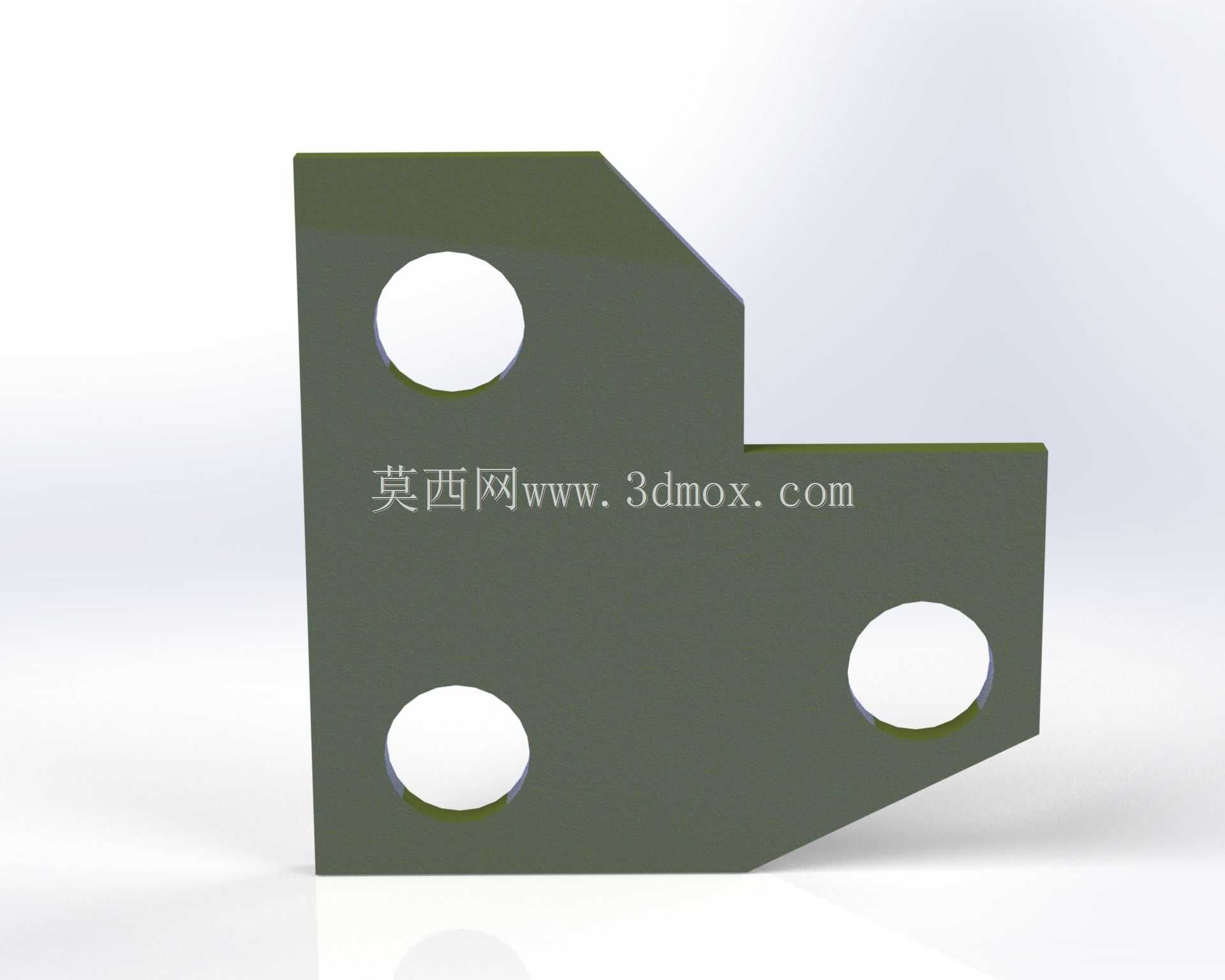

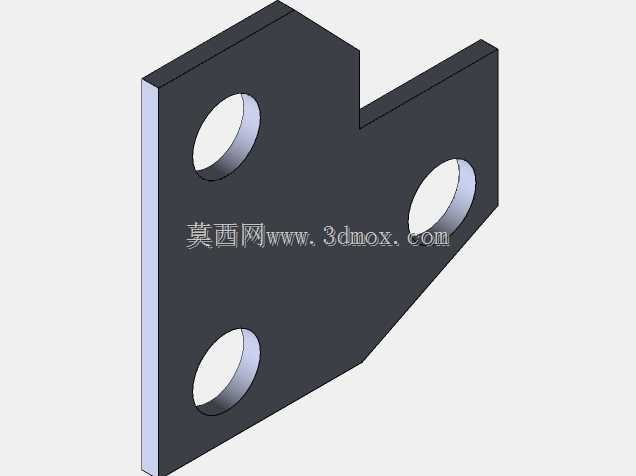

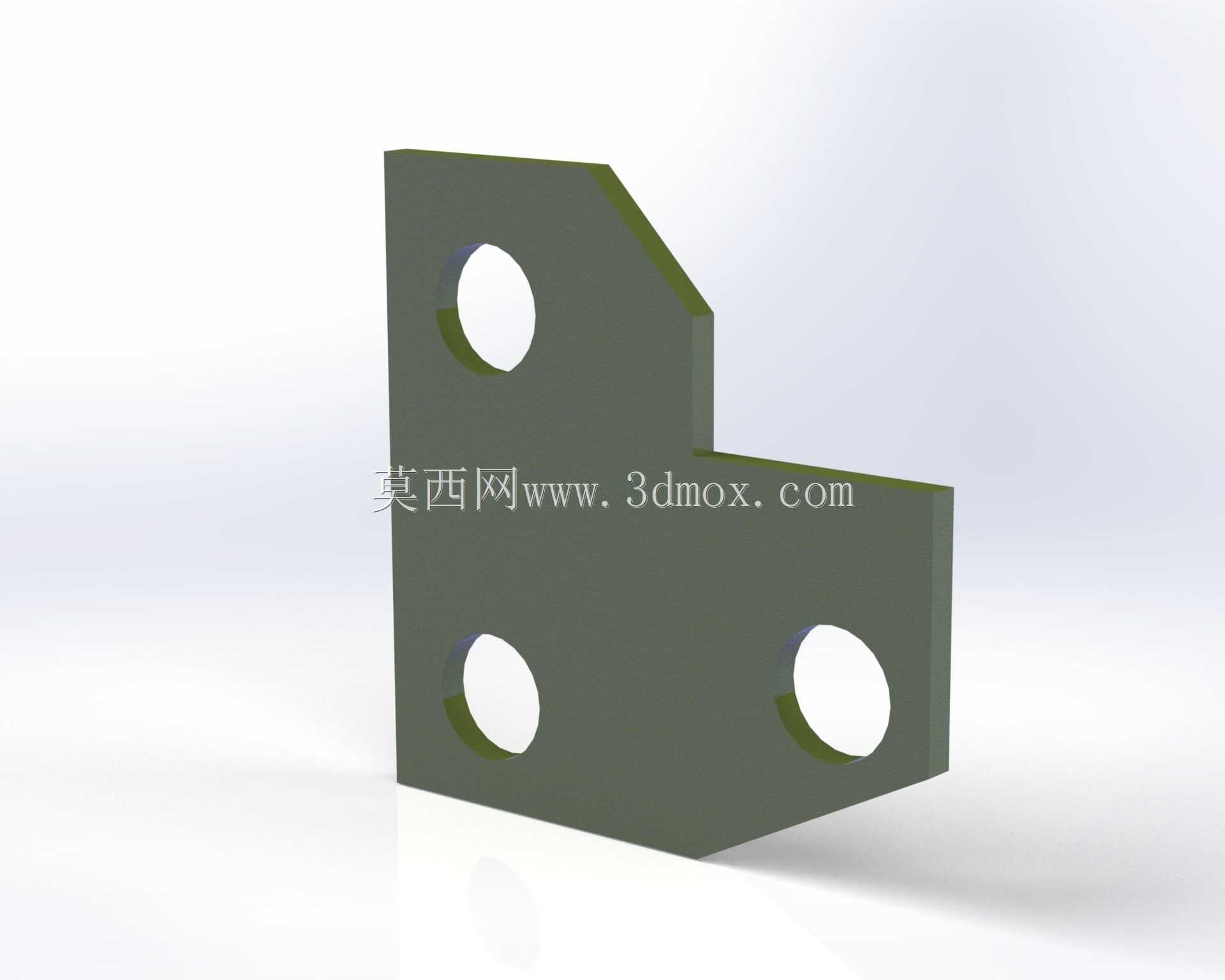

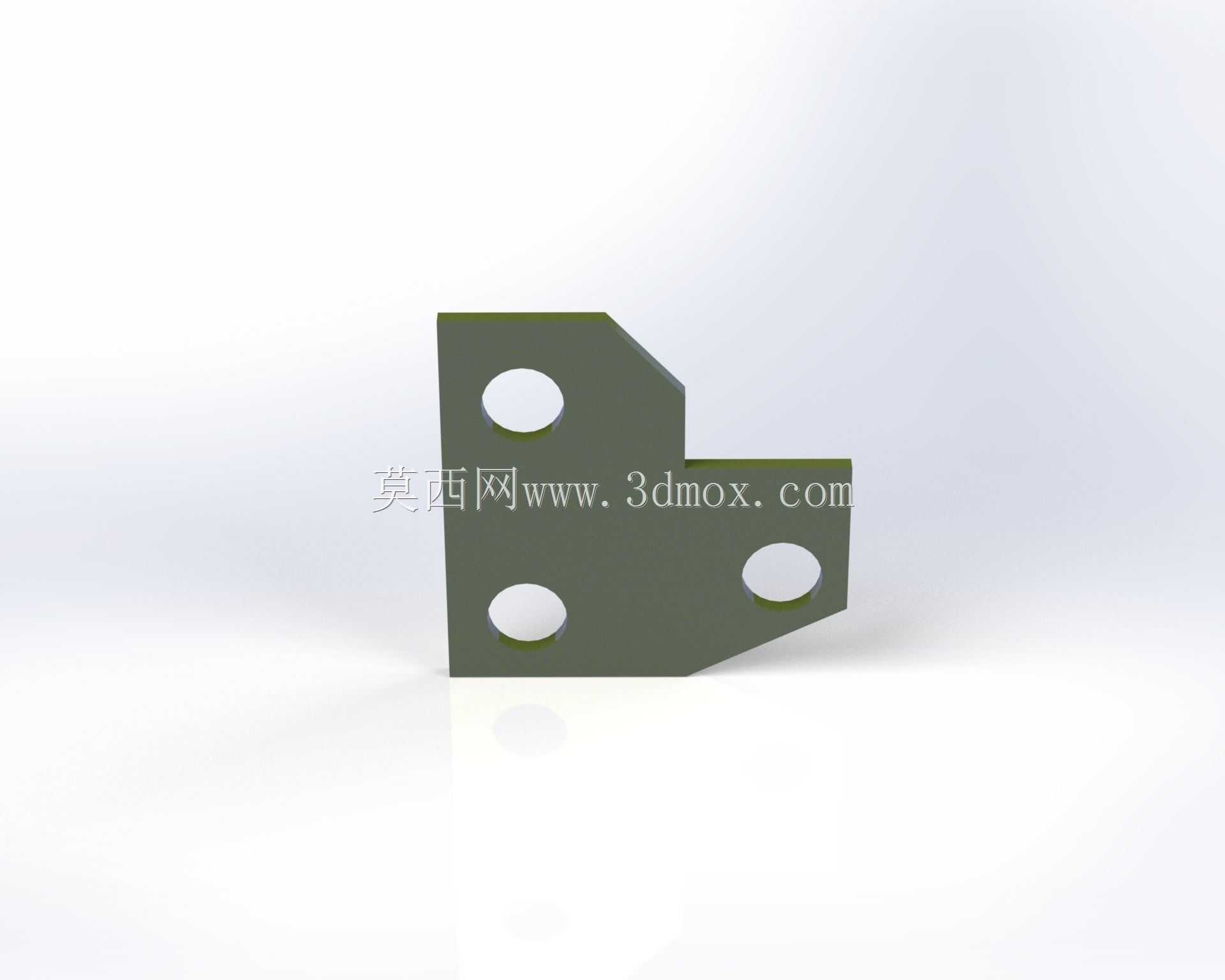

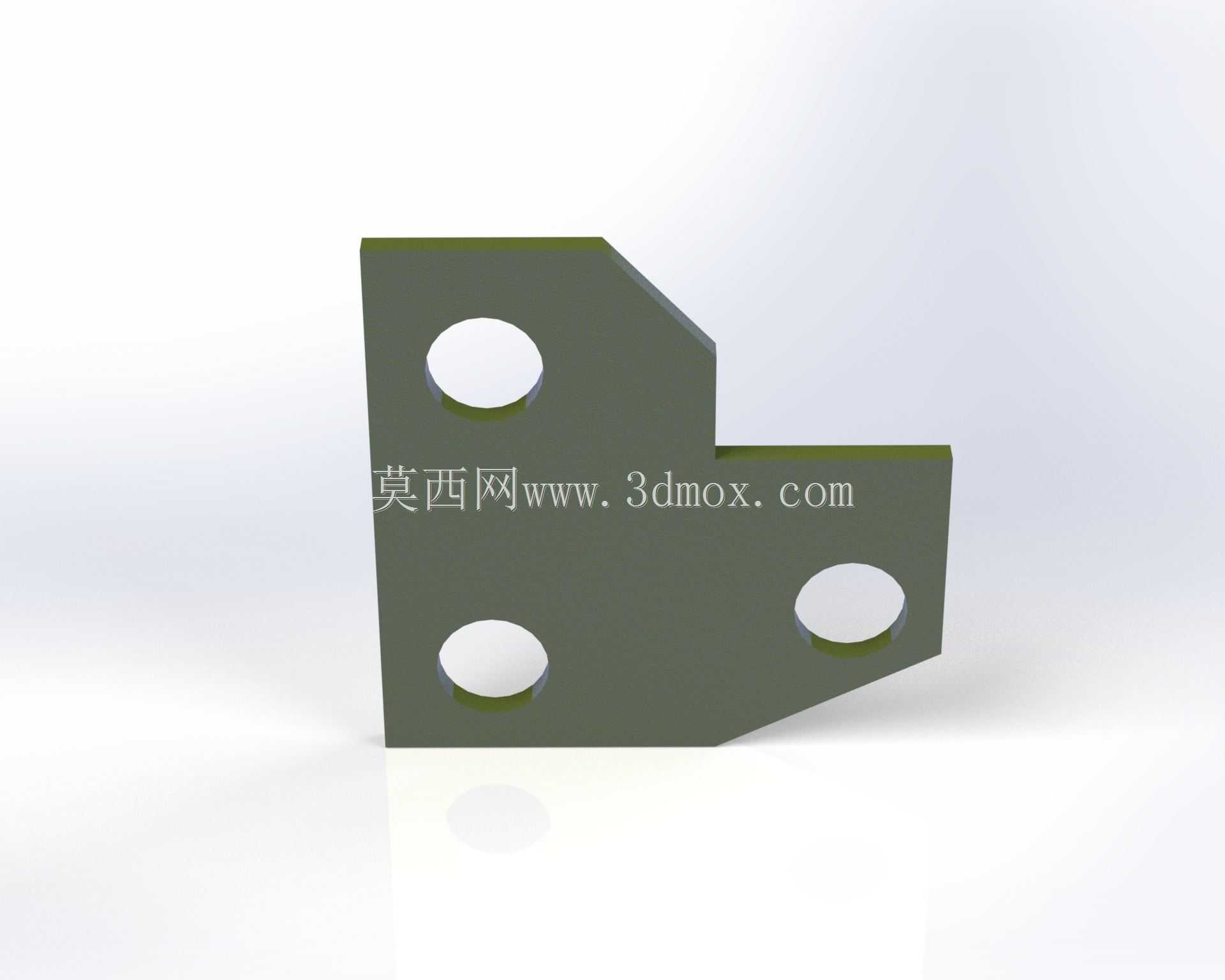

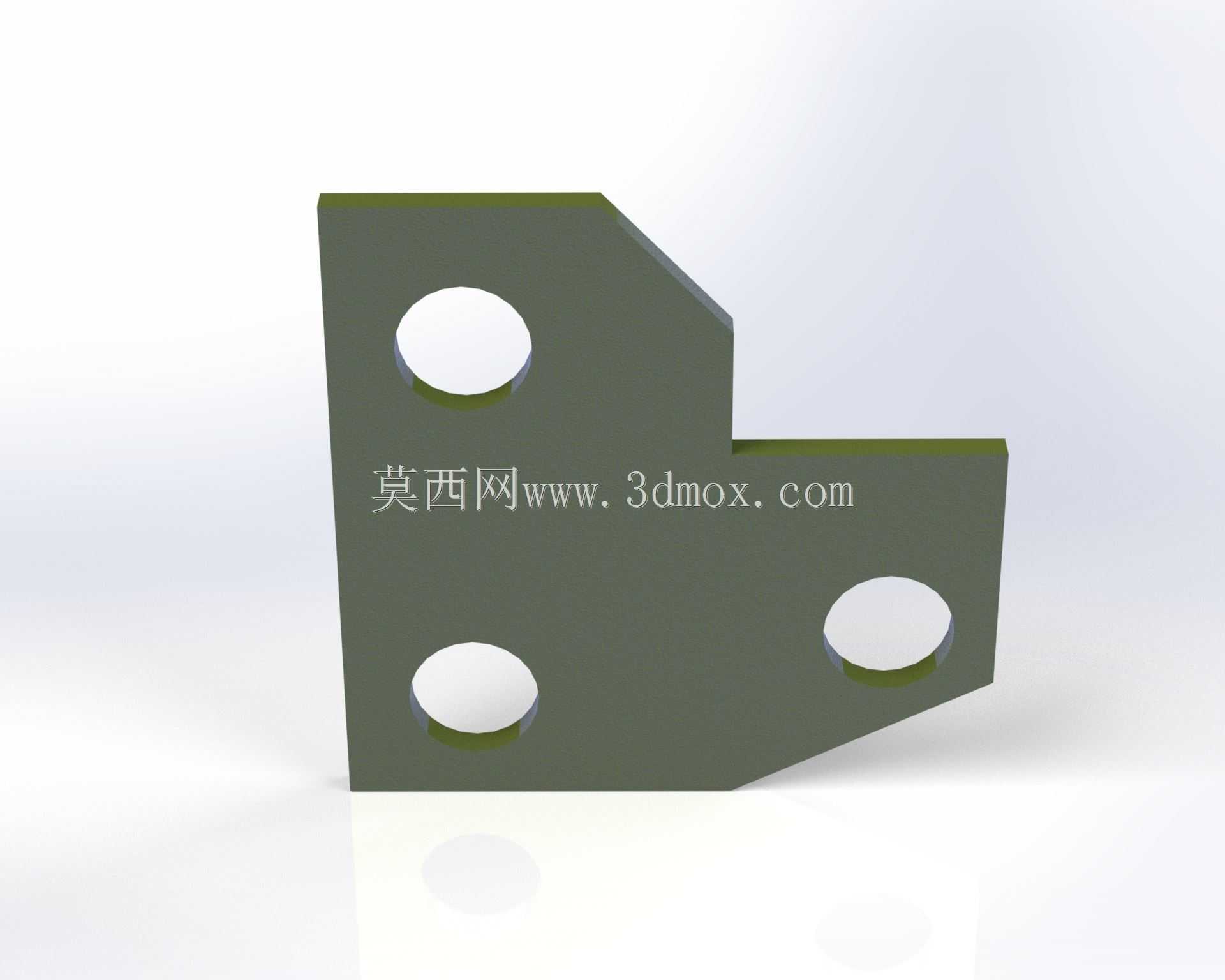

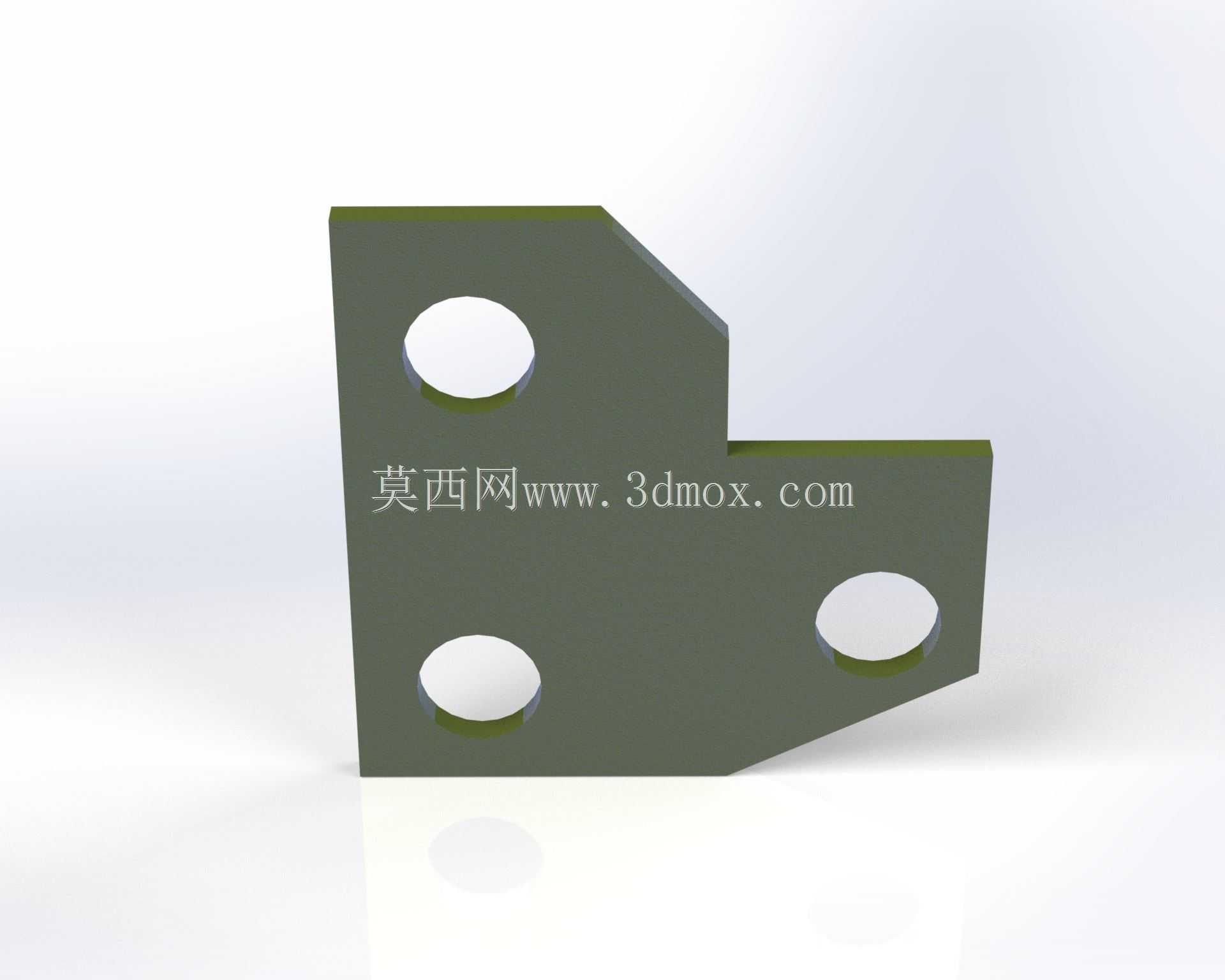

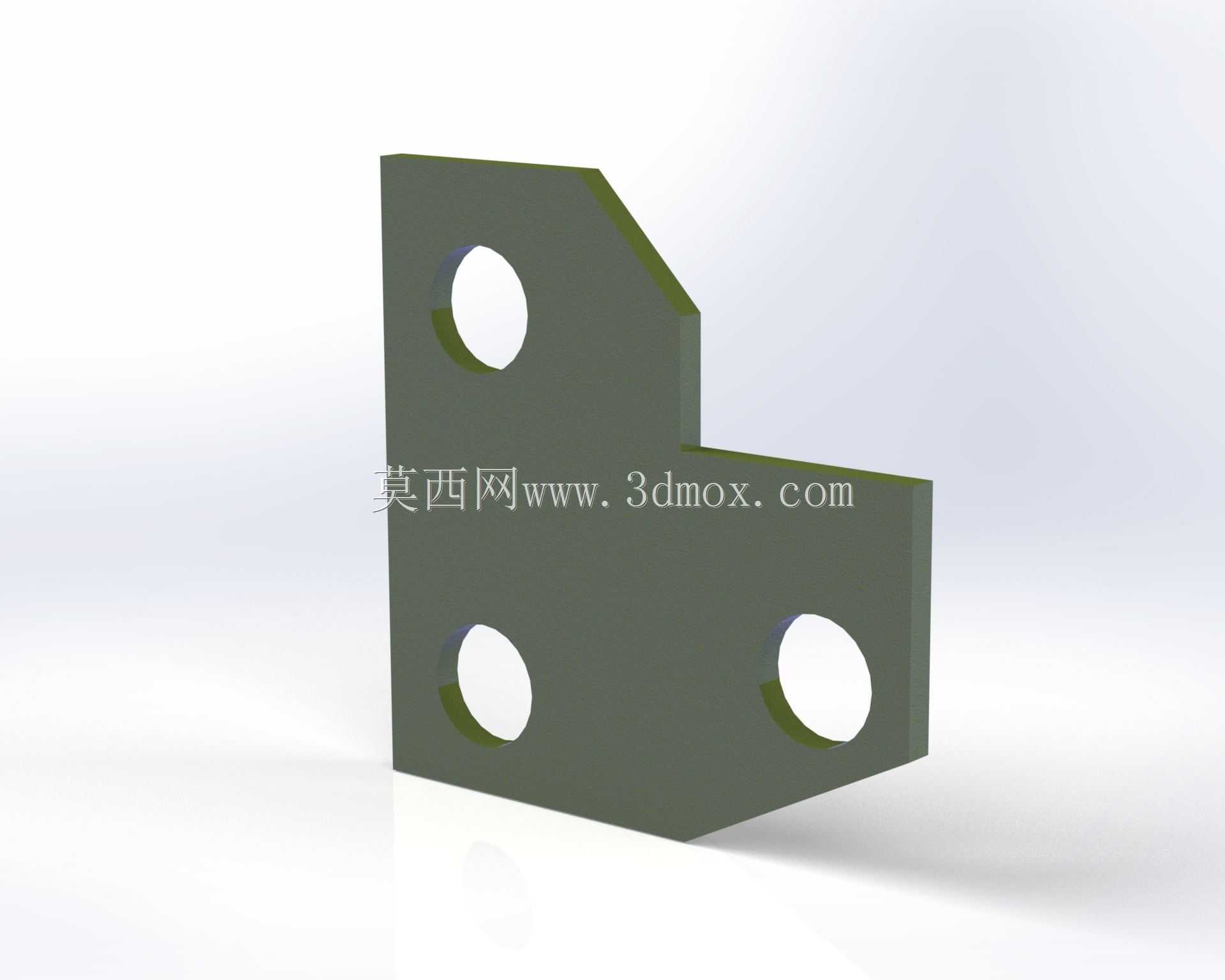

　　在工业传感检测类工装的搭建过程中，这类L型异形固定支架是传感器安装环节的核心连接构件，主要承担传感器本体与设备安装基面之间的刚性连接、位置校准以及载荷传递作用，常见于自动化产线的位置检测工位、设备运行状态监测点位、工装夹具的到位确认模块中，适配光电式、接近式、接触式等多种小体量工业传感器的安装需求。从结构设计逻辑来看，该支架采用不等边L型折弯式实体结构，两个垂直相交的安装面分别对应设备基面固定与传感器搭载功能，其中竖直安装面设置两个同轴度经过公差约束的安装通孔，水平延伸的安装面设置一个独立安装通孔，三个孔位的中心距均按照常用传感器安装孔位标准做了适配，孔边做了倒角处理，既可以避免安装时螺栓刮伤螺纹，

　　也能消除板材冲切后的毛刺应力集中问题。支架的非安装侧做了斜切避让设计，这一细节并非单纯的减重处理，更多是考虑到安装场景中相邻部件的干涉规避——在密集排布的传感检测工位中，相邻传感器的布线、相邻运动部件的行程边界往往会挤占安装空间，斜切结构可以让支架在保证自身结构刚性的前提下，让出足够的操作与运动空间，避免支架边角与运动部件发生剐蹭，也方便操作人员在狭窄空间内完成螺栓锁紧操作。从安装边界来看，该支架的两个垂直安装面平面度均控制在合理公差范围内，安装时竖直面贴紧设备的型材基面或者安装立板，通过两个通孔穿入螺栓完成预紧，此时可以根据传感器的检测方向需求，在螺栓未完全锁死的状态下微调支架的水平偏转角度，

　　待传感器检测位置校准完成后再完全锁死固定螺栓；水平延伸面的安装孔则用于固定传感器本体，孔位周边预留了足够的扳手操作空间，不需要额外使用特殊工具即可完成传感器的拆装更换。设计过程中采用突出物挤出的成型思路，整体结构没有多余的冗余特征，所有的结构特征都服务于安装固定与干涉避让两个核心需求，除了基础的几何约束外，在组件装配关系中引入equality属性约束，保证安装面与贴合基面的完全贴合，避免因安装面存在间隙导致传感器检测位置出现偏移，影响检测精度。这类支架在实际使用中不需要做额外的表面处理，常规的发黑或者镀锌处理即可满足大部分工业场景的防锈需求，若应用在有腐蚀性介质的工况中，也可以更换为不锈钢材质加工，结构本身不需要做调整，

　　仅需更改材料属性即可适配不同工况。在建模过程中，需要重点关注三个安装孔的位置度公差，以及两个安装面的垂直公差，若垂直公差超差，会导致传感器安装后检测面与被测物体出现角度偏差，轻则降低检测灵敏度，重则出现检测失效的问题；孔位的位置度超差则会导致安装时螺栓无法顺利穿入，或者传感器固定后出现歪斜，需要现场扩孔修正，增加现场安装的工作量。另外，支架的折弯处做了合理的圆角过渡，避免直角折弯处出现应力集中，在设备运行产生持续振动的工况下，圆角过渡的结构可以有效降低支架疲劳断裂的风险，延长支架的使用寿命。在实际选型应用时，需要根据所搭载传感器的重量调整支架的板材厚度，若搭载重量超过500g的重型传感器，可在不改变安装孔位与外形边界的前提下适当增加板材厚度，保证支架的刚性，避免传感器在设备运行过程中出现晃动，影响检测稳定性。
