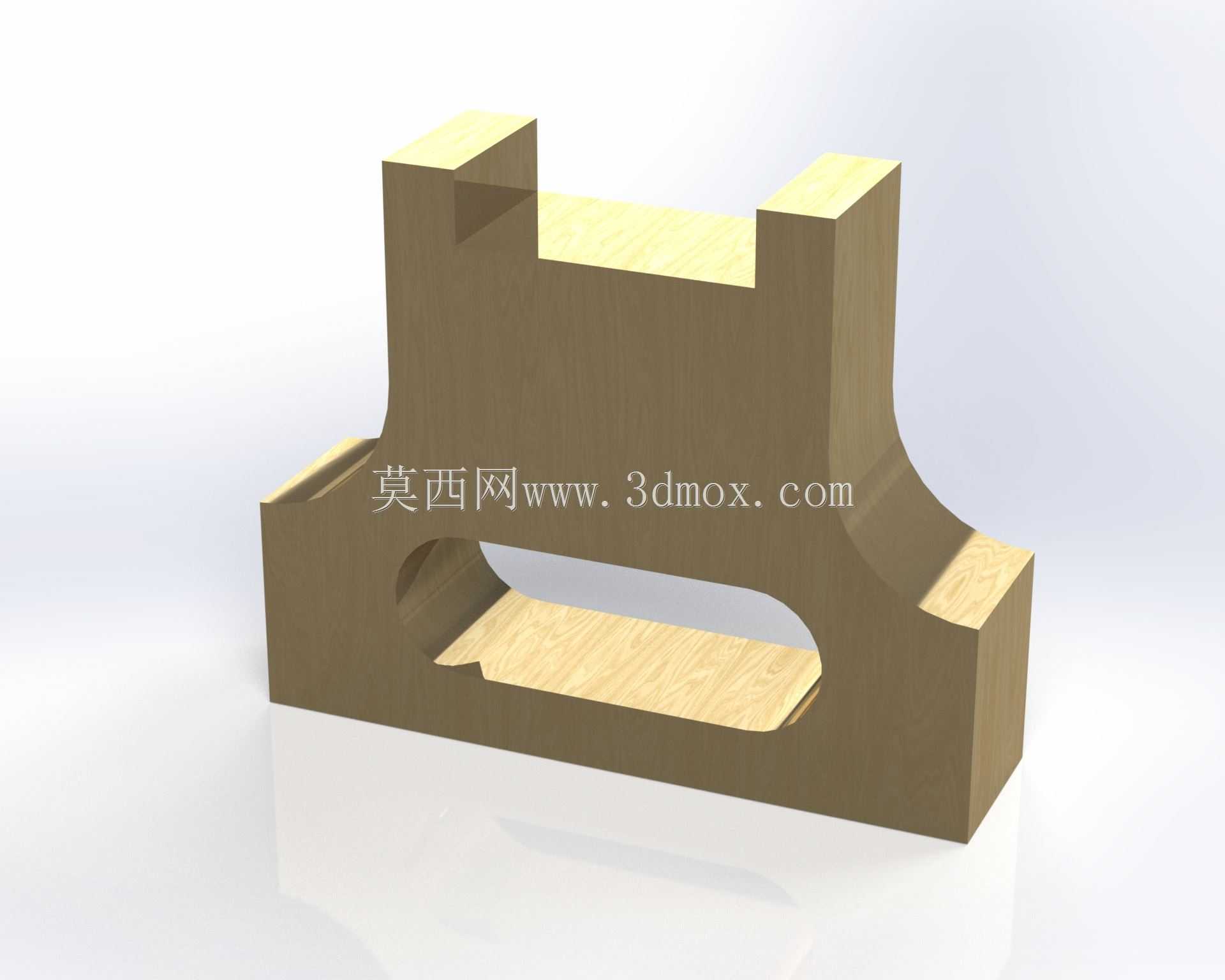

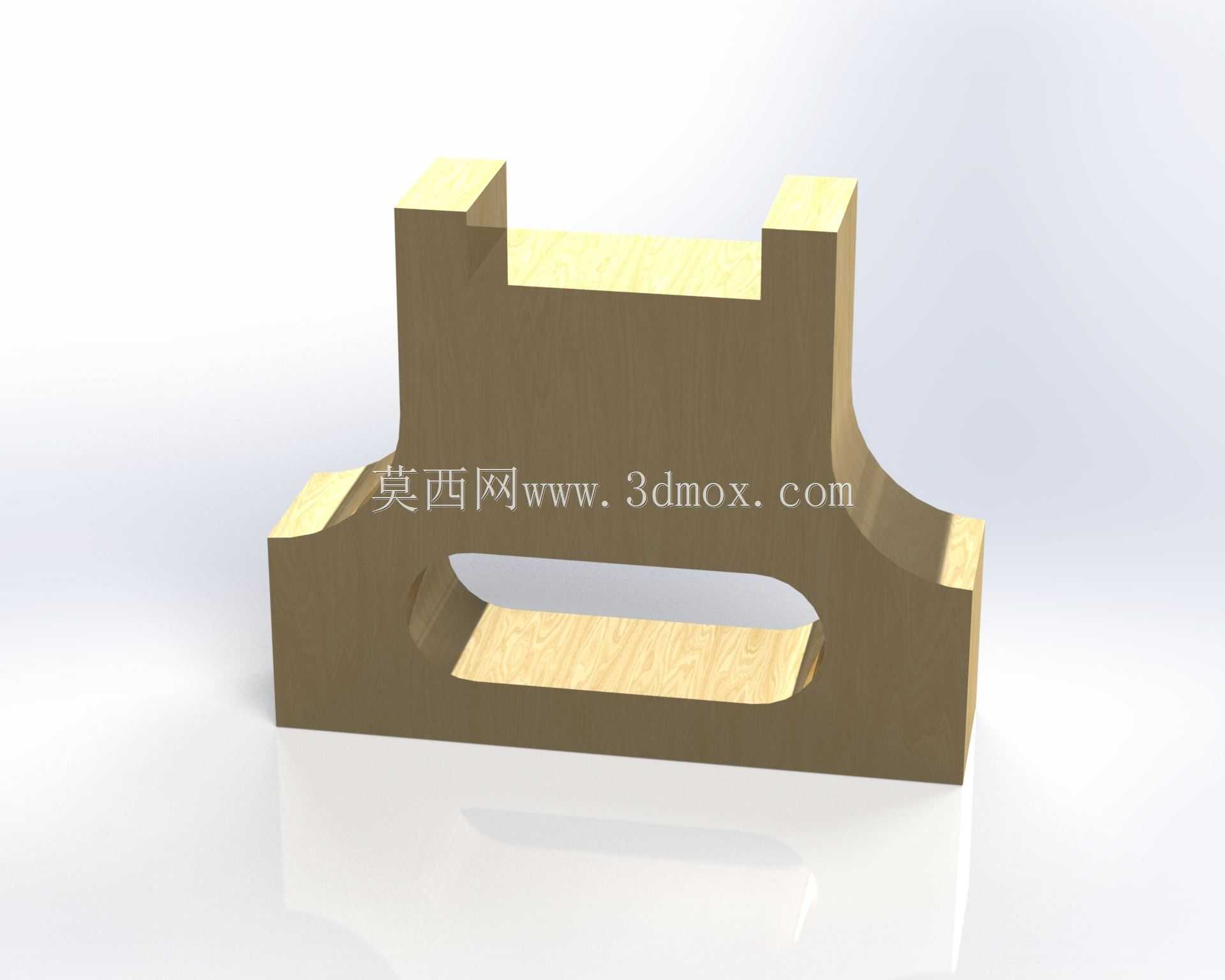

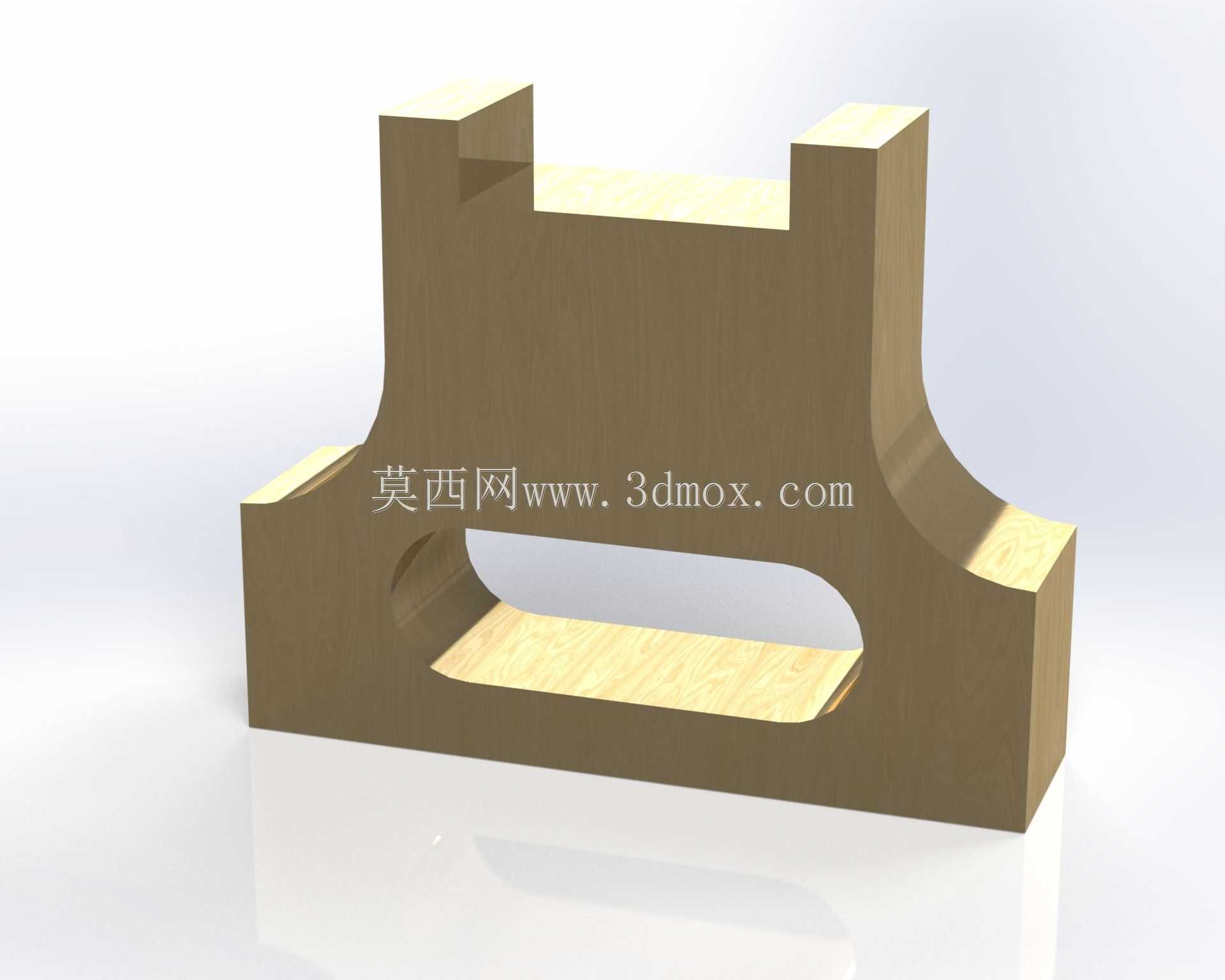

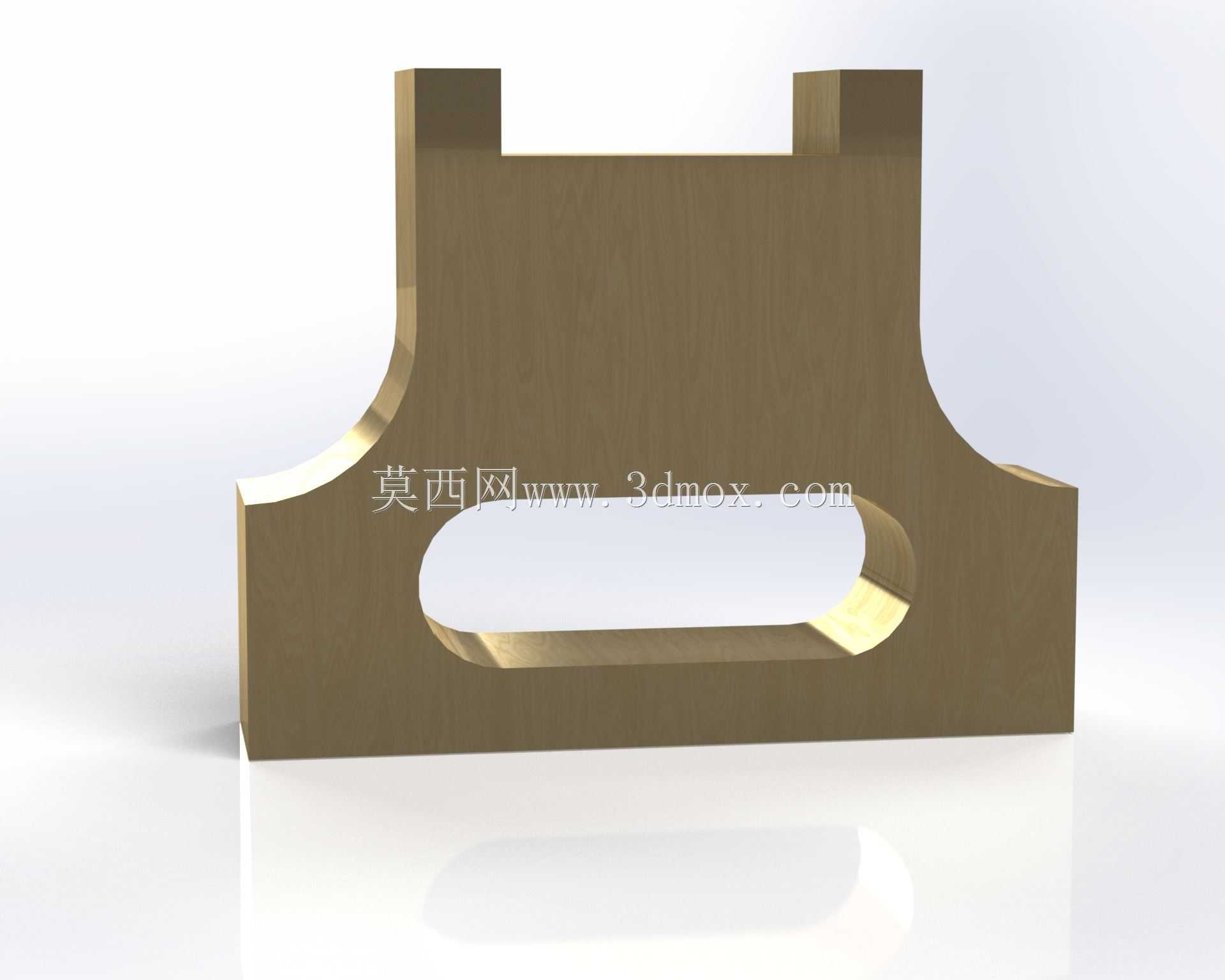

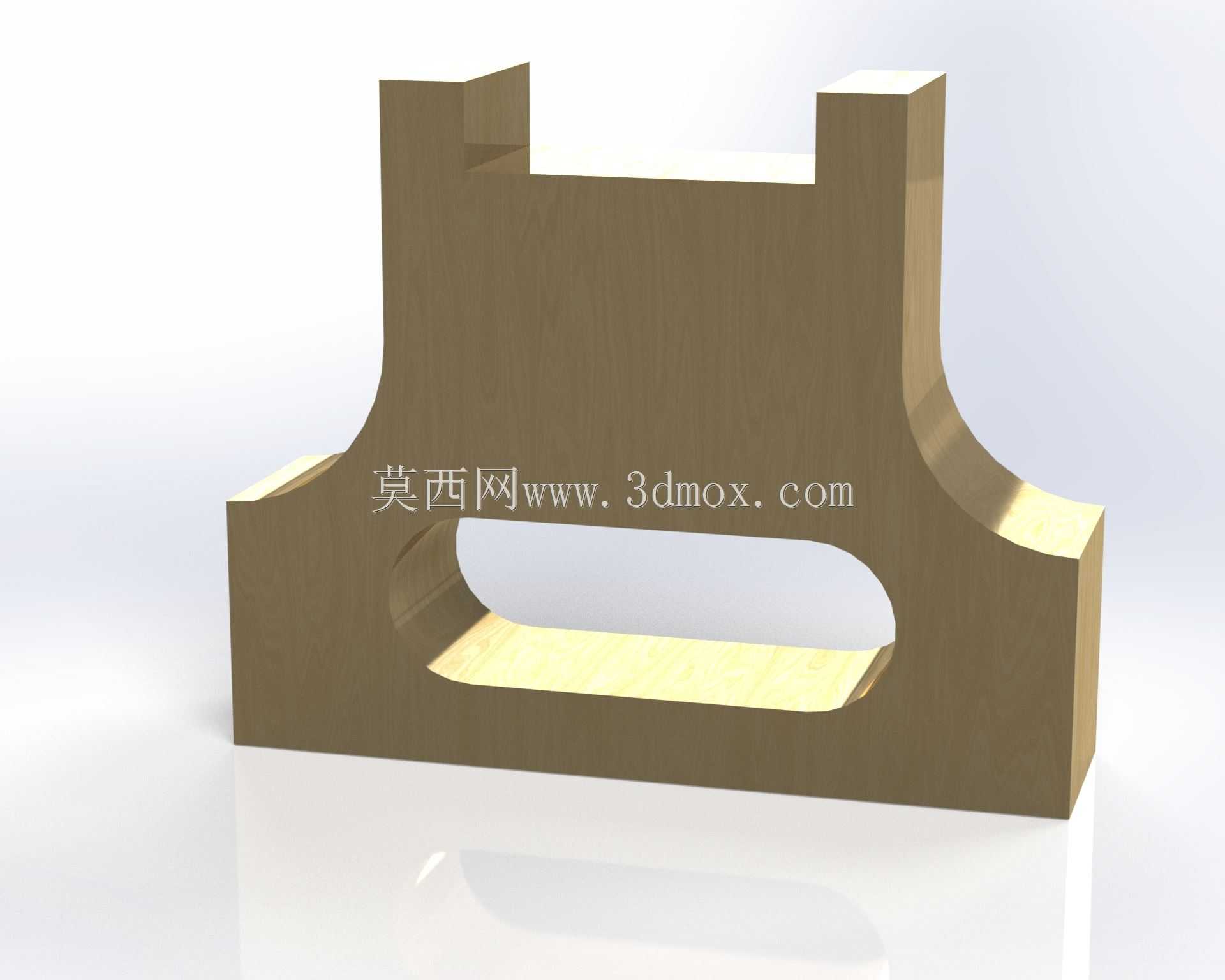

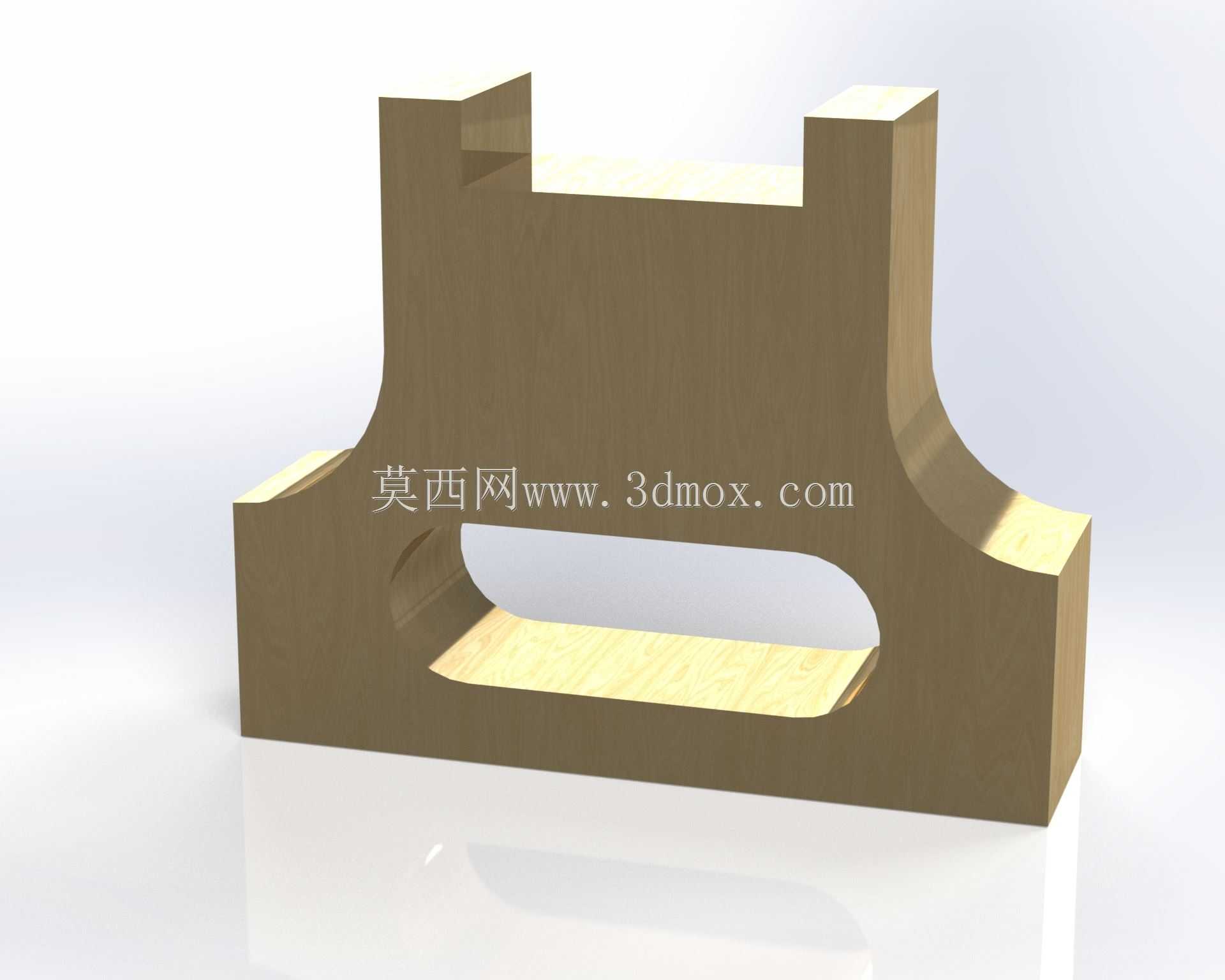

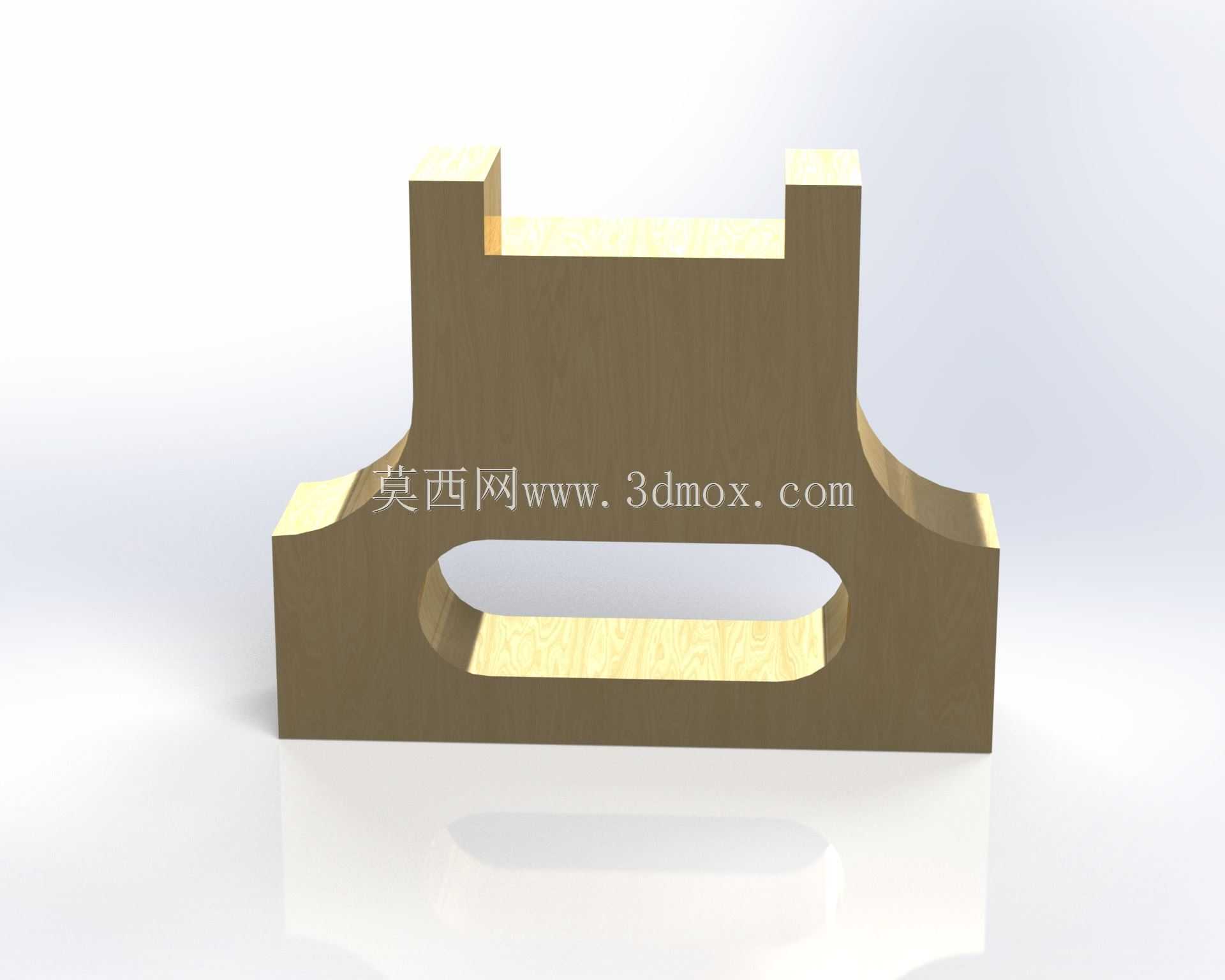

皮耶萨4号实践型机械安装支座结构

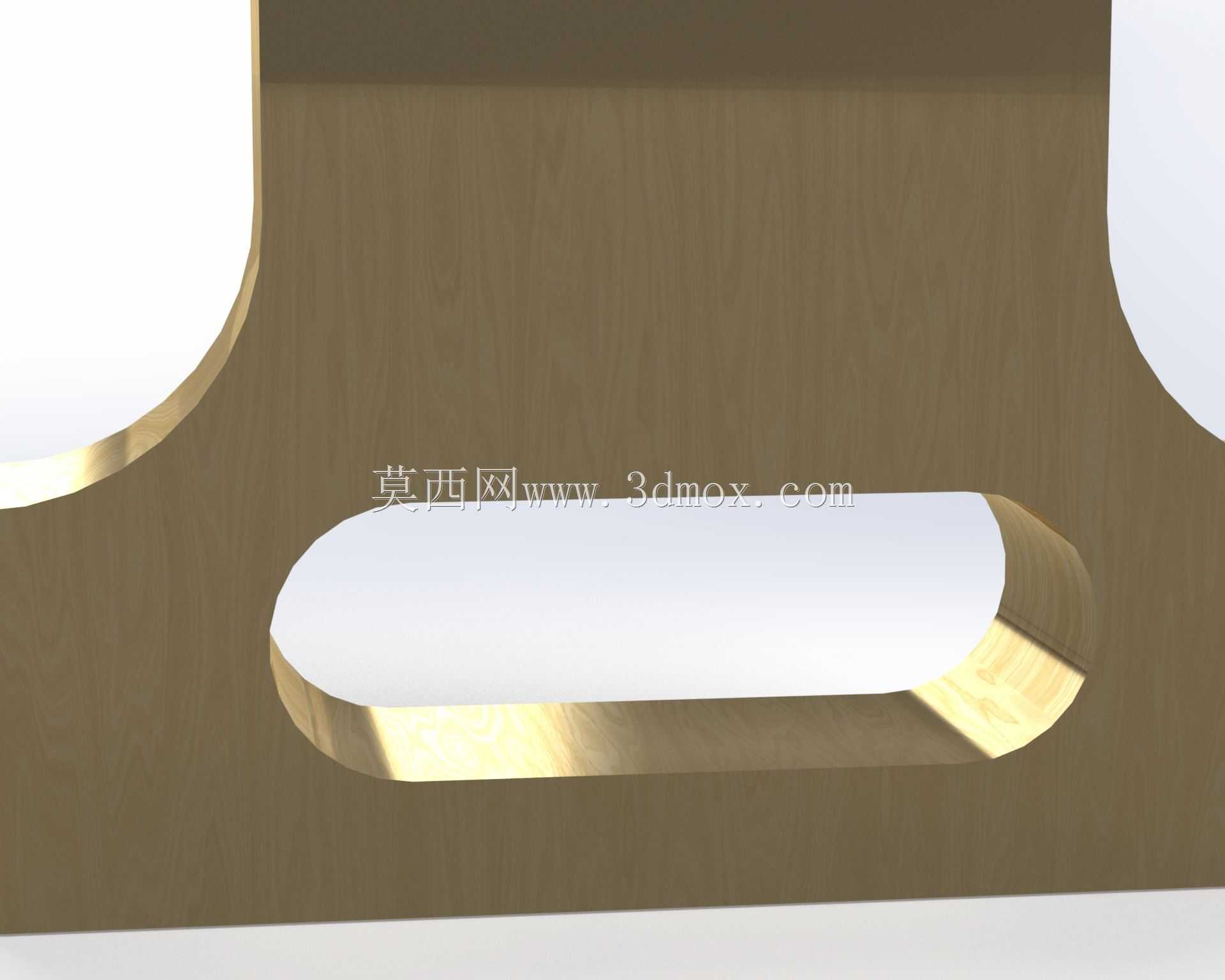

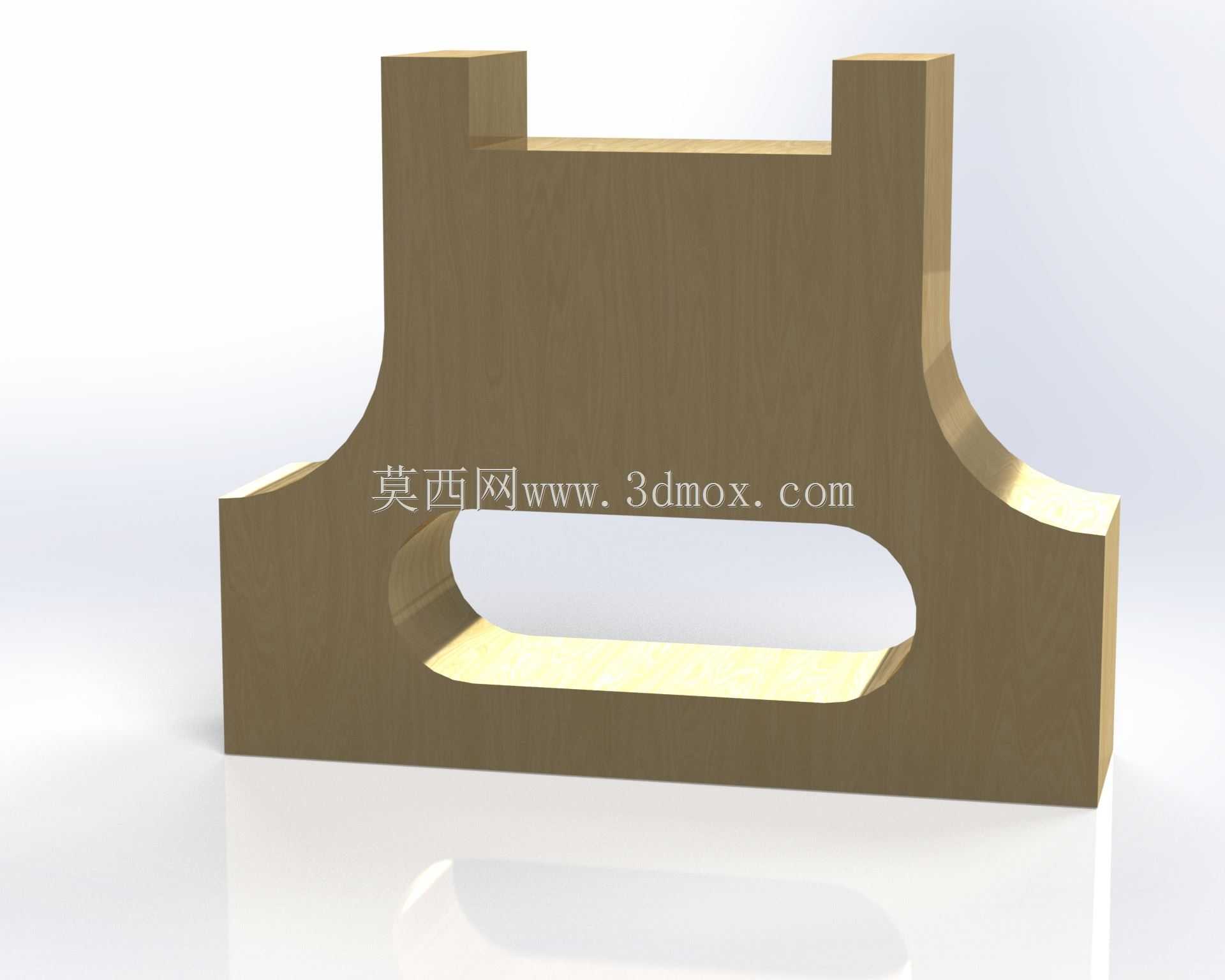

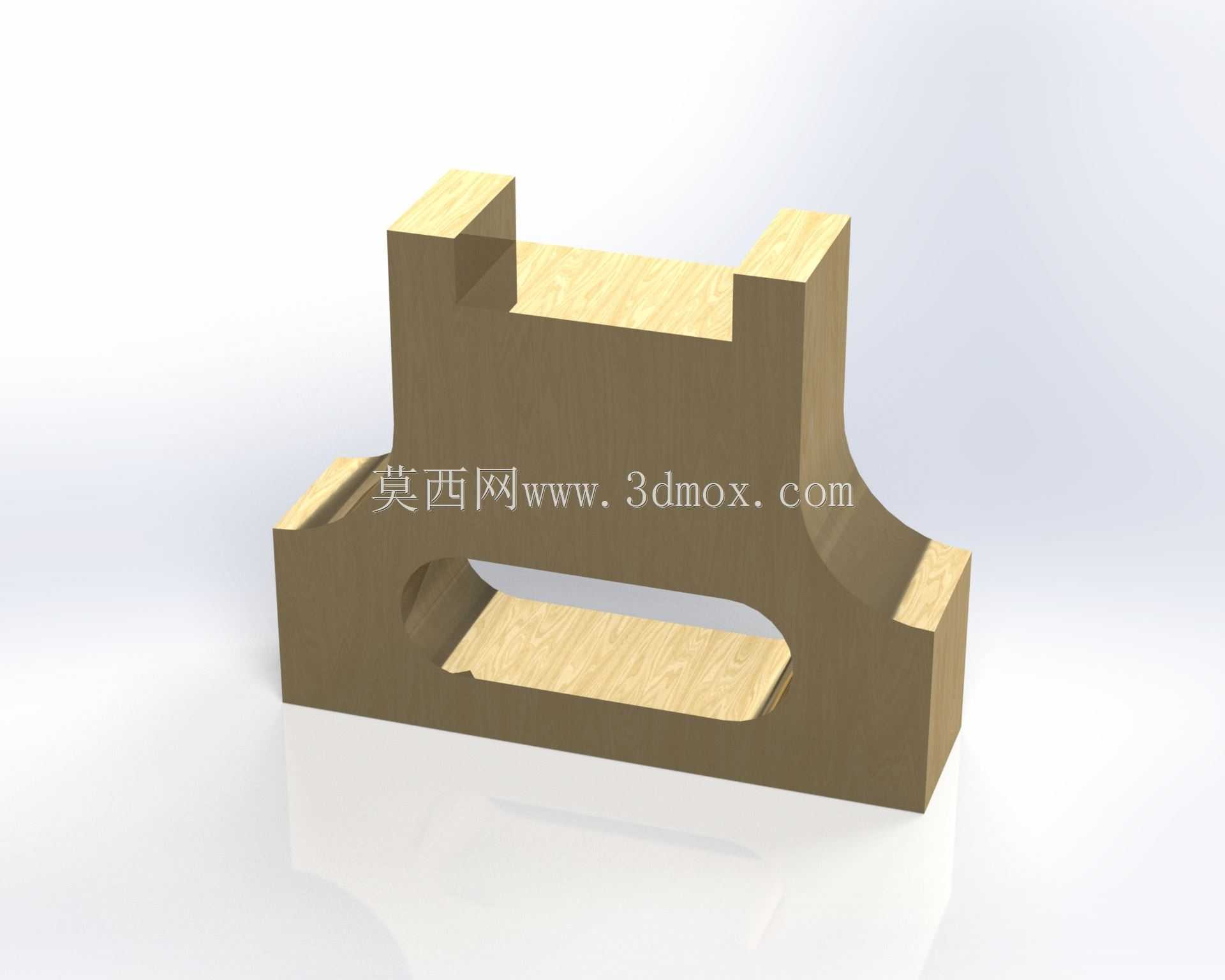

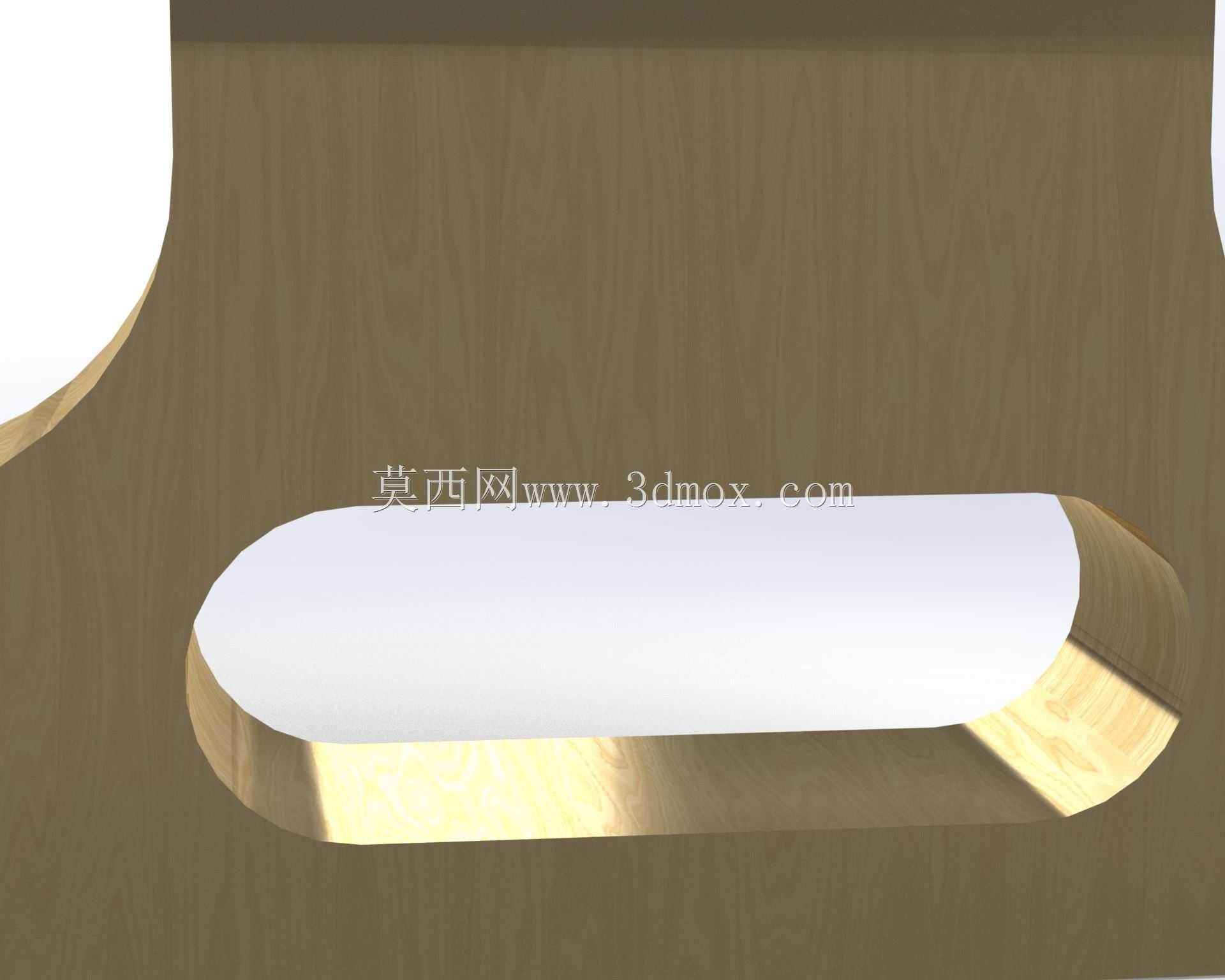

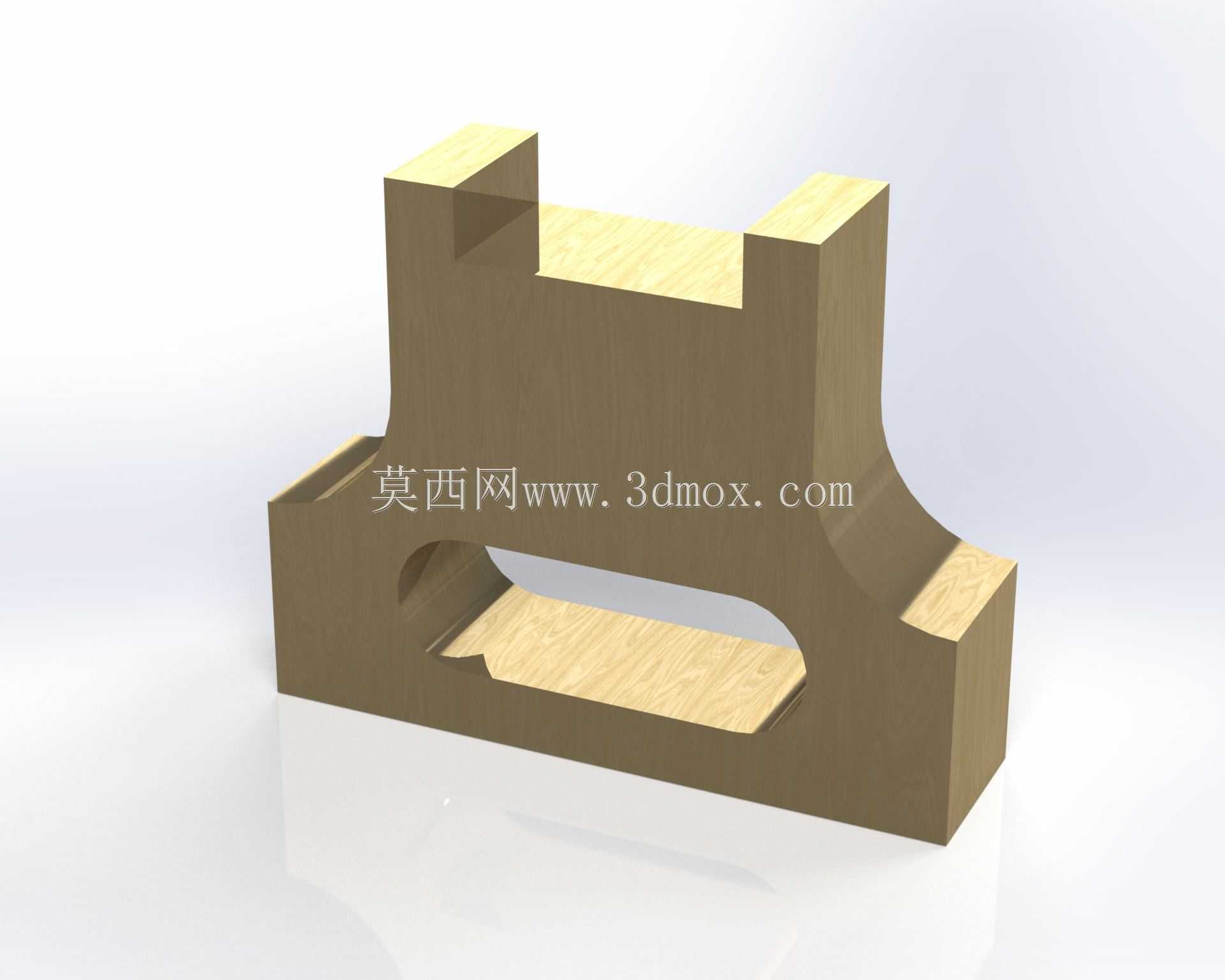

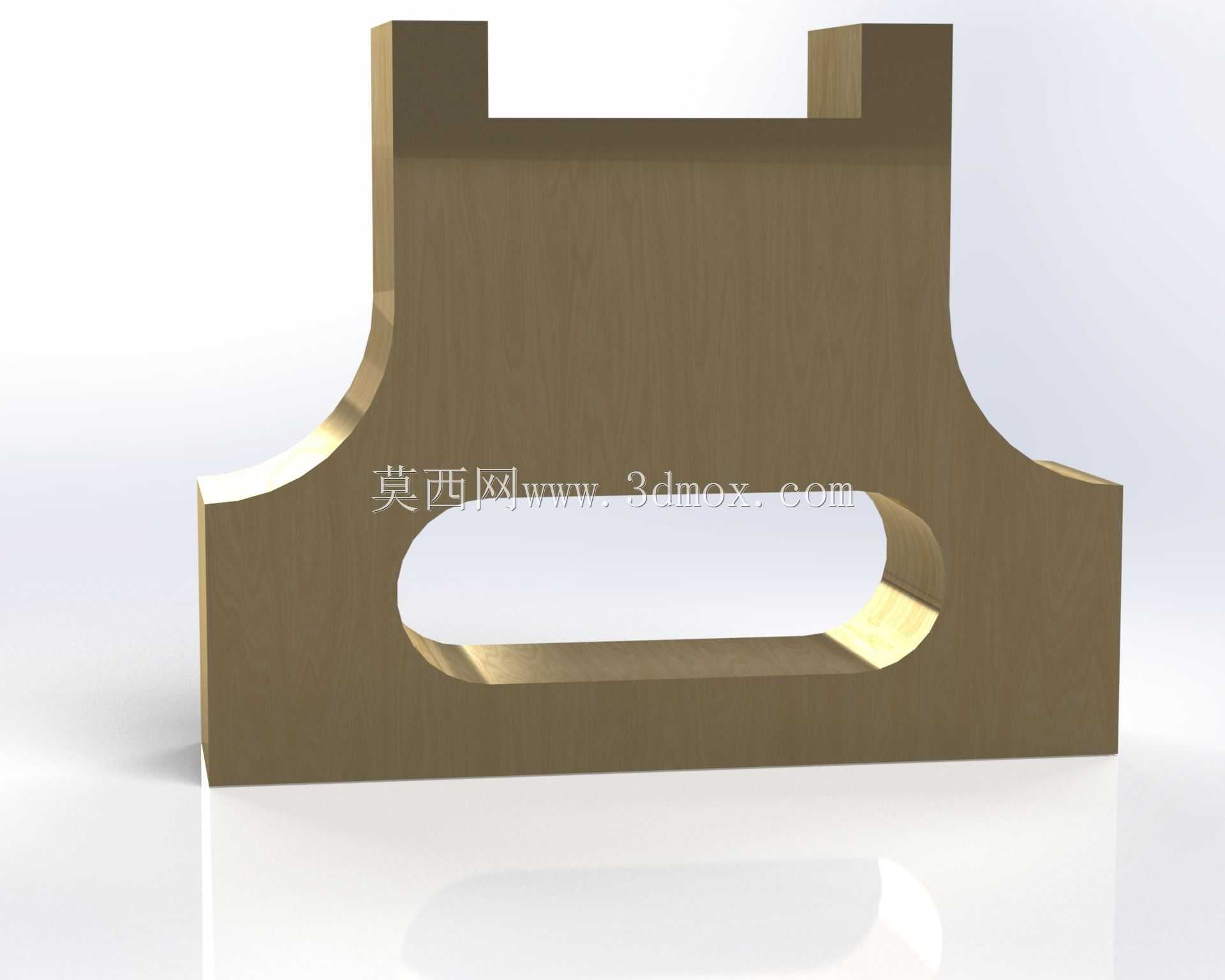

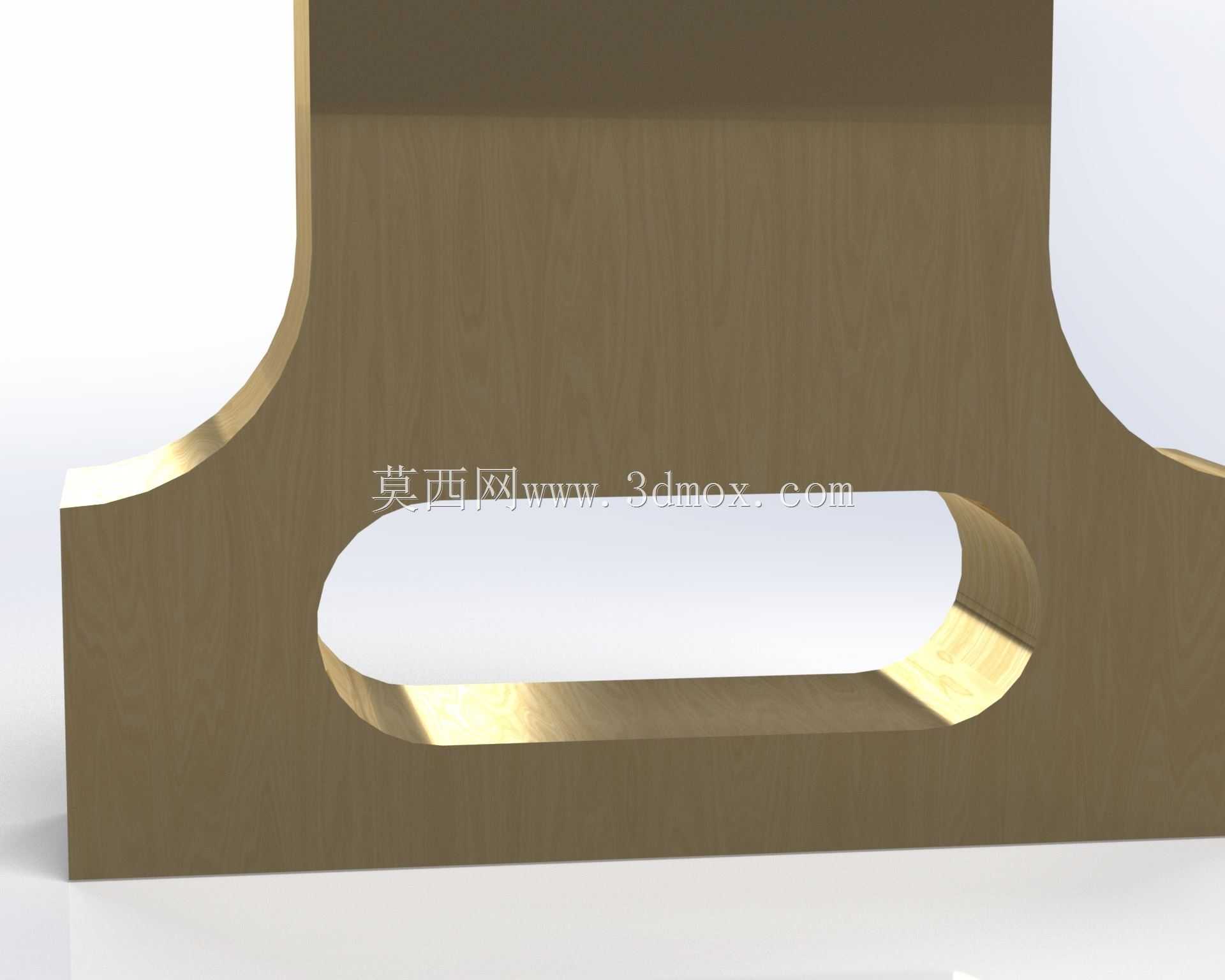

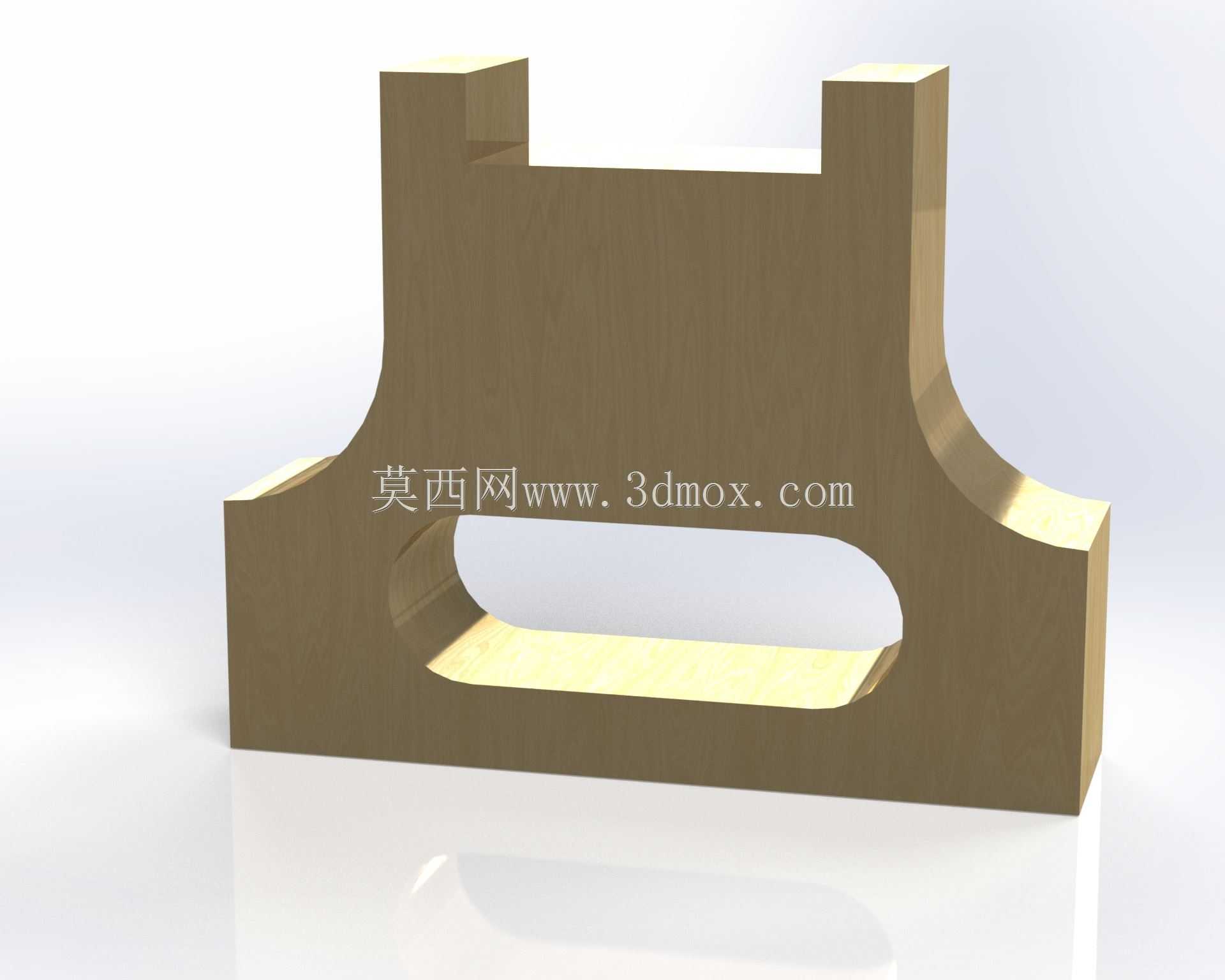

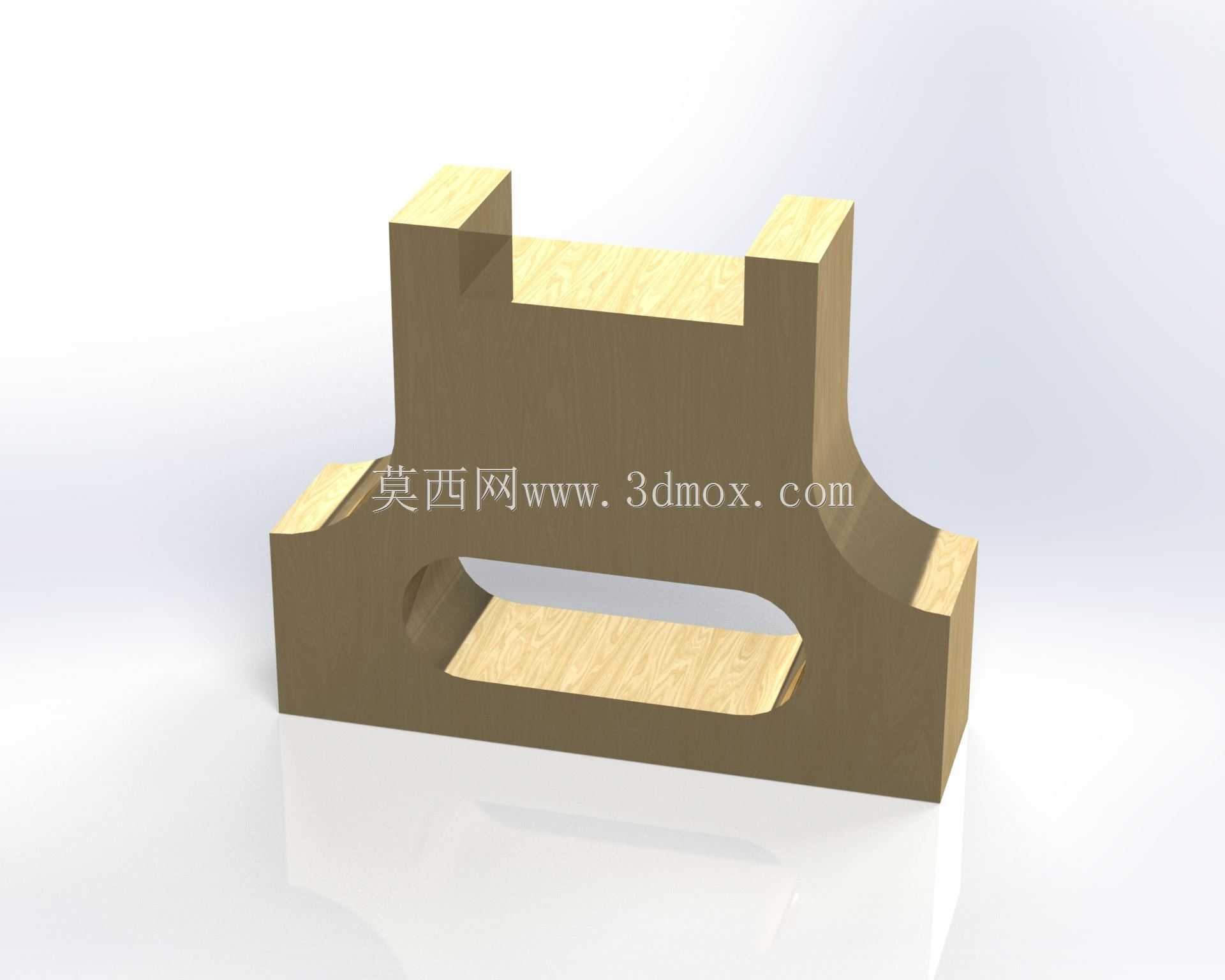

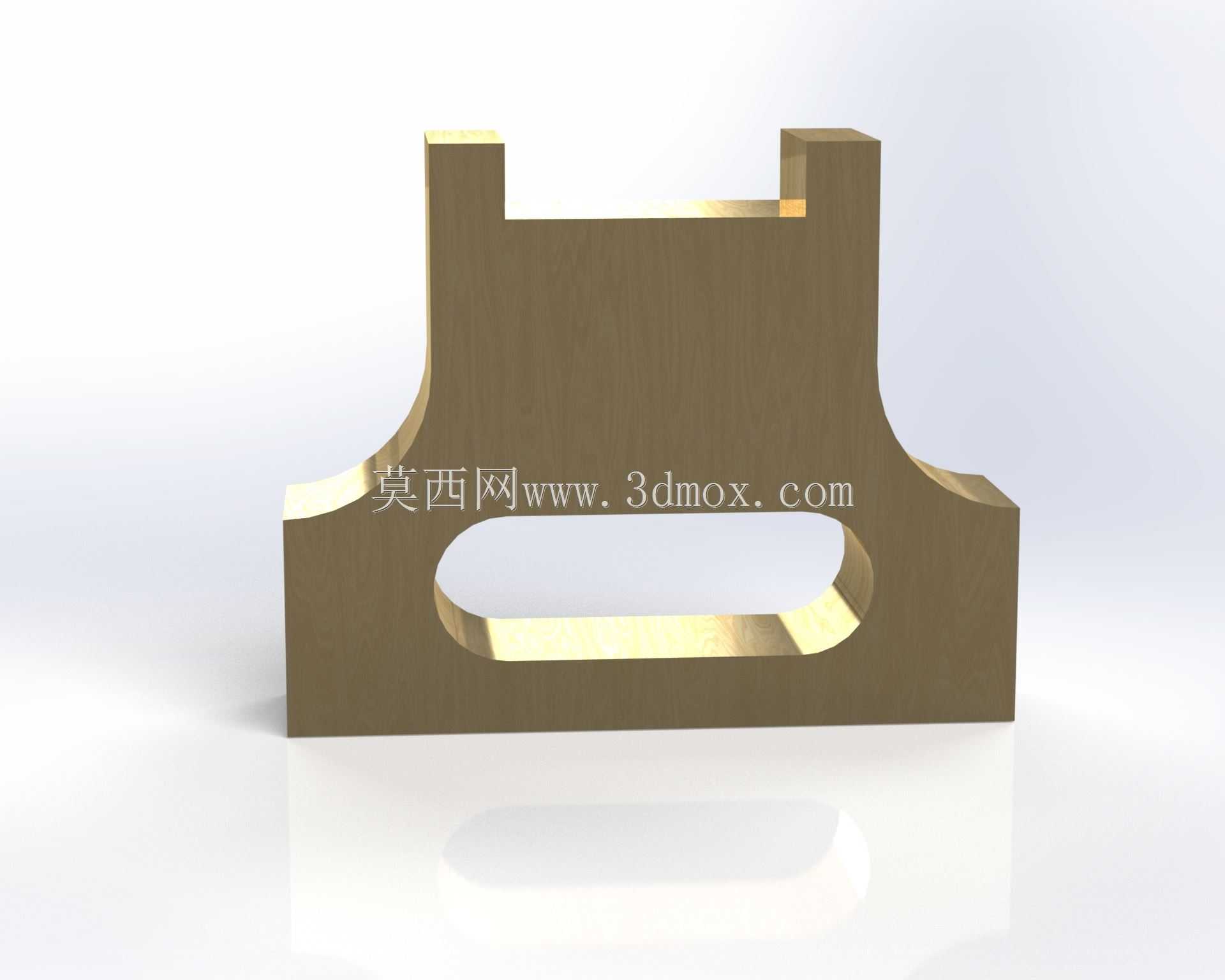

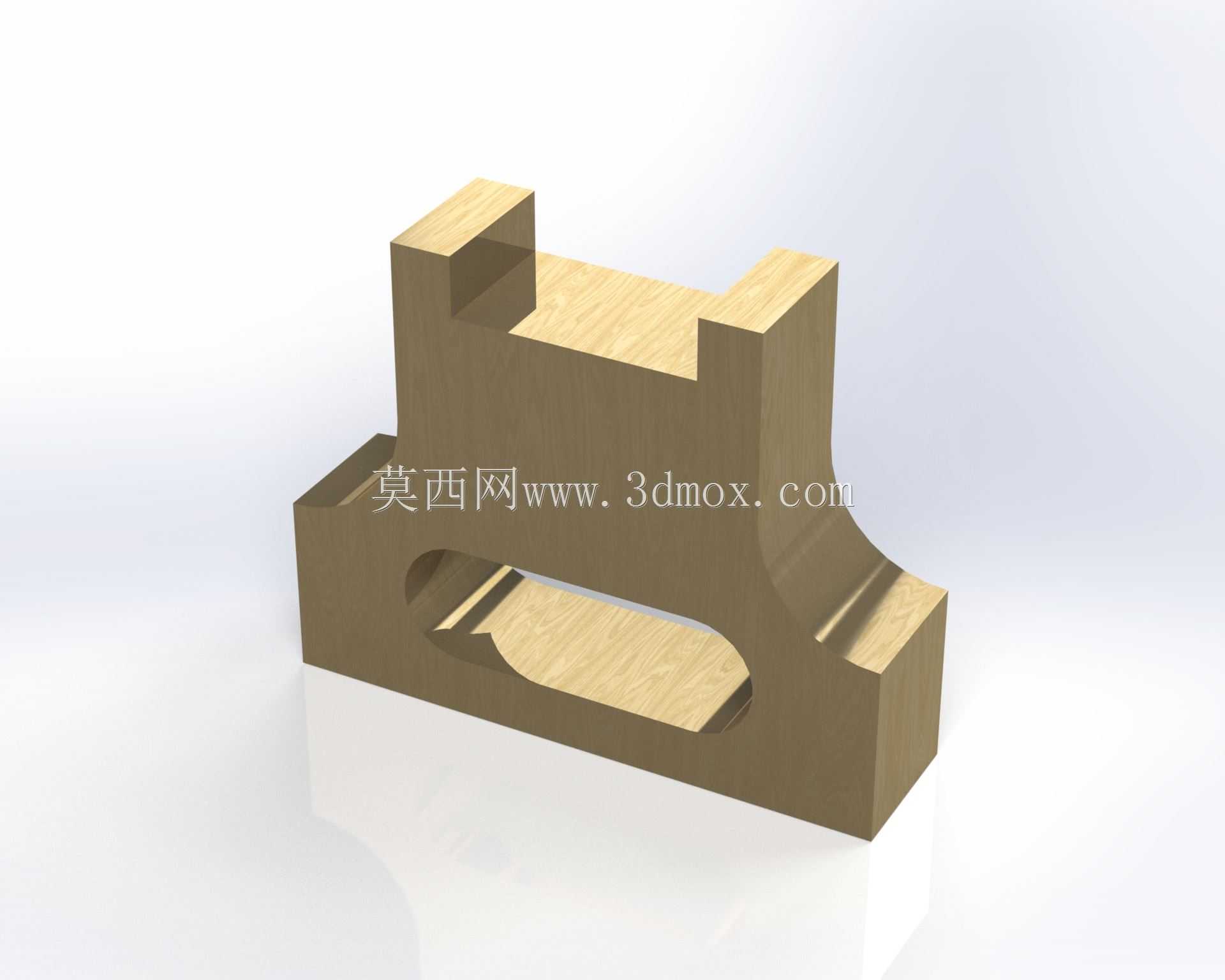

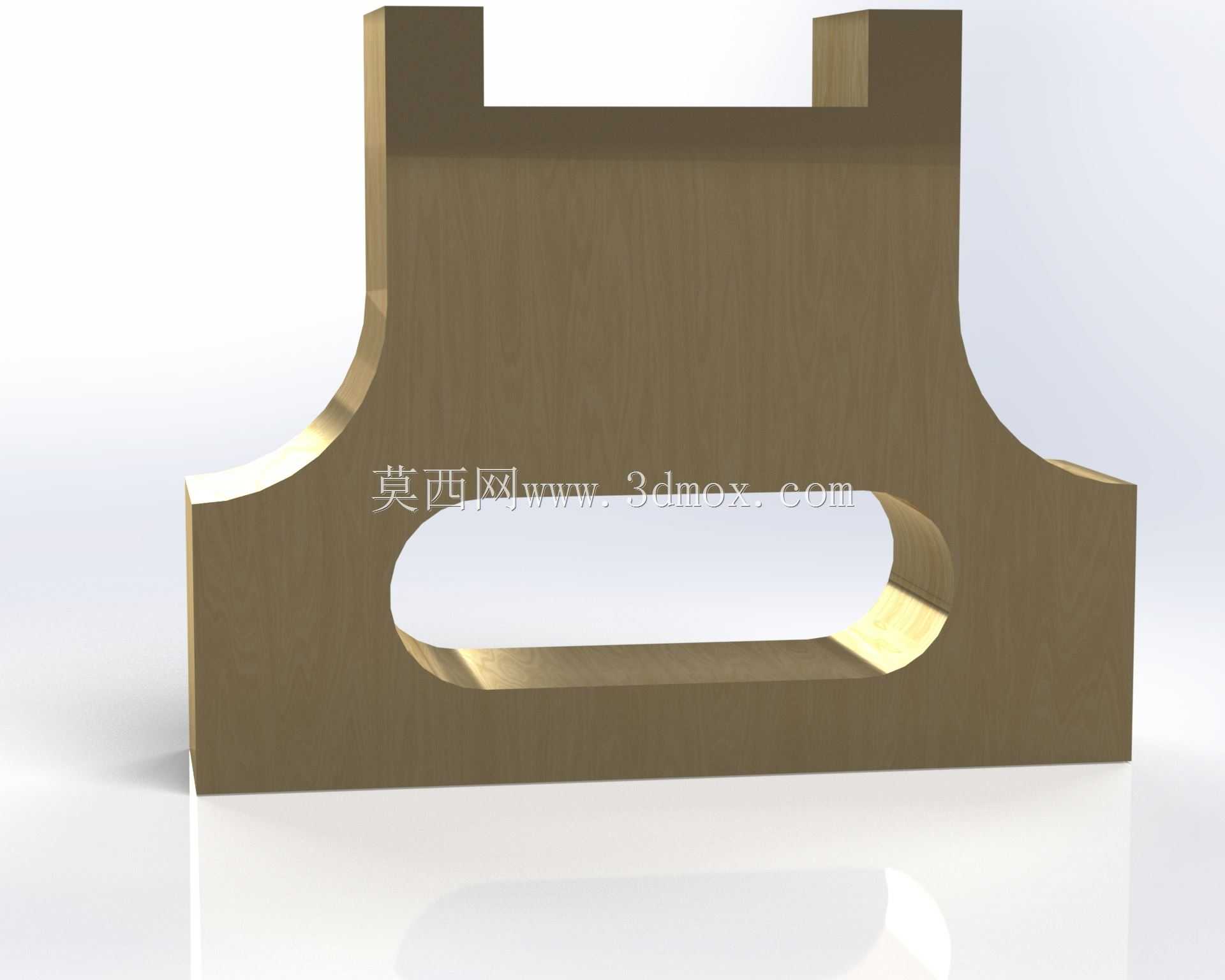

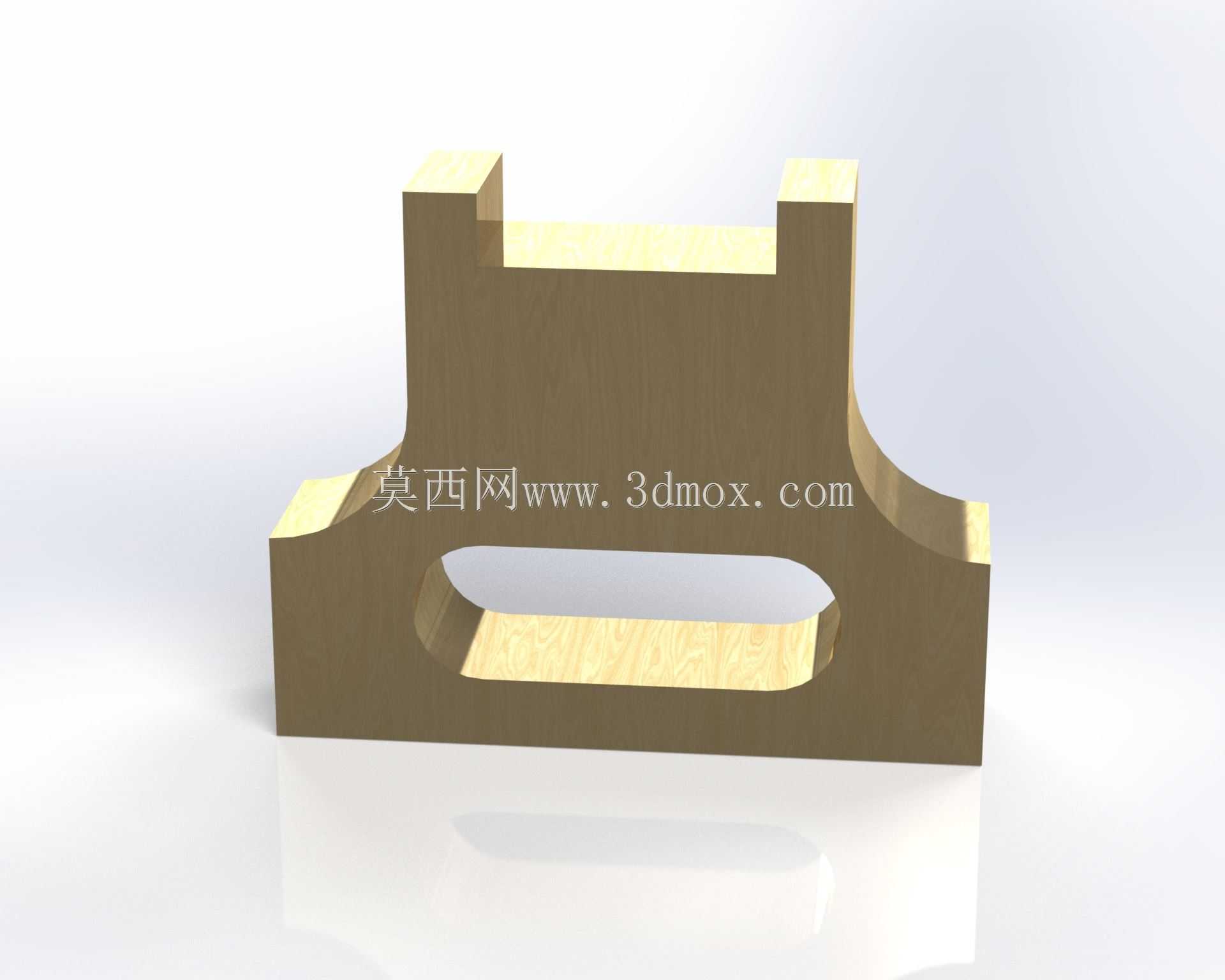

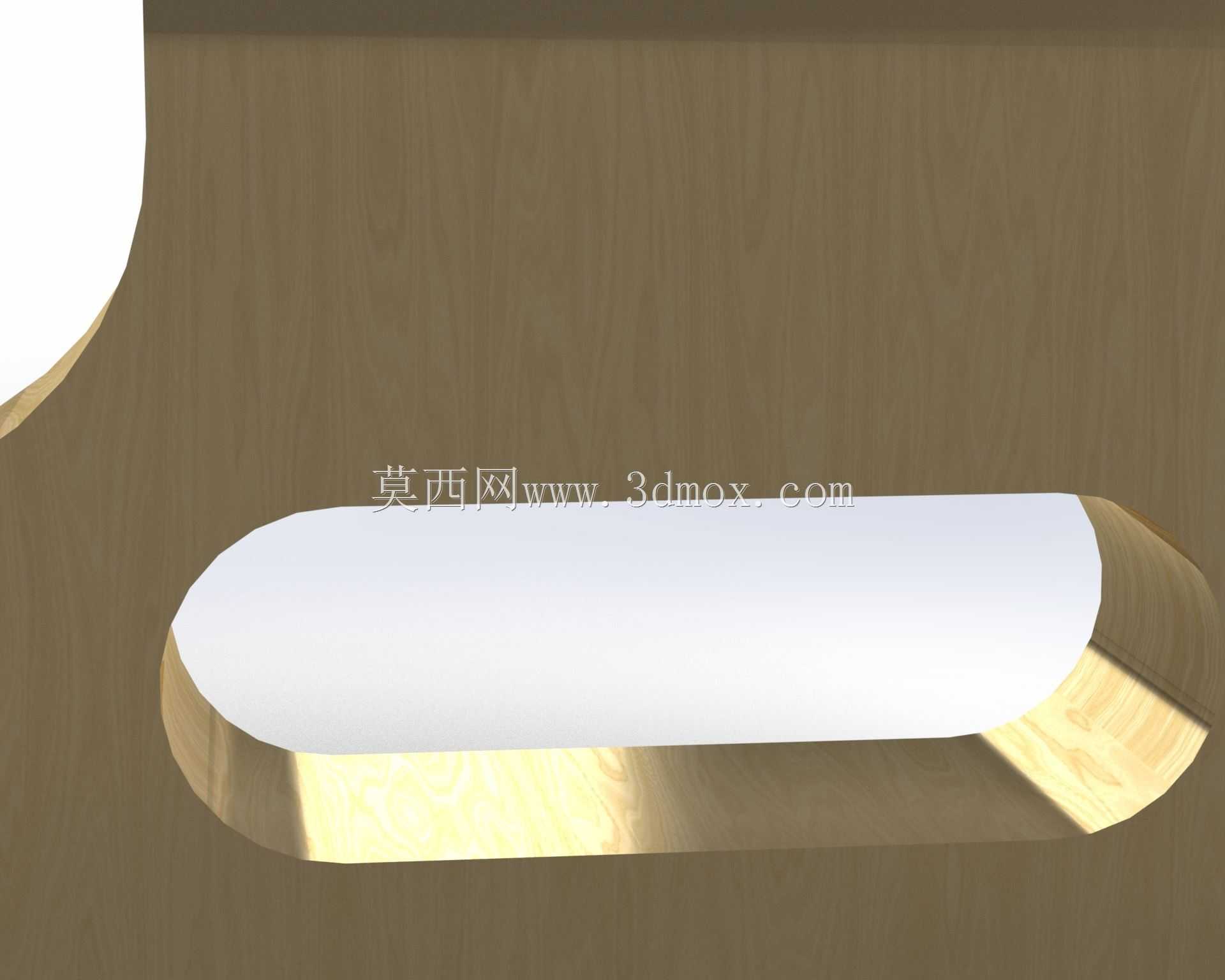

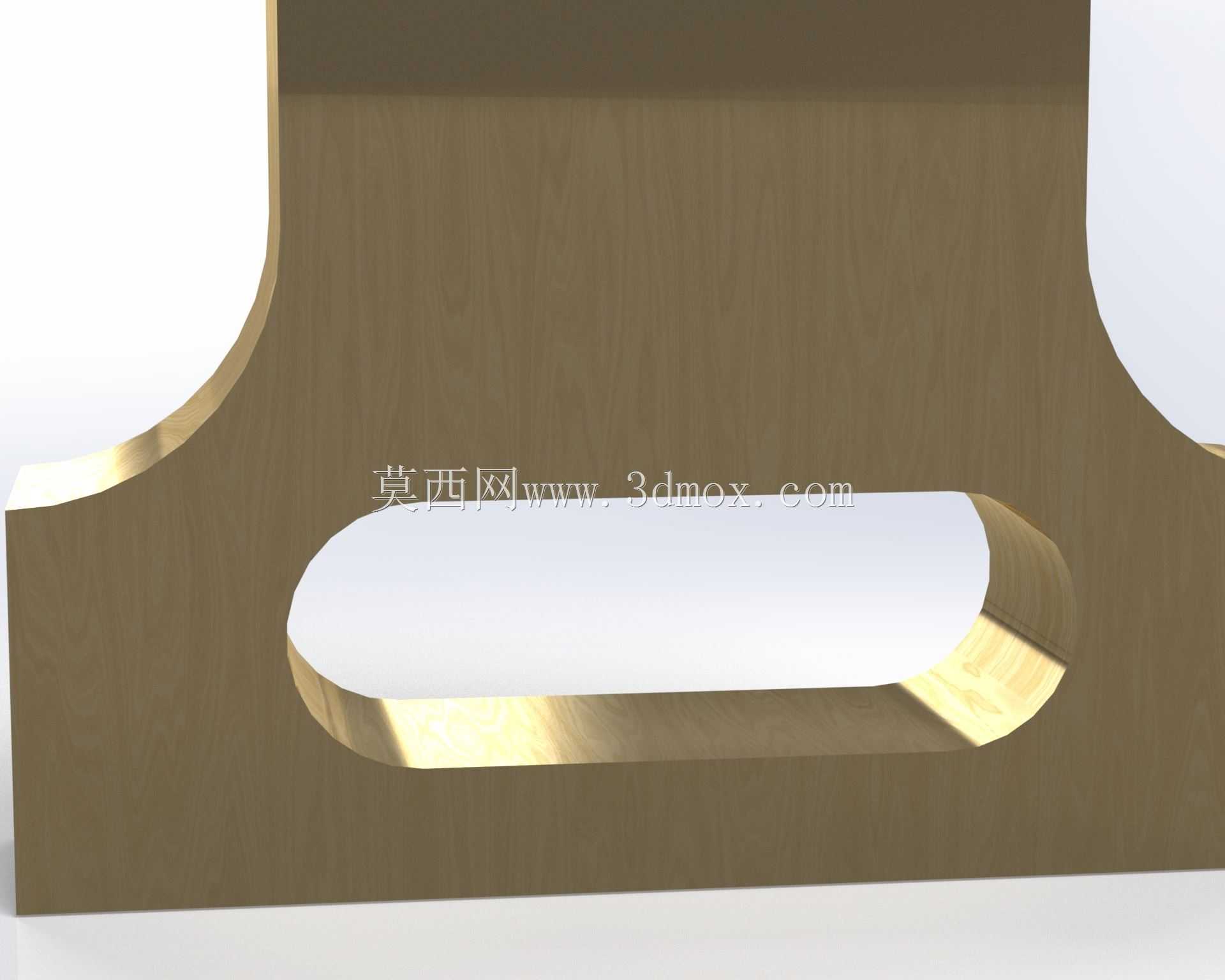

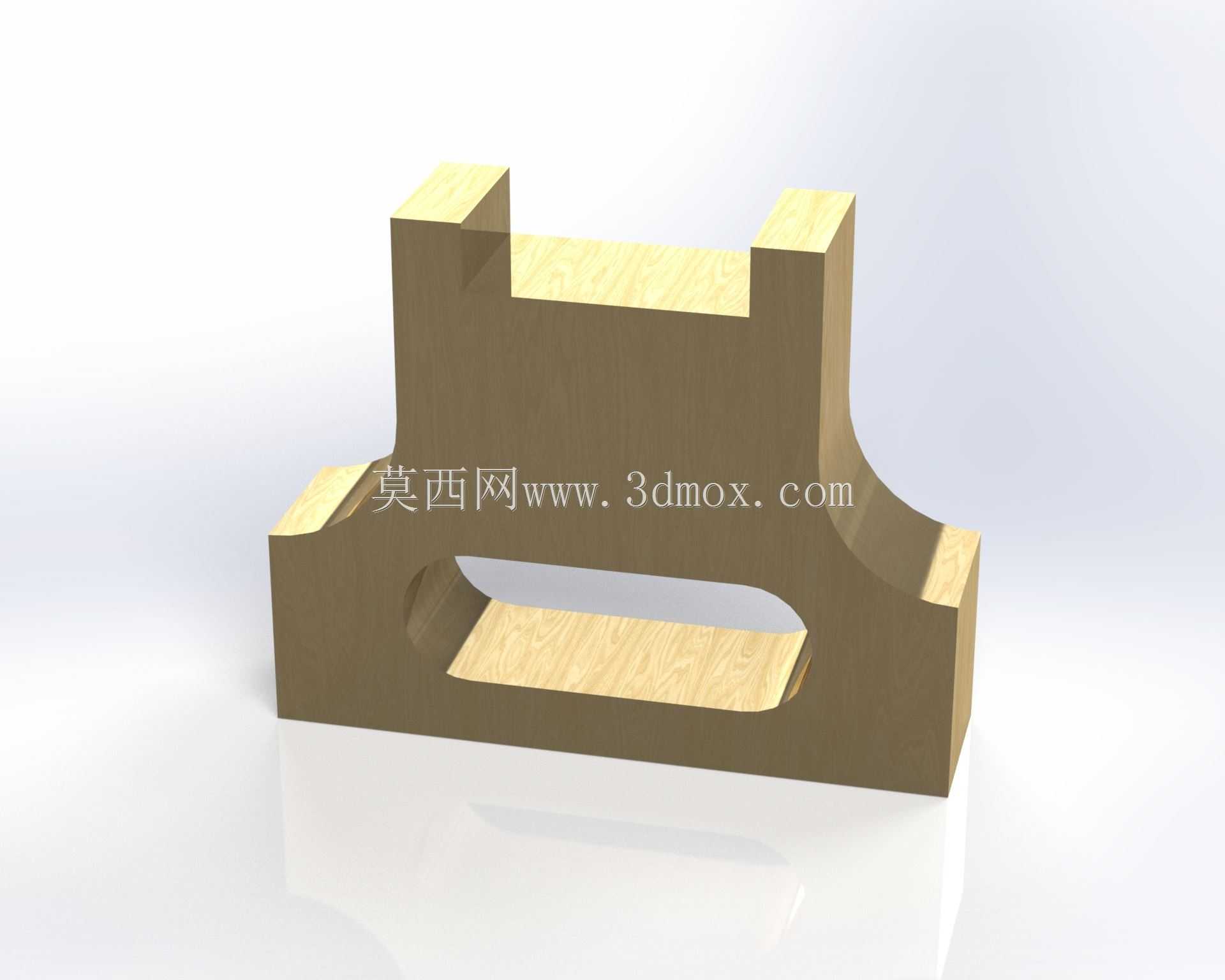

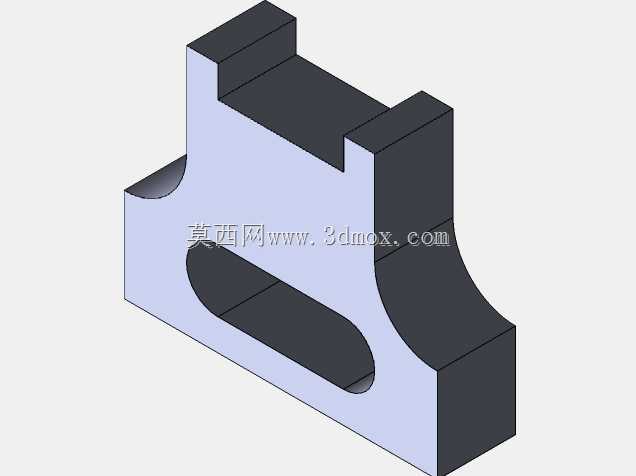

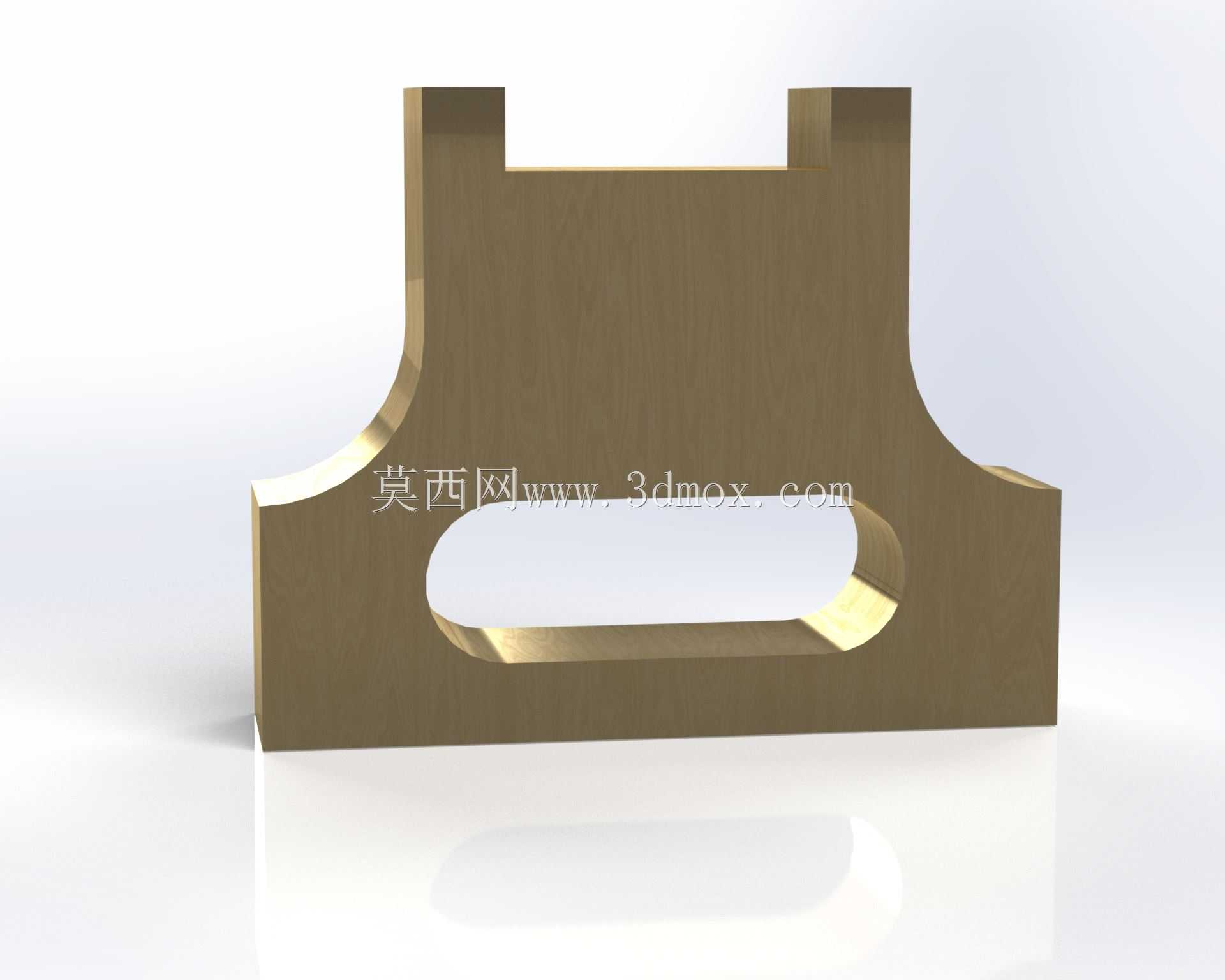

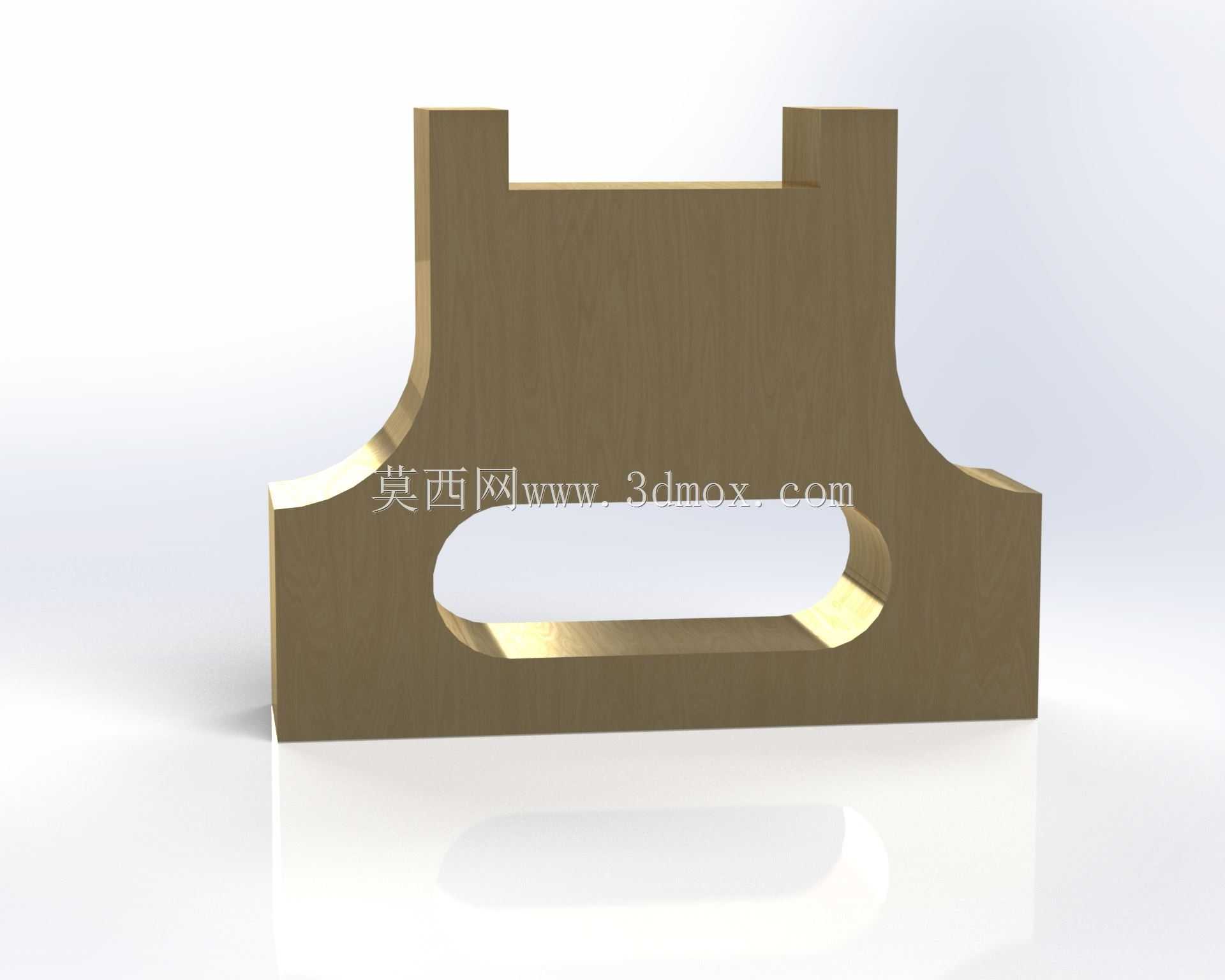

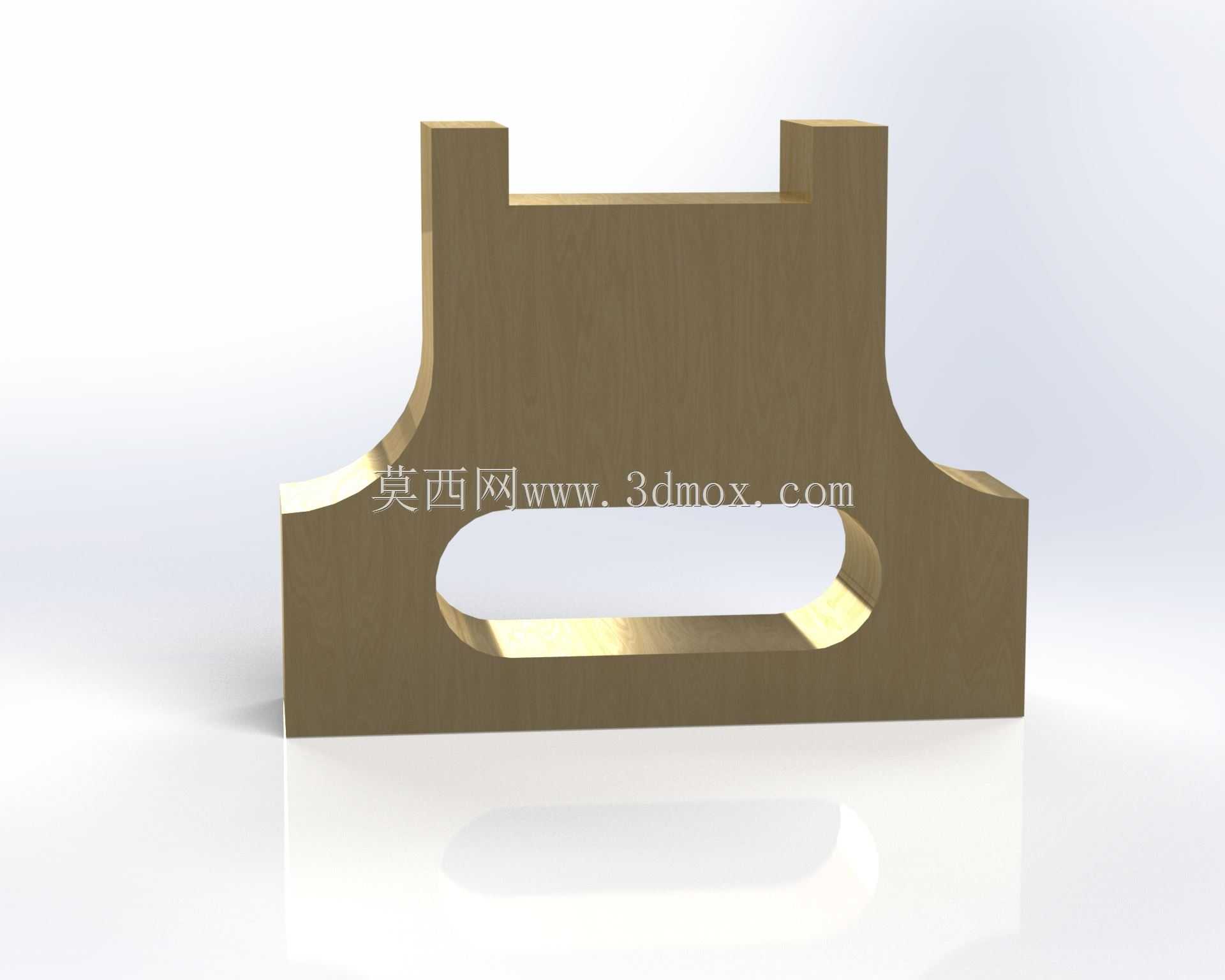

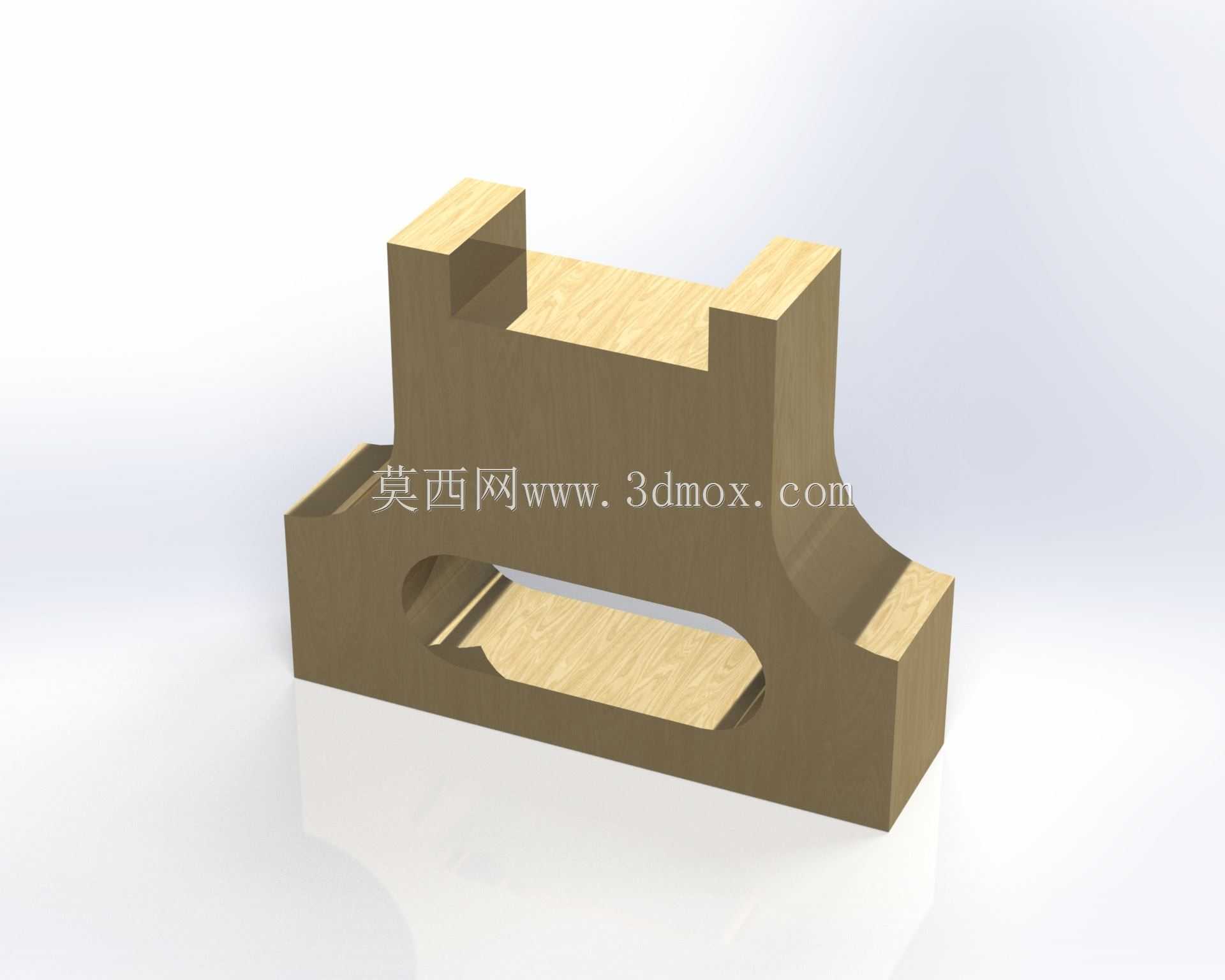

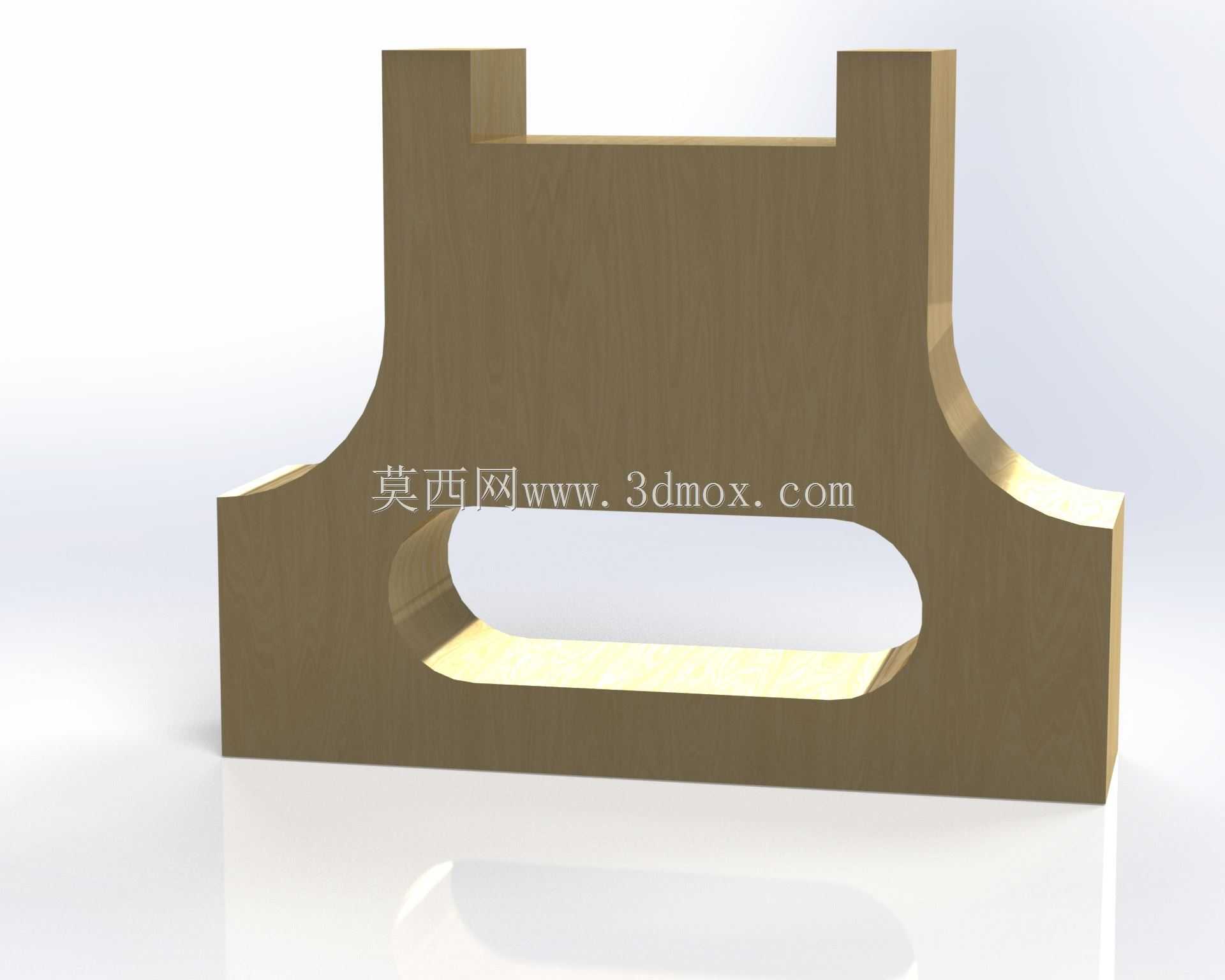

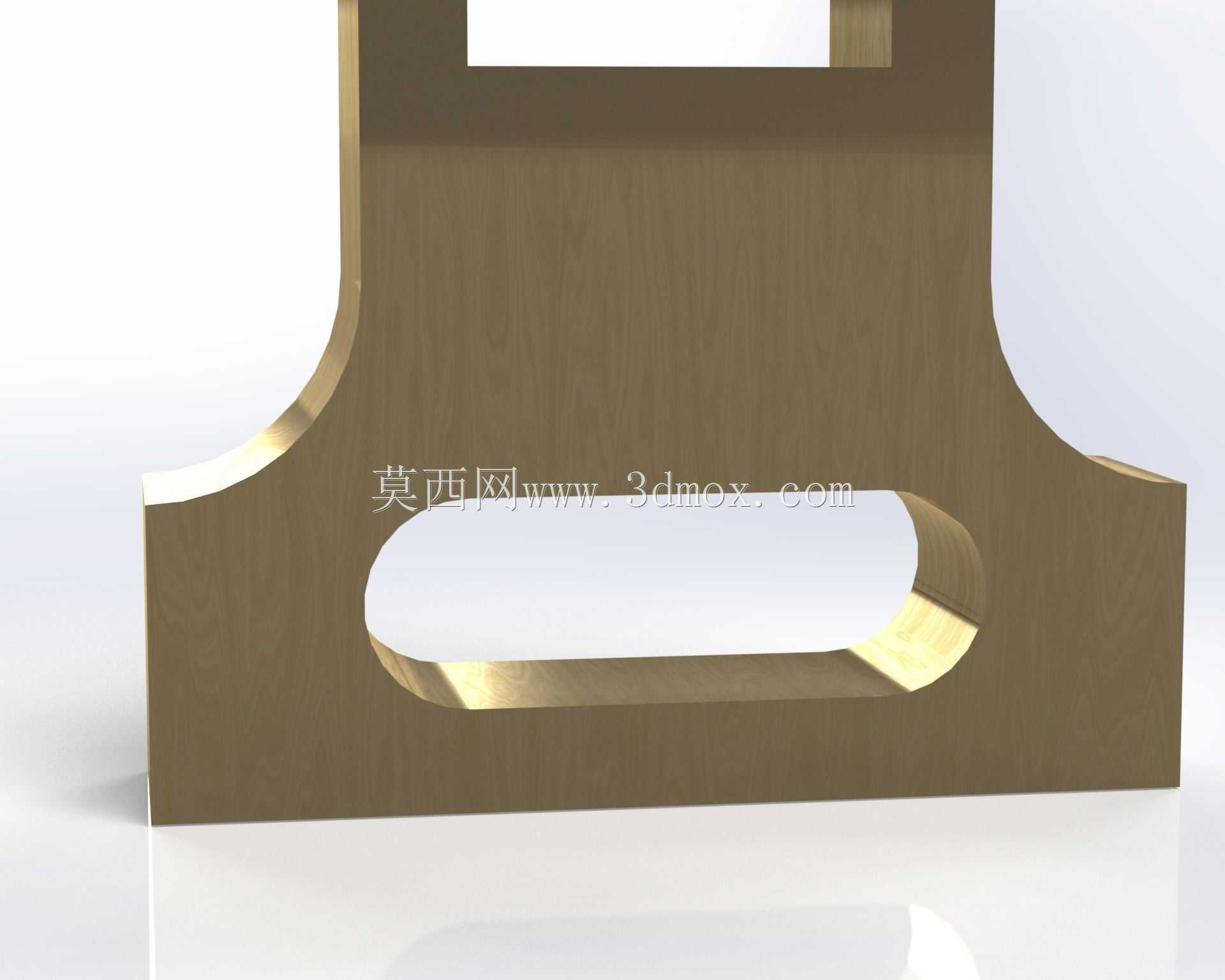

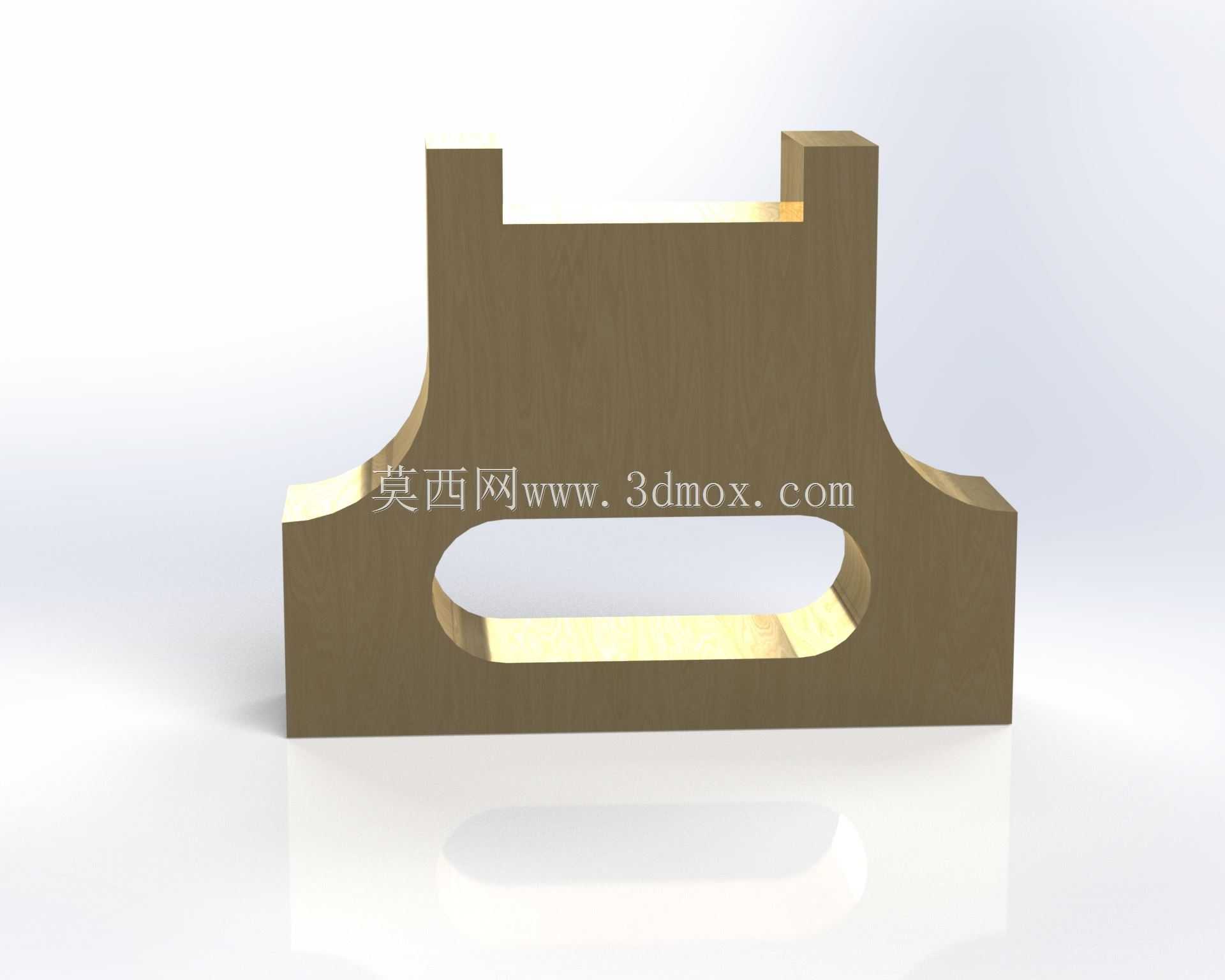

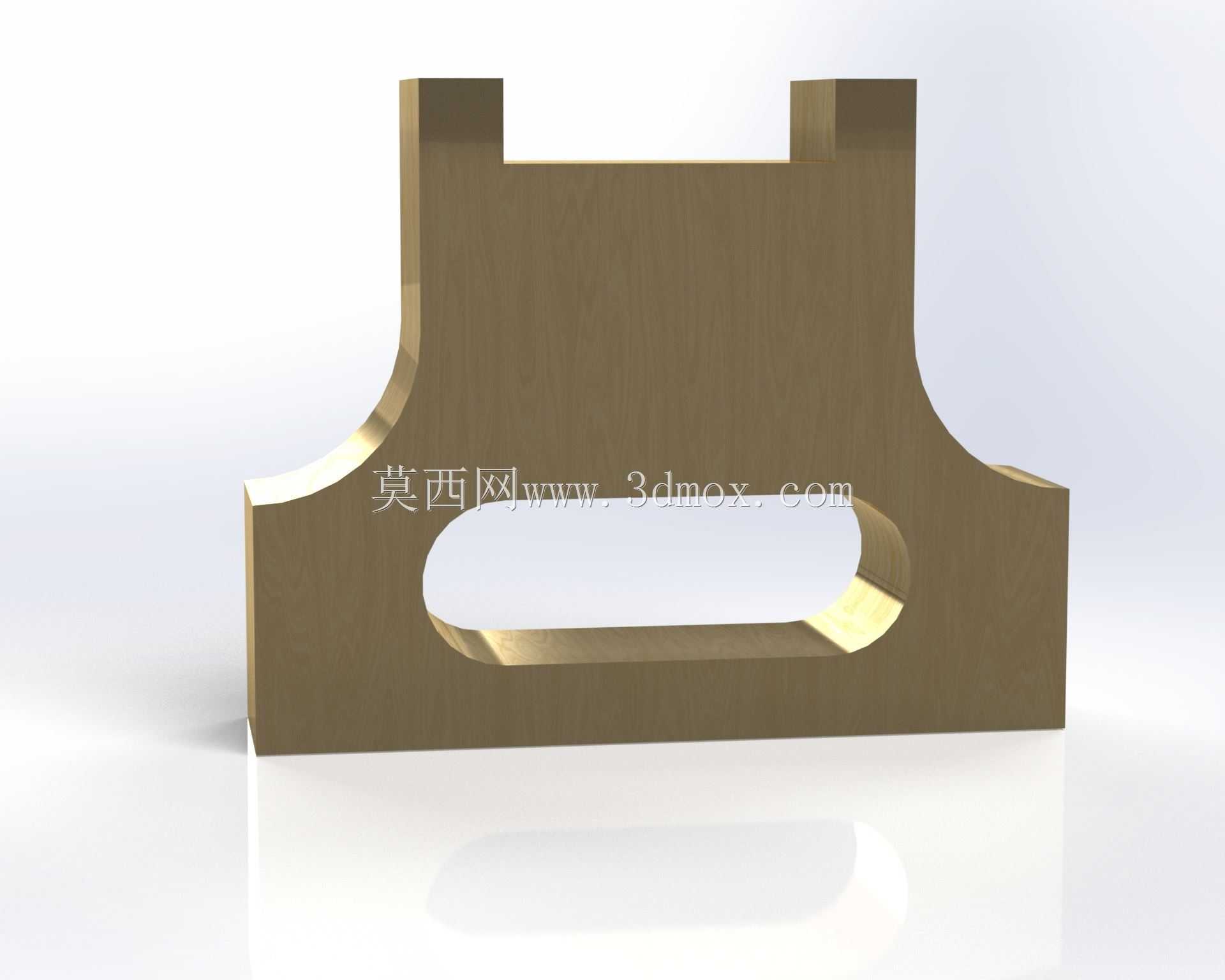

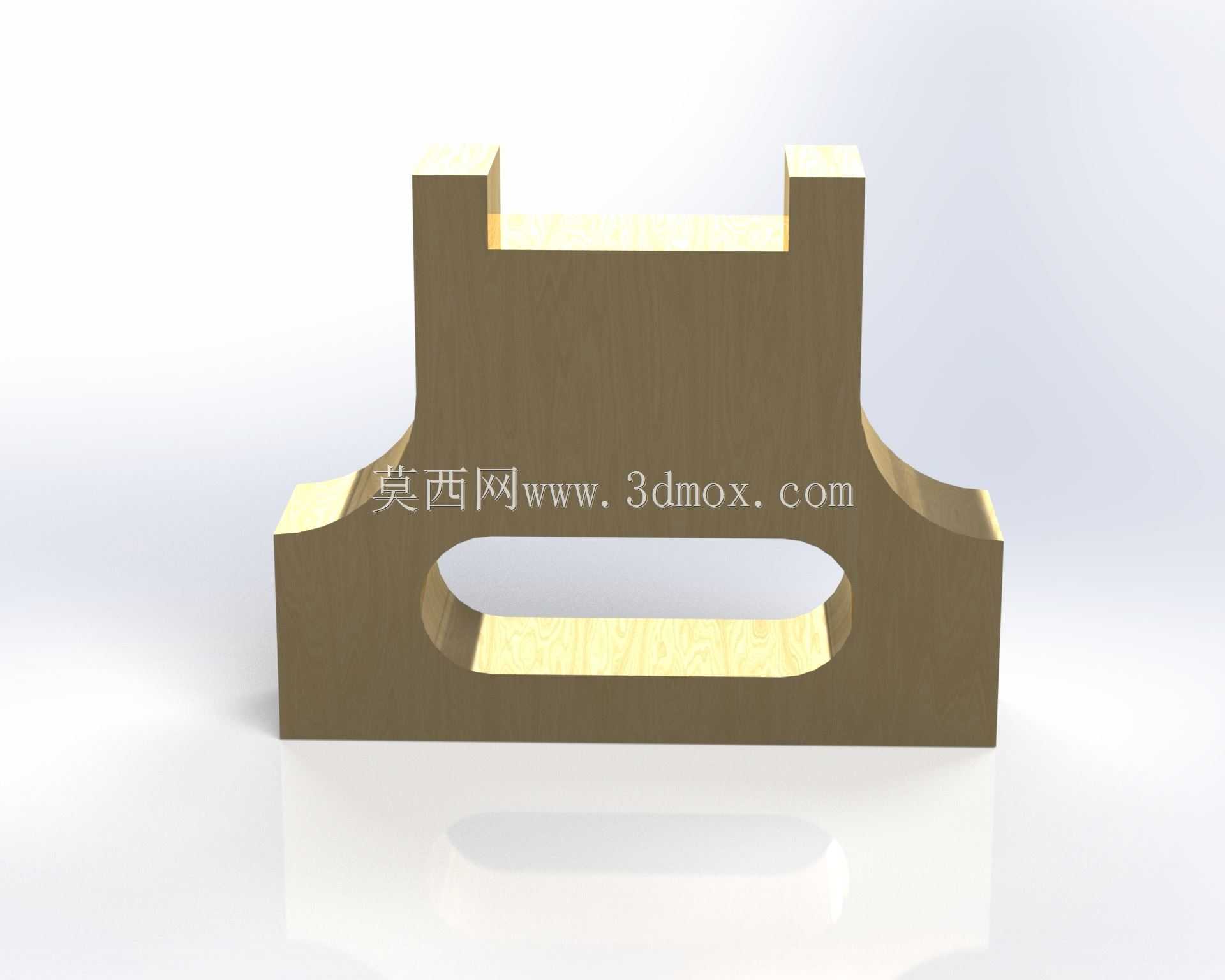

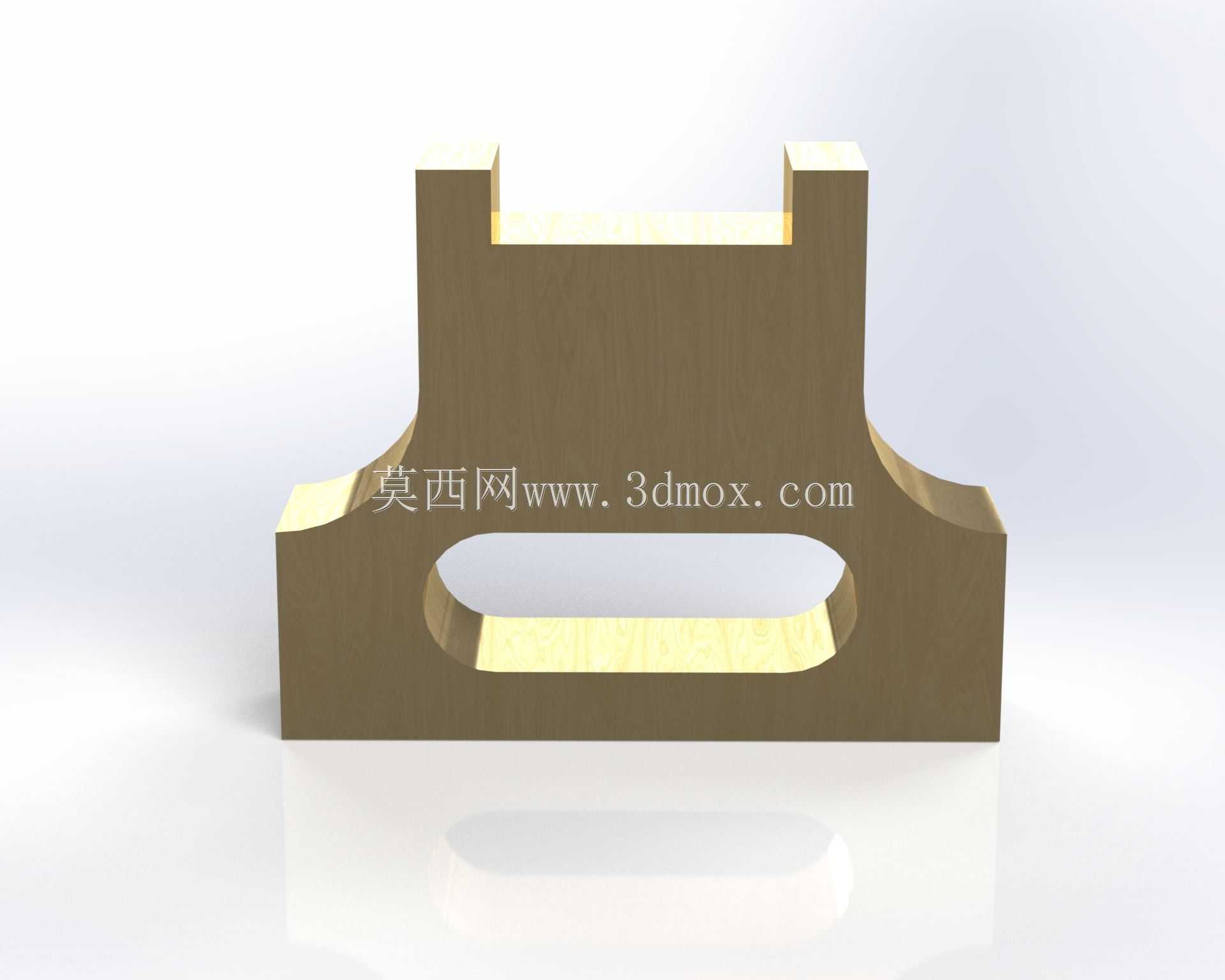

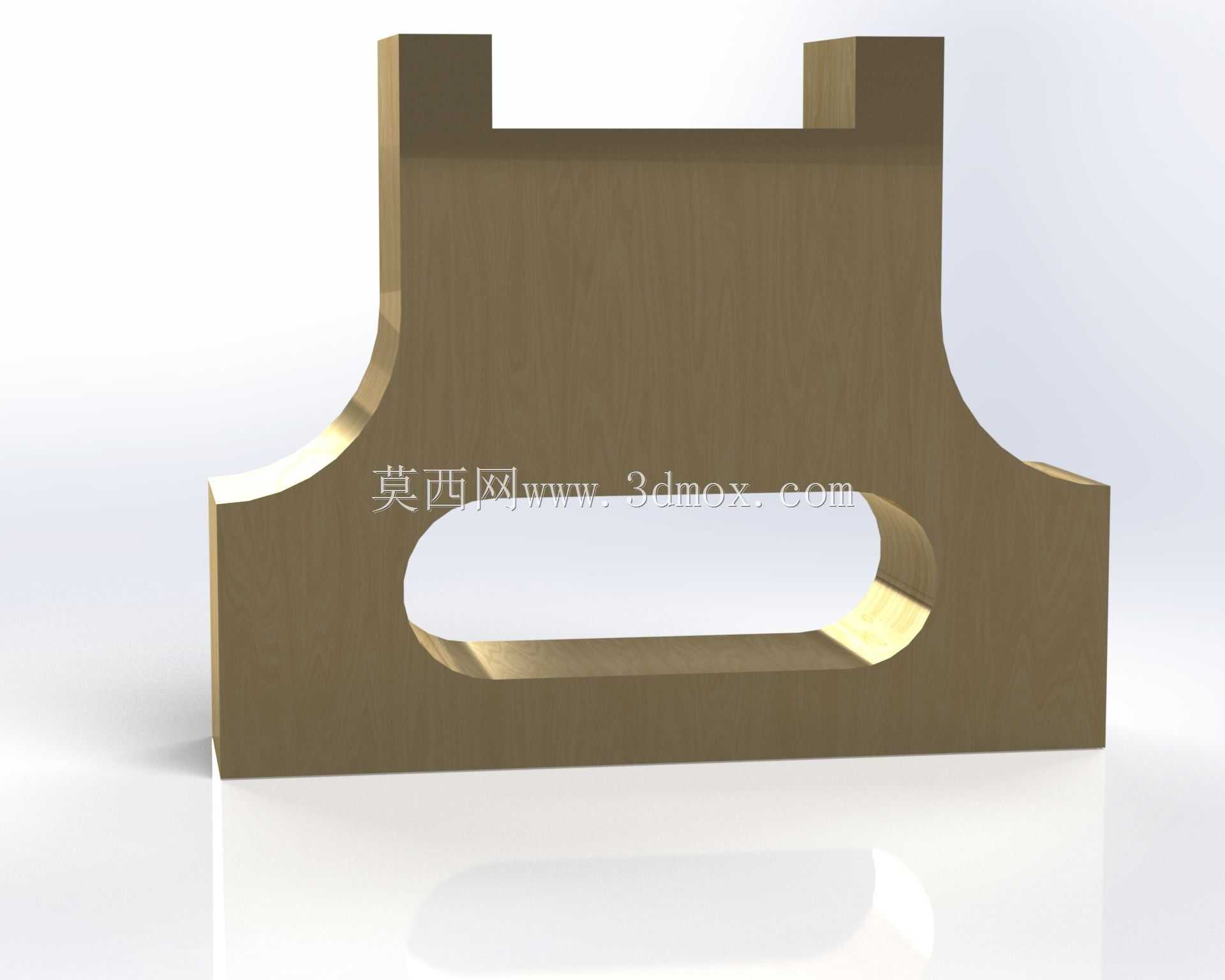

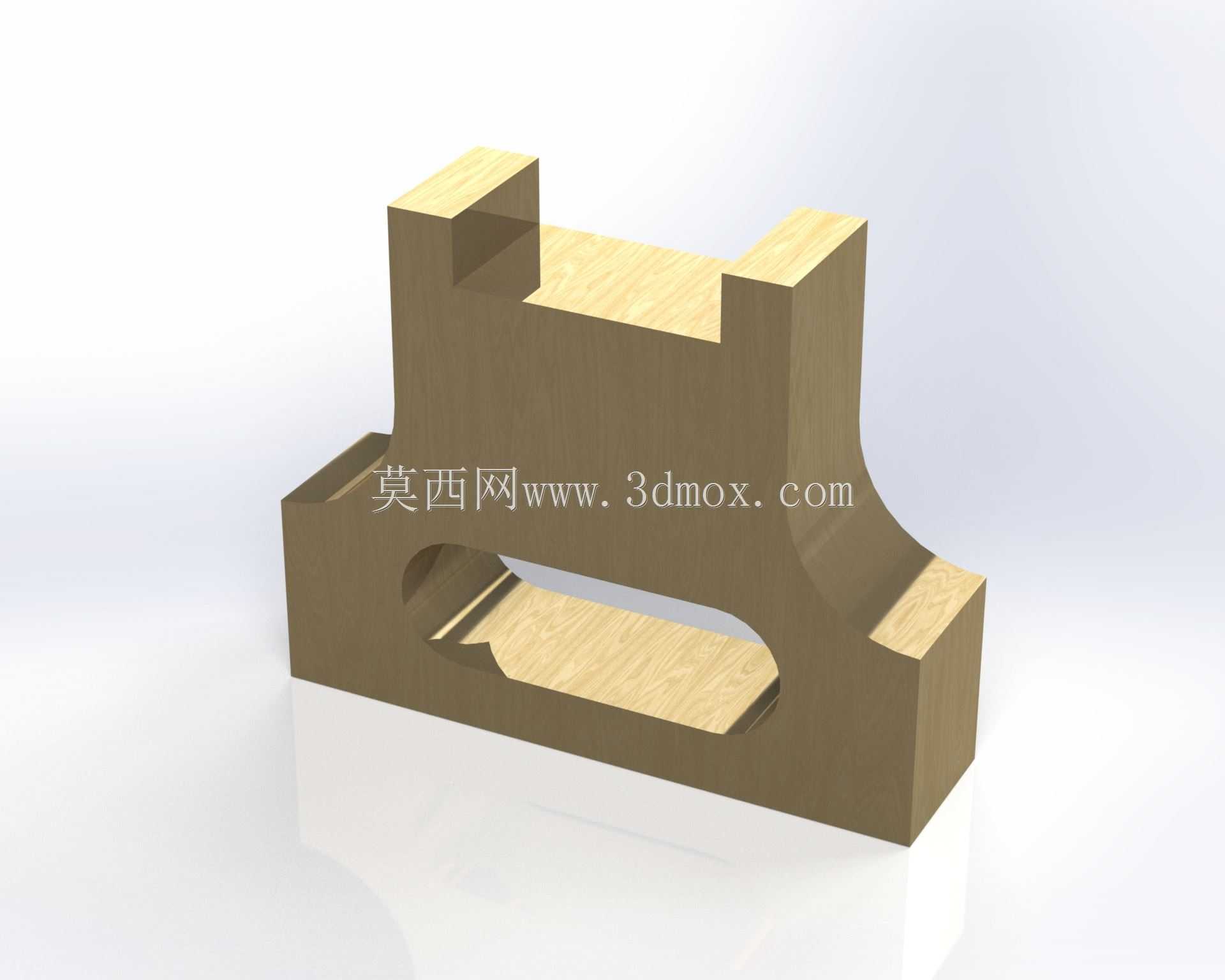

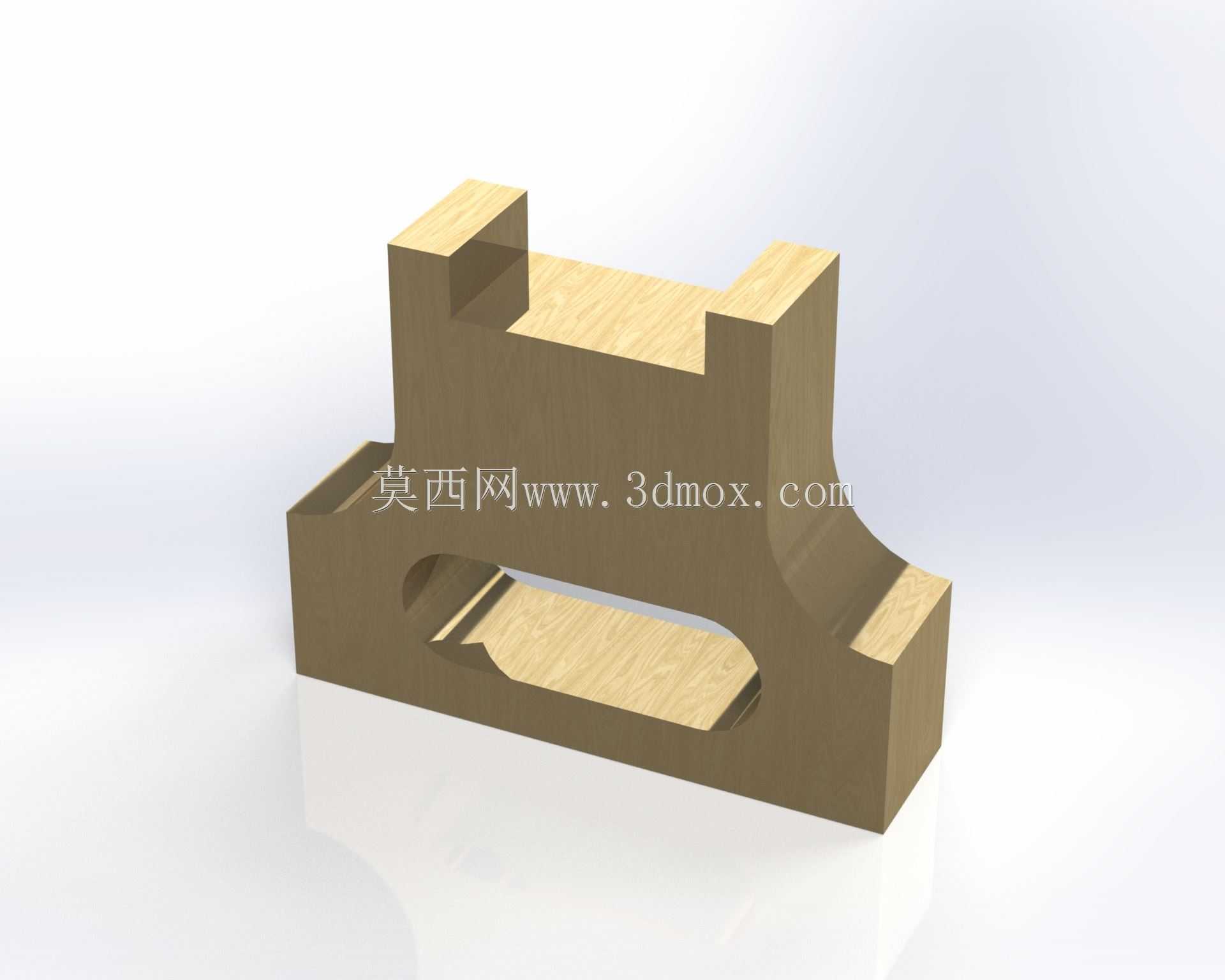

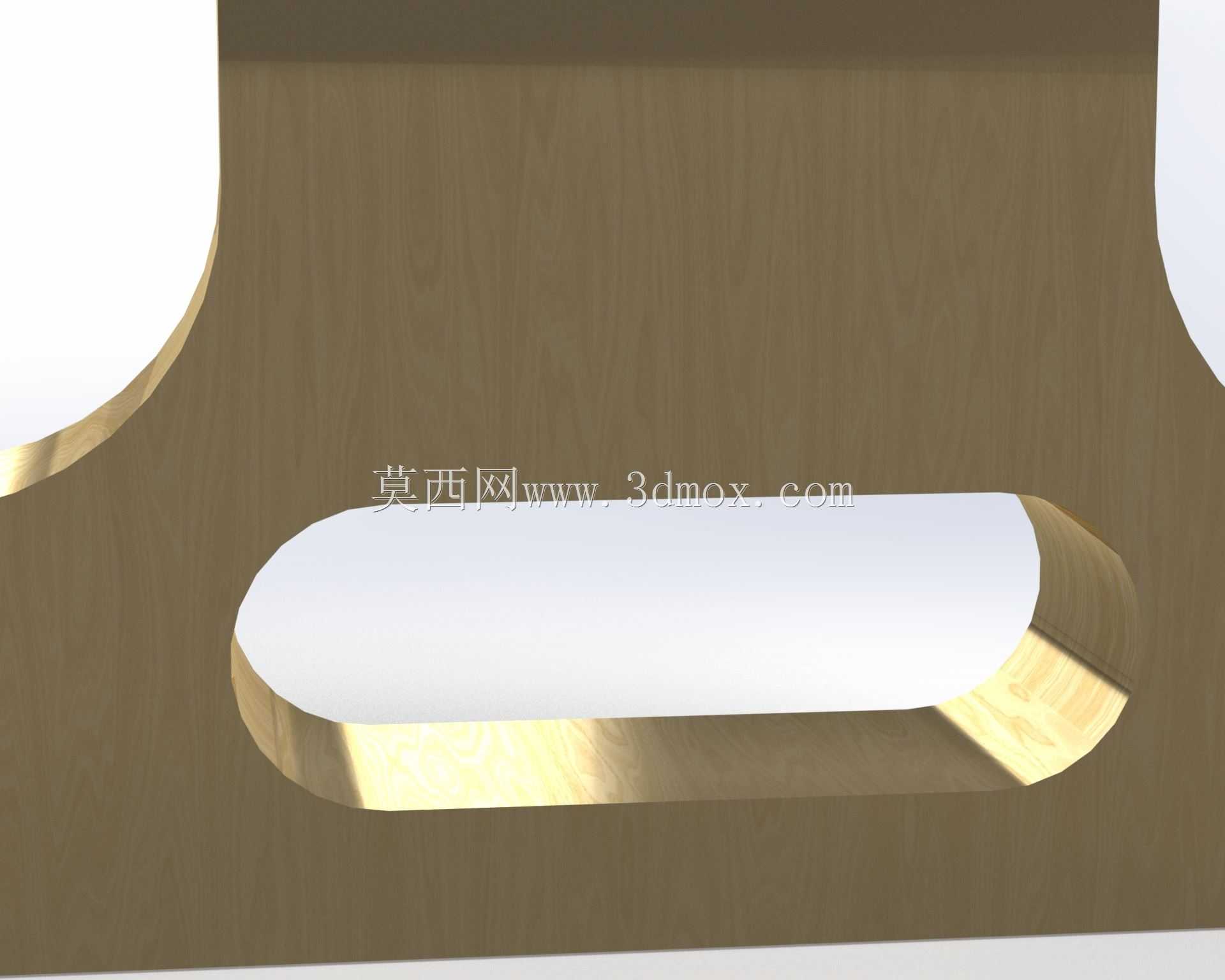

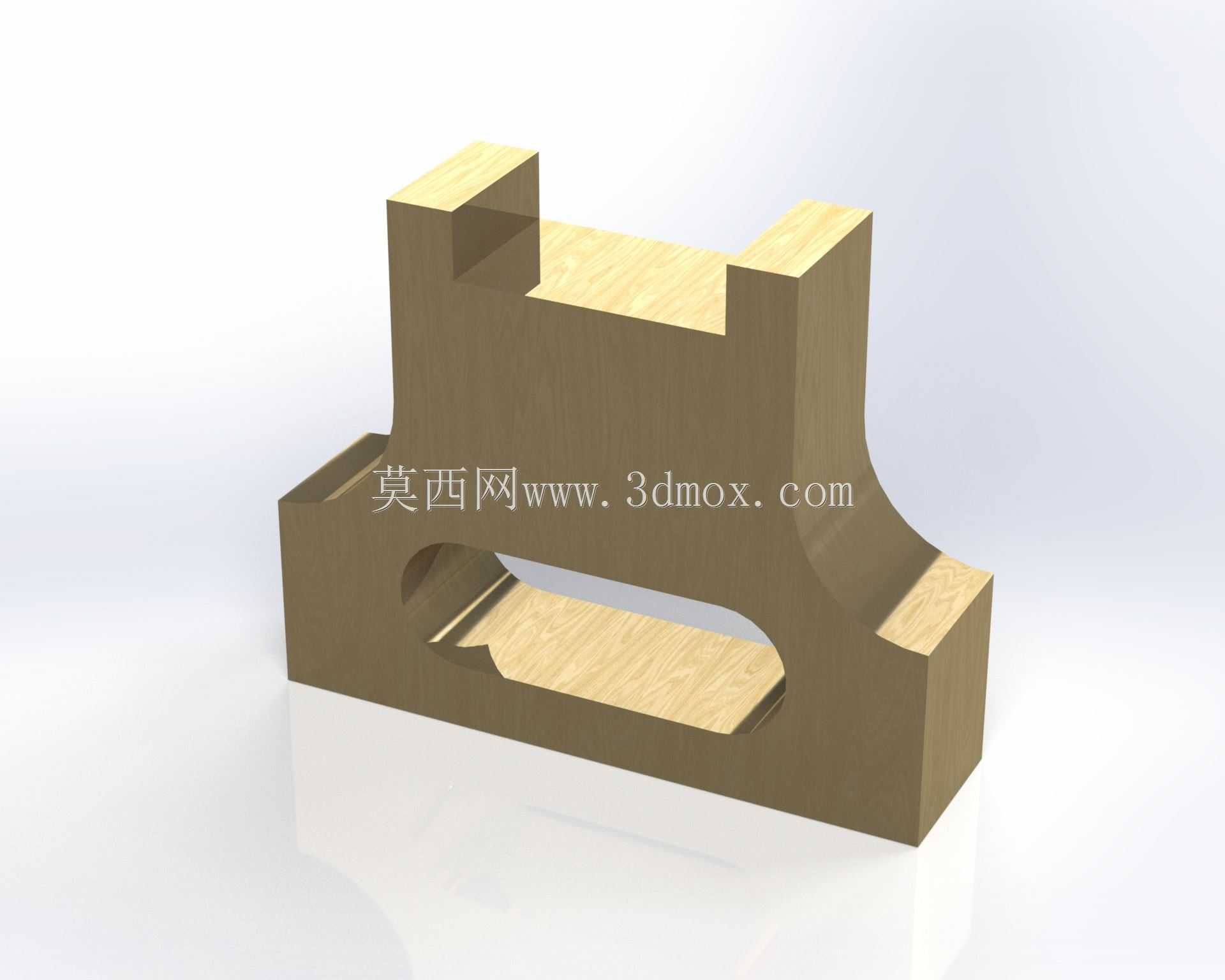

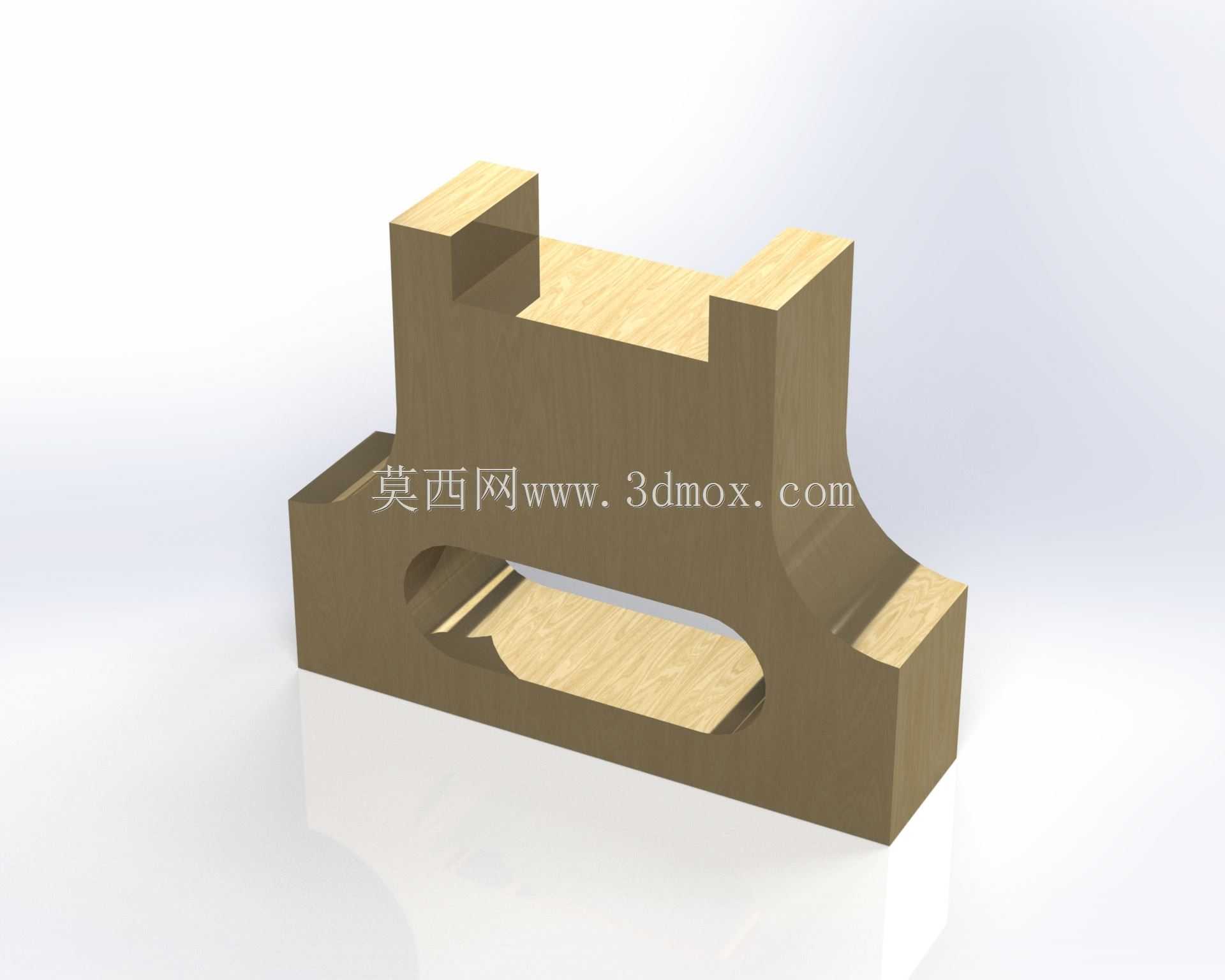

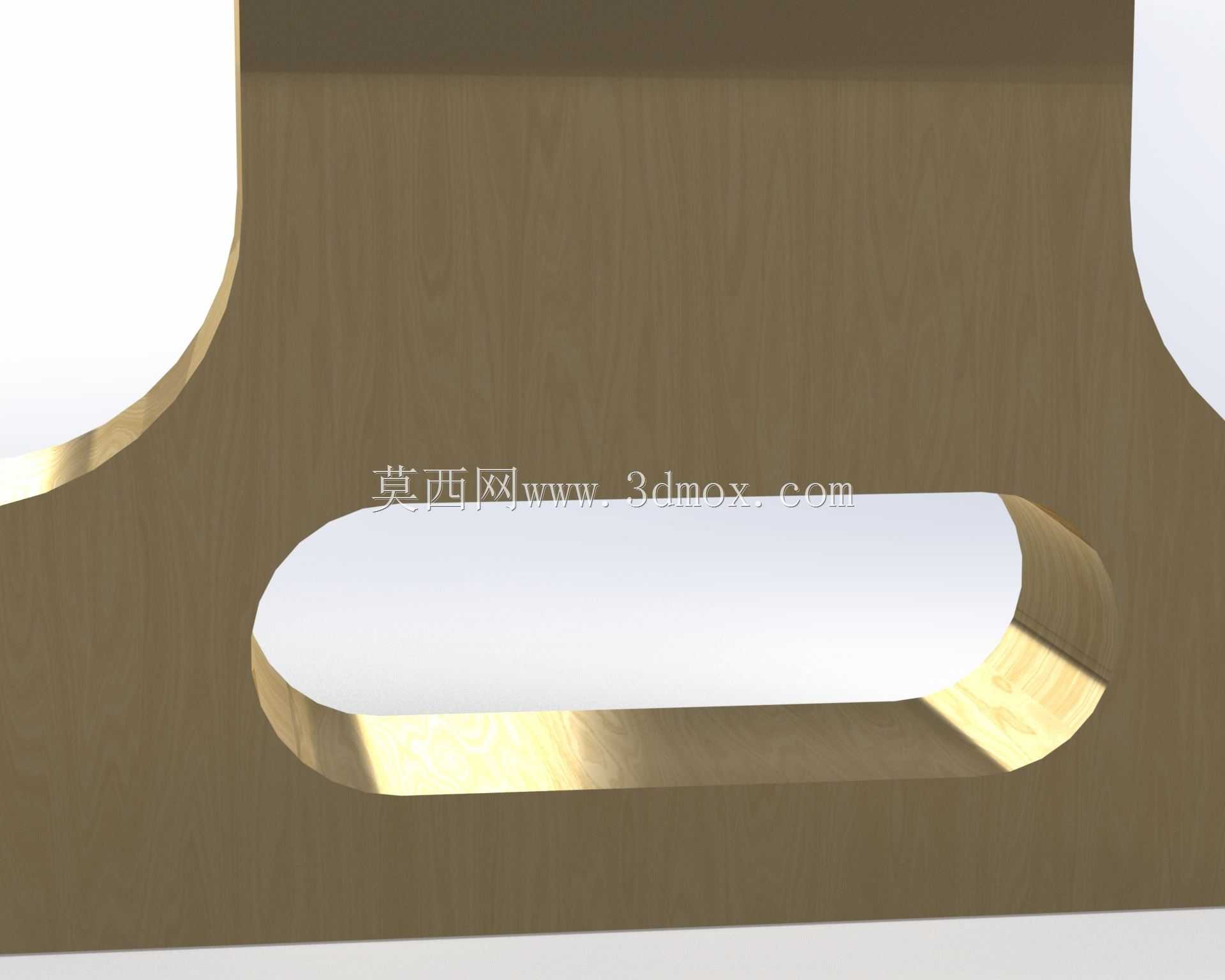

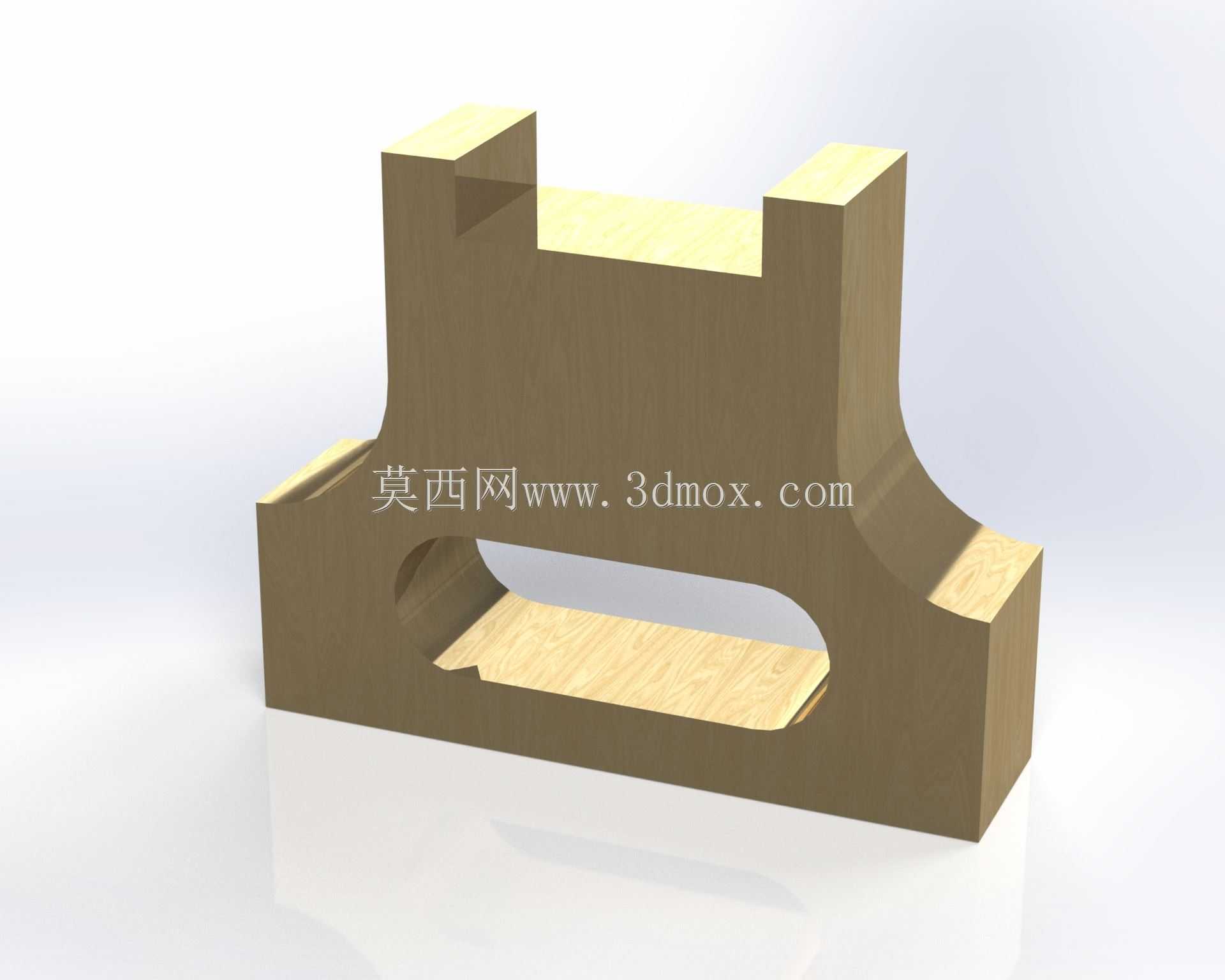

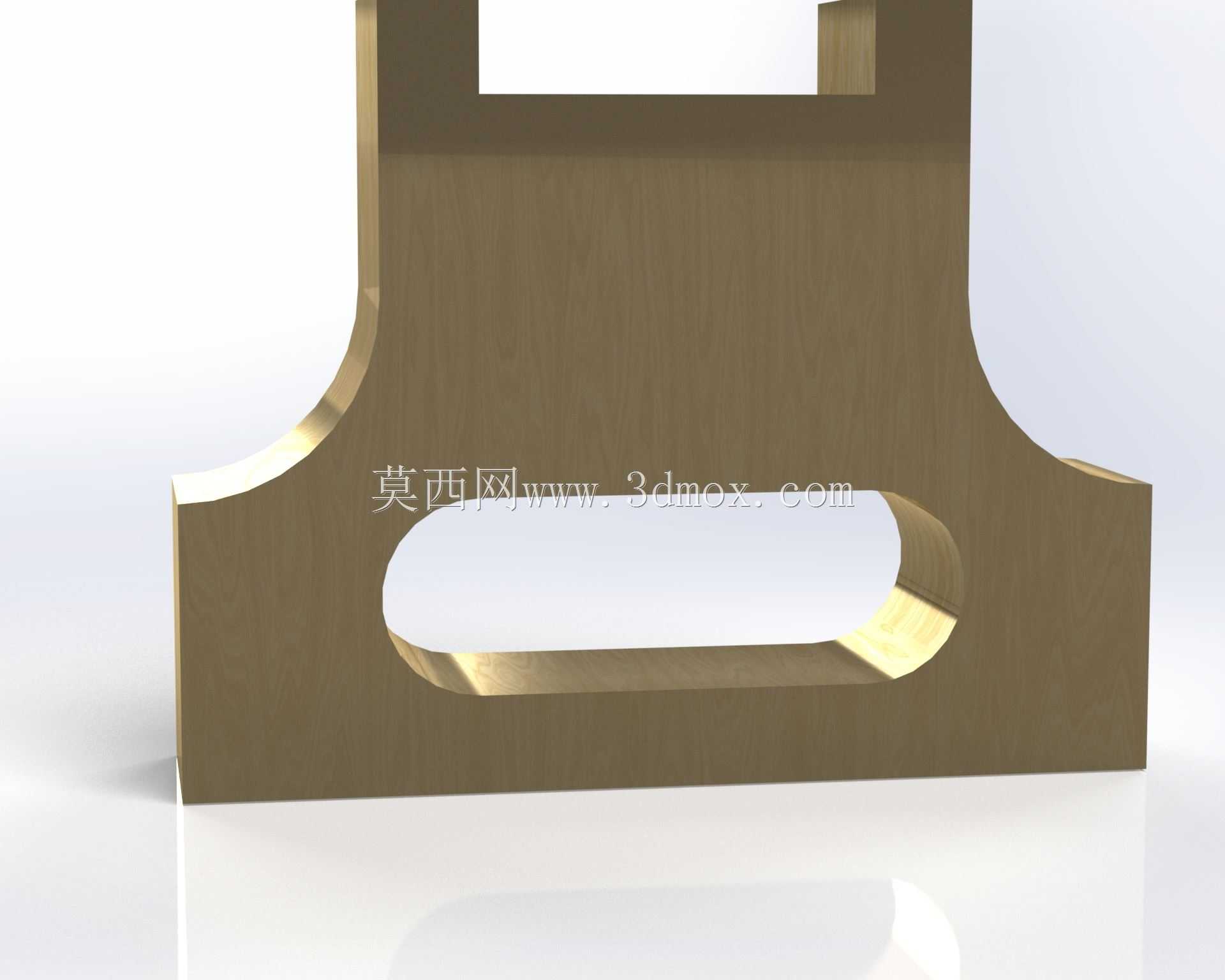

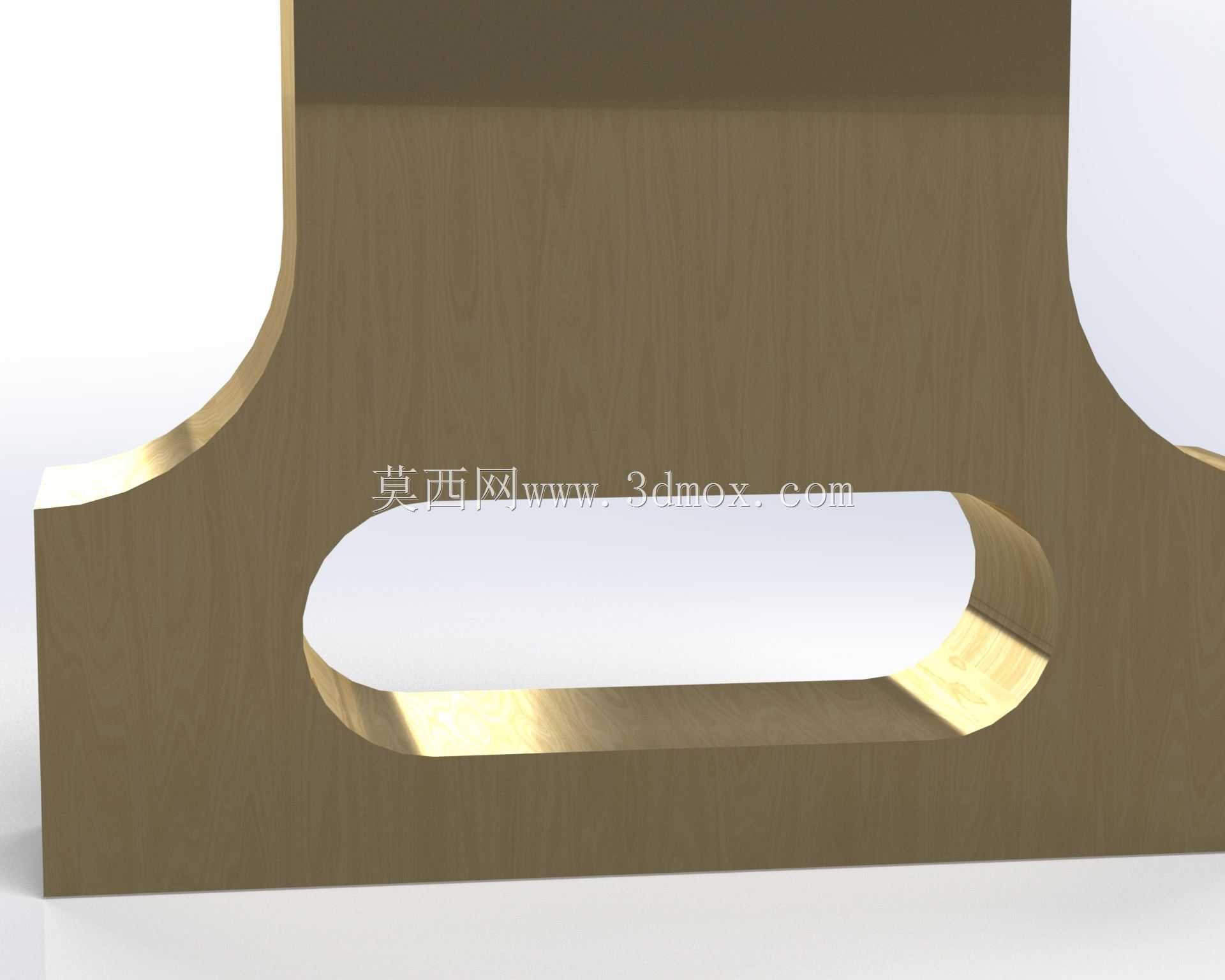

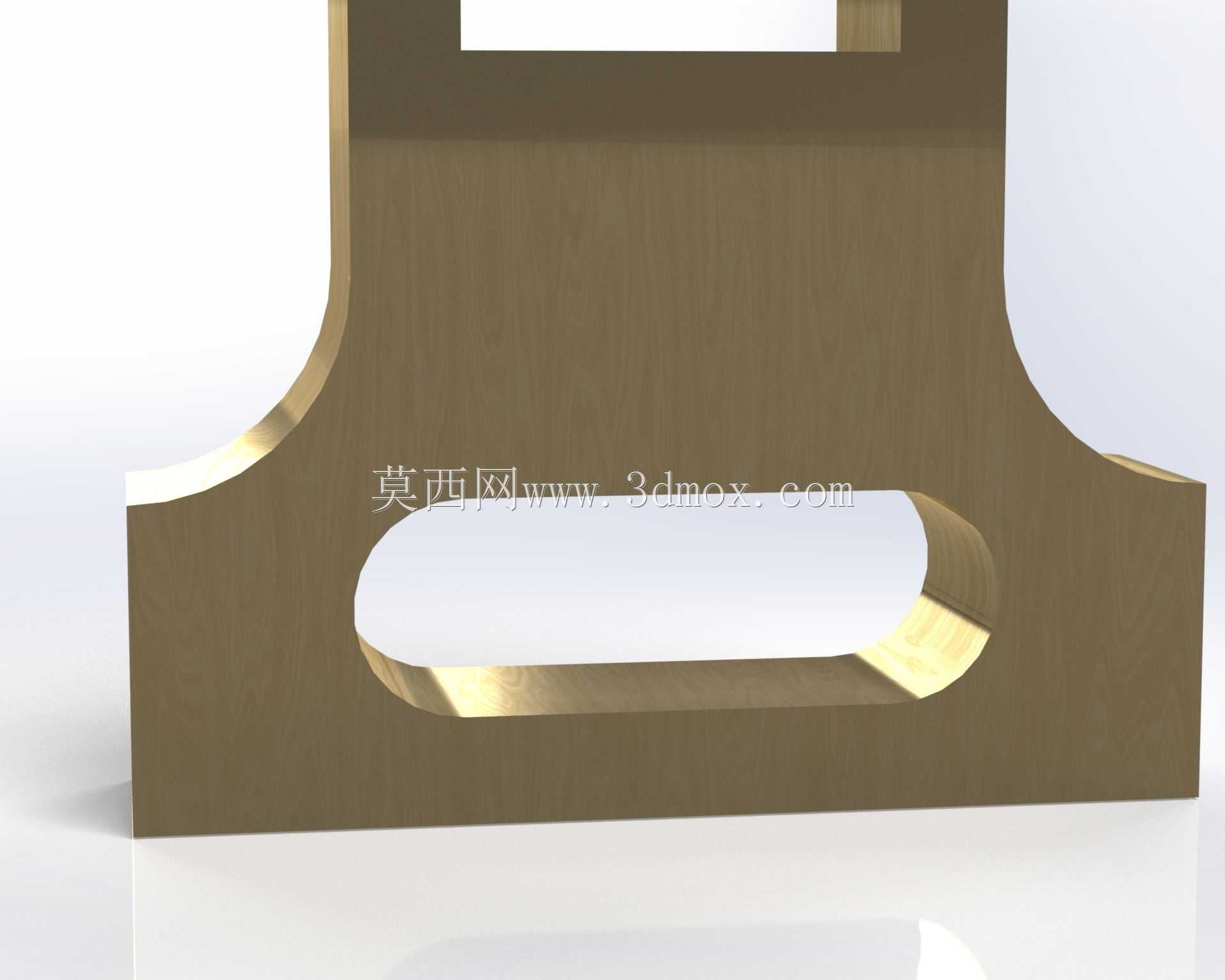

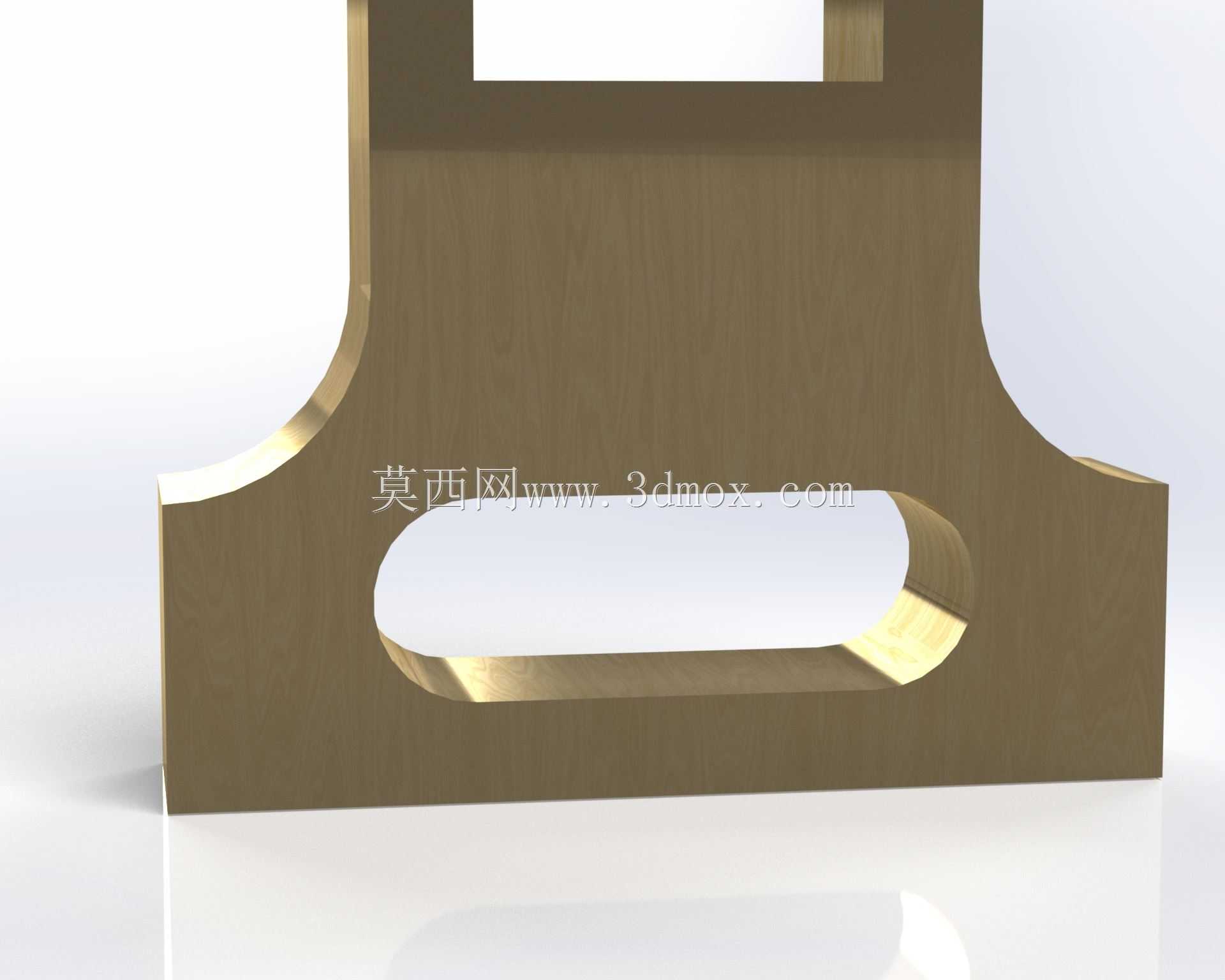

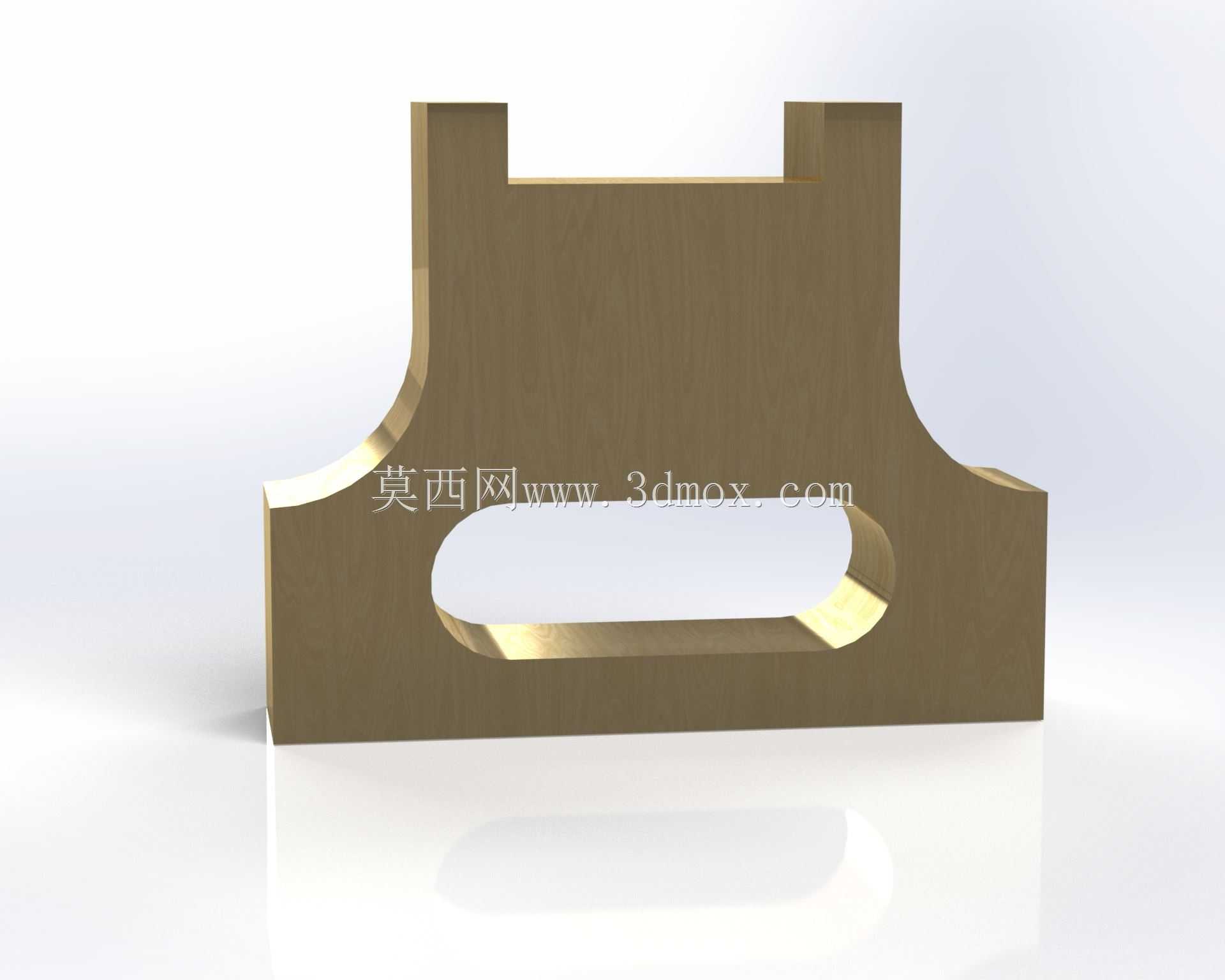

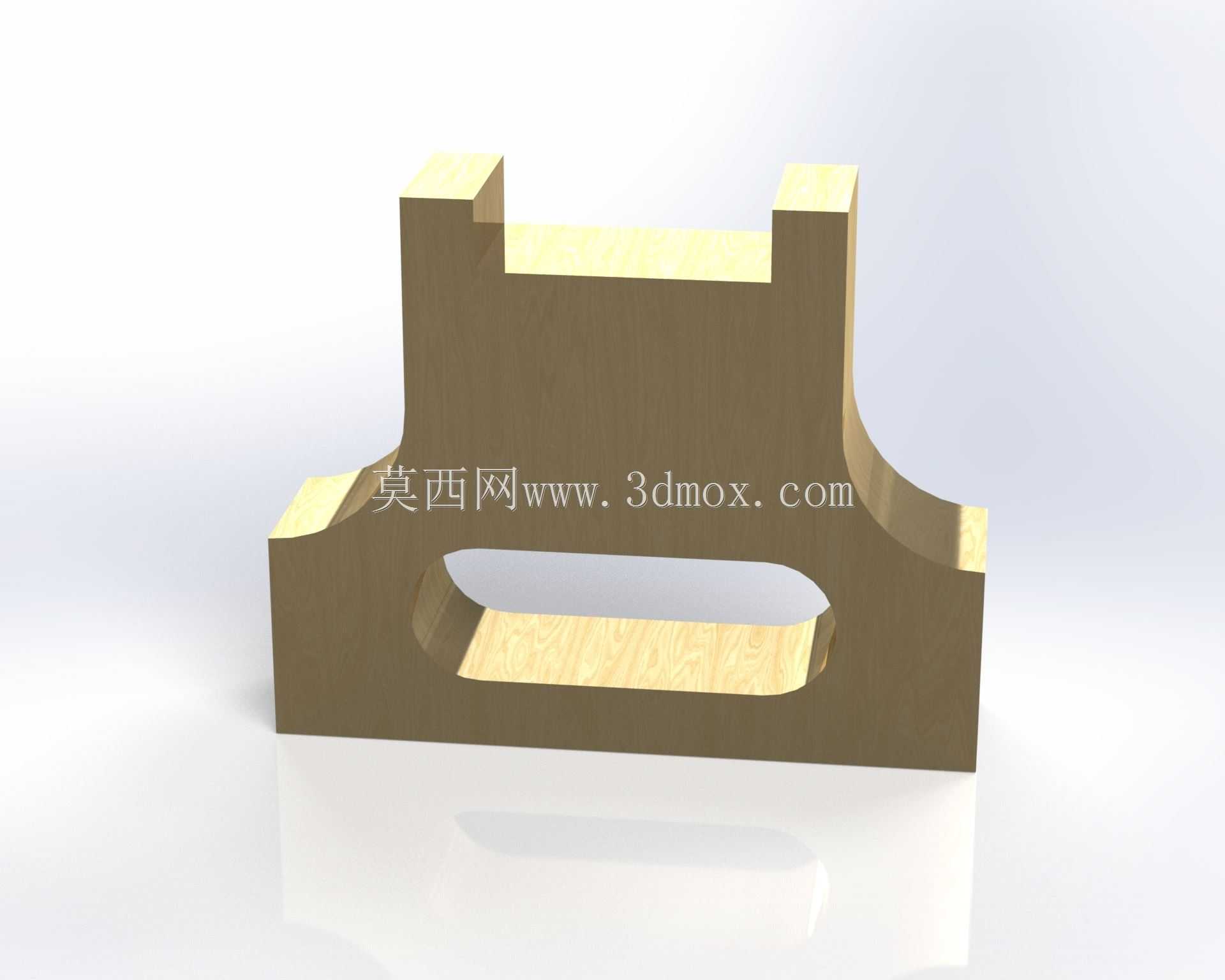

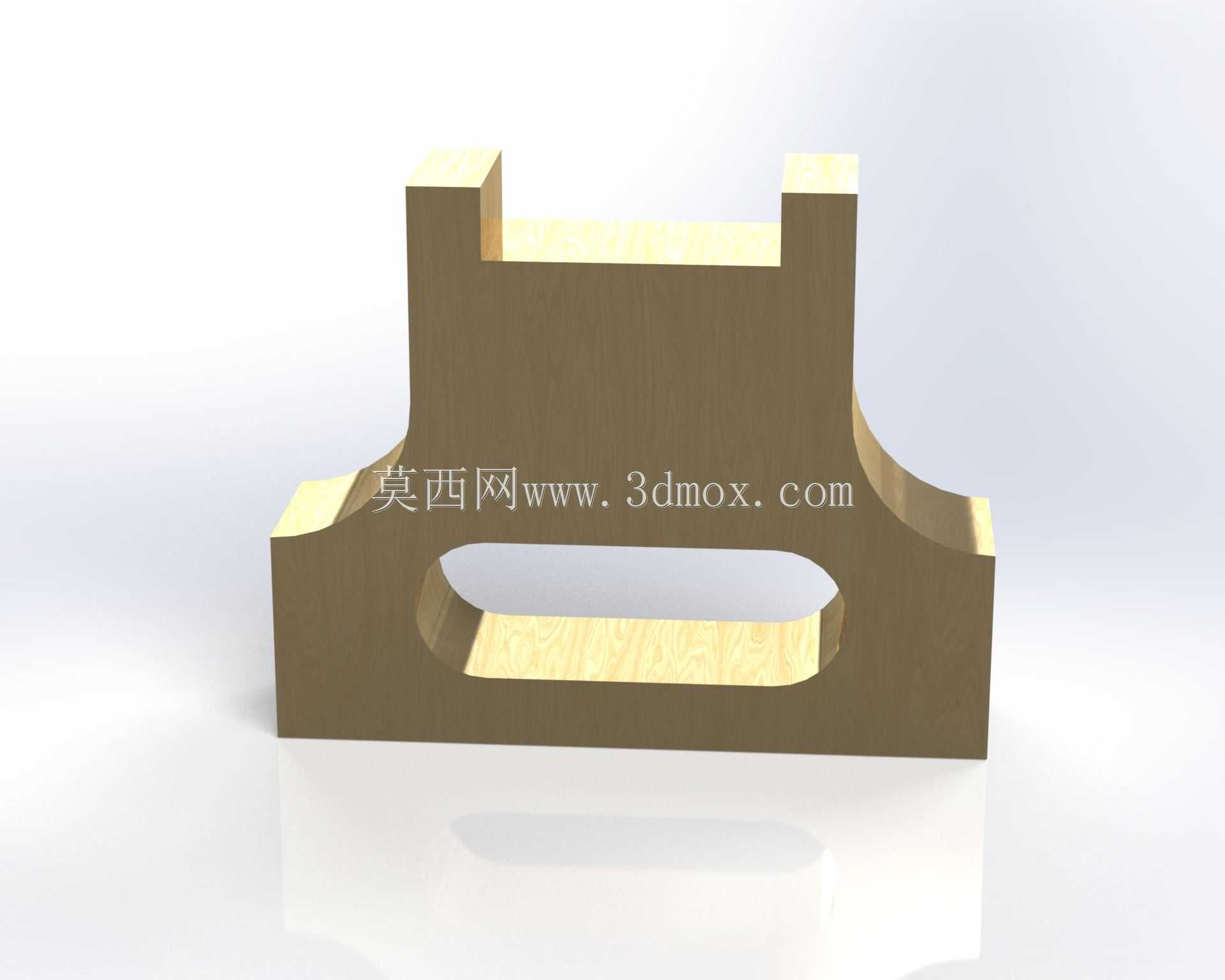

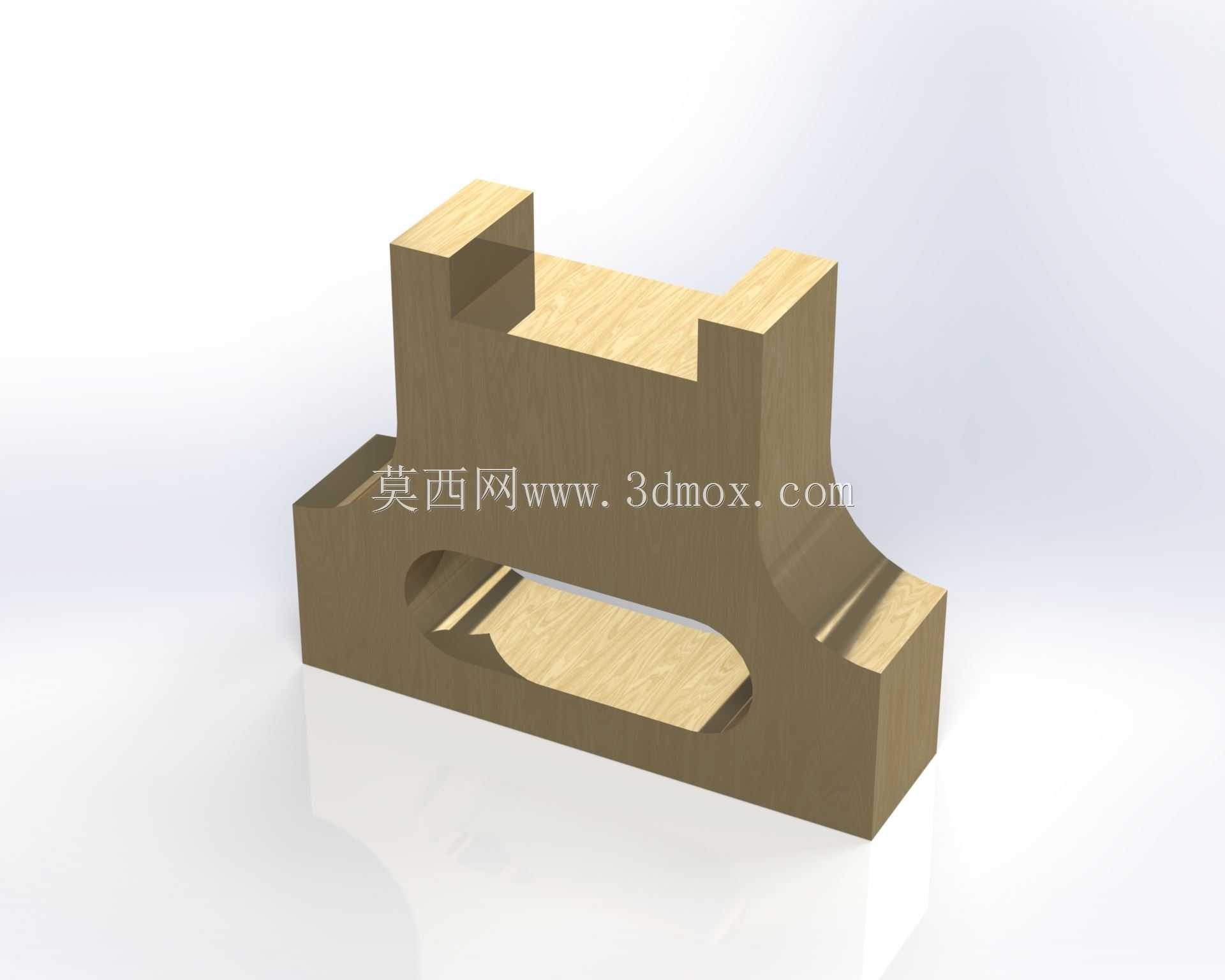

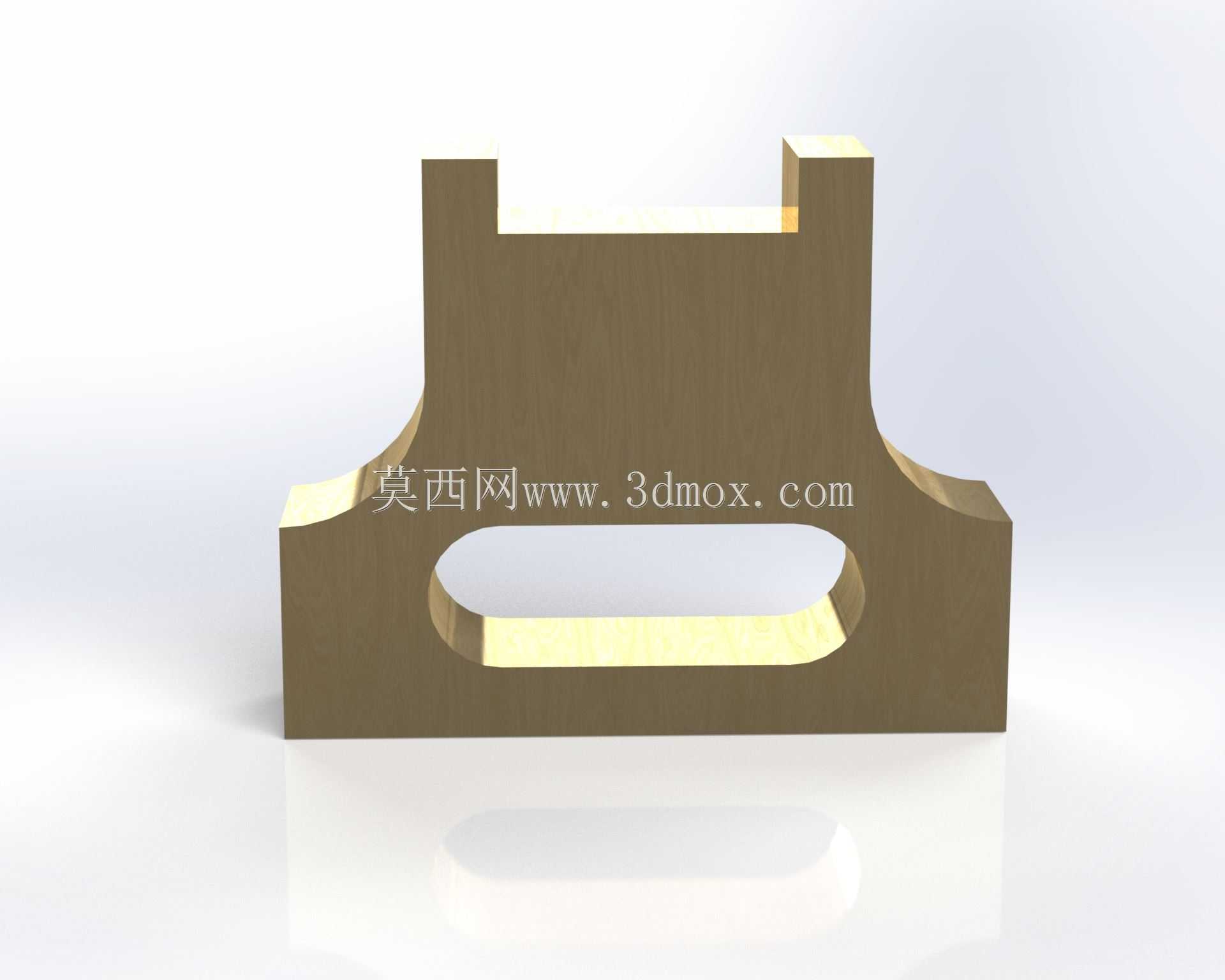

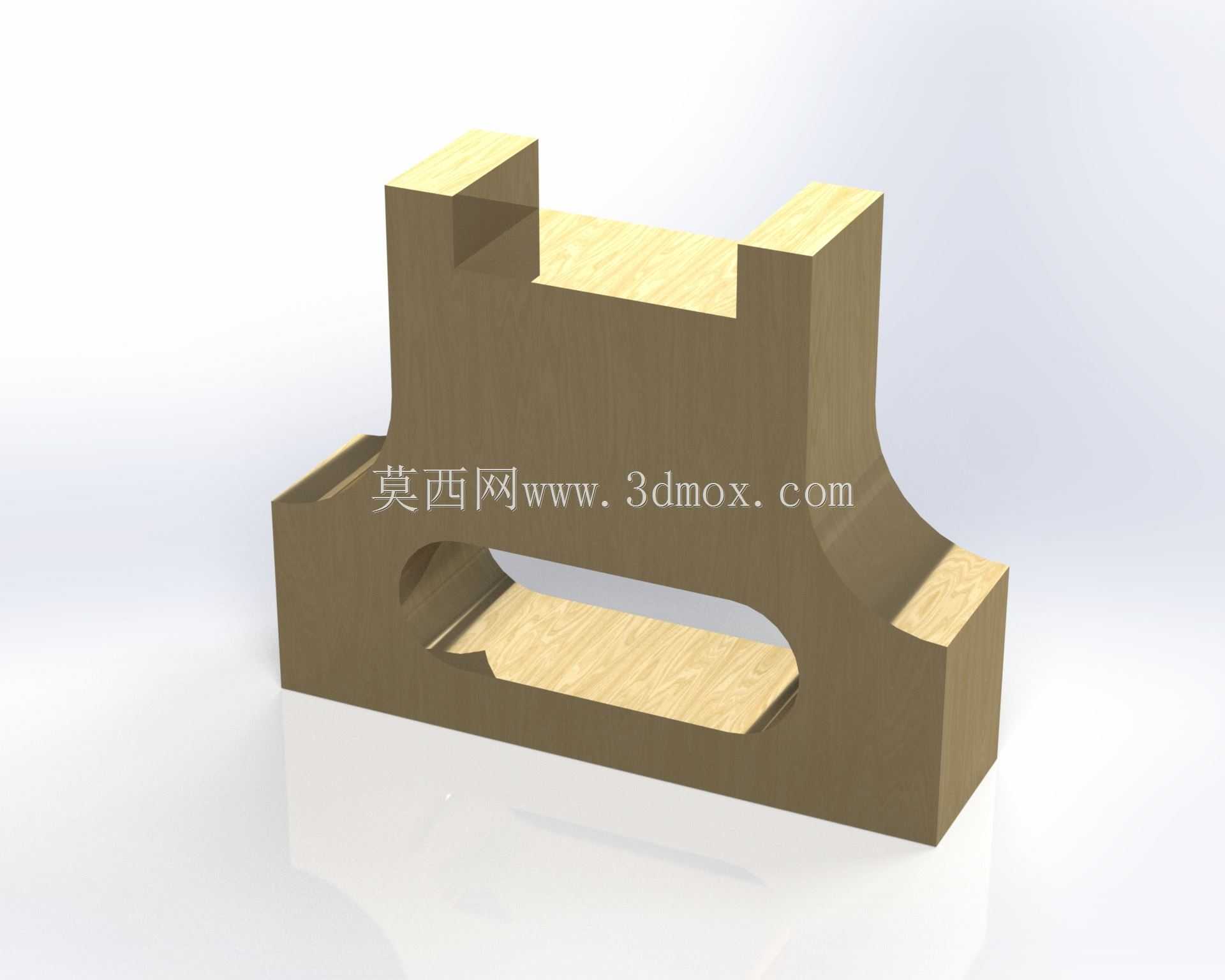

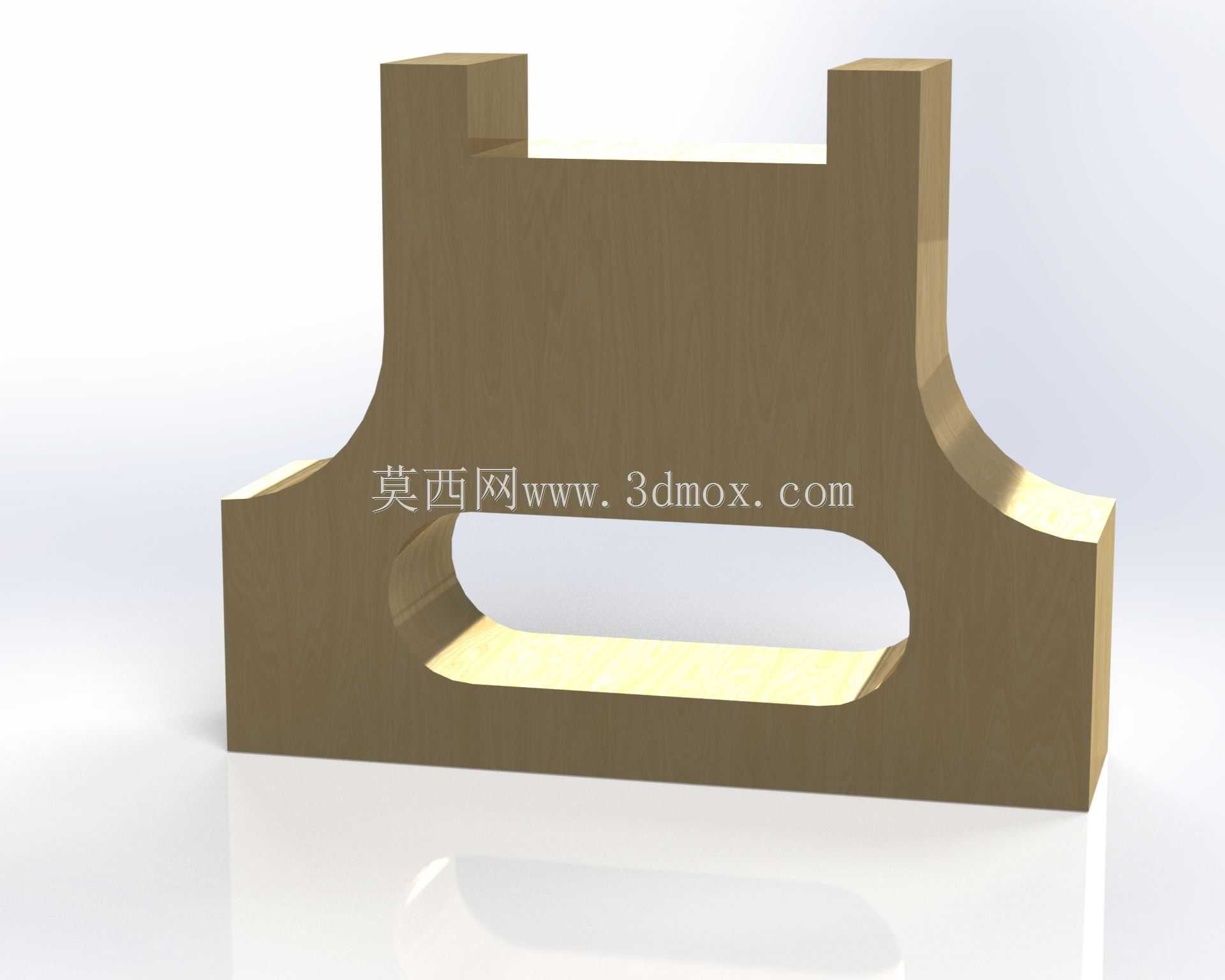

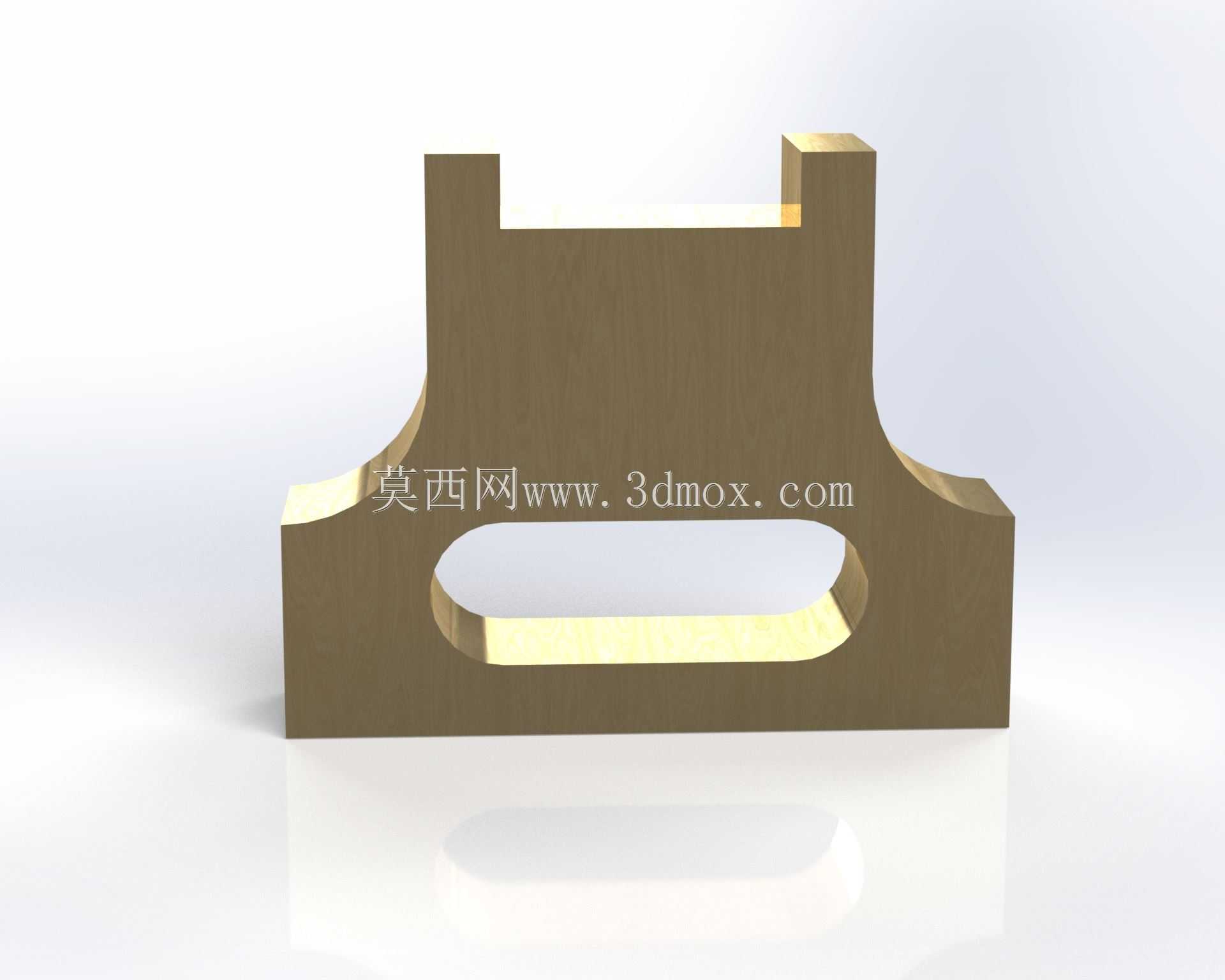

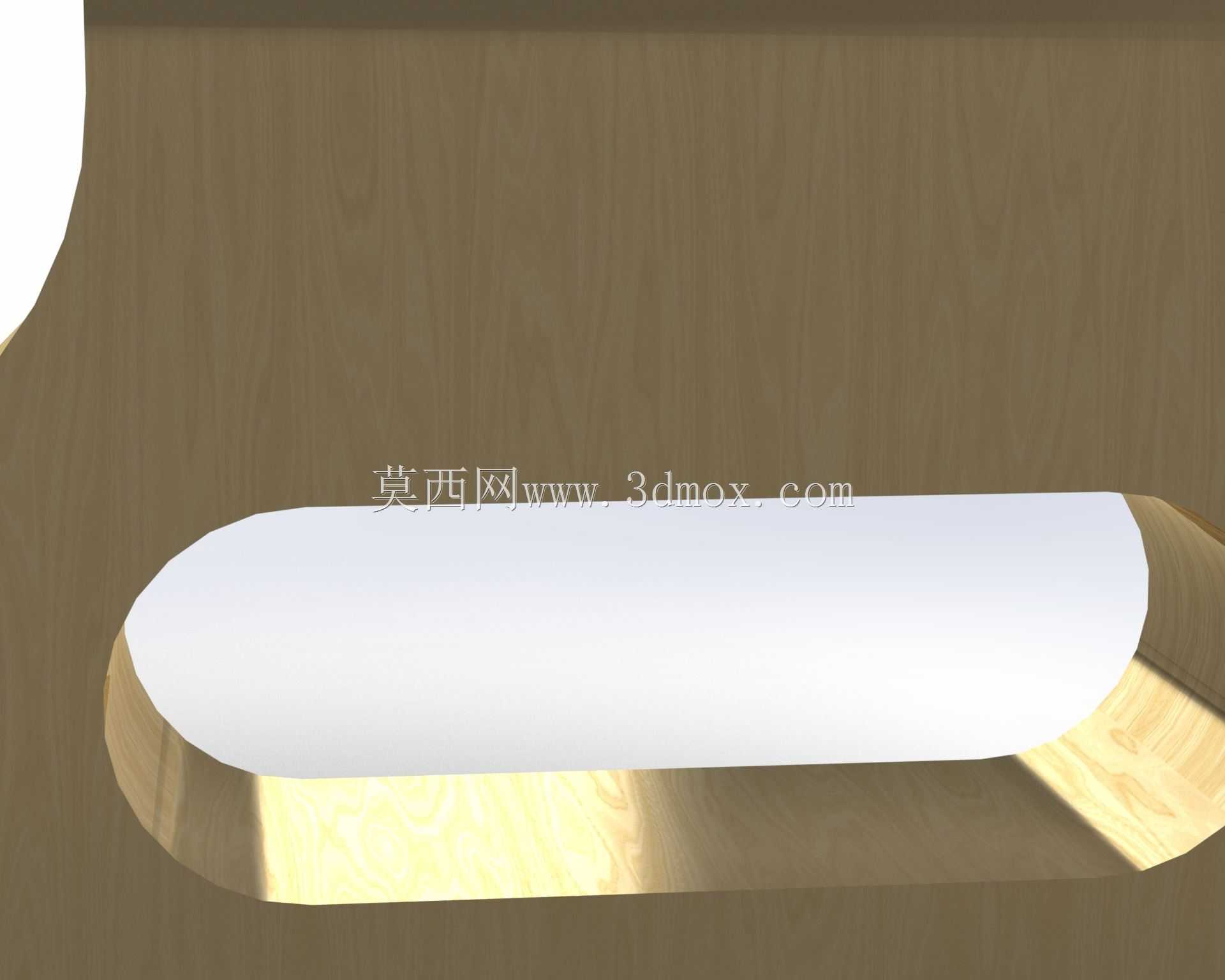

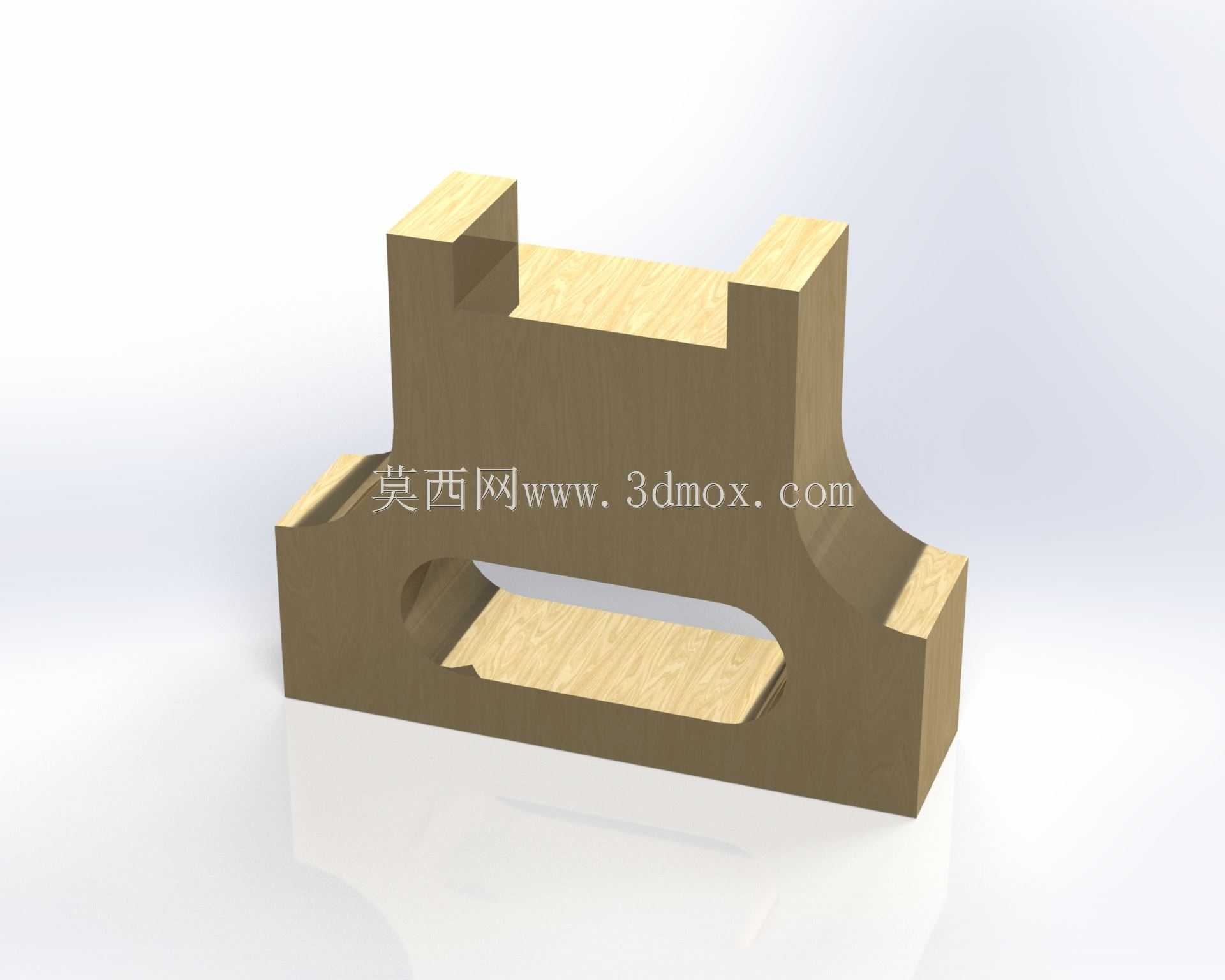

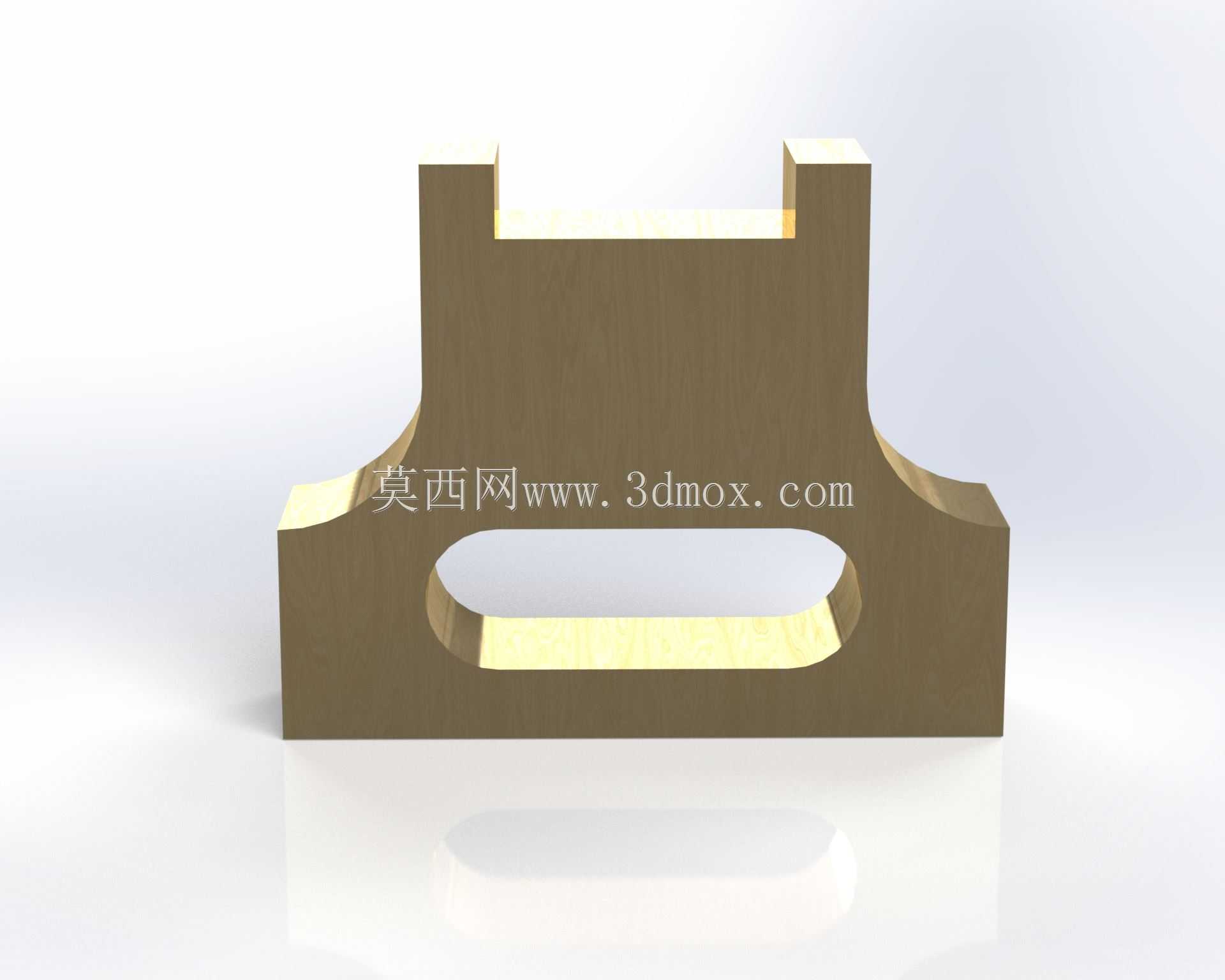

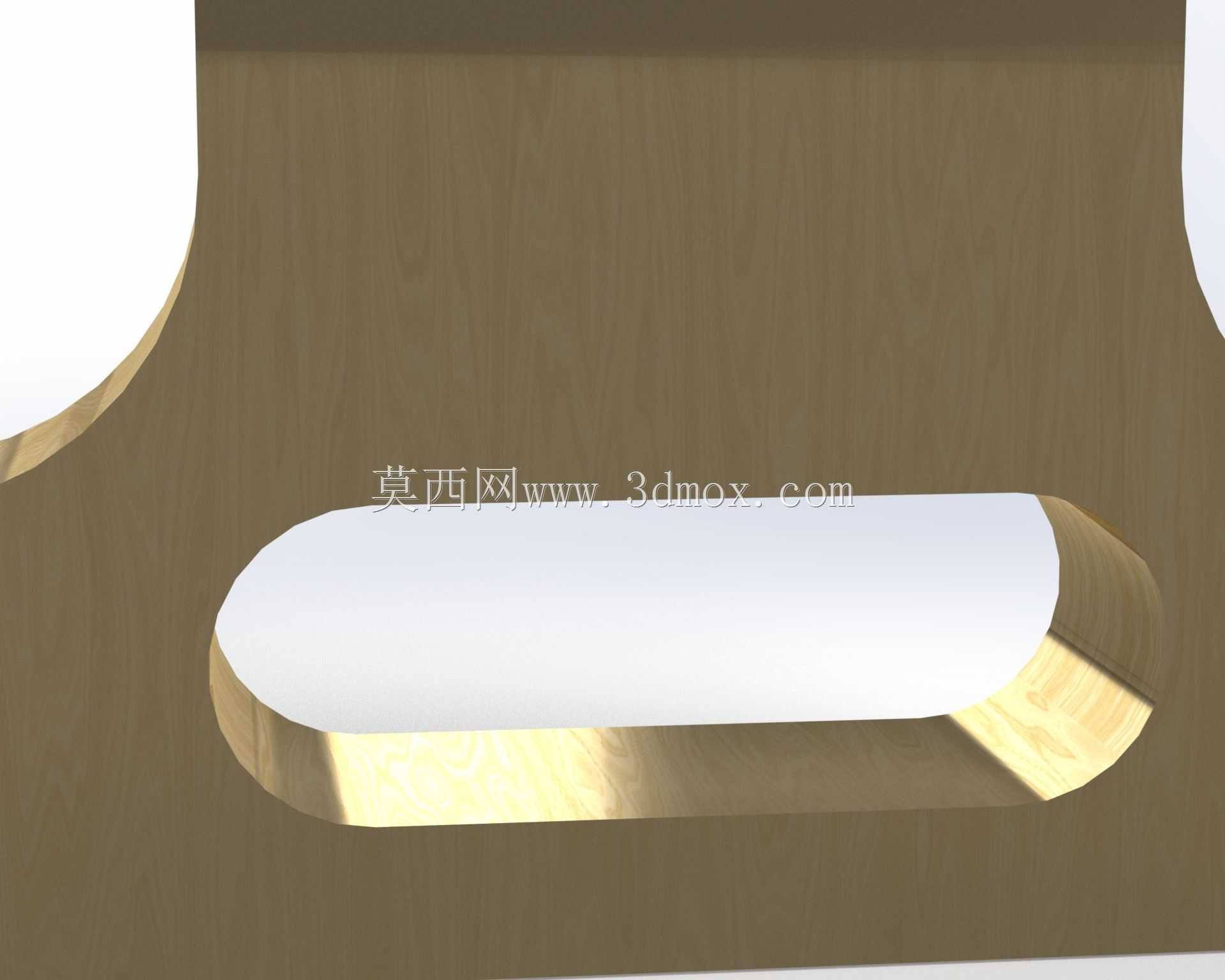

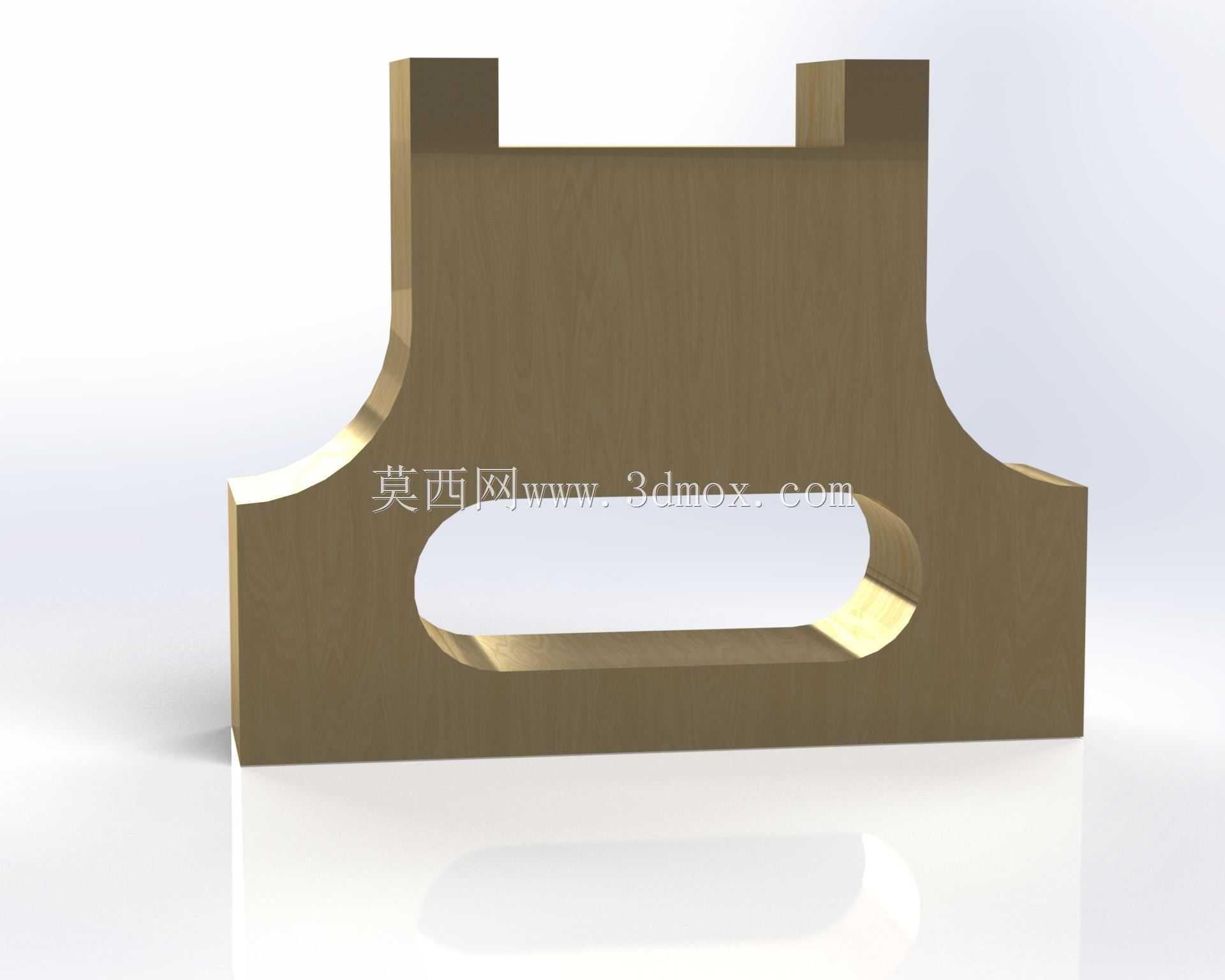

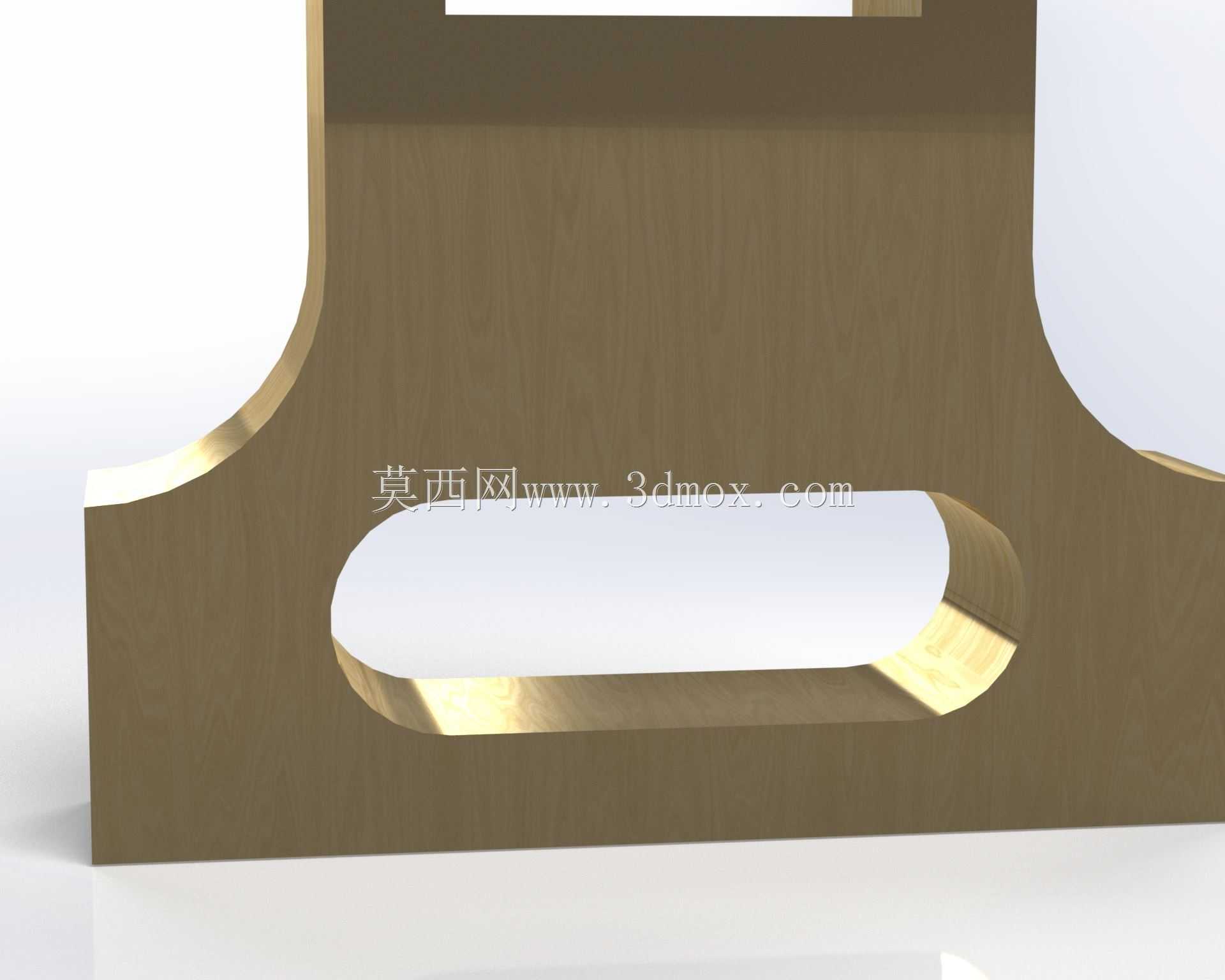

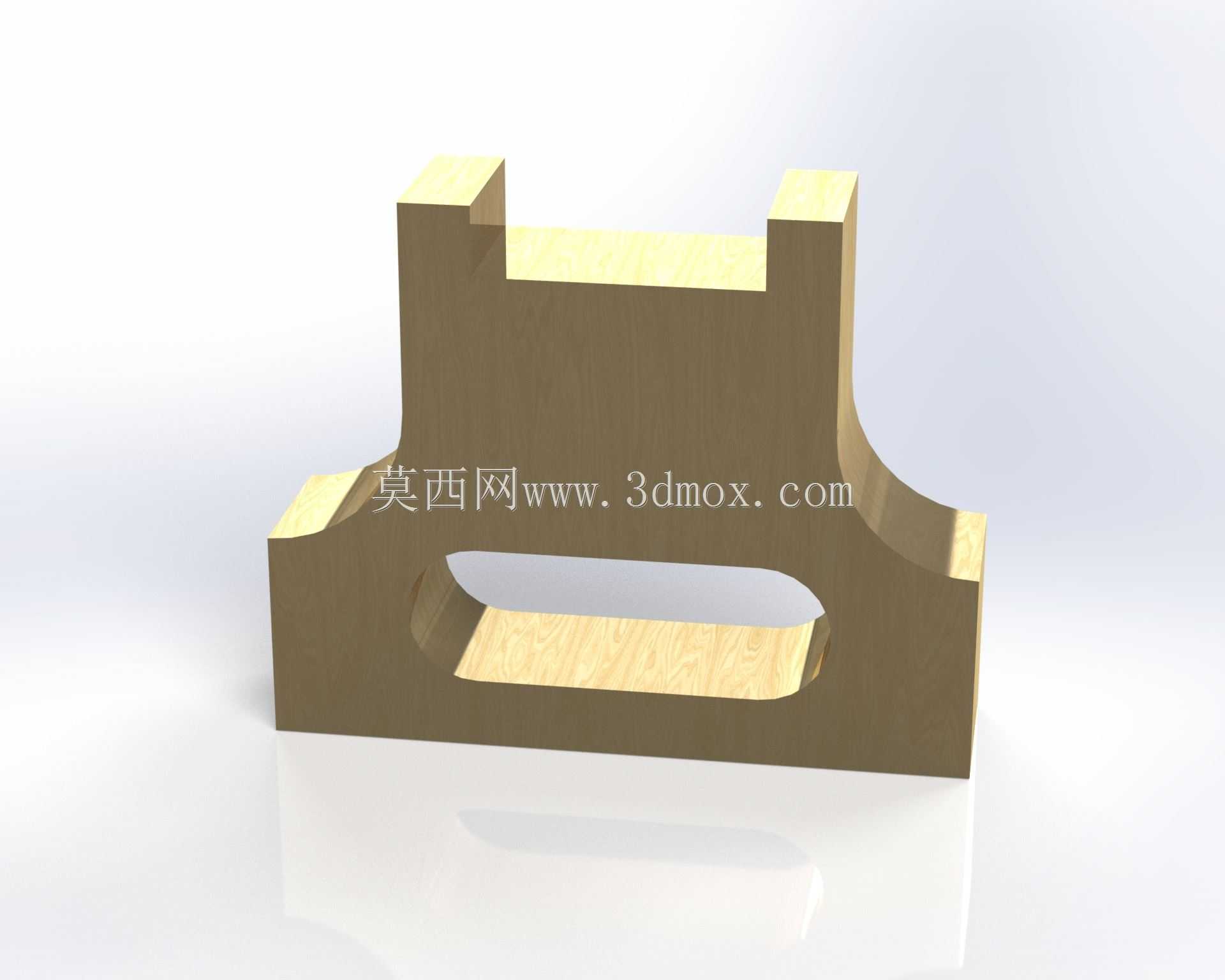

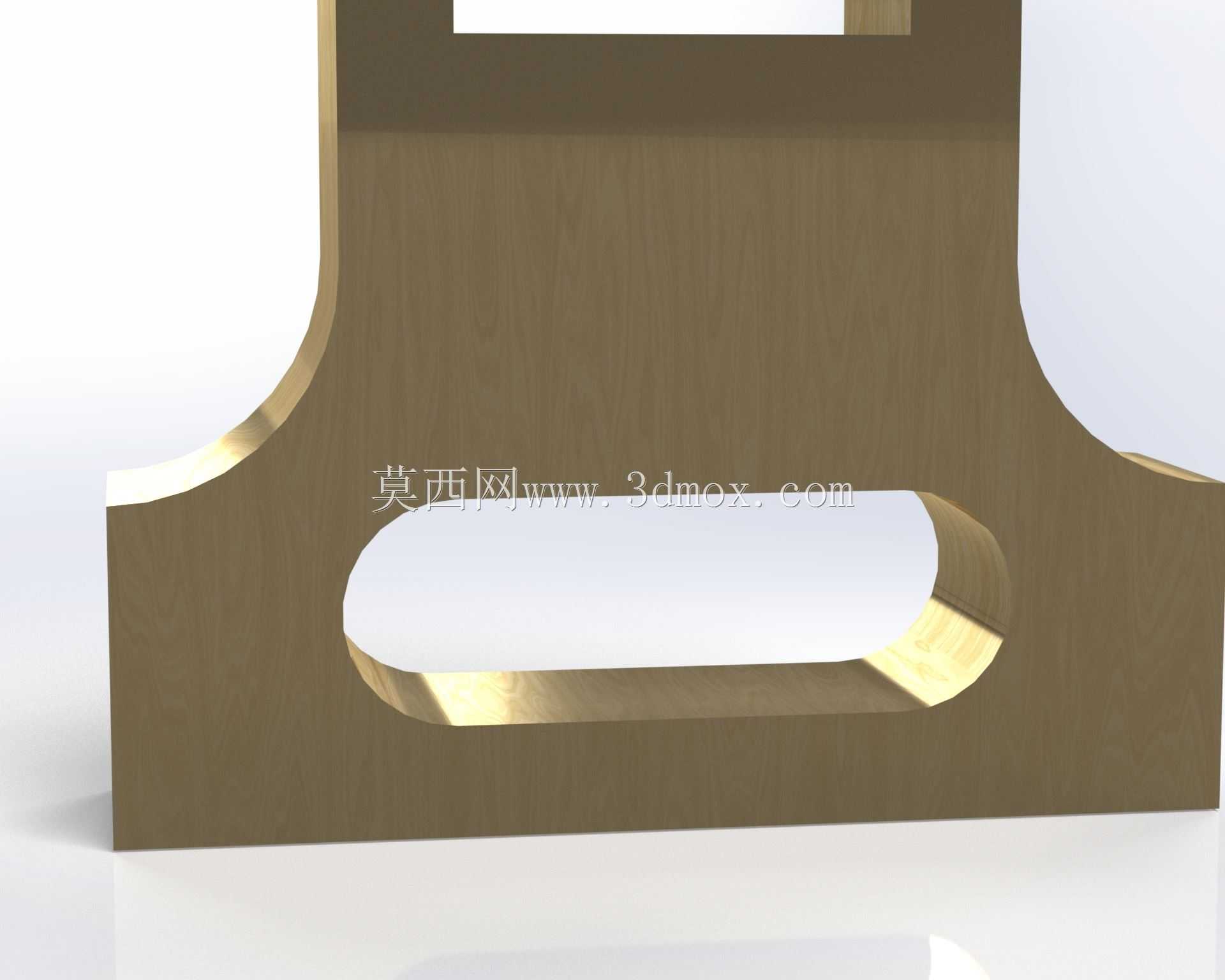

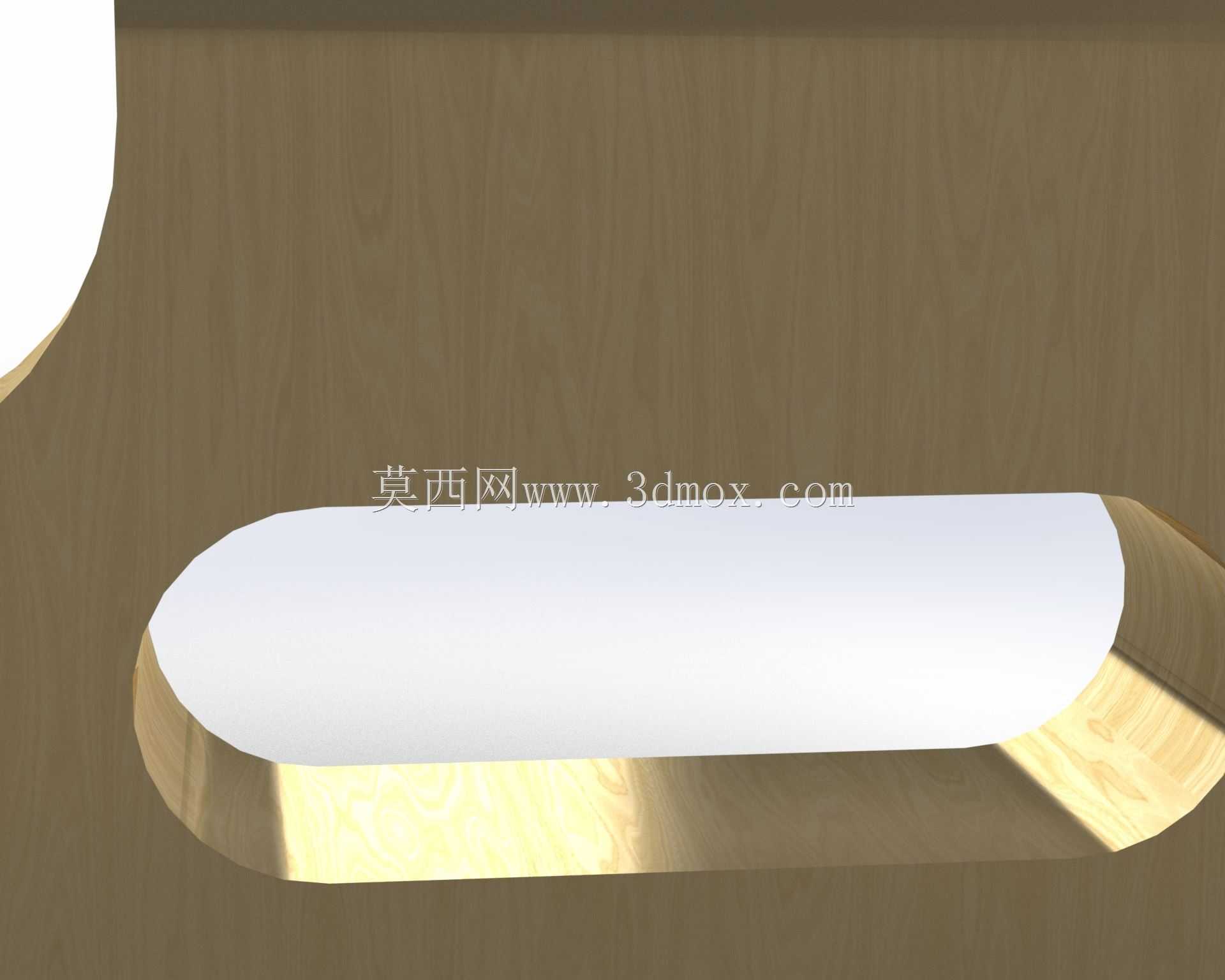

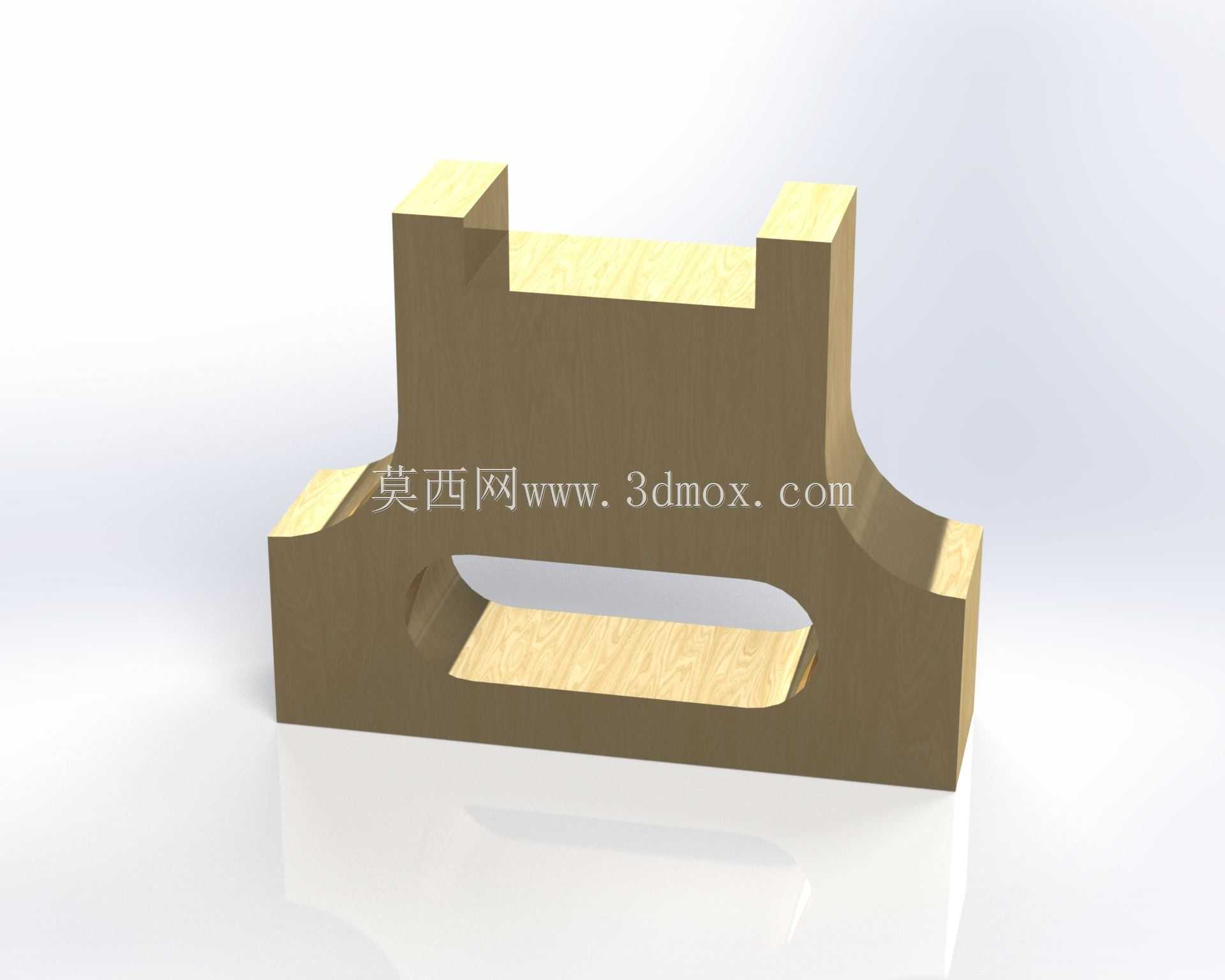

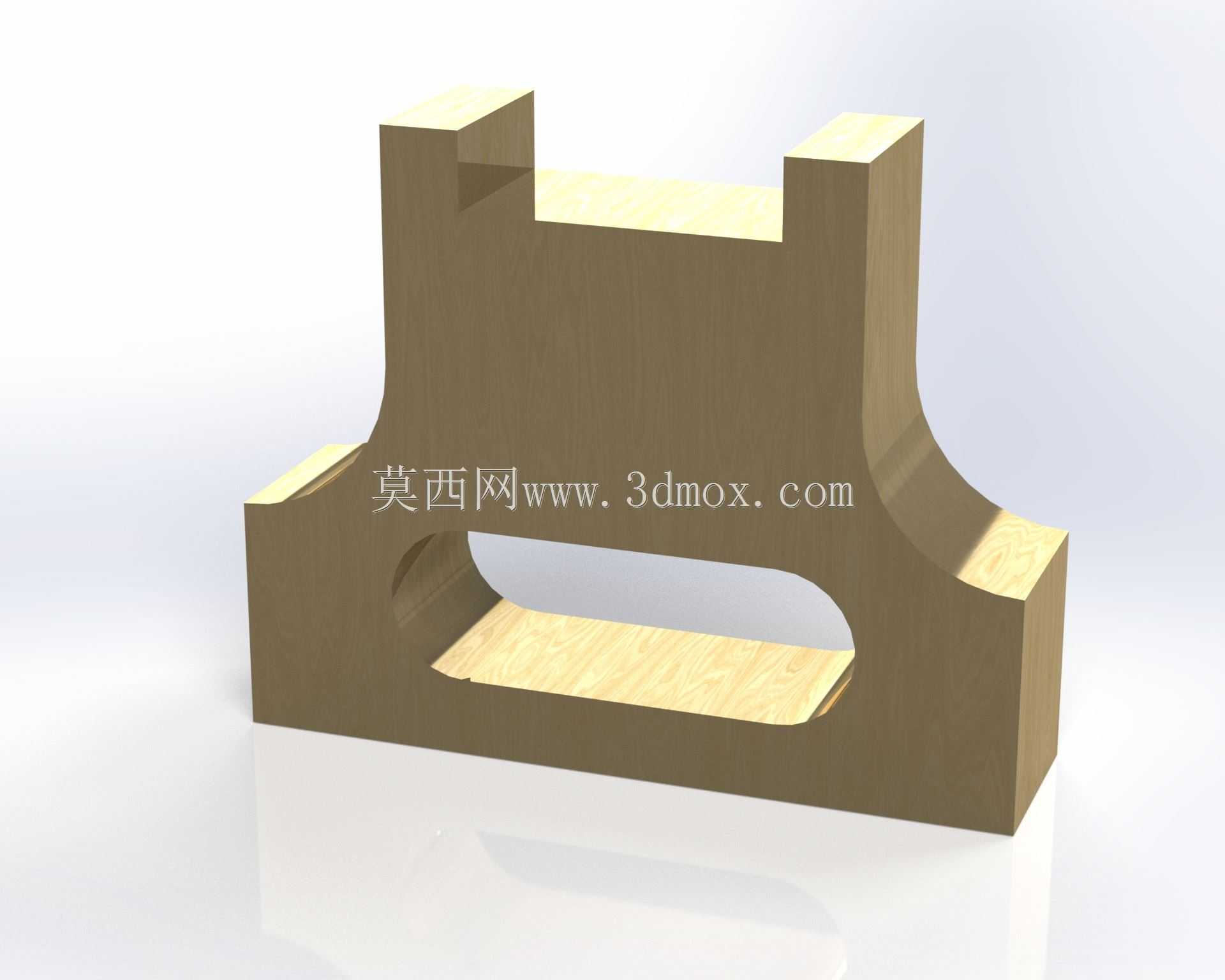

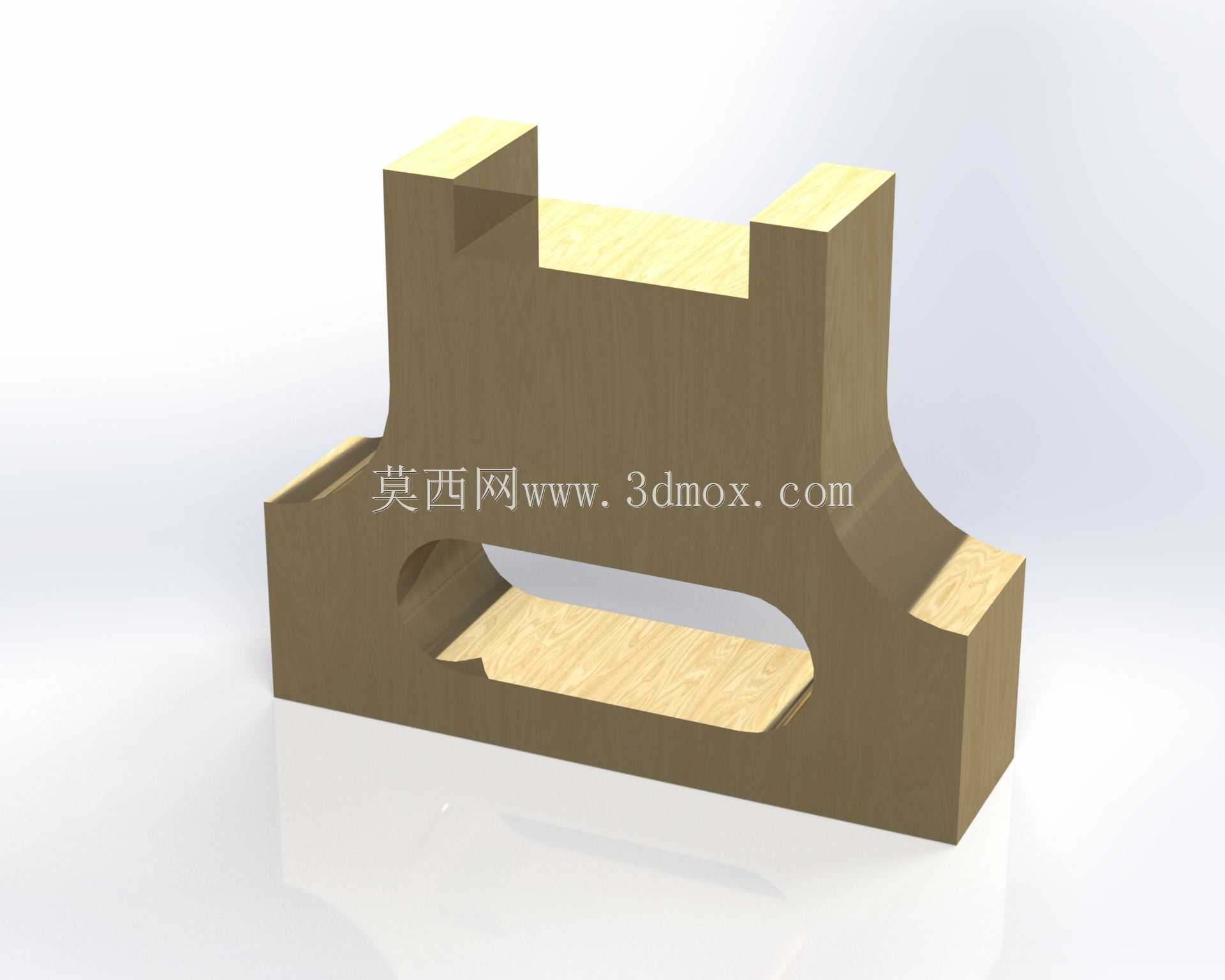

　　该零件属于传感器配套安装类的承载支座构件，在工业现场的传感检测工位中承担核心的定位与承载作用，常见于自动化产线的位置检测单元、设备运行状态监测点位，用来为接触式或非接触式传感元件提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感检测数据出现偏差，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用对称式的块状构型，顶部设置两个凸起的安装耳位，耳位上预留的安装孔位可与设备机架的预装螺柱直接配合，实现快速对位安装，无需额外设计转接板件，能够有效缩减工位的装配工时。零件中部开设的长圆形通槽是核心的功能让位结构，一方面可以为传感元件的检测探头提供穿行空间，避免安装过程中出现结构干涉，另一方面长槽的直边段可作为安装时的调节行程位，

　　允许支座在固定前沿槽体方向进行一定范围的位置微调，适配不同安装间距的机架点位，降低现场安装的对位精度要求，提升装配容错率。零件两侧的弧形过渡结构并非单纯的外观造型设计，而是从力学承载角度出发的优化设计：在支座承受传感器自身重量以及设备运行带来的交变载荷时，直角过渡的结构会在转角处产生明显的应力集中，长期受振容易出现裂纹甚至断裂，采用大圆弧过渡后可将应力沿弧面均匀分散，大幅提升零件的结构强度与抗疲劳寿命，同时弧形结构也能减少零件加工过程中的刀具接刀痕迹，降低边角毛刺的处理工作量。从安装边界尺寸来看，零件整体厚度适配常规工业传感器的安装座标准厚度，底部为全平面设计，可与安装基面完全贴合，保证安装后的垂直度与平面度要求，

　　不会出现倾斜导致的检测角度偏差；顶部两个安装耳的中心距符合通用工业机架的安装孔距规范，可直接替换同类型的标准支座，无需对原有设备的安装基面进行二次加工。在实际应用场景中，这类支座不仅可用于传感器的安装固定，也可作为小型工装的定位承载件，在工装夹具的定位工位、小型气动元件的安装座场景下同样适用，其对称式的结构设计也支持正反两个方向安装，适配不同朝向的检测需求。设计过程中优先考虑了加工工艺性，整体结构除中部通槽与顶部安装孔外，无复杂的曲面或内部腔体，采用常规的铣削加工即可完成全部工序，毛坯可直接选用标准型材下料，材料利用率高，加工成本可控；零件表面的粗糙度要求集中在底部安装面与顶部耳位的安装孔端面，其余非配合面采用常规加工精度即可，

　　兼顾了使用性能与加工经济性。在装配逻辑上，安装时先将传感器主体固定在支座的对应安装位，调整好检测探头的伸出长度后，再通过支座顶部的耳位将整体组件固定在机架上，最后利用中部的长圆槽微调检测位置，待检测信号调试到最佳状态后再锁紧固定螺栓，整个装配调试流程无需复杂的专用工具，现场运维人员即可快速完成更换与调试，适配工业现场快速运维的需求。结构的刚性设计上，整体壁厚均匀，无过薄的薄弱结构，在承受常规工业环境下的振动冲击时不会产生结构形变，能够长期保持安装位置的精度，避免因支座形变导致的传感器检测失效，减少设备运维的频次与成本。
