传感器安装用U型定位支撑块结构设计

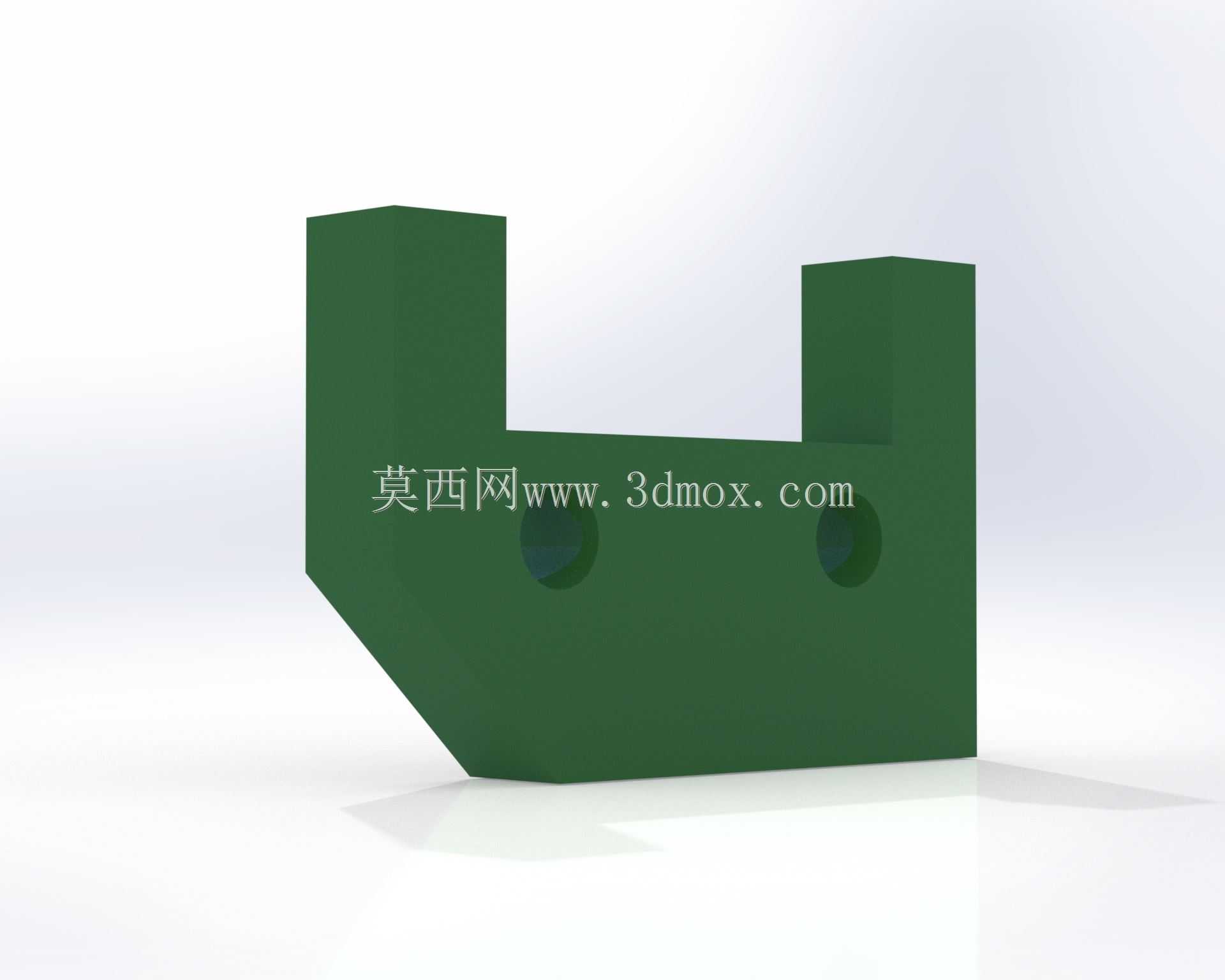

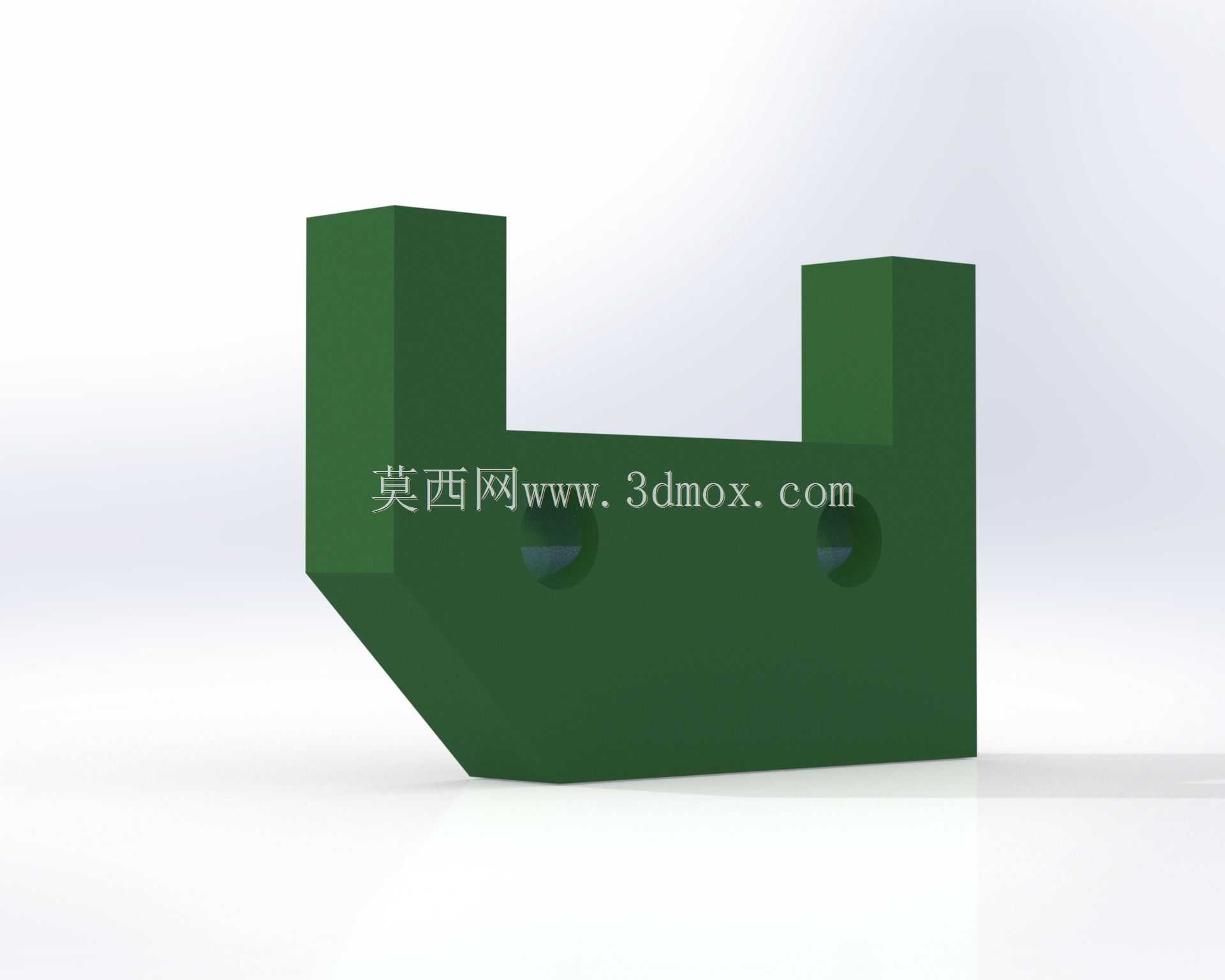

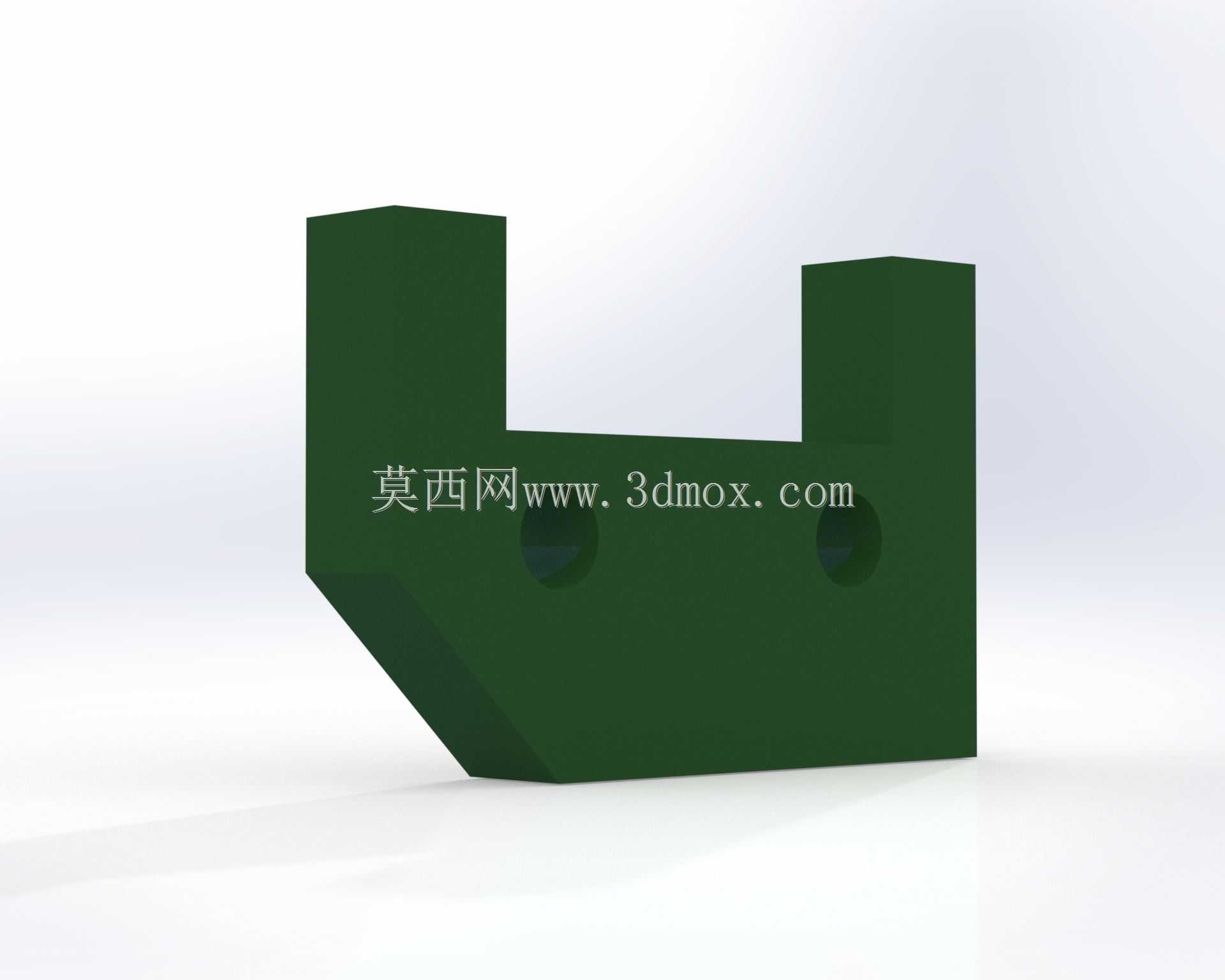

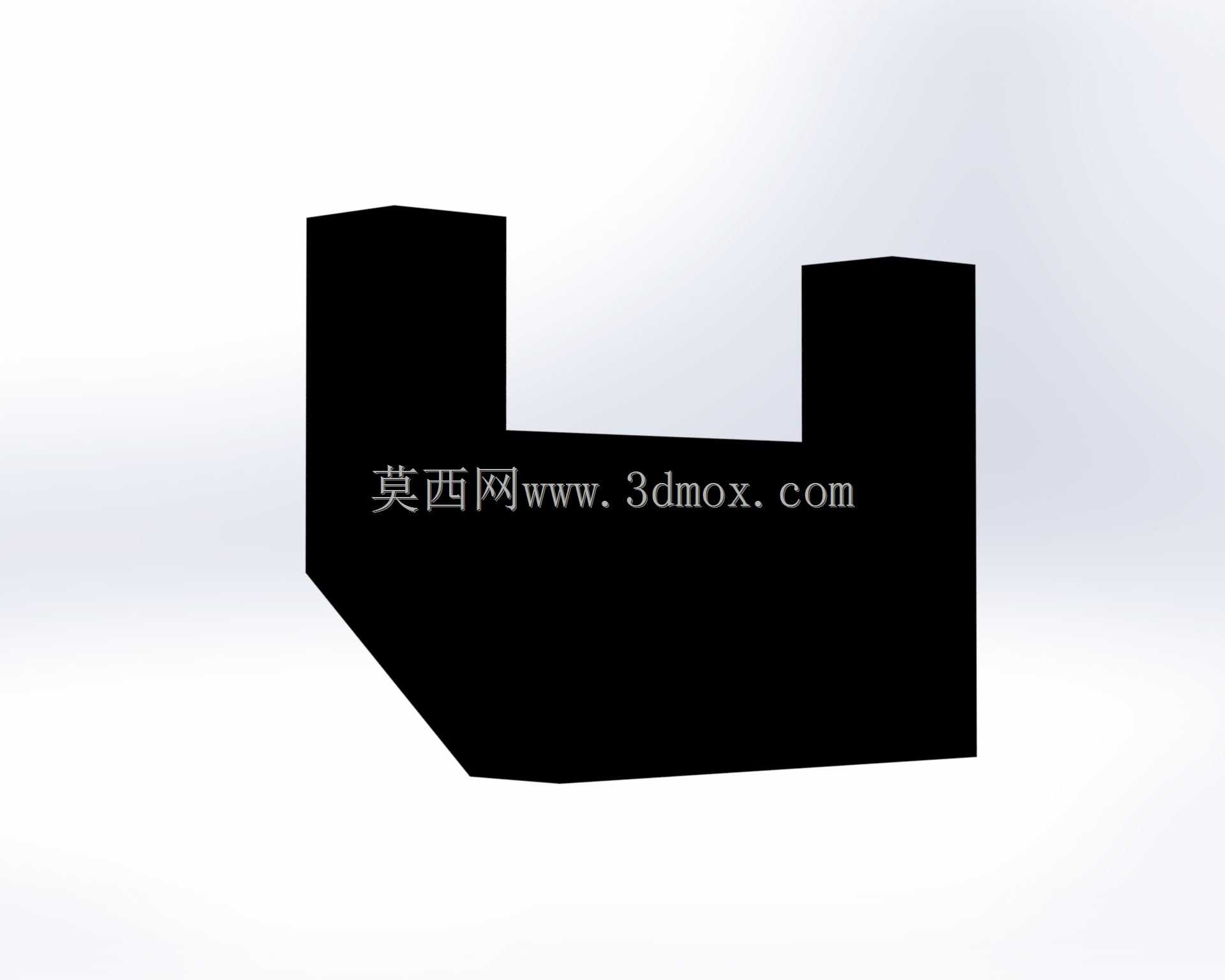

　　在工业自动化检测工位的布局中，这类U型结构的支撑定位块是传感器安装环节的常用适配零件，主要承担光电类、接近类传感器的固定与位置校准作用，常见于流水线工件到位检测、设备行程限位、装配工位对位校验等场景。从实际使用需求出发，这类零件的设计首先要匹配传感器的安装孔径与安装高度，两侧立板的间距需要预留传感器接线与微调的操作空间，底部斜切结构并非造型装饰，而是为了避让工位旁侧的输送线侧边型材或者设备机架的凸台结构，避免安装时与周边构件发生干涉。

　　设计过程中，首先确定安装基准面，也就是零件的底面，作为整个支撑块与设备机架连接的贴合面，需要保证平面度公差控制在0.05mm以内，避免安装后出现倾斜导致传感器检测角度偏移。两侧的立板高度根据传感器的检测中心高确定，立板上的通孔为传感器安装过孔，孔径比传感器外径大0.2mm，方便安装时微调传感器的前后伸出量，孔位的同轴度需要控制在0.03mm以内，保证传感器穿装后不会出现卡滞或者轴线偏斜的问题。底部的斜角采用45度倒角加工，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面是在紧凑的工位布局中，能适配机架上带斜度的安装位，减少额外的调整垫片使用。

　　从安装边界来看，这类支撑块的整体宽度需要适配常用的2020、3030铝型材安装槽间距，底面预留的沉头孔位置对应铝型材的槽口中心，安装时可以直接使用T型螺栓配合法兰螺母固定，不需要额外制作转接板。零件的整体高度控制在检测面与工件表面的最佳检测距离区间内，对于常用的漫反射光电传感器，这个高度通常保证传感器检测面距离被检测工件表面10-30mm的范围，避免检测距离过近出现盲区或者过远信号不稳定。立板的厚度根据安装场景的振动情况确定，常规流水线工位采用8mm厚度即可满足刚性要求，如果是冲压设备旁侧的振动较大的工位，立板厚度可以增加到12mm，避免长期受振动影响导致固定松动、检测位置偏移。

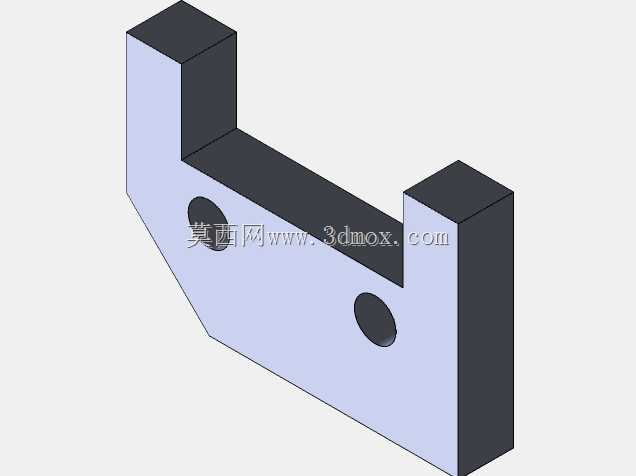

　　建模过程中，先绘制底部基体的草图，拉伸得到基础块体，之后拉伸切除出中间的U型避让槽，再绘制立板上的安装通孔，最后添加底部的斜切特征与各棱边的工艺倒角。特征构建逻辑遵循加工顺序，先完成主体块的加工特征，再添加孔位与倒角，和实际铣削加工的工序保持一致，方便后续导出工程图时直接对应加工工序。这类零件不需要复杂的曲面特征，所有特征都采用拉伸、切除、倒角这类基础建模特征完成，既保证建模效率，也方便后续加工时的CAM编程，减少不必要的复杂走刀路径。

　　实际选型使用时，需要注意根据所用传感器的外径确定安装孔尺寸，根据工位的安装空间调整整体长宽尺寸，如果是用于油污或者切削液较多的机加工工位，零件表面可以做发黑处理提升防锈能力，如果是洁净车间的检测工位，采用阳极氧化的铝合金材质即可兼顾轻量化与防腐蚀需求。零件的两个立板顶端做了小尺寸的倒角处理，避免安装传感器时锐边刮伤传感器的线缆外皮，底部的安装沉头孔深度需要保证螺栓拧紧后，螺栓头不会高出底面，保证安装时底面与机架完全贴合，不会出现虚接导致的位置晃动。
