传感器安装用凹型双孔定位连接块结构

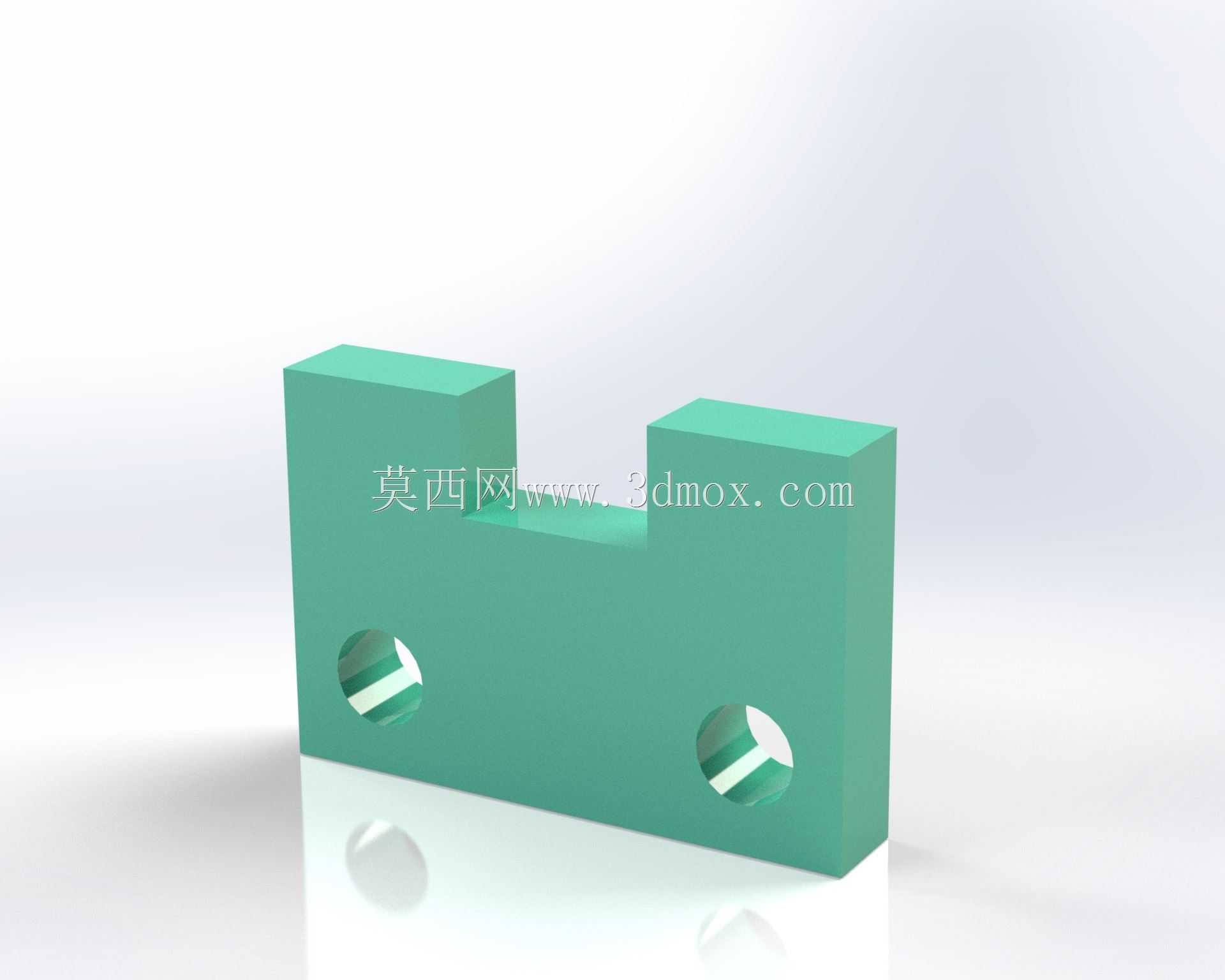

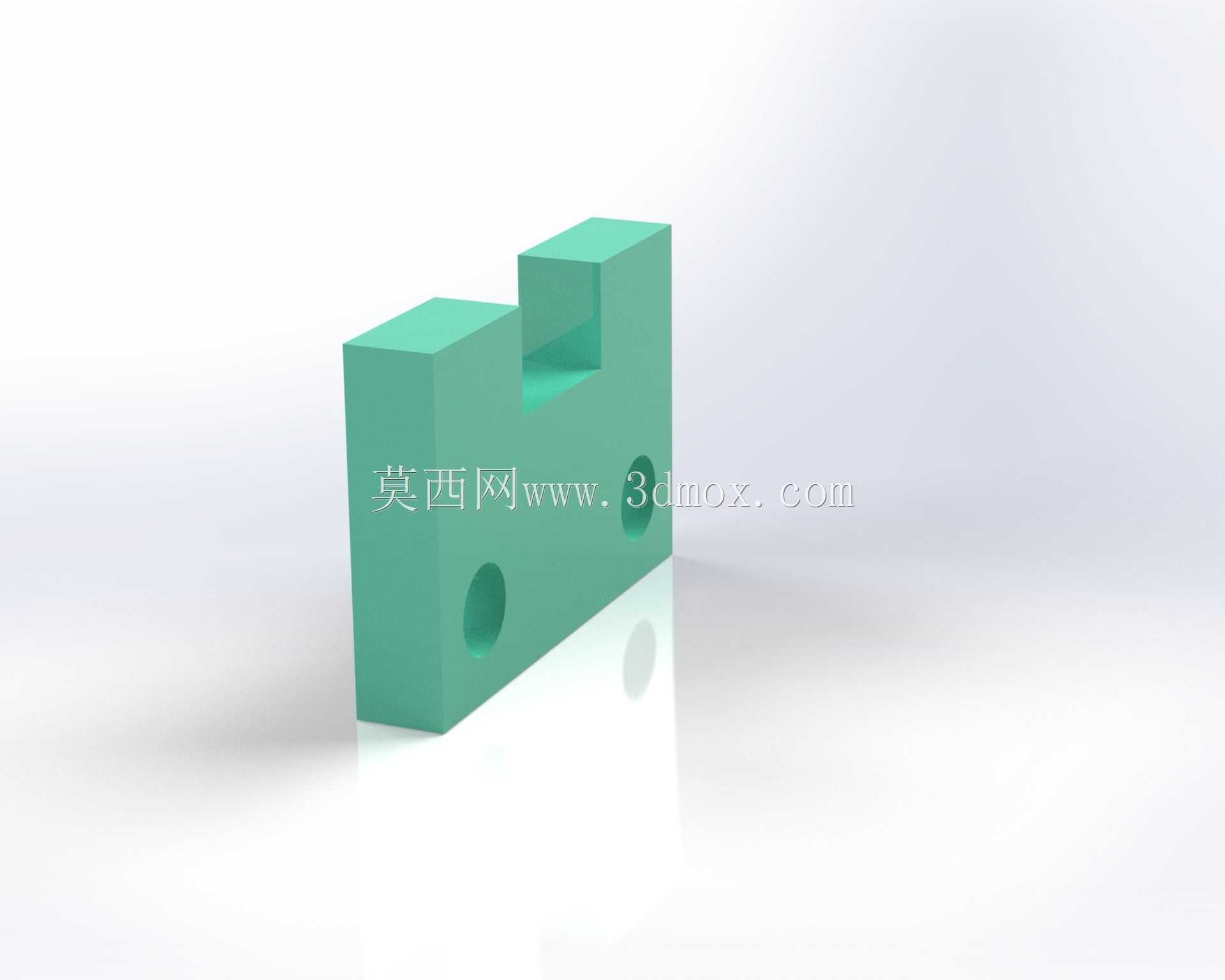

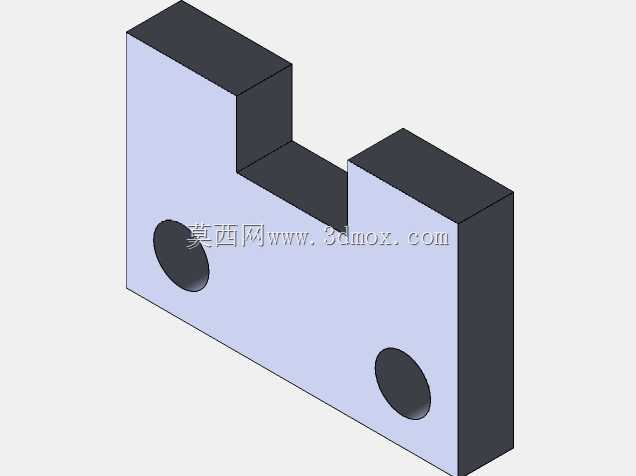

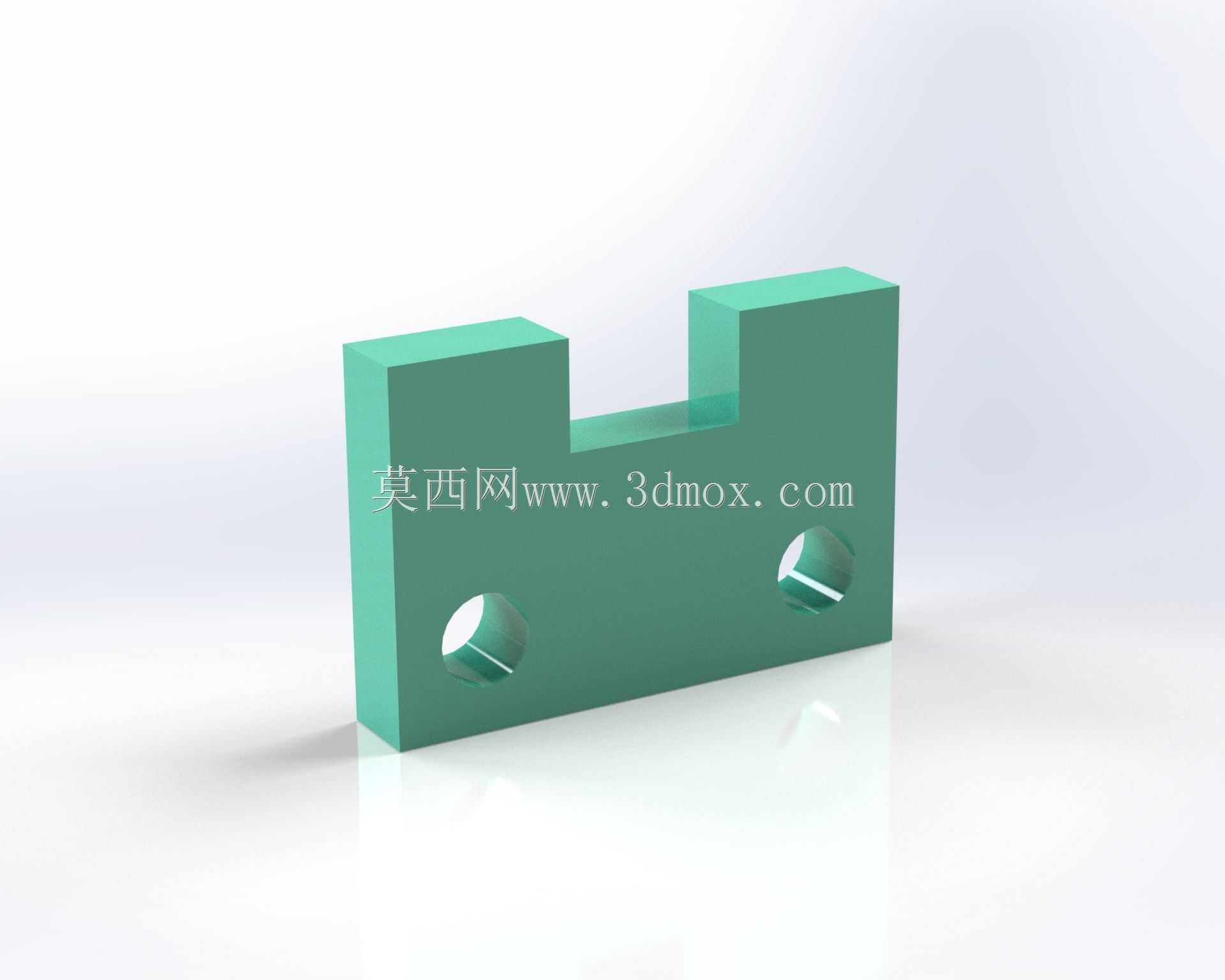

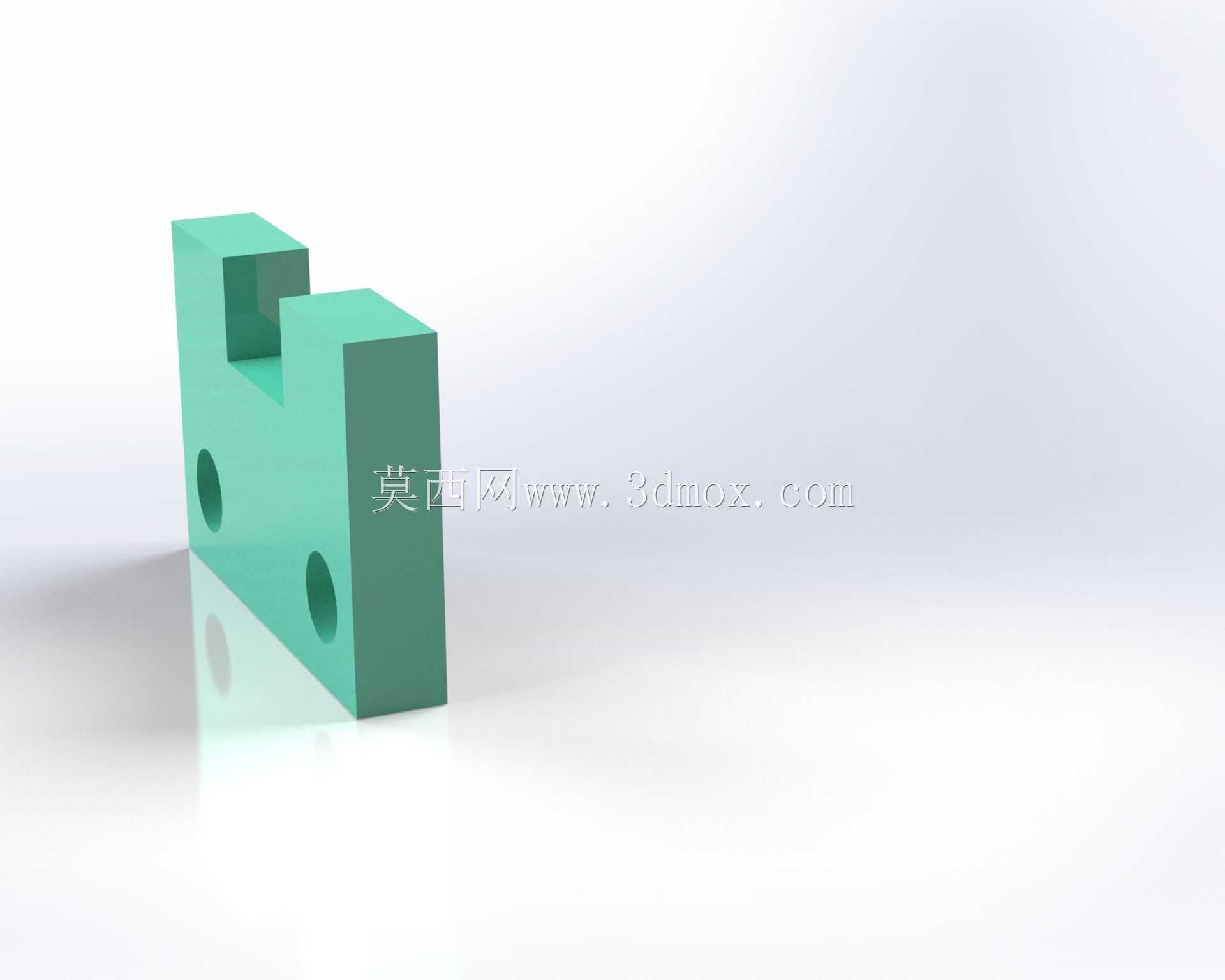

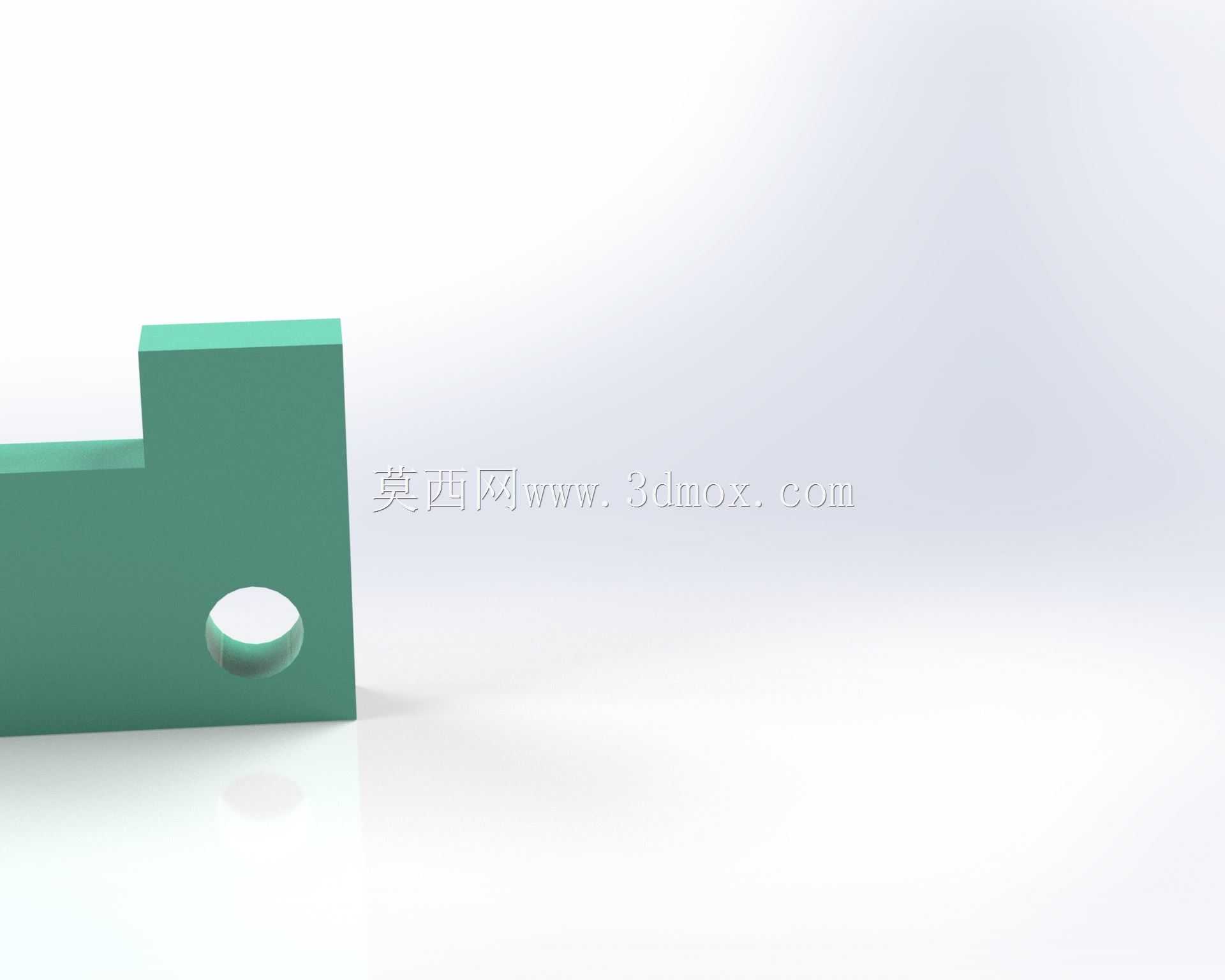

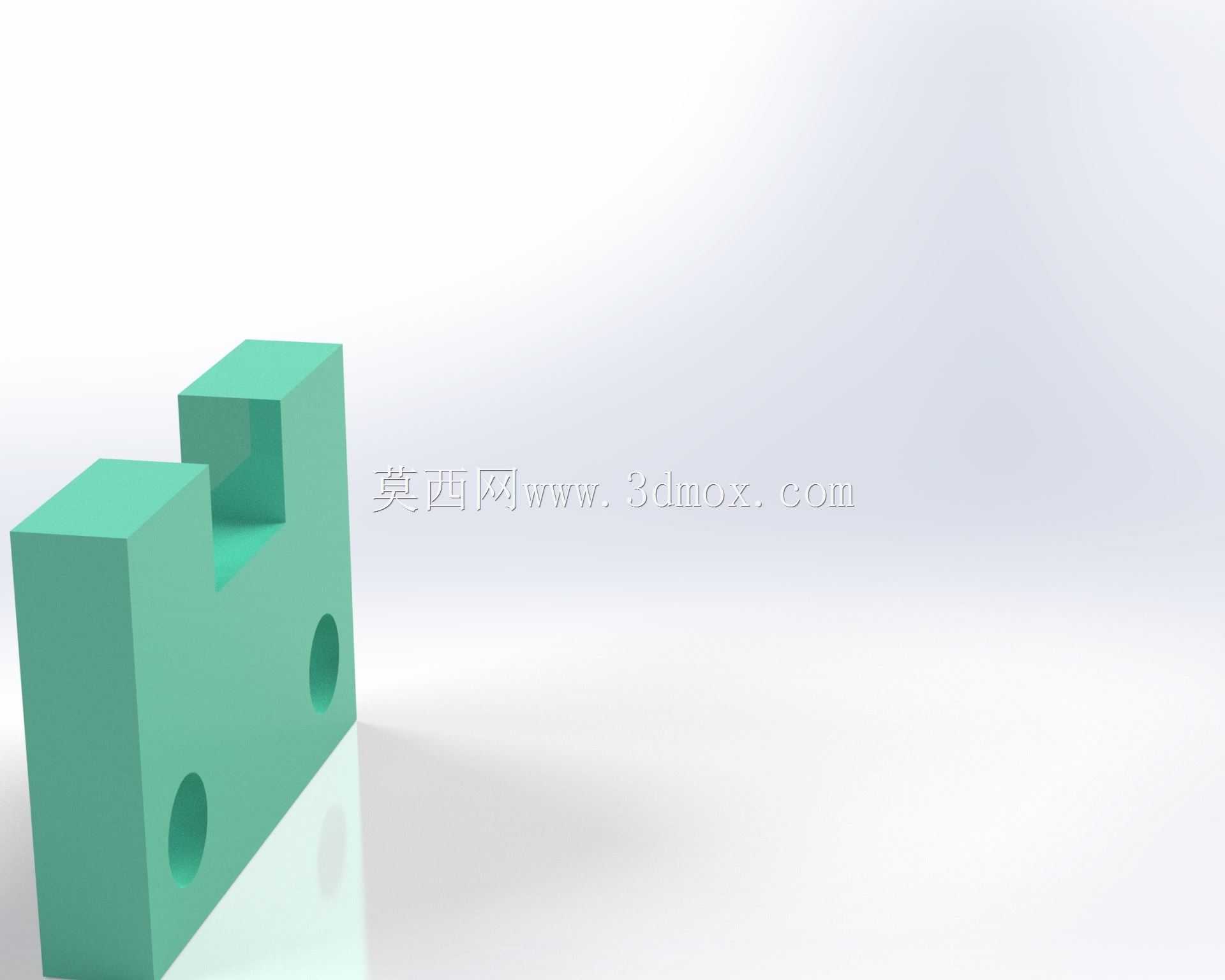

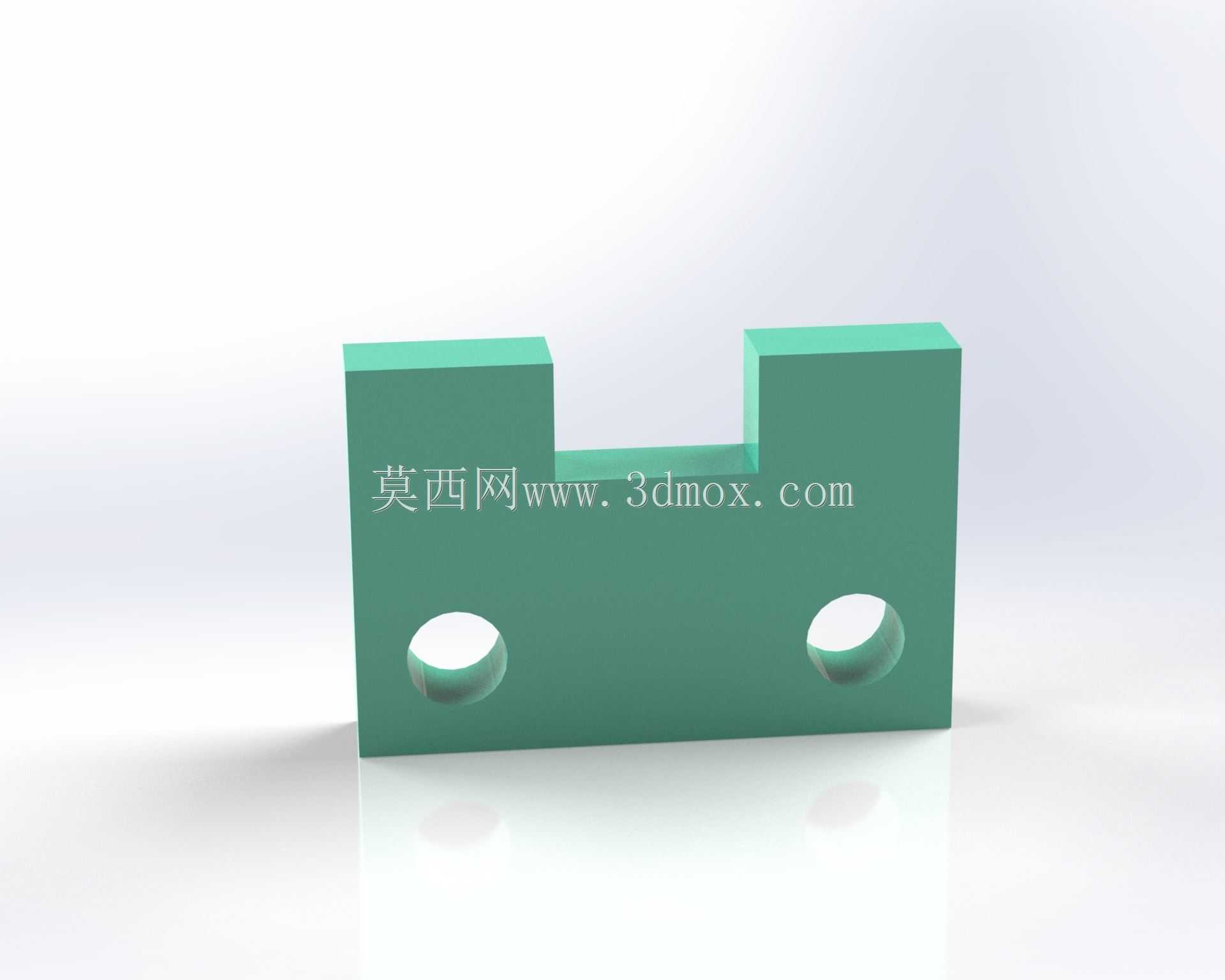

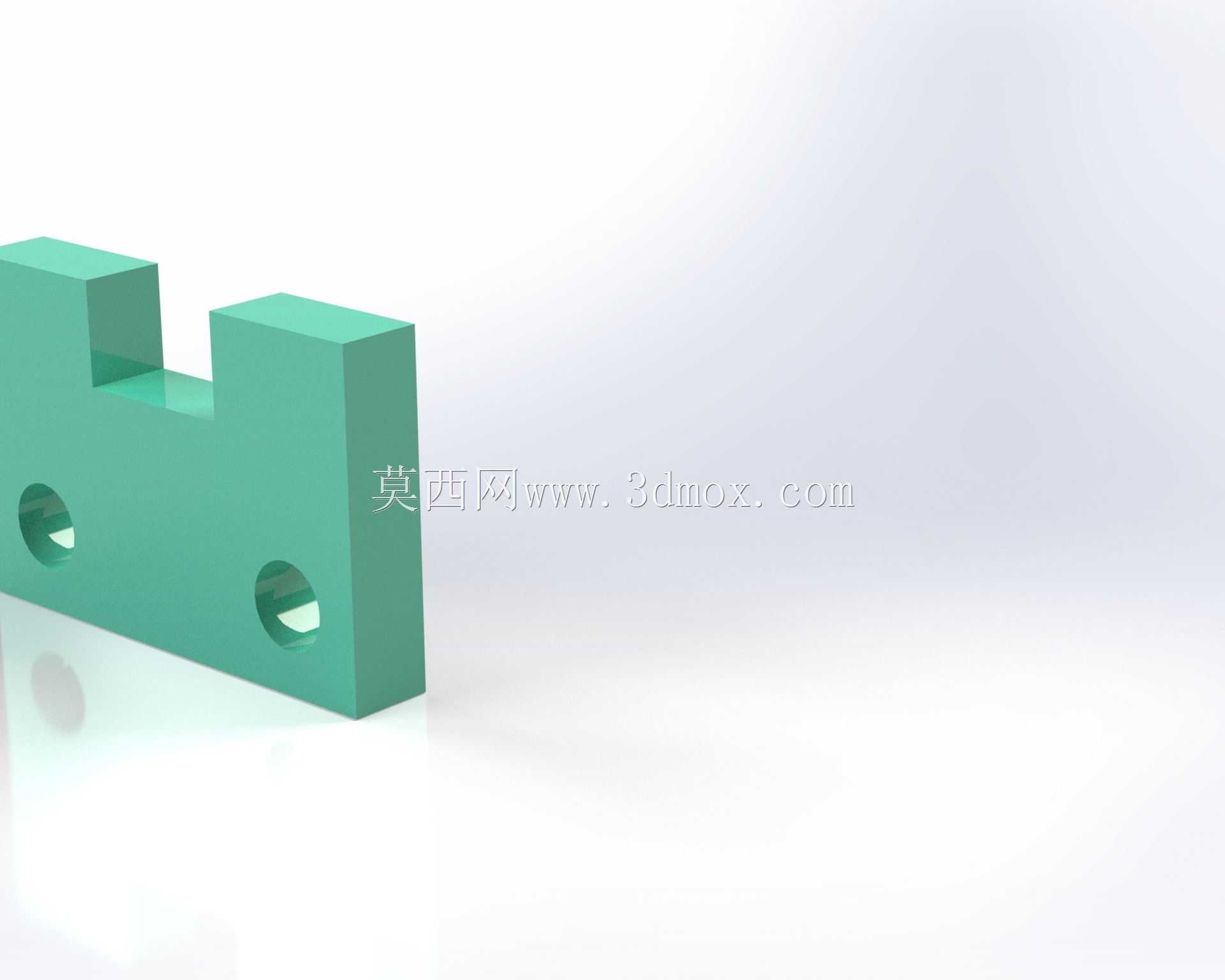

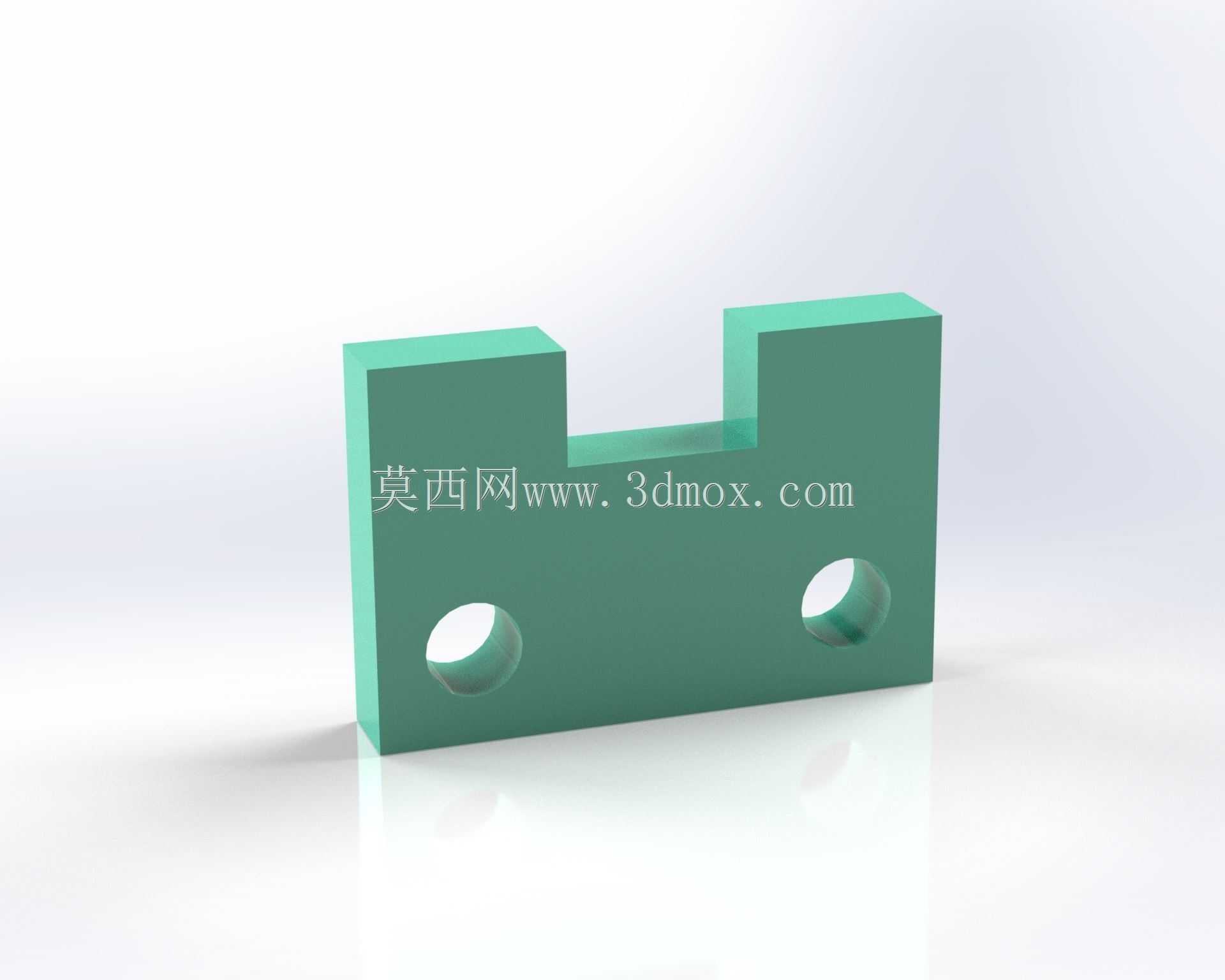

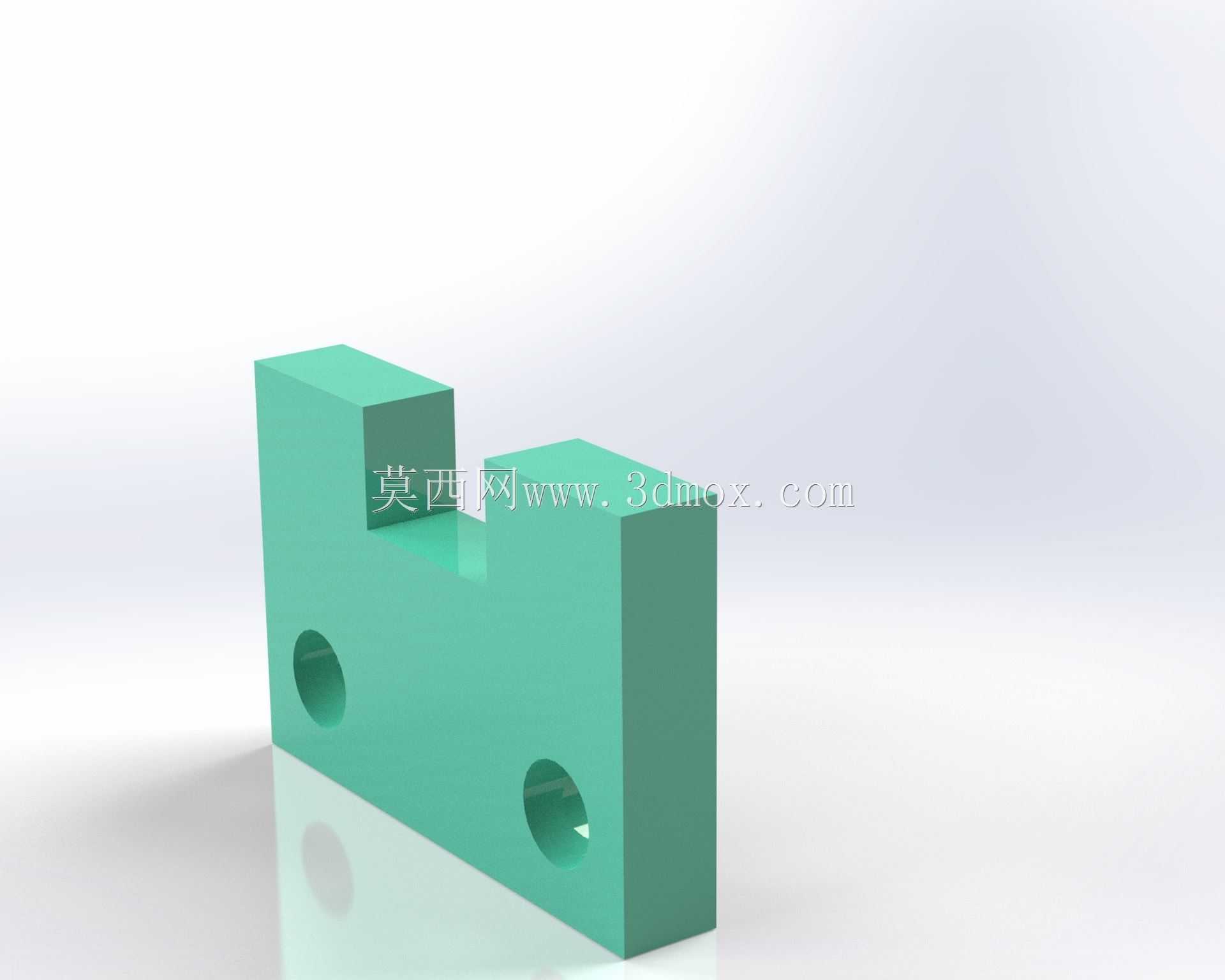

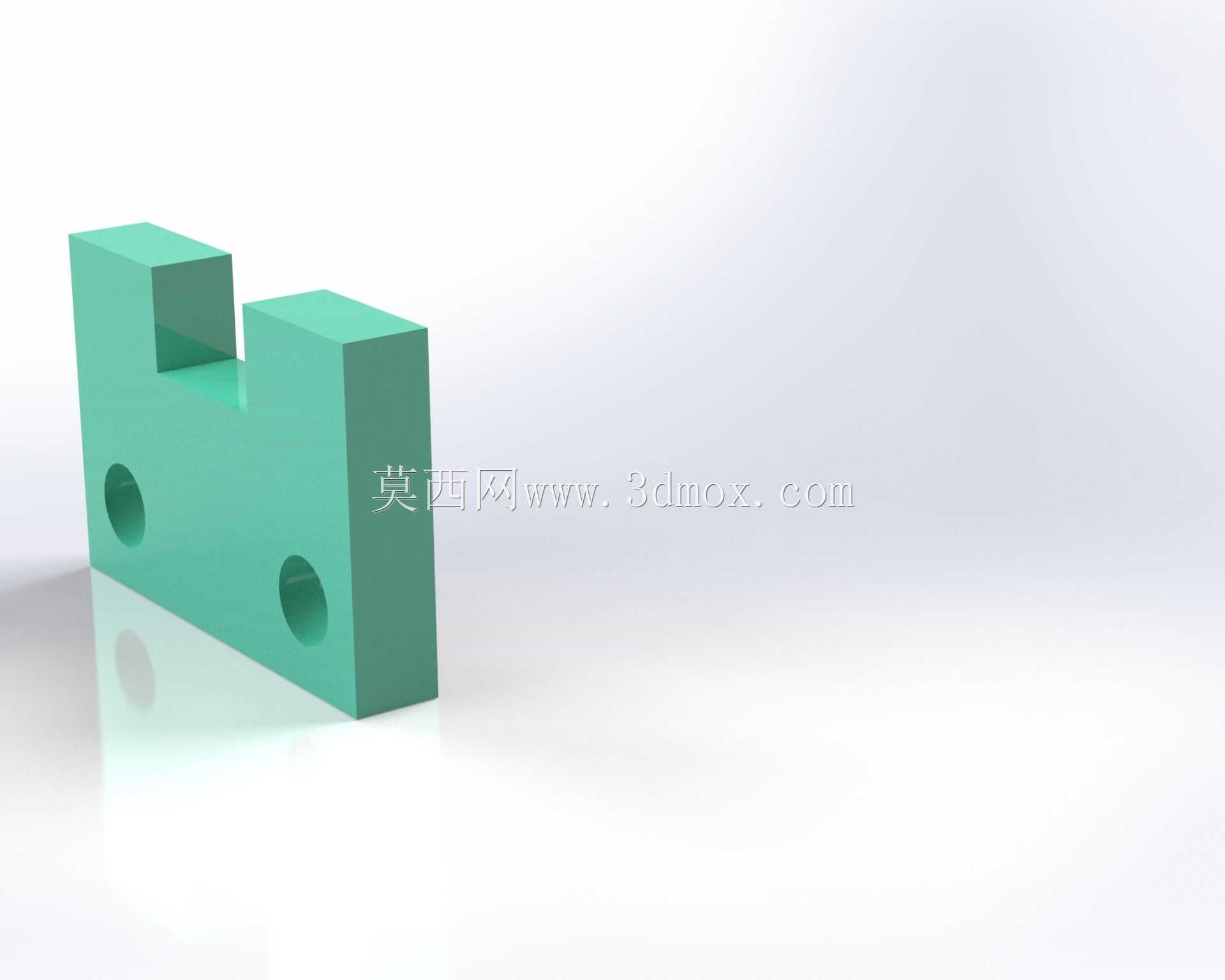

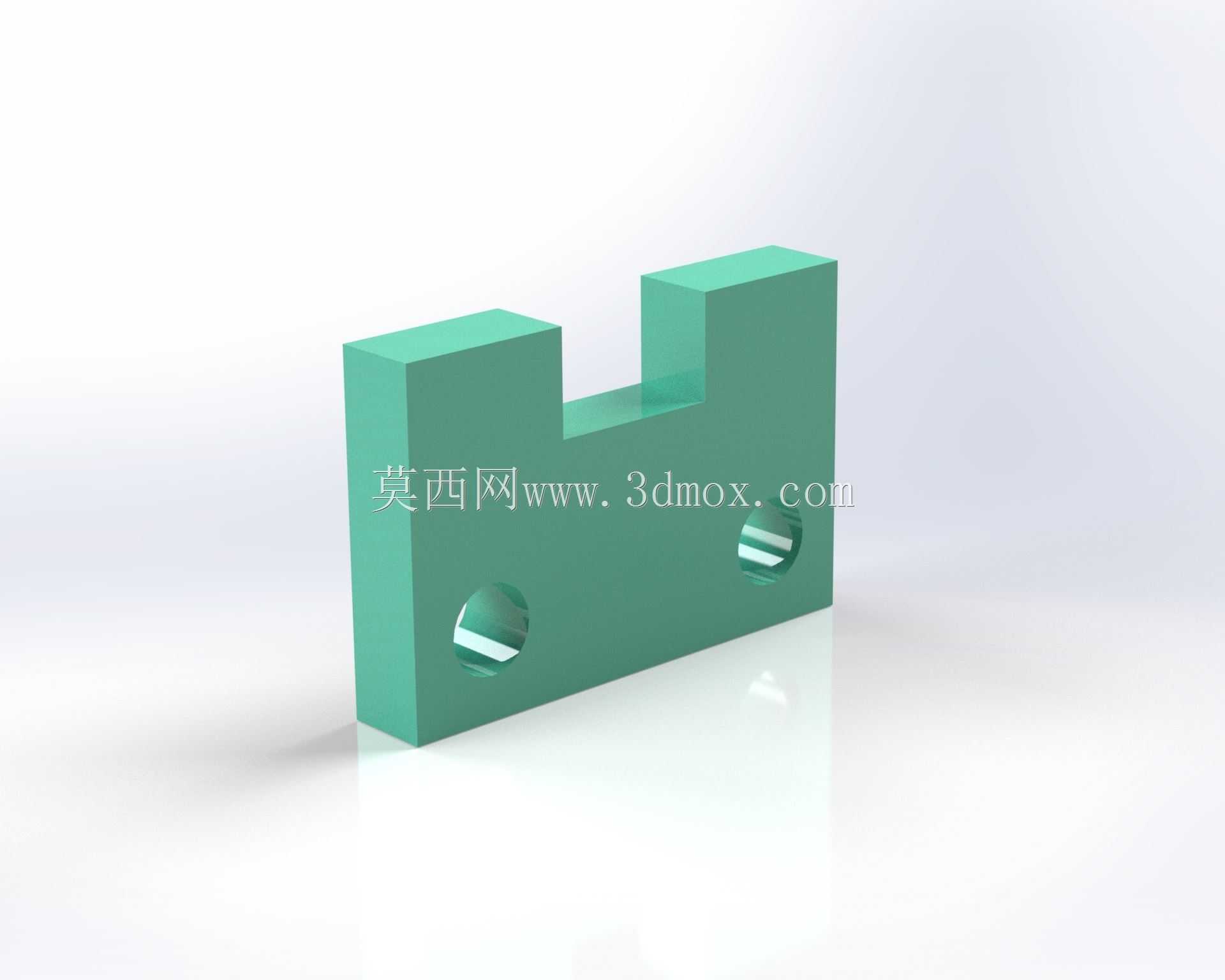

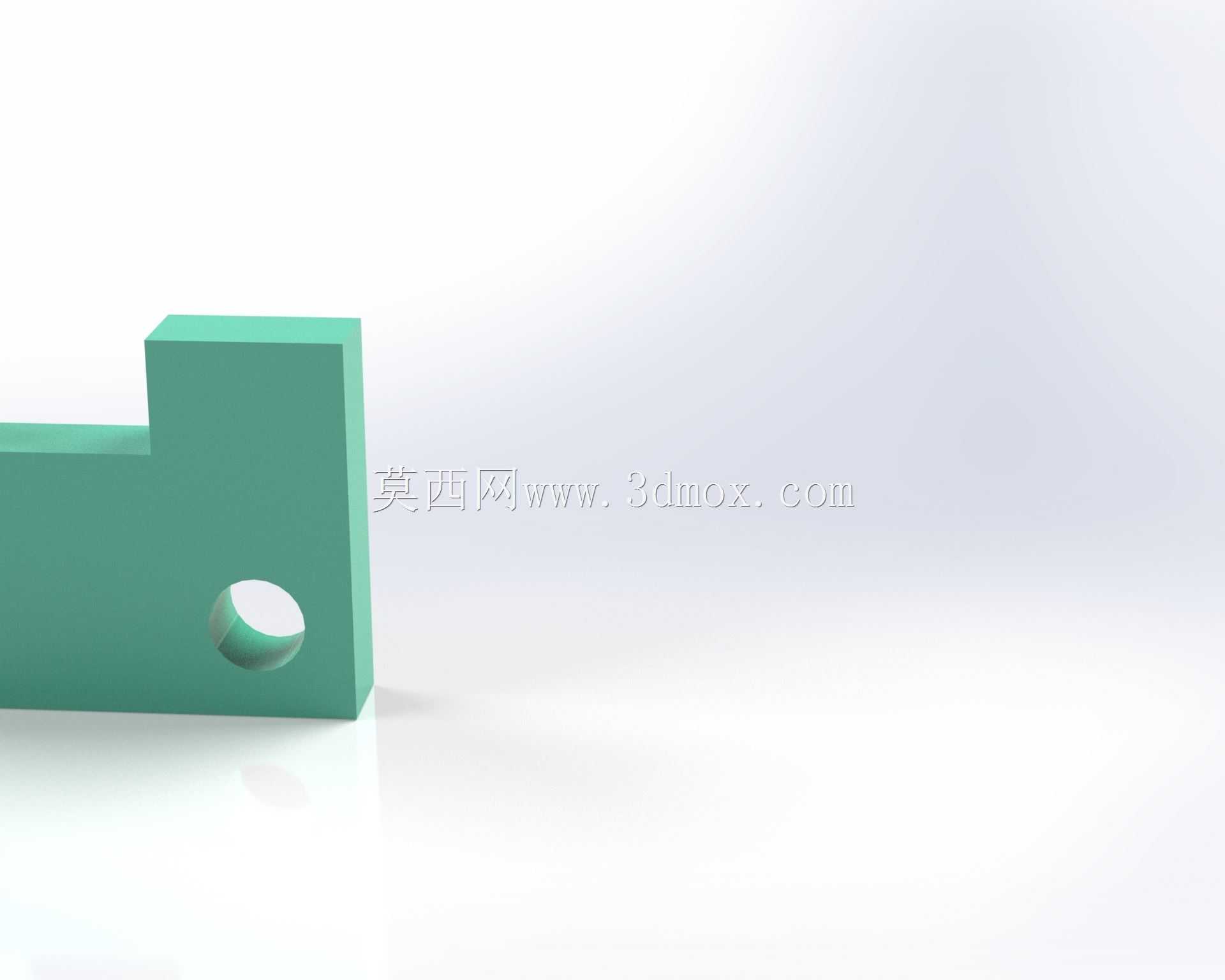

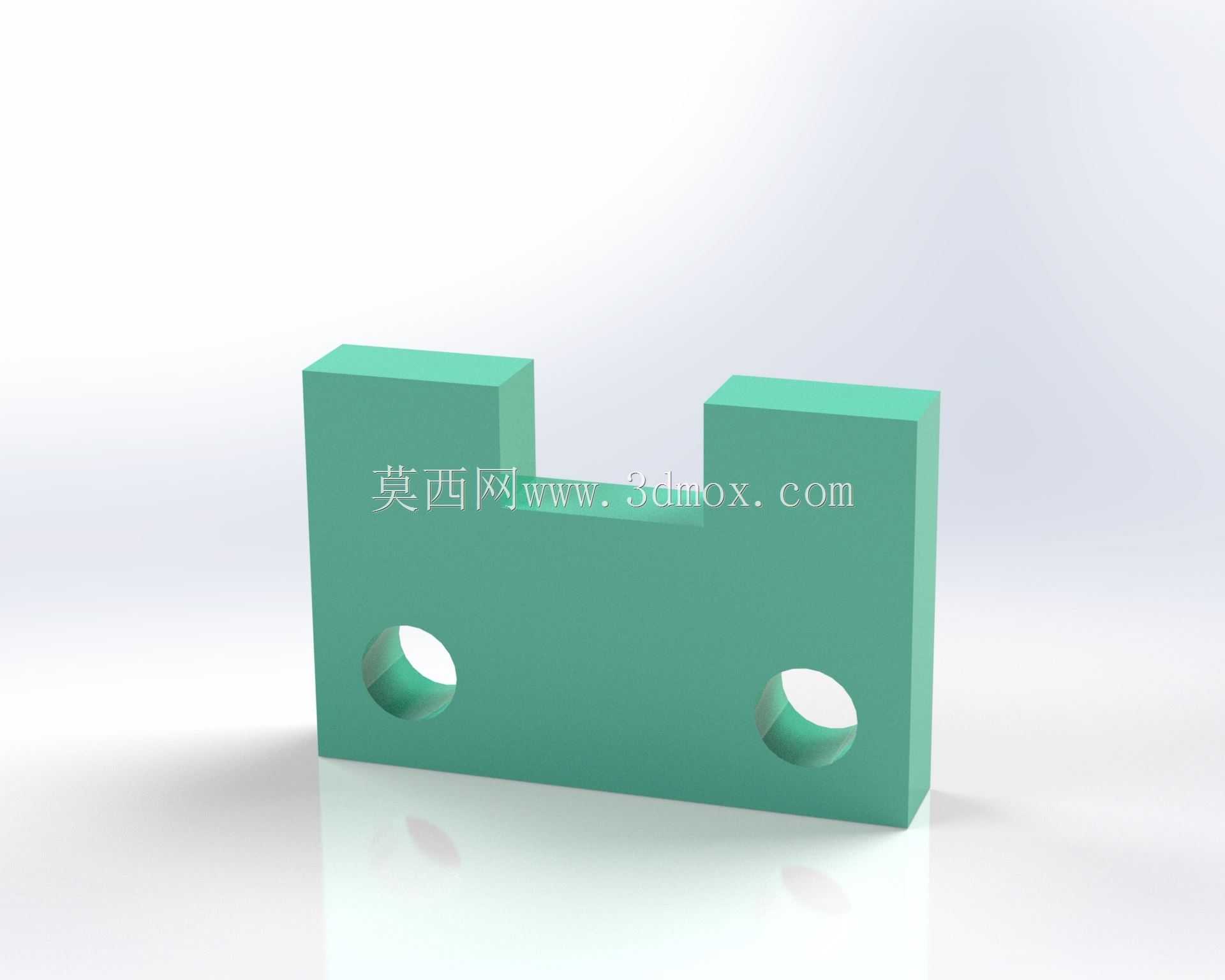

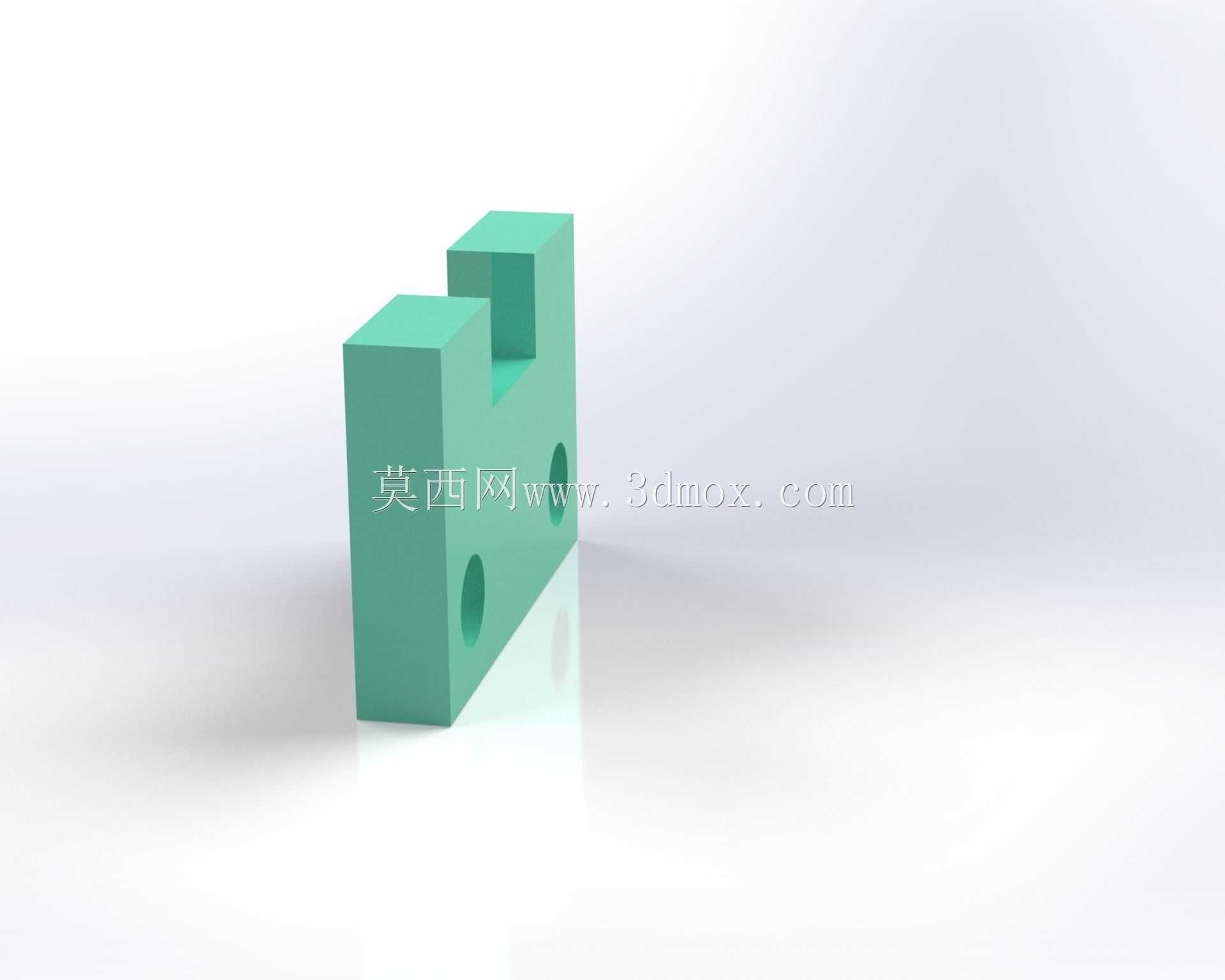

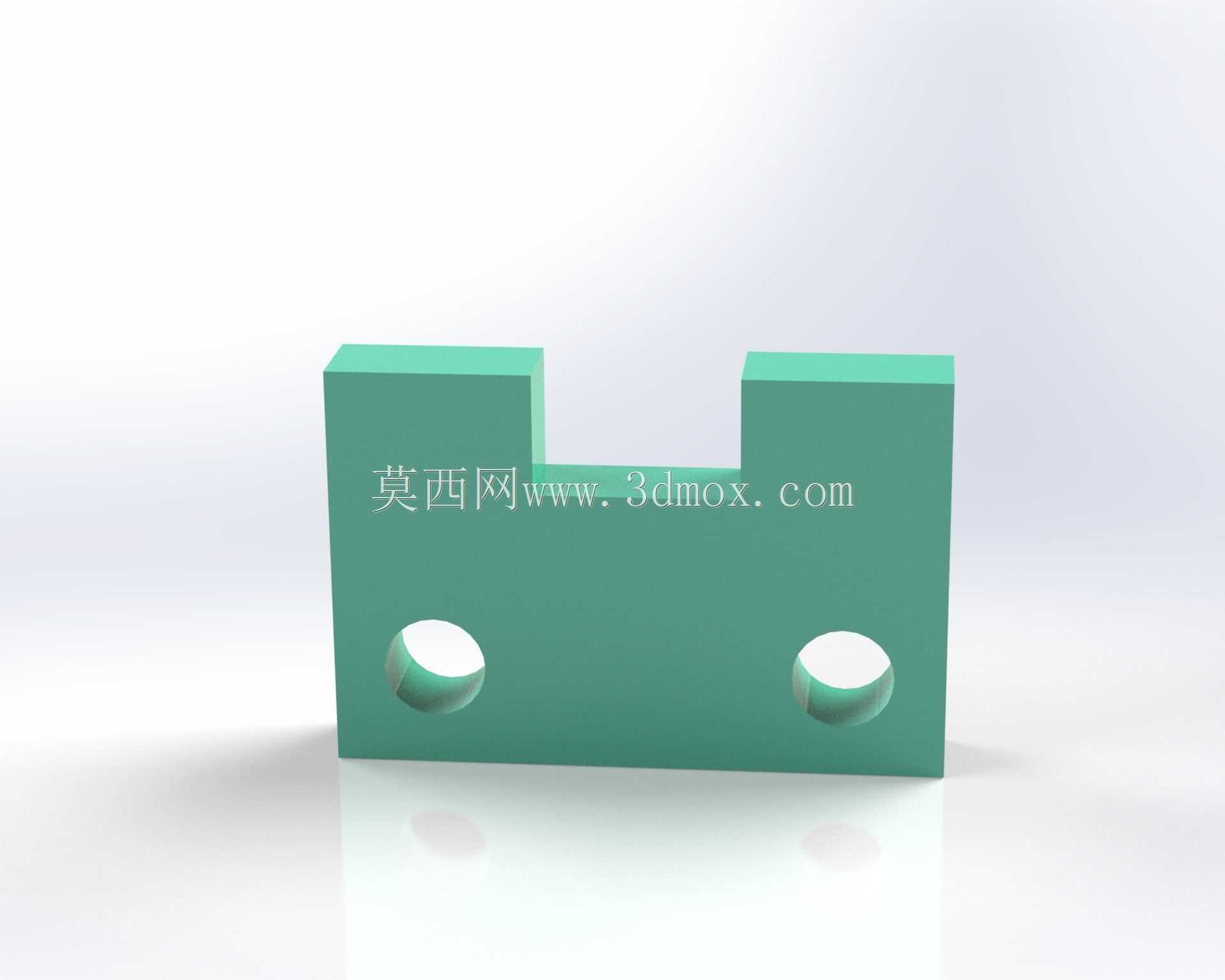

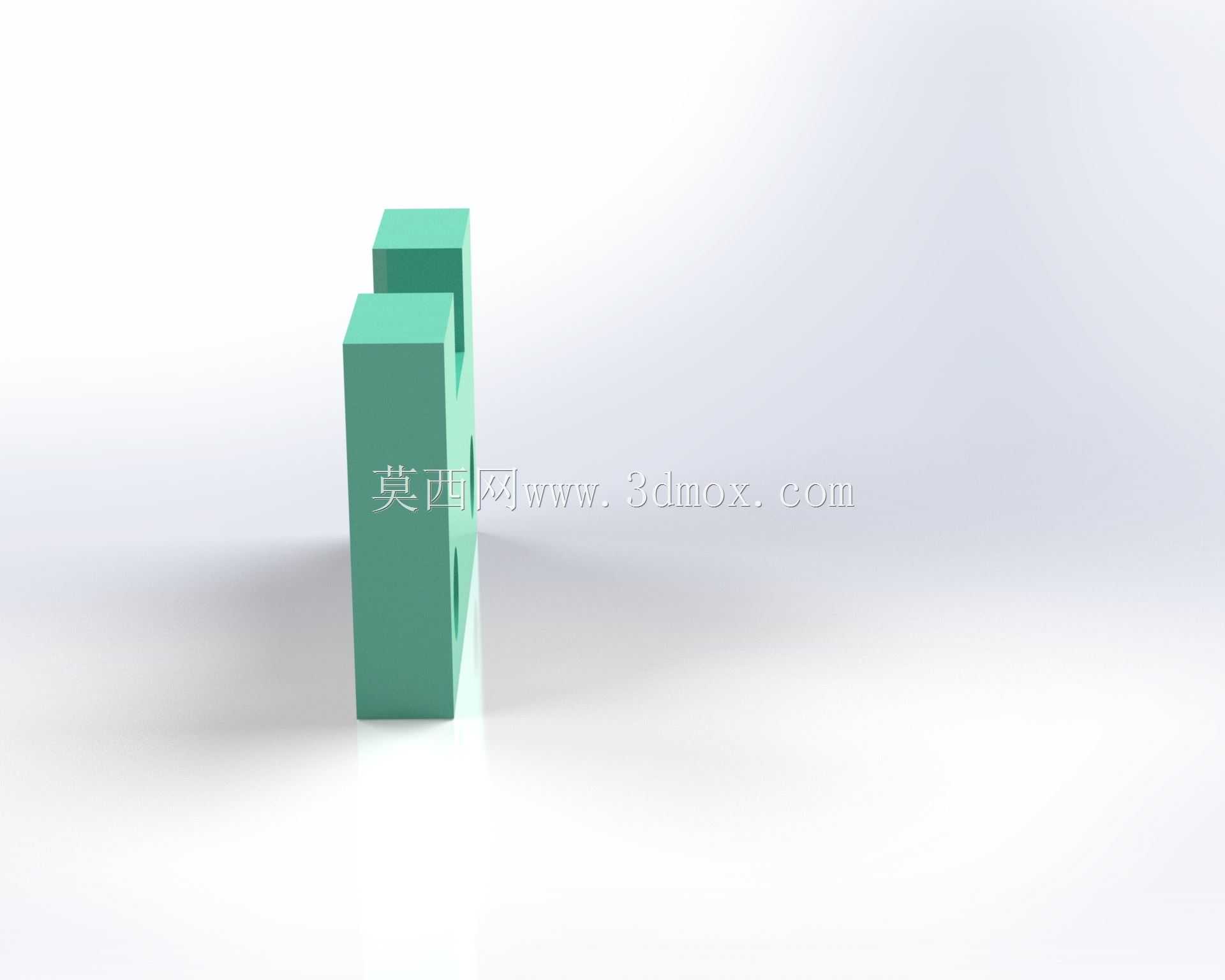

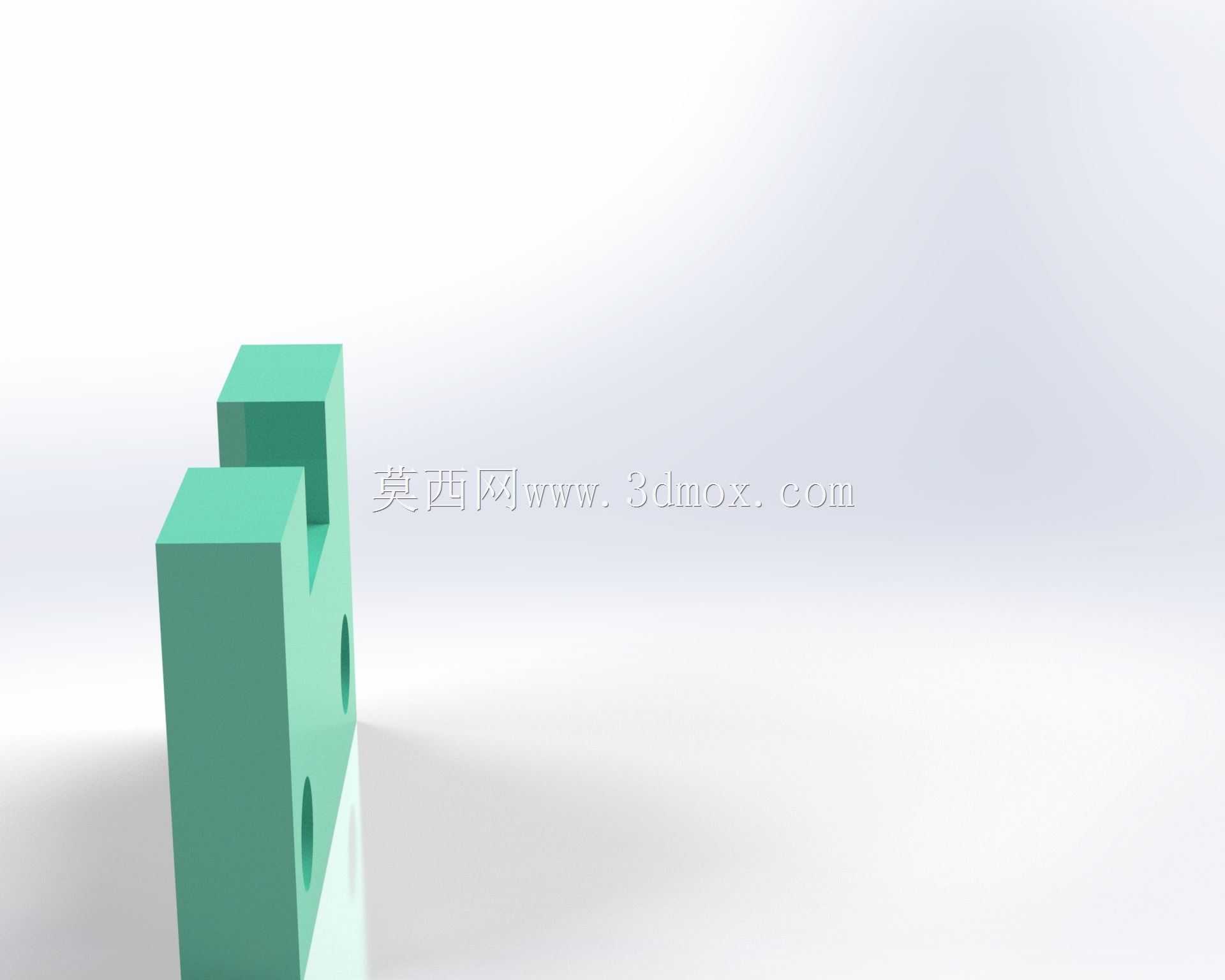

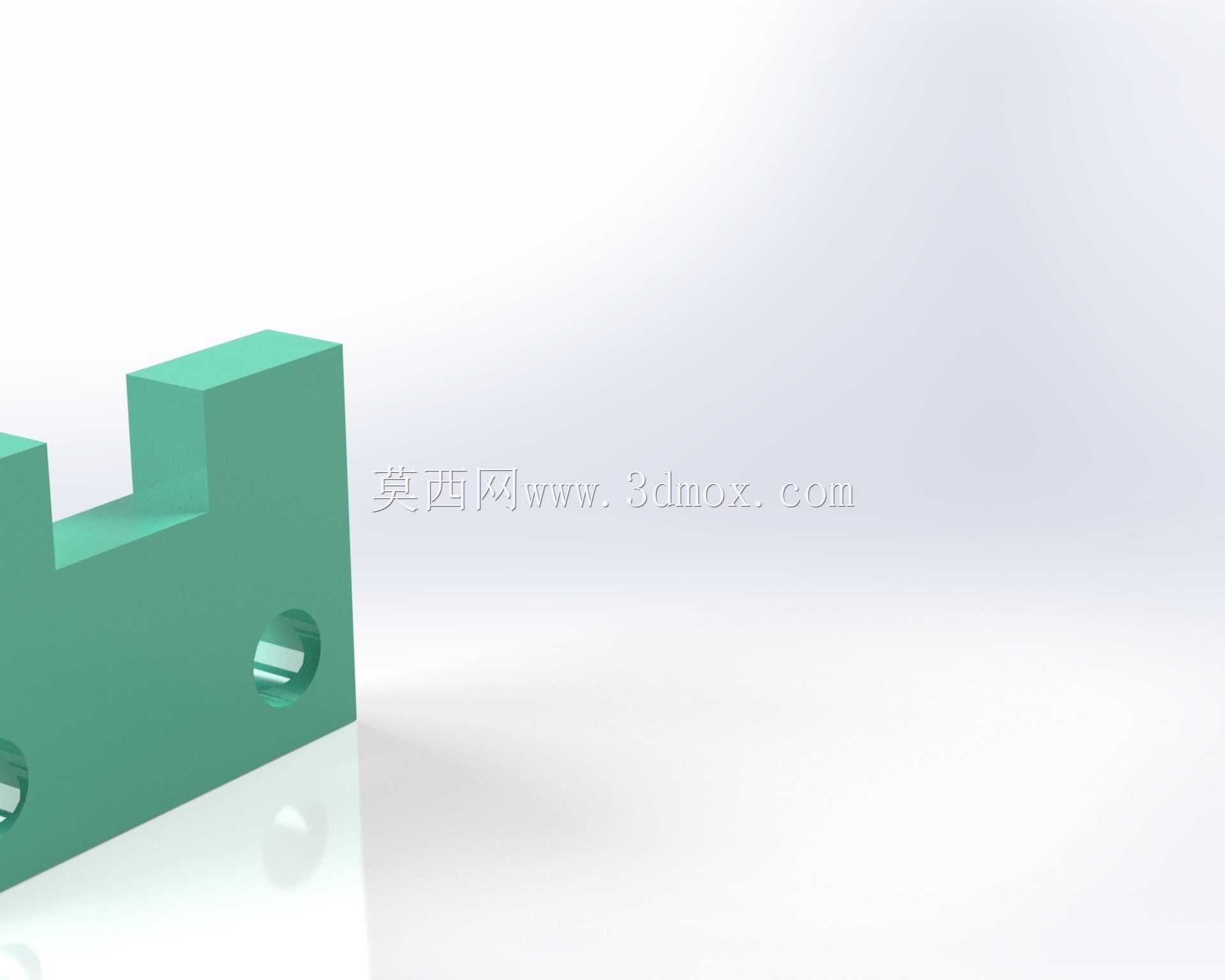

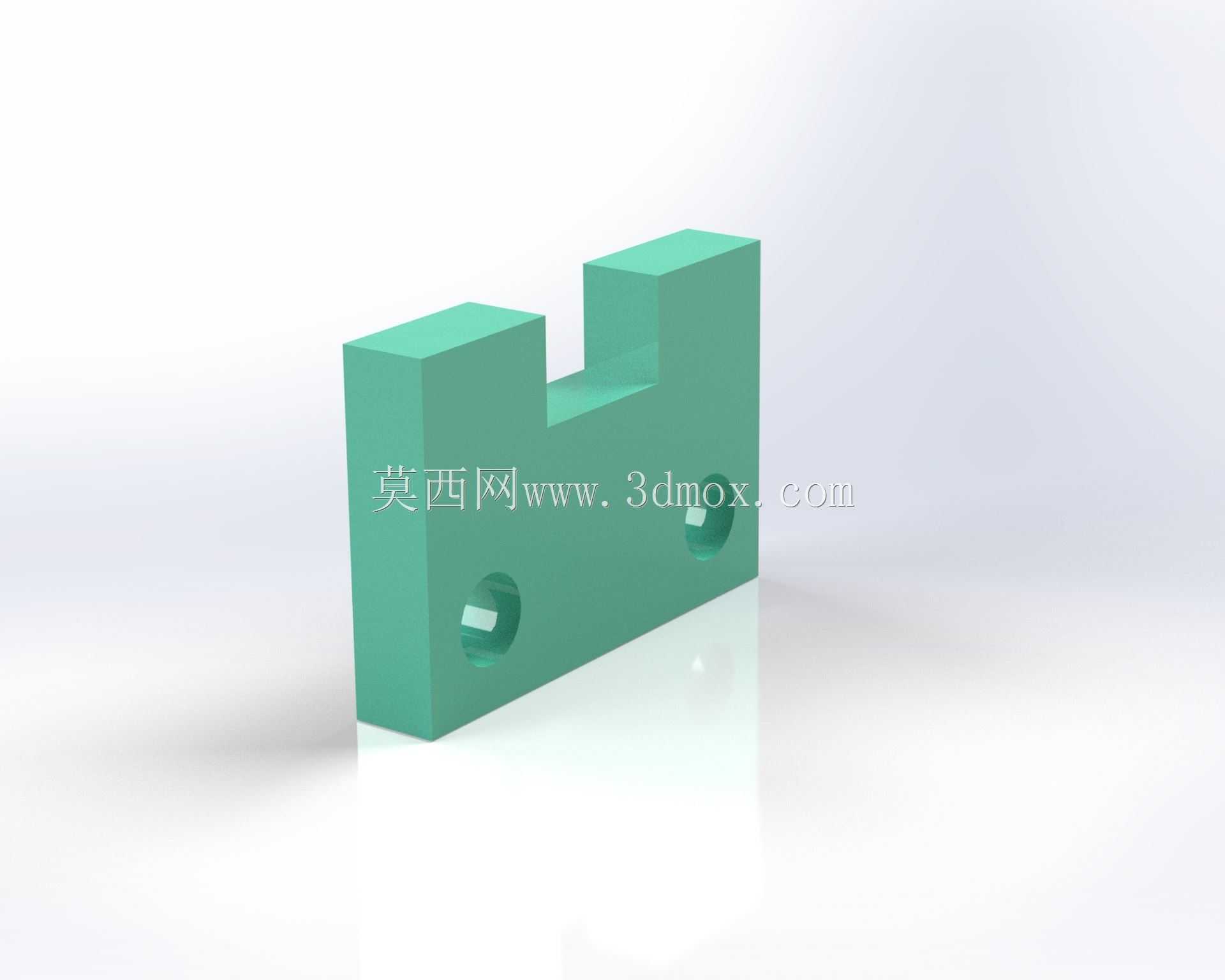

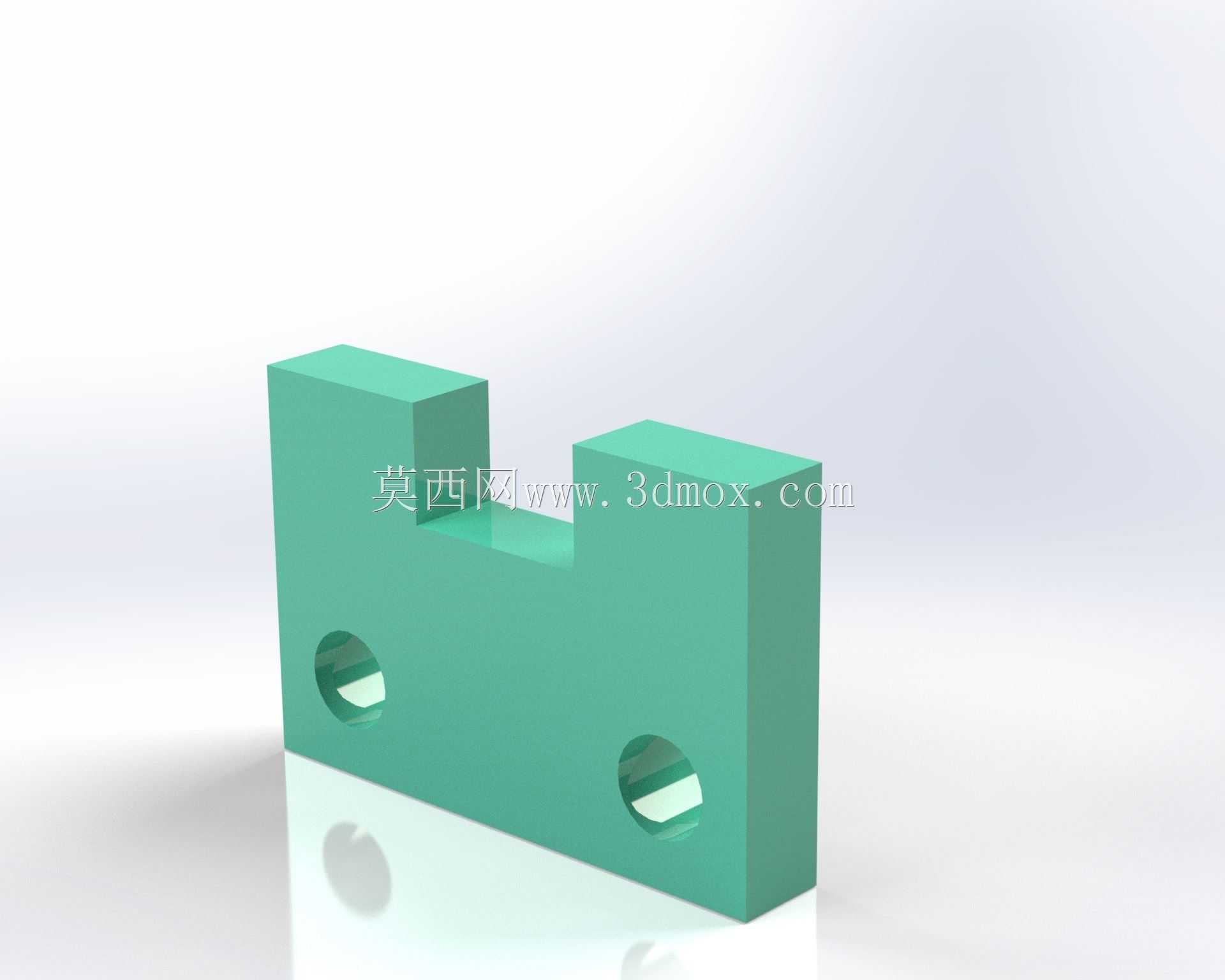

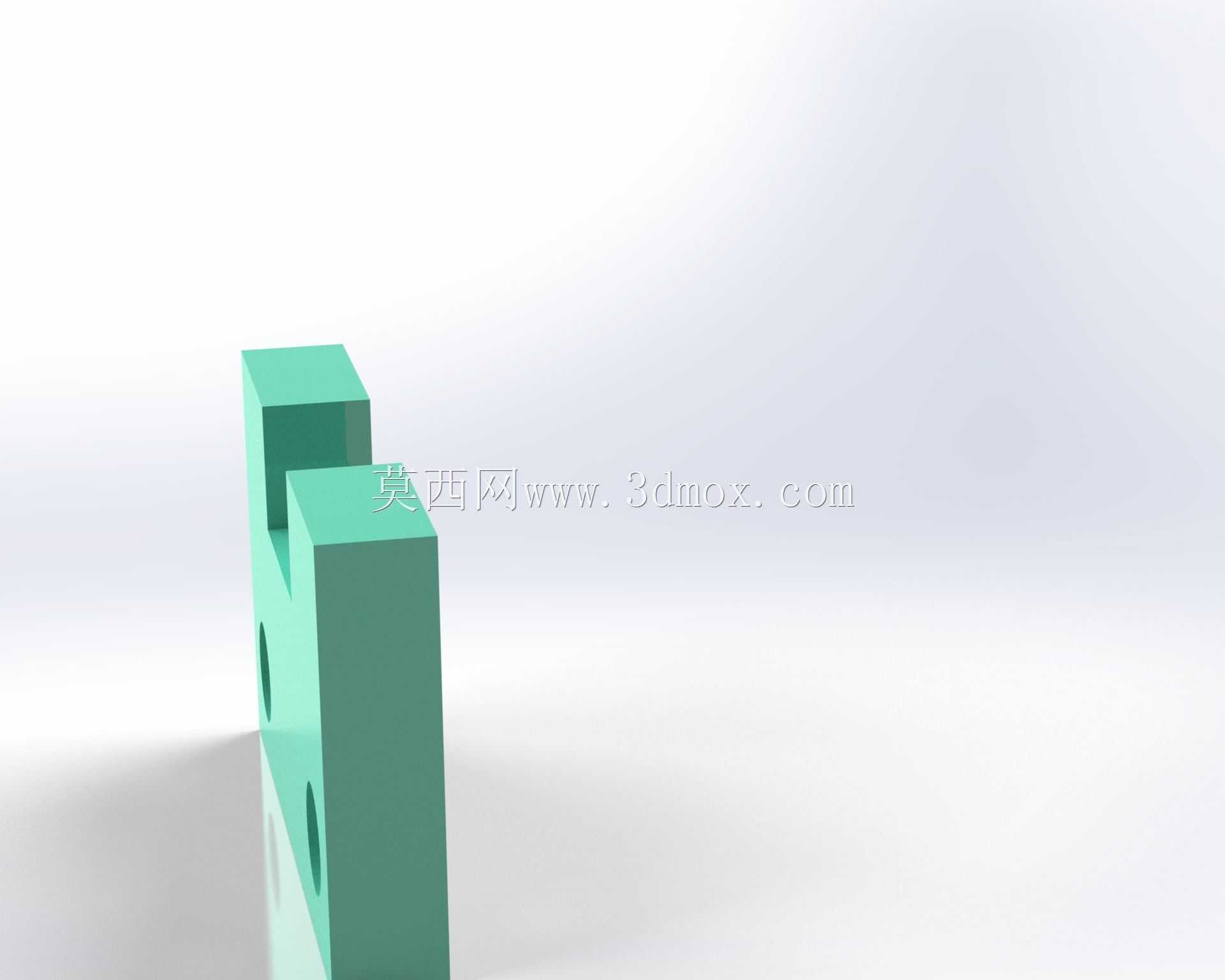

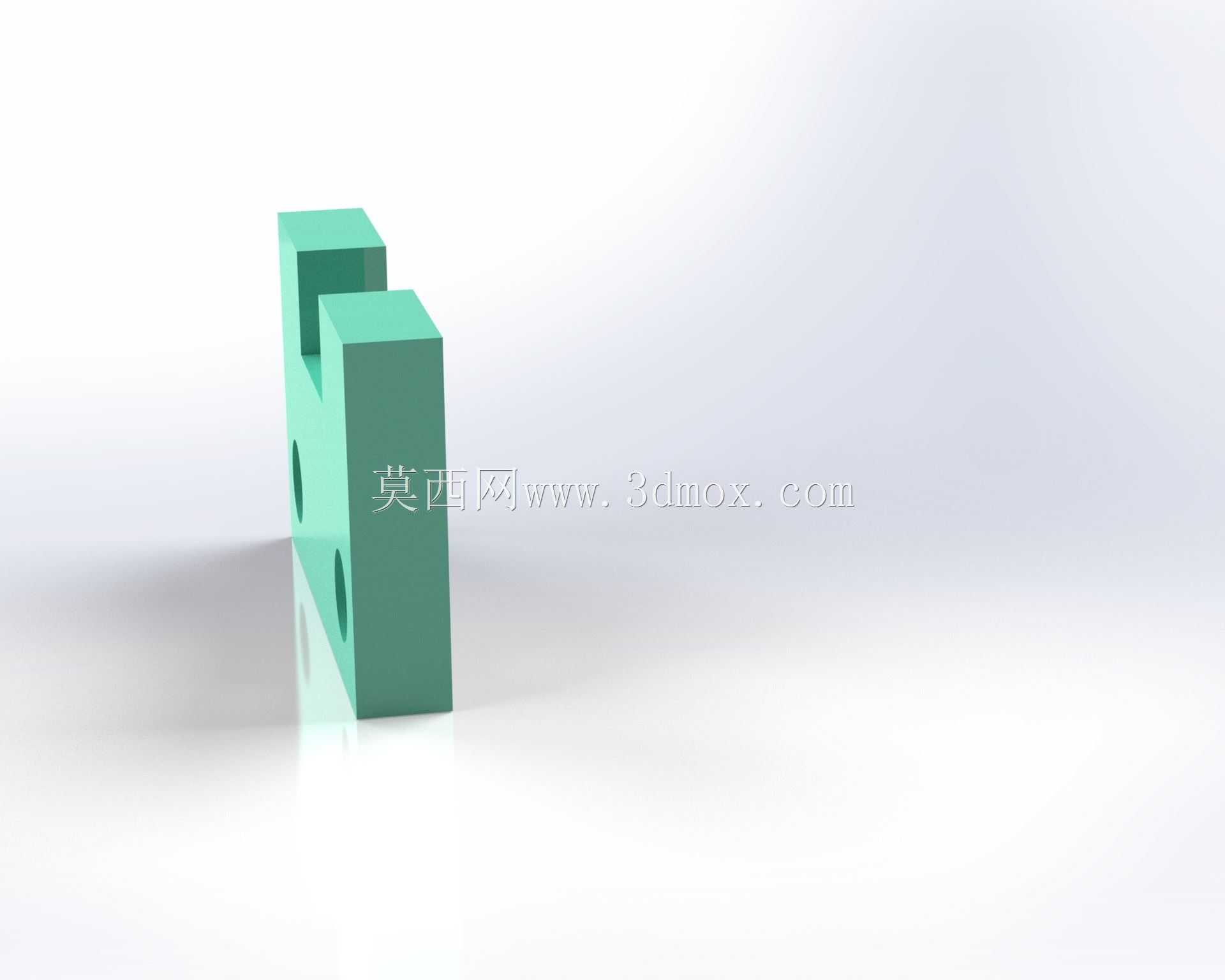

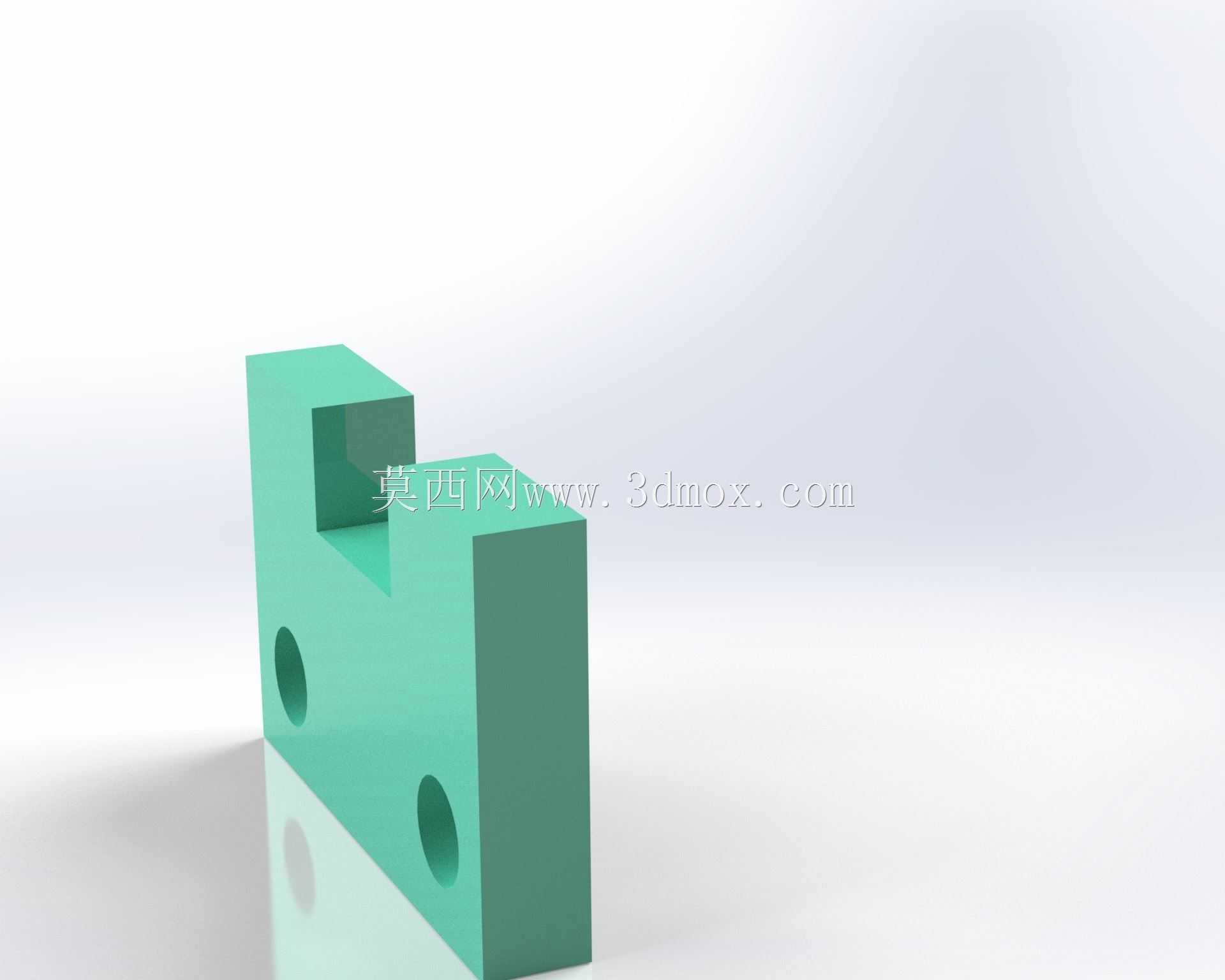

　　在工业传感检测单元的安装布局中，这类凹型双孔连接块是适配槽型安装位的常用定位连接件，多用于自动化产线的位置检测工位、工装夹具的传感固定点位，承担传感器本体与安装基准面之间的定位衔接作用，避免传感器直接安装带来的位置偏移、受力变形问题，尤其适配需要跨接两个平行安装面的检测场景，比如输送线侧边的物料到位检测、工装台的工件位置校验点位，这类连接块可以填补安装基准面的高度差，让传感器检测端面保持在预设的检测距离范围内，减少检测盲区。从结构设计来看，整体采用对称式凹型布局，中间的内凹槽位是为了避让安装位上的凸起筋条或者相邻零件的突出结构，避免安装时出现结构干涉，两端的立板高度保持一致，保证安装后传感器的基准面与安装面平行，

　　不会出现倾斜导致的检测角度偏差。两个贯通安装孔分布在下部平板的对称位置，孔位的中心距严格匹配常用传感器安装支架的孔距标准，安装时可以直接穿入螺栓完成固定，不需要额外扩孔或者调整孔位，孔口做了轻微的倒角处理，既可以去除机加工产生的毛刺，也能在穿入螺栓时起到导向作用，降低安装对位的难度。下部平板的底面做了平面度处理，安装时可以完全贴合基准安装面，不会出现翘曲导致的固定不稳，两端立板的顶面也保持了较高的平面度，可直接作为传感器的安装贴合面，不需要额外加装调整垫片就能保证传感器的安装垂直度。设计过程中优先考虑了安装边界的适配性，整体的外形宽度控制在常规传感器安装支架的兼容范围内，不会超出安装位的宽度限制，内凹槽的深度经过尺寸校核，

　　既能够避让常见的安装位凸起结构，又不会因为槽深过大导致整体结构强度下降，在承受常规的安装锁紧力时不会出现变形。两个安装孔的孔径适配常用的内六角圆柱头螺栓尺寸，孔位距离侧边的距离满足螺栓安装的扳手操作空间要求，不需要特殊工具就能完成锁紧操作，立板的厚度经过强度校核，在传感器安装后承受常规的设备运行振动时，不会出现立板弯折导致的传感器位置偏移。这类零件在实际使用中，不需要做复杂的表面处理，常规的机加工后去毛刺即可投入使用，材质多选用常用的结构钢或者铝合金，根据使用场景的载荷要求选择即可，铝合金材质的重量更轻，适合对安装负载有要求的移动检测工位，结构钢材质的强度更高，适合振动较大的重型设备检测点位。建模过程中采用对称建模思路，

　　先绘制单侧的截面轮廓，通过对称命令生成整体的基体结构，再对安装孔、内凹槽等特征做细化处理，所有的棱边都做了微小的圆角过渡，避免应力集中导致的零件开裂，同时也能避免安装过程中尖锐棱边划伤操作人员。在实际装配场景中，这类连接块可以直接卡入预设的安装槽位，下部平板嵌入槽内后，两个安装孔与槽内的预设螺纹孔对齐，穿入螺栓锁紧后即可完成连接块的固定，之后再将传感器固定在两端立板的顶面，调整检测方向后即可投入使用，整个安装过程不需要复杂的调整，能够大幅缩短传感单元的装配调试时间，减少现场安装的工作量。针对不同的安装高度需求，还可以通过调整立板的高度来适配不同的检测距离要求，不需要重新设计整体结构，只需要修改立板的拉伸高度参数即可快速生成适配不同场景的变体零件，具备较好的设计复用性，能够覆盖多数常规的工业传感器安装固定场景。
