折叠式手动液压单臂吊具结构设计

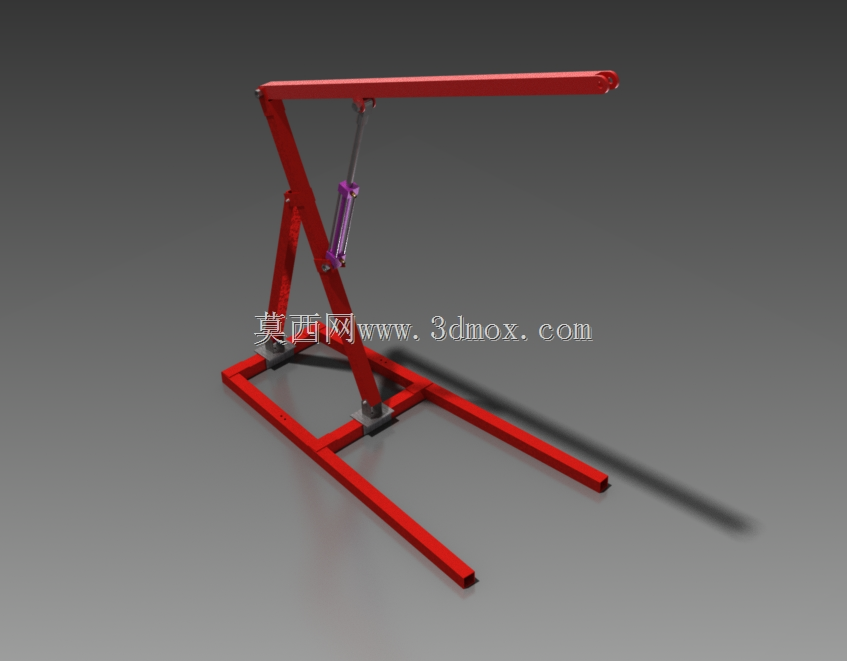

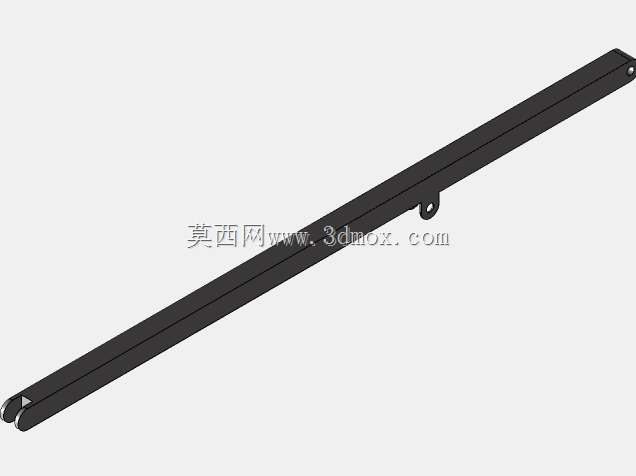

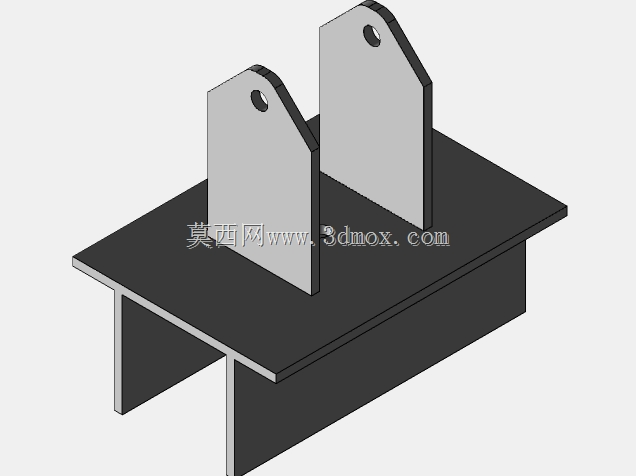

　　泄压时可通过微调泄压阀控制载荷下降速度，对位精度远高于人工抬举，能有效避免重型部件安装过程中的磕碰、对位偏差问题，也能降低人工抬举重型部件带来的腰肌劳损、砸伤等作业风险。从功能特性来看，这款吊具采用剪叉折叠式的臂架结构，主臂通过中部铰接点实现开合，配合单根液压油缸作为举升执行元件，油缸两端分别铰接在底架与主臂下段位置，压动液压泵手柄时油缸活塞杆伸出，推动主臂绕后铰接点向上抬升，带动前端吊点垂直升高，整个举升过程中臂架的受力通过铰接点均匀传递到底架结构上，不会出现偏载变形的问题；底架采用前伸式双支腿结构，支腿前端可直接伸入设备底部、汽车引擎舱下方的空隙位置，让吊点能够精准对准待吊部件的重心位置，避免起吊后载荷出现大幅摆动；这款折叠式液压单臂吊具，是面向小型机修工位、零部件转运场景设计的轻量化起重作业装置，日常在汽修门店的发动机拆装工位、小型加工车间的重型工件周转区、五金维修铺的重型部件抬升作业中都能见到它的身影，区别于大型行吊、固定式悬臂吊的大占地、高投入特性，这类小型吊具主打灵活部署、随用随挪的使用特性，不需要提前预埋固定基础，也不需要配套复杂的供电布线，单人即可完成移位、操作全流程。从实际用途来看，它最核心的作业场景是汽修场景下的汽车发动机总成拆装抬升，也可适配小型变速箱、工业电机、重型泵体等百公斤级部件的短距离抬升、移位、对位安装，作业时不需要多人配合抬举，仅通过手动液压泵的压杆操作即可完成载荷的平稳举升，

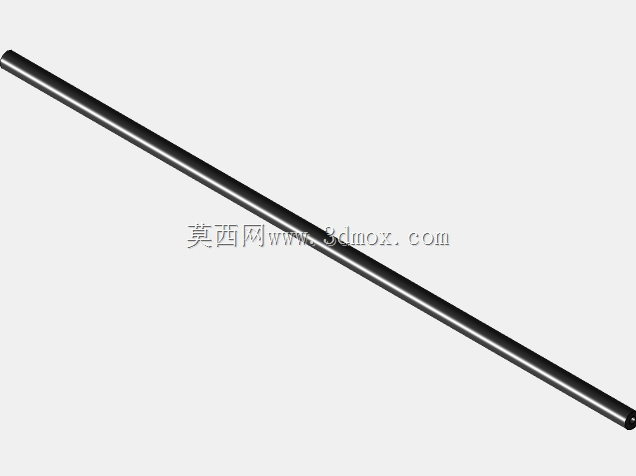

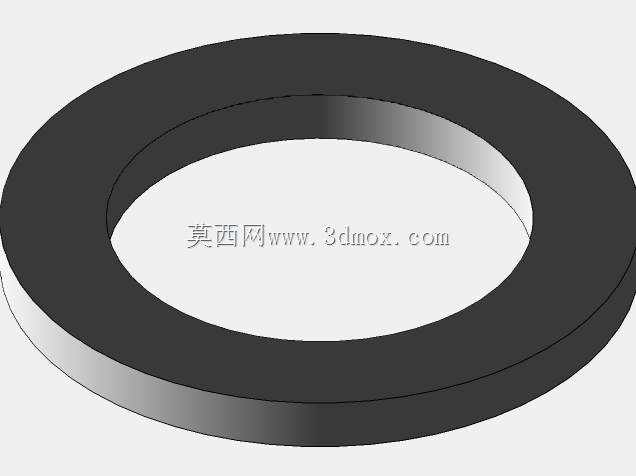

　　底架后部配置有配重安装位，满载荷起吊时可通过加装配重块平衡前端载荷，防止设备前倾翻倒，底部四个脚轮中两个为定向轮、两个为带刹车的万向轮，移位时推动扶手即可灵活转向，到位后踩下万向轮刹车即可固定设备位置，作业过程中不会出现滑移。从设计思路来看，整个结构优先考虑了小空间作业的适配性，臂架折叠后整体高度可降低至1.2米以内，闲置时可以靠在车间墙角存放，不会占用过多工位空间；所有铰接点都采用带润滑衬套的销轴连接，长期使用磨损后仅需更换衬套即可恢复配合精度，不需要整体更换臂架结构，维护成本极低；液压系统采用通用的手动卧式千斤顶液压核心单元，配件通用性极强，市面上绝大多数汽修门店都能找到替换密封件、泵芯配件，出现泄压、漏油故障时可快速维修，

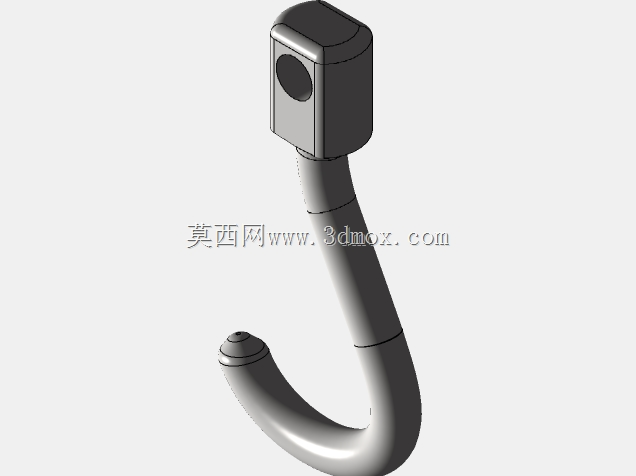

　　不需要返厂处理；吊点位置设计有可横向调节的伸缩臂段，可根据待吊部件的重心位置调整吊点伸出长度，适配不同尺寸部件的起吊需求，不需要频繁调整设备整体位置。从外形尺寸与安装边界来看，这款吊具完全展开作业时，底架总长度约1.7米，支腿前端间距约0.8米，可顺利伸入普通家用轿车的前部底盘下方，不会与车辆前保险杠发生干涉；主臂最大举升高度约2.2米，完全满足发动机从引擎舱吊出后越过车头高度的移位需求；折叠收纳状态下整体长度约1.1米，宽度约0.75米，普通家用面包车的后备箱即可容纳转运，适合流动维修、上门抢修的作业场景；整个设备没有需要现场安装的固定结构，拆箱后仅需将脚轮、液压泵手柄安装到位即可投入使用，不需要做基础找平、地脚螺栓固定等工序，

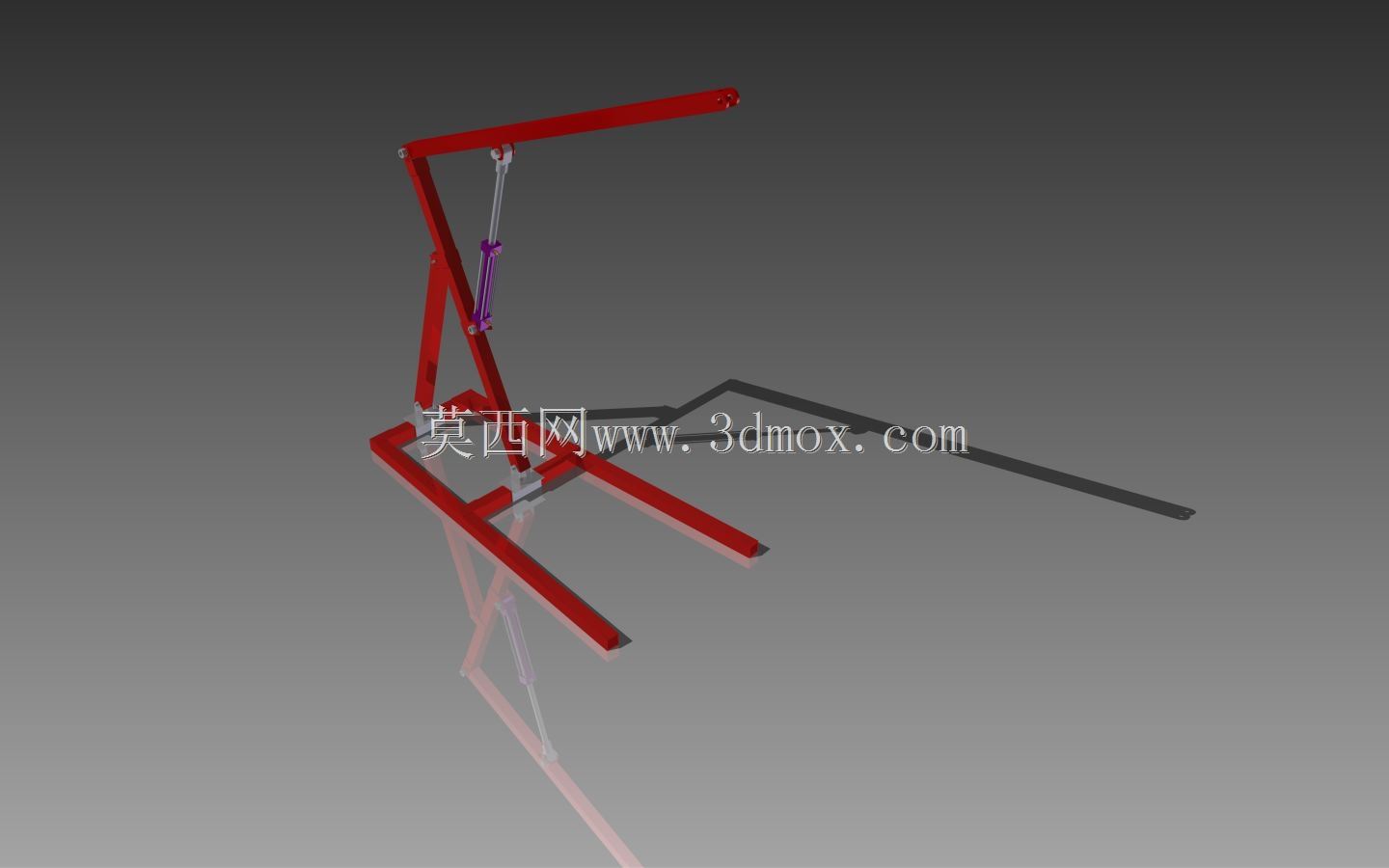

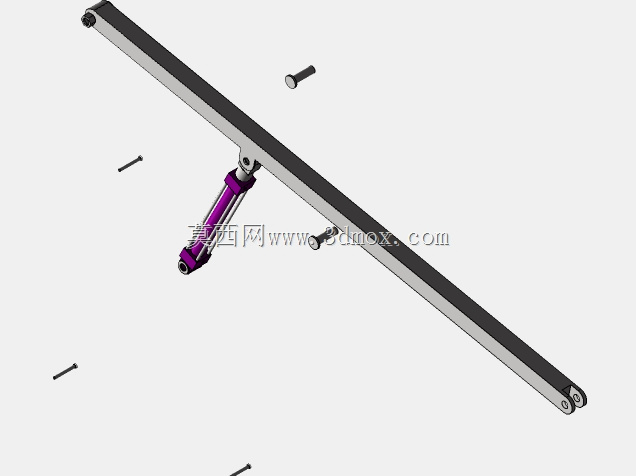

　　对作业地面的要求也较低，只要是硬化的水泥地面、地砖地面都可以正常使用，不会因为地面轻微不平整出现稳定性问题；臂架主体采用矩形钢管焊接成型，所有焊缝都采用连续角焊缝，焊后做抛丸除锈、喷塑处理，长期在车间多油污、多潮湿的环境下使用也不会出现大面积锈蚀问题，结构件的设计安全系数取3倍以上，额定起重量范围内长期使用不会出现塑性变形、焊缝开裂等结构失效问题。在实际建模过程中，所有铰接点的配合间隙都按照实际机加工公差做了预留，液压油缸的行程参数完全匹配市面通用的手动液压油缸规格，臂架的开合角度、举升行程都做了运动仿真校验，不存在运动干涉、死点位置，整个结构的受力路径清晰，从吊点载荷到主臂、铰接销轴、底架支腿、脚轮的力传递过程没有突变应力集中点，完全符合小型起重设备的结构设计规范，既可以作为机修工位的实际作业设备参考，也可以作为液压起重类结构设计的教学参考案例，帮助结构设计从业者理解剪叉臂架的受力特性、液压举升结构的铰接点布置逻辑。
