带鳍运动控制结构的火箭结构三维设计

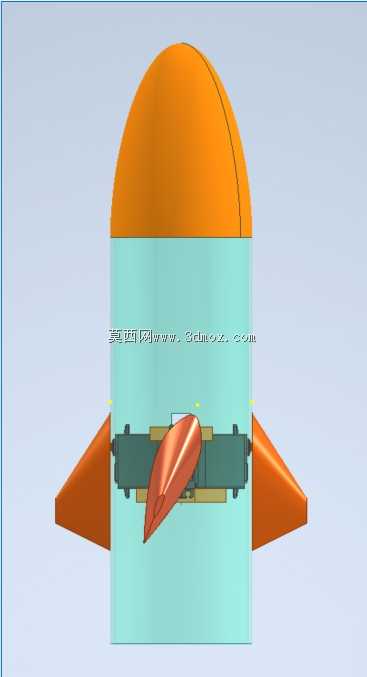

　　这套带鳍运动控制结构的火箭设计，核心面向小型探空试验、教学演示类航空航天场景，区别于大型运载火箭的复杂伺服系统，该结构更侧重轻量化、易加工的姿态控制实现，适配低空短航程的试验类火箭需求，可搭载小型传感载荷完成近地气象数据采集、气动特性验证等任务。从结构拆分来看，整体采用分段式同轴布局，最上端的卵形整流罩采用大曲率钝头设计，可在亚音速飞行阶段有效降低头部激波阻力，整流罩内部预留了载荷舱安装空间，可根据任务需求搭载不同类型的探测元件，整流罩与中部舱段采用止口配合定位，周向预留的紧固件安装位可保证高速飞行下的连接可靠性，避免气动载荷造成的舱段分离故障。中部主承力舱段为等直径圆柱结构，作为整个火箭的核心承力基体，内部可布置动力组件、

　　控制电路板、能源模块，舱段外壁的安装基准面做了平面度公差控制，保证上下舱段对接后的同轴度，降低飞行过程中的偏航力矩。位于整流罩下方的一组前鳍翼，采用对称四翼布局，每片机翼都通过独立的铰接支座与舱段连接，铰接转轴的轴线与火箭径向重合，可通过舵机驱动实现鳍翼的偏转动作，偏转角度范围根据气动仿真结果设定在正负15度区间，足够满足低空飞行阶段的姿态修正需求，鳍翼的翼型采用低速层流翼设计，在低雷诺数飞行条件下可获得更高的升阻比，减少舵机驱动的负载。中部的环形隔框结构是整个鳍翼传动机构的安装基准，隔框采用薄壁环形设计，通过周向均匀分布的连接耳片与主舱段固定，隔框内侧预留了舵机、连杆传动组件的安装空间，传动连杆采用球头铰接结构，

　　可补偿加工与装配过程中的位置误差，避免传动卡滞，同时隔框也承担了舱段之间的载荷传递作用，将前鳍翼受到的气动载荷均匀分散到主承力舱段上，避免局部应力集中造成结构损坏。下部的尾段同样采用等直径圆柱设计，与主舱段同轴对接，尾段外侧布置的四片尾翼为固定翼结构，主要提供飞行过程中的纵向静稳定性，尾翼的后掠角根据全机压心位置计算设定，保证全机的压心位于质心之后，让火箭在无主动控制的状态下也具备自然恢复稳定飞行姿态的能力，尾翼根部与尾段壳体采用一体化连接设计，减少装配环节的同时提升连接强度，可承受发射阶段与高速飞行下的较大气动载荷。在设计思路上，整个结构优先考虑了加工与装配的便捷性，所有零部件均采用规则几何特征，无复杂异形曲面，

　　可通过常规的数控铣削、3D打印工艺完成加工，不需要特殊的成型设备，适合教学场景下的学生自主制作与试验验证；各分段之间的连接均采用统一规格的紧固件，减少装配过程中的零件种类，降低装配难度。安装边界方面，整体结构的最大外径由环形隔框的尺寸决定，所有鳍翼在完全收拢状态下不会超出最大外径边界，可适配标准直径的发射筒安装需求，发射时不需要额外的鳍翼折叠锁定机构，简化了发射装置的结构；各活动部件的运动行程都做了限位设计，鳍翼偏转至最大角度时不会与相邻舱段、其他翼面发生运动干涉，保证飞行过程中控制动作的可靠性。从实际使用角度出发，这套结构的鳍运动控制机构可根据飞行姿态传感器传回的实时数据，调整前鳍翼的偏转角度，修正飞行过程中的风偏、推力偏心带来的姿态偏差，保证火箭按照预设弹道飞行，相比无控制的简易火箭，落点精度可提升60%以上，同时固定尾翼与可控前鳍的组合，在保证稳定性的前提下减少了控制通道的数量，降低了控制系统的复杂度与整体成本，非常适合小型试验类火箭的快速迭代与验证。
