传感器安装用可调式侧向压紧固定夹具

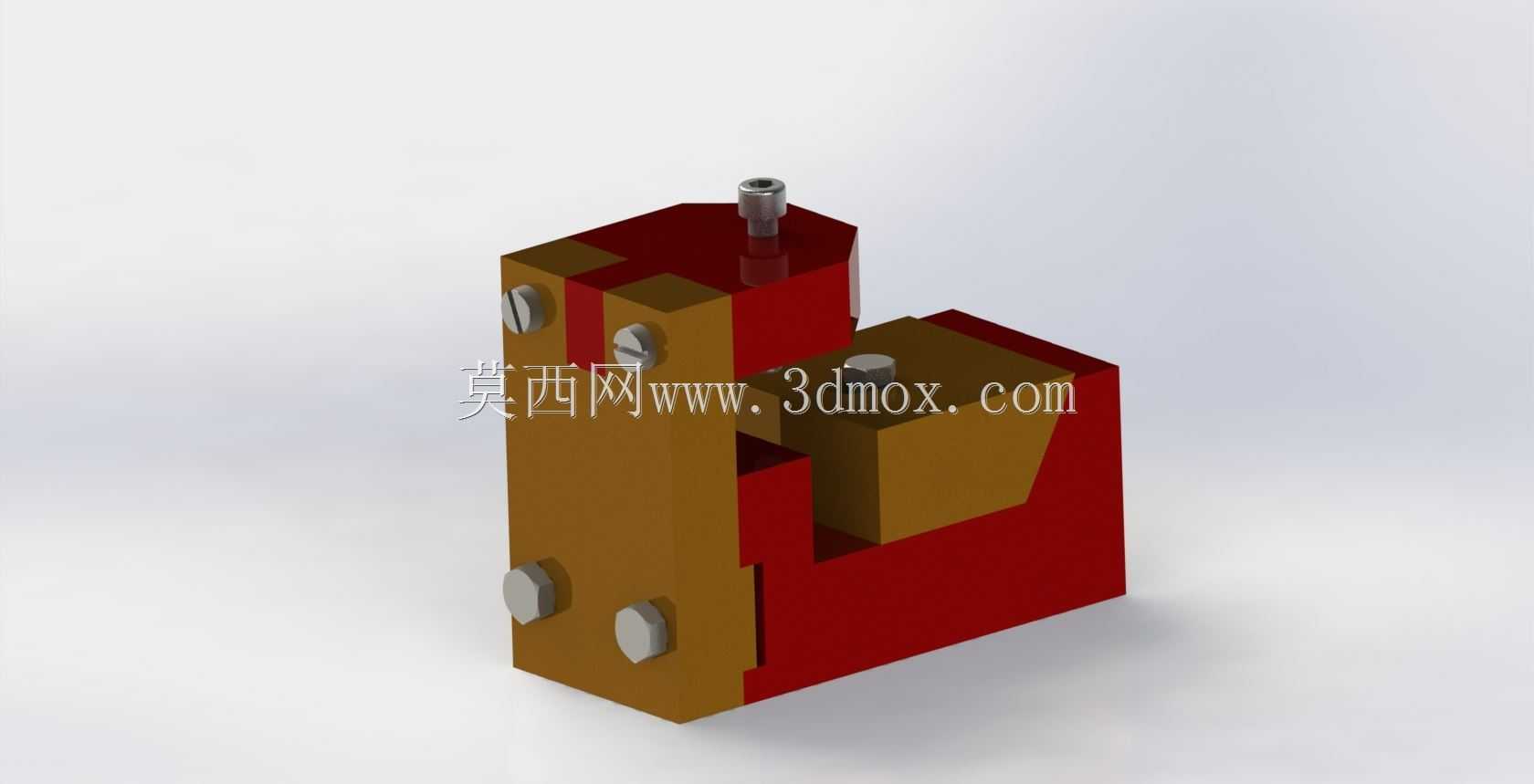

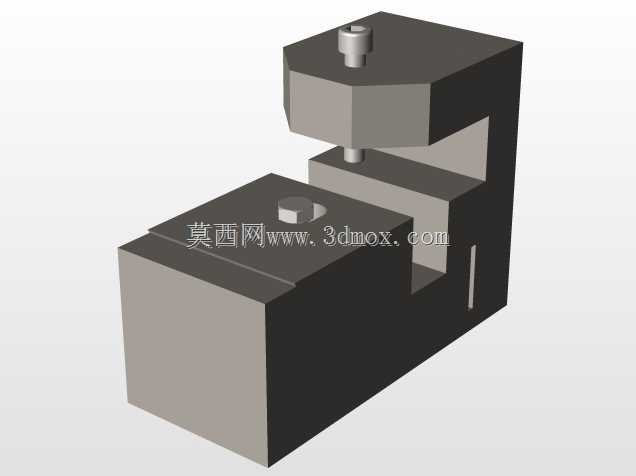

　　在工业检测工位的传感器布设环节，这类侧向压紧式固定夹具的使用场景覆盖了自动化产线的视觉检测、位移监测、接近感应等多类传感器的装夹需求，尤其适合安装空间局促、需要频繁调整传感器探出位置的工位，比如流水线工件到位检测、装配工位尺寸校验、旋转工位转速信号采集这类场景，能避免传感器直接锁附在机架上带来的调整不便、受振动偏移的问题。从实际功能来看，这套固定结构采用分体式楔块压紧设计，主体分为基座固定段与活动压块段，基座部分可通过底部的安装孔锁附在设备机架、型材支架或者检测台面上，活动压块与基座之间通过斜向配合面实现进给，拧动顶部的锁紧螺钉时，压块会沿着斜面向前推进，对放置在夹槽内的传感器外壳形成均匀的侧向压紧力，

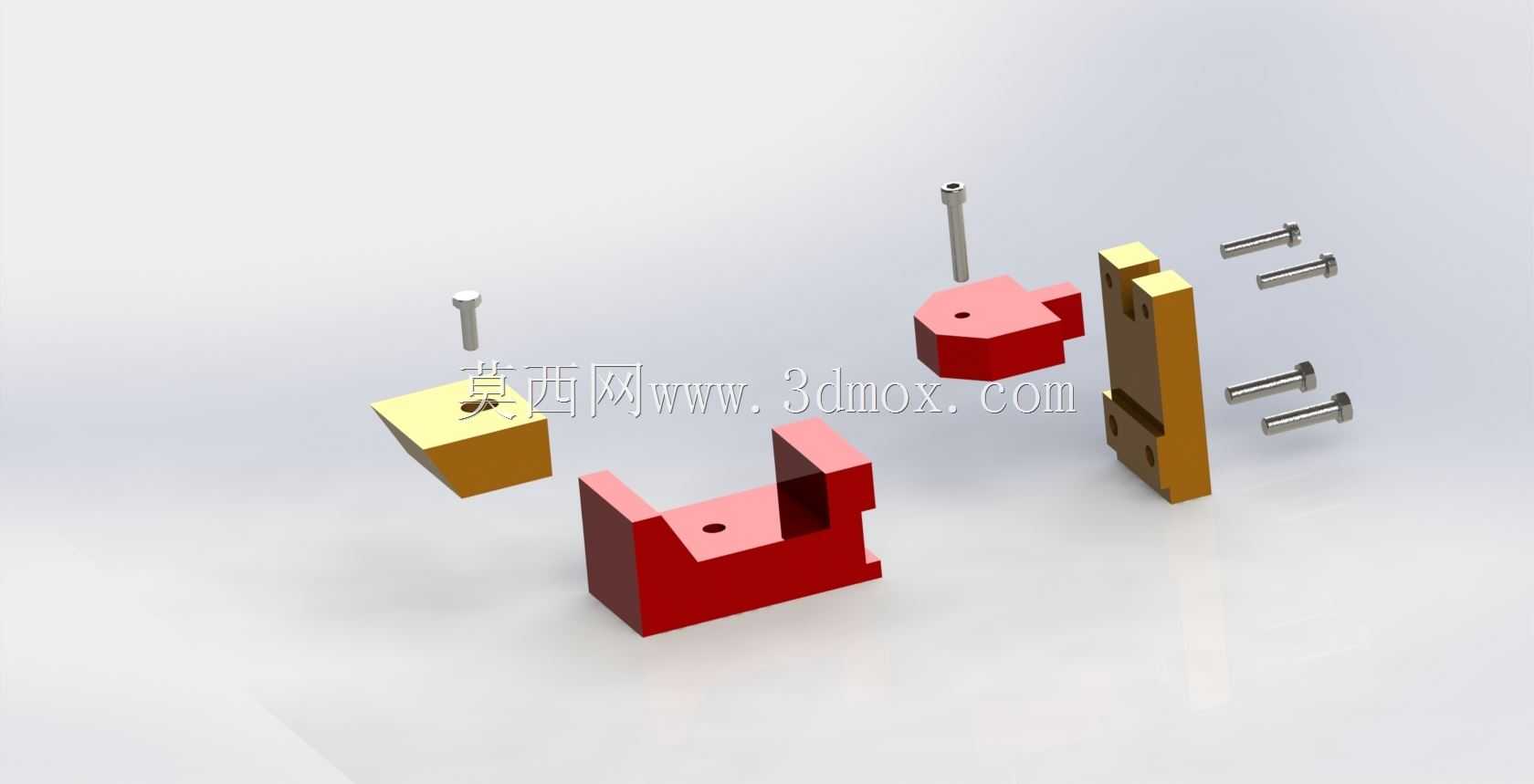

　　不会像顶丝直接固定那样在传感器外壳上留下压痕，也能适配圆柱型、方型等不同截面外形的传感器装夹。设计思路上没有采用复杂的联动结构，所有配合面都采用平面铣削加工，加工难度低，普通铣床即可完成全部零件的加工，不需要特殊工装；侧面的内六角螺钉主要用于调整压块的初始间隙，在安装不同直径的传感器时，可以先松开侧面螺钉调整压块的初始位置，再通过顶部锁紧螺钉完成最终压紧，避免顶部螺钉行程过长导致的压紧效率低的问题。从安装边界来看，这套夹具的整体外形紧凑，基座的安装孔位间距适配常用的30系列、40系列铝型材的槽距，不需要额外加工转接板即可直接安装在工业铝型材搭建的机架上；夹槽的开口深度覆盖了常用的M12、

　　M18圆柱型传感器以及截面尺寸20mm以内的方型传感器，压紧后的传感器探出长度可以通过调整传感器在夹槽内的轴向位置自由设定，调整完成后锁紧即可，不需要额外的轴向定位结构。在实际使用中，这类夹具的重复装夹精度能控制在0.1mm以内，完全满足工业传感器的安装定位要求，即使在设备持续运行产生振动的工况下，只要锁紧螺钉达到规定的拧紧力矩，就不会出现传感器移位、检测信号丢失的问题；夹具体的两个分体部件都采用钢材加工，表面做氧化处理，耐磨性能好，长期反复调整锁紧也不会出现配合面磨损导致的压紧力不足问题。不同于一体式的传感器安装支架，这种楔块压紧结构不需要在传感器外壳上加工安装平面，也不需要额外的抱箍配件，对于外购的标准传感器来说，

　　不需要做任何二次加工即可完成装夹，大幅缩短了检测工位的安装调试周期，在多品种小批量的自动化设备改造项目中，这类通用型固定夹具的适配性优势非常明显，不需要针对每一款传感器单独设计安装支架，减少了非标设计的工作量。另外，夹具的侧面预留了足够的走线空间，传感器的线缆可以从夹槽侧面的空隙引出，不会被压块挤压，避免线缆破损导致的信号故障；顶部的锁紧螺钉采用内六角设计，方便使用L型扳手在狭小空间内操作，即使夹具安装在设备内部靠近其他机构的位置，也能顺利完成锁紧和调整操作。
