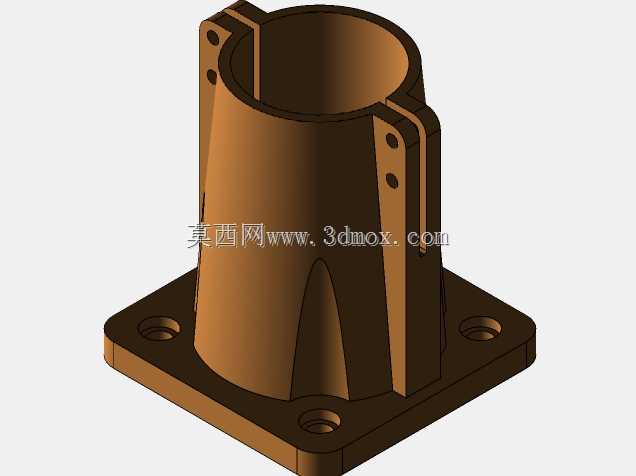

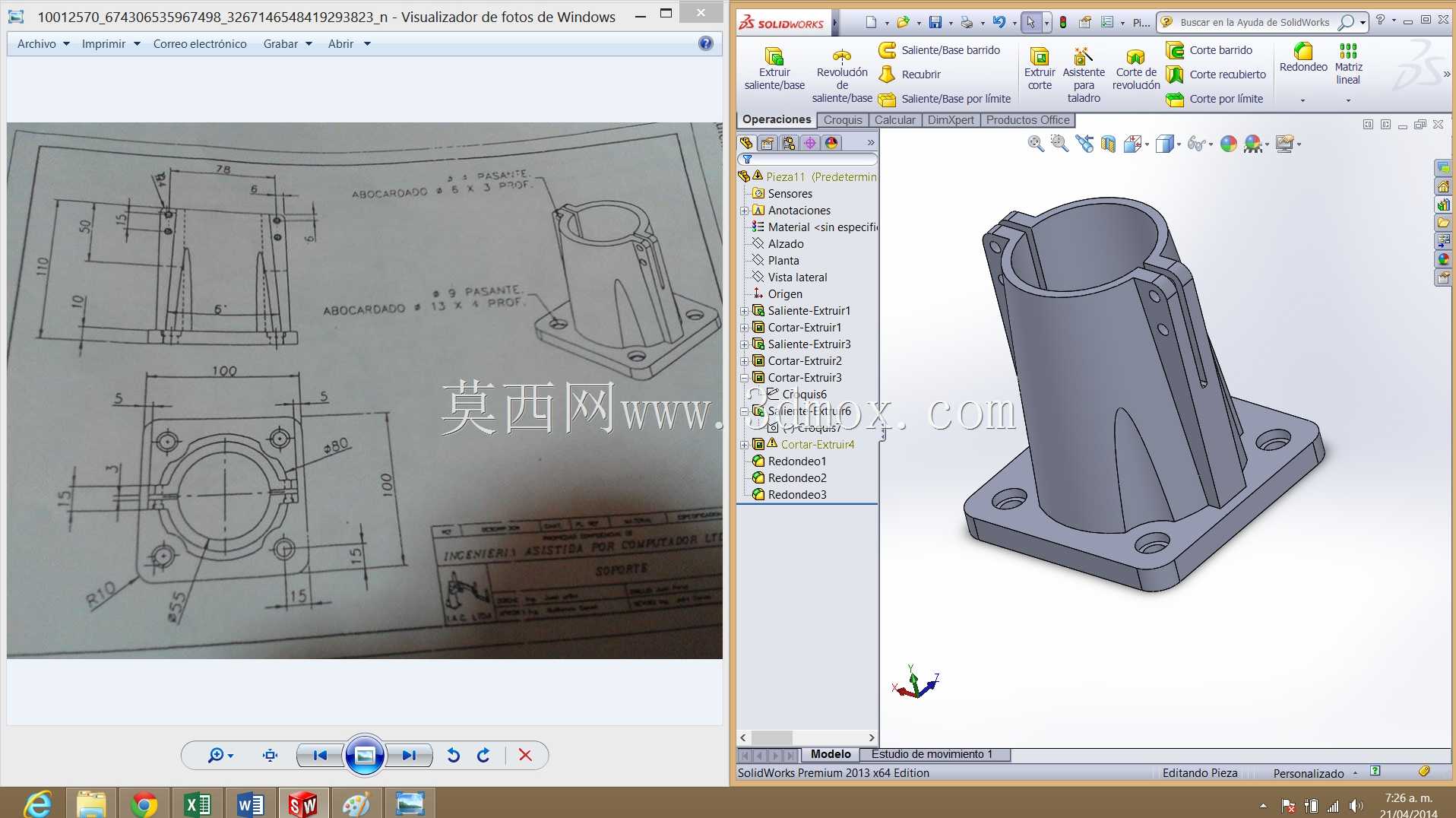

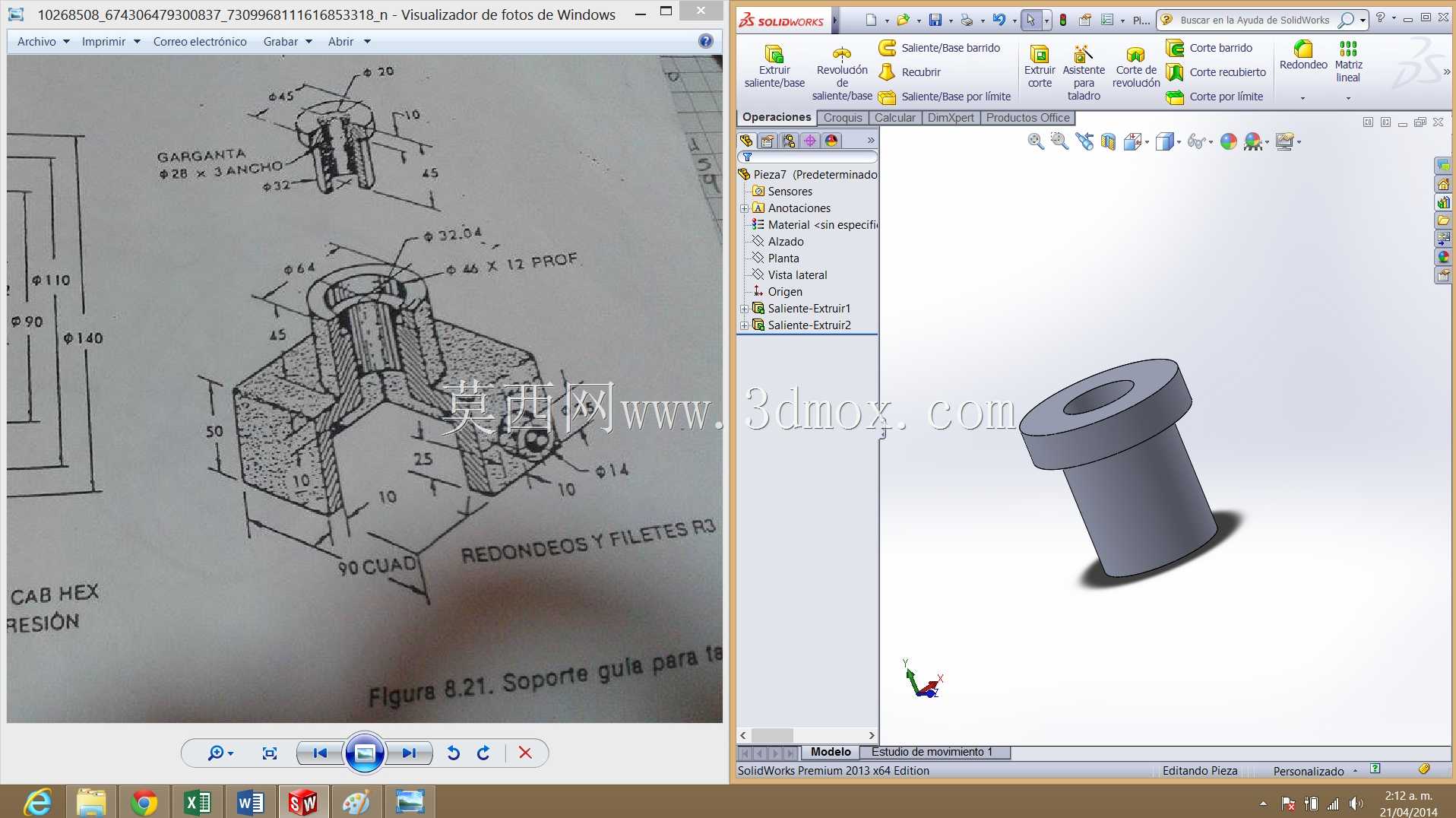

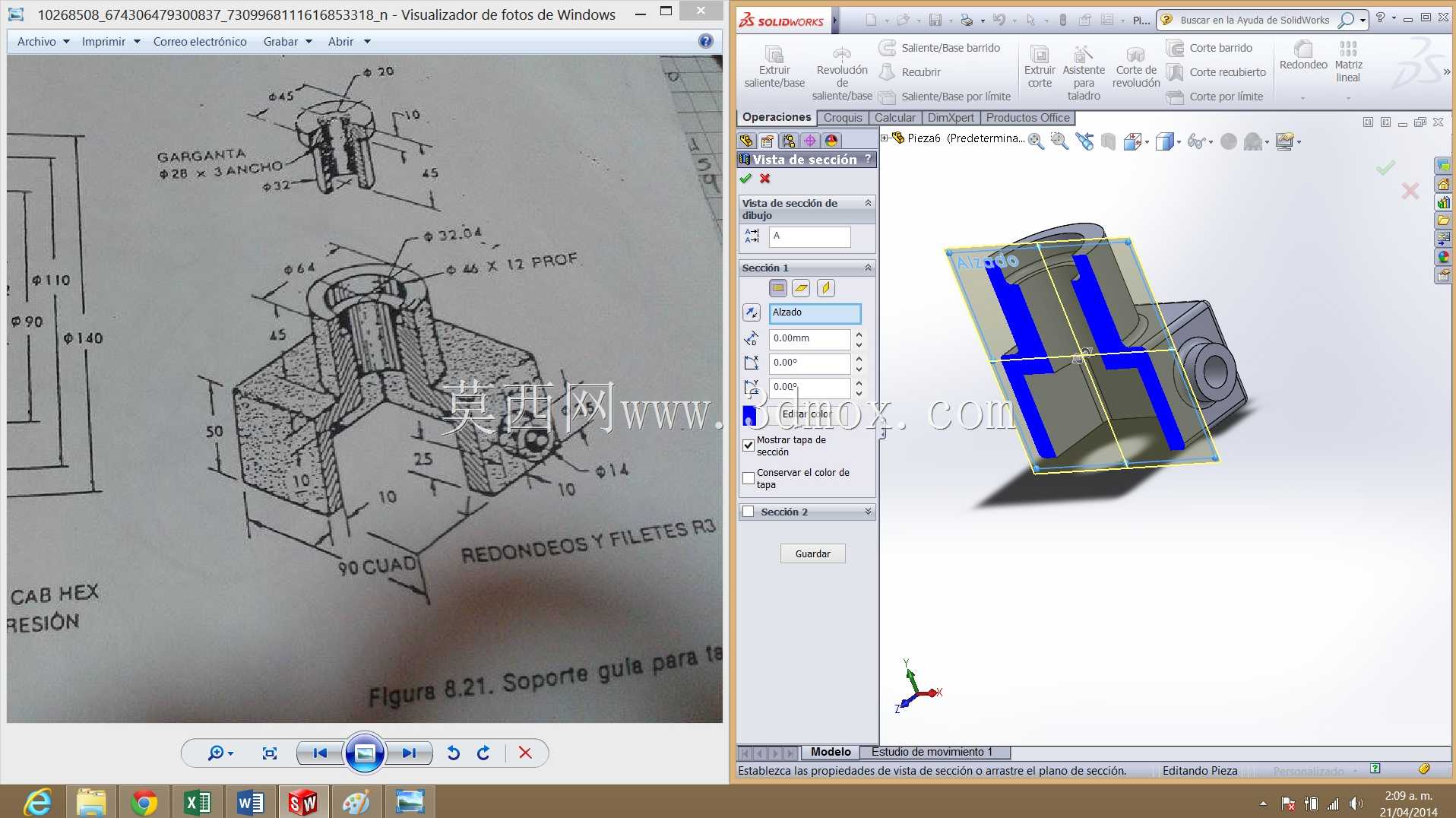

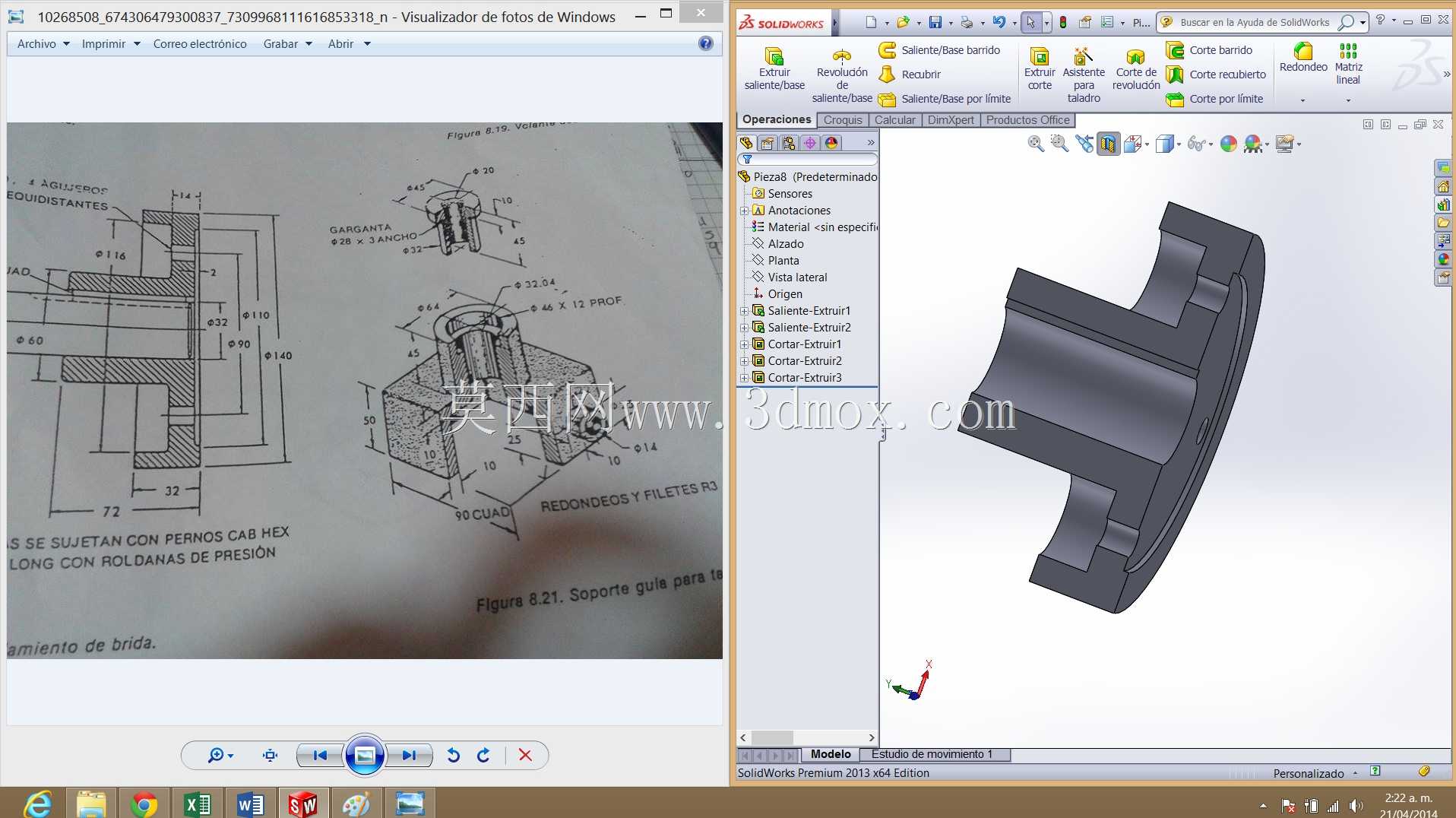

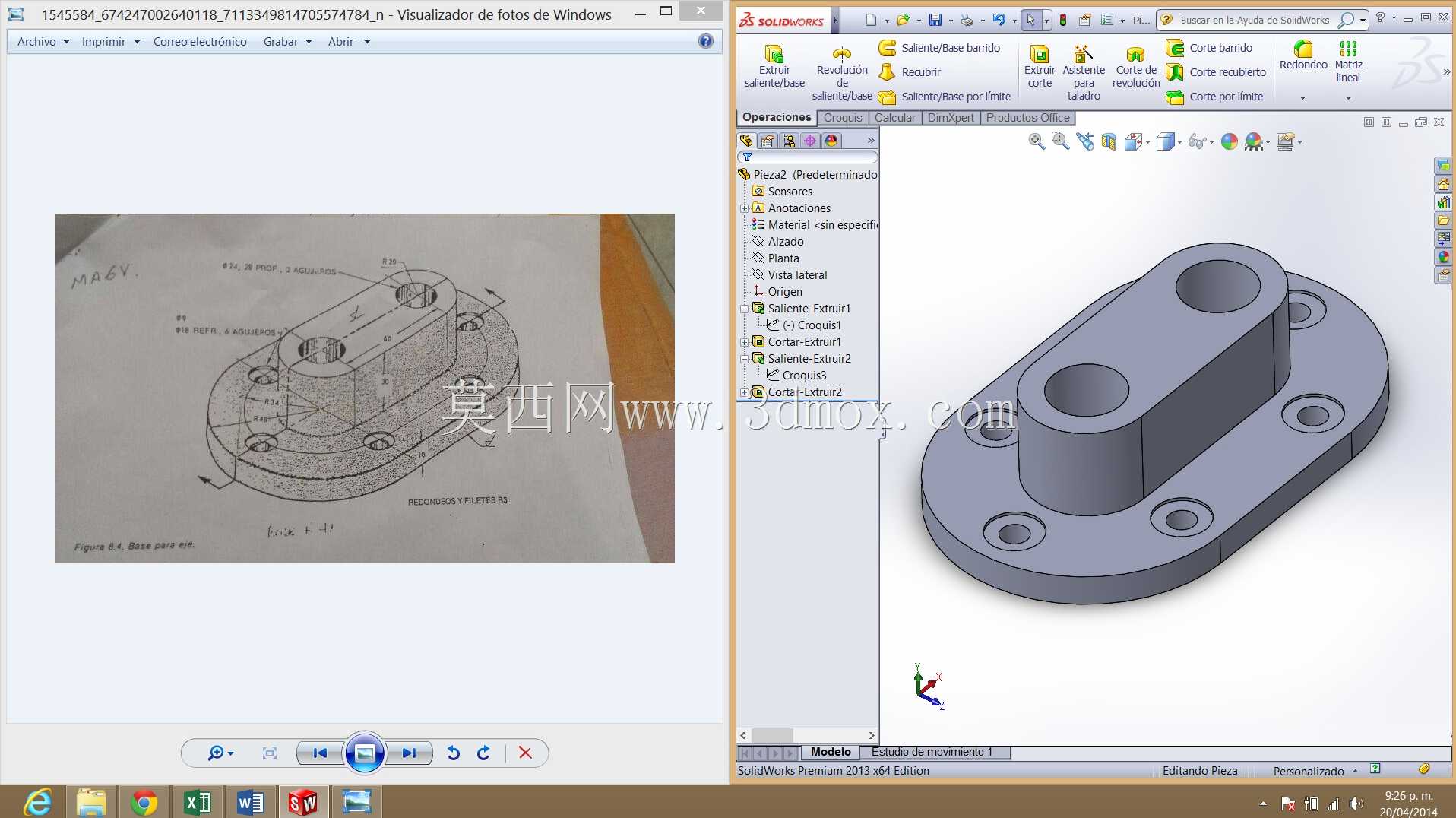

法兰底座式柱状安装支撑座结构设计

　　该支撑类零件主要用于工业现场传感检测单元的安装固定场景，在自动化产线的工位检测、设备运行状态监测环节中，承担传感元件的定位承载与姿态保持作用，可适配多种外径匹配的柱状传感探测部件，避免检测元件因设备运行振动出现位置偏移、检测角度偏差的问题。从结构设计逻辑来看，零件采用下方法兰底座加上方柱状夹持筒体的组合构型，底座部分设置四个对称分布的安装通孔，可通过螺栓直接固定在设备机架、安装平台的预制螺孔位上，安装孔的中心距匹配常规工业安装面的孔位排布标准，无需额外加工过渡转接板即可完成装固定。上方的夹持筒体采用开口开槽结构，侧壁设置锁紧耳位，穿入锁紧螺栓后可通过收紧开口间隙抱紧内部穿装的柱状部件，这种设计既可以兼容一定尺寸公差范围内的配套杆件，

　　也能在需要调整检测元件伸出长度、周向角度时，松开螺栓即可快速调整到位，调整完成后锁紧即可保持固定姿态，无需额外设计复杂的调节机构。筒体与法兰底座的衔接位置设置了多道三角形加强筋，沿筒体周向均匀分布，筋板从底座上表面延伸至筒体中下部位置，可有效抵消柱状部件受侧向力时对衔接根部产生的弯矩，避免长期受载后根部出现应力开裂、变形歪斜的问题，提升整体结构的抗载荷能力。从安装边界尺寸来看，法兰底座为正方形构型，四个安装孔分布在底座四角位置，底座厚度满足常规螺栓沉头安装的深度要求，安装后底座下表面与安装面完全贴合，不会出现翘边、间隙不均的情况；上方筒体的内孔直径匹配常规工业柱状传感元件的外径尺寸，筒体高度满足夹持长度要求，

　　可保证抱紧后部件不会出现晃动，筒体侧壁的开槽宽度控制在合理范围，锁紧时不会出现筒体过度变形导致内孔失圆的问题。在实际工程应用中，这类支撑座常布置在自动化输送线的两侧，用于安装光电检测、位置感应类元件，完成工件到位检测、物料有无判断的功能；也可用于小型设备的立柱支撑场景，作为杆状部件的固定基座使用。设计过程中重点考量了装调便利性与结构刚性的平衡，没有采用一体化封闭筒体的设计，就是为了降低现场装调的难度，运维人员不需要将传感元件从端部穿入整个筒体，只需松开锁紧螺栓将元件卡入开口槽内即可完成初步装配，大幅缩短现场安装调试的时间。同时所有棱角位置都做了倒角处理，避免安装过程中锐边划伤操作人员，也能减少应力集中点，提升零件的长期使用可靠性。

　　零件的壁厚设计兼顾了轻量化与结构强度要求，底座、筒体、筋板的壁厚保持均匀过渡，不会出现壁厚突变导致的铸造、注塑加工缺陷，适合采用常规的金属切削加工或者开模成型工艺制作，加工工艺性良好，不需要特殊的定制刀具即可完成全部机加工工序。
