管壳式列管换热设备结构设计

项目分类:换热器 发布时间:2022-03-16 ID:575665
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计
  • 管壳式列管换热设备结构设计

  在化工、能源、暖通空调及食品加工等诸多工业场景中,管壳式换热器是实现不同流体间热量传递的核心通用设备,这套三维结构完整还原了固定管板式列管换热器的典型构造,可直接用于结构校核、教学演示或同类型设备的改型设计参考。从实际应用场景来看,这类设备常被用于工艺介质的冷却、加热、冷凝及余热回收环节,比如化工生产中反应釜出料的降温、热电厂的汽水换热、集中供暖系统的水-水换热,甚至制冷系统里的冷凝器与蒸发器,都能见到同结构设备的身影,其核心作用是在保证两种介质完全隔离不掺混的前提下,最大化提升单位体积内的传热效率,同时兼顾承压能力与拆装维护的便利性。

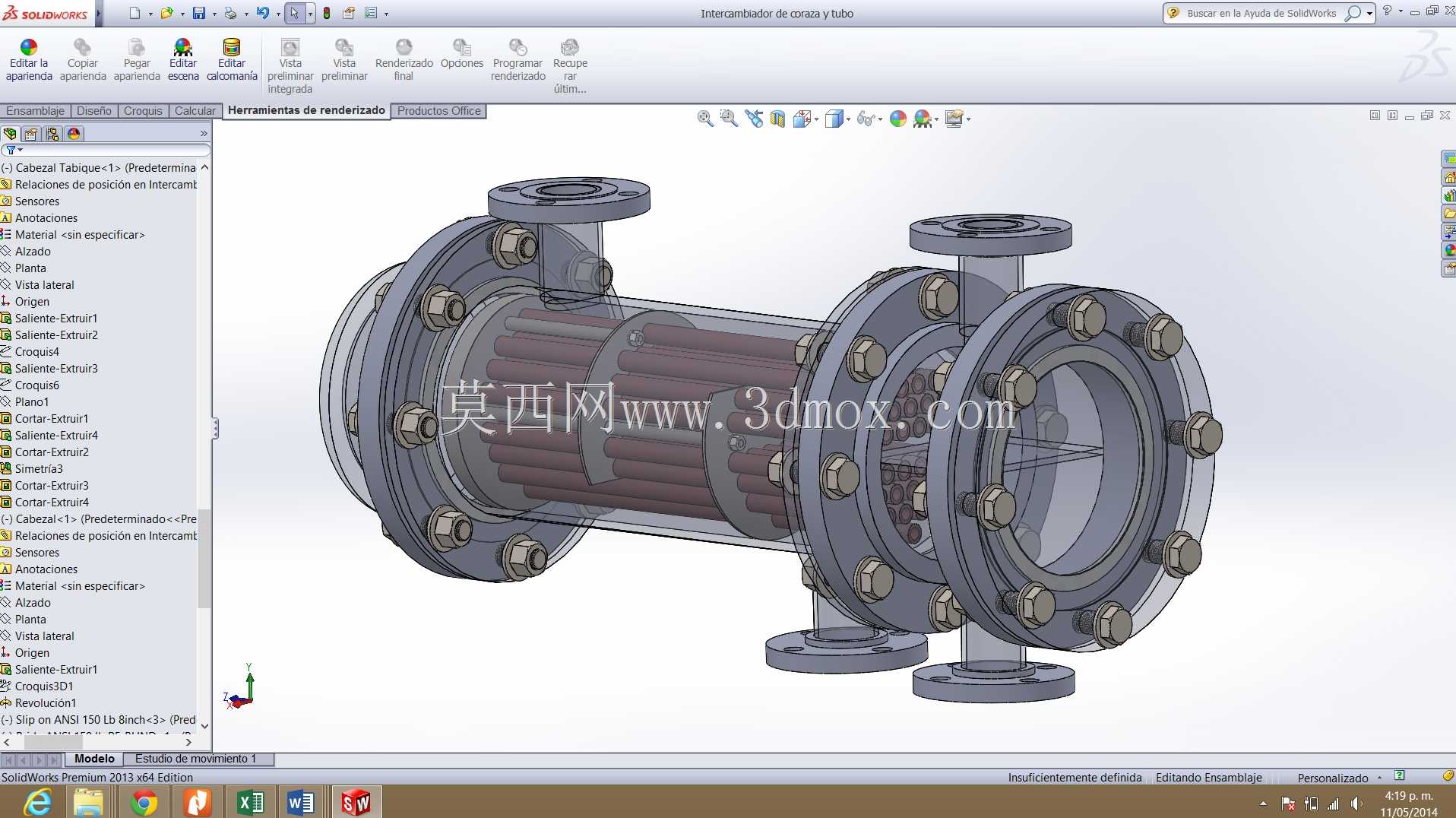

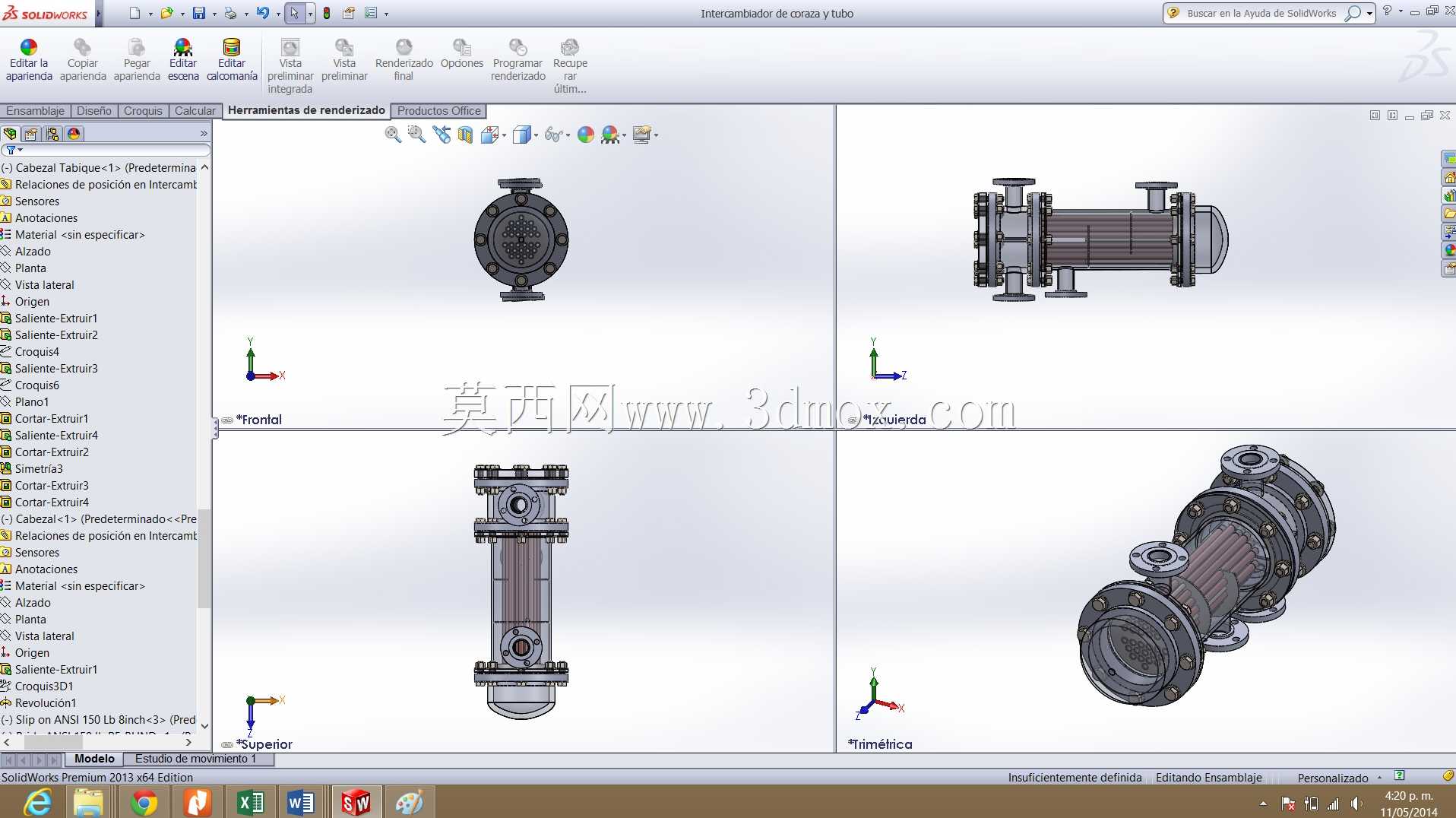

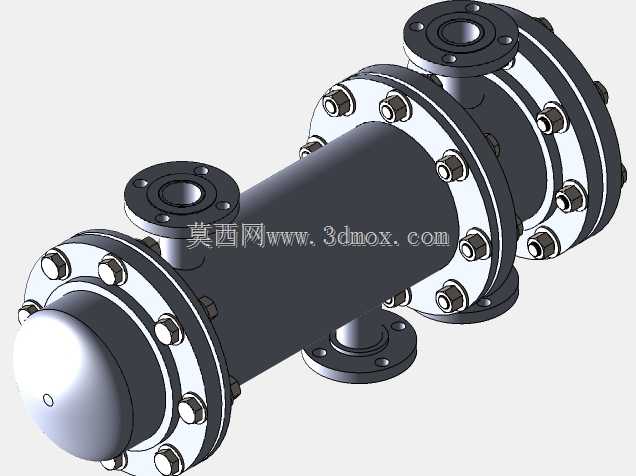

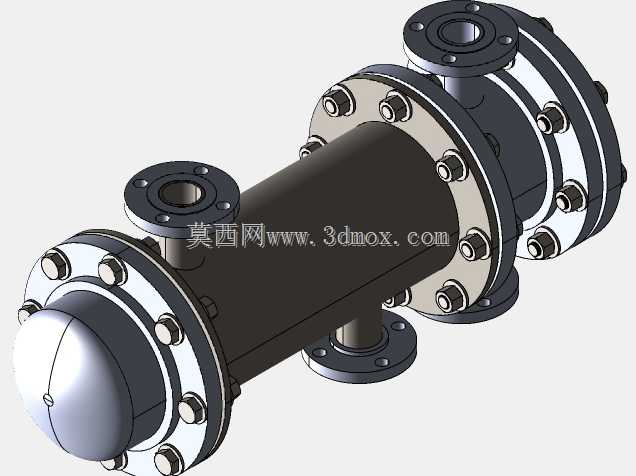

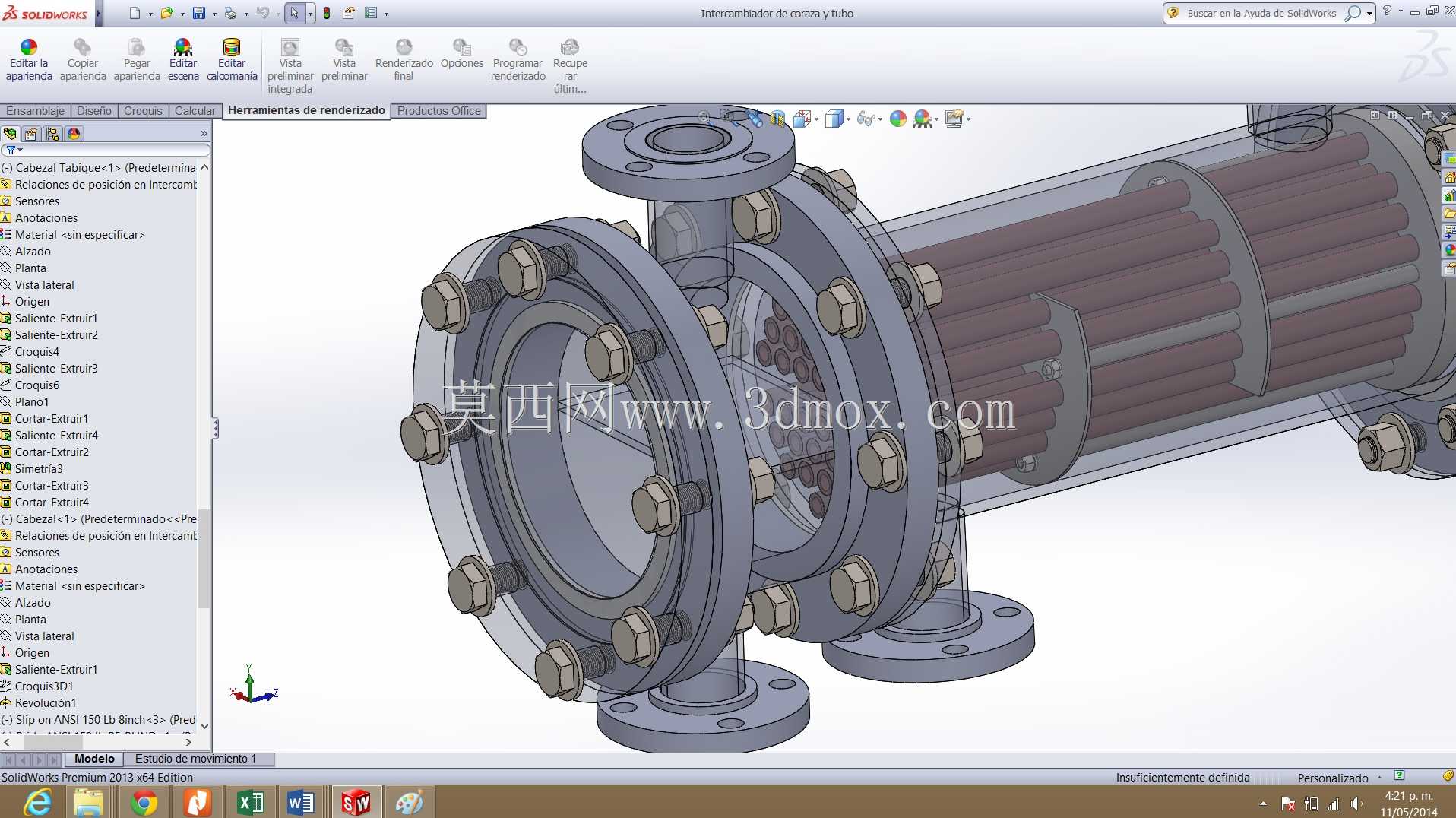

  从结构设计思路来看,这套模型采用了最经典的固定管板布局,两端的圆形管板通过周向均匀布置的螺栓与法兰端盖紧固,密封面处预留了垫片安装槽位,可根据介质腐蚀性、工作温度压力选择橡胶垫、金属缠绕垫等不同密封件,避免运行过程中出现介质泄漏。筒身内部整齐排布的换热管束是核心传热单元,管束两端通过胀接或焊接的方式固定在管板上,管程介质走管束内部,壳程介质在筒身与管束之间的腔体内流动,筒身上下设置的四个带法兰接口分别对应管程、壳程的进出口,接口的法兰尺寸、螺栓孔分布均符合通用管路连接标准,可直接与对应公称直径的工艺管道对接,不需要额外制作过渡连接件。

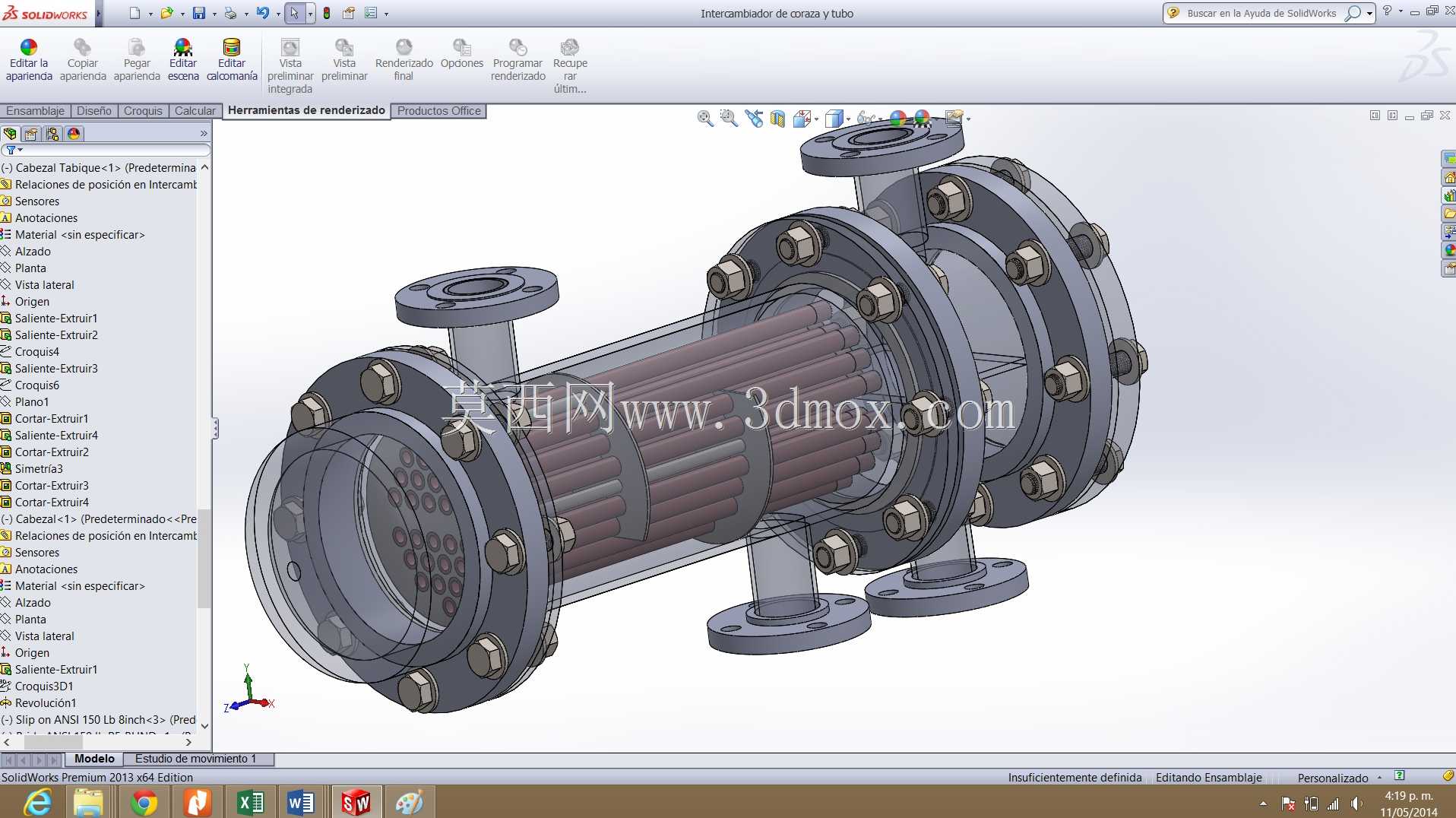

  在安装边界与尺寸适配方面,这套模型的支座采用了侧置支脚结构,支脚上预留的地脚螺栓孔可直接将设备固定在钢制支架或混凝土基础上,安装时需要预留足够的端盖拆装空间,方便后期抽出管束进行清洗、更换损坏的换热管——毕竟在处理含杂质、易结垢的介质时,管束外壁或内壁的结垢会直接拉低传热效率,定期拆检维护是设备长期稳定运行的必要条件。设计过程中充分考虑了不同工况的适配性:筒身采用透明化建模展示内部管束排布,实际生产中筒身可根据工作压力选择碳钢、不锈钢等不同材质,换热管则可根据介质特性选择光管、螺纹管或者翅片管来强化传热效果,当管壳程两种介质温差较大时,还可在筒身中部增设膨胀节来抵消热胀冷缩产生的应力,避免管板与管束连接处出现拉裂泄漏。

  从功能特性来看,这种固定管板式结构相比浮头式、U型管式换热器,结构更简单、制造成本更低,在相同的筒体直径下能布置更多的换热管,单位体积传热面积更大,适合两种介质温差不大、壳程介质清洁不易结垢的工况;端盖上的分程隔板可将管程设计为多程结构,让管程介质反复折返流动提升流速,进一步强化管程侧的传热系数,而壳程内部也可根据需要增设折流板,引导壳程介质横向冲刷管束,避免壳程出现流动死区,提升壳程侧的传热效率。建模过程中所有连接结构都做了工程化处理:螺栓螺母的尺寸、法兰的密封面形式、管板的厚度都参考了压力容器设计规范的相关要求,没有出现结构干涉、安装间隙不足的问题,比如法兰螺栓孔的位置避开了支脚与筒体的焊缝,紧固螺栓时不需要额外使用异形扳手,端盖与管板的定位止口可保证装配时的同轴度,避免密封垫片压偏导致的泄漏。

  在实际选型应用中,这类设备的尺寸可根据处理的介质流量、换热量需求进行等比例缩放,接口的公称直径、法兰压力等级可随管路系统的参数调整,管束的长度、数量也可根据换热面积的计算结果灵活调整,这套三维模型的参数化结构可快速修改对应尺寸,不需要重新搭建整体框架,能大幅缩短同类型设备的设计周期。对于刚接触换热设备设计的从业者来说,这套模型能直观展示管壳式换热器的内部构造与装配关系,理解管程、壳程的介质流动路径,以及各个连接部件的作用,比单纯看二维图纸更容易建立空间结构认知;而对于有经验的结构工程师来说,可在这套基础结构上调整细节,比如改成立式安装结构、增加排气排液口、调整支座形式来适配不同的安装空间,满足不同项目的实际需求。
