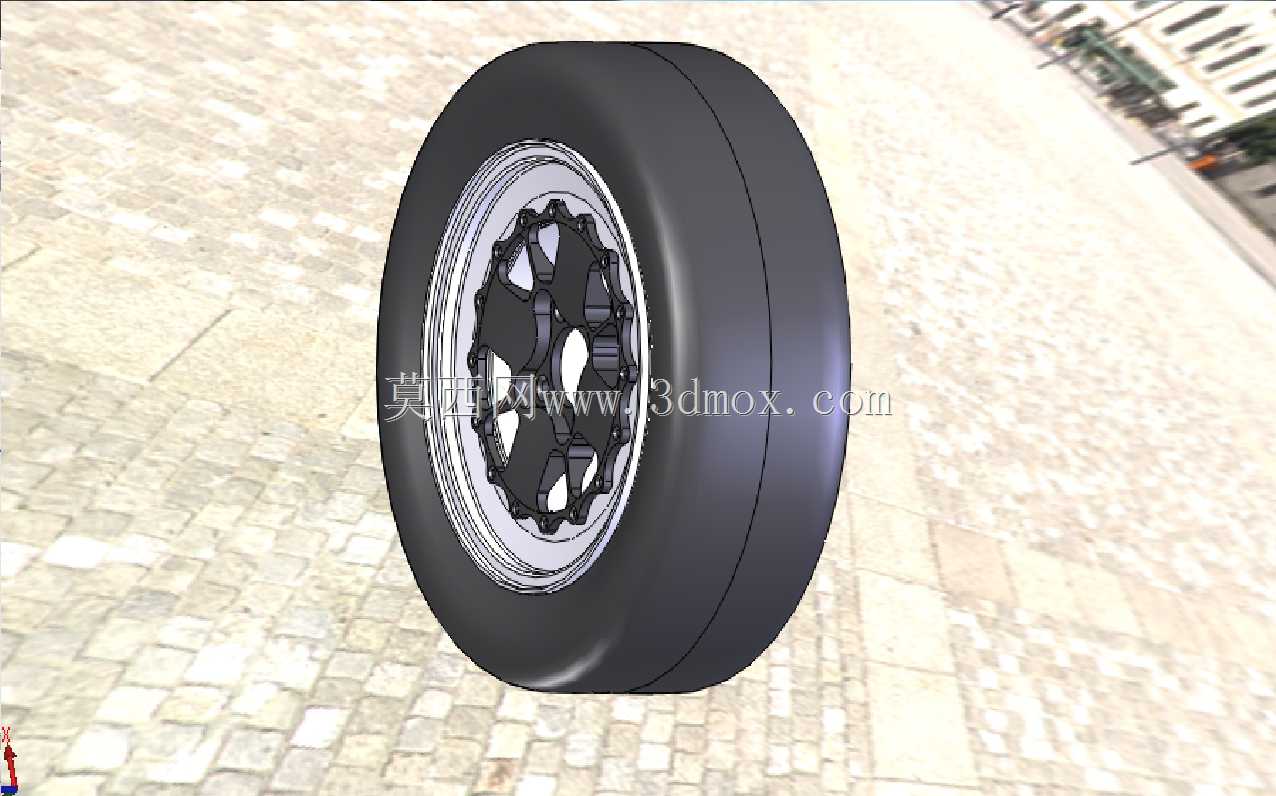

乘用车轮胎带轮毂装配结构三维设计

　　在整车行走系统的开发流程里，车轮总成是直接关联行驶安全性、操控稳定性与NVH表现的核心部件，这套带轮毂的轮胎装配结构，覆盖了从轮辋与轮胎的配合边界、辐条力学构型到整体装配干涉校验的全维度设计细节，能直接为底盘行走部件的选型、改制以及整车虚拟装配提供可靠的三维参照。日常做整车总布置校核的时候，车轮的安装边界是必须卡死的硬指标，这套模型里轮辋的安装孔位分布、中心定位孔的尺寸公差带、轮辐的外凸轮廓都做了精准还原，不管是做悬架跳动间隙校核、转向轮最大转角的干涉检查，还是轮拱造型的空间匹配，都能直接调取模型做截面剖切、运动包络分析，不用再从零开始测绘轮体的外形参数。从实际使用场景来看，这套车轮结构适配常规铺装路面的乘用车使用需求，

　　轮胎部分的胎侧厚度、胎面宽度的比例关系完全符合量产民用轮胎的设计规范，轮辋的槽深、胎圈座的角度都严格遵循轮辋与轮胎的装配配合标准，能直观展现轮胎充气后胎圈与轮辋的贴合定位逻辑，避免设计中出现轮辋规格与轮胎不匹配导致的漏气、脱圈风险。设计思路上，轮毂部分采用了多辐条镂空构型，这种结构不是单纯的造型考量，每根辐条的受力走向都对应轮心到轮辋的载荷传递路径，镂空区域既给制动系统留出了足够的散热空间，也能在保证结构强度的前提下降低簧下质量，对于提升悬架响应速度、改善整车操控质感有实际意义；轮辋与辐条的过渡位置做了圆弧倒角处理，避免应力集中导致的轮毂疲劳开裂，这也是量产轮毂设计里必须考量的工艺与强度细节。

　　轮胎部分的模型还原了橡胶胎体的分层结构逻辑，虽然是三维装配模型，但胎圈部位的钢丝圈结构位置、胎侧的刚性过渡区域都做了对应体现，能帮助设计人员理解轮胎在承受垂向载荷、侧向力时的形变趋势，在做底盘调校相关的仿真分析时，可以基于这个模型的轮廓参数快速搭建轮胎的力学仿真模型，不用反复核对二维图纸的尺寸链。做改装方案设计的时候，这套模型也能直接作为基础参照，不管是调整辐条的造型样式、更改轮辋的偏距参数，还是匹配不同扁平比的轮胎规格，都可以在现有装配结构的基础上做参数化调整，快速验证不同方案下的车轮与制动卡钳、悬架摆臂、轮拱内衬的间隙是否满足设计要求，避免实物改制阶段出现装配干涉的问题。另外在做整车展示级渲染的时候，这套模型的胎面纹理、

　　轮毂的金属质感分层都做了基础的面域拆分，能直接赋予对应的材质属性，快速输出用于方案评审的渲染效果，不用再额外做面的重构处理。很多刚接触底盘设计的工程师容易忽略车轮与周边部件的动态间隙，只校核静态下的装配位置，实际上车辆在极限压缩、转向打满的工况下，轮胎的形变、轮辋的窜动都可能和周边部件发生剐蹭，这套装配模型可以直接导入运动仿真模块，加载不同工况下的轮体位移动画，直观校验全行程内的安全间隙，把设计风险提前排除在三维建模阶段。从安装匹配的角度，模型里轮心的安装面平面度、螺栓孔的分度圆直径都对应常规乘用车的轮毂安装标准，不管是适配盘式制动的转向节，还是做备胎支架的结构设计，都能直接提取安装面的参数做匹配设计，减少尺寸核对的重复工作量。
