飞机地面牵引杆设备三维结构设计

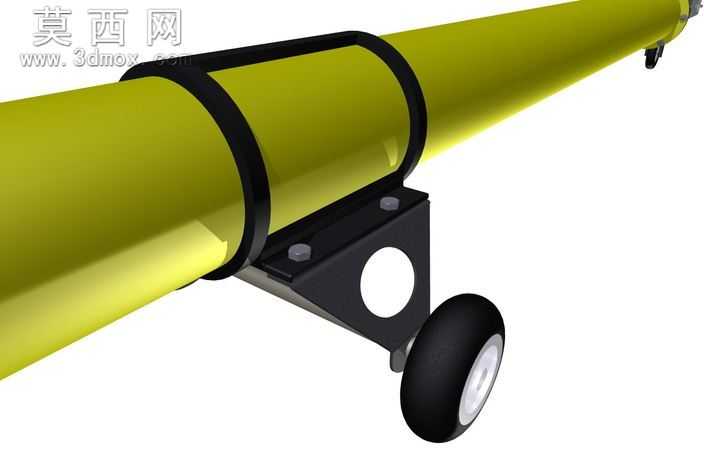

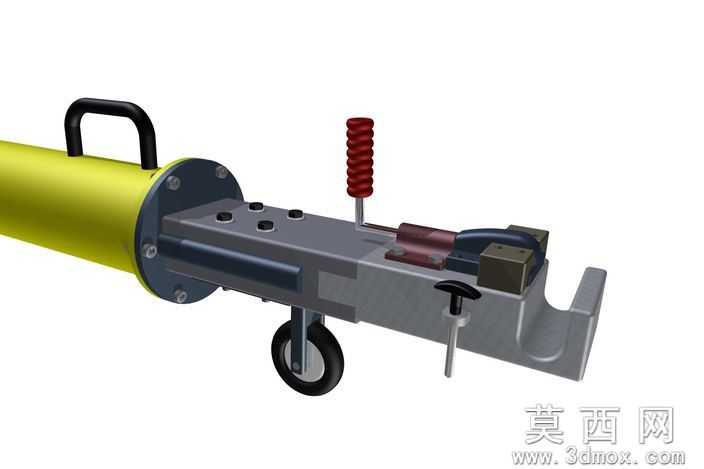

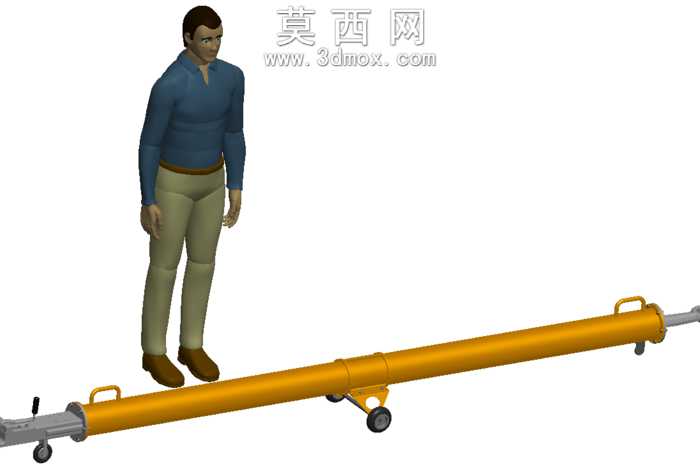

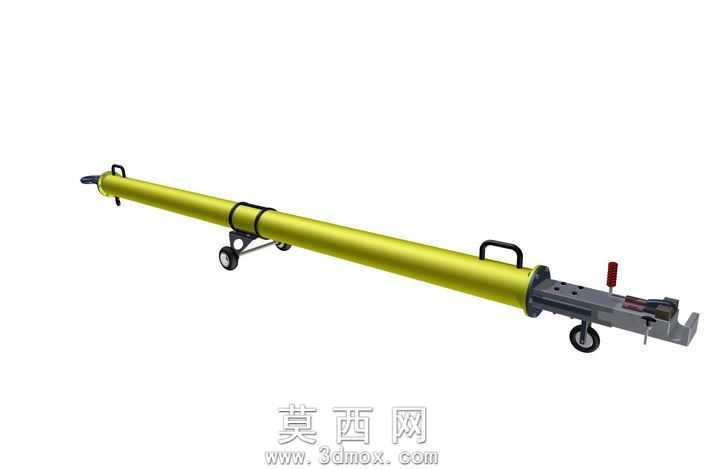

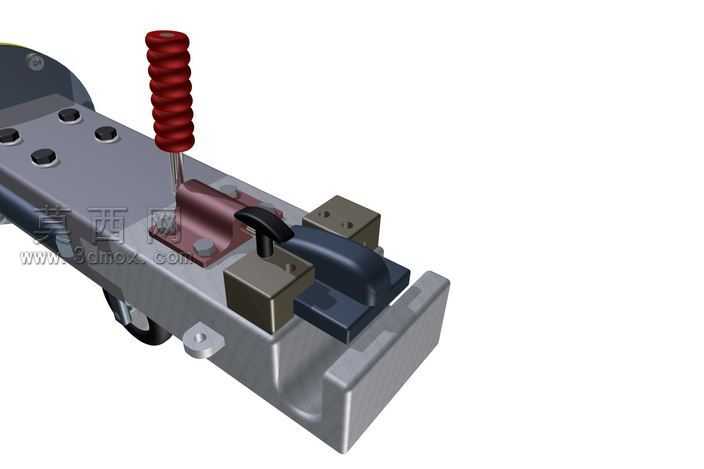

本模型为适配波音737、空客A319/320机型的飞机地面牵引杆三维设计作品，整体建模过程严格参照民航地勤设备实际尺寸规范完成，在三维软件中先完成整体骨架的参数化搭建，再逐一拆分各功能模块进行细节建模。模型主体分为牵引连接段、机身承力段、操作控制段、移动支撑段四个核心部分，承力筒部分采用金属哑光黄的涂装材质，还原实际设备的高强度合金筒体结构，端盖法兰处的紧固螺栓全部按照标准件参数建模，螺纹细节、螺栓头的六角轮廓都做了精细化处理，保证结构还原度。操作控制段的金属基座采用灰铸铁质感材质，表面做了轻微的使用磨损纹理处理，提升模型真实感，上方的红色弹簧缓冲部件单独做了螺旋曲面建模，弹簧的螺距、线径都匹配实际牵引杆的缓冲参数，侧边的黑色操作手柄做了防滑纹理设计，T型锁止销、对接卡扣的结构都完整还原，可清晰看到牵引杆与飞机前起落架对接的锁止逻辑。移动支撑段的小轮采用橡胶胎面加金属轮毂的材质组合，轮架的转动结构也做了可动性的结构预留，方便后续做动画演示。建模过程中对各部件的装配关系做了严格的干涉检查，保证所有部件装配后无结构冲突，各操作部件的活动行程都符合实际设备的操作范围，渲染阶段采用了工作室均匀布光，既清晰展现各部分的结构细节，也通过材质的反光差异区分不同金属、橡胶、涂装部件的质感差异，整体设计完全围绕机场地勤牵引作业的实际功能需求展开，在保证结构强度的前提下优化了操作部件的布局，让地勤人员的操作动线更合理，缓冲结构的设计也能抵消牵引过程中的冲击力，避免对飞机起落架造成损伤，整体模型结构完整，细节丰富，可用于地勤设备教学、机场场景搭建、牵引设备结构演示等多个场景。
