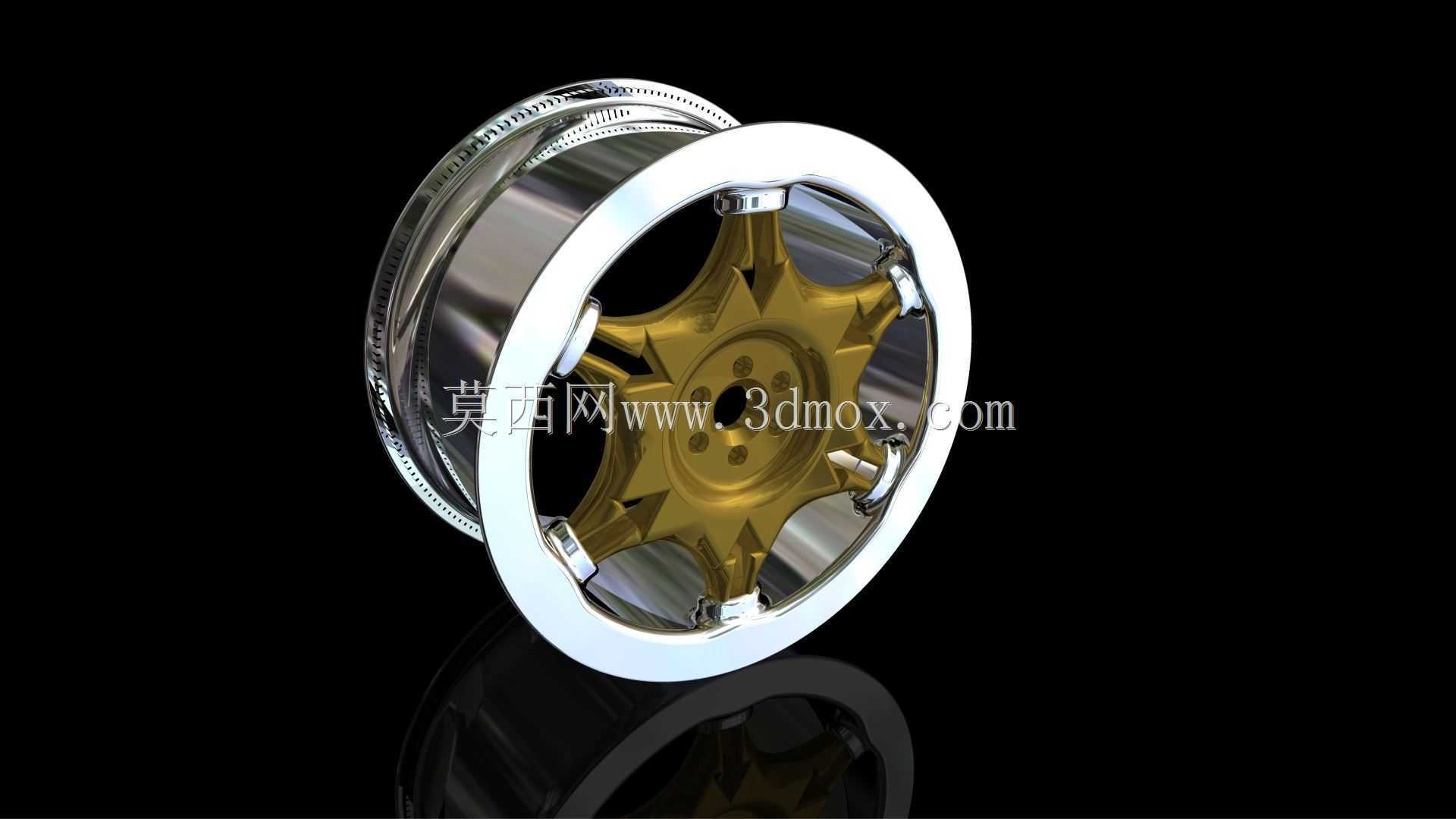

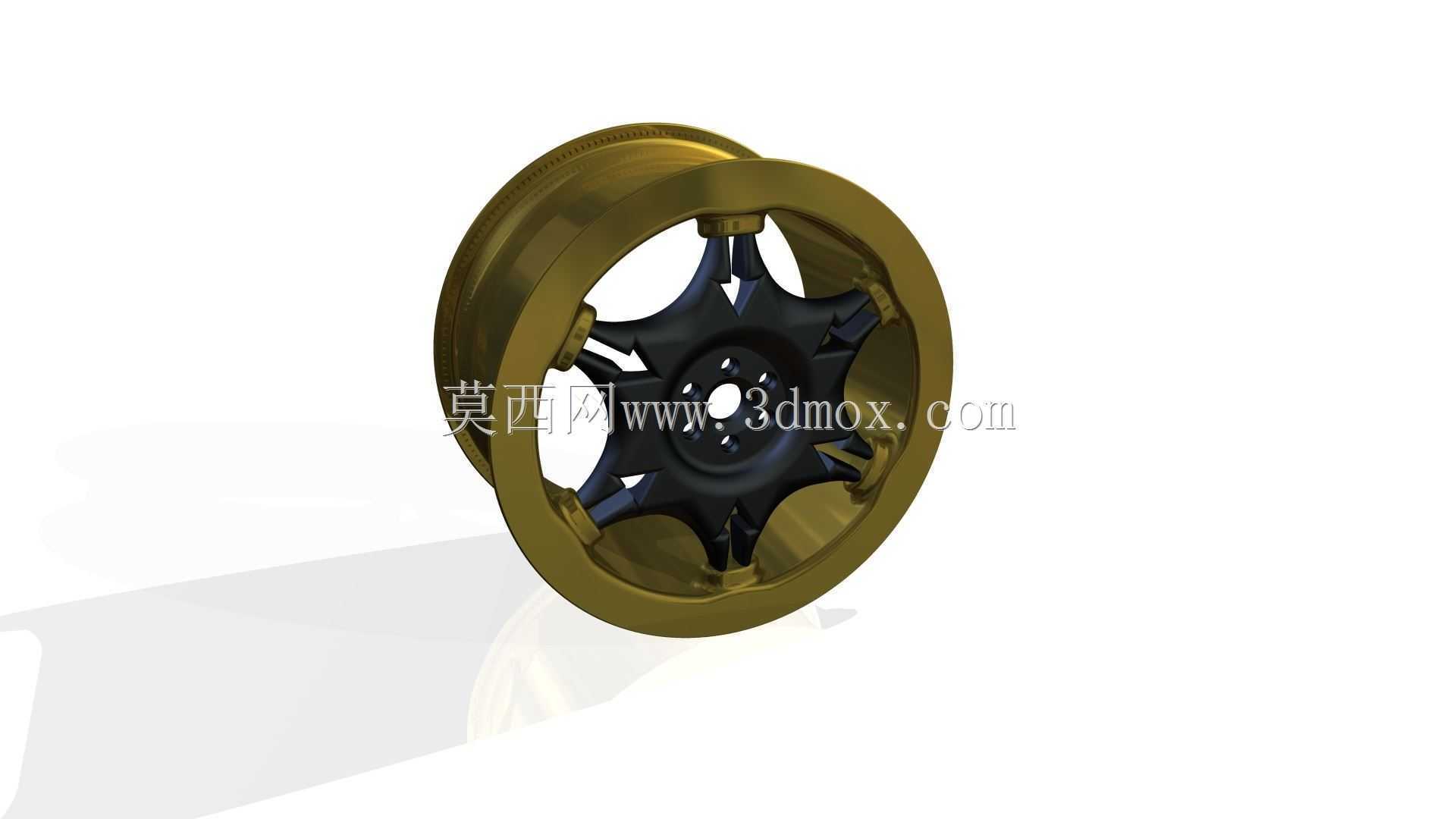

改装款多辐条双色汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车改装场景的实际使用需求展开，日常道路行驶中，轮毂需要同时承载整车静态载荷、过弯时的侧向冲击力、颠簸路面的纵向冲击，还要兼顾制动系统的散热空间预留，因此在结构布局上做了针对性的权衡。轮辋部分采用深槽式结构，适配常规低压乘用车轮胎的安装需求，轮缘位置做了加厚翻边处理，应对路边停靠时容易出现的剐蹭、磕碰，避免轻微剐蹭就导致轮辋变形漏气的问题，轮辋的槽底预留了标准气门嘴安装孔位，孔位周边做了局部加厚，防止安装气门嘴时应力集中出现开裂。轮辐部分采用五组双辐条的星形布局，每组辐条从中心安装盘位置向外延伸至轮辋内侧的连接位，辐条截面做了变厚度设计，靠近中心盘的位置厚度更大，承担主要的载荷传递，靠近轮辋的位置逐渐收窄，

　　一方面留出足够的制动散热通道，让制动卡钳和刹车盘工作时产生的热量可以顺着辐条间隙快速散出，避免长时间制动后热量聚集导致轮胎性能衰减，另一方面也能在保证结构强度的前提下降低整体重量，减少簧下质量，提升车辆行驶时的悬挂响应速度。中心安装盘位置设计了标准的多螺栓孔位布局，适配主流乘用车型的轴头安装尺寸，安装盘的中心孔预留了与轴头配合的定位台阶，安装时可以先通过中心孔完成同轴定位，再锁紧固定螺栓，避免安装后出现车轮动平衡偏差的问题，安装盘背面做了沉台设计，让螺栓锁紧后头部不会突出安装平面，保证与轴头端面完全贴合，传递载荷更均匀。外观上采用双色搭配设计，轮辋部分做古铜色表面处理，轮辐部分做黑色哑光处理，辐条边缘做了轻微的倒角过渡，

　　既避免加工时的锐边毛刺，也能在视觉上凸显辐条的立体感，符合改装市场对外观个性化的需求。在设计过程中需要重点控制几个安装边界尺寸：首先是轮辋的宽度尺寸，要匹配对应规格轮胎的胎圈宽度，过宽或过窄都会导致轮胎安装后胎壁变形异常，加剧轮胎磨损甚至出现脱圈风险；其次是偏距尺寸，也就是安装盘端面到轮辋中心面的距离，这个参数直接决定了轮毂装车后是否会与翼子板、悬挂摆臂、制动卡钳发生干涉，设计时需要预留足够的间隙，尤其是大尺寸改装卡钳的避让空间，在辐条靠近中心的位置做了内凹处理，就是为了容纳更大尺寸的多活塞制动卡钳，避免转向时轮辐与卡钳发生摩擦；另外还要控制轮毂的整体轴向尺寸，保证装车后轮胎不会突出翼子板之外，符合道路行驶的法规要求。结构强度方面，

　　辐条与轮辋的连接位置做了圆弧过渡，避免直角连接带来的应力集中，日常行驶中承受冲击载荷时，应力可以沿着圆弧面均匀分散，不会在连接位置出现应力断裂的问题，轮辋与轮辐的连接位还做了局部加厚，提升整体的抗冲击能力，即使经过减速带、坑洼路面时的瞬时冲击，也能保证结构不会出现塑性变形。这款轮毂的定位偏向民用改装市场，既满足日常街道行驶的强度要求，也能适配赛道日的激烈驾驶场景，散热通道的设计可以支持连续制动下的热量散发，重量控制也能帮助提升车辆的加速和制动性能，双色外观也能匹配不同车身颜色的改装风格，无论是深色车身还是浅色车身都能有较好的视觉搭配效果。在建模过程中，所有的安装尺寸都严格遵循乘用车车轮的行业标准，螺栓孔的分布圆直径、中心孔直径、轮辋的直径公差都控制在标准范围内，保证装车时的互换性，不需要额外修改就可以直接适配对应车型的轴头，不需要加装变位器或者垫片，避免额外加装部件带来的安全隐患。表面处理的结构设计上，预留了足够的镀层厚度空间，无论是做烤漆还是电镀处理，都不会因为镀层厚度导致安装尺寸出现偏差，气门嘴孔的位置也避开了辐条的遮挡，安装和后续检查胎压时都有足够的操作空间，不需要拆卸轮胎就可以完成气门芯的更换和胎压检测。
