金属肋纵梁裂缝修补结构三维设计

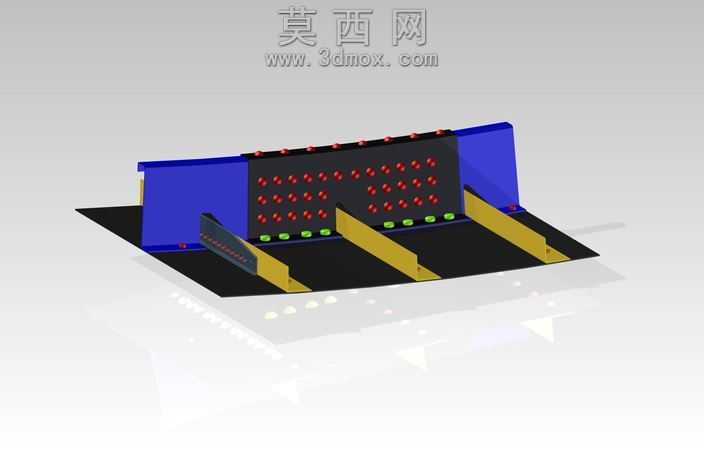

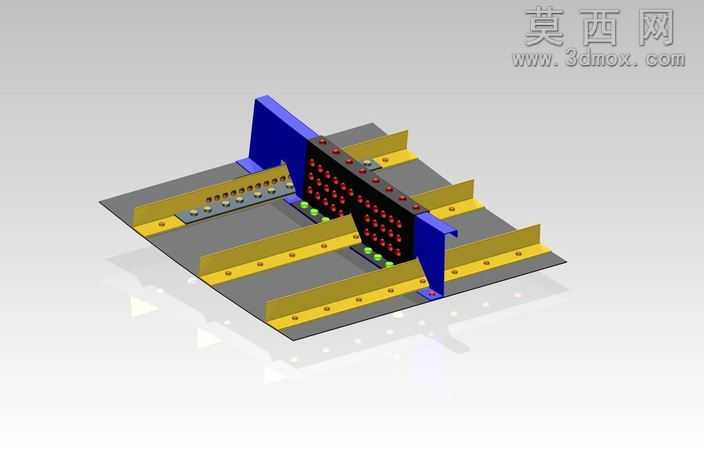

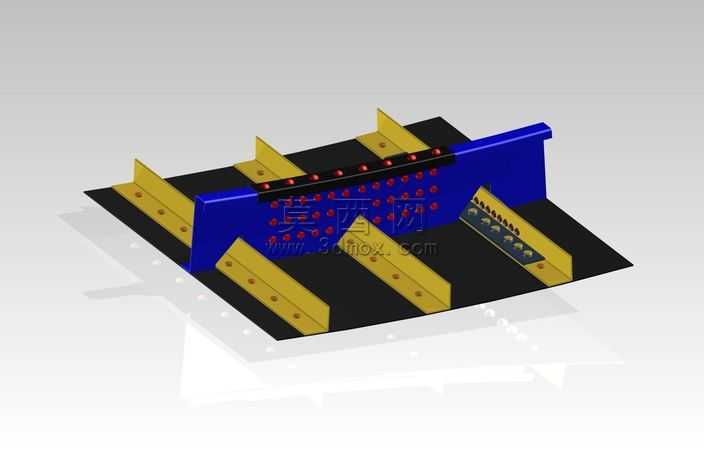

本模型采用三维参数化建模方式完成肋纵梁裂缝修补结构的全流程设计，建模阶段先对原有肋纵梁的基体结构进行1:1还原，精准复现了纵梁的板材厚度、肋板垂直夹角、原有安装孔位的排布间距与孔径参数，保证修补结构与原有构件的适配性。建模过程中对裂缝区域做了精细化的特征处理，先提取裂缝的延展走向与开裂深度参数，以此为依据设计补强板的覆盖范围，补强板采用与基体材质匹配的金属板材特征建模，边缘做了倒角过渡处理避免应力集中。模型中完整还原了修补所用的紧固件排布，沿补强板与基体的贴合面均匀布置多组螺栓连接结构，每个螺栓的螺杆长度、螺母厚度、垫片尺寸都按照机械设计标准做了参数化匹配，同时在裂缝核心受力区域增设了多组定位销结构，进一步提升修补后结构的抗剪性能。渲染阶段采用金属哑光材质模拟原有纵梁的钢材表面质感，补强板采用略浅的金属色做区分，紧固件采用镀锌亮面金属材质，通过光影调整清晰展现各部件的装配层级关系，底板与肋板的连接焊缝位置也做了细微的材质纹理处理，还原真实焊接结构的外观特征。设计思路围绕结构修复后的力学性能展开，在保证修补结构完全覆盖裂缝区域的前提下，尽可能控制补强件的重量，避免额外增加纵梁的负载，同时所有连接孔位都与原有构件的安装基准对齐，无需对原有结构做二次加工即可完成装配，兼顾了修补操作的便捷性与修复后结构的结构强度，可直接用于结构维修方案的可视化展示、维修工艺的模拟验证以及相关教学场景的演示使用。
