工业燃烧器喷火头结构设计方案

　　在工业热加工、热能供应场景里，这类带环形布火结构的燃烧头，是燃气燃烧系统里直接决定燃烧效率、火焰形态的核心执行部件，常配套在中小型工业加热炉、废气焚烧装置、商用大功率热能设备的燃烧段，负责将预混后的燃气与空气均匀分配，形成稳定的环形燃烧面，避免局部火焰过长、燃烧不完全导致的积碳、热效率偏低问题。

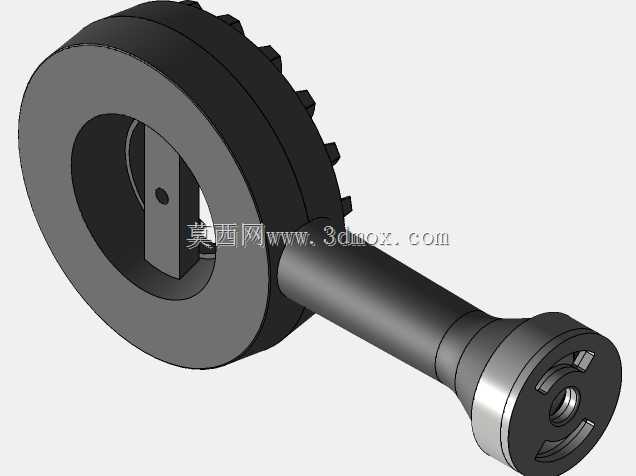

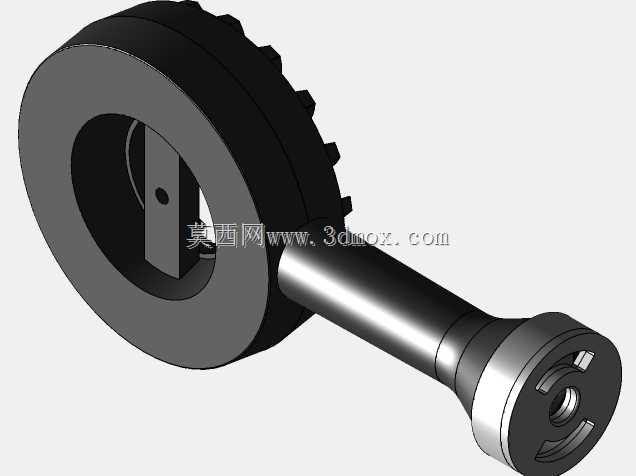

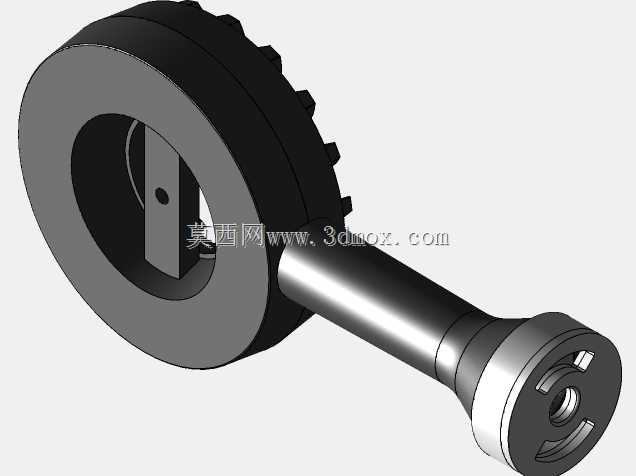

　　从结构设计逻辑来看，整体采用带延伸柄的环形主体布局，延伸柄末端是燃气与预混空气的接入端，内部做了平滑的流道过渡设计，没有直角突变的流道截面，能减少混合气输送过程中的压损，避免流道内出现涡流导致的供气脉动，保证燃烧过程的供气稳定性。接入端的端面做了对称的卡槽结构，不需要额外的转接法兰就能和预混供气管路快速卡接定位，安装时对准卡槽推入后配合卡箍就能完成密封固定，相比传统法兰连接能减少至少三颗紧固螺栓的安装工序，适合需要频繁拆检清理喷火孔的运维场景。

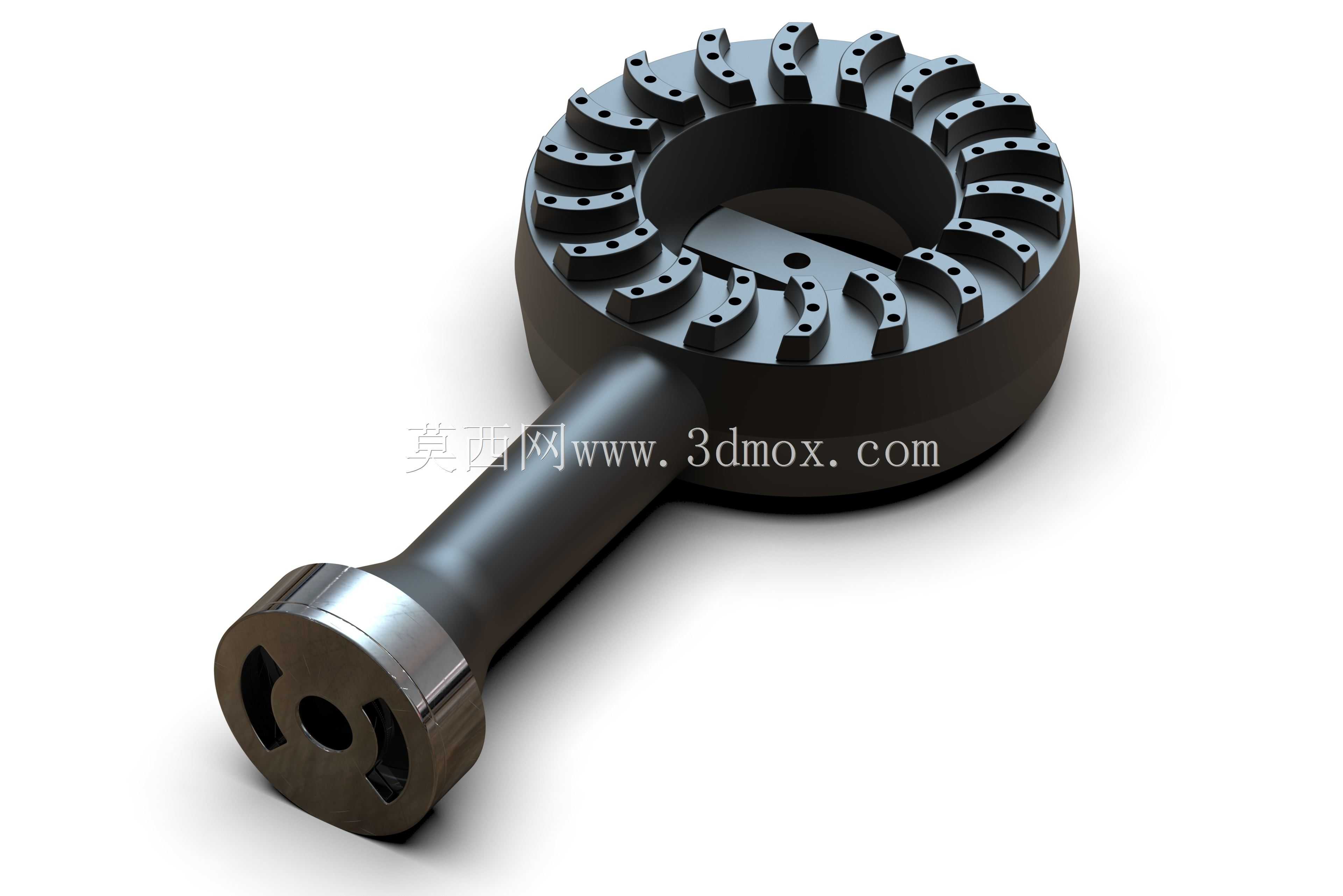

　　环形头部的外圈均匀排布了多组带弧度的喷火槽，每个喷火槽上都开设了不同角度的径向出火孔，孔位的角度经过匹配设计：靠近环形内侧的孔道偏向圆心方向倾斜，靠近外圈的孔道向外倾斜，中间位置的孔道垂直于环形端面，这样的孔位排布能让喷出的火焰在环形区域内形成互相牵拉的稳定火焰面，不会出现高速气流吹熄火焰的脱火问题，同时不同角度的火焰能在燃烧区域内形成充分的紊流，让燃气和空气在火焰区进一步混合，降低不完全燃烧产生的一氧化碳排放量。相邻喷火槽之间预留了凸起的分隔筋，一方面能增加环形头部的结构刚性，避免长期高温灼烧下头部出现受热变形，另一方面分隔筋的高度略低于喷火孔出口，能阻挡相邻孔位的火焰在根部互相叠加，防止局部温度过高烧蚀喷火孔边缘。

　　从安装边界尺寸来看，环形头部的外径适配常规10万大卡功率段燃烧器的安装腔尺寸，延伸柄的长度刚好能让环形头部处于燃烧腔的中心回流区位置，安装时不需要额外调整伸入长度，接入端的外径和常规DN25的预混管路内径匹配，密封面的粗糙度控制在Ra1.6以下，配合耐高温石墨垫片就能实现无泄漏连接，整体重量控制在1.2kg以内，安装时单人就能完成对位操作，不需要额外的吊装辅助。

　　设计过程中针对热变形问题做了专项优化，环形头部的壁厚从内圈到外圈做了梯度变化，内圈靠近火焰核心区的壁厚比外圈薄1.5mm，能减少核心区的热量蓄积，同时延伸柄和环形头部的连接位置做了圆弧过渡，避免应力集中导致的长期使用下的连接断裂问题，所有喷火孔的边缘都做了0.2mm的倒角处理，去除加工毛刺的同时，能减少孔口处的气流扰动噪音，运行时的燃烧噪音比直孔设计的同功率燃烧头低5分贝左右。

　　实际应用中，这类结构的燃烧头对燃气适配性较强，不管是天然气还是液化石油气，只要调整预混空气的配比参数，都能实现稳定燃烧，不会出现黄焰、回火问题，喷火槽的弧形设计还能让火焰在环形面形成均匀的温度场，加热工件时不会出现局部过热的情况，适合用在对温度均匀性要求较高的工件热处理、食品烘烤等工业场景。日常运维时，只需要将燃烧头从供气管路拆下，用细钢丝疏通每个喷火孔的积碳即可，不需要更换整个组件，正常工况下的使用寿命能达到8000小时以上，相比传统直条形火孔的燃烧头，维护周期能延长一倍左右。
