100mm直径家用燃气灶炉头结构设计

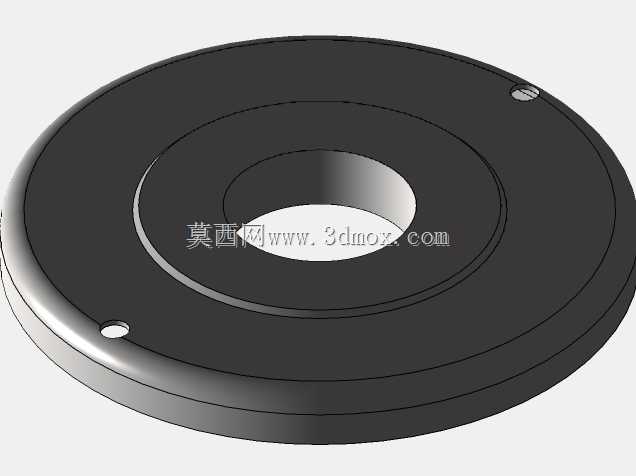

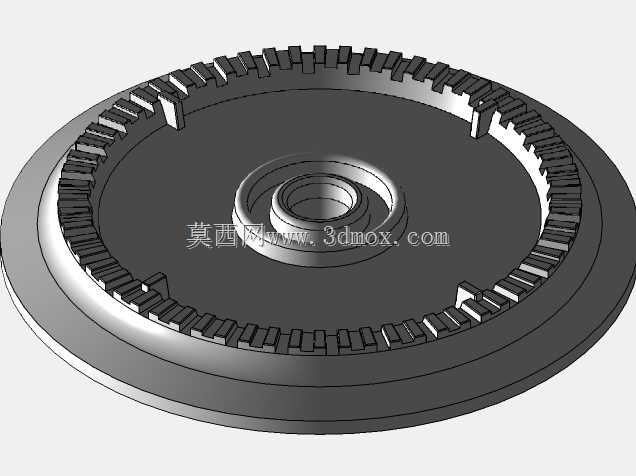

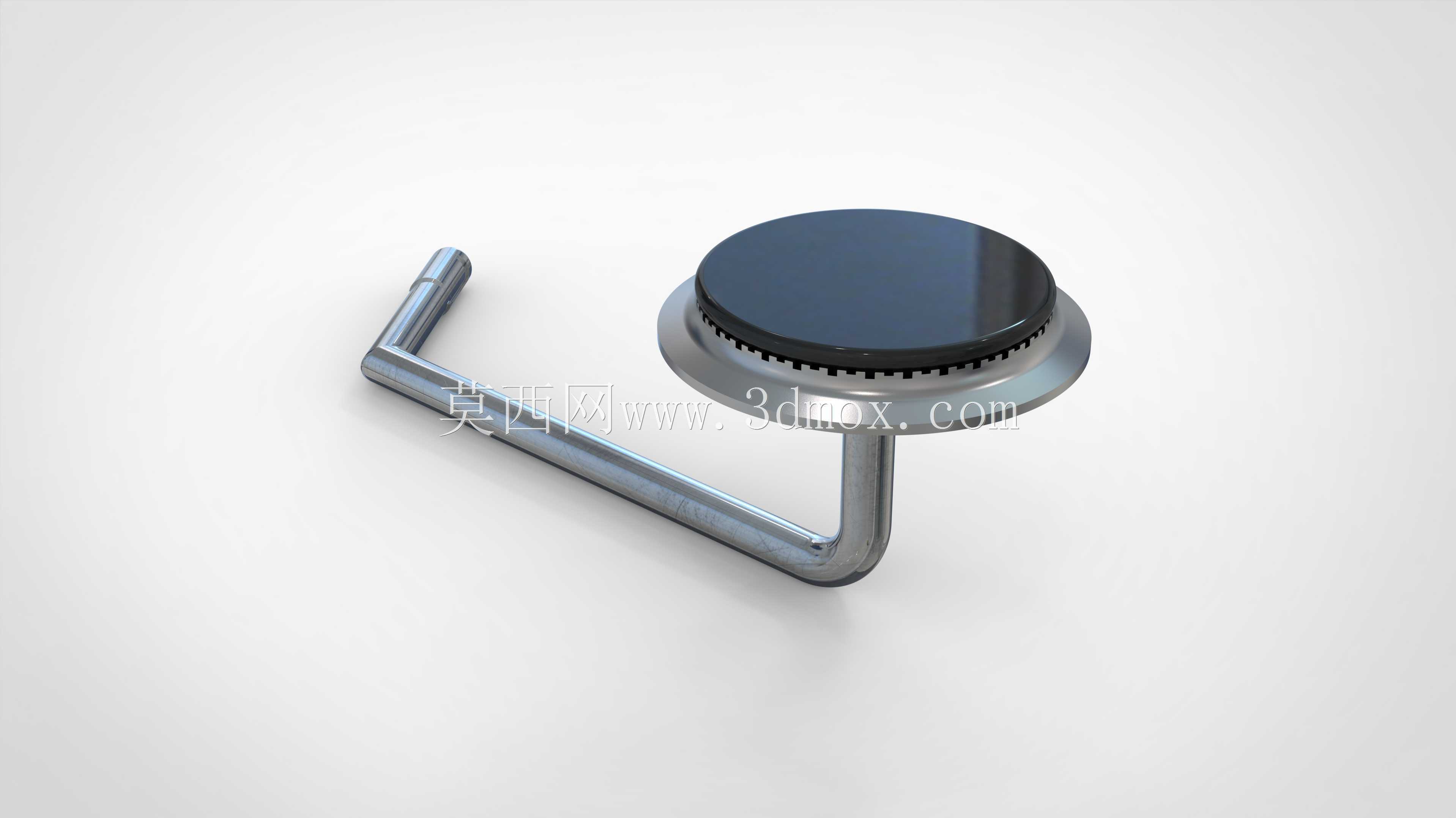

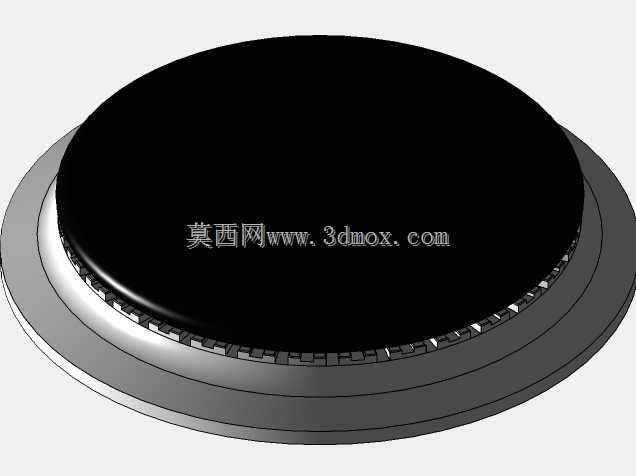

　　这款直径100mm的厨用燃气燃烧部件，主要适配台式、嵌入式家用燃气灶的单眼炉位安装，也可用于小型商用煲仔炉、户外便携燃气炉的燃烧单元替换，核心作用是将燃气与引入的一次空气充分预混后，通过火孔均匀输出稳定火焰，为炊具提供均匀可控的加热热源。从结构设计逻辑来看，整体分为头部燃烧盘、混气腔、引射弯管三个核心部分，头部燃烧盘采用圆盘式布局，上表面设置环形分布的火孔，火孔的开孔角度经过调校，既保证火焰向上聚拢覆盖炊具底部，又避免火焰外溢导致的热量流失与面板过热；火盖与底座采用嵌套式配合结构，保证密封性能的同时，也便于日常拆卸清理溢锅残留的食物残渣，防止火孔堵塞造成的燃烧不充分问题。

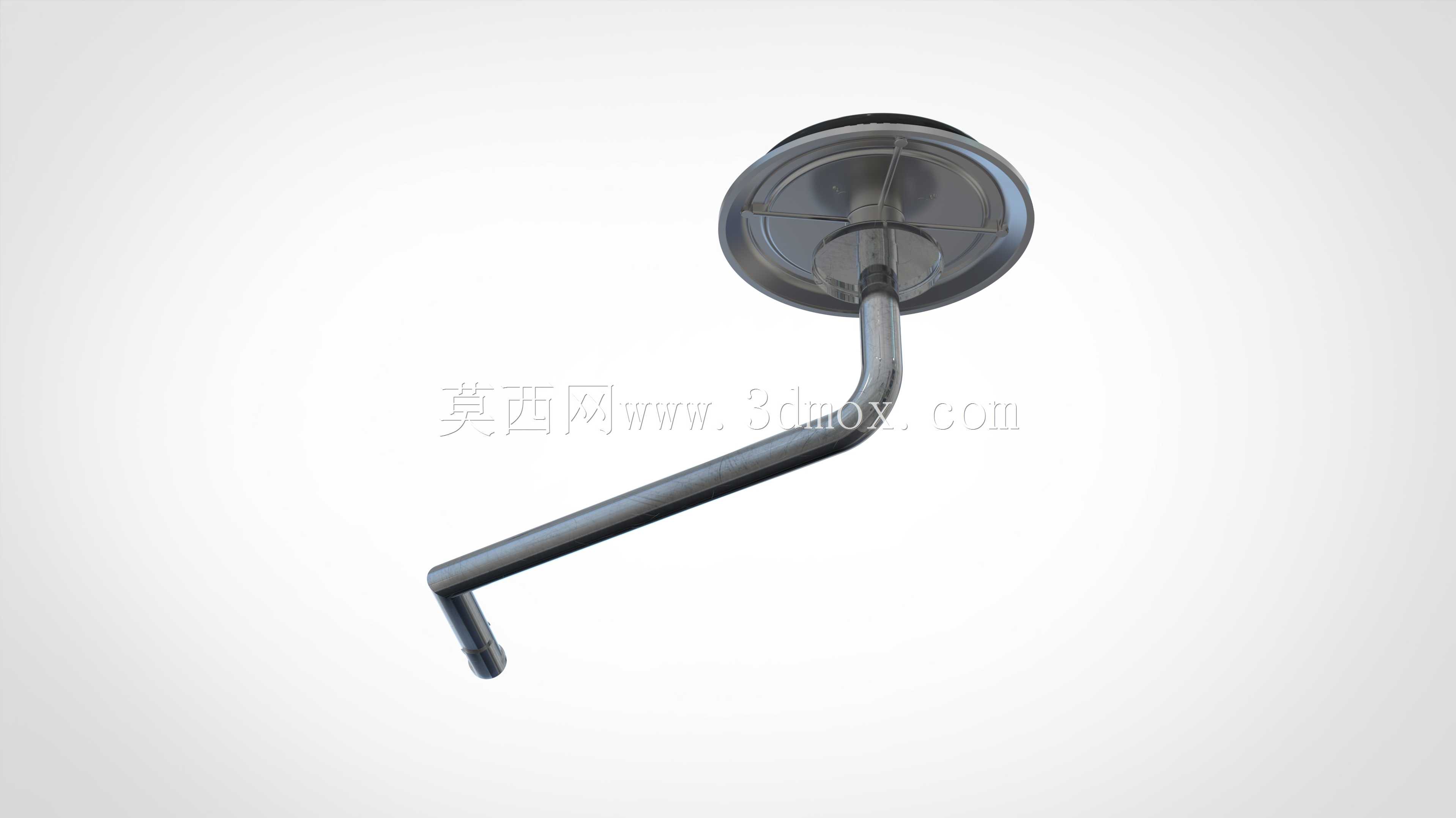

　　引射管采用L型弯折结构，一端连接燃气喷嘴安装位，另一端接入混气腔，弯折处的圆弧过渡经过流道优化，减少燃气流动过程中的阻力损失，保证引射的一次空气量与燃气量达到合理配比，让燃烧工况更稳定，减少黄焰、离焰等不良燃烧现象的出现。从安装边界来看，燃烧盘直径为100mm，安装时需要在炉面板开设对应尺寸的安装孔，引射管的水平段长度与垂直段高度适配常规燃气灶的内部腔体布局，喷嘴安装端的接口尺寸匹配通用家用燃气喷嘴规格，不需要额外定制转接件即可完成装配。

　　在实际使用场景中，这类炉头需要承受长期的高温灼烧，因此结构设计时充分考虑了热变形补偿，火盖与底座之间预留了微小的膨胀间隙，避免高温下金属膨胀导致的部件卡滞；混气腔的容积经过计算匹配，保证不同燃气压力下都能稳定输出均匀的混合气，不会出现局部火孔火焰过强或过弱的问题。对于结构设计从业者来说，这类燃气部件的建模需要重点关注流道的顺滑性，引射管内壁不能出现突兀的台阶或棱角，否则会扰乱气流走向，影响一次空气的引射效率；火孔的分布密度需要结合热负荷要求计算，过密会导致火焰相互合并降低燃烧效率，过疏则会造成加热不均匀，无法满足炊具的均匀加热需求。

　　同时安装位的定位结构需要设计合理的公差，既要保证装配时的便捷性，又要避免使用过程中出现移位导致的漏气风险。在三维建模过程中，需要重点还原引射管的弯折半径、火孔的分布角度、各配合面的公差带，这些细节直接影响后续开模后的产品实际使用性能，不能仅做外观层面的曲面建模，要结合实际冲压、铸造工艺的可行性调整结构细节，比如引射管的壁厚要均匀，避免弯折处出现壁厚减薄过量导致的强度不足问题，燃烧盘的边缘要做圆滑过渡，避免生产过程中出现锐边划伤装配人员的情况。
