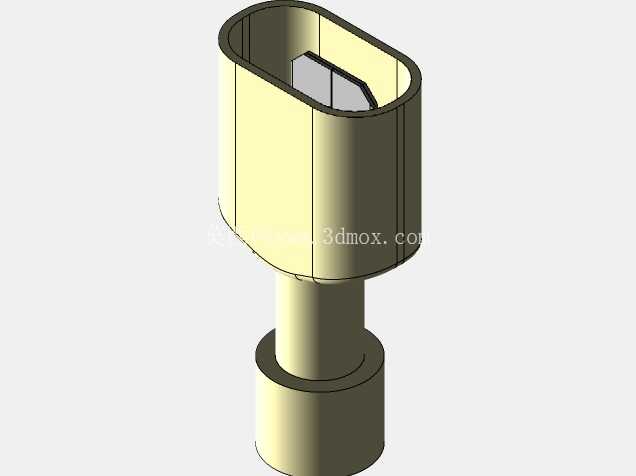

铲形公端快接连接器结构设计

　　这类铲形公端快接连接器，在低压配电回路、小型电源模块内部接线、设备二次线接驳场景里的使用频率极高，尤其是需要频繁拆装维护的接线点位，相比螺丝压接的端子，能省去反复拧动紧固件的步骤，大幅缩短现场接线、检修的作业时长。从结构设计逻辑来看，公端的插合面采用铲形扁平结构，是为了匹配对应母端的弹性夹持腔，插合过程中铲形端头的导向斜面能自动修正插接角度偏差，避免插歪导致的接触件变形，插合到位后母端的弹性卡爪会贴合在公端扁平接触面上，保证足够的接触面积，降低大电流通过时的接触电阻，减少长期通电后的发热隐患。

　　设计时首先要考虑的是接触件的载流匹配，不同线径对应的公端厚度、宽度都有对应的工程取值，太薄会导致载流不足发热，太厚则会增加插合力，长期插拔后会加速母端弹性件的疲劳失效。插合端的根部做了限位台阶，一方面是控制插接深度，避免插接过深顶坏母端内部的弹性结构，另一方面也能在插接到位后形成轴向定位，承受一定的轴向拉脱力，避免设备运行过程中受振动影响出现接插件松脱的问题。尾部的压线结构采用包覆式压接设计，压接时分芯线压接和绝缘层压接两个区域，芯线压接区要保证和导线线芯充分贴合，导通电流的同时承受线缆的拉拽力，绝缘层压接区则是夹紧线缆的外绝缘层，分散线缆弯折时的应力，避免线芯在压接根部反复弯折出现断芯问题。安装边界上，这类公端接插件本身不需要额外的固定安装座，直接压接在线缆端部即可，插接后整体的径向尺寸要和母端的安装开孔匹配，相邻两个接插件之间的排布间距要满足电气间隙要求，避免不同电位的接插件之间出现爬电、击穿的问题。在设备内部布线时，这类铲形公端快接件多用于变压器输出端接线、控制板卡的电源输入接线、小型传感器的供电接线等点位，相比焊接接线，它的可拆卸性更强，后期更换部件时不需要拆焊，直接拔插就能完成部件更换，不会因为拆焊操作损伤周边的线路板或者其他元器件。

　　设计建模时要重点关注几个配合尺寸：公端铲形头的厚度公差要控制在合理范围，公差过大插接过松容易接触不良，公差过小则插合力过大，现场装配难度高；插合面的表面粗糙度要满足导电接触要求，过于粗糙会增大接触电阻，过于光滑则在振动环境下容易出现滑移松脱；尾部压接区的尺寸要和适配的线径范围匹配，压接后的变形量要符合压接工艺的要求，既不能压接过松导致线芯脱出，也不能压接过紧压伤线芯导致载流能力下降。另外，公端的表面镀层选择也和使用场景直接相关，常规工业环境下采用镀锡处理就能满足防氧化、降低接触电阻的要求，在有腐蚀气体的环境或者需要更高可靠性的场景，则会采用镀银或者镀金处理，当然对应的成本也会上升，设计时需要根据实际使用环境做选型匹配。

　　从实际使用的反馈来看，这类铲形快接公端最常见的失效模式，一个是压接不良导致的线芯脱出，这就要求在建模时压接区的压接齿结构设计合理，压接后能充分咬合线芯；另一个是长期插拔后母端弹性失效导致接触不良，这就要求公端的插合面硬度匹配，不会在插拔过程中出现磨损掉屑，同时插合力的设计要在人工可轻松操作的范围内，保证现场装配的效率。在做三维结构设计时，还要考虑接插件和线缆压接后的整体弯折半径，避免压接根部的线缆弯折半径过小，长期使用后出现绝缘层破损、线芯断裂的问题，通常压接区尾部会做一个圆弧过渡的导向结构，给线缆弯折提供一个缓冲的区域，分散弯折应力。
