带侧柄叠放式便携塑料盛接容器结构

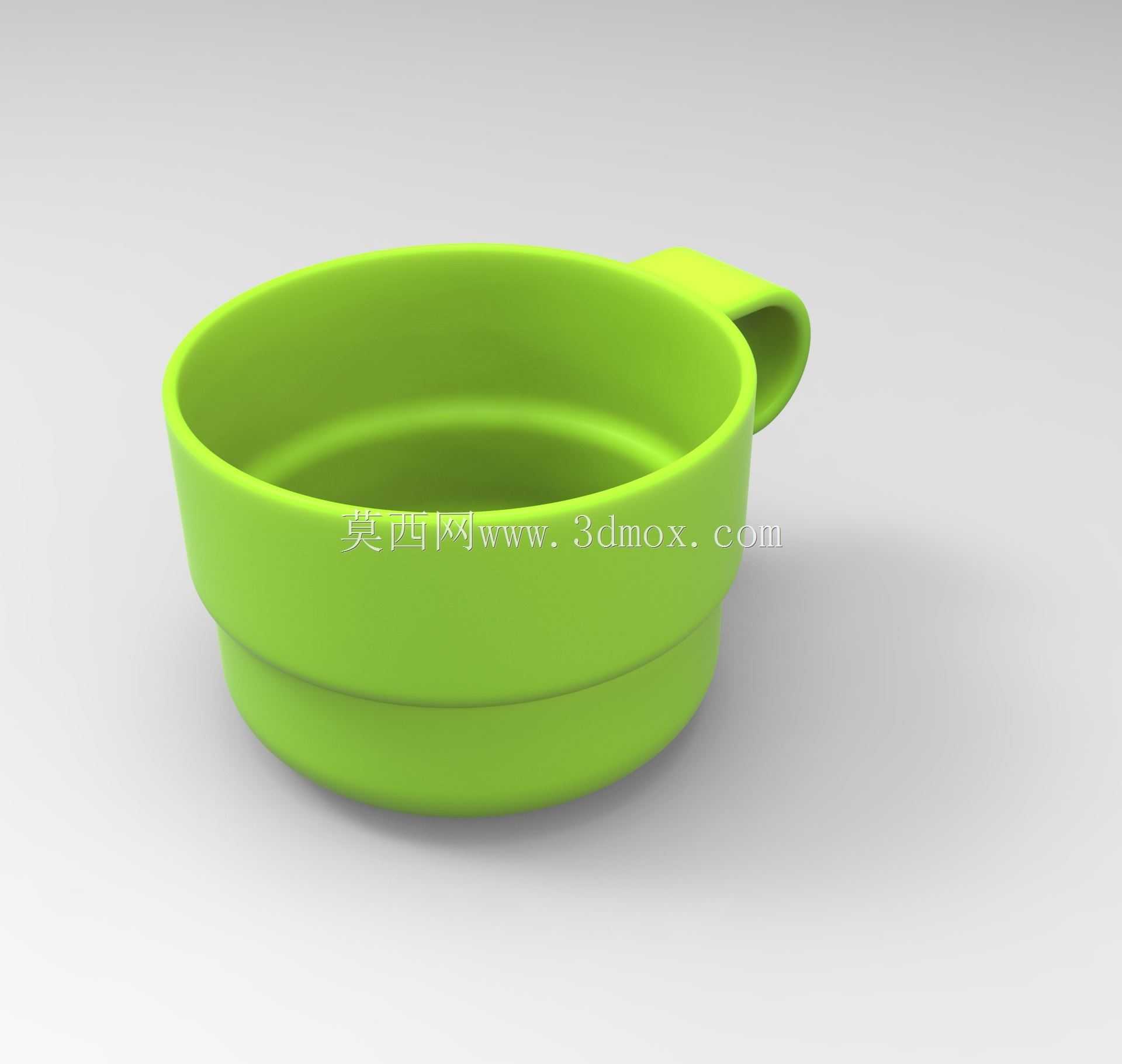

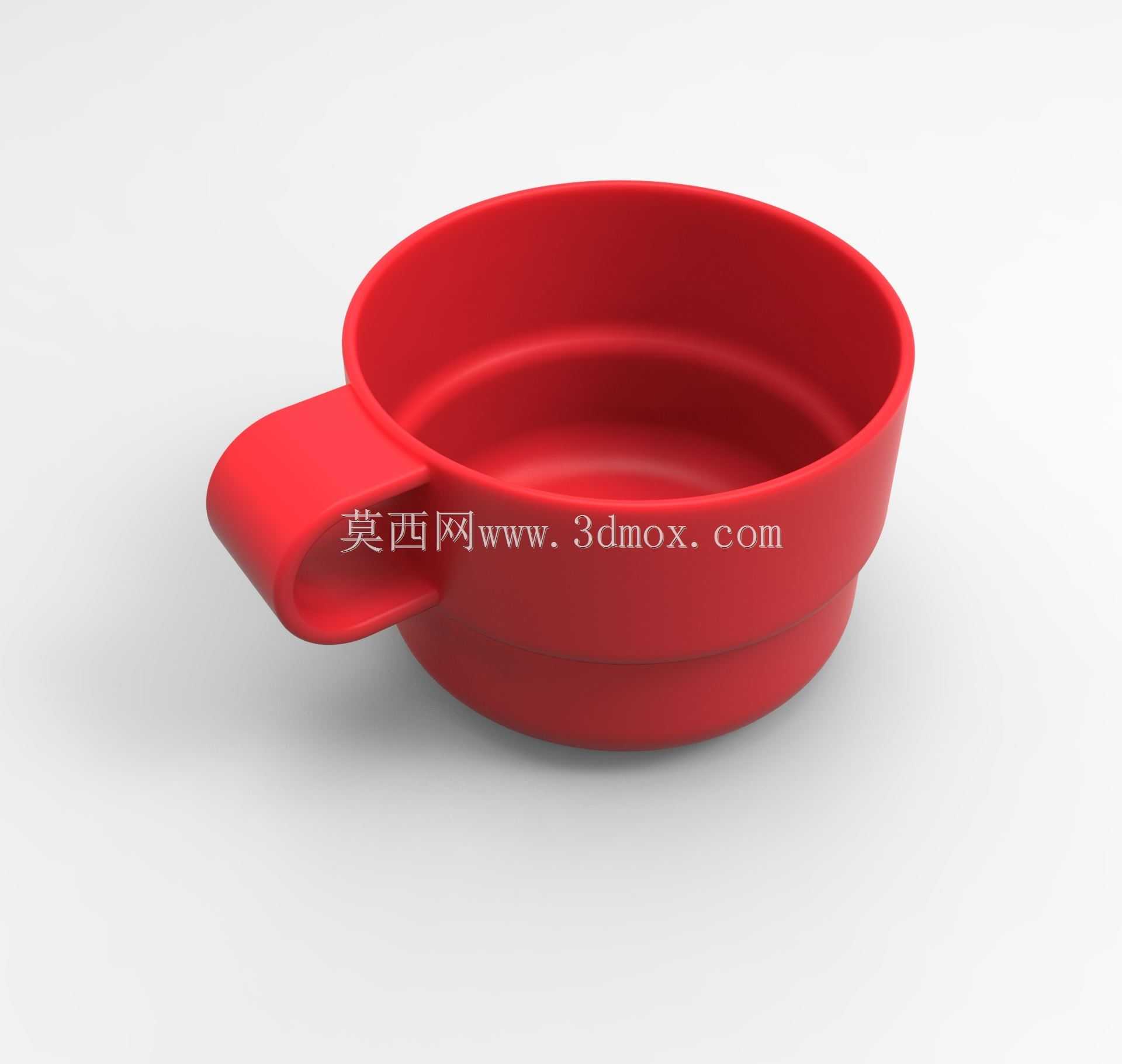

　　日常户外作业、短途出行场景中，随身盛接容器的实用性一直是结构设计需要平衡的核心点，这款带单侧握柄的叠放式塑料盛具，在结构设计阶段就围绕便携收纳、握持稳定性、堆叠兼容性三个核心需求做了针对性优化。从实际使用场景来看，这类容器既可以作为户外作业时的临时饮水盛具，也能在小型零部件分拣、少量液态物料临时转移的工位场景中使用，单侧外伸的握柄做了内凹式弧面处理，握柄与杯身主体的连接位置做了渐变加厚过渡，避免长期握持受力后连接根部出现应力发白甚至断裂的问题，握柄的内孔尺寸适配成年人四指穿入的空间，即使佩戴薄款劳保手套也能稳定握持，不会出现滑脱风险。

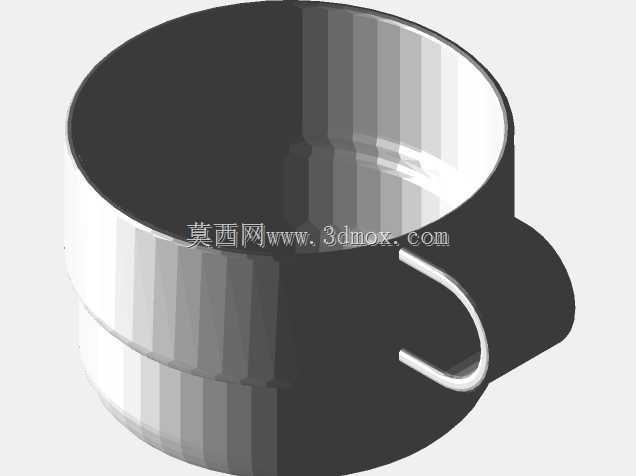

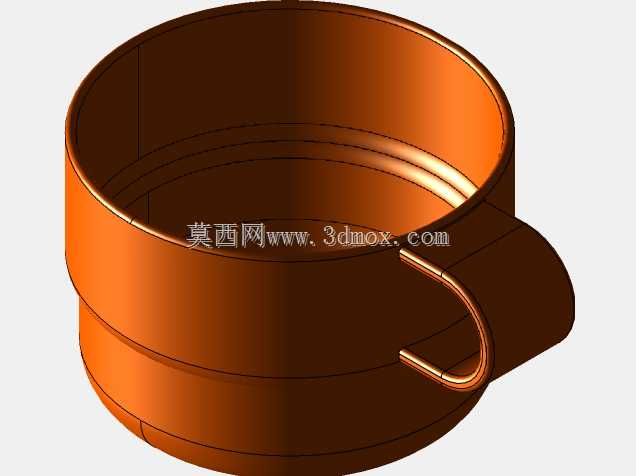

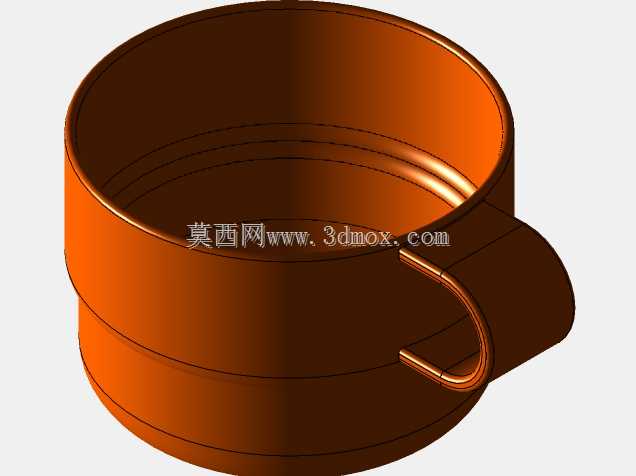

　　杯身主体采用上下两段式阶梯结构，下段直径略小于上段内径，这个设计并非单纯的外观造型考量，核心是为了实现多件堆叠收纳时的定位限位，多个同规格容器叠放时，下段可以精准嵌入上方容器的内腔底部，叠放后的整体高度仅为单只容器高度的1.4倍左右，相比直壁无阶梯的同容积容器，堆叠收纳时的空间占用率降低近60%，非常适合批量配套在户外作业包、工位物料收纳盒中使用。杯口位置做了外翻的卷边处理，卷边厚度控制在2mm左右，既可以提升口部的结构强度，避免盛装高温液体时口部受力变形，也能在饮用或者倾倒物料时形成导流面，减少液体沿杯壁外侧流淌的问题。

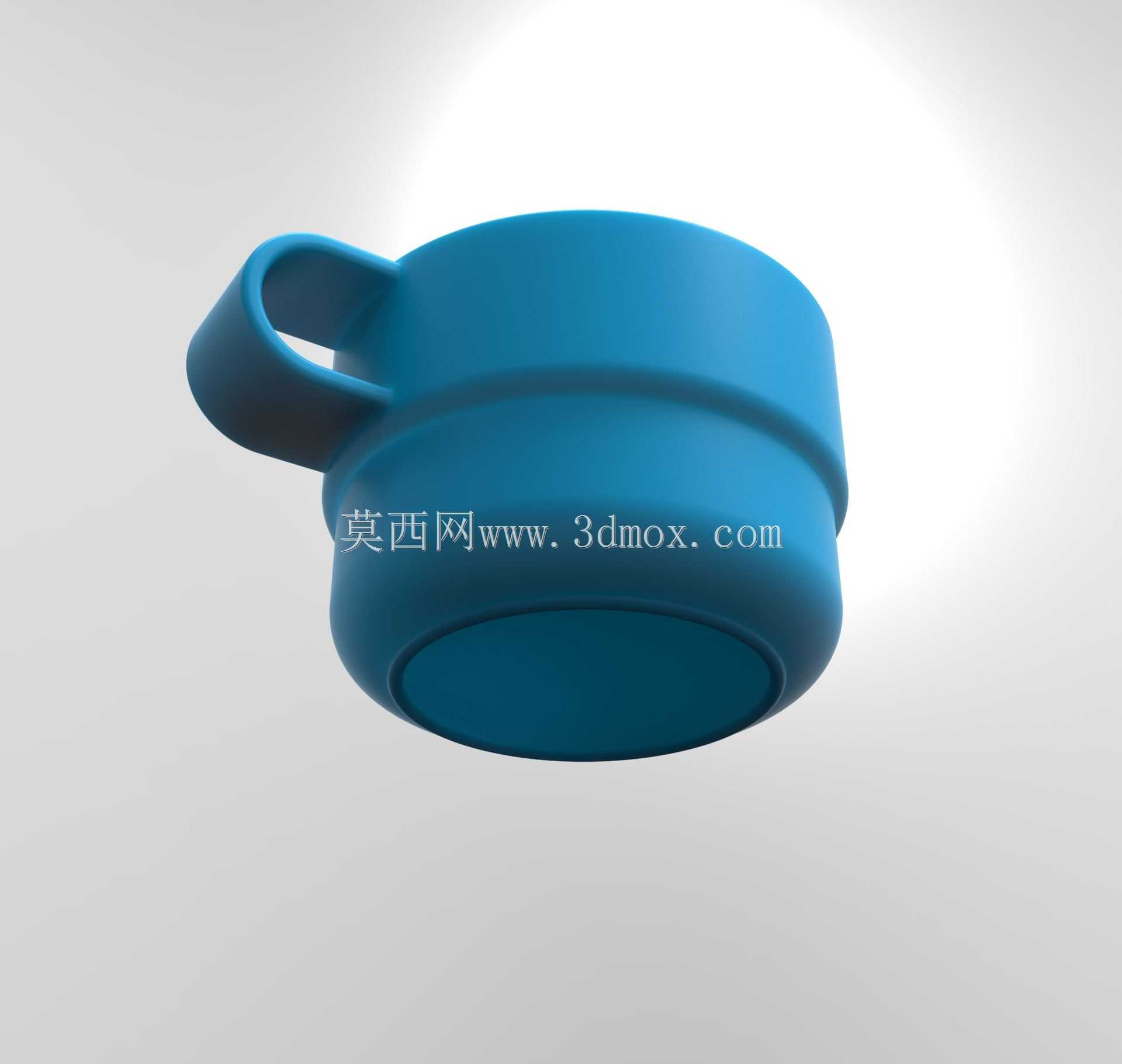

　　从结构强度设计来看，杯身侧壁采用了均匀的2mm壁厚设计，握柄位置的壁厚从与杯身连接的3mm渐变到握柄末端的2.5mm，避免注塑成型时因为壁厚不均出现缩痕、气泡等成型缺陷，杯底位置做了一圈凸起的支撑脚，支撑脚高度1.2mm，既可以让杯底与放置平面之间留出微小间隙，避免放置平面有积水时杯底长时间浸泡出现污渍残留，也能在堆叠时让下方容器的杯口卷边刚好卡入支撑脚围成的凹槽内，防止叠放运输时出现横向滑移。容器的内腔底部做了微小的R角过渡，没有清洁死角，日常使用后冲洗即可完成清洁，不会残留物料残渣。

　　在安装与配套边界上，这款容器不需要额外的固定安装结构，本身作为独立手持器具使用，其最大外径控制在100mm，整体高度65mm，握柄外伸长度30mm，单只盛装容积在300ml左右，既可以单独作为手持盛具使用，也能配套在直径105mm的标准杯架中，适配多数户外装备、作业台的杯架安装尺寸。设计阶段也考虑了不同材质的成型适配性，如果采用食品级PP材质生产，可以满足日常餐饮使用的安全要求，如果采用改性增韧PP或者PE材质生产，就能适配工位上盛放小型五金零件、少量清洗溶剂的工业场景需求，侧壁的光滑曲面没有多余的凸凹结构，不管是注塑生产时的脱模，还是后续的表面印刷标识，都有足够的操作空间。

　　实际使用过程中，这种单侧握柄的设计相比双侧握柄或者无柄结构，在单手操作时的便利性更高，不需要双手配合就能完成持握、倾倒动作，对于需要单手操作工具、另一只手持容器接取物料的作业场景非常适配，握柄的位置设置在杯身上段靠近杯口的位置，持握时容器的重心在握柄下方，盛装液体时不会出现头重脚轻的倾覆感，即使盛装满容量的液体，单手持握也能保持稳定。杯身的阶梯结构除了堆叠定位的作用外，也能在一定程度上提升侧壁的抗变形能力，当容器受到侧向挤压时，阶梯位置的环形凸筋可以分散受力，相比直壁容器的抗挤压变形能力提升30%左右，日常放在背包中受到挤压也不容易出现永久变形。
