六角法兰自攻螺钉高精度三维建模作品

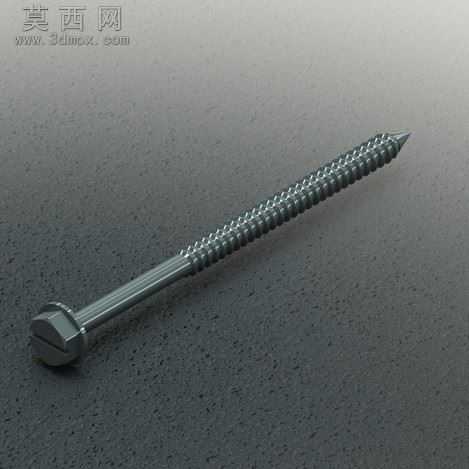

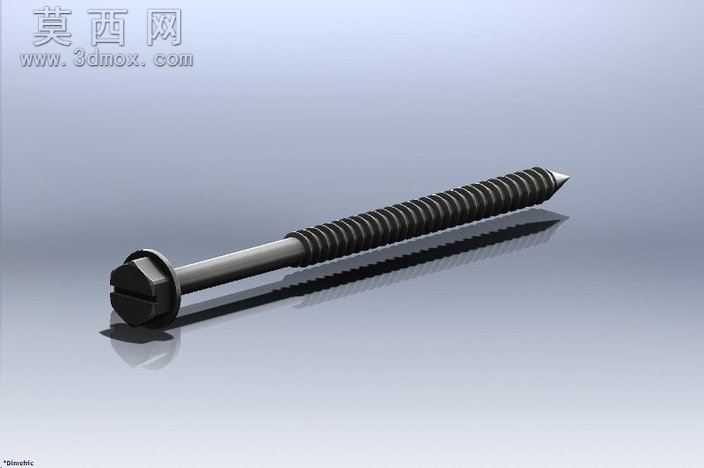

本作品为六角法兰自攻螺钉的高精度三维建模成果，建模过程严格遵循紧固件通用设计规范，完整还原了该类螺钉的全部结构特征。建模阶段首先以螺钉的公称尺寸为基准，通过草图绘制完成六角法兰头部的轮廓构建，对头部的六角棱边做了符合工业标准的倒角处理，法兰盘的承压面、过渡圆角均按照实际生产参数进行参数化设定，保证头部结构的尺寸精度与真实产品完全一致。杆部建模阶段，先构建光滑的杆身基体，再通过螺旋线扫描切除的方式生成连续的自攻螺纹牙型，螺纹的牙距、牙高、牙型角均匹配对应规格自攻螺钉的标准参数，螺纹末端的锥状缩径结构也做了精准还原，完整呈现自攻螺钉攻入基材时的导向切削结构特征。材质渲染阶段，为模型赋予了碳钢镀锌的金属材质，调整材质的粗糙度、金属度参数模拟出标准五金件的哑光金属质感，同时添加了柔和的环境光与定向光源，通过光影效果凸显螺纹的牙型轮廓、头部的棱角结构以及法兰面的平整承压特征，渲染输出的效果图能够清晰展现螺钉的整体形态与细节结构。设计过程中充分考虑了该类螺钉的实际应用场景，所有结构参数均适配薄板连接、塑料件紧固等常见使用工况的装配要求，模型整体为可编辑的参数化结构，可根据不同的公称长度、螺纹规格快速调整参数生成对应型号的螺钉模型，能够直接用于机械装配仿真、产品结构展示、紧固件选型参考等场景，模型的几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接导入各类三维装配环境完成虚拟装配操作。
