10位单排1.25mm节距微型接插件插座

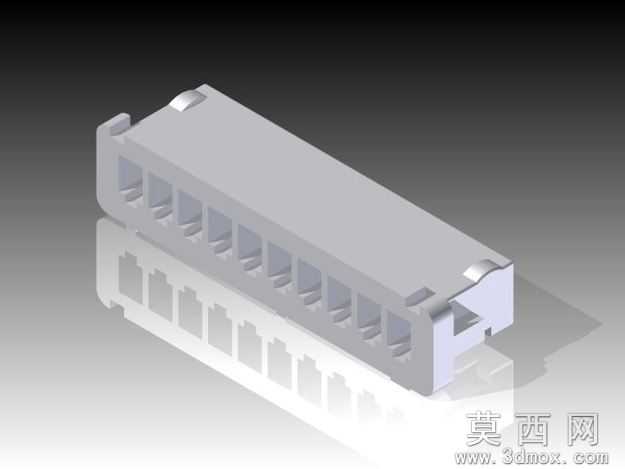

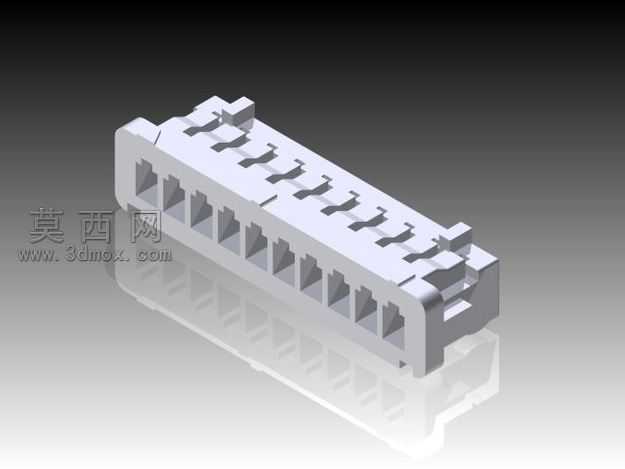

本款微型插座采用三维参数化建模完成，建模过程中严格遵循广濑电机DF13系列连接器的官方尺寸规范，首先以1.25mm标准节距为核心基准，绘制单排10个接触端子腔的截面轮廓，通过拉伸命令生成插座主体基座，基座采用耐高温尼龙材质的哑光浅灰质感，建模时特意还原了基座两侧的防呆导向卡扣结构，以及顶部的端子定位凸台，确保装配时的方向识别与端子固定精度。端子腔内部做了等距阵列处理，每个腔室的内壁预留了端子弹片的活动间隙，同时在基座底部设计了PCB定位柱，用于插件焊接时的位置固定，避免焊接偏移。渲染阶段采用影棚级柔光布光，主光源从斜上方45度投射，勾勒出基座表面的细微脱模斜度与棱边倒角，辅助光源补亮端子腔内部的暗部细节，地面添加柔和的反射效果，还原塑料材质的半哑光质感，整体渲染效果清晰展现了插座的整体轮廓、节距分布与结构细节。设计思路上围绕微型化、高密度连接的需求，在有限的尺寸空间内集成10个连接位，同时兼顾结构强度与装配便利性，所有卡扣、定位结构均做了圆角过渡处理，避免注塑生产时的应力集中，也能减少装配过程中的刮手问题，模型完整还原了量产产品的所有结构特征，可直接用于连接器选型验证、PCB封装匹配以及整机装配的干涉检查。
