手提式塑料储液加仑壶结构设计

　　日常民用与工业辅料存储场景中，手提式硬质塑料储液壶是应用极广的液体分装载体，小到车用玻璃水、家用清洁液，大到工业切削液补充装、园林药剂稀释液，都能见到这类结构的身影。这款加仑级储液壶的结构设计，完全围绕液体灌装、存储、搬运、倾倒全流程的使用痛点展开，没有多余的装饰性结构，每一处几何特征都对应实际使用需求。

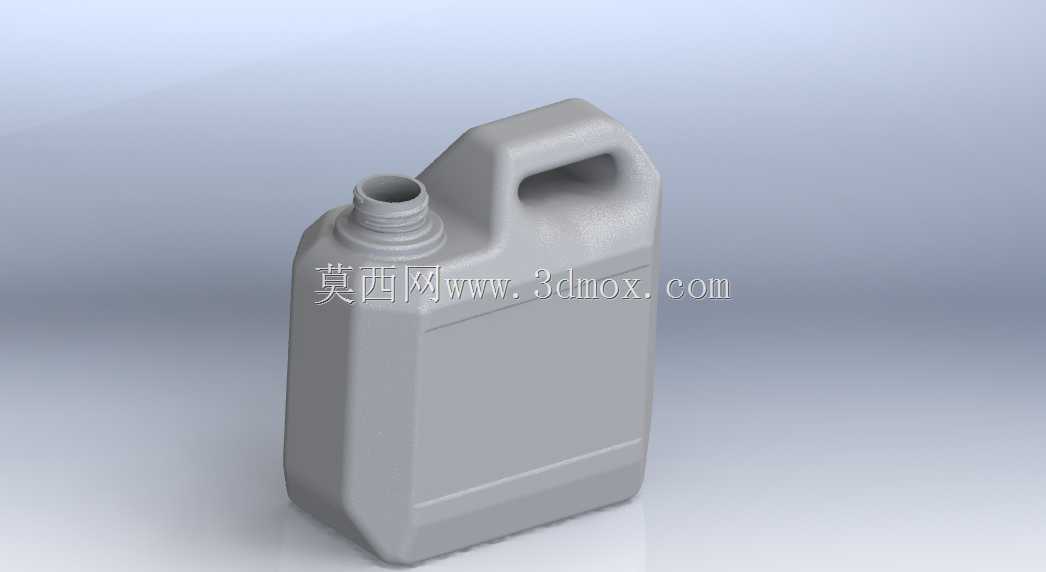

　　从整体外形来看，壶身采用近似长方体的切角造型，四个竖直棱边全部做了大圆弧过渡，一方面是为了适配注塑成型的脱模需求，避免锐角位置出现应力集中导致的开裂，另一方面在装箱堆码时，圆弧棱边不会划伤相邻包装，也能降低跌落时的应力集中系数，提升抗冲击性能。壶身正面与背面预留了平整的贴标区域，没有多余的凸起或凹陷，方便不干胶标签完整贴合，不会出现标签起翘、贴合不牢的问题，这一细节在批量灌装生产环节十分重要，能有效减少贴标工序的不良率。

　　顶部的一体化提手是整个结构的受力核心，设计时充分考虑了满液状态下的承重需求，提手内侧做了贴合人手握持弧度的曲面过渡，没有尖锐棱角，长时间搬运也不会出现勒手的问题。提手与壶身的连接位置做了加厚的加强筋过渡，从壶身上部侧壁一直延伸到提手根部，将提手承受的载荷均匀分散到整个壶身上部区域，避免满液提起时连接位置出现应力发白甚至断裂的情况。提手的开孔尺寸经过反复校核，既能满足成年男性戴劳保手套时的握持需求，又不会因为开孔过大导致壶体顶部刚度不足，灌装后出现顶部塌陷变形。

　　壶口位置采用标准的外螺纹结构，适配市面上通用的螺旋密封盖，螺纹段的长度、牙距都经过密封性能验证，拧紧后不会出现漏液问题，螺纹根部做了退刀槽设计，既方便注塑模具的抽芯加工，也能让瓶盖拧到底时完全贴合壶口端面，配合端面的密封垫片实现双重密封。壶口与壶身之间做了倾斜的导流颈设计，倾倒液体时液体能顺着导流面平稳流出，不会出现沿壶身外壁流淌的“挂壁”问题，这一细节在倾倒腐蚀性清洁液、高粘度润滑油时尤为重要，能避免液体洒落造成的浪费与安全隐患。

　　壶身底部做了内凹的防滑底脚设计，四个底脚位置略微突出壶底平面，放置在光滑台面时能增加摩擦力，不会轻易滑动，同时内凹的结构让壶底不会直接与放置面完全贴合，即使台面有少量积水，也不会因为负压作用导致壶身吸附在台面上难以拿起。壶身侧壁设计了两道水平方向的环形加强筋，位置分别在壶身总高度的三分之一与三分之二处，这两道加强筋能大幅提升壶身的环向刚度，满液堆叠时不会出现侧壁鼓胀变形的问题，同时在抽真空灌装、热灌装冷却后，也能避免壶身因为内外压差出现过度凹陷。

　　从安装与适配边界来看，这款加仑壶的外形尺寸完全适配标准物流周转箱的内部模数，单箱可以整齐排列固定数量的壶体，堆码时上层壶的底脚刚好卡入下层壶的顶部凹陷位置，堆码三层以上也不会出现滑移倾倒的问题。壶身的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚控制在合理区间，既保证足够的结构强度，又不会因为壁厚过厚导致注塑时出现缩痕、冷却周期过长的问题，有效控制生产环节的成本与成型良率。

　　在实际使用场景中，这类储液壶除了民用清洁、车用耗材领域，在工业生产现场也常用来分装切削液、设备润滑油、清洗剂等辅料，壶身的塑料材质耐常见的酸碱腐蚀，不会因为存储常规工业液体出现材质溶胀、开裂的问题。倾倒时的导流结构设计，能让操作人员精准控制液体流出的流量，加注到设备注液口时不会洒漏，减少现场清理的工作量。提手的位置设计在壶体重心的正上方，满液提起时壶体能自然保持竖直状态，不会出现倾斜漏液的问题，单人即可轻松完成搬运、加注作业，不需要额外的辅助工具。

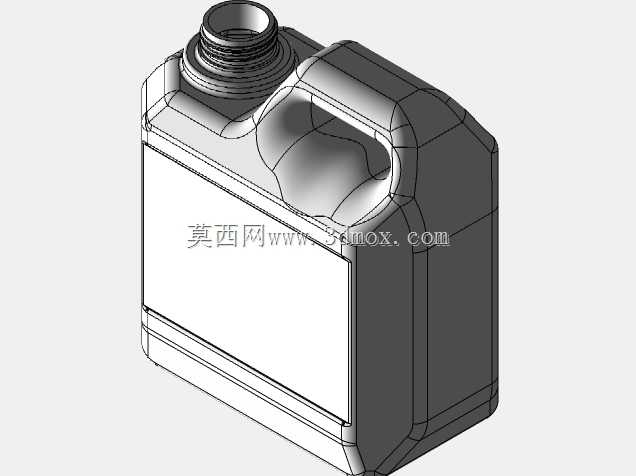

　　从建模逻辑来看，整个壶体采用曲面建模与实体建模结合的方式，先绘制壶身的主体轮廓曲面，缝合后加厚成实体，再依次添加提手、螺纹、加强筋、底脚等细节特征，所有的圆角过渡都遵循注塑件的设计规范，避免出现壁厚突变的位置，防止成型时出现气泡、缩孔等缺陷。模型的分型面设置在壶身最大轮廓处，方便模具的分模与加工，所有的脱模方向都做了统一的拔模斜度，不会出现倒扣结构，不需要额外的抽芯机构就能完成注塑成型，大幅降低模具的制造成本与后期生产的维护难度。
