多辐条镂空乘用车轮毂结构设计

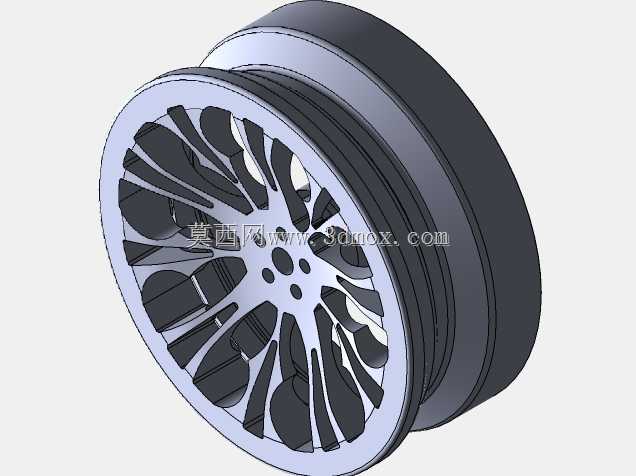

　　在乘用车行走系统的部件开发中，轮毂作为连接轮胎与车桥的核心承载构件，其结构设计直接关联整车行驶的安全性、操控稳定性与轻量化表现。本次呈现的轮毂结构采用多辐条镂空布局，首先从安装边界来看，中心定位孔与周边的螺栓安装孔位按照常规乘用车五孔安装基准设计，中心孔的配合公差需满足与轴头定位面的过渡配合要求，保证轮毂安装后不会出现径向窜动，螺栓孔的分布圆直径适配主流紧凑级家用车型的转向节安装尺寸，无需额外加装转接法兰即可完成匹配安装。轮辋部分采用多台阶式结构，分别对应轮胎的胎圈座、轮缘与气密层贴合面，其中胎圈座的锥度按照标准无内胎轮胎的匹配要求设计为15度锥面，能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，

　　轮缘的凸起高度符合乘用车轮辋的安全规范，可在轮胎受到侧向冲击时限制胎圈的位移量，降低爆胎后车辆失控的概率。辐条设计上采用不等宽放射状镂空结构，并非均匀等宽的直辐条布局，每根辐条从中心安装盘位置向外延伸至轮辋连接处时，截面宽度逐步收窄，同时辐条侧面做了弧形过渡处理，这种设计一方面是通过镂空区域减少轮毂的整体重量，降低非簧载质量，提升悬架系统的响应速度，改善车辆行驶时的滤震表现；另一方面，不等宽的辐条布局可以在保证辐条整体抗弯、抗扭强度的前提下，优化制动系统的散热通道，车辆制动时卡钳与制动盘产生的热量可以通过辐条之间的镂空空隙快速随气流排出，避免长时间制动后制动系统出现热衰减。从实际应用场景来看，

　　该轮毂结构适配16-17寸区间的家用乘用车轮胎，可用于紧凑级轿车、小型SUV的原厂配套或改装替换，安装时需注意中心孔与轴头的贴合面清洁度，避免夹杂铁屑、泥沙等杂质导致安装后轮毂动平衡失准，螺栓的拧紧力矩需按照对应车型的标准力矩分三次对角拧紧，防止轮辋受力不均出现变形。设计过程中，针对辐条与轮辋的连接位置做了加厚过渡处理，该位置是轮毂承受冲击载荷时的应力集中区域，日常行驶中经过减速带、坑洼路面时，地面的冲击力会通过轮胎传递到轮辋，再通过辐条传递到中心安装盘，过渡位置的圆角处理与壁厚加强可以有效分散应力，避免长期交变载荷作用下出现辐条根部断裂的问题。轮辋的外侧边缘做了轻微的凸起包边设计，除了固定胎圈的作用外，

　　还可以在车辆低速刮蹭路沿时优先承受摩擦，避免辐条表面直接被硬物刮伤，降低日常使用中的外观损伤概率。从结构强度的设计逻辑来看，该轮毂没有采用过多的冗余壁厚，而是通过辐条的截面形状优化来实现强度与重量的平衡，每根辐条的截面采用类似工字形的薄壁结构，相比实心矩形截面在同等重量下具备更高的抗弯截面系数，能够承受更大的垂直载荷与侧向冲击力，满足日常城市道路、非铺装路面的行驶强度要求。安装尺寸上，轮辋的宽度J值适配205-225宽度区间的轮胎，偏距ET值设计为40-45区间，安装后轮毂与翼子板的齐平度符合常规家用车的外观需求，不会出现轮毂突出翼子板或者过度内缩蹭到避震筒的问题，中心孔直径按照主流车型的54.1-67.1mm区间设计，可通过适配变径圈满足不同车型轴头尺寸的安装需求。在实际装车验证的维度，该结构的轮毂需要通过径向疲劳试验、冲击试验与弯曲疲劳试验三项核心测试，径向疲劳试验模拟车辆长期满载行驶时轮毂承受的垂直交变载荷，弯曲疲劳试验模拟车辆转向时轮毂承受的侧向弯矩，冲击试验模拟车辆高速通过坑洼路面时的瞬间冲击力，三项测试的循环次数均满足乘用车轮毂的安全标准要求。另外，辐条表面的镂空形状也兼顾了空气动力学表现，车辆行驶时气流穿过辐条空隙时可以形成有序的导流路径，减少轮拱内部的乱流，降低整车的行驶风阻，对于提升燃油经济性或者纯电车型的续航表现有一定的辅助作用。
