自行车多级变速塔轮传动组件结构设计

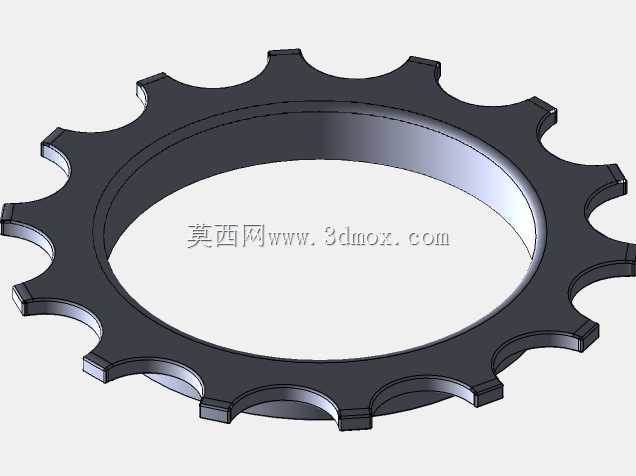

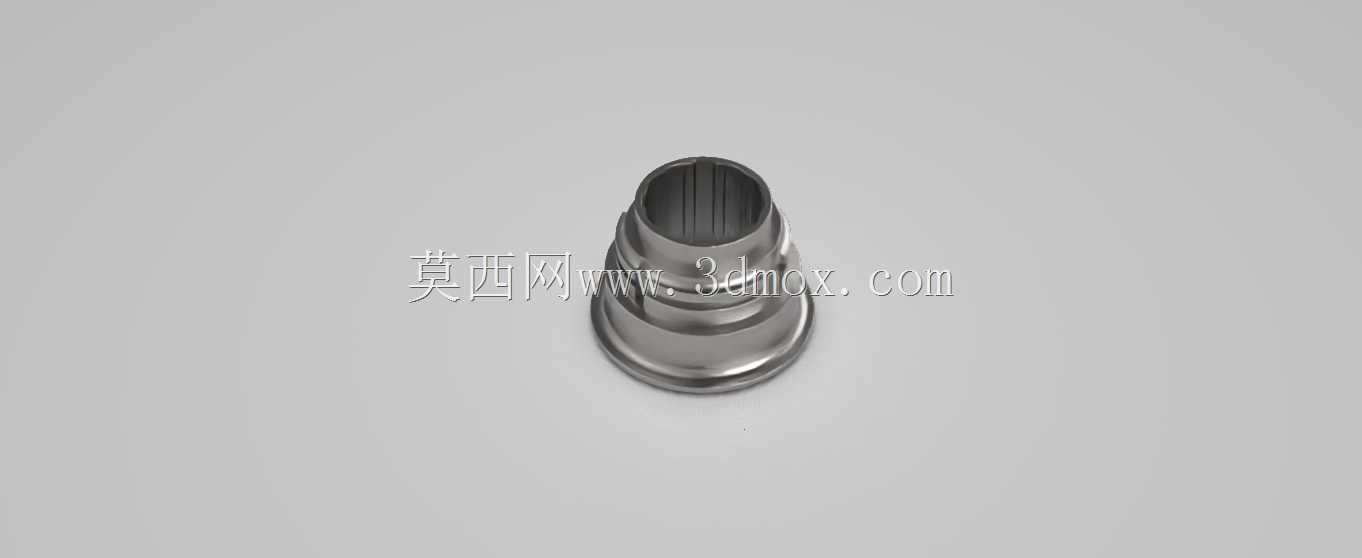

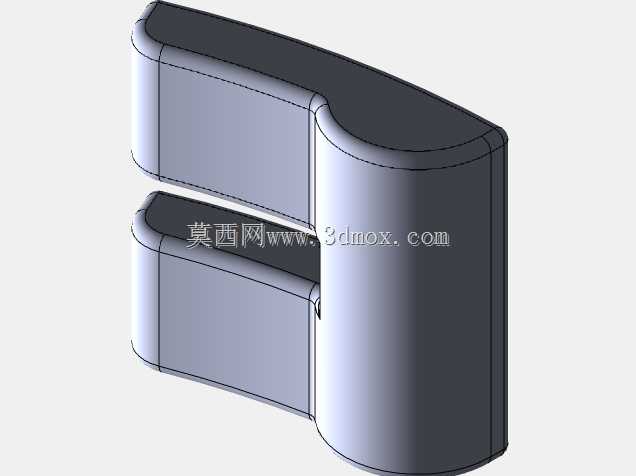

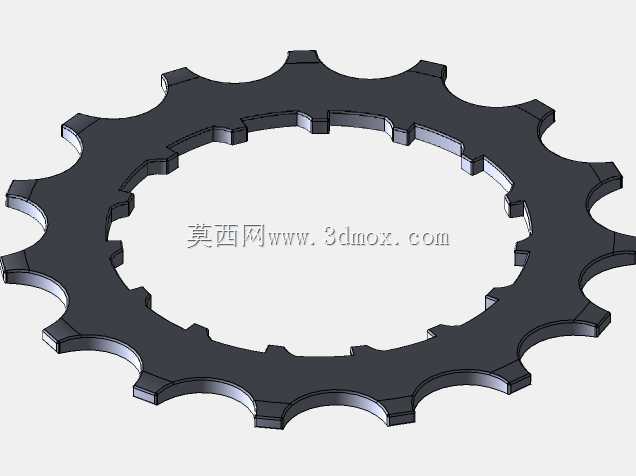

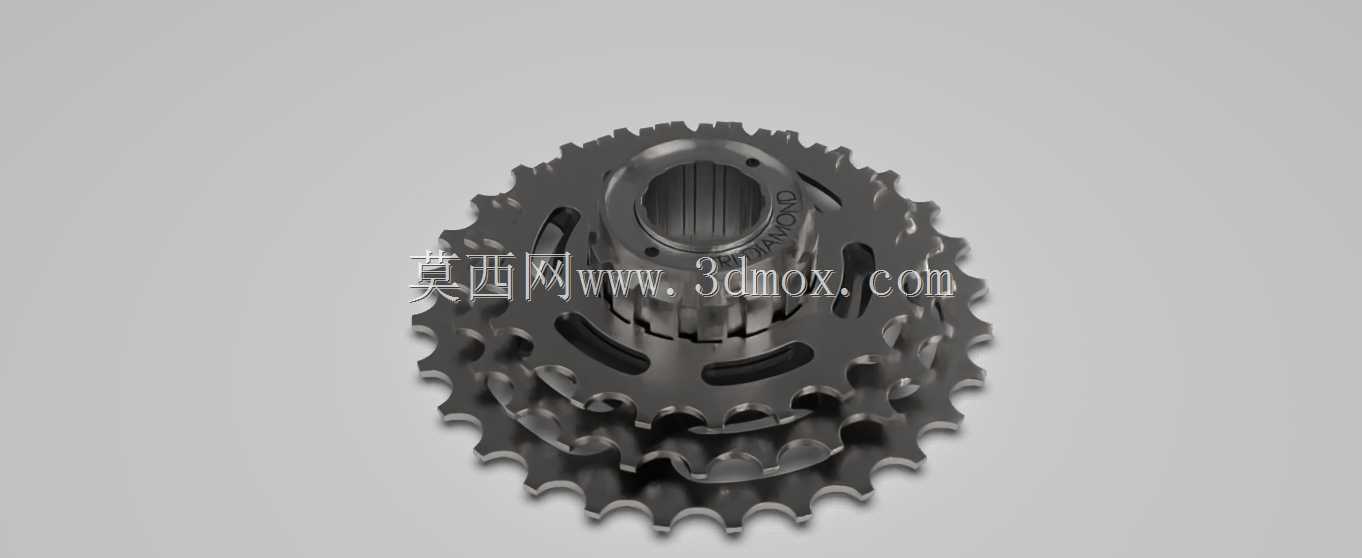

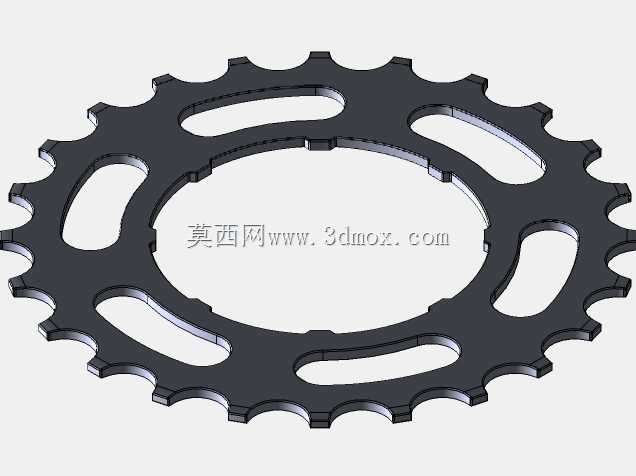

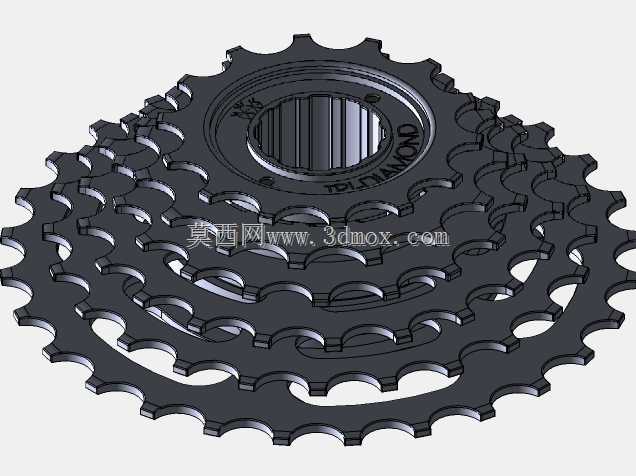

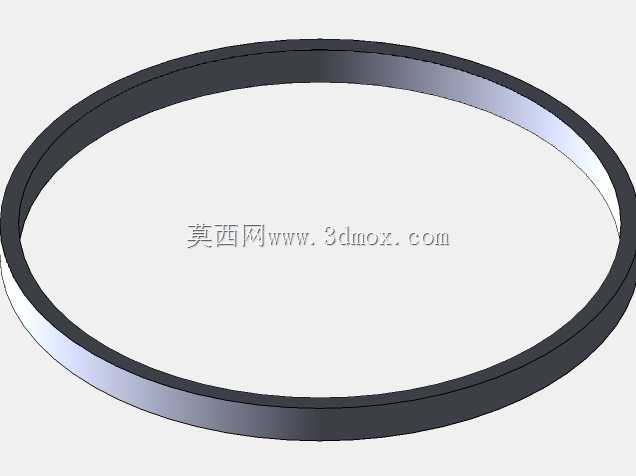

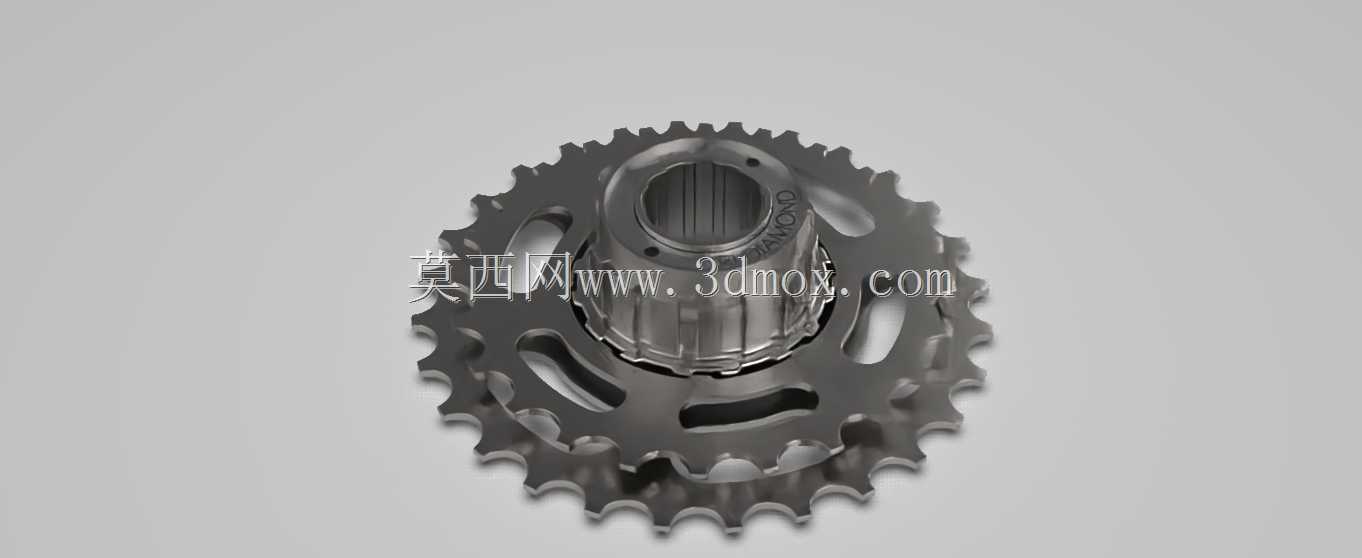

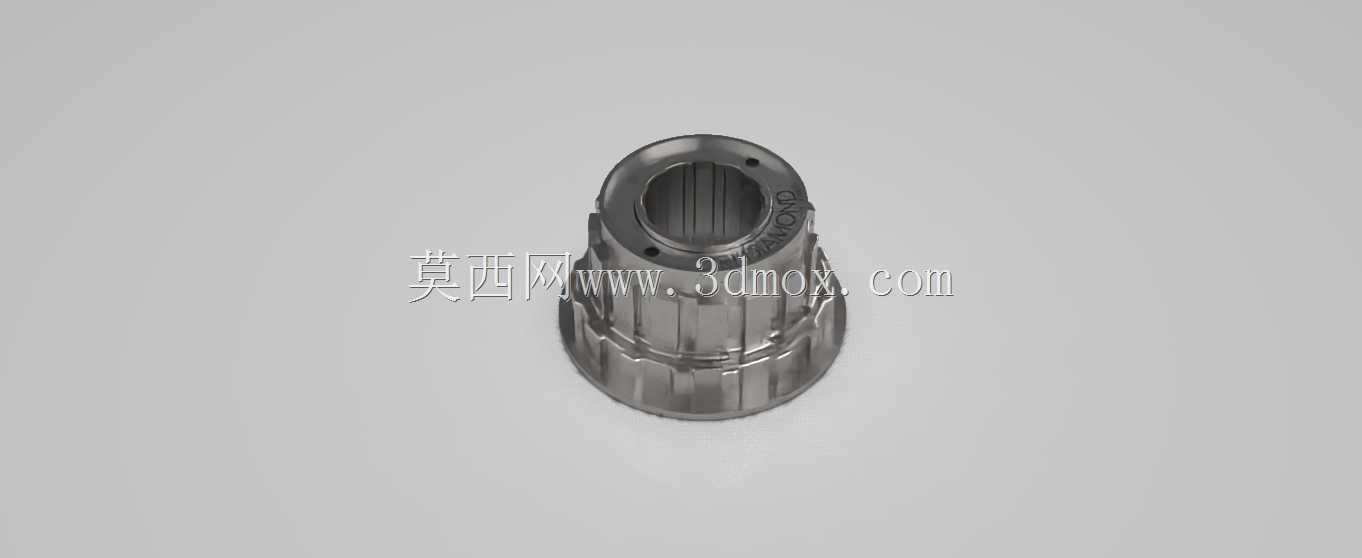

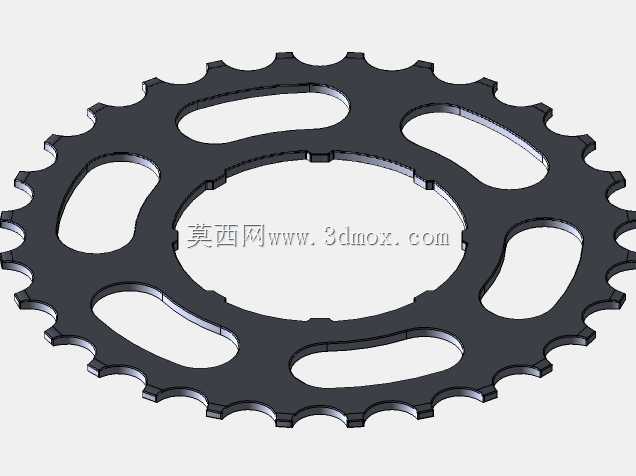

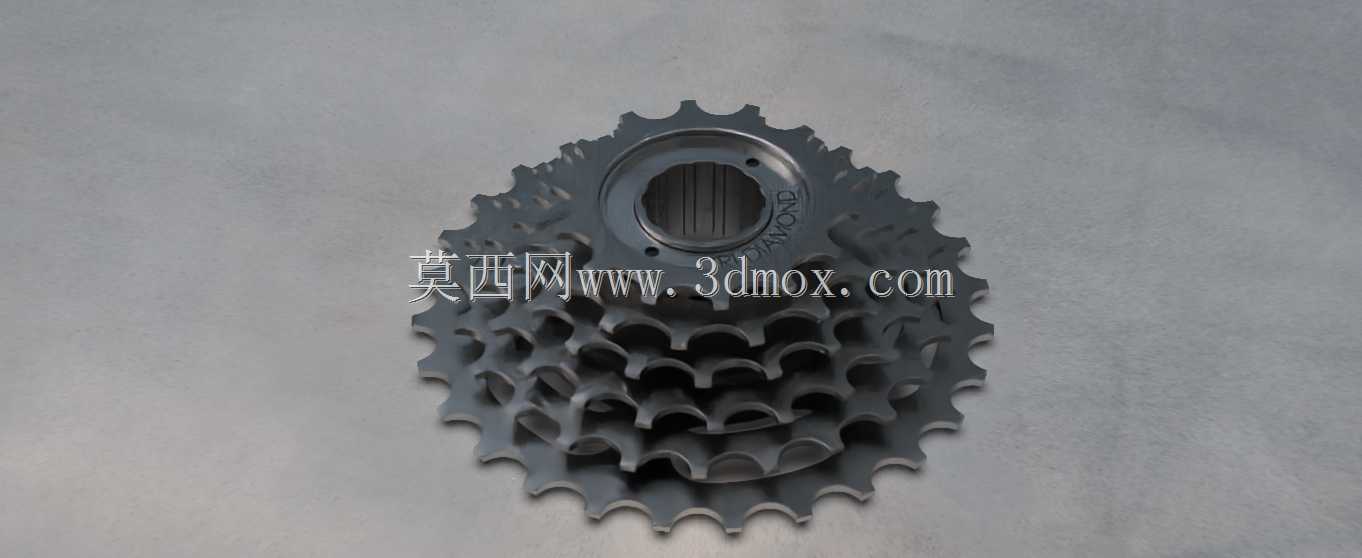

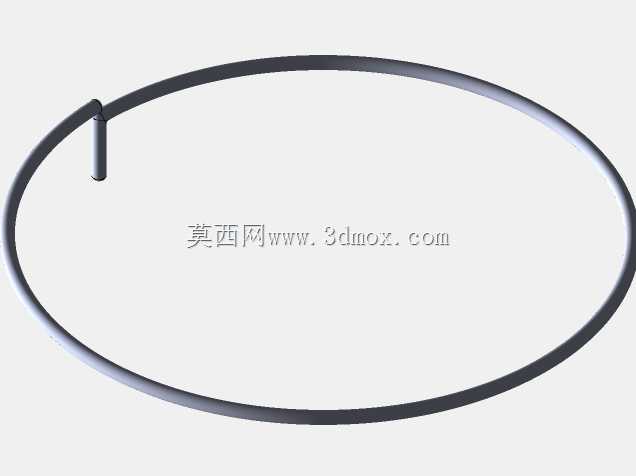

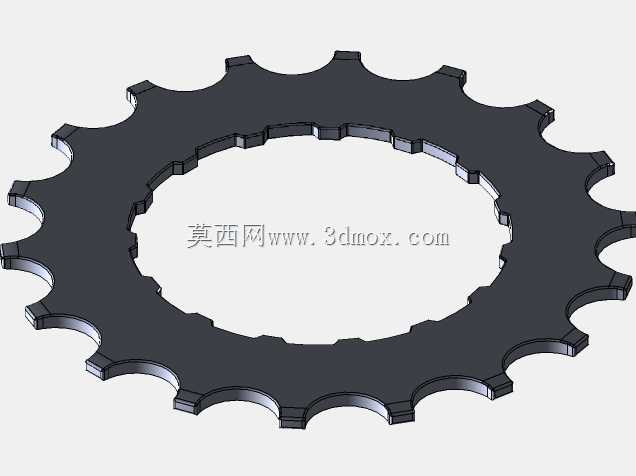

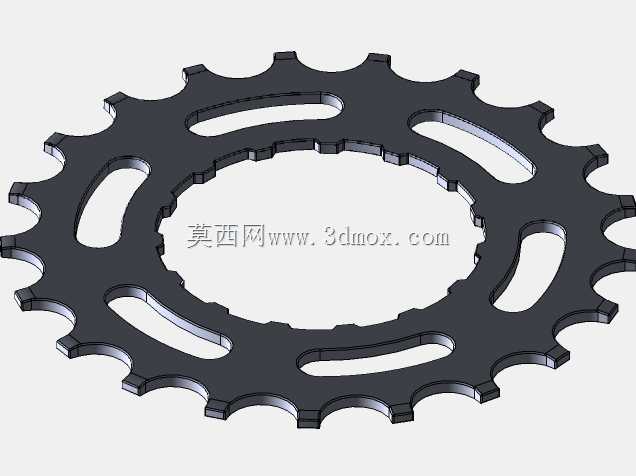

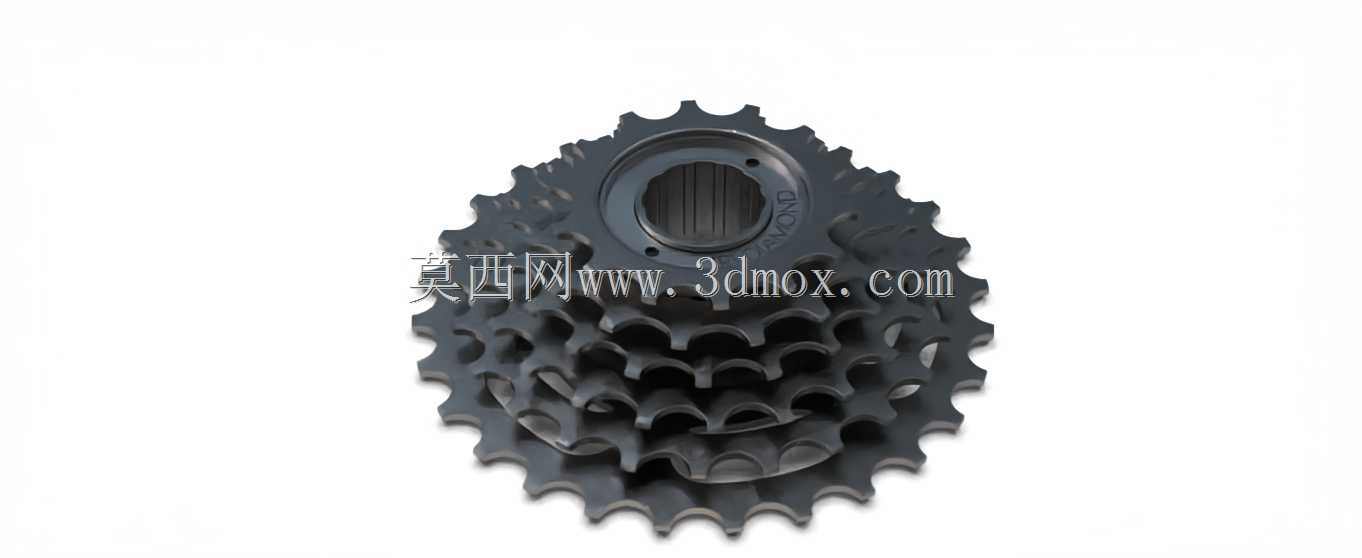

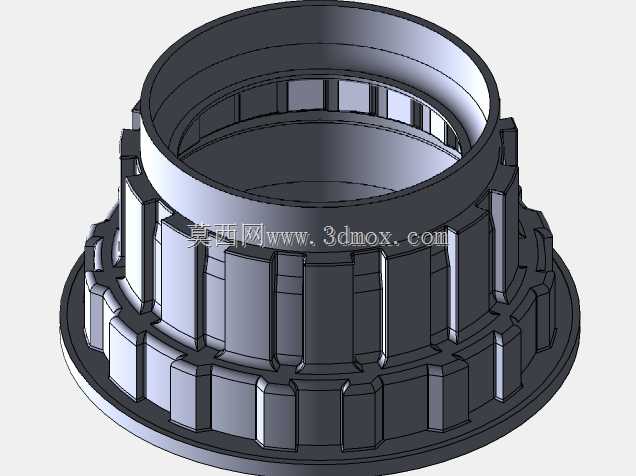

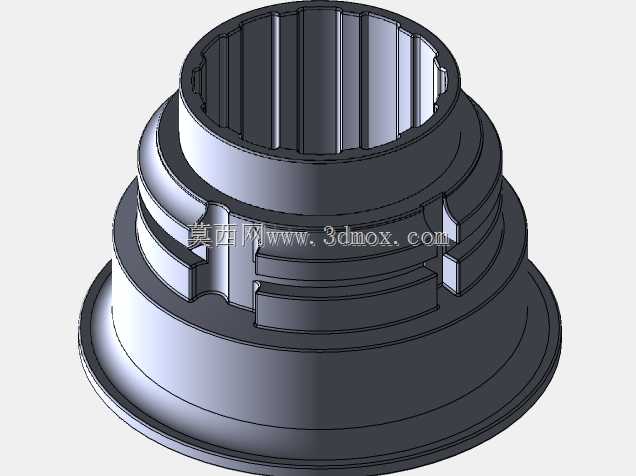

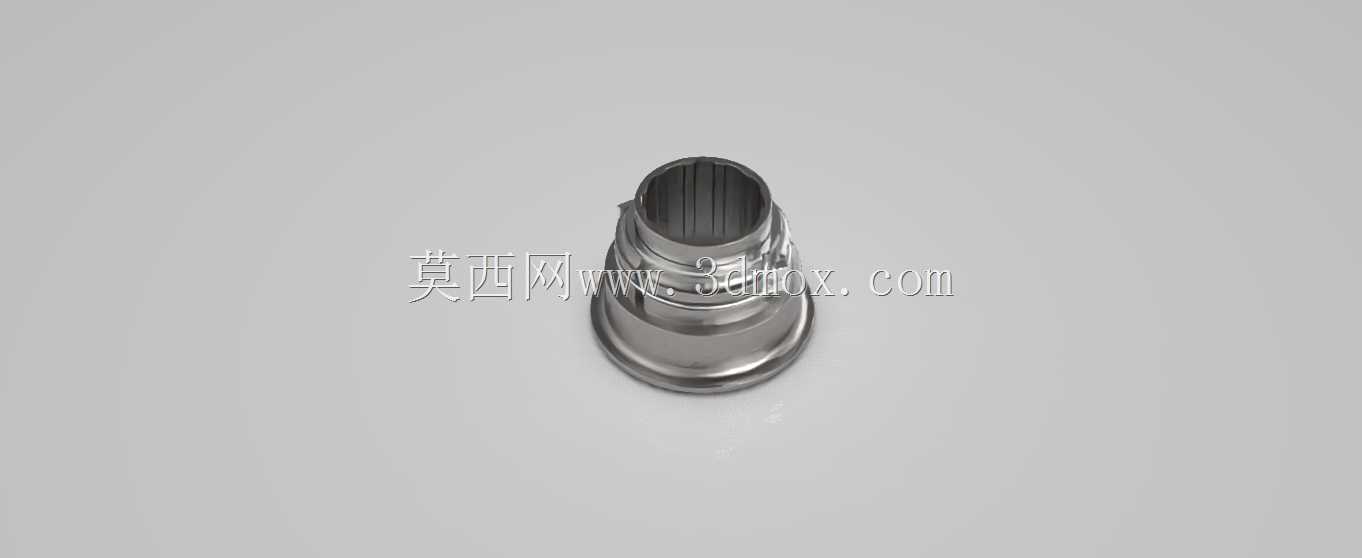

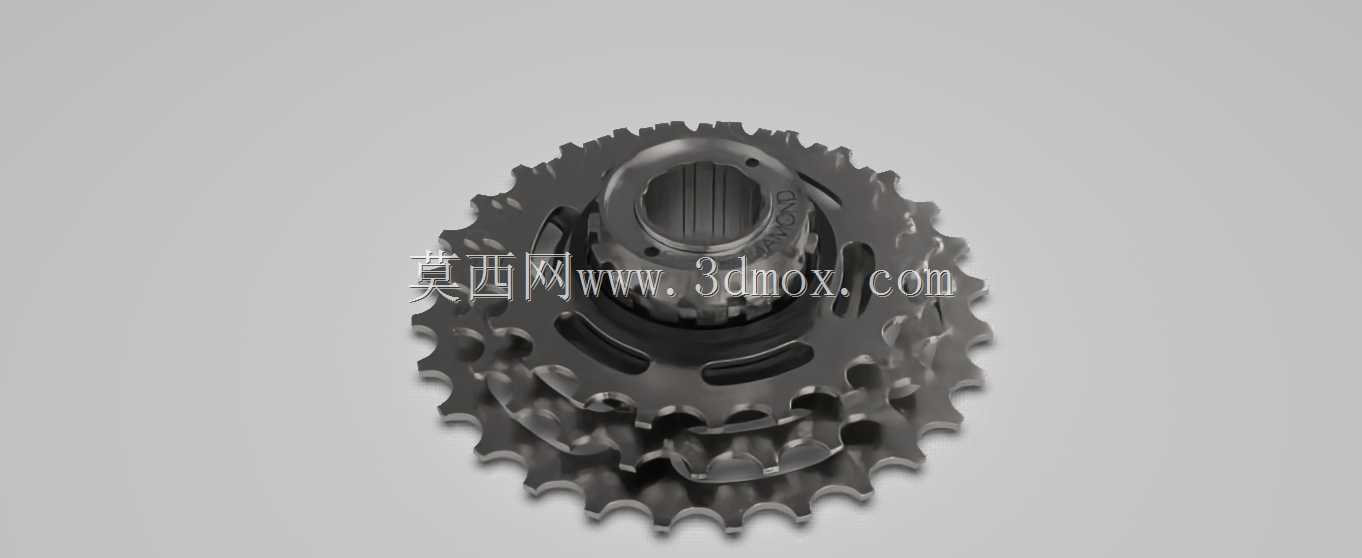

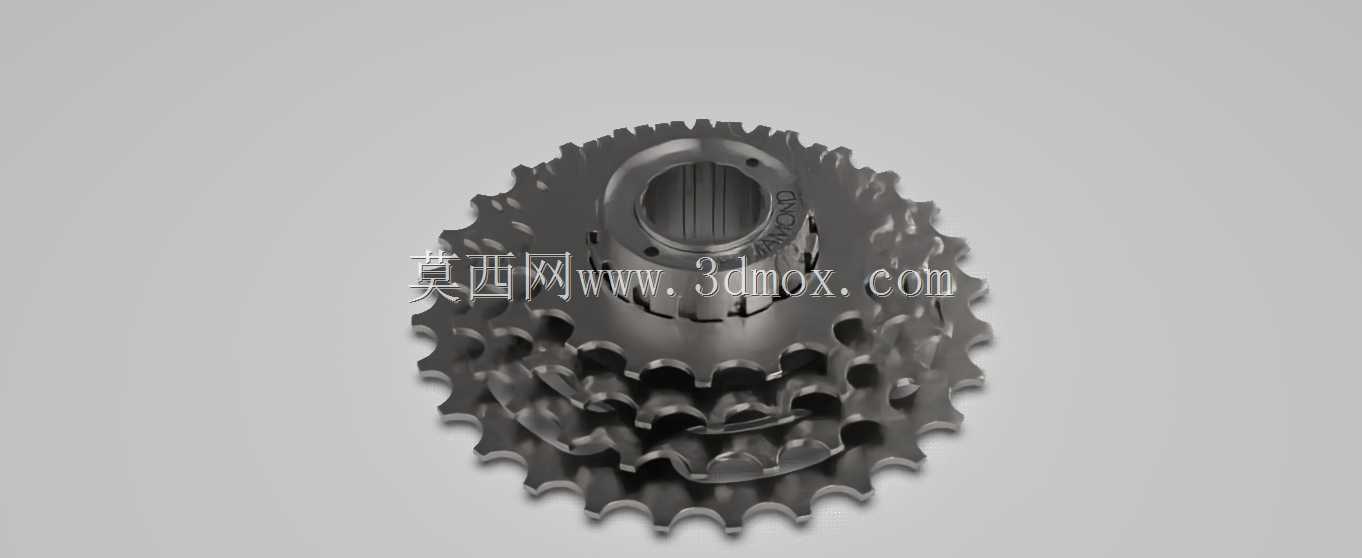

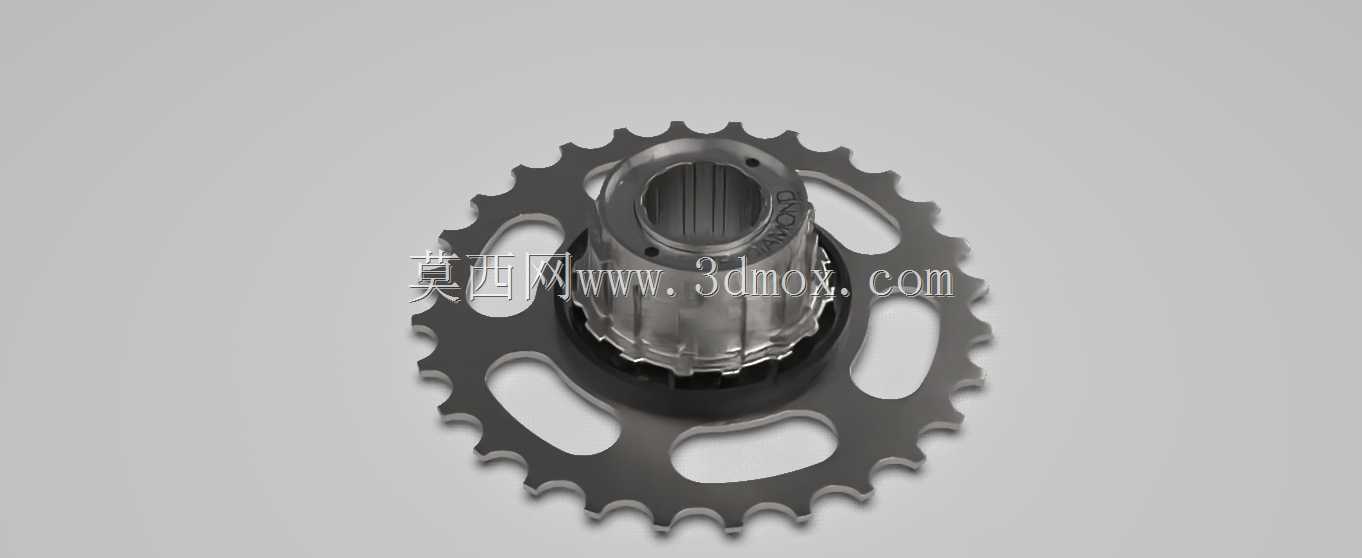

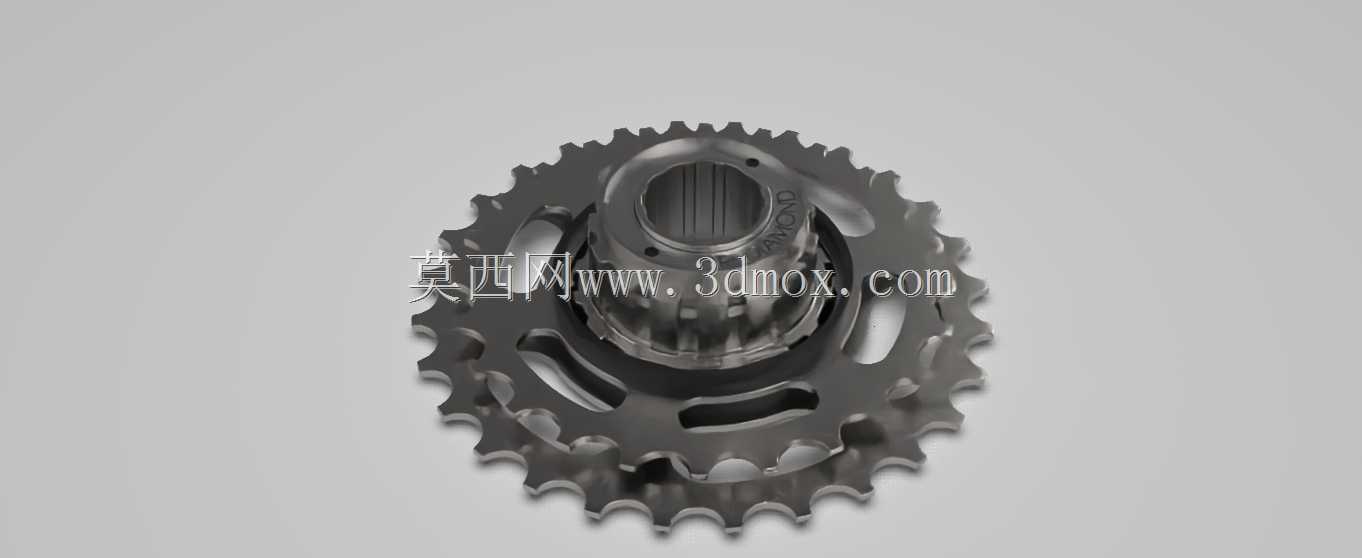

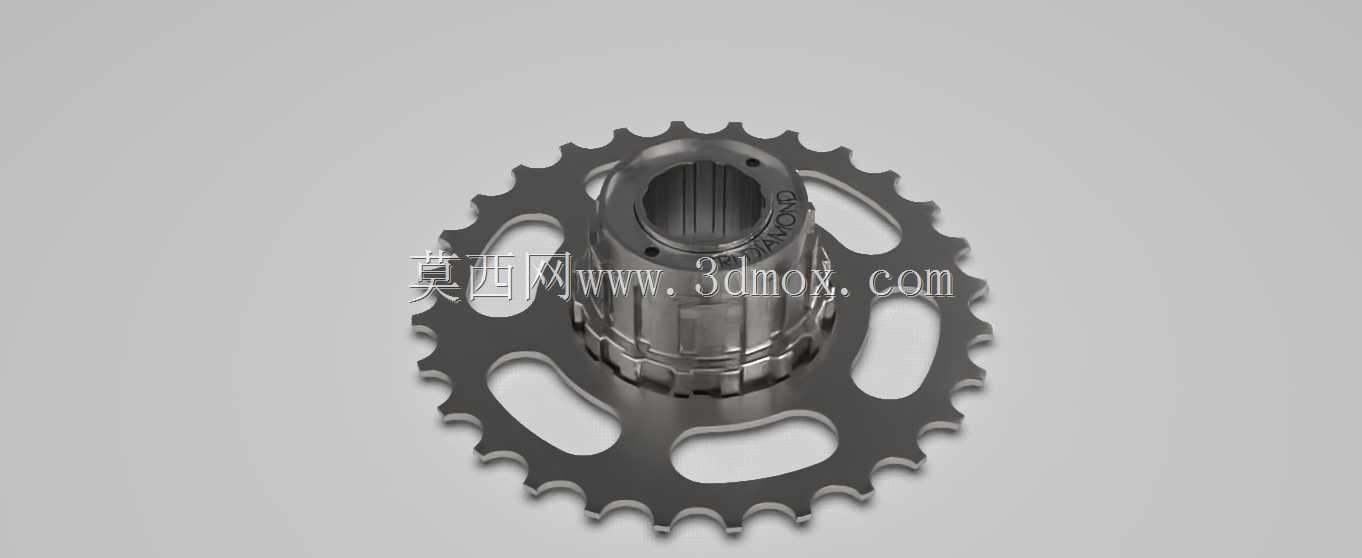

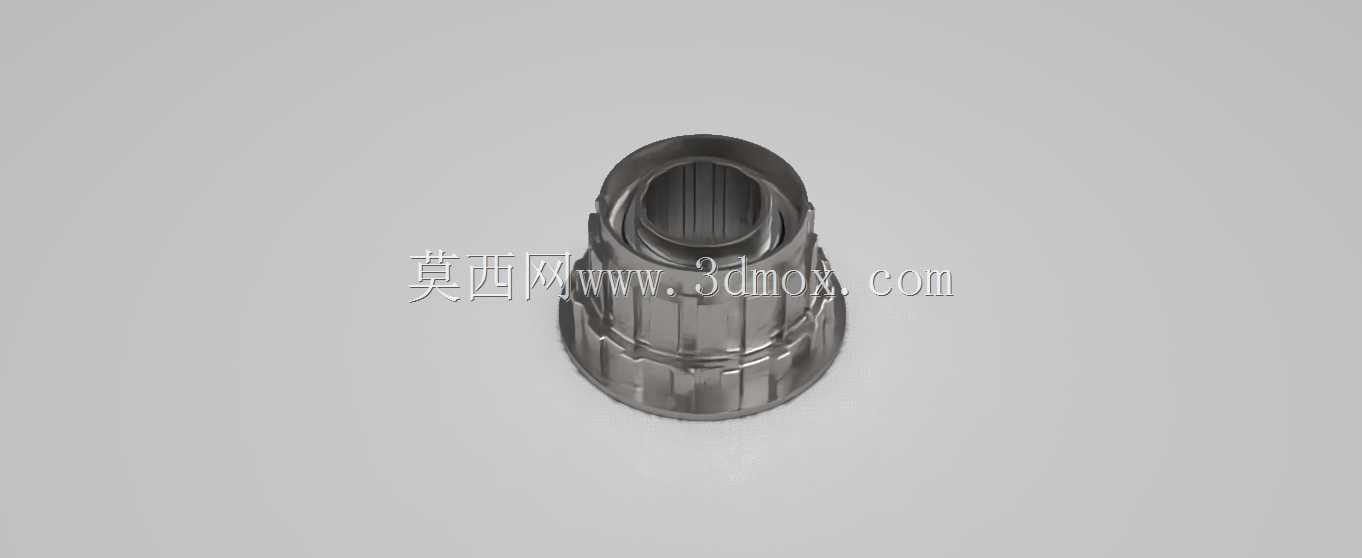

这套多级塔轮是自行车变速传动系统的核心从动部件，主要适配运动型自行车、山地车的后轮花鼓安装位，日常骑行过程中承担链条动力承接、速比切换的核心作用，不同齿数的链轮片对应不同传动比，可帮助骑行者根据坡道、路况、体力状态调整踩踏输出的扭矩与转速匹配度，降低长距离骑行、爬坡路段的体力消耗。从结构设计层面看，整套组件采用多层同轴叠装的布局，从靠近花鼓侧到外侧，链轮片齿数逐层递减，相邻链轮片的齿形过渡做了平滑导向处理，能保证链条在拨链器推动下完成顺畅的档位切换，避免跳齿、卡链的故障出现。齿形部分采用了适配标准变速链条的轮廓设计，齿尖做了圆弧过渡处理，既可以保证和链条链节的啮合精度，减少传动过程中的间隙晃动，也能降低链条和齿面的摩擦损耗，延长整套传动部件的使用寿命。安装边界上，组件中心的花键孔完全匹配通用卡式花鼓的花键轴规格，安装时可直接套入花鼓定位台，通过锁盖完成轴向压紧，叠装后的链轮组轴向总厚度控制在常规后拨链器的导臂移动行程范围内，不会出现变速时链条脱出链轮组的问题。每一片链轮的外缘齿形都做了错位排布，对应不同速别下的链条偏移角度，保证在最小齿片、最大齿片两个极限档位下，链条的倾斜角度处于合理区间，减少链条的侧向磨损。链轮片之间通过预设的间隔垫片保持固定间距，间距尺寸和对应链条的宽度匹配，避免档位切换时链条卡在两片链轮之间。从实际应用场景看，这类塔轮组件除了日常民用运动自行车的装配需求，也可用于自行车传动系统的教学演示、改装配件的结构验证，建模过程中还原了每一片链轮的齿形细节、减重镂空结构、中心花键的齿槽轮廓，以及叠装后的层级间隙，能直接用于结构装配验证、传动运动仿真，也可作为非标变速传动结构设计的参考样本。在做结构匹配时，需要注意中心花键的同轴度公差，叠装后各链轮片的端面跳动量需要控制在合理范围内，否则会出现高速骑行时链条跳动、变速不准的问题，齿面的硬度匹配也需要和链条寿命做对应，避免出现链轮过早磨损导致的跳齿故障。
