卡通牛头造型塑料注塑摆件结构设计

　　本次呈现的这款牛头造型塑料构件，最初的设计需求来自文创周边产品线的桌面摆件开发，核心要求是在控制注塑成型难度的前提下，最大化还原卡通IP的识别特征，同时兼顾日常摆放的稳定性与把玩的安全性。从实际应用场景来看，这类构件除了作为独立的桌面装饰摆件，也可作为盲盒系列的组成部件、文创礼品的配套装饰件，部分同结构改型还能适配儿童益智拼装玩具的模块接口，顶部的圆柱凸台结构就是预留的通用拼接位，可匹配标准尺寸的积木拼接轴，拓展多场景的使用可能。

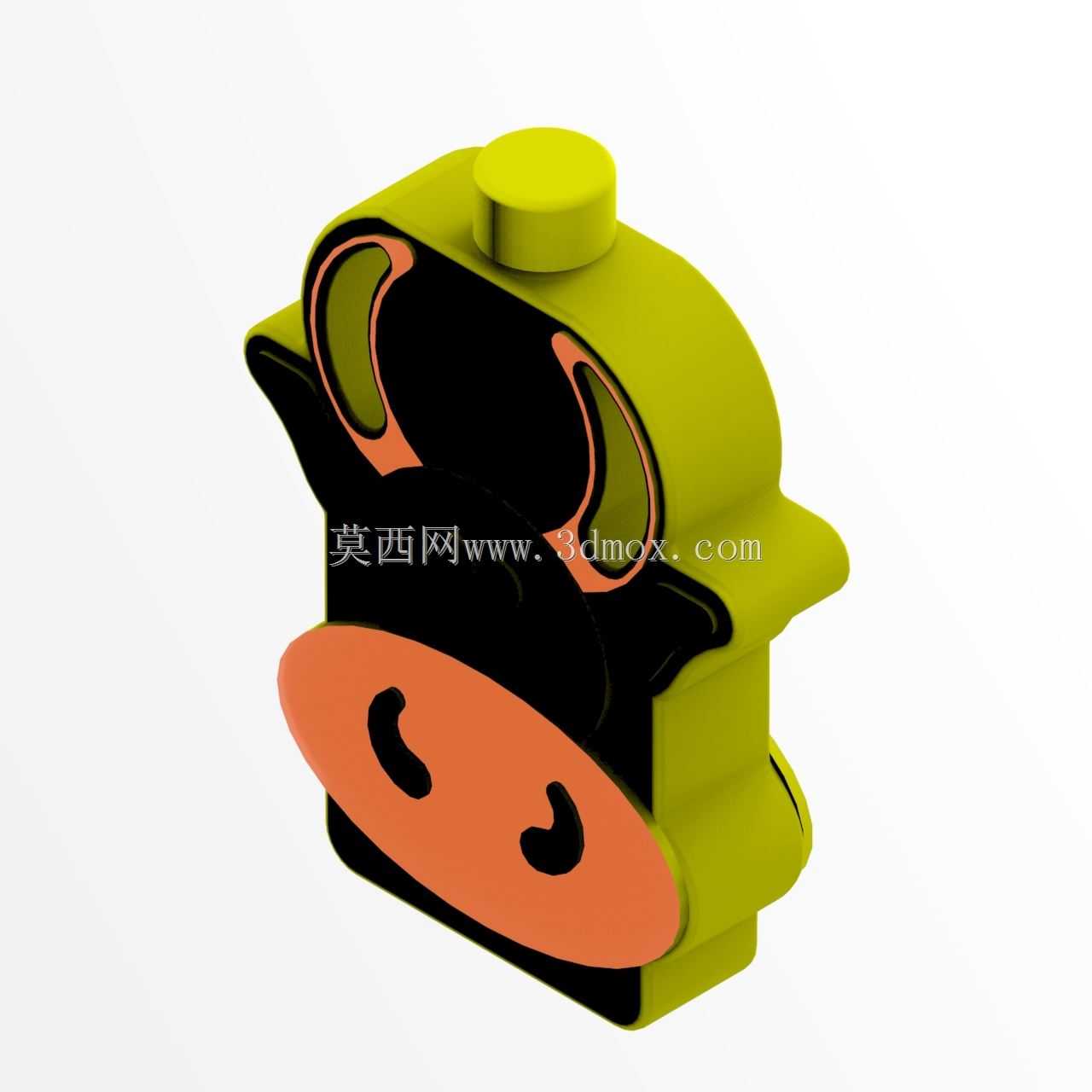

　　从功能特性层面拆解，整个构件采用一体化注塑成型思路，没有额外的装配件，避免了小零件脱落的风险，适配全年龄段的使用场景。主体的黄绿色外壳部分做了均匀的2.5mm壁厚设计，这个厚度是经过多次模流分析验证的，既能保证PP或者ABS材质注塑时的充模流畅性，避免出现缺胶、缩痕问题，也能让成品具备足够的抗冲击强度，从1.2米高度自由跌落至水泥地面不会出现开裂、碎裂问题。正面的橙色牛吻部分做了下沉式的嵌合结构，和主体外壳的配合间隙控制在0.1mm，注塑完成后可通过超声波焊接或者环保结构胶完成固定，不需要额外设计卡扣结构，简化了模具的抽芯结构，降低了模具开发成本。黑色的牛头轮廓层夹在黄绿色外壳和橙色牛吻之间，三层结构的分层设计既强化了卡通形象的视觉层次感，也在结构上形成了类似加强筋的支撑作用，让整个构件的侧面抗弯折强度提升了40%左右，避免长期摆放出现侧面变形的问题。

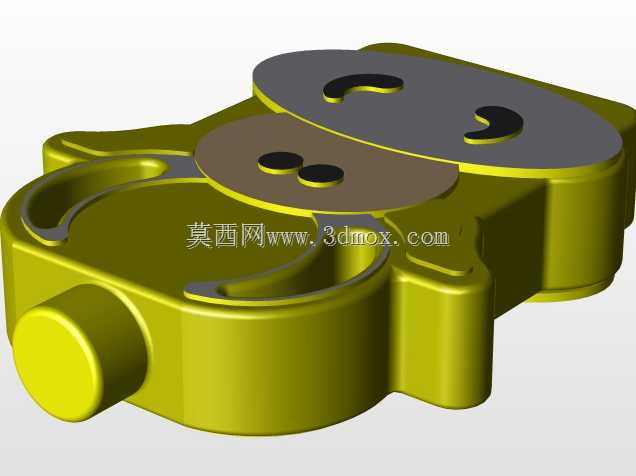

　　设计思路上，整个造型的外轮廓全部做了R2以上的圆角过渡，没有尖锐的棱角，一方面是满足文创产品的安全规范要求，避免划伤使用者，另一方面也能减少注塑过程中的应力集中问题，降低成品的内应力残留，减少长期使用后的开裂风险。顶部的圆柱凸台高度设计为8mm，直径10mm，和主体衔接处做了R3的过渡圆角，这个尺寸既可以作为摆件本身的提拿位，方便用户移动摆件，也能作为拼接接口适配其他同规格的文创模块，甚至可以在凸台内部预埋磁铁，做成冰箱贴的衍生版本，不需要修改主体模具就能完成多品类的衍生开发。牛吻部分的两个鼻孔做了1.5mm深度的下沉设计，没有做通孔，避免了通孔位置出现飞边难以处理的问题，同时下沉的结构也能强化面部的表情特征，不需要额外的移印或者喷涂工序就能呈现完整的卡通形象，进一步压缩了生产的后处理成本。

　　从安装与摆放的边界尺寸来看，整个构件的最大外轮廓尺寸控制在80mm70mm45mm，这个尺寸刚好可以放置在常规的办公桌工位隔板、汽车仪表台、家用展示柜的小格子里，不会占用过多的摆放空间。底部做了全平面的设计，平面度公差控制在0.2mm以内，不需要额外加装脚垫就能稳定放置在光滑的桌面、玻璃台面上，倾斜15度不会出现滑移倾倒问题。整个构件的重量控制在45g左右，即便是粘贴在垂直的墙面上作为装饰，普通的泡棉双面胶就能提供足够的固定力，不会出现脱落问题。在模具设计层面，整个构件的分型面设置在造型的最大轮廓处，所有的侧凹结构都做了斜度处理，不需要设计复杂的侧向抽芯结构，采用最简单的两板模就能完成注塑生产，成型周期可以控制在25秒以内，适配大规模量产的效率要求。另外，整个造型的壁厚均匀性控制在±0.2mm以内，避免了壁厚差异导致的缩水、翘曲问题，成品的外观面不需要额外的打磨、抛光处理，直接采用原料本身的颜色就能达到展示要求，对于小批量定制的场景，也可以通过更换不同色号的原料，快速产出不同配色的版本，满足不同IP联名、不同活动定制的需求。
